Nilfisk

ALTO

ALPHA BOOSTER

NL

Inhoudsopgave

1 Belangrijke

veiligheidsinstrukties

..........................................................................................49

2 Beschrijving

3 Vóór de inbedrijfstelling

4 Bediening / Bedrijf

5 Toepassingsgebieden en

arbeidsmethoden

2.1 Gebruiksdoeleinde .............................................................51

2.2 Bedieningselementen .........................................................51

3.1 Installatie ............................................................................52

3.1.1 Omgevingstemperatuur...........................................52

3.1.2 Afstandsbepalingen i.v.m. montage ........................52

3.2 Montage .............................................................................52

3.3 Opstelling ...........................................................................53

3.4 Hogedrukslang aansluiten ..................................................53

3.5 Waterslang aansluiten ........................................................53

3.6 Elektrische aansluiting........................................................54

4.1 Spuitlans op spuitpistool aansluiten ...................................54

4.2 Toestel inschakelen ............................................................54

4.2.1 Toestel inschakelen bij aansluiting op een

waterleiding .............................................................54

4.2.2 Toestel inschakelen bij aansluiting op een open

reservoir (zuigbedrijf) .............................................54

4.3 Gebruik van reinigingsmiddelen .........................................55

5.1 Algemene aanmerkingen ...................................................56

5.1.1 Inweken ..................................................................56

5.1.2 Reinigingsmiddel en schuim aanbrengen ...............56

5.1.3 Temperatuur ...........................................................56

5.1.4 Mechanische inwerking ...........................................56

5.1.5 Grote watercapaciteit en hoge druk ........................56

5.2 Typische toepassingen .......................................................57

5.2.1 Landbouwsector ......................................................57

5.2.2 Voertuigen ...............................................................57

6 Na de arbeid

7 Onderhoud

8 Eliminatie van storingen

9 Varia

48

6.1 Toestel uitschakelen ...........................................................59

6.2 Toevoerleidingen losmaken ................................................59

7.1 Onderhoudsschema ...........................................................59

7.2 Onderhouds-werkzaamheden ............................................59

7.2.1 Waterfilter reinigen ..................................................59

7.2.2 Oliestandcontrole ....................................................60

7.2.3 Olieverversing .........................................................60

..........................................................................................61

9.1 Machine voor recycling beschikbaar maken.......................62

9.2 Garantie ..............................................................................62

9.3 Technische gegevens .........................................................62

9.4 EG-Verklaring van overeenstemming .................................62

1 Belangrijke veiligheidsinstrukties

NL

Aanduiding van belangrijke
aanwijzingen

Voor uw eigen veiligheid

De hogedrukreiniger mag uit­sluitend worden gebruikt door
personen die in de bediening
ervan geïnstrueerd en uitdruk­kelijk met de bediening ervan
belast zijn.

Ondanks het eenvoudige ge­bruik is het apparaat niet ge­schikt voor kinderen.

Lees in elk geval
de gebruiks aan­wijzing door en
berg deze binnen
handbereik op
voordat u het toe-

stel in bedrijf stelt.

Veiligheidsaan­wijzingen, waar­van het niet-op­volgen kan leiden

tot gevaar voor
personen, zijn met dit gevaren­symbool in het bijzonder op de
voorgrond geplaatst.

te worden nagelaten.

Voor de inbedrijfstelling

Indien uw hogedrukreiniger
zonder stekker werd geleverd,
moet u het door een elektro­monteur met een geschikte
stekker met aardleiding laten
uitrusten.

Dit symbool vindt
u bij veiligheids­aanwijzingen,
waarvan het
niet-opvolgen kan

leiden tot gevaar
voor het toestel en de werking
ervan.

Hier staan advie­zen of aanwijzin-

gen die het werk
vergemakkelijken en een veilig
gebruik waarborgen.

overeenkomt met de plaatse­lijke netspanning.

Sluit de voeding voor de hoge­drukreiniger aan op een instal­latie met aardlekschakelaar.
Ofwel onderbreekt deze de voe­ding als de lekstroom naar de
aarde toe gedurende 30 ms 30
mA overschrijdt ofwel bevat hij
een aardingsproefstroomkring.

Algemeen

Het gebruik van de stofzuiger
valt onder de geldende natio­nale bepalingen.

Naast de gebruiksaanwijzing
en de in het land waar het ap­paraat wordt gebruikt geldende,
bindende regelingen inzake
ongevallenpreventie dienen ook
de erkende vaktechnische re­gels voor veilig en
oordeelkundig werk in acht te
worden genomen.

Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid dient

Vóór de inbedrijfstelling con­troleren of de toestand van de
hogedrukreiniger aan de voor­schriften voldoet.

Netaansluitkabel regelmatig op
beschadigingen resp. slijtage­verschijnselen controleren.
Gebruik uitsluitend hogedruk­reinigers met een feilloos aan­sluitkabel.
(bij beschadiging gevaar voor
stroomschokken!)

Controleer de nominale span­ning van de zuiger, voordat u
deze op het net aansluit. Over­tuigt u er zich van dat de op het
typeplaatje vermelde spanning

Let op de voor u geldende wet­telijke voorschriften en bepalin­gen. Vóór elke inbedrijfstelling
moeten de wezenlijke delen van
de hogedrukreiniger gecontro­leerd worden door ze in ogen­schouw te nemen.

VOORZICHTIG!

De hogedrukstraal kan gevaar­lijk zijn als zij misbruikt wordt.
De straal mag niet op perso­nen, dieren, onder spanning
staande installaties of op het
toestel zelf worden gericht. Vei­ligheidskleding en veiligheids­bril dragen.

Richt de straal niet op u zelf of

49

NL

andere personen om kleding of
schoenen te reinigen.

Verwondingsgevaar!

Tijdens het bedrijf van de ma­chine treden aan de spuitin­richting terugslagkrachten op.
Indien de spuitlans schuin
staat, treedt er bovendien een
draaimoment op. Houdt u daar­om de spuitinrichting met beide
handen vast.

Gebruik de machine niet als
er andere personen zonder
beschermende kleding op de
werklocatie aanwezig zijn.

Controleer of van het te reini­gen object gevaarlijke stoffen
zoals b.v. asbest en olie kunnen
losraken en het milieu kunnen
vervuilen.

Gevoelige delen van rubber,
stof en dergelijke niet met de
puntstraal reinigen. Bij het rei­nigen op voldoende afstand
tussen de hogedruksproeier en
het oppervlak letten om een be­schadiging van het te reinigen
oppervlak te vermijden.

Gebruik de hogedrukslang niet
als trekkabel.
De specificatie van de hoge­drukslang (maximaal toelaatba­re werkdruk en -temperatuur) is
op de hogedrukslang gedrukt.

Gebruikt het apparaat niet indien
de aansluitkabel of de hogedruk­slang zijn beschadigd.

Bedrijf

VOORZICHTIG!
Ongeschikte verlengsnoeren
kunnen gevaarlijk zijn. Ka­belhaspels steeds compleet
afwikkelen om brandgevaar
door oververhitting te vermi­jden.

Als een verlengsnoer wordt ge­bruikt, moeten de stekkers en
de koppelingen waterdicht zijn.

Bij het gebruik van een verleng­kabel dient u de minimale door­sneden van de kabel in acht te
nemen:

Kabellengte

m

tot 20 m

20 tot 50 m

Doorsnede

<16 A <25 A

ø1.5mm² ø2.5mm²

ø2.5mm² ø4.0mm²

Netaansluitkabel niet bescha­digen (bijv. overrijden, trekken,
knellen). De netkabel mag uit­sluitend aan de stekker uit het
stopcontact worden getrokken
(niet door aan de kabel te trek­ken of te rukken).

Elektrische inrichtingen

PAS OP!
Elektrische apparaten nooit
met water afspuiten: gevaar
voor personen, kortsluitings­gevaar.

Onderhoud en reparatie

ATTENTIE!
Haal de netaansluitkabel al­tijd uit het stopcontact voor­dat u schoonmaak- of onder­houdswerkzaamheden aan de
machine uitvoert.

Voer uitsluitend onderhouds­werkzaamheden uit, die in de
gebruiksaanwijzing beschreven
zijn. Gebruik uitsluitend origi­nele reserveonderdelen. Breng
geen technische wijzigingen
aan de zuiger aan.

PAS OP!

Hogedrukslangen, fittingen en
verbindingstukken zijn belang­rijk voor de veiligheid van het
apparaat. Gebruik allen door de
fabrikant goedgekeurde hoge­drukonderdelen!

Als de netaansluitkabel be­schadigd is, moet deze voor het
verder gebruik van het toestel
door de service of een elektro­monteur worden vervangen om
gevaar te vermijden.

De netaansluitkabel alleen ver­vangen door het type dat in de
gebruiksaanwijzing is vermeld.

Voor verdergaande onder­houds- resp. reparatiewerk­zaamheden gelieve u zich te
richten tot de klantenservice of
een geautoriseerde vakwerk­plaats!

Let op voldoende ventilatie. Ma­chine niet afdekken of in ruimten
met onvoldoende ventilatie ge­bruiken!

Sla het apparaat vorst­vrij op!

Neem de machine nooit zonder
water in gebruik. Zelfs een kort­stondig gebrek aan water kan
tot ernstige beschadigingen van
de pompmanchetten leiden!

50

Het apparaat mag alleen aan
een volgens de voorschriften
werkende installatie worden
aangesloten.

Inschakelprocessen veroorza­ken kortdurende spanningsda­lingen.
Bij netimpedanties (huisaan­sluiting) kleiner dan 0,15 ohm
zijn er geen storingen te ver­wachten. In geval van twijfel
moet u uw elektriciteitsbedrijf
contacteren.

Controle

De hogedrukreiniger voldoet
aan de Duitse „Richtlijnen voor
Vloeistofstralers“. De hogedruk­reiniger moet overeenkomstig
de veiligheidsvoorschriften
„Werkzaamheden met Vloei­stofstralers (BGV D15)“ indien
nodig (echter tenminste alle 12
maanden) inzake bedrijfsveilig­heid door een deskundige ge­controleerd worden.

Van elektrische apparaten dient
na elke reparatie en wijziging
de aardingsweerstand, de iso­latieweerstand en de lekstroom
te worden gemeten. Bovendien
moet er een optische controle
van de aansluitkabel, een span­nings- en stroommeting en een
functietest worden uitgevoerd.
Deskundige technici van onze
klantenservice zijn u daarbij
graag behulpzaam.

De volledige UVV ‘Werken
met vloeistofstralers’ kunnen
worden aangevraagd bij Carl
Heymanns-Verlag KG, Luxem­burger Straße 449, 50939 Köln
of bij de desbetreffende be­roepsvereniging.

2 Beschrijving

Veiligheisinrichtingen

Te hoge druk wordt bij het in
werking treden van de veilig­heidsinrichting via een bypas­sleiding zonder restdruk in de
zuigleiding van de pomp terug­geleid. De veiligheidsinrichting
wordt in de fabriek ingesteld en
met een loodje verzegeld. De
inrichting mag niet anders wor­den ingesteld.

NL

2.1 Gebruiksdoeleinde Het toestel alleen maar gebrui-

ken zoals in deze gebruiksaan­wijzing wordt beschreven. Een
gebruik niet-conform de voor­schriften kan het toestel of het
te reinigen oppervlak bescha­digen of tot zware lichamelijke
letsels leiden.

2.2 Bedieningselementen Afbeelding: Zie uitklapbare

zijde vooraan in deze gebruiks­aanwijzing.

1 Elektrisch netsnoer
2 Spuitpistool
3 Hogedrukslang
4 Spuitlans
5 Wateraansluiting en
waterinlaatfilter
6 Hogedrukslangaansluiting
7 Hoofdschakelaar
8 Muurbeugel

51

NL

3 Vóór de inbedrijfstelling

3.1 In stal la tie

3.1.1 Omgevingstemperatuur

3.1.2 Afstandsbepalingen
i.v.m. montage

-INMM

-AX#

-IN#

De machine moet in een vorst­vrije ruimte worden geïnstal­leerd. Dit geldt voor zowel de
pomp als voor het leidingnet
inclusief de af tap pun ten.

Bij aftappunten buiten moet het
mogelijk zijn het gedeelte van
het leidingnet dat is blootgesteld
aan vorst, leeg te laten lopen en
af te sluiten.

Voor deze machine geldt een
maximale om ge vings tem pe­ ra tuur van 40°C.

Met het oog op de koeling van
de machine en de toegankelijk­heid ten behoeve van onder­houd, dient er aan beide zijden
van de ma chi ne ruimte gehou­den te worden. Links minimaal
150 mm en rechts minimaal 400
mm.

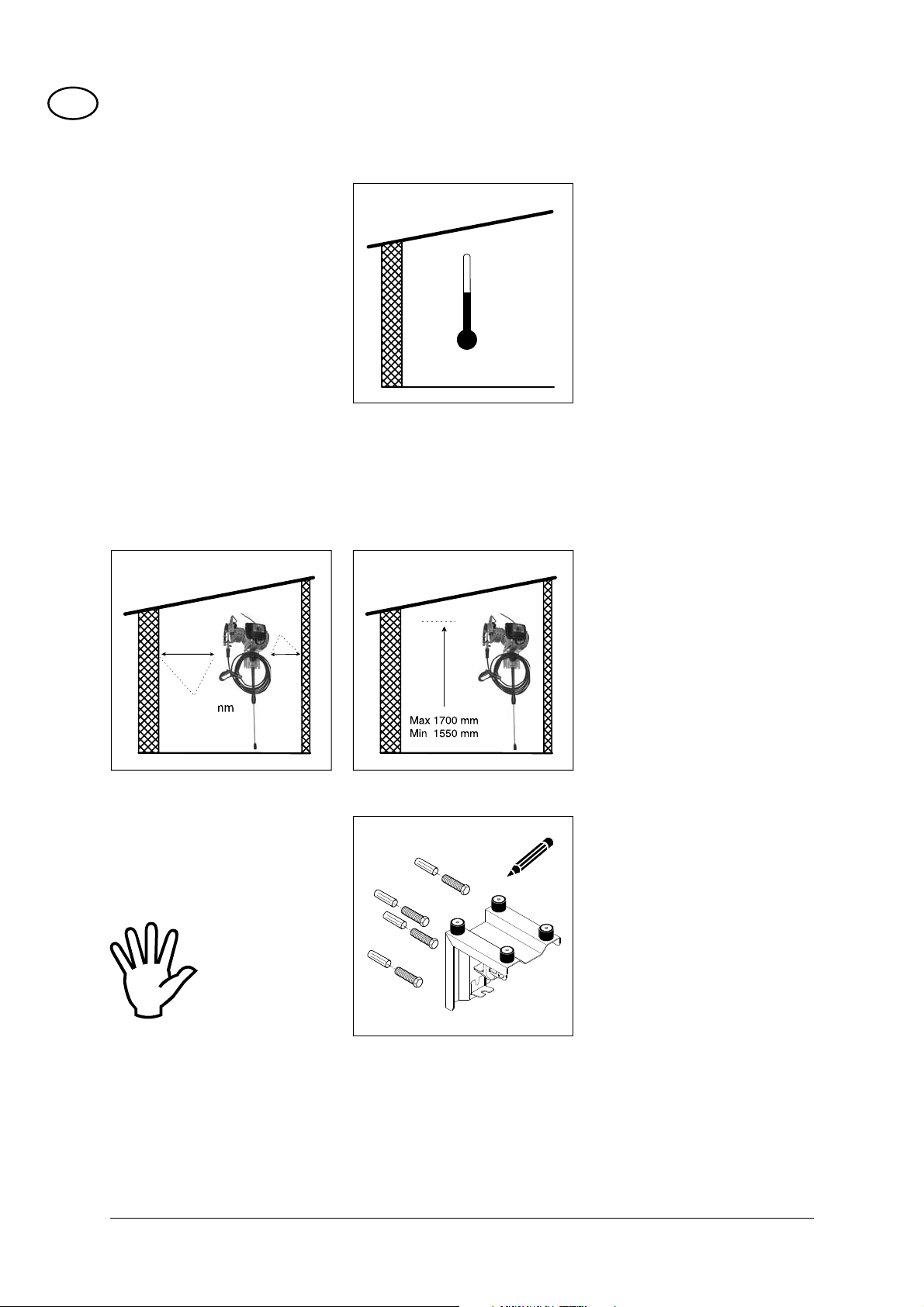

De aanbevolen montagehoogte

-INMM

3.2 Montage 1. Houd de montagebeugel te-

LET OP: De machine

weegt circa 40 tot 60

kg. Kies pluggen

en bouten die dit

gewicht kunnen

dragen.

voor de machine is max. 1700
mm en min. 1550 mm uitgaande
van de bo ven rand van de ma­chine.

gen de muur en markeer de
posities voor de gaten.

2. Boor vier gaten van een
grootte die overeenkomt met
de pluggen die u gebruikt.
Steek de pluggen in de gaten
en draai de bouten erin.

52

3. Plaats de machine op de vier
rubberen voetjes van de beu­gel en maak de machine vast

.ILFISK

!,4/

2

%

//34

"



!

(

0

,

!

met de bijgevoegde ringen
en moeren.

4. Hang de machine/beugelcon­structie op de vier, eerder in
de muur aangebrachte bou­ten en maak de constructie
vast.

3.3 Opstelling 1. Vóór de eerste inbedrijfstel-

ling zorgvuldig controleren
of er aan het toestel geen
schade of gebreken voorhan­den zijn.

2. In geval van schade onmid­dellijk contact opnemen met

VOORZICHTIG!

Het toestel nooit alleen omhoog­heffen (gewicht = 40-60kg). Vraag
steeds een tweede persoon om
hulp.

uw dealer.

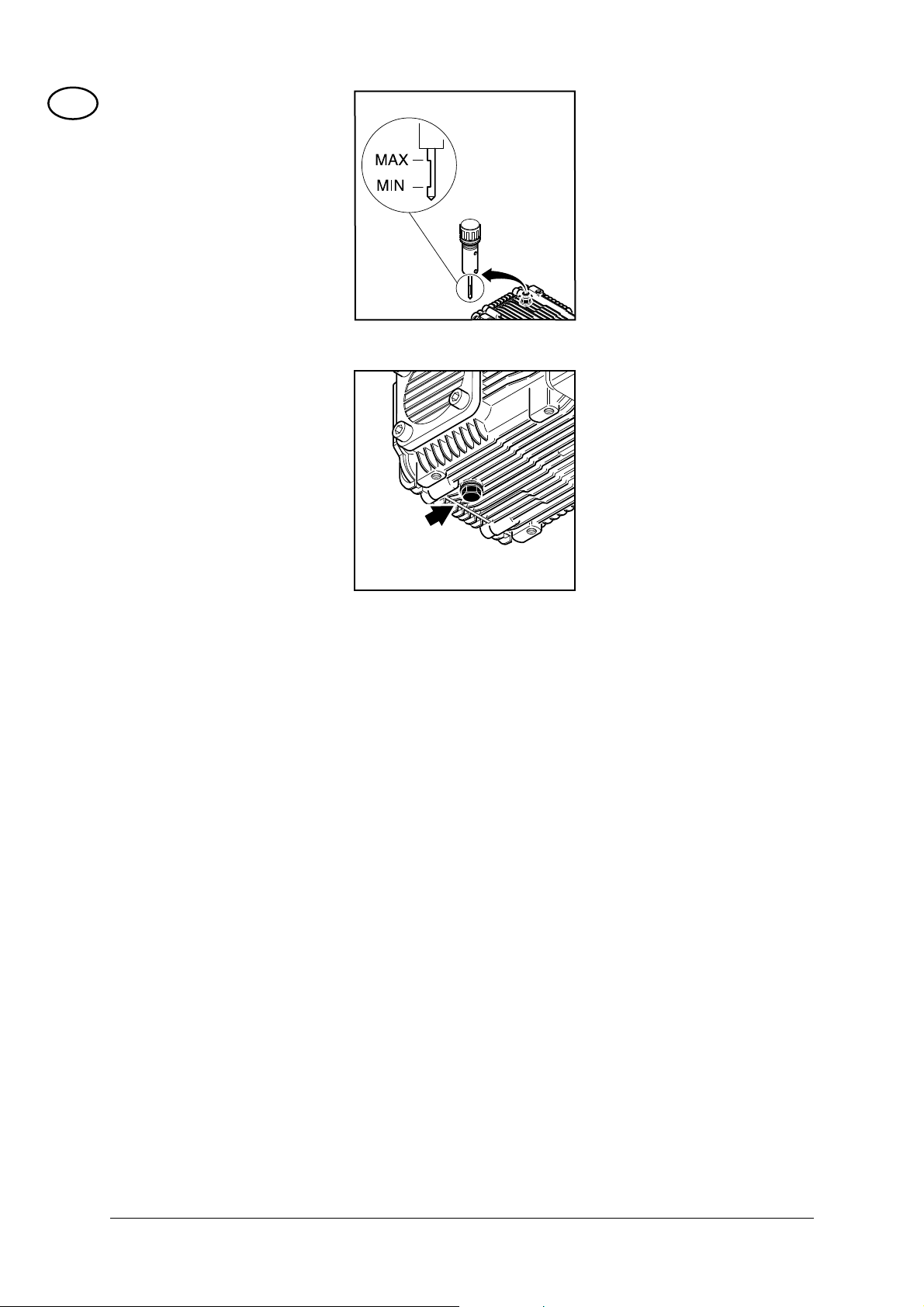

3. Controleren of de oliestand
tussen de markeringen min.
en max. staat, eventueel olie
bijvullen (oliesoort: zie hoofd­stuk 9.3).

NL

3.4 Hogedrukslang
aansluiten

3.5 Waterslang aansluiten

AANWIJZING!

Sluit de machine
niet direct aan het openbare drink­waternet aan.
Let op de voorschriften van uw
watervoorzieningsmaatschappij om
te vermijden dat water in de aanvo­erleiding terugvloeit.
Aansluiting is echter toegestaan bij:
– een kortstondige aansluiting
m.b.v. een koppelstuk met ter­ugslagklep
– een vrije afvoer
– vlotterbak (geleverd met dit

product).
Zie de afzonderlijke instructies voor
installatie van de vlotterbak.
Nodige waterhoeveelheid en water-

1. De hogedrukslang met de
snelkoppeling op de hoge­drukaansluiting van het toe­stel aansluiten.

druk: Zie hoofdstuk 9.3. Technische
gegevens.
Bij slechte waterkwaliteit (spoel­zand enz.) bevelen wij aan dat een
waterfijnfilter in de watertoevoer
wordt gemonteerd.

1. De waterslang vóór de aan­sluiting op het toestel kort
met water spoelen opdat
zand en andere vuilpartike­len niet in het toestel kunnen
geraken.

2. De waterslang met de snel­koppeling op de wateraan­sluiting aansluiten.

3. De waterkraan openen.

53

NL

3.6 Elektrische aansluiting

VOORZICHTIG!
Het toestel alleen maar op
een elektrische installatie
aansluiten, die aan de voor­schriften voldoet.

4 Bediening / Bedrijf

1. Op de veiligheidsinstructies
in hoofdstuk 1 letten.

2. Steek het netsnoer in een
stopcontact of monteer een
geschikte stekker en sluit
deze aan op een contact­punt. Houdt u aan het cor­recte ampèrage!

4.1 Spuitlans op
spuitpistool aansluiten

ATTENTIE!

Steeds vuil van de nippel verwijder­en vooraleer de spuitlans met het
spuipistool wordt verbonden.

4.2 Toestel inschakelen

4.2.1 Toestel inschakelen
bij aansluiting op een
waterleiding

AANWIJZING!

Voor het ontluchten
van het systeem in korte intervallen
de spuitpistool meermaals activ­eren.

A

1. De blauwe snelkoppelings­greep (A) van het spuitpistool
naar voren trekken en ver-

C

grendelen door naar links te
draaien.

B

2. De nippel van de spuitlans
(C) in de snelkoppeling ste­ken en de blauwe snelkop­pelings-greep naar rechts
draaien (B).

3. De spuitlans (of ander toe­behoren) naar voren trekken
om te garanderen dat deze
vast met het spuitpistool is
verbonden.





1. De hoofdschakelaar in de
stand “I” brengen.

2. De spuitpistool ontgrendelen
en activeren.

3. De veiligheidsgrendel ook bij
korte arbeidsonderbrekingen
aanbrengen.

Na het sluiten van de spuitpi­stool wordt het toestel auto­matisch uitgeschakeld 1). Het
toestel kan door het activeren
van de spuitpistool opnieuw in
bedrijf worden gesteld.

4.2.2 Toestel inschakelen
bij aansluiting op
een open reservoir
(zuigbedrijf)

54

1. De zuigset

2)

vóór de aanslui-

ting op het toestel met water
vullen.

2. De hoofdschakelaar in de

stand “I” brengen.

3. De spuitpistool ontgrendelen
en activeren.

Max. aanzuighoogte = 1 m.

1)

Een vertraging van 20 sec. is inbegrepen

2)

Accessoire

4.3 Gebruik van
reinigingsmiddelen

ATTENTIE!
Reinigingsmiddelen mogen
niet opdrogen. Het te reinigen
oppervlak zou anders besch­adigd kunnen worden!

Slechts bij lage-druk-bedrijf
kunnen reinigingsmiddelen wor­den aangezogen via de injector,
die tot de standaarduitrusting
behoort:

1. Het reinigingsmiddel volgens
de voorschriften van de pro­ducent voorverdunnen. Vul­hoeveelheid: zie hoofdstuk

9.3 technische gegevens.

1)

2. Tornado lans

:

De drukregeling aan de

spuitbuis op minimale druk
(-) instellen of

Flexo Power 3000 lans

1)

:

De huls van de Flexo Power

3000 lans tot aan de aanslag
in de richting "CHEM" draai­en.

3. De gewenste reinigingsmid­delhoeveelheid instellen door
aan de doseerklep te draai­en.

4. Hoofdschakelaar:

Schakelaar in de stand "I"

bringen.

5. De spuitpistool activeren.

NL

1)

Opties/ modelvarianten

55

NL

5 Toepassingsgebieden en

arbeidsmethoden

5.1 Algemene
aanmerkingen

5.1.1 Inweken Verkorste en dikke lagen vuil kunnen worden losgemaakt of losge-

5.1.2 Reinigingsmiddel en
schuim aanbrengen

Een efficiënte hogedrukreiniging wordt bereikt door het naleven
van enkele richtlijnen gecombineerd met uw eigen ervaringen op
speciale gebieden. Toebehoren en reinigingsmiddelen kunnen het
reinigingseffect versterken als ze correct worden gebruikt. Hierna
volgen enkele principiële instructies.

weekt als deze een tijdje worden ingeweekt. Een ideale methode
vooral in de landbouwsector – b.v. in varkensstallen. Het beste
effect wordt bereikt door het gebruik van schuimreinigers en alka­lische reinigers. Het oppervlak met de reinigingsmiddel-oplossing
insproeien en 30 minuten laten inwerken. Daarna kan er wezenlijk
sneller met de hogedrukstraal worden gereinigd.

Reinigingsmiddel en schuim dienen op het droge oppervlak te
worden gespoten opdat het reinigingsmiddel zonder verdere ver­dunning met het schuim in contact komt. Aan verticale vlakken van
beneden naar boven te werk gaan om strepen te vermijden als de
reinigingsmiddeloplossing uitloopt. Enkele minuten laten inwerken
alvorens met de hogedrukstraal wordt gereinigd. Reinigingsmiddel
niet laten opdrogen.

5.1.3 Temperatuur Het reinigingseffect wordt bij hogere temperaturen versterkt. Vooral

vetten en oliën kunnen gemakkelijker en sneller worden losge­maakt. Proteïnes kunnen bij temperaturen van 60°C het best wor­den losgemaakt, oliën en vetten bij 70°C tot 90°C.

5.1.4 Mechanische inwerking Om sterke lagen vuil los te maken wordt bovendien een mechani-

sche inwerking noodzakelijk. Speciale spuitlansen en (roterende)
wasborstels bieden het beste effect om de laag vuil los te maken.

5.1.5 Grote watercapaciteit
en hoge druk

Grote watercapaciteit en hoge druk Hoge druk is niet altijd de beste
oplossing en te hoge druk kan oppervlakken beschadigen. Het rei­nigingseffect hangt eveneens van de watercapaciteit af. Een druk
van 100 bar is voor de voertuigreiniging voldoende (gecombineerd
met warm water). Door een grotere watercapaciteit is het mogelijk
het losgemaakte vuil af te spoelen en weg te transporteren.

56

5.2 Typische toepassingen

5.2.1 Landbouwsector

Gebruik Toebehoren Methode

Stallen
Varkenskooi

Reiniging
van wanden,
vloeren, stalin­richting

Desinfectie

Wagenpark
Tractor, ploeg
enz.

Schuiminjector
Schuimlans
Powerspeed
Floor Cleaner
Powerlift lans

Reiniginsmiddelen

Universal
Alkafoam

Desinfectie
DES 3000

Standaardlans
Reinigingsmiddelen­injector
Powerspeed lans
Gebogen lans en on­dervloerreiniger
Borstels

1. Inweken – schuim op alle oppervlakken aanbrengen
(van beneden naar boven) en 30 minuten laten in­werken.

2. Vuil met hogedruk en eventueel passend toebehoren
verwijderen. Aan verticale vlakken opnieuw van be­neden naar boven te werk gaan.

3. Voor het transport van grote hoeveelheden vuil op
maximaal watervolume instellen.

4. Slechts aanbevolen desinfectiemiddelen gebruiken
om de hygiëne te garanderen.

Desinfectiemiddelen alleen maar aanbrengen nadat

het vuil volledig werd verwijderd.

Mag in Nederland niet gebruikt worden !

1. Reinigingsmiddel op het oppervlak aanbrengen om
het vuil los te maken. Van beneden naar boven te
werk gaan.

2. Met de hogedrukstraal afspoelen. Opnieuw van be­neden naar boven te werk gaan. Gebruik toebehoren
om moeilijk toegankelijke plaatsen te reinigen.

3. Reinig gevoelige delen zoals motoren en rubber met
lage druk om beschadigingen te vermijden.

NL

5.2.2 Voertuigen

Gebruik Toebehoren Methode

Voertuig-opperv­lakken

Standaardlans
Reinigingsmiddelen­injector
Powerspeed lans
Gebogen lans en on­dervloerreiniger
Borstels

Reinigingsmiddelen

Aktive Shampoo
Aktive Foam
Sapphire
Super Plus
Aktive Wax
Allosil
RimTop

1. Reinigingsmiddel op het oppervlak aanbrengen om
het vuil los te maken. Van beneden naar boven te
werk gaan. Om insectenresten te verwijderen vooraf
met b.v. Allosil insproeien, dan met lage druk afspo­elen en het volledige voertuig onder toevoeging van
reinigingsmiddelen reinigen. Reinigingsmiddelen
gedurende ongeveer 5 minuten laten inwerken. Me­talen oppervlakken kunnen met VelgenTop worden
gereinigd.

2. Met de hogedrukstraal afspoelen. Opnieuw van be­neden naar boven te werk gaan. Toebehoren gebrui­ken om moeilijk toegankelijke plaatsen te reinigen.
Borstels gebruiken. Korte spuitlansen zijn voor de
reiniging van motoren en wielkasten. Gebogen spuit­lansen of ondervloerreinigers gebruiken.

3. Gevoelige delen zoals motoren en rubber met lage
druk reinigen om beschadigingen te vermijden.

4. Met de hogedrukreiniger vloeibare was aanbrengen
om het ontstaan van nieuw vuil te verminderen.

57

NL

5.2.3 Bouwsector en industrie

Toepassing Toebehoren Methode

Oppervlakken

Metalen voor­werpen

Schuiminjector
Standaardlans
Gebogen lans
Tankreinigingskop

Reinigingsmiddel

Intensive
J25 Multi
Combi Aktive
Alkafoam

1. Een dikke laag schuim op het droge oppervlak aan­brengen. Aan verticale vlakken van beneden naar
boven te werk gaan. Schuim gedurende ongeveer 30
minuten laten inwerken voor een optimaal effect.

2. Met de hogedrukstraal afspoelen. Het passende toe­behoren gebruiken. Hoge druk gebruiken om het vuil
los te maken. Lage druk en hoge waterhoeveelheid
gebruiken om het vuil af te voeren.

3. Desinfectiemiddel alleen maar na de volledige verwij­dering van het vuil aanbrengen.

Desinfectie

DES 3000

Verroeste, be­schadigde op­pervlakken vóór
de behandeling

Dit zijn slechts enkele toepassingsvoorbeelden. Elke reinigingstaak is verschillend.
Contacteer a.u.b. uw Nilfisk-ALTO HandelsPartner inzake de beste oplossing voor uw reinigingstaak.

Natstraalset 1. Natstraalinrichting met de hogedrukreiniger verbin-

Sterk vuil, b.v in slachthuizen, kan met grote water-

hoeveelheid afgevoerd worden.

Tankreinigingskoppen dienen voor de reiniging van
vaten, kuipen, mengtanks enz.
Tankreinigingskoppen worden hydraulisch of elektrisch
aangedreven en maken een automatische reiniging
zonder voortdurende controle mogelijk.

den en zuigslang in het zandreservoir steken.

2. Tijdens het werk veiligheidsbril en –kleding dragen.

3. Met het zand/water-mengsel kan men roest en lak
verwijderen.

4. Na het zandstralen de oppervlakken behandelen
tegen roest (metaal) en rotting (hout).

58

6 Na de arbeid

NL

6.1 Toestel uitschakelen 1. De hoofdschakelaar uitscha-

6.2 Toevoerleidingen
losmaken





kelen, de schakelaar in de
positie " 0 ".

2. De waterkraan sluiten.

3. De spuitpistool activeren tot
het toestel drukloos is.

4. De veiligheidsgrendel aan de
spuitpistool inleggen.

1. Schakel de hoofdvoeding uit.

2. Sluit alle uitlaatkranen en/of
verwijder slangen.

7 Onderhoud

7.1 Onderhoudsschema

7.2 Onderhouds­werkzaamheden

7.2.1 Waterfilter reinigen

7.2.2 Oliestandcontrole

7.2.3 Olieverversing

7.2.1 Waterfilter reinigen

50 uren na de

Wekelijks

QQ

Q

eerste inbedrijf-

stelling

QQ

Halfjaarlijks of

om de 400 be-

drijfsuren

Aan de watertoevoer is een
waterfilter gemonteerd, die het
binnendringen van grove vuil­partikelen in de pomp dient te
verhinderen.

1. De snelkoppeling afschroe­ven.

2. De filter wegnemen en uit­spoelen. De beschadigde
filter vervangen.

Indien no-

dig

59

NL

7.2.2 Oliestandcontrole 1. Controleren of de oliestand

tussen de markeringen min.
en max. staat, eventueel olie
bijvullen (oliesoort: zie hoofd­stuk 9.3).

7.2.3 Olieverversing 1. De olieaftapstop aan het

pomphuis openen, de olie in
een geschikt reservoir aftap­pen en overeenkomstig de
voorschriften verwijderen.

2. De olieaftapstop indraaien.

VOORZICHTIG!

Bij de inzet van het toestel in het
levensmiddelenbereik moet spe­ciale pompolie worden gebruikt.
Laat u door uw dealer adviseren.



3. Met verse olie vullen, de
oliestand controleren en de
olievulstop sluiten.

4. Oliesoort en oliehoeveelheid:
zie hoofdstuk 9.3.

60

8 Eliminatie van storingen

Storing Oorzaak Eliminatie

Drukdaling > Lucht in het systeem • Systeem ontluchten, daar-

toe spuitpistool in korte
intervallen meermaals acti­veren, evtl. machine zonder
aangesloten hogedruk­slang kort in bedrijf stellen.

> HD-sproeier verstopt/versle-

ten

Drukschommelingen > Pomp zuigt lucht aan (alleen

maar mogelijk in de zuigmo­dus)

> Watergebrek • Waterkraan openen

> Watertoevoerslang te lang

resp. te geringe doorsnede

> Injector geopend • Sluit de injector

> Reinigingsmiddelentank leeg • Vul de reinigingsmiddelen-

> Watergebrek door verstopte

waterfilter

> Watergebrek door het niet

naleven van de max. toegela­ten aanzuighoogte

Bij het inschakelen start de mo­tor niet

Motor bromt bij het inschakelen
zonder te starten

Motor wordt uitgeschakeld > Overbelastingsbeveiliging

> De stekker of het net is niet

aangesloten, stroomonder­breking

> Netzekering is uitgeschakeld • Netzekering inschakelen/

> Netspanning is te laag of

fase-uitval

> Pomp is geblokkeerd • Klantenservice contacteren

> Verkeerde doorsnede of leng-

te van het verlengsnoer

geactiveerd wegens overver­hitting of overbelasting van
de motor

> Hogedruksproeier vuil • Hogedruksproeier vervan-

• HD-sproeier reinigen/ver­vangen

• Luchtdichtheid van het
zuigset controleren

• Voorgeschreven watertoe­voerslang gebruiken

tank

• Waterfilter in de wateraan­sluiting reinigen (nooit zon­der waterfilter werken!)

• Zie hoofdstuk 4.2.2.

• Stekker, leiding en hoofd­schakelaar controleren en
eventueel door een elektro­monteur laten vervangen

vervangen

• Elektrische aansluiting la­ten controleren

• Juiste kabeldoorsnede
resp. -lengte gebruiken.

• Laten controleren of voe­dende spanning en toestel­spanning overeenkomen.
Uitschakelen en tenminste
3 minuten laten afkoelen.

gen

NL

Indien andere dan bovengenoemde storingen optreden, neem dan contact op met uw dichtstbijzijnde
Nilfisk-ALTO servicedienst.

61

NL

9 Varia

9.1 Machine voor recycling
beschikbaar maken

Het uitgediende toestel onmid­dellijk onbruikbaar maken.

beschikking dienen te worden
gesteld. Doe daarom voor re­cycling een beroep op uw ge-

1. Netstekker uittrekken en net­snoer doorsnijden.

meentelijke recycling-autoriteit.
Wend u in geval van vragen
tot uw gemeentebestuur of uw

Het toestel bevat waardevolle

dichtstbijgelegen dealer.

stoffen die voor recycling ter

9.2 Garantie Voor garantie en vrijwaring gel-

den onze algemene handels-

het kader van technische ver­nieuwingen voorbehouden.

voorwaarden. Veranderingen in

9.3 Technische gegevens

ALPHA

BOOSTER

3-26

Spanning V 230 400 230 230 400 230

Zekering A 16 16 16 16 16 25

Elektrische aansluitwaarde kW 3,3 5,2 5,2 3,3 6,9 6,9

Werkdruk bar 135 180 180 110 180 180

Debiet (max) l/h 600 810 810 720 970 970

Debiet Q

Max. toevoertemperatuur °C 50 50 50 50 50 50

Max. watertoevoerdruk bar 10 10 10 10 10 10

Afmetingen LxBxH mm 560 x 350 x 370 357 x 643 x 365

Gewicht kg 39 39 39 48 48 48

Geluidsdrukniveau op 1m afstand
EN 60704-1

Geluidsvermogenniveau Lwa 88 88 88 85 85 85

Vibratieniveau aan het spuitpistool m/s² ≤ 2,5 ≤ 2,5 ≤ 2,5 ≤ 2,5 ≤ 2,5 ≤ 2,5

Reactiekrachten N 22 40 40 26 47 47

Olievulhoeveelheid hogedrukpomp l 0,45 0,45 0,45 0,45 0,45 0,45

Oliesoort SAE 15 W 40

IEC

l/h 570 750 750 630 900 900

dB(A)

73,5 73,5 73,5 70,8 70,8 70,8

ALPHA

BOOSTER

3-41

ALPHA

BOOSTER

3-41

ALPHA

BOOSTER

5-27

ALPHA

BOOSTER

5-49

ALPHA

BOOSTER

5-49

9.4 EG-Verklaring van
overeenstemming

62

EG-Verklaring van overeenstemming

Produkt:

Type:

Beschrijving:

De constructie van het apparaat voldoet
aan de volgende van toepassing zijnde
voorschriften:

Toegepaste geharmoniseerde normen:

Toegepaste nationale normen en techni­sche specificaties:

Dipl. Ing. Wolfgang Nieuwkamp
Keuringen en vergunningen Bellenberg, 01.02.2006

Hogedrukreiniger

ALPHA BOOSTER 3, ALPHA BOOSTER 5

400 V 3~, 230V 1~, 50 Hz

EG-machinerichtlijn 98/37/EG
EG-laagspanningsrichtlijn 73/23/EEG
EG-richtlijn EMV 89/336/EEG

EN 292-1, EN 292-2, EN 60335-2-79
EN 55014-1, EN 55014-2, EN 61000-3-2

DIN EN 60335-2-79

Nilfi sk ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Straße 2-8
D-89287 Bellenberg

http://www.nilfi sk-alto.com

HEAD QUARTER

DENMARK

Nilfi sk-Advance Group
Sognevej 25
DK-2605 Brøndby
Tel.: [phone]
Fax: [phone]
E-mail: mail@nilfi sk-advance.dk

SALES COMPANIES

AUSTRALIA

Nilfi sk-ALTO
48 Egerton St.
P.O. Box 6046
Silverwater, N.S.W. 2128
Tel.: [phone]
Fax: [phone]

AUSTRIA

Nilfi sk-Advance GmbH
Nilfi sk-ALTO
Metzgerstrasse 68
5101 Bergheim/Salzburg
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.at
www.nilfi sk-alto.at

BELGIUM

Nilfi sk-ALTO
Division of Nilfi sk-Advance n.v-s.a.
Internationalelaan 55 (Gebouw C3/C4)
1070 Brussel
Tel.: [phone]
Fax: [phone]
E-mail: info.be-@nilfi sk-alto.com

CANADA

Clarke Canada
Part of the Nilfi sk-Advance Group
4080 B Sladeview Crescent, Unit 1
Mississauga, Ontario L5L 5Y5
Tel.: [phone]
Fax: [phone]

CHINA

Nilfi sk-Advance (Shenzhen) Ltd.
Blok 3, Unit 130 1001 Honghua Road
Int. Commercial & Trade Center
Fuitian Free Trade Zone
518038 Shenzhen
Tel.: [phone]
Fax: [phone]

CZECH REPUBLIC

ALTO Ceská Republika s.r.o.
Zateckých 9
14000 Praha 4
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

DENMARK

Nilfi sk-ALTO
Division of Nilfi sk-Advance A/S
Industrivej 1
9560 Hadsund
Tel.: [phone]
Fax: [phone]
E-mail: salg@nilfi sk-alto.dk
E-mail: service@nilfi sk-alto.dk
www.nilfi sk-alto.dk

Nilfi sk-ALTO Food division
Division of Nilfi sk-Advance A/S
Blytækkervej 2
9000 Aalborg
Tel.: [phone]
Fax: [phone]
E-mail: scanio.technology@nilfi sk-alto.dk

FINLAND

Nilfi sk-Advance Oy Ab
Piispantilankuja 4
02240 Espoo

107309106 c (01.2008)

Tel.: [phone]
Fax: [phone]
E-mail: jukka.lehtonen@nilfi sk-alto.com
www.nilfi sk-advance.fi

FRANCE

Nilfi sk-ALTO
ALTO France SAS
Aéroparc 1
19 rue Icare
67960 Entzheim
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.fr
www.nilfi sk-alto.com

GERMANY

Nilfi sk-ALTO
Division of Nilfi sk-Advance AG
Guido-Oberdorfer-Strasse 10
89287 Bellenberg
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.de
www.nilfi sk-alto.de

GREECE

Nilfi sk-Advance SA
8, Thoukididou str.
164 52 Argiroupolis
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]

HOLLAND

Nilfi sk-ALTO
Division of Nilfi sk-Advance BV
Camerastraat 9
3322 BB Almere
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.nl
www.nilfi sk-alto.nl

HONG KONG

Nilfi sk-Advance Ltd.
2001 HK Worsted Mills Ind’l Bldg.
31-39 Wo Tong Tsui St.
Kwai Chung
Tel.: [phone]
Fax: [phone]

HUNGARY

Nilfi sk-Advance Kereskedelmi Kft.
II. Rákóczi Ferenc út 10
2310 Szigetszentmiklos-Lakihegy
Tel: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.hu
www.nilfi sk-advance.hu

ITALY

Nilfi sk-ALTO
Divisione di Nilfi sk-Advance A/S
Località Novella Terza
26862 Guardamiglio (LO)
E-mail: d.puglia@nilfi sk-advance.it

JAPAN

Nilfi sk-Advance Inc.
247 Nippa-cho, Kouhoku-ku
Yokohama, 223-0057
Tel.: [phone]
Fax: [phone]

MALAYSIA

Nillfi sk-Advance Sdn Bhd
Sd 14, Jalan KIP 11
Taman Perindustrian KIP
Sri Damansara
52200 Kuala Lumpur
Tel.: [phone]
Fax: [phone]

NORWAY

Nilfi sk-Advance AS
Bjørnerudveien 24
1266 Oslo
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.no
www.nilfi sk-alto.no

POLAND

Nilfi sk-Advance Sp. Z.O.O.
05-800 Pruszków
ul. 3-go MAJA 8
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-alto.pl
www.nilfi sk-alto.pl

PORTUGAL

Nilfi sk-ALTO
Division of Nilfi sk-Advance Lda.
Sintra Business Park
Zona Industrial Da Abrunheira
Edifi cio 1, 1° A
P2710-089 Sintra
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

RUSSIA

Nilfi sk-Advance LLC
Vyatskaya str. 27, bld. 7
127015 Moskow
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance.ru

SINGAPORE

Nilfi sk-Advance Pte. Ltd.
Nilfi sk-ALTO Division
40 Loyang Drive
Singapore 508961
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-advance.com.sg

SPAIN

Nilfi sk-ALTO
Division of Nilfi sk-Advance S.A.
Torre D’Ara
Paseo del Rengle, 5 Pl. 10
08302 Mataró
Tel.: [phone]
Fax: [phone]
E-mail: mkt@nilfi sk-advance.es

SWEDEN

ALTO Sverige AB
Member of Nilfi sk-Advance Group
Aminogatan 18, Box 4029
431 04 Mölndal
Tel.: [phone]
Fax: [phone] @nilfi sk-alto.se
www.nilfi sk-alto.se

TAIWAN

Nilfi sk-Advance Taiwan Branch
No. 5, Wan Fang Road
Taipei
Tel.: [phone]
Fax: [phone]

THAILAND

Nilfi sk-Advance Co. Ltd.
89 Soi Chokechai-Ruammitr
Viphavadee-Rangsit Road
Layao, Jatuchak, Bangkok 10900
Tel.: [phone]
Fax: [phone]

TURKEY

Nilfi sk-Advance Profesional Temizlik
Ekipmanlari Tic. A/S.
Necla Cad. NI.: 48
Yenisahra / Kadiköy
Istanbul
Tel.: [phone] - 60
Fax: [phone] - 63
www. nilfi sk-advance.com

UNITED KINGDOM

Nilfi sk-ALTO
Division of Nilfi sk-Advance Ltd.
Bowerbank Way
Gilwilly Industrial Estate, Penrith
Cumbria CA11 9BQ
Tel.: [phone]
Fax: [phone]
E-mail: sales@nilfi sk-alto.co.uk
www.nilfi sk-alto.co.uk

USA

Nilfi sk-Advance Inc.
14600 21st Avenue North
Plymouth, MN 55447-3408
Tel.: [phone]
Fax: [phone]
E-mail: info@nilfi sk-advance-us.com
www.advance-us.com

VIETNAM

Nilfi sk-Advance Representative Offi ce
No. 46 Doc Ngu Str.
Ba Dinh Dist.
Hanoi
Tel.: [phone]
Fax: [phone]
E-mail: nilfi [e-mail]
