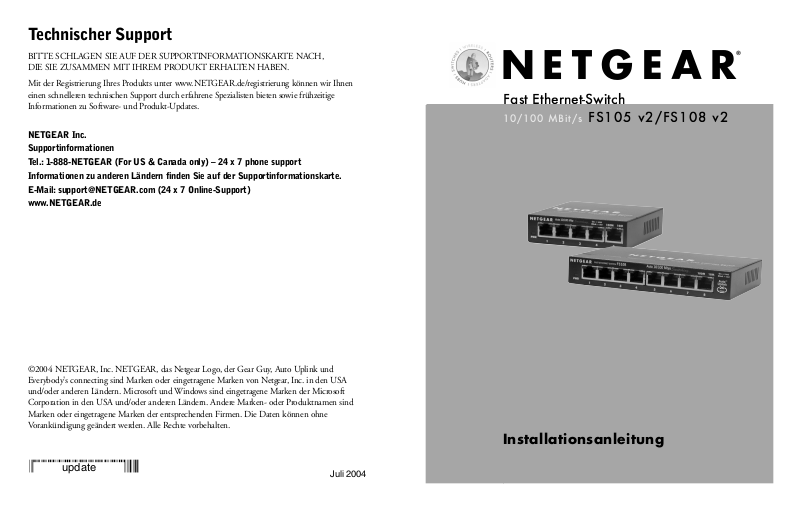

Technischer Support
BITTE SCHLAGEN SIE AUF DER SUPPORTINFORMATIONSKARTE NACH,
DIE SIE ZUSAMMEN MIT IHREM PRODUKT ERHALTEN HABEN.
Mit der Registrierung Ihres Produkts unter www.NETGEAR.de/registrierung können wir Ihnen
einen schnelleren technischen Support durch erfahrene Spezialisten bieten sowie frühzeitige
Informationen zu Software- und Produkt-Updates.
NETGEAR Inc.
Supportinformationen
Tel.: 1-888-NETGEAR (For US & Canada only) – 24 x 7 phone support
Informationen zu anderen Ländern finden Sie auf der Supportinformationskarte.
E-Mail: support@NETGEAR.com (24 x 7 Online-Support)
www.NETGEAR.de
Fast Ethernet-Switch
10/100 MBit/s FS105 v2/FS108 v2
©2004 NETGEAR, Inc. NETGEAR, das Netgear Logo, der Gear Guy, Auto Uplink und
Everybody's connecting sind Marken oder eingetragene Marken von Netgear, Inc. in den USA
und/oder anderen Ländern. Microsoft und Windows sind eingetragene Marken der Microsoft
Corporation in den USA und/oder anderen Ländern. Andere Marken- oder Produktnamen sind
Marken oder eingetragene Marken der entsprechenden Firmen. Die Daten können ohne
Vorankündigung geändert werden. Alle Rechte vorbehalten.
update
201-10249-01
Juli 2004
Installationsanleitung
Haftungsausschluss
Im Interesse das Design, die Funktionen und die Zuverlässigkeit zu verbessern, behält sich NETGEAR vor,
das in diesem Dokument beschriebene Produkt ohne vorherige Ankündigung zu ändern.
NETGEAR übernimmt keine Haftung für Schäden, die durch die Verwendung oder den Einsatz der in diesem
Dokument aufgeführten Produkte entstehen können.
Bestätigung des Herstellers/Importeurs
Es wird hiermit bestätigt, dass der Fast Ethernet-Switch FS105 v2/FS108 v2 von NETGEAR gemäß der im
BMPT-AmtsblVfg 243/1991 und Vfg 46/1992 aufgeführten Bestimmungen entstört ist. Der vorschriftsmäßige
Betrieb einiger Geräte (z.B. Testsender) kann jedoch gewissen Beschränkungen unterliegen. Lesen Sie dazu bitte
die Anmerkungen in der Betriebsanleitung.
Das Bundesamt für Zulassungen in der Telekommunikation wurde davon unterrichtet, dass diese Geräte auf den Markt
gebracht wurden, und es wurde berechtigt, die Serie auf die Erfüllung der Vorschriften hin zu überprüfen.
FCC-Erklärung: Hinweis zu Störstrahlungen
• Das Gerät darf keine schädigenden Störstrahlungen verursachen.
• Das Gerät muss alle eingehenden Störstrahlungen tolerieren, einschließlich solcher Störstrahlungen, durch die der Betrieb
in ungewollter Weise beeinträchtigt werden könnte.
Hinweis: Dieses Gerät wurde nach Maßgabe der Klasse B, Digitale Geräte, entsprechend Paragraph 15 der FCCOrdnung erfolgreich getestet. Diese Grenzwerte bieten einen angemessenen Schutz gegen schädliche Strahlungen in
Wohngebieten. Dieses Gerät erzeugt und arbeitet mit elektromagnetischen Wellen. Bei unsachgemäßem Gebrauch,
insbesondere wenn das Gerät entgegen den Empfehlungen betrieben wird, können Störstrahlungen auftreten. Es wird
keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Wenn dieses
Gerät schädliche Störungen des Rundfunk- oder Fernsehempfangs verursacht, was sich durch Ein- und Ausschalten
des Geräts feststellen lässt, wird dem Benutzer empfohlen, eine oder mehrere der folgenden Maßnahmen zu ergreifen:
• Neuausrichtung der Antenne
• Vergrößerung des Abstands zwischen Gerät und Empfänger
• Anschluss des Geräts an eine andere Netzsteckdose als die des Empfängers
• Bitten Sie den Händler oder einen erfahrenen Radio- und Fernsehtechniker um Hilfe.
EN 55 022 Konformitätserklärung
Der Fast Ethernet-Switch FS105 v2/FS108 v2 von NETGEAR entspricht den Bestimmungen des Artikels 4a der Richtlinien
des Rates 89/336/EWG und ist vor Störungen hochfrequenter Radiowellen geschützt. Die Erfüllung dieser Bestimmungen
wird gemäß EN 55 022 Klasse B (CISPR 22) erklärt.
Verordnungen der kanadischen Behörde für Kommunikation zu Störstrahlungen
Dieses digitale Gerät (Fast Ethernet-Switch FS105 v2/FS108 v2 von NETGEAR) überschreitet nicht die Grenzwerte
der Klasse B für Radiostörstrahlungen ausgehend von digitalen Geräten gemäß den Verordnungen der kanadischen
Behörde für Kommunikation.
Règlement sur le brouillage radioélectrique du ministère des Communications
Cet appareil numérique (NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch) respecte les limites de bruits
radioélectriques visant les appareils numériques de classe B prescrites dans le Règlement sur le brouillage radioélectrique
du ministère des Communications du Canada.
Einführung
Der 5/8-Port-Fast Ethernet-Switch FS105 v2/FS108 v2 von NETGEAR®ist ein kostengünstiger,
zuverlässiger und leistungsfähiger Switch, mit dem bis zu fünf oder acht unterschiedliche Ethernet-fähige
Geräte (z.B. Computer, File-Server, Printserver, Drucker, Router und Hubs) verbunden werden können.
F
a
s
t
E
t
h
e
r
n
e
t
S
w
i
t
c
h
M
O
D
E
L
FS
1
0
5
F
a
s
t
E
t
h
e
r
n
e
t
S
w
i
t
c
h
M
O
D
E
L
FS
1
0
F
A
S
T
E
T
H
E
R
N
E
T
S
W
I
T
C
H
F
S
1
0
8
Au
t
o
1
0
/
1
0
0
M
b
p
s
1
0
0
P
W
R
1
2
34
5
6
M
7
8
8
O
n
=
L
i
n
k
1
0
B
M
l
i
n
k
=
A
c
t
Fast Ethernet-Switch FS105 v2/FS108 v2
Der Switch FS105 v2/FS108 v2 wird für kleine Netzwerke eingesetzt, die mit 10 oder 100 MBit/s
Zugriff auf andere Geräte im Netzwerk ermöglichen. Mit diesem Switch können Sie auch weitere
Computer zu Ihrem Kabel- oder DSL-Router hinzufügen. Im Gegensatz zu einem Hub, der seine
Verbindung mit allen Geräten teilt, bietet der Switch FS105 v2/FS108 v2 eine dedizierte Verbindung
zwischen zwei Geräten mit vollen 100 MBit/s (oder 10 MBit/s). Wenn ein Gerät vollduplexfähig ist,
ermöglicht der Switch FS105 v2/FS108 v2 eine Verbindung mit 200 MBit/s (bzw. 20 MBit/s).
Ethernet-Kabel gibt es als Patch-Kabel oder als Crossover-Kabel – je nachdem, ob Sie ein
Endgerät (Computer, Server oder Drucker) oder Netzwerkkomponenten (Hub, Switch oder Router)
anschließen. Mit der Auto Uplink™-Funktion müssen Sie sich nicht mehr darum kümmern, welches
Kabel verwendet wird. Jeder Port am Switch FS105 v2/FS108 v2 konfiguriert sich beim Einstecken
des Gerätekabels automatisch selbst.
Wenn Sie ein Problem mit Ihrem Switch haben, bietet NETGEAR eine deutschsprachige
kosten- und gebührenfreie Support-Hotline (Telefonnummern finden
Sie auf der mitgelieferten Supportinformationskarte).
Überblick über die Installation
Geschätzte Zeit: 5 bis 10 Minuten
1. Switch auspacken und Packungsinhalt überprüfen
2. Switch zur Installation vorbereiten
3. Switch installieren und andere Geräte anschließen
Switch auspacken und
Installation des Switches vorbereiten
1
1
Packungsinhalt überprüfen
Fast Ethernet-Switch FS105 v2/FS108 v2
F
a
s
t
E
t
h
e
r
n
e
t
S
w
i
t
c
h
M
O
D
E
L
FS
1
0
5
F
a
s
t
E
t
h
e
r
n
e
t
S
w
i
t
c
h
M
O
D
E
L
FS
1
0
F
A
S
T
E
T
H
E
R
N
E
T
S
W
I
T
C
H
F
S
1
0
8
Au
t
o
1
0
/
1
0
0
M
b
p
s
1
P
W
R
1
2
34
5
0
6
7
8
O
n
=
L
i
n
k
0
M
1
0
B
M
l
i
n
k
=
A
c
t
8
Hardware
mit
Montagematerial
Installationsanleitung,
Garantie-/Registrierungskarte
und Supportinformationskarte
Netzteil
Prüfen Sie beim Öffnen der Verpackung, ob der Inhalt vollständig ist. Das Paket enthält:
• 5/8-Port Fast Ethernet-Switch FS105 v2/FS108 v2
• Wechselstrom-Netzteil
• Schrauben zur Wandmontage
• FS105 v2/FS108 v2 Installationsanleitung (dieses Dokument)
• Garantie- und Supportinformationskarte
Wenn der Inhalt nicht vollständig ist, wenden Sie sich an eine auf der Supportinformationskarte
aufgeführte Stelle. Wenn diese Karte selbst fehlt, erhalten Sie Informationen unter
www.NETGEAR.de im Bereich für technischen Support.
2
2
Überlegen Sie, wo Sie den Switch aufstellen wollen. Die Stellfläche muss eben und horizontal
sein – z.B. ein Tisch oder ein Regal. Der Switch wird mit Schrauben zur Wandaufhängung
geliefert. Sie können diese Schrauben verwenden, wenn Sie den Switch an einer freien
Wandfläche befestigen wollen.
Für den Aufstellort gelten folgende Bedingungen:
• Er ist nicht direkter Sonneneinstrahlung ausgesetzt und befindet sich nicht
in der Nähe von Wärmequellen.
• Er ist gut zugänglich. Auf allen Seiten des Switches sollten mindestens 5 cm Platz sein.
• Er ist gut belüftet (insbesondere in einem Schrank).
Sie benötigen auch ein Ethernet-Kabel der Kategorie 5 (Kat. 5) mit RJ-45 -Anschlüssen
für jedes Gerät, das Sie an den Switch anschließen wollen. Jedes Ethernet-Kabel darf höchstens
100 m lang sein.
Switch installieren und andere
Fehlerbehebung
3
Geräte anschließen
3
DSL-
Modem
Fast Ethernet-Switch FS108
1. Stellen Sie den Switch auf eine ebene Fläche, oder hängen Sie ihn mit Hilfe der Schrauben auf.
2. Schließen Sie für jedes Gerät ein Ende eines Ethernet-Kabels am Port des Geräts und das
andere Kabelende an einem der Ethernet-Ports des Switches an.
Hinweis: Wenn Sie mehr als 5 oder 8 Geräte an diesen Switch anschließen wollen,
müssen Sie sie an einen Hub oder einen anderen Switch anschließen und dann den
Hub bzw. Switch mit diesem Switch verbinden.
3. Schließen Sie das Netzkabel auf der Rückseite des Switches an und schließen
Sie das Netzteil an eine Stromversorgung (Wandsteckdose oder Steckdosenleiste) an.
Die Stromversorgungs-LED sollte jetzt leuchten.
Die entsprechende Portnummer für jedes angeschlossene und eingeschaltete
Gerät sollte leuchten. Wenn auf dieser Leitung Aktivität auftritt, blinkt die LED:
Hinweis: Wenn die LEDs nicht wie aufgeführt leuchten, lesen Sie den
Abschnitt
Fehlerbehebung
.
ProSafe VPN-Firewall FVS318
Die Stromversorgungs-LED leuchtet nicht.
Der Switch ist nicht an die Stromversorgung angeschlossen.
• Stellen Sie sicher, dass das Netzkabel korrekt am Switch angeschlossen ist.
• Stellen Sie sicher, dass das Netzteil korrekt in einer funktionierenden Steckdose eingesteckt
ist. Wenn es in einer Steckdosenleiste eingesteckt ist, prüfen Sie, ob die Leiste eingeschaltet
ist. Wenn die Steckdose mit einem beleuchteten Schalter geschaltet wird, prüfen Sie,
ob der Schalter sich in der Position „Ein“ befindet.
• Stellen Sie sicher, dass Sie das mit Ihrem Switch mitgelieferte NETGEAR-Netzteil verwenden.
Die Verbindungs-/Aktivität-LED für ein angeschlossenes
Gerät leuchtet nicht oder leuchtet ständig.
Es liegt ein Problem mit der Hardwareverbindung vor.
• Stellen Sie sicher, dass das Kabel korrekt am Switch und am Gerät angeschlossen ist.
• Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist.
• Wenn das Ethernet-Kabel an eine Netzwerkkarte oder einen anderen Ethernet-Adapter
angeschlossen ist, müssen Sie sicherstellen, dass die Karte oder der Adapter korrekt installiert
ist und funktioniert.
• Stellen Sie sicher, dass das Kabel nicht länger als 100 m ist.
Technische Daten
Unterstützte Standards: IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u,100BASE-TX Fast Ethernet
IEEE 802.3x Flow Control; kompatibel mit Windows®, Mac®OS, NetWare®, Linux
Datenrate: 100 MBit/s bei 4B/5B-Kodierung und MLT-3-Schnittstelle für 100BASE-TX
10 oder 100 MBit/s Halbduplex
Netzwerkschnittstelle: RJ-45-Stecker für 10BASE-T- oder 100BASE-TX-Ethernet-Schnittstelle
Stromversorgung: max. 7,5W und 7,5V @ bei 1A DC
Abmessungen: FS105 v2 – W: 94,8 mm T: 101 mm H: 27 mm
FS108 v2 – W: 158 mm T: 1 101 mm H: 27 mm
Gewicht: FS105 v2 – 0,275 kg; FS108 v2 – 0,49 kg
Betriebstemperatur: 0 bis 40˚ C
Luftfeuchtigkeit: 10% bis 90% Luftfeuchtigkeit, nicht kondensierend
Elektromagnetische Verträglichkeit: CE-Kennzeichnung, kommerziell; FCC Absatz 15, Klasse B; EN 55 022 (CISPR 22) Klasse B,
C-Tick
Sicherheitszertifizierungen für
das Netzteil: CE-Kennzeichnung, UL-Zulassung (kommerziell) (UL 1950), TÜV (EN 60950), C-Tick
Leistungsdaten
Datenrahmen-Filterrate: max. 14,800 Datenrahmen/s für 10 MBit/s-Port / max. 148,800 Datenrahmen/s für 100 MBit/s-Port
Datenrahmen-Weiterleitungsrate: max. 14,800 Datenrahmen/s für 10 MBit/s-Port / max. 148,800 Datenrahmen/s für 100 MBit/s-Port
Netzwerklatenz: 100 MBit/s-Port auf 100 MBit/s-Port: max. 20 µs
(mit 64-Byte-Paketen)
Größe der Adressdatenbank: 1024 MAC-Adressen
Adressierung: 48-Bit MAC-Adressen
Warteschlangenpuffer: FS105 v2 – 64 KB; FS108 v2 – 96 KB
®
