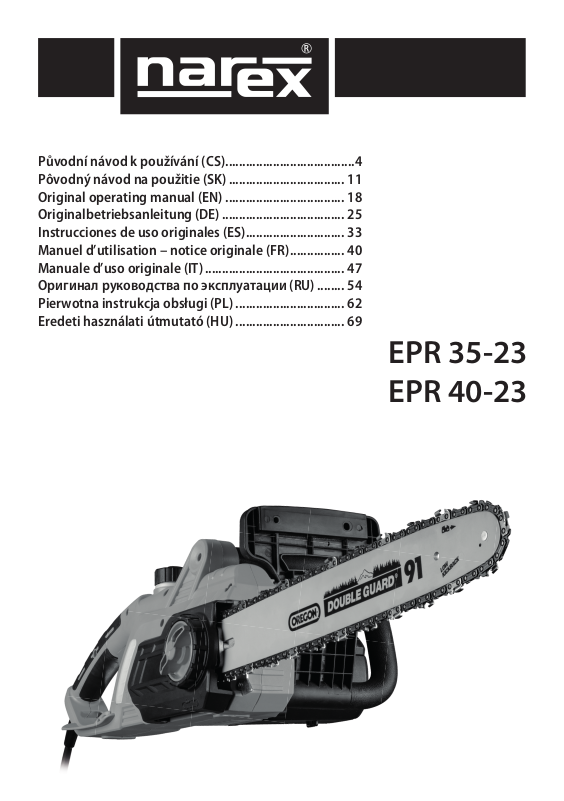

Narex EPR 35-23 User Manual

Původní návod k používání (CS) ......................................4

Pôvodný návod na použitie (SK) .................................. 11

Original operating manual (EN) ................................... 18

Originalbetriebsanleitung (DE) .................................... 25

Instrucciones de uso originales (ES)............................. 33

Manuel d’utilisation – notice originale (FR) ................ 40

Manuale d’uso originale (IT) ......................................... 47

Оригинал pуководства по эксплуатации (RU) ........ 54

Pierwotna instrukcja obsługi (PL) ................................ 62

Eredeti használati útmutató (HU) ................................ 69

EPR 35-23 EPR 40-23

1911

7 14 8

26 22

Symboly použité v návodu a na stroji Symboly použité v návode a na stroji Symbols used in the manual and on the machine In der Anleitung und an der Maschine verwendete Symbole Símbolos y su signiﬁcado Symboles utilisés dans la notice et sur l‘outil Simboli utilizzati nel manuale e sulla macchina Изображение и описание пиктограмм Symbole użate w instrukcji i na maszynie A kezelési utasításban és a gépen használt jelzések

Vyobrazení apopis piktogramů

1 Používat ochranné pomůcky zraku, hlavy a sluchu! 2 Upozornění! 3 Pro snížení rizika úrazu čtěte návod! 4 Toto nářadí nevystavovat dešti

5 Při poškození přívodního kabelu ihned

vytáhnout zástrčku ze sítě 6 Pozor, zpětný ráz! 7 Držet oběma rukama! 8 Nepatří do komunálního odpadu! 9 Dvojitá izolace

Abbildungen und Piktogramm-Beschreibung

1 Schutzmittel für Augen, Kopf und Gehör

verwenden! 2 Hinweis! 3 Zur Risikoreduzierung die Anleitung lesen! 4 Dieses Werkzeug nicht dem Regen ausstellen 5 Bei Beschädigung der Zuleitung sofort von der

Steckdose abziehen 6 Achtung, Rückschlag! 7 Mit beiden Händen halten! 8 Gehört nicht in den Kommunalabfall! 9 Doppelisolierung

Illustrazione e descrizione dei pittogrammi

1 Utilizzare i dispositivi di protezione della vista,

della testa e dell'udito! 2 Avvertenza! 3 Per prevenire i rischi di incidenti leggere il

manuale! 4 Non esporre questo utensile alla pioggia 5 In caso di danneggiamento del cavo di

alimentazione estrarre subito la spina dalla rete 6 Attenzione, contraccolpo! 7 Reggere con entrambe le mani! 8 Non gettare nei rifiuti urbani! 9 Doppio isolamento

Vyobrazenie apopis piktogramov

1 Používať ochranné pomôcky zraku, hlavy a sluchu! 2 Upozornenie! 3 Pre zníženie rizika úrazu si prečítajte návod! 4 Toto náradie nevystavovať dažďu 5 Pri poškodení prívodného káblu ihneď

vytiahnuť zástrčku zo siete 6 Pozor, spätný ráz! 7 Držať oboma rukami! 8 Nepatrí do komunálneho odpadu 9 Dvojitá izolácia

Ilustraciones y descripciones de los pictogramas

1 ¡Use protectores oculares, protector para la

cabeza y protectores auditivos! 2 ¡Advertencia! 3 ¡Para reducir el riesgo de lesiones, lea las

instrucciones! 4 ¡No exponga esta herramienta a la lluvia! 5 Si el cable de alimentación está dañado, ¡saque

inmediatamente el enchufe de la red! 6 ¡Cuidado con el retroceso! 7 ¡Sujetar con las dos manos! 8 ¡No tirar a la basura! 9 Doble aislamiento

Изображение и описание пиктограмм

1 Применять защитные средства глаз,

головы и слуха! 2 Предупреждение! 3 Тщательно прочитайте настоящее руководство,

чтобы минимизировать риск травмы! 4 Пилу не подвергать воздействию

атмосферных осадков 5 При повреждении подводящего кабеля

немедленно отсоединить прибор от

сети питания 6 Внимание, обратный удар! 7 Держать обеими руками! 8 Не является бытовым отходом! 9 Двойная изоляция

Figure and description of pictograms

1 Use protective aids of eyes, head and ears! 2 Notice! 3 To minimize the risk of injury, do read

the Manual carefully! 4 Protect this device from rain 5 If the lead-in cable is damaged, disconnect

it from the power supply immediately 6 Attention, kick-back! 7 Hold by both hands! 8 Does not belong among municipal waste! 9 Double insulation

Affichage et description des pictogrammes

1 Utiliser des lunettes de sécurité, un casque

et des protections auditives ! 2 Avertissement ! 3 Pour réduire les risques de blessure, lire la notice ! 4 Ne pas exposer cet outil à la pluie 5 En cas d'endommagement du câble

d'alimentation, retirer immédiatement la fiche de la prise 6 Attention, risque de recul ! 7 Tenir des deux mains ! 8 Ne pas jeter avec les ordures ménagères ! 9 Double isolation

Opis urządzenia i piktogramów

1 Stosować środki ochrony indywidualnej wzroku,

głowy i słuchu! 2 Ostrzeżenie! 3 W celu zmniejszenia ryzyka wypadku przeczytać

instrukcję! 4 Urządzenie nie narażać na działanie deszczu 5 Przy uszkodzeniu kabla zasilającego natychmiast

wyciągnąć wtyczkę z gniazdka 6 Uwaga, odrzucenie wsteczne! 7 Trzymać obiema rękami! 8 Nie należy do odpadów komunalnych! 9 Podwójna izolacja

Alkalmazott piktogramok és jelentésük

1 Használjon védőszemüveget, sisakot és fülvédőt! 2 Figyelmeztetés

3 A balesetek megelőzése érdekében olvassa el

a használati útmutatót! 4 Az elektromos kéziszerszámot ne tegye ki eső hatásának 5 A hálózati vezeték sérülése esetén

a csatlakozódugót azonnal húzza ki az aljzatból! 6 Figyelem! Visszarúgás veszélye! 7 A készüléket két kézzel fogja!

8 Háztartási hulladékok közé kidobni tilos! 9 Kettős szigetelés

Česky

Elektrická řetězová pila EPR 35-23; EPR 40-23

Původní návod k používání (CS)

Obsah

Popis stroje ....................................................................................................4

Předmluva knávodu kobsluze ..................................................................4

Technická data .............................................................................................4

Všeobecné bezpečnostní pokyny ...............................................................5

Bezpečnostní varování pro řetězovou pilu ...............................................5

Příčiny zpětného vrhu a způsoby,

jak mu může uživatel zamezit:...................................................................6

Informace ohlučnosti avibracích .............................................................6

Použití ............................................................................................................6

Dvojitá izolace ..............................................................................................6

Uvedení doprovozu .....................................................................................6

Bezpečnostní zařízení naVaší řetězové pile .............................................8

Pokyny kodbornému způsobu práce sřetězovou pilou ........................8

Údržba a servis ............................................................................................. 9

Při technických problémech .....................................................................10

Skladování ..................................................................................................10

Recyklace .....................................................................................................10

Záruka ..........................................................................................................10

ES prohlášení oshodě ...............................................................................10

Předmluva k návodu k obsluze

Tento návod kobsluze má usnadnit seznámení se strojem avyužití možností jeho správného nasazení. Návod kobsluze obsahuje důležité pokyny, jak se strojem zacházet bezpečně, odborně ahospodárně atím předcházet nebezpečí, minimalizovat opravy avýpadky v provozu azvýšit jeho spolehlivost aživotnost. Tento návod musí být stále kdispozici nastanovišti stroje. Návod kobsluze si musí přečíst adodržovat každá osoba, která je pověřena prací se strojem jako např. obsluhou, údržbou nebo přepravou. Vedle návodu kobsluze azávazných předpisů úrazové prevence platných vzemi použití a na pracovišti, je nutno dodržovat uznávaná odborně technická pravidla pro bezpečnou aodbornou práci, stejně jako předpisy úrazové prevence příslušných profesních sdružení.

Popis stroje

1 ........Kontrolní okénko na olej (tzv. olejoznak)

2 ........Přední držadlo

3 ........Uzávěr olejové nádržky

4 ........Přední ochranný kryt ruky (spoušť řetězové brzdy)

5 ........Vodicí lišta

6 ........Pilový řetěz

7 ........Ruční upínací matice

8 ........Kryt řetězového kola

9 ........Spínač

10 ......Zadní kryt ruky

11 ......Zadní držadlo

12 ......Obloukové držadlo

13 ......Blokovací tlačítko

14 ......Zachytávač řetězu

15 ......Síťový kabel se zástrčkou

16 ......Přívodní (prodlužovací) kabel

17 ......Otvor pro smyčku kabelu

18 ......Hák pro smyčku kabelu

19 ......Hnací řetězové kolo (řetězka)

20 ......Ruční napínací matice řetězu

21 ......Napínací mechanismus řetězu

22 ......Šroub napínacího mechanismu řetězu

23 ......Čep pro napínání řetězu

24 ......Horní upínací otvor vodicí lišty

25 ......Dolní upínací otvor vodicí lišty

26 ......Větrací otvory

27 ......Ochranný kryt lišty

Zobrazené nebo popsané příslušenství nemusí být součástí dodávky.

Technická data

Přístroje jsou vyrobené podle předpisů vsouladu sČSN EN 50144-2-13 aplně odpovídají znění zákona obezpečnosti přístrojů avýrobků.

Typ EPR 35-23 EPR 40-23

Jmenovité napětí (V) 230 230 Jmenovitá frekvence (Hz) 50 50 Příkon (W) 2 300 2 300 Proud (A) 11 11 Otáčky motoru (min Vodicí lišta – délka (mm) 350 400 Řetěz OREGON 91-PX 053X OREGON 91-PX 057X Rozteč řetězu 3/8“ 3/8“ Tloušťka vodicího článku (mm) 1,3 1,3 Rychlost řetězu (m/s Brzda řetězu mechanická mechanická Doběhová brzda mechanická mechanická Mazání řetězu automatické automatické Objem olejové nádržky (ml) 340 340 Systém napínání řetězu FastFix FastFix Třída ochrany II / Hmotnost (bez lišty) (kg) 4,5 4,5 Hmotnost (s lištou) (kg) 5,4 5,4

-1

) 7 000 7 000

-1

) cca 13 cca 13

II /

Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny acelý návod. Nedodržení veškerých následujících pokynů

může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob.

Uschovejte veškeré pokyny anávod pro budoucí použití.

Výrazem „elektrické nářadí” vevšech dále uvedených výstražných pokynech je myšleno elektrické nářadí napájené(pohyblivým přívodem) ze sítě, nebo nářadí napájené zbaterií(bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí

a) Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek

a tmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí vprostředí s nebezpečím vý-

buchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu dětí adal-

ších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost a) Vidlice pohyblivého přívodu elektrického nářadí musí odpo-

vídat síťové zásuvce. Nikdy jakýmkoli způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou

znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla suzemněnými předměty, jako např.

potrubí, tělesa ústředního topení, sporáky achladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnik-

ne-li do elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Nepoužívejte pohyblivý přívod kjiným účelům. Nikdy nenoste

anetahejte elektrické nářadí za přívod ani nevytrhávejte vidlici ze zásuvky tahem zapřívod. Chraňte přívod před horkem, mastnotou, ostrými hranami apohybujícími se částmi. Poško-

zené nebo zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužo-

vací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí vevlhkých prostorech, používej-

te napájení chráněné proudovým chráničem(RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem.

3) Bezpečnost osob a) Při používání elektrického nářadí buďte pozorní, věnujte po-

zornost tomu, co právě děláte, soustřeďte se astřízlivě uvažujte. Nepracujte selektrickým nářadím, jste-li unaveni nebo jste-

-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost

při používání elektrického nářadí může vést k vážnému poranění osob.

b) Používejte ochranné pomůcky. Vždy používejte ochranu očí.

Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce, snižují nebezpečí poranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač

při zapojování vidlice dozásuvky a/nebo při zasouvání baterií či při přenášení nářadí vypnutý. Přenášení nářadí s prstem

na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje

nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte

stabilní postoj arovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy

ani šperky. Dbejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko odpohybujících se částí. Volné oděvy, šperky

a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

Česky

g) Jsou-li kdispozici prostředky pro připojení zařízení kodsávání

a sběru prachu, zajistěte, aby taková zařízení byla připojena asprávně používána. Použití těchto zařízení může omezit nebez-

pečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí apéče oně a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí,

které je určené pro prováděnou práci. Správné elektrické nářadí

bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout avypnout

spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky a/nebo

odpojením baterií před jakýmkoli seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření omezují nebezpe-

čí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosah dětí

a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo stěmito pokyny, aby nářadí používaly. Elektrické

nářadí je v rukou nezkušených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se

částí ajejich pohyblivost, soustřeďte se napraskliny, zlomené součásti ajakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedo-

statečně udržovaným elektrickým nářadím.

f) Řezací nástroje udržujte ostré ačisté. Správně udržované a na-

ostřené řezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. pou-

žívejte vsouladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, ato sohledem na dané podmínky práce a druh prováděné práce. Používání

elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Servis a) O pravy vašeho elektrického nářadí svěřte kvaliﬁkované osobě,

které bude používat identické náhradní díly. Tímto způsobem

bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

Bezpečnostní varování pro řetězovou pilu

– Je-li řetězová pila v činnosti, držte všechny části těla mimo pi-

lový řetěz. Předtím, než spustíte řetězovou pilu, ujistěte se, že pilový řetěz se ničeho nedotýká. Chvíle nepozornosti, když jsou

řetězové pily v činnosti, může způsobit, že se vaše oblečení nebo tělo zachytí o pilový řetěz.

– Vždycky držte řetězovou pilu pravou rukou zazadní držadlo

a levou rukou zapřední držadlo. Držení řetězové pily obrácenou konﬁgurací rukou zvyšuje riziko zranění osoby a nikdy by se nemělo používat.

– Elektromechanické nářadí držte jen zaizolované úchopové po-

vrchy, protože se pilový řetěz může dotknout skrytého vedení nebo svého vlastního přívodu. Dotyk pilového řetězu se „živým“

vodičem může způsobit, že se neizolované kovové části elektromechanického nářadí stanou „živými“ a mohou zranit uživatele elektrickým proudem.

– Používejte bezpečnostní brýle a ochranu sluchu. Doporučuje

se další ochranné vybavení pro hlavu, ruce, nohy a chodidla. Odpovídající ochranné oblečení snižuje možnost poranění osoby odlétajícími částečkami nebo náhodného dotyku s pilovým řetězem.

– Nepracujte s řetězovou pilou nastromě. Práce s řetězovou pilou,

pokud je nahoře na stromě, může mít za následek zranění osob.

– Vždy zaujímejte správný postoj a pracujte s řetězovou pilou

pouze stojíte-li na pevném, bezpečném a rovném povrchu. Kluzké nebo nestabilní povrchy, například žebříky, mohou zapříčinit ztrátu rovnováhy nebo kontroly řetězové pily.

– Při řezání větve, která je napružená, buďte připraveni uskočit.

Je-li napětí ve vláknech dřeva uvolněno, napružená větev může uhodit uživatele a/nebo odhodit řetězovou pilu mimo kontrolu.

– Při řezání křoví a mladých stromků pracujte se zvýšenou opatr-

ností. Tenký materiál může zachytit pilový řetěz a šlehnout vaším směrem nebo vás vyvést z rovnováhy.

Česky

– Přenášejte řetězovou pilu zapřední držadlo s řetězovou pilou

vypnutou a vzdálenou od těla. Při přepravě nebo skladováni řetězové pily vždy nasaďte ochranný obal navodicí lištu. Správ-

ným držením řetězové pily se omezí pravděpodobnost náhodného dotyku s pohybujícím se pilovým řetězem.

– Dodržujte pokyny pro mazání, napínání řetězu a výměnu pří-

slušenství. Nesprávně napnutý nebo namazaný řetěz se může buď přetrhnout, nebo zvýšit možnost zpětného vrhu.

– Udržujte držadla suchá, čistá a zbavená oleje a maziva. Mastná,

zaolejovaná držadla jsou kluzká a způsobují ztrátu kontroly.

– Řežte pouze dřevo. Nepoužívejte řetězovou pilu pro jiné účely,

než pro které je určena. Například: nepoužívejte řetězovou pilu k řezání plastů, zdiva nebo jiných než dřevěných stavebních materiálů. Použití řetězové pily pro činnosti jiné, než pro které je

určena, může způsobit nebezpečnou situaci.

Příčiny zpětného vrhu a způsoby, jak mu může uživatel zamezit:

Zpětný vrh může vzniknout, když se nos nebo špička vodicí lišty dotkne předmětu, nebo když se dřevo uzavírá a sevře pilový řetěz v řezu.

Dotyk špičky v některých případech může způsobit náhlou zpětnou reakci, vrhnutí vodicí lišty nahoru a zpět směrem k uživateli.

Sevření pilového řetězu podél špičky vodicí lišty může vytlačit vodicí lištu rychle zpět směrem k uživateli.

Každá ztěchto reakcí může způsobit, že ztratíte kontrolu nad pilou, což může způsobit vážné poranění osoby. Nespoléhejte výhradně nabezpečnostní zařízení vestavěná vevaší pile. Jako uživatel řetězové pily musíte podniknout více kroků, abyste provozovali vaše řezací práce bez nehody nebo zranění.

Zpětný vrh je důsledkem nesprávného používání nářadí a/nebo nesprávných pracovních postupů nebo podmínek a lze mu zabránit náležitým dodržováním níže uvedených opatření:

– Držte držadlo pevně, přičemž palce a prsty obepínají držadla

řetězové pily, s oběma rukama na pile a umístěte svoje tělo a paži tak, aby vám umožnily odolávat silám zpětného vrhu.

Síly zpětného vrhu může uživatel kontrolovat, dodrží-li správná bezpečnostní opatření. Nenechávejte běžet řetězovou pilu.

– Nepřesahujte a neřežte nad výškou ramene. Toto pomáhá za-

bránit nechtěnému dotyku špičkou a dává možnost lepší kontroly nad řetězovou pilou v neočekávaných situacích.

– Používejte pouze náhradní lišty a řetězy speciﬁ kované výrob-

cem. Nevhodné náhradní lišty a řetězy mohou způsobit roztržení řetězu a/nebo zpětný vrh.

– Dodržujte pokyny výrobce pro ostření a údržbu pilového řetě-

zu. Pokles výšky omezovací patky může vést ke zvýšenému zpětnému vrhu.

Informace o hlučnosti a vibracích

Hodnoty byly naměřeny vsouladu sČSNEN60745: Hladina akustického tlaku L Hladina akustického výkonu L Nepřesnost měření K=3dB(A)

Pozor! Při práci vzniká hluk! Používejte ochranu sluchu!

Hodnota vibrací a Kzjištěné podle ČSNEN60745:

Hodnota vibrací a Nepřesnost měření K=1,5m/s Uvedené hodnoty vibrací ahlučnosti byly změřeny podle zkušebních

podmínek uvedených vČSN EN 60745 aslouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi ahlukem při použití nářadí.

Uvedené hodnoty vibrací a hlučnosti se vztahují k hlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, sjinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi a hlukem může během celé pracovní doby výrazně zvýšit.

Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí navolnoběh avypnutí nářadí vrámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit.

Použití

Pozor! Tato řetězová pila je určená pouze k řezání dřeva!

=94dB(A)

=107dB(A)

(součet vektorů ve třech směrech) a nepřesnost

=7,38m/s

h,D

Dvojitá izolace

Pro maximální bezpečnost uživatele jsou naše přístroje konstruovány tak, aby odpovídaly platným evropským předpisům (normám EN). Přístroje s dvojitou izolací jsou označeny mezinárodním symbolem dvojitého čtverce. Takové přístroje nesmějí být uzemněny akjejich napájení stačí kabel se dvěma žílami. Přístroje jsou odrušeny podle normy ČSNEN55014.

Uvedení do provozu

Zkontrolujte, zda údaje na výrobním štítku souhlasí se skutečným napětím zdroje proudu. Zkontrolujte, zda typ zástrčky odpovídá typu zásuvky. Nářadí určené pro 240 V se smí připojit i na 220 / 240 V.

1. Naplnit olejovou nádržku

Řetězová pila nesmí nikdy pracovat bez oleje, protože by mohlo dojít k poškození řetězu, lišty a motoru. Při práci bez oleje se žádná záruka na poškození nevztahuje.

Pozor! Používejte prosím pouze olej na pilové řetězy na biologické bázi, který je 100% odbouratelný.

Biologický olej NAREX CO 1l (obj. č. 65 403 576) dostanete ve specializovaných obchodech. Nepoužívejte žádný opotřebovaný olej. To vede k poškození vaší řetězové pily a ke ztrátě záruky.

 Před plněním olejové nádržky vytáhněte prosím síťovou zástrčku.  Otevřete šroubovací uzávěr (3). Uzávěr je zevnitř opatřen plasto-

vým lankem s rozpěrkou proti ztrátě uzávěru.

 Nalijte do nádržky pomocí nálevky cca 340 ml oleje a uzávěr pevně

dotáhněte.  Hladina oleje je viditelná okénkem (1).  Před jakoukoliv přepravou řetězové pily vyprázdněte olejovou ná-

držku!  Před započetím práce zkontrolujte funkci mazání řetězu. Pilu s na-

montovaným řezacím ústrojím zapněte a podržte v dostatečné

vzdálenosti nad světlým kontrastním povrchem. Pozor, lišta s řetě-

zem nesmí být v dotyku s povrchem! Pokud se objeví olejová stopa,

mazání pracuje správně.  Po ukončení práce odstavte řetězovou pilu vodorovně na savou

podložku. V důsledku rozptýlení oleje po liště, řetězu a pohonu se

může uvolnit několik kapek oleje.  Před dlouhodobým uskladněním vždy vyprázdněte nádobku na

olej.

2. Příprava nové vodicí lišty

Nová vodicí lišta (5) se musí osadit napínacím mechanismem řetězu (21). Vodicí lišta EPR35-23 (obj.č.65405265), EPR40-23 (obj.č.00614696).

 Napínací mechanismus řetězu (21) umístěte na vodicí lištu (5)

z vnější strany vodicí lišty tak, že naváděcí čep napínacího mechanismu řetězu vložte do horního upínacího otvoru vodicí lišty (24). Ze spodní strany poté skrz dolní upínací otvor vodicí lišty (25) upevněte napínací mechanismus řetězu pomocí šroubu napínacího mechanismu řetězu (22).

 Pravidelně otáčejte vodící lištu, aby byl poměr řezání z jedné

i druhé strany přibližně stejný. Šetříte tím lištu a zároveň se snižuje tření mezi řetězem a lištou, které jinak pile ubírá na výkonu a hrozí poškození motoru.

3. Montáž lišty ařetězu

Pozor! Nebezpečí poranění. Používejte při nasazování řetězu ochranné rukavice.

Kmontáži lišty ařetězu nepotřebujete utéto řetězové pily žádné nářadí!

 Položte řetězovou pilu na stabilní podložku.  Povolte ruční upínací matici (7) proti směru pohybu hodinových

ručiček a sundejte kryt řetězového kola (8). V případě, že je na řetězovou pilu nasazená vodicí lišta (5) s pilovým řetězem (6), uvolněte lehce pomocí ruční napínací maticí řetězu (21) pilový řetěz (6) před sejmutím krytu řetězového kola (8).

 Založte pilový řetěz (6) do vodicí lišty (5) a dodržte přitom orientaci

pilového řetězu dle směru pohybu řetězu. Zuby musí na horní straně lišty směřovat dopředu (viz obrázek). Pilový řetěz EPR35-23 (obj.č.65404074), EPR40-23 (obj.č.00614697).

Česky

 Vložte volný konec pilového řetězu do drážek hnacího řetězového

kola (19) a zároveň uložte vodicí lištu (5) středovým otvorem napí-

nacího mechanismu řetězu (21) na čep pro napínání řetězu (23).

V případě potřeby otáčením kola napínacího mechanismu upravte

pozici středového otvoru k nasazení na čep pro napínání řetězu.

Zkontrolujte, zda všechny články řetězu sedí přesně v drážce lišty

a zda je pilový řetěz přesně veden hnacím řetězovým kolem (19).

Následně otáčením kola napínacího mechanismu řetězu lehce na-

pněte pilový řetěz.  Nasaďte kryt řetězového kola (8) západkami do otvorů a následně

jej pevně přitiskněte. Otáčením ruční napínací matice řetězu (20)

docílíte dosednutí ozubení této matice do ozubení kola napínacího

mechanismu řetězu. Poté lehce dotáhněte ruční upínací matici (7)

ve směru pohybu hodinových ručiček. Napněte řetěz otáčením

ruční napínací maticí řetězu. Řetěz by měl být napnutý tak, aby jej

bylo možné ve středu lišty nadzvednout asi o 3 mm (viz obr.) Ruční

upínací matici (7) pevně rukou dotáhněte!

Pozor! Napnutí řetězu má velký vliv na životnost řezacího ústrojí, musí se proto často kontrolovat. Při zahřátí na provozní teplotu se řetěz roztáhne a napnutí se musí obnovit.

Pozor! V období záběhu se musí pilový řetěz napínat častěji. Pokud se řetěz třepe nebo vystupuje z drážky vodicí lišty, okamžitě pilový řetěz napněte!

K napnutí řetězu mírně povolte ruční upínací matici (7). Následně napněte řetěz otáčením ruční napínací maticí řetězu. Napněte řetěz tolik, aby jej bylo možné nadzvednout ve středu lišty asi o 3 mm. Opět utáhněte ruční upínací matici (7).

4. Připojení řetězové pily

Doporučujeme provozovat řetězovou pilu s proudovým chráničem s maximálním vypínacím proudem 30 mA.

Stroj musí být na elektrickou síť připojen za použití automatického spínače v obvodu diferenciální ochrany, který přeruší přívod proudu, jakmile výbojový proud směrem k zemi překročí hodnotu 30 mA.

Přípojka do elektrické sítě musí odpovídat normě ČSN EN 60364-1 a speciﬁ ckým předpisům země.

Při zapnutí stroje může vyskytující se kolísání napětí při nevýhodných poměrech v elektrické síti (vysoká síťová impedance) negativně ovlivnit jiné připojené spotřebiče. Síťová impedance může být na dotaz zjištěna u příslušného energetického závodu. Stroj provozujte pouze ve vhodných elektrických sítích – maximálně přípustná síťová impedance je 0,4 Ω.

Používejte pouze takové přívodní (prodlužovací) kabely, které jsou schválené pro použití venku, a které nejsou slabší než gumový kabel H07 RN-F podle DIN/VDE 0282, o průřezu minimálně 1,5 mm2. Přívodní (prodlužovací) kabel musí být chráněn proti stříkající vodě.

Poškozený síťový kabel přístroje se zástrčkou (15) smí vyměnit pouze výrobcem stanovený servis, protože je k tomu zapotřebí speciální nářadí. Pohyblivé přístroje, které se používají venku, by měly být připojovány přes proudový chránič.

Tato řetězová pila je pro jištění přívodního kabelu vybavena odlehčováním tahu. Zapojte nejdříve zástrčku síťového kabelu přístroje (15) do přívodního kabelu (16). Vytvořte na přípojném kabelu smyčku a vložte smyčku kabelu zezadu do otvoru pro smyčku kabelu (17). Smyčku přívodního kabelu následně založte do háku pro smyčku kabelu (18). Tahem za přípojný kabel směrem dozadu od řetězové pily smyčku utáhněte kolem háku pro smyčku kabelu.

5. Zapínání

 Přední kryt ruky (4) musí být v odblokované poloze, tj. musí být při-

tlačen směrem k přednímu držadlu (2).  Stiskněte palcem blokovací tlačítko (13) na levé straně zadního

držadla (11) a poté spínač (9).

Pozor! Řetězová pila se pozvolně rozběhne do vysokých otáček.

 Blokovací tlačítko (13) slouží k blokování nechtěného zapnutí a po

stisknutí spínače jej již není třeba dále držet.  K vypnutí uvolněte vypínač (9).

Při odstavení pily nikdy nedopusťte, aby se řetěz dostal do kontaktu s kameny nebo kovovými předměty!

Česky

6. Elektronika

Pozvolný náběh

Aby se při zapnutí řetězové pily zabránilo vznikajícím proudovým špičkám, je pila vybavena elektronickým pozvolným náběhem.

Bezpečnostní zařízení na Vaší řetězové pile

a) Úniková cesta

B B

A – Směr pádu B – Riziková zóna C – Úniková zóna

1. Brzda řetězu

Tato řetězová pila je vybavená mechanickou brzdou řetězu. Při vymrštění pily následkem nárazu do pevného předmětu, se okamžitě zastaví pohon pilového řetězu reakcí ochrany ruky (4). Brzdný účinek je iniciován tak, že hřbet ruky na předním držadle (2) zatlačí ochranu ruky (4) dopředu (poloha B). Funkce brzdy řetězu by se

vždy před použitím pily měla zkontrolovat!

Při uvolňování brzdy řetězu, ochranu ruky (4) zatáhněte dozadu ve směru držadla a zaaretujte (poloha A). Při tom nesmí být spínač (9) stisknutý! Dbejte na to, aby byla ochrana ruky (4) před uvedením řetězové pily do činnosti zaaretována v pracovní poloze.

2. Doběhová brzda

Tato řetězová pila je vybavena podle předpisů doběhovou brzdou. Ta je spojená s brzdou řetězu a způsobuje okamžité zabrzdění běžícího řetězu poté, co byla pila vypnuta. Zapíná se při uvolnění spínače (9). Tato doběhová brzda zabraňuje nebezpečí poranění dobíhajícím řetězem.

3. Zachytávač řetězu

Tato řetězová pila je vybavená zachytávačem řetězu (14). Pokud by při řezání došlo k přetržení řetězu, zachytí zachytávač rychle se pohybující konec řetězu a zabrání tím poranění rukou pracovníka.

Pokyny k odbornému způsobu práce s řetězovou pilou

1. Porážení stromu

Řežou-li nebo poráží-li současně dvě nebo více osob, měla by vzdálenost mezi osobami činit minimálně dvojnásobnou výšku poráženého stromu. Při porážení stromů je nutno dbát nato, aby nedošlo kohrožení jiných osob, zasažení vedení či způsobení materiálních škod. Dostane-li se strom dokontaktu svedením, je nutno ihned informovat zásobovatelský podnik.

Při řezání vesvahu by se měla obsluha pily zdržovat nad poráženým stromem, jelikož se strom poporažení patrně skutálí nebo sklouzne ze svahu.

C C

Před poražením by měla být naplánována úniková cesta avpřípadě potřeby vyklizena. Úniková cesta by měla vést šikmo odočekávané dráhy poraženého stromu, jak ukazuje obrázek.

Před porážením je nutno zohlednit přirozený náklon stromu, polohu větších větví asměr větru, pro posouzení směru pádu stromu. Nečistoty, kameny, volnou kůru, hřebíky, svorky adráty je potřeba ze stromu nejdříve odstranit.

b) Vytvoření zářezu

A – Směr pádu B – Porážecí řez C – Zářez

~50 mm

D – Zbytek kmene

~50 mm

Vyřízněte vpravém úhlu kesměru pásu stromu zářez hloubky 1/3průměru stromu. Nejprve proveďte vodorovný řez. Tím se zabrání zaseknutí pily nebo vodící lišty při nasazení druhého řezu.

c) Řez pro poražení stromu

Řez pro poražení stromu nasaďte 50mm pod vodorovným řezem, jak ukazuje obrázek. Veďte řez pro poražení stromu paralelně se zářezem. Tento řez proveďte tak hluboko, aby zůstal ještě stát zbytek kmene jako závěs. Zbytek kmene zabrání, aby se strom pootočil apadl nanesprávnou stranu. Zbytek stromu nepřeřezávejte.

Při přiblížení řezu pro poražení stromu kzářezu, by strom měl začít padat. Ukáže-li se, že strom možná nepadne požadovaným směrem, nebo se nakloní zpět apilu sevře, přerušte řez apoužijte pro otevření řezu anasměrování stromu do požadovaného směru klíny ze dřeva, plastu nebo hliníku.

Začne-li strom padat, vytáhněte pilu zřezu, vypněte, odložte aopusťte rizikovou zónu únikovou cestou. Pozor napadající větve azakopnutí!

d) Odřezávání větví

Směr řezu při odřezávání větví

Udržujte odstup od země. Nechte podpůrné větve, dokud není kmen rozřezaný

Tímto se rozumí oddělení větví odporaženého stromu. Při odřezávání větví ponechejte nejdříve větší větve, které strom podepírají. Menší větve, oddělte jedním řezem. Větve, kterou jsou napnuté, by měly být odřezávány odspodu nahoru, aby se zabránilo sevření pily.

e) Krácení kmene stromu

Pod tímto pojmem chápeme dělení stromu načásti. Dbejte na pevný postoj astejnoměrné rozložení tělesné hmotnosti naobě nohy. Je-li to možné, měl by kmen být podložený větvemi, trámy nebo klíny apodepřený. Dodržujte jednoduché pokyny pro snadné řezání.

Provádějte řez odshora! Neřežte do země!

Je-li celá délka kmene stejnoměrně podložená, jak znázorňuje obrázek, řežte odshora.

První řez odspodu (1/3 průměru), aby se netříštil

Leží-li kmen najednom konci, jak znázorňuje obrázek, nařízněte nejdříve 1/3průměru kmene ze spodní strany, poté zbytek odshora navýšku spodního řezu.

První řez odspodu (1/3 průměru), aby se netříštil

Leží-li kmen nad terénní prohlubní podepřený nakoncích, jak znázorňuje obrázek, nařízněte nejdříve 1/3průměru kmene ze spodní strany, poté zbytek odshora navýšku spodního řezu.

Česky

Pozor! Nikdy nepřecházejte od stromu ke stromu se zapnutou řetězovou pilou.

Údržba a servis

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

 Zkontrolujte před každým použitím všechny části řetězové pily

z hlediska opotřebení, obzvlášť pilový řetěz, vodicí lištu a hnací kolo

řetězu.  Pravidelně otáčejte vodicí lištu, aby byl poměr řezání z jedné i druhé

strany přibližně stejný. Tím se snižuje tření mezi řetězem a lištou,

které jinak pile ubírá na výkonu, motor se přetěžuje a hrozí jeho

poškození.  Pro dosažení optimálního výsledku řezání je třeba pilový řetěz pra-

videlně brousit.  Správně nabroušený pilový řetěz snižuje nebezpečí zpětného rázu

a předchází vysokému opotřebení.  Nepracujte s tupým nebo poškozeným pilovým řetězem. Důsled-

kem je silné namáhání těla, špatný výsledek řezání, rychlé opotře-

bení řetězu a přehřátí motoru.  Pilový řetěz se musí nabrousit, pokud při řezání vzniká dřevěná

moučka, nebo je viditelně znát snížená rychlost prořezu.  K broušení použijte pilník kulatý o průměru 4 mm, nebo doporuču-

jeme nechat ostření provést v odborné dílně.  Dbejte na správné nastavení řetězu. Příliš utažený řetěz může při

provozu vyskočit a vést ke zraněním. Při poškození řetězu je nut-

no jej ihned vyměnit. Minimální délka řezných zubů by měla činit

minimálně 4 mm.  Vyčistěte vždy po použití řetězovou pilu od pilin a oleje. Obzvlášť

dbejte na to, aby byly volné větrací otvory skříně (26) pro chlazení

motoru (nebezpečí přehřívání).  Při silném znečištění řetězu, popř. zanesení pryskyřicí musí být řetěz

demontován a vyčištěn. Vložte řetěz na několik hodin do nádoby

s čističem pilových řetězů. Potom opláchněte vodou a nebude-li

řetěz ihned používán, ošetřete servisním sprejem nebo běžným

antikorozním sprejem.  Při dlouhodobém uskladnění, vždy vyprázdněte nádržku na olej.  Neskladujte pilu venku nebo ve vlhkých prostorách.  Zkontrolujte skříň motoru a přípojný kabel před použitím z hlediska

poškození. Při známkách poškození předejte řetězovou pilu do od-

borné dílny, popř. servisu.  Zkontrolujte před každým použitím pily stav oleje. Chybějící olej

vede k poškození řetězu, lišty a motoru.

Pozor! Se zřetelem nabezpečnost před úrazem elektrickým proudem azachování třídy ochrany, se musí všechny práce údržby a servisu, které vyžadují demontáž kapoty stroje, provádět pouze vautorizovaném servisním středisku!

Aktuální seznam autorizovaných servisů naleznete nanašich webových stránkách www.narex.cz vsekci „Servisní místa“.

Při řezání ve svahu stůjte nad kmenem!

Při řezání vesvahu vždy stůjte nad kmenem směrem dosvahu, jak znázorňuje obrázek. Abyste vmomentě „proříznutí“ měli plnou kontrolu, snižte u konce řezu přítlak, aniž uvolníte pevné sevření držadel pily. Pozor, aby se řetěz nedotýkal země! Poukončení řezu počkejte nazastavení řetězu, než pilu vyjmete.

Česky

Při technických problémech

 Motor se nerozbíhá: Zkontrolujte, zda je v zásuvce napětí. Zkon-

trolujte, zda není přívodní kabel přerušený. Pokud to nevede k výsledku, předejte řetězovou pilu do odborné dílny nebo do servisu výrobce.

 Řetěz se nerozbíhá: Zkontrolujte polohu ochrany ruky (4). Řetěz

běží jen při uvolněné brzdě.

 Silné jiskření vmotoru: Motor nebo uhlíkový kartáč je poškozený.

Předejte řetězovou pilu do odborné dílny nebo do servisu výrobce.

 Neteče olej: Zkontrolujte hladinu oleje. Vyčistěte otvory v liště pro

průtok oleje (viz také odpovídající pokyny v části „Údržba a servis“). Pokud to nevede k úspěchu, předejte řetězovou pilu do odborné dílny nebo do servisu výrobce.

Pozor! Jiné údržbářské nebo opravářské práce, než jsou uvedené v tomto návodu k použití, smějí provádět pouze pověření odborníci nebo servis výrobce.

Pozor! Při poškození přívodního kabelu tohoto přístroje jej smí vyměnit pouze výrobcem stanovený servis, nebo servis výrobce, protože je k tomu třeba speciální nářadí.

Skladování

Zabalený stroj lze skladovat v suchém skladu bez vytápění, kde teplota neklesne pod -5°C.

Nezabalený stroj uchovávejte pouze v suchém skladu, kde teplota neklesne pod +5°C a kde bude zabráněno náhlým změnám teploty.

Recyklace

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozující životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí dodomovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektro-

nických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné rozebrané elektronářadí shromážděno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Záruka

Pro naše stroje poskytujeme záruku namateriální nebo výrobní vady podle zákonných ustanovení dané země, minimálně však 12měsíců. Vestátech Evropské unie je záruční doba 24 měsíců při výhradně soukromém používání(prokázáno fakturou nebo dodacím listem).

Škody vyplývající z přirozeného opotřebení, přetěžování, nesprávného zacházení, resp. škody zaviněné uživatelem nebo způsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly při nákupu známy, jsou ze záruky vyloučeny.

Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpět dodavateli nebo autorizovanému servisnímu středisku NAREX. Dobře si uschovejte návod k obsluze, bezpečnostní pokyny, seznam náhradních dílů a doklad o koupi. Jinak platí vždy dané aktuální záruční podmínky výrobce.

Poznámka

Na základě neustálého výzkumu a vývoje jsou vyhrazeny změny zde uvedených technických údajů.

ES prohlášení o shodě

Prohlašujeme, že toto zařízení splňuje požadavky následujících norem asměrnic.

Bezpečnost:

ČSNEN60745-1; ČSNEN60745-2-13 Směrnice 2006/42/EC; Směrnice 2000/14/EC

Elektromagnetická kompatibilita:

ČSNEN55014-1; ČSNEN55014-2; ČSNEN61000-3-2; ČSNEN61000-3-11 Směrnice 2004/108/EC

RoHS:

Směrnice 2011/65/EU

Způsob posouzení shody:

Článek 12 směrnice 2006/42/EC

Certiﬁ kát přezkoušení typu: MGA1706, TŰVSŰD No. 123

Místo uložení technické dokumentace: Narex s.r.o., Chelčického 1932, 47001 Česká Lípa, Česká republika

2019

Narexs.r.o. Chelčického1932 Maciej Stajkowski 47001ČeskáLípa Jednatelspolečnosti

01.04.2019

Slovensky

Elektrická reťazová píla EPR 35-23; EPR 40-23

Pôvodný návod na použitie (SK)

Obsah

Popis stroja ..................................................................................................11

Predhovor knávodu naobsluhu .............................................................11

Technické parametre .................................................................................11

Všeobecné bezpečnostné pokyny ............................................................12

Bezpečnostné varovanie pre reťazovú pílu ............................................12

Príčiny spätného vrhu a spôsoby,

ako mu môže používateľ zamedziť: ........................................................13

Informácie ohlučnosti avibráciách ........................................................13

Použitie ........................................................................................................13

Dvojitá izolácia...........................................................................................13

Uvedenie doprevádzky .............................................................................13

Bezpečnostné zariadenie naVašej reťazovej píle .................................15

Pokyny pre odborný spôsob práce sreťazovou pílou ...........................15

Údržba a servis ...........................................................................................16

Pri technických problémoch .....................................................................16

Skladovanie ................................................................................................17

Recyklácia ...................................................................................................17

Záruka ..........................................................................................................17

ES vyhlásenie ozhode ...............................................................................17

Predhovor k návodu na obsluhu

Tento návod naobsluhu má uľahčiť zoznámenie sa so strojom avyužitie možností jeho správneho nasadenia. Návod naobsluhu obsahuje dôležité pokyny, ako so strojom zachádzať bezpečne, odborne ahospodárne atým predchádzať nebezpečenstvu, minimalizovať opravy avýpadky vprevádzke azvýšiť jeho spoľahlivosť aživotnosť. Tento návod musí byť stále kdispozícii nastanovišti stroja. Návod naobsluhu si musí prečítať adodržovať každá osoba, ktorá je poverená prácou so strojom ako napr. obsluhou, údržbou alebo prepravou. Popri návode naobsluhu azáväzných predpisov úrazovej prevencie platných vkrajine použitia anapracovisku, je nutné dodržiavať uznávané odborne technické pravidlá pre bezpečnú aodbornú prácu, rovnako ako predpisy úrazovej prevencie príslušných profesijných združení.

Popis stroja

1 ........Kontrolné okienko na olej (tzv. olejoznak)

2 ........Predné držadlo

3 ........Uzáver olejovej nádržky

4 ........Predný ochranný kryt ruky (spúšť reťazovej brzdy)

5 ........Vodiaca lišta

6 ........Pílová reťaz

7 ........Ručná upínacia matica

8 ........Kryt reťazového kolesa

9 ........Spínač

10 ......Zadný kryt ruky

11 ......Zadné držadlo

12 ......Oblúkové držadlo

13 ......Blokovacie tlačidlo

14 ......Zachytávač reťaze

15 ......Sieťový kábel so zástrčkou

16 ......Prívodný (predlžovací) kábel

17 ......Otvor pre slučku kábla

18 ......Hák pre slučku kábla

19 ......Hnacie reťazové koleso (ozubenie)

20 ......Ručné napínacie matice reťaze

21 ......Napínací mechanizmus reťaze

22 ......Skrutka napínacieho mechanizmu reťaze

23 ......Čap pre napínanie reťaze

24 ......Horný upínací otvor vodiacej lišty

25 ......Dolný upínací otvor vodiacej lišty

26 ......Vetracie otvory

27 ......Ochranný kryt lišty

Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky.

Technické parametre

Prístroje sú vyrobené podľa predpisov vsúlade sEN50144-2-13 aplne zodpovedajú zneniu zákona obezpečnosti prístrojov avýrobkov.

Typ EPR 35-23 EPR 40-23

Menovité napätie (V) 230 230 Menovitá frekvencia (Hz) 50 50 Príkon (W) 2 300 2 300 Prúd (A) 11 11 Otáčky motora (min Vodiaca lišta – dĺžka (mm) 350 400 Reťaz OREGON 91-PX 053X OREGON 91-PX 057X Delenie reťaze 3/8“ 3/8“ Hrúbka vodiaceho článku (mm) 1,3 1,3 Rýchlosť reťaze (m/s Brzda reťaze mechanická mechanická Dobehová brzda mechanická mechanická Mazanie reťaze automatické automatické Objem olejovej nádržky (ml) 340 340 Systém napínania reťaza FastFix FastFix Trieda ochrany II / Hmotnosť (bez lišty) (kg) 4,5 4,5 Hmotnosť (s lištou) (kg) 5,4 5,4

-1

) 7 000 7 000

-1

) cca 13 cca 13

II /

Slovensky

Všeobecné bezpečnostné pokyny

VÝSTRAHA! Prečítajte si všetky bezpečnostné pokyny a celý návod. Nedodržaním všetkých nasledujúcich poky-

nov môže dôjsť k úrazu elektrickým prúdom, ku vzniku požiaru a/alebo k vážnemu zraneniu osôb.

Uschovajte všetky pokyny anávod pre budúce použitie.

Pod výrazom „elektrické náradie” vo všetkých ďalej uvedených výstražných pokynoch sa myslí elektrické náradie napájané(pohyblivým prívodom) zo siete alebo náradie napájané zbatérií (bez pohyblivého prívodu).

1) Bezpečnosť pracovného prostredia

a) Udržujte pracovisko v čistote a dobre osvetlené. Neporiadok

a tmavé miesta na pracovisku bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie v prostredí s nebezpečen-

stvom výbuchu, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu zapáliť

prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte prístupu detí aďal-

ších osôb. Ak budete vyrušovaný, môžete stratiť kontrolu nad vykonávanou činnosťou.

2) Elektrická bezpečnosť a) Vidlica pohyblivého prívodu elektrického náradia musí zod-

povedať sieťovej zásuvke. Vidlicu nikdy žiadnym spôsobom neupravujte. Snáradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptéry. Nebezpečen-

stvo úrazu elektrickým prúdom obmedzia vidlice, ktoré nie sú znehodnotené úpravami a zodpovedajúce zásuvky.

b) Vyvarujte sa dotyku tela suzemnenými predmetmi, ako napr.

potrubie, telesá ústredného kúrenia, sporáky achladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.

c) Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Ak

vnikne do elektrického náradia voda, zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.

d) Nepoužívajte pohyblivý prívod k iným účelom. Nikdy nenoste

aneťahajte elektrické náradie zaprívod ani nevytrhávajte vidlicu zo zásuvky ťahom zaprívod. Chráňte prívod pred teplom, mastnotou, ostrými hranami a pohybujúcimi sa časťami. Po-

škodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte predlžo-

vací prívod vhodný pre vonkajšie použitie. Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

f) Ak sa používa elektrické náradie vo vlhkých priestoroch, použí-

vajte napájanie chránené prúdovým chráničom(RCD). Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

3) Bezpečnosť osôb a) Pri používaní elektrického náradia buďte pozorný, venujte po-

zornosť tomu, čo práve robíte, sústreďte sa atriezvo uvažujte. Nepracujte s elektrickým náradím ak ste unavený alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepo-

zornosť pri používaní elektrického náradia môže spôsobiť vážne poranenie osôb.

b) Používajte ochranné pomôcky. Vždy používajte ochranu očí.

Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú nebezpečenstvo poranenia osôb.

c) Vyvarujte sa neúmyselného spustenia. Ubezpečte sa, či je spí-

nač pri zapojovaní vidlice dozásuvky alebo pri zasúvaní batérií či pri prenášaní náradia vypnutý. Prenášanie náradia s prstom

na spínači alebo zapojovanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráňte všetky nastavovacie nástro-

je alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý ponecháte pripevnený k otáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.

e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte

stabilný postoj arovnováhu. Budete tak lepšie ovládať elektrické náradie v nepredvídaných situáciách.

f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odevy

ani šperky. Dbajte, aby vaše vlasy, odev arukavice boli dostatočne ďaleko od pohybujúcich sa častí. Voľné odevy, šperky

a dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami.

g) Ak sú k dispozícii prostriedky pre pripojenie zariadenia kod-

sávaniu azberu prachu, zabezpečte, aby také zariadenia boli pripojené asprávne používané. Použitie týchto zariadení môže

obmedziť nebezpečenstvá spôsobené vznikajúcim prachom.

4) Používanie elektrického náradia astarostlivosť oneho a) Nepreťažujte elektrické náradie. Používajte správne náradie,

ktoré je určené pre vykonávanú prácu. Správne elektrické ná-

radie bude lepšie a bezpečnejšie vykonávať prácu, pre ktorú bolo konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť

a vypnúť spínačom. Akékoľvek elektrické náradie, ktoré nie je možné ovládať spínačom, je nebezpečné a musí byť opravené.

c) Odpojujte náradie vytiahnutím vidlice zo sieťovej zásuvky

alebo odpojením batérií pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia

obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosah detí

anedovoľte osobám, ktoré neboli oboznámené s elektrickým náradím alebo stýmito pokynmi, aby náradie používali. Elek-

trické náradie je v rukách neskúsených užívateľov nebezpečné.

e) Udržujte elektrické náradie. Kontrolujte nastavenie pohybu-

júcich sa častí aich pohyblivosť, sústreďte sa napraskliny, zlomené súčasti aakékoľvek ďalšie okolnosti, ktoré môžu ohroziť funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším používaním zabezpečte jeho opravu. Veľa nehôd je spô-

sobených nedostatočne udržovaným elektrickým náradím.

f) Rezacie nástroje udržujte ostré ačisté. Správne udržované a na-

ostrené rezacie nástroje sa s menšou pravdepodobnosťou zachytia za materiál alebo sa zablokujú a práca s nimi sa jednoduchšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje atď. pou-

žívajte vsúlade stýmito pokynmi atakým spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, ato s ohľadom nadané podmienky práce adruh vykonávanej práce. Používa-

nie elektrického náradia k vykonávaniu iných činností, než pre aké bolo určené, môže viesť k nebezpečným situáciám.

5) Servis a) Opravy vášho elektrického náradia zverte kvaliﬁkovanej oso-

be, ktorá bude používať identické náhradné diely. Týmto spôso-

bom bude zabezpečená rovnaká úroveň bezpečnosti elektrického náradia ako pred opravou.

Bezpečnostné varovanie pre reťazovú pílu

– Ak je reťazová píla v činnosti, držte všetky časti tela mimo pí-

lovú reťaz. Predtým, ako spustíte reťazovú pílu, ubezpečte sa, že pílová reťaz sa ničoho nedotýka. Chvíľa nepozornosti, keď sú

reťazové píly v činnosti, môže spôsobiť, že sa vaše oblečenie alebo telo zachytí o pílovú reťaz.

– Vždy držte reťazovú pílu pravou rukou zazadné držadlo a ľavou

rukou zapredné držadlo. Držanie reťazovej píly obrátenou konﬁguráciou rúk zvyšuje riziko zranenia osoby a nikdy by sa nemalo používať.

– Elektromechanické náradie držte len za izolované úchopové

povrchy, pretože sa pílová reťaz môže dotknúť skrytého vedenia alebo svojho vlastného prívodu. Dotyk pílovej reťaze so

„živým“ vodičom môže spôsobiť, že sa neizolované kovové časti elektromechanického náradia stanú „živými“ a môžu zraniť užívateľov elektrickým prúdom.

– Používajte bezpečnostné okuliare a ochranu sluchu. Odporúča

sa ďalšie ochranné vybavenie pre hlavu, ruky, nohy a chodidlá. Zodpovedajúce ochranné oblečenie znižuje možnosť poranenia osoby odlietajúcimi čiastočkami alebo náhodného dotyku s pílovou reťazou.

– Nepracujte s reťazovou pílou nastrome. Práca s reťazovou pílou,

ak je hore na strome, môže mať za následok zranenie osôb.

– Vždy zaujímajte správny postoj a pracujte s reťazovou pílou

iba ak stojíte napevnom, bezpečnom a rovnom povrchu. Klzké alebo nestabilné povrchy, napríklad rebríky, môžu zapríčiniť stratu rovnováhy alebo kontroly reťazovej píly.

– Pri rezaní konára, ktorý je ohnutý, buďte pripravení uskočiť. Ak

je napätie vo vláknach dreva uvoľnené, ohnutý konár môže udrieť užívateľa alebo odhodiť reťazovú pílu mimo kontrolu.

– Pri rezaní krovia a mladých stromčekov pracujte so zvýšenou

opatrnosťou. Tenký materiál môže zachytiť pílovú reťaz a šľahnúť vaším smerom alebo vás vyviesť z rovnováhy.

– Prenášajte reťazovú pílu zapredné držadlo s reťazovou pílou

vypnutou a vzdialenou odtela. Pri preprave alebo skladovaní reťazovej píly vždy nasaďte ochranný obal navodiacu lištu.

Správnym držaním reťazovej píly sa obmedzí pravdepodobnosť náhodného dotyku s pohybujúcou sa pílovou reťazou.

– Dodržujte pokyny pre mazanie, napínanie reťaze a výmenu prí-

slušenstva. Nesprávne napnutá alebo namazaná reťaz sa môže buď pretrhnúť alebo zvýšiť možnosť spätného vrhu.

– Udržujte držadlá suché, čisté a zbavené oleja a maziva. Mastné,

zaolejované držadlá sú klzké a spôsobujú stratu kontroly.

– Režte iba drevo. Nepoužívajte reťazovú pílu pre iné účely, ako

pre ktoré je určená. Napríklad: nepoužívajte reťazovú pílu pre rezanie plastov, muriva alebo iných ako drevených stavebných materiálov. Použitie reťazovej píly pre iné činnosti, ako pre

ktoré je určená, môže spôsobiť nebezpečnú situáciu.

Príčiny spätného vrhu a spôsoby, ako mu môže používateľ zamedziť:

Spätný vrh môže vzniknúť, keď sa nos alebo špička vodiacej lišty dotkne predmetu alebo keď sa drevo uzatvára a zovrie pílovú reťaz v reze.

Dotyk špičky v niektorých prípadoch môže spôsobiť náhlu spätnú reakciu, vrhnutie vodiacej lišty hore a späť smerom k užívateľovi.

Zovretie pílovej reťaze pozdĺž špičky vodiacej lišty môže vytlačiť vodiacu lištu rýchle späť smerom k užívateľovi.

Každá ztýchto reakcií môže spôsobiť, že stratíte kontrolu nad pílou, čo môže spôsobiť vážne poranenie osoby. Nespoliehajte výhradne nabezpečnostné zariadenia vmontované vo vašej píle. Ako užívateľ reťazovej píly musíte podniknúť viacej krokov, aby ste prevádzkovali vaše rezacie práce bez nehody alebo zranenia.

Spätný vrh je dôsledkom nesprávneho používania náradia alebo nesprávnych pracovných postupov alebo podmienok a je možné mu zabrániť správnym dodržiavaním nižšie uvedených opatrení:

– Držte držadlo pevne, pričom palce a prsty obopínajú držadlá

reťazovej píly, s obidvomi rukami na píle a umiestnite svoje telo a pažu tak, aby vám umožnili odolávať silám spätného vrhu. Silu spätného vrhu môže užívateľ kontrolovať, ak dodrží

správne bezpečnostné opatrenia. Nenechávajte bežať reťazovú pílu.

– Neprevyšujte a nerežte nad výškou ramena. Toto pomáha za-

brániť nechcenému dotyku špičkou a dáva možnosť lepšej kontrole nad reťazovou pílou v neočakávaných situáciách.

– Používajte iba náhradné lišty areťaze špeciﬁkované výrobcom.

Nevhodné náhradné lišty a reťaze môžu spôsobiť roztrhnutie reťaze alebo spätný vrh.

– Dodržujte pokyny výrobcu pre ostrenie a údržbu pílovej reťaze.

Pokles výšky obmedzovacej pätky môže viesť ku zvýšenému spätnému vrhu.

Informácie o hlučnosti a vibráciách

Hodnoty boli namerané vsúlade sEN 60745: Hladina akustického tlaku L Hladina akustického výkonu L Nepresnosť merania K= 3 dB(A)

Pozor! Pri práci vzniká hluk! Používajte ochranu sluchu!

Hodnota vibrácií a tená podľa EN 60745:

Hodnota vibrácií a Nepresnosť meraní K= 1,5 m/s Uvedené hodnoty vibrácií ahlučnosti boli zmerané podľa skúšobných

podmienok uvedených vEN60745 aslúžia pre porovnanie náradia. Sú vhodné taktiež pre predbežné posúdenie zaťaženia vibráciami ahlukom pri použití náradia.

Uvedené hodnoty vibrácií ahlučnosti sa vzťahujú k hlavnému použitiu elektrického náradia. Pri inom použití elektrického náradia, sinými nástrojmi alebo pri nedostatočnej údržbe sa zaťaženie vibráciami ahlukom môže počas celého pracovného času výrazne zvýšiť.

Pre presné posúdenie počas dopredu stanoveného pracovného času je nutné zohľadniť taktiež čas chodu náradia navoľnobeh avypnutie náradia vrámci tohto času. Tým sa môže zaťaženie počas celého pracovného času výrazne znížiť.

= 94 dB(A)

=107dB(A)

(súčet vektorov vtroch smeroch) anepresnosť Kzis-

= 7,38 m/s

h,D

Slovensky

Použitie

Pozor! Táto reťazová píla je určená iba pre rezanie dreva!

Dvojitá izolácia

Pre maximálnu bezpečnosť používateľa sú naše prístroje konštruované tak, aby zodpovedali platným európskym predpisom (normám EN). Prístroje s dvojitou izoláciou sú označené medzinárodným symbolom dvojitého štvorca. Takéto prístroje nesmú byť uzemnené a na ich napájanie stačí kábel s dvomi žilami. Prístroje sú odrušené podľa normy EN55014.

Uvedenie do prevádzky

Prekontrolujte, či údaje navýrobnom štítku súhlasia so skutočným napätím zdroja prúdu. Prekontrolujte, či typ zástrčky zodpovedá typu zásuvky. Náradie určené pre 240 Vsa smie pripojiť aj na220/240 V.

1. Naplniť olejovú nádržku

Reťazová píla nesmie nikdy pracovať bez oleja, pretože by mohlo dôjsť kpoškodeniu reťaze, lišty amotora. Pri práci bez oleja sa žiadna záruka napoškodenie nevzťahuje.

Pozor! Používajte prosím iba olej napílové reťaze nabiologickej báze, ktorý je 100% odbúrateľný.

Biologický olej NAREX CO 1l (obj. č. 65 403 576) dostanete v špecializovaných obchodoch. Nepoužívajte žiadny opotrebovaný olej. to vedie k poškodeniu vašej reťazovej píly a ku strate záruky.

 Pred plnením olejovej nádržky vytiahnite prosím sieťovú zástrčku.  Otvorte skrutkovací uzáver (3). Uzáver je zvnútra opatrený plasto-

vým lankom s dištančným krúžkom proti strate uzáveru.  Nalejte do nádržky pomocou lievika cca 340 ml oleja a uzáver pev-

ne dotiahnite.  Hladina oleja je viditeľná okienkom (1).  Pred akoukoľvek prepravou reťazovej píly vyprázdnite olejovú

nádržku!  Pred začatím práce skontrolujte funkciu mazania reťaze. Pílu

s namontovaným rezacím ústrojenstvom zapnite a podržte

v dostatočnej vzdialenosti nad svetlým kontrastným povrchom.

Pozor, lišta s reťazou nesmie byť v dotyku s povrchom! Ak sa objaví

olejová stopa, mazanie pracuje správne.  Po ukončení práce odstavte reťazovú pílu vodorovne na savú

podložku. V dôsledku rozptýlenia oleja po lište, reťaze a pohonu sa

môže uvoľniť niekoľko kvapiek oleja.  Pred dlhodobým uskladnením vždy vyprázdnite nádobku na

olej.

Slovensky

2. Príprava novej vodiacej lišty

Nová vodiaca lišta (5) sa musí osadiť napínacím mechanizmom reťaze (21). Vodiaca lišta EPR35-23 (obj. č. 65 405 265), EPR 40-23 (obj. č. 00614696).

 Napínací mechanizmus reťaze (21) umiestnite na vodiacu lištu (5)

z vonkajšej strany vodiacej lišty tak, že navádzací čap napínacieho mechanizmu reťaze vložíte do horného upínacieho otvoru vodiacej lišty (24). Zo spodnej strany potom cez dolný upínací otvor vodiacej lišty (25) upevnite napínací mechanizmus reťaze pomocou skrutky napínacieho mechanizmu reťaze (22).

 Pravidelne otáčajte vodiacu lištu, aby bol pomer rezania z jednej

i druhej strany približne rovnaký. Šetríte tým lištu a zároveň sa znižuje trenie medzi reťazou a lištou, ktoré inak píle uberá na výkone a hrozí poškodenie motora.

3. Montáž lišty areťaze

Pozor! Nebezpečenstvo poranenia. Používajte pri nasadzovaní reťaze ochranné rukavice.

Pri montáži lišty areťaze nepotrebujete utejto reťazovej píly žiadne náradie!

 Položte reťazovú pílu nastabilnú podložku.  Povoľte ručnú upínaciu maticu(7) vprotismere pohybu hodinových

ručičiek a zložte kryt reťazového kolesa(8). V prípade, že je na reťazovú pílu nasadená vodiaca lišta (5) s reznou reťazou (6), uvoľnite ľahko pomocou ručnej napínacej matice reťaze (21) pílovú reťaz (6) pred odstránením krytu reťazového kolesa (8).

 Založte pílovú reťaz (6) do vodiacej lišty (5) a dodržte pritom ori-

entáciu reťaze podľa smeru pohybu reťaze. Zuby musia na hornej

strane lišty smerovať dopredu (viď obrázok). Pílová reťaz EPR35-23

(obj.č.65404074), EPR40-23 (obj.č.00614697).  Vložte voľný koniec reťaze do drážok hnacieho reťazového kolesa

(19) a zároveň uložte vodiacu lištu (5) stredovým otvorom napína-

cieho mechanizmu reťaze (21) na čap pre napínanie reťaze (23).

V prípade potreby otáčaním kolesa napínacieho mechanizmu uprav-

te pozíciu stredového otvoru nasadeného na čap pre napínanie re-

ťaze. Skontrolujte, či všetky články reťaze sedia presne v drážke lišty

a či je pílová reťaz presne vedená hnacím reťazovým kolesom (19).

Následne otáčaním kolesa napínacieho mechanizmu reťaze zľahka

napnite pílovú reťaz.  Nasaďte kryt reťazového kolesa (8) západkami do otvorov a násled-

ne ho pevne pritlačte. Otáčaním ručnej napínacej matice reťaze

(20) docielite dosadnutie ozubenia tejto matice do ozubenia kolesa

napínacieho mechanizmu reťaze. Potom ľahko dotiahnite ručnú

upínaciu maticu (7) v smere pohybu hodinových ručičiek. Napnite

reťaz otáčaním ručnej napínacej matice reťaze. Reťaz by mala byť

napnutá tak, aby ju bolo možné v strede lišty nadvihnúť asi o 3 mm

(viď obr.) Ručnú upínaciu maticu (7) pevne rukou dotiahnite!

Pozor! Napnutie reťaze má veľký vplyv naživotnosť reza-

cieho ústrojenstva, musí sa preto často kontrolovať. Pri zohriatiu naprevádzkovú teplotu sa reťaz roztiahne anapnutie sa musí obnoviť.

Pozor! Vobdobí zábehu sa musí reťaz napínať častejšie. Ak sa reťaz trepe alebo vystupuje z drážky, okamžite reťaz napnite!

Pre napnutie reťaze mierne povoľte ručnú upínaciu maticu(7). Následne napnite reťaz otáčaním ručnej napínacej matice reťaze. Napnite reťaz toľko, aby ju bolo možné nadvihnúť vstrede lišty asi o3 mm. Opäť utiahnite ručnú upínaciu maticu(7).

4. Pripojenie reťazovej píly

Odporúčame prevádzkovať reťazovú pílu sprúdovým chráničom smaximálnym vypínacím prúdom 30mA.

Stroj musí byť na elektrickú sieť pripojený s použitím automatického spínača v obvode diferenciálnej ochrany, ktorý preruší prívod prúdu, akonáhle výbojový prúd smerom k zemi prekročí hodnotu 30 mA.

Prípojka do elektrickej siete musí zodpovedať norme EN 60364-1 a špeciﬁ ckým predpisom krajiny.

Pri zapnutí stroja môže vyskytujúce sa kolísanie napätia pri nevýhodných pomeroch v elektrickej sieti (vysoká sieťová impedancia) negatívne ovplyvniť iné pripojené spotrebiče. Sieťová impedancia môže byť na dotaz zistená na príslušnom energetickom závode. Stroj prevádzkujte iba vo vhodných elektrických sieťach – maximálne prípustná sieťová impedancia je 0,4 Ω.

Používajte iba také prívodné káble, ktoré sú schválené pre použitie vonku, aktoré nie sú slabšie ako gumový kábel H07 RN-F podľa DIN/VDE 0282, s prierezom minimálne1,5mm2. Musí byť chránený proti striekajúcej vode.

Poškodený sieťový kábel prístroja so zástrčkou (15) smie vymeniť iba výrobcom stanovený servis, pretože je nato potrebné špeciálne náradie. Pohyblivé prístroje, ktoré sa používajú vonku, by mali byť pripojované cez prúdový chránič.

Táto reťazová píla je pre istenie prívodného kábla vybavená odľahčovaním ťahu. Zapojte najskôr zástrčku sieťového kábla prístroja (15) do prívodného kábla (16). Vytvorte na prípojnom kábli slučku a vložte slučku kábla zozadu do otvoru pre slučku kábla (17). Slučku prívodného kábla následne založte do háku pre slučku kábla (18). Ťahom za prípojný kábel smerom dozadu od reťazovej píly slučku utiahnite okolo háku pre slučku kábla.

5. Zapínanie

 Predný kryt ruky (4) musí byť vodblokovanej polohe, t.j. musí byť

pritlačený smerom kprednému držadlu(2).  Stlačte palcom blokovacie tlačidlo(13) naľavej strane zadného dr-

žadla(11) apotom spínač(9).

Pozor! Reťazová píla sa okamžite rozbehne vysokou rýchlosťou.

 Blokovacie tlačidlo (13) slúži pre blokovanie neželaného zapnutia

apostlačení spínača ho už nie je potrebné ďalej držať.  Pre vypnutie uvoľnite vypínač(9).

Pri odstavení píly nikdy nedopustite, aby sa reťaz dostala dokontaktu skameňmi alebo kovovými predmetmi!

6. Elektronika

Pozvoľný nábeh

Aby sa pri zapnutí reťazovej píly zabránilo vznikajúcim prúdovým špičkám, je píla vybavená elektronickým pozvoľným nábehom.

Bezpečnostné zariadenie na Vašej reťazovej píle

a) Úniková cesta

B B

Slovensky

A – Smer pádu B – Riziková zóna C – Úniková zóna

1. Brzda reťaze

Táto reťazová píla je vybavená mechanickou brzdou reťaze. Pri vymrštení píly následkom nárazu do pevného predmetu, sa okamžite zastaví pohon pílovej reťaze reakciou ochrany ruky (4). Brzdný účinok je iniciovaný tak, že chrbát ruky na prednom držadle (2) zatlačí ochranu ruky (4) dopredu (poloha B). Funkcia brzdy reťaze by sa vždy pred použitím

píly mala skontrolovať!

Pozor! Pri uvoľňovaní brzdy reťaze, ochranu ruky(4) zatiahnite dozadu vsmere držadla a zaaretujte (polohaA). Pri tom nesmie byť spínač(9) stlačený! Dbajte na to, aby bola ochrana ruky(4) pred uvedením reťazovej píly dočinnosti zaaretovaná vpracovnej polohe.

2. Dobehová brzda

Táto reťazová píla je vybavená podľa predpisov dobehovou brzdou. Tá je spojená sbrzdou reťaze aspôsobuje zabrzdenie bežiacej reťaze potom, čo bola píla vypnutá. Zapína sa pri uvoľnení spínača(9). Táto dobehová brzda zabraňuje nebezpečenstvu poranenia dobiehajúcou reťazou.

3. Zachytávač reťaze

Táto reťazová píla je vybavená zachytávačom reťaze(17). Ak by pri rezaní došlo kpretrhnutiu reťaze, zachytí zachytávač rýchle sa pohybujúci koniec reťaze azabráni tým poraneniu rúk pracovníka.

Pokyny pre odborný spôsob práce s reťazovou pílou

1. Stínanie stromu

Ak režú alebo stínajú súčasne dve alebo viacero osôb, mala by vzdialenosť medzi osobami činiť minimálne dvojnásobnú výšku stínaného stromu. Pri stínaní stromov je nutné dbať nato, aby nedošlo kohrozeniu iných osôb, zasiahnutiu vedenia či spôsobenia materiálnych škôd. Ak sa dostane strom dokontaktu s vedením, je nutné ihneď informovať zásobovací podnik.

Pri rezaní vo svahu by sa mala obsluha píly zdržovať nad stínaným stromom, pretože sa strom posťatí zrejme zgúľa alebo skĺzne zo svahu.

C C

Pred stínaním by mala byť naplánovaná úniková cesta avyprataná pre prípad potreby. Úniková cesta by mala viesť šikmo odočakávanej dráhy stínaného stromu, ako ukazuje obrázok.

Pred stínaním je nutné pre posúdenie smeru pádu stromu zohľadniť prirodzené naklonenie stromu, polohu väčších konárov asmer vetra. Nečistoty, kamene, voľnú kôru, klince, svorky adrôty je potrebné zo stromu najskôr odstrániť.

b) Vytvorenie zárezu

A – Smer pádu B – Stínací rez C – Zárez

~50 mm

D – Zvyšok kmeňa

~50 mm

Vyrežte vpravom uhle ku smeru pásu stromu zárez hlboký 1/3priemeru stromu. Najprv urobte vodorovný rez. Tým sa zabráni zaseknutiu píly alebo vodiacej lišty pri nasadení druhého rezu.

c) Rez pre stínanie stromu

Rez pre stínanie stromu urobte 50 mm pod vodorovným rezom, ako ukazuje obrázok. Veďte rez pre stínanie stromu paralelne so zárezom. Tento rez urobte tak hlboko, aby zostal ešte stáť zvyšok kmeňa ako záves. Zvyšok kmeňa zabráni, aby sa strom pootočil aspadol nanesprávnu stranu. Zvyšok stromu neprerezávajte.

Pri priblížení stínacieho rezu kzárezu, by mal strom začať padať. Ak sa ukáže, že strom možno nespadne požadovaným smerom alebo sa nakloní naspäť apílu zovrie, prerušte rez apoužite pre otvorenie rezu anasmerovanie stromu do požadovaného smeru kliny zdreva, plastu alebo hliníka.

Ak začne strom padať, vytiahnite pílu zrezu, vypnite, odložte aopustite rizikovú zónu únikovou cestou. Pozor napadajúce konáre azakopnutie!

d) Odrezávanie konárov

Smer rezu odrezávania konárov

Udržujte odstup od zeme. Nechajte podporné konáre, dokiaľ nie je kmeň rozrezaný

Slovensky

Týmto sa rozumie oddelenie konárov odporazeného stromu. Pri odrezávaní konárov ponechajte najskôr väčšie konáre, ktoré strom podopierajú. Menšie konáre, oddeľte jedným rezom. Konáre, ktoré sú napnuté, by mali byť odrezávané zdola nahor, aby sa zabránilo zovretiu píly.

e) Krátenie kmeňa stromu

Pod týmto pojmom chápeme delenie stromu načasti. Dbajte napevný postoj arovnomerné rozloženie telesnej hmotnosti naobidve nohy. Ak je to možné, mal by byť kmeň podložený konármi, trámami alebo klinmi apodopretý. Dodržujte jednoduché pokyny pre ľahké rezanie.

Robte rez zhora! Nerežte do zeme!

Ak je celá dĺžka kmeňa rovnomerne podložená, ako znázorňuje obrázok, režte zhora.

Prvý rez zospodu (1/3 priemeru), aby sa netrieštil

Ak leží kmeň najednom konci, ako znázorňuje obrázok, narežte najskôr 1/3priemeru kmeňa zo spodnej strany, potom zvyšok zhora na výšku spodného rezu.

Prvý rez zospodu (1/3 priemeru), aby sa netrieštil

Ak leží kmeň nad terénnou priehlbňou podopretý nakoncoch, ako znázorňuje obrázok, narežte najskôr 1/3priemeru kmeňa zo spodnej strany, potom zvyšok zhora navýšku spodného rezu.

Pri rezaní vo svahu stojte nad kmeňom!

Pri rezaní vo svahu vždy stojte nad kmeňom smerom dosvahu, ako znázorňuje obrázok. Aby ste vmomente „prerezania“ mali plnú kontrolu, znížte nakonci rezu prítlak, bez toho aby ste uvoľnili pevné zovretie držadiel píly. Pozor, aby sa reťaz nedotýkala zeme! Poukončení rezu počkajte nazastavenie reťaze, pred tým než pílu vytiahnete.

Pozor! Nikdy neprechádzajte odstromu ku stromu so zapnutou reťazovou pílou.

Údržba a servis

Pozor! Nebezpečenstvo poranenia elektrickým prúdom. Pred každou prácou, ktorá je spojená súdržbou aošetrovaním vždy vytiahnite sieťovú zástrčku zo zásuvky.

 Skontrolujte pred každým použitím všetky časti reťazovej píly

z hľadiska opotrebenia, obzvlášť pílovú reťaz, vodiacu lištu a hnacie

koleso reťaze.  Pravidelne otáčajte vodiacu lištu, aby bol pomer rezanie z jednej i

druhej strany približne rovnaký. Tým sa znižuje trenie medzi reťazou

a lištou, ktoré inak píle uberá na výkone, motor sa preťažuje a hrozí

jeho poškodenie.  Pre dosiahnutie optimálneho výsledku rezania treba pílovú reťaz

pravidelne brúsiť.  Správne nabrúsená pílová reťaz znižuje nebezpečenstvo spätného

rázu a predchádza vysokému opotrebovaniu.  Nepracujte s tupou alebo poškodenou pílovou reťazou. Dôsledkom

je silné namáhanie tela, zlý výsledok rezania, rýchle opotrebovanie-

reťaze a prehriatie motora.  Pílová reťaz sa musí nabrúsiť, pokiaľ pri rezaní vzniká drevená múč-

ka, alebo je viditeľne poznať znížená rýchlosť rezania.  Na brúsenie použite pilník guľatý s priemerom 4 mm, alebo odpor-

účame nechať ostrenie vykonať v odbornej dielni.  Dbajte na správne nastavenie reťaze. Príliš utiahnutá reťaz môže

pri prevádzke vyskočiť a viesť k zraneniam. Pri poškodení reťaze je

nutné ju ihneď vymeniť. Minimálna dĺžka rezných zubov by mala

činiť minimálne 4 mm.  Vyčistite vždy po použití reťazovú pílu od pilín a oleja. Obzvlášť

dbajte na to, aby boli voľné vetracie otvory skrine (26) pre chladenie

motora (nebezpečenstvo prehrievania).  Pri silnom znečistení reťaze, popr. zanesení živicou musí byť reťaz

demontovaná a vyčistená. Vložte reťaz na niekoľko hodín do nádo-

by s čističom pílových reťazí. Potom opláchnite vodou a ak nebude

reťaz ihneď používaná, ošetrite ju servisným sprejom alebo bežným

antikoróznym sprejom.  Pri dlhodobom uskladnení, vždy vyprázdnite nádržku na olej.  Neskladujte pílu vonku alebo vo vlhkých priestoroch.  Skontrolujte skriňu motora a prípojný kábel pred použitím z hľadis-

ka poškodenia. Pri známkach poškodenia odovzdajte reťazovú pílu

do odbornej dielne, popr. servisu.  Skontrolujte pred každým použitím píly stav oleja. Chýbajúci olej

vedie k poškodeniu reťaze, lišty a motora.

Pozor! So zreteľom nabezpečnosť pred úrazom elektrickým prúdom azachovaniu triedy ochrany, sa musia všetky práce údržby aservisu, ktoré vyžadujú demontáž kapoty stroja, robiť iba vautorizovanom servisnom stredisku!

Aktuálny zoznam autorizovaných servisov nájdete nanašich webových stránkach www.narex.cz vsekcii „Servisné miesta“.

Pri technických problémoch

 Motor sa nerozbieha: Prekontrolujte, či je v zásuvke napätie.

Prekontrolujte, či nie je prívodný kábel prerušený. Ak to nevedie

k výsledku, odovzdajte reťazovú pílu do odbornej dielne alebo

doservisu výrobcu.  Reťaz sa nerozbieha: Prekontrolujte polohu ochrany ruky(4). Re-

ťaz beží len pri uvoľnenej brzde.  Silné iskrenie v motore: Motor alebo uhlíková kefa je poškode-

ná. Odovzdajte reťazovú pílu doodbornej dielne alebo doservisu

výrobcu.  Netečie olej: Prekontrolujte hladinu oleja. Vyčistite otvory vlište

pre prietok oleja (viď tiež zodpovedajúce pokyny včasti „Údržba

aošetrovanie“). Ak to nevedie kúspechu, odovzdajte reťazovú pílu

doodbornej dielne alebo doservisu výrobcu.

Pozor! Iné údržbárske alebo opravárske práce, ako sú uvedené vtomto návode napoužitie, smú vykonávať iba poverení odborníci alebo servis výrobcu.

Pozor! Pri poškodení prívodného kábla tohto prístroja ho smie vymeniť iba výrobcom stanovený servis, alebo servis výrobcu, pretože je nato treba špeciálne náradie.

Skladovanie

Zabalený stroj je možné skladovať v suchom sklade bez kúrenia, kde teplota neklesne pod -5°C.

Nezabalený stroj uchovávajte iba v suchom sklade, kde teplota neklesne pod +5°C a kde bude zabránené náhlym zmenám teploty.

Recyklácia

Elektronáradie, príslušenstvo a obaly by mali byť dodané k opätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Len pre krajiny EU:

Nevyhadzujte elektronáradie dodomového odpadu! Podľa európskej smernice 2002/96/ES o starých elektrických a elektro-

nických zariadeniach a jej preložení do národných zákonov musí byť neupotrebiteľne rozobrané elektronáradie zhromaždené k opätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Záruka

Pre naše stroje poskytujeme záruku namateriálové alebo výrobné chyby podľa zákonných ustanovení danej krajiny, minimálne však 12 mesiacov. V štátoch Európskej únie je záručná lehota 24 mesiacov pri výhradne súkromnom používaní(preukázanie faktúrou alebo dodacím listom).

Škody vyplývajúce z prirodzeného opotrebenia, preťažovania, nesprávneho zaobchádzania, resp. škody zavinené používateľom alebo spôsobené použitím v rozpore s návodom naobsluhu, alebo škody, ktoré boli pri nákupe známe, sú zo záruky vylúčené.

Reklamácie môžu byť uznané, ak bude stroj v nerozobratom stave zaslaný späť dodávateľovi alebo autorizovanému stredisku NAREX. Dobre si uschovajte návod na obsluhu, bezpečnostné pokyny, zoznam náhradných dielov a doklad o kúpe. Inak vždy platia aktuálne záručné podmienky výrobcu.

Poznámka

Na základe neustáleho výskumu a vývoja sú vyhradené zmeny tu uvedených technických údajov.

ES vyhlásenie o zhode

Vyhlasujeme, že toto zariadenie spĺňa požiadavky nasledujúcich noriem asmerníc.

Bezpečnosť:

EN60745-1; EN60745-2-13 Smernica 2006/42/EC; Smernica 2000/14/EC

Elektromagnetická kompatibilita:

EN 55014-1; EN55014-2; EN61000-3-2; EN61000-3-11 Smernica 2004/108/EC

RoHS:

Smernica 2011/65/EU

Spôsob posúdenia zhody:

Článok 12 smernica 2006/42/EC

Certiﬁ kát preskúšania typu: MGA1706, TŰVSŰD No. 123

Miesto uloženia technickej dokumentácie: Narex s.r.o., Chelčického 1932, 47001 Česká Lípa, Česká republika

Slovensky

2019

Narexs.r.o. Chelčického1932 Maciej Stajkowski 47001ČeskáLípa Konateľ spoločnosti

01.04.2019

English

Electric chain saw EPR 35-23; EPR 40-23

Original operating manual (EN)

Table of contents

Machine Description .................................................................................18

Preface to the Operating Manual ............................................................18

Technical parameters ................................................................................18

General Power Tool Safety Warnings ......................................................19

Safety instructions for chainsaws ...........................................................19

Causes of kickbacks and how to avoid them: ........................................20

Information about noise level and vibrations .......................................20

Use ................................................................................................................20

Double insulation ......................................................................................20

Putting into operation ...............................................................................20

Safety devices on your electric chainsaw ...............................................22

Instructions for professional work

with the electric chainsawu .....................................................................22

Maintenance and service ..........................................................................23

Technical problems ....................................................................................24

Storage ........................................................................................................24

Environmental protection ........................................................................24

Warranty .....................................................................................................24

EC Certiﬁcate of Conformity .....................................................................24

Preface to the Operating Manual

This Operating Manual shall facilitate familiarization with the device and with its correct applications. The Operating Manual contains important instructions how to handle the device safely, professionally and economically, thus avoiding risks, minimizing repairs and outage time and increasing its reliability and service life. The Operating Manual must be available continuously on the place where the device is used. The Operating Manual must be read and observed by all persons authorized to work with the machine, e.g. to operate, maintain or transport it. Besides the Operating Manual and the mandatory regulations how to avoid injury, valid in the country where the device is used, it is also necessary to observe the generally accepted technical rules for safe and professional work as well as the injury prevention rules of relevant professional associations.

Machine Description

1 ........Oil level gauge

2 ........Front handle

3 ........Oil tank cap

4 ........Front hand guard (chain brake trigger)

5 ........Guide bar

6 ........Saw chain

7 ........Manual clamping nut

8 ........Sprocket wheel cover

9 ........Switch

10 ......Rear hand guard

11 ......Rear handle

12 ......Arched handle

13 ......Lock-out switch

14 ......Chain catcher

15 ......Power cable with plug

16 ......Lead-in (extension) cable

17 ......Hole for cable loop

18 ......Hook for cable loop

19 ......Chain drive wheel (sprocket)

20 ......Manual chain tensioner nut

21 ......Chain tensioning mechanism

22 ......Chain tensioning mechanism screw

23 ......Pin for chain tensioning

24 ......Guide bar top mounting hole

25 ......Guide bar bottom mounting hole

26 ......Air holes

27 ......Scabbard

The accessories displayed or described here may not be included in the delivery.

Technical parameters

The devices are manufactured in accordance with EN 50144-2-13 and conform fully to the wording of the act on safety of devices and products.

Type EPR 35-23 EPR 40-23

Rated voltage (V) 230 230 Rated frequency (Hz) 50 50 Power input (W) 2 300 2 300 Current (A) 11 11 Engine speed (min Guide bar – length (mm) 350 400 Chain OREGON 91-PX 053X OREGON 91-PX 057X

Chain pitch 3/8“ 3/8“ Chain gauge (mm) 1.3 1.3

Chain speed (m/s Chain brake mechanic mechanic Runout brake mechanic mechanic Chain lubrication automatic automatic

Oil tank volume (ml) 340 340 Chain tensioning system FastFix FastFix

Class of protection II / Weight (without bar) (kg) 4.5 4.5 Weight (with bar) (kg) 5.4 5.4

-1

) 7,000 7,000

-1

) ca 13 ca 13

II /

General Power Tool Safety Warnings

WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference!

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite

accidents.

b) Do not operate power tools in explosive atmospheres, such as

in the presence of ﬂammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating apower

tool. Distractions can cause you to lose control.

2) Elec trical safety a) Power tool plugs must match the outlet. Never modify the plug

in any way. Donot use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and matching outlets will re-

duce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Donot expose power tools to rain or wet conditions. Water en-

tering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling

or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords in-

crease the risk of electric shock.

e) When operating apower tool outdoors, use an extension cord

suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating apower tool in adamp location is unavoidable, use

aresidual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use common sense

when operating apower tool. Donot use apower tool while you are tired or under the inﬂuence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye protec-

tion. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the

oﬀ-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your ﬁnger on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power

tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Donot overreach. Keep proper footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Donot wear loose clothing or jewellery. Keep

your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction

and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.

4) Power tool use and care a) Donot force the power tool. Use the correct power tool for your

application. The correct power tool will do the job better and safer

at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and

oﬀ. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the battery

pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive

English

safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and donot

allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of

moving parts, breakage of parts and any other condition that may aﬀect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting

tools with sharp cutting edges are less likely to bind and are easier to control..

g) Use the power tool, accessories and tool bits etc. in accordance

with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for

operations diﬀerent from those intended could result in a hazardous situation.

5) Service a) Have your power tool serviced by aqualiﬁed repair person us-

ing only identical replacement parts. This will ensure that the

safety of the power tool is maintained.

Safety instructions for chainsaws

– Keep all parts of your body clear of the chain while the saw

is running. Before starting the saw, make sure that the chain does not touch any objects. When working with a chainsaw, even

a short moment of inattentiveness may result in clothes or parts of the body being caught by the chain.

– Always hold the chainsaw with your right hand at the rear han-

dle and your left hand at the front handle. Holding the chainsaw diﬀerently (left hand – rear handle / right hand – front handle) during operation will increase the risk of injury and is not permitted.

– Hold the electric equipment by its insulated handle surfaces,

as the chainsaw can come into contact with its own mains power cable. If the chainsaw comes into contact with a live cable, it

can energise metal parts of the equipment and cause an electric shock.

– Wear eye and hearing protection. Other personal protection

equipment for the head, hands, legs and feet is recommended. Proper protective clothing and protection equipment reduce the risk of injury caused by thrown-about wood chips and accidental contact with the chain.

– Do not operate the chainsaw on trees. Operating a chainsaw

while situated on a tree involves a high risk of injury.

– Make sure to have asafe stand at any time, and only use the

chainsaw when standing on solid, safe and level ground. A slippery ground or instable surfaces as the steps of a ladder may lead to loosing balance or the control over the chainsaw.

– When cutting abranch that is under tension take into account

that it will spring back. When the tension of the wood ﬁbres is released the tensioned branch may hit the operator and/or the chainsaw resulting in a loss of control.

– Apply particular caution when cutting brush and young trees.

The thin material may get caught in the chain and hit you or throw you oﬀ balance.

– Carry the switched-oﬀ chainsaw using the front handle with

the chain pointing away from your body. A lways put on the protection cover when transporting or storing the chainsaw.

The careful handling of the chainsaw reduces the risk of accidentally touching the sharp cutting chain.

– Follow the instructions for lubrication, chain tension and

changing accessories. An improperly tensioned or lubricated chain may either break or considerably increase the risk of a kickback.

– Keep the handles dry, clean and free from oil and grease. Fatty,

oily handles are slippery and may lead to a loss of control.

– Use the chainsaw for cutting wood only! Donot use the chain-

saw for works it is not designed for. – Example: Donot use the chainsaw for cutting plastics, brickwork or other construction materials that are not made of wood. The use of the chainsaw for

applications, for which it is not designed, may result in dangerous situations.

English

Causes of kickbacks and how to avoid them:

Akickback can occur if the tip of the guide bar touches an object or the wood to be cut pinches the bar inside the cut.

In some cases, touching an object with the tip of the bar may lead to an unexpected, sudden backward movement, in the course of which the guide bar is ‘kicked’ upwards and in the direction of the operator.

The pinching of the chain at the upper edge of the guide bar may ﬁ ercely throw the bar back in the direction of the operator.

In both cases, you may loose the control over the saw and get seriously hurt. Donot exclusively rely on the chainsaw’s built-in safety features.

As auser of achainsaw you should take several precautions to continuously work without having accidents or suﬀ ering injuries.

Akickback is the result of awrong or improper use of the power tool. It may be avoided by taking the following proper precautions:

– Hold the saw with both hands with the thumbs and ﬁ ngers

ﬁ rmly embracing the handles of the chainsaw. Position your body and arms such that you can withstand the power of akickback. When proper precautions are taken the operator will be able

to control the power of a kickback. Never let go of the chainsaw!

– Avoid unusual postures and donot cut above shoulder height.

This avoids accidentally touching objects with the tip of the bar and allows for a better control of the chainsaw in unexpected situations.

– Only use the replacement bars and chains prescribed by the

manufacturer. The use of wrong replacement bars and chains may lead to chain breaks or kickbacks.

– Adhere to the manufacturer’s instructions to sharpen and

maintain the chain. Depth limiters that are too low increase the risk of a kickback.

Information about noise level and vibrations

Values were measured in conformity with EN 60745: Acoustic pressure level L Acoustic power L Measurement uncertainty K=3dB(A)

ATTENTION! Noise is generated during work! Use ear protection!

Value of vibrations a ty Kestablished in conformity with EN 60745:

Value of vibrations a Measurement uncertainty K=1,5m/s The emission values speciﬁ ed (vibration, noise) were measured in ac-

cordance with the test conditions stipulated in EN60745 and are intended for machine comparisons. They are also used for making preliminary estimates regarding vibration and noise loads during operation.

The emission values speciﬁ ed refer to the main applications for which the power tool is used. If the electric power tool is used for other applications, with other tools or is not maintained suﬃ ciently prior to operation, however, the vibration and noise load may be higher when the tool is used.

Take into account any machine idling times and downtimes to estimate these values more accurately for aspeciﬁ ed time period. This may significantly reduce the load during the machine operating period.

Use

Attention! This chainsaw is intended for cutting wood only!

Double insulation

To ensure maximum safety of the user, our tools are designed and built to satisfy applicable European standards (EN standards). Tools with double insulation are marked by the international symbol of a double square. These tools must not be grounded and a two-wire cable is suﬃ cient to supply them with power. Tools are shielded in accordance with EN 50114.

Putting into operation

Check whether the data on the rating plate conform to the real voltage of the power supply source. Check whether the plug type conforms to the socket. The device intended for 240 Vcan be also connected to 220/240 V.

=94dB(A)

=107dB(A)

(sum of vectors in three directions) and uncertain-

=7,38m/s

h,D

1. Oil tank ﬁ lling

The chainsaw may never work without the oil, because lack of oil can lead to damage of the chain, bar and engine. Damage as the consequence of work without oil is not covered by the warranty.

Attention! Be so kind and use only the oil suitable for the saw chains, on the biological basis and 100% degradable.

Bio oil NAREX CO 1l (ord. no. 65 403 576) can be purchased in specialised shops. Do not use any worn out oil. Doing so would damage your chainsaw and void the warranty.

 Before reﬁ lling the oil tank, ﬁ rst unplug the cord from the power

source.  Unscrew the cap (3). The cap is ﬁ tted from the inside with a plastic

tether with a retainer to prevent the loss of the cap.  Use a funnel to pour approximately 340 ml of oil into the tank and

ﬁ rmly screw the cap back on.  The oil level can be seen through the level gauge (1).  Empty the oil tank before transporting the chainsaw!  Check that the chain lubrication system is functional before you

begin work. Turn the chainsaw on when the cutting mechanism

is installed and hold it at suﬃ cient distance from a light-coloured,

contrasting surface. The chain bar must not be in contact with the

surface! If the chain leaves an oil mark, the lubrication system is

working properly.  After ﬁ nishing your work, place the chainsaw horizontally onto a

absorptive underlay. Several drops of oil may drip down, due to the

distribution of oil across the bar, chain and engine.

Always empty the oil tank before long-term storage.

2. Preparing a New Guide Bar

The new guide bar (5) must be ﬁ tted with the chain tensioning mechanism (21). Guide bar EPR35-23 (ord. no.65405 265), EPR40-23 (ord. no.00614696).

 Place the chain tensioning mechanism (21) onto the guide bar (5)

on the outer side of the bar by inserting the guide pin of the tensioning mechanism into the top mounting hole of the guide bar (24). Then, attach the chain tensioning mechanism from below through the bottom mounting hole of the guide bar (25), using the chain tensioning mechanism screw (22).

 Regularly rotate the guide bar so that the ratio of time spent cut-

ting, using one side or the other, is approximately the same. Doing so helps preserve the bar and reduces friction between the chain and the bar, which would otherwise put a drain on the saw's performance and could damage the engine.

3. Mounting of bar and chain

Attention! Risk of injury. Use protective gloves when inserting the chain.

No tools are needed for mounting the bar and chain on this chainsaw type model!

 Place the chainsaw onto a stable surface.  Loosen the manual clamping nut (7) by turning it counter-clock-

wise and remove the sprocket wheel cover (8). If a guide bar (5) with a saw chain (6) is ﬁ tted on the saw, slightly loosen the saw chain (6) by turning the manual chain tensioner nut (21) before removing the sprocket wheel cover (8).

 Fit a new chain (6) onto the guide bar (5), while maintaining the

correct orientation of the saw chain in line with the direction of its movement. The teeth on the top side must be facing forward

English

(see ﬁ gure). Saw chain EPR35-23 (ord. no.65404074), EPR40-23

(ord. no. 00614697).  Fit the loose end of the saw chain onto the slots of the drive sprock-

et (19) and ﬁ t the guide bar (5) into the saw by ﬁ tting the central

hole of the bar's chain tensioning mechanism (21) onto the chain

tensioning pin (23). If needed, adjust the position of the central

hole by turning the wheel of the chain tensioning mechanism.

Then, check that all of the segments of the chain are ﬁ tted tightly

onto the guide bar and that the saw chain is guided by the drive

sprocket (19) with accuracy. Then, slightly tension the chain by

turning the wheel of the chain tensioning mechanism.  Mount the sprocket wheel cover (8) by ﬁ tting its catches into the

appropriate holes and push it ﬁ rmly in place. Turn the manual chain

tensioner nut (20) so that the nut's teeth ﬁ t into the teeth of the

chain tensioning mechanism. Then, slightly tighten the manual

clamping nut (7) by turning it clockwise. Tension the chain by turn-

ing the manual chain tensioner nut. The chain should be tensioned

so that it can be lifted up approximately 3 mm (see ﬁ gure) oﬀ the

central section of the guide bar. Firmly tighten the manual clamp-

ing nut (7) by hand!

Attention! Chain tensioning aﬀ ects service life of the cutting unit materially and therefore it has to be checked regularly. When heated to the operating temperature, the chain is stretched and tightening must be renewed.

Attention! During the period of running-in the chain must be tensioned more frequently. If the chain vibrates or leaves the groove, it must be tensioned immediately!

To tension the chain, loosen the manual clamping nut (7) slightly. Then, tension the chain by turning the manual chain tensioner nut. Tension the chain so that it can be lifted oﬀ of the central section of the guide bar by approximately 3 mm. Re-tighten the manual clamping nut (7).

4. Connection of the electric chainsaw

We recommend to operate the chainsaw with the residual current device with the max. breaking current 30mA.

The machine must be connected to the mains, with the use of an automatic switch in the diﬀ erential protection circuit, to break the circuit if discharge current to earth exceeds 30 mA.

The connection to the mains must meet the requirements of standard EN 60364-1 and speciﬁ c national regulations.

When the machine is on, existing voltage ﬂ uctuations during unfavourable conditions in the mains (high mains impedance) may negatively aﬀ ect other connected appliances. You can request mains impedance information from your power supplier. Use the machine only when connected to suitable mains – maximum permissible mains impedance is 0,4 Ω.

Use only the lead-in cables approved for use outdoors which are not thinner than the rubber cable H07RN-F pursuant to DIN/VDE0282, min. cross section 1.5 mm2. They must be protected from splashing water.

The damaged power cable with the plug(12) may be replaced only and exclusively by the service centre appointed by the manufacturer, because special tools are needed for this operation. Mobile devices used outdoors should be connected through the residual current device.

To protect the lead-in cable, the chainsaw is ﬁ tted with tension reduction. First, connect the machine's power plug (15) to the lead-in (extension) cable (16). Create a loop on the extension cable and insert it from the back into the hole for a cable loop (17). Then, place the cable loop into the hook for a cable loop (18). Pull the extension cable in the direction away from the chainsaw (back) to tighten the cable loop in the hook.

5. Switching on

 The front guard of the hand(4) must be in the unlocked position,

i.e. must be pushed towards the front handle(2).  Press the lock button(13) on the left side of the front handle(11) by

the thumb and then the switch(9).

Attention! The electric chainsaw will be started immediately at ahigh speed.

 The lock button (13) serves for locking of unwanted start and af-

ter the switch is pressed, this button does not need to be held any

more.  For switching oﬀ , release the switch(9).

English

When switching the chainsaw oﬀ, the chain may never come in contact with stones or metal things!

6. Electronic system

Smooth start

To avoid the current peaks after start of the chainsaw, the device is equipped by the smooth / slow electronic start.

Safety devices on your electric chainsaw

1. Chain Brake

The chainsaw is ﬁtted with a mechanical chain brake. Should the saw swing back as a result of impact onto a solid object, the saw chain's drive immediately stops, due to the response of the hand guard (4). A braking action is initiated when the back of the hand on the front handle (2) pushes forward onto the hand guard (4) (position B). You should

always check the functioning of the chain brake before using the saw!

Attention! When releasing the chain brake, pull the hand guard(4) backwards in the direction of the handle and ﬁx it here (position A). The switch (9) may not be activated! Make sure that before putting the chain saw into operation the hand guard(4) is ﬁxed in the working position.

2. Runout brake

In accordance with relevant regulations this chainsaw is equipped by the runout brake. it is connected with the chain brake and brakes the running chain after the chainsaw was switched oﬀ. It is activated after release of the switch(9). This runout brake eliminates the risk of injury by the running chain.

3. Chain catcher

This chainsaw is equipped by the chain catcher(17). If the chain is broken during work, the catcher catches quickly the moving chain end thus preventing injury of the user’s hand.

Instructions for professional work with the electric chainsawu

1. Tree felling

If two or more persons cut down the tree(s) at the same time, the distance between the persons should be at least twice the height of the cut tree. During tree felling other persons may not be endangered, el. distributing lines aﬀected and material/property damaged. Contact of the falling thee with el. distribution line must be notiﬁed immediately to the relevant distribution company.

When cutting on aslope, the chainsaw operator shall stay above the cut tree, because the fallen tree will most probably slide or roll down the slope.

a) Escape route

B B

A – Direction of

tree fall

B – Risk zone C – Escape zone

C C

Prior to start cutting, the escape route should be planned and cleared, if necessary. The escape route should lead obliquely from the expected falling tree track, as can be seen in the Figure.

Prior to start cutting, it is necessary to consider the natural tree leaning, position of larger branches and wind direction so that the direction of tree fall may be established. Impurities, stones, free bark, bolts and wires have to be removed from the tree at ﬁrst.

b) Creation of anotch

A – Direction of tree fall B – Felling cut C – Notch (undercut)

~50 mm

D – Trunk residue

~50 mm

Cut anotch at the right angle to the tree as deep as 1/3of tree diameter. To make the notch, the horizontal cut shall be done at ﬁrst to avoid jamming (seizing) of the chainsaw or the guide bar when starting the second oblique cut of the notch.

c) Felling cut

Start the felling cut 50 mm above the horizontal cut of the notch, see the Figure. Make the felling cut in parallel with the notch and so deep that the trunk residue may remain preserved as a“suspension”. The trunk residue prevents tree swivelling and its fall in the incorrect direction. Donot cross-cut the tree residue.

When the felling cut approaches the notch (undercut), the tree should start to fall. If it appears that the tree will most probably not fall in the desired direction or will be leaned back and will close the chainsaw, stop cutting and use wooden, plastic or aluminium wedges for opening the felling cut and for correct directing the tree.

When the tree starts to fall, take the chainsaw out of the cut, switch it oﬀ and leave the risk zone using the escape route. Pay attention to the

falling branches not to stumble!

Branch trimming direction

Keep distance from the ground. Leave the supporting branches until the trunk is cut

d) Branch trimming

Branch trimming is understood separation of branches from the fallen tree. When trimming, leave at ﬁrst the larger branches supporting the trunk. Trim smaller branches by asingle cut. The sprung branches should be cut from bottom to top to avoid chainsaw jamming.

e) Tree trunk cross-cutting

Cross-cutting is understood trunk separation into shorter parts. Donot forget to be steady and to distribute body weight onto both legs. The trunk should be supported by branches, beams or wedges, if possible. Observe simple instructions for easy cutting.

Cut from the top! Do not touch the ground!

If the whole trunk length is supported uniformly, see the Figure, cut from the top.

The ﬁrst cut from below (1/3 of the diameter) to avoid splitting

If the trunk lies on the ground by its one end, see Figure, cut at ﬁrst 1/3of trunk diameter from the bottom side and then the remaining part from the top as deep as the bottom cut.

The ﬁrst cut from below (1/3 of the diameter) to avoid splitting

If the trunk lies above aﬁeld depression supported on its ends, see Figure, cut at ﬁrst 1/3of trunk diameter from the bottom side and then the remaining part from the top as deep as the bottom cut.

English

the cut is complete, wait until the chain is stopped and only then take out the chainsaw.

Attention! Never move from one tree to another with the switched on chainsaw.

Maintenance and service

Attention! Prior to start any work connected with maintenance and cleaning, always disconnect the power cable plug from the power supply source.

 Check all parts of the chainsaw for wear, especially the saw chain,

guide bar and drive sprocket, before using the saw.  Regularly rotate the guide bar so that the ratio of time spent cutting

using one side or the other is approximately the same. Doing so

reduces friction between the chain and the bar, which would oth-

erwise put a drain on the saw's performance, overload the engine

and could even damage it.  To achieve optimal cutting results, the saw chain requires regular

sharpening.  A properly sharpened saw chain reduces the risk of kickback and

prevents severe wear.  Do not work with a dull or damaged saw chain. Doing so would

place high stress on the body and cause poor cutting results, rapid

wearing of the chain and overheating of the engine.  The saw chain must be sharpened if wood ﬂour forms during cut-

ting or if there are noticeable reductions in cutting speed.  Sharpen, using a round ﬁle with 4 mm diameter or have the chain

sharpened by a professional.  Make sure the chain is properly set. A chain that is too tight may slip

out during cutting and cause injuries. Immediately replace dam-

aged chains. The minimum cutting tooth length is 4 mm.  Always clean the saw of sawdust and oil after use. Pay particular

attention to the air holes in the casing (26); clogging could result in

overheating of the engine.  If the chain is very dirty or clogged with resin, it must be removed

and cleaned. Place the chain in a vessel with saw chain cleaner for

several hours. Then, rinse it with water and, if the chain is not going

to be used immediately afterwards, treat it with service spray or

standard anti-corrosion spray.  Always empty the oil tank if the saw is going to be in storage for an

extended period of time.  Do not store the saw outdoors or in humid environments.  Check the engine box and lead-in cable for damage before use. If

you ﬁnd any damage, bring the chainsaw for repair to a professional

workshop or service centre.  Check the oil level before every use of the saw. Insuﬃcient oil leads

to chain, bar and engine damage.

Attention! With respect to protection from el. shock and preservation of the class of protection, all maintenance and service operations requesting jig saw case removal must be performed by the authorized service centre only!

The current list of authorized service centres can be found at our website www.narex.cz, section “Service Centres”.

When cutting on the slope, always be steady

on your legs above the trunk!

When cutting on the slope, stay as shown in the Figure. To have afull control over the chainsaw at the moment of full cross-cut, reduce the pressure in the ﬁnal cut phase, still holding chainsaw handles ﬁrmly in your hands. Attention, the chain may not touch the ground! When

+ 53 hidden pages

Narex EPR 35-23 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
