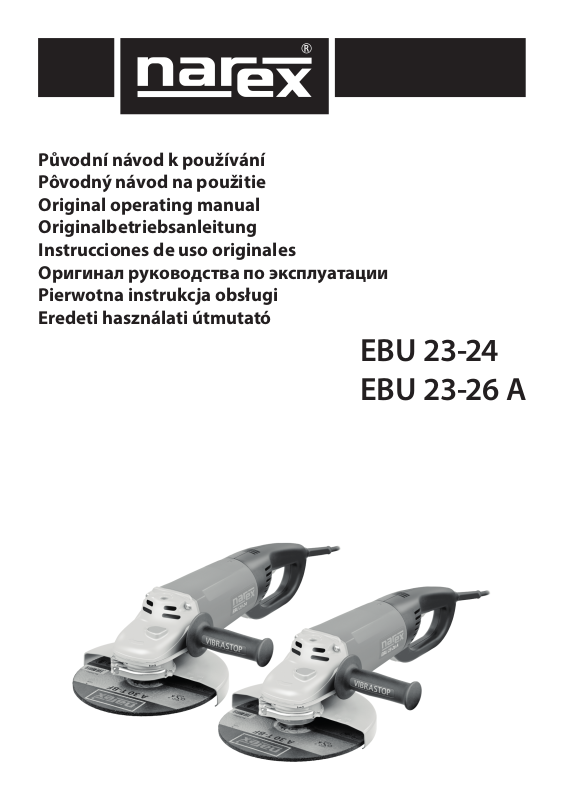

Původní návod k používání Pôvodný návod na použitie Original operating manual Originalbetriebsanleitung Instrucciones de uso originales Оригинал pуководства по эксплуатации Pierwotna instrukcja obsługi Eredeti használati útmutató

EBU 23-24 EBU 23-26 A

Česky .......................... 4 > 8

Slovensky..................9 > 13

English .....................14 > 18

Deutsch ...................19 > 23

En espaňol ..............24 > 28

По-русски ..............29 > 34

Polski ........................35 > 39

Magyar ....................40 > 44

Symboly použité vnávodu a na stroji Symboly použité v návode a na stroji Symbols used in the manual and on the machine In der Anleitung und an der Maschine verwendete Symbole Изображение и описание пиктограмм Símbolos y su signicado Symbole użate w instrukcji i na maszynie A kezelési utasításban és a gépen használt jelzések

Varování před všeobecným nebezpečím! Varovanie pred všeobecným nebezpečenstvom! Warning of general danger! Warnung vor allgemeiner Gefahr! ¡Aviso ante un peligro general! Предупреждение об общей опасности! Ostrzeżenie przed ogólnym zagrożeniem! Általános veszélyre való figyelmeztetés!

Pozor! Pro snížení rizika úrazu čtěte návod! Pozor! Pre zníženie rizika úrazu si prečítajte návod! Caution! Read this manual to reduce the injury hazard! Achtung! Lesen Sie für die Risikoreduzierung die Anleitung! ¡Cuidado! Lea las instrucciones para reducir los riesgos de que se produzcan daños. Внимание! С целью снижения риска травмы читайте инструкцию! Uwaga! Dla zmniejszenia ryzyka urazu należy przeczytać niniejszą instrukcję! Figyelem! A veszélyek csökkentése érdekében olvassa el az útmutatót!

Dvojitá izolace Dvojitá izolácia Double insulation Doppelisolierung Aislamiento doble Двойная изоляция Podwójna izolacja Dupla szigetelés

Nepatří do komunálního odpadu! Nepatrí do komunálneho odpadu! Not to be included in municipal refuse! Gehört nicht in den Kommunalabfall! ¡No puede desecharse con los residuos de la comunidad! Не относится к коммунальным отходам! Nie wyrzucać do odpadu komunalnego! Nem kommunális hulladékba való

Používejte ochranné brýle! Používajte ochranné okuliare! Used safety glasses! Verwenden Sie eine Schutzbrille! Use gafas protectoras Использовать защитные очки Stosuj okulary ochronne Használjon védőszemüveget

EBU 23-24

11 11

EBU 23-26 A

19 16

Česky

Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny acelý návod. Nedodržení veškerých následujících pokynů může vést

kúrazu elektrickým proudem, kevzniku požáru a/nebo kvážnému zranění osob.

Uschovejte veškeré pokyny anávod pro budoucí použití.

Výrazem „elektrické nářadí” vevšech dále uvedených výstražných pokynech je myšleno elektrické nářadí napájené(pohyblivým přívodem) ze sítě, nebo nářadí napájené zbaterií(bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí

a) Udržujte pracoviště včistotě adobře osvětlené. Nepořádek atma

vá místa napracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí vprostředí snebezpečím výbuchu,

kde se vyskytují hořlavé kapaliny, plyny nebo prach. Velektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu dětí adalších

osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat

síťové zásuvce. Nikdy jakýmkoli způsobem neupravujte vidlici. Snářadím, které má ochranné spojení se zemí, nikdy nepoužívej te žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny

úpravami, aodpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla suzemněnými předměty, jako např. po

trubí, tělesa ústředního topení, sporáky achladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li

doelektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste

anetahejte elektrické nářadí zapřívod ani nevytrhávejte vidlici ze zásuvky tahem zapřívod. Chraňte přívod před horkem, mast notou, ostrými hranami apohybujícími se částmi. Poškozené nebo

zamotané přívody zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací

přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí vevlhkých prostorech, používejte

napájení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem.

3) Bezpečnost osob a) Při používání elektrického nářadí buďte pozorní, věnujte pozor

nost tomu, co právě děláte, soustřeďte se astřízlivě uvažujte. Nepracujte selektrickým nářadím, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při použí-

vání elektrického nářadí může vést kvážnému poranění osob.

b) Používejte ochranné pomůcky. Vždy používejte ochranu očí.

Ochranné pomůcky jako např. respirátor, bezpečnostní obuv spro tiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané vsouladu spodmínkami práce, snižují nebezpečí poranění osob.

Zvláštní bezpečnostní předpisy

Bezpečnostní upozornění společná pro pracovní činnosti broušení, rovinné broušení, broušení drátěným kartáčem nebo abrazivní řezání:

a) Toto elektromechanické nářadí je určeno pro použití jako bruska,

rovinná bruska, bruska sdrátěným kartáčem nebo řezací nářadí. Čtěte všechna bezpečnostní varování, instrukce, ilustrace aspeciﬁkace dané pro toto elektromechanické nářadí. Nedodržení všech

níže uvedených pokynů může mít zanásledek úraz elektrickým proudem, požár a/nebo vážné zranění.

b) Nedoporučuje se provádět tímto nářadím pracovní činnosti jako

leštění. Provádění pracovních činností, pro které není toto nářadí ur čeno, může vytvořit riziko azpůsobit zranění osoby.

c) Nepoužívejte příslušenství, které není výslovně navrženo a do

poručeno výrobcem nářadí. Pouhá skutečnost, že příslušenství lze připojit kvašemu nářadí, nezaručuje jeho bezpečný provoz.

d) Jmenovité otáčky příslušenství musí být alespoň rovny maximál

ním otáčkám vyznačeným nanářadí. Příslušenství, které pracuje při vyšších otáčkách, než jsou jeho jmenovité otáčky, se může rozlomit arozpadnout.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při

zapojování vidlice dozásuvky a/nebo při zasouvání baterií či při přenášení nářadí vypnutý. Přenášení nářadí s prstem naspínači

nebo zapojování vidlice nářadí se zapnutým spínačem může být pří činou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo

klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněn kotáče jící se části elektrického nářadí, může být příčinou poranění osob.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní

postoj arovnováhu. Budete tak lépe ovládat elektrické nářadí vne předvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani

šperky. Dbejte, aby vaše vlasy, oděv arukavice byly dostatečně daleko odpohybujících se částí. Volné oděvy, šperky adlouhé vlasy

mohou být zachyceny pohybujícími se částmi.

g) Jsou-li k dispozici prostředky pro připojení zařízení k odsává

ní a sběru prachu, zajistěte, aby taková zařízení byla připojena asprávně používána. Použití těchto zařízení může omezit nebezpečí

způsobená vznikajícím prachem.

4) Používání elektrického nářadí apéče oně a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je

určené pro prováděnou práci. Správné elektrické nářadí bude lépe

abezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout

spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem,

je nebezpečné amusí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky a/nebo od

pojením baterií před jakýmkoli seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato

preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosah dětí a ne

dovolte osobám, které nebyly seznámeny selektrickým nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je

vrukou nezkušených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se

částí ajejich pohyblivost, soustřeďte se napraskliny, zlomené sou části ajakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně

udržovaným elektrickým nářadím.

f) Řezací nástroje udržujte ostré ačisté. Správně udržované anaos

třené řezací nástroje smenší pravděpodobností zachytí za materiál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte

vsouladu s těmito pokyny atakovým způsobem, jaký byl přede

psán pro konkrétní elektrické nářadí, ato sohledem nadané podmínky práce adruh prováděné práce. Používání elektrického nářadí

kprovádění jiných činností, než pro jaké bylo určeno, může vést kne bezpečným situacím.

5) Servis

a) Opravy vašeho elektrického nářadí svěřte kvaliﬁkované osobě,

které bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

e) Vnější průměr atloušťka vašeho příslušenství musí být vmezích

jmenovitého rozsahu pro vaše elektromechanické nářadí. Příslu šenství nesprávné velikosti nemůže být dostatečně chráněno ani ovládáno.

f) Upínací rozměry kotoučů, přírub, opěrných destiček nebo všeho

ostatního příslušenství musí být vhodné kupevnění navřeteno nářadí. Příslušenství supínacími otvory, které neodpovídají montáž

ním rozměrům elektromechanického nářadí, bude nevyvážené, může nadměrně vibrovat amůže způsobit ztrátu kontroly.

g) Nepoužívejte poškozené příslušenství. Před každým použitím

zkontrolujte příslušenství: u brousicích kotoučů odštípnutí apraskliny, uopěrných podložek trhliny, roztržení nebo nadměr né opotřebení, udrátěných kartáčů uvolněné nebo prasklé dráty. Pokud příslušenství nebo nářadí upadlo, zkontrolujte poškození nebo namontujte nepoškozené příslušenství. Po zkontrolování anamontování příslušenství se vy iokolostojící postavte tak,

abyste se nacházeli mimo roviny rotujícího příslušenství anechte nářadí běžet při nejvyšších otáčkách naprázdno podobu jedné mi-

nuty. Během této zkušební doby se poškozené příslušenství obvykle

rozlomí nebo rozpadne.

h) Používejte osobní ochranné pomůcky. Vzávislosti napoužití, pou

žívejte obličejový štít, bezpečnostní ochranné brýle nebo bezpečnostní brýle. Vpřiměřeném rozsahu používejte prachovou masku, chrániče uší, rukavice apracovní zástěru, schopnou zadržet malé úlomky brusiva nebo obrobku. Ochrana očí musí být schopna za-

držet odlétající úlomky vznikající při různých pracovních činnostech. Prachová maska nebo respirátor musí být schopny odltrovat částečky vznikající při vaší činnosti. Dlouhotrvající vystavení hluku ovysoké intenzitě může způsobit ztrátu sluchu.

i) Udržujte okolostojící vbezpečné vzdálenosti od pracovního pro

storu. Každý, kdo vstupuje dopracovního prostoru, musí používat osobní ochranné pomůcky. Úlomky obrobku nebo poškozené příslu-

šenství mohou odlétnout a způsobit zranění imimo bezprostřední pracovní prostor.

j) Při práci, kdy by se mohl řezací nástroj dotknout skrytého vedení

nebo vlastního pohyblivého přívodu, držte nářadí pouze vmís tech izolovaného uchopovacího povrchu. Řezací nástroj při dotyku

s„živým“ vodičem může způsobit, že přístupné kovové části nářadí se stanou „živými“, atím dojde kúrazu uživatele elektrickým proudem.

k) Umístěte pohyblivý přívod mimo dosah rotujícího nástroje. Ztratí

te-li kontrolu, může dojít kpřeříznutí nebo přebroušení pohyblivého přívodu, avaše ruka nebo paže může být vtažena dorotujícího nástroje.

l) Nikdy nepokládejte elektromechanické nářadí, dokud se nástroj

úplně nezastaví. Rotující nástroj se může zachytit opovrch avytrh nout nářadí zvaší kontroly.

m) Nikdy nespouštějte elektromechanické nářadí během přenášení

navaší straně. Náhodný dotyk srotujícím nástrojem může zaseknout váš oděv, přitáhne nástroj kvašemu tělu.

n) Pravidelně čistěte větrací otvory nářadí. Ventilátor motoru vtahu

je prach dovnitř skříně anadměrné nahromadění kovového prachu může způsobit elektrické nebezpečí.

o) Nepracujte s elektromechanickým nářadím vblízkosti hořlavých

materiálů. Mohlo by dojít kevznícení těchto materiálů odjisker.

p) Nepoužívejte příslušenství, které vyžaduje chlazení kapalinou.

Použití vody, nebo jiných chladicích kapalin může způsobit úraz nebo usmrcení elektrickým proudem.

Zpětný vrh asouvisející varování

Zpětný vrh je náhlá reakce nasevření nebo zaseknutí rotujícího kotouče, opěrné desky, kartáče nebo jiného nástroje. Sevření nebo zaseknutí způsobí prudké zastavení rotujícího nástroje, které následovně způsobí, že nekontrolované nářadí se pohybuje vesměru opačném kotáčení nástroje vbodě uváznutí. Například: dojde-li ksevření nebo zaseknutí brousicího kotouče vobrobku, hrana kotouče, která vstupuje dobodu sevření, může vniknout dopovrchu materiálu azpůsobí, že kotouč je vytlačen nahoru nebo odhozen. Kotouč může vzávislosti nasměru pohybu kotouče vbodě zaseknutí buď vyskočit směrem kuživateli nebo odněj. Brousicí kotouče mohou vtěchto případech také prasknout. Zpětný vrh je výsledkem nesprávného používání elektromechanického ná řadí a/nebo nesprávných pracovních postupů či podmínek alze mu zabránit správným dodržením níže popsaných bezpečnostních opatření.

a) Nářadí držte pevně audržujte správnou polohu vašeho těla apaže

tak, abyste byli schopni odolat silám zpětného vrhu. Vždy použí vejte pomocnou rukojeť, je-li jí nářadí vybaveno, pro maximální kontrolu nad zpětným vrhem nebo reakčním krouticím momentem při uvedení dochodu. Uživatel je schopen kontrolovat reakční

krouticí momenty asíly zpětného vrhu, dodržuje-li správná bezpečnostní opatření.

b) Nikdy se nepřibližujte rukou k rotujícímu nástroji. Nástroj může

zpětným vrhem vaši ruku odmrštit.

c) Nestůjte vprostoru, kam se může nářadí dostat, dojde-li kezpět

nému vrhu. Zpětný vrh vrhne nářadí vesměru opačném k pohybu kotouče vbodě zaseknutí.

d) Věnujte zvláštní pozornost opracování rohů, ostrých hran apod.

Předcházejte poskakování azaseknutí nástroje. Rohy, ostré hrany nebo poskakování mají tendenci zaseknout rotující nástroj azpůsobit ztrátu kontroly nebo zpětný vrh.

e) Nepřipojujte knářadí pilový řetězový řezbářský kotouč nebo pilo

vý kotouč se zuby. Tyto kotouče způsobují často zpětný vrh aztrátu kontroly.

Česky

Bezpečnostní varování speciﬁcká pro pracovní činnosti broušení aabrazivní řezání:

a) Používejte pouze typy kotoučů, které jsou doporučeny výrobcem

a speciﬁcký ochranný kryt konstruovaný pro vybraný kotouč.

Kotouče, pro které nebylo elektromechanické nářadí konstruováno, nemohou být kryty odpovídajícím způsobem ajsou nebezpečné.

b) Ochranný kryt musí být bezpečně připevněn k elektromechanic

kému nářadí a umístěn dosprávné polohy pro maximální bez-

pečnost tak, aby byla odkryta co nejmenší část kotouče vesměru k uživateli. Ochranný kryt pomáhá chránit uživatele před úlomky

kotouče anáhodným dotykem skotoučem.

c) Kotouče se musí používat pouze pro doporučená použití. Napří

klad: neprovádějte broušení boční stranou řezacího kotouče. Abrazivní řezací kotouče jsou určeny pro obvodové řezání, stranové síly

působící natyto kotouče by je mohly roztříštit.

d) Vždy používejte nepoškozené příruby kotoučů, které mají správ

nou velikost atvar pro vámi zvolený kotouč. Správné příruby kotouče podepírají kotouč atím snižují možnost prasknutí kotouče. Příruby

pro řezání se mohou lišit odpřírub pro broušení.

e) Nepoužívejte opotřebené kotouče původně větších rozměrů pro

větší elektromechanické nářadí. Kotouče určené pro větší elektro mechanické nářadí nejsou vhodné pro větší otáčky menšího nářadí amohou prasknout.

Doplňková bezpečnostní varování speciﬁcká pro pracovní činnosti abrazivního řezání:

a) Netlačte na řezací kotouč anepůsobte nadměrným tlakem. Ne-

snažte se dosáhnout nadměrnou hloubku řezu. Přetížení kotouče

zvyšuje zatížení a náchylnost kezkroucení nebo zaseknutí kotouče vřezu amožnost zpětného vrhu nebo prasknutí kotouče.

b) Nestůjte svým tělem vpřímce sazarotujícím kotoučem. Vokamži

ku, když se kotouč vpracovním bodě pohybuje odvašeho těla, možný zpětný vrh může vrhnout protáčející se kotouč aelektromechanické nářadí přímo navás.

c) Pokud se kotouč zasekne nebo je řezání znějakého důvodu přeru

šeno, vypněte elektromechanické nářadí adržte jej nehybně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vyjmout řezací kotouč zřezu, je-li kotouč vpohybu, jinak může dojít kezpětnému vrhu. Prověřte situaci asjednejte nápravu, aby bylo vyloučeno

zaseknutí kotouče.

d) Nepokračujte v řezání v obrobku. Nechte kotouč dosáhnout pl

ných otáček aopatrně začněte znovu řezat. Pokud nářadí znovu spustíte skotoučem vřezu, může dojít kjeho zaseknutí, vytlačení nahoru, nebo kezpětnému vrhu.

e) Podepřete panely ajiné velké kusy obrobků, aby se zmenšilo ne

bezpečí zaseknutí kotouče a zpětného vrhu. Velké obrobky mají tendenci se prohýbat vlastní vahou. Podpěry musí být umístěny pod obrobkem poblíž přímky řezu avblízkosti hran obrobku naobou stranách kotouče.

f) Věnujte zvláštní pozornost provádění „řezu dodutiny“ do stávají

cích zdí nebo jiných slepých prostor. Pronikající kotouč může proříz-

nout plynové nebo vodní potrubí, elektrické vedení nebo předměty, které mohou způsobit zpětný vrh.

Bezpečnostní varování speciﬁcká pro pracovní činnosti rovinného broušení:

a) Nepoužívejte pro brousicí talíř nadměrně velký brusný papír. Při

výběru brousicího papíru se řiďte doporučením výrobce. Velký

brousicí papír přesahující přes brousicí desku představuje riziko roztržení amůže způsobit zaseknutí, roztržení kotouče azpětný vrh.

Bezpečnostní varování speciﬁcká pro pracovní činnosti broušení sdrátěným kartáčem:

a) Uvědomte si, že ipři běžné činnosti dochází k odhazování drátě-

ných štětin zkartáče. Nepřetěžujte dráty nadměrným zatížením kartáče. Drátěné štětiny mohou snadno proniknout lehkým oděvem

a/nebo kůží.

b) Je-li pro broušení drátěným kartáčem doporučeno použití ochran

ného krytu, zajistěte, aby nedošlo kžádnému dotyku mezi drátěným kotoučem nebo kartáčem a ochranným krytem. Drátěný

kotouč nebo kartáč může při práci vlivem zatížení aodstředivých sil zvětšovat svůj průměr.

Česky

Technická data

Úhlová bruska Typ EBU 23-24 EBU 23-26A

Napájecí napětí (V) 230–240 230–240 Síťový kmitočet (Hz) 50–60 50–60 Příkon (W) 2400 2600 Otáčky naprázdno (min-1) 6600 6600 Brusný / řezný kotouč ømax. (mm) 230 230 Přídavné držadlo VIBRASTOP   Obvodová rychlost (m/s) 80 80 Závit upínacího vřetene M14 M14 Omezení rozběhového proudu   Stavitelné hlavní držadlo   Autobalancer (samovyvažovací jednotka)   Hmotnost bez nástroje (kg) 5,9 6,0 Třída ochrany II / II /

Popis stroje

1 ...........Spínač

2 ...........Deblokační páčka spínače

3 ...........Větrací otvory

4 ...........Blokovací čep vřetena

5 ...........Převodová skříň

6 ...........Upínací krk

7 ...........Vřeteno

8 ...........Autobalancer

9a .........Ochranný kryt pro broušení

9b .........Ochranný kryt pro řezání

10 .........Naváděcí výstupek

11 .........Upínací páčka

12 .........Stahovací šroub

13 .........Příruba spodní

14 .........Brusný kotouč

15 .........Řezný kotouč

16 .........Upínací matice

17 .........Klíč

18 .........Rychloupínací matice

19 .........Osazení upínací matice

20 .........Přídavné držadlo

21 .........Stavitelné hlavní držadlo

22 .........Deblokační stavěcí tlačítko

Zobrazené nebo popsané příslušenství nemusí být součástí dodávky.

Dvojitá izolace

Pro maximální bezpečnost uživatele jsou naše přístroje konstruovány tak, aby odpovídaly platným evropským předpisům (normám EN). Přístroje s dvojitou izolací jsou označeny mezinárodním symbolem dvojitého čtverce. Takové přístroje nesmějí být uzemněny a k jejich napájení stačí kabel se dvěma žílami. Přístroje jsou odrušeny podle normy ČSN EN 55014.

Použití

Stroj je určen k dělení, hrubování a kartáčování kovových a kamenných materiálů bez použití vody. K dělení kamene jsou předepsány vodící saně. Zaneurčené použití ručí sám uživatel.

Ochranné prvky ajejich montáž

Bruska se smí používat pouze snasazeným ochranným krytem!

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Ochranný kryt

Pozor! Součástí standardní výbavy úhlové brusky je ochranný kryt určený výhradně pro práci sbrusnými kotouči.

Pro řezání s úhlovou bruskou je nutné úhlovou brusku vybavit ochranným krytem pro práci s řeznými kotouči, který zakoupíte vobchodní síti pod obj. č.00763304 pro ø230 mm. Nepoužitím tohoto krytu při řezání se vystavujete zvýšenému riziku vzniku úrazu aﬁrma Narex při nepoužití speciálního krytu pro řezání nepřebírá zodpovědnost zapřípadné poškození zdraví uživatele či druhé osoby, která by byla zraněna vdůsledku tohoto porušení bezpečnostních pokynů. Uvolněte upínací páčku (11). Nasaďte ochranný kryt (9a; 9b) naupínací krk (6). Naváděcí výstupek (10) musíte zavést dodrážky naupínacím krku. Nastavte ochranný kryt (9a; 9b) dopožadované pracovní polohy a pevně stáhněte objímku upínací páčkou (11). Z bezpečnostních důvodů je nutné utáhnout stahovací šroub (12) momentem 3+0,5 Nm.

Přídavné držadlo VIBRASTOP

Pomoci speciální konstrukce se vibrace přídavným držadlem(5) redukují. Přídavné držadlo je možno našroubovat z levé nebo pravé strany převodové skříně(4). Pro některé práce je výhodné našroubovat držadlo napřevodovou skříň z vrchu.

Autobalancer (samovyvažovací jednotka)

Autobalancer (18), je na vřeteno stroje nalisován již přímo z výroby anelze jím dodatečně vybavit ostatní úhlové brusky. Svou konstrukcí redukuje vibrace vznikající v důsledku nevyváženosti kotoučů aúčinně tak chrání obsluhu před jejich škodlivým vlivem.

Pozn.: Autobalancer (18) nahrazuje spodní přírubu.

Stavitelné hlavní držadlo

Otáčením hlavního držadla (21), jehož konstrukce umožňuje natočit hlavní držadlo v podélné ose stroje dotří pozic (0° – výchozí pozice; +90° a-90°), je obsluze umožněno zaujmout pro práci pohodlnější postoj, při kterém má navíc neustálou kontrolu nad ovládacími prvky stroje. Pro nastavení hlavního držadla (21) dopožadované pozice je nutné zamáčknout deblokační stavěcí tlačítko (22) anásledně natočit v podélné ose stroje do jedné ze tří nabízených poloh. Poautomatickém zacvaknutí deblokačního stavěcího tlačítka je držadlo v dané poloze pevně zajištěno.

Upínání brusného nebo řezného kotouče

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Montáž se standardní upínací maticí

Očistěte spodní přírubu (13) a upínací matici (16), jakož i upínací plochy brusného resp. řezného kotouče. Nasaďte spodní přírubu (13) (osazením směrem ven) navřeteno (7). Nasaďte brusný resp. řezný kotouč (14 resp. 15). Osazení spodní příruby (16) musí přesně zapadnout dootvoru brusného kotouče (14) resp. řezného kotouče (15). Následně nasaďte upínací matici (16) navřeteno (7) tak, aby při upínání brusného kotouče (14) směřovalo osazení upínací matice (19) kekotouči a při upínání řezného kotouče (15), aby osazení upínací matice (19) směřovalo odkotouče! Zatlačte blokovací čep vřetena (4).

Pozor! Blokovací čep používejte pouze, je-li vřeteno v klidu astroj vytažený z napájecí sítě.

Otáčejte kotoučem/vřetenem, dokud blokovací čep (4) nezapadne. Pevně utáhněte upínací matici (16) klíčem (17). Před zapnutím stroje vyzkoušejte, zda se kotouč volně neotáčí.

Pozor! Před zapnutím stroje vyzkoušejte, zda se kotouč mezi spodní přírubou/autobalancerem a upínací maticí volně neprotáčí.

Montáž s rychloupínací maticí

Tato upínací matice smí být utažena popř. uvolněna pouze rukou (nepoužívejte žádný dodatečný upínací nástroj!). Montáž brusného resp. řezného kotouče se provádí stejně jako u provedení stroje bez rychloupínací matice s tím rozdílem, že pozablokování vřetena smí být rychloupínací matice (18) utažena pouze rukou.

Pozor! Rychloupínací matici neutahujte bez kotouče, mohlo by dojít kpoškození jejího mechanizmu!

Pozor! Před zapnutím stroje vyzkoušejte, zda se kotouč mezi spodní přírubou/autobalancerem a upínací maticí volně neprotáčí.

Uvedení doprovozu

Zkontrolujte, zda údaje navýrobním štítku souhlasí se skutečným napětím zdroje proudu. Zkontrolujte, zda typ zástrčky odpovídá typu zásuvky. Nářadí určené pro 230 V se smí připojit i na220/240 V.

Zapnutí – vypnutí

Zatlačte pojistnou páčku (2) dopředu, čímž odjistíte páčku spínače (1). Současně stiskněte páčku spínače (1) a stroj se uvede dochodu a jeho uvolněním se zastaví.

Stálý chod

Zatlačte pojistnou páčku(2) dopředu, čímž odjistíte páčku spínače(1). Současně stiskněte páčku spínače(1) a dotlačte pojistnou páčku(2) dopředu. Přerušení stálého chodu se dosáhne opětovným stisknutím a uvolněním páčky spínače(1).

Elektronika motoru

Zvyšuje produktivitu, životnost brusky komfort při práci, kvalitu a bezpečnost práce. Poskytuje tyto funkce:

Ochrana proti opětovnému zapnutí

Dojde-li při práci k přerušení napájení (vytažení vidlice pohyblivého přívodu, vypadnutí jističe apod.) a spínač zůstane zaaretovaný v zapnuté poloze, nedojde poobnovení napájení k samovolnému rozběhnutí stroje. Pro rozběh brusky musí být spínač brusky nejprve vypnut a pak znovu zapnut.

Pozvolný rozběh

Regulační elektronika zajistí po zapnutí brusky plynulý rozběh napracovní otáčky bez zbytečných rázů. Tím se sníží opotřebení převodů a prodlouží životnost brusky.

Česky

Ochrana při zablokování kotouče

Při řezání řezným kotoučem může dojít k jeho zablokování v řezu. Aby se omezilo riziko zranění obsluhy, nebo spálení stroje, reaguje elektronika naprudký nárůst zatížení vypnutím motoru. Stojící motor se pak neotočí a vydává tichý brum. Pro opětovné uvedení doprovozu stroj vypněte a znovu zapněte.

Brusné a řezací kotouče

Zkontrolujte, naetiketě kotouče uvedenou dovolenou obvodovou rychlost nebo dovolené max. otáčky. Uvedené hodnoty nesmí být nižší než hodnoty uvedené

v technických parametrech v tomto návodu.

Mohou se používat kotouče s povolenou obvodovou rychlostí 80m/s a vyšší.

Nazkoušku nechte nové kotouče běžet asi 1 minutu naprázdno. Nevyvážené a vibrující kotouče nepoužívejte a vyřaďte.

Chraňte kotouče před nárazy, údery a mazacím tukem. Pokud jsou brusné a řezací kotouče opotřebeny, je doporučeno je vyměnit zanové. Tím zůstane zachován optimální brousicí popř. řezací výkon stroje(optimální obvodová rychlost brusných nebo řezacích kotoučů).

Údržba aservis

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Větrací otvory (3) krytu motoru se nesmí ucpat. Výměna kabelu se smí provádět pouze v odborné elektrotechnické dílně, která má oprávnění tyto práce provádět.

Pocca 200 hodinách provozu se musí provést následující práce:

Kontrola délky kartáčů. Kartáče kratší jak 5 mm vyměnit zanové. Stroj se automaticky vypne, jsou-Ii kartáče opotřebované. K údržbě musí být stroj zaslán doservisního střediska. Výměna mazacího tuku v převodové skříni a ložiscích.

Pozor! Se zřetelem nabezpečnost před úrazem elektrickým proudem azachování třídy ochrany, se musí

všechny práce údržby a servisu, které vyžadují demontáž kapoty stroje, provádět pouze vautorizovaném servisním středisku!

Aktuální seznam autorizovaných servisů naleznete na našich webových stránkách www.narex.cz vsekci „Servisní místa“.

Skladování

Zabalený stroj lze skladovat v suchém skladu bez vytápění, kde teplota neklesne pod -5°C. Nezabalený stroj uchovávejte pouze v suchém skladu, kde teplota neklesne pod +5°C a kde bude zabráněno náhlým změnám teploty.

Recyklace

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozující životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí dodomovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné rozebrané elektronářadí shromážděno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Česky

Záruka

Pro naše stroje poskytujeme záruku namateriální nebo výrobní vady podle zákonných ustanovení dané země, minimálně však 12měsíců. Vestátech Evropské unie je záruční doba 24 měsíců při výhradně soukromém používání (prokázáno fakturou nebo dodacím listem). Škody vyplývající z přirozeného opotřebení, přetěžování, nesprávného zacházení, resp. škody zaviněné uživatelem nebo způsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly při nákupu známy, jsou ze záruky vyloučeny. Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpět dodavateli nebo autorizovanému servisnímu středisku NAREX. Dobře si uschovejte návod k obsluze, bezpečnostní pokyny, seznam náhradních dílů a doklad o koupi. Jinak platí vždy dané aktuální záruční podmínky výrobce.

Informace ohlučnosti avibracích

Hodnoty byly naměřeny v souladu s ČSN EN 60745. Hladina akustického tlaku LpA=91dB(A). Hladina akustického výkonu L Nepřesnost měření K=3dB(A).

POZOR! Při práci vzniká hluk! Používejte ochranu sluchu!

Vážená hodnota vibrací působící naruce a paže a Nepřesnost měření K=1,5m.s-2. Uvedené hodnoty vibrací ahlučnosti byly změřeny podle zkušebních podmínek uvedených vČSNEN60745 aslouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi ahlukem při použití nářadí. Uvedené hodnoty vibrací ahlučnosti se vztahují khlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, sjinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi ahlukem může během celé pracovní doby výrazně zvýšit. Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí navolnoběh avypnutí nářadí vrámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit.

Prohlášení o shodě

Prohlašujeme, že toto zařízení splňuje požadavky následujících norem a směrnic. Bezpečnost: ČSNEN60745-1; ČSNEN60745-2-3 Směrnice 2006/42/EC Elektromagnetická kompatibilita: ČSN EN 55014-1; ČSN EN 55014-2; ČSN EN 61000-3-2; ČSN EN 61000-3-3 Směrnice 2004/108/EC

2013

=102dB(A).

=4,5m.s-2.

h, AG

Narexs.r.o. Chelčického1932 AntonínPomeisl 47001ČeskáLípa Jednatelspolečnosti

01.06.2013

Změny vyhrazeny

Všeobecné bezpečnostné pokyny

VÝSTRAHA! Prečítajte si všetky bezpečnostné pokyny a celý návod. Nedodržanie všetkých nasledujúcich pokynov môže

prísť kúrazu elektrickým prúdom, ku vzniku požiaru ˝a/alebo kvážnemu zraneniu osôb.

Uschovajte všetky pokyny anávod pre budúce použitie.

Pod výrazom „elektrické náradie” vo všetkých ďalej uvedených výstražných pokynoch sa myslí elektrické náradie napájané(pohyblivým prívodom) zo siete alebo náradie napájané zbatérií(bez pohyblivého prívodu).

1) Bezpečnosť pracovného prostredia

a) Udržujte pracovisko v čistote a dobre osvetlené. Neporiadok

atmavé miesta napracovisku bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie v prostredí snebezpečenstvom

výbuchu, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. Velektrickom náradí vznikajú iskry, ktoré môžu zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte prístupu detí aďal

ších osôb. Ak budete vyrušovaný, môžete stratiť kontrolu nad vykonávanou činnosťou.

2) Elektrická bezpečnosť a) Vidlica pohyblivého prívodu elektrického náradia musí zodpove

dať sieťovej zásuvke. Vidlicu nikdy žiadnym spôsobom neupravujte. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptéry. Nebezpečenstvo úrazu

elektrickým prúdom obmedzia vidlice, ktoré nie sú znehodnotené úpravami azodpovedajúce zásuvky.

b) Vyvarujte sa dotyku tela suzemnenými predmetmi, ako napr. po

trubie, telesá ústredného kúrenia, sporáky achladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.

c) Nevystavujte elektrické náradie dažďu, vlhku alebo mokru. Ak

vnikne doelektrického náradia voda, zvyšuje sa nebezpečenstvo úra zu elektrickým prúdom.

d) Nepoužívajte pohyblivý prívod kiným účelom. Nikdy nenoste ane

ťahajte elektrické náradie zaprívod ani nevytrhávajte vidlicu zo zásuvky ťahom zaprívod. Chráňte prívod pred horkom, mastnotou, ostrými hranami apohybujúcimi sa časťami. Poškodené alebo za-

motané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte predlžovací

prívod vhodný pre vonkajšie použitie. Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

f) Ak sa používa elektrické náradie vo vlhkých priestoroch, použí

vajte napájanie chránené prúdovým chráničom(RCD). Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

3) Bezpečnosť osôb a) Pri používaní elektrického náradia buďte pozorný, venujte pozor

nosť tomu, čo práve robíte, sústreďte sa atriezvo uvažujte. Nepracujte selektrickým náradím ak ste unavený alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri

používaní elektrického náradia môže spôsobiť vážne poranenie osôb.

b) Používajte ochranné pomôcky. Vždy používajte ochranu očí.

Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv spro tišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana sluchu, používané vsúlade spodmienkami práce, znižujú nebezpečenstvo poranenia osôb.

Zvláštné bezpečnostné pokyny

Bezpečnostné upozornenia spoločné pre pracovné činnosti brúsenia, rovinné brúsenie, brúsenie drôtenou kefou alebo abrazívne rezanie:

a) Toto elektromechanické náradie je určené pre použitie ako

brúska, rovinná brúska, brúska sdrôtenou kefou alebo rezacie náradie. Čítajte všetky bezpečnostné varovania, inštrukcie, ilustrácie ašpeciﬁkácie dané pre toto elektromechanické náradie. Nedodr-

žanie všetkých nižšie uvedených pokynov môže mať zanásledok úraz elektrickým prúdom, požiar alebo vážne zranenie.

b) Neodporúča sa vykonávať týmto náradím pracovné činnosti ako

je leštenie. Vykonávanie pracovných činností, pre ktoré nie je toto náradie určené, môže vytvoriť riziko aspôsobiť zranenie osoby.

c) Nepoužívajte príslušenstvo, ktoré nie je výslovne navrhnuté aod

poručené výrobcom náradia. Skutočnosť, že príslušenstvo je možné pripojiť kvášmu náradiu, nezaručuje jeho bezpečnú prevádzku.

d) Menovité otáčky príslušenstva sa musia aspoň rovnať maximál

nym otáčkam, ktoré sú vyznačené nanáradiu. Príslušenstvo, ktoré pracuje pri vyšších otáčkach, ako sú jeho menovité otáčky, sa môže rozlomiť arozpadnúť.

Slovensky

c) Vyvarujte sa neúmyselného spustenia. Ubezpečte sa, či je spínač

pri zapojovaní vidlice dozásuvky alebo pri zasúvaní batérií či pri prenášaní náradia vypnutý. Prenášanie náradia sprstom naspínači

alebo zapojovanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráňte všetky nastavovacie nástroje

alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý ponecháte pri pevnený kotáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.

e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabil

ný postoj arovnováhu. Budete tak lepšie ovládať elektrické náradie vnepredvídaných situáciách.

f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné odevy ani

šperky. Dbajte, aby vaše vlasy, odev arukavice boli dostatočne ďa leko odpohybujúcich sa častí. Voľné odevy, šperky adlhé vlasy môžu

byť zachytené pohybujúcimi sa časťami.

g) Ak sú kdispozícii prostriedky pre pripojenie zariadenia kodsáva

niu azberu prachu, zabezpečte, aby také zariadenia boli pripojené

asprávne používané. Použitie týchto zariadení môže obmedziť ne-

bezpečenstvá spôsobené vznikajúcim prachom.

4) Používanie elektrického náradia astarostlivosť oneho a) Nepreťažujte elektrické náradie. Používajte správne náradie, kto

ré je určené pre vykonávanú prácu. Správne elektrické náradie bude

lepšie abezpečnejšie vykonávať prácu, pre ktorú bolo konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť avyp

núť spínačom. Akékoľvek elektrické náradie, ktoré nie je možné ovládať spínačom, je nebezpečné amusí byť opravené.

c) Odpojujte náradie vytiahnutím vidlice zo sieťovej zásuvky alebo

odpojením batérií pred akýmkoľvek nastavovaním, výmenou

príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné opatrenia obmedzujú ne

bezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosah detí ane

dovoľte osobám, ktoré neboli oboznámené selektrickým náradím alebo stýmito pokynmi, aby náradie používali. Elektrické náradie je

vrukách neskúsených užívateľov nebezpečné.

e) Udržujte elektrické náradie. Kontrolujte nastavenie pohybujú

cich sa častí aich pohyblivosť, sústreďte sa napraskliny, zlomené súčasti aakékoľvek ďalšie okolnosti, ktoré môžu ohroziť funkciu elektrického náradia. Ak je náradie poškodené, pred ďalším používaním zabezpečte jeho opravu. Veľa nehôd je spôsobených nedo-

statočne udržovaným elektrickým náradím.

f) Rezacie nástroje udržujte ostré ačisté. Správne udržované anaos

trené rezacie nástroje smenšou pravdepodobnosťou zachytia zama-

teriál alebo sa zablokujú apráca snimi sa jednoduchšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje atď. používaj

te vsúlade stýmito pokynmi atakým spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, ato sohľadom nadané pod-

mienky práce adruh vykonávanej práce. Používanie elektrického

náradia kvykonávaniu iných činností, ako pre aké bolo určené, môže viesť knebezpečným situáciám.

5) Servis a) Opravy vášho elektrického náradia zverte kvaliﬁkovanej osobe,

ktorá bude používať identické náhradné diely. Týmto spôsobom

bude zabezpečená rovnaká úroveň bezpečnosti elektrického náradia

ako pred opravou.

e) Vonkajší priemer ahrúbka vášho príslušenstva musí byť vme

dziach menovitého rozsahu pre vaše elektromechanické náradie. Príslušenstvo nesprávnej veľkosti nemôže byť dostatočne chránené ani ovládané.

f) Upínacie rozmery kotúčov, prírub, operných doštičiek alebo všet

kého zostávajúceho príslušenstva musí byť vhodné kupevneniu na vreteno náradia. Príslušenstvo s upínacími otvormi, ktoré ne-

zodpovedajú montážnym rozmerom elektromechanického náradia, bude nevyvážené, môže nadmerne vibrovať amôže spôsobiť stratu kontroly.

g) Nepoužívajte poškodené príslušenstvo. Pred každým použitím

prekontrolujte príslušenstvo: u brúsiacich kotúčov odštiepenie apraskliny, uoporných podložiek trhliny, roztrhnutie alebo nad merné opotrebenie, udrôtených kief uvoľnené alebo prasknuté drôty. Ak príslušenstvo alebo náradie spadlo, prekontrolujte poškodenie alebo namontujte nepoškodené príslušenstvo. Popre-

kontrolovaní anamontovaní príslušenstva sa vy aj okolostojaci postavte tak, aby ste sa nachádzali mimo roviny rotujúceho príslušenstva anechte podobu jednej minúty náradie bežať pri najvyšších otáčkach naprázdno. Vpriebehu tejto skúšobnej doby sa

poškodené príslušenstvo obvykle rozlomí alebo rozpadne.

Slovensky

h) Používajte osobné ochranné pomôcky. Vzávislosti odpoužitia, po

užívajte tvárový štít, bezpečnostné ochranné okuliare alebo bezpečnostné okuliare. Vprimeranom rozsahu používajte prachovú masku, chrániče uší, rukavice apracovnú zásteru, schopnú zadržať malé úlomky brusiva alebo obrobku. Ochrana očí musí byť schopná

zadržať odlietavajúce úlomky, ktoré vznikajú pri rôznych pracovných činnostiach. Prachová maska alebo respirátor musí byť schopný odltrovať čiastočky, ktoré vznikajú pri vašej činnosti. Dlhotrvajúce vystavenie hluku svysokou intenzitou môže spôsobiť stratu sluchu.

i) Udržujte okolostojacich vbezpečnej vzdialenosti odpracovného

priestoru. Každý, kto vstupuje do pracovného priestoru, musí používať osobné ochranné pomôcky. Úlomky obrobku alebo po

škodené príslušenstvo môžu odlietnuť aspôsobiť zranenie aj mimo bezprostredný pracovný priestor.

j) Pri práci, kedy by sa mohol rezací nástroj dotknúť skrytého ve

denia alebo vlastného pohyblivého prívodu, držte náradie iba vmiestach izolovaného uchopovacieho povrchu. Rezací nástroj pri

dotyku so „živým“ vodičom môže spôsobiť, že prístupné kovové časti náradia sa stanú „živými“, a tým príde kúrazu užívateľa elektrickým prúdom.

k) Umiestnite pohyblivý prívod mimo dosah rotujúceho nástroja. Ak

stratíte kontrolu, môže prísť kprerezaniu alebo prebrúseniu pohybli vého prívodu, avaša ruka alebo paža môže byť vtiahnutá dorotujúceho nástroja.

l) Nikdy nepokladajte elektromechanické náradie, dokiaľ sa nástroj

úplne nezastaví. Rotujúci nástroj sa môže zachytiť opovrch avytrh núť náradie zvašej kontroly.

m) Nikdy nespúšťajte elektromechanické náradie v priebehu prená

šania navašej strane. Náhodný dotyk s rotujúcim nástrojom môže zaseknúť váš odev, pritiahne nástroj kvášmu telu.

n) Pravidelne čistite vetracie otvory náradia. Ventilátor motora vťa

huje prach dovnútra skrine a nadmerné nahromadenie kovového prachu môže spôsobiť elektrické nebezpečenstvo.

o) Nepracujte s elektromechanickým náradím vblízkosti horľavých

materiálov. Mohlo by prísť ku vznieteniu týchto materiálov odiskier.

p) Nepoužívajte príslušenstvo, ktoré vyžaduje chladenie kvapalinou.

Použitie vody, alebo iných chladiacich kvapalín môže spôsobiť úraz alebo usmrtenie elektrickým prúdom.

Spätný vrh asúvisiace varovanie

Spätný vrh je náhla reakcia nazovretie alebo zaseknutie rotujúceho kotúča, opornej dosky, kefy alebo iného nástroja. Zovretie alebo zaseknutie spôsobí prudké zastavenie rotujúceho nástroja, ktoré nasledovne spôsobí, že nekontrolované náradie sa pohybuje vsmere opačnom kotáčaniu nástroja vbode uviaznutia. Napríklad: ak príde kzovretiu alebo zaseknutiu brúsiaceho kotúča vobrob ku, hrana kotúča, ktorá vstupuje dobodu zovretia, môže vniknúť do povrchu materiálu aspôsobí, že kotúč je vytlačený nahor alebo odhodený. Kotúč môže vzávislosti na smere pohybu kotúča vbode zaseknutia buď vyskočiť smerom kužívateľovi alebo odneho. Brúsiace kotúče môžu vtýchto prípadoch tiež prasknúť. Spätný vrh je výsledkom nesprávneho používania elektromechanického náradia alebo nesprávnych pracovných postupov či podmienok aje mož né mu zabrániť správnym dodržaním nižšie popísaných bezpečnostných opatrení.

a) Náradie držte pevne audržujte správnu polohu vášho tela apaže

tak, aby ste boli schopní odolať silám spätného vrhu. Vždy pou žívajte pomocnú rukoväť, ak je ňou náradie vybavené, pre maximálnu kontrolu nad spätným vrhom alebo reakčným krútiacim momentom pri uvedení dochodu. Užívateľ je schopný kontrolovať

reakčné krútiace momenty asily spätného vrhu, ak dodržiava správne bezpečnostné opatrenia.

b) Nikdy sa nepribližujte rukou krotujúcemu nástroju. Nástroj môže

spätným vrhom vašu ruku odmrštiť.

c) Nestojte vpriestore, kam sa môže náradie dostať, ak príde ku spät

nému vrhu. Spätný vrh vrhne náradie vsmere opačnom kpohybu kotúča vbode zaseknutia.

d) Venujte zvláštnu pozornosť opracovaniu rohov, ostrých hrán

apod. Predchádzajte poskakovaniu azaseknutiu nástroja. Rohy, ostré hrany alebo poskakovanie majú tendenciu zaseknúť rotujúci nástroj aspôsobiť stratu kontroly alebo spätný vrh.

e) Nepripájajte k náradiu peľový reťazový rezbársky kotúč alebo

peľový kotúč so zubami. Tieto kotúče spôsobujú často spätný vrh astratu kontroly.

Bezpečnostné varovania špeciﬁcké pre pracovné činnosti brúsenia aabrazívne rezanie:

a) Používajte iba typy kotúčov, ktoré sú odporučené výrobcom ašpe-

ciﬁcký ochranný kryt konštruovaný pre vybraný kotúč. Kotúče, pre

ktoré nebolo elektromechanické náradie konštruované, nemôžu byť kryté zodpovedajúcim spôsobom asú nebezpečné.

b) Ochranný kryt musí byť bezpečne pripevnený kelektromechanic

kému náradiu aumiestnený dosprávnej polohy pre maximálnu bezpečnosť tak, aby bola odkrytá čo najmenšia časť kotúča vsme re kužívateľovi. Ochranný kryt pomáha chrániť užívateľa pred úlom-

kami kotúča anáhodným dotykom skotúčom.

c) Kotúče sa musia používať iba pre odporučené použitia. Napríklad:

nevykonávajte brúsenie bočnou stranou rezacieho kotúča. Abra

zívne rezacie kotúče sú určené pre obvodové rezanie, stranové sily pôsobiace natieto kotúče by ich mohli roztrieštiť.

d) Vždy používajte nepoškodené príruby kotúčov, ktoré majú správ

nu veľkosť atvar pre vami zvolený kotúč. Správne príruby kotúča podopierajú kotúč atým znižujú možnosť prasknutia kotúča. Príruby pre rezanie sa môžu líšiť odprírub pre brúsenie.

e) Nepoužívajte opotrebené kotúče pôvodne väčších rozmerov pre

väčšie elektromechanické náradie. Kotúče určené pre väčšie elek tromechanické náradie nie sú vhodné pre väčšie otáčky menšieho náradia amôžu prasknúť.

Doplnkové bezpečnostné varovania špeciﬁcké

pre pracovné činnosti abrazívneho rezania:

a) Netlačte narezací kotúč anepôsobte nadmerným tlakom. Nesnaž-

te sa dosiahnuť nadmernú hĺbku rezu. Preťaženie kotúča zvyšuje

zaťaženie anáchylnosť ku skrúteniu alebo zaseknutiu kotúča vreze

amožnosť spätného vrhu alebo prasknutiu kotúča.

b) Nestojte svojím telom v priamke s a za rotujúcim kotúčom.

V okamžiku, kedy sa kotúč v pracovnom bode pohybuje odvášho tela, možný spätný vrh môže vrhnúť pretáčajúci sa kotúč aelektro mechanické náradie priamo navás.

c) Ak sa kotúč zasekne alebo je rezanie zvoľajakého dôvodu preruše

né, vypnite elektromechanické náradie adržte ho nehybne, dokiaľ sa kotúč úplne nezastaví. Nikdy sa nepokúšajte vyňať rezací kotúč zrezu, ak je kotúč v pohybe, inak môže prísť ku spätnému vrhu.

Preverte situáciu aurobte nápravu, aby bolo vylúčené zaseknutie kotúča.

d) Nepokračujte v rezaní v obrobku. Nechajte kotúč dosiahnuť pl

ných otáčok aopatrne začnite znovu rezať. Ak náradie znova spustíte skotúčom v reze, môže prísť kjeho zaseknutiu, vytlačeniu nahor alebo ku spätnému vrhu.

e) Podoprite panely ainé veľké kusy obrobkov, aby sa zmenšilo ne

bezpečenstvo zaseknutia kotúča aspätného vrhu. Veľké obrobky

majú tendenciu sa prehýbať vlastnou váhou. Podpery musia byť umiestnené pod obrobkom poblíž priamky rezu a vblízkosti hrán obrobku naobidvoch stranách kotúča.

f) Venujte zvláštnu pozornosť vykonávaniu „rezu do dutiny“ dosú

časných stien alebo iných slepých priestorov. Prenikajúci kotúč

môže prerezať plynové alebo vodné potrubie, elektrické vedenie ale bo predmety, ktoré môžu spôsobiť spätný vrh.

Bezpečnostné varovania špeciﬁcké pre

pracovné činnosti rovinného brúsenia:

a) Nepoužívajte pre brúsiaci tanier nadmerne veľký brusný papier.

Pri výbere brúsiaceho papiera sa riaďte odporučením výrobcu. Veľ-

ký brúsiaci papier presahujúci cez brúsiacu dosku predstavuje riziko roztrhnutia amôže spôsobiť zaseknutie, roztrhnutie kotúča aspätný vrh.

Bezpečnostné varovania špeciﬁcké pre

pracovné činnosti brúsenia sdrôtenou kefou:

a) Uvedomte si, že aj pri bežnej činnosti dochádza kodhadzovaniu

drôtených štetín zkefy. Nepreťažujte drôty nadmerným zaťažením kefy. Drôtené štetiny môžu jednoducho preniknúť ľahkým ode-

vom alebo kožou.

b) Ak je pre brúsenie drôtenou kefou odporučené použitie ochran

ného krytu, zabezpečte, aby nedošlo k žiadnemu dotyku medzi drôteným kotúčom alebo kefou a ochranným krytom. Drôtený

kotúč alebo kefa môže pri práci vplyvom zaťaženia aodstredivých síl zväčšovať svoj priemer.

Technické údaje

Uhlová brúska Typ EBU 23-24 EBU 23-26 A

Napájacie napätie (V) 230–240 230–240 Sieťový kmitočet (Hz) 50–60 50–60 Príkon (W) 2 400 2 600 Otáčky naprázdno (min-1) 6 600 6 600 Brúsny / rezný kotúč ø max. (mm) 230 230 Prídavná rukoväť VIBRASTOP   Obvodová rýchlosť (m/s) 80 80 Závit upínacieho vretena M 14 M 14 Obmedzenie nábehového prúdu   Autobalancer (samovyvažovacia jednotka)   Prestaviteľná hlavná rukoväť   Hmotnosť bez nástroja (kg) 5,9 6,0 Trieda ochrany II / II /

Popis stroja

1 ...........Spínač

2 ...........Deblokačná páčka spínača

3 ...........Vetracie otvory

4 ...........Blokovací čap vretena

5 ...........Prevodová skriňa

6 ...........Upínací krk

7 ...........Vreteno

8 ...........Autobalancer

9a .........Ochranný kryt pre brúsenie

9b .........Ochranný kryt pre rezanie

10 .........Navádzací výstupok

11 .........Upínacia páčka

12 .........Sťahovacia skrutka

13 .........Príruba spodná

14 .........Brúsny kotúč

15 .........Rezný kotúč

16 .........Upínacie matice

17 .........Kľúč

18 .........Rýchloupínacia matica

19 .........Osadenie upínacej matice

20 .........Prídavná rukoväť

21 .........Prestaviteľná hlavná rukoväť

22 .........Deblokačné tlačidlo pre prestavenie

Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky.

Dvojitá izolácia

Pre maximálnu bezpečnosť používateľa sú naše prístroje konštruované tak, aby zodpovedali platným európskym predpisom (normám EN). Prístroje s dvojitou izoláciou sú označené medzinárodným symbolom dvojitého štvorca. Také prístroje nesmú byť uzemnené anaich napájanie stačí kábel sdvoma žilami. Prístroje sú odrušené podľa normy EN55014.

Použitie

Náradie je určené narezanie, obrusovanie akefovanie kovových akamenných materiálov bez použitia vody. Narezanie kameňa sú predpisané vodiace sane. V prípade použitia mimo určeného účelu spočíva zodpovednosť výlučne napoužívateľovi.

Ochranné prvky a ich montáž

Brúska sa môže používať iba s nasadeným ochranným krytom!

Pozor! Nebezpečenstvo úrazu elektrickým prúdom. Pred akoukoľvek manipuláciou s príslušenstvom prístroja najprv vždy vytiahnite napájacie káble zo zá-

suvky.

Ochranný kryt

Pozor! Súčasťou štandardnej výbavy uhlovej brúsky je ochranný kryt určený výhradne pre prácu s brúsnymi kotúčmi.

Pre rezanie s uhlovou brúskou je nutné uhlovú brúsku vybaviť ochranným krytom pre prácu s reznými kotúčmi, ktorý zakúpite v obchodnej sieti pod obj. č. 00 763 304 pre ø 230 mm. Nepoužitím tohto krytu pri rezaní sa vystavujete zvýšenému riziku vzniku úrazu a ﬁrma Narex pri nepoužití špeciálneho krytu pre rezanie nepreberá zodpovednosť za prípadné poškodenie zdravia užívateľa či druhej osoby, ktorá by bola zranená v dôsledku tohto porušenia bezpečnostných pokynov. Uvoľnite upínaciu páčku(11). Nasaďte ochranný kryt (9a; 9b) na upínací krk(6). Navádzací výstupok (10) musíte zaviesť do drážky na upínacom krku. Nastavte ochranný kryt(9a; 9b) do požadovanej pracovnej polohy apevne stiahnite objímku upínacou páčkou(11). Z bezpečnostných dôvodov je nutné utiahnuť sťahovaciu skrutku(12) momentom 3+0,5Nm.

Prídavná rukoväť VIBRASTOP

Pomocou špeciálnej konštrukcie sa zníži vibrácia prídavného držadla (5). Prídavné držadlo je možné naskrutkovať zľavej alebo pravej strany prevodovej skrine(4). Pre niektoré práce je výhodné naskrutkovať držadlo naprevodovú skriňu zvrchu.

Autobalancer (samovyvažovacia jednotka)

Autobalancer(18), je navreteno stroja nalisovaný už priamo zvýroby anie je možné ním dodatočne vybaviť ostatné uhlové brúsky. Svojou konštrukciou redukuje vibrácie, ktoré vznikajú vdôsledku nevyváženosti kotúčov aúčinne tak chránia obsluhu pred ich škodlivým vplyvom.

Pozn.: Autobalancer(18) nahrádza spodnú prírubu.

Prestaviteľná hlavná rukoväť

Otáčaním hlavnej rukoväte(21), ktorej konštrukcia umožňuje natočiť hlavnú rukoväť vpozdĺžnej ose stroja do troch pozícií (0° – východisková pozícia; +90° a -90°), umožňuje obsluhe zaujať pre prácu pohodlnejší postoj, pri ktorom má navyše neustálu kontrolu nad ovládacími prvkami stroja. Pre nastavenie hlavnej rukoväte(21) do požadovanej pozície je nutné zatlačiť deblokačné tlačidlo pre prestavenie (22) a nasledovne natočiť vpozdĺžnej ose stroja do jednej z troch ponúkaných polôh. Po automatickom zacvaknutí deblokačného tlačidla pre prestavenie je rukoväť vdanej polohe pevne zabezpečená.

Slovensky

Upínanie brúsneho alebo rezného kotúča

Pozor! Nebezpečenstvo úrazu elektrickým prúdom. Pred akoukoľvek manipuláciou s príslušenstvom prístroja najprv vždy vytiahnite napájacie káble zo zá-

suvky.

Montáž so štandardnou upínacou maticou

Očistite spodnú prírubu (13) aupínaciu maticu (16), ako aj upínacie plochy brúsneho resp. rezného kotúča. Nasaďte spodnú prírubu (13) (osadeným smerom von) na vreteno (7). Nasaďte brúsny resp. rezný kotúč (14 resp. 15). Osadenie spodnej príruby (16) musí presne zapadnúť do otvoru brúsneho kotúča (14) resp. rezného kotúča (15). Nasledovne nasaďte upínaciu maticu(16) na vreteno (7) tak, aby pri upínaní brúsneho kotúča (14) smerovalo osadenie upínacej matice (19) ku kotúču apri upínaní rezného kotúča (15), aby osadenie upínacej matice (19) smerovalo od kotúča! Zatlačte blokovací čap vretena(4).

Pozor! Blokovací čap používajte iba, ak je vreteno vpokoji a stroj je vytiahnutý znapájacej siete.

Otáčajte kotúčom/vretenom, dokiaľ blokovací čap(4) nezapadne. Pevne utiahnite upínaciu maticu(16) kľúčom(17). Pred zapnutím stroja vyskúšajte, či sa kotúč voľne neotáča.

Pozor! Pred zapnutím stroja vyskúšajte, či sa kotúč medzi spodnou prírubou/autobalancerom a upínacou maticou voľne nepretáča.

Montáž srýchloupínacou maticou

Táto upínacia matica smie byť utiahnutá popr. uvoľnená iba rukou (nepoužívajte žiadny dodatočný upínací nástroj!). Montáž brúsneho resp. rezného kotúča sa vykonáva rovnako ako vprevedení stroja bez rýchloupínacej matice stým rozdielom, že po zablokovaní vretena smie byť rýchloupínacia matica(18) utiahnutá iba rukou.

Pozor! Rýchloupínaciu maticu neuťahujte bez kotúča, mohlo by prísť kpoškodeniu jej mechanizmu!

Pozor! Pred zapnutím stroja vyskúšajte, či sa kotúč medzi spodnou prírubou/autobalancerom a upínacou maticou voľne nepretáča.

Uvedenie doprevádzky

Prekontrolujte, či údaje navýrobnom štítku súhlasia so skutočným napätím zdroja prúdu. Náradie určené pre 230V~sa smie pripojiť ajna 220/240V~. Prekontrolujte, či typ zástrčky zodpovedá typu zásuvky.

Zapnutie – vypnutie

Zatlačte poistnú páčku(2) dopredu, čim odistíte páčku spínača(1). Zároveň stlačte páčku spínača (1) abrúska sa uvedie dochodu ajeho uvoľnením sa zastaví.

Stály chod

Zatlačte poistnú páčku(2) dopredu, čím odistíte páčku spínača(1). Zároveň stlačte páčku spínača(1) nadoraz adotlačte poistnú páčku(2). Prerušenie stáleho chodu dosiahnete opätovným stlačením auvoľnením páčky spínača(1).

Elektronika motoru

Zvyšuje produktivitu, životnosť brúsky, komfort pri práci, kvalitu abezpečnosť práce. Poskytuje tieto funkcie:

Ochrana proti opätovnému zapnutiu

Ak príde pri práci kprerušeniu napájania (vytiahnutie vidlice pohyblivého prívodu, vypadnutie ističa apod.) aspínač zostane zaaretovaný vzapnutej polohe, nepríde poobnovení napájania ksamovoľnému rozbehnutiu stroja. Pre rozbehnutie brúsky musí byť spínač brúsky najprv vypnutý apotom opäť zapnutý.

Pozvoľné rozbehnutie

Regulačná elektronika zaistí pozapnutí brúsky plynulé rozbehnutie napracovné otáčky bez zbytočných razov. Tým sa zníži opotrebenie prevodov apredĺži životnosť brúsky.

Konštantné otáčky

Pri štandardnom zaťažení (rovnako ako pri úplnom odľahčení) sú otáčky tejto brúsky stále rovnaké. Tým nedochádza kpoklesu produktivity práce pri zaťažení. Pozn.: Vďaka zníženiu otáčok vstave behu bez zaťaženia je tiež znížená expozícia hluku.

Ochrana motoru pred spálením

Regulačná elektronika stále meria teplotu motora. Nedovolí, aby bol motor spálený. Ak je teplota motora nebezpečne vysoká, automaticky sa prepne dochladiaceho režimu. Sbrúskou vtomto stave ďalej už nepracujte. Ak budete spreťaženou brúskou ďalej pracovať, elektronika motor sama vypne. Ak takto preťaženú brúsku vypnete aopätovne zapnete, brúska sa najprv rozbehne naplné pracovné otáčky apoasi 2sekundách opäť otáčky zníži nachladiace. Nechajte motor natýchto otáčkach ochladiť. Ochladenie nebude trvať väčšinou viac ako 1minútu. Potom sa brúska sama vráti naplné pracovné otáčky amôžete pokračovať vpráci

Ochrana pri zablokovaní kotúča

Pri rezaní rezným kotúčom môže prísť kjeho zablokovaniu vreze. Aby sa obmedzilo riziko zranenia obsluhy alebo spálenia stroja, reaguje elektronika naprudký nárast zaťaženia vypnutím motoru. Stojací motor sa potom neotočí avydáva tiché mrmlanie. Pre opätovné uvedenie doprevádzky stroj vypnite aopäť zapnite.

Brúsne a rezacie kotúče

Skontrolujte, či je naetikete kotúča uvedená povolená obvodová rýchlosť alebo povolené otáčky.

Ak sú nakotúči povolené otáčky uvedené, nesmú byť nižšie ako otáčky naprázdno brúsky. Môžu sa používať kotúče s povolenou obvodovou rýchlosťou 80 m/s a vyššou.

Naskúšku nechajte nové kotúče bežať asi 1 minútu naprázdno. Nevyvážené a vibrujúce kotúče nepouživajte a vyraďte.

Chráňte kotúče pred nárazmi, údermi a mazacím tukom. Keď sa brúsny a rezací kotúč opotrebujú až poznačku naochrannom kryte (pozri symbol šípky), odporúča sa nahradiť ich novými. Takto sa zachová optimálny brúsny resp. rezací výkon náradia (obvodová rýchlosť brúsneho a rezacieho kotúča).

Údržba aservis

Pozor! Nebezpečenstvo poranenia elektrickým prúdom. Pred akoukoľvek manipuláciou so strojom vytiahnite sieťovú zástrčku zo zásuvky!

Vetracie otvory(3) krytu motora sa nesmú upchať. Výmena káblu sa smie vykonávať iba vodbornej elektrotechnickej dielni, ktorá má oprávnenie tieto práce vykonávať.

Pocca 200 hodinách prevádzky sa musia vykonať nasledujúce práce:

Kontrola dĺžky kief. Kefy kratšie ako 5 mm vymeniť zanové. Ak sú kefy opotrebované, stroj sa automaticky vypne. Naúdržbu musí byť stroj zaslaný doservisného strediska. Výmena mazacieho tuku vprevodovej skrini aložiskách.

Pozor! So zreteľom nabezpečnosť pred úrazom elektrickým prúdom azachovaniu triedy ochrany, sa mu-

sia všetky práce údržby aservisu, ktoré vyžadujú demontáž kapoty stroja, robiť iba vautorizovanom servisnom stredisku!

Aktuálny zoznam autorizovaných servisov nájdete nanašich webových stránkach www.narex.cz vsekcii „Servisné miesta“.

Slovensky

Skladovanie

Zabalený stroj je možné skladovať vsuchom sklade bez vytápania, kde teplota neklesne pod -5°C. Nezabalený stroj uchovávajte iba vsuchom sklade, kde teplota neklesne pod +5°C a kde bude zabránené náhlym zmenám teploty.

Recyklácia

Elektronáradie, príslušenstvo aobaly by mali byť dodané kopätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Len pre krajiny EU:

Nevyhadzujte elektronáradie dodomového odpadu! Podľa európskej smernice 2002/96/ES ostarých elektrických aelektronických zariadeniach a jej presadení v národných zákonoch musí byť neupotrebiteľné rozobrané elektronáradie zhromaždené kopätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Záruka

Pre naše stroje poskytujeme záruku namateriálové alebo výrobné chyby podľa zákonných ustanovení danej krajiny, minimálne však 12mesiacov. Vštátoch Európskej únie je záručná lehota 24mesiacov pri výhradne súkromnom použínaní (preukázanie faktúrou alebo dodacím listom). Škody vyplývajúce z prirodzeného opotrebenia, preťažovania, nesprávneho zaobchádzania, resp. škody zavinené používateľom alebo spôsobené použitím vrozpore snávodom naobsluhu, alebo škody, ktoré boli pri nákupe známe, sú zo záruky vylúčené. Reklamácie môžu byť uznané, ak bude stroj vnerozobratom stave zaslaný späť dodávateľovi alebo autorizovanému stredisku NAREX. Dobre si naobsluhu, bezpečnostné pokyny, zoznam náhradných dielcov adoklad ovždy dané aktuálne záručné podmienky výrobcu.

Informácie ohlučnosti avibráciách

Hodnoty boli namerané v súlade s EN60745. Hladina akustického tlaku L Hladina akustického výkonu LwA = 102 dB (A). Nepresnosť meraní K =3dB(A).

POZOR! Pri práci vzniká hluk! Používajte ochranu sluchu!

Vážená hodnota vibrácií pôsobiacich naruky a paže a Nepresnosť meraní K =1,5m.s-2. Uvedené hodnoty vibrácií ahlučnosti boli zmerané podľa skúšobných podmienok uvedených vEN 60745 aslúžia pre porovnanie náradia. Sú vhodné taktiež pre predbežné posúdenie zaťaženia vibráciami ahlukom pri použití náradia. Uvedené hodnoty vibrácií ahlučnosti sa vzťahujú khlavnému použitiu elektrického náradia. Pri inom použití elektrického náradia, s inými nástrojmi alebo pri nedostatočnej údržbe sa zaťaženie vibráciami ahlukom môže počas celého pracovného času výrazne zvýšiť. Pre presné posúdenie počas dopredu stanoveného pracovného času je nutné zohľadniť taktiež čas chodu náradia na voľnobeh avypnutie náradia vrámci tohto času. Tým sa môže zaťaženie počas celého pracovného času výrazne znížiť.

= 91 dB (A).

=4,5m.s-2.

h,AG

Vyhlásenie o zhode

Vyhlasujeme, že toto zariadenie spĺňa požiadavky nasledujúcich noriem a smerníc.

Bezpečnosť:

EN 60745-1; EN 60745-2-3 Smernica 2006/42/EC

Elektromagnetická kompatibilita:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3 Smernica 2004/108/EC

2013

Narexs.r.o. Chelčického1932 AntonínPomeisl 47001ČeskáLípa Konateľ spoločnosti

01.06.2013

Zmeny sú vyhradené

English

General Power Tool Safety Warnings

WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference!

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas invite ac

cidents.

b) Donot operate power tools in explosive atmospheres, such as in

the presence of ﬂammable liquids, gases or dust. Power tools cre ate sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating apower tool.

Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in

any way. Donot use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and matching outlets will reduce risk

of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as

pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Donot expose power tools to rain or wet conditions. Water enter

ing apower tool will increase the risk of electric shock.

d) Donot abuse the cord. Never use the cord for carrying, pulling or

unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the

risk of electric shock.

e) When operating apower tool outdoors, use an extension cord suit

able for outdoor use. Use of acord suitable for outdoor use reduces the risk of electric shock.

f) If operating apower tool in adamp location is unavoidable, use

a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.

3) Personal safety a) Stay alert, watch what you are doing and use common sense when

operating apower tool. Donot use apower tool while you are tired or under the inﬂuence of drugs, alcohol or medication. Amoment

of inattention while operating power tools may result in serious per sonal injury.

b) Use personal protective equipment. Always wear eye protection.

Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the oﬀ-posi

tion before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your nger on

the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power

tool on. A wrench or akey left attached to a rotating part of the power tool may result in personal injury.

e) Donot overreach. Keep proper footing and balance at all times.

This enables better control of the power tool in unexpected situations.

f) Dress properly. Donot wear loose clothing or jewellery. Keep your

hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

g) If devices are provided for the connection of dust extraction and

collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards.

4) Power tool use and care a) Do not force the power tool. Use the correct power tool for your

application. The correct power tool will dothe job better and safer at

the rate for which it was designed.

b) Donot use the power tool if the switch does not turn it on and oﬀ.

Any power tool that cannot be controlled with the switch is danger ous and must be repaired.

c) Disconnect the plug from the power source and/or the battery

pack from the power tool before making any adjustments, chang ing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and donot al

low persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrained users.

e) Maintain power tools. Check for misalignment or binding of mov

ing parts, breakage of parts and any other condition that may af-

fect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly main-

tained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting

tools with sharp cutting edges are less likely to bind and are easier to control..

g) Use the power tool, accessories and tool bits etc. in accordance

with these instructions, taking into account the working condi tions and the work to be performed. Use of the power tool for op-

erations dierent from those intended could result in ahazardous

situation.

5) Service a) Have your power tool serviced by aqualiﬁed repair person using

only identical replacement parts. This will ensure that the safety of

the power tool is maintained.

Special Safety Instructions

Collective Safety Warnings for Grinding, Sanding, Wire Brushing and Abrasive CuttingOﬀ Operations:

a) This power tool is intended to function as agrinder, sander, wire

brush and cut-oﬀ tool. Read all safety warnings, instructions, illustrations and speciﬁcations provided with this power tool. Failure

to follow all the instructions may result in electric shock, re and/or serious injury.

b) This power tool is not suitable for polishing work. Operations for

which the power tool was not designed may create ahazard and cause personal injury.

c) Donot use accessories which are not speciﬁcally designed and rec

ommended by the tool manufacturer. Just because the accessory can be attached to your power tool, it does not assure safe operation.

d) The rated speed of the accessory must be at least equal to the max

imum speed marked on the power tool. Accessories running faster than their rated speed can break and y apart.

e) The outside diameter and the thickness of your accessory must be

within the capacity rating of your power tool. Incorrectly sized ac cessories cannot be adequately guarded or controlled.

f) The arbour size of wheels, ﬂanges, backing pads or any other ac

cessory must properly ﬁt the spindle of the power tool. Accessories with arbour holes that donot match the mounting hard-ware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

g) Do not use a damaged accessory. Before each use inspect the

accessories such as abrasive wheels for chips and cracks, back ing pads for cracks, tear or excess wear, wire brushes for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute. Damaged accessories will

normally break apart during this test time.

h) Wear personal protective equipment. Depending on the applica

tion, use face shield, safety goggles or safety glasses. As appropriate, wear adust mask, hearing protectors, gloves and aworkshop apron capable of stop-ping small abrasive or workpiece fragments. The eye protection must be capable of stopping ying debris

generated by various operations. The dust mask or respirator must be capable of ltering particles generated by your operation. Prolonged

exposure to high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from work area. Anyone

entering the work area must wear personal protective equipment.

Fragments of workpiece or of abroken accessory may y away and cause injury beyond immediate area of operation.

) Hold the power tool by insulated gripping surfaces only when

performing an operation where the cutting accessory may contact

hidden wiring or its own cord. Cutting accessory contacting a“live” wire may make exposed metal parts of the power tool “live” and

shock the operator.

k) Position the cord clear of the spinning accessory. If you lose control

of the power tool, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.

l) Never lay the power tool down until the accessory has come to

acomplete stop. The spinning accessory may catch the surface and

pull the power tool out of your control.

m) Donot run the power tool while carrying it at your side. Accidental

contact with the spinning accessory could snag your clothing, pulling the accessory into your body.

n) Regularly clean the power tool’s air vents. The motor’s fan will draw

the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

o) Do not operate the power tool near ﬂammable materials. Sparks

could ignite these materials.

p) Donot use accessories that require liquid coolants. Using water or

other liquid coolants may result in electrocution or shock.

Kickback and Related Warnings

Kickback is asudden reaction to apinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory’s rotation at the point of the binding. For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel’s movement at the point of pinching. Abrasive wheels may also break under these conditions. Kickback is the result of power tool misuse and/or incorrect operating pro cedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain aﬁrm grip on the power tool and position your body and

arm to allow you to resist kickback forces. Always use an auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up. The operator can control torque reactions

or kick-back forces, if proper precautions are taken.

b) Never place your hand near the rotating accessory. Accessory may

kickback over your hand.

c) Donot position your body in the area where power tool will move

if kickback occurs. Kick-back will propel the tool in direction opposite to the wheel’s movement at the point of snagging.

d) Take special care when working corners, sharp edges etc. Avoid

bouncing and snagging the accessory. Corners, sharp edges or bouncing have atendency to snag the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade or toothed saw

blade. Such blades create frequent kickback and loss of control.

Safety warnings speciﬁc for grinding and cutting-oﬀ operations:

a) Use only wheel types that are recommended for your power tool

and the speciﬁc guard designed for the selected wheel. Wheels for

which the power tool was not designed cannot be adequately guarded and are unsafe.

b) Use only the speciﬁc guard designed for the selected wheel. The

guard must be securely attached to the power tool and positioned for maximum safety, so the least amount of wheel is exposed to wards the operator. The guard helps to protect the operator from

broken wheel fragments and accidental contact with the wheel.

c) Wheels must be used only for recommended applications. For ex

ample: donot grind with the side of cut-oﬀ wheel. Abrasive cut-o wheels are intended for peripheral grinding, side forces applied to these wheels may cause them to shatter.

d) Always use undamaged wheel ﬂanges that are of correct size and

shape for your selected wheel. Proper wheel anges support the wheel thus reducing the possibility of wheel breakage. Flanges for cut-o wheels may be dierent from grinding wheel anges.

e) Donot use worn down wheels from larger power tools. Wheels in

tended for larger power tools are not suitable for the higher speed of asmaller tool and may burst.

English

Additional safety instructions for cutting-oﬀ operations:

a) Donot “jam” the cut-oﬀ wheel or apply excessive pressure. Donot

attempt to make an excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback or wheel breakage.

b) Do not position your body in line with and behind the rotating

wheel. When the wheel, at the point of operation, is moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at you.

c) When wheel is binding or when interrupting acut for any reason,

switch oﬀ the power tool and hold the power tool motionless until the wheel comes to acomplete stop. Never attempt to remove the cut-oﬀ wheel from the cut while the wheel is in motion otherwise kick-back may occur. Investigate and take corrective action to elimi

nate the cause of wheel binding.

d) Do not restart the cutting operation in the workpiece. Let the

wheel reach full speed and carefully reenter the cut. The wheel may bind, walk up or kickback if the power tool is restarted in the work piece.

e) Support panels or any oversized workpiece to minimise the risk of

wheel pinching and kick-back. Large workpieces tend to sag under their own weight. Supports must be placed under the workpiece near the line of cut and near the edge of the workpiece on both sides of the wheel.

f) Take extra caution when making a“pocket cut” into existing walls

or other blind areas. The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback.

Safety Warnings Speciﬁc for Sanding Operations:

a) Donot use excessively oversized sanding disc paper. Follow manu-

facturers recommendations when selecting sanding paper. Larger

sanding paper extending beyond the sanding pad presents alaceration hazard and may cause snagging, tearing of the disc or kickback.

Safety Warnings Speciﬁc for Wire Brushing Operations:

a) Be aware that wire bristles are thrown by the brush even during

ordinary operation. Donot overstress the wires by applying excessive load to the brush. The wire bristles can easily penetrate light

clothing and/or skin.

b) If the use of aguard is recommended for wire brushing, donot al

low any interference of the wire wheel or brush with the guard. Wire wheel or brush may expand in diameter due to work load and centrifugal forces.

+ 33 hidden pages

Narex EBU 23-26 A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
