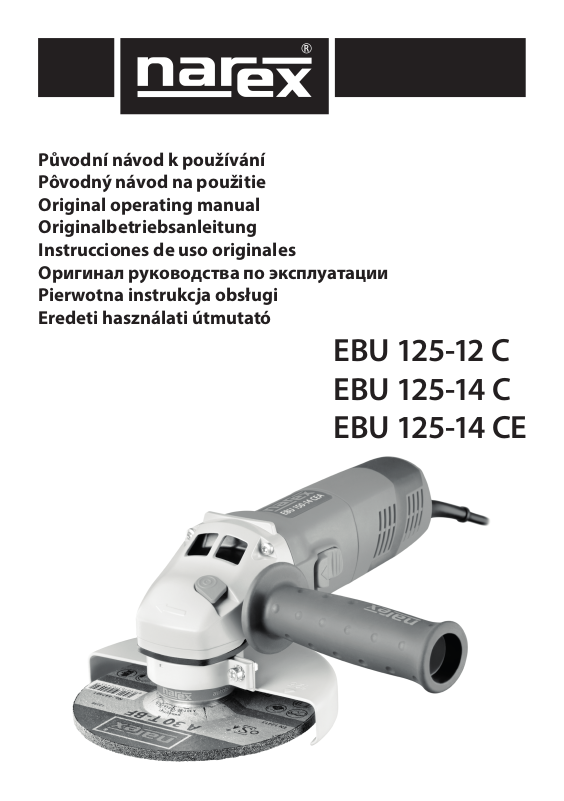

Narex EBU 125-14 C, EBU 125-14 CE, EBU 125-12 C User Manual

Původní návod k používání Pôvodný návod na použitie Original operating manual Originalbetriebsanleitung Instrucciones de uso originales Оригинал pуководства по эксплуатации Pierwotna instrukcja obsługi Eredeti használati útmutató

EBU 125-12 C EBU 125-14 C EBU 125-14 CE

Původní návod k používání (CS) ...........................................6

Pôvodný návod na použitie (SK) ........................................ 12

Original operating manual (EN) ......................................... 18

Originalbetriebsanleitung (DE) .......................................... 24

Instrucciones de uso originales (ES) ................................. 32

Оригинал pуководства по эксплуатации (RU) .......... 40

Pierwotna instrukcja obsługi (PL) ...................................... 48

Eredeti használati útmutató (HU) ...................................... 54

Symboly použité vnávodu a na stroji Symboly použité v návode a na stroji Symbols used in the manual and on the machine In der Anleitung und an der Maschine verwendete Symbole Изображение и описание пиктограмм Símbolos y su signicado Symbole użate w instrukcji i na maszynie A kezelési utasításban és a gépen használt jelzések

Varování před všeobecným nebezpečím! Varovanie pred všeobecným nebezpečenstvom! Warning of general danger! Warnung vor allgemeiner Gefahr! ¡Aviso ante un peligro general! Предупреждение об общей опасности! Ostrzeżenie przed ogólnym zagrożeniem! Általános veszélyre való figyelmeztetés!

Pozor! Pro snížení rizika úrazu čtěte návod! Pozor! Pre zníženie rizika úrazu si prečítajte návod! Caution! Read this manual to reduce the injury hazard! Achtung! Lesen Sie für die Risikoreduzierung die Anleitung! ¡Cuidado! Lea las instrucciones para reducir los riesgos de que se produzcan daños. Внимание! С целью снижения риска травмы читайте инструкцию! Uwaga! Dla zmniejszenia ryzyka urazu należy przeczytać niniejszą instrukcję! Figyelem! A veszélyek csökkentése érdekében olvassa el az útmutatót!

Dvojitá izolace Dvojitá izolácia Double insulation Doppelisolierung Aislamiento doble Двойная изоляция Podwójna izolacja Dupla szigetelés

Nepatří do komunálního odpadu! Nepatrí do komunálneho odpadu! Not to be included in municipal refuse! Gehört nicht in den Kommunalabfall! ¡No puede desecharse con los residuos de la comunidad! Не относится к коммунальным отходам! Nie wyrzucać do odpadu komunalnego! Nem kommunális hulladékba való

Používejte ochranné brýle! Používajte ochranné okuliare! Used safety glasses! Verwenden Sie eine Schutzbrille! Use gafas protectoras Использовать защитные очки Stosuj okulary ochronne Használjon védőszemüveget

12 23

8a 8b

(8b)

Česky

Úhlová bruska EBU 125‑12 C , EBU 125‑14 C , EBU 125‑14 CE

Obsah

Popis stroje....................................................................................6

Technická data .............................................................................6

Všeobecné bezpečnostní pokyny ..............................................6

Zvláštní bezpečnostní předpisy .................................................7

Informace ohlučnosti avibracích .............................................9

Dvojitá izolace..............................................................................9

Použití ............................................................................................9

Ochranné prvky a jejich montáž ............................................... 9

Upínání brusného nebo řezného kotouče ...............................9

Uvedení doprovozu ..................................................................10

Elektronika motoru ...................................................................10

Brusné a řezací kotouče ............................................................10

Údržba aservis ...........................................................................10

Skladování ..................................................................................11

Recyklace ....................................................................................11

Záruka .........................................................................................11

Prohlášení o shodě ....................................................................11

Technická data

Typ EBU 125‑12C EBU 125‑14C EBU 125‑14CE

Napájecí napětí (V) 230 230 230 Síťový kmitočet (Hz) 50–60 50–60 50–60 Příkon (W) 1200 1 400 1400 Otáčky naprázdno (min-1) 10 500 11 000 3500–11 000 Brusný / řezný kotouč ømax. (mm) 125 125 125 Přídavné držadlo SOFTGRIP    Obvodová rychlost (m/s) 80 80 80 Závit upínacího vřetene M14 M14 M14 Omezení rozběhového proudu    Předvolba počtu otáček    Konstantní elektronika    Tepelná ochrana    Hmotnost bez nástroje (kg) 2,3 2,3 2,3 Třída ochrany II / II / II /

Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny acelý návod. Nedodržení veškerých ná-

sledujících pokynů může vést kúrazu elektrickým

zranění osob.

Uschovejte veškeré pokyny anávod pro budoucí použití.

Výrazem „elektrické nářadí” vevšech dále uvedených výstražných pokynech je myšleno elektrické nářadí napájené(pohyblivým přívodem) ze sítě, nebo nářadí napájené zbaterií (bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí

a) Udržujte pracoviště včistotě adobře osvětlené. Nepo-

b) Nepoužívejte elektrické nářadí vprostředí snebezpe‑

proudem, ke vzniku požáru a/nebo k vážnému

řádek atmavá místa napracovišti bývají příčinou nehod.

čím výbuchu, kde se vyskytují hořlavé kapaliny, plyny

Původní návod k používání (CS)

Popis stroje

1.......Tlačítko spínače

2.......Větrací otvory

3.......Blokovací čep vřetena

4.......Předvolba otáček

5.......Převodová skříň

6.......Upínací krk

7.......Vřeteno

8a ....Ochranný kryt pro broušení

8b ....Ochranný kryt pro řezání*

9.......Naváděcí výstupky

10 ....Stahovací šroub

11 ....Příruba spodní

12 ....Kotouč*

13 ....Upínací matice*

14 ....Rychloupínací matice*

15 ....Osazení upínací matice

16 ....Klíč

17 ....Přídavné držadlo

18 ....Klíč šestihranný ø4

19 ....Třmen

*) Zobrazené nebo popsané příslušenství nemusí být sou‑ částí dodávky.

nebo prach. V elektrickém nářadí vznikají jiskry, které

mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu

dětí adalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost a) Vidlice pohyblivého přívodu elektrického nářadí musí

odpovídat síťové zásuvce. Nikdy jakýmkoli způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné zásuvkové adaptéry. Vidlice, které nejsou znehodnoceny úpravami,

a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty,

jako např. potrubí, tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elektrickým proudem je

větší, je-li vaše tělo spojeno se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mok‑

ru. Vnikne-li doelektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.

d) Nepoužívejte pohyblivý přívod kjiným účelům. Nikdy

nenoste anetahejte elektrické nářadí zapřívod ani ne‑ vytrhávejte vidlici ze zásuvky tahem zapřívod. Chraň‑ te přívod před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané

přívody zvyšují nebezpečí úrazu elektrickým proudem.

e) Je‑li elektrické nářadí používáno venku, používejte

prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.

f) Používá‑li se elektrické nářadí vevlhkých prostorech,

používejte napájení chráněné proudovým chráni‑ čem (RCD). Používání RCD omezuje nebezpečí úrazu

elektrickým proudem.

3) Bezpečnost osob a) Při používání elektrického nářadí buďte pozorní, vě‑

nujte pozornost tomu, co právě děláte, soustřeďte se astřízlivě uvažujte. Nepracujte selektrickým nářadím, jste‑li unaveni nebo jste‑li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektric-

kého nářadí může vést kvážnému poranění osob.

b) Používejte ochranné pomůcky. Vždy používejte ochra‑

nu očí. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané vsouladu spodmínkami práce, snižují nebezpečí poranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je

spínač při zapojování vidlice dozásuvky a/nebo při za‑ souvání baterií či při přenášení nářadí vypnutý. Přená-

šení nářadí sprstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací ná‑

stroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněn kotáčející se části elektrického nářadí, může být příčinou poranění osob.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udr‑

žujte stabilní postoj arovnováhu. Budete tak lépe ovládat elektrické nářadí vnepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné

oděvy ani šperky. Dbejte, aby vaše vlasy, oděv aruka‑ vice byly dostatečně daleko odpohybujících se částí.

Volné oděvy, šperky adlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou‑li k dispozici prostředky pro připojení zařízení

kodsávání asběru prachu, zajistěte, aby taková zaří‑ zení byla připojena asprávně používána. Použití těchto

zařízení může omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí apéče oně a) Nepřetěžujte elektrické nářadí. Používejte správné

nářadí, které je určené pro prováděnou práci. Správné

elektrické nářadí bude lépe abezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout

a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky

a/nebo odpojením baterií před jakýmkoli seřizováním, výměnou příslušenství nebo před uložením nepouží‑ vaného elektrického nářadí. Tato preventivní bezpeč-

nostní opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí ukládejte mimo dosah

dětí a nedovolte osobám, které nebyly seznámeny

Česky

selektrickým nářadím nebo s těmito pokyny, aby ná‑ řadí používaly. Elektrické nářadí je vrukou nezkušených

uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení po‑

hybujících se částí ajejich pohyblivost, soustřeďte se napraskliny, zlomené součásti ajakékoli další okolnos‑ ti, které mohou ohrozit funkci elektrického nářadí. Je‑ ‑li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně

udržovaným elektrickým nářadím.

f) Řezací nástroje udržujte ostré ačisté. Správně udržova-

né anaostřené řezací nástroje smenší pravděpodobností zachytí zamateriál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd.

používejte vsouladu stěmito pokyny atakovým způ‑ sobem, jaký byl předepsán pro konkrétní elektrické nářadí, ato sohledem nadané podmínky práce adruh prováděné práce. Používání elektrického nářadí kprová-

dění jiných činností, než pro jaké bylo určeno, může vést knebezpečným situacím.

5) Servis a) Opravy vašeho elektrického nářadí svěřte kvaliﬁkova‑

né osobě, které bude používat identické náhradní díly.

Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

Zvláštní bezpečnostní předpisy

Bezpečnostní upozornění společná pro pracovní činnosti broušení, rovinné broušení, broušení drátěným kartáčem nebo abrazivní řezání:

a) Toto elektromechanické nářadí je určeno pro použití

jako bruska, rovinná bruska, bruska sdrátěným kar‑ táčem nebo řezací nářadí. Čtěte všechna bezpečnostní varování, instrukce, ilustrace aspeciﬁkace dané pro toto elektromechanické nářadí. Nedodržení všech níže

uvedených pokynů může mít zanásledek úraz elektrickým proudem, požár a/nebo vážné zranění.

b) Nedoporučuje se provádět tímto nářadím pracovní

činnosti jako leštění. Provádění pracovních činností, pro které není toto nářadí určeno, může vytvořit riziko azpůsobit zranění osoby.

c) Nepoužívejte příslušenství, které není výslovně navr‑

ženo a doporučeno výrobcem nářadí. Pouhá skutečnost, že příslušenství lze připojit kvašemu nářadí, nezaručuje jeho bezpečný provoz.

d) Jmenovité otáčky příslušenství musí být alespoň rovny

maximálním otáčkám vyznačeným na nářadí. Příslušenství, které pracuje při vyšších otáčkách, než jsou jeho jmenovité otáčky, se může rozlomit arozpadnout.

e) Vnější průměr atloušťka vašeho příslušenství musí být

vmezích jmenovitého rozsahu pro vaše elektromecha‑ nické nářadí. Příslušenství nesprávné velikosti nemůže

být dostatečně chráněno ani ovládáno.

f) Upínací rozměry kotoučů, přírub, opěrných destiček

nebo všeho ostatního příslušenství musí být vhodné kupevnění navřeteno nářadí. Příslušenství supínacími

otvory, které neodpovídají montážním rozměrům elektromechanického nářadí, bude nevyvážené, může nadměrně vibrovat amůže způsobit ztrátu kontroly.

g) Nepoužívejte poškozené příslušenství. Před každým

použitím zkontrolujte příslušenství: u brousicích ko‑ toučů odštípnutí apraskliny, uopěrných podložek trh‑ liny, roztržení nebo nadměrné opotřebení, udrátěných kartáčů uvolněné nebo prasklé dráty. Pokud příslušen‑ ství nebo nářadí upadlo, zkontrolujte poškození nebo

Česky

namontujte nepoškozené příslušenství. Pozkontrolo‑ vání a namontování příslušenství se vy i okolostojící postavte tak, abyste se nacházeli mimo roviny rotují‑ cího příslušenství anechte nářadí běžet při nejvyšších otáčkách naprázdno podobu jedné minuty. Během této

zkušební doby se poškozené příslušenství obvykle rozlomí nebo rozpadne.

h) Používejte osobní ochranné pomůcky. V závislosti

na použití, používejte obličejový štít, bezpečnostní ochranné brýle nebo bezpečnostní brýle. V přiměře‑ ném rozsahu používejte prachovou masku, chrániče uší, rukavice a pracovní zástěru, schopnou zadržet malé úlomky brusiva nebo obrobku. Ochrana očí musí

být schopna zadržet odlétající úlomky vznikající při různých pracovních činnostech. Prachová maska nebo respirátor musí být schopny odltrovat částečky vznikající při vaší činnosti. Dlouhotrvající vystavení hluku ovysoké intenzitě může způsobit ztrátu sluchu.

i) Udržujte okolostojící v bezpečné vzdálenosti od pra‑

covního prostoru. Každý, kdo vstupuje dopracovního prostoru, musí používat osobní ochranné pomůcky.

Úlomky obrobku nebo poškozené příslušenství mohou odlétnout azpůsobit zranění i mimo bezprostřední pracovní prostor.

j) Při práci, kdy by se mohl řezací nástroj dotknout skry‑

tého vedení nebo vlastního pohyblivého přívodu, drž‑ te nářadí pouze vmístech izolovaného uchopovacího povrchu. Řezací nástroj při dotyku s „živým“ vodičem

může způsobit, že přístupné kovové části nářadí se stanou „živými“, a tím dojde kúrazu uživatele elektrickým proudem.

k) Umístěte pohyblivý přívod mimo dosah rotujícího ná‑

stroje. Ztratíte-li kontrolu, může dojít kpřeříznutí nebo přebroušení pohyblivého přívodu, avaše ruka nebo paže může být vtažena dorotujícího nástroje.

l) Nikdy nepokládejte elektromechanické nářadí, dokud

se nástroj úplně nezastaví. Rotující nástroj se může zachytit opovrch avytrhnout nářadí zvaší kontroly.

m) Nikdy nespouštějte elektromechanické nářadí během

přenášení navaší straně. Náhodný dotyk srotujícím nástrojem může zaseknout váš oděv, přitáhne nástroj kvašemu tělu.

n) Pravidelně čistěte větrací otvory nářadí. Ventilátor mo-

toru vtahuje prach dovnitř skříně anadměrné nahromadění kovového prachu může způsobit elektrické nebezpečí.

o) Nepracujte selektromechanickým nářadím vblízkosti

hořlavých materiálů. Mohlo by dojít kevznícení těchto materiálů odjisker.

p) Nepoužívejte příslušenství, které vyžaduje chlazení

kapalinou. Použití vody, nebo jiných chladicích kapalin může způsobit úraz nebo usmrcení elektrickým proudem.

Zpětný vrh asouvisející varování

Zpětný vrh je náhlá reakce nasevření nebo zaseknutí rotujícího kotouče, opěrné desky, kartáče nebo jiného nástroje. Sevření nebo zaseknutí způsobí prudké zastavení rotujícího nástroje, které následovně způsobí, že nekontrolované nářadí se pohybuje vesměru opačném kotáčení nástroje vbodě uváznutí.

Například: dojde-li ksevření nebo zaseknutí brousicího kotouče vobrobku, hrana kotouče, která vstupuje dobodu sevření, může vniknout do povrchu materiálu a způsobí, že kotouč je vytlačen nahoru nebo odhozen. Kotouč může vzávislosti nasměru pohybu kotouče vbodě zaseknutí buď vyskočit směrem kuživateli nebo odněj. Brousicí kotouče mohou vtěchto případech také prasknout.

Zpětný vrh je výsledkem nesprávného používání elektromechanického nářadí a/nebo nesprávných pracovních postupů či

podmínek alze mu zabránit správným dodržením níže popsaných bezpečnostních opatření.

a) Nářadí držte pevně a udržujte správnou polohu va‑

šeho těla apaže tak, abyste byli schopni odolat silám zpětného vrhu. Vždy používejte pomocnou rukojeť, je‑li jí nářadí vybaveno, pro maximální kontrolu nad zpětným vrhem nebo reakčním krouticím momentem při uvedení dochodu. Uživatel je schopen kontrolovat

reakční krouticí momenty asíly zpětného vrhu, dodržuje-

-li správná bezpečnostní opatření.

b) Nikdy se nepřibližujte rukou krotujícímu nástroji. Ná-

stroj může zpětným vrhem vaši ruku odmrštit.

c) Nestůjte vprostoru, kam se může nářadí dostat, dojde‑

‑li kezpětnému vrhu. Zpětný vrh vrhne nářadí vesměru opačném kpohybu kotouče vbodě zaseknutí.

d) Věnujte zvláštní pozornost opracování rohů, ostrých

hran apod. Předcházejte poskakování azaseknutí ná‑ stroje. Rohy, ostré hrany nebo poskakování mají tenden-

ci zaseknout rotující nástroj a způsobit ztrátu kontroly nebo zpětný vrh.

e) Nepřipojujte k nářadí pilový řetězový řezbářský ko‑

touč nebo pilový kotouč se zuby. Tyto kotouče způsobují často zpětný vrh aztrátu kontroly.

Bezpečnostní varování speciﬁcká pro pracovní činnosti broušení aabrazivní řezání:

a) Používejte pouze typy kotoučů, které jsou doporučeny

výrobcem aspeciﬁcký ochranný kryt konstruovaný pro vybraný kotouč. Kotouče, pro které nebylo elektrome-

chanické nářadí konstruováno, nemohou být kryty odpovídajícím způsobem ajsou nebezpečné.

b) Ochranný kryt musí být bezpečně připevněn kelekt‑

romechanickému nářadí aumístěn dosprávné polohy pro maximální bezpečnost tak, aby byla odkryta co nejmenší část kotouče vesměru k uživateli. Ochran-

ný kryt pomáhá chránit uživatele před úlomky kotouče anáhodným dotykem skotoučem.

c) Kotouče se musí používat pouze pro doporučená pou‑

žití. Například: neprovádějte broušení boční stranou řezacího kotouče. Abrazivní řezací kotouče jsou určeny

pro obvodové řezání, stranové síly působící natyto kotouče by je mohly roztříštit.

d) Vždy používejte nepoškozené příruby kotoučů, které

mají správnou velikost atvar pro vámi zvolený kotouč. Správné příruby kotouče podepírají kotouč atím snižují možnost prasknutí kotouče. Příruby pro řezání se mohou lišit odpřírub pro broušení.

e) Nepoužívejte opotřebené kotouče původně větších

rozměrů pro větší elektromechanické nářadí. Kotouče určené pro větší elektromechanické nářadí nejsou vhodné pro větší otáčky menšího nářadí amohou prasknout.

Doplňková bezpečnostní varování speciﬁcká pro pracovní činnosti abrazivního řezání:

a) Netlačte na řezací kotouč a nepůsobte nadměrným

tlakem. Nesnažte se dosáhnout nadměrnou hloubku řezu. Přetížení kotouče zvyšuje zatížení a náchylnost

kezkroucení nebo zaseknutí kotouče vřezu amožnost zpětného vrhu nebo prasknutí kotouče.

b) Nestůjte svým tělem vpřímce s a za rotujícím kotou‑

čem. Vokamžiku, když se kotouč vpracovním bodě pohybuje odvašeho těla, možný zpětný vrh může vrhnout protáčející se kotouč aelektromechanické nářadí přímo navás.

c) Pokud se kotouč zasekne nebo je řezání z nějakého

důvodu přerušeno, vypněte elektromechanické nářadí adržte jej nehybně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vyjmout řezací kotouč zřezu,

je‑li kotouč v pohybu, jinak může dojít kezpětnému vrhu. Prověřte situaci asjednejte nápravu, aby bylo vy-

loučeno zaseknutí kotouče.

d) Nepokračujte vřezání vobrobku. Nechte kotouč do‑

sáhnout plných otáček aopatrně začněte znovu řezat. Pokud nářadí znovu spustíte skotoučem vřezu, může dojít kjeho zaseknutí, vytlačení nahoru, nebo kezpětnému vrhu.

e) Podepřete panely a jiné velké kusy obrobků, aby se

zmenšilo nebezpečí zaseknutí kotouče a zpětného vrhu. Velké obrobky mají tendenci se prohýbat vlastní

vahou. Podpěry musí být umístěny pod obrobkem poblíž přímky řezu avblízkosti hran obrobku naobou stranách kotouče.

f) Věnujte zvláštní pozornost provádění „řezu dodutiny“

dostávajících zdí nebo jiných slepých prostor. Pronikající kotouč může proříznout plynové nebo vodní potrubí, elektrické vedení nebo předměty, které mohou způsobit zpětný vrh.

Bezpečnostní varování speciﬁcká pro pracovní činnosti rovinného broušení:

a) Nepoužívejte pro brousicí talíř nadměrně velký brusný

papír. Při výběru brousicího papíru se řiďte doporuče‑ ním výrobce. Velký brousicí papír přesahující přes brou-

sicí desku představuje riziko roztržení a může způsobit zaseknutí, roztržení kotouče azpětný vrh.

Bezpečnostní varování speciﬁcká pro pracovní činnosti broušení sdrátěným kartáčem:

a) Uvědomte si, že ipři běžné činnosti dochází k odha‑

zování drátěných štětin zkartáče. Nepřetěžujte dráty nadměrným zatížením kartáče. Drátěné štětiny mohou

snadno proniknout lehkým oděvem a/nebo kůží.

b) Je‑li pro broušení drátěným kartáčem doporučeno po‑

užití ochranného krytu, zajistěte, aby nedošlo kžádné‑ mu dotyku mezi drátěným kotoučem nebo kartáčem aochranným krytem. Drátěný kotouč nebo kartáč může

při práci vlivem zatížení aodstředivých sil zvětšovat svůj průměr.

Informace ohlučnosti avibracích

Hodnoty byly naměřeny v souladu s ČSN EN 60745. Hladina akustického tlaku L Hladina akustického výkonu L Nepřesnost měření K=2dB(A).

POZOR! Při práci vzniká hluk! Používejte ochranu sluchu!

Vážená hodnota vibrací působící naruce a paže a Nepřesnost měření K=1m.s Uvedené hodnoty vibrací ahlučnosti byly změřeny podle zku-

šebních podmínek uvedených vČSN EN 60745 a slouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi ahlukem při použití nářadí.

Uvedené hodnoty vibrací ahlučnosti se vztahují khlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, sjinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi ahlukem může během celé pracovní doby výrazně zvýšit.

Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí navolnoběh avypnutí nářadí v rámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit.

=90,2dB(A).

=101,2dB(A).

-2

=2,64m.s-2.

Česky

Dvojitá izolace

Pro maximální bezpečnost uživatele jsou naše přístroje konstruovány tak, aby odpovídaly platným evropským předpisům (normám EN). Přístroje s dvojitou izolací jsou označeny mezinárodním symbolem dvojitého čtverce. Takové přístroje nesmějí být uzemněny a k jejich napájení stačí kabel se dvěma žílami. Přístroje jsou odrušeny podle normy ČSN EN 55014.

Použití

Stroj je určen k dělení, hrubování a kartáčování kovových a kamenných materiálů bez použití vody. Zaneurčené použití ručí sám uživatel.

Ochranné prvky a jejich montáž

Bruska se smí používat pouze s nasazeným ochranným krytem(8)!

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Ochranný kryt

Pozor! Součástí standardní výbavy úhlové brusky je ochranný kryt určený výhradně pro práci s brusnými kotouči. Pro řezání s úhlovou bruskou je nutné úh‑ lovou brusku vybavit ochranným krytem pro práci s řeznými kotouči, který zakoupíte v obchodní síti pod obj.č.00 763 301 pro ø125 mm. Nepoužitím tohoto krytu při řezání se vystavujete zvýšenému riziku vzniku úrazu a ﬁrma Narex při nepoužití speciálního krytu pro řezání nepřebírá zodpovědnost za případné poškození zdraví uživatele či druhé osoby, která by byla zraněna v důsled‑ ku tohoto porušení bezpečnostních pokynů.

Nasaďte ochranný kryt (8a; 8b) naupínací krk (6). Naváděcí výstupky (9) musíte zavést dodrážek naupínacím krku. Nastavte ochranný kryt (8a; 8b) dopožadované pracovní polohy.

Poznámka: Konstrukce ochranného krytu je navržena tak, aby se při nastavování ochranného krytu dopožadované pracovní polohy nepoužíval žádný nástroj pro jeho zaﬁxování v požadované poloze.

Pozor! Z bezpečnostních důvodů je stahovací šroub (10) ve výrobě utažen momentem 3,5 Nm tak, aby bezpeč‑ nostní kryt nebyl na upínacím krku (6) volný, ale dalo se jím rukou při překonání nastaveného odporu otáčet. Je nutné kontrolovat nasazený ochranný kryt, zda není na upínacím krku volný (nesmí se viklat). Pro případné dotažení stahovacího šroubu (10) použijte šestihranný klíč ø4 mm (18) a zkontrolujte utahovací moment 3,5 Nm.

Přídavné držadlo SOFTGRIP

Přídavné držadlo (17) je možno našroubovat z levé nebo z pravé strany převodové skříně (5), nebo z horní strany převodové skříně (5).

Pomoci speciální konstrukce se vibrace přídavným držadlem (17) redukují.

Upínání brusného nebo řezného kotouče

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Montáž se standardní upínací maticí

Očistěte spodní přírubu(11) aupínací matici(13), jakož iupínací plochy brusného resp. řezného kotouče. Nasaďte spodní přírubu(11) (osazením směrem ven) navřeteno(7). Nasaďte brusný resp. řezný kotouč(12). Osazení spodní příruby (11) musí přesně zapadnout do otvoru brusného kotouče resp.

Česky

řezného kotouče(12). Následně nasaďte upínací matici (13) na vřeteno (7) tak, aby při upínání brusného kotouče směřovalo osazení upínací matice(15) ke kotouči a při upínání řezného kotouče, aby osazení upínací matice(15) směřovalo odkotouče!

Zatlačte blokovací čep vřetena(3).

Pozor! Blokovací čep používejte pouze, je‑li vřete‑ no v klidu astroj vytažený z napájecí sítě.

Otáčejte brusným vřetenem za brusný/řezný kotouč (12)/ brusné vřeteno(7), dokud blokovací čep(3) nezapadne. Pevně utáhněte upínací matici(13) klíčem(16).

Pozor! Před zapnutím stroje vyzkoušejte, zda se kotouč mezi spodní přírubou (11) a upínací mati‑ cí (13) volně neprotáčí.

Montáž s rychloupínací maticí

Tato upínací matice smí být utažena popř. uvolněna pouze rukou(nepoužívejte žádný dodatečný upínací nástroj!). Montáž brusného kotouče je stejná jako u provedení stroje bez rychloupínací matice s následující odlišností: stlačte aretaci vřetene, třmen(19) vyklopte nahoru. Našroubujte a utáhněte rychloupínací matici(14). Třmen(19) opět zaklapněte zpět. Třmen smí být vyklopen pouze k upnutí popř. uvolnění kotouče. Jinak se může kotouč uvolnit z brusného vřetene!

Pozor! Rychloupínací matici neutahujte bez ko‑ touče, mohlo by dojít kpoškození jejího mechani‑ zmu!

Pozor! Před zapnutím stroje vyzkoušejte, zda se kotouč mezi spodní přírubou (11) a upínací mati‑ cí (14) volně neprotáčí.

Uvedení doprovozu

Zkontrolujte, zda údaje navýrobním štítku souhlasí se skutečným napětím zdroje elektrické energie. Nářadí určené pro 230V~ se smí připojit i na220/240V~. Zkontrolujte, zda typ zástrčky odpovídá typu zásuvky.

Zapnutí

Tlačítko spínače (1) přesuňte zatlačením palce dopředu, tím se stroj zapne. Pokud budete tlačit napřední část tlačítka spínače (1), dojde k zaaretování spínače v zapnuté poloze.

Vypnutí

Uvolněním tlačítka spínače (1) se tlačítko spínače vrátí dovýchozí polohy, čímž se stroj vypne. Pokud je tlačítko spínače (1) zaaretované v zapnuté poloze, lehkým tlakem na zadní část tlačítka spínače se tlačítko uvolní a to se následně vrátí dovýchozí polohy, čímž se stroj vypne.

Elektronika motoru

Omezení rozběhového proudu

Elektronicky řízený plynulý rozběh zajišťuje rozběh stroje bez zpětného rázu. Vlivem omezeného rozběhového proudu stroje dostačuje jištění 16A.

Vypnutí při zpětném rázu

Při náhlém poklesu otáček, např. při zablokování kotouče vřezu, se přeruší přívod proudu domotoru. Pro znovuuvedení doprovozu se musí stroj nejdříve vypnout aznovu zapnout.

Ochrana proti opětovnému zapnutí

Zabraňuje nekontrolovanému rozběhu stroje po přerušení dodávky proudu. Pro znovuuvedení doprovozu se musí stroj nejdříve vypnout aznovu zapnout.

Předvolba počtu otáček(EBU 125‑14 CE)

Pomocí regulátoru otáček(4) lze plynule předvolit počet otáček:

1 3500 min 2 4600 min 3 6000 min 4 7600 min 5 8900 min 6 11000 min

Požadovaný počet otáček je závislý na použitém kotouči anaopracovávaném materiálu.

-1

Konstantní elektronika

Konstantní elektronika udržuje otáčky při chodu naprázdno apři zatížení napřibližně stejné(konstantní) hodnotě. Tím se docílí rovnoměrný pracovní posuv.

Ochrana proti přetížení závislá nateplotě

Pro ochranu před přehřátím přepne bezpečnostní elektronika při dosažení kritické teploty dorežimu ochlazení. Motor potom běží dál s přibližně polovičními otáčkami a konstantní elektronika se deaktivuje.

Poochlazení, zacca. 10–20s, je stroj opět připravený kprovozu aplně zatížitelný.

U strojů zahřátých provozem reaguje tepelná ochrana adekvátně dříve.

Brusné a řezací kotouče

Zkontrolujte, naetiketě kotouče uvedenou dovolenou obvodovou rychlost nebo dovolené max. otáčky. Uvedené hodnoty nesmí být nižší než hodnoty uvedené v technických parametrech v tomto návodu.

Mohou se používat kotouče s povolenou obvodovou rychlostí 80m/s a vyšší.

Nazkoušku nechte nové kotouče běžet asi 1minutu naprázdno. Nevyvážené a vibrující kotouče nepoužívejte a vyřaďte.

Chraňte kotouče před nárazy, údery a mazacím tukem. Pokud jsou brusné a řezací kotouče opotřebeny, je doporuče-

no je vyměnit zanové. Tím zůstane zachován optimální brousicí popř. řezací výkon stroje (optimální obvodová rychlost brusných nebo řezacích kotoučů).

Údržba aservis

Pozor! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Větrací otvory (2) krytu motoru se nesmí ucpat. Výměna kabelu se smí provádět pouze v odborné elektrotech-

nické dílně, která má oprávnění tyto práce provádět.

Pocca 200 hodinách provozu se musí provést následující práce:

Kontrola délky kartáčů. Kartáče kratší jak 5 mm se musí vyměnit zanové.

Stroj se automaticky vypne, jsou-Ii kartáče opotřebované. K údržbě musí být stroj zaslán doservisního střediska.

Výměna mazacího tuku v převodové skříni a ložiscích.

Pozor! Se zřetelem na bezpečnost před úrazem elektrickým proudem azachování třídy ochrany,

se musí všechny práce údržby aservisu, které vy‑ žadují demontáž kapoty stroje, provádět pouze vautori‑ zovaném servisním středisku!

Aktuální seznam autorizovaných servisů naleznete nanašich webových stránkách www.narex.cz vsekci „Servisní místa“.

Skladování

Zabalený stroj lze skladovat v suchém skladu bez vytápění, kde teplota neklesne pod -5°C.

Nezabalený stroj uchovávejte pouze v suchém skladu, kde teplota neklesne pod +5 °C a kde bude zabráněno náhlým změnám teploty.

Recyklace

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozující životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí dodomovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických

a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné rozebrané elektronářadí shromážděno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Záruka

Pro naše stroje poskytujeme záruku namateriální nebo výrobní vady podle zákonných ustanovení dané země, minimálně však 12 měsíců. Ve státech Evropské unie je záruční doba 24 měsíců při výhradně soukromém používání (prokázáno fakturou nebo dodacím listem).

Škody vyplývající z přirozeného opotřebení, přetěžování, nesprávného zacházení, resp. škody zaviněné uživatelem nebo způsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly při nákupu známy, jsou ze záruky vyloučeny.

Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu zaslán zpět dodavateli nebo autorizovanému servisnímu středisku NAREX. Dobře si uschovejte návod k obsluze, bezpečnostní pokyny, seznam náhradních dílů a doklad o koupi. Jinak platí vždy dané aktuální záruční podmínky výrobce.

Poznámka

Na základě neustálého výzkumu a vývoje jsou vyhrazeny změny zde uvedených technických údajů.

Prohlášení o shodě

Prohlašujeme, že toto zařízení splňuje požadavky následujících norem a směrnic.

Bezpečnost:

ČSNEN60745-1; ČSNEN60745-2-3 Směrnice 2006/42/ES

Elektromagnetická kompatibilita:

ČSNEN55014-1; ČSNEN55014-2; ČSNEN61000-3-2; ČSNEN61000-3-3 Směrnice 2004/108/ES

RoHS:

Směrnice 2011/65/EU

2015

Česky

Narexs.r.o. Chelčického1932 Maciej Stajkowski 47001ČeskáLípa Jednatelspolečnosti

02.03.2015

Slovensky

Uhlová brúska EBU 125‑12 C , EBU 125‑14 C , EBU 125‑14 CE

Obsah

Popis stroja .................................................................................12

Technické údaje .........................................................................12

Všeobecné bezpečnostné pokyny ...........................................12

Zvláštné bezpečnostné pokyny ...............................................13

Informácie ohlučnosti avibráciách .......................................15

Dvojitá izolácia ..........................................................................15

Použitie ........................................................................................15

Ochranné prvky a ich montáž .................................................15

Upínanie brúsneho alebo rezného kotúča ............................16

Uvedenie doprevádzky ............................................................16

Elektronika motoru ...................................................................16

Brúsne a rezacie kotúče ............................................................16

Údržba aservis ...........................................................................16

Skladovanie ................................................................................17

Recyklácia ...................................................................................17

Záruka .........................................................................................17

Vyhlásenie o zhode ...................................................................17

Technické údaje

Typ EBU 125‑12C EBU 125‑14C EBU12514CE

Napájacie napätie (V) 230 230 230 Sieťový kmitočet (Hz) 50–60 50–60 50–60 Príkon (W) 1200 1 400 1 400 Otáčky naprázdno (min

-1)

10 500 11 000 3500–11 000 Brúsny / rezný kotúč ø max. (mm) 125 125 125 Prídavná rukoväť SOFTGRIP    Obvodová rýchlosť (m/s) 80 80 80 Závit upínacieho vretena M14 M14 M14 Obmedzenie rozbehového prúdu    Predvoľba počtu otáčok    Konštantná elektronik    Tepelná ochrana    Hmotnosť bez nástroja (kg) 2,3 2,3 2,3 Trieda ochrany II / II / II /

Všeobecné bezpečnostné pokyny

VÝSTRAHA! Prečítajte si všetky bezpečnostné pokyny a celý návod. Nedodržanie všetkých na-

sledujúcich pokynov môže prísť kúrazu elektric-

mu zraneniu osôb.

Uschovajte všetky pokyny anávod pre budúce použitie.

Pod výrazom „elektrické náradie” vo všetkých ďalej uvedených výstražných pokynoch sa myslí elektrické náradie napájané (pohyblivým prívodom) zo siete alebo náradie napájané zbatérií(bez pohyblivého prívodu).

1) Bezpečnosť pracovného prostredia

a) Udržujte pracovisko včistote a dobre osvetlené. Ne-

b) Nepoužívajte elektrické náradie vprostredí s nebez‑

kým prúdom, ku vzniku požiaru ˝a/alebo kvážne-

poriadok atmavé miesta napracovisku bývajú príčinou nehôd.

pečenstvom výbuchu, kde sa vyskytujú horľavé kva‑

Pôvodný návod na použitie (SK)

Popis stroja

1.......Tlačidlo spínača

2.......Vetracie otvory

3.......Blokovací čap vretena

4.......Predvoľba otáčok

5.......Prevodová skriňa

6.......Upínací krk

7.......Vreteno

8a ....Ochranný kryt pre brúsenie*

8b ....Ochranný kryt pre rezanie*

9.......Navádzacie výstupky

10 ....Sťahovacia skrutka

11 ....Príruba spodná

12 ....Kotúč*

13 ....Upínacia matica*

14 ....Rýchloupínacia matica*

15 ....Osadenie upínacej matice

16 ....Kľúč

17 ....Prídavná rukoväť

18 ....Kľúč šesťhranný ø 4 mm

19 ....Strmeň

*) Zobrazené alebo popísané príslušenstvo nemusí byť súčasťou dodávky.

paliny, plyny alebo prach. Velektrickom náradí vznikajú

iskry, ktoré môžu zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte prístupu

detí aďalších osôb. Ak budete vyrušovaný, môžete stratiť kontrolu nad vykonávanou činnosťou.

2) Elektrická bezpečnosť a) Vidlica pohyblivého prívodu elektrického náradia musí

zodpovedať sieťovej zásuvke. Vidlicu nikdy žiadnym spôsobom neupravujte. Snáradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuv‑ kové adaptéry. Nebezpečenstvo úrazu elektrickým prú-

dom obmedzia vidlice, ktoré nie sú znehodnotené úpravami azodpovedajúce zásuvky.

b) Vyvarujte sa dotyku tela s uzemnenými predmetmi,

ako napr. potrubie, telesá ústredného kúrenia, sporá‑ ky achladničky. Nebezpečenstvo úrazu elektrickým prú-

dom je väčšie, ak je vaše telo spojené so zemou.

c) Nevystavujte elektrické náradie dažďu, vlhku alebo

mokru. Ak vnikne doelektrického náradia voda, zvyšuje sa nebezpečenstvo úrazu elektrickým prúdom.

d) Nepoužívajte pohyblivý prívod kiným účelom. Nikdy

nenoste a neťahajte elektrické náradie za prívod ani nevytrhávajte vidlicu zo zásuvky ťahom za prívod. Chráňte prívod pred horkom, mastnotou, ostrými hranami apohybujúcimi sa časťami. Poškodené alebo

zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte

predlžovací prívod vhodný pre vonkajšie použitie. Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

f) Ak sa používa elektrické náradie vo vlhkých priesto‑

roch, používajte napájanie chránené prúdovým chrá‑ ničom (RCD). Používanie RCD obmedzuje nebezpečen-

stvo úrazu elektrickým prúdom.

3) Bezpečnosť osôb a) Pri používaní elektrického náradia buďte pozorný,

venujte pozornosť tomu, čo práve robíte, sústreďte sa atriezvo uvažujte. Nepracujte selektrickým náradím ak ste unavený alebo ak ste pod vplyvom drog, alko‑ holu alebo liekov. Chvíľková nepozornosť pri používaní

elektrického náradia môže spôsobiť vážne poranenie osôb.

b) Používajte ochranné pomôcky. Vždy používajte ochra‑

nu očí. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana sluchu, používané vsúlade spodmienkami práce, znižujú nebezpečenstvo poranenia osôb.

c) Vyvarujte sa neúmyselného spustenia. Ubezpečte sa,

či je spínač pri zapojovaní vidlice dozásuvky alebo pri zasúvaní batérií či pri prenášaní náradia vypnutý. Pre-

nášanie náradia sprstom na spínači alebo zapojovanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráňte všetky nastavovacie

nástroje alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý ponecháte pripevnený kotáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osôb.

e) Pracujte len tam, kam bezpečne dosiahnete. Vždy

udržujte stabilný postoj arovnováhu. Budete tak lepšie ovládať elektrické náradie vnepredvídaných situáciách.

f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné

odevy ani šperky. Dbajte, aby vaše vlasy, odev aruka‑ vice boli dostatočne ďaleko odpohybujúcich sa častí.

Voľné odevy, šperky adlhé vlasy môžu byť zachytené pohybujúcimi sa časťami.

g) Ak sú kdispozícii prostriedky pre pripojenie zariadenia

kodsávaniu azberu prachu, zabezpečte, aby také za‑ riadenia boli pripojené asprávne používané. Použitie

týchto zariadení môže obmedziť nebezpečenstvá spôsobené vznikajúcim prachom.

4) Používanie elektrického náradia astarostlivosť oneho a) Nepreťažujte elektrické náradie. Používajte správne

náradie, ktoré je určené pre vykonávanú prácu. Správ-

ne elektrické náradie bude lepšie abezpečnejšie vykonávať prácu, pre ktorú bolo konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné

zapnúť avypnúť spínačom. Akékoľvek elektrické náradie, ktoré nie je možné ovládať spínačom, je nebezpečné amusí byť opravené.

c) Odpojujte náradie vytiahnutím vidlice zo sieťovej

zásuvky alebo odpojením batérií pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto

Slovensky

preventívne bezpečnostné opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosah

detí a nedovoľte osobám, ktoré neboli oboznámené s elektrickým náradím alebo s týmito pokynmi, aby náradie používali. Elektrické náradie je vrukách neskú-

sených užívateľov nebezpečné.

e) Udržujte elektrické náradie. Kontrolujte nastavenie

pohybujúcich sa častí aich pohyblivosť, sústreďte sa napraskliny, zlomené súčasti aakékoľvek ďalšie okol‑ nosti, ktoré môžu ohroziť funkciu elektrického nára‑ dia. Ak je náradie poškodené, pred ďalším používaním zabezpečte jeho opravu. Veľa nehôd je spôsobených

nedostatočne udržovaným elektrickým náradím.

f) Rezacie nástroje udržujte ostré a čisté. Správne udr-

žované anaostrené rezacie nástroje s menšou pravdepodobnosťou zachytia za materiál alebo sa zablokujú apráca snimi sa jednoduchšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje

atď. používajte v súlade s týmito pokynmi a takým spôsobom, aký bol predpísaný pre konkrétne elektric‑ ké náradie, ato sohľadom nadané podmienky práce a druh vykonávanej práce. Používanie elektrického

náradia kvykonávaniu iných činností, ako pre aké bolo určené, môže viesť knebezpečným situáciám.

5) Servis a) Opravy vášho elektrického náradia zverte kvaliﬁko‑

vanej osobe, ktorá bude používať identické náhradné diely. Týmto spôsobom bude zabezpečená rovnaká úro-

veň bezpečnosti elektrického náradia ako pred opravou.

Zvláštné bezpečnostné pokyny

Bezpečnostné upozornenia spoločné pre pracovné činnosti brúsenia, rovinné brúsenie, brúsenie drôtenou kefou alebo abrazívne rezanie:

a) Toto elektromechanické náradie je určené pre použitie

ako brúska, rovinná brúska, brúska sdrôtenou kefou alebo rezacie náradie. Čítajte všetky bezpečnostné varovania, inštrukcie, ilustrácie ašpeciﬁkácie dané pre toto elektromechanické náradie. Nedodržanie všetkých

nižšie uvedených pokynov môže mať zanásledok úraz elektrickým prúdom, požiar alebo vážne zranenie.

b) Neodporúča sa vykonávať týmto náradím pracovné

činnosti ako je leštenie. Vykonávanie pracovných činností, pre ktoré nie je toto náradie určené, môže vytvoriť riziko aspôsobiť zranenie osoby.

c) Nepoužívajte príslušenstvo, ktoré nie je výslovne na‑

vrhnuté aodporučené výrobcom náradia. Skutočnosť, že príslušenstvo je možné pripojiť kvášmu náradiu, nezaručuje jeho bezpečnú prevádzku.

d) Menovité otáčky príslušenstva sa musia aspoň rovnať

maximálnym otáčkam, ktoré sú vyznačené nanáradiu. Príslušenstvo, ktoré pracuje pri vyšších otáčkach, ako sú jeho menovité otáčky, sa môže rozlomiť arozpadnúť.

e) Vonkajší priemer a hrúbka vášho príslušenstva musí

byť vmedziach menovitého rozsahu pre vaše elektro‑ mechanické náradie. Príslušenstvo nesprávnej veľkosti

nemôže byť dostatočne chránené ani ovládané.

f) Upínacie rozmery kotúčov, prírub, operných doštičiek

alebo všetkého zostávajúceho príslušenstva musí byť vhodné kupevneniu navreteno náradia. Príslušenstvo

s upínacími otvormi, ktoré nezodpovedajú montážnym rozmerom elektromechanického náradia, bude nevyvážené, môže nadmerne vibrovať amôže spôsobiť stratu kontroly.

g) Nepoužívajte poškodené príslušenstvo. Pred každým

Slovensky

použitím prekontrolujte príslušenstvo: u brúsiacich kotúčov odštiepenie a praskliny, u oporných podlo‑ žiek trhliny, roztrhnutie alebo nadmerné opotrebenie, udrôtených kief uvoľnené alebo prasknuté drôty. Ak príslušenstvo alebo náradie spadlo, prekontrolujte po‑ škodenie alebo namontujte nepoškodené príslušen‑ stvo. Poprekontrolovaní anamontovaní príslušenstva sa vy aj okolostojaci postavte tak, aby ste sa nachá‑ dzali mimo roviny rotujúceho príslušenstva anechte po dobu jednej minúty náradie bežať pri najvyšších otáčkach naprázdno. Vpriebehu tejto skúšobnej doby sa

poškodené príslušenstvo obvykle rozlomí alebo rozpadne.

h) Používajte osobné ochranné pomôcky. V závislosti

od použitia, používajte tvárový štít, bezpečnostné ochranné okuliare alebo bezpečnostné okuliare. Vpri‑ meranom rozsahu používajte prachovú masku, chráni‑ če uší, rukavice apracovnú zásteru, schopnú zadržať malé úlomky brusiva alebo obrobku. Ochrana očí musí

byť schopná zadržať odlietavajúce úlomky, ktoré vznikajú pri rôznych pracovných činnostiach. Prachová maska alebo respirátor musí byť schopný odltrovať čiastočky, ktoré vznikajú pri vašej činnosti. Dlhotrvajúce vystavenie hluku svysokou intenzitou môže spôsobiť stratu sluchu.

i) Udržujte okolostojacich v bezpečnej vzdialenosti

odpracovného priestoru. Každý, kto vstupuje dopra‑ covného priestoru, musí používať osobné ochranné pomôcky. Úlomky obrobku alebo poškodené príslušen-

stvo môžu odlietnuť a spôsobiť zranenie aj mimo bezprostredný pracovný priestor.

j) Pri práci, kedy by sa mohol rezací nástroj dotknúť skry‑

tého vedenia alebo vlastného pohyblivého prívodu, držte náradie iba v miestach izolovaného uchopova‑ cieho povrchu. Rezací nástroj pri dotyku so „živým“ vodi-

čom môže spôsobiť, že prístupné kovové časti náradia sa stanú „živými“, atým príde kúrazu užívateľa elektrickým prúdom.

k) Umiestnite pohyblivý prívod mimo dosah rotujúceho

nástroja. Ak stratíte kontrolu, môže prísť kprerezaniu alebo prebrúseniu pohyblivého prívodu, avaša ruka alebo paža môže byť vtiahnutá dorotujúceho nástroja.

l) Nikdy nepokladajte elektromechanické náradie, do‑

kiaľ sa nástroj úplne nezastaví. Rotujúci nástroj sa môže zachytiť opovrch avytrhnúť náradie zvašej kontroly.

m) Nikdy nespúšťajte elektromechanické náradie v prie‑

behu prenášania navašej strane. Náhodný dotyk s rotujúcim nástrojom môže zaseknúť váš odev, pritiahne nástroj kvášmu telu.

n) Pravidelne čistite vetracie otvory náradia. Ventilátor

motora vťahuje prach dovnútra skrine anadmerné nahromadenie kovového prachu môže spôsobiť elektrické nebezpečenstvo.

o) Nepracujte selektromechanickým náradím vblízkosti

horľavých materiálov. Mohlo by prísť ku vznieteniu týchto materiálov odiskier.

p) Nepoužívajte príslušenstvo, ktoré vyžaduje chladenie

kvapalinou. Použitie vody, alebo iných chladiacich kvapalín môže spôsobiť úraz alebo usmrtenie elektrickým prúdom.

Spätný vrh asúvisiace varovanie

Spätný vrh je náhla reakcia nazovretie alebo zaseknutie rotujúceho kotúča, opornej dosky, kefy alebo iného nástroja. Zovretie alebo zaseknutie spôsobí prudké zastavenie rotujúceho nástroja, ktoré nasledovne spôsobí, že nekontrolované náradie sa pohybuje vsmere opačnom kotáčaniu nástroja vbode uviaznutia.

Napríklad: ak príde k zovretiu alebo zaseknutiu brúsiaceho kotúča vobrobku, hrana kotúča, ktorá vstupuje dobodu zo-

vretia, môže vniknúť dopovrchu materiálu aspôsobí, že kotúč je vytlačený nahor alebo odhodený. Kotúč môže vzávislosti nasmere pohybu kotúča vbode zaseknutia buď vyskočiť smerom kužívateľovi alebo odneho. Brúsiace kotúče môžu vtýchto prípadoch tiež prasknúť.

Spätný vrh je výsledkom nesprávneho používania elektromechanického náradia alebo nesprávnych pracovných postupov či podmienok aje možné mu zabrániť správnym dodržaním nižšie popísaných bezpečnostných opatrení.

a) Náradie držte pevne a udržujte správnu polohu vá‑

šho tela apaže tak, aby ste boli schopní odolať silám spätného vrhu. Vždy používajte pomocnú rukoväť, ak je ňou náradie vybavené, pre maximálnu kontrolu nad spätným vrhom alebo reakčným krútiacim momentom pri uvedení dochodu. Užívateľ je schopný kontrolovať

reakčné krútiace momenty asily spätného vrhu, ak dodržiava správne bezpečnostné opatrenia.

b) Nikdy sa nepribližujte rukou krotujúcemu nástroju.

Nástroj môže spätným vrhom vašu ruku odmrštiť.

c) Nestojte v priestore, kam sa môže náradie dostať, ak

príde ku spätnému vrhu. Spätný vrh vrhne náradie vsmere opačnom kpohybu kotúča vbode zaseknutia.

d) Venujte zvláštnu pozornosť opracovaniu rohov,

ostrých hrán apod. Predchádzajte poskakovaniu aza‑ seknutiu nástroja. Rohy, ostré hrany alebo poskakovanie

majú tendenciu zaseknúť rotujúci nástroj aspôsobiť stratu kontroly alebo spätný vrh.

e) Nepripájajte k náradiu peľový reťazový rezbársky

kotúč alebo peľový kotúč so zubami. Tieto kotúče spôsobujú často spätný vrh astratu kontroly.

Bezpečnostné varovania špeciﬁcké pre pracovné činnosti brúsenia aabrazívne rezanie:

a) Používajte iba typy kotúčov, ktoré sú odporučené vý‑

robcom ašpeciﬁcký ochranný kryt konštruovaný pre vybraný kotúč. Kotúče, pre ktoré nebolo elektromecha-

nické náradie konštruované, nemôžu byť kryté zodpovedajúcim spôsobom asú nebezpečné.

b) Ochranný kryt musí byť bezpečne pripevnený kelek‑

tromechanickému náradiu aumiestnený dosprávnej polohy pre maximálnu bezpečnosť tak, aby bola od‑ krytá čo najmenšia časť kotúča vsmere kužívateľovi.

Ochranný kryt pomáha chrániť užívateľa pred úlomkami kotúča anáhodným dotykom skotúčom.

c) Kotúče sa musia používať iba pre odporučené použitia.

Napríklad: nevykonávajte brúsenie bočnou stranou re‑ zacieho kotúča. Abrazívne rezacie kotúče sú určené pre

obvodové rezanie, stranové sily pôsobiace natieto kotúče by ich mohli roztrieštiť.

d) Vždy používajte nepoškodené príruby kotúčov, ktoré

majú správnu veľkosť atvar pre vami zvolený kotúč. Správne príruby kotúča podopierajú kotúč atým znižujú možnosť prasknutia kotúča. Príruby pre rezanie sa môžu líšiť odprírub pre brúsenie.

e) Nepoužívajte opotrebené kotúče pôvodne väčších

rozmerov pre väčšie elektromechanické náradie. Kotúče určené pre väčšie elektromechanické náradie nie sú vhodné pre väčšie otáčky menšieho náradia amôžu prasknúť.

Doplnkové bezpečnostné varovania špeciﬁcké pre pracovné činnosti abrazívneho rezania:

a) Netlačte narezací kotúč anepôsobte nadmerným tla‑

kom. Nesnažte sa dosiahnuť nadmernú hĺbku rezu.

Preťaženie kotúča zvyšuje zaťaženie a náchylnosť ku skrúteniu alebo zaseknutiu kotúča vreze amožnosť spätného vrhu alebo prasknutiu kotúča.

b) Nestojte svojím telom vpriamke sazarotujúcim kotú‑

čom. Vokamžiku, kedy sa kotúč vpracovnom bode pohybuje odvášho tela, možný spätný vrh môže vrhnúť pretáčajúci sa kotúč a elektromechanické náradie priamo navás.

c) Ak sa kotúč zasekne alebo je rezanie zvoľajakého dô‑

vodu prerušené, vypnite elektromechanické náradie adržte ho nehybne, dokiaľ sa kotúč úplne nezastaví. Nikdy sa nepokúšajte vyňať rezací kotúč zrezu, ak je kotúč v pohybe, inak môže prísť ku spätnému vrhu.

Preverte situáciu a urobte nápravu, aby bolo vylúčené zaseknutie kotúča.

d) Nepokračujte vrezaní v obrobku. Nechajte kotúč do‑

siahnuť plných otáčok aopatrne začnite znovu rezať. Ak náradie znova spustíte skotúčom v reze, môže prísť kjeho zaseknutiu, vytlačeniu nahor alebo ku spätnému vrhu.

e) Podoprite panely a iné veľké kusy obrobkov, aby sa

zmenšilo nebezpečenstvo zaseknutia kotúča a spät‑ ného vrhu. Veľké obrobky majú tendenciu sa prehýbať

vlastnou váhou. Podpery musia byť umiestnené pod obrobkom poblíž priamky rezu avblízkosti hrán obrobku naobidvoch stranách kotúča.

f) Venujte zvláštnu pozornosť vykonávaniu „rezu dodu‑

tiny“ dosúčasných stien alebo iných slepých priesto‑ rov. Prenikajúci kotúč môže prerezať plynové alebo

vodné potrubie, elektrické vedenie alebo predmety, ktoré môžu spôsobiť spätný vrh.

Bezpečnostné varovania špeciﬁcké pre pracovné činnosti rovinného brúsenia:

a) Nepoužívajte pre brúsiaci tanier nadmerne veľký brus‑

ný papier. Pri výbere brúsiaceho papiera sa riaďte od‑ poručením výrobcu. Veľký brúsiaci papier presahujúci

cez brúsiacu dosku predstavuje riziko roztrhnutia amôže spôsobiť zaseknutie, roztrhnutie kotúča aspätný vrh.

Bezpečnostné varovania špeciﬁcké pre pracovné činnosti brúsenia sdrôtenou kefou:

a) Uvedomte si, že aj pri bežnej činnosti dochádza kod‑

hadzovaniu drôtených štetín z kefy. Nepreťažujte drôty nadmerným zaťažením kefy. Drôtené štetiny

môžu jednoducho preniknúť ľahkým odevom alebo kožou.

b) Ak je pre brúsenie drôtenou kefou odporučené použi‑

tie ochranného krytu, zabezpečte, aby nedošlo kžiad‑ nemu dotyku medzi drôteným kotúčom alebo kefou aochranným krytom. Drôtený kotúč alebo kefa môže pri

práci vplyvom zaťaženia aodstredivých síl zväčšovať svoj priemer.

Informácie ohlučnosti avibráciách

Hodnoty boli namerané v súlade s EN 60745. Hladina akustického tlaku L Hladina akustického výkonu L Nepresnosť meraní K =2dB(A).

POZOR! Pri práci vzniká hluk! Používajte ochranu sluchu!

Vážená hodnota vibrácií pôsobiacich na ruky a paže

=2,64m.s-2.

Nepresnosť meraní K = 1 m.s Uvedené hodnoty vibrácií ahlučnosti boli zmerané podľa skú-

šobných podmienok uvedených vEN 60745 a slúžia pre porovnanie náradia. Sú vhodné taktiež pre predbežné posúdenie zaťaženia vibráciami ahlukom pri použití náradia.

Uvedené hodnoty vibrácií ahlučnosti sa vzťahujú khlavnému použitiu elektrického náradia. Pri inom použití elektrického

= 90,2 dB (A).

= 101,2 dB (A).

-2

Slovensky

náradia, sinými nástrojmi alebo pri nedostatočnej údržbe sa zaťaženie vibráciami ahlukom môže počas celého pracovného času výrazne zvýšiť.

Pre presné posúdenie počas dopredu stanoveného pracovného času je nutné zohľadniť taktiež čas chodu náradia navoľnobeh avypnutie náradia v rámci tohto času. Tým sa môže zaťaženie počas celého pracovného času výrazne znížiť.

Dvojitá izolácia

Pre maximálnu bezpečnosť používateľa sú naše prístroje konštruované tak, aby zodpovedali platným európskym predpisom(normám EN). Prístroje s dvojitou izoláciou sú označené medzinárodným symbolom dvojitého štvorca. Také prístroje nesmú byť uzemnené a naich napájanie stačí kábel s dvoma žilami. Prístroje sú odrušené podľa normy EN 55014.

Použitie

Náradie je určené narezanie, obrusovanie a kefovanie kovových a kamenných materiálov bez použitia vody. Narezanie kameňa sú predpisané vodiace sane.

V prípade použitia mimo určeného účelu spočíva zodpovednosť výlučne napoužívateľovi.

Ochranné prvky a ich montáž

Brúska sa môže používať iba s nasadeným ochranným krytom!

Pozor! Nebezpečenstvo úrazu elektrickým prú‑ dom. Pred akoukoľvek manipuláciou s príslušen‑ stvom prístroja najprv vždy vytiahnite napájacie

káble zo zásuvky.

Ochranný kryt

Pozor! Súčasťou štandardnej výbavy uhlovej brúsky je ochranný kryt určený výhradne pre prá‑ cu s brúsnymi kotúčmi.

Pre rezanie s uhlovou brúskou je nutné uhlovú brúsku vybaviť ochranným krytom pre prácu s reznými kotúčmi, ktorý zakúpite v obchodnej sieti pod obj.č.00 763 301 pre ø 125 mm. Nepoužitím tohto krytu pri rezaní sa vystavujete zvýšenému riziku vzniku úrazu a ﬁrma Narex pri nepoužití špeciálneho krytu pre rezanie nepreberá zodpovednosť zaprípadné poškodenie zdravia užívateľa či druhej osoby, ktorá by bola zranená v dôsledku tohto porušenia bezpečnostných pokynov.

Nasaďte ochranný kryt (8a; 8b) na upínací krk (6). Navádzacie výstupky (9) musíte zaviesť dodrážok naupínacom krku. Nastavte ochranný kryt (8a; 8b) do požadovanej pracovnej polohy.

Poznámka: Konštrukcia ochranného krytu je navrhnutá tak, aby sa pri nastavovaní ochranného krytu dopožadovanej pracovnej polohy nepoužíval žiadny nástroj pre jeho zaﬁxovanie v požadovanej polohe.

Pozor! Z bezpečnostných dôvodov je sťahovacia skrut‑ ka (10) vo výrobe utiahnutá momentom 3,5 Nm tak, aby bezpečnostný kryt nebol naupínacom krku (6) voľný, ale dalo sa ním rukou pri prekonaní nastaveného odporu otáčať. Je nutné kontrolovať nasadený ochranný kryt, či nie

je na upínacom krku voľný (nesmie sa hýbať). Pre prípadné dotiahnutie sťahovacej skrutky (10) použite šesťhranný kľúč ø 4 mm (18) a prekontrolujte uťahovací moment 3,5 Nm.

Prídavná rukoväť SOFTGRIP

Prídavnú rukoväť (17) je možné naskrutkovať z ľavej alebo z pravej strany prevodovej skrine (5) alebo z hornej strany prevodovej skrine (5). Pomocou špeciálnej konštrukcie sa vibrácie prídavnou rukoväťou (17) redukujú.

Slovensky

Upínanie brúsneho alebo rezného kotúča

Pozor! Nebezpečenstvo úrazu elektrickým prú‑ dom. Pred akoukoľvek manipuláciou s príslušen‑ stvom prístroja najprv vždy vytiahnite napájacie

káble zo zásuvky.

Montáž so štandardnou upínacou maticou

Očistite spodnú prírubu(11) a upínaciu maticu(13), ako aj upínacie plochy brúsneho resp. rezného kotúča. Nasaďte spodnú prírubu(11)(osadeným smerom von) navreteno(7). Nasaďte brúsny resp. rezný kotúč(12). Osadenie spodnej príruby(11) musí presne zapadnúť dootvoru brúsneho kotúča resp. rezného kotúča. Nasledovne nasaďte upínaciu maticu(13) navreteno(7) tak, aby pri upínaní brúsneho kotúča smerovalo osadenie upínacej matice(15) ku kotúču a pri upínaní rezného kotúča, aby osadenie upínacej matice(15) smerovalo odkotúča!

Zatlačte blokovací čap vretena(3).

Pozor! Blokovací čap používajte iba, ak je vreteno vpokoji astroj je vytiahnutý znapájacej siete.

Otáčajte kotúčom/vretenom, dokiaľ blokovací čap (3) nezapadne. Pevne utiahnite upínaciu maticu(13) kľúčom(16).

Pozor! Pred zapnutím stroja vyskúšajte, či sa kotúč medzi spodnou prírubou (11) a upínacou mati‑ cou (13) voľne nepretáča.

Montáž srýchloupínacou maticou

Táto upínacia matica smie byť utiahnutá popr. uvoľnená iba rukou (nepoužívajte žiadny dodatočný upínací nástroj!). Montáž brúsneho kotúča je rovnaká ako pri strojoch bez rýchloupínacej matice snasledujúcou odlišnosťou: stlačte aretáciu vretena, strmeň(19) vyklopte hore. Naskrutkujte autiahnite rýchoupínaciu maticu(14). Strmeň (19) opäť zaklapnite späť. Strmeň môže byť vyklopený iba pri upnutí popr. uvoľnení brúsneho kotúča. Inak sa môže brúsny kotúč uvoľniť zbrúsneho vretena!

Pozor! Rýchloupínaciu maticu neuťahujte bez kotúča, mohlo by prísť kpoškodeniu jej mechaniz‑ mu!

Pozor! Pred zapnutím stroja vyskúšajte, či sa kotúč medzi spodnou prírubou (11) a upínacou mati‑ cou (14) voľne nepretáča.

Uvedenie doprevádzky

Prekontrolujte, či údaje navýrobnom štítku súhlasia so skutočným napätím zdroja elektrickej energie. Náradie určené pre 230V~ sa môže pripojiť aj na 220/240V~. Prekontrolujte, či typ zástrčky zodpovedá typu zásuvky.

Zapnutie

Tlačidlo spínača (1) presuňte zatlačením palca dopredu, tým sa stroj zapne. Pokiaľ budete tlačiť naprednú časť tlačidla spínača (1), príde k zaaretovaniu spínača v zapnutej polohe.

Vypnutie

Uvoľnením tlačidla spínača (1) sa tlačidlo spínača vráti dovýchodzej polohy, čím sa stroj vypne. Pokiaľ je tlačidlo spínača (1) zaaretované zapnutej polohe, ľahkým tlakom nazadnej časti tlačidla spínača sa tlačidlo uvoľní, a to sa nasledovne vráti dovýchodzej polohy, čím sa stroj vypne.

Elektronika motoru

Obmedzenie rozbehového prúdu

Elektronicky riadený plynulý rozbeh zaisťuje rozbeh stroja bez

spätného chodu. Vplyvom obmedzeného rozbehového prúdu stroja stačí istič shodnotou 16A.

Vypnutie pri spätnom chode

Pri náhlom poklese otáčok, napr. pri zablokovaniu kotúča vdeliacom reze, sa preruší prívod prúdu domotora. Pre opätovné uvedenie doprevádzky sa musí stroj najprv vypnúť apotom znova zapnúť.

Ochrana proti spätnému spusteniu

Zabráňte nekontrolovanému rozbehu stroja poprerušení dodávky prúdu. Pre opätovné uvedenie doprevádzky sa musí stroj najprv vypnúť aznova zapnúť.

Predvoľba počtu otáčok(EBU125‑14CE)

Pomocou regulátora otáčok(4) sa dá plynule predvoliť počet otáčok:

1 3500 min 2 4600 min 3 6000 min 4 7600 min 5 8900 min 6 11000 min

Požadovaný počet otáčok je závislý odpoužitého brúsneho kotúča aspracovávaného materiálu.

-1

Konštantná elektronika

Konštantná elektronika udržuje otáčky pri chode naprázdno apri zaťažení blízko konštantnej hodnoty. Tým sa docieli rovnomerný pracovný posuv.

Ochrana proti preťaženiu závislá nateplote

Naochranu pred prehriatím sa prepne bezpečnostná elektronika pri dosiahnutí kritickej teploty do chladiaceho režimu. Motor potom beží ďalej spolovičnými otáčkami akonštantná elektronika sa deaktivuje.

Poochladení zacca.10–20s je stroj opäť pripravený kprevádzke aplne zaťažiteľný.

Pri strojoch zahriatych počas prevádzky reaguje tepelná ochrana adekvátne skôr.

Brúsne a rezacie kotúče

Skontrolujte, či je naetikete kotúča uvedená povolená obvodová rýchlosť alebo povolené otáčky.

Ak sú nakotúči povolené otáčky uvedené, nesmú byť nižšie ako otáčky naprázdno brúsky.

Môžu sa používať kotúče s povolenou obvodovou rýchlosťou 80 m/s a vyššou.

Naskúšku nechajte nové kotúče bežať asi 1 minútu naprázdno. Nevyvážené a vibrujúce kotúče nepouživajte a vyraďte.

Chráňte kotúče pred nárazmi, údermi a mazacím tukom. Keď sa brúsny a rezací kotúč opotrebujú až po značku

na ochrannom kryte (pozri symbol šípky), odporúča sa nahradiť ich novými. Takto sa zachová optimálny brúsny resp. rezací výkon náradia(obvodová rýchlosť brúsneho a rezacieho kotúča).

Údržba aservis

Pozor! Nebezpečenstvo poranenia elektrickým prúdom. Pred akoukoľvek manipuláciou so stro‑ jom vytiahnite sieťovú zástrčku zo zásuvky!

Vetracie otvory(2) krytu motora sa nesmú upchať. Výmena káblu sa smie vykonávať iba vodbornej elektrotech-

nickej dielni, ktorá má oprávnenie tieto práce vykonávať.

Pocca 200 hodinách prevádzky sa musia vykonať nasle‑ dujúce práce:

Kontrola dĺžky kief. Kefy kratšie ako 5 mm vymeniť zanové.

Ak sú kefy opotrebované, stroj sa automaticky vypne. Naúdržbu musí byť stroj zaslaný doservisného strediska.

Výmena mazacieho tuku vprevodovej skrini aložiskách.

Pozor! So zreteľom na bezpečnosť pred úrazom elektrickým prúdom azachovaniu triedy ochrany,

sa musia všetky práce údržby aservisu, ktoré vy‑ žadujú demontáž kapoty stroja, robiť iba v autorizova‑ nom servisnom stredisku!

Aktuálny zoznam autorizovaných servisov nájdete nanašich webových stránkach www.narex.cz vsekcii „Servisné mies‑ ta“.

Skladovanie

Zabalený stroj je možné skladovať v suchom sklade bez vytápania, kde teplota neklesne pod -5°C.

Nezabalený stroj uchovávajte iba v suchom sklade, kde teplota neklesne pod +5°C a kde bude zabránené náhlym zmenám teploty.

Recyklácia

Elektronáradie, príslušenstvo a obaly by mali byť dodané k opätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Len pre krajiny EU:

Nevyhadzujte elektronáradie dodomového odpadu! Podľa európskej smernice 2002/96/ES o starých elektrických

a elektronických zariadeniach a jej presadení v národných zákonoch musí byť neupotrebiteľné rozobrané elektronáradie zhromaždené k opätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Záruka

Pre naše stroje poskytujeme záruku namateriálové alebo výrobné chyby podľa zákonných ustanovení danej krajiny, minimálne však 12 mesiacov. V štátoch Európskej únie je záručná lehota 24 mesiacov pri výhradne súkromnom používaní(preukázanie faktúrou alebo dodacím listom).

Škody vyplývajúce z prirodzeného opotrebenia, preťažovania, nesprávneho zaobchádzania, resp. škody zavinené používateľom alebo spôsobené použitím v rozpore s návodom naobsluhu, alebo škody, ktoré boli pri nákupe známe, sú zo záruky vylúčené.

Reklamácie môžu byť uznané, ak bude stroj v nerozobratom stave zaslaný späť dodávateľovi alebo autorizovanému stredisku NAREX. Dobre si uschovajte návod naobsluhu, bezpečnostné pokyny, zoznam náhradných dielcov a doklad o vždy dané aktuálne záručné podmienky výrobcu.

Poznámka

Na základe neustáleho výskumu a vývoja sú vyhradené zmeny tu uvedených technických údajov.

Slovensky

Vyhlásenie o zhode

Vyhlasujeme, že toto zariadenie spĺňa požiadavky nasledujúcich noriem a smerníc.

Bezpečnosť:

EN 60745-1; EN 60745-2-3 Smernica 2006/42/EC

Elektromagnetická kompatibilita:

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3 Smernica 2004/108/EC

RoHS:

Smernica 2011/65/EU

2015

Narexs.r.o. Chelčického1932 Maciej Stajkowski 47001ČeskáLípa Konateľ spoločnosti

02.03.2015

English

Angular grinder EBU 125‑12 C , EBU 125‑14 C , EBU 125‑14 CE

Table of contents

Description of the device ..........................................................18

Technical Speciﬁcation .............................................................18

General Power Tool Safety Warnings .....................................18

Special Safety Instructions .......................................................19

Information about noise level and vibrations ......................21

Double insulation ......................................................................21

Use ...............................................................................................21

Protective elements and their assembly ...............................21

Grinding or cutting wheel ﬁxing .............................................21

Putting into operation ..............................................................22

Motor electronics .......................................................................22

Grinding and cutting discs .......................................................22

Maintenance and service .........................................................22

Storage ........................................................................................22

Environmental protection ........................................................22

Warranty .....................................................................................22

Certiﬁcate of Conformity ..........................................................23

Technical Specication

Model EBU 125‑12C EBU 125‑14C EBU 125‑14CE

Voltage (V) 230 230 230 Mains frequency (Hz) 50–60 50–60 50–60 Power input (W) 1200 1400 1400 Idle speed (rpm) 10500 11000 3500–11000 Grinding/cutting wheel dia. max. (mm) 125 125 125 Additional handle SOFTGRIP    Circumferential speed (m/s) 80 80 80 Work spindle thread M 14 M 14 M 14 Limits to interaction current    Revolutions pre-setting    Constant electronics    Heat protection    Weight without tool (kg) 2.3 2.3 2.3 Class of protection II / II / II /

General Power Tool Safety Warnings

WARNING! Read all safety warnings and all in‑ structions. Failure to follow the warnings and in-

structions may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference!

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark are-

as invite accidents.

b) Donot operate power tools in explosive atmospheres,

such as in the presence of ﬂammable liquids, gases or dust. Power tools create sparks which may ignite the dust

or fumes.

Original operating manual (EN)

Description of the device

1.......Switch

2.......Vent holes

3.......Lock spindle pin

4.......Revolutions pre-setting

5.......Gearbox

6.......Clamping collet

7.......Spindle

8a ....Protective guard for grinding

8b ....Protective guard for cutting*

9.......Guide lugs

10 ....Clamping bolt

11 ....Bottom ﬂange

12 ....Wheel*

13 ....Clamping nut*

14 ....Quick-clamping nut*

15 ....Clamping nut recess

16 ....Wrench

17 ....Additional handle

18 ....Hexagonal wrench dia. 4 mm

19 ....Lever

*) Depicted or displayed accessories need not necessarily become the integral part of delivery.

c) Keep children and bystanders away while operating

apower tool. Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never modify

the plug in any way. Donot use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfac‑

es, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering apower tool will increase the risk of electric shock.

d) Donot abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged

or entangled cords increase the risk of electric shock.

+ 42 hidden pages
