Notebook Gebruikershandleiding
Inleiding
Gefeliciteerd met de aanschaf van dit fraai ontworpen notebook. Wij zijn er zeker
van dat dit prachtige notebook u een perfecte en professionele ervaring zal bieden.
Wij zijn er trots op dat dit notebook grondig is getest en gecertificeerd met onze
reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.
Uitpakken
Verwijder de verpakking en controleer de inhoud zorgvuldig. Neem onmiddellijk
contact op met uw leverancier als er beschadigde of ontbrekende onderdelen zijn.
Bewaar de doos en verpakkingsmaterialen om eventueel later voor verzending te
kunnen hergebruiken. De verpakking dient de volgende inhoud te hebben:
▶ Notebook
▶ Verkorte handleiding
▶ AC/DC adapter en netsnoer
▶ Optionele draagtas
▶ Optionele alles-in-één applicatieschijf met de volledige versie van de
gebruikershandleiding, drivers, hulpprogramma's en meer.
Notebook Gebruikershandleiding
2
Productoverzicht
Dit gedeelte geeft een beschrijving van de basiskenmerken van het notebook. Het
zal u helpen vertrouwd te raken met dit notebook voordat u deze in gebruik neemt.
De afbeeldingen die hier worden getoond dienen uitsluitend als referentie.
Open bovenaanzicht
De afbeelding van het open bovenaanzicht en de beschrijving hieronder zullen u
helpen bij het vertrouwd raken met het bedieningsgedeelte van uw notebook.
Inleiding
3
1. Webcam/ Webcam-LED/ interne microfoon
• Deze ingebouwde webcam kan worden gebruikt voor beeld, video-opname,
conferencing, enz.
• De webcam-LED indicator die zich naast de webcam bevindt, licht op
wanneer de webcamfunctie wordt geactiveerd en de LED gaat uit als deze
functie wordt uitgeschakeld.
• Er is een ingebouwde microfoon die dezelfde werking heeft als een gewone
microfoon.
2. Toetsenbord
Het ingebouwde toetsenbord biedt alle functies van een volledig toetsenbord.
Raadpleeg Gebruik van het toetsenbord voor bijzonderheden.
3. Touchpad
Dit is het aanwijsapparaat van het notebook.
4. Aan/uittoets / Aan/uitled / gpu-modusled
Aan/Uittoets
• Gebruik deze knop om het notebook AAN en UIT te
schakelen.
• Gebruik deze knop om het noteboek uit de slaapstand
te halen.
Aan/uitled / gpu-modusled
Voeding
Notebook Gebruikershandleiding
• Brandt rood als het notebook wordt ingeschakeld en de
UMA GPU-modus wordt geselecteerd.
• Knippert oranje als de eventueel ondersteunde discrete
gpu-modus is geselecteerd.
• De LED gaat uit als het notebook is uitgeschakeld.
4
Vooraanzicht
1. Stereo luidsprekers
Deze notebook kan worden uitgerust zijn met ingebouwde stereoluidsprekers
speakers die de hoge kwaliteit geluid leveren, en HD audio-technologie
ondersteunen.
2. Status LED
Draadloze LAN (WiFi)
• LED brandt als WLAN (Wi-Fi) functie is ingeschakeld.
• LED gaat uit wanneer deze functie is uitgeschakeld.
Inleiding
Batterijstatus
• LED brandt wanneer de batterij wordt opgeladen.
• Continu knipperen als de batterij leeg raakt.
• Raadpleeg altijd een erkende dealer of een
servicecentrum voor de vervanging van een
gelijkwaardig type batterij die is aanbevolen door de
fabrikant.
• De LED van de batterij gaat uit als de batterij volledig
is opgeladen of indien de stroomadapter wordt
losgekoppeld.
Indicator Stationsactiviteit
LED knippert wanneer het systeem interne
opslagapparaten gebruikt.
5
Aanzicht rechterzijde
1. USB 3.1 Poort (Type C)
USB 3.1, de SuperSpeed USB, levert de hogere interface snelheden voor het
aansluiten van verschillende soorten apparaten, zoals opslagapparaten, harde
schijven, of videocamera's en biedt meer voordelen over datatransmissie met
hoge snelheid.
De compacte en stijlvolle USB Type C connector heeft omkeerbare aansluitingen
en kabelrichting, en ondersteunt schaalbare prestaties voor toekomstbestendig
oplossing, met inbegrip van USB 3.x, DisplayPort, PCIe, Audio en Thunderbolt 3
(optioneel).
2. HDMI-aansluiting
HDMI (High-Definition Multimedia Interface) technologie is de leidende interface
in de indutrie en de-facto standaard die high-definition (HD) met ultra high-
definition (UHD) apparatuur verbindt.
Notebook Gebruikershandleiding
3. USB 3.0 Poort
USB 3.0, de SuperSpeed USB, levert de hogere interface snelheden voor het
aansluiten van verschillende soorten apparaten, zoals opslagapparaten, harde
schijven, of videocamera's en biedt meer voordelen over datatransmissie met
hoge snelheid.
4. Kensington-slot
Dit notebook is voorzien van een Kensington-slot opening, die gebruikers in
staat stelt om het notebook vast te zetten.
6
Zijaanzicht links
1. RJ-45 Connector
De Ethernet aansluiting met een bandbreedte van 10/100/1000 Mbps wordt
gebruikt om een LAN kabel aan te sluiten voor een netwerkverbinding.
2. USB 3.0 Poort
USB 3.0, de SuperSpeed USB, levert de hogere interface snelheden voor het
aansluiten van verschillende soorten apparaten, zoals opslagapparaten, harde
schijven, of videocamera's en biedt meer voordelen over datatransmissie met
hoge snelheid.
3. Audio Poort Aansluitingen
Inleiding
Microfoon
Gebruikt voor een externe microfoon.
Hoofdtelefoonuitgang/S/PDIF-uitgang
• Een aansluiting voor luidsprekers of hoofdtelefoons.
• De S/PDIF-aansluiting is ook voorzien voor het
verzenden van digitale audio naar externe luidsprekers
via een optische vezelkabel.
4. Voedingsaansluiting
Deze aansluiting dient voor de aansluiting van de wisselstroomadapter voor de
stroomvoorziening van het notebook.
5. Kaartlezer
De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten.
Raadpleeg de specificaties voor meer informatie.
7
Aanzicht achterzijde
1. Ventilator
De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator
NIET blokkeert, zodat de lucht kan circuleren.
2. Mini-DisplayPort
De Mini-DisplayPort is een miniatuurversie van de DisplayPort, met een
geschikte adapter kan de Mini-display poort gebruikt worden als drive voor
schermen met een VGA, DVI of HDMI interface.
Notebook Gebruikershandleiding
8

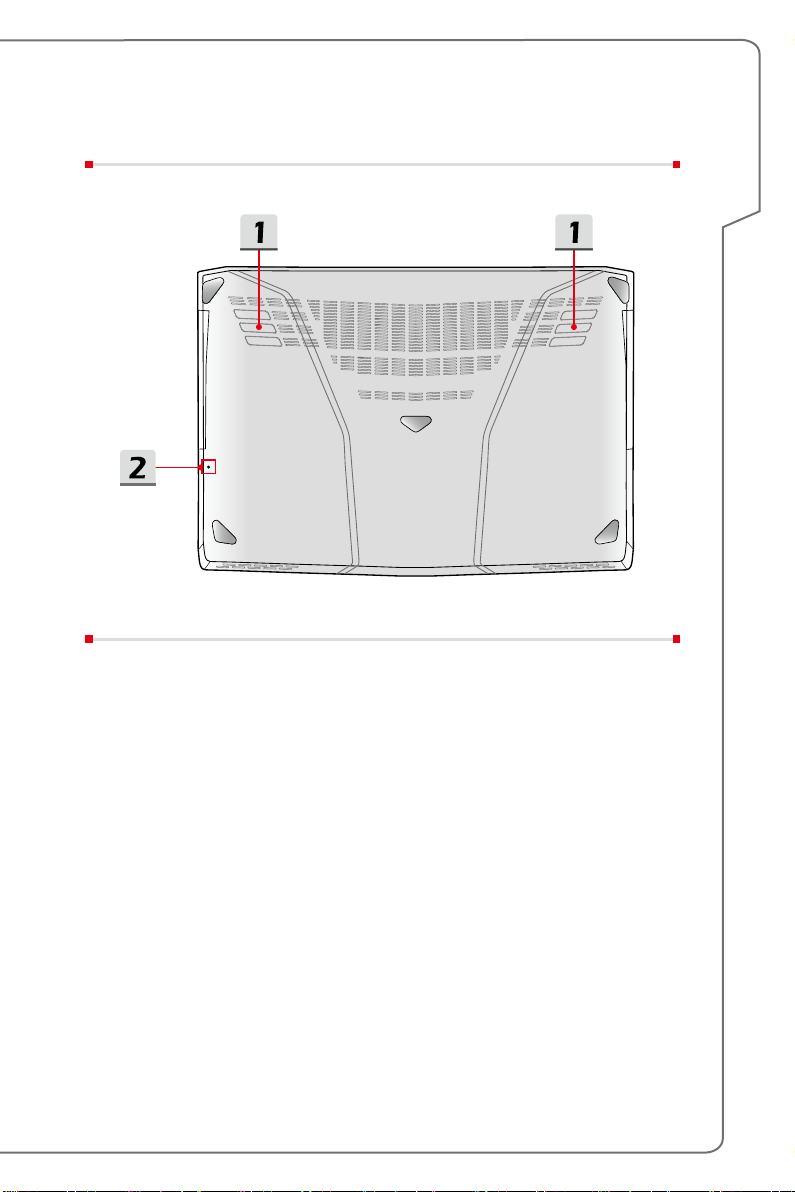

Onderzijde aanzicht
Inleiding
1. Ventilator
De ventilator is ontwikkeld om het systeem te koelen. Zorg dat u de ventilator
NIET blokkeert, zodat de lucht kan circuleren.
2. Batterijreset-opening
Als de firmware van het systeem (EC) wordt geüpgraded of als het systeem is
vastgelopen, 1) schakelt u het notebook uit; 2) schakelt u de netstroom uit; 3)
steekt u een rechtgebogen paperclip 10 sec lang in deze opening; 4) sluit de
netstroom aan 5) schakelt u het notebook in.
9

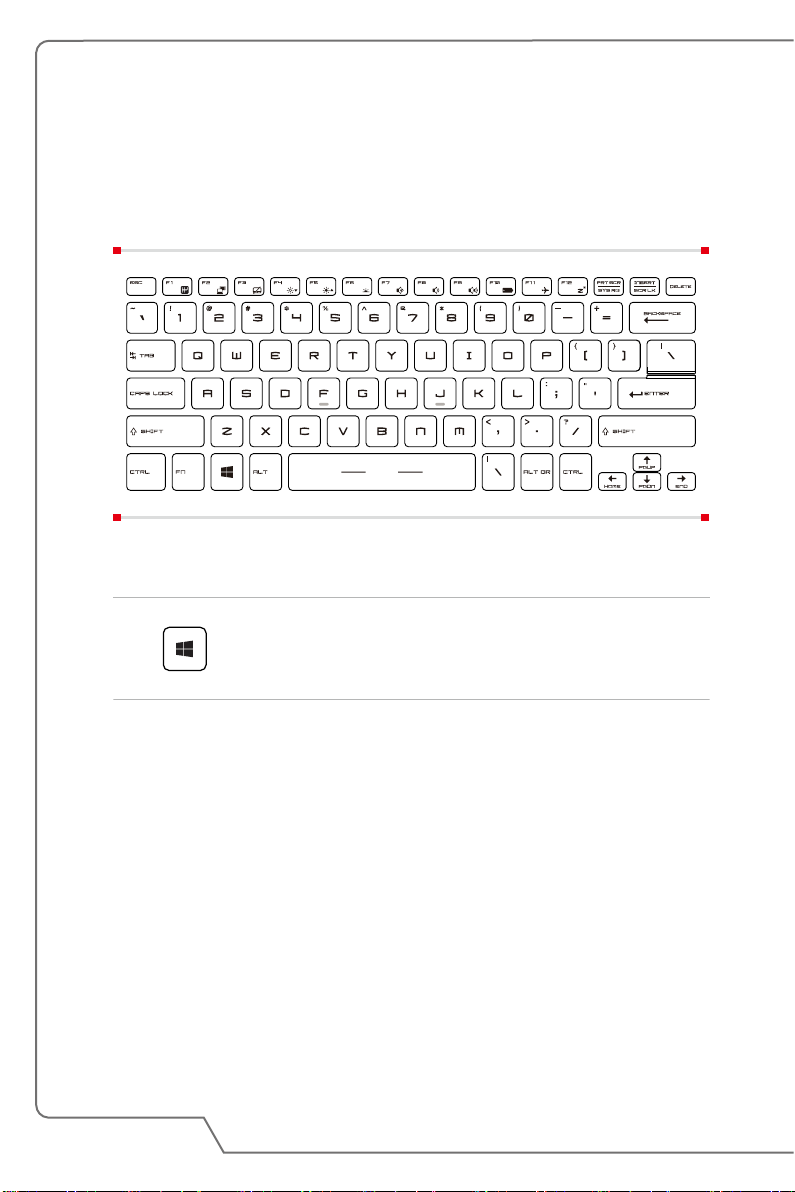

Gebruik van het toetsenbord
Dit notebook biedt een volledig toetsenbord. Om ervoor te zorgen dat het
toetsenbord goed werkt, is het een must om de SCM-toepassing te installeren
voordat u de functietoetsen gebruikt.
€
Windows-toets
De Windows Logo-toets op het toetsenbord wordt gebruikt
voor Windows-specifieke functies, zoals het openen van het
Start-menu en voor gebruik van het snelmenu.
Notebook Gebruikershandleiding
10
Sneltoetsen
Gebruik de [Fn] combinatietoetsen op het toetsenbord om de specifieke
toepassingen of tools te activeren. Met behulp van deze toetsen kunt u efficiënter
werker.
• Druk herhaaldelijk op Fn en F1 om te schakelen
tussen Turbo Mode (optioneel)/ Sport Mode/
Comfort Mode/ ECO Mode/ Power Options om de
prestatie te verschuiven naar gelang de behoefte van
de gebruiker.
+
SHIFT
+
ECO Mode
+
Vliegtuigstand
• Let op dat Turbo Mode/ Sport Mode/ Comfort
Mode alleen beschikbaar zijn als de netstroom is
aangesloten.
• Raadpleeg het Handboek voor Notebook
Softwaretoepassingen voor verdere informatie.
• Druk op Fn en F10 om te schakelen naar ECO Mode,
de energiebesparingsmodus met de SHIFT functie.
• Druk herhaaldelijk op Fn en F11 om de
Vliegtuigmodus aan en uit te schakelen.
Inleiding
Het Tpuchpad uitschakelen of inschakelen
+
De touchpad-functie in- of uitschakelen. (optioneel)
De slaapstand inschakelen
De computer forceren om naar de slaapmodus te gaan
+
(afhankelijk van de systeemconfiguratie). Druk op de
Powertoets om het apparaat uit de slaapstand te halen.
11

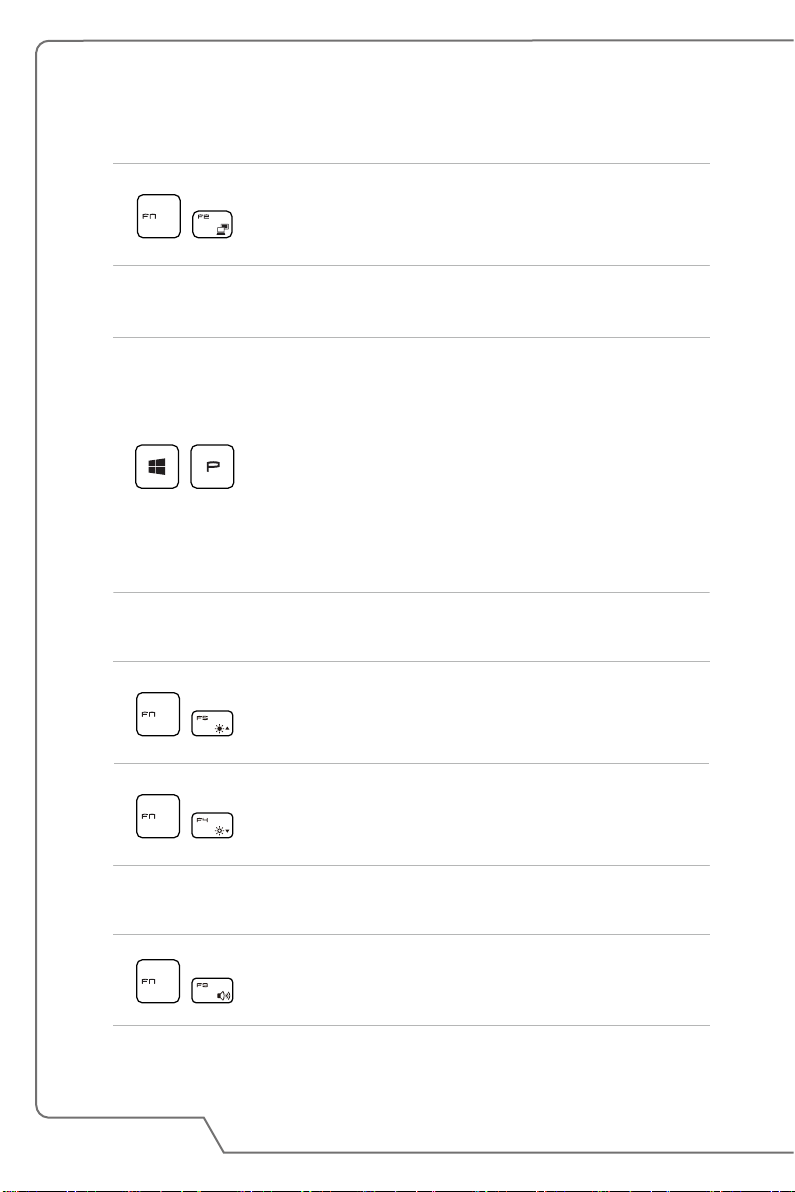

Display wisselen
De uitvoermodus van het scherm schakelen tussen LCD,
+
externe monitor en beide.
Meerdere schermen gebruiken
Als gebruikers een extra monitor op het notebook
aansluiten, zal het systeem automatisch de aangesloten
monitor detecteren. Gebruikers kunnen de instellingen van
het scherm aanpassen.
• De monitor op het notebook aansluiten.
+
• De Windows-toets en ingedrukt houden en vervolgens op
[P] toets drukken om [Project] te openen.
• Kies hoe u wilt dat uw scherm wordt getoond op het
tweede scherm van de beschikbare keuzes, alleen pc-
scherm, duplicaat, extend, en alleen tweede scherm.
De helderheid van het scherm instellen
+
De LCD-helderheid verhogen.
Notebook Gebruikershandleiding
+
De LCD-helderheid verlagen.
Het geluidsniveau van de luidspreker instellen
+
Het volume van de ingebouwde luidspreker verhogen.
12
+
+
Het volume van de ingebouwde luidspreker verlagen.
De ingebouwde luidsprekers dempen.
De helderheid van de toetsenbordverlichting LED
aanpassen
Schakel de achtergrondverlichting LED van het toetsenbord
+
in of uit.
Video: Gebruik van de [Fn] toetsen
Bekijk de instructievideo op: https://www.youtube.com/watch?v=u2EGE1rzfrQ
YouTube Youku
Inleiding
13
Specificaties
De hier genoemde specificaties zijn ter referentie en kunnen zonder voorafgaande
kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten kunnen per
regio verschillen.
Bezoek de MSI officiële website op www.msi.com, of contacteer de lokale winkelier
voor de juiste specificaties van het product.
Fysieke eigenschappen
Afmetingen 345 (B) x 245 (D) x 21,8-22,8 (H) mm
Gewicht 1,82 kg
CPU
Pakket BGA
®
CPU Processor Type Intel
Core Chip
PCH Intel
Geheugen
Technologie DDR4L 2400/ 2133
Quad Core Mobile Processor
®
PCH-H
Geheugen SO-DIMM-sleuf x 2
Maximum Tot 32GB
Voeding
Notebook Gebruikershandleiding
AC/DC adapter (1)
(Optioneel)
AC/DC adapter (2)
(Optioneel)
AC/DC adapter (3)
(Optioneel)
120W, 19,5V
Voeding: 100~240V, 50~60Hz
Vermogen: 19,5 V
150W, 19,5V
Voeding: 100~240 V 50~60 Hz
Vermogen: 19,5 V 7,7 A
180W, 19,5V
Voeding: 100~240V, 50~60Hz
Vermogen: 19,5 V 9,23A
6,15A
14
Accu 4-cellenbatterij
RTC Batterij Ja
Opslag
HDD ontwerp x1, 2,5" HDD
SSD x1, M.2 SSD (NVMe PCI-e/SATA)
I/O poort
Inleiding
USB
Mic-in x 1
Hoofdtelefoonuitgang x 1 (ondersteuning voor S/PDIF-uit)
RJ45 x 1
HDMI x 1
Mini-DisplayPort x 1
Kaartlezer x 1 (SD3.0/ MMC)
Communicatiepoort
LAN Ondersteund
Wireless LAN Ondersteund
Bluetooth Ondersteund
Beeld
LCD type 14" eDP FHD
Video
Grafische kaart
x 2 (versie 3.0)
x 1 (versie 3.1)(Type C)
®
NVIDIA
ondersteuning voor NVIDIA® Optimus™
GeForce® afzonderlijke videokaart met
VRAM GDDR5, op grond van gpu-structuur
15
Webcam
FHD Ondersteund
Audio
Ingebouwde
luidspreker
2 luidsprekers
Notebook Gebruikershandleiding
