P7N SLI Platinum 系列
MS-7380 (v1.X) 主機板
G52-73801X2
i
版權聲明
本文件中的資料係微星科技的智慧財產。我們雖已盡最大的努力製作此文
件，但無法對內容的正確性，提供百分之百保證。由於我們的產品一直在更
新中，因此我們保留不告知變動的權利。
商標
本手冊所使用的所有商標，都是其各自物主的財產。
NVIDIA、NVIDIA Logo、DualNet、nForce 是 NVIDIA 公司的註冊商標。
AMD、AthlonTM、Athlon XP、ThoroughbredTM 及DuronTM 是 AMD 公司的註
冊商標。
Intel® 及 Pentium® 是 Intel 公司的註冊商標。
PS/2® 及 OS/2® 是 IBM 公司的註冊商標。
Windows® 95/98/2000/NT/XP/Vista 是微軟公司的註冊商標。
Netware® 是 Novell 的註冊商標。
Award® 是 Phoenix 公司的註冊商標。
AMI® 是 American Megatrends Inc. 公司的註冊商標。
更新紀錄
版本 版本紀錄 日期
V1.0 首次發行 2008年1月
技術支援
若系統發生問題，無法從使用手冊中取得解決方法，請與購買處或當地經銷
商聯絡，或嘗試以下方式，以取得進一步資訊。
† 請至 MSI 首頁及 FAQ 網頁，取得技術指導、BIOS 更新、驅動程式更
新或其他相關的問題：
http://taiwan.msi.com.tw/index.php?func=service
† 請與我們的技術人員聯絡：http://support.msi.com.tw/?language=tw
ii
安全守則
1. 請仔細閱讀安全守則。
2. 請保存本使用手冊供日後參考。
3. 請勿讓設備受潮。
4. 請將本設備放置在穩固的平面上安裝。
5. 外殼上的開口為通風之用，以保護設備不致過熱，請勿堵住開口。
6. 請確認電源的電壓，在將設備接上電源之前，請將電壓調整為110/
220V。
7. 請將電源線放置於踩不到之處。電源線上勿放任何物品。
8. 在安裝任何外接卡或模組前，請先拔下電源線。
9. 請留意設備上所有的注意事項及警告。
10. 勿讓液體進入開口，以免造成損壞或短路。
11. 若出現下列任一情形，請將設備送予維修人員檢查：
●
電源線或插頭損壞
●
液體滲入設備中
●
設備受潮
●
設備運作不正常，或無法依照使用手冊運作
●
設備墜地並受損
●
設備有可見的裂痕
12. 勿將設備留置在無空調、儲存溫度超過60℃（140℉）的環境中，否則設
備可能受損。
注意：若電池安裝錯誤，可能會有爆炸的危險。僅能以相同
或製造商推薦的同類款式電池替換。
iii
FCC-B 無線電頻率干擾聲明
本主機板經測試過並確認
符合FCC法規第15編B類數
位 裝置的限值。依此設
計，當本主機板於住宅家
中安裝使用時，能有效避
免有害物質的干擾。由於此設備會產生、使用及放射無線電頻率能量，若未
依據說明手冊安裝及使用，可能對無線通訊造成有害的干擾。然而，在特殊
的安裝情形下，干擾仍有產生的可能。您可由開關此設備來判定是否干擾無
線或電視的接收。並請您按照下列一或多種方法來矯正此干擾。
= 重新調整接收天線的方向或位置
= 在設備及接收器間放置更多間隔物
= 將設備及接收器分別插到不同電路的插座上
= 請教經銷商或經驗豐富的技師
㊟意1
未獲標準管制單位明確核可之變更或修改，會讓使用者喪失操作此設備的權
利。
㊟意2
在可能的情況下，必須使用防干擾的電纜與電源線，以符合放射的標準。
VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU
RESEAU.
微星科技
MS-7380
本設備符合 FCC 法規第 15 編 B 類數位裝置的限值，並符合以下規範：
(1) 本設備不得產生有害的電波干擾。
(2) 本設備必須承受所有可能接收的電波干擾，包含可能造成非預期操作的電波
干擾。
iv
WEEE 聲明
v
vi
vii
目錄
版權聲明 ...............................................................ii
商標....................................................................ii
更新紀錄 ............................................................... ii
技術 支援 ...............................................................ii
安全守則 .............................................................. iii
FCC-B 無線電頻率干擾說明 ............................................ iv
WEEE 聲明 .............................................................v
第㆒章 簡介 .......................................................... 1-1
主機板規格....................................................... 1-2
主機板配置圖 .................................................... 1-4
配件 ............................................................. 1-5
第㆓章 硬體安裝 ..................................................... 2-1
快速安裝指南 .................................................... 2-2
中央處理器....................................................... 2-3
記憶體 ........................................................... 2-7
電源供應器....................................................... 2-9
背板 ............................................................2-11
連接器 .......................................................... 2-13
插槽 ............................................................2-20
第㆔章 BIOS 設定 ..................................................... 3-1
進入設定 ......................................................... 3-2
主選單 ........................................................... 3-4
標準 CMOS 功能..................................................3-6
進階 BIOS 功能 ................................................... 3-9
整合型週邊......................................................3-12
電源管理設定 ................................................... 3-14
H/W Monitor ....................................................3-17
Cell Menu .......................................................3-18
使用者設定...................................................... 3-23
載入安全/最佳預設值............................................3-24

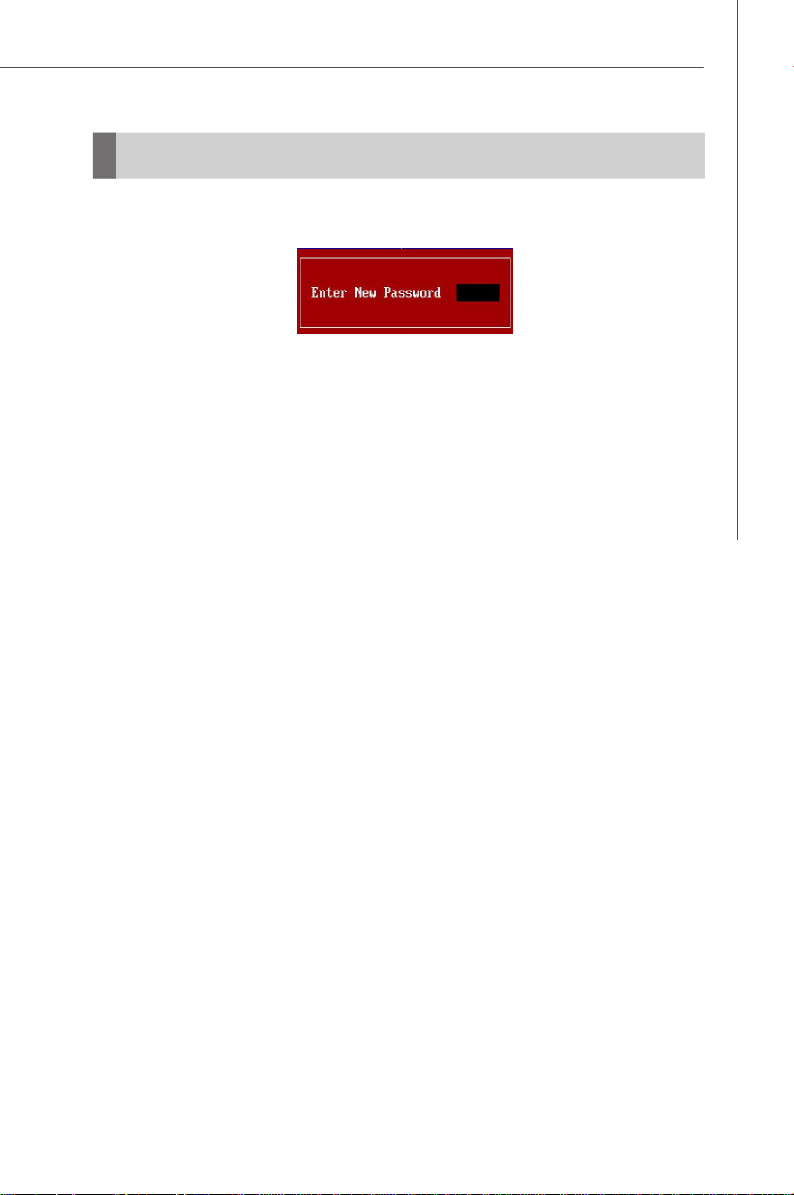

設定 BIOS 密碼 .................................................. 3-25
viii
附錄 A: Realtek ALC888 音效 ........................................ A-1
安裝 Realtek HD 音效驅動程式 ................................... A-2
軟體設定 ....................................................... A-4
硬體設定 ....................................................... A-19
附錄 B: NVIDIA RAID ............................................. B-1
簡介..............................................................B-2
RAID 設定........................................................B-3
安裝 NVIDIA RAID 工具程式 ......................................B-9
RAID 磁碟管理 ................................................. B-12
附錄 C : JMicron RAID 簡介 ......................................... C-1
簡介............................................................. C-2
JMicron RAID BIOS 工具程式 ..................................... C-3
安裝驅動程式................................................... C-11
JMicron Raid 磁碟管理工具 ...................................... C-13
附錄 D : Dual Core Center............................................ D-1
開啟 Dual Core Center ........................................... D-2
主選單 .......................................................... D-3
DOT (動態超頻管理員)........................................... D-5
時脈 ............................................................. D-6
電壓............................................................. D-7
風扇速度 ........................................................ D-8
溫度............................................................. D-9
使用者自訂 ..................................................... D-10
ix
x
第㆒章
簡介
感謝您購買 P7N SLI Platinum 系列(MS-7380 v1.X)
ATX 主機板。P7N SLI Platinum 系列主機板係採用
NVIDIA® nForce750i SLI & nForce430i 晶片組，以
期提供系統最佳化效能。EFINITY 系列主機板，搭
配新一代的 Intel® Core 2 Extreme, Core 2 Quad,
Core 2 Duo, Pentium dual-core 及 Celeron 系列處
理器來設計，呈現給您高效能及專業的桌上型電腦
平台解決方案。
簡介
1-1
MS-7380 主機板
主機板規格
支援㆗央處理器
- 支援 LGA 775 架構的 Intel
dual-core/ Celeron 系列處理器。
- 支援 Intel
- 支援 Intel
(有關更多 CPU 的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=cpuform)
®
EIST 新節能技術
®
Hyper-Threading (HT) 技術
®
Core 2 Quad/ Core 2 Duo/ Pentium
支援 FSB
- 支援 1333/ 1066/ 800/ 533 MHz
晶片組
- NVIDIA® nForce 750i SLI (C72P) 北橋晶片
- NVIDIA® nForce 430i (MCP51) 南橋晶片
記憶體
- DDR2 533/ 667/ 800 SDRAM (240 pin / 1.8V)
-支援 4 條 DDR2 DIMM (最高支援到 8 GB)
(有關更多記憶體的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=testreport )
LAN
- Realtek® RTL8211BL 支援 10/100/1000 高速乙太網路
IEEE 1394(選配)
- 由 VIA® VT 6308P 晶片整合
- 傳輸速率達每秒 400Mb
音效
- Realtek® ALC888 晶片
- 最多支援 7.1 聲道音效輸出
- 與 Azalia 1.0 規格相容
IDE
- nForce 430i 晶片支援二個 IDE 埠
- 支援 Ultra DMA 66/100/133 模式
- 支援 PIO, 主控匯流排操作模式
- 最多支援四個 IDE 裝置
SATA
- nForce 430i 晶片支援四個 SATA II 連接埠
- 支援儲存及傳輸率達每秒 3Gb
- JMicron JMB363 支援二個 SATA II 連接埠 (背板部份選配)
RAID
- 四個 SATA 連接埠支援 RAID 0/ 1/ 0+1/ 5 或 JBOD 模式
- 背板的二個 eSATA 連接埠支援 RAID 0/ 1 模式
1-2
軟碟機
- 一個軟碟機埠
- 支援一部 360KB、720KB、1.2MB、1.44MB 及 2.88MB 規格的軟碟機
接頭
背板
- 一個 PS/2 滑鼠連接埠
- 一個 PS/2 鍵盤連接埠
- 一個 IEEE 1394 埠(選配)
- 一個光纖 S/PDIF-out 音效連接埠
- 一個 eSATA 埠(選配)
- 一個清除 CMOS 鈕
- 四個 USB 2.0 連接埠
- 一個 LAN 接頭
- 六個音效接頭
內建接頭
- 一個機殼警告接頭
- 二個 USB 2.0 接頭
- 一個 IEEE 1394 接頭(選配)
- 一個 S/PDIF-Out 接頭
- 一個 CD-in 接頭
- 一個前置音效接頭
- 一個 TPM 接頭(選配)
- 一個序列埠接頭(選配)
插槽
- 三個 PCI Express x 16 插槽
a. 深藍色 PCIE x 16 (PCI_E1)插槽支援 PCI Express 2.0 x 16 速度
b. ㆓個藍色 PCI Express x 16 插槽，各支援 PCI Express 2.0 x 8 速度
c. 支援 SLI 技術
- 二個 PCI 插槽，支援 3.3V/ 5V PCI 匯流排介面
尺寸
- ATX 規格 (30.4 公分 x 24.5 公分)
裝機孔
- 9 個裝機孔
簡介
1-3
MS-7380 主機板
BATT
IDE 1
IDE 2
J1394_1
(optional)
JCOM1(optional)
(Optional)
(optional)
(optional)
主機板配置圖
Top: Mouse
Bottom: Keyboard
Optical
SPDIF-Out
ESATA Ports
(optional)
Clear CMOS button
USB ports
Top: LAN Jack
Bottom: USB Ports
T:
Line-In
M:
Line-Out
B:
Mic
T: RS-Out
M: CS-Out
B: SS-Out
JCD1
ALC888
JAUD1
I/O
Chip
JTPM
SYSFAN3
RTL8211BL
JMB363
JSPDIF
JCI1
JPWR2
PC_E1I
PCI_E2
PCI1
PCI_E3
PCI2
SYSFAN1
Nvidia
BR04
Nvidia
C72P
VIA
VT6308P
CPUFAN1
Nvidia
MCP51
JPWR1
SYSFAN2
DIMM1
DIMM3
DIMM2
DIMM4
SATA1_2 SATA3_4
+
JFP1 JFP2
1-4
FDD 1
JUSB1 JUSB2
P7N SLI Platinum 系列
(MS-7380 v1.X) ATX 主機板
配件
簡介
微星主機板
電源線
軟碟機排線
MSI 驅動程式 /
公共程式光碟
SATA 排線
後擋板

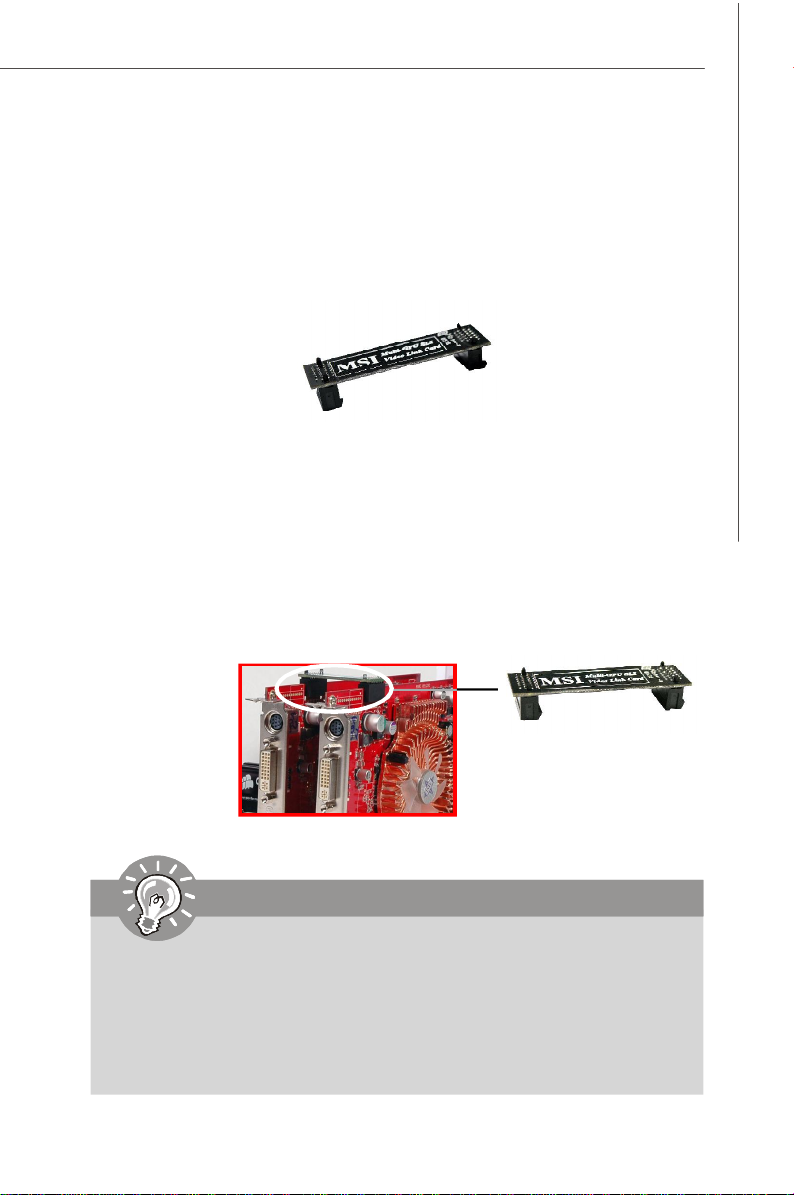

SLI 影像連結卡
IDE 排線
IEEE 1394 支架
(選配)
使用手冊
* 以上圖片僅供參考。配件會因您選購的產品內容不同而有所差異。
1-5
MS-7380 主機板
1-6
第㆓章
硬體安裝
本章指導有關硬體安裝的相關訊息。進行安裝
時，請小心處理零組件，並遵守安裝步驟。若不
慎以錯誤方向來安裝部份零組件的話，可能會造
成該零組件無法正常運作。
請在安裝電腦零組件時，使用接地腕帶。靜電可
能會使零組件受損。
硬體安裝
2-1
MS-7380 主機板
快速安裝指南
Back Panel
I/O, p.2-11
JCD1, p.2-16
JSPDIF, p.2-15
JCI1, p.2-16
JAUD1, p.2-16
PCI Express
slots, p.2-20
JTPM, p.2-18
SYSFAN3,
P2-15
PCI Slots,
p.2-23
SYSFAN1, p.2-15
JPWR2, p.2-9
CPU, p.2-3
CPUFAN1, p.2-15
Memroy DIMMs, p.2-7
JPWR1, p.2-9
SYSFAN2,
p.2-15
SATA, p.2-14
JFP2, p.2-19
JFP1, p.2-19
IDE1/2, p.2-13
2-2
FDD1, p.2-14
JCOM1, p.2-17
JUSB1~2, p.2-17
J1394_1, p.2-18
硬體安裝
㆗央處理器
主機板支援 LGA775 架構的 Intel® 處理器。在安裝 CPU 時，請確認附㈲散熱
風扇以避免 CPU 過熱。若無散熱風扇，請向經銷商洽購。並在開機前，先將
風扇正確地安裝在主機板上。
有關更多CPU的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=cpuform
㊟意事㊠
溫度過高
溫度過高，會嚴重損壞 CPU 以及系統。請確保散熱風扇正常運作，避免 CPU
過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶，以加強散熱。
更換CPU
更換 CPU 時，應先關掉 ATX 電源開關，或拔掉電源線，以免損壞 CPU 。
超頻使用
即使本主機板設計為可超頻運作，但在將其調整為超頻運作時，請確認系統
零組件可承受此非正常的設定。任何在非本產品規格建議下的操作，我們
不保證其造成的損壞及操作時的風險。
LGA 775 ㆗央處理器簡介
LGA 775 CPU 針腳座
對齊點
黃色三角標記即為Pin 1指示器
請於 LGA 775 CPU 的表面
塗上散熱膏有助 CPU 散熱
對齊點
黃色三角標記即為Pin 1指示器
2-3
MS-7380 主機板
安裝㆗央處理器與散熱風扇
在安裝中央處理器時，為避免過熱，請確認購買的中央處理器，是否隨附一顆
散熱風扇。安裝前先於中央處理器上塗抹散熱膏以助散熱。
請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理
器與主機板受損。
1. CPU插座上面有個塑膠保護蓋以
免CPU針座受損。安裝CPU前，
請勿取下。
3. 插座針腳露出。
2. 由腳座側邊將保護蓋取下( 如箭
頭所示)。
4. 開啟拉桿。
㊟意事㊠
1. 請於開機前，先確認CPU風扇已確實安裝。
2. 請勿觸摸CPU插槽的針腳，以免受損。
3. 塑膠保護蓋的提供與否，會依您購買的CPU包裝不同而有所差異。
2-4
硬體安裝
5. 將拉桿拉起，打開固定蓋。 6. 確認CPU正確安裝方向，將其置
7. 檢視CPU是否已安裝好。若未
安裝好，請垂直拿出CPU重新
安裝。
入插座中。以手指抓住處理器邊
緣。注意對準對齊點。
對齊點
8. 蓋上固定蓋。
2-5
MS-7380 主機板
9.輕壓下拉桿，然後將拉桿固定於
固定蓋旁的勾槽。
11.壓下四個卡榫以固定風扇。旋轉
卡榫鎖好(請參考卡榫上標示的
正確方向)。
固定鎖
10.對齊風扇和主機板上的安裝
孔。將風扇用力往下壓，直到
四個卡榫，卡進主機板的四個
孔裡。
12.檢查主機板背面，確認四個卡
榫已正確插入。
㊟意事㊠
1.請於第三章 BIOS 中監測 CPU 溫度。
2.未安裝 CPU 時，請使用塑膠保護蓋保護 CPU 針腳( 如圖 1 所示) 。
3. 本節主機板圖示僅作安裝中央處理器及散熱風扇示範用。該圖示可能會與您購
置的主機板外觀有所差異。
2-6
硬體安裝
未安裝
已安裝
1
2
3
記憶體
主機板上的 DIMM (雙面記憶體)插槽，是用來裝記憶體模組。
有關更多記憶體的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=testreport
DDR2
240-pin, 1.8V
64x2=128 pin56x2=112 pin
雙通道記憶體通則
雙通道模式下，記憶體模組可用二條匯流排同時傳送及接收資料。開啟雙通
道模式可加強系統效能。有關雙通道模式下分配通則，請參考如下圖示。
DIMM1
DIMM2
DIMM3
DIMM4
DIMM1
DIMM2
DIMM3
DIMM4
DIMM1
DIMM2
DIMM3
DIMM4
2-7
MS-7380 主機板
安裝記憶體模組
1. 記憶體模組上只有一個凹槽。模組僅能以一個方向安裝。
2. 將記憶體模組垂直插入 DIMM 插槽。請確定凹槽的方向正確，直到記憶體
模組上的金手指，牢固地插入插槽內。
㊟意事㊠
若已正確將記憶體模組插入插槽的話，應看不見金手指。
3. 記憶體插槽兩側的塑膠卡榫會自動卡上。
凸起裝置
V型凹槽
㊟意事㊠
- DDR2 記憶體模組，無法與 DDR 互換，且無法與 DDR 向下相容。因此請在
DDR2 插槽內，插入安裝 DDR2 記憶體模組; 在 DDR 插槽內則插入 DDR 記
憶體模組。
- 要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝相同容量及型
式的記憶體。
- 因晶片配置緣故，在每個 DIMM 模組安裝 2GB 記憶體模組時，系統僅能偵測
到 7+GB 容量 (而非 8GB 整) 。
2-8
電源供應器
硬體安裝
ATX 24-Pin 電源連接器：JPWR1
本連接器用來接 ATX 24-pin 電源供應器。連接ATX 24-pin 電
源時，請確認電源連接器插入的方向正確，且腳位是對準
的，再將電源連接器緊密地壓入連接器內。
您亦可使用 ATX 20-pin 電源，安裝 ATX 20-pin 電源時，請
確認電源插頭插入腳位對準 pin 1 及 pin 13 (如右圖所示)，本
連接器 pin 11、12、23 及 pin 24 均有防呆設計。
腳位定義
12
JPWR1
1
24
13
腳位 訊 號
1 +3.3V
2 +3.3V.
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V
腳位 訊 號
13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND
ATX 8-Pin 電源連接器：JPWR2
本電源連接器JPWR2，是供電給中央處理器使用。
JPWR2
8 5
4
1
腳位定義
腳位 訊 號
1 GND
2 GND
3 GND
4 GND
腳位 訊 號
5 +12V
6 +12V
7 +12V
8 +12V
pin 13
pin 12
㊟意事㊠
1. 上述二個連接器是連接到 ATX 電源供應器，以確保主機板穩定運作。
2. 建議使用 450 瓦(或以上)電源，有助系統穩定性。
2-9
MS-7380 主機板
關於電源的㊟意事㊠
由於 nForce 晶片對靜電 (ESD, Electrostatic Discharge) 非常敏感，因此產生靜
電干擾的情況，通常發生於使用者在 S5 (電源關閉狀態)時，卸下記憶體模組，
且在重新安裝記憶體模組時，電源線仍然連接。因為電源連接器的某些針腳，
對靜電十分敏感，因此這類插拔記憶體模組的動作，可能會造成晶片組系統無
法開機。請遵照下列說明，以避免此類情況發生。
若為首次安裝記憶體模組或在升級系統前，請記得拔下電源線的插頭或是電源
連接器。
圖一:
拔掉電源線
2-10
圖二:
拔掉電源連接器
圖三:
拔掉電源連接器
背板
硬體安裝
滑鼠
鍵盤
1394 埠
(選配)
S/PDIF-輸出
光纖
eSATA 埠
( 選配)
USB 埠
清除 CMOS
按鈕
LAN
USB 埠
音效輸入
音效輸出
MIC
麥克風
RS-輸出
CS-輸出
SS-輸出
滑鼠/ 鍵盤
標準 PS/2® 滑鼠/鍵盤的 DIN 連接器，可接 PS/2® 滑鼠/ 鍵盤。
1394 埠(選配)
位於主機板的背板的 IEEE1394 埠，可連接 IEEE1394 裝置。
光纖 S/PDIF-Out
S/PDIF (Sony & Philip Digital Interconnect Format) 連接器，是透過光纖排線
將數位音效傳輸到外部喇叭。
eSATA 埠(選配)
eSATA (外接 Serial ATA) 埠是用來接外部 SATA 裝置。請使用外接 SATA
排線將 SATA 裝置接到本埠。
清除 CMOS 按鈕
主機板上有一個 CMOS RAM，是利用主機板上的水銀電池，來保存 BIOS
設定。CMOS RAM 讓系統在每次開機的時候，依設定的 BIOS 來開機，若
要將BIOS回復到原廠的設定值，可按一下本按鈕來清除資料。
㊟意事㊠
請務必先確認關機，再清除 CMOS 資料。
2-11
MS-7380 主機板
USB 埠
OHCI (開放式主控制器介面) 的通用序列匯流排，可用來連接鍵盤、滑鼠或
其它與 USB 相容的設備。
LAN 埠
標準RJ-45插座，可連上區域網路。
運作指示燈
連線指示燈
您可直接將網路線接到連接器上。
LED 顏色 LED 狀態 說明
左 橘 On (穩定狀態) LAN 連線已建立
右
Off LAN 連線未建立
On ( 發亮跳動中) 電腦正連接到另一台電腦
綠 Off 資料傳輸速率為每秒10 Mbit
On 資料傳輸速率為每秒100 Mbit
橘 On
資料傳輸速率為每秒1000 Mbit

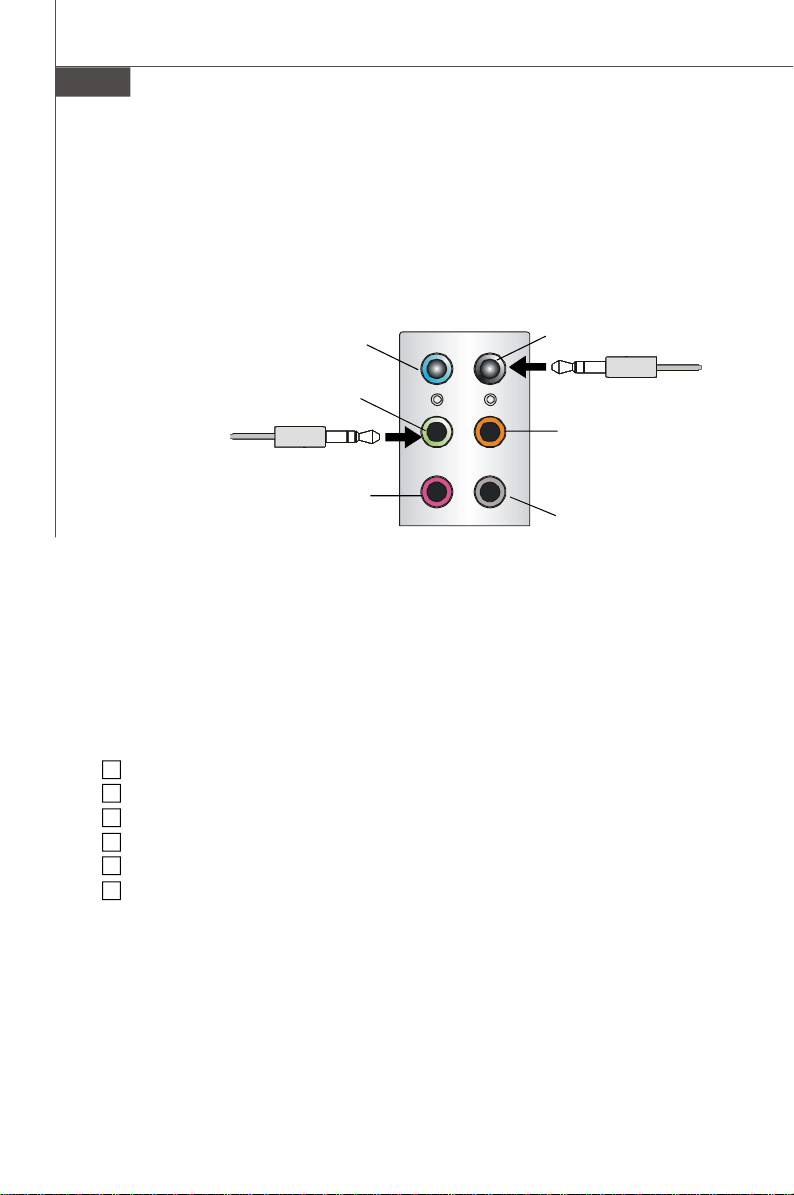

音訊埠
音訊連接器是供音訊裝置使用。可由音訊接頭的顏色來區分不同音效。
音效輸入( 藍) - 音效輸入，是供外接CD播放機，錄音機或其他音效裝
置。
音效輸出( 綠) - 音效輸出是接喇叭或耳機。
麥克風( 粉紅) - 本連接器是接麥克風使用。
RS-輸出( 黑) - 在 4/5.1/7.1 聲道模式的後置環繞音效輸出
CS-輸出( 橘) - 在 5.1/7.1 聲道模式的中置/重低音輸出
SS-輸出( 灰) - 在 7.1 聲道模式的側置環繞音效輸出
2-12
連接器
IDE 裝置連接器：IDE1 / IDE2
本連接器支援 IDE 硬碟、光碟機及其他 IDE 裝置。
IDE2
IDE1
硬體安裝
IDE1（IDE 主要連接器）
第一顆硬碟固定接到IDE1。IDE1可接主要及次要裝置各一。
IDE2（IDE 次要連接器）
IDE2可連接主要及次要硬碟各一。
㊟意事㊠
若在同一條排線上安裝二個 IDE 裝置，須依硬碟的跨接器 (Jumper)，將硬碟
分別指定到主要/次要模式。請參考廠商提供之 IDE 裝置文件來設定硬碟。
2-13
MS-7380 主機板
軟碟機連接器：FDD1
本連接器支援 360KB、720KB、1.2MB、1.44MB 及 2.88MB 等類型的軟碟機。
FDD1
Serial ATA 連接器：SATA 1_2/ SATA3_4
本連接器為高速的 SATA 介面連接埠，連接器可各接一組硬碟裝置。
SATA3_4
SATA1_2
㊟意事㊠
請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。
2-14
硬體安裝
風扇電源連接器：CPUFAN1, SYSFAN1, SYSFAN2, SYSFAN3
風扇電源連接器，是以 +12V 的電壓供電給風扇的連接器。在將電線接到連接
器時，請切記紅線是正極，務必要連接到 +12V; 而黑線是接地線，須連接到
GND。若主機板上內建有系統硬體監控器晶片組，須使用具速度感應器設計之
風扇，方能使用 CPU 風扇控制功能。
CONTROL
SENSOR
+12V
GND
CPUFAN1
GND
+12V
NC
SYSFAN1
NC
+12V
GND
SYSFAN2/3
㊟意事㊠
1. 請上處理器之官方網站參考建議之 CPU 風扇，或洽詢經銷商選擇合適的 CPU
散熱風扇。
2. CPUFAN1支援風扇控制功能。安裝 Dual Core Center 工具程式，會根據
CPU 的實際溫度，來控制 CPU 風扇的速度。
3. CPUFAN1 可使用 3 個針角或 4 個針角的風扇/散熱片。
S/PDIF-Out 連接器：JSPDIF
本連接器可接到 S/PDIF (Sony & Philip Digital Interconnect Format) 介面，來
傳輸數位音效。
JSPDIF
VCC
SPDIF
GND
S/PDIF 支架 (選配)
2-15
MS-7380 主機板
面板音效連接器：JAUD1
面板音效連接器，可連接到面板音效，其規格符合 Intel® 面板 I/O 連接設計指
南。
2
1
10
9
JAUD1
HD 音效腳位定義
腳位 訊 號 說 明
1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2
is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected
jack detection resistor network
機殼開啟警告連接器：JCI1
本連接器是接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機
制，系統會記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中
清除此紀錄訊息。
1
GNDCINTRU
JCI1
CD-In 連接器：JCD1
本連 接器是供外接音訊輸入使用。
2-16
R
GND
JCD1
L
硬體安裝

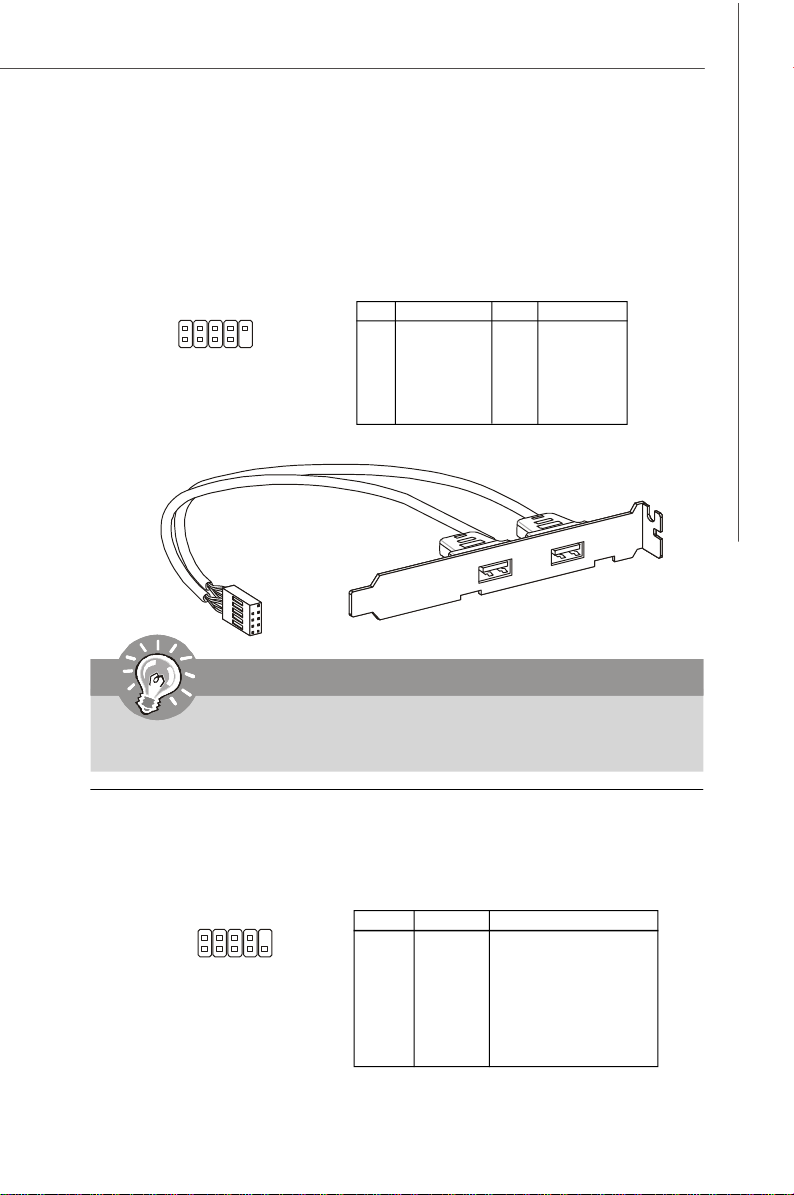

面板 USB 連接器：JUSB1/ JUSB2
本連接器規格符合 Intel
如: USB 硬碟、數位相機、MP3 播放器、㊞表機、數據機等相關週邊裝置。
2
1
JUSB1 / JUSB2
®
面板 I/O 連接設計指南，適用於高速 USB 介面，例
腳位定義
10
9
腳位訊 號 腳位訊 號
1 VCC 2 VCC
3 USB0- 4 USB15 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC
USB 2.0 支架
(選配)
㊟意事㊠
請注意 VCC 及 GND 的針腳位置須正確連接，以免造成損壞。
序列埠連接器：JCOM1(選配)
本連接器是傳送/接收 16 位元組 FIFOs 的 16550A 高速通信埠。您可直接接上
序列裝置。
腳位定義
2
1
9
JCOM1
腳位 訊號 說明
1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready)
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate
2-17
MS-7380 主機板
IEEE 1394 連接器: J1394_1(選配)
本連接器是透過另行選配的IEEE1394支架，來連接IEEE1394裝置。
腳位定義
腳位 訊 號 腳位 訊 號
10
9
J1394_1
1
2
1 TPA+ 2 TPA3 Ground 4 Ground
5 TPB+ 6 TPB7 Cable power 8 Cable power
9 Key (no pin) 10 Ground
IEEE1394支架(選配)
TPM 連接器：JTPM(選配)
本接頭是用來接 TPM(Trusted Platform Module)信任平台模組(選配)。
2
1
14
13
JTPM
腳位訊 號 說 明 腳位訊 號 說 明
1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground
2-18
硬體安裝
面板連接器：JFP1, JFP2
主機板提供兩個面板連接器，連接到面板開關及 LED 指示燈。JFP1 的規格符
合 Intel® 面板 I/O 連接設計指南。
JFP1
9
10
-
Power
Switch
Power
LED
JFP1 腳位定義
腳位 訊 號 說 明
1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.
+
+
Reset
-
Switch
-
HDD
+
LED
2
1
JFP2
8
7
+
Speaker
腳位 訊 號 說 明
1 GND Ground
2 SPK- Speaker3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer7 NC No connection
8 SPK+ Speaker+
+
-
2
1
JFP2 腳位定義
Power
LED
2-19
MS-7380 主機板
插槽
PCI Express 插槽
PCI Express 插槽支援 PCI Express 介面擴充卡。
PCI Express 2.0 x 16 支援高達每秒 8.0 GB 傳輸速率。
PCI Express 2.0x 8 支援高達每秒 4 GB 傳輸速率。
深藍色 PCI Express x16 插槽(PCI_E1)
支援 PCI Express 2.0 x 16 速度
藍色 PCI Express x16 插槽(PCI_E2/ PCI_E3)
支援 PCI Express 2.0 x 8 速度
㊟意事㊠
在安裝或移除擴充卡時，請先確認電源已拔除。另外，請詳讀擴充卡的使用
說明，確認在使用擴充卡時所需變更如跨接器、開關或 BIOS 設定等硬軟體
設定。
2-20
硬體安裝
NV SLI 技術
NVIDIA SLI (Scalable Link Interface) 顯卡串聯傳輸介面技術，讓兩顆 GPU於
同系統中串聯，以達單一顯卡雙倍效能。欲達到該效能，顯卡間須以 Multi-
GPU SLI 影像連結卡連接。請參照以下圖示啟用 SLI 技術。
SLI 影像連結卡
若要使用 SLI 模式達到較佳顯卡效能，請參照下列指示:
1. 可在 PCI Express x 16 插槽安裝兩張顯卡。再用SLI 影像連結器，將兩張顯卡
頂端的金手指連接起來(如下圖) 。請注意，即使已安裝兩張顯卡，但只有第一張
顯卡輸出影像。因此請將第一張PCI Express卡接到螢幕即可。
SLI 影像連結卡
㊟意事㊠
1. 本章節出現的主機板照片僅供參考。外觀會因所購買的主機板型號不同而
有差異。
2. 若要安裝兩張x16 顯卡，二張須為同品牌且同規格。
3. 請確認已將適合的電壓接到顯卡的電源連接器，以確保顯卡穩定運作。
4. 若只裝一張x16 顯卡，請將顯卡插入第一個深藍 PCIEx16(PCI_E1) 插槽。
2-21
MS-7380 主機板
2.完成硬體安裝後，請重新啟動，並安裝 NV SLI 驅動程式及工具。接著會出
現以下設定畫面，設定 Multi-GPU。請勾選 Enable multi-GPU 方塊，以啟用
內建顯卡的 SLI 模式(有關於 Multi-GPU 設定細節，請參閱顯卡隨附的使用手
冊) 。
勾選本項
3.重新啟動系統後，工作列會跳出以下畫面，表示 Multi-GPU
㊟意事㊠
要移除顯卡並跳出 SLI 模式，請確認已關閉 “Multi-GPU” 功能。
2-22
功能已啟用
。
硬體安裝
PCI (Peripheral Component Interconnect) 插槽
本插槽規格為32位元，33 MHz，速率為 133 MBps，可支援網卡、SCSI 卡、USB
卡及其它與 PCI 規格相容的各類擴充卡。
32-bit PCI 插槽
PCI 的㆗斷要求
IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號
至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排的腳位，
如下表所示：
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT Y# INT Z# INT W# INT X#
PCI Slot 2 INT Z# INT W# INT X# INT Y#
㊟意事㊠
在安裝或移除擴充卡時，請先確認電源已拔除。另外，請詳讀擴充卡的使用
說明，確認在使用擴充卡時所需變更如跨接器、開關或 BIOS 設定等硬軟體
設定。
2-23
MS-7380 主機板
2-24
第㆔章
BIOS 設定
本章節提供關於 BIOS 設定程式的資訊，讓您將系
統效能最佳化。如有下列狀況，請執行此 BIOS 設
定程式：
² 系統開機時出現錯誤訊息，並要求執行 BIOS 設
定程式。
² 使用者欲改變 BIOS 預設值，另作個人化設定。
BIOS 設定
3-1
MS-7380 主機板
進入設定
開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上
時，請按下<DEL>鍵進入設定程式。
Press DEL to enter SETUP
若以上訊息在您反應前就已消失，而您仍需進入設定時，請重新開機，或按下
RESET 按鈕。亦可同時按下<Ctrl>、<Alt>及<Delete>鍵來重新開機。
㊟意事㊠
1.為得到最佳效能，我們會持續更新 BIOS 的內容和項目。 因此，本章所描
述的內容，可能和實際主機板上的所見的 BIOS 內容有所出入。本章中所提
及的設定項目僅供參考。
2.開機後，進入 BIOS 設定，會在第一行顯示如下的訊息:
A7380NMS V1.0 122007
第一個字元 ........... A 表示此程式是由 AMI
公司設計; P 為
第二~ 五字元 ......... 表本主機板型號
第六字元 ............... I 表示 Intel 晶片; N 表 NVIDIA 晶片; V 是 VIA 晶片
第七~八字元 ......... MS 表示一般客戶
V1.0.......................... 表 BIOS 版本
122007.................... 表 BIOS 發行日期
®
PHOENIX® 公司設計
公司設計; W 為 AWARD
®
3-2
BIOS 設定
控制鍵
<↑> 移到上一項
<↓> 移到下一項
<←> 移到左選項
<→> 移到右選項
<Enter> 選 取 該項 目
<Esc> 跳至 Exit 功能選單，或從子選單回到主選單
<+/PU> 增加 或 改 變 數值
<-/PD> 減少或改變數值
<F6> 載入 最 佳預設值
<F8> 載 入安全預設值
<F10> 儲存所有CMOS 變更並離開
操作說明
在進入設定程式後，首先出現主選單的畫面。
主選單
主選單顯示 BIOS 支援的設定類別。請使用方向鍵(↑↓) 來選擇項目。螢幕下
方會顯示反白設定功能的線上說明。
子選單
若看到如右圖的指標出現，表示仍有相關設定的子
選單於其下可供選擇。
請使用上↑下↓箭頭來選取欄位，並按<Enter>，叫
出該子選單。然後用控制鍵，於子選單中輸入數值
及移動欄位。若要到主目錄，只需按下<Esc>即可。
㆒般求助 <F1>
BIOS 設定程式提供一般求助的畫面，可於任何選單中，按下<F1>叫出。求助
畫面會列出反白欄位的可用選項及按鍵，供您選擇。按<Esc>，即可跳出求助
視窗。
3-3
MS-7380 主機板
主選單
Standard CMOS Features（標準 CMOS 功能）
本選單設定基本的系統組態，例如時間、日期等。
Advanced BIOS Features（進階 BIOS 功能）
本選單設定 AMI® 特殊的進階功能選項。
Integrated Peripherals（整合型週邊）
本選單設定整合型週邊裝置。
Power Management Setup（電源管理設定）
本選單設定電源管理。
H/W Monitor
本選單可顯示電腦的現狀。
BIOS Setting Password（設定 BIOS 密碼）
使用本選單設定 BIOS 密碼。
Cell Menu
使用本選單設定頻率、電壓控制及超頻。
3-4
USER SETTINGS （使用者設定）
使用本選單儲存自訂設定到 BIOS CMOS 或由 BIOS CMOS 載入。
Load Fail-Safe Defaults（載入安全預設值）
使用本選單載入BIOS的出廠預設值，以獲得最穩定的系統作業。
Load Optimized Defaults（載入最佳預設值）
使用本選單載入最佳預設值，以獲得最理想的系統效能。
Save & Exit Setup （儲存並離開設定）
將變更儲存到 CMOS 並離開設定。
Exit Without Saving（離開但不儲存）
放棄所有變更並離開設定。
BIOS 設定
3-5
MS-7380 主機板
標準 CMOS 功能
在標準 CMOS 功能選單中，涵蓋數個基本設定項目。請利用方向鍵，將您要變
更的項目反白，再以 <PgUp> 或 <PgDn>，來變更每個項目的設定值。
Date (MM:DD:YY)（㈰期- ㈰: ㈪: 年）
本項將系統設定成您所希望的日期( 通常為目前的日期)。格式為<星期> 、
<月>、<日>、<年>。
day 從星期日到星期六，由 BIOS 判斷(唯讀格式)
month 一月到十二月
date 利用數字鍵輸入 1 至 31 的日期
year 使用者可自行設定年份
Time (HH:MM:SS)（時間-時: 分: 秒）
本項可將系統設定成您所希望的時間(通常為目前的時間) 。格式為< 時> 、
<分>、<秒>。
IDE Primary/ Secondary Master/ Slave, SATA1/ 2/ 3/ 4, E-SATA 1/2
按下<Enter>鍵，即可進入下頁子選單。
3-6
BIOS 設定

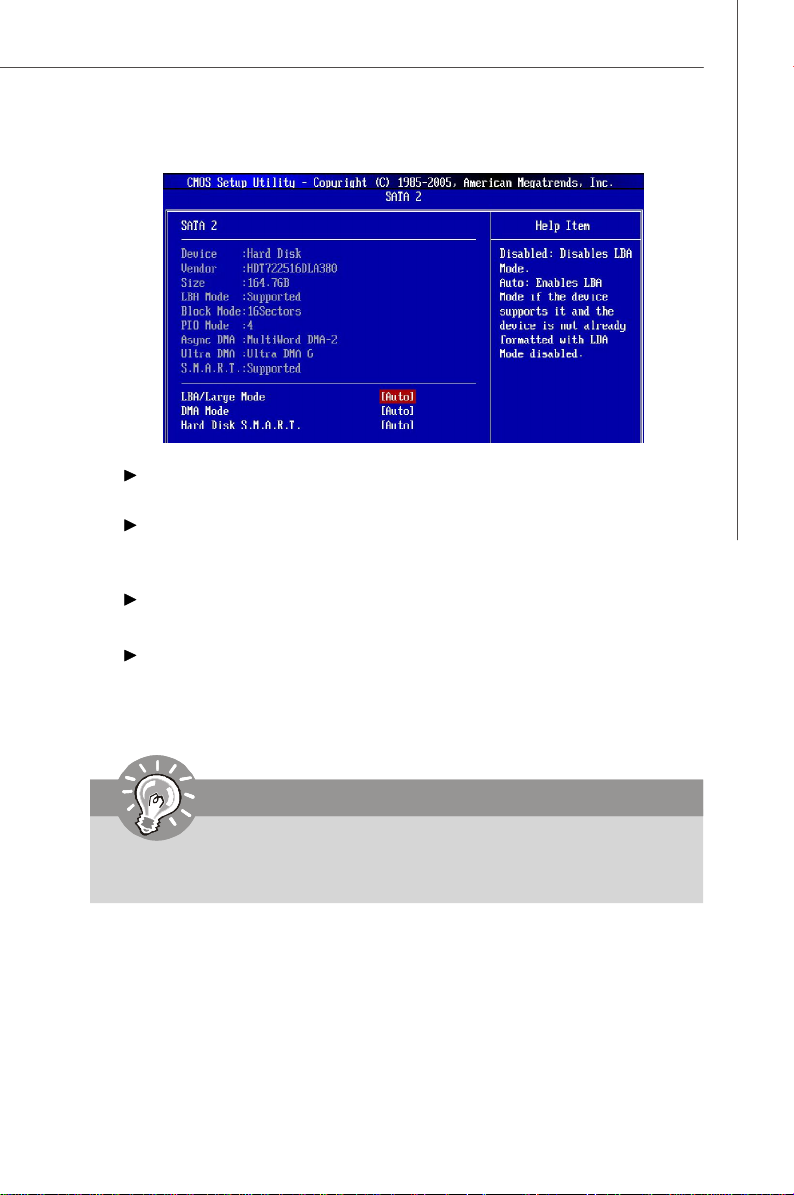

IDE Primary/ Secondary Master/ Slave, SATA 1/2/3/4 , E-SATA 1/2
本項顯示已連接到 IDE/ SATA 連接埠的裝置訊息。
LBA/Large Mode ( LBA/Large 模式)
本項開啟或關閉 LBA (邏輯區塊定址模式，硬碟中邏輯區塊的大小)。若裝
置支援該功能，請設為自動[Auto]; 反之，請設為關閉 [Disabled]。
DMA Mode (DMA 模式)
本項選擇 DMA (記憶體直接存取)模式。
Hard Disk S.M.A.R.T.（硬碟 S.M.A.R.T. 功能）
本項用來開啟硬碟的 S.M.A.R.T.功能(自動監控分析與報告技術) 。
S.M.A.R.T.工具，用以監控硬碟狀態，防止硬碟故障。本功能可讓您在硬
碟發生故障前，先將資料從硬碟移至安全的位置。
㊟意事㊠
將 IDE/SATA 裝置接到主機板上的 IDE/SATA 連接器時，IDE Primary/
Secondary Master/ Slave, SATA 1/2/3/4 , E-SATA 1/2 等選項會出現。
3-7
MS-7380 主機板
Floppy Drive A（軟碟機 A）
本項可設定安裝之軟碟機類型。設定值為：無[None]、[360K, 5.25 in.]、[1.
2M, 5.25 in.]、[720K, 3.5 in.]、[1.44M, 3.5 in.]、[2.88M, 3.5 in.]。
System Information（系統訊息）
按下<Enter>鍵，即可進入子選單。
本項顯示 CPU 訊息、BIOS 版本以及系統記憶體狀態( 唯讀)。
3-8
進階 BIOS 功能
Full Screen Logo Display（全螢幕商標圖示）
本項開啟畫面上顯示的標誌。設定選項：
[Enabled] 開機時以全螢幕顯示靜態影像(標誌)
[Disabled] 開機時顯示 POST 訊息
BIOS 設定
Quick Booting（快速開啟）
本項設為開啟[Enabled]，讓系統在五秒內完成開機，因系統會跳過部份檢查
項目。
Boot Up Num-Lock LED （啟動 Num-Lock 燈號）
本項可設定系統開機時 Num Lock 的狀態。設為[On]，則開機時，會一併啟
動 Num Lock。設為[Off]，則可利用數字盤上的方向鍵。
IOAPIC Function ( IOAPIC ㆗斷模式)
本項開啟或關閉進階可程式中斷控制器 (Advanced Programmable Interrupt
Controller)。由於與 PC2001 規格相容，本系統可在 APIC 模式下執行。開啟
APIC 模式會讓系統擴展有效的IRQ資源。
MPS Table Version （MPS 版本）
本項設定系統將使用何種 MPS (多處理器規範)版本。請選擇作業系統所支援
的 MPS 版本。有關作業系統適用之版本，請洽經銷商。
3-9
MS-7380 主機板
Primary Graphic ’s Adapter（主要顯示裝置）
本項指定開機時，以哪張顯卡為主要的顯示裝置。
PCI Latency Timer（PCI 延遲時間）
本項設定每個PCI裝置佔用匯流排的時間。當設定的時間越長，每個PCI裝
置，就可以有較長時間傳送資料，而PCI的有效頻寬就會增加。為達更佳的
PCI效能，請將本欄位設為較高數值。
CPU Feature （處理器功能）
按下 <Enter> 鍵，即可進入如下子選單。
Execute Bit Support（支援病毒防護技術)
英特爾的這項功能可保護記憶體緩衝區溢位，避免病毒擴散。在作業系
統支援本功能時，保護記憶體緩衝區溢位避免病毒擴散。本功能讓處理
器定義記憶體中可執行與不可執行應用程式碼之處。在病毒試著於緩衝
區內置入病毒碼時，處理器即可關閉該碼執行，以免病毒擴散。
Set Limit CPUID MaxVal to 3
本設定用以針對處理器於較舊的作業系統中限制速度。
Chipset Feature（晶片功能）
按下 <Enter> 鍵，即可進入如下子選單。
HPET（高精度事件計時器）
本項為晶片內的元件。設為開啟，會透過多種 ACPI 事件提供達到 HEPT
的方法。
3-10
BIOS 設定
Boot Sequence（開機順序）
按下 <Enter> 鍵，即可進入如下子選單。
1st/ 2nd/ 3rd Boot Device（第㆒/ 第㆓/ 第㆔個開機裝置）
本項設定 BIOS 要載入磁碟作業系統開機裝置的順序。
Boot From Other Device（其它開機裝置）
將本項設為[Yes]，讓系統在由第一/第二/ 第三個開機裝置失敗時，試著從
其他裝置開機。
Trusted Computing（可信賴計算）
按下 <Enter> 鍵，即可進入以下子選單:
TCG/ TPM SUPPORT（支援 TCG/TPM ）（選配）
本項用來開啟或關閉 BIOS 裏TPM (Trusted Platform Module) 的支援。
Execute TPM Command （執行 TPM 指令）
設為開啟[Enable]來開啟 TPM 指令。
TPM Enable/ Disable Status, TPM Owner Status（TPM 支援狀態,
TPM 擁㈲者狀態)
本項顯示 TPM 狀態(唯讀)。
3-11
MS-7380 主機板
整合型週邊
USB Controller ( USB 控制器)
本項開啟或關閉內建的 USB 主控制器。
USB Device Legacy Support ( 支援舊式 USB 裝置)
需於作業系統，使用 USB 介面的裝置，請設為開啟[Enabled]。
Onboard LAN Controller ( 內建 LAN 控制器)
本項開啟或關閉內建的 LAN 控制器。
LAN Option ROM (LAN 選㊠ ROM)
本項在開機時喚起內建的 LAN 控制器的開機 ROM。
Onboard IEEE 1394 Controller (內建 IEEE1394 控制器)
本項開啟或關閉內建的 IEEE 1394 功能。
Onboard E-SATA Controller ( 內建 E-SATA 控制器)
本項開啟或關閉內建 E-SATA 裝置中的 RAID 模式。
HD Audio Controller（HD 音效控制器）
本項開啟或關閉內建的音效控制器。
3-12
BIOS 設定
On-Chip ATA Devices (內建 ATA 裝置)
按下 <Enter> 鍵，即可進入如下子選單。
On-Chip IDE Controller ( 內建 IDE 控制器)
本項開啟或關閉內建的 IDE 控制器。
PCI IDE BusMaster （PCI IDE 匯流排主控）
本項於 PCI 匯流排讀寫到 IDE 硬碟時，開啟或關閉 BIOS 的功能。
On-Chip SATA Controller ( 內建 SATA 控制器)
本項開啟或關閉 SATA 控制器。
RAID mode（RAID 模式）
本項設為[RAID]會開啟下列欄位功能，請利用這些欄位來開啟 SATA 硬
碟中的 RAID 功能。
SATA1 / SATA2 / SATA3 / SAT4
這些欄位開啟或關閉每個 SATA 1/2/3/4 硬碟中的 RAID 功能。
I/O Devices（I/O 裝置）
按下 <Enter> 鍵，即可進入如下子選單。
COM Port 1 (COM 埠 1）
選定一個記憶空間位址及中斷向量給本序列埠。
3-13
MS-7380 主機板
電源管理設定
本節描述 S3 的相關設定，只在主機板 BIOS 支援 S3 休眠模式時才會出現。
ACPI Function （ACPI 功能）
本項可開啟 ACPI (進階配置與電源管理介面)功能。若使用 Windows 2000/
XP 等支援 ACPI 的作業系統，請設為開啟[Enabled]。
ACPI Standby State（ACPI 待 機狀態）
本項指定 ACPI 使用的待機狀態。若作業系統是 Windows 2000/XP 等支援
ACPI，請於本項設定為 S1 (POS) 或是 S3 (STR) 以進入待機 (Standby) 模式。
設定選項：
[S1] S1 休眠模式是一種低耗電狀態。在此狀態中，不會損失
[S3] S3 休眠模式是一種耗電更低的狀態。在其他硬體組件關
任何系統內容(CPU 或晶片組)，且硬體維持所有系統內
容。
閉以省電的同時，系統配置與開啟的應用程式/檔案的資
訊，會被儲存到維持開啟狀態的主記憶體。儲存在記憶體
內的資訊在「喚醒」事件出現時，則會被載入到系統內。
3-14
BIOS 設定
Re-Call VGA BIOS from S3 ( 從 S3 狀態喚醒 VGA BIOS ）
當 ACPI 待機狀態設為 [S3] 時，即可選擇本項。選取開啟[Yes] 時，在系
統由 S3 休眠狀態喚醒，BIOS 會呼叫 VGA BIOS 來初始 VGA 卡。關閉本
功能，雖系統喚醒時間會縮短，但系統另需個 VGA 驅動程式來初始
VGA 卡。因此，若該卡的 VGA 驅動程式未支援初始化的功能時，那麼
由 S3 休眠狀態中被喚醒後，可能會無法正常顯示或無法作用。
Power Button Function（電源鈕功能）
本項設定電源鈕的功能。設定值有:
[Power On/Off] 該鈕作用同一般的電源開啟或關閉。
[Suspend] 在按下該鈕時，電腦會進入暫停/ 睡眠模式，但按住
Restore On AC Power Loss（AC電源㆗斷後恢復）
本項設定在系統斷電或不正常中斷後，來電時系統是否重新開機。設定值為:
[Off] 電腦維持關機狀態。
[On] 電腦維持開機狀態。
[Last State] 回復中斷前之系統狀態。
Wake Up Event Setup（喚醒功能）
按下 <Enter> 鍵，即可進入如下子選單。
超過 4 秒鐘，則電腦會關閉。
Resume From S3 By USB Device (㉂ USB 裝置喚醒)
本項設定系統由偵測到 USB 裝置的動作，從 S3 (Suspend to RAM) 休眠
狀態中喚醒。
Resume From S3 By PS/2 Keyboard（㉂ PS/2 鍵盤喚醒）
本項設定系統由偵測到鍵盤輸入訊號來自省電模式中喚醒的方法。
Resume From S3 By PS/2 Mouse（㉂ PS/2 滑鼠喚醒）
本項設定系統由偵測到滑鼠輸入訊號來自省電模式中喚醒的方法。
Resume By PCI Device (PME#) ( 由 PCI 裝置回復)
本項設為開啟[Enabled]，可透過任何 PME 事件來讓系統自省電待機模式
中喚醒。
Resume By PCI-E Device (由 PCIE 裝置回復)
本項設定為開啟[Enabled]，可透過在任何 PCI Express 裝置上的事件來將
系統自省電待機模式喚醒。
3-15
MS-7380 主機板
Rusume By Onboard LAN（由 LAN 喚醒）
本項設定糸統是否由安裝在 LAN 埠上的裝置來自省電模式下喚醒。
Resume By RTC Alarm（RTC 定時喚醒）
本項開啟或關閉系統於指定的時間或日期開機的功能。
3-16
BIOS 設定
H/W Monitor
Chassis Intrusion（機殼開啟警告開關）
本項設定開啟或關閉，在機殼打開時，紀錄機殼入侵狀態，並發出警告訊息
的功能。如要清除警告訊息，請設為重設[Reset]，本欄位的設定值，稍後會
自動恢復成開啟[Enabled]。
CPU Smart FAN Target（智慧型風扇指定溫度值）
本主機板提供智慧型風扇系統，可依目前溫度自動控制風扇轉速，將溫度控
制於特定範圍。請於本項指定溫度上限。若目前風扇溫度達上限，即會啟動
智慧型風扇功能，有多個種選項可自動加速散熱。
CPU Min. FAN Speed(%)（CPU 最小風扇速度）
在智慧型風扇指定溫度值選項設定限值，本項會出現。本項設定處理器風扇
最小速限百分比。
PC Health Status（PC 狀態）
CPU/System Temperature, CPU FAN/ SYS FAN 1/ SYS FAN 2 Speed,
CPU Vcore, 3.3V, 5V, 12V
這些欄位會顯示目前監控的CPU電壓、溫度及所有風扇轉速等硬體設備
及零組件的狀況。
3-17
MS-7380 主機板
Cell Menu
㊟意事㊠
除非對晶片組功能非常熟悉，否則請勿任意變更設定。
Current CPU / FSB/ DRAM Frequency（目前 CPU / DRAM 頻率）
上述選項顯示 CPU/DRAM 的頻率。唯讀。
D.O.T Control（D.O.T 控制)
動態超頻技術是種可自動超頻的功能，是 MSITM 微星科技新一代的 CoreCell
核心技術，該技術於設計之初便考量到要自動偵測 CPU 執行程式的負載，再
依其負載自動調整最佳的頻率時脈。當主機板偵測到 CPU 正在執行程式時，
會自動加快速度，以期更順暢及更快速地完成。反之，在 CPU 處於暫時擱置
或低負載時，會回復原來設定速度。通常，動態超頻技術可提昇系統的性
能，但大多是在使用者需執行大量的 3D 運算、影像處理時才會用得到此技
術。
[Disabled] 關閉動態超頻 技術。
[Private] 第一級超頻，約增加 1% 頻率。
[Sergeant] 第二級超頻，約增加 3% 頻率。
3-18
TM
BIOS 設定
[Captain] 第三級超頻，約增加 5% 頻率。
[Colonel] 第四級超頻，約增加 7% 頻率。
[General] 第五級超頻，約增加 10% 頻率。
[Commander]第六級超頻，約增加 15% 頻率。
㊟意事㊠
即使動態超頻較手動超頻穩定，但基本上仍有其風險性。建議先行確認 CPU 能
超頻至多大的負載。若是發現 PC 不穩或一直重開機，最好關閉本功能或降低
超頻的層次。若要手動操作超頻，請先關閉動態超頻功能。
Intel EIST（Intel® SpeedStep™ 節電技術）
本技術依電腦使用電池或接 AC 交流電源的情況，來設定微處理器的效能表
現。本項需安裝支援 speedstep 技術的 CPU 才會顯示。
System Clock Mode（系統時脈模式）
本項用以切換以下二種模式。
FSB Clock (MHz)（FSB 時脈）
系統時脈模式設為手動[Manual]，即可選擇處理器前端匯流排時脈頻率
(MHz)。
Memory Clock (MHz)（記憶體時脈）
系統時脈模式設為手動[Manual]，即可選擇記憶體時脈頻率(MHz)。
Advance DRAM Configuration（進階 DRAM 設定）
按下 <Enter> 鍵，即可進入如下子選單。
Memory Timings（記憶體時脈）
本項可自動偵測所有 DRAM 上的時脈。設定為手動 [Manual]，以下欄位
均可選擇。
3-19
MS-7380 主機板
CAS Latency(CL)（CAS 延遲）
記憶體時脈設為手動 [Manual]，可調整本欄位。本項控制行位址信號
(CAS)延遲，也就是於 SDRAM 接收讀取指令後，開始進行讀取前的延遲
時間(以時脈計) 。
tRCD
記憶體時脈設為手動 [Manual]，可調整本欄位。在 DRAM 重置時，列和
欄位址是分開處理的。本項設定列位址 (RAS)到行位址 (CAS) 和訊號之
間的延遲時間。時脈數越少，DRAM的效能越好。
tRP
記憶體時脈設為手動 [Manual]，可調整本欄位。本項控制列位址(RAS)預
充電的時脈。若無足夠時間，讓列位址在 DRAM 更新之前預充電，更新
可能會不完全，而且 DRAM 可能漏失資料。本項僅適用於系統安裝同步
動態隨機存取記憶體時。
tRAS
記憶體時脈設為手動 [Manual]，可調整本欄位。本項決定 RAS 由記憶體
讀取及寫入記憶體所需時間。
tRRD
記憶體時脈設為[Manual]，可調整本欄位。本項設定不同記憶體間的
(active-to-active)延遲時間。
tRC
記憶體時脈設為[Manual]，可調整本欄位。本項是記憶體由列活化到預
充電整個過程所需的最小週期。
tWR
記憶體時脈設為[Manual]，可調整本欄位。本項是寫入資料結束到預充
電指令開始間的最短間距。本項透過感覺放大器(sense amplifier)回復資
料。
tWTR
記憶體時脈設為[Manual]，可調整本欄位。本項是記憶體由列活化到預
充電整個所需的最小週期。輸出入閘道會在讀取指令開始前，驅動感覺
放大器。
tREF
記憶體時脈設為[Manual]，可調整本欄位。本項是記憶體由列活化到預
充電整個所需的最小週期。
記憶體時脈設為[Manual]，可調整本欄位。本項指定記憶體更新率，通
常需設為最頻繁的選項。
1T/2T Memory Timing（1T/2T 記憶體時脈）
本項控制 SDRAM 指令速率。若選 [1T]，則 SDRAM 信號控制器會以一
週期速率執行(T= 時脈週期)，選 [2T]，則以二週期執行。
3-20
BIOS 設定
Adjust PCI-E Frequency (MHz)（PCI-E 頻率)
本項設定 PCI-Express 時脈頻率(MHz)。
CPU Voltage (V)（CPU 電壓）
本項增加 CPU 電壓。
Memory Voltage (V)（記憶體電壓）
調整記憶體電壓可加快記憶體速度。
VTT FSB Voltage (V)（系統匯流排電壓調整）
本項調整系統匯流排電壓。
NB Voltage (V)（北橋電壓）
本項調整後的北橋晶片電壓。
SB Voltage (V)（南橋電壓）
本項調整後的南橋晶片電壓。
Spread Spectrum（頻譜擴散）
主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾
(EMI)。頻譜擴散功能，可藉由調節脈衝以減少EMI的問題。若無電磁波干擾
的問題，請設為關閉，以達較佳的系統穩定性及效能。若要符合EMI規範，請
選擇開啟，以減少電磁波。切記，如需進行超頻，請務必將本功能關閉，因
為即使是些微的劇波，均足以引起時脈速度的增快，進而使超頻中的處理器
被鎖定。
㊟意事㊠
1. 若無電磁波干擾的問題，請設定為「關閉」，以達到較佳的系統穩定和效
能。若要符合EMI規範，請設為符合頻譜擴散的數值。
2. 頻譜擴散的數值越大，能減少越多電磁波，但系統就越不穩定。欲知最適
當的頻譜擴散的數值，請查詢當地的規範。
3. 切記，如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，均
足以引起時脈速度的增快，進而使超頻中的處理器被鎖定。
3-21
MS-7380 主機板
CPU 及記憶體時脈超頻
D.O.T 控制/ FSB 時脈/ 記憶體時脈等均為可用來超頻CPU及記憶體的欄位。詳
細資料，請參閱上述欄位的說明。
㊟意事㊠
本主機板的設計可支援超頻的功能。但前提是需確認週邊零件可承受超頻此
異常設定。基本上，我們不建議任何超出產品規格的操作設定。對於不當操
作或超出產品規格的模式所引起的損壞及危險，我們亦不提供任何保固。
可將系統由超頻失敗救回的㆓種方式...
重新開機頻率倍
1. 按電源鈕將系統重開三次。請務必注意，每次開機均需隔十秒以上，
以避免電流影響其它裝置或零組件。
2. 在第四次開機時，BIOS會認定先前的超頻失敗，並自動恢復原設定。
請在下列訊息出現時，按任意鍵來正常開機。
Warning !!! The previous performance of overclocking is failed,
and the system is restored to the defaults setting.
Please press any key to continue...
清除 CMOS 設定
請參閱第二章以深入了解清除資料的方法。
3-22
使用者設定
Save Settings 1/2（儲存設定 1/2）
本項用來儲存自設的設定到CMOS。
BIOS 設定
Load Settings 1/2（載入設定 1/2）
在儲存設定 1/2 欄位儲存設定後，即可選擇本項由CMOS載入設定。
3-23
MS-7380 主機板
載入安全/最佳預設值
選單上的這二個選項，可將 BIOS 程式的設定值恢復為預設的安全或最佳設定
值。最佳預設值 (Optimized Defaults)，是主機板廠商為讓主機板達到最佳效能
所設定的預設值。安全 (Fail-Safe) 預設值，則是 BIOS 廠商為主機板的穩定性
所設定的預設值。
選擇 Load Fail-Safe Defaults 時，會出現下面的訊息：
選擇 [OK] 再按<Enter>，即可載入預設的 BIOS 值，讓系統以最小且最穩定的
效能狀態下運作。
選擇 Load Optimized Defaults 時，螢幕上會出現下列訊息：
選擇 [OK] 再按<Enter>，即可載入出廠時設定的預設值，提供最佳的系統效能。
3-24
BIOS 設定
設定 BIOS 密碼
選擇這個功能，會出現下面的訊息：
在此輸入密碼，最多六個字元長，並按下<Enter>。此密碼會蓋掉先前所設的
任何密碼。接下來會有個提示，要您確認密碼，請再重輸入一次，按下
<Enter>，或按<Esc>，放棄剛輸入的密碼。
要清除密碼，只需在看到提示，要求輸入密碼時，按<Enter>，就會跳出告知
密碼已清除的提示。既然密碼已清除，則再開機或進入BIOS時，就不用輸入
任何密碼。
密碼若已設定時，那麼每次進入BIOS，都會要求輸入密碼。旨在防止未授權
的人，來改變系統的任一設定。
3-25
MS-7380 主機板
3-26
附錄 A：
Realtek ALC888
Realtek ALC888 晶片，搭配 10 聲道DAC，支援7.1
聲道播放及透過前置左右二聲道的獨立立體聲，亦
即多重音源的輸出。
音效
MS-7380 主機板
安裝 Realtek HD 音效驅動程式
您需安裝 Realtek ALC888 晶片的驅動程式，方能適當的使用 2、4、6 及 8 聲道
或 7.1+2 聲道音效功能。請依下列步驟來為不同的作業系統，安裝驅動程式。
在 Windows 2000/ XP/Vista 作業系統㆘安裝
若是在 Windows® 2000 作業系統下，請先安裝 Windows® 2000 Service Pack 4 或
更新的版本，再安裝本驅動程式。在 Windows® XP 作業系統下，須先安裝 Win-
dows® XP Service Pack 1 或更新的版本，之後再安裝驅動程式。
以下安裝畫面是在 Windows® XP 作業系統中進行，畫面或步驟可能會因不同的
作業系統而有所差異。
1. 請將驅動光碟放入光碟機內，螢幕會自動出現如下安裝畫面。
2. 請點一下”Realtek HD Audio Driver”。
㊟意事㊠
HD Audio Configuration 軟體功能不斷更新中，以加強音效程式功能。故
本章節擷取的安裝畫面僅供使用者參考，實際畫面可能依軟體版本的不同而有
所差異。
A-2
按㆒㆘
Realtek ALC888 音效
3. 請按「㆘㆒步」，開始安裝高傳真音效驅動程式。
按㆒㆘
4. 點選「完成」，重新開機。
按㆒㆘
勾選本㊠
A-3
MS-7380 主機板

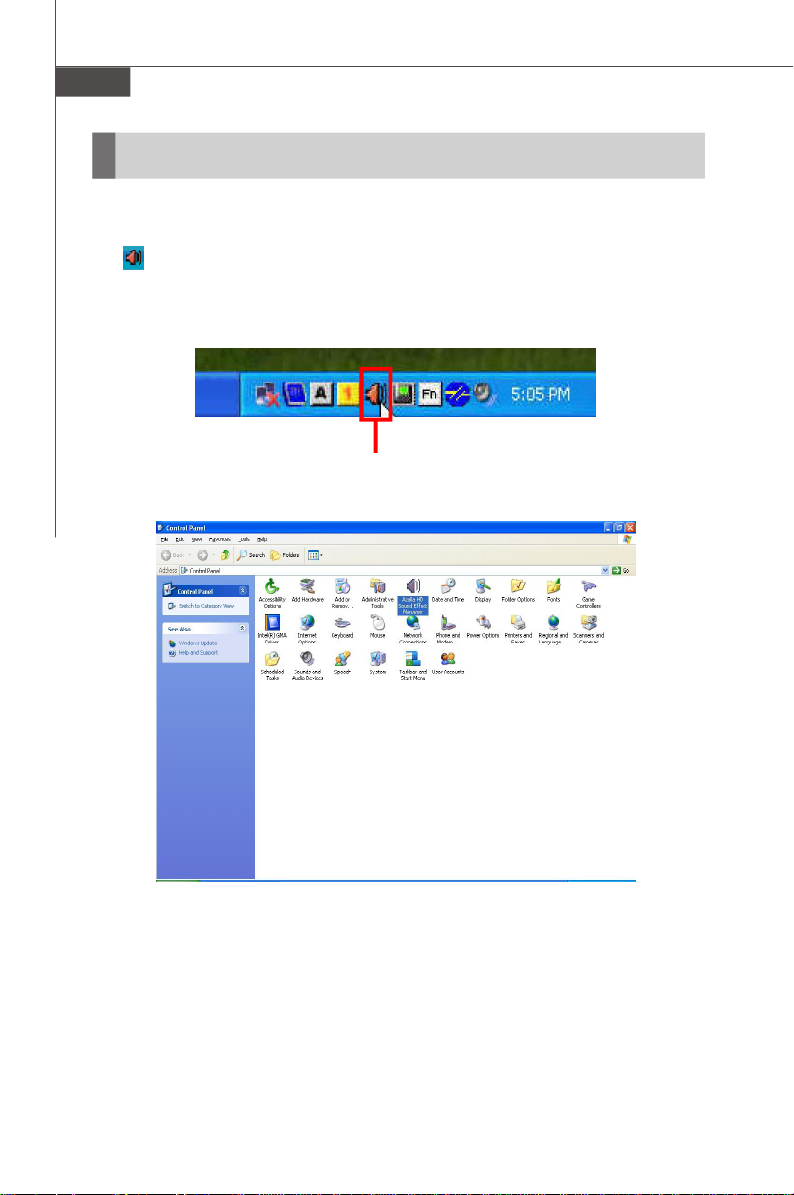

軟體設定

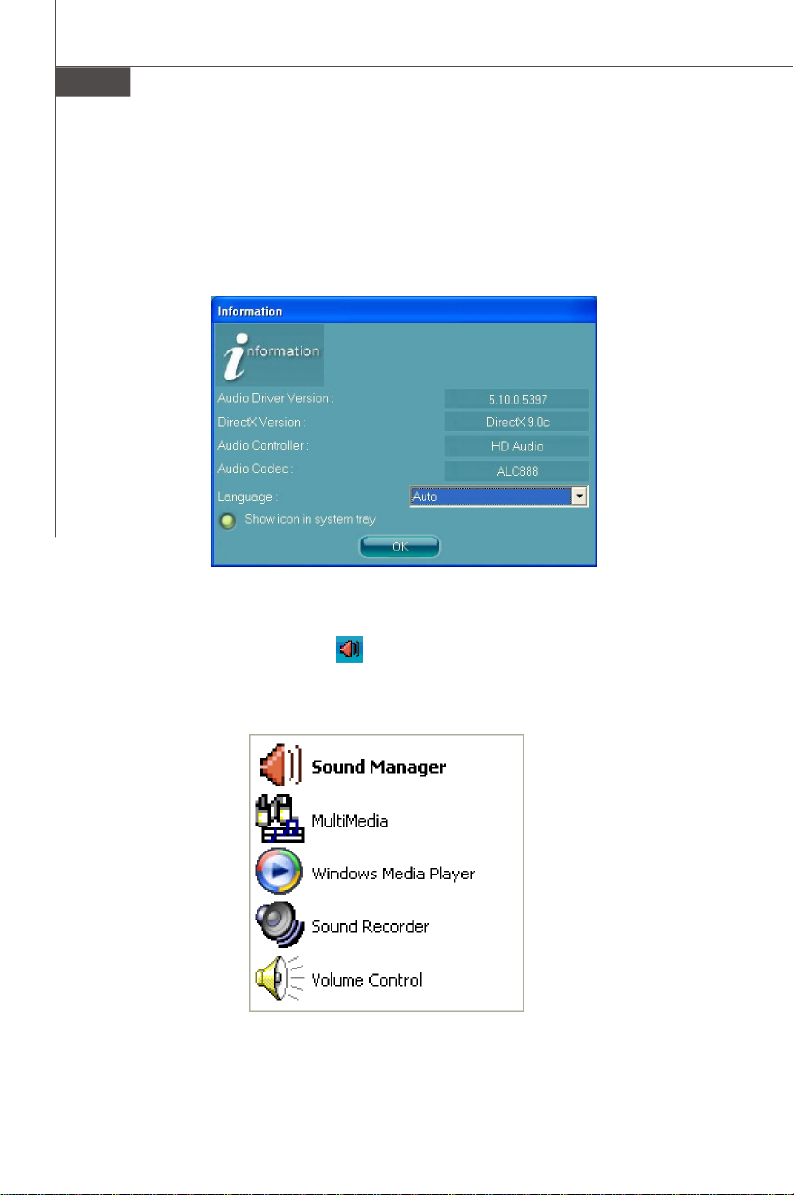

安裝完音效驅動程式後，即可使用 2/4/6/8 聲道音效。點選螢幕右下方的音效
圖示 ，啟動 HD Audio Configuration 程式，您亦可在「控制台」中點選
Azalia HD Sound Effect Manager。
雙擊本圖示
A-4
Realtek ALC888 音效
音效

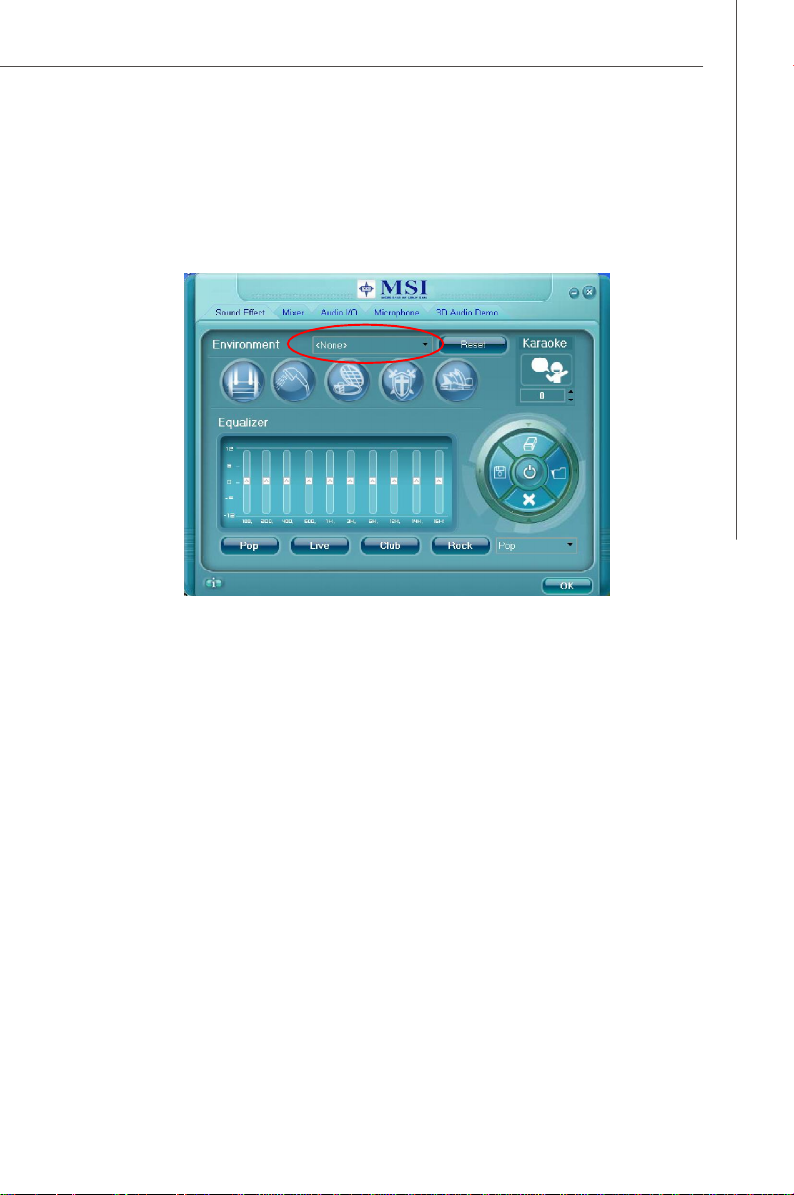

在「音效環境」(Environment)的下拉式選單中選擇您喜愛的音響效果。
Environment Simulation (環境模擬)
您可藉由下拉式選單來享受多達二十三種音效。Realtek HD Audio Sound
Manager 並提供石頭走廊、浴室、下水道、競技場及禮堂等五種快速場景設
定，讓您在彈指之間即可身歷其境。
您可選擇內建音效，系統會自動依所選的等化器(Equalizer, EQ)來調整音效，亦
可利用「載入等化器的設定」及「儲存現在等化器的設定」來載入及儲存新的
等化器效果。當點選一下「重設等化器的設定」，系統即自動採用出廠預設等
化器效果，點選「刪除等化器的設定」，則可刪除先前載入的等化器效果。
在「等化器」選項下，點選「其他」，有更多的等化器效果可供選擇。
A-5
MS-7380 主機板
等化器選㊠(Equalizer Selection)
本項可讓您不受原設定之限制，依個人喜好創作。
從 100Hz 到 16KHz 十段等化調整
儲存現在等化器的設定
設定會永久儲存以供日
後使用
開啟 / 關閉等化器
關閉時，您可暫停音
效不遺失原設定
重設等化器的設定
十頻段等化器會恢復
到原設定
載入等化器的設定
您可隨時按此鍵預載
設定，選單即會出現
刪除等化器的設定
刪除之前所儲存的設定
A-6
Realtek ALC888 音效
Frequently Used Equalizer Setting (常用的等化器設定)
Realtek HD Audio Sound Manager 提供您最常使用的等化器設定，在彈指間即
輕鬆享有音樂帶來的樂趣。
使用方法
除了頁面上顯示的「流行音樂」、「表演現場」、「俱樂部」、「搖滾樂」等
音樂屬性，您還可下拉選擇其它更多更棒的音場模式設定。
Karaoke Mode (卡拉 OK 模式)
卡拉 OK 模式讓您在家也能享受卡拉 OK 的樂趣。只要利用平時播放的音樂，
卡拉 OK 模式可消除歌曲中人聲的部分，或調整成適合音域的音調。
1.人聲消除:按一下 ” Voice Cancellation” 音樂中人聲部份會被消除，但背景音樂
仍在，您也可搖身一變成為歌手!
2.調整升降 Key:用上下鍵尋找適合的 Key。
升Key
消除歌曲中人聲的部分
降Key
A-7
MS-7380 主機板
混音器
在「混音器」(Mixer)下，可分別設定前後聲道的音量。
1. 調整音量
您可利用 Realtek HD Audio rear output 或 Realtek HD Audio front
output 二個項目，來個別設定前後聲道的音量。
㊟意事㊠
在設定前，請確認播放設備，已確實安插在前後面板的插口上。「Realtek
HD Audio前聲道輸出」(Realtek HD Audio front output) ，會在您將喇叭
插入前面板上的插口時顯示。
2. 多重音源功能 ( Multi-Stream Function )
ALC888 支援一絕佳的功能，亦即多重音源功能。此功能可同時播放多
重音源，並指定讓不同音源由前面板或後面板輸出。本功能對於二人同
時以不同目的，在使用同一部電腦時非常實用。
按一下 鍵顯示混音器工具盒，再勾選「啟用播放多重音源功能」
(Enable playback multi-streaming)，然後按「確定」鍵儲存設定。
㊟意事㊠
若使用 AC97 前面板輸出，建議先安裝好前面板的輸出喇叭後，再啟用多重
音源功能。
A-8
Realtek ALC888 音效
播放第一種音源時(例如利用 Windows Media Player 來播放DVD/VCD)，出廠
預設會由後面板輸出該音源。
接著，須先於下拉式選單中選擇”Realtek HD Audio front output”，再用另一
種播放程式來播第二種音源(例如用 Winamp 播放 MP3)，此時第二種音源會透
過前面板的 Line-Out 接頭輸出。
A-9
MS-7380 主機板
3. 播放控制 (Playback control)
工具
靜音
播放裝置
您可決定聲音輸出埠，這點在多重音源播放功能啟
用時尤其重要。
- Realtek HD
- Realtek HD
後置音效輸出
前置音效輸出
靜音 ( Mute )
可選擇單個或多個音量靜音或讓音效輸出完全靜音。
工具 ( Tool )
- 顯示如下音量調節
可自由選擇要顯示任一音量調節。
- 進階控制
- 啟用多重音源播放功能。
在透過耳機和朋友進行音訊對話(音源 1 自前面板輸出)的同時，仍可一邊聽
音樂(音源 2 由背板輸出)。隨時享有最多二種音源輸出。
A-10
4. 錄音控制 (Recording control)
Realtek ALC888 音效
工具
靜音
錄音裝置
- Realtek HD
前面板音效輸入
- Realtek HD
背板音效輸入
音效輸入
靜音 ( Mute )
選擇讓單一或多種音量控制靜音或讓音效輸入完全靜音。
工具 ( Tool )
-設定欲顯示的音量控制項目
本項可自由選擇要顯示任一項音量調節。
-啟用多重音源錄音功能。
/Mic,
㊟意事㊠
ALC888 可同步錄製 CD、Line、Mic 及 Stereo Mix 聲道，在混音部份無後顧
之憂。隨時選擇上述任一種來錄製。
A-11
MS-7380 主機板
音效輸入/輸出
在本頁籤下可輕鬆設定多重聲道音訊功能及喇叭。
a. Headphone for the common headphone (耳機)
b. 2CH Speaker for Stereo-Speaker Output (2CH 喇叭)
c. 4CH Speaker for 4-Speaker Output (4CH 喇叭)
d. 6CH Speaker for 5.1-Speaker Output (6CH 喇叭)
e. 8CH Speaker for 7.1-Speaker Output (8CH 喇叭)
喇叭設定 (Speaker Configuration)
步驟 1: 將喇叭插入相對的插口。
步驟 2: 出現「連接裝置」(Connected Device) 對話方塊，請選已插入裝置。
- 裝置若插入正確的插口，會看到該插口旁邊的圖示與插入的裝置
一致。
- 裝置若插入錯誤的插口，Realtek HD 音效管理員會引導您將裝置
插入正確的插口。
A-12
Realtek ALC888 音效

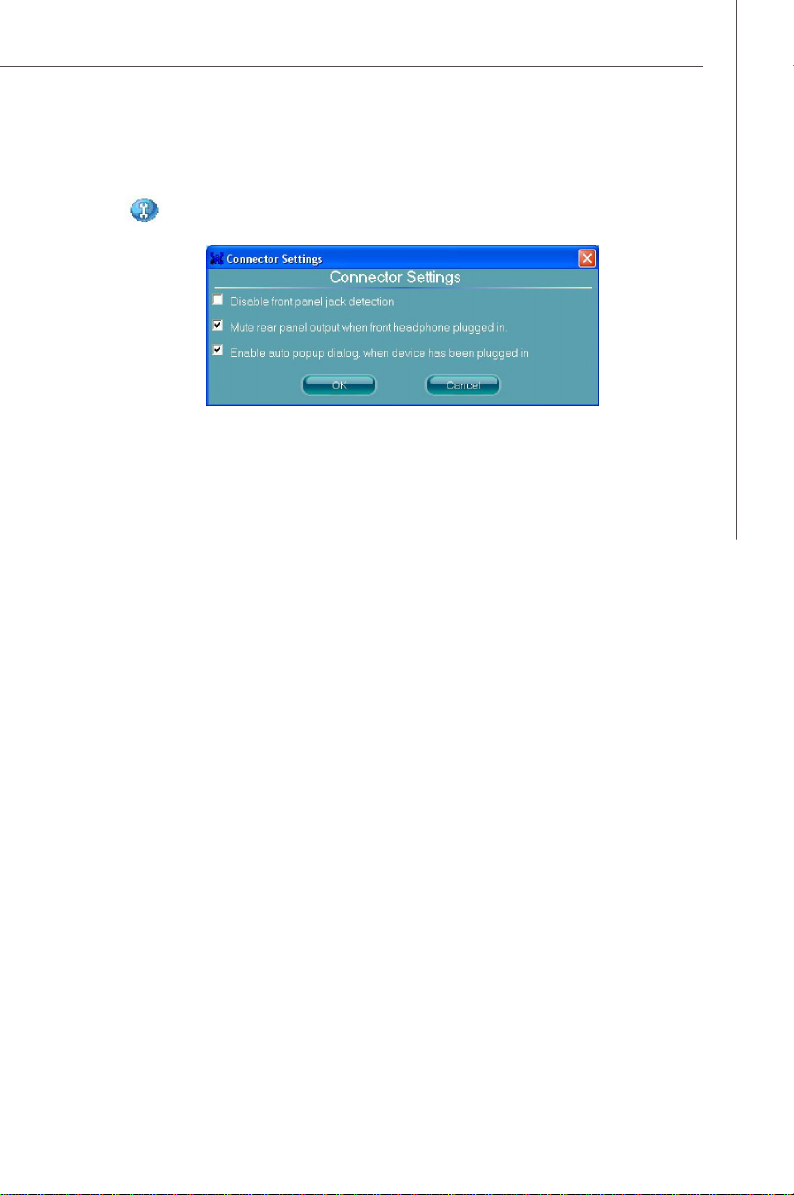

接頭設定 (Connector Settings)
按下 進入接頭設定。
關閉前面板偵測功能( 選配)
僅限高傳真音效前面板方能使用插口面板偵測功能。
前耳機插入，則背板輸出靜音
開啟裝置插入時，會㉂動跳出對話視窗的設定
勾選本項後，則每次裝置插入，就會自動跳出「連接裝置」對話視窗。
A-13
MS-7380 主機板
n S/PDIF
為 Sony/Philips digital Interface 的縮寫，是一種標準音效傳遞格式。S/
PDIF 讓數位音效訊號，在不需先轉換成類比格式的前提下，即可在不同
裝置間傳遞。可有效避免數位訊號，在轉換成類比時，造成訊號品質降
低，可維持原音質。

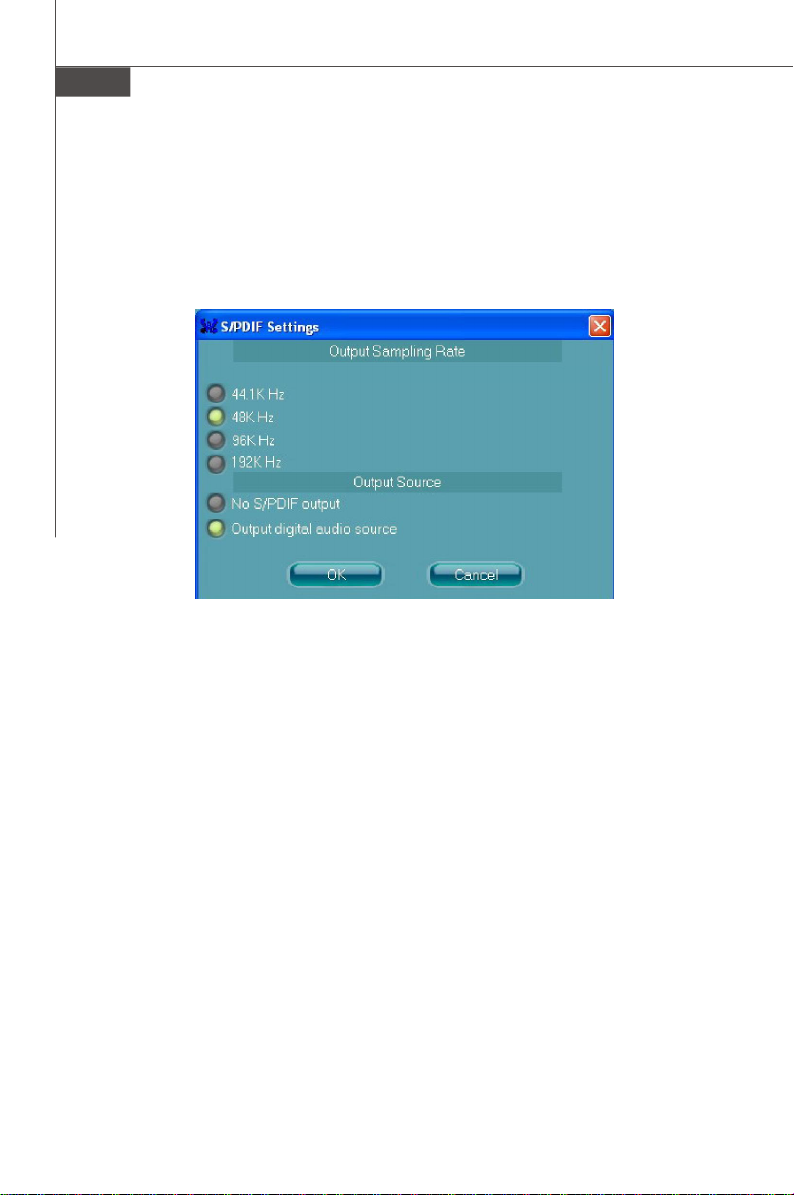

設定輸出取樣頻率(Output Sampling Rate)
44.1kHz: 建議播放 CD 時使用之輸出頻率。
48kHz: 建議播放 DVD 或杜比音效 (Dolby) 使用之輸出頻率。
96kHz: 建議播放 DVD-Audio 時使用之輸出頻率。
192kHz: 建議播放高品質音效時使用之輸出頻率。
設定輸出來源(Output Source)
無數位音效輸出:表無數位輸出音效
設定數位音效輸出來源:.wav, .mp3, .midi 等數位音效格式會由 S/PDIF 輸
出。
A-14
Realtek ALC888 音效
喇叭測試 (Test Speakers)
您可點選每一個喇叭測試是否正確運作。點選的喇叭圖示會亮起，並發
出測試音。若有任一喇叭未發出測試響音，請檢查喇叭是否確實
連接好或是將損壞的喇叭換新，還可按「自動測試」(Auto Test)
按鍵，讓系統自動測試所有的喇叭。
中置喇叭
左前喇叭
左側喇叭
左後喇叭
右前喇叭
右側喇叭
重低音喇叭
右後喇叭
A-15
MS-7380 主機板

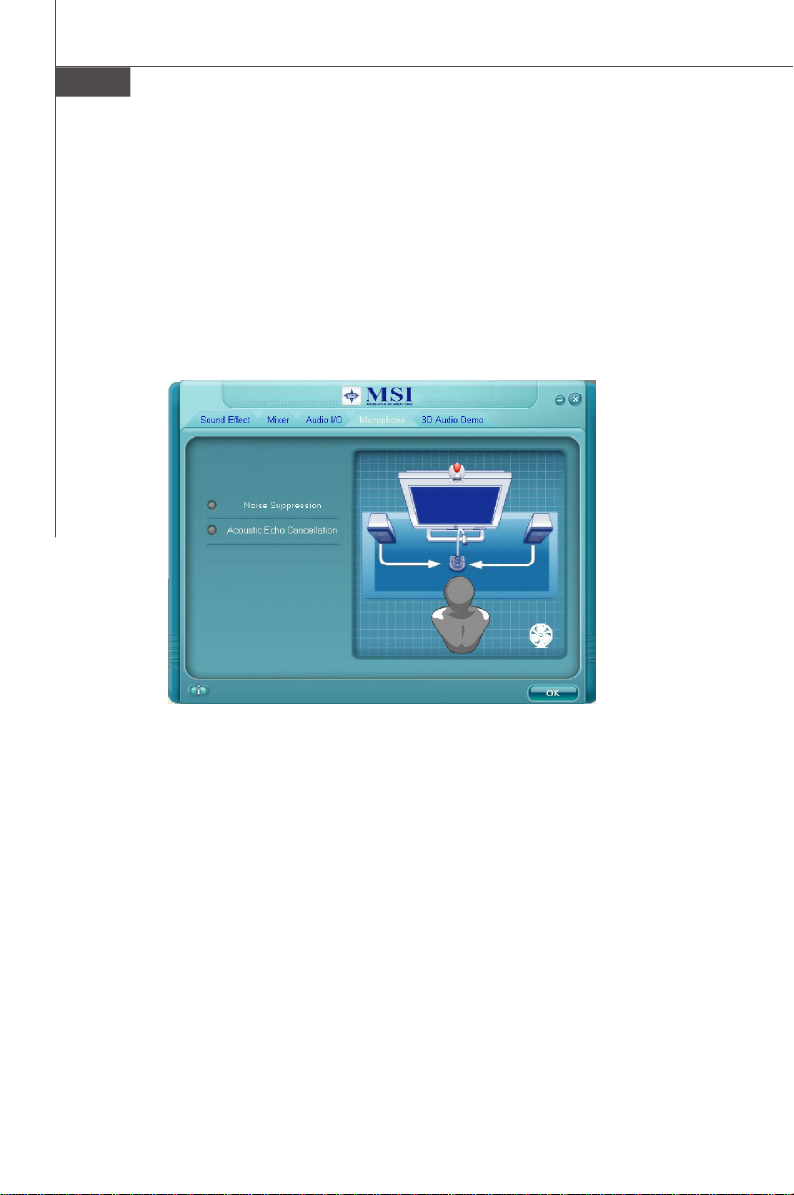

麥克風
在「麥克風」(Microphone)頁籤下，設定麥克風的功能，選擇” Noise
Suppression”可消除錄音過程中的雜音，或選擇”Acoustic Echo Cancellation”
則是消除錄音過程中的迴音。
迴音消除可避免播放的聲音和自己的聲音一起被麥克風錄進去。舉例來說，在
透過網路電話和朋友聊天時，對方的聲音會從喇叭出來。但對方的聲音可能會
錄到您的麥克風，再經由網路回傳到對方那裏。所以對方會再次聽到自己的聲
音。若是開啟迴音消除功能，則可減少對方聽到迴音的機會。
A-16
Realtek ALC888 音效
3D 音效展示
在本頁籤下先設定個人的 3D 音效位置，再使用音效程式(如遊戲程式)。亦可
先挑選不同音效環境來決定最符合需求的一個。
A-17
MS-7380 主機板
相關訊息
在「相關訊息」頁籤下提供 HD Audio Configuration 程式的驅動程式版本、
DirectX 版本、音效控制晶片及音效解碼器等相關訊息。亦可在「語言」
(Language) 清單㆗選擇本程式的顯示語言。
同時，還有「在工作列上顯示音效控制」(Show icon in system tray)。只要啟
動此功能，則系統工作列會顯示 圖示。將游標移到該圖示按滑鼠右鍵，即可
開啟“Audio Accessories”對話方塊，有各種多媒體功能設定供您利用。
A-18
Realtek ALC888 音效
硬體設定
連接喇叭
已在軟體上設定好所需之多重聲道功能模式後，請按照選定的多重聲道功能，
正確地將喇叭接到適合的音效輸出插座上。
n 立體聲模式- 兩個喇叭輸出
選擇「二聲道模式」時，請參考下列說明及圖示以正確接上喇叭。
1 音效輸入
2 音效輸出(
3 麥克風
4 沒有作用
5 沒有作用
6 沒有作用
前置聲道
1
2
3
)
4
5
6
A-19
MS-7380 主機板
n ㆕聲道模式- ㆕個喇叭輸出
㆕聲道類比音效輸出
1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 沒有作用
6 沒有作用
前置聲道
後置聲道
1
2
3
)
)
4
5
6
A-20
n ㈥聲道模式- ㈥個喇叭輸出
Realtek ALC888 音效
㈥聲道類比音效輸出
1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 音效輸出(
6 沒有作用
1
2
3
前置聲道
後置聲道
)
)
中置聲道及重低音聲道
4
5
6
)
A-21
MS-7380 主機板
n ㈧聲道模式- ㈧個喇叭輸出
㈧聲道類比音效輸出
1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 音效輸出(
6 音效輸出(
1
2
3
前置聲道
後置聲道
)
)
中置聲道及重低音聲道
側置聲道
)
4
5
6
)
㊟意事㊠
要在 Vista 作業系統開啟 7.1 聲道音效輸出功能，需先安裝 Realtek 音效驅動
程式，否則主機板僅支援 5.1 聲道音效。
A-22
附錄 B：
NVIDIA RAID
NVIDIA，將世上領導企業使用的技術－獨立備援
磁碟陣列 (Redundant Array of Independent Disks)
－帶至一般電腦。本技術利用多顆磁碟來增加整
體磁碟空間或提供資料保護。整體來說，RAID技
術，透過使用多個群組磁碟，並視為單一儲存資
源，是儲存資料的最佳解決方案。
MS-7380 主機板
簡介
系統需求
支援作業系統
NVRAID支援下列作業系統:
Windows XP/2000 & Vista
RAID 陣列
NVRAID支援下列的類型的 RAID:
RAID 0(非容錯的硬碟群組):定義串列組合，增進磁碟讀寫應用程式效能。
RAID 1(磁碟鏡射):定義鏡射資料技術。
RAID 0+1: RAID 0+1 是結合 RAID 0 與 RAID 1 陣列的組合。
RAID 5: RAID 5 是同位資料的組合。
Spanning (JBOD): 將不同容量磁碟結合一大容量的磁碟。
RAID 的基本概念
陣列 使用情形 ㊝點 缺點 硬碟數量 是否容錯
RAID 0
RAID 1
RAID 0+1
RAID 5
B-2
JBOD
不重要資
料，但需高效
能
少量資料或
小量環境需
可容錯
重要資料，且
需高效能
重要資料，且
需一定程度
效能
將零散的磁
碟容量，合併
到一大磁碟
裏
高資料處理
量
100% 資料備
援
100% 資料備
援及效能最
佳化，可用空
磁碟
可容錯，且更
有效利用磁
碟空間
合併並使用
零散磁碟的
容量
不能容錯 多個 否
一磁碟儲存
空間但需二
個磁碟
一磁碟儲存
空間但需二
個磁碟--與
RAID 1 同
因同位元計
算減少寫入
效能, 故需
至少三個磁
碟
同時使用磁
碟或將磁碟
最佳化以作
其它使用，故
降低效能
2 個 是
4 個以上 是
3 個以上 是
多個 否
NVIDIA RAID
RAID 設定
基本設定說明
請依下列說明來設定 NVRAID:
無法支援開機的 RAID 陣列
1. 在系統的 BIOS 中，選擇用為 RAID 的硬碟。( 請參閱第三章 BIOS)
2. 指定 RAID 的層級，無論是鏡射 RAID 1、串列 RAID 0、鏡射和串列 RAID
0+1、RAID 5 還是 JBOD，建立想要的 RAID 陣列。
3. 進入 Windows 作業系統，執行 nForce 應用程式，並安裝 RAID 軟體。(詳情
請參閱 B-9 頁)
4. 啟動 NVRAID 陣列磁碟。
可開機的 RAID 陣列
1. 在系統的 BIOS 中，選擇用為 RAID 的硬碟。( 請參閱第三章 BIOS)
2. 指定 RAID 的層級，無論是鏡射 RAID 1、串列 RAID 0、鏡射和串列 RAID
0+1、RAID 5 還是 JBOD，建立想要的 RAID 陣列。
3. 從 Windows 光碟片開機，將含有 RAID 驅動程式的磁片，複製並安裝在
nForce RAID 軟體。(詳情請參閱 B-7 頁)
4. 啟動 NVRAID 陣列磁碟。
設定 NVRAID BIOS
在設定 NVRAID BIOS 前，請確定已於第三章 BIOS 中，將 SATA 裝置設為開
啟 RAID 模式。再按 F10 功能鍵儲存設定離開。電腦會重開機，跳出提示訊
息，再按 F10 進入 NVRAID BIOS 設定，並依螢幕的指示來設定 NVRAID
BIOS。
NVRAID BIOS Setup 可選擇 RAID 的陣列類型，並指定要製作陣列的硬碟。
進入 RAID BIOS Setup
1.重新開機後，看到 RAID 軟體提示後，按下 F10 ，RAID 會出現在系統
POST 中，並在載入作業系統前開機。
2. 按 F10，會出現 NVIDIA RAID
Utility --- Define a New Array 視
窗。
預設的 RAID Mode 為 Mirror-
ing 且 Striping Block 設定為
Optimal。
B-3
MS-7380 主機板
了解 “ Define a New Array” ( 定義新的陣列) 視窗
使用 Define a New Array 視窗來
• 選擇 RAID 模式
• 設定串列區塊
• 指定要用於 RAID 陣列的磁碟
根據所使用的平台，系統會有一個以上的通道。在一般的系統通常會有一個
控制器和數個通道，而每個通道有主要和次要磁碟各一。
每個硬碟的通道/控制器/主要/次要磁碟資料，會顯示在 Free Disks 和 Array
Disks 的 Loc (位置)清單中。
在上述的範例中，0.0表示，本磁碟是連結到控制器0 、通道0 ，且設定為主要
磁碟。以下是所有可能組合的清單:
序列 ATA
1.0.M 通道 1、控制器 0、主要磁碟
1.1.M 通道 1、控制器 1、主要磁碟
2.0.M 通道 2、控制器 0、主要磁碟
2.1.M 通道 2、控制器 1、主要磁碟
㊟意事㊠
在序列 ATA 中沒有所謂次要磁碟，所有磁碟都被視為主要磁碟，因為在磁碟
和控制器間為一對一的連接。
B-4
NVIDIA RAID
使用 “ Define a New Array” ( 定義新的陣列) 視窗
如有需要，請按 Tab 鍵，移動到要設定的項目，反白要選取的項目。
• 選擇 RAID 模式
本項預設定為 [Mirroring]。若要變更 RAID 模式，請用向下方向鍵，直到要選
的模式出現在 RAID Mode 方塊中—選項有 [Mirroring]、 [Striping]、[RAID 5]、
[Spanning]、[Stripe Mirroring]。
• 選擇串列區塊大小
Striping Block 大小是以 KB 計算，會影響資料在磁碟上的配置方法。建議您
將設定值設為 [Optimal]，也就是 32KB。數值的設定範圍為 [4 KB] 到 [128
KB]。
• 指定磁碟
您在 RAID Config BIOS 啟用的磁碟，會出現在 Free Disks 方塊中，這些磁碟
是可用於製作 RAID 陣列的磁碟。
若要指定用於 RAID 陣列的可用磁碟：
1. 利用 Tab 鍵選擇 Free Disks 部分。會自動選取清單中的第一個磁碟。
2. 利用右方向鍵( →) ，將選取的第一個磁碟，從 Free Disks 方塊，移動到
Array Disks 方塊。本磁碟會搬移，而下個磁碟會被選取，準備隨時移動。
3. 繼續用向右方向鍵→一直到要用於 RAID 陣列的磁碟，全都出現在 Array
Disks 方塊中。
上圖顯示已有兩個磁碟，被指定為 RAID1 陣列磁碟。
B-5
MS-7380 主機板
完成 RAID BIOS 設定
1. 指定 RAID 陣列磁碟後，按 F7 。會顯示 Clear disk data? 訊息。
2. 若要清除 RAID 陣列中的所有資料，請按 Y，否則按 N 。但若本磁碟原先是
用作 RAID 磁碟，則請按 Yes。您可於之後出現的 Array List 視窗，來檢視
已設定的 RAID 陣列。
3. 使用方向鍵選擇要設定的陣列，然後按 Enter。會出現 Array Detail 視窗。
4. 若要標示本磁碟為空白磁碟，並清除磁碟上的所有資料，請按C
5.依提示，按 Y 來清除資料，若不清除，請按N 。
6. 再次按 Enter，回到上個畫面，再按 Ctrx+X 跳出 RAID 設定。現在 RAID
已經在 RAID BIOS 設定完成，下一步是在 Windows 下，載入 NVRAID 驅
動程式。請參閱 B-9 頁，在 Windows 下安裝 NVIDIA RAID 軟體。
B-6
NVIDIA RAID
安裝 RAID 驅動程式 (針對可支援開機的 RAID 陣列)
1. 在完成 RAID BIOS 設定後，從 Windows CD 開機，Windows Setup 會開始
執行程式。

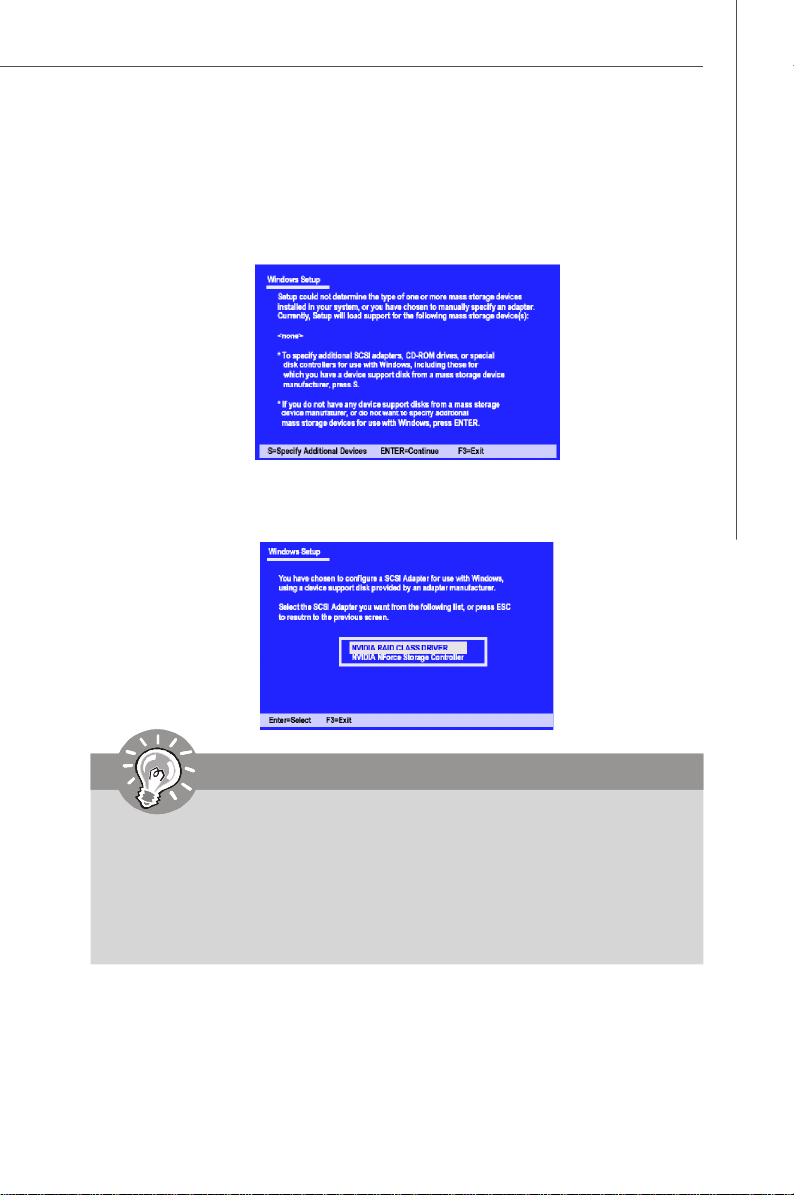

2. 按 F6，再等下列 Windows Setup 畫面出現。
3. 指定 NVIDIA 驅動程式：
(1) 插入附有 RAID 驅動程式的磁碟片，按 S，然後按 Enter。Windows Setup
畫面顯示如下:
㊟意事㊠
請依下列步驟，自行製作 NVIDIA Serial ATA RAID 驅動程式。
1. 請將 MSI 光碟片，放入光碟機。
2. 在設定畫面，按「瀏覽光碟片」。
3. 拷貝位於 :\\nVidia\ System \ C72+MCP55\ IDE\ WinXP\
sataraid 資料夾(包括子目錄)的所有內容到磁片。
4. 完成 NVIDIA RAID 驅動程式磁片製作。
(2) 選擇 “ NVIDIA RAID CLASS DRIVER” 然後按 Enter。
(3) 再次於 Specify Devices 畫面中按 S，再按 Enter。
(4) 選擇 “ NVIDIA NForce Storage Controller” 然後按 Enter。會出現下列
Windows Setup 畫面，列出兩個驅動程式。
B-7
MS-7380 主機板
4. 按 Enter 繼續安裝 Windows XP。請確定藍色的 Windows XP 安裝畫面完成
後，方可取出驅動程式磁片。
5. 依指示完成 Windows XP 安裝。在 XP 安裝完成後，建議您再安裝 RAID 管
理工具。
㊟意事㊠
每次新增硬碟到 RAID 陣列時，就須在 Windows 下安裝該硬碟的 RAID 驅動
程式。之後就不需再安裝。
B-8
NVIDIA RAID
安裝 NVIDIA RAID 工具程式
在 Windows ㆘安裝 NVIDIA RAID 軟體
(針對無法支援開機的 RAID 陣列)
現有的 Windows IDE Parallel ATA 驅動程式 (若開啟 SATA 的話，則是 Serial
ATA 驅動程式) 必須更新，才能使用 NVIDIA IDE Parallel ATA 驅動程式 (若開
啟 SATA 的話，則是 NV Serial ATA 驅動程式)。
本節說明設定應用程式和安裝 RAID 軟體的方法，本軟體會更新 Windows IDE
驅動程式，並安裝 RAID 軟體。

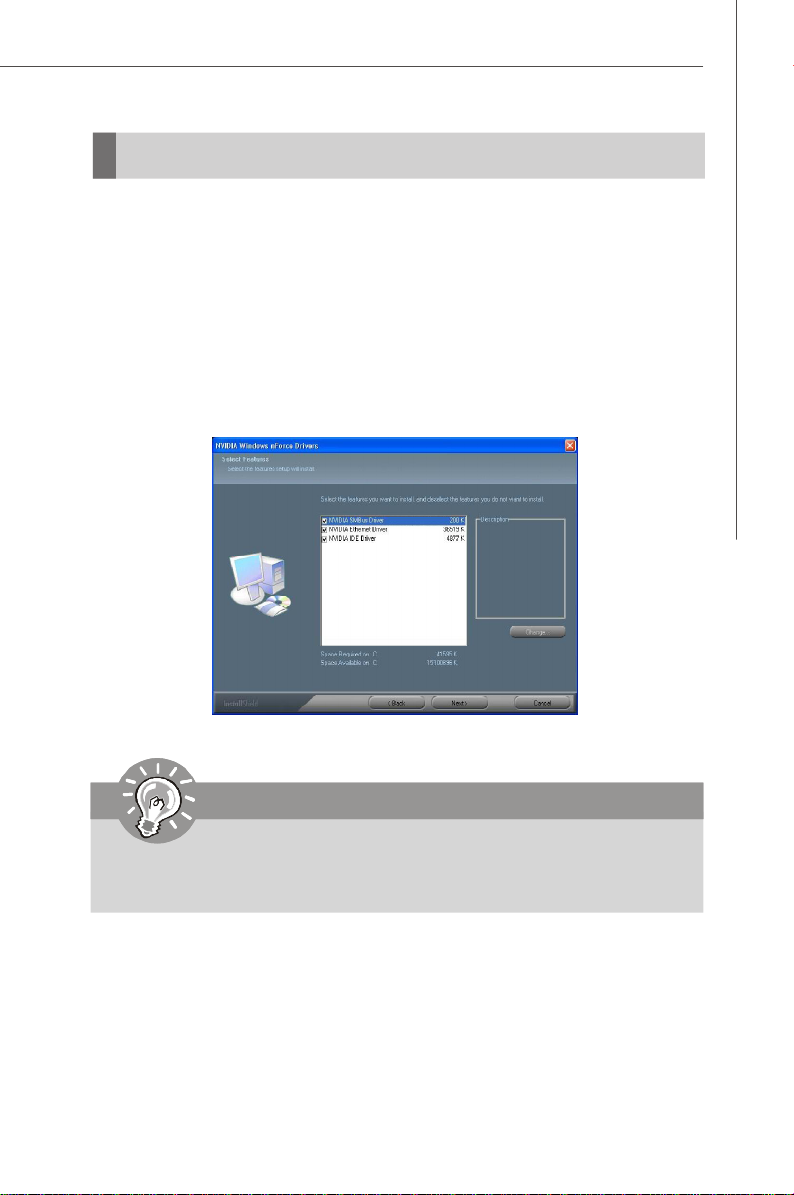

1. 啟動 NVIDIA 系統驅動程式安裝，以開啟 NVIDIA Windows nForce Drivers
畫面。
2. 選擇要安裝的模組。確定已選擇 “ NVIDIA IDE Driver”。
㊟意事㊠
您需安裝 NVIDIA IDE 驅動程式，以啟動 NVIDIA RAID。反之，即無法
開啟。
3. 按一下 Next，並依螢幕指示操作。
4. 安裝程式執行完畢後，請務必重新開機。
5. 重新開機後，請開啟新建立的陣列。
B-9
MS-7380 主機板

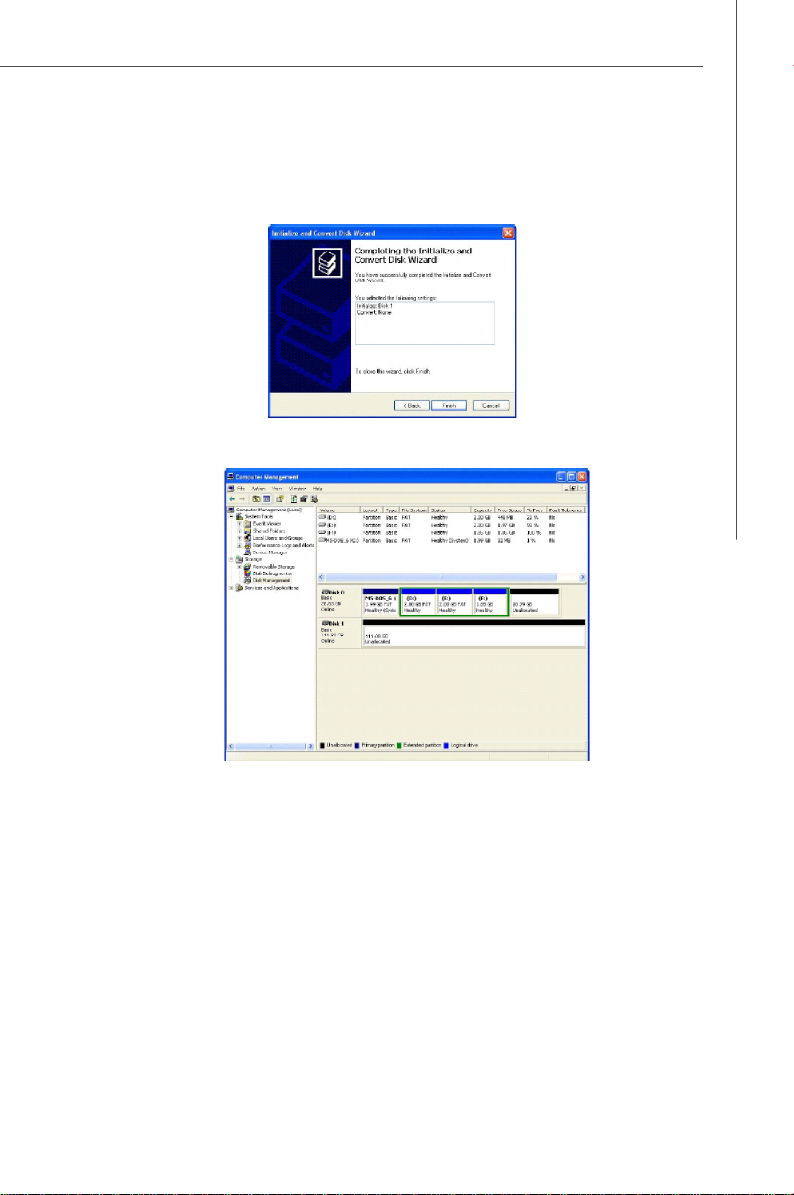

初始化並使用磁碟陣列
您可在 Windows下啟動 RAID陣列。
1. 按一下左下角的“ 開始” →“ 設定” →“ 控制台” ，然後開啟“ 系統管理工具” 資
料夾，在“ 電腦管理” 上按兩下。
2. 按一下 “ 磁碟管理” (在“存放”路徑之下)。 “Initialize and Convert Disk Wiz-
ards” 精靈會出現。
3. 按一下 Next。Select Disks to Initialize 視窗會出現。清單中列出的磁碟，是
根據您之前設定的陣列數所決定。
4. 按一下 Next。Select Disks to Covert 視窗會出現。
B-10
NVIDIA RAID
5. 在清單中，按一下要將此陣列用為動態磁碟的磁碟，再按一下 Next。Com-
pleting the Initialize and Convert Disk Wizard 視窗會出現。
6. 按一下 Finish 。出現 “ Computer Management” 電腦管理對話方塊。
實際列出的磁碟，會依系統而有所不同，而未配置的部分，則為兩個硬碟
的容量總和。您須格式化未配置的磁碟空間，才能加以使用。
7. 格式化未配置的磁碟空間。在“ Unallocated space”按一下滑鼠右鍵，選擇
“ New Partition…”，然後依照精靈的指示。格式化磁碟後，您即可使用這部
分的磁碟空間。
B-11
MS-7380 主機板
RAID 磁碟管理
您可使用名為 NVRAIDMAN 的應用程式來執行 NVIDIA RAID 的各項作業。
• 檢視 RAID 陣列配置
檢視陣列配置( 鏡射、串列、鏡射串列、JBOD、或其他任何可支援的組合)
• 設定備用 RAID 磁碟
• 檢視空的或標示為空的磁碟
• 指定空的磁碟為特定陣列
• 新增 RAID 陣列
• 刪除 RAID 陣列
• 變形(Morphing) RAID 陣列
• 熱插拔(Hot Plug) 陣列
• 初始 RAID 陣列
• 將每個硬碟上的資料設為零以初始化
• 重建 RAID 鏡射陣列
• 重建損壞的鏡射陣列
• 監看重建陣列的過程
• 僅應用 RAID 1、RAID 0+1 及 RAID 5陣列
• 將 RAID 陣列同步化
• 重建 RAID 1、RAID 0+1 陣列上的備援空間。(將資料拷貝到備援磁
碟- 與重建的操作程序相同)
• 重建 RAID 5 陣列的同位元
檢視 RAID 陣列配置
若要從 Windows 檢視 RAID 配置，請按兩下 NvRaidMan.exe，開啟 NVRAID
管理。(RAID 配置訊息在右側視窗，如下所示)
㊟意事㊠
本章節附錄中所顯示的數值訊息，會依系統不同而有所差異。
B-12
Loading...
