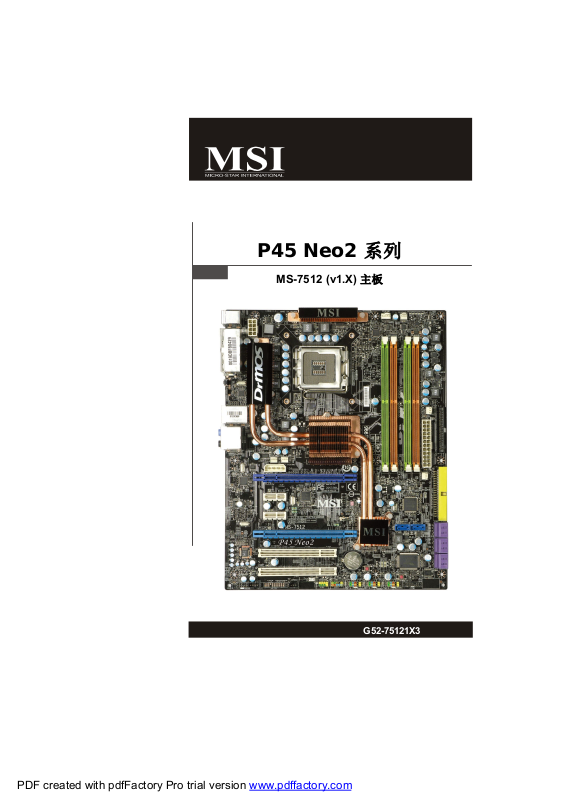

P45 Neo2 系列
MS-7512 (v1.X) 主板
G52-75121X3
i
版权声明
本手册为微星科技股份有限公司的知识产权,我们非常小心的整理此手册,但我们对于
本手册的内容不保证完全正确。因为我们的产品一直在持续的改良及更新,故我方保留
随时修改而不通知的权利。
商标
本手册使用的所有商标均属于该商标的持有者所有。
NVIDIA, NVIDIA logo, DualNet, 和nForce是NVIDIA Corporation在美国或其它国家的注
册商标。
AMD, Athlon™, Athlon™ XP, Thoroughbred™, 和Duron™ AMD Corporation的的注册
商标。
Intel®和Pentium®是Intel Corporation的注册商标。
PS/2和OS® 2是International Business Machines Corporation的注册商标。
Windows® 95/98/2000/NT/XP/Vista是Microsoft Corporation的注册商标。
Netware® 是Novell, Inc的注册商标。
Award® 是Phoenix Technologies Ltd的注册商标。
AMI® 是American Megatrends Inc的注册商标。
修订版本
版本 修订记录 日期
V1.0 P45 Platinum 2008.5
V1.1 P45 Neo2 2008.6
技术支持
如果您的系统出现问题,并且无法从使用手册中获得帮助,请联系您所购买主板的经销
商。此外, 您还可以:
访问MSI网站&FAQ,以获得技术支持、BIOS更新、驱动程序更新和其他信
息。地址为: http://www.msi-china.com.cn/index.php?func=service
我们的工程师联系方式为: http://ocss.msi.com.tw
ii
安全指导
1. 务必请仔细通读本安全指导。
2. 务必请妥善保管本手册,以备将来参考。
3. 请保持本设备的干燥。
4. 在使用前,宜将本设备置于稳固的平面上。
5. 机箱的开口缝槽是用于通风,避免机箱内的部件过热。请勿将此类开口掩盖或堵
塞。
6. 在将本设备与电源连接前,请确认电源电压值,将电压调整为110/220V。
7. 请将电源线置于不会被践踏到的地方, 并且不要在电源线上堆置任何物件。
8. 插拔任何扩展卡或模块前,请都将电源线拔下。
9. 请留意手册上提到的所有注意和警告事项。
10. 不得将任何液体倒入机箱开口的缝槽中,否则会产生严重损坏或电路瘫痪。
11. 如果发生以下情况,请找专业人员处理:
† 电源线或插头损坏。
† 液体渗入机器内。
† 机器暴露在潮湿的环境中。
† 机器工作不正常或用户不能通过本手册的指导使其正常工作。
† 机器跌落或受创。
† 机器有明显的破损迹象。
12. 请不要将本设备置于或保存在环境温度高于60℃(140℉)下，否则会对设备
造成伤害。
注意:如果电池换置不当，会产生爆炸的危险。请务必使用同一型号的或者相
当类型的且为制造商推荐的电池。
iii
FCC-B 无线频率干扰声明
本设备经测试符合FCC part 15
对于B级数字设备的限制。此
条款限制了在居住环境下使用
本设备而引起的有害干扰,并提
供了有效的保护。本设备在使用时会产生无线频率辐射,如果没有按照本手册的规定安
装使用, 可能会对无线通信设备产生干扰。然而,相关的干扰在特殊的设备下还是有可
能产生的。本设备是否对广播或电视的接收产生干扰将决定着它是否被打开或关闭,用
户可以使用以下列表中的一种或多种方法来减少干扰。
† 重新调整或重新部署接收天线。
† 增加本设备与接收设备之间的距离。
† 连接设备到电路出口( 非接收器所连接的接口) 。
† 咨询经销商或富有经验的无线电工程师。
注意事项 1
对本设备的任何变动或修改, 若未经责任保证方的及时认可, 都可能使用户无法使用此
设备。
注意事项 2
请屏蔽接口电缆和交流电源线对该设备的干扰,否则须在辐射限制标准范围内,才可使
用。
VOIR LA NOTICE D ’INSTALLATION AVANT DE RACCORDER AU RESEAU.
Micro-Star International
MS-7512
本设备经测试符合
(1)
此设备可能不会引起有害的干扰
(2)
此设备会接收到一些干扰,包括会引起不必要操作的干扰
FCC part 15
的条款.操作请遵循以下两条原则
;
iv
:
。
WEEE (Waste Electrical and Electronic Equipment) 声明
v
vi
vii
目录
版权声明............................................................................................................................ii
商标 ...................................................................................................................................ii
修订版本 ............................................................................................................................ii
技术支持 ............................................................................................................................ii
安全 指导 ...........................................................................................................................iii
FCC-B 无线频率干扰声明 ..............................................................................................iv
WEEE (Waste Electrical and Electronic Equipment) 声明.............................................v
第1章. 简介 .................................................................................................................1-1
主板规格 ...............................................................................................................1-2
主板布局 ...............................................................................................................1-4
包装内容 ...............................................................................................................1-5
第2章. 硬件安装 ........................................................................................................2-1
组件指南 ...............................................................................................................2-2
CPU (中央处理器)................................................................................................2-3
内存 ......................................................................................................................2-7
电源适配器 ...........................................................................................................2-9
后置面板 .............................................................................................................2-10
接口 ....................................................................................................................2-12
跳线 ....................................................................................................................2-19
按钮 ....................................................................................................................2-21
插槽 ....................................................................................................................2-22
第3章. BIOS设置 ........................................................................................................3-1
进入设定程序 .......................................................................................................3-2
主菜单 ...................................................................................................................3-4
标准 CMOS 特性 ..................................................................................................3-6
高级 BIOS 特性 ....................................................................................................3-9
整合周边 .............................................................................................................3-12
电源管理设置 .....................................................................................................3-14
硬件监视 .............................................................................................................3-16
BIOS 密码设置 ...................................................................................................3-17
核心菜单 .............................................................................................................3-18
用户设 定 .............................................................................................................3-24
载入故障保护/ 优化设置缺省值 .........................................................................3-25
附录 A. Realtek ALC888 /888T音频 ......................................................................A-1
安装 Realtek HD 音频驱动 ..................................................................................A-2
软件配置 ...............................................................................................................A-4
硬件安装 .............................................................................................................A-19
viii
附录 B. Dual Core Center.......................................................................................B-1
激活 Dual Core Center........................................................................................B-2
主菜单 ...................................................................................................................B-3
DOT(动态超频).....................................................................................................B-5
时钟 .......................................................................................................................B-6
电压.......................................................................................................................B-7
风扇速度 ...............................................................................................................B-8
温度.......................................................................................................................B-9
用户界面 .............................................................................................................B-10
附录 C. Intel ICH10R SATA RAID............................................................................C-1
ICH10R 介绍 .........................................................................................................C-2
BIOS 配置.............................................................................................................C-3
安装 驱动 .............................................................................................................C-10
安装 软 件 .............................................................................................................C-12
RAID 迁移说明 ...................................................................................................C-16
创建恢复卷 .........................................................................................................C-23
重建 RAID 阵列 ..................................................................................................C-27
附录 D. JMicron RAID 简介 .....................................................................................D-1
简介 .......................................................................................................................D-2
JMicron RAID BIOS 工具 .....................................................................................D-3
安装 驱动 .............................................................................................................D-11
JMicron Raid 配置 ..............................................................................................D-13
ix
第1章
简介
感谢您购买了P45 Neo2 系列 (MS-7512 V1.X) ATX 主板。
P45 Neo2 系列主板是基于 Intel® P45 & ICH10R 芯片组为优
化系统性能而设计的。P45 Neo2 系列主板是为 Intel® Core
2 Extreme/Quad/Duo, Pentium® Dual-Core 和 Celeron
LGA775 处理器量身定做的高性能主板,提供了高性能,专业
化的桌面平台解决方案。
简介
TM
®
1-1
MS-7512 主板
主板规格
处理器支持
- 支持 LGA775 封装 Intel® Core
Dual-Core 和 Celeron® 处理器
- 支持 Intel® Yorkfield, Wolfdale
- 支持 Conroe family 及更高
* (要了解 CPU 的最新信息,请访问: http://global.msi.com.tw/index.
php?func=cpuform)
TM
2 Extreme/Quad/Duo, Pentium
®
支持的FSB
- 1600*(OC) / 1333 / 1066 / 800 及更高 MHz
* (要了解 CPU 的最新信息,请访问: http://global.msi.com.tw/index.
php?func=cpuform)
芯片组
- 北桥: Intel® P45 芯片组
- 南桥: Intel® ICH10R 芯片组
内存支持
- 4条 DDR2 DIMMs 支持 DDR2 1200**(OC) / 1066 / 800 (最大到16GB)
(要支持最大 16GB, 请检查 Intel 网站标准)
**(要了解更多模组兼容性问题,请访问:http://global.msi.com.tw/index.
php?func=testreport)
LAN
- 通过 Realtek 8111C 支持 PCIE LAN 10/100/1000 快速以太网
音频
- 整合 Realtek® ALC888/ALC888T 芯片组
- 灵活的 8 声道音频输出
- 符合 Azalia 1.0 规格
- 符合 Microsoft Vista Premium 规格
- 支持 VoIP 卡 (仅 ALC888T)
IDE
- 1个 IDE端口 (仅 Jmicron 363)
- 支持 Ultra DMA 66/100/133 模式
- 支持 PIO, 总线控制模式
SATA
- 通过 ICH10R 支持 6个 SATAII 端口
- 通过 Jmicron 363 支持 2个 SATAII 端口
- 支持数据传输速率最高到 3Gb/s
RAID
- 通过 ICH10R 支持 Intel Matrix Storage 技术 (AHCI + RAID 0/1/5/10)
1-2
简介
软驱
- 1 个软驱端口
- 支持1个 360KB, 720KB, 1.2MB, 1.44MB 和 2.88MB 软驱
接口
后置面板
- 1 个 PS/2 鼠标端口
- 1 个 PS/2 键盘端口
- 6 个 USB 2.0 端口
- 1 个 网络插口
- 6 个 灵活的音频插口
- 1 个 清除 CMOS 按钮
板载针头 /接口
- 3 个 USB 2.0 针头
- 1 个 机箱入侵针头
- 1 个 CD-In针头
- 1 个 前置面板音频针头
- 1 个 前置面板接口
- 1 个 TPM模组接口
TPM
- 支持 TPM
插槽
- 2 条PCI Express x16 插槽,兼容 PCIE 2.0 规格
a. 对于 CrossFire 模式, 在二个 PCIE x16 插槽上清安装二个显卡
b. 要使用 2 条 PCIE x16 插槽, PCIE x 16 槽将自动从 x16/ x0 to x8/ x8
- 2 条PCI Express x1 插槽
- 2 条PCI 插槽
出厂规格
- ATX (30.5cm X 24.5cm)
固定孔
- 9 个固定孔
1-3
MS-7512 主板
BATT
JSPDO1
PWRBTN
SYSFAN3
SYSFAN5
CPUFAN1
RTL8111C
主板布局
Top : mouse
Bottom:
keyboard
USB ports
SW1
Top: LAN Jack
Bottom: USB ports
T:
Line-In
M:
Line-Out
B:
Mic
T:RS-Out
M:CS-Out
B:SS-Out
POWER1
SYSFAN2
SYSFAN1
JPWR1
Intel
P45
FDD1
ATX1
1-4
ALC888
JAUD1
JCD1
PCI_E1
PCI_E2
PCI_E3
PCI_E4
PCI1
PCI2
JSPI1
JB2
JB1
JFP2
JCI1
JBAT1
JFP1 JUSB3
Intel
ICH10R
RESET
+
JUSB2
P45 Neo2 系列
(MS-7512 v1.X) ATX 主板
DIMM1
JUSB1
DIMM2
DIMM3
DIMM4
SATA7 SATA8
JTPM1
SYSFAN4
IDE 1
SATA1-3SATA2-4SATA5-6
包装内容
简介
MSI 主板
电源线
软盘数据线
MSI 驱动 / 工具光盘
SATA 数据线
用户手册
后置 IO 挡板
IDE数据线
* 这些图示仅作为参考, 您的主板包装内容可能会因为所购买的型号不同而有所差异。
1-5
硬件安装
第2章
硬件安装
此章节为您提供了硬件安装过程的相关信息。当进行这些
安装时,小心持握各部件,并根据以下的安装步骤安装。对于
一些部件,如果您出现安装方向错误,这些部件将不能正常工
作。
在对计算机各部件进行操作之前,使用一个防静电的护腕。
静电将会对部件造成损害。
2-1
MS-7512主板
组件指南
Back Panel,
p.2-10
JPWR1,
p.2-9
PCI_E,
p.2-22
PCI,
p.2-23
JAUD1,
p.2-16
POWER1,
p.2-9
JCD1,
p.2-16
SYSFAN2,
p.2-14
SYSFAN1,
p.2-14
JSPDO1,
p.2-17
CPU, p.2-3
JSPI1,
p.2-15
JFP1,2,
p.2-17
RESET,
p.2-21
JCI1,
p.2-14
CPUFAN1,
p.2-14
JUSB1~3,
p.2-18
JTPM1,
p.2-15
PWRBTN,
p.2-21
SYSFAN5,
p.2-14
DIMMs,
p.2-7
ATX1, p.2-9
SYSFAN4, p.2-14
SYSFAN4
SATA1~6,
p.2-13
SATA7~8,
p.2-13
JBAT1,
p.2-20
SYSFAN3,
p.2-14
FDD1,
p.2-12
IDE1,
p.2-12
JB1,JB2,
p.2-19
2-2
硬件安装
CPU (中央处理器)
主板支持 LGA 775 封装 Intel® 处理器。当您在安装CPU时,请务必确认您使用的CPU
带有防过热的散热片和降温风扇。如果您的CPU没有散热片和降温风扇,请与销售商
联系,购买或索取以上设备,并在开机之前妥善安装。
要了解CPU的最新信息,请访问:http://global.msi.com.tw/index.php?func=cpuform
注意
过热
温度过高会严重损害
作,保护
CPU
热硅胶(或热胶带) 以增强散热。
更换
CPU
更换
CPU时,
超频
主板设计支持超频。然而,请确认您的配置能够接受这样非常规的设定。在超频
时,不推荐任何超技术规范之外的动作。我们不担保损坏或因为在产品规格之外
不规范的操作导致的风险。
CPU
和系统,请务必确认所使用的降温风扇始终能够正常工
以免过热烧毁。确认,您已在
请先关闭
ATX
电源供应或从地面拔掉电源插头以确保
CPU
和散热片之间涂抹了一层平滑的散
CPU
的安全。
LGA 775 CPU的简介
LGA 775的CPU针脚面。
对齐点 对齐点
黄色的三角形指示为 Pin 1
LGA 775 CPU的表面。请使用
一些散热胶涂在CPU表面，使
它更好的散热。
黄色的三角形指示为 Pin 1
2-3
MS-7512主板
CPU和风扇的安装
当您安装CPU时, 确认CPU带有散热片和风扇放置在CPU的顶部，以防止CPU过热。 如
果您没有散热片和风扇，请联系经销商以购买并安装前先关闭计算机。请不要忘记
使用一些散热胶涂在CPU的表面，使它更好的散热。
请根据以下步骤正确安装CPU和风扇。错误的安装可能会引起您CPU和主板的损坏。
1.CPU插槽上面有一个塑料保护盖，以
保护CPU避免受损。您在安装CPU之
前，请不要取下此塑料保护盖，以
防止触点受损。
3. 您会看到插座上的触点。
2. 沿着底座压杆的一边，取下塑料保
护盖（如箭头所示）。
4.开启钉钩。
2-4
注意
1.
在您开机之前，请确认
2.
请勿触摸
3. CPU
CPU
是否有底座保护盖，是根据
CPU
插槽触点，以避免受损。
风扇已经正确安装。
CPU
包装而定。
硬件安装
5.开启拉杆，再打开CPU盖盘。
7. 目测CPU是否已经安装于插槽中，
如果没有安装, 垂直的取出CPU并重
新安装。
6. 在确定了CPU正确安装方向后，将
CPU插入插槽中，抓紧CPU的底部
边缘。注意，一定要与CPU的缺口
相对应。
对齐点
8. 合上盖盘。
2-5
MS-7512主板
9. 轻轻按下拉杆，然后用底座边的钩
子勾住压杆。
11.压下四个钉钩以固定风扇，然后旋
转钉钩，以锁定钉钩（请查看钉钩
上标注的正确方向）。
固定锁
10. 对齐风扇和主板上的安装孔。将风
扇用力向下压，直到四个钉钩卡进
主板的四个孔里。
12.翻转主板，以确认四个钉钩是否已
经正确插入。
注意
注意
1.请在BIOS
2.只要CPU
图示1)。
3.
显示在这部分的主板图片仅作为
为购买的型号而不同。
2-6
中（第3章）查看关于
尚未安装，请把塑料保护盖覆盖在
CPU
的信息。
CPU
插槽上，以避免插槽受损(如
CPU/
散热装置安装的示范。您的主板可能因
内存
已安装
1
2
3
硬件安装
DIMM插槽用来安装内存模块
。
要了解内存模组支持的更新信息，请访问:http://global.msi.com.tw/index.php?
func=testreport
DDR2
240-pin, 1.8V
64x2=128 pin 56x2=112 pin
双通道内存插入规则
在双通道模式，内存模块能够在二组数据总线下同时传输和接收数据。打开双通道
模式可以提高系统性能。请参考以下双通道模式下插入规则。
DIMM1
DIMM2
DIMM3
DIMM4
DIMM1
DIMM2
DIMM3
DIMM4
DIMM1
DIMM2
DIMM3
DIMM4
未安装
2-7
MS-7512主板
安装内存模组
1. 内存模组的中央仅有一个缺口。内存将被正确的安装到插槽中。
2. 垂直插入内存模组到DIMM插槽，然后将其推入，直到内存模块金手指部分完全插
入。当内存模组完全到位，二边塑料卡口将自动闭合。
注意
如果你正确的插入了内存，你将看不到金手指部分。
3. 手动检查内存模块是否由内存槽孔夹完全锁定。
触点
缺口
注意
-由于DDR2
DDR2
-
在双通道模式下，一定要使用同类型同密度的内存模块，插入不同颜色的
DDR2
-
要成功的启动系统，必须首先将内存模块插入
2-8
内存不与
内存插入
插槽中
DDR2
。
DDR
内存互换，并且
插槽中
DDR2
。
不向下兼容，所以你应该把
DIMM1
插槽中
。
电源适配器
ATX 24-Pin 电源接口: ATX1
此接口可连接ATX 24-Pin电源适配器.在与ATX 24-Pin电源适配器相
连时,请务必确认,电源适配器的接头安装方向正确,针脚对应顺序也准
确无误. 将电源接头插入，并使其与主板电源接口稳固连接。
若您喜欢，可以使用20-pin ATX电源适配器，如果您使用20-pin
ATX电源适配器，请顺着pin1和pin13插上电源适配器(参阅右示图
例) 。
硬件安装
pin 13
针脚定义
PIN SIGNAL
1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V
ATX1
1
13
12
24
ATX 12V 电源接口: POWER1 / JPWR1
此电源接口用于为CPU供电。
针脚定义
POWER1
5
8
PINSIGNAL
1 GND
2 GND
3 GND
4 GND
PINSIGNAL
5 +12V
6 +12V
7 +12V
8 +12V
1
4
注意
PIN SIGNAL
13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND
1
JPWR1
pin 12
针脚定义
PIN SIGNAL
1 5V
2 GND
3 GND
4 12V
1.
确认所有接口都已正确的连接到
作电流
。
ATX
电源适配器上，以确保主板提供稳定的工
2. 为了系统稳定，强烈建议您使用350瓦(或更大功率)的电源适配器。
3. ATX 12V
4. 如果 POWER1
高度,这样可以确保电源线更好的连接接头
电源接口应该大于
18A。
接口不方便连接接头和插座,您可以使用
。
ATX
扩展头以增加接口
2-9
MS-7512主板
后置面板
鼠标
键盘
USB 端口
清除
LAN
USB 端口 Mic
L-In
L-Out
RS-Out
CS-Out
SS-Out
CMOS
按钮
鼠标/ 键盘
主板提供一个标准的PS/2® 鼠标/键盘迷你 DIN 接口，可连接一个 PS/2® 鼠标/键盘。
USB 端口
USB (通用串行总线)端口用于连接USB设备, 如键盘,鼠标或其他USB兼容设备。
LAN
标准的RJ-45插孔以连接到局域网(LAN)，你可以将一个网络线缆连接其上。
链接指示灯 活动 指示灯
指示灯颜色指示灯状态 情况
关闭 没有网络连接。
左边 黄色 打开 (稳 定状态) 网络连接正常。
打开 (闪烁) 此计算机与其他计算机使用网络通信中。
绿色 关闭 10 Mbit/ 秒 数据传输 。
右边 打开 100 Mbit/秒 数据传输。
橙色 打开 1000 Mbit/秒 数据传输 。
2-10
硬件安装
音频端口
这些音频接口用于连接音频设备。您可以根据不同颜色的音频插孔来区分不同的音
效。
设备。
主板上建有一个CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维
持。CMOS RAM是在每次启动计算机的时候引导操作系统的。如果您想清除系统配
置，可使用按纽清除数据。
Line-In (蓝色) -音效输入,用于外部的CD播放器,磁带机或其他的音频
Line-Out (绿色) -音效输出,可连接音箱或耳麦。
Mic (粉色) - 麦克风, 可连接麦克风。
RS-Out (黑色) - 后置/环绕输出在4/ 5. 1/ 7.1声道模式中。
CS-Out (橙色) - 中置/超重低音输出在5.1/ 7.1声道模式中。
SS-Out (灰色) - 侧置/超重低音输出在7.1声道模式中。
清除 CMOS 按钮
注意
清除
CMOS
数据前确保系统已关闭
。
注意
2-11
MS-7512主板
接口
软盘驱动器接口: FDD1
标准的软盘驱动器接口,支持360KB, 720KB, 1.2MB, 1.44MB和2.88MB的软盘驱动器。
FDD1
IDE 接口: IDE1
此接口支持IDE硬盘设备,光驱,和其他IDE设备。
IDE1
注意
如果您在硬盘线上安装第二块硬盘，您必须通过跳线分别设置硬盘为主
从模式。参见硬盘厂商提供的硬盘文档关于跳线设置的介绍
2-12
。
/
硬件安装
串行 ATA 接口: SATA1 ~ SATA8
此接 口 是高速传输的Serial ATA界面端口。每个接口都可以连接1个硬盘设备。
SATA1-3
SATA2-4
SATA5-6
通过 ICH10R 支持的 SATA1~6
请勿将
SATA7
通过 JMicron 363 支持
注意
Serial ATA
数据线对折成90度,这会造成在传输过程中的数据丢失。
SATA8
2-13
MS-7512主板
风扇电源接口: CPUFAN1, SYSFAN1~5
风扇电源支持+12V的系统散热风扇。当您将接线接到风扇接头时请注意红色线为正极,
必须接+12V, 而黑色线是接地,必须接到GND。如果您的主机板有系统硬件监控芯片。
您必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功能。
+1 2V
SE NSOR
GND
+1 2V
SE NSOR
CONTROL
CPUFAN1
+1 2V
SE NS OR
GND
SYSFAN1/2
SENSOR
+12V
GND
SYSFAN3/4
GND
SYSFAN5
注意
1.
请访问处理器官方网站以参见推荐的
扇。
2. CPUFAN
CPU
3.
风扇散热器3针或4针电源接口对于
支持风扇控制。您可以安装
温度自动控制
CPU
风扇速度。
CPU
风扇或咨询商家合适的
Dual Core Center
CPUFAN1
都可用。
CPU
散热风
工具以根据当前
机箱入侵开关接口: JCI1
此接头与机箱开关相连. 如果机箱被打开了,此接头会短接,系统会记录此状态,并在屏幕
上显示警告信息。要消除这一警告信息,您必须进入BIOS设定工具清除此记录。
GND
CINTRU
2
1
JCI1
2-14
硬件安装
JSPI Debugging 针头: JSPI1
此针头仅作为内部测试使用。
JSPI1 针脚定义
JSPI1
1
9
2
10
PIN SIGNAL PIN SIGNAL
1 VCC3_SB 2 VCC3_SB
3 SPI_MISO 4 SPI_MOSI_F
5 SPI_CSO_F# 6 SPI_CLK_F
7 GND 8 GND
9 Reserved 10 NC
TPM 模块接口: JTPM1
此接口连接一个TPM(Trusted Platform Module)模块(选配)。请参考TPM安全平台手册
以获得更多细节和用法。
2
1
14
13
JTPM1
Pin Signal Description Pin Signal Description
1 LCLK LPC clock 2 3V_STB 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground
2-15
MS-7512主板
前置面板音频接口: JAUD1
您可以在前置面板接口上连接一个音频接口,是和Intel® 的I/O面板连接规格兼容的。
2
1
10
9
JAUD1
HD 音频针脚定义
PIN SIGNAL DESCRIPTION
1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2
is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected
jack detection resistor network
CD-In 接口: JCD1
此接口用于扩展音频输出设备连接。
JCD1
GND
R L
2-16
硬件安装
前置面板接口: JFP1, JFP2
此接口用于连接前置面板开关、指示灯。JFP1是和Intel®的I/O面板连接规格兼容的。
JFP1 针脚定义
PIN SIGNAL DESCRIPTION
1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
10
9
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.
JFP2 针脚定义
PIN SIGNAL DESCRIPTION
1 GND Ground
2 SPK- Speaker-
8
7
3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer7 NC No connection
8 SPK+ Speaker+
JFP1
JFP2
Power
LED
2
1
2
1
+
- -
HDD
LED
Speaker
+
Power
LED
Power
Switch
-
+
+
Reset
Switch
+
-
S/PDIF-Out 接口: JSPDO1
此接口用于连接S/PDIF(Sony & Philips Digital Interconnect Format)界面来传送数字
音频信号。
JSPDO1
VCC
GND
SPDIF
2-17
MS-7512主板
前置USB接口: JUSB1 ~ 3
此接口是和Intel®的I/O面板连接规格兼容的。可以连接高速的USB界面周边, 例如 USB
HDD, 数码相机, MP3播放器, 打印机, 调制解调器等。
针脚定义
PIN SIGNAL PIN SIGNAL
JUSB1~3
2
1
10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC
注意
请注意
,VCC和GND
的针脚必须安插正确,否则可能引起主板零件的损坏
。
2-18
硬件安装
跳线
主板提供下面的跳线已设定电脑的功能。此节介绍如果通过跳线改变您的主板的功
能。
硬件超频 FSB 跳线: JB1, JB2 (选配)
您可以通过改变跳线 JB1和JB2增加处理器频率超频 FSB.跟着下面的介绍设定跳线。
1 3
缺省
1 3
200->266 MHz
1
1
1 3
200->333 MHz
JB1
JB2
注意
1.
改变跳线前确保关闭系统电源
2.
超频可能导致系统不稳定或启动崩溃,请设置跳线到缺省值
。
1 3 1 3
266->333 MHz
200->400 MHz
266->400 MHz
333->400 MHz
。
注意
2-19
MS-7512主板
清除 CMOS 跳线: JBAT1
主板上建有一个CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维
持。CMOS RAM是在每次启动计算机的时候引导操作系统的。如果您想清除系统配
置，可使用按纽清除数据。
JBAT1
1
注意
您可以在系统关闭时短接
打开时清除
Important
CMOS
，这样将损坏主板
2-3
1 3
保留数据
针清除
CMOS。
。
1 3
清除数据
然后再回到
1-2
针位置，避免在系统
2-20
硬件安装
按钮
此主板提供如下的按钮用于您设定计算机功能。此节将介绍如何通过使用按钮改变您
的主板功能。
电源按钮: PWRBTN
此电源按钮用于打开或关闭系统。按此按钮打开或关闭系统。
PWRBTN
重启按钮: RESET
此重启按 钮用于重启系统。按此按钮重启系统。
RESET
2-21
MS-7512主板
插槽
PCI (周边设备连接) Express插槽
PCI Express插槽支持 PCI Express界面扩展卡。
PCI Express 2.0x 16支持最高8.0 GB/s传输速率。
PCI Express x 1支持最高250MB/s传输速率。
PCI Express x16 插槽支持高达
PCI Express 2.0x16 速度 (PCI_E1 & PCI_E4)
白色 PCI Express x 1 插槽支持
PCI Express x1 速度 (PCI_E2 & PCI_E3)
注意
注意
在增加或移除扩展卡时，确认首先已拔除电源。同时查看关于扩展卡的文档为扩
展卡配置必要的硬件或软件,比如跳线,开关或
BIOS
配置
。
2-22
硬件安装
PCI (周边设备连接) Express插槽
PCI插槽支持网卡, SCSI卡, USB卡, 和其它的一些兼容PCI规格的扩展卡。在32 bits和
33 MHz下, 数据传输量为133 MBps。
32-bit PCI 插槽
注意
注意
在增加或移除扩展卡时，确认首先已拔除电源。同时查看关于扩展卡的文档为扩
展卡配置必要的硬件或软件,比如跳线,开关或
BIOS
配置
。
PCI中断请求队列
IRQ是中断请求队列和中断请求确认的缩写。将设备的中断信号送到微处理器的硬件列
表。PCI的IRQ针脚一般都是连接到如下表所示的PCI总线接口。
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
2-23
MS-7512主板
ATi CrossFire (Multi-GPU) 技术
ATi CrossFire (Multi-GPU) 技术是ATI开发的一项激动人心的新技术,提供强大的多重显
示芯片运行功能。CrossFire 要求一个 CrossFire Edition 显卡和一个来自同样系列的
兼容标准 Radeon (CrossFire Ready) 显卡。利用该技术， 请安装 CrossFire Edition 显
卡在 Master PCIE 2.0X16 (PCI_E1) 插槽和安装 CrossFire Ready 显卡在 Slave PCIE 2.
0X16 (PCI_E4) 插槽。主板能够通过软件自动检测出模式，因此您并不需要在 BIOS 中
打开 CrossFire 功能。下面步骤完成 CrossFire。
1. 安装 CrossFire Edition 显卡在 Master PCIEX16 (PCI_E1) 插槽和安装 CrossFire
Ready graphics 显卡在 Slave PCIEX16 (PCI_E4) 插槽。
2. 二片卡安装后，必须用一个 Cross Fire Video 连接线连接二片显卡的的顶部金手指
(如下图所示)。请注意虽然您安装了二片显卡,但仅 CrossFire Edition 显卡能将视频
输出工作,因此,您仅需要连接一台显示器到 CrossFire Edition 显卡。
Cross Fire Video 连接线
注意
1.
显示的主板图片仅作为演示用,您实际的的显示和您购买的主板型号有关系。
2.
如果您打算安装二片显卡
a.
二片显卡同样品牌和规格；
b.
二片卡被安装在二条水蓝色
3.
确保到显卡的电源接口有足够的电力供应以保证显卡的稳定工作。
4. 仅 Windows® XP with Service Pack 2 (SP2)& Windows® XP Profes
- sional x64 Edition & Windows® Vista支持 CrossFire
2-24
CrossFire 模式,
PCIE x16
请确认：
插槽中。
功能。
硬件安装
2.当全部硬件和软件已经准备妥当并被安装, 请重新启动系统。然后进入操作系统, 点
击桌面上 “Catalyst™ Control Center” 图标 。Catalyst™ Control Center 设定需要打
开 CrossFire™，即着在 Catalyst™ Control Center 显示下面图示：
从查看下拉菜单
选择高级查看。
注意
CrossFireX™
• SuperTiling
• Scissor
• Alternate Frame Rendering
• Super Anti-aliasing
关于更多细节，请参考制造商显卡手册。
系统可能有四种显示模式：
模式
2-25
第3章
BIOS设置
本章提供了BIOS Setup程序的信息,让用户可以自己配置
优化系统设置。
如遇到下列情况,您需要运行Setup程序:
² 系统自检时屏幕上出现错误信息, 并要求进入SETUP
程序。
² 您根据自定义设置, 更改出厂时的默认设置。
BIOS设置
3-1
MS-7512 主板
进入设定程序
计算机加电后,系统会开始POST(加电自检)过程。当屏幕上出现以下信息时,按<DEL>键
即可进入设定程序。
Press DEL to enter SETUP
如果此信息在您做出反应前就消失了,而您仍需要进入Setup,请关机后再开机或按机箱
上的Reset键,重启您的系统。您也可以同时按下<Ctrl><Alt>和<Delete>键来重启系统。
注意
1.BIOS
2.
中的每一项都是在不断更新,以提高系统性能。所以此章节中描述的
BIOS
跟最新的
在启动时
此处
第1位说明了
第
第6位代表了芯片组
第
V1.1表示BIOS
030807 表示BIOS
BIOS
, BIOS
2-5
7-8
版本出现在内存数目后面的第一行。它的常见格式为
:
BIOS
位代表产品编号。
位代表客户
有些细微的差异,仅供参考使用。
A7512IMS V1.0 030807
的制造者
,MS=
版本。
A = AMI, W = AWARD, P = PHOENIX
I = Intel, N = NVIDIA, V = VIA
所有普通用户。
的更新日期。
:
。
。
3-2
BIOS设置
控制键位
<-> 向前移一项
<↓> 向后移一项
<←> 向左移一项
<→> 向右移一项
<Enter> 选定此项
<Esc> 跳到退出菜单，或从此菜单回到主菜单
<+/PU> 增加 数值或改变选择项
<-/PD> 减少数值或改变选择项
<F6> 载入优化设置缺省值
<F10> 保存并退出设置
获得帮助
进入setup程序之后, 第一个屏幕就是主菜单。
主菜单
主菜单显示了BIOS所提供的设定项目类别。您可用方向键( ↑↓) 选择不同的条目。
对选定项目的提示信息显示在屏幕的底部。
子菜单
如果您看到向右的指示箭头符号（如右图所示) 出现
在某些选项的左边, 这表示包含附加选项的子菜单可
从这些选项中展开。您也可使用控制键位（↑↓）
以高亮显示选区并按<Enter>以唤出子菜单。然后您
可使用控制键位来进入选值，并在子菜单中进行选
择。如果您要返回到主菜单，请按<Esc>键位。
主题帮助 <F1>
BIOS设置菜单提供您主题帮助的屏幕。您可在任一菜单中按<F1>以唤出此幕。此帮
助屏幕列出了高亮显示项目的使用控制键位和相关选项。按<Esc>以退出帮助屏
幕。
3-3
MS-7512 主板
主菜单
Standard CMOS Features（标准CMOS特性）
使用此菜单可对基本的系统配置进行设定。如时间, 日期等。
Advanced BIOS Features（高级BIOS特性）
使用此菜单可设置AMI® 一些专用的加强特性。
Integrated Peripherals（整合周边）
使用此菜单可以对周边设备进行特别的设定。
Power Management Setup（电源管理设置）
使用此菜单可以对系统电源管理进行特别的设定。
H/W Monitor（硬件监视）
此菜单显示了您CPU的健康状态。
BIOS Setting Password（BIOS设置密码）
使用此菜单设置BIOS密码。
Cell Menu（核心菜单）
此菜单可以对频率/电压控制和超频进行设置。
3-4
User Settings（用户设定）
使用此菜单从 CMOS 中为 BIOS 保存/载入您的设定。
Load Fail-Safe Defaults （载入故障保护缺省值）
使用此菜单可以载入BIOS厂商为稳定系统性能而设定的缺省值。
Load Optimized Defaults（载入优化设置缺省值）
使用此菜单可以载入系统优化性能设置的BIOS值。
Save & Exit Setup（保存后退出）
保存对CMOS的修改，然后退出Setup程序。
Exit Without Saving（不保存退出）
放弃所有修改，然后退出Setup程序。
BIOS设置
3-5
MS-7512 主板
标准 CMOS 特性
Standard CMOS Features菜单包含了基本的设置项目。使用方向键选定您要修改的
项目，然后使用<PgUp>或<PgDn>选择您所需要的设定值。
Date (MM:DD:YY)（日期，月：日：年）
此项允许您设置您想要的日期(通常是当前日期)。日期的格式是<day> <month> <date>
<year>。
day 星期,从Sun.(星期日)到Sat.(星期六),由BIOS定义。只读。
month 月份,从Jan.(一月)到Dec.(十二月)。
date 日期,从1 到31可用数字键修改。
year 年,用户设定年份。
Time (HH:MM:SS)（时间，时：分：秒）
此项允许您设置您想要的时间（通常是当前时间）。时间的格式是<hour><minute>
<second>（<时><分><秒>）。
IDE Primary Master/ Slave, SATA1~8, E-SATA1
按<Enter>键可以进入子菜单，并出现以下屏幕。
3-6
BIOS设置
Device / Vender / Size（设备信息）
此项显示连接到 SATA上的设备信息。
LBA/Large Mode（LBA/Large模式）
此项允许您打开或关闭LBA模式。 设置为Auto可打开LBA模式当设备支持此模式
时，并且随着LBA模式的关闭，此装置未被格式化。
DMA Mode（DMA模式）
此项允许您选择DMA模式。
Hard Disk S.M.A.R.T.（硬盘的智能检测技术）
此项允许您激活硬盘的S.M.A.R.T.(自我监控，分析，报告技术）能力。S.M.A.R.
T应用程序是来监控硬盘的状态预测硬盘失败。可以提前将数据从硬盘上移动到安
全的地方。
注意
在您将硬盘设备连接主板
Channel
Floppy Drive A （软驱A）
此项允许您设置软盘驱动器 A 的类型。
Halt On（中断）
此设定确定在启动时被检测出一个错误系统是否停止。
将会出现。
IDE/ SATA
接口上时，
Serial-ATA 1/2/3/4/5/6/7/8
3-7
MS-7512 主板
System Information（系统信息）
按<Enter>进入子菜单, 并出现如下屏幕。
子菜单显示了您系统中CPU信息, BIOS版本和内存状态(只读) 。
3-8
BIOS设置
高级 BIOS 特性
BIOS Flash Protection（BIOS Flash 保护）
此项允许您选择IDE硬盘引导扇区病毒警报功能。若选择[enabled],当有数据试图写入该
区块时,BIOS将会在屏幕上显示警报信息并发出警报声。您需要关闭 Flash BIOS保护
功能以成功更新BIOS。
您应该一直打开此功能,只有在您需要更新BIOS时关闭它。并且在更新BIOS后,您应该
立即重新打开以防止病毒。
Full Screen Logo Display（全屏显示Logo）
此选项能在启动画面上显示公司的logo标志。设定值:
[Enabled] 启动时全屏显示静态的Logo画面。
[Disabled] 启动时显示自检画面。
Quick Booting （快速启动）
设为 [Enabled]允许系统跳过部分自检项在5秒内启动。
Boot Up Num-Lock LED（启动时Num-Lock状态）
此项是用来设定系统启动后，Num-Lock的状态。设定为[On]时，系统启动后将打开
Num-Lock，小键盘数字有效。当设定为[Off]时，系统启动后Num-Lock关闭，小键盘
方向键有效。
IOAPIC Function（IOAPIC功能）
此项允许您控制APIC（高级可编程中断控制器）。由于遵循了PC2001设计指南，此系
统可在APIC模式下运行。启用APIC模式将为系统扩充可用的IRQ字元。
3-9
MS-7512 主板
MPS Table Version（MPS版本）
此项允许您选择操作系统所使用的MPS(Multi-Processor Specification)版本。您需要
选择您的操作系统所支持的MPS版本。要了解所使用的版本，请咨询操作系统的经
销商。
Primary Graphics Adapter（主显示适配器）
此设定制定您的主显示适配器显示卡。可选项:
[AGP] 系统首先初始化安装AGP显卡,如果一个AGP显卡不可用, 系统将安
装PCI显卡。
[PCI] 系统首先初始化安装PCI 显卡,如果一个PCI显卡不可用,系统将安
装 AGP显卡。
PCI Latency Timer（PCI信号延迟定时器）
此项控制每个PCI设备在其他设备占据前可以多久占据总线。当设为高数值,每条PCI设
备可以传输更长时间和提供PCI带宽。为获得更好的PCI性能,您应该设置较高的数值。
CPU Feature（CPU特性）
按<Enter>进入子菜单并出现如下屏幕:
Execute Bit Support（Execute Bit 支持）
Intel Execute Disable Bit 功能能与支持的操作系统结合防止恶意 "bufferoverflow"攻击。此功能允许处理器对内存区域分为某些能执行程序代码而另一
些不可以。当病毒试图在缓存里执行代码时, 处理器使代码失效, 防止损坏和蠕虫
病毒传播。
Set Limit CPUID MaxVal to 3（最大CPUID值限制）
最大 CPUID 值限制设计用于旧版操作系统处理器限制。
Chipset Feature（芯片组特性）
按<Enter>进入子菜单并出现如下屏幕:
3-10
BIOS设置
HPET（高精度事件计时器）
本项用于在操作系统寻找计时器，并建立供驱动程序下载的基本计时器服务。
Boot Sequence（启动选项）
按<Enter>进入子菜单并出现如下屏幕:
1st/ 2nd Boot Device（第一/第二引导设备）
此项允许您设定在BIOS载入磁盘操作系统时第一第二引导设备。
Boot From Other Device（从其它设备引导）
设定选项[Yes]为允许系统在从第一引导设备启动失败从其他设备引导。
Trusted Computing（可信赖计算）
按<Enter>进入子菜单并出现如下屏幕:
TCG/TPM Support（支持TCG/TPM ）
此项用于打开或关闭TPM (Trusted Platform Module)。
Clearing the TPM（清除TPM ）
此项允许您清除保存在TPM安全芯片上的用户信息。按 <Enter>将显示一条信息
询问您是否清除保存在安全芯片的用户信息，使用左/ 右方向键盘选择[OK]和
[Cancel]，然后按 <Enter>确认您的选择。
3-11
MS-7512 主板
整合周边
USB Controller（USB控制器）
此设置允许您打开/关闭USB控制器。
USB Device Legacy Support（ USB Device Legacy支持）
如果您需要在操作系统中使用USB界面上的设备，请选择[Enabled]。
Onboard LAN Controller（板载网络控制器）
此项允许您打开/ 关闭板载网络控制器。
LAN Option ROM（网络引导芯片）
此项用于决定是否打开板载LAN引导芯片。
Onboard IEEE1394 Controller（板载 IEEE1394 控制器）
此项允许您打开/关闭板载 IEEE1394 控制器。
Onboard E-SATA Controller（板载 E-SATA 控制器）
此项允许您打开/关闭板载 E-SATA 控制器。
Extra RAID/IDE Controller（板载 RAID/IDE 控制器）
此项允许您打开/关闭板载 RAID/IDE 控制器。
RAID Mode（RAID 模式）
此项用于为 JMicron RAID 选择 RAID 模式。 可选项: IDE, RAID 和 AHCI。
3-12
BIOS设置
Intel Robson
此项是 turbo 内存技术, 可以让用于不需要读取硬盘缓存启动操作系统。这样的启动可
以提高20%的速度和打开较大应用程序的事件, 并减少电源损耗。
HD Audio Controller（HD 音频控制器）
此设定用于打开/ 关闭板载音频控制器。
On-Chip ATA Devices （内建ATAA设备）
按<Enter>进入子菜单并显示如下画面:
PCI IDE BusMaster（PCI IDE总线控制）
此项用于打开或关闭BIOS读写IDE设备PCI总线控制。
On-Chip SATA Controller（板载 SATA 控制器）
此项用于打开/关闭SATA 控制器。
RAID Mode（RAID 模式）
此项用于为 SATA 设备打开/关闭 RAID 功能。
I/O Devices（I/O设备）
按<Enter>进入子菜单并出现如下屏幕:
COM Port1 （COM 端口1）
为串行端口选择一个地址和相应的中断。
3-13
MS-7512 主板
电源管理设置
注意
只有当您的
以应用
ACPI Function（ACPI功能）
此项可开启ACPI(高级培植和电源管理界面)功能。如果您的操作系统支持 ACPI-aware,
例如 Windows 2000/XP, 选择 [Enabled]。
ACPI Standby State（ACPI 备用状态）
此项设定ACPI功能节电模式。如果您的操作系统支持ACPI,例如 Windows 98SE/ ME/
2000 , 您可以通过此项的设定选择进入睡眠模式S1(POS)或S3 (STR)模式。可选项有:
BIOS支持S3
。
[S1] S1休眠模式是一种低耗能状态, 在此状态下。系统内容不会丢
[S3] S3休眠模式是一种低耗能状态, 在此状态下, 仅对主要部件供
睡眠模式时，这章里所描述的关于
失,(CPU或芯片组)硬件保留所有的系统内容。
电。比如主内存和可唤醒系统设备, 并且系统内容将被保存在主
内存。一旦有“唤醒”事件发生,储存杂内存中的这些信息被用
来将系统恢复到以前的状态。
S3-related
功能才可
3-14
BIOS设置
Power Button Function （电源按钮功能）
此项设置了电源按钮的功能。设定值有:
[Power On/Off]电源按钮功能作为普通的电源按钮。
[Suspend] 当您按下电源按钮，此计算机会进入挂起/睡眠模式,但按下此
Restore On AC Power Loss（AC电源中断后恢复）
此项决定着开机时以外断电之后，电力供应再恢复时系统的状态。设定选项为:
[Off] 保持机器处于关机状态。
[On] 保持 机器处于开机状态。
[Last State] 将机器 恢复到掉电或中断发生之前的状态。
Wake Up Event Setup（唤醒事件设置）
按<Enter>进入子菜单并出现如下屏幕。
Wake Up Event By（唤醒事件）
此项允许您通过BIOS或操作系统唤醒事件。
按钮超过4秒，计算机将关闭。
Resume From S3 By USB Device（用USB设备从S3唤醒）
此项设置USB设备唤醒系统从S3 (挂起到内存) 睡眠状态。
Resume From S3 By PS/2 Keyboard（用PS/2键盘从S3唤醒）
此项设置系统在PS/2键盘输入信号如何被从节能模式唤醒。
Resume From S3 By PS/2 Mouse（用PS/2鼠标从S3唤醒）
此项设置确定系统在PS/2鼠标输入信号是否被唤醒。
Resume By PCI Device (PME#) （由PCI设备唤醒）
当设定为[Enabled]时,此设置允许您的系统通过任何PME(电源管理事件)事件将系
统从节电模式唤醒.设定选项有: [Disabled], [Enabled]。
3-15
MS-7512 主板
硬件监视
Chassis Intrusion（机箱入侵）
此项是用来启用或禁用机箱入侵监视功能并提示机箱曾被打开的警告信息。此项设
置为[Reset]可清除警告信息。之后，此项会自动回复到[Enabled]状态。
CPU Smart FAN Target（智能型风扇指定温度值）
主板提供Smart Fan功能，在一个指定范围内根据当前温度自动控制风扇速度。
您可以设定一个风扇容值。如果风扇的当前温度达到此值，smart fan功能将被激
活，风扇将会加速运转来降低温度。
SYS FAN1/2 Control（SYS FAN1/2 控制）
此项允许用户为 SYS FAN1 选择速度百分比。
PC Health Status（PC健康状态）
CPU/ System Temperature, CPU FAN/ SYS FAN1/ SYS FAN2 Speed, CPU
Vcore, 3.3V, 5V, 12V, 5V SB
这些选项显示了所有被侦测的硬件设备或组件类似于CPU电压,温度和所有的风
扇速度的当前状态。
3-16
BIOS设置
BIOS 密码设置
当您选择此功能，以下信息将会出现在屏幕上:
输入密码，最多6个字符，然后按<Enter>键。现在输入的密码会清除所有以前输入
的CMOS密码。您会再次被要求输入密码。再输入一次密码，然后按<Enter>键。您
可以按< E s c > 键，放弃此项选择，不输入密码。
要清除密码，只要在弹出输入密码的窗口时按<Enter>键。屏幕会显示一条确认信
息，是否禁用密码。一旦密码被禁用，系统重启后，您可以不需要输入密码直接进
入设定程序。
一旦使用密码功能，您会在每次进入B I O S设定程序前，被要求输入密码。这样可
以避免任何未经授权的人改变您系统的配置信息。
3-17
MS-7512 主板
核心菜单
注意
注意
仅当您熟悉芯片组时,才可以更改这些设定值
Current CPU/ DRAM Frequency（当前CPU/内存频率）
此项显示当前CPU和内存速度,只读。
3-18
。
Energy Save（节能）
按<Enter>进入子菜单并出现如下屏幕:
BIOS设置
D.O.T. Control（D.O.T.控制）
D.O.T. (Dynamic Overclocking Technology)动态超频技术具有自动超频功能,包含MSI
全新的CoreCell
TM
技术中。它是用来侦测CPU在处理应用程序时的负荷状态,以及自动调
整CPU的最佳频率。当主板检测到CPU正在运行程序,它会自动为CPU提速,可以更流畅 、
更快速的运行程序。在CPU暂时处于挂起或在低负荷状态下,它就会恢复默认设置。通
常,动态超频技术(DOT)只有在用户的PC需要运行大数据量的程序,例如3D游戏或是视频
处理时,才会发挥作用,此时CPU频率的提高会增强整个系统的性能。
注意
尽管动态超频技术比手动超频更稳定,但仍有风险。我们建议您先确认您的
CPU
是否能够承受超频。如果发现您的PC开始不稳定或是间断重启,最好
关闭动态超频或者降低超频选项。顺便提一下,如果您仍想手动超频,也请先
关闭动态超频。
Intel EIST
改进的 Intel SpeedStep 技术允许您设定微处理器在电池火交流电源下的性能水平。
此项仅在您安装的CPU支持speedstep技术的情况下才出现。
Adjust CPU FSB Frequency（调整CPU FSB 频率,单位 MHZ）
此项允许您选择CPU前端总线频率。
Adjust CPU Ratio（调整 CPU 倍频）
此项允许您选择CPU倍频。
Adjusted CPU Frequency (MHz)（调整后的 CPU FSB 频率,单位MHZ）
显示调整后的 CPU 频率 (FSB x Ratio)。只读。
TM
3-19
MS-7512 主板
Advance DRAM Configuration（高级DRAM配置）
按<Enter>进入子菜单并出现如下屏幕:
Configure DRAM Timing by SPD (由SPD配置DRAM 时钟)
选择是否由DRAM模组中的SPD (Serial Presence Detect) EEPROM控制DRAM时
钟周期。选择 [Enabled开启DRAM时钟周期,并允许相关项目由BIOS根据SPD的配
置来决定的。选择 [Disabled]。可让用户手动设置DRAM时钟周期和相关选项。
CAS Latency(CL)
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。控制CAS
延迟, 决定SDRAM接受并开始读取指令的延迟时间（在时钟周期内）。
tRCD
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。此项允许
您设定在向DRAM写入,读出,刷新时,从RAS (row address strobe)脉冲信号到CAS
(column address strobe)脉冲信号之间延迟的时钟周期数。时钟周期越短,DRAM
性能越快。
tRP
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。用来控制
Row Address Strobe(RAS)预充电过程的时钟周期数。如果在DRAM刷新前没有
足够的时间给RAS积累电量, 刷新过程可能无法完成而且DRAM将不能保持数
据。此项仅在系统中安装了同步DRAM才有效。
tRAS
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。此项控制
CAS延迟。决定了SDRAM接受并开始读取指令后的延迟时间。
tRFC
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。此行循环
时间决定了内存行开始完成一个周期所需要的最小循环时钟数。
tWR
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。最后一次
写操作和下一次读操作之间的最小时间间隔，允许感觉线路恢复核心数据。
3-20
BIOS设置
tWTR
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。最后一次
有效写操作和下一次读操作之间的最小时间间隔。允许I/O在读命令开始前超速
感觉线路。
tRRD
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。在不同的
banks中指定 active-to-active 延迟。
tRTP
当 Configuration DRAM Timing by SPD设置为 [Manual],此项可用。最后一次
有效写操作和下一次读操作之间的最小时间间隔。允许I/O在读命令开始前超速
感觉线路。
MEMORY-Z
按<Enter>进入子菜单, 并出现如下屏幕。
按<Enter>进入子菜单, 并出现如下屏幕。
DIMM1/2/3/4 Memory SPD Information
DIMM 1/2/3/4 Memory SPD
Information（内存速度信息）
此项显示当前 DIMM 内存速度当前状态信
息, 比如内存型号, 最大带宽, 厂商, 零件号
码,序列号,SDRAM周期,DRAM TCL,
DRAM TRCD, DRAM TRP, DRAM TRAS,
DRAM TRFC, DRAM TWR, DRAM TWTR,
DRAM TRRD 和 DRAM TRTP。只读。
3-21
MS-7512 主板
FSB/DRAM Ratio
此项允许您调整内存 FSB/Ratio。
Adjusted DRAM Frequency (MHz)（调整后的内存频率）
显示调整后的内存频率。只读。
Adjust PCI Frequency (MHz)（调整PCI频率,单位MHZ）
此项允许您选择 PCIE 频率 (单位MHZ)。
Auto Disable DRAM /PCI Frequency（自动关闭PCI 频率）
设为[Enabled],系统将从空的PCI 插槽移除(关闭)时钟以最小电磁干扰(EMI)。
CPU Voltage (V) / CPU GTL REF0 / CPU GTL REF1 / DRAM Voltage (V) /
DDR_VREF_A / DDR_VREF_B / NB Voltage (V) / NB GTL REF / VTT FSB Voltage
/ SB Voltage (V)
此项显示内存,FSB和芯片组电源状态。只读。
Spread Spectrum（频展）
当主板上的时钟震荡发生器工作时,脉冲的极值( 尖峰) 会产生EMI(电磁干扰) 。频率范
围设定功能可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰会衰减为较
为平滑的曲线。如果您没有遇到电磁干扰问题
优化系统的性能表现和稳定性。但是如果您被电磁干扰问题困扰, 请开启此项, 这样可
以减少电磁干扰。注意，如果您超频使用，必须将此项禁用。因为即使是微小的峰
值漂移 (抖动)也会引入时钟速度的短暂突发, 这样会导致您超频的处理器锁死。
，
将此项设定为 [Disabled],这样可以
注意
1.
如果您没有任何
[Disabled]。
以减少
2.Spread Spectrum(频展)
3.
EMI。
为
Spread Spectrum(频展)
当您超频时,请关闭
会引入时钟速率的短暂推动,这样会导致您超频的处理器锁死
3-22
EMI
方面的问题,要使系统获得最佳的稳定性和性能,请设置为
但是,如果您被
EMI
的值越高
所干扰,请选择
,EMI
会减少,系统的稳定性也相应的降低.要
设定一个最合适的值,请参考当地的
Spread Spectrum(频展),
因为即使一个很微小峰值漂移也
Spread Spectrum(频展)
EMI
规章
。
的值
。
,
BIOS设置
CPU
和内存时钟超频
D.O.T Control/ FSB Clock / CPU Dynamic OverClocking / Adjust CPU Ratio/
Memory Clock几项可让您对CPU和内存进行超频。请参阅这几项中的叙述,以获得更
多信息。
注意
1.CPU速度= CPU频率(MHz) *
2.
本主板能够很好的支持超频。然而,请确认外围设备和组件可以承受一些特殊
的设置。不推荐使用任何超过产品技术规格的操作。任何由不正确操作所产
生的危险和损坏不属于我们产品质量担保范围
在超频失败后，有两种方法可恢复您的系统
重启
1. 按电源按钮,重新启动系统三次。请注意, 为避免电流对其它设备和组件产生的影
响,我们建议在重新启动机器的时间间隔应超过10秒钟。
2. 在第四次启动是,将会确定先前的超频失败并自动恢复设置默认值。当以下信息
出现时,请按任意键以正常重新启动系统。
Warning !!! The previous overclocking had failed,
and system will restore its defaults setting,
Press any key to continue.......
处理器倍频
。
...
清除CMOS
- 请参阅“ 第2章” 以获得更多关于如何清除CMOS数据的信息。
3-23
MS-7512 主板
用户设定
Save Settings 1/ 2
此项用于手动保存设定到CMOS中。
Load Settings 1/ 2
此项在您保存设定在Save Settings 1/ 2项后可用, 用于从CMOS中载入设定。
3-24
BIOS设置
载入故障保护/ 优化设置缺省值
主菜单上的这两个选项允许用户为载入故障保护和性能优化缺省值。故障保护缺省
值是主板制造商设定的能提供稳定系统表现的设定值。性能优化缺省值是主板制造
商设定的优化性能表现的特定值。
当您选择载入 Fail-Safe Defaults, 屏幕将显示以下信息:
按 OK 可载入BIOS故障保护设定缺省值,可提供稳定的系统性能表现。
当您选择载入Load Optimized Defaults时, 屏幕将显示以下信息:
按 OK 可载入性能优化缺省值，可优化系统的性能表现。
3-25
Realtek ALC888/888T 音频
附录
A
Realtek ALC888/888T
Realtek ALC888/888T 提供了10-声道DAC,可同时支持7.
1音频播放和独立的立体声2声道输出(多路数据流)直达前
左输出和前右输出声道。
音频
A-1
MS-7512 主板
安装 Realtek HD 音频驱动
正确安装Realtek ALC888芯片的驱动后，您才能够对2-, 4-, 6-或8-声道音频进行操作
或7.1+2声道音频操作。按照以下步骤在不同的操作系统上安装驱动程序。
Windows 2000/XP 下安装
在Windows®2000下,您必须先安装Windows®2000 Service Pack4或者更新的版本。
在Windows®XP下,您必须先安装Windows®XP Service Pack1或者更新的版本。
以下操作是基于Windows®XP环境，如果您在其他的操作环境下安装，可能会有细微
的差别。
1. 将光盘放入CD-ROM中,会自动出现安装界面。
2. 点击Realtek HD Audio Driver。
点击此处
注意
HD Audio Configuration
此，此附录的程序屏幕图示可能与最新版本的有所差异，仅作为参考使用
A-2
软件可以不断更新以增强音频程序的效能。因
。
3. 点击Next以开始安装Realtek高保真音频驱动。
4. 点击Finish以重新启动系统。
Realtek ALC888/888T 音频
点击此处
点击此处
选择此项
A-3
MS-7512 主板
软件配置
安装完音频驱动程序，您就可以使用2-, 4-, 6-或8-声道音频特效。点击屏幕右下端
的任务栏中音频图标 ，以启用HD Audio Configuration。您也可以从Control
Panel（控制面板）中点击 Realtek HD Audio Manager，以启用音频驱动。
双击
A-4
Realtek ALC888/888T 音频
音效
您可以从此Environment（环境）列表中选择您所要的效果。
虚拟环境
通过点击向下的箭头，您可以体验到不同的音效环境，总共有23种不同的细腻环境供
您选择。Realtek HD Audio Sound Manager还提供了5种流行的设定值“Stone Corridor”,
“Bathroom”, “Sewer pipe”, “Arena” 和“Audio Corridor”。
您可以选择软件提供的音效，它会自动调节均衡效果。另外，您也可以通过使用
“Load EQ Setting”根据自己的喜好载入一个均衡设置；或自行设定一个全新的均衡
设置并用“Save Preset”进行保存；点击“Reset EQ Setting”可使用缺省设定值；
或者点击“Delete EQ Setting”以删除一个预先设置的EQ值。
另外还有其他的预设的均衡模式供您选择，您可以点击Equalizer（均衡器）下的
“Others” （其它）。
A-5
MS-7512 主板
均衡器选择
均衡器可让用户使用缺省设置。您也可以利用此工具创建自己喜欢的设置。
10种均衡器，范围从100Hz到16KHz。
保存
此项可保存参数供将来
使用。
开启/ 关闭
要关闭，请您暂时停止音
效，不会丢失设定值。
删除
可删除预先设置，然后进行保存设定值。
A-6
重置
10种均衡器将返回到缺省
值。
载入
无论何时，您要使用预载的
设置，只需要点击此项，整
个列表会出现在您面前供选
择。
Realtek ALC888/888T 音频
常用的均衡器设置
考虑到您的需要，通过音频区域的拉杆调整。Realtek HD Audio Sound Manager提供
您一些常用的优化均衡设定值，为您提供便捷。
[如何使用]
除了页面上显示的“Pop”，“Live”，“Club” 和“Rock” ，请按“Others”的向下箭头 ,您
会看到更多优化设定值供您选择。
卡拉 OK 模式
卡拉OK模式可让您享受K歌的乐趣。只需使用您经常播放的歌曲，Karaoke模式可去除
歌声，并可以调整音调到合适您的范围。
1.Vocal Cancellation:只需点击 “ Voice Cancellation” , 既可移除歌声，而留下旋律为您
伴奏。
2.Key Adjustment:使用向上或向下箭头，寻找合适您音域的范围。
升调
去除歌声
降调
A-7
MS-7512 主板
混音器
在Mixer部分，您可以分别调整前置和后置面板的音量。
1. 调整音量
您可以选择 Realtek HD Audio rear output 或Realtek HD Audio front output 项
调整前置或后置面板的音箱音量。
注意
在设置前,请先确认播放设备的插孔牢固插入前置或后置面板中
Audio front output
2. 多路数据流功能
ALC888具有Multi-Stream（多路数据流）输出的特性,您可以同时播放不用的音源，并
让它们从前置或后置面板独立输出。若有2个人一起使用同一台计算机，此项功能将非
常有效。
点击 按钮，混音器的ToolBox菜单会出现。然后点选Enable playback multi-
streaming，并点击OK以保存设置。
项在您将音箱插入前置面板后才会出现
。Realtek HD
。
注意
若您使用前面板
数据流功能
A-8
。
AC97
功能时,您必须将设备插入前面板上的插孔,以打开多路
Realtek ALC888/888T 音频
当您播放第一个音源(如:使用Windows Media Player播放DVD/VCD),会从后置面板输
出，此项为缺省设置。
然后您必须首先从滚动列表中选择 Realtek HD Audio 2nd output，用其他程序播
放第二个音源(如:使用Winamp播放MP3文件)。您将会发现第二音源(MP3 music)会从
前置面板的Line-Out音频插孔中输出。
A-9
MS-7512 主板
3. 播放控制
播放设备
工具
静音
此项功能可让您决定输出音频的端口.在多路数 码
流播放中模式中，此项功能十分重要
- Realtek HD Audio
- Realtek HD Audio
后置输出
前置输出
静音
您可以选择单声道静音或多声道静音，或完全静音。
工具
- 显示如下的音量控制
此项可让您自由的选择显示哪个音量控制项。
- 高级控制
- 开启多路数据流
运用此功能, 您可以通过耳麦和您的朋友进行音频聊天(数据流 1 从前置面板)，同时还
可以播放音乐(数据流 2 从后置面板)。在任何特定的时间内,您可以使 2 个数据流同时
工 作。
A-10
4. 录音控制
Realtek ALC888/888T 音频
工具
静音
静音
您可以选择单声道静音或多声道静音，或完全静音。
工具
- 显示如下的音量控制
此项让您决定要播放的音量控制选项。
-
支持多路数据流录制
注意
录音设备
-
后置输入/喇叭,前置输入
-Realtek HD
音频输入
ALC888
允许您同时使用
CD, Line, Mic和Stereo Mix
通道进行录制
,
并且不会
产生混合音效。在任何所给予的时间内，您可以选择下列4条通道中的1条进行
录制
。
A-11
MS-7512 主板
音频 I/O
在此标签中，您可以轻松地设置多声道音频功能和音箱。
您可以选择想要的多声道模式。
a. Headphone 普通耳麦功能
b. 2CH Speaker 立体声输出
c. 4CH Speaker 4-声道输出
d. 6CH Speaker 5.1-声道输出
e. 8CH Speaker 7.1-声道输出
音箱配置:
1.把设备插入任何可用的插孔。
2. 出现“connected device” 窗口，供您选择.请选择您接入的设备。
- 若设备 插 入到正确的插孔中，您会发现插孔边上的图标改变成和您设备一致
的图标。
- 若插孔不正确，Realtek HD Audio Manager 会提示您插入正确的插孔中。
A-12
Realtek ALC888/888T 音频
设置连接
点击 以进入通用接口设置。
Disable front panel jack detection (选配)
如果前置面板插孔功能失效, 请检查您的系统的前置面板是否是AC’97插孔。如果是,
请检查系统关闭前置面板插孔侦测功能。
Mute rear panel output when front headphone plugged in.
自动插入后输出变静音。
Enable auto popup dialogue, when device has been plugged in
一旦选择此项, 当设备插入,会自动出现“ Connected device”对话框。
A-13
MS-7512 主板
S/PDIF
S/PDIF是Sony/Philips数码接口的英文缩写，是音频文件传输的标准格式。S/PDIF可让
数码音频信号的传输从一台设备到另一台设备，而无需转变为模拟格式。这样可以保
持数字信号的正确性，避免模拟信号转换导致音质下降。
Output Sampling Rate(输出采样率)
44.1KHz: 推荐在播放CD时使用。
48KHz: 推荐在播放DVD或Dolby(杜比)时使用。
96KHz: 推荐在播放DVD音频时使用。
192KHz: 推荐在播放高质量音频时使用。
Output Source(输出音源)
输出数码音源:数码音频格式(如.wav, .mp3,.midi等)都可以通过S/PDIF-Out.端口输
出。
S/PDIF-in 到 S/PDIF -out 模式: 从 S/PDIF-In 的数据可以从 S/PDIF-Out 实时播放。
A-14
Realtek ALC888/888T 音频
测试音箱
您可以通过点击音箱按钮来测试音箱的效能。选中的音箱图标会显亮，对应的音箱会
发出测试声音。若该音箱没发出声音，请您检查音箱是否完好，连接是否牢固。或
者，您可以点击auto test 图标，让系统自动侦测每个音箱。
中置
前左
侧左
后左
前右
侧右
重低音
后右
A-15
MS-7512 主板
麦克风
在此标签中，您可以设置麦克风的功能。选择Noise Suppression以尽量降低录制中
的噪音，或选择Acoustic Echo Cancellation以取消录制中的回音。
Acoustic Echo Cancellation可避免麦克风录音时录入播放的声音。例如，您可能
通过互联网，使用VOIP功能与朋友进行交流。您朋友的声音将会从音箱( 回放)中传
出。 然而，您朋友的声音也可能被您麦克风录入，然后通过护联网被回放给您的朋
友。那样的话，您的朋友会再听到他/她自己的声音。若您开启了AEC(Acoustic Echo
Cancellation)，在您朋友处可以减少回音量。
A-16
Realtek ALC888/888T 音频
3D音频演示
在此标签中，您可以在播放3D音频程序前, 如游戏，调整3D音频的定位。您也可以选
择不同的环境以选择您所合适的音效环境。
A-17
MS-7512 主板
信息
在此标签中，提供了HD Audio配置工具，包括Audio Driver Version(音频驱动版本),
DirectX Version(DirectX版本), Audio Controller(音频控制器)和Audio Codec(音频解码
器)。您也可以从Language列表选择此工具的语言。
还有选项Show icon in system tray。打开此项， 图标会出现在系统任务栏中。
右击此图标，将会出现Audio Accessories对话框，提高了可让您利用的多媒体特
性。
A-18
Realtek ALC888/888T 音频
硬件安装
连接音箱
当您在软件里已经正确设置了多声道音频功能模式时，您必须按照软件中的设
置将您的音箱连接到正确的插孔。
n 2-声道立体声音频输出
2-声道音频输出
1 Line In
2 Line Out ( 前置声道)
3 MIC
4 不起 作 用
5 不起 作 用
6 不起 作 用
1
2
3
4
5
6
A-19
MS-7512 主板
n 4-声道立体声音频输出
4-声道音频输出
1 Line In
2 Line Out (前置声道)
3 MIC
4 Line Out (后置声道)
5 不起 作用
6 不起 作用
1
2
3
4
5
6
A-20
n 6-声道音频模式输出
Realtek ALC888/888T 音频
6-声道音频输出
1 Line In
2 Line Out ( 前置声道)
3 MIC
4 Line Out (后置声道)
5 Line Out (中置和重低音声道)
6 不起作 用
1
2
3
4
5
6
A-21
MS-7512 主板
n 8-声道音频模式输出
8-声道音频输出
1 Line In
2 Line Out (前置声道)
3 MIC
4 Line Out (后置声道)
5 Line Out (中置和重低音声道)
6 Line Out (侧置声道)
1
2
3
4
5
6
要在
Vista
则,主板仅支持
A-22
注意
操作系统中开启
5.1
声道音频输出。
7.1
声道音频输出功能,您必须安装
Realtek
音频驱动。否
Dual Core Center
附录
B
Dual Core Center
Dual CoreCenter, 是微星公司付出了大量的研究和努力
开发出的最有用和最强大的工具,可以帮助用户在Win-
dows中监控和配置微星主板和显卡的硬件状态, 例如
CPU/GPU时钟, 电压, 风扇速度和温度。
在您安装Dual Core Center之前, 请确认系统符合以下要
求:
1. Intel Pentium4 / Celeron, AMD Athlon XP/ Sempron或
兼容PCI Express插槽的CPU。
2. 256MB系统内存。
3. CD-ROM驱动器,用于软件安装。
4. 操作系统: Windows XP。
5. DotNet Frame Work 2.0。
B-1
MS-7512 主板
激活Dual Core Center
一旦您安装了Dual Core Center(也可在您主板的附带安装光盘中查找原文件, 路径:
Utility --> MSI Utility --> Dual Core Center), 将会在系统任务栏中出现 图标, 桌
面上会出现一个快捷方式图标, 并且在“ Start-up”菜单中也会出现快捷方式图标。您可
以双击其中的任何一个来打开Dual Core Center。
系统任务栏中的快捷方式图标
B-2
在开始菜单中打开途径
(路径: Start-->Programs-->MSI-->
DualCoreCenter-->DualCoreCenter)
Dual Core Center
主菜单
在使用此工具之前, 我们不得不提醒您: 只有当你安装了一块微星V044(v044必须安装
过8.26或更高版本的驱动程序)/V046或V60显卡后, 此工具的所有功能将被激活。如果
您安装了一块其它品牌的显卡，仅可使用主板的硬件状态此项。
简介:
点击上图所出现的每个按钮来进入子菜单,以进行更多的配置或执行更多的功能。
MB
点击MB按钮来读取当前CPU温度, 显示主板的FSB和CPU时钟。
VGA
点击VGA按钮来读取当前GPU温度, 显示显卡的GPU时钟和内存时钟。
DOT
点击DOT按钮来开启或关闭动态超频技术。
B-3
MS-7512 主板
AV/ Game/ Office/ Silence/ Cool
微星为不同的环境提供了5种流行的设置. 在每种环境中,这些选项已经被设置
为最佳的值. 根据您的需要点击按钮。
注意
在使用
AV/ Game/ Office/ Silence or Cool
Sharp
模式用来调整你的系统,使之达到最佳的流畅或快速程度
Sharp mode Smooth mode
Clock
在此子菜单中, 您可以调整和监控MB的时钟和显卡。
Voltage
在此子菜单中, 您可以调整和监控MB/显卡的电压。
FAN Speed
在此子菜单中, 您可以调整和监控MB/显卡的风扇速度。
Temperature
在此子菜单中, 您可以监控MB/显卡的温度。
按钮之前,可以选择
Smooth
。
模式或者
User Profile
在此子菜单中,您可以根据您的需要对时钟,电压和风扇速度的值进行设置,并在
一个界面中对这些设置进行保存。您可以保存3个界面以获得更多的用途。
注意
点击 图标后,时钟,电压,风扇和温度按钮便会出现在该图标旁。
B-4
Dual Core Center
DOT (动态超频)
Dynamic Overclocking Technology动态超频技术具有自动超频功能, 包含在MSITM全新
的Dual Core Center技术中。它是用来侦测CPU/GPU在处理应用程序时的负荷状态,以
及自动进行超频。当主板侦测到装入的CPU在一个时间段内超过了默认的极限值,它将
自动加速CPU及风扇,使得系统更稳定和更快速的运行。当图形卡侦测到GPU在一个时
间段内超过了默认的极限值,它将自动加速GPU风扇和提升GPU电压，使得系统更稳定
和更快速的运行。当CPU/GPU出现临时浮动或保持于低载入平衡,它会恢复这几项的默
认值。通常,动态超频技术只有在用户的PC需要运行大数据量的程序,例如3D游戏或是
视频处理时,才会发挥作用,此时CPU频率的提高会增强整个系统的性能
当您点击动态超频的速率按钮时,会出现几个相关的选项(包括提高速率 和降低速率
按钮), 可以选择动态超频幅度, 然后您必须点击动态超频按钮 来应用动态超
频功能
。
动态 FSB频率
提升按钮
。
动态FSB频率降
低按钮
注意
尽管动态超频技术比手动超频更稳定,但仍有风险。我们建议您先确认您的
是否能够承受超频。如果发现您的PC开始不稳定或是间断重启,最好关闭动态
超频或者降低超频选项。顺便提一下,如果您仍想手动超频,也请先关闭动态超
频。
CPU
B-5
MS-7512 主板
时钟
在Clock子菜单中, 您可以看到系统的时钟状态(包括主板的FSB/CPU时钟和显卡的GPU/
显存时钟)。并且您可以选择超频期望值。在您点击了此 按钮之后,会提供给
您更多的超频选项。您可以点击加号按钮 来提高时钟,或者点击减号 按钮来降低
时钟.最后, 点击Apply按钮来应用调整值。如果您不想应用调整值,点击Cancel按钮来
取消。或者点击Default按钮来恢复到默认值
。
在此界面的下方,显示了时钟的曲线图表。仅当此项按钮呈红色点亮显示时,才会出现波
动曲线
。
在用户界面中,点击
可用。
Save
按钮可以保存对其的更改。在默认界面中
,Save
按钮不
B-6
电压
Dual Core Center
在Voltage子菜单中, 您可以看到系统的电压的状态(包括核心,内存,GPU电压等等), 并
且您可以选择超频期望值。在您点击了 按钮之后,会提供给您更多的超频选
项。 您可以点击加号按钮 来提升电压, 或者点击减号 按钮来降低电压。最后, 点
击Apply按钮来应用调整值。如果您不想应用调整值, 点击Cancel按钮来取消。或者点
击Default按钮来恢复到默认值
在此界面的下方,显示了电压的曲线图表。仅当此项按钮呈红色点亮显示时,才会出现波
动曲线
。
。
I
注意
在用户界面中,点击
可用。
Save
按钮可以保存对其的更改。在默认界面中
,Save
按钮不
B-7
MS-7512 主板
风扇速度
在FAN Speed子菜单中, 您可以读取系统风扇的状态。选择更高的速度可加强散热效
果. 在您点击了 按钮之后,会提供给您更多改变风扇速度的相关选项。您可以点
击加号按钮 来增加风扇的速度或者点击减号 来降低风扇的速度。或者点击
Default按钮来恢复到默认值
。
在此界面的下方,显示了风扇速度的曲线图表。仅当此项按钮呈红色点亮显示时,才会出
现波动曲线
。
注意
1.
当您手动设置风扇速度时,请确认在
FAN Target”
2.
在用户界面中,点击
不可用。
。
Save
B-8
按钮可以保存对其的更改。在默认界面中
BIOS
中已经关闭了
“CPU Smart
,Save
按钮
温度
Dual Core Center
在Temperature子菜单中, 您可以看到系统的温度状态
在此界面的下方,显示了温度的曲线图表。仅当此项按钮呈红色点亮显示时,才会出现波
动曲线
。
。
B-9
MS-7512 主板
用户界面
在User Profile子菜单中,点击setting按钮, 包括用户界面条, 将会出现下一个屏幕
此处您可以根据您的需要来定义时钟/风扇速度/电压, 点击 按钮来快速选择一
个数值, 或点击加号 /减号 按钮来增加/减少数值
。
。
B-10
Loading...
