MSI B350 User Manual

Quick Start

Thank you for purchasing the MSI® B350 TOMAHAWK motherboard.
This Quick Start section provides demonstration diagrams about
how to install your computer. Some of the installations also provide
video demonstrations. Please link to the URL to watch it with the web
browser on your phone or tablet. You may have even link to the URL
by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI® B350 TOMAHAWK Motherboard gewählt
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI® B350 TOMAHAWK. Ce
manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI® B350

TOMAHAWK. В этом разделе представлена информация,

которая поможет вам при сборке комьютера. Для некоторых
этапов сборки имеются видеоинструкции. Для просмотра
видео, необходимо открыть соответствующую ссылку в
веб-браузере на вашем телефоне или планшете. Вы также
можете выполнить переход по ссылке, путем сканирования
QR-кода.

Quick Start

I

Installing a Processor/ Installation des Prozessors/ Installer un
processeur/ Установка процессора

1

https://youtu.be/Xv89nhFk1vc

3

2

5

Quick Start

II

4

6

8

9

7

Installing DDR4 memory/ Installation des DDR4-Speichers/
Installer une mémoire DDR4/ Установка памяти DDR4

http://youtu.be/T03aDrJPyQs

1

1

2

2

3

DIMMB2 DIMMB2

DIMMA2 DIMMA2 DIMMA2

3

DIMMB1

DIMMA1

Quick Start

III

RESET SW

POWER SW

POWER LED+

POWER LED-

HDD LED

Connecting the Front Panel Header/ Anschließen der
Frontpanel-Stiftleiste/ Connecter un connecteur du panneau
avant/ Подключение разъемов передней панели

http://youtu.be/DPELIdVNZUI

IV

2 10

1

Quick Start

JFP1

1 HDD LED + 2 Power LED +

3 HDD LED - 4 Power LED -

5 Reset Switch 6 Power Switch

9

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

HDD LED

POWER LED

RESET SW

HDD LED

JFP1

HDD LED ­HDD LED +

POWER LED ­POWER LED +

Installing the Motherboard/ Installation des Motherboards/
Installer la carte mère/ Установка материнской платы

1

2

BAT1

Quick Start

V

Installing SATA Drives/ Installation der SATA-Laufwerke/
Installer le disque dur SATA/ Установка дисков SATA

1

http://youtu.be/RZsMpqxythc

2

3

5

4

VI

Quick Start

Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
une carte graphique/ Установка дискретной видеокарты

http://youtu.be/mG0GZpr9w_A

1

3

2

5

4

6

Quick Start

VII

Connecting Peripheral Devices/ Peripheriegeräte/
Connecter un périphérique anschliessen/ Подключение
периферийных устройств

(7th Gen A-series/ Athlon™ processor)

VIII

Quick Start

Connecting the Power Connectors/ Stromanschlüsse
anschliessen/ Connecter les câbles du module d’alimentation/
Подключение разъемов питания

http://youtu.be/gkDYyR_83I4

ATX_PWR1

CPU_PWR1

Quick Start

IX

Power On/ Einschalten/ Mettre sous-tension/ Включение

питания

1

2

3

Quick Start

X

4

Содержание

Безопасное использование продукции ...................................................... 2

Технические характеристики ........................................................................ 3

Задняя панель портов ввода/ вывода ........................................................7

Таблица состояний индикатора порта LAN ................................................... 7

Конфигурация портов Аудио ............................................................................ 7

Менеджер Realtek HD Audio ................................................................................ 8

Компоненты материнской платы ............................................................... 10

Процессорный сокет ........................................................................................ 11

Слоты DIMM ........................................................................................................ 12

PCI_E1~4, PCI1~2: Слоты расширения PCIe и PCI ......................................... 13

M2_1: Разъем M.2 (Ключ M) .............................................................................. 14

SATA1~4: Разъемы SATA 6 Гб/с ......................................................................... 15

JAUD1: Разъем аудио передней панели ........................................................ 15

CPU_PWR1, ATX_PWR1: Разъемы питания ..................................................... 16

JUSB1~2: Разъемы USB 2.0 ................................................................................17

JUSB3~4: Разъемы USB 3.1 Gen1 ...................................................................... 17

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов .................. 18

JCI1: Разъем датчика открытия корпуса ...................................................... 19

JLPT1: Разъем паралельного порта ............................................................... 19

JFP1, JFP2: Разъемы передней панели ......................................................... 20

JTPM1: Разъем модуля TPM ............................................................................. 20

JCOM1: Разъем последовательного порта ................................................... 20

JLED1: Разъем RGB LED.....................................................................................21

JBAT1: Джампер очистки данных CMOS (Сброс BIOS) ................................. 22

Индикаторы отладки EZ ................................................................................... 22

Индикатор GPU .................................................................................................. 22

Настройка BIOS ................................................................................................ 23

Вход в настройки BIOS ..................................................................................... 23

Сброс BIOS .......................................................................................................... 24

Обновление BIOS ............................................................................................... 24

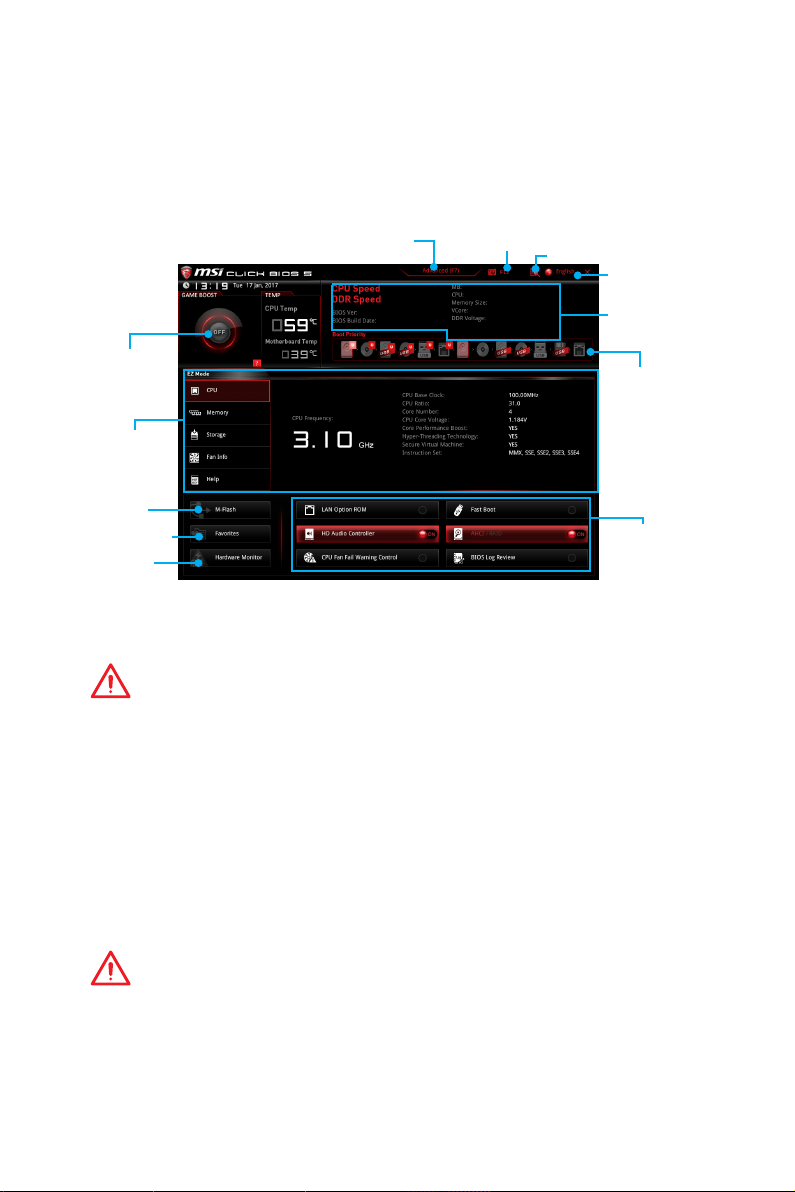

Режим EZ ............................................................................................................. 25

Режим разгона .................................................................................................. 27

Меню OC .............................................................................................................. 28

Описание программного обеспечения ..................................................... 31

Установка Windows® 7 64-бит/ Windows®10 64-бит ....................................... 31

Установка драйверов ....................................................................................... 31

Установка утилит .............................................................................................. 31

Содержание

1

Безопасное использование продукции

y Компоненты, входящие в комплект поставки могут быть повреждены

статическим электричеством. Для успешной сборки компьютера,
пожалуйста, следуйте указаниям ниже.

y Убедитесь, что все компоненты компьютера подключены должным

образом. Ослабленные соединения компонентов могут привести как к
сбоям в работе, так и полной неработоспособности компьютера.

y Чтобы избежать повреждений компонентов платы всегда держите ее за

края.

y При сборке комьютера рекомендуется пользоваться электростатическим

браслетом. В случае, если это невозможно, перед работой с платой
снимите электростатический заряд со своего тела, прикоснувшись к
металлическому предмету.

y В случае, если материнская плата не установлена в корпус, храните ее в

антистатической упаковке или на антистатическом коврике.

y Перед включением компьютера убедитесь, что все винты крепления

и другие металлические компоненты на материнской плате и внутри
корпуса надежно зафиксированы.

y Не включайте компьютер, если сборка не завершена. Это может привести

к повреждению компонентов, а также травмированию пользователя.

y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста,

обратитесь к сертифицированному компьютерному специалисту.

y Всегда выключайте питание и отсоединяйте шнур питания от

электрической розетки перед установкой или удалением любого
компонента компьютера.

y Сохраните это руководство для справки.
y Не допускайте воздействия на материнскаую плату высокой влажности.
y Перед тем как подключить блок питания

тке убедитесь, что напряжение электросети соответствует

розе
напряжению, указанному на блоке питания.

y Располагайте шнур питания так, чтобы на него не могли наступить люди.

Не ставьте на шнур питания никаких предметов.

y Необходимо учитывать все предостережения и предупреждения,

указанные на материнской плате.

y При возникновении любой из перечисленных ниже ситуаций обратитесь в

сервисный центр для проверки материнской платы:

 Попадание жидкости внутрь компьютера.
 Материнская плата подверглась воздействию влаги.
 Материнская плата не работает должным образом или невозможно

наладить ее работу в соответствии с руководством пользователя.

 Материнская плата получила повреждения при падении.
 Материнская плата имеет явные признаки повреждения.

y Не храните материнскую плату в местах с температурой выше 60 °C (140 °F),

так как это может привести к ее повреждению.

компьютера к электрической

Безопасное использование продукции

2

Технические характеристики

®

Поддержка процессоров AMD

Процессор

процессоров A-серии 7-ого поколения/ Athlon™ для
сокета AM4

Чипсет AMD

®

B350

y 4x слота памяти DDR4 с поддержкой до 64ГБ

 Поддержка DDR4 1866/ 2133/ 2400/ 2667(OC)/

Память

2933(OC)/ 3200(OC)+ МГц*

y Двухканальная архитектура памяти

* Процессоры A-серии 7-ого поколения/ Athlon™ поддерживают

2400 МГц. Пожалуйста, обратитесь www.msi.com для получения
дополнительной информации о совместимых памяти.

y 1x слот PCIe 3.0 x16 (PCI_E2)

 Поддержка x 16 с процессорами RYZEN серии

Слоты
расширения

 Поддержка x 8 с процессорами A-серии 7-ого

поколения/ Athlon

y 1x слот PCIe 2.0 x16 (PCI_E4, поддержка режима x4)*

™

y 2x слота PCIe 2.0 x1
y 2x слота PCI

* Слот PCI_E4 будет работать в режиме PCIe 2.0 x2 при установке

устроства в любом слоте PCIe x1.

Поддержка Multi-

GPU

Поддержка технологии 2-Way AMD® CrossFire™

y 1x порт VGA, с поддержкой максимального

разрешения 2048x1280@60Гц (RB)*

y 1x порт DVI-D, с поддержкой максимального

Встроенная
графика

разрешения 1920x1200@60Гц*

™

y 1x порт HDMI

, с поддержкой максимального

разрешения 4096x2160@24Гц*

* Поддерживается только при использовании процессоров A-серии

7-ого поколения/ Athlon

Чипсет AMD

®

B350

™

y 4x порта SATA 6ГБ/с*

 Поддержка RAID 0, RAID 1 и RAID 10

Подключение
накопителей

y 1x разъем M.2 (Ключ M)

 Поддержка PCIe 3.0 x4 (процессоры RYZEN

серии) или PCIe 3.0 x2 (процессоры A-серии 7-ого
поколения/ Athlon

™

) и SATA 6ГБ/с

 Поддержка накопителей 2242/ 2260 /2280/ 22110

Аудио

y Realtek
y 7.1-канальный High Definition Audio

®

ALC892 Codec

LAN y 1x Гигабитный сетевой контроллер Realtek

RYZEN серии и

®

8111H

Продолжение на следующей странице

Технические характеристики

3

USB

Разъемы задней
панели

Разъемы на плате

Контроллер
ввода-вывода

Продолжение с предыдущей страницы

y Контроллер AMD

®

B350

 4x порта USB 3.1 Gen1 (SuperSpeed USB) доступны

через внутренние USB 3.1 Gen1 разъемы

 6x портов USB 2.0 (High-speed USB) (2 порта Type-A

на задней панели, 4 порта доступны через
внутренние USB 2.0 разъемы)

y Процессоры AMD

поколения/ Athlon

®

RYZEN серии/ A-серии 7-ого

™

 4x порта USB 3.1 Gen1 (SuperSpeed USB) (3 порта

Type-A и 1 порт Type-C на задней панели)

y 1x комбинированный порт PS/2 клавиатуры/ мыши
y 2x порта USB 2.0 Type-A
y 1x порт VGA
y 1x порт DVI-D
y 1x порт HDMI

™

y 3x порта USB 3.1 Gen1 Type-A
y 1x порт USB 3.1 Gen1 Type-C
y 1x порт LAN (RJ45)
y 6x OFC аудиоразъемов

y 1x 24-контактный разъем питания ATX
y 1x 8-контактный разъем питания ATX 12В
y 4x разъема SATA 6ГБ/с
y 2x разъема USB 2.0 (Поддержка 4-х дополнительных

портов USB 2.0)

y 2x разъема USB 3.1 Gen1 (Поддержка 4-х

дополнительных портов USB 3.1 Gen1)

y 1x 4-контактный разъем вентилятора процессора
y 1x 4-контактный разъем Water Pump
y 4x 4-контактных разъема вентилятора системы
y 1x 4-контактный разъема RGB LED
y 1x разъем последовательного порта
y 1x разъем параллельного порта
y 1x разъем модуля TPM
y 1x аудиоразъем передней панели
y 2x разъема системной панели
y 1x разъем датчика открытия корпуса
y 1x джампер очистки данных CMOS

NUVOTON NCT6795D

Технические характеристики

4

Продолжение на следующей странице
