Благодарим Вас за покупку материнской платы MSI®
B250M PRO-VH/ B250M PRO-VD. Данное руководство
пользователя содержит информацию о схеме платы,
компонентах материнской платы и настройке BIOS.
Содержание
Безопасное использование продукции ................................................2
Технические характеристики .................................................................. 3
Задняя панель портов ввода/ вывода ..................................................6
B250M PRO-VH ..................................................................................................6
B250M PRO-VD ..................................................................................................6
Таблица состояний индикатора порта LAN ...............................................6
Компоненты материнской платы ...........................................................7
Процессорный сокет ......................................................................................8
Слоты DIMM ......................................................................................................9
PCI_E1~E3: Слоты расширения PCIe ............................................................9
SATA1~6: Разъемы SATA 6 Гб/с .....................................................................10
M2_1: Разъем M.2 (Ключ M) ..........................................................................10
ATX_PWR1, CPU_PWR1: Разъемы электропитания ..................................11
JCOM1: Разъем последовательного порта ...............................................11
JFP1, JFP2: Разъемы передней панели .....................................................12
JUSB1~2: Разъемы USB 2.0 ...........................................................................12
JUSB3: Разъем USB 3.1 Gen1 .........................................................................13
JAUD1: Разъем аудио передней панели ...................................................13
CPU_FAN1, SYS_FAN1: Разъемы вентиляторов ........................................14
JCI1: Разъем датчика открытия корпуса ..................................................15
JBAT1: Джампер очистки данных CMOS (Сброс BIOS) .............................15
EZ Debug LED: Индикаторы отладки .........................................................15
Настройка BIOS .......................................................................................... 16
Вход в настройки BIOS .................................................................................16
Сборс BIOS ......................................................................................................17
Обновление BIOS ..........................................................................................17
Описание программного обеспечения ............................................... 18
Установка Windows® 7/ 8.1/ 10 ......................................................................18
Установка драйверов ...................................................................................18
Установка утилит ..........................................................................................18
1
Безопасное использование продукции
y Компоненты, входящие в комплект поставки могут быть повреждены
статическим электричеством. Для успешной сборки компьютера,
пожалуйста, следуйте указаниям ниже.
y Убедитесь, что все компоненты компьютера подключены должным
образом. Ослабленные соединения компонентов могут привести как к
сбоям в работе, так и полной неработоспособности компьютера.
y Чтобы избежать повреждений компонентов платы всегда держите ее за
края.
y При сборке комьютера рекомендуется пользоваться электростатическим
браслетом. В случае, если это невозможно, перед работой с платой
снимите электростатический заряд со своего тела, прикоснувшись к
металлическому предмету.
y В случае, если материнская плата не установлена в корпус, храните ее в
антистатической упаковке или на антистатическом коврике.
y Перед включением компьютера убедитесь, что все винты крепления
и другие металлические компоненты на материнской плате и внутри
корпуса надежно зафиксированы.
y Не включайте компьютер, если сборка не завершена. Это может привести
к повреждению компонентов, а также травмированию пользователя.
y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста,
обратитесь к сертифицированному компьютерному специалисту.
y Всегда выключайте питание и отсоединяйте шнур питания от
электрической розетки перед установкой или удалением любого
компонента компьютера.
y Сохраните это руководство для справки.
y Не допускайте воздействия на материнскаую плату высокой влажности.
y Перед тем как подключить блок питания
розетке убедитесь, что напряжение электросети соответствует
напряжению, указанному на блоке питания.
y Располагайте шнур питания так, чтобы на него не могли наступить люди.
Не ставьте на шнур питания никаких предметов.
y Необходимо учитывать все предостережения и предупреждения,
указанные на материнской плате.
y При возникновении любой из перечисленных ниже ситуаций обратитесь
в сервисный центр для проверки материнской платы:
Попадание жидкости внутрь компьютера.
Материнская плата подверглась воздействию влаги.
Материнская плата не работает должным образом или невозможно
наладить ее работу в соответствии с руководством пользователя.
Материнская плата получила повреждения при падении.
Материнская плата имеет явные признаки повреждения.
y Не храните материнскую плату в местах с температурой выше 60 °C (140
°F), так как это может привести к ее повреждению.
компьютера к электрической
Безопасное использование продукции
2
Техниче ские характеристики
Процессор
Чипсет Intel
Память
Слоты
расширения
Встроенная
графика
Поддержка процессоров Intel® Core™ i3/i5/i7, Intel®
Pentium® и Celeron® 6-го/ 7-го поколения для сокета
LGA1151
®
B250
y 2x DDR4 слота памяти с поддержкой до 32ГБ
Процессоры 7-ого поколения поддерживают DDR4
2400/ 2133 МГц*
Процессоры 6-ого поколения поддерживают DDR4
2133 МГц*
y Двухканальная архитектура памяти
y Поддержка non-ECC, небуферизованной памяти
y Поддержка Intel
* Пожалуйста, обратитесь www.msi.com для получения
дополнительной информации о совместимых
памяти.
** Модули памяти DDR4 будут работать на
максимальной частоте 2400 МГц для процессоров
7-ого поколения и на 2133 М Гц для процессоров
6-ого поколения в режиме XMP.
®
Extreme Memory Profile (XMP)**
y 1x слот PCIe 3.0 x16
y 2x слота PCIe 3.0 x1
y B250M PRO-VH
1x порт VGA, с поддержкой максимального
разрешения 2048x1536@50Гц, 2048x1280@60Гц,
1920x1200@60Гц
1x порт HDMI
разрешения 4096x2160@30Гц (процессоры 7-ого
поколения), 4096x2160@24Гц (процессоры 6-ого
поколения), 2560x1600@60Гц
y B250M PRO-VD
1x порт VGA, с поддержкой максимального
разрешения 2048x1536@50Гц, 2048x1280@60Гц,
1920x1200@60Гц
1x порт DVI-D, с поддержкой максимального
разрешения 1920x1200@60Гц
™
, с поддержкой максимального
Продолжение на следующей странице
3
Продолжение с предыдущей страницы
Чипсет Intel
y 6x портов SATA 6 Гб/с
®
B250
y 1x разъем M.2 (Ключ M)*
Поддержка PCIe 3.0 x4 и SATA 6Гб/с
Подключение
накопителей
USB
Аудио
Поддержка накопителей 2242/ 2260/ 2280
Поддержка Технологии Intel
Поддержка PCIe 3.0 x4 NVMe U.2 SSD с адаптером
Turbo U.2**
* Порт SATA2 будет недоступен при установке модуля
M.2 SATA SSD в разъеме M.2.
** Turbo U.2 адаптер не входит в комплект поставки и
приобретается отдельно.
y Контроллер Intel
6x портов USB 3.1 Gen1 (SuperSpeed USB) (4 порта на
задней панели, 2 порта доступны через внутренние
USB разъемы)
6x портов USB 2.0 (High-speed USB) (2 порта на задней
панели, 4 порта доступны через внутренние USB
разъемы)
y Realtek
®
ALC887 Codec
®
B250
y 7.1-канальный High Definition Audio
®
Optane
™
LAN 1x Гигабитный сетевой контроллер Realtek
y 1x комбинированный порт PS/2 клавиатуры/ мыши
Разъемы
задней панели
y 2x порта USB 2.0
y 1x порт HDMI
y 1x порт DVI-D (для B250M PRO-VD)
y 1x порт VGA
™
(для B250M PRO-VH)
y 1x порт LAN (RJ45)
y 4x порта USB 3.1 Gen1
y 3x аудиоразъема
Продолжение на следующей странице
®
RTL8111H
Технические характеристики
4
Разъемы на
плате
Контроллер
ввода-вывода
Аппаратный
мониторинг
Форм-фактор
Параметры
BIOS
Программное
обеспечение
Продолжение с предыдущей страницы
y 1x 24-контактный разъем питания ATX
y 1x 8-контактный разъем питания ATX 12В
y 6x разъемов SATA 6 Гб/с
y 2x разъема USB 2.0 (Поддержка 4-х дополнительных
портов USB 2.0)
y 1x разъем USB 3.1 Gen1 (Поддержка 2-х
дополнительных портов USB 3.1 Gen1)
y 1x 4-контактный разъем вентилятора процессора
y 1x 4-контактный разъем вентилятора системы
y 1x аудиоразъем передней панели
y 2x разъема передней панели
y 1x разъем датчика открытия корпуса
y 1x разъем последовательного порта
y 1x джампер очистки данных CMOS
NUVOTON 5565
y Определение температуры процессора/системы
y Определение скорости вентиляторов процессора/
системы
y Управление скоростью вентиляторов процессора/
системы
y Micro-ATX Форм-фактор
y 8.9 x 7.3 дюйма (22.6 x 18.5 см)
y 1x 64 Мб флэш
y UEFI AMI BIOS
y ACPI 5.0, PnP 1.0a, SM BIOS 2.8
y Мультиязычный интерфейс
y Драйверы
y COMMAND CENTER
y LIVE UPDATE 6
y FAST BOOT
y SUPER CHARGER
y MYSTIC LIGHT
y RAMDISK
y X-BOOST
y MSI SMART TOOL
y NETWORK GENIE
y CPU-Z MSI GAMING
®
Extreme Tuning Utility
y Intel
™
Internet Security Solution
y Norton
y Google Chrome
™
, Google Toolbar, Google Drive
5
Задняя панель портов ввода/ вывода
B250M PRO-VH
Линейный
VGA
выход
LAN
Микрофонный
USB 3.1 Gen1
Порт PS/2
USB 3.1 Gen1
USB 2.0
B250M PRO-VD
VGA
LAN
Линейный
выход
USB 3.1 Gen1
Микрофонный
Порт PS/2
USB 3.1 Gen1
DVI-D
USB 2.0
Таблица состояний индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Линейный
вход
вход
Линейный
вход
вход
Задняя панель портов ввода/ вывода
6
Компоненты материнской платы
Процессорный
сокет
M2_1
PCI_E1
DIMMA1SYS_FAN1
CPU_FAN1CPU_PWR1
DIMMB1
ATX_PWR1
JUSB3
SATA1
SATA2
PCI_E2
PCI_E3
JCOM1
JAUD1
JUSB2
JUSB1 JBAT1
JCI1
JFP2
SATA3
SATA4
SATA5
SATA6
JFP1
7
Процессорный сокет
Пожалуйста, установите процессор в процессорный сокет, как показано
ниже.
2
1
3
7
4
6
5
9
Внимание!
y
Перед установкой или заменой процессора, необходимо отключить
кабель питания.
y
Пожалуйста, сохраните защитную крышку процессорного сокета
после установки процессора. Любые возможные гарантийные случаи,
связанные с работой материнской платы, MSI будет рассматривать
только, при наличии защитной крышки на процессорном сокете.
y
При установке процессора обязательно установите процессорный
кулер. Кулер, представляющий собой систему охлаждения процессора,
предупреждает перегрев и обеспечивает стабильную работу системы.
y
Перед включением системы проверьте герметичность соединения между
процессором и радиатором.
y
Перегрев может привести к серьезному повреждению процессора и
материнской платы. Всегда проверяйте работоспособность вентилятора
для защиты процессора от перегрева. При установке кулера нанесите
ровный слой термопасты (или термоленту) на крышку установленного
процессора для улучшения теплопередачи.
y
Если процессор не установлен, всегда защищайте контакты
процессорного сокета пластиковой крышкой.
y
Если вы приобрели отдельно процессор и процессорный кулер,
подробное описание установки см. в документации в данному кулеру.
Компоненты материнской платы
8
8
Слоты DIMM

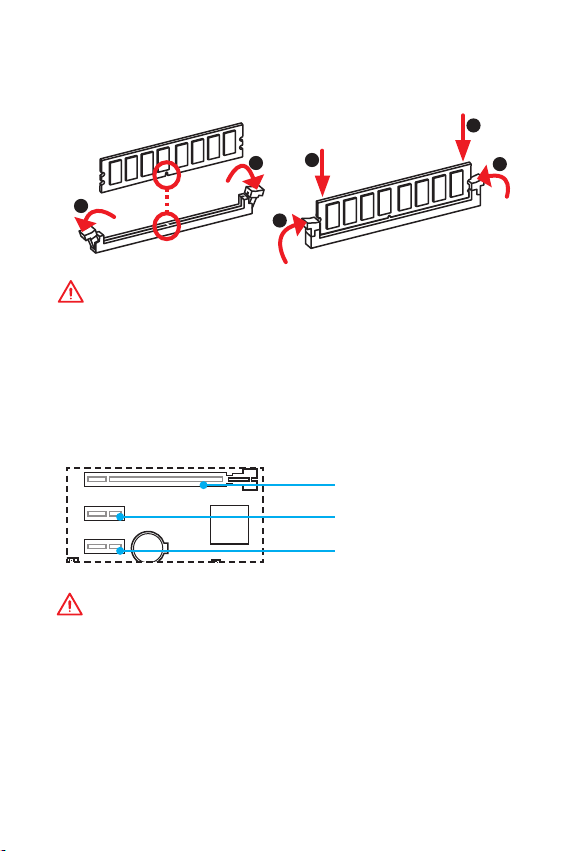

Пожалуйста, установите модуль памяти в слот DIMM, как показано ниже.
2
2
1
3
1
3
Внимание!
y
В связи со спецификой использования ресурсов чипсета, доступный
объем памяти будет немного меньше, чем объем установленный.
y
Пожалуйста, обратите внимание на то, что максимальная емкость
адресуемой памяти для 32-бит ОС Windows, составляет не более 4 ГБ. Если
вы хотите использовать более 4ГБ оперативной памяти на материнской
плате, рекомендуется устанавливать 64-бит ОС Windows.
PCI_E1~E3: Слоты расширения PCIe
PCI_E1: PCIe 3.0 x16
PCI_E2: PCIe 3.0 x1
PCI_E3: PCIe 3.0 x1
Внимание!
y
Перед установкой или извлечением плат расширения убедитесь, что
кабель питания отключен от электрической сети. Прочтите документацию
на карту расширения и выполните необходимые дополнительные
аппаратные или программные изменения для данной карты.
y
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки
веса графической карты и во избежание деформации слота.
9

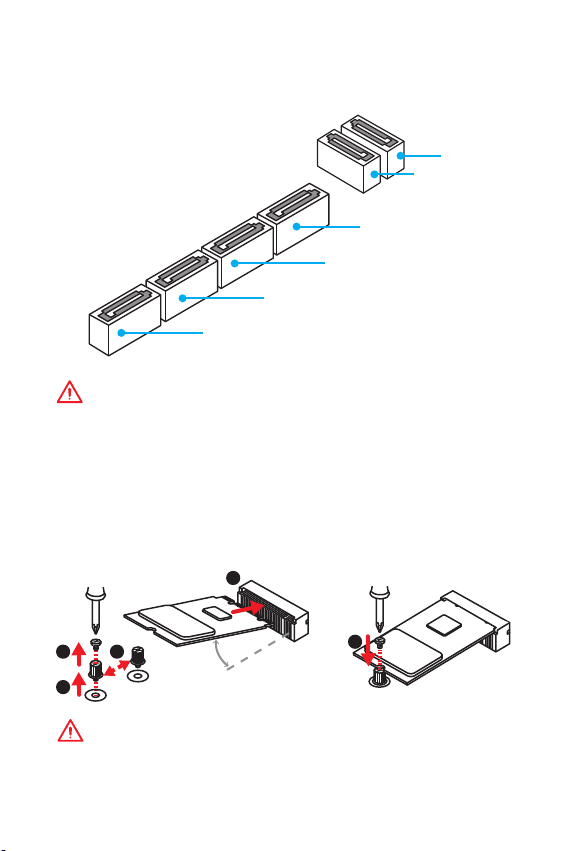

SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6 Гб/с. К
каждому порту можно подключить одно устройство SATA.
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
Внимание!
y
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
y
Кабель SATA оснащен одинаковыми коннекторами с обеих сторон.
Однако, для экономии занимаемого пространства к материнской плате
рекомендуется подключать плоский разъем.
M2_1: Разъем M.2 (Ключ M)
Пожалуйста, установите твердотельный накопитель (SSD) M.2 в слот M.2, как
показано ниже.
4
1
3
2
30°
5
Внимание!
Intel® RST поддерживает только PCIe M.2 SSD с UEFI ROM и не поддерживает
устройства с Legacy ROM.
Компоненты материнской платы
10
ATX_PWR1, CPU_PWR1: Разъемы электропитания
Данные разъемы предназначены для подключения коннекторов питания
ATX.
1 +3.3V 13 +3.3V
2 +3.3V 14 -12V
12
8
4 1
24
13
5
ATX_PWR1
CPU_PWR1
3 Ground 15 Ground
4 +5V 16 PS-ON#
5 Ground 17 Ground
6 +5V 18 Ground
7 Ground 19 Ground
8 PWR OK 20 Res
9 5VSB 21 +5V
10 +12V 22 +5V
11 +12V 23 +5V
12 +3.3V 24 Ground
1 Ground 5 +12V
2 Ground 6 +12V
3 Ground 7 +12V
4 Ground 8 +12V
Внимание!
Для обеспечения стабильной работы системной платы проверьте
надежность подключения всех кабелей питания к блоку питания АТХ.
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт,
размещенный на внешнем брекете.
1 DCD 2 SIN
2 10
1
3 SOUT 4 DTR
5 Ground 6 DSR
9
7 RTS 8 CTS
9 RI 10 No Pin
11
JFP1, JFP2: Разъемы передней панели
Эти разъемы служат для подключения кнопок и светодиодных
индикаторов, расположенных на передней панели.
1 HDD LED + 2 Power LED +
2 10
JFP1
1
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
9
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
RESET SW
HDD LED
HDD LED
POWER LED
JFP1
JFP2
1
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
JUSB1~2: Разъемы USB 2.0
Данные разъемы предназначены для подключения портов USB 2.0 на
передней панели.
1 VCC 2 VCC
2 10
1
Компоненты материнской платы
12
9
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
HDD LED HDD LED +
POWER LED -
POWER LED +
JUSB3: Разъем USB 3.1 Gen1
Данный разъем предназначен для подключения портов USB 3.1 Gen1 на
передней панели.
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
10 11
1
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
20
9 USB2.0+ 19 Power
10 NC 20 No Pin
Внимание!
y
Помните, что во избежание повреждений, необходимо правильно
подключать контакты питания и земли.
y
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB,
пожалуйста, установите утилиту MSI® SUPER CHARGER.
JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней
панели.
1 MIC L 2 Ground
2 10
1
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
9
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
13
CPU_FAN1, SYS_FAN1: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным
напряжением 12В, а также контакт с сигналом управления скоростью
вращения. Управление скоростью вращения вентиляторов с управлением
постоянным током, осуществляется через соответсвующие разъемы
путем изменения величины напряжения. Поэтому, при подключении
3-х контактного (Non-PWM) вентилятора к разъему для вентилятора
PWM, скорость вентилятора всегда будет максимальной. Работа такого
вентилятора может оказаться достаточно шумной.
Разъем вентилятора с PWM управлением
по умолчанию
1
CPU_FAN1
1 Ground 2 +12V
3 Sense 4
Speed Control
Signal

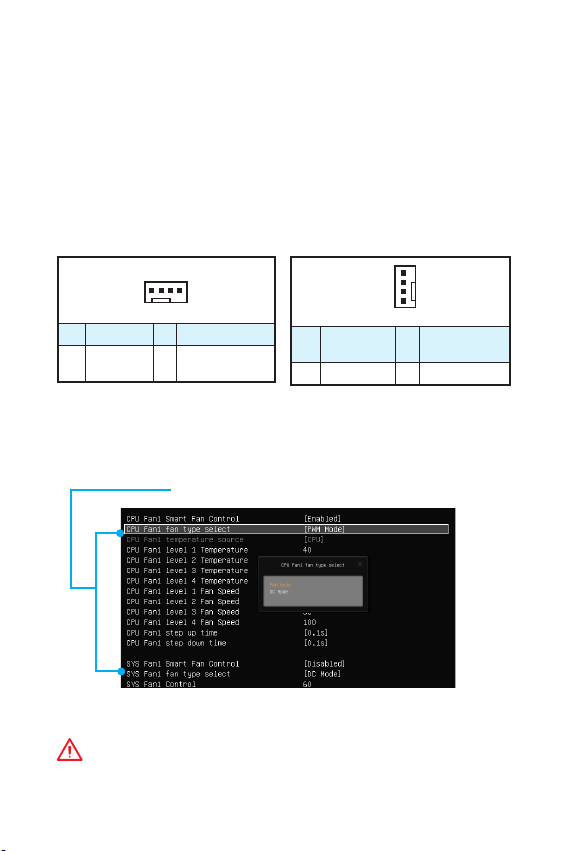

Переключение режимов работы и скорости вращения вентилятора
В меню BIOS > Advanced > Hardware Monitor вы можете выбрать режим
работы вентилятора: PWM или DC, а также настроить его скорость
вращения.
Выберите режим PWM или режим DC
Разъем вентилятора с управлением
постоянным током по умолчанию
1
SYS_FAN1
1 Ground 2
Voltage
Control
3 Sense 4 NC
В подменю Hardware Monitor вы можете настроить уровень температуры и
соответствующую скорость вращения вентилятора.
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима
PWM/ DC.
Компоненты материнской платы
14
JCI1: Разъем датчика открытия корпуса
К этому разъему подключается кабель от датчика открытия корпуса.
Нормально (По умолчанию) Разрешить запись по событию
открытия корпуса
Использование датчика открытия корпуса
1. Подключите подключите датчик открытия корпуса к разъему JCI1.
2. Закройте крышку корпуса.
3. Войдите в BIOS > Security > Chassis Intrusion Configuration.
4. Установите Chassis Intrusion в Enabled.
5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем
нажмите клавишу Enter, чтобы выбрать Yes.
6. При открытии корпуса на экране будет появляться предупреждающее
сообщение каждый раз при включении компьютера.
Сброс сообщения об открытии корпуса
1. Войдите в BIOS > Security > Chassis Intrusion Configuration.
2. Выберите Chassis Intrusion, Reset.
3. Нажмите клавишу F10, чтобы сохранить изменения и выйти, а затем
нажмите клавишу Enter, чтобы выбрать Yes.
JBAT1: Джампер очистки данных CMOS (Сброс BIOS)
На плате установлена CMOS память с питанием от батарейки для хранения
данных о конфигурации системы. Для сброса конфигурации системы
(очистки данных CMOS памяти), воспользуйтесь этим джампером.
Сохранение данных (По умолчанию) Очистка данных/ Сброс BIOS
Сброс настроек BIO S до значений по умолчанию
1. Выключите компьютер и отключите шнур питания.
2. Используйте джампер, чтобы замкнуть соответствующие контакты
JBAT1 в течение 5-10 секунд.
3. Снимите джампер с контактов JBAT1.
4. Подключите шнур питания и включите компьютер.
EZ Debug LED: Индикаторы отладки
Данные светодиоды показывают состояния основных компонентов
в процессе загрузки. При возникновении ошибки, соответствующий
светодиод продолжает гореть до устранения проблемы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или повреждена.
VGA - ведиокарта не обнаружена или повреждена.
BOOT - устройство загрузки не обнаружено или повреждено.
15
Настройка BIOS
Настройки по умолчанию обеспечивают оптимальную производительность
и стабильность системы при нормальных условиях. Если вы недостаточно
хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию.
Это позволит избежать возможных повреждений системы, а также проблем
с загрузкой.
Внимание!
y
С целью улучшения производительности, меню BIOS постоянно
обновляется. В связи с этим данное описание может немного отличаться
от последней версии BIOS и может использоваться в качестве справки.
Для описания какого либо пункута меню настроек BIOS, вы можете
обратиться к информационной панели HELP.
y
Изображения в этой главе приведены исключительно в справочных целях
и могут отличаться от фактических.
Вход в настройки BIOS
Ниже представлены способы входа в настройки BIOS.
y Нажмите клавишу Delete, когда появляется сообщение на экране Press
DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки.
y При помощи приложения MSI FAST BOOT. Нажмите на кнопку GO2BIOS
и выберите OK. Система перезагрузится и автоматически войдет в
настройки BIOS.
Нажмите на кнопку GO2BIOS
Функциональные клавиши
Клавиша Функция Клавиша Функция
F1 Общая справка F4
F5
F10
* При нажатии клавиши F10 появится информационное окно. Выберите Yes
или No, чтобы подтвердить выбор.
Вход в меню
Memory-Z
Сохранение
изменений и
перезагрузка*
F6
F12
Вход в меню технических
параметров процессора
Загрузить оптимизированные
настройки по умолчанию
Сделать скриншот и сохранить
его на USB флэш-диск (только
FAT / FAT32 формат).
Настройка BIOS
16
Сборс BIOS
В некоторых ситуациях необходиимо выполнить восстановление настройек
BIOS до значений по умолчанию. Существует несколько способов сброса
настроек:
y Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных
значений по умолчанию.
y Замкните джампер Clear CMOS на материнской плате.
Внимание!
Для получения дополнительной информации о сбросе настроек BIOS,
обратитесь к разделу Джампер очистки данных CMOS.
Обновление BIOS
Обновление BIOS при помощи M-FLASH
Подготовительные операции:
Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который
соответствует вашей модели материнской платы. Сохраните файл BIOS в
флэш-диске USB.
Обновление BIOS:
1. Вставьте флэш-диск USB, содержащий файл обновления в компьютер.
2. Перезагрузите систему, и нажмите клавишу Del для входа в настройки
BIOS во время процедуры POST.
3. Войдите в BIOS > M-FLASH > Select one file to update BIOS, и выберите файл
BIOS для выполнения обновления BIOS.
4. После завершения процесса обновления, система перезагрузится
автоматически.
Обновление BIOS при помощи Live Update 6
Перед обновлением:
Убедитесь, что драйвер локальной сети установлен и есть подключение к
сети Интернет.
Обновление BIOS:
1. Установите и запустите MSI LIVE UPDATE 6.
2. Выберите Manual scan.
3. Поставьте галочку в поле MB BIOS и нажмите на кнопку Scan.
4. Выберите MB BIOS и нажмите на значок , чтобы загрузить и установить
последнюю версию файла BIOS.
5. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите
кнопку Next и Start для запуска обновления BIOS.
6. По завершению процесса обновления, система перезагрузится
автоматически.
17
Описание программного обеспечения
Установка Windows® 7/ 8.1/ 10
1. Включите компьютер.
2. Вставьте диск Windows
Примечание: Из-за ограничений, накладываемых установщиком
Windows® 7, USB оптические приводы и флеш накопители не
поддерживаются. Вы можете использовать MSI Smart Tool для установки
Windows® 7.
3. Нажмите кнопку Restart на корпусе компьютера.
4. В Windows
5. Нажмите клавишу F11 во время POST (Power-On Self Test) компьютера,
6. Выберите оптический привод в меню загрузки.
7. Нажмите любую клавишу, когда на экране показывает сообщение Press
8. Следуйте инструкциям на экране, чтобы установить Windows
®
BIOS Advanced > Windows OS Configuration > Windows 7 Installation и
установить пункт включен, сохраните изменения и перезагрузите.
Примечание: При установке Windows® 7 рекоммендуется подключать
USB клавиатуру/ USB мышь к портам USB, расположенным слева.
чтобы войти в меню загрузки.
any key to boot from CD or DVD...
8.1/ 10, пропустите этот шаг. В Windows® 7, войдите в меню
Установка драйверов
1. Загрузите компьютер в Windows® 7/ 8.1/ 10.
2. Вставьте диск с драйверами MSI
дисков.
3. Автоматически отобразится окно установщика, который найдет и
перечислит все необходимые драйверы.
4. Нажмите кнопку Install.
5. Начнется установка драйверов. После ее завершения будет предложено
перезапустить систему.
6. Нажмите кнопку OK для завершения.
7. Перезапустите компьютер.
Установка утилит
Перед установкой утилиты необходимо выполнить установку драйверов.
1. Вставьте диск с драйверами MSI
дисков.
2. Автоматически отобразится окно установщика.
3. Нажмите вкладку Utilities.
4. Выберите необходимые для установки утилиты.
5. Нажмите кнопку Install
6. Начнется установка программного обеспечения. После ее завершения
будет предложено перезапустить систему.
7. Нажмите кнопку OK для завершения.
8. Перезапустите компьютер.
®
7/ 8.1/ 10 в привод для оптических дисков.
®
®
Driver Disc в привод для оптических
®
Driver Disc в привод для оптических
.
7/ 8.1/ 10.
Описание программного обеспечения
18
Loading...
