Motorola T4502 user Manual

Model T4502 - PMR446 Two-Way Radio

User's Guide

GB

Modèle T4502 - Talkie Walkie PMR446

Guide de l’Utilisateur

F

Modell T4502 - PMR446 Funksprechgerät

Gebrauchsanweisung

D

Modelo T4502 - Radio bidireccional PMR446

Guía del usuario

E

Modello T4502 - Radio a due vie PMR446

Guida dell’utente

I

Modelo T4502 - PMR446 Rádio Transmissor Receptor

Manual para o Utilizador

P

Model T4502 - PMR446 Tweeweg-radios

Handleiding

NL

English

SAFETY AND GENERAL INFORMATION 2

Transmit And Receive Procedure 2
Exposure To Radio Frequency Energy 2
Portable Radio Operation And EME Exposure 3
Electromagnetic Interference/Compatibility 4
Safety And General Use While Driving 5
Operational Warnings 5
Operational Cautions 6

GETTING STARTED 7

Your New Radio 7
Installing Batteries 7
Battery Life 7
Turning Your Radio On And Off 7
Diagram of your Radio 8
Adjusting the Volume 9
Setting the Channel 9

TALKING AND LISTENING 9

Radio Etiquette 9
Sending a Call Tone 9
Scan 10
Attaching the Belt Clip 10

FURTHER INFORMATION 11

Talk Range 11
Troubleshooting 12
Use And Care 13
Specifications 13
Warranty Information 14
Copyright Information 15

CONTENTS

1

English

SAFETY AND GENERAL INFORMATION

IMPORTANT INFORMATION ON SAFE AND EFFICIENT OPERATION.
READ THIS INFORMATION BEFORE USING YOUR RADIO

The information provided in this document supersedes the general safety information contained in user
guides published prior to July 2000.

TRANSMIT AND RECEIVE PROCEDURE

Your two-way radio contains a transmitter and a receiver.
To control your exposure and ensure compliance with the general population/uncontrolled environment
exposure limits, always adhere to the following procedure:

• Transmit no more than 50% of the time.

• To transmit (talk), press the Push to Talk (PTT) button.

• To receive calls, release the PTT button.
Transmitting 50% of the time, or less, is important because the radio generates measurable RF energy

exposure only when transmitting (in terms of measuring standards compliance).

EXPOSURE TO RADIO FREQUENCY ENERGY

Your Motorola radio is designed to comply with the following national and international standards and
guidelines regarding exposure of human beings to radio frequency electromagnetic energy:

• United States Federal Communications Commission, Code of Federal Regulations; 47 CFR part 2 sub-part J

• American National Standards Institute (ANSI) / Institute of Electrical and Electronic Engineers (IEEE) C95.
1-1992

• Institute of Electrical and Electronic Engineers (IEEE) C95.1-1999 Edition

• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998

• Ministry of Health (Canada) Safety Code 6. Limits of Human Exposure to Radiofrequency Electromagnetic
Fields in the Frequency Range from 3 kHz to 300 GHz, 1999

English

• Australian Communications Authority Radiocommunications (Electromagnetic Radiation - Human Exposure)
Standard 2004 (applicable to wireless phones only)

• ANATEL, Brasil Regulatory Authority, Resolution 256 (April 11, 2001) "additional requirements for SMR,
cellular and PCS product certification."

To assure optimal radio performance and make sure human exposure to radio frequency electromagnetic
energy is within the guidelines set forth in the above standards, always adhere to the following procedures:

PORTABLE RADIO OPERATION AND EME EXPOSURE
Antenna Care

Use only the supplied or an approved replacement antenna. Unauthorized antennas, modifications, or

attachments could damage the radio and may violate FCC regulations.

DO NOT hold the antenna when the radio is "IN USE". Holding the antenna affects the effective range.
Two-way Radio Operation

When using your radio as a traditional two-way radio, hold the radio in a vertical
position with the microphone one to two inches (2.5 to 5 cm) away from the lips.

Body-worn Operation

To maintain compliance with FCC/Health Canada RF exposure guidelines, if you wear a
radio on your body when transmitting, always place the radio in a Motorola supplied or approved clip,
holder, holster, case, or body harness for this product. Use of non-Motorola-approved accessories may
exceed FCC/Health Canada RF exposure guidelines. If you do not use one of the Motorola-supplied or
approved body-worn accessories, and are not using the radio held in the normal use position, ensure the

radio and its antenna are at least one inch (2.5 cm) away from your body when transmitting.
Data Operation

If applicable, when using any data feature of the radio, with or without an accessory cable, position the
radio and its antenna at least one inch (2.5 cm) away from the body.

2 3

English

ELECTROMAGNETIC INTERFERENCE/COMPATIBILITY
Note: Nearly every electronic device is susceptible to electromagnetic interference (EMI) if inadequately shielded,

designed or otherwise configured for electromagnetic compatibility.

Facilities

To avoid electromagnetic interference and/or compatibility conflicts, turn off your radio in any facility where
posted notices instruct you to do so. Hospitals or health care facilities may be using equipment that is
sensitive to external RF energy.

Aircraft

When instructed to do so, turn off your radio when on board an aircraft. Any use of a radio must be in
accordance with applicable regulations per airline crew instructions.

Medical Devices - Pacemakers

The Advanced Medical Technology Association recommends that a minimum separation of 6 inches (15
centimeters) be maintained between a handheld wireless radio and a pacemaker. These recommendations
are consistent with the independent research by, and recommendations of, the United States Food and Drug
Administration.

Persons with pacemakers should:

• ALWAYS keep the radio more than six inches (15 centimeters) from their pacemaker when the radio is
turned ON.

• Not carry the radio in the breast pocket.

• Use the ear opposite the pacemaker to minimize the potential for interference.

• Turn the radio OFF immediately if you have any reason to suspect that interference is taking place.

Medical Devices - Hearing Aids

Some digital wireless radios may interfere with some hearing aids. In the event of such interference, you
may want to consult your hearing aid manufacturer to discuss alternatives.

English

Other Medical Devices

If you use any other personal medical device, consult the manufacturer of your device to determine if it is
adequately shielded from RF energy. Your physician may be able to assist you in obtaining this information.

SAFETY AND GENERAL USE WHILE DRIVING

Check the laws and regulations on the use of radio in the area where you drive. Always obey them.
When using your radio while driving, please:

• Give full attention to driving and to the road.

• Use hands-free operation, if available.

• Pull off the road and park before making or answering a call if driving conditions so require.

OPERATIONAL WARNINGS

For Vehicles With An Air Bag

Do not place a portable radio in the area over an air bag or in the air bag deployment area. Air bags inflate
with great force. If a portable radio is placed in the air bag deployment area and the air bag inflates, the radio
may be propelled with great force and cause serious injury to occupants of the vehicle.

Potentially Explosive Atmospheres

Turn off your radio prior to entering any area with a potentially explosive atmosphere, unless it is a radio type
especially qualified for use in such areas as "Intrinsically Safe." Do not remove, install, or charge batteries in
such areas. Sparks in a potentially explosive atmosphere can cause an explosion or fire resulting in bodily
injury or even death.

Note: The areas with potentially explosive atmospheres referred to above include fueling areas such as below
decks on boats, fuel or chemical transfer or storage facilities, areas where the air contains chemicals or
particles, such as grain, dust or metal powders, and any other area where you would normally be advised to
turn off your vehicle engine. Areas with potentially explosive atmospheres are often but not always posted.

4 5

English

English

Blasting Caps And Areas

To avoid possible interference with blasting operations, turn off your radio when you are near electrical
blasting caps, in a blasting area, or in areas posted: "Turn off two-way radio." Obey all signs and instructions.

OPERATIONAL CAUTIONS

Antennas

Do not use any portable radio that has a damaged antenna. If a damaged antenna comes into contact with
your skin, a minor burn can result.

Batteries

All batteries can cause property damage and/or bodily injury such as burns if a conductive material such as
jewelry, keys, or beaded chains touch exposed terminals. The conductive material may complete an electrical
circuit (short circuit) and become quite hot. Exercise care in handling any charged battery, particularly when
placing it inside a pocket, purse,
or other container with metal objects.

6 7

GETTING STARTED

Your New Radio

Motorola T4502 two-way radios operate on PMR446 frequencies, and can be used in any country where
PMR446 frequencies are authorized, subject to applicable regulations. This license-free, two-way radio
service is for family and group recreational use. Use of this radio outside the country where it was intended to
be distributed is subject to government regulations and may be prohibited. Read this manual carefully and
make sure you know how to properly operate the radio before use.

Please retain your original dated sales receipt for your records. For warranty service of your Motorola two­way radio you will need to provide a copy of your dated sales receipt to confirm warranty status.

Installing Batteries

Your radio operates with 3 AAA alkaline batteries, to install these:

• Turn the radio off

• Insert a coin in the slot on the bottom of the radio and twist to remove the battery cover

• Insert batteries as shown on inside of battery compartment

• Replace the battery cover

Note: Your radio beeps when the batteries are low.
Battery Life

The approximate (typical) battery life for AAA alkaline batteries is 30 hours
This is based on a 5% transmit, 5% receive and 90% standby cycle

Turning Your Radio On and Off

• To turn on, press and hold $ until the radio beeps and a channel number appears

• To turn off, press and hold $ until the radio beeps and the display goes blank

English

English

4 %

• Increases volume (volume level

flashes and / displays)

• In menu mode, changes
channel up (channel number
flashes)

• In menu mode, turns scan on
or off h is visible, along with
flashing Y or <

5 &

• Decreases volume (volume
level flashes and / displays)

• In menu mode, changes
channel down (channel
number flashes)

• In menu mode, turns scan on
or off h is visible, along with
flashing Y or <

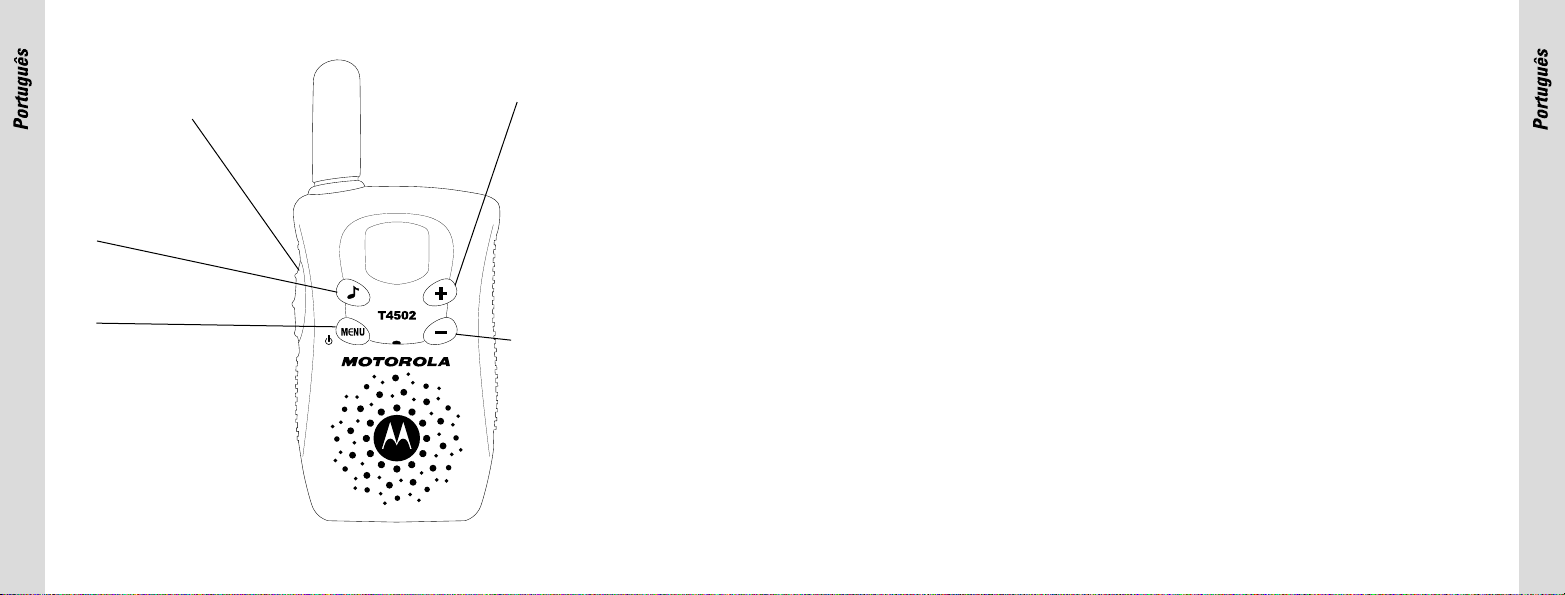

Diagram of your radio

1 Push to Talk (PTT)

• Push to transmit,
release to listen

• In menu mode, push to
confirm selection

2 ^

• Short press
sends call tone

3 $

• Long press turns radio on or off

• Short press enters menu mode,
where:

- first press changes channel

- second press turns scan

on or off

- third press monitors channel

for activity

8 9

Adjusting the Volume

Press % to increase or & to decrease the volume. The volume level flashes and / displays.
Press PTT to confirm.

Setting the Channel

Your radio has 8 channels. If you are in a group and you wish to talk to each other, all radios must be set to
the same channel. If you experience interference and need to change channel, ensure that you change the
channel of all radios in your group.

• Briefly press and release $, the channel number flashes

• Press % or & to select a channel

• Press PTT to confirm

TALKING AND LISTENING

Radio Etiquette

It is good radio etiquette to monitor the channel for activity before you transmit, to ensure that you do not
interrupt other users already on the channel. Press $ three times to check for channel activity. If you hear
static, the channel is clear for use.

To talk, press and hold the PTT button. When you are finished talking, release the PTT button and the radio
will beep (talk confirmation tone). For maximum clarity, hold the radio 5 to 7 cm away from your mouth and
speak directly into the microphone. Do not cover the microphone while talking.

Sending a Call Tone

The call tone alerts others you want to talk. To send the call tone to other radios in your group, press ^.

English

English

Scan

Use Scan to monitor channels for transmissions, or to find someone in your group who has accidentally
changed channels.

• Press $ twice until the display shows h and a flashing Y or <

• Press % or & until Y displays to turn scanning on

• Press % or & until < displays to turn scanning off

• Press PTT to confirm
When the radio detects channel activity, it stops scanning and you can hear the transmission.

To respond, press PTT within 5 seconds.

Attaching the Belt Clip

Hook the belt clip into the
notch at the top of the radio
and slide down until it clicks
into place.

To remove, pull back the
release latch and slide the clip
up and away from the radio.

10 11

FURTHER INFORMATION

Talk Range

Your radio has been designed to maximize performance and improve transmission range in the field.
It is recommended that you do not use the radios closer than 1.5 meters apart, to avoid interference.

Talk range depends on the terrain. It will be affected by concrete structures, heavy foliage and by
operating radios indoors or in vehicles.

Optimal Range Medium Range Minimal Range
Outdoors Outdoors Outdoors

Flat, open areas Buildings or trees Dense foliage or

Also near mountains
residential buildings Also inside some buildings

Optimal range occurs in flat, open areas, with up to 5 kilometres of coverage.
Medium range occurs when buildings and trees are in the way. Minimal range
occurs when dense foliage and mountains obstruct the communication path.

English

English

Troubleshooting

No power or erratic display • Reposition, replace or recharge batteries.
Message not transmitted • Make sure PTT button is completely pressed while you transmit.

• Reposition, replace or recharge batteries.

• Shared channel may be in use, try another channel.

Message not received • Confirm all radios have same channel settings

• Make sure PTT button is not inadvertently being pressed.

• Reposition, replace or recharge batteries.

• Obstructions, and operating indoors or in vehicles may interfere with
communication. Change your location.

• Check to make sure volume is turned up.

Hearing other conversation • Shared channel may be in use, try another.
or noise on a channel

Limited talk range • Steel or concrete structures, heavy foliage and use in buildings and

in vehicles will decrease range. Check for clear line of sight
to improve transmission.

• Wearing radio close to body such as in a pocket or on a belt will
decrease range.

• Change location of radio.

Heavy static or interference • Radios too close.

Radios must be at least 1.5 metres apart.

• Radios too far apart.
Obstacles interfere with transmission.

12 13

Use and Care
To clean radio:

• Use a soft damp cloth

• Do not immerse in water

• Do not use alcohol or cleaning solutions

If your radio gets wet:

• Turn it off and remove batteries

• Dry with soft cloth.

• Battery contacts may be wiped with a dry, lint-free cloth

• Do not use until completely dry

Specifications

Channels: 8
Operating Frequency: 446.00625-446.09375 MHz
Talk Range: Up to 5 kilometres
Power Source: 3 AAA alkaline batteries
Type Designation: T4502
Transmitter Power (Watts): 0.5 ERP
Modulation Type: Phase (Angle)
Channel Spacing (kHz): 12.5

PMR446 Frequency List

1. 446.00625

2. 446.01875

3. 446.03125

4. 446.04375

5. 446.05625

6. 446.06875

7. 446.08125

8. 446.09375

English

English

Warranty Information
How to Get Warranty Service

The authorised Motorola dealer or retailer where you purchased your Motorola two-way radio and/or
original accessories will honour a warranty claim and/or provide warranty service.

Please return your radio to your dealer or retailer to claim your warranty service. Do not return your
radio to Motorola.

In order to be eligible to receive warranty service, you must present your receipt of purchase or a
comparable substitute proof of purchase bearing the date of purchase. The two-way radio should also
clearly display the serial number. The warranty will not apply if the type or serial numbers on the product
have been altered, deleted, removed, or made illegible.

What Is Not Covered By The Warranty

1. Defects or damage resulting from use of the Product in other than its normal and customary manner
or by not following the instructions in this user manual.

2. Defects or damage from misuse, accident or neglect.

3. Defects of damage from improper testing, operation, maintenance, adjustment, or any alteration or
modification of any kind.

4. Breakage or damage to aerials unless caused directly by defects in material or workmanship.

5. Products disassembled or repaired in such a manner as to adversely affect performance or prevent
adequate inspection and testing to verify any warranty claim.

6. Defects or damage due to range.

7. Defects or damage due to moisture, liquid or spills.

8. All plastic surfaces and all other externally exposed parts that are scratched or damaged due to
normal use.

9. Products rented on a temporary basis.

10. Periodic maintenance and repair or replacement of parts due to normal usage, wear and tear.

14 15

Copyright Information

The Motorola products described in this manual may include copyrighted Motorola programs, stored
semiconductor memories or other media. Laws in the United States and other countries preserve for
Motorola, certain exclusive rights for copyrighted computer programs, including the exclusive right to copy
or reproduce in any form, the copyrighted Motorola programs.

Accordingly, any copyrighted Motorola computer programs contained in the Motorola products described in
this manual may not be copied or reproduced in any manner without express written permission of Motorola.
Furthermore, the purchase of Motorola products shall not be deemed to grant either directly or by
implication, estoppel, or otherwise, any license under the copyrights, patents or patent applications of
Motorola, except for the normal non-exclusive royalty free license to use that arises by operation of law in
the sale of a product.

English

MOTOROLA, the Stylized M Logo and all other trademarks indicated as such herein are trademarks of
Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off.
© Motorola, Inc. 2004

WARNING CHOKING HAZARD
SMALL PARTS

Not for children under 3 years.
This product is not intended to be used as a toy or plaything.

For use in:

0336

6864219V01A

16

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO

Français

INFORMATIONS SUR LA SÉCURITÉ ET GÉNÉRALES 2

Procédure d'émission et de réception 2
Exposition à l'énergie électromagnétique 2
Utilisation d'une radio portable et exposition a 3

l'el'énergie électromagnetique (EME)
Interférences / compatibilité électromagnétique 4
Sécurité et utilisation pendant la conduite 5

d'un véhicule
Avertissements lors de l'utilisation d'une radio 5
Précautions lors du fonctionnement 6

POUR COMMENCER 8

Votre nouvelle radio 8
Mettre en place les piles 8
Autonomie des piles 8
Comment mettre la radio en marche et l’arrêter 8
Diagramme de votre radio 9
Réglage du Volume 10
Réglage du Canal 10

PARLER ET ECOUTER 10

Règle d’usage de la radio 10
Envoyer une tonalité d'appel 10
Balayage 11
Fixation du Clips de Ceinture 11

INFORMATIONS SUPPLÉMENTAIRES 12

Portée de la conversation 12
Dépannage 13
Utilisation et soins 14
Caractéristiques techniques 14
Informations sur la garantie 15
Informations sur les droits d’auteur 16

SOMMAIRE

1

INFORMATIONS SUR LA SÉCURITÉ ET GÉNÉRALES

INFORMATIONS IMPORTANTES SUR LA SESÉCURITE ET POUR UN FONCTIONNEMENT EFFICACE
LISEZ CES INFORMATIONS AVANT D’UTILISER VOTRE RADIO

Les informations présentées dans ce document remplacent les informations de sécurité générale contenues
dans les guides d’utilisation publiés avant juillet 2000.

PROCÉDURE D’ÉMISSION ET DE RÉCEPTION

Votre portatif contient un émetteur et un récepteur. Pour contrôler votre exposition et vous conformer aux
limites d'exposition générales de population/environnement non contrôlé, suivez toujours la procédure
suivante:

• Ne transmettez pas pendant plus de 50% du temps.

• Pour transmettre (parler), appuyez sur le bouton Appuyer pour Parler (PTT).

• Pour recevoir des appels, relâchez le bouton PTT.

la transmission pendant 50% du temps, ou moins, est importante car la radio produit une exposition
d'énergie RF mesurable seulement pendant le transmission (en termes de conformité aux normes de
mesure).

EXPOSITION À L’ÉNERGIE ÉLECTROMAGNÉTIQUE

La radio de Motorola a été conçue en conformité avec les normes et directives suivantes établies par les
organismes nationaux et internationaux, relatives à l’exposition des êtres humains à l’énergie
électromagnétique (RF) (EME) :

• Federal Communications Commission des Etats-Unis, Code des lois fédérales 47 CFR partie 2 sous-partie J

• American National Standards Institute (ANSI) / Institute of Electrical and Electronic

• Engineers (IEEE) C95. 1-1992

• Institute of Electrical and Electronics Engineers (IEEE) (Edition 1-1999, C95)

• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998

Français

Français

• Ministère de la Santé (Canada) – Limites d’exposition humaine aux champs de radiofréquences
électromagnétiques dans la gamme de fréquences de 3 kHz à 300 GHz : Code de sécurité 6, 1999.

• Australian Communications Authority Radiocommunications Standard 2004 (Radiofréquence
électromagnétique – exposition humaine)

• ANATEL, Autorité de réglementation brésilienne, Résolution 256 (11 avril 2001) « conditions
supplémentaires à l’homologation des produits SMR, cellulaires et PCS ».

Pour assurer le fonctionnement optimal de la radio et une exposition à l’énergie électromagnétique RF
conforme aux directives définies par les normes ci-dessus, veuillez suivre
les procédures d’utilisation définies ci-dessous :

UTILISATION D’UNE RADIO PORTABLE ET EXPOSITION A L’EL’ÉNERGIE ÉLECTROMAGNETIQUE (EME)
Antenne

Utilisez uniquement l’antenne fournie ou un modèle de remplacement agréé. Toute antenne, modification

ou accessoire non agréé peut endommager le portatif et enfreindre la réglementation de la FCC.
NE tenez PAS le portatif par l’antenne pendant son fonctionnement. Tenir l’antenne affecte la portée

efficace.

Utilisation en mode talkie-walkie

Pour utiliser votre portatif comme un talkie-walkie conventionnel, tenez-le en position
verticale avec le microphone placé entre 2,5 et 5 cm de votre bouche.

Utilisation avec un accessoire de port

Pour respecter la réglementation de la FCC / Health Canada sur l’exposition aux
radiofréquences, lorsque vous portez une radio sur vous pendant une émission, elle doit toujours être
maintenue par une pince, une housse ou un harnais de transport fourni ou agréé par Motorola pour ce
produit. L’utilisation d’accessoires non agréés par Motorola peut enfreindre la réglementation de
l’exposition aux radiofréquences de la FCC / Health Canada. Si vous n’utilisez pas un accessoire de port

2 3

Français

Français

individuel fourni ou approuvé par Motorola, et si vous n’utilisez pas votre radio dans la position normale,

vous devez maintenir la radio et son antenne à plus de 2,5 cm de votre corps pendant les émissions.
Fonctionnement en mode données

Le cas échéant, lorsqu’une fonction de transfert de données est utilisée, avec ou sans un câble accessoire,
la radio et son antenne doivent être placées à une distance supérieure à 2,5 cm du corps.

INTERFÉRENCES / COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Attention: La plupart des appareils électroniques sont sensibles aux interférences électromagnétiques (EMI)

en cas de protection, de conception ou de configuration inadéquate relativement à la compatibilité
électromagnétique.

Emplacements

Pour éviter les perturbations par rayonnement électromagnétique, éteignez votre appareil chaque fois
qu'une signalisation ou un personnel vous invite à le faire. Les hôpitaux et les centres de soins utilisent des
équipements sensibles aux sources externes d’énergie RF.

Avion

Eteignez votre appareil à bord d’un avion, lorsqu’on vous le demande. Toute utilisation d’un appareil de radio
doit respecter les règlements applicables à la compagnie d’aviation et les consignes de l’équipage.

Equipement médical - Stimulateurs cardiaques

L’Association des technologies médicales avancées [Advanced Medical Technology Association]
recommande de tenir un portatif à plus de 15 cm (6 pouces) d’un stimulateur cardiaque. Cette
recommandation concorde avec les travaux de recherche réalisés par l’administration américaine [US Food
& Drug Administration], et avec les recommandations formulées par cette dernière.

Les personnes qui portent un stimulateur cardiaque doivent :

• TOUJOURS maintenir la radio à plus de 15 cm (6 pouces) de leur stimulateur cardiaque lorsque la radio est
mise sous tension.

• Eviter de transporter le portatif dans une poche de poitrine.

• Placer le portatif au niveau de l’oreille opposée au stimulateur cardiaque afin de réduire la possibilité de
brouillage.

• ETEINDRE la radio immédiatement si vous avez des raisons de soupçonner la présence d’interférences.

Appareils Médicaux - Aides auditives

Certaines radios peuvent entraîner le brouillage de certains appareils auditifs. Si tel est le cas, vous pouvez
consulter le fabricant de l’appareil auditif pour discuter d’autres solutions possibles.

Autres appareils médicaux

En cas d’utilisation de tout autre appareil médical personnel, veuillez consulter le fabricant de l’appareil
pour déterminer s’il est suffisamment protégé contre les sources externes d’énergie RF. Votre médecin peut
vous aider à obtenir ces informations.

SÉCURITÉ ET UTILISATION PENDANT LA CONDUITE D’UN VÉHICULE

Vérifiez les lois et les règlements en vigueur relatifs à l’utilisation des radios dans les zones où vous devez
conduire. Respectez-les toujours rigoureusement.

Lorsque vous utilisez la radio en conduisant, veuillez :

• Concentrer toute votre attention sur la conduite et sur la route.

• Utiliser la fonction mains-libres.

• De préférence vous ranger sur l’accotement avant de faire un appel ou d’y répondre.

AVERTISSEMENTS LORS DE L’UTILISATION D’UNE RADIO

Véhicules équipés De Sacs Gonflables De Sécurité

Ne placez pas de radio portative dans la zone au-dessus du sac gonflable de sécurité ou dans sa zone de
déploiement. Un sac gonflable de sécurité se déploie avec beaucoup de force. En effet, si le portatif est
installé dans la zone de déploiement du sac gonflable de sécurité et qu’il se déploie, risque d’être propulsé
avec beaucoup de force et d’occasionner de graves blessures aux occupants du véhicule.

4 5

Français

Français

Milieux Potentiellement Déflagrants

Eteignez le portatif avant de pénétrer dans un milieu potentiellement déflagrant, sauf si la radio est de type «
à sécurité intrinsèque » spécialement conçu pour l’utilisation dans un tel milieu. Evitez d’enlever, de
remplacer ou de recharger les piles dans un tel milieu. La production d’étincelles dans un milieu
potentiellement déflagrant risque de déclencher une explosion ou un incendie pouvant entraîner des
blessures, voire la mort.

Attention: Les milieux potentiellement déflagrants auxquels il est fait référence sont notamment les zones
d'approvisionnement en carburant situées sous le pont d'une embarcation, les installations de transfert ou
d'entrepôts de carburant ainsi que les milieux dont l'atmosphère peut contenir des produits chimiques, sous
forme de particules, vapeurs, gaz, poussières ou poudres métalliques, ainsi que toute autre zone où il vous
est généralement demandé d'arrêter le moteur de votre véhicule. Les milieux potentiellement déflagrants
sont habituellement, mais pas toujours, clairement identifiés.

Zone De Dynamitage Et De Détonateurs

Eteignez le portatif lorsque vous vous trouvez à proximité de détonateurs électriques ou dans une zone de
dynamitage afin d’éviter de déclencher une explosion, ou lorsque vous vous trouvez dans un endroit où il
est indiqué : « éteignez les émetteurs-récepteurs ». Respectez tous les panneaux et toutes les instructions.

PRÉCAUTIONS LORS DU FONCTIONNEMENT

Antennes
N’utilisez pas de portatif dont l’antenne est endommagée. Vous risquez de vous brûler légèrement si votre

peau entre en contact avec une antenne endommagée.

Piles ou batteries

Toutes les piles ou batteries peuvent provoquer des dégâts ou des blessures si un objet conducteur (par
exemple, un bijou, des clés ou un bracelet métallique) touche les bornes de contact dénudées. L’objet

conducteur risque alors d’établir un circuit électrique (court-circuit) et de devenir très chaud. Les piles ou
batteries vides ou chargées doivent être manipulées avec précaution, en particulier lorsque vous la glissez
dans une poche de vêtement, dans votre sac ou dans tout autre récipient pouvant contenir un ou des objets
métalliques.

6 7

Français

POUR COMMENCER

Votre nouvelle radio

Les radios T4502 fonctionnent sur des fréquences PMR446 et peuvent être utilisées dans tous pays où des
fréquences PMR446 sont autorisées, sous réserve toutefois des réglementations applicables. Ce service
radio ne nécessitant pas de licence est destiné à être utilisé par des familles et des groupes dans le cadre
des loisirs et d’activité de jeux. L’utilisation de cette radio hors du pays où elle a été prévue d’être
commercialisée, est soumise à des réglementations gouvernementales et pourrait être prohibée. Veuillez lire
ce manuel attentivement et assurez-vous que vous savez utiliser la radio correctement avant de l’utiliser.

Veuillez garder votre récépissé de vente daté d’origine comme référence. Pour bénéficier du service de
garantie pour votre radio Motorola, il faudra fournir une copie de votre récépissé de vente daté afin de
confirmer que vous disposez d’une garantie.

Mettre en place les piles

Votre radio fonctionne avec 3 piles alcalines AAA. Pour les mettre en place :

• Eteignez la radio

• Insérez une pièce dans la fente en bas de la radio et tournez-la pour enlever le cache des piles

• Insérez les piles comme indiqué sur l'intérieur du compartiment des piles

• Remettez en place le cache des piles

Attention: Votre radio émet un bip lorsque les piles sont faibles.
Autonomie des piles

L’autonomie approximative des batteries alcalines AAA est de 30 heures
Ceci est basé sur un cycle de transmission de 5%, de réception de 5% et de secours de 90%.

Comment mettre la radio en marche et l’arrêter

• Pour la mise en marche, appuyez et maintenez $ jusqu'à ce que la radio émette un bip et qu'un numéro de

canal apparaisse

• Pour éteindre, appuyez et maintenez $ jusqu'à ce que la radio émette un bip et que l'écran devienne vide

Français

8 9

4 %

• Augmente le volume (le niveau

du volume clignote et /
s'affiche

• En mode menu, change de
canal vers le haut (le numéro
du canal clignote)

• En mode menu, allume ou
éteint le balayage h est
visible, ainsi que Y ou < qui
clignote

5 &

• Baisse le volume (le niveau du
volume clignote et / s'affiche

• En mode menu, change de
canal vers le bas (le numéro
du canal clignote)

• En mode menu, allume ou
éteint le balayage h est
visible, ainsi que Y ou <
qui clignote

Diagramme de votre radio

1 Appuyer pour Parler (PTT)

• Appuyez pour
transmettre, relâchez
pour écouter

• En mode menu, appuyez pour
confirmer la sélection

2 ^

• Un appui court
envoie une tonalité d'appel

3 $

• Une longue pression allume ou
éteint la radio

• Des pressions courtes ouvre le
mode de menu, où:

- une première pression

change le canal

- une seconde pression

allume ou éteint le balayage

- une troisième pression

surveille l'activité du canal

Français

Français

Réglage du Volume

Appuyez sur % pour augmenter ou sur & pour diminuer le volume. Le niveau du volume clignote et /
s'affiche. Appuyez sur PTT pour confirmer.

Réglage du Canal

Votre radio a 8 canaux. Si vous faites partie d'un groupe et que vous voulez parler entre vous, toutes les radios
doivent être réglées sur le même canal. S'il y a des interférences et que vous devez changer de canal, assurez­vous que vous changez le canal de toutes les radios de votre groupe.

• Appuyez brièvement et relâchez $, le numéro du canal clignote

• Appuyez sur % ou & pour choisir un canal

• Appuyez sur PTT pour confirmer

PARLER ET ECOUTER

Règle d’usage de la radio

La bonne règle d’usage de la radio est de surveiller le canal pour en déterminer l’activité avant une transmission
afin de vous assurer que vous n’interrompez pas d’autres utilisateurs se trouvant déjà sur le canal.
Appuyez trois fois sur $ pour vérifier l'activité du canal. Si vous entendez des parasites, le canal est prêt à
l'emploi.

Pour parler, appuyez et maintenez enfoncer le bouton PTT. Lorsque vous avez fini de parler, relâchez le bouton
PTT et la radio émettra un bip (tonalité de confirmation de parler).
Pour une clarté maximale, tenez la radio à une distance de 5 à 7 cm de votre bouche et parlez directement dans
le microphone. Ne couvrez pas le microphone quand vous parlez.

Envoyer une tonalité d'appel

La tonalité d'appel prévient les autres que vous voulez parler. Pour envoyer la tonalité d'appel à d'autres radios
dans votre groupe, appuyez sur ^.

10 11

Balayage

Utilisez le balayage pour surveiller les transmissions des canaux ou pour trouver quelqu'un dans votre
groupe qui a accidentellement changé de canal.

• Appuyez deux fois sur $ jusqu'à ce que l'affichage montre h et un Y ou < clignotant

• Appuyez sur % ou & jusqu'à ce que Y s'affiche pour allumer le balayage

• Appuyez sur % ou & jusqu'à ce que < s'affiche pour éteindre le balayage

• Appuyez sur PTT pour confirmer

Lorsque la radio détecte une activité de canal, elle arrête de balayer et vous pouvez écouter la
transmission. Pour répondre, appuyez sur PTT dans les 5 secondes.

Fixation du Clips de Ceinture

Accrochez le clips de ceinture
dans la fente en haute de la radio
et faites le glisser vers le bas
jusqu'à ce qu'il soit en place.

Pour l'enlever tirez le verrou de
déblocage et faites glisser le clips
vers le haut hors de la radio.

Français

Français

INFORMATIONS SUPPLÉMENTAIRES

Portée de la conversation

Votre radio a été conçue pour maximiser les performances et améliorer la plage de transmission sur le
terrain. Il est recommandé que vous n’utilisiez pas les radios à moins de 1,5 mètres l’une de l’autre pour éviter
les interférences.

La portée de la conversation dépend du terrain. Elle sera affectée par les structures de béton, les feuillages
touffus et par l’utilisation de radios à l’intérieur de bâtiments ou dans des véhicules.

Distance Optimale Distance Moyenne Distance Minimale
Dehors Dehors Dehors

Terrains plats, Bâtiments ou arbres

Feuillage dense ou montagnes

ouverts Aussi près de bâtiments Aussi à l’intérieur de

résidentiels certains bâtiments

Une portée optimale se rencontre dans les zones plates, ouvertes, s’étalant sur jusqu’à 5 kilomètres. Une
plage moyenne est rencontrée lorsque des bâtiments et des arbres bloquent la transmission. La plage est
minimale lorsque des feuillages et des montagnes bloquent le chemin de communication.

12 13

Dépannage

Pas d’affichage ou • Repositionnez, remplacez ou rechargez les batteries.
affichage erronné

Message non transmis • Assurez-vous que le bouton PTT est pressé à fond tandis que vous transmettez.

• Repositionnez, remplacez ou rechargez les batteries.

• Il est possible que le canal partagé soit en cours d’utilisation, essayez d’utiliser
un autre canal.

Message non reçu • Confirmez que les radios sont réglées sur les mêmes canaux

• Assurez-vous que le bouton PTT n’a pas été pressé par inadvertance.

• Repositionnez, remplacez ou rechargez les batteries.

• Des obstructions et une utilisation à l’intérieur de bâtiments ou dans des
véhicules peuvent perturber les communications. Changez d’emplacement.

• Vérifiez que le volume a été augmenté.

Présence d’une autre • Un canal partagé peut être en cours
conversation ou de bruit d’utilisation, essayez-en un autre.
sur le canal

Portée de la • Des structures d’acier ou de béton, des feuillages denses et l’utilisation
conversation limitée de la radio dans des bâtiments et dans des véhicules diminueront la portée.

Vérifiez que la visibilité n’est pas obstruée pour améliorer la transmission.

• Le port de la radio prêt du corps comme dans une poche ou sur une ceinture
diminuera la portée. Changez l’emplacement de la radio.

Fortes charges statiques • Les radios sont trop proches l’une de l’autre.
ou interférences Les radios doivent se trouver à au moins 1,5 mètre de distance.

• Les radios sont trop espacées. Les obstacles perturbent la transmission.

Français

Français

Utilisation et soins
Pour nettoyer la radio:

• Utilisez un chiffon doux et humide

• Ne l’immergez pas dans l’eau

• N’utilisez pas d’alcool ou de solvants de nettoyage

Si la radio devient mouillée:

• Arrêtez la radio et retirez les piles

• Séchez avec un chiffon doux.

• Les contacts de l’ensemble des batteries peuvent être essuyés
avec un chiffon sec, non pelucheux

• N’utilisez pas la radio tant qu’elle n’est pas complètement sèche

Caractéristiques techniques

Canaux: 8
Fréquence de fonctionnement: 446.00625-446.09375 MHz
Portée de la conversation: Jusqu’à 5 kilomètres
Source d’alimentation: 3 piles alcalines AAA
Désignation du type: T4502
Puissance de transmission (Watts): 0,5 PAR
Type de la modulation: Phase (Angle)
Espacement des canaux (kHz): 12,5

Liste des Fréquences PMR446

1. 446.00625

2. 446.01875

3. 446.03125

4. 446.04375

5. 446.05625

6. 446.06875

7. 446.08125

8. 446.09375

14 15

Informations sur la garantie
Comment obtenir un service de garantie

Le fournisseur ou le détaillant Motorola autorisé chez lequel vous avez acheté votre radio Motorola et/ou les
accessoires d’origine honorera une réclamation de garantie et/ou fournira un service de garantie.

Veuillez renvoyer votre radio à votre fournisseur ou détaillant pour réclamer le service de garantie. Ne renvoyez
pas la radio à Motorola.

Pour avoir le droit de recevoir un service de garantie, vous devez présenter votre récépissé d’achat ou une autre
preuve comparable portant la date de l’achat. La radio devra également afficher clairement le numéro de série. La
garantie ne sera pas applicable si le type ou les numéros de série du produit ont été manipulés, supprimés, enlevés
ou rendus illisibles.

Ce qui n’est pas couvert par la garantie

1. Les défauts ou les dommages résultant de l’utilisation du produit d’une façon autre que de la façon normale ou
correctement personnalisée, ou bien en ne suivant pas les instructions données dans le manuel d’utilisation.

2. Les défauts ou les dommages provenant d’un usage inadapté, impropre, d’un accident ou d’une négligence.

3. Les défauts ou les dommages causés par des tests, une utilisation, un entretien, un réglage, une manipulation
ou une modification incorrects de quelque sorte que ce soit.

4. Une rupture ou un endommagement des antennes, à moins qu’il/elle soit causé(e) directement par des défauts
du matériel ou une malfaçon.

5. Les produits démontés ou réparés d’une manière telle que cela affecte défavorablement les performances ou
empêche une inspection et des tests adéquats pour vérifier toute réclamation de garantie.

6. Des défauts ou des dommages causés par la portée.

7. Des défauts ou des endommagements causés par l’humidité, les liquides ou les épanchements.

8. Toutes les surfaces en plastique et toutes les autres parties exposées aux éléments extérieurs qui sont rayées
ou endommagées en raison d’un usage normal.

9. Les produits loués sur une base temporaire.

10. Une maintenance et une réparation périodiques ou le remplacement des pièces en raison d’une usure et d’un
usage normal.

Français

Français

Informations sur les droits d’auteur

Les produits Motorola décrits dans ce manuel peuvent inclure des programmes Motorola, des mémoires à
semiconducteurs programmées et d’autres médias protégés par des droits d’auteur. Les lois des États-Unis et des
autres pays réservent à Motorola certains droits exclusifs pour les programmes informatiques protégés par des
droits d’auteur, y compris le droit exclusif de copier ou de reproduire sous quelque forme que ce soit, les
programmes de Motorola protégés par des droits d’auteur.

En conséquence, tous les programmes informatiques pour lesquels Motorola est le détenteur des droits d’auteur
décrits dans ce manuel ne peuvent pas être copiés ou reproduits de quelque manière que ce soit, sans la
permission expresse écrite de Motorola. L’achat des produits de Motorola ne sera en outre pas considéré comme
donnant directement ou par implication, non-recevabilité ou autre, de licence aux termes des droits d’auteurs, de
brevets ou de demandes de brevets de Motorola, à l’exception de la licence normale non-exclusive sans
redevances d’utilisation qui découle de la mise en application de la loi lors de la vente d’un produit.

16 17

Motorola, le logo M stylisé et les autres marques citées en tant que telles dans le présent document sont
des marques de Motorola, Inc. Tous droits réservés.
© Motorola, Inc. 2004

AVERTISSEMENT DANGER DE SUFFOCATION
PETITES PIECES

Ne convient pas aux enfants de moins de 3 ans. Ce produit n'est pas prévu pour être utilisé comme un jouet
ou un jeu.

Produits destinés à être utilisés dans les pays suivants :

0336

6864219V01A

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO

Deutsch

SICHERHEITSHINWEISE UND ALLGEMEINE 2
INFORMATIONEN

Übertragung und Empfang 2
Exposition gegenüber der Frequenzenergie 2

des Funkgeräts
Betrieb des Sprechfunkgeräts und 3

elektromagnetische Strahlung (EME)
Elektromagnetische Störungen/Verträglichkeit 4
Wichtige Sicherheitshinweise und allgemeine 6

Informationen zur Benutzung während des
Autofahrens

Warnhinweise für den Betrieb 6
Vorsichtsmassnahmen für den Betrieb 7

ERSTE SCHRITTE 8

Ihr neues Sprechfunkgerät 8
Einlegen der Batterien 8
Akku-Entladezeit 8
Ein- und Ausschalten des Sprechfunkgeräts 8

Abbildung Ihres Sprechfunkgerätes 9
Einstellen der Lautstärke 9
Einstellen der Kanäle 9

SPRECHEN UND HÖREN 10

Professionalität beim Sprechfunk 10
Senden eines Ruftons 10
Scan 11
Anbringen der Gürtelklemme 11

WEITERE INFORMATIONEN 12

Übertragungsreichweite 12
Störungsbeseitigung 13
Benutzung und Pflege 14
Technische Daten 14
Garantieinformationen 15
Copyrightinformationen 16

INHALT

1

Deutsch

Deutsch

SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

WICHTIGE SICHERHEITSHINWEISE UND ALLGEMEINE
INFORMATIONEN

WICHTIGE HINWEISE FÜR DEN SICHEREN UND EFFIZIENTEN BETRIEB. LESEN SIE DIESE INFORMATIONEN
VOR DER ERSTEN VERWENDUNG IHRES SPRECHFUNKGERÄTS.

Die in diesem Dokument enthaltenen Angaben ersetzen die allgemeinen Sicherheitsinformationen, die in
den vor Juli 2000 herausgegebenen Bedienungsanleitungen enthalten waren.

Übertragung und Empfang

Ihr Sprechfunkgerät besitzt einen Sender und einen Empfänger. Zur Kontrolle Ihrer Exposition und zur
Einhaltung allgemeiner Bevölkerungsexpositionsgrenzen/unkontrollierten Umweltexpositionsgrenzen, halten
Sie sich stets an folgendes Verfahren:

• Übertragen Sie nie mehr als 50 % der Zeit.

• Zum Senden (Sprechen), drücken Sie die Taste
Push to Talk (PTT).

• Zum Empfang von Rufen lassen Sie die PTT-Taste los.

Das Senden von 50 % oder weniger der Zeit ist wichtig, da das Gerät messbare RF-Energie nur beim
Senden erzeugt (in Bezug auf messbare Standardeinhaltung).

Exposition gegenüber der Frequenzenergie des Funkgeräts

Aufgrund seiner Bauart entspricht Ihr Motorola-Sprechfunkgerät den folgenden nationalen und
internationalen Normen und Richtlinien zur Belastung von Personen mit elektromagnetischer Strahlung im
Hochfrequenzbereich:

• United States Federal Communications Commission, Code of Federal Regulations; 47 CFR Teil 2
Unterabschnitt J (Bundes-Fernmeldekommission der USA, Codex der Bestimmungen)

• American National Standards Institute (ANSI) / Institute of Electrical and Electronic Engineers (IEEE) C95.

1-1992 (Bundes-Normenausschuss der USA; Verband der amerikanischen Elektro- und
Elektronikingenieure)

• Institute of Electrical and Electronic Engineers (IEEE) C95. Ausgabe 1-1999 (Verband der amerikanischen
Elektro- und Elektronikingenieure)

• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998 (Internationale Kommission
zum Schutz gegen nicht-ionisierende Strahlung)

• Ministry of Health (Canada) Safety Code 6. Limits of Human Exposure to Radiofrequency Electromagnetic
Fields in the Frequency Range from 3 kHz to 300 GHz, 1999 (Sicherheitskodex 6 des kanadischen
Gesundheitsministeriums. Grenzwerte für die Belastung von Personen mit elektromagnetischen Feldern im
Hochfrequenzbereich von 3 kHz bis 300 GHz)

• Australian Communications Authority Radiocommunications (Electromagnetic Radiation - Human
Exposure) Standard 2004. (Australische Kommunikationsbehörde – Funkverkehr (Elektromagnetische
Strahlung – Gefährdung von Personen); Norm 2004 – nur für drahtlose Telefone zutreffend)

• ANATEL, Brasil Regulatory Authority, Resolution 256 (April 11, 2001) "additional requirements for SMR,
cellular and PCS product certification" (Brasilianische Regulierungsbehörde, Entschluss 256 (11. April

2001), „Zusätzliche Anforderungen für die Zertifizierung von SMR, Zellulartelefonier- und PCS-Produkten")

Um die optimale Leistung des Sprechfunkgeräts zu gewährleisten und um sicherzustellen, dass die
Belastung von Personen mit elektromagnetischer Strahlung im Hochfrequenzbereich sich innerhalb der
Grenzwerte bewegt, die in den oben aufgeführten Normen genannt werden, ist immer den folgenden
Verfahren Folge zu leisten:

BETRIEB DES SPRECHFUNKGERÄTS UND ELEKTROMAGNETISCHE STRAHLUNG (EME)
Antennenpflege

Es darf nur die gelieferte oder eine zugelassene Ersatzantenne verwendet werden. Nicht zugelassene

Antennen, Änderungen oder Zusatzantennen könnten das Sprechfunkgerät beschädigen und gegen die
FCC-Bestimmungen verstoßen.

2 3

Gesundheitszentren betreiben meistens Geräte, die sehr empfindlich gegen extern einstrahlende
Hochfrequenzenergie sind.

Flugzeuge

Wenn Sie hierzu aufgefordert werden, schalten Sie Ihr Sprechfunkgerät an Bord eines Flugzeugs ab. Jede
Benutzung eines Sprechfunkgeräts muss in Übereinstimmung mit den geltenden und von den Mitarbeitern
der Fluggesellschaft bekannt gegebenen Bestimmungen erfolgen.

Medizinische Geräte - Herzschrittmacher

Die „Advanced Medical Technology Association" (Verband der Hersteller von hochentwickelten
Medizinprodukten) empfiehlt, dass ein Mindestabstand von 15 Zentimetern zwischen einem
handgehaltenen, drahtlosen Sprechfunkgerät und einem Herzschrittmacher eingehalten wird. Diese
Empfehlungen stimmen mit der unabhängigen Forschung und den Empfehlungen der „United States Food
and Drug Administration" (US-Amt für Lebensmittel- und Arzneimittel-Kontrolle) überein.

Personen mit implantiertem Herzschrittmacher sollten:

• Das eingeschaltete Sprechfunkgerät JEDERZEIT mehr als 15 Zentimeter vom Schrittmacher entfernt
halten.

• Das Sprechfunkgerät nicht in der Brusttasche tragen.

• Um das Störungsrisiko des Schrittmachers minimal zu halten, immer das dem Schrittmacher
gegenüberliegende Ohr benutzen.

• Das Sprechfunkgerät sofort ausschalten, wenn der Verdacht besteht, dass es zu einer Störung
gekommen ist.

Medizinische Geräte - Hörgeräte

Einige digitale Sprechfunkgeräte können die Funktion von Hörgeräten beeinflussen. Im Fall einer solchen
Störung sollten Sie zum Abklären von Alternativen mit dem Hersteller Ihres Hörgeräts Kontakt aufnehmen.

Antenne NICHT FESTHALTEN, während das Sprechfunkgerät IN BENUTZUNG ist.. Das Halten der Antenne
hat Einfluss auf die wirksame Reichweite.

Betrieb des Zweiweg-Sprechfunkgeräts

Bei der Benutzung des Sprechfunkgeräts als traditionelles Zweiweg-Sprechfunkgerät

halten Sie Ihr Sprechfunkgerät in senkrechter Stellung 2,5 bis 5 cm von Ihren Lippen
entfernt.

Betrieb des an der Bekleidung befestigten Sprechfunkgeräts

Um den FCC-/Health Canada RF-Richtlinien für Strahlungsbelastung zu entsprechen, muss ein an der
Bekleidung befestigtes Sprechfunkgerät immer mit einem von Motorola für dieses Produkt zugelassenen
Clip, Halter, Gürtelhalfter, Etui oder Körperhalfter benutzt werden. Die Benutzung von nicht von Motorola
genehmigtem Zubehör kann dazu führen, dass die FCC/ Health Canada RF-Richtlinien für die
Strahlungsgrenzwerte überschritten werden. Dies gilt auch, wenn Sie das Funkgerät nicht in der normalen
Gebrauchsstellung benutzen. Während des Sprechfunkbetriebs muss sichergestellt werden, dass der
Mindestabstand zwischen dem Sprechfunkgerät und seiner Antenne und Ihrem Körper beim Senden 2,5 cm
beträgt.

Datenübertragung

Wenn Sie die Datenübertragungsfunktion des Radios mit oder ohne ein Zubehörkabel verwenden,
positionieren Sie das Funkgerät und seine Antenne in wenigstens 2,5 cm Entfernung vom Körper.

ELEKTROMAGNETISCHE STÖRUNGEN / VERTRÄGLICHKEIT
Hinweis: Fast jedes elektronische Gerät ist für elektromagnetische Störungen (EMB) empfänglich, wenn es

unzureichend abgeschirmt, unzulänglich konzipiert oder auf andere Weise nicht ausreichend für die
elektromagnetische Verträglichkeit konfiguriert wurde.

Einrichtungen des Gesundheitswesens usw.

Um elektromagnetische Störungen und/oder Kompatibilitätsprobleme zu vermeiden, schalten Sie lhr
Funkgerät über all dort aus, wo Sie durch Schilderhinweise dazu aufgefordert werden. Krankenhäuser oder

Deutsch

Deutsch

4 5

Deutsch

Deutsch

Weitere medizinische Geräte

Wenn Sie irgendein anderes persönliches medizinisches Gerät benutzen, erkundigen Sie sich bitte beim
Hersteller Ihres Geräts, ob es hinreichend gegen Hochfrequenz-Energie abgeschirmt ist. Ihr Arzt/Ihre Ärztin
kann Ihnen möglicherweise beim Einholen dieser Angaben behilflich sein.

WICHTIGE SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN ZUR BENUTZUNG WÄHREND DES
AUTOFAHRENS

Sie sind dafür verantwortlich, sich darüber zu informieren, welche gesetzlichen und sonstigen
Bestimmungen zur Benutzung von Sprechfunkgeräten in den Ländern gelten,
in denen Sie fahren, und diese zu befolgen.

Wenn Sie Ihr Sprechfunkgerät während der Fahrt benutzen:

• Lassen Sie sich beim Fahren nicht ablenken und schenken Sie dem Verkehrsgeschehen Ihre volle
Aufmerksamkeit .

• Nutzen Sie, falls verfügbar, den Freisprechbetrieb.

• Wenn die Verkehrsbedingungen dies erforderlich machen, sollten Sie einen Parkplatz aufsuchen, bevor
Sie einen Anruf tätigen oder entgegennehmen.

WARNHINWEISE FÜR DEN BETRIEB

Fahrzeuge mit Airbag

Ein Sprechfunkgerät darf nicht im Bereich über einem Airbag oder im Aktionsbereich des Airbags abgelegt
werden. Bei der Auslösung von Airbags werden große Kräfte freigesetzt. Sollte ein Sprechfunkgerät sich im
Aktionsbereich des Airbags befinden, während dieser aufgeblasen wird, könnte das Sprechfunkgerät mit
enormer Wucht durch die Luft geschleudert werden und Fahrzeuginsassen schwere Verletzungen zufügen.

Explosionsgefährdete Bereiche

Vor dem Betreten eines Bereichs mit explosionsgefährdeter Umgebungsluft müssen Sie Ihr
Sprechfunkgerät abschalten, es sei denn, es handelt sich um ein Gerätemodell, das speziell für die Nutzung

als „eigensicher" ausgelegt wurde. In solchen Bereichen dürfen die Batterien weder entfernt, noch
eingesetzt noch aufgeladen werden. Funken in einem explosionsgefährdeten Bereich können eine Explosion
oder einen Brand auslösen, was zu Körperverletzungen – potentiell sogar mit Todesfolge – führen kann.

Hinweis: Zu den oben angeführten Bereichen mit explosionsgefährdeten Atmosphären können die
Folgenden zählen: für die Kraftstoffversorgung genutzte Bereiche an Bord von Booten (unter Deck),
Einrichtungen für das Verladen oder Lagern von Kraftstoffen oder Chemikalien, Bereiche, in denen die Luft
chemische Stoffe oder Partikel enthält, wie beispielsweise Getreide, Staub oder Metallpulver, sowie jeder
andere Bereich, in dem normalerweise darauf hingewiesen wird, dass der Motor eines Fahrzeugs abgestellt
werden muss. Bereiche mit explosionsgefährdeter Umgebungsluft sind meistens, jedoch nicht immer, als
solche gekennzeichnet.

Sprengkapseln und Sprengbereiche

Um mögliche Störungen von Sprengarbeiten auszuschließen, müssen Sie Ihr Sprechfunkgerät in der Nähe
elektrischer Sprengkapseln, in Sprengbereichen oder in Bereichen abschalten, in denen durch Schilder
hierzu aufgefordert wird. Allen Schildern und Anleitungen muss Folge geleistet werden.

VORSICHTSMASSNAHMEN FÜR DEN BETRIEB

• Antennen

Ein tragbares Sprechfunkgerät mit beschädigter Antenne darf nicht benutzt werden. Bei Kontakt mit der
Haut kann eine beschädigte Antenne eine leichte Verbrennung verursachen.

Batterien

Alle Batterien können Sachschäden und/oder Verletzungen verursachen. Beispielsweise können
Verbrennungen auftreten, wenn leitfähige Gegenstände wie Schmuck, Schlüssel oder Ketten freigelegte
Batterieklemmen berühren. Das leitfähige Material kann einen elektrischen Stromkreis schließen
(Kurzschluss) und sehr heiß werden. Aufgeladene Batterien müssen immer sehr vorsichtig gehandhabt
werden, vor allem, wenn sie in die Hosentasche, eine Handtasche oder ein anderes Behältnis mit
Metallgegenständen gelegt werden.

6 7

Deutsch

Deutsch

ERSTE SCHRITTE

Ihr neues Sprechfunkgerät

Motorola T4502 Sprechfunkgeräte nutzen PMR446 Frequenzen und können in allen Ländern verwendet werden,
wo PMR446-Frequenzen nach geltenden Bestimmungen zugelassen sind. Dieser lizenzfreie, Sprechfunkservice
ist für die Familien- und Gruppenfreizeitnutzung bestimmt. Die Verwendung dieses Sprechfunkgeräts außerhalb
des Landes, wo es gekauft wurde, unterliegt den entsprechenden landesspezifischen Bestimmungen und kann
untersagt sein. Lesen Sie dieses Handbuch aufmerksam durch und stellen Sie sicher, dass Sie vor der Nutzung
das Sprechfunkgerät richtig bedienen können.

Bewahren Sie bitte den datierten Originalkaufbeleg in Ihren Unterlagen auf. Für eine Garantieleistung Ihres
Motorola Sprechfunkgeräts müssen Sie eine Kopie des datierten Kaufbelegs vorweisen, um die
Garantiegültigkeit zu bestätigen.

Einlegen der Batterien

Ihre Funksprechanlage funktioniert mit 3 AAA Alkali Batterien. Zum Einlegen:

• Schalten Sie das Radio aus

• Stecken Sie ein Münze in den Schlitz am Boden des Gerätes und drehen Sie ihn, um den Batteriedeckel zu
entfernen.

• Legen Sie die Batterien, wie im Fach gezeigt, ein. Auf die Polarität achten !

• Setzen Sie den Batteriedeckel wieder auf.

Hinweis: Ihre Funkgerät piepst, wenn die Batterien fast leer sind.
Akku-Entladezeit

Dei typische Betriebszeit mit AAA Batterien beträt ca 30 Stunden
Diese Angaben basieren auf einem Betriebszyklus mit 5% Sende-, 5% Empfangs- und 90% Bereitschaftsanteil.

Ein- und Ausschalten des Sprechfunkgeräts

• Schalten Sie das Gerät ein, drücken und halten Sie $ bis das Gerät piepst und eine Kanalnummer erscheint.

• Zum Abschalten $ drücken und halten, bis das Gerät piepst und das Display leer ist

4 %

• Erhöht die Lautstärke (die

Anzeige blinkt und / wird
angezeigt)

• Im Menümodus wird der Kanal
nach oben geändert
(Kanalnummer blinkt)

• Im Menümodus schaltet sich der
Scan ein oder aus h ist sichtbar
mit blinkendem Y oder <

5 &

• Senkt die Lautstärke (Anzeige
blinkt und zeigt / an)

• Im Menümodus wird der Kanal
nach unten geändert
(Kanalnummer blinkt)

• Im Menümodus schaltet sich der
Scan ein oder aus h ist sichtbar
mit blinkendem Y oder <

Abbildung Ihres
Sprechfunkgerätes

1 Push to Talk (PTT - Zum

Sprechen drücken)

• Zum Sprechen drücken,
zum Hören loslassen

• Im Menümodus drücken, um
Auswahl zu bestätigen.

2 ^

• Durch kurzes Drücken
wird der Rufton gesendet

3 $

• Durch langes Drücken schalten
Sie das Gerät aus.

• Durch kurzes Drücken, gelangen
Sie zum Menümodus, hier:

- erstes Drücken ändert Kanal,

- zweites Drücken schaltet Scan

ein und aus und durch

- drittes Drücken der Taste wird

der Kanal auf Aktivitäten
überwacht.

8 9

Deutsch

Deutsch

Einstellen der Lautstärke

Drücken Sie % zum Erhöhen oder & Senken der Lautstärke. Die Lautstärkeanzeige blinkt und / wird
angezeigt. Drücken Sie zur Bestätigung PTT.

Einstellen der Kanäle

Ihre Funkgerät hat 8 Kanäle. Sind Sie eine Gruppe, die miteinander sprechen möchte, müssen alle Geräte auf
denselben Kanal eingestellt sein. Hören Sie Interferenzen und müssen den Kanal ändern, achten Sie darauf,
dass der Kanal auf allen Geräten der Gruppe geändert wird.

• Drücken Sie $ kurz und lassen Sie die Taste schnell los, dann blinkt die Kanalnummer.

• Drücken Sie % oder &, um einen Kanal zu wählen.

• Drücken Sie zur Bestätigung PTT.

SPRECHEN UND HÖREN

Professionalität beim Sprechfunk

Für den professionellen Sprechfunk gehört es sich, dass vor dem Senden die Kanalaktivität überprüft wird, um
sicherzustellen, dass keine anderen Nutzer gestört werden, die bereits auf dem Kanal kommunizieren.
Drücken Sie drei Mal $, um auf Kanalaktivität zu prüfen. Hören Sie nur Rauschen, ist der Kanal zur Nutzung
freigegeben.

Zum Sprechen die PTT-Taste drücken und gedrückt halten. Nach Abschluss der Mitteilung die PTT-Taste
loslassen und das Gerät piepst (Sprach-Bestätigungston). Halten Sie das Gerät für maximale Klarheit 5 bis 7
cm von Ihrem Mund entfernt und sprechen Sie direkt in das Mikrofon. Bedecken Sie das Mikrofon nie, wenn
Sie sprechen.

Senden eines Ruftons

Der Rufton informiert andere, dass Sie sprechen möchten. Zum Senden eines Ruftons an andere Geräte in
Ihrer Gruppe, drücken Sie ^.

Scan

Verwenden Sie den Scan zur Überwachung von Sendekanälen oder um jemanden in Ihrer Gruppe zu finden,
der die Kanäle aus Versehen verstellt hat.

• Drücken Sie zwei Mal $, bis das Dislay das h und ein blinkendes Y oder < anzeigt.

• Drücken Sie % oder &, bis Y angezeigt wird, um den Scan einzuschalten

• Drücken Sie % oder &, bis < angezeigt wird, um den Scan auszuschalten.

• Drücken Sie PTT zur Bestätigung.

Erkennt das Gerät Kanalaktivität, stoppt das Scannen und Sie können die Übertragung hören. Zum
Antworten drücken Sie die PTT Taste innerhalb von 5 Sekunden.

Anbringen der Gürtelklemme

Haken Sie die Gürtelklemme in die Kerbe
an der Oberseite des Geräts ein und
schieben Sie sie nach unten, bis sie
einklickt.

Zum Abnehmen ziehen Sie den Lösehaken
zurück und schieben die Klemme nach
oben und vom Gerät weg.

10 11

Deutsch

Deutsch

Weitere Informationen
Übertragungsreichweite

Das Sprechfunkgerät ist für eine bestmögliche Leistung und Übertragungsreichweite im
Sprechfunkbereich konzipiert. Um Störeinflüsse zu vermeiden, empfehlen wir einen Mindestabstand von
1,5 m zwischen den Geräten einzuhalten.

Die Übertragungsreichweite hängt von der Umgebungsbeschaffenheit ab. Sie wird beeinträchtigt durch
Betonbauten, dichte Bewaldung und bei Gebrauch der Sprechfunkgeräte in Gebäuden und Fahrzeugen.

Optimale Reichweite Mittlere Reichweite Minimale Reichweite
im Freien im Freien im Freien

Ebene, offene Gebäude oder Bäume Dichte Bewaldung oder
Flächen Auch in Nähe von Berge Auch in einigen

Wohngebäuden Gebäuden

Eine optimale Reichweite von bis zu 5 Kilometern ergibt sich auf ebenen, freien Flächen. Wenn Gebäude
und Bäume im Weg sind, liegt eine mittlere Reichweite vor. Die Reichweite ist minimal, wenn dichte
Bewaldung und Berge den Kommunikationspfad blockieren.

Störungsbeseitigung

Keine Stromversorgung oder • Batterien umpositionieren, auswechseln oder
unregelmäßige Displayanzeige Akku aufladen.

Funkspruch nicht gesendet • Sicherstellen, dass die Taste PTT beim Senden fest gedrückt wird.

• Batterien umpositionieren, auswechseln oder Akku aufladen.

• Andere Nutzer auf dem Kanal - Kanal wechseln.

Funkspruch nicht empfangen • Nachprüfen, dass Sprechfunkgeräte auf denselben Kanal eingestellt

sind.

• Sicherstellen, dass nicht aus Versehen die Taste PTT gedrückt wird.

• Batterien umpositionieren, auswechseln oder Akku aufladen.

• Hindernisse und Anwendung in Räumen oder Fahrzeugen kann die
Kommunikation beeinträchtigen. Ändern Sie Ihren Standort.

• Die Lautstärkeeinstellung überprüfen.

Hören anderer Gespräche oder • Von anderen genutzter Kanal - einen anderen
Störgeräusche auf einem Kanal Kanal versuchen.

Begrenzte Reichweite • Stahl- und Betonkonstruktionen, dichtes Laubwerk und Anwendung

in Gebäuden und Fahrzeugen verkürzen die Reichweite.
Vergewissern Sie sich über die freie Sicht zum Empfänger, um die
Übertragung zu verbessern.

• Durch Tragen des Sprechfunkgeräts nahe am Körper, z. B. in einer
Tasche oder an einem Gürtel wird die Reichweite verkürzt - das
Sprechfunkgerät umpositionieren.

Starkes Rauschen oder • Sprechfunkgeräte zu nahe beieinander. Die Sprechfunkgeräte

müssen mindestens 1,5 m Störsignale voneinander entfernt sein.

• Sprechfunkgeräte zu weit entfernt. Hindernisse stören die
Übertragung.

12 13

Deutsch

Deutsch

Benutzung und Pflege
Zum Reinigen ein weiches:

• Feuchtes Tuch verwenden

• Nicht in Wasser eintauchen

• Keinen Alkohol oder Reinigungsmittel verwenden

Wenn das Sprechfunkgerät nass wird:

• Ausschalten und Akku herausnehmen

• Mit weichem Tuch trocken reiben.

• Die Batteriekontakte können mit einem trockenen, nicht fasernden Tuch abgewischt werden

• Nicht benutzen, solange nicht vollständig trocken

Technische Daten

Kanäle: 8
Betriebsfrequenz: 446.00625-446.09375 MHz
Übertragungsreichweite: Bis 5 Kilometer
Stromversorgung: 3 AAA Alkali-Batterien
Modellbezeichnung: T4502
Sendeleistung (Watt): 0,5 Nennleistung
Modulationsart: PM
Kanalabstand (kHz): 12,5

PMR446 Frequenzliste

1. 446.00625

2. 446.01875

3. 446.03125

4. 446.04375

5. 446.05625

6. 446.06875

7. 446.08125

8. 446.09375

Garantieinformationen
Inanspruchnahme der Garantieleistungen

Der autorisierte Motorola Händler oder Vertriebsfirmar, bei dem Sie Ihr Motorola Sprechfunkgerät und/oder das
Originalzubehör gekauft haben nimmt Garantieansprüche entgegen und/oder bietet die entsprechenden
Garantieleistungen.

Bringen Sie bitte Ihr Sprechfunkgerät zu Ihrem Händler oder Vertriebsfirma, um Ihre Garantieleistungen in
Anspruch zu nehmen. Bringen Sie das Sprechfunkgerät nicht zu Motorola.

Damit Sie die Garantieleistungen in Anspruch nehmen können, müssen Sie den Kaufbeleg oder einen
vergleichbaren Kaufnachweis vorlegen, aus dem das Kaufdatum hervorgeht. Auf dem -Sprechfunkgerät muss
außerdem die Seriennummer deutlich erkennbar sein. Die Garantieansprüche werden hinfällig, wenn die Typen
oder Seriennummern auf dem Produkt geändert, entfernt oder ungültig gemacht wurden.

Garantieausschluss

1. Defekte oder Schäden, die sich aus unsachgemäßer oder unüblicher Handhabung oder Nichtbefolgung der in
diesem Handbuch vorgegebenen Anweisungen ergeben.

2. Defekte oder Schäden, die auf Missbrauch, Unfall oder Versäumnis zurückzuführen sind.

3. Defekte oder Schäden, die auf nicht ordnungsgemäßes Testen, Betreiben, Warten, Einstellen oder auf
irgendwelche Änderungen und Modifikationen zurückzuführen sind.

4. Bruch oder Beschädigung der Antennen, sofern dies nicht direkt auf Material- oder Verarbeitungsfehler
zurückzuführen ist.

5. Produkte, die so zerlegt oder repariert worden sind, dass sie den Betrieb des Produkts oder eine angemessene
Untersuchung und Prüfung zur Feststellung des Garantieanspruches unmöglich machen.

6. Defekte oder Schäden aufgrund der Reichweite.

7. Defekte oder Schäden aufgrund von Feuchtigkeitseinwirkungen und Eindringen von Flüssigkeiten.

8. Alle Kunststoffoberflächen und alle anderen freiliegenden Teile, die durch normale Nutzung zerkratzt oder
beschädigt sind.

14 15

Deutsch

Deutsch

9. Produkte, die über einen beschränkten Zeitraum gemietet sind.

10.Regelmäßige Wartung und Reparatur oder Auswechseln von Teilen aufgrund normaler Nutzung,
Verschleißerscheinungen und Abnutzung.

Copyrightinformationen

Die in diesem Handbuch beschriebenen Produkte von Motorola enthalten eventuell urheberrechtlich geschützte,
in Halbleiterspeichern oder anderen Medien gespeicherte Programme. In den Vereinigten Staaten und anderen
Ländern verfügt Motorola über gewisse gesetzliche Rechte bezüglich urheberrechtlich geschützter
Computerprogramme, einschließlich dem exklusiven Recht, die urheberrechtlich geschützten Motorola­Programme zu kopieren oder zu vervielfältigen.

Dementsprechend ist es untersagt, urheberrechtlich geschützte Motorola-Computerprogramme, die in den in
diesem Handbuch beschriebenen Produkten enthalten sind, auf irgendeine Weise zu kopieren oder zu
vervielfältigen, soweit nicht ausdrücklich schriftlich zugestanden. Darüber hinaus stellt der Kauf dieses
Motorola-Produkts nicht eine im Rahmen von Motorolas Urheberrechts oder Motorolas Patente oder
Patentanmeldungen gewährte Lizenz dar, sei diese ausdrücklich oder stillschweigend, durch Verwirkung oder
anderweitig, außer der normalen, nichtexklusiven, gesetzlich durch den Verkauf eines Produkts entstehenden
gebührenfreien Lizenz für den Gebrauch.

MOTOROLA, das M Logo und alle anderen Markenzeichen sind geschützte
Warenzeichen der Firma Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off.

© Motorola, Inc. 2004

WARNUNG: ERSTICKUNGSGEFAHR BEI KLEINEN TEILEN

Nicht für Kinder unter 3 Jahren geeignet. Dieses Produkt darf nicht als Spielzeug
verwendet werden.

Zur Anwendung in:

0336

6864219V01A

16 17

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO

Español

INFORMACIÓN GENERAL Y DE SEGURIDAD 2

Procedimiento de transmisión y recepción 2
Exposición a la energía de radiofrecuencia 2
Funcionamiento de la radio portáil y exposición 3

a la EME
Interferencia electromagnética/compatibilidad 4
Uso general y de seguridad mientras conduce 5
Advertencias de funcionamiento 5
Precauciones de funcionamiento 6

PROCEDIMIENTOS INICIALES 7

Su nueva Radio 7
Instalación de las pilas 7
Vida de la pilas 7
Para encender y apagar la radio 7
Diagrama de su Radio 8
Ajuste del volumen 9
Ajuste del canal 9

HABLAR Y ESCUCHAR 9

Protocolo de transmisión por radio 9
Enviar un tono de llamada 9
Escán 10
Instalación de la pinza de cinturón 10

MAYOR INFORMACIÓN 11

Alcance de habla 11
Localización y reparación de averías 12
Uso y cuidado 13
Especificaciones 13
Información sobre la garantía 14
Información sobre Copyright 15

CONTENDIDOS

1

Español

Español

INFORMACIÓN GENERAL Y DE SEGURIDAD

INFORMACIÓN IMPORTANTE PARA UN FUNCIONAMIENTO EFICAZ Y SEGURO
LEA ESTA INFORMACIÓN ANTES DE UTILIZAR LA RADIO

La información contenida en este documento sustituye a la información de seguridad general de las guías
del usuario publicadas antes de julio de 2000.

PROCEDIMIENTO DE TRANSMISIÓN Y RECEPCIÓN

La radio bidireccional contiene un transmisor y un receptor. Para controlar su exposición y garantizar la
conformidad con los límites de exposición ambiental no controlados / población general, cumpla siempre lo
siguiente:

• No transmita más del 50% del tiempo total.

• Para transmitir (conversar), pulse el botón (PTT).

• Para recibir llamadas, suelte el botón PTT.
Transmitir el 50% del tiempo o menos es importante porque la radio genera energía de radiofrecuencia

medible cuando se transmite (en términos de conformidad con las normas de medición).

EXPOSICIÓN A LA ENERGÍA DE RADIOFRECUENCIA

La radio Motorola está diseñada para cumplir con las siguientes normas y directrices nacionales e
internacionales relativas a la exposición de seres humanos a la energía electromagnética de
radiofrecuencia:

• Comisión Federal de Comunicaciones de Estados Unidos (FCC, Federal Communications Commission),
Código de Regulaciones Federales; 47 CFR parte 2 sección J.

• Instituto Nacional Americano de Normas de Estados Unidos (ANSI, American National Standards Institute)
/ Instituto de Ingenieros Eléctricos y Electrónicos (IEEE, Institute of Electrical and Electronic Engineers)
C95. 1- 1992

• Instituto de Ingenieros Eléctricos y Electrónicos (IEEE, Institute of Electrical and Electronic Engineers)
C95.1- Edición 1999.

• Comisión Internacional para la Protección contra la Radiación No Ionizante (ICNIRP, International
Commission on Non- Ionizing Radiation Protection) 1998.

• Ministerio de Salud (Canadá). Código de seguridad 6. Límites de la exposición de seres humanos a campos
electromagnéticos de radiofrecuencia en el rango de frecuencias de 3 kHz a 300 GHz, 1999.

• Norma para las Comunicaciones de Radio (Exposición de seres humanos a la radiación electromagnética)
de la Entidad de Comunicaciones de Australia, 2004 (aplicable únicamente a los teléfonos inalámbricos).

• ANATEL, Autoridad Normativa de Brasil, Resolución 256 (11 de abril de 2004) "requisitos adicionales para la
certificación de productos SMR, PCS y de telefonía móvil".

Para asegurar un rendimiento óptimo de la radio y garantizar que la exposición de seres humanos a energía
electromagnética de radiofrecuencia se encuentre dentro de los límites establecidos en las normas
anteriores, deberán llevarse siempre a cabo los siguientes procedimientos:

FUNCIONAMIENTO DE LA RADIO PORTÁTIL Y EXPOSICIÓN A LA EME
Cuidado de la antena
Utilice únicamente la antena suministrada o una de repuesto homologada. La sustitución, modificación o

conexión de antenas no autorizadas puede causar daños en la radio e infringir las normas de la FCC.
Mientras la radio esté "EN USO", NO sujete la antena con al mano. Sujetar la antena afecta al alcance

efectivo.

Funcionamiento de la radio bidireccional
Cuando utilice la radio como una radio bidireccional tradicional, , sujétela en posición
vertical con el micrófono a una distancia de 2,5 a 5 cm (una a dos pulgadas) de los
labios.

Funcionamiento de la radio ajustada al cuerpo

Para cumplir con las directrices de la FCC y del Ministerio de Salud de Canadá en
cuanto a la exposición a radiofrecuencia, coloque siempre la radio en un clip para cinturón, soporte, funda,
estuche o arnés suministrado u homologado por Motorola durante la transmisión si utiliza la radio ajustada

2 3

Español

Español

Las personas que lleven marcapasos deben seguir las siguientes recomendaciones:

• Mantener SIEMPRE la radio a una distancia superior a 15 cm (6 pulgadas) del marcapasos cuando la radio
esté ENCENDIDA.

• No llevar la radio en el bolsillo de la camisa.

• Utilizar el oído del lado opuesto al marcapasos para reducir al máximo las posibles interferencias.

• APAGAR la radio inmediatamente si cree que puede estar produciéndose una interferencia.

Dispositivos médicos - Audífonos

Algunas radios móviles digitales pueden producir interferencias con algunos aparatos auditivos. En tal
caso, puede consultar al fabricante del aparato para buscar las alternativas posibles.

Otros dispositivos médicos

Si utiliza cualquier otro dispositivo médico, consulte con el fabricante del mismo para determinar si está
debidamente protegido contra la energía de radiofrecuencia. Su médico puede ayudarle a obtener esta
información.

USO GENERAL Y DE SEGURIDAD MIENTRAS CONDUCE

Consulte las leyes y normas de uso de radios aplicables a la zona en la que conduce. Obedézcalas siempre.
Cuando utilice la radio mientras conduce:

• Preste total atención a la conducción y a la carretera.

• Utilice la función de manos libres, si está disponible.

• Salga de la carretera y aparque antes de realizar o contestar una llamada, si las condiciones así lo
requieren.

ADVERTENCIAS DE FUNCIONAMIENTO

Para Vehículos Con Airbag

No coloque una radio móvil en el área situada sobre el airbag ni en área de despliegue del mismo. Los
airbags se inflan con mucha fuerza. Si coloca una radio móvil en el área de despliegue del airbag y éste se
infla, es posible que la radio salga despedida con mucha fuerza y produzca lesiones graves a los ocupantes
del vehículo.

al cuerpo. El uso de accesorios no autorizados por Motorola puede superar los límites de las normas de la
FCC y del Ministerio de Salud de Canadá en cuanto a la exposición a radiofrecuencia. Si no utiliza los
accesorios de ajuste al cuerpo suministrados u homologados por Motorola y no está usando la radio en la
posición normal, asegúrese de que la radio y la antena estén al menos a 2,5 cm (una pulgada) del cuerpo

durante la transmisión.
Funcionamiento de las funciones de datos

Si corresponde, cuando utilice alguna función de datos de la radio con o sin cable de accesorios, coloque
la radio y la antena como mínimo a una distancia de 2,5 cm (una pulgada) del cuerpo.

INTERFERENCIA ELECTROMAGNÉTICA/ COMPATIBILIDAD
Nota: Casi todos los dispositivos electrónicos están sujetos a la interferencia electromagnética (EME) si no

cuentan con el debido blindaje o si no están diseñados o configurados de manera que sean compatibles
con este tipo de señales electromagnéticas.

Instalaciones Cerradas

Para evitar interferencias electromagnéticas o conflictos de compatibilidad, apague la radio en cualquier
lugar en el que haya letreros que así lo indiquen. Los hospitales o centros de atención médica pueden
utilizar equipos que sean sensibles a la energía de radiofrecuencia externa.

Aeronaves

Cuando así se le indique, apague la radio a bordo de un avión. El uso de la radio debe realizarse de acuerdo
con las normativas de la línea aérea y las instrucciones de la tripulación.

Dispositivos médicos - Marcapasos

La Advanced Medical Technology Association (Asociación de tecnología médica avanzada) recomienda
mantener una separación mínima de 15 centímetros (6 pulgadas) entre una radio móvil y un marcapasos.
Estas recomendaciones son coherentes con la investigación independiente y las recomendaciones de la
Food and Drug Administration (FDA) de Estados Unidos.

4 5

Español

Español

Entornos Potencialmente Explosivos

Apague la radio antes de entrar en un área con una atmósfera potencialmente explosiva, a menos que se
trate de una radio especialmente indicada para usarla en dichas áreas como "intrínsecamente segura". No
extraiga, coloque ni cargue las pilas en estas áreas. Las chispas en atmósferas potencialmente explosivas
pueden producir explosiones o incendios que ocasionen lesiones corporales graves o incluso la muerte.

Nota: Entre las áreas mencionadas en este apartado, se incluyen aquéllas de combustible, como las
cubiertas inferiores de los barcos, las instalaciones de transferencia o almacenamiento de combustible o
productos químicos, las áreas donde el aire contiene productos químicos o partículas tales como polvo,
grano o polvo metálico, y cualquier otras área donde se le aconseje apagar el motor del vehículo. Este tipo
de áreas están a menudo, pero no siempre, señalizadas.

Áreas De Detonación Y Explosivos

Para evitar posibles interferencias en las operaciones de detonación, apague la radio cuando se encuentre
cerca de detonadores eléctricos, en zonas de detonación o en áreas donde haya letreros que indiquen:
"Prohibido el uso de radios bidireccionales". Respete todas las señales e instrucciones.

PRECAUCIONES DE FUNCIONAMIENTO

Antenas

No utilice radios móviles que tengan la antena dañada. Si una antena dañada entra en contacto con la piel,
podría producirse una pequeña quemadura.

Pilas

Todas las pilas pueden causar daños materiales o lesiones personales, como por ejemplo quemaduras, si
un material inductor, como puede ser el caso de joyas, llaves o cadenas, hace contacto con los polos
expuestos. Es posible que el material conductor cierre un circuito eléctrico (cortocircuito)
y alcance temperaturas bastante altas. Tenga cuidado al manipular las pilas cargadas, especialmente
cuando las lleve en un bolsillo, monedero o cualquier otro envase que contenga elementos metálicos.

6 7

PROCEDIMIENTOS INICIALES

Su nueva Radio

Las Radios Bidireccionales Motorola T4502 operan en frecuencias PMR446, y pueden utilizarse en cualquier
país donde las frecuencias PMR446 están autorizadas, respetando los reglamentos aplicables. El servicio
de radio bidireccional con licencia gratuita, es para el uso de familias y grupos recreativos. El uso de esta
radio fuera del país para el cual se ha destinado su distribución está sujeto a los reglamentos estatales y
puede estar prohibido. Lea atentamente este manual y asegúrese de que sabe operar debidamente la radio
antes de usarla. Por favor, guarde su recibo fechado original de venta, para referencia futura.

Para servicio bajo garantía de su radio bidireccional Motorola, necesitará presentar copia de sus recibos
de venta fechados, para confirmar la condición de garantía.

Instalación de las pilas

Su radio funciona con 3 pilas alcalinas AAA, Para instalarlas:

• Apague la radio

• Inserte una moneda en la ranura de la parte inferior de la radio y gire y extraiga la tapa de las pilas

• Inserte las pilas según se muestra en el interior del compartimento para las pilas

• Vuelva a poner la tapa de las pilas

Nota: Su radio pitará cuando haya un nivel bajo de pilas.
Vida de la pilas

La vida típica aproximada de las baterías alcalinas AAA es de 30 horas
Esto se basa en un ciclo de 5% de transmisión, 5% de recepción 90% en espera

Para encender y apagar la radio

• Para encenderla, pulse y mantenga pulsado $ hasta que pite la radio y se muestre un número de canal

• Para apagarla, pulse y mantenga pulsado $ hasta que pite la radio y se apague la pantalla

Español

Español

4 %

• Aumenta el volumen (el nivel
de volumen parpadea y se
muestra /

• En el menú modo, sube un
canal (el número de canal
parpadea)

• En el modo menú, activa o
desactiva el escán
simbolizado por h, mientras
parpadea Y o <

5 &

• Disminuye el volumen (el nivel
de volumen parpadea y se
muestra /

• En el menú modo, baja un
canal (el número de canal
parpadea)

• En el modo menú, activa o
desactiva el escán
simbolizado por h, mientras
parpadea Y o <

Diagrama de su Radio

1 Pulse para hablar (PTT)

• Pulse para transmitir,
suelte para escuchar

• En el modo menú, pulse
para confirmar la selección

2 ^

• Pulse brevemente
para enviar un tono
de llamada

3 $

• Mantenga pulsado para
conectar o desconectar la radio

• Pulse brevemente para acceder
al modo menú:

- la primera pulsación de tecla

cambia de canal

- la segunda pulsación activa o
desactiva la exploración

- la tercera pulsación supervisa
la actividad del canal

Ajuste del volumen

Pulse % para subir o & para bajar el volumen. El nivel de volumen parpadeará y se mostrará /. Pulse PTT
para confirmar.

Ajuste del canal

Su radio tiene 8 canales. Si está en un grupo y desea hablar con las otras personas, todas las radios deben
estar ajustadas en el mismo canal. Si hay interferencias y necesita cambiar de canal, asegúrese de cambiar
el canal de todas las radios en su grupo.

• Pulse brevemente y suelte $; el número de canal parpadeará

• Pulse % para subir o & para seleccionar un canal

• Pulse PTT para confirmar

HABLAR Y ESCUCHAR

Protocolo de transmisión por radio

Un buen protocolo de transmisión es comprobar si hay actividad en el canal antes de transmitir, para
asegurar que usted no interrumpe a otros usuarios que ya utilizan el canal. Pulse tres veces $ para
comprobar la actividad del canal. Si el sonido es estático el canal está libre para ser utilizado.

Para hablar, mantenga pulsado el botón PTT. Cuando haya terminado de hablar, suelte el botón PTT y la radio
emitirá un pitido (tono de confirmación de conversación). Para una máxima claridad, sostenga la radio a una
distancia entre 5 y 7 cm de su boca y hable directamente al micrófono. No lo tape mientras esté hablando.

Enviar un tono de llamada

El tono de llamada avisa a los demás que usted quiere hablar. Para enviar un tono de llamada a las otras
radios en el grupo, pulse ^.

8 9

Español

Español

Escán

Use escán para supervisar las transmisiones de los canales o para buscar a alguien en su grupo que haya
cambiado accidentalmente de canal.

• Pulse $ dos veces hasta que se muestre h y una Y o < parpadeante

• Pulse % o & hasta que se muestre Y para escán encendido

• Pulse % o & hasta que se muestre < para escán apagado

• Pulse PTT para confirmar
Cuando la radio detecte actividad de canal, detendrá la exploración y podrá oír la transmisión. Para

responder, pulse PTT antes de 5 segundos.

Instalación de la pinza de cinturón

Enganche la pinza de cinturón en la
ranura en la parte superior de la
radio y deslícela hacia abajo hasta
que se acople.

Para quitarla, tire hacia atrás del
cierre de liberación y deslice el clip
hacia arriba para sacarlo de la radio.

MAYOR INFORMACIÓN

Alcance de habla

La radio ha sido diseñada para maximizar su función y mejorar el alcance de transmisión en el terreno. Se
recomienda que no utilice las radios a menos de 1,5 metros de separación, para evitar interferencias.

El alcance de habla depende del terreno. Se verá afectada por estructuras de cemento, follaje espeso y si se
utilizan en sitios cerrados o en vehículos.

Alcance óptimo Alcance medio Alcance mínimo
Exteriores Exteriores Exteriores

Espacios abiertos y Edificios o árboles Follaje denso o montañas
planos Asimismo cerca de Asimismo dentro

edificios residenciales de algunos edificios

El alcance optimo se da en espacios abiertos y planos, dentro de hasta 5Km. El alcance medio se da cuando
hay por medio edificios o árboles. El alcance mínimo se da cuando hay vegetación densa o montañas que
obstruyen la vía de comunicación.

10 11

Español

Español

Uso y cuidado
Para limpiar la radio:

• Use un paño húmedo suave

• No la sumerja en agua

• No use alcohol o líquidos de limpieza

Si se moja la radio:

• Apagar y quitar las baterías

• Secar con paño suave.

• Los contactos de la batería pueden limpiarse con un paño suave sin pelusas o hilos.

• No utilizar hasta que está completamente seca

Especificaciones

Canales: 8
Frecuencia de operación: 446.00625-446.09375 MHz
Alcance de habla Hasta: 5 kilómetros
Fuente de energía: 3 AAA baterías alcalinas
Designación de tipo: T4502
Energía del transmisor (Vatios): 0.5 ERP
Tipo de modulación: Fase (Ángulo)
Espacio de canal (kHz): 12,5

Localización y reparación de averías

Sin potencia o pantalla con errores • Recolocación, reemplazo o recarga de baterías
No se transmite el mensaje • Asegúrese presionar bien botón PTT al transmitir.

• Recolocación, reemplazo o recarga de baterías.

• Canal compartido puede estar en uso, busque otro.

No se recibe el mensaje • Confirme que las radios están en el mismo canal

• Asegure que PTT no fue presionada inadvertidamente.

• Recolocación, reemplazo o recarga de baterías.

• Obstáculos, funcionamiento en interiores o en vehículos pueden
interferir la comunicación. Cambie de lugar.

• Compruebe volumen correcto.

Se oye otra conversación o • Canal compartido puede estar en uso,
ruido en un canal busque otro.

Alcance de habla limitado • Estructuras de acero o cemento, follaje denso y uso en edificios y en

vehículos puede reducir el alcance. Cambie de lugar para ver si
mejora la transmisión.

• La radio situada cerca del cuerpo, como bolsillo o cinturón disminuirá
el alcance.

• Cambie la radio de lugar.

Fuerte estática o interferencia • Radios demasiado cerca. Las radios deben separarse un mínimo de

1,5m

• Radios demasiado separadas. Obstáculos interfieren transmisión.

Lista de frecuencias PMR446

1. 446.00625

2. 446.01875

3. 446.03125

4. 446.04375

5. 446.05625

6. 446.06875

7. 446.08125

8. 446.09375

12 13

Español

Español

Información sobre el Copyright

Los productos Motorola descritos en este manual pueden incluir programas de Motorola con derecho del
Copyright (derechos de autor), memorias de semiconductores almacenada u otros medios. Las leyes en los
Estados Unidos y otros países salvaguardan, para Motorola, ciertos derechos exclusivos sobre los programas de
informática (de computador) con derecho del Copyright, que atañe al derecho exclusivo de copiar o reproducir en
cualquier forma los programas de Motorola con derecho del Copyright.

Por tanto, para cualquier programa de informática (computador) de Motorola con derecho del Copyright contenido
en los productos descritos de Motorola en este manual no está permitida su copia o reproducción de ninguna
manera sin el permiso expreso y escrito de Motorola. Además, la compra de productos de Motorola no se
considerará que conceden directa o indirectamente o por implicación, impedimento legal, o de otro modo,
cualquier licencia conforme a los derechos del Copyright, patentes o aplicaciones de patente de Motorola,
excepto para las regalías normales no exclusivas de libre licencia de uso que surgen de la operación de la ley en
la venta de un producto.

Información sobre la garantía
Cómo conseguir servicio bajo garantía.

El distribuidor autorizado de Motorola o detallista donde usted compró la radio bidireccional Motorola, y/o los
accesorios originales atenderá su reclamación y/o le proveerá servicio bajo garantía.

Por favor devuelva la radio a su distribuidor o comerciante detallista para solicitar servicio bajo garantía. No
devuelva la radio a Motorola.

Para poder recibir el servicio bajo garantía, debe presentar su recibo de compra o prueba sustitutiva
comparable de compra que lleva la fecha de compra. La radio bidireccional deberá mostrar también el número
de serie. La garantía no será aplicable si el tipo o número de serie en el producto han sido alterados, borrados,
quitados, o dañados de modo ilegible.

Lo que No está cubierto por la garantía.

1. Los defectos o daños que resulten del uso del Producto en otro uso fuera del normal y habitual o por no
seguir las instrucciones en este manual del usuario.

2. Los defectos o daños producidos por uso indebido, accidente o negligencia.

3. Los defectos o daños producidos por pruebas, operaciones, mantenimiento o ajuste inadecuados, o
cualquier alteración o modificación de cualquiera índole.

4. Rotura o daño de las antenas a menos que sea causado directamente por defectos en el material o mano de
obra.

5. Los productos desmontados o reparados de tal manera que afectan adversamente la función o impiden la
inspección y la prueba adecuadas para verificar la reclamación bajo garantía.

6. Defectos o daños debidos al alcance de los equipos.

7. Defectos o daños debido a humedad, líquidos o derrames.

8. Toda superficie de plástico y todas las otras partes expuestas al exterior que estén rayadas o dañadas
debido a uso normal.

9. Productos alquilados sobre una base temporal.

10. Mantenimiento periódico y reparación o reemplazo de partes debido a uso normal y al desgaste.

14 15

Español

16

MOTOROLA, el logo estilizado M Logo y todas las otras marcas comerciales indicadas como tal son marcas
registradas de Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off.
© Motorola, Inc. 2004

ATENCIÓN: LAS PIEZAS PEQUEÑAS SUPONEN UN RIESGO DE ASFIXIA

No adecuado para niños menores de 3 años. Este producto no se debe utilizar como un juguete.

Para uso en:

0336

6864219V01A

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO

Italiano

INFORMAZIONI GENERALI E SULLA SICUREZZA 2

Procedura di trasmissione e ricezione 2
Esposizione all'energia di radiofrequenza 2
Funzionamento della radio portatile ed 3

esposizione all'energia elettromagnetica (EME)
Interferenza/Compatibilità elettromagnetica 4
Sicurezza e uso generale durante la guida 5
Avvertenze per l'utilizzo della radio 5
Precauzioni per il funzionamento della radio 6

INTRODUZIONE 7

La vostra nuova radio 7
Installazione batterie 7
Durata delle batterie 7
Accensione e spegnimento della radio 7
Diagramma della radio 8
Regolazione del volume 9
Impostazione del canale 9

CONVERSAZIONE E ASCOLTO 9

Protocollo d’uso della radio 9
Invio di un tono di chiamata 9
Scansione 10
Fissaggio del fermaglio cintura 10

ULTERIORI INFORMAZIONI 11

Campo di copertura 11
Soluzione dei problemi 12
Uso e manutenzione 13
Dati tecnici 13
Informazioni sulla garanzia 14
Informazioni sui diritti d’autore 15

INDICE

1

Italiano

Italiano

2 3

INFORMAZIONI GENERALI E SULLA SICUREZZA

INFORMAZIONI IMPORTANTI SUL FUNZIONAMENTO SICURO ED EFFICIENTE
LEGGERE QUESTE INFORMAZIONI PRIMA DI USARE LA RADIO

Le informazioni riportate nel presente documento sostituiscono le informazioni generali sulla sicurezza
riportate nei manuali per l’utente pubblicati in data antecedente al luglio 2000.

PROCEDURA DI TRASMISSIONE E RICEZIONE

Questa radio ricetrasmittente contiene un trasmettitore e un ricevitore. Per controllare l'esposizione e
garantire la conformità ai limiti di esposizione ambiente non controllati/ popolazione generale, osservare
sempre
la seguente procedura:

• Trasmettere non più del 50% per volta.

• Per trasmettere (parlare), premere il pulsante Push to Talk (PTT) (premere per parlare).

• Per ricevere le chiamate, rilasciare il pulsante PTT.
Trasmettere il 50% per volta, o meno, è importante poiché la radio genera un'esposizione di energia RF

misurabile solo durante la trasmissione (in termini di conformità agli standard di misurazione).

ESPOSIZIONE ALL’ENERGIA DI RADIOFREQUENZA

La radio Motorola è stata progettata in conformità alle seguenti norme e linee guida nazionali e
internazionali sull’esposizione dell’uomo all’energia elettromagnetica di radiofrequenza:

• Commissione Federale per le Telecomunicazioni degli Stati Uniti, Codice delle Disposizioni federali; 47 CFR
parte 2 e sottoparte J

• Istituto Nazionale Americano di Standardizzazione (ANSI) / Istituto degli ingegneri elettrotecnici ed
elettronici (IEEE) C95. 1-1992

• Istituto degli ingegneri elettrotecnici ed elettronici (IEEE) C95. 1-Edizione 1999

• Consiglio Internazionale per la Protezione dalle Radiazioni non ionizzanti (ICNIRP) 1998

• Codice sulla sicurezza 6 del Ministero della Sanità (Canada). Valori massimi di esposizione ai campi
elettromagnetici di radiofrequenza nelle frequenze comprese fra 3 kHz e 300 GHz, 1999.

• Authority Australiana sulle Radiocomunicazioni (Esposizione a radiazioni elettromagnetiche) Standard 2004
(applicabile solo alla telefonia mobile)

• ANATEL, Authority di Regolamentazione Brasiliana, Risoluzione 256 (11 aprile 2004) "requisiti supplementari
per la certificazione di prodotti SMR, cellulari e PCS."

Per ottenere prestazioni ottimali e garantire che l’esposizione dell’uomo all’energia elettromagnetica di
radiofrequenza sia conforme alle linee guida stabilite dagli standard sopra menzionati, osservare sempre le
seguenti procedure:

FUNZIONAMENTO DELLA RADIO PORTATILE ED ESPOSIZIONE ALL’ENERGIA ELETTROMAGNETICA (EME)
Manutenzione dell’antenna

Utilizzare esclusivamente l’antenna in dotazione o una approvata. L’utilizzo di antenne e accessori non

approvati e l’esecuzione di modifiche non autorizzate possono danneggiare la radio e violare le disposizioni
previste dalla FCC.

NON tenere l’antenna con la mano quando la radio è "IN USO". Tenere l'antenna
influisce sul campo effettivo.

Utilizzo della radio ricetrasmittente
Quando si utilizza l’unità come una tradizionale radio ricetrasmittente, tenerla
nell’assetto verticale con il microfono a 2,5 - 5 cm dalle labbra.

Utilizzo della radio portata sul corpo

Al fine di assicurare la conformità alle normative FCC / autorità sanitarie canadesi in materia di esposizione
all’energia di radiofrequenza, se la radio è portata sul corpo durante la trasmissione, utilizzare sempre
l’apposita clip, custodia, fodero o qualsiasi altro accessorio per custodire la radio forniti o approvati da
Motorola. L’utilizzo di accessori non approvati da Motorola può provocare il superamento dei limiti previsti
dalle suddette normative. Qualora non si utilizzi un accessorio per custodire la radio e questa non venga
utilizzata nell’assetto normale, verificare che durante la trasmissione la radio e l’antenna siano tenute alla

distanza minima di 2,5 cm dal corpo.

Italiano

Italiano

4 5

Utilizzo della funzione dati
Qualora si utilizzi una qualsiasi funzione dati della radio, con o senza il cavo accessori, tenere la radio e
l’antenna ad una distanza minima di 2,5 cm dal corpo.

INTERFERENZA/COMPATIBILITÀ ELETTROMAGNETICA
Nota: la quasi totalità dei dispositivi elettronici è sensibile all’interferenza elettromagnetica (EMI) se non

adeguatamente schermati, progettati o configurati in altro modo per la compatibilità elettromagnetica.

Locali Pubblici

Per evitare interferenza elettromagnetica e/o conflitti di compatibilità, spegnere la radio negli ambienti in cui
sono affissi avvisi che lo richiedono. È possibile che ospedali e cliniche usino apparecchiature sensibili
all’energia di radiofrequenza esterna.

Aeromobili

Quando richiesto, spegnere la radio a bordo di un aeroplano. Qualsiasi uso della radio deve essere
conforme ai regolamenti delle linee aeree o alle istruzioni del personale di bordo.

Dispositivi medici - Pacemakers

La Advanced Medical Technology Association consiglia di mantenere sempre una distanza di almeno 15
centimetri fra una radio portatile e un pace-maker, in ottemperanza agli esiti delle ricerche indipendenti
condotte dalla United States Food and Drug Administration e alle raccomandazioni emesse da questo
organismo.

Le persone con pace-maker devono:

• tenere SEMPRE la radio ad almeno 15 centimetri di distanza dal pace-maker a radio ACCESA;

• non custodire la radio nel taschino.

• ascoltare la radio dall’orecchio dal lato opposto a quello del pace-maker per ridurre al minimo la possibilità
di interferenze;

• qualora si sospettino disturbi di funzionamento del pace-maker, SPEGNERE immediatamente la radio;

Dispositivi medici - apparecchi acustici

Alcune radio digitali portatili provocano radiodisturbi ad alcuni apparecchi acustici. In questo caso,
rivolgersi al fabbricante dell’apparecchio acustico per discutere eventuali alternative.

Altri apparecchi medicali

Qualora si utilizzi un altro apparecchio medicale personale, rivolgersi al fabbricante dell’apparecchio stesso
per sincerarsi che sia opportunamente schermato dalle onde elettromagnetiche di radiofrequenza.
Consultare eventualmente il proprio medico.

SICUREZZA E USO GENERALE DURANTE LA GUIDA

Informarsi sulle normative e sulle disposizioni vigenti sull’uso di radio nell’area in cui si guida ed osservarle.
Quando si utilizza la radio mentre si guida un veicolo, osservare le seguenti istruzioni:

• concentrarsi sulla guida e sulla strada;

• durante la guida, utilizzare la radio con i kit viva voce;

• accostare e parcheggiare il veicolo prima di effettuare o di rispondere a una chiamata qualora le
condizioni di guida lo richiedano.

AVVERTENZE PER L’UTILIZZO DELLA RADIO

Veicoli Con Airbag

Non situare gli apparecchi radio sopra l’area dove sono alloggiati gli airbag o nella loro area di azione, in
quanto questi si gonfiano con grande forza. Se gli apparecchi radio sono situati nell’area di azione
dell’airbag e questo si gonfia, la radio può essere scagliata con grande forza e causare lesioni gravi agli
occupanti del veicolo.

Atmosfera Potenzialmente Esplosiva

Spegnere la radio prima di entrare in un’area con atmosfera potenzialmente esplosiva, salvo che non sia del
tipo "intrinsecamente sicuro" approvato per l’uso in tali aree. Non rimuovere, installare o caricare le batterie
in tali aree. La generazione di scintille in una atmosfera potenzialmente esplosiva può provocare esplosioni
o incendi, con conseguenti lesioni fisiche e persino la morte.

Italiano

Italiano

6 7

Nota: le aree con atmosfera potenzialmente esplosiva sopra menzionate comprendono aree di deposito del

carburante quali: aree sottocoperte delle imbarcazioni, locali per il trasferimento o la conservazione dei
carburanti o sostanze chimiche, ambienti contenenti nell’aria sostanze chimiche o particelle quali granelli,
polvere o polveri metalliche e qualsiasi altro ambiente in cui normalmente si raccomanda lo spegnimento
del motore del veicolo. Le aree con atmosfera potenzialmente esplosiva sono spesso, ma non sempre,
contrassegnate da avvisi.

Aree e Dispositivi Di Detonazione

Per evitare possibili interferenze con operazioni di detonazione, spegnere la radio quando si è in prossimità
di dispositivi elettrici di detonazione, in aree di detonazione o in aree ove è affisso l’avviso: "Spegnere la
radio ricetrasmittente." Rispettare tutti gli avvisi e le istruzioni.

PRECAUZIONI PER IL FUNZIONAMENTO DELLA RADIO

Antenne

Non utilizzare la radio portatile se l’antenna è danneggiata.
Se questa venisse a contatto con la pelle, potrebbe causare ustioni lievi.

Batterie

Tutte le batterie possono causare danni agli effetti personali e/o lesioni alla persona, come ustioni, se un
materiale conduttivo, come gioielli, chiavi o catenine, viene a contatto con i terminali esposti. Il materiale
conduttivo può chiudere un circuito elettrico (cortocircuito) e riscaldarsi notevolmente. Particolare cautela è
richiesta nella manipolazione di batterie cariche, in particolare se vengono riposte nella tasca, nel
portafoglio o in qualsiasi altro posto contenente oggetti metallici.

INTRODUZIONE

La vostra nuova radio

Le radio ricetrasmittenti Motorola T4502 funzionano su frequenze PMR446 e possono essere usati in
qualsiasi paese in cui tali frequenze sono autorizzate, soggetti alle norme in vigore. Questo servizio di
ricetrasmissione radio esente da canone trova impiego per scopi ricreativi di famiglia o gruppo. L’uso di
questa radio fuori dal paese nel quale è distribuita è soggetto alle norme governative e può essere proibito.
Prima dell’uso, leggere attentamente questo manuale e accertarsi di sapere usare correttamente la radio.

Conservare la ricevuta con la data originale dell’acquisto. Questa ricevuta sarà infatti necessaria per la
richiesta di interventi di manutenzione previsti dalla garanzia.

Installazione batterie

Funzionamento radio con 3 batterie alcaline AAA, per installarle:

• Spegnere la radio

• Inserire una moneta nella fessura posta alla base della radio e girare per rimuovere il coperchio della
batteria

• Inserire le batterie come indicato all'interno del vano batterie

• Sostituire il coperchio batterie

Nota: la radio emetterà un bip quando le batterie sono scariche.
Durata delle batterie

La durata (valori tipici) delle batterie alcaline AAA è di circa 30 ore.
Questo dato è basato su un ciclo di 5% trasmissione, 5% ricezione e 90% standby.

Accensione e spegnimento della radio

• Per accendere, premere e mantenere premuto $ finché la radio non emetterà un bip e verrà visualizzato
un numero di canale

• Per spegnere, premere e mantenere premuto $ finché la radio non emetterà un bip e il display sarà vuoto

Italiano

Italiano

8 9

4 %

• Aumenta il volume (il livello
del volume lampeggia e viene
visualizzato /)

• In modalità menu, permette di
cambiare il canale in ordine
crescente (il numero del canale
lampeggia)

• In modalità menu, attiva o
disattiva la scansione h è
visibile unitamente a Y o <
lampeggiante)

5 &

• Diminuisce il volume (il livello
del volume lampeggia e viene
visualizzato /)

• In modalità menu, permette di
cambiare il canale in ordine
decrescente (il numero del
canale lampeggia)

• In modalità menu, attiva o
disattiva la scansione h è
visibile unitamente a Y o <
lampeggiante)

Diagramma della Radio

1 Premere per parlare (PTT)

• Premere per trasmettere,
rilasciare per ascoltare

• In modalità menu, premere per
confermare la selezione

2 ^

• Una breve pressione
invia il tono di chiamata

3 $

• Una pressione lunga accende o
spegne la radio

• Una pressione breve permette
di entrare nella modalità menu,
dove:

- la prima pressione cambia il
canale

- la seconda pressione attiva o
disattiva la scansione

- la terza pressione monitora
l'attività del canale

Regolazione del volume

Premere % per aumentare o & per diminuire il volume. Il livello del volume lampeggia e viene visualizzato
/. Premere PTT per confermare.

Impostazione del canale

La radio è dotata di 8 canali. Se ci si trova in gruppo e si desidera comunicare insieme, tutte le radio devono
essere impostate sullo stesso canale. Se si verificano delle interferenze e si intende cambiare canale,
assicurarsi di cambiare i canali di tutte le radio del gruppo.

• Premere brevemente e rilasciare $, il numero del canale lampeggia

• Premere % o & per selezionare un canale

• Premere PTT per confermare

CONVERSAZIONE E ASCOLTO

Protocollo d’uso della radio

Prima di effettuare una trasmissione, è buona prassi monitorare l’attività del canale per accertarsi di non
interrompere altri utenti già presenti sul canale. Premere $ tre volte per controllare l'attività dei canali. Se si
sente della staticità, è possibile utilizzare il canale.

Per parlare, premere e mantenere premuto il pulsante PTT. Una volta conclusa la conversazione, rilasciare il
pulsante PTT e la radio emetterà un bip (tono di conferma conversazione). Per garantire una maggiore
chiarezza, tenere la radio a una distanza di 5 - 7 cm dalla bocca e parlare direttamente nel microfono. Non
coprire il microfono durante la conversazione.

Invio di un tono di chiamata

Il tono di chiamata informa gli altri che si intende parlare. Per inviare il tono di chiamata ad altre radio del
gruppo, premere ^.

Italiano

Italiano

Scansione

Utilizzare la Scansione per monitorare i canali di trasmissione o per individuare qualcuno del gruppo che ha
involontariamente cambiato i canali. Premere PTT per confermare

• Premere $ due volte finché il display non visualizza h e Y o < lampeggiante

• Premere % o & finché non viene visualizzato Y per attivare la scansione

• Premere % o & finché non viene visualizzato < per disattivare la scansione

• Premere PTT per confermare
Quando la radio rileva l'attività dei canali, interrompe la scansione ed è possibile sentire la trasmissione.

Per rispondere, premere PTT entro 5 secondi.

Fissaggio del fermaglio cintura

Agganciare il fermaglio cintura alla fessura
presente sulla parte superiore della radio e
farlo scorrere verso il basso finché non
scatta in posizione.

Per rimuoverlo, tirare indietro la chiusura di
sblocco e far scorrere il fermaglio verso
l'alto, lontano dalla radio.

10 11

ULTERIORI INFORMAZIONI

Campo di copertura

La radio è stata progettata per massimizzare le prestazioni e migliorare il campo di trasmissione. Per evitare
interferenze, si raccomanda di non usare la radio a meno di 1,5 metri di distanza dall’interlocutore.

Il raggio d’azione dipende dall’ambiente in cui si opera ed è condizionato dalla presenza di strutture in cemento,
fogliame folto e dall’uso all’interno di un edificio o in auto.

Campo ottimale Campo medio Campo minimo
All’aperto All’aperto All’aperto

Aree aperte Edifici o alberi Denso fogliame o montagne
e piane Anche vicino a Anche all’interno di

edifici residenziali alcuni edifici

Il campo ottimale si raggiunge in aree aperte e piane, con copertura fino a 5 chilometri. Il campo medio si
raggiunge in presenza di ostacoli quali edifici ed alberi. Il campo minimo è caratterizzato dalla presenza di
fogliame denso o montagne che ostacolano il percorso di comunicazione.

Italiano

Italiano

Soluzione dei Problemi

Nessuna alimentazione o • Riposizionare, sostituire o ricaricare le batterie.
display anomalo

Messaggio non trasmesso • Accertarsi che il pulsante PTT sia completamente premuto durante la

trasmissione

• Riposizionare, sostituire o ricaricare le batterie.

• Può essere in uso un canale condiviso; provare un altro canale.

Messaggio non ricevuto • Verificare che le radio abbiano le stesse impostazioni di canale

• Accertarsi che PTT non venga premuto inavvertitamente.

• Riposizionare, sostituire o ricaricare le batterie.

• Le ostruzioni e l’uso in ambienti interni o in auto possono interferire
con la comunicazione. Cambiare luogo.

• Accertarsi che il volume sia a un livello sufficientemente alto.

Si sentono altre conversazioni o • Può essere in uso un canale condiviso; provare
disturbi su un canale un altro canale.

Raggio d’azione limitato • Il raggio d’azione si riduce in presenza di strutture in acciaio o

cemento, fogliame denso e uso della radio all’interno di edifici o in
auto. Per migliorare la trasmissione, assicurarsi di operare in una linea
di vista ottimale.

• Riduzioni avvengono anche quando la radio è troppo vicina al corpo
(per es. in una tasca o sulla cintura).

• Cambiare la posizione della radio.

Elettricità statica o interferenza • Radio troppo vicine.

Devono distanziarsi di almeno 1,5 m.

• Radio troppo lontane.
Possibile interferenza da ostacoli.

12 13

Uso e manutenzione
Per pulire la radio:

• Usare un panno morbido inumidito

• Non immergere in acqua

• Non usare alcool o soluzioni detergenti

Se la radio si bagna:

• Spegnere e togliere le batterie

• Asciugare con un panno morbido.

• Asciugare i contatti della batteria con un panno asciutto privo di filaccia

• Non usare finché non è completamente asciutto

Dati tecnici

Canali: 8
Frequenza operativa: 446.00625-446.09375 MHz
Raggio d’azione: Fino a 5 chilometri
Alimentazione: 3 AAA batterie stilo
Designazione modello: T4502
Alimentazione trasmettitore (watt): 0.5 ERP
Tipo modulazione: Fase (Angolo)
Spaziatura canale (kHz): 12.5

Elenco frequenze
radio PMR446

1. 446.00625

2. 446.01875

3. 446.03125

4. 446.04375

5. 446.05625

6. 446.06875

7. 446.08125

8. 446.09375

Italiano

Italiano

Informazioni sulla garanzia
Come ricevere l’assistenza prevista dalla garanzia

Il concessionario o il rivenditore Motorola autorizzato presso il quale si è acquistato il ricetrasmettitore
Motorola e/o gli accessori originali, accetteranno i reclami di garanzia e/o forniranno l’assistenza prevista
dalla garanzia.

A questo fine si invita l’utente a restituire la radio al proprio concessionario o rivenditore. Non restituire la
radio alla Motorola.

Per ricevere l’assistenza prevista dalla garanzia occorre presentare la ricevuta di acquisto o una prova di
acquisto comparabile recante la data di acquisto. Il ricetrasmettitore deve anche mostrare chiaramente il
numero di serie. La garanzia non è valida se i numeri di modello o serie del prodotto sono stati modificati,
cancellati, rimossi o resi illeggibili.

Cosa non è coperto dalla garanzia

1. Difetti o danni risultanti dall’uso del Prodotto in maniera anomala o dalla mancata osservanza delle
istruzioni del presente manuale.

2. Difetti o danni derivanti da uso improprio, incidente o negligenza.

3. Difetti o danni derivanti da procedure errate di collaudo, funzionamento, manutenzione, regolazione o da
alterazioni o modifiche di qualsiasi tipo.

4. Danni ad antenne, salvo non siano causati direttamente da difetti di materiale o lavorazione.

5. Prodotti smontati o riparati in maniera tale da condizionare in modo avverso le prestazioni dell’unità o da
impedire un controllo adeguato dell’unità al fine di verificare la validità del reclamo.

6. Difetti o danni dovuti a campo operativo.

7. Difetti o danni dovuti a umidità, liquidi o versamenti.

8. Tutte le superfici di plastica e tutte le altre parti esposte esternamente che sono graffiate o danneggiate
in conseguenza del normale utilizzo.

9. Prodotti noleggiati su base temporanea.

10. Manutenzione e riparazione periodica o sostituzione di componenti dovuta al normale utilizzo e usura.

14 15

Informazioni sui diritti d’autore

I prodotti Motorola descritti in questo manuale possono includere programmi Motorola protetti da diritti
d’autore, memorie di semiconduttore archiviate o altri media. Le leggi degli Stati Uniti e di altri paesi
garantiscono a Motorola determinati diritti esclusivi per programmi informatici protetti da diritti d’autore, ivi
compreso il diritto esclusivo di copiare o riprodurre in qualsiasi forma i programmi Motorola protetti dai
suddetti diritti.

Di conseguenza, nessun programma Motorola protetto da diritti d’autore contenuto nei prodotti Motorola
descritti in questo manuale può essere copiato o riprodotto in alcuna maniera senza la previa autorizzazione
scritta della Motorola. Inoltre, l’acquisto di prodotti Motorola non garantisce la concessione per via diretta, per
implicazione, preclusione o altro di alcuna licenza ai sensi dei diritti d’autore, brevetti o richieste di brevetti di
Motorola, ad eccezione della normale licenza d’uso non esclusiva ed esente da royalties che scaturisce per
legge dalla vendita di un prodotto.

Italiano

Motorola e il logo stilizzato M sono registrati negli Stati Uniti d'America.
Ufficio marchi e brevetti.
© Motorola, Inc. 2004

ATTENZIONE RISCHIO DI SOFFOCAMENTO
COMPONENTI PICCOLI

Non indicato per bambini di età inferiore a 3 anni. Questo prodotto non deve essere utilizzato come
giocattolo o simile.

Per l’uso in:

0336

6864219V01A

* Nota: il servizio PMR446 in Italia prevede un costo

16

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO

1

PRECAUÇÕES DE SEGURANÇA E 2
INFORMAÇÃO GERAL

Processo de transmissão e recepção 2
Exposição a energia de radiofrequência 2
Funcionamento do rádio portátil e exposição 3

a EME
Compatibilidade/Interferência electromagnética 4
Precauções e utilização geral durante a 5

condução
Avisos relativos à operação 5
Cuidados relativos à operação 6

INICIAR 7

O seu novo rádio 7
Instalação das pilhas 7
Autonomia de bateria 7
Diagrama do seu rádio 8
Regulação do Volume 9
Definição do Cana 9

FALAR E OUVIR 9

Regras de comunicação por rádio 9
Mandar um sinal de chamada 9
Scanning 10
Prender o grampo do cinto 10

INFORMAÇÕES ADICIONAIS 11

Alcance 11
Avarias - o que fazer 12
Utilização e manutenção 13
Especificações 13
Informação de garantia 14
Informação de direitos de autor 15

ÍNDICE

2 3

PRECAUÇÕES DE SEGURANÇA E INFORMAÇÃO GERAL

INFORMAÇÕES IMPORTANTES PARA UMA OPERAÇÃO SEGURA E EFICIENTE
LEIA ESTAS INFORMAÇÕES ANTES DE USAR O RÁDIO

As informações fornecidas neste documento substituem as contidas nos guias do utilizador publicados
antes de Julho de 2000.

PROCESSO DE TRANSMISSÃO E RECEPÇÃO

O seu rádio bidireccional contém um transmissor e um receptor. Para verificar a sua exposição e assegurar
a conformidade com os limites de exposição gerais da população/de exposição sem controlo para o
ambiente, obedeça sempre às regras seguintes:

• Transmita não mais do que 50 % do tempo.

• Para transmitir (falar), carregue no botão (PTT).

• Para receber chamadas, solte o botão PTT.
É importante transmitir 50 % do tempo, ou menos porque o rádio gera exposição a energia de frequência

rádio comensurável somente ao transmitir (em termos de medição da obediência dos padrões).

EXPOSIÇÃO A ENERGIA DE RADIOFREQUÊNCIA

O seu rádio Motorola está concebido de modo a cumprir as seguintes normas e directrizes nacionais e
internacionais relativas às exposição de seres humanos a energia electromagnética de radiofrequência:

• United States Federal Communications Commission, Code of Federal Regulations; 47 CFR parte 2 sub-parte
J

• American National Standards Institute (ANSI) / Institute of Electrical and Electronic Engineers (IEEE) C95.
1-1992

• Institute of Electrical and Electronic Engineers (IEEE), edição C95.1- 1999

• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998

• Ministry of Health (Canada) Safety Code 6. Limits of Human Exposure to Radiofrequency Electromagnetic
Fields in the Frequency Range from 3 kHz to 300 GHz, 1999

• Australian Communications Authority Radiocommunications (Electromagnetic Radiation - Human
Exposure) Standard 2004 (aplicável somente a telefones sem fio)

• ANATEL, Brasil Regulatory Authority, Resolução 256 (do 11/ Abril / 2004) - "Requisitos Adicionais para
Certificação de Equipamento Terminal do Serviço Móvel Especializado, do Serviço Móvel Celular e do
Serviço Móvel Pessoal"

Para garantir um óptimo desempenho do rádio e certificar-se de que a exposição humana à energia
electromagnética de radiofrequência está em conformidade com as directrizes definidas nas normas
supracitadas, siga sempre estes procedimentos:

FUNCIONAMENTO DO RÁDIO PORTÁTIL E EXPOSIÇÃO A EME
Cuidados a ter com a antena

Utilize apenas a antena fornecida ou um modelo aprovado para substituição. A utilização de antenas não

aprovadas, as alterações ou a ligação de acessórios não autorizados poderão danificar o rádio e violar os
regulamentos FCC.

NÃO segure a antena quando o rádio estiver "EM USO".

Se segurar a antena afectará o alcance da antena.

Funcionamento do rádio bidireccional
Durante a utilização do rádio como um rádio bidireccional tradicional, segure-o na
vertical com o microfone a uma distância de 2,5 a 5 cm dos lábios.

Utilização junto ao corpo

Para manter a conformidade com as directrizes de exposição a energia RF da
FCC/Health Canada, se utilizar o rádio junto do corpo durante a transmissão, coloque sempre o rádio num
clip, suporte, coldre, bolsa ou bolsa de protecção fornecido ou aprovado pela Motorola e destinado a este
produto. A utilização de acessórios não aprovados pela Motorola poderá transpor as directrizes de
exposição da FCC/Health Canada. Se não utilizar um dos acessórios de utilização junto ao corpo fornecido
ou aprovado pela Motorola e não estiver a utilizar o rádio na posição normal de utilização, certifique-se de

que o rádio e a respectiva antena estão, no mínimo, a 2,5 cm do seu corpo durante a transmissão.

4 5

Dispositivos Médicos - Aparelhagem para Surdez

Alguns rádios digitais sem fios podem provocar interferências com determinados aparelhos auditivos. Caso
surja esse tipo de interferência, deve consultar o fabricante do aparelho auditivo para obter alternativas.

Outros aparelhos médicos

Caso use outro aparelho médico, consulte o fabricante para verificar se ele está adequadamente protegido
contra energia RF externa. O seu médico pode ajudá-lo a obter essas informações.

PRECAUÇÕES E UTILIZAÇÃO GERAL DURANTE A CONDUÇÃO

Informe-se sobre as leis e normas a respeito do uso de rádios na área onde conduz. Cumpra-as sempre.
Se utilizar o rádio enquanto conduz, tenha os seguintes cuidados:

• dê total atenção à condução e à estrada;

• use o modo mãos-livres, se disponível;

• saia da estrada e estacione antes de fazer ou atender uma chamada, se as condições de condução assim
o exigirem.

AVISOS RELATIVOS À OPERAÇÃO

Para Veículos Equipados Com Airbag

Não coloque o rádio portátil na área de instalação ou de expansão do airbag, uma vez que este se enche
com muita força. Se o rádio for colocado na área de expansão e o airbag se encher, este poderá ser
projectado com muita violência e ferir gravemente os ocupantes do veículo.

Ambientes Potencialmente Explosivos

Desligue o rádio antes de entrar em qualquer ambiente potencialmente explosivo, excepto se se tratar de
um rádio definido como "intrinsecamente seguro", especialmente qualificado para uso em tais áreas. Não
retire, coloque nem recarregue as pilhas em tais áreas. A produção de faíscas num ambiente deste tipo
pode provocar explosão ou incêndio, resultando em ferimentos ou até mesmo em morte.

Nota: os ambientes potencialmente explosivos mencionados acima incluem áreas de abastecimento, como
a parte inferior do convés nos barcos, locais de armazenamento ou transferência de produtos químicos ou
combustíveis, áreas onde o ar contém substâncias químicas ou partículas, como grãos, poeira ou pós

Operação com dados

Se aplicável, durante a utilização de qualquer função de dados do rádio, com ou sem um cabo acessório,

posicione o rádio e a respectiva antena a uma distância mínima de 2,5 cm do corpo.
COMPATIBILIDADE/INTERFERÊNCIA ELECTROMAGNÉTICA

Nota: a maior parte dos dispositivos electrónicos é susceptível à interferência electromagnética se

estiverem inadequadamente blindados, concebidos ou de outro modo configurados para serem compatíveis
com a energia electromagnética.

Espaços Interiores

Para evitar interferências electromagnéticas e/ou conflitos de compatibilidade, desligue o rádio sempre
ques estiver em locais onde houver sinalização nesse sentido. Os hospitais e casas de saúde podem estar
a utilizar equipamentos sensíveis a energia RF externa.

Aeronaves

Sempre que necessário, desligue o seu aparelho rádio a bordo de aeronaves. A utilização do rádio deverá
estar sujeita aos regulamentos aplicáveis, e deverá ser efectuada de acordo com as instruções da
tripulação.

Dispositivos Médicos - Pacemakers

A Advanced Medical Technology Association recomenda a manutenção de uma distância mínima de 15 cm
entre um rádio sem fios portátil e um pacemaker. Estas recomendações estão de acordo com a pesquisa
independente realizada pela United States Food and Drug Administration e respectivas recomendações.

Os portadores de pacemakers devem:

• Manter SEMPRE o rádio a mais de 15 cm do pacemaker quando o rádio estiver ligado;

• não transportar o rádio no bolso da camisa;

• usar o aparelho no ouvido oposto ao pacemaker, a fim de reduzir a possibilidade de interferência;

• desligar o rádio imediatamente em caso de suspeita de interferência.

6 7

metálicos e outras áreas onde normalmente haveria um aviso para desligar o motor do veículo. Os
ambientes potencialmente explosivos nem sempre estão sinalizados.

Detonadores E Áreas De Detonação

Para evitar uma possível interferência em operações de detonação, desligue o rádio quando estiver
próximo de áreas com detonadores eléctricos, áreas de detonação ou em áreas onde haja avisos tais
como: "Desligar rádios bidireccionais". Obedeça a todos os avisos e instruções.

CUIDADOS RELATIVOS À OPERAÇÃO

Antenas

Não use um rádio portátil que tenha a antena danificada.
O contacto de uma antena danificada com a pele pode provocar queimaduras.

Pilhas

As pilhas podem provocar danos em bens e/ou ferimentos, tais como queimaduras, se um material
condutor como jóias, chaves ou fios com pérolas tocarem nos terminais expostos.

O material condutor pode fechar um circuito eléctrico (curto-circuito) e aquecer muito. Tenha cuidado ao
manipular uma pilha carregada, principalmente quando a colocar dentro do bolso, de uma bolsa ou em
outro local onde existam objectos metálicos.

INICIAR
O seu novo rádio

Os rádios bidireccionais Motorola T4502 funcionam em frequências PMR446 e podem ser utilizados em qualquer
país em que as frequências PMR446 estejam autorizadas, sujeitos às normas aplicáveis. Este serviço de rádio
bidireccional isento de licença de utilização destina-se a utilização recreativa doméstica e de grupo. A utilização
deste rádio fora dos países para os quais foi licenciado está sujeita a normas governamentais e poderá ser
proibida. Leia este manual cuidadosamente e assegure-se de que sabe utilizar correctamente o rádio antes de
colocá-lo em funcionamento.

Por favor, conserve a sua factura original de compra. Para efeitos de garantia do seu rádio bidireccional
Motorola será necessário fornecer uma cópia da factura de compra para confirmar o estado da garantia.

Instalação das pilhas

Este rádio funciona com 3 pilhas alcalinas tipo AAA. Para instalá-las, proceda do seguinte modo:

• Desligue o rádio

• Coloque uma moeda na fenda na parte de baixo do rádio e rode-a para tirar a tampa das pilhas

• Coloque as pilhas da maneira mostrada dentro do compartimento das pilhas

• Coloque de novo a tampa das pilhas

Observação: ouvem-se 'bips' no rádio quando as pilhas estiverem a acabar.
Autonomia de bateria

O tempo de vida aproximado (tipico) para as pilhas alcalinas AAA é de 30 horas. Estes valores baseiam-se num
ciclo de 5% de transmissões, 5% de recepções e 90% em escuta.

Ligar e desligar o seu rádio

• Para ligar, prima e mantenha premido $ até se ouvir 'bips' no rádio e aparecer um número de canal

• Para desligar, prima e mantenha premido $ até se ouvir 'bips' no rádio e o display apagar-se

8 9

4 %

• Aumenta o volume (o nível do
volume acende-se intermitente
e aparece /)

• No modo de menu, passa-se ao
canal seguinte (o número do
canal acende-se intermitente)

• No modo de menu, liga ou
desliga o scanning h é visível,
para mais de Y ou <
intermitente

5 &

• Baixa o volume (o nível do
volume acende-se intermitente
e aparece /)

• No modo de menu, passa-se ao
canal anterior (o número do
anal acende-se intermitente)

• No modo de menu, liga ou
desliga o scanning h é visível,
para mais de Y ou <
intermitente

Diagrama do seu Rádio

1 Push to Talk (PTT)

• Prima para transmitir
e solte para ouvir

• No modo de menu, prima
para confirmar uma selecção

2 ^

• Prima rapidamente
para mandar um sinal de
chamada

3 $

• Prima pausadamente para ligar
ou desligar o rádio

• Prima rapidamente para passar
ao modo de menu:

- prima uma vez para

mudar de canal

- prima duas vezes para ligar ou

desligar o scanning

- prima três vezes para monitorizar

a actividade do canal

Regulação do Volume

Carregue em % para aumentar ou em & para baixar o volume. O indicador do volume estará intermitente
e o simbol /aparecerá. Carregue em PTT para confirmar.

Definição do Canal

Este rádio dispõe de 8 canais. Se fizer parte de um grupo que deseja falar entre si, todos os rádios do grupo
deverão estar configurados no mesmo canal. Se notar interferências e for necessário mudar de canal,
certifique-se que todos os membros do grupo mudam para o mesmo canal.

• Carregue ligeiramente em $ e solte, o número do canal acende-se intermitente

• Carregue em % ou em & para seleccionar um canal

• Carregue em PTT para confirmar

FALAR E OUVIR

Regras de comunicação por rádio

Antes de iniciar qualquer transmissão, é de bom tom verificar a actividade do canal para ter a certeza de
que não interrompe outras pessoas que, eventualmente, já estejam a utilizá-lo.

Carregue em $ três vezes para verificar a actividade do canal. Se ouvir estática o canal está à disposição
para ser usado.

Para falar, prima e mantenha premido o botão PTT. Quando tiver terminado de falar, solte o botão PTT e
ouvir-se-à um 'bip' no rádio (sinal de confirmação para falar). Para a máxima clareza, segure o rádio a 5 ou 7
cm de distância da boca e fale directamente no microfone. Não cubra o microfone enquanto estiver a falar.

Mandar um sinal de chamada

O sinal de chamada avisa os demais que deseja falar. Para mandar um sinal de chamada aos demais rádios
do seu grupo, carregue em ^.

10 11

Scanning

Use scanning para monitorizar a transmissão do canal, ou procurar alguém do grupo que tenha por acaso
mudado de canal. Carregue em PTT para confirmar.

• Carregue em $ duas vezes até aparecer h no display e Y ou < intermitente

• Carregue em % ou em & até aparecer Y para ligar o scanning

• Carregue em % ou em & até aparecer < para desligar o scanning.

• Carregue em PTT para confirmar
Quando o rádio detectar actividades no canal o scanning pára e ouve-se a transmissão. Para atender

carregue em PTT dentro de 5 segundos.

Prender o grampo do cinto

Enganche o grampo do cinto num laço
acima do rádio e deslize-o para baixo
até se encaixar no lugar.

Para retirá-lo, puxe a lingueta para
trás para o soltar e deslize o grampo
para cima tentando afastá-lo do rádio.

INFORMAÇÕES ADICIONAIS

Alcance

Este rádio foi concebido para maximizar o desempenho e melhorar o alcance de transmissão no campo.
Para evitar interferências, é recomendável que não se utilizem dois ou mais rádios dentro de um raio de
1,5 metros.

O alcance de transmissão depende da geografia do terreno circundante. Será afectado por estruturas de
betão, folhagem densa e pela utilização dos rádios em espaços interiores ou dentro de veículos.

Alcance Óptimo Alcance Médio Alcance Mínimo
Exterior Exterior Exterior

Áreas planas e abertas Edifícios ou árvores Folhagem densa

Também perto ou montanhas
de edifícios Também dentro
residenciais de alguns edifícios

O alcance óptimo existe em áreas planas e abertas, até cerca de 5 quilómetros de raio de acção. O
alcance médio surge em áreas em que existam edifícios e árvores entre os rádios. O alcance mínimo
surge quando folhagens densas e montanhas obstruem o caminho da comunicação.

12 13

Avarias - o que fazer

Sem energia ou erro no visor • Reposicionar, substituir ou recarregar as baterias.
Mensagem não transmitida • Verificar que o botão PTT está completamente pressionado quando

se transmite.

• Reposicionar, substituir ou recarregar as baterias

• O canal partilhado poderá estar a ser usado; tentar outro canal.

Mensagem não recebida • Confirmar se os rádios têm a mesma configuração de canal.

• Assegurar-se de que PTT não foi pressionado inadvertidamente.

• Reposicionar, substituir ou recarregar as pilhas/bateria.

• Obstruções e a utilização dentro de edifícios ou em veículos poderá
interferir com a comunicação. Mudar a sua localização.

• Verificar se o volume de som está ligado.

Audição de outras conversas • O canal partilhado poderá estar a ser usado;
ou ruído num canal tentar outro canal.

Alcance de comunicação limitado • Estruturas de aço ou de betão, folhagem densa e utilização em

edifícios e em veículos diminuem o alcance. Para melhorar a
transmissão assegurar-se de que há uma linha de visão desimpedida.

• A utilização do rádio perto do corpo, como num bolso ou num cinto
diminui o alcance.

• Mudar a posição do rádio

Muitos sons de estática ou • Rádios demasiado próximos. Os rádios deverão
interferência estar afastados, no mínimo, 1,5 metros.

• Rádios muito afastados. Obstáculos interferem na transmissão.

Utilização e manutenção
Para limpar o rádio:

• Utilizar um pano macio e limpo

• Não imergi-lo em água

• Não utilizar álcool ou soluções de limpeza

Se o rádio se molhar:

• Desligá-lo e retirar as pilhas

• Secá-lo com um pano macio.

• Os contactos da bateria poderão ser limpos com um pano macio e seco

• Não utilizar o aparelho antes deste secar completamente

Especificações

Canais: 8
Frequências de funcionamento: 446.00625-446.09375 MHz
Alcance de Transmissão: Até 5 quilómetro
Alimentação: 3 pilhas AAA alcalinas
Designação de tipo: T4502
Potência do transmissor (Watts): 0.5 ERP
Tipo de Modulação: Fase (Angular)
Intervalo entre canais (kHz): 12.5

Lista das Frequências
do PMR446

1. 446.00625

2. 446.01875

3. 446.03125

4. 446.04375

5. 446.05625

6. 446.06875

7. 446.08125

8. 446.09375

14 15

Informação de garantia
Como usufruir do serviço de garantia:

O concessionário ou revendedor autorizado Motorola em que adquiriu o seu rádio bidireccional Motorola
e/ou acessórios originais aceitará reclamações dentro da garantia e/ou proporcionará reparações ao
abrigo da garantia.

Por favor, entregue o seu rádio ao seu concessionário ou revendedor para usufruir do serviço de garantia.
Não envie o seu rádio à Motorola.

Por forma a poder usufruir do serviço de garantia, deverá apresentar a sua factura de compra ou uma
prova de compra equivalente que especifique a data de compra. O rádio bidireccional deverá também exibir
claramente o seu número de série. A garantia não será válida se os números de tipo ou de série do produto
tiverem sido alterados, apagados, removidos ou tornados ilegíveis.

A garantia não cobre:

1. Defeitos ou danos provocados por uma utilização do produto em condições diferentes das consideradas
normais e para as quais o produto foi concebido ou pela não observância das instruções deste manual de
utilizador.

2. Defeitos ou danos resultantes de má utilização, acidente ou negligência.

3. Defeitos ou danos resultantes de testes, utilização, manutenção, afinação impróprias ou de qualquer
alteração ou modificação de qualquer tipo.

4. Quebra ou danos em antenas, excepto os resultantes de defeitos de material ou de fabrico.

5. Produtos desmontados ou reparados de forma a afectar adversamente ou a evitar inspecções adequadas
e testes para verificações ao abrigo da garantia.

6. Defeitos ou danos provocados pelo alcance.

7. Defeitos ou danos provocados por humidade, líquidos ou salpicos.

8. Todas as superfícies plásticas e outras peças expostas externamente que se apresentem arranhadas ou
danificadas devido a utilização normal.

9. Produtos alugados temporariamente.

10. Manutenção periódica e reparação ou substituição de peças devido a utilização, desgaste e

deterioração normais.

Informação de direitos de autor

Os produtos Motorola descritos neste manual poderão incluir programas, memórias de semicondutor ou
outros media cujos direitos de autor são detidos pela Motorola. A legislação dos Estados Unidos da América e
de outros países reservam à Motorola certos direitos exclusivos de programas de computador, incluindo o
direito exclusivo de copiar ou reproduzir por qualquer forma os programas propriedade da Motorola.

De acordo com isto, qualquer programa de computador incluído em produtos Motorola descritos neste
manual não poderá ser copiado ou reproduzido sob qualquer forma sem a expressa autorização escrita por
parte da Motorola. Além disso, a compra de produtos Motorola não concede de forma alguma, directamente
ou de forma implícita ou presumível, ou outra, qualquer licença sobre os direitos de autor, patentes ou
aplicações de patentes da Motorola, à excepção da utilização gratuita normal e não exclusiva que deriva da
aplicação legal referente à venda de um produto.

MOTOROLA, o logotipo M estilisado e todas as outras marcas comerciais indicadas
como tal neste manual são marcas da Motorola, Inc. e estão registadas no Gabinete
de Patentes e Marcas Comerciais dos Estados Unidos.
© Motorola, Inc. 2004

ADVERTÊNCIA PERIGO DE CHOQUE
PEÇAS PEQUENAS

Não apropriado para crianças com menos de 3 anos. Este aparelho não deve ser
usado como brinquedo nem para brincar.

Para utilização nos seguintes países:

0336

6864219V01A

16

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO

Nederlands

1

ALGEMENE EN VEILIGHEIDSINFORMATIE 2

Zend- en ontvangstprocedure 2
Blootstelling aan radiofrequentie-energie 2
Bediening van de draagbare radio en 3

blootstelling aan EME
Elektromagnetische storing/compatibiliteit 4
Veiligheid en algemeen gebruik tijdens het rijden 5
Waarschuwingen voor het gebruik 5
Gebruiksvoorzorgen 6

VAN START GAAN 7

Uw nieuwe radio 7
De batterijen plaatsen 7
Uw radio aan- en uitzetten 7
Schets van uw radio 8
Het volume aanpassen 9
Het kanaal instellen 9

PRATEN EN LUISTEREN 9

Radio-etiquette 9
Een beltoon doorsturen 9
Scan 10
De riembevestiging vastmaken 10

VERDERE INFORMATIE 11

Bereik 11
Problemen oplossen 12
Gebruik en reiniging 13
Specificaties 13
Garantie-informatie 14
Copyrightinformatie 15

INHOUD

Nederlands

Nederlands

ALGEMENE EN VEILIGHEIDSINFORMATIE

BELANGRIJKE INFORMATIE VOOR EEN VEILIG EN EFFICIËNT GEBRUIK
LEES DEZE INFORMATIE VOORALEER U UW RADIO GEBRUIKT

De informatie in dit document vervangt de algemene veiligheidsinformatie in de gebruikersgidsen die voor juli
2000 werden uitgebracht.

Zend- en ontvangstprocedure

Uw tweeweg-radios bevat een zender en ontvanger. Om uw blootstelling te beperken en te verzekeren dat u
voldoet aan de blootstellingbeperkingen voor de algemene bevolking/ongecontroleerde omgevingen, moet u
altijd de volgende procedures in acht nemen:

• Niet meer dan 50% van de tijd zenden.

• Om te zenden (praten), drukt u op de spreektoets PTT .

• Om oproepen te ontvangen, laat u de PTT toets los.

Het is belangrijk dat u maximaal 50% zendt omdat de blootstelling aan RF- energie alleen meetbaar is wanneer
de radio zendt (in overeenstemming met de meetnormen).

Blootstelling aan radiofrequentie-energie

Uw Motorola radio werd ontworpen in overeenstemming met de volgende nationale en internationale normen
en richtlijnen inzake de blootstelling van personen aan de elektromagnetische energie van radiogolven:

• Verenigde Staten Federal Communications Commission, Code of Federal Regulations; 47 CFR deel 2 sub-deel J

• American National Standards Institute (ANSI)/Institute of Electrical and Electronic Engineers (IEEE) C95. 1-1992

• Institute of Electrical and Electronic Engineers (IEEE) C95.1-1999 Uitgave

• International Commission on Non-Ionizing Radiation Protection (ICNIRP) 1998

• Ministerie van Gezondheid (Canada) veiligheidscode 6. Limieten van menselijke blootstelling aan

elektromagnetische velden van radiofrequentie in het frequentiebereik van 3 kHz tot 300 GHz, 1999

• Australische Communications Authority Radiocommunications (Elektromagnetische straling - menselijke

blootstelling) norm 2004 (alleen van toepassing op draadloze telefoons)

• ANATEL, Braziliaanse regelgevende autoriteit, Resolutie 256 (11 april 2001) "bijkomende vereisten voor mobiele
radio, mobiele telefoon en PCS productcertificatie.

Om de optimale prestaties van de radio te verzekeren en ervoor te zorgen dat de menselijke blootstelling aan de
elektromagnetische energie binnen de grenzen uit de bovenstaande normen valt, moet u de volgende
procedures altijd in acht nemen.

Bediening van de draagbare radio en blootstelling aan EME
Antenne

Gebruik alleen de meegeleverde of een goedgekeurde reserveantenne. Niet goedgekeurde antennes,
aanpassingen of opzetstukken kunnen de radio beschadigen en de FCC regels overtreden.

Houd de antenne NIET vast terwijl de radio "IN GEBRUIK" is. Door de antenne vast te houden, beïnvloedt u het
bereik.

Tweeweg-radios bediening

Wanneer u de radio als een traditionele tweeweg-radios gebruikt, moet u hem in een
verticale positie houden met de microfoon een of twee duim (2,5 tot 5 cm) van de lippen
verwijderd.

Bediening op het lichaam

Om te voldoen aan de richtlijnen betreffende de RF-blootstelling van de FCC/het Ministerie van Gezondheid
van Canada moet u de radio, wanneer u hem tijdens het zenden op uw lichaam draagt, altijd in een door
Motorola geleverd of voor dit product goedgekeurde clip, houder, holster, koker of harnas plaatsen. Door niet
door Motorola goedgekeurde accessoires te gebruiken, overtreedt u mogelijk de RF-blootstellingrichtlijnen van
de FCC/het Ministerie van Gezondheid van Canada. Als u geen door Motorola geleverd of goedgekeurd
accessoire voor op het lichaam gebruikt en de radio niet in de normale gebruikspositie gebruikt, moet u ervoor
zorgen dat de radio en zijn antenne minstens een duim (2,5 cm) van uw lichaam verwijderd zijn tijdens het
zenden.

2 3

Nederlands

Nederlands

Andere medische apparaten

Als u een ander persoonlijk medisch apparaat gebruikt, moet u de fabrikant ervan raadplegen om te
controleren dat het voldoende afgeschermd is tegen RF-energie. Uw arts kan u eventueel helpen deze
informatie te bekomen.

VEILIGHEID EN ALGEMEEN GEBRUIK TIJDENS HET RIJDEN

Controleer de wetten en reglementen voor het gebruik van een radio tijdens het rijden van de plaats waar u
rijdt. Volg ze altijd.
Wanneer u uw radio tijdens het rijden gebruikt:

• Geef dan uw onverdeelde aandacht aan het besturen van het voertuig en aan de weg.

• Gebruik een handsfree-systeem, indien beschikbaar.

• Verlaat de weg en parkeer vooraleer u belt of een oproep beantwoordt als de rijomstandigheden dit
vereisen.

WAARSCHUWINGEN VOOR HET GEBRUIK

Voor voertuigen met een airbag

Plaats een draagbare radio niet op een airbag of in het gebied waarin de airbag ontploft. Airbags blazen met
enorme kracht op. Als er een draagbare radio is geplaatst daar waar de airbag ontploft en de airbag wordt
opgeblazen, is het mogelijk dat de radio met grote kracht wordt gekatapulteerd en ernstige verwondingen aan
de inzittenden veroorzaakt.

Mogelijk explosieve atmosfeer

Schakel uw radio uit vooraleer u een ruimte met mogelijk explosieve atmosfeer betreedt, tenzij het een radio is
die speciaal voor gebruik in zulke plaatsen goedgekeurd is als "Intrinsiek veilig." Verwijder en plaats batterijen
niet of laad ze niet op in zulke ruimtes. Vonken in een mogelijke explosieve atmosfeer kunnen een ontploffing
of brand veroorzaken met verwondingen en zelfs de dood tot gevolg.

Opmerking: De hierboven vermelde ruimtes met mogelijk explosieve atmosfeer zijn plaatsen waar zich
brandstof bevindt zoals benedendeks op een schip, pomp- of opslagfaciliteiten voor brandstof of chemicaliën,
plaatsen waar de lucht chemicaliën of deeltjes zoals houtvezel, stof of metaalpoeder bevat en alle andere

Databediening

Indien van toepassing. Wanneer u met of zonder accessoirekabel, een datafunctie van de radio gebruikt, moet
u de radio en zijn antenne minstens een duim (2,5 cm) van uw lichaam houden.

ELEKTROMAGNETISCHE STORING/COMPATIBILITEIT
Opmerking: Bijna alle elektronische apparatuur is onderhevig aan elektromagnetische storing (EMI) wanneer

het niet goed afgeschermd, ontworpen of samengesteld is voor elektromagnetische compatibiliteit.

Voorzieningen

Om elektromagnetische storing en/of compatibiliteitconflicten te voorkomen, moet u uw radio uitzetten in
voorzieningen waar deze verplichting geadverteerd staat. Ziekenhuizen of gezondheidsvoorzieningen
gebruiken soms materieel dat gevoelig is voor externe RF-energie.

Vliegtuigen

Wanneer u dit gevraagd wordt, moet u uw radio aan boord van een vliegtuig uitzetten. Alle gebruik van een
radio moet in overeenstemming zijn met de toepasselijke regels die de vliegtuigcrew doorgeeft.

Medische apparaten - Pacemakers

De Advanced Medical Technology Association beveelt een minimale afstand van 6 duim (15 cm) aan tussen
een draadloze radio in de hand en een pacemaker. Deze aanbevelingen liggen in lijn met het onafhankelijke
onderzoek door en de aanbevelingen van de Inspectie van Voeding en Geneesmiddelen (FDA) van de VS.

Personen met een pacemaker moeten:

• de radio ALTIJD meer dan zes duim (15 cm) van hun pacemaker verwijderd houden wanneer de radio
AAN staat.

• De radio niet in hun borstzakje dragen.

• Het oor tegenover de pacemaker gebruiken om de kans op interferentie te minimaliseren.

• De radio onmiddellijk UIT zetten als ze vermoeden dat er interferentie optreedt.

Medische apparaten - Hoorapparaten

Bepaalde digitale draadloze radio's kunnen mogelijk sommige hoorapparaten storen. Wanneer zulke storingen
optreden, vraagt u best raad aan de fabrikant van uw hoorapparaat over mogelijke alternatieven.

4 5

Nederlands

Nederlands

ruimtes waar u uw motor moet uitzetten. Ruimtes met een mogelijk explosieve atmosfeer staan vaak maar niet
altijd aangeduid.

Ontstekingen en omgeving

Om mogelijke interferentie met ontstekingen te voorkomen, moet u uw radio uitzetten wanneer u zich nabij
elektrische ontstekingen, nabij ontstekers of op plaatsen met de waarschuwing: "Schakel uw tweeweg-radios
uit" bevindt. Gehoorzaam alle signalen en instructies.

GEBRUIKSVOORZORGEN

Antennes

Gebruik een draagbare radio niet als de antenne ervan beschadigd is. Als een beschadigde antenne in
aanraking komt met uw huid, kan ze een kleine brandwonde veroorzaken.

Batterijen

Alle batterijen kunnen materiële schade en/of verwondingen zoals brandwonden veroorzaken als geleidende
materialen zoals juwelen, sleutels of parelsnoeren in aanraking komen met naakte contacten. Het geleidende
materiaal kan kortsluiten en heel warm worden. Wees voorzichtig wanneer u een opgeladen batterij aanraakt,
vooral wanneer u ze in een zak, tas of andere verpakking met metalen voorwerpen stopt.

6 7

VAN START GAAN

Uw nieuwe radio

De T4502 tweeweg-radios van Motorola werken met PMR446 frequenties en kunnen gebruikt worden in
landen waar PMR446 frequenties toegelaten zijn, afhankelijk van de toepasselijke regelgeving. Deze
tweeweg-radios dienst waarvoor geen vergunning vereist is, dient voor recreatief gebruik in het gezin en in
groep. Het gebruik van deze radio in een ander land dan waar het verdeeld wordt, is onderhevig aan de
plaatselijke wetten en mogelijk verboden. Lees deze handleiding zorgvuldig en zorg ervoor dat u weet hoe u
de radio juist moet bedienen vooraleer u hem gebruikt.

Bewaar a.u.b. uw originele gedateerde aankoopbewijs. Als u een garantieclaim wilt indienen voor uw
tweeweg-radios van Motorola, hebt u een kopie van uw gedateerde aankoopbewijs nodig om te bewijzen dat
de garantie geldig is.

De batterijen plaatsen

Uw radio werkt met 3 AAA alkaline batterijen. Om deze te plaatsen:

• Zet u de radio uit

• Draait u het batterijklepje open met een muntstuk in de sleuf onderaan de radio

• Plaatst u de batterijen zoals aangetoond aan de binnenkant van het batterijcompartiment

• Plaatst u het batterijklepje opnieuw

Opmerking: Uw radio piept wanneer de batterijen bijna leeg zijn.
Levensduur van de batterij

De gemiddelde levensduur van een AAA alkaline batterij is 30 uur
Dit is gebaseerd op een cyclus van 5% verzendingen, 5% ontvangsten en 90% stand-bygebruik

Uw radio aan- en uitzetten

• Om de radio aan te zetten, houdt u $ ingedrukt tot de radio piept en er een kanaalnummer verschijnt

• Om de radio uit te zetten, houdt u $ ingedrukt tot de radio piept en het scherm leeg is

Nederlands

Nederlands

4 %

• Verhoogt het volume

(volumeniveau knippert en /
verschijnt)

• Gaat naar het volgende kanaal
in de menumode
(kanaalnummer knippert)

• Zet scan aan of uit in de
menumode h is zichtbaar
naast knipperende Y of <

5 &

• Verlaagt volume (volumeniveau
knippert en / verschijnt)

• Gaat naar het vorige kanaal in
de menumode (kanaalnummer
knippert)

• Zet scan aan of uit in de
menumode h is zichtbaar
naast knipperende Y of <

Schets van uw radio

1 Spreektoets (PTT)

• Druk erop om te zenden
en laat los om te ontvangen

• Druk in de menumode hierop
om uw keuze te bevestigen

2 ^

• Door er kort op te
drukken, stuurt u een beltoon

3 $

• Door er lang op te drukken, zet u
de radio aan of uit

• Door hier kort op te drukken, opent
u het menu waarin:

- de eerste keer dat u drukt het

kanaal verandert

- de tweede keer dat u drukt scan

aan of uit zet

- de derde keer dat u drukt het

kanaal controleert op activiteit

8 9

Het volume aanpassen

Druk op % om het volume te verhogen of op & om het te verlagen. Het volumeniveau knippert en /
verschijnt.
Druk op PTT om het te bevestigen.

Het kanaal instellen

Uw radio heeft 8 kanalen. Als u met andere leden van een groep wilt praten, moeten alle radio's in die groep
op hetzelfde kanaal staan. Als u storing ondervindt en van kanaal moet veranderen, zorg er dan voor dat alle
radio's in uw groep van kanaal veranderen.

• Druk kort op $ en laat los, het kanaalnummer knippert

• Druk op % of & om een kanaal te kiezen

• Druk op PTT om het te bevestigen

PRATEN EN LUISTEREN

Radio-etiquette

De radio-etiquette vraagt dat u het kanaal eerst op activiteit controleert vooraleer u het gebruikt. Zo bent u
zeker dat u geen andere gebruikers op dit kanaal onderbreekt. Druk drie keer o $ om de kanaalactiviteit te
controleren. Als u statisch geruis hoort, is het kanaal vrij.

Tijdens het praten, houdt u de PTT-toets ingedrukt. Wanneer u klaar bent met praten, laat u de PTT-toets los,
de radio zal piepen (gesprekbevestigingstoon).
Voor een maximale duidelijkheid houdt u de radio 5 tot 7 cm van de mond verwijderd en spreekt u
rechtstreeks in de microfoon. Bedek de microfoon niet tijdens het praten.

Een beltoon doorsturen

Een beltroon zal de anderen aangeven dat je wilt spreken. Om een beltoon door te sturen naar andere radio’s
in je groep, druk ^.

Nederlands

Nederlands

Scan

Gebruik Scan om de kanalen op zendingen te controleren of om iemand in uw groep te vinden die per
ongeluk van kanaal veranderd is.

• Druk twee keer op $ tot h en een knipperende Y of < op het display verschijnt

• Druk op % of & tot Y verschijnt om het scannen te beginnen

• Druk op % of & tot < verschijnt om het scannen te stoppen.

• Druk op PTT om te bevestigen
Wanneer de radio een actief kanaal ontdekt, stopt hij met scannen en kunt u de zending beluisteren. Om te

reageren, moet u binnen de 5 seconden op PTT drukken.

De riembevestiging vastmaken

Haak de riemclip in de
inkeping bovenop de radio en
schuif hem naar beneden tot
hij op zijn plaats vastklikt.

Om hem te verwijderen, trekt u
het vergrendellipje naar achter
en schuift u de clip naar boven
en weg van de radio.

10 11

VERDERE INFORMATIE

Bereik

Uw radio werd ontworpen voor maximale prestaties en om het zendbereik in het veld te verbeteren. Het is
aangeraden de radio's niet te gebruiken binnen 1,5 meter afstand van elkaar om storing te voorkomen.

Het bereik hangt af van het terrein. Het wordt beïnvloed door betonnen structuren, dicht gebladerte en bij
het gebruik van de radio's binnen of in voertuigen.

Optimaal bereik Middelmatig bereik Minimaal bereik
Buiten Buiten Buiten

Vlakke open plaatsen Gebouwen of bomen Dicht gebladerte of

Ook nabij bergen
residentiële gebouwen Ook in bepaalde gebouwen

Het optimale bereik bekomt u op vlakke open plaatsen waar u tot 5 kilometer kunt bereiken. U hebt
middelmatig bereik daar waar gebouwen en bomen in de weg staan. U krijgt minimaal bereik wanneer
dicht gebladerte en bergen de communicatieweg hinderen.

Nederlands

Nederlands

Problemen oplossen

Geen stroom of onregelmatig display • Verplaats, herplaats of laad de batterijen opnieuw op.
Boodschap werd niet verzonden • Let erop dat de PTT-toets helemaal ingedrukt is tijdens het verzenden.

• Verplaats, herplaats of laad de batterijen opnieuw op.

• Gedeeld kanaal is mogelijk al in gebruik, probeer een ander kanaal.

Boodschap werd niet ontvangen • Controleer dat alle radio's op hetzelfde kanaal staan

• Let erop dat de PTT-toets niet per ongeluk ingedrukt wordt.

• Verplaats, herplaats of laad de batterijen opnieuw op.

• Hindernissen en het gebruik binnen of in voertuigen kunnen de
communicatie storen. Verander van plaats.

• Controleer dat het volume luid genoeg staat.

Andere gesprekken of geluid • Het gedeelde kanaal is mogelijk al in gebruik, probeer een ander.
op het kanaal

Beperkt bereik • Stalen of betonnen structuren, dicht gebladerte en het gebruik in

gebouwen en voertuigen, verkleinen het bereik. Let erop dat u de
andere persoon goed kunt zien om de transmissie te verbeteren.

• Door de radio dicht bij het lichaam, bijvoorbeeld in een zak of aan
een broeksriem, te dragen, verkleint het bereik.

• Verander de radio van plaats.

Luid geruis • De radio's bevinden zicht te dicht bij elkaar. De radio's moeten

minstens 1,5 meter van elkaar verwijderd zijn.

• De radio's zijn te ver van elkaar verwijderd. Hindernissen storen de
transmissie.

12 13

Gebruik en reiniging
Om de radio schoon te maken:

• Gebruik een zachte vochtige doek.

• Dompel niet onder in water.

• Gebruik geen alcohol of schoonmaakoplossingen.

Als uw radio nat wordt:

• Schakel hem uit en verwijder de batterijen.

• Maak hem droog met een zachte doek.

• U kunt de batterijcontacten met een droge, pluisvrije doek drogen.

• Gebruik de radio niet tot hij volledig droog is.

Specificaties

Kanalen: 8
Werkingsfrequentie: 446,00625-446,09375 MHz
Bereik: Tot 5 kilometer
Stroomvoorziening: 3 AAA alkaline batterijen
Type: T4502
Zendervermogen (Watt): 0,5 ERP
Modulatietype: Fase (Hoek)
Kanaalafstand (kHz): 12,5

PMR446 Frequentielijst

1. 446,00625

2. 446,01875

3. 446,03125

4. 446,04375

5. 446,05625

6. 446,06875

7. 446,08125

8. 446,09375

Nederlands

Nederlands

Garantie-informatie
Hoe kunt u uw radio onder garantie laten repareren

De door Motorola goedgekeurde verdeler of kleinhandelaar waarbij u uw tweeweg radios en/of originele
accessoires van Motorola kocht, zal een garantieclaim aanvaarden en/of reparaties onder garantie uitvoeren.

Breng uw radio terug naar uw verdeler of kleinhandelaar om uw reparatie onder garantie te vragen. Stuur
uw radio niet terug naar Motorola.

Om gedekt te zijn door de garantie, moet u uw kassabon of een vergelijkbaar aankoopbewijs waarop de
aankoopdatum staat, voorleggen. Het serienummer van de tweeweg radios moet ook duidelijk te zien zijn.
De garantie is niet van toepassing als het type of serienummer op het product gewijzigd, uitgewist,
verwijderd of onleesbaar zijn.

Wat niet wordt gedekt door de garantie

1. Defecten of schade die ontstaan door het foute gebruik van het product of door het niet volgen van de
aanwijzingen in deze handleiding.

2. Defecten of schade door misbruik, ongevallen of verwaarlozing.

3. Defecten of schade door foute testen, bediening, onderhoud, aanpassingen of wijzigingen of
verbouwingen van alle aard.

4. Breuk van of schade aan antennes tenzij rechtstreeks veroorzaakt door materiaal- of fabricagefouten.

5. Producten die zo zijn samengesteld of gerepareerd dat ze de prestaties negatief beïnvloeden of een
gepaste controle en test van de garantieclaim onmogelijk maken.

6. Defecten of schade omwille van het bereik.

7. Defecten of schade omwille van vocht, vloeistoffen of morsen.

8. Alle plastic oppervlakken en externe blootgestelde onderdelen die schrammen vertonen of beschadigd
zijn door normaal gebruik.

9. Producten die voor een bepaalde periode worden verhuurd.

10. Periodiek onderhoud en reparaties of vervanging van onderdelen door gewoon gebruik en slijtage.

14 15

Copyrightinformatie

De Motorola-producten die in deze handleiding beschreven staan, bevatten mogelijk programma's, opgeslagen
halfgeleidergeheugens of andere media van Motorola waarop copyright van toepassing is. De wetten van de
Verenigde Staten en andere landen geven Motorola bepaalde exclusieve rechten op computerprogramma's met
copyright, waaronder het exclusieve recht om deze programma's op om het even welke manier te kopiëren of
reproduceren.

Dientengevolge mag geen enkel computerprogramma waarvan Motorola de copyright bezit dat in de
Motorolaproducten uit deze handleiding gebruikt wordt, op om het even welke manier gekopieerd of
gereproduceerd worden zonder de uitdrukkelijke schriftelijke toestemming van Motorola. Daarenboven biedt de
aankoop van Motorolaproducten nooit het recht, zowel uitdrukkelijk als impliciet, door uitsluiting of anders, op een
vergunning onder de auteursrechten, patenten of patenttoepassingen, uitgezonderd voor de gewoonlijk niet
exclusieve kosteloze licentie, voor gebruik dat voortkomt uit de uitvoering van de wetgeving betreffende de verkoop
van een product.

Nederlands

MOTOROLA, het gestileerde M Logo en alle andere handelsmerken hierin zijn handelsmerken van Motorola,
Inc. ® Reg. VS Pat. & Tm. Off.
© Motorola, Inc. 2004

WAARSCHUWING VERSTIKKINGSRISICO
KLEINE ONDERDELEN

Niet voor kinderen jonger dan 3 jaar.
Dit product is niet bedoeld om gebruikt te worden als speelgoed.

Voor gebruik in:

0336

6864219V01A

16

A B CH CZ D DK E EST F FIN GB GR H I IRL

IS L LT LV M N NL P PL S SK SLO
