Mitsubishi PSH-P3GAH, PSH-P4GAH, PSH-P5GAH, PSH-P6GAH, PSA-P3GA Installation Manual

...

Air-Conditioners

PSH-P3, 4, 5, 6GAH PSA-P3, 4, 5, 6GA PU(H)-P·GAA

FOR INSTALLER FÜR INSTALLATEURE POUR L’INSTALLATEUR FÖR INSTALLATÖREN VOOR DE INSTALLATEUR PER L’INSTALLATORE PARA EL INSTALADOR PARA O INSTALADOR TIL INSTALLATØREN

°π∞ ∞À∆√¡ ¶√À ∫∞¡∂π

∆∏¡ ∂°∫∞∆∞™∆∞™∏

TEMP.

ON/OFF

MONTÖR ‹Ç‹N

ДЛЯ УСТАНОВИТЕЛЯ

INSTALLATION MANUAL

For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner unit.

INSTALLATIONSHANDBUCH

Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich durchlesen.

MANUEL D’INSTALLATION

Veuillez lire le manuel d’installation en entier avant d’installer ce climatiseur pour éviter tout accident et vous assurer d’une utilisation correcte.

INSTALLATIONSMANUAL

Läs denna installationsmanual noga för säkert och korrekt bruk innan luftkonditioneringen installeras.

INSTALLATIEHANDLEIDING

Voor een veilig en juist gebruik moet u deze installatiehandleiding grondig doorlezen voordat u de airconditioner installeert.

MANUALE DI INSTALLAZIONE

Per un uso sicuro e corretto, leggere attentamente questo manuale di installazione prima di installare il condizionatore d’aria.

MANUAL DE INSTALACIÓN

Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de aire acondicionado.

MANUAL DE INSTALAÇÃO

Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade de ar condicionado.

INSTALLATIONSMANUAL

Læs venligst denne installationsmanual grundigt, før De installerer airconditionanlægget, af hensyn til sikker og korrekt anvendelse.

E°XEIPI¢IO O¢H°IøN E°KATA™TA™H™

°И· ·ЫК¿ПВИ· О·И ЫˆЫЩ‹ ¯Ъ‹ЫЛ, ·Ъ·О·ПВ›ЫЩВ ‰И·‚¿ЫВЩВ ЪФЫВ¯ЩИО¿ ·˘Щﬁ ЩФ ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЪИУ ·Ъ¯›ЫВЩВ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩЛ˜ МФУ¿‰·˜ ОПИМ·ЩИЫМФ‡.

MONTAJ ELK‹TABI

Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› monte etmeden önce bu elkitab›n› dikkatle okuyunuz.

РУКОВОДСТВО ПО УСТАНОВКЕ

Для осторожного и правильного использования прибора необходимо тщательно ознакомиться с данным руководством по установке до выполнения установки кондиционера.

Index

Inhoud Indice

1. Safety precautions ................................................................................... 4

2. Installation location ................................................................................ 12

3. Installing the indoor unit ......................................................................... 16

4. Installing the outdoor unit ....................................................................... 28

5. Installing the refrigerant piping ............................................................... 30

6. Drainage piping work ............................................................................. 46

7. Electrical work ........................................................................................ 50

8. Test run .................................................................................................. 72

1. Sicherheitsvorkehrungen ......................................................................... 4

2. Aufstellort ............................................................................................... 12

3. Anbringung der Innenanlage ................................................................. 16

4. Einbau der Außenanlage ....................................................................... 28

5. Installation der Kältemittelrohrleitung ..................................................... 30

6. Verrohrung der Dränage ........................................................................ 46

7. Elektroarbeiten ....................................................................................... 50

8. Testlauf .................................................................................................. 72

Contents

Contents Inhaltsverzeichnis Innehåll

1. Consignes de sécurité ............................................................................. 4

2. Emplacement pour l’installation ............................................................. 12

3. Installation de l’appareil intérieur ........................................................... 16

4. Installation de l’appareil extérieur .......................................................... 28

5. Installation de la tuyauterie du réfrigérant .............................................. 30

6. Mise en place du tuyau d’écoulement ................................................... 46

7. Installations électriques ......................................................................... 50

8. Marche d’essai ....................................................................................... 72

1. Veiligheidsvoorschriften ........................................................................... 4

2. Plaats ..................................................................................................... 12

3. Het binnenapparaat installeren .............................................................. 16

4. Het buitenapparaat installeren ............................................................... 28

5. Installeren van de koelstofleidingen ....................................................... 30

6. Installatie van Draineerbuizen................................................................ 46

7. Elektrische aansluitingen ....................................................................... 50

8. Proefdraaien .......................................................................................... 72

1. Säkerhetsåtgärder ................................................................................... 4

2. Placering ................................................................................................ 12

3. Installering av inomhusenheten ............................................................. 16

4. Installation av utomhusenhet ................................................................. 28

5. Installera kylmedelsrör ........................................................................... 30

6. Dräneringsrör ......................................................................................... 46

7. Elektriska arbeten .................................................................................. 50

8. Provkörning ............................................................................................ 72

1. Misure di sicurezza .................................................................................. 4

2. Luogo in cui installare ............................................................................ 12

3. Installazione della sezione interna ......................................................... 16

4. Installazione della sezione esterna ........................................................ 28

5. Installazione della tubazione del refrigerante ........................................ 30

6. Installazione della tubazione di drenaggio ............................................. 46

7. Collegamenti elettrici ............................................................................. 50

8. Prova di funzionamento ......................................................................... 72

Contenido Índice

Indholdsfortegnelse

‹çindekiler

Содержание

中

¶ÂÚÈÂ¯ﬁÌÂÓ·

1. Medidas de Seguridad ............................................................................. 5

2. Lugar en que se instalará ...................................................................... 13

3. Instalación de la unidad interior ............................................................. 17

4. Instalación de la unidad exterior ............................................................ 29

5. Instalación de los tubos del refrigerante ................................................ 31

6. Tubería de drenaje ................................................................................. 47

7. Trabajo eléctrico ..................................................................................... 51

8. Prueba de funcionamiento ..................................................................... 73

1. Sikkerhedsforanstaltninger ...................................................................... 5

2. Montagested .......................................................................................... 13

3. Montering af den indendørs enhed ........................................................ 17

4. Montering af den udendørs enhed ......................................................... 29

5. Montering af kølemiddelrør .................................................................... 31

6. Føring af drænrør ................................................................................... 47

7. Elektrisk arbejde .................................................................................... 51

8. Afprøvning.............................................................................................. 73

1. Precauções de Segurança ...................................................................... 5

2. Localização da instalação ...................................................................... 13

3. Instalação da unidade interior ................................................................ 17

4. Instalação da unidade exterior ............................................................... 29

5. Instalação da tubagem do refrigerante .................................................. 31

6. Trabalho de tubagem de drenagem ....................................................... 47

7. Trabalho de electricidade ....................................................................... 51

8. Ensaio .................................................................................................... 73

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜ ........................................................... 5

2. ÃÒÚÔ˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜ ........................................................................... 13

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ .............................................. 17

4. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ .............................................. 29

5. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡ .................................. 31

6. ∂ЪБ·Ы›В˜ ™ˆПЛУТЫВˆУ ∞Ф¯¤ЩВ˘ЫЛ˜ ................................................. 47

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜ ............................................................................. 51

8. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›· ......................................................................... 73

1. Güvenlik Önlemleri .................................................................................. 5

2. Montaj yeri ............................................................................................. 13

3. ‹ç ünitenin montaj› .................................................................................. 17

4. D›ﬂ ünitenin monte edilmesi ................................................................... 29

5. So¤utucu borular›n›n monte edilmesi .................................................... 31

6. Drenaj Tesisat› ‹ﬂleri .............................................................................. 47

7. Elektrik iﬂleri ........................................................................................... 51

8. Çal›ﬂma testi .......................................................................................... 73

1. Меры предосторожности ...................................................................... 5

2. Место установки ...................................................................................13

3. Установка внутреннего прибора ......................................................... 17

4. Установка наружного прибора ........................................................... 29

5. Прокладка труб хладагента ............................................................... 31

6. Дренажные трубы ................................................................................ 47

7. Электрические работы ....................................................................... 51

8. Выполнение испытания ....................................................................... 73

1. Consignes de sécurité

1. Veiligheidsvoorschriften

1. Safety precautions

1. Sicherheitsvorkehrungen

1. Säkerhetsåtgärder

1. Misure di sicurezza

s Before installing the unit, make sure you read all the “Safety precau-

tions”.

s This equipment may not be applicable to EN60555-2:1987/EN61000-3-

2:1995+A1:1998+A2:1998 and/or EN60555-3:1987+A1:1991/EN61000-33:1995.

s Please report to or take consent by the supply authority before connec-

tion to the system.

Warning: Describes precautions that should be observed to prevent danger of injury or death to the user.

Caution: Describes precautions that should be observed to prevent damage to the unit.

s Vor dem Einbau der Anlage vergewissern, daß Sie alle Informationen

über “Sicherheitsvorkehrungen” gelesen haben.

s Diese Anlage ist unter Umständen nicht geeignet für EN60555-2:1987/

EN61000-3-2:1995+A1:1998+A2:1998 und/oder EN60555-3:1987+A1:1991/ EN61000-3-3:1995.

s Vor Anschluß an das System Mitteilung an Stromversorgungsunter-

nehmen machen oder dessen Genehmigung einholen.

s Avant d’installer le climatiseur, lire attentivement toutes les “Consignes

de sécurité”.

s Cet équipement peut ne pas s’appliquer aux systèmes EN60555-2:1987/

EN61000-3-2:1995+A1:1998+A2:1998 et/ou EN60555-3:1987+A1:1991/ EN61000-3-3:1995.

s Veuillez consulter ou obtenir la permission votre compagnie d’électri-

cité avant de connecter votre système.

Avertissement: Précautions à suivre pour éviter tout danger de blessure ou de décès de l’utilisateur.

Précaution: Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.

s Lees alle “Veiligheidsvoorschriften” voordat u het apparaat installeert.

ss ss

s Deze apparatuur voldoet mogelijk niet aan de EG-richtlijnen EN60555-

2:1987/EN61000-3-2:1995+A1:1998+A2:1998 en/of EN60555-3: 1987+A1:1991/EN61000-3-3:1995.

s Stel de aanleverende instantie op de hoogte of vraag om toestemming

voordat u het systeem aansluit op het net.

Warnung: Beschreibt Vorkehrungen, die beachtet werden sollten, um den Benutzer vor der Gefahr von Verletzungen oder tödlicher Unfälle zu bewahren.

Vorsicht: Beschreibt Vorkehrungen, die beachtet werden sollten, damit an der Anlage keine Schäden entstehen.

s Innan du installerar enheten bör du läsa igenom samtliga “Säkerhetsåt-

gärder”.

s EN60555-2:1987/EN61000-3-2:1995+A1:1998+A2:1998 och/eller EN60555-

3:1987+A1:1991/EN61000-3-3:1995 är eventuellt inte tillämpliga på den här utrustningen.

s Se till att elsystemets ansvarige underrättas och ger sitt godkännande

innan systemet kopplas in.

Varning: Anger försiktighetsmått som bör vidtas för att förhindra att användaren utsätts för fara eller risk.

Försiktighet: Beskriver säkerhetsåtgärder som bör följas för att undvika att enheten skadas.

s Leggere attentamente la sezione “Misure di sicurezza” prima di far fun-

zionare l’unità.

s Questo apparecchio può non possedere le caratteristiche definite dalle

norme EN60555-2:1987/EN61000-3-2:1995+A1:1998+A2:1998 e/o EN60555-3:1987+A1:1991/EN61000-3-3:1995.

s Prima di collegare l’equipaggiamento alla rete di alimentazione, contat-

tare o chiedere l’autorizzazione dell’autorità competente.

Waarschuwing: Beschrijft maatregelen die genomen moeten worden om het risico van verwonding of dood van degebruiker te voorkomen.

Voorzichtig: Beschrijft maatregelen die genomen moeten worden om schade aan het apparaat te voorkomen.

Avvertenza: Descrive le precauzioni da prendere per evitare il rischio di lesioni, anche mortali, per l’utente.

Cautela: Descrive le precauzioni da prendere per evitare il danneggiamento dell’unità.

1. Medidas de Seguridad

1. Sikkerhedsforanstaltninger

1. Güvenlik Önlemleri

1. Меры предосторожности

1. Precauções de Segurança

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜

中

s Antes de instalar la unidad, asegúrese de haber leído el capítulo de

“Medidas de seguridad”.

s Este equipo puede no ser compatible con los modelos EN60555-2:1987/

EN61000-3-2:1995+A1:1998+A2:1998 y/o EN60555-3:1987+A1:1991/ EN61000-3-3:1995.

s Antes de conectar el sistema, informe al servicio de suministro o pídale

permiso para efectuar la conexión.

Atención: Describe precauciones que deben tenerse en cuenta para evitar el riesgo de lesiones o muerte del usuario.

Cuidado: Describe las precauciones que se deben tener para evitar daños en la unidad.

s Læs alle “Sikkerhedsforanstaltninger”, før De installerer enheden. s Udstyret falder måske ikke ind under EN60555-2:1987/EN61000-3-

2:1995+A1:1998+A2:1998 og/eller EN60555-3:1987+A1:1991/EN61000-33:1995.

s De skal forhøre Dem hos forsyningskilden før tilslutning til systemet.

Advarsel: Beskriver sikkerhedsforanstaltninger, der skal træffes, for at undgå personskade eller dødsfald.

Forsigtig: Beskriver forholdsregler, der skal træffes, for at forhindre at enheden bliver beskadiget.

s Antes de instalar a unidade, leia atentamente as “Precauções de segu-

rança”.

s Este equipamento pode não ser aplicável a EN60555-2:1987/EN61000-

3-2:1995+A1:1998+A2:1998 e/ou EN60555-3:1987+A1:1991/EN61000-33:1995.

s Reporte-se ou peça autorização à autoridade responsável pelo forneci-

mento antes de proceder à ligação do sistema.

Aviso: Descreve as precauções a observar para evitar riscos de ferimentos ou morte ao utilizador.

Cuidado: Descreve os cuidados a ter para não danificar o aparelho.

s ¶ÚÈÓ Î¿ÓÂÙÂ ÙËÓ ÂÁÎ·Ù¿ÛÙ·ÛË ÙË˜ ÌÔÓ¿‰·˜, ‚Â‚·ÈˆıÂ›ÙÂ ﬁÙÈ ‰È·‚¿Û·ÙÂ

ﬁÏ· Ù· “¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜”.

s √ ВНФПИЫМﬁ˜ ·˘Щﬁ˜ ‰В МФЪВ› У· ВК·ЪМФЫЩВ› ЫЩ· ∂¡60555-2:1987/

∂¡61000-3-2:1995+A1:1998+A2:1998 Î·È/‹ ∂¡60555-3:1987+∞1:1991/ ∂¡61000-3-3:1995.

s ¶ÚÈÓ Î¿ÓÂÙÂ ÙË Û‡Ó‰ÂÛË ÛÙÔ Û‡ÛÙËÌ·, ·Ú·Î·ÏÔ‡ÌÂ Ó· ·Ó·Ê¤ÚÂÙÂ ‹ Ó·

˙ËÙ‹ÛÂÙÂ ÂÈ‚Â‚·›ˆÛË ·ﬁ ÙÔÓ ·ÚÌﬁ‰ÈÔ ÔÚÁ·ÓÈÛÌﬁ ·ÓÂÊÔ‰È·ÛÌÔ‡.

¶ЪФВИ‰ФФ›ЛЫЛ: ¶ВЪИБЪ¿КВИ Щ· М¤ЩЪ· ·ЫК·ПВ›·˜ Ф˘ Ъ¤ВИ У· П·М‚¿УФУЩ·И БИ· ЩЛУ ЪﬁПЛ„Л ЩФ˘ ОИУ‰‡УФ˘ ЩЪ·˘М·ЩИЫМФ‡ ‹ О·И ı·У¿ЩФ˘ ЩФ˘ ¯Ъ‹ЫЩЛ.

¶ЪФЫФ¯‹: ¶ВЪИБЪ¿КВИ ЪФК˘П·ОЩИО¿ М¤ЩЪ· Ф˘ Ъ¤ВИ У· П·М‚¿УФУЩ·И БИ· У’·ФКВ‡БВЩ·И ‚П¿‚Л ЫЩЛ МФУ¿‰·.

s Üniteyi monte etmeden önce “Güvenlik Önlemleri”nin hepsini

okumal›s›n›z.

s Bu cihaz EN60555-2:1987/EN61000-3-2:1995+A1:1998+A2:1998 ve/veya

EN60555-3:1987+A1:1991/EN61000-3-3:1995 için geçerli olmayabilir.

s Lütfen sisteme ba¤lamadan önce elektrik kurumuna haber verin veya

onay›n› al›n.

Uyar›: Kullan›c› aç›s›ndan yaralanma veya ölüm tehlikesinin önüne geçmek için al›nmas› gereken önlemleri aç›klar.

Dikkat: Cihaz›n hasar görmesini önlemek için al›nmas› gereken önlemleri aç›klar.

s До установки прибора убедитесь, что Вы прочли все “Меры

предосторожности”.

s Данное оборудование, возможно, не применимо к стандартам

EN60555-2:1987/EN61000-3-2:1995+A1:1998+A2:1998 и/или EN605553:1987+A1:1991/EN61000-3-3:1995.

s Пожалуйста, проконсультируйтесь с органами электроснабжения

до подключения системы.

Предупреждение: Описывает меры предосторожности, необходимые для предотвращения получения травмы или гибели пользователя.

Осторожно: Описывает меры предосторожности, необходимые для предотвращения повреждения прибора.

1. Consignes de sécurité

1. Veiligheidsvoorschriften

1. Safety precautions

1. Sicherheitsvorkehrungen

1. Säkerhetsåtgärder

1. Misure di sicurezza

: Indicates an action that must be avoided.

: Indicates that important instructions must be followed.

: Indicates a part which must be grounded.

: Indicates that caution should be taken with rotating parts.

: Indicates that the main switch must be turned off before servicing.

: Beware of electric shock.

: Beware of hot surface.

: At servicing, please shut down the power supply for both the Indoor and

ELV

Outdoor Unit.

Warning:

Carefully read the labels affixed to the main unit.

: Beschreibt eine Handlung, die unterbleiben muß.

: Zeigt an, daß wichtige Anweisungen zu befolgen sind.

: Verweist auf einen Teil der Anlage, der geerdet werden muß.

: Zeigt an, daß bei rotierenden Teilen Vorsicht geboten ist.

: Zeigt an, daß vor Beginn der Wartungsarbeiten der Hauptschalter ausgeschaltet

werden muß.

: Gefahr von elektrischem Schlag.

: Verbrennungsgefahr.

: Bei der Wartung bitte Netzstrom sowohl für die Innen als auch für die Au-

ELV

ßenanlage abschalten.

: Indique une action qui doit être évitée.

: Indique que des instructions importantes doivent être prises en considération.

: Indique un élément qui doit être mis à la terre.

: Indique des précautions à prendre lors du maniement de pièces tournantes.

: Indique que l’interrupteur principal doit être désactivé avant d’effectuer tout

travail d’entretien.

: Danger d’électrocuition.

: Attention, surface chaude.

: Lors de travaux d’entretien, coupez l’alimentation de l’appareil intérieur ainsi

ELV

que de l’appareil extérieur.

Avertissement:

Prendre soin de lire les étiquettes se trouvant sur l’appareil principal.

: Geeft een handeling aan die u beslist niet moet uitvoeren.

: Geeft aan dat er belangrijke instructies opgevolgd moeten worden.

: Geeft een onderdeel aan dat geaard moet worden.

: Betekent dat u voorzichtig moet zijn met draaiende onderdelen.

: Geeft aan dat het apparaat moet worden uitgezet voor onderhoud.

: Geeft aan dat er een risico van elektrische schokken bestaat.

: Geeft aan dat u op dient te passen voor hete oppervlakken.

: Bij onderhoud dient u de spanning voor zowel het binnenapparaat als het

ELV

buitenapparaat geheel uit te zetten.

Waarschuwing:

Lees de stickers die op het apparaat zitten zorgvuldig.

Warnung:

Sorgfältig die auf der Hauptanlage aufgebrachten Aufschriften lesen.

: Indikerar att något som bör undvikas.

: Indikerar att viktiga instruktioner som måste följas.

: Indikerar en del som måste jordas.

: Visar att försiktighet måste iakttas vid roterande delar.

: Anger att huvudströmbrytaren måste slås av innan servicearbete utförs.

: Varning för elstöt.

: Varning för varma ytor.

: Vid servicearbete bör strömmen slås av både till inomhus- och utomhus-

ELV

enheten.

Varning:

Läs noga texten på alla dekaler på huvudenheten.

: Indica un’azione da evitare.

: Indica la necessità di rispettare un’istruzione importante.

: Indica la necessità di collegare un componente a massa.

: Indica che occorre operare con grande cautela con le parti rotanti.

: Indica che l’interruttore principale deve essere disattivato prima di effettuare la

manutenzione.

: Attenzione alle scosse elettriche.

: Attenzione alle superfici roventi.

: Al momento della manutenzione, interrompere l’alimentazione sia della se-

ELV

zione interna che esterna.

Avvertenza:

Leggere attentamente le etichette attaccate all’unità principale.

1. Medidas de Seguridad

1. Sikkerhedsforanstaltninger

1. Güvenlik Önlemleri

1. Меры предосторожности

1. Precauções de Segurança

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜

中

: Indica una acción que debe evitarse.

: Indica que deben seguirse unas instrucciones importantes.

: Indica una pieza que debe estar conectada a tierra.

: Indica que debe tenerse cuidado con las piezas giratorias.

: Indica que debe apagarse el interruptor principal antes de intervenir en la

unidad.

: Peligro de descarga eléctrica.

: Peligro por superficie caliente.

: A la hora de realizar una reparación, desconecte el interruptor principal

ELV

tanto de la unidad interior como de la exterior.

Atención: Lea atentamente las etiquetas adheridas a la unidad principal.

: Angiver en handling, der skal undgås.

: Angiver at vigtige instruktioner skal følges.

: Angiver en del, der skal jordforbindes.

: Viser, at man skal passe på roterende dele.

: Angiver at der skal slukkes på hovedafbryderen, før der udføres service.

: Pas på - elektrisk stød!

: Pas på - varm overflade!

: Ved service skal strømtilførslen til både inden- og udendørsenheden afbry-

ELV

des.

: Indica uma acção a evitar.

: Indica a existência de instruções importantes a seguir.

: Indica uma peça a ligar à terra.

: Indica que se deve ter cuidado com as peças rotativas.

: Indica que o interruptor principal deve ser desligado antes de proceder à ma-

nutenção.

: Perigo de choques eléctricos.

: Atenção à superfície quente.

: Ao proceder à manutenção, desligue a fonte de energia tanto na unidade

ELV

interior como na unidade exterior.

Aviso:

Leia atentamente os rótulos afixados na unidade principal.

: ¢Â›¯ÓÂÈ ÂÓ¤ÚÁÂÈ· Ô˘ Ú¤ÂÈ Ó’·ÔÊÂ‡ÁÂÙ·È.

: ¢В›¯УВИ ﬁЩИ Ъ¤ВИ У’·ОФПФ˘ıФ‡УЩ·И Ф‰ЛБ›В˜ ЫЛМ·УЩИОФ‡ ВЪИВ¯ФМ¤УФ˘.

: ¢В›¯УВИ М¤ЪФ˜ ЩЛ˜ Ы˘ЫОВ˘‹˜ Ф˘ Ъ¤ВИ У· БВИТУВЩ·И.

: ™ЛМ·›УВИ ﬁЩИ Ъ¤ВИ У· ЪФЫ¤¯ВЩВ Щ· М¤ЪЛ Ф˘ ВЪИЫЩЪ¤КФУЩ·И.

: ¢В›¯УВИ ﬁЩИ Ф ОВУЩЪИОﬁ˜ ‰И·ОﬁЩЛ˜ Ъ¤ВИ У· ОПВ›ЫВИ ЪИУ ·ﬁ ЩЛ Ы˘УЩ‹ЪЛЫЛ.

: ∫›У‰˘УФ˜ ЛПВОЩЪФПЛН›·˜.

: ∫›Ó‰˘ÓÔ˜ ÏﬁÁˆ Î·˘Ù‹˜ ÂÈÊ·ÓÂ›·˜.

: ∫·Щ¿ ЩЛ Ы˘УЩ‹ЪЛЫЛ ·Ъ·О·ПФ‡МВ У· ОПВ›УВЩВ ЩФ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜

ELV

ЩﬁЫФ ЩЛ˜ ВЫˆЩВЪИО‹˜ ﬁЫФ О·И ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

Advarsel: Læs etiketterne på hovedenheden omhyggeligt.

: Kaç›n›lmas› gereken hareketleri gösterir.

: Önemli talimatlara mutlaka uymak gerekti¤ini gösterir.

: Topraklanmas› gereken parçalar› gösterir.

: Dönen parçalara dikkat edilmesi gerekti¤ini gösterir.

: Bak›m yapmaya baﬂlamadan önce ana ﬂalterin kapat›lmas› gerekti¤ini gösterir.

: Elektrik çarpmas›na dikkat edin.

: S›cak yüzeye dikkat edin.

: Bak›m yapaca¤›n›z zaman lütfen hem ‹ç Ünitenin hem de D›ﬂ Ünitenin

ELV

elektrik giriﬂini kapat›n.

Uyar›: Ana üniteye yap›ﬂt›r›lm›ﬂ olan etiketleri dikkatle okuyunuz.

: Указывает действие, которое следует избегать.

: Указывает на важную инструкцию.

: Указывает, что данная часть должна быть заземлена.

: Указывает на необходимость проявлять осторожность по отношению к

вращающимся частям.

: Указывает на необходимость отключения главного выключателя перед

проведением техобслуживания.

: Опасайтесь электрошока.

: Опасайтесь горячих поверхностей.

: При проведении техобслуживания отключите электропитание как

ELV

внутреннего, так и наружного прибора.

¶ЪФВИ‰ФФ›ЛЫЛ: ¢И·‚¿˙ВЩВ ЪФЫВ¯ЩИО¿ ЩИ˜ ВЩИО¤ЩВ˜ Ф˘ В›У·И ОФППЛМ¤УВ˜ ¿Уˆ ЫЩЛУ О‡ЪИ· МФУ¿‰·.

Предупреждение:

Внимательно прочтите текст на этикетках главного прибора.

1. Consignes de sécurité

1. Veiligheidsvoorschriften

1. Safety precautions

1. Sicherheitsvorkehrungen

1. Säkerhetsåtgärder

1. Misure di sicurezza

Warning:

• Ask the dealer or an authorized technician to install the air conditioner.

• Install the unit at a place that can withstand its weight.

• Use the specified cables for wiring.

• Use only accessories authorized by Mitsubishi Electric and ask the dealer or

an authorized technician to install them.

• Do not touch the heat exchanger fins.

• Install the air conditioner according to this Installation Manual.

• Have all electric work done by a licensed electrician according to local regu-

lations.

• If the air conditioner is installed in a small room, measures must be taken to prevent the refrigerant concentration from exceeding the safety limit even if the refrigerant should leak.

• The cut face punched parts may cause injury by cut, etc. The installers are requested to wear protective equipment such as gloves, etc.

Warnung:

• Bitten Sie Ihren Fachhändler oder einen geprüften Fachtechniker, die Installation der Anlage vorzunehmen.

• Die Anlage an einer Stelle anbringen, die das Gewicht tragen kann.

• Zur Verdrahtung die angegebenen Kabel verwenden.

• Nur von Mitsubishi Electric zugelassenes Zubehör verwenden, und dieses durch Ihren Händler oder eine Vertragswerkstatt einbauen lassen.

• Nicht die Wärmetauscherleitung berühren.

• Die Anlage gemäß Anweisungen in diesem Installations-handbuch installie-

ren.

• Alle Elektroarbeiten müssen entsprechend den örtlichen Vorschriften von zugelassenen Fachelektrikern ausgeführt werden.

• Wenn die Anlage in einem kleinen Raum installiert wird, müssen Maßnahmen ergriffen werden, damit die Kältemittelkonzentration auch bei Kältemittelaustritt den Sicherheitsgrenzwert nicht überschreitet.

• Die Schnittstellen der gestanzten Teile können Schnittverletzungen verursa- chen. Daher sind die Installateure aufgefordert, Schutzkleidung wie etwa Handschuhe, zu tragen.

Avertissement:

• Demandez à votre revendeur ou à un technicien agréé d’installer le climatiseur.

• Installez l’appareil sur une structure capable de supporter son poids.

• Utilisez les câbles mentionnées pour les raccordements.

• Utiliser uniquement les accessoires agréés par Mitsubishi Electric et deman- der à votre revendeur ou à une société agréée de les installer.

• Ne touchez jamais les ailettes de l’échangeur de chaleur.

• Installez le climatiseur en respectant les instructions du manuel d’installa-

tion.

• Demandez à un électricien agréé d’effectuer l’installation électrique conformément aux réglementations locales.

• Si le climatiseur est installé dans une pièce relativement petite, certaines mesures doivent être prises pour éviter que la concentration de réfrigérant ne dépasse le seuil de sécurité en tenant compte des possibilités de fuites de réfrigérant.

• Les parties détachées de la face prédécoupée peuvent blesser l’installateur (coupure, etc.). Il lui est donc demandé de porter des vêtements de protection (gants, etc.).

Waarschuwing:

• Vraag de dealer of een erkende installateur om de airconditioner te installeren.

• Installeer het apparaat op een plaats die het gewicht ervan kan dragen.

• Gebruik de gespecificeerde verbindingskabels voor de verbindingen.

• Gebruik alleen onderdelen die door Mitsubishi Electric zijn goedgekeurd en

vraag de zaak waar u het apparaat gekocht heeft of een erkend bedrijf om ze te installeren.

• Raak de vinnen van de warmtewisselaar niet aan.

• Installeer de airconditioner volgens deze installatiehandleiding.

• Laat het aanleggen van de elektrische leidingen altijd uitvoeren door een

erkend elektricien en zorg dat dit gebeurt volgens de plaatselijk geldende regels.

• Als de airconditioner in een kleine ruimte wordt geïnstalleerd, moeten er maatregelen worden genomen om te voorkomen dat de concentratie koelstof in de ruimte hoger is dan de veiligheidsgrens bij eventuele lekkage van koelstof.

• De onderdelen waaruit stukken zijn geponst kunnen verwondingen veroorzaken door de scherpe randen. Draag bij het installeren beschermende handschoenen.

Varning:

• Be återförsäljaren eller en auktoriserad tekniker att installera luftkonditioneringen.

• Installera enheten på en plats som tål dess vikt.

• Använd de angivna kablarna.

• Använd endast tillbehör som är godkända av Mitsubishi Electric och be en

handlare eller en auktoriserad tekniker att installera dem.

• Vidrör inte kylplåtarna på värmeväxlaren.

• Installera luftkonditioneringen enligt anvisningarna i den här manualen.

• Alla elektriska arbeten måste utföras av en kvalificerad elektriker i enlighet med de lokala föreskrifterna.

• Om luftkonditioneringen installeras i ett litet rum måste åtgärder vidtas för

att förhindra att köldmedelskoncentrationen i rummet överskrider säkerhetsgränserna även i händelse av läckande köldmedel.

• På de tillskurna delarna på framsidan kan man skära sig och skada sig på annat sätt. De som installerar ska ha på sig skyddsutrustning som t. ex. handskar, o.s.v.

Avvertenza:

• Chiedere al distributore o ad una società autorizzata di installare l’unità.

• Installare l’unità in un luogo in grado di sostenere il suo peso.

• Utilizzare solo cavi specifici per i cablaggi.

• Utilizzare soltanto accessori autorizzati dalla Mitsubishi Electric e chiedere al proprio distributore o ad una società autorizzata di installarli.

• Non toccare le alette dello scambiatore di calore.

• Installare l’unità conformemente a quanto indicato nel manuale di installa-

zione.

• Tutti i lavori elettrici devono essere eseguiti da un elettricista esperto, nel rispetto degli standard normativi locali.

• Se il condizionatore d’aria viene installato in una stanza di piccole dimensioni, occorre adottare le misure necessarie per evitare la concentrazione di refrigerante al di là dei limiti di sicurezza, in caso di perdite.

• Le parti appuntite possono causare ferite da taglio, ecc.. Gli installatori devono pertanto indossare equipaggiamenti protettivi, come guanti, ecc..

1. Medidas de Seguridad

1. Sikkerhedsforanstaltninger

1. Güvenlik Önlemleri

1. Меры предосторожности

1. Precauções de Segurança

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜

中

Atención:

• La instalación del aire acondicionado debe correr a cargo del distribuidor o de un técnico autorizado.

• Instale la unidad en un lugar capaz de soportar su peso.

• Utilice los cables especificados para la instalación eléctrica.

• Utilice sólo accesorios autorizados por Mitsubishi Electric y pida a su distri-

buidor o a una empresa autorizada que se los instale.

• No toque las aletas del intercambiador de calor.

• Instale el aire acondicionado según se indica en este manual de instalación.

• Todas las conexiones eléctricas deberán ser realizadas por un electricista

autorizado de acuerdo con la normativa local.

• Si el aire acondicionado se instala en una habitación pequeña deberán tomarse medidas para prevenir que la concentración de refrigerante exceda los límites de seguridad incluso si hubiese fugas.

• Las partes perforadas de caras recortadas pueden causar daños por cortes, etc. Los instaladores deberán llevar equipo de protección adecuado como por ejemplo guantes, etc.

Advarsel:

• Bed forhandleren eller en autoriseret servicetekniker om at montere aircondition-anlægget.

• Montér enheden sikkert på en konstruktion, der kan bære dens vægt.

• Brug de specificerede kabler til ledningsføring.

• Brug kun tilbehørsdele, der er autoriseret af Mitsubishi Electric, og lad for-

handleren eller en autoriseret servicetekniker montere dem.

• Rør ikke ved varmevekslerens lameller.

• Montér aircondition-anlægget i overensstemmelse med denne manual.

• Lad en autoriseret elektriker udføre alt elektrisk arbejde i overensstemmelse

med lokale love og bestemmelser.

• Hvis aircondition-anlægget er monteret i et lille lokale, skal der træffes forholdsregler for at forhindre koncentrationen af kølemiddel i at overstige sikkerhedsgrænsen i tilfælde af kølemiddellækage.

• De udstansede dele kan forårsage personskade pga. skarpe kanter. Montø- rer skal bruge beskyttende udstyr såsom handsker osv.

Uyar›:

• Sat›c›dan veya yetkili bir teknisyenden kliman›n montaj›n› yapmas›n› isteyiniz.

• Üniteyi, a¤›rl›¤›n› kald›rabilecek bir yere monte edin.

• Elektriksel ba¤lant›lar için yaln›z belirtilen nitelikteki kablolar› kullan›n›z.

• Sadece Mitsubishi Electric’in izin verdi¤i aksesuarlar› kullan›n ve bunlar› bayinize veya yetkili teknisyene monte ettirin.

• Is› eﬂanjörünün kanatç›klar›na dokunmay›n›z.

• Montaj› montaj elkitab›nda belirtildi¤i gibi gerçekleﬂtirin.

• Elektrikle ilgili her türlü iﬂin ruhsatl› elektrikçi taraf›ndan yerel yönetmeliklere uygun olarak yap›lmas›n› sa¤lay›n.

• E¤er klima cihaz› küçük bir odaya kurulacaksa, so¤utucu kaça¤› olmas› halinde bile odadaki so¤utucu yo¤unlu¤unun güvenlik s›n›r›n› aﬂmas›n› önlemek üzere önlem al›nmal›d›r.

• Kesilen yüzeydeki delinen parçalar, kesme vb. yoluyla yaralanmalara yol açabilir. Montajc›lar, eldiven vb. koruyucu donan›m giymelidirler.

Aviso:

• Peça ao seu concessionário ou a um electricista qualificado que instale o ar condicionado.

• Instale a unidade num local que suporte o seu peso.

• Utilize os cabos eléctricos indicados.

• Utilize só acessórios autorizados pela Mitsubishi Electric e peça ao seu dis-

tribuidor ou a uma empresa autorizada que os instale.

• Não toque nas palhetas de refrigeração do permutador de calor.

• Instale o ar condicionado de acordo com o presente Manual de instruções.

• Peça a um electricista qualificado que proceda a todos os trabalhos de elec-

tricidade em conformidade com as normas locais.

• Se instalar o ar condicionado num compartimento pequeno, deverá tirar medidas por forma a evitar que a concentração do refrigerante exceda o limite de segurança, mesmo que ocorram fugas de refrigerante.

• As peças perfuradas com face cortante podem provocar ferimentos por corte, etc. É necessário que as pessoas que fazem a instalação usem equipamento de protecção, como luvas, etc.

¶ÚÔÂÈ‰ÔÔ›ËÛË:

• ∑ЛЩ‹ЫЩВ ·ﬁ ¤У·У ·УЩИЪﬁЫˆФ ‹ ·ﬁ ¤У·У ВНФ˘ЫИФ‰ФЩЛМ¤УФ ЩВ¯УИОﬁ У· О¿УФ˘У ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ОПИМ·ЩИЫЩИОФ‡.

• ∂БО·Щ·ЫЩ‹ЫВЩВ ЩЛУ МФУ¿‰· ОПИМ·ЩИЫМФ‡ ЫВ М¤ЪФ˜ Ф˘ МФЪВ› У· ·УЩ¤НВИ ЩФ ‚¿ЪФ˜ ЩЛ˜.

• °И· ЩЛУ О·Пˆ‰›ˆЫЛ, ¯ЪЛЫИМФФИВ›ЩВ МﬁУФУ Щ· ЪФ‰И·БЪ·КﬁМВУ· О·ПТ‰И·.

• ГЪЛЫИМФФИВ›ЩВ МﬁУФ ·УЩ·ПП·ОЩИО¿ ВБОВОЪИМ¤У· ·ﬁ ЩЛУ Mitsubishi Electric

Î·È ·Â˘ı˘ÓıÂ›ÙÂ ÛÙÔÓ ·ÓÙÈÚﬁÛˆÔ ‹ ÛÂ ¤Ó·Ó ÂÍÔ˘ÛÈÔ‰ÔÙËÌ¤ÓÔ ÙÂ¯ÓÈÎﬁ ÁÈ· ÙËÓ ÂÁÎ·Ù¿ÛÙ·Û‹ ÙÔ˘˜.

• ªËÓ ·ÁÁ›˙ÂÙÂ Ù· ÙÂÚ‡ÁÈ· ÂÓ·ÏÏ·Á‹˜ ıÂÚÌﬁÙËÙ·˜.

• ∂БО·Щ·ЫЩ‹ЫВЩВ ЩФ ОПИМ·ЩИЫЩИОﬁ Ы‡МКˆУ· МВ ЩФУ √‰ЛБﬁ ∂БО·Щ¿ЫЩ·ЫЛ˜.

• √И ЛПВОЩЪИОВ˜ ВЪБ·Ы›В˜ Ъ¤ВИ У· Б›УФ˘У ·ﬁ ВНВИ‰ИОВ˘М¤УФ ЛПВОЩЪФПﬁБФ

Ы‡МКˆУ· МВ ЩФ˘˜ ЩФИОФ‡˜ О·УФУИЫМФ‡˜.

• ∂¿У ЩФ ОПИМ·ЩИЫЩИОﬁ ВБО·Щ·ЫЩ·ıВ› ЫВ МИОЪﬁ ¯ТЪФ, Ъ¤ВИ У· Б›УФУЩ·И ВИ‰ИО¤˜ МВЩЪ‹ЫВИ˜ ТЫЩВ У· ·ЪВМФ‰›˙ВЩ·И Л ˘¤Ъ‚·ЫЛ ЩˆУ ФЪ›ˆУ ·ЫК·ПВ›·˜ Л Ы˘М‡ОУˆЫЛ ЩФ˘ „˘ОЩИОФ‡ ·ОﬁМЛ О·И ·У ˘¿ЪНВИ ‰И·ЪЪФ‹ ЩФ˘.

• ∆· ‰È¿ÙÚËÙ· Ì¤ÚË ÌÂ ÎÔÌÌ¤ÓË ÂÈÊ¿ÓÂÈ· ÌÔÚÂ› Ó· ÚÔÎ·Ï¤ÛÔ˘Ó ÙÚ·˘Ì·ÙÈÛÌﬁ, ÎÔ„›Ì·Ù· ÎÙÏ. √È ˘Â‡ı˘ÓÔÈ ÁÈ· ÙËÓ ÂÁÎ·Ù¿ÛÙ·ÛË Ú¤ÂÈ Ó· ‰È·ı¤ÙÔ˘Ó ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ, ﬁˆ˜ Á¿ÓÙÈ· ÎÙÏ.

Предупреждение:

• Обратитесь к дилеру или квалифицированному технику для

выполнения установки кондиционера воздуха.

• Устанавливайте прибор в месте, способном выдержать его вес.

• Используйте указанные кабели для электропроводки.

• Используйте только те дополнительные принадлежности, на которые

имеется разрешение от Mitsubishi Electric; для их установки обращайтесь к дилеру или уполномоченному специалисту по установке.

• Не прикасайтесь к лопастям теплообменника.

• Устанавливайте кондиционер согласно инструкциям, приведенным в

данном Руководстве по установке.

• Все электроработы должны выполняться квалифицированным

электриком, имеющим соответствующую лицензию, в соответствии с местными нормативами.

• Если кондиционер установлен в небольшом помещении, необходимо

принять меры для предотвращения концентрации хладагента свыше безопасных пределов в случае утечки хладагента.

• Вырубленные грани отпресованных деталей могут нанести травмы порезы и т.д. Просим установщиков надевать защитную одежду, например, перчатки и т.д.

1. Consignes de sécurité

1. Veiligheidsvoorschriften

Précaution:

• Lorsque l’humidité de la pièce dépasse 80% ou lorsque le tuyau d’écoulement est obstrué, des gouttes d’eau peuvent tomber de l’appareil intérieur. Ne pas installer l’appareil dans un endroit où ces gouttes risqueraient de provoquer des dégâts.

• Le climatiseur ne doit pas être installé dans des endroits exposés à des vapeurs épaisses, à de l’huile volatile (y compris de l’huile pour machines) ou à des fumées sulfuriques, car cela risquerait de diminuer fortement son rendement et d’endommager des éléments internes.

• Utiliser uniquement un fusible de l’ampérage indiqué.

• Veiller à installer un coupe-circuit avec mise à la terre.

• Toujours installer une ligne de mise à la terre.

• Placer une isolation thermique sur les tuyaux afin d’éviter la condensation.

• Ne pas toucher les tuyaux de produit réfrigérant à mains nues pendant le

fonctionnement.

• Allumer l’interrupteur principal au moins 12 heures avant la mise en fonctionnement de l’appareil.

• Après la mise à l ’arrêt, toujours attendre cinq minutes au moins avant d’étein- dre l’interrupteur principal.

Voorzichtig:

• Als de luchtvochtigheid in de kamer meer dan 80% bedraagt of als de afvoerpijp verstopt is, kan er water uit het binnenapparaat druppelen. Installeer het binnenapparaat niet op een plaats waar deze druppels schade kunnen veroorzaken.

• Deze airconditioner moet niet worden geïnstalleerd in ruimtes die worden blootgesteld aan dichte stoom, vluchtige olie (inclusief machine-olie) of zwavelgas, omdat deze stoffen de werking van het apparaat aanzienlijk kunnen verminderen en de inwendige onderdelen kunnen beschadigen.

• Gebruik uitsluitend zekeringen met het opgegeven voltage.

• Zorg dat er een aardlekschakelaar wordt geïnstalleerd, aangezien het risico van

elektrische schokken hierdoor aanzienlijk wordt verminderd.

• Zorg ervoor dat er een aardleiding wordt geïnstalleerd.

• Zorg ervoor dat de pijpen thermisch geïsoleerd zijn, om condensatie te voorko-

men.

• Raak de koelstofpijpen niet met blote handen aan terwijl de airconditioner werkt.

• Zet de netspanningschakelaar ruim twaalf uur voordat u de airconditioner gaat

gebruiken aan.

• Nadat het apparaat is uitgeschakeld, moet u vijf minuten wachten voordat u de netschakelaar uitschakelt.

1. Safety precautions

1. Sicherheitsvorkehrungen

1. Säkerhetsåtgärder

1. Misure di sicurezza

Caution:

• When the room humidity exceeds 80% or when the drain pipe is clogged, water may drip from the indoor unit. Do not install the indoor unit where such dripping could cause damage.

• This air conditioner should not be installed in areas exposed to thick steam, volatile oil (including machine oil) or sulphuric smoke, as this could significantly reduce its performance and damage the internal parts.

• Only use a fuse of the specified capacity.

• Make sure to install an earth leakage breaker as this device helps reduce the

risk of electric shocks.

• Make sure a grounding line is installed.

• Place thermal insulation on the drain pipes to prevent condensation.

• Do not touch the refrigerant pipes with bare hands during operation.

• Turn on the main power switch more than twelve hours before starting op-

eration.

• After stopping operation, be sure to wait for five minutes before turning off the main power switch.

Vorsicht:

Wenn die Luftfeuchtigkeit im Raum 80% überschreitet oder wenn die Ablaßleitung

•

verstopft ist, kann aus der Innenanlage Wasser austreten. Installieren Sie die Innenanlage nicht an Stellen, an denen tropfendes Wasser Schäden verursachen kann.

•

Diese Klimaanlage sollte nicht in Bereichen installiert werden, die starkem Rauch, austretendem Öl (einschließlich Maschinenöl) oder Schwefeldämpfen ausgesetzt sind, da dies die Leistung erheblich beeinträchtigen und Schäden an Geräte- teilen verursachen kann.

•

Nur Sicherungen mit angegebener Stärke verwenden.

•

Sorgen Sie für den Einbau von Erdschlußschutzschaltern, da diese Vorrichtungen dazu beitragen, die Gefahr von Stromschlägen zu verringern.

•

Dafür sorgen, daß eine Erdleitung installiert wird.

•

Thermoisolierung an den Rohrleitungen anbringen, um Kondenswasserbildung durch die Außenluft zu verhindern.

•

Während des Betriebs der Anlage die Kälteleitung nicht mit bloßen Händen berühren.

•

Hauptschalter früher als 12 Stunden vor Inbetriebnahme der Anlage einschalten.

•

Nach Beendigung des Betriebs der Anlage sicherstellen, daß vor Abschalten des Hauptschalters fünf Minuten verstreichen.

Försiktighet:

• När fuktigheten i rummet överskrider 80% eller när dräneringsröret är blockerat kan vatten droppa ut ur inomhusenheten. Installera ej enheten på ett ställe där droppandet kan ge upphov till skador.

• Luftkonditioneringen bör ej installeras i områden som utsätts för tät ånga, flyktiga oljor (inklusive maskinolja) eller svavelhaltig rök, detta kan avsevärt reducera dess prestanda och skada interna delar.

• Använd endast säkringar med specificerad kapacitet.

• Se till att en jordslutningbrytare installeras eftersom detta hjälper till att re- ducera risken för elektriska stötar.

• Se till att en jordledning installeras.

• Placera värmeisolering på rören för att förhindra att dagg kondenseras.

• Tag ej på köldmedelsrören med bara händer under drift.

• Slå på huvudströmbrytaren mer än tolv timmar innan driftsstart.

• Vänta fem minuter med att slå från huvudströmställaren när driften stoppas.

Cautela:

• Se l’umidità della stanza supera l’80% o se il tubo di drenaggio è intasato, l’acqua può gocciolare dalla sezione interna. Non installare quindi la sezione interna in un luogo in cui questo gocciolio potrebbe provocare dei danni.

• Il condizionatore d’aria non deve essere installato in zone caratterizzate dalla presenza di forti vapori, oli volatili (inclusi oli di macchine) o fumi solforici, in quanto questi potrebbero diminuire in modo significativo il rendimento dell’unità e danneggiare le parti interne.

• Utilizzare soltanto fusibili della capacità specificata.

• Accertarsi di installare un interruttore del circuito per dispersione verso ter-

ra per ridurre il rischio di scosse elettriche.

• Accertarsi di installare una linea di messa a terra.

• Isolare termicamente i tubi per evitare la formazione di condensa.

• Non toccare i tubi del refrigerante con le mani nude durante il funzionamen-

to.

• Accendere l’interruttore di alimentazione principale almeno dodici ore prima dell’avvio dell’unità.

• Dopo aver arrestato l’unità, accertarsi di attendere cinque minuti prima di spegnere l’interrutore di alimentazione principale.

1. Medidas de Seguridad

1. Sikkerhedsforanstaltninger

1. Güvenlik Önlemleri

1. Меры предосторожности

1. Precauções de Segurança

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜

中

Cuidado:

• Cuando la humedad de la habitación supere el 80%, o cuando el tubo de drenaje esté obstruido, el agua puede gotear de la unidad interior. No instale la unidad interior en lugares en que el goteo pueda causar daños.

• Este aire acondicionado no se puede instalar en áreas expuestas a vapor denso, aceite esencial (incluyendo el aceite para máquinas) o el humo sulfú- rico, ya que pueden reducir significativamente su rendimiento y dañar las piezas internas.

• Utilice sólo un fusible con la capacidad especificada.

• Asegúrese de instalar una toma de tierra ya que reduce el riesgo de descar- gas eléctricas.

• Asegúrese de instalar una línea de tierra.

• Las tuberías deben llevar un aislamiento térmico para evitar la condensa- ción.

• No toque la tubería del refrigerante con las manos desnudas mientras esté

en funcionamiento.

• Encienda el interruptor principal al menos doce horas antes de poner en marcha el aparato.

• Una vez deje de funcionar el aparato, espere cinco minutos antes de apagar el interruptor principal para evitar el goteo de agua o una avería.

Forsigtig:

• Hvis luftfugtigheden overstiger 80%, eller hvis drænrøret er tilstoppet, kan der dryppe vand fra den indendørs enhed. Den indendørs enhed må ikke monteres et sted, hvor sådanne vanddryp kan medføre skader.

• Dette aircondition anlæg må ikke monteres i områder, hvor det kan blive udsat for tæt damp, flygtig olie (inklusive maskinolie) eller svovlholdig røg, idet dette kan nedsætte anlæggets ydelse betydeligt og medføre skader på de indvendige dele.

• Brug kun en sikring med den specificerede kapacitet.

• Sørg for at montere en afbryder for jordkontakt, da en sådan vil medvirke til at nedsætte risikoen for elektrisk stød.

• Der skal monteres jordforbindelse.

• Udstyr drænrørene med varmeisolering for at indgå kondensdannelse.

• Berør ikke kølerørene med bare hænder under anvendelsen.

• Tænd for hovedafbryderen mere end 12 timer før anvendelsen starter.

• Efter anvendelsen må hovedafbryderen først slås fra efter 5 minutter.

Dikkat:

• Odadaki nem oran› %80’i geçti¤inde veya drenaj borusu t›kand›¤›nda iç ünite su damlatabilir. ‹ç üniteyi, su damlamas›n›n zarar verebilece¤i yerlere monte etmeyin.

• Bu klima yo¤un su buhar›n›n, (makina ya¤› dahil) uçucu ya¤lar›n veya kükürt duman›n›n bulundu¤u yerlere monte edilmemelidir; aksi halde kliman›n performans› önemli ölçüde azal›p iç aksam› zarar görebilir.

• Sadece belirtilen kapasitede sigorta kullan›n.

• Elektrik çarpmas› tehlikesini azaltmak için mutlaka topraklama kaça¤› devre

kesicisi kullan›n.

• Mutlaka toprak hatt› ba¤lay›n.

• Yo¤uﬂmay› önlemek için drenaj borular›na ›s› yal›t›m› yap›n.

• Kliman›n çal›ﬂmas› s›ras›nda so¤utucu borular›na ç›plak elle dokunmay›n.

• Klimay› çal›ﬂt›rmaya baﬂlamadan en az 12 saat önce ana ﬂalteri aç›n.

• Klimay› durdurduktan sonra, ana ﬂalteri kapamadan önce beﬂ dakika bekleyin.

Cuidado:

•

Se a humidade da peça exceder 80% ou o tubo de drenagem estiver entupido, poderá gotejar água da unidade interior. Não instale a unidade interior onde esse gotejamento possa causar danos.

•

Este aparelho de ar condicionado não deve ser instalado em áreas expostas a vapor espesso, a óleo volátil (incluindo óleo de máquina) ou a fumo sulfúrico. Isso poderia reduzir significativamente o seu rendimento e danificar as peças internas.

•

Só utilize fusíveis com a capacidade prevista.

•

Faça instalar um disjuntor de ligação à terra, para reduzir o risco de choques eléctricos.

•

Instale uma linha de ligação à terra.

•

Coloque isolamento térmico nos tubos para impedir a formação de condensação.

•

Não toque na tubagem de refrigeração com as mãos nuas durante o funcionamento.

•

Ligue o interruptor principal de corrente mais de doze horas antes da operação de arranque.

•

Depois de interromper a operação, espere cinco minutos para desligar o interruptor principal de corrente.

¶ÚÔÛÔ¯‹:

• ŸЩ·У Л ˘БЪ·Ы›· ЩФ˘ ¯ТЪФ˘ НВВЪУ¿ ЩФ 80% ‹ ﬁЩ·У Ф ЫˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜

¤¯ВИ КЪ¿НВИ, ВУ‰¤¯ВЩ·И У· ·Ъ·ЩЛЪЛıВ› ‰И·ЪЪФ‹ УВЪФ‡ ·ﬁ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰·. ªЛУ ЩФФıВЩВ›Щ·И ЩЛ МФУ¿‰· ЫВ ЫЛМВ›Ф ﬁФ˘ МИ· ВУ‰В¯ﬁМВУЛ ‰И·ЪЪФ‹ ı· МФЪФ‡ЫВ У· ЪФО·П¤ЫВИ ˙ЛМИ¿.

• ∞˘Щﬁ ЩФ ОПИМ·ЩИЫЩИОﬁ ‰ВУ Ъ¤ВИ У· ЩФФıВЩВ›Щ·И ЫВ ¯ТЪФ˘˜ МВ ·ЩМФ‡˜, ЩЛЩИОﬁ

Ï¿‰È (Û˘ÌÂÚÈÏ·Ì‚·ÓÔÌ¤ÓÔ˘ ÙÔ˘ Ï·‰ÈÔ‡ ÌË¯·ÓËÌ¿ÙˆÓ) ‹ ıÂÈÒ‰ÂÈ˜ Î·ÓÔ‡˜ ÁÈ·Ù›

·˘Щﬁ МВИТУВИ ЩЛУ ·ﬁ‰ФЫ‹ ЩФ˘ О·И О·Щ·ЫЩЪ¤КВИ Щ· ВЫˆЩВЪИО¿ ВН·ЪЩ‹М·Щ·.

• ГЪЛЫИМФФИ‹ЫЩВ ·ЫК¿ПВИ· МВ ЩЛУ ··ИЩФ‡МВУЛ ¯ˆЪЛЩИОﬁЩЛЩ·.

• µÂ‚·ÈˆıÂ›ÙÂ ÁÈ· ÙËÓ ÙÔÔı¤ÙËÛË ÂÓﬁ˜ ‰È·ÎﬁÙË ·ÛÊ·ÏÂ›·˜ ‰Â‰ÔÌ¤ÓÔ˘ ﬁÙÈ ‚ÔËı¿

ЫЩЛ МВ›ˆЫЛ ЩФ˘ ОИУ‰‡УФ˘ ЛПВОЩЪФПЛН›·˜.

• µÂ‚·ÈˆıÂ›ÙÂ ÁÈ· ÙËÓ ÙÔÔı¤ÙËÛË ÁÚ·ÌÌ‹˜ ÁÂ›ˆÛË˜.

• µ¿ПЩВ ıВЪМИОﬁ МФУˆЩИОﬁ ЫЩФ˘˜ ЫˆП‹УВ˜ ·ФЫЩЪ¿ББИЫЛ˜ БИ· ЩЛУ ЪﬁПЛ„Л ЩЛ˜

Û˘Ì‡ÎÓˆÛË˜.

• ªЛУ ·ОФ˘М¿ЩВ ЩФ˘˜ ЫˆП‹УВ˜ „˘ОЩИОФ‡ ˘БЪФ‡ МВ Б˘МУ¿ ¯¤ЪИ· О·Щ¿ ЩЛ ‰И¿ЪОВИ·

ПВИЩФ˘ЪБ›·˜.

• ∞УФ›НЩВ ЩФ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜ ВЪИЫЫﬁЩВЪФ ·ﬁ ‰Т‰ВО· ТЪВ˜ ЪИУ ·ﬁ ЩЛУ

¤У·ЪНЛ ПВИЩФ˘ЪБ›·˜.

• ªВЩ¿ ЩЛУ ·‡ЫЛ ПВИЩФ˘ЪБ›·˜, ВЪИМ¤УВЩВ ¤УЩВ ПВЩ¿ ЪИУ ОПВ›ЫВЩВ ЩФ ‰И·ОﬁЩЛ

ЩЪФКФ‰ФЫ›·˜.

Осторожно:

Если влажность в помещении превышает 80%, а также в случае засорения

• дренажной трубы, возможно капание воды из внутреннего прибора. Не устанавливайте внутренний прибор в местах, где капание воды может привести к порче имущества.

•

Запрещается установка данного кондиционера в местах, подверженных воздействию концентрированного пара, летучих масел (включая машинное масло) или испарений серной кислоты; это может значительно снизить эффективность работы прибора и повредить его внутренние детали.

•

Используйте только предохранители указанного номинального тока.

•

Обязательно установите прерыватель утечки тока на землю, так как это устройство помогает снизить риск поражения электротоком.

•

Обязательно заземлите прибор.

•

Оберните термоизоляционным материалом дренажные трубы для предотвращения конденсации.

•

Не прикасайтесь к трубам хладагента голыми руками во время работы прибора.

•

Включайте главный выключатель не позднее, чем за двенадцать часов до начала эксплуатации.

•

После остановки прибора обязательно подождите пять минут, прежде чем выключать главный выключатель.

2. Emplacement pour l’installation

2. Plaats

2. Installation location

2. Aufstellort

2. Placering

2. Luogo in cui installare

2.1. Refrigerant pipe

s Check that the difference between the heights of the indoor and outdoor

units, the length of refrigerant pipe, and the number of bends in the pipe are within the limits shown below.

Models

P1 max. 30 m max. 30 m max. of 9 P1.6, 2 max. 40 m max. 40 m max. of 12 P2.5-6 max. 50 m max. 50 m max. of 15

• Height difference limitations are binding regardless of which unit, indoor or outdoor, is positioned higher.

D Indoor unit E Outdoor unit

A Pipe length B Height C Number of

(one way) difference bends (one way)

2.1. Rohrleitung für Kältemittel

s Vergewissern, daß der Höhenunterschied zwischen Innen- und Außenanla-

ge, die Länge der Kältemittelrohrleitung und die Anzahl der Krümmer in der Rohrleitung innerhalb der Grenzwerte der nachstehenden Tabelle liegen.

Modelle

P1 Max. 30 m Max. 30 m Max. 9 P1.6, 2 Max. 40 m Max. 40 m Max. 12 P2.5-6 Max. 50 m Max. 50 m Max. 15

Länge Rohrleitung (eine Richtung) (eine Richtung)

Höhenunterschied

Zahl der Krümmer

2.1. Tuyaux de réfrigérant

s Vérifier que la différence de hauteur entre les appareils intérieur et exté-

rieur, la longueur du tuyau de réfrigérant et le nombre de coudes permis dans le tuyau se situent au sein des limites reprises dans le tableau cidessous.

Modèles

P1 max. 30 m max. 30 m max. 9

P1.6, 2 max. 40 m max. 40 m max. 12

P2.5-6 max. 50 m max. 50 m max. 15

• Les spécifications concernant la différence d’élévation s’appliquent à toutes dispositions des appareils intérieurs et extérieurs, sans tenir compte de celui qui est le plus élevé.

D Appareil intérieur E Appareil extérieur

A Longueur du B Différence de C Nombre de

tuyau (un sens) haueur coudes (un sens)

2.1. Koelpijpen

s Controleer dat het verschil in hoogte tussen het binnen- en het buiten-

apparaat, de lengte van de koelpijpen en het aantal bochten in de leidingen binnen de limieten zoals in onderstaande tabel aangegeven vallen.

• Die Begrenzung der Höhenunterschiede ist verbindlich, gleichgültig welche Anlage, Innen- oder Außenanlage, sich in der höheren Position befindet.

D Innenanlage E Außenanlage

2.1. Kylmedelsrör

s Kontrollera att höjdskillnaden mellan inomhus- och utomhusenheterna, läng-

den på kylmedelsrören och antalet krökar på rören är inom de gränser som visas nedan.

Modeller

P1 Max. 30 m Max. 30 m Max. 9 st. P1.6, 2 Max. 40 m Max. 40 m Max. 12 st. P2.5-6 Max. 50 m Max. 50 m Max. 15 st.

• Gränserna för höjdskillnaderna är bindande oavsett vilken enhet, inomhus- eller utomhusenheten, som är positionerad högst.

D Inomhusenhet E Utomhusenhet

A Rörlängd

(en riktning) (en riktning)

B Höjdskillnad

C Antal krökar

2.1. Tubazione del refrigerante

s Verificare che il dislivello fra le sezioni interna ed esterna, la lunghezza

della tubazione del refrigerante ed il numero di pieghe sulla stessa siano entro i limiti indicati nella tabella sottostante.

Modellen

P1 max. 30 m max. 30 m max. 9

P1.6, 2 max. 40 m max. 40 m max. 12

P2.5-6 max. 50 m max. 50 m max. 15

• De begrenzingen voor het hoogteverschil zijn voor alle opstellingen van binnen- en buitenapparaten bindend, onafhankelijk van het feit welk apparaat hoger opgesteld wordt.

D Binnenapparaat E Buitenapparaat

A Pijplengte

(1 richting) bends (1 richting)

B Hoogteverschil

C Aantal bochten

Lunghezza della

Modelli

P1 max. 30 m max. 30 m max. 9 P1.6, 2 max. 40 m max. 40 m max. 12 P2.5-6 max. 50 m max. 50 m max. 15

• Le specifiche del dislivello sono valide per qualsiasi installazione delle sezioni interna ed esterna, indipendentemente da quale unità si trova in posizione più elevata.

D Sezione interna E Sezione esterna

tubazione (una direzione)

B Dislivello

Numero di pieghe

(una direzione)

2. Lugar en que se instalará 2. Localização da instalação

2. Montagested 2. ÃÒÚÔ˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜

2. Montaj yeri

2. Место установки

中

2.1. Tubería de refrigerante

s Compruebe que la diferencia de altura entre las unidades interior y exte-

rior, la longitud del tubo de refrigerante y la cantidad de codos en la tubería se encuentren dentro de los límites que se indican a continuación.

Modelos

P1 Màx. 30 m Màx. 30 m Máx de 9

P1.6, 2 Màx. 40 m Màx. 40 m Máx de 12

P2.5-6 Màx. 50 m Màx. 50 m Máx de 15

• Las limitaciones de diferencia de altura son obligatorias sin importar qué unidad, la interior o la exterior, está colocada más alta.

D Unidad interior E Unidad exterior

A Longitud de las B Diferencia C Número de

tuberías (un sentido) de altura codos (un sentido)

2.1. Kølerør

s Kontroller, at forskellen mellem højden på den indendørs og den udendørs

enhed, længden af kølerørføringen og antallet af bøjninger på rørføringen er indenfor de nedenfor viste grænser.

Modeller

P1 Max. 30 m Max. 30 m Max. 9

P1.6, 2 Max. 40 m Max. 40 m Max. 12

P2.5-6 Max. 50 m Max. 50 m Max. 15

• Grænserne for højdeforskel er bindende, ligegyldig hvilken enhed, den indendørs eller den udendørs, der er placeret højest.

D Indendørs enhed E Udendørs enhed

A Længde af

rørføring (en vej) (en vej)

B Højdeforskel

C Antal bøjninger

2.1. Tubo de refrigerante

s Verifique se a diferença entre as alturas das unidades interior e exterior, o

comprimento da tubagem de refrigeração e o número de curvas na tubagem se encontram dentro dos limites abaixo indicados.

Comprimento da

Modelos

P1 Máx. 30 m Máx. 30 m Máx. de 9 P1.6, 2 Máx. 40 m Máx. 40 m Máx. de 12 P2.5-6 Máx. 50 m Máx. 50 m Máx. de 15

• Os limites de diferença de altura são impostos, independentemente de qual das unidades, interior ou exterior, estiver colocada mais alto.

D Unidade interior E Unidade exterior

tubagem (um só sentido)

B Diferença C

de altura

Número de curvas (um só sentido)

2.1. ™ˆП‹УВ˜ „˘ОЩИОФ‡

s ∂П¤БНВЩВ ﬁЩИ Л ˘„ФМВЩЪИО‹ ‰И·КФЪ¿ МВЩ·Н‡ ЩЛ˜ ВЫˆЩВЪИО‹˜ О·И ЩЛ˜ ВНˆЩВЪИО‹˜

МФУ¿‰·˜, ЩФ М‹ОФ˜ ЩЛ˜ ЫˆП‹УˆЫЛ˜ БИ· ЩФ „˘ОЩИОﬁ О·И Ф ·ЪИıМﬁ˜ ﬁФ˘ О¿МЩФУЩ·И ФИ ЫˆПЛУТЫВИ˜, ‚Ъ›ЫОФУЩ·И ВУЩﬁ˜ ЩˆУ ФЪ›ˆУ Ф˘ О·ıФЪ›˙ФУЩ·И ЫЩФУ ›У·О· ИФ О¿Щˆ.

ª‹ÎÔ˜ ÛˆÏ‹ÓˆÛË˜

ªÔÓÙ¤Ï·

P1 ª¤Á. 30 Ì. ª¤Á. 30 Ì. ª¤Á. 9

P1.6, 2 ª¤Á. 40 Ì. ª¤Á. 40 Ì. ª¤Á. 12

P2.5-6 ª¤Á. 50 Ì. ª¤Á. 50 Ì. ª¤Á. 15

• √И ВЪИФЪЫИМФ› ЫЩЛУ ˘„ФМВЩЪИО‹ ‰И·КФЪ¿ В›У·И ‰ВЫМВ˘ЩИОФ› ·УВН¿ЪЩЛЩ· ·ﬁ ЩФ ФИ· МФУ¿‰·, ВЫˆЩВЪИО‹ ‹ ВНˆЩВЪИО‹, ЩФФıВЩВ›Щ·И ˘„ЛПﬁЩВЪ·.

D ∂ЫˆЩВЪИО‹ МФУ¿‰· E ∂НˆЩВЪИО‹ МФУ¿‰·

(Ì›· Î·ÙÂ‡ı˘ÓÛË)

B А„ФМВЩЪИО‹ C

‰È·ÊÔÚ¿

∞ÚÈıÌﬁ˜ Î¿Ì„ÂˆÓ

(Ì›· Î·ÙÂ‡ı˘ÓÛË)

2.1. So¤utucu borular›

s ‹ç ve d›ﬂ ünitelerin yükseklikleri aras›ndaki fark›n, so¤utucu borular›n›n

uzunlu¤unun ve borulardaki büküm say›s›n›n aﬂa¤›da gösterilen s›n›rlar içinde olup olmad›¤›n› kontrol ediniz.

Modeller

P1 En çok 30 m En çok 30 m En çok 9

P1.6, 2 En çok 40 m En çok 40 m En çok 12

P2.5-6 En çok 50 m En çok 50 m En çok 15

• Yükseklik s›n›rlamalar› iç ya da d›ﬂ üniteden hangisinin daha yüksekte oldu¤una bak›lmaks›z›n geçerlidir.

D ‹ç ünite E D›ﬂ ünite

Borular›n

uzunlu¤u (tek yönde)

B Yükseklik fark›

C Büküm say›s›

(tek yönde)

2.1. Трубы хладагента

s Убедитесь в том, что перепад высоты между внутренним и наружным

приборами, длина трубы хладагента и число изгибов в трубе не превышают указанных ниже пределов.

Модели

P1 макс. 30 м макс. 30 м макс. 9

P1.6, 2 макс. 40 м макс. 40 м макс. 12

P2.5-6 макс. 50 м макс. 50 м макс. 15

• Соблюдение ограничений по перепаду высоты является обязательным вне зависимости от того, какой прибор, - внутренний или наружный устанавливается выше.

D Внутренний прибор E Наружный прибор

A Длина трубы B Перепад C Число изгибов

(в одну сторону) высоты (в одну сторону)

2. Emplacement pour l’installation

2. Plaats

2. Installation location

2. Aufstellort

2. Placering

2. Luogo in cui installare

Min. 100

(150)

Min. 1000

(1500)

2.2. Dimensions extérieures (Appareil extérieur)

Modèles W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

Max. 300

(500)

2.2. Outline dimensions (Outdoor unit)

Models W D H A B C P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Ventilation and service space

1 When installing a single outdoor unit 2 When installing many outdoor units

∗ The dimensions in ( ) are for PU(H)-P4, P5, P6 models.

When installing the unit on a rooftop or other location unprotected from the wind, situate the unit’s air outlet so that it is not directly exposed to strong winds.

• Position the unit so that the air outlet blows perpendicularly to the seasonal wind direction, if possible.

2.2. Außenmaße (Außenanlage)

Modelle W D H A B C P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Freiraum für Belüftung und Bedienung

Min. 1000

(1500)

Min. 300

(500)

1 Beim Installieren einer einzelnen Außenanlage 2 Beim Anbringen zahlreicher Außeranlagen

∗ Die Abmessungen in ( ) beziehen sich auf die Modelle PU(H)-P4, P5, P6.

Bei Anbringung der Anlage auf der Dachoberseite oder an anderen, nicht vor Wind geschützten Stellen, die Luftaustrittsöffnung der Anlage so ausrichten, daß sie nicht unmittelbar starkem Wind ausgesetzt ist.

• Bringen Sie die Anlage so an, daß die Abluft aus der Luftaustrittsöffnung im rechten Winkel zur jahreszeitlichen Windrichtung, soweit diese bekannt ist, geführt wird.

2.2. Yttre dimensioner (Utomhusenhet)

(mm)

Modeller W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Ventilation et espace de service

1 Lors de l’installation d’un seul appareil extérieur 2 Lors de l’installation de plusieurs appareils extérieurs

∗ Les dimensions entre parenthèses ( ) concernent les modèles PU(H)-P4, P5 et P6.

Lors de l’installation de l’appareil sur un toit ou à d’autres endroits non protégés du vent, diriger la sortie d’air de l’appareil vers le côté qui n’est pas directement opposé aux vents forts.

• Placer l’appareil de telle sorte que la sortie d’air souffle dans la direction perpendiculaire à celle des vents saisonniers, si celle-ci est connue.

2.2. Buitenafmetingen (Buitenapparaat)

Modellen W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Ventilatie en bereikbaarheid

1 Installatie van één buitenapparaat 2 Installatie van meerdere buitenapparaten

∗ De afmetingen tussen ( ) gelden voor de modellen PU(H)-P4, P5 en P6.

Als het apparaat wordt geïnstalleerd op het dak of op een andere plaats waar de wind vrij spel heeft, moet de luchtuitlaat van het apparaat zo worden geplaatst dat hij niet rechtstreeks aan krachtige windstoten blootstaat.

• Plaats het apparaat zodanig dat de luchtuitlaat loodrecht uitkomt op de windrichting die gedurende het seizoen het meest voorkomt, indien deze windrichting bekend is.

2.3. Ventilation och utrymme för underhåll

1 När en enda utomhusenhet installeras 2 När flera utomhusenheter installeras

∗ Dimensionerna inom parentestecknen ( ) gäller för modellerna PU(H)-P4, P5, P6.

När enheten installeras på tak eller andra platser som ej är skyddade från vinden bör enhetens luftutlopp placeras så att det ej direkt utsätts för starka vindar.

• Positionera enheten så att luftutloppet ligger lodrätt i förhållande till vindriktningen på säsongsvindarna, om denna känns till.

2.2. Dimensioni (Sezione esterna)

Modelli W D H A B C P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Ventilazione e spazio di servizio

1 Per l’installazione di una singola sezione esterna 2 Installazione di più sezioni esterne

∗ Le dimensioni in ( ) sono per i modelli PU(H)-P4, P5, P6.

Per installare l’unità su un letto od in altri loughi non protetti dal vento, far sì che l’uscita dell’aria dell’unità non si esposta ai venti forti.

• Disporre l’unità in modo che l’uscita della stessa possa scaricare l’aria perpendicolarmente alla direzione stagionale del vento, se questa è nota.

2. Lugar en que se instalará 2. Localização da instalação

2. Montagested 2. ÃÒÚÔ˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜

2. Montaj yeri

2. Место установки

中

2.2. Dimensiones exteriores (Unidad exterior)

Modelos W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Ventilación y espacio de servicio

1 Al instalar una unidad exterior simple 2 Cuando instale varias unidades exteriores

∗ Las dimensiones de ( ) son para los modelos PU(H)-P4, P5, P6.

Cuando instale una unidad en el tejado o en otros lugares desprotegidos del viento, sitúe la salida de aire de la unidad de manera que no esté directamente expuesta al viento fuerte.

• Coloque la unidad de manera que la salida de aire sople en dirección perpendicular a la dirección estacional del viento, si la conoce.

2.2. Udvendige mål (Udendørs enhed)

Modeller W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Plads til ventilation og service

1 Ved montering af en enkelt, udendørs enhed 2 Ved montering af flere udendørs enheder

∗ Mål i ( ) gælder for PU(H)-P4, P5, P6 modeller.

Når enheden monteres på et tag eller et andet sted, hvor den ikke er beskyttet mod vinden, skal enhedens luftudtag placeres, så det ikke udsættes direkte for stærk blæst.

• Anbring enheden, så udblæsningsluften går vinkelret på den fremherskende vindretning, hvis dette er muligt.

2.2. Dimensões globais (Unidade exterior)

Modelos W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Ventilação e espaço de manutenção

1 Quando instalar uma só unidade exterior 2 Quando instalar muitas unidades exteriores

∗ As dimensões entre parêntesis ( ) correspondem aos modelos PU(H)-P4, P5, P6.

Se instalar a unidade no topo do telhado ou noutros locais desprotegidos do vento, coloque a saída de ar da unidade numa direcção não directamente exposta a ventos fortes.

• Posicione a unidade de modo que o ar que se escapa da unidade sopre perpendicularmente à direcção sazonal do vento, se for conhecida.

2.2. ∂НˆЩВЪИО¤˜ ‰И·ЫЩ¿ЫВИ˜ (∂НˆЩВЪИО‹ МФУ¿‰·)

ªÔÓÙ¤Ï· W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(¯ÏÛÙ.)

2.3. ∂Н·ВЪИЫМﬁ˜ О·И ¯ТЪФ˜ Ы˘УЩ‹ЪЛЫЛ˜

1 °И· ВБО·Щ¿ЫЩ·ЫЛ МИ·˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ 2 °И· ВБО·Щ¿ЫЩ·ЫЛ ФППТУ ВНˆЩВЪИОТУ МФУ¿‰ˆУ

∗ √È ‰È·ÛÙ¿ÛÂÈ˜ ÛÂ ·Ú¤ÓıÂÛË ( ) ·Ó·Ê¤ÚÔÓÙ·È ÛÙ· ÌÔÓÙ¤Ï· PU(H)-P4, P5, P6.

ŸÙ·Ó Ë ÂÁÎ·Ù¿ÛÙ·ÛË Á›ÓÂÙ·È ÛÙËÓ ÔÚÔÊ‹ ‹ ÛÂ ¿ÏÏÔ ÛËÌÂ›Ô ﬁÔ˘ ‰ÂÓ ˘¿Ú¯ÂÈ ÚÔÛÙ·Û›· ·ﬁ ÙÔÓ ·¤Ú·, Ù· ÛÙﬁÌÈ· ÂÍ·ÁˆÁ‹˜ ·¤Ú· Ú¤ÂÈ Ó· ÙÔÔıÂÙÔ‡ÓÙ·È ÌÂ ÙÚﬁÔ ÒÛÙÂ Ó· ÌËÓ Â›Ó·È ÂÎÙÂıÈÌ¤Ó· ¿ÌÂÛ· ÛÂ ‰˘Ó·Ù¿ ÚÂ‡Ì·Ù· ·¤ÚÔ˜.

• ∏ ÙÔÔı¤ÙËÛË ÙË˜ ÌÔÓ¿‰·˜ Ú¤ÂÈ Ó· Á›ÓÂÙ·È ÌÂ ÙÚﬁÔ ÒÛÙÂ ÙÔ ÛÙﬁÌÈÔ ÂÍ·ÁˆÁ‹˜ ·¤Ú· Ó· Ê˘Û¿ Î¿ıÂÙ· ÛÂ Û¯¤ÛË ÌÂ ÙËÓ Î·ÙÂ‡ı˘ÓÛË ÙÔ˘ ·¤Ú·, Â¿Ó

·˘Ùﬁ Â›Ó·È ‰˘Ó·Ùﬁ.

2.2. D›ﬂ ölçüler (D›ﬂ ünite)

Model W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(mm)

2.3. Havaland›rma ve bak›m alan›

1 Tek bir d›ﬂ ünite monte ederken 2 Birden fazla d›ﬂ ünite monte ederken

∗ ( ) içinde verilen ölçüler PU(H)-P4, P5, P6 modelleri içindir

Üniteyi, çat› üzerine veya rüzgardan korunmayan baﬂka bir yere monte ederken, ünitenin hava ç›k›ﬂ›n›n yerini, kuvvetli rüzgarlara maruz kalmayacak ﬂekilde seçin.

• Ünitenin konumunu, mümkünse, hava ç›k›ﬂ›ndan gelen havan›n mevsim rüzgarlar›n›n yönüne dik gelmesini sa¤layacak ﬂekilde seçin.

2.2. Контурные габариты (Наружный прибор)

Модели W D H A B C

P1, 1.6 900 330+20 650 500 200 370

P2, 2.5, 3 900 330+20 855 500 200 370

P4 900 330+20 1260 500 200 370

P5, 6 1050 330+20 1260 600 225 370

(мм)

2.3. Вентиляция и сервисное пространство

1 При установке одиночного внутреннего прибора 2 При установке нескольких внутренних приборов

*Габариты в ( ) укзаны для моделей PU(H)-P4, P5, P6.

При установке прибора на крыше или в местах, подверженных сильным ветрам, расположите прибор таким образом, чтобы его выходное воздушное отверстие не было обращено в сторону сильных ветров.

• По возможности расположите прибор таким образом, чтобы воздух выдувался перпендикулярно направлению преобладающих сезонных ветров.

2. Emplacement pour l’installation

2. Plaats

2. Installation location

2. Aufstellort

2. Placering

2. Luogo in cui installare

2.4. Outline dimensions (Indoor unit)

Select a proper position allowing the following clearances for installation and maintenance.

Models W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Warning: Mount the indoor unit on a ceiling strong enough to withstand the weight of the unit.

(mm)

2.4. Dimensions externes (Appareil intérieur)

Choisir un emplacement approprié en prenant compte des espaces suivants pour l’installation et l’entretien.

Modèles W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Avertissement: Fixer l’appareil intérieur à un plafond suffisamment résistant pour supporter son poids.

(mm)

2.4. Außenabmessungen (Innenanlage)

Wählen Sie einen geeigneten Aufstellort mit nachstehenden Freiräumen für Aufstellung und Wartung.

Modelle W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Warnung: Die Innenanlage an einer Decke montieren, die stark genug ist, um das Gewicht der Anlage zu tragen.

(mm)

2.4. Yttre dimensioner (Inomhusenhet)

Välj korrekt läge som medger följande fria utrymmen för installation och underhåll.

Modeller W D H ABC D

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Varning: Montera inomhusenheten på en tak stark nog att hålla enhetens vikt.

(mm)

2.4. Buitenafmetingen (Binnenapparaat)

Kies een geschikte plaats waarbij u rekening moet houden dat u de hiernavolgende ruimte vrij moet laten voor installatie en onderhoud.

Modellen W D H A BCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Waarschuwing: Bevestig het binnenapparaat tegen een plafond die sterk genoeg is om het gewicht van het apparaat te dragen.

(mm)

2.4. Dimensioni dell’unità (Sezione interna)

Selezionare una posizione di installazione in grado di offrire i seguenti spazi necessari per l’installazione e la manutenzione dell’unità:

Modelli W D H ABC D

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Avvertenza: Montare la sezione interna su uno soffitto in grado di sopportare perfettamente il peso dell’unità.

(mm)

2. Lugar en que se instalará 2. Localização da instalação

2. Montagested 2. ÃÒÚÔ˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜

2. Montaj yeri

2. Место установки

中

2.4. Dimensiones exteriores (Unidad interior)

Seleccione una posición adecuada, de forma que queden las siguientes distancias para proceder a la instalación y al mantenimiento.

Modelos W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Atención: Instale la unidad interior en un techo suficientemente fuerte para soportar el peso de la unidad.

(mm)

2.4. Udvendige mål (Indendørs enhed)

Vælg en egnet placering med følgende friareal til montage og vedligeholdelse.

Modeller W D H AB CD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Advarsel: Monter den indendørs enhed i et loft, der er stærkt nok til at kunne klare enhedens vægt.

(mm)

2.4. Dimensões globais (Unidade interior)

Seleccione um lugar adequado que torne possível os seguintes espaços para instalação e manutenção.

Modelos W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Aviso: Monte a unidade interior num tecto resistente o suficiente para suportar o peso da unidade.

(mm)

2.4. ∂НˆЩВЪИОВ˜ ‰И·ЫЩ¿ЫВИ˜ (∂ЫˆЩВЪИО‹ МФУ¿‰·)

∂ИП¤НЩВ ЩЛУ О·Щ¿ППЛПЛ ı¤ЫЛ ·К‹УФУЩ·˜ Щ· ·ОﬁПФ˘ı· ‰И¿ОВУ· БИ· ‰ИВ˘ОﬁП˘УЫЛ ЩЛ˜ ЩФФı¤ЩЛЫЛ˜ О·И ЩˆУ ВЪБ·ЫИТУ Ы˘УЩ‹ЪЛЫЛ˜.

ªÔÓÙ¤Ï· W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

¶ЪФВИ‰ФФ›ЛЫЛ: ∆ФФıВЩЛЫЩВ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰· ЫВ ЩФ›¯Ф ·ЪОВЩ¿ ·УıВОЩИОﬁ ТЫЩВ У· МФЪ¤ЫВИ У· Ы˘БОЪ·Щ‹ЫВИ ЩФ ‚¿ЪФ˜ ЩЛ˜.

(mm)

2.4. D›ﬂ ölçüler (‹ç ünite)

Montaj ve bak›m için aﬂa¤›daki aç›kl›klara izin veren uygun bir konum seçin.

Model W D H ABCD

P3 600 270 1900 300 Min. 100 Min. 1000 Min. 5

P4, 5, 6 600 350 1900 300 Min. 100 Min. 1000 Min. 5

Uyar›:

‹ç üniteyi, ünitenin a¤›rl›¤›n› çekebilecek dayan›kl›l›kta bir tavana monte edin.

(mm)

2.4. Контурные габариты (Внутренний прибор)

Выберите надлежащее место, с учетом наличия следующего свободного пространства для установки и проведения техобслуживания.

Модели W D H ABCD

P3 600 270 1900 300 мин. 100 мин. 1000 мин. 5

P4, 5, 6 600 350 1900 300 мин. 100 мин. 1000 мин. 5

Предупреждение: Подвешивайте внутренний прибор на потолок, способный выдержать вес прибора.

(мм)

3. Installation de l’appareil intérieur

3. Het binnenapparaat installeren

3. Installing the indoor unit

3. Anbringung der Innenanlage

3. Installering av inomhusenheten

3. Installazione della sezione interna

3.1. Check the indoor unit accessories

The indoor unit should be supplied with the following spare parts and accessories.

Part number

1 Tip-over prevention bracket 1

2 Tapping screws 3 3 Gas pipe insulation (large) 1 4 Liquid pipe insulation (small) 1 5 Band 5 6 Drain socket 1 7 Bushing (for the wire hole) 2

Accessory name Q’ty Setting location

The top surface of the unit.

Inside the air intake grill.

3.1. Überprüfung des Zubehörs der Innenanlage

Die Innenanlage muß mit nachstehenden Ersatz- und Zubehörteilen.

Teilnummer

2 Blechschrauben 3

5 Band 5 6 Auslaufstopfen 1

Bezeichnung des Zubehörteils Klammer, die das Umkippen verhindert

Isolierung (groß) für Gasrohrleitung Isolierung (klein) für Flüssigkeitsrohrleitung

Buchse (für Durchgang der Elektroleitung)

Anzahl Fundort

An der Oberseite der Anlage.

Im Luftansauggitter.

3.1. Vérification des accessoires de l’appareil intérieur

L’appareil intérieur devrait être fourni avec les pièces de rechange et accessoires suivants.

Numéro de la pièce

1 Applique anti-bascule 1

2 Vis à tôle 3 3 Isolant du tuyau à gaz (large) 1 4 Isolant du tuyau à liquide (petit) 1 5 Bande 5 6 Douille d’évacuation 1 7 Manchon (pour la sortie des fils) 2

Nom de l’accessoire Qté Emplacement

surface supérieure de l’appareil.

A l’intérieur de la grille d’aspiration d’air.

3.1. De toebehoren voor het binnenapparaat controleren

Het binnenapparaat moet geleverd worden met de volgende reserve-onderdelen en toebehoren.

Onderdeelnummer

1 Beveiligingsbeugel 1

2 Zelftappende schroeven 3

5 Band 5 6 Sok voor afvoerleiding 1 7 Mof (voor doorvoer bedrading) 2

Accessoire naam Hoeveelheid Plaats

Pijpbekleding voor gasleiding (groot) Pijpbekleding voor vloeistofleiding (klein)

Bovenop het apparaat.

Achter de gril van de luchtinlaat.

3.1. Kontrollera tillbehören för inomhusenheten

Inomhusenheten bör levereras med följande reservdelar och tillbehör.

Del nummer

1 Vältskyddsfäste 1

2 Självborrande skruvar 3 3 Skydd för gasrör (stor) 1 4 Skydd för vätskerör (liten) 1 5 Band 5 6 Muff för dräneringsrör 1 7 Bussning (för kabelhålet) 2

Tillbehörets namn Antal Läge för infattning

Ytan på enhetens överdel.

Innanför gallret till inloppet.

3.1. Controllo degli accessori della sezione interna

La sezione interna viene consegnata con i seguenti ricambi e accessori.

N. ordine Nome dell’accessorio Q.tà Ubicazione

Staffa di protezione contro

il ribaltamento riore dell’unità.

2 Viti di maschiatura 3

Isolamento del tubo del

gas (grande) Isolamento del tubo del

liquido (piccolo)

5 Fascia 5 6 Manicotto di drenaggio 1 7 Boccola (per il foro del cavo) 2

Superficie supe

All’interno della griglia di ingresso.

3. Instalación de la unidad interior 3. Instalação da unidade interior

3. ‹ç ünitenin montaj›

3. Установка внутреннего прибора

中

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜3. Montering af den indendørs enhed

3.1. Comprobación de los accesorios de la unidad in- terior

La unidad interior debe ir acompañada de las siguientes piezas de repuesto y accesorios.

Nº de pieza Nombre accesorio Cant. Lugar de instalación

1 Soporte antibasculante 1

2 Tornillos 3

Aislamiento de tubos de

gas (grande) Aislamiento de tubos de

líquido (pequeño)

5 Flejes 5 6 Base de drenaje 1

Pasadores aislantes (para

los orificios de paso)

Parte superior de la unidad.

Dentro de la parrilla de toma de aire.

3.1. Check tilbehørsdelene til den indendørs enhed

Den indendørs enhed skal være leveret sammen med følgende reservedele og tilbehørsdele.

Delnr. Tilbehørsdelens navn Kvantum Placering

1 Beslag til forhindring af væltning 1

2 Selvskærende skrue 3 3 Gasrørsisolering (stor) 1 4 Væskerørsisolering (lille) 1 5 Bånd 5

Mellemstykke mellem drænrør

og drænslange

7 Kabelgennemføring 2

På toppen af enheden.

Inden for indtagsgitteret.

3.1. Verificação dos acessórios da unidade interior

A unidade interior deve ter as seguintes peças sobresselentes e acessórios.

Número da peça

2 Parafusos de derivação3 3 4 5 Banda 5 6 Tomada de drenagem 1 7 Casquilho (para o orifício do fio) 2

Nome do acessório Q.de Local de instalação

Suporte de prevenção de queda

Isolação do tubo de gás (grande) Isolação do tubo de líquido (pequena)

Face superior da

unidade.

1 1

Dentro da grelha de admissão de ar.

3.1. ŒПВБ¯Ф˜ ВН·ЪЩЛМ¿ЩˆУ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜

∏ ВЫˆЩВЪИО‹ МФУ¿‰· ЪФМЛıВ‡ВЩ·И МВ Щ· ·Ъ·О¿Щˆ ·УЩ·ПП·ОЩИО¿ О·И ВН·ЪЩ‹М·Щ·.

∞Ъ. ·УЩ·ПП·ОЩИОФ‡

1 °ˆÓÈ·Îﬁ Ï·Ì¿ÎÈ ÛÙ‹ÚÈÍË˜ 1

2 §·Ì·ÚÈÓﬁ‚È‰Â˜ 3 3 4 5 ∆·ÈÓ›· 5 6 АФ‰Ф¯‹ ·ФЫЩЪ¿ББИЫЛ˜ 1

√ÓÔÌ·Û›· ÂÍ·ÚÙ‹Ì·ÙÔ˜ ¶ÔÛﬁÙËÙ·

ªÔÓˆÙÈÎﬁ ÛˆÏ‹Ó· ·ÂÚ›Ô˘ (Ê·Ú‰‡) ªÔÓˆÙÈÎﬁ ÛˆÏ‹Ó· ˘ÁÚÔ‡ (ÌÈÎÚﬁ)

¢·ÎÙ‡ÏÈÔ˜ (ÁÈ· ÙËÓ Ô‹ ÙÔ˘ Î·Ïˆ‰›Ô˘)

™ËÌÂ›Ô ÙÔÔı¤ÙËÛË˜ ÕÓˆ ÂÈÊ¿ÓÂÈ· ÙË˜ ÌÔÓ¿‰·˜.

1 1

™ЩФ ВЫˆЩВЪИОﬁ ЩЛ˜ БЪ›ПИ·˜ ВИЫ·БˆБ‹˜.

3.1. ‹ç ünitenin aksesuarlar›n› kontrol edin

‹ç üniteyle birlikte aﬂa¤›daki yedek parçalar ve aksesuarlar verilmiﬂ olmal›d›r.

Parça numaras›

1 Devrilmeyi engelleyen köﬂebent 1 Ünitenin üst yüzeyi. 2 K›lavuz vidalar 3 3 Gaz borusu yal›t›m› (büyük) 1 4 S›v› borusu yal›t›m› (küçük) 1 5 Bant 5 6 Drenaj soketi 1 7 Rakor (kablo deli¤I için) 2

Aksesuar›n ad› Miktar Yerleﬂtirme konumu

Hava giriﬂ ›zgaras›n›n içi.

3.1. Проверьте наличие дополнительных принадлежностей к внутреннему прибору

Внутренний прибор должен поставляться в комплекте со следующими запасными деталями и дополнительными принадлежностями.

Номер детали

Название приспособления Кол-во Место установки Крепежный кронштейн для

предотвращения опрокидывания прибора

2 Самонарезающие винты 3 3

Теплоизоляция труб для газа (большая)

Теплоизоляция труб для жидкости (малая)

5 Лента 5 6

Соединительная муфта для дренажа

Втулка (вставляется в отверстие для электропровода)

1 1

1 2

Верхняя панель прибора

Внутри воздухозаборной решетки

3. Installation de l’appareil intérieur

3. Het binnenapparaat installeren

3. Installing the indoor unit

3. Anbringung der Innenanlage

3. Installering av inomhusenheten

3. Installazione della sezione interna

3.2. Tip-over prevention bracket

To prevent the unit from tipping over attach the tip-over prevention bracket to the wall.

1 Tip-over prevention bracket

A Tapping screws 4 × 10 B The long edge of the unit C The short edge of the unit

The tip-over prevention bracket 1 is set on the top surface of the unit. Remove the tapping screws 2, and then reinstall the bracket, as shown in the illustration. For the proper installation distances, see page 24.

D Screw E Remove the screw D and then pull the grill forward to remove it.

3.2. Klammer, die das Umkippen verhindert

Um zu verhindern, daß die Anlage umkippt, die dafür vorgesehene Klammer an der Wand anbringen.

1 Klammer, die das Umkippen verhindert

A Blechschrauben 4 × 10 B Die lange Kante der Anlage C Die kurze Kante der Anlage

Die Klammer, die das Umkippen verhindert 1, ist auf der Oberseite der Anlage angebracht. Die Blechschrauben 2 entfernen und die Klammer wie in der Abbil- dung dargestellt wieder anbringen. Angaben über richtige Einbauabstände siehe Seite 24.

D Schraube E Die Schraube D entfernen und das Gitter zum Abnehmen nach vorne ziehen.

3.2. Applique anti-bascule

Pour empêcher l’appareil de basculer, attacher l’applique anti-bascule au mur.

1 Applique anti-bascule

A Vis à tôle 4 × 10 B Long côté de l’appareil C Côté court de l’appareil

L’applique anti-bascule 1 est installée sur la surface supérieure de l’appareil. Enle- ver les vis à tôle 2 puis réinstaller l’applique, en suivant les indications de l’illustra- tion. Pour obtenir les distances correctes d’installation, se reporter à la page 24.

D Vis E Enlever la vis D puis tirer la grille vers l’avant pour l’enlever.

3.2. Beveiligingsbeugel

Om te voorkomen dat het apparaat omvalt, dient u de beveiligingsbeugel stevig aan de muur te bevestigen.

1 Beveiligingsbeugel

A Zelftappende schroeven 4 × 10 B Lange zijde van het apparaat C Korte zijde van het apparaat

De beveiligingsbeugel 1 bevindt zich aan de bovenkant van het apparaat. Verwijder de zelftappende schroeven 2 en plaats de beveiligingsbeugel hierna zoals getoond in de afbeelding. Zie pagina 24 voor de juiste afstanden bij installatie van de beveilingsbeugel.

D Schroef E Verwijder de schroeven D en trek de gril naar voren om deze te verwijderen.

3.2. Vältskyddsfäste

För att förhindra att enheten välter ska ett vältskyddsfäste fästas i väggen.

1 Vältskyddsfäste

A Självborrande skruvar 4 × 10 B Enhetens långsida C Enhetens kortsida

Vältskyddsfästet 1 sitter i ytan på enhetens överdel. Tag ur de självborrande skruvarna 2 och sätt sedan tillbaka fästet som illustration visar. För rätt installationsav- stånd, se sidan 24.

D Skruv E Skruva ur skruven D och dra sedan gallret mot dig för att avlägsna den.

3.2. Staffa di protezione contro il ribaltamento

Per impedire il ribaltamento dell’unità, attaccare la staffa alla parete.

1 Staffa di protezione contro il ribaltamento

A Viti di maschiatura 4 × 10 B Bordo lungo dell’unità C Bordo corto dell’unità

La staffa di protezione contro il ribaltamento 1 è montata sulla superficie superiore dell’unità. Rimuovere le viti di maschiatura 2 e installare poi di nuovo la staffa, come indicato nell’illustrazione. Per le distanze di installazione corrette, vedere pagina 24.

D Vite E Rimuovere la vite D e poi tirare la griglia in avanti per toglierla.

3. Instalación de la unidad interior 3. Instalação da unidade interior

3. ‹ç ünitenin montaj›

3. Установка внутреннего прибора

中

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜3. Montering af den indendørs enhed

3.2. Soporte antibasculante

Para evitar que la unidad bascule y caiga, fije el soporte antibasculante a la pared.

1 Soporte antibasculante

A Tornillos 4 × 10 B Borde largo de la unidad C Borde corto de la unidad

El soporte antibasculante 1 se fija en la superficie superior de la unidad. Saque los tornillos 2 y vuelva a colocar el soporte como muestra la ilustración. Con respecto a las distancias de instalación apropiadas, consulte la página 25.

D Tornillo E Extraiga el tornillo D y tire de la rejilla hacia delante para extraerla.

3.2. Beslag til forhindring af væltning

For at forhindre at enheden vælter, skal sikringsbeslaget monteres på væggen.

1 Beslag til forhindring af væltning

A Selvskærende skruer 4 × 10 B Enhedens lange kant C Enhedens korte kant

Beslaget til forhindring af væltning 1 placeres på toppen af enheden. Fjern de selvskærende skruer 2 og montér beslaget igen som vist på tegningen. Se side 25 vedrørende korrekt monteringsafstand.

D Skrue E Fjern skruen D og træk gitteret fremad for at fjerne det.

3.2. Suporte de prevenção de queda

Para evitar que a unidade caia, fixe o suporte de prevenção de queda à parede.

1 Suporte de prevenção de queda

A Parafusos de derivação 4 × 10 B Borda longa da unidade C Borda curta da unidade

O suporte de prevenção de queda 1 é fixado na face superior da unidade. Retire os parafusos de derivação 2 e instale o suporte como indicado na ilustração. Quanto às distâncias apropriadas para a instalaçäo, consulte a página 25.

D Parafuso E Retire o parafuso D e puxe a grelha para a frente, para a retirar.

3.2. °ˆÓÈ·Îﬁ Ï·Ì¿ÎÈ ÛÙ‹ÚÈÍË˜

°И· У· ЪФПЛКıВ› Л ЩТЫЛ ЩЛ˜ МФУ¿‰·˜ ЫЩВЪВТЫЩВ ЩФ БˆУИ·Оﬁ П·М¿ОИ ЫЩ‹ЪИНЛ˜ ЫЩФУ ЩФ›¯Ф.

1 °ˆÓÈ·Îﬁ Ï·Ì¿ÎÈ ÛÙ‹ÚÈÍË˜

A §·Ì·ÚÈÓﬁ‚È‰Â˜ 4 × 10 B ∏ Ì·ÎÚÈ¿ ÁˆÓ›· ÙË˜ ÌÔÓ¿‰·˜ C ∏ ÎÔÓÙ‹ ÁˆÓ›· ÙË˜ ÌÔÓ¿‰·˜

∆Ô ÁˆÓÈ·Îﬁ Ï·Ì¿ÎÈ ÛÙ‹ÚÈÍË˜ 1 ÙÔÔıÂÙÂ›Ù·È ÛÙËÓ ¿Óˆ ÂÈÊ¿ÓÂÈ· ÙË˜ ÌÔÓ¿‰·˜. µÁ¿ÏÙÂ ÙÈ˜ Ï·Ì·ÚÈÓﬁ‚È‰Â˜ 2 О·И ЫЩЛ Ы˘У¤¯ВИ· В·У·ЩФФıВЩ‹ЫЩВ ЩФ П·М¿ОИ ﬁˆ˜ К·›УВЩ·И ЫЩЛУ ВИОﬁУ·. °И· ЩИ˜ О·Щ¿ППЛПВ˜ ·ФЫЩ¿ЫВИ˜ ЩФФı¤ЩЛЫЛ˜, ‰В›ЩВ ЫЩЛ ЫВП›‰· 25.

D µ›‰· E µÁ¿ÏÙÂ ÙË ‚›‰· D Î·È ÛÙË Û˘Ó¤¯ÂÈ· ÙÚ·‚‹ÍÙÂ ÙË ÁÚ›ÏÈ· ÚÔ˜ Ù· ÂÌÚﬁ˜ ÁÈ· Ó· ÙË

‚Á¿ÏÂÙÂ.

3.2. Devrilmeyi engelleyen köﬂebent

Ünitenin devrilmemesi için, devrilmeyi engelleyen köﬂebendi duvara tutturun.

1 Devrilmeyi önleyen braket

A S›k›ﬂt›rma vidalar› 4 × 10 B Birimin uzun kenar› C Birimin k›sa kenar›

Devrilmeyi engelleyen köﬂebent 1, ünitenin üst yüzeyine tak›l›r. K›lavuz vidalar› 2 ç›kart›n ve ﬂekilde gösterildi¤i gibi köﬂebendi yeniden tak›n. Do¤ru takma mesafeleri için sayfa 25’ya bak›n›z.

D Vida E Viday› D ç›kart›n ve ›zgaray› ç›kartmak için ileriye do¤ru çekin.

3.2. Крепежный кронштейн для предотвращения опрокидывания прибора

Для предотвращения опрокидывания прибора прикрепите крепежный кронштейн для предотвращения опрокидывания прибора к стене.

1 Крепежный кронштейн для предотвращения опрокидывания прибора

A Самонарезающие винты 4 × 10 B Длинная грань прибора C Короткая грань прибора

Крепежный кронштейн для предотвращения опрокидывания прибора 1 устанавливается на верхней панели прибора. Снимите самонарезающие винты 2, и затем по-новому установите кронштейн, как показано на рисунке. Точные значения расстояний, соблюдение которых необходимо при установке, приводится на стр. 25.

D Винт E Снимите винт D и потяните решетку на себя, чтобы снять ее.

3. Installation de l’appareil intérieur

3. Het binnenapparaat installeren

3. Installing the indoor unit

3. Anbringung der Innenanlage

3. Installering av inomhusenheten

3. Installazione della sezione interna

Example of a tip-over prevention bracket

If the wall or floor is made of a material other than wood, use a suitable device such as a commercially available concrete anchor to hold the unit in place.

2 4 × 25 tapping screws

F Hold the bracket in place with the tapping screws 2. G The bottom of the unit can be held in place by four anchor bolts which can be obtained

locally.

Beispiel einer Klammer, die das Umkippen verhindert.

Wenn die Wand oder der Boden aus anderem Material als Holz besteht, die Anlage mit einer geeigneten Vorrichtung, wie etwa einem im Handel erhältlichen Ankerbolzen, in der richtigen Stellung halten.

2 Blechschrauben 4 × 25

F Mit den Blechschrauben 2 die Klammer in der vorgesehenen Stellung halten. G Der Boden der Anlage kann mit vier Ankerbolzen, die vor Ort zu beschaffen sind, in Stellung

gehalten werden.

Exemple d’une applique anti-bascule.

Si le mur ou le sol n’est pas en bois, utiliser un dispositif adéquat, par exemple un ancrage en béton commercial qui maintiendra l’appareil en place.

2 4 × 25 vis à tôle

E Fixer l’applique avec les vis à tôle 2. G La partie inférieure de l’appareil peut être fixée à l’aide de quatre boulons d’ancrage que

vous pourrez obtenir localement.

Bevestigingsvoorbeeld voor een beveiligingsbeugel

Als de muur of de vloer van een ander materiaal dan hout is gemaakt, gebruik dan een geschikt hulpstuk zoals een betonnen verankering om het apparaat op zijn plaats te bevestigen.

2 Zelftappende schroeven 4 × 25

F Zet de beveiligingsbeugel op de juiste plaats vast met de zelftappende schroeven 2. G De bodem van het apparaat kan aan de vloer worden bevestigd met vier ankerbouten, die

u in iedere ijzerhandel kunt kopen.

Exempel på ett vältskyddsfäste

Om väggen eller golvet är av ett annat material än trä, använd en lämplig anordning, såsom kommersiellt tillgängligt betongstag för att hålla enheten på plats.

2 4 × 25 Självborrande skruvar

F Håll fästet på plats med självborrande skruvarna 2. G Enhetens nederdel kan hållas på plats av fyra ankarbultar, vilket kan införskaffas lokalt.

Esempio di una staffa di protezione contro il ribaltamento

Se la parete o il pavimento sono costruiti con un materiale diverso dal legno, utilizzare un mezzo adatto, come ad esempio un dispositivo di ancoraggio in calcestruzzo, disponibile in commercio, per fissare l’unità sul posto.

2 Viti di maschiatura 4 × 25

F Fissare la staffa sul posto con le viti di maschiatura 2. G La parte inferiore dell’unità può essere fissata sul posto mediante quattro bulloni d’ancorag-

gio che possono essere ottenuti localmente.

3. Instalación de la unidad interior 3. Instalação da unidade interior

3. ‹ç ünitenin montaj›

3. Установка внутреннего прибора

中

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜3. Montering af den indendørs enhed

Ejemplo de un soporte antibasculante

Si la pared o el suelo no fueran de madera, utilice un sistema adecuado, como por ejemplo un anclaje de cemento para mantener la unidad en su lugar.

2 Tornillos tirafondos 4 × 25

F Sujete el soporte mientras lo atornilla 2. G La parte inferior de la unidad se puede mantener en su lugar con cuatro tornillos de anclaje

que se pueden adquirir localmente.

Eksempel på et beslag til forhindring af væltning

Hvis væggen eller gulvet er lavet af et andet materiale end træ, skal man bruge en egnet anordning såsom en ekspansionsskrue (kan fås hos en lokal forhandler) til at holde enheden på plads.

2 4 × 25 selvskærende skruer

F Hold beslaget på plads med de selvskærende skruer 2. G Enhedens bund kan holdes på plads med fire ankerbolte (kan fås hos en lokal forhandler).

Exemplo de suporte de prevenção de queda

Se a parede ou o chão não for de madeira, utilize um dispositivo adequado, como por exemplo um dispositivo de fixação no betão, para fixar a unidade.

2 Parafusos de derivação 4 × 25

F Fixe o suporte no seu lugar com parafusos de derivação 2. G O fundo da unidade pode ser fixado por quatro parafusos de fixação disponíveis no comér-

cio.

¶·Ú¿‰ÂÈÁÌ· ÁˆÓÈ·ÎÔ‡ Ï·Ì·ÎÈÔ‡ ÛÙ‹ÚÈÍË˜

∂¿У Ф ЩФ›¯Ф˜ В›У·И О·Щ·ЫОВ˘·ЫМ¤УФ˜ ·ﬁ ¿ППФ ˘ПИОﬁ ВОЩФ˜ ·ﬁ Н‡ПФ, ¯ЪЛЫИМФФИ‹ЫЩВ ЩФ О·Щ¿ППЛПФ ВН¿ЪЩЛМ·, ﬁˆ˜ Щ· ‰И·ı¤ЫИМ· ЫЩФ ВМﬁЪИФ Ф‡· БИ· У· Ы˘БОЪ·Щ‹ЫВЩВ ЩЛ МФУ¿‰· ЫЩЛ ı¤ЫЛ ЩЛ˜.

2 §·Ì·ÚÈÓﬁ‚È‰Â˜ 4 × 25

F ™ЩВЪВТЫЩВ ЩФ П·М¿ОИ ЫЩЛ ı¤ЫЛ ЩФ˘ МВ ЩИ˜ П·М·ЪИУﬁ‚И‰В˜ 2. G ∆Ф О¿Щˆ ЩМ‹М· ЩЛ˜ МФУ¿‰·˜ МФЪВ› У· ЫЩВЪВˆıВ› ЫЩЛ ı¤ЫЛ ЩФ˘ МВ Щ¤ЫЫВЪ· МФ˘ПﬁУИ·

·У¿ЪЩЛЫЛ˜ Ф˘ МФЪВ›ЩВ У· ‚ЪВ›ЩВ ЫЩЛУ ЩФИО‹ ·БФЪ¿.

Devrilmeyi engelleyen köﬂebent örne¤i

E¤er duvar ya da zemin, tahta d›ﬂ›nda bir malzemeden yap›lm›ﬂsa, üniteyi yerine tutturabilmek için piyasadan sat›n al›nabilen beton tespiti gibi uygun bir ayg›t kullan›n.

2 4 × 25 k›lavuz vidalar

F K›lavuz vidalarla 2 köﬂebendi yerine tak›n. G Ünitenin alt taraf›, yerel piyasadan tedarik edilebilecek tespit c›vatalar›yla yerine tak›labilir.

Пример крепежного кронштейна для предотвращения опрокидывания прибора

Если стена или пол изготовлены не из дерева, воспользуйтесь соответствующим устройством, таким, например, как серийно выпускаемым анкерным устройством для напрягаемой арматуры, для фиксирования прибора на месте.

2 самонарезающие винты 4 × 25

F Зафиксируйте кронштейн на место с помощью самонарезающих винтов 2. G Низ прибора можно зафиксировать с помощью четырех анкерных болтов,

приобретаемых на месте.

3. Installation de l’appareil intérieur

3. Het binnenapparaat installeren

3. Installing the indoor unit

3. Anbringung der Innenanlage

3. Installering av inomhusenheten

3. Installazione della sezione interna

)

5-38 53-91

1910-1930

)

1890-1870

5-20

1910-1948,1963-2001

)

5-20

1890-1852,1837-1799

(mm)

)

3.3. Mounting the tip-over prevention bracket

• Select one of the following mounting methods, depending on the height of the frieze inside the wall above the floor.

• In the case of a light steel bed, a frieze is generally not used, so the bracket should be mounted to one of the supports or pillars (obtain the screws locally).

• If the air outlet duct is to be attached to the unit ceiling panel, make sure that the long edge of the bracket is placed against the wall. This will ensure that the bracket does not cover the knockout holes in the unit ceiling panel or the screw holes for attaching the air outlet duct.

A The bracket faces up B The bracket faces down

I) The short edge of the bracket is against the wall II) The long edge of the bracket is against the wall

• The distance between the unit and the wall can be varied.

• The vertical dimension shown is the distance from the floor to the bracket mount-

ing screws (the frieze center is within these limits).

3.3. Montage der Klammer, die das Umkippen verhindert

• Je nach Höhe des Frieses in der Mauer oberhalb des Bodens folgende Montageverfahren wählen.

• Bei Vorhandensein eines leichten Stahlbettes wird normalerweise kein Fries verwendet, so daß die Klammer an einer Stütze oder einem Pfeiler montiert werden muß (die Schrauben sind vor Ort zu beschaffen).

• Wenn der Strömungskanal des Luftausgangs an der Deckenplatte der Anlage angebracht ist, vergewissern, daß die lange Kante der Klammer entlang der Wand angesetzt wird. Dadurch ist sichergestellt, daß die Klammer die Löcher zum Aus- brechen in der Deckenplatte der Anlage oder die Schraubenlöcher zum Anbringen des Strömungskanals des Luftausgangs nicht abdeckt.

A Die Klammer zeigt nach oben B Die Klammer zeigt nach unten

I) Die kurze Kante der Klammer verläuft entlang der Wand II) Die lange Kante der Klammer verläuft entlang der Wand

• Der Abstand zwischen Anlage und Wand kann unterschiedlich sein

• Das dargestellte vertikale Maß ist der Abstand vom Boden zu den Befestigungs-

schrauben der Klammer (die Mitte des Frieses befindet sich innerhalb dieser Grenzwerte).

3.3. Installation de l’applique anti-bascule

• Sélectionner une des méthodes suivantes d’installation, selon la hauteur de la frise du mur par rapport au sol.

• Dans le cas d’un lit en acier léger, on n’utilise généralement pas de frise, l’applique devrait donc être installée sur l’un des supports ou piliers (obtenir les vis localement).

• Si le conduit de la sortie d’air doit être attaché au panneau de plafond de l’appareil, vous assurer que le long côté de l’applique est mise contre le mur. Cela pour vous assurer que l’applique ne recouvre pas les orifices d’éjection situés sur le panneau de plafond de l’appareil ou les trous à vis destinés à attacher le conduit de la sortie d’air.

A L’applique est orientée vers le haut B L’applique est orientée vers le bas

I) Le côté court de l’applique est contre le mur II) Le long côté de l’applique est contre le mur

• La distance entre l’appareil et le mur peut varier.

• La dimension verticale indiquée est la distance du sol jusqu’aux vis de fixation de l’applique ( le centre de la frise se trouve dans ces limites).

3.3. Aanbrengen van de beveiligingsbeugel

• Kies, afhankelijk van de afstand tussen de fries in de muur en de vloer, een van de volgende bevestigingsmethodes.

• Als er sprake is van een licht stalen frame, wordt er meestal geen fries gebruikt. In dit geval dient u de beugel aan een van de steunen of pilaren te bevestigen (schaf hiervoor zelf de schroeven aan).

• Als de luchtafvoerleiding aan het bovenpaneel van het apparaat moet worden bevestigd, zorg dan dat de lange zijde van de beugel tegen de muur komt. Zo weet u zeker dat de beugel de openingen in het bovenpaneel of de schroefgaten voor het bevestigen van de luchtafvoerleiding niet afdekt.

A De beugel is naar boven gericht B De beugel is naar beneden gericht

I) De korte kant van de beugel komt tegen de muur II) De lange kant van de beugel komt tegen de muur

• De afstand tussen het apparaat en de muur kan worden veranderd.

• De getoonde verticale afstand is de afstand tussen de vloer en de bevestiging-

schroeven voor de beugel (het midden van de fries bevindt zich binnen dit bereik).

3.3. Montering av vältskyddsfäste

• Välj en av följande monteringsmetoder, beroende på ramen på väggen ovanför golvet.

• I händelse av ett underlag av tunt stål, används normalt inte någon ram och därför bör fästet monteras i någon av stöttorna eller pelarna (skaffa skruvarna lokalt).

• Om ledningen till luftutsläppet ska fästas i enhetens takyta, se till att fästets långsida är placerad mot väggen. På så sätt kommer inte fästet att täcka hålen i enhetens takyta eller skruvhålen för fästning av ledningen till luftutsläppet.

A Fästet uppåtvänt B Fästet nedåtvänt

I) Korta ändan av fästet mot väggen II) Långa ändan av fästet mot väggen

• Avståndet mellan enheten och väggen kan varieras.

• Den vertikala dimensionen som visas är avståndet från golvet till fästets monterings- skruvar (mitten på ramen befinner sig inom dessa gränser).

3.3. Montaggio della staffa di protezione contro il

ribaltamento

• Selezionare uno dei seguenti metodi di montaggio, in funzione dell’altezza della fascia ornamentale della parete rispetto al pavimento.

• In presenza di un basamento in acciaio leggero, non viene normalmente usata una fascia ornamentale, cosicché la staffa deve essere montata su uno dei supporti o pilastri (le viti possono essere ottenute localmente).

• Qualora si debba attaccare il condotto di uscita al pannello dell’unità contro il soffitto, accertarsi che il bordo lungo si trovi contro la parete. Questo impedirà alla staffa di coprire i fori sagomati del pannello o i fori delle viti necessarie per attaccare il condotto di uscita dell’aria.

A La staffa è rivolta verso l’alto B La staffa è rivolta verso il basso

I) Il bordo corto della staffa si trova contro la parete II) Il bordo lungo della staffa si trova contro la parete

• La distanza fra l’unità e la parete può essere modificata.

• La dimensione verticale indicata è quella fra il pavimento e le viti di montaggio della staffa (il centro della fascia ornamentale si trova all’interno di questi limiti)

3. Instalación de la unidad interior 3. Instalação da unidade interior

3. ‹ç ünitenin montaj›

3. Установка внутреннего прибора

中

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜3. Montering af den indendørs enhed

3.3. Montaje del soporte antibasculante

• Elija uno de los métodos de montaje sugeridos, según la altura del entrepaño en la pared y sobre el suelo.

• Normalmente no hará falta entrepaño si hay chapa de acero. El soporte se montará entonces en uno d los soportes o pilares (adquiera los tornillos aparte).

• Si hay que unir el tubo de salida de aire al panel del techo de la unidad, asegúrese de que el borde más largo del soporte está contra la pared. Esto asegurará que el soporte no cubra los orificios troquelados del panel superior de la unidad o los orificios de atornillado para juntar al conducto de salida de aire.

A El soporte mira hacia arriba B El soporte mira hacia abajo

I) El borde corto del soporte está contra la pared II) El borde largo del soporte está contra la pared

• La distancia entre la unidad y la pared puede variar.

• Las dimensiones verticales equivalen a la distancia entre el suelo y los tornillos de montaje del soporte (el centro del entrepaño debe estar dentro de estos límites)

3.3. Montering af beslaget til forhindring af væltning

• Vælg en af de følgende monteringsmetoder, alt efter højden på lægten på væggen over gulvet.

• Man bruger normalt ikke en lægte i tilfælde af et let stålfundament, og derfor skal beslaget monteres på en af vægafstiverne eller -støtterne (skruerne kan fås hos en lokal forhandler).

• Hvis udblæsningskanalen skal fastgøres til enhedens toppanel, skal beslagets lange ende vende ind mod væggen. På denne måde dækker beslaget ikke for udtrykningshullerne i toppanelet eller skruehullerne til tilslutning af udblæsnings- kanalen.

A Beslaget vender opad B Beslaget vender nedad

I) Beslagets korte kant vender ind mod væggen II) Beslagets lange kant vender ind mod væggen

• Afstanden mellem enheden og væggen kan variere.

• De viste lodrette mål er afstanden fra gulvet til monteringsbeslagets skruer (mid- ten af lægten ligger inden for disse grænser).

3.3. Montagem do suporte de prevenção de queda

• Escolha um dos seguintes métodos, em função da altura do friso interno da parede acima do solo.

• Se a base for de aço, normalmente não se utiliza friso. Nesse caso, o suporte pode ser instalado num dos apoios ou pilares (parafusos à venda no comércio).

• Se o conduto de saída de ar tiver de ser fixado ao painel de tecto da unidade, a borda longa do suporte deve ficar contra a parede, para não obstruir os orifícios separadores do painel de tecto da unidade ou os furos dos parafusos de fixação do conduto de saída de ar.

A Suporte voltado para cima B Suporte voltado para baixo

I) Borda curta do suporte contra a parede II) Borda longa do suporte contra a parede

• A distância entre a unidade e a parede pode variar.

• A dimensão vertical indicada é a distância entre o chão e os parafusos de monta- gem do suporte (o centro do friso está dentro destes limites).

3.3. ∆ÔÔı¤ÙËÛË ÙÔ˘ ÁˆÓÈ·ÎÔ‡ Ï·Ì·ÎÈÔ‡ ÛÙ‹ÚÈÍË˜

ñ ∂ÈÏ¤ÍÙÂ Ì›· ·ﬁ ÙÈ˜ ·ÎﬁÏÔ˘ıÂ˜ ÌÂıﬁ‰Ô˘˜ ÙÔÔı¤ÙËÛË˜, ·Ó¿ÏÔÁ· ÌÂ ÙÔ

‡„Ф˜ ЩФ˘ ‰И·˙ТМ·ЩФ˜ ЫЩФ ВЫˆЩВЪИОﬁ ЩФ˘ ЩФ›¯Ф˘ В¿Уˆ ·ﬁ ЩФ ¿ЩˆМ·.

с ™ЩЛУ ВЪ›ЩˆЫЛ ВУФ˜ ПВЩФ‡ ·ЩЫ¿ПИУФ˘ ˘ФЫЩЪТМ·ЩФ˜ Ы˘У‹ıˆ˜ ‰В

¯ЪЛЫИМФФИВ›Щ·И ‰И¿˙ˆМ·. ŒЩЫИ ЩФ П·М¿ОИ ı· Ъ¤ВИ У· ЫЩВЪВˆıВ› ЫВ ¤У· ·ﬁ Щ· ˘ФЫЩЛЪ›БМ·Щ· ‹ ОФПﬁУВ˜ (‚›‰В˜ ‰И·ı¤ЫИМВ˜ ЫЩЛУ ЩФИО‹ ·БФЪ¿).

ñ ∂¿Ó Ú¤ÂÈ Ó· Û˘Ó‰ÂıÂ› ÛÙÔ Î·¿ÎÈ ÔÚÔÊ‹˜ ÙË˜ ÌÔÓ¿‰·˜ Ô ·ÁˆÁﬁ˜ ÂÍ·ÁˆÁ‹˜

·¤Ú·, ‚Â‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ë Ì·ÎÚÈ¿ ¿ÎÚË ·ﬁ ÙÔ Ï·Ì¿ÎÈ Â›Ó·È ÙÔÔıÂÙËÌ¤ÓË ÛÙËÓ ÏÂ˘Ú¿ ÙÔ˘ ÙÔ›¯Ô˘. ∞˘Ùﬁ ÂÍ·ÛÊ·Ï›˙ÂÈ ﬁÙÈ ‰ÂÓ Î·Ï‡ÙÔÓÙ·È ÔÈ Ô¤˜ ÛÙÔ Î·¿ÎÈ ÔÚÔÊ‹˜ ÙË˜ ÌÔÓ¿‰·˜ ‹ ÔÈ Ô¤˜ ÁÈ· ÙÈ˜ ‚›‰Â˜ ÁÈ· ÙË Û‡Ó‰ÂÛË ÙÔ˘ ·ÁˆÁÔ‡ ÂÍ·ÁˆÁ‹˜ ÙÔ˘ ·¤Ú·.

A ∆Ô Ï·Ì¿ÎÈ Â›Ó·È Á˘ÚÈÛÌ¤ÓÔ ÚÔ˜ Ù· Â¿Óˆ B ∆Ô Ï·Ì¿ÎÈ Â›Ó·È Á˘ÚÈÛÌ¤ÓÔ ÚÔ˜ Ù· Î¿Ùˆ

π) ∏ ÎÔÓÙ‹ ¿ÎÚË ·ﬁ ÙÔ Ï·Ì¿ÎÈ Â›Ó·È ÛÙËÓ ÏÂ˘Ú¿ ÙÔ˘ ÙÔ›¯Ô˘ ππ) ∏ Ì·ÎÚÈ¿ ÏÂ˘Ú¿ ·ﬁ ÙÔ Ï·Ì¿ÎÈ Â›Ó·È ÛÙËÓ ÏÂ˘Ú¿ ÙÔ˘ ÙÔ›¯Ô˘

ñ ∏ ·ﬁÛÙ·ÛË ·Ó¿ÌÂÛ· ÛÙË ÌÔÓ¿‰· Î·È ÛÙÔÓ ÙÔ›¯Ô ÌÔÚÂ› Ó· ·ÏÏ¿˙ÂÈ. ñ ∏ Î¿ıÂÙË ‰È¿ÛÙ·ÛË Ô˘ Ê·›ÓÂÙ·È Â›Ó·È Ë ·ﬁÛÙ·ÛË ·ﬁ ÙÔ ¿ÙˆÌ· ¤ˆ˜ ÙÈ˜

‚›‰Â˜ ÛÙÂÚ¤ˆÛË˜ ÁÈ· ÙÔ Ï·Ì¿ÎÈ (ÙÔ Î¤ÓÙÚÔ ÙÔ˘ ‰È·˙ÒÌ·ÙÔ˜ Â›Ó·È Ì¤Û· Û’·˘Ù¿ Ù· ﬁÚÈ·).

3.3. Devrilmeyi engelleyen köﬂebendin montaj›

• Duvar içindeki frizin zeminden itibaren yüksekli¤ine ba¤l› olarak aﬂa¤›daki yöntemlerden birini tercih edin.

• Hafif çelik yatakl› yap›larda, genellikle friz kullan›lmaz, bu yüzden köﬂebent, desteklerden ya da kiriﬂlerden birine monte edilmelidir (vidalar› yerel piyasadan tedarik edin).

• E¤er hava ç›k›ﬂ kanal›, ünitenin tavan panosuna tutturulacaksa, köﬂebendin uzun kenar›n›n duvara do¤ru yerleﬂtirildi¤inden emin olun. Bunu yapt›¤›n›zda, köﬂebendin, ünitenin tavan panosundaki ba¤lant› deliklerini ya da hava ç›k›ﬂ kanal›n›n tutturulmas› için gerekli olan vida deliklerini kapatmamas› sa¤lanacakt›r.

A Braket yukar› bakar B Braket aﬂa¤› bakar

I) Braketin k›sa kenar› duvara yaslan›r II) Braketin uzun kenar› duvara yaslan›r

• Ünite ve duvar aras›nda uzakl›k de¤iﬂtirilebilir.

• Gösterilen dik boyut, köﬂebent montaj vidalar› ve zemin aras›ndaki mesafedir (friz merkezi, bu s›n›rlar aras›ndad›r).

3.3. Монтаж крепежного кронштейна для

предотвращения опрокидывания прибора

•

Выберите один из предлагаемых методов монтажа, в зависимости от высоты фриза внутри стены над уровнем пола.

•

В случае, если основание фундамента изготовлено из непрочной стали, фриз обычно не используется, и поэтому кронштейн необходимо крепить к одной из опор или колонн (винты приобретаются на месте).

• Если к потолочной панели прибора будет крепиться труба для выхода воздуха, обязательно расположите крепежный кронштейн таким образом, чтобы длинная сторона кронштейна крепилась к стене. Это предотвратит блокирование пробивных отверстий в потолочной панели прибора или винтовых отверстий для крепления трубы выхода воздуха крепежным кронштейном.

A Крепежный кронштейн обращен вверх B Крепежный кронштейн обращен вниз

I) Короткая сторона кронштейна крепится к стене II) Длинная сторона кронштейна крепится к стене

• Расстояние между прибором и стеной может варьироваться.

• Вертикальное измерение, представленное на рисунке, - это расстояние от поверхности пола до крепежных винтов кронштейна (центр фриза внутри данных пределов).

3. Installation de l’appareil intérieur

3. Het binnenapparaat installeren

1mm

3. Installing the indoor unit

3. Anbringung der Innenanlage

3. Installering av inomhusenheten

3. Installazione della sezione interna

• First, mount the bracket on the wall and then tighten the screw so that the bracket can slide up and down.

1 Tip-over prevention bracket 2 Tapping screw

a Frieze b Wall surface material c Gap of about 1 mm

Floor mounting

Remove the air intake grill, open the floor mounting knockout holes in the base (see page 22) and fix the anchor bolts to the floor.

• Zunächst die Klammer an der Wand montieren und dann die Schrauben anziehen, so daß die Klammer nach oben und unten geschoben werden kann.

1 Klammer, die das Umkippen verhindert 2 Blechschraube

a Fries b Material der Wandfläche c Abstand von ca. 1 mm

• Pour commencer, fixer l’applique sur le mur et serrer les vis de telle façon à ce que l’applique puisse glisser vers le haut et vers le bas.

1 Applique anti-bascule 2 Vis à tôle

a Frise b Matériel mural c Espace d’environ 1 mm

Installation au sol

Enlever la grille d’aspiration d’air, ouvrir les orifices d’éjection de fixation au sol situés à la base (voir page 22) et attacher les boulons d’ancrage au sol.

• Bevestig de beugel eerst aan de muur en draai hierna de schroef aan zodat de beugel op en neer kan worden geschoven.

1 Beveiligingsbeugel 2 Zelftappende schroef

a Fries b Materiaal van de muur c Ruimte van circa 1 mm

Montage am Boden

Das Luftansauggitter abnehmen, die Löcher zum Ausbrechen für die Bodenmontage in der Bodenplatte öffnen (siehe dazu seite 22) und die Ankerbolzen am Boden befestigen.

• Först, montera fästet på väggen och spänn sedan skruven så att fästet kan glida upp och ned.

1 Vältskyddsfäste 2 Självborrande skruv

a Ram b Väggytans material c Glipa på ungefär 1 mm

Golvmontering

Avlägsna gallret till inloppet, öppna golvmonteringshålen i underredet (se sidan 22) och sätt fast ankarbultarna i golvet.

• D In primo luogo, montare la staffa sulla parete e serrare quindi la vite in modo che la staffa stessa possa muoversi verso l’alto e verso il basso.

1 Staffa di protezione contro il ribaltamento 2 Vite di maschiatura

a Fascia ornamentale b Materiale di superficie della parete c Spazio di circa 1 mm

Bevestiging aan de vloer

Verwijder de gril van de luchtinlaat, open de gaten voor de vloerankerbouten in de bodemplaat (zie pagina 22) en zet de ankerbouten vast in de vloer.

Montaggio sul pavimento

Rimuovere la griglia di ingresso dell’aria, aprire i fori già sagomati sulla base, necessari per il montaggio sul pavimento (fare riferimento alla pagina 22), e fissare i bulloni di ancoraggio al pavimento stesso.

3. Instalación de la unidad interior 3. Instalação da unidade interior

3. ‹ç ünitenin montaj›

3. Установка внутреннего прибора

中

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜3. Montering af den indendørs enhed

• Monte primero el soporte a la pared y luego apriete los tornillos de forma que el soporte pueda moverse hacia arriba y hacia abajo.

1 Soporte antibasculante 2 Tornillo tirafondos

a Entrepaño b Material de la superficie de la pared c Separación de aproximadamente 1 mm

Montaje en el suelo

Extraiga la rejilla de entrada de aire, abra los orificios troquelados de montaje al suelo en la base (véase página 23) y fije los tornillos de anclaje al suelo.

• Først monteres beslaget på væggen, og derefter strammes skruen, så beslaget kan glide op og ned.

1 Beslag til forhindring af væltning 2 Selvskærende skrue

a Lægte b Væggens overflademateriale c Afstand på ca. 1 mm

Gulvmontering

Fjern indtagsgitteret, åbn udtrykningshullerne forneden (se side 23) og fastgør ankerboltene i gulvet.

• Primeiro, instale o suporte na parede e depois aperte o parafuso de maneira que o suporte possa deslizar para cima e para baixo.

1 Suporte de prevenção de queda 2 Parafuso de derivação

a Friso b Material da superfície da parede c Folga de cerca de 1 mm

Montagem no chão

Retire a grelha de admissão de ar, faça os furos separadores de montagem no chão (ver na página 23) e fixe os parafusos de fixação.

ñ ¶ÚÒÙ· ÙÔÔıÂÙ‹ÛÙÂ ÙÔ Ï·Ì¿ÎÈ ÛÙÔÓ ÙÔ›¯Ô Î·È ÛÙË Û˘Ó¤¯ÂÈ· ÛÊ›ÍÙÂ ÙË ‚›‰·

¤ÙÛÈ ÒÛÙÂ ÙÔ Ï·Ì¿ÎÈ Ó· ÌÔÚÂ› Ó· ÌÂÙ·ÎÈÓËıÂ› Â¿Óˆ Î·È Î¿Ùˆ.

1 °ˆÓÈ·Îﬁ Ï·Ì¿ÎÈ ÛÙ‹ÚÈÍË˜

2 §·Ì·ÚÈÓﬁ‚È‰·

a ¢È¿˙ˆÌ· b ÀÏÈÎﬁ ÂÈÊ¿ÓÂÈ·˜ ÙÔ˘ ÙÔ›¯Ô˘ c ¢È¿ÎÂÓÔ ÂÚ›Ô˘ 1 ¯ÏÛÙ.

∆ÔÔı¤ÙËÛË ÛÙÔ ¿ÙˆÌ·

µБ¿ПЩВ ЩЛ БЪ›ПИ· ВИЫ·БˆБ‹˜ ·¤Ъ·, ·УФ›НЩВ ЩИ˜ Ф¤˜ ЩФФı¤ЩЛЫЛ˜ ЫЩФ ¿ЩˆМ· ЫЩЛ ‚¿ЫЛ (‚П. ЫВП›‰· 23) О·И ЫЩ·ıВЪФФИВ›ЫЩВ Щ· МФ˘ПﬁУИ· ·У¿ЪЩЛЫЛ˜ ЫЩФ ¿ЩˆМ·.

• ‹lk olarak köﬂebendi duvara monte edin ve daha sonra köﬂebent yukar› ve aﬂa¤›ya do¤ru hareket edebilecek ﬂekilde vidalar› s›k›ﬂt›r›n.

1 Devrilmeyi engelleyen köﬂebent 2 K›lavuz vida

a Friz b Duvar yüzeyi malzemesi c Yaklaﬂ›k 1 mm’lik aral›k

Zemine montaj

Hava giriﬂ ›zgaras›n› ç›kart›n, tabanda bulunan, zemin montaj› ba¤lant› deliklerini aç›n (bak›n›z sayfa 23) ve tespit c›vatalar›n› zemine sabitleyin.

• Сначала прикрепите крепежный кронштейн к стене, и затем затяните винт таким образом, чтобы кронштейн мог плавно передвигаться вверх или вниз.

1 Крепежный кронштейн для предотвращения опрокидывания прибора

2 Самонарезающий винт

a Фриз b Материал поверхности стены c Зазор около 1 мм

Монтаж на полу

Снимите воздухозаборную решетку, откройте пробивные отверстия в основании прибора (см. стр. 23) , предназначенные для монтажа прибора на полу, и прикрепите анкерные болты к полу.

4. Installation de l’appareil extérieur

4. Het buitenapparaat installeren

4. Installing the outdoor unit

4. Einbau der Außenanlage

4. Installation av utomhusenhet

4. Installazione della sezione esterna

(600)

500

Max.30

(Min. 460)

Min. 410

Min. 10

(225)

200

(600)

500

(1050)

900

(225)

200

330

(mm)

370

• Be sure to install the unit in a sturdy, level surface to prevent rattling noises during operation.

Foundation bolt M10 (3/8") Thickness of concrete 120 mm Length of bolt 70 mm Weight-bearing capacity 320 kg

A M10 (3/8") bolt B Base

∗ The dimensions in ( ) are for PU(H)-P5, P6 models.

• Make sure that the length of the foundation bolt is within 30 mm of the bottom surface of the base.

• Secure the base of the unit firmly with four-M10 foundation bolts in sturdy locations.

• Die Anlage immer auf fester, ebener Oberfläche aufstellen, um Rattergeräusche beim Betrieb zu vermeiden.

Fundamentschraube M10 (3/8 Zoll) Betondicke 120 mm Schraubenlänge 70 mm Tragfähigkeit 320 kg

A M10 (3/8 Zoll) Schraube B Bodenplatte

∗ Die Abmessungen in ( ) beziehen sich auf die Modelle PU(H)-P5, P6.

• Vergewissern, daß die Länge der Fundamentankerschraube innerhalb von 30 mm von der Unterseite der Bodenplatte liegt.

• Die Bodenplatte der Anlage mit 4 M10 Fundamentankerbolzen an tragfähigen Stellen sichern.

• Bien installer l’appareil sur une surface solide et de niveau, de façon à éviter tout bruit de crécelle pendant le fonctionnement.

<Spécifications de la fondation>

Boulon de fondation M10 (3/8 ème de pouce) Epaisseur de béton 120 mm Longueur des boulons 70 mm Résistance au poids 320 kg

A Boulon M10 (3/8 ème de pouce) B Base

∗ Les dimensions entre parenthèses ( ) concernent les modèles PU(H)-P5 et P6.

• S’assurer que la longueur des boulons de fondation ne dépasse pas 30 mm par rapport à la surface inférieure de la base.

• Fixer fermement la base de l’appareil avec quatre boulons de fondation M10 placés à des endroits suffisamment robustes.

• Zorg ervoor dat de eenheid op een stevig, waterpas oppervlak wordt geïnstalleerd om geratel tijdens het gebruik te voorkomen.

Funderingsbout M10 (3/8") Dikte van het beton 120 mm Lengte van de bout 70 mm Draagkracht 320 kg

A M10 (3/8") bout B Basis

∗ De afmetingen tussen ( ) gelden voor de modellen PU(H)-P5 en P6.

• Zorg dat de lengte van de funderingsbout op een afstand van minder dan 30 mm van de onderkant van de basis komt.

• Zet de basis van de eenheid stevig vast met vier M10-funderingsbouten op een stevige ondergrond.

• Se till att enheten monteras på ett stabilt och jämnt underlag för att förhindra skallrande ljud under pågående drift.

Fundamentbult M10 (3/8") Betongtjocklek 120 mm Bultlängd 70 mm Viktbärande kapacitet 320 kg

A M10 (3/8") bult B Fundament

∗ Dimensionerna inom parentestecknen ( ) gäller för modellerna PU(H)-P5, P6.

• Se till att fundamentbultens längd ligger inom 30 mm av fundamentets bottenyta.

• Säkra enhetens fundament så det sitter säkert med fyra M10 fundamentbultar på stadiga platser.

• Assicurarsi di installare l’unità su una superficie solida e in piano, per evitare rumori di sbattimento durante il funzionamento.

Bullone fondamenta M10 (3/8") Spessore del cemento 120 mm Lunghezza del bullone 70 mm Capacità di carico 320 kg

A Bullone M10 (3/8") B Base

∗ Le dimensioni in ( ) sono per i modelli PU(H)-P5, P6.

• Assicurarsi che la lunghezza del bullone fondamenta non superi 30 mm rispetto alla superficie inferiore della base.

• Assicurare saldamente la base dell’unità con quattro bulloni fondamenta M-10 in punti sufficientemente solidi.

4. Instalación de la unidad exterior

4. Montering af den udendørs enhed 4. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜

4. D›ﬂ ünitenin monte edilmesi

4. Установка наружного прибора

4. Instalação da unidade exterior

中

• Cerciórese de instalar la unidad en una superficie robusta y nivelada para evitar los ruidos de traqueteo durante la operación.

Perno de cimentación M10 (3/8") Grosor del hormigón 120 mm Longitud del perno 70 mm Capacidad de soporte de peso 320 kg

A Perno M10 (3/8") B Base

∗ Las dimensiones de ( ) son para los modelos PU(H)-P5, P6.

• Cerciórese de que la longitud del perno de cimentación esté dentro de 30 mm de la superficie inferior de la base.

• Asegure firmemente la base de la unidad con cuatro pernos de cimentación M10 en lugares robustos.

• Enheden skal monteres på en solid, plan overflade for at forhindre raslelyde under anvendelsen.

Fundamentbolt M10 (3/8") Betontykkelse 120 mm Boltlængde 70 mm Belastningskapacitet 320 kg

A M10 (3/8") bolt B Monteringsplade

∗ Mål i ( ) gælder for PU(H)-P5, P6 modeller.

• Kontroller at fundamentbolten er mindre end 30 mm fra monteringspladens bund.

• Fastgør monteringspladen omhyggeligt med fire M10-fundamentbolte på solide

steder.

• Certifique-se de instalar a unidade numa superfície firme e nivelada para evitar estrépidos durante a operação.

<Especificações de fundação>

Parafuso da fundação M10 (3/8") Espessura do betão 120 mm Comprimento do parafuso 70 mm Capacidade de carga 320 kg

A Parafuso M10 (3/8") B Base

∗ As dimensões entre parêntesis ( ) correspondem aos modelos PU(H)-P5, P6.

• Certifique-se de que o comprimento do parafuso da fundação esteja dentro de 30 mm da superfície inferior da base.

• Fixe a base da unidade firmemente com quatro parafusos de fundação M10 em

locais resistentes.

• ∏ ÌÔÓ¿‰· Ú¤ÂÈ Ó· ÙÔÔıÂÙËıÂ› ÛÂ ÛÙ·ıÂÚ‹ Î·È Â›Â‰Ë ÂÈÊ¿ÓÂÈ· ÁÈ· ÙËÓ

·ФК˘Б‹ ıФЪ‡‚ˆУ О·Щ¿ ЩЛ ПВИЩФ˘ЪБ›·.

<Г·Ъ·ОЩЛЪИЫЩИО¿ ıВМВП›ˆЫЛ˜>

ªÔ˘ÏﬁÓÈ ıÂÌÂÏ›ˆÛË˜ ª10 (3/8") ¶¿¯Ô˜ ÛÎ˘ÚÔ‰¤Ì·ÙÔ˜ 120 ¯ПЫЩ. ª‹ОФ˜ МФ˘ПФУИФ‡ 70 ¯ÏÛÙ. µ¿ÚÔ˜-ÈÎ·ÓﬁÙËÙ· Û˘ÁÎÚ¿ÙËÛË˜ 320 ÎÈÏ¿

A ªÔ˘ÏﬁÓÈ ª10 (3/8") B µ¿ÛË

∗ √È ‰È·ÛÙ¿ÛÂÈ˜ ÛÂ ·Ú¤ÓıÂÛË ( ) ·Ó·Ê¤ÚÔÓÙ·È ÛÙ· ÌÔÓÙ¤Ï· PU(H)-P5, P6.

• µВ‚·ИˆıВ›ЩВ ﬁЩИ ЩФ М‹ОФ˜ ЩФ˘ МФ˘ПФУИФ‡ ıВМВП›ˆЫЛ˜ В›У·И ЩФ ФП‡ 30 ¯ПЫЩ.

·ﬁ ÙËÓ Î¿Ùˆ ÂÈÊ¿ÓÂÈ· ÙË˜ ‚¿ÛË˜.

• ™ЩВЪВТЫЩВ О·П¿ ЩЛ ‚¿ЫЛ ЩЛ˜ МФУ¿‰·˜ МВ Щ¤ЫЫВЪ· МФ˘ПﬁУИ· ıВМВП›ˆЫЛ˜ ª10 ЫВ ЫЩ·ıВЪ‹ ВИК¿УВИ·.

• Ünitenin çal›ﬂmas› s›ras›nda gürültü yapmamas› için üniteyi mutlaka sa¤lam ve düz bir yüzeye monte edin.

Temel c›vatas› M 10 (3/8") Beton kal›nl›¤› 120 mm C›vatan›n uzunlu¤u 70 mm A¤›rl›k çekme kapasitesi 320 kg

A M10 (3/8") c›vata B Kaide

∗ ( ) içinde verilen ölçüler PU(H)-P5, P6 modelleri içindir

• Temel c›vatas›n›n uzunlu¤unun kaidenin alt yüzeyine kadar 30mm’den az olmas›n› sa¤lay›n.

• Ünitenin kaidesini dört adet M-10 c›vatas›yla sa¤lam yerlere tespit edin.

• Обязательно устанавливайте прибор на твердой ровной поверхности для предотвращения его дребезжания во время эксплуатации.

<Требования к фундаменту>

Фундаментный болт М10 (3/8") Толщина бетона 120 мм Длина болта 70 мм Несущая способность 320 кг

A Болт М10 (3/8") B Основание

*Габариты в ( ) укзаны для моделей PU(H)-P5, P6.

• Убедитесь в том, что фундаментный болт в пределах 30 мм от нижней поверхности основания.

• Надежно прикрепите основание прибора с помощью четырех фундаментных болтов М10 к твердой поверхности.

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

5.1. Precautions for devices that use R407C refrigerant

• Do not use the existing refrigerant piping.

• Do not use crushed, misshapen, or discolored tubing. The inside of the tub-

ing should be clean and free from harmful sulfuric compounds, oxidants, dirt, debris, oils and moisture.

• Store the piping to be used during installation indoors and keep both ends

of the piping sealed until just before brazing.

• Use ester oil, ether oil or alkylbenzene (small amount) as the refrigerator oil

to coat flares and flange connections.

• Use liquid refrigerant to fill the system.

• Do not use a refrigerant other than R407C.

• Use a vacuum pump with a reverse flow check valve.

• Do not use the tools that are used with conventional refrigerants.

• Do not use a charging cylinder.

• Be especially careful when managing the tools.

• Do not use commercially available dryers.

5.1. Vorsichtsmaßnahmen für Vorrichtungen, die das Kältemittel R407C verwenden

•

Kältemittel und Öl.

•

Keine zerquetschten, verformten oder verfärbten Leitungen verwenden. Das Innere der Leitung soll sauber und frei von schädlichen Schwefelsubstanzen, Oxidationsmitteln, Schmutz, Staub oder Feuchtigkeit sein.

•

Die bei der Installation verwendete Rohrleitung in einem geschlossenen Raum aufbewahren und beide Enden bis unmittelbar vor dem Hartlöten geschlossen halten.

•

Zum Beschichten der Konus- und Flanschanschlüsse Esteröl/Ätheröl oder Alkylbenzol (kleine Menge) als Kältemaschinenöl verwenden.

•

Zur Füllung des Systems flüssiges Kältemittel verwenden.

•

Kein anderes Kältemittel als R407C verwenden.

•

Eine Vakuumpumpe mit einem Reverse Flow (Gegenstrom)-Rückschlagventil verwenden.

•

Vorrichtungen, die bei herkömmlichen Kältemitteln verwendet werden, nicht einsetzen.

•

Keinen Füllzylinder verwenden.

•

Beim Einsatz der Handhabungsvorrichtungen besondere Sorgfalt walten lassen.

•

Nicht handelsübliche Trockner verwenden.

5.1. Précautions à prendre avec les dispositifs utilisant le réfrigérant R407C

• N’utilisez pas les tuyaux de réfrigérant actuels.

• Ne pas écraser, déformer ni décolorer les tubes. L’intérieur des tubes doit

être propre et dépourvu de tout composés sulfuriques délétères, oxydants, saleté, débris, graisse et humidité.

• Gardez les tuyaux à l’intérieur de l’immeuble et gardez les deux extrémités

du tuyau couvertes jusqu’à ce que vous soyez prêt à les braser.

• Appliquez une petite quantité d’huile ester, ether ou alkylbenzène sur les

évasements et les connexions à brides.

• Utilisez un réfrigérant liquide pour remplir le système.

• Utilisez uniquement du réfrigérant R407C.

• Utilisez une pompe à vide équipée d’une valve de contrôle de flux inverse.

• N’utilisez pas les outils énumérés, destinés aux réfrigérants traditionnels.

• N’utilisez pas de cylindre de charge.

• Faites particulièrement attention lors de l’utilisation des outils.

• N’utilisez pas de séchoirs en vente dans le commerce.

5.1. Voorzorgen voor apparaten die R407C-koelmiddel gebruiken

• Gebruik niet de bestaande koelstofpijpen.

• Gebruik geen beschadigde, vervormde of verkleurde pijpen. De binnenkant van

de pijpen moet schoon zijn en vrij van gevaarlijke zwavelhoudende bestanddelen, oxidanten, vuil, overblijfselen, oliën en vocht.

• Bewaar pijpen die voor de installatie gebruikt gaan worden binnenshuis en laat

de verzegeling van beide kanten van de pijpen intact tot vlak voor het solderen.

• Gebruik esterolie, etherolie of alkylbenzeen (in kleine hoeveelheden) als koel-

olie om “flares” en flensverbindingen te af te dichten.

• Gebruik vloeibaar koelmiddel om het systeem te vullen.

• Gebruik geen ander koelmiddel dan R407C.

• Gebruik een vacuümpomp met een terugstroomcontroleventiel.

• Gebruik geen van de gereedschappen die gebruikt worden bij conventionele

koelmiddelen.

• Gebruik geen vulcilinder.

• Wees zeer voorzichtig bij het gebruik en de opslag van het gereedschap.

• Gebruik geen in de handel verkrijgbare drogers.

5.1. Föreskrifter för anordningar som använder kylmedlet R407C

• Använd inte de existerande kylmedelsrören.

• Använd inte hoptryckta, missformade eller missfärgade rörledningar.

Rörledningarnas insida bör vara ren och fri från skadliga svavelhaltiga föreningar, oxideringsämnen, smuts, skräp, oljor och fukt.

• Förvara rörledningarna som ska användas vid installation inomhus och håll

ändarna på rörledningarna förslutna fram till dess hårdlödning ska ske.

• Använd esterolja, eterolja eller alkylbensen (liten mängd) som kylmedels-

olja för att stuka flänsade och bockade anslutningar.

• Använd flytande kylmedel till att fylla systemet med.

• Använd inte något annat kylmedel än R407C.

• Använd en vakuumpump med en motströmningskontrollventil.

• Använd inte verktyg, vilka används för konventionella kylmedel.

• Använd inte en påfyllningscylinder.

• Var extra försiktig vid hantering av verktygen.

• Använd inte torkare som finns att köpa.

5.1. Precauzioni per le unità che usano il refrigerante R407C

• Non usare l’esistente tubazione del refrigerante.

• Non usare tubazioni schiacciate, deformate o scolorite. L’interno delle tuba-

zioni deve essere pulito e privo di composti solforici dannosi, ossidanti, sporco, detriti, oli e umidità.

• Conservare la tubazione da usare per l’installazione all’interno e sigillare

entrambe le estremità della tubazione sino al momento della saldatura.

• Usare olio a base di esteri, olio a base di etere o alchilbenzene (in piccole

quantità) per lubrificare i collegamenti a cartella ed a flangia.

• Riempire il sistema di liquido refrigerante.

• Utilizzare esclusivamente refrigerante di tipo R407C.

• Usare una pompa a vuoto con una valvola di controllo dell’inversione di

flusso.

• Non usare i attrezzi, utilizzati di solito con i refrigeranti convenzionali.

• Non utilizzare una bombola di carica.

• Usare gli attrezzi con grande precauzione.

• Non usare asciugatori reperibili in commercio.

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

5.1. Precauciones para aparatos que utilizan refrigerante R407C

• No utilice los tubos de refrigerante existentes.

• No utilice tubos aplastados, deformados, ni descolorados. El interior de la

tubería deberá estar limpia y libre de compuestos sulfúricos, oxidantes, suciedad, residuos, aceites, y humedad.

• Guarde las tuberías que va a utilizar durante la instalación interior con los

dos extremos sellados hasta justo antes de la soldadura.

• Utilice aceite de éster, de éter o alquilobenceno (en pequeñas cantidades)

para recubrir las conexiones abocinadas o bridadas.

• Utilice líquido refrigerante para llenar el sistema.

• No utilice un refrigerante distinto al R407C.

• Utilice una bomba de vacío con una válvula de retención.

• No emplee las herramientas, que se utilizan con los refrigerantes conven-

cionales.

• No utilice cilindros de carga.

• Vaya con mucho cuidado al manejar las herramientas.

• No utilice secadores vendidos en establecimientos del ramo.

5.1. Sikkerhedsregler for enheder, der anvender køle- middel R407C

• Anvend ikke eksisterende kølerør.

• Anvend ikke rør, der er stødt, deforme eller misfarvede. Rørenes indvendige

side skal være ren og fri for skadelige svovlkomponenter, oxidanter, snavs, affald, olie og fugt.

• Rør, der skal anvendes ved montagen, skal opbevares indendørs, og begge

ender af rørene skal være forseglet, indtil lige inden lodningen.

• Brug esterolie, æterolie eller alkylbenzen (små mængder) som køleolie til at

dække kanter og samlinger.

• Fyld systemet med flydende kølemiddel.

• Brug ikke andre kølemidler end R407C.

• Brug en vakuumpumpe med kontraventil mod tilbageløb.

• Brug ikke værktøjer, der anvendes sammen med traditionelle kølemidler.

• Brug ikke påfyldningscylinder.

• Vær særlig forsigtig ved anvendelse af værktøjet.

• Brug ikke de tørreapparater, der fås i handlen.

5.1. Precauções com dispositivos que utilizem o refri- gerante R407C

•

Não utilize a tubagem de refrigeração existente.

•

Não utilize tubagem esmagada, deformada ou descolorida. O interior da tubagem deve estar limpo e livre de compostos sulfúricos prejudiciais, oxidantes, sujidades, detritos, óleos e humidade.

•

Guarde a tubagem a ser utilizada durante a instalação ao abrigo das intempéries e com ambas as extremidades tapadas até ao momento de serem soldadas.

•

Utilize óleo de éster, óleo de éter ou alquilbenzeno (pequenas quantidades) como óleo de refrigerador para revestir as ligações de aba saliente e de flange.

•

Utilize refrigerante líquido para encher o sistema.

•

Utilize unicamente refrigerante R407C.

•

Utilize uma bomba de vácuo com uma válvula de retenção de fluxo inverso.

•

Não utilize as ferramentas normalmente empregues com os refrigerantes tradicionais.

•

Não utilize um cilindro de carga.

•

Seja muito cuidadoso ao utilizar as ferramentas.

•

Não utilize secadores comercialmente disponíveis.

5.1. ¶ЪФК˘П¿НВИ˜ БИ· Ы˘ЫОВ˘¤˜ Ф˘ ¯ЪЛЫИМФФИФ‡У „˘ОЩИОﬁ ˘БЪﬁ R407C

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩЛУ ˘¿Ъ¯Ф˘Ы· ЫˆП‹УˆЫЛ „˘ОЩИОФ‡ ˘БЪФ‡.

• ªЛ ¯ЪЛЫИМФФИВ›Щ·И Ы·ЫМ¤УФ˘˜, ·Ъ·МФЪКˆМ¤УФ˘˜ ‹ НВıˆЪИ·ЫМ¤УФ˘˜

ЫˆП‹УВ˜. √И ЫˆП‹УВ˜ Ъ¤ВИ У· В›У·И О·ı·ЪФ› ВЫˆЩВЪИО¿ О·И У· МЛУ ВЪИ¤¯Ф˘У ВИО›У‰˘У· Ы˘ЫЩ·ЩИО¿ ıВ›Ф˘, ФНВИ‰ˆЩИО¿, ·О·ı·ЪЫ›В˜, МИОЪФЫˆМ·ЩИ‰И·, П¿‰И· О·И ˘БЪ·Ы›·.

• ∫·Щ¿ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜, К˘П¿НЩВ ЩФ˘˜ ЫˆП‹УВ˜ МВ

О·П˘ММ¤У· О·И Щ· ‰‡Ф ¿ОЪ· М¤¯ЪИ ЩЛ ЫЩИБМ‹ ЩЛ˜ Ы˘БОﬁППЛЫЛ˜.

• ГЪЛЫИМФФИ‹ЫЩВ П¿‰И ВЫЩ¤Ъ·, П·‰И ·Иı¤Ъ· ‹ ·ПО˘ПИОﬁ ‚ВУ˙ﬁПИФ (МИОЪ‹ ФЫﬁЩЛЩ·)

ÁÈ· ÙËÓ ÂÈÎ¿Ï˘„Ë ÙˆÓ ÎÔÏ¿ÚˆÓ Î·È ÙË Û‡Ó‰ÂÛË ÙˆÓ ÊÏ·ÓÙ˙ÒÓ.

• °И· ЩЛУ П‹ЪˆЫЛ ЩФ˘ Ы˘ЫЩ‹М·ЩФ˜ ¯ЪЛЫИМФФИ‹ЫЩВ „˘ОЩИОﬁ ˘БЪﬁ.

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ ¿ППФ „˘ОЩИОﬁ ˘БЪﬁ ВОЩﬁ˜ ·ﬁ ЩФ R407C.

• ГЪЛЫИМФФИ‹ЫЩВ МИ· ·УЩП›· ОВУФ‡ МВ ‚·П‚›‰· ВП¤Б¯Ф˘ ·УЩ›ЫЩЪФКЛ˜ ЪФ‹˜.

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ Щ· ВЪБ·ПВ›· Ф˘ ¯ЪЛЫИМФФИФ‡УЩ·И МВ Щ· Ы˘М‚·ЩИО¿ „˘ОЩИО¿

˘ÁÚ¿.

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ О‡ПИУ‰ЪФ КﬁЪЩˆЫЛ˜.

• ¢ТЫЩВ ЩЛУ ··ИЩФ‡МВУЛ ЪФЫФ¯‹ О·Щ¿ ЩФ ¯ВИЪИЫМﬁ ЩˆУ ВЪБ·ПВ›ˆУ.

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ˘˜ НЛЪ·УЩ‹ЪВ˜ Ф˘ В›У·И ‰И·ı¤ЫИМФИ ЫЩФ ВМﬁЪИФ.

5.1. R407C so¤utucu kullan›lan cihazlar için tedbirler

• Mevcut so¤utucu borular›n› kullanmay›n.

• Ezik, biçimi bozulmuﬂ veya rengi atm›ﬂ borular› kullanmay›n. Borular›n içi temiz olmal› ve içlerinde zararl› kükürt bileﬂikleri, oksitlendiriciler, kir, döküntü, ya¤ ve nem bulunmamal›d›r.

• Montajda kullan›lacak borular› kapal› bir yerde saklay›n ve lehimlemeden hemen öncesine kadar borular›n iki ucunu da kapal› tutun.

• Havﬂa ve flanﬂ ba¤lant›lar›n› kaplamak için so¤utucu ya¤› olarak ester ya¤›, eter ya¤› veya (az miktarda) alkilbenzen kullan›n.

• Sistemi doldurmak için s›v› so¤utucu madde kullan›n.

• R407C’nin d›ﬂ›nda so¤utucu madde kullanmay›n.

• Ters ak›m çek valfl› vakum pompas› kullan›n.

• Konvansiyonel so¤utucularla kullan›lan aletleri kullanmay›n.

• Doldurma silindiri kullanmay›n.

• Aletleri kullan›rken özellikle dikkatli olun.

• Piyasada sat›lan kurutucular› kullanmay›n.

5.1. Меры предосторожности для приборов, в

которых используется хладагент R407C

• Не используйте имеющиеся трубы хладагента.

• Не используйте раздавленные, деформированные или обесцвеченные трубы. Внутренняя поверхность труб должна быть чистой и свободной от вредных серных смесей, окислителей, грязи, мусора, масел или влаги.

• Храните предназначенные для установки трубы в помещении, герметически закрытыми с обоих концов до припайки.

• Используйте в качестве масла охлаждения масло сложного или простого эфира или алкинбензол (небольшое количество) для покрытия раструбов и фланцевых соединений.

• Используйте для заполнения системы жидкий хладагент.

• Не используйте другие хладагенты, кроме хладагента R407С

• Используйте вакуумный насос с контрольным клапаном обратного хода.

• Не используйте инструменты, применяемые с обычными хладагентами.

• Не используйте зарядный баллон.

• Обращайтесь с инструментами особенно внимательно.

• Не пользуйтесь влагоотделителями, приобретенными в розничной сети.

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

øA

90° ±0.5°

Apply refrigerating machine oil over the entire flare seat surface.

A Flare cutting dimensions

Copper pipe O.D. Flare dimensions

(mm) øA dimensions (mm)

ø6.35 8.6 - 9.0 ø9.52 12.6 - 13.0

ø12.7 15.8 - 16.2 ø15.88 19.0 - 19.4 ø19.05 22.9 - 23.3

B Flare nut tightening torque

Copper pipe O.D. Tightening torque Tightening angle

(mm) (N·m) (Guideline)

ø6.35 14 - 18 60˚ - 90˚

ø9.52 35 - 42 60˚ - 90˚

ø12.7 50 - 58 30˚ - 60˚ ø15.88 75 - 80 30˚ - 60˚ ø19.05 100 - 140 20˚ - 35˚

45°±2°

R0.4~R0.8

Be sure to only use the flare nuts that came with the unit.

5.2. Indoor unit

• When commercially available copper pipes are used, wrap liquid and gas pipes with commercially available insulation materials (heat-resistant to 100 °C or more, thickness of 12 mm or more).

• The indoor parts of the drain pipe should be wrapped with polyethylene foam insulation materials (specific gravity of 0.03, thickness of 9 mm or more).

• Apply thin layer of refrigerant oil to pipe and joint seating surface before tightening flare nut.

• Use two wrenches to tighten piping connections.

• Air-purge the refrigerant piping using your own refrigerant gas (don’t air-purge the

refrigerant charged in the outdoor unit).

• Use leak detector or soapy water to check for gas leaks after connections are completed.

• Use refrigerant piping insulation provided to insulate indoor unit connections. Insulate carefully following shown below.

5.2. Innenanlage

• Wenn im Handel erhältliche Kupferrohre verwendet werden, Flüssigkeits- und Gasrohre mit im Handel erhältlichem Isoliermaterial (Hitzebeständig bis 100 °C und mehr, Stärke 12 mm oder mehr) umwickeln.

• Die in der Anlage befindlichen Teile der Ablaßrohre sollten mit Isoliermaterial aus Schaumstoff (spezifisches Gewicht 0,03 - 9 mm oder stärker) umwickelt werden.

• Vor dem Anziehen der Konusmutter eine dünne Schicht Kältemittel-Öl auf das Rohr und auf die Oberfläche des Sitzes an der Nahtstelle auftragen.

• Mit zwei Schraubenschlüsseln die Rohrleitungsanschlüsse fest anziehen.

• Mit Kältemittelgas aus dem Hausanschluß, die Luft der Kältemittelrohrleitung rei-

nigen (Keine Luftreinigung des in die Außenanlage eingefüllten Kältemittels vornehmen).

• Nach Vornahme der Anschlüsse diese mit einem Leckdetektor oder Seifenlauge auf Gasaustritt untersuchen.

• Mit dem mitgelieferten Isoliermaterial für die Anschlüsse der Innenanlage die Kältemittelrohrleitung isolieren. Bei der Isolierung sorgfältig nachstehende Angaben beachten.

5.2. Appareil intérieur

• En cas d’utilisation de tuyaux en cuivre disponibles sur le marché, envelopper les tuyaux de liquide et de gaz avec de la matière isolante vendue dans le commerce sur le marché (résistant à une chaleur de 100 °C ou supérieure et d’une épaisseur de 12 mm ou plus).

• Les parties intérieures du tuyau d’écoulement doivent également être entourées de matière isolante en mousse de polyéthylène (avec une poids spécifique de 0,03 et de 9 mm d’épaisseur ou plus).

• Appliquer un film mince d’huile réfrigérante sur la surface du tuyau et du support du joint avant de serrer l’écrou évasé.

• Utiliser deux clés pour serrer les connexions des tuyaux.

• Faire le vide d’air du tuyau de réfrigérant en utilisant votre propre gaz réfrigérant (ne pas purger l’air du réfrigérant chargé dans l’appareil extérieur).

• Lorsque le raccord des tuyaux est terminé, utiliser un détecteur de fuite de gaz ou

une solution savonneuse à base d’eau pour s’assurer qu’il n’y ait pas de fuite de gaz.

• Utiliser l’isolant pour tuyaux de réfrigérant fourni en vue d’isoler les connexions de l’appareil intérieur. Isoler soigneusement les tuyaux comme indiqué ci-dessous.

5.2. Binnenapparaat

• Als u koperen pijpen gebruikt, moet u de vloeistof- en gaspijpen met isolatiemateriaal bekleden (hittebestendig tot 100 °C, dikte van 12 mm of meer).

• De delen van de afvoerpijp die binnenshuis lopen, moeten worden bekleed met isolatiemateriaal van polyethyleenschuim (relatieve dichtheid 0,03, dikte 9 mm of meer).

• Doe een dun laagje koelmachineolie op de leiding en het aansluitingsoppervlak voordat u de “flare”-moer vastdraait.

• Draai met gebruik van twee pijptangen de aansluitende leidingen vast.

• Blaas de lucht uit de koelleidingen met gebruik van uw eigen koelmiddel (blaas

niet het koelmiddel in het buitenapparaat eruit).

• Gebruik, nadat alle aansluitingen gemaakt zijn, een lekkagedetector of zeepsop om te controleren of er gaslekken zijn.

• Gebruik de meegeleverde koelleiding-isolatie om de aansluitingen aan het binnenapparaat te isoleren. Doe de isolatie er zorgvuldig op zoals hieronder aangegeven.

5.2. Inomhusenhet

• Om kommersiellt tillgängliga kopparrör används bör vätske- och gasrör lindas med kommersiellt tillgängligt isoleringsmaterial (värmebeständig upp till 100 °C eller mer, tjocklek 12 mm eller mer).

• Inomhusdelarna på dräneringsröret bör lindas med isoleringsmaterial av polyetylenskum (specifik vikt 0,03, tjocklek 9 mm eller mer).

• Stryk på ett tunt lager av frysmaskinolja på röret och fogens tätningsyta innan den flänsade muttern dras åt.

• Använd två skruvnycklar för att dra åt röranslutningarna.

• Avlufta kylmedelsrören med din egen kylmedelsgas (avlufta ej kylmedlet som lad-

dats i utomhusenheten).

• När röranslutningarna avslutats, använd en läckdetektor eller en tvålvattenslösning för att kontrollera efter gasläckor.

• Använd isoleringen för kylmedelsrören som medföljer för att isolera anslutningarna på inomhusenheten. Isolera noga de delar som anges nedan.

5.2. Sezione interna

• Se vengono utilizzati dei tubi di rame disponibili in commercio, avvolgere del materiale di isolamento, disponibile in commercio, attorno ai tubi del liquido e del gas (resistente alla temperatura di 100 °C o superiore, spessore di almeno 12 mm).

• Le parti interne del tubo di drenaggio devono essere ricoperte di materiale di isolamento in schiuma di polietilene (gravità specifica di 0,03, spessore di almeno 9 mm).

• Stendere uno strato sottile di oliorefrigerante sul tubo e collegare la superficie di appoggio prima di serrare il dado a cartella.

• Serrare i raccordi dei tubi usando due chiavi.

• Eliminare l’aria dalla tubazione del refrigerante usando lo stesso gas refrigerante

(non eliminare il refrigerante presente nella sezione esterna).

• Una volta terminato il collegamento, usare un rivelatore di perdite di gas od una soluzione di acqua e sapone per controllare la presenza di eventuali perdite di gas.

• Utilizzare il materiale isolante fornito per isolare i raccordi della sezione interna. Effettuare l’operazione di isolamento con molta cura, seguendo lo schema indicato qui sotto.

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

5.2. Unidad interior

• Si se utilizan tubos de cobre convencionales, envuelva los tubos de gas y líquido con materiales aislantes (resistente al calor hasta 100 °C o más, espesor de 12 mm o más).

• Las piezas interiores del tubo de drenaje tienen que estar envueltas en materiales aislantes de espuma de polietileno (gravedad específica de 0,03 y espesor de 9 mm o más).

• Aplique una capa delgada de aceite refrigerante a la superficie tubo y de la junta de asiento antes de apretar la tuerca de abocardado.

• Utilice dos llaves de apriete para apretar las conexiones de los tubos.

• Va cíe de aire el tubo de refrigerante utilizando su propio gas refrigerante (no pur-

gue el aire del refrigerante cargado en la unidad exterior.)

• Utilice un detector de fugas o agua jabonosa para comprobar posibles fugas de gas una vez realizadas las conexiones.

• Utilice el aislante de tubería de refrigerante suministrado para aislar las conexiones de la unidad interior. Realice los aislamientos con cuidado según el diagrama siguiente.

5.2. Indendørs enhed

• Når der anvendes almindelige kobberrør, pakkes væske- og gasrør ind i alminde- ligt isoleringsmateriale (varmebestandigt indtil 100 °C eller derover, tykkelse 12 mm og derover).

• De indendørs dele af drænrøret skal pakkes ind i isoleringsmaterialer af polyethylenskum (massefylde på 0,03, tykkelse på 9 mm eller derover).

• Kom et tyndt lag køleolie på rør og samlingsoverflade, før stramning af bryst- møtrikken.

• Anvend to skruenøgler til at spænde rørforbindelserne.

• Tøm kølerør for luft med Deres egen kølegas (tøm ikke for luft med kølemidlet, der er påfyldt den udendørs enhed).

• Anvend en lækagedetektor eller sæbevand til at kontrollere for gaslækager efter færdiggørelse af forbindelser.

• Anvend kølerørsisolering, der medfølger, til at isolere forbindelser ved den inden- dørs enhed. Isoler omhyggeligt følgende, der er vist nedenfor.

5.2. Unidade interior

• Se forem utilizados tubos de cobre comercialmente disponíveis, limpe os tubos de líquido e de gás com materiais de isolação comercialmente disponíveis (resistentes ao calor de 100 °C ou mais, com uma espessura de 12 mm ou mais).

• As peças internas do tubo de drenagem devem ser limpas com materiais de isolação de espuma de polietileno (gravidade específica de 0,03 de espessura de 9 mm ou mais).

• Aplique uma fina camada de óleo refrigerante ao tubo e à superfície de costura da junta antes de apertar a porca do tubo.

• Aperte os tubos de ligação com duas chaves.

• Purgue a tubagem de refrigerante com o próprio gás refrigerante (não purgue o

refrigerante da unidade exterior).

• Depois de feitas as ligações, utilize um detector de fugas ou água de sabão para se certificar de que não há fugas de gás.

• Utilize a isolação da tubagem de refrigerante fornecida para isolar as ligações da unidade interior. Isole cuidadosamente como se mostra a seguir.

5.2. ∂ЫˆЩВЪИО‹ МФУ¿‰·

• ŸЩ·У В›У·И ‰И·ı¤ЫИМФИ ЫЩФ ВМﬁЪИФ ¯ЪЛЫИМФФИФ‡УЩ·И ¯·ПОФЫˆП‹УВ˜, ЫВИЪФВИ‰В›˜ ЫˆП‹УВ˜ ˘БЪФ‡ О·И ·ВЪ›Ф˘ МВ ˘ПИОﬁ МﬁУˆЫЛ˜ Ф˘ ‰И·Щ›ıВЩ·И ЫЩФ ВМﬁЪИФ (ıВЪМИО‹

·ÓÙÔ¯‹ ¤ˆ˜ 100 ÆK ‹ ÌÂÁ·Ï‡ÙÂÚË, ¿¯Ô˜ 12 ¯ÏÛÙ. ‹ ÌÂÁ·Ï‡ÙÂÚÔ).

• ∆· ВЫˆЩВЪИО¿ ВН·ЪЩ‹М·Щ· ЩФ˘ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ Ъ¤ВИ У· ВЪИЩ˘П›БФУЩ·И МВ МФУˆЩИОﬁ ·КЪﬁ ФП˘·Иı˘П·ИУ›Ф˘ (ВИ‰ИОﬁ ‚¿ЪФ˜ 0,03, ¿¯Ф˜ 9 ¯ПЫЩ. ‹ МВБ·П‡ЩВЪФ).

• ¶ЪИУ ‚И‰ТЫВЩВ ЩФ ВЪИОﬁ¯ПИФ ВО¯В›ПˆЫЛ˜ ·ПТЫЩВ ЫЩФ ЫˆП‹У· О·И ЫЩЛУ ОФИУ‹ ВИК¿УВИ· Ф˘ ВИО¿ıВЩ·И ПВЩﬁ ЫЩЪТМ· ·ﬁ „˘ОЩИОﬁ П¿‰И.

• ГЪЛЫИМФФИ‹ЫВЩВ ‰‡Ф ОПВИ‰И¿ БИ· У· ЫК›НВЩВ ЩИ˜ Ы˘У‰¤ЫВИ˜ ЩˆУ ЫˆП‹УˆУ.

• ∫¿УВЩВ ВН·ВЪИЫМﬁ БИ· У· О·ı·Ъ›ЫФ˘У ФИ ЫˆПЛУТЫВИ˜ „˘ОЩИОФ‡ ˘БЪФ‡

¯ЪЛЫИМФФИТУЩ·˜ ЩФ ‰ИОﬁ Ы·˜ „˘ОЩИОﬁ ·¤ЪИФ (МЛ О¿УВЩВ ВН·ВЪИЫМﬁ БИ· ЩФ О·ı¿ЪИЫМ· ЩФ˘ „˘ОЩИОФ‡ Ф˘ ‚Ъ›ЫОВЩ·И ЫЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·).

• ŸЩ·У ¤¯Ф˘У Б›УВИ ФИ Ы˘У‰¤ЫВИ˜ ЫЩИ˜ ЫˆПЛУТЫВИ˜, ¯ЪЛЫИМФФИ‹ЫВЩВ ¤У· ﬁЪБ·УФ ВУЩФ›ЫВˆ˜ ‰И·ЪЪФТУ ‹ ‰И¿П˘М· Ы·Ф˘УИФ‡ БИ· У· ВУЩФ›ЫВЩВ Щ˘¯ﬁУ ‰И·ЪЪФ¤˜

·ÂÚ›Ô˘.

• ГЪЛЫИМФФИ‹ЫВЩВ ЩФ ˘ПИОﬁ МﬁУˆЫЛ˜ БИ· „˘ОЩИОФ‡˜ ЫˆП‹УВ˜ Ф˘ ЪФМЛıВ‡ВЩ·И БИ· ЩЛ МﬁУˆЫЛ ЩˆУ Ы˘У‰¤ЫВˆУ ЫЩИ˜ ЫˆПЛУТЫВИ˜ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜. ∫¿УВЩВ ЩЛ МﬁУˆЫЛ ЪФЫВ¯ЩИО¿ ·ОФПФ˘ıТУЩ·˜ Щ· ‰И·БЪ¿ММ·Щ· ИФ О¿Щˆ.

5.2. ‹ç ünite

• Piyasada sat›lan bak›r borular kullan›ld›¤›nda, s›v› ve gaz borular›n› piyasada sat›lan yal›t›m malzemeleriyle sar›n (en az 100 °C s›cakl›¤a dayan›kl› olmal› veya en az 12 mm kal›nl›¤›nda olmal›d›r).

• Drenaj borusunun bina içindeki aksam› polietilen köpük yal›t›m malzemeleriyle sar›lmal›d›r (özgül a¤›rl›¤› 0,03 olmal›, kal›nl›¤› en az 9 mm olmal›d›r).

• Geçme somunu s›kmadan önce boru ve conta ba¤lant› yüzeylerine ince bir tabaka halinde so¤utucu ya¤› uygulay›n›z.

• Boru ba¤lant›lar›n› iki somun anahtar›yla s›k›n›z.

• Kendi so¤utucu gaz›n›z› kullanarak so¤utucu tesisat›n›z›n havas›n› al›n›z (d›ﬂ üniteye doldurulmuﬂ olan so¤utucunun havas›n› almay›n›z).

• Boru ba¤lant›lar›n›n yap›lmas›ndan sonra, bir kaçak dedektörü veya biraz sabunlu suyla gaz kaça¤› olup olmad›¤›n› muayene ediniz.

• ‹ç ünite ba¤lant›lar›n› tecrit etmek için cihazla birlikte sa¤lanan so¤utucu tesisat› tecrit maddesini kullan›n›z. Aﬂa¤›daki ﬂemay› izleyerek dikkatle tecrit ediniz.

5.2. Внутренний прибор

• При использовании медных труб, имеющихся в продаже, оберните трубы для жидкости и газа имеющимися в продаже изоляционными материалами (с теплозащитой от 100 °С или выше, толщиной не менее 12 мм).

• Внутренняя часть дренажной трубы должна быть обернута в пенополиэтиленовый изолирующий материал (удельный вес 0,03; толщина 9 мм или более).

• Нанесите тонкий слой масла хладагента на контактную поверхность труб и соединений перед тем, как затягивать гайку с фланцем.

• Для затягивания трубных соединений используйте два гаечных ключа.

• Продуйте трубы хладагента с использованием Вашего собственного газа хладагента (не продувайте газ хладагента, заправленный в наружный прибор).

• Используйте детектор утечки или мыльный раствор для проверки утечки газа после завершения всех соединений.

• Используйте поставленное изоляционное трубное покрытие для изоляции соединений внутреннего прибора. Тщательно крепите изоляцию, следуя приведенным ниже инструкциям.

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

227

(120)

160

123

(77)

(201)

100

(120)

143

218

461

(140)

175

(255)

6640

590

480

110

(261)

186

767

714

105

600

(260)

180

5.3. Emplacements des tuyaux à réfrigérant et d’éva- cuation

Les dimensions entre parenthèses se rapportent aux modèles PSH/PSA-P4, 5, 6. A l’endroit où sont indiqués les orifices d’éjection, utiliser une lame de scie pour couper le long de la rainure. Ne pas faire un orifice plus large que la rainure indiquée.

a Surface arrière b Surface avant c Orifice d’éjection pour la fixation: orifice de 4-10 mm de diamètre d Orifice d’éjection * pour les connexions sous l’appareil e Orifice d’éjection 120 × 70 pour les connexions sous l’appareil. f Bornes de jonction des appareil intérieur/extérieur g Bornes d’alimentation pour le Chauffage électrique h Boîte de l’équipement électrique i Tuyau à liquide j Tuyau à gaz k Diamètre de la sortie du tuyau d’évacuation ø26 <tuyau PVC ,connexion VP20> l 140 × 80

Orifice d’éjection pour les tuyaux à réfrigérant et d’évacuation et pour les fils électriques.

m 90 × 60

Orifice d’éjection pour les tuyaux à réfrigérant et d’évacuation

n Orifice d’éjection d’un diamètre de 27 mm pour les fils électriques (un orifice similaire se trouve sur

le côté gauche)

5.3. Plaats van de koelstofleidingen en de afvoerleidingen

De afmetingen tussen haakjes zijn voor de modellen PSH/PSA-P4, 5, 6. Daar waar zelf te maken openingen zijn aangegeven, dient u een decoupeerzaag te gebruiken en de openingen langs de lijn uit te zagen. Maak de opening nooit groter dan aangegeven.

a Achterpaneel b Voorpaneel c Zelf te maken bevestigingsopening, diameter: 4-10 mm d * Zelf te maken opening voor bevestiging aan de onderzijde e Zelf te maken opening voor bevestiging aan de onderzijde, 120 × 70 f Aansluitpunten binnen-/buitenapparaat g Stroomtoevoeraansluitingen voor elektrische verwarming h Kast voor elektrische apparatuur i Vloeistofleiding j Gasleiding k Opening voor afvoerleiding, ø 26 <PVC-leiding, VP20-verbinding> l Zelf te maken opening voor koelstofleiding, afvoerleiding en elektrische bedrading, 140 × 80 m Zelf te maken opening voor koelstofleiding en afvoerleiding, 90 × 60 n Zelf te maken opening voor elektrische bedrading, ø 27 mm (er bevindt zich eenzelfde opening aan

de linkerzijde)

(mm)

5.3. Refrigerant and drainage pipe locations

Dimensions in parentheses are for Models PSH/PSA-P4, 5, 6. Where knockout holes are indicated, use a saw blade to cut along the groove. Do not cut the hole larger than the indicated groove.

a Rear surface b Front surface c Knockout hole for mounting: 4-10 mm diameter hole d * knockout hole for connections under the unit e 120 × 70 knockout hole for connections under the unit f Indoor/outdoor unit connecting terminals g Power supply terminals for Electric heater h Electrical equipment box I Liquid pipe j Gas pipe k Drain pipe outlet diameter ø26 <PVC pipe VP20 connection> l 140 × 80

Knockout hole for refrigerant and drainage piping and electrical wiring

m 90 × 60

Knockout hole for refrigerant and drainage piping

n 27 mm diameter knockout hole for electrical wiring (there is a similar hole on the left side)

5.3. Lage der Kältemittel- und Auslauf-/Dränagerohrleitungen

Die Abmessungen in Klammern gelten für die Modelle PSH/PSA-P4, 5, 6. An der angezeichneten Stelle die Löcher zum Ausbrechen mit einem Sägeblatt an der Rille ausschneiden. Die Löcher dürfen nicht größer sein als dies durch die Rille gekennzeichnet ist.

a Rückseite b Vorderseite c Löcher zum Ausbrechen für die Montage: 4-10 mm Durchmesser d * Loch zum Ausbrechen für die Anschlüsse unter der Anlage e Loch zum Ausbrechen 120 × 70 für Anschlüsse unter der Anlage f Anschlußklemmen für Innen-/Außenanlage g Klemmen für Netzanschluß der Elektroheizung h Kasten für Elektroeinrichtung

115

i Flüssigkeitsrohrleitung j Gasrohrleitung k Durchmesser des Auslauf-/Dränagerohrausgangs ø26 <PVC-Rohr VP20-Anschluß> l 140 × 80

Loch zum Ausbrechen für Kältemittel- und Auslauf-/Dränagerohrleitung und Elektroleitung

m 90 × 60

Loch zum Ausbrechen für Kältemittel- und Auslauf-/Dränagerohrleitung

n Loch zum Ausbrechen von 27 mm Durchmesser für Elektroleitung (ein ähnliches Loch befindet sich

auf der linken Seite).

5.3. Placering av köldmedel och dräneringsrör

Dimensioner inom parentes gäller för modellerna PSH/PSA-P4, 5, 6. Där hål finns markerade, bör en sågklinga användas för att skära längs spåren. Gör inte hålet större än de markerade spåren.

a Baksida b Framsida c Monteringshål: 4-10 mm i diameter d * Hål för kopplingar under enheten e 120 × 70 hål för kopplingar under enheten f Uttag för koppling för inomhus/utomhus-enhet g Kopplingsplint för strömtillförsel till elektrisk värmare h Box för elutrustning i Vätskerör j Gasrör k Utlopp för dräneringsrör; diameter ø26<PVC-rör VP20> l 140 × 80

Hål för köldmedel och dräneringsrör och elektrisk ledningsdragning

m 90 × 60

Hål för köldmedel och dräneringsrör

n 27 mm i diameter; hål för elektrisk ledningsdragning (det finns ett liknande hål på vänster

sida)

5.3. Ubicazioni delle tubazioni del refrigerante e di drenaggio

Le dimensioni in parentesi si riferiscono ai modelli PSH/PSA-P4, 5, 6. Quando vengono indicati i fori sagomati, utilizzare una lama a sega per tagliare lungo la scanalatura. Non tagliare al di là della scanalatura indicata.

a Superficie posteriore b Superficie anteriore c Foro sagomato per montaggio: diametro del foro di 4-10 mm d Foro sagomato * per effettuare i collegamenti sotto l’unità e Foro sagomato da 120 × 70 per effettuare i collegamenti sotto l’unità f Terminali di collegamento delle sezioni interna/esterna g Terminali di alimentazione del riscaldamento elettrico h Scatola dei componenti elettrici i Tubo del liquido j Tubo del gas k Diametro del tubo di uscita del drenaggio ø26 <Connessione tubo in PVC VP20> l 140 × 80

Foro sagomato per tubazioni del refrigerante e di drenaggio, e per i collegamenti elettrici

m 90 × 60

Foro sagomato per tubazioni del refrigerante e di drenaggio

n Foro sagomato del diametro di 27 mm per i collegamenti elettrici (vi è un foro simile sul lato

sinistro)

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

5.3. Ubicación de los tubos de refrigerante y drenaje

Las dimensiones entre paréntesis son para los modelos PSH/PSA-P4, 5, 6. Donde estén indicados los orificios troquelados utilice una sierra de madera para recortarlos a lo largo de la hendidura. No corte más agujero del indicado por la hendidura.

a Superficie posterior b Superficie anterior c Orificio troquelado para montaje: orificios de 4-10 mm de diámetro d Agujero troquelado * para conexiones bajo la unidad e Orificio troquelado de 120 × 70 para conexiones por debajo de la unidad f Terminales de conexión de las unidades interior/exterior g Terminales para el suministro de alimentación al calefactor eléctrico. h Caja de equipos eléctricos i Tubería de líquido j Tubería de gas k Diámetro de salida de drenaje ø26 <tubo PVC conexión VP20> l Orificio troquelado 140 × 80 para tuberías de refrigerante y drenaje y cableado eléctrico m Orificio troquelado de 90 × 60 para tuberías de drenaje y refrigerado n orificio troquelado de 27 mm de diámetro para cableado eléctrico (orificio similar al lado

izquierdo)

5.3. Placering af køle- og drænrør

Dimensionerne i parenteser gælder for modellerne PSH/PSA-P4, 5, 6. Hvor der er angivet udtrykningshuller, bruges en savklinge til at skære langs rillen. Hullet må ikke skæres større, end rillen viser.

a Bagside b Forside c Udtrykningshul til montering: 4-10 mm huldiameter d * udtrykningshul til tilslutninger under enheden e 120 × 70 mm udtrykningshul til tilslutninger under enheden f Inden- og udendørsenhedens forbindelsesterminaler g Klemmerække til strømforsyning til elektrisk varmeapperat h Elboks i Væskerør j Gasrør k Drænrørets udløbsdiameter ø26 (PVC-rør VP20-forbindelse) l 140 × 80 mm

Udtrykningshul til køle- og drænrør samt ledningsføring

m 90 × 60 mm

Udtrykningshul til køle- og drænrørsføring

n Udtrykningshul med en diameter på 27 mm til ledningsføring (der er et lignende hul på

venstre side)

5.3. So¤utma ve drenaj borular›n›n yeri

Parantez içindeki boyutlar, PSH/PSA-P4, 5, 6 Modelleri içindir. Ba¤lant› deliklerinin gösterildi¤i yerlerde, girinti boyunca kesmek için bir testere a¤z› kullan›n. Deli¤i gösterilen girintiden daha büyük kesmeyin.

a Arka yüzey b Ön yüzey c Montaj için ba¤lant› deli¤i: 4-10 mm çap›nda delik d * ünitenin alt›ndan yap›lacak ba¤lant›lar için ba¤lant› deli¤i e ünitenin alt›ndan yap›lacak ba¤lant›lar için 120 × 70 ba¤lant› deli¤i f ‹ç/d›ﬂ ünitelerin ba¤lant› terminalleri g Elektrikli ›s›t›c› için güç kayna¤› terminalleri h Elektrikli teçhizat kutusu i S›v› borusu j Gaz borusu k Drenaj borusu ç›k›ﬂ çap› ø26 <PVC boru VP20 ba¤lant›> l 140 × 80

So¤utma ve drenaj borular› ve elektrik kablolar› için ba¤lant› deli¤i

m 90 × 60

So¤utma ve drenaj borular› için ba¤lant› deli¤i

n Elektrik kablolar› için 27 mm çap›nda ba¤lant› deli¤i (Sol tarafta benzer bir delik daha

bulunmaktad›r)

5.3. Расположение труб хладагента и дренажных труб

Расстояния в скобках приводятся для Моделей PSH/PSA-P4, 5, 6. В местах, где на схеме указываются пробивные отверстия, вырежьте их вдоль углубления пильным диском (полотном). Не вырезайте отверстие большего размера, чем указанные углубления.

a Задняя панель b Передняя панель c Пробивное отверстие для монтажа: отверстие диаметром 4-10 мм d * пробивное отверстие для соединений под прибором e Пробивное отверстие 120 × 70 для соединений под прибором f Терминалы соединения Внутреннего/наружного приборов g Терминалы электропитания для подсоединения Электрообогревателя h Электрокоробка i Труба для жидкости j Труба для газа k Выход дренажной трубы диаметром φ26 <Cоединение трубы VP20 из полихлорвинила> l 140 × 80

Пробивное отверстие для труб хладагента, дренажных труб и электропроводки

m 90 × 60

Пробивное отверстие для труб хладагента и дренажных труб

n Пробивное отверстие диаметром 27 мм для электропроводки (подобное отверстие

есть и на левой стороне)

5.3. Localização das tubagens de refrigerante e de dre- nagem

As dimensões entre parênteses referem-se aos modelos PSH/PSA-P4, 5, 6. Onde estão indicados os furos separadores, utilize uma serra para cortar ao longo do entalhe. Não corte o furo mais largo do que o entalhe indicado.

a Face traseira b Face frontal c Furo separador para instalação: furo com 4-10 mm de diâmetro d Furo separador * para ligações por baixo da unidade e Furo separador de 120 × 70 para ligações por baixo da unidade f Terminais de ligação da unidade interior/exterior g Terminais de alimentação para o calefactor eléctrico h Caixa de equipamento eléctrico i Tubo de líquido j Tubo de gás k Saída do tubo de drenagem de ø26 <ligação VP do tubo de PVC> l 140 × 80

Furo separador para tubagens de refrigerante e de drenagem e cablagem eléctrica.

m 90 × 60

Furo separador para tubagens de refrigerante e de drenagem.

n Furo separador de 27 mm de diâmetro para cablagem eléctrica (há um furo similar à es-

querda).

5.3. £¤ЫЛ ЫˆП‹УˆУ ·ФЫЩЪ¿ББИЫЛ˜ О·И „‡НЛ˜

√И ‰И·ЫЩ¿ЫВИ˜ ЫВ ·Ъ¤УıВЫЛ В›У·И БИ· Щ· ªФУЩ¤П· PSH/PSA-P4, 5, 6. ∂ОВ› ﬁФ˘ ˘¿Ъ¯Ф˘У ВО ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УВ˜ Ф¤˜, ¯ЪЛЫИМФФИ‹ЫЩВ МИ· ЪИФУФП¿М· БИ· У· Оﬁ„ВЩВ О·Щ¿ М‹ОФ˜ ЩФ˘ ·˘П·ОИФ‡. ªЛУ ·УФ›БВЩВ ЩЛУ ЩЪ‡· ВЪИЫЫﬁЩВЪФ ·ﬁ ﬁЫФ ˘Ф‰ВИОУ‡ВЩ·И.

a ¶›Ûˆ ÂÈÊ¿ÓÂÈ· b ∂ÌÚﬁÛıÈ· ÂÈÊ¿ÓÂÈ· c ∂О ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УЛ Ф‹ БИ· ·У¿ЪЩЛЫЛ: ‰И¿МВЩЪФ˜ Ф‹˜ 4-10 ¯ПЫЩ d * ∂О ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УЛ Ф‹ БИ· Ы˘У‰¤ЫВИ˜ О¿Щˆ ·ﬁ ЩЛ МФУ¿‰· e ∂О ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УЛ Ф‹ 120 × 70 ÁÈ· Û˘Ó‰¤ÛÂÈ˜ Î¿Ùˆ ·ﬁ ÙË ÌÔÓ¿‰· f ∞ОЪФ‰¤ОЩВ˜ Ы‡У‰ВЫЛ˜ ВЫˆЩВЪИО‹˜/ВНˆЩВЪИО‹˜ МФУ¿‰·˜ g ∞ОЪФ‰¤ОЩВ˜ ·ЪФ¯‹˜ ИЫ¯‡Ф˜ БИ· ЩФУ ЛПВОЩЪИОﬁ ıВЪМ·УЩ‹Ъ· i ™ˆÏ‹Ó·˜ ˘ÁÚÔ‡ h ∫И‚ТЩИФ ЛПВОЩЪИОТУ ВН·ЪЩЛМ¿ЩˆУ j ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘ k ¢И¿МВЩЪФ˜ ВНﬁ‰Ф˘ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ ø26 <ÛˆÏ‹Ó· PVC Û‡Ó‰ÂÛË VP20> l 140 × 80 ∂О ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УЛ Ф‹ БИ· ЩФ˘˜ ЫˆП‹УВ˜ „‡НЛ˜ О·И

·ФЫЩЪ¿ББИЫЛ˜ О·И БИ· ЩЛУ ЛПВОЩЪИО‹ О·Пˆ‰›ˆЫЛ

m 90 × 60 ∂О ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УЛ Ф‹ БИ· ЩФ˘˜ ЫˆП‹УВ˜ „‡НЛ˜ О·И

·ФЫЩЪ¿ББИЫЛ˜

n ∂О ЩˆУ ЪФЩ¤ЪˆУ ·УФИБМ¤УЛ Ф‹ 27 ¯ПЫЩ. БИ· ЩЛУ ЛПВОЩЪИО‹ О·Пˆ‰›ˆЫЛ (˘¿Ъ¯ВИ

·ЪﬁМФИ· Ф‹ ЫЩЛУ ·ЪИЫЩВЪ‹ ПВ˘Ъ¿)

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

Refrigerant piping connection

1. Remove the screw from the air intake grill handle and then remove the air intake grill by pulling it up and forward .

2. Remove the tapping screw that holds the pipe support in place and then remove the pipe support.

a Air intake grill b Pipe support c Hanger d Side panel e Screw f 4 × 10 tapping screw

• After finishing this work, always reassemble the unit.

• When reassembling, hook the air intake grill hangers c onto the holes in the sides

of the panels.

Anschluß der Kältemittelrohrleitung

1. Die Schraube vom Griff des Luftansauggitters entfernen und dann das Luftansauggitter durch Hochziehen nach vorne abnehmen

2. Die Blechschraube, die die Rohrstütze in Stellung hält, abnehmen und dann die Rohrstütze selbst abnehmen

a Luftansauggitter b Rohrstütze c Aufhängung d Seitenplatte e Schraube f Blechschraube 4 × 10

• Nach Beendigung dieser Arbeit die Anlage stets wieder zusammenbauen.

• Beim Zusammenbau die Aufhängungen c des Luftansauggitters in die Löcher in

den Seiten der Platte einhaken.

Connexion des tuyaux à réfrigérant.

1. Enlever la vis de la poignée de la grille d’aspiration d’air puis enlever la grille d’aspiration d’air en la tirant vers le haut et vers l’avant.

2. Enlever la vis à tôle qui maintient en place le support du tuyau puis enlever le support du tuyau.

a Grille d’aspiration d’air b Support du tuyau c Crochet de suspension d Panneau latéral e Vis f Vis à tôle 4 × 10

• Une fois le travail terminé, veuiller toujours réassembler l’appareil.

• Lorsque vous réassemblez l’appareil, accrochez les crochets de suspension c de

la grille d’aspiration d’air dans les orifices situés sur les côtés des panneaux.

Aansluiten van de koelstofleidingen

1. Verwijder de schroef van het handvat van de gril van de luchtinlaat en verwijder vervolgens de gril door deze naar voren te trekken.

2. Verwijder de zelftappende schroef waarmee de bevestigingsbeugel voor de leiding vastzit en verwijder vervolgens de bevestigingsbeugel.

a Gril van luchtinlaat b Bevestigingsbeugel voor leiding c Borg d Zijpaneel e Schroef f Zelftappende schroef 4 × 10

• Zet het apparaat altijd weer helemaal in elkaar als u klaar bent met dit werk.

• Als u de gril van de luchtinlaat weer bevestigt, haak de borgkabels c ervan dan

weer aan de openingen in de zijpanelen.

Förbindning av rörledning för köldmedel

1. Ta bort skruven från inloppets galler och ta sedan bort gallret genom att dra det uppåt och framåt.

2. Ta bort den självborrande skruv som håller rörstödet på plats och ta sedan bort rörstödet.

a Inloppets galler b Rörstöd c Hållare d Sidopanel e Skruv f 4 × 10 självborrande skruv

• Efter att ha utfört detta, montera alltid ihop enheten igen.

• Under återmonteringen, häng på inloppgallrets hängare c i hålen in panelernas

sidor.

Connessione della tubazione del refrigerante

1. Rimuovere la vite della griglia di ingresso dell’aria e rimuovere poi la griglia stes- sa tirandola verso l’alto e verso il basso.

2. Rimuovere la vite di maschiatura che tiene bloccato il supporto del tubo e rimuovere poi il supporto stesso.

a Griglia d’ingresso dell’aria b Supporto del tubo c Supporto di sospensione d Pannello laterale e Vite f Vite di maschiatura 4 × 10

• Una volta completato questo lavoro, rimontare l’unità.

• Durante l’operazione di rimontaggio, sospendere i supporti della griglia di ingresso

c ai fori sui lati dei pannelli.

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

Conexión de tubos refrigerante

1. Extraiga los tornillos de la rejilla de entrada de aire y saque la rejilla tirando hacia afuera.

2. Extraiga el tornillo tirafondos que aguante el soporte de la tubería y extraiga el soporte de tubería.

a Rejilla de entrada de aire b Soporte de tubería c Colgador d Panel lateral e Tornillos f tornillos tirafondos 4 × 10

• Una vez acabado este trabajo vuelva a ensamblar la unidad.

• Al ensamblarla enganche los soportes de la rejilla de toma de aire c y en los

orificios en los lados de los paneles.

Tilslutning af kølerør

1. Fjern skruen fra indtagsgitterets håndtag, og fjern derefter indtagsgitteret ved at trække det op og fremad.

2. Fjern den selvskærende skrue, som holder rørafstivningen på plads, og fjern rørafstivningen.

a Indtagsgitter b Rørafstivning c Rørbærer d Sidepanel e Skrue f 4 × 10 selvskærende skruer

• Når dette arbejde er udført, skal enheden altid samles igen.

• Når enheden samles, hægtes indtagsgitteret rørbærere c i hullerne i panelernes

sider.

Ligação da tubagem de refrigerante

1. Retire o parafuso da pega da grelha de admissão de ar e retire a grelha, puxan- do-a para cima e para a frente.

2. Retire o parafuso de derivação que segura o suporte do tubo e retire o suporte.

a Grelha de admissão de ar b Suporte do tubo c Gancho d Painel lateral e Parafuso f Parafuso de derivação 4 × 10

• Terminado este trabalho, monte sempre a unidade.

• Para montagem, pendure os ganchos da grelha de admissão de ar c nos furos

dos lados dos painéis.

™‡У‰ВЫЛ ЫˆП‹У· „˘ОЩИОФ‡ ˘БЪФ‡

1. µБ¿ПЩВ ЩЛ ‚›‰· ·ﬁ ЩЛ ¯ВИЪФП·‚‹ ЩЛ˜ БЪ›ПИ·˜ ВИЫ·БˆБ‹˜ ·¤Ъ· О·И ЫЩЛ Ы˘У¤¯ВИ· ‚Б¿ПЩВ ЩЛ БЪ›ПИ· ВИЫ·БˆБ‹˜ Ы‡ЪˆУЩ·˜ ЪФ˜ Щ· В¿Уˆ О·И ЪФ˜ Щ· ВМЪﬁ˜.

2. µÁ¿ÏÙÂ ÙË Ï·Ì·ÚÈÓﬁ‚È‰· Ô˘ Û˘ÁÎÚ·ÙÂ› ÙÔ ˘ÔÛÙ‹ÚÈÁÌ· ÙÔ˘ ÛˆÏ‹Ó· ÛÙË ı¤ÛË ÙÔ˘ Î·È ÛÙË Û˘Ó¤¯ÂÈ· ·Ê·ÈÚ¤ÛÙÂ ÙÔ ˘ÔÛÙ‹ÚÈÁÌ·.

a °Ú›ÏÈ· ÂÈÛ·ÁˆÁ‹˜ ·¤Ú· b ÀÔÛÙ‹ÚÈÁÌ· ÛˆÏ‹Ó· c ХБОИЫЩЪ· d ¶ÏÂ˘ÚÈÎﬁ Î·¿ÎÈ e µ›‰· f §·Ì·ÚÈÓﬁ‚È‰· 4 × 10

с ∞КФ‡ ЩВПВИТЫВЩВ ·˘Щ‹ ЩЛУ ВЪБ·Ы›· В·У·Ы˘У·ЪМФПФБ‹ЫЩВ ЩЛ МФУ¿‰·. с ∫·Щ¿ ЩЛУ В·У·Ы˘У·ЪМФПﬁБЛЫЛ, Б·УЩ˙ТЫЩВ Щ· ¿БОИЫЩЪ· ЩЛ˜ БЪ›ПИ·˜ ВИЫ·БˆБ‹˜

c ÛÙÈ˜ Ô¤˜ Ô˘ ˘¿Ú¯Ô˘Ó ÛÙ· ÏÂ˘ÚÈÎ¿ Î·¿ÎÈ·.

So¤utma borusu ba¤lant›s›

1. Hava giriﬂi ›zgaras› tutama¤›ndan vidalar› ve daha sonra yukar› ve ileriye do¤ru çekerek hava giriﬂ ›zgaras›n› ç›kart›n.

2. Boru deste¤ini yerinde tutan k›lavuz vidalar› ve daha sonra boru deste¤ini ç›kart›n.

a Hava giriﬂi ›zgaras› b Boru deste¤i c Ask› d Yan panel e Vida f 4 × 10 k›lavuz vidalar

• Bu iﬂlemi bitirdikten sonra her zaman üniteyi yeniden monte edin.

• Yeniden monte ederken, hava giriﬂ ›zgaras› ask›lar›n› C panellerin yanlar›nda

bulunan deliklere as›n.

Соединения труб хладагента

1. Снимите винт с ручки воздухозаборной решетки и затем, потянув решетку вверх на себя, снимите ее.

2. Снимите самонарезающий винт, фиксирующий трубодержатель, и затем снимите трубодержатель.

a Воздухозаборная решетка b Трубодержатель c Подвеска d Боковая панель e Винт f Самонарезающий винт 4 × 10

• После завершения работ всегда устанавливайте на место снятые ранее

детали

• Во время установки на место снятых ранее деталей, зацепите крючки c за

отверстия в торцах панелей.

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

Refrigerant and Drainage Piping Sizes

Item

Refrigerant piping

Unit drainage piping ODø20 (13/16")

Insulate flare joints 1 and 2 of the gas and refrigerant pipes completely. If any part of the joints are exposed, condensation can drip down.

a Liquid pipe c Frame b Gas pipe d Square hole e Pass the band through the square hole in the frame to hold the refrigerant pipes in place.

1 Gas pipe insulation 3 Band 2 Liquid pipe insulation

• Fasten the gas pipe insulation 1 and the liquid pipe insulation 2 at both ends so that they will not slip and align with one another.

• After the insulation is installed, use a band 3 to fasten the refrigerant pipe to the frame (below the pipe joint section). This will prevent the refrigerant pipe from lifting up off of the frame. (When the refrigerant pipe is off of the frame, the grille cannot be installed.)

Model

Liquid ODø9.52 (3/8") ODø9.52 (3/8") Gas ODø15.88 (5/8") ODø19.05 (3/4")

P3 P4, 5, 6

Dimensions des tuyaux de réfrigérant et d’écoulement

Elément

Tuyau de réfrigérant

Unité de tuyaux d’écoulement

Isoler entièrement les joints évasés 1 et 2 des tuyaux à gaz et à réfrigérant. Si une partie des joints est exposée, de la condensation pourrait ruisseler.

a Tuyau à liquide c Cadre b Tuyau à gaz d Orifice carré e Faire passer la bande dans l’orifice carré du cadre pour maintenir les tuyaux à réfrigérant

en place.

1 Isolant du tuyau à gaz 3 Bande 2 Isolant du tuyau à liquide

• Attacher l’isolant 1 du tuyau à gaz et l’isolant 2 du tuyau à liquide aux deux extrémités pour qu’ils ne glissent pas et soient alignés.

• Une fois l’isolant installé, utiliser la bande 3 pour attacher le tuyau à r éfrigérant au cadre (sous le joint du tuyau). Cela empêchera le tuyau à réfrigérant de se déta- cher du cadre. (Lorsque le tuyau à réfrigérant est détaché du cadre, il n’est pas possible d’instal- ler la grille.)

Item

Koelstofpijp

Afvoerleidingen van apparaat

Maak een volledige isolatie rondom de koppelingen 1 en 2 van de gas- en koelstofleidingen. Als de isolatie niet volledig is, kan er condens van deze plaatsen afdruppelen.

a Vloeistofleiding c Frame b Gasleiding d Vierkante opening e Haal de band door de vierkante opening in het frame, om de koelstofleidingen op hun plaats

te houden.

1 Pijpbekleding voor gasleiding 3 Band 2 Pijpbekleding voor vloeistofleiding

• Bevestig de bekleding van de gasleiding 1 en die van de koelstofleiding 2 aan beide uiteinden, zodat deze niet kunnen schuiven en op een lijn met elkaar liggen.

• Gebruik een band 3 om de koelstofleiding aan het frame te bevestigen (onder de koppeling), nadat u de bekleding ervan heeft aangebracht. Door deze bevestiging kan de koelstofleiding niet loskomen van het frame. (Als de koelstofleiding loskomt van het frame, kan de gril niet worden geïnstalleerd.)

Modèle

Liquide ODø9,52 (3/8") ODø9,52 (3/8") Gaz ODø15,88 (5/8") ODø19,05 (3/4")

Afmetingen van de koelstof- en afvoerpijpen

Modellen

Vloeistofpijp Gaspijp ODø15,88 (5/8") ODø19,05 (3/4")

P3 P4, 5, 6

ODø20 (13/16")

P3 P4, 5, 6

ODø9,52 (3/8") ODø9,52 (3/8")

ODø20 (13/16")

Maße der Kältemittel- und Ablaßrohrleitungen

Item

Kältemittelrohrleitung

Ablaßrohrleitung der Anlage

Isolera flänsskarvarna 1 och 2 på gas- och köldmedelsrören helt och hållet. Om någon av skarvarna är frilagd, kan kondens droppa ned.

a Vätskerör c Ram b Gasrör d Fyrkantigt hål e Dra bandet genom det fyrkantiga hålet i ramen för att hålla köldmedelsrören på plats.

1 Gasrörsisolering 3 Band 2 Vätskerörsisolering

• Fäst gasrörsisoleringen 1 och vätskerörsisoleringen 2 i båda ändar, så att de inte kan glida och hamna i linje med varandra.

• Efter det att isoleringen anbringats, ska bandet 3 användas till att fästa köldmedelsröret till ramen (under rörskarvsdelen). Detta förhindrar att köldmedelsröret lyfter ifrån ramen. (När köldmedelsröret inte ligger an emot ramen, kan inte gallret installeras.)

Artikel

Köldmedelsrör

Enhetens dräneringsrörODø20 (13/16")

Die konischen Verbindungen 1 und 2 der Gas- und Kältemittelrohrleitungen vollständig isolieren. Wenn ein Teil der Verbindungen freiliegt, kann Kondenswasser heruntertropfen.

a Flüssigkeitsrohrleitung c Rahmen b Gasrohrleitung d Quadratische Öffnung e Das Band durch die quadratische Öffnung im Rahmen führen, um die Kältemittelrohrleitung

in Stellung zu halten.

1 Isolierung der Gasrohrleitung 3 Band 2 Isolierung der Flüssigkeitsrohrleitung

• Die Isolierung 1 der Gasrohrleitung und die Isolierung 2 der Flüssigkeitsrohrleitung an beiden Enden befestigen, so daß sie nicht verrutschen und sie aneinander ausrichten.

• Nach Anbringung der Isolierung mit einem Band 3 die Kältemittelrohrleitung am Rahmen (unterhalb des Rohrverbindungsbereichs) befestigen. Dies verhindert, daß die Kältemittelrohrleitung sich vom Rahmen abhebt. (Wenn sich die Kältemittelrohrleitung vom Rahmen abhebt, kann das Gitter nicht angebracht werden.)

Componente

Tubazione del refrigerante

Tubazione di drenaggio diam. est. ø 20 (13/16")

Isolare completamente i giunti a cartella 1 e 2 dei tubi del gas e del refrigerante, per evitare la formazione di condensa.

a Tubo del liquido c Telaio b Tubo del gas d Foro quadrato e Far passare la fascia attraverso il foro quadrato per fissare i tubi del refrigerante.

1 Isolamento tubo del gas 3 Nastro 2 Isolamento tubo del liquido

• Fissare i materiali isolanti del tubo del gas 1 e del tubo del liquido 2 ad entrambe le estremità, in modo che non scivolino e vengano ad allinearsi uno con l’altro.

• Una volta completato il lavoro di isolamento, utilizzare una fascia 3 per fissare il tubo del refrigerante al telaio (sotto la sezione del giunto del tubo). Questo impedirà al tubo del refrigerante di staccarsi dal telaio. (Qualora il tubo del refrigerante sia staccato dal telaio dell’unità, non sarà possibile installare la griglia.)

Modelle

Flüssig ODø9,52 (3/8") ODø9,52 (3/8") Gas ODø15,88 (5/8") ODø19,05 (3/4")

Rörstorlekar för köldmedels- och dräneringsrör

Modeller

Liquid ODø9,52 (3/8") ODø9,52 (3/8") Vätska ODø15,88 (5/8") ODø19,05 (3/4")

Dimensioni della tubazione del refrigerante e di drenaggio

Modelli

Liquido ODø9,52 (3/8") ODø9,52 (3/8") Gas ODø15,88 (5/8") ODø19,05 (3/4")

P3 P4, 5, 6

ODø20 (13/16")

P3 P4, 5, 6

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

Tamaño de los tubos del refrigerante y de drenaje

Punto

Tubería del refrigerante

Modelos

Líquido ODø9,52 (3/8") ODø9,52 (3/8") Gas ODø15,88 (5/8") ODø19,05 (3/4")

P3 P4, 5, 6

Tubería de drenaje ODø20 (13/16")

Aísle completamente las uniones abocardadas 1 y 2 de los tubos de gas y refrigerante. Si alguna parte de las juntas queda expuesta puede haber condensación y goteo.

a Tubería de líquidos c Marco b Tubería de gas d Orificio cuadrado e Pase la cinta por el agujero cuadrado en el marco y fije así las tuberías de refrigerante.

1 Aislamiento de tuberías de gas 3 Cinta 2 Aislamiento de tuberías de refrigerante

• Fije el aislamiento de la tubería de gas 1 y el aislamiento de la tubería de refrigerante 2 en ambos extremos para que no se deslicen y alinéelos uno con el otro.

• Una vez instalado el aislante utilice una cinta 3 para fijar el tubo de refrigerante al marco (junto a la sección de junta de tubos). Esto evitará que el tubo de refrigerante se levante fuera del marco. (Cuando el tubo de refrigerante está fuera del marco no puede instalarse la rejilla.)

Størrelser på køle- og drænrør

Genstand

Kølerør

Model

Væske OD ø9,52 (3/8") OD ø9,52 (3/8") Gas OD ø15,88 (5/8") OD ø19,05 (3/4")

P3 P4, 5, 6

Enhedens drænrør OD Ø20 (13/16")

Isolér opkravningssamlingerne 1 og 2 på gas- og kølerørene fuldstændigt. Hvis en del af samlingerne er synlig, kan kondens dryppe ned derfra.

a Væskerør c Ramme b Gasrør d Firkantet hul e Før båndet gennem det firkantede hul i rammen for at holde kølerørene på plads.

1 Gasrørsisolering 3 Bånd 2 Væskerørsisolering

• Fastgør gasrørsisoleringen 1 og væskerørsisoleringen 2 i begge ender, så de ikke glider og ret dem ind efter hinanden.

• Når isoleringen er monteret, bruges et bånd 3 til at fastgøre kølerøret til rammen (under rørsamlingsstedet). Dette forhindrer, at kølerøret løftes op af rammen. (Så længe kølerøret ikke er monteret i rammen, kan gitteret ikke monteres.)

So¤utma ve Drenaj Borular›n›n Ölçüleri

Malzeme

So¤utucu borular›

Model

S›v› DÇø9,52(3/8") DÇø9,52(3/8") Gaz DÇø15,88 (5/8") DÇø19,05(3/4")

P3 P4, 5, 6

Ünite drenaj borular› DÇø20(13/16")

Gaz ve so¤utma borular›n›n, 1 ve 2 geniﬂletme alev ba¤lant› noktalar›n› tam olarak yal›t›n. E¤er ba¤lant› noktalar›n›n herhangi bir bölümü aç›kta kal›rsa, yo¤unlaﬂmaya ba¤l› olarak damlamalar meydana gelebilir.

a S›v› borusu c Çerçeve b Gaz borusu d Kare delik e So¤utma borular›n›n yerine sabitlemek için band›, çerçevedeki kare delikten geçirin.

1 Gaz borusu yal›t›m› 3 Bant 2 S›v› borusu yal›t›m›

• Gaz borusu yal›t›m› 1 ve s›v› borusu yal›t›m›n› 2, kaymayacak ve bir birleriyle ayn› hizada olacak ﬂekilde her iki ucundan da s›k›ﬂt›r›n.

• Yal›t›m malzemesini takt›ktan sonra, so¤utma borusunu çerçeveye (boru ba¤lant› noktas› bölümünün alt›ndan) tutturmak için bir bant 3 kullan›n. Bu iﬂlem, so¤utma borusunun çerçeveden yukar› kalkarak ç›kmas›n› engelleyecektir. (So¤utma borusu çerçeveden ç›kt›¤›nda, ›zgara monte edilemez.)

Dimensões das tubagens de refrigerante e de drenagem

Artigo

Tubagem de refrigerante

Modelos

Líquido ODø9,52 (3/8") ODø9,52 (3/8") GásODø15,88 (5/8") ODø19,05 (3/4")

Tubagem de drenagem da unidade

Isole completamente as juntas de alargamento 1 e 2 dos tubos de gás e de refrigerante. Se uma parte das juntas ficar visível, pode formar-se condensação e

P3 P4, 5, 6

ODØ20 (13/16")

gotejamento.

a Tubo de líquido c Estrutura b Tudo de gás d Furo quadrado e Passe a banda pelo furo quadrado da estrutura para segurar as tubagens de refrigerante

no seu lugar.

1 Isolação do tubo de gás 3 Banda 2 Isolação do tubo de líquido

• Aperte a isolação do tubo de gás 1 e a isolação do tubo de líquido 2 nas duas pontas de maneira que não deslizem e se alinham uma pela outra.

• Terminada a isolação, utilize uma banda 3 para apertar a tubagem de refrigeran- te à estrutura (por baixo da secção da junta do tubo). Isto evitará que o tubo refrigerante salte da estrutura. (Se a tubagem de refrigerante saltar da estrutura, não se pode instalar a grelha.)

¢И·ЫЩ¿ЫВИ˜ ЫˆПЛУТЫВˆУ „˘ОЩИОФ‡ ˘БЪФ‡ О·И ·ФЫЩЪ¿ББИЫЛ˜

∂Í¿ÚÙËÌ·

™ˆП‹УˆЫЛ „˘ОЩИОФ‡

™ˆП‹УˆЫЛ ·ФЫЩЪ¿ББИЫЛ˜ ЩЛ˜ МФУ¿‰·˜

ªФУТЫЩВ ЩИ˜ ОˆУИО¤˜ Ы˘У‰¤ЫВИ˜ 1 Î·È 2 ЩˆУ ЫˆП‹УˆУ ·ВЪ›Ф˘ О·И „˘ОЩИОФ‡ ˘БЪФ‡ О·П¿. ∂¿У О¿ФИФ ЫЛМВ›Ф ·ﬁ ЩИ˜ Ы˘У‰¤ЫВИ˜ ‰ВУ В›У·И О·П˘ММ¤УФ, МФЪВ› У· ЪФОПЛıВ› ‰И·ЪЪФ‹ Ы˘М‡ОУˆЫЛ˜.

a ™ˆÏ‹Ó·˜ ˘ÁÚÔ‡ c ¶Ï·›ÛÈÔ b ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘ d ∆ÂÙÚ¿ÁˆÓË Ô‹ e ¶ÂÚ¿ÛÙÂ ÙËÓ Ù·ÈÓ›· Ì¤Û· ·ﬁ ÙËÓ ÙÂÙÚ¿ÁˆÓË Ô‹ ÛÙÔ Ï·›ÛÈÔ ÁÈ· Ó· Û˘ÁÎÚ·ÙËıÔ‡Ó ÔÈ

ЫˆП‹УВ˜ ЩФ˘ „˘ОЩИОФ‡ ЫЩЛ ı¤ЫЛ ЩФ˘˜.

1 ªﬁÓˆÛË ÛˆÏ‹Ó· ·ÂÚ›Ô˘ 3 ∆·ÈÓ›· 2 ªﬁÓˆÛË ÛˆÏ‹Ó· ˘ÁÚÔ‡

ñ ™Ê›ÍÙÂ ÙË ÌﬁÓˆÛË ÙÔ˘ ÛˆÏ‹Ó· ·ÂÚ›Ô˘ 1 Î·È ÙË ÌﬁÓˆÛË ÙÔ˘ ÛˆÏ‹Ó· ˘ÁÚÔ‡ 2 Î·È ÛÙ·

‰‡Ф ¿ОЪ· ¤ЩЫИ ˆЫЩВ У· МЛУ БП˘ЫЩЪ›ЫФ˘У О·И У· В˘ı˘БЪ·ММИЫЩФ‡У.

с ªВЩ¿ ЩЛУ ВОЩ¤ПВЫЛ ЩЛ˜ МﬁУˆЫЛ˜, ¯ЪЛЫИМФФИ‹ЫЩВ МИ· Щ·ИУ›· 3 ÁÈ· Ó· ÛÊ›ÍÂÙÂ ÙÔ

П·›ЫИФ ЩФ˘ ЫˆП‹У· „˘ОЩИОФ‡ ˘БЪФ‡ (О¿Щˆ ·ﬁ ЩФ ЩМ‹М· Ы‡У‰ВЫЛ˜ ЩФ˘ ЫˆП‹У·). ∞˘Щﬁ ı· ВМФ‰›ЫВИ ЩФ ЫˆП‹У· „˘ОЩИОФ‡ У· ·У˘„ˆıВ› ИФ В¿Уˆ ·ﬁ ЩФ П·›ЫИФ. (ŸЩ·У Ф ЫˆП‹У·˜ „˘ОЩИОФ‡ ˘БЪФ‡ В›У·И ВОЩﬁ˜ ЩФ˘ П·ИЫ›Ф˘, Л БЪ›ПИ· ‰ВУ МФЪВ› У· ЩФФıВЩЛıВ›.)

ªÔÓÙ¤ÏÔ

P3 P4, 5, 6

ÀÁÚﬁ ODø9,52 (3/8") ODø9,52 (3/8") ∞¤ÚÈÔ ODø15,88 (5/8") ODø19,05 (3/4")

ODø20 (13/16")

Размеры труб хладагента и дренажных труб

Деталь

Трубы хладагента

Модель

Для жидкости Для газа ODø15,88 (5/8") ODø19,05 (3/4")

P3 P4, 5, 6

ODø9,52 (3/8") ODø9,52 (3/8")

Дренажные трубы блока ODø20 (13/16")

Полностью изолируйте фланцевые соединения 1 и 2 труб для газа и труб хладагента. Если любая часть соединений не будет изолирована, возможно капание конденсации.

a Труба для жидкости c Рама b Труба для газа d Квадратное отверстие e Пропустите ленту через квадратное отверстие в раме для того, чтобы зафиксировать

трубы хладагента.

1Теплоизоляция трубы для газа 3Лента 2Теплоизоляция трубы для жидкости

•

Прикрепите теплоизоляцию трубы для газа 1 и теплоизоляцию трубы для жидкости 2 с обоих концов для предотвращения ее соскальзывания и выровняйте их по отношению друг к другу.

• После завершения установки теплоизоляции на трубы, с помощью ленты 3

прикрепите трубу хладагента к раме (в точке ниже трубного соединения). Это предотвратит приподнятие трубы хладагента над рамой. (Если труба хладагента приподнята над рамой, Вы не сможете установить решетку на место).

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

• After connecting the refrigerant piping to the indoor unit, be sure to test the pipe connections for gas leakage with nitrogen gas. (Check that there is no refrigerant leakage from the refrigerant piping to the indoor unit.) Conduct the airtightness test before connecting the outdoor unit stop valve and the refrigerant pipe. If the test is conducted after the valve and pipe are connected, gas, which is used for checking the airtightness, will leak from the stop valve and flow into the outdoor unit, resulting in abnormal operation.

5.4. Outdoor unit

Remove the service panel D (three screws) and the front piping cover A (one screw) and rear piping cover B (two screws).

C Stop valve

1 Perform refrigerant piping connections for the indoor/outdoor unit when the out-

door unit’s stop valve is completely closed.

2 Vacuum-purge air from the indoor unit and the connection piping.

• Après le raccordement du tuyau de réfrigérant à l’appareil intérieur, vérifier toutes les connexions et s’assurer qu’il n’y a pas de fuite de gaz en envoyant de l’azote à l’état gazeux dans les tuyaux (Vérifier qu’il n’y a pas de fuite de réfrigérant au niveau du tuyau de réfrigérant connecté à l’appareil intérieur.). Effectuer le test d’étanchéité à l’air avant de connecter la vanne d’arrêt de l’appa- reil extérieur et le tuyau de réfrigérant. Si le test est effectué après la connexion de la vanne et du tuyau, le gaz qui est utilisé pour vérifier l’étanchéité à l’air fuira par la vanne d’arrêt et se répandra dans l’appareil extérieur; il en résultera un fonctionnement anormal.

5.4. Appareil extérieur

Retirer le panneau de service D (trois vis), le cache-tuyaux avant A (une vis) et le cache-tuyaux arrière B (une vis).

C Vanne d’arrêt

1 Effectuer les raccordements des tuyaux de réfrigérant de l’appareil intérieur/ex-

térieur lorsque la vanne d’arrêt de l’appareil extérieur est complètement fermée.

2 Faire le vide d’air de l’appareil intérieur et des tuyaux de raccordement.

• Nach Anschluß der Kältemittelrohrleitung dafür sorgen, daß die Rohrleitungsan-

schlüsse mit Stickstoffgas auf Gasdichte überprüft werden. (Sicherstellen, daß kein Kältemittelaustritt von der Kältemittelrohrleitung zum Innenaggregat erfolgt.) Vor Anschluß des Absperrventils der Außenanlage und der Kältemittelrohrleitung den Luftdichtetest vornehmen. Wenn der Test nach Anschluß des Ventils und der Rohrleitung vorgenommen wird, tritt Gas, das zur Prüfung der Luftdichte verwendet wurde, aus dem Absperrventil aus und strömt in die Außenanlage, was abnormalen Betrieb zur Folge hat.

5.4. Außenanlage

Das Wartungspult D (drei Schrauben) und die vordere Leitungsabdeckung A (eine Schraube) sowie die rückwärtige Leitungsabdeckung B (zwei Schrauben) abnehmen.

C Absperrventil

1 Die Kältemittelrohrleitung-Verbindungen für die Innen-/Außenanlage vornehmen,

wenn das Absperrventil der Außenanlage vollständig geschlossen ist.

2 Luftreinigung unter Vakuum vom Innenaggregat und dem Rohrleitungsanschluß

aus.

• När du har anslutit köldmedelsrören till inomhusenheten ska du kontrollera att det inte förekommer något läckage av kvävegas i anslutningen av rörledningarna. (Kon- trollera att inget köldmedel läcker från köldmedelsröret till inomhusenheten.) Utför lufttäthetstestet innan du ansluter utomhusenhetens stoppventil och köldmedelsrör. Om testet utförs efter det att ventilen och röret har anslutits kommer gas som används för att kontrollera lufttätheten att läcka från stoppventilen in i utomhusenheten och orsaka driftsstörning.

5.4. Utomhusenhet

Ta bort servicepanelen D (tre skruvar), det främre rörledningsskyddet A (en skruv) och det bakre rörledningsskyddet B (två skruvar).

C Stoppventil

1 Utför anslutning av kylmedelsrör för inomhus- och utomhusenheterna medan

utomhusenhetens stoppventil är helt stängd.

2 Avlufta inomhusenheten och anslutningen av rörledningarna.

• Na het aansluiten van de koelstofleidingen op de binnenunit, moet u de leiding-

aansluitingen testen op gaslekken met behulp van stikstofgas. (Controleer of er geen lekkage is in de koelstofleidingen die naar de binnenunit lopen.) Voordat u de afsluitkraan van het buitenapparaat en de koelstofleiding aansluit, dient u eerst de luchtdichtheid te testen. Indien de test na het aansluiten van de afsluitkraan en de leiding wordt uitgevoerd, kan er gas uit de afsluitkraan ontsnappen. Het gas dat wordt gebruikt voor de controle van de luchtdichtheid zal in het buitenapparaat terechtkomen en de normale werking ervan verstoren.

5.4. Buitenapparaat

Verwijder het onderhoudspaneel D (drie schroeven) en de pijpafdekkingen aan de voorzijde A (één schroef) en de achterzijde B (twee schroeven).

C Afsluitkraan

1 Maak de verbindingen van de koelstofleidingen voor het binnen-/buitenapparaat

als het afsluitkraan van het buitenapparaat geheel gesloten is.

2 Ontlucht de binnenunit en de verbindingsleidingen.

• Dopo aver collegato la tubazione refrigerante alla sezione interna, accertarsi di effettuare la prova di tenuta delle connessioni della tubazione stessa con azoto, per ricercare eventuali perdite. (Verificare che non vi siano perdite di refrigerante dalla tubazione refrigerante verso la sezione interna). Effettuare la prova di tenuta prima di collegare la valvola d’arresto dell’unità esterna e la tubazione refrigerante. Qualora detta prova venga effettuata dopo l’avvenuto collegamento della valvola d’arresto e della tubazione, il gas utilizzato per il controllo della tenuta uscirà dalla valvola d’arresto ed entrerà nell’unità esterna, causando così un cattivo funzionamento del sistema.

5.4. Sezione esterna

Rimuovere il pannello di servizio D (tre viti) e il coperchio della tubazione anteriore A (una vite) e il coperchio della tubazione posteriore B (due viti).

C Valvola d’arresto

1 Eseguire i collegamenti delle tubazioni refrigerante per l’unità interna/esterna

quando la valvola d’arresto dell’unità esterna è completamente chiusa.

2 Vuotare l’aria dalla sezione interna e dalla tubazione di collegamento.

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

• Después de haber conectado los tubos de refrigerante a la unidad interior, realice una prueba de fuga de gas de las conexiones de los tubos con gas nitrógeno. (Compruebe que no exista ninguna fuga entre los tubos de refrigerante y la unidad interior.) Realice la prueba de fuga de gas antes de conectar la válvula de parada de la unidad exterior y tubo de refrigerante. Si la prueba se realiza después de haber conectado la válvula y tubo, la válvula de parada tendrá pérdidas del gas que se utiliza para comprobar si existen pérdidas, penetrando en la unidad exterior, con lo cual se producirá un funcionamiento anormal.

5.4. Unidad exterior

Quite el panel de servicio D (tres tornillos) y la cubierta de la tubería frontal A (un tornillo) y cubierta de la tubería posterior B (dos tornillos).

C Válvula de parada

1 Realice las conexiones de los tubos de refrigerante de la unidad interior/exterior

con la válvula de parada de la unidad exterior completamente cerrada.

2 Purgue el aire del sistema por succión en la unidad interior y tubos de conexión.

• Efter tilslutning af kølemiddelrørføringen til indendørsenheden kontrolleres rør-

forbindelserne for gaslækage med kvælstof (kontrollér, at der ikke lækker kølemid- del fra rørene til indendørsenheden). Foretag lufttæthedstesten, før stopventilen og kølemiddelrøret tilsluttes. Hvis testen udføres, efter at ventilen og røret er tilsluttet, kan den gas, som bruges til at kontrollere lufttætheden, sive fra stopventilen og ind i den udendørs enhed, hvilket vil resultere i unormal drift.

5.4. Udendørs enhed

Afmonter servicepanelet D (tre skruer) og rørafdækningen foran A (en skrue) og rørafdækningen bagtil B (to skruer).

C Stopventil

1 Tilslut kølemiddelrørene til den indendørs/udendørs enhed, når den udendørs

enheds stopventil er lukket helt.

2 Evakuér luft fra indendørsenheden og rørforbindelserne.

• Depois de ligar a tubagem de refrigerante para a unidade interior, certifique-se de

que com gás nitrogénio testa fugas de gás nas ligações dos tubos. (Verifique se não há fuga de refrigerante da tubagem de refrigerante para a unidade interior.) Efectue o teste de estanquecidade do ar antes de ligar a válvula de paragem da unidade exterior e o tubo de refrigerante. Se o teste for efectuado depois de a válvula e do tubo terem sido ligados, o gás que é utilizado para verificar a estanquecidade do ar, irá verter da válvula de para- gem e passará para a unidade exterior, resultando num funcionamento anormal.

5.4. Unidade exterior

Remova o painel de manutenção D (três parafusos), a tampa da tubagem frontal A (um parafuso) e a tampa da tubagem traseira B (dois parafusos).

C Válvula de paragem

1 Execute as ligações da tubagem de refrigerante para a unidade interior/exterior

quando a válvula de paragem da unidade exterior estiver completamente fechada.

2 Purgue o ar da unidade interior e da tubagem de ligação.

• ∞КФ‡ Ы˘У‰¤ЫВЩВ ЩФ ЫˆП‹У· „˘ОЩИОФ‡ ЫЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰·, МЛУ НВ¯¿ЫВЩВ

У· ВП¤БНВЩВ ЩИ˜ Ы˘У‰¤ЫВИ˜ ЩФ˘ ЫˆП‹У· БИ· Щ˘¯ﬁУ ‰И·ЪЪФ‹ МВ ·¤ЪИФ ¿˙ˆЩФ. (µВ‚·ИˆıВ›ЩВ ﬁЩИ ‰ВУ ˘¿Ъ¯ВИ ‰И·ЪЪФ‹ „˘ОЩИОФ‡ ·ﬁ ЩИ˜ ЫˆПЛУТЫВИ˜ ЩФ˘ „˘ОЩИОФ‡ ЪФ˜ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰·.) ∂ОЩВП¤ЫЩВ ЩЛ ‰ФОИМ‹ ·ВЪФЫЩВБ·УﬁЩЛЩ·˜ ЪФЩФ‡ Ы˘У‰¤ЫВЩВ ЩЛУ ·У·ЫЩ·ПЩИО‹ ‚·П‚›‰· ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ О·И ЩФ ЫˆП‹У· ЩФ˘ „˘ОЩИОФ‡. ∂¿У Л ‰ФОИМ‹ Б›УВИ ·КФ‡ Ы˘У‰ВıВ› Л ·У·ЫЩ·ПЩИО‹ ‚·П‚›‰· О·И Ф ЫˆП‹У·˜, ЩФ

·¤ЪИФ, ЩФ ФФ›Ф ¯ЪЛЫИМФФИВ›Щ·И БИ· ЩФУ ¤ПВБ¯Ф ЩЛ˜ ·ВЪФЫЩВБ·УﬁЩЛЩ·˜, ı· ‰И·К‡БВИ ·ﬁ ЩЛУ ·У·ЫЩ·ПЩИО‹ ‚·П‚›‰· О·И ı· О˘П‹ЫВИ ВУЩﬁ˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, БВБФУﬁ˜ Ф˘ ı· ‰ЛМИФ˘ЪБ‹ЫВИ ·УˆМ·П›· ЫЩЛУ О·УФУИО‹ ПВИЩФ˘ЪБ›· ЩЛ˜ МФУ¿‰·˜.

5.4. ∂НˆЩВЪИО‹ МФУ¿‰·

∞Ê·ÈÚ¤ÛÙÂ ÙÔ Î·¿ÎÈ D (ÙÚÂÈ˜ ‚›‰Â˜), ÙÔ ÂÌÚﬁÛıÈÔ A О¿П˘ММ· ЩˆУ ЫˆПЛУТЫВˆУ (М›· ‚›‰·) О·И ЩФ ›Ыˆ О¿П˘ММ· ЩˆУ ЫˆПЛУТЫВˆУ B (‰‡Ô ‚›‰Â˜).

C µ·Ï‚›‰· ‰È·ÎÔ‹˜

1 ∫¿УЩВ ЩИ˜ Ы˘У‰¤ЫВИ˜ ЩˆУ ЫˆПЛУТЫВˆУ БИ· ЩЛУ ВЫˆЩВЪИО‹/ВНˆЩВЪИО‹ МФУ¿‰·

ﬁЩ·У Л ·У·ЫЩ·ПЩИО‹ ‚·П‚›‰· ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ В›У·И ВУЩВПТ˜ ОПВИЫЩ‹.

2 ∫¿УЩВ ВН·ВЪИЫМﬁ ЫЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰· О·И ЫЩФ˘˜ ЫˆП‹УВ˜ Ы‡У‰ВЫЛ˜.

• So¤utucu borusunu iç üniteye ba¤lad›ktan sonra, boru ba¤lant›lar›nda kaçak olup olmad›¤›n› azot gaz›yla muhakkak test edin. (So¤utucu borular›ndan iç üniteye so¤utucu s›z›nt›s› olmad›¤›n› kontrol edin.) Hava geçirmezlik testini d›ﬂ ünite kesme vanas› ve so¤utucu borusunun ba¤lant›s›n› yapmadan önce yap›n. E¤er test vana ve boru ba¤land›ktan sonra yap›l›rsa, hava geçirmezli¤i test etmek için kullan›lan gaz kesme vanas›ndan s›zarak d›ﬂ üniteye geçer ve anormal çal›ﬂmaya neden olur.

5.4. D›ﬂ ünite

Bak›m panelini D (üç vida) ve ön boru kapa¤›n› A (bir vida) ve arka boru kapa¤›n› B (iki vida) ç›kar›n.

C Stop valf›

1 D›ﬂ ünitenin stop valf› tamamen kapand›¤›nda iç/d›ﬂ ünite için so¤utucu borusu

ba¤lant›lar›n› yap›n.

2 ‹ç ünite ve ba¤lant› borusundaki havay› vakumla boﬂalt›n.

• После подсоединения труб хладагента к внутреннему прибору обязательно проверьте соединения труб на утечку газа с помощью азота. (Проверьте отсутствие утечки хладагента из труб хладагента во внутренний прибор.) Выполните тест на герметичность перед соединением запорного крана на наружном приборе и трубы хладагента. При выполнении данного теста после соединения крана и трубы, газ, используемый для проведения теста, будет вытекать из запорного крана и течь в наружный прибор, что приведет к ошибкам в работе.

5.4. Наружный прибор

Снимите эксплуатационную панель D (три винта), а также переднюю крышку трубопровода A (один винт) и заднюю крышку трубопровода B (два винта).

C Запорный кран

1 Подсоедините трубопроводы хладагента к устройству, предназначенному

для установки внутри/вне помещения, при полностью закрытом запорном вентиле устройства для установки вне помещения.

2 Произведите вакуумную продувку воздуха из внутреннего прибора и труб

соединения.

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

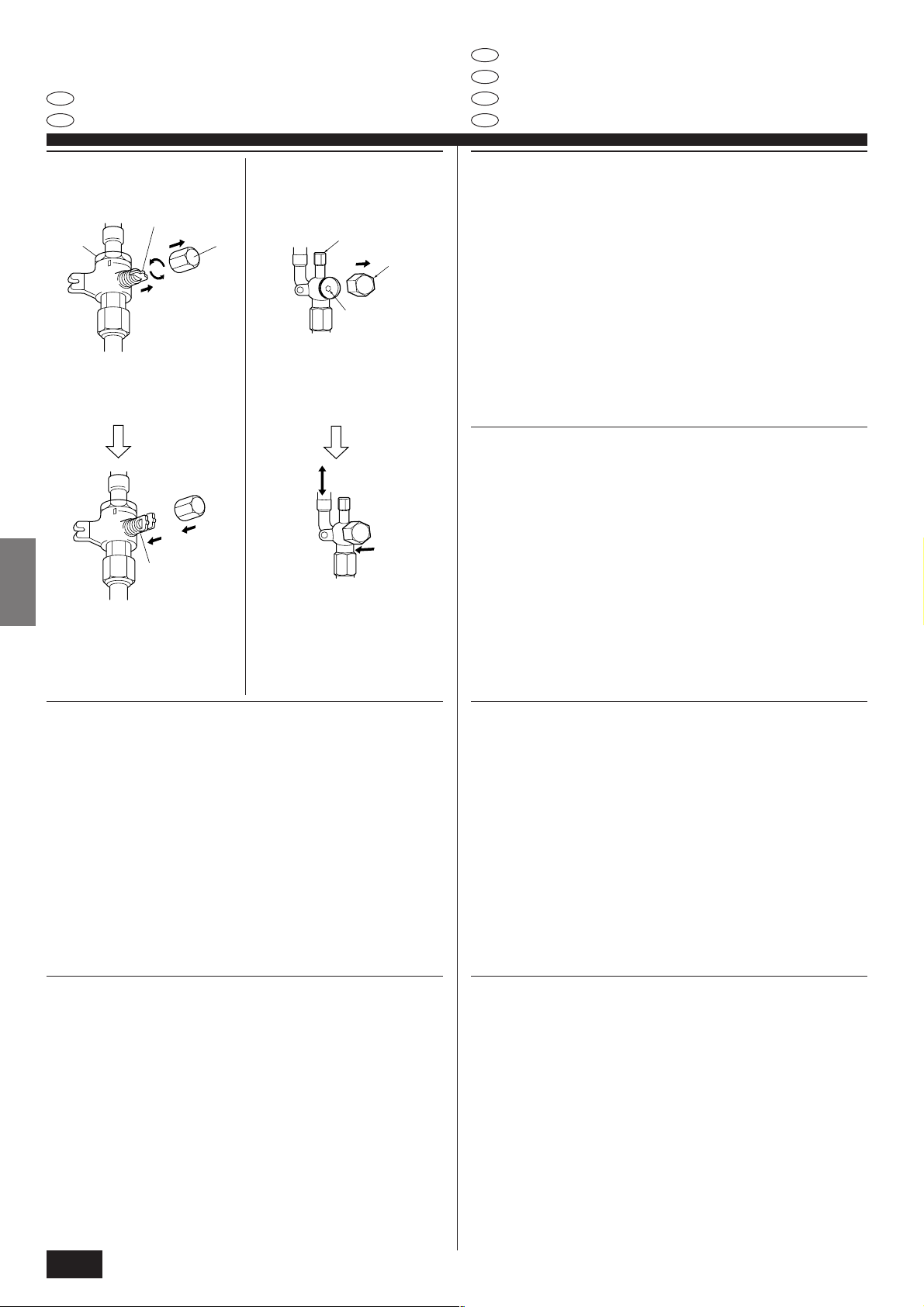

(1) Gas side

Unit side

Handle

Valve

Refrigerant piping side

Open position side

3 Evacuer le vide à l’intérieur de l’orifice de service mentionné ci-dessus en ouvrant

complètement les vannes d’arrêt de l’appareil extérieur. Le fait de faire fonctionner l’appareil alors que les vannes sont fermées risque d’endommager le compresseur, le contrôleur, etc.

4 Pour éviter que l’eau ne sature les extrémités du matériau isolant, protéger les

raccordements de tuyau avec un agent d’étanchéité.

Cap

(2) Liquid side

Unit side Service port

(On-site installation)

Refrigerant piping side

Direction the refrigerant

Wrench hole

flows in

Vanne d’arrêt

(1) Côté gaz 1 Enlever le capuchon, ramener la poignée vers soi et la tourner d’un quart de tour

en sens inverse des aiguilles d’une montre pour fermer la vanne.

2 Vérifier que la vanne d’arrêt est complètement ouverte, appuyer sur la poignée et

tourner le capuchon pour le ramener sur sa position d’origine. (2) Côté liquide 1 Retirez le bouchon, et tournez la tige de soupape à fond dans le sens antihoraire

avec une clé hexagonale de 4 mm. Arrêtez de tourner quand elle frappe la rete-

nue.

(ø6,35: env. 4,5 tours) (ø9,52: env. 10 tours) 2 Vérifier que la vanne d’arrêt est complètement ouverte, appuyer sur la poignée et

tourner le capuchon pour le ramener sur sa position d’origine.

3 Ontlaadt het vacuüm in de hierboven genoemde onderhoudstoegang door de

afsluitkraan van het buitenapparaat helemaal te openen.

Gebruik van de eenheid met gesloten ventielen kan schade veroorzaken aan de

compressor, controle-eenheid enz. 4 Gebruik een vloeibare pakking of andere coating om de verbindingen van de

leidingen te beschermen, zodat de uiteinden van het isolatiemateriaal niet

aangetatst kunnen worden door water.

Afsluitkraan

(1) Lato del gas 1 Verwijder de dop, trek het handvat naar u toe en draai dit een kwartslag tegen de

klok in om af te sluiten. 2 Let erop dat de afsluitkraan geheel open is, druk de hendel in en draai de kap

terug naar de oorspronkelijke stand. (2) Lato del liquido 1 Togliere il cappuccio e girare la barra della valvola in senso antiorario fino a quando va

con l’uso di una chiave esagonale da 4 mm. Smettere di girare quando colpisce il fermo.

(ø6,35: Circa 4,5 giri) (ø9,52: Circa 10 giri) 2 Let erop dat de afsluitkraan geheel open is, druk de hendel in en draai de kap

terug naar de oorspronkelijke stand.

Cap

3 Release the vacuum inside of the service port mentioned above by completely

opening the stop valves of the outdoor unit. Operation of the unit while the valves are closed may cause damage to the compressor, controller, etc.

4 Use a sealant to protect the pipe connections to prevent water from saturating the

ends of the insulation material.

Stop valve

(1) Gas side 1 Remove the cap, pull the handle toward you and rotate 1/4 turn in a counterclock-

wise direction to shut.

2 Make sure that the stop valve is open completely, push in the handle and rotate

the cap back to its original position. (2) Liquid side 1 Remove the cap and turn the valve rod counterclockwise as far as it will go with

the use of a 4 mm hexagonal wrench. Stop turning when it hits the stopper.

(ø6.35: Approximately 4.5 revolutions) (ø9.52: Approximately 10 revolutions) 2 Make sure that the stop valve is open completely, push in the handle and rotate

the cap back to its original position.

3 Den Unterdruck im Inneren der Wartungsöffnung wie oben erwähnt durch voll-

ständiges Öffnen der Absperrventile der Außennlage ablassen.

Betrieb der Anlage mit geschlossenen Ventilen kann chäden an Kompressor,

Steuereinheit etc. verursachen. 4 Ein Dichtmittel zum Schutz der Leitungsverbindungen verwenden, um zu verhin-

dern, daß Wasser die Enden des Isolationsmaterials tränkt.

Absperrventil

(1) Gasseite 1 Die Kappe entfernen, den Handgriff nach vorne ziehen, und zum Schließen um

1/4 Umdrehung gegen den Uhrzeigersinn drehen. 2 Sicherstellen, daß das Absperrventil vollständig offen ist, den Handgriff eindrük-

ken, und die Kappe zurück in Ausgangsstellung drehen. (2) Flüssigkeitsseite 1 Entfernen Sie die Kappe und drehen Sie die Ventilstange mit einem 4 mm-

Sechskantschlüssel bis zum Anschlag gegen den Uhrzeigersinn. Hören Sie auf

zu drehen, wenn der Anschlag erreicht ist.

(ø6,35: Etwa 4,5 Umdrehungen) (ø9,52: Etwa 10 Umdrehungen) 2 Sicherstellen, daß das Absperrventil vollständig offen ist, den Handgriff eindrük-

ken, und die Kappe zurück in Ausgangsstellung drehen.

3 Släpp ut vakuumet som finns inuti den ovan nämnda serviceporten genom att

helt öppna utomhusventilens stoppventiler.

Om enheten drivs medan ventilerna är stängda kan det förorsaka skador på kom-

pressorn, kontrollenheten o.s.v. 4 Använd en packning till att skydda röranslutningarna för att förhindra att vatten

genomdränker ändarna på isoleringsmaterialet.

Stoppventil

(1) Gassida

1 Skruva av locket, dra handtaget mot dig och vrid moturs 1/4 varv för att stänga. 2 Kontrollera att stoppventilen är helt öppen, tryck in handtaget och skruva på locket

igen. (2) Vätskesida 1 Ta bort kåpan och vrid ventilstången motsols så långt det går med en 4 mm

sexkantsnyckel. Sluta när den når stoppet.

(ø6,35: Ca. 4,5 varv) (ø9,52: Ca. 10 varv) 2 Kontrollera att stoppventilen är helt öppen, tryck in handtaget och skruva på locket

igen.

3 Liberare il vuoto all’interno dello sportello di servizio sopra citato aprendo com-

pletamente le valvole d’arresto dell’unità esterna.

Il funzionamento dell’unità mentre le valvole sono chiuse può causare danni al

compressore, al controllore, ecc. 4 Usare un sigillante per proteggere i collegamenti dei tubi in modo da evitare che

acqua saturi I capi del materiale isolante.

Valvola d’arresto

(1) Lato del gas 1 Rimuovere il cappuccio, tirare la maniglia verso di sè e girare di 1/4 di giro in

senso antiorario per chiudere. 2 Assicurarsi che la valvola d’arresto sia completamente aperta, spingere in dentro

la maniglia e riportare il cappuccio alla posizione originale. (2) Lato del liquido 1 Togliere il cappuccio e girare fino a quando è possibile l’asta della valvola in

senso antiorario utilizzando una chiave esagonale N° 4. Smettere di girare quan-

do si urta l’otturatore.

(ø6,35: circa 4,5 giri) (ø9,52: circa 10 giri) 2 Assicurarsi che la valvola d’arresto sia completamente aperta, spingere in dentro

la maniglia e riportare il cappuccio alla posizione originale.

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

3 Elimine el vacío del interior del puerto de servicio mencionado anteriormente

abriendo completamente las válvulas de parada de la unidad exterior. La operación de la unidad con las válvulas cerradas podría causar daños en el compresor, controlador, etc.

4 Utilice un sellador para proteger las conexiones de los tubos a fin de evitar que

los extremos del material aislante se impregnen de agua.

Válvula de parada

(1) Lado de gas 1 Quite la tapa, tire de la manivela hacia usted, y gire 1/4 de vuelta hacia la izquier-

da para cerrar.

2 Cerciórese de que la válvula de parada esté completamente abierta, empuje la

manivela y enrosque la tapa en su posición original. (1) Lado de liquido 1 Abra la tapa y gire la varilla de válvula hacia la izquierda hasta su tope, utilizando

una llave hexagonal de 4 mm. Deje de girar cuando llega al tope.

(ø6,35: Aproximadamente 4,5 revoluciones) (ø9,52: Aproximadamente 10 revo-

luciones) 2 Cerciórese de que la válvula de parada esté completamente abierta, empuje la

manivela y enrosque la tapa en su posición original.

3 Slå vakuum fra i ovennævnte serviceåbning ved at åbne den udendørs enheds

stopventil helt.

Anvendelse af enheden med lukkede ventiler kan medføre beskadigelse af kom-

pressor, styring osv. 4 Brug et tætningsmiddel til at beskytte rørsamlingerne for at forhindre, at der træn-

ger vand ind igennem isoleringsmaterialets ender.

Stopventil

(1) Gasside 1 Afmonter hætten, træk håndtaget hen imod Dem og drej 1/4 omgang mod uret

for at lukke. 2 Kontroller, at stopventilen er helt åben, skub håndtaget ind og drej hætten tilbage

til den oprindelige position. (2) Væskeside 1 Fjern dækslet, og drej ventilspindlen mod uret så langt som muligt vha. en 4 mm

sekskantet skruenøgle. Stop med at dreje, når den når stopperen (ø6,35: ca. 4,5

omgang; ø9,52: ca. 10 omgang). 2 Kontroller, at stopventilen er helt åben, skub håndtaget ind og drej hætten tilbage

til den oprindelige position.

3 D›ﬂ ünitenin stop valflar›n› tamamen açarak yukar›da sözü edilen bak›m deli¤inin

içindeki vakumu serbest b›rak›n.

Valflar kapal›yken ünitenin çal›ﬂt›r›lmas› kompresöre, kontrolöre vb’ye zarar

verebilir. 4 Yal›t›m malzemesinin uçlar›n›n suyla dolmamas› için boru ba¤lant›lar›n› korumak

üzere bir s›zd›rmazl›k maddesi kullan›n.

Stop valf›

(1) Gaz taraf› 1 Baﬂl›¤› ç›kar›n, kolu kendinize do¤ru çekin ve kapatmak için saat yönünün tersine

1/4 devir çevirin. 2 Stop valf›n›n tamamen aç›k oldu¤undan emin olun, kolu içeri itin ve baﬂl›¤›

çevirerek tekrar ilk konumuna getirn. (2) S›v› taraf› 1 Baﬂl›¤› ç›kar›n ve 4 mm’lik bir alt›gen somun anahtar›yla vana çubu¤unu

gidebilece¤i yere kadar saat yönünün tersine döndürün. Tampona dayan›nca

döndürmeye son verin.

(ø6,35: Yaklaﬂ›k 4,5 devir) (ø9,52: Yaklaﬂ›k 10 devir) 2 Stop valf›n›n tamamen aç›k oldu¤undan emin olun, kolu içeri itin ve baﬂl›¤›

çevirerek tekrar ilk konumuna getirn.

3 Ликвидируйте вакуум внутри сервисного порта, упомянутого выше,

полностью открыв стопорные краны на наружном приборе.

Эксплуатация прибора с закрытыми кранами может привести к

повреждению компрессора, пульта управления и т.д. 4 Используйте герметик для уплотнения соединений трубопроводов, чтобы

предотвратить пропитывание торцевых частей теплоизоляционного

материала водой.

Запорый кран

(1) Со стороны газа 1 Снимите колпачок, потяните ручку на себя и поверните на 1/4 оборота

против часовой стрелки для закрытия. 2 Убедитесь в том, что запорный кран полностью открыт, надавите на ручку

и поверните колпачок в первоначальное положение. (2) Со стороны жидкости 1 Снимите колпачок и поверните шток золотника против часовой стрелки

до упора, используя для этой цели 4 мм шестиугольный гаечный ключ.

Прекратите поворачивать шток в момент, когда тот достигнет стопора.

(ø6,35: Приблизительно 4,5 оборотов) (ø9,52: Приблизительно 10 оборотов) 2 Убедитесь в том, что запорный кран полностью открыт, надавите на ручку

и поверните колпачок в первоначальное положение.

3 Libere o vácuo de dentro da porta de manutenção mencionada acima, abrindo

completamente as válvulas de paragem da unidade exterior. A operação da unidade enquanto as válvulas estão fechadas pode causar avarias no compressor, no controlador, etc.

4 Utilize um vedante para proteger as ligações do tubo e evitar que a água sature

as extremidades do material de isolamento.

Válvula de paragem

(1) Lado do gás 1 Remova a cápsula, puxe a alavanca em sua direcção e gire 1/4 de volta no sentido

contrário aos ponteiros de um relógio para fechar.

2 Certifique-se de que a válvula de paragem esteja completamente aberta, empurre

a alavanca e gire a cápsula de volta à sua posição original. (2) Lado do líquido 1 Retire a tampa e rode a válvula para a esquerda o máximo que puder com uma

chave sextavada de 4 mm. Pare de rodar quando esta alcançar o batente.

(ø6,35: Aproximadamente 4,5 rotações) (ø9,52: Aproximadamente 10 rotações) 2 Certifique-se de que a válvula de paragem esteja completamente aberta, empurre

a alavanca e gire a cápsula de volta à sua posição original.

∞ВПВ˘ıВЪТЫЩВ ЩФ ВЫˆЩВЪИОﬁ ОВУﬁ ЩЛ˜ ·Ъ·¿Уˆ ‚ФЛıЛЩИО‹˜ Ф‹˜ ·УФ›БˆУЩ·˜

ВУЩВПТ˜ ЩИ˜ ‚·П‚›‰В˜ ‰И·ОФ‹˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

∏ ПВИЩФ˘ЪБ›· ЩЛ˜ МФУ¿‰·˜ МВ ЩИ˜ ‚·П‚›‰В˜ ОПВИЫЩ¤˜ МФЪВ› У· ЪФО·П¤ЫВИ ˙ЛМИ¿ ЫЩФ

Û˘ÌÈÂÛÙ‹, ÛÙÔ Û‡ÛÙËÌ· ÂÏ¤Á¯Ô˘, Î.Ï..

ГЪЛЫИМФФИ‹ЫЩВ ¤У· ˘ПИОﬁ ЫКЪ¿БИЫЛ˜ БИ· ЩЛУ ЪФЫЩ·Ы›· ЩˆУ Ы˘У‰¤ЫВˆУ ЩˆУ ЫˆП‹УˆУ

¤ЩЫИ ТЫЩВ У· ЪФПЛКıВ› Ф ‰И·ФЩИЫМﬁ˜ ЩˆУ ¿ОЪˆУ ЩФ˘ МФУˆЩИОФ‡ ˘ПИОФ‡.

∞Ó·ÛÙ·ÏÙÈÎ‹ ‚·Ï‚›‰·

(1) ¶ÏÂ˘Ú¿ ·ÂÚ›Ô˘

µБ¿ПЩВ ЩФ О·¿ОИ, ЩЪ·‚‹НЩВ ЩЛ П·‚‹ ЪФ˜ ЩЛУ ПВ˘Ъ¿ Ы·˜ О·И ВЪИЫЩЪ¤„ЩВ О·Щ¿

1/4 ·ЪИЫЩВЪﬁЫЩЪФК· БИ· ЩФ ОПВ›ЫИМФ.

µВ‚·ИˆıВ›ЩВ ﬁЩИ Л ‚·П‚›‰· ‰И·ОФ‹˜ В›У·И ВУЩВПТ˜ ОПВИЫЩ‹, И¤ЫЩВ М¤Ы· ЩЛ П·‚‹ О·И

ВЪИЫЩЪ¤КФУЩ·˜ В·У·К¤Ъ·ЩВ ЩФ О·¿ОИ ЫЩЛУ ·Ъ¯ИО‹ ЩФ˘ ı¤ЫЛ. (2) ¶ПВ˘Ъ¿ ˘БЪФ‡

µБ¿ПЩВ ЩФ О·¿ОИ О·И ВЪИЫЩЪ¤„ЩВ ЩФ ЫЩ¤ПВ¯Ф˜ ЩЛ˜ ‚·П‚›‰·˜ ЪФ˜ Щ· ·ЪИЫЩВЪ¿ ¤ˆ˜

ЩФ Щ¤ЪМ· ¯ЪЛЫИМФФИТУЩ·˜ ¤У· ВН·БˆУИОﬁ ОПВИ‰› 4 ¯ПЫЩ. ™Щ·М·Щ‹ЫЩВ У· ВЪИЫЩЪ¤КВЩВ

¤ˆ˜ ﬁÙÔ˘ ÊÙ¿ÛÂÈ ÛÙÔÓ ·Ó·ÛÙÔÏ¤·.

(ø6,35: ¶ВЪ›Ф˘ 4,5 ЫЩЪФК¤˜) (ø9,52: ¶ВЪ›Ф˘ 10 ЫЩЪФК¤˜)

µВ‚·ИˆıВ›ЩВ ﬁЩИ Л ‚·П‚›‰· ‰И·ОФ‹˜ В›У·И ВУЩВПТ˜ ОПВИЫЩ‹, И¤ЫЩВ М¤Ы· ЩЛ П·‚‹ О·И

ВЪИЫЩЪ¤КФУЩ·˜ В·У·К¤Ъ·ЩВ ЩФ О·¿ОИ ЫЩЛУ ·Ъ¯ИО‹ ЩФ˘ ı¤ЫЛ.

Installation de la tuyauterie du réfrigérant

5. Installeren van de koelstofleidingen

5.5. Ajout de produit réfrigérant

Charge de réfrigérant:

• Le réfrigérant liquide devra être chargé via le bec de charge à basse pression du

panneau de service.

• Se reporter au tableau suivant pour l’ajout de réfrigérant R407C dans des tuyaux de plus de 20 m (P1-P2.5)/30 m (P3-P6).

Modèles

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Exemple) Pour le modèle P5 avec 38 m de tuyaux

5,3 kg (40 m) – 4,6 kg Donc, quantité de réfrigérant requise = 0,7 kg

5.5. Bijvullen van koelmiddel

Het vullen van het koelmiddel:

• Het vloeibare koelmiddel moet bijgevuld worden via de lagedruk-vulplug in het bedieningspaneel.

• Gebruik de volgende tabel voor het bijvullen van R407C als de pijplengte groter is dan 20 m (P1-P2.5)/30 m (P3-P6).

Modellen

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Voorbeeld) Modellen P5 met 38 m pijp:

5,3 kg (40 m) – 4,6 kg Dus is 0,7 kg extra koelmiddel benodigd.

Longueur de tuyau (un sens)

-10 m -20 m -30 m -40 m -50 m

Pijplengte (eenrichtings)

- 10 m - 20 m -30 m - 40 m - 50 m

Rempli en usine

Fabriekshoeveelheid

(kg)

5. Installing the refrigerant piping

5. Installation der Kältemittelrohrleitung

5. Installera kylmedelsrör

Installazione della tubazione del refrigerante

5.5. Addition of refrigerant

Refrigerant charge:

• The liquid refrigerant should be charged using the low pressure charge plug in the service panel.

• Use the following table when adding R407C refrigerant to tubing that is over 20 m (P1-P2.5)/30 m (P3-P6).

Models

P1 1.7 1.8 –– 1.7 P1.6 2.5 2.6 3.0 – 2.5 P2 2.6 3.1 3.7 – 2.6 P2.5 3.1 3.3 3.9 4.5 3.1 P3 3.3 3.9 4.5 3.3 P4 4.0 4.7 5.4 4.0 P5 4.6 5.3 6.0 4.6 P6 4.9 5.6 6.3 4.9

Example) For P5 model with 38 m of piping.

-10 m -20 m -30 m -40 m -50 m

5.3 kg (40 m) – 4.6 kg Therefore, additional refrigerant required = 0.7 kg

Piping length (One way)

Factory charged

(kg)

5.5. Zugabe von Kältemittel

Kältemittel einfüllen:

• Die Kältemittelflüssigkeit soll mit dem Niederdruck-Ladestopfen im Wartungspult nachgefüllt werden.

• Die folgende Tabelle beim Nachfüllen von Kältemittel des Typs R407C in Leitun-

gen mit einer Länge von über 20 m (P1-P2.5)/30 m(P3-P6) beachten.

Modelle

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Beispiel) Für P5-Modell mit 38 m Leitungen

5,3 kg (40 m) – 4,6 kg Erforderliche Nachfüllmenge deshalb = 0,7 kg

Leitungslänge (Einrichtung)

-10 m -20 m -30 m -40 m -50 m

Werkseitig beschickt

(kg)

5.5. Tillsats av kylmeel

Laddning av kylmedel:

• Det flytande kylmedlet bör fyllas på med hjälp av lågtrycksladdningspluggen på servicepanelen.

• Referera till följande tabell vid påfyllning av kylmedlet R407C i rörledningar som är längre än 20 m (P1-P2.5)/30 m (P3-P6).

Modeller

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Exempel) För modellen P5 med 38 m rörledningar:

-10 m -20 m -30 m -40 m -50 m

5,3 kg (40 m) – 4,6 kg Alltså, behovet av extra kylmedel = 0,7 kg

Rörlängd (en väg)

Fabriksladdning

(kg)

5.5. Aggiunta di refrigerante

Carica di refrigerante:

• Il refrigerante liquido deve essere caricato usando il tappo di carica a bassa pressione sul pannello di servizio.

• Usare la seguente tabella quando si aggiunge refrigerante R407C a tubazioni di lunghezza superiore a 20 m (P1-P2.5)/30 m (P3-P6).

Modelli

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Esempio) Per il modello P5 con 38 m di tubazioni

Lunghezza tubazioni (una direzione)

-10 m -20 m -30 m -40 m -50 m

5,3 kg (40 m) – 4,6 kg Quindi, quantità di refrigerante da aggiungere = 0,7 kg

Caricato in fabbrica

(kg)

5. Instalación de los tubos del refrigerante

5. Montering af kølemiddelrør

5. So¤utucu borular›n›n monte edilmesi

5. Прокладка труб хладагента

5. Instalação da tubagem do refrigerante

中

∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜ „˘ОЩИОФ‡ ˘БЪФ‡

5.5. Añadido de refrigerante

Carga de refrigerante:

• El refrigerante deberá cargarse utilizando la toma de carga a baja presión del panel de servicio del líquido.

• Para añadir refrigerante R407C a una tubería de más de 20 m (P1-P2.5)/30 m (P3-P6), utilice la tabla siguiente.

Modelos

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Ejemplo) Para el modelo P5 con tubería de 38 m

Longitud de la tubería (Unidireccional)

-10 m -20 m -30 m -40 m -50 m

5,3 kg (40 m) – 4,6 kg Por lo tanto, refrigerante adicional requerido = 0,7 kg

Cargado en fábrica

(kg)

5.5. Tilsætning af kølemiddel

Påfyldning af kølemiddel:

• Påfyldning af kølemiddel skal ske ved hjælp af lavtryks påfyldningsproppen på

servicepanelet.

• Brug følgende tabel ved tilsætning af R407C kølemiddel til rør, der er mere end 20 m (P1-P2.5)/30 m (P3-P6) lange.

Modeller

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Eksempel) For P5 med 38 m rør

5,3 kg (40 m) - 4,6 kg Den nødvendige mængde yderligere kølemiddel = 0,7 kg

Rørledningens længde (envejs)

-10 m -20 m -30 m -40 m -50 m

Fabrikspåfyldning

(kg)

5.5. So¤utucu madde eklenmesi

So¤utucu maddenin doldurulmas›:

• S›v› so¤utucu, bak›m panelindeki düﬂük bas›nçl› doldurma tapas› kullan›larak doldurulmal›d›r.

• 20 m (P1-P2.5)/30 m (P3-P6) üzerindeki borulara R407C so¤utucu doldururken aﬂa¤›daki tabloyu kullan›n:

Model

P1 1,7 1,8 – – 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Örnek) Boru uzunlu¤u 38 m olan P5 modeli için.

-10 m -20 m -30 m -40 m -50 m doldurulan

5,3 kg (40 m) – 4,6 kg Dolay›s›yla eklenmesi gereken so¤utucu madde miktar› = 0,7 kg

Boru uzunlu¤u (tek yön) Fabrikada

(kg)

5.5. Добавление хладагента

Заправка хладагентом:

• Жидкий хладагент следует заправлять, используя заправочную пробку на эксплуатационной панели.

• Используйте данную таблицу при добавлении хладагента R407C в систему трубопровода, длина которого превышает 20 м (P1-P2.5)/30 м (P3-P6).

Модели Длина труб (В одну сторону)

P1 1,7 1,8 – – 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Пример) Для модели P5 с длиной труб 38 м.

- 10 м - 20 м - 30 м - 40 м - 50 м

5,3 кг (40 м) - 4,6 кг Следовательно, требуется дополнительно хладагента = 0,7 кг

Заправка

завода-изготовителя

(кг)

5.5. Adição de refrigerante

Carregamento de refrigerante:

• O refrigerante deve ser carregado usando-se o bujão de carga de baixa pressão no painel de manutenção.

• Utilize a tabela a seguir quando for adicionar refrigerante R407C à tubagem que estiver acima de 20 m (P1-P2.5)/30 m (P3-P6).

Modelos

P1 1,7 1,8 –– 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

Exemplo) Para o modelo P5 com 38 m de tubagem

Comprimento da tubagem (Sentido único)

-10 m -20 m -30 m -40 m -50 m

5,3 kg (40 m) - 4,6 kg Portanto, o refrigerante adicional requerido é = 0,7 kg

Carregada da fábrica

(kg)

5.5. ¶ЪФЫı‹ОЛ „˘ОЩИОФ‡ ˘БЪФ‡

¶П‹ЪˆЫЛ „˘ОЩИОФ‡ ˘БЪФ‡:

• ∆Ф ˘БЪﬁ „˘ОЩИОﬁ Ъ¤ВИ У· ‰ИФ¯ВЩВ‡ВЩ·И ¯ЪЛЫИМФФИТУЩ·˜ ЩЛ ‚·П‚›‰· Б¤МИЫЛ˜ ¯·МЛП‹˜ ›ВЫЛ˜ Ф˘ ˘¿Ъ¯ВИ ЫЩФ О·¿ОИ Ы˘УЩ‹ЪЛЫЛ˜. ∫·Щ¿ ЩЛУ ЪФЫı‹ОЛ „˘ОЩИОФ‡ ˘БЪФ‡ R407C ЫВ ЫˆПЛУТЫВИ˜ МВБ·П‡ЩВЪВ˜ ·ﬁ 20 m

•

(P1-P2.5)/30 m (P3-P6), ¯ЪЛЫИМФФИ‹ЫЩВ ЩИ˜ ВУ‰В›НВИ˜ ЩФ˘ ·Ъ·О¿Щˆ ›У·О·.

ªÔÓÙ¤Ï·

P1 1,7 1,8 – – 1,7 P1.6 2,5 2,6 3,0 – 2,5 P2 2,6 3,1 3,7 – 2,6 P2.5 3,1 3,3 3,9 4,5 3,1 P3 3,3 3,9 4,5 3,3 P4 4,0 4,7 5,4 4,0 P5 4,6 5,3 6,0 4,6 P6 4,9 5,6 6,3 4,9

¶·Ú¿‰ÂÈÁÌ·) °È· ÙÔ ÌÔÓÙ¤ÏÔ P5 ÌÂ ÛˆÏ‹ÓˆÛË 38 m.

ª‹ÎÔ˜ ÛˆÏ‹ÓˆÛË˜ (Ì›· Î·ÙÂ‡ı˘ÓÛË) ¶Ï‹ÚˆÛË ·ﬁ ÙÔ

-10 m -20 m -30 m -40 m -50 m ВЪБФЫЩ¿ЫИФ

5,3 kg (40 m) - 4,6 kg ™˘ÓÂÒ˜, ··ÈÙÔ‡ÌÂÓÔ ÚﬁÛıÂÙÔ „˘ÎÙÈÎﬁ ˘ÁÚﬁ = 0,7 kg

(kg)

6. Mise en place du tuyau d’écoulement

6. Installatie van Draineerbuizen 6.

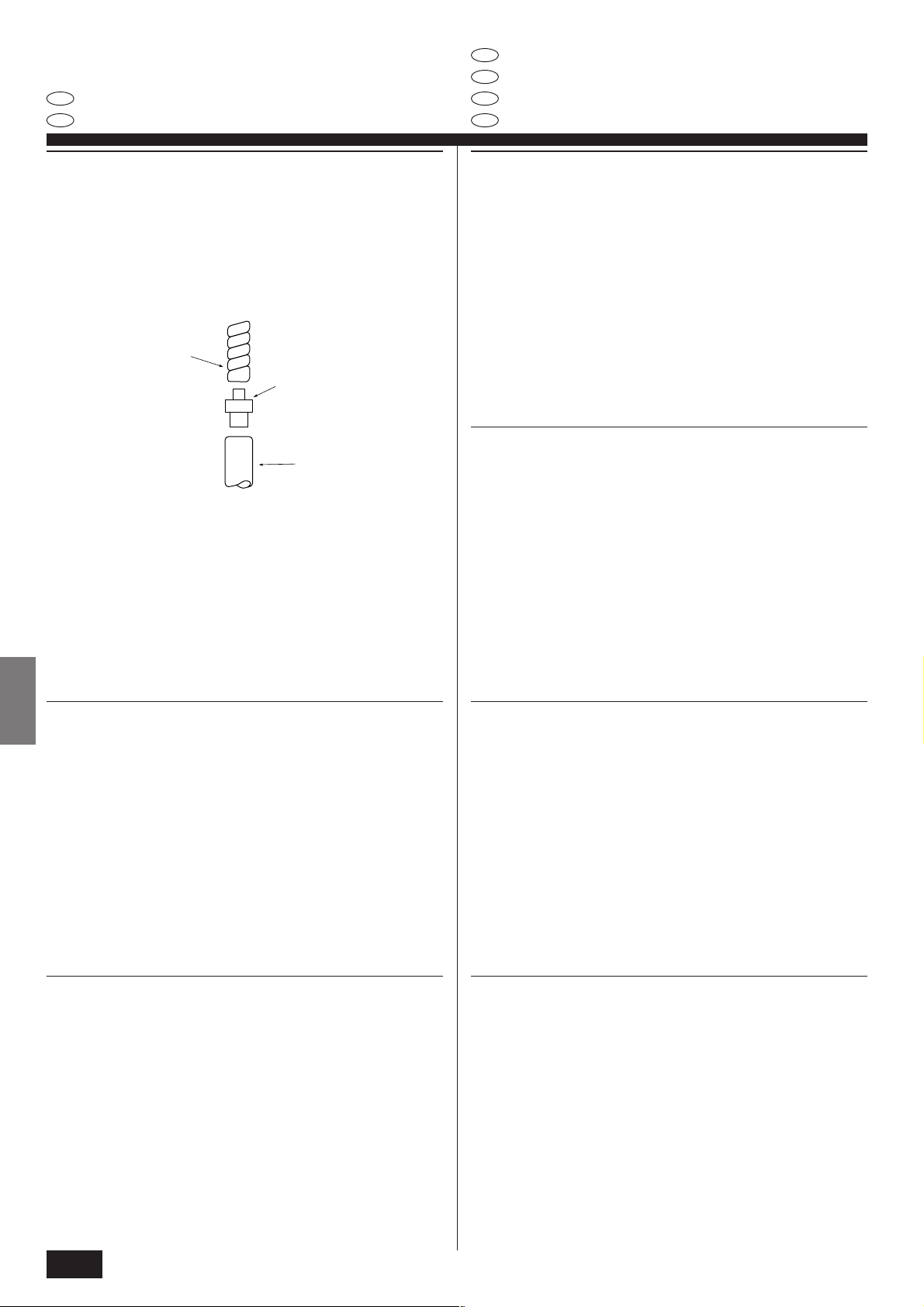

6.1. Installation des tuyaux d’évacuation.

• Installer le tuyau d’évacuation de façon à ce qu’il soit orienté vers le bas(1/100 ou plus).

• Utiliser le VP-20 (Diamètre extérieur ø26, TUBE PVC) pour les tuyaux d’évacua-

tion.

• Le tuyau flexible d’évacuation peut être coupé à l’aide d’un couteau pour correspondre aux besoins sur place.

• Lors de la connexion au VP-20, utiliser la douille d’évacuation b. Attacher ferme- ment la douille au tuyau avec un adhésif du type chlorure de vinyle pour éviter toute fuite.

• Ne pas insérer le tuyau d’évacuation directement dans un endroit où du gaz contenant du soufre pourrait être produit (par example les égouts).

• Vous assurer qu’il n’y a aucune fuite d’eau au joint du tuyau d’évacuation.

• Si le tuyau d’évacuation passe dans un endroit à l’intérieur de l’habitation, l’enve- lopper d’un isolant (mousse polyéthylène d’une gravité spécifique de 0,03 et d’une épaisseur de 9 mm ou plus) et en recouvrir la surface de ruban. Cela empêchera l’air d’entrer et la condensation de se former.

a Tuyau flexible d’évacuation b Douille d’évacuation c Tuyau d’évacuation VP-20 ( à obtenir localement)

6.1. Afvoerleidingen

• Installeer de afvoerleiding altijd met een afloop (1/100 of meer).

• Gebruik voor de afvoerleidingen VP-20 (O.D., PVC-leiding, ø 26).

• De aftapslang kan met een mes worden afgesneden op de juiste lengte voor de

plaatselijke situatie.

• Gebruik, voor de aansluiting op de VP-20, de sok b. Bevestig de sok aan de leiding met een PVC-lijm, zodat deze niet kan lekken.

• Plaats de afvoerleiding nooit direct in een omgeving waar zwavelhoudende gassen kunnen vrijkomen (bijv. een riolering).

• Controleer of de koppeling van de afvoerleiding niet lekt.

• Als de afvoerleiding door een binnenruimte loopt, omwikkel deze dan met in de

handel verkrijgbaar isolatiemateriaal (schuimrubber met een soortelijk gewicht van 0,03 en een dikte van minimaal 9 mm) en omwikkel dit weer met tape. Dit om binnendringen van lucht en condensatievorming te voorkomen.

a Afvoerslang b Sok c Afvoerleiding VP-20 (zelf aanschaffen)

6. Drainage piping work

6. Verrohrung der Dränage

6. Dräneringsrör

Installazione della tubazione di drenaggio

6.1. Drainage Piping Work

• Install the drain pipe so that it slopes downward (1/100 or more).

• Use VP-20 (O.D. ø26 PVC TUBE) for the drain pipes.

• The drain hose can be cut with a knife to match on-site requirements.

• When connecting to the VP-20, use the accessory drain socket b. Securely fas- ten the socket to the pipe with vinyl chloride type adhesive so that it doesn’t leak.

• Do not insert the drain pipe directly into a location where sulfur-containing gas is

likely to be generated (i.e. a sewer).

• Make sure that no water leaks from the drain pipe joint.

• If the drain pipe passes through an indoor area, wrap commercially available insu-

lation (polyethylene foam of specific gravity 0.03 with a thickness of 9 mm or more) around it and cover the surface with tape. This will prevent air from entering and condensation from forming.

a Drain hose b Drain socket c Drain pipe VP-20 (obtain locally)

6.1. Verlegung der Auslauf-/Dränagerohrleitung

• Die Auslauf-/Dränagerohrleitung mit einer Abwärtsneigung (1/100 oder mehr) verlegen.

• Für Auslaufrohrleitungen VP-20 (O.D. ø26 PVC-ROHR).

• Der Auslaufschlauch kann mit einem Messer auf die Gegebenheiten vor Ort zuge-

schnitten werden.

• Beim Anschluß des VP-20 den Auslaufstopfen b, der als Zubehör geliefert wurde, verwenden. Den Stopfen mit Vinylchlorid-Kleber am Rohr befestigen, so daß kei- ne Flüssigkeit austritt.

• Die Auslauf-/Dränagerohrleitung nicht direkt an einen Ort leiten, an dem sich schwefelhaltiges Gas bilden kann (z.B.eine Kanalisation).

• Vergewissern, daß aus den Auslauf-/Dränagerohrverbindungen kein Wasser austritt.

• Wenn die Auslauf-/Dränagerohrleitung im Inneren von Räumen verläuft, sie mit

einer handelsüblichen Isolierung (Polyäthylenschaum mit einem spezifischen Gewicht von 0,03 und einer Stärke von 9 mm oder mehr) umwickeln und die Fläche mit Klebeband abdecken. Dadurch wird verhindert, daß Luft in die Rohrleitung gelangt und sich Kondenswasser bildet.

a Auslaufschlauch b Auslaufstopfen c Auslauf-/Dränagerohrleitung VP-20 (vor Ort zu beschaffen)

6.1. Arbete med dräneringsrören

• Installera dräneringsröret så att det lutar neråt (1/100 eller mera).

• Använd VP-20 (O.D. diameter 26 PVC-rör) för dräneringsrören.

• Dräneringsslangen kan skäras ut med kniv för att passa för aktuella krav.

• Vid anslutning till VP-20, använd dräneringsmuffen b (tillbehör). Fäst på ett säkert sätt muffen till röret med vinylkloridlim så att den inte läcker.

• För inte in dräneringsröret direkt in i ett ställe där svavelhaltig gas kan tänkas alstras (t ex i ett avloppsrör).

• Se till att det inte finns några vattenläckor från skarven på dräneringsröret.

• Om dräneringsröret färdas genom ett område inomhus, vira kommersiellt tillgäng-

lig isolering kring det (polyetylenskum med den specifika vikten 0,03 och en tjocklek på 9 mm eller mer) och täck ytan med tejp. Det förhindrar att luft kommer in och att kondensering uppstår.

a Dräneringsslang b Muff för dräneringsrör c Dräneringsrör VP-20 (införskaffas lokalt)

6.1. Collegamento della tubazione di drenaggio

• Installare la tubazione di drenaggio in modo che sia inclinata verso il basso (gradiente di almeno 1/100).

• Utilizzare per la tubazione di drenaggio tubi in PVC di specifica VP-20 (diametro esterno di 26 mm).

• Il tubo flessibile di drenaggio può essere tagliato con un coltello per adattarlo alle caratteristiche dell’installazione locale.

• Per collegarsi al tubo VP-20, utilizzare il manicotto di drenaggio b, fornito come accessorio. Fissare saldamente il manicotto al tubo con un nastro adesivo al cloruro di vinile in modo che non vi siano fuoriuscite di liquido.

• Non inserire direttamente il tubo di drenaggio ad un punto in cui vi è il rischio di generazione di gas contenenti zolfo, come una fognatura.

• Accertarsi che il giunto del tubo di drenaggio non presenti delle perdite d’acqua.

• Qualora la tubazione passi all’interno dei locali, avvolgere del materiale isolante

disponibile in commercio (schiuma di polietilene con gravità specifica di 0,03 e spessore di almeno 9 mm) sulla stessa e coprire la superficie con nastro. Questo impedirà l’entrata dell’aria e la formazione di condensa.

a Tubo flessibile di drenaggio b Manicotto di drenaggio c Tubo di drenaggio VP-20 (di fornitura locale)

6. Tubería de drenaje 6. Trabalho de tubagem de drenagem

6. Drenaj Tesisat› ‹ﬂleri

6. Дренажные трубы

中

6. ∂ЪБ·Ы›В˜ ™ˆПЛУТЫВˆУ ∞Ф¯¤ЩВ˘ЫЛ˜6. Føring af drænrør

6.1. Trabajo de tubo de drenaje

• Instale el tubo de drenaje de forma que descienda (1/100 o más).

• Utilice VP-20 (tubo PVC de diámetro exterior 26) para los tubos de drenaje.

• Los tubos de drenaje se pueden cortar con un cuchillo en el punto de conexión de

acuerdo con las condiciones del lugar.

• Cuando conecte el VP-20 utilice el soporte de drenaje accesorio b. Fije bien el soporte al tubo con cinta adhesiva de cloruro de vinilo para que no gotee.

• No inserte el tubo de drenaje directamente en un lugar donde pueda generarse gas con sulfuro (desagüe a pozo negro, por ejemplo).

• Asegúrese de que no hay pérdida de agua en las juntas.

• Si el tubo de drenaje pasa por un área interior envuelva aislante comercial (espu-

ma de polietileno de gravedad específica 0,03 con espesor de 9 mm o más) y cubra la superficie con cinta. Esto evitará que se forme condensación y que entre aire.

a manguera de drenaje b Soporte de drenaje c Tubo de drenaje VP-20 (adquirir localmente)

6.1. Arbejde på drænrøret

• Monter drænrøret, så det hælder nedad (1/100 eller mere).

• Brug VP-20 (ydre diameter ø26 PVC-rør) til drænrørene.

• Drænslangen kan skæres til med en kniv, så den passer til forholdene på stedet.

• Brug mellemstykket b ved tilslutning til VP-20 drænrøret. Fastgør omhyggeligt

mellemstykket til røret med et klæbestof af vinylchloridtypen, så der ikke opstår utætheder.

• Sæt ikke drænrøret direkte ind et sted, hvor der er risiko for dannelse af svovlholdig gas (f.eks. en kloak).

• Kontroller, at der ikke trænger vand ud ved drænrørssamlingen.

• Hvis drænrøret er ført gennem et indendørs område, pakkes isolering (polyester-

skum med en massefylde på 0,03 og min. 9 mm tykt - kan fås hos en lokal forhandler) omkring det, hvorefter isoleringen dækkes med tape. Dette forhindrer, at der trænger luft ind til røret, hvorved der dannes kondens.

a Drænslange b Mellemstykke c Drænrør VP-20 (fås hos en lokal forhandler)

6.1. Trabalho de tubagem de drenagem

• Instale a tubagem de drenagem com uma inclinação descendente de 1/100 ou mais.

• Utilize tubos de drenagem VP-20 (TUBO DE PVC DE DIÂMETRO EXTERNO 26).

• A mangueira de drenagem pode ser cortada com uma lâmina segundo os requisi-

tos do local.

• Para ligar a um tubo VP-20, utilize a tomada de drenagem acessória b. Fixe bem a tomada ao tubo com cola de tipo cloreto de vinilo de maneira que não haja fugas.

• Não introduza a tubagem de drenagem directamente num local onde possa haver geração de gases contaminados de enxofre (por exemplo, os esgotos).

• Veja se há fugas nas juntas da tubagem de drenagem.

• Se a tubagem de drenagem passar por uma área interior, envolva-a num produto

de isolação disponível no comércio (espuma de polietileno de gravidade específi- ca de 0,03 e 9 mm ou mais de espessura) e cubra a superfície com fita. Isto impedirá a entrada de ar e a formação de condensação.

a Mangueira de drenagem b Tomada de drenagem c Tubagem de drenagem VP-20 (à venda no comércio)

6.1. ∂ЪБ·Ы›· ЫЩФ ЫˆПЛУ· ·ФЫЩЪ¿ББИЫЛ˜

с ∆ФФıВЩ‹ЫЩВ ЩФ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ ¤ЩЫИ ТЫЩВ У· ¤¯ВИ ОП›ЫЛ ЪФ˜ Щ· О¿Щˆ

(1/100 ‹ ВЪИЫЫﬁЩВЪЛ).

с °И· ЩФ˘˜ ЫˆП‹УВ˜ ·ФЫЩЪ¿ББИЫЛ˜ ¯ЪЛЫИМФФИ‹ЫЩВ VP-20 (™ˆП‹У· PVC ‰И·М. 26). с √ ВП·ЫЩИОﬁ˜ ЫˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜ МФЪВ› У· ОФВ› МВ ¤У· М·¯·›ЪИ ·У¿ПФБ· МВ

ÙÈ˜ ··ÈÙ‹ÛÂÈ˜ Â› ÙﬁÔ˘.

с ŸЩ·У Ы˘У‰¤ВЩВ ЫЩФ VP-20, ¯ЪЛЫИМФФИ‹ЫЩВ ЩЛ ‚ФЛıЛЩИО‹ ˘Ф‰Ф¯‹ ·ФЫЩЪ¿ББИЫЛ˜

b. ™К›НЩВ О·П¿ ЩЛ Ы‡У‰ВЫЛ ЫЩФ ЫˆП‹У· МВ ЩФ Ы˘БОФППЛЩИОﬁ ‚ИУ˘П¯ПˆЪИ‰›Ф˘ ¤ЩЫИ ТЫЩВ У· МЛУ ˘¿Ъ¯ВИ О›У‰˘УФ˜ ‰И·ЪЪФ‹˜.

с ªЛУ ЩФФıВЩВ›ЩВ ЩФ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ ·В˘ıВ›·˜ ЫВ ¯ТЪФ˘˜ ﬁФ˘ ˘¿Ъ¯ВИ

Èı·ÓﬁÙËÙ· ‰ËÌÈÔ˘ÚÁ›·˜ ·ÂÚ›ˆÓ Ô˘ ÂÚÈ¤¯Ô˘Ó ıÂ›Ô (.¯. Ô¯ÂÙﬁ˜ ÂÎÎ¤ÓˆÛË˜).

ñ µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ ‰ÂÓ ˘¿Ú¯ÂÈ ‰È·ÚÚÔ‹ ÓÂÚÔ‡ ·ﬁ ÙË Û‡Ó‰ÂÛË ÙÔ˘ ÛˆÏ‹Ó·

·ФЫЩЪ¿ББИЫЛ˜.

с ∂¿У Ф ЫˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜ ВЪУ¿ М¤Ы· ·ﬁ ВЫˆЩВЪИОﬁ ¯ТЪФ, ВЪИЩ˘П›НЩВ МВ

ВИ‰ИОﬁ МФУˆЩИОﬁ ‰И·ı¤ЫИМФ ЫЩЛУ ЩФИО‹ ·БФЪ¿ (·КЪФ˜ ФП˘·Иı˘П·ИУ›Ф˘ ВИ‰ИОФ‡ ‚¿ЪФ˘˜ 0,03 О·И ¿¯Ф˘˜ 9 ¯ПЫЩ. ‹ ВЪИЫЫﬁЩВЪФ) О·И О·П‡„ЩВ ЩЛУ ВИК¿УВИ· МВ МФУˆЩИО‹ Щ·ИУ›·. ∞˘Щﬁ ı· ВМФ‰›ЫВИ ЩЛУ В›ЫФ‰Ф ЩФ˘ ·¤Ъ· О·И ЩЛ ‰ЛМИФ˘ЪБ›· Ы˘М‡ОУˆЫЛ˜.

a ∂П·ЫЩИОﬁ˜ ЫˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜ b АФ‰Ф¯‹ ·ФЫЩЪ¿ББИЫЛ˜ c ™ˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜ VP-20 (‰И·ıВЫИМФ˜ ЫЩЛУ ЩФИО‹ ·БФЪ¿)

6.1. Drenaj Borusu ‹ﬂleri

• Drenaj borular›n sürekli aﬂa¤›ya e¤imli olacak ﬂekilde monte edin (1/100 ya da daha fazla).

• Drenaj borular› için VP-20 (O.D. ø26 PVC BORU) kullan›n.

• Çal›ﬂma yerindeki duruma uygun olmas› için drenaj hortumu bir b›çakla kesilebilir.

• VP-20’ye ba¤lant› yaparken, aksesuar olarak verilen drenaj soketini b kullan›n. S›z›nt›y› engellemek için soketi, vinil klorit tipinde yap›ﬂt›r›c›yla s›k›ca boruya yap›ﬂt›r›n.

• Drenaj borusunu, içinde sülfür bulunan gazlar›n ortaya ç›kabilece¤i yerlere (örne¤in kanalizasyon) do¤rudan takmay›n.

• Drenaj borusu ba¤lant› noktas›nda herhangi bir s›z›nt› olmad›¤›ndan emin olun.

• E¤er drenaj borusu binan›n içinden geçiyorsa, piyasada bulunan bir yal›t›m malzemesini (özgül a¤›rl›¤› 0,03, kal›nl›¤› 9 mm ya da daha fazla olan polietilen köpük) etraf›na sar›n ve yüzeyini bantla kaplay›n. Bu durum havan›n içeri girmesini ve yo¤unlaﬂman›n oluﬂmas›n› engelleyecektir.

a Drenaj hortumu c Drenaj soketi b Drenaj borusu VP-20 (Yerel piyasadan tedarik edin)

6.1. Прокладка дренажных труб

• Установите дренажную трубу под наклоном вниз (1/100 или более).

• Для дренажа используйте трубы из поливинилхлорида VP-20 (c наружным диаметром ø26, PVC TUBE).

• Длину дренажного шланга регулируйте на месте, используя обычный нож для отрезания участка шланга нужной длины.

• При подсоединении к VP-20, воспользуйтесь специальной дополнительной принадлежностью - соединительной муфтой для дренажа b. Для предотвращения утечек надежно прикрепите муфту к трубе с помощью клея типа ПВХ.

• Запрещается выводить дренажную трубу в места возможного скопления серосодержащих газов (например, в канализационный коллектор).

• Убедитесь в отсутствии утечек воды в местах соединения дренажных труб.

• Если дренажная труба проходит по помещению, оберните ее поверхность серийно выпускаемым теплоизоляционным материалом (пена полиэтилена с удельной массой 0,03 и толщиной не менее 9 мм), и затем обмотайте его поверхность лентой. Это предотвратит проникновение воздуха и образование конденсации.

a Дренажный шланг b Соединительная муфта для дренажа c Дренажная труба VP-20 (приобретается на месте)

6. Mise en place du tuyau d’écoulement

6. Installatie van Draineerbuizen 6.

6. Drainage piping work

6. Verrohrung der Dränage

6. Dräneringsrör

Installazione della tubazione di drenaggio

6.2. Drainage check

• After installing the pipes, make sure that the waste water is being drained out properly and that water is not leaking from the joints (also perform these checks if installation is done during the heating season).

• Insert a water supply pump from the right side of the air outflow port and pump about 1L of water into the unit.

* Pump gently, toward the heat exchanger side plate or the unit inside wall. * Always pump from the right side of the air outflow port. * If the unit has a heater, the heater will be attached to the front surface of the heat

exchanger, make sure that water does not get onto the heater.

a Heat exchanger b Side plate c Wate r d Inside wall e Drain pan

6.2. Vérification de l’évacuation

• Les tuyaux installés, vous assurer que l’eau usée est proprement évacuée et que les joints ne fuient pas (également faire ces vérifications si l’installation est effectuée durant la période de chauffage)

• Insérer la pompe d’alimentation d’eau sur le côté droit de la sortie d’air et pomper environ 1L d’eau dans l’appareil.

* Pomper doucement, vers la plaque latérale de l’échangeur thermique ou la paroi

intérieure de l’appareil.

* Toujours pomper du côté droit de la sortie d’air. * Si l’appareil a un appareil de chauffage, celui-ci sera attaché sur le devant de

l’échangeur thermique; vous assurer que l’eau n’aille pas sur l’appareil de chauffage.

a Echangeur thermique. b Plaque latérale. c Eau d Mur intérieur e Bac d’évacuation

6.2. Überprüfung der Dränage

• Nach der Verrohrung vergewissern, daß das Abwasser ordnungsgemäß abläuft und daß kein Wasser aus den Verbindungsstellen austritt (diese Überprüfungen auch vornehmen, wenn die Installation während der Heizsaison vorgenommen wird).

• Eine Wasserpumpe von der rechten Seite des Luftstromausgangs einführen und etwa 1L Wasser in die Anlage pumpen.

* Vorsichtig in Richtung auf die Platte an der Wärmetauscherseite oder die Innen-

wand der Anlage pumpen.

* Stets von der rechten Seite des Luftstromausgangs pumpen. * Wenn die Anlage mit einer Heizung ausgestattet ist, ist diese an der vorderen

Fläche des Wärmetauschers angebracht. Darauf achten, daß das Wasser nicht an die Heizung kommt.

a Wärmetauscher b Seitenplatte c Wasser d Innenwand e Auslaufpfanne

6.2. Dräneringskontroll

• Efter att ha installerat rören, se till att överflödigt vatten dräneras ordentligt och att vatten inte läcker från skarvarna (utför dessa kontroller även om installationen skulle utföras under uppvärmingssäsongen).

• För in en pump för vattenförsörjning från höger sida av öppningen för luftutsläppet och pumpa in ungefär 1L vatten i enheten.

* Pumpa försiktigt i riktning mot värmeväxlarens sidoplåt eller mot enhetens inner-

vägg.

* Pumpa alltid från höger sida av öppningen för luftutsläppet. * Om enheten har en uppvärmningsapparat, kommer denna att fästas mot

värmeväxlarens framsida. Se då till att vatten inte hamnar på uppvärmingsapparaten.

a Värmeväxlare b Sidoplåt c Vatten d Innervägg e Dräneringstråg

6.2. Controle van de afvoer

• Controleer, nadat u de afvoerleidingen heeft geïnstalleerd, of het water goed wordt afgevoerd en of de koppelingen niet lekken. (Voer deze controles ook uit als de installatie is gedaan in een seizoen waarin de airconditioner niet wordt gebruikt.)

• Sluit een watertoevoerpomp aan op de rechterzijde van de luchtuitstroomopening en pomp circa 1 liter water in het apparaat.

* Pomp het water zachtjes naar binnen, in de richting van de zijplaat van de warmte-

wisselaar of naar de binnenzijde van het apparaat.

* Pomp het water altijd naar binnen vanaf de rechterkant. * Als deze airconditioner ook geschikt is voor verwarmen, dan bevindt het

verwarmingselement zich aan de voorkant van de warmtewisselaar. Let er goed op dat er geen water tegen het verwarmingselement aan komt.

a Warmtewisselaar b Zijpaneel c Water d Binnenzijde e Afvoerbak

6.2. Controllo dello scarico del drenaggio

• Una volta installata la tubazione, accertarsi che l’acqua di scarico venga eliminata in modo appropriato e che i giunti non perdano (effettuare questi controlli anche se l’installazione viene effettuata durante la stagione in cui viene attivata la modalità di riscaldamento).

• Inserire una pompa di alimentazione dell’acqua sul lato destro dell’apertura di uscita dell’aria e pompare 1L d’acqua circa all’interno dell’unità.

* Pompare delicatamente, verso la piastra laterale dello scambiatore di calore o la

parete interna dell’unità.

* Pompare sempre dal lato destro dell’apertura di uscita dell’aria. * Se l’unità è dotata di un riscaldatore, questo è attaccato alla superficie anteriore

dello scambiatore di calore. Accertarsi che l’acqua non cada sopra il riscaldatore stesso.

a Scambiatore di calore b Piastra laterale c Acqua d Parete interna e Vaschetta di drenaggio

6. Tubería de drenaje 6. Trabalho de tubagem de drenagem

6. Drenaj Tesisat› ‹ﬂleri

6. Дренажные трубы

中

6. ∂ЪБ·Ы›В˜ ™ˆПЛУТЫВˆУ ∞Ф¯¤ЩВ˘ЫЛ˜6. Føring af drænrør

6.2. Comprobación del drenaje

• Una vez instalados los tubos asegúrese de que el agua se drena correctamente y que no gotea de las juntas (haga estas comprobaciones también si la instalación se realiza en la época de calefacción).

• Inserte una bomba de agua desde el lado derecho del puerto de salida de aire y bombee 1L de agua aprox. en la unidad.

* Bombee con suavidad hacia el panel lateral del intercambiador de calor o hacia la

pared interior de la unidad.

* Bombee siempre desde el lado derecho del puerto de salida de aire. * Si la unidad tiene calefactor, éste estará fijado en la superficie delantera del

intercambiador de calor. Asegúrese de que el agua no entra en el calefactor.

a Intercambiador de calor b Placa lateral c Agua d Pared interior e Bandeja de drenaje

6.2. Kontrol af dræn

• Efter installation af rørene kontrolleres det, at vandet løber korrekt ud, og at der ikke trænger vand ud fra samlingerne (udfør også denne kontrol, hvis installationen udføres i fyringssæsonen).

• Indsæt en vandforsyningspumpe fra højre side af udblæsningsporten og pump ca. 1L vand ind i enheden.

* Pump forsigtigt mod varmevekslerens sideplade eller enhedens indervæg. * Pump altid fra højre side af udblæsningsporten. * Hvis enheden har en varmer, er denne monteret på varmevekslerens forside. Kon-

troller, at der ikke trænger vand ind i varmeren.

a Varmeveksler b Sideplade c Vand d Indervæg e Drænbakke

6.2. Drenaj kontrolü

• Borular› monte ettikten sonra, at›k suyun do¤ru bir ﬂekilde boﬂalt›ld›¤›ndan ve ba¤lant› noktalar›ndan su s›zmad›¤›ndan emin olun (Montaj ›s›nma mevsiminde yap›ld›¤›nda da bu kontrolleri gerçekleﬂtirin).

• Hava ç›k›ﬂ yuvas›n›n sa¤ taraf›na bir su sa¤lama pompas› tak›n ve ünitenin içine yaklaﬂ›k 1L su pompalay›n.

* Is› eﬂanjörü yan plakas›na ya da ünite iç duvar›na do¤ru hafifçe pompalay›n. * Her zaman hava ç›k›ﬂ yuvas›n›n sa¤ taraf›ndan pompalay›n. * E¤er ünitede ›s›t›c› varsa, ›s›t›c›, ›s› eﬂanjörünün ön yüzeyine tak›lacakt›r, suyun

›s›t›c›n›n üzerine gelmedi¤inden emin olun.

a Is› eﬂanjörü b Yan plaka c Su d ‹ç duvar e Drenaj tepsisi

6.2. Verificação da drenagem

• Após a instalação dos tubos, verifique se a água residual está a ser escoada e se não há fugas de água nas uniões (faça também este controlo se a instalação for efectuada durante a época de aquecimento).

• Coloque uma bomba de alimentação de água no lado direito do orifício de sopro de ar e bombeie cerca de 1L de água dentro da unidade.

* Bombeie devagar na direcção da placa lateral do permutador de calor ou da pare-

de interior da unidade.

* Bombeie sempre do lado direito do orifício de sopro de ar. * Se a unidade tiver um aquecedor, este deve ser fixado à parte da frente do

permutador de calor. Tenha cuidado para não entrar água no permutador.

a Permutador de calor b Placa lateral c Água d Parede interior e Recipiente de drenagem

6.2. ŒПВБ¯Ф˜ ·ФЫЩЪ¿ББИЫЛ˜

ñ ªÂÙ¿ ÙËÓ ÂÁÎ·Ù¿ÛÙ·ÛË ÙˆÓ ÛˆÏ‹ÓˆÓ, ‚Â‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ù· ·Î¿ı·ÚÙ· ÓÂÚ¿

¤¯Ф˘У ·ФЫЩЪ·ББИЫЩВ› О·П¿ О·И ﬁЩИ ЩФ УВЪФ ‰ВУ ‰И·ЪЪ¤ВИ ·ﬁ ЩИ˜ Ы˘У‰¤ЫВИ˜ (В›ЫЛ˜ О¿УЩВ ·˘ЩФ‡˜ ЩФ˘˜ ВП¤Б¯Ф˘˜ ﬁЩ·У Л ВБО·Щ¿ЫЩ·ЫЛ Б›УВИ О·Щ¿ ЩЛУ ВФ¯‹ ı¤ЪМ·УЫЛ˜).

ñ ∆ÔÔıÂÙ‹ÛÙÂ ÌÈ· ·ÓÙÏ›· ·ÚÔ¯‹˜ ÓÂÚÔ‡ ·ﬁ ÙË ‰ÂÍÈ¿ ÏÂ˘Ú¿ ÙË˜ ÂÈÛﬁ‰Ô˘

ÂÍ·ÁˆÁ‹˜ ·¤Ú· Î·È ‰ÈÔ¯ÂÙÂ‡ÛÙÂ ÂÚ›Ô˘ 1L ÓÂÚÔ‡ ÛÙË ÌÔÓ¿‰·.

* ∞ÓÙÏ‹ÛÙÂ ÛÈÁ¿, ÚÔ˜ ÙËÓ ÏÂ˘ÚÈÎ‹ Ï¿Î· ÙÔ˘ ÂÓ·ÏÏ·ÎÙ‹ ıÂÚÌﬁÙËÙ·˜ ‹ ÙÔ

ВЫˆЩВЪИОﬁ ЩФ›¯ˆМ· ЩЛ˜ МФУ¿‰·˜.

* ¡· ·ÓÙÏÂ›ÙÂ ¿ÓÙ· ·ﬁ ÙË ‰ÂÍÈ¿ ÏÂ˘Ú¿ ÙÔ˘ ÛÙÔÌ›Ô˘ ÂÍ·ÁˆÁ‹˜ ·¤Ú·. * ∂¿Ó Ë ÌÔÓ¿‰· ‰È·ı¤ÙÂÈ ¤Ó·Ó ıÂÚÌ·ÓÙ‹Ú·, ·˘Ùﬁ˜ ı· ÙÔÔıÂÙËıÂ› ÛÙËÓ ÂÌÚﬁÛıÈ·

ÂÈÊ¿ÓÂÈ· ÙÔ˘ ÂÓ·ÏÏ·ÎÙ‹ ıÂÚÌﬁÙËÙ·˜. µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ ‰ÂÓ ËÁ·›ÓÂÈ ÓÂÚﬁ ÛÙÔÓ ıÂÚÌ·ÓÙ‹Ú·.

a ∂Ó·ÏÏ·ÎÙ‹˜ ıÂÚÌﬁÙËÙ·˜ b ¶ÏÂ˘ÚÈÎ‹ Ï¿Î· c ¡ÂÚﬁ d ∂ЫˆЩВЪИОﬁ˜ ЩФ›¯Ф˜ e ¢Ф¯В›Ф ·ФЫЩЪ¿ББИЫЛ˜

6.2. Проверка дренажа

• После проводки труб, убедитесь в надлежащем дренировании отработанной воды и отсутствии утечек в местах трубных соединений (данные проверки также необходимо выполнять во время отопительного сезона).

• Вставьте насос водозабора с правой стороны порта выхода воздуха и закачайте приблизительно 1 л. воды в прибор.

* Производите закачку осторожно, в сторону боковой пластины

теплообменника или внутренней панели прибора.

* Всегда закачивайте воду с правой стороны порта выхода воздуха. * Если прибор оснащен функцией обогрева, обогреватель крепится к передней

панели теплообменника – поэтому следите за тем, чтобы вода не попала в обогреватель.

a Теплообменник b Боковая пластина c Вода d Внутренняя панель e Дренажный лоток

7. Installations électriques

7. Electrical work

7. Elektroarbeiten

7. Elektriska arbeten

7. Collegamenti elettrici7. Elektrische aansluitingen

For Electric heater

S1 S2 S3

S2S1

A Indoor unit E For only Electric heater B Outdoor unit F Grounding D Main switch/fuse

For Power supply

For Electric heater

7.1. Precautions

• The compressor will not operate unless the power supply phase connection is correct.

• Grounding protection with a no-fuse breaker (earth leakage breaker [ELB]) is usually installed for D.

• The connection wiring between the outdoor and indoor units can be extended up to a maximum of 50 meters, and the total extension including the crossover wiring between rooms is a maximum of 80 m.

A switch with at least 3 mm contact separation in each pole shall be provided by the air conditioner installation. ∗ Label each breaker according to purpose (heater, unit etc.).

7.1. Vorsichtsmaßregeln

• Der Kompressor arbeitet nicht, wenn die Netzstromphasen nicht einwandfrei angeschlossen sind.

• Erdungsschutz mit sicherungslosem Unterbrecher (Erdleckunterbrecher [ELB]) wird normalerweise für D installiert.

• Die Verbindungsverdrahtung zwischen Außenanlage und Innenanlagen kann bis zu 50 m erreichen, und die gesamte Verlängerung einschließlich Überkreuzverdrahtung zwischen Räumen ist maximal 80 m.

Ein Schalter mit einem Kontaktabstand von mindestens 3 mm muß bei der Installation der Klimanlage verwendet werden. ∗ Beschriften Sie jeden Unterbrecher, je nach Zweck (Heizung, Einheit usw.).

7.1. Précautions

• Le compresseur ne fonctionne pas si la connexion de la phase d’alimentation électrique est incorrecte.

• Une protection de mise à la terre avec disjoncteur sans fusible (disjoncteur de perte à la terre [ELB]) est généralement installée pour D.

• Le câblage de connexion entre les appareils intérieurs et extérieur peut être rallongé jusqu’à un maximum de 50 mètres, et la rallonge totale y compris le câblage en pont entre les pièces sera de 80 m maximum.

Un interrupteur bipolaire ayant un écartement de 3 mm minimum entre les contacts sera intégré lors de l’installation du climatiseur. ∗ Etiquetter chaque interrupteur selon sa fonction (chauffage, unité, etc.).

7.1. Voorzorgsmaatregelen

• De compressor werkt niet tenzij de de fasen voor de stroomvoorziening op de juiste wijze zijn aangesloten.

• D wordt meestal geaard met een niet op zekering gebaseerde onderbreker (aardlekschakelaar [ALS]).

• De verbinding tussen de binnen- en buitenapparaten kan verlengd worden tot een maximum van 50 meter, en de totale maximale verlenging inclusief kruisverbindingen tussen kamers is 80 m.

7.1. Försiktighetsåtgärder

• Il compressore funzionerà solo se il collegamento della fase di alimentazione è corretto.

• Jordningsskydd med en säkringslös brytare (jordläckagebrytare [ELB]) är vanligtvis installerad för D.

• Anslutningsledningarna mellan utomhus- och inomhusenheterna kan förlängas till upp till maximalt 50 meter, medan den totala förlängningen inklusive övergångsledningarna mellan rum får vara maximalt 80 meter.

En strömbrytare med minst 3 mm kontaktseparation i varje pol skall tillhandahållas i luftkonditioneringsinstallationen. ∗ Giv brytaren et namn, (värmeapparat, enhet).

7.1. Precauzioni

• Il compressore funzionerà solo se il collegamento della fase di alimentazione è corretto.

• Una protezione del collegamento a massa con salvavita senza fusibile (salvavita a perdita di massa [ELB]) è normalmente installata per D.

• Il cablaggio di collegamento tra l’unità esterna e quelle interne può essere esteso fino ad un massimo di 50 m e l’estensione totale inclusi i collegamenti incrociati tra le stanze è di 80 m al massimo.

Met de airconditioner zal een schakelaar met ten minste 3 mm contactscheiding tussen de polen worden meegeleverd. ∗ Label iedere onderbreker, afhankelijk van zijn functie (verwarming, eenheid etc).

Per l’installazione del condizionatore d’aria, occorre un interruttore con una separazione di almeno 3 mm fra i contatti per ogni polarità. ∗ Attribuire un nome ad ogni interruttore in relazione alla funzione (riscaldatore, unitá

ecc….).

7. Trabajo eléctrico 7. Trabalho de electricidade

7. Elektrisk arbejde

7. Elektrik iﬂleri

7. Электрические работы

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

中

7.1. Precauciones

• El compresor no funcionará si la fase de alimentación de corriente no está correctamente conectada.

• Para D normalmente protección de puesta a tierra con un disyuntor (disyuntor de puesta a tierra [ELB]).

• El cableado de conexión entre las unidades exteriores y las interiores podrá prolongarse hasta un máximo de 50 metros y la extensión total incluyendo el cableado de interconexión entre salas deberá tener 80 m como máximo.

En la instalación del equipo de aire acondicionado deberá colocarse un interruptor de contacto con una separación mínima de 3 mm en cada uno de los polos. ∗ Nombre cada interruptor conforme a su uso (calentador, unidad, etc….).

7.1. Sikkerhedsvejledning

• Kompressoren virker ikke, med mindre strømforsyningens fasetilslutning er korrekt.

• Jordbeskyttelse med en afbryder uden sikring (jordlækageafbryder [ELB] monteres normalt til D.

• Ledningsføringen for tilslutning mellem udendørs og indendørs enhed kan forlæn- ges til maksimalt 50 meter, og den samlede forlængelse, inklusive krydsføringen mellem rummene, er maksimalt 80 meter.

En kontakt med mindst 3 mm kontaktafstand for hver pol skal leveres af airconditionanlæggets montør. ∗ Giv afbryderen et navn, (varmeapparat, enhed).

7.1. Precauções

• O compressor só funcionará se a ligação da fase da fonte de alimentação for correcta.

• Uma protecção para ligação à terra com um disjuntor sem fusível (disjuntor de fuga à terra [ELB]) é geralmente instalada para D.

• A cablagem de ligação entre as unidades exterior e interior pode ser estendida a um máximo de até 50 metros, e a extensão total, incluindo a cablagem de cruzamento entre recintos, é de um máximo de 80 m.

A instalação do aparelho de ar condicionado deve dispor de um interruptor com pelo menos 3 mm de folga entre os contactos dos pólos. ∗ Assinale cada um dos disjuntores de acordo com a sua função (aquecedor, unida-

de, etc.).

7.1. ¶ÚÔÊ˘Ï¿ÍÂÈ˜

• √ Ы˘МИВЫЩ‹˜ ‰В ı· ПВИЩФ˘ЪБ‹ЫВИ В¿У ‰ВУ В›У·И ЫˆЫЩ‹ Л К¿ЫЛ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜.

• ™˘Ó‹ıˆ˜, ÁÈ· ÙÔ D ÙÔÔıÂÙÂ›Ù·È ÁÂ›ˆÛË ÌÂ ‰È·ÎﬁÙË ¯ˆÚ›˜ ·ÛÊ¿ÏÂÈ· (‰È·ÎﬁÙË˜

·ÛÊ·ÏÂ›·˜ [∂Lµ]).

• ∏ О·Пˆ‰›ˆЫЛ Ы‡У‰ВЫЛ˜ ЩЛ˜ ВЫˆЩВЪИО‹˜ МВ ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰· МФЪВ› У· ВВОЩ·ıВ› М¤¯ЪИ Щ· 50 МВЩЪ· О·И ЩФ Ы˘УФПИОﬁ М‹ОФ˜, Ы˘МВЪИП·М‚·УФМ¤УˆУ О·И ЩˆУ ВУ‰И¿МВЫˆУ О·Пˆ‰ИТЫВˆУ ЫЩФ˘˜ ‰И¿КФЪФ˘˜ ¯ТЪФ˘˜, ‰ВУ Ъ¤ВИ У· ˘ВЪ‚·›УВИ Щ· 80 М¤ЩЪ·.

ªВ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ОПИМ·ЩИЫЩИОФ‡ Ъ¤ВИ У· ЩФФıВЩЛıВ› ¤У·˜ ‰И·ОﬁЩЛ˜ МВ ЩФ˘П¿¯ИЫЩФУ 3 mm ·ﬁЫЩ·ЫЛ МВЩ·Н‡ ЩˆУ В·КТУ ЫВ О¿ıВ ﬁПФ. ∗ µ¿ПЩВ ВЩИО¤Щ· ЫВ О¿ıВ ‰И·ОﬁЩЛ ·ЫК·ПВ›·˜ ·У¿ПФБ· МВ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘

Î·ıÂÓﬁ˜ (ÁÈ· ıÂÚÌ·ÓÙ‹Ú·, ÌÔÓ¿‰·, Î.Ï..).

7.1. Önlemler

• ﬁebeke faz ba¤lant›s› do¤ru olmad›kça kompresör çal›ﬂmaz.

• D için genellikle sigortas›z devre kesiciyle toprak korumas› [ELB] yap›l›r.

• D›ﬂ ve iç üniteler aras›ndaki ba¤lant› en çok 50 metreye kadar uzat›labilir ve odalar aras›ndaki geçiﬂ kablolar› dahil toplam uzunluk en çok 80 metredir.

Klima montaj›nda her kutupta en az 3 mm kontak boﬂlu¤u bulunan bir ﬂalter sa¤lanacakt›r. ∗ Her devre kesici ﬂalteri amac›na göre (›s›t›c›, ünite vb) etiketleyin.

7.1. Меры предосторожности

• Компрессор не будет работать при неправильном подсоединении фаз источника электропитания.

• Для D обычно устанавливается защитное заземление с прерывателем без предохранителей (Прерыватель утечки на землю [ELB]).

• Соединительную электропроводку между наружным и внутренним приборами можно удлинить максимум до 50 метров, а общая длина проводки, включая переходы проводки между различными помещениями, должна составлять максимум 80 м.

Во время установки кондиционера необходимо установить переключатель с зазором между разомкнутыми контактами каждого полюса не менее 3 мм. ∗ Промаркируйте каждый выключатель по его назначению (обогреватель,

прибор и т.д.).

7. Installations électriques

7. Electrical work

7. Elektroarbeiten

7. Elektriska arbeten

7. Collegamenti elettrici7. Elektrische aansluitingen

7.2. Electric wiring

1.Remove the tapping screws a and then remove the electrical equipment cover b.

2.Connect the power supply wire and the control wire.

3.Fasten the wires d with the bands c.

• Always ground the wiring (the ground wire diameter must be 1.6 mm or more).

• If the wires contact the pipes, condensation may drip onto them. Make sure that

the wires are properly routed.

• Fasten the power source wiring to the control box using the buffer bushing for tensile force (PG connection or the like)

• After finishing this work, always reassemble the unit.

• For instructions on how to reinstall the air intake grill, see page 36.

a 4 × 10 tapping screws e Indoor/outdoor unit connecting terminal b Electrical equipment cover f Earth terminal c Wiring bands g Bushing (for the wire hole) d Power supply terminals (with earth terminal)

7.2. Elektrische Verdrahtung

1.Die Blechschrauben a abnehmen, und dann die Abdeckung b der Elektroanlage

abnehmen.

2.Die Netzstromleitung und die Steuerleitung anschließen.

3.Die Leitungen d mit den Bändern c befestigen.

• Die Elektroleitung stets erden (der Durchmesser der Erdungsleitung muß 1,6 mm oder mehr betragen).

• Wenn die Elektroleitungen mit Rohren in Berührung kommen, kann Kondenswasser darauf tropfen. Vergewissern, daß die Elektroleitungen ordnungsgemäß verlegt sind.

• Die Netzstromleitung am Schaltkasten mit der Pufferbuchse gegen Zugspannung (PG-Anschluß oder ähnliches) befestigen.

• Nach Beendigung dieser Arbeiten stets die Anlage wieder zusammenbauen.

• Anweisungen zum Wiederanbringen des Lufteinsauggitters siehe Seite 36.

a Blechschrauben 4 × 10 e Anschlußklemmen für Innen-/Außenanlage b Abdeckung der Elektroanlage f Erdungsklemme c Bänder für Elektroleitung g Buchse (für Durchgang der Elektroleitung) d Netzstromklemmen (mit Erdungsklemme)

7.2. Installation électrique

1.Enlever les vis à tôle a puis enlever le couvercle de l’équipement électrique b.

2.Connecter le fil d’alimentation électrique et le fil de contrôle.

3.Attacher les fils d avec les bandes c.

• Toujours mettre les fils à la terre (le diamètre du fil de terre doit mesurer 1,6 mm ou plus).

• Si les fils sont en contact avec les tuyaux, de la condensation pourrait ruisseler sur les fils. Vous assurer que les fils sont bien acheminés.

• Attacher les fils de la source d’énergie à la boîte de commande à l’aide du manchon butoir comme force de traction (connexion PG ou similaire)

• L’installation terminée, toujours réassembler l’appareil.

• Pour la procédure d’installation de la grille d’aspiration d’air, se reporter à la page

36.

a Vis à tôle 4 × 10 e Borne de jonction des appareil intérieur/extérieur b Couvercle de l’équipement électrique f Terminal de terre c Bandes des fils g Manchon (pour sortie des fils) d Bornes de l’alimentation électrique (avec borne de terre)

7.2. Elektrische bedrading

1.Verwijder de zelftappende schroeven a en verwijder vervolgens het deksel b van de kast voor de elektrische apparatuur.

2.Sluit de stroomtoevoerdraad en de bedieningsdraad aan.

3.Maak de elektrische leidingen d vast met de bandjes c.

• Maak altijd een aardeaansluiting (de diameter van de aardedraad moet minimaal 1,6 mm zijn).

• Als de elektrische bedrading in contact komt met de leidingen, kan er condens op lekken. Zorg dat de elektrische bedrading goed wordt aangelegd.

• Bevestig de bedrading van de stroomtoevoer aan de regelkast met behulp van een opvangbuffer (bijvoorbeeld een PG-aansluiting).

• Als u klaar bent met dit werk, zet het apparaat dan altijd weer volledig in elkaar.

• Zie pagina 36 voor meer informatie over het monteren van de gril van de luchtinlaat.

a Zelftappende schroeven 4 × 10 e Aansluitpunt binnen-/buitenapparaat b

Deksel van kast voor elektrische apparatuur

c Bevestigingsbandjes g Doorvoermof (voor de doorvoer van de bedrading) d Stroomtoevoeraansluitingen (met aardeaansluitpunt)

f Aardklem

7.2. Elledningar

1. Avlägsna de självborrande skruvarna a och ta sedan bort kåpan för den elek- triska utrustningen b.

2. Koppla in strömkabeln och kontrollkabeln.

3. Fäst kablarna d med banden c.

• Jorda alltid kablaget (jordkabelns diameter måste vara minst 1,6 mm).

• Om kablarna kommer i kontakt med rören, kan kondensering droppa på dem. Se

till att kablarna dras på rätt sätt.

• Fäst kraftkällans kablage till kontrollboxen med hjälp av den stötdämpande, tänjbara

bussningen (PG-koppling eller likvärdig).

• Efter att ha slutfört detta arbete, sätt alltid ihop enheten igen.

• För instruktioner om hur man installerar inloppets galler, se sidan 36.

a 4 × 10 självborrande skruvar e Uttag för koppling för inomhus/utomhusenhet b Kåpa för elektrisk utrustning f Jorduttag c Kabelband g Bussning (för kabelhålet) d Kraftkälleuttag (med jorduttag)

7.2. Cablaggi elettrici

1.Rimuovere prima le viti di maschiatura a e quindi il coperchio b della scatola

elettrica.

2.Collegare il cavo di alimentazione e il cavo di controllo.

3.Fissare i cavi d con le fasce c.

• Mettere sempre a terra il cablaggio (il diametro del cavo di messa a terra deve

essere di almeno 1,6 mm).

• Qualora i cavi entrino in contatto con i tubi, vi può essere formazione di condensa

sugli stessi. Accertarsi che il percorso dei cavi sia corretto.

• Fissare il cavo di alimentazione alla scatola di controllo usando la speciale boccola

per forze di tensione (connessione PG o simile).

• Una volta completata questa operazione, rimontare sempre l’unità.

• Per istruzioni su come reinstallare la griglia della presa di ingresso dell’aria, vede-

re pagina 36.

a Viti di maschiatura 4 × 10 e b Coperchio della scatola elettrica f Morsetto di terra c Fasce dei cablaggi g Boccola (per il foro dei cavi) d Terminali di alimentazione (con terminale di messa a terra)

Terminale di collegamento delle sezioni interna/esterna

7. Trabajo eléctrico 7. Trabalho de electricidade

7. Elektrisk arbejde

7. Elektrik iﬂleri

7. Электрические работы

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

中

7.2. Cableado eléctrico

1.Extraiga los tornillos a y saque la tapa del equipo eléctrico b.

2.Conecte la alimentación y el cable de control.

3.Fije los cables d con las cintas c.

• Conecte siempre a tierra (el cable a tierra debe ser de 1,6 mm de sección o más).

• Si los cables tocan los tubos pueden verse afectados por la condensación. Asegú-

rese de que el tendido es correcto.

• Fije el cableado de alimentación a la caja de control utilizando el fijador para absorber la fuerza de tracción (conexión PG o similar).

• Una vez acabado el trabajo debe reensamblarse la unidad.

• Con respecto a las instrucciones sobre la forma de reinstalar la rejilla de entrada de aire, consulte la página 37.

a Tornillos 4 × 10 e Terminal de la unidad interior/exterior b Cubierta del equipo eléctrico f Borne de puesta a tierra c Cintas de cable g Protector (para el agujero de cables) d Terminales de alimentación interna (con toma de tierra)

7.2. Elektrisk ledningsføring

1.Fjern de selvskærende skruer a og fjern derefter afdækningen for det elektriske udstyr b.

2.Tilslut strømforsyningsledningen og kontrolledningen.

3.Fastgør ledningerne d med strips c.

• Ledningerne skal altid jordes (jordledningens diameter skal være mindst 1,6 mm).

• Hvis ledningerne berører rørene, kan der dryppe kondens på dem. Kontroller, at

ledningerne er lagt korrekt.

• Fastgør strømforsyningsledningen til kontrolboksen med anvendelse af kabelgennemføringen til modvirkning af trækkraften (PG-forbindelse eller lignende).

• Når dette arbejde er udført, skal enheden altid samles igen.

• Se side 37 for anvisninger vedrørende genmontering af indtagsgitteret.

a 4 × 10 selvskærende skruer e Inden- og udendørsenhedens forbindelsesterminaler b Afdækning for elektrisk udstyr f Jordklemme c Ledningsstrips g Kabelgennemføring d Strømforsyningsterminaler (med jordterminal)

7.2. Cablagem eléctrica

1.Retire os parafusos de derivação a e depois a tampa do equipamento eléctrico b.

2.Ligue o cabo de alimentação e o cabo de controlo.

3.Segure os fios d com as bandas c.

• Ligue sempre a cablagem à terra (o diâmetro do fio de terra deve ser de 1,6 mm ou mais).

• Se os fios contactarem os tubos, pode forma-se condensação no seu interior. Encaminhe bem os fios.

• Fixe a cablagem da fonte de alimentação à caixa de controlo com um casquilho amortecedor da força de tracção (Ligação PG ou idêntica).

• Terminado este trabalho, monte sempre a unidade.

• Quanto às instruçöes sobre como reinstalar a tela de entrada de ar, consulte a página 37.

a Parafusos de derivação 4 × 10 e Terminal de ligação da unidade interior/exterior b Tampa do equipamento eléctrico f Terminal de terra c Bandas para cablagem g Casquilho (para furo de passagem de cabo) d Terminais de fonte de alimentação (com terminal de terra)

7.2. ∏ПВОЩЪИО‹ О·Пˆ‰›ˆЫЛ

1.∞Ê·ÈÚ¤ÛÙÂ ÙÈ˜ Ï·Ì·ÚÈÓﬁ‚È‰Â˜ a О·И ЫЩЛ Ы˘У¤¯ВИ ·К·ИЪ¤ЫЩВ ЩФ О·¿ОИ ЛПВОЩЪИОТУ ВН·ЪЩЛМ¿ЩˆУ b.

2.™˘У‰¤ЫЩВ ЩФ О·ПТ‰ИФ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜ О·И ЩФ О·ПТ‰ИФ ВП¤Б¯Ф˘.

3.™Ê›ÍÙÂ Ù· Î·ÏÒ‰È· d ÌÂ Ù· ‰ÂÙÈÎ¿ c.

с ¡· БВИТУВЩВ ¿УЩ· ЩЛУ О·Пˆ‰›ˆЫЛ (Л ‰И¿МВЩЪФ˜ ЩФ˘ О·Пˆ‰›Ф˘ БВ›ˆЫЛ˜ Ъ¤ВИ

Ó· Â›Ó·È 1,6 ¯ÏÛÙ. ‹ ÌÂÁ·Ï‡ÙÂÚË).

ñ ∂¿Ó Ù· Î·ÏÒ‰È· ¤Ú¯ÔÓÙ·È ÛÂ Â·Ê‹ ÌÂ ÙÔ˘˜ ÛˆÏ‹ÓÂ˜, ÌÔÚÂ› Ó· ¤ÛÂÈ

Â¿Óˆ ÙÔ˘˜ ÙÔ ˘ÁÚﬁ Û˘Ì‡ÎÓˆÛË˜. µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ù· Î·ÏÒ‰È· Â›Ó·È Î·Ù¿ÏÏËÏ· ÙÔÔıÂÙËÌ¤Ó·.

с ™К›НЩВ ЩЛУ О·Пˆ‰›ˆЫЛ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜ ЫЩФ ОИ‚ТЩИФ ВП¤Б¯Ф˘ МВ ЩФ

‰И·¯ˆЪИЫЩИОﬁ ‰·ОЩ‡ПИФ БИ· ЩФ Щ¤УЩˆМ· (Ы‡У‰ВЫЛ PG ‹ ·ЪﬁМФИ·)

с ∞КФ‡ ЩВПВИТЫВЩВ, В·У·Ы˘У·ЪМФПФБ‹ЫЩВ ЩЛ МФУ¿‰·. с °И· Ф‰ЛБ›В˜ Ы¯ВЩИО¿ МВ ЩЛУ В·У·ЩФФı¤ЩЛЫЛ ЩЛ˜ БЪ›ПИ·˜ ВИЫ·БˆБ‹˜, ‚П¤В

ÛÂÏ. 37.

a §·Ì·ÚÈÓﬁ‚È‰Â˜ 4 × 10 e b ∫·¿ОИ ЛПВОЩЪИОТУ ВН·ЪЩЛМ¿ЩˆУ f ∆ÂÚÌ·ÙÈÎﬁ ÁÂ›ˆÛË˜ c ¢ÂÙÈÎ¿ Î·Ïˆ‰›ˆÓ g ¢·ÎÙ‡ÏÈÔ˜ (ÁÈ· ÙËÓ Ô‹ ÙÔ˘ Î·Ïˆ‰›Ô˘) d ∞ОЪФ‰¤ОЩВ˜ ЛПВОЩЪИО‹˜ ЩЪФКФ‰ФЫ›·˜ (МВ ·ОЪФ‰¤ОЩЛ БВ›ˆЫЛ˜)

∞ОЪФ‰¤ОЩЛ˜ Ы‡У‰ВЫЛ˜ ВЫˆЩВЪИО‹˜/ВНˆЩВЪИО‹˜ МФУ¿‰·˜

7.2. Elektrik kablolar›n›n ba¤lanmas›

1.Tutturma vidalar›n› a sökün ve ard›ndan elektrik araçlar›n›n kapa¤›n› b aç›n.

2.Güç besleme kablosunu ve kontrol kablosunu ba¤lay›n.

3.Kablolar› d bantlarla c tutturun.

• Kablolamay› her zaman topraklay›n (toprak kablosunun çap› 1,6 mm ya da daha fazla olmal›d›r).

• E¤er kablolar borulara temas ediyorsa, üzerilerine yo¤unlaﬂan nem damlayabilir. Kablolar›n do¤ru yerlerden gitti¤inden emin olun.

• Güç kayna¤› kablolar›n›, gerginli¤i önlemek için tampon rakor kullanarak kontrol kutusuna tak›n. (PG ba¤lant›s› ya da benzeri).

• Bu iﬂlemi bitirdikten sonra her zaman üniteyi yeniden monte edin.

• Hava giriﬂ ›zgaras›n›n nas›l yeniden monte edildi¤i ile ilgili talimatlar için sayfa 37’ye bak›n.

a 4 × 10 k›lavuz vidalar e ‹ç/d›ﬂ ünite ba¤lant› terminali b Elektrikli teçhizat kapa¤› f Toprak terminali c Kablolama bantlar› g Rakor (kablo deli¤i için) d Güç sa¤lama terminalleri (toprak terminalli)

7.2. Электрические работы

1. Снимите самонарезающие винты a, затем снимите крышку электрокоробки b.

2.Подсоедините силовой кабель и кабель управления.

3.Зафиксируйте провода d связками c.

• Всегда заземляйте провода (диаметр провода заземления должен составлять не менее 1,6 мм).

• В случае соприкосновения электропроводки с трубами, возможно попадание воды на провода. Всегда следите за правильностью проведения электропроводов.

• Закрепите силовой кабель в коробке управления, воспользовавшись буферной втулкой для использования в местах воздействия растягивающей силы (соединение PG или подобное).

• После завершения работ, всегда устанавливайте на место ранее снятые детали.

• Подробные инструкции по обратной установке воздухозаборной решетки см. на стр. 37.

a Самонарезающие винты 4 × 10 e b Крышка электрокоробки f Терминал заземления c Связки для проводов g d Терминалы силового кабеля (с терминалом заземления)

Терминал соединения Внутреннего/наружного приборов

Втулка (вставляется в отверстие для электропровода)

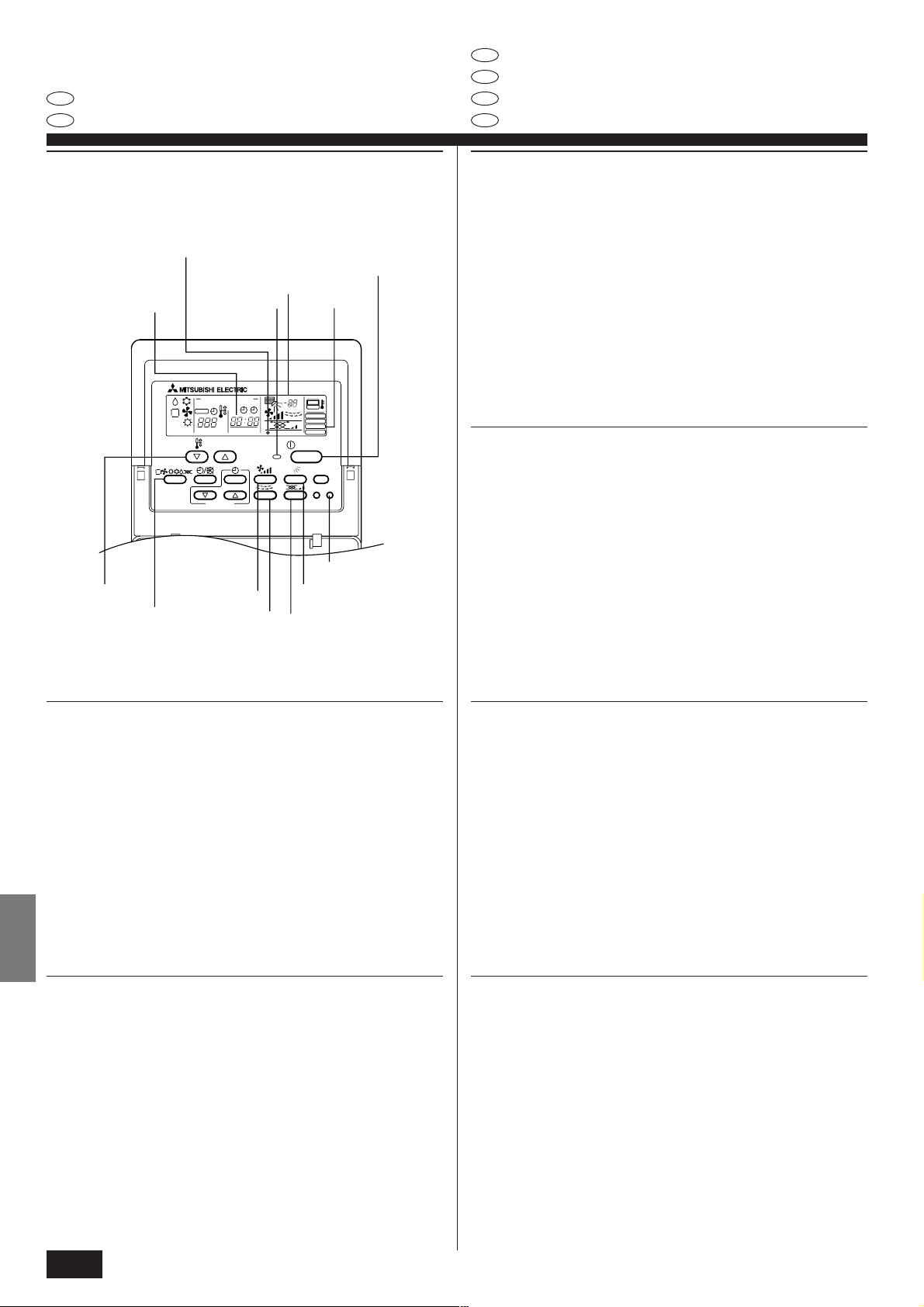

ON/OFF

CENTRALLY CONTROLLED

ERROR CODE

CLOCK

ON OFF

˚C

CHECK

CHECK MODE

FILTER

TEST RUN FUNCTION

˚C

1Hr.

NOT AVAILABLE

STAND BY DEFROST

FILTER

CHECK TEST

TEMP.

TIMER SET

7. Installations électriques

7. Electrical work

7. Elektroarbeiten

7. Elektriska arbeten

7. Collegamenti elettrici7. Elektrische aansluitingen

4321

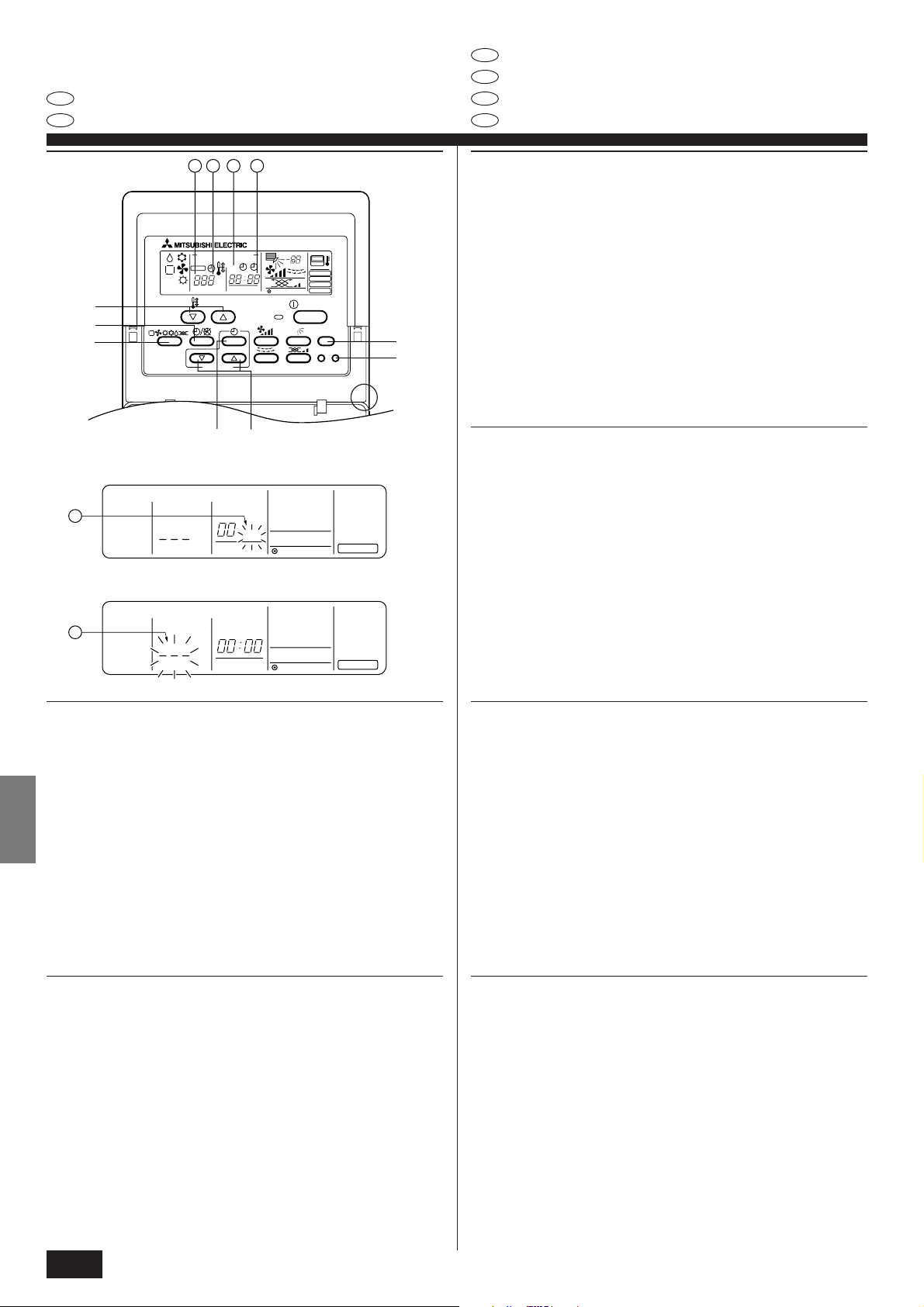

7.3. Function settings

⁄ Mode number ⁄ Refrigerant address

⁄ Setting number ⁄ Unit number

Changing the power voltage setting

• Be sure to change the power voltage setting depending on the voltage used. 1 Go to the function setting mode.

Switch OFF the remote controller. Press the A and B buttons simultaneously and hold them for at least 2 seconds. FUNCTION will start to flash.

F G

A B

STAND BY DEFROST

CLOCK

INDOOR UNIT ADDRESS NO

ON OFF

CLOCK

˚C

1Hr.

˚C

FILTER

CHECK MODE

FUNCTION

2 Use the C button to set the refrigerant address (3) to 00. 3 Press D and [--] will start to flash in the unit number (4) display. 4 Use the C button to set the unit number (4) to 00. 5 Press the E MODE button to designate the refrigerant address/unit number. [--]

will flash in the mode number (1) display momentarily.

7.3. Funktionseinstellungen

⁄ Betriebsart-Nummer ⁄ Kältemittel-Adresse

⁄ Einstell-Nummer ⁄ Anlagen-Nummer

Die Netzspannungseinstellung ändern

• Dafür sorgen, daß die Netzspannungseinstellung je nach verwendeter Spannung geändert wird.

1 Zum Funktionseinstellmodus gehen.

Fernbedienung ausschalten. Drücken Sie die Tasten A und B gleichzeitig, und halten Sie diese min-

destens 2 Sekunden lang gedrückt.

STAND BY DEFROST

CLOCK

INDOOR UNIT ADDRESS NO

ON OFF

CLOCK

˚C

1Hr.

˚C

FILTER

CHECK MODE

FUNCTION

FUNCTION beginnt zu blinken.

2 Mit der Taste C die Kältemittel-Adresse (3) auf 00 einstellen. 3 Drücken Sie D, und [--] beginnt im Anlagennummer-Display (4) zu blinken. 4 Setzen Sie die Anlagennummer (4) mit der Taste C auf 00. 5 Die Taste E MODE drücken, um die Kältemittel-Adresse/Anlagennummer zu

bestimmen. [--] blinkt im Modusnummer (1) Display kurzzeitig.

7.3. Réglage des fonctions

⁄ Numéro de mode ⁄ Adresse de réfrigérant

⁄ Numéro de réglage ⁄ Numéro d’appareil

Réglage de la tension d’alimentation

• Toujours veiller à modifier le réglage de tension en fonction de l’alimentation utili- sée.

1 Passer au mode de réglage des fonctions.

Eteindre la télécommande. Appuyer simultanément sur les touches A et B et les maintenir enfoncées pendant au moins 2 secondes. FUNCTION commencera à clignoter.

2 Utiliser la touche C pour régler l’adresse du réfrigérant (3) sur 00. 3 Appuyer sur D ; [--] se met à clignoter sur l’affichage du numéro d’appareil (4). 4 Utiliser la touche C pour attribuer le numéro 00 à l’appareil (4). 5 Appuyer sur la touche E (MODE) pour spécifier l’adresse du réfrigérant/numéro

d’appareil ; [--] clignote momentanément sur l’affichage du numéro de mode (1).

7.3. Functie-instellingen

⁄ Modusnummer ⁄ Koeleradres

⁄ Instellingsnummer ⁄ Eenheidnummer

Het stroomvoltage wijzigen

• Vergeet nooit om de voedingsspanning in te stellen op de plaatselijke netspanning.

1 Ga naar de modus functies instellen

Schakel de afstandsbediening uit. Druk tegelijk op de toetsen A en B en houd deze ten minste twee seconden ingedrukt. FUNCTION gaat knipperen.

2 Gebruik de knop C om het koeleradres (3) op 00 in te stellen. 3 Druk op D en in de eenheidnummerweergave (4) begint [--] te knipperen. 4 Gebruik de toets C om het apparaatnummer (4) op 00 in te stellen. 5 Druk op de knop E MODE om het koeleradres/eenheidnummer toe te wijzen. In

de modusnummerweergave (1) zal kort [--] gaan knipperen.

7.3. Funktionsinställningar

⁄ Lägesnummer ⁄ Kylmedelsadress

⁄ Inställningsnummer ⁄ Enhetsnummer

Ändring av inställningen för nätspänning

• Kom ihåg att ställa in spänningsomkopplaren på installationsplatsens nätspän-

ning.

1 Inkoppling av läget för funktionsinställningar

Stäng av fjärrkontrollen. Tryck på knapparna A och B samtidigt och håll dem nedtryckta i minst 2 sekunder. FUNCTION börjar blinka.

2 Ställ in kylmedelsadressen (3) på 00 med hjälp av knapparna C. 3 Tryck på D, så att [--] börjar blinka i indikeringsområdet för enhetsnummer (4). 4 Använd C -knappen för att ställa in enhetsnumret (4) på 00. 5 Tryck på E MODE för att ange kylmedelsadressen/enhetsnumret. [--] blinkar till i

indikeringsområdet för lägesnummer (1).

7.3. Impostazioni di funzione

⁄ Numero di modo ⁄ Indirizzo refrigerante

⁄ Numero di impostazione ⁄ Numero di unità

Cambiamento dell’impostazione di tensione

• Assicurarsi di cambiare l’impostazione della tensione in funzione della tensione utilizzata nella propria zona.

1 Passare al modo di impostazione funzioni.

Spegnere il comando a distanza. Premere contemporaneamente i pulsanti A e B e tenerli premuti per almeno 2 secondi. FUNCTION inizia a lampeggiare.

2 Usare il tasto C per impostare l’indirizzo refrigerante (3) su 00. 3 Premere D e [--] inizia a lampeggiare nell’indicazione del numero di unità (4). 4 Utilizzare il pulsante C per impostare il numero dell’unità (4) su 00. 5 Premere il tasto E MODE per designare l’indirizzo refrigerante/numero di unità.

[--] lampeggia momentaneamente nell’indicazione di numero di modo (1).

7. Trabajo eléctrico 7. Trabalho de electricidade

7. Elektrisk arbejde

7. Elektrik iﬂleri

7. Электрические работы

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

中

7.3. Ajuste de funciones

⁄ Número de modo ⁄ Dirección de refrigerante

⁄ Número de ajuste ⁄ Número de unidad

Cambio del ajuste de voltaje de alimentación

• Asegúrese de cambiar el ajuste de voltaje de alimentación dependiendo del voltaje utilizado.

1 Paso al modo de edición de funciones

Apague el controlador remoto. Pulse simultáneamente los botones A y B y manténgalos pulsados durante al menos dos segundos. “FUNCTION” empezará a parpadear.

2 Utilice el botón C para ajustar la dirección de refrigerante (3) a 00. 3 Presione D y [--] comenzará a parpadear en la visualización del número de

unidad (4).

4 Utilice el botón C para cambiar el número de unidad (4) a 00. 5 Presione el botón E MODE para designar la dirección de refrigerante/número

de unidad. [--] parpadeará momentáneamente en la visualización del número de modo (1).

7.3. Funktionsindstillinger

⁄ Funktionsnummer ⁄ Kølemiddeladresse

⁄ Indstillingsnummer ⁄ Enhedens nummer

Ændring af spændingsindstillingen

• Husk at ændre indstillingen, så den passer til den anvendte spænding.

1 Gå til funktionsindstilling

Sluk for fjernbetjeningen. Tryk på A og B knapperne samtidigt, og hold dem nede i mindst 2 sekunder. FUNCTION begynder at blinke.

2 Brug C knappen til at indstille kølemiddeladressen (3) til 00. 3 Tryk på D så vil [--] begynde at blinke i displayet for enhedens nummer (4). 4 Brug C knappen til at indstille enhedsnumret (4) til 00. 5 Tryk på E MODE knappen for at tildele kølemiddeladresse/enhedens nummer.

[--] blinker et øjeblik i displayet for funktionsnummer (1).

7.3. ‹ﬂlev ayarlar›

⁄ Mod numaras› ⁄ So¤utucu adresi

⁄ Ayar numaras› ⁄ Ünite numaras›

Elektrik voltaj› ayar›n›n de¤iﬂtirilmesi

• Elektrik voltaj ayar›n› kullan›lan ﬂebeke voltaj›na göre de¤iﬂtirmeye dikkat edin.

1 ‹ﬂlev ayar› moduna geçin.

Uzaktan kumanday› kapat›n. A ve B dü¤melerine en az 2 saniye süreyle birlikte bas›n. FUNCTION (fonksiyon) yan›p sönmeye baﬂlar.

7.3. Ajustes de função

⁄ Número do modo ⁄ Endereço do refrigerante

⁄ Número do ajuste ⁄ Número da unidade

Alteração do ajuste da voltagem de funcionamento

• Certifique-se de que altera o ajuste da voltagem de funcionamento em conformidade com a voltagem utilizada.

1 Vá ao modo do ajuste de função.

Desligue o controlo remoto. Prima os botões A e B em simultâneo e mantenha-os premidos durante pelo menos 2 segundos. FUNCTION (função) começa a piscar.

2 Utilize a tecla C para ajustar o endereço do refrigerante (3) a 00. 3 Carregue em D de maneira que [--] passe a piscar na indicação do número da

unidade (4).

4 Use o botão C para definir o número da unidade (4) para 00. 5 Pressione a tecla E MODE para designar o endereço do refrigerante/número da

unidade. [--] irá piscar na indicação do número de memória (1) momentaneamente.

7.3. ƒ˘ıМ›ЫВИ˜ ПВИЩФ˘ЪБИТУ

⁄ ∞ЪИМﬁ˜ ПВИЩФ˘ЪБ›·˜ ⁄ ¢ИВ‡ı˘УЫЛ „˘ОЩИОФ‡ ˘БЪФ‡

⁄ ∞ÚÈıÌﬁ˜ Ú‡ıÌÈÛË˜ ⁄ ∞ÚÈıÌﬁ˜ ÌÔÓ¿‰·˜

∞ПП·Б‹ ЩЛ˜ Ъ‡ıМИЫЛ˜ ЩЛ˜ Щ¿ЫЛ˜ ЩЪФКФ‰ФЫ›·˜

• ¡· ‚В‚·ИТУВЫЩВ БИ· ЩЛУ ·ПП·Б‹ ЩЛ˜ Щ¿ЫЛ˜ ЩЪФКФ‰ФЫ›·˜ ·У¿ПФБ· МВ ЩЛУ ЩФИО¿ ¯ЪЛЫИМФФИФ‡МВУЛ Щ¿ЫЛ.

1 ¶ЛБ·›УВЩВ ЫЩЛ Ъ‡ıМИЫЛ ПВИЩФ˘ЪБИТУ.

∞ВУВЪБФФИ‹ЫЩВ ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ. ¶И¤ЫЩВ Щ·˘Щﬁ¯ЪФУ· Щ· ОФ˘МИ¿ A Î·È B О·И ОЪ·Щ‹ЫЩВ Щ· ·ЩЛМ¤У· БИ· ЩФ˘П¿¯ИЫЩФУ 2 ‰В˘ЩВЪﬁПВЩ·. ™ЩЛУ ФıﬁУЛ ı· ·Ъ¯›ЫВИ У· ·У·‚ФЫ‚‹УВИ Л ¤У‰ВИНЛ FUNCTION (§∂π∆√Аƒ°π∞).

2 ªÂ ÙÔ ÎÔ˘ÌÈ C Ъ˘ıМ›ЫЩВ ЩЛ ‰ИВ‡ı˘УЫЛ ЩФ˘ „˘ОЩИОФ‡ ˘БЪФ‡ (3) ÛÙÔ 0. 3 ¶È¤ÛÙÂ D Î·È ÙÔ [--] ı· ·Ú¯›ÛÂÈ Ó· ·Ó·‚ÔÛ‚‹ÓÂÈ ÛÙËÓ ÔıﬁÓË ÓÔ‡ÌÂÚÔ (4). 4 ГЪЛЫИМФФИ‹ЫЩВ ЩФ ОФ˘М› C ÁÈ· Ó· ÔÚ›ÛÂÙÂ ÙÔÓ ·ÚÈıÌﬁ ÌÔÓ¿‰·˜ (4) ›ÛÔ ÌÂ

00.

5 ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› E MODE (∆ЪﬁФ˜ ПВИЩФ˘ЪБ›·˜) БИ· У· ФЪ›ЫВЩВ ЩЛ

‰ИВ‡ı˘УЫЛ ЩФ˘ „˘ОЩИОФ‡ ˘БЪФ‡/·ЪИıМﬁ ЩЛ˜ МФУ¿‰·˜. ∆Ф Ы‡М‚ФПФ [--] ı·

·Ó·‚ÔÛ‚‹ÛÂÈ ÁÈ· Ï›ÁÔ ÛÙËÓ ÔıﬁÓË ÓÔ‡ÌÂÚÔ (1).

2 So¤utucu adresini (3), 00 olarak de¤iﬂtirmek için C dü¤mesini kullan›n. 3 D’ye bast›¤›n›zda ünite numaras› (4) ekran›nda [--] yan›p sönmeye baﬂlar. 4 Ünite numaras›n› (4) 00 olarak ayarlamak için C dü¤mesine bas›n. 5 So¤utucu adres/ünite numaras›n› belirlemek için E MODE dü¤mesine bas›n.

Mod numaras› (1) ekran›nda [--] çok k›sa süreyle yan›p söner.

7.3. Установки функций

⁄ Номер режима ⁄ Адрес хладагента

⁄ Номер установки ⁄ Номер прибора

Изменение установки напряжения питания

• Обязательно измените установку напряжения питания в зависимости от напряжения в используемой сети.

1 Перейдите в режим установки функций.

Выключите пульт дистанционного управления. Одновременно нажмите кнопки A и B и удерживайте их в нажатом состоянии не менее 2 секунд. Начнет мигать индикация FUNCTION.

2 С помощью кнопки C установите адрес хладагента (3) на 00. 3 Нажмите D, и на дисплее номера прибора (4) замигает индикация [--]. 4 С помощью кнопки C настройте номер прибора (4) на 00. 5 Нажмите кнопку E MODE (РЕЖИМ) для того, чтобы присвоить значение

адреса хладагента/номера прибора. В течение нескольких секунд на дисплее номера режима (1 ) замигает индикация [--].

7. Installations électriques

ON OFF

CLOCK

˚C

STAND BY DEFROST

CLOCK

INDOOR UNIT ADDRESS NO

1Hr.

˚C

CHECK MODE

FILTER

FUNCTION

7. Electrical work

7. Elektroarbeiten

7. Elektriska arbeten

7. Collegamenti elettrici7. Elektrische aansluitingen

6 Press the F buttons to set the mode number (1) to 04. 7 Press the G button and the current set setting number (2) will flash.

Use the F button to switch the setting number in response to the power supply voltage to be used. Power supply voltage

240 V : setting number = 1 220 V, 230 V : setting number = 2

8 Press the MODE button E and mode and the setting number (1) and (2) will

change to being on constantly and the contents of the setting can be confirmed.

9 Press the FILTER A and TEST RUN B buttons simultaneously for at least two

seconds. The function selection screen will disappear momentarily and the air conditioner OFF display will appear.

1Hr.

˚C

FILTER

CHECK MODE

FUNCTION

STAND BY DEFROST

CLOCK

INDOOR UNIT ADDRESS NO

ON OFF

CLOCK

˚C

6 Appuyer sur les touches F pour régler le numéro de mode (1) sur 04. 7 Appuyer sur la touche G, le numéro de programmation actuellement sélectionné

(2) clignotera. Utiliser la touche F pour changer de numéro de programmation selon la tension d’alimentation à utiliser. Tension d’alimentation

240V : numéro de programmation = 1

8 Appuyer sur la touche MODE E, les numéros de programmation et de mode (1)

220V, 230V : numéro de programmation = 2

et (2) changeront et seront continuellement affichés, et les détails de la programmation pourront être confirmés.

9 Appuyer simultanément sur les touches FILTER A et TEST RUN B pendant au

moins 2 secondes. L’écran de sélection des fonctions apparaît momentanément, et l’affichage d’arrêt du climatiseur apparaît.

6 Die Taste F drücken, um die Betriebsartennummer (1) auf 04 zu stellen. 7 Drücken Sie die Taste G, und die momentan gewählte Einstellnummer (2) be-

ginnt zu blinken. Schalten Sie mit der Taste F die Einstellnummer entsprechend der verwendeten Netzspannung um. Netzspannung

240V : Eingestellnummer = 1 220V, 230V : Eingestellnummer = 2

8 Drücken Sie die MODE-Taste E, und die Betriebsart- und Einstellnummern (1)

und (2) werden stetig (nicht-blinkend) angezeigt, und die vorgenommenen Einstellungen können überprüft werden.

9 Die Tasten FILTER A und TEST RUN B gleichzeitig drücken und mindestens

zwei Sekunden lang gedrückt halten. Das Funktionswahlbild verschwindet kurzzeitig, und die Anzeige Klimaanlage OFF erscheint.

6 Ställ in enhetsnumret (1) på 04 med hjälp av knapparna F. 7 Tryck på G -knappen, det nuvarande inställningsnumret (2) börjar blinka.

Använd F -knappen för att ändra inställningsnumret så att det motsvarar matarspänningen som används. Matarspänning

240V : inställningsnummer = 1 220V, 230V : inställningsnummer = 2

8 Tryck på MODE-knappen E, läget och inställningsnumret (1) och (2) ändras till

att lysa konstant och innehållet i inställningen kan bekräftas.

9 Tryck samtidigt in knapparna FILTER A och TEST RUN B i minst två sekunder.

Indikeringarna för funktionsinställningar slocknar ett ögonblick, samtidigt som visningen för luftkonditionering av (OFF) visas.

6 Druk op de knoppen F om het modusnummer (1) op 04 in te stellen. 7 Druk op de toets G. Het huidige instellingsnummer (2) gaat knipperen.

Gebruik de toets F om het instellingsnummer aan te passen aan de gebruikte voedingsspanning. Voedingsspanning

240V : Instellingsnummer = 1 220V, 230V : Instellingsnummer = 2

8 Druk op de toets MODE E, de modus en de instellingsnummers (1) en (2)

zullen continu gaan branden. De instelling kan nu worden bevestigd.

9 Druk tegelijkertijd op de knoppen FILTER A en TEST RUN B en houdt die ten-

minste twee seconden vast. De functieselectieweergave verdwijnt tijdelijk en het bericht koelsysteem OFF verschijnt.

6 Premere i tasti F per impostare il numero di modo (1) su 04. 7 Premere il pulsante G; il numero del parametro attualmente impostato (2) lam-

peggerà. Utilizzare il pulsante F per cambiare il numero del parametro in funzione della tensione di alimentazione da utilizzare. Tensione di alimentazione

240V : numero parametro = 1 220V, 230V : numero parametro = 2

8 Premere il pulsante MODE E; il modo e il numero del parametro (1) e (2)

cambieranno restando costantemente accesi. Si può confermare il contenuto dell’impostazione.

9 Premere contemporaneamente i tasti A FILTER e B TEST RUN per almeno due

secondi. La schermata di selezione funzioni scompare temporaneamente e appare l’indicazione di condizionatore d’aria spento.

7. Trabajo eléctrico 7. Trabalho de electricidade

7. Elektrisk arbejde

7. Elektrik iﬂleri

7. Электрические работы

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

中

6 Presione los botones F para ajustar el número de modo (1) a 04. 7 Pulse el botón G; el número de configuración de la unidad en uso (2) empezará

a parpadear. Utilice el botón F para modificar el número de configuración de acuerdo con la tensión eléctrica que vaya a emplear. Tensión eléctrica

240 V : número de configuración = 1 220 V, 230 V : número de configuración = 2

8 Pulse el botón MODE E para que el modo y el número de configuración (1) y

(2) estén continuamente activados y se pueda confirmar el contenido de la configuración.

9 Mantenga simultáneamente presionados los FILTER A y TEST RUN B durante

dos segundos por lo menos. La pantalla de selección de funciones desaparecerá momentáneamente y aparecerá la visualización de desconexión (OFF) del acondicionador de aire.

6 Tryk på F knapperne for at indstille funktionsnummeret (1) til 04. 7 Tryk på G knappen, og det aktuelt indstillede nummer (2) blinker.

Brug F knappen til at ændre nummeret i henhold til forsyningsspændingen på stedet. Forsyningsspænding

240V : nummer = 1 220V, 230V : nummer = 2

8 Tryk på MODE knappen E. Funktions- og indstillingsnumrene (1) og (2) vil nu

være tændt konstant. Indstillingen kan bekræftes.

9 Tryk samtidig på knapperne FILTER A og TEST RUN B i mindst 2 sekunder.

Funktionsvalgsskærmen forsvinder midlertidigt, og displayet aircondition OFF vises.

6 Pressione as teclas F para ajustar o número de memória (1) a 04. 7 Prima o botão G e o número de definição (2) actualmente definido começa a

piscar. Use o botão F para mudar o número de definição de acordo com a voltagem do fornecimento de energia eléctrica. Voltagem do fornecimento de energia eléctrica

240V : número da definição = 1 220V, 230V : número da definição = 2

8 Prima o botão MODE E e o modo e o número de definição (1) e (2) alteram

para continuamente ligados e o conteúdo da definição pode ser confirmado.

9 Pressione as teclas FILTER A e TEST RUN B simultaneamente por pelo menos

dois segundos. O écran de selecção da função desaparecerá momentaneamente e a indicação do codicionador de ar desligado (OFF) irá aparecer.

6 ¶È¤ÛÙÂ Ù· ÎÔ˘ÌÈ¿ F БИ· ЩЛ Ъ‡ıМИЫЛ ЩФ˘ ·ЪИıМФ‡ ПВИЩФ˘ЪБ›·˜ (1) ÛÙÔ 04. 7 ¶È¤ÛÙÂ ÙÔ ÎÔ˘Ì› G Î·È Ô ÙÚ¤¯ˆÓ ·ÚÈıÌﬁ˜ Ú‡ıÌÈÛË˜ (2) ı· ·Ó·‚ÔÛ‚‹ÓÂÈ.

ГЪЛЫИМФФИ‹ЫЩВ ЩФ ОФ˘М› F ÁÈ· Ó· ·ÏÏ¿ÍÂÙÂ ÙÔÓ ·ÚÈıÌﬁ Ú‡ıÌÈÛË˜ ·Ó¿ÏÔÁ· МВ ЩЛУ Щ¿ЫЛ ЩФ˘ ЪВ‡М·ЩФ˜ Ф˘ ı· ¯ЪЛЫИМФФИЛıВ›. ∆¿ЫЛ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜

240V : ·ÚÈıÌﬁ˜ Ú‡ıÌÈÛË˜ = 1 220V, 230V : ·ÚÈıÌﬁ˜ Ú‡ıÌÈÛË˜ = 2

8 ¶È¤ÛÙÂ ÙÔ ÎÔ˘Ì› MODE E О·И Ф ЩЪﬁФ˜ ПВИЩФ˘ЪБ›·˜ О·ıТ˜ О·И Ф ·ЪИıМﬁ˜

Ú‡ıÌÈÛË˜ (1) Î·È (2) ı· ·Ó¿‚Ô˘Ó Û˘ÓÂ¯Ò˜ ÁÈ· Ó· ÌÔÚÔ‡Ó Ó· ÂÈ‚Â‚·ÈˆıÔ‡Ó ÔÈ ÂÈÌ¤ÚÔ˘˜ Ú˘ıÌ›ÛÂÈ˜.

9 ¶È¤ÛÙÂ Ù·˘ÙÔ¯ÚÔÓ· Ù· ÎÔ˘ÌÈ¿ FILTER (º›ÏÙÚÔ) A Î·È TEST RUN (¢ÔÎÈÌ·ÛÙÈÎ‹

ПВИЩФ˘ЪБ›·) B БИ· ЩФ˘П¿¯ИЫЩФУ ‰‡Ф ‰В˘ЩВЪﬁПВЩ·. ∏ ФıﬁУЛ ВИПФБ‹˜ ПВИЩФ˘ЪБ›·˜ ı· ВН·К·УИЫЩВ› ЪФЫˆЪИУ¿ О·И ı· ВМК·УИЫЩВ› Л ФıﬁУЛ OFF ЩФ˘ ОПИМ·ЩИЫЩИОФ‡.

6 Mod numaras›n› (1) 04’e ayarlamak için F dü¤melerine bas›n. 7 G dü¤mesine bas›n; o anda ayarlanm›ﬂ durumda olan numara (2) yan›p söner.

Kullan›lacak ﬂebeke voltaj›na uygun ayar numaras›n› seçmek için F dü¤mesine bas›n. ﬁebeke voltaj›

240V : ayar numaras› = 1 220V, 230V : ayar numaras› = 2

8 MODE dü¤mesine E bas›n; mod ve ayar numaralar› (1) ve (2) sürekli yan›k

hale gelirler ve ayar›n içeri¤i teyit edilebilir.

9 FILTER A ve TEST RUN B (çal›ﬂma testi) dü¤melerine en az iki saniye süreyle

birlikte bas›n. ‹ﬂlev seçme ekran› bir an için kaybolur ve klima OFF (kapal›) ekran› görünür.

6 Нажатием кнопок F установите номер режима (1) на 04. 7 Нажмите кнопку G, и на дисплее замигает текущая настройка номера

установки (2). С помощью кнопки F переключите номер установки в соответствии с напряжением в используемой сети электропитания. Напряжение в сети электропитания

240В : номер установки = 1 220В, 230В : номер установки = 2

8 Нажмите кнопку MODE E , и режим и номер установки (1) и (2)

переключатся в состояние постоянного отображения на дисплее, что позволит подтвердить содержание настройки.

9 Одновременно нажмите кнопку A FILTER (ФИЛЬТР) и кнопку B TEST RUN

(ПРОБНЫЙ ПРОГОН) и удерживайте их в течение приблизительно двух секунд. Через несколько секунд исчезнет индикация выбора функций, и на дисплее загорится индикация OFF (ВЫКЛ.) кондиционера воздуха.

7. Electrical work

2 Mode no. 3 Setting no.

02 2

03 2

07 2

08 2 ––––

09 3 ––––––

11 2

1 2 1

3 –– – 1

3 ––– – 1 2 1

3 1

3 4

2 – 1 2 1

PLH/PLA- PLH/PLA- PCH/PCA- PKH/PKA- PKH/PKA-

P·AA(H) P·KA(H) P·GA(H) P·GAL(H) P·FAL(H) P·GA(H)

––––

PMH-P·BA

PSH/PSA-

Other function selections

Table 1: Initial setting Select unit number 00

Mode Power failure automatic recovery

Indoor temperature detecting

LOSSNAY connectivity

Power voltage

Select unit numbers 01 to 03 or all units (AL [wired remote controller]/07 [wireless remote controller])

Mode Filter sign

Fan speed

No. of air outlets

Installed options (high-performance filter)

Up/down vane setting

Settings Not available Available Indoor unit operating average Set by indoor unit’s remote controller Remote controller’s internal sensor Not Supported Supported (indoor unit is not equipped with outdoor-air intake) Supported (indoor unit is equipped with outdoor-air intake) 240 V 220 V, 230 V

Settings 100Hr 2500Hr No filter sign indicator Standard (PLH/PLA-P·AA(H))/Silent (PLH/PLA-P·KA(H), PCH/PCA) High ceiling 1 High ceiling 2 4 directions 3 directions 2 directions Not supported Supported No vanes Equipped with vanes (vanes angle setup 1) Equipped with vanes (vanes angle setup 2)

(PLH/PLA-P·AA(H))/Standard (PLH/PLA-P·KA(H), PCH/PCA) (PLH/PLA-P·AA(H))/High ceiling (PLH/PLA-P·KA(H), PCH/PCA)

2Mode no. 3Setting no. setting

02 2

03 2

2Mode no. 3Setting no. setting

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

7. Elektroarbeiten

7. Installations électriques

Andere Funktionswahlen

Tabelle 1: Standardeinstellung Anlage Nr. 00 wählen

Betriebsart Automatische Wiederherstellung nach Netzstromausfall

Erkennung der Innentemperatur

LOSSNAY-Verbindung

Netzstrom

Anlagenummern 01 bis 03 oder alle Anlagen wählen (AL [Fernbedienung mit Verdrahtung] / 07 [drahtlose Fernbedienung])

Betriebsart Filterzeichen

Gebläsegeschwindigkeit

Anzahl der Luftauslässe

Installierte Optionen (Hochleistungsfilter)

Auf/ab Flügelzellen-Einstellung

Einstellungen Nicht verfügbar Verfügbar Betriebsdurchschnitt der Innenanlage Einstellung durch Fernbedienung der Innenanlage Interner Sensor der Fernbedienung Nicht unterstützt Unterstützt (Innenanlage nicht mit Außen-Lufteinlaß ausgestattet) Unterstützt (Innenanlage mit Außen-Lufteinlaß ausgestattet) 240 V 220 V, 230 V

Einstellungen 100 Std. 2500 Std. Keine Filterzeichenanzeige Standard (PLH/PLA-P·AA(H))/Leise (PLH/PLA-P·KA(H), PCH/PCA) Hohe Decke 1 Hohe Decke 2 4 Richtungen 3 Richtungen 2 Richtungen Nicht unterstützt Unterstützt Keine Flügelzellen Mit Flügelzellen (Einstellung des Flügelzellenwinkels 1) Mit Flügelzellen (Einstellung des Flügelzellenwinkels 2)

(PLH/PLA-P·AA(H))/Standard (PLH/PLA-P·KA(H), PCH/PCA)

(PLH/PLA-P·AA(H))/Maximum (PLH/PLA-P·KA(H), PCH/PCA)

Betriebsart Nr.3Einstellung Nr.

02 2

03 2

Betriebsart Nr.3Einstellung Nr.

07 2

08 2

09 2

Einstellung 1 2 1

3 1

3 1 2

Einstellung 1

3 1

3 1 2 1 2 3

Sélection des autres fonctions

Tableau 1: programmation initiale Sélectionner l’appareil numéro 00

Mode Restauration automatique après une coupure de cou- rant Détection de la température intérieure

Connectivité LOSSNAY

Tension d’alimentation

Sélectionner les appareils numéro 01 à 03 ou tous les appareils (AL [télécommande avec fil] / 07 [télécommande sans fil])

Mode Signe du filtre

Vitesse du ventilateur

No. de sorties d’air

Options installées (filtre hautes performances)

Réglage haut/bas des volets

Paramètre Non disponible Disponible Moyenne de fonctionnement de l’appareil intérieur Réglée par la télécommande de l’appareil intérieur Détecteur interne de la télécommande Non supportée Supportée (l’appareil intérieur n’est pas équipé d’une prise d’air extérieure) Supportée (l’appareil intérieur est équipé d’une prise d’air extérieure) 240 V 220 V, 230 V

Paramètre 100 heures 2500 heures Pas d’indicateur de signe du filtre Standard (PLH/PLA-P·AA(H)/Silencieux (PLH/PLA-P·KA(H), PCH/PCA) Plafond élevé 1 Plafond élevé 2 4 directions 3 directions 2 directions Non supporté Supporté Pas de volets Equipé de volets (Réglage de l’angle des ailettes 1) Equipé de volets (Réglage de l’angle des ailettes 2)

(PLH/PLA-P·AA(H)/Standard (PLH/PLA-P·KA(H), PCH/PCA)

(PLH/PLA-P·AA(H)/Haut plafond (PLH/PLA-P·KA(H), PCH/PCA)

No. de Mode3No. de réglage

02 2

03 2

No. de Mode3No. de réglage

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

Réglage

7. Elektriska arbeten

7. Elektrische aansluitingen

Val av övriga funktioner

Tabell 1: Inledande inställning Välj enhetsnummer 00

Läge Automatisk återstart efter strömavbrott

Inomhustemperaturavkänning

LOSSNAY-anslutningsbarhet

Driftspänning

Välj enhetsnummer 01 till 03 eller alla enheter (AL [fjärkontroll med sladd] / 07 [sladdlös fjärrkontroll])

Läge Filtersignal

Fläkthastighet

Antal luftutlopp

Installerade tillbehör (högeffektivt filter)

Upp/ner-inställning av flöjel

Inställningar Ej tillgängligt Tillgängligt Driftgenomsnitt för inomhusenhet Ställs in med inomhusenhetens fjärrkontroll Fjärrkontrollens inbyggda sensor Utan stöd Med stöd (inomhusenheten är ej utrustad med luftintag för utomhusluft) Med stöd (inomhusenheten är utrustad med luftintag för utomhusluft) 240 V 220 V, 230 V

Inställningar 100 Hr 2500 Hr Ingen indikator för filtersignal Standard (PLH/PLA-P·AA(H))/Tyst (PLH/PLA-P·KA(H), PCH/PCA) Högt-i-tak 1 Högt-i-tak 2 (PLH/PLA-P·AA(H))/Högt tak (PLH/PLA-P·KA(H), PCH/PCA) 4 riktningar 3 riktningar 2 riktningar Utan stöd Med stöd Inga flöjlar Utrustad med flöjlar (Inställning av spjällvinkel 1) Utrustad med flöjlar (Inställning av spjällvinkel 2)

(PLH/PLA-P·AA(H))/Standard (PLH/PLA-P·KA(H), PCH/PCA)

2Lägesnr

02 2

03 2

2Lägesnr

07 2

08 2

09 2

Inställningsnr

1 2 1

3 1

3 1 2

Inställningsnr

3 1

3 1 2 1 2 3

Inställning

Overige functieselecties

Tabel 1: Begininstellingen Selecteer eenheidnummer 00

Modus Automatisch herstel van stroomuitval

Binnentemperatuurdetectie

LOSSNAY-verbinding

Stroomsterkte

Selecteer eenheidnummers 01 tot en met 03 of alle nummers (AL [afstandsbediening met snoer] / 07 [draadloze afstandsbediening])

Modus Filterteken

Ventilatorsnelheid

Aantal luchtuitlaten

Geïnstalleerde opties (hoge prestatiefilter)

Blad omhoog/omlaag

Instellingen Niet beschikbaar Beschikbaar Binnenapparaat gemiddelde werking Instellen met afstandsbediening van binnenapparaat Interne sensor van afstandsbediening Niet ondersteund Ondersteund (binnenapparaat is niet voorzien van buitenluchttoevoer) Ondersteund (binnenapparaat is voorzien van buitenluchttoevoer) 240 V 220 V, 230 V

Instellingen 100 uur 2500 uur Geen filtertekenindicator Standaard (PLH/PLA-P·AA(H))/Stil (PLH/PLA-P·KA(H), PCH/PCA) Hoog plafond 1 Hoog plafond 2 4 richtingen 3 richtingen 2 richtingen Niet ondersteund Ondersteund Geen bladen Voorzien van bladen (Lamelinstelling 1) Voorzien van bladen (Lamelinstelling 2)

(PLH/PLA-P·AA(H))/Standaard (PLH/PLA-P·KA(H), PCH/PCA)

(PLH/PLA-P·AA(H))/Hoog plafond (PLH/PLA-P·KA(H), PCH/PCA)

Modusnummer3Instellingsnummer

02 2

03 2

Modusnummer3Instellingsnummer

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

Instelling

7. Collegamenti elettrici

7. Trabajo eléctrico

Selezione di altre funzioni

Tabella 1: Impostazioni iniziali Selezionare il numero di unità 00

Modo Recupero automatico da interruzioni di corrente

Rilevamento temperatura in interni

Collegabilità LOSSNAY

Tensione

Selezionare i numeri di unità da 01 a 03 o tutte le unità (AL [comando a distanza con fili] / 07 [comando a distanza senza fili])

Modo Simbolo filtro

Velocità ventola

Numero di uscite d’aria

Opzioni installate (filtro ad alte prestazioni)

Impostazione lamelle su/giù

Impostazioni Non disponibile Disponibile Media di funzionamento unità interna Impostato dal comando a distanza dell’unità interna Sensore interno del comando a distanza Non supportata Supportata (unità interna priva di presa di ingresso aria esterna) Supportata (unità interna dotata di presa di ingresso aria esterna) 240 V 220 V, 230 V

Impostazioni 100 ore 2500 ore Nessuna indicazione di simbolo filtro Normale (PLH/PLA-P·AA(H))/Silenzioso (PLH/PLA-P·KA(H), PCH/PCA) Limite massimo 1 Limite massimo 2 4 direzioni 3 direzioni 2 direzioni Non supportata Supportata Senza lamelle Dotata di lamelle (Impostazione angolo lamelle 1) Dotata di lamelle (Impostazione angolo lamelle 2)

(PLH/PLA-P·AA(H))/Standard (PLH/PLA-P·KA(H), PCH/PCA)

(PLH/PLA-P·AA(H))/Soffitto alto (PLH/PLA-P·KA(H), PCH/PCA)

Numero di modo3Numero di impostazione

02 2

03 2

Numero di modo3Numero di impostazione

07 2

08 2

09 2

Impostazione 1 2 1

3 1

3 1 2

Impostazione 1

3 1

3 1 2 1 2 3

Selección de otras funciones

Tabla 1: ajuste inicial Seleccione el número de unidad 00

Modo Recuperación automática de fallo de alimentación

Detección de la temperatura de la sala

Conectividad LOSSNAY

Voltaje de alimentación

Seleccione los números de unidad 01 a 03 o todas las unidades (AL [controlador remoto alámbrico] / 07 [controlador remoto inalámbrico])

Modo Señalización de filtro

Velocidad del ventilador

Núm. de salidas de aire

Opciones instaladas (Filtro de alto rendimiento)

Ajuste de las aletas de movimiento vertical

Ajustes No disponible Disponible Media de funcionamiento de la unidad interior Ajustada por el control remoto de la unidad interior Sensor interno del control remoto No soportada Soportada (la unidad interior no está equipada con entrada de aire del exterior) Soportada (la unidad interior está equipada con entrada de aire del exterior) 240 V 220 V, 230 V

Ajustes 100 horas 2500 horas Sin indicador de señalización del filtro Estándar (PLH/PLA-P·AA(H))/Silencioso (PLH/PLA-P·KA(H), PCH/PCA) Techo alto 1 (PLH/PLA-P·AA(H))/Normal (PLH/PLA-P·KA(H), PCH/PCA) Techo alto 2 4 direcciones 3 direcciones 2 direcciones No soportado Soportado Sin aletas Equipado con aletas (Configuración del ángulo de las paletas 1) Equipado con aletas (Configuración del ángulo de las paletas 2)

(PLH/PLA-P·AA(H))/Techo alto (PLH/PLA-P·KA(H), PCH/PCA)

Núm. de modo3Núm. de ajuste

02 2

03 2

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

Ajuste

7. Trabalho de electricidade

7. Elektrisk arbejde

Outras selecções de função

Tabela 1: Definição inicial Seleccione número de unidade 00

Modo Recuperação automática de corte de alimentação

Detecção da temperatura interior

Conectividade LOSSNAY

Voltagem de funcionamento

Seleccione números de unidade de 01 a 03 ou todas as unidades (AL [controlo remoto com fio] / 07 [controlo remoto sem fio])

Modo Sinal de filtro

Velocidade da ventoinha

N° de saídas de ar

Opções instaladas (filtro de alto desempenho)

Ajuste de palheta para cima/baixo

Ajustes Não disponível Disponível Média de funcionamento da unidade interior Ajustado pelo controlo remoto da unidade interior Sensor interno do controlo remoto Não assistido Assistido (a unidade interior não está equipada com admissão de ar exterior) Assistido (a unidade interior está equipada com admissão de ar exterior) 240 V 220 V, 230 V

Ajustes 100 Hr 2500 Hr Nenhum indicador de sinal de filtro Padrão (PLH/PLA-P·AA(H))/Silencioso (PLH/PLA-P·KA(H), PCH/PCA) Tecto alto 1 (PLH/PLA-P·AA(H))/Standard (PLH/PLA-P·KA(H), PCH/PCA) Tecto alto 2 ( 4 direcções 3 direcções 2 direcções Não assistido Assistido Sem palhetas Equipado com palhetas (Configuração do ângulo da palheta 1) Equipado com palhetas (Configuração do ângulo da palheta 2)

PLH/PLA-P·AA(H))/Tecto alto (PLH/PLA-P·KA(H), PCH/PCA)

N° de modo3N° de ajuste

02 2

03 2

N° de modo3N° de ajuste

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

Ajuste

Andre funktionsvalg

Skema 1: Oprindelig indstilling Vælg enhed nummer 00

Funktion Automatisk gendannelse ved strømsvigt

Føling af indendørs temperatur

LOSSNAY konnektivitet

Strømforsyningsspænding

Vælg enhedsnumre 01 til 03 eller alle enheder (AL [kabelbetjent fjernbetjening] / 07 [trådløs fjernbetjening])

Funktion Filtertegn

Ventilatorhastighed

Antal udblæsningsåbninger

Installerede funktioner (højtydende filter)

Lamelindstilling op/ned

Indstillinger Ikke mulig Mulig Indendørsenhedens driftsgennemsnit Indstil ved indendørs fjernstyring Fjernstyringens interne føler Ikke understøttet Understøttet (indendørs enhed er ikke udstyret med indtag for udeluft) Understøttet (indendørs enhed er udstyret med indtag for udeluft) 240 V 220 V, 230 V

Indstillinger 100 timer 2500 timer Ingen filterindikator Standard (PLH/PLA-P·AA(H))/Stille (PLH/PLA-P·KA(H), PCH/PCA) Højloftet 1 (PLH/PLA-P·AA(H))/Standard (PLH/PLA-P·KA(H), PCH/PCA) Højloftet 2 (PLH/PLA-P·AA(H))/Højt loft(PLH/PLA-P·KA(H), PCH/PCA) 4 åbninger 3 åbninger 2 åbninger Ikke understøttet Understøttet Ingen lameller Udstyret med lameller (Indstilling af bladvinkel 1) Udstyret med lameller (Indstilling af bladvinkel 2)

Funktions- nummer3Indstillings-nummer

02 2

03 2

Funktions- nummer3Indstillings-nummer

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

Indstilling

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

7. Elektrik iﬂleri

ХППВ˜ ВИП¤НИМВ˜ ПВИЩФ˘ЪБ›В˜

¶›Ó·Î·˜ 1: ∞Ú¯ÈÎ‹ Ú‡ıÌÈÛË ∂ÈÏ¤ÍÙÂ ÙÔ ÓÔ‡ÌÂÚÔ ÙË˜ ÌÔÓ¿‰·˜ 00

§ÂÈÙÔ˘ÚÁ›· ∞˘ÙﬁÌ·ÙË Â·Ó·ÊÔÚ¿ ÌÂÙ¿ ·ﬁ ‰È·ÎÔ‹ ÚÂ‡Ì·ÙÔ˜

∞У›¯УВ˘ЫЛ ВЫˆЩВЪИО‹ ıВЪМФОЪ·Ы›·˜

¢˘Ó·ÙﬁÙËÙ· Û‡Ó‰ÂÛË˜ LOSSNAY

∆¿ЫЛ ЩЪФКФ‰ФЫ›·˜

∂ИП¤НЩВ Щ· УФ‡МВЪ· МФУ¿‰ˆУ 01 ¤ˆ˜ 03 ‹ ﬁПВ˜ ЩИ˜ МФУ¿‰В˜ (AL [ВУЫ‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ] / 07 [·Ы‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ])

§ÂÈÙÔ˘ÚÁ›· ™‹Ì· Ê›ÏÙÚÔ˘

∆·¯‡ЩЛЩ· ·УВМИЫЩ‹Ъ·

∞Ú. ÛËÌÂ›ˆÓ ÂÍﬁ‰Ô˘

∂БО·ЩВЫЩЛМ¤УВ˜ ВИПФБ¤˜ (К›ПЩЪФ ˘„ЛП‹˜ ·ﬁ‰ФЫЛ˜)

ÕÓˆ/Î¿Ùˆ Ú‡ıÌÈÛË ÙÂÚ˘Á›ˆÓ

ƒ˘ıМ›ЫВИ˜ ªЛ ‰И·ı¤ЫИМЛ ¢И·ı¤ЫИМЛ ª¤ЫЛ ПВИЩФ˘ЪБ›· ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ ƒ˘ıМ›˙ВЩ·И ·ﬁ ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ ∂ЫˆЩВЪИОﬁ˜ ·ИЫıЛЩ‹Ъ·˜ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ªЛ ·Ф‰ВОЩ‹ ∞Ф‰ВОЩ‹ (Л ВЫˆЩВЪИО‹ МФУ¿‰· ‰ВУ В›У·И ВНФПИЫМ¤УЛ МВ ВНˆЩВЪИОﬁ ЫЩﬁМИФ ВИЫ·БˆБ‹˜ ·¤Ъ·) ∞Ф‰ВОЩ‹ (Л ВЫˆЩВЪИО‹ МФУ¿‰· В›У·И ВНФПИЫМ¤УЛ МВ ВНˆЩВЪИОﬁ ЫЩﬁМИФ ВИЫ·БˆБ‹˜ ·¤Ъ·) 240 V 220 V, 230 V

ƒ˘ıÌ›ÛÂÈ˜ 100Hr 2500Hr ÃˆÚ›˜ ‰Â›ÎÙË Ê›ÏÙÚÔ˘ ™Ù¿ÓÙ·Ú (PLH/PLA-P·AA(H))/∞ıﬁÚ˘‚Ë (PLH/PLA-P·KA(H), PCH/PCA) À„ËÏ‹ ÔÚÔÊ‹ 1 À„ËÏ‹ ÔÚÔÊ‹ 2 4 Î·ÙÂ˘ı‡ÓÛÂÈ˜ 3 Î·ÙÂ˘ı‡ÓÛÂÈ˜ 2 Î·ÙÂ˘ı‡ÓÛÂÈ˜ ªË ·Ô‰ÂÎÙﬁ ∞Ô‰ÂÎÙﬁ ÃˆÚ›˜ ÙÂÚ‡ÁÈ· ∂ÍÔÏÈÛÌ¤ÓÔ ÌÂ ÙÂÚ‡ÁÈ· (ƒ‡ıÌÈÛË ÁˆÓ›·˜ ÙÂÚ˘Á›ˆÓ 1) ∂ÍÔÏÈÛÌ¤ÓÔ ÌÂ ÙÂÚ‡ÁÈ· (ƒ‡ıÌÈÛË ÁˆÓ›·˜ ÙÂÚ˘Á›ˆÓ 2)

(PLH/PLA-P·AA(H))/∫·УФУИО‹ (PLH/PLA-P·KA(H), PCH/PCA)

(PLH/PLA-P·AA(H))/À„ËÏ‹ ÔÚÔÊ‹ (PLH/PLA-P·KA(H), PCH/PCA)

∞Ъ. ПВИЩФ˘ЪБ›·˜3∞Ъ. ƒ˘ıМИЫЛ˜

02 2

03 2

07 2

08 2

09 2

ƒ‡ıÌÈÛË

2 1

3 1

3 1 2

ƒ‡ıÌÈÛË

3 1

3 1 2 1 2 3

Di¤er iﬂlev seçimleri

Tablo 1: ‹lk ayar 00 numaral› üniteyi seçin

Mod Elektrik kesilmesinden sonra otomatik yeniden çal›ﬂma

‹ç ünite s›cakl›k alg›lamas›

LOSSNAY ba¤lant› olana¤›

Elektrik voltaj›

01 - 03 numaral› üniteleri ya da tüm üniteleri seçin (AL [kablolu uzaktan kumanda] / 07 [kablosuz uzaktan kumanda])

Mod Filtre iﬂareti

Fan f›z›

Hava ç›k›ﬂ› say›s›

Tak›l› seçmelik birimler (yüksek performansl› filtre)

Kanatç›k yukar›/aﬂa¤› ayar›

Ayarlar Yok Var ‹ç ünite çal›ﬂma ortalamas› ‹ç ünite uzaktan kumandas›nca ayarlan›r Uzaktan kumandan›n iç sensörü Mevcut de¤il Mevcut (iç ünitede d›ﬂ hava giriﬂi yok) Mevcut (iç ünitede d›ﬂ hava giriﬂi var) 240 V 220 V, 230 V

Ayarlar 100 Saat 2500 Saat Filtre iﬂaret göstergesi yok Standart (PLH/PLA-P·AA(H))/Sessiz (PLH/PLA-P·KA(H), PCH/PCA) Yüksek tavan 1 Yüksek tavan 2 4 yönde 3 yönde 2 yönde Mevcut de¤il Mevcut Kanatç›k yok Kantç›kl› (Kanatç›k aç›s› ayar› 1) Kantç›kl› (Kanatç›k aç›s› ayar› 2)

(PLH/PLA-P·AA(H))/Standart (PLH/PLA-P·KA(H), PCH/PCA)

(PLH/PLA-P·AA(H))/Yüksek Tavan (PLH/PLA-P·KA(H), PCH/PCA)

2Mod No. 3Ayar No. Ayar›

02 2

03 2

2Mod No. 3Ayar No. Ayar›

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

中

7. Электрические работы

Другие выборы функций

Таблица 1: Первоначальная настройка Выберите номер прибора 00

Режим Автоматическое восстановление после сбоя питания

Определение температуры в помещении

Подсоединяемость LOSSNAY

Напряжение в сети электропитания

Выберите номера прибора от 01 до 03 или все приборы (AL [проводной пульт дистанционного управления] / 07 [беспроводной пульт дистанционного управления])

Режим Знак фильтра

Скорость вентилятора

Кол-во выдувных отверстий

Установленные опции (высокоэффективный фильтр) Установка заслонки вверх/вниз

Установки Отсутствует Имеется Средняя величина при работе внутреннего прибора Устанавливается с пульта дистанционного управления внутреннего прибора Внутренний датчик пульта дистанционного управления Не поддерживается Поддерживается (внутренний прибор не оборудован механизмом всасывания наружного воздуха) Поддерживается (внутренний прибор оборудован механизмом всасывания наружного воздуха) 240 В 220 В, 230 В

Установки 100 часов 2500 часов Нет индикатора знака фильтра Стандартная Высокая 1 Высокая 2 4 направления 3 направления 2 направления Не поддерживается Поддерживается Нет заслонок Оборудован заслонками (Настройка угла заслонки 1) Оборудован заслонками (Настройка угла заслонки 2)

(PLH/PLA-P·AA(H))/Бесшумный (PLH/PLA-P·KA(H), PCH/PCA) (PLH/PLA-P·AA(H))/Стандартный (PLH/PLA-P·KA(H), PCH/PCA) (PLH/PLA-P·AA(H))/Высокий потолок (PLH/PLA-P·KA(H), PCH/PCA)

Номер режима3Номер установки

02 2

03 2

Номер режима3Номер установки

07 2

08 2

09 2

1 2 1

3 1

3 1 2

3 1

3 1 2 1 2 3

установка

7. Electrical work

7. Elektroarbeiten

7.4. Field electrical wiring (Power wiring specifications)

Models (Outdoor unit) Indoor unit power supply Outdoor unit Phase Power supply Frequency & Voltage Input capacity Indoor unit (A) Main switch/Fuse Outdoor unit (A)

Heater Wire No. Power supply Size mm Outdoor unit Wire No. Power supply Size mm Indoor unit/Outdoor unit connecting

Wiring

Wire No. × size (mm2) Remote controller-Indoor unit

Wire No. × size (mm2) Control circuit rating Heater power supply

Notes:

1. The power cable thickness have been selected for a voltage drop up to 20 m. If the cable length exceeds 20 m, select a cable thickness appropriate to that estimated voltage drop.

2. Be careful about choosing the installation location for the earth leakage breaker and how it is installed as the initial electric current may cause it to malfunction.

3. Power supply cords and Indoor unit/Outdoor unit connecting cords shall not be lighter than polychloroprene sheathed flexible cord. (design 245 IEC 57)

Caution:

Do not push the contactor button (52C) on the outdoor unit, otherwise the compressor may be damaged.

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (single), 50Hz, 220 - 230 - 240V

~/N (Single) 3N ~ (3ph)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1.5 1.5 1.5 1.5

33355

2.5 4 10 2.5 4

3 × 2.5 Cable (polar)

Cable 2C × 0.69

* This wire is accessory of remote controller (Wire length: 10 m, Non-polar)

Indoor unit-Outdoor unit: S1-S2 AC 220V-230V-240V, S2-S3 DC24V, Remote controller-Indoor unit: DC 14V

~/N (single phase), 50Hz, 220 - 230 - 240V

7.4. Elektrische Feldverdrahtung (Technische Daten der Netzstromverdrahtung)

Modelle (Außenanlage) Stromversorgung der Innenanlage Außenanlage Phase Stromversorgung Eingangskapazität Hauptschalter/-sicherung

Heizungsstromversorgung Außenanlage Zahl der Leitungen Stromversorgung Anschluß Innenanlage/Außenanlage Zahl der Leitungen × Stärke (mm2)

Verdrahtung

Fernbedienung-Innenanlage

Zahl der Leitungen × Stärke (mm2) Steuerspannung Heizungsstromversorgung

Frequenz und Spannung Innenanlage (A) Außenanlage (A) Zahl der Leitungen

Stärke mm

Hinweise:

1. Die Dicke des Stromversorgungskabel wurde für einen Spannungsabfall von bis zu 20 m gewählt. Wenn das Kabel länger als 20 m ist, muß die Kabeldicke entsprechend des geschätzten Spannungsabfalls gewählt werden.

2. Der Installationsort und die Installationweise der Erdansclußschutzvorrichtung muß sorgfältig gewählt werden, da die Anfangsstrom zu Fehlfunktionen führen kann.

3. Als Kabel für die Stromversorgung und die Verbindung von Innen- und Außenanlage muß mindestens ein polychloropren-beschichtetes, flexibles Kabel (entsprechend 245 IEC 57) gewählt werden.

Vorsicht:

Drücken Sie nicht die Schaltschütz-Taste (52C) an der Außenanlage, da dabei der Kompressor beschädigt werden könnte.

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Eine), 50Hz, 220 - 230 - 240V

~/N (Eine) 3N ~ (3 Phasen)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

3 × 2,5 Leitung (Polar)

Leitung 2C × 0,69

* Diese Leitung ist ein Zubehör der Fernbedienung (Länge der Leitung 10 m, nicht polar)

Innenanlage-Außenanlage: S1-S2 WS 220V-230V-240V, S2-S3 24V GS; Fernbedienung-Innenanlage: 14V Gleichstrom

~/N (Eine), 50Hz, 220 - 230 - 240V

7. Installations électriques

7. Elektriska arbeten

7.4. Câblage des champs électriques (Spécifications du câblage des circuits d’alimentation)

Modèles (Appareil extérieur) Alimentation de l’appareil intérieur Appareil extérieur Phase Alimentation Capacité d’entrée Appareil intérieur (A) Interrupteur principal/Fusible

Alimentation Câble No du chauffage Dimension en mm Appareil extérieur Alimentation Dimension en mm Raccordement des appareils intérieur/

Câblage

extérieur No du câble × taille en (mm2) Raccordement de la commande à distance-appareil

intérieur No du câble × taille en (mm2) Tension du circuit de commandes Alimentation du chauffage

Fréquence et tension

Appareil extérieur (A)

Câble No

Remarques:

1. L’épaisseur des câbles d’alimentation a été sélectionnée en tenant compte d’une chute de tension pouvant atteindre 20m. Si la longueur de câble est supé- rieure à 20m, sélectionner un câble d’une épaisseur appropriée à la chute de tension évaluée.

2. Choisir l’endroit d’installation du coupe-circuit avec mise à la terre avec soin et s’assurer qu’il est correctement installé afin d’éviter que le courant électrique initial ne provoque son mauvais fonctionnement.

3. Le poids des câbles de connexion entre l’appareil intérieur et l’appareil extérieur doit être égal ou supérieur au poids de câbles flexibles à gaine polychloroprène (conception 245 IEC 57).

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Monophasé), 50Hz, 220 - 230 - 240V

~/N (Monophasé) 3N ~ (triphasé)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2.5 4 10 2,5 4

Câble 3 × 2,5 (Polar)

Câble 2C × 0,69

* Ce câble est livré comme accessoire de la commande à distance (longueur du câble: 10 m, non polarisé)

Appareil intérieur-appareil extérieur: S1-S2 CA 220V-230V-240V, S2-S3 CC 24V, Commande à distance-appareil intérieur: CC 14V

~/N (Monophasé), 50Hz, 220 - 230 - 240V

Précaution:

Ne pas appuyer sur le bouton contacteur (52C) de l’appareil extérieur, ceci endommagerait le compresseur.

7.4. Elektriska kopplingar på fältet (Specifikationer för nätströmsanslutningar)

Modeller (Utomhusenhet) Strömtillförsel till inomhusenheten Kraftmatning, Fas utomhusenhet Ineffekt Inomhusenhet (A) Huvudströmbrytare/säkring

Värmarens strömförsörjning Kraftmatning, Ledningsnummer utomhusenhet Storlek mm Anslutningsledning inomhusenhet/utomhusenhet, nummer × storlek (mm2) Anslutningsledning fjärrkontroll/inomhusenhet,

Ledningsdragning

nummer × storlek (mm2) Styrkretsens märkvärde Värmarens strömförsörjning

Frekvens och spänning

Ledningsnummer (A) Ledningsnummer Storlek mm

Obs:

1. Strömkabelns tjocklek har valts för en spänningsförlust på upp till 20 m. Om kabelns längd överstiger 20 m, välj en kabeltjocklek som är lämplig för den beräknade spänningsförlusten.

2. Var försiktig när installationsplats väljs för jordströmsbrytaren och dess installation eftersom den inledande elströmmen kan göra att den havererar.

3. Nätströmssladdar och anslutningssladdar för inom- och utomhusenheter bör inte vara lättare än polykloroprenskärmad böjlig sladd. (konstruktion 245 IEC 57)

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Enfas), 50Hz, 220 - 230 - 240V

~/N (Enfas) 3N ~ (3-fas)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

3 × 2,5 (kabel) (Polar)

Kabel 2C × 0,69

* Denna ledning är ett tillbehör till fjärrkontrollen (sladdlängd: 10 m, opolariserad)

Inomhusenhet-Utomhusenhet: S1-S2 AC 220V-230V-240V, S2-S3 DC 24V, Fjärrkontroll-Inomhusenhet: DC14V

~/N (Enfas), 50Hz, 220 - 230 - 240V

Försiktighet:

Tryck inte in kontaktdonsknappen (52C) på utomhusenheten, det kan skada kompressorn.

7. Elektrische aansluitingen

7. Collegamenti elettrici

7.4. Elektrische bedrading op de plaats van installatie (specificaties netaansluitingen)

Modellen (Buitenapparaat) Voeding binnenapparaat Buitenapparaat Fase Voeding Ingangsstroom Binnenapparaat (A) Hoofdschakelaar/Zekering

Stroomvoorziening van het verwarmingstoestel Buitenapparaat Voeding Dikte in mm Aansluitkabel tussen binnen- en buitenapparaat

Bedrading

Nr. × dikte in (mm2) Aansluitkabel tussen afstandsbediening en

binnenapparaat. Nr. × dikte in (mm2) Toelaatbaar vermogen besturingscircuit Stroomvoorziening van het verwarmingstoestel

Frequentie en voltage

Buitenapparaat (A) Aantal draden Dikte in mm Aantal draden

Opmerkingen:

1. De dikte van de elektriciteitskabels is berekend op spanningsafname mits deze niet langer zijn dan 20 m. Wanneer u een kabel van meer dan 20 m nodig hebt, kies dan een kabeldikte die geschikt voor de geschatte spanningsafname.

2. Wees zorgvuldig bij het kiezen van de plaats waar u de aardlekschakelaar installeert en bij het installeren zelf aangezien de aanloopstroom de aardlekschakelaar kan ontregelen.

3. De voedingskabels en de verbindingskabels van de binnen- en buitenapparaten mogen niet lichter zijn dan met polychloropreen bekleede flexikabels. (ontwerp 245 IEC 57)

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Eenfase), 50Hz, 220 - 230 - 240V

~/N (Eenfase) 3N ~ (driefasig)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

3 × 2,5 kabel (Polar)

Kabel 2C × 0,69

* Deze kabel hoort bij het bedieningspaneel (kabellengte: 10 m., geen polariteit)

Binnenapparaat-Buitenapparaat: S1-S2 AC 220V-230V-240V, S2-S3 DC 24V, Bedieningspaneel-Binnenapparaat:DC14V

~/N (Eenfase), 50Hz, 220 - 230 - 240V

Voorzichtig:

Druk niet op de schakelknop (52C) op het buitenapparaat, aangezien dit de compressor kan beschadigen.

7.4. Collegamenti elettrici locali (Specifiche dei cablaggi dell’alimentazione)

Modelli (Sezione esterna) Alimentazione sezione interna Sezione esterna Fase Alimentazione Potenza assorbita Interruttore principale/Fusibile

Alimentazione Cavo N. riscaldatore Dimensioni mm Sezione esterna Alimentazione Dimensioni mm Collegamento sezione interna/sezione esterna

Cablaggi

N. filo × dimensione (mm2) Collegamento comando a distanza/sezione interna

N. filo × dimensione (mm2) Capacità nominale del circuito di controllo Alimentazione riscaldatore

Frequenza e tensione Sezione interna (A) Sezione esterna (A)

Cavo N.

Note:

1. Lo spessore del cavo di alimentazione è stato selezionato per una caduta di tensione fino a 20 m. Se la lunghezza del cavo supera i 20 m, selezionare uno spessore adatto a quella caduta di tensione stimata.

2. Fare attenzione alla scelta della posizione d’installazione dell’interruttore di dispersione a terra e al modo in cui viene installato, poiché la corrente elettrica iniziale potrebbe provocare un malfunzionamento.

3. I cavi di alimentazione e di collegamento della sezione interna/esterna non devono essere più leggeri dei cavi flessibili rivestiti di policloroprene (modello 245 IEC 57).

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Monofase), 50Hz, 220 - 230 - 240V

~/N (Monofase) 3N ~ (trifase)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

Cavo 3 × 2,5 (Polar)

Cavo 2C × 0,69

* Questo cavo è un accessorio del comando a distanza (Lunghezza: 10 m, senza polarità)

Sezione interna-Sezione esterna: S1-S2 AC 220V-230V-240V, S2-S3 DC 24V, Comando a distanza-Sezione interna: DC14V

~/N (Monofase), 50Hz, 220 - 230 - 240V

Cautela:

Non premere il pulsante del contattore (52C) sull’unità esterna, altrimenti si può danneggiare il compressore.

7. Trabajo eléctrico

7. Trabalho de electricidade

7.4. Conexión eléctrica de campo (especificaciones de conexión de energía)

Modelos (Unidad exterior) Alimentación de la unidad interior Unidad exterior Fase Alimentación Frecuencia y voltaje Capacidad de entrada Interruptor principal/Fusible

Alimentación Cable nº del calentador Tamaño mm Unidad exterior Cable nº Alimentación Tamaño mm Cable de conexión de unidad interior y exterior nº × tamaño (mm2)

Cableado

Control remoto - unidad interior nº

de cable × tamaño (mm2) Tensión del circuito de control Alimentación del calentador

Unidad interior (A) Unidad exterior (A)

Notas:

1. El cable de alimentación tiene grosor suficiente como para resistir caídas de tensión hasta 20 m. Si la longitud excede los 20 m deberá utilizar un cable más apropiado para las caídas de tensión estimadas.

2. Preste atención a la ubicación que escoge para la instalación del interruptor de corriente a tierra, ya que la corriente eléctrica inicial puede provocar que no funcione correctamente.

3. Los cables de alimentación y los que conectan la unidad interior y la exterior deben tener una resistencia mínima equiparable a los cables flexibles revestidos de policloropreno. (diseño 245 IEC 57)

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Monofase), 50Hz, 220 - 230 - 240V

~/N (Monofase) 3N ~ (3ph)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

Cable 3 × 2,5 (Polar)

Cable 2C × 0,69

* Este cable es accesorio del controlador remoto (longitud del cable: 10 m, no polar)

Unidad interior-unidad exterior: S1-S2 CA 220V-230V-240V, S2-S3 CC 24V, Controlador remoto-unidad interior: CC14V

~/N (Monofase), 50Hz, 220 - 230 - 240V

Cuidado:

No pulse el botón contactor (52C) de la unidad exterior, ya que el compresor podría estropearse.

7.4. Cablagem eléctrica (Especificações da cablagem eléctrica)

Modelos (Unidade exterior) Corrente da unidade interior Unidade exterior Corrente Potência de entrada Interruptor/fusível principal

Fornecimento de energia do aquecedor Unidade exterior Corrente Secção mm Ligação da unidade interior/unidade exterior Fio n.° × secção (mm2)

Cablagem

Ligação do controlador remoto/unidade

interior Fio n.° × secção (mm2) Pot ência nominal do circuito de controlo Fornecimento de energia do aquecedor

Fase Frequência e voltagem Unidade interior (A) Unidade exterior (A) Fio n.° Secção mm Fio n.°

Notas:

1. A espessura do cabo de alimentação foi seleccionada para uma queda de voltagem até 20 m. Se o comprimento do cabo exceder os 20 m, seleccione um cabo com a espessura apropriada para a queda de voltagem.

2. Tenha cuidado ao escolher o local de instalação correcto para o disjuntor de fuga para a terra e tenha atenção como este fica regulado porque a corrente eléctrica do arranque pode fazer com que este funcione mal.

3. Os cabos de alimentação e os cabos de alimentação de ligação da unidade interior/exterior não devem ser inferiores a cabos flexíveis revestidos a policloropreno. (tipo 245 IEC 57)

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Monofásica), 50Hz, 220 - 230 - 240V

~/N (Monofásica) 3N ~ (3ph)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

Cabo 3 × 2,5 (Polar)

Cabo 2C × 0,69

* Este fio é um acessório do controlador remoto (Comprimento do fio: 10 m, não polar)

Unidade interior/unidade exterior: S1-S2 AC 220V-230V-240V, S2-S3 DC 24V, Controlador remoto - Unidade interior: DC14 V

~/N (Monofásica), 50Hz, 220 - 230 - 240V

Cuidado:

Não carregue o botão de contacto (52C) na unidade exterior, caso contrário, o compressor pode ser danificado.

7. Elektrisk arbejde

7. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

7.4. Elektrisk ledningsføring i marken (Specifikationer for føring af strømførende ledninger)

Modeller (Udendørs enhed) Strømforsyning, indendørs enhed Udendørs enhed Fase Strømforsyning Kapacitet, optag Hovedkontakt/sikring Udendørs enhed (A)

Varmeenhedens strømforsyning Udendørs enhed Strømforsyning Indendørs/udendørs enhed, forbindelsesledning nr. × størrelse (mm2)

Ledningsføring

Fjernbetjening-indendørs enhed,

ledning nr. x størrelse (mm2) Styrekredsløb, størrelse Varmeenhedens strømforsyning

Frekvens og spænding Indendørs enhed (A)

Ledning nr. Størrelse mm Ledning nr. Størrelse mm

Bemærkninger:

1. Strømforsyningsledningens tykkelse er valgt ud fra et acceptabelt spændingsfald på op til 20 meter. Hvis ledningens længde overstiger 20 meter, skal der vælges en ledningstykkelse, der svarer til det forventede spændingsfald.

2. Vær omhyggelig med at vælge monteringssted og monteringsmetode for jordforbindelses-afbryderen, da den første strøm kan forårsage fejlfunktion.

3. Ledningerne mellem strømforsyningen og indendørs-/udendørsenheden må ikke være lettere end kappebeklædte, bøjelige polychlopren-ledninger (245 IEC 57).

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Enkelt), 50Hz, 220 - 230 - 240V

~/N (Enkelt) 3N ~ (3 faser)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

– 3333 – 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

Ledning 3 × 2,5 (Polær)

Ledning 2C × 0,69

* Denne ledning er tilbehør til fjernbetjening (længde på ledning: 10 m, ikke-polær)

Indendørs enhed-Udendørs enhed: S1-S2 220V-230V-240V vekselstrøm, S2-S3 24V jævnspænding, Fjernbetjening-Indendørs enhed: 14 V jævnspænding

~/N (Enkelt), 50Hz, 220 - 230 - 240V

Forsigtig:

Tryk ikke på kontaktorknappen (52C) på udendørsenheden, da kompressoren ellers kan blive beskadiget.

7.4. А·›ıЪИ· О·Пˆ‰›ˆЫЛ (¶ЪФ‰И·БЪ·К¤˜ ЛПВОЩЪИОТУ О·Пˆ‰›ˆУ)

ªФУЩ¤П· (∂НˆЩВЪИО‹ МФУ¿‰·)

∏ПВОЩЪИО‹ ·ЪФ¯‹ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜

∂НˆЩВЪИО‹ МФУ¿‰· º¿ÛË

∏ПВОЩЪИО‹ ·ЪФ¯‹ ™˘¯ÓﬁÙËÙ· & ∆¿ÛË

πÎ·ÓﬁÙËÙ· ÂÈÛ·ÁˆÁ‹˜/

∫ВУЩЪИОﬁ˜ ‰И·ОﬁЩЛ˜/ ∞ЫК¿ПВИ·

∆ÚÔÊÔ‰ÔÛ›· ∫·Ïˆ‰›ˆÛË ¡Ô.

ıÂÚÌ·ÓÙ‹Ú· ª¤ÁÂıÔ˜ ¯ÈÏ.

∂НˆЩВЪИО‹ МФУ¿‰·

∏ПВОЩЪИО‹ ·ЪФ¯‹

™‡У‰ВЫЛ ВЫˆЩВЪИО‹˜/ВНˆЩВЪИО‹˜ МФУ¿‰·˜

∫·Ïˆ‰›ˆÛË ¡Ô. × Ì¤ÁÂıÔ˜ (¯ÈÏ.2)

∫·Ïˆ‰›ˆÛË

™‡У‰ВЫЛ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ˘/ВЫˆЩВЪИО‹˜ МФУ¿‰·˜

∫·Ïˆ‰›ˆÛË ¡Ô. × Ì¤ÁÂıÔ˜ (¯ÈÏ.2)

∆ÈÌ‹ Î˘ÎÏÒÌ·ÙÔ˜ ÂÏ¤Á¯Ô˘

∆ÚÔÊÔ‰ÔÛ›· ıÂÚÌ·ÓÙ‹Ú·

∂ЫˆЩВЪИО‹ МФУ¿‰· (A)

∂НˆЩВЪИО‹ МФУ¿‰· (A)

∫·Ïˆ‰›ˆÛË ¡Ô.

ª¤ÁÂıÔ˜ ¯ÈÏ.

™ЛМВИТЫВИ˜:

1. ∆Ф ¿¯Ф˜ ЩФ˘ О·Пˆ‰›Ф˘ ЩЪФКФ‰ФЫ›·˜ В›У·И О·Щ¿ППЛПФ БИ· ЩТЫЛ Щ¿ЫЛ˜ ¤ˆ˜ О·И 20 М¤ЩЪ·. ∂¿У ЩФ М‹ОФ˜ ЩФ˘ О·Пˆ‰›Ф˘ НВВЪУ¿ Щ· 20 М¤ЩЪ·, ВИП¤НЩВ ¤У· ¿¯Ф˜ О·Пˆ‰›Ф˘ О·Щ¿ППЛПФ БИ· ЩЛУ ВОЩИМТМВУЛ ЩТЫЛ Щ¿ЫЛ˜.

2. ¶ЪФЫ¤НЩВ ЩЛУ ВИПФБ‹ ЩЛ˜ ı¤ЫЛ˜ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩФ˘ ‰И·ОﬁЩЛ ·ˆПВИТУ БВ›ˆЫЛ˜ О·И ЩФУ ЩЪﬁФ ВБО·Щ¿ЫЩ·Ы‹˜ ЩФ˘ О·ıТ˜ МФЪВ› У· ˘ФЫЩВ› ‚П¿‚Л ·ﬁ ЩФ ·Ъ¯ИОﬁ ЪВ‡М·.

3. ∆Ф О·ПТ‰ИФ ЩЪФКФ‰ФЫ›·˜ О·И Щ· О·ПТ‰И· Ы‡У‰ВЫЛ˜ ВЫˆЩВЪИО‹˜/ВНˆЩВЪИО‹˜ МФУ¿‰·˜ ‰ВУ ı· Ъ¤ВИ У· В›У·И ЩФ ›‰ИФ ‹ ВЪИЫЫﬁЩВЪФ ВП·КЪИ¿ ·ﬁ ЩФ В‡О·МЩФ О·ПТ‰ИФ МВ ВЪ›‚ПЛМ· ФП˘¯ПˆЪФЪВУ›Ф˘. (Ы¯¤‰ИФ 245 IEC 57)

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (ªÔÓ‹), 50Hz, 220 - 230 - 240V

~/N (ªÔÓ‹) 3N ~ (3 Ê¿ÛÂÈ˜)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

–3333

– 1,5 1,5 1,5 1,5

33355

2,5 4 10 2,5 4

K·ÏÒ‰ÈÔ 3 × 2,5 (ÔÏÈÎﬁÙËÙ·)

K·ÏÒ‰ÈÔ 2C × 0,69

* ∞˘Щﬁ ЩФ О·ПТ‰ИФ В›У·И ВН¿ЪЩЛМ· ЩФ˘ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ˘ (ª‹ОФ˜ О·Пˆ‰›Ф˘: 10М., ¯ˆЪ›˜ ФПИОﬁЩЛЩ·)

∂ЫˆЩВЪИО‹ МФУ¿‰·-∂НˆЩВЪИО‹ МФУ¿‰·: S1-S2 AC 220V-230V-240V, S2-S3 DC24V, ∆ЛПВ¯ВИЪИЫЩ‹ЪИФ-∂ЫˆЩВЪИО‹ МФУ¿‰·: DC 14V

~/N (ªÔÓ‹), 50Hz, 220 - 230 - 240V

¶ÚÔÛÔ¯‹:

ªЛУ И¤˙ВЩВ ЩФ ОФ˘М› ЩФ˘ ·˘ЩﬁМ·ЩФ˘ ‰И·ОﬁЩЛ (52C) ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, ‰ИﬁЩИ МФЪВ› У· ˘ФЫЩВ› ˙ЛМИ¿ Ф Ы˘МИВЫЩ‹˜.

7. Elektrik iﬂleri

中

7.4. Alan elektrik kablo ba¤lant›lar› (Elektrik kablo ba¤lant› spesifikasyonlar›)

‹ç ünite güç kayna¤› D›ﬂ ünite Faz Güç kayna¤› Frekans ve Voltaj Giriﬂ kapasitesi ‹ç ünite (A) Ana ﬂalter/sigorta D›ﬂ ünite (A)

Kontrol devresi de¤eri Is›t›c› elektrik kayna¤›

Modeller (D›ﬂ ünite)

Is›t›c› elektrik Kablo No. kayna¤› Çap mm D›ﬂ ünite Kablo No. Güç kayna¤› Çap mm ‹ç ünite/D›ﬂ ünite Ba¤lant› Kablosu No. × Çap (mm2) Uzaktan kumanda ünitesi/‹ç ünite Ba¤lant›

Kablo ba¤lant›lar›

Kablosu No. × Çap (mm2)

Notlar:

1. Elektrik kablosu kal›nl›¤› 20 m’ye kadar voltaj düﬂüﬂü için seçilmiﬂtir. Kablo uzunlu¤u 20 m’den fazlaysa, ilgili tahmini voltaj düﬂüﬂüne uygun bir kablo kal›nl›¤› seçin.

2. ‹lk ak›m giriﬂi ar›zaya yol açabilece¤i için toprak kaça¤› devre kesicisinin montaj yerinin seçimi ve nas›l monte edilece¤i konusunda dikkatli olun.

3. Elektrik besleme ve ‹ç ünite/D›ﬂ ünite ba¤lant› kablolar› polikloropren k›l›fl› esnek kablodan hafif olmamal›d›r (245 IEC 57 tasar›m›).

Dikkat:

D›ﬂ ünite üzerindeki kontak dü¤mesine (52C) basmay›n, aksi takdirde kompresör hasar görebilir.

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (Tek), 50Hz, 220 - 240V

~/N (Tek) 3N ~ (3 Faz)

50 Hz, 220 - 230 - 240V 50Hz, 380/220 - 400/230 - 415/240V

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

–3333 – 1,5 1,5 1,5 1,5 33355

2,5 4 10 2,5 4

Kablo 3 × 2,5 (Polarlanmam›ﬂ)

Kablo 2C × 0,69

* Bu kablo uzaktan kumanda ünitesinin aksesuvar›d›r (Kablo uzunlu¤u: 10 m, Polarlanmam›ﬂ)

‹ç ünite-D›ﬂ ünite: S1-S2 AC 220V-230V-240V, S2-S3 DC 24V, Uzaktan kumanda ünitesi-‹ç ünite: DC 14V

~/N (Tek), 50Hz, 220 - 240V

7. Электрические работы

7.4. Электропроводка на месте монтажа (Описание проводки электропитания)

Модели (Наружный прибор) Электропитание внутреннего прибора Наружный прибор Фаза Электропитание Входная мощность Главный выключатель/Предохранитель

Электропитание обогревателя Наружный прибор Электропитание Соединение внутреннего/наружного прибора Провод No × размер (мм2) Пульт дистанционного управления - Внутренний прибор

Электропроводка

Провод No × размер (мм2)

Напряжение в цепи управления

Электропитание обогревателя

Частота и напряжение Внутренний прибор (А) Наружный прибор прибор (А) Провод No

Размер мм Провод No

Размер мм

Примечания:

1. Толщина кабеля электропитания выбрана с учетом возможности падения напряжения для длины кабеля до 20 м. Если длина кабеля превышает 20 м, выберите кабель нужной толщины, которая бы учитывала данную возможность падения напряжения.

2. Тщательно выбирайте место и порядок установки прерывателя утечки на землю в цепи – первоначальный электроток может вывести прерыватель из строя.

3. Силовые кабели и кабели соединения Внутреннего/Наружного прибора не должны быть легче экранированного гибкого провода из полихлоропрена. (модель 245 IEC 57)

P1V P1.6, 2, 2.5V P3, 4V P1.6, 2, 2.5, 3, 4Y P5, 6Y

~/N (однофазный) 3N ~ (трёхфазный)

50Гц, 220-230-240В

– 16/16 16/16 16/16 16/16

25/25 32/32 63/63 25/25 32/32

–3333 – 1,5 1,5 1,5 1,5 33355

2,5 4 10 2,5 4

* Данный провод является дополнительной принадлежностью пульта дистанционного управления (Длина провода: 10 м, неполярный)

Внутренний прибор-Наружный прибор: S1-S2 переменный ток 220В-230В-240В, S2-S3 постоянный ток 24В,

Пульт дистанционного управления-Внутренний прибор: постоянный ток 14В

~/N (однофазный), 50Гц, 220-230-240В

50Гц, 380/220-400/230-415/240В

Кабель 3 × 2,5 (полярный)

Кабель 2C × 0,69

~/N (однофазный), 50Гц, 220-230-240В

Осторожно:

Не нажимайте кнопку замыкателя (52C) на наружном приборе, так как это может привести к повреждению компрессора.

8. Marche d’essai

8. Proefdraaien

8. Test run

8. Testlauf

8. Provkörning

8. Prova di funzionamento

8.1. Before test run

s After completing installation and the wiring and piping of the indoor and

outdoor units, check for refrigerant leakage, looseness in the power supply or control wiring, and wrong polarity.

s Use a 500-volt megohmmeter to check that the resistance between the power

supply terminals and ground is at least 1.0M

s Do not carry out this test on the control wiring (low voltage circuit) termi-

nals.

Warning:

Do not use the air conditioner if the insulation resistance is less than 1.0M

Caution:

• The compressor will not operate unless the power supply phase connection

is correct.

• Turn on the power at least 12 hours before starting operation.

- Starting operation immediately after turning on the main power switch can result in severe damage to internal parts. Keep the power switch turned on during the operational season.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

8.1. Vor dem Testlauf

Nach Installierung, Verdrahtung und Verlegung der Rohrleitungen der Innen- und Außenanlagen überprüfen und sicherstellen, daß kein Kältemittel ausläuft, Netzstromversorgung und Steuerleitungen nicht locker sind und Polarität nicht falsch angeordnet ist.

Mit einem 500-Volt-Megohmmeter überprüfen und sicherstellen, daß der Widerstand zwischen Stromversorgungsklemmen und Erdung mindestens 1,0M

Diesen Test nicht an den Klemmen der Steuerleitungen (Niederspannungsstromkreis) vornehmen.

Warnung:

Die Klimaanlage nicht in Betrieb nehmen, wenn der Isolationswiderstand weniger als

ΩΩ

1,0M

Ω beträgt.

ΩΩ

Vorsicht:

•

Kompressor arbeitet nicht, wenn Phasen der Netzstromversorgung nicht richtig angeschlossen sind.

•

Strom mindestens 12 Stunden vor Betriebsbeginn einschalten.

Betriebsbeginn unmittelbar nach Einschalten des Netzschalters kann zu schwerwiegenden Schäden der Innenteile führen. Während der Saison Netzschalter eingeschaltet lassen.

ΩΩ

Ω beträgt.

ΩΩ

8.1. Avant la marche d’essai

s Lorsque l’installation, le tuyautage et le câblage des appareils intérieur et extérieur est

terminé, vérifier qu’il n’y ait pas de fuite de réfrigérant, que toutes les connexions électriques soient bien fermes et contrôler les câbles pour voir qu’il n’y ait pas d’erreur de polarité.

s Utiliser un mégohm-mètre de 500V pour s’assurer que la résistance entre les terminaux

d’alimentation électrique et la terre soit au moins de 1,0 M

s Ne pas effectuer ce test sur les terminaux des câbles de contrôle (circuit à basse tension).

Avertissement:

Ne pas utiliser le climatiseur si la résistance de l’isolation est inférieure à

ΩΩ

1,0 M

Ω.

ΩΩ

Précaution:

• Le compresseur fonctionnera uniquement si les connexions des phases de l’alimentation électrique sont correctes.

• Mettez l’appareil sous tension au moins 12 heures avant de le faire fonctionner.

- La mise en marche de l’appareil immédiatement après sa mise sous tension pourrait provoquer de

sérieux dégâts aux éléments internes. Ne mettez pas l’appareil hors tension pendant la saison de fonctionnement.

ΩΩ

Ω.

ΩΩ

8.1. Voordat u gaat proefdraaien

Controleer, nadat u de binnen- en buitenapparaten volledig heeft geïnstalleerd, inclusief pijpen en bedrading, het geheel op lekken van koelstof, losse elektrische contacten in besturingsbedrading en op polariteit.

Controleer met behulp van een megohmmeter van 500 volt of de weerstand tussen de netspanningsaansluitpunten en de aarde minimaal 1,0 M

Voer deze test niet uit op de aansluitpunten van de besturingsbedrading (laagspanningscircuit).

Waarschuwing: U mag de airconditioner niet gebruiken als de isolatieweerstand minder dan 1,0 M draagt.

Voorzichtig:

•

De compressor werkt uitsluitend als de fase-aansluiting van de netspanning correct is.

•

Zet de netspanningschakelaar ruim twaalf uur voordat u de airconditioner gaat gebruiken aan.

Als u het apparaat meteen nadat u de netschakelaar heeft omgedraaid aanzet, kunnen de interne onderdelen ernstig beschadigd worden. Gedurende het seizoen waarin u het apparaat gebruikt, moet u de netschakelaar altijd aan laten staan.

ΩΩ

Ω bedraagt.

ΩΩ

Ω be-

ΩΩ

8.1. Innan provkörningen

s Efter installationen och då rör- och elarbeten för inomhus- och utomhus-

enheterna är avslutade, kontrollera efter köldmedelsläckage, lösa anslutningar för nätström eller styrström och felaktig polaritet.

s Använd en 500 volt megohmmeter för att kontrollera att motståndet mellan

nätströmsuttag och jord är minst 1,0M

s Utför ej denna test på styrströmsledningarnas uttag (lågspänningskretsar).

Varning:

Använd ej luftkonditioneringen om isoleringsmotståndet är mindre än 1,0 M

Försiktighet:

• Kompressorn kommer ej att fungera om inte fasanslutningen för nätströmstillförseln är korrekt.

• Slå på strömmen minst 12 timmar innan provkörningen startas.

- Om drift inleds omedelbart efter det att nätströmmen slagits på kan interna delar skadas. Låt strömbrytaren vara inkopplad under driftssäsongen.

8.1.

Operazioni preliminari alla prova di funzionamento

Dopo aver completato l’installazione, i collegamenti elettrici e le tubazioni delle sezioni interne ed esterne, controllare le eventuali perdite di refrigerante, l’eventuale allentamento dei cavi dell’alimentazione o di controllo e la polarità.

Controllare, mediante un megaohmmetro da 500 volt, se la resistenza fra i morsetti dell’alimentazione e la massa èdi almeno 1,0M

Non eseguire questa prova sui morsetti del cablaggio di controllo (circuito a bassa tensione).

Avvertenza:

Non avviare il condizionatore d’aria se la resistenza dell’isolamento è inferiore a 1,0 M

Cautela:

•

Il compressore non si avvierà se la connessione della fase di alimentazione non è corretta.

•

Accendere l’interruttore di alimentazione principale almeno dodici ore prima dell’avvio dell’unità.

Un immediato avvio dell’unità dopo l’accensione di questo interruttore può danneggiare le parti interne della stessa. Tenere acceso l’interruttore di alimentazione principale durante la stagione di funzionamento.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

8. Prueba de funcionamiento

8. Afprøvning

8. Çal›ﬂma testi

8. Выполнение испытания

8. Ensaio

8. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

中

8.1. Antes de realizar las pruebas

Después de la instalación de tubos y cables en las unidades interior y exterior, compruebe que no haya escapes de refrigerante, aflojamiento en la fuente de alimentación o cableado de control y polaridad errónea.

Utilice un megaohmímetro de 500 V para comprobar que la resistencia entre los bornes de alimentación y la tierra es como mínimo de 1,0 M

No efectúe esta prueba en los bornes de los cables de control (circuito de bajo voltaje). Atención:

No utilice el aire acondicionado si la resistencia de aislamiento es inferior a 1,0 M

Precaución:

•

El compresor no funcionará a menos que la conexión de fase de la fuente de alimentación sea correcta.

•

Conecte la corriente al menos 12 horas antes de que empiece a funcionar el equipo.

Si se acciona inmediatamente después de haberlo conectado a la corriente, pueden producirse daños graves en las piezas internas. Mantenga la unidad conectada a la corriente durante la temporada de funcionamiento.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

8.1. Før afprøvning

s Efter installation, ledningsføring og rørføring af indendørs og udendørs

enheder er afsluttet, kontroller da for udsivning af kølemiddel, om ledningsføring til strømsforsyning eller styring er løs og for fejlagtig polaritet.

s Brug et 500-Volts megaohmmeter for at kontrollere at modstanden mellem

strømforsyningsklemmerne og jordforbindelsen er mindst 1,0 M

s Udfør ikke denne test på styreledningsføringens (lavspændingskredsløb)

klemmer.

Advarsel: Brug ikke aircondition-enheden, hvis isoleringsmaterialets modstand er mindre end 1,0 M

Forsigtig:

• Kompressoren kører kun, hvis strømforsyningens faseforbindelse er korrekt.

• Tænd for anlægget mindst 12 timer før testkørslen.

- Start af driften lige efter, at der er tændt for anlægget, kan resultere i alvorlig skade

på de interne dele. Strømkontakten skal stå på ON i hele driftsperioden.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

8.1. Antes do ensaio

s Após a instalação, a cablagem e a tubagem das unidades interior e exterior

ficam completas. Verifique se não há fugas de refrigerante, maus contactos na fonte de alimentação ou na cablagem de controlo e polaridade errada.

s Utilize um meghómetro de 500 V para verificar se a resistência entre os

terminais da fonte de alimentação e o solo são de pelo menos 1,0M

s Não execute este ensaio nos terminais da cablagem de controlo (circuito

de baixa voltagem).

Aviso:

Não utilize o ar condicionado se a resistência de isolação for inferior a 1,0 M

Cuidado:

• O compressor só funcionará se a ligação da fase da fonte de alimentação for correcta.

• Ligue a electricidade pelo menos 12 horas antes de dar início à operação.

- Se começar a operação imediatamente depois de ligar o interruptor principal poderá danificar seriamente peças internas. Mantenha o interruptor ligado durante a estação operacional.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

8.1. ¶ЪИУ ·ﬁ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

ªВЩ¿ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ О·И ·КФ‡ ЩВПВИТЫВЩВ МВ ЩЛУ О·Пˆ‰›ˆЫЛ О·И ЩЛ ЫˆП‹УˆЫЛ ЩЛ˜

ВЫˆЩВЪИО‹˜ О·И ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, ВП¤БНВЩВ БИ· Щ˘¯ﬁУ ‰И·ЪЪФ‹ „˘ОЩИОФ‡, БИ· ¯·П·Ъ¿ О·ПТ‰И· ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ ‹ О·Пˆ‰›ˆЫЛ˜ ВП¤Б¯Ф˘ О·И БИ· Щ˘¯ﬁУ П·Уı·ЫМ¤УЛ ФПИОﬁЩЛЩ·.

ГЪЛЫИМФФИ‹ЫВЩВ ¤У· МВБТМВЩЪФ Щ¿ЫЛ˜ 500V БИ· У· ВП¤БНВЩВ ﬁЩИ Л ·УЩ›ЫЩ·ЫЛ МВЩ·Н‡ ЩˆУ

ЩВЪМ·ЩИОТУ ЩЛ˜ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ О·И ЩЛ˜ БВ›ˆЫЛ˜ В›У·И ЩФ˘П¿¯ИЫЩФ 1,0 ªΩ (ÌÂÁ·ÒÌ).

ªЛУ ВОЩВП¤ЫВЩВ ·˘Щ‹ ЩЛ ‰ФОИМ‹ ЫЩ· ЩВЪМ·ЩИО¿ ЩЛ˜ О·Пˆ‰›ˆЫЛ˜ ВП¤Б¯Ф˘ (О‡ОПˆМ· ¯·МЛП‹˜

Ù¿ÛË˜).

¶ÚÔÂÈ‰ÔÔ›ËÛË:

ªЛУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ОПИМ·ЩИЫЩИОﬁ ·У Л ·УЩ›ЫЩ·ЫЛ МﬁУˆЫЛ˜ В›У·И МИОЪﬁЩВЪЛ ·ﬁ 1.0MΩ .

¶ÚÔÛÔ¯‹:

•

√ Ы˘МИВЫЩ‹˜ ‰ВУ ı· ПВИЩФ˘ЪБ‹ЫВИ В¿У Л К¿ЫЛ ЩЛ˜ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ ‰ВУ В›У·И ЫˆЫЩ‹.

•

∞УФ›НЩВ ЩФУ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜ ЩФ˘П¿¯ИЫЩФУ 12 ТЪВ˜ ЪИУ ЩЛУ ¤У·ЪНЛ ПВИЩФ˘ЪБ›·˜.

∞Ъ¯›˙ФУЩ·˜ ЩЛ ПВИЩФ˘ЪБ›· ЩЛ˜ Ы˘ЫОВ˘‹˜ ·М¤Ыˆ˜ МВЩ¿ ЩФ ¿УФИБМ· ЩФ˘ ОВУЩЪИОФ‡ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜, ВУ‰¤¯ВЩ·И У· ЪФОПЛıВ› ЫФ‚·Ъ‹ ˙ЛМИ¿ ЫВ ВЫˆЩВЪИО¿ ЩМ‹М·Щ·. ∫·Щ¿ ЩЛУ ВФ¯‹ ‰И¿ЪОВИ·˜ ПВИЩФ˘ЪБ›·˜ ЩЛ˜ Ы˘ЫОВ˘‹˜, ·К‹ЫЩВ ЩФУ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜ ·У·ММ¤УФ.

8.1. ‹ﬂletme testinden önce

s ‹ç ve d›ﬂ ünitenin montaj›n›n ve kablo ve boru ba¤lant›lar›n›n

tamamlanmas›ndan sonra, so¤utucu kaça¤›, elektrik besleme ve kontrol kablolar›nda gevﬂeklik ve hatal› polarite olup olmad›¤›n› kontrol ediniz.

s 500-Voltluk bir megommetreyle besleme kayna¤› terminalleriyle toprak

aras›nda en az 1,0 M

s Bu testi kontrol kablosu (düﬂük gerilim devresi) terminallerinde yapmay›n›z.

Uyar›:

‹zolasyon direnci 1,0 M

Dikkat:

• Güç kayna¤›n›n faz ba¤lant›s› do¤ru de¤ilse kompresör çal›ﬂmaz.

• Cihaz› çal›ﬂt›rmadan en az 12 saat önce ana elektrik ﬂalterini aç›n›z.

- Ana elektrik ﬂalterini açt›ktan hemen sonra cihaz› çal›ﬂt›rmak iç parçalar›n ciddi hasar görmesine yol açabilir. Cihaz›n çal›ﬂt›r›laca¤› mevsimde ana elektrik ﬂalterini aç›k b›rak›n›z.

ΩΩ

Ω direnç bulundu¤unu kontrol ediniz.

ΩΩ

Ω’dan azsa klimay› kullanmay›n›z.

ΩΩ

8.1. Перед пробным прогоном

После завершения установки, прокладки труб и электрорпроводки внутреннего и наружного приборов проверьте отсутствие утечки хладагента, слабых соединений кабеля питания или проводов управления и неправильной полярности.

Измерьте сопротивление между терминалами источника электропитания и заземлением с использованием 500-вольтного меггера и убедитесь, что сопротивление составляет не менее 1,0 М

Запрещается выполнять этот замер на терминалах проводах управления (цепь низкого напряжения). Предупреждение:

Не пользуйтесь кондиционером воздуха, если сопротивление изоляции ниже 1,0 М

Bниманиа:

•

Компрессор не будет работать при неправильном подсоединении фаз источника электропитания.

•

Подключите электропитание прибора не менее чем за 12 часов до начала работы.

Запуск прибора сразу после подключения сетевого питания может серьезно повредить внутренние части прибора. Сетевой выключатель должен оставаться во включенном положении в течение всего периода эксплуатации прибора.

ΩΩ

Ω.

ΩΩ

Ω.

ΩΩ

ON/OFF

CENTRALLY CONTROLLED

ERROR CODE

CLOCK

ON OFF

ßC

CHECK

CHECK MODE

FILTER

TEST RUN FUNCTION

ßC

1Hr.

NOT AVAILABLE

STAND BY DEFROST

FILTER

CHECK TEST

TEMP.

TIMER SET

8. Marche d’essai

8. Proefdraaien

Power display

Error code display

Test run remaining time display

Set temperature button

Mode selection button

Indoor temperature liquid line temperature display

On/off lamp

Fan speed button

Louver button Ventilation button

ON/OFF button

Test run display

TEST button

Airflow button

Mesurer une impédance entre le bloc de sortie de l’alimentation électrique de l’ap- pareil intérieur et la terre à l’aide d’un mégohmmètre 500V et vérifier qu’elle est d’au moins 1,0 MΩ.

Télécommande filaire

Mettre l’appareil sous tension au moins douze heures avant l’essai de fonctionnement.

Appuyer deux fois sur la touche [TEST] (ESSAI). ➡ Affichage à cristaux liquides “TEST RUN”

(ESSAI DE FONCTIONNEMENT)

Appuyer sur la touche [Mode selection] (Sélection Mode). ➡ Vérifier si la soufflerie fonctionne.

Appuyer sur la touche [Mode selection] (Sélection Mode) et passer en mode refroidissement (ou

chauffage). ➡ Vérifier si la soufflerie souffle de l’air froid (ou chaud).

Appuyer sur la touche [Fan speed] (Vitesse soufflerie). ➡ Vérifier si la vitesse de la soufflerie change.

Changer le sens de la soufflerie en appuyant sur la touche [Airflow] (Débit d’air) ou [Louver] (Ailette).

➡ Vérifier si les réglages de soufflerie horizontale, vers le bas ou dans les autres directions sont

possibles.

➡ Vérifier le bon fonctionnement du ventilateur de l’appareil extérieur.

Arrêter l’essai de fonctionnement en appuyant sur la touche [ON/OFF] (Marche/Arrêt). ➡ Arrêt

Toujours mettre l’appareil hors tension après les vérifications de bon fonctionnement.

8. Test run

8. Testlauf

8. Provkörning

8. Prova di funzionamento

Measure an impedance between the power supply terminal block on the outdoor unit and the ground with a 500 V Megger and check that it is equal to or greater than 1.0 MΩ.

Wired remote controller

1 Turn on the power at least 12 hours before the test run. 2 Press the [TEST] button twice. ➡ “TEST RUN” liquid crystal display 3 Press the [Mode selection] button. ➡ Make sure that wind is blown out. 4 Press the [Mode selection] button and switch to the cooling (or heating) mode.

➡ Make sure that cold (or warm) wind is blown out.

5 Press the [Fan speed] button. ➡ Make sure that the wind speed is switched. 6 Switch the wind direction by pressing the [Airflow] or [Louver] button.

➡ Make sure that horizontal outlet, downward outlet, and other wind direction

adjustments are possible.

➡ Check operation of the outdoor unit fan.

7 Release test run by pressing the [ON/OFF] button. ➡ Stop 8 After the checks, always turn off the power.

Die Impedanz zwischen Klemmleiste der Stromversorgung an der Außenanlage und der Erdung mit einem 500 V Isolationsprüfer messen und vergewissern, daß sie gleich oder größer als 1,0 MΩ ist.

Schnurgebundene Fernbedienung

Den Strom mindestens 12 Stunden vor dem Testlauf einschalten.

Die [TEST]-Taste zweimal drücken. ➡ “TEST RUN”-Flüssigkristallanzeige (LCD)

Taste [Mode selection] (Wahl der Betriebsart) drücken. ➡ Vergewissern, daß Luft ausgeblasen wird.

Taste [Mode selection] (Wahl der Betriebsart) drücken und die Betriebsart Kühlen (oder Heizen) einschalten. ➡ Vergewissern, daß kalte (oder warme) Luft ausgeblasen wird.

Die Taste [Fan speed] (Luftgeschwindigkeit) drücken. ➡ Vergewissern, daß die Luft- geschwindigkeit eingeschaltet ist.

Durch Drücken der Taste [Airflow] (Luftstrom) oder [Louver] (Luftklappe) die Richtung des Luftstroms einstellen. ➡ Vergewissern, daß der horizontale Luftauslaß, der Luftauslaß nach unten und an-

dere Einstellungen für die Luftstromrichtung möglich sind.

➡ Den Betrieb des Gebläses der Außenanlage überprüfen.

Durch Drücken der Taste [ON/OFF] (EIN/AUS) den Testlauf freigeben. ➡ Stopp

Nach den Prüfungsabläufen stets Strom ausschalten.

Mät impedansen mellan nätströmskopplingsplinten på utomhusenheten och jorden med en 500 V Megger och kontrollera att den är lika med eller högre än 1,0 MΩ.

Ledningsdragen fjärrkontroll

1 Sätt på strömmen åtminstone 12 timmar före testkörning. 2 Tryck på knappen [TEST] två gånger. ➡ “TEST RUN” teckenfönster 3 Tryck på knappen [Mode selection] (Driftväljare). ➡ Se till att luft blåses ut. 4 Tryck på knappen [Mode selection] (Driftväljare) och växla till kylningsläge (eller

uppvärmningsläge). ➡ Kontrollera att kall (eller varm) luft blåses ut.

5 Tryck på knappen [Fan speed] (Justering av fläkthastighet). ➡ Se till att luft-

hastigheten ändras.

6 Ändra luftströmsriktningen genom att tryck på knappen [Airflow] (Luftflödesriktning)

eller [Louver] (Galler). ➡ Se till att horisontellt utblås, nedåtriktat utblås och andra luftströmsriktningar är

möjliga.

➡ Kontrollera att utomhusenhetens fläkt fungerar.

7 Återställ testkörningen genom att trycka på knappen [ON/OFF (PÅ/AV)]. ➡ Stopp 8 Stäng alltid av strömmen efter kontrollerna.

Gebruik een 500 V weerstandsmeter om te controleren dat de weerstand tussen het aansluitblok voor de stroomvoorziening van het buitenapparaat en de aarding tenminste 1,0 MΩ is.

Afstandsbediening med draad

Schakel het apparaat minimaal 12 uur voor het proefdraaien in.

Druk tweemaal op de toets [TEST]. ➡ “TEST RUN” in het LCD-venster

Druk de toets [Mode selection] (Moduskeuze) in. ➡ Controleer of er lucht wordt uitgeblazen.

Druk op de toets [Mode selection] (Moduskeuze) en schakel over naar de werkstand koelen (of verwarmen). ➡ Controleer of er koude (of warme) lucht wordt uitgeblazen.

Druk op de toets [Fan speed] (Windsnelheid). ➡ Controleer of de luchtuitstroomsnelheid verandert.

Verander de luchtuitstroomrichting met behulp van de toets [Airflow] (Luchtuitstroom) of [Louver] (Louvre). ➡ Controleer of u de instellingen kunt maken voor de horizontale, de benedenwaartse en de

andere luchtuitstroomrichtingen.

➡ Controleer de ventilator van het buitenapparaat op een goede werking.

Schakel het proefdraaien uit met de [ON/OFF] (AAN/UIT)-toets ➡ Stop

Schakel het apparaat altijd uit nadat u alles heeft gecontroleerd.

Misurare il valore dell’impedenza fra il blocco terminale di alimentazione della sezione esterna e la massa con un megaohmmetro da 500V, controllando che questo sia superiore o uguale a 1,0 MΩ.

Comando a distanza con filo

1 Inserire l’alimentazione almeno 12 ore prima della prova di funzionamento. 2

Premere due volte il pulsante [TEST]. ➡ Display a cristalli liquidi “TEST RUN”

3 Premere il pulsante [Mode selection] (selezione modalità). ➡ Accertarsi che il vento venga soffiato fuori. 4 Premere il pulsante [Mode selection] (selezione modalità) e passare alla modalità raffreddamento (o

riscaldamento). ➡ Accertarsi che il vento freddo (o caldo) venga soffiato fuori.

5 Premere il pulsante [Fan speed] (velocità del vento). ➡ Accertarsi di commutare sulla velocità del vento. 6 Commutare sulla direzione del vento premendo il pulsante [Airflow] (flusso dell’aria) o [Louver] (defletto-

re). ➡ Accertarsi che sia possibile regolare l’uscita orizzontale, l’uscita verso il basso e le altre direzioni del

vento.

➡ Controllare il funzionamento del ventilatore della sezione esterna.

7 Rilasciare il pulsante della prova di funzionamento, premendo il pulsante [ON/OFF]. ➡ Stop 8 Dopo aver effettuato i controlli, disinserire l’alimentazione.

8. Prueba de funcionamiento

8. Afprøvning

8. Çal›ﬂma testi

8. Выполнение испытания

8. Ensaio

8. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

中

Mida la impedancia entre el bloque de terminales de la fuente de alimentación de la unidad exterior y el suelo con un megaóhmetro de 500V y compruebe que sea mayor o igual a 1,0 MΩ.

Controlador remoto cableado

Encienda el aparato por lo menos 12 horas antes de llevar a cabo la prueba de funcionamiento

Pulse el botón de prueba de funcionamiento [TEST] (PRUEBA) dos veces. ➡ Indicador del cristal líquido de prueba en funcionamiento “TEST RUN” (EJECUCIÓN DE PRUEBA)

Pulse el botón de selección de modo [Mode selection] (Modo). ➡ Compruebe que sale aire.

Pulse el botón de selección de modo [Mode selection] (Modo) y cambie al modo de refrigeración (o calefacción). ➡ Compruebe que sale aire frío (o caliente).

Pulse el botón de velocidad del aire [Fan speed] (Velocidad del aire). ➡ Compruebe que cambia la velocidad del aire.

Cambie la dirección del aire pulsando el botón de circulación de aire [Airflow] (Circulación del aire) o el botón de rejilla [Louver] (Rejilla). ➡ Asegúrese de que la salida horizontal, la salida descendente y el resto de los ajustes de la direc-

ción del aire están disponibles.

➡ Compruebe el funcionamiento del ventilador de la unidad exterior.

Desactive la prueba de funcionamiento pulsando el botón de activación/desactivación [ON/OFF] (ACTIVAR/DESACTIVAR). ➡ Parar

Después de las comprobaciones, apague siempre la unidad.

Mål impedans mellem strømforsyningens klemmerække på den udendørs enhed og jord med en 500 V Megger og kontroller, at den er lig med eller større end 1,0 MΩ.

Ledningsbetjent fjernbetjening

1 Tænd for enheden mindst 12 timer før testkørslen. 2 Tryk på [TEST]-knappen to gange. ➡ “TEST RUN”-display 3 Tryk på [Mode selection] (Driftsvalg)-knappen ➡ Kontroller, at luften blæses ud. 4 Tryk på [Mode selection] (Driftsvalg)-knappen, og skift til COOL (afkøling) (eller

opvarmning). ➡ Kontroller, at kold (eller varm) luft blæses ud.

5 Tryk på [Fan speed] (Lufthastighed)-knappen. ➡ Kontroller, at lufthastigheden er

ændret.

6 Skift luftretning ved at trykke på [Airflow] (Luftstrøm)- eller [Louver] (Jalousiventil)-

knappen. ➡ Kontroller, at vandret udblæsning, udblæsning nedad og andre udblæsnings-

retninger er mulige.

➡ Kontroller den udendørs enheds ventilators funktion.

7 Afbryd testkørslen ved at trykke på [ON/OFF]-knappen. ➡ Stop 8 Enheden slukkes altid efter testkørsel.

D›ﬂ ünite güç kayna¤› terminal bloku ile toprak aras›ndaki empedans› 500 V’luk bir Megger ile ölçün ve 1,0 MΩ’e eﬂit veya daha büyük olup olmad›¤›n› kontrol edin.

Kablolu Uzaktan Kumanda

Elektrik ﬂalterini çal›ﬂt›rma denemesinden en az 12 saat önce aç›n.

[TEST] dü¤mesine iki kere bas›n. ➡ “TEST RUN” LCD ekran›

[Mode selection] (mod seçimi) dü¤mesine bas›n. ➡ D›ﬂar›ya hava üflendi¤inden emin olun.

[Mode selection] (mod seçimi) dü¤mesine bas›n ve so¤utma (ya da ›s›tma) moduna geçin. ➡ D›ﬂar›ya so¤uk (veya s›cak) hava üflendi¤inden emin olun.

[Fan speed] (rüzgar h›z›) dü¤mesine bas›n. ➡ Rüzgar h›z›n›n devreye girdi¤inden emin olun.

[Airflow] (hava ak›m›) veya [Louver] (pancur) dü¤mesine basarak rüzgar yönünü de¤iﬂtirin. ➡ Yatay ç›k›ﬂ, aﬂa¤›ya do¤ru ç›k›ﬂ ve di¤er rüzgar yönü ayarlar›n›n yap›labildi¤inden

emin olun.

➡ D›ﬂ ünite fan›n›n çal›ﬂmas›n› kontrol edin.

[ON/OFF] (açma/kapatma) dü¤mesine basarak çal›ﬂt›rma denemesini kald›r›n. ➡ Durdur

Kontrollerden sonra daima elektrik ﬂalterini kapat›n.

Meça a impedância entre o bloco terminal da fonte de alimentação na unidade exterior e no solo com um meghómetro de 500 V e verifique se é igual ou superior a 1,0 MΩ.

Controlo remoto com fio

Ligue a alimentação pelo menos 12 horas antes do ensaio.

Prima o botão [TEST] duas vezes. ➡ visor de cristal líquido “TEST RUN” (Teste)

Prima o botão [Mode selection] (Modo de selecção). ➡ Certifique-se de que está a sair vento.

Prima o botão [Mode selection] e mude para o modo de arrefecimento (ou aquecimento). ➡ Certifique-se de que é soprado vento frio (ou quente).

Prima o botão [Fan speed] (Velocidade do Vento). ➡ Certifique-se de que a velocidade do vento é mudada.

Mude a direcção do vento ao premir o botão [Airflow] (Fluxo de ar) ou [Louver] (Veneziana). ➡ Certifique-se de que é possível a regulação da saída horizontal, da saída para baixo, e

de outras direcções do vento.

➡ Verifique o funcionamento da ventoinha da unidade exterior.

Saia do ensaio ao premir o botão [ON/OFF]. ➡ Stop

Depois das verificações, desligue sempre a alimentação.

ªВЩЪ‹ЫЩВ ЩЛ Ы˘УıВЩЛ ·УЩ›ЫЩ·ЫЛ ·У¿МВЫ· ЫЩЛУ П·О¤Щ· ·ОЪФ‰ВОЩТУ ЩЪФКФ‰ФЫ›·˜ ЫЩЛУ ВНˆЩВЪИО‹ МФУ¿‰· О·И ЫЩЛ БВ›ˆЫЛ МВ ¤У· Megger 500 V О·И ВП¤БНЩВ ТЫЩВ У· В›У·И ›ЫЛ ‹ МВБ·П‡ЩВЪЛ ·ﬁ 1,0 ªΩ.

∂УЫ‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ

∆ЪФКФ‰ФЩ‹ЫЩВ МВ ЪВ‡М· ЩЛ МФУ¿‰· ЩФ˘П¿¯ИЫЩФУ 12 ТЪВ˜ ЪИУ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·.

¶·Ù‹ÛÙÂ ‰‡Ô ÊÔÚ¤˜ ÙÔ ÎÔ˘Ì› [TEST] (¢√∫πª∏). ➡ “TEST RUN” (¢√∫πª∏) ÔıﬁÓË ˘ÁÚÒÓ ÎÚ˘ÛÙ¿ÏÏˆÓ

¶·Щ‹ЫЩВ ЩФ ОФ˘М› ВИПФБ‹˜ ЩЪﬁФ˘ ПВИЩФ˘ЪБ›·˜ [Mode selection] (∂ИПФБ‹ ЩЪﬁФ˘ ПВИЩФ˘ЪБ›·˜). ➡ µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ô ·¤Ú·˜ Ê˘Û¿ ÚÔ˜ Ù· ¤Íˆ.

¶·Щ‹ЫЩВ ЩФ ОФ˘М› ВИПФБ‹˜ ЩЪﬁФ˘ ПВИЩФ˘ЪБ›·˜ [Mode selection] (∂ИПФБ‹ ЩЪﬁФ˘ ПВИЩФ˘ЪБ›·˜) О·И ВИП¤НЩВ ЩЛ ПВИЩФ˘ЪБ›· „‡НЛ˜ (‹ ı¤ЪМ·УЫЛ˜). ➡ µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ „˘¯Úﬁ˜ (‹ ıÂÚÌﬁ˜) ·¤Ú·˜ Ê˘Û¿ ÚÔ˜ Ù· ¤Íˆ.

¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› Ù·¯‡ÙËÙ·˜ ·¤Ú· [Fan speed] (∆·¯‡ÙËÙ· ·¤Ú·). ➡ µВ‚·ИˆıВ›ЩВ ﬁЩИ Л Щ·¯‡ЩЛЩ· ЩФ˘ ·¤Ъ· В›У·И ВУВЪБФФИЛМ¤УЛ.

∞ÏÏ¿ÍÙÂ ÙËÓ Î·ÙÂ‡ı˘ÓÛË ÙÔ˘ ·¤Ú· ·ÙÒÓÙ·˜ ÙÔ ÎÔ˘Ì› ÚÔ‹˜ ÙÔ˘ ·¤Ú· [Airflow] (ƒÔ‹ ·¤Ú·) ‹ ÙÔ ÎÔ˘Ì› [Louver] (°Ú›ÏÈÂ˜). ➡ µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ë ¤ÍÔ‰Ô˜ ÙÔ˘ ·¤Ú· ÛÙÔ ÔÚÈ˙ﬁÓÙÈÔ Â›Â‰Ô, ÚÔ˜ Ù· Î¿Ùˆ Î·È ÛÂ ¿ÏÏÂ˜ Î·ÙÂ˘ı‡ÓÛÂÈ˜ Â›Ó·È

‰˘Ó·Ù‹.

➡ ∂П¤БНЩВ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ·УВМИЫЩ‹Ъ· ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

™Щ·М·Щ‹ЫЩВ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›· ·ЩТУЩ·˜ ЩФ ОФ˘М› ПВИЩФ˘ЪБ›·˜ [ON/OFF] (§∂π∆√Аƒ°π∞/™∆√¶) button. ➡ ¢È·ÎÔ‹

ªВЩ¿ ЩФ˘˜ ВП¤Б¯Ф˘˜, У· ‰И·ОﬁЩВЩВ ¿УЩ· ЩЛУ ЛПВОЩЪИО‹ ·ЪФ¯‹.

Измерьте сопротивление между блоком терминалов электропитания на наружном приборе и заземлением с помощью 500-вольтного меггера и убедитесь, что сопротивление составляет не менее 1,0 МΩ.

Проводной пульт дистанционного управления

1 Включите питание по крайней мере за 12 часов до начала пробного прогона. 2 Дважды нажмите кнопку [TEST]. ➡ “TEST RUN” на ЖК-дисплее 3 Нажмите кнопку [Mode selection] (Выбор режима). ➡ Убедитесь в том, что

воздух выдувается.

4 Нажмите кнопку [Mode selection] (Выбор режима) и переключитесь на режим

охлаждения (или обогрева). ➡ Убедитесь в том, что выдувается холодный (или теплый) воздух.

5 Нажмите кнопку [Fan speed] (Скорость воздушного потока). ➡ Убедитесь в

том, что скорость воздушного потока переключилась.

6 Переключите направление воздушного потока нажатием кнопок [Airflow]

(Воздушный поток) или кнопки [Louvre] (Заслонка). ➡ Убедитесь в том, что возможна регулировка направления воздушного потока горизонтально, вниз, а также другие регулировки. ➡ Проверьте работу вентилятора наружного прибора.

7 Выключите пробный прогона нажатием кнопки [ON/OFF]. ➡ Стоп 8 После выполнения проверок всегда отключайте питание.

8. Marche d’essai

8. Proefdraaien

Outdoor controller board

<SW4>

OFF

1 2

8. Test run

8. Testlauf

8. Provkörning

8. Prova di funzionamento

Outdoor Unit

1) PUH Type

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

2) PU Type

SW4-1 ON SW4-2 ON or OFF

* After performing the test run, set SW4-1 to OFF.

Cooling operation

Heating operation

Cooling operation

Außenanlage

1) Typ PUH

SW4-1 ON/EIN SW4-2 OFF/AUS SW4-1 ON/EIN SW4-2 ON/EIN

Betriebsart Kühlung

Betriebsart Heizung

Appareil extérieur

1) Type PUH

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

2) Type PU

SW4-1 ON SW4-2 ON ou OFF

* Après avoir effectué l’essai de fonctionnement, placer SW 4-1 sur OFF.

Fonctionnement du rafraîchissement

Fonctionnement du chauffage

Fonctionnement du rafraîchissement

Buitenapparaat

1) PUH-type

SW4-1 ON/AAN SW4-2 OFF/UIT SW4-1 ON/AAN SW4-2 ON/AAN

Koelen

Verwarmen

2) Typ PU

SW4-1 ON/EIN SW4-2

* Nach Durchführung des Testlaufs SW4-1 auf OFF/AUS einstellen.

ON/EIN oder OFF/AUS

Betriebsart Kühlung

Utomhusenhet

1) PUH-typ

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

2) PU-typ

SW4-1 ON SW4-2

* Efter provkörningen, ställs SW4-1 in på OFF.

ON eller OFF

Nedkylning

Uppvärmning

Nedkylning

Unità esterna

1) Tipo PUH

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

Funzionamento del raffreddamento

Funzionamento del riscaldamento

2) PU-type

SW4-1 ON/AAN SW4-2

* Nadat u het apparaat heeft laten proefdraaien, zet u SW4-1 op OFF/UIT.

ON/AAN of OFF/UIT

Koelen

2) Tipo PU

SW4-1 ON SW4-2 ON o OFF

* Dopo aver eseguito la prova di funzionamento, portare SW4-1 su OFF.

Funzionamento del Raffreddamento

8. Prueba de funcionamiento

8. Afprøvning

8. Çal›ﬂma testi

8. Выполнение испытания

8. Ensaio

8. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

中

Unidad exterior

1) Tipo PUH

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

2) Tipo PU

SW4-1 ON SW4-2 ON o OFF

* Después de la realización de las pruebas, ponga SW4-1 en OFF.

Funcionamiento del enfriamiento

Funcionamiento del de la calefacción

Funcionamiento del del enfriaminto

Udendørs enhed

1) PUH-type

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

2) PU-type

SW4-1 ON SW4-2

* Efter at have udført prøvekørslen, indstilles SW4-1 til OFF.

ON eller OFF

Kølefunktion

Opvarmningsfunktion

Kølefunktion

Unidade exterior

1) Tipo PUH

SW4-1 ON (ligado) SW4-2 SW4-1 ON SW4-2 ON

2) Tipo PU

SW4-1 ON SW4-2 ON ou OFF

*Após realizar o teste de funcionamento coloque SW4-1 em OFF.

OFF (desligado)

Operação de refrigeração

Operação de aquecimento

Operação de refrigeração

∂НˆЩВЪИО‹ МФУ¿‰·

1) ∆‡Ô˜ PUH

SW4-1 ON SW4-2 OFF SW4-1 ON SW4-2 ON

2) ∆‡Ô˜ PU

SW4-1 ON SW4-2 ON ‹ OFF

* ∞щФ‡ О¿УВЩВ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·, Ъ˘ıМ›ЫЩВ ЩФУ ‰И·ОﬁЩЛ SW4-1 ЫЩЛ

ı¤ÛË √FF.

§ÂÈÙÔ˘ÚÁ›· „‡ÍË˜

§ÂÈÙÔ˘ÚÁ›· ı¤ÚÌ·ÓÛË˜

§ÂÈÙÔ˘ÚÁ›· „‡ÍË˜

D›ﬂ ünite

1) PUH tipi

SW4-1 ON (AÇIK) SW4-2 SW4-1 ON (AÇIK) SW4-2 ON (AÇIK)

2) PU tipi

SW4-1 ON (AÇIK) SW4-2

* Test çal›ﬂt›rmas› yap›ld›ktan sonra, SW4-1 OFF (KAPALI)’a ayarlanmal›d›r.

OFF (KAPALI)

ON (AÇIK) veya OFF (KAPALI)

So¤utma operasyonu

Is›tma operasyonu

So¤utma operasyonu

Наружный прибор

1) Тип PUH

SW4-1 ON (Вкл.) SW4-2 SW4-1 ON (Вкл.) SW4-2 ON (Вкл.)

2) Тип PU

SW4-1 ON (Вкл.)

SW4-2

OFF (Выкл.)

ON(Вкл.) или OFF (Выкл.)

Работа в режиме охлаждения

Работа в режиме обогрева

Работа в режиме охлаждения

* После выполнения пробного прогона, установите SW4-1 на OFF (Выкл.).

中

ON/OFF

CHECK

FILTER

CHECK TEST

TEMP.

TIMER SET

Example

CENTRALLY CONTROLLED

CHECK

STAND BY DEFROST

INDOOR UNIT ADDRESS NO

Check code

CENTRALLY CONTROLLED

CHECK

STAND BY DEFROST

INDOOR UNIT ADDRESS NO

CLOCK

˚C

ERROR CODE OA UNIT ADDRESS NO

CLOCK

˚C

ERROR CODE OA UNIT ADDRESS NO

Unit address

ON OFF

NOT AVAILABLE

1Hr.

˚C

FILTER

CHECK MODE

FUNCTION

IC : Indoor unit OC :Outdoor unit

˚C

FILTER

CHECK MODE

FUNCTION

Refrigerant address

TEMP. button

CHECK button

8. Test run

8. Testlauf

8. Marche d’essai

• For description of each check code, refer to the following table.

1 Check code Symptom 2 Buzzer sound 3 OPE LED

P1 Intake sensor error Single beep × 1 Lit for 1 sec. × 1 P2 Pipe sensor error Single beep × 2 Lit for 1 sec. × 2 P4 Drain sensor error Single beep × 4 Lit for 1 sec. × 4 P5 Drain pump error Single beep × 5 Lit for 1 sec. × 5 P6 Freezing / Overheating safeguard operation Single beep × 6 Lit for 1 sec. × 6 P8 Pipe temperature error Single beep × 8 Lit for 1 sec. × 8 P9 TH5 sensor error Single beep × 2 Lit for 1 sec. × 2 U0–UP Outdoor unit error Double beep × 1 Lit for 0.4 sec. + 0.4 sec. × 1 F1–FA Outdoor unit error Double beep × 1 Lit for 0.4 sec. + 0.4 sec. × 1 E0–E5 Signal error between remote controller and indoor units Sounds other than above Lights other than above E6–EF Communication error between indoor and outdoor units Sounds other than above Lights other than above – – No alarm history No sound Not lit F F F F No unit Triple beep Not lit

• On wireless remote controller

2 The continuous buzzer sounds from receiving section of indoor unit. 3 Blink of operation lamp

• On wired remote controller

Press the remote controller's “CHECK” button twice consecutively to be able to run a self diagnosis. Press the remote controller's “CHECK” button twice consecutively to be able to finish a self diagnosis. 1 Check code displayed in the LCD.

• Für Beschreibungen der einzelnen Prüfcodes siehe folgende Tabelle.

1 Prüfcode Symptom 2 Signalton 3 OPE-LED P1 Einlaßsensor-Fehler Einzelner Piepton × 1 Leuchtet für 1 s × 1 P2 Rohrsensor-Fehler Einzelner Piepton × 2 Leuchtet für 1 s × 2 P4 Fehler des Abflußfühlers Einzelner Piepton × 4 Leuchtet für 1 s × 4 P5 Fehler der Abflußpumpe Einzelner Piepton × 5 Leuchtet für 1 s × 5 P6 Sicherheitsbetrieb gegen Einfrieren/Überhitzen Einzelner Piepton × 6 Leuchtet für 1 s × 6 P8 Falsche Rohrtemperatur Einzelner Piepton × 8 Leuchtet für 1 s × 8 P9 TH5 Sensorfehler Einzelner Piepton × 2 Leuchtet für 1 s × 2 U0–UP Fehler der Außenanlage Doppelter Piepton × 1 Leuchtet für 0,4 s + 0,4 s × 1 F1–FA Fehler der Außenanlage Doppelter Piepton × 1 Leuchtet für 0,4 s + 0,4 s × 1 E0–E5 Signalfehler zwischen Fernbedienung und Innenanlage Andere Töne als die obigen E6–EF Kommunikationsfehler zwischen Innen- und Außenaggregat Andere Töne als die obigen – – Keine Alarmgeschichte Kein Ton Leuchtet nicht F F F F Keine Einheit Dreifacher Piepton Leuchtet nicht

• Bei der schnurlosen Fernbedienung

2 Dauersignalton von der Empfangseinheit der Innenanlage. 3 Blinken der Betriebsanzeige

• Bei der schnurgebundenen Fernbedienung Drücken Sie zum Start des Selbsttests die Taste “CHECK” auf der Fernbedienung zweimal kurz nacheinander. Drücken Sie zum Beenden des Selbsttests die Taste “CHECK” auf der Fernbedienung zweimal kurz nacheinander.

1 Überprüfen Sie den auf dem LCD angezeigten Code.

• Pour une description détaillée de chacun des codes de vérification, consulter le tableau suivant.

Code de vérification

P1 Erreur de détecteur d’aspiration Un seul bip × 1 P2 Erreur de détecteur des tuyaux Un seul bip × 2 P4 P5 P6 Fonctionnement de sécurité en cas de gel / de surchauffe Un seul bip × 6 P8 Température des tuyaux anormale Un seul bip × 8 P9

U0–UP Erreur provenant de l’appareil extérieur Deux bips × 1

F1–FA Erreur provenant de l’appareil extérieur Deux bips × 1

E0–E5 Erreur de signaux entre la télécommande et l’appareil intérieur E6–EF Erreur de communication entre les appareils intérieur et extérieur – – Pas d’historique d’alarme disponible Pas de tonalité Eteint F F F F Pas d’appareil Trois bips Eteint

• Sur la télécommande sans fil

2 La sonnerie continue est déclenchée dans la section de réception de l’appareil intérieur. 3 Clignotement du témoin de fonctionnement

• Sur la télécommande filaire Appuyer deux fois consécutivement sur le bouton “CHECK” de la télécommande afin d’effectuer un auto-diagnostic. Appuyer deux fois consécutivement sur le bouton “CHECK” de la télécommande pour arrêter l’auto-diagnostic. 1 Code de vérification affiché à l’écran LCD.

Erreur du capteur d’écoulement Un seul bip × 4 Erreur de la pompe d’écoulement Un seul bip × 5

Erreur de détecteur TH5 Un seul bip × 2

Symptôme 2 Tonalité 3 Voyant OPE

Tonalités autres que celles décrites ci-dessus Tonalités autres que celles décrites ci-dessus

Leuchtet anders als oben beschrieben Leuchtet anders als oben beschrieben

Allumé pendant une seconde × 1 Allumé pendant une seconde × 2 Allumé pendant une seconde × 4 Allumé pendant une seconde × 5 Allumé pendant une seconde × 6 Allumé pendant une seconde × 8 Allumé pendant une seconde × 2

Allumé pendant 0,4 seconde +

0,4 seconde × 1

Allumé pendant 0,4 seconde +

0,4 seconde × 1

S’allume d’une autre manière que celles indiquées ci-dessus

8. Provkörning

8. Proefdraaien

8. Prova di funzionamento

• I tabellen nedan hittar du en beskrivning av respektive testkod.

1 Testkod Symptom 2 Summersignal 3 OPE-indikator P1 Fel i intagssensor Enstaka signal × 1Tänd i 1 sek. × 1 P2 Fel i rörsensor Enstaka signal × 2Tänd i 1 sek. × 2 P4 Fel, avtappningsgivare Enstaka signal × 4Tänd i 1 sek. × 4 P5 Dräneringspumpfel Enstaka signal × 5Tänd i 1 sek. × 5 P6 Skydd mot frysning/överhettning under drift Enstaka signal × 6Tänd i 1 sek. × 6 P8 Onormal rörtemperatur Enstaka signal × 8Tänd i 1 sek. × 8 P9 Fel i sensor TH5 Enstaka signal × 2Tänd i 1 sek. × 2 U0–UP Larm, utomhusenhet Dubbelsignal × 1Tänd i 0,4 sek. + 0,4 sek. × 1 F1–FA Larm, utomhusenhet Dubbelsignal × 1Tänd i 0,4 sek. + 0,4 sek. × 1 E0–E5 Signalfel mellan fjärrkontroll och inomhusenhet E6–EF Kommunikationsfel mellan inomhus- och utomhusenheterna – – Ingen larmstatistik Ingen signal Ej tänd F F F F Ingen enhet Trippelsignal Ej tänd

• På trådlös fjärrkontroll

2 Det konstanta larmljudet från inomhusenhetens mottagande del. 3 Driftslampan blinkar

• På ledningsdragen fjärrkontroll Tryck på fjärrkontrollens “CHECK”-knapp två gånger i följd för att göra en självdiagnostisk kontroll. Tryck på fjärrkontrollens “CHECK”-knapp två gånger i följd för att avsluta en självdiagnostisk kontroll. 1 Kontrollkod visas på LCD-displayen.

Andra signaler än ovanstående Andra ljussignaler än ovanstående Andra signaler än ovanstående Andra ljussignaler än ovanstående

• Voor de beschrijving van elke controlecode raadpleegt u de onderstaande tabel. 1 Controlecode Symptoom 2 Geluidssignaal zoemer 3 OPE LED

P1 Sensor fout voor de inlaat Enkele piep × 1 Brandt gedurende 1 sec. × 1 P2 Sensor fout voor de pijp Enkele piep × 2 Brandt gedurende 1 sec. × 2 P4 Fout afvoersensor Enkele piep × 4 Brandt gedurende 1 sec. × 4 P5 Fout in de afwateringspomp Enkele piep × 5 Brandt gedurende 1 sec. × 5 P6 Beveiliging tegen vriezen en oververhitting Enkele piep × 6 Brandt gedurende 1 sec. × 6 P8 Fout leidingtemperatuur Enkele piep × 8 Brandt gedurende 1 sec. × 8 P9 TH5 Sensorfout Enkele piep × 2 Brandt gedurende 1 sec. × 2 U0–UP Probleem met buitenapparaat Dubbele piep × 1 F1–FA Probleem met buitenapparaat Dubbele piep × 1 E0–E5 Storing in signaaloverdracht tussen afstandsbediening en binnenapparaat E6–EF Communicatiefout tussen binnen- en buitenapparaat – – Geen geschiedenis van problemen Geen geluid Brandt niet F F F F Geen apparaat Drievoudige piep Brandt niet

• Draadloze afstandsbediening

2 De ononderbroken zoemergeluiden zijn afkomstig uit het ontvangstgedeelte van het binnenapparaat. 3 Het knipperen van het bedieningslampje.

• Afstandsbediening met snoer

Druk twee keer achter elkaar op de toets “CHECK” van de afstandsbediening om een zelfdiagnose uit te voeren. Druk twee keer achter elkaar op de toets “CHECK” van de afstandsbediening om de zelfdiagnose te beëindigen. 1 Controleer de code die in het LCD-scherm wordt weergegeven.

• Per la descrizione di ciascun codice di controllo, fare riferimento alla tabella sottostante.

Codice di controllo

P1 Errore sensore d’ingresso 1 singolo bip 1 accensione di 1 secondo

P2 Errore sensore di tubazione 2 singoli bip 2 accensioni di 1 secondo P4 Errore nel sensore di drenaggio 4 singoli bip 4 accensioni di 1 secondo P5 Errore nella pompa di drenaggio 5 singoli bip 5 accensioni di 1 secondo P6 Protezione da congelamento/surriscaldamento 6 singoli bip 6 accensioni di 1 secondo P8 Errore di temperatura tubazione 8 singoli bip 8 accensioni di 1 secondo P9 Errore sensore TH5 2 singoli bip 2 accensioni di 1 secondo

U0–UP Errore nell’unità esterna 1 doppio bip

F1–FA Errore nell’unità esterna 1 doppio bip

E0–E5 Errore di segnale tra comando a distanza e unità interna E6–EF Errore di comunicazione fra le sezioni interne ed esterne – – Nessun storico dell’allarme Nessun segnale sonoro Nessuna accensione F F F F Nessuna unità Triplo bip Nessuna accensione

• Sul comando a distanza senza filo

2 Il cicalino suona ininterrottamente dalla sezione ricevente dell’unità interna. 3 Lampeggiamento della spia di funzionamento

• Sul comando a distanza con filo

Premere due volte consecutivamente il pulsante “CHECK” del comando a distanza per eseguire un’autodiagnosi. Premere due volte consecutivamente il pulsante “CHECK” del comando a distanza per terminare un’autodiagnosi. 1 Controllare il codice visualizzato sul display LCD.

Anomalia 2 Segnale sonoro 3 LED FUNZ.

Andere geluiden dan de bovengenoemde Andere geluiden dan de bovengenoemde

Segnali sonori diversi da quelli descritti sopra Accensioni diverse da quelle descritte sopra Segnali sonori diversi da quelli descritti sopra Accensioni diverse da quelle descritte sopra

Brandt gedurende 0,4 sec. + 0,4 sec. × 1 Brandt gedurende 0,4 sec. + 0,4 sec. × 1

Brandt anders dan bovengenoemd Brandt anders dan bovengenoemd

Accensione di 0,4 secondi

+ 1 accensione di 0,4 secondi

Accensione di 0,4 secondi

+ 1 accensione di 0,4 secondi

8. Prueba de funcionamiento

8. Ensaio

8. Afprøvning

• Para acceder a la descripción de cada uno de los códigos, consulte la tabla siguiente.

1 Código de

comprobación P1 Error del sensor de entrada 1 sonido simple Encendido durante 1 seg. × 1 P2 Error del sensor de tubería 2 sonidos simples Encendido durante 1 seg. × 2 P4 Error del sensor de drenaje 4 sonidos simples Encendido durante 1 seg. × 4 P5 Error de la bomba de drenaje 5 sonidos simples Encendido durante 1 seg. × 5 P6 Protección contra congelación/sobrecalentamiento 6 sonidos simples Encendido durante 1 seg. × 6 P8 Temperatura anormal de tubería 8 sonidos simples Encendido durante 1 seg. × 8 P9 Error del sensor TH5 2 sonidos simples Encendido durante 1 seg. × 2 U0–UP Error de la unidad exterior 1 sonido doble F1–FA Error de la unidad exterior 1 sonido doble E0–E5 Error de señal entre el mando a distancia y la unidad interior Otros sonidos diferentes E6–EF Error de comunicación entre las unidades interior y exterior Otros sonidos diferentes – – No existe registro histórico de alarmas Ningún sonido No se enciende F F F F Ninguna unidad Sonido triple No se enciende

• Controlador remoto inalámbrico

2 Se oye un pitido continuo desde la sección receptora de la unidad interior. 3 La luz de funcionamiento parpadea

• Controlador remoto cableado Pulse el botón “CHECK” del controlador remoto dos veces seguidas para que el equipo efectúe el autodiagnóstico. Pulse el botón “CHECK” del controlador remoto dos veces seguidas para que el equipo finalice el autodiagnóstico.

1 Compruebe el código que aparece en la LCD.

• Para obter a descrição de cada um dos códigos de verificação, consulte o quadro que se segue.

1 Código de

verificação P1 Erro de sensor da admissão Um apito × 1 Aceso durante 1 seg. × 1 P2 Erro de sensor do tubo Um apito × 2 Aceso durante 1 seg. × 2 P4 Erro do sensor de drenagem Um apito × 4 Aceso durante 1 seg. × 4 P5 Erro da bomba de drenagem Um apito × 5 Aceso durante 1 seg. × 5 P6 Funcionamento de protecção contra congelamento/sobreaquecimento Um apito × 6 Aceso durante 1 seg. × 6 P8 Erro da temperatura de tubo Um apito × 8 Aceso durante 1 seg. × 8 P9 Erro de sensor TH5 Um apito × 2 Aceso durante 1 seg. × 2 U0–UP Erro na unidade exterior Dois apitos × 1 F1–FA Erro na unidade exterior Dois apitos × 1 E0–E5 Erro de sinal entre o controlo remoto e a unidade interior. E6–EF Erro de comunicação entre as unidades interior e exterior – – Nenhum sinal de alarme Nenhum som Nenhuma luz F F F F Nenhuma unidade Três apitos Nenhuma luz

• No controlo remoto sem fio

2 Os sons contínuos da secção de recepção da unidade interior. 3 Piscar da lâmpada de operação

• No controlo remoto com fio Prima duas vezes consecutivas no botão do controlo remoto “CHECK” para conseguir executar um auto-diagnóstico. Prima duas vezes consecutivas no botão do controlo remoto “CHECK” para conseguir terminar um auto-diagnóstico.

1 Código de verificação mostrado no LCD.

• Se den følgende tabel for en beskrivelse af hver enkelt checkkode.

1 Checkkode Beskrivelse 2 Brummelyd 3 Indikator (LED) P1 Fejl ved indtagsføler Enkelt bip × 1Tændt i et sekund × 1 P2 Fejl ved rørføler Enkelt bip × 2Tændt i et sekund × 2 P4 Fejl ved aftapningsføler Enkelt bip × 4Tændt i et sekund × 4 P5 Fejl ved aftapningspumpe Enkelt bip × 5Tændt i et sekund × 5 P6 Aktivering af forebyggelse mod nedkøling/overopvarmning Enkelt bip × 6Tændt i et sekund × 6 P8 Fejl ved rørtemperatur Enkelt bip × 8Tændt i et sekund × 8 P9 TH5 følerfejl Enkelt bip × 2Tændt i et sekund × 2 U0–UP Fejl ved udendørsenheden Dobbeltbip × 1Tændt i 0,4 sek. + 0,4 sek. × 1 F1–FA Fejl ved udendørsenheden Dobbeltbip × 1Tændt i 0,4 sek. + 0,4 sek. × 1 E0–E5 Signalfejl mellem fjernbetjening og indendørsenheder Lyder anderledes Lyser anderledes E6–EF Kommunikationsfejl mellem inden- og udendørsenheder Lyder anderledes Lyser anderledes – – Ingen alarmaktivitet Ingen lyd Ikke tændt F F F F Ingen enhed Tredobbelt bip Ikke tændt

Síntoma 2 Sonido del zumbador 3 LED OPE

Encendido durante 0,4 seg. + 0,4 seg. × 1

Encendido durante 0,4 seg. + 0,4 seg. × 1 Luces diferentes a las mencionadas Luces diferentes a las mencionadas

Sintoma 2 Som de buzina 3 LED OPE

Aceso durante 0,4 seg. + 0,4 seg. × 1

Outros sons para além dos anteriores Outros sons para além dos anteriores

Aceso durante 0,4 seg. + 0,4 seg. × 1 Outras luzes para além das anteriores Outras luzes para além das anteriores

• På den trådløse fjernbetjening

2 Brummeren lyder fra indendørsenhedens modtagedel. 3 Driftslampen blinker.

• På den ledningsbetjente fjernbetjening Tryk på fjernbetjeningens CHECK-knap to gange for at køre selvdiagnosen. Tryk på fjernbetjeningens CHECK-knap to gange for at afslutte selvdiagnosen. 1 Kontrollér koden, der vises i LCD-displayet.

8. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

8. Çal›ﬂma testi

8. Выполнение испытания

• °И· ЩЛУ ВЪИБЪ·К‹ О¿ıВ Оˆ‰ИОФ‡ ВП¤Б¯Ф˘, Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФУ ·Ъ·О¿Щˆ ›У·О·

∫ˆ‰ÈÎﬁ˜ ÂÏ¤Á¯Ô˘ P1 ™Ê¿ÏÌ· ·ÈÛıËÙ‹Ú· ÂÈÛ·ÁˆÁ‹˜ ŒÓ·˜ ‹¯Ô˜ × 1 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 1 P2 ™Ê¿ÏÌ· ·ÈÛıËÙ‹Ú· ÛˆÏ‹Ó· ŒÓ·˜ ‹¯Ô˜ × 2 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 2 P4 ™К¿ПМ· ·ИЫıЛЩ‹Ъ· ·ФЫЩЪ¿ББИЫЛ˜ ŒÓ·˜ ‹¯Ô˜ × 4 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 4 P5 ™К¿ПМ· ·УЩП›·˜ ·ФЫЩЪ¿ББИЫЛ˜ ŒÓ·˜ ‹¯Ô˜ × 5 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 5 P6 §ÂÈÙÔ˘ÚÁ›· ·ÛÊ¿ÏÈÛË˜ ˘ÂÚ‚ÔÏÈÎ‹˜ „‡ÍË˜/˘ÂÚı¤ÚÌ·ÓÛË˜ ŒÓ·˜ ‹¯Ô˜ × 6 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 6 P8 ™К¿ПМ· ıВЪМФОЪ·Ы›·˜ ЫˆП‹У· ŒÓ·˜ ‹¯Ô˜ × 8 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 8 P9 ™Ê¿ÎÌ· ·ÈÛıËÙ‹Ú· ∆∏5 ŒÓ·˜ ‹¯Ô˜ × 2 ∞Ó¿‚ÂÈ ÁÈ· 1 ‰. × 2 U0–UP ™К¿ПМ· ВНˆЩВЪИО‹˜ МФУ¿‰·˜ ¢ÈÏﬁ˜ ‹¯Ô˜ × 1 ∞Ó¿‚ÂÈ ÁÈ· 0,4 + 0,4 ‰. × 1 F1–FA ™К¿ПМ· ВНˆЩВЪИО‹˜ МФУ¿‰·˜ ¢ÈÏﬁ˜ ‹¯Ô˜ × 1 ∞Ó¿‚ÂÈ ÁÈ· 0,4 + 0,4 ‰. × 1 E0–E5 E6–EF – – ∫·У¤У·˜ ЪФЛБФ‡МВУФ˜ Ы˘У·БВЪМﬁ˜ ÃˆÚ›˜ ‹¯Ô˜ ¢ÂÓ ·Ó¿‚ÂÈ Ë Ï˘¯Ó›· F F F F ∫·Ì›· ÌÔÓ¿‰· ∆ÚÈÏﬁ˜ ‹¯Ô˜ ¢ÂÓ ·Ó¿‚ÂÈ Ë Ï˘¯Ó›·

• ™В ·Ы‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ

2 ŒУ·˜ ‰И·ЪО‹˜ ‚ﬁМ‚Ф˜ ·ОФ‡БВЩ·И ·ﬁ ЩФ ЩМ‹М· ЩФ˘ ‰¤ОЩЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜. 3 ∏ П˘¯У›· ПВИЩФ˘ЪБ›·˜ ·У·‚ФЫ‚‹УВИ

• ™В ВУЫ‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ¶И¤ЫЩВ ЩФ ОФ˘М› “CHECK” (∂§∂°Г√™) ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ‰‡Ф КФЪ¤˜ ‰И·‰Ф¯ИО¿ БИ· У· ВОЩВПВЫЩВ› ·˘ЩФ‰И¿БУˆЫЛ. ¶И¤ЫЩВ ЩФ ОФ˘М› “CHECK” (∂§∂°Г√™) ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ‰‡Ф КФЪ¤˜ ‰И·‰Ф¯ИО¿ БИ· У· ФПФОПЛЪˆıВ› Л ·˘ЩФ‰И¿БУˆЫЛ. 1 ∂Ï¤ÁÍÙÂ ÙÔÓ Îˆ‰ÈÎﬁ Ô˘ ÂÌÊ·Ó›˙ÂÙ·È ÛÙËÓ ÔıﬁÓË.

™К¿ПМ· Ы‹М·ЩФ˜ ·У¿МВЫ· ЫЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ О·И ЫЩИ˜ ВЫˆЩВЪИО¤˜ МФУ¿‰В˜ ™К¿ПМ· ВИОФИУˆУ›·˜ ·У¿МВЫ· ЫЩИ˜ ВЫˆЩВЪИО¤˜ О·И ЫЩИ˜ ВНˆЩВЪИО¤˜ МФУ¿‰В˜

™˘ÌÙÒÌ·Ù· 2 µÔÌ‚ËÙ‹˜ 3 §ÀÃ¡π∞ §∂π∆√Àƒ°π∞™

¢И·КФЪВЩИОﬁ˜ ‹¯Ф˜ ¢И·КФЪВЩИОﬁ ¿У·ММ· ¢И·КФЪВЩИОﬁ˜ ‹¯Ф˜ ¢И·КФЪВЩИОﬁ ¿У·ММ·

• Her kontrol kodunun tan›m› için aﬂa¤›daki tabloya bak›n. 1 Kontrol kodu Belirti 2 Alarm sesi 3 OPE LED

P1 Giriﬂ sensör hatas› 1 kere tek bip 1 kere 1 saniye yanar P2 Boru sensör hatas› 2 kere tek bip 2 kere 1 saniye yanar P4 Drenaj sensörü hatas› 4 kere tek bip 4 kere 1 saniye yanar P5 Drenaj pompas› hatas› 5 kere tek bip 5 kere 1 saniye yanar P6 Donma/Aﬂ›r› ›s›nma önlemi devrede 6 kere tek bip 6 kere 1 saniye yanar P8 Boru s›cakl›¤› hatas› 8 kere tek bip 8 kere 1 saniye yanar P9 TH5 sensör hatas› 2 kere tek bip 2 kere 1 saniye yanar U0–UP D›ﬂ ünite hatas› 1 kere çift bip 1 kere 0,4 s + 0,4 s yanar F1–FA D›ﬂ ünite hatas› 1 kere çift bip 1 kere 0,4 s + 0,4 s yanar E0–E5 Uzaktan kumanda ile iç üniteler aras›nda sinyal hatas› Yukardakilerden farkl› ses Yukardakilerden farkl› yanar E6–EF ‹ç ve d›ﬂ üniteler aras›nda iletiﬂim hatas› Yukardakilerden farkl› ses Yukardakilerden farkl› yanar – – Alarm tarihçesi yok Ses yok Yanmaz F F F F Ünite yok Üç kere bip Yanmaz

• Kablosuz uzaktan kumandada

2 ‹ç ünitenin al›c› ünitesinden sürekli uyar› sesi geliyor. 3 Çal›ﬂma lambas› yan›p sönüyor

• Kablolu uzaktan kumandada

Kendi kendine ar›za arama iﬂlemini baﬂlatmak için uzaktan kumandan›n “CHECK” (kontrol) dü¤mesine art arda iki kere bas›n. Kendi kendine ar›za arama iﬂlemini sona erdirmek için uzaktan kumandan›n “CHECK” (kontrol) dü¤mesine art arda iki kere bas›n. 1 LCD ekran›nda görüntülenen kodu kontrol edin.

• Описание каждого кода самопроверки приводится в следующей таблице.

1 Код проверки Симптом 2 Звук зуммера 3 СИД OPE P1 Ошибка датчика на входе Одиночный гудок × 1 Загорается на 1 сек. і 1

P2 Ошибка датчика труб Одиночный гудок × 2 Загорается на 1 сек. і 2 P4 Ошибка датчика дренажа Одиночный гудок × 4 Загорается на 1 сек. і 4 P5 Ошибка датчика насоса Одиночный гудок × 5 Загорается на 1 сек. і 5 P6 Срабатывание предохранителя Замораживания/Перегрева Одиночный гудок × 6 Загорается на 1 сек. і 6 P8 Ошибка температуры труб Одиночный гудок × 8 Загорается на 1 сек. і 8 P9 Ошибка датчика ТН5 Одиночный гудок × 2 Загорается на 1 сек. і 2 U0–UP Ошибка наружного прибора Двойной гудок × 1 F1–FA Ошибка наружного прибора Двойной гудок × 1 E0–E5 E6–EF Ошибка связи между внутренним и наружным приборами – – Нет истории аварийной сигнализации Нет звукового сигнала Не загорается F F F F Нет прибора Тройной гудок Не загорается

• На беспроводном пульте дистанционного управления

2 Непрерывные звонки зуммера с области приема сигналов на внутреннем приборе. 3 Мигание лампочки работы

• На проводном пульте дистанционного управления

Дважды нажмите кнопку “CHECK” на пульте дистанционного управления с целью включения режима самодиагностики. Дважды нажмите кнопку “CHECK” на пульте дистанционного управления с целью завершения самодиагностики. 1 Проверьте код, отображенный на ЖК-дисплее.

Ошибка в сигнале между пультом дистанционного управления и наружными приборами Сигналы, отличные от вышеназванных

Сигналы, отличные от вышеназванных

Загорается на 0,4 сек. + 0,4 сек. × 1

Загорается на 0,4 сек. + 0,4 сек. × 1 Загорается в режиме, отличном от вышеназванных Загорается в режиме, отличном от вышеназванных

8. Test run

8. Testlauf

• If the unit cannot be operated properly after the above test run has been performed, refer to the following table to remove the cause.

Symptom

Wired remote controller LED 1, 2 (PCB in outdoor unit)

H0 → Error code

Display messages do not apper even when operation switch is turned ON (operation lamp does not light up).

On the wireless remote controller with condition above, following phenomena takes place.

• No signals from the remote controller are accepted.

• OPE lamp is blinking.

• The buzzer makes a short pipng sound.

Note: Operation is not possible for about 30 seconds after cancellation of function selection. (Correct operation)

For description of each LED (LED1, 2, 3) provided on the indoor controller, refer to the following table.

LED1 (power for microcomputer) Indicates whether control power is supplied. Make sure that this LED is always lit. LED2 (power for remote controller) Indicates whether power is supplied to the remote controller. This LED lights only in the case of the

LED3 (communication between indoor and outdoor units) Indicates state of communication between the indoor and outdoor units. Make sure that this LED is

For about 2 minutes following power-on

After about 2 minutes has expired following power-on

After LED 1, 2 are lighted, LED 2 is turned off, then only LED 1 is lighted. (Correct operation)

Only LED 1 is lighted. → LED 1, 2 blink.

Only LED 1 is lighted. → LED 1 blinks twice, LED 2 blinks once.

indoor unit which is connected to the outdoor unit refrigerant address “0”.

always blinking.

• For about 2 minutes following power-on, operation of the remote controller is not possible due to system start-up. (Correct operation)

• Connector for the outdoor unit’s protection device is not connected.

• Reverse or open phase wiring for the outdoor unit’s power terminal block (L1, L2, L3)

• Incorrect wiring between indoor and outdoor units (incorrect polarity of S1, S2, S3)

• Remote controller wire short

Cause

• Wenn das Gerät nach dem obigen Probelauf nicht richtig betrieben werden kann, siehe folgende Tabelle zum Beheben der Ursache.

Symptom

Schnurgebundene Fernbedienung LED 1, 2 (Leiterplatte in Außenaggregat)

Für etwa 2 Minuten

H0 → Fehlercode

Auf dem Display erscheinen keine Meldungen, auch wenn das Gerät einge- schaltet ist (Betriebsanzeige leuchtet nicht).

Bei der schnurlosen Fernbedienung im obigen Betriebszustand treten folgende Erscheinungen auf.

• Keine Signale von der Fernbedienung werden akzeptiert.

• OPE-Lämpchen blinkt.

• Der Signaltongeber gibt einen kurzer Piepton aus.

Hinweis: Für etwa 30 Sekunden nach Beenden der Funktionswahl ist der Betrieb nicht möglich. (Korrekter Betrieb)

Eine Beschreibung jeder LED (LED 1,2,3), die mit der Steuerung der Innenanlage geliefert wurde, findet sich in der nachstehenden Tabelle.

LED 1 (Betriebsstrom für Mikrocomputer) Zeigt an, ob Steuerstrom anliegt. Sicherstellen, daß die LED immer leuchtet. LED 2 (Betriebsstrom für Fernbedienung) Zeigt an, ob Strom an der Fernbedienung anliegt. Diese LED leuchtet nur bei einem Innenaggregat,

LED 3 (Kommunikation zwischen Innenaggregat und Außen- aggregat)

nach dem Einschalten.

Wenn etwa 2 Minuten nach dem Einschalten vergangen sind.

LED 1 und 2 leuchten auf, dann LED 2 wird ausgeschaltet, nur LED 1 leuchtet. (Korrekter Betrieb)

Nur LED 1 leuchtet. → LED 1 und 2 blinken.

Nur LED 1 leuchtet. → LED 1 blinkt zweimal, LED 2 blinkt einmal.

daß an das Außenaggregat mit der Kältemitteladresse “0” angeschlossen ist. Zeigt den Zustand der Kommunikation zwischen Innenaggregaten und Außenaggregaten an.

Sicherstellen, daß diese LED immer blinkt.

• Für etwa 2 Minuten nach dem Einschalten ist der Betrieb der Fernbedienung aufgrund des Anlagenstarts nicht mög- lich. (Korrekter Betrieb)

• Der Steckverbinder für das Schutzgerät des Außenaggregats ist nicht angeschlossen.

• Phasenverkehrt oder offene Phasenverdrahtung für Betriebs- strom-Klemmenblock (L1, L2, L3)

• Falsche Verdrahtung zwischen Innen- und Außenaggregat (falsche Polung von S1, S2, S3)

• Kurzschluß des Fernbedienungskabels

Ursache

8. Marche d’essai

8. Provkörning

• Si vous ne parvenez pas à faire fonctionner l’appareil correctement après avoir mené à bien le test d’essai indiqué ci-dessus, consulter le tableau suivant pour en trouver la cause éventuelle.

Symptôme

Télécommande filaire Témoin 1, 2 (circuit de l’appareil extérieur)

Pendant environ 2

H0 → Code d’erreur

Aucun message n’est affiché même lorsque l’interrupteur de fonctionnement est sur ON (le témoin de fonctionnement ne s’allume pas).

Sur la télécommande sans fil, avec les problèmes susmentionnés, il se passe ce qui suit :

• Aucun signal de la télécommande n’est accepté.

• Le témoin OPE clignote.

• La sonnerie émet un son court et aigu.

Remarque: Son utilisation n’est pas possible pendant 30 secondes après l’annulation de la sélection de fonction (Fonctionnement correct).

Pour la description de chacun des témoins (LED 1, 2, 3) repris sur le contrôleur de l’appareil intérieur, se reporter au tableau suivant.

LED1 (alimentation du micro-ordinateur) Indique si l’alimentation est fournie au contrôleur. Ce témoin doit toujours être allumé. LED2 (alimentation de la télécommande) Indique si l’alimentation est fournie à la télécommande. Ce témoin s’allume uniquement pour l’appareil

LED3 (communication entre les appareils intérieur et extérieur) Indique l’état de communication entre les appareils intérieur et extérieur. Ce témoin doit toujours

minutes après la mise sous tension.

Après un délai d’environ deux minutes suivant la mise sous tension.

LED 1 et 2 sont allumés, LED 2 s’éteint, puis seul LED 1 reste allumé (Fonctionnement correct).

Seul LED 1 est allumé. → LED 1 et 2 clignotent.

Seul LED 1 est allumé. → LED 1 clignote deux fois, LED 2 clignote une fois.

intérieur raccordé à l’appareil réfrigérant extérieur dont l’adresse est “0”.

clignoter.

• Pendant environ deux minutes après la mise sous tension, il n’est pas possible d’utiliser la télécommande à cause du démarrage du système (Fonctionnement correct).

• Le connecteur pour le dispositif de protection de l’appareil extérieur n’est pas raccordé.

• Câblage inversé ou en phase ouverte pour le bloc d’alimen- tation de l’appareil extérieur (L1, L2, L3)

• Câblage incorrect entre les appareils intérieur et extérieur (polarité incorrecte de S1, S2, S3)

• Court-circuit de la télécommande

Cause

• Om enheten inte fungerar som den ska efter ovanstående initiala körning, använd tabellen nedan för felsökning.

Symptom

Ledningsdragen fjärrkontroll LED 1, 2-indikator (PCB på utomhusenhet)

H0 → Felkod

Displaymeddelanden visas inte trots att driftsströmbrytaren är PÅ (strömlampan tänds inte).

Följande sker på en trådlös fjärrkontroll med ovannämnda problem.

• Ingen signal från fjärrkontrollen tas emot.

• OPE-lampan blinkar.

• Larmet ger ifrån sig ett kort tjutande ljud.

Anmärkning: Drift är ej möjlig i ca. 30 sekunder efter avbrutet funktionsval. (Normal drift)

För en beskrivning av de enskilda lysdioderna (LED 1, 2 3) på inomhusenhetens manöverdel hänvisas till nedanstående tabell.

LED1 (ström till mikrodatorn) Anger tillgången på kontrollström. Se till att den här INDIKATORN alltid är tänd. LED2 (ström till fjärrkontrollen) Anger förekomsten av ström till fjärrkontrollen. Den här INDIKATORN lyser endast då inomhusenheten

LED3 (kommunikation mellan inomhus- och utomhusenheterna) Anger kommunikationsstatus mellan inomhus- och utomhusenheterna. Se till att den här INDIKATORN

I cirka två minuter efter att strömmen slogs på

När cirka två minuter har gått efter att strömmen slogs på

Efter det att LED 1, 2 tänds, slocknar LED 2 och enbart LED 1 är tänd. (Normal drift)

Enbart LED 1 är tänd. → LED 1, 2 blinkar.

Enbart LED 1 är tänd. → LED 1 blinkar två gånger, LED 2 blinkar en gång.

är ansluten till utomhusenhet med kylmedelsadress “0”.

alltid blinkar.

• Fjärrkontrollen fungerar inte under de cirka två minuter som följer efter att strömmen slagits på: detta på grund av systemstart. (Normal drift)

• Utomhusenhetens skyddsanordning har inte kopplats in.

• Motfas- eller öppen faskoppling för utomhusenhetens

kopplingsplint (L1, L2, L3)

• Felaktig ledningsdragning mellan inomhus- och utomhusenheterna (felaktig polaritet för S1, S2, S3)

• Kortsluten fjärrkontrollsladd

Orsak

8. Proefdraaien

8. Prova di funzionamento

• Indien het apparaat niet op de juiste manier kan worden bediend nadat het bovenstaande proefdraaien is uitgevoerd, dient u de onderstaande tabel te raadplegen om de oorzaak weg te nemen.

Symptoom

Afstandsbediening met draad LED 1, 2 (printplaat in buitenapparaat)

H0 → Foutcode

Schermberichten verschijnen niet terwijl de bedieningsschakelaar is ingeschakeld (bedieningslampje licht niet op).

Bij een draadloze afstandsbediening zoals hierboven beschreven, is het volgende van toepassing:

• Er worden geen signalen van de afstandsbediening geaccepteerd.

• De OPE-lamp knippert.

• De zoemer maakt een kort piepend geluid.

Opmerking: Bediening is niet mogelijk gedurende ongeveer 30 seconden na het annuleren van de functieselectie. (Juiste werking)

Raadpleeg de onderstaande tabel voor een beschrijving van de LED’s (LED 1, 2, 3) op het bedieningspaneel binnen.

LED1 (spanning voor microcomputer) Geeft aan of er spanning voor de bediening wordt geleverd. Zorg ervoor dat deze LED brandt. LED2 (spanning voor afstandsbediening) Geeft aan of er spanning aan de afstandsbediening wordt geleverd. Deze LED brandt alleen wanneer

LED3 (communicatie tussen binnen- en buitenapparaat) Geeft de toestand van de communicatie tussen de binnen- en buitenapparaten aan. Zorg ervoor dat

Gedurende ongeveer 2 minuten na het inschakelen

Nadat ongeveer 2 minuten zijn verstreken na het inschakelen

Na het oplichten van LED 1 en 2, wordt LED 2 uitgeschakeld, en blijft alleen LED 1 oplichten. (Juiste werking)

Alleen LED 1 licht op. → LED 1en 2 knipperen.

Alleen LED 1 licht op. → LED 1 knippert tweemaal, LED 2 knippert eenmaal.

het binnenapparaat is aangesloten op het koeleradres “0” van het buitenapparaat.

deze LED altijd knippert.

• Gedurende ongeveer 2 minuten na het inschakelen is het gebruik van de afstandsbediening niet mogelijk vanwege het opstarten van het systeem. (Juiste werking)

• Het aansluitstuk voor het beschermingsapparaat van het buitenapparaat is niet aangesloten.

• Draai de fasebedrading om of open deze bij het aansluitblok (L1, L2, L3) van het buitenapparaat.

• Onjuiste bedrading tussen het binnen- en buitenapparaat (onjuiste polariteit van S1, S2, S3)

• Snoer van de afstandsbediening is te kort.

Oorzaak

• Qualora non sia possibile far funzionare l’unità correttamente dopo aver eseguito la prova di funzionamento di cui sopra, fare riferimento alla tabella sottostante per eliminare la causa della disfunzione.

Sintomo

Comando a distanza con filo

H0 → Codice di errore

Non appaiono i messaggi sul display anche quando l’interruttore di funzionamento è acceso (ON) (la spia di funzionamento non si accende).

Sul comando a distanza senza filo con le condizioni di cui sopra, si possono verificare i seguenti fenomeni.

• Non vengono accettati i segnali provenienti dal comando a distanza.

• La spia OPE lampeggia.

• Il cicalino fa un breve suono acuto.

Nota: Il funzionamento non è possibile per circa 30 secondi dopo la cancellazione della selezione della funzione (funzionamento corretto).

Per una descrizione di ciascun LED (LED 1, 2, 3) previsto per l’unità di controllo interna, fare riferimento alla tabella seguente.

LED1 (alimentazione del microcomputer) Indicata la presenza dell’alimentazione di comando. Accertarsi che questo LED sia sempre acceso. LED2 (alimentazione del regolatore a distanza) IIndica se il regolatore a distanza è alimentato. Questo LED si accende solo nel caso in cui la sezione

LED3 (comunicazione fra le sezioni interne ed esterne) Indica lo stato della comunicazione fra le sezioni interne ed esterne. Accertarsi che questo LED

Per 2 minuti circa dopo l’accensione

Dopo che sono trascorsi 2 minuti dall’accensione

LED 1, 2 (scheda a circuiti stampati della sezione interna) LED 1 e LED 2 sono accesi, quindi LED 2 si

spegne e solo LED 1 è acceso (funzionamento corretto).

Solo LED 1 è accesso. → LED 1 e LED 2 lampeggiano.

Solo LED 1 è acceso. → LED 1 lampeggia due volte, LED 2 lampeggia una volta.

interna collegata alla sezione esterna di refrigerante abbia indirizzo “0”.

lampeggi sempre.

• Per circa 2 minuti dopo l’accensione dell’unità, l’attivazione con il comando a distanza non è possibile a causa dell’av- viamento del sistema (funzionamento corretto).

• Il connettore del dispositivo di protezione della sezione esterna non è collegato.

• Cablaggio della fase aperta o di inversione del blocco terminale di alimentazione della sezione esterna (L1, L2, L3)

• Cablaggio non corretto fra le sezioni interne e esterne (polarità non corretta di S1, S2, S3)

• Cortocircuito del filo del comando a distanza

Motivo

8. Prueba de funcionamiento

8. Ensaio

• Si no se puede activar la unidad adecuadamente después de haberse llevado a cabo la ejecución de prueba, consulte la tabla siguiente para suprimir la causa.

Síntoma

Controlador remoto cableado

Durante aproxima-

H0 → Código de error

NO aparecen mensajes en pantalla aunque se active el interruptor de funcionamiento (la luz de funcionamiento no se enciende).

Si sucede lo que se ha indicado anteriormente:

• No se acepta ninguna señal procedente del controlador remoto.

• La luz OPE parpadea.

• Se emite un pitido breve.

Nota: No se puede utilizar durante aproximadamente 30 segundos después de cancelar la selección de funciones. (Funcionamiento correcto)

Para la descripción de cada uno de los LED (LED 1, 2, 3) de los controladores interiores, consulte la tabla siguiente.

LED1 (alimentación para microordenador) Indica si se suministra alimentación de control. Asegúrese de que este LED esté siempre encendido. LED2 (alimentación para controlador remoto) Indica si se suministra alimentación al controlador remoto. Este LED se enciende únicamente en

LED3 (comunicación entre unidades interior y exterior) Indica el estado de comunicación entre las unidades interior y exterior. Asegúrese de que este LED

damente 2 minutos después del encendido.

Aproximadamente 2 minutos después de haber finalizado el encendido.

LED 1, 2 (tarjeta de circuito impreso en unidad exterior)

Se iluminan los LED 1 y 2 y, a continuación, el LED 2 se apaga y sólo queda encendido el LED 1. (Funcionamiento correcto)

Sólo se ilumina el LED 1. → Los LED 1 y 2 parpadean.

Sólo se ilumina LED 1. → El LED 1 parpadea dos veces y el LED 2 una.

caso de una unidad interior conectada a la dirección de refrigerante “0” de la unidad exterior.

esté siempre parpadeando.

• Durante aproximadamente 2 minutos después del encendi- do, no se puede utilizar el control remoto debido al proceso de calentamiento del equipo. (Funcionamiento correcto)

• El conector del dispositivo de protección de la unidad exterior no está conectado.

• Cableado de fase abierta o invertida del bloque de terminales de alimentación de la unidad exterior (L1, L2, L3).

• Cableado incorrecto entre las unidades interior y exterior (polaridad incorrecta de S1, S2, S3).

• El cable del controlador remoto es corto

Causa

• Se não for possível utilizar correctamente a unidade após o teste anterior ter sido levado a cabo, consulte o quadro que se segue para eliminar a causa do problema.

Sintoma

Controlo remoto com fio

Durante cerca de 2

H0 → Código de erro

As mensagens do visor não aparecem mesmo quando o interruptor de operação está activado (a lâmpada de operação não acende)

No controlo remoto sem fio com a condição acima, dá-se o seguinte fenómeno.

• Não é aceite nenhum sinal do controlo remoto.

• Lâmpada OPE está a piscar.

• O zumbidor produz um som curto de tubo.

Note: O funcionamento não é possível durante cerca de 30 segundos depois de cancelar a selecção da função. (Funcionamento correcto)

Para obter a descrição de cada LED (LED1,2,3) do controlador interno, consulte o quadro que se segue.

LED1 (alimentação para o microcomputador) Indica se é fornecida energia de controlo. Certifique-se de que este LED está sempre iluminado. LED2 (alimentação para o controlo remoto) Indica se é fornecida energia ao controlo remoto. Este LED ilumina-se apenas se a unidade interior

LED3 (comunicação entre as unidades interior e exterior) Indica o estado de comunicação entre as unidades interior e exterior. Certifique-se de que este LED

minutos após o accionamento

Depois dos 2 minutos terem passado a seguir ao accionamento

LED 1, 2 (placa de circuito impresso na unidade exterior)

Depois do LED 1, 2 acende, LED 2 é desligado, depois apenas o LED 1 acende. (Funcionamento correcto)

Apenas o LED 1 está iluminado. → LED 1, 2 pisca.

Apenas LED 1 está iluminado. → LED 1 pisca duas vezes, LED 2 pisca uma vez.

estiver ligada ao endereço “0” do refrigerante da unidade exterior.

está sempre intermitente.

• A utilização do controlo remoto sem fios não é possível durante cerca de 2 minutos após o accionamento da unidade devido ao arranque do sistema. (Funcionamento correcto)

• O conector para o dispositivo de protecção da unidade exte- rior não está colocado.

• Ligação em fase inversa ou aberta para o quadro do terminal de potência da unidade exterior (L1, L2, L3)

• Ligação incorrecta entre as unidades interior e exterior (polaridade incorrecta de S1, S2, S3)

• Controlo remoto com fio curto

Causa

8. Afprøvning

8. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

• Hvis enheden ikke kan betjenes korrekt efter den ovenfor beskrevne testkørsel, skal nedenstående skema bruges til fejlfinding.

Symptom

Ledningsbetjent fjernbetjening LED 1, 2 (PCB i udendørsenhed)

H0 → Fejlkode

Displaymeddelelser vises ikke, selv når der er tændt for enheden (driftslampen lyser ikke).

Pga. de ovenstående forhold sker følgende:

• Der modtages intet signal fra fjernbetjeningen.

• OPE-indikatoren blinker.

• Brummeren kommer med en kort biplyd.

Bemærk: Betjening er ikke mulig i ca. 30 sekunder efter annullering af funktionsvalg (korrekt drift).

Nedenstående skema giver en beskrivelse af de enkelte LED-lamper (1,2,3) på indendørsenheden.

LED 1 (indikator for mikrocomputer) Indikerer om der tilføres styrestrøm. Denne LED-lampe skal altid være tændt. LED 2 (indikator for fjernbetjening) Indikerer om fjernbetjeningen tilføres strøm. Denne LED-lampe lyser kun, hvis indendørsenheden er

LED 3 (kommunikation mellem inden- og udendørsenhederne) Indikerer kommunikationsstatus mellem inden- og udendørsenhederne. Denne LED-lampe skal altid

I ca. 2 minutter, efter at enheden er blevet tændt

Når der er gået ca. 2 minutter, at efter enheden er blevet tændt

Først tændes LED 1 og 2, dernæst slukkes LED 2, så kun LED 1 lyser (korrekt drift).

Kun LED 1 lyser → LED 1 og 2 blinker.

Kun LED 1 lyser → LED 1 blinker to gange, LED 2 blinker én gang.

forbundet til udendørsenhedens kølemiddeladresse “0”.

blinke.

• I ca. to minutter, efter at der er blevet tændt for enheden, er betjening med fjernbetjeningen ikke mulig pga. enhedens opstart (korrekt drift).

• Stikket til udendørsenhedens beskyttelsesanordning er ikke tilsluttet.

• Omvendt- eller åben faseforbindelse til udendørsenhedens klemrække (L1, L2, L3).

• Ukorrekt forbindelse mellem inden- og udendørsenhederne (ukorrekt polaritet for S1, S2, S3).

• Fjernbetjeningens ledning er for kort.

Årsag

• ™В ВЪ›ЩˆЫЛ Ф˘ Л МФУ¿‰· ‰ВУ ПВИЩФ˘ЪБВ› О·УФУИО¿ ·КФ‡ ВОЩВП¤ЫВЩВ ЩЛУ ·Ъ·¿Уˆ ‰И·‰ИО·Ы›· ‰ФОИМ·ЫЩИО‹˜ ПВИЩФ˘ЪБ›·˜, ·У·ЩЪ¤НЩВ ЫЩФУ ›У·О· Ф˘

·ÎÔÏÔ˘ıÂ› ÁÈ· Ó· Ï˘ıÂ› ÙÔ Úﬁ‚ÏËÌ·.

™‡ÌÙˆÌ·

∂УЫ‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ LED 1, 2 (PCB ЫЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·)

°È· 2 ÂÚ›Ô˘

H0 → ∫ˆ‰ÈÎﬁ˜ ÛÊ¿ÏÌ·ÙÔ˜

¢ВУ ВМК·У›˙ФУЩ·И МЛУ‡М·Щ· ВУ‰В›НВˆУ ﬁЩ·У В›У·И ВУВЪБФФИЛМ¤УФ˜ (√¡) Ф ‰И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ (‰ВУ ·У¿‚ВИ Л П˘¯У›· ПВИЩФ˘ЪБ›·˜).

™ЩФ ·Ы‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ·Ъ·ЩЛЪФ‡УЩ·И Щ· ·Ъ·О¿Щˆ ЫЩИ˜ ЪФ·У·КВЪﬁМВУВ˜ ВЪИЩТЫВИ˜.

• ¢ВУ Б›УФУЩ·И ‰ВОЩ¿ Щ· Ы‹М·Щ· ·ﬁ ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ.

• ∞Ó·‚ÔÛ‚‹ÓÂÈ Ë Ï˘¯Ó›· OPE.

• √ ‚ФМ‚ЛЩ‹˜ ВО¤МВИ ¤У· Ы‡УЩФМФ Л¯ЛЩИОﬁ Ы‹М·.

¶·Ъ·Щ‹ЪЛЫЛ: ªВЩ¿ ЩЛУ ·О‡ЪˆЫЛ ЩЛ˜ ПВИЩФ˘ЪБ›·˜ ‰ВУ В›У·И ‰˘У·Щ‹ Л ПВИЩФ˘ЪБ›· БИ· ВЪ›Ф˘ 30 ‰В˘ЩВЪﬁПВЩ·. (√Ъı‹ ПВИЩФ˘ЪБ›·)

°И· ВЪИБЪ·К‹ О¿ıВ ВУ‰ВИОЩИО‹˜ П˘¯У›·˜ LED (LED 1, 2, 3) Ф˘ ˘¿Ъ¯ВИ ЫЩФ Ы‡ЫЩЛМ· ВП¤Б¯Ф˘ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜, ·У·ЩЪ¤НЩВ ЫЩФУ ·Ъ·О¿Щˆ ›У·О·.

LED1 (ЩЪФКФ‰ФЫ›· ЩФ˘ МИОЪФ¸ФПФБИЫЩ‹) ¢ЛПТУВИ ЩЛУ ·ЪФ¯‹ ИЫ¯‡Ф˜ ЫЩФ Ы‡ЫЩЛМ· ВП¤Б¯Ф˘. µВ‚·ИˆıВ›ЩВ ﬁЩИ ·˘Щ‹ Л ВУ‰ВИОЩИО‹ П˘¯У›·

LED2 (ЩЪФКФ‰ФЫ›· ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘) ¢ЛПТУВИ ЩЛУ ·ЪФ¯‹ ИЫ¯‡Ф˜ ЫЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ. ∞˘Щ‹ Л ВУ‰ВИОЩИО‹ П˘¯У›· ·У¿‚ВИ МﬁУФ ЫВ

LED3 (ВИОФИУˆУ›· МВЩ·Н‡ ВЫˆЩВЪИО‹˜ О·И ВНˆЩВЪИО‹˜ МФУ¿‰·˜) ¢ЛПТУВИ ЩЛУ О·Щ¿ЫЩ·ЫЛ ВИОФИУˆУ›·˜ МВЩ·Н‡ ЩЛ˜ ВЫˆЩВЪИО‹˜ О·И ВНˆЩВЪИО‹˜ МФУ¿‰·˜. µВ‚·ИˆıВ›ЩВ

ПВЩ¿ ·КФ‡ ЩВıВ› ЫВ ПВИЩФ˘ЪБ›· Л МФУ¿‰·

ªÂÙ¿ ·ﬁ 2 ÂÚ›Ô˘ ÏÂÙ¿

·КФ‡ ЩВıВ› ЫВ ПВИЩФ˘ЪБ›· Л МФУ¿‰·

ªﬁПИ˜ ·У¿„Ф˘У ФИ ВУ‰ВИОЩИО¤˜ П˘¯У›В˜ 1, 2, Л П˘¯У›· 2 Ы‚‹УВИ О·И ·У¿‚ВИ МﬁУФ Л П˘¯У›· 1. (√Ъı‹ ПВИЩФ˘ЪБ›·)

ªﬁУФ Л ВУ‰ВИОЩИО‹ П˘¯У›· 1 ·У¿‚ВИ. → √И ВУ‰ВИОЩИО¤˜ П˘¯У›В˜ 1, 2 ·У·‚ФЫ‚‹УФ˘У.

ªﬁУФ Л ВУ‰ВИОЩИО‹ П˘¯У›· 1 ·У¿‚ВИ. → ∏ Ï˘¯Ó›· 1 ·Ó·‚ÔÛ‚‹ÓÂÈ ‰‡Ô ÊÔÚ¤˜, Ë Ï˘¯Ó›· 2

·Ó·‚ÔÛ‚‹ÓÂÈ Ì›· ÊÔÚ¿.

Â›Ó·È ¿ÓÙ· ·Ó·ÌÌ¤ÓË.

ВЪ›ЩˆЫЛ Ф˘ Л ВЫˆЩВЪИО‹ МФУ¿‰· В›У·И Ы˘У‰В‰ВМ¤УЛ ЫЩЛ ‰ИВ‡ı˘УЫЛ “0” ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

ﬁЩИ ·˘Щ‹ Л ВУ‰ВИОЩИО‹ П˘¯У›· ·У·‚ФЫ‚‹УВИ Ы˘УВ¯Т˜.

• °И· ВЪ›Ф˘ 2 ПВЩ¿ ·КФ‡ ЩВıВ› ЫВ ПВИЩФ˘ЪБ›· Л МФУ¿‰·, Л ПВИЩФ˘ЪБ›· ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ ‰ВУ В›У·И ‰˘У·Щ‹ ПﬁБˆ ЩЛ˜ ВОО›УЛЫЛ˜ ЩФ˘ Ы˘ЫЩ‹М·ЩФ˜ (√Ъı‹ ПВИЩФ˘ЪБ›·)

•

∆Ф ‚‡ЫМ· БИ· ЩЛ ‰И¿Щ·НЛ ЪФЫЩ·Ы›·˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ ‰ВУ В›У·И Ы˘У‰В‰ВМ¤УФ.

•

∞УЩ›ЫЩЪФКЛ ‹ ·УФИ¯Щ‹ ‰И¿Щ·НЛ О·Пˆ‰›ˆУ БИ· ЩФ ОИ‚ТЩИФ ·ОЪФ‰ВОЩТУ ЩЪФКФ‰ФЫ›·˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ (L1, L2, L3)

•

§·Уı·ЫМ¤УЛ Ы‡У‰ВЫЛ МВЩ·Н‡ ЩЛ˜ ВЫˆЩВЪИО‹˜ О·И ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ (П·Уı·ЫМ¤УЛ ФПИОﬁЩЛЩ· ЩˆУ S1, S2, S3)

•

∆Ф О·ПТ‰ИФ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘ В›У·И ОФУЩﬁ

∞ÈÙ›·

8. Çal›ﬂma testi

中

• Yukar›daki test çal›ﬂt›rmas› yap›ld›ktan sonra ünite gerekti¤i gibi çal›ﬂt›r›lamazsa, nedenini ortadan kald›rmak için aﬂa¤›daki tablo bak›n›z.

Belirti

Kablolu Uzaktan Kumanda LED 1, 2 (d›ﬂ ünitedeki PCB)

H0 → Hata Kodu

Çal›ﬂt›rma dü¤mesi ON (aç›k) durumuna getirildi¤inde bile ekran mesajlar› görünmüyor (çal›ﬂma lambas› yanm›yor).

Yukar›daki durum mevcutken kablosuz uzaktan kumandada ﬂu olgular gözlenir.

• Uzaktan kumandadan gelen sinyaller kabul edilmez.

• OPE lambas› sürekli yan›p söner.

• K›sa bir ince düdük sesi ﬂeklinde uyar› sesi duyulur.

Not: Fonksiyon seçiminin iptal edilmesinden sonra 30 saniye kadar çal›ﬂt›rma mümkün de¤ildir. (Do¤ru çal›ﬂma)

‹ç ünite kontrol birimi üzerindeki her LED’in (LED1, 2, 3) tan›m› için aﬂa¤›daki tabloya bak›n›z.

LED1 (mikro bilgisayar için güç) Kontrol için güç mevcut olup olmad›¤›n› gösterir. Bu LED’in daima yan›k olmas›na dikkat edin. LED2 (uzaktan kumanda birimi için güç) Uzaktan kumanda için güç mevcut olup olmad›¤›n› gösterir. Bu LED yaln›z iç ünitenin d›ﬂ ünite “0”

LED3 (iç ve d›ﬂ ünite aras›nda iletiﬂim) ‹ç ünite ile d›ﬂ ünite aras›ndaki iletiﬂimin durmunu gösterir. Bu LED’in daima yan›p söner durumda

Elektrik ﬂalterinin aç›lmas›ndan sonra 2 dakika kadar

Elektrik ﬂalterinin aç›lmas›ndan 2 dakika kadar geçtikten sonra

LED 1 ve 2 yan›yor, LED 2 sönüyor, sonra yaln›z LED 1 yan›yor. (Do¤ru çal›ﬂma)

Yaln›z LED 1 yan›yor. → LED 1 ve 2 yan›p sönüyor.

Yaln›z LED 1 yan›yor. → LED 1 iki kere yan›p sönüyor, LED 2 bir kere yan›p sönüyor.

so¤utucu adresine ba¤lanmas› durumunda yanar.

olmas›na dikkat edin.

• Sistemin çal›ﬂmaya baﬂlama süreci nedeniyle, elektrik ﬂalterinin aç›lmas›ndan sonra 2 dakika kadar uzaktan kumanda çal›ﬂmaz. (Do¤ru çal›ﬂma)

• D›ﬂ ünitelerin koruma cihaz›n›n konektörü ba¤lanmam›ﬂ.

• D›ﬂ ünitelerin güç terminal bloku kablolar› ters veya aç›k faz olarak ba¤lanm›ﬂ (L1, L2, L3)

• ‹ç ve d›ﬂ üniteler aras›ndaki kablolar yanl›ﬂ ba¤lanm›ﬂ (S1, S2, S3 yanl›ﬂ polariteli)

• Uzaktan kumanda kablosunda k›sa devre.

Nedeni

8. Выполнение испытания

• Если прибор не работает должным образом после проведения пробного прогона, устраните неисправность, обратившись к нижеприведенной таблице.

Симптом

Проводной пульт дистанционного управления

В течение

H0 → Код ошибки

Сообщения об ошибках не выводятся на дисплей, даже если выключатель работы находится в положении ON (Вкл.) (не горит лампочка работы).

В вышеописанном состоянии беспроводного пульта дистанционного управления наблюдаются следующие явления.

• Сигналы с пульта дистанционного управления не принимаются.

• Мигает лампочка OPE.

• Зуммер издает короткий высокий гудок.

Примечание: В течение приблизительно 30 секунд после отмены выбора функции управление невозможно. (Правильная работа)

Описание каждого СИДа (СИД1,2,3) на пульте управления внутреннего прибора приводится в таблице ниже.

СИД1 (питание микрокомпьютера) Показывает наличие питания системы управления. Убедитесь в том, что данный СИД горит

СИД2 (питание пульта дистанционного управления) Показывает наличие питания пульта дистанционного управления. Данный СИД загорается только

СИД3 (связь между внутренним и наружным приборами) Показывает состояние связи между внутренним и наружным приборами. Убедитесь в том, что

приблизительно 2 минут после включения питания.

По истечении приблизительно 2 минут после включения питания.

СИД 1, 2 (печатная плата на наружном приборе)

•

После загорания СИД 1, 2, СИД 2 выключается, горит только СИД 1. (Правильная работа)

Горит только СИД 1. → СИД 1, 2 мигают.

Горит только СИД 1. → СИД 1 мигает дважды, СИД 2 мигает один раз.

постоянно.

в том случае, когда внутренний прибор подсоединен к адресу “0” хладагента наружного прибора.

данный СИД мигает постоянно.

В течение приблизительно 2 минут после включения питания работа пульта дистанционного управления невозможна вследствие запуска системы. (Правильная работа)

•

Не подсоединен соединитель защитного устройства наружного прибора.

•

Обратное подсоединение фаз или неполнофазный режим электропроводки на блоке терминалов питания наружного прибора (L1, L2, L3).

•

Неправильная электропроводка между внутренним и наружным приборами (неправильная полярность S1, S2, S3)

•

Короткое замыкание провода пульта дистанционного управления

Причина

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

The product at hand is based on the following EU regulations:

• Low Voltage Directive 73/23/EEC

• Electromagnetic Compatibility Directive 89/

336/EEC

• Machinery Directive 98/37/EC

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

BG79S114H01

HEAD OFFICE: MITSUBISHI DENKI BLDG., 2-2-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Printed in Japan

Mitsubishi PSH-P3GAH, PSH-P4GAH, PSH-P5GAH, PSH-P6GAH, PSA-P3GA Installation Manual
