Mitsubishi PKFY-P VKM-E, PLFY-P VCM-E2 User Manual

Air-Conditioners For Building Application

INDOOR UNIT

PKFY-P·VKM-E PLFY-P·VCM-E2

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de airconditioner gebruikt.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto.

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro della stessa.

EΓXEIPIΔIO OΔHΓIΩN XPHΣEΩΣ

Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέησετε σε λειτουργία τη μονάδα κλιματισμού.

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a unidade de ar condicionado.

FOR USER

FÜR BENUTZER

POUR L’UTILISATEUR

VOOR DE GEBRUIKER

PARA EL USUARIO

PER L’UTENTE

ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

PARA O UTILIZADOR

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Português

Işletme Elkitabı

Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu elkitabını dikkatle okuyunuz.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

操作说明书

在操作空调机之前，请全面阅读本操作说明书，以便安全和正确地使用本机。

KULLANICI İÇİN

ДЛЯ ПОЛЬЗОВАТЕЛЯ

用户适用

Türkçe

Русский

中文

Contents

1. Safety Precautions ................................................................2

2. Parts Names ..........................................................................2

3. Screen Configuration .............................................................5

4. Setting the Day of the Week and Time ..................................5

5. Operation ...............................................................................5

6. Timer .....................................................................................8

1. Safety Precautions

 Before installing the unit, make sure you read all the

“Safety Precautions”.

 The “Safety Precautions” provide very important

points regarding safety. Make sure you follow them.

 Please report to or take consent by the supply

authority before connection to the system.

Warning:

• The unit must not be installed by the user. Ask the dealer or an authorized company to install the unit. If the unit is installed improperly, water leakage, electric shock or fire may result.

• Do not stand on, or place any items on the unit.

• Do not splash water over the unit and do not touch the unit with wet hands. An electric shock may result.

• Do not spray combustible gas close to the unit. Fire may result.

• Do not place a gas heater or any other open-flame appliance where it will be exposed to the air discharged from the unit. Incomplete combustion may result.

• Do not remove the front panel or the fan guard from the outdoor unit when it is running.

• Never repair the unit or transfer it to another site by yourself.

7. Other Functions ...................................................................11

8. Function Selection ...............................................................12

9. Emergency Operation for Wireless Remote-controller ........16

10. Care and Cleaning ..............................................................16

11. Troubleshooting ...................................................................18

12. Specifications ......................................................................19

Symbols used in the text

Warning: Describes precautions that should be observed to prevent danger of injury or death to the user.

Caution: Describes precautions that should be observed to prevent damage to the unit.

Symbols used in the illustrations

: Indicates a part which must be grounded.

• When you notice exceptionally abnormal noise or vibration, stop

operation, turn off the power switch, and contact your dealer.

• Never insert fingers, sticks etc. into the air inlets or outlets.

• If you detect odd smells, stop using the unit, turn off the power

switch and consult your dealer. Otherwise, a breakdown, electric shock or fire may result.

• This air conditioner is NOT intended for use by children or infirm

persons without supervision.

• Young children must be supervised to ensure that they do not

play with the air conditioner.

• If the refrigeration gas blows out or leaks, stop the operation of

the air conditioner, thoroughly ventilate the room, and contact your dealer.

Caution:

• Do not use any sharp object to push the buttons, as this may damage the remote controller.

•

Never block or cover the indoor or outdoor unit’s air inlets or outlets

• Never wipe the remote controller with benzene, thinner chemical rags, etc.

• Do not operate the unit for a long time in high humidity, e.g. leaving a door or window open. In the cool mode, if the unit is operated in a room with high humidity (80% RH or more) for a

• Do not touch the upper air outlet vane or the lower air outlet

Disposing of the unit

When you need to dispose of the unit, consult your dealer.

2. Parts Names

 Indoor Unit

PKFY-P·VKM-E PLFY-P·VCM-E2

Fan speed 2 speed 3 speed

Vane

Louver Manual ― Filter Normal Long-life Filter cleaning indication 100 hr 2,500 hr

 PKFY-P·VKM-E Wall Mounted

Air inlet

Steps 4 steps 4 steps Auto Swing

Filter

{{

Front grille

 PLFY-P·VCM-E2 4-way Ceilling Cassette

long time, water condensed in the air conditioner may drop and wet or damage furniture, etc.

damper during operation. Otherwise, condensation may form and the unit may stop operating.

Filter

Vane

Air outlet

Louver

Air outlet

Air intake

Emergency operation switch

Vane

2. Parts Names

 Wired Remote-Controller

Display Section

For purposes of this explanation, all parts of the display are shown as lit. During actual operation, only the relevant items will be lit.

Identifies the current operation

Shows the operation mode, etc. * Multi language display is

supported.

“Centrally Controlled” indicator

Indicates that operation of the remote controller has been prohibited by a master controller.

“Timer is Off” indicator

Indicates that the timer is off.

Temperature Setting

Shows the target temperature.

Operation Section

Day-of-Week

Shows the current day of the week.

Time/Timer Display

Shows the current time, unless the simple or Auto Off timer is set. If the simple or Auto Off timer is set, shows the time remaining.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Airflow up/down direction indicator

The indicator shows the direction of the outcoming airflow.

“One Hour Only” indicator

Displayed if the airflow is set to Low and downward during COOL or DRY operation mode. (Operation varies according to model.) The indicator goes off after one hour when the airflow up/down direction also changes.

Room Temperature display

Shows the room temperature. The room temperature display range is 8–39 °C. The display blinks if the temperature is less than 8 °C or 39 °C or more.

Louver display

Indicates the action of the swing louver. Does not appear if the louver is stationary.

(Power On indicator)

Indicates that the power is on.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

“Sensor” indicator

Displayed when the remote controller sensor is used.

“Locking function” indicator

Indicates that remote controller buttons have been locked.

“Clean the filter” indicator

Comes on when it is time to clean the filter.

Timer indicators

The indicator comes on if the corresponding timer is set.

Fan Speed indicator

Shows the selected fan speed.

Ventilation indicator

Appears when the unit is running in Ventilation mode.

Temperature set buttons

Down

Timer Menu button (Timer monitor/Timer set button)

Operation mode button

(Back button)

Set Time buttons

Back

Ahead

Timer On/Off button

(Set Day button)

Opening the door.

Note:

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

FILTER

CHECK

OPERATION

Built-in temperature sensor

CLEAR

TEST

ON/OFF button

Fan Speed button

button

Filter (<Enter> button)

Test Run button

Check button (Clear button)

Airflow up/down button

Louver button

Operation button)

(

To preceding

operation number.

Ventilation button

Operation button)

(

To next operation

number.

 “PLEASE WAIT” message

This message is displayed for approximately 3 minutes when power is supplied to the indoor unit or when the unit is recovering from a power failure.  Operation mode flashing display When multiple indoor units are connected to a single outdoor unit and an operation mode is selected for one indoor unit that is different from the

current operation mode of another indoor unit, the operation mode display flashes. Select the same operation mode of the other indoor unit.  “NOT AVAILABLE” message This message is displayed if a button is pressed to operate a function that the indoor unit does not have. When the same remote controller is used to operate multiple indoor units, this message is displayed if the main indoor unit is not equipped with

the selected function.  Room temperature display The indoor unit temperature sensors or the remote controller temperature sensor can be selected to measure the room temperature. The indoor

unit temperature sensors are the initial setting. When the indoor unit temperature sensors are selected to measure the room temperature, the

room temperature measured at the main indoor unit is displayed on the remote controller that operates multiple indoor units.

2. Parts Names

 Wireless Remote-Controller

Transmission area

Remote controller display

* For explanation purposes, all of the items

that appear in the display are shown.

* All items are displayed when the Reset

button is pressed.

ON/OFF button

Temperature set buttons

Fan Speed button (Changes fan speed)

Airflow button (Changes airflow up/down direction)

Mode button (Changes operation mode)

Check button

Test Run button

 When using the wireless remote controller, point it towards the receiver on the indoor unit.  If the remote controller is operated within approximately two minutes after power is

supplied to the indoor unit, the indoor unit may beep twice as the unit is performing the initial automatic check.

 The indoor unit beeps to confirm that the signal transmitted from the remote controller has

been received. Signals can be received up to approximately 7 meters in a direct line from the indoor unit in an area 45° to the left and right of the unit. However, illumination such as fluorescent lights and strong light can affect the ability of the indoor unit to receive signals.

 If the operation lamp near the receiver on the indoor unit is flashing, the unit needs to be

inspected. Consult your dealer for service.

 Handle the remote controller carefully! Do not drop the remote controller or subject it to

strong shocks. In addition, do not get the remote controller wet or leave it in a location with high humidity.

 To avoid misplacing the remote controller, install the holder included with the remote

controller on a wall and be sure to always place the remote controller in the holder after use.

Transmission indicator Timer indicator

Operation areas

Timer Off button

Timer On button

Hour button

Minute button

Set Time button (Sets the time)

Louver button (Changes left/right direction)

Reset button

Battery installation/replacement

1. Remove the top cover, insert two AAA batteries, and then install the top cover.

Top cover

Two AAA batteries Insert the negative

(–) end of each battery first. Install the batteries in the correct directions (+, –)!

2. Press the Reset button.

Press the Reset button with an object that has a narrow end.

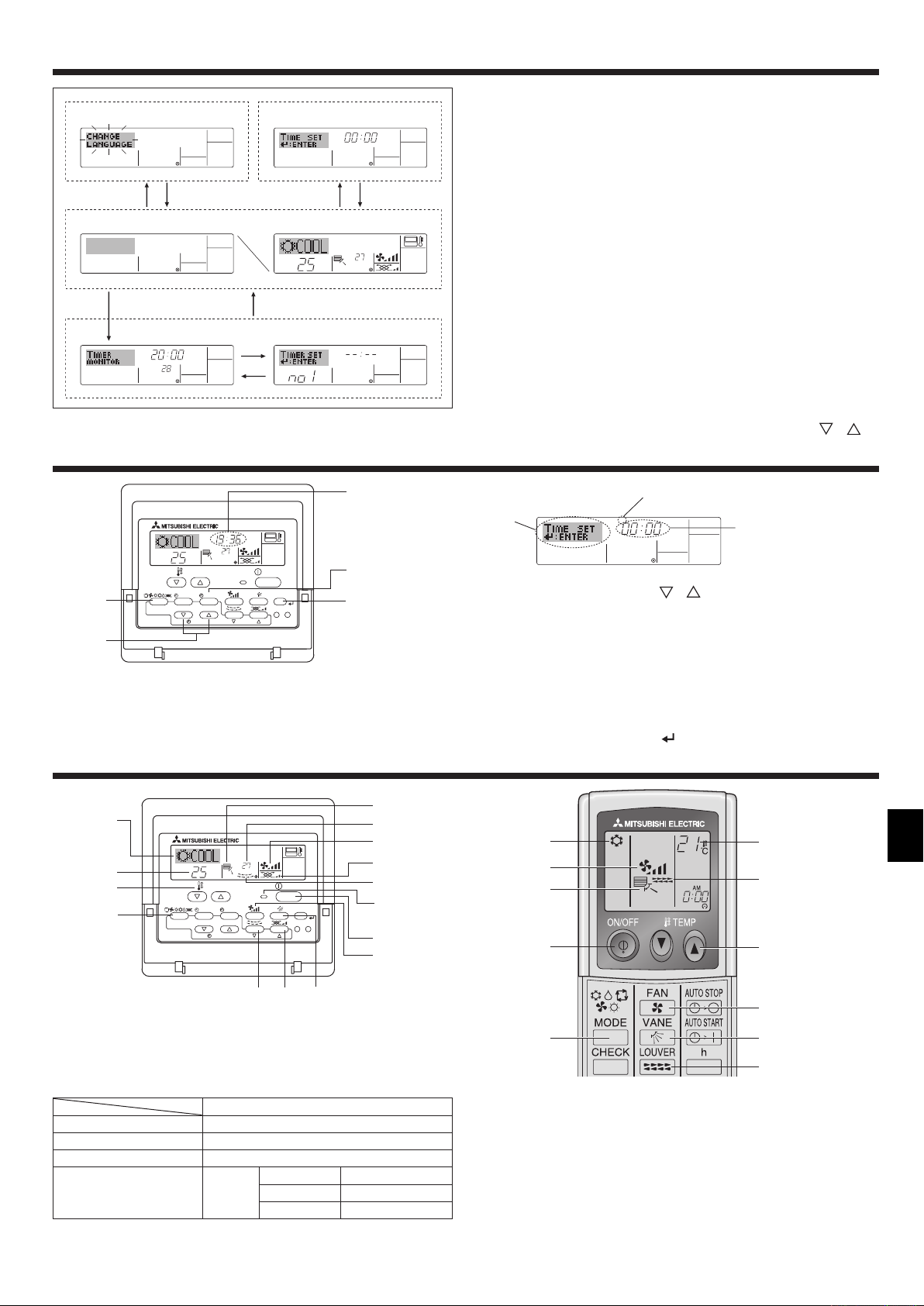

3. Screen Configuration

Function Selection of remote controller

ADC

Standard Control Screens

OFF ON

Timer Monitor Timer Setup

MON

TIMER

OFF

°F°C

WEEKLY

Set Day/Time

TIME SUN

°F°C

°C

SUN MON TUE WED THU FRI SAT

WEEKLY

4. Setting the Day of the Week and Time

Day of the Week

TIME SUN

°C

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Note: The day and time will not appear if clock use has been disabled at Function Selection of remote controller.

& Time display

For details on setting the language for the remote controller display, refer to section 8. Function Selection. The initial language setting is English.  Function Selection of remote controller: Set the functions and ranges available to the

remote controller (timer functions, operating restrictions, etc.)

 Set Day/Time: Set the current day of the week or time.  Standard Control Screens:

View and set the air conditioning system’s

operating status

 Timer Monitor: View the currently set timer (weekly timer,

simple timer, or Auto Off timer)

 Timer Setup: Set the operation of any of the timers (weekly

timer, simple timer, or Auto Off timer).

A : Hold down both the Operation mode button and the Timer On/Off

button for 2 seconds.

B : Press the Timer Menu button. C : Press the Operation mode (Back) button. D : Press either of the Set Time buttons (

Day of the Week Setting

TIME SUN

or ).

Time Setting

1. Press the or Set Time button a to show display 2.

2. Press the Timer On/Off (Set Day) button 9 to set the day.

* Each press advances the day shown at 3 : Sun → Mon → ... → Fri

→ Sat.

3. Press the appropriate Set Time button a as necessary to set the

time. * As you hold the button down, the time (at 4) will increment first in

minute intervals, then in ten-minute intervals, and then in one-hour intervals.

4. After making the appropriate settings at Steps 2 and 3, press the Filter

button 4 to lock in the values.

5. Operation

°C

PAR-21MAA

°C

TEMP.

MONITOR/SET

BACK DAY

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

5.1. Turning ON/OFF

 Press the ON/OFF button 1.

• The ON lamp 1 and the display area come on.

Note:  When the unit is restarted, initial settings are as follows.

Remote Controller settings Mode Last operation mode Temperature setting Last set temperature Fan speed Last set fan speed

COOL or DRY Horiz. outlet *

Airflow up/down Mode

Last setting might be applied depending on the type of the indoor unit.

HEAT Last setting FAN Horiz. outlet *

6 4 5

8 7

1 5

2 6

 Press the ON/OFF button 1 again.

• The ON lamp 1 and the display area go dark.

Note: Even if you press the ON/OFF button immediately after shutting down the operation is progress, the air conditioner will not start for about three minutes. This is to prevent the internal components from being damaged.

5. Operation

 Press the ON/OFF button 1 again.

• The ON lamp 1 and the display area go dark.

5.2. Operation mode select

 Press the operation mode ( ) button 2 and select the

operation mode 2.

Cool mode

Dry mode

Fan mode

Heat mode

Automatic (cool/heat) operation mode

Automatic operation

 According to a set temperature, cooling operation starts if the room

temperature is too hot and heating operation starts if the room temperature is too cold.

 During automatic operation, if the room temperature changes and

remains 1.5 °C or more above the set temperature for 3 minutes, the air conditioner switches to cool mode. In the same way, if the room temperature remains 1.5 °C or more below the set temperature for 3 minutes, the air conditioner switches to heat mode.

Cool mode

3 minutes (switches from heating to cooling)

Set temperature +1.5°C

5.4. Fan speed setting

 Press the Fan Speed button 5 as many times as necessary while the

system is running.

• Each press changes the force. The currently selected speed is shown at 5.

• The change sequence, and the available settings, are as follows.

FAN SPEED Display

2 speed

model

3 speed

model

Note:  The number of available fan speeds depends on the type of unit

connected. Note also that some units do not provide an “Auto” setting.

 In the following cases, the actual fan speed generated by the unit will differ

from the speed shown the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. When the temperature of the heat exchanger is low in the heat mode. (e.g. immediately after heat operation starts)

3. In HEAT mode, when room temperature is higher than the temperature setting.

4. When the unit is in DRY mode.

Speed 1 Speed 2

Speed 1 Speed 2 Speed 3

Set temperature

Set temperature -1.5°C

3 minutes (switches from cooling to heating )

 Because the room temperature is automatically adjusted in order to

maintain a fixed effective temperature, cooling operation is performed a few degrees warmer and heating operation is performed a few degrees cooler than the set room temperature once the temperature is reached (automatic energy-saving operation).

5.3. Temperature setting

 To decrease the room temperature:

Press button 3 to set the desired temperature.

The selected temperature is displayed 3.

 To increase the room temperature:

Press

The selected temperature is displayed 3.

• Available temperature ranges are as follows: Cooling/Drying: 19 - 30 °C Heating: 17 - 28 °C Automatic: 19 - 28 °C

• The display flashes either 8 °C - 39 °C to inform you if the room temperature is lower or higher than the displayed temperature.

button 3 to set the desired temperature.

5. Operation

5.5. Airflow up/down direction setting

 With the unit running, press the Airflow up/down button 6 as

necessary.

• Each press changes the direction. The current direction is shown at

• The change sequence, and the available settings, are as follows.

Airflow Display

4 steps

model

* Note that during swing operation, the directional indication on the

screen does not change in sync with the directional vanes on the unit.

* Some models do not support directional settings.

Note:  Available directions depend on the type of unit connected. Note also that

some units do not provide an “Auto” setting.

 In the following cases, the actual air direction will differ from the direction

indicated on the remote controller display.

1. While the display is showing “STAND BY” or “DEFROST”.

2. Immediately after starting heater mode (while the system is waiting for the operation mode change to take effect).

3. In heat mode, when room temperature is higher than the temperature setting.

<[Manual] To Change the Airflow’s Left/Right Direction>

* The louver button 7 cannot be used.  Model PKFY-P·VKM-E

• Stop the unit operation, hold the lever of the louver, and adjust to the desired direction.

* Do not set to the inside direction when the unit is in

the cooling or drying mode because there is a risk of condensation and water dripping.

Swing 1 2 3 4

5.6. Ventillation

 For LOSSNAY combination

5.6.1. For Wired Remote-controller

 To run the ventilator together with the indoor unit:

 Press the ON/OFF button 1.

•

The Vent indication appears on the screen (at 8). The ventilator will now automatically operate whenever the indoor unit is running

 To run the ventilator only when the indoor unit is off:

 Press the Ventilation button 8 while the indoor unit is off.

• The On lamp (at 1) and the Vent indication (at 8) come on.

 To change the ventilator force:

 Press the Ventilation button 8 as necessary.

• Each press toggles the setting, as shown below. No display

(Stop)

(Low) (High)

Note:  With some model configurations, the fan on the indoor unit may come on

even when you set the ventilator to run independently.

(OFF)

Caution:

To prevent falls, maintain a stable footing when operating the unit.

6. Timer

6.1. For Wired Remote-controller

You can use Function Selection of remote controller to select which of three types of timer to use: 1 Weekly timer, 2 Simple timer, or 3 Auto Off timer.

6.1.1. Weekly Timer

 The weekly timer can be used to set up to eight operations for each

day of the week.

• Each operation may consist of any of the following: ON/OFF time together with a temperature setting, or ON/OFF time only, or temperature setting only.

• When the current time reaches a time set at this timer, the air conditioner carries out the action set by the timer.

 Time setting resolution for this timer is 1 minute.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The weekly timer will not operate when any of the following conditions is

in effect.

The timer feature is off; the system is in an malfunction state; a test run

is in progress; the remote controller is undergoing self-check or remote controller check; the user is in the process of setting a function; the user is in the process of setting the timer; the user is in the process of setting the current day of the week or time; the system is under central control. (Specifically, the system will not carry out operations (unit on, unit off, or temperature setting) that are prohibited during these conditions.)

Operation No.

42 3

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

SUN

ON/OFF

CLOCK

Day Setting

°C

OPERATION

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

3 1 b

4 0

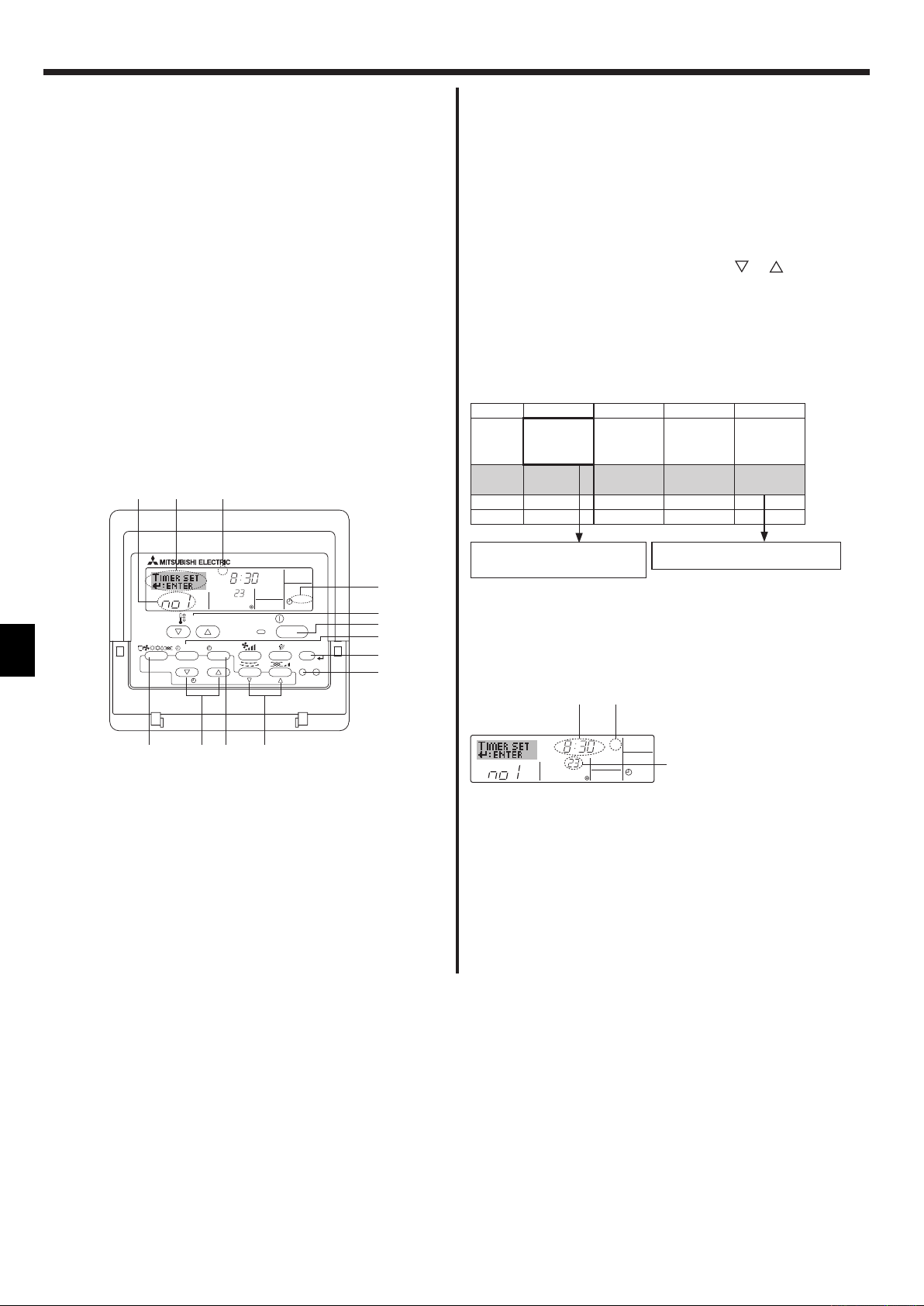

1. Be sure that you are at a standard control screen, and that the weekly timer indicator 1 is shown in the display.

2. Press the Timer Menu button b, so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the Timer On/Off (Set Day) button 9 to set the day. Each press advances the display at 3 to the next setting, in the following sequence: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → ... → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”...

4. Press the

or operation button (7 or 8) as necessary to select

the appropriate operation number (1 to 8) 4. * Your inputs at Steps 3 and 4 will select one of the cells from the

matrix illustrated below.

(The remote-controller display at left shows how the display would

appear when setting Operation 1 for Sunday to the values indicated below.)

Setup Matrix

Op No. Sunday Monday ... Saturday

• 8:30

No. 1

• ON

• 23 °C

• 10:00

No. 2

• OFF

...

No. 8

<Operation 1 settings for Sunday> Start the air conditioner at 8:30, with

the temperature set to 23 °C.

• 10:00

• OFF

• 10:00

• OFF

<Operation 2 settings for every day> Turn off the air conditioner at 10:00.

• 10:00

• OFF

Note: By setting the day to “Sun Mon Tues Wed Thurs Fri Sat”, you can set the same operation to be carried out at the same time every day. (Example: Operation 2 above, which is the same for all days of the week.)

Shows the time setting

SUN

°C

Shows the selected operation (ON or OFF)

* Does not appear if operation is not set.

WEEKLY

Shows the temperature setting

* Does not appear if temperature is

not set.

5. Press the appropriate Set Time button a as necessary to set the

desired time (at 5). * As you hold the button down, the time first increments in minute

intervals, then in ten-minute intervals, and then in one-hour intervals.

6. Press the ON/OFF button 1 to select the desired operation (ON or

OFF), at 6. * Each press changes the next setting, in the following sequence:

No display (no setting) → “ON” → “OFF”

6. Timer

7. Press the appropriate Temperature set button 3 to set the desired

temperature (at 7). * Each press changes the setting, in the following sequence: No

display (no setting) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ No display.

(Available range: The range for the setting is 12 °C to 30 °C.

The actual range over which the temperature can be controlled, however, will vary according to the type of the connected unit.)

8. After making the appropriate settings at Steps 5, 6 and 7, press the Filter

button 4 to lock in the values.

To clear the currently set values for the selected operation, press

and quickly release the Check (Clear) button 0 once. * The displayed time setting will change to “—:—”, and the On/Off

and temperature settings will all disappear.

(To clear all weekly timer settings at once, hold down the Check

(Clear) button 0 for two seconds or more. The display will begin flashing, indicating that all settings have been cleared.)

Note: Your new entries will be cancelled if you press the Operation mode

(Back) button 2 before pressing the Filter

button 4.

If you have set two or more different operations for exactly the same

time, only the operation with the highest Operation No. will be carried out.

9. Repeat Steps 3 to 8 as necessary to fill as many of the available cells as you wish.

10. Press the Operation mode (Back) button 2 to return to the standard control screen and complete the setting procedure.

11. To activate the timer, press the Timer On/Off button 9, so that the “Timer Off” indication disappears from the screen. Be sure that

the “Timer Off” indication is no longer displayed.

* If there are no timer settings, the “Timer Off” indication will flash

on the screen.

6.1.2. Simple Timer

 You can set the simple timer in any of three ways.

• Start time only: The air conditioner starts when the set time has elapsed.

• Stop time only: The air conditioner stops when the set time has elapsed.

• Start & stop times: The air conditioner starts and stops at the respective elapsed times.

 The simple timer (start and stop) can be set only once within a 72-

hour period.

The time setting is made in hour increments.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The simple timer will not operate when any of the following conditions is

in effect.

The timer is off; the system is in malfunction state; a test run is in

progress; the remote controller is undergoing self-check or remote controller check; the user is in the process of selecting a function; the user is in the process of setting the timer; the system is under central control. (Under these conditions, On/Off operation is prohibited.)

ONHr

AFTER

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

CLOCK

ON/OFF

OPERATION

SIMPLE

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

Timer Settings

TIMER

SUN

OFF

°C

WEEKLY

1. Be sure that the weekly timer indicator is visible on the screen (at

1).

2. Press the Timer Menu button b so that “Monitor” is indicated on the screen (at 8).

3. Press the Timer On/Off (Set Day) button 9 as necessary to select the day you wish to view.

4. Press the

or operation button (7 or 8) as necessary to

change the timer operation shown on the display (at 9). * Each press will advance to the next timer operation, in order of

time setting.

5. To close the monitor and return to the standard control screen, press the Operation mode (Back) button 2.

Press the Timer On/Off button 9 so that “Timer Off” appears at 0.

TIME SUN

°C

WEEKLY

°C

Press the Timer On/Off button 9 so that the “Timer Off” indication (at 0) goes dark.

TIME SUN

°C

WEEKLY

°C

2a9

Timer Setting

AFTER

ONHr

SIMPLE

Action (On or Off)

* “— —” is displayed if there is no

setting.

1. Be sure that you are at a standard control screen, and that the simple timer indicator is visible in the display (at 1).

When something other than the Simple Timer is displayed, set it to

SIMPLE TIMER using the function selection of remote controller (see

8.[4]–3 (3)) timer function setting.

2. Press the Timer Menu button b, so that the “Set Up” appears on the screen (at 2). (Note that each press of the button toggles the display between “Set Up” and “Monitor”.)

3. Press the ON/OFF button 1 to display the current ON or OFF simple timer setting. Press the button once to display the time remaining to ON, and then again to display the time remaining to OFF. (The ON/ OFF indication appears at 3).

• “ON” timer: The air conditioner will start operation when the specified number of

hours has elapsed.

• “OFF” timer: The air conditioner will stop operation when the specified number of

hours has elapsed.

4. With “ON” or “OFF” showing at 3: Press the appropriate Set Time button a as necessary to set the hours to ON (if “ON” is displayed) or the hours to OFF (if “OFF” is displayed) at 4.

• Available Range: 1 to 72 hours

5. To set both the ON and OFF times, repeat Steps 3 and 4. * Note that ON and OFF times cannot be set to the same value.

6. To clear the current ON or OFF setting: Display the ON or OFF setting (see step 3) and then press the Check (Clear) button 0 so that the time setting clears to “—” at 4. (If you want to use only an ON setting or only an OFF setting, be sure that the setting you do not wish to use is shown as “—”.)

6. Timer

7. After completing steps 3 to 6 above, press the Filter

button 4 to

lock in the value.

Note: Your new settings will be cancelled if you press the Operation mode (Back) button 2 before pressing the Filter

button 4.

8. Press the Operation mode (Back) button 2 to return to the standard

control screen.

9. Press the Timer On/Off button 9 to start the timer countdown. When

the timer is running, the timer value is visible on the display. Be sure

that the timer value is visible and appropriate.

Timer Setting

TIMER ON

OFFHrAFTER

SIMPLE

1. Be sure that the simple timer indicator is visible on the screen (at 1).

2. Press the Timer Menu button b, so that the “Monitor” appears on the

screen (at 5).

• If the ON or OFF simple timer is running, the current timer value will appear at 6.

• If ON and OFF values have both been set, the two values appear alternately.

3. Press the Operation mode (Back) button 2 to close the monitor

display and return to the standard control screen.

Press the Timer On/Off button 9 so that the timer setting no longer appears on the screen (at 7).

Example 2:

Start the timer, with OFF time is sooner than ON time ON Setting: 5 hours OFF Setting: 2 hours

OFFHrAFTER

°C

ONHr

AFTER

°C

At Timer Start

SIMPLE

Display shows the timer’s OFF setting (hours remaining to OFF).

At 2 hours after timer start

Display changes to show the timer’s ON

SIMPLE

setting (hours remaining to ON). The time displayed is ON setting (5 hours) – OFF setting (2 hours) = 3 hours.

At 5 hours after timer start

The air conditioner comes on, and will

SIMPLE

continue to run until someone turns it off.

6.1.3. Auto Off Timer

 This timer begins countdown when the air conditioner starts, and

shuts the air conditioner off when the set time has elapsed.

 Available settings run from 30 minutes to 4 hours, in 30-minute

intervals.

Note: *1. Weekly Timer/Simple Timer/Auto Off Timer cannot be used at the same

time.

*2. The Auto Off timer will not operate when any of the following conditions

is in effect.

The timer is off; the system is in malfunction state; a test run is in

°C

SIMPLE

Press the Timer On/Off button 9 so that the timer setting becomes visible at 7.

ONHr

AFTER

°C

Examples

If ON and OFF times have both been set at the simple timer, operation and display are as indicated below.

Example 1:

Start the timer, with ON time set sooner than OFF time ON Setting: 3 hours OFF Setting: 7 hours

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

At Timer Start

Display shows the timer’s ON setting (hours

SIMPLE

remaining to ON).

At 3 hours after timer start

SIMPLE

Display changes to show the timer’s OFF setting (hours remaining to OFF). The time displayed is OFF setting (7 hours) – ON setting (3 hours) = 4 hours.

At 7 hours after timer start

The air conditioner goes off, and will remain

SIMPLE

off until someone restarts it.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

2a9

Timer Setting

AFTER OFF

AUTO OFF

1. Be sure that you are at a standard control screen, and that the Auto Off timer indicator is visible in the display (at 1).

When something other than the Auto Off Timer is displayed, set it to

AUTO OFF TIMER using the function selection of remote controller (see 8.[4]–3 (3)) timer function setting.

2. Hold down the Timer Menu button b for 3 seconds, so that the “Set Up” appears on the screen (at 2).

(Note that each press of the button toggles the display between “Set

Up” and “Monitor”.)

3. Press the appropriate Set Time button a as necessary to set the OFF time (at 3).

4. Press the Filter

Note: Your entry will be cancelled if you press the Operation mode (Back) button 2 before pressing the Filter

button 4 to lock in the setting.

button 4.

5. Press the Operation mode (Back) button 2 to complete the setting procedure and return to the standard control screen.

6. If the air conditioner is already running, the timer starts countdown immediately. Be sure to check that the timer setting appears

correctly on the display.

6. Timer

Timer Setting

TIMER

AFTER

OFF

AUTO OFF

1. Be sure that the “Auto Off” is visible on the screen (at 1).

2. Hold down the Timer Menu button b for 3 seconds, so that “Monitor”

is indicated on the screen (at 4).

• The timer remaining to shutdown appears at 5.

3. To close the monitor and return to the standard control screen, press

the Operation mode (Back) button 2.

 Hold down the Timer On/Off button 9 for 3 seconds, so that “Timer

Off” appears (at 6) and the timer value (at 7) disappears.

°C

 Alternatively, turn off the air conditioner itself. The timer value (at 7)

will disappear from the screen.

°C

AUTO OFF

 Hold down the Timer On/Off button 9 for 3 seconds. The “Timer

Off” indication disappears (at 6), and the timer setting comes on the display (at 7).

 Alternatively, turn on the air conditioner. The timer value will appear at

6.2. For wireless remote controller

AUTO START

1 Press the

• Time can be set while the following symbol is blinking. OFF timer : A is blinking. ON timer : A is blinking.

2 Use the h and 3 Canceling the timer.

To cancel the OFF timer, press the To cancel the ON timer, press the

• It is possible to combine both OFF and ON timers.

• Pressing the ON/OFF button of the remote controller during timer mode to stop the unit will cancel the timers.

• If the current time has not been set, the timer operation cannot be used.

AUTO STOP

button (TIMER SET).

min

buttons to set the desired time.

AUTO STOP

AUTO START

button.

AFTER OFF

°C

AUTO OFF

°C

7. Other Functions

7.1. Locking the Remote Controller Buttons (Operation function limit controller)

 If you wish, you can lock the remote controller buttons. You can use

the Function Selection of remote controller to select which type of locking function to use. (For information about selecting the lock type, see section 8, item [4]–2 (1)).

Specifically, you can use either of the following two locking functions.

1 Lock All Buttons: Locks all of the buttons on the remote controller. 2 Lock All Except ON/OFF: Locks all buttons other than the ON/OFF button.

Note: The “Locking function” indicator appears on the screen to indicate that buttons are currently locked.

Locking function indicator

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

°C

CLOCK

1. While holding down the Filter button 4, press and hold down the ON/OFF button 1 for 2 seconds. The “Locking function” indicator appears on the screen (at 1), indicating that the locking function is now engaged. * If locking has been disabled in Function Selection of remote

controller, the screen will display the “Not Available” message when you press the buttons as described above.

°C

FUNCTION

• If you press a locked button, the “Locking function” indicator (at 1)

will blink on the display.

°C

FUNCTION

1. While holding down the Filter button 4, press and hold down the ON/ OFF button 1 for 2 seconds—so that the “Locking function” indicator disappears from the screen (at 1).

°C

7. Other Functions

7.2. Error Codes indication

ERROR CODE

ON/OFF

Indoor Unit No.

If you have entered contact number to be called in the event of a problem, the screen displays this number. (You can set this up under Function Selection of remote controller. For information, refer to section 8.)

Error Code

ON lamp (Flashing)

 If the ON lamp and error code are both flashing: This means that the air conditioner is out of order and operation has been stopped (and cannot

resume). Take note of the indicated unit number and error code, then switch off the power to the air conditioner and call your dealer or servicer.

When the Check button is pressed:

CALL:XXXX XXX:XXX

ON/OFF

°C

ERROR CODE

Error Code

°C

ON/OFF

 If only the error code is flashing (while the ON lamp remains lit): Operation is continuing, but there may be a problem with the system. In this case,

you should note down the error code and then call your dealer or servicer for advice.

* If you have entered contact number to be called in the event of a problem, push the Check button to display it on the screen. (You can set this up

under Function Selection of remote controller. For information, refer to section 8.)

8. Function Selection

Function selection of remote controller

The setting of the following remote controller functions can be changed using the remote controller function selection mode. Change the setting when needed.

Item 1 Item 2 Item 3 (Setting content)

1. Change Language (“CHANGE LANGUAGE”)

2. Function limit (“FUNCTION SELECTION”)

3.Operation mode selection (“MODE SELECTION”)

4. Display change (“DISP MODE SETTING”)

Language setting to display • Display in multiple languages is possible

(1) Operation function limit setting (operation lock) (“LOCKING

FUNCTION”) (2) Use of automatic mode setting (“SELECT AUTO MODE”) • Setting the use or non-use of “automatic” operation mode (3) Temperature range limit setting (“LIMIT TEMP FUNCTION”) • Setting the temperature adjustable range (maximum, minimum) (1) Remote controller main/sub setting (“CONTROLLER MAIN/

SUB”)

(2) Use of clock setting (“CLOCK”) • Setting the use or non-use of clock function (3) Timer function setting (“WEEKLY TIMER”) • Setting the timer type (4) Contact number setting for error situation (“CALL.”) • Contact number display in case of error

(1) Temperature display °C/°F setting (“TEMP MODE °C/°F”) • Setting the temperature unit (°C or °F) to display (2) Suction air temperature display setting (“ROOM TEMP DISP

SELECT”). (3) Automatic cooling/heating display setting (“AUTO MODE DISP

C/H”)

• Setting the range of operation limit (operation locking function)

• Selecting main or sub remote controller * When two remote controllers are connected to one group, one

controller must be set to sub.

• Setting the telephone number

• Setting the use or non-use of the display of indoor (suction) air temperature

• Setting the use or non-use of the display of “Cooling” or “Heating” display during operation with automatic mode

8. Function Selection

[Function selection flowchart]

Setting language (English)

Item1 Item2

Change Language

Function selection

Normal display (Display when the air condition is not running)

Hold down the E button and press the D button for 2 seconds.

Remote controller function selection mode

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

Item3

Hold down the E button and press the D button for 2 seconds.

E Press the operation mode button. G Press the TIMER MENU button. D Press the TIMER ON/OFF button.

Dot display

BACK DAY

PAR-21MAA

OFF

on1

on2

OFF

Operation locking function setting is not used. (Initial setting value)

Operation lock setting is except On/Off button.

Operation lock setting is All buttons.

The automatic mode is displayed when the operation mode is selected. (Initial setting value)

The automatic mode is not displayed when the operation mode is selected.

The temperature range limit is not active. (Initial setting value)

The temperature range can be changed on cool/dry operation mode.

The temperature range can be changed on heat operation mode.

TEMP.

MONITOR/SET

CLOCK

ON/OFF

OPERATION

ON/OFF

CHECK

CLEAR

FILTER

TEST

Operation mode selection

Display mode setting

OFF

CALL-

OFF

The temperature range can be changed on automatic mode.

The remote controller will be the main controller. (Initial setting value)

The remote controller will be the sub controller.

The clock function can be used. (Initial setting value)

The clock function can not be used.

Weekly timer can be used. (Initial setting value)

Auto off timer can be used.

Simple timer can be used.

Timer mode can not be used.

The set contact numbers are not displayed in case of error. (Initial setting value)

The set contact numbers are displayed in case of error.

The temperature unit °C is used. (Initial setting value)

The temperature unit °F is used.

Room air temperature is displayed. (Initial setting value)

Room air temperature is not displayed.

One of “Automatic cooling” and “Automatic heating” is displayed under the automatic mode is running. (Initial setting value)

Only “Automatic” is displayed under the automatic mode.

8. Function Selection

[Detailed setting]

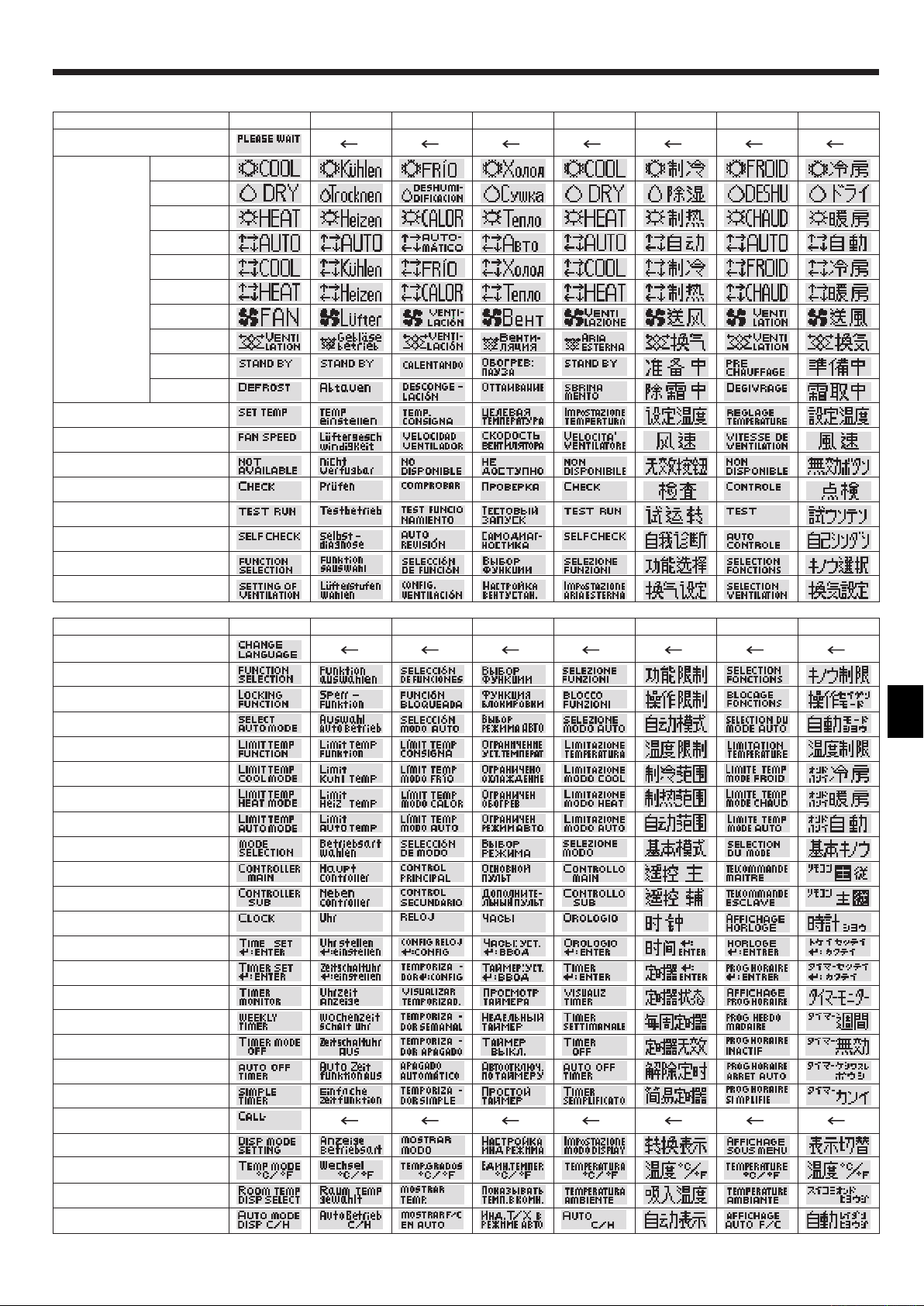

[4]–1. CHANGE LANGUAGE setting The language that appears on the dot display can be selected.

• Press the [ 1

English (GB), 2 German (D), 3 Spanish (E), 4 Russian (RU),

5 Italian (I), 6 Chinese (CH), 7 French (F), 8 Japanese (JP)

Refer to the dot display table.

[4]–2. Function limit

(1) Operation function limit setting (operation locking function)

• To switch the setting, press the [ ON/OFF] button D.

1 no1 : Operation lock setting is made on all buttons other than

2 no2 : Operation lock setting is made on all buttons. 3 OFF (Initial setting value): Operation lock setting is not made.

* To make the operation lock setting valid on the normal screen,

it is necessary to press buttons (Press and hold down the [FILTER] and [ ON/OFF] buttons at the same time for two seconds.) on the normal screen after the above setting is made.

(2) Use of automatic mode setting When the remote controller is connected to the unit that has

automatic operation mode, the following settings can be made.

• To switch the setting, press the [ ON/OFF] button D. 1 ON (Initial setting value): The automatic mode is displayed when the operation mode is

selected.

2 OFF: The automatic mode is not displayed when the operation

mode is selected.

(3) Temperature range limit setting After this setting is made, the temperature can be changed within

the set range.

• To switch the setting, press the [ ON/OFF] button D. 1 LIMIT TEMP COOL MODE: The temperature range can be changed on cool/dry mode. 2 LIMIT TEMP HEAT MODE: The temperature range can be changed on heat mode. 3 LIMIT TEMP AUTO MODE: The temperature range can be changed on automatic mode. 4 OFF (initial setting): The temperature range limit is not active.

* When the setting, other than OFF, is made, the temperature

range limit setting on cool, heat and automatic mode is made at the same time. However, the range cannot be limited when the set temperature range has not changed.

• To increase or decrease the temperature, press the [ TEMP. ( ) or ( )] button F.

• To switch the upper limit setting and the lower limit setting, press the [ ] button H. The selected setting will flash and the temperature can be set.

• Settable range Cool/Dry mode: Lower limit:19°C ~ 30°C Upper limit:30°C ~ 19°C Heat mode: Lower limit:17°C ~ 28°C Upper limit:28°C ~ 17°C Automatic mode: Lower limit:19°C ~ 28°C Upper limit:28°C ~ 19°C

MENU] button G to change the language.

the [ ON/OFF] button.

[4]–3. Operation mode selection setting

(1) Remote controller main/sub setting

• To switch the setting, press the [ ON/OFF] button D.

1 Main: The controller will be the main controller. 2 Sub: The controller will be the sub controller.

(2) Use of clock setting

• To switch the setting, press the [

1 ON: The clock function can be used. 2 OFF: The clock function cannot be used.

(3) Timer function setting

• To switch the setting, press the [ ON/OFF] button D (Choose

one of the followings.). 1 WEEKLY TIMER (initial setting value): The weekly timer can be used. 2 AUTO OFF TIMER: The auto off timer can be used. 3 SIMPLE TIMER: The simple timer can be used. 4 TIMER MODE OFF: The timer mode cannot be used.

* When the use of clock setting is OFF, the “WEEKLY TIMER”

cannot be used.

(4) Contact number setting for error situation

• To switch the setting, press the [ ON/OFF] button D. 1 CALL OFF: The set contact numbers are not displayed in case of error. 2 CALL **** *** ****: The set contact numbers are displayed in case of error. CALL_: The contact number can be set when the display is as shown

on the left.

• Setting the contact numbers To set the contact numbers, follow the following procedures.

Move the flashing cursor to set numbers. Press the [ TEMP. (

) and ( )] button F to move the cursor to the right (left).

Press the [ CLOCK ( ) and ( )] button C to set the numbers.

[4]–4. Display change setting

(1) Temperature display °C/°F setting

• To switch the setting, press the [ ON/OFF] button D.

1 °C: The temperature unit °C is used. 2 °F: The temperature unit °F is used.

(2) Suction air temperature display setting

• To switch the setting, press the [

1 ON: The suction air temperature is displayed. 2 OFF: The suction air temperature is not displayed.

(3) Automatic cooling/heating display setting

• To switch the setting, press the [ ON/OFF] button D. 1 ON: One of “Automatic cooling” and “Automatic heating” is

displayed under the automatic mode is running.

2 OFF: Only “Automatic” is displayed under the automatic mode.

ON/OFF] button D.

8. Function Selection

[Dot display table]

Selecting language English Germany Spanish Russian Italy Chinese French Japanese

Waiting for start-up

Operation mode Cool

Dry

Heat

Auto

Auto(Cool)

Auto(Heat)

Fan

Ventilation

Stand by (Hot adjust) Defrost

Set temperature

Fan speed

Not use button

Check (Error)

Test run

Self check

Unit function selection

Setting of ventilation

Selecting language English Germany Spanish Russian Italy Chinese French Japanese

CHANGE LANGUAGE

Function selection

Operation function limit setting

Use of automatic mode setting

Temperature range limit setting

Limit temperature cool/day mode

Limit temperature heat mode

Limit temperature auto mode

Operation mode selection

Remote controller setting MAIN

Remote controller setting SUB

Use of clock setting

Setting the day of the week and time Timer set

Timer monitor

Weekly timer

Timer mode off

Auto off timer

Simple timer

Contact number setting of error situation

Display change

Temperature display °C/°F setting

Air inlet temperature display setting

Automatic cool/heat display setting

9. Emergency Operation for Wireless Remote-controller

 PKFY-P·VKM-E

 PLFY-P·VCM-E2

AB D C E

B A

When the remote controller cannot be used

When the batteries of the remote controller run out or the remote controller malfunctions, the emergency operation can be done using the emergency buttons on the grille.

A DEFROST/STAND BY lamp B Operation lamp C Emergency operation cooling switch D Emergency operation heating switch E Receiver

Starting operation

• To operate the cooling mode, press the button C for more than 2

seconds.

• To operate the heating mode, press the button D for more than 2

seconds.

Note:  Details of emergency mode are as shown below.

Details of EMERGENCY MODE are as shown below.

Operation mode COOL HEAT Set temperature 24°C 24°C

Fan speed High High

Airflow direction Horizontal Downward 4 (5)

Stopping operation

• To stop operation, press the button C or the button D for more

than 2 seconds.

10. Care and Cleaning

°C

TEMP.

 Indicates that the filter needs cleaning. Clean the filter.  When resetting “FILTER” display When the [FILTER] button is pressed two times successively after

cleaning the filter, the display goes off and is reset.

Note:  When two or more different types of indoor unit are controlled, the

cleaning period differs with the type of filter. When the master unit cleaning period arrives, “FILTER” is displayed. When the filter display goes off, the cumulative time is reset.

 “FILTER” indicates the cleaning period when the air conditioner was used

under general indoor air conditions by criteria time. Since the degree of dirtiness depends on the environmental conditions, clean the filter accordingly.

 The filter cleaning period cumulative time differs with the model.  This indication is not available for wireless remote controller.

 Cleaning the filters

• Clean the filters using a vacuum cleaner. If you do not have a vacuum cleaner, tap the filters against a solid object to knock off dirt and dust.

• If the filters are especially dirty, wash them in lukewarm water. Take care to rinse off any detergent thoroughly and allow the filters to dry completely before putting them back into the unit.

Caution:

• Do not dry the filters in direct sunlight or by using a heat source, such as an electric heater: this may warp them.

• Do not wash the filters in hot water (above 50°C), as this may warp them.

• Make sure that the air filters are always installed. Operating the unit without air filters can cause malfunction.

FILTER

ON/OFF

Caution:

• Before you start cleaning, stop operation and turn OFF the power supply.

• Indoor units are equipped with filters to remove the dust of suckedin air. Clean the filters using the methods shown in the following sketches.

Caution:

• In removing the filter, precautions must be taken to protect your eyes from dust. Also, if you have to climb up on a stool to do the job, be careful not to fall.

• When the filter is removed, do not touch the metallic parts inside the indoor unit, otherwise injury may result.

 PKFY-P·VKM-E

1 Using both hands, pull both the bottom corners of the inlet grille to

open the grille, then lift the filter until it clicks at the stop position.

2 Hold the knobs on the filter and pull the filter up, then pull it out

downward. (Located in two places, on the left and right.)

A Front grille B Filter

10. Care and Cleaning

 PLFY-VCM-E2

1 Pull the knob on the intake grille in the direction indicated by the

arrow and it should open.

2 Open the intake grille. 3 Release the knob on the center edge of the intake grille and pull

the filter forward to remove the filter.

A Knob B Grille C Intake grille D Filter

Cleaning the indoor unit

• Wipe the outside of the unit with a clean, dry, soft cloth.

• Clean off any oil stains or finger marks using a neutral household detergent (such as dishwashing liquid or laundry detergent).

Caution: Never use gasoline, benzene, thinner, scouring powder or any type of non-neutral detergent, as these substances may damage the unit’s case.

11. Troubleshooting

Having trouble? Here is the solution. (Unit is operating normally.)

Air conditioner does not heat or cool well.

When heating operation starts, warm air does not blow from the indoor unit soon.

During heat mode, the air conditioner stops before the set room temperature is reached.

Airflow up/down direction changes during operation or airflow up/down direction cannot be set.

When the airflow up/down direction is changed, the vanes always move up and down past the set position before finally stopping at the position.

A flowing water sound or occasional hissing sound is heard.

A cracking or creaking sound is heard.

The room has an unpleasant odor.

A white mist or vapor is emitted from the indoor unit.

Water or vapor is emitted from the outdoor unit.

The operation indicator does not appear in the remote controller display.

The air conditioner does not operate even though the ON/OFF button is pressed. The operation mode display on the remote controller disappears.

“ ” appears in the remote controller display.  During central control, “ ” appears in the remote controller display

When restarting the air conditioner soon after stopping it, it does not operate even though the ON/OFF button is pressed.

Air conditioner operates without the ON/OFF button being pressed.

Air conditioner stops without the ON/OFF button being pressed.

Remote controller timer operation cannot be set.

“PLEASE WAIT” appears in the remote controller display.

An error code appears in the remote controller display.

Draining water or motor rotation sound is heard.

 Clean the filter. (Airflow is reduced when the filter is dirty or clogged.)  Check the temperature adjustment and adjust the set temperature.  Make sure that there is plenty of space around the outdoor unit. Is the

indoor unit air inlet or outlet blocked?

 Has a door or window been left open?  Warm air does not blow until the indoor unit has sufficiently warmed

up.

 When the outdoor temperature is low and the humidity is high,

frost may form on the outdoor unit. If this occurs, the outdoor unit performs a defrosting operation. Normal operation should begin after approximately 10 minutes.

 During cool mode, the vanes automatically move to the horizontal

(down) position after 1 hour when the down (horizontal) airflow up/ down direction is selected. This is to prevent water from forming and dripping from the vanes.

 During heat mode, the vanes automatically move to the horizontal

airflow up/down direction when the airflow temperature is low or during defrosting mode.

 When the airflow up/down direction is changed, the vanes move to the

set position after detecting the base position.

 These sounds can be heard when refrigerant is flowing in the air

conditioner or when the refrigerant flow is changing.

 These sounds can be heard when parts rub against each due to

expansion and contraction from temperature changes.

 The indoor unit draws in air that contains gases produced from the

walls, carpeting, and furniture as well as odors trapped in clothing, and then blows this air back into the room.

 If the indoor temperature and the humidity are high, this condition may

occur when operation starts.

 During defrosting mode, cool airflow may blow down and appear like a

mist.

 During cool mode, water may form and drip from the cool pipes and

joints.

 During heat mode, water may form and drip from the heat exchanger.  During defrosting mode, water on the heat exchanger evaporates and

water vapor may be emitted.

 Turn on the power switch. “

display.

 Is the power switch of the indoor unit turned off? Turn on the power

switch.

and air conditioner operation cannot be started or stopped using the remote controller.

 Wait approximately three minutes. (Operation has stopped to protect the air conditioner.)

 Is the on timer set? Press the ON/OFF button to stop operation.  Is the air conditioner connected to a central remote controller? Consult the concerned people who control the air conditioner.  Does “ ” appear in the remote controller display? Consult the concerned people who control the air conditioner.  Has the auto recovery feature from power failures been set? Press the ON/OFF button to stop operation.

 Is the off timer set? Press the ON/OFF button to restart operation.  Is the air conditioner connected to a central remote controller? Consult the concerned people who control the air conditioner.  Does “ ” appear in the remote controller display? Consult the concerned people who control the air conditioner.

 Are timer settings invalid? If the timer can be set,

the remote controller display.

 The initial settings are being performed. Wait approximately 3

minutes.

 The protection devices have operated to protect the air conditioner.  Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be

sure to provide the dealer with the model name and information that appeared in the remote controller display.

 When cooling operation stops, the drain pump operates and then

stops. Wait approximately 3 minutes.

” will appear in the remote controller

WEEKLY, SIMPLE

, or

AUTO OFF

appears in

11. Troubleshooting

Having trouble? Here is the solution. (Unit is operating normally.)

Noise is louder than specifications.

Nothing appears in the wireless remote controller display, the display is faint, or signals are not received by the indoor unit unless the remote controller is close.

The operation lamp near the receiver for the wireless remote controller on the indoor unit is flashing.

Warm air blows from the indoor unit intermittently when heat mode is off or during fan mode.

Range of application

The range of working temperatures for both the indoor and outdoor units of the series Y, R2, Multi-S is as below.

Caution:

The use of your air conditioner outside the range of working temperature and humidity can result in serious failure.

Mode Indoor unit

Cooling 15 °C - 24 °C WB –5 °C - 43 °C DB –5 °C - 43 °C DB –5 °C - 46 °C DB Heating 15 °C - 27 °C DB –15 °C - 15.5 °C WB –12 °C - 15 °C WB –12 °C - 15.5 °C WB

PUHY PURY PUMY

 The indoor operation sound level is affected by the acoustics of the

particular room as shown in the following table and will be higher than the noise specification, which was measured in an echo-free room.

High soundabsorbing rooms

Location examples

Noise levels 3 to 7 dB 6 to 10 dB 9 to 13 dB

 The batteries are low. Replace the batteries and press the Reset button.  If nothing appears even after the batteries are replaced, make sure

that the batteries are installed in the correct directions (+, –).

 The self diagnosis function has operated to protect the air conditioner.  Do not attempt to repair this equipment by yourself.

Turn off the power switch immediately and consult your dealer. Be

sure to provide the dealer with the model name.

 When another indoor unit is operating in heat mode, the control

valve opens and closes occasionally to maintain stability in the air conditioning system. This operation will stop after a while. * If this will cause an undesirable rise in the room temperature in

small rooms, etc., stop the operation of the indoor unit temporarily.

Outdoor unit

Broadcasting studio, music

room, etc.

Normal rooms Low sound-

Reception room,

hotel lobby, etc.

absorbing rooms

Office, hotel

room

Note: As an applicable humidity standard for both indoors and outdoors, we recommend use within a range of 30 - 80% relative humidity.

Warning:

If the air conditioner operates but does not cool or heat (depending on model) the room, consult your dealer since there may be a refrigerant leak. Be sure to ask the service representative whether there is refrigerant leakage or not when repairs are carried out.

The refrigerant charged in the air conditioner is safe. Refrigerant normally does not leak, however, if refrigerant gas leaks indoors, and comes into contact with the fire of a fan heater, space heater, stove, etc., harmful substances will be generated.

12. Specifications

Model PKFY-P63VKM-E PKFY-P100VKM-E Power source (Voltage<V>/Frequency) <Hz> ~N/220-230-240/50, 220-60 Capacity (Cooling/Heating) <kW> 7.1/8.0 11.2/12.5 Dimension (Height) <mm> 365 Dimension (Width) <mm> 1170 Dimension (Depth) <mm> 295 Net weight <kg> 22 Fan Airflow volume (Low-High) <m Noise level (Low-High) <dB> 39-43 41-49

Model PLFY-P20VCM-E2 PLFY-P25VCM-E2 PLFY-P32VCM-E2 PLFY-P40VCM-E2 Power source (Voltage<V>/Frequency) <Hz> ~N/220-230-240/50 Capacity (Cooling/Heating) <kW> 2.2/2.5 2.8/3.2 3.6/4.0 4.5/5.0 Dimension (Height) <mm> 208 (20) Dimension (Width) <mm> 570 (650) Dimension (Depth) <mm> 570 (650) Net weight <kg> 15.5 (3) 17.0 (3) Fan Airflow volume (Low-Middle-High) <m Noise level (Low-Middle-High) <dB> 28-31-35 28-31-37 29-33-38 30-34-39

*1 Cooling/Heating capacity indicates the maximum value at operation under the following condition. Cooling: Indoor 27 °C DB/19 °C WB, Outdoor 35 °C DB Heating: Indoor 20 °C DB, Outdoor 7 °C DB/6 °C WB *2 This figure ( ) indicates panel’s.

/min> 16-20 20-25

/min> 8-9-10 8-9-11

Inhaltsverzeichnis

1. Sicherheitsvorkehrungen .....................................................20

2. Bezeichnungen der Teile .....................................................20

3. Bildschirmkonfiguration .......................................................23

4. Einstellen des Wochentags und der Zeit .............................23

5. Bedienung ...........................................................................23

6. Timer ...................................................................................26

1. Sicherheitsvorkehrungen



Vor dem Einbau der Anlage vergewissern, dass Sie alle Informationen über “Sicherheitsvorkehrungen” gelesen haben.



Die “Sicherheitsvorkehrungen” enthalten sehr wichtige

Sicherheitsgesichtspunkte. Sie sollten sie unbedingt befolgen.

 Vor Anschluss an das System Mitteilung an

Stromversorgungsunternehmen machen oder dessen Genehmigung einholen.

Warnung:

• Die Anlage sollte nicht vom Benutzer eingebaut werden. Bitten Sie Ihren Händler oder eine Vertragswerkstatt, die Anlage einzubauen. Wenn die Anlage unsachgemäß eingebaut wurde, kann Wasser auslaufen, können Stromschläge erfolgen, oder es kann Feuer ausbrechen.

• Nicht auf die Anlage stellen oder Gegenstände darauf ablegen.

•

Kein Wasser über die Anlage spritzen und die Anlage auch nicht mit nassen Händen berühren. Dies kann zu Stromschlägen führen.

• Kein brennbares Gas in der Nähe der Anlage versprühen. Es kann Feuer ausbrechen.

• Keine Gasheizung oder sonstige Geräte mit offenen Flammen in Bereichen abstellen, an denen Luft aus der Anlage ausströmt. Unvollständige Verbrennung kann die Folge sein.

• Wenn die Anlage läuft, nicht die Frontplatte oder den Gebläseschutz von der Außenanlage abnehmen.

• Sie sollten die Anlage niemals eigenhändig reparieren oder an einen anderen Standort verbringen.

Vorsicht:

• Zum Drücken der Tasten keine scharfen Gegenstände benutzen, da dadurch die Fernbedienung beschädigt werden kann.

• Die Ansaug- oder Austrittsöffnungen weder der Innen- noch der Außenanlage blockieren oder abdecken.

• Die Fernbedienung niemals mit Benzol, Verdünner, mit Chemikalien getränkten Putzlappen usw. abwischen.

• Betreiben Sie die Klimaanlage niemals für längere Zeit bei hoher Luftfeuchtigkeit, z. B. bei geöffneter Tür oder geöffnetem Fenster. Falls die Klimaanlage für längere Zeit im Kühlbetrieb in einem Raum mit hoher Luftfeuchtigkeit (80% oder mehr) betrieben wird, kann in der Klimaanlage kondensiertes Wasser abtropfen und Möbel usw. nass werden lassen oder beschädigen.

2. Bezeichnungen der Teile

7. Weitere Funktionen .............................................................29

8. Funktionsauswahl ................................................................30

9. Notbetrieb bei schnurloser Fernbedienung .........................34

10. Pflege und Reinigung ..........................................................34

11. Fehlerbehebung ..................................................................36

12. Technische Daten ................................................................37

Im Text verwendete Symbole

Warnung: Beschreibt Vorkehrungen, die beachtet werden sollten, um den Benutzer vor der Gefahr von Verletzungen oder tödlicher Unfälle zu bewahren.

Vorsicht: Beschreibt Vorkehrungen, die beachtet werden sollten, damit an der Anlage keine Schäden entstehen.

In den Abbildungen verwendete Symbole

: Verweist auf einen Teil der Anlage, der geerdet werden muss.

• Wenn das Geräusch oder die Vibrationen anders als normal oder

besonders stark sind, den Betrieb einstellen, den Hauptschalter ausschalten, und das Verkaufsgeschäft um Hilfe bitten.

• Niemals die Finger, Stöcke etc. in de Ansaug- oder

Austrittsöffnungen stecken.

•

Wenn Sie merkwürdige Gerüche feststellen, sollten Sie die Anlage nicht mehr benutzen, den Strom abschalten und sich an Ihren Kundendienst wenden, da sonst schwere Defekte an der Anlage, ein Stromschlag oder ein Brand verursacht werden können.

• Diese Klimaanlage darf NICHT von Kindern oder unsicheren

Personen ohne Aufsicht benutzt werden.

• Kleine Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht an der Klimaanlage herumspielen.

• Wenn gasförmiges oder flüssiges Kühlmittel entweicht, die

Klimaanlage abstellen, den Raum ausreichend lüften und das Verkaufsgeschäft benachrichtigen.

•

Berühren Sie während des Betriebs nicht den Flügel des oberen Luftauslasses oder den Dämpfer des unteren Luftauslasses. Dadurch kann Kondensation auftreten, wodurch der Betrieb stoppt.

Die Anlage entsorgen

Zum Entsorgen des Gerätes wenden Sie sich an Ihren Kundendienst.

 Inneneinheit

PKFY-P·VKM-E PLFY-P·VCM-E2

Lüfterstufen 2 Geschwindigkeitsstufen 3 Geschwindigkeitsstufen

Klappe

Luftklappe Manuell ― Filter Normal Langlebig Reinigungsempfehlung für Filter 100 Std. 2.500 Std.

 PKFY-P·VKM-E Wandinstallation

Lufteinlass

Luftauslass

Luftklappe

Klappe

Stufen 4 Stufen 4 Stufen Auto-Schwingen

Frontgitter

Filter

{{

Lufteinlass

Notbetriebsschalter

 PLFY-P·VCM-E2 4-Wege-Deckenkassette

Filter

Klappe

Luftauslass

2. Bezeichnungen der Teile

 Für verdrahtete Fernbedienung

Display-Bereich

Für diese Erklärung werden alle Teile des Displays als beleuchtet dargestellt. Während dem tatsächlichen Betrieb sind nur die relevanten Elemente beleuchtet.

Zeigt den aktuellen Betrieb

Zeigt den Betriebsmodus, usw. * Anzeige in mehreren Sprachen

wird unterstützt.

Anzeige “Centrally Controlled”

Gibt an, dass der Betrieb der Fernbedienung durch eine MasterSteuerung deaktiviert wurde.

Anzeige “Timer is Off”

Gibt an, dass der Timer ausgeschaltet ist.

Temperatureinstellung

Zeigt die Zieltemperatur an.

Kontrollbereich

Tasten zum Einstellen

der Temperatur

Wochentag

Zeigt den aktuellen Wochentag an.

Zeit-/Timer-Anzeige

Zeigt die aktuelle Zeit an, außer der einfache oder der Auto-Off-Timer ist eingestellt. Falls der einfache oder der Auto-Off-Timer eingestellt ist, wird die Restzeit angezeigt.

TIME SUN MON TUE WED THU FRI SAT TIMER

AFTER

ERROR CODE

°F°C

AFTER

°F°C

ONLY1Hr.

Anzeige der Luftrichtung nach oben/nach unten

Die Anzeige gibt die Richtung der herausströmenden Luft an.

Anzeige “One Hour Only”

Wird angezeigt, wenn der Luftstrom in der Betriebsart COOL oder DRY auf schwach und abwärts eingestellt ist. (Der Betrieb unterscheidet sich je nach Modell.) Die Anzeige schaltet sich nach einer Stunde aus, wenn sich die Richtung des Luftstroms ebenfalls ändert.

Anzeige der Umgebungstemperatur

Zeigt die Umgebungstemperatur an. Der Anzeigebereich für die Umgebungstemperatur ist 8–39 °C. Die Anzeige blinkt, wenn die Temperatur weniger als 8 °C oder mehr als 39 °C beträgt.

Anzeige der Luftklappen

Gibt die Aktion der Schwingluftklappen an. Erscheint nicht, wenn die Luftklappe stationär ist.

(Netz-Ein-Anzeige)

Gibt an, dass der Netzschalter eingeschaltet ist.

OFF

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Sensoranzeige

Wird angezeigt, wenn die Fernbedienung verwendet wird.

Sperrfunktionsanzeige

Gibt an, dass die Tasten der Fernbedienung gesperrt wurden.

Filterreinigungsanzeige

Erscheint, wenn der Filter gereinigt werden muss.

Timer-Anzeigen

Die Anzeige erscheint, wenn der entsprechende Timer eingestellt ist.

Anzeige der Lüftergeschwindigkeit

Zeigt die ausgewählte Lüftergeschwindigkeit an.

Belüftungsanzeige

Erscheint, wenn das Gerät im Belüftungsmodus läuft.

Taste ON/OFF

Nach unten

Nach oben

Taste Lüftergeschwindigkeit

Taste Timer-Menü

(Taste Monitor/Einstellen)

Taste Betriebsart

(Taste Zurück)

Taste Zeit einstellen

Zurück

Vorwärts

Taste Timer Aus/Ein

(Taste Tag einstellen)

Öffnen der Tür.

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

ON/OFF

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Taste Filter

(Taste

Taste Testlauf

Taste Check

(Taste Löschen)

Taste Luftstrom nach

oben/nach unten

Taste Luftklappe

(Taste Betrieb

Zur vorherigen

)

Betriebsnummer.

Taste Belüftung

(Taste Betrieb )

Eingebauter Temperatursensor

Zur nächsten

Betriebsnummer.

Hinweis:

Meldung “PLEASE WAIT” (BITTE WARTEN)



Diese Meldung wird etwa 3 Minuten lang angezeigt, wenn das Innengerät mit Strom versorgt wird.

 Blinkende Betriebsartanzeige

Bei Anschluss mehrerer Innenanlagen an eine einzelne Außenanlage und wenn für eine Innenanlage eine Betriebsart gewählt wurde, die sich von der laufenden Betriebsart einer anderen

Innenanlage unterscheidet, blinkt die Betriebsartanzeige. Wählen Sie bitte für die andere Innenanlage die gleiche Betriebsart.

 Meldung “NOT AVAILABLE” (NICHT VERFÜGBAR)

Diese Meldung wird angezeigt, wenn eine Taste für eine Funktion gedrückt wird, über die das Innengerät nicht verfügt.

Wenn zur Bedienung mehrerer Innengeräte verschiedener Modelle gleichzeitig eine einzige Fernbedienung benutzt wird, wird diese Meldung nicht angezeigt, wenn eines der Geräte über die Funktion verfügt.

 Anzeige der Raumtemperatur

Die Temperaturfühler der Innenanlage oder der Temperaturfühler der Fernbedienung können zum Messen der Raumtemperatur gewählt werden. Die Temperaturfühler der Innenanlage bilden die

anfängliche Einstellung. Wenn die Temperaturfühler der Innenanlage zum Messen der Raumtemperatur gewählt werden, wird auf der Fernbedienung, die die Mehrfachinnenanlagen steuert, die an der Hauptinnenanlage gemessene Raumtemperatur angezeigt.

2. Bezeichnungen der Teile

 Für die schnurlose Fernbedienung

Übertragungsfläche

Display der Fernbedienung

* Zur Erläuterung sind alle Anzeigen, die auf

dem Display erscheinen können, abgebildet.

* Es werden alle Anzeigen angezeigt, wenn

die Reset-Taste gedrückt wird.

Taste ON/OFF

Tasten zum Einstellen der Temperatur

Taste Lüftergeschwindigkeit (Ändert

Taste Luftstrom (Ändert Richtung des Luftstroms

Taste Modus (Ändert Betriebsmodus)

Zur Benutzung der schnurlosen Fernbedienung diese auf den Empfänger am Innengerät



Lüftergeschwindigkeit)

nach oben/unten)

Taste Check

Taste Testlauf

richten.

Wird die Fernbedienung innerhalb von etwa zwei Minuten betätigt, nachdem das Innen-



gerät eingeschaltet wurde, erklingt unter Umständen zweimal ein Piepton während das Gerät die automatische Anfangsprüfung durchführt.

Das Innengerät piept zur Bestätigung, dass das Signal, das von der Fernbedienung



übertragen wird, empfangen wurde. Signale können bis zu etwa 7 Meter Sichtlinie vom Innengerät in einem Winkel von 45° nach links und rechts vom Gerät empfangen werden. Jedoch kann der Empfang des Innengeräts durch Beleuchtung wie Leuchtstofﬂ ampen oder starkes Licht beeinträchtigt werden.

Wenn die Betriebsanzeige in der Nähe des Empfängers am Innengerät blinkt, muss das



Gerät geprüft werden. Wenden Sie sich an Ihren Händler für Service.

Behandeln Sie die Fernbedienung pﬂ eglich! Lassen Sie sie nicht fallen und schützen Sie



sie vor starken Erschütterungen. Schützen Sie die Fernbedienung darüber hinaus vor Wasser und hoher Luftfeuchtigkeit.

Um ein Verlegen der Fernbedienung zu vermeiden, montieren Sie den Halter, der mit der



Fernbedienung geliefert wurde, an einer Wand und legen Sie die Fernbedienung nach Gebrauch stets in den Halter zurück.

Übertragungsanzeige Timer-Anzeige

Bedienungsflächen

Taste Timer aus

Taste Timer ein

Taste Stunde

Taste Minute

Taste Zeit einstellen (Stellt die Uhrzeit ein)

Taste Luftklappe (Ändert die Richtung des

Luftstroms nach links/rechts)

Taste Reset (Zurücksetzen)

Einsetzen/Austausch der Batterien

1. Nehmen Sie die obere Abdeckung ab und legen Sie zwei AAA-Batterien ein. Schließen Sie dann die obere Abdeckung wieder.

Obere Abdeckung

2. Drücken Sie die Taste Reset (Zurücksetzen).

Zwei AAA-Batterien Legen Sie den

negativen (–) Pol der Batterien zuerst ein. Setzen Sie die Batterien in die richtige Richtung (+, –) zeigend ein!

Drücken Sie die Taste Reset (Zurücksetzen) mit einem spitzen Gegenstand.

3. Bildschirmkonfiguration

Funktionsauswahl Tag/Zeit einstellen

ADC

Standardkontrollbildschirme

OFF ON

Timer-Monitor Timer-Setup

MON

TIMER

OFF

°F°C

WEEKLY

TIME SUN

°C

SUN MON TUE WED THU FRI SAT

°F°C

WEEKLY

4. Einstellen des Wochentags und der Zeit

Anzeige des Wochentags und der Zeit

TEMP.

BACK DAY

MONITOR/SET

PAR-21MAA

CLOCK

TIME SUN

°C

ON/OFF

OPERATION

FILTER

CHECK

CLEAR

TEST

Hinweis: Der Tag und die Zeit erscheinen nicht, wenn die Uhr in der Funktionsauswahl deaktiviert wurde.

5. Bedienung

Mit der Funktionsauswahl der Fernbedienung kann die Spracheinstellung des Displays auf German (Deutsch) umgestellt werden. In Abschnitt 8, Punkt [4]–1 sehen Sie, wie Sie die Spracheinstellung ändern. Die anfängliche Einstellung ist Englisch.  Funktionsauswahl: Stellt die verfügbaren Funktionen und Bereiche

auf der Fernbedienung ein (Timer-Funktionen, Betriebsbeschränkungen, usw.).

 Tag/Zeit einstellen: Stellt den aktuellen Wochentag oder die Zeit ein.  Standard-Kontrollbildschirme:

Zeigt den Betriebsstatus des

Klimaanlagensystems und stellt ihn ein.

 Timer-Monitor: Zeigt den aktuell eingestellten Timer an

(wöchentlicher Timer, einfacher Timer oder AutoOff-Timer).

 Timer-Setup: Stellt den Betriebs eines der Timer ein

(wöchentlicher Timer, einfacher Timer oder AutoOff-Timer).

A : Halten Sie sowohl die Taste Betriebsart als auch die Taste

Timer Ein/Aus 2 Sekunden lang gedrückt.

Zu B : Drücken Sie die Taste Timer-Menü. Zu C : Drücken Sie die Taste Betriebsart (Zurück). Zu D : Drücken Sie eine der Tasten Zeit einstellen ( oder ).

Einstellung des Wochentags

TIME SUN

Zeit-Einstellung

1. Drücken Sie die Taste Zeit einstellen oder a um 2 anzuzeigen.

2. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9, um den Tag

einzustellen. * Mit jedem Drücken rückt die Anzeige unter 3 einen Tag vor: Sun →

Mon → ... → Fri → Sat.

3. Drücken Sie die entsprechenden Taste Zeit einstellen a nach Bedarf,

um die Zeit einzustellen. * Wenn Sie die Taste gedrückt halten, rückt die Zeit (unter 4) zuerst in

Minutenintervallen vor, dann in Zehn-Minuten-Intervallen und dann in Ein-Stunden-Intervallen.

4. Nachdem Sie die entsprechenden Einstellungen unter Schritt 2 und 3

durchgeführt haben, drücken Sie die Taste Filter 4 um die Werte zu speichern.

4 5

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

8 7

1 5

5.1. ON/OFF (Ein-/Ausschalten)

 Drücken Sie die Taste ON/OFF 1.

• Die Lampe EIN 1 und der Anzeigebereich erscheinen.

Hinweis:

 Wenn das Gerät neu gestartet wird, sind die Anfangseinstellungen wie folgt.

Fernbedienungseinstellungen Modus Letzte Betriebsart Temperatureinstellung Letzte Temperatureinstellung Lüftergeschwindigkeit Letzte Lüftergeschwindigkeitseinstellung

COOL oder DRY Horiz. Auslass*

Luftstrom nach oben/nach unten

* Die letzte Einstellung kann abhängig vom Innengerätetyp verwendet

werden.

Modus

HEAT Letzte Einstellung FAN Horiz. Auslass*

2 6

 Drücken Sie die Taste ON/OFF 1 nochmals.

• Die Lampe ON 1 und die Anzeige erlöschen.

Hinweis: Selbst wenn Sie die Taste ON/OFF unmittelbar nach dem Ausschalten des laufenden Geräts drücken, kann die Klimaanlage etwa drei Minuten lang nicht gestartet werden. Dadurch wird verhindert, dass Teile im Inneren der Anlage beschädigt werden.

5. Bedienung

 Drücken Sie die Taste ON/OFF 1 erneut.

• Die Lampe EIN 1 und der Display-Bereich verschwinden.

Hinweis: Selbst wenn Sie die ON/OFF (NETZSTROM EIN/AUS-) Taste unmittelbar nach Abschaltung des in Gang befindlichen Betriebs drücken, beginnt die Klimaanlage etwa drei Minuten lang nicht zu laufen. Dadurch wird verhindert, dass Teile im Inneren der Anlage beschädigt werden.

5.2. Betriebsart wählen

 Die Betriebsart ( )-Taste 2 drücken und die Betriebsart

wählen 2.

Kühlen

Trocknen

Gebläse

Heizen

Automatik (Kühlen/Heizen)

Automatischer Betrieb

 Eine Temperatur wird eingestellt und der Kühlbetrieb beginnt, wenn

die Umgebungstemperatur zu hoch ist bzw. der Heizbetrieb beginnt, wenn sie zu niedrig ist.

 Im automatischen Betrieb schaltet die Klimaanlage in die Betriebsart

Kühlen, wenn die Umgebungstemperatur sich ändert und 3 Minuten lang 1,5 °C oder mehr über der eingestellten Temperatur liegt. Ebenso schaltet die Klimaanlage in die Betriebsart Heizen, wenn die Umgebungstemperatur 3 Minuten lang 1,5 °C oder mehr unter der

eingestellten Temperatur liegt.

Kühlen

3 Minuten (schaltet von Kühlen auf Heizen)

3 Minuten (schaltet von Heizen auf Kühlen)

Eingestellte Temperatur +1,5°C

Eingestellte Temperatur

Eingestellte Temperatur -1,5°C

5.4. Einstellung der Lüftergeschwindigkeit

 Drücken Sie die Taste Lüftergeschwindigkeit 5 so oft wie nötig,

während das System läuft.

• Jedes Drücken ändert die Stärke. Die aktuell ausgewählte Geschwindigkeit ist unter 5 dargestellt

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt.

LÜFTERGESCHWINDIGKEIT

2-Geschwindigkeitsstufen-

Modell

3-Geschwindigkeitsstufen-

Modell

Hinweis:  Die Anzahl der verfügbaren Lüftergeschwindigkeiten hängt von der Art des

angeschlossenen Geräts ab. Beachten Sie außerdem, dass einige Geräte die Einstellung “Auto” nicht haben.

 In den folgenden Fällen unterscheidet sich die vom Gerät

erzeugte tatsächliche Lüftergeschwindigkeit von der auf der Fernbedienungsanzeige angezeigten Geschwindigkeit:

1. Während das Display “STAND BY” oder “DEFROST” anzeigt.

2. Wenn die Temperatur des Wärmetauschers in der Betriebsart Heizen zu niedrig ist. (z.B. direkt nach dem Heizbeginn)

3. Im HEAT-Modus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

4. Wenn sich das Gerät im DRY-Modus befindet.

Geschwindigkeit 1 Geschwindigkeit 2

Geschwindigkeit 1 Geschwindigkeit 2 Geschwindigkeit 3

 Da die Umgebungstemperatur automatisch angepasst wird, um eine

festgelegte tatsächliche Temperatur beizubehalten, wird das Kühlen einige Grade wärmer und das Heizen einige Grade kühler ausgeführt als die eingestellte Umgebungstemperatur, sobald die Temperatur

erreicht ist (automatisches Energiesparen).

5.3. Temperatureinstellung

 Zum Absenken der Raumtemperatur:

Taste

einzustellen. Die eingestellte Raumtemperatur wird angezeigt 3.

 Zur Erhöhung der Raumtemperatur:

Taste

einzustellen. Die eingestellte Temperatur wird angezeigt 3.

• Folgende Temperaturbereiche sind verfügbar: Kühlen und Trocknen: 19 - 30 °C Heizen: 17 - 28 °C Automatik: 19 - 28 °C

• Die Anzeige blinkt bei 8 °C bis 39 °C und informiert so darüber ob die Raumtemperatur höher oder niedriger als die angezeigte Temperatur ist.

drücken 3, um die gewünschte Raumtemperatur

5. Bedienung

5.5. Einstellung der Luftstromrichtung

 Drücken Sie, während das Gerät läuft, die Taste Luftstrom nach oben/

nach unten 6 nach Bedarf.

• Jedes Drücken ändert die Richtung. Die aktuelle Richtung wird unter 6 angezeigt.

• Die Änderungsreihenfolge und die verfügbaren Einstellungen sind wie folgt:

Luftstrom Anzeige

4-Stufen-

Modell

* Beachten Sie, dass sich während dem Schwingbetrieb die

Richtungsanzeige auf dem Bildschirm nicht synchron mit den Richtungsklappen am Gerät ändert.

* Einige Modelle unterstützen Richtungseinstellungen nicht.

Hinweis:  Die verfügbaren Richtungen hängen von der Art des angeschlossenen

Geräts ab. Beachten Sie außerdem, dass einige Geräte die Einstellung “Auto” nicht haben.

 In den folgenden Fällen unterscheidet sich die tatsächliche Luftrichtung

von der Richtung, die auf der Fernbedienungsanzeige angezeigt wird:

1. Während das Display “STAND BY” oder “DEFROST” anzeigt.

2. Sofort nach Starten des Heizmodus (während das System darauf wartet, dass sich die Betriebsart ändert).

3. Im Heizmodus, wenn die Raumtemperatur höher als die Temperatureinstellung ist.

Schwingen 1 2 3 4

5.6. Belüftung

 Für LOSSNAY-Kombination

5.6.1. Für verdrahtete Fernbedienung

 So betreiben Sie den Ventilator zusammen mit dem Innengerät:

 Drücken Sie die Taste ON/OFF 1.

• Die Anzeige Vent erscheint auf dem Bildschirm (unter 8). Der Ventilator arbeitet jetzt immer automatisch, wenn das Innengerät

läuft.

 So betreiben Sie den Ventilator nur, wenn das Innengerät

ausgeschaltet ist:  Drücken Sie die Taste Belüftung 8, während das Innengerät

ausgeschaltet ist.

• Die Lampe Ein (unter 1) und die Anzeige Belüftung (unter 8) erscheinen.

 So ändern Sie die Ventilatorstärke:

 Drücken Sie die Taste Belüftung 8 nach Bedarf.

• Mit jedem Drücken wird die Einstellung wie unten dargestellt umgeschaltet.

Keine Anzeige (Stopp)

(Niedrig) (Hoch)

Hinweis:  Bei einigen Modellkonfigurationen kann sich der Lüfter des Innengeräts

einschalten, auch wenn Sie den Ventilator so eingestellt haben, dass er unabhängig läuft.

(OFF)

<[Manuell] Ändern der Luftstromrichtung links/rechts>

* Taste 7 Luftstromklappe kann nicht verwendet.  Modell PKFY-P·VKM-E

• Stoppen Sie das Gerät, halten Sie den Hebel der Luftklappen fest und stellen Sie die gewünschte Richtung ein.

* Richten Sie die Klappen nicht nach Innen aus, wenn

das Gerät in der Betriebsart Kühlen oder Trocknen arbeitet, da dabei Kondensat und Wasser abtropfen könnte.

Vorsicht: Achten Sie beim Bedienen des Geräts auf einen sicheren Fußhalt, um Stürze zu vermeiden.

6. Timer

6.1. Für verdrahtete Fernbedienung

Sie können die Funktionsauswahl verwenden, um auszuwählen, welchen der drei Timer Sie verwenden möchten: 1 Wöchentlicher

Timer, 2 Einfacher Timer oder 3 Auto-Off-Timer.

6.1.1. Wöchentlicher Timer

 Der wöchentliche Timer kann verwendet werden, um bis zu acht

Betriebsarten für jeden Tag der Woche einzustellen.

• Jede Betriebsart kann aus Folgendem bestehen: EIN/AUS-Zeit zusammen mit einer Temperatureinstellung oder nur EIN/AUS-Zeit

oder nur Temperatureinstellung.

• Wenn die aktuelle Zeit eine vom Timer eingestellte Zeit erreicht, führt die Klimaanlage die vom Timer eingestellte Aktion durch.

 Die Einteilung der Zeiteinstellung für diesen Timer ist 1 Minute.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der wöchentliche Timer funktioniert nicht, wenn eine der folgenden

Bedingungen wirksam ist.

Die Timerfunktion ist ausgeschaltet; das System befindet sich in einem

unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder einen Fernbedienungscheck durch; der Benutzer stellt gerade eine Funktion ein; der Benutzer stellt gerade einen Timer ein; der Benutzer stellt gerade den aktuellen Wochentag oder die Zeit ein; das System wird zentral gesteuert. (Das System führt insbesondere dann keine Betriebsarten durch (Gerät ein, Gerät aus oder Temperatureinstellung), die während diesen Bedingungen deaktiviert

sind.)

Betriebsart Nr.

42 3

Tageseinstellung

1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm beﬁ nden und dass die Anzeige für den wöchentlichen Timer 1 auf

dem Display angezeigt wird.

2. Drücken Sie die Taste Timer-Menü b, so dass “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, dass mit jedem Tastendruck die Anzeige zwischen “Set Up” und “Monitor”

umgeschaltet wird.)

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9, um den Tag einzustellen. Mit jedem Drücken geht die Anzeige unter 3 zur nächsten Einstellung in der folgenden Reihenfolge: “Sun Mon Tues Wed Thurs Fri Sat” → “Sun” → ... → “Fri” → “Sat” → “Sun Mon Tues

Wed Thurs Fri Sat”...

4. Drücken Sie die Taste Betrieb

oder (7 oder 8) so oft wie nötig,

um die entsprechende Betriebsnummer auszuwählen (1 bis 8) 4. * Mit Ihren Eingaben unter Schritt 3 und 4 wählen Sie eine der Zellen

aus der unten dargestellten Matrix.

(Die Fernbedienungsanzeige auf der linken Seite zeigt, wie

das Display aussieht, wenn Betrieb 1 für Sonntag auf die unten angegebenen Werte eingestellt ist.)

Setup-Matrix

Betr.-Nr. Sunday Monday ... Saturday

No. 1

No. 2

...

No. 8

• 8:30

• ON

• 23 °C

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

• 10:00

• OFF

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

SUN

ON/OFF

CLOCK

°C

OPERATION

WEEKLY

ON/OFF

FILTER

CHECK

CLEAR

TEST

<Einstellungen von Betrieb 1 für Sonntag> Klimaanlage um 8.30 Uhr mit auf 23 °C

eingestellter Temperatur starten.

3 1 b

4 0

Hinweis: Durch Einstellen des Tags auf “Sun Mon Tues Wed Thurs Fri Sat”, können Sie festlegen, dass derselbe Betrieb jeden Tag zur selben Zeit durchgeführt wird. (Beispiel: Betrieb 2 oben, der für jeden Tag der Woche gleich ist.)

Zeigt die Zeiteinstellung an

SUN

°C

<Einstellung von Betrieb 2 für jeden Tag> Klimaanlage um 10.00 Uhr ausschalten.

Zeigt die ausgewählte Betriebsart an (EIN oder AUS) * Erscheint nicht, wenn die Betriebsart nicht

eingestellt ist.

WEEKLY

Zeigt die Temperatureinstellung an

* Erscheint nicht, wenn die

Temperatur nicht eingestellt ist.

5. Drücken Sie die entsprechende Taste Zeit einstellen a so oft wie

nötig, um die gewünschte Zeit einzustellen (unter 5). * Wenn Sie die Taste gedrückt halten, rückt die Zeit zuerst in

Minutenintervallen, dann in Zehn-Minuten-Intervallen und dann in Ein-Stunden-Intervallen vor.

6. Drücken Sie die Taste ON/OFF 1, um die gewünschte Betriebsart

auszuwählen (EIN oder AUS) unter 6. * Jedes Drücken ändert die nächste Einstellung in der folgenden

Reihenfolge: keine Anzeige (keine Einstellung) → “ON” → “OFF”.

2a9

6. Timer

7. Drücken Sie die entsprechende Taste Temperatur einstellen 3, um

die gewünschte Temperatur einzustellen (unter 7). * Jedes Drücken ändert die Einstellung in der folgenden

Reihenfolge: keine Anzeige (keine Einstellung) ⇔ 24 ⇔ 25 ⇔ ... ⇔ 29 ⇔ 30 ⇔ 12 ⇔ ... ⇔ 23 ⇔ keine Anzeige.

(Verfügbarer Bereich: Der Bereich für die Einstellung ist 12 °C

bis 30 °C. Der tatsächliche Bereich, über den die Temperatur gesteuert werden kann, variiert jedoch entsprechend des Typs des angeschlossenen Geräts.)

8. Nachdem Sie die entsprechenden Einstellungen unter Schritt 5, 6 und 7 durchgeführt haben, drücken Sie die Taste Filter

4 um

die Werte zu speichern.

Um die aktuell eingestellten Werte für den ausgewählten Betrieb

einzustellen, drücken Sie die Taste Check (Löschen) 0 einmal kurz.

* Die angezeigte Zeiteinstellung ändert sich zu “—:—” und die

Ein/Aus- und Temperatureinstellungen verschwinden.

(Um alle wöchentlichen Timer-Einstellungen gleichzeitig zu

löschen, halten Sie die Taste Check (Löschen) 0 mindestens zwei Sekunden lang gedrückt. Das Display beginnt zu blinken, wodurch angezeigt wird, dass alle Einstellungen gelöscht wurden.)

Hinweis: Ihre neuen Einträge werden storniert, wenn Sie die Taste Betriebsart

(Zurück) 2 drücken, bevor Sie die Taste Filter

Wenn Sie zwei oder mehr unterschiedliche Betriebsarten für genau

dieselbe Zeit eingestellt haben, wird nur die Betriebsart mit der höchsten Betriebsart-Nr. ausgeführt.

4 drücken.

9. Wiederholen Sie die Schritte 3 bis 8 nach Bedarf, um so viele der verfügbaren Zellen auszufüllen, wie Sie möchten.

10. Drücken Sie die Taste Betriebsart (Zurück) 2, um zum Standardkontrollbildschirm zurückzukehren und den Einstellvorgang zu beenden.

11. Um den Timer zu aktivieren, drücken Sie die Taste Timer Ein/Aus 9, so dass die Anzeige “Timer Off” vom Bildschirm verschwindet. Achten

Sie darauf, dass die Anzeige “Timer Off” verschwunden ist.

* Wenn es keine Timer-Einstellungen gibt, blinkt die Anzeige

“Timer Off” auf dem Bildschirm.

Timer-Einstellungen

TIMER

SUN

OFF

°C

WEEKLY

1. Achten Sie darauf, dass die wöchentliche Timer-Anzeige auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü b so dass “Monitor” auf dem Bildschirm erscheint (unter 8).

3. Drücken Sie die Taste Timer Ein/Aus (Tag einstellen) 9 so oft wie nötig, um den Tag einzustellen, den Sie anzeigen möchten.

4. Drücken Sie die Taste Betrieb

oder (7 oder 8) so oft wie

nötig, um den auf dem Display angezeigten Timer-Betrieb zu ändern (unter 9).

* Mit jedem Drücken gelangen Sie zur nächsten Timer-Betriebsart

in der Reihenfolge der Zeiteinstellung.

5. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Betriebsart (Zurück) 2.

Drücken Sie die Taste Timer Ein/Aus 9, so dass “Timer Off” unter 0 erscheint.

TIME SUN

°C

WEEKLY

Drücken Sie die Taste Timer Ein/Aus 9, so dass die Anzeige “Timer Off” (unter 0) verschwindet.

TIME SUN

°C

WEEKLY

°C

6.1.2. Einfacher Timer

 Sie haben drei Möglichkeiten, den einfachen Timer einzustellen.

• Nur Startzeit: Die Klimaanlage startet, wenn die eingestellte Zeit vergangen ist.

• Nur Stoppzeit: Die Klimaanlage stoppt, wenn die eingestellte Zeit vergangen ist.

• Start- und Stoppzeiten: Die Klimaanlage startet und stoppt, wenn die entsprechenden

Zeiten vergangen sind.

 Der einfache Timer (Start und Stopp) kann nur einmal innerhalb eines

Zeitraums von 72 Stunden eingestellt werden. Die Zeiteinstellung erfolgt in Stunden-Schritten.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der einfache Timer funktioniert nicht, wenn eine der folgenden

Bedingungen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System befindet sich in einem

unnormalen Zustand; ein Testlauf wird durchgeführt; die Fernbedienung führt einen Selbstcheck oder eine Diagnose durch; der Benutzer wählt gerade eine Funktion aus; der Benutzer stellt gerade den Timer ein; das System wird zentral gesteuert. (Unter diesen Bedingungen ist der Ein/ Aus-Betrieb deaktiviert.)

ONHr

AFTER

SIMPLE

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

Timer-Einstellung

AFTER

ONHr

SIMPLE

Aktion (Ein oder Aus)

* “— —” wird angezeigt, wenn es

keine Einstellung gibt.

1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm beﬁ nden und dass die Anzeige des einfachen Timers auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der einfache Timer angezeigt wird, stellen

Sie den SIMPLE TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[4]–3 (3)).

2. Drücken Sie die Taste Timer-Menü b, so dass “Set Up” auf dem Bildschirm erscheint (unter 2). (Beachten Sie, dass mit jedem Tastendruck die Anzeige zwischen “Set Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die Taste ON/OFF 1, um die aktuelle EIN- oder AUSEinstellung des einfachen Timers anzuzeigen. Drücken Sie die Taste einmal, um die restliche Zeit unter EIN anzuzeigen, und dann noch einmal, um die restliche Zeit unter AUS anzuzeigen. (Die Anzeige EIN/AUS erscheint unter 3.)

• “EIN”-Timer: Die Klimaanlage startet den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

• “AUS”-Timer: Die Klimaanlage stoppt den Betrieb, wenn die angegebene Anzahl

Stunden vergangen ist.

4. Wenn “ON” oder “OFF” unter 3 angezeigt wird: Drücken Sie die entsprechende Taste Zeit einstellen a so oft wie nötig, um die Stunden auf EIN (falls “ON” angezeigt wird) oder die Stunden auf AUS (falls “OFF” angezeigt wird) unter 4 einzustellen.

• Verfügbarer Bereich: 1 bis 72 Stunden

5. Um sowohl die Zeiten für EIN als auch für AUS einzustellen, wiederholen Sie die Schritte 3 und 4. * Beachten Sie, dass die AUS- und EIN-Zeiten nicht auf denselben

Wert eingestellt werden können.

6. So löschen Sie die aktuelle EIN- oder AUS-Einstellung: Zeigen Sie die EIN- oder AUS-Einstellung (siehe Schritt 3) an und drücken Sie dann die Taste Check (Löschen) 0, so dass die Zeiteinstellung zu “—” unter 4 zurückkehrt. (Wenn Sie nur eine EIN-Einstellung oder nur eine AUS-Einstellung verwenden wollen, achten Sie darauf, dass die Einstellung, die Sie nicht verwenden möchten, als “—” angezeigt wird.)

b 4

6. Timer

2a9

7. Nach Durchführung der oben angegebenen Schritte 3 bis 6 drücken Sie die Taste Filter

Hinweis: Ihre neuen Einstellungen werden storniert, wenn Sie die Taste Betriebsart (Zurück) 2 drücken, bevor Sie die Taste Filter

4 um den Wert zu speichern.

4 drücken.

8. Drücken Sie die Taste Betriebsart (Zurück) 2, um zum Standardkontrollbildschirm zurückzukehren.

9. Drücken Sie die Taste Timer Ein/Aus 9, um den Timer-Countdown zu starten. Wenn der Timer läuft, wird der Timer-Wert auf dem Display angezeigt. Achten Sie darauf, ob der Timer-Wert sichtbar und

richtig ist.

Timer-Einstellung

TIMER ON

OFFHrAFTER

SIMPLE

1. Achten Sie darauf, dass die Anzeige des einfachen Timers auf dem Bildschirm sichtbar ist (unter 1).

2. Drücken Sie die Taste Timer-Menü b, so dass “Monitor” auf dem Bildschirm erscheint (unter 5).

• Falls der einfache EIN- oder AUS-Timer läuft, erscheint der aktuelle

Timer-Wert unter 6.

• Falls die EIN- und AUS-Werte beide eingestellt wurden, erscheinen

beide Werte abwechselnd.

3. Drücken Sie die Taste Betriebsart (Zurück) 2, um die Monitoranzeige zu schließen und zum Standardkontrollbildschirm zurückzukehren.

Drücken Sie die Taste Timer Ein/Aus 9, so dass die Timer-Einstellung nicht mehr auf dem Bildschirm erscheint (unter 7).

Beispiel 2:

Starten Sie den Timer, wobei die AUS-Zeit vor der EIN-Zeit liegt. EIN-Einstellung: 5 Stunden AUS-Einstellung: 2 Stunden

OFFHrAFTER

°C

ONHr

AFTER

°C

Beim Timer-Start

SIMPLE

Das Display zeigt die AUS-Einstellung des Timers (Stunden bleiben AUS).

2 Stunden nach dem Timer-Start

Das Display wechselt zur Anzeige der EIN-

SIMPLE

Einstellung des Timers (Stunden bleiben EIN). Die angezeigte Zeit entspricht der Einstellung EIN (5 Stunden) – Einstellung AUS (2 Stunden) = 3 Stunden.

5 Stunden nach dem Timer-Start

Die Klimaanlage schaltet sich ein und läuft

SIMPLE

weiter, bis sie jemand ausschaltet.

6.1.3. Timer für automatisches Ausschalten

 Dieser Timer beginnt den Countdown, wenn die Klimaanlage

startet, und schaltet die Klimaanlage aus, wenn die eingestellte Zeit abgelaufen ist.

 Die verfügbaren Einstellungen gehen in 30-Minuten-Intervallen von 30

Minuten bis zu 4 Stunden.

Hinweis: *1. Der wöchentliche Timer/einfache Timer/Auto-Off-Timer können nicht

gleichzeitig eingestellt werden.

*2. Der Auto-Off-Timer funktioniert nicht, wenn eine der folgenden

Bedingungen wirksam ist:

Die Timerfunktion ist ausgeschaltet; das System befindet sich in einem

°C

SIMPLE

Drücken Sie die Taste Timer Ein/Aus 9, so dass die TimerEinstellungen unter 7 sichtbar sind.

ONHr

AFTER

°C

Beispiele

Falls die EIN- und AUS-Zeiten beide im einfachen Timer eingestellt wurden, werden der Betrieb und die Anzeige wie unten dargestellt.

Beispiel 1: Starten Sie den Timer, wobei die EIN-Zeit früher als die AUS-Zeit ein-

gestellt ist. EIN-Einstellung: 3 Stunden AUS-Einstellung: 7 Stunden

ONHr

AFTER

OFFHrAFTER

°C

SIMPLE

Beim Timer-Start

Das Display zeigt die EIN-Einstellung des

SIMPLE

Timers (Stunden bleiben EIN).

3 Stunden nach dem Timer-Start

Die Anzeige wechselt zur Anzeige der AUS-

SIMPLE

Einstellung des Timers (Stunden bleiben AUS). Die angezeigte Zeit entspricht der Einstellung AUS (7 Stunden) – Einstellung EIN (3 Stunden) = 4 Stunden.

7 Stunden nach dem Timer-Start

Die Klimaanlage schaltet sich aus und bleibt

SIMPLE

aus, bis sie von jemandem erneut gestartet wird.

AFTER OFF

OPERATION

AUTO OFF

ON/OFF

FILTER

CHECK

CLEAR

TEST

b 4

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

ON/OFF

CLOCK

Timer-Einstellung

AFTER OFF

AUTO OFF

1. Achten Sie darauf, dass Sie sich im Standardkontrollbildschirm beﬁ nden und dass die Anzeige “Auto Off Timer” auf dem Display angezeigt wird (unter 1).

Wenn etwas anderes als der Auto-Off-Timer angezeigt wird, stellen

Sie den AUTO-OFF-TIMER mit Hilfe der Timer-Funktionseinstellung der Funktionsauswahl ein (siehe 8.[4]–3 (3)).

2. Halten Sie die Taste Timer-Menü b 3 Sekunden lang gedrückt, so dass “Set Up” auf dem Bildschirm erscheint (unter 2).

(Beachten Sie, dass mit jedem Tastendruck die Anzeige zwischen “Set

Up” und “Monitor” umgeschaltet wird.)

3. Drücken Sie die entsprechende Taste Zeit einstellen a so oft wie nötig, um die OFF-Zeit einzustellen (unter 3).

4. Drücken Sie die Taste Filter

Hinweis: Ihr Eintrag wird storniert, wenn Sie die Taste Betriebsart (Zurück) 2 drücken, bevor Sie die Taste Filter

4 um die Einstellung zu speichern.

4 drücken.

5. Drücken Sie die Taste Betriebsart (Zurück) 2, um den Einstellvorgang zu beenden und zum Standardkontrollbildschirm zurückzukehren.

6. Falls die Klimaanlage bereits läuft, beginnt der Timer sofort mit dem Countdown. Achten Sie darauf, zu überprüfen, ob die Timer-

Einstellung richtig auf dem Display erscheint.

6. Timer

<Überprüfen der aktuellen Einstellung des Auto-Off-Timers>

Timer-Einstellung

TIMER

AFTER

OFF

AUTO OFF

1. Achten Sie darauf, dass “Auto Off” auf dem Bildschirm sichtbar ist (unter 1).

2. Halten Sie die Taste Timer-Menü b 3 Sekunden lang gedrückt, so dass “Monitor” auf dem Bildschirm angegeben wird (unter 4).

• Der Timer, der noch beendet werden muss, erscheint unter 5.

3. Um den Monitor zu schließen und zum Standardkontrollbildschirm zurückzukehren, drücken Sie die Taste Betriebsart (Zurück) 2.

 Halten Sie die Taste Timer Ein/Aus 9 3 Sekunden lang gedrückt, so

dass “Timer Off” erscheint (unter 6) und der Timer-Wert (unter 7) verschwindet.

°C

 Oder schalten Sie die Klimaanlage selbst aus. Der Timer-Wert (unter

7) verschwindet vom Bildschirm.

°C

AUTO OFF

 Halten Sie die Taste Timer Aus/Ein 9 3 Sekunden lang gedrückt.

Die Anzeige “Timer Off” erscheint (unter 6) und die Timer-Einstellung erscheint auf dem Display (unter 7).

 Oder schalten Sie die Klimaanlage ein. Der Timer-Wert erscheint

unter 7.

6.2. Für die schnurlose Fernbedienung

- oder

AUTO START

-Taste drücken (zeitschaltereinstellung).

min

die gewünschte Zeit einstellen.

ON/OFF (netzschalter EIN/AUS)-Taste der

AUTO STOP

AUTO START

AUTO STOP

• Während das nachstehende Symbol blinkt, kann die Zeit eingestellt werden.

Ausschalt (OFF)-Timer: A blinkt. Einschalt (ON)-Timer: A blinkt.

2 Mit den Tasten h und 3 Den Zeitschalter löschen.

Zum Löschen der Zeitschaltereinstellung OFF (AUS), die Taste

drücken.

Zum Löschen der Zeitschaltereinstellung ON (EIN), die Taste

drücken.

• Zeitschalter OFF (AUS) und ON (EIN) können miteinander kombiniert werden.

• Das Betätigen der Fernbedienung im Zeitschalterbetrieb zum Ausschalten der Anlage führt zum Löschen des Zeitschalters.

• Wenn die aktuelle Zeit nicht eingestellt wurde, kann der Timerbetrieb nicht benutzt werden.

AFTER OFF

°C

AUTO OFF

°C

7. Weitere Funktionen

7.1. Sperren der Fernbedienungstasten (Beschränkung der Betriebsfunktionen)

 Wenn Sie möchten, können Sie die Tasten der Fernbedienung

sperren. Sie können die Funktionsauswahl der Fernbedienung verwenden, um auszuwählen, welche Art von Sperre Sie verwenden möchten. (Informationen zur Auswahl des Sperrtyps finden Sie in Abschnitt 8, Punkt [4]–2 (1).)

Sie können eine der zwei folgenden Sperrarten verwenden:

1 Alle Tasten sperren: Sperrt alle Tasten auf der Fernbedienung 2 Alle außer EIN/AUS sperren: Sperrt alle Tasten außer der Taste ON/OFF.

Hinweis: Die Sperrfunktionsanzeige erscheint auf dem Bildschirm, um anzugeben, dass die Tasten zur Zeit gesperrt sind.

Sperrfunktionsanzeige

TIME SUN

FUNCTION

ON/OFF

°C

OPERATION

ON/OFF

FILTER

CHECK

CLEAR

TEST

TEMP.

MONITOR/SET

BACK DAY

PAR-21MAA

°C

CLOCK

1. Halten Sie die Taste Filter 4 zusammen mit der Taste ON/OFF 1

2 Sekunden lang gedrückt. Die Sperrfunktionsanzeige erscheint auf dem Bildschirm (unter 1) und zeigt an, dass die Sperre jetzt aktiv ist. * Wenn das Sperren in der Funktionsauswahl deaktiviert wurde, zeigt

der Bildschirm die Meldung “Not Available” an, wenn Sie die Tasten wie oben beschrieben drücken.

°C

FUNCTION

• Wenn Sie eine gesperrte Taste drücken, blinkt die Sperrfunktionsanzeige (unter 1) auf dem Display.

°C

FUNCTION

1. Halten Sie die Taste Filter 4 zusammen mit der Taste ON/OFF 1 2

Sekunden lang gedrückt – die Sperrfunktionsanzeige verschwindet vom Bildschirm (unter 1).

°C

7. Weitere Funktionen

7.2. Anzeige von Fehlercodes

ERROR CODE

ON/OFF

Innengerät-Nr.

Wenn Sie eine Telefonnummer eingegeben haben, die bei Auftreten eines Problems angerufen werden sollte, zeigt der Bildschirm diese Nummer an. (Sie können dies in der Funktionsauswahl einrichten. Informationen dazu finden Sie in Abschnitt 8.)

Fehlercode

Lampe EIN (blinkt)

 Falls sowohl die Lampe EIN als auch der Fehlercode blinken: Dies bedeutet, dass die Klimaanlage gestört ist und der Betrieb gestoppt wurde

(und nicht wiederaufgenommen werden kann). Notieren Sie sich die angegebene Gerätenummer und den Fehlercode und schalten Sie dann die Netztaste der Klimaanlage aus und rufen Sie Ihren Händler oder Servicetechniker.

Wenn die Taste Check gedrückt ist:

CALL:XXXX XXX:XXX

ON/OFF

°C

ERROR CODE

Fehlercode

°C

ON/OFF

 Wenn nur der Fehlercode blinkt (während die Lampe EIN leuchtet): Der Betrieb läuft weiter, es kann jedoch ein Problem mit dem System vorliegen.

In diesem Fall sollten Sie den Fehlercode notieren und Ihren Händler oder Servicetechniker um Rat fragen.

* Falls Sie eine Telefonnummer eingegeben haben, die bei Auftreten eines Problems angerufen werden soll, drücken Sie die Taste Check und die

Nummer wird auf dem Bildschirm angezeigt. (Sie können dies in der Funktionsauswahl einrichten. Informationen dazu finden Sie in Abschnitt 8.)

8. Funktionsauswahl

Funktionsauswahl an der Fernbedienung

Die Einstellung der folgenden Fernbedienungsfunktionen kann mit dem Auswahlmodus der Fernbedienungsfunktion geändert werden. Ändern Sie die Einstellung nach Bedarf.

Eintrag 1 Eintrag 2 Eintrag 3 (Inhalt der Einstellungen)

1. Sprache ändern (“CHANGE

LANGUAGE”)

2. Funktionsgrenzen (“Funktion auswählen”)

3. Auswahl der Betriebsart

(“Betriebsart wählen”)

4. Änderung der Anzeige (“Anzeige Betriebsart”)

Einstellung der angezeigten Sprache • Anzeige in mehreren Sprachen ist möglich

(1) Einstellung der Funktionsgrenzen bei der Bedienung (Operation

Lock) (“Sperr-Funktion”)

(2) Einstellung der Benutzung der Betriebsart Automatisch

(“Auswahl Autobetrieb”) (3) Einstellung der Temperaturgrenzen (“Limit temp Funktion”) • Einstellung des Temperaturbereichs (Maximum, Minimum) (1) Haupt-/Nebenfunktion der Fernbedienung (“Haupt/Neben

controller”)

(2) Benutzung der Uhreinstellung (“Uhr”) • Einstellung, ob die Zeitfunktionen benutzt werden oder nicht (3) Einstellung der Timer-Funktion (“Wochenzeit schalt uhr”) • Einstellen des Timer-Typs (4) Kontaktnummer für den Fall von Fehlfunktionen (“CALL.”) • Anzeige der Kontaktnummer für den Fall von Fehlfunktionen

(1) Temperatureinstellung in °C/°F (“Wechsel °C/°F”) • Einstellen der Temperatureinheit der Anzeige (°C oder °F) (2) Einstellung der Anzeige der Luftansaugtemperatur (“Raum

TEMP gewahlt”) (3) Einstellung der automatischen Kühl-/Heizanzeige (“Auto Betrieb

C/H”)

• Einstellung der Funktionsgrenzen bei der Bedienung (Sperrfunktion)

• Einstellung, ob die Betriebsart “Automatisch” benutzt wird oder nicht

• Auswahl der Funktion als Haupt-/Nebenfernbedienung * Wenn zwei Fernbedienungen in einer Gruppe angeschlossen

sind, muss eine der beiden als Nebengerät arbeiten.

• Einstellen der Telefonnummer

• Einstellung, ob die Temperatur der (angesaugten) Innenluft angezeigt wird oder nicht

• Einstellung, ob “Cooling” oder “Heating” (Kühlen/Heizen) in der Betriebsart Automatisch angezeigt werden oder nicht

+ 171 hidden pages
