Air-Conditioners For Building Application INDOOR UNIT

PKFY-P·VFM-E

INSTALLATION MANUAL

For safe and correct use, please read this installation manual thoroughly before installing the air-conditioner unit.

INSTALLATIONSHANDBUCH

Zum sicheren und ordnungsgemäßen Gebrauch der Klimaanlage das Installationshandbuch gründlich durchlesen.

MANUEL D’INSTALLATION

Veuillez lire le manuel d’installation en entier avant d’installer ce climatiseur pour éviter tout accident et vous assurer d’une utilisation correcte.

INSTALLATIEHANDLEIDING

Voor een veilig en juist gebruik moet u deze installatiehandleiding grondig doorlezen voordat u de airconditioner installeert.

For use with the R410A, R407C & R22 Bei Verwendung von R410A, R407C & R22 A utiliser avec le R410A, R407C et le R22 Bij gebruik van R410A, R407C & R22 Para utilizar con el R410A, R407C y el R22 Uso del refrigerante R410A, R407C e R22

FOR INSTALLER

FÜR INSTALLATEURE

POUR L’INSTALLATEUR

VOOR DE INSTALLATEUR

°È· ¯Ú‹ÛË ÌÂ Ù· R410A, R407C Î·È R22 Para utilizaçao com o R410A, R407C e o R22 R410A, R407C ve R22 ile beraber kullanmak için

Для использования с моделями R410A, R407С и R22

English

Deutsch

Français

Nederlands

MANUAL DE INSTALACIÓN

Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de aire acondicionado.

MANUALE DI INSTALLAZIONE

Per un uso sicuro e corretto, leggere attentamente questo manuale di installazione prima di installare il condizionatore d’aria.

E°XEIPI¢IO O¢H°IøN E°KATA™TA™H™

°И· ·ЫК¿ПВИ· О·И ЫˆЫЩ‹ ¯Ъ‹ЫЛ, ·Ъ·О·ПВ›ЫЩВ ‰И·‚¿ЫВЩВ ЪФЫВ¯ЩИО¿ ·˘Щﬁ ЩФ ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЪИУ ·Ъ¯›ЫВЩВ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩЛ˜ МФУ¿‰·˜ ОПИМ·ЩИЫМФ‡.

MANUAL DE INSTALAÇÃO

Para segurança e utilização correctas, leia atentamente este manual de instalação antes de instalar a unidade de ar condicionado.

MONTAJ ELK‹TABI

Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› monte etmeden önce bu elkitab›n› dikkatle okuyunuz.

РУКОВОДСТВО ПО УСТАНОВКЕ

Для осторожного и правильного использования прибора необходимо тщательно ознакомиться с данным руководством по установке до выполнения установки кондиционера.

PARA EL INSTALADOR

PER L’INSTALLATORE

°π∞ ∞À∆√¡ ¶√À ∫∞¡∂π ∆∏¡ ∂°∫∞∆∞™∆∞™∏

PARA O INSTALADOR

MONTÖR ‹Ç‹N

ДЛЯ УСТАНОВИТЕЛЯ

Español

Italiano

∂ППЛУИО¿

Português

Türkçe

Русский

Contents

ELV

1. Safety precautions ................................................................................... 2

2. Installation location .................................................................................. 2

3. Installing the indoor unit ........................................................................... 3

4. Refrigerant pipe ....................................................................................... 5

1. Safety precautions

s Before installing the unit, make sure you read all the “Safety precau-

tions”.

s Please report to your supply authority or obtain their consent before

connecting this equipment to the power supply system.

Warning: Describes precautions that must be observed to prevent danger of injury or death to the user.

Caution: Describes precautions that must be observed to prevent damage to the unit.

After installation work has been completed, explain the “Safety Precautions,” use, and maintenance of the unit to the customer according to the information in the Operation Manual and perform the test run to ensure normal operation. Both the Installation Manual and Operation Manual must be given to the user for keeping. These manuals must be passed on to subsequent users.

Warning:

• Ask the dealer or an authorized technician to install the air conditioner.

• Install the unit at a place that can withstand its weight.

• Use the specified cables for wiring.

• Use only accessories authorized by Mitsubishi Electric and ask the dealer or

an authorized technician to install them.

• Do not touch the heat exchanger fins.

• Install the air conditioner according to this Installation Manual.

Caution:

• Do not use the existing refrigerant piping, when use R410A or R407C refrig-

erant.

• Use ester oil, either oil or alkylbenzene (small amount) as the refrigerator oil

to coat flares and flange connections, when use R410A or R407C refrigerant.

• Do not use the air conditioner where food, pets, plants, precision instruments,

or artwork are kept.

• Do not use the air conditioner in special environments.

2. Installation location

5. Drainage piping work (Fig. 5-1)................................................................ 6

6. Electrical work .......................................................................................... 6

7. Test run .................................................................................................... 8

: Indicates an action that must be avoided.

: Indicates that important instructions must be followed.

: Indicates a part which must be grounded.

: Indicates that caution should be taken with rotating parts.

: Indicates that the main switch must be turned off before servicing.

: Beware of electric shock.

: Beware of hot surface.

: At servicing, please shut down the power supply for both the Indoor and

Outdoor Unit.

Warning:

Carefully read the labels affixed to the main unit.

• Have all electric work done by a licensed electrician according to local regulations.

• If the air conditioner is installed in a small room, measures must be taken to prevent the refrigerant concentration from exceeding the safety limit even if the refrigerant should leak.

• The cut face punched parts may cause injury by cut, etc. The installers are requested to wear protective equipement such as gloves, etc.

• Ground the unit.

• Install an leak circuit breaker, as required.

• Use power line cables of sufficient current carrying capacity and rating.

• Use only a circuit breaker and fuse of the specified capacity.

• Do not touch the switches with wet fingers.

• Do not touch the refrigerant pipes during and immediately after operation.

• Do not operate the air conditioner with the panels and guards removed.

• Do not turn off the power immediately after stopping operation.

The indoor unit should be supplied with the following accessories.

Fig. 2-1

PARTNUMBER

1 Wall-fixing bracket 1 2 Tapping screw 4 × 35 12 3 Insulation material 2 4 Band 5 Felt tape 3 6 Drain socket 1 7 Wireless remote controller 1 8 Remote controller holder 1 9 Alkali batteries 2 0 Flare nut P100 1 (ø19.05)

ACCESSORY QUANTITY

4 (large) + 3 (small)

LOCATION OF SETTING

Fix at the back of the unit

Set inside the unit

2.1. Outline dimensions (Indoor unit) (Fig. 2-1)

Select a proper position allowing the following clearances for installation and maintenance.

Models W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Warning: Mount the indoor unit on a ceiling strong enough to withstand the weight of the unit.

(mm)

3. Installing the indoor unit

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

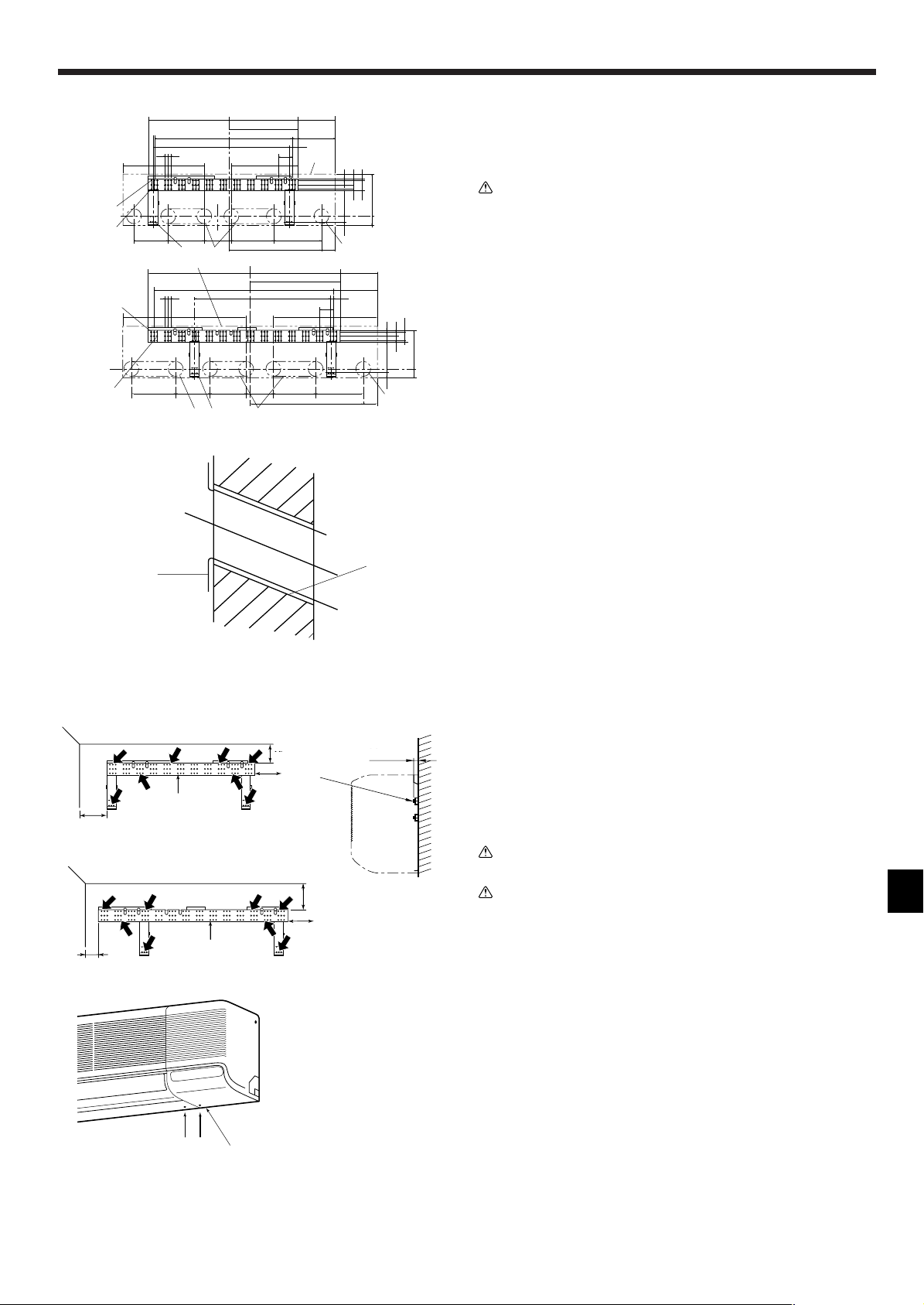

3.1. Installing the wall mounting fixture (Fig. 3-1)

1) Setting the wall mounting fixture and piping positions s Using the wall mounting fixture, determine the unit’s installation position

and the locations of the piping holes to be drilled.

Warning:

Before drilling a hole in the wall, you must consult the building contractor.

A Indoor unit center line B Left drain range C Right drain range D Hole for tapping screw E Bolt hole F Hole for tapping screw G Contour of the unit H Knockout hole for left rear piping I Rear piping access hole (90-100 mm dia.)

2) Drilling the piping hole (Fig. 3-2) s Use a core drill to make a hole of 90-100 mm diameter in the wall in the

piping direction, at the position shown in the diagram to the left.

s The hole should incline so that the outside opening is lower than the inside

opening.

s Insert a sleeve (with a 90 mm diameter and purchased locally) through the

hole.

Note: The purpose of the hole’s inclination is to promote drain flow.

A Sleeve B Hole C (Indoors) D Wall E (Outdoors)

1 P63

2 P100

3) Installing the wall mounting fixture s Since the indoor unit weighs near 30 kg, selection of the mounting location

requires thorough consideration. If the wall does not seem to be strong enough, reinforce it with boards or beams before installation.

s The mounting fixture must be secured at both ends and at the centre, if

possible. Never fix it at a single spot or in any nonsymetrical way.

Fig. 3-2

(If possible, secure the fixture at all the positions marked with a bold arrow.) (Fig. 3-3)

s Secure the wall mounting fixture through its middle row of 12-mm-dia. holes

using locally purchased bolts (through bolts, bolt anchor and nut anchor) of M10 or W3/8 threading. The bolt tip must not protrude by more than 15 mm from the wall surface. (Fig. 3-4) Use at least two bolts for a concrete wall, and at least four bolts for a foamed concrete wall.

A Wall-fixing bracket B Mounting bolt C Wall

Warning:

If possible, secure the fixture at all the positions marked with a bold arrow.

Caution:

The unit body must be mounted horizontally.

Fig. 3-4

3.2. Preparation for piping connection

Remove the vinyl band that holds the drain piping.

• This vinyl band can be used to temporarily attach the pipes to the wall mounting fixture while connecting the left pipe.

1) Rear, right and lower piping (Fig. 3-5)

1 Remove the right side panel.

Fig. 3-3

2) Left and left rear piping

1 Remove the side panel.

Fig. 3-5

3. Installing the indoor unit

Fig. 3-7

∗

Fig. 3-8

Fig. 3-6

When embedding pipes into the wall (Fig. 3-6)

When the refrigerant pipe, drain pipes, internal/external connection lines, etc., are to be embedded into the wall in advance, the extruding pipes, etc., may have to be bent and have their length modified to the unit.

• Make the pipes to be embedded slightly longer than necessary, and install.

A Right side panel C On-site piping B Through hole D Wall-fixing bracket 1

2 Remove the five screws indicated by the arrows in the diagram. (Fig. 3-7) 3 Remove the left side panel, then the lower panel.

1. While pushing up the front lower portion of the side panel (to disengage the side

panel catch from the unit catch), slide the upper portion of the side panel to the left.

• When the indoor unit is already mounted, be sure the unit does not fall from the wall mounting fixture.

• For reassembly, put the catch at the front lower portion of the side panel over the unit body and push it to the right.

A Grille D Catch B Left side panel E Side panel C Lower panel F Unit body

∗ Structure of the side panel and the unit body (Fig. 3-8)

1. Panel catch engages the unit body catch.

2. Panel catch is put in the unit body hole.

3. Panel catch engages the unit body catch.

4. Sheet metal of the unit body enters the panel.

5. Panel catch enters the unit body hole.

4 The drain hose can be connected at two different positions. Use the most conven-

ient position and, if necessary, exchange the position of the drain pan, rubber plug and the drain hose. (Fig. 3-9)

G Drain pan H Band I Plug J Drain hose K Screwdriver

3.3. Mounting the indoor unit (Fig. 3-10)

1 Make sure to hang the metal catches of the indoor unit over the hooks of the wall

mounting fixture.

2 When the piping has been completed, use the securing screws to fix the indoor

unit on the wall mounting fixture.

Note: Check that the catches of the indoor unit securely fit over the hooks of the wall mounting fixture.

3 The screw indicated by the bold arrow is used only during transportation and

should be removed. Remove the screw before installation if there is not enough

Fig. 3-9

space at the left side to remove it once the unit has been installed.

A Indoor unit B Wall fixing bracket 1 C Hook D Metal catch of the indoor unit E Securing screws

Fig. 3-10

4. Refrigerant pipe

90° ±0.5°

øA

R0.4~R0.8

45°±2°

1110

183

120

111

D C

100

GFHI

340

4.1. Connecting pipes (Fig. 4-1)

• When commercially available copper pipes are used, wrap liquid and gas pipes

with commercially available insulation materials (heat-resistant to 100 °C or more, thickness of 12 mm or more).

• The indoor par ts of the drain pipe should be wrapped with polyethylene foam insu-

lation materials (specific gravity of 0.03, thickness of 9 mm or more).

• Apply thin layer of refrigerant oil to pipe and joint seating surface before tightening

flare nut.

• Use two wrenches to tighten piping connections.

• Use refrigerant piping insulation provided to insulate indoor unit connections. Insu-

late carefully.

A Flare cutting dimensions

Copper pipe O.D. Flare dimensions

(mm) øA dimensions (mm)

ø6.35 8.7 - 9.1 ø9.52 12.8 - 13.2

Fig. 4-1

B Refrigerant pipe sizes & Flare nut tightening torque

Liquid pipe Gas pipe

Pipe size

(mm)

P20/25/32/40 P50 P63/80 P100/125

ODø6.35 (1/4”) 14 - 18 ODø12.7 (1/2”) 49 - 61 ODø9.52 (3/8”) 34 - 42* ODø15.88 (5/8”) 68 - 82* ODø9.52 (3/8”) 34 - 42 ODø15.88 (5/8”) 68 - 82 ODø9.52 (3/8”) 34 - 42 ODø19.05 (3/4”) 100 - 120*

* Use the provided flare nut for the following pipes: Liquid pipe of P50, gas pipe of P50, P100, and P125.

R407C or R22

Tightening Tightening

torque

(N.m)

Pipe size

(mm)

torque

(N.m)

Pipe size

(mm)

ODø6.35 (1/4”) 14 - 18 ODø12.7 (1/2”) 49 - 61 ODø6.35 (1/4”) 34 - 42 ODø12.7 (1/2”) 68 - 82 ODø9.52 (3/8”) 34 - 42 ODø15.88 (5/8”) 68 - 82 ODø9.52 (3/8”) 34 - 42 ODø15.88 (5/8”) 100 - 120

C Apply refrigerating machine oil over the entire flare seat surface.

ø12.7 16.2 - 16.6 ø15.88 19.3 - 19.7 ø19.05 22.9 - 23.3

Liquid pipe Gas pipe

R410A

Tightening Tightening

torque

(N.m)

Pipe size

(mm)

torque

(N.m)

Flare nut O.D.

Liquid Gas

pipe pipe

(mm) (mm)

17 26 22 29 22 29 22 36

4.2. Positioning refrigerant and drain piping

1 Position of refrigerant and drain piping (Fig. 4-2) 2 Determine the position of the knockout holes on the unit body (Fig. 4-3)

• Make the knockout holes using a saw blade or an adequate knife.

Caution:

Fig. 4-2

The side panel must be removed before drilling a knockout hole in it. If a hole is made with the side panel in place, the refrigerant pipe within the unit could be damaged.

3 L-shaped connection pipe (for gas piping) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H For lower-side piping B Drain hose I For right-side piping C Liquid pipe J L-shaped connection pipe (option) D Gas pipe K Unit side E Drain hose in left-side piping L On-site piping side F Knockout holes on the unit body M Piping G For left-side piping

Fig. 4-3

Fig. 4-4

4.3. Refrigerant piping (Fig. 4-5)

Liquid pipe

Band (large) 4

Insulation material 3

1) Indoor unit

Caution:

Before connecting right, lower, left or left rear piping, connect the supplied Lshaped connection pipe B to the on-site piping.

Gas pipe

material for liquid pipe

Band (small) 4

Thermal insulating

material for

refrigerant piping

Fig. 4-5

Band (small) 4

Tape

Liquid pipe

ø20

O.D

5. Drainage piping work (Fig. 5-1)

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

On-site drain pipe Unit’s drain pipe

Drain socket

Apply PVC adhesive

Felt tape 5

Drain pipe Gas pipe

Fig. 5-1

6. Electrical work

Liquid pipe

• Drain pipes should have an inclination of 1/100 or more.

• Use PVC pipe VP-20 (O.D. ø26 PVC TUBE) for drain piping.

• Drain pipes can be cut with a knife at the connection point according to the on-site

conditions.

• When connecting the VP-20, use adhesive to attach the supplied drain socket.

• To prevent dripping condensation, put felt tape 5 over the insulation materials on

the refrigerant and drain pipes within the unit as shown in the diagram.

Caution: The drain pipe should be installed according to this Installation Manual to ensure correct drainage. Thermal insulation of the drain pipes is necessary to prevent condensation. If the drain pipes are not properly installed and insulated, condensation may drip on the ceiling, floor or other possessions.

6.1. Indoor unit (Fig. 6-1)

1 Remove the right side panel.

To do this, remove the screws on the lower and right sides. Remove the securing screw on the terminal block cover to take away the cover.

• The top end is hanging on a catch. Slide the cover to the right and upward for

removal.

A Terminal block cover F Terminal block for MA Remote controller B Securing screw on the terminal block cover G Terminal block for transmission C Wire fastening band H Terminal block for power supply D Printed circuit board cover I Power supply wiring & connection wiring E Right side panel J Cord clamp

Fig. 6-1

Fig. 6-2

2 Connect the power line, control line from the outdoor unit, and remote con-

trol lines.

After connecting, secure the wires with the cable band.

s Fix power source wiring to control box using buffer bushing for tensile force.

(PG connection or the like.)

• Since the electric box may need to be pulled out for servicing or other occasions,

wires must have enough slack.

• Class 3 grounding work must be conducted (grounding wire diameter: 1.6 mm or

more) After wiring is completed, reinstall the parts in the reverse order of removal.

Note:

• Power supply codes of appliance shall not be lighter than design 245 IEC 53

or 227 IEC 53.

• Install an earth longer and thicker than other cables.

• Power cable size: more than 1.5 mm

• A means for the disconnection of the supply with an isolation switch, or simi-

lar device, in all active conductors shall be incorporated in the fixed wiring.

• Selecting non-fuse breaker (NF) or earth leakage breaker (NV).

• A switch with at least 3 mm contact separation in each pole shall be provided

by the air conditioner installation.

Warning: Wiring should be done so that the power lines are not subject to tension. Otherwise, heat may be generated or fire may occur.

6.2. Connecting remote controller, indoor and outdoor

transmission cables (Fig. 6-2)

• Connect indoor unit TB5 and outdoor unit TB3. (Non-polarized 2-wire)

The “S” on indoor unit TB5 is a shielding wire connection. For specifications about the connecting cables, refer to the outdoor unit installation manual.

• Install a remote controller following the manual supplied with the remote controller.

• Connect the remote controller’s transmission cable within 10 m using a 0.75 mm

core cable. If the distance is more than 10 m, use a 1.25 mm2 junction cable.

1 MA Remote controller

• Connect the “1” and “2” on indoor unit TB15 to a MA remote controller. (Non-polar-

ized 2-wire)

• DC 9 to 13 V between 1 and 2 (MA remote controller) 2 M-NET Remote controller

• Connect the “M1” and “M2” on indoor unit TB5 to a M-NET remote controller. (Non-

polarized 2-wire)

• DC 24 to 30 V between M1 and M2 (M-NET remote controller)

A Terminal block for indoor transmission cable

B Terminal block for outdoor transmission cable

C Remote controller

6. Electrical work

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Constraints on transmission cable (Fig. 6-3)

Longest wiring length (L1+L2+L4 or L1+L3 or L2+L3+L4): less than 200 m Length between indoor unit and remote controller (R): within 10 m

G Outdoor unit H Earth I BC controller J Indoor unit K M-NET Remote controller L Non-polarized 2-wire

Note: *1 Put the transmission cable earth via the outdoor unit’s earth terminal

the ground.

*2 If the remote controller cable exceeds 10 m, use a 1.25 mm

diameter cable

over the exceeded portion, and add that exceeded portion to within 200 m.

*3 The BC controller is required only for simultaneous cooling and heating

series R2.

6.3. Setting addresses (Fig. 6-4)

(Be sure to operate with the main power turned OFF.)

• There are two types of rotary switch setting available: setting addresses 1 to 9 and over 10, and setting branch numbers.

Note: Please set the switch SW5 according to the power supply voltage.

• Set SW5 to 240 V side when the power supply is 230 and 240 volts.

• When the power supply is 220 volts, set SW5 to 220 V side.

A Address board

6.4. Types of control cables

Fig. 6-4

1. Wiring transmission cables: Shielding wire CVVS or CPEVS

• Cable diameter: More than 1.25 mm

2. M-NET Remote control cables

Kind of remote control cable Shielding wire MVVS

Cable diameter More than 0.5 to 1.25 mm

Remarks

3. MA Remote control cables

Kind of remote control cable 2-core cable (unshielded)

Cable diameter 0.3 to 1.25 mm

When 10 m is exceeded, use cable with the same specifications as transmission line wiring.

7. Test run

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7.1. Before test run

s After completing installation and the wiring and piping of the indoor and

outdoor units, check for refrigerant leakage, looseness in the power supply or control wiring, wrong polarity, and no disconnection of one phase in the supply.

s Use a 500-volt megohmmeter to check that the resistance between the power

supply terminals and ground is at least 1.0 MΩ.

s Do not carry out this test on the control wiring (low voltage circuit) termi-

nals.

Warning: Do not use the air conditioner if the insulation resistance is less than 1.0 MΩ. Insulation resistance

Fig. 7-1

A ON/OFF button B Test run display C Indoor temperature liquid line

temperature display

D ON/OFF lamp E Power display F Error code display

Test run remaining time display

G Set temperature button H Mode selection button I Fan speed button M TEST button

7.2. Test run

The following 3 methods are available.

7.2.1. Using wired remote controller (Fig. 7-1)

1 Turn on the power at least 12 hours before the test run. 2 Press the [TEST] button twice. ➡ “TEST RUN” liquid crystal display 3 Press the [Mode selection] button. ➡ Make sure that wind is blown out. 4 Press the [Mode selection] button and switch to the cooling (or heating) mode.

➡ Make sure that cold (or warm) wind is blown out.

5 Press the [Fan speed] button. ➡ Make sure that the wind speed is switched. 6 Check operation of the outdoor unit fan. 7 Release test run by pressing the [ON/OFF] button. ➡ Stop 8 Register a telephone number.

The telephone number of the repair shop, sales office, etc., to contact if an error

occurs can be registered in the remote controller. The telephone number will be

displayed when an error occurs. For registration procedures, refer to the operation

manual for the indoor unit.

Note:

• If an error code is displayed on the remote controller or if the air conditioner

does not operate properly, refer to the outdoor unit installation manual or other technical materials.

• The OFF timer is set for the test run to automatically stop after 2 hours.

• During the test run, the time remaining is shown in the time display.

• During the test run, the temperature of the indoor unit refrigerant pipes is

shown in the room temperature display of the remote controller.

• When the VANE or LOUVER button is pressed, the message “NOT AVAIL-

ABLE” may appear on the remote controller display depending on the indoor unit model, but this is not a malfunction.

ELV

Inhaltsverzeichnis

1. Sicherheitsvorkehrungen ......................................................................... 9

2. Aufstellort ................................................................................................. 9

3. Anbringung der Innenanlage ................................................................. 10

4. Kältemittelrohrleitung ............................................................................. 12

1. Sicherheitsvorkehrungen

s Vergewissern Sie sich vor dem Einbau der Anlage, dass Sie alle Informatio-

nen über “Sicherheitsvorkehrungen” gelesen haben.

s Vor dem Anschließen dieses Gerätes an das Stromnetz Ihr Stromversorgungs-

unternehmen informieren oder dessen Genehmigung einholen.

Warnung: Beschreibt Vorkehrungen, die beachtet werden müssen, um den Benutzer vor der Gefahr von Verletzungen oder tödlichen Unfällen zu bewahren.

Vorsicht: Beschreibt Vorkehrungen, die beachtet werden müssen, damit an der Anlage keine Schäden entstehen.

Erläutern Sie dem Kunden nach Abschluss der Installationsarbeiten die “Sicherheitsvorkehrungen” sowie die Nutzung und Wartung der Anlage entsprechend den Informationen in der Bedienungsanleitung und führen Sie einen Testlauf durch, um sicherzustellen, dass die Anlage ordnungsgemäß funktioniert. Geben Sie dem Benutzer sowohl die Installations- als auch die Bedienungsanleitung zur Aufbewahrung. Diese Anleitungen sind auch den nachfolgenden Besitzern der Anlage weiterzugeben.

Warnung:

• Bitten Sie Ihren Fachhändler oder einen geprüften Fachtechniker, die Installation

der Anlage vorzunehmen.

• Die Anlage an einer Stelle anbringen, die das Gewicht tragen kann.

• Zur Verdrahtung die angegebenen Kabel verwenden.

• Nur von Mitsubishi Electric zugelassenes Zubehör verwenden, und dieses durch

Ihren Händler oder eine Vertragswerkstatt einbauen lassen.

• Nicht die Rippen des Wärmetauschers berühren.

• Die Anlage gemäß Anweisungen in diesem Installationshandbuch installieren.

5. Verrohrung der Dränage (Fig. 5-1) ........................................................ 13

6. Elektroarbeiten ....................................................................................... 13

7. Testlauf .................................................................................................. 15

: Beschreibt eine Handlung, die unterbleiben muss.

: Zeigt an, dass wichtige Anweisungen zu befolgen sind.

: Verweist auf einen Teil der Anlage, der geerdet werden muss.

: Zeigt an, dass bei rotierenden Teilen Vorsicht geboten ist.

: Zeigt an, dass vor Beginn der Wartungsarbeiten der Hauptschalter ausgeschaltet

werden muss.

: Gefahr von elektrischem Schlag.

: Verbrennungsgefahr.

: Bei der Wartung bitte Netzstrom sowohl für die Innen- als auch für die Außenanla-

ge abschalten.

Warnung:

Sorgfältig die auf der Hauptanlage aufgebrachten Aufschriften lesen.

• Alle Elektroarbeiten müssen entsprechend den örtlichen Vorschriften von zugelassenen Fachelektrikern ausgeführt werden.

• Wenn die Anlage in einem kleinen Raum installiert wird, müssen Maßnahmen ergriffen werden, damit die Kältemittelkonzentration auch bei Kältemittelaustritt den Sicherheitsgrenzwert nicht überschreitet.

• Die Schnittstellen der gestanzten Teile können Schnittverletzungen verursachen. Daher sind die Installateure aufgefordert, Schutzkleidung wie etwa Handschuhe, zu tragen.

Vorsicht:

• Bei Verwendung des Kältemittels R410A oder R407C die vorhandene Kältemittel- rohrleitung nicht benutzen.

• Bei Verwendung des Kältemittels R410A oder R407C, Ester-Öl, Äther-Öl oder Alkyl- benzin (geringe Mengen) zum Beschichten der Konus- und Flanschanschlüsse verwenden.

• Anlage nicht an Orten verwenden, wo sich Lebensmittel, Tiere, Pflanzen, Präzisi- onswerkzeuge oder Kunstgegenstände befinden.

• Anlage nicht unter besonderen Umfeldbedingungen einsetzen.

• Erden Sie die Anlage.

2. Aufstellort

Fig. 2-1

• Einen Fehlerstromschutzschalter wie vorgesehen anbringen.

• Netzstromkabel mit ausreichender Stromstärke und Nennwertauslegung verwen-

den.

• Nur Stromunterbrecher und Sicherungen der angegebenen Leistung verwenden.

• Schalter nicht mit nassen Fingern berühren.

• Kältemittelrohrleitung nicht während oder unmittelbar nach Betrieb berühren.

• Klimageräte nicht bei abgenommenen Verkleidungen und Schutzabdeckungen

betreiben.

• Netzstrom nicht unmittelbar nach Betriebsbeendigung ausschalten.

Zum Lieferumfang der Innenanlage gehört folgendes Sonderzubehör.

TEILENUMMER

1 Wandbefestigungsklammer 1 2 Blechschraube 4 × 35 12 3 Isolationsmaterial 2 4 Band 5 Filzband 3 6 Ablassmuffe 1 7 Drahtlose Fernbedienung 1 8 Fernbedienungshalter 1 9 Alkalibatterien 2 0 Konusmutter P100 1 (ø19,05)

ZUBEHÖR MENGE

4 (groß) + 3 (klein)

FUND-/ANBRINGUNGSORT

Auf der Rückseite der Anlage anbringen

Im Inneren der Anlage angebracht

2.1. Außenabmessungen (Innenanlage) (Fig. 2-1)

Wählen Sie einen geeigneten Aufstellort mit nachstehenden Freiräumen für Aufstellung und Wartung.

Modelle W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Warnung: Die Innenanlage an einer Decke montieren, die stark genug ist, um das Gewicht der Anlage zu tragen.

(mm)

3. Anbringung der Innenanlage

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

Fig. 3-2

1 P63

2 P100

3.1. Anbringung der Wandbefestigungen (Fig. 3-1)

1) Festlegung der Wandbefestigungen und Rohrleitungspositionen s Mit den Wandbefestigungen die Einbauposition und die Position der zu bohren-

den Rohrleitungsöffnungen festlegen.

Warnung:

Bevor Sie ein Loch in die Wand bohren, müssen Sie den Bauherrn befragen.

A Mittellinie der Innenanlage B Ablasszone links C Ablasszone rechts D Loch für Blechschraube E Loch für Bolzen F Loch für Blechschraube G Umriss der Anlage H Zum Ausbrechen vorgesehene Öffnungen für die Rohrleitung links hinten I Zugangsöffnung für die hintere Rohrleitung (90-100 mm Durchmesser)

2) Die Löcher für die Rohrleitung bohren (Fig. 3-2) s Verwenden Sie einen Kernbohrer, um parallel zum Verlauf der Rohrleitung eine

Bohrung von 90 bis 100 mm im Durchmesser an der in der linken Abbildung gezeigten Position zu erstellen.

s Der Wanddurchbruch sollte geneigt sein, so dass die Öffnung an der Außenseite

niedriger liegt als innen.

s Eine Innenauskleidung (mit einem Durchmesser von 90 mm und vor Ort zu be-

schaffen) in die Öffnung einsetzen.

Hinweis: Der Wanddurchbruch muss schräg angebracht sein, damit ein guter Abfluss gewähr- leistet ist.

A Manschette B Loch C (Innenseite) D Mauer E (Außenseite)

3) Anbringung der Wandbefestigungen s Da die Innenanlage fast 30 kg wiegt, muss der Aufstellungsort sorgfältig ausge-

sucht werden. Wenn die Wand nicht stark genug erscheint, diese vor dem Anbringen der Anlage mit Brettern oder Balken verstärken.

s Die Wandbefestigung muss, wenn möglich, an beiden Enden und in der Mitte

gesichert sein. Niemals an einer einzigen Stelle oder in asymmetrischer Form befestigen. (wenn möglich, die Befestigung an allen durch einen fett gedruckten Pfeil markierten Stellen sichern) (Fig. 3-3)

s Die Sicherung der Wandbefestigung durch die Löcher in der Mittelreihe von 12

mm Durchmesser mit vor Ort gekauften Schrauben (Zuganker, Ankerschraube und Ankermutter) mit M10- oder W3/8-Gewinde sichern. Die Spitze der Schraube darf nicht mehr als 15 mm aus der Wand herausragen. (Fig. 3-4) Bei Betonmauern wenigstens 2 Schrauben und bei Leichtbetonmauern wenigstens 4 Schrauben verwenden.

A Wandbefestigungsklammer B Befestigungsschraube C Wand

Warnung: Wenn möglich, die Befestigung an allen Stellen, die mit einem fett gedruckten Pfeil markiert sind, sichern.

Vorsicht: Die Anlage muss horizontal angebracht sein.

Fig. 3-5

Fig. 3-3

Fig. 3-4

3.2. Vorbereitung der Leitungsanschlüsse

Das um die Ablassrohre gelegte Befestigungsband entfernen.

• Das abgenommene Befestigungsband kann vorübergehend zur Anbringung der Rohre

an den Wandbefestigungen benutzt werden, während das andere Rohr angebracht wird.

1) Hintere, rechte und untere Rohrleitungen (Fig. 3-5)

1 Die rechte Seitenplatte abnehmen.

2) Linke und rechte Rohrleitungen

1 Nehmen Sie die Seitenplatte ab.

3. Anbringung der Innenanlage

5 4

Fig. 3-7

∗

Fig. 3-8

Fig. 3-6

Einlassen von Rohrleitungen in die Wand (Fig. 3-6)

Wenn Rohrleitungen für Kältemittel, Abflüsse, interne/externe Anschlüsse usw. im Vorhinein in die Wand verlegt werden, müssen die hervorstehenden Rohrteile gegebenenfalls gekrümmt oder in der Länge an die Anlage angepasst werden.

• Daher sollten die in die Wand verlegten Rohre geringfügig länger als nötig ausgelegt werden. Außerdem bitte bei der Installation Folgendes vorsehen:

A Rechte Seitenplatte B Durchgangsöffnung C Rohrleitung vor Ort D Wandbefestigungsklammer 1

2 Entfernen Sie die fünf, in der grafischen Darstellung mit Pfeilen, gekennzeichneten

Schrauben. (Fig. 3-7)

3 Nehmen Sie die linke Seitenplatte und dann die rechte Seitenplatte ab.

1. Während Sie den unteren Teil der Seitenplatte nach oben drücken (um den Schnepper

der Seitenplatte aus dem Schnepper der Anlage auszuklinken), den oberen Teil der oberen Seitenplatte nach links schieben.

• Wenn die Innenanlage bereits angebracht ist, dafür sorgen, dass die Anlage nicht von der Wandbefestigung abrutscht.

• Zum Wiederanbringen den Schnepper am unteren Teil der Seitenplatte über dem Gerätekörper in Stellung bringen und von links nach rechts schieben.

A Gitter D Schnepper B Linke Seitenplatte E Seitenplatte C Untere Platte F Gerätekörper

∗ Aufbau der Seitenplatte und des Gerätekörpers (Fig. 3-8)

1. Schnepper der Platte klinkt in den Schnepper am Gerätekörper ein.

2. Schnepper der Platte ist in die Öffnung im Gerätekörper eingelassen.

3. Schnepper der Platte klinkt in den Schnepper am Gerätekörper ein.

4. Blech des Gerätekörpers ist in die Platte eingelassen.

5. Schnepper der Platte ist in das Loch im Gerätekörper eingelassen.

4 Der Ablassschlauch kann an zwei verschiedenen Stellen angebracht werden. Wählen

Sie die bequemste Stelle und tauschen Sie, falls notwendig, die Position der Dränpfanne, des Gummistopfens und des Ablassschlauchs. (Fig. 3-9)

G Dränpfanne H Band I Stopfen J Ablassschlauch K Schraubenzieher

3.3. Anbringen der Innenanlage (Fig. 3-10)

1 Vergewissern, dass die Metallschnepper der Innenanlage über die Haken der Wand-

befestigung gehängt werden.

2 Wenn die Verlegung der Rohrleitung abgeschlossen ist, die Innenanlage mit den

Sicherungsschrauben an der Wandbefestigung befestigen.

Hinweis: Prüfen und vergewissern, dass die Schnepper der Innenanlage fest und sicher auf den Haken der Wandbefestigungen angebracht sind.

3 Die in Abbildung mit den fett gedruckten Pfeilen markierte Schraube dient nur Transport-

zwecken und sollte entfernt werden. Nehmen Sie die Schraube vor dem Einbau ab, wenn auf der linken Seite der Anlage nicht genügend Freiraum ist, um sie nach dem Einbau zu entfernen.

Fig. 3-9

A Innenanlage B Wandbefestigungsklammer 1 C Haken D Metallschnepper der Innenanlage E Sicherungsschrauben

Fig. 3-10

1110

183

120

111

D C

100

GFHI

340

4. Kältemittelrohrleitung

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4.1. Rohranschlüsse (Fig. 4-1)

• Wenn im Handel erhältliche Kupferrohre verwendet werden, Flüssigkeits- und Gasrohre mit im Handel erhältlichem Isoliermaterial (Hitzebeständig bis 100 °C und mehr, Stärke 12 mm oder mehr) umwickeln.

• Die in der Anlage befindlichen Teile der Ablassrohre sollten mit Isoliermaterial aus Schaumstoff (spezifisches Gewicht 0,03 - 9 mm oder stärker) umwickelt werden.

• Vor dem Anziehen der Konusmutter eine dünne Schicht Kältemittel-Öl auf das Rohr und auf die Oberfläche des Sitzes an der Nahtstelle auftragen.

• Mit zwei Schraubenschlüsseln die Rohrleitungsanschlüsse fest anziehen.

• Die Anschlüsse der Innenanlage mit dem mitgelieferten Isolier material für die Kältemittel- rohrleitung isolieren. Beim Isolieren sorgfältig vorgehen.

A Abmessungen der Aufweitungsschnitte

Kupferrohr O.D. Aufweitungsabmessungen

(mm)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2

Fig. 4-1

B Größen der Kältemittelrohre & Anzugsdrehmoment für Konusmutter

Flüssigkeitsrohrleitung Gasrohrleitung

Rohrgröße Rohrgröße

(mm) (mm)

P20/25/32/40 P50 P63/80 P100/125

*Für folgende Rohre die mitgelieferte Konusmutter verwenden: Flüssigkeitsrohr von P50 und Gasrohr von P50, P100, P125.

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

R407C oder R22

Anzugs-

drehmoment

(N.m)

Anzugs-

drehmoment

(N.m)

Flüssigkeitsrohrleitung Gasrohrleitung

Rohrgröße Rohrgröße

(mm) (mm)

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

C Tragen Sie Kältemaschinenöl auf die gesamte Konusauflagefläche auf.

ø12,7 16,2 - 16,6 ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

R410A

Anzugs-

drehmoment

(N.m)

øA Abmessungen (mm)

Anzugs-

drehmoment

(N.m)

Konusmutter O.D.

Flüssigkeits-

rohrleitung

(mm)

17 26 22 29 22 29 22 36

Gasrohr-

leitung

(mm)

4.2. Anordnung der Kältemittel- und Ablassrohrleitungen

1 Anordnung der Kältemittel- und Ablassrohrleitungen (Fig. 4-2) 2 Festlegung der Position der Ausbrechöffnungen am Gerätekörper (Fig. 4-3)

• Die Löcher mit einem Sägeblatt oder einem geeigneten Messer öffnen.

Fig. 4-3

Fig. 4-4

Flüssigkeitsrohrleitung

Band (groß) 4

Isoliermaterial 3

Fig. 4-2

Vorsicht: Die Seitenplatte muss abgenommen werden, bevor man ein Durchsteckloch hineinbohrt. Wenn das Loch gebohrt wird, ohne dass die Platte abgenommen wurde, kann das Kälterohr in der Anlage beschädigt werden.

3 L-förmiges Anschlussrohr (für Gasrohrleitung) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H Für die untere Rohrleitung

B Ablassschlauch I Für die rechte Rohrleitung

C Flüssigkeitsrohr J L-förmiges Anschlussrohr (option)

D Gasrohr K Geräteseite

Ablassschlauch der linken Rohrleitung

F Ausbrechöffnungen am Gerätekörper M Rohrleitung

G Für die linke Rohrleitung

L Hausanschlussseite der Rohrleitung

4.3. Rohrleitungen für Kältemittel (Fig. 4-5)

1) Innenanlage

Vorsicht: Vor Anschluss der Rohrleitungen rechts, unten, links und links hinten das mitgelieferte L-förmige Anschlussrohr B an die Hausanschlussleitung anschließen.

Gasrohrleitung

Isoliermaterial für Flüssigkeitsrohrleitung

Band (klein) 4

Isoliermaterial für Kältemittelrohrleitung

Fig. 4-5

Band (klein) 4

Klebeband

Flüssigkeitsrohrleitung

ø20

O.D

5. Verrohrung der Dränage (Fig. 5-1)

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

On-site-Ablassrohr Ablassrohr der Anlage

Ablassstutzen

PVC-Kleber aufbringen

Filzstreifen 5

Ablassrohr Gasrohrleitung

Fig. 5-1

6. Elektroarbeiten

A Abdeckung der Klemmleiste F Klemmleiste für die MA Fernbedienung B

Sicherungsschraube an der Abdeckung der Klemmleiste

C Befestigungsband für die Elektroleitung H Klemmleiste für die Netzleitung D Abdeckung des gedruckten Schaltfeldes I Netzstromleitung & Verbindungsleitung E Rechte Seitenplatte J Kabelklemme

G Klemmleiste für die Übertragungsleitung

Fig. 6-1

Flüssigkeitsrohrleitung

• Ablassrohre sollten eine Neigung von 1/100 oder mehr aufweisen.

• Im Ablasssystem PVC-Rohr VP-20 (O.D. ø26 PVC Rohr) verwenden.

• Ablassrohre können am Anschlusspunkt je nach Gegebenheiten vor Ort mit einem Messer

abgeschnitten werden.

• Beim Anschluss des VP-20 die mitgelieferte Ablassmuffe mit Klebstoff anbringen.

• Um zu verhindern, dass Kondenswasser herabtropft, Filzband 5 auf dem Isoliermaterial

auf den Kältemittel- und Ablassrohren innerhalb der Anlage anbringen, wie dies in der Abbildung gezeigt wird.

Vorsicht: Das Ablassrohr sollte gemäß Angaben im Installationshandbuch eingebaut werden, um einwandfreie Dränage zu gewährleisten. Thermoisolierung der Ablassrohre ist notwendig, um Bildung von Kondenswasser zu verhindern. Wenn die Ablassrohre nicht vorschriftsmäßig installiert und isoliert wurden, kann Kondenswasser auf die Zimmerdecke, den Boden oder sonstiges Inventar tropfen.

6.1. Innenanlage (Fig. 6-1)

1 Rechte Seitenplatte abnehmen.

Dazu die Schrauben an der Unterseite und der rechten Seite entfernen. Zum Abnehmen der Abdeckung die Sicherungsschraube an der Abdeckung der Klemmleiste entfernen.

• Die Oberseite hängt an einer Klinke. Zum Abnehmen die Abdeckung nach rechts und

nach oben schieben.

2 Schließen Sie die Netzleitung, die Steuerleitung von der Außenanlage und die

Leitungen der Fernbedienung an.

Nach dem Anschließen sichern Sie bitte die Leitungen mit Kabelband.

s Netzstromverdrahtung zum Schaltkasten mit Pufferdurchführung für Spannungs-

kräfte (PG-Anschluss oder Ähnliches) befestigen.

• Da der Elektroanschlusskasten zur Wartung oder bei anderen Gelegenheiten

herausgezogen werden muss, müssen die Drähte genügend Spiel besitzen.

• Erdung der Klasse 3 muss durchgeführt werden (Erdleitungsgröße: 1,6 mm oder mehr).

Nach Abschluss der Verdrahtung die abgenommenen Teile in umgekehrter Reihenfolge wieder anbringen.

Hinweis:

• Die Stromversorgung muss mindestens den Normen 245 IEC 53 oder 227 IEC 53

entsprechen.

• Eine Erdleitung installieren, die länger und stärker als andere Kabel ist.

• Durchmesser Stromversorgungskabel: größer als 1,5 mm

• Als Mittel zur Trennung vom Netzanschluss ist ein Trennschalter oder eine ähnliche

Vorrichtung in alle aktiven Stromleiter von Standleitungen einzubauen.

• Wahl eines nichtschmelzbaren Unterbrechers (NF) oder eines

Erdschlussunterbrechers (NV).

• Ein Schalter mit einem Kontaktabstand von mindestens 3 mm muss bei der Instal-

lation der Klimaanlage verwendet werden.

Fig. 6-2

Warnung: Bei der Verdrahtung dürfen die Strom führenden Kabel keinem mechanischen Zug unterliegen. Widrigenfalls kann es zu Überhitzung kommen, oder es kann Feuer ausbrechen.

6.2. Anschluss der Fernbedienungs-, Innen- und Außen-

übertragungskabel (Fig. 6-2)

• Anschluss der Innenanlage TB5 und der Außenanlage TB3. (2-adrig, nichtpolarisiert)

Das “S” auf der Innenanlage TB5 ist ein abgeschirmter Leitungsanschluss. Angaben über die technischen Daten der Anschlusskabel finden sich in den Montagehandbüchern der Außenanlage.

• Eine Fernbedienung entsprechend den Angaben im zur Fernbedienung gehörenden Hand-

buch installieren.

• Das Übertragungskabel der Fernbedienung mit einem Kernaderkabel von 0,75 mm

einer Länge bis zu 10 m anschließen. Wenn die Entfernung mehr als 10 m beträgt, ein Verbindungskabel von 1,25 mm

1 MA-Fernbedienung

•“1” und “2” am TB15 der Innenanlage an eine MA-Fernbedienung anschließen (2-adrig,

nichtpolarisiert).

• 9 bis 13 V Gleichstrom zwischen 1 und 2 (MA-Fernbedienung) 2 M-NET-Fernbedienung

•“M1” und “M2” am TB5 der Innenanlage an eine M-NET-Fernbedienung anschließen (2-

adrig, nichtpolarisiert).

• 24 bis 30 V Gleichstrom zwischen M1 und M2 (M-NET-Fernbedienung)

A Klemmleiste für Übertragungskabel der Innenanlage

B Klemmleiste für Übertragungskabel der Außenanlage

C Fernbedienung

verwenden.

und

6. Elektroarbeiten

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Zwangsbedingungen bei Übertragungskabeln (Fig. 6-3)

Größte Länge der Elektroleitung (L1+L2+L4 oder L1+L3 oder L2+L3+L4): weniger als 200 m Länge zwischen Innenanlage und Fernbedienung (R): Bis zu 10 m

G Außenanlage H Erde I BC-Steuerung J Innenanlage K M-NET-Fernbedienung L 2-adrig, nichtpolarisiert

Hinweis: *1 Die Erdleitung des Übertragungskabel über die Erdanschlussklemme

ßenanlage zur Erde verlegen.

*2 Wenn das Fernbedienungskabel länger als 10 m ist, im Bereich, der die Länge

überschreitet, ein Kabel von 1,25 mm m betragen.

*3 Die BC-Steuerung ist nur bei der Baureihe R2 für gleichzeitiges Kühlen und Hei-

zen notwendig.

verwenden. Die Überlänge kann bis zu 200

der Au-

6.3. Adressen einsetzen (Fig. 6-4)

(Dafür sorgen, dass bei den Arbeiten der Netzstrom auf AUS geschaltet ist.)

• Zur Einstellung gibt es zwei Arten von Rotationsschaltern: Zur Einstellung der Adressen von 1 bis 9 und über 10 sowie zur Einstellung der Abzweigungsnummern.

Hinweis: Bitte den Schalter SW5 je nach Netzspannung einstellen:

• Bei Netzspannung von 230 V and 240 V Schalter SW5 auf die Seite 240 V einstellen.

• Bei Netzspannung von 220 V Schalter SW5 auf die Seite 220 V einstellen.

A Adressentafel

6.4. Steuerkabelarten

1. Übertragungskabel für die Verdrahtung: Abgeschirmte Elektroleitungen CVVS

Fig. 6-4

oder CPEVS

• Kabeldurchmesser: Mehr als 1,25 mm

2. Kabel der M-NET-Fernbedienung

Art des Fernbedienungskabels Abgeschirmte Elektroleitungen MVVS

Kabeldurchmesser Mehr als 0,5 bis 1,25 mm

Anmerkungen

3. Kabel der MA-Fernbedienung

Art des fernbedienungskabels 2-adriges kabel (nicht abgeschirmt)

Kabeldurchmesser 0,3 bis 1,25 mm

Bei Überschreiten von 10 m ein Kabel mit den gleichen technischen Daten wie bei der Übertragungsleitung verwenden.

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Testlauf

7.1. Vor dem Testlauf

s Nach Installierung, Verdrahtung und Verlegung der Rohrleitungen der Innen- und

Außenanlagen überprüfen und sicherstellen, dass kein Kältemittel ausläuft, Netzstromversorgung und Steuerleitungen nicht locker sind, Polarität nicht falsch angeordnet und keine einzelne Netzanschlussphase getrennt ist.

s Mit einem 500-Volt-Megohmmeter überprüfen und sicherstellen, dass der Wider-

stand zwischen Stromversorgungsklemmen und Erdung mindestens 1,0 MΩ beträgt.

A Taste ON/OFF B Testlaufanzeige C Temperaturanzeige der Innen-

anlagenflüssigkeitsleitung

D Lampe ON/OFF E Bereitschaftsanzeige F Fehlercodeanzeige Anzeige

der verbleibenden Testlaufzeit

G Temperaturwahltaste H Betriebsartwahltaste I Gebläsegeschwindigkeitstaste M Taste TEST

Fig. 7-1

s Diesen Test nicht an den Klemmen der Steuerleitungen (Niederspannungs-

stromkreis) vornehmen.

Warnung: Die Klimaanlage nicht in Betrieb nehmen, wenn der Isolationswiderstand weniger als 1,0 MΩ beträgt. Isolationswiderstand

7.2. Testlauf

Die nachstehenden 3 Verfahren sind verfügbar.

7.2.1. Verwendung der verdrahteten Fernbedienung (Fig. 7-1)

1 Den Strom mindestens 12 Stunden vor dem Testlauf einschalten. 2 Die [TEST]-Taste zwei Mal drücken. ➡ “TEST RUN”-Flüssigkristallanzeige (LCD) 3 Die Betr iebsartwahltaste drücken. ➡ Vergewissern Sie sich, dass Luft ausgeblasen wird. 4 Die Betriebsar twahltaste drücken und die Betriebsar t Kühlen (oder Heizen) einschalten.

➡ Vergewissern Sie sich, dass kalte (oder warme) Luft ausgeblasen wird.

5 Die Gebläsegeschwindigkeitstaste drücken. ➡ Vergewissern Sie sich, dass die Luft-

geschwindigkeit eingeschaltet ist.

6 Den Betrieb des Gebläses der Außenanlage überprüfen. 7 Durch Drücken der Taste [ON/OFF] (EIN/AUS) den Testlauf freigeben. ➡ Stopp 8 Speichern Sie eine Telefonnummer ein.

Die Telefonnummer eines Reparaturbetriebs, Verkaufsbüros usw. kann für eine Kon-

taktaufnahme bei auftretenden Fehlern in die Fernbedienung eingespeichert werden.

Die Telefonnummer wird angezeigt, wenn ein Fehler aufgetreten ist. Für Anweisungen

für die Eingabe dieser Nummer lesen Sie die Bedienungsanleitung des Innengerätes.

Hinweis:

• Wenn auf der Fernbedienung ein Fehlercode angezeigt wird oder wenn die Klima-

anlage nicht ordnungsgemäß arbeitet, schlagen Sie bitte im Installationshandbuch oder sonstigen technischen Unterlagen der Außenanlage nach.

• Der OFF-Timer (Ausschaltzeitschalter) ist für den Testlauf auf automatisches Aus-

schalten nach 2 Stunden eingestellt.

• Während des Testlaufs wird die Restzeit auf der Zeitanzeige angezeigt.

• Während des Testlaufs wird die Temperatur der Kältemittelrohrleitungen der Innen-

anlage auf der Raumtemperaturanzeige der Fernbedienung angezeigt.

• Wenn die Taste VANE (Luftklappe) oder LOUVER (Luftleitlamellen) gedrückt wird,

kann, je nach Modell der Innenanlage, auf der Anzeige der Fernbedienung die Meldung “NOT AVAILABLE (nicht verfügbar)” erscheinen, aber dies ist keine Fehlfunktion.

ELV

Index

1. Consignes de sécurité ........................................................................... 16

2. Emplacement pour l’installation ............................................................. 16

3. Installation de l’appareil intérieur ........................................................... 17

4. Tuyau de réfrigérant ............................................................................... 19

1. Consignes de sécurité

s Avant d’installer le climatiseur, lire attentivement toutes les “Consignes de

sécurité”.

s Veuillez consulter ou obtenir l’autorisation de votre compagnie d’électricité

avant de connecter votre système.

Avertissement:

Précautions à suivre pour éviter tout danger de blessure ou de décès de l’utilisateur.

Précaution:

Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.

Une fois l’installation terminée, expliquer les “Consignes de sécurité”, l’utilisation et l’entretien de l’appareil au client conformément aux informations du mode d’emploi et effectuer l’essai de fonctionnement en continu pour garantir un fonctionnement normal. Le manuel d’installation et le mode d’emploi doivent être fournis à l’utilisateur qui doit les conserver. Ces manuels doivent également être transmis aux nouveaux utilisateurs.

Avertissement:

• Demandez à votre revendeur ou à un technicien agréé d’installer le climatiseur.

• Installez l’appareil sur une structure capable de supporter son poids.

• Utilisez les câbles mentionnées pour les raccordements.

• Utiliser uniquement les accessoires agréés par Mitsubishi Electric et demander à votre revendeur ou à une société agréée de les installer.

• Ne touchez jamais les ailettes de l’échangeur de chaleur.

• Installez le climatiseur en respectant les instructions du manuel d’installation.

Précaution:

• Lors de l’utilisation de réfrigérant R410A ou R407C, n’utilisez jamais les tuyaux de réfrigérant existants.

• Lors de l’utilisation de réfrigérant R410A ou R407C, appliquez une petite quantité

d’huile ester, de l’huile ou de l’alkylbenzène, comme huile réfrigérante sur les éva- sements et les connexions à brides.

• N’utilisez pas le climatiseur près d’animaux ou de plantes ou près d’aliments, d’ins- truments de précision ou d’objets d’art.

• N’utilisez pas le climatiseur dans certains environnements.

• Mettez l’appareil à la terre.

• Installez un disjoncteur, comme spécifié.

5. Mise en place du tuyau d’écoulement (Fig. 5-1) .................................... 20

6. Installations électriques ......................................................................... 20

7. Marche d’essai ....................................................................................... 22

: Indique une action qui doit être évitée.

: Indique que des instructions importantes doivent être prises en considération.

: Indique un élément qui doit être mis à la terre.

: Indique des précautions à prendre lors du maniement de pièces tournantes.

: Indique que l’interrupteur principal doit être désactivé avant d’effectuer tout travail

d’entretien.

: Danger d’électrocuition.

: Attention, surface chaude.

: Lors de travaux d’entretien, coupez l’alimentation de l’appareil intérieur ainsi que

de l’appareil extérieur.

Avertissement:

Prendre soin de lire les étiquettes se trouvant sur l’appareil principal.

• Demandez à un électricien agréé d’effectuer l’installation électrique conformément aux réglementations locales.

• Si le climatiseur est installé dans une pièce relativement petite, certaines mesures doivent être prises pour éviter que la concentration de réfrigérant ne dépasse le seuil de sécurité en tenant compte des possibilités de fuites de réfrigérant.

• Les parties détachées de la face prédécoupée peuvent blesser l’installateur (coupure, etc.). Il lui est donc demandé de porter des vêtements de protection (gants, etc.).

• Utilisez des câbles d’alimentation dont la capacité à distribuer le courant et la va- leur nominale sont adéquates.

• Utilisez uniquement un disjoncteur et un fusible de la valeur indiquée.

• Ne touchez pas les interrupteurs avec les doigts mouillés.

• Ne touchez pas les tuyaux de réfrigérant pendant ou immédiatement après le fonc-

tionnement.

• Ne faites pas fonctionner le climatiseur lorsque les panneaux et dispositifs de sécurité ont été enlevés.

• Ne mettez pas l’appareil immédiatement hors tension après son fonctionnement.

2. Emplacement pour l’installation

Fig. 2-1

L’appareil intérieur doit être livré avec les accessoires suivants:

Numéro d’élément

2 Vis de fixation 4 × 35 12

3 Matière isolante 2

4 Colliers

5 Ruban de feutre 3

6 Prise d’écoulement 1

7 Télécommande sans fil 1

8 Support de télécommande 1

9 Piles alcalines 2

0 Ecrou évasé P100 1 (ø19,05)

ACCESSOIRE QUANTITE EMPLACEMENT

Equerre de fixation murale

4(grands) et 3(petits)

Fixer à l’arrière de l’appareil

Loger à l’intérieur de l’appareil

2.1. Dimensions externes (Appareil intérieur) (Fig. 2-1)

Choisir un emplacement approprié en prenant compte des espaces suivants pour l’installation et l’entretien.

Modèles W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Avertissement: Fixer l’appareil intérieur à un plafond suffisamment résistant pour supporter son poids.

(mm)

3. Installation de l’appareil intérieur

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

Fig. 3-2

1 P63

2 P100

3.1. Installation de la structure de montage mural (Fig. 3-1)

1) Installation de la structure de montage mural et mise en place des tuyaux

s A l’aide de la structure de montage mural, déterminer l’emplacement d’installa-

tion de l’appareil et le lieu de forage des orifices pour les tuyaux.

Avertissement: Avant de forer un trou dans le mur, veuillez demander l’autorisation au responsable de l’édifice.

A Ligne centrale de l’appareil intérieur

B Zone d’écoulement par la gauche

C Zone d’écoulement par la droite

D Orifice pour vis de fixation

E Orifice pour boulon

F Orifice pour vis de fixation

G Contour de l’appareil

H Orifice à dégager pour le tuyau arrière gauche

I Orifice d’accès du tuyau arrière (90-100 mm de diamètre)

2) Forage de l’orifice des tuyaux (Fig. 3-2) s Utiliser une foreuse à témoins pour forer un orifice de pénétration dans le mur de

90 à 100 mm de diamètre, aligné sur la direction du tuyau, à l’endroit indiqué sur

le diagramme à gauche. s L’orifice de pénétration dans le mur doit être incliné de telle sorte que l’ouverture

extérieure soit plus basse que l’ouverture intérieure. s Insérer un manchon (de 90 mm de diamètre - non fourni) dans l’orifice.

Remarque: L’orifice de pénétration doit être incliné afin d’augmenter le débit.

A Manchon

B Orifice

C (côté intérieur)

D Mur

E (côté extérieur)

3) Installation du support de montage mural s L’appareil extérieur pesant près de 30 kg, choisir l’emplacement de montage en

tenant bien compte de ce fait. Si le mur ne semble pas être assez résistant, le ren-

forcer avec des planches ou des poutres avant d’installer l’appareil. s La structure de montage doit être attachée à ses deux extrémités et au centre, si

possible. Ne jamais la fixer à un seul endroit ou de manière asymétrique.

(Si possible, attacher la structure à tous les points indiqués par une flèche en

caractères gras.) (Fig. 3-3) s Fixer la structure de montage mural par les orifices de la rangée du milieu, de 12

mm de diamètre, en utilisant des boulons achetés séparément (boulons à pans,

boulons d’ancrage et écrous d’ancrage) de filetage M10 ou W3/8. La tête du bou-

lon ne doit pas dépasser la surface du mur de plus de 15 mm. (Fig. 3-4)

Utiliser un minimum de deux boulons pour un mur en béton et un minimum de 4

pour un mur en béton isolant.

A Eqyerre de fixation murale B Boulon de fixation C Mur

Avertissement: Si possible, attacher la structure à tous les points marqués d’une flèche en caractères gras.

Précaution: Le corps de l’appareil doit être monté à l’horizontale.

Fig. 3-5

Fig. 3-3

Fig. 3-4

3.2. Préparation pour le raccord des tuyaux

Retirer la bande de vinyle qui maintient les tuyaux d’écoulement.

• Cette bande de vinyle peut être utilisée provisoirement pour attacher les tuyaux à la

structure de montage mural lors du raccord du tuyau gauche.

1) Tuyautage arrière, droit et inférieur (Fig. 3-5)

1 Déposer le panneau latéral droit.

2) Tuyaux gauche et arrière gauche

1 Déposer le panneau latéral.

3. Installation de l’appareil intérieur

Fig. 3-7

∗

Fig. 3-8

Fig. 3-6

Lors de l’encastrement des tuyaux dans le mur (Fig. 3-6)

Lorsque le tuyau de réfrigérant, les tuyaux d’écoulement, les lignes de connexions internes/externes etc. doivent être encastrées à l’avance dans le mur, les parties saillantes des tuyaux, etc. devront peut-être être pliées et il faudra dès lors adapter leur longueur.

• Prévoir des tuyaux à encastrer légèrement plus longs que nécessaire avant de les mettre en place.

A Panneau latéral droit C Tuyauterie sur place B Orifice de perçage D Eqyerre de fixation murale 1

2 Retirer les cinq vis marquées de flèches sur le diagramme. (Fig. 3-7) 3 Déposer le panneau latéral gauche, puis le panneau inférieur.

1. Tout en poussant la partie inférieure avant du panneau latéral vers le haut (pour déga-

ger l’attache du panneau latéral du crochet de l’appareil), glisser le partie supérieure du panneau latéral vers la gauche.

• Lorsque l’appareil intérieur est déjà installé, veiller à ce que l’appareil ne tombe pas de la structure de fixation murale.

• Pour remonter le panneau, mettre l’attache située dans la partie inférieure avant du panneau latéral sur le corps de l’appareil et pousser le panneau de gauche à droite.

A Grille D Attache B Panneau latéral gauche E Panneau latéral C Panneau inférieur F Corps de l’appareil

∗ Structure du panneau latéral et du corps de l’appareil (Fig. 3-8)

1. L’attache du panneau accroche le crochet du corps de l’appareil.

2. L’attache du panneau est placée dans l’orifice du corps de l’appareil.

3. L’attache du panneau accroche le crochet du corps de l’appareil.

4. La feuille métallique du corps de l’appareil pénètre dans le panneau.

5. L’attache du panneau pénètre dans l’orifice du corps de l’appareil.

4 Le tuyau d’écoulement peut être raccordé à deux endroits différents. Utiliser la position

la plus adéquate et, si nécessaire, échanger les emplacements du plateau d’écoule- ment, de l’embout en caoutchouc et du tuyau d’écoulement. (Fig. 3-9)

G Plateau d’écoulement H Collier I Embout J Tuyau d’écoulement K Tournevis

3.3. Montage de l’appareil intérieur (Fig. 3-10)

1 Veiller à bien suspendre les attaches métalliques de l’appareil intérieur au-dessus des

crochets de la structure de montage mural.

2 Lorsque le raccordement des tuyaux est terminé, utiliser les vis de fixation pour attacher

l’appareil intérieur à la structure de montage mural.

Remarque: Vérifier que les attaches de l’appareil intérieur sont bien arrimées sur les crochets de la structure de montage mural.

3 La vis indiquée par la flèche en caractères gras à la fig. sert uniquement pour le trans-

port et elle doit être retirée. Retirer cette vis avant de procéder à l’installation si l’espace restant sur le côté gauche ne permet pas de la retirer une fois l’appareil installé.

A Appareil intérieur B Equerre de fixation murale 1

Fig. 3-9

C Crochet D Attache métallique de l’appareil intérieur E Vis de fixation

Fig. 3-10

4. Tuyau de réfrigérant

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4.1. Connexion des tuyaux (Fig. 4-1)

• En cas d’utilisation de tuyaux en cuivre disponibles sur le marché, envelopper les tuyaux

de liquide et de gaz avec de la matière isolante vendue dans le commerce sur le marché (résistant à une chaleur de 100 °C ou supérieure et d’une épaisseur de 12 mm ou plus).

• Les parties intérieures du tuyau d’écoulement doivent également être entourées de ma-

tière isolante en mousse de polyéthylène (avec une poids spécifique de 0,03 et de 9 mm d’épaisseur ou plus).

• Appliquer un film mince d’huile réfrigérante sur la surface du tuyau et du support du joint

avant de serrer l’écrou évasé.

• Utiliser deux clés pour serrer les connexions des tuyaux.

• Utiliser la matière isolante des tuyaux de réfrigérant fournie afin d’envelopper les con-

nexions des appareils intérieurs. Effectuer l’isolation avec soin.

A Dimension de l’évasement

Diam. ext. Tuyau en Dimensions évasement

cuivre (mm) Dimensions øA (mm)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2 ø12,7 16,2 - 16,6

Fig. 4-1

B Diamètres des tuyaux de réfrigérant & couple de serrage des raccords coniques

Tuyau à liquide Tuyau à gaz

Diamètre du tuyau Diamètre du tuyau

(mm) (mm)

P20/25/32/40

P20/25/32/40 P50

P50 P63/80

P63/80 P100/125

P100/125

* Utiliser le raccord conique fourni pour les tuyaux suivants : Conduit de liquide des P50, conduit de gaz du P50, P100, P125.

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

R407C ou R22

Couple de

serrage

(N·m)

Couple de

serrage

(N·m)

Diamètre du tuyau Diamètre du tuyau

(mm) (mm)

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

C Appliquer de l’huile réfrigérante sur toute la surface évasée du fond.

ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

R410A

Tuyau à liquide Tuyau à gaz

Couple de

serrage

(N·m)

Couple de

serrage

(N·m)

Diam.ext. raccord conique

Tuyau à

liquide

(mm)

Tuyau à

gaz

(mm)

17 26 22 29 22 29 22 36

4.2. Mise en place des tuyaux de réfrigérant et d’écou-

lement

1 Position of refrigerant and drain piping (Fig. 4-2) 2 Définir la position des orifices à dégager sur le corps de l’appareil (Fig. 4-3)

• Découper les orifices à dégager à l’aide d’une scie ou d’un couteau adéquat.

Fig. 4-2

Fig. 4-3

Précaution: Le panneau latéral doit être retiré avant d’y forer un orifice à dégager. Si un trou est foré avec le panneau latéral en place, le tuyau de réfrigérant qui se trouve dans le climatiseur risquerait d’être endommagé.

3 Tuyau de connexion en L (pour le tuyau de gaz) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H Pour le tuyautage par le bas

B Tuyau d’écoulement I Pour le tuyautage du côté droit

C Tuyau de liquide J Tuyau de connexion en L (en option)

D Tuyau de gaz K Côté appareil

E Tuyau d’écoulement en cas de mise en

place des tuyaux du côté gauche

F Orifices à dégager sur le corps de l’appareil

G Pour le tuyautage du côté gauche

L Côté du tuyautage sur place M Tuyauterie

Fig. 4-4

Tuyau de liquide

Sangle (grand format) 4

Matériau d’isolation 3

4.3. Travaux pour l’installation des tuyaux de réfrigérant

(Fig. 4-5)

1) Appareil intérieur

Précaution: Avant de raccorder les tuyaux droit, inférieur, gauche et arrière gauche, raccorder le tuyau de connexion en L B fourni à la tuyauterie sur place.

Sangle (petit format) 4

Ruban

Tuyau de liquide

Tuyau de gaz

Matériau d’isolation thermique

Sangle (petit format) 4

pour tuyau de liquide

Matériau d’isolation

thermique pour tuyau

de réfrigérant

Fig. 4-5

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Mise en place du tuyau d’écoulement (Fig. 5-1)

Tuyau de vidange sur site Tuyau de vidange de l’appareil

Embout de vidange

Ruban de feutre 5

Tuyau de vidange

Appliquer un adhésif PVC

Tuyau de gaz

Fig. 5-1

6. Installations électriques

A Protection du bloc de sorties B Vis de fixation de la protection du bloc de

sorties

C Collier de serrage de câble D Protection de la carte de circuits imprimés E Panneau latéral droit

F Bloc de sorties de la télécommande MA G Bloc de sorties de transmission H Bloc de sorties d’alimentation I Câble d’alimentation & câble de connexion J Attache du cordon

Fig. 6-1

Tuyau de liquide

• Les tuyaux d’écoulement doivent avoir une inclinaison de 1/100 ou supérieure.

• Utiliser des tuyaux en PVC, VP-20 (Tuyau en PVC, O.D. ø26) pour les tuyaux d’écoule-

ment.

• Les tuyaux d’écoulement peuvent être coupés avec un couteau au point de raccordement en fonction des conditions sur place.

• Lors du raccord du VP-20, utiliser un ruban adhésif pour fixer la prise d’écoulement fournie.

• Pour éviter les gouttes de condensation, mettre un ruban de feutre 5 sur la matière isolante des tuyaux de réfrigérant et d’écoulement à l’intérieur de l’appareil, comme indiqué sur le diagramme.

Précaution: Les tuyaux d’écoulement doivent être installés conformément aux instructions du présent manuel d’installation pour assurer un écoulement correct. L’isolation ther- mique des tuyaux d’écoulement est nécessaire pour éviter la condensation. Si les tuyaux d’écoulement ne sont pas correctement installés et isolés, des gouttes de condensation risquent de se former au plafond, sur le sol ou à tout autre endroit.

6.1. Appareil intérieur (Fig. 6-1)

1 Déposer le panneau latéral droit.

Pour ce faire, retirer les vis des côtés inférieur et droit. Retirer la vis de fixation de la protection du bloc de sorties pour déposer la protection.

• L’extrémité supérieure tient à une languette de retenue. Faire coulisser la protection vers

la droite et vers le haut pour la déposer.

2 Raccorder la ligne d’alimentation électrique, la ligne de contrôle de l’appareil ex-

térieur, et les lignes de la télécommande.

Suite au raccordement, fixer les câbles avec le collier de serrage.

s Attacher les fils de la source d’énergie à la boîte de contrôle en utilisant un man-

chon butoir pour la force de traction (connexion PG ou équivalent).

• Une intervention technique ou toute autre circonstance peut demander le retrait du boî-

tier électrique; aussi, les câbles doivent être suffisamment lâches.

• Des travaux de mise à la terre de Classe 3 doivent être effectués (diamètre du câble de

terre : 1,6 mm minimum) Lorsque le câblage est terminé, remonter les parties déposées dans l’ordre inverse à celui de leur retrait.

Remarque:

• Les codes d’électricité pour l’alimentation ne seront pas inférieurs à ceux indiqués

dans les directives 245 IEC 53 ou 227 IEC 53.

• Installer un câble de terre plus long et plus épais que les autres câbles.

• Taille du câble d’alimentation : plus de 1,5 mm

• Un dispositif de débranchement de l’alimentation avec un interrupteur d’isolation,

ou tout autre dispositif, devra être intégré dans tous les conducteurs actifs du câ- blage fixe.

• Sélection du disjoncteur sans fusible (NF) ou du disjoncteur des fuites à la terre

(NV)

• L’installation du climatiseur doit disposer d’un commutateur avec une séparation

des bornes d’au moins 3 mm au niveau de chaque pôle.

Fig. 6-2

Avertissement: Le câblage doit être effectué de telle sorte que les lignes électriques ne soient pas tendues. Sinon, une surchauffe ou un incendie pourraient se produire.

6.2.

Raccordement des câbles de la commande à distance et des câbles de transmission intérieurs et extérieurs (Fig. 6-2)

• Raccorder l’unité intérieure TB5 et l’unité intérieure TB3. (2 fils non polarisés)

Le “S” sur l’unité intérieure TB5 est une connexion pour câbles blindé. Pour les spécifications techniques des câbles de connexion, se reporter au manuel d’installation de l’appareil extérieur.

• Installer une commande à distance conformément aux instructions du manuel fourni avec

la commande à distance.

• Raccorder le câble de transmission de la commande à distance à l’aide d’un câble de

1 Commande à distance MA

• Connecter les points “1” et “2” de la borne TB15 de l’appareil intérieur à une commande

• CC de 9 à 13 V entre 1 et 2 (Commande à distance MA) 2 Commande à distance M-NET

• Connecter les points “M1” et “M2” de la borne TB5 de l’appareil intérieur à une com-

• CC de 24 à 30 V entre M1 et M2 (Commande à distance M-NET)

de diamètre d’une longueur de 10 m maximum. Si la longueur nécessaire est

0,75 mm supérieure à 10 m, utiliser un câble de raccordement de 1,25 mm

à distance MA. (2 fils non polarisés)

mande à distance M-NET. (2 fils non polarisés)

A Bloc terminal pour le câble de transmission intérieur

B Bloc terminal pour le câble de transmission extérieur

C Commande à distance

de diamètre.

6. Installations électriques

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Contraintes à respecter pour le câble de transmission (Fig. 6-3)

Longueur de câble maximum (L1+L2+L4 ou L1+L3 ou L2+L3+L4): inférieure à 200 m Longueur entre l’appareil intérieur et la commande à distance (R): max. 10 m

G Appareil extérieur H Terre I Contrôleur BC J Appareil intérieur K Commande à distance M-NET L 2 fils non polarisés

Remarque: *1 Relier la terre du câble de transmission à la terre

l’appareil extérieur.

*2 Si le câble de la commande à distance dépasse les 10 m, utiliser un câble d’un

diamètre de 1,25 mm partie excédentaire au sein des 200 m de câbles permis.

*3 Le contrôleur BC est uniquement nécessaire pour le refroidissement et le chauf-

fage simultanés des appareils de la série R2.

sur la partie qui dépasse la dite longueur et compter la

par la borne de terre de

6.3. Configuration des adresses (Fig. 6-4)

(Toujours effectuer ces opérations lorsque le système est hors tension.)

• Il existe deux types de réglages de commutateurs rotatifs disponibles, pour le réglage des adresses de 1 à 9 et au-dessus de 10 et pour le réglage du nombre de ramifications.

Remarque: Veuillez régler l’interrupteur SW5 selon la tension de l’alimentation.

• Réglez l’interrupteur SW5 sur 240 V lorsque l’alimentation est de 230 et 240 volts.

• Lorsque l’alimentation est de 220 volts, réglez SW5 sur 220 V.

A Tableau d’adresses

6.4. Types de câbles de commandes

Fig. 6-4

1. Mise en place des câbles de transmission: Câble blindé CVVS ou CPEVS

• Diamètre des câbles: Supérieur à 1,25 mm

2. Câbles de la Commande à distance M-NET

Type de câble de

commande à distance

Diamètre du câble Entre 0,5 et 1,25 mm

Remarques

3. Câbles de la Commande à distance MA

Type de câble de

commande à distance

Diamètre du câble De 0,3 à 1,25 mm

Câble blindé MVVS

Lorsque la longueur dépasse 10 m, utiliser un câble de mêmes spécifications que les câbles de la ligne de transmission.

Câble à deux conducteurs (non blindé)

7. Marche d’essai

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7.1. Avant la marche d’essai

s Lorsque l’installation, le tuyautage et le câblage des appareils intérieur et exté-

rieur sont terminés, vérifier l’absence de fuites de réfrigérant, la fixation des câ- bles d’alimentation et de commande, l’absence d’erreur de polarité et contrôler qu’aucune phase de l’alimentation n’est déconnectée.

s Utiliser un mégohm-mètre de 500V pour s’assurer que la résistance entre les ter-

minaux d’alimentation électrique et la terre soit au moins de 1,0 MΩ.

s Ne pas effectuer ce test sur les terminaux des câbles de contrôle (circuit à basse

tension).

Avertissement: Ne pas utiliser le climatiseur si la résistance de l’isolation est infé rieure à 1,0 MΩ. Résistance de l’isolation

Fig. 7-1

A Touche ON/OFF B Affichage de la marche d’essai C Affichage de la température

intérieure de la conduite de liquide

D Témoin ON/OFF E Affichage de mise sous tension F Affichage du code d’erreur

Affichage du temps restant pour la marche d’essai

G Touche de réglage de la

température

H Touche de sélection des modes I Touche de réglage de la vitesse de

ventilation

M Touche TEST

7.2. Marche d’essai

Utiliser une des 3 méthodes suivantes.

7.2.1. Utilisation de la télécommande filaire (Fig. 7-1)

1 Mettre l’appareil sous tension au moins douze heures avant l’essai de fonctionnement. 2 Appuyer deux fois sur la touche [TEST] (ESSAI). ➡ Affichage à cristaux liquides “TEST

RUN” (ESSAI DE FONCTIONNEMENT) 3 Appuyer sur la touche [Mode selection] (Sélection Mode). ➡ Vérifier si la soufflerie fonc-

tionne. 4 Appuyer sur la touche [Mode selection] (Sélection Mode) et passer en mode refroidisse-

ment (ou chauffage). ➡ Vérifier si la soufflerie souffle de l’air froid (ou chaud). 5 Appuyer sur la touche [Fan speed] (Vitesse soufflerie). ➡ Vérifier si la vitesse de la

soufflerie change.

6 Vérifier le bon fonctionnement du ventilateur de l’appareil extérieur. 7 Arrêter l’essai de fonctionnement en appuyant sur la touche [ON/OFF] (Marche/Arrêt).

➡ Arrêt

8 Enregistrez un numéro de téléphone.

Le numéro de téléphone de l’atelier de réparation, de l’agence commerciale, etc., à

contacter en cas de panne peut être enregistré dans la télécommande. Le numéro de

téléphone s’affichera en cas d’erreur. Pour prendre connaissance des procédures d’en-

registrement, consultez le mode d’emploi de l’appareil intérieur.

Remarque:

• Si un code d’erreur s’affiche sur la télécommande ou si le climatiseur ne fonc-

tionne pas correctement, consulter le manuel d’installation de l’appareil extérieur ou tout autre manuel technique.

• La minuterie d’arrêt (OFF) est programmée pour arrêter automatiquement l’essai

de fonctionnement au bout de 2 heures.

• Pendant l’essai de fonctionnement, le temps restant apparaît sur l’affichage du

temps.

• Pendant l’essai de fonctionnement, la température des tuyaux de réfrigérant de

l’appareil intérieur apparaît sur l’affichage de température de la pièce de la télécommande.

• Lorsqu’on appuie sur la touche VANE ou LOUVER, le message “NOT AVAILABLE”

(indisponible) peut apparaître sur l’affichage de la télécommande selon le modèle de l’appareil intérieur ; il ne s’agit en aucun cas d’un dysfonctionnement.

ELV

Inhoud

1. Veiligheidsvoorschriften ......................................................................... 23

2. Plaats ..................................................................................................... 23

3. Het binnenapparaat installeren .............................................................. 24

4. Koelpijp .................................................................................................. 26

1. Veiligheidsvoorschriften

s Lees alle “Veiligheidsvoorschriften” voordat u het apparaat installeert. ss

s Stel de aanleverende instantie op de hoogte of vraag om toestemming

voordat u dit systeem aansluit op het elektriciteitsnet.

Waarschuwing: Beschrijft maatregelen die genomen moeten worden om het risico van verwonding of dood van de gebruiker te voorkomen.

Voorzichtig: Beschrijft maatregelen die genomen moeten worden om schade aan het apparaat te voorkomen.

Informeer de klant na voltooiing van de installatie over de “Veiligheidsvoorschriften”, het gebruik en het onderhoud van het apparaat en laat het apparaat proefdraaien om de werking ervan te controleren. Zowel de installatie- als de gebruikershandleiding dienen ter bewaring aan de gebruiker te worden gegeven. Deze handleidingen dienen te worden doorgegeven aan latere gebruikers.

Waarschuwing:

• Vraag de dealer of een erkende installateur om de airconditioner te installeren.

• Installeer het apparaat op een plaats die het gewicht ervan kan dragen.

• Gebruik de gespecificeerde verbindingskabels voor de verbindingen.

• Gebruik alleen onderdelen die door Mitsubishi Electric zijn goedgekeurd en

vraag de zaak waar u het apparaat gekocht heeft of een erkend bedrijf om ze te installeren.

• Raak de vinnen van de warmtewisselaar niet aan.

• Installeer de airconditioner volgens deze installatiehandleiding.

5. Installatie van Draineerbuizen (Fig. 5-1) ................................................ 27

6. Elektrische aansluitingen ....................................................................... 27

7. Proefdraaien .......................................................................................... 29

: Geeft een handeling aan die u beslist niet moet uitvoeren.

: Geeft aan dat er belangrijke instructies opgevolgd moeten worden.

: Geeft een onderdeel aan dat geaard moet worden.

: Betekent dat u voorzichtig moet zijn met draaiende onderdelen.

: Geeft aan dat het apparaat moet worden uitgezet voor onderhoud.

: Geeft aan dat er een risico van elektrische schokken bestaat.

: Geeft aan dat u op dient te passen voor hete oppervlakken.

: Bij onderhoud dient u de spanning voor zowel het binnenapparaat als het

buitenapparaat geheel uit te zetten.

Waarschuwing:

Lees de stickers die op het apparaat zitten zorgvuldig.

• Laat het aanleggen van de elektrische leidingen altijd uitvoeren door een erkend elektricien en zorg dat dit gebeurt volgens de plaatselijk geldende regels.

• Als de airconditioner in een kleine ruimte wordt geïnstalleerd, moeten er maatregelen worden genomen om te voorkomen dat de concentratie koelstof in de ruimte hoger is dan de veiligheidsgrens bij eventuele lekkage van koelstof.

• De onderdelen waaruit stukken zijn geponst kunnen verwondingen veroorzaken door de scherpe randen. Draag bij het installeren beschermende handschoenen.

Voorzichtig:

• Als de koelstof die u gebruikt R410A of R407C is, gebruik dan nooit de bestaande koelleidingen.

• Gebruik esterolie, etherolie of alkalibenzeen (kleine hoeveelheid) als koelmachineolie voor de coating van soldeerverbindingen en andere koppelingen, als u R410A of R407C-koelstof gebruikt.

• Gebruik de airconditioner niet in een ruimte waar zich voedsel, dieren, planten, precisie-instrumenten of kunstwerken bevinden.

• Gebruik de airconditioner niet in speciale ruimtes.

• Het apparaat aarden.

• Zorg dat er, zoals vereist, een stroomonderbreker wordt geïnstalleerd.

2. Plaats

Fig. 2-1

• Gebruik voor de elektrische aansluitingen kabels met voldoende stroomcapaciteit.

• Gebruik alleen een stroomonderbreker en zekeringen met de gespecificeerde

capaciteit.

• Raak schakelaars nooit met natte vingers aan.

• Raak de koelstofpijpen niet met blote handen aan terwijl de airconditioner

werkt of vlak nadat deze heeft gewerkt.

• Gebruik de airconditioner niet wanneer de panelen en beveiligingen zijn verwijderd.

• Zet de netspanning niet onmiddellijk na gebruik van het apparaat uit.

De volgende accessoires horen bij het binnenapparaat te zijn meegeleverd.

Artikelnummer

1 Muurbevestigingsmal 1

2 3 Isolatiemateriaal 2 4 Band 5 Viltband 3 6 Aftapbus 1 7 Draadloze afstandsbediening 1 8 9 Alkalibatterijen 2 0 Flensmoer P100 1 (ø19,05)

Accessoire Hoeveelheid Plaats

Zelftappende schroef 4 × 35

Houder voor afstandsbediening

4 (breed) + 3 (smal)

Aan de achterkant van het apparaat bevestigen

Binnen in het apparaat aanbrengen

2.1. Buitenafmetingen (Binnenapparaat) (Fig. 2-1)

Kies een geschikte plaats waarbij u rekening moet houden dat u de hiernavolgende ruimte vrij moet laten voor installatie en onderhoud.

Modellen W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Waarschuwing: Bevestig het binnenapparaat tegen een plafond die sterk genoeg is om het gewicht van het apparaat te dragen.

(mm)

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

3. Het binnenapparaat installeren

1 P63 (mm)

2 P100

Fig. 3-1

3.1. De muurbevestigingsmal aanbrengen (Fig. 3-1)

1) De muurbevestigingsmal aanbrengen en de plaats van de pijpen bepalen s Bepaal met behulp van de muurbevestigingsmal de plaats waar het appa-

raat geïnstalleerd moet worden en waar de gaten voor de pijpen geboord moeten worden.

Waarschuwing: Neem contact op met de eigenaar van het gebouw voordat u gaten in de muur gaat boren.

A Middellijn binnenapparaat

B Benodigde ruimte linkerafvoer

C Benodigde ruimte rechterafvoer

D Gat voor zelftappende schroef

E Gat voor bout

F Gat voor zelftappende schroef

G Omtrek van het apparaat

H Doordrukopening voor pijp linksachter

I Bevestigingsgat voor pijp achterkant (diam. 90-100 mm)

2) Het gat voor de pijpleiding boren (Fig. 3-2) s Maak op de plaats die aan de linkerkant op de tekening is aangegeven, met

een kernboor een gat door de muur met een diameter van 90-100 mm, in de

richting van de pijpen. s Het gat door de muur moet aflopen, zodat de opening aan de buitenkant

lager is dan het gat aan de binnenkant. s Plaats een mof (diameter 90 mm, niet meegeleverd) in het gat.

Opmerking: Het gat moet enigszins aflopen omdat de afvoer hierdoor beter verloopt.

A Mof

B Gat

C (binnenkant)

D Muur

E (buitenkant)

1 P63

2 P100

Fig. 3-3

Fig. 3-2

3) De muurbevestigingsmal aanbrengen s Aangezien het binnenapparaat bijna 30 kilo weegt, moet de inbouwplaats

met zorg worden uitgekozen. Als de muur niet sterk genoeg lijkt, kunt u hem

verstevigen met behulp van platen of balken. s De muurbevestigingsmal moet aan weerszijden en indien mogelijk ook in

het midden worden bevestigd. Zet hem nooit op één plaats vast en zorg

altijd dat de mal symmetrisch bevestigd is (het beste is de mal te bevesti-

gen op alle plaatsen die met een vette pijl staan aangegeven). (Fig. 3-3) s Zet de muurbevestigingsmal vast via de middelste rij gaten - diameter 12

mm - met behulp van bouten met een schroefdraad van M10 of W3/8

(doorloopbouten, boutanker en moeranker). U dient deze bouten zelf te ko-

pen. Het uiteinde van de bout mag niet meer dan 15 mm, uit het muur-

oppervlak uitsteken. (Fig. 3-4)

Gebruik in een betonnen muur minstens twee bouten en in een muur van

celbeton minstens vier bouten.

A Muurbevestigingsmal B Bevestigingsbout C Muur

Waarschuwing: Bevestig de muurbevestigingsmal indien mogelijk op alle plaatsen die met een vette pijl gemarkeerd zijn.

Voorzichtig: Het apparaat moet horizontaal gemonteerd worden.

Fig. 3-4

3.2. Voorbereiding voor aansluiting van de pijpen

Verwijder het vinylband waarmee de pijpen bij elkaar worden gehouden.

• U kunt het verwijderde vinylband gebruiken om de pijpen tijdelijk op de muur-

bevestigingsmal te bevestigen, terwijl u de linkerpijp aansluit.

1) Pijpen aan de achter-, rechter- en onderkant (Fig. 3-5)

1 Verwijder het paneel aan de rechterkant.

2) Pijpen links en linksachter

1 Verwijder het zijpaneel.

Fig. 3-5

3. Het binnenapparaat installeren

Fig. 3-7

∗

Fig. 3-8

Fig. 3-6

Wanneer u leidingen in de muur wegwerkt (Fig. 3-6)

Wanneer u de koelstofleiding, de afvoerleidingen, de leidingen voor de aansluiting tussen binnen- en buitenapparaat, enzovoorts, in de muur wilt wegwerken voordat u het apparaat installeert, is het mogelijk dat u de uiteinden die uit de muur steken moet buigen en de lengten van de uiteinden moet aanpassen aan het apparaat.

• Maak de leidingen die u wilt wegwerken iets langer dan noodzakelijk is en installeer vervolgens het apparaat.

A Rechterpaneel C Plaatselijke leidingen B Doorvoeropening D Muurbevestigingsmal 1

2 Verwijder de vijf schroeven die met een pijltje staan aangegeven. (Fig. 3-7)

3 Verwijder het linkerpaneel en vervolgens het onderpaneel.

1. Duw vooronder op het zijpaneel (hiermee haakt u het zijpaneel los van het appa-

raat) en schuif tegelijkertijd het bovengedeelte van het zijpaneel naar links.

• Indien het binnenapparaat al is gemonteerd, moet u er op letten dat het apparaat niet uit de muurbevestigingsmal valt.

• U zet het geheel weer in elkaar door de pal vooronder op het zijpaneel over het apparaat te duwen en van links naar rechts te schuiven.

A Rooster D Pal B Linkerpaneel E Zijpaneel C Onderpaneel F Binnenapparaat

∗ Structuur van het zijpaneel en het apparaat (Fig. 3-8)

1. De pal van het paneel grijpt in de pal van het apparaat.

2. De pal van het paneel wordt in het gat van het apparaat gedaan.

3. De pal van het paneel grijpt in de pal van het apparaat.

4. Metaalplaat van het apparaat schuift in zijpaneel.

5. De pal van het paneel schuift in het binnenapparaat.

4 De afvoerslang kan op twee plaatsen worden aangebracht. Gebruik de plaats die

voor u het gemakkelijkst is en verwissel indien nodig de plaats van het afvoerbakje, de rubberen plug en de afvoerslang. (Fig. 3-9)

G Afvoerbakje H Band I Plug J Afvoerslang K Schroevedraaier

3.3. Het binnenapparaat monteren (Fig. 3-10)

1 Zorg ervoor dat de metalen pallen van het binnenapparaat over de haken van de

muurbevestigingsmal vallen.

2 Als de pijpen zijn aangelegd, schroeft u het binnenapparaat op de muurbevestiging-

smal met behulp van de bevestigingsschroeven.

Opmerking: Controleer of de pallen van het binnenapparaat goed over de haken van de muurbevestigingsmal hangen.

3 De schroef die in Fig. met een vette pijl staat aangegeven, wordt alleen voor

Fig. 3-9

transport gebruikt. Deze schroef moet verwijderd worden. Verwijder de schroef voordat u met de installatie begint als er niet genoeg ruimte aan de linkerkant is om hem te verwijderen nadat het apparaat is geïnstalleerd.

A Binnenapparaat B Muurbevestigingsmal 1 C Haak D Metalen pal van het binnenapparaat E Bevestigingsschroeven

Fig. 3-10

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. Koelpijp

4.1. Aansluiten van de pijpen (Fig. 4-1)

• Als u koperen pijpen gebruikt, moet u de vloeistof- en gaspijpen met isolatiemateriaal bekleden (hittebestendig tot 100 °C, dikte van 12 mm of meer).

• De delen van de afvoerpijp die binnenshuis lopen, moeten worden bekleed met isolatiemateriaal van polyethyleenschuim (relatieve dichtheid 0,03, dikte 9 mm of meer).

• Doe een dun laagje koelmachineolie op de leiding en het aansluitingsoppervlak voordat u de “flare”-moer vastdraait.

• Draai met gebruik van twee pijptangen de aansluitende leidingen vast.

• Isoleer met meegeleverd isolatiemateriaal voor koelpijpen de aansluitingen aan de

binnenzijde van het apparaat. Voer de isolatie zorgvuldig uit.

A Afsnijmaten tromp

Buitendiameter koperen pijp

(mm) øA (mm)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2

Fig. 4-1

B Maten van de koelstofleidingen en aandraaimoment van de optrompmoeren

ø12,7 16,2 - 16,6 ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

R407C of R22

P20/25/32/40 P50 P63/80 P100/125

Vloeistofpijp Gaspijp

Afmeting leiding Afmeting leiding

(mm) (mm)

Aanhaal-

moment

(N·m)

Aanhaal-

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

moment

(N·m)

Vloeistofpijp Gaspijp

Afmeting leiding Afmeting leiding

(mm) (mm)

Aanhaal-

moment

(N·m) ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

* Gebruik de meegeleverde optrompmoer voor de volgende leidingen: Vloeistofleiding (P50) en gasleiding (P50, P100 en P125).

C Breng koelolie aan op de aansluitingsoppervlakken.

Afmetingen tromp

R410A

Aanhaal-

moment

(N·m)

Buitendiameter

flensmoer

Vloeistofpijp

(mm)

17 26 22 29 22 29 22 36

Gaspijp

(mm)

4.2. Plaats van de koelstof- en afvoerpijpen

1 Plaats van de koelstof- en afvoerpijpen (Fig. 4-2) 2 Bepaal de plaats van de doordrukopeningen op het apparaat (Fig. 4-3)

• Maak de doordrukopeningen met behulp van een zaag of een geschikt mes.

Voorzichtig:

Fig. 4-2

Het zijpaneel moet worden verwijderd voordat u er een doordrukopening in maakt. Als u een gat maakt terwijl het zijpaneel niet is verwijderd, kan de koelstofpijp in het apparaat beschadigd worden.

3 L-aansluitpijp (voor gaspijp) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H Voor de pijpen aan de onderkant B Afvoerslang I Voor de pijpen aan de rechterkant C Vloeistofpijp J L-aansluitpijp (optie) D Gaspijp K Zijde van het apparaat E Afvoerslang in linkerpijp L Zijde van de aanwezige pijpleiding F Doordrukopeningen op het apparaat zelf M Pijp G Voor de pijpen aan de linkerkant

Fig. 4-3

Fig. 4-4

Vloeistofpijp

Band (groot) 4

Isolatiemateriaal 3

4.3. De koelstofpijpen aansluiten (Fig. 4-5)

1) Binnenapparaat

Voorzichtig:

Voordat u de pijpen rechts, onder, links en linksachter aansluit, moet u de meegeleverde L-aansluitpijp B aansluiten op de aanwezige pijpleiding.

Band (klein) 4

Ta p e

Vloeistofpijp

Gaspijp

Thermisch isolatiemateriaal

Band (klein) 4

voor vloeistofpijp

Thermisch

isolatiemateriaal voor

koelpijpen

Fig. 4-5

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Installatie van Draineerbuizen (Fig. 5-1)

Afvoerpijp op lokatie Afvoerpijp van het apparaat

Afvoersok

Breng zelfklevende PVC-tape aan

Vilttape 5

Afvoerpijp

Fig. 5-1

6. Elektrische aansluitingen

Gaspijp

Vloeistofpijp

• Het verloop van de afvoerpijpen moet 1/100 of meer zijn.

• Gebruik PVC pijpen, VP-20 (PVC-pijp, O.D. ø26) voor de afvoerpijpen.

• Afvoerpijpen kunnen met een mes op het aansluitpunt worden doorgesneden als

de plaats van installatie dit nodig maakt.

• Bij het installeren van de VP-20 dient u plakband om de meegeleverde aftapbus te plakken.

• Om te voorkomen dat er condensvocht druppelt, dient u viltband 5 over het isolatie- materiaal om de koelstof- en afvoerpijpen in het apparaat te wikkelen, zoals op het schema is aangegeven.

Voorzichtig: Voor een juiste afvoer moet de afvoerpijp worden geïnstalleerd volgens de voorschriften van deze installatiehandleiding. De afvoerpijpen moeten thermisch geïsoleerd worden om condensatie te voorkomen. Als de afvoer- pijpen niet goed geïnstalleerd en geïsoleerd zijn, kan condensvocht op het plafond, de vloer of andere eigendommen druppelen.

6.1. Binnenapparaat (Fig. 6-1)

1 Verwijder het rechter zijpaneel.

Schroef hiervoor de schroeven aan de onder- en rechterkant los. Verwijder de borgschroef van de klemblokafdekking om de afdekking er te kunnen afnemen.

• De bovenzijde hangt op een pal. Schuif de afdekking naar rechts en omhoog om

deze te kunnen verwijderen.

A Klemblokafdekking F Klemblok voor MA afstandsbediening B Borgschroef op klemblokafdekking G Klemblok voor transmissie C Kabelbevestiging H Klemblok voor voeding D Deksel printplaatje I Bedrading voor de voeding & aansluitdraden E Rechter zijpaneel J Kabelklem

Fig. 6-1

Fig. 6-2

2 Sluit de kabels voor voeding, besturing van de buiteneenheid en afstands-

bediening aan.

Borg de kabels na aansluiten met kabelband.

s Maak de stroomkabel aan het regelkastje vast met gebruik van een buffer-

bus om meer trekkracht te krijgen (PG aansluiting of iets dergelijks).

• Aangezien het kastje met elektrische aansluitingen soms verwijderd moet worden

voor onderhoud of om andere redenen, moeten de snoeren voldoende speling hebben.

• Klasse 3 massa moet worden geleid (massakabel diameter: 1,6 mm of meer)

Nadat de bedrading is aangelegd, brengt u de losgemaakte delen in omgekeerde volgorde weer aan.

Opmerking:

• Voedingscodes van apparaat mogen niet lager zijn dan ontwerp 245 IEC 53 of

227 IEC 53.

• Installeer een aarddraad die langer en dikker is dan alle andere kabels.

• De voedingsdraad dient een doorsnede van minimaal 1,5 mm

• In de vaste bedrading dient voor alle actieve geleiders een systeem voor uit-

schakelen van de voeding met een geïsoleerde schakelaar, of een vergelijk- bare constructie, te worden opgenomen.

• Gebruik een onderbreker zonder zekering (NF) of een aardlekonderbreker

(NV).

• Bij installatie van de airconditioner wordt een schakelaar meegeleverd van

met een contactopening van ten minste 3 mm bij alle polen.

Waarschuwing: De bedrading moet zo zijn aangebracht dat de netsnoeren niet gespannen staan, dit om oververhitting of brand te voorkomen.

te hebben.

6.2. De afstandsbediening en de transmissiekabels voor

het binnen- en buitenapparaat aansluiten (Fig. 6-2)

• Sluit binnenapparaat TB5 en buitenapparaat TB3 aan. (Apolair 2-draads)

De “S” op binnenapparaat TB5 is een gepantserde kabelaansluiting. Zie voor specificaties van de aansluitkabels de installatie-instructies van het buitenapparaat.

• Monteer een afstandsbediening in overeenstemming met de aanwijzingen die bij

de afstandsbediening zitten.

• Sluit de transmissiekabel van de afstandsbediening aan binnen 10 meter met ge-

bruik van een kabel van 0,75 mm gebruik dan een 1,25 mm

1 MA-afstandbediening

• Sluit de “1” en “2” op binnenapparaat TB15 aan op een MA-afstandbediening. (Apolair

2-draads)

• DC 9 tot 13 V tussen 1 en 2 (MA-afstandbediening) 2 M-NET-afstandbediening

• Sluit de “M1” en “M2” op binnenapparaat TB5 aan op een M-NET-afstandbediening.

(Apolair 2-draads)

• DC 24 tot 30 V tussen M1 en M2 (M-NET-afstandbediening)

A Klemmenblok voor transmissiekabel binnenapparaat B Klemmenblok voor transmissiekabel buitenapparaat C Afstandsbediening

ader. Als de afstand meer dan 10 meter is,

aansluitkabel.

6. Elektrische aansluitingen

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Beperkingen op de Transmissiekabels (Fig. 6-3)

Langste kabellengte (L1+L2+L4 of L1+L3 of L2+L3+L4): minder dan 200 m Lengte tussen binnenapparaat en de afstandsbediening (R): minder dan 10 m

G Buitenapparaat H Aarding I BC-bedieningseenheid J Binnenapparaat K M-NET-afstandbediening L Apolair 2-draads

Opmerking: *1 Aard de transmissiekabel via de aardklem *2 Als de afstandsbedieningskabel langer dan 10 meter is, gebruik dan een

1,25 mm

-diameterkabel voor het gedeelte dat langer is dan 10 meter, en

voeg dat gedeelte toe voor berekening van de 200 meter.

*3 De BC-bedieningseenheid is alleen benodigd voor de R2-lijn van apparaten

die zowel koelen als verwarmen.

van het buitenapparaat.

6.3. De aansluitadressen instellen (Fig. 6-4)

(Zorg ervoor dat er geen stroom op het apparaat staat als u de adressen instelt.)

• Er zijn twee types draaibare schakelinstellingen beschikbaar: voor het instellen van adressen 1 tot 9 en groter dan 10, en voor het instellen van aftakkingsnummers.

Opmerking: Stel de schakelaar SW5 in op het juiste voltage van de netvoeding.

• Wanneer de netspanning 230 of 240 V bedraagt, zet u SW5 op de stand 240 V.

• Wanneer de netspanning 220 V bedraagt, zet u SW5 op de stand 220 V.

A Adresbord

6.4. Types regelkabels

Fig. 6-4

1. Bedrading van transmissiekabels: Gepantserde CVVS of CPEVS kabel

• Kabeldiameter: Minimaal 1,25 mm

2. M-NET-afstandsbedieningskabels

Soort afstandsbedieningskabel Gepantserde MVVS kabel

Kabeldiameter Meer dan 0,5 tot 1,25 mm

Opmerkingen

3. MA-afstandsbedieningskabels

Soort afstandsbedieningskabel 2-aderige kabel (niet-afgeschermd)

Kabeldiameter Meer dan 0,3 tot 1,25 mm

Als de afstand groter dan 10 meter wordt, gebruikt u een kabel met dezelfde specificaties als de transmissiekabel.

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Proefdraaien

7.1. Voordat u gaat proefdraaien

s Controleer nadat u de binnen-en buitenapparaten, inclusief pijpen en be-

drading, volledig heeft geïnstalleerd het geheel op lekken van koelstof, losse elektrische contacten in voeding of besturingsbedrading en polariteit en controleer of er geen verbreking van een fase in de voeding is.

s Controleer met behulp van een megohmmeter van 500 volt of de weerstand

tussen de netspanningsaansluitpunten en de aarde minimaal 1,0 MΩ bedraagt.

s Voer deze test niet uit op de aansluitpunten van de besturingsbedrading

(laagspanningscircuit).

Waarschuwing: U mag de airconditioner niet gebruiken als de isolatieweerstand minder dan 1,0 MΩ bedraagt. Isolatieweerstand

Fig. 7-1

A Knop ON/OFF B Weergave TEST RUN

(proefdraaien)

C Temperatuurweergave

omgeving/vloeistofleiding

D ON/OFF-lampje E Stroomweergave F Weergave van foutcode

Weergave van resterende looptijd van test

G Instellingsknop temperatuur H Keuzeknop werkingsmodus I Knop ventilatorsnelheid M Knop TEST (test)

7.2. Proefdraaien

De volgende 3 methodes zijn mogelijk.

7.2.1. Afstandsbediening met draad (Fig. 7-1)

1 Schakel het apparaat minimaal 12 uur voor het proefdraaien in. 2 Druk tweemaal op de toets [TEST]. ➡ “TEST RUN” in het LCD-venster 3 Druk de toets [Mode selection] (Moduskeuze) in. ➡ Controleer of er lucht wordt

uitgeblazen. 4 Druk op de toets [Mode selection] (Moduskeuze) en schakel over naar de werk-

stand koelen (of verwarmen). ➡ Controleer of er koude (of warme) lucht wordt

uitgeblazen. 5 Druk op de toets [Fan speed] (Windsnelheid). ➡ Controleer of de luchtuitstroom-

snelheid verandert.

6 Controleer de ventilator van het buitenapparaat op een goede werking. 7 Schakel het proefdraaien uit met de [ON/OFF] (AAN/UIT)-toets ➡ Stop 8 Leg een telefoonnummer vast.

Het telefoonnummer van de reparatiewerkplaats, het verkoopkantoor, enz., kan

in de afstandsbediening worden vastgelegd, zodat u contact op kunt nemen als er

zich een storing voordoet. Het telefoonnummer wordt dan getoond als er zich een

fout voordoet. Zie voor het registreren de bedieningshandleiding van het binnen-

apparaat.

Opmerking:

• Bij verschijnen van een foutcode op de afstandsbediening of als de airco niet

goed werkt; zie de gebruiksaanwijzing van de buiteneenheid of andere technische documentatie.

• De OFF timer is zodanig ingesteld dat de proefloop na 2 uur automatisch

stopt.

• Tijdens de proefloop verschijnt de nog resterende tijd op het tijddisplay.

• Tijdens de proefloop verschijnt de temperatuur van de koelmiddelleidingen

van de binneneenheid op het ruimtetemperatuur-display van de afstandsbediening.

• Door indrukken van toets VANE of LOUVER kan de melding “NOT AVAILABLE”

(niet beschikbaar) verschijnen op het display van de afstandsbediening, afhankelijk van het binneneenheidmodel. Dit is geen storing.

ELV

Contenido

1. Medidas de seguridad ........................................................................... 30

2. Lugar en que se instalará ...................................................................... 30

3. Instalación de la unidad interior ............................................................. 31

4. Tubo de refrigerante .............................................................................. 33

1. Medidas de seguridad

s Antes de instalar la unidad, asegúrese de haber leído el capítulo de “Me-

didas de seguridad”.

s Informe al encargado del suministro u obtenga su consentimiento an-

tes de conectar este equipo al sistema de suministro de alimentación.

Atención: Describe las precauciones que deben tenerse en cuenta para evitar el riesgo de lesiones o muerte del usuario.

Cuidado: Describe las precauciones que deben tenerse en cuenta para evitar daños en la unidad.

Después de terminar la instalación, explique las “Medidas de seguridad”, funcionamiento y mantenimiento de la unidad al cliente según el Manual de instrucciones y realice una prueba para asegurarse de que funciona correctamente. Entregue una copia del Manual de instalación y del Manual de instrucciones al usuario. Estos manuales deben pasar a usuarios posteriores del equipo.

Atención:

• La instalación del aire acondicionado debe correr a cargo del distribuidor o

de un técnico autorizado.

• Instale la unidad en un lugar capaz de soportar su peso.

• Utilice los cables especificados para la instalación eléctrica.

• Utilice sólo accesorios autorizados por Mitsubishi Electric y pida a su distri-

buidor o a una empresa autorizada que se los instale.

• No toque las aletas del intercambiador de calor.

• Instale el aire acondicionado según se indica en este manual de instalación.

5. Tubería de drenaje (Fig. 5-1) ................................................................. 34

6. Trabajo eléctrico .................................................................................... 34

7. Prueba de funcionamiento ..................................................................... 36

: Indica una acción que debe evitarse.

: Indica que deben seguirse unas instrucciones importantes.

: Indica una pieza que debe estar conectada a tierra.

: Indica que debe tenerse cuidado con las piezas giratorias.

: Indica que debe apagarse el interruptor principal antes de intervenir en la unidad.

: Peligro de descarga eléctrica.

: Peligro por superficie caliente.

: A la hora de realizar una reparación, desconecte el interruptor principal tan-

to de la unidad interior como de la exterior.

Atención:

Lea atentamente las etiquetas adheridas a la unidad principal.

• Todas las conexiones eléctricas deberán ser realizadas por un electricista autorizado de acuerdo con la normativa local.

• Si el aire acondicionado se instala en una habitación pequeña deberán tomarse medidas para prevenir que la concentración de refrigerante exceda los límites de seguridad incluso si hubiese fugas.

• Las partes perforadas de caras recortadas pueden causar daños por cortes, etc. Los instaladores deberán llevar equipo de protección adecuado como por ejemplo guantes, etc.

Cuidado:

• No utilice los tubos de refrigerante existentes cuando utilice el refrigerante R410A o R407C.

• Utilice aceite de éster, aceite o alquilobenceno (en pequeñas cantidades) como aceite de refrigerador para recubrir las conexiones abocinadas y bridadas al usar refrigerante R410A o R407C.

• No utilice el aire acondicionado en lugares en los que se guarde comida, animales domésticos, plantas, instrumentos de precisión u obras de arte.

• No utilice el equipo de aire acondicionado en entornos especiales.

• Conecte la unidad a tierra.

• Instale un interruptor para el circuito de fugas.

2. Lugar en que se instalará

Fig. 2-1

• Utilice cables de alimentación de capacidad y gama de corriente adecuadas.

• Utilice un interruptor de circuito y un fusible exclusivamente de la capacidad

indicada.

• No toque los enchufes con los dedos mojados.

• No toque las tuberías de refrigerante durante el funcionamiento e inmediata- mente después de éste.

• No accione el equipo de aire acondicionado cuando se hayan extraído los

paneles y las protecciones.

• No desconecte la corriente inmediatamente después de parar el funcionamiento del equipo.

La unidad interior debe ir acompañada de los siguientes accesorios.

NÚMERO ACCESORIO CANTIDAD UBICACIÓN

Soporte de fijación en la pared

2 Tornillo roscado 4 × 35 12 3 Material aislante 2 4 Brida 5 Cinta de fieltro 3 6 Casquillo de drenaje 1 7 Control remote inalámbrico 1 8

Soporte para el control remoto

9 Pilas alcalinas 2 0

Tuerca abocardada

P100 1 (ø19,05)

Fijado a la parte trasera de la unidad

4 (grande) + 3 (pequeña)

Dentro de la unidad

2.1. Dimensiones exteriores (Unidad interior) (Fig. 2-1)

Seleccione una posición adecuada, de forma que queden las siguientes distancias para proceder a la instalación y al mantenimiento.

Modelos W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Atención: Instale la unidad interior en un techo suficientemente fuerte para soportar el peso de la unidad.

(mm)

3. Instalación de la unidad interior

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

3.1. Instalación del soporte de montaje en la pared (Fig. 3-1)

1) Determine las posiciones del soporte de montaje y de las tuberías

s Con la ayuda del soporte de montaje determine dónde se colocará la uni-

dad y los lugares en que se hará un agujero para las tuberías.

Atención:

Antes de hacer los agujeros de la pared, consulte al contratista.

A Línea central de la unidad interior B Área de drenaje izquierda C Área de drenaje derecha D Agujero para el tornillo roscado E Agujero de perno F Agujero para el tornillo roscado G Perfil de la unidad H Agujero ciego para la tubería posterior izquierda I Agujero de acceso a las tuberías traseras (90-100 mm de diámetro)

2) Hacer el agujero para las tuberías (Fig. 3-2)

s Utilice una broca hueca para hacer en la pared una perforación de 90-100

mm de diámetro en la dirección de las tuberías, en la posición indicada en el diagrama de la izquierda.

s La perforación de la pared debe inclinarse, de manera que el orificio exte-

rior esté más bajo que el orificio interior.

s Introduzca un manguito por el agujero (de 90 mm de diámetro y comprado

en su localidad).

Nota: El objetivo de la inclinación del agujero perforado es facilitar el drenaje.

A Manguito B Agujero C (lado interior) D Pared E (lado exterior)

1 P63

Mín

2 P100

Mín

3) Instalación del soporte de montaje en la pared

s Como la unidad interior pesa casi 30 kg, tendrá que tener en cuenta el lugar

de montaje. Si la pared no parece lo suficientemente fuerte, refuércela con

Fig. 3-2

tablas y vigas antes de instalar la unidad.

s El soporte de montaje se fijará por ambos extremos y por el centro, si es

posible. No lo fije nunca por un solo punto o de manera asimétrica. (Si es posible, sujete el soporte por todos los lados marcados con una flecha gruesa.) (Fig. 3-3)

s Fije el soporte de montaje por la fila del medio, con agujeros de 12 mm de

diámetro, con pernos pasantes, pernos de anclaje y pernos de rosca dispo-

Mín

Máx

nibles en la localidad con roscas del tipo M10 o W3/8. La punta del perno no puede sobresalir más de 15 mm de la pared. (Fig. 3-4)

Mín

Utilice como mínimo dos pernos si la pared es de hormigón y cuatro pernos si es de hormigón celular.

A Soporte de fijación en la pared B Perno de montaje C Pared

Atención:

Si es posible, fije el soporte en todas las posiciones marcadas con una flecha.

Cuidado:

La unidad se tiene que montar horizontalmente.

Mín

Fig. 3-4

3.2. Preparación para conectar las tuberías

Retire la tira de vinilo que sujeta la tubería de drenaje.

• La tira de vinilo puede servir para atar temporalmente los tubos al soporte de mon-

Fig. 3-3

taje en la pared mientras se conecta el tubo izquierdo.

1) Tuberías trasera, derecha e inferior (Fig. 3-5)

1 Quite el panel lateral derecho.

2) Tuberías izquierda y posterior izquierda

1 Retire el panel lateral.

Fig. 3-5

3. Instalación de la unidad interior

5 4

Empotrado de tubos en la pared (Fig. 3-6)

Cuando tengan que empotrarse previamente en la pared el tubo de refrigerante, los tubos de drenaje, líneas de conexión internas/externas, etc., probablemente deberán ser doblados y su longitud tendrá que adaptarse a la unidad.

• Empotre los tubos de modo que su longitud sea ligeramente mayor que lo necesario y proceda a la instalación.

A Panel lateral derecho C Tubería local B Agujero pasante D Soporte de fijación en la pared 1

Fig. 3-6

Fig. 3-7

∗

Fig. 3-8

2 Quite los cinco tornillos marcados con las flechas en el dibujo. (Fig. 3-7) 3 Retire el panel lateral izquierdo y el panel inferior.

1. Al tiempo que levanta la parte inferior frontal del panel lateral (para separar el

enganche del panel lateral del enganche de la unidad), desplace la parte superior del panel lateral hacia la izquierda.

• Cuando la unidad interior esté montada, asegúrese de que la unidad no puede caerse del soporte de montaje.

• Para volver a montarlo, ponga el enganche de la parte frontal bajo el panel lateral por encima de la unidad y empuje de izquierda a derecha.

A Parrilla D Enganche B Panel lateral izquierdo E Panel lateral C Panel inferior F Unidad

∗ Estructura del panel lateral y de la unidad (Fig. 3-8)

1. El enganche del panel acciona el enganche de la unidad.

2. El enganche del panel se coloca en el agujero de la unidad.

3. El enganche del panel acciona el enganche de la unidad.

4. La hoja de metal de la unidad se introduce en el panel.

5. El enganche del panel se introduce en el agujero de la unidad.

4 La manguera de desagüe se puede conectar a dos posiciones diferentes. Utilice

la posición más conveniente y, si es necesario, intercambie la posición de la cubeta de desagüe, tapón de caucho y manguera de desagüe. (Fig. 3-9)

G Cubeta de desagüe H Brida I Ta p ón de caucho J Manguera de desagüe K Destornillador

3.3. Montaje de la unidad interior (Fig. 3-10)

1 Asegúrese de colgar los enganches de metal de la unidad interior en los ganchos

del soporte de montaje.

2 Cuando el trabajo de tuberías esté terminado, utilice los tornillos de fijación para

sujetar la unidad interior al soporte de montaje.

Fig. 3-9

Fig. 3-10

Nota: Compruebe que los enganches de la unidad interior encajan perfectamente con los ganchos del soporte de montaje.

3 El tornillo señalado por la flecha en la fig. se utiliza sólo durante el transporte y se

tiene que quitar. Saque el tornillo antes de instalar el aparato si no hay suficiente espacio a la izquierda para quitarlo una vez la unidad está montada.

A Unidad interior B Soporte de fijación en la pared 1 C Gancho D Enganche de metal de la unidad interior E Tornillos de fijación

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. Tubo de refrigerante

4.1. Tubos de conexión (Fig. 4-1)

• Si se utilizan tubos de cobre convencionales, envuelva los tubos de gas y líquido

con materiales aislantes (resistente al calor hasta 100 °C o más, espesor de 12 mm o más).

• Las piezas interiores del tubo de drenaje tienen que estar envueltas en materiales

aislantes de espuma de polietileno (gravedad específica de 0,03 y espesor de 9 mm o más).

• Aplique una capa delgada de aceite refrigerante a la superficie tubo y de la junta

de asiento antes de apretar la tuerca de abocardado.

• Utilice dos llaves de apriete para apretar las conexiones de los tubos.

• Utilice el aislante de tubería de refrigerante suministrado para aislar las conexio-

nes de la unidad interior. Realice los aislamientos con cuidado.

A Dimensiones del corte abocinado

Tubo de cobre O.D.

(mm)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2

Fig. 4-1

B Tamaños de la tubería de refrigerante y par de apriete de la tuerca abocardada

ø12,7 16,2 - 16,6 ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

R407C o R22

P20/25/32/40 P50 P63/80 P100/125

Tubería de líquido Tubería de gas

Tamaño de la

tubería

(mm)

Torsión de

apriete

(N·m)

Tamaño de la

tubería

(mm)

Torsión de

apriete

(N·m) ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

Tubería de líquido Tubería de gas

Tamaño de la

tubería

(mm)

Torsión de

apriete

(N·m) ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

* Use la tuerca abocardada para las siguientes tuberías: Tubería para líquido P50, tubería de gas de P50, P100, P125.

C Aplique aceite refrigerante para máquinas en toda la superficie abocinada.

Dimensiones de abocinado

R410A

dimensiones øA (mm)

Tamaño de la

tubería

(mm)

Torsión de

apriete

(N·m)

Tuerca de

abocardado O.D.

Tubería de

líquido

(mm)

17 26 22 29 22 29 22 36

Tu be r ía

de gas

(mm)

4.2. Colocación de los tubos del refrigerante y de drenaje

1 Posición de los tubos del refrigerante y de drenaje (Fig. 4-2) 2 Determine la posición de los agujeros ciegos en la unidad (Fig. 4-3)

• Abra los agujeros ciegos con un serrucho o un cuchillo adecuado.

Cuidado:

Fig. 4-2

El panel lateral se tiene que quitar antes de hacer los agujeros. Si hace un agujero con el panel puesto, puede dañar el tubo del refrigerante situado en el interior de la unidad.

3 Tubo de conexión en L (para la tubería de gas) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H Para la tubería inferior B Manguera de desagüe I Para la tubería derecha C Tubo de líquido J Tubo de conexión en L (opcional) D Tubo de gas K Parte lateral de la unidad E

Manguera de desagüe en la tubería izquierdaLLado por donde se conecta la tubería in situ

F Agujeros ciegos en la unidad M Tu b o G Para la tubería izquierda

Fig. 4-3

Fig. 4-4

4.3. Trabajo de instalación de la tubería del refrigerante (Fig. 4-5)

1) Unidad interior

Cuidado:

Antes de conectar las tuberías derecha, izquierda y posterior izquierda, instale el tubo de conexión en L suministrado B a la tubería in situ.

Tubo de gas

Tubería de líquidos

Banda (grande) 4

Banda (pequeña) 4

Material de aislamiento 3

Banda (pequeña) 4

Material de aislamiento térmico

para la tubería de líquidos

Material de aislamiento

térmico para los tubos de

refrigerante

Fig. 4-5

Cinta

Tubería de líquidos

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Tubería de drenaje (Fig. 5-1)

Tubo de vaciado en obra Tubo de vaciado de la unidad

Toma de vaciado

Cinta de fieltro 5

Tubo de vaciado

Fig. 5-1

Ponga adhesivo PVC

Tubería de líquidos

Tubo de gas

6. Trabajo eléctrico

A Cubierta del bloque de terminales F B

Tornillo de fijación de la cubier ta del bloque de terminales

C Brida de fijación de cables H D Tapa de la placa de circuito impreso I Cables de alimentación y de conexión E Panel lateral derecho J Brida para cable

Fig. 6-1

Bloque de terminales del controlador remoto MA

G Bloque de terminales de la transmisión

Bloque de terminales del suministro de alimentación

• Los tubos de drenaje deben tener una inclinación de 1/100 o más.

• Utilice tubos de PVC, VP-20 (O.D. ø26 PVC TUBO) para la tubería de drenaje.

• Los tubos de drenaje se pueden cortar con un cuchillo en el punto de conexión de

acuerdo con las condiciones del lugar.

• Al conectar el tubo VP-20, utilice adhesivo para enganchar el casquillo de drenaje suministrado.

• Para evitar la condensación y el goteo, ponga cinta de fieltro 5 en los materiales aislantes de las tuberías de drenaje y del refrigerante de la unidad según se indica en el dibujo.

Cuidado: El tubo de drenaje se instalará de acuerdo con el Manual de Instalación para garantizar el drenaje correcto. El aislamiento térmico de los tubos de drenaje es necesario para evitar la condensación. Si los tubos de drenaje no se instalan y se aíslan correctamente, la condensación puede gotear por el techo, el suelo u otras propiedades.

6.1. Unidad interior (Fig. 6-1)

1 Retire el panel lateral derecho.

Para ello, saque los tornillos de las partes derecha e inferior. Quite el tornillo de fijación de la cubierta del bloque de terminales para quitar la tapa.

• El extremo superior cuelga de un enganche. Desplace la cubierta hacia arriba a la

izquierda para retirarla.

2 Conecte la línea de alimentación, la línea de control de la unidad exterior y

las líneas del controlador remoto.

Después de realizar la conexión, asegure los cables con la brida de cables.

s Fije el cable de la fuente de alimentación a la caja de control usando un cas-

quillo separador para mantener la fuerza de tensión (conexión PG o similar).

• Como la caja eléctrica se tendrá que extraer para el mantenimiento y otras tareas,

los cables deben estar flojos.

• Se tiene que efectuar una conexión a tierra del tipo 3 (diámetro del cable de masa:1,6

mm o más) Una vez acabado el cableado, vuelva a colocar las piezas extraídas en el orden inverso.

Nota:

• Los códigos correspondientes al suministro de energía de utilización no deben

ser inferiores a los del diseño 245 IEC 53 o 227 IEC 53.

• Instale un cable a tierra más largo y más grueso que los demás cables.

• Tamaño del cable de alimentación: más de 1,5 mm

• A indica la desconexión de la fuente de alimentación con un interruptor de aisla-

miento o un dispositivo similar en todos los conductores activos que deben incorporarse a la instalación fija.

• Seleccione un disyuntor sin fusible (NF) o un interruptor de toma de tierra (NV).

• Durante la instalación del acondicionador de aire se debe proporcionar un con-

mutador con 3 mm de separación entre contactos como mínimo en cada polo.

Atención: La conexiones se tienen que realizar de manera que los cables de alimentación no queden tensos. De lo contrario se puede producir fuego o un sobrecalentamiento.

Fig. 6-2

6.2. Conexión de los cables de transmisión del mando a

distancia y de las unidades exterior e interior (Fig. 6-2)

• Conecte TB5 de la unidad interior y TB3 de la unidad exterior (2 cables no polariza-

dos). La “S” en TB5 de la unidad interior indica una conexión de cable blindado. Consul- te en el manual de instalación de la unidad exterior las especificaciones sobre los cables de conexión.

• Instale el mando a distancia siguiendo las indicaciones del manual que se suminis-

tra con el mismo.

• Si el cable de transmisión del mando a distancia tiene menos de 10 m, use un

cable de conductor interno aislado de 0,75 mm m, use un cable de enlace de 1,25 mm

1 Mando a distancia MA

• Conecte el “1” y el “2” de la unidad interior TB15 a un mando a distancia MA (2

cables no polarizados).

• DC 9 a 13 V entre 1 y 2 (Mando a distancia MA) 2 Mando a distancia M-NET

• Conecte el “M1” y el “M2” de la unidad interior TB5 a un mando a distancia M-NET

(2 cables no polarizados).

• DC 24 a 30 V entre M1 y M2 (Mando a distancia M-NET)

A Bloque de terminales para los cables de transmisión interiores

B Bloque de terminales para los cables de transmisión exteriores

C Mando a distancia

. Si la distancia es superior a los 10

6. Trabajo eléctrico

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Limitaciones del cable de transmisión (Fig. 6-3)

Longitud máxima de los cables (L1+L2+L4 o L1+L3 o L2+L3+L4): menos de 200 m Distancia máxima entre la unidad interior y el mando a distancia (R): 10 m

G Unidad exterior H Tierra I Controlador BC J Unidad interior K Mando a distancia M-NET L 2 cables no polarizados

Nota: *1 Pase el cable de transmisión a tierra a través del terminal de tierra de la

unidad exterior

*2 Si el cable del mando a distancia sobrepasa los 10 m, use un cable de 1,25

de diámetro para la distancia sobrepasada y añada esa longitud, siem-

pre dentro del límite de los 200 m.

*3 El controlador BC sólo es necesario para la serie R2 de refrigeración y

calefacción simultáneas.

6.3. Configuración de las direcciones (Fig. 6-4)

(Asegúrese de trabajar con la corriente desconectada)

• Hay disponibles dos tipos de configuraciones para los conmutadores giratorios:

uno para la configuración de las direcciones 1 a 9 y por encima de 10 y otro para configurar los números de los ramales.

Nota: Sitúe el interruptor SW5 de acuerdo con el voltaje de la red.

• Sitúelo en posición 240 V cuando el voltaje de la red es de 230 V a 240 V.

• Si el voltaje de la red es de 220 V, sitúe el SW5 en posición 220 V.

A Tablero de direcciones

6.4. Tipos de cables de control

Fig. 6-4

1. Cables de transmisión: Cable blindado CVVS o CPEVS

• Diámetro del cable: Más de 1,25 mm

2. Cables de mando a distancia M-NET

Tipo de cable de

mando a distancia Diámetro del cable Más de 0,5 a 1,25 mm

Observaciones

3. Cables de mando a distancia MA

Tipo de cable de

mando a distancia Diámetro del cable 0,3 a 1,25 mm

Cable blindado MVVS

Cuando supere los 10 m, utilice un cable con las mismas especificaciones como cableado de transmisión.

Cable de 2 almas (no blindado)

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Prueba de funcionamiento

7.1. Antes de realizar las pruebas

s Después de la instalación de tubos y cables en las unidades interior y exte-

rior, compruebe que no haya escapes de refrigerante, que no se haya aflojado ni la fuente de alimentación ni el cableado de control, que la polaridad no sea errónea y que no se haya desconectado ninguna fase de la alimentación.

s Utilice un megaohmímetro de 500 V para comprobar que la resistencia en-

tre los bornes de alimentación y la tierra es como mínimo de 1,0 MΩ.

s No efectúe esta prueba en los bornes de los cables de control (circuito de

bajo voltaje).

Atención: No utilice el aire acondicionado si la resistencia de aislamiento es inferior a 1,0 MΩ. Resistencia del aislamiento

Fig. 7-1

A Botón ON/OFF B Indicación de la prueba de

funcionamiento

C Indicación de la temperatura

de la línea de líquido y de la temperatura interior

D Luz ON/OFF E Indicación de la potencia F Indicación de código de error

Indicación de tiempo restante de la prueba de funcionamiento

G Botón de selección de tem-

peratura

H Botón de selección de modo I Botón de selección de la

velocidad del ventilador

M Botón TEST (prueba)

7.2. Prueba de funcionamiento

Están disponibles los siguientes 3 métodos.

7.2.1. Al usar el controlador remoto cableado (Fig. 7-1)

1 Encienda el aparato por lo menos 12 horas antes de llevar a cabo la prueba de

funcionamiento 2 Pulse el botón de prueba de funcionamiento [TEST] (PRUEBA) dos veces. ➡

Indicador del cristal líquido de prueba en funcionamiento “TEST RUN” (EJECU-

CIÓN DE PRUEBA) 3 Pulse el botón de selección de modo [Mode selection] (Modo). ➡ Compruebe que

sale aire. 4 Pulse el botón de selección de modo [Mode selection] (Modo) y cambie al modo

de refrigeración (o calefacción). ➡ Compruebe que sale aire frío (o caliente). 5 Pulse el botón de velocidad del aire [Fan speed] (Velocidad del aire). ➡ Com-

pruebe que cambia la velocidad del aire.

6 Compruebe el funcionamiento del ventilador de la unidad exterior. 7 Desactive la prueba de funcionamiento pulsando el botón de activación/

desactivación [ON/OFF] (ACTIVAR/DESACTIVAR). ➡ Parar 8 Registre un número de teléfono.

El controlador remoto permite registrar el número de teléfono de la tienda de

electrodomésticos, distribuidor, etc. con quien se deba contactar en caso de error.

El número aparecerá si se produce algún error. Para conocer el procedimiento de

registro, consulte el manual de instrucciones de la unidad interior.

Nota:

• Si aparece un código de error en el controlador remoto o si el aire acondicio-

nado no funciona correctamente, consulte el manual de instalación de la unidad exterior u otra documentación técnica.

• El temporizador de apagado está ajustado para que la prueba de funciona-

miento se detenga automáticamente pasadas 2 horas.

• Durante la prueba de funcionamiento, el tiempo restante se muestra en la

indicación de tiempo.

• Durante la prueba de funcionamiento, se muestra la temperatura de la tube-

ría del refrigerante de la unidad interior en la indicación del controlador remoto de la temperatura de la sala.

• Cuando están pulsados los botones VANE o LOUVER, el mensaje “NOT

AVAILABLE” (no disponible) puede aparecer en la pantalla del controlador remoto según el modelo de la unidad interna, pero no se trata de un mal funcionamiento.

ELV

Indice

1. Misure di sicurezza ................................................................................ 37

2. Luogo in cui installare ............................................................................ 37

3. Installazione della sezione interna ......................................................... 38

4. Tubo del refrigerante .............................................................................. 40

1. Misure di sicurezza

s Leggere attentamente la sezione “Misure di sicurezza” prima di far fun-

zionare l’unità.

s Prima di collegare l’apparecchiatura alla rete di alimentazione, informa-

re l’ente energia o richiederne il consenso.

Avvertenza: Descrive le precauzioni da prendere per evitare il rischio di lesioni, anche mortali, per l’utente.

Cautela: Descrive le precauzioni da prendere per evitare il danneggiamento dell’unità.

Terminata l’installazione, spiegare le “Misure di sicurezza”, l’uso e la manutenzione dell’unità al cliente conformemente alle informazioni riportate nel manuale d’uso ed eseguire il ciclo di prova per accertare che l’impianto funzioni normalmente. Consegnare il Manuale d’uso ed il Manuale di installazione al cliente, che li dovrà conservare e, in futuro, consegnarli ad eventuali nuovi utenti.

Avvertenza:

• Chiedere al distributore o ad una società autorizzata di installare l’unità.

• Installare l’unità in un luogo in grado di sostenere il suo peso.

• Utilizzare solo cavi specifici per i cablaggi.

• Utilizzare soltanto accessori autorizzati dalla Mitsubishi Electric e chiedere

al proprio distributore o ad una società autorizzata di installarli.

• Non toccare le alette dello scambiatore di calore.

• Installare l’unità conformemente a quanto indicato nel manuale di installazione.

5. Installazione della tubazione di drenaggio (Fig. 5-1) ............................. 41

6. Collegamenti elettrici ............................................................................. 41

7. Prova di funzionamento ......................................................................... 43

: Indica un’azione da evitare.

: Indica la necessità di rispettare un’istruzione importante. : Indica la necessità di collegare un componente a massa. : Indica che occorre operare con grande cautela con le parti rotanti.

: Indica che l’interruttore principale deve essere disattivato prima di effettuare la

manutenzione.

: Attenzione alle scosse elettriche. : Attenzione alle superfici roventi.

: Al momento della manutenzione, interrompere l’alimentazione sia della se-

zione interna che esterna.

Avvertenza:

Leggere attentamente le etichette attaccate all’unità principale.

• Tutti i lavori elettrici devono essere eseguiti da un elettricista esperto, nel rispetto degli standard normativi locali.

• Se il condizionatore d’aria viene installato in una stanza di piccole dimensioni, occorre adottare le misure necessarie per evitare la concentrazione di refrigerante al di là dei limiti di sicurezza, in caso di perdite.

• Le parti appuntite possono causare ferite da taglio, ecc.. Gli installatori devono pertanto indossare equipaggiamenti protettivi, come guanti, ecc..

Cautela:

• Non usare l’esistente tubazione del refrigerante quando si utilizza il refrigerante R410A o R407C.

• Usare olio a base di esteri, olio a base di etere o alchilbenzene (in piccola quantità) per lubrificare i collegamenti a cartella ed a flangia, quando si utilizza il refrigerante R410A o R407C.

• Non tenere generi alimentari, animali domestici, piante, strumenti di precisione od opere d’arte nella zona della portata d’aria del condizionatore.

• Non usare il condizionatore in ambienti speciali.

• Messa a terra dell’unità.

• Installare un interruttore del circuito, se necessario.

2. Luogo in cui installare

Fig. 2-1

• Utilizzare, per le linee di alimentazione, cavi standard con una capacità sufficiente.

• Usare soltanto un interruttore del circuito e fusibili della capacità specificata.

• Non toccare alcun interruttore con le dita bagnate.

• Non toccare i tubi del refrigerante con le mani nude durante ed immediata-

mente dopo il funzionamento.

• Prima di iniziare il funzionamento dell’unità, controllare che tutti i pannelli, e le protezioni siano installate correttamente.

• Dopo aver arrestato l’unità, non spegnere immediatamente l’interruttore di alimentazione principale.

L’unità interna dovrebbe essere in dotazione i seguenti accessori.

N. PARTE ACCESSORIO QUANTITÀ

Staffa di montaggio sulla parete

2 Vite di maschiatura 4 × 35 12 3 Materiale di isolamento 2 4 Nastro 5 Nastro di feltro 3 6 Manicotto di drenaggio 1

Telecomando

7 8 Portatelecomando 1 9 Pile alcaline 2 0 Dado a cartella P100 1 (ø19,05)

4 (grande) + 3 (piccolo)

POSIZIONE DEL MATERIALE

1 Retro dell’unità

Interno dell’unità

2.1. Dimensioni dell’unità (Sezione interna) (Fig. 2-1)

Selezionare una posizione di installazione in grado di offrire i seguenti spazi necessari per l’installazione e la manutenzione dell’unità:

Modelli W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Avvertenza: Montare la sezione interna su uno soffitto in grado di sopportare perfettamente il peso dell’unità.

(mm)

3. Installazione della sezione interna

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

3.1. Installazione dell’attrezzatura di montaggio a pa- rete (Fig. 3-1)

1) Preparazione dell’attrezzatura di montaggio e delle posizioni della tubazio-

s Utilizzando l’attrezzatura di montaggio a parete, determinare la posizione di

installazione dell’unità ed i punti in cui sarà necessario praticare i fori.

Avvertenza:

Prima di praticare un foro sulla parete, consultare il costruttore dell’edificio.

A Linea centrale della sezione interna B Sezione di drenaggio sinistra C Sezione di drenaggio destra D Foro per vite di maschiatura E Foro per bullone F Foro per vite di maschiatura G Profilo dell’unità H Foro di espulsione tubazione posteriore sinistra I Foro di accesso alla tubazione posteriore (diam. 90-100 mm)

2) Fori della tubazione (Fig. 3-2)

s Utilizzare un trapano per effettuare un foro di 90-100 mm di diametro nella

parete, in linea con la direzione della tubazione, nel punto indicato nel diagramma di sinistra.

s Il foro nella parete deve essere inclinato, in modo che l’apertura esterna sia

più piccola dell’apertura interna.

s Inserire nel foro un tubetto isolante (diametro di 90 mm di fornitura locale)

Nota: Lo scopo dell’inclinazione del foro è di agevolare il drenaggio dell’unità.

A Tubetto isolane B Foro C (lato interno) D Parete E (lato esterno)

1 P63

2 P100

Fig. 3-5

Fig. 3-3

3) Installazione dell’attrezzatura di montaggio sulla parete

s Poiché l’unità interna pesa circa 30 kg, selezionare il luogo di montaggio

tenendo conto di questo fattore. Se la parete non sembra assai solida, rin-

Fig. 3-2

forzarla con pannelli o travi prima di installare l’unità.

s L’attrezzatura di montaggio deve essere fissata ad entrambe le estremità ed

al centro, se possibile. Non fissarla in un solo punto od in modo asimmetrico. (Se possibile, fissare l’attrezzatura nei punti marcati con una freccia in grassetto.) (Fig. 3-3)

s Assicurare l’attrezzatura di montaggio nella parte centrale, nei fori da 12

mm, usando bulloni di fornitura locale (bulloni passanti, bulloni di fissaggio

Mass.

e bulloni con dado) di filettatura M10 o W3/8. La punta dei bulloni non deve avanzare più di 15 mm dalla parete. (Fig. 3-4) Usare almeno due bulloni per pareti di calcestruzzo ed almeno quattro bulloni per pareti di calcestruzzo espanso.

A Staffa di montaggio a parete B Bullone di montaggio C Parete

Avvertenza: Se possibile, fissare l’attrezzatura in tutti i punti marcati con una freccia in grassetto.

Cautela:

Fig. 3-4

Il corpo dell’unità deve essere montato orizzontalmente.

3.2. Preparazione dei raccordi della tubazione

Rimuovere il nastro di vinile che tiene fissato il tubo di drenaggio.

• Questo nastro può essere utilizzato per fissare momentaneamente i tubi all’attrez-

zatura di montaggio a parete mentre viene eseguito il raccordo del tubo sinistro.

1) Tubi posteriore, destro ed inferiore (Fig. 3-5)

1 Rimuovere il pannello laterale destro.

2) Tubazioni sinistra e destra

1 Rimuovere il pannello laterale.

3. Installazione della sezione interna

5 4

Fig. 3-7

∗

Fig. 3-6

Inserimento di tubi nella parete (Fig. 3-6)

Quando il tubo del refrigerante, i tubi di drenaggio e le tubazioni di collegamento interne/esterne devono essere inseriti nella parete in anticipo, i tubi sporgenti devono essere piegati e la loro lunghezza deve essere modificata in funzione delle caratteristiche dell’unità.

• Far sì che la lunghezza dei tubi da inserire nella parete sia leggermente superiore al necessario e installare.

A Pannello destro C Tubazione locale B Foro passante D Staffa di montaggio a parete 1

2 Rimuovere le cinque viti marcate con le frecce nel diagramma. (Fig. 3-7)

3 Rimuovere prima il pannello sinistro e poi il pannello inferiore.

1. Mentre si spinge verso l’alto la sezione anteriore inferiore del pannello (per sgan-

ciare il fermo del pannello laterale dal fermo dell’unità), far scivolare la sezione superiore del pannello laterale verso sinistra.

• Una volta che la sezione interna è montata, accertarsi che non cada dall’attrezzatura di montaggio.

• Per il rimontaggio, inserire il fermo anteriore sotto la sezione del pannello laterale sopra il corpo dell’unità, e spingere da sinistra verso destra.

A Griglia D Fermo B Pannello sinistro E Pannello laterale C Pannello inferiore F Corpo unità

∗ Struttura del pannello laterale e del corpo dell’unità (Fig. 3-8)

1. Il fermo del pannello si inserisce nel fermo del corpo dell’unità.

2. Il fermo del pannello entra nel foro del corpo dell’unità.

3. Il fermo del pannello si inserisce nel fermo del corpo dell’unità.

4. La sezione metallica del copro dell’unità entra nel pannello.

5. Il fermo del pannello entra nel foro del corpo dell’unità.

4 Il tubo flessibile di drenaggio può essere collegato in due punti diversi. Scegliere

Fig. 3-8

il più adatto e, se necessario, modificare la posizione del bacino di drenaggio, del tappo di gomma e del tubo flessibile di drenaggio. (Fig. 3-9)

G Bacino di drenaggio H Nastro I Tappo J Tubo flessibile di drenaggio K Cacciavite

3.3. Montaggio della sezione interna (Fig. 3-10)

1 Accertarsi di sospendere i fermi metallici della sezione interna sopra i ganci del-

l’attrezzatura di montaggio a parete.

2 Una volta completata la tubazione di drenaggio, utilizzare le viti di fissaggio per

bloccare la sezione interna all’attrezzatura di montaggio a parete.

Nota: Controllare che i fermi della sezione interna siano perfettamente agganciati all’attrezzatura di montaggio a parete.

Fig. 3-9

3 La vite marcata con una freccia in grassetto nella fig. è utilizzata soltanto durante

il trasporto e deve essere tolta. Rimuovere la vite prima dell’installazione se non vi èspazio sufficiente sulla sinistra. Altrimenti, rimuoverla dopo aver eseguito l’in- stallazione.

A Sezione interna B Staffa di montaggio a parete 1 C Gancio D Fermo metallico della sezione interna E Viti di fissaggio

Fig. 3-10

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. Tubo del refrigerante

4.1. Collegamento dei tubi (Fig. 4-1)

• Se vengono utilizzati dei tubi di rame disponibili in commercio, avvolgere del materiale di isolamento, disponibile in commercio, attorno ai tubi del liquido e del gas (resistente alla temperatura di 100 °C o superiore, spessore di almeno 12 mm).

• Le parti interne del tubo di drenaggio devono essere ricoperte di materiale di isolamento in schiuma di polietilene (gravità specifica di 0,03, spessore di almeno 9 mm).

• Stendere uno strato sottile di oliorefrigerante sul tubo e collegare la superficie di appoggio prima di serrare il dado a cartella.

• Serrare i raccordi dei tubi usando due chiavi.

• Isolare i raccordi dell’unità interna utilizzando il materiale isolante fornito per la tubazione del refrigerante. Effettuare l’operazione di isolamento con cura.

A Dimensioni di taglio per raccordo a cartella

O.D. del tubo di rame Dimensioni cartella

(mm) dimensioni øA (mm)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2

Fig. 4-1

B Dimensioni dei tubi del refrigerante e torsione di fissaggio del dado svasato

Tubo del liquido Tubo del gas

Dimensioni tubo Dimensioni tubo

(mm) (mm)

P20/25/32/40 P50 P63/80 P100/125

* Utilizzare il dado svasato fornito per i seguenti tubi: Tubo del liquido di P50, tubo del gas di P50, P100, P125.

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

R407C o R22

Coppia di serraggio

(N·m)

Coppia di serraggio

(N·m)

Dimensioni tubo Dimensioni tubo

(mm) (mm)

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

C Applicare olio adatto alle macchine di refrigerazione sull’intera superficie di

4.2. Posizionamento delle tubazioni del refrigerante e

1 Posizionamento delle tubazioni del refrigerante e di drenaggio (Fig. 4-2) 2 Determinare la posizione dei fori di espulsione del corpo dell’unità (Fig. 4-3)

• Praticare i fori di espulsione usando una lama a sega od un coltello appropriato.

ø12,7 16,2 - 16,6 ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

Tubo del liquido Tubo del gas

Coppia di serraggio

(N·m)

alloggiamento svasata.

di drenaggio

R410A

Coppia di serraggio

(N·m)

O.D. del dado a

cartella

Tubo del

liquido

(mm)

17 26 22 29 22 29 22 36

Tubo del

gas

(mm)

Fig. 4-2

Fig. 4-3

Cautela: Il pannello laterale deve essere rimosso prima di praticarvi un foro. Nel caso in cui il foro venga praticato con il pannello laterale installato, il tubo del refrigerante all’interno dell’unità potrebbe essere danneggiato.

3 Raccordo a L (per la tubazione del gas) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H Per la tubazione inferiore

B Tubo flessibile di drenaggio I Per la tubazione destra

C Tubo del liquido J Raccordo a L (in opzione)

D Tubo del gas K Lato unità

E Tubo flessibile di drenaggio nella tubazione sinistra L Lato tubazione locale

F Fori di espulsione del corpo dell’unità M Tubazione

G Per la tubazione sinistra

Fig. 4-4

Tubo per liquidi

Fascetta (grande) 4

Materiale isolante 3

4.3. Realizzazione della tubazione del refrigerante

(Fig. 4-5)

1) Sezione interna

Cautela: Prima di collegare le tubazioni destra, inferiore e sinistra, collegare il raccordo a L B alla tubazione locale.

Fascetta (piccola) 4

Tubo per liquidi

Nastro

Tubo per gas

Materiale isolante termico

Fascetta (piccola) 4

per tubo per liquidi

Materiale isolante

termico per tubazione

per refrigerante

Fig. 4-5

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Installazione della tubazione di drenaggio (Fig. 5-1)

Tubo di drenaggio locale Tubo di drenaggio dell’apparecchio

Manicotto di drenaggio

Applicazione nastro

Nastro in feltro 5

Tubo di drenaggio

Fig. 5-1

adesivo PVC

Tubo per gas

6. Collegamenti elettrici

Tubo per liquidi

• I tubi di drenaggio devono possedere un’inclinazione di almeno 1/100.

• Utilizzare tubi in PVC, tipo VP-20 (Tubo in PVC, O.D. ø26) per tubazioni di drenag-

gio.

• I tubi di drenaggio possono essere tagliati con un apposito coltello nel punto di attacco, conformemente alle condizioni dell’installazione.

• Durante il collegamento dei tubi VP-20, utilizzare un prodotto adesivo per attaccare il manicotto di drenaggio fornito.

• Per evitare la formazione di gocce di condensa, applicare un nastro di feltro 5 sopra il materiale di isolamento delle tubazioni del refrigerante e di drenaggio all’in- terno dell’unità, come indicato nel diagramma.

Cautela: La tubazione di drenaggio deve essere installata conformemente al contenuto del presente Manuale di installazione, in modo da assicurare un drenaggio corretto. È necessario isolarla termicamente per evitare la formazione di condensa. Se i tubi di drenaggio non sono installati ed isolati correttamente, èpossibile che vi sia la formazione di condensa sul soffitto, sul pavimento o su altri oggetti.

6.1. Sezione interna (Fig. 6-1)

1 Rimuovere il pannello laterale destro.

Per eseguire questa operazione, togliere le viti sui lati inferiore e destro. Rimuovere la vite di fissaggio sul coperchio del blocco terminale per togliere il coperchio.

• Il margine superiore pende da un fermo. Rimuovere il coperchio facendolo scorre-

re verso destra e verso l’alto.

A Coperchio del blocco terminale F Blocco terminale per il telecomando MA B C Nastro di fissaggio dei cavi H Blocco terminale per l’alimentazione D Coperchio della scheda a circuiti stampati I Cablaggi di alimentazione e di collegamento E Pannello laterale destro J Morsetto del cavo

Vite di fissaggio sul coperchio del blocco terminale

Fig. 6-1

Fig. 6-2

G Blocco terminale per la trasmissione

2 Collegare la linea di alimentazione, la linea di controllo dall’unità esterna e

le linee di controllo remote.

Dopo il collegamento, fissare i cavi con il nastro di fissaggio.

s Fissare il cablaggio di alimentazione alla scatola di comando usando la spe-

ciale boccola per forze di tensione (connessione PG o simile).

• Dato che la scatola elettrica deve essere rimossa in caso di riparazione od in altre

occasioni, i fili devono essere sufficientemente allentati.

•È necessario eseguire un collegamento a terra della classe 3 (diametro del cavo di

messa a terra: almeno 1,6 mm) Dopo aver eseguito i collegamenti elettrici, rimontare le parti rimosse seguendo l’ordine inverso della procedura di rimozione.

Nota:

• I codici di applicazione per l’alimentazione elettrica non devono essere più

leggeri del design 245 IEC 53 o 227 IEC 53.

• Il cavo di messa a terra deve essere più lungo e più spesso degli altri cavi.

• Dimensioni cavo di alimentazione: oltre 1,5 mm

• Verrà incorporato nel cablaggio fisso un attrezzo per staccare l’alimentazione

dall’interruttore di isolamento o un dispositivo simile in tutti i conduttori attivi.

• Selezionare un interruttore senza fusibile (NF) o un interruttore del circuito di

dispersione a terra (NV).

• In occasione dell’installazione si dovrà utilizzare un interruttore con almeno

una separazione di contatto di 3 mm in ogni polo.

Avvertenza: I collegamenti elettrici devono essere eseguiti stando attenti che le linee dell’alimentazione non siano in tensione, evitando così il rischio di surriscaldamento o incendio.

6.2. Collegamento del comando a distanza e dei cavi di

trasmissione delle sezioni interne ed esterne (Fig. 6-2)

• Collegare la sezione interna TB5 e la sezione esterna TB3. (2 fili non polarizzati).

La sezione marcata “S” sulla sezione interna TB5 è una connessione protetta del cavo. Per le specifiche dei cavi di collegamento, fare riferimento al manuale d’in- stallazione della sezione esterna.

• Installare il comando a distanza seguendo le istruzioni riprese nel manuale fornito

con l’unità.

• Collegare il cavo di trasmissione del comando a distanza con un un cavo avente

una sezione di 0,75 mm un cavo di collegamento avente una sezione di 1,25 mm2.

1 Comando a distanza MA

• Collegare I terminali “1” e “2” della sezione interna TB15 ad il mando a distanza

MA, usando due fili non polarizzati.

• DC 9 a 13 V tra 1 e 2 (Comando a distanza MA) 2 Comando a distanza in rete

• Collegare I terminali “M1” e “M2” della sezione interna TB5 ad il mando a distanza

in rete, usando due fili non polarizzati.

• DC 24 a 30 V fra M1 e M2 (Comando a distanza in rete)

A Blocco terminale del cavo di trasmissione della sezione interna B Blocco terminale del cavo di trasmissione della sezione esterna C Comando a distanza

fino a 10 m. Qualora la distanza superi i 10 m, utilizzare

6. Collegamenti elettrici

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Sollecitazioni sui cavi di trasmissione (Fig. 6-3)

Lunghezza massima del cavo (L1+L2+L4 o L1+L3 o L2+L3+L4): inferiore a 200 m Lunghezza del cavo fra la sezione interna e il comando a distanza (R): max 10 m

G Sezione esterna H Terra I Controllore BC J Sezione interna K Comando a distanza in rete L 2 fili non polarizzati

Nota: *1 Collegare il cavo di trasmissione a massa via il terminale

di messa a

terra della sezione esterna.

Fig. 6-3

*2 Qualora il cavo del comando a distanza superi i 10 m, utilizzare un cavo

avente una sezione di 1,25 mm

per la parte eccedente, facendo attenzione

che questa non superi i 200 m.

*3 Il controllore BC è necessario solo per i modelli della serie R2 con raffred-

damento e riscaldamento simultanei.

6.3. Impostazione degli indirizzi (Fig. 6-4)

(Accertarsi di operare con l’alimentazione principale disattivata.)

•È possibile impostare i commutatori a rotazione in due modi: impostazione degli

indirizzi da 1 a 9 e sopra 10, e impostazione dei numeri delle diramazioni.

Nota: Impostare l’interruttore SW5 conformemente al valore della tensione di alimentazione.

• Impostare l’interruttore SW5 su 240 V quando il valore della tensione di alimentazione è compreso fra 230 e 240 volt.

• Impostarlo su 220 V, quando il valore della tensione di alimentazione è di 220 V.

A Pannello degli indirizzi

6.4. Tipi di cavi di controllo

Fig. 6-4

1. Cablaggi dei cavi di trasmissione: Cavo schermato CVVS o CPEVS

• Sezione dei cavi: Più di 1,25 mm

2. Cavi comando a distanza M-NET

Tipi di cavi Cavo schermato MVVS

Diametro cavo Da 0,5 a 1,25 mm

Osservazioni

3. Cavi comando a distanza MA

Tipi di cavi A 2 fili (non schermati)

Diametro cavo Da 0,3 a 1,25 mm

Qualora si superino i 10 m, utilizzare un cavo dalle stesse specifiche dei cavi di trasmissione.

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Prova di funzionamento

7.1. Operazioni preliminari alla prova di funzionamento

s Dopo aver completato l’installazione, i collegamenti elettrici e le tubazioni

delle sezioni interne ed esterne, verificare l’assenza di perdite di refrigerante, allentamenti dei cavi di alimentazione o di comando, errori di polarità e scollegamenti di una fase dell’alimentazione elettrica.

s Controllare, mediante un megaohmmetro da 500 volt, se la resistenza fra i

morsetti dell’alimentazione e la massa èdi almeno 1,0 MΩ.

s Non eseguire questa prova sui morsetti del cablaggio di controllo (circuito

a bassa tensione).

Avvertenza: Non avviare il condizionatore d’aria se la resistenza dell’isolamento è inferiore a 1,0 MΩ. Resistenza d’isolamento

Fig. 7-1

A Pulsante ON/OFF B Visualizzazione prova di funzio-

namento

C Visualizzazione temperatura in-

terna linee liquido

D Spia ON/OFF E Visualizzazione accensione F Visualizzazione codici di errore

Visualizzazione tempo residuo prova di funzionamento

G Pulsante di regolazione della

temperatura

H Pulsante di selezione del modo I Pulsante velocità del ventilatore M Pulsante TEST

7.2. Prova di funzionamento

Sono disponibili i 3 metodi seguenti.

7.2.1. Uso del comando a distanza con filo (Fig. 7-1)

1 Inserire l’alimentazione almeno 12 ore prima della prova di funzionamento. 2 Premere due volte il pulsante [TEST]. ➡ Display a cristalli liquidi “TEST RUN” 3 Premere il pulsante [Mode selection] (selezione modalità). ➡ Accertarsi che il

vento venga soffiato fuori. 4 Premere il pulsante [Mode selection] (selezione modalità) e passare alla modalità

raffreddamento (o riscaldamento). ➡ Accertarsi che il vento freddo (o caldo) ven-

ga soffiato fuori. 5 Premere il pulsante [Fan speed] (velocità del vento). ➡ Accertarsi di commutare

sulla velocità del vento.

6 Controllare il funzionamento del ventilatore della sezione esterna. 7 Rilasciare il pulsante della prova di funzionamento, premendo il pulsante [ON/

OFF]. ➡ Stop 8 Registrare un numero di telefono.

È possibile registrare nel telecomando il numero di telefono del negozio di ripara-

zioni, dell’ufficio vendite, ecc., da contattare in caso di problemi. Se si verifica un

errore, il numero di telefono viene visualizzato sul display. Per le procedure di

registrazione, consultare il manuale di istruzioni dell’unità interna.

Nota:

• Se viene visualizzato un errore sul telecomando o se il condizionatore d’aria

non funziona correttamente, consultare il manuale di installazione dell’unità esterna o altra documentazione tecnica.

• Durante la prova di funzionamento, il timer è impostato su OFF e si arresta

automaticamente dopo 2 ore.

• Durante la prova di funzionamento, il tempo rimanente viene mostrato con il

tempo visualizzato sul display.

• Durante la prova di funzionamento, la temperatura nei tubi del refrigerante

dell’unità interna viene mostrata con la temperatura della stanza visualizzata sul display del telecomando.

• Quando il pulsante VANE o LOUVER viene premuto, è possibile che venga

visualizzato il messaggio “NOT AVAILABLE” (NON DISPONIBILE) sul display del telecomando di alcuni modelli di unità interna; questo non è un malfunzionamento.

ELV

¶ÂÚÈÂ¯ﬁÌÂÓ·

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜ ......................................................... 44

2. ÃÒÚÔ˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜ ........................................................................... 44

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ .............................................. 45

4. ™ˆП‹У·˜ „˘ОЩИОФ‡ ................................................................................. 47

1. ¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜

s ¶ÚÈÓ Î¿ÓÂÙÂ ÙËÓ ÂÁÎ·Ù¿ÛÙ·ÛË ÙË˜ ÌÔÓ¿‰·˜, ‚Â‚·ÈˆıÂ›ÙÂ ﬁÙÈ ‰È·‚¿Û·ÙÂ ﬁÏ· Ù·

“¶ÚÔÊ˘Ï·ÎÙÈÎ¿ ª¤ÙÚ· ∞ÛÊ·ÏÂ›·˜”.

s ¶ЪФЩФ‡ Ы˘У‰¤ЫВЩВ ЩФУ ВНФПИЫМﬁ ЫЩФ ‰›ОЩ˘Ф ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜, ВУЛМВЪТЫЩВ

ЩФУ ·ЪМﬁ‰ИФ ‹ ¿ЪЩВ ЩЛУ ¤БОЪИЫ‹ ЩФ˘.

¶ЪФВИ‰ФФ›ЛЫЛ: ¶ВЪИБЪ¿КВИ Щ· М¤ЩЪ· ·ЫК·ПВ›·˜ Ф˘ Ъ¤ВИ У· П·М‚¿УФУЩ·И БИ· ЩЛУ ЪﬁПЛ„Л ЩФ˘ ОИУ‰‡УФ˘ ЩЪ·˘М·ЩИЫМФ‡ ‹ О·И ı·У¿ЩФ˘ ЩФ˘ ¯Ъ‹ЫЩЛ.

¶ЪФЫФ¯‹: ¶ВЪИБЪ¿КВИ ЪФК˘П·ОЩИО¿ М¤ЩЪ· Ф˘ Ъ¤ВИ У· П·М‚¿УФУЩ·И БИ· У’·ФКВ‡БВЩ·И ‚П¿‚Л ЫЩЛ МФУ¿‰·.

∞КФ‡ ФПФОПЛЪˆıФ‡У ФИ ВЪБ·Ы›В˜ БИ· ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ, ВЪИБЪ¿„ЩВ ЫЩФУ ВП¿ЩЛ Щ· “¶ЪФК˘П·ОЩИО¿ ª¤ЩЪ· ∞ЫК·ПВ›·˜”, ЩЛ ¯Ъ‹ЫЛ О·И ЩЛ Ы˘УЩ‹ЪЛЫЛ ЩЛ˜ МФУ¿‰·˜ Ы‡МКˆУ· МВ ЩИ˜ ПЛЪФКФЪ›В˜ ЫЩФ ∂Б¯ВИЪ›‰ИФ §ВИЩФ˘ЪБ›·˜ О·И ВОЩВП¤ЫЩВ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›· БИ· У· ЫИБФ˘ЪВ˘ЩВ›ЩВ ﬁЩИ Л МФУ¿‰· ПВИЩФ˘ЪБВ› О·УФУИО¿. ∆Ф ∂Б¯ВИЪ›‰ИФ ∂БО·Щ¿ЫЩ·ЫЛ˜ О·И ЩФ ∂Б¯ВИЪ›‰ИФ §ВИЩФ˘ЪБ›·˜ Ъ¤ВИ У· ‰ФıФ‡У ЫЩФ ¯Ъ‹ЫЩЛ БИ· ·У·КФЪ¿. ∆· ВБ¯ВИЪ›‰И·

·˘Ù¿ Ú¤ÂÈ Ó· ‰›ÓÔÓÙ·È Î·È ÛÙÔ˘˜ ÂﬁÌÂÓÔ˘˜ ¯Ú‹ÛÙÂ˜ ÙË˜ ÌÔÓ¿‰·˜.

¶ÚÔÂÈ‰ÔÔ›ËÛË:

• ∑ËÙ‹ÛÙÂ ·ﬁ ¤Ó·Ó ·ÓÙÈÚﬁÛˆÔ ‹ ·ﬁ ¤Ó·Ó ÂÍÔ˘ÛÈÔ‰ÔÙËÌ¤ÓÔ ÙÂ¯ÓÈÎﬁ Ó· Î¿ÓÔ˘Ó

ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ОПИМ·ЩИЫЩИОФ‡.

• ∂БО·Щ·ЫЩ‹ЫВЩВ ЩЛУ МФУ¿‰· ОПИМ·ЩИЫМФ‡ ЫВ М¤ЪФ˜ Ф˘ МФЪВ› У· ·УЩ¤НВИ ЩФ ‚¿ЪФ˜ ЩЛ˜.

• °И· ЩЛУ О·Пˆ‰›ˆЫЛ, ¯ЪЛЫИМФФИВ›ЩВ МﬁУФУ Щ· ЪФ‰И·БЪ·КﬁМВУ· О·ПТ‰И·.

• ГЪЛЫИМФФИВ›ЩВ МﬁУФ ·УЩ·ПП·ОЩИО¿ ВБОВОЪИМ¤У· ·ﬁ ЩЛУ Mitsubishi Electric О·И

·Â˘ı˘ÓıÂ›ÙÂ ÛÙÔÓ ·ÓÙÈÚﬁÛˆÔ ‹ ÛÂ ¤Ó·Ó ÂÍÔ˘ÛÈÔ‰ÔÙËÌ¤ÓÔ ÙÂ¯ÓÈÎﬁ ÁÈ· ÙËÓ ÂÁÎ·Ù¿ÛÙ·Û‹ ÙÔ˘˜.

• ªËÓ ·ÁÁ›˙ÂÙÂ Ù· ÙÂÚ‡ÁÈ· ÂÓ·ÏÏ·Á‹˜ ıÂÚÌﬁÙËÙ·˜.

• ∂БО·Щ·ЫЩ‹ЫВЩВ ЩФ ОПИМ·ЩИЫЩИОﬁ Ы‡МКˆУ· МВ ЩФУ √‰ЛБﬁ ∂БО·Щ¿ЫЩ·ЫЛ˜.

5. ∂ЪБ·Ы›В˜ ™ˆПЛУТЫВˆУ ∞Ф¯¤ЩВ˘ЫЛ˜ (Fig. 5-1) ................................ 48

6. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜ ............................................................................. 48

7. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›· ......................................................................... 50

: ¢Â›¯ÓÂÈ ÂÓ¤ÚÁÂÈ· Ô˘ Ú¤ÂÈ Ó’·ÔÊÂ‡ÁÂÙ·È.

: ¢В›¯УВИ ﬁЩИ Ъ¤ВИ У’·ОФПФ˘ıФ‡УЩ·И Ф‰ЛБ›В˜ ЫЛМ·УЩИОФ‡ ВЪИВ¯ФМ¤УФ˘.

: ¢В›¯УВИ М¤ЪФ˜ ЩЛ˜ Ы˘ЫОВ˘‹˜ Ф˘ Ъ¤ВИ У· БВИТУВЩ·И.

: ™ЛМ·›УВИ ﬁЩИ Ъ¤ВИ У· ЪФЫ¤¯ВЩВ Щ· М¤ЪЛ Ф˘ ВЪИЫЩЪ¤КФУЩ·И.

: ¢В›¯УВИ ﬁЩИ Ф ОВУЩЪИОﬁ˜ ‰И·ОﬁЩЛ˜ Ъ¤ВИ У· ОПВ›ЫВИ ЪИУ ·ﬁ ЩЛ Ы˘УЩ‹ЪЛЫЛ.

: ∫›У‰˘УФ˜ ЛПВОЩЪФПЛН›·˜.

: ∫›Ó‰˘ÓÔ˜ ÏﬁÁˆ Î·˘Ù‹˜ ÂÈÊ·ÓÂ›·˜.

: ∫·Щ¿ ЩЛ Ы˘УЩ‹ЪЛЫЛ ·Ъ·О·ПФ‡МВ У· ОПВ›УВЩВ ЩФ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜

ЩﬁЫФ ЩЛ˜ ВЫˆЩВЪИО‹˜ ﬁЫФ О·И ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

¶ÚÔÂÈ‰ÔÔ›ËÛË:

¢И·‚¿˙ВЩВ ЪФЫВ¯ЩИО¿ ЩИ˜ ВЩИО¤ЩВ˜ Ф˘ В›У·И ОФППЛМ¤УВ˜ ¿Уˆ ЫЩЛУ О‡ЪИ· МФУ¿‰·.

• √И ЛПВОЩЪИОВ˜ ВЪБ·Ы›В˜ Ъ¤ВИ У· Б›УФ˘У ·ﬁ ВНВИ‰ИОВ˘М¤УФ ЛПВОЩЪФПﬁБФ Ы‡МКˆУ· МВ ЩФ˘˜ ЩФИОФ‡˜ О·УФУИЫМФ‡˜.

• ∂¿У ЩФ ОПИМ·ЩИЫЩИОﬁ ВБО·Щ·ЫЩ·ıВ› ЫВ МИОЪﬁ ¯ТЪФ, Ъ¤ВИ У· Б›УФУЩ·И ВИ‰ИО¤˜ МВЩЪ‹ЫВИ˜ ТЫЩВ У· ·ЪВМФ‰›˙ВЩ·И Л ˘¤Ъ‚·ЫЛ ЩˆУ ФЪ›ˆУ ·ЫК·ПВ›·˜ Л Ы˘М‡ОУˆЫЛ ЩФ˘ „˘ОЩИОФ‡ ·ОﬁМЛ О·И ·У ˘¿ЪНВИ ‰И·ЪЪФ‹ ЩФ˘.

• ∆· ‰È¿ÙÚËÙ· Ì¤ÚË ÌÂ ÎÔÌÌ¤ÓË ÂÈÊ¿ÓÂÈ· ÌÔÚÂ› Ó· ÚÔÎ·Ï¤ÛÔ˘Ó ÙÚ·˘Ì·ÙÈÛÌﬁ, ÎÔ„›Ì·Ù· ÎÙÏ. √È ˘Â‡ı˘ÓÔÈ ÁÈ· ÙËÓ ÂÁÎ·Ù¿ÛÙ·ÛË Ú¤ÂÈ Ó· ‰È·ı¤ÙÔ˘Ó ÚÔÛÙ·ÙÂ˘ÙÈÎﬁ ÂÍÔÏÈÛÌﬁ, ﬁˆ˜ Á¿ÓÙÈ· ÎÙÏ.

¶ÚÔÛÔ¯‹:

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ˘˜ ·ПИФ‡˜ ЫˆП‹УВ˜ ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ „˘ОЩИОﬁ ˘БЪﬁ R410A ‹ R407C.

• ГЪЛЫИМФФИ‹ЫЩВ П¿‰И ВЫЩ¤Ъ·, П¿‰И ‹ ·ПО˘ПФ‚ВУ˙ﬁПИФ (МИОЪ‹ ФЫﬁЩЛЩ·) БИ· У· ВИО·П˘„ВЩВ ЩИ˜ ОˆУИО¤˜ ¿ОЪВ˜ ЩˆУ ЫˆПЛУˆУ О·И ЩИ˜ Ы˘У‰¤ЫВИ˜ МВ КП¿УЩ˙·, ﬁЩ·У ¯ЪЛЫИМФФИВ›ЩВ ЩФ „˘ОЩИОﬁ R410A ‹ R407C.

• ªЛУ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ОПИМ·ЩИЫЩИОﬁ ЫВ М¤ЪЛ ﬁФ˘ К˘П¿ЫЫФУЩ·И ЩЪﬁКИМ·, О·ЩФИО›‰И· ˙Т·, К˘Щ¿, ﬁЪБ·У· ·ОЪИ‚В›·˜ ‹ ¤ЪБ· Щ¤¯УЛ˜.

• ªЛ ¯ЪЛЫИМФФИВ›ЩВ ЩФ ОПИМ·ЩИЫЩИОﬁ ЫВ ВИ‰ИОﬁ ВЪИ‚¿ППФУ.

• °ВИТЫЩВ ЩЛУ МФУ¿‰·.

• ∂ÁÎ·Ù·ÛÙ‹ÛÂÙÂ ¤Ó·Ó ‰È·ÎﬁÙË Î˘ÎÏÒÌ·ÙÔ˜ ‰È·ÚÚÔ‹˜, ﬁˆ˜ ··ÈÙÂ›Ù·È.

2. ÃÒÚÔ˜ ÂÁÎ·Ù¿ÛÙ·ÛË˜

Fig. 2-1

•

ГЪЛЫИМФФИВ›ЫЩВ О·Пˆ‰И·О¤˜ БЪ·ММ¤˜ ЩЪФКФ‰ФЫ›·˜ В·ЪОФ‡˜ ¯ˆЪЛЩИОﬁЩЛЩ·˜ О·И ‰И·‚¿ıМИЫЛ˜.

• ГЪЛЫИМФФИ‹ЫЩВ МﬁУФУ ‰И·ОﬁЩЛ О˘ОПТМ·ЩФ˜ О·И ·ЫК¿ПВИ· ЩЛ˜ ¯ˆЪЛЩИОﬁЩЛЩ·˜ Ф˘ ЪФ‰И·БЪ¿КВЩ·И.

• ªËÓ ·ÁÁ›˙ÂÙÂ ÙÔ˘˜ ‰È·ÎﬁÙÂ˜ ÌÂ ‚ÚÂÁÌ¤Ó· ¯¤ÚÈ·.

• ªЛУ ·ББ›˙ВЩВ ЩИ˜ „˘ОЩИО¤˜ ЫˆПЛУТЫВИ˜ О·Щ¿ ЩЛУ ‰И¿ЪОВИ· О·И ·М¤Ыˆ˜ МВЩ¿ ЩЛУ

ПВИЩФ˘ЪБ›·.

• ªЛУ ‚¿˙ВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩФ ОПИМ·ЩИЫЩИОﬁ ¯ˆЪ›˜ У· В›У·И ЩФФıВЩЛМ¤У· Щ· П·›ЫИ· О·И Щ· ·ЫК¿ПИЫЩЪ·.

• ªЛУ ОПВ›УВЩВ ЩФУ ‰И·ОﬁЩЛ ЩЪФКФ‰ФЫ›·˜ ·М¤Ыˆ˜ МВЩ¿ ЩЛУ ‰И·ОФ‹ ПВИЩФ˘ЪБ›·˜.

∏ ВЫˆЩВЪИО‹ МФУ¿‰· Ъ¤ВИ У· ЪФЛМЛıВ‡ВЩ·И МВ Щ· ·Ъ·О¿Щˆ ВН·ЪЩ‹М·Щ·.

∞ƒπ£. ∂•/∆√™

2 ¢И·ЩЪЛЩИО¤˜ ‚›‰В˜ 4 × 35 12

3 ªÔÓˆÙÈÎﬁ ˘ÏÈÎﬁ 2

4 ∆·ÈÓ›·

5 ∫ÂÙÛ¤˜ 3

7 ∞Ы‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ 1

9 ∞ÏÎ·ÏÈÎ¤˜ Ì·Ù·Ú›Â˜ 2

0 ¶·ÍÈÌ¿‰È Ú·ÎﬁÚ P100 1 (ø19,05)

∂•∞ƒ∆∏ª∞ ¶√™√∆∏∆∞

µ¿ÛË ÁÈ· ÙË ÛÙÂÚ¤ˆÛË ÛÂ ÙÔ›¯Ô

4 (Ï·ÙÈ¤˜) + 3 (ÛÙÂÓ¤˜)

∞ÎÚÔÛ‡Ó‰ÂÛÌÔ˜ ·Ô¯¤ÙÂ˘ÛË˜

µ¿ЫЛ Ы˘БОЪ·Щ‹ЫВˆ˜ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ˘

™ЩВЪВТУВЩ·И ЫЩЛ ›Ыˆ

ÏÂ˘Ú¿ ÙË˜ ÌÔÓ¿‰·˜

µЪ›ЫОФУЩ·И М¤Ы·

ÛÙË ÌÔÓ¿‰·

£∂™∏ ¶√À µƒπ™∫∂∆∞π

2.1. ∂НˆЩВЪИОВ˜ ‰И·ЫЩ¿ЫВИ˜ (∂ЫˆЩВЪИО‹ МФУ¿‰·) (Fig. 2-1)

∂ИП¤НЩВ ЩЛУ О·Щ¿ППЛПЛ ı¤ЫЛ ·К‹УФУЩ·˜ Щ· ·ОﬁПФ˘ı· ‰И¿ОВУ· БИ· ‰ИВ˘ОﬁП˘УЫЛ ЩЛ˜ ЩФФı¤ЩЛЫЛ˜ О·И ЩˆУ ВЪБ·ЫИТУ Ы˘УЩ‹ЪЛЫЛ˜.

ªÔÓÙ¤Ï· W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

¶ЪФВИ‰ФФ›ЛЫЛ: ∆ФФıВЩЛЫЩВ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰· ЫВ ЩФ›¯Ф ·ЪОВЩ¿ ·УıВОЩИОﬁ ТЫЩВ У· МФЪ¤ЫВИ У· Ы˘БОЪ·Щ‹ЫВИ ЩФ ‚¿ЪФ˜ ЩЛ˜.

(mm)

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

3.1. ∂ÁÎ·Ù¿ÛÙ·ÛË ÙÔ˘ ÂÍ·ÚÙ‹Ì·ÙÔ˜ ÙË˜ ‚¿ÛË˜ ÛÙ‹ÚÈÍË˜ (Fig. 3-1)

1) ∫·ıФЪИЫМﬁ˜ ЩˆУ ı¤ЫВˆУ БИ· ЩЛ ‚¿ЫЛ О·И БИ· ЩИ˜ ЫˆПЛУТЫВИ˜

s ГЪЛЫИМФФИТУЩ·˜ ЩФ ВН¿ЪЩЛМ· ЩЛ˜ ‚¿ЫЛ˜ ЫЩ‹ЪИНЛ˜ ЩЛ˜ МФУ¿‰·˜, О·ıФЪ›ЫВЩВ ЩЛ

ı¤ÛË ÂÁÎ·Ù¿ÛÙ·ÛË˜ ÙË˜ ÌÔÓ¿‰·˜ Î·È ÙÈ˜ ı¤ÛÂÈ˜ Ô˘ Ú¤ÂÈ Ó’·ÓÔÈ¯ÙÔ‡Ó ÔÈ ÙÚ‡Â˜ ÁÈ· ÙË ÛˆÏ‹ÓˆÛË.

¶ЪФВИ‰ФФ›ЛЫЛ: ¶ЪИУ ·Ъ¯›ЫВЩВ У’·УФ›БВЩВ ЩЪ‡В˜ ЫЩФ˘˜ ЩФ›¯Ф˘˜ Ъ¤ВИ У· Ы˘М‚Ф˘ПВ˘ЩВ›ЩВ ЩФУ ВЪБФП¿‚Ф ЩФ˘ ОЩИЪ›Ф˘.

A ∫ВУЩЪИО‹ БЪ·ММ‹ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ B ХУФИБМ· БИ· ·Ф¯¤ЩВ˘ЫЛ ·ﬁ ·ЪИЫЩВЪ¿ C ХУФИБМ· БИ· ·Ф¯¤ЩВ˘ЫЛ ·ﬁ ‰ВНИ¿ D √‹ БИ· ‚›‰· ‰И¿ЩЪЛЫЛ˜ E √‹ ÁÈ· ÌÔ˘ÏﬁÓÈ F √‹ БИ· ‚›‰· ‰И¿ЩЪЛЫЛ˜ G ¶ÂÚ›ÁÚ·ÌÌ· ÙË˜ ÌÔÓ¿‰·˜ H ¶ЪФО·Щ·ЫОВ˘·ЫМ¤УЛ Ф‹ БИ· ЫˆП‹УˆЫЛ ЫЩФ ›Ыˆ О·И ·ЪИЫЩВЪﬁ М¤ЪФ˜ I √‹ (‹ ¿УФИБМ·) ЫЩФ ›Ыˆ М¤ЪФ˜ БИ· ЪФЫ¤ББИЫЛ ЫЩИ˜ ЫˆПЛУТЫВИ˜ (‰И·М. 90-100 ¯ИП.)

2) ХУФИБМ· Ф‹˜ БИ· ЩЛ ЫˆП‹УˆЫЛ (Fig. 3-2)

s ГЪЛЫИМФФИ‹ЫЩВ ¤У· ЫˆПЛУˆЩﬁ ЩЪ˘¿УИ БИ· У· ·УФ›НВЩВ ЫЩФУ ЩФ›¯Ф Ф‹ ‰И·М¤ЩЪФ˘

90-100 ¯ИПИФЫЩТУ, ЪФ˜ ЩЛУ О·ЩВ‡ı˘УЫЛ ЩЛ˜ ЫˆП‹УˆЫЛ˜, ЫЩЛ ı¤ЫЛ Ф˘ К·›УВЩ·И

ЫЩФ ‰И¿БЪ·ММ· ЫЩ· ·ЪИЫЩВЪ¿.

s ∆Ф ¿УФИБМ· ЫЩФУ ЩФ›¯Ф Ъ¤ВИ У· ¤¯ВИ ОП›ЫЛ ЪФ˜ Щ· О¿Щˆ, ¤ЩЫИ ТЫЩВ ЩФ ¿УФИБМ· ЩФ˘

ЩФ›¯Ф˘ ЫЩЛУ ВНˆЩВЪИО‹ ПВ˘Ъ¿ У· В›У·И ¯·МЛПﬁЩВЪ· ·ﬁ ЩФ ¿УФИБМ· ЫЩЛУ ВЫˆЩВЪИО‹

ÏÂ˘Ú¿.

s µ¿ПВЩВ М¤Ы· ЫЩЛУ Ф‹ ¤У· ¯ИЩТУИФ (‰И·М¤ЩЪФ˘ 90 ¯ИП., ·БФЪ¿˙ВЩ·И ЩФИО¿)

™ËÌÂ›ˆÛË: ∏ ÎÏ›ÛË ÙÔ˘ ·ÓÔ›ÁÌ·ÙÔ˜ ÁÈ· ÙË ÛˆÏ‹ÓˆÛË ¤¯ÂÈ ÛÎÔﬁ ÙË ‰ÈÂ˘ÎﬁÏ˘ÓÛË ÙË˜ ÚÔ‹˜

·Ô¯¤ÙÂ˘ÛË˜.

1 P63

∂Ï¿¯ÈÛÙÔ

2 P100

∂Ï¿¯ÈÛÙÔ

Fig. 3-5

Fig. 3-3

Fig. 3-2

∂Ï¿¯ÈÛÙÔ

ª¤БИЫЩФ

Fig. 3-4

A ГИЩТУИФ Ы‡У‰ВЫЛ˜ B √‹ C (ВЫˆЩВЪИО‹ ПВ˘Ъ¿) D ∆Ô›¯Ô˜ E (ВНˆЩВЪИО‹ ПВ˘Ъ¿)

3) ∆ÔÔı¤ÙËÛË ÙË˜ ‚¿ÛË˜ ÛÙ‹ÚÈÍË˜ ÙË˜ ÌÔÓ¿‰·˜ ÁÈ· ÂÁÎ·Ù¿ÛÙ·ÛË ÛÂ ÙÔ›¯Ô

s ∂ВИ‰‹ Л ВЫˆЩВЪИО‹ МФУ¿‰· ˙˘Б›˙ВИ ВЪ›Ф˘ 30 ОИП¿, Ъ¤ВИ У· ‰ФıВ› И‰И·›ЩВЪЛ

ÚÔÛÔ¯‹ ÛÙËÓ ÂÈÏÔÁ‹ ÙÔ˘ ÛËÌÂ›Ô˘ ÙÔÔı¤ÙËÛË˜. ∂¿Ó Ê·›ÓÂÙ·È ﬁÙÈ Ô ÙÔ›¯Ô˜ ‰ÂÓ

В›У·И ·ЪОВЩ¿ ·УıВОЩИОﬁ˜ БИ· ЩЛ Ы˘БОЪ¿ЩЛЫЛ ЩЛ˜ МФУ¿‰·˜, Ъ¤ВИ У· ЩФУ ВУИЫ¯‡ЫВЩВ

ÌÂ Û·ÓÈ‰Ô›Ó·ÎÂ˜ ‹ Ú¿ÁÂ˜ ÚÈÓ ·ﬁ ÙËÓ ÂÁÎ·Ù¿ÛÙ·ÛË.

s ∆Ф ВН¿ЪЩЛМ· ЩЛ˜ ‚¿ЫЛ˜ БИ· ЩЛ ЫЩ‹ЪИНЛ ЩЛ˜ МФУ¿‰·˜ Ъ¤ВИ У· ЫЩВЪВТУВЩВ ЫЩ· ‰‡Ф

¿ОЪ· ﬁЫФ О·И ЫЩФ О¤УЩЪФ. ¶ФЩ¤ МЛ ЩФ ЫЩВЪВТУВЩ·И ЫВ ¤У· МﬁУФ ЫЛМВ›Ф ‹ МВ ·Ы‡МВЩЪФ

ÙÚﬁÔ.

(∂¿У В›У·И ‰˘У·Щﬁ, ЫЩВЪВТЫВЩВ ЩФ ВН¿ЪЩЛМ· ЫВ ﬁПВ˜ ЩИ˜ ı¤ЫВИ˜ Ф˘ ‰В›¯УФУЩ·И МВ Щ·

¤ÓÙÔÓ· ‚¤ÏË.) (Fig. 3-3)

s ∞ÛÊ·Ï›ÛÂÙÂ ÙÔ ÂÍ¿ÚÙËÌ· ÙË˜ ‚¿ÛË˜ ÁÈ· ÙË ÛÙ‹ÚÈÍË ÙË˜ ÌÔÓ¿‰·˜ Ì¤Ûˆ ÙË˜ ÌÂÛ·›·˜

ЫВИЪ¿˜ ФТУ, ‰И·М¤ЩЪФ˘ 12 ¯ИП., ¯ЪЛЫИМФФИТУЩ·˜ МФ˘ПﬁУИ· Ф˘ ·БФЪ¿˙ФУЩ·И

ЩФИО¿ (МВ МФ˘ПﬁУИ·, ·БО˘ЪТЫВИ˜ МФ˘ПФУИТУ О·И ВЪИОﬁ¯ПИ· ·БО˘ЪТЫВˆУ)

МВБ¤ıФ˘˜ ª10 ‹ ЫВИЪТМ·ЩФ˜ W3/8. ∏ ¿ОЪЛ ЩˆУ МФ˘ПФУИТУ ‰ВУ Ъ¤ВИ У·

ЪФВН¤¯ВИ ·ﬁ ЩЛУ ВИК¿УВИ· ЩФ˘ ЩФ›¯Ф˘ ВЪИЫЫﬁЩВЪФ ·ﬁ 15 ¯ИП. (Fig. 3-4)

ГЪЛЫИМФФИ‹ЫВЩВ ЩФ˘П¿¯ИЫЩФ ‰‡Ф МФ˘ПﬁУИ· ЫВ ЩЫИМВУЩ¤УИФ ЩФ›¯Ф О·И ЩФ˘П¿¯ИЫЩФ

Ù¤ÛÛÂÚ· ÌÔ˘ÏﬁÓÈ· ÛÂ ÂÂÓ‰˘Ì¤ÓÔ ·ﬁ ÙÛÈÌ¤ÓÙÔ ÙÔ›¯Ô.

A ¶ЪФЫ¿ЪЩЛМ· ЫЩВЪВˆЫЛ˜ ЫЩФУ ЩФ›¯Ф B ªÔ˘ÏﬁÓÈ ÛÙ‹ÚÈÍË˜ C ∆Ô›¯Ô˜

¶ЪФВИ‰ФФ›ЛЫЛ: ∂¿У В›У·И ‰˘У·Щﬁ, ЫЩВЪВТЫВЩВ ЩЛ ‚¿ЫЛ ЫВ ﬁПВ˜ ЩИ˜ ı¤ЫВИ˜ Ф˘ В›У·И М·ЪО·ЪИЫМ¤УВ˜ МВ ¤У· ¤УЩФУФ ‚¤ПФ˜.

¶ÚÔÛÔ¯‹: √ ÎÔÚÌﬁ˜ ÙË˜ ÌÔÓ¿‰·˜ Ú¤ÂÈ Ó· Â›Ó·È ÔÚÈ˙ÔÓÙÈˆÌ¤ÓÔ˜.

3.2.

¶ÚÔ·Ú·ÛÎÂ˘·ÛÙÈÎ‹ ÂÚÁ·Û›· ÁÈ· ÙË Û‡Ó‰ÂÛË ÙˆÓ ÛˆÏ‹ÓˆÓ

∞Ê·ÈÚ¤ÛÂÙÂ ÙËÓ Ï·ÛÙÈÎ‹ Ù·ÈÓ›· (·ﬁ ‚ÈÓ‡ÏÈÔ) Ô˘ Û˘ÁÎÚ·ÙÂ› ÙË ÛˆÏ‹ÓˆÛË ·Ô¯¤ÙÂ˘ÛË˜.

• ∏ ›‰И· П·ЫЩИО‹ Щ·ИУ›· МФЪВ› У· ¯ЪЛЫИМФФИЛıВ› БИ· ЩЛУ ЪФЫˆЪИУ‹ Ы˘БОЪ¿ЩЛЫЛ

ЩˆУ ЫˆП‹УˆУ ¿Уˆ ЫЩФ ВН¿ЪЩЛМ· ЩЛ˜ ‚¿ЫЛ˜ ВУТ О¿УВЩВ ЩЛ Ы‡У‰ВЫЛ ЫЩФУ ·ЪИЫЩВЪﬁ ЫˆП‹У·.

1) ™ˆÏ‹ÓÂ˜ ÛÙÔ ›Ûˆ, ‰ÂÍÈﬁ Î·È ¯·ÌËÏﬁÙÂÚÔ Ì¤ÚÔ˜ (Fig. 3-5)

1 µÁ¿ÏÂÙÂ ÙÔ ‰ÂÍÈﬁ ÏÂ˘ÚÈÎﬁ Ï·›ÛÈÔ.

2) ∞ЪИЫЩВЪﬁ˜ О·И ›Ыˆ ·ЪИЫЩВЪﬁ˜ ЫˆП‹У·˜

1 µÁ¿ÏÂÙÂ ÙÔ ÏÂ˘ÚÈÎﬁ Ï·›ÛÈÔ

3. ∂БО·Щ¿ЫЩ·ЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜

Fig. 3-7

∗

Fig. 3-8

Fig. 3-6

∆ФФı¤ЩЛЫЛ ЫˆП‹УˆУ ВЫˆЩВЪИО¿ ЫЩФУ ЩФ›¯Ф (Fig. 3-6)

ŸЩ·У Ф ЫˆП‹У·˜ „˘ОЩИОФ‡ ˘БЪФ‡, ФИ ЫˆП‹УВ˜ ·ФЫЩЪ¿ББИЫЛ˜, ФИ ВЫˆЩВЪИО¤˜/ВНˆЩВЪИО¤˜ БЪ·ММ¤˜ Ы‡У‰ВЫЛ˜, О.П.. Ъ¤ВИ У· ЩФФıВЩЛıФ‡У М¤Ы· ЫЩФУ ЩФ›¯Ф ВО ЩˆУ ЪФЩ¤ЪˆУ, ФИ ЫˆП‹УВ˜ ›Ыˆ˜ Ъ¤ВИ У· П˘Б›ЫФ˘У О·И ЩФ М‹ОФ˜ ЩФ˘˜ У· ‰И·МФЪКˆıВ› ·У¿ПФБ· МВ ЩЛ МФУ¿‰·.

• ¢И·МФЪКТЫЩВ ЩФ˘˜ ЫˆП‹УВ˜ Ф˘ Ъ¤ВИ У· ЩФФıВЩЛıФ‡У М¤Ы· ЫЩФУ ЩФ›¯Ф П›БФ

М·ОЪ‡ЩВЪФ˘˜ ·ﬁ ЩФ О·УФУИОﬁ О·И ЩФФıВЩ‹ЫЩВ ЩФ˘˜.

A ¢ÂÍÈﬁ ÏÂ˘ÚÈÎﬁ Ï·›ÛÈÔ C ∆ÔÈÎ‹ ÛˆÏ‹ÓˆÛË B √‹ ‰È¤ÏÂ˘ÛË˜ D ¶ЪФЫ¿ЪЩЛМ· ЫЩВЪВˆЫЛ˜ ЫЩФУ ЩФ›¯Ф 1

2 ∞Ê·ÈÚ¤ÛÂÙÂ ÙÈ˜ ¤ÓÙÂ ‚›‰Â˜ Ô˘ Â›Ó·È Ì·ÚÎ·ÚÈÛÌ¤ÓÂ˜ ÌÂ ‚¤ÏË ÛÙÔ ‰È¿ÁÚ·ÌÌ·.

(Fig. 3-7)

µБ¿ПВЩВ ЩФ ·ЪИЫЩВЪﬁ ПВ˘ЪИОﬁ П·›ЫИФ, МВЩ¿ ‚Б¿ПВЩВ ЩФ О¿Щˆ П·›ЫИФ.

1. ∂УТ ЫЪТ¯УВЩВ ЪФ˜ Щ· ¿Уˆ ЩФ МЪФЫЩИУﬁ О·И ¯·МЛПﬁЩВЪФ М¤ЪФ˜ ЩФ˘ ПВ˘ЪИОФ‡ П·ИЫ›Ф˘ (БИ· У· ВПВ˘ıВЪˆıВ› ЩФ И¿ЫИМФ Ы˘БОЪ·Щ‹ЫВˆ˜ ЩФ˘ ПВ˘ЪИОФ‡ П·ИЫ›Ф˘

·ﬁ ЩФ ·УЩ›ЫЩФИ¯Ф ЩЛ˜ МФУ¿‰·˜), ФПИЫı‹ЫВЩВ ЪФ˜ Щ· ·ЪИЫЩВЪ¿ ЩФ ¿Уˆ М¤ЪФ˜ ЩФ˘ ПВ˘ЪИОФ‡ П·ИЫ›Ф˘.

• ŸЩ·У ФПФОПЛЪˆıВ› Л ВБО·Щ¿ЫЩ·ЫЛ ЩЛ˜ МФУ¿‰·˜ ¿Уˆ ЫЩЛ ‚¿ЫЛ ЩЛ˜, ‚В‚·ИˆıВ›ЩВ

ﬁЩИ Л МФУ¿‰· В›У·И О·П¿ ЫЩВЪВˆМ¤УЛ О·И ‰ВУ ЪﬁОВИЩ·И У· ¤ЫВИ.

• °È· Ó· ÙÔÔıÂÙ‹ÛÂÙÂ ¿ÏÈ ÙÔ Ï·›ÛÈÔ ÛÙË ı¤ÛË ÙÔ˘, ‚¿ÏÂÙÂ ÙÔ È¿ÛÈÌÔ Û˘ÁÎÚ·Ù‹ÛÂˆ˜

¿Уˆ ЫЩФ ·УЩ›ЫЩФИ¯Ф ЩФ˘ ОФЪМФ‡ ЩЛ˜ МФУ¿‰·˜ О·И ЫЪТНЩВ ЩФ ·ﬁ ·ЪИЫЩВЪ¿ ЪФ˜ Щ· ‰ВНИ¿.

A °Ú›ÏÏÈÂ˜ D ХБОИЫЩЪ· B ∞ЪИЫЩВЪﬁ ПВ˘ЪИОﬁ П·›ЫИФ E ¶ÏÂ˘ÚÈÎﬁ Ï·›ÛÈÔ C ∫¿Ùˆ Ï·›ÛÈÔ F ∫ÔÚÌﬁ˜ ÌÔÓ¿‰·˜

∗ ¢ФМИО‹ О·Щ·ЫОВ˘‹ ЩФ˘ ПВ˘ЪИОФ‡ П·ИЫ›Ф˘ О·И ЩФ˘ ОФЪМФ‡ ЩЛ˜ МФУ¿‰·˜ (Fig. 3-8)

∆Ô È¿ÛÈÌÔ Û˘ÁÎÚ·Ù‹ÛÂˆ˜ ÙÔ˘ Ï·ÈÛ›Ô˘ È¿ÓÂÈ ÙÔ ·ÓÙ›ÛÙÔÈ¯Ô È¿ÛÈÌÔ ÛÙÔÓ ÎÔÚÌﬁ ÙË˜ ÌÔÓ¿‰·˜.

∆Ô È¿ÛÈÌÔ Û˘ÁÎÚ·Ù‹ÛÂˆ˜ ÙÔ˘ Ï·ÈÛ›Ô˘ Ì·›ÓÂÈ ÛÙËÓ ·ÓÙ›ÛÙÔÈ¯Ë Ô‹ Ô˘ ‚Ú›ÛÎÂÙ·È ÛÙÔÓ ÎÔÚÌﬁ ÙË˜ ÌÔÓ¿‰·˜.

∆Ô È¿ÛÈÌÔ Û˘ÁÎÚ·Ù‹ÛÂˆ˜ ÙÔ˘ Ï·ÈÛ›Ô˘ È¿ÓÂÈ ÙÔ ·ÓÙ›ÛÙÔÈ¯Ô È¿ÛÈÌÔ ÛÙÔÓ ÎÔÚÌﬁ ÙË˜ ÌÔÓ¿‰·˜.

∆Ф МВЩ·ППИОﬁ ¤П·ЫМ· ЩФ˘ ОФЪМФ‡ ЩЛ˜ МФУ¿‰·˜ ВИЫ¤Ъ¯ВЩ·И ЫЩФ П·›ЫИФ.

∆Ô È¿ÛÈÌÔ Û˘ÁÎÚ·Ù‹ÛÂˆ˜ ÙÔ˘ Ï·ÈÛ›Ô˘ ÂÈÛ¤Ú¯ÂÙ·È ÛÙËÓ Ô‹ Ô˘ ‚Ú›ÛÎÂÙ·È ÛÙÔÓ ÎÔÚÌﬁ ÙË˜ ÌÔÓ¿‰·˜.

4 √ ЫˆП‹У·˜ ·Ф¯¤ЩВ˘ЫЛ˜ МФЪВ› У· Ы˘У‰ВıВ› ЫВ ‰‡Ф ‰И·КФЪВЩИО¤˜ ı¤ЫВИ˜.

ГЪЛЫИМФФИ‹ЫВЩВ ЩЛ ı¤ЫЛ Ф˘ Ы·˜ ‰ИВ˘ОФП‡УВИ О·П‡ЩВЪ· О·И, ВКﬁЫФУ ¯ЪВИ¿˙ВЩ·И,

·ÏÏ¿ÍÂÙÂ ÙË ı¤ÛË ÙÔ˘ ‰Ô¯Â›Ô˘ ·Ô¯¤ÙÂ˘ÛË˜, ÙÔ˘ Ï·ÛÙÈ¯¤ÓÈÔ˘ ÒÌ·ÙÔ˜ Î·È ÙÔ˘ ÛˆÏ‹Ó· ·Ô¯¤ÙÂ˘ÛË˜. (Fig. 3-9)

G ¢Ô¯Â›Ô ·Ô¯¤ÙÂ˘ÛË˜ H ∆·ÈÓ›· I ÒÌ· J ™ˆÏ‹Ó·˜ ·Ô¯¤ÙÂ˘ÛË˜ K ∫·ÙÛ·‚›‰È

3.3.

∆ФФı¤ЩЛЫЛ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ ¿Уˆ ЫЩЛ ‚¿ЫЛ ЩЛ˜ (Fig. 3-10)

1 µВ‚·ИˆıВ›ЩВ ﬁЩИ Щ· МВЩ·ППИО¿ И·Ы›М·Щ· ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ ¤¯Ф˘У И¿ЫВИ О·И

ОЪ¤МФУЩ·И ·ﬁ Щ· ·УЩ›ЫЩФИ¯· ¿БОИЫЩЪ· Ф˘ ‚Ъ›ЫОФУЩ·И ЫЩЛ ‚¿ЫЛ ЫЩ‹ЪИНЛ˜ ЩЛ˜ МФУ¿‰·˜.

2 ŸЩ·У ¤¯ВИ ЩВПВИТЫВИ Л ВЪБ·Ы›· ЩЛ˜ ЫˆПЛУТЫВˆ˜, ¯ЪЛЫИМФФИ‹ЫВЩВ ЩИ˜ ‚›‰В˜

ЫЩВЪ¤ˆЫЛ˜ ЩЛ˜ МФУ¿‰·˜ БИ· У· ЩЛ ЫЩВЪВТЫВЩВ О·П¿ ¿Уˆ ЫЩЛ ‚¿ЫЛ ЩЛ˜.

™ËÌÂ›ˆÛË:

Fig. 3-9

∂П¤БНВЩВ ТЫЩВ У· В›ЫЩВ ‚¤‚·ИФИ ﬁЩИ Щ· МВЩ·ППИО¿ И·Ы›М·Щ· ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ В›У·И ЪФЫ·ЪМФЫМ¤У· О·П¿ ЫЩ· ·УЩ›ЫЩФИ¯· ¿БОИЫЩЪ¿ ЩФ˘˜ ЩЛ˜ ‚¿ЫЛ˜ ЩЛ˜ МФУ¿‰·˜.

3 ∏ ‚›‰· Ф˘ ‰В›¯УВЩ·И ·ﬁ ЩФ ¤УЩФУФ ‚¤ПФ˜ ЫЩФ ¢И¿БЪ·ММ· ¯ЪЛЫИМФФИВ›Щ·И МﬁУФ

ЫЩЛ ‰И¿ЪОВИ· ЩЛ˜ МВЩ·КФЪ¿˜ ЩЛ˜ МФУ¿‰·˜ О·И Ъ¤ВИ У· ‚БВИ. ∂¿У МВЩ¿ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ‰ВУ ˘¿Ъ¯ВИ ·ЪОВЩﬁ˜ ¯ТЪФ˜ ЫЩЛУ ·ЪИЫЩВЪ‹ ПВ˘Ъ¿ ЩЛ˜ Ы˘ЫОВ˘‹˜ БИ· У· ‰ИВ˘ОФП‡УВИ ЩФ НВ‚›‰ˆМ· ЩЛ˜ ‚›‰·˜, ı· Ъ¤ВИ У· ЩЛ НВ‚И‰ТЫВЩВ ЪИУ ·ﬁ ЩЛУ ЩФФı¤ЩЛЫЛ ЩЛ˜ МФУ¿‰·˜ ¿Уˆ ЫЩЛ ‚¿ЫЛ ЩЛ˜.

A ∂ЫˆЩВЪИО‹ МФУ¿‰· B ¶ЪФЫ¿ЪЩЛМ· ЫЩВЪВˆЫЛ˜ ЫЩФУ ЩФ›¯Ф 1 C ХБОИЫЩЪФ D ªВЩ·ППИОﬁ И¿ЫИМФ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ E µ›‰Â˜ ÁÈ· ÙË ÛÙÂÚ¤ˆÛË ÙË˜ ÌÔÓ¿‰·˜.

Fig. 3-10

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. ™ˆП‹У·˜ „˘ОЩИОФ‡

4.1. ™ˆÏ‹ÓÂ˜ Û‡Ó‰ÂÛË˜ (Fig. 4-1)

• ŸЩ·У В›У·И ‰И·ı¤ЫИМФИ ЫЩФ ВМﬁЪИФ ¯ЪЛЫИМФФИФ‡УЩ·И ¯·ПОФЫˆП‹УВ˜, ЫВИЪФВИ‰В›˜

ЫˆП‹УВ˜ ˘БЪФ‡ О·И ·ВЪ›Ф˘ МВ ˘ПИОﬁ МﬁУˆЫЛ˜ Ф˘ ‰И·Щ›ıВЩ·И ЫЩФ ВМﬁЪИФ (ıВЪМИО‹

·ÓÙÔ¯‹ ¤ˆ˜ 100 ÆK ‹ ÌÂÁ·Ï‡ÙÂÚË, ¿¯Ô˜ 12 ¯ÏÛÙ. ‹ ÌÂÁ·Ï‡ÙÂÚÔ).

• ∆· ВЫˆЩВЪИО¿ ВН·ЪЩ‹М·Щ· ЩФ˘ ЫˆП‹У· ·ФЫЩЪ¿ББИЫЛ˜ Ъ¤ВИ У· ВЪИЩ˘П›БФУЩ·И МВ

ÌÔÓˆÙÈÎﬁ ·ÊÚﬁ ÔÏ˘·Èı˘Ï·ÈÓ›Ô˘ (ÂÈ‰ÈÎﬁ ‚¿ÚÔ˜ 0,03, ¿¯Ô˜ 9 ¯ÏÛÙ. ‹ ÌÂÁ·Ï‡ÙÂÚÔ).

• ¶ЪИУ ‚И‰ТЫВЩВ ЩФ ВЪИОﬁ¯ПИФ ВО¯В›ПˆЫЛ˜ ·ПТЫЩВ ЫЩФ ЫˆП‹У· О·И ЫЩЛУ ОФИУ‹

ВИК¿УВИ· Ф˘ ВИО¿ıВЩ·И ПВЩﬁ ЫЩЪТМ· ·ﬁ „˘ОЩИОﬁ П¿‰И.

• ГЪЛЫИМФФИ‹ЫВЩВ ‰‡Ф ОПВИ‰И¿ БИ· У· ЫК›НВЩВ ЩИ˜ Ы˘У‰¤ЫВИ˜ ЩˆУ ЫˆП‹УˆУ.

• ГЪЛЫИМФФИ‹ЫЩВ ЩФ ·ЪВ¯ﬁМВУФ ˘ПИОﬁ МﬁУˆЫЛ˜ БИ· ЩФ˘˜ ЫˆП‹УВ˜ „˘ОЩИОФ‡ БИ· У·

МФУТЫВЩВ ЩИ˜ Ы˘У‰¤ЫВИ˜ ЫЩИ˜ ЫˆПЛУТЫВИ˜ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜. ∫¿УЩВ ЩЛ МﬁУˆЫЛ ЪФЫВОЩИО¿.

A ¢È·ÛÙ¿ÛÂÈ˜ ÂÎ¯Â›ÏˆÛË˜

¢И¿МВЩЪФ˜ ¯·ПОФЫˆП‹У· ¢È·ÛÙ¿ÛÂÈ˜ ÂÎ¯Â›ÏˆÛË˜

(mm) ¢È¿ÛÙ·ÛË

6,35 8,7 - 9,1

9,52 12,8 - 13,2

12,7 16,2 - 16,6

Fig. 4-1

B ªВБ¤ıЛ ЫˆП‹УˆУ „˘ОЩИОФ‡ & ƒФ‹ Ы‡ЫКИНЛ˜ БИ· ЩФ ВЪИОﬁ¯ПИФ ВО¯В›ПˆЫЛ˜

™ˆÏ‹Ó·˜ ˘ÁÚÔ‡ ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘

ª¤ÁÂıÔ˜ ÛˆÏ‹Ó· ª¤ÁÂıÔ˜ ÛˆÏ‹Ó·

(mm) (mm)

P20/25/32/40 P50 P63/80 P100/125

* ГЪЛЫИМФФИ‹ЫЩВ ЩФ ·ЪВ¯ﬁМВУФ ВЪИОﬁ¯ПИФ ВО¯В›ПˆЫЛ˜ БИ· ЩФ˘˜ ·Ъ·О¿Щˆ ЫˆП‹УВ˜: ™ˆП‹У·˜ ˘БЪФ‡ P50, ЫˆП‹У·˜ ·ВЪ›Ф˘ P50, P100 О·И P125.

6,35 14 - 18 ODø12,7 49 - 61

9,52 34 - 42* ODø15,88 68 - 82*

9,52 34 - 42 ODø15,88 68 - 82

9,52 34 - 42 ODø19,05 100 - 120*

R407C ‹ R22

ƒÔ‹

Ы‡ЫКИНЛ˜

(N·m)

ƒÔ‹

Ы‡ЫКИНЛ˜

(N·m)

ª¤ÁÂıÔ˜ ÛˆÏ‹Ó· ª¤ÁÂıÔ˜ ÛˆÏ‹Ó·

(mm) (mm)

C ∞ПВ›„ЩВ МВ „˘ОЩИОﬁ П¿‰И ФПﬁОПЛЪЛ ЩЛУ ВИК¿УВИ· ЫЩ· ‰И·П·Щ˘ЫМ¤У· ЩМ‹М·Щ·.

15,88 19,3 - 19,7

19,05 22,9 - 23,3

™ˆÏ‹Ó·˜ ˘ÁÚÔ‡ ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘

6,35 14 - 18 ODø12,7 49 - 61 6,35 34 - 42 ODø12,7 68 - 82 9,52 34 - 42 ODø15,88 68 - 82 9,52 34 - 42 ODø15,88 100 - 120

R410A

ƒÔ‹

Ы‡ЫКИНЛ˜

(N·m)

øA (mm)

ƒÔ‹

Ы‡ЫКИНЛ˜

(N·m)

¢И¿МВЩЪФ˜ ВЪИОФ¯П›Ф˘

ÂÎ¯Â›ÏˆÛË˜

™ˆÏ‹Ó·˜

˘ÁÚÔ‡

(mm)

™ˆÏ‹Ó·˜

·ÂÚ›Ô˘ (mm)

17 26 22 29 22 29 22 36

4.2.

∆ФФı¤ЩЛЫЛ ЩˆУ ЫˆПЛУТЫВˆУ „˘ОЩИОФ‡ О·И ·Ф¯¤ЩВ˘ЫЛ˜

1 £¤ЫЛ ЩˆУ ЫˆПЛУТЫВˆУ „˘ОЩИОФ‡ О·И ·Ф¯¤ЩВ˘ЫЛ˜ (Fig. 4-2) 2 ∫·ıÔÚ›ÛÂÙÂ ÙË ı¤ÛË ÙˆÓ ÚÔÎ·Ù·ÛÎÂ˘·ÛÌ¤ÓˆÓ ÔÒÓ ÛÙÔÓ ÎÔÚÌﬁ ÙË˜ ÌÔÓ¿‰·˜

(Fig. 4-3)

• ∞УФ›НВЩВ ЩИ˜ ЪФО·Щ·ЫОВ˘·ЫМ¤УВ˜ Ф¤˜ ¯ЪЛЫИМФФИТУЩ·˜ ПВ›‰· ЪИФУИФ‡ ‹

О·Щ¿ППЛПФ М·¯·›ЪИ.

Fig. 4-2

Fig. 4-3

¶ЪФЫФ¯‹: ∆Ф ПВ˘ЪИОﬁ П·›ЫИФ Ъ¤ВИ У· ‚Б·›УВИ ·ﬁ ЩЛ ı¤ЫЛ ЩФ˘ ЪИУ ·УФ›НВЩВ Ы’·˘Щﬁ ЩЛУ Ф‹. ∂¿У ·УФ›НВЩВ ЩЛУ Ф‹ ВУТ ‚Ъ›ЫОВЩ·И ЫЩЛ ı¤ЫЛ ЩФ˘, ВУ‰¤¯ВЩ·И У· ЪФНВУ‹ЫВЩВ ˙ЛМИ¿ ЫЩФ ЫˆП‹У· „˘ОЩИОФ‡ Ф˘ ‚Ъ›ЫОВЩ·И М¤Ы· ЫЩЛ МФУ¿‰·.

3 ™ˆÏ‹Ó·˜ Û‡Ó‰ÂÛË˜ Û¯‹Ì·ÙÔ˜ “L” (ÁÈ· ÛˆÏ‹ÓÂ˜ ·ÂÚ›Ô˘) (Fig. 4-4)

A 107 ¯ÈÏ. (P63), 102 ¯ÈÏ. (P100) H °È· ÛˆÏ‹ÓˆÛË ÛÙÔ Î¿Ùˆ Ì¤ÚÔ˜ B ™ˆÏ‹Ó·˜ ·Ô¯¤ÙÂ˘ÛË˜ I °È· ÛˆÏ‹ÓˆÛË ÛÙË ‰ÂÍÈ¿ ÏÂ˘Ú¿ C ™ˆÏ‹Ó·˜ ˘ÁÚÔ‡ J D ™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘ K ¶ÏÂ˘Ú¿ ÌÔÓ¿‰·˜ E ™ˆÏ‹Ó·˜ ·Ô¯¤ÙÂ˘ÛË˜ ÁÈ· ÛˆÏ‹ÓˆÛË L ¶ÏÂ˘Ú¿ ÛˆÏ‹ÓˆÛË˜ ÛÙÔ ¯ÒÚÔ

ЫЩЛУ ·ЪИЫЩВЪ‹ ПВ˘Ъ¿ ÂÁÎ·Ù¿ÛÙ·ÛË˜

F ¶ÚÔÎ·Ù·ÛÎÂ˘·ÛÌ¤ÓÂ˜ Ô¤˜ ÛÙÔÓ M ™ˆÏ‹ÓˆÛË

ÎÔÚÌﬁ ÙË˜ ÌÔÓ¿‰·˜

G °И· ЫˆП‹УˆЫЛ ЫЩЛУ ·ЪИЫЩВЪ‹ ПВ˘Ъ¿

™ˆП‹У·˜ Ы‡У‰ВЫЛ˜ Ы¯‹М·ЩФ˜ “L” (ЪФ·ИЪВЩИОﬁ)

Fig. 4-4

4.3. ∂ÚÁ·Û›Â˜ „˘ÎÙÈÎ‹˜ ÛˆÏ‹ÓˆÛË˜ (Fig. 4-5)

1) ∂ЫˆЩВЪИО‹ МФУ¿‰·

¶ЪФЫФ¯‹: ¶ЪИУ О¿УВЩВ ЩЛ Ы‡У‰ВЫЛ ЩЛ˜ ‰ВНИ¿˜, О¿Щˆ, ·ЪИЫЩВЪ‹˜ О·И ›Ыˆ ЫˆП‹УˆЫЛ˜, Ы˘У‰¤ЫВЩВ ЩФ ЫˆП‹У· Ы‡У‰ВЫЛ˜ Ы¯‹М·ЩФ˜ “L” B, Ô˘ Û˘ÓÔ‰Â‡ÂÈ ÙË Û˘ÛÎÂ˘‹, ÌÂ ÙË ÛˆÏ‹ÓˆÛË ÛÙÔ ¯ÒÚÔ ÂÁÎ·Ù¿ÛÙ·ÛË˜.

™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘

∑ÒÓË (ÌÈÎÚ‹) 4

™ˆÏ‹Ó·˜ ˘ÁÚÔ‡

∑ÒÓË (ÌÂÁ¿ÏË) 4

ªÔÓˆÙÈÎﬁ ˘ÏÈÎﬁ 3

∑ÒÓË (ÌÈÎÚ‹) 4

£ВЪМФМФУˆЩИОﬁ ˘ПИОﬁ БИ· ЩФ ЫˆП‹У· ˘БЪФ‡

£ВЪМФМФУˆЩИОﬁ ˘ПИОﬁ БИ· ЩЛ

ЫˆП‹УˆЫЛ ЩФ˘ „˘ОЩИОФ‡

Fig. 4-5

∆·ÈÓ›·

™ˆÏ‹Ó·˜ ˘ÁÚÔ‡

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. ∂ЪБ·Ы›В˜ ™ˆПЛУТЫВˆУ ∞Ф¯¤ЩВ˘ЫЛ˜ (Fig. 5-1)

™ˆÏ‹Ó·˜ ÂÈÙﬁÈ·˜

·ФЫЩЪ¿ББИЫЛ˜

АФ‰Ф¯‹ ·ФЫЩЪ¿ББИЫЛ˜

∆·ÈÓ›· ÙÛﬁ¯·˜ 5

™ˆП‹У·˜ ·ФЫЩЪ¿ББИЫЛ˜

∞ПТЫЩВ ОﬁПП· БИ· PVC

Fig. 5-1

ÌÔÓ¿‰·˜

™ˆÏ‹Ó·˜ ˘ÁÚÔ‡

™ˆÏ‹Ó·˜ ·ÂÚ›Ô˘

6. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

A ∫¿Ï˘ÌÌ· ÙÂÚÌ·ÙÈÎ‹˜ ÌÔÓ¿‰·˜ F ∆ВЪМ·ЩИО‹ МФУ¿‰· БИ· ЩЛПВ¯ВИЪИЫЩ‹ЪИФ MA B

µ›‰· ÛÙÂÚ¤ˆÛË˜ ÛÙÔ Î¿Ï˘ÌÌ· ÙË˜ ÙÂÚÌ·ÙÈÎ‹˜ ÌÔÓ¿‰·˜

C ∆·ÈÓ›· Û‡Ó‰ÂÛË˜ Î·Ïˆ‰›ˆÓ H ∆ВЪМ·ЩИО‹ МФУ¿‰· БИ· ЩЪФКФ‰ФЫ›· D

∫¿Ï˘ÌÌ· Ù·ÌÏÒ ¿Óˆ ÛÙÔ ÔÔ›Ô Â›Ó·È ÂÎÙ˘ˆÌ¤ÓÔ ÙÔ Î‡ÎÏˆÌ·

E ¢ÂÍÈﬁ ÏÂ˘ÚÈÎﬁ Ï·›ÛÈÔ J

G ∆ÂÚÌ·ÙÈÎ‹ ÌÔÓ¿‰· ÁÈ· ÌÂÙ¿‰ÔÛË

I ∏ПВОЩЪИО¿ О·ПТ‰И· & О·ПТ‰И· Ы˘У‰¤ЫВˆУ

¶È¿ÛÙÚ· (ÎÔÏÏ¿ÚÔ) Û˘ÁÎÚ·Ù‹ÛÂˆ˜ Î·Ïˆ‰›Ô˘

Fig. 6-1

• √И ЫˆП‹УВ˜ ·Ф¯¤ЩВ˘ЫЛ˜ Ъ¤ВИ У· ¤¯Ф˘У ОП›ЫЛ 1/100 ‹ ВЪИЫЫﬁЩВЪЛ.

• ГЪЛЫИМФФИВ›ЩВ П·ЫЩИО¤˜ ЫˆП‹УВ˜, Щ‡Ф˘ VP-20 (™ˆП‹У·˜ ƒVC, O.D. ø26) ÁÈ·

ÛˆÏ‹ÓˆÛË ·Ô¯¤ÙÂ˘ÛË˜.

• √È ÛˆÏ‹ÓÂ˜ ·Ô¯¤ÙÂ˘ÛË˜ ÌÔÚÔ‡Ó Ó· Îﬁ‚ÔÓÙ·È Ì’¤Ó· Ì·¯·›ÚÈ ÛÙÔ ÛËÌÂ›Ô ÙË˜

Û‡Ó‰ÂÛË˜ ·Ó¿ÏÔÁ· ÌÂ ÙÔ Ì¤ÁÂıÔ˜ Ô˘ ··ÈÙÂ›Ù·È ÛÙÔ ¯ÒÚÔ ÂÁÎ·Ù¿ÛÙ·ÛË˜.

• ŸЩ·У О¿УВЩВ Ы‡У‰ВЫЛ ЫЩФУ П·ЫЩИОﬁ ЫˆП‹У· VP-20, ¯ЪЛЫИМФФИВ›ЩВ ОФППЛЩИО‹

Ô˘Û›· ÁÈ· ÙËÓ ÚÔÛ·ÚÌÔÁ‹ ÙÔ˘ ·ÎÚÔÛ‡Ó‰ÂÛÌÔ˘ ÙˆÓ ÛˆÏ‹ÓˆÓ ·Ô¯¤ÙÂ˘ÛË˜.

• °È· Ó’·ÔÊÂ‡ÁÂÙ·È ÙÔ ÛÙ¿ÍÈÌÔ ·ﬁ ÙËÓ ˘ÁÚÔÔÈÔ‡ÌÂÓË Û˘Ì‡ÎÓˆÛË, ÂÚÈÙ˘Ï›ÍÂÙÂ

ЩФ ˘ПИОﬁ МﬁУˆЫЛ˜ ЩˆУ „˘ОЩИОТУ О·И ·Ф¯ВЩВ˘ЩИОТУ ЫˆП‹УˆУ МВ ОВЩЫ¤ 5, ﬁˆ˜ Ê·›ÓÂÙ·È ÛÙÔ ‰È¿ÁÚ·ÌÌ·.

¶ÚÔÛÔ¯‹:

°И· У· В›У·И ‚¤‚·ИФ ﬁЩИ ˘¿Ъ¯ВИ О·УФУИО‹ ·Ф¯¤ЩВ˘ЫЛ, Л ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ЫˆП‹У·

·Ф¯¤ЩВ˘ЫЛ˜ Ъ¤ВИ У· Б›УВЩ·И ﬁˆ˜ ВЪИБЪ¿КВЩ·И Ы’·˘Щﬁ ЩФ ∂Б¯ВИЪ›‰ИФ √‰ЛБИТУ ∂БО·Щ¿ЫЩ·ЫЛ˜. ∏ ıВЪМИО‹ МﬁУˆЫЛ ЩˆУ ЫˆП‹УˆУ ·Ф¯¤ЩВ˘ЫЛ˜ В›У·И ··Ъ·›ЩЛЩЛ БИ· ЩЛУ ЪﬁПЛ„Л ‰ЛМИФ˘ЪБ›·˜ Ы˘М‡ОУˆЫЛ˜. ∂¿У ‰ВУ ¤¯Ф˘У ВБО·Щ·ЫЩ·ıВ› О·УФУИО¿ ФИ ЫˆП‹УВ˜ ·Ф¯¤ЩВ˘ЫЛ˜ О·И ‰ВУ ¤¯Ф˘У МФУˆıФ‡У ˆ˜ ЪФ‚П¤ВЩ·И, ВУ‰¤¯ВЩ·И У· ЫЩ¿˙ВИ УВЪﬁ ЫЩФ Щ·‚¿УИ, ЫЩФ ‰¿В‰Ф О·И ЫВ ¿ПП· М¤ЪЛ ЩФ˘ ЫИЩИФ‡, Ф˘ ı· ЪФ¤Ъ¯ВЩ·И ·ﬁ ˘БЪФФИЛМ¤УЛ Ы˘М‡ОУˆЫЛ.

6.1. ∂ЫˆЩВЪИО‹ МФУ¿‰· (Fig. 6-1)

1 µÁ¿ÏÂÙÂ ÙÔ ‰ÂÍÈﬁ ÏÂ˘ÚÈÎﬁ Ï·›ÛÈÔ

°И· У· МФЪВ› У· ‚БВИ, НВ‚И‰ТЫВЩВ ЩИ˜ ‚›‰В˜ ·ﬁ ЩЛУ О¿Щˆ ПВ˘Ъ¿ О·И ·ﬁ ЩЛУ ‰ВНИ¿ ПВ˘Ъ¿. ∞К·ИЪ¤ЫЩВ ЩЛ ‚›‰· ЫЩВЪ¤ˆЫЛ˜ ·ﬁ ЩФ О¿П˘ММ· ЩЛ˜ ЩВЪМ·ЩИО‹˜ МФУ¿‰·˜ БИ· У· ЩФ

·Ê·ÈÚ¤ÛÂÙÂ.

• ∆Ô Â¿Óˆ Ì¤ÚÔ˜ ÛÙËÚ›˙ÂÙ·È ·ﬁ ¤Ó· Ì¿ÓÙ·ÏÔ. ™‡ÚÂÙÂ ÙÔ Î¿Ï˘ÌÌ· ÚÔ˜ Ù· ‰ÂÍÈ¿ Î·È

¿Óˆ ÁÈ· ·Ê·›ÚÂÛË.

2 ™˘У‰¤ЫЩВ ЩЛ БЪ·ММ‹ ЩЪФКФ‰ФЫ›·˜, ЩЛ БЪ·ММ‹ ВП¤Б¯Ф˘ ·ﬁ ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰·

О·И ЩИ˜ БЪ·ММ¤˜ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘.

ªÂÙ¿ ÙË Û‡Ó‰ÂÛË, ·ÛÊ·Ï›ÛÙÂ Ù· Î·ÏÒ‰È· ÌÂ ÙËÓ Ù·ÈÓ›· Î·Ïˆ‰›ˆÓ.

s ™ЩВЪВТЫВЩВ ЩФ О·ПТ‰ИФ ЩЛ˜ ЛПВОЩЪИО‹˜ ЛБ‹˜ ЫЩФ ОФ˘Щ› ВП¤Б¯Ф˘ ¯ЪЛЫИМФФИТУЩ·˜

·УЩИЩЪИ‚ИОﬁ ‰·ОЩ‡ПИФ ВКВПО˘ЫЩИО‹˜ ‰‡У·МЛ˜ (™‡У‰ВЫЛ PG ‹ ·ЪﬁМФИ·).

• ∂ВИ‰‹ ЩФ ЛПВОЩЪИОﬁ ОФ˘Щ› ВУ‰¤¯ВЩ·И У· ¯ЪВИ¿˙ВЩ·И У· ‚Б·›УВИ БИ· Ы˘УЩ‹ЪЛЫЛ ‹

¿ÏÏÔ˘˜ ÏﬁÁÔ˘˜, Ù· Î·ÏÒ‰È· Ú¤ÂÈ Ó· Â›Ó·È ÌﬁÛÈÎ·.

• £· Ъ¤ВИ У· ВОЩВПВЫЩФ‡У ВЪБ·Ы›В˜ БВ›ˆЫЛ˜ ∫П¿ЫЛ˜ 3 (О·ПТ‰ИФ БВ›ˆЫЛ˜ МВ

‰И¿МВЩЪФ1,6 mm ‹ МВБ·П‡ЩВЪЛ) ŸЩ·У ЩВПВИТЫВИ Л О·Пˆ‰›ˆЫЛ, ‚¿ПВЩВ ¿ПИ ЫЩЛ ı¤ЫЛ ЩФ˘˜ МВ ·УЩ›ıВЩЛ ЫВИЪ¿ Щ· М¤ЪЛ Ф˘ В›¯·У ·К·ИЪВıВ›.

™ËÌÂ›ˆÛË: ñ ∆· Î·ÏÒ‰È· ·ÚÔ¯‹˜ ÚÂ‡Ì·ÙÔ˜ ‰ÂÓ Ú¤ÂÈ Ó· Â›Ó·È ÂÏ·ÊÚ‡ÙÂÚ· ·ﬁ ÙÈ˜ ÚÔ‰È·ÁÚ·Ê¤˜

ÙÔ˘ ÚÔÙ‡Ô˘ 245 IEC 53 ‹ 227 IEC 53.

∆Ô Î·ÏÒ‰ÈÔ ÁÂ›ˆÛË˜ Ú¤ÂÈ Ó· Â›Ó·È Ì·ÎÚ‡ÙÂÚÔ Î·È ·¯‡ÙÂÚÔ ·ﬁ Ù· ¿ÏÏ· Î·ÏÒ‰È·.

ñ ª¤БВıФ˜ О·Пˆ‰›Ф˘ ЩЪФКФ‰ФЫ›·˜: МВБ·П‡ЩВЪФ ·ﬁ 1,5 mmЗ. ñ ™В ﬁПФ˘˜ ЩФ˘˜ ВУВЪБФ‡˜ ·БˆБФ‡˜ ЩЛ˜ ЫЩ·ıВЪ‹˜ ЫˆП‹УˆЫЛ˜ Ъ¤ВИ У· ВУЫˆМ·ЩˆıВ›

¤У· М¤ЫФ БИ· ЩЛУ ·ФЫ‡У‰ВЫЛ ЩЛ˜ ЩЪФКФ‰ФЫ›·˜ МВ ¤У· ‰И·ОﬁЩЛ ‹ ¿ППЛ ·ЪﬁМФИ· Ы˘ЫОВ˘‹.

ñ ∂ÈÏÔÁ‹ ‰È·ÎﬁÙË ¯ˆÚ›˜ ·ÛÊ¿ÏÂÈ· (NF) ‹ ‰È·ÎﬁÙË ÌÂ ÁÂ›ˆÛË (NV). ñ ∫·Щ¿ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ ЩФ˘ ОПИМ·ЩИЫЩИОФ‡ Ъ¤ВИ У· ¯ЪЛЫИМФФИЛıВ› ¤У·˜ ‰И·ОﬁЩЛ˜

МВ ‰И·¯ˆЪИЫМﬁ В·КТУ ЩФ˘П¿¯ИЫЩФУ 3 ¯ИП. ЫВ О¿ıВ ﬁПФ.

¶ЪФВИ‰ФФ›ЛЫЛ: ∏ О·Пˆ‰›ˆЫЛ Ъ¤ВИ У· Б›УВЩ·И ¤ЩЫИ ТЫЩВ Щ· ЛПВОЩЪИО¿ О·ПТ‰И· У· МЛУ ˘ﬁОВИУЩ·И ЫВ Щ¤УЩˆМ·. ∞ППИТ˜, ВУ‰¤¯ВЩ·И У· ЪФОПЛıВ› ı¤ЪМ·УЫЛ ‹ ˘ЪО·БИ¿.

Fig. 6-2

6.2. ™‡У‰ВЫЛ ВПВБОЩФ‡ ВН ·ФЫЩ¿ЫВˆ˜, О·ПТ‰ИˆУ

МВЩ·КФЪ¿˜ ВНˆЩВЪИОТУ О·И ВЫˆЩВЪИОТУ МФУ¿‰ˆУ (Fig. 6-2)

• ™˘У‰¤ЫЩВ ЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰· ∆µ5 О·И ЩЛУ ВНˆЩВЪИО‹ МФУ¿‰· ∆µ3. (¢ИПﬁ МЛ-

ФПИОﬁ О·ПТ‰ИФ) ∆Ф “S” ЫЩЛУ ВЫˆЩВЪИО‹ МФУ¿‰· ∆µ5 В›У·И М›· Ы‡У‰ВЫЛ О·Пˆ‰›Ф˘ ЪФЫЩ·Ы›·˜. °И· ЪФ‰И·БЪ·К¤˜ Ы¯ВЩИО¿ МВ ЩЛ Ы‡У‰ВЫЛ О·Пˆ‰›ˆУ, ‚П¤ВЩВ ЩИ˜ Ф‰ЛБ›В˜ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜.

• ∆ФФıВЩ‹ЫЩВ ЩФУ ВПВБОЩ‹ ВН ·ФЫЩ¿ЫВˆ˜ Ы‡МКˆУ· МВ ЩИ˜ Ф‰ЛБ›В˜ Ф˘ ·Ъ¤¯ФУЩ·И

МВ ЩФУ ВПВБОЩ‹ ВН ·ФЫЩ¿ЫВˆ˜.

• ™˘У‰¤ЫЩВ ЩФ О·ПТ‰ИФ МВЩ·КФЪ¿˜ ЩФ˘ ВПВБОЩФ‡ ВН ·ФЫЩ¿ЫВˆ˜ ВУЩﬁ˜ 10 М.

¯ЪЛЫИМФФИТУЩ·˜ О·ПТ‰ИФ ‰И·М¤ЩЪФ˘ 0,75 ЩВЩ. ¯ПЫЩ. ∞У Л ·ﬁЫЩ·ЫЛ В›У·И ¿Уˆ ·ﬁ 10 М, ¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ ‰И·М¤ЩЪФ˘ 1,25 ЩВЩ. ¯ПЫЩ.

1 ∂ПВБОЩ‹˜ ВН ·ФЫЩ¿ЫВˆ˜ ª∞

• ™˘У‰¤ЫЩВ Щ· ЩВЪМ·ЩИО¿ “1” О·И “2” ЩФ˘ ∆µ15 ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ ЫВ ¤У·У

ВПВБОЩ‹ ВН’ ·ФЫЩ¿ЫВˆУ ª∞. (¢ИПﬁ МЛ-ФПИОﬁ О·ПТ‰ИФ)

• DC 9 ЫВ 13 V МВЩ·Н‡ 1 О·И 2 (∂ПВБОЩ‹˜ ВН ·ФЫЩ¿ЫВˆ˜ ª∞) 2 ∂ПВБОЩ‹˜ ВН ·ФЫЩ¿ЫВˆ˜ ª-¡∂∆

• ™˘У‰¤ЫЩВ Щ· ЩВЪМ·ЩИО¿ “ª1” О·И “ª2” ЩФ˘ ∆µ5 ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ ЫВ ¤У·У

ВПВБОЩ‹ ВН’ ·ФЫЩ¿ЫВˆУ ª-¡∂∆. (¢ИПﬁ МЛ-ФПИОﬁ О·ПТ‰ИФ)

• DC 24 ЫВ 30 V МВЩ·Н‡ M1 О·И M2 (∂ПВБОЩ‹˜ ВН ·ФЫЩ¿ЫВˆ˜ ª-¡∂∆)

A ∆ВЪМИОﬁ Ы‡У‰ВЫЛ˜ БИ· ВЫˆЩВЪИОﬁ О·ПТ‰ИФ МВЩ·КФЪ¿˜

B ∆ВЪМИОﬁ Ы‡У‰ВЫЛ˜ БИ· ВНˆЩВЪИОﬁ О·ПТ‰ИФ МВЩ·КФЪ¿˜

C ∂ПВБОЩ‹˜ ВН ·ФЫЩ¿ЫВˆ˜

6. ∏ПВОЩЪИО¤˜ ВЪБ·Ы›В˜

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Fig. 6-4

¶ВЪИФЪИЫМФ› ЫЩФ О·ПТ‰ИФ МВЩ·КФЪ¿˜ (Fig. 6-3)

ª¤БИЫЩФ М‹ОФ˜ О·Пˆ‰›ˆЫЛ˜ (L1+L2+L4 ‹ L1+L3 ‹ L2+L3+L4): Î¿Ùˆ ·ﬁ 200 Ì. ª‹ОФ˜ МВЩ·Н‡ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜ О·И ВПВБОЩФ‡ ВН ·ФЫЩ¿ЫВˆ˜ (R): ∫¿Ùˆ ·ﬁ 10 Ì.

G ∂НˆЩВЪИО‹ МФУ¿‰· H °Â›ˆÛË I ªË¯·ÓÈÛÌﬁ˜ ÂÏ¤Á¯Ô˘ BC J ∂ЫˆЩВЪИО‹ МФУ¿‰· K ∂ПВБОЩ‹˜ ВН ·ФЫЩ¿ЫВˆ˜ M-NET L ¢ÈÏﬁ Î·ÏÒ‰ÈÔ ÌË-ÔÏÈÎﬁ

™ËÌÂ›ˆÛË: *1 ¶ВЪ¿ЫЩВ ЩФ О·ПТ‰ИФ БВ›ˆЫЛ˜ ЩФ˘ МЛ¯·УИЫМФ‡ МВЩ¿‰ФЫЛ˜ М¤Ыˆ ЩФ˘ ЩВЪМ·ЩИОФ‡

ÁÂ›ˆÛË˜

*2 ∞У ЩФ О·ПТ‰ИФ ЩФ˘ ВПВБОЩФ‡ ВН ·ФЫЩ¿ЫВˆ˜ ˘ВЪ‚·›УВИ Щ· 10 М ¯ЪЛЫИМФФИ‹ЫЩВ

Î·ÏÒ‰ÈÔ ‰È·Ì¤ÙÚÔ˘ 1,25 ÙÂÙ. ¯ÏÛÙ. ÛÙÔ ÙÌ‹Ì· Ô˘ ˘Â‚·ÈÓÂÈ ·˘Ùﬁ ÙÔ Ì‹ÎÔ˜ Î·È ÚÔÛı¤ÛÙÂ ·˘Ùﬁ ÙÔ ÙÌ‹Ì· ÂÓÙﬁ˜ ÙˆÓ 200 Ì.

*3 √ МЛ¯·УИЫМﬁ˜ ВП¤Б¯Ф˘ BC ··ИЩВ›Щ·И МﬁУФ БИ· Щ· МФУЩ¤П· ОПИМ·ЩИЫМФ‡ Щ·˘Щﬁ¯ЪФУФ˘

ÎÚ‡Ô˘ Î·È ıÂÚÌÔ‡ ·¤Ú· ÙË˜ ÛÂÈÚ¿˜ R2.

Î·È ÌÂÙ¿ ‚¿ÏÙÂ ÙÔ ÛÙÔ ¤‰·ÊÔ˜.

6.3. ƒ‡ıÌÈÛË ‰ÈÂ˘ı‡ÓÛÂˆÓ (Fig. 6-4)

(∂Н·ЫК·П›ЫЩВ ﬁЩИ О·Щ¿ ЩЛ ‰И¿ЪОВИ· ВЪБ·Ы›·˜, Ф ‰И·ОﬁЩЛ˜ ЪВ‡М·ЩФ˜ В›У·И ОПВИЫЩﬁ˜)

• А¿Ъ¯Ф˘У ‰‡Ф Щ‡ФИ Ъ‡ıМИЫЛ˜ ВЪИЫЩЪВКﬁМВУФ˘ ‰И·ОﬁЩЛ: Ъ‡ıМИЫЛ ‰ИВ˘ı‡УЫВˆУ 1

¤ˆ˜ 9, Î·È ¿Óˆ ·ﬁ 10, Î·È Ú‡ıÌÈÛË ·ÚÈıÌÒÓ ‰È·ÎÏ·‰ÒÛÂˆÓ.

™ЛМВ›ˆЫЛ: ¶·Ъ·О·ПВ›ЫЩВ ﬁˆ˜ Ъ˘ıМ›˙ВЩВ ЩФ ‰И·ОﬁЩЛ SW5 ·У¿ПФБ· МВ ЩЛУ Щ¿ЫЛ ЩЛ˜ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜.

• °˘Ъ›ЫЩВ ЩФ ‰И·ОﬁЩЛ ЫЩФ 240 V ﬁЩ·У Л ЛПВОЩЪИО‹ ·ЪФ¯‹ В›У·И 230 О·И 240 volts.

• ŸЩ·У Л ЛПВОЩЪИО‹ ·ЪФ¯‹ В›У·И 220 volts, Б˘Ъ›ЫЩВ ЩФ ‰И·ОﬁЩЛ ЫЩФ 220 V.

A ¶›Ó·Î·˜ ‰ÈÂ˘ı‡ÓÛÂˆÓ

6.4. ∆‡ÔÈ Î·Ïˆ‰›ˆÓ ÂÏ¤Á¯Ô˘

1. ∫·ÏÒ‰È· Î·Ïˆ‰›ˆÛË˜ ÌÂÙ·ÊÔÚ¿˜: ∫·ÏÒ‰ÈÔ ÚÔÛÙ·Û›·˜ CVVS ‹ CPEVS

• ¢И¿МВЩЪФ˜ О·Пˆ‰›Ф˘: ¶¿Уˆ ·ﬁ 1,25 ЩВЩ. ¯ПЫЩ.

2. ∫·ПТ‰И· ВПВБОЩ‹ ВН’ ·ФЫЩ¿ЫВˆ˜ ª-¡∂∆

∆‡Ô˜ Î·Ïˆ‰›Ô˘ ВПВБОЩ‹ ∫·ÏÒ‰ÈÔ ÚÔÛÙ·Û›·˜ MVVS

¢И¿МВЩЪФ˜ О·Пˆ‰›Ф˘ ¶¿Óˆ ·ﬁ 0,5 ¤ˆ˜ 1,25 mm

°È· Û˘Ó‰¤ÛÂÈ˜ Ô˘ ˘ÂÚ‚·›ÓÔ˘Ó Ù· 10 Ì.,

¶·Ú·ÙËÚ‹ÛÂÈ˜

3. ∫·ПТ‰И· ВПВБОЩ‹ ВН’ ·ФЫЩ¿ЫВˆ˜ ª∞

∆‡Ô˜ Î·Ïˆ‰›Ô˘ ВПВБОЩ‹ ¢›ÎÏˆÓÔ Î·ÏÒ‰ÈÔ (ÌË ıˆÚ·ÎÈÛÌ¤ÓÔ)

¢И¿МВЩЪФ˜ О·Пˆ‰›Ф˘ ¶¿Óˆ ·ﬁ 0,3 ¤ˆ˜ 1,25 mm

¯ЪЛЫИМФФИ‹ЫЩВ О·ПТ‰ИФ МВ ЩИ˜ ›‰ИВ˜ ЪФ‰И·БЪ·К¤˜ МВ ЩФ О·ПТ‰ИФ ЩЛ˜ БЪ·ММ‹˜ МВЩ·КФЪ¿˜.

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

7.1. ¶ЪИУ ·ﬁ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

s ªВЩ¿ ЩЛУ ВБО·Щ¿ЫЩ·ЫЛ О·И ·КФ‡ ЩВПВИТЫВЩВ МВ ЩЛУ О·Пˆ‰›ˆЫЛ О·И ЩЛ ЫˆП‹УˆЫЛ

ЩЛ˜ ВЫˆЩВЪИО‹˜ О·И ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜, ВП¤БНЩВ БИ· Щ˘¯ﬁУ ‰И·ЪЪФ‹ „˘ОЩИОФ‡, ¯·П·Ъ¿ О·ПТ‰И· ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ ‹ О·Пˆ‰›ˆЫЛ˜ ВП¤Б¯Ф˘, П·Уı·ЫМ¤УЛ ФПИОﬁЩЛЩ· ‹ ·ФЫ‡У‰ВЫЛ М›·˜ ·ﬁ ЩИ˜ К¿ЫВИ˜ ЩЛ˜ ·ЪФ¯‹˜.

s ГЪЛЫИМФФИ‹ЫВЩВ ¤У· МВБТМВЩЪФ Щ¿ЫЛ˜ 500V БИ· У· ВП¤БНВЩВ ﬁЩИ Л ·УЩ›ЫЩ·ЫЛ МВЩ·Н‡

ЩˆУ ЩВЪМ·ЩИОТУ ЩЛ˜ ЛПВОЩЪИО‹˜ ·ЪФ¯‹˜ О·И ЩЛ˜ БВ›ˆЫЛ˜ В›У·И ЩФ˘П¿¯ИЫЩФ 1,0 ªΩ (ÌÂÁ·ÒÌ).

s ªЛУ ВОЩВП¤ЫВЩВ ·˘Щ‹ ЩЛ ‰ФОИМ‹ ЫЩ· ЩВЪМ·ЩИО¿ ЩЛ˜ О·Пˆ‰›ˆЫЛ˜ ВП¤Б¯Ф˘ (О‡ОПˆМ·

¯·ÌËÏ‹˜ Ù¿ÛË˜).

¶ЪФВИ‰ФФ›ЛЫЛ: ªЛУ ¯ЪЛЫИМФФИ‹ЫВЩВ ЩФ ОПИМ·ЩИЫЩИОﬁ ·У Л ·УЩ›ЫЩ·ЫЛ МﬁУˆЫЛ˜ В›У·И МИОЪﬁЩВЪЛ ·ﬁ 1,0 MΩ. ∞ÓÙ›ÛÙ·ÛË ÌﬁÓˆÛË˜

Fig. 7-1

A ¢И·ОﬁЩЛ˜ ПВИЩФ˘ЪБ›·˜ (ON/OFF) B √ıﬁÓË ‰ÔÎÈÌ·ÛÙÈÎ‹˜

ПВИЩФ˘ЪБ›·˜

C √ıﬁУЛ ВУ‰В›НВˆУ ıВЪМФОЪ·Ы›·˜

ВЫˆЩВЪИОФ‡ ¯ТЪФ˘ МВ ·БˆБФ‡˜ ˘БЪФ‡

D §˘¯У›· ПВИЩФ˘ЪБ›·˜ (ON/OFF) E ŒÓ‰ÂÈÍË ÚÂ‡Ì·ÙÔ˜ F √ıﬁÓË Îˆ‰ÈÎÒÓ ÛÊ¿ÏÌ·ÙÔ˜

ŒУ‰ВИНЛ ˘ФПВИﬁМВУФ˘ ¯ЪﬁУФ˘ ‰ФОИМ·ЫЩИО‹˜ ПВИЩФ˘ЪБ›·˜

G ∫Ф˘М› Ъ‡ıМИЫЛ˜ ıВЪМФОЪ·Ы›·˜ H ∫Ô˘Ì› ÂÈÏÔÁ‹˜ ÙÚﬁÔ˘

ПВИЩФ˘ЪБ›·˜

I ∫Ф˘М› Щ·¯‡ЩЛЩ·˜ ·УВМИЫЩ‹Ъ· M ∫Ô˘Ì› TEST (¢ÔÎÈÌ·ÛÙÈÎ‹

ПВИЩФ˘ЪБ›·)

7.2. ¢ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·

∂›Ó·È ‰È·ı¤ÛÈÌÂ˜ ÔÈ ·Ú·Î¿Ùˆ 3 Ì¤ıÔ‰ÔÈ.

7.2.1. ªВ ВУЫ‡ЪМ·ЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ (Fig. 7-1)

1 ∆ЪФКФ‰ФЩ‹ЫЩВ МВ ЪВ‡М· ЩЛ МФУ¿‰· ЩФ˘П¿¯ИЫЩФУ 12 ТЪВ˜ ЪИУ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·. 2 ¶·Ù‹ÛÙÂ ‰‡Ô ÊÔÚ¤˜ ÙÔ ÎÔ˘Ì› [TEST] (¢√∫πª∏). ➡ “TEST RUN” (¢√∫πª∏) ÔıﬁÓË

˘ÁÚÒÓ ÎÚ˘ÛÙ¿ÏÏˆÓ 3 ¶·Щ‹ЫЩВ ЩФ ОФ˘М› ВИПФБ‹˜ ЩЪﬁФ˘ ПВИЩФ˘ЪБ›·˜ [Mode selection] (∂ИПФБ‹ ЩЪﬁФ˘

ПВИЩФ˘ЪБ›·˜). ➡ µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ Ô ·¤Ú·˜ Ê˘Û¿ ÚÔ˜ Ù· ¤Íˆ. 4 ¶·Щ‹ЫЩВ ЩФ ОФ˘М› ВИПФБ‹˜ ЩЪﬁФ˘ ПВИЩФ˘ЪБ›·˜ [Mode selection] (∂ИПФБ‹ ЩЪﬁФ˘

ПВИЩФ˘ЪБ›·˜) О·И ВИП¤НЩВ ЩЛ ПВИЩФ˘ЪБ›· „‡НЛ˜ (‹ ı¤ЪМ·УЫЛ˜). ➡ µÂ‚·ÈˆıÂ›ÙÂ ﬁÙÈ

„˘¯Úﬁ˜ (‹ ıÂÚÌﬁ˜) ·¤Ú·˜ Ê˘Û¿ ÚÔ˜ Ù· ¤Íˆ. 5 ¶·Ù‹ÛÙÂ ÙÔ ÎÔ˘Ì› Ù·¯‡ÙËÙ·˜ ·¤Ú· [Fan speed] (∆·¯‡ÙËÙ· ·¤Ú·). ➡ µÂ‚·ÈˆıÂ›ÙÂ

ﬁЩИ Л Щ·¯‡ЩЛЩ· ЩФ˘ ·¤Ъ· В›У·И ВУВЪБФФИЛМ¤УЛ.

6 ∂П¤БНЩВ ЩЛ ПВИЩФ˘ЪБ›· ЩФ˘ ·УВМИЫЩ‹Ъ· ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜. 7 ™Щ·М·Щ‹ЫЩВ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›· ·ЩТУЩ·˜ ЩФ ОФ˘М› ПВИЩФ˘ЪБ›·˜ [ON/OFF]

(§∂π∆√Àƒ°π∞/™∆√¶) button. ➡ ¢È·ÎÔ‹ 8 ∫·Щ·¯ТЪЛЫЛ ·ЪИıМФ‡ ЩЛПВКТУФ˘.

√ ЩЛПВКˆУИОﬁ˜ ·ЪИıМﬁ˜ ЩФ˘ Ы˘УВЪБВ›Ф˘ ВИЫОВ˘‹˜, ЩФ˘ ·УЩИЪФЫТФ˘ ˆП‹ЫВˆУ,

ОЩП, БИ· ВИОФИУˆУ›· ЫВ ВЪ›ЩˆЫЛ ‚П¿‚Л˜ МФЪВ› У· О·Щ·¯ˆЪЛıВ› ЫЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ.

√ ЩЛПВКˆУИОﬁ˜ ·ЪИıМﬁ˜ ı· ВМК·У›˙ВЩ·И ЫВ ВЪ›ЩˆЫЛ ‚П¿‚Л˜. °И· ЩЛ ‰И·‰ИО·Ы›·

О·Щ·¯ТЪЛЫЛ˜, ·У·ЩЪ¤НЩВ ЫЩФ ВБ¯ВИЪ›‰ИФ ПВИЩФ˘ЪБ›·˜ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜.

™ËÌÂ›ˆÛË:

• ∞У ВМК·УИЫЩВ› Оˆ‰ИОﬁ˜ ЫК¿ПМ·ЩФ˜ ЫЩФ ЩЛПВ¯ВИЪИЫЩ‹ЪИФ ‹ ·У ЩФ ОПИМ·ЩИЫЩИОﬁ ‰ВУ

ПВИЩФ˘ЪБВ› ЫˆЫЩ¿, ·У·ЩЪ¤НЩВ ЫЩФ ВБ¯ВИЪ›‰ИФ ВБО·Щ¿ЫЩ·ЫЛ˜ ЩЛ˜ ВНˆЩВЪИО‹˜ МФУ¿‰·˜ ‹ ЫВ ¿ППФ ЩВ¯УИОﬁ ˘ПИОﬁ.

• √ ¯ЪФУФ‰И·ОﬁЩЛ˜ OFF (·ВУВЪБФФ›ЛЫЛ˜) ¤¯ВИ Ъ˘ıМИЫЩВ› БИ· ЩЛ ‰ФОИМ·ЫЩИО‹

ПВИЩФ˘ЪБ›· У· ЫЩ·М·Щ‹ЫВИ ·˘ЩﬁМ·Щ· МВЩ¿ ·ﬁ 2 ТЪВ˜.

• ∫·Щ¿ ЩЛ ‰И¿ЪОВИ· ЩЛ˜ ‰ФОИМ·ЫЩИО‹˜ ПВИЩФ˘ЪБ›·˜, Ф ¯ЪﬁУФ˜ Ф˘ ·Ъ·М¤УВИ ВМК·У›˙ВЩ·И

ÛÙËÓ ¤Ó‰ÂÈÍË ¯ÚﬁÓÔ˘.

• ∫·Щ¿ ЩЛ ‰ФОИМ·ЫЩИО‹ ПВИЩФ˘ЪБ›·, Л ıВЪМФОЪ·Ы›· ЩˆУ ЫˆП‹УˆУ „‡НЛ˜ ЩЛ˜ ВЫˆЩВЪИО‹˜

МФУ¿‰·˜ ВМК·У›˙ВЩ·И ЫЩЛУ ¤У‰ВИНЛ ıВЪМФОЪ·Ы›·˜ ‰ˆМ·Щ›Ф˘ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘.

• ŸÙ·Ó ÙÔ ÎÔ˘Ì› VANE (¶ÙÂÚ‡ÁÈÔ) ‹ LOUVER (∫ÈÓËÙ‹ ÁÚ›ÏÈ·) Â›Ó·È ·ÙËÌ¤ÓÔ, ÌÔÚÂ›

У· ВМК·УИЫЩВ› ЩФ М‹У˘М· “NOT AVAILABLE” (ªЛ ‰И·ı¤ЫИМФ) ЫЩЛУ ФıﬁУЛ ЩФ˘ ЩЛПВ¯ВИЪИЫЩЛЪ›Ф˘, ·У¿ПФБ· МВ ЩФ МФУЩ¤ПФ ЩЛ˜ ВЫˆЩВЪИО‹˜ МФУ¿‰·˜, ˆЫЩﬁЫФ ‰ВУ ЪﬁОВИЩ·И БИ· ‰˘ЫПВИЩФ˘ЪБ›·.

ELV

Índice

1. Precauções de Segurança .................................................................... 51

2. Localização da instalação ...................................................................... 51

3. Instalação da unidade interior ................................................................ 52

4. Tubo do refrigerante .............................................................................. 54

1. Precauções de Segurança

s Antes de instalar a unidade, leia atentamente as “Precauções de Segu-

rança”.

s Reporte-se ou peça autorização à autoridade responsável pelo forneci-

mento de energia antes de proceder à ligação deste equipamento ao sistema de alimentação eléctrica.

Aviso: Descreve as precauções a observar para evitar riscos de ferimentos ou morte ao utilizador.

Cuidado: Descreve os cuidados a ter para não danificar a unidade.

Após ter concluído a instalação, explique as “Precauções de Segurança”, a utilização e a manutenção da unidade ao cliente, de acordo com as informações do Manual de Funcionamento, e efectue um ensaio para verificar se a unidade está a funcionar correctamente. O Manual de Instalação e o Manual de Funcionamento devem ser fornecidos ao utilizador, para que este os guarde. Os referidos manuais deverão ser fornecidos a utilizadores futuros.

Aviso:

• Peça ao seu concessionário ou a um electricista qualificado que instale o ar

condicionado.

• Instale a unidade num local que suporte o seu peso.

• Utilize os cabos eléctricos indicados.

• Utilize só acessórios autorizados pela Mitsubishi Electric e peça ao seu dis-

tribuidor ou a uma empresa autorizada que os instale.

• Não toque nas palhetas de refrigeração do permutador de calor.

• Instale o ar condicionado de acordo com o presente Manual de instruções.

5. Trabalho de tubagem de drenagem (Fig. 5-1) ....................................... 55

6. Trabalho de electricidade ....................................................................... 55

7. Ensaio .................................................................................................... 57

: Indica uma acção a evitar.

: Indica a existência de instruções importantes a seguir.

: Indica uma peça a ligar à terra.

: Indica que se deve ter cuidado com as peças rotativas.

: Indica que o interruptor principal deve ser desligado antes de proceder à ma-

nutenção.

: Perigo de choques eléctricos.

: Atenção à superfície quente.

: Ao proceder à manutenção, desligue a fonte de energia tanto na unidade

interior como na unidade exterior.

Aviso:

Leia atentamente os rótulos afixados na unidade principal.

• Peça a um electricista qualificado que proceda a todos os trabalhos de electricidade em conformidade com as normas locais.

• Se instalar o ar condicionado num compartimento pequeno, deverá tirar medidas por forma a evitar que a concentração do refrigerante exceda o limite de segurança, mesmo que ocorram fugas de refrigerante.

• As peças perfuradas com face cortante podem provocar ferimentos por corte, etc. É necessário que as pessoas que fazem a instalação usem equipamento de protecção, como luvas, etc.

Cuidado:

• Não utilize a tubagem de refrigeração existente quando estiver a utilizar o refrigerante R410A ou R407C.

• Utilize óleo de éster, óleo ou alquilbenzeno (pequenas quantidades) como óleo de refrigerador para revestir as ligações de afunilamento e de flange

quando utilizar o refrigerante R410A ou R407C.

• Não utilize o ar condicionado em compartimentos onde permaneçam alimentos, animais domésticos, plantas, instrumentos de precisão ou obras de arte.

• Não utilize ar condicionado em ambientes especiais.

• Ligue a unidade à terra.

2. Localização da instalação

Fig. 2-1

• Se for necessário, instale um disjuntor de fugas de corrente.

• Utilize cabos eléctricos de capacidade e potência nominal suficientes.

• Utilize unicamente um disjuntor ou fusível com a capacidade indicada.

• Não toque nos interruptores com os dedos molhados.

• Não toque na tubagem de refrigeração durante e imediatamente após o seu

funcionamento.

• Não utilize o ar condicionado com os painéis e resguardos retirados.

• Não desligue imediatamente a electricidade depois de terminar a operação.

A unidade interior deve ser fornecida com os seguintes acessórios.

Número da peça

1 Suporte de fixação na parede 1 2 Parafuso de derivação 4 × 35 12 3 Material isolante 2 4 Banda 5 Fita de feltro 3 6 Bujão de drenagem 1 7 Controlo remoto sem fio 1 8 Porta-controlo remoto 1 9 Pilhas alcalinas 2 0 Porca afunilada P100 1 (ø19,05)

ACESSÓRIO QUANTIDADE

4 (grande) + 3 (pequeno)

LOCALIZAÇÃO DA FIXAÇÃO Fixe na traseira da unidade

Instale no interior da unidade

2.1. Dimensões globais (Unidade interior) (Fig. 2-1)

Seleccione um lugar adequado que torne possível os seguintes espaços para instalação e manutenção.

Modelos W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Aviso: Monte a unidade interior num tecto resistente o suficiente para suportar o peso da unidade.

(mm)

3. Instalação da unidade interior

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

3.1. Instalação de uma placa de montagem na parede (Fig. 3-1)

1) Fixe a placa de montagem na parede e as posições da tubagem

s Com a placa de montagem na parede, determine a posição da instalação da

unidade e as posições dos furos a efectuar para a tubagem.

Aviso:

Antes de fazer um furo na parede, consulte o empreiteiro de construção.

A Linha central da unidade interior B Gama de drenagem esquerda C Gama de drenagem direita D Furo para parafuso de rosca E Furo para parafuso F Furo para parafuso de rosca G Contorno da unidade H Furo separador para a tubagem traseira esquerda I Furo de acesso à tubagem traseira (90-100 mm de diâm.)

2) Perfuração do furo para a tubagem (Fig. 3-2)

s Use um mandril de alargamento para abrir um furo de 90 a 100 mm de diâ-

metro na parede na direcção da tubagem, na posição indicada no diagrama à esquerda.

s O furo na parede deve ser inclinado, de modo que a abertura exterior seja

mais baixa do que a abertura interior.

s Introduza no furo uma manga (com 90 mm de diâm. e à venda no comércio).

Nota: O objectivo da inclinação do furo é promover o fluxo de drenagem.

A Manga B Furo C (Lado de dentro) D Parede E (Lado de fora)

1 P63

Mín.

2 P100

Mín.

Fig. 3-3

Fig. 3-2

3) Instalação da placa de montagem na parede

s Visto que a unidade interior pesa cerca de 30 kg, a selecção do local de

montagem requer cuidadosa consideração. Se a parede não parecer suficientemente sólida, reforce-a com tábuas ou vigas antes da instalação.

s O dispositivo de montagem deve ser fixado nas duas extremidades e no

centro, se possível. Nunca a fixe num único ponto nem de maneira não simétrica. (Se possível, fixe o dispositivo em todas as posições indicadas por uma seta escura.) (Fig. 3-3)

s Fixe a placa de montagem na parede alinhada pela sua fila do meio, faça

furos de 12 mm de diâmetro, com parafusos à venda no comércio (graças aos parafusos, à fixação de parafusos e porcas) de rosca M10 ou W3/8. A ponta do parafuso não deve sobressair mais de 15 mm da superfície da parede. (Fig. 3-4) Utilize pelo menos dois parafusos para parede de betão e pelo menos quatro parafusos para parede de cimento revestida de espuma.

A Suporte de fixação na parede B Parafuso de montagem C Parede

Mín.

Máx.

Aviso: Se possível, fixe o dispositivo em todas as posições indicadas por uma seta escura.

Cuidado: A estrutura da unidade deve ser montada horizontalmente.

Mín. 60

Mín.

Fig. 3-4

3.2. Preparação para a ligação da tubagem

Retire a banda de vinilo que segura os tubos de drenagem.

• A banda de vinilo retirada pode servir para fixar provisoriamente os tubos à placa

de montagem na parede enquanto se procede à conexão do tubo esquerdo.

1) Tubagens da retaguarda, da direita e inferior (Fig. 3-5)

1 Remova o painel direito.

2) Tubagens da esquerda e da retaguarda esquerda

1 Remova o painel lateral.

Fig. 3-5

3. Instalação da unidade interior

5 4

Durante a instalação de tubos no interior da parede (Fig. 3-6)

Quando tiver de embutir antecipadamente o tubo do refrigerante, os tubos de drenagem, as linhas de ligação interna/externa na parede, poderá ser necessário dobrar os tubos de extrusão e alterar o seu comprimento até à unidade.

• Deixe os tubos que vai embutir ligeiramente mais compridos do que o necessário e instale-os.

A Painel lateral direito C Tubagem no local B Orifício de passagem D Suporte de fixação na parede 1

Fig. 3-6

Fig. 3-7

∗

Fig. 3-8

2 Retire os cinco parafusos indicados por uma seta no diagrama. (Fig. 3-7) 3 Remova o painel lateral esquerdo e, depois, o painel inferior.

1. Enquanto puxa para cima a porção frontal inferior do painel lateral (para desengatar

a agarra do painel lateral do encaixe da unidade), faça deslizar a porção superior do painel lateral para a esquerda.

• Se a unidade interior já estiver montada, certifique-se de que ela não cai da placa de montagem na parede.

• Para reinstalar, ponha a agarra na porção frontal inferior do painel lateral sobre a estrutura da unidade e desloque-a da esquerda para a direita.

A Grelha D Agarra B Painel lateral esquerdo E Painel lateral C Painel inferior F Estrutura da unidade

∗ Estrutura do painel lateral e da estrutura da unidade (Fig. 3-8)

1. A agarra do painel engata na agarra da estrutura da unidade.

2. A agarra do painel é colocada no furo da estrutura da unidade.

3. A agarra do painel engata na agarra da estrutura da unidade.

4. Folha metálica da estrutura da unidade entra no painel.

5. A agarra do painel entra no furo da estrutura da unidade.

4 O tubo de drenagem pode ser conectado em duas posições diferentes. Utilize a

posição mais conveniente e, se necessário, troque a posição do recipiente de drenagem, do bujão de borracha e do tubo de drenagem. (Fig. 3-9)

G Recipiente de drenagem H Banda I Bujão J Tubo de drenagem K Chave de fendas

3.3. Montagem da unidade interior (Fig. 3-10)

1 Pendure as agarras metálicas da unidade interior nos ganchos do dispositivos de

montagem na parede.

2 Quando terminar o trabalho de instalação da tubagem, utilize os parafusos de

fixação para segurar a unidade interior à placa de montagem na parede.

Fig. 3-9

Fig. 3-10

Nota: Verifique se as agarras da unidade interior entram bem nos ganchos da placa de montagem na parede.

3 O parafuso indicado pela seta escura (Fig.) só é utilizado durante o transporte e

deve ser removido. Se não houver espaço suficiente do lado esquerdo para o remover uma vez a unidade instalada, remova o parafuso antes da instalação.

A Unidade interior B Suporte de fixação na parede 1 C Gancho D Agarra de metal da unidade interior E Parafusos de fixação

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. Tubo do refrigerante

4.1. Tubos de ligação (Fig. 4-1)

• Se forem utilizados tubos de cobre comercialmente disponíveis, limpe os tubos de líquido e de gás com materiais de isolação comercialmente disponíveis (resistentes ao calor de 100 °C ou mais, com uma espessura de 12 mm ou mais).

• As peças internas do tubo de drenagem devem ser limpas com materiais de isolação de espuma de polietileno (gravidade específica de 0,03 de espessura de 9 mm ou mais).

• Aplique uma fina camada de óleo refrigerante ao tubo e à superfície de costura da junta antes de apertar a porca do tubo.

• Aperte os tubos de ligação com duas chaves.

• Use o isolamento da tubagem de refrigerante fornecido para isolar as ligações da

unidade interior. Isole cuidadosamente.

A Dimensões do corte de afunilamento

Tubo de cobre O.D.

(mm)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2

Fig. 4-1

B Dimensões das tubagens de refrigerante & Binário de aperto da porca afunilada

Tubo de líquido Tubo de gás

Tamanho do tubo Tamanho do tubo

(mm) (mm)

P20/25/32/40 P50 P63/80 P100/125

* Utilize a porca afunilada para as seguintes tubagens: Tubagem de líquido de P50, tubagem de gás de P50, P100, P125.

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

R407C ou R22

Binário de

Aperto

(N·m)

Binário de

Aperto

(N·m)

Tamanho do tubo Tamanho do tubo

(mm) (mm)

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

C Aplique óleo de máquina refrigerante em toda a superfície de encaixe de

ø12,7 16,2 - 16,6 ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

Tubo de líquido Tubo de gás

Binário de

Aperto

(N·m)

afunilamento.

Dimensões de afunilamento

R410A

øA dimensões (mm)

Binário de

Aperto

(N·m)

Porca afunilada O.D.

Tubo de

líquido

(mm)

Tubo de

gás

(mm) 17 26 22 29 22 29 22 36

4.2. Colocação das tubagens de refrigerante e de dre- nagem

1 Position of refrigerant and drain piping (Fig. 4-2) 2 Determine a posição dos furos separadores na estrutura da unidade (Fig. 4-3)

• Faça furos separadores com uma folha de serra ou uma faca adequada.

Fig. 4-2

Fig. 4-3

Cuidado: O painel lateral deve ser removido antes de lhe ser feito um furo separador. Se o furo for praticado com o painel no lugar, o tubo de refrigerante no interior da unidade poderia ser danificado.

3 Tubo de união em forma de L (para tubagem de gás) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H para a tubagem inferior

B Tubo de drenagem I Para a tubagem da direita

C Tubo de líquido J Tubo de união em forma de L

D Tubo de gás (opcional)

E Tubo de drenagem na tubagem da esquerda K Lado da unidade

F Furos separadores na estrutura da unidade L Lado da tubagem local

G Para a tubagem da esquerda M Tubagem

Fig. 4-4

Tubo do líquido

Banda (grande) 4

Material de isolamento 3

4.3. Trabalho de instalação da tubagem de refrigerante

(Fig. 4-5)

1) Unidade interior

Cuidado: Antes de ligar a tubagem da direita, inferior, da esquerda e da esquerda traseira, ligue o tubo de união em forma de L B à tubagem local.

Banda (pequena) 4

Tubo do líquido

Fita

Tubo do gás

Material de isolamento térmico

Banda (pequena) 4

para o tubo do líquido

Material de isolamento

térmico para tubagem de

refrigerante

Fig. 4-5

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Trabalho de tubagem de drenagem (Fig. 5-1)

Tubo de drenagem no local Tubo de drenagem da unidade

Bocal de drenagem

Fig. 5-1

Aplicar PVC adesivo

Tubo do gás

Fita de feltro 5

Tubo de drenagem

6. Trabalho de electricidade

Tubo do líquido

• Os tubos de drenagem devem ter uma inclinação de 1/100 ou mais.

• Utilize um tubo PVC, VP-20 (Tubo PVC, O.D. ø26) para tubagem de drenagem.

• Os tubos de drenagem podem ser cortados com uma faca no ponto de ligação, de acordo com a situação local.

• Quando conectar o VP-20, utilize adesivo para segurar o bujão de drenagem for-

necido.

• Para impedir a condensação de gotejar, aplique uma fita de feltro 5 aos materiais isolantes nas tubagens de refrigerante e de drenagem dentro da unidade, como o ilustra o diagrama.

Cuidado: O tubo de drenagem deve ser instalado de acordo com o presente Manual de Instalação para garantir a drenagem correcta. Para impedir a formação de condensação, é necessária a isolação térmica dos tubos de drenagem. Se os tubos de drenagem não forem convenientemente instalados e isolados, podem aparecer gotas de condensação no tecto, no chão ou em peças do mobiliário.

6.1. Unidade interior (Fig. 6-1)

1 Remova o painel lateral direito.

Para isso, retire os parafusos dos lados inferior e direito. Retire o parafuso de fixação da tampa do bloco terminal para afastar a tampa.

• A extremidade superior encontra-se pendurada numa agarra. Deslize a tampa para

a direita e para cima para a remover.

A Tampa do bloco terminal F Bloco terminal para o controlo remoto MA B C Banda de fixação da cablagem H Bloco terminal para alimentação D Tampa do quadro do circuito impresso I E Painel lateral direito J Abraçadeira de cabo

Parafuso de fixação da tampa do bloco terminal

Fig. 6-1

Fig. 6-2

G Bloco terminal para transmissão

Cablagem de alimentação e cablagem de ligação

2 Ligue a linha de alimentação, a linha de controlo da unidade exterior e as

linhas do controlo remoto.

Depois de efectuar as ligações, fixe os fios com a banda dos cabos.

s Fixe a cablagem da fonte de alimentação à caixa de controlo com um

casquilho amortecedor da força de tracção (Ligação PG ou idêntica).

• Uma vez que a caixa de electricidade pode necessitar de ser extraída para manu-

tenção ou noutras ocasiões, os fios devem ter folga suficiente.

•É necessário executar a ligação à terra da Classe 3 (diâmetro do fio terra: 1,6 mm

ou mais) Depois de terminar a instalação da cablagem eléctrica, reinstale as peças removidas pela ordem inversa da remoção.

Nota:

• Os códigos de qualificação da alimentação do aparelho não deverão ser in-

feriores aos das normas 245 IEC 53 ou 227 IEC 53.

• Instale um fio de terra mais comprido e mais espesso do que os outros ca-

bos.

• Dimensão do cabo de alimentação: superior a 1,5 mm

• A instalação eléctrica fixa estará equipada com um meio para desligar a ali-

mentação através de um interruptor de isolamento, ou um dispositivo semelhante, em todos os condutores activos.

• Utilize um disjuntor sem fusível (NF) ou um disjuntor de fuga à terra (NV).

• Juntamente com as as peças para a instalação do aparelho de ar condiciona-

do, encontra-se incluído um interruptor com uma separação de, pelo menos, 3 mm entre os contactos de cada pólo.

Aviso: A cablagem deve ser feita de modo que as linhas de alimentação não estão sujeitas a tensão, para não provocar aquecimento ou incêndio.

6.2. Ligação dos cabos de transmissão do controlo re-

moto e das unidades interior e exterior (Fig. 6-2)

• Ligue a unidade interior TB5 e a unidade exterior TB3. (2 fios não polarizados).

O “S” da unidade interior TB5 é uma ligação de fio blindado. Veja as especificações sobre os cabos de ligação no manual de instalação da unidade externa.

• Instale o controlo remoto segundo o respectivo manual fornecido.

• Ligue o cabo de transmissão do controlo remoto utilizando cabo de secção de 0,75

se a distância for inferior a 10 m. Se for mais de 10 m, utilize cabo de junção

de 1,25 mm

1 Controlo remoto MA

• Ligue o “1” e “2” na unidade interior TB15 para um controlo remoto MA. (2 fios não-

polarizados)

• DC 9 a para 13 V entre 1 e 2 (Controlo remoto MA) 2 Controlo remoto M-NET

• Ligue o “M1” e “M2” na unidade interior TB5 para um controlo remoto M-NET. (2

fios não-polarizados)

• DC 24 a 30 V entre M1 e M2 (Controlo remoto M-NET)

A Bloco terminal do cabo de transmissão da unidade interior B Bloco terminal do cabo de transmissão da unidade exterior C Controlo remoto

6. Trabalho de electricidade

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Fig. 6-4

Requisitos em matéria de cabo de transmissão (Fig. 6-3)

Comprimento de cabo máximo (L1+L2+L4 ou L1+L3 ou L2+L3+L4): menos de 200 m Comprimento entre a unidade interior e o controlo remoto (R): 10 m no máximo

G Unidade exterior H Terra I Controlador BC J Unidade interior K Controlo remoto M-NET L 2 fios não polarizados

Nota: *1 Ligue o cabo de transmissão à terra através do terminal de terra

unidade exterior.

*2 Se o cabo do controlo remoto tiver mais de 10 m, utilize um cabo com

diâmetro de 1,25 mm

na parte excedente aos 10 m, mas sempre dentro da

distância máxima de 200 m.

*3 O controlador BC só é necessário com a série R2 de arrefecimento e aqueci-

mento simultâneos.

6.3. Definição dos endereços (Fig. 6-4)

(Trabalhe sempre com a corrente DESLIGADA.)

• Há dois tipos de regulação de interruptor rotativo: regulação dos endereços de 1 a 9 e mais de 10 e regulação dos números de bifurcação.

Nota: Regule o interruptor SW5 de acordo com a voltagem da corrente.

• Regule o SW5 para 240 V quando a corrente for de 230 e de 240 V.

• Quando a corrente for de 220 V, regule o SW5 para 220 V.

A Quadro de endereços

6.4. Tipos de cabos de controlo

1. Cablagem de cabos de transmissão: Fio blindado CVVS ou CPEVS

• Diâmetro do cabo: Mais de 1,25 mm

2. Cabos de controlo remoto M-NET

Tipo do cabo do

controlo remoto

Diâmetro do cabo Mais de 0,5 mm a 1,25 mm

Observações

3. Cabos de controlo remoto MA

Tipo do cabo do

controlo remoto

Diâmetro do cabo 0,3 a 1,25 mm

Fio blindado MVVS

Quando os 10 metros forem excedidos, utilize um cabo com as mesmas especificações que a cablagem da linha de transmissão.

Cabo de 2 núcleos (não blindado)

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Ensaio

7.1. Antes do ensaio

s Depois de concluir a instalação, a cablagem e a tubagem das unidades inte-

rior e exterior, verifique se não há fugas de refrigerante, maus contactos na fonte de alimentação ou na cablagem de controlo, polaridade errada e se não foi desligada qualquer fase na alimentação.

s Utilize um meghómetro de 500 V para verificar se a resistência entre os

terminais da fonte de alimentação e o solo são de pelo menos 1,0 MΩ.

s Não execute este ensaio nos terminais da cablagem de controlo (circuito de

baixa voltagem).

Aviso: Não utilize o ar condicionado se a resistência de isolação for inferior a 1,0 MΩ. Resistência de isolamento

Fig. 7-1

A Botão ON/OFF B Visor do funcionamento de teste C Visor da temperatura da linha de

líquido e da temperatura interior

D Lâmpada ON/OFF E Visor de funcionamento F Visor do código de erro

Visor do tempo remanescente do funcionamento de teste

G Botão da temperatura ajustada H Botão de selecção de modo I Botão da velocidade da ventoinha M Botão de TESTE

7.2. Ensaio

Estão disponíveis os seguintes 3 métodos.

7.2.1. Utilizar o controlo remoto com fio (Fig. 7-1)

1 Ligue a alimentação pelo menos 12 horas antes do ensaio. 2 Prima o botão [TEST] duas vezes. ➡ visor de cristal líquido “TEST RUN” (Teste) 3 Prima o botão [Mode selection] (Modo de selecção). ➡ Certifique-se de que está

a sair vento. 4 Prima o botão [Mode selection] e mude para o modo de arrefecimento (ou aque-

cimento).

➡ Certifique-se de que é soprado vento frio (ou quente). 5 Prima o botão [Fan speed] (Velocidade do Vento). ➡ Certifique-se de que a velo-

cidade do vento é mudada.

6 Verifique o funcionamento da ventoinha da unidade exterior. 7 Saia do ensaio ao premir o botão [ON/OFF]. ➡ Stop 8 Registo de um número de telefone.

É possível registar no controlo remoto o número de telefone da oficina de repara-

ções, do gabinete de vendas, etc., para estabelecer contacto em caso de ocor-

rência de erros. O número de telefone será apresentado quando ocorrer um erro.

Para ver os procedimentos de registo, consulte o manual de funcionamento da

unidade interior.

Nota:

• Se for exibido um código de erro no controlo remoto ou se o aparelho de ar

condicionado não funcionar devidamente, consulte o manual de instalação da unidade exterior ou outros materiais técnicos.

• O temporizador de paragem (OFF) é definido no teste de funcionamento para

parar automaticamente ao fim de 2 horas.

• Durante o teste de funcionamento, o tempo remanescente é exibido no res-

pectivo visor.

• Durante o teste de funcionamento, a temperatura dos tubos do refrigerante

da unidade interior é exibida no visor da temperatura ambiente do controlo remoto.

• Quando o botão VANE (palheta) ou LOUVER (veneziana) é premido, pode

aparecer a mensagem “NOT AVAILABLE” (não disponível) no visor do controlo remoto dependendo do modelo da unidade interior, mas não se trata de uma avaria.

ELV

‹çindekiler

1. Güvenlik Önlemleri ................................................................................ 58

2. Montaj yeri ............................................................................................. 58

3. ‹ç ünitenin montaj› .................................................................................. 59

4. So¤utucu borusu .................................................................................... 61

1. Güvenlik Önlemleri

s Üniteyi monte etmeden önce “Güvenlik Önlemleri”nin hepsini

okumal›s›n›z.

s Bu cihaz› güç sistemine ba¤lamadan önce, güç sa¤lay›c› kurum ile

görüﬂün ya da onay›n› al›n.

Uyar›: Kullan›c› aç›s›ndan yaralanma veya ölüm tehlikesinin önüne geçmek için al›nmas› gereken önlemleri aç›klar.

Dikkat: Cihaz›n hasar görmesini önlemek için al›nmas› gereken önlemleri aç›klar.

Montaj tamamland›ktan sonra, Kullanma K›lavuzunda yer alan bilgilere uygun ﬂekilde müﬂteriye cihaz›n “Güvenlik Önlemleri” ni, kullan›m›n› ve bak›m›n› aç›klay›n ve cihaz›n normal ﬂekilde çal›ﬂt›¤›ndan emin olmak için bir çal›ﬂma testi yap›n. Hem Montaj K›lavuzu hem de Kullan›m K›lavuzu, kullan›c›da kalmak üzere kendisine verilmelidir. Bu k›lavuzlar sonraki kullan›c›lara da devredilmelidir.

Uyar›:

• Sat›c›dan veya yetkili bir teknisyenden kliman›n montaj›n› yapmas›n› isteyiniz.

• Üniteyi, a¤›rl›¤›n› kald›rabilecek bir yere monte edin.

• Elektriksel ba¤lant›lar için yaln›z belirtilen nitelikteki kablolar› kullan›n›z.

• Sadece Mitsubishi Electric’in izin verdi¤i aksesuarlar› kullan›n ve bunlar›

bayinize veya yetkili teknisyene monte ettirin.

• Is› eﬂanjörünün kanatç›klar›na dokunmay›n›z.

• Montaj› montaj elkitab›nda belirtildi¤i gibi gerçekleﬂtirin.

5. Drenaj Tesisat› ‹ﬂleri (Fig. 5-1) .............................................................. 62

6. Elektrik iﬂleri ........................................................................................... 62

7. Çal›ﬂma testi .......................................................................................... 64

: Kaç›n›lmas› gereken hareketleri gösterir.

: Önemli talimatlara mutlaka uymak gerekti¤ini gösterir.

: Topraklanmas› gereken parçalar› gösterir.

: Dönen parçalara dikkat edilmesi gerekti¤ini gösterir.

: Bak›m yapmaya baﬂlamadan önce ana ﬂalterin kapat›lmas› gerekti¤ini gösterir.

: Elektrik çarpmas›na dikkat edin.

: S›cak yüzeye dikkat edin.

: Bak›m yapaca¤›n›z zaman lütfen hem ‹ç Ünitenin hem de D›ﬂ Ünitenin elektrik

giriﬂini kapat›n.

Uyar›:

Ana üniteye yap›ﬂt›r›lm›ﬂ olan etiketleri dikkatle okuyunuz.

• Elektrikle ilgili her türlü iﬂin ruhsatl› elektrikçi taraf›ndan yerel yönetmeliklere uygun olarak yap›lmas›n› sa¤lay›n.

• E¤er klima cihaz› küçük bir odaya kurulacaksa, so¤utucu kaça¤› olmas› halinde bile odadaki so¤utucu yo¤unlu¤unun güvenlik s›n›r›n› aﬂmas›n› önlemek üzere önlem al›nmal›d›r.

• Kesilen yüzeydeki delinen parçalar, kesme vb. yoluyla yaralanmalara yol açabilir. Montajc›lar, eldiven vb. koruyucu donan›m giymelidirler.

Dikkat:

• R410A ya da R407C so¤utucu kullan›ld›¤›nda mevcut so¤utucu borular›n› kullanmay›n.

• R410A ya da R407C so¤utucu kullan›ld›¤›nda geçme ve flanﬂl› ba¤lant›lara sürülen so¤utucu ya¤› olarak eter ya¤›, ester ya¤› veya alkilbenzen (az miktarda) kullan›n.

• Klimay› yiyecek maddeleri, bitki, hayvanlar, sanat eserleri ya da hassas cihazlar›n bulunduruldu¤u yerlerde kullanmay›n.

• Özel ortamlarda klimay› kullanmay›n.

2. Montaj yeri

Fig. 2-1

• Üniteye topraklay›n.

• Gerekti¤inde, devre kesicisi tak›lmas›n› sa¤lay›n›z.

• Elektrik kablolar› için yeterli ak›m kapasitesine sahip standart kablo kullan›n›z.

• Sadece belirtilen kapasitede sigorta ve devre kesici kullan›n›z.

• Anahtarlara ›slak elle dokunmay›n›z.

• So¤utucu madde borular›na cihaz çal›ﬂ›rken ve duruduktan hemen sonra, ç›plak elle dokunmay›n›z.

• Klimay› panel ve mahfazalar ç›kar›lm›ﬂ olarak çal›ﬂt›rmay›n.

• Cihaz›n çal›ﬂmas›n› durdurduktan hemen sonra ana elektrik ﬂalterini kapatmay›n.

‹ç ünite aﬂa¤›daki aksesuarlarla birlikte teslim edilmiﬂ olmal›d›r:

PARÇA NO. AKSESUVAR ADED‹

1 Duvara montaj mesnedi 1 2 K›lavuz vida 4 × 35 12 3 Tecrit maddesi 2 4 ﬁerit 5 Keçe bant 3 6 Drenaj soketi 1

Telsiz uzaktan kumanda ünitesi

7 8

Uzaktan kumanda ünitesi yuvas›

9 Alkali piller 2 0 Geçme somun P100 1 (ø19,05)

4 (büyük) + 3 (küçük)

1 1

YERLEﬁT‹R‹LECE⁄‹ YER

Ünitenin arkas›na tespit ediniz

Ünitenin içine

2.1. D›ﬂ ölçüler (‹ç ünite) (Fig. 2-1)

Montaj ve bak›m için aﬂa¤›daki aç›kl›klara izin veren uygun bir konum seçin.

Model W D H A B C E F

P63 1400 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

P100 1680 235 340 Min. 150 Min. 50 Min. 30 Min. 250 Min. 150

Uyar›:

‹ç üniteyi, ünitenin a¤›rl›¤›n› çekebilecek dayan›kl›l›kta bir tavana monte edin.

(mm)

3. ‹ç ünitenin montaj›

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (mm)

2 P100

Fig. 3-1

3.1. Duvar montaj mesnedinin tak›lmas› (Fig. 3-1)

1) Duvar montaj mesnedinin ve boru yerlerinin tespiti s Duvar montaj mesnedini kullanarak ünitenin monte edilece¤i yeri ve

delinecek olan boru deliklerinin yerlerini saptay›n›z.

Uyar›:

Duvara delik delmeden önce inﬂaatç›ya dan›ﬂmal›s›n›z.

A ‹ç ünite merkez hatt› B Sol drenaj alan› C Sa¤ drenaj alan› D K›lavuz vida deli¤i E C›vata deli¤i F K›lavuz vida deli¤i G Ünitenin profili H Arka boru aksam› için aç›lacak delik yeri I Arka boru giriﬂ deli¤i (90-100 mm çap)

2) Boru deli¤inin delinmesi (Fig. 3-2) s Karot matkab› kullanarak, duvarda boru tesisat› yönünde, soldaki ﬂemada

gösterilen konumda, 90-100 mm çap›nda bir delik aç›n›z.

s Duvardaki delik, d›ﬂ taraftaki a¤›z iç taraftaki a¤›zdan daha aﬂa¤› seviyede

olacak ﬂekilde meyilli olmal›d›r.

s Deli¤e (yerel piyasadan temin edilen 90 mm çap›nda) bir manﬂon sokunuz.

Not: Duvara aç›lan deli¤in meyilli olmas›n›n nedeni, drenaj ak›ﬂ› sa¤lamakt›r.

A Manﬂon B Delik C (iç taraf) D Duvar E (d›ﬂ taraf)

1 P63

2 P100

3) Duvar montaj mesnedinin tak›lmas› s ‹ç ünitenin a¤›rl›¤› yaklaﬂ›k 30 kg oldu¤u için, monte edilece¤i yeri seçerken

iyice düﬂünmek gerekir. E¤er duvar yeterince sa¤lam görünmüyorsa, montaj iﬂleminden önce duvar› levha ve kiriﬂlerle takviye ediniz.

s Montaj mesnedi her iki ucundan ve mümkünse ortas›ndan tespit edilmelidir.

Mesnedi asla tek bir noktadan veya simetrik olmayan bir ﬂekilde tespit

Fig. 3-2

etmeyiniz. (E¤er mümkünse mesnedi kal›n oklarla iﬂaretlenmiﬂ olan tüm noktalardan tespit ediniz.) (Fig. 3-3)

s Duvar montaj mesnedini yerel piyasadan temin edece¤iniz M10 veya W3/8

diﬂli c›vatalarla (c›vata, ankraj c›vatas› ve ankraj somunuyla) orta s›radaki 12 mm çapl› deliklerden yararlanarak tespit ediniz. C›vatan›n ucu duvar›n yüzeyinden 15 mm’den fazla taﬂmamal›d›r. (Fig. 3-4)

Maks.

Beton duvarlarda en az iki c›vata, köpük betonundan yap›lm›ﬂ duvarlarda ise en az dört c›vata kullan›n›z.

A Duvar montaj mesnedi B Montaj c›vatas› C Duvar

Uyar›:

Mümkünse mesnedi kal›n oklarla iﬂaretlenmiﬂ olan tüm noktalardan tespit ediniz.

Dikkat:

Ünitenin gövdesi yatay olarak monte edilmelidir.

Fig. 3-4

3.2. Borular›n ba¤lanmas›na haz›rl›k

Drenaj borular›n› tutan vinil ﬂeridi ç›kar›n›z.

• Ç›kar›lan vinil ﬂerit, sol borunun ba¤lanmas› s›ras›nda borular› geçici olarak duvara

montaj mesnedine tutturmak için kullan›labilir.

1) Arka, sa¤ ve sol boru ba¤lant›lar› (Fig. 3-5)

Fig. 3-3

1 Sa¤ taraftaki yan paneli ç›kar›n›z.

2) Sol ve arka sol borular

1 Yan paneli yerinden ç›kar›n›z.

Fig. 3-5

3. ‹ç ünitenin montaj›

Borular duvar›n içine döﬂendi¤inde (Fig. 3-6)

So¤utucu borusu, drenaj borular›, iç/d›ﬂ ünite ba¤lant› hatlar› vb önceden duvar›n içine gömülecekse, borular›n duvardan d›ﬂar› ç›kan uçlar›n›n vb üniteye göre bükülmeleri ve uzunluklar›n›n ayarlanmas› gerekebilir.

• Duvara gömülecek borular›n gerekti¤inden biraz daha uzun olmas›n› sa¤lay›n ve monte edin.

A Sa¤daki yan panel C Ba¤lant› borular› B Boru deli¤i D Duvar montaj mesnedi 1

Fig. 3-6

Fig. 3-7

∗

Fig. 3-8

2 ﬁekilde oklarla iﬂaretlenmiﬂ olan beﬂ adet viday› ç›kar›n›z. (Fig. 3-7) 3 Önce soldaki yan paneli, sonra da alt paneli ç›kar›n›z.

1. Yan panelin alt ön bölümünü (yan panelin mandal›n› ünite mandal›ndan kurtarmak

için) yukar›ya do¤ru ittirirken, ayn› anda yan panelin üst bölümünü de sola do¤ru kayd›r›n›z.

• ‹ç ünite yerine monte edildiyse, ünitenin Duvar montaj mesnedinden kurtulup düﬂmemesine dikkat ediniz.

• Cihaz› yeniden toplamak için yan panelin alt ön taraf›ndaki mandal› ünite gövdesinin üzerine yerleﬂtirdikten sonra soldan sa¤a do¤ru itiniz.

A Izgara D Ç›k›nt› B Soldaki yan panel E Yan panel C Alt panel F Ünite gövdesi

∗ Yan panel ve ünite gövdesinin yap›s› (Fig. 3-8)

1. Panel mandal› ünite gövdesi mandal›n› tutar.

2. Panel mandal› ünite gövdesindeki deli¤e geçirilir.

3. Panel mandal› ünite gövdesi mandal›n› tutar.

4. Ünite gövdesinin sac levhas› panele geçer.

5. Panel mandal› ünite gövdesindeki deli¤e girer.

4 Drenaj hortumu iki ayr› konumda ba¤lanabilir. En uygun konumu kullan›n›z ve

gerekirse drenaj küveti, lastik tapa ve drenaj hortumunun yerlerini de¤iﬂtiriniz. (Fig. 3-9)

G Drenaj küveti H ﬁerit I Tapa J Drenaj hortumu K Tornavida

3.3. ‹ç ünitenin monte edilmesi (Fig. 3-10)

1 ‹ç ünitenin metal ç›k›nt›lar›n›n Duvar montaj mesnedinin kancalar›na tak›lmalar›n›

sa¤lay›n›z.

2 Boru tesisat› tamamlan›nca iç üniteyi tespit vidalar›yla Duvar montaj mesnedine

tespit ediniz.

Fig. 3-9

Fig. 3-10

Not: ‹ç ünitenin mandallar›n›n Duvar montaj mesnedinin kancalar›na sa¤lam biçimde oturduklar›n› kontrol ediniz.

3 ﬁekil 3’de kal›n okla gösterilen vida yaln›z sevkiyat s›ras›nda kullan›l›r ve

sökülmelidir. Ünitenin montaj›ndan sonra sol tarafta bu viday› ç›karmak için yeterli yer kalmayacaksa, viday› montaj iﬂleminden önce ç›kar›n›z.

A ‹ç ünite B Duvar montaj mesnedi 1 C Kanca D ‹ç ünitenin metal ç›k›nt›s› E Tespit vidalar›

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. So¤utucu borusu

4.1. Borular›n ba¤lanmas› (Fig. 4-1)

• Piyasada sat›lan bak›r borular kullan›ld›¤›nda, s›v› ve gaz borular›n› piyasada sat›lan

yal›t›m malzemeleriyle sar›n (en az 100 °C s›cakl›¤a dayan›kl› olmal› veya en az 12 mm kal›nl›¤›nda olmal›d›r).

• Drenaj borusunun bina içindeki aksam› polietilen köpük yal›t›m malzemeleriyle

sar›lmal›d›r (özgül a¤›rl›¤› 0,03 olmal›, kal›nl›¤› en az 9 mm olmal›d›r).

• Geçme somunu s›kmadan önce boru ve conta ba¤lant› yüzeylerine ince bir tabaka

halinde so¤utucu ya¤› uygulay›n›z.

• Boru ba¤lant›lar›n› iki somun anahtar›yla s›k›n›z.

• So¤utucu boru yal›t›m›nda, yaln›zca iç ünite ba¤lant›lar›n›n yal›t›m› için verilen yal›t›m

malzemelerini kullan›n. Dikkatli izole edin.

A Geçme kesim ölçüleri

Bak›r boru O.D. Geçme boyutlar›

(mm) øA boyutlar›

ø6,35 8,7 - 9,1

Fig. 4-1

B So¤utucu boru boyutlar› ve Geçme somun s›k›ﬂt›rma torku

S›v› borusu Gaz borusu

Boru büyüklü¤ü Boru büyüklü¤ü

(mm) (mm)

P20/25/32/40 P50 P63/80 P100/125

* Cihazla birlikte verilen geçme somununu aﬂa¤›daki borular için kullan›n: P50’nin s›v› borular› ve P50, P100, P125’in gaz borusu.

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

R407C ya da R22

S›k›ﬂt›rma

torku

(N·m)

S›k›ﬂt›rma

torku

(N·m)

Boru büyüklü¤ü Boru büyüklü¤ü

(mm) (mm)

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

C Bütün geçme yata¤› yüzeyine so¤utucu makine ya¤› sürün.

ø9,52 12,8 - 13,2

ø12,7 16,2 - 16,6 ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

R410A

S›v› borusu Gaz borusu

S›k›ﬂt›rma

torku

(N·m)

(mm)

S›k›ﬂt›rma

torku

(N·m)

Geçme somun O.D.

S›v›

borusu

(mm)

17 26 22 29 22 29 22 36

Gaz

borusu

(mm)

4.2. So¤utucu ve drenaj borular›n›n yerlerinin belirlenmesi

1 So¤utucu ve drenaj borular›n›n yerleri (Fig. 4-2) 2 Ünitenin gövdesindeki iﬂaretli delik yerlerinin konumunu tespit ediniz (Fig. 4-3)

• ‹ﬂaretli delik yerlerini bir destere a¤z› ya da uygun bir b›çakla aç›n›z.

Fig. 4-2

Fig. 4-3

Dikkat: Yan paneldeki iﬂaretli delik yerlerini matkapla delmeden önce yan panel yerinden ç›kar›lmal›d›r. E¤er yan panel ç›kar›lmadan matkapla delik delinirse, ünitenin içindeki so¤utucu borusu zedelenebilir.

3 L ba¤lant› borusu (gaz tesisat› için) (Fig. 4-4)

A 107 mm (P63), 102 mm (P100) H Alt tarafta boru ba¤lant›s› için B Drenaj hortumu I Sa¤ tarafta boru ba¤lant›s› için C S›v› borusu J L ba¤lant› borusu (seçmeli) D Gaz borusu K Ünite taraf› E Sol taraftaki tesisat›n drenaj hortumu L Bina tesisat› taraf› F Ünitenin gövdesindeki iﬂaretli delik yerleri M Borular G Sol tarafta boru ba¤lant›s› için

Fig. 4-4

S›v› borusu

Kay›ﬂ (büyük) 4

‹zolasyon malzemesi 3

4.3. So¤utucu tesisat› iﬂleri (Fig. 4-5)

1) ‹ç ünite

Dikkat: Sa¤, alt, sol ve arka sol borular› ba¤lamadan önce, cihazla birlikte verilen L biçimli ba¤lant› borusunu B bina tesisat›na ba¤lay›n›z.

Kay›ﬂ (küçük) 4

Bant

S›v› borusu

Gaz borusu

Kay›ﬂ (küçük) 4

S›v› borusu için ›s›

izolasyon malzemesi

So¤utma borusu için ›s›

izolasyon malzemesi

Fig. 4-5

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Drenaj Tesisat› ‹ﬂleri (Fig. 5-1)

Seçilen yerin drenaj

borusu

Drenaj deli¤i

6. Elektrik iﬂleri

Keçe bant 5

Drenaj borusu

Fig. 5-1

Ünite drenaj borusu

PVC yap›ﬂt›r›c› sürün

S›v› borusu

Gaz borusu

• Drenaj borular› en az 1/100 e¤imli olmal›d›r.

• PVC boru kullan›n›z. Drenaj tesisat› için VP-20 (PVC boru, O.D. ø26).

• Drenaj borular› montaj yerinin koﬂullar›na ba¤l› olarak ba¤lant› noktas›nda bir b›çakla kesilebilir.

• VP-20 boru ba¤lant›lar›n› yaparken cihazla birlikte sa¤lanan drenaj soketini takmak için zamk kullan›n›z.

• Çiy damlamas›n› önlemek için cihaz içindeki so¤utucu ve drenaj tesisatlar›ndaki tecrit malzemelerinin üzerine ﬂekilde görüldü¤ü gibi keçe bant 5 uygulay›n›z.

Dikkat: Gerekli ﬂekilde drenaj olabilmesi için drenaj tesisat›n› bu Montaj Elkitab›na uygun olarak döﬂeyiniz. Kondansasyonu önlemek için drenaj borular›n›n ›s›ya karﬂ› tecrit edilmesi gerekir. Drenaj borular›n›n usulüne uygun ﬂekilde döﬂenmemesi ve tecrit edilmemesi halinde kondansasyon tavana, zemine veya di¤er eﬂyalar›n üzerine damlayabilir.

6.1. ‹ç ünite (Fig. 6-1)

1 Sa¤ taraftaki paneli ç›kar›n›z.

Bunu yapmak için önce alt ve sa¤ taraflardaki vidalar› ç›kar›n›z. Kapa¤› ç›karmak için terminal blo¤u kapa¤› üzerindeki sabitleme vidas›n› ç›kar›n.

• Üst uç k›s›m mandalda as›l› durumdad›r. Kapa¤› ç›karmak için sa¤a ve yukar›ya

do¤ru kayd›r›n.

A Terminal blo¤u kapa¤› F MA Uzaktan kumandas› terminal blo¤u B

Terminal blo¤u kapa¤› üzerindeki sabitleme vidas›

C Kablo sabitleme band› H Güç beslemesi için terminal blo¤u D Bask›l› devre levhas› kapa¤› I Güç kayna¤› kablosu ve ba¤lant› kablosu E Sa¤ taraftaki panel J Kordon kelepçesi

G ‹letim için terminal blo¤u

Fig. 6-1

Fig. 6-2

2 Elektrik hatt›n›, d›ﬂ üniteden gelen kontrol hatt›n› ve uzaktan kumanda

hatlar›n› ba¤lay›n.

Ba¤lad›ktan sonra, kablolar› kablo band›yla sabitleyin.

s Çekme kuvveti sa¤lamak için güç kayna¤› kablolar›n› kontrol kutusuna

ba¤larken tampon burcu kullan›n›z (PG ba¤lant›s› veya benzeri).

• Bak›m için veya di¤er nedenlerle elektrik kutusunun d›ﬂar›ya çekilmesi gerekebilece¤i

için, kablolarda yeterince boﬂluk olmal›d›r.

• S›n›f 3 topraklama iﬂlemi yap›lmal›d›r (topraklama kablosu çap›:1,6 mm veya daha

fazla) Kablo ba¤lant›lar›n›n tamamlanmas›ndan sonra yerlerinden ç›kar›lan parçalar› ç›karma iﬂleminin tersi yönde tekrar tak›n›z.

Not:

• Güç besleme uygulama kurallar›, 245 IEC 53 ya da 227 IEC 53 tasar›m›ndan

daha hafif olamaz.

• Di¤er kablolardan daha uzun ve daha kal›n bir toprak kablosu kullan›n.

• Güç kablosunun boyutu: 1,5 mm

• Tüm aktif iletkenlerin sabit kablo tesisat›na devre kesici ﬂalter ya da benzeri

cihazla elektrik kayna¤›n›n ba¤lant›s›n› ay›rma yöntemi monte edilecektir.

• Sigortas›z kesici (NF) veya topraklama s›z›nt› kesicisinin (NV) seçilmesi.

• Klima montaj› s›ras›nda her kutupta en az 3 mm’lik temas boﬂlu¤u olacak

ﬂekilde bir sviç tedarik edilebilir.

Uyar›: Kablolar, elektrik hatlar›nda gerilme olmayacak ﬂekilde döﬂenmelidir. Aksi takdirde ›s›nma veya yang›n meydana gelebilir.

‘den daha fazla.

6.2. Uzaktan kumanda ünitesi, iç ve d›ﬂ iletim

kablolar›n›n ba¤lanmas› (Fig. 6-2)

• TB5 iç ünitesinin ve TB3 d›ﬂ ünitesinin ba¤lanmas›. (Kutupsuz 2 tel)

TB5 iç ünitedeki “S” blendajl› kablo ba¤lant›s›d›r. Kablo ba¤lant›lar›na iliﬂkin spesifikasyonlar için d›ﬂ ünite talimat elkitab›na bak›n›z.

• Uzaktan kumanda ünitesini birlikte verilen elkitab›na göre monte ediniz.

• Uzaktan kumanda ünitesinin iletim kablosunu 0,75 mm

aﬂmayacak ﬂekilde ba¤lay›n›z. E¤er mesafe 10 m’den fazlaysa, 1,25 mm jonksiyon kablosu kullan›n›z.

1 MA Uzaktan kumanda ünitesi

• TB15 iç ünitesindeki “1” ve “2”’yi bir MA uzaktan kumanda ünitesine ba¤lay›n.

(Kutupsuz 2 tel)

• 1 ile 2 aras›nda DC 9 - 13 V (MA uzaktan kumanda ünitesi) 2 M-NET Uzaktan kumanda ünitesi

• TB5 iç ünitesindeki “M1” ve “M2”’yi bir M-NET uzaktan kumanda ünitesine ba¤lay›n.

(Kutupsuz 2 tel)

• M1 ile M2 aras›nda DC 24 - 30 V (M-NET Uzaktan kumanda ünitesi)

A ‹ç iletim kablosu terminal blo¤u

B D›ﬂ iletim kablosu terminal blo¤u

C Uzaktan kumanda ünitesi

göbekli kabloyla 10m’yi

’lik

6. Elektrik iﬂleri

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

letim Kablosuna ‹liﬂkin S›n›rlamalar (Fig. 6-3)

En uzun kablo uzunlu¤u (L1+L2+L4 veya L1+L3 veya L2+L3+L4): 200 m’den az ‹ç ünite ile uzaktan kumanda ünitesi aras›ndaki uzunluk (R): 10 m’den az

G D›ﬂ ünite H Toprak I BC kontrol birimi J ‹ç ünite K M-NET Uzaktan kumanda ünitesi L Kutupsuz 2 tel

Not: *1 ‹letim kablosu toprak hatt›n› d›ﬂ ünitenin toprak terminali

topraklay›n.

*2 E¤er uzaktan kumanda ünitesinin kablosu 10 m’den uzunsa, aﬂan k›s›m

için 1,25 mm

çapl› kablo kullan›n›z ve o aﬂan k›sm› 200 m’ye ekleyiniz.

*3 BC kontrol birimi yaln›z ayn› anda so¤utma ve ›s›tmal› R2 serisi için

gereklidir.

yoluyla

6.3. Adreslerin düzenlenmesi (Fig. 6-4)

(Bu iﬂlemi ana elektrik kayna¤› kapat›lm›ﬂ (OFF) durumda yapmaya dikkat ediniz.)

• ‹ki tür döner anahtar ayar› vard›r: 1 - 9 aras›ndaki ve 10’un üzerindeki adreslerin düzenlenmesi ve ﬂube numaralar›n›n düzenlenmesi.

Not: Lütfen SW5 anahtar›n› besleme kayna¤› voltaj›na göre düzenleyin.

• Besleme kayna¤› voltaj› 230 ve 240 volt oldu¤u zaman SW5’i 240 volta düzenleyin.

• Besleme kayna¤› 220 volt oldu¤u zaman SW5’i 220 volta düzenleyin.

A Adres levhas›

6.4. Kontrol kablosu türleri

Fig. 6-4

1. ‹letim kablosu tesisat›: CVVS ya da CPEVS blendaj kablosu

• Kablo çap›: 1,25 mm

2. M-NET Uzaktan kumanda ünitesi kablolar›

Uzaktan kumanda

ünitesi kablosu türü

Kablo çap› 0,5 - 1,25 mm

Notlar

3. MA Uzaktan kumanda ünitesi kablolar›

Uzaktan kumanda

ünitesi kablosu türü

Kablo çap› 0,3 - 1,25 mm

’den fazla

MVVS blendaj kablosu

’den fazla

10 m’den uzun olursa, iletim hatt› kablolar›yla ayn› spesifikasyona sahip kablo kullan›n.

2 iletkenli kablo (blendajs›z)

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Çal›ﬂma testi

7.1. ‹ﬂletme testinden önce

s ‹ç ve d›ﬂ ünitenin montaj›n›n ve kablo ve boru ba¤lant›lar›n›n

tamamlanmas›ndan sonra, so¤utucu kaça¤›, elektrik ve kontrol kablolar›nda gevﬂeme, hatal› polarite ve fazlardan birinde kopma olup olmad›¤›na bak›n›z.

s 500-Voltluk bir megommetreyle besleme kayna¤› terminalleriyle toprak

aras›nda en az 1,0 MΩ direnç bulundu¤unu kontrol ediniz.

s Bu testi kontrol kablosu (düﬂük gerilim devresi) terminallerinde yapmay›n›z.

Uyar›: ‹zolasyon direnci 1,0 MΩ’dan azsa klimay› kullanmay›n›z. ‹zolasyon direnci

Fig. 7-1

A ON/OFF dü¤mesi B Test çal›ﬂmas› ekran› C ‹ç ünite s›cakl›¤› s›v› hatt›

s›cakl›k ekran›

D AÇMA/KAPAMA ekran› E Elektrik beslemesi ekran› F Hata kodu ekran›

Test çal›ﬂmas› kalan süre ekran›

G S›cakl›k Ayarlama dü¤meleri H Mod seçme dü¤mesi I Fan H›z› dü¤mesi M TEST dü¤mesi

7.2. Çal›ﬂma testi

ﬁu 3 yöntem kullan›labilir.

7.2.1. Kablolu uzaktan kumanda kullanarak (Fig. 7-1)

1 Elektrik ﬂalterini çal›ﬂt›rma denemesinden en az 12 saat önce aç›n. 2 [TEST] dü¤mesine iki kere bas›n. ➡ “TEST RUN” LCD ekran› 3 [Mode selection] (mod seçimi) dü¤mesine bas›n. ➡ D›ﬂar›ya hava üflendi¤inden

emin olun. 4 [Mode selection] (mod seçimi) dü¤mesine bas›n ve so¤utma (ya da ›s›tma) moduna

geçin. ➡ D›ﬂar›ya so¤uk (veya s›cak) hava üflendi¤inden emin olun. 5 [Fan speed] (rüzgar h›z›) dü¤mesine bas›n. ➡ Rüzgar h›z›n›n devreye girdi¤inden

emin olun.

6 D›ﬂ ünite fan›n›n çal›ﬂmas›n› kontrol edin. 7 [ON/OFF] (açma/kapatma) dü¤mesine basarak çal›ﬂt›rma denemesini kald›r›n. ➡

Durdur 8 Bir telefon numarası kaydedin.

Uzaktan kumandaya, herhangi bir arıza meydana geldi¤inde baﬂvurmak üzere,

tamir dükkanı, satıﬂ bürosu, vb. gibi yerlerin telefon numarasını kaydedebilirsiniz.

Herhangi bir arıza meydana geldi¤inde telefon numarası ekranda görünecektir.

Kayıt iﬂlemleri için, iç ünite kullanım kılavuzuna bakın.

Not:

• Uzaktan kumandada bir hata kodu görünürse veya klima düzgün çal›ﬂmazsa,

d›ﬂ ünite montaj k›lavuzuna veya di¤er teknik materyallere bak›n.

• OFF (KAPANMA ) zamanlay›c›s› 2 saat sonra otomatik olarak duracak ﬂekilde

test çal›ﬂt›rmas›na göre ayarlanm›ﬂt›r.

• Test çal›ﬂt›rmas› s›ras›nda, kalan zaman süre ekran›nda gösterilir.

• Test çal›ﬂt›rmas› s›ras›nda, iç ünite so¤utucu borular›n›n s›cakl›¤› uzaktan

kumandan›n oda s›cakl›¤› ekran›nda gösterilir.

• VANE (PERVANE) veya LOUVER (PANJUR) dü¤mesine bas›ld›¤›nda iç

ünitenin modeline ba¤l› olarak uzaktan kumanda ekran›nda “NOT AVAILABLE” (KULLANILAB‹L‹R DE⁄‹LD‹R) mesaj› görünebilir, ancak bu bir ar›za de¤ildir.

ELV

Содержание

1. Меры предосторожности .................................................................... 65

2. Место установки .................................................................................. 65

3. Установка внутреннего прибора ........................................................ 66

4. Труба хладагента ................................................................................. 68

1. Меры предосторожности

s До установки прибора убедитесь, что Вы прочли все “Меры

предосторожности”.

s Пожалуйста, перед подключением данного оборудования к системе

электропитания, сообщите об этом своему поставщику электропитания или получите его разрешение.

Предупреждение: Описывает меры предосторожности, необходимые для предотвращения получения травмы или гибели пользователя.

Осторожно: Описывает меры предосторожности, необходимые для предотвращения повреждения прибора.

После окончания установочных работ проинструктируйте пользователя относительно правил эксплуатации и обслуживания аппарата, а также ознакомьте с разделом “Меры предосторожности” в соответствии с информацией, приведенной в Руководстве по использованию аппарата, и выполните тестовый прогон аппарата для того, чтобы убедиться, что он работает нормально. Обязательно передайте пользователю на хранение экземпляры Руководства по установке и Руководства по эксплуатации. Эти Руководства должны быть переданы и последующим пользователям данного прибора.

Предупреждение:

• Обратитесь к дилеру или квалифицированному технику для выполнения

установки кондиционера воздуха.

• Устанавливайте прибор в месте, способном выдержать его вес.

• Используйте указанные кабели для электропроводки.

• Используйте только те дополнительные принадлежности, на которые имеется

разрешение от Mitsubishi Electric; для их установки обращайтесь к дилеру или уполномоченному специалисту по установке.

• Не прикасайтесь к лопастям теплообменника.

• Устанавливайте кондиционер согласно инструкциям, приведенным в данном

Руководстве по установке.

5. Дренажные трубы (Fig. 5-1) ................................................................ 69

6. Электрические работы ....................................................................... 69

7. Выполнение испытания ....................................................................... 71

: Указывает действие, которое следует избегать.

: Указывает на важную инструкцию.

: Указывает, что данная часть должна быть заземлена.

: Указывает на необходимость проявлять осторожность по отношению к

вращающимся частям.

: Указывает на необходимость отключения главного выключателя перед

проведением техобслуживания.

: Опасайтесь электрошока.

: Опасайтесь горячих поверхностей.

: При проведении техобслуживания отключите электропитание как

внутреннего, так и наружного прибора.

Предупреждение:

Внимательно прочтите текст на этикетках главного прибора.

• Все электроработы должны выполняться квалифицированным электриком, имеющим соответствующую лицензию, в соответствии с местными нормативами.

• Если кондиционер установлен в небольшом помещении, необходимо принять меры для предотвращения концентрации хладагента свыше безопасных пределов в случае утечки хладагента.

• Вырубленные грани отпресованных деталей могут нанести травмы - порезы и т.д. Просим установщиков надевать защитную одежду, например, перчатки и т.д.

Осторожно:

• При использовании хладагента R410A или R407C следует заменить установленные ранее трубы хладагента.

• Используйте эфирное масло или алкилбензин (в небольших количествах) в качестве охлаждающего масла для смазывания раструбных и фланцевых трубных соединений при использовании хладагента R410A или R407C.

• Не используйте кондиционер воздуха в местах содержания продуктов, домашних животных, растений, точных приборов или предметов искусства.

• Не используйте кондиционер воздуха в особых условиях.

• Заземлите прибор.

2. Место установки

Fig. 2-1

• Установите прерыватель цепи, если требуется.

• Используйте сетевой кабель достаточной мощности напряжения.

• Используйте прерыватель цепи и предохранитель указанной мощности.

• Не прикасайтесь к выключателям мокрыми руками.

• Не прикасайтесь к трубам хладагента во время работы и сразу после выключения прибора.

• Не используйте кондиционер воздуха, если его панели и крышки сняты.

• Не отключайте питание немедленно после выключения прибора.

Внутренний прибор должен поставляться в комплекте со следующими дополнительными принадлежностями:

НОМЕР ДЕТАЛИ

4 Лента

5 Войлочная лента 3

9 Щелочные батарейки 2

ПРИСПОСОБЛЕНИЕ КОЛ-ВО Кронштейн для крепления прибора к стене панели прибора

Самонарезающий винт 4 × 35

Теплоизоляционный материал

Соединительная муфта для дренажа

Беспроводной пульт дистанционного управления

Держатель пульта дистанционного управления

Гайка раструбного

стыка

P100 1 (ø19,05)

4 (больших) + 3 (малых)

МЕСТО УСТАНОВКИ

Крепится к задней

Устанавливаются внутри прибора

2.1. Контурные габариты (Внутренний прибор) (Fig. 2-1)

Выберите надлежащее место, с учетом наличия следующего свободного пространства для установки и проведения техобслуживания.

Модели W D H A B C E F

P63 1400 235 340 мин. 150 мин. 50 мин. 30 мин. 250 мин. 150

P100 1680 235 340 мин. 150 мин. 50 мин. 30 мин. 250 мин. 150

Предупреждение: Подвешивайте внутренний прибор на потолок, способный выдержать вес прибора.

(мм)

3. Установка внутреннего прибора

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

Min.165

Min.60

Min.500

Min.165

Min.60

Min.500

Max.15

1 P63 (мм)

2 P100

Fig. 3-1

3.1. Установка настенного крепления (Fig. 3-1)

1) Установка настенного крепления и позиции труб s Используя настенное крепление, определите положение установки прибора

и будущее расположение просверленных отверстий для труб.

Предупреждение: Перед сверлением отверстия в стене необходимо получить консультацию у подрядчика-строителя.

A Линия центра внутреннего прибора

B Область левого дренажа

C Область правого дренажа

D Отверстие для самонарезающего винта

E Отверстие для болта

F Отверстие для самонарезающего винта

G Контур прибора

H Пробивное отверстие для проводки труб сзади слева

I Отверстие для подводки труб сзади (диаметром 90-100 мм)

2) Сверление отверстия для руб (Fig. 3-2) s Используя трубчатое сверло, просверлите отверстие диаметром 90-100 мм

в стене в направлении труб, в месте, указанном на схеме слева. s Отверстие должно быть наклонным так, чтобы наружное отверстие было

ниже, чем внутреннее отверстие. s Проведите рукав (диаметром 90 мм, приобретается на месте) через отверстие.

Примечание: Наклонность отверстия необходима для создания дренажного потока.

A Рукав

B Отверстие

C (Внутри)

D Стена

E (Снаружи)

1 P63

Мин.

2 P100

Мин.

Fig. 3-3

Fig. 3-2

Мин.

Макс.

Fig. 3-4

3) Установка настенного кронштейна s Поскольку внутренний прибор весит около 30 кг, необходимо тщательно

продумать место для его установки. Если стена недостаточно прочная, перед

установкой прибора ее следует укрепить досками или балками. s Настенный кронштейн должен быть закреплен с обоих концов и в центре,

если возможно. Никогда не укрепляейте его только в одном месте или каким-

либо несимметричным образом.

(Если возможно, укрепите установочную арматуру во всех точках, которые

обозначены жирной стрелкой.) (Fig. 3-3) s Закрепите настенное крепление через отверстия среднего ряда диаметром

12 мм, используя для этого приобретаемые на месте болты (сквозные болты,

анкерный болт и анкерная гайка) с резьбой M10 или W3/8. Конец болта не

должен выступать на расстояние более 15 мм от поверхности стены. (Fig. 3-4)

Используйте не менее двух болтов при креплении к бетонной стене, и не

менее четырех болтов - при креплении к стене из пенобетона.

A Кронштейн для крепления прибора к стене B Монтажный болт C Стена

Предупреждение: По возможности, закрепите крепление во всех точках, обозначенных на диаграмме жирной стрелкой.

Осторожно: Корпус прибора должен крепиться строго горизонтально.

3.2. Подготовка к подсоединению труб

Снимите виниловую ленту, связывающую дренажные трубы.

• Эту виниловую ленту можно использовать для временного крепления труб к

кронштейну для крепления прибора к стене во время подсоединения левой трубы.

1) Проводка труб сзади справа и снизу (Fig. 3-5)

1 Снимите правую боковую панель.

2) Проводка труб слева и слева сзади

1 Снимите боковую панель.

Fig. 3-5

3. Установка внутреннего прибора

Fig. 3-7

∗

Fig. 3-8

Fig. 3-6

При встраивании труб в стену (Fig. 3-6)

Если труба хладагента, дренажные трубы, внутренние/наружные линии соединения и т.п. будут заранее встраиваться в стену, возможно, потребуется сгибать и модифицировать длину выступающих труб, чтобы они подошли к прибору.

• Перед установкой оставьте небольшой припуск длины встраиваемых труб.

A Правая боковая панель C Трубы, устанавливаемые на месте B Сквозное отверстие D Кронштейн для крепления прибора к стене 1

2 Снимите пять винтов, обозначенных стрелками на диаграмме. (Fig. 3-7) 3 Снимите сначала левую боковую панель, затем – нижнюю панель.

1. Нажимая вверх на переднюю нижнюю часть боковой панели (для освобождения

защелки боковой панели от защелки прибора), сдвиньте верхнюю часть боковой панели влево.

• Если внутренний прибор уже установлен, следите за тем, чтобы прибор не упал с настенного крепления.

• Чтобы установить снятые детали на место, установите защелку на передней нижней части боковой панели над корпусом прибора и надавив, сдвиньте ее вправо.

A Решетка D Защелка B Левая боковая панель E Боковая панель C Нижняя панель F Корпус прибора

∗ Конструкция боковой панели и корпуса прибора (Fig. 3-8)

1. Защелка на панели сцепляется с защелкой на корпусе прибора.

2. Защелка на панели вставляется в отверстие на корпусе прибора.

3. Защелка на панели сцепляется с защелкой на корпусе прибора.

4. Листовой металл корпуса прибора входит в панель.

5. Защелка на панели входит в отверстие на корпусе прибора.

4 Дренажный шланг может быть подсоединен в двух различных позициях.

Используйте более удобный для Вас вариант подсоединения и, в случае необходимости, измените положение дренажного лотка, резиновой пробки и дренажного шланга. (Fig. 3-9)

G Дренажный лоток H Лента I Пробка J Дренажный шланг K Отвертка

3.3. Монтаж внутреннего прибора (Fig. 3-10)

1 Обязательно зацепите металлические зацепки внутреннего блока за крючки

настенного крепления.

2 После завершения проводки труб, с помощью крепежных винтов закрепите

внутренний прибор на настенном креплении.

Примечание: Убедитесь в том, что зацепки внутреннего прибора надежно зацепились за крючки настенного крепления.

3 Винт, помеченный на диаграмме жирной стрелкой, используется только на время

транспортировки прибора и должен быть удален при монтаже. Удалите данный винт перед установкой, если после установки прибора, сбоку от прибора не останется свободного пространства.

A Внутренний прибор

Fig. 3-9

B Кронштейн для крепления прибора к стене 1 C Крючок D Металлическая зацепка на внутреннем приборе E Крепежные винты

Fig. 3-10

1110

183

120

111

D C

100

GFHI

340

90° ±0,5°

øA

R0,4~R0,8

45°±2°

4. Труба хладагента

4.1. Соединение труб (Fig. 4-1)

• При использовании медных труб, имеющихся в продаже, оберните трубы для жидкости и газа имеющимися в продаже изоляционными материалами (с теплозащитой от 100 °С или выше, толщиной не менее 12 мм).

• Внутренняя часть дренажной трубы должна быть обернута в пенополиэтиленовый изолирующий материал (удельный вес 0,03; толщина 9 мм или более).

• Нанесите тонкий слой масла хладагента на контактную поверхность труб и соединений перед тем, как затягивать гайку с фланцем.

• Для затягивания трубных соединений используйте два гаечных ключа.

• Используйте прилагаемое трубное изоляционное покрытие для изоляции соединений внутреннего блока. Тщательно крепите изоляцию.

A Раструбный стык - размеры

Медная труба O.D. Размеры раструба,

(мм)

ø6,35 8,7 - 9,1 ø9,52 12,8 - 13,2 ø12,7 16,2 - 16,6

Fig. 4-1

B Размеры труб хладагента и крутящий момент конусной гайки.

Труба для жидкости Труба для газа

Размер трубы Размер трубы

(мм)(

P20/25/32/40 P50 P63/80 P100/125

* Используйте прилагаемую конусную гайку для следующих труб: Труба для жидкости P50, газовая труба P50, P100, P125.

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø9,52 34 - 42* ODø15,88 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø19,05 100 - 120*

R407C или R22

Момент

затяжки

(Н·м)

мм

Момент

)

затяжки

(Н·м)

Труба для жидкости Труба для газа

Размер трубы Размер трубы

ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 34 - 42 ODø12,7 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 100 - 120

C Нанесите машинное масло охлаждения на всю поверхность области

ø15,88 19,3 - 19,7 ø19,05 22,9 - 23,3

R410A

Момент

(мм)(

присоединения муфты.

затяжки

(Н·м)

диаметр А (мм

мм

)

Момент

затяжки

(Н·м)

Гайка раструбного

стыка O.D. Труба для жидкости

Труба для

(мм)

17 2 6 22 29 22 29 22 36

газа (мм)

4.2. Выбор расположения труб хладагента и дренажных труб

1 Расположение труб хладагента и дренажных труб (Fig. 4-2) 2 Выберите расположение пробивных отверстий в корпусе прибора (Fig. 4-3)

• Пробивные отверстия можно вскрыть пильным полотном или подходящим для этих

целей ножом.

Fig. 4-2

Fig. 4-3

Осторожно: Перед сверлением пробивного отверстия в боковой панели боковую панель необходимо снять. При вскрытии пробивного отверстия без снятия боковой панели Вы можете повредить трубу хладагента, расположенную внутри прибора.

3 L-образная соединительная трубка (для трубы для газа) (Fig. 4-4)

A 107 мм (P63), 102 мм (P100) H Для проводки труб снизу

B Дренажный шланг I Для проводки труб справа

C Труба для жидкости J L-образная соединительная трубка (опция)

D Труба для газа K К прибору

Дренажный шланг при проводке труб слева

Пробивные отверстия на корпусе прибора

G Для проводки труб слева

L К трубам, устанавливаемым на месте M Трубы

Fig. 4-4

4.3. Прокладка труб хладагента (Fig. 4-5)

1) Внутренний прибор

Осторожно:

Перед подсоединением труб справа, снизу, слева или слева сзади, подсоедините входящую в комплект поставки L-образную соединительную трубку B к трубе, устанавливаемой на месте.

Газовая труба

Труба для жидкости

Ремень (большой) 4

Изоляционный материал 3

Ремень (маленький) 4

Теплоизоляционный материал

для трубы для жидкости

Fig. 4-5

хладагента

Теплоизоляционный

материал для трубы

Лента

Труба для жидкости

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

ø20

O.D

5. Дренажные трубы (Fig. 5-1)

Установленная

дренажная труба

Дренажный патрубок

Войлочная лента 5

Дренажная труба

Дренажная труба блока

Используйте поливинилхлоридный клей

Fig. 5-1

6. Электрические работы

A Крышка блока терминалов F B

Крепежный винт крышки блока терминалов

C Лента крепления проводов H D Крышка платы с печатной схемой I E Правая панель J Проводной зажим

Блок терминалов для пульта дистанционного управления MA

G Блок терминалов для линии передачи

Блок терминалов для источника электропитания

Провода электропитания и соединительные провода

Fig. 6-1

Труба для жидкости

Газовая труба

• Дренажные трубы должны иметь наклон 1/100 или более.

• Используйте трубы из ПХВ VP-20 (Трубы из ПХВ, O.D. ø26) для дренажа.

• Дренажные трубы можно обрезать ножом по размеру в точке соединения – в соответствии с условиями на месте установки.

• При подсоединении труб VP-20, клеем присоедините входящую в комплект поставки соединительную муфту для дренажа.

• Для предотвращения капания конденсации, оберните теплоизоляцию на трубе хладагента и на дренажных трубах, расположенную внутри прибора войлочной лентой 5, как показано на диаграмме.

Осторожно: Дренажная труба должна быть установлена в соответствии с инструкциями в данном руководстве для обеспечения правильного дренажа. Термоизоляция дренажных труб необходима для предотвращения конденсации. Если дренажные трубы не установлены и не изолированы как требуется, может появиться конденсация на потолке и вода будет капать на пол и на ваше имущество.

6.1. Внутренний прибор (Fig. 6-1)

1 Снимите правую панель.

Чтобы снять правую панель, снимите винты снизу и справа. Снимите крепежный винт на крышке блока терминалов, чтобы снять крышку.

• Верхний конец повиснет на зацепке. Передвиньте крышку вправо и вверх, чтобы

снять ее.

2 Подсоедините силовой кабель, провод управления от наружного прибора и

провода пульта дистанционного управления.

После соединения скрепите провода лентой крепления.

s Закрепите силовой кабель в коробке управления, воспользовавшись

буферной втулкой для использования в местах воздействия растягивающей

силы (соединение PG или подобное).

• Оставьте достаточный припуск длины проводов, с тем чтобы электрокоробку можно

было снимать для проведения техобслуживания и других работ.

• Необходимо выполнить работы по заземлению Класса 3 (диаметр провода

заземления должен составлять 1,6 мм или более) После завершения электропроводки установите на место ранее снятые детали в порядке, обратном порядку их снятия.

Примечание:

• Коды для электропитания прибора должны быть не меньше, чем по дизайну

245 IEC 53 или 227 IEC 53.

• Заземление должно быть длиннее и толще остальных кабелей.

• Длина сетевого кабеля: свыше 1,5 мм

• Устройство для отключения питания с помощью разъединителя или

подобного ему устройства во всех активных проводниках будет встроено в стационарную проводку.

• Выбор прерывателя цепи без предохранителя (NF) или выключателя утечки

на землю (NV).

• При установке кондиционера воздуха необходимо использовать выключатель

с зазором между контактами на каждом полюсе не менее 3 мм.

Предупреждение: Электропроводку необходимо проводить таким образом, чтобы силовые кабели не подвергались воздействию силы натяжения. В противном случае возможно нагревание проводов и возникновение пожара.

Fig. 6-2

6.2. Подсоединение пульта дистанционного

управления, кабелей передачи внутри и снаружи (Fig. 6-2)

• Подсоедините внутренний прибор ТВ5 к внешнему прибору ТВ3 (Неполяризованный

2-жильный кабель). “S” на внутреннем приборе ТВ5 - это соединение экранированного провода. Технические условия соединения кабелей указаны в руководстве по установке наружного прибора.

• Установите пульт дистанционного управления, следуя инструкциям, приведенным

в поставленном вместе с ним руководстве.

• Подсоедините кабель передачи пульта дистанционного управления в пределах 10

м с помощью 0,75 мм соединения кабель 1,25 мм

1 Пульт дистанционного управления “MA”

• Подсоедините “1” и “2” на TB15 внутреннего блока кондиционера к Пульт

дистанционного управления “MA”. (Неполяризованный 2-жильный кабель)

• Между 1 и 2 постоянный ток 9 - 13 В (Пульт дистанционного управления “MA”) 2 Пульт дистанционного управления “M-NET”

• Подсоедините “M1” и “M2” на TB5 внутреннего блока кондиционера к Пульт

дистанционного управления “M-NET”. (Неполяризованный 2-жильный кабель)

• Между M1 и M2 постоянный ток 24 - 30 В (Пульт дистанционного управления “M-NET”)

A Блок выводов для внутреннего кабела передачи B Блок выводов для внешнего кабеля передачи C Пульт дистанционного управления

. Если расстояние превышает 10 м, используйте для

6. Электрические работы

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Fig. 6-4

Ограничительные параметры для кабелей передачи (Fig. 6-3)

Самая длинная проводка (L1+L2+L4 или L1+L3 или L2+L3+L4): менее 200 м Длина между внутренним прибором и пультом дистанционного управления (R): в пределах 10 м

G Внешний прибор H Земля I Регулятор ВС J Внутренний прибор K Пульт дистанционного управления “M-NET” L Неполяризованный 2-жильный кабель

Примечание: *1 Проведите заземление кабеля передачи через клемму

внешнего прибора на землю.

*2 Если кабель пульта дистанционного управления превышает 10 м,

используйте кабель диаметром 1,25 мм этот дополнительный отрезок в пределах 200 м.

*3 Регулятор ВС требуется только для приборов серии R2 с одновременным

охлаждением и обогревом.

на остальную длину, добавляйте

заземления

6.3. Установка адресов (Fig. 6-4)

(Убедитесь, что при выполнении этой работы подача электроэнергии отключена.)

• Имеются два способа установки повортного переключателя: установка адресов от 1 до 9 и свыше 10, и установка номеров ветвей.

Примечание: Устанавливайте переключатели SW5 в соответствии с напряжением питания.

• Установите SW5 на сторону 240 В, если питание имеет напряжение 230 и 240 вольт.

• Если напряжение питания 220 вольт, установите SW5 на сторону 220 В.

A Адресный щит

6.4. Типы кабелей управления

1. Проводка кабелей передачи: Экранированный провод CVVS или CPEVS

• Диаметр кабела: Свыше 1,25 мм

2. Кабели дистанционного управления “М-NET”

Тип кабеля дистанционного

управления

Диаметр кабеля Свыше 0,5 до 1,25 мм

Замечания

3. Кабели дистанционного управления “МА”

Тип кабеля дистанционного

управления

Диаметр кабеля От 0,3 до 1,25 мм

Экранированный провод MVVS

Свыше 10 м используйте кабель с техническими параметрами, идентичными кабелю линии передачи.

2-жильный кабель (неэкранированный)

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

7. Выполнение испытания

7.1. Перед пробным прогоном

s После завершения установки, прокладки труб и электропроводки внутреннего

и наружного приборов проверьте отсутствие утечки хладагента, слабых соединений кабеля питания или проводов управления и неправильной полярности, а также убедитесь, что все фазы питания подключены.

s Измерьте сопротивление между терминалами источника электропитания и

заземлением с использованием 50 0-вольтного меггера и убедитесь, что сопротивление составляет не менее 1,0 МΩ.

A Кнопка запуска/останова B Индикатор тестового прогона C Жидкостный термометр,

показывающий температуру в помещении

D Индикатор ВКЛ/ВЫКЛ E Индикатор электропитания F Индикатор кода ошибки

Индикатор остающегося времени тестового прогона

G Кнопки установки

температуры

H Кнопка выбора режима I Кнопка контроля скорости

вентилятора

M Кнопка TEST (ТЕСТ)

Fig. 7-1

s Запрещается выполнять этот замер на терминалах проводах управления

(цепь низкого напряжения).

Предупреждение: Не пользуйтесь кондиционером воздуха, если сопротивление изоляции ниже 1,0 МΩ. Сопротивление изоляции

7.2. Выполнение испытания

Возможны три способа.

7.2.1. Использование проводного пульта дистанционного

управления (Fig. 7-1)

1 Включите питание по крайней мере за 12 часов до начала пробного прогона. 2 Дважды нажмите кнопку [TEST]. ➡ “TEST RUN” на ЖК-дисплее 3 Нажмите кнопку [Mode selection] (Выбор режима). ➡ Убедитесь в том, что воздух

выдувается. 4 Нажмите кнопку [Mode selection] (Выбор режима) и переключитесь на режим

охлаждения (или обогрева).

➡ Убедитесь в том, что выдувается холодный (или теплый) воздух. 5 Нажмите кнопку [Fan speed] (Скорость воздушного потока). ➡ Убедитесь в том,

что скорость воздушного потока переключилась.

6 Проверьте работу вентилятора наружного прибора. 7 Выключите пробный прогона нажатием кнопки [ON/OFF]. ➡ Стоп 8 Введите телефонный номер.

Телефонный номер ремонтной мастерской, отдела продаж и т.д., по которому

можно связаться при появлении ошибки, необходимо записать в пульт

дистанционного управления. Телефонный номер отобразится при возникновении

ошибки. Процедуры ввода приводятся в руководстве по эксплуатации внутреннего

прибора.

Примечание:

• Если на пульте дистанционного управления отображается код ошибки или

кондиционер работает неправильно, см. руководство по установке наружного блока или другие технические материалы.

• Таймер выключения (OFF) настроен на автоматическое завершение пробного

прогона через 2 часа.

• Во время пробного прогона на дисплее отображается оставшееся время.

• Во время пробного прогона на дисплее температуры в помещении на пульте

дистанционного управления отображается температура труб хладагента внутреннего блока.

• Возможно, при нажатии кнопки VANE или LOUVER на дисплее пульта

дистанционного управления появится сообщение “NOT AVAILABLE” (ОТСУТСТВУЕТ). Это зависит от модели внутреннего блока и не является неисправностью.



ELV

NK  !"# KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TO OK  ! KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TO PK  !"# KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TP QK  ! KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TR

NK  !"#

s  !"#$%&'()*+,-./0123456. s  !"#$%&'()*+,-.%&/012345$678.

=

 !"#$%&'()*+,-./01234567%89.

=

 !"#$%&'()*+,-./01.

 !"#$%&'()"*+,-./0123456789:;<=>?@A

 !"#$#%& '()*+,-$#. !"#$ !%&'()*+

. !"#$%&'()*.

=

  !"#$%&'()*+,-./.

  !"#$%&'()*+,-./012.

  !"#$%&'(.

  !"#$%&'()*+,-./01"234567+89:;<=.

  !"#$%&"'.

RK  !"#cáÖK=RJNKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TS SK  ! KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TS TK  ! KKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKKK TU

W  !"#$%&.

W  !"#$%&'(.

W  !"#$%&'()*.

W  !"#$%&'()*'.

W  !.

W  !"#.

W  !"#$!%&'()*+,-).+,/0123.

=

 !"#$%&'()*+,-.

  !"#$%&'("#)*+.

  !"#$%&'()*+,-&./0'(1234.

  !"#$%&'()*+,-./012+345&6789:;678<

 !"#$%&'.

  !"#$%&'(). !"#$%&'()*+,-.

=

  oQNM^oQMT` !"#$%&'() *+.

  oQNM^oQMT` !"#$%&'()&*'+,-./ 0123

 !"#$%&'()*+,-..

  !"#$%&'($%)*+$%,-./0123456789:;<1.

  !"#$%&'()*+.

  !".

  !"#$%&'()*.

OK  !

Fig. 2-1

  !"#$%&'()*+,!-..

  !"#$%&'()*+,-./.

  !"#$%&.

  !"# $%&'()*+,-./0.

  !"#$%&'()*'+,-./.

  !"#$%&'()*+.

 !"#$%&'().

 !    !

1  ! N  !"#$ 2  !=Q=×=PR NO 3  ! O 4  5  P 6  ! N  !"#$ 7  !" N 8  !" N 9  ! O 0  ! mNMM N=EøNVKMRF

Q H=P

OKNK  !"#$%&'"cáÖK=OJN

 !"#$%&'()*'+$,-./012345.

 ta e ^ _ ` b c

mSP NQMM OPR PQM NRM RM PM ORM NRM

mNMM NSUM OPR PQM NRM RM PM ORM NRM

=

 !"#$%&'()*+,-./01.

 !

PK  !"#

990 245

285

455

10×91=(910)

10184

280

3030

2980

900

90610

314280180240225

1818

1270

18 18 900 19

295 225 240 180 280 314

90750

60 280

80 29

30303010184

13×91=(1183)

245

285

595

最小165

最小60

最小500

最小165

最小60

最小500

最大15

1=mSP  !

2=mNMM

Fig. 3-1

PKNK  !"#$=EcáÖK=PJNF

NF  !"#$%&'()*%

s  !"#$%&'#()*$+,%-./012+,%.

=

 !"#$%&'()*+,-./.

A  !"# B  !"# C  !"# D  !"# E  F  !"# G  ! H  !"#$%&' I  !"#$%VMJNMM !"

OF  !=EcáÖK=PJOF

s  !"#$%&'()*+!,-.VMNMM !"#$%&'()*

.

s  !"#$%&'()*+,- ."/01- .".

ss ss

s  !"#$%& ' ( VM !"#$%.



 !"#$#%&'()*#+,.

A  B  C !" D  E !"

1=mSP

2=mNMM

Fig. 3-3

Fig. 3-2

Fig. 3-4

PF  !"#$

s  !"#$%&'PM !"#$%&'()*+,-./0. !"

 !"#$%&'()*+,-./0.

s  !"#$%&'()*+,-./. !"#$%&'()*+,"

.

 !"#$%&'()*+,-./01,2.cáÖK=PJP

s  !"#$%&NO !"#$%&'()*jNMtPLU !"#

 !"#$%&'()*+,.  !"#$%&'NR !.

cáÖK=PJQ

 !"#O !"#$%&'()Q .

A  !"# B  ! C 

=

 !"#$%&'()*+,-./0.

=

 !"#$%&$'.

PKOK  !"#

 !"#$%&'.

  !"#$%&'()*+,-.%/0 #$12345.

NF  !"#$"%=EcáÖK=PJRF

1  !"#.

OF  !"#

1  !".

Fig. 3-5

PK  !"#

∗∗

∗

∗∗

Fig. 3-7

Fig. 3-8

Fig. 3-6

 !"#$%&=EcáÖK=PJSF

 !"#$%&'()%&'*+L !"#$%&'()*+,-./#0

 !"#$%&'()*+,-..

  !"#$%&'()*+,-+./01234.

A  ! C  !" B  D  !"#= 1

2  !"#$%&R .EcáÖK=PJTF 3  !"#$%&'"#.

NK  !"#$%&'()*+, "#$-./0-123456,"#$%'

 !"#.

  !"#$%&'()*+ ,-./01#213456.

  !"#$%&'(&)*+,-./01#$234567%.

A  D  B  ! E  C  ! F 

∗∗

∗  !"#$%&=EcáÖK=PJUF

∗∗

NK  !"#$%&'(!".

OK  !"#$%&'(. PK  !"#$%&'!". QK  !"#$%&'$. RK  !"#$%.

4  !"#$%&'()*+,-. !"#$%&'(#)&*+,-

 !"#$%&'()*.EcáÖK=PJVF

G  H  I  J  ! K  !

PKPK  !"#=EcáÖK=PJNMF

1  !"#$%&'()*+,-./&)0-. 2  !"#$%&'()*+,-./012*+345!65.



 !"#$%&'()*+,-.*/0123)+41.

3  !"#$%&'()*+,-./0102345. !"#$%&'

 !"#$%&'()*+%,-./01.

A  ! B  !"#=1 C  D  !"#$% E  !

Fig. 3-9

Fig. 3-10

QK  !

90° ±0.5°

øA

R0.4~R0.8

45°±2°

1110

183

120

111

D C

100

GFHI

340

Fig. 4-1

B  !"#$%&'()*+,

 

 !  !  !  !

 !  !"  !  !"

mOMLORLPOLQM mRM mSPLUM mNMMLNOR

*  !"#$%&'()*+,-mRM !mRMmNMMmNOR .

øSKPR NQ=J=NU øNOKT QV=J=SN

øVKRO PQ=J=QO* øNRKUU SU=J=UO*

øVKRO PQ=J=QO øNRKUU SU=J=UO

øVKRO PQ=J=QO øNVKMR NMM=J=NOM*

oQMT`oOO

QKNK  !"cáÖK=QJN

  ! "#$%& ! "'()*+,-./0.$123456NMM

 !"NO !"#.

  !"#$%&'()*+,-./0123456 7MKMP V !

.

  !"#$%&%'()*+,-./0123"45.

  !"#$%&'().

  !"#$%&'()*+,-./0123(). !"#$%.

A  !"#

 !  !

 ! Ø^= !"#

Ø=SKPR UKT=J=VKN Ø=VKRO NOKU=J=NPKO

Ø=NOKT NSKO=J=NSKS Ø=NRKUU NVKP=J=NVKT Ø=NVKMR OOKV=J=OPKP

 

oQNM^

 !  !  !  !

 !  !"  !  !"

øSKPR NQ=J=NU øNOKT QV=J=SN

øSKPR PQ=J=QO øNOKT SU=J=UO

øVKRO PQ=J=QO øNRKUU SU=J=UO

øVKRO PQ=J=QO øNRKUU NMM=J=NOM

C  !"#$%&'()*+,-..

 !"#

 

 !  !

NT OS OO OV OO OV OO PS

QKOK  !"#$%&#

1  !"#$!%&'=EcáÖK=QJOF 2  !"#$%&'(=EcáÖK=QJPF

  !"#$%&'()*+,-.

=

Fig. 4-2

Fig. 4-3

Fig. 4-4



 !"4

 !3

 !"#$%&'()*.

 !"#$%&'()*+,-./012345678.

3 i !"# $%&!'EcáÖK=QJQF

A NMT==EmSPFI=NMO==EmNMMF H  !"# B  ! I  !"# C  J i !"# $ %& D  K  E  !"#$% L  !" F  !"# M  G  !"#

QKPK  !=EcáÖK=QJRF

NF  !

=

 !"#$"#%"&%'"()*+,-./0i !=B= !"#$

.



 !"#$

 !"#$%

Fig. 4-5

 !"4



¿20

外徑

RK  !"=EcáÖK=RJNF

TB5 TB15 TB5 TB15

SM1M2 SM1 M2

TB3

M1M2 21

TB5 TB5

SM1M2 SM1M2

TB3

M1M2

 !"  !"

 !

ms`

 =5

 

Fig. 5-1

SK  !



•  !"#$%&'NLNMM !.

•  !"#$%ms`smJOM øOS=ms`.

•  !"#$%&'()*+,-./01.

•  smJOM !"#$%&'()*+,-..

•  !"#$%&'(= 5= !"#$%&'()*+(,#-./0,1

 !.

=

 !"#$%&'()$%*+,-./01*+20. !"#$%&'(

 !". !"#$%&'()*+,-.!/01234564789:

 .

SKNK  !"cáÖK=SJN

1  !"#.

 !"##$%&$'().

 !"#$%&'()*+, $-.

  !"#$%. !"#$%&'()*.

A  ! F j^ !"# B  !"#$%& G  !" C  !" H  !"#$% D  !"# I  !"# ! E  ! J 

Fig. 6-1

2  !"#$%&'()"*+(,".

 !"#$%&'()*+',.

s  !"#$%&'()*+,-./012md !"#$.

  !"#$%&'()*+,-./012345016789:;<=>?.

  !P !"# $%&'NKS !"#$.

 !"#$%&'()*+,-./012345+,67.



  !"#$%&'$(OQR=fb`=RPOOT=fb`=RP !.

  !"#$%&'()'*+,-%&.

  !"#NKR !"#.

  !"#$%&'()*+,-./)01,2345678)9:;<=

 !"#.

  !"#$%&'kc !"#$%&'ks.

  !"#$%&'()*+,-./012P !".



 !"#$%&'()*. !"#$%&'()*.

SKOK  !"#$%&$'()*+,cáÖK=SJO

  !"q_R !"q_P. !"#$%&

 !q_R p !"#$%&. !"#$%&'()*+,-.$

 !.

  !"#$%&'()*!"#.

  !MKTR !"#$%&'()*"+,%&-NM !"#. !

NM !"#$NKOR !"#$%&.

1 j^

  !"q_NR N O !j^ . !"#$%&

 NO !"#$%!VNPj^ !

2 jJkbq

  !"q_R jN jO !jJkbq . !"#$%&

 jNjO !"#$%!OQPMjJkbq !

A  !"#$%& B  !"#$%& C 

Fig. 6-2

SK  !

JJJ

SW14

SW11

SW12

12345678910

ON OFF

SW1

SW5

220V 240V

SWC

CN82

CN43

Fig. 6-3

Fig. 6-4

 !"#$cáÖK=SJP

 !"#$iNHiOHiQiNHiPiOHiPHiQ !OMM

 !"#$%&r !"#$NM

G  ! H  I _` J  ! K jJkbq L  !"#$



*1  !"#$%&'(

 !"#$.

*2  !"#$%&'(NM !NM !"#$%&'(NKOR !"

 !"#$%&'()*+,-OMM !"#$.

*3 _` !"#$%&'()*+,-oO.

SKPK  !"#cáÖK=SJQ

 !"#$%&'()*+,.

  !"#$%&'()*+)*,NVNM !"#$%&'()*+.



 ! "#$ptR.

  !"OPMOQM !"ptR OQM.

  !"OOM !"ptR OOM.

A  !"

SKQK  !"#$

NK  !"#$%&"'`ssp`mbsp

  !"NKOR !"#

OK jJkbq !"

 !"#$  !jssp

 ! MKRNKOR !"#

  !NM !"#$%&'()*+,&'.

PK j^ !"

 !"#$  !"# $%&

 ! MKPNKOR !

TK  !

˚C

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TEST RUN COOL, HEAT

FCEDB

IH G

TKNK  !"

s  !"#$ %"#&'()*+$*,-./0123456789:0;

 !"#$%&'()#$*+',-./012#$34.

s RMM !"#$%&'()*+,-. !/012345675

NKM=jΩ.

s  !"#$%&'()*+,-./01.

=W

 !"#$NKM=jΩ !"#$%.

 !

Fig. 7-1

A lkLlcc L !" B  !" C  !"#$% !&' D lkLlcc L !"



E  ! F  !"#

 !"#$%&

G  !"# H  !"# I  !"# M qbpq !"#

TKOK  !

 !"#P .

TKOKNK  !"#$%cáÖK=TJN

1  !"#$%&'()NO. 2 xqbpqz !"#$%.➡ !"#$%&' 3 xjзЗЙ=лЙдЙЕнбзеz !"#$%.➡ !"#$%&. 4 xjзЗЙ=лЙдЙЕнбзеz !"#$%&'()*+, - .# .

➡ !"#$%&'.

5 xc~е=лйЙЙЗz !"#$%.➡ !"#$%&. 6  !"#$%&'. 7 xlkLlccz L !"#$%&'.➡ 8  !"#.

 !"#$%&'()*+,-./0&123456789:;<=.

 !"#$%&'(). !"#$%&'()*+,-./0.



  !"#$%&'()*+,"-./0123456789:;<=>?*

 !"#$.

 lcc !"#$%"&'()#*+,-./01.

  !"#$%&'#()*'#)*+,-.

  !"#$%&'()*+,-./+,)0123456(*7.

 s^kb !"ilrsbo !"#$%&'()*)+,-%./01234

 !"klq=^s^fi^_ib !"#$%&'()*+,.

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

The product at hand is based on the following EU regulations:

• Low Voltage Directive 73/23/ EEC

• Electromagnetic Compatibility Directive 89/

336/ EEC

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

BG79U776H01

HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Printed in Japan

Mitsubishi PKFY-P-VFM-E Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
