MODEL YEAR(S)
MONTERO 2008
KEY T-HARNESS IMMOBILIZER
N/A
N/A
N/A
PART COLOR LOCATION
12 V Constante Azul/Blanco Switch Inición
Arrancador Negro/Amarillo Switch Inición
Corte Inición Azul/Negro Switch Inición
Inición 2 Azul/Rojo Switch Inición
Accesorios Azul/Amarillo Switch Inición
Luces Parking (-)
Luces Parking (+)
Cerrar Seguros Verde claro/rojo
Abrir Seguros Café/negro
Disparo de puertas Ver nota #2
Fig #10 Tipo Negativo Nota #1 en ETACS
Fig #10 Tipo Negativo Nota #1 en ETACS
En caja de Fusibles Fig 2-3-9 y Etacs
ver nota #1 #3
Etacs conector 27 pines Fig #105ta Puerta Negro/Azul
Tacómetro
Freno mano
Pedal Freno
Verd
e/Amarillo (Izquierda)
Direccionales
Verde/Rojo (derecha)
Pito
Caja de fusibles conector 13 pines
Fig #5
Información Extra
NOTA 1 El ETACS (Control Electrónico Tiempo/Alarma) ECU (Unidad de control Electrónico) esta detras de la caja de
bles.
fusi
1
Page 3
Nota 2: Delantera Izq. Café - Luz de puerta
Amarillo/Negro - Luz del Dash
Delantera Der. Café/Amarillo - Luz de puerta
Amarillo/Verde- Luz del Dash
Trasera Izq. Café - Puerta
Rosado-Dash
Trasera Der. Café-Puerta
Amarillo/Rosado-Dash
Separe con Diodos cada una

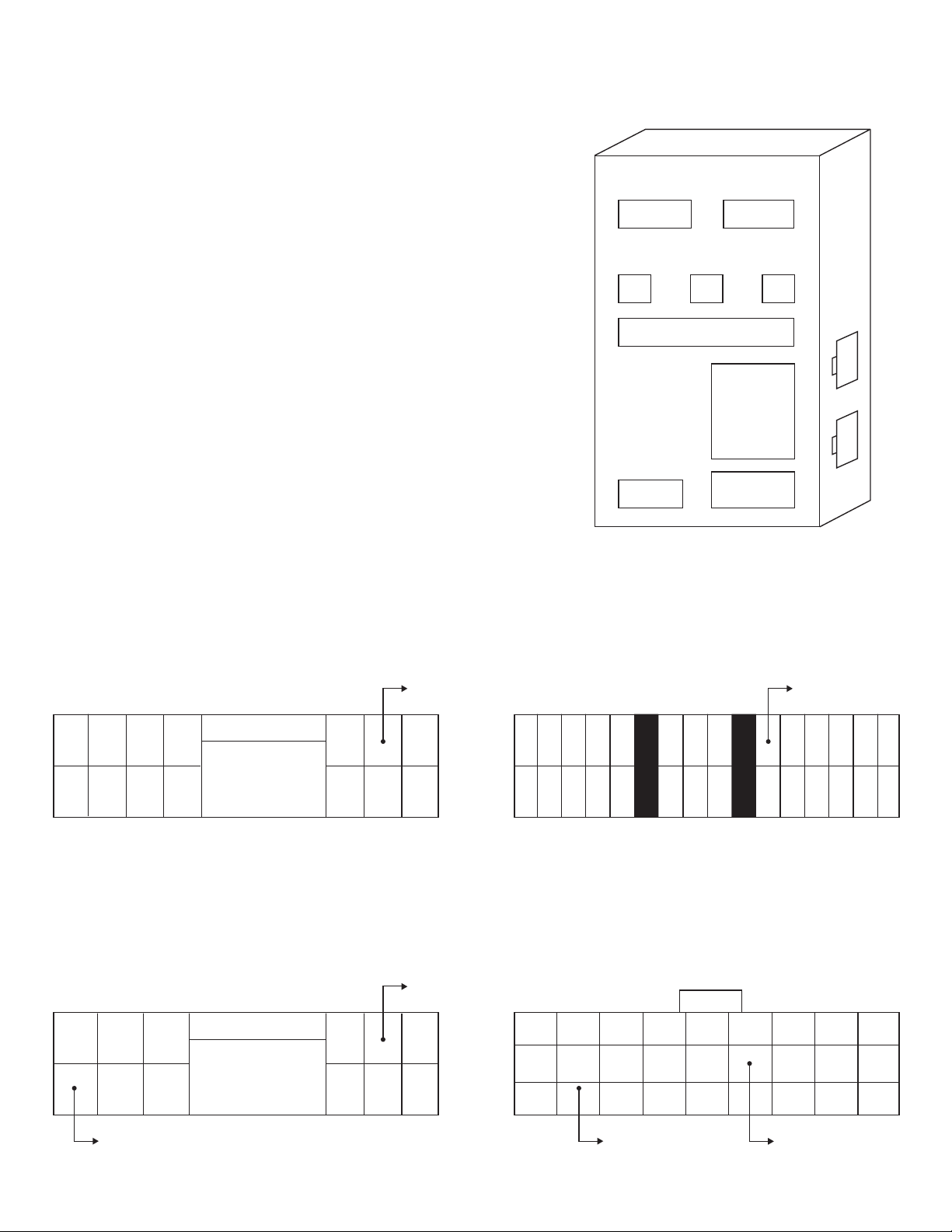

Caja de Fusibles y ETACS
usibles
F
8
7
4 5
3
6
9
10
Fig #2 Fig #3
Delantera
Izq.
CLIP
Fig #5 Fig #9
1
1 Luz de Domo
4 N/A
2
Tracera
Izq.
CLIP
Izq.
CLIP
Delantera Der.Tracera Der.Der.
2
Page 4
Fig #10
Nota #3
Cerrado
CLIP
Quinta
Puerta
Abierto
Delantero Izq.
Hacia el móduo de la Alarma
Delantero Der.
Tracero Izq.
Tracero Der.
Quinta Puerta
IN4007
*
* Si la Alarma tiene un cable para baúl no poner Diodo y conectar ese cable directo
