CONFEZIONATRICE SOTTOVUOTO
VACUUM PACKING MACHINE
MV50 X
VERSIONE CON 2 BARRE LATERALI
2 SIDE BARS VERSION
Catalogo ricambi
( Valido dalla matricola nr. 50978 del 09.2011 )
Spare parts catalogue
( Valid from serial number 50978 dated 09.2011 )
CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO
CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART
DOC. N. FM112218
REV. 0
ED. 10.2013
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos.
Pos.
1 FM080052 Coperchio bombato / Convex cover
2 KR991042 Kit controbarra in alluminio / Aluminium counterbar kit
3 FM350203 Profilo controbarra in silicone / Silicone counterbar profile
4 KR991068 Guarnizione in gomma / Rubber gasket
5 FM200081 Perno per estensore / Pin x extender
6 KR500011 Kit coperchio a 2 barre laterali / 2 side bars cover kit
7 FM630020 Gancio + piastrina per coperchio / Hook + plate for cover
8 FM200087 Perno per cerniera / Hinge pin
9 KR991060 Kit teflon (q.tà per 1 barra) / Teflon kit (quantity for 1 bar)
10 KR991015 Kit filo di taglio (q.tà per 1 barra) / Cutting edge kit (quantity for 1 bar)
11 KR991013 Kit piattina saldante (q.tà per 1 barra) / Sealing strap kit (quantity for 1 bar)
12 KR991063 Kit teflon bianco 25X1 (q.tà per 1 barra) / White Teflon kit 25X1 (quantity for 1 bar)
13 FM050067 Barra saldante / Sealing bar
14 FM340060 Bussola Multicontact / Multicontact bush
14.1 FM200212 Perno per membrana / Pin x membrane
15 BS500010 Gruppo barra saldante / Sealing bar group
16 FM160089 Controdado ½” / Lock nut ½”
17 ME450001 Gruppo membrana / Membrane group
18 FE080001 Interruttore generale 20A / Main switch 20A
19 FM740001 Rubinetto a pannello / Air re-immission adjusting device
20 FM110364 Membrana / Membrane
21 FM640033 Estensore 300N corsa 80mm / Extender 300N run 80mm
22 FM640033 Estensore 300N corsa 80mm / Extender 300N run 80mm
23 KR991008 Kit cerniere / Hinge kit
24 FM090457 Vasca / Tray
25
25.1
26 FM090938 Carrozzeria / Body
27 FM095903 Pannello laterale / Side panel
28 FE120275
29 FM095349 Pannello posteriore / Rear panel
30 FM770541 Ruota a piastra girevole con freno / Wheel swivel plate with brake
31 FM770540 Ruota a piastra fissa / Wheel fixed plate
32
33 FM740100
34 FM740002 Manicotto 1” (solo per versione standard) / Sleeve 1” (standard version only)
34.1 FE140063 Elettrovalvola vuoto (solo con pompa temporizzata) / Vacuum solenoid valve (timed-pump version only)
35 FM740100 Nipplo 1” / Nipple 1”
36 FM750202 Raccordo a T f.f.f.1” (lavorato) / T-union f.f.f. 1” (machined)
37 FM750260 Portagomma 1” x Ø30 / Rubber holder 1” x Ø30
38 FM750206 Nipplo ridotto 1”-½” / Reducer nipple 1”-½”
39 FE140004 Elettrovalvola rientro aria / Air return solenoid valve
40 FM750300 Raccordo a T m.f.f. ½” / T-union m.f.f. ½”
41 FM750268 Silenziatore ½” / Silencer ½”
42 FM750212 Raccordo curvo ½” / Curved union ½”
43 GM620043 Tubo Cristallo Ø12x2,5 / PVC tube Ø12x2,5
44 FM750210 Raccordo curvo ⅜” / Curved union ⅜”
Codice
Code
FM240071
FM240076
FE120276
FM730001
GM670023
FM720245
FM720246
FM730008
GM630026
FM720245
FM720246
FM730023
GM670023
FM720245
FM720246
FM750278
Descrizione
Description
Tavoletta di riempimento 550X465X30 / Insert plate 550X465X30
Tavoletta di riempimento 550X465X10 (optional) / Insert plate 550X465X10 (optional)
Scheda elettronica / Electronic board
Scheda elettronica temporizzata / Timed electronic board
Pompa 40mc 230-400V 3F / Pump 40mc 230-400V 3Ph
Olio VG100 (1lt) / Oil VG100 (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter
Pompa 40mc 220V 1F ETL / Pump 40mc 220V 1Ph ETL
Olio VM022 x basse temperature (1lt) / Oil VM022 x low temperature (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter
Pompa 40mc 208-440V 3F ETL / Pump 40mc 208-440V 3Ph ETL
Olio VG100 (1lt) / Oil VG100 (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter
Nipplo 1” (solo per versione standard) / Nipple 1” (standard version only)
Nipplo 1”¼”-1” (solo per 208V ETL) / Nipple 1”¼”-1” (208V ETL only)
1
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos.
Pos.
46 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
47 FM040071 Blocchetto distribuzione / Manifold
48 FM750224 Nipplo ⅛” / Nipple ⅛”
49 FE140010 Elettrovalvola per saldatura / Sealing solenoid valve
50 FM750220 Manicotto filettato / Threaded sleeve
51 FM750207 Raccordo curvo Ø6-⅛” / Curved union Ø6-⅛”
52 FM750205 Raccordo a T Ø6-⅛” / T-union Ø6-⅛”
53 FM650103 Guarnizione OR 4106 / Gasket OR 4106
54 GM620061 Tubo x alimenti Ø30x4,8 / Tube x foodstuffs Ø30x4,8
55 FM750260 Portagomma 1” x Ø30 / Rubber holder 1” x Ø30
56 GM620046 Tubo Armovinpress x alimenti Ø6x2,5 / Armovinpress tube x foodstuffs Ø6x2,5
57 FM280043 Piastrina per elettrovalvola / Solenoid valve plate
70 FE220139 Microinterruttore / Microswitch
71 FE320004 Pressacavo PG13.5 + ghiera / Cable holder PG13.5 + ring nut
81 FE440823
82 FE440837
83 FE110310
84 FE190024
85 FE420302
86 FE190100 Bobina di sgancio / Release coil
87 FE190103
88 FE290410
89 FE290403
90 FE120011 Termico 15A / Thermal 15A
90 FM160081 Ugello gas / Gas nozzle
91 FM750216 Raccordo a L f.f. ⅛” / L-union f.f. ⅛”
92 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
93 FM040072 Blocchetto distribuzione / Manifold
94 GM620046 Tubo Armovinpress x alimenti Ø6x2,5 / Armovinpress tube x foodstuffs Ø6x2,5
95 FM750250 Nipplo ¼”-⅛” / Nipple ¼”-⅛”
96 FE140018 Elettrovalvola per gas / Solenoid valve for gas
97 FM750245 Raccordo curvo Ø8-¼” / Curved union Ø8-¼”
98 GM620047 Tubo Armovinpress x alimenti Ø8x2,7 / Armovinpress tube x foodstuffs Ø8x2,7
99 FM280043 Piastrina per elettrovalvola / Solenoid valve plate
100 FM750218 Raccordo a T f.f.f. ¼” / T-union f.f.f. ¼”
101 FM750284 Riduzione m.f. ¼”-⅛” / Reducer m.f. ¼”-⅛”
102 FE470000 Pressostato / Pressure switch
103 FE470001 Cappuccio per pressostato / Cap for pressure switch
104 FM750323 Portagomma maschio ¼” / Male rubber holder ¼”
105 FM290457 Squadretta per gommino ferma buste / Envelope holder rubber washer square
106 FM350077 Gommino ferma buste / Envelope holder rubber washer
Codice
Code
FE440824
FE440838
FE110306
FE190028
FE190029
FE420301
FE190109
FE290703
FE290702
Descrizione
Description
Trasformatore 500VA (400V) / Transformer 500VA (400V)
Trasformatore 500VA (208-220V ETL) / Transformer 500VA (208-220V ETL)
Trasformatore 60VA (400V) / Transformer 60VA (400V)
Trasformatore 60VA (208-220V ETL) / Transformer 60VA (208-220V ETL)
Contattore LC1-D09BD (400V) / Contactor LC1-D09BD (400V)
Contattore LC1-D18BD (208-220V ETL) / Contactor LC1-D18BD (208-220V ETL)
Interruttore automatico 2,5-4A (400V) / Automatic switch 2,5-4A (400V)
Interruttore automatico 6-10A (208V ETL) / Automatic switch 6-10A (208V ETL)
Interruttore automatico 13-18A (220V ETL) / Automatic switch 13-18A (220V ETL)
Temporizzatore sicurezza (400V) / Safety timer (400V)
Temporizzatore sicurezza (208-220V ETL) / Safety timer (208-220V ETL)
Interruttore automatico (400V) / Automatic switch (400V)
Interruttore automatico (208-220V ETL) / Automatic switch (208-220V ETL)
Fusibile 10.3X38 AM 0,5A (400V) / Fuse 10.3X38 AM 0,5A (400V)
Fusibile 10.3X38 FNM 1A (208-220V ETL) / Fuse 10.3X38 FNM 1A (208-220V ETL)
Fusibile 10.3X38 AM 6A (400V) / Fuse 10.3X38 AM 6A (400V)
Fusibile 10.3X38 FNM 10A (208-220V ETL) / Fuse 10.3X38 FNM 10A (208-220V ETL)
KR500A00 Kit gas (optional) / Gas kit (optional)
2

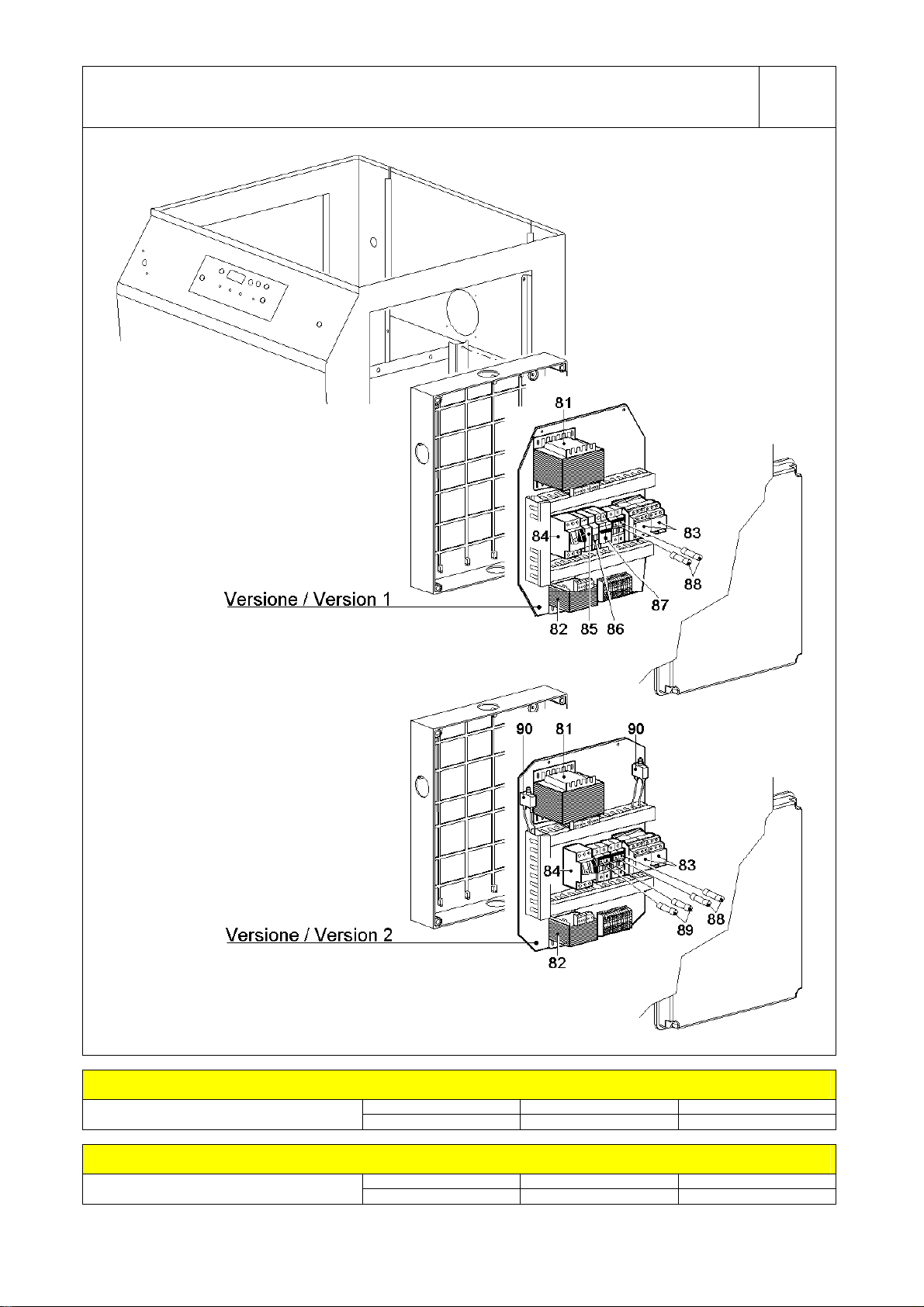

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
1/3
3
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
2/3
4
5
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
3/3
Versione 1: protezione barra saldante con temporizzatore di sicurezza
Version 1: sealing bar protection with safety timer
(220V/60Hz 1Ph) (400V 3Ph) (208V 3Ph)
Valido fino alla matricola / Valid up to s.n. 51077 51070 51066
Versione 2: protezione barra saldante con termiche
Version 2: sealing bar protection with thermal
(220V/60Hz 1Ph) (400V 3Ph) (208V 3Ph)
Valido dalla matricola / Valid from s.n. 51078 (10.2013) 51071 (07.2013) 51067 (07.2013)
