CONFEZIONATRICE SOTTOVUOTO
VACUUM PACKING MACHINE
MV48 D.V.
Catalogo ricambi
( Valido dalla matricola nr. 48270 del 04.2003 )
Spare parts catalogue
( Valid from serial number 48270 dated 04.2003 )
CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO
CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART
DOC. N. FM112059
REV. 02
Ed: 02.2009
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos.
Pos.
1 FM080071 Coperchio bombato / Convex cover
2 KR991050
3 FM350202 Profilo controbarra in silicone / Silicone counterbar profile
4 KR991069
5 FM200081 Perno per estensore / Extender pin
6 KR480007
7 FM630020 Gancio + piastrina per coperchio / Hook + plate for cover
8 FM200087 Perno per cerniera / Hinge pin
9 KR991060 Kit teflon (q.tà per 1 barra) / Teflon kit (quantity for 1 bar)
10 KR991022 Kit filo di taglio (q.tà per 1 barra) / Cutting edge kit (quantity for 1 bar)
11 KR991021 Kit piattina saldante (q.tà per 1 barra) / Sealing strap kit (quantity for 1 bar)
12 KR991028 Kit teflon bianco 25x1 (q.tà per 1 barra) / White teflon kit 25x1 (quantity for 1 bar)
13 FM050064 Barra saldante / Sealing bar
14 FM340069 Bussola Multicontact / Multicontact bush
14.1 FM200212 Perno per membrana / Membrane pin
15 BS480003 Gruppo barra saldante laterale / Side sealing bar group
16 FM160089 Controdado ½” / Lock nut ½”
17 ME990000
18 FM040074 Blocchetto per gommino ferma buste / Envelope holder rubber washer bracket
19 FM350045 Gommino ferma buste / Envelope holder rubber washer
20 FM650103 Guarnizione OR 4106 / Gasket OR 4106
22
22.1
22.2
23 FE080001
24 FM230113 Protezione per scheda / Board protection
25 FM640013 Estensore 300N corsa 100mm / Extender 300N run 100mm
26 FM200111 Perno per estensore / Extender pin
27 KR991019 Kit cerniere / Hinge kit
28 FM090447
29
29.1
30 FM090685 Carrozzeria / Body
Codice
Code
KR991044
KR991031
KR480005
KR480004
ME450001
S0190075
FE120240
FM110205
FE080000
FM090453
FM240057
FM240072
FM240064
FM240077
Descrizione
Description
Kit controbarra in alluminio (3 ugelli gas) (valido dalla matricola nr.48366 del 12.2005) /
Aluminium counterbar kit (3 gas nozzles) (valid from serial number 48366 dated 12.2005)
Kit controbarra in alluminio (2 ugelli gas) (valido fino alla matricola nr.48365 del 12.2005) /
Aluminium counterbar kit (2 gas nozzles) (valid up to serial number 48365 dated 12.2005)
Guarnizione in gomma (valido dalla matr. nr.48485 del 12.2008) / Rubber gasket (valid from
serial number 48485 dated 12.2008)
Guarnizione in gomma (valido fino alla matr. nr.48484 del 12.2008) / Rubber gasket (valid up to
serial number 48484 dated 12.2008)
Kit coperchio a 2 barre laterali (3 ugelli gas) (valido dalla matr. nr.48485 del 12.2008) / 2 side
bars cover kit (3 gas nozzles) (valid from serial number 48485 dated 12.2008)
Kit coperchio a 2 barre laterali (3 ugelli gas) (valido dalla matr. nr.48366 del 12.2005 fino alla
matr. nr.48484 del 12.2008) / 2 side bars cover kit (3 gas nozzles) (valid from s.n. 48366 dated
12.2005 up to s.n. 48484 dated 12.2008)
Kit coperchio a 2 barre laterali (2 ugelli gas) (valido dalla matr. nr.48220 del 02.2002 fino alla
matr. nr.48365 del 12.2005) / 2 side bars cover kit (2 gas nozzles) (valid from s.n. 48220 dated
02.2002 up to s.n. 48365 dated 12.2005)
Gruppo membrana (valido fino alla matricola xxxx del xx.xxxx) / Membrane group (valid up to
serial number xxxx dated xx.xxxx)
Gruppo membrana (valido dalla matricola nr. xxxx del xx.xxxx) / Membrane group (valid from
serial number xxxx dated xx.xxxx)
Kit scheda elettronica / Electronic board kit
Scheda elettronica + pannello / Electronic board + panel
Membrana adesiva x scheda / Adhesive membrane x board
Interruttore generale (x versione trifase) / Main switch (three phase version)
Interruttore generale (x versione monofase) / Main switch (single phase version)
Vasca (valido fino alla matricola nr.48363 del 12.2005) / Tray (valid up to serial number 48363
dated 12.2005)
Vasca (valido dalla matricola nr.48364 del 12.2005) / Tray (valid from serial number 48364
dated 12.2005)
Tavoletta di riempimento 580X375X30 (valido fino alla matricola nr.48363 del 12.2005) /
Insert plate 580X375X30 (valid up to serial number 48363 dated 12.2005)
Tavoletta di riempimento 550X375X30 (valido dalla matricola nr.48364 del 12.2005) /
Insert plate 550X375X30 (valid from serial number 48364 dated 12.2005)
Tavoletta di riempimento 580X375X10 (optional) (valido fino alla matr. 48363 del 12.2005) /
Insert plate 580X375X10 (optional) (valid up to serial number 48363 dated 12.2005)
Tavoletta di riempimento 550X375X10 (optional) (valido dalla matr. nr.48364 del 12.2005)
Insert plate 550X375X10 (optional) (valid from serial number 48364 dated 12.2005)
1
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos.
Pos.
31 FM095216 Pannello laterale sinistro / Left side panel
32 FM095219 Pannello posteriore / Rear panel
33 FM770535 Ruota girevole con freno / Wheel swivel with brake
34 FM770537 Ruota girevole / Wheel swivel
35 FM730002
36 FM740100 Nipplo 1” / Nipple 1”
36.1 FM740100
37 FM740002 Manicotto 1” / Sleeve 1”
38 FM750217 Raccordo a T f.f.f.1” / T-union f.f.f.1”
39 FE140063 Elettrovalvola vuoto / Vacuum solenoid valve
40 FM750260 Portagomma 1” x Ø30 / Rubber holder 1” x Ø30
41 FM750202 Raccordo a T f.f.f.1” lavorato / T-union f.f.f.1” machined
42 FM750206 Nipplo ridotto 1”-½” / Reducer nipple 1”-½”
43 FE140004 Elettrovalvola rientro aria / Air return solenoid valve
44 FM750300 Raccordo a T m.f.f. ½” / T-union m.f.f. ½”
45 FM750268 Silenziatore / Silencer
46 FM750212 Raccordo curvo ½” / Curved union ½”
47 FM750207 Raccordo curvo Ø6-⅛” / Curved union Ø6-⅛”
48 FM750210 Raccordo curvo ⅜” / Curved union ⅜”
49 FM740001 Rubinetto a pannello ⅜” / Panel cock ⅜”
50 FM750207 Raccordo curvo Ø6-⅛” / Curved union Ø6-⅛”
51 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
52 FM040071 Blocchetto di distribuzione / Manifold
53 FM750224 Nipplo ⅛” / Nipple ⅛”
54 FE140010 Elettrovalvola per saldatura / Sealing solenoid valve
55 FM750220 Manicotto filettato / Threaded sleeve
56 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
57 FM750253 Collegamento a T 6/6/6 / T-connection 6/6/6
58 FM160081 Ugello gas / Gas nozzle
59 FM750216 Raccordo a L f.f. ⅛” / L-union f.f. ⅛”
60 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
Codice
Code
GM670023
FM720245
FM720246
FM730008
GM630026
FM720245
FM720246
FM730019
GM670023
FM720247
FM720246
FM750278
Descrizione
Description
Pompa 60mc 3F / Pump 60mc 3Ph
Olio VG100 (1lt) / Oil VG100 (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter
Pompa 40mc 220V 1F / Pump 40mc 220V 1Ph
Olio VM022 x basse temperature (1lt) / Oil VM022 x low temperature (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter
Pompa 100mc 3F / Pump 100mc 3Ph
Olio VG100 (1lt) / Oil VG100 (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter
Nipplo 1” / Nipple 1”
Nipplo 1” ¼”-1” (solo x 100mc) / Nipple 1” ¼”-1” (100mc only)
2
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos.
Pos.
61 FM040071 Blocchetto di distribuzione / Manifold
62 FM750250 Nipplo ¼”-⅛” / Nipple ¼”-⅛”
63 FE140018 Elettrovalvola per gas / Gas solenoid valve
64 FM750245 Raccordo curvo Ø8-¼” / Curved union Ø8-¼”
65 FM750245 Raccordo curvo Ø8-¼” / Curved union Ø8-¼”
66 FM750218 Raccordo a T f.f.f. 1/4” / T-union f.f.f. 1/4”
67 FM750284 Riduzione m f. ¼”-⅛” / m.f. ¼”-⅛” reducer
68 FE470000 Pressostato / Pressure switch
69 FE470001 Cappuccio per pressostato / Cap for pressure switch
70 FM750323 Portagomma maschio ¼” / Male rubber holder ¼”
71 FM750260 Portagomma 1” x Ø30 / Rubber holder 1” x Ø30
72 FM040020 Blocchetto per bocchettone di aspirazione (valido fino alla matricola nr.48363 del 12.2005) /
73 FM120051 Bocchettone di aspirazione (valido fino alla matricola nr.48363 del 12.2005) /
74 FM280084 Squadretta per microinterruttore / Square for microswitch
75 FE220139 Microinterruttore / Microswitch
76 GM620046 Tubo Armovinpress x alimenti Ø6x2,5 / Armovinpress tube for foodstuffs Ø6x2,5
77 GM620047 Tubo Armovinpress x alimenti Ø8x2,7 / Armovinpress tube for foodstuffs Ø8x2,7
78 GM620043 Tubo Cristallo Ø12x2,5 / PVC tube Ø12x2,5
79 GM620061 Tubo Armovin HNP x alimenti Ø30x4,8 / Armovin HNP tube for foodstuffs Ø30x4,8
80 FE320004 Pressacavo PG13.5 + ghiera / Cable holder PG13.5 + ring nut
81 FM090105 Piastra impianto elettrico / Electric installation plate
82 FE050009 Canalina asolata L.245mm / Raceway complete with slots L.245mm
83 FE050006 Canalina asolata L.295mm / Raceway complete with slots L.295mm
84 FE290906 Porta fusibile bipolare / Bipolar fuse holder
85 FE290403
86 FE290403
87 FE290410
88 FE290124
89 FE190027
90 FE110602
91 FE110305
92 FE370032 Relè / Relè
93 FE420066
94 FE440724
95 FE440714
96 FE500005 Cassetta per impianto elettrico / Electric box
97 FM280043 Piastrina per elettrovalvole / Solenoid valve plate
Codice
Code
FE290702
FE290702
FE290705
FE290172
FE190028
FE190029
FE110615
FE110306
FE420301
FE440728
FE440717
Descrizione
Description
Pipe union bracket (valid up to serial number 48363 dated 12.2005)
Pipe union (valid up to serial number 48363 12.2005)
Fusibile 10.3X38 AM 6A (380-415V) / Fuse 10.3X38 AM 6A (380-415V)
Fusibile 10.3X38 AM 10A (208-220V) / Fuse 10.3X38 AM 10A (208-220V)
Fusibile 10.3X38 AM 6A (380-415V) / Fuse 10.3X38 AM 6A (380-415V)
Fusibile 10.3X38 FNM 10A (208-220V) / Fuse 10.3X38 FNM 10A (208-220V)
Fusibile 10.3X38 AM 0,5A (380-415V) / Fuse 10.3X38 AM 0,5A (380-415V)
Fusibile 10.3X38 FNM 0,5A (208-220V) / Fuse 10.3X38 FNM 0,5A (208-220V)
Fusibile 5X20 T 4A (380-415V) / Fuse 5x20 T 4A (380-415V)
Fusibile 5X20 T 4A (208-220V) / Fuse 5x20 T 4A (208-220V)
Interruttore automatico (380-415V) / Automatic switch (380-415V)
Interruttore automatico (208-220V trifase) / Automatic switch (208-220V three phase)
Interruttore automatico (220V monofase) / / Automatic switch (220V single phase)
Contattore (K380-415V trifase) / Contactor (380-415V three phase)
Contattore (208-220V monofase) / Contactor (208-220V single phase)
Contattore (380-415V) / Contactor (380-415V)
Contattore (208-220V) / Contactor (208-220V)
Timer (380-415V) / Timer (380-415V)
Temporizzatore (208-220V) / Timer (208-220V)
Trasformatore 250VA (380-415V) / Transformer 250VA (380-415V)
Trasformatore 200VA (208-220V ETL) / Transformer 200VA (208-220V ETL))
Trasformatore 50VA (380-415V) / Transformer 50VA (380/415V)
Trasformatore 50VA (208-220V ETL) / Transformer 50VA (208-220V ETL)
3

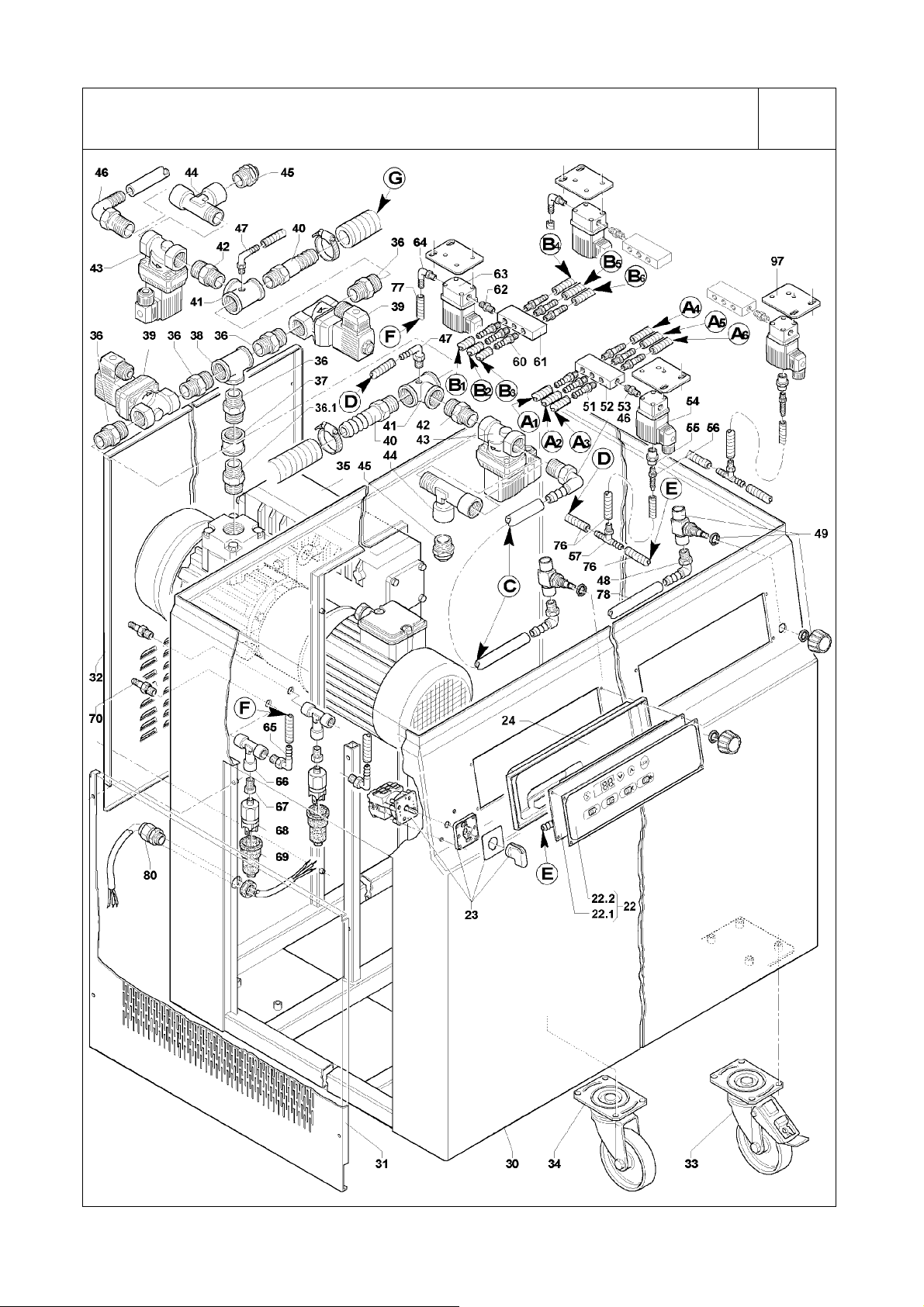

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING 1/3
4
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING 2/3
5
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING 3/3
