minipack MV45L Parts List

Minipack-torre S.p.A.

Via Provinciale, 54 - 24044 Dalmine (BG) - Italy

Tel. [phone] – Fax [phone]

E-mail: [e-mail]

http://www.minipack-torre.it

CONFEZIONATRICE SOTTOVUOTO

VACUUM PACKING MACHINE

MV45L

VERSIONE CON 2 BARRE LATERALI

2 SIDE BARS VERSION

Catalogo ricambi

( Valido dalla matricola nr. 452190 del 03.2003 )

Spare parts catalogue

( Valid from serial number 452190 dated 03.2003 )

CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO

CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART

DOC. N. FM112054
REV. 03
Ed: 02.2011

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos.
Pos.

1 FM080064 Coperchio bombato / Convex cover
2 FM350201 Profilo controbarra in silicone / Silicone counterbar profile
3 KR991066

4 FM200080 Perno per estensore / Extender pin
6 KR450008

7 FM200085 Perno per cerniera / Hinge pin
8 KR991006 Kit teflon / Teflon kit
9 KR991003 Kit piattina saldante / Sealing strap kit
10 KR991004 Kit filo di taglio / Cutting edge kit
11 KR991027 Kit teflon bianco 25X1 / Withe teflon kit 25X1
12 FM050061 Barra saldante / Sealing bar
13 FM340058 Bussola Multicontact / Multicontact bush
14 BS450004 Gruppo barra saldante / Sealing bar group
15 FM160089 Controdado ½” / Lock nut ½”
16 ME450001 Gruppo membrana / Membrane group
17 FM650103 Guarnizione OR 4106 / Gasket OR 4106
18 FE080001

19 FM230113 Protezione per scheda / Board protection
20

20.1

20.2
21 FM640032 Estensore 150N corsa 80mm / Extender 150N run 80mm
22 KR991007 Kit cerniere / Hinge kit
23 FM090443 Vasca / Tray
24

24.1
25 FM090683

26 FM095218

27 FM095597 Pannello laterale (valido dalla matricola nr. 453527 del 03.2005) / Side panel (valid from serial

28 FM770541 Ruota girevole con freno / Swivel wheel with brake
29 FM770540 Ruota fissa / Fixed wheel
30

Codice
Code

KR991005

KR450003

KR450001

FE080000

S0190075
FE120240
FM110205

FM240056
FM240063

FM090689

FM095598

FM730000

GM670021
FM720238
FM720239

FM730005

GM630026
FM720238
FM720239

FM730020

GM670021
FM720238
FM720239

Descrizione
Description

Guarnizione in gomma (valido dalla matr. nr.456402 del 11.2008) / Rubber gasket (valid from
serial number 456402 dated 11.2008)
Guarnizione in gomma (valido fino alla matr. nr.456401 del 11.2008) / Rubber gasket (valid up
to serial number 456401 dated 11.2008)

Kit coperchio bombato (valido dalla matr. nr.456402 del 11.2008) / Convex cover kit (valid from
serial number 456402 dated 11.2008)
Kit coperchio bombato (valido fino alla matr. nr.456401 del 11.2008) / Convex cover kit (valid
up to serial number 456401 dated 11.2008)
Kit coperchio bombato (con sp.19mm) / Convex cover kit (19mm in thickness)

Interruttore 220V / Switch 220V
Interruttore 120V ETL / Switch 120V ETL

Scheda elettronica completa / Complete electronic board
Scheda elettronica + pannello / Electronic board + panel
Membrana adesiva x scheda / Adhesive membrane x board

Tavoletta di riempimento 450X320X30 / Insert plate 450X320X30
Tavoletta di riempimento 450X320X10 (optional) Insert plate 450X320X10 (optional)
Carrozzeria (valido fino alla matricola 453526 del 03.2005) / Body (valid up to serial number
453526 dated 03.2005)
Carrozzeria (valido dalla matricola nr. 453527 del 03.2005) / Body (valid from serial number
453527 dated 03.2005)
Pannello posteriore (valido fino alla matricola 453526 del 03.2005) / Rear panel (valid up to
serial number 453526 dated 03.2005)
Pannello posteriore (valido dalla matricola nr. 453527 del 03.2005) / Rear panel (valid from
serial number 453527 dated 03.2005)

number 453527 dated 03.2005)

Pompa 20mc 220V / Pump 20mc 220V

Olio VG032 x pompa 200/220V (1lt) / Oil VG032 x pump 200/220V (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter

Pompa 20mc 120V ETL/ Pump 20mc 120V ETL

Olio VM022 x pompa 120V ETL (1lt) / Oil VM022 x pump 120V ETL (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter

Pompa 20mc 200V / Pump 20mc 200V

Olio VG032 x pompa 200/220V (1lt) / Oil VG032 x pump 200/220V (1lt)
Cartuccia disoleatore x pompa / Exhaust filter x pump
O-ring x cartuccia / O-ring x exhaust filter

1

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos.
Pos.

31 FM750203 Raccordo a T ½” lavorato / T-union ½” machined

31.1 FM750300 Raccordo a T m.f.f. ½” / T-union m.f.f. ½”

31.2 FM750387 Riduzione m.f. ½”-¼” / m.f. ½”-¼” reducer

31.3 FM750013 Silenziatore ¼” / Silencer ¼”
32 FM750209 Portagomma ½” x Ø20 / Rubber holder ½” x Ø20
33 FM750205 Raccordo a T Ø6-⅛” / T-union Ø6-⅛”
34 FE140004 Elettrovalvola rientro aria / Air return solenoid valve
35 FM750212 Raccordo curvo ½” / Curved union ½”
36 FM750210 Raccordo curvo ⅜” / Curved union ⅜”
37 FM740001 Rubinetto a pannello ⅜” / Panel cock ⅜”
38 FM750207 Raccordo curvo Ø6-⅛” / Curved union Ø6-⅛”
39 FM750253 Collegamento a T Ø6 / T-connection Ø6

40.1 FM040072 Blocchetto distribuzione / Manifold

40.2 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”

40.3 FM750224 Nipplo ⅛” / Nipple ⅛”
41 FE140010 Elettrovalvola per saldatura / Sealing solenoid valve
42 FM750220 Manicotto filettato / Threaded sleeve
43 FM750207 Raccordo curvo Ø6-⅛” / Curved union Ø6-⅛”
44 FM750274 Riduzione m.f. / m.f. reducer
45 FM280043 Piastrina per elettrovalvole / Solenoid valve plate
46 FM750201 Raccordo a L f.f. ½” lavorato / L-union f.f. ½” machined
47 FM750209 Portagomma ½” x Ø20 / Rubber holder ½” x Ø20
48 FM160081 Ugello gas / Gas nozzle
49 FM750216 Raccordo a L f.f. ⅛” / L-union f.f. ⅛”
50 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
51 FM040072 Blocchetto distribuzione / Manifold
52 FM750224 Nipplo ⅛” / Nipple ⅛”
53 FE140003 Elettrovalvola per gas / Gas solenoid valve
54 FM750207 Raccordo curvo Ø6-⅛” / Curved union Ø6-⅛”
55 FM750247 Raccordo diritto Ø6-⅛” / Straight union Ø6-⅛”
56 FM750213 Raccordo a T f.f.f. ⅛” / T-union f.f.f. ⅛”
57 FE470000 Pressostato / Pressure switch
58 FE470001 Cappuccio per pressostato / Cap for pressure switch
59 FM750279 Portagomma maschio / Male rubber holder
60 FM280084 Squadretta per microinterruttore / Square for microswitch
61 FE220139 Microinterruttore / Microswitch
62 FE320004 Pressacavo PG13.5 + ghiera / Cable holder PG13.5 + ring nut
63 FM090123 Piastra impianto elettrico / Electric installation plate
64 FE050003 Canalina asolata / Raceway complete with slots
65 FE050003 Canalina asolata / Raceway complete with slots
66 FE290403 Fusibile 10.3x38 AM 6A 220V / Fuse 10.3x38 AM 6A 220V
67 FE290405

68 FE290410

69 FE290906 Porta fusibile bipolare / Bipolar fuse holder
71 FE110305

72 MA450A15 Matassina bordo macchina 220V / Machine aboard skein 220V
73 FE440723

74 FE440713

75 FE500009 Cassetta per impianto elettrico / Electric box
76 GM620045 Tubo Armovinpress per alimenti Ø20x2,5 / Armovinpress tube for foodstuffs Ø20x2,5
77 GM620046 Tubo Armovinpress per alimenti Ø6x2,5 / Armovinpress tube for foodstuffs Ø6x2,5
78 GM620043 Tubo Cristallo Ø12x2,5 / PVC tube Ø12x2,5
79 FM350045 Gommino ferma buste / / Envelope holder rubber washer
80 FM630020 Gancio + piastrina per coperchio / Hook + plate for cover
81 FE190029 Interruttore magnetotermico (solo versione 120V ETL) / Magneto-thermal switch (for 120V ETL only)

Codice
Code

FE290701

FE290703

FE110306

FE440726

FE440716

Descrizione
Description

Fusibile 10.3x38 AM 10A 220V / Fuse 10.3x38 AM 10A 220V
Fusibile 10.3X38 15A FNQ-15 120V (ETL) / Fuse 10.3x38 15A FNQ-15 120V (ETL)
Fusibile 10.3x38 AM 0.5A 220V / Fuse 10.3x38 AM 0.5A 220V
Fusibile 10.3X38 1A FNM-1 120V (ETL) / Fuse 10.3x38 1A FNM-1 120V (ETL)

Contattore 220V / Contactor 220V
Contattore 120V / Contactor 120V

Trasformatore 250VA 220V / Transformer 250VA 220V
Trasformatore 200VA 120V (ETL) / Transformer 200VA 120V (ETL)
Trasformatore 50VA 220V / Transformer 50VA 220V
Trasformatore 50VA 120V (ETL) / Transformer 50VA 120V (ETL)

2

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

1/3

3

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

2/3

4

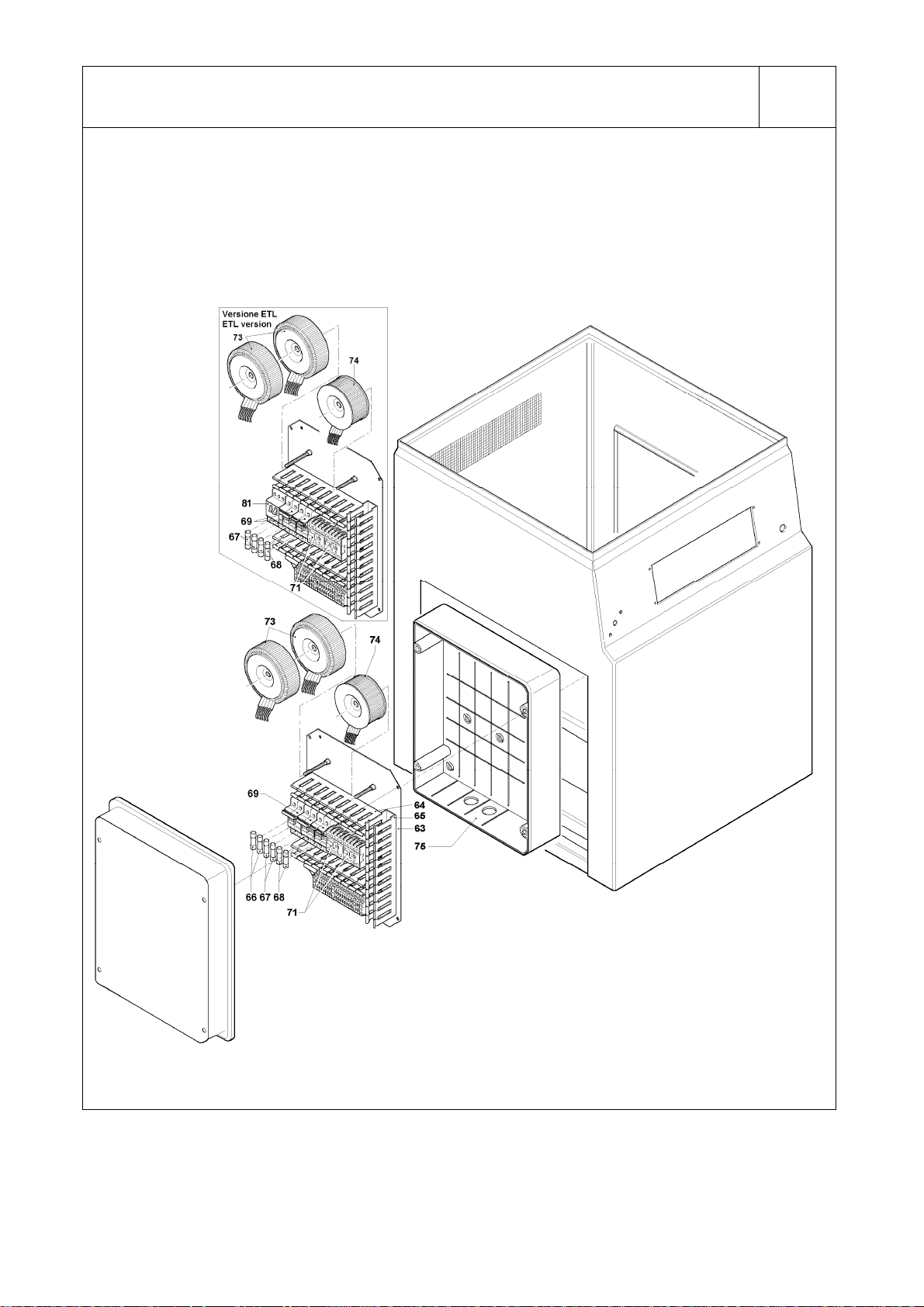

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

3/3

5
