minipack Media Matic Parts List

Download

Minipack-torre S.p.A.

Via Provinciale, 54 - 24044 Dalmine (BG) - Italy

Tel. (035) 563525 – Fax (035) 564945

E-mail: info@minipack-torre.it

http://www.minipack-torre.it

Media Matic

Catalogo ricambi

( Valido dalla matricola nr. 1284 del 01.2011 )

Spare parts catalogue

( Valid from serial number 1284 dated 01.2011 )

REV.03: modificato colore da grigio RAL7032 a grigio RAL7035. REV.03: modified colour from grey RAL7032 to grey RAL7035.

CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO

CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART

DOC. N. FM112018 REV. 03 ED. 12.2013

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

1.02 S0K00301 Kit morsetto anteriore / Front clamp kit

1.03 S0K00302 Kit morsetto posteriore / Rear clamp kit

1.04 S0K00306 Kit morsetto centrale portalama / Blade holder central clamp kit

1.06 S02A0310 Kit isolatori / Infill blocks kit

1.07 S02A0316 Kit profilati porta isolatori / Infill holder channel kit

1.08 S02A0901 Kit protezione antinfortunistica anteriore / Front guard kit

1.09 S02A0903 Kit protezione antinfortunistica laterale / Side guard kit

1.12 KR020001 Lama saldante teflonata / Teflon-coated sealing blade

Codice Code

Descrizione Description

TAVOLA 1 / SCHEME 1

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 1 / SCHEME 1

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

2.01 FM090955 Supporto destro RAL7035B. / Right support RAL7035B.

2.02 FM090956 Supporto sinistro RAL7035B. / Left support RAL7035B.

2.03 FM300267 Telaio carenatura RAL7035B. / Frame fairing RAL7035B.

2.04 FM090928 Carenatura RAL7035B. / Fairing RAL7035B.

2.05 FM095951 Carter anteriore RAL7035B. / Front carter RAL7035B.

2.06 FM095957 Carter superiore RAL7035B. / Upper carter RAL7035B.

2.07 PC02G004

2.08 FM095955 Carter anteriore RAL7035B. / Front carter RAL7035B.

2.09 FM095518 Carter / Carter

2.10 FM770512 Ruota con freno / Wheel with brake

2.11 FM770511 Ruota / Wheel

2.12 FM090523 Carenatura tunnel / Tunnel fairing

2.13 FM290207 Supporto tendina / Curtain support

2.14 FM230012 Protezione ventola / Fan protection

2.15 FM280070 Deflettore destro / Right baffle

2.16 FM280071 Deflettore sinistro / Left baffle

2.17 FE435004 Termocoppia / Thermocouple

2.18 FM160072 Distanziale isolamento / Spacer

Codice Code

PC02I001

Descrizione Description

Kit piatto di confezionamento RAL7035B. / Packaging plate kit RAL7035B. Kit piatto di confezionamento inox (optional) / Packaging plate inox kit (optional)

TAVOLA 2 / SCHEME 2

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 2 / SCHEME 2

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

3.01 PB017B003 Kit supporto bobina RAL7035B. / Film roll support kit RAL7035B.

3.02 S08A0602 Kit tubo porta bobina / Film roll tube kit

3.03 S08A0603 Kit astine microforatore / Microperforator rods kit

3.04 FM660002 Carrello con ruota / Wheeled trolley

3.05 FM220504 Angolare per guida / Guide corner

3.06 FM090884 Supporto bobina RAL7035B. / Film roll support RAL7035B.

3.07 S03A0605 Kit rotellina con aghi / Microperforator with needles kit

3.08

3.08.

3.09 FM710315 Rullo di rinvio / Film drive roller

Codice Code

S03A0606

S0K00610

Descrizione Description

Kit rotellina con cava / Slotted microperforator kit Kit anelli in gomma per rotellina (10 pezzi) / Rubber rings kit for wheel (10 pcs)

TAVOLA 3 / SCHEME 3

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 3 / SCHEME 3

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

4.01 FM095518 Carter / Case

4.02 FM540007 Bussola / Bush

4.03 FE220133 Microinterruttore / Microswitch

4.04 FM060024 Leva sicurezza / Security lever

4.05 S0K01002 Kit perno dx rotazione campana / Hood rotation right pin kit

4.06 FM200051 Perno / Pin

4.07 FM640002 Testa a snodo / Rod end

4.08 FM170101 Molla / Spring

4.09 FM160055 Fermo per leva / Lever blocking device

4.10 FM290101 Supporto campana / Hood support

4.11 KR020002 Kit teflon / Teflon kit

4.12 S02A0405 Kit profilati porta gomma superiore / Upper rubber holder channels kit

4.13 FM350023 Gomma silicone bianco Lg.1105 / White silicone rubber Lg.1105

4.14 FM300017 Telaio / Frame

4.15 FM200071 Distanziale / Spacer

4.16 FM170117 Molla / Spring

4.17 FM290190 Supporto / Support

4.18 FE220136 Microinterruttore / Microswitch

4.19 S0K00412 Kit tastatore microinterruttore / Microswitch screw kit

Codice Code

Descrizione Description

TAVOLA 4 / SCHEME 4

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 4 / SCHEME 4

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

5.01 AV170001 Gruppo avvolgitore / Rewinder group

5.02 FM300211 Traversa / Crosspiece

5.03 FE190032 Interruttore / Switch

5.04 FM010041 Albero avvolgitore film / Film rewinder shaft

5.05 FM160111 Rondella / Washer

5.06 FE220105 Microinterruttore / Microswitch

5.07 FM290175 Supporto avvolgitore / Rewinder support

5.08 FM160104 Ghiera / Ring nut

5.09 FM170161 Molla / Spring

5.10 FM120040 Flangia mobile / Movable flange

5.11 FM250128 Mozzo / Hub

5.12 FM120041 Flangia fissa / Fixed flange

5.13 FM280326 Piastrina / Plate

5.14 FM250074 Rullo / Roller

5.15 FM030063 Asta / Rod

5.16 FM060027 Leva / Lever

5.17 FM290172 Supporto leva / Lever support

5.18 FE220101 Protezione microinterruttore / Microswitch guard

5.19 FM290107 Supporto motoriduttore / Gearmotor support

5.20 FE250016 Motoriduttore / Gearmotor

5.21 FM095138 Carter / Case

5.22 FM290196 Supporto rinvio film / Film transmission support

5.23 FM200069 Perno per rullo di rinvio / Transmission roller pin

5.24 FM250049 Rullo rinvio / Transmission roller

5.25 S0K00407 Kit guida a piolo per film / Film guide kit

5.26 FE310120 Cavo 3x0,75 lg.1500 / Cable 3x0,75 lg.1500

Codice Code

Descrizione Description

TAVOLA 5 / SCHEME 5

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 5 / SCHEME 5

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

6.01

6.01.

6.01.03

6.01.

6.01.06

6.01.08

6.01.09

6.01.11

6.01.12

6.01.13

6.01.20

6.01.21

6.01.22

6.01.23

6.01.24

6.01.25

6.01.26

6.01.27

6.01.28

6.02

6.02.

6.02.03

6.03 FM510029 Manopola / Knob

6.04 FM095058 Convogliatore / Product guide

6.05 FM710327 Rullo rinvio / Transmission roller

Codice Code

NT170001 S0200023 S0200022 FM710108 FM710103 FM281199 FM281198 KR080002 FM090401 FM280315 FM040008 FM300138 FE250043 FM290281 FM610022 FM520058 FM290147 FM140019 FM040006 FM140020 FM290123 P02G0013 RU020000 FM270031 FM300131 FM710305

Descrizione Description

Kit nastro trasportatore / Transport belt kit Kit rullo traino / Driving roller kit Kit rullo rinvio / Transmission roller kit Nastro (standard) / Conveyor belt (standard) Nastro alimentare (optional) / Food conveyor (optional) Squadretta posteriore / Rear square Squadretta anteriore / Front square Kit movimentazione rulli / Transmission roller kit. Piano scorrimento / Sliding plane Piastra supporto motoriduttore / Gearmotor support plate Blocchetto di tensionamento / Tensioning brake Telaio nastro / Belt frame Motoriduttore / Gearmotor Supporto anteriore / Front support Cuscinetto / Bearing Seeger per fori / Seeger ring Supporto / Support Guida femmina supporto / Female guide support Blocchetto di regolazione / Adjusting brake Guida maschio supporto / Male guide support Supporto / Support Gruppo volantino / Handwheel group Rulliera 40x50 / 40x50 Roller plate Spondina / Blocking plate Telaio rulliera / Roller plate frame Rullo folle / Idle roller

TAVOLA 6 / SCHEME 6

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 6 / SCHEME 6

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

7.01 FE260020 Ventilatore / Fan

7.02 FM290171 Supporto / Support

7.03 FM400001 Batteria di raffreddamento / Cooling system battery

7.04 S0K02000

7.05 FM092001 Piano di base / Base plane

7.06 FM250521 Tubo serbatoio Lg.400 / Tank tube Lg.400

7.07 FM250555 Tubo impianto raffreddamento Lg.800 / Cooling plant tube Lg.800

7.08 FM250551 Tubo impianto raffreddamento Lg.400 / Cooling plant tube Lg.400

7.09 FM250562 Tubo impianto raffreddamento Lg.550 / Cooling plant tube Lg.550

7.10 FM250551 Tubo impianto raffreddamento Lg.400 / Cooling plant tube Lg.400

7.11 FM160102 Bocchettone impianto raffreddamento / Cooling plant filler

7.12 FM160103 Controdado / Lock nut

7.13 FM510302 Tappo / Cap

Codice Code

S0K02002

Descrizione Description

Kit elettropompa (per 200-230-380-415V) / Electropump kit (for 200-230-380-415V) Kit elettropompa (per 208V) / Electropump kit (for 208V)

TAVOLA 7 / SCHEME 7

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 7 / SCHEME 7

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

8.01 FM300023 Telaio / Frame

8.02 FM290138 Supporto microinterruttore / Microswitch support

8.03 FE220135 Microinterruttore / Microswitch

8.05 FM060020 Manovella / Handle

8.06 FM160031 Distanziale / Spacer

8.07 FM640002 Testa a snodo / Rod end

8.08 FM060028 Biella / Connecting rod

8.09 FM760005

8.10 FE245004

8.11 FM290223 Supporto cammes / Cams support

8.12 FM070024 Camme / Cam

8.13 FM010027 Albero / Shaft

8.14 FM610709 Supporto NSK / NSK support

Codice Code

FM760006 FE245006

FE245008

Descrizione Description

Riduttore 208-220V 60Hz / Reduction gear 208-220 60Hz Riduttore 200-220-380-415-440V 50Hz / Reduction gear 200-220-380-415-440V 50Hz Motore 220-380-415-440V 50Hz / Motor 220-380-415/440V 50Hz Motore 208-220V 60Hz / Motor 208-220V 60Hz Motore 200V 50Hz / Motor 200V 50Hz

TAVOLA 8 / SCHEME 8

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 8 / SCHEME 8

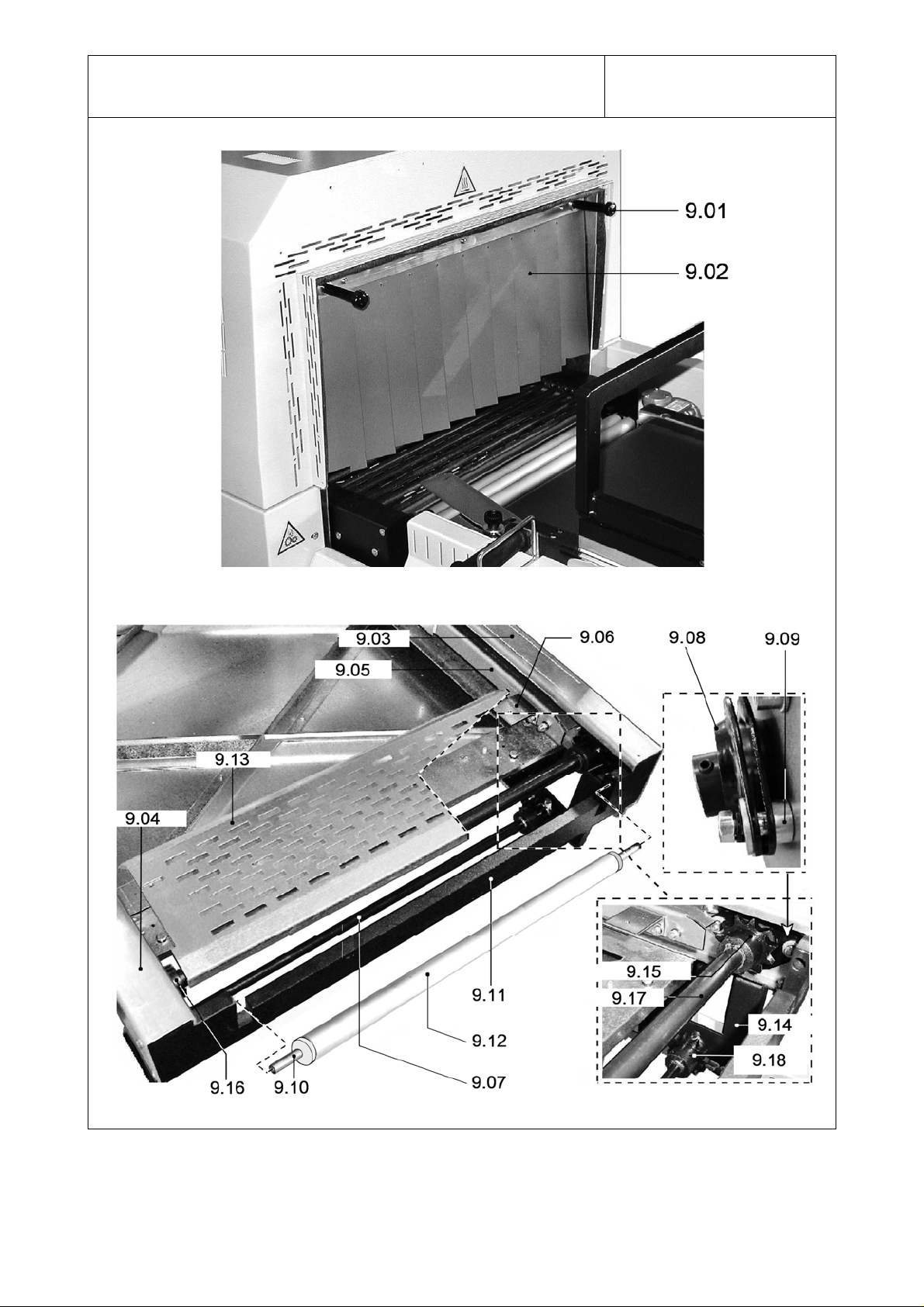

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

9.01 FM150105 Manopola / Knob

9.02 P0K00510 Kit tendine in entrata / Inlet curtain kit

9.03 FM270079 Spalla posteriore / Rear shoulder

9.04 FM270078 Spalla anteriore / Front shoulder

9.05 FM140073 Guida scorrimento / Sliding guide

9.06 FM280033 Squadretta fissaggio guida rulli / Roll guide fastening square

9.07 FM010002 Albero di rinvio / Countershaft

9.08 FM610710 Supporto / Support

9.09 FM160214 Distanziale / Spacer

9.10 FM200089 Perno per rullo / Roller pin

9.11 FM300157 Traversa destra / Right crosspiece

9.12 FM250046 Rullo rinvio / Transmission roller

9.13 FM095206 Carter protezione entrata nastro / Belt inlet protection case

9.14 FM290145 Supporto / Support

9.15 KR090011 Kit pignone folle / Idle pinion kit

9.16 FM260041 Pignone / Pinion

9.17 FM010028 Albero rinvio nastro / Belt countershaft

9.18 KR170004 Kit pignone per albero di rinvio / Countershaft pinion kit

Codice Code

Descrizione Description

TAVOLA 9 / SCHEME 9

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 9 / SCHEME 9

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

10.01 RU020000

10.02 FM710305 Rullo folle / Idle roll

10.03 AS250026 Rullo di scarico / Outfeed rool

10.04 FM510037 Leva fissa / Fixed lever

10.05 P0K00511 Kit tendine in uscita / Outlet curtain kit

10.06 FM150105 Manopola / Knob

10.07 FM095095 Carter catena colore nero / Chain case colour black

10.10 FM270079 Spalla posteriore / Rear shoulder

10.11 FM270078 Spalla anteriore / Front shoulder

10.12 FM760023 Riduttore / Reduction gear

10.13 FE240080 Motore H56 HP0,12 B14 / Motor H56 HP0,12 B14

10.14 FM300197 Traversa sinistra nastro / Left belt crosspiece

10.15 FM095207 Carter protezione uscita nastro / Belt outlet protection case

10.16 FM140073 Guida scorrimento rulli catena / Chain sliding roll guide

10.18 FM140035 Guida scorrimento rulli tunnel / Tunnel sliding roll guide

10.19 FM250005 Rullo rinvio / Transmission roll

10.20 FM290134 Supporto rinvio / Transmission support

10.21 FM280033 Squadretta fissaggio guida rulli / Roll guide fastening square

10.22 FM260041 Pignone / Pinion

10.23 FM010029 Albero motore nastro trasportatore / Conveyor belt motor shaft

10.24 FM250027 Rullo motore nastro / Belt motor roll

10.25 FM250028 Rullo rinvio nastro / Transmission roll

10.26 FM010002 Albero rinvio / Transmission shaft

Codice Code

RU020003

Descrizione Description

Rulliera 40x50 / Roller table 40x50 Rulliera 40x50 inox (optional) / Stainless steel roller table 40x50 (optional)

TAVOLA 10 / SCHEME 10

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 10 / SCHEME 10

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

11.01 CT170000 Nastro trasportatore standard completo / Standard complete conveyor belt

11.02 AS250048 Rullino di contenimento / Chain fastening roll

11.03 AS250047 Rullino per catena / Roll for chain

11.04 FM100017 Catena a perni forati / Chain with holed pins

11.11 FM710013 Nastro trasportatore teflon (optional) / Teflon conveyor belt (optional)

Codice Code

Descrizione Description

TAVOLA 11 / SCHEME 11

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

12.01 FM290119 Piastra supporto motore / Motor support plate

12.02 FE240070

12.03 FM410003 Ventola / Fan

12.04 FM290149 Supporto singolo resistori / Single resistor support

12.05 FM290150 Supporto doppio resistori / Double resistor support

12.06 FE380015

Codice Code

FE240071

FE380020 FE380019

Descrizione Description

Motore trifase 230-380-415V / Three-phase motor 230-380-415V Motore trifase 200-208V / Three-phase motor 200-208V

Resistore 380-415V / Resistor 380-415V Resistore 230V / Resistor 230V Resistore 200-208V / Resistor 200-208V

TAVOLA 12 / SCHEME 12

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 11 / SCHEME 11

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 12 / SCHEME 12

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 13 / SCHEME 13

Pos. Codice / Code Descrizione / Description

13.01 S0190056

13.02 FE080001 Interruttore 20A / Switch 20A

13.03 FE340005 Pulsante di emergenza / Emergency pushbutton

13.04 FE340001 Pulsante di marcia / Start button

13.05 FE085004 Selettore MAN-AUT / MAN-AUT selector

FE120363 SM190016 FM110144

Pannello + scheda elettronica / Panel + electronic board

Scheda elettronica / Electronic board Pannello / Panel Membrana adesiva per scheda / Adhesive membrane for electronic board

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 14 / SCHEME 14

Pos. Codice / Code Descrizione / Description

F1 FE290405

FE290407

FE290408 F2 FE290401 Fusibile 10.3X38 AM 2A / Fuse 10.3X38 AM 2A F3 FE290401 Fusibile 10.3X38 AM 2A / Fuse 10.3X38 AM 2A F4 FE290121 Fusibile 5X20 T 2A / Fuse 5X20 T 2A KM1 FE110615 Contattore LC1-D18B7 / Contactor LC1-D18B7 KM2 FE110602

FE110615 KM3/4/5/6 FE110602 Contattore LC1-D09B7 / Contactor LC1-D09B7 KM7 FE370006 Relè 24VAC / Relay 24VAC K1 FE120353 Modulo di potenza / Electronic control board TS1 KR170001 Inverter / Inverter T1 FE440613

FE440612 T2 FE440026

FE440025

Fusibile 10.3X38 AM 10A (380-415V) / Fuse 10.3X38 AM 10A (380-415V) Fusibile 10.3X38 AM 16A (230V) / Fuse 10.3X38 AM 16A (230V) Fusibile 10.3X38 AM 20A (200-208V) / Fuse 10.3X38 AM 20A (200-208V)

Contattore LC1-D09B7 (380-415V) / Contactor LC1-D09B7 (380-415V) Contattore LC1-D18B7 (200-208-230V) / Contactor LC1-D18B7 (200-208-230V)

Trasformatore 2400VA (380-415V) / Transformer 2400VA (380-415V) Trasformatore 2400VA (200-208-230V) / Transformer 2400VA (200-208-230V) Trasformatore 400VA (380-415V) / Transformer 400VA (380-415V) Trasformatore 400VA (200-208-230V) / Transformer 400VA (200-208-230V)

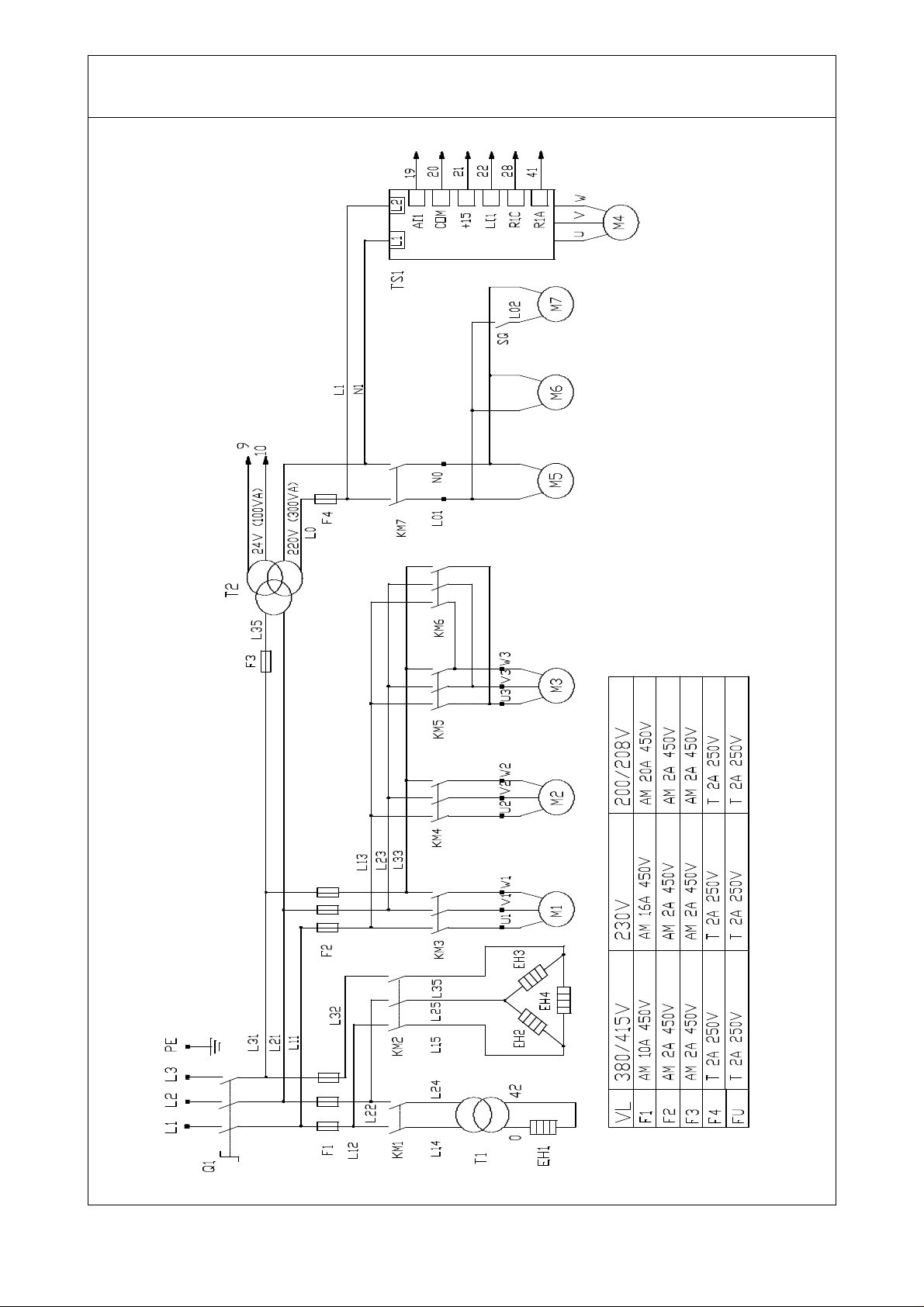

SCHEMA ELETTRICO / WIRING DIAGRAM

LEGENDA SCHEMA ELETTRICO / WIRING DIAGRAM DESCRIPTION

Q1 Interruttore generale Q1 Main switch F1 Fusibili lama saldante / resistori 10.3X38 F1 Sealing blade / heaters fuse 10.3X38 F2 Fusibili motore ventola / nastro / telaio 10.3X38 F2 Fan / belt / frame motor fuse 10.3X38 F3 Fusibile trasformatore ausiliario 10.3X38 F3 Auxiliary transformer fuse 10.3X38 F4 Fusibile motori ventilatore / pompa 5X20 F4 Ventilator / pump motor fuse 5X20 FU Fusibile scheda 5X20 FU Board fuse 5X20 EH1 Resistenza di taglio EH1 Cutting resistance EH2 Resistori forno EH2 Heater EH3 Resistori forno EH3 Heater EH4 Resistori forno EH4 Heater M1 Motore ventola M1 Fan motor M2 Motore nastro saldatura M2 Belt motor M3 Motore automazione telaio M3 Frame drive motor M4 Motore nastro forno M4 Belt oven motor M5 Motore ventilatore M5 Ventilator motor M6 Motore pompa M6 Pump motor M7 Motore avvolgitore M7 Winder motor T1 Trasformatore di taglio T1 Cut transformer T2 Trasformatore ausiliario T2 Auxiliary transformer SQ Finecorsa avvolgitore SQ Winder limit switch SQ1 Finecorsa discesa telaio SQ1 Frame lowering limit switch SQ2 Finecorsa salita telaio SQ2 Frame lifting limit switch SQ3 Finecorsa esclusione sicurezza SQ3 Safety device cutting out limit switch SQ5 Finecorsa sicurezza SQ5 Safety limit switch KM1 Contattore taglio KM1 Cutting contactor KM2 Contattore resistori forno KM2 Heaters contactor KM3 Contattore ventola forno KM3 Fan contactor KM4 Contattore nastro KM4 Sealing belt contactor KM5 Contattore salita telaio KM5 Frame descent contactor KM6 Contattore discesa telaio KM6 Frame rise contactor KM7 Contattore accessori KM7 Accessories contactor SB0 Pulsante di emergenza SB0 Emergency pushbutton SB1 Pulsante di marcia SB1 Start button SA1 Selettore manuale SA1 Manual selector YA Elettromagnete saldatura YA Sealing magnet SP Pedale (optional) SP Foot pedal BT1 Termocoppia BT1 Thermocouple K1 Modulo di potenza K1 Electronic control board SK1 Scheda comando SK1 Control board TS1 Inverter TS1 Inverter

Minipack-torre S.p.A.

Via Provinciale, 54 - 24044 DALMINE (BG) - ITALY

Tel. (035) 563525 – Fax (035) 564945

E-mail: info@minipack-torre.it

Internet: www.minipack-torre.it

minipack Media Matic Parts List

Specifications and Main Features

Frequently Asked Questions

User Manual
