minipack GALAXY CLASSIC Parts List

Download

Minipack-torre S.p.A.

Via Provinciale, 54 - 24044 Dalmine (BG) - Italy

Tel. (035) 563525 – Fax (035) 564945

E-mail: info@minipack-torre.it

http://www.minipack-torre.it

Galaxy Classic

Galaxy Office

Galaxy Food

Catalogo ricambi

Spare parts catalogue

( Valido dalla matricola nr. 1766 del 04.2010 per versione 230V )

( Valido dalla matricola nr. 2145 del 07.2011 per versione 120V ) ( Valid from serial number 1766 dated 04.2010 for 230V version ) ( Valid from serial number 2145 dated 07.2011 for 120V version )

REV.03: versione con nuovo termostato di sicurezza cod. FE430006. REV.03: new safety thermostat code FE430006 version.

CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO

CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART

DOC. N. FM112111 REV. 03 ED. 01.2012

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

TAVOLA 1 / SCHEME 1

Polmone calore con nuovo termostato cod. FE430006 Versione 230V: Valido dalla matricola nr. 1766 del 04.2010. Versione 120V: Valido dalla matricola nr. 2145 del 07.2011.

Heating chambers with new safety thermostat code FE430006 230V version: Valid from serial number 1766 dated 04.2010. 120V version: Valid from serial number 2145 dated 07.2011.

Pos. Pos.

Codice Code

Descrizione Description

1.01 P0K00309 Premontaggio morsetto anteriore e posteriore / Front and back terminal pre-assembly

1.02 P0K00350 Premontaggio morsetto centrale / Central terminal pre-assembly

1.03 FM340505 Tappo x supporto tendi lama / Plug x blade stretcher support

1.04 FM220625 Profilato porta isolatori / Insulator holder section

1.05 FM050119 Isolatore porta lama / Blade holder insulator

1.06 KR020001 Lama saldante / Sealing blade

1.07 FM130018 Piatto retinato / Reticulated plate

1.08 FM195109 Pannello in lana di vetro / Glass wool panel

1.09 FM090984 Piastra anteriore resistori / Front heater plate

1.10

1.10.

1.10

1.10.

KR280A11 FM390010

01 02

FM435011 KR280E11

FM390011

01 02

FM435011

Kit dissipatore W1900 230V Dissipatore per polmone calore W1900 V230 / W1900 V230 Heat sink Termocoppia / Thermocouple

Kit dissipatore W1900 120V Dissipatore per polmone calore W1900 V120 / W1900 V120 Heat sink Termocoppia / Thermocouple

1.11 FE430006 Termostato di sicurezza / Safety thermostat

1.12 FM091207 Piastra posteriore resistori / Back heater plate

1.13 FM090985 Copertura destra polmone calore / Right heating chamber cover

1.14 FM090986 Copertura sinistra polmone calore / Left heating chamber cover

1.16 FM195110 Pannello isolante / Insulating panel

1.17 FM281411 Paletta polmone calore / Heating chamber paddle

1.18 FM170179 Molla di contrasto / Constrast spring

1.19 FM350604 Sostegno prodotto / Product support

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

Polmone calore con nuovo termostato cod. FE430006 Versione 230V: Valido dalla matricola nr. 1766 del 04.2010. Versione 120V: Valido dalla matricola nr. 2145 del 07.2011.

Heating chambers with new safety thermostat code FE430006 230V version: Valid from serial number 1766 dated 04.2010. 120V version: Valid from serial number 2145 dated 07.2011.

TAVOLA 1 / SCHEME 1

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

2.01 FM081041 Campana superiore / Upper hood

2.02 FM852207 Vite STEI M4X14 / M4X14 screw

2.04 FM300251 Telaio per campana superiore / Frame for upper hood

2.05 FM540007 Bussola / Bush

2.06 KR260007 Kit tastatore x microinterruttore / Tracer point kit x microswitch

2.07 KR260013 Kit levetta apertura paletta / Paddle opening lever kit

2.08 KR280009 Kit profilati porta gomma superiore / Upper rubber holder section kit

2.09 KR280020 Kit maniglia x campana / Handgrip kit x hood

2.10 FM290523 Supporto contrasto elettromagnete / Electromagnet contrast support

2.11 FM170177 Molla a compressione / Compression spring

2.12 FM160026 Contrasto elettromagnete / Electromagnet contrast

2.13 FE130013 Elettromagnete / Elettromagnet

2.14 S0K01004 Kit alloggiamento barra di torsione / Torsion bar housing kit

2.15 FM290101 Supporto campana / Hood support

2.16 FM170009

2.17 FM250104 Tubo x barra di torsione / Tube x torsion bar

2.18 S0K01005 Kit perno sinistro x rotazione campana / Left pin kit x hood rotation

2.19 S0K01002 Kit perno destro x rotazione campana / Right pin kit x hood rotation

2.20 G0K00011 Kit ammortizzatore campana / Hood shock absorber kit

2.21 S0K01001 Kit flangia x barra di torsione / Flange kit x torsion bar

2.22 FM350095 Profilato neoprene 17x10 Lg.2300mm / Neoprene rubber 17x10 Lg.2300mm

2.23 KR010002 Kit teflon campana superiore / Upper hood teflon kit

2.24 S0K01208

Codice Code

FM170007

S0K01209

Descrizione Description

Barra di torsione / Torsion bar Barra di torsione / Torsion bar

Kit microinterruttore campana / Hood microswitch kit Kit microinterruttore campana (versione ETL) / Hood microswitch kit (ETL version)

TAVOLA 2 / SCHEME 2

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 2 / SCHEME 2

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

3.01 FM090756

3.02 FM090857

3.04 FM081013

3.05 FM710316 Rullo di rinvio / Transmission roller

3.07 FM095779 Contrasto aghi microforatore / Micropuncher needle contrast

3.08 FM200267 Perno / Pin

3.09 FM510064 Volantino M5X10 / Handwheel M5X10

3.10 FM030163 Asta microforatore / Micropuncher rod

3.11 S0K00605 Kit rotellina con aghi / Small wheel kit with needles

3.12 KR280002 Kit rullo porta bobina / Reel ho lder roller kit

3.13 FM340510 Supporto x rullo porta bobina / Support x reel holder roller

3.14 FM220629 Profilo x guida / Profile x guide

3.15 FM200265 Perno di fermo / Clamping pin

3.16 FM220626 Profilo x guida interna / Profile x internal guide

3.17 FM340506 Pattino x profilo guida interna / Sliding block x internal guide profile

3.18 FM090989

3.19 KR280003 Kit guida supporto bobina / Reel support guide kit

Codice Code

FM090757 FM090858

FM090859 FM081016

FM090990

Descrizione Description

Supporto bobina RAL2004L. / Reel support RAL2004L.. Supporto bobina RAL7035L. / Reel support RAL7035L.. Piatto di confezionamento RAL2004L. / Packaging plate RAL2004L. Piatto di confezionamento RAL7035L. / Packaging plate RAL7035L. Piatto di confezionamento inox / Stainless steel packaging plate Frontale x supporto bobina RAL2004B. / Front panel x reel support RAL2004B. Frontale x supporto bobina RAL7035B. / Front panel x reel support RAL7035B.

Squadretta x guida RAL2004L. / Square x guide RAL2004L. Squadretta x guida RAL7035L. / Square x guide RAL7035L.

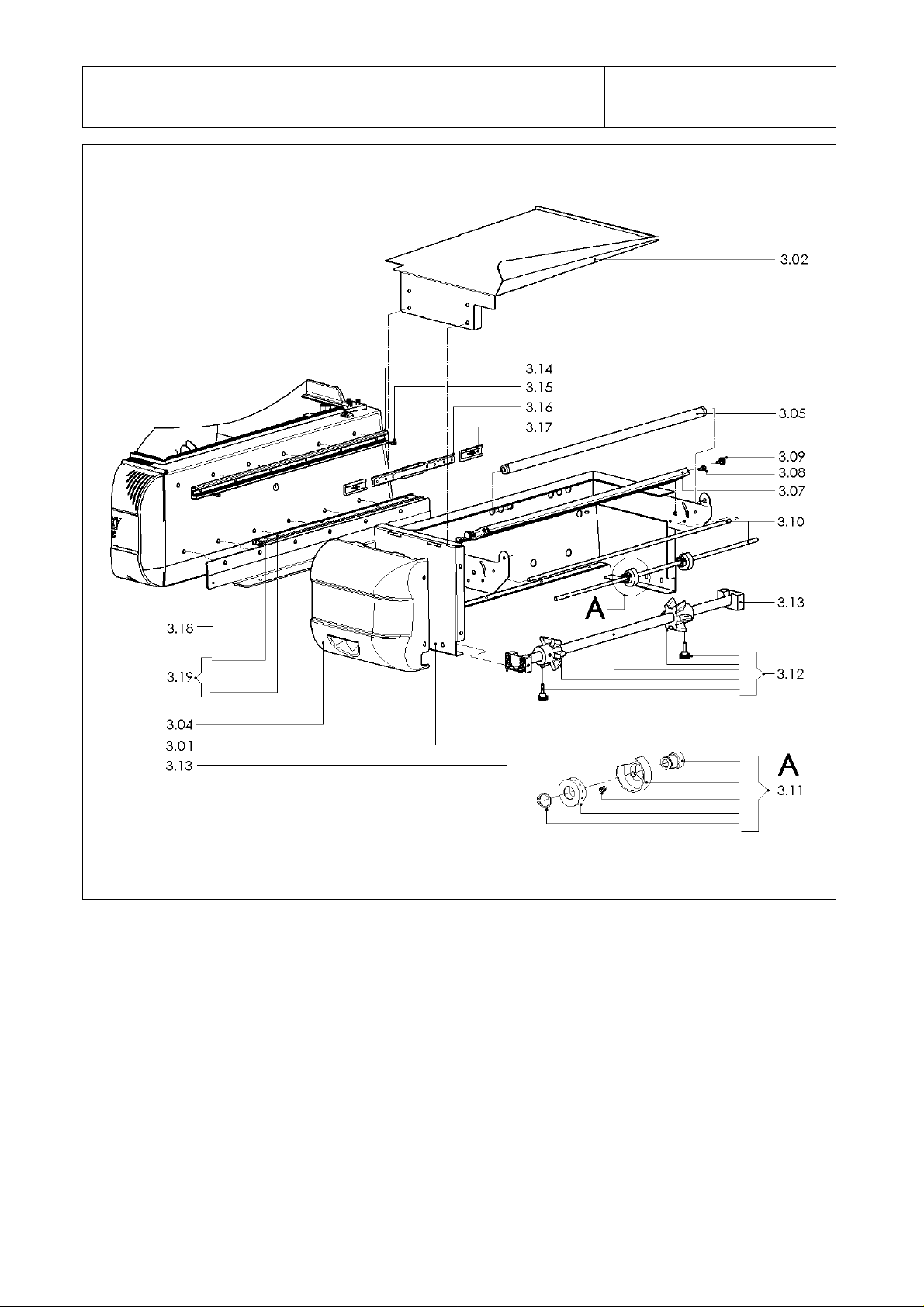

TAVOLA 3 / SCHEME 3

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 3 / SCHEME 3

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

4.01 FM081022

4.02 FM200266 Perno x cerniera / Pin x hinge

4.03 FM081023

4.04 FM090987 Copertura di fondo / Lower cover

4.05 KR260001 Kit ventola / Fan kit

4.06 FE120263

4.07 FE120605

4.08 FM2305 07 Vetrino x display (valido fino alla matricola nr. 1595 del 07.2009) / Small glass x display (valid

4.09 FE080001

4.10 FE120264

4.10.01 FE290407

4.11 FE440747

4.12 FE280005

4.13 FM090970 Supporto pompa / Pump support

4.14 FE310051 Presa ad incasso / In-built socket

4.15 FE241020

4.16 FE260020

4.17 FM090982 Supporto ventilatore / Ventilator support

Codice Code

FM081025

FM081026

FE120380 (old)

FM110300 (old)

FE080000

FE120381 (old) FE120389 FE120382

FE290704 FE440748

FE440552 FE280006

FE241022 FE260021

Descrizione Description

Carenatura RAL2004B. / Fairing RAL2004B. Carenatura RAL7035B. / Fairing RAL7035B.

Frontale x carenatura RAL2004B. / Front panel x fairing RAL2004B. Frontale x carenatura RAL7035B. / Front panel x fairing RAL7035B.

Scheda di comando (valido dalla matricola nr. 1596 del 07.2009) / Control board (valid from serial number 1596 dated 07.2009) Scheda di comando (valido fino alla matricola nr. 1595 del 07.2009) / Control board (valid up to serial number 1595 dated 07.2009) Tastiera a membrana (valido dalla matricola nr. 1596 del 07.2009) / Membrane keyboard (valid from serial number 1596 dated 07.2009) Membrana adesiva x scheda (valido fino alla matricola nr. 1595 del 07.2009) / Adhesive membrane x control board (valid up to serial number 1595 dated 07.2009)

up to serial number 1595 dated 07.2009) Interruttore generale 230V / Main switch 230V Interruttore generale 100-120V ETL / Main switch 100-120V ETL Scheda di potenza 230V (valido dalla matricola nr. 1596 del 07.2009) / Power board 2 30V (valid from serial number 1596 dated 07.2009) Scheda di potenza 230V con fusibili (valido fino alla matricola nr. 1595 del 07.2009) / Power board 230V with fuses (valid up to serial number 1595 dated 07.2009) Scheda di potenza 100V / Power board 100V Scheda di potenza 120V ETL con fusibili / Power board 120V ETL with fuses Fusibile 10.3X38 AM 16A (230V) / Fuse 10.3X38 AM 16A (230V) Fusibile 10.3X38 FNQ 25A (120V ETL) / Fuse 10.3X38 FNQ 25A (120V ETL) Trasformatore 2000VA 230V / Transformer 2000VA 230V Trasformatore 2000VA 100V / Transformer 2000VA 100V Trasformatore 600VA 120V ETL / Transformer 600VA 120V ETL Pompa 230V / Pump 230V Pompa 110-120V ETL / Pump 110-120V ETL

Motore monofase 230V / Single-phase motor 230V Motore monofase 100-120V ETL / Single-phase motor 100-120V ETL Ventilatore 230V / Ventilator 230V Ventilatore 100-120V ETL / Ventilator 100-120V ETL

TAVOLA 4 / SCHEME 4

Dalla matricola nr. 1626 fino alla 1650 del 10.2009 le macchine sono state prodotte con la configurazione precedente, ovvero con scheda di comando (cod. FE120380), membrana adesiva (cod. FM110300) e scheda di potenza (cod. FE120381).

Machines from serial nr 1626 up to 1650 dated 10.2009 have been produced according to the previous configuration, that is with control board (code FE120380), adhesive membrane (code FM110300) and power board (code FE120381).

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 4 / SCHEME 4

LEGENDA PARTICOLARI / ITEMS DESCRIPTION

Pos. Pos.

5.01

5.01. 01 FM300234

5.01. 02 FM040176 Basetta superiore RAL9005B. / Upper flange RAL9005B.

5.01. 03 FM040177 Basetta inferiore RAL9005B. / Lower flange RAL9005B.

5.01. 04 FM770546 Ruota Ø60 con freno / Wheel Ø60 with brake

5.01. 05 FM770545 Ruota Ø60 / Wheel Ø60

5.02

5.03 FM160231 Anello guida film / Film guiding ring

5.04 FM010041 Albero avvolgitore film / Film rewinder shaft

5.05 FM160111 Rondella / Washer

5.06 FE220105 Microinterruttore / Microswitch

5.07 FM290175 Supporto avvolgitore / Rewinder support

5.08 FM160104 Ghiera / Ring nut

5.09 FM170161 Molla / Spring

5.10 FM120040 Flangia mobile / Movable flange

5.11 FM250128 Mozzo / Hub

5.12 FM120041 Flangia fissa / Fixed flange

5.13 FM280326 Piastrina / Plate

5.14 FM250074 Rullo / Roller

5.15 FM030063 Asta / Rod

5.16 FM060027 Leva / Lever

5.17 FM290172 Supporto leva / Lever support

5.18 FE190032 Interruttore / Switch

5.19 FM290107 Supporto motoriduttore / Gearmotor support

5.20 FE250016

5.21 FM095138 Carter / Case

5.22 FM290525 Squadretta / Square

5.23 FE310121 Cavo 3X0,75X1000 / Cable 3X0,75X1000

Codice Code CA28N001 CA28I001

FM300235

AV260A01 AV260E01

FE250017

Descrizione Description

Carrello nero RAL9005B. / Black trolley RAL9005B. Carrello inox / Inox trolley. Gamba RAL9005B. / Support RAL9005B. Gamba cromata / Chromium-plated support

Gruppo avvolgitore 230V (opzionale) / 230V Rewinder group (optional) Gruppo avvolgitore 120V (opzionale) / 120V Rewinder group (optional)

Motoriduttore 200-220V / 200-220V gearmotor Motoriduttore 120V / 120V gearmotor

TAVOLA 5 / SCHEME 5

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING

TAVOLA 5 / SCHEME 5

LEGENDA SCHEMA ELETTRICO 100 - 120 ETL - 230V

WIRING DIAGRAM DESCRIPTION 100 - 120 ETL - 230V

B1 Finecorsa start ciclo / Cycle start limit switch B2 Finecorsa avvolgitore / Rewinder limit switch BT1 Termocoppia / Thermocouple E1 Ventilatore raffreddamento / Cooling fan ER1 Resistenza lama sald ante / Sealing blade heater ER2/3 Resistori / Heaters FU1/2 Fusibile linea 10.3X38 / Line fuse 10.3X38 FU3 Fusibile alimentatore scheda 5X20 / Card supplier fuse 5X20 FU4/5 Fusibile ventola 5X20 / Fan fuse 5X20 FU6/7 Fusibile ventila tore, pompa raffreddamento, avvolgitore 5X20 / Ventilator fuse, cooling pump, rewinder 5X20 FU8 Fusibile magneti 5X20 / Magnet fuse 5X20 G1 Pompa di raffreddamento / Cooling pump K1 Modulo di potenza / Electronic control board M1 Motore ventola / Fan motor M2 Motore avvolgit ore / Rewinder motor Q1 Interruttore generale / Main switch Q2 Interruttore avvolgitore / Rewinder switch SK1 Scheda di comando / Control board T1 Trasformatore di taglio / Cutting transformer U1 Magnete di retrazione / Shrinking magnet U2 Magnete di saldatura / Sealing magnet X1 Presa alimentazione avvolgitore / Rewinder power supply socket X2 Spina alimentazione avvolgitore / Rewinder power supply plug

TAVOLA 6 / SCHEME 6
