Gebrauchsanweisung Waschautomat W 445

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 05 652 090

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt den Waschau tomaten vor Transportschäden. Die Ver packungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wert volle Materialien. Geben Sie deshalb Ihr

Altgerät entweder über Ihren Händler

oder über das öffentliche Sammelsys

tem in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, dass das Altge rät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Besondere Ausstattungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sonderprogramme (Seide /, WOLLE /, Mini, Mischwäsche, Extraspülen) . 9

Bügelleicht im Programm Feinwäsche und Seide / . . . . . . . . . . . . . . . . . . . . 9

System Wasser plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Startvorwahl h/min . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Servicefunktionen (Programmverriegelung, Schlossfunktion) . . . . . . . . . . . . . 10

Programmaktualisierung (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Wichtige Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Programmwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tasten für die Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Taste "Schleudern" mit Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Umweltfreundliches Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Energie- und Wasserverbrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Richtige Zusatzfunktionswahl (Einweichen, Vorwäsche, Intensiv) . . . . . . . . . . 14

Tipp bei anschließendem maschinellen Trocknen . . . . . . . . . . . . . . . . . . . . . . 14

So waschen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Kurzanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Vorbereitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Programmwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Zusatzfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Wäsche nachlegen/entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Inhalt

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Gewähltes Programm verändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programmabschnitt auslassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programm umwählen/abbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programmablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Wasserenthärter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Komponenten - Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Weichspüler, Formspüler, Stärke oder Flüssigstärke. . . . . . . . . . . . . . . . . . . . . . . 29

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . . . 29

Separates Weichspülen oder Formspülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Separates Stärken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Entfärben/Färben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Servicefunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Elektronische Programmverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Elektronische Schlossfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Waschautomaten reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Waschmittel-Einspülkasten reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Wassereinlaufsiebe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sieb im Zulaufschlauch reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sieb im Einlaufstutzen des Wassereinlaufventils reinigen . . . . . . . . . . . . . . . . 33

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Es erfolgt kein Programmstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt . . . . 35

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung . . 36

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis . . . . . 37

Die Tür lässt sich nicht über die Taste Tür öffnen.. . . . . . . . . . . . . . . . . . . . . . . . . 39

Inhalt

Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall. . . . . . . . . . . . . . . . . 40

Verstopfter Ablauf. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Fülltür öffnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Garantiebedingungen und Garantiezeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Nachkaufbares Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

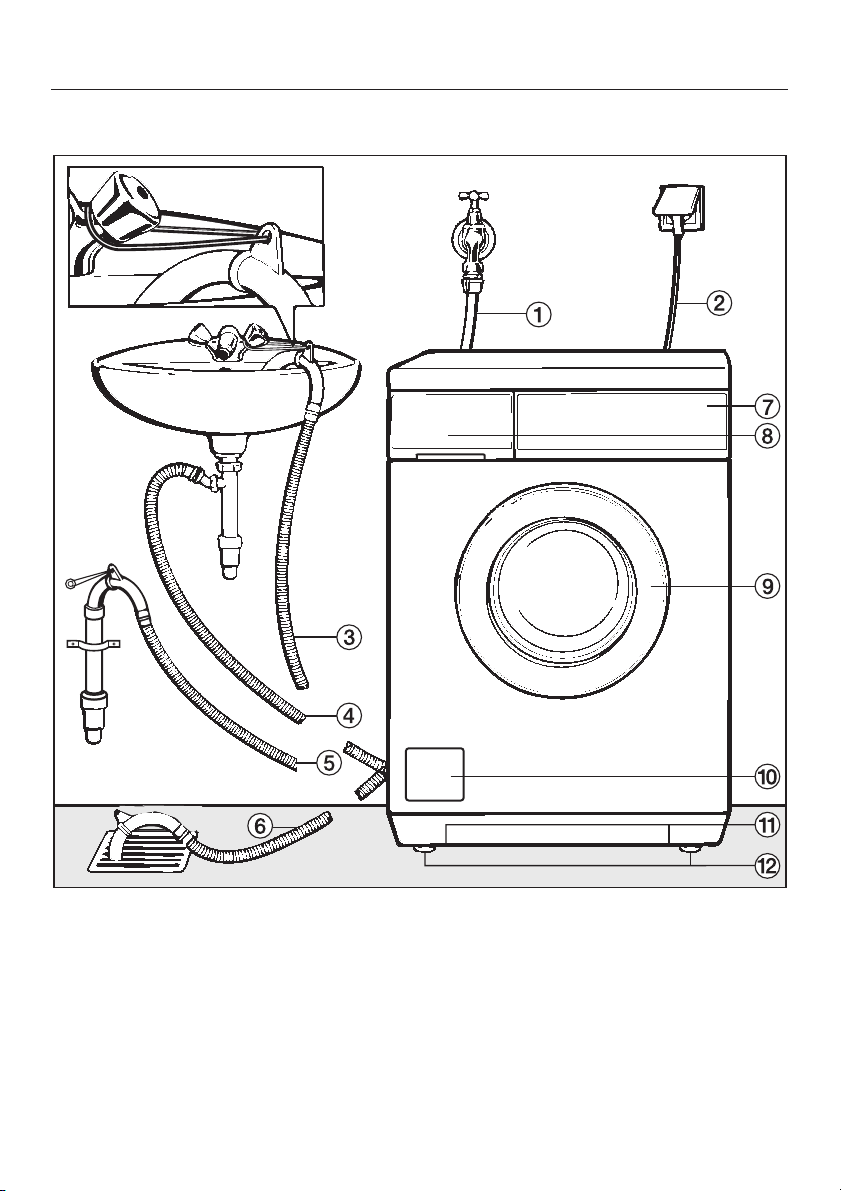

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

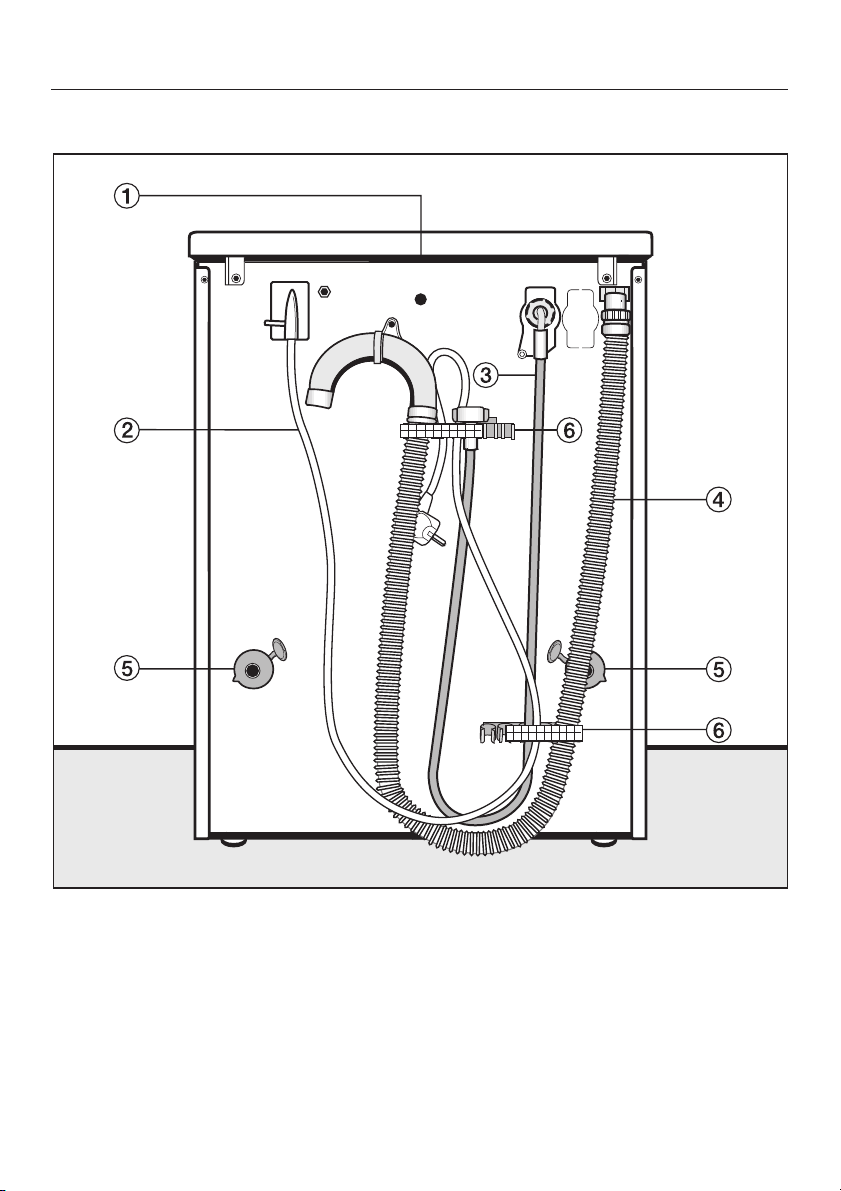

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Aufstellfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Waschautomaten aufstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

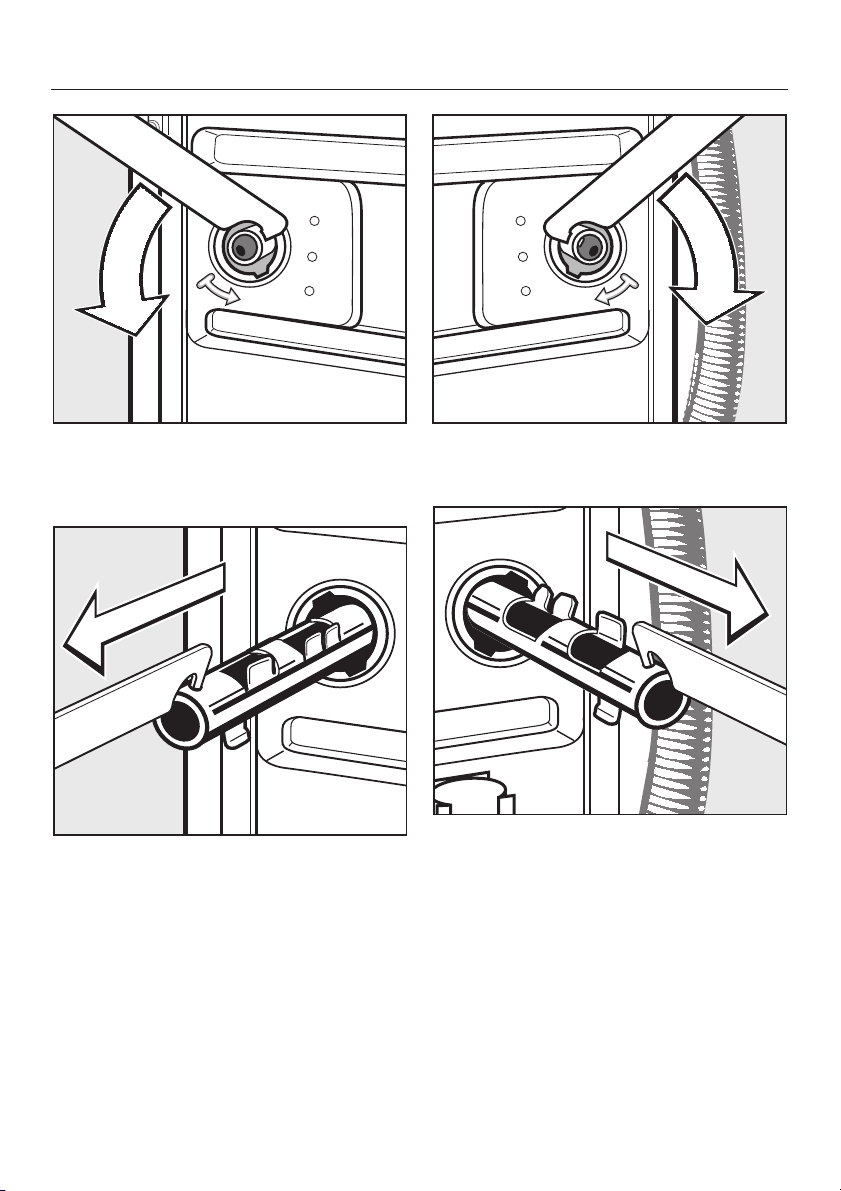

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Transportsicherung einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Fuß herausdrehen und kontern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Unterbau unter einer Arbeitsplatte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Wasch-Trocken-Säule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Das Miele Wasserschutzsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Hinweis für die Vergleichsprüfungen:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Programmierfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

System Wasser plus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Schongang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Laugenabkühlung für KOCH-/BUNTWÄSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Memory-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Sicherheitshinweise und Warnungen

Die elektrische Sicherheit dieses Lesen Sie vor dem ersten Benutzen des Waschautomaten die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Ge brauch und die Wartung des Wasch automaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.

Bewahren Sie die Gebrauchsanwei sung auf und geben Sie diese an ei nen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließ-

lich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Waschauto

maten vor der Aufstellung auf äu ßere sichtbare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Wasch

automaten unbedingt die An schlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Waschautomaten ist nur dann ge währleistet, wenn er an ein vorschrifts mäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundle gende Sicherheitsvoraussetzung ge prüft und im Zweifelsfall die Hausinstal lation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbro chenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheits-

gründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Waschautomat entspricht den

vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durch geführt werden.

Im Fehlerfall oder bei der Reini

gung und Pflege ist der Waschau tomat nur dann elektrisch vom Netz ge trennt, wenn:

–

der Netzstecker des Waschautoma ten gezogen ist oder

–

die Sicherung der Hausinstallation ausgeschaltet ist oder

–

die Schraubsicherung der Hausin stallation ganz herausgeschraubt ist.

Sicherheitshinweise und Warnungen

Der Waschautomat ist nur unter

Verwendung eines neuwertigen Schlauchsatzes an die Wasserversor gung anzuschließen. Alte Schlauchsät ze dürfen nicht wieder verwendet wer den.

Defekte Bauteile dürfen nur gegen

Miele Original-Ersatzteile ausge tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Si cherheitsanforderungen in vollem Um fang erfüllen.

Wenn die Netzanschlussleitung be

schädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Bei gewerblicher Nutzung des Ge-

rätes verlangt die UVV-Wäscherei (VBG 7y) eine jährliche Überprüfung gemäß § 36 und 37 durch einen Sachkundigen (z.B. Miele Werkskundendienst). Die Ergebnisse sind in einem Prüfbuch (erhältlich beim Miele Kundendienst) einzutragen, welches am Betriebsort aufzubewahren und auf Verlangen vor zuzeigen ist.

Gebrauch

Der Einbau und die Montage die

ses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.

Stellen Sie Ihren Waschautomaten

nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverläs

sigkeit der Elektronik kann durch Tem

peraturen unter dem Gefrierpunkt ab nehmen.

Entfernen Sie vor der Inbetriebnah

me die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen"

Abschnitt "Transportsicherung entfer nen"). Beim Schleudern kann eine nicht

entfernte Transportsicherung den

Waschautomaten und nebenstehende Möbel/Geräte beschädigen.

Schließen Sie den Wasserhahn bei

längerer Abwesenheit (z.B. Urlaub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bodenablauf (Gully) befindet.

Überschwemmungsgefahr!

Überprüfen Sie vor dem Einhängen des Abflussschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt.

Sichern Sie den Abflussschlauch ge gen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den unge sicherten Schlauch aus dem Becken drücken.

Achten Sie darauf, dass keine

Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Geräte

bauteile (z.B. Laugenbehälter, Wasch

trommel) beschädigen. Beschädigte Bauteile können wiederum Wäsche schäden verursachen.

Sicherheitshinweise und Warnungen

Bei richtiger Waschmitteldosierung

ist ein Entkalken des Waschauto maten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark ver kalkt sein sollte, dass ein Entkalken not wendig wird, verwenden Sie Spezial Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhal ten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Ent kalkungsmittels streng ein.

Textilien, die mit lösemittelhaltigen

Reinigungsmitteln behandelt wur den, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.

Verwenden Sie niemals lösemittel-

haltige Reinigungsmittel (z.B. Waschbenzin) im Waschautomaten. Gerätebauteile können beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!

Färbemittel müssen für den Einsatz

im Waschautomaten geeignet sein und dürfen nur im haushaltsüblichen Maße verwendet werden. Halten Sie streng die Verwendungshinweise des Herstellers ein.

Wenn Sie mit hohen Temperaturen

waschen, bedenken Sie, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das

Schauglas zu berühren.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und/oder Produkthaftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus

der Steckdose. Machen Sie die Netzanschlussleitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Waschautomaten betrieben wird.

Entfärbemittel können durch ihre

schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

Gerätebeschreibung

Besondere Ausstattungsmerk male

Sonderprogramme (Seide /, WOLLE /, Mini, Mischwäsche, Extraspülen)

Programm für handwaschbare Texti

–

lien (Seide /) Handwaschbare, knitterempfindliche

Textilien, die keine Wolle enthalten, können im Programm Seide / ge waschen werden.

Programm für handwaschbare Texti

–

lien (WOLLE /) Handwaschbare Textilien aus Wolle

und Wollgemischen können im Programm WOLLE / gewaschen werden.

– Programm für kleine Wäscheposten

(Mini) Es handelt sich hier um ein Bunt-

waschprogramm für die kurze Wäsche zwischendurch bei leicht ange schmutzten Textilien.

Bügelleicht im Programm

Feinwäsche und Seide /

Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.

System Wasser plus

Dieses System ermöglicht, mit höheren Wasserständen zu waschen und/oder zu spülen. Für die Programme

KOCH-/BUNTWÄSCHE und PFLEGE

LEICHT kann noch ein zusätzlicher

Spülgang angewählt werden.

–

Programm für gemischte Wäsche posten (Mischwäsche)

Von der Textilart unterschiedliche, farbig passende Wäscheposten kön nen in diesem Programm zusammen gewaschen werden.

–

Programm zum Spülen von Textilien (Extraspülen)

Textilien werden in diesem Programm nur gespült und geschleudert.

Gerätebeschreibung

Startvorwahl h/min

Mit der Startvorwahl können Sie den Programmstart von 30 Minuten bis ma ximal 24 Stunden verzögern.

Servicefunktionen (Programm verriegelung, Schlossfunktion)

Elektronische Programmverriegelung

Die elektronische Programmverriege lung verhindert während des Pro grammablaufes, dass die Tür geöffnet oder das Programm abgebrochen wird. Am Programmende wird die elektroni sche Programmverriegelung automatisch aufgehoben.

Elektronische Schlossfunktion

Die elektronische Schlossfunktion schützt Ihren Waschautomaten vor Fremdbenutzung in Gemeinschaftswaschräumen. Ist die Funktion eingeschaltet, kann:

Programmaktualisierung (Update)

Die auf der Bedienungsblende mit PC gekennzeichnete Fehler-Kontrollleuchte

dient dem Kundendienst als Übertra gungspunkt für eine Programmaktuali sierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Wasch verfahren in der Steuerung Ihres Waschautomaten berücksichtigt wer den.

Miele wird die Möglichkeit zur Pro grammaktualisierung rechtzeitig be kannt geben.

–

die Tür nicht über die Taste öffnet und

–

kein Programm gestartet werden.

Tür

Bedienungsblende

Gerätebeschreibung

a Display

zeigt die gewählte Startvorwahlzeit an

b Taste Startvorwahl

ermöglicht eine Verzögerung des Programmstarts

c Taste Start

startet das Waschprogramm

d Tasten für die Zusatzfunktionen

zur Anwahl der Zusatzfunktionen Kontrollleuchte ein = gewählt Kontrollleuchte aus = nicht gewählt

e Taste Schleudern

zur Umwahl der Schleuderdrehzahl oder zur Anwahl von Spülstop oder ohne Schleudern

f Kontrollleuchten der Schleuder

drehzahl

g Programmwähler

zur Anwahl des Grundwaschprogramms und der dazu gehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum gedreht werden.

h Ablaufanzeige

informiert während des Waschprogramms über den jeweils erreichten Programmabschnitt.

i Service-/Fehler-Kontrollleuchten j Taste I-Ein/0-Aus

ein-/ausschalten oder Programm unterbrechen

k Taste Tür

öffnet die Fülltür

Gerätebeschreibung

Wichtige Bedienelemente

Programmwähler

Über den Programmwähler wird das Grundwaschprogramm und die dazu gehörige Temperatur eingestellt.

Der Leuchtring erlischt aus Energie spargründen einige Minuten nach Pro grammende.

Tasten für die Zusatzfunktionen

Die Grundwaschprogramme können durch verschiedene Zusatzfunktionen ergänzt werden.

Durch Drücken der entsprechenden Taste wird die Zusatzfunktion an- oder abgewählt. Die Zusatzfunktion ist angewählt, wenn die Kontrollleuchte leuchtet.

Läßt sich eine Zusatzfunktion nicht anwählen, ist diese für das Grundwaschprogramm nicht zugelassen.

Taste "Schleudern" mit Kontroll leuchten

Die max. Schleuderdrehzahl ist abhän gig vom jeweiligen Grundwaschpro gramm.

Drehzahl maximal

1600 KOCH-/BUNTWÄSCHE, Mini, Stär

1200 WOLLE, Extraspülen

900 PFLEGELEICHT, Mischwäsche 600 FEINWÄSCHE 400 Seide

Grundwaschprogramme

ken, Pumpen/ Schleudern

Schleudern anwählen

Durch Drücken der Taste "Schleudern" können Sie die Schleuderdrehzahl ver ändern. Es ist jedoch nicht möglich, eine höhere Schleuderdrehzahl anzu wählen als die vom Grundwaschpro gramm zugelassene maximale Dreh zahl.

Die Kontrollleuchten zeigen die jeweils gewählte Einstellung an.

Schleudern abwählen

Drücken Sie die Taste "Schleudern"

bis:

– Spülstop

Die Textilien werden nicht geschleudert und bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden. Wählen Sie zum Fortsetzen des Pro gramms eine Schleuderdrehzahl.

Falls Sie das Programm beenden möchten, drücken Sie die Taste

–

ohne Schleudern Die Textilien werden nicht geschleu

dert. Der Waschautomat schaltet

nach dem Abpumpen des letzten Spülwassers sofort in den Knitter schutz. Bei dieser Einstellung entfällt auch das Schleudern zwischen den Spülgängen (Spülschleudern).

Tür

Erste Inbetriebnahme

Das Gerät vor der ersten Inbetrieb nahme richtig aufstellen und an schließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Aus Sicherheitsgründen ist ein Schleu dern vor der ersten Inbetriebnahme nicht möglich. Zur Aktivierung des Schleuderns muss ein Waschprogramm ohne Wäsche durchgeführt werden.

Bei Verwendung von Waschmittel kann es zu einer übermäßigen Schaumbil dung kommen!

Gleichzeitig wird das Ablauf-Kugelventil aktiviert. Das Ablauf-Kugelventil bewirkt zukünftig die vollständige Ausnutzung des Waschmittels.

^ Drehen Sie den Wasserhahn auf. ^ Drücken Sie die Taste

ein.

^ Drehen Sie den Programmwähler auf

BUNTWÄSCHE 40°C.

und ohne Waschmittel

I-Ein/0-Aus

hin-

Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte

Schleudern

Drücken Sie die Taste

Nach Programmende ist die erste Inbe triebnahme abgeschlossen.

leuchtet.

Start

ohne

Umweltfreundliches Waschen

Energie- und Wasserverbrauch

Nutzen Sie die maximale Beladungs

–

menge des jeweiligen Waschpro gramms. Der Energieverbrauch und Wasser verbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.

Nutzen Sie die Programme

–

sche

oder

Mini

für kleinere Wäsche

posten. Bei geringer Beladung im Programm

–

KOCH-/BUNTWÄSCHE sorgt die Mengenautomatik des Waschauto maten für eine Reduzierung des Wasser-, Zeit- und Energiebedarfs. Dadurch kann es im Verlauf des Waschprozesses zu einer Verkürzung der Programmlaufzeit kommen.

– Verwenden Sie anstatt dem Pro-

gramm KOCHWÄSCHE 95°C das Programm BUNTWÄSCHE 60°C mit der Zusatzfunktion sparen Sie zwischen 35% und 45% Energie. Die Waschzeit wird verlän gert. Für die meisten Verschmutzun gen ist dieses völlig ausreichend. Für hartnäckige oder ältere Verschmut zungen nutzen Sie die Zusatzfunkti on Einweichen.

Intensiv

Mischwä

. Damit

Waschmittel

Verwenden Sie höchstens so viel

–

Waschmittel wie auf der Waschmittel verpackung angegeben ist.

Verringern Sie bei kleineren Bela

–

dungsmengen die Waschmittelmen ge (ca. halber Beladung).

Richtige Zusatzfunktionswahl (Einweichen, Vorwäsche, Intensiv)

Wählen Sie für:

leicht bis normal verschmutzte Texti lien ohne erkennbare Flecken ein Waschprogramm ohne Zusatzfunktionen.

normal bis stark verschmutzte Textilien mit erkennbaren Flecken ein Waschprogramm mit der Zusatzfunktion

– Nutzen Sie die Zusatzfunktion

weichen Vorwäsche

anschließender Hauptwäsche wird dieselbe Lauge benutzt.

Tipp bei anschließendem maschinel len Trocknen

–

Wählen Sie zum Energiesparen beim Trocknen die höchst mögliche Schleuderdrehzahl des jeweiligen Waschprogramms.

/3weniger Waschmittel bei

Intensiv

anstelle der Zusatzfunktion

. Beim Einweichen und

Ein-

So waschen Sie richtig

Kurzanleitung

Empfehlung: Es ist ratsam, sich mit der Handhabung

des Waschautomaten vertraut zu ma chen. Bitte lesen Sie deshalb die aus führlichen Abschnitte "Vorbereitung", "Programmwahl" und "Programmende" dieses Kapitels.

A Wäsche vorbereiten und sortieren

Programmwahl:

B Waschautomat einschalten C Fülltür öffnen D Wäsche einfüllen E Fülltür schließen F Programm wählen G Schleuderdrehzahl wählen H Zusatzfunktion(en) wählen I Waschmittel zugeben

Welche Textilien in welchem Programm gewaschen werden können, entneh men Sie der folgenden Programmüber sicht.

J Startvorwahl einschalten K Programm starten

Programmende:

L Fülltür öffnen M Wäsche entnehmen N Waschautomat ausschalten O Fülltür schließen

So waschen Sie richtig

Programmübersicht

KOCH-/BUNTWÄSCHE 9ö876

Textilart Textilien aus Baumwolle und Leinen, z. B. Bettwäsche,

Tischwäsche, Frottiertücher, Jeans, T-Shirts, Unterwä

sche, Säuglingswäsche. Zusatzfunktionen Intensiv, Vorwäsche, Einweichen, Wasser plus besondere Hinweise

Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 5,0 kg Hinweis für Prüfinstitute:

Für Prüfung nach Norm EN 60456 muss die Zusatzfunktion den.

PFLEGELEICHT 4321

Textilart Textilien aus synthetischen Fasern, Mischgewebe oder

Zusatzfunktionen Intensiv, Vorwäsche, Einweichen, Wasser plus besondere Hinweise

KOCHWÄSCHE nur für keimbehaftete und stark ver

–

schmutzte Wäsche benutzen. Für Textilien mit normalen bis starken Verschmutzun

–

gen oder erkennbaren Flecken Zusatzfunktion benutzen.

Für Textilien mit hartnäckigen und/oder älteren Ver

–

schmutzungen die Zusatzfunktionen

weichen

– Für Textilien mit größeren Schmutzmengen (z.B. Staub,

Sand) die Zusatzfunktion

– Dunkelfarbige Textilien mit Colorwaschmittel oder Flüs-

sigwaschmittel waschen.

benutzen.

Vorwäsche

Intensiv

benutzen.

Intensiv

pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden,

Blusen, Kittel, Tischwäsche.

–

Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken Zusatzfunktion nutzen.

Intensiv

und

gewählt wer-

Intensiv

Ein

Waschmittel Universal-, Color-, Flüssig-, Feinwaschmittel max. Beladung 2,5 kg Hinweis für Prüfinstitute:

Für Prüfung nach Norm EN 60456 muss die Zusatzfunktion den.

Intensiv

gewählt wer

So waschen Sie richtig

FEINWÄSCHE ac

Textilart Textilien aus synthetischen Fasern, Mischgewebe, Kunstseide

oder pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhem den, Blusen. Gardinen, die vom Hersteller als maschinenwaschbar dekla

riert sind. Zusatzfunktionen Intensiv, Vorwäsche, Einweichen besondere

Hinweise

Waschmittel Feinwaschmittel max. Beladung 1,0 kg

Seide /

Textilart Handwaschbare Oberbekleidung aus Textilien, die keine Wol-

Zusatzfunktionen Wasser plus besondere

Hinweise

Waschmittel Feinwaschmittel max. Beladung 1,0 kg

WOLLE /

Textilart Textilien aus handwaschbarer oder maschinenwaschbarer

besondere Hinweise

Waschmittel Wollwaschmittel max. Beladung 2,0 kg

Für Textilien mit normalen bis starken Verschmutzungen

–

oder erkennbaren Flecken Zusatzfunktion zen.

In diesem Programm geringe Knitterbildung (bügelleicht).

–

Der in Gardinen vorhandene Feinstaub erfordert häufig ein

–

Programm mit

– Bei knitterempfindlichen Gardinen Schleuderdrehzahl redu-

zieren oder abwählen.

le enthalten.

– In diesem Programm geringe Knitterbildung (bügelleicht).

–

Feinstrumpfhosen und BHs in einem Wäschesack wa schen.

–

Feinwaschmittel benutzen.

Wolle und Wollgemische.

–

Beim Endschleudern leuchtet die Kontrollleuchte 1300 U/min auf, es wird jedoch zur Schonung der Textilien mit 1200 U/min geschleudert.

Vorwäsche

Intensiv

benut

So waschen Sie richtig

Mini 7

Textilart Leicht angeschmutzte Textilien, die im Buntwaschpro

gramm gewaschen werden können. Zusatzfunktion Wasser plus besonderer Hinweis Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 2,5 kg

Mischwäsche 72

Textilart Beladungsmix aus Textilien für die Programme BUNTWÄ

Zusatzfunktion Intensiv, Vorwäsche, Einweichen, Wasser plus besondere Hinweise

Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 3,0 kg

Stärken

Textilart Tischdecken, Servietten, Schürzen, Berufskleidung. besondere Hinweise – Die Textilien sollten frisch gewaschen, aber nicht

max. Beladung 5,0 kg

Extraspülen

Textilart Textilien, die nur gespült und geschleudert werden sollen. besondere Hinweise

max. Beladung 5,0 kg

Pumpen/Schleudern

besondere Hinweise max. Beladung 5,0 kg

weniger Waschmittel dosieren (halbe Beladung)

–

SCHE und PFLEGELEICHT nach Farben sortiert.

Für Textilien mit normalen bis starken Verschmutzun

–

gen oder erkennbaren Flecken Zusatzfunktion benutzen.

weichgespült sein.

–

Beim Endschleudern leuchtet die Kontrollleuchte 1300 U/min auf, es wird jedoch zur Schonung der Tex tilien mit 1200 U/min geschleudert.

–

Nur Pumpen: Drehzahl auf

ohne Schleudern

Intensiv

stellen.

So waschen Sie richtig

Vorbereitung

A Wäsche vorbereiten und sortieren

^ Leeren Sie die Taschen.

Fremdkörper (z.B. Nägel, Mün-

zen, Büroklammern) können Textilien und Bauteile beschädigen.

^ Entfernen Sie vor dem Waschen

eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Besondere Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen. Wenn Sie Probleme mit verfleckten Textilien haben, können Sie über den Miele Fachhandel oder bei Miele direkt ein Waschlexikon anfor dern. Dieses enthält Tipps zur Entfer nung spezieller Flecken.

Auf keinen Fall chemische (löse

mittelhaltige) Reinigungsmittel im Waschautomaten verwenden!

Sortieren Sie die Textilien nach Far

ben und den im Pflegeetikett enthal tenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen ge trennt waschen.

Bei Gardinen: Röllchen und Bleiband

–

entfernen oder in einen Beutel einbinden.

– Bei BH's gelöste Formbügel vernä-

hen oder entfernen.

– Bei Strickwaren, Jeans, Hosen und

Maschenwaren (z.B. T-Shirt, Sweatshirt): Innenseite nach außen wenden, wenn es der Textilhersteller empfiehlt.

–

Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesym bol h).

So waschen Sie richtig

Programmwahl

B Waschautomat einschalten

Drücken Sie die Taste

ein.

C Fülltür öffnen

Drücken Sie die Taste

Sie die Fülltür.

D Wäsche einfüllen

Legen Sie die Wäsche aus einander

gefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern besser.

Nutzen Sie die maximale Beladungsmenge des jeweiligen Waschprogramms. Der Energie- und Wasserverbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten. Beachten Sie jedoch, dass eine Überschreitung der maximalen Beladungsmenge zur Minderung des Waschergebnisses und zur Förderung der Knitterbildung führt.

I-Ein/0-Aus

Tür

und öffnen

hin

F Programm wählen

^ Drehen Sie den Programmwähler auf

das gewünschte Programm.

G Schleuderdrehzahl wählen

E Fülltür mit einem leichten

Schwung schließen

Achten Sie darauf, dass keine Textilien zwischen Fülltür und Dichtring einge klemmt werden.

Drücken Sie die Taste "Schleudern" so oft, bis die Kontrollleuchte der ge wünschten Schleuderdrehzahl leuch tet.

Eine Änderung der Schleuderdrehzahl ist nur in den Grenzen des jeweiligen Grundwaschprogramms möglich.

So waschen Sie richtig

Zusatzfunktionen H Zusatzfunktion(en) wählen

^ Drücken Sie die gewünschte Zusatz-

funktionstaste.

Einweichen

Für besonders stark verschmutzte und verfleckte Textilien mit eiweißhaltigen Flecken (wie z.B. Blut, Fett, Kakao).

Vorwäsche

Für stark verschmutzte Textilien.

Intensiv

Für Textilien mit normalen bis starken Verschmutzungen oder erkennbaren Flecken.

Die Zeit für die Hauptwäsche wird ver längert.

Wasser plus

Möchten Sie mehr Wasser für den Waschprozess einsetzen, können Sie zwischen vier Varianten für die Taste

Wasser plus

im Kapitel „Programmierfunktionen" Abschnitt „System Wasser plus" erklärt.

Im Auslieferungszustand wird bei Drücken der Taste serstand beim Waschen und Spülen erhöht.

wählen. Die Varianten sind

Wasser plus

der Was-

Die Länge des Einweichprozesses ist wählbar:

Drücken Sie die Taste

Die ersten 30 Minuten Einweichzeit wer den im Display angezeigt.

Jeder weitere Tastendruck verlängert die Einweichzeit um 30 Minuten bis zu einer maximalen Länge von 6 Stunden.

Nach dem Programmstart erlischt die Anzeige im Display

Einweichzeit löschen

Drücken Sie die Taste beim Stand von 6 Stunden noch ein mal.

Einweichen

Summer

Ein akustisches Signal ertönt am Pro grammende oder im Spülstop.

Der Summer ertönt solange, bis der Waschautomat ausgeschaltet wird.

Der eingeschaltete Summer bleibt bei allen Programmen aktiv, bis er wieder ausgeschaltet wird.

So waschen Sie richtig

I Waschmittel zugeben

Eine richtige Dosierung ist wichtig, denn . . .

. . . zu wenig Waschmittel bewirkt:

Wäsche wird nicht sauber und im

–

Laufe der Zeit grau und hart Fettläuse in der Wäsche

–

Kalkablagerung auf dem Heizkörper

– . . . zu viel Waschmittel bewirkt:

starke Schaumbildung, dadurch eine

–

geringe Waschmechanik und ein schlechtes Reinigungs-, Spül- und Schleuderergebnis

– höheren Wasserverbrauch durch ei-

nen automatisch zugeschalteten zusätzlichen Spülgang

– ökologische Belastung

Ziehen Sie den Waschmittelkasten

heraus und füllen das Waschmittel in die Kammern.

i = Waschmittel für die Vorwäsche

(wenn gewählt,

/4der empfohlenen Gesamtwaschmittelmenge)

j = Waschmittel für die Haupt-

wäsche einschließlich Einweichen

§ = Weichspüler, Formspüler oder Flüssigstärke.

Schließen Sie den Waschmittelkas

ten.

Weitere Informationen zu Waschmitteln und deren Dosierung erhalten Sie im Kapitel "Waschmittel".

So waschen Sie richtig

Startvorwahl J Startvorwahl einschalten

^ Drücken Sie die Taste

Jeder Tastendruck verlängert die Ver-

zögerungszeit: – bei unter 10 Stunden um 30 Minuten, – bei über 10 Stunden um 1 Stunde. Startvorwahl löschen ^ Drücken Sie beim Stand von 24 ^ er-

neut die Taste

K Taste Start drücken

Startvorwahl

Programmende

L Fülltür öffnen

Drücken Sie die Taste

M Wäsche entnehmen

^ Kontrollieren Sie den Dichtring an der

Fülltür auf Fremdkörper.

Keine Wäschestücke in der Trommel vergessen! Sie könnten bei der nächsten Wäsche einlaufen oder etwas anderes verfärben.

Tür

Das Programm ist gestartet.

N Waschautomat ausschalten

Drücken Sie die Taste raus und drehen Sie den Programm wähler auf

O Fülltür schließen

Sonst besteht die Gefahr, dass Gegen stände unbeabsichtigt in die Trommel gelangen. Diese könnten versehentlich mitgewaschen werden und die Wäsche beschädigen.

Ende

I-Ein/0-Aus

So waschen Sie richtig

Wäsche nachlegen/entnehmen

In folgenden Programmen können Sie Wäsche nachlegen/entnehmen:

KOCH-/BUNTWÄSCHE

–

PFLEGELEICHT

–

Mini

–

Mischwäsche

–

Stärken

–

Drücken Sie die Taste

Fülltür aufspringt.

Legen Sie die Wäsche nach, oder

entnehmen Sie die Wäsche. ^ Schließen Sie die Tür. Das Programm wird automatisch fortge-

setzt.

Tür

, bis die

Die Tür läßt sich nicht öffnen, wenn:

die Laugentemperatur über 55°C

–

liegt. das Wasserniveau einen bestimmten

–

Wert überschreitet. die Programmverriegelung einge

–

schaltet ist. der Programmschritt Endschleudern

–

erreicht ist.

Wenn Sie in den oben genannten Zu ständen die Taste die Kontrollleuchte

Tür

drücken, blinkt

verriegelt

auf.

So waschen Sie richtig

Programm unterbrechen

Schalten Sie den Waschautomaten

mit der Taste Zur Fortsetzung:

Schalten Sie den Waschautomaten

mit der Taste

I-Ein/0-Aus

Gewähltes Programm verän

aus.

ein.

dern

Der Waschautomat akzeptiert nach dem Programmstart noch folgende Än derungen:

– jederzeit

des Schleuderns in den erlaubten Grenzen.

– bis zu 6 Minuten nach Start

wahl oder Abwahl der Zusatzfunktionen Umwahl der Temperatur des gewählten Programms.

Eine Umwahl in ein anderes Programm ist nach Programmstart nicht mehr möglich.

Die Kontrollleuchte blinkt, wenn der Programmwähler ver stellt wird. Der Programmablauf wird nicht beeinflusst. Die Kontrollleuchte er lischt, wenn der Programmwähler wie der auf das vorher gewählte Programm gestellt wird.

eine Umwahl der Drehzahl

Wasser plus,Intensiv

Knitterschutz/Ende

eine An-

und eine

Programmabschnitt auslassen

Drehen Sie den Programmwähler auf

Ende

Position

Sobald in der Ablaufanzeige die Kon trollleuchte des Programmabschnittes blinkt, mit dem das Programm fortge setzt werden soll:

Drehen Sie den Programmwähler in

nerhalb von 4 Sekunden wieder auf das gewünschte Programm.

Bei aktivierter Programmverriege lung kann das Programm nicht ge ändert oder ein Programmschritt ausgelassen werden.

Programm umwählen/abbrechen

^ Schalten Sie den Waschautomat mit

der Taste

^ Drehen Sie den Programmwähler auf

Position

Das Waschprogramm ist abgebrochen.

Schalten Sie den Waschautomat mit

der Taste

Wählen Sie ein neues Programm.

Drücken Sie die Taste

I-Ein/0-Aus

Ende

I-Ein/0-Aus

aus.

ein.

Start

So waschen Sie richtig

Programmablauf

Der Waschautomat verfügt über eine vollelektronische Steuerung mit Men genautomatik. Der Waschautomat stellt den erforderlichen Wasserverbrauch selbstständig fest und zwar abhängig von Menge und Saugkraft der eingefüll ten Wäsche. Hierdurch kommt es zu verschiedenen Programmabläufen und Waschzeiten.

Die hier aufgeführten Programmabläufe beziehen sich immer auf das Grundpro gramm bei maximaler Beladung. Wähl bare Zusatzfunktionen werden nicht be rücksichtigt.

Die Ablaufanzeige Ihres Waschautomaten informiert Sie jederzeit während des Waschprogramms über den jeweils erreichten Programmabschnitt.

KOCH-/BUNTWÄSCHE

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal Spülen Wasserstand: mittel Spülgänge: 2 oder 3

Schleudern Spülschleudern2): ja Endschleudern: ja

PFLEGELEICHT

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal Spülen

Wasserstand: hoch

Spülgänge: 2 oder 3 Schleudern Spülschleudern2): ja Endschleudern: ja

FEINWÄSCHE

Hauptwäsche Wasserstand: hoch Waschrhythmus: Schongang Spülen Wasserstand: hoch Spülgänge: 3 Schleudern Spülschleudern: nein Endschleudern: ja

Seide /

Hauptwäsche Wasserstand: mittel Waschrhythmus: Seide Spülen Wasserstand: mittel Spülgänge: 2 Schleudern Spülschleudern: nein Endschleudern: ja

So waschen Sie richtig

WOLLE /

Hauptwäsche Wasserstand: mittel Waschrhythmus: Wolle Spülen Wasserstand: mittel Spülgänge: 2 Schleudern Spülschleudern2): ja Endschleudern: ja

Mini

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal Spülen Wasserstand: mittel Spülgänge: 2 Schleudern Spülschleudern2): ja Endschleudern: ja

Stärken

Wasserstand: niedrig Waschrhythmus: normal Endschleudern: ja

Extraspülen

Wasserstand: hoch Spülgänge: 2 Endschleudern: ja

Besonderheiten im Programmablauf:

Knitterschutz: Die Trommel bewegt sich noch bis zu

30 Minuten nach dem Programmende, um eine Knitterbildung zu vermeiden. (Ausnahme: Programm

Wolle

). Der Waschautomat kann jederzeit geöffnet werden.

ein 3. Spülgang erfolgt bei:

– zu viel Schaum in der Trommel

Mischwäsche

Hauptwäsche Wasserstand: niedrig Waschrhythmus: normal Spülen Wasserstand: hoch Spülgänge: 2 Schleudern Spülscheudern2): ja Endschleudern: ja

–

einer Endschleuderdrehzahl kleiner als 700 U/min

–

Anwahl von

Spülschleudern:

ohne Schleudern

Die Textilien werden zwischen den ein zelnen Spülgängen geschleudert.

ein 3. Spülgang erfolgt bei:

–

Anwahl von

ohne Schleudern

Abwahl des Spülschleuderns: Wählen sie die Einstellung

Schleudern

bei den Schleuderdrehzah

ohne

len.

Waschmittel

Sie können alle modernen Waschmittel verwenden, die für Waschautomaten geeignet sind. Auch flüssige, kompakte (konzentrierte), Tabletten (Tabs) und Baukasten-Waschmittel.

Textilien aus Wolle oder Wollgemischen sind mit einem Wollwaschmittel zu wa

schen. Verwendungshinweise und Dosierhin

weise für volle Beladung stehen auf der Waschmittelverpackung.

Die Dosierung ist abhängig von:

– dem Verschmutzungsgrad der Wä-

sche leicht verschmutzt

Keine Verschmutzungen und Flecken erkennbar. Die Kleidungsstücke haben z.B. Körpergeruch angenommen.

normal verschmutzt Verschmutzungen sichtbar und/oder wenige leichte Flecken erkennbar.

stark verschmutzt Verschmutzungen und/oder Flecken klar erkennbar.

–

der Wasserhärte Wenn Sie den Härtebereich nicht kennen, informieren Sie sich bei Ih rem Wasserversorgungsunterneh

men.

–

der Wäschemenge

Wasserhärten

Härtebe

reich

I weich 0 - 1,3 0 - 7

II mittel 1,3 - 2,5 7 - 14

III hart bis sehr

Wasser-

eigenschaft

hart

Gesamt

härte in

mmol/l

über 2,5 über 14

deutsche

Härte

°d

Wasserenthärter

In den Härtebereichen II und III können Sie einen Wasserenthärter zugeben, um Waschmittel zu sparen. Die richtige Dosierung steht auf der Packung. Füllen Sie zuerst das Waschmittel, dann den Enthärter ein.

Das Waschmittel können Sie dann wie für Härtebereich I dosieren.

Komponenten - Waschmittel

Wenn Sie mit mehreren Komponenten (z.B. Baukasten-Waschmittel) waschen, füllen Sie die Mittel immer in nachste hender Reihenfolge zusammen in Kam mer j:

1. Waschmittel

2. Wasserenthärter

3. Fleckensalz Dadurch werden die Mittel besser ein

gespült.

Waschmittel

Weichspüler, Formspüler, Stärke oder Flüssigstärke

Weichspüler geben den Textilien einen weichen Griff und vermindern statische Aufladung beim maschinellen Trock nen.

Formspüler sind synthetische Stärke mittel und geben den Textilien einen festeren Griff.

Stärke gibt den Textilien Steifigkeit und Fülle.

Dosieren Sie, wie der Hersteller es

angibt.

Automatisches Weichspülen, Formspülen oder Flüssigstärken

Reinigen Sie nach mehrmaligem au tomatischen Stärken den Einspül kasten, insbesondere den Saughe ber.

Separates Weichspülen oder Form spülen

Füllen Sie den Weichspüler oder den

Formspüler in die Kammer §. Drehen Sie den Programmwähler auf

die Position Wählen Sie eine Schleuderdrehzahl.

^ ^ Drücken Sie die Taste

Separates Stärken

^ Dosieren und bereiten Sie das Stär-

kemittel vor wie auf der Packung angegeben.

^ Füllen Sie die Stärke in Kammer i. ^ Drehen Sie den Programmwähler auf

die Position

Stärken

Start

Füllen Sie den Weichspüler, den Formspüler oder die Flüssigstärke in die Kammer § ein. Beachten Sie die

Max.-Marke.

Mit dem letzten Spülgang wird der Weichspüler, Formspüler oder die Flüs sigstärke eingespült. Am Ende des Waschprogramms bleibt eine kleine Restmenge Wasser in der Kammer §.

Wählen Sie eine Schleuderdrehzahl.

Drücken Sie die Taste

Start

Entfärben/Färben

Verwenden Sie keine im Waschautomaten.

Das Färben im Waschautomat ist nur im haushaltsüblichen Maße erlaubt. Das beim Färben verwendete Salz kann bei andauerndem Gebrauch den Edelstahl angreifen. Halten Sie

streng die Vorgaben des Färbemittel herstellers ein.

Entfärbemittel

Servicefunktionen

Elektronische Programmverrie gelung

Die Programmverriegelung verhin dert, dass während des Waschens der Waschautomat geöffnet oder das Programm abgebrochen wird.

Programmverriegelung einschalten

Drücken Sie nach dem Programm

start die Taste kunden, bis die Service-Kontroll leuchte der Blende) leuchtet.

Die Programmverriegelung ist jetzt aktiviert.

Der Waschautomat akzeptiert jetzt keine Änderungen und wäscht das Waschprogramm zu Ende.

Nach Ablauf des Waschprogramms ist die Programmverriegelung automatisch aufgehoben.

Start

verriegelt

mindestens 4 Se

(unten rechts auf

Programmverriegelung ausschalten

Drücken Sie die Taste

tens 4 Sekunden, bis die Service

-Kontrollleuchte

rechts auf der Blende) erlischt. Ausnahme: Der Programmwähler wurde verstellt

und in der Ablaufanzeige blinkt die Kontrollleuchte

Stellen Sie den Programmwähler auf

das vorher gewählte Programm. Die

Kontrollleuchte

erlischt. ^ Drücken Sie die Taste

tens 4 Sekunden, bis die Service-

-Kontrollleuchte

rechts auf der Blende) erlischt.

Knitterschutz/Ende

Start

verriegelt

Start

verriegelt

(unten

mindes

mindes-

Servicefunktionen

Elektronische Schlossfunktion

Die Schlossfunktion schützt Ihren Waschautomaten vor Fremdbenut zung in Gemeinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion kann:

die Fülltür nicht über die Taste

–

geöffnet und kein Programm gestartet werden.

–

Schlossfunktion einschalten

Voraussetzung: – Die Fülltür ist geschlossen – Der Programmwähler steht auf der

Ende

Position

A Schalten Sie den Waschautomaten

mit der Taste

B Drücken Sie die Taste

und halten Sie die Taste während der folgenden Schritte C bis E gedrückt.

I-Ein/0-Aus

Vorwäsche

ein.

Tür

E Drehen Sie den Programmwähler

langsam Schritt für Schritt gegen den Uhrzeigersinn auf die Position FEIN WÄSCHE kalt. Die Service-Kontrollleuchte (unten rechts auf der Blende) blinkt.

F Lassen Sie die Taste G Stellen Sie den Programmwähler auf

die Position

H Schalten Sie den Waschautomaten

mit der Taste

Schlossfunktion ausschalten

Schritte A bis F wiederholen. Die Service-Kontrollleuchte

Ende

I-Ein/0-Aus

Vorwäsche

verriegelt

los.

aus.

erlischt.

C Drehen Sie den Programmwähler

langsam Schritt für Schritt im Uhrzei gersinn auf die Position KOCH-/BUNTWÄSCHE 60°C.

D Drehen Sie den Programmwähler

langsam Schritt für Schritt gegen den Uhrzeigersinn auf die Position

Ende

Reinigung und Pflege

Vor der Reinigung und Pflege

den Netzstecker ziehen.

Waschautomaten reinigen

Reinigen Sie den Waschautomaten

mit einem milden Reinigungsmittel oder Seifenlauge und trocknen Sie ihn mit einem weichen Tuch ab.

Reinigen Sie die Trommel mit einem

geeigneten Edelstahl-Putzmittel.

Waschmittel-Einspülkasten reinigen

Reinigen Sie den Waschmittel-Ein

spülkasten mit warmem Wasser.

Entfernen Sie eventuelle Waschmittel rückstände regelmäßig.

Ziehen Sie den Waschmittel-Einspül kasten bis zum Anschlag heraus, drücken Sie die Entriegelung und entnehmen Sie den Waschmittel-Ein spülkasten.

^ Reinigen Sie den Saugheber.

1. Saugheber aus der Kammer § he-

rausziehen und unter fließendem warmen Wasser reinigen. Das Rohr, über das der Saugheber gesteckt wird, ebenfalls reinigen.

2. Saugheber wieder aufstecken.

Keine lösemittelhaltigen Reini ger, Scheuermittel, Glas- oder All zweckreiniger verwenden! Diese können Kunststoffoberflächen und andere Teile beschädigen. Den Waschautomaten auf keinen

Fall mit einem Wasserschlauch ab

spritzen.

Reinigung und Pflege

Wassereinlaufsiebe reinigen

Das Gerät hat zum Schutz des Wasser einlaufventils zwei Siebe. Diese Siebe sollten Sie etwa alle 6 Monate kontrollie ren. Bei häufigen Unterbrechungen im Wassernetz kann dieser Zeitraum kür zer sein.

Sieb im Zulaufschlauch reinigen

Drehen Sie den Wasserhahn zu und

schrauben Sie den Zulaufschlauch ab.

Sieb im Einlaufstutzen des Wasser einlaufventils reinigen

Schrauben Sie die gerippte Kunst

stoffmutter vorsichtig mit einer Zange vom Zulaufstutzen ab.

^ Ziehen Sie das Sieb mit einer Spitz-

zange am Steg heraus und reinigen Sie es. Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Ziehen Sie die Gummidichtung 1 aus der Führung heraus.

Fassen Sie den Steg des Siebes 2 mit einer Spitzzange und ziehen Sie das Sieb heraus.

Reinigen Sie das Sieb. Der Wieder einbau erfolgt in umgekehrter Rei henfolge.

Die beiden Siebe müssen nach der Reinigung wieder eingesetzt wer den.

Störungshilfen

Was tun, wenn . . .

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa ren, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. Beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Um ein schnelleres Auffinden der Störungen oder des Fehlers zu ermöglichen, sind die Tabellen in folgende Kapitel eingeteilt:

– Es erfolgt kein Programmstart. – Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt. – Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung. – Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis. – Die Tür lässt sich nicht über die Taste Tür öffnen.

Es erfolgt kein Programmstart.

Fehlermeldung mögliche Ursache Behebung

Die Kontrollleuchte Knit terschutz/Ende leuchtet nicht, oder die Taste Start blinkt nicht.

Die Service-Kontroll leuchte verriegelt blinkt.

Bei Anwahl des Pro gramms Pumpen/ Schleudern erfolgt kein Programmstart.

Der Waschautomat hat keinen Strom.

Die Schlossfunktion ist eingeschaltet.

Die "Erste Inbetriebnah me" wurde nicht durchge führt.

Prüfen Sie, ob

–

der Netzstecker einge steckt ist.

–

die Sicherung in Ord nung ist.

Schalten Sie die Schloss funktion aus.

Nehmen Sie die "Erste In

betriebnahme" vor, wie im gleichnamigen Kapitel beschrieben.

Störungshilfen

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt

Fehlermeldung mögliche Ursache Behebung A

Der Summer ertönt, und die Fehler-Kontrollleuch te Ablauf prüfen blinkt. Im Display erscheint "– – –".

Der Summer ertönt, und die Fehler-Kontrollleuchte Zulauf prüfen blinkt. Im Display erscheint "– – –".

Der Summer ertönt, und in der Ablaufanzeige blinken die Kontrollleuchte Einw./Vorwa- schen oder Spülen. Im Display erscheint "– – –".

Der Wasserablauf ist blockiert.

Der Ablaufschlauch liegt zu hoch.

Der Wasserzulauf ist gesperrt.

Ein Defekt liegt vor. Starten Sie das Programm

Reinigen Sie Laugenfilter und Laugenpumpe wie im Kapitel "Störungshilfen" Abschnitt "Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall" beschrieben.

Die maximale Abpumphöhe beträgt 1m.

Öffnen Sie den Wasserhahn.

nochmals. Erscheint die Fehlermeldung erneut, rufen Sie den Kundendienst.

A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit

der Taste

Ende

I-Ein/0-Aus

aus und drehen Sie den Programmwähler auf die Position

Störungshilfen

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung

Störmeldung mögliche Ursache Behebung A

Die Fehler-Kontroll leuchte Ablauf prüfen blinkt.

Die Fehler-Kontroll leuchte Zulauf prüfen blinkt.

Die Service-Kontrollleuchte Dosierung prüfen leuchtet.

In der Ablaufanzeige blinkt die Kontroll leuchte Waschen.

In der Ablaufanzeige blinkt die Kontroll leuchte Knitter

schutz/Ende.

Der Wasserablauf ist

beeinträchtigt.

Der Wasserzulauf ist

beeinträchtigt.

Das Sieb im Zulaufschlauch ist verschmutzt.

Es hat sich zu viel Schaum beim Waschen gebildet.

Ein Defekt liegt vor. Starten Sie das Programm

Die Stellung des Programmwählers wurde nach Pro

grammstart verändert. Drehen Sie den Programmwäh ler auf die ursprüngliche Position.

Reinigen Sie Laugenfilter und Laugenpumpe wie im Kapitel "Störungshilfen" Abschnitt "Füll tür öffnen bei verstopftem Ab lauf und/oder Stromausfall" be schrieben.

Prüfen Sie, ob

der Wasserhahn weit genug

–

geöffnet ist.

– der Zulaufschlauch geknickt

ist.

Reinigen Sie das Sieb.

Dosieren Sie beim nächsten Waschgang weniger Waschmittel, und beachten Sie die Dosierhinweise auf der Waschmit telpackung.

nochmals. Erscheint die Fehlermeldung er neut, rufen Sie den Kunden dienst.

A Um die Fehlermeldung auszuschalten: Schalten Sie den Waschautomaten mit

der Taste

Ende

I-Ein/0-Aus

aus und drehen Sie den Programmwähler auf die Position

Störungshilfen

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis

Störung mögliche Ursache Behebung

Der Waschautomat steht während des Schleuderns nicht ruhig.

Die Wäsche wird nicht wie gewohnt geschleudert.

Auftreten von unge wöhnlichen Pumpgeräuschen.

Die Ringbeleuchtung leuchtet nicht.

Im Einspülkasten verbleiben größere Waschmittelrückstände.

Der Weichspüler wird nicht vollstän dig eingespült, oder es bleibt zu viel Wasser in der Kam mer § stehen.

Die Gerätefüße stehen nicht gleichmäßig und sind nicht gekontert.

Die eingestellte Schleu derdrehzahl war zu nied rig.

Kein Fehler! Schlürfende Geräusche am Anfang und am

Ende des Pumpvorganges sind normal.

Der Waschautomat hat die Ringbeleuchtung aus Energiespargründen ausgeschaltet. Um die Ringbeleuchtung wieder einzuschalten: drücken Sie eine Zusatzfunktionstaste, oder drehen Sie den Programmwähler.

Der Fließdruck des Wassers reicht nicht aus.

Pulverwaschmittel in Ver bindung mit Enthärtungs mitteln neigen zum Kle ben.

Der Saugheber sitzt nicht

richtig oder ist verstopft.

Richten Sie den Waschauto maten standsicher aus, und kontern Sie die Gerätefüße.

Wählen Sie beim nächsten

Waschgang eine höhere

Schleuderdrehzahl.

– Reinigen Sie das Sieb im

Wasserzulauf.

– Drücken Sie evtl. die Taste

Wasser plus

Geben Sie künftig erst das

Waschmittel und dann das

Enthärtungsmittel in den Ein spülkasten.

Reinigen Sie den Saugheber, siehe Kapitel "Reinigung und Pflege", Abschnitt "Waschmit tel-Einspülkasten reinigen".

Störungshilfen

Fehler mögliche Ursache Behebung

Die Wäsche wird mit Flüssigwasch mittel nicht sauber.

Auf der gewasche nen Wäsche haften graue elastische Rückstände (Fettläuse).

Auf gewaschenen dunklen Textilien befinden sich weiße, waschmittel ähnliche Rückstän de.

Flüssigwaschmittel ent halten keine Bleichmittel. Flecken aus Obst, Kaf fee oder Tee können nicht entfernt werden.

Die Dosierung des Waschmittels war zu niedrig (die Wäsche war stark mit Fett verschmutzt (Öle, Salben)).

Das Waschmittel enthält wasserunlösliche Bestandteile (Zeolithe) zur Wasserenthärtung. Diese

haben sich auf den Texti lien festgesetzt.

Verwenden Sie bleichmittel

–

haltige Pulverwaschmittel.

Füllen Sie Fleckensalz in die

–

Kammer j und das Flüssig waschmittel in eine Dosierku gel.

Geben Sie nie Flüssigwasch

–

mittel und Fleckensalz zu sammen in den Waschmittel Einspülkasten.

Geben Sie bei derartig ver

–

schmutzter Wäsche entwe der mehr Waschmittel zu, oder verwenden Sie Flüssigwaschmittel.

– Lassen Sie vor der nächsten

Wäsche das Programm KOCH-/BUNTWÄSCHE 60°C mit Flüssigwaschmittel ohne Wäsche laufen.

– Versuchen Sie nach dem

Trocknen die Rückstände mittels einer Bürste zu entfernen.

–

Waschen Sie dunkle Textilien zukünftig mit Flüssigwasch mittel. Diese enthalten keine Zeolithe.

Störungshilfen

Die Tür lässt sich nicht über die Taste Tür öffnen.

Fehler Behebung

Der Waschautomat ist nicht elektrisch ange schlossen.

Der Waschautomat ist nicht eingeschaltet.

Die elektronische Pro grammverriegelung ist eingeschaltet.

Die elektronische Schlossfunktion ist eingeschaltet.

Stromausfall Öffnen Sie die Fülltür wie im Kapitel "Störungshil-

Die Tür war nicht korrekt eingerastet.

Es befindet sich noch Wasser in der Trommel, und der Waschautomat kann nicht abpumpen.

Zum Schutz vor Verbrühungen läßt sich die Fülltür bei einer Laugentemperatur über 55°C nicht öffnen.

Stecken Sie den Schuko-Stecker in die Steckdose.

Schalten Sie den Waschautomaten mit der Taste

I-Ein/0-Aus

Schalten Sie die Programmverrieglung aus wie im Kapitel "Servicefunktionen" beschrieben.

Schalten Sie die Schlossfunktion aus wie im Kapitel "Servicefunktionen" beschrieben.

fen", Abschnitt "Fülltür öffnen bei Stromausfall" beschrieben.

Drücken Sie kräftig gegen die Schlossseite der Fülltür, und drücken Sie anschließend die Taste

Tür

Reinigen Sie Laugenfilter und Laugenpumpe.

ein.

Störungshilfen

Fülltür öffnen bei verstopftem Ablauf und/oder Stromausfall

Schalten Sie den Waschautomaten

aus.

An der Innenseite der Blende des Waschmittel-Einspülkastens befindet sich ein Öffner für die Klappe zum Lau genfilter.

^ Entnehmen Sie den Öffner.

Verstopfter Ablauf

Wenn der Ablauf verstopft ist, kann sich eine größere Menge Wasser (max. 25 l) im Waschautomaten befinden.

Vorsicht: wenn kurz vorher mit

hoher Temperatur gewaschen wur

de, besteht Verbrühungsgefahr!

Entleerungsvorgang

Stellen Sie einen Behälter unter die

Klappe.

Den Laugenfilter nicht ganz heraus drehen.

Öffnen Sie die Klappe zum Laugenfil ter.

Lösen Sie den Laugenfilter, bis das Wasser ausläuft.

Unterbrechung des Wasserablauf:

Drehen Sie den Laugenfilter wieder zu.

Läuft kein Wasser mehr aus:

^ Drehen Sie den Laugenfilter ganz

heraus.

^ Reinigen Sie den Laugenfilter gründ-

lich.

Störungshilfen

Wird der Laugenfilter nicht wie

der eingesetzt und festgedreht, läuft Wasser aus dem Waschautomaten.

Fülltür öffnen

Überzeugen Sie sich vor der

Wäscheentnahme stets davon, dass die Trommel stillsteht. Beim Hinein greifen in eine noch drehende Trom mel besteht erhebliche Verletzungs gefahr.

Prüfen Sie, ob sich der Laugenpum penflügel leicht drehen lässt, ggf. Fremdkörper (Knöpfe, Münzen etc.) entfernen und Innenraum reinigen.

Setzen Sie den Laugenfilter wieder ein, und drehen Sie ihn fest.

Ziehen Sie an der Notentriegelung. Die Fülltür öffnet sich.

Störungshilfen

Kundendienst

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te:

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst unter

–

der Telefonnummer:

D Deutschland 0800 – 22 44 666

A Österreich 050 800 300* (*österreichweit zum Ortstarif)

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Waschautomaten. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Fülltür oberhalb des Schauglases.

Garantiebedingungen und Garantie zeit

Die Garantiezeit des Waschautomaten beträgt 2 Jahre.

Weitere Angaben zu den Garantiebe dingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Waschautomaten erhalten Sie nachkaufbares Zubehör im Miele Fachhandel oder beim Miele Kunden dienst.

Vorderansicht

Aufstellen und Anschließen

a Zulaufschlauch (druckfest bis 70

bar)

b Elektroanschluss c - f Ablaufschlauch (mit dreh- und

abziehbarem Krümmer) mit den Möglichkeiten der Wasserablauffüh rung

g Bedienungsblende

h Waschmittel-Einspülkasten i Fülltür j Klappe für Laugenfilter, Laugenpum

pe und Notentriegelung

k Griffmulden für den Transport

l vier höhenverstellbare Füße

Aufstellen und Anschließen

Rückansicht

a Deckelüberstand mit Griffmöglichkei

ten für den Transport

b Elektroanschluss c Zulaufschlauch (druckfest bis

70 bar)

d Abwasserschlauch

e Drehsicherung mit Transportstangen f Halterung für:

–

Zulaufschlauch

–

Ablaufschlauch

–

Elektroanschluss-Kabel

–

entnommene Transportstangen

Aufstellen und Anschließen

Aufstellfläche

Als Aufstellfläche eignet sich am besten eine Betondecke. Diese gerät im Ge gensatz zu einer Holzbalkendecke oder einer Decke mit "weichen" Eigenschaf ten beim Schleudern selten in Schwin gung.

Beachten Sie:

Stellen Sie den Waschautomaten lot

recht und standsicher auf. Stellen Sie den Waschautomaten

nicht auf weichen Fußbodenbelägen auf, da der Waschautomat sonst während des Schleuderns vibriert.

Bei Aufstellung auf einer Holzbalkendecke:

^ Stellen Sie den Waschautomaten auf

eine Sperrholzplatte (mindestens 59x52x3 cm). Die Platte sollte mit möglichst vielen Balken, jedoch nicht nur mit den Fußbodenbrettern verschraubt werden.

Waschautomaten aufstellen

Nutzen Sie für den Transport des Waschautomaten vom Verpackungsbo den zum Aufstellungsort die vorderen Griffmulden und den hinteren Deckel überstand.

Beachten Sie:

Fassen Sie zum Heben nicht an die

Fülltür.

Gerätefüße und Aufstellfläche

müssen trocken sein, sonst besteht Rutschgefahr beim Schleudern.

Transportsicherung entfernen

Aufstellung möglichst in einer Ecke des Raumes. Dort ist die Stabilität jeder De cke am größten.

Bei Aufstellung auf einen bausei tig vorhandenen Sockel (Betonso ckel oder gemauerter Sockel) muss der Waschautomat durch Spannla schen (erhältlich beim Miele Fach handel oder Miele Kundendienst) gesichert werden. Sonst besteht die Gefahr, dass der Waschautomat beim Schleudern vom Sockel fällt.

Entfernen Sie die linke und die rechte Drehsicherung.

1. Drehsicherung mit einem Schrauben dreher aushaken.

2. Drehsicherung abnehmen.

Aufstellen und Anschließen

Drehen Sie die linke Transportstange

mit dem beigelegten Maulschlüssel um 90°, und

ziehen Sie die Transportstange heraus.

Drehen Sie die rechte Transportstan

ge um 90°, und

ziehen Sie die Transportstange heraus.

Aufstellen und Anschließen

Der Waschautomat darf ohne

Transportsicherung nicht transpor tiert werden. Bewahren Sie die Transportsiche rung auf. Sie muss vor einem Trans port des Waschautomaten (z.B. bei einem Umzug) wieder montiert wer den.

Transportsicherung einbauen

Verschließen Sie die Löcher mit den

Drehsicherungen und den daran befestigten Stopfen.

Befestigen Sie die Transportstangen an der Rückwand des Waschautoma ten. Achten Sie darauf, dass die Boh rungen b auf die Zapfen a gesteckt werden.

Der Einbau der Transportsicherung er folgt in umgekehrter Reihenfolge.

Aufstellen und Anschließen

Ausrichten

Der Waschautomat muss lotrecht und gleichmäßig auf allen vier Füßen ste hen, damit ein einwandfreier Betrieb gewährleistet ist.

Drehen Sie die Kontermutter 2 mit

dem beigelegten Maulschlüssel im Uhrzeigersinn los. Schrauben Sie die Kontermutter 2 zusammen mit dem Fuß 1 heraus.

Eine unsachgemäße Aufstellung erhöht den Wasser- und Energieverbrauch, und der Waschautomat kann wandern.

Fuß herausdrehen und kontern

Der Ausgleich des Waschautomaten er folgt über die vier Schraubfüße. Im Aus lieferungszustand sind alle Füße hinein gedreht.

^ Prüfen Sie mit einer Wasserwaage,

ob der Waschautomat lotrecht steht.

^ Halten Sie den Fuß 1 mit einer Was-

serpumpenzange fest. Drehen Sie die Kontermutter 2 wieder mit dem Maulschlüssel gegen das Gehäuse

fest.

Alle vier Kontermuttern müssen fest gegen das Gehäuse gedreht sein. Bitte überprüfen Sie auch die Füße, die beim Ausrichten nicht he rausgedreht wurden. Sonst besteht die Gefahr, dass der Waschautomat wandert.

Aufstellen und Anschließen

Unterbau unter einer Arbeitsplatte

Die Montage des Unterbausatzes* und des Zwischenbausatzes* müs sen von einer Fachkraft durchge führt werden.

Ein Unterbausatz* ist erforderlich.

–

Das dem Unterbausatz* beigefügte Abdeckblech ersetzt den Gerätede ckel. Die Montage des Abdeck blechs ist aus Gründen der elektri schen Sicherheit unbedingt erforder lich

– Bei einer Arbeitsplatten-Höhe von

900/910 mm ist ein Ausgleichsrahmen* erforderlich.

– Wasserzulauf und -ablauf sowie der

Elektroanschluss sollten in der Nähe des Waschautomaten installiert und zugänglich sein.

Eine Montageanleitung liegt dem Unterbausatz bei.

Wasch-Trocken-Säule

Der Waschautomat kann mit einem Miele Trockner als Wasch-Trocken-Säu le aufgestellt werden. Dazu ist ein Zwi schenbausatz* (WTV) erforderlich.

Die mit * gekennzeichneten Teile sind beim Miele Fachhandel oder Miele Kun dendienst erhältlich.

Beachten Sie:

a Sicherheitsabstand zur Wand:

mindestens 2 cm

b Höhe:

Zwischenbausatz mit Arbeitsplatte: ca. 169 cm Zwischenbausatz ohne Arbeitsplatte: ca. 170 cm

Wiedermontage des Deckels

Sofern Sie den Deckel für die

Wasch-Trocken-Säule oder für den Un terbau unter eine Arbeitsplatte demon tiert haben, müssen Sie bei der Wieder montage auf den festen Sitz des De ckels an den hinteren Haltern achten. Nur so ist ein sicherer Transport des

Waschautomaten gewährleistet.

Aufstellen und Anschließen

Das Miele Wasserschutz system

Das Miele Wasserschutzsystem ge währt einen umfassenden Schutz vor Wasserschäden durch den Waschauto maten.

Das System besteht hauptsächlich aus drei Bestandteilen:

1) dem Zulaufschlauch

2) der Elektronik und dem Gehäuse

3) dem Ablaufschlauch

1) Der Zulaufschlauch

– Schutz gegen Bersten des Schlau-

ches Der Zulaufschlauch besitzt einen

Platzdruck von über 70 bar.

2) Die Elektronik und das Gehäuse

Wasserzulaufkontrolle

–

Die Elektronik überwacht die Wasser einlaufzeiten des Waschautomaten. Wird nach einer bestimmten Zeit spanne nicht der entsprechende Wasserstand im Waschautomaten er reicht, bricht die Elektronik den Waschvorgang ab. Die Wasserzu laufventile werden geschlossen und das im Waschautomaten vorhandene Wasser wird abgepumpt.

3) Der Ablaufschlauch

Der Ablaufschlauch ist durch ein Be lüftungssystem gesichert. Hierdurch wird ein Leersaugen des Waschautomaten verhindert.

– Der Überlaufschutz

Hierdurch wird ein Überlaufen des Waschautomaten durch unkontrollier ten Wasserzulauf verhindert. Steigt der Wasserstand über ein bestimm tes Niveau, wird die Laugenpumpe eingeschaltet und das Wasser kon trolliert abgepumpt.

Aufstellen und Anschließen

Wasserzulauf

Der Waschautomat darf ohne Rück flussverhinderer an eine Trinkwasserlei tung angeschlossen werden, da er nach den gültigen DIN-Normen gebaut ist.

Der Fließdruck muss mindestens 1 bar betragen und darf 10 bar Überdruck nicht übersteigen. Ist er höher als 10 bar Überdruck, muss ein Druckredu zierventil eingebaut werden.

Zum Anschluss ist ein Wasserhahn mit

/4"-Verschraubung erforderlich. Fehlt ein solcher, so darf der Waschautomat nur von einem zugelassenen Installateur an die Trinkwasserleitung montiert werden.

,Die Schraubverbindung steht

unter Wasserleitungsdruck. Kontrollieren Sie deshalb durch langsames Öffnen des Wasserhahns, ob der Anschluss dicht ist. Korrigieren Sie gegebenfalls den Sitz der Dichtung und die Verschraubung.

Der Waschautomat ist nicht für ei nen Warmwasseranschluss geeig net.

Wartung

Verwenden Sie im Falle eines Austau sches nur den Miele Originalschlauch mit einem Platzdruck von über 70 bar.

Die beiden Schmutzsiebe - eines im freien Ende des Zulaufschlauches, eines im Einlaufstutzen des Wasser

einlaufventils - dürfen zum Schutz des Wassereinlaufventils nicht ent fernt werden.

Zubehör-Schlauchverlängerung

Als Zubehör sind Schläuche von 2,5

oder 4,0 m Länge beim Miele Fachhan del oder Miele Kundendienst erhältlich.

Sondervorschriften für Österreich

im Versorgungsgebiet der Wiener Stadtwerke:

Unmittelbar vor der Anschlussstelle des Waschautomaten ist ein Handabsperrventil vorzusehen.

Es dürfen nur Ventile vorgesehen werden, die von den Wasserwerken der Stadt Wien zum Anschluss an die Innenanlage zugelassen sind.

Die Verwendung von Gummischläu chen als Druckverbindungsleitung zwi schen Innenanlage und Waschautoma ten ist nur dann gestattet, wenn sie

–

samt eingebundenen Anschlussar maturen einem Mindestdauerdruck von 15 bar Überdruck standhalten,

–

während der Inbetriebhaltung des Gerätes hinreichend beaufsichtigt sind und

–

nach Beendigung des gesamten Waschvorgangs der Wasserzufluss zuverlässig abgesperrt oder die Schlauchverbindung überhaupt von der Innenanlage (Auslauf) getrennt wird.

Aufstellen und Anschließen

Wasserablauf

Die Lauge wird durch eine Ablaufpum pe mit 1 m Förderhöhe abgepumpt. Um den Wasserablauf nicht zu behindern, muss der Schlauch knickfrei verlegt werden. Der Krümmer am Schlauchen de ist drehbar und ggf. abziehbar.

Möglichkeiten des Wasserablaufs:

1. Einhängen in ein Wasch- oder Aus

gussbecken:

Beachten Sie:

Sichern Sie den Schlauch gegen Ab

–

rutschen!

Wird das Wasser in ein Waschbe

–

cken abgepumpt, muss es schnell genug abfließen. Sonst besteht die Gefahr, dass Wasser überfließt oder ein Teil des abgepumpten Wassers in den Waschautomaten zurückge saugt wird.

2. Anschließen an ein Kunststoff-Abflussrohr mit Gummimuffe (Siphon nicht unbedingt erforderlich).

3. Anschließen an ein Waschbecken mit Kunststoffnippel.

4. Auslauf in einen Bodenablauf (Gully).

Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Zubehör ist beim Miele Fachhandel oder Miele Kun dendienst erhältlich.

Für Ablaufhöhen über 1 m (bis 1,8 m maximale Förderhöhe) ist beim Miele Fachhandel oder Miele Kundendienst eine 2. Laugenpumpe - Duobetrieb mit dem erforderlichen Umbausatz er hältlich.

Sondervorschriften für Österreich

Der Waschautomat kann direkt an die Abflussleitung angeschlossen werden, wenn die Hauskanalanlage der Ö-Norm 2501 entspricht.

Aufstellen und Anschließen

Elektroanschluss

Der Waschautomat ist mit Wechsel strom-Anschlusskabel und Schuko-Ste cker anschlussfertig für Wechselstrom ~230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte Elektroanlage erfolgen.

In keinem Fall sollte der Waschautomat an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdosen o. ä. angeschlos sen werden, um eine potentielle Gefahrenquelle (Brandgefahr) auszu schließen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Waschautomaten einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Sondervorschrift für Österreich

Bei Anwendung der Schutzmaßnahme "Fehlerstromschutzschaltung" darf in

Verbindung mit diesem Waschautoma ten nur ein pulsstromsensitiver Fehler strom-Schutzschalter verwendet wer den.

Verbrauchsdaten

Beladung Verbrauchsdaten

Energie Wasser Laufzeit

in kWh in l normal Intensiv

KOCH-/BUNTWÄSCHE

95°C 5,0 kg 1,70 45 1 h 26 min 1 h 41 min

60°C 60°C 5,0 kg 0,95 45 1 h 26 min 1 h 56 min

40°C 40°C 5,0 kg 0,50 45 1 h 26 min 1 h 56 min

PFLEGELEICHT

40°C 40°C 2,5 kg 0,45 49 1 h 00 min 1 h 15 min

FEINWÄSCHE

30°C 1,0 kg 0,35 65 49 min 59 min

Seide /

30°C 1,0 kg 0,24 39 36 min –

WOLLE /

30°C 2,0 kg 0,23 35 40 min –

5,0 kg 0,95 45 – 1 h 56 min

5,0 kg 0,50 45 – 1 h 56 min

2,5 kg 0,45 49 – 1 h 15 min

Prüfprogramm nach EN 60456

Hinweis für die Vergleichsprüfungen:

Für Prüfprogramme nach EN 60456 muss

die Zusatzfunktion

Intensiv

eingeschal

tet sein.

Die Verbrauchsdaten können je nach Wasserdruck, Wasserhärte, Wasserein lauftemperatur, Raumtemperatur, Wäscheart, Wäschemenge, Schwankungen in der Netzspannung und gewählten Zusatzfunktionen von den angegebenen Werten abweichen.

Technische Daten

Höhe 85,0 cm Breite 59,5 cm Tiefe 58,0 cm Tiefe bei geöffneter Tür 94,5 cm Gewicht 93 kg maximale Bodenbelastung 1600 Newton (ca. 160 kg) Fassungsvermögen 5 kg Trockenwäsche Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Verbrauchsdaten siehe Kapitel Verbrauchsdaten Wasserfließdruck minimal 100 kPa (1 bar) Wasserfließdruck maximal 1000 kPa (10 bar) Länge des Zulaufschlauches 1,60 m Länge des Ablaufschlauches 1,50 m Länge des Anschlusskabels 1,60 m Abpumphöhe maximal 1,00 m Abpumplänge maximal 5,00 m Erteilte Prüfzeichen Funkschutz, VDE

Programmierfunktionen für die Änderung von Standardwerten

Programmierfunktionen

Mit den Programmierfunktionen können Sie den Waschautomaten Ihren indivi duellen Bedürfnissen anpassen.

System Wasser plus

Das System Wasser plus wirkt über die Zusatzfunktion die Wasserzufuhr in den unten ge nannten Programmen.

Es ermöglicht eine zusätzliche Wasser zufuhr in den Programmabschnitten Waschen und Spülen, und die Pro gramme KOCH-/BUNTWÄSCHE und PFLEGELEICHT lassen sich um einen Spülgang erweitern.

Das System Wasser plus verfügt über vier verschiedene Einstellungen.

Die programmierte Einstellung kann die Wasserzufuhr in den Programmen beeinflussen:

– KOCH-/BUNTWÄSCHE –

PFLEGELEICHT

Wasser plus

auf

Das Einschalten der Zusatzfunktion Wasser plus bewirkt bei:

Einstellung 1: mehr Wasser beim Spülen in den ge nannten Programmen.

Einstellung 2: mehr Wasser beim Waschen und beim Spülen in den genannten Programmen (Auslieferungszustand).

Einstellung 3:

ein zusätzlicher Spülgang im den Pro

grammen KOCH-/BUNTWÄSCHE und PFLEGELEICHT

Einstellung 4: mehr Wasser beim Waschen und beim Spülen in den genannten Programmen und

ein zusätzlicher Spülgang für die Programme KOCH-/BUNTWÄSCHE und PFLEGELEICHT.

Zum Programmieren und Speichern einer Einstellung führen Sie die Schritte A bis G auf der folgenden Seite aus.

–

Mini

–

Mischwäsche

–

Seide

Aktiviert wird die programmierte Einstel lung anschließend über das Einschal ten der Zusatzfunktion

Wasser plus

Programmierfunktionen

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatz funktionstasten und der Programmwäh ler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung:

Der Waschautomat ist ausgeschaltet.

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der

–

Position

A Drücken Sie die Zusatzfunktionstas-

ten zeitig, halten Sie die Tasten gedrückt und . .

B . . . schalten Sie den Waschautoma-

ten mit der Taste

C Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

Ende

Intensiv

und

Wasser plus

I-Ein/0-Aus

gleich-

ein.

D Drehen Sie den Programmwähler auf

die Position FEINWÄSCHE 30°C:

E Im Display blinkt nun das P

abwechselnd

Zusätzlich erscheint rechts eine:

1, 2, 3 oder 4

F Durch Drücken der Taste

nen Sie zwischen den verschiedenen

Einstellungen wechseln. Erscheint rechts eine 1 = Einstellung 1

(mehr Wasser im Spülen)

2 = Einstellung 2

(mehr Wasser in der Hauptwäsche und im Spülen)

3 = Einstellung 3

(zusätzlicher Spülgang in den Programmen KOCH-/BUNTWÄSCHE und PFLEGELEICHT)

4 = Einstellung 4

mehr Wasser beim Waschen und beim Spülen und ein zusätzlicher Spülgang für die Programme KOCH-/BUNTWÄSCHE und PFLEGELEICHT

mit der Zahl 2

Start

ist gewählt

kön

G Schalten Sie den Waschautomaten

mit der Taste Die Taste

gewählten Einstellung belegt. Diese bleibt so lange gespeichert, bis eine andere Einstellung programmiert wird.

I-Ein/0-Aus

Wasser plus

aus.

ist jetzt mit der

Programmierfunktionen

Schongang

Bei aktiviertem Schongang wird die Trommelbewegung reduziert. So kön nen leicht verschmutzte Textilien schonender gewaschen werden.

Der Schongang kann in den Programm en KOCH-/BUNTWÄSCHE,

ken

und

Mischwäsche

Ist der Schongang programmiert, wird bei jedem Waschgang in diesen Pro grammen mit dem Schongangrhythmus gewaschen.

Der Schongang ist im Auslieferungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwähler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung: –

Der Waschautomat ist ausgeschaltet.

–

Die Fülltür ist geschlossen.

Mini,Stär

benutzt werden.

A Drücken Sie die Zusatzfunktionstas

Intensiv

ten

zeitig, halten Sie die Tasten gedrückt

und . . B . . . schalten Sie den Waschautoma

ten mit der Taste

C Lassen Sie alle Tasten los. In dem

Display erscheint: P 0 D Drehen Sie den Programmwähler auf

die Position E Im Display blinkt nun das P

abwechselnd Zusätzlich erscheint rechts eine: 0 = Schongang ist ausgeschaltet

oder eine: 1 = Schongang ist eingeschaltet F Durch Drücken der Taste

die Anzeige im Display umgeschaltet von 0 auf 1 oder von 1 auf 0.

G Schalten Sie den Waschautomaten

mit der Taste

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

und

Wasser plus

I-Ein/0-Aus

Mischwäsche

mit der Zahl 9

I-Ein/0-Aus

Start

aus.

gleich

ein.

wird

–

Der Programmwähler steht auf der Position

Ende

Programmierfunktionen

Laugenabkühlung für KOCH-/BUNTWÄSCHE

Am Ende der Hauptwäsche läuft zu sätzliches Wasser in die Trommel um die Lauge abzukühlen.

Die Laugenabkühlung erfolgt bei An wahl der Temperaturen 95°C und 75°C.

Die Laugenabkühlung sollte aktiviert werden:

beim Einhängen des Ablaufschlau

–

ches in ein Wasch- oder Ausgussbe cken, um der Verbrühungsgefahr vorzubeugen.

– bei Gebäuden, deren Abflussrohre

nicht der DIN 1986 entsprechen.

Die Laugenabkühlung für KOCH-/ BUNTWÄSCHE ist im Auslieferungszustand ausgeschaltet.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Voraussetzung:

A Drücken Sie die Zusatzfunktionstas

Intensiv

ten zeitig, halten Sie die Tasten gedrückt und . .

B . . . schalten Sie den Waschautoma

ten mit der Taste

C Lassen Sie alle Tasten los. In dem

Display erscheint: P 0

D Drehen Sie den Programmwähler auf

die Position

E Im Display blinkt nun das P

abwechselnd Zusätzlich erscheint rechts eine: 0 = Laugenabkühlung ist ausge-

schaltet oder eine:

1 = Laugenabkühlung ist einge-

schaltet

F Durch Drücken der Taste

die Anzeige im Display umgeschaltet

von 0 auf 1 oder von 1 auf 0. G Schalten Sie den Waschautomaten

mit der Taste

Die gewählte Einstellung der Program mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

und

Wasser plus

I-Ein/0-Aus

Stärken

mit der Zahl 10

I-Ein/0-Aus

Start

aus.

gleich

ein.

wird

–

Der Waschautomat ist ausgeschaltet.

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der Position

Ende

Programmierfunktionen

Memory-Funktion

Wird zu einem Programm eine Zu satzfunktion angewählt und/oder die Schleuderdrehzahl geändert, spei chert der Waschautomat diese Ein stellungen bei Programmstart ab.

Bei erneuter Anwahl des Grundwasch programms zeigt der Waschautomat diese abgespeicherten Zusatzfunktio nen und/oder Schleuderdrehzahl an.

Ausnahme: Startvorwahl und Summer; der eingeschaltete Summer bleibt bei allen Programmen aktiv, bis er wieder ausgeschaltet wird.

Die Memory-Funktion ist im Auslieferungszustand deaktiviert.

Das Programmieren und Speichern erfolgt in den Schritten A bis G:

Die Programmierfunktionen werden mit Hilfe der Zusatzfunktionstasten und des Programmwählers aktiviert. Die Zusatzfunktionstasten und der Programmwäh ler besitzen hier eine Zweitfunktion, die nicht auf der Blende erkennbar ist.

Voraussetzung: –

Der Waschautomat ist ausgeschaltet.

A Drücken Sie die Zusatzfunktionstas

Intensiv

ten

zeitig, halten Sie die Tasten gedrückt

und . . B . . . schalten Sie den Waschautoma

ten mit der Taste C Lassen Sie alle Tasten los. In dem

Display erscheint: P 0 D Drehen Sie den Programmwähler auf

die Position E Im Display blinkt nun das P

abwechselnd Zusätzlich erscheint rechts eine: 0 = Memory-Funktion ist ausgeschaltet

oder eine: 1 = Memory-Funktion ist eingeschaltet F Durch Drücken der Taste

die Anzeige im Display umgeschaltet von 0 auf 1 oder von 1 auf 0.

G Schalten Sie den Waschautomaten

mit der Taste

Die gewählte Einstellung der Program

mierfunktion ist jetzt abgespeichert und bleibt so lange erhalten, bis sie wieder geändert wird.

und

Wasser plus

I-Ein/0-Aus

Extraspülen

mit der Zahl 11

I-Ein/0-Aus

Start

aus.

gleich

ein.

wird

–

Die Fülltür ist geschlossen.

–

Der Programmwähler steht auf der Position

Ende

Änderungen vorbehalten/1603

M.-Nr. 05 652 090 / 05

Dieses Papier besteht aus 100% chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.

Miele W 445 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
