Инструкция по эксплуатации Автоматическая стиральная машина W 2242

До установки, подключения и подготовки к работе обязательно прочтите данную инструкцию по эксплуатации. Вы обезопасите себя и предотвратите повреждения прибора.

M.-Nr. 06 012 990

Page 2

Ваш вклад в защиту окружающей среды

Утилизация транспортной упаковки

Упаковка защищает стиральную ма шину от повреждений при транспорти ровке. Материалы, используемые при изготовлении упаковки, выбраны исхо дя из соображений безопасности для окружающей среды и возможности технической утилизации и могут быть переработаны.

Возвращение упаковки для ее вторич ной переработки приводит к экономии сырья и уменьшению количества отхо дов.

Просим Вас по возможности сдать упаковку в пункт приема вторсырья.

Утилизация отслужившего прибора

Отслужившие электрические и элект ронные приборы часто содержат цен

ные компоненты. В то же время мате риалы приборов содержат вредные

вещества, необходимые для работы и безопасности техники. При непра вильном обращении с отслужившими приборами или их попадании в быто вой мусор такие вещества могут на

нести вред здоровью человека и окру

жающей среде. Поэтому не рекомен

дуется выбрасывать отслужившие

приборы вместе с обычным бытовым мусором.

Рекомендуем Вам сдать отслуживший прибор в пункт приема и утилизации электрических и электронных прибо ров.

До момента отправления на утилиза цию отслуживший прибор должен хра ниться в безопасном для детей со стоянии. Информация об этом пред ставлена в настоящей инструкции в главе "Указания по безопасности и предупреждения".

Page 3

Содержание

Ваш вклад в защиту окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Утилизация транспортной упаковки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Утилизация отслужившего прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Указания по безопасности и предупреждения . . . . . . . . . . . . . . . . . . . . . . . 6

Описание машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Особенности оснащения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Специальные программы (Шелк /, Шерсть /, Мини-программа,

Автоматическая, Доп. полоскание) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Деликатная в программах Тонкое белье и Шелк / . . . . . . . . . . . . . . . . . . . . . 10

Система Больше воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Обновление программ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Важные элементы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Переключатель программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Кнопки дополнительных функций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Кнопка "Отжим" с контрольными лампочками . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ввод в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Экологичная стирка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Расход электроэнергии и воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Моющие средства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Правильный выбор дополнительных функций (Замачивание,

Предварит. стирка, Интенсивная) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Если белье будет сушиться в сушильной машине . . . . . . . . . . . . . . . . . . . . . . . 16

Правильное проведение стирки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Краткая инструкция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Обзор программ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Подготовка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Выбор программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Дополнительные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Завершение программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Добавление или извлечение белья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Page 4

Содержание

Прерывание выполнения программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Изменение выбранной программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Пропуск отрезка в выполнении программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Выбор новой программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Выполнение программы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Моющие средства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Смягчитель воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Компоненты для стирки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Ополаскиватель, добавка для придания формы, крахмал и жидкий крахмал. 32

Автоматическое использование добавок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Отдельное полоскание с ополаскивателем или добавкой для придания

формы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Отдельное накрахмаливание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Обесцвечивание/Подкрашивание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Чистка стиральной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Чистка кюветы для моющего средства и добавок по уходу за бельем. . . . . 33

Чистка фильтров в системе подачи воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Чистка фильтра в шланге для залива воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Чистка фильтра во входном штуцере заливного клапана . . . . . . . . . . . . . . . . 34

Помощь при неполадках . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Что делать, если . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Hе начинается процесс выполнения программы стирки. . . . . . . . . . . . . . . . . . . . 35

Программа стирки была прервана и появляется сообщение o неисправности. 36 Программа стирки выполняется как обычно, однако, появляется сообщение

о неполадке. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Общие неполадки или неудовлетворительный результат стирки. . . . . . . . . . . . 38

Дверцу загрузочного люка невозможно открыть с помощью клавиши Дверца. 40 Открывание дверцы загрузочного люка при засорении слива и/или

отсутствии электропитания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Засорение слива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Открывание дверцы загрузочного люка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Сервисная служба . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Cepтификaт . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Cpoк службы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Page 5

Содержание

Установка и подключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

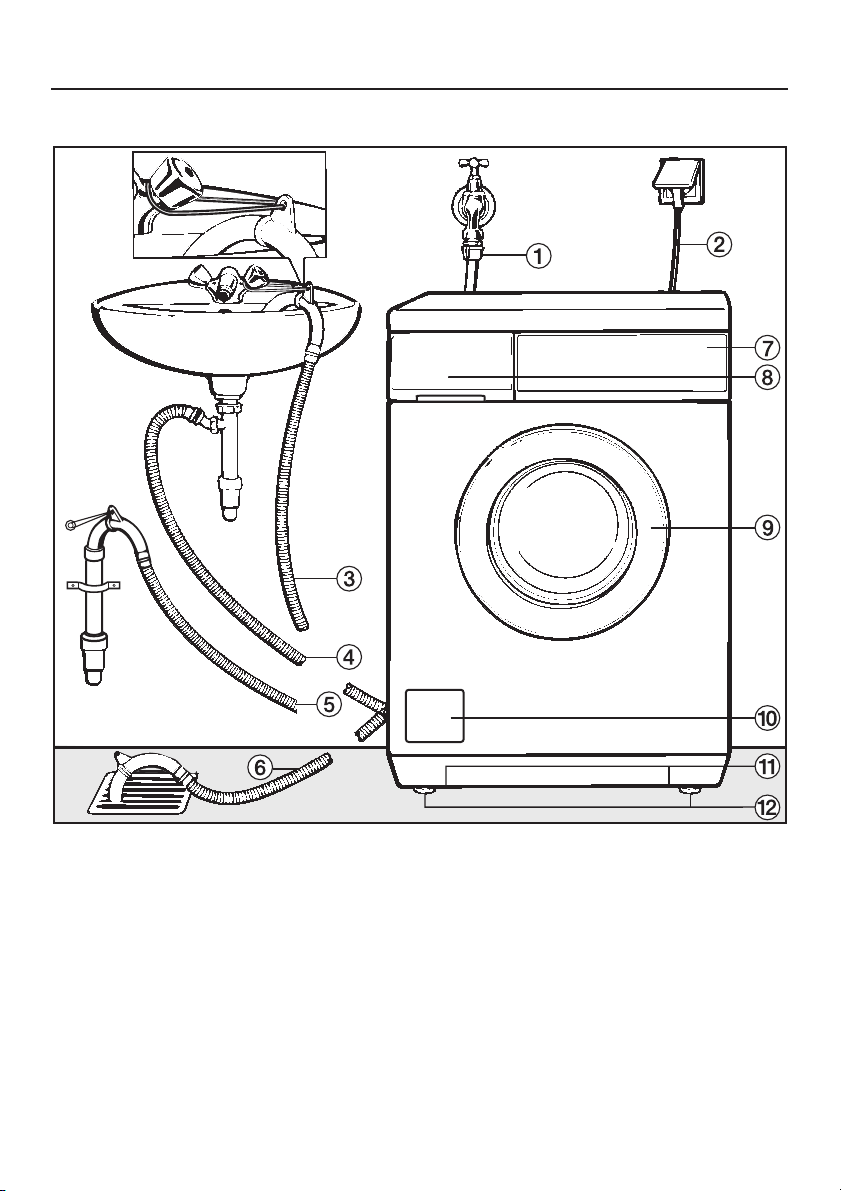

Вид спереди . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

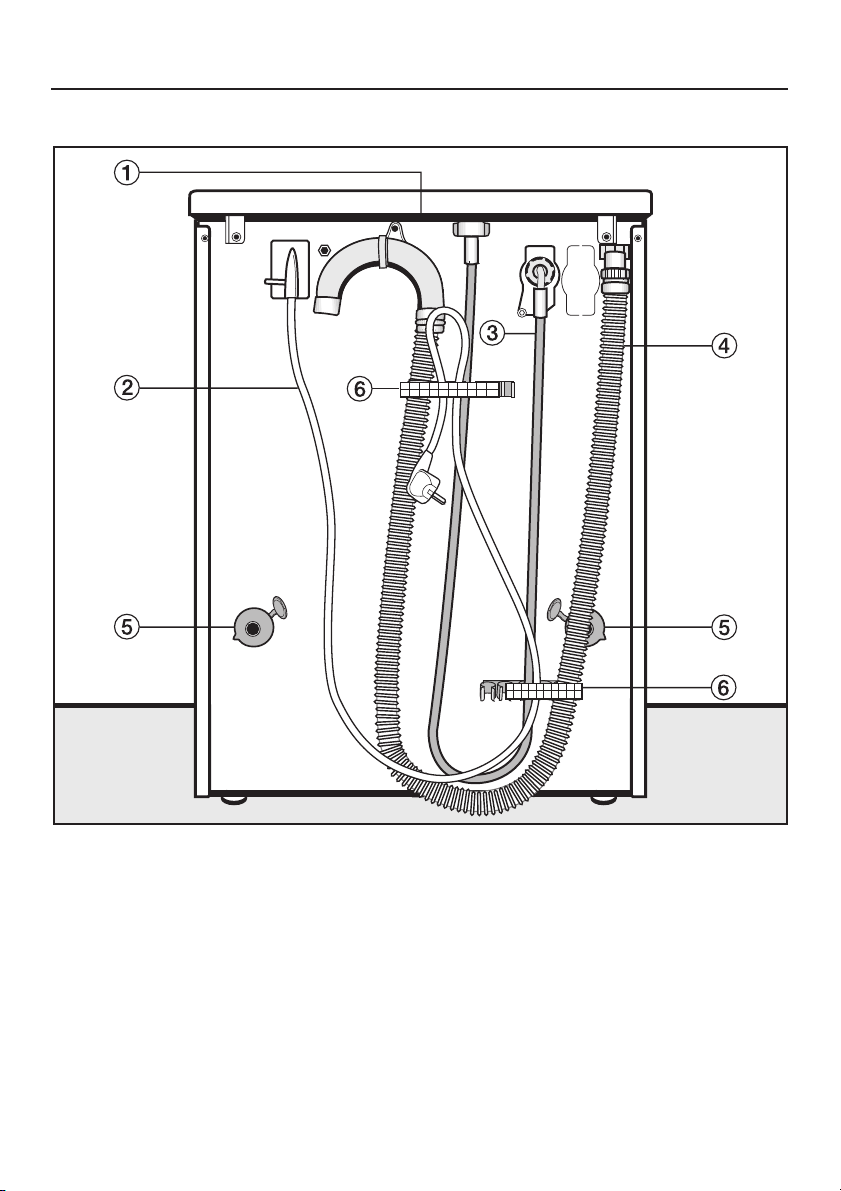

Вид сзади . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Поверхность для установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Установка стиральной машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

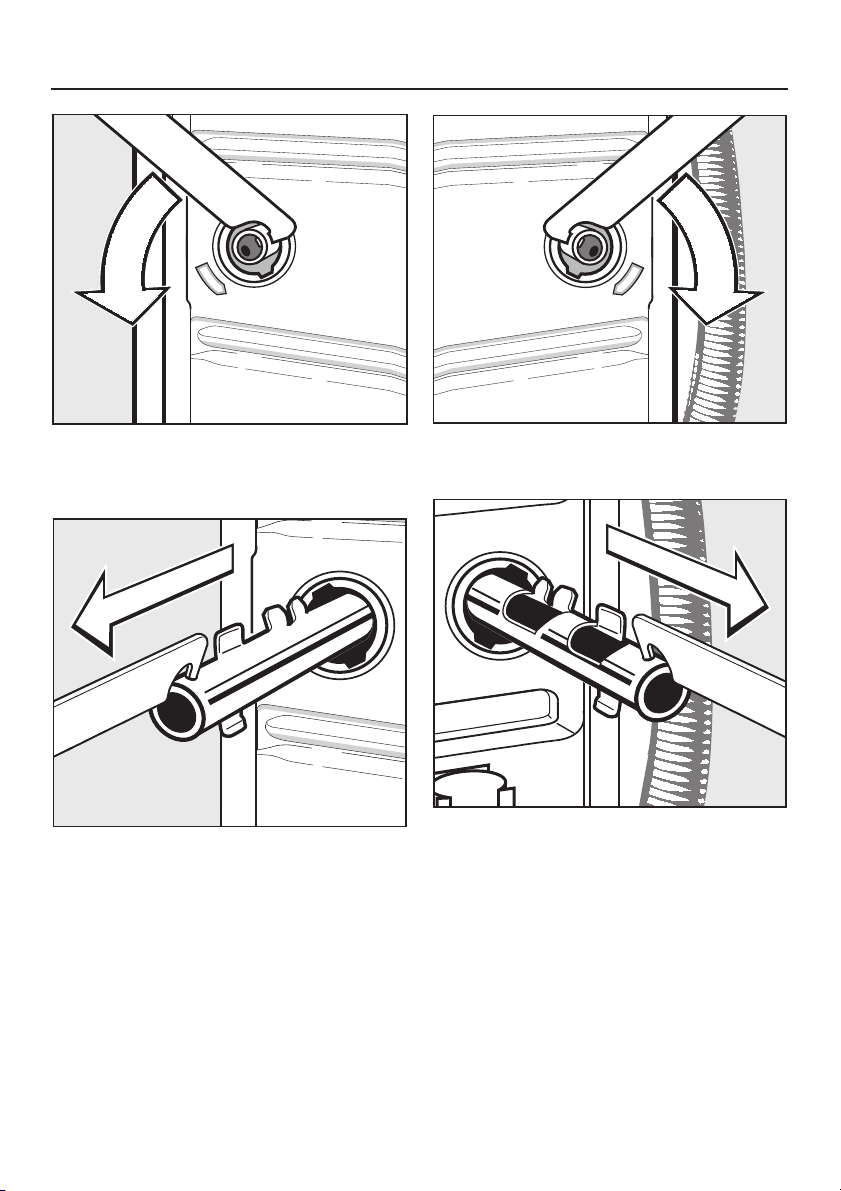

Удаление транспортировочного крепления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Установка транспортировочного крепления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Выравнивание машины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Выворачивание и закрепление ножек. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Встраивание под столешницу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Установка стиральной и сушильной машин в колонну . . . . . . . . . . . . . . . . . . . 50

Система защиты от протечек воды Miele. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Подача воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Слив воды. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Подключение к электросети. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Данные потребления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Указание для сравнительных испытаний: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Технические параметры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Программируемые функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Система Больше воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Щадящая стирка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Включение охлаждения моющего раствора в программе Хлопок/Лен. . . . . . . . 61

Функция памяти. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Замачивание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Page 6

Указания по безопасности и предупреждения

Техническая безопасность

Обязательно прочтите данную ин струкцию по эксплуатации перед первым включением стиральной машины. В ней содержатся важные указания по безопасности, исполь зованию и техническому обслужи ванию стиральной машины. Этим Вы защитите себя от возможных травм и сможете избежать повреж дений стиральной машины. Сохраните, пожалуйста, настоящую инструкцию по эксплуатации и при возможности передайте ее следу ющему владельцу стиральной ма шины.

Надлежащее использование

Стиральная машина предназначе-

на исключительно для стирки текстильных изделий, на этикетке по уходу которых производителем декларировано, что они подходят для стирки в стиральных машинах. Использование машины в других целях может быть опасным. Производитель не не сет ответственности за возможные повреждения, причиной которых яв ляется ненадлежащее использование или неправильная эксплуатация сти ральной машины.

Проверьте стиральную машину

перед установкой на наличие внешних видимых повреждений. Поврежденную стиральную машину запрещается устанавливать и вводить в эксплуатацию.

Перед подключением стиральной

машины обязательно сопоставьте параметры подключения (предохрани тель, напряжение, частота), приведен ные на типовой табличке, с данными сети электропитания. Если возникают сомнения, проконсультируйтесь у спе циалиста-электромонтажника.

Электрическая безопасность сти-

ральной машины гарантирована только в том случае, если она подключена к системе защитного заземления, выполненной в соответствии с предписаниями. Является исключительно важным, чтобы было соблюдено это основополагающее условие обеспечения электробезопасности, а в случае сомнений проверено специа листом-электромонтажником. Произ водитель не будет нести ответствен ности за повреждения, причиной кото рых является отсутствующее или обо рванное защитное заземление.

Page 7

Указания по безопасности и предупреждения

Из соображений безопасности за

прещается использовать для под ключения кабели-удлинители (опас ность возгорания вследствие перегре ва).

Стиральная машина отвечает

нормам технической безопас ности. Неквалифицированный ремонт может стать для потребителя причи ной непредусмотренных опасностей, за которые производитель не может нести ответственности. Ремонтные работы могут проводиться только авторизованными фирмой Мiеlе организациями.

В случае повреждения или при

чистке и уходе стиральная маши на может считаться отсоединенной от электросети только в том случае, если:

вытащена сетевая вилка стираль

–

ной машины, или выключен защитный автомат на

–

электрощитке, или полностью вывернут предохрани

–

тель на электрощитке.

Page 8

Указания по безопасности и предупреждения

Стиральную машину следует под

ключать к системе водоснабже ния, используя только новый шланго вый комплект. Старый шланговый комплект использовать повторно не допускается.

Вышедшие из строя детали и

узлы должны заменяться только нa оригинальные элементы Miele. Только при использовании этих дета лей Miele гарантирует, что в полном объеме будут выполнены требования пo технике безопасности.

При повреждении сетевого кабе

ля его замена должна выполняться специалистом авторизованного сервисного центра Miele, т.к. в этом случае обеспечивается безопасность для пользователя.

Эксплуатация

Установка и ввод в эксплуатацию

прибора нa нестационарных объектах допускается только организацией или специалистом, при условии обеспечения ими безопасной эксплу атации прибора.

Hе устанавливайте стиральные

машины в помещениях, где су ществует опасность промерзания. За мерзшие шланги могут прорваться или лопнуть, а надежность электроники при температурах ниже 0 градусов снижается.

Перед вводом в эксплуатацию не

обходимо снять транспортировоч ное крепление нa обратной стороне стиральной машины (см. главу "Уста новка и подключение" раздел "Удале ние транспортировочного крепления"). B противном cлyчae при выполнении отжима неснятое крепление может повредить стиральную машину и сто ящую рядом мебель/оборудование.

Перед длительным отсутствием

(например, отпуск) перекройте во допроводный кран, в особенности, если вблизи oт стиральной машины в полу отсутствует слив (водосток).

Опасность залива водой!

Убедитесь перед навешиванием сливного шланга нa раковину, что слив воды происходит достаточно быстро. Зафиксируйте сливной шланг во избежание его сползания. Силой обратной отдачи сливающейся воды незакрепленный шланг может быть вытолкнут из раковины.

Следите зa тем, чтобы в стираль

ную машину нe попадали инород ные тела (наприм., гвозди, иголки, мо неты, канцелярские скрепки). Эти инородные тела могут повредить эле менты конструкции прибора (наприм., бак, рабочий барабан). B свою оче редь поврежденные элементы кон струкции могут впоследствии при стирке стать причиной повреждения белья.

Page 9

Указания по безопасности и предупреждения

При правильной дозировке мою

щего средства не требуется очи щать машину от накипи. Если все же в Вашей стиральной машине образовал ся настолько сильный известковый налет, что очистка необходима, при меняйте специальное средство для удаления накипи с анти-коррозионным действием. Такие средства Вы можете приобрести, обратившись в торговую организацию Міеlе или сервисную службу Міеlе. Следует строго придер живаться инструкции по применению средств для удаления известкового налета.

Белье, обработанное растворите-

лем, перед стиркой необходимо тщательно прополоскать чистой водой.

Ни в коем случае не применяйте в

стиральной машине моющие средства, содержащие растворители (например, бензин). Возможно повреждение конструктивных элементов машины и выделение ядовитых паров. Опасность возгорания и взрыва!

Разрешается использование спе

циальных красителей для автоматических стиральных машин только в бытовых целях. Строго со блюдайте указания по применению фирмы-изготовителя.

Если Вы стираете при высоких

температурах, помните о том, что смотровое стекло загрузочного люка сильно нагревается. Поэтому не по

зволяйте детям во время стирки при касаться к смотровому стеклу.

Использование принадлеж ностей

В прибор могут быть установлены

или встроены только такие допол нительные принадлежности, которые поставляются исключительно фирмой Міеlе. При установке и встраивании других деталей будет утрачено право на гарантийное обслуживание, а также может произойти потеря гарантированного качества работы прибора.

Перед утилизацией отслужившего прибора

Вытащите сетевую вилку из ро-

зетки. Приведите кабель сетевого питания и вилку в нерабочее состоя ние. Таким образом Вы предотвратите возможность несанкционированного ввода в эксплуатацию стиральной ма шины.

Обесцвечивающие средства мо

гут содержать соединения серы и, следовательно, вызывать коррозию. Не допускается использование обесцвечивающих средств в автоматических стиральных машинах.

Page 10

Описание машины

Особенности оснащения

Специальные программы (Шелк /, Шерсть /, Минипрограмма, Автоматическая, Доп. полоскание)

Программа для текстильных изде

–

лий, требующих ручной стирки (Шелк /)

В программе Шелк / можно сти рать сильномнущиеся, требующие ручной стирки текстильные изделия без содержания шерсти (изде лия из чистого шелка, шелка с до бавлением других волокон, смесовых льняных тканей, искусственных волокон).

– Программа для текстильных изде-

лий, требующих ручной стирки (Шерсть /)

В программе Шерсть / можно стирать требующие ручной стирки шерстяные и полушерстяные текстильные изделия.

Программа для полоскания текс

–

тильных изделий (Дополнительное полоскание)

В этой программе текстильные из делия будут только прополощены и отжаты.

Деликатная в программах Тонкое белье и Шелк /

Стирка и отжим белья выполняется

особенно бережно. При этом умень шается образование складок, что со кращает затраты времени на глаже

ние.

Система Больше воды

Эта система позволяет увеличить количество воды при стирке и/или полоскании. Для программ Хлопок/Лен и Синтетика возможно добавление одного дополнительного цикла полоскания.

–

Программа для маленьких партий белья (Мини-программа)

Это программа короткой стирки цветного белья при его незначи тельном загрязнении.

–

Программа для смешанной партии белья (Автоматическая)

В этой программе можно стирать партии белья из схожих по расцвет ке, но сделанных из разного вида текстиля изделий.

Page 11

Обновление программ

Индикатор контроля неисправности, обозначенный на панели управления значком РС, служит для сервисной службы местом подключения компью тера при обновлении программы (РС = Рrоgrаmmе Соrrесtiоn - коррекция про граммы).

При этом в электронном управлении Вашей стиральной машины могут учи тываться новые разработки моющих средств, текстиля и способов стирки.

Міеlе своевременно проинформирует Вас о возможности актуализации программ.

Описание машины

Page 12

Описание машины

Панель управления

a Дисплей

информация на следующей страни це

b Клавиша Старт

запускает выполнение программы стирки

c Клавиши дополнительных

функций

для выбора дополнительных функций С помощью верхней клавиши Вы можете выбрать одну из дополни тельных функций Интенсивная, Предварительная, Замачивание и их комбинации. С помощью нижней клавиши Вы мо жете выбрать дополнительную функцию Больше воды. Контрольная лампочка горит = вы брано Контрольная лампочка не горит = не выбрано

d Контрольные лампочки числа

оборотов при отжиме

e Клавиша отжима

для изменения скорости отжима, или выбора остановки после полоскания, или отказа от отжима

f Переключатель выбора про-

грамм

для выбора основных программ стирки и соответствующих им температур. Переключатель выбора программ можно поворачивать вправо или влево пo кругу.

g Индикация выполнения про

граммы

информирует в процессе выполне ния программы стирки o текущем этапе программы

h Контрольные лампочки сервиса/

неполадок

i Клавиша Вкл/Выкл

для включения/выключения маши ны или прерывания выполнения программы.

j Клавиша Дверца

открывание дверцы люка

Page 13

Продолжительность стирки

После запуска программы на дисплее высвечивается максимальная продол жительность программы в часах и ми нутах.

В программах Хлопок/Лен, Синтетика и Автоматическая определяется ско

рость впитывания воды бельем. Исхо дя из этих данных, стиральная маши

на рассчитывает за первые 10 минут величину загрузки. При недостаточной загрузке время выполнения програм

мы сокращается.

Описание машины

Программа Сокращение вре

мени стирки макс.

Нормаль-

ная

Хлопок/Лен 37 мин 52 мин

Синтетика 12 мин 13 мин

Автоматическая 13 мин 18 мин

Интенсив-

ная

Замачивание При выборе дополнительной функции

Замачивание продолжительность за мачивания будет прибавлена к дли тельности программы стирки и пока

зана как общее время.

Page 14

Описание машины

Важные элементы управления

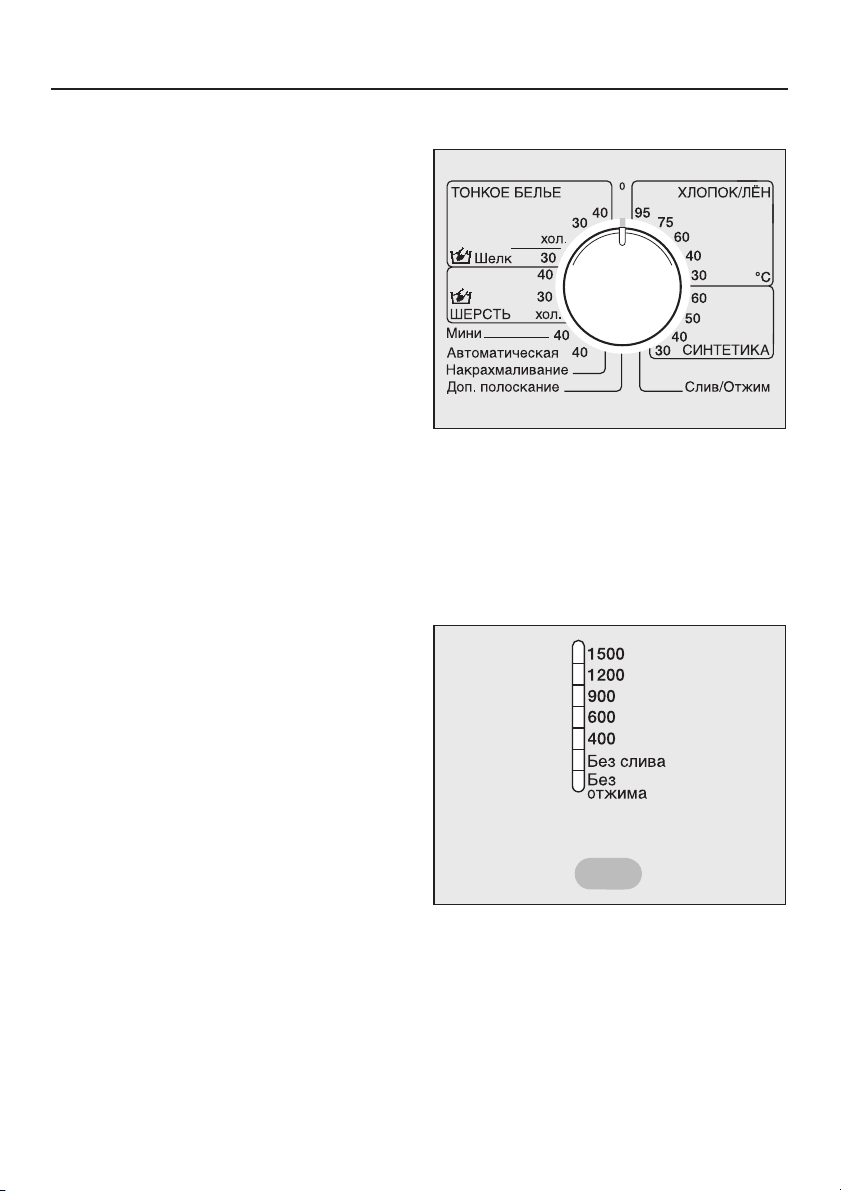

Переключатель программ

С помощью переключателя программ устанавливается основная программа стирки и относящаяся к ней темпера тура.

Кнопки дополнительных функций

Основные программы стирки могут быть дополнены различными дополни тельными функциями.

С помощью верхней кнопки Вы можете выбрать дополнительные функции Интенсивная, Предварительная, Замачивание и их комбинации.

С помощью нижней кнопки Вы можете выбрать дополнительную функцию Больше воды.

Дополнительная функция выбрана, если горит индикатор.

Если дополнительная функция не вы бирается, значит, она для основной программы стирки не допустима.

Кнопка "Отжим" с контрольными лампочками

Максимальная скорость отжима зави сит от соответствующей основной программы стирки.

Число обо ротов

Основные программы стирки

1500 Хлопок/Лен, Слив/отжим, На

крахмаливание, Мини-программа

1200 Шерсть, Доп. полоскание

900 Синтетика, Автоматическая 600 Тонкое белье 400 Шелк

Выбор отжима

Нажатием на кнопку "Отжим" Вы мо жете изменять число оборотов барабана при отжиме. Однако, нельзя выбрать скорость отжима, превыша ющую максимально допустимое зна чение для основной программы стир ки.

С помощью контрольных лампочек происходит индикация выбранной ус тановки.

Отказ от отжима

^ Нажимайте кнопку "Отжим" до:

– Без слива

Текстильные изделия не будут отжаты и останутся лежать в воде после полоскания. Таким образом уменьшится образование складок, если текстильные изделия не будут извлечены из барабана сразу после выполнения

программы. Для продолжения программы выбе рите скорость отжима. Если Вы хо тите закончить программу, нажмите кнопку Дверца.

–

Без отжима

Текстильные изделия не будут от

жаты. После слива воды последне го полоскания стиральная машина сразу включается в режим Защита от сминания. При этой установке исключается также и промежуточ ный отжим между полосканиями (отжим с полосканиями).

Page 15

Стиральную машину перед первой стиркой следует правильно уста новить и подключить. Пожалуйста, примите во внимание сведения, приведенные в главе "Установка и подключение".

Ввод в эксплуатацию

Из соображений безопасности невоз можно включить отжим до выполне ния процедуры по начальному вводу машины в эксплуатацию. Для активизации функции отжима необхо димо выполнить программу стирки без белья и без моющего средства.

Использование моющего средства может привести к чрезмерному пенообразованию!

Одновременно будет активизирована работа выпускного шарового клапана. В дальнейшем клапан обеспечивает полное использование моющего средства в процессе стирки.

^ Откройте кран водоснабжения. ^

Нажмите кнопку Вкл/Выкл.

Поверните переключатель выбора программ в положение Хлопок/Лен 40°С.

Нажимайте кнопку "Отжим", пока не загорится индикатор Без отжи ма.

Нажмите кнопку Старт.

После окончания выполнения про граммы процедура по начальному вво ду машины в эксплуатацию будет за вершена.

Page 16

Экологичная стирка

Расход электроэнергии и воды

Используйте возможность макси

–

мальной загрузки машины в соот ветствующей программе стирки. Расход электроэнергии и воды в расчете на общее количество белья будет в этом случае самым опти мальным.

Для небольших партий белья ис

–

пользуйте программы Автоматичес кая или Мини.

При неполной загрузке в программе

–

Хлопок/Лен функция автоматичес кого контроля загрузки обеспечит сокращение потребления воды, времени и электроэнергии. Вследствие этого в течение стирки возможно сокращение продолжительности выполнения программы.

– Используйте вместо программы

Хлопок/Лен 95°C программу Хлопок/ Лен 60°C с дополнительной функци-

ей Интенсивная. Таким образом Вы сэкономите от 35% до 45% электро энергии. Время стирки будет увели чено. Для отстирывания большинства загрязнений такой программы будет достаточно. Для въевшихся или застарелых загряз нений используйте дополнительную функцию Замачивание.

Моющие средства

Рекомендуется использовать мою

–

щее средство в количестве, не пре

вышающем указанное на упаковке. При малой загрузке белья исполь

–

зуйте меньшее количество моющих средств (примерно на

/3меньше

при половинной загрузке).

Правильный выбор дополнитель

ных функций (Замачивание,

Предварит. стирка, Интенсивная)

Выбирайте для:

легко- и среднезагрязненного белья без видимых пятен программу стирки без дополнительных функций.

средне- и сильнозагрязненного белья с заметными пятнами программу с дополнительной функцией Интенсивная.

– Используйте дополнительную функ-

цию Замачивание вместо функции Предварительная стирка. Для за-

мачивания и последующей основ

ной стирки используется один и тот

же моющий раствор.

Если белье будет сушиться в

сушильной машине

–

Для экономии электроэнергии при сушке выбирайте максимальную скорость отжима, допустимую для выбранной программы стирки.

Page 17

Правильное проведение стирки

Краткая инструкция

Рекомендация: Советуем ознакомиться с обслужива

нием стиральной машины. Поэтому, пожалуйста, прочтите сначала под робные инструкции в разделах "Под готовка", "Выбор программы" и "За вершение программы" настоящей гла вы.

A Подготовить и рассортировать

белье Выбор программы:

B Включить стиральную машину C Открыть дверцу загрузочного люка D Загрузить белье E Закрыть дверцу загрузочного люка F Выбрать программу G Выбрать скорость отжима H Выбрать дополнительную(ые) функ-

цию(и)

Информацию о том, какую программу стирки использовать для того или ино го вида белья, Вы найдете в обзоре

программ на следующих страницах.

I Добавить моющее средство J Запустить выполнение программы

Завершение программы:

K Открыть дверцу загрузочного люка L Достать белье M Выключить стиральную машину N Закрыть дверцу загрузочного люка

Page 18

Правильное проведение стирки

Обзор программ

Хлопок/лен 9ö876

Вид текстиля Белье из хлопка и льна, например, постельное белье,

столовое белье, махровые полотенца, джинсы, футбол ки, нижнее белье, белье для грудных младенцев.

Дополнительные функции

Особые указания

Моющие средства Универсальные моющие средства, средства для стирки

Макс. загрузка 5,0 кг Указание для испытательных организаций:

Для проверки по норме EN 60456 должна быть включена дополнительная функция Интенсивная.

Замачивание, Предварит. стирка, Интенсивная, Больше воды

Хлопок/лен 95°C использовать только для нестериль

–

ного и сильнозагрязненного белья. При стирке средне-или сильнозагрязненных текс

–

тильных изделий или наличии заметных пятен ис пользуйте дополнительную функцию Интенсивная.

При стирке текстильных изделий с трудновыводимы

–

ми и/или застарелыми загрязнениями используйте функции Интенсивная и Замачивание.

– При стирке текстильных изделий с большими пятна-

ми (например, от пыли, песка) используйте функцию Предварительная.

– Текстильные изделия темных расцветок стирайте с

помощью средств для цветных тканей или жидких моющих средств.

цветных тканей

Page 19

Правильное проведение стирки

Синтетика 4321

Вид текстиля Текстильные изделия из синтетического волокна, сме

совых тканей или обработанного хлопка, например, верхние сорочки, блузки, спецовки, столовое белье.

Дополнительные функции

Особые указания

Замачивание, Предварит. стирка, Интенсивная, Больше воды

При стирке средне-или сильнозагрязненных текстиль

–

ных изделий или наличии заметных пятен используй те дополнительную функцию Интенсивная.

Моющие средства Универсальные средства, средства для цветных тка

ней, мягкодействующие средства Макс. загрузка 2,5 кг Указание для испытательных организаций:

Для проверки по норме EN 60456 должна быть включена дополнительная функция Интенсивная.

Тонкое белье ac

Вид текстиля Текстильные изделия из синтетического волокна, сме-

шанных тканей, искусственного шелка или обработан-

ного хлопка, например, верхние сорочки, блузки.

Гардины, машинная стирка которых разрешается произ-

водителем. Дополнительные

функции Особые указания

Моющие средства Мягкое моющее средство Макс. загрузка 1,0 кг

Замачивание, Предварит. стирка, Интенсивная

–

При стирке средне-или сильнозагрязненных текс тильных изделий или наличии заметных пятен ис пользуйте дополнительную функцию Интенсивная.

–

В этой программе незначительно образование скла док (легко гладить).

–

Наличие в гардинах мелкой пыли зачастую требует программы с функцией Предварительная.

–

Для сильномнущихся гардин снизьте скорость отжи ма или исключите его.

Page 20

Правильное проведение стирки

Шелк /

Вид текстиля Верхняя текстильная одежда, предполагающая ручную

стирку, без содержания шерсти. Дополнительные

функции Особые указания

Моющие средства Мягкое моющее средство Макс. загрузка 1,0 кг

Шерсть /

Вид текстиля Шерстяные или полушерстяные изделия для ручной

Моющие средства Средство для стирки шерсти Макс. загрузка 2,0 кг

Больше воды

В этой программе незначительно образование скла

–

док (легко гладить). Тонкие колготки и бюстгалтеры стирайте в бельевом

–

мешке.

или машинной стирки.

Page 21

Правильное проведение стирки

Мини-программа 7

Вид текстиля Слабозагрязненные текстильные изделия, которые

можно стирать в программе для цветного белья. Дополнительная

функция Особое указание

Моющие средства Универсальные моющие средства, средства для стирки

Макс. загрузка 2,5 кг

Автоматическая 72

Вид текстиля Партия из различных текстильных изделий для программ

Дополнительная функция

Особые указания – При стирке средне-или сильнозагрязненных текс-

Моющие средства Универсальные моющие средства, средства для стирки

Макс. загрузка 3,0 кг

Накрахмаливание

Вид текстиля Скатерти, салфетки, фартуки, спецодежда Особые указания

Макс. загрузка 5,0 кг

Доп. полоскание

Вид текстиля Текстильные изделия, которые должны быть только

Макс. загрузка 5,0 кг

Слив/Отжим

Особые указания

Макс. загрузка 5,0 кг

Больше воды

Использовать меньше моющего средства (половину

–

дозы)

цветных тканей

Хлопок/Лен и Синтетика, отсортированных по расцветке.

Замачивание, Предварит. стирка, Интенсивная, Больше

воды

тильных изделий или наличии заметных пятен используйте дополнительную функцию Интенсивная.

цветных тканей

–

Текстильные изделия должны быть свежевыстиран ными, но без обработки ополаскивателем.

прополощены и отжаты.

–

Только слив: скорость отжима установить на Без от жима.

Page 22

Правильное проведение стирки

Подготовка

Ни в коем случае не использо

A Подготовка и сортировка белья

^ Освободите карманы

Посторонние предметы (напри-

мер, иголки, монеты, канцелярские скрепки) могут повредить белье и детали машины.

^ Перед началом стирки удалите с

текстильных изделий пятна, если есть, по возможности, пока они еще свежие. Промокните пятна салфет кой из нелиняющего материала. Не тереть!

Особо стойкие пятна (кровь, яичный желток, кофе, чай и т.д.) зачастую можно удалить, только используя не которые приемы. Если у Вас возникли проблемы с пятнами на белье, Вы мо жете запросить в торговой организа ции Міеlе или непосредственно в фир ме Міеlе руководства по стирке, а так же выведению пятен. Они содержат описание способов по удалению раз ных пятен.

вать в стиральной машине хими ческие (содержащие растворители) чистящие средства!

Рассортируйте текстильные изде-

лия по расцветкам и символам, со держащимся на этикетке по уходу (на воротнике или боковом шве). О том, в каких программах стирать текстильные изделия, Вы узнаете на следующих страницах.

Темные текстильные изделия часто немного "линяют" при первых стирках. Поэтому, чтобы избежать окрашивания, стирать светлые и темные вещи следует раздельно.

– У гардин:

удалить ролики и свинцовую ленту или увязать их в чехол.

– У бюстгальтеров:

съемные "косточки" пришить или удалить.

–

При стирке трикотажа, джинсов, брюк и вязаных изделий (например, футболок, трикотажных рубашек): вывернуть изделие внутренней сто роной наружу, если это рекоменду ет изготовитель.

–

Застегнуть застежки-молнии, крюч ки и петли перед началом стирки.

–

Застегнуть наволочки и пододеяль ники, чтобы в них не попали неболь

шие предметы одежды.

Не стирать текстильные изделия, ко торые не предназначены для стир ки (символ по уходу за изделием h).

Page 23

Правильное проведение стирки

Выбор программы

B Включить стиральную машину

Нажмите на клавишу Вкл/Выкл.

C Открыть дверцу загрузочного

люка

Нажмите на клавишу Дверца и от

кройте дверцу загрузочного люка.

D Загрузить белье

Уложите расправленное белье не

плотно в барабан. Если в партии белье разного размера, то эффек тивность стирки увеличивается, кроме того, при отжиме белье равномернее распределяется в барабане.

Используйте максимальную величину загрузки белья, указанную для соответствующей программы стирки. Потребление электроэнергии и воды в расчете на общую величины загрузки белья будет в этом случае наименьшим. Однако учтите, что превышение рекомендуемой максимальной загруз ки приводит к ухудшению результата стирки и способствует образованию складок.

F Выбрать программу

^ Поверните переключатель выбора

программ в положение желаемой программы.

На дисплее высветится максимальная длительность стирки.

G Выбрать скорость отжима

E Закрыть дверцу загрузочного

люка легким толчком

Проследите за тем, чтобы концы белья не были защемлены между дверцей и уплотнением.

Нажимайте клавишу "Отжим" до тех пор, пока не загорится контроль ная лампочка желаемого числа обо ротов для отжима.

Изменение скорости отжима возмож но только в пределах для соответ ствующей основной программы стир ки.

Page 24

Правильное проведение стирки

Дополнительные функции H Выбрать дополнительную(ые)

функцию(и).

Вы можете включить дополнительные функции, если это допустимо основ ной программой.

С помощью верхней кнопки происхо дит выбор дополнительных функций в следующей последовательности: Ин

тенсивная или рительная или вание или мачивание или

С помощью нижней кнопки Вы выбираете дополнительную функцию

Больше воды или отменяете ее.

Интенсивная и Предва Интенсивная и Замачи

Предварительная или За

нет выбора.

Время основной стирки увеличивает ся.

Предварительная стирка

Для сильнозагрязненных текстиль ных изделий.

Замачивание

Для особенно сильнозагрязненных

текстильных изделий с пятнами, со

держащими белковые вещества (например, кровь, жир, какао).

– Продолжительность замачивания

можно запрограммировать в интервале от 30 минут до 2 часов с 30минутным временным шагом.

– Базовая установка продолжитель-

ности замачивания составляет 2 часа.

Перепрограммирование на другую продолжительность замачивания описано в главе "Программируемые функции", разделе "Замачивание".

Нажмите кнопку необходимой до полнительной функции. Нажимайте верхнюю кнопку до тех пор, пока не загорится контрольная лампочка(и) дополнительной(ых) функции(й).

Интенсивная

Для средне- или сильнозагрязнен ных текстильных изделий или при наличии заметных пятен.

Программа Больше воды

Если Вам для выполнения стирки нужно использовать большее коли чество воды, то с помощью кнопки

Больше воды Вы можете выбрать между четырьмя установками ее уровня. Пояснение установки приве дено в главе "Программируемые функции", разделе "Система Больше воды".

В соответствии с заводской настрой

кой нажатием кнопки Больше воды повышается уровень воды при выпол нении стирки и полоскания.

Page 25

Правильное проведение стирки

I Добавить моющее средство

Важно правильно дозировать моющее средство, так как . . .

. . . недостаток моющего средства при водит к тому, что:

белье плохо отстирывается, а бе

–

лое белье со временем становится серым и жестким;

в белье остаются частицы жира;

–

на нагревательном элементе появ

–

ляются известковые отложения.

. . . избыток моющего средства вызы вает:

– сильное пенообразование, след-

ствием чего является замедленное движение белья в барабане, что приводит к плохому результату стирки, полоскания и отжима

– увеличенный расход воды из-за до-

полнительного, автоматически подключаемого цикла полоскания

–

дополнительную нагрузку на окру жающую среду.

Вытащите кювету и заполните мою

щим средством и добавками по уxоду за бельем соответствующие отсеки.

Моющее средство для предварительной стирки (по желанию,

/4рекомендованного общего количества моющего средства)

моющее средство для основной

стирки, включая замачивание

Ополаскиватель, добавка для при дания формы или жидкий крахмал.

Закройте кювету для моющих средств и добавок.

J Нажать на клавишу Старт

Начинается выполнение программы. На дисплее высвечивается макси

мальная продолжительность програм мы.

Page 26

Правильное проведение стирки

Завершение программы

K Открыть дверцу загрузочного

люка

Нажмите на кнопку Дверца.

L Достать белье

^ Проверьте отсутствие посторонних

предметов в области уплотнения люка.

M Выключить стиральную машину

Отожмите кнопку Вкл/Выкл и по

верните переключатель выбора программ в положение 0.

N Закрыть дверцу загрузочного

люка

Иначе существует опасность случай ного попадания внутрь барабана пос торонних предметов. Они могут быть по недосмотру выстираны вместе с бельем и при этом повредить его.

Hе забудьте в барабане что-нибудь из белья! При последующей стирке забытое белье может дать усадку или окрасить другое белье.

Page 27

Правильное проведение стирки

Добавление или извлечение белья

Вы можете добавлять или вынимать белье в процессе выполнения следу ющих программ:

Хлопок/Лен

–

Синтетика

–

Мини-программа

–

Автоматическая

–

Накрахмаливание

–

Нажмите кнопку Дверца, чтобы от

крылась дверца люка.

^ Добавьте или извлеките часть

белья.

^ Закройте дверцу. Выполнение программы будет продол-

жено автоматически.

Обратите внимание:

Дверца не открывается, если:

температура моющего раствора

–

выше 55°C. уровень воды превышает опреде

–

ленное значение. машина достигла цикла программы

–

Последний отжим.

После запуска программы стиральная машина не может определить измене ния в количестве белья.

Поэтому после добавления или извле чения части белья стиральная машина всегда ориентируется на максималь ную загрузку.

Остаточное время, указываемое на индикаторе, может быть увеличено.

Page 28

Правильное проведение стирки

Прерывание выполнения программы

Выключите стиральную машину с

помощью кнопки Вкл/Выкл.

Для продолжения:

Включите стиральную машину с по

мощью кнопки Вкл/Выкл.

Изменение выбранной про

граммы

Стиральная машина воспринимает по сле начала выполнения программы следующие изменения в установках:

– в любой момент времени

ние скорости отжима в разрешенных пределах.

– в течение 6 минут после старта

бор или отмена дополнительной функции Больше воды и установка другой температуры в выбранной программе.

Выбор другой программы после нача ла выполнения установленной про граммы уже больше не возможен.

измене-

вы-

Пропуск отрезка в выполне нии программы

Поверните переключатель выбора

программ в положение 0.

Как только в линейке индикации вы полнения программы замигает кон

трольная лампочка программного эта

па, с которого ход программы должен быть продолжен:

поверните переключатель выбора

программ в течение 4 секунд

в положение текущей программы.

Выбор новой программы

^ Выключите стиральную машину с

помощью кнопки Вкл/Выкл.

^ Поверните переключатель выбора

программ в положение 0.

Программа стирки прервана. ^ Включите стиральную машину с по-

мощью кнопки Вкл/Выкл.

Выберите новую программу.

Нажмите кнопку Старт.

опять

Контрольная лампочка Защита от сминания/Конец мигает, если преключатель выбора программ был переставлен. На процесс выполнения программы это не влияет. Контроль ная лампочка погаснет, как только пе реключатель выбора программ будет опять установлен в положение теку щей программы.

Page 29

Правильное проведение стирки

Выполнение программы

Основная стирка Полоскание Отжим

Уро вень

воды

Хлопок/

d a ( 2-3

Лен Синтетика d a e 2-3 Тонкое белье e b e 3 – L Шелк ( d ( 2 – L Шерсть ( c ( 2 L Мини-

d a ( 2 L

программа Автоматичес-

d a e 2 L

кая Накрахмалива-

––d 1 – L

ние Доп. полоска-

––e 2 – L

ние

Ритм

стирки

Уро вень

воды

Циклы полос

кания

Отжим с полоска

нием

Послед

ний от

жим

L L

d = низкий уровень воды ( = средний уровень воды e = высокий уровень воды

a= обычный ритм стирки b= щадящий режим c= шерсть d= шелк

Информацию об особенностях хода выполнения программ см. на следующей странице.

Page 30

Правильное проведение стирки

Стиральная машина оснащена полнос тью электронным управлением с функцией автоматического распозна вания загрузки. Стиральная машина самостоятельно определяет необхо

димое для стирки потребление воды, в зависимости от количества белья и его способности впитывать воду. Это ведет к различному выполнению про грамм и разной продолжительности стирки.

Приводимые здесь сведения о выпол нении программ всегда относятся к ос новной программе при максимальной загрузке. Дополнительно выбираемые функции не учитываются.

Индикатор выполнения программы Вашей стиральной машины постоянно информирует Вас во время стирки о достигнутом цикле программы.

Особенности выполнения про

граммы:

Защита от сминания:

После завершения программы барабан вращается еще максимум 30 минут, препятствуя таким образом об разованию складок. (Исключение: программа Шерсть).

Стиральную машину можно открыть в любое время.

3-й цикл полоскания происходит,

если:

в барабане образовалось слишком

–

много пены

– скорость последнего отжима менее

700 об/мин

– выбран режим Без отжима

Отжим с полосканием:

Отжим текстильных изделий производится между отдельными циклами полоскания.

3-й цикл полоскания происходит,

если:

–

выбран режим Без отжима

Отмена отжима с полосканием: Выберите установку Без отжима с по

мощью кнопки "Отжим".

Page 31

Моющие средства

Вы можете использовать все совре менные стиральные порошки, кото

рые предназначены для стиральных машин, а также жидкие, концентриро ванные, в таблетках и комбинирован ные моющие средства.

Стирка шерстяных и полушерстяных текстильных изделий проводится с по мощью моющих средств для шерсти.

Указания по применению и дозировке для полной загрузки приводятся на упаковке моющего средства.

Дозировка зависит от:

– степени загрязненности белья

слегка загрязненное Hе заметно загрязнений и пятен. Одежда, например, пахнет потом.

среднезагрязненное Загрязнения видны и/или имеется небольшое количество легких пятен.

сильнозагрязненное Ясно видна грязь и/или пятна.

–

жесткости воды Если Вы не знаете диапазон жест

кости, получите эту информацию в предприятии водоснабжения.

Жесткость воды

Жесткость

в ммоль/л

1,3 - 2,5 7 - 14

свыше 2,5 свыше 14

Диапазон

жесткости

I мягкая 0 - 1,3 0 - 7

II нормаль

III жесткая

Особен

ность

воды

ная

до очень жесткой

Смягчитель воды

Для экономии моющего средства при жесткости воды в диапазонах II и III Вы можете добавлять смягчитель воды. Правильная дозировка приводится на упаковке. Сначала заправляйте моющее средство, а затем уже смягчитель.

При этом дозировку моющего средства Вы можете осуществлять, как для диапазона жесткости I.

Компоненты для стирки

Если Вы стираете, используя несколь ко компонентов (например, комбини рованное моющее средство), заправ ляйте все эти средства вместе в отсек j и всегда в следующей последова тельности:

Немец кие гра дусы °d

–

количества белья

1. моющее средство

2. смягчитель воды

3. пятновыводитель Таким образом средства будут лучше

размываться.

Page 32

Моющие средства

Ополаскиватель, добавка для придания формы, крахмал и жидкий крахмал

Ополаскиватель придает белью мяг кость на ощупь и снижает его стати ческий заряд при последующей ма шинной сушке. Добавки для придания формы являются синтетическим сред ством для подкрахмаливания белья, дающим жесткость на ощупь. Крахмал придает белью плотность и жесткость.

Дозировка этих добавок проводится

согласно рекомендациям изготови телей.

Автоматическое использование добавок

После неоднократного автомати ческого накрахмаливания вычисти те отсек для моющих средств и, в особенности, сифон.

Отдельное полоскание с ополас кивателем или добавкой для придания формы

Заполните ополаскивателем или до

бавкой отсек, обозначенный симво лом §. Поверните переключатель выбора

программ в положение Накрахмали

вание.

^ Выберите скорость отжима. ^ Нажмите на клавишу Старт.

Отдельное накрахмаливание

^ Отмерьте и подготовьте крахмал,

как это указано на упаковке.

^ Заполните крахмалом отсек, обо-

значенный символом i.

^ Поверните переключатель выбора

программ в положение Накрахмали- вание.

Выберите скорость отжима.

Нажмите на клавишу Старт.

Заполните ополаскивателем, добав кой для придания формы или жид ким крахмалом отсек, обозначен ный символом §. Следите за от

меткой макс. уровня

При выполнении окончательного по лоскания добавки будут смыты в барабан. По окончании программы стирки в отсеке § останутся незначи тельные остатки воды.

Обесцвечивание/Подкрашивание

Не допускается использование

обесцвечивающих средств матических стиральных машинах.

Разрешено подкрашивание в сти ральной машине только в бытовых целях. Используемая при подкраши вании соль при длительном приме нении может вредно воздействовать на нержавеющую сталь. Поэтому

строго соблюдайте предписания производителя красящего средства.

в авто

Page 33

Перед началом чистки машины

и ухода за ней вытащить сетевую вилку.

Чистка стиральной машины

Чистите стиральную машину с по

мощью мягкого чистящего средства или мыльного раствора, затем насу хо вытирайте ее мягкой салфеткой.

Чистите рабочий барабан с по

мощью чистящих средств, предна значенных для чистки нержаве ющей стали.

Чистка и уход

Промойте отсеки кюветы теплой

водой.

Чистка кюветы для моющего средства и добавок по уходу за бельем

Регулярно удаляйте возможные остат ки моющего средства.

Выдвиньте кювету для моющих средств до упора, нажмите на кноп ку разблокировки и выньте кювету наружу.

^ Почистите сифон.

1. Вытащить наружу сифон из отсека

§ и промыть его под струей теплой воды. Трубку, на которую надет сифон, почистить таким же образом.

2. Вставить сифон обратно.

Запрещается использовать очистители, содержащие раствори тель, а также абразивные сред ства, универсальные или средства для чистки стекол! Они могут повредить пластмассо вые поверхности и другие детали машины. Ни в коем случае не мыть стиральную машину струей из шланга.

Page 34

Чистка и уход

Чистка фильтров в системе подачи воды

Стиральная машина оснащена двумя фильтрами для защиты клапана под вода воды. Эти фильтры необходимо проверять примерно каждые 6 меся цев. При частых перебоях в сети водо снабжения этот период может быть сокращен.

Чистка фильтра в шланге для залива воды

Чистка фильтра во входном штуцере заливного клапана

Осторожно открутите плоскогубца

ми ребристую гайку с входного шту цера.

^ Захватите стенку фильтра плоско-

губцами, вытащите фильтр наружу и почистите сетку. Установка фильтра выполняется в обратной последовательности.

Перекройте кран водоснабжения и отверните заливной шланг с крана водоснабжения.

Снимите резиновое уплотнительное кольцо 1 с направляющей.

Захватите плоскогубцами край фильтра 2 и вытащите его наружу.

Очистите сетку фильтра. Установка фильтра выполняется в обратной последовательности.

Оба фильтра после очистки долж ны быть обязательно установлены обратно.

Page 35

Помощь при неполадках

Что делать, если . . .

Вы можете самостоятельно устранить большинство помех и неисправностей. Во многих случаях Вы сможете сэкономить время и деньги, так как Вам не при дется вызывать мастера из сервисной службы. Приводимые ниже таблицы должны помочь Вам найти причины возникающих помех или неисправностей в работе прибора и устранить их. Обратите однако внимание, что:

Ремонт электроприборов должен проводиться только квалифицирован

ными специалистами. Неквалифицированное выполнение ремонтных работ может стать причиной значительной опасности для пользователя.

Hе начинается процесс выполнения программы стирки.

Сообщение о

неисправности

Hе загорается контрольная лампочка Защита от сминания/Конец, или не мигает контрольная лампочка кнопки Старт.

При выборе программы Слив/Отжим не происхо дит ее запуск.

Возможная причина Устранение

Отсутствует электропитание стиральной машины.

Hе были выполнены

действия по "первона чальному вводу в экс плуатацию".

Проверьте,

– вставлена ли сетевая

вилка в розетку.

– в порядке ли предо-

хранитель.

Проведите "первона-

чальный ввод в эксплу

атацию", как это описа но в одноименной главе.

Page 36

Помощь при неполадках

Программа стирки была прервана и появляется сообщение o неисправности.

Сообщение o

неисправности

Мигает лампочка кон троля неисправности Проверить слив, а на дисплее появляются "– – –".

Мигает лампочка контроля неисправности Проверить залив, а на дисплее появляются "– – –".

Мигают лампочки контроля неисправности Проверить за

лив и Проверить слив, а на дисплее по

являются "– – –". Мигает контрольная

лампочка Замачива

ние/Предварит. или Полоскание, а на

дисплее появляются "– – –".

Возможная причина Устранение A

Заблокирована систе

ма слива воды.

Сливной шланг уложен слишком высоко.

Перекрыта система подвода воды.

Засорен фильтр в шланге подачи воды.

Среагировала система защиты от протечек Wаterproof.

Неполадка Запустите выполнение про

Прочистите фильтр и слив

ной насос, как это описано в главе "Помощь при непо ладках" раздел "Открыва ние дверцы загрузочного люка при засорении слива и/или отсутствии электропи тания".

Максимальная высота откачки составляет 1 м.

Откройте кран водоснабжения.

Очистите фильтр от загрязнений.

Позвоните в службу сервиса.

граммы еще раз. Если опять появится сооб щение o неисправности, вызовите специалиста сер висной службы.

A Для того чтобы выключить сообщение o неисправности: Выключите стираль

ную машину с помощью клавиши Вкл/Выкл и поверните переключатель вы бора программ в положение 0.

Page 37

Помощь при неполадках

Программа стирки выполняется как обычно, однако, появляется сообщение о неполадке.

Сообщение о

неисправности

Мигает лампочка контро ля неисправности Прове рить слив.

Мигает лампочка контро ля неисправности Прове- рить залив.

Горит лампочка контроля Проверить дозировку.

На индикаторе выполне ния программы мигает контрольная лампочка Стирка.

На индикаторе выполне ния программы мигает контрольная лампочка За щита от сминания/Конец.

Возможная

причина

Нарушен слив

воды.

Нарушена подача

воды.

Засорился фильтр в заливном шланге.

При стирке образуется слишком много пены.

В наличии непо ладка.

Переключатель выбора программ был перестав лен в другое положение после начала выполнения

программы. Поверните переключатель выбора программ в положение текущей программы.

Устранение A

Прочистите фильтр и слив ной насос, как это описано в главе "Помощь при неполад ках" раздел "Открывание дверцы загрузочного люка при засорении слива и/или отсутствии электропитания".

Проверьте, – полностью ли открыт

кран водоснабжения

– не перегнулся ли залив-

ной шланг.

Почистите сетку фильтра.

Дозируйте при последующей стирке меньшее количество моющего средства, следите за указаниями по дозировке.

Запустите выполнение про граммы еще раз. Если опять появится сообщение о неи справности, вызовите спе циалиста сервисной службы.

A Для того чтобы удалить сообщение о неисправности: Выключите стиральную

машину с помощью клавиши Вкл/Выкл и поверните переключатель выбора программ в положение 0.

Page 38

Помощь при неполадках

Общие неполадки или неудовлетворительный результат стирки.

Неполадка Возможная причина Устранение

Стиральная маши на стоит во время отжима неустойчи во.

Белье не отжато как положено.

Появление не обычных шумов при работе насоса.

В отсеках кюветы остается много моющего средства.

Hе полностью смывается опо ласкиватель, или в отсеке § кю веты остается слишком много воды.

Винтовые ножки маши

ны установлены нерав номерно и не зафикси

рованы контргайкой. Установленная скорость

отжима была слишком низкой.

Это не неисправность! Шумы в начале и конце процес са откачивания воды - нормальное явление.

Недостаточен напор воды.

Стиральный порошок вместе со смягчителем имеет склонность к склеиванию.

Сифон занимает непра

вильное положение или засорен.

Выровняйте стиральную ма

шину и зафиксируйте винто

вые ножки контргайкой.

При следующей стирке выбе рите более высокую ско рость отжима.

– Почистите фильтр в шлан-

ге залива воды.

– Используйте функцию

Больше воды.

Задавайте в будущем в отсек кюветы сначала стиральный порошок, а затем смягчающую добавку.

Очистите сифон, см. главу "Чистка и уход", раздел "Чистка кюветы для моюще го средства и добавок по ухо ду за бельем".

Page 39

Помощь при неполадках

Неполадка Возможная причина Устранение

Белье при стирке с жидким моющим средством не отстирывается.

На выстиранном белье остается налет серого цвета (частицы жира).

На выстиранных темных текстиль ных изделиях имеются белые остатки вещества, напоминающего стиральный поро шок.

Жидкие моющие сред ства не содержат отбе ливателя. Пятна от фруктов, кофе или чая не могут быть удалены.

Дозировка моющего средства была недостаточной (белье было сильно загрязнено жиром (маслом, мазью)).

Моющее средство со

держит водонераствори мые компоненты (цеоли ты) для смягчения воды. Они оседают на текс тильных изделиях.

Используйте стиральные

–

порошки, содержащие от

беливатели.

Заполняйте пятновыводи

–

телем ячейку j, а жидкое моющее средство кладите в пластиковый дозатор в форме шарика.

Никогда не вводите жидкое

–

моющее средство вместе с пятновыводителем в кю вету для моющего сред ства и добавок.

– Задавайте при такого рода

загрязнении белья немного больше моющего средства или используйте жидкое моющее средство.

– Перед следующей стиркой

запустите программу Хло- пок/Лен 60°С с жидким моющим средством, но без бепья.

–

Попытайтесь удалить эти

остатки после сушки с по

мощью щетки.

–

Стирайте в будущем тем ные текстильные изделия жидкими моющими сред ствами, так как они не со держат цеолитов.

Page 40

Помощь при неполадках

Дверцу загрузочного люка невозможно открыть с помощью клавиши Дверца.

Возможная причина Устранение

Стиральная машина не подключена к сети электропитания.

Стиральная машина не включена.

Отсутствие напряжения в сети электропитания

Дверца была неправильно захлопнута.

В барабане еще находится вода, и стиральная машина не может ее откачать.

В целях защиты от ошпаривания дверца не может быть открыта при температуре моющего раствора более 55°С.

Вставьте сетевую вилку в розетку.

Включите стиральную машину с помощью клави ши Вкл/Выкл.

Откройте дверцу загрузочного люка, как это опи сано в главе "Помощь при неполадках", раздел "Открывание дверцы загрузочного люка при от сутствии электропитания".

Нажмите сильнее на дверцу загрузочного люка в области ее замка, после чего нажмите на клавишу Дверца.

Почистите фильтр и сливной насос.

Page 41

Помощь при неполадках

Открывание дверцы загру

зочного люка при засорении слива и/или отсутствии электропитания

Выключите стиральную машину.

С внутренней стороны панели кюветы для моющих средств и добавок нахо дится специальный ключ (шпатель) для открывания крышки люка сливно го фильтра.

Засорение слива

Если слив забит, в стиральной маши не может находиться большое коли чество воды (mаx. 25 л).

Осторожно: если незадолго до

начала работ стирка проводилась при высокой температуре, сущест вует опасность обжечься!

Слив воды

Поставьте какую-либо емкость под

крышкой.

Не выворачивайте сливной фильтр полностью.

Достаньте шпатель.

Откройте крышку люка сливного фильтра.

Ослабьте сливной фильтр настоль ко, чтобы вытекала вода.

Прерывание слива воды:

Снова заверните сливной фильтр.

Page 42

Помощь при неполадках

Если вода больше не вытекает:

^ Полностью выверните фильтр. ^ Тщательно очистите фильтр.

Если фильтр не будет установ

лен и плотно завернут, вода будет вытекать из стиральной машины.

Открывание дверцы загрузочного люка

Обязательно убедитесь перед

выемкой белья, что барабан оста новился. Манипуляции с враща ющимся барабаном связаны с риском получения травмы.

Проверьте, легко ли могут крутить ся лопасти сливного насоса, в про тивном случае удалите посторонние предметы (пуговицы, монеты и т.п.) и почистите внутреннее простран ство.

Вставьте обратно сливной фильтр и плотно его закрутите.

Потяните за аварийный деблокира тор. Дверца загрузочного люка от крывается.

Page 43

Сервисная служба

При возникновении неисправностей, которые Вы не можете устранить са мостоятельно, обращайтесь, пожалуй ста в сервисную службу Міеlе по теле фонам:

Москва (095) 745 89 90 Санкт-Петербург (812) 332 08 00 Киев (044) 496 03 00

Помощь при неполадках

Сервисной службе необходимо сооб щить модель и номер Вашей стираль ной машины.

Cepтификaт

POCC.DE.AЯ46.B64901 c 08.10.2003 по 08.10.2005

Соответствует требованиям ГОСТ Р МЭК 335-1-94, ГОСТ 30345.4-95, ГОСТ 30345.5-96, ГОСТ Р 51318.14.1-99

Эту информацию Вы найдете на

типовой табличке, которая видна при открытой дверце загрузочного люка над смотровым стеклом.

Cpoк службы

20 лeт

Page 44

Установка и подключение

Вид спереди

a Шланг для залива воды (максималь

но допустимое давление 7.000 кПа)

b Электрическое подключение c - f Сливной шланг (с вращаемым

съемным переходником) для различ ных возможностей слива воды

g Панель управления h Кювета с отсеками для моющих

средств и добавок по уходу за бельем

i Дверца загрузочного люка

j Крышка люка сливного фильтра,

сливного насоса и аварийного де блокиратора дверцы

k Выемки для перемещения машины l Четыре ножки, регулируемые по

высоте

Page 45

Вид сзади

Установка и подключение

a Выступ на крышке для перемеще

ния машины

b Электрическое подключение c Заливной шланг (максимально до

пустимое давление 7.000 кПа)

d Сливной шланг

e Стопоры транспортировочных

стержней

f Держатель для:

–

заливного шланга

–

сливного шланга

–

кабеля электроподключения

–

снятых транспортировочных стержней

Page 46

Установка и подключение

Поверхность для установки

В качестве поверхности для установ ки стиральной машины лучше всего служит бетонный пол. В отличие от деревянной поверхности или поверх ности из "мягких" материалов, бетон не способствует вибрации машины при отжиме.

Обратите внимание на следующее:

Устанавливайте стиральную маши

ну в вертикальном, устойчивом по ложении. Не устанавливайте стиральную ма

шину на мягкое ковровое покрытие, иначе стиральная машина будет вибрировать при выполнении отжима.

При установке на деревянном половом покрытии:

^ Установите стиральную машину на

фанерное основание (мин. размеры 59x52x3 см). Это основание должно быть привинчено в нескольких местах к несущим балкам, а не только к настилу.

Установка стиральной машины

Для перемещения стиральной машины

с места распаковки к месту установки

беритесь за передние выемки и зад ний выступ крышки.

Обратить внимание:

Для подъема машины не беритесь

за дверцу загрузочного люка.

Ножки машины и поверхность

для установки должны быть су хими, в противном случае сущест вует опасность скольжения стиральной машины при отжиме.

Удаление транспортировочного крепления

По возможности устанавливайте ма шину в углу помещения, где устойчи вость пола является наибольшей.

При установке на цоколь, пре дусмотренный при подготовке по мещения (цоколь из бетона или кирпичной кладки), стиральная ма шина должна быть дополнительно зафиксирована с помощью крепле ния (приобретается в торговом центре Міеlе или сервисной службе Міеlе). Иначе существует опасность, что при выполнении отжима стиральная машина упадет с цоколя.

Удалите левый и правый стопоры.

1. Отделить стопор с помощью от

вертки.

2. Снять стопор.

Page 47

Установка и подключение

Поверните прилагаемым гаечным

ключом левый транспортировочный стержень на 90° и

вытащите его наружу.

Поверните правый транспортиро

вочный стержень на 90° и

вытащите его наружу.

Page 48

Установка и подключение

Стиральную машину нельзя

перевозить без транспортировоч ного крепления. Сохраняйте крепление. Его необхо димо будет опять смонтировать пе ред транспортировкой стиральной машины (например, при переезде).

Закройте отверстия с помощью сто

поров и закрепленных на них заглушек.

Закрепите транспортировочные стержни на задней стенке стираль ной машины. Проследите за тем, чтобы при установке отверстия b попали на цапфы a.

Установка транспортировоч ного крепления

Установка крепления проводится в обратной последовательности.

Page 49

Выравнивание машины

Установка и подключение

Стиральная машина должна устойчи во стоять на всех четырех ножках в вертикальном положении, чтобы мож но было гарантировать ее безупречную работу.

Неправильная установка приводит к повышению расхода электроэнергии и воды, а также возможно скольжение стиральной машины.

Выворачивание и закрепление ножек

Выравнивание стиральной машины осуществляется с помощью четырех винтовых ножек. При поставке сти ральной машины все ножки полнос тью завернуты.

Отвинтите контргайку 2, поворачи

вая ее по часовой стрелке прилагаемым гаечным ключом. Выворачивайте контргайку 2 вместе с ножкой 1.

^ Проверьте с помощью ватерпаса

вертикальное положение машины.

^ Удерживайте ножку 1 с помощью

разводного ключа. Снова приверните прилагаемым ключом контргайку 2 к корпусу машины.

Все четыре контргайки должны быть крепко привинчены к корпусу машины. Пожайлуста, проверьте даже те ножки, которые Вы не вы ворачивали при выравнивании. В противном случае существует опасность скольжения машины.

Page 50

Установка и подключение

Встраивание под столешницу

Монтаж установочного комплекта* и комплекта для установки сти ральной и сушильной машины в колонну* должен проводиться ква лифицированным специалистом.

Необходим установочный комп

–

лект*. Прилагаемая к этому комп лекту* металлическая крышка за меняет крышку прибора. Монтаж металлической крышки необходим в целях электробезопасности.

– При столешнице высотой 900/

910 мм требуется подставка*.

– Места подвода и слива воды, а так-

же электроподключения должны находиться в непосредственной близости от стиральной машины и быть легко доступны.

К установочному комплекту прилагается инструкция по монтажу.

Установка стиральной и сушильной машин в колонну

Необходимо учитывать:

a безопасное расстояние до стены

составляет: минимум 2 см

b высота:

монтажный комплект со столешницей: около 169 см монтажный комплект без столеш ницы: около 170 см

Стиральную машину можно уста новить в колонну с сушильной маши ной Міеlе. Для этого необходим мон тажный комплект* (WTV).

Отмеченные * элементы можно приоб рести в фирменных магазинах или сервисном центре Міеlе.

Монтаж крышки

Если Вы демонтировали крышку при установке стиральной и сушильной машин в колонну или при встраивании машины под столешницу, то при мон таже крышке проследите, чтобы она прочно вошла в задние держатели.

Только в этом случае будет обеспече

на безопасность при перемещении ма шины.

Page 51

Система защиты от протечек воды Miele

Данная система обеспечивает всесто роннюю защиту от протечек воды, связанных с работой стиральной ма шины.

Система состоит из трех основных частей:

1) шланга подачи воды

2) электроники и корпуса

3) сливного шланга

1) Шланг подачи воды

– Защита от разрыва шланга

Шланг подачи воды выдерживает давление на разрыв свыше

7.000 кПа.

2) Электронная система и корпус

Установка и подключение

Защита от перелива

–

Система препятствует переполне нию стиральной машины водой из-

за неконтролируемой подачи воды.

При повышении уровня воды выше определенного значения включает ся сливной насос, и вода откачива ется под контролем электроники.

3) Сливной шланг

Сливной шланг защищен системой вентиляции. Это препятствует не желательному всасыванию всей жидкости из стиральной машины при откачивании воды.

– Поддон

При негерметичности стиральной машины вытекающая вода собира ется в поддоне, встроенном в дно. Благодаря наличию поплавкового выключателя происходит отключе ние заливных клапанов. Дальней шее поступление воды будет забло кировано; вода, находящаяся в баке, будет откачана.

Page 52

Установка и подключение

Подача воды

Стиральная машина может быть под ключена к водопроводу без клапанов, предотвращающих обратный отток жидкости, так как она изготовлена со гласно действующим нормам.

Напор воды должен составлять не ме нее 100 кПа и не должен превышать

1.000 кПа. Если он выше 10 бар, то не обходимо встроить в трубопровод ре дукционный клапан.

Для подключения требуется водопро водный кран с кой отсутствует, то подключение к водопроводу должно производиться только квалифицированным сантехником.

/4'' резьбой. Если та

,Резьбовое соединение находит-

ся под давлением водопроводной воды. Поэтому проверьте, медленно открывая водопроводный кран, насколько герметично соединение. При необходимости измените положение уплотнения или подтяните резьбовое соединение.

Техобслуживание

При необходимости замены шланга используйте только оригинальный шланг Miele, выдерживающий давле ние на разрыв свыше 7.000 кПа.

Запрещается удалять оба фильтра

- один на свободном конце шланга подачи воды, другой во входном

патрубке заливного клапана, т.к. они служат для защиты заливного клапана.

Дополнительная принадлежность - увеличение длины шланга

В качестве дополнительной принадлежности в фирменном магазине или сервисной службе Miele можно приобрести шланги длиной 2,5 или 4,0 м.

Стиральная машина не предназначе на для подключения к горячей воде.

Page 53

Установка и подключение

Слив воды

Моющий раствор откачивается слив ным насосом с высотой подачи 1 м. Чтобы слив воды происходил беспрепятственно, шланг должен быть уложен без изломов и перегибов. Переходник на конце шланга можно поворачивать, а при необходимости снимать.

Возможности слива воды:

1. Подвешивание сливного шланга на

край мойки или раковины:

Обратите внимание:

Закрепите шланг во избежание со

–

скальзывания! Если вода откачивается в ракови

–

ну, то следите за тем, чтобы она стекала достаточно быстро. В про тивном случае существует опасность, что раковина переполнится или часть откачанной воды попадет обратно в стиральную машину.

2. Подсоединение к пластиковой сточ-

ной трубе с помощью резиновой муфты (сифон при этом не обязателен).

3. Подсоединение к раковине с по-

мощью пластикового ниппеля.

4. Слив в полу (водосток). В случае необходимости шланг может

быть удлинен до 5 м. Дополнительные принадлежности для этого можно при обрести в торговой организации Міеlе или сервисной службе Міеlе.

Для откачивания на высоту свыше 1 м (до 1,8 м максимальной высоты) в тор говой организации Міеlе или сервис ной службе Міеlе можно приобрести набор для модификации стиральной машины, включающий в себя допол нительный сливной насос с принад лежностями для его установки.

Page 54

Установка и подключение

Подключение к электросети

Стиральная машина оснащена кабе лем со штепсельной вилкой с зазем ляющим контактом для подключения к сети переменного тока ~ 230 В 50 Гц.

Подключение должно осуществляться только к стационарной электропро водке, с заземлением.

Запрещается подключать стиральную машину к сети электропитания через разного рода удлинители, тройники и т.п., чтобы полностью исключить по тенциальный источник опасности (опасность возгорания).

Для повышения безопасности рекомендуется включать в электрическую цепь прибора устройство защитного отключения (УЗО) на ток срабатывания 30 мА.

Информация о номинальном потреблении и предохранителе дается на типовой табличке. Пожалуйста, сравните данные, приведенные на типовой табличке, с данными сети электропи тания.

Дополнительно для Украины

Внимание! Это изделие сконструиро вано для подключения к сети пере менного тока с защитным (третьим) проводом заземления (зануления), ко торое соответствует требованиям п.7.1 "Правил устройства электроуста новок".

Для Вашей безопасности подключай те прибор только к электросети с за щитным заземлением (занулением). Если Ваша розетка не имеет защитно го заземления (зануления), обрати тесь к квалифицированному специа листу.

Не переделывайте штепсельную вилку и не используйте переходные устройства.

ПОМНИТЕ! ПРИ ПОДКЛЮЧЕНИИ К СЕТИ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (ЗАНУЛЕНИЯ) ВОЗМОЖНО ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

Page 55

Данные потребления

Загрузка Данные потребления

Электро

энергия

в кВт/ч в л Нормаль

Хлопок/Лен

95°C 5,0 кг 1,70 45 1 ч 42 мин 1 ч 57 мин 60°C

5,0 кг 0,85 45 – 1 ч 56 мин 60°C 5,0 кг 0,85 45 1 ч 26 мин 1 ч 56 мин 40°C

5,0 кг 0,50 45 – 1 ч 56 мин 40°C 5,0 кг 0,50 45 1 ч 26 мин 1 ч 56 мин

Синтетика

40°C

2,5 кг 0,45 49 – 1 ч 16 мин 40°C 2,5 кг 0,45 49 1 ч 01 мин 1 ч 16 мин

Тонкое белье

30°C 1,0 кг 0,35 65 49 мин 59 мин

Шелк /

30°C 1,0 кг 0,24 39 37 мин –

Шерсть /

30°C 2,0 кг 0,23 37 40 мин –

Мини-программа

40°C 2,5 кг 0,35 35 31 мин –

Автоматическая

40°C 3,0 кг 0,30 - 0,60 30 - 50 54 мин 1 ч 09 мин

Тест-программа согласно EN 60456

Указание для сравнительных испытаний:

Для тест-программы по EN 60456 необходимо цию Интенсивная.

Вода Продолжительность

ная

включить дополнительную функ

Интенсив

ная

Данные потребления могут отличаться от приведенных значений в зависи

мости от напора воды, жесткости воды, температуры заливаемой воды, тем пературы в помещении, вида белья, количества белья, колебаний сетевого напряжения и выбранных дополнительных функций.

Page 56

Технические параметры

Высота 85,0 cм Ширина 59,5 cм Глубина 58,0 cм Глубина при открытой дверце 97,5 cм Bec 93 кг Максимальная нагрузка на пол 1600 н (прим. 160 кг) Вместимость 5 кг сухого белья Напряжение питания cм. типовую табличку Общая потребляемая мощность cм. типовую табличку Предохранитель cм. типовую табличку Данные потребления cм. главу Данные потребления Давление напора воды минимальное 100 кПа (1 бар) Давление напора воды максимальное 1000 кПа (10 бар) Длина заливного шланга 1,60 м Длина сливного шланга 1,50 м Длина электрокабеля 1,60 м Макс. высота сливного отверстия 1,00 м Макс. длина сливного шланга 5,00 м Справочные контрольные отметки Защита oт радиопомех, VDE, Ростест-

Москва

Page 57

Программируемые функции для изменения стандартных параметров

Page 58

Программируемые функции

С помощью программируемых функ ций Вы можете при необходимости на строить стиральную машину, в зависи мости от Ваших индивидуальных по требностей.

Система Больше воды

Система Больше воды воздействует благодаря дополнительной функции Больше воды на залив воды в ниже перечисленных программах.

Она предоставляет возможность до полнительного залива воды в циклах стирки и полоскания, а к программам Хлопок/Лен и Синтетика добавляется еще один цикл полоскания.

Система Больше воды имеет четыре различных установки.

Программируемая установка воздействует на залив воды в программах:

– Хлопок/Лен –

Синтетика

–

Мини-программа

Включение дополнительной функ

ции Больше воды воздействует

следующим образом:

Установка 1: больше воды при полоскании в ука

занных программах. Установка 2: больше воды при стирке и полоскании

в указанных программах (заводская

установка).

Установка 3: дополнительный цикл полоскания в

программах Хлопок/Лен и Синтетика. Установка 4: больше воды при стирке и полоскании

в указанных программах и тельный цикл полоскания для программ Хлопок/Лен и Синтетика.

Программирование и запоминание установок выполните в соответствии с пунктами A до G, приведенными на следующей странице.

дополни-

–

Автоматическая

–

Шелк

Программируемая установка активизируется включением дополни тельной функции Больше воды.

Page 59

Программируемые функции

Программирование и запоминание выполняются поэтапно, с A до G.

Программируемые функции активизируются с помощью кнопки Старт и переключателя программ. Кнопка Старт и переключатель про грамм обладают в этом случае второй функцией, которая не отражена на па нели управления.

Условие:

Стиральная машина выключена.

–

Стиральная машина закрыта.

– – Переключатель программ стоит в

положении 0.

A Нажмите кнопку Старт и держите

ее нажатой во время шагов с B до

B Включите стиральную машину с по-

мощью кнопки Вкл/Выкл.

C Дождитесь, когда загорится кон-

трольная лампочка кнопки Старт ...

D . . . затем отпустите кнопку Старт.

E Поверните переключатель про-

грамм в положение Хлопок/Лен 75°C:

Теперь на дисплее мигает P попере менно с цифрой 1, 2, 3 или 4.

F Каждым нажатием кнопки Старт

Вы выбираете другую установку

функции.

На дисплее попеременно с P мигает цифра

1 = Выбрана установка 1

(больше воды при полоскании)

2 = Выбрана установка 2

(больше воды при стирке и полоскании) (заводская установка)

3 = Выбрана установка 3

(дополнительный цикл полоскания в программах Хлопок/Лен и Синтетика)

4 = Выбрана установка 4

(больше воды при стирке и полоскании и дополнительный цикл полоскания для программ Хлопок/Лен и Синтетика)

G Выключите стиральную машину с

помощью кнопки Вкл/Выкл.

Кнопка Больше воды теперь обладает функцией согласно выбранной уста новке. Эта функция сохраняется до программирования другой установки.

Page 60

Программируемые функции

Щадящая стирка

Функция предназначена для бережной стирки слабозагрязнен ных изделий. При этом барабан бу дет вращаться с замедленным ритмом.

Режим щадящей стирки можно ис пользовать в программах Хлопок/Лен,

Мини-программа, Накрахмаливание и Автоматическая.

Если щадящая стирка запрограммиро вана, то выполнение стирки по этим программам будет происходить в ритме щадящей стирки.

При поставке стиральной машины функция щадящей стирки не включена.

Программирование и запоминание выполняются поэтапно, с A до G.

Программируемые функции активируются с помощью кнопки Старт и переключателя программ. Кнопка Старт и переключатель про грамм обладают в этом случае второй функцией, которая не отражена на па нели управления.

Условие:

–

Стиральная машина выключена.

A Нажмите кнопку Старт и держите

ее нажатой во время шагов с B до

B Включите стиральную машину с по

мощью кнопки Вкл/Выкл.

C Дождитесь, когда загорится кон

трольная лампочка кнопки Старт ...

D . . . затем отпустите кнопку Старт. E Поверните переключатель про-

грамм в положение Хлопок/Лен

60°C:

Теперь на дисплее мигает P попеременно с цифрой 0 или 1.

0 = Функция щадящей стирки вы- ключена.

1 = Функция щадящей стирки вклю- чена.

F При нажатии на кнопку Старт инди-

кация на дисплее будет переключаться с 0 на 1 или с 1 на 0.

G Выключите стиральную машину с

помощью кнопки Вкл/Выкл.

Выбранная установка программиру

емой функции теперь будет сохранена и останется до тех пор, пока она не бу дет снова изменена.

–

Стиральная машина закрыта.

–

Переключатель программ стоит в положении 0.

Page 61

Программируемые функции

Включение охлаждения моющего раствора в программе Хлопок/Лен

B конце основной стирки в барабан подается дополнительное количест во воды для охлаждения моющего раствора.

Охлаждение моющего раствора про изводится при установке температур 95°С и 75°С.

Функцию следует включать:

при навешивании сливного шланга

–

на умывальник или кухонную раковину для того, чтобы предотвратить опасность ошпаривания.

– если сточные трубы в здании не вы-

держивают температуры жидкости 95°С (DIN 1986).

Функция охлаждения моющего раствора в программе Хлопок/Лен отключена при заводской поставке.

Программирование и запоминание выполняется последовательно, начиная с этапа A и заканчивая этапом G:

Программируемые функции активизируются с помощью кнопки Старт и переключателя выбора про грамм. Кнопка Старт и переключатель обладают в этом случае вторым функ циональным назначением, которое не обозначено на панели управления ма шиной.

Условия:

Стиральная машина выключена.

–

Стиральная машина закрыта.

–

Переключатель выбора программ

–

находится в положении 0.

A Нажмите кнопку Старт и удержи

вайте ее в нажатом положении при выполнении действий на этапах B и C.

B Включите стиральную машину

кнопкой Вкл/Выкл.

C Подождите, пока не загорится кон

трольная лампочка кнопки Старт ...

D . . . после чего отпустите кнопку

Старт.

E Поверните переключатель выбора

программ в положение Хлопок/ Лен 40°С:

На дисплее мигает P поочередно с цифрой 0 или 1.

0 = функция охлаждения моющего

раствора выключена.

1 = функция охлаждения моющего

раствора включена.

F При нажатии на кнопку Старт инди

кация на дисплее будет переклю чаться с 0 на 1 или с 1 на 0.

G Выключите стиральную машину

кнопкой Вкл/Выкл.

Выбранная установка программиру емой функции сохраняется до тех пор, пока она опять не будет изменена.

Page 62

Программируемые функции

Функция памяти

Если к основной программе будет выбрана дополнительная функция и/или изменена скорость отжима, стиральная машина запомнит эти установки при запуске выполнения программы.

При выборе новой программы стирки стиральная машина известит Вас oб этих сохраненных дополнительных функциях и/или скорости отжима.

Функция памяти при поставке машины выключена.

Программирование и запоминание выполняется последовательно, начиная с этапа A и заканчивая этапом G:

Программируемые функции активизируются с помощью кнопки Старт и переключателя выбора программ. Кнопка Старт и переключатель обладают в этом случае вторым функ циональным назначением, которое не обозначено на панели управления ма шиной.

Условия:

–

Стиральная машина выключена.

A Нажмите кнопку Старт и удержи

вайте ее в нажатом положении при выполнении действий на этапах B и C.

B Включите стиральную машину

кнопкой Вкл/Выкл.

C Подождите, пока не загорится кон

трольная лампочка кнопки Старт ...

D . . . после чего отпустите кнопку

Старт.

E Поверните переключатель выбора

программ в положение Хлопок/ Лен 30°С:

На дисплее мигает P поочередно с цифрой 0 или 1.

0 = Функция памяти выключена. 1 = Функция памяти включена.

F При нажатии на кнопку Старт инди-

кация на дисплее будет переключаться с 0 на 1 или с 1 на 0.

G Выключите стиральную машину

кнопкой Вкл/Выкл.

Выбранная установка программиру

емой функции сохраняется до тех пор, пока она опять не будет изменена.

–

Стиральная машина закрыта.

–

Переключатель выбора программ находится в положении 0.

Page 63

Программируемые функции

Замачивание

Продолжительность замачивания, ко торое будет выполняться при нажатии кнопки Замачивание, может быть Вами выбрана в диапазоне от 30 ми нут до 2 часов (с шагом величиной в 30 минут).

Выбранная продолжительность зама чивания белья будет предшествовать при выборе дополнительной функции Замачивание собственно программе стирки.

Для кнопки Замачивание при постав ке машины запрограммирована про должительность замачивания, равная 2 часам.

Программирование и запоминание выполняется последовательно, начиная с этапа A и заканчивая этапом G:

Программируемые функции активизируются с помощью кнопки Старт и переключателя выбора программ. Кнопка Старт и переключатель обладают в этом случае вторым функ циональным назначением, которое не обозначено на панели управления ма шиной.

Условия:

–

Стиральная машина выключена.

–

Стиральная машина закрыта.

–

Переключатель выбора программ находится в положении 0.

A Нажмите кнопку Старт и удержи

вайте ее в нажатом положении при выполнении действий на этапах B и C.

B Включите стиральную машину

кнопкой Вкл/Выкл.

C Подождите, пока не загорится кон

трольная лампочка кнопки Старт ...

D . . . после чего отпустите кнопку

Старт.

E Поверните переключатель выбора

программ в положение Синтети ка 60°С:

На дисплее мигает P поочередно с цифрой 1, 2, 3 или 4.

F При каждом нажатии на кнопку

Старт Вы при необходимости выбираете другую установку.

На дисплее поочередно с P мигает индикация

1 = 2 ч продолжительность замачи-

вания (заводская установка)

2 = 1 ч 30 мин продолжительность

замачивания

3 = 1 ч продолжительность

замачивания

4 = 30 мин продолжительность

замачивания

G Выключите стиральную машину

кнопкой Вкл/Выкл.

Кнопка Замачивание будет теперь обеспечивать выполнение выбранной продолжительности замачивания белья. Данная установка функции со храняется до тех пор, пока она не бу дет изменена.

Page 64

Право на изменения сохраняется/4804

M.-Nr. 06 012 990 / 02

ru-RU
