Page 1
Istruzioni d'uso e di montaggio
Asciugatrice a condensa
T 77-48 C CH youngstyle
Leggere assolutamente le istruzioni
d'uso e di montaggio prima di posizionare,
installare e usare l'asciugatrice la prima volta
per evitare di infortunarsi
e di danneggiare l'apparecchiatura.
it-CH
M.-Nr. 07 218 870
Page 2
Tutela dell’ambiente
Smaltimento imballaggio
L'imballaggio protegge l'apparecchia
tura da danni durante il trasporto. Le di
verse parti dell'imballaggio sono fatte
con materiali conformi alla tutela del
l'ambiente e sono pertanto riciclabili.
Se dunque le diverse parti dell’imballaggio vengono smaltite correttamente,
si contribuirà a ridurre il consumo di
materie prime e a diminuire il volume
dei rifiuti. Il fornitore ritira l'imballaggio.
-
-
Smaltimento apparecchi fuori
uso
In generale gli apparecchi fuori uso
contengono materiali riutilizzabili. Contengono pure sostanze nocive per l'ambiente ma necessarie per il corretto funzionamento e la sicurezza dell'apparecchio. Se non smaltite correttamente,
queste sostanze possono danneggiare
la salute delle persone e l'ambiente.
Evitare quindi assolutamente di smaltire
il vecchio apparecchio coi rifiuti con
venzionali.
-
Per risparmiare energia elettri
ca
-
Per evitare che il programma di asciu
gatura si prolunghi e quindi uno spreco
di elettricità:
effettuare la centrifuga col numero
–
massimo di giri.
Se, ad es. la centrifuga viene effet
tuata con 1600 giri/min. anziché con
800 giri/min., per il programma di
asciugatura si risparmierà all'incirca
il 30% di elettricità.
Per i singoli programmi di asciugatu
–
ra sfruttare il carico massimo previsto.
In tal modo il consumo di elettricità,
rapportato al carico completo, è ridotto al minimo.
– Osservare che durante il programma
il locale sia ben ventilato;
– dopo l’uso, pulire sempre i filtri per la
peluria.
-
-
-
-
Si raccomanda quindi espressamente
di depositarlo nei punti di raccolta uffi
ciali, riservati alle apparecchiature elet
triche ed elettroniche.
Fino a quando il vecchio apparecchio
non viene prelevato, accertarsi che non
costituisca una fonte di pericolo per i
bambini. Informazioni più dettagliate
sono contenute nel capitolo "Consigli e
avvertenze".
2
-
-
Page 3
Indice
Tutela dell’ambiente ...............................................2
Consigli e avvertenze ..............................................5
Comandi asciugatrice ..............................................9
Pannello comandi ..................................................9
Trattamento biancheria ............................................11
I diversi simboli sulle etichette........................................11
Consigli per l'asciugatura ...........................................11
Per asciugare correttamente .......................................12
Istruzioni brevi ....................................................12
Funzioni supplementari............................................15
Delicato .........................................................15
Segnale acustico ..................................................15
Avvio differito .....................................................15
I diversi programmi ...............................................16
Modificare il programma ...........................................19
Cambiare il programma.............................................19
- in svolgimento.................................................19
- Interrompere e impostare un nuovo programma ......................19
- Interrompere e prelevare biancheria ...............................19
Aggiungere o prelevare biancheria....................................19
Tempo restante ...................................................19
Blocco elettronico apparecchio .....................................20
Manutenzione e pulizia ............................................21
Vuotare il contenitore della condensa ..................................21
Pulire i filtri per la peluria ............................................22
Pulire i filtri a secco..............................................22
Pulizia filtri con acqua............................................23
Pulire l’asciugatrice ................................................23
Pulire lo scambiatore di calore .......................................24
Smontare lo scambiatore di calore..................................24
Controllare lo scambiatore ........................................25
Pulire lo scambiatore di calore .....................................25
Rimettere in sede lo scambiatore...................................26
3
Page 4
Indice
In caso di anomalie ...............................................27
Cosa fare se...?.................................................27
Indicazioni di controllo e anomalie ....................................27
Anomalie ........................................................29
Sostituire la lampadina .............................................32
Servizio assistenza ...............................................33
Interventi ........................................................33
Aggiornamento programmi (update)...................................33
Condizioni di garanzia ..............................................33
Accessori acquistabili ..............................................33
Posizionatura e collegamento ......................................34
Vista anteriore ....................................................34
Vista posteriore ...................................................35
Collocazione .....................................................35
Sistemare l’asciugatrice in sede....................................35
Colonna lava-asciuga............................................35
Sistemare l’asciugatrice in piano ...................................36
Arieggiare il locale ..............................................36
In caso di trasloco ..............................................36
Scarico esterno condensa...........................................37
Sistemare il tubo scarico condensa .................................37
Fissare il tubo di scarico (al lavandino o pozzetto di scarico) .............38
Particolari condizioni di collegamento con la valvola di ritenuta ...........38
Collegamento elettrico..............................................40
Dati di consumo ..................................................41
Dati tecnici ......................................................42
Funzioni programmabili ...........................................44
Aggiungere livelli di asciugatura potenziati..............................44
Modificare intensità segnale acustico ..................................45
Attivare la funzione memory .........................................46
Impostazione durata prolungata ciclo di raffreddamento ...................47
Modificare la funzione "pulire circuito aria" ..............................48
Acustica tasti .....................................................49
Modificare il valore di conduttività .....................................50
4
Page 5
Consigli e avvertenze
Uso specifico
Leggere assolutamente le istruzioni
~
d'uso.
Questa asciugatrice è fabbricata
conformemente alle vigenti norme di
sicurezza. Usi non consoni a quello
previsto possono comportare peri
coli per l'utente e danneggiare l'ap
parecchio.
Leggere attentamente le istruzioni
prima di usare l'asciugatrice per la
prima volta. Il libretto contiene importanti informazioni riguardanti la
sicurezza, l’uso e la manutenzione.
In tal modo si eviterà di infortunarsi e
di danneggiare la macchina.
Conservare il libretto delle istruzioni.
Potrebbe rendersi necessario consultarlo o servire anche a un altro
utente.
Asciugare a macchina solo gli indu
~
menti e i capi di biancheria che
sull’etichetta riportano lo specifico sim
bolo e che sono stati lavati con acqua.
Altri usi possono essere pericolosi.
Miele declina ogni responsabilità per
danni derivanti da usi non conformi a
quelli previsti e da errate manipolazioni
dei comandi.
Le persone che a causa delle loro
-
~
condizioni fisiche, sensoriali, mentali e
anche per inesperienza non sono in
grado di far funzionare l'asciugatrice da
sole possono usarla solo se sorvegliate
e istruite da una persona competente.
-
-
Sorvegliare i bambini
Sorvegliare i bambini quando
~
l’asciugatrice è in funzione. Evitare che
i bambini giochino con la macchina.
I più piccoli possono far funzionare
~
l'asciugatrice senza essere sorvegliati
solo se sono stati convenientemente
istruiti sulle modalità d’uso. I bambini
dovranno essere al corrente dei pericoli
derivanti da un'errata manipolazione
dei comandi.
5
Page 6
Consigli e avvertenze
Sicurezza tecnica
Prima di installare l’asciugatrice, ve
~
rificare che non ci siano danni visibili.
In caso affermativo, non installare e
usare la macchina.
Prima di collegare l’asciugatrice alla
~
rete elettrica, accertarsi che i dati di al
lacciamento (sicurezza, tensione e fre
quenza) riportati nella targhetta di ma
tricola corrispondano a quelli della rete
elettrica. In caso di dubbio rivolgersi a
un elettricista qualificato.
La sicurezza elettrica dell'asciuga-
~
trice è garantita solo se è allacciata
correttamente a una presa con collegamento di terra. È oltremodo importante
che questo dispositivo di sicurezza sia
efficiente. In caso di dubbio, far controllare l'impianto di casa da un elettricista
qualificato. Miele declina ogni responsabilità per eventuali infortuni e guasti
derivanti dalla mancanza di un conduttore di protezione di messa a terra o se
tale dispositivo è interrotto.
Per motivi di sicurezza non usare
~
prolunghe elettriche. Pericolo di surri
scaldamento e incendio!
Eventuali riparazioni non effettuate
~
correttamente possono costituire gravi
pericoli per l’utente per i quali Miele
non si assume alcuna responsabilità.
Eventuali riparazioni devono essere ef
fettuate esclusivamente da persone
specializzate autorizzate da Miele.
In caso diverso, per guasti successivi,
la garanzia non è più valida.
-
-
-
-
Sostituire le parti difettose solo con
~
pezzi originali Miele. in grado di garan
tire completamente tutte le norme di si
curezza delle apparecchiature Miele.
Se il cavo elettrico di allacciamento
~
rimanesse danneggiato, dovrà essere
sostituito solo da persone autorizzate
da Miele per evitare di infortunarsi.
In caso di guasti o per i lavori di ma
~
nutenzione e pulizia, staccare
l’asciugatrice dalla rete elettrica:
togliendo la spina dalla presa oppu
–
re,
– disinserendo la sicurezza elettrica
dell’impianto elettrico, oppure
– svitando e togliendo di sede il fusibi-
le a vite.
L’installazione dell'asciugatrice in
~
luoghi non fissi (ad esempio imbarcazioni) deve essere effettuata da ditte o
persone qualificate, rispettando severamente le norme di sicurezza per il suo
uso corretto.
Evitare di apportare modifiche
~
all'asciugatrice se non sono espressa
mente consentite da Miele.
-
-
-
-
-
6
Page 7
Consigli e avvertenze
Uso pratico
Per evitare possibili incendi, non
~
asciugare capi di vestiario che:
non siano stati lavati,
–
non sono sufficientemente puliti e
–
contengono ancora residui di olio,
unto, pomate o altre sostanze, ad
esempio: canovacci, biancheria di
saloni di cosmesi macchiati di olio,
unto, creme.
Se la biancheria non è sufficiente
mente pulita, può prendere fuoco per
autocombustione anche a program
ma ultimato e dopo averla tolta dal
tamburo.
Lavare quindi accuratamente la biancheria e i capi molto sporchi,
– contengono residui di detersivi in-
fiammabili o di acetone, alcol, benzina rettificata, petrolio, smacchiatore,
acqua ragia, cera e prodotti per togliere la cera o sostanze chimiche
(presenti, ad es., in stracci per pulire
i pavimenti),
–
contengono tracce di fissatore, lacca
per capelli, solvente per smalto o
prodotti simili.
Lavare quindi a fondo capi, indu
menti e tessuti molto sporchi, dosan
do convenientemente il detersivo e a
temperatura alta. Se necessario, la
vare i capi molto sporchi più volte.
-
Per evitare possibili incendi, non
~
asciugare capi di vestiario che:
contengono un'alta percentuale di
–
gommapiuma, parti di gomma o ma
teriali simili, ad esempio: capi con
gommapiuma in lattice, tessuti im
permeabili, capi e indumenti gomma
ti, cuscini contenenti fiocchi di gom
mapiuma,
sono provvisti di imbottiture con la fo
–
-
-
-
-
dera danneggiata (ad es. cuscini,
giacche ecc.). Il materiale dell’imbottitura potrebbe uscire e incendiarsi.
In molti programmi, alla fase di ri-
~
scaldamento segue quella di raffreddamento, per mantenere la temperatura
ideale ed evitare che i capi rimangano
danneggiati (ad es. per evitare che
prendano fuoco). Dopo il raffreddamento, il programma è terminato.
Prelevare subito tutta la biancheria
dopo che il programma è terminato.
Avvertenza! Non spegnere mai
~
l'asciugatrice prima che il programma
sia terminato, a meno che il bucato non
venga prelevato subito e disteso in
modo che i capi si raffreddino.
Usare ammorbidente o prodotti simi
~
li attenendosi alle istruzioni sulla confe
zione.
-
-
-
-
-
-
-
7
Page 8
Consigli e avvertenze
Non usare l’asciugatrice se i filtri per
~
la peluria non sono in sede o se sono
danneggiati.
Pulire regolarmente i filtri per la pe
~
luria!
Non usare l’asciugatrice se lo scam
~
biatore di calore non è in sede.
Asciugare i filtri per la peluria dopo
~
averli puliti con acqua. Se i filtri sono
bagnati, il corretto funzionamento
dell'asciugatrice può venire compro
messo!
Non installare l’asciugatrice in locali
~
esposti al gelo. Se la temperatura ambiente è attorno allo zero, il funzionamento dell'asciugatrice viene compromesso.
Se l’acqua di condensa gela nella pompa oppure nel tubo di scarico, potrebbero verificarsi danni.
La temperatura ambiente può oscillare
tra +2 e +35°C.

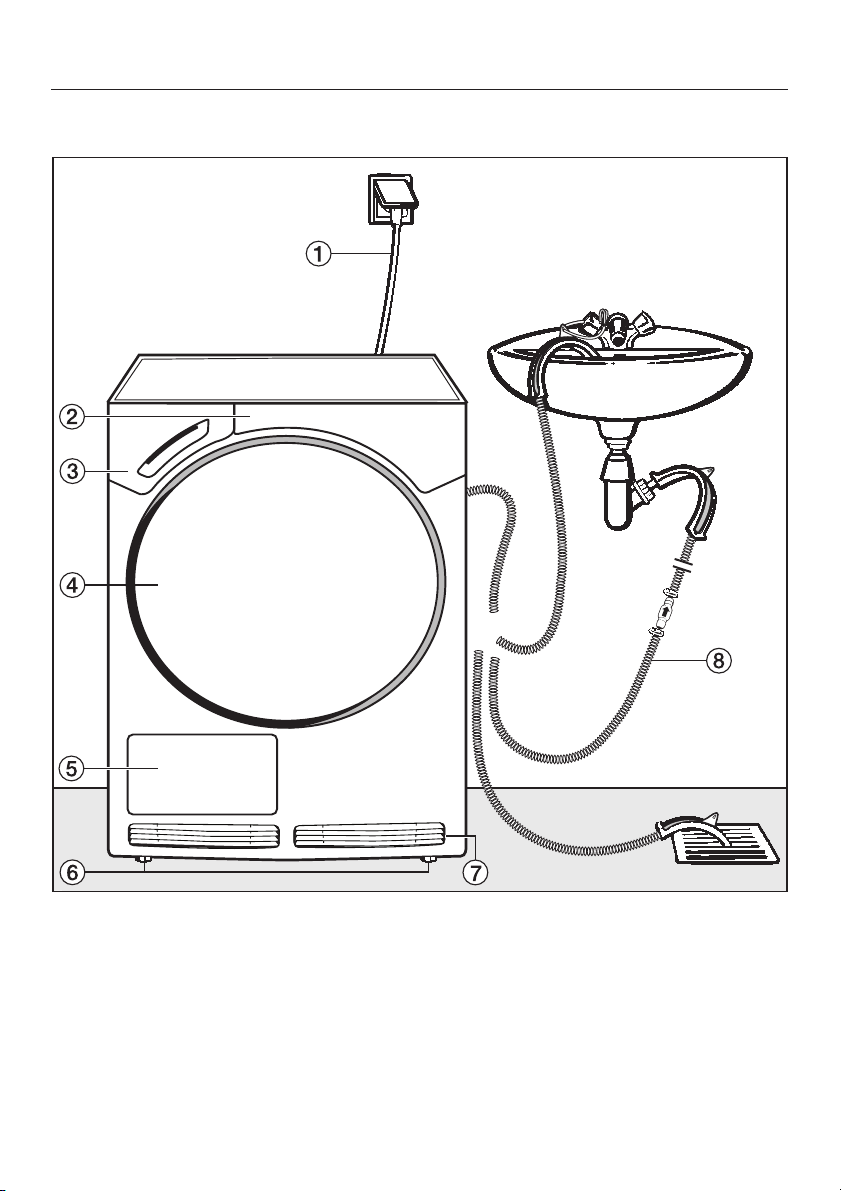

Se l'acqua di condensa viene scari-
~
cata all'esterno, accertarsi che il tubo di
scarico sia fissato bene, ad esempio al
lavandino.
Se il tubo si sgancia, l'acqua di con
densa potrebbe provocare danni.
L'acqua di condensa non è potabile.
~
Se bevuta può nuocere alla salute delle
persone e degli animali.
-
-
-
Tenere pulito il locale dove si trova
~
l'asciugatrice.
Particelle di sporco e polvere potrebbe
ro venire aspirate con l'aria di raffred
damento e col tempo intasare lo scam
biatore di calore.
Non appoggiarsi o salire sullo spor
~
tello. L’asciugatrice potrebbe ribaltarsi!
Dopo aver usato l’asciugatrice, chiu
~
dere lo sportello. Si eviterà che:
i bambini si arrampichino sulla mac
–
china o mettano nel tamburo oggetti
estranei,
– gli animali domestici salgano
sull'asciugatrice.
Non pulire l'asciugatrice spruzzan-
~
dola con acqua.
Accessori
È permesso incorporare o allacciare
~
all'apparecchio componenti espressamente consentite da Miele.
In caso contrario vengono annullati i di
ritti di garanzia e di responsabilità della
casa produttrice.
Miele declina ogni responsabilità
per infortuni e danni derivanti
dall’inosservanza delle norme di si
curezza, delle avvertenze o da usi
non appropriati della macchina.
-
-
-
-
-
-
-
-
8
Page 9
Pannello comandi
Comandi asciugatrice
a display
b d tasto avvio differito
il tasto ha una duplice funzione:
- impostazione durata dei programmi
Aria
- impostazione tempo avvio differito
c l tasto segnale acustico
si attiva alla fine del programma
d spie di controllo e anomalia
descrizione: v. capitolo "In caso di
anomalie / Servizio assistenza"
e tasto start/stop
per avviare il programma o interrom
pere il programma in corso;
il tasto lampeggia prima di seleziona
re il programma e rimane acceso
dopo l'avvio del programma
f tasto delicato
i capi delicati vengono asciugati a
temperatura bassa
g tasto livelli asciugatura
con spie di controllo
h selettore programmi
con spie di controllo
i tasto sportello
per aprire lo sportello anche se man
ca l'elettricità
j tasto jk
per accendere e spegnere
-
l'asciugatrice
-
-
9
Page 10
Comandi asciugatrice
Display
Operando col display si possono sele
zionare le seguenti funzioni:
avvio differito,
–
durata dei programmi "Aria",
–
funzioni programmabili.
–
Nel display inoltre vengono visualizzati:
la durata programma,
–
i cicli del programma:
–
asciugatura,
aria fredda,
fine.
– Indicazioni di controllo e anomalie
Durata programma / tempo restante
previsto
Al momento di selezionare il programma, nel display viene visualizzata la durata prevista. L'indicazione è prettamente indicativa.
Il tempo restante, infatti, varia continua
mente a seconda dei seguenti fattori:
umidità residua dopo la centrifuga, tipo
di tessuti, quantità del carico, tempera
tura ambiente oppure oscillazioni nella
rete elettrica.
-
I programmi "Trattamento lana" e "Togli
pieghe" possono finire prima del tempo
se è stata raggiunta una determinata
temperatura. Questo caso può verificar
si se si asciugano capi particolarmente
delicati, se il carico è molto ridotto op
pure se è già stato effettuato un pro
gramma di asciugatura.
Avvio differito
Il tempo impostato per l'avvio differito
viene visualizzato.
Dopo l'avvio del programma, il tempo
per l'avvio differito viene visualizzato in
modo decrescente.
Trascorso il tempo impostato per l'avvio
differito, il programma di asciugatura si
avvia e nel display viene visualizzata la
durata prevista per il programma.
Funzioni programmabili
Con le diverse funzioni programmabili è
possibile adattare l’asciugatrice alle
-
esigenze personali. La funzione sele
zionata viene visualizzata nel display
per poterla attivare.
-
-
-
-
-
-
I dispositivi elettronici accertano quindi
di volta in volta i dati a seconda della
situazione, modificando il tempo restan
te visualizzato in modo sempre più cor
retto. Durante il programma di asciuga
tura il tempo restante previsto viene
quindi continuamente controllato e, tal
volta, possono verificarsi sbalzi di dura
ta.
10
-
-
-
-
-
Page 11
Trattamento biancheria
I diversi simboli sulle etichette
Prima di asciugare la biancheria e gli
indumenti, controllare i simboli
sull'etichetta.
q . . . asciugare a temperatura normale
r .....asciugare a temperatura bassa
s ........nonasciugare a macchina
Per gli indumenti delicati contrasse
–
gnati dal simbolo r, impostare
l'opzione capi delicati (temperatura
bassa).
Asciugare biancheria e indumenti da
–
bollire, in cotone o lino, e indumenti
lava/indossa coi rispettivi programmi.
-
Consigli per l'asciugatura
Attenersi sempre ai carichi massimi
indicati nel capitolo "I diversi programmi". Se il carico è eccessivo, gli
indumenti si rovinano, l’asciugatura
risulta compromessa e nei capi si
formano pieghe tenaci.
Non asciugare indumenti troppo ba
gnati! Dopo il lavaggio, centrifugare
bene il bucato per almeno 30 secon
di.
–
I capi in lana o misto lana
infeltrirsi e a restringersi. Asciugarli
solo col programma speciale tratta
mento lana.
tendono a
-
-
-
Capi imbottiti di piume
–
della qualità, la fodera interna tende
a restringersi. Trattare questi capi col
programma speciale toglipieghe.
Capi in puro lino
–
indicato sull'etichetta. Diversamente
il lino potrebbe diventare ruvido.
Trattare questi capi col programma
speciale toglipieghe.
Maglieria e tessuti di maglia
–
magliette, biancheria intima ecc., per
lo più si restringono al primo lavag
gio. Si consiglia pertanto: di non
asciugarli eccessivamente per evita
re che si restringano maggiormente;
di comprare questi capi una o due
misure più grandi.
– Nei capi delicati si formano facilmen-
te pieghe più il tamburo è carico, soprattutto nel caso in cui si asciughino
camicie e camicette.
Si consiglia pertanto di ridurre il carico o di impostare il programma speciale camicie.
–
I capi inamidati
a macchina. Per ottenere lo stesso ri
sultato, usare la quantità doppia di
appretto.
–
Capi nuovi di colore scuro
asciugati con altri di colore chiaro.
Può infatti succedere che i capi scuri
stingano durante l’asciugatura o che
sugli indumenti si attacchino peluzzi
di un altro colore.
, a seconda
, asciugarli solo se
,ades.
-
si possono asciugare
non vanno
-
-
11
Page 12
Per asciugare correttamente
Istruzioni brevi
Per le istruzioni brevi osservare i punti
contraddistinti dai numeri A, B, C... .
A Selezionare la biancheria
Scuotere gli indumenti lavati e selezio
narli secondo
. . . il livello di asciugatura desiderato,
. . . tipo di tessuto o fibre,
. . . uguale grandezza,
. . . livello umidità residua dopo la
centrifuga.
L'asciugatura risulterà uniforme.
Togliere dal bucato corpi estra-
,
nei, dosatori per il detersivo, sacchettini e foglietti per l'ammorbidente.
Durante l’asciugatura potrebbero
fondersi e rovinare la biancheria.
– Controllare orli, cuciture e se le im-
bottiture non escono.
– Chiudere federe e copripiumoni per
evitare che vi si infilino capi più piccoli.
C Caricare l'asciugatrice
Per aprire lo sportello, premere il ta
^
sto sportello.
Sistemare la biancheria nel tamburo
^
-
senza comprimerla.
Attenersi al carico massimo previsto
dal programma (v. voce "I diversi
programmi").
Se il carico è eccessivo, la bianche
ria si sciupa e l'asciugatura non ri
sulta uniforme.
Prima di chiudere lo sportello, con
^
trollare se il filtro per la peluria si trova correttamente nella sua sede.
-
-
-
-
–
Chiudere cerniere, ganci e fermagli.
–
Annodare i nastri dei grembiuli e cin
ture di stoffa.
–
Fissare o togliere i rinforzi dei reggi
seni.
B Accendere l'asciugatrice
^
Premere il tasto jk
È possibile accendere l'asciugatrice
anche dopo averla caricata. La luce nel
tamburo rimane spenta e si risparmierà
elettricità.
12
-
-
Osservare che nello sportello non ri
mangano incastrati indumenti. Si ro
vinerebbero.
^
Chiudere lo sportello con un colpo
deciso, oppure appoggiarlo e pre
merlo.
-
-
-
Page 13
Per asciugare correttamente
D Selezionare il programma
Selezionare il programma desiderato.
^
La spia di controllo del programma se
lezionato si accende.
Si possono pure accendere spie di
controllo per il livello di asciugatura o
delle opzioni oppure venire visualizzati
dati orari (funzione memory).
Programmi Cotone, Lava/Indossa,
Capi sintetici, Automatic, Camicie,
Jeans
Avvertenza! La durata visualizzata nel
display varia ogni volta che si seleziona
nuovamente il programma (tempo re
stante previsto)!
I programmi Trattamento lana e Togli
pieghe non si possono modificare.
Programmi Aria
Se si seleziona Aria fredda oppure Aria
calda, la spia di controllo del tasto
Avvio differito lampeggia.
Premere ripetutamente il tasto Avvio
^
-
differito finché nel display viene vi
sualizzata la durata desiderata.
L'impostazione, da 20 minuti a 2:00 ore,
viene effettuata a scatti di 10 minuti.
E Selezionare le opzioni
^ Le opzioni (v. rispettivo capitolo) si
selezionano premendo i tasti:
delicato, l segnale acustico, d avvio differito.
Avvertenza! Non è possibile selezionare l'avvio differito insieme ai programmi
Aria calda, Aria fredda.
-
-
-
^
Premere ripetutamente il tasto per il
livello di asciugatura desiderato, fin
ché la rispettiva spia di controllo si
accende.
Per il programma Cotone si possono
selezionare tutti i livelli di asciugatura;
per gli altri programmi la selezione è li
mitata.
-
-
13
Page 14
Per asciugare correttamente
F Avviare il programma
Al momento di scegliere il programma,
il tasto start/stop lampeggia. Se la luce
lampeggia è possibile avviare il pro
gramma.
Premere il tasto start/stop.
^
Il tasto start/stop rimane acceso.
Nel display appare Asciugatura eil
tempo restante viene visualizzato in
modo decrescente.
Prima della fine del programma
Dopo la fase di riscaldamento si attiva il
ciclo di raffreddamento e nel display
appare Aria fredda. Terminato il ciclo di
raffreddamento, il programma è finito.
I seguenti programmi non hanno il ciclo
di raffreddamento: Trattamento lana,
Toglipieghe.
-
G Fine programma - Prelevare il bu
cato
Al termine del programma nel display
appaiono le indicazioni 0 e Fine.Ilse
gnale acustico, se selezionato, si attiva
ad intervalli.
Se il bucato non viene prelevato subito,
il tamburo ruota ad intervalli (funzione
antipiega). In tal modo si evita la forma
zione di pieghe.
Durata: 2 h (non si attiva per Trattamen
to lana).
Premere il tasto sportello.
^
^ Aprire lo sportello.
^ Scaricare il tamburo.
Controllare se sul tamburo sono rimasti attaccati indumenti per evitare
che si rovinino se asciugati nuovamente col programma successivo.
Se l’asciugatrice è accesa e lo sportello
è aperto, la luce del tamburo si spegne
dopo qualche minuto per risparmiare
elettricità.
-
-
-
-
14
^
Spegnere l’asciugatrice col tasto
jk
^
Pulire i filtri per la peluria.
^
Chiudere lo sportello.
^
Vuotare il contenitore della condensa
a meno che l'acqua di condensa non
venga scaricata all'esterno.
^
Controllare periodicamente lo scam
biatore di calore.
-
Page 15
Funzioni supplementari
Delicato
Gli indumenti delicati contrassegnati
dal simbolo r, vengono asciugati a
bassa temperatura.
Indicato per capi delicati o facili da
–
trattare (ad es. acrilici), con il simbo
lo r sull'etichetta.
La durata del programma si prolun
–
ga.
L'opzione delicato è abbinata auto
–
maticamente ad alcuni programmi e
non può quindi venire disattivata.
-
-
Segnale acustico
Alla fine del programma si attiva ad
intervalli un segnale acustico per
1 ora al massimo.
Il segnale acustico continuo in caso di
anomalie funziona indipendentemente
dall'attivazione o no del segnale acustico.
fino a I0^ a scatti di 30 minuti,
oltre I0^ a scatti di un'ora.
Se si mantiene premuto il tasto avvio
–
differito il tempo viene visualizzato in
modo continuo fino a 24^ al massi
mo.
-
Attivare l'avvio differito
Premere il tasto start/stop.
^
La spia di controllo avvio differito si
–
accende.
Il tempo visualizzato per l'avvio differito
viene segnalato in modo decrescente
come segue:
– oltre I0^ a scatti di un'ora,
– sotto le I0^ a scatti di un minuto.
Il tamburo ruota brevemente ogni ora
per ridurre la formazione di pieghe.
Fintanto che l'indicazione oraria per
l'avvio differito rimane visualizzata è
possibile aggiungere biancheria.
^
Spegnere l’asciugatrice.
-
Avvio differito
È possibile programmare l'avvio del
programma fino a 24 ore (24^)inan
ticipo.
Dopo aver selezionato il programma:
^
premere ripetutamente il tasto avvio
differito finché nel display viene vi
sualizzato il tempo desiderato.
–
La spia di controllo avvio differito
lampeggia.
–
L'impostazione dell'avvio differito vie
ne effettuata:
^
Aprire lo sportello e aggiungere bian
cheria.
^
-
-
Chiudere nuovamente lo sportello e
accendere l'asciugatrice.
Cancellare/modificare l'avvio differito
^
Premere il tasto start/stop.
L'avvio differito viene cancellato.
^
Premere ripetutamente il tasto avvio
differito finché nel display viene vi
sualizzato il tempo desiderato.
^
Premere il tasto start/stop.
L'indicazione oraria per l'avvio differito
riparte da capo.
-
-
15
Page 16
I diversi programmi
Cotone Carico: 6 kg*
secco, pronto asciutto**
Indumenti Capi in cotone a uno a più strati.
Ad es.: asciugamani e accappatoi di spugna, T-shirt, biancheria
intima, bancheria da letto e da bebè.
Avvertenza:
Delicato Da selezionare per indumenti delicati col simbolo r sull'etichetta.
stiro a mano**, stiratrice
Indumenti Indumenti e biancheria in cotone o lino. Ad esempio: tovaglie, to
Avvertenza: – Lasciare arrotolata la biancheria da stirare a macchina per man-
Delicato Da selezionare per indumenti delicati col simbolo r sull'etichetta.
Lava/Indossa Carico: 3 kg*
secco, pronto asciutto**, stiro a mano
Indumenti Capi facili da trattare in fibre sintetiche, miste o in cotone. Ad
Avvertenza: – per un'asciugatura con pochissima formazione di pieghe, sele-
Delicato Da selezionare per indumenti delicati col simbolo r sull'etichetta.
Fibre sintetiche Carico: 2 kg*
pronto asciutto, stiro a mano
Indumenti Indumenti di fibre sintetiche, fibre miste, seta artificiale oppure co
Delicato Non disattivabile.
* Peso biancheria asciutta.
** Avvertenza per gli istituti di controllo: Programma per controllo secondo norma
EN 61121 (senza selezionare "delicato").
Secco: da selezionare per capi di differente struttura, a più strati
–
e spessi.
La maglieria (T-shirts, indumenti intimi e da bebè) non va asciu
–
gata col programma secco per evitare che si restringa.
vaglioli, lenzuola, biancheria inamidata.
tenerla umida.
esempio: pullover, vestiti, pantaloni, grembiuli, tovaglie.
zionare stiro a mano e ridurre il carico a 1,5 kg*.
–
A seconda della composizione e del carico, i capi vengono
asciugati con scarsa formazione di pieghe col programma stiro
a mano.
tone facile da trattare, ad es. camicie, camicette, ecc.
-
-
-
16
Page 17
I diversi programmi
Trattamento lana Carico: 2 kg*
Indumenti Capi in lana.
Avvertenza:
Delicato Non disattivabile.
Toglipieghe Carico: 3 kg*
Indumenti
Avvertenza:
Delicato Non disattivabile.
Automatic Carico: 3,5 kg*
pronto asciutto, stiro a mano
Indumenti Capi e indumenti di diversa composizione, lavabili col programma
Camicie Carico: 2 kg*
pronto asciutto, stiro a mano
Indumenti Camicie e camicette.
Delicato Da selezionare per indumenti delicati col simbolo r sull'etichetta.
Jeans Carico: 3 kg*
pronto asciutto, stiro a mano
Indumenti Capi in jeans, pantaloni, giacche, gonne, camicie.
Delicato Da selezionare per indumenti delicati col simbolo r sull'etichetta.
* Peso biancheria asciutta.
I capi in lana vengono resi soffici e ariosi in poco tempo, ma non
–
asciugati completamente.
Togliere subito i capi a programma ultimato e completare
–
l'asciugatura all'aria.
Capi e biancheria in cotone o lino.
–
Capi in cotone facili da trattare, tessuti misti o sintetici. Ad esem
–
pio: pantaloni in cotone, anorak, camicie.
Programma per contenere la formazione di pieghe dopo la cen
–
trifuga con la lavatrice.
– Togliere subito i capi a programma ultimato e completare
l'asciugatura all'aria.
Cotone e Lava/Indossa.
-
-
17
Page 18
I diversi programmi
Aria fredda Carico: 6 kg*
Indumenti
Aria calda Carico: 6 kg*
Indumenti
Avvertenza: le prime volte evitare di impostare il tempo più lungo. Con
Consiglio Usare Aria calda per eliminare o ridurre odori del corpo rimasti
Delicato Da selezionare per indumenti delicati col simbolo r
* Peso biancheria asciutta.
Indumenti e capi che devono venire solo arieggiati.
–
Per completare l’asciugatura di tessuti a più strati che per la
–
loro struttura non si asciugano uniformemente. Ad es. giac
che, cuscini e capi voluminosi.
Per asciugare singoli capi: ad es. teli e costumi da bagno, ca
–
novacci.
l'esperienza si saprà qual è la durata di asciugatura più appro
priata.
in capi di cotone puliti. (Durata: da 1/2 a 1 ora). I capi di vestia
rio risultano maggiormente rinfrescati, se prima di arieggiarli si
inumidiscono o si usano fazzolettini rinfrescanti per asciugatrici,
in vendita nei negozi specializzati. Capi e parti in fibre sintetiche
risultano rinfrescati in minor misura.
sull'etichetta.
-
-
-
-
18
Page 19
Modificare il programma
Cambiare il programma
- in svolgimento
Non è possibile cambiare il programma
in corso per evitare di modificarlo inav
vertitamente.
Per impostare un nuovo programma si
dovrà interrompere quello in corso.
- Interrompere e impostare un nuovo
programma
Premere il tasto start/stop.
^
Il bucato viene raffreddato se sono
state raggiunte determinate durate e
temperature di asciugatura.
Se durante il ciclo di raffreddamento
si preme di nuovo il tasto start/stop,
appare Fine.
^ Spegnere l’asciugatrice.
^ Accendere l'asciugatrice.
^ Selezionare e avviare direttamente il
nuovo programma.
Aggiungere o prelevare
biancheria
Premere il tasto sportello.
^
Aprire lo sportello.
^
-
Pericolo di scottarsi!
,
Evitare di toccare la parte posteriore
del tamburo al momento di togliere o
aggiungere indumenti! La tempera
tura nel tamburo è alta.
Aggiungere o togliere gli indumenti
^
che si desidera.
^ Chiudere lo sportello.
^ Premere il tasto start/stop.
Tempo restante
Se si modifica il programma, il tempo
restante visualizzato successivamente
nel display può essere diverso
dall'effettiva durata del programma di
asciugatura.
-
- Interrompere e prelevare biancheria
^
Vedere qui sotto: "Aggiungere o pre
levare biancheria".
^
Dopo aver chiuso lo sportello, spe
gnere l'asciugatrice.
-
-
19
Page 20
Blocco elettronico apparecchio
D Girare lentamente, uno scatto alla
Il dispositivo di blocco evita che
l’asciugatrice venga usata abusiva
mente da altri utenti.
Se si desidera, è possibile attivare il di
spositivo di blocco.
Attivando il dispositivo, le componenti
elettroniche vengono bloccate. È possi
bile accendere l'asciugatrice ma non
avviare il programma.
In questo caso la spia di controllo
–
delicato lampeggia e nel display ap
pare il simbolo della chiave 0-§.
Lo sportello rimane sbloccato e, se necessario, si può aprire.
Attivare il dispositivo di blocco
Premesse
– l’asciugatrice è spenta,
– lo sportello è chiuso.
A Premere il tasto delicato e mante-
nerlo premuto fino all'operazione E.
B Premere il tasto jk
La spia di controllo Automatic si accen
de.
:
-
La spia di controllo del tasto delicato
lampeggia e nel display appare il sim
bolo della chiave 0-§.
E Rilasciare il tasto delicato.
Il dispositivo di blocco è attivato.
Spegnere l'asciugatrice.
^
-
Disattivare il dispositivo di blocco
Premesse
– l’asciugatrice è spenta,
– lo sportello è chiuso.
^ Procedere come esposto sopra per
attivare il dispositivo. Eseguire le
operazioni da A a E.
Con l'operazione E la spia di controllo
del tasto delicato non lampeggia più e
il simbolo della chiave 0-§ si spegne.
Il dispositivo di blocco è disattivato.
-
volta, il selettore dei programmi di sei
posizioni in senso antiorario.
Le spie di controllo dei 6 programmi
devono accendersi una dopo l'altra.
-
:
C Girare lentamente, uno scatto alla
volta, il selettore dei programmi di tre
posizioni in senso orario.
Le spie di controllo dei tre program
mi devono accendersi una dopo
l'altra.
20
-
Page 21
Vuotare il contenitore della
condensa
La condensa che si produce durante
l'asciugatura si raccoglie nell'apposito
contenitore.
Vuotare sempre il contenitore della
condensa a programma ultimato!
Manutenzione e pulizia
Se la condensa raggiunge il livello mas
simo nel contenitore, la spia di controllo
vuotare condensa si accende.
Per spegnere la spia di controllo, aprire
e chiudere lo sportello.
Chiudere lo sportello completa-
,
mente. In caso diverso, al momento
di estrarre il contenitore della condensa, lo sportello e il pannello con
l'impugnatura potrebbero rimanere
danneggiati.
-
Vuotare il contenitore e
^
^ sistemarlo nuovamente in sede.
L'acqua di condensa non è po-
,
tabile! Se bevuta può nuocere alle
persone e agli animali.
È possibile usare l’acqua di condensa
ad es. per il ferro da stiro a vapore oppure per l’umidificatore. Prima di usarla,
filtrare l'acqua di condensa con un colino fine o un filtro di carta da caffè. In tal
modo veranno eliminati i peluzzi che
potrebbero danneggiare le apparec
chiature.
-
^
Estrarre di sede il contenitore della
condensa.
^
Per evitare che la condensa esca,
trasportare il contenitore orizzontal
mente, afferrando la maniglia del
pannello e la parte posteriore.
-
21
Page 22
Manutenzione e pulizia
Pulire i filtri per la peluria
I filtri situati nel supporto sullo sportello
e nell'apertura di carico trattengono la
peluria. Pulire sempre i filtri dopo il pro
gramma di asciugatura*.
Pulire i filtri a secco
Consiglio: per eliminare la peluria si
può usare l'aspirapolvere.
^ Togliere il filtro (1) dal supporto sullo
sportello.
Eliminare la peluria dal vano di sup
^
porto del filtro, servendosi di una
spazzola (accessorio acquistabile) o
con l'aspirapolvere.
-
Pulire a fondo la guarnizione (2)
^
dell'apertura di carico con uno strac
cio umido.
Rimettere il filtro pulito in sede fino
^
alla battuta di arresto.
^ Con le dita o l'aspirapolvere, elimina-
re la peluria depositatasi sui due filtri
nell'apertura di carico.
-
-
^
Togliere la peluria col palmo della
mano o con l'aspirapolvere.
22
^
Chiudere lo sportello.
*Controllare sempre i filtri se nel di
splay viene visualizzata l'indicazione
Pulire circuito aria.
-
Page 23
Manutenzione e pulizia
Pulizia filtri con acqua
Se i filtri dovessero essere eccessi
vamente intasati di peluria si dovran
no pulire con acqua.
Aprire lo sportello e togliere il filtro
^
dal supporto.
I due filtri nello sportello di carico si
possono smontare.
^ Girare il pomello a e, afferrandolo,
estrarre i filtri verso il centro b.
^
Pulire i filtri con acqua calda corren
te.
^
Scuotere i filtri per eliminare tutte le
gocce d’acqua.
Sistemare l’altro filtro più grande nel
^
supporto dello sportello fino alla bat
-
-
tuta di arresto.
Inserire in sede i filtri nello sportello di
^
carico e premerli per fissarli corretta
mente.
Fissare i due pomelli.
^
Pulire l’asciugatrice
Staccare l’asciugatrice dalla rete
elettrica.
Superfici esterne e pannello coman
^
di: pulire con uno straccio umido,
poco detersivo o sapone non aggressivo.
^ Pulire le superfici in acciaio (ad es. il
tamburo) con un prodotto specifico
per acciaio, disponibile presso il servizio assistenza Miele.
Evitare di usare solventi, prodotti
abrasivi, prodotti per il vetro o universali. Potrebbero danneggiare le
-
superfici in materiale sintetico o altre
parti.
^
Asciugare poi le diverse parti con
uno straccio morbido.
-
-
-
^
Asciugare i filtri con la dovuta
precauzione.
,
I filtri dovranno essere asciutti
prima di rimontarli. Se i filtri sono ba
gnati, il corretto funzionamento
dell'asciugatrice può venire compro
messo!
-
-
23
Page 24
Manutenzione e pulizia
Pulire lo scambiatore di calore
I residui di detersivo, i peli e la lanugi
ne, contenuti nell'aria di asciugatura,
possono passare attraverso i filtri e inta
sare lo scambiatore di calore.
Anche le particelle fini presenti nell'aria
aspirata dal locale possono causare in
tasamenti.
Controllare lo scambiatore di calore
almeno 2 volte l'anno e, inoltre,
quando appare l'indicazione Pulire
circuito aria. Se l'asciugatrice viene
usata di frequente, dopo circa 100
programmi. Pulire lo scambiatore se
necessario.
Smontare lo scambiatore di calore
-
-
-
Girare la leva di chiusura del coper
^
chio interno verso il basso.
^ Ribaltare in avanti il coperchio inter-
no.
^ Inclinare lo sportello interno e tirarlo
verso l'alto.
-
^
Aprire lo sportello esterno.
^
Togliere lo sportello alzandolo in alto
e metterlo da parte.
24
^
Girare verso l'alto la levetta di chiusu
ra dello scambiatore per disinserire il
gancio di arresto dalla scanalatura in
basso.
-
Page 25
Estrarre di sede lo scambiatore di ca
^
lore afferrandolo per l’occhiello
Controllare lo scambiatore
^ Tenere lo scambiatore di calore con-
tro luce.
.
Manutenzione e pulizia
Se non si nota peluria:
rimettere in sede lo scambiatore di
^
calore (v. pagina successiva).
Se si nota peluria:
pulire lo scambiatore di calore come
^
descritto qui di seguito.
Pulire lo scambiatore di calore
Durante le operazioni di pulizia, si
^
stemare assolutamente lo scam
biatore di calore come illustrato
nelle due successive figure!
-
-
-
^
Controllare se all'interno si nota pelu
ria.
La direzione per controllare l'interno
dello scambiatore è indicata dalle
frecce nella figura sopra.
^
Sciacquare lo scambiatore di calore
con la doccia del bagno posizionan
dola sul lato lungo come illustrato so
pra.
-
-
-
25
Page 26
Manutenzione e pulizia
Rimettere in sede lo scambiatore
Sciacquare poi con la doccia lo
^
scambiatore sul lato anteriore.
^ Controllare nuovamente lo scambia-
tore di calore se si notano residui di
peluria (voce "Controllare lo scambiatore"). Sciacquarlo finché tutti i depositi di peluria sono eliminati.
^ Attenzione alle guarnizioni di gomma
sullo scambiatore.
Le guarnizioni devono rimanere in
sede e non venire piegate.
Controllare il vano dello scambiatore ed
eventualmente pulirlo.
^
Controllare assolutamente che anche
la sede dello scambiatore di calore
sia priva di peluria.
Eliminare eventuali depositi di peluria
con uno straccio umido nei punti rag
giungibili con la mano.
Inserire correttamente
^
tuta di arresto lo scambiatore nel
vano di collocazione.
L'occhiello
trovarsi in alto.
Girare la levetta di chiusura dello
^
scambiatore in posizione orizzontale
in modo che il gancio si incastri
nell'intaglio in basso
Prima di sistemare in sede il coper
chio interno, controllare che la guar
nizione di gomma si trovi corretta
mente nella scanalatura.
^ Al momento di rimontare il coperchio
interno, gli agganci devono trovarsi in
basso. Inclinare il coperchio e premerlo leggermente verso il basso.
^ Premere il coperchio e chiuderlo con
la levetta di bloccaggio che dovrà
trovarsi in posizione orizzontale.
^
Inserire in sede il bordo inferiore del
coperchio esterno e chiuderlo corret
tamente premendo il bordo superio
re.
,
Il dispositivo per l'acqua di con
densa è a tenuta stagna solo se lo
scambiatore di calore e il coperchio
sono sistemati correttamente in
sede!
dello scambiatore deve
e fino alla bat
.
-
-
-
-
-
-
-
26
Page 27
In caso di anomalie
Cosa fare se...?
Nella maggioranza dei casi le anomalie possono venire eliminate dall'utente. Se
non ci si rivolge subito al servizio assistenza è quindi possibile risparmiare tempo
e anche denaro.
Nelle tabelle sono riportate le cause delle anomalie più frequenti e il modo per eli
minarle senza alcun problema. Avvertenza!
-
Di norma le riparazioni di apparecchiature elettriche vanno fatte esclusiva
,
mente da persone qualificate. Interventi fatti in modo non adeguato possono
costituire una fonte di pericolo per l’utente e danneggiare altresì l'apparecchio.
Indicazioni di controllo e anomalie
Anomalia Cause possibili Intervento
Il programma si interrompe.
Nel display appare 0.
Il segnale acustico si at-
tiva.
La spia di controllo deli
cato lampeggia dopo
aver acceso
l'asciugatrice e nel di
splay appare a.
Il programma si inter
rompe.
Nel display lampeggia
Aria fredda o Fine.
Il segnale acustico si at
tiva.
Non si tratta di un guasto!
Il dispositivo elettronico
ha accertato che il tamburo è vuoto e ha interrotto il programma.
Il programma può interrompersi anche se si
asciugano singoli capi o
se i capi sono già asciutti.
-
Il dispositivo di blocco è
attivato.
-
-
Non è possibile stabilire
subito la causa.
-
– Per asciugare singoli
capi selezionare il programma "Aria calda".
Cancellare l'indicazione
di anomalia:
– aprire e chiudere lo
sportello.
Per far funzionare
l’asciugatrice, si dovrà
dapprima disattivare il di
spositivo di blocco come
descritto nel capitolo "Di
spositivo elettronico bloc
co".
–
Spegnere e accendere
l'asciugatrice.
–
Avviare un programma.
Se il programma si inter
rompe di nuovo e viene
visualizzata un'anomalia,
si tratta di un guasto.
Contattare il servizio assi
stenza Miele.
-
-
-
-
-
-
27
Page 28
In caso di anomalie
Anomalia Cause possibili Intervento
La spia di controllo
pulire circuito aria
si accende.
Il programma si interrompe.
La spia di controllo
pulire circuito aria
si accende.
Il segnale acustico
si attiva.
La spia di controllo
vuotare contenitore
si accende.
Il segnale acustico
si attiva.
La spia di controllo indica
che l’asciugatrice non
funziona in modo ottimale
ed economico.
Cause possibili: intasa
menti a causa della pelu
ria o residui di detersivo.
Le possibili cause e gli
interventi sono riportati
sopra.
Il contenitore della con
densa è pieno o il tubo di
scarico è strozzato.
-
-
In via di massima, è suffi
–
ciente pulire il filtro per la
peluria.
Se non bastasse ad elimina
re l'anomalia, verificare tutte
le cause possibili riportate
alla voce "Il programma di
asciugatura dura troppo a
lungo o si interrompe".
Cancellare la segnalazione di
anomalia:
aprire e chiudere lo sportel
–
lo.
– spegnere e accendere
l'asciugatrice.
È possibile disattivare la spia
di controllo pulire circuito aria
(v. capitolo "Funzioni programmabili").
Cancellare la segnalazione di
anomalia:
– aprire e chiudere lo sportel-
lo.
–
spegnere e accendere
l'asciugatrice.
–
Avviare un programma.
–
Se la segnalazione di ano
malia si riattiva, contattare il
servizio assistenza.
–
Vuotare il serbatoio della
condensa.
–
Controllare il tubo di scarico.
Cancellare la segnalazione di
anomalia:
–
aprire e chiudere lo sportel
lo.
-
-
-
-
-
28
Page 29
In caso di anomalie
Anomalie
Problema Causa Interventi
Il programma
di asciugatura
dura troppo a
lungo o addirit
tura si inter
rompe.
La biancheria
non risulta suf
ficientemente
asciutta.
In alcuni casi, inoltre, appare: Pulire circuito aria.
Controllare tutte le possibili cause, spegnere e accendere
nuovamente l'asciugatrice.
-
L’apporto di aria fresca è insuf
-
ficiente forse perché il locale è
troppo piccolo. Conseguente
mente la temperatura ambiente
è salita.
I filtri per la peluria sono intasati
o sono stati messi in sede an
cora bagnati.
Il bucato non era sufficientemente centrifugato.
Il carico dell’asciugatrice era
eccessivo.
A causa delle parti metalliche
(cerniere ed altro), il dispositivo
elettronico non ha accertato
correttamente il grado di umidi
tà del bucato.
Residui di detersivo, peli e pe
luria possono intasare lo scam
biatore di calore.
Le aperture di aerazione sotto
lo sportello sono ostruite.
Il carico era composto da capi
-
di composizione molto diversa.
Aprire la porta o la finestra
per garantire un’aerazione
sufficiente.
-
Eliminare eventualmente i
–
-
depositi di peluria.
– Sistemare in sede i filtri
quando sono asciutti.
Effettuare la centrifuga col
massimo numero di giri.
Attenersi al carico massimo
indicato per il programma.
– In futuro, chiudere le cer-
niere.
Se il problema si ripresenta,
-
in futuro asciugare i capi
provvisti di cerniere lunghe
col programma aria calda.
-
Lo scambiatore deve essere
-
controllato e pulito periodica
mente.
Togliere gli oggetti che ostrui
scono le aperture.
–
Completare l'asciugatura
con aria calda.
–
Selezionare la prossima
volta Automatic.
-
-
29
Page 30
In caso di anomalie
Anomalia Cause possibili Intervento
Dopo aver pulito lo
scambiatore di calore,
l’asciugatrice perde ac
qua.
A programma ultimato, i
capi di fibre sintetiche
sono carichi di elettricità statica.
Sugli indumenti si sono
formate palline.
Lo scambiatore di calo
–
re e/o lo sportello inter
no non sono stati siste
-
mati o fissati corretta
mente in sede.
Nel vano dello scam
–
biatore di calore si è
depositata peluria.
I tessuti sintetici tendono
a caricarsi di elettricità
statica.
Durante il programma di
asciugatura la peluria,
formatasi in seguito
all’uso e al lavaggio, si
stacca dagli indumenti.
L'asciugatura a macchina
ha un effetto trascurabile
e non compromette la du
rata dei tessuti, come è
stato accertato dagli isti
tuti specializzati in mate
ria.
Verificare se lo scam
-
–
biatore e lo sportello in
terno sono sistemati
correttamente.
Controllare pure la
–
-
guarnizione di gomma.
Servendosi di uno
–
straccio, eliminare i de
positi di peluria nel
vano dello scambiatore
di calore.
Se si aggiunge ammorbi
dente all'ultimo risciac
quo, la carica elettrostatica diminuisce durante il
programma di asciugatura.
La peluria e le palline
vengono raccolte dai filtri
e si possono eliminare facilmente (v. capitolo "Manutenzione e pulizia").
-
-
-
-
-
-
-
-
30
Page 31
In caso di anomalie
Anomalia Cause possibili Intervento
Non è possibile avviare i
programmi camicie,
jeans, aria fredda elari
spettiva spia di controllo
non si accende.
Dopo aver acceso
l'asciugatrice, il programma non si avvia.
La luce all’interno del
tamburo non funziona.
Non è possibile stabilire
subito la causa.
-
Non è possibile stabilire
subito la causa.
La luce si spegne automaticamente per risparmiare elettricità.
Forse la lampadina è
fulminata.
Spegnere e accendere
–
l'asciugatrice.
Selezionare uno di que
–
sti programmi.
Se non è possibile atti
–
vare il programma si
tratta di un guasto. Con
tattare il servizio assi
stenza Miele.
È comunque possibile
–
attivare un altro pro
gramma.
L'asciugatrice è acce
–
sa?
– La spina è nella presa?
– Lo sportello è chiuso?
– Il/i fusibili sono in ordi-
ne?
Spegnere e accendere
nuovamente l'asciugatrice.
Per sostituirla: vedere le
istruzioni alla fine di questo
capitolo.
-
-
-
-
-
-
31
Page 32
In caso di anomalie
Sostituire la lampadina
Staccare l’asciugatrice dalla rete
elettrica.
La lampadina deve corrispondere ai
dati riportati nella targhetta di matri
cola o sul coprilampada.
-
Aprire lo sportello.
^
Nell’apertura di carico, in alto, si trova il
coprilampada ribaltabile della lampadi
na.
^ Esercitando una leggera pressione,
inserire sotto il bordo laterale del co
prilampada uno strumento* adatto,
* ad es. un cacciavite largo.
^
Premendo leggermente e con un mo
vimento rotatorio della mano, aprire il
coprilampada.
Sostituire la lampadina.
^
Rialzare il coprilampada e incastrarlo
^
correttamente premendo sul lato de
stro e sinistro.
Osservare che il coprilampada
,
sia chiuso correttamente. Se
l'umidità penetra all'interno potrebbe
provocare un corto circuito.
-
-
-
Il coprilampada si ribalta verso il basso.
La speciale lampadina termoresistente
è a disposizione presso il concessiona
rio o il servizio assistenza Miele.
32
-
Page 33
Servizio assistenza
Interventi
Se l'anomalia non può venire eliminata
dall'utente, contattare il
Servizio assistenza Miele:
–
Spreitenbach Tel: 0 800 800 222
Fax: 056 / 417 29 04
Per un intervento rapido e accurato, co
municare il modello e il numero di ma
tricola dell'asciugatrice.
Entrambi i dati sono riportati nella tar
ghetta di matricola visibile se si apre lo
sportello.
-
Aggiornamento programmi
(update)
Grazie al dispositivo PC (Programme
Correction) è possibile incorporare nel
le componenti elettroniche dell’asciugatrice gli ultimi dati tecnici relativi ai
programmi.
L’apposito indicatore serve al tecnico
-
per intervenire direttamente sui pro
-
grammi, aggiornandoli in base agli ulti
mi ritrovati riguardanti i tessuti e le mo
dalità di asciugatura.
Miele informerà tempestivamente gli
utenti sulla possibilità di aggiornare i
programmi.
Condizioni di garanzia
Informazioni dettagliate riguardanti la
garanzia sono contenute nel libretto
con le condizioni di garanzia.
Accessori acquistabili
-
-
-
-
Gli accessori speciali per questa asciu
gatrice sono acquistabili presso il con
cessionario o il servizio assistenza
Miele.
-
-
33
Page 34
Posizionatura e collegamento
Vista anteriore
a cavo collegamento elettrico
b pannello comandi
c contenitore condensa
d sportello
e sportello esterno scambiatore di ca
lore
34
f quattro piedini regolabili in altezza
g aperture sfiato/aspirazione aria raf
freddamento scambiatore calore
h tubo scarico condensa
(con supporto curvo)
-
-
Page 35
Posizionatura e collegamento
Vista posteriore
a punti di sostegno sotto la sporgenza
del ripiano superiore (frecce) per trasporto asciugatrice
b apertura aspirazione aria raffredda-
mento scambiatore calore
c cavo collegamento elettrico
d tubo di scarico per la condensa
e accessori collegamento al sifone del
lavandino
Collocazione
Questa asciugatrice si può installare
sottopiano se il vano è sufficientemente
alto.
Nello spazio di apertura dello
,
sportello non è consentito installare
porte chiudibili, scorrevoli, o chiudi
bili nel senso inverso allo sportello.
Non è possibile smontare il ripia
,
no superiore dell'asciugatrice.
Sistemare l’asciugatrice in sede
Per trasportare l’asciugatrice, afferrare i
punti di sostegno sulla parte sporgente
posteriore del ripiano superiore. Per trasportare l’asciugatrice dal fondo
dell’imballaggio fino alla sede, servirsi
quindi dei piedini anteriori e della parte
sporgente posteriore del ripiano superiore.
Colonna lava-asciuga
L'asciugatrice può essere combinata a
colonna con una lavatrice Miele. Per il
montaggio è neccessario il kit interme
dio (WTV)*.
-
-
-
* accessorio Miele acquistabile
,
La messa in posa del kit interme
dio deve essere fatta da una perso
na qualificata, autorizzata da Miele.
-
-
35
Page 36
Posizionatura e collegamento
Sistemare l’asciugatrice in piano
Evitare assolutamente di ostruire
,
le aperture di aspirazione e sfiato
sulla parte anteriore e posteriore! Lo
scambiatore di calore non verrebbe
sufficientemente raffreddato.
Arieggiare il locale
Per funzionare perfettamente, l’asciugatrice deve essere posizionata in piano.
^
Pareggiare eventuali irregolarità del
pavimento operando coi piedini rego
labili.
L'aria aspirata per l'asciugatura vie
ne espulsa dall'apertura sulla parte
anteriore e riscalda l'aria del locale.
Quando l'asciugatrice è in funzione,
arieggiare quindi sufficientemente il
locale, soprattutto se è piccolo,
aprendo, ad es., la finestra. In caso
diverso la durata dei programmi può
prolungarsi.
In caso di trasloco
Dopo il progamma di asciugatura, una
piccola quantità di condensa si deposita in prossimità della pompa. Se
l'asciugatrice viene inclinata, l'acqua di
condensa può uscire. Per questo motivo, prima di traslocare l’asciugatrice
raccomanda di attivare per circa 1 mi
nuto il programma "aria fredda". La con
densa residua verrà in tal modo convo
gliata nel contenitore della condensa o
nel tubo di scarico.
-
-
,si
-
-
-
36
Page 37
Scarico esterno condensa
Avvertenze generali
La condensa che si forma durante
l'asciugatura viene convogliata
nell'apposito contenitore mediante il
tubo di deflusso sulla parte posteriore
dell'asciugatrice.
Col tubo è possibile scaricare la con
densa esternamente. In questo caso
non si dovrà più vuotare il contenitore
della condensa.
lunghezza tubo..............1,50 m
prevalenza pompa, max. ......1,50 m
lunghezza pompa, max........4,00 m
-
Posizionatura e collegamento
Togliere il tubo di scarico dal mani
^
cotto.
^ Raccogliere l'acqua residua nel con-
tenitore.
-
Per particolari casi di installazio-
,
ne, l'asciugatrice dovrà essere dotata di valvola di ritenuta (accessorio).
Vedi: "Condizioni particolari di installazione".
accessorio
–
prolunga tubo,
–
valvola di ritenuta,
–
prevalenza massima pompa con val
vola di ritenuta: 1,00 m.
Sistemare il tubo scarico condensa
,
Non tirare il tubo di scarico, ten
derlo o piegarlo.
Potrebbe riumanere danneggiato!
^
Nel tubo di scarico si trova una pic
cola quantità di acqua residua. Tene
re quindi a portata di mano un conte
nitore.
^ Srotolare il tubo dal supporto e to-
glierlo con precauzione dai ganci di
fissaggio.
-
-
^
A seconda delle esigenze, sistemare
il cavo a destra o a sinistra.
-
-
-
37
Page 38
Posizionatura e collegamento
Fissare il tubo di scarico (al
lavandino o pozzetto di scarico)
V. illustrazione, vista anteriore.
^
Fissare bene il tubo di scarico
,
per evitare che si sganci se, ad
esempio, viene agganciato al lavan
dino. Eventuali perdite d'acqua po
trebbero causare danni.
Usare il supporto curvo per evitare di
^
piegare il tubo di scarico.
Particolari condizioni di
collegamento con la valvola di
ritenuta
In casi particolari è necessario
,
montare una valvola di ritenuta.In
caso contrario l'acqua di condensa
potrebbe rifluire nell'asciugatrice e
uscire, causando danni.
Casi particolari per l'installazione:
Esempio: collegamento al sifone del la
vandino.
È possibile collegare il tubo di scarico
con la valvola di ritenuta direttamente a
uno speciale sifone del lavandino.
-
-
^ Togliere gli accessori sulla parte po-
steriore in basso dell'asciugatrice:
adattatore 1 e la fascetta per il tubo
sistemata dietro 3.
-
–
collegamento al sifone del lavandino
(v. qui di seguito),
–
diverse possibilità di collegamento,
usate anche, ad es., per lo scarico
della lavatrice o lavastoviglie.
38
Page 39
Posizionatura e collegamento
Installare l'adattatore 1 sul sifone del
^
lavandino mediante il dado di raccor
do 2.
In via di massima il dado di raccordo
è chiuso da una piastrina che si do
vrà togliere.
Inserire la parte terminale del tubo di
^
prolunga 4 nell'adattatore 1.
Servendosi di un cacciavite, avvitare
^
bene la fascetta 3 direttamente dietro
il dado di raccordo.
-
-
1 adattatore
2 dado di raccordo al lavandino
3 fascetta tubo
4 prolunga tubo (accessorio)
5 valvola di ritenuta (accessorio)
6 tubo di scarico asciugatrice
La valvola di ritenuta 5 deve ve
,
nire installata in modo che la freccia
sia rivolta in direzione dello scarico
(verso il lavandino). In caso diverso
la condensa non viene scaricata.
^ Installare la valvola di ritenuta 5 sul
tubo di scarico 6 dell'asciugatrice
(osservare la corretta direzione,
v. freccia sulla valvola di ritenuta!).
^ Fissare la valvola di ritenuta con la fa-
scetta del tubo (accessorio).
-
39
Page 40
Posizionatura e collegamento
Collegamento elettrico
L’asciugatrice è provvista di cavo elet
trico a 4 fili, lungo circa 1,60 m e senza
spina, da collegare a 400 V 2 N~50 Hz.
Il collegamento può venire effettuato
con spina o interruttore.
Nella targhetta di matricola sono ripor
tati i dati riguardanti l’assorbimento no
minale e la protezione. Verificare che i
dati della targhetta di matricola corri
spondano a quelli della rete elettrica.
Se viene effettuato un collegamento fis
so, si dovrà installare un interruttore on
nipolare.
L'apertura tra i contatti dovrà essere di
almeno 3 mm. Ad es. interruttori automatici e protezione.
Una nuova installazione dell’allacciamento, modifiche all’impianto o un controllo del conduttore di messa a terra,
compreso quello di protezione, devono
essere effettuati esclusivamente da un
elettricista qualificato in osservanza alle
norme previste dall’ASE e in particolare
a quelle dell’azienda elettrica locale.
-
-
-
Se l’apparecchio viene collegato a cor
rente alternata 230V 1N 50Hz, attenersi
alle modalità riportate vicino all’entrata
del cavo sulla parte posteriore della
macchina.
Se il collegamento viene effettuato con
spina, il cavo di collegamento a 4 fili
dove venire sostituito con un cavo spe
ciale a 3 fili (Miele M Nr.05 459 480). A
installazione ultimata la presa elettrica
deve rimanere accessibile. Per motivi di
sicurezza elettrica non usare prolun
ghe.
-
La commutazione deve essere effet
-
tuata esclusivamente da un elettricista qualificato del concessionario o
dal servizio assistenza Miele.
-
-
-
-
40
Page 41
Dati di consumo
Programma Carico Giri centrifuga finale
lavatrice
kg* giri/min. kWh minuti
Cotone
pronto asciutto
Cotone
stiro a mano
Lava/Indossa pronto asciutto 3,0 1200 (40 % umidità residua)** 1,20 37
Lava/Indossa stiro a mano 3,0 1200 1,00 32
Fibre sintetiche pronto asciutto 2,0 800 1,40 95
Automatic pronto asciutto 3,5 800 2,10 85
Camicie pronto asciutto 2,0 600 1,15 41
Jeans pronto asciutto 3,0 900 2,00 96
Trattamento lana 2,0 1000 0,15 4
Toglipieghe 3,0 1000 0,30 8
* Peso biancheria asciutta.
** Programma di verifica secondo EN 61121.
Valori accertati secondo norma EN 61121.
Per verifiche secondo EN 61121, prima di iniziare il controllo, impostare il programma cotone, pronto
asciutto, senza funzioni supplementari, con un carico di 3 kg di biancheria in cotone e con 70% di
umidità residua iniziale, secondo la norma suddetta.
I dati effettivi possono variare da quelli indicati a seconda della composizione e peso del carico,
dell’umidità residua dopo la centrifuga finale, delle oscillazioni nella rete elettrica e delle funzio
ni supplementari.
6,0 1000 (60 % umidità residua)**
1200
1400
1600
1800
6,0 1000 (60 % umidità residua)**
1200
1400
1600
1800
Elettricità Durata
3,30
3,00
2,85
2,55
2,50
2,65
2,35
2,20
1,85
1,80
89
81
78
70
69
71
63
60
52
51
-
41
Page 42
Dati tecnici
altezza 850 mm
larghezza 595 mm
profondità 634 mm
profondità con sportello aperto 1074 mm
installazione sottopiano sì
installazione a colonna sì
peso 52 kg
capienza tamburo 111 l
carico 6 kg (peso biancheria asciutta)
capienza contenitore condensa ca. 3,5 l
lunghezza tubo 1,50 m
altezza massima pompa 1,50 m
lunghezza massima pompa 4,00 m
lunghezza cavo elettrico 2,00 m
tensione v. targhetta dati
assorbimento v. targhetta dati
protezione v. targhetta dati
potenza lampadina v. targhetta dati
consumo elettricità v. capitolo "Dati di consumo"
marchi di controllo ASE, VDE, antidisturbi radio-TV
42
Page 43
Funzioni programmabili
per modificare
i valori standard
43
Page 44
Funzioni programmabili
Aggiungere livelli di
asciugatura potenziati
Per molti programmi è possibile po
tenziare il livello di asciugatura pre
impostato:
stiratrice+
(più asciutto di stiratrice),
stiro a mano+
(più asciutto di stiro a mano),
asciutto+
(più asciutto di "asciutto").
È inoltre possibile selezionare secco
per i programmi Fibre sintetiche e
Jeans.
Questa funzione programmabile è abbinata ai programmi:
Cotone, Lava/Indossa*, Fibre sintetiche*, Automatic, Jeans.
* tranne "stiratrice+".
Per programmarla e memorizzarla effettuare le operazioni da A a E.
La funzione programmabile viene impostata con i tasti.
Premesse
–
l’asciugatrice è spenta,
–
lo sportello è chiuso.
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
:
-
-
-
La spia di controllo delicato lampeg
–
gia brevemente 2 volte.
Nel display lampeggiano in modo al
–
terno P e 0 (impostazione alla conse
gna).
Il numero visualizzato in modo alterno
con la P significa:
0 impostazione alla consegna,
1 livello di asciugatura potenziato
(anche la spia di controllo Automatic
lampeggia).
D Premendo il tasto start/stop è possi
bile cambiare il numero.
E Spegnere l’asciugatrice col tasto
jk
La funzione programmata viene così
memorizzata. L’impostazione può venire modificata manualmente ad ogni momento.
Per selezionare i livelli di asciugatura
potenziati
^
Impostare un programma.
^
Premere ripetutamente il tasto per il
livello di asciugatura finché si accen
dono una o due spie di controllo.
–
Spie di controllo secco e asciutto =
asciutto+
–
Spie di controllo stiro a mano e
asciutto = stiro a mano+
–
-
Spie di controllo stiratrice e stiro a
mano = stiratrice+
-
-
-
-
-
C . . . rilasciare poi il tasto start/stop.
44
Page 45
Funzioni programmabili
Modificare intensità segnale
acustico
Per il segnale acustico è possibile
selezionare due diverse intensità.
medio
impostazione alla consegna; il segnale
acustico si attiva con intensità media a
programma ultimato,
forte
:
il segnale acustico si attiva con intensi
tà forte a programma ultimato.
Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a F.
La funzione programmabile viene impostata con i tasti.
Premesse
– l’asciugatrice è spenta,
– lo sportello è chiuso.
:
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
C . . . rilasciare poi il tasto start/stop.
D Premere 1 volta il tasto delicato.
-
La spia di controllo delicato lampeg
–
gia brevemente 4 volte.
Nel display lampeggiano in modo al
–
terno P e 0 (impostazione alla conse-
gna).
Il numero visualizzato in modo alterno
con la P significa:
0 intensità media
(alla consegna)
1 intensità forte
(anche la spia di controllo Automatic
lampeggia).
-
-
-
-
-
E Premendo il tasto start/stop è possi
bile cambiare numero e allo stesso
tempo sentire il volume del segnale
acustico.
F Spegnere l’asciugatrice col tasto
jk
La funzione programmata viene così
memorizzata. L’impostazione può veni
re modificata manualmente ad ogni mo
mento.
-
-
-
45
Page 46
Funzioni programmabili
Attivare la funzione memory
I dispositivi elettronici memorizzano il
programma selezionato unitamente
alla funzione supplementare.
Viene inoltre memorizzata la durata
per i programmi "aria" e per l'avvio
differito.
La volta successiva, quindi, il pro
gramma si attiva con queste imposta
zioni. È possibile accettarle o disatti
varle coi tasti.
Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a F.
La funzione programmabile viene impostata con i tasti.
Premesse
– l’asciugatrice è spenta,
– lo sportello è chiuso.
:
-
-
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
C . . . rilasciare poi il tasto start/stop.
D Premere 2 volte il tasto delicato.
La spia di controllo delicato lampeg
–
gia brevemente 6 volte.
Nel display lampeggiano in modo al
–
terno P e 0 (impostazione alla consegna).
Il numero visualizzato in modo alterno
con la P significa:
0 memory non attivata
(impostazione consegna)
1 memory attivata
(anche la spia di controllo Automatic
lampeggia).
-
-
-
-
-
46
E Premendo il tasto start/stop è possi
bile cambiare il numero.
F Spegnere l’asciugatrice col tasto
jk
La funzione programmata viene così
memorizzata. L’impostazione può veni
re modificata manualmente ad ogni mo
mento.
-
-
-
Page 47
Funzioni programmabili
Impostazione durata
prolungata ciclo di
raffreddamento
A programma ultimato, il bucato vie
ne raffreddato automaticamente per
la durata necessaria. È possibile pro
lungare il ciclo di raffreddamento.
In questo caso, il bucato viene raf
freddato più intensamente.
È possibile prolungare il ciclo di raffred
damento
di 2 livelli.
–
– Il raffreddamento prolungato si attiva
per i programmi: Trattamento lana,
Togliepieghe, Aria calda, Aria fredda.
Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a F.
La funzione programmabile viene impostata con i tasti.
Premesse
–
l’asciugatrice è spenta,
–
lo sportello è chiuso.
:
-
-
-
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
C . . . rilasciare poi il tasto start/stop.
D Premere 3 volte il tasto delicato.
-
La spia di controllo delicato lampeg
–
gia brevemente 7 volte.
Nel display lampeggiano in modo al
–
terno P e 0 (impostazione alla conse-
gna).
Il numero visualizzato in modo alterno
con la P significa:
0 impostazione alla consegna,
1 ciclo raffreddamento prolungato di
5 minuti
(anche la spia di controllo Automatic
lampeggia 1 volta).
2 ciclo raffreddamento prolungato di
10 minuti
(anche la spia di controllo Automatic
lampeggia 2 volte).
-
-
-
-
-
E Premendo il tasto start/stop è possi
bile cambiare il numero.
F Spegnere l’asciugatrice col tasto
jk
La funzione programmata viene così
memorizzata. L’impostazione può veni
re modificata manualmente ad ogni mo
mento.
-
-
-
47
Page 48
Funzioni programmabili
Modificare la funzione "pulire
circuito aria"
Dopo l'asciugatura i depositi di pelu
ria vanno sempre eliminati. La spia di
controllo pulire circuito aria si accen
de quando i depositi di peluria hanno
raggiunto un determinato livello. È
possibile regolare il dispositivo indivi
dualmente secondo il grado di pelu
ria depositatasi.
Con l'uso, l'utente dovrà accertare qua
le dei quattro livelli soddisfa le sue esi
genze personali.
Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a F.
La funzione programmabile viene impostata con i tasti.
Premesse
– l’asciugatrice è spenta,
:
-
-
-
-
-
Il numero visualizzato in modo alterno
con la P significa:
0 la spia di controllo pulire circuito
aria non è attivata.
I la spia di controllo pulire circuito
aria si accende quando il livello
della peluria è notevole
(anche la spia di controllo Automatic
lampeggia 1 volta).
2 impostazione alla consegna
(anche la spia di controllo Automatic
lampeggia 2 volte).
3 la spia di controllo pulire circuito
aria si accende quando il livello
della peluria è minimo
(anche la spia di controllo Automatic
lampeggia 3 volte).
E Premendo il tasto start/stop è possi-
bile cambiare il numero.
F Spegnere l’asciugatrice col tasto
jk
– lo sportello è chiuso.
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
C . . . rilasciare poi il tasto start/stop.
D Premere 4 volte il tasto delicato.
–
La spia di controllo delicato lampeg
gia a lungo 1 volta.
–
Nel display lampeggiano in modo al
terno P e 2 (impostazione alla conse
gna).
48
La funzione programmata viene così
memorizzata. L’impostazione può veni
re modificata manualmente ad ogni mo
mento.
-
-
-
-
-
-
Page 49
Funzioni programmabili
Acustica tasti
Ad ogni pressione dei tasti si attiva
un segnale acustico.
Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a F.
La funzione programmabile viene impo
stata con i tasti.
Premesse
l’asciugatrice è spenta,
–
lo sportello è chiuso.
–
:
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
-
C . . . rilasciare poi il tasto start/stop.
D Premere 5 volte il tasto delicato.
La spia di controllo delicato lampeg
–
gia 1 volta a lungo e 1 volta breve
mente.
– Nel display lampeggiano in modo al-
terno P e 0 (impostazione alla conse-
gna).
Il numero visualizzato in modo alterno
con la P significa:
0 acustica tasti non attivata
(impostazione alla consegna)
1 acustica tasti attivata
(anche la spia di controllo Automatic
lampeggia).
-
-
-
-
-
E Premendo il tasto start/stop è possi
bile cambiare il numero.
F Spegnere l’asciugatrice col tasto
jk
La funzione programmata viene così
memorizzata. L’impostazione può veni
re modificata manualmente ad ogni mo
mento.
-
-
-
49
Page 50
Funzioni programmabili
Modificare il valore di
conduttività
Questa funzione programmabile
,
va attivata solo se i valori dell'umidità residua vengono accertati in
modo errato a causa dell'acqua ec
cezionalmente dolce.
Premessa
L'acqua di lavaggio è estremamente
dolce con un valore di conduttività infe
riore a 150 µS.
Per il valore di conduttività dell'acqua
potabile, rivolgersi all'azienda locale
per l'erogazione idrica.
Si sottolinea di attivare questa funzione solo nel caso della situazione
citata nella premessa.
In caso diverso l'asciugatura non risulterebbe soddisfacente!
Per programmare e memorizzare la
funzione, effettuare le operazioni da
A a F.
La funzione programmabile viene impo
stata con i tasti.
Premesse
–
l’asciugatrice è spenta,
–
lo sportello è chiuso.
:
-
A Premere il tasto start/stop e, mante
nendolo premuto, effettuare le opera
zioni B e C.
B Premere il tasto jk
Aspettare fino a quando la spia di con
trollo del tasto start/stop si accende in
modo permanente e...
C . . . rilasciare poi il tasto start/stop.
D Premere 6 volte il tasto delicato.
La spia di controllo delicato lampeg
–
gia 1 volta a lungo e 2 volte breve
mente.
– Nel display lampeggiano in modo al-
terno P e 0 (impostazione alla consegna).
Il numero visualizzato in modo alterno
con la P significa:
0 impostazione alla consegna,
1 conducibilità bassa
(anche la spia di controllo Automatic
lampeggia).
E Premendo il tasto start/stop è possi
bile cambiare il numero.
F Spegnere l’asciugatrice col tasto
jk
La funzione programmata viene così
memorizzata. L’impostazione può veni
re modificata manualmente ad ogni mo
mento.
-
-
-
-
-
-
-
-
50
Page 51
51
Page 52
Con riserva di modifiche/1708
M.-Nr. 07 218 870 / 01
Loading...
