Istruzioni d'uso e di montaggio Asciugatrice a condensa T 48-91 C CH

Leggere assolutamente le istruzioni d'uso e di montaggio prima di posizionare, installare e usare l'asciugatrice la prima volta per evitare di infortunarsi e di danneggiare l'apparecchiatura.

M.-Nr. 06 481 940

Page 2

Tutela dell’ambiente

Smaltimento imballaggio

L'imballaggio protegge l'apparecchia tura da danni durante il trasporto. Le di verse parti dell'imballaggio sono fatte con materiali conformi alla tutela del l'ambiente e sono pertanto riciclabili.

Se dunque le diverse parti dell’imballaggio vengono smaltite correttamente, si contribuirà a ridurre il consumo di materie prime e a diminuire il volume dei rifiuti. Il fornitore ritira l'imballaggio.

Smaltimento apparecchi fuori uso

In generale gli apparecchi fuori uso contengono materiali riutilizzabili. Contengono pure sostanze nocive per l'ambiente ma necessarie per il corretto funzionamento e la sicurezza dell'apparecchio. Se non smaltite correttamente, queste sostanze possono danneggiare la salute delle persone e l'ambiente. Evitare quindi assolutamente di smaltire il vecchio apparecchio coi rifiuti con venzionali.

bambini. Informazioni più dettagliate sono contenute nel capitolo "Consigli e avvertenze".

Per risparmiare energia elettrica

Per evitare che il programma di asciu gatura si prolunghi e quindi uno spreco di elettricità:

effettuare la centrifuga col numero

–

massimo di giri. Se, ad es. la centrifuga viene effet tuata con 1600 giri/min. anziché con 800 giri/min., per il programma di asciugatura si risparmierà all'incirca il 30% di elettricità.

– Per i singoli programmi di asciugatu-

ra sfruttare il carico massimo previsto. In tal modo il consumo di elettricità, rapportato al carico completo, è ridotto al minimo.

– Osservare che durante il programma

il locale sia ben ventilato;

–

dopo l’uso, pulire sempre i filtri per la peluria.

Si raccomanda quindi espressamente di depositarli nei punti di raccolta uffi ciali, riservati alle apparecchiature elet triche ed elettroniche.

Fino a quando il vecchio apparecchio non viene prelevato, accertarsi che non costituisca una fonte di pericolo per i

Page 3

Indice

Tutela dell’ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento imballaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Smaltimento apparecchi fuori uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Per risparmiare energia elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Consigli e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Comandi asciugatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Pannello comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Funzioni display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Prima messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trattamento biancheria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

I diversi simboli sulle etichette. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Consigli per l'asciugatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Per asciugare correttamente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Istruzioni brevi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Programmi favoriti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Impostare o cambiare i programmi favoriti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Memorizzare il programma favorito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Opzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Breve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Delicato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

I diversi programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Modificare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Interrompere il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Arrestare il programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Aggiungere o prelevare biancheria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Page 4

Indice

Bloccaggio elettronico programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Manutenzione e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Vuotare il contenitore della condensa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

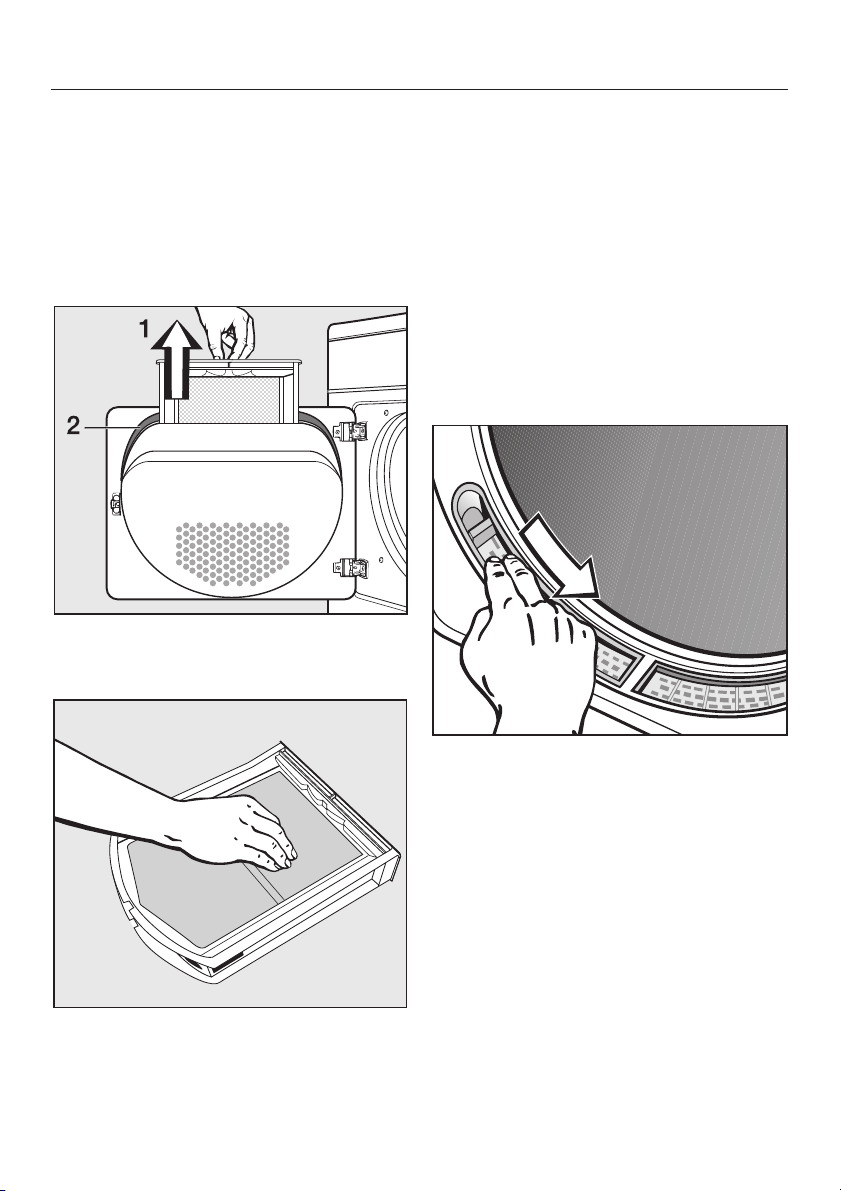

Pulire i filtri per la peluria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pulire i filtri a secco. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pulizia filtri con acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Pulire l’asciugatrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Pulire lo scambiatore di calore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Smontare lo scambiatore di calore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Controllare lo scambiatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Pulire lo scambiatore di calore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Rimettere in sede lo scambiatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

In caso di anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Cosa fare se . . . ? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Indicazioni di controllo e di anomalia nel display . . . . . . . . . . . . . . . . . . . . . . . . . 35

Anomalie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Sostituire la lampadina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Servizio assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Aggiornamento programmi (update). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Condizioni di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Accessori acquistabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Page 5

Indice

Posizionatura e collegamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

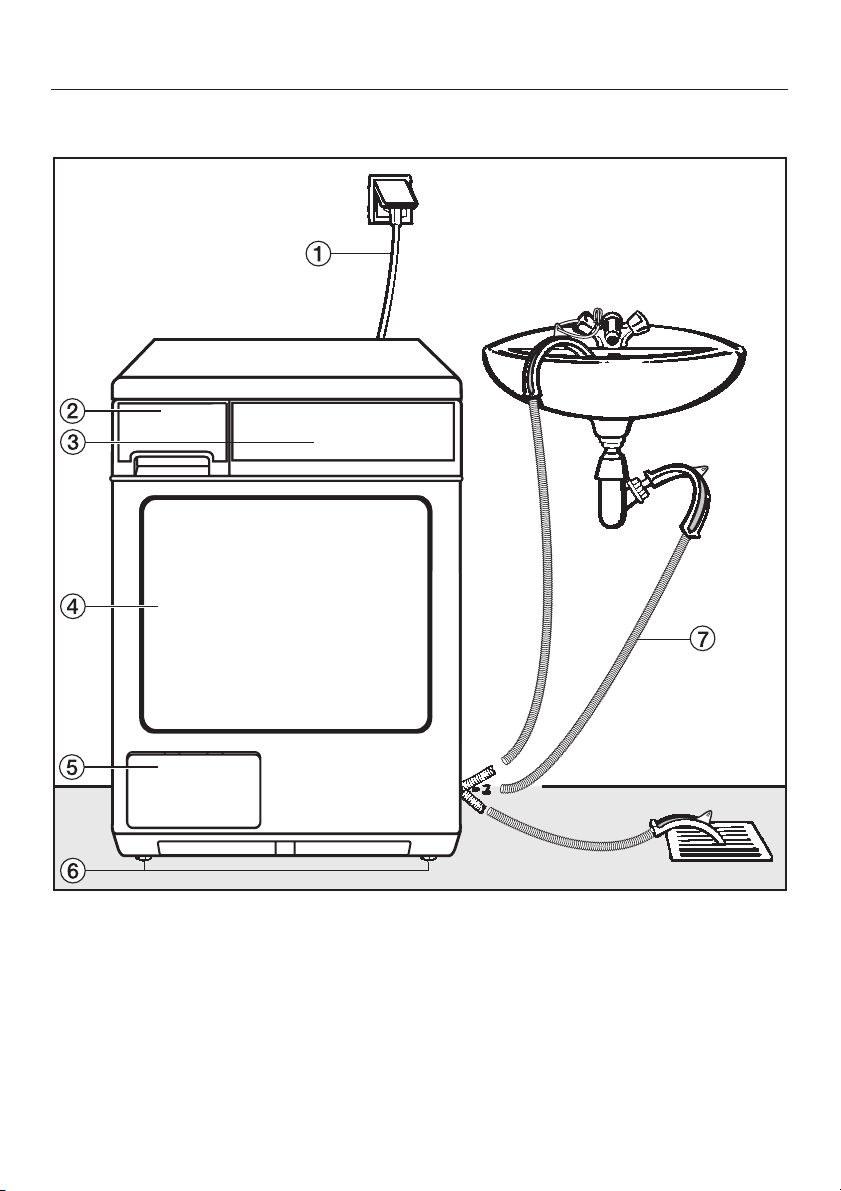

Vista anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Collocazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Sistemare l’asciugatrice in sede. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Incasso sottopiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Sistemare l’asciugatrice in piano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Locale per l'installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Colonna lava-asciuga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

In caso di trasloco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Scarico esterno condensa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Sistemare il tubo scarico condensa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Collegare il tubo di scarico al sifone del lavandino . . . . . . . . . . . . . . . . . . . . . 46

Rimontare il tubo come alla consegna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

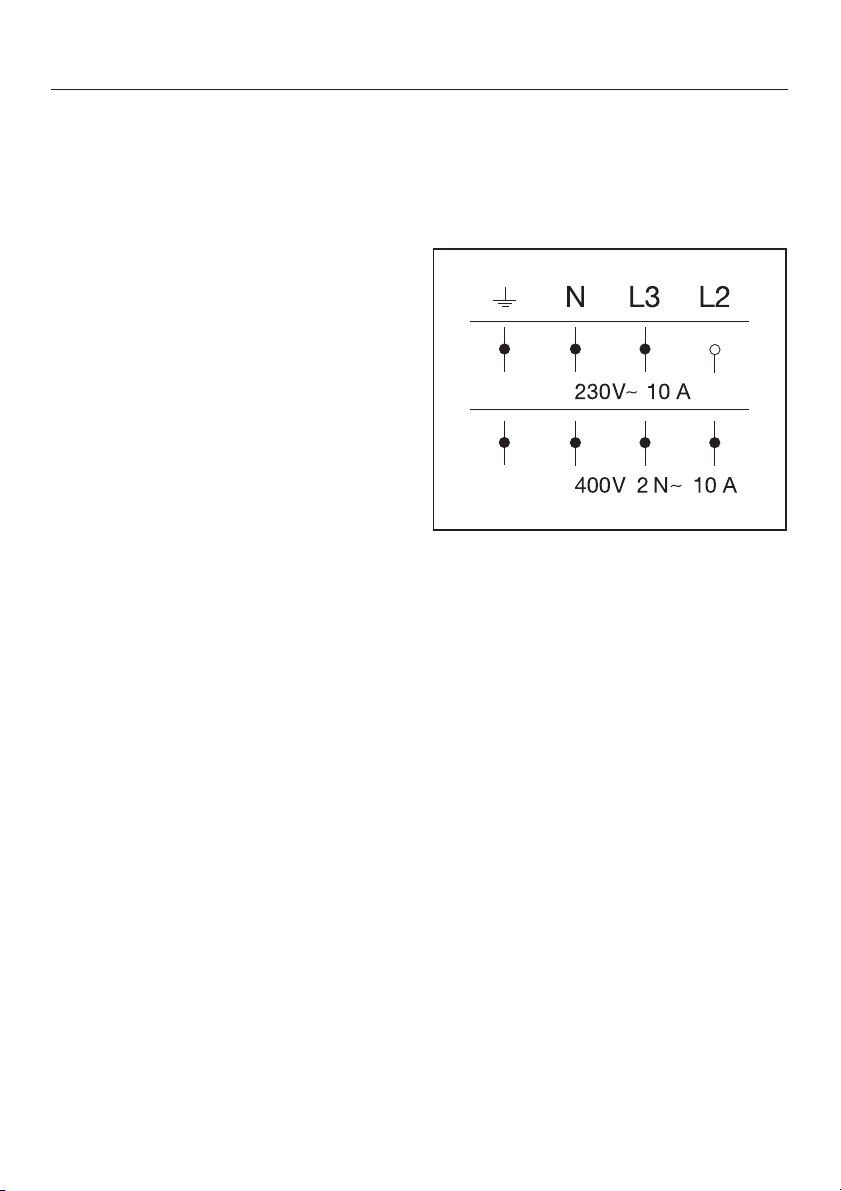

Collegamento elettrico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Dati di consumo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Menù impostazioni J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Lingua J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Orologio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Livelli di asciugatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Prolungamento tempo di raffreddamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Spia circuito aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Ciclo antipiega. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Blocco apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Segnale acustico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Acustica tasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Contrasto display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Stand-by . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Page 6

Consigli e avvertenze

Leggere attentamente le istruzioni prima di usare l’asciugatrice la pri ma volta. Il libretto contiene impor tanti informazioni riguardanti la sicu rezza, l’uso e la manutenzione. In tal modo si eviterà di infortunarsi e di danneggiare l'apparecchiatura. Conservare il libretto delle istruzioni. Potrebbe rendersi necessario con sultarlo o servire anche a un altro utente.

La sicurezza elettrica dell'asciugatrice è garantita solo se è allacciata

correttamente a una presa con collega mento di terra. È oltremodo importante

che questo dispositivo di sicurezza sia efficiente. In caso di dubbio, far control lare l'impianto di casa da un elettricista qualificato. La casa produttrice declina ogni responsabilità per eventuali infor tuni e guasti derivanti dalla mancanza di un conduttore di protezione di messa a terra o se tale dispositivo è interrotto.

Uso corretto

Asciugare a macchina solo gli in-

dumenti e i capi di biancheria che sull’etichetta riportano lo specifico simbolo e che sono stati lavati con acqua. Altri usi possono essere pericolosi. La casa produttrice declina ogni responsabilità per danni derivanti da usi non conformi a quello previsto e da errate manipolazioni dei comandi.

Sicurezza tecnica

Prima di installare l’asciugatrice,

verificare che non ci siano danni vi sibili. In caso affermativo, non installare e usare la macchina.

Prima di collegare l’asciugatrice

alla rete elettrica, accertarsi che i dati di allacciamento (sicurezza, tensio ne e frequenza) riportati nella targhetta di matricola corrispondano a quelli del la rete elettrica. In caso di dubbio rivol gersi a un elettricista qualificato.

Per motivi di sicurezza non usare prolunghe elettriche. Pericolo di

surriscaldamento e incendio!

L'asciugatrice è fabbricata confor-

memente alle vigenti norme di sicurezza. Eventuali riparazioni non effettuate correttamente possono costituire gravi pericoli per l’utente per i quali la casa produttrice non si assume alcuna responsabilità. Le riparazioni devono pertanto essere effettuate esclusivamente da persone esperte, autorizzate da Miele.

Sostituire le parti difettose solo con

pezzi originali Miele, in grado di garantire completamente tutte le norme di sicurezza delle apparecchiature Miele.

Se il cavo elettrico di allacciamento

rimanesse danneggiato, dovrà es sere sostituito solo da persone autoriz zate da Miele per evitare che l'utente ri manga infortunato.

Page 7

Consigli e avvertenze

In caso di guasti o per i lavori di manutenzione e pulizia, staccare

l’asciugatrice dalla rete elettrica:

togliendo la spina dalla presa oppu

–

re, disinserendo la/le sicurezze elettri

–

che dell’impianto, oppure svitando e togliendo di sede il/i fusi

–

bili dell’impianto elettrico.

Uso

L’installazione dell'apparecchio in

luoghi non fissi (ad esempio imbar cazioni) deve essere effettuata da ditte o persone qualificate, rispettando severamente le norme di sicurezza per il suo uso corretto.

Non usare l’asciugatrice se i filtri

per la peluria non sono nelle loro sedi o se sono danneggiati.

Asciugare i filtri per la peluria dopo

averli puliti con acqua. Se i filtri sono bagnati, il corretto funzionamento dell'asciugatrice può venire compro messo!

Se si dota l’asciugatrice di tubo di

scarico per la condensa, fissare bene il tubo di scarico al lavandino. Se infatti dovesse sganciarsi, l’acqua che

fuoriesce potrebbe causare danni.

L’acqua di condensa non è potabi le. Se bevuta può nuocere alla sa

lute delle persone e degli animali.

Tenere pulito il locale dove si trova

l'asciugatrice. Particelle di sporco e polvere potrebbe ro venire aspirate con l'aria di raffred damento e col tempo intasare lo scam biatore di calore.

Non usare l’asciugatrice se lo scambiatore di calore non è in

sede.

Non installare l’asciugatrice in lo

cali esposti al gelo. Se la tempera tura ambiente è sotto lo zero o intorno a questo valore, il funzionamento della macchina viene compromesso. Se l’acqua di condensa gela nella pom pa, nel contenitore della condensa op pure nel tubo di scarico, potrebbero ve rificarsi danni.

Page 8

Consigli e avvertenze

Per evitare possibili incendi, non

asciugare capi di vestiario che:

contengono un'alta percentuale di

–

gommapiuma, parti di gomma o ma teriali simili,

sono provvisti di imbottiture con la fo

–

dera danneggiata (ad es. cuscini, giacche ecc.),

sono stati trattati con detergenti in

–

fiammabili, contengono tracce di fissatore, lacca

–

per capelli, solvente per smalto o prodotti simili,

– hanno ancora residui di unto o gras-

so (ad. es. unto di cucina o prodotti cosmetici),

– sono macchiati di cera o prodotti chi-

mici (ad esempi stracci per pavimento, mocci, mop),

– soprattutto se non sono lavati a fon-

do e contengono ancora notevoli residui di unto e olio. Lavare i capi di vestiario molto spor chi (ad es. tute da lavoro) con deter sivi sgrassanti. Informarsi presso il servizio consulenza dei produttori di detersivi.

gli animali domestici salgano sulla

–

macchina.

Sorvegliare i bambini

Sorvegliare i bambini quando

l’asciugatrice è in funzione. Evitare

che i bambini giochino con la macchi na.

Uso di accessori

È permesso incorporare o allaccia re alla macchina componenti

espressamente consentite da Miele. In caso contrario vengono annullati i diritti di garanzia e di responsabilità della casa produttrice.

Smaltimento elettrodomestici fuori uso

Togliere la spina dalla presa e rendere inservibili la spina e il cavo

elettrico. Si eviterà così che l’apparecchiatura venga usata in modo scorretto da terzi.

Non appoggiarsi o salire sullo sportello. L’asciugatrice potrebbe

ribaltarsi!

Dopo aver usato l’asciugatrice, chiudere lo sportello. Si eviterà

che: –

i bambini si arrampichino sulla mac china o mettano nel tamburo oggetti estranei,

Page 9

Pannello comandi

Comandi asciugatrice

a display

Ulteriori informazioni nelle pagine successive.

b tasti selezione diretta

Per impostare direttamente il programma. Coi tasti si possono attivare i programmi più usati dall'utente.

c tasto start

d interfaccia ottico PC

Serve al tecnico del servizio assistenza per verifiche e immissione dati (aggiornamenti).

e selettore multifunzioni

Per selezionare le funzioni (= ruotare) e confermarle (= premere).

f tasto s (acceso/spento)

Per accendere o spegnere l'asciugatrice.

g tasto a (sportello)

Per aprire lo sportello.

Page 10

Comandi asciugatrice

Funzioni display

Menù di accesso

1 Cotone/Colorati 2 Lava/indossa Impostazioni F ... 3 Automatic 4 Trattamento lana 9:00

Dopo aver acceso l'asciugatrice, appare il menù di accesso (con le impostazioni più usate e modificabili) e con

programma

Selettore multifunzioni

Ruotando il selettore multifunzioni si cambia l'indicazione

evidenziata nel display. Premendo il selettore multifunzioni si conferma l'indicazione

evidenziata del menù.

Tasti selezione diretta

I programmi favoriti, complessivamente quattro, visualizzati a sinistra nel display, possono venire attivati coi tasti per la selezione diretta. I programmi favoriti si possono impostare a seconda delle esigenze personali.

Nel menù base, i tasti per la selezione diretta sono abbinati ad altre funzioni. In questo caso, nel display viene visualizza ta, sopra il rispettivo tasto per la selezione diretta, una freccia H unitamente alla denominazione della funzione abbinata al tasto.

Selez. programma ...

Selez.

evidenziato.

Possibilità per selezionare il programma

Per selezionare il programma si hanno due possibilità: –

1a possibilità

gramma

Selezionare nel display il menù

e confermare l'operazione premendo il selettore

multifunzioni.

–

2a possibilità

Premere uno dei tasti per la selezione diretta 1, 2, 3, 4. Il menù base di uno dei 4 programmi elencati si apre.

Selez. pro

Page 11

Menù selezione programma

Selez. indietro A programma

Comandi asciugatrice

Cotone/Colorati

Lava/indossa Automatic H

Col selettore multifunzioni è possibile selezionare tutti i pro grammi evidenziati. A seconda della direzione in cui viene ru otato il selettore, l'evidenziatore si sposta in alto o in basso. Le frecce V H nel display a destra indicano la direzione di rotazione e altre possibili impostazioni. Premendo il selettore multifunzioni, si apre il menù base del programma seleziona to.

Menù base di un programma di asciugatura

Cotone/Colorati pronto asciutto

Durata: 1:45 h

Opzioni

Orologio Y

^ Ruotando il selettore multifunzioni è possibile evidenziare il

"livello asciugatura" o il "programma".

^ La componente evidenziata si può confermare o modificare

premendo il selettore multifunzioni.

I menù secondari

opzioni, orologio, salva

premendo il tasto sottostante per la selezione diretta. Per ri tornare al menù di accesso, premere il tasto per la selezio ne diretta 4 sotto

indietro

Un'altra variante è quella di contrassegnare e confermare tutte le componenti col selettore multifunzioni.

Salva

indietro A

vengono aperti

Impostazioni menù

Con il menù impostazioni è possibile adattare le componenti elettroniche dell'asciugatrice alle esigenze personali. Ulteriori informazioni sono contenute nell'omonimo capitolo.

Page 12

Comandi asciugatrice

Prima messa in funzione

La prima volta che si accende l'asciugatrice, nel display ap pare per breve tempo

Miele Willkommen

Successivamente il messaggio di benvenuto

men

non riappare più se si imposta la lingua, l'orologio e il

primo programma di asciugatura dura oltre 1 ora. Il display cambia per selezionare la lingua desiderata.

Selezionare la lingua desiderata per il display

Impostazioni indietroA

Lingua F cestina

dansk

deutsch

^ Con il selettore multifunzioni scegliere la lingua desiderata

e confermare l'operazione.

Registrare l'orologio

9 :00

Impostare l'orologio

Con il selettore multifunzioni impostare l'ora esatta e con fermare l'operazione. Successivamente impostare i minuti. Dopo aver confermato nuovamente l'operazione, nel di splay viene visualizzato il menù di accesso.

Miele Willkom

Page 13

Trattamento biancheria

I diversi simboli sulle etichette

Prima di asciugare la biancheria e gli indumenti, controllare i simboli sull'etichetta.

q . . . asciugare a temperatura normale

r. . . . . asciugare a temperatura bassa

s . . . . . . . . non asciugare a macchina

Consigli per l'asciugatura

Attenersi sempre ai carichi massimi

–

indicati nel capitolo "I diversi pro grammi".

Se il carico è eccessivo, gli indumenti si rovinano, l’asciugatura risulta compromessa e nei capi si formano pieghe tenaci.

– Non asciugare indumenti troppo ba-

gnati! Dopo il lavaggio, centrifugare bene il bucato per almeno 30 secondi.

– Per gli indumenti delicati

gnati dal simbolo r, impostare

cati

(temperatura bassa).

–

Asciugare carichi misti, con capi in cotone, colorati o facili da trattare col programma

–

Aprire cerniere e bottoni delle giac che, affinché si asciughino uniforme mente.

–

I capi in lana o misto lana infeltrirsi e a restringersi. Asciugarli solo col programma speciale

mento lana

automatic

, contrasse-

deli

tendono a

tratta

Capi imbottiti di piume

–

della qualità, la fodera interna tende a restringersi. Trattare questi capi col programma speciale

Capi in puro lino

–

indicato sull'etichetta. Diversamente il lino potrebbe diventare ruvido. Trat tare questi capi col programma spe

toglipieghe

ciale Maglieria e tessuti di maglia

–

magliette, biancheria intima ecc., per lo più si restringono al primo lavag gio. Si consiglia pertanto: di non asciugarli eccessivamente per evita re che si restringano maggiormente; di comprare questi capi una o due misure più grandi.

– Per evitare che negli indumenti parti-

colarmente delicati si formino pieghe

(ad. es. camicie e camicette), impo-

stare solo i programmi

licati

. In caso di dubbio, ridurre il ca-

rico e selezionare i programmi

pieghe

–

I capi inamidati a macchina. Per ottenere lo stesso ri sultato, usare la quantità doppia di appretto.

–

Lavare a fondo separatamente capi e indumenti nuovi e colorati prima di

asciugarli la prima volta. Non asciu garli con capi bianchi. I capi potreb bero stingere e colorire anche le par ti in plastica dell'asciugatrice. Sui capi colorati, inoltre, potrebbe depo sitarsi peluria di altri colori.

trattamento seta

: a seconda

toglipieghe

: asciugarli solo se

camicieode-

si possono asciugare

, ad es.

togli-

Page 14

Per asciugare correttamente

Istruzioni brevi

Per le istruzioni brevi osservare i punti contraddistinti dai numeri A, B, C.

A Selezionare la biancheria

Scuotere gli indumenti lavati e selezio narli secondo . . . il livello di asciugatura desiderato, . . . tipo di tessuto o fibre, . . . uguale grandezza, . . . livello umidità residua dopo la

centrifuga.

L'asciugatura risulterà uniforme.

Togliere dal bucato corpi estranei,

dosatori per il detersivo, sacchettini e foglietti per l'ammorbidente. Durante l’asciugatura potrebbero fondersi e rovinare la biancheria.

– Controllare orli, cuciture e se le im-

bottiture non escono.

– Chiudere federe e copripiumoni per

evitare che vi si infilino capi più piccoli.

C Caricare l'asciugatrice

Per aprire lo sportello, premere il ta

sto a. Sistemare la biancheria nel tamburo

senza comprimerla.

Attenersi al carico massimo previsto dal programma (v. voce "I diversi programmi"). Se il carico è eccessivo, la bianche ria si sciupa e l'asciugatura non ri sulta uniforme.

Prima di chiudere lo sportello, con

trollare se il filtro per la peluria si trova correttamente nella sua sede.

–

Chiudere cerniere, ganci e fermagli.

–

Annodare i nastri dei grembiuli e cin ture di stoffa.

–

Fissare o togliere i rinforzi dei reggi seni.

B Accendere l'asciugatrice

Per accenderla, premere il tasto s (acceso/spento).

È possibile accendere l'asciugatrice anche dopo averla caricata. La luce nel tamburo rimane spenta e si risparmierà elettricità.

Osservare che nello sportello non ri mangano incastrati indumenti. Si ro vinerebbero.

Chiudere lo sportello con un colpo deciso, oppure appoggiarlo e pre merlo.

Page 15

Per asciugare correttamente

D Impostare il programma

È possibile impostarlo in due diversi

modi.

Impostare il programma desiderato

–

con i tasti per la selezione diretta. Impostare il programma desiderato

–

con il menù

Impostare una funzione

orologio

menù secondario.

Appena è possibile avviare il program ma, il tasto

E Avviare il programma

^ Premere il tasto Il tasto – Nel dispay appare

– Successivamente, per i programmi

start

e successivamente durata del programma.

con diversi livelli di asciugatura, nel display viene visualizzato di volta in volta il livello di asciugatura raggiun

stiratrice

to (

ecc. ...).

selezione programma

opzioni

, operando con rispettivo

start

lampeggia.

start

si accende.

e/o

avvio programma

asciugare

...

stiro a mano

e la

r...

Tempo restante previsto

Al momento di selezionare il program ma, nel display viene visualizzata la du rata prevista. L'indicazione è pretta mente indicativa.

Il tempo restante infatti varia continua mente a seconda dei seguenti fattori:

umidità residua dopo la centrifuga, tipo di tessuto, quantità del carico, tempera tura ambiente oppure oscillazioni nella rete elettrica.

I dispositivi elettronici accertano quindi di volta in volta i dati a seconda della situazione, modificando i dati del tempo restante in modo sempre più corretto. Durante il programma di asciugatura il tempo restante previsto viene continuamente controllato e, talvolta, possono verificarsi sbalzi di durata.

I programmi

ghe

possono finire prima del tempo se è stata raggiunta una determinata temperatura. Questo caso può verificarsi se si asciugano capi particolarmente

delicati oppure se è già stato effettuato un programma di asciugatura.

trattamento lanaetoglipie-

Se, durante il programma di asciugatu ra, si preme uno dei seguenti tasti per la selezione diretta, è possibile:

–

tasto

orologio

rata approssimativa del programma e l'indicazione oraria del momento;

–

tasto

memorizza

programma in svolgimento tra quelli preferiti;

–

tasto

programma interrotto

nare il programma in svolgimento.

, visualizzare la du

, memorizzare il

, termi

Page 16

Per asciugare correttamente

Prima della fine del programma

Al ciclo di riscaldamento segue quello di raffreddamento. Nel display appare

raffreddamento

freddamento, il programma è finito. I seguenti programmi non hanno il ciclo di raffreddamento:

toglipieghe

Fine programma

Al termine del programma nel display appaiono le indicazioni

fine

. Si attiva il segnale acustico. Durante la fase antipiega (funzione atti vata alla consegna), il tamburo ruota ad intervalli se il bucato non viene prelevato subito. In tal modo si evita la formazione di pieghe. Durata: 1 h.

F Prelevare il bucato

^ Aprire lo sportello col tasto a. ^ Scaricare il tamburo.

. Terminato il ciclo di raf

trattamento lana

fase antipiega

Controllare se sul tamburo sono rimasti attaccati indumenti, per evitare che si rovinino se asciugati nuova mente col programma successivo.

Se l’asciugatrice è accesa e lo sportello è aperto, la luce del tamburo si spegne dopo qualche minuto per risparmiare elettricità.

Per spegnere l'asciugatrice, premere il tasto s.

Pulire i filtri per la peluria.

Chiudere lo sportello.

Vuotare il contenitore della condensa se l’asciugatrice non è provvista di tubo per scaricare la condensa.

Page 17

Per maggiore comodità è possibile abbinare i tasti per la selezione diretta ai quattro programmi usati più frequente mente.

Impostare o cambiare i programmi favoriti

Accendere l'asciugatrice.

Menù di accesso

Programmi favoriti

1 Cotone/Colorati 2 Lava/indossa Impostazioni F ... 3 Automatic 4 Trattamento lana 9:00

Selez. programma ...

^ Premere il tasto per la selezione diretta 1.

Menù base

Cotone/Colorati pronto asciutto

Durata: 1:45 h

Opzioni

Timer Y

Salva

indietro A

^ Ruotando il selettore multifunzioni è possibile evidenziare il

"programma" o nuovamente il "grado di asciugatura".

Confermare la componente da modificare premendo il se lettore multifunzioni.

A seconda della scelta effettuata, nel display appare una delle seguenti indi cazioni:

– Selez. programma

Selez. indietro A programma

Cotone/Colorati

Lava/indossa Automatic H

Con il selettore multifunzioni scegliere il programma desi derato e confermare l'operazione. Il menù base viene vi sualizzato.

Page 18

Programmi favoriti

Avvertenza! Se, nell'arco di 15 secondi circa, non si scelgono opzioni nel menù secondario, nel display riappare il menù base.

– Programmi grado di asciugatura

Cotone/Colorati pronto asciutto+

Livello asciugatura da stiratrice a secco

Con il selettore multifunzioni scegliere il livello di asciugatu

ra desiderato e confermare l'operazione.

Nel display vengono visualizzati i gradi di asciugatura sele

–

zionabili per i singoli programmi.

– Programmi "arieggiare"

aria calda 0:30 h

– altri programmi

9:00

Fine: durata aria calda:

9:30

0:30 h

^ Con il selettore multifunzioni scegliere la durata desiderata

e confermare l'operazione. – 15 - 30 min.: a scatti di 5 minuti –

30min.-2h:ascatti di 10 minuti.

Contemporaneamente appare anche l'ora della fine del pro gramma.

Per i programmi rimanenti, il grado di asciugatura e la durata sono preimpostati e quindi non si possono modificare.

Page 19

Selezionare l'opzione

Programmi favoriti

Premere il tasto per la selezione diretta 1

Cotone/Colorati pronto asciutto+

Opzioni

Col selettore multifunzioni scegliere l'opzione desiderata e

Breve

Delicato indietro A

confermare l'operazione. Il menù base viene visualizzato di

nuovo.

Memorizzare il programma favorito.

Nel menù base appaiono tutte le funzioni impostate per il pro gramma.

Cotone/Colorati pronto asciutto+

Delicato Durata: 2:05 h

Opzioni

^ Premere il tasto per la selezione diretta 3

Scegliere il tasto per l'impostazione diretta programma

Cotone/Colorati pronto asciutto+

Delicato

In memoria : Cotone/Colorati pronto asciutto

Memorizza su :

Con il selettore multifunzioni scegliere il numero per il pro

gramma favorito e confermare l'operazione. Il programma

favorito rimane memorizzato con l'impostazione effettuata e

appare nel menù di accesso.

Timer Y

2 3 4 indietro A

Salva

Opzioni

indietro A

salva

Per impostare e memorizzare altri progammi favoriti, ripetere le stesse operazioni. Memorizzare i programmi favoriti con gli altri tasti liberi per la selezione diretta.

Page 20

Opzioni

Selezionare

Non è possibile abbinare tutte le opzioni ai programmi.

Breve

Delicato

Non è possibile, ad es., selezionare la combinazione

delicato

L' – –

– Durata programma abbreviata.

– Per capi delicati o facili da trattare (ad es. acrilici), con il

– Durata programma prolungata. –

Col selettore multifunzioni scegliere l'opzione desiderata e

confermare l'operazione.

opzione

è contrassegnata da una spunta Per cancellarla si dovrà evidenziare e poi confermare.

Capi resistenti vengono asciugati a temperatura elevata.

Capi delicati vengono asciugati a temperatura bassa.

simbolo r sull'etichetta.

L'opzione programmi e non può quindi venire disattivata.

già selezionata

delicato

è abbinata automaticamente ad alcuni

breve

Page 21

È possibile impostare l'ora della fine del programma. In tal modo è possibile usufruire della tariffa elettrica notturna più conveniente. Il programma si avvia automaticamente nell'arco di 24 ore.

Visualizzare il menù secondario timer.

Cotone/Colorati pronto asciutto+

Delicato Durata: 2:05 h

Opzioni Timer Y salva indietro A

HHHH

Premere il tasto per la selezione diretta 2

condario

timer

viene visualizzato.

Impostare l'ora per la fine del programma

Cotone/Colorati pronto asciutto+

Delicato

timer

. Il menù se

Timer

9:00

Inizio: Fine:

10:25

12:30

^ Con il selettore multifunzioni impostare l'ora per la fine del

programma e confermare l'operazione.

Per l'indicazione oraria per la fine del programma viene vi-

sualizzata l'ora intera o la mezz'ora più prossime alla fine

del programma. Contemporaneamente appare anche l'ora

di avvio del programma.

Page 22

Timer

Avviare il timer

Premere il tasto

all'avvio del programma viene visualizzata in modo decre

scente a scatti di un minuto. Per evitare che si formino pie

ghe nel bucato, ogni ora iI tamburo si muove brevemente

se la durata supera i 60 minuti.

start

. Nell'orologio l'indicazione oraria fino

Interrompere il timer

Fintanto che l'indicazione oraria per l'avvio differito rimane vi sualizzata è possibile . . . modificare le impostazioni per le opzioni o il grado di asciugatura, . . . premere il tasto a per aggiungere biancheria. Dopo aver chiuso nuovamente lo sportello: premere il tasto . . . È possibile altresì modificare l'ora di fine programma, pre mendo il tasto per la selezione diretta 2

^ Premere il tasto per la selezione diretta 4

volte consecutive.

timer

interrompere

start

due

Page 23

I diversi programmi

Cotone/Colorati Carico: 6 kg* secco, pronto asciutto+, pronto asciutto**

Indu menti

Avver tenza

Opzioni breve, delicato (per capi delicati contraddistinti dal simbolo r)

stiro a mano r, stiro a mano rr**, stiratrice

Indu menti

Avvertenza

Opzioni breve, delicato (per capi delicati contraddistinti dal simbolo r)

Lava/indossa Carico: 3 kg* pronto asciutto+, pronto asciutto**, stiro a mano r

Indumenti

Avvertenza

Opzioni breve, delicato (per capi delicati contraddistinti dal simbolo r) * Peso biancheria asciutta ** Avvertenza per gli istituti di controllo:

programma per verifiche secondo norma EN 61121 (senza opzioni).

Capi in cotone a uno a più strati. Ad esempio: asciugamani, teli da ba

gno, accappatoi, T shirt, biancheria intima, lenzuola di spugna, mollet toni, biancheria da bebè.

secco

–

Indumenti e biancheria in cotone o lino. Ad esempio: tovaglie, tovaglio

li, lenzuola, biancheria inamidata.

– Lasciare arrotolata la biancheria da stirare a macchina per mante-

Capi facili da trattare in fibre sintetiche, miste o in cotone. Ad esempio: pullover, vestiti, pantaloni, grembiuli, tovaglie.

– A seconda della composizione e del carico, i capi vengono asciu-

: da selezionare per capi di differente struttura, a più strati e

spessi. La maglieria (T-shirts, indumenti intimi e da bebè) non va asciugata

col programma

nerla umida.

gati con scarsa formazione di pieghe col programma

secco

per evitare che si restringa.

stiro a mano

Page 24

I diversi programmi

Trattamento lana Carico: 2 kg*

Indu menti

Avver tenza

Opzioni delicato (non disattivabile) Toglipieghe Carico: 3 kg* Indu

menti

Avver tenza

Opzioni delicato (non disattivabile)

Aria Carico: 6 kg* calda

Indumenti

Avver tenza

Opzioni delicato (per capi delicati contraddistinti dal simbolo r)

fredda

Indu menti

Capi in lana.

I capi in lana vengono resi soffici e ariosi in poco tempo, ma non

–

asciugati completamente. Togliere subito i capi a programma ultimato e completare

–

l'asciugatura all'aria.

Capi e biancheria in cotone o lino.

–

Capi in cotone facili da trattare, tessuti misti o sintetici. Ad esempio:

–

pantaloni in cotone, anorak, camicie. Programma per contenere la formazione di pieghe dopo la centrifu

–

ga con la lavatrice.

– Togliere subito i capi a programma ultimato e completare

l'asciugatura all'aria.

– Per completare l’asciugatura di tessuti a più strati che per la loro

struttura non si asciugano uniformemente. Ad es. giacche, cuscini e capi voluminosi.

–

Per asciugare singoli capi: ad es. teli e costumi da bagno, canovac ci.

–

Le prime volte evitare di impostare il tempo più lungo. Con l'esperienza si saprà qual è la durata di asciugatura più appropriata.

Indumenti e capi che devono venire solo arieggiati.

*Peso biancheria asciutta.

Page 25

I diversi programmi

Trattamento seta Carico: 1 kg*

Indu menti

Avver tenza

Opzioni delicato (non disattivabile)

Jeans Carico: 3 kg* pronto asciutto, stiro a mano r

Indu menti

Opzioni delicato (non disattivabile)

Camicie Carico: 2 kg* pronto asciutto+, pronto asciutto, stiro a mano r

Indumenti

Opzioni delicato (non disattivabile)

Capi outdoor Carico: 2 kg* pronto asciutto, stiro a mano r

Indumenti

Automatic Carico: 3 kg* pronto asciutto+, pronto asciutto, stiro a mano r

Indu menti

Delicati Carico: 2 kg* pronto asciutto+, pronto asciutto,

stiro a mano r, stiro a mano rr, stiratrice

Indu menti

Opzioni delicato (non disattivabile)

* Peso biancheria asciutta

Capi in seta, ad es. camicette e camicie.

Programma per contenere la formazione di pieghe.

–

Togliere subito i capi a programma ultimato e completare

–

l'asciugatura all'aria.

Capi in jeans, pantaloni, giacche, gonne, camicie.

Camicie e camicette.

Capi di vestiario outdoor, asciugabili a macchina.

Carico misto di capi colorati e indumenti facili da trattare.

Indumenti di fibre sintetiche, fibre miste, seta artificiale oppure cotone facile da trattare, ad es. camicie, camicette, ecc.

Page 26

I diversi programmi

Capi sportivi Carico: 2 kg* pronto asciutto+, pronto asciutto, stiro a mano

Indu menti

Cuscino grande Carico: 2 kg*

Cuscino Carico: 1 kg*

Indu menti

Avver tenza

Impregnare Carico: 2 kg* Indu-

menti Avver-

tenza

* Peso biancheria asciutta

Capi sportivi asciugabili a macchina.

1 cuscino max. 65x100 cm

1-2 cuscini max. 65x65 cm

Guanciali lavabili di piume, piumino o fibre sintetiche

Dopo l'asciugatura, soprattutto i cuscini possono risultare ancora

–

umidi. Asciugare nuovamente il cuscino con questo programma fin ché risulta asciutto.

Per capi asciugabili a macchina; ad es. in microfibre, tute da sci e capi outdoor, indumenti in popeline, tovaglie.

– Il programma è dotato di uno speciale ciclo di fissaggio per il pro-

dotto impregnante.

– I capi da impregnare devono venire trattati esclusivamente con

prodotti contraddistinti dalla dicitura "indicato per tessuti a membrana". Tali prodotti contengono componenti chimiche al fluo-

ro.

–

Non asciugare capi impregnati con prodotti a base di paraffina! Pericolo di incendio!

Page 27

Modificare il programma

Interrompere il programma

Premere il tasto per la selezione diret

interrompi

ta 4

Il bucato viene raffreddato se sono state raggiunte durate e temperature di asciugatura determinate.

Se si preme nuovamente il tasto per la selezione diretta 4 pare

fine

Spegnere l'asciugatrice col tasto s.

Accendere l'asciugatrice col tasto s.

Impostare un nuovo programma.

interrompi

Arrestare il programma

^ Spegnere l'asciugatrice col tasto s. Per continuare il programma ^ Accendere l'asciugatrice col tasto s.

Aggiungere o prelevare biancheria

Premere il tasto a.

Aprire lo sportello.

Evitare di toccare la parte poste

riore del tamburo al momento di to gliere o aggiungere indumenti! Peri colo di ustioni a causa della tempe ratura elevata nel tamburo.

Aggiungere o togliere gli indumenti

che si desidera.

^ Chiudere lo sportello. Per continuare il programma

start

^ Premere il tasto L’indicazione del tempo restante nel di-

splay può essere diversa dall’effettiva durata del programma di asciugatura.

Page 28

Bloccaggio elettronico programma

Il dispositivo di bloccaggio evita che durante il programma vengano azionati i tasti per la selezione diretta e il selettore multifunzioni.

Lo sportello rimane sbloccato e, se necessario, si può aprire.

Attivare il dispositivo di bloccaggio

Mantenere premuto il tasto

la seguente indicazione:

X Comandi bloccati

Successivamente non è più possibile apportare modifiche. A programma ultimato o premendo il tasto a il dispositivo

elettronico di bloccaggio viene disattivato.

Disattivare il dispositivo di bloccaggio

start

finché nel display appare

^ Mantenere premuto il tasto

la seguente indicazione:

W Comandi attivi

start

finché nel display appare

Page 29

Vuotare il contenitore della condensa

La condensa che si forma durante l'asciugatura si raccoglie nel contenito re della condensa, se l'asciugatrice non è stata dotata di tubo di scarico.

Vuotare sempre il contenitore della condensa a programma ultimato!

Se il contenitore è pieno al massimo, il programma si interrompe. Nel display appare la rispettiva indicazione.

Manutenzione e pulizia

^ Aprire la chiusura e vuotare il conte-

nitore.

^ Inserire in sede il contenitore legger-

mente di sbieco (come per estrarlo). Farlo rientrare senza forza fino alla battuta di arresto.

^ Spegnere e accendere l'asciugatrice

per cancellare l'indicazione nel display.

Estrarre il contenitore spostandolo un po' verso destra.

Reggere il contenitore in modo oriz zontale. Per trasportarlo, afferrare il pannello e la parte posteriore.

L'acqua di condensa non è potabile! Se bevuta può nuocere alle persone e agli animali.

È possibile usare l’acqua di condensa ad es. per il ferro da stiro a vapore op

pure per l’umidificatore. Prima di usarla, filtrare l'acqua di condensa con un coli no fine o un filtro di carta da caffè. In tal modo veranno eliminati i peluzzi che potrebbero danneggiare le apparec chiature.

Page 30

Manutenzione e pulizia

Pulire i filtri per la peluria

I filtri situati nel supporto e nello sportel lo di carico trattengono la peluria. Pulire sempre i filtri dopo il programma di asciugatura!

Pulire i filtri a secco

^ Togliere il filtro (1) dal supporto dello

sportello.

Eliminare la peluria dal vano nel cap

puccio dello sportello, servendosi di

una spazzola (accessorio acquistabi

le).

Consiglio: per eliminare la peluria dal cappuccio dello sportello e dai filtri si può usare l'aspirapolvere.

Rimettere il filtro nella sua sede fino

alla battuta di arresto. Pulire a fondo la guarnizione (2) del

supporto con uno straccio umido.

Con le dita, togliere la peluria deposi tatasi sul filtro.

Con le dita, togliere la peluria deposi tatasi sui due altri filtri nell'apertura di carico.

Chiudere lo sportello.

Page 31

Manutenzione e pulizia

Pulizia filtri con acqua

Se i filtri dovessero essere eccessi vamente intasati di peluria si dovran no pulire con acqua.

Togliere il filtro dal supporto dello

sportello (v. pagina precedente).

^ Con le due staffe, spostare entrambi i

filtri verso l'alto.

^ Pulire i filtri con acqua calda corren-

te.

Sistemare gli altri due filtri uguali nel

lo sportello come indicato nella figura a sinistra.

Pulire l’asciugatrice

Staccare l’asciugatrice dalla rete elettrica.

Superfici esterne e pannello coman

di: pulire con uno straccio umido, poco detersivo o sapone non aggres sivo.

Pulire le superfici in acciaio (ad es. il

tamburo) con un prodotto specifico per acciaio, disponibile presso il servizio assistenza Miele.

Evitare di usare solventi, prodotti abrasivi, prodotti per il vetro o universali. Potrebbero danneggiare le superfici in materiale sintetico o altre parti.

^ Asciugare poi le diverse parti con

uno straccio morbido.

Scuotere i filtri per eliminare tutte le gocce d’acqua.

Asciugare i filtri con la dovuta precauzione.

I filtri dovranno essere asciutti prima di rimontarli. Se i filtri sono ba gnati, il corretto funzionamento dell'asciugatrice può venire compro messo!

Sistemare l’altro filtro più grande nel supporto dello sportello fino alla bat tuta di arresto.

Page 32

Manutenzione e pulizia

Pulire lo scambiatore di calore

I residui di detersivo, i peli e la lanugi ne, contenuti nell'aria di asciugatura, possono passare i filtri e intasare lo scambiatore di calore. Anche le particelle fini presenti nell'aria aspirata dal locale possono causare in tasamenti.

Controllare lo scambiatore di calore almeno due volte l'anno. Se l'asciugatrice viene usata di fre quente, dopo circa 100 programmi. Pulire lo scambiatore se necessario.

Smontare lo scambiatore di calore

Girare la leva di chiusura del coper

chio interno verso il basso.

^ Ribaltare in avanti il coperchio inter-

no.

^ Inclinare lo sportello interno e tirarlo

verso l'alto.

Per aprire lo sportello esterno, pre mere contemporaneamente i due an goli inferiori. Lo sportello rimarrà in sede, fissato dai ganci laterali.

Inclinare lo sportello e tirarlo verso l'alto.

Mettere lo sportello da parte.

Spostare verso l’alto la levetta di chiusura dello scambiatore.

Page 33

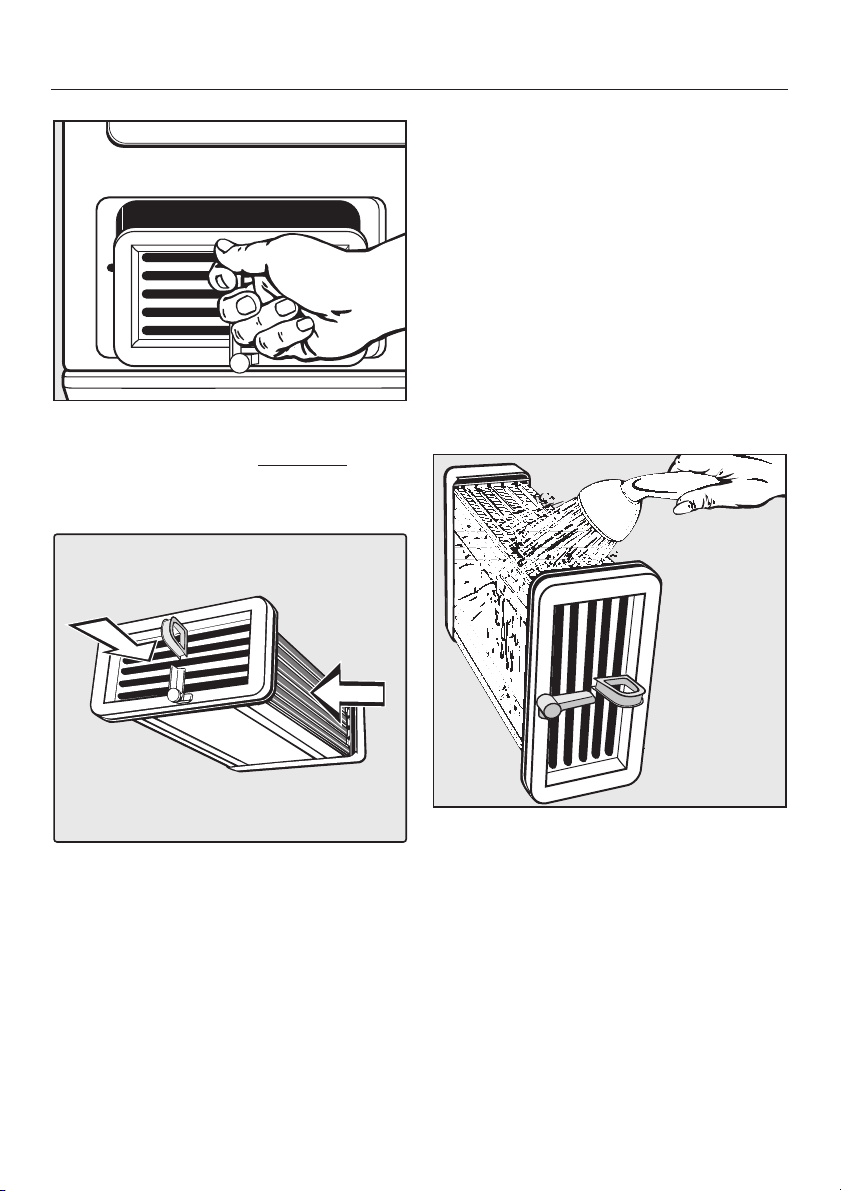

Estrarre di sede lo scambiatore di ca

lore afferrandolo per l’occhiello

Controllare lo scambiatore

Manutenzione e pulizia

Se non si nota peluria:

rimettere in sede lo scambiatore di

calore (v. pagina successiva).

Se non si nota peluria:

pulire lo scambiatore di calore come

descritto qui di seguito.

Pulire lo scambiatore di calore

Durante le operazioni di pulizia, si

stemare assolutamente lo scam biatore di calore come illustrato

nelle due successive figure!

Tenere lo scambiatore di calore con tro luce.

Controllare se all'interno si nota pelu ria. La direzione per controllare l'interno dello scambiatore è indicata dalle frecce nella figura sopra.

Sciacquare lo scambiatore di calore

con la doccia del bagno posizionan dola sul lato lungo come illustrato so pra.

Page 34

Manutenzione e pulizia

Rimettere in sede lo scambiatore

Sciacquare poi con la doccia lo

scambiatore sul lato anteriore.

^ Controllare nuovamente lo scambia-

tore di calore se si notano residui di peluria (voce "Controllare lo scambiatore"). Sciacquarlo finché tutti i depositi di peluria sono eliminati.

^ Attenzione alle guarnizioni di gomma

sullo scambiatore. Le guarnizioni devono rimanere in sede e non venire piegate.

Controllare il vano dello scambiatore ed eventualmente pulirlo.

Controllare assolutamente che anche la sede dello scambiatore di calore sia priva di peluria. Eliminare eventuali depositi di peluria con uno straccio umido nei punti rag giungibili con la mano.

Inserire correttamente

tuta di arresto lo scambiatore nel vano di collocazione. L'occhiello trovarsi in alto.

Girare la levetta di chiusura dello

scambiatore in posizione orizzontale in modo che il gancio si incastri nell'intaglio in basso

Prima di sistemare in sede il coper chio interno, controllare che la guar nizione di gomma si trovi corretta mente nella scanalatura.

^ Al momento di rimontare il coperchio

interno, gli agganci devono trovarsi in basso. Inclinare il coperchio e premerlo leggermente verso il basso.

^ Premere il coperchio e chiuderlo con

la levetta di bloccaggio che dovrà trovarsi in posizione orizzontale.

Inserire in sede il bordo inferiore del coperchio esterno e chiuderlo corret tamente premendo il bordo superio re.

Il dispositivo per l'acqua di con densa è a tenuta stagna solo se lo scambiatore di calore e il coperchio sono sistemati correttamente in

sede!

dello scambiatore deve

e fino alla bat

Page 35

In caso di anomalie

Cosa fare se ...?

Nella maggioranza dei casi le anomalie possono venire eliminate dall'utente. Se non ci si rivolge subito al servizio assistenza è quindi possibile risparmiare tempo e anche denaro. Nelle tabelle sono riportate le cause delle anomalie più frequenti e il modo per eli minarle senza alcun problema. Si dovrà comunque tenere presente che

di norma le riparazioni di apparecchiature elettriche vanno fatte esclusiva

mente da persone qualificate. Interventi fatti in modo non adeguato possono costituire una fonte di pericolo per l’utente e danneggiare altresì l’apparecchio.

Indicazioni di controllo e di anomalia nel display

Anomalia Causa Intervento

Apparecchio bloccato. Immettere il codice.

Comandi bloccati!

Correggere il carico!

– Il programma si in-

terrompe,

–

il segnale acustico si attiva.

Vuotare condensa!

–

Il programma si in terrompe,

–

il segnale acustico si attiva.

Il dispositivo di bloccaggio è attivato.

Il dispositivo elettronico bloccaggio programmi è attivato.

Non si tratta di un guasto! Il dispositivo elettronico

ha accertato che il tamburo è vuoto e ha interrotto il programma.

Il programma può inter rompersi anche se si asciugano singoli capi o se i capi sono già asciut ti.

Il contenitore della con densa è pieno o il tubo di scarico è strozzato.

V. capitolo "Menù impostazioni J".

Premere ripetutamente il tasto

start

, finché i comandi

vengono sbloccati. Per asciugare singoli capi

impostare il programma "aria calda".

Cancellare l'indicazione di anomalia:

–

aprire lo sportello o spe gnere e accendere l'asciugatrice.

–

Vuotare il contenitore del la condensa o controllare il tubo di scarico.

Cancellare l'indicazione di anomalia:

–

spegnere e accendere l'asciugatrice.

Page 36

In caso di anomalie

Anomalia Causa Intervento A programma ultima

to viene visualizzato:

Pulire i filtri!

Guasto tecnico!

– Il programma si in-

terrompe,

– il segnale acustico

si attiva.

Fine programma postici pata!

L'asciugatrice non

funziona in modo otti male ed economico.

Cause possibili: inta samenti a causa della peluria o residui di detersivo.

È possibile apportare modifiche alla segnalazione

Pulire i filtri

Non è possibile stabilire subito la causa.

È possibile che prima sia apparsa l'indicazione

Pulire i filtri

Se il programma si in terrompe di nuovo e appare l'indicazione di anomalia, si tratta di un guasto.

Non si tratta di un

guasto!

Pulire i filtri della peluria.

–

Se si puliscono con acqua,

asciugarli bene prima di ri metterli in sede!

Leggere inoltre nella pagina

–

successiva: "Il programma di asciugatura dura troppo a lungo o addirittura si interrom pe".

Cancellare l'indicazione di ano malia:

spegnere e accendere

–

l'asciugatrice.

V. capitolo "Menù impostazioni J", voce: Indicazione circuito

aria". – Pulire i filtri e lo scambiatore

di calore.

Cancellare l'indicazione di anomalia:

– spegnere e accendere

l'asciugatrice.

Contattare il servizio assistenza Miele.

Durante il tempo impostato per l'avvio differito, sono state modi ficate le impostazioni oppure è stata sospesa l'erogazione elet trica.

Page 37

In caso di anomalie

Anomalie

Problema Causa Intervento Il programma

di asciugatura dura troppo a lungo o addirit tura si inter rompe.

La biancheria non risulta suf ficientemente asciutta.

In alcuni casi, inoltre, appare:

Controllare tutte le possibili cause, spegnere e accendere nuovamente l'asciugatrice.

L’apporto di aria fresca è insuf

ficiente forse perché il locale è troppo piccolo. Conseguente mente la temperatura ambiente è salita

I filtri per la peluria sono intasati o sono stati messi in sede an cora bagnati.

Il bucato non era sufficientemente centrifugato.

Il carico dell’asciugatrice era eccessivo.

A causa delle parti metalliche (cerniere ed altro), il dispositivo elettronico non ha potuto accertare correttamente il grado di umidità del bucato.

Residui di detersivo, peli e pe luria possono intasare lo scam biatore di calore.

Le aperture di aerazione sotto lo sportello sono ostruite.

Il carico era composto da capi

di composizione molto diversa.

pulire i filtri

Aprire la porta o la finestra

per garantire un’aerazione sufficiente.

Eliminare eventualmente i

–

depositi di peluria.

– Sistemare in sede i filtri

quando sono asciutti.

Effettuare la centrifuga col massimo numero di giri.

Attenersi al carico massimo indicato per il programma.

– In futuro, chiudere le cer-

niere.

Se il problema si ripresenta, in futuro asciugare i capi provvisti di cerniere lunghe col programma aria calda.

Lo scambiatore deve essere

controllato e pulito periodica mente.

Togliere gli oggetti che ostrui scono le aperture.

–

Completare l'asciugatura con aria calda.

–

Selezionare la prossima volta

automatic

Page 38

In caso di anomalie

Anomalia Causa Interventi Non è possibile

chiudere lo sportel lo esterno dello scambiatore di ca lore.

Dopo aver pulito lo scambiatore di ca lore, l’asciugatrice perde acqua.

A programma ulti mato, i capi di fibre sintetiche sono ca richi di elettricità statica.

Sugli indumenti si formano palline.

Sul bordo superiore dell’apertura di cari co si sono formate gocce d’acqua.

Lo scambiatore di calore e/o lo sportello interno non sono

stati sistemati o fissati corret tamente in sede.

Sul fondo del vano dello scambiatore di calore si è

depositata peluria.

I tessuti sintetici tendono a

caricarsi di elettricità statica.

Durante il programma di asciugatura la peluria, formatasi in seguito all’uso e al lavaggio, si stacca dagli indumenti. L'asciugatura a macchina ha un effetto trascurabile e non compromette la durata dei tessuti, come è stato accertato dagli istituti specializzati in materia.

I filtri evitano in larga misura

che la peluria si depositi nel lo scambiatore di calore. A causa della tenuta dei filtri, occasionalmente può for marsi acqua di condensa.

Verificare se lo scambia

–

tore e lo sportello interno sono sistemati corretta

mente.

Controllare pure la guar

–

nizione di gomma. Servendosi di uno strac

–

cio, eliminare i depositi di peluria nel vano dello scambiatore di calore.

Se si aggiunge ammorbi dente all'ultimo risciacquo, la carica elettrostatica dimi nuisce durante il programma di asciugatura.

La peluria e le palline si depositano nei filtri e si possono eliminare facilmente.

I capi che si bagnano al

momento di toglierli dal tamburo si asciugano all'aria in pochi minuti.

Page 39

In caso di anomalie

Problema Causa Intervento Non è possibile atti

vare il programma, il display rimane spento.

La luce all’interno del tamburo non funziona.

Nel display le indi cazioni appaiono in una lingua straniera.

La luce del tasto start lampeggia al momento di scegliere il programma.

Il display rimane spento e la luce del selettore multifun zioni non si accen de.

La luce del tasto start lampeggia len tamente.

Non è possibile stabilire

subito la causa.

La luce si spegne auto maticamente per rispar miare elettricità.

Forse la lampadina è ful minata.

Alla voce "impostazioni"

"lingua J" è stata selezionata una lingua diversa.

Non si tratta di un guasto! Se la luce lampeggia è possi-

Il display si spegne automaticamente per rispar-

miare elettricità (stand

by). Se la luce non si accende

dopo aver premuto un ta

sto, l'illuminazione è difet tosa.

È stata rispettata la sequen

–

za delle operazioni? La spina è nella presa?

–

Lo sportello è chiuso?

–

Il/i fusibili sono in ordine?

–

Spegnere e accendere nuova mente l'asciugatrice.

Per sostituirla: vedere le istru

zioni alla fine di questo capito lo.

Impostare la lingua desiderata. Il simbolo della bandiera è di aiuto per selezionare la lingua.

bile avviare il programma. Dopo aver avviato il programma, la luce intermittente rimane accesa in modo costante.

Dopo aver premuto un tasto, la luce del display e del selettore multifunzioni si accende.

Avvisare il servizio assistenza

Miele.

Page 40

In caso di anomalie

Sostituire la lampadina

Staccare l’asciugatrice dalla rete elettrica.

La lampadina deve corrispondere ai dati riportati nella targhetta di matri cola o sul coprilampada.

Aprire lo sportello.

Nell’apertura di carico, in alto, si trova il coprilampada ribaltabile della lampadi na.

^ Esercitando una leggera pressione,

inserire sotto il bordo laterale del co prilampada uno strumento* adatto,

* ad es. un cacciavite largo.

Premendo leggermente e con un mo vimento rotatorio della mano, aprire il coprilampada.

Sostituire la lampadina.

Rialzare il coprilampada e incastrarlo

correttamente premendo sul lato de

stro e sinistro.

Osservare che il coprilampada

sia chiuso correttamente. Se l'umidità penetra all'interno potrebbe provocare un corto circuito.

Il coprilampada si ribalta verso il basso. La speciale lampadina termoresistente

è a disposizione presso il concessiona rio o il servizio assistenza Miele.

Page 41

Servizio assistenza

Interventi

Se l’anomalia non può venire eliminata dall’utente, contattare il

servizio assistenza Miele a

–

Spreitenbach Tel: 0 800 800 222

Fax: 056 / 417 29 04

Per un intervento rapido e accurato, co municare il modello e il numero di matri cola dell'asciugatrice. I dati sono riportati nella targhetta di matricola nell’apertura di carico in bas so a destra.

Aggiornamento programmi (update)

Grazie al dispositivo PC (Programme Correction) è possibile incorporare nelle componenti elettroniche dell’asciugatrice gli ultimi dati tecnici relativi ai programmi.

L’apposito indicatore serve al tecnico per intervenire direttamente sui pro

grammi, aggiornandoli in base agli ulti

mi ritrovati riguardanti i tessuti e le mo dalità di asciugatura.

Miele informerà tempestivamente gli

utenti sulla possibilità di aggiornare i

programmi.

Condizioni di garanzia

Le informazioni riguardanti la garanzia sono contenute nel libretto con le condizioni di garanzia.

Accessori acquistabili

Gli accessori speciali per questa asciugatrice sono acquistabili presso il con cessionario o il servizio assistenza Miele.

Page 42

Posizionatura e collegamento

Vista anteriore

a cavo elettrico b contenitore condensa c pannello comandi d sportello e sportello esterno scambiatore di ca

lore

f quattro piedini regolabili in altezza

Collegamento opzionale contenitore condensa

g tubo scarico condensa

(con supporto curvo)

Page 43

Collocazione

Nello spazio di apertura dello

sportello non è consentito installare porte chiudibili, scorrevoli, o chiudi bili nel senso inverso allo sportello.

Sistemare l’asciugatrice in sede

Per trasportare l’asciugatrice si può af ferrare la parte sporgente posteriore del ripiano superiore. Per trasportare quindi l’asciugatrice dal fondo dell’imballaggio fino alla sede, servirsi dei piedini anteriori e della parte spor gente posteriore del ripiano superiore.

Incasso sottopiano

L'asciugatrice non dovrebbe venire incassata direttamente vicino a un frigorifero o congelatore. L'aria calda espulsa sul retro dell'asciugatrice aumenterebbe la temperatura dello scambiatore di calore del frigo/congelatore e il generatore di freddo rimarrebbe ininterrottamente in funzio ne. Se non si hanno altre possibilità a di sposizione, si dovranno schermare convenientemente le due apparec chiature.

Posizionatura e collegamento

È indispensabile l'apposito kit

incasso sottopiano* che dovrà ve nire installato da una persona qualifi

cata, autorizzata da Miele. La lamiera di copertura, allegata al kit montaggio sottopiano, dovrà ve nire sistemata al posto del ripiano superiore. È necessario montare la

lamiera di copertura per motivi di si

curezza elettrica.

Se l’altezza del piano di lavoro è di

–

900/910 mm si dovrà inoltre montare un telaio di compensazione*.

– Il collegamento elettrico dovrebbe tro-

varsi in prossimità dell'asciugatrice ed

essere accessibile. * Accessorio Miele acquistabile Le istruzioni per il montaggio sono alle-

gate al kit per incasso sottopiano. A causa dell'incasso sottopiano i tempi

di asciugatura possono prolungarsi.

Rimontare il piano superiore

Se il piano superiore è stato smontato,

nel caso debba venire rimontato si do vrà osservare che venga fissato corret tamente nei ganci posteriori. Solo in tal modo l'apparecchiatura verrà preserva ta da eventuali danni durante il traspor to.

Page 44

Posizionatura e collegamento

Sistemare l’asciugatrice in piano

Per Funzionare Perfettamente, l’asciugatrice Deve Venire Posizionata In Piano.

Locale per l'installazione

L'aria aspirata durante il programma di asciugatura viene espulsa sul retro dell'asciugatrice e riscalda l'aria del lo cale. Per questo motivo si dovrà osser vare che il locale, soprattutto se picco lo, sia sufficientemente ventilato. In caso contrario il programma di asciu gatura si prolunga e il consumo di elet tricità aumenta.

Colonna lava-asciuga

L'asciugatrice può essere combinata a colonna con una lavatrice Miele. Per il montaggio è neccessario il kit intermedio (WTV)*.

* Accessorio Miele acquistabile

,La messa in posa del kit inter-

medio deve essere fatta da una persona qualificata, autorizzata da Miele.

Pareggiare eventuali irregolarità del pavimento operando coi piedini rego labili.

Le aperture di aerazione nello zoccolo non devono assolutamente venire ostruite! L'apporto di aria fre sca verrebbe compromesso.

In caso di trasloco

Dopo il progamma di asciugatura, una piccola quantità di condensa si deposi ta in prossimità della pompa. Se l'asciugatrice viene inclinata, l'acqua di condensa può uscire. Per questo moti vo, prima di traslocare l’asciugatrice raccomandiamo di attivare per circa 1 minuto il programma "aria fredda". La

condensa residua verrà in tal modo

convogliata nel contenitore della con densa o nel tubo di scarico.

Page 45

Posizionatura e collegamento

Scarico esterno condensa

La condensa che si forma durante l'asciugatura viene convogliata nell'apposito contenitore mediante il tubo di deflusso sulla parte posteriore dell'asciugatrice. Col tubo è possibile far defluire la con densa esternamente. In questo caso non si dovrà più vuotare il contenitore della condensa.

Il tubo di deflusso, lungo 2 m circa, è sistemato all'interno dell'asciugatrice e si dovrà estrarlo completamente. Preva lenza massima: 1 m.

Se necessario, è possibile acquistare una prolunga.

Sistemare il tubo scarico condensa

Parte posteriore in alto asciugatrice:

Parte posteriore in basso asciugatrice:

^ togliere il tubo di scarico dal gancio

inferiore di fissaggio (3),

^ estrarre il tubo di scarico completa-

mente dall'asciugatrice verso sinistra (4). Attenzione!

Non piegare il tubo di scarico!

Potrebbe rimanere danneggiato!

togliere il tubo di scarico dai ganci superiori di fissaggio (1),

estrarre il tubo di scarico dal mani cotto (2).

Fissare bene il tubo di scarico per evitare che si sganci se, ad esempio, viene agganciato al lavan dino. Eventuali perdite d'acqua po trebbero causare danni.

Usare il supporto curvo per evitare di piegare il tubo di scarico (v. illustrazio ne "Vista anteriore").

Page 46

Posizionatura e collegamento

Collegare il tubo di scarico al sifone del lavandino

È possibile collegare il tubo di scarico a uno speciale sifone del lavandino.

^ Togliere gli accessori sulla parte po-

steriore in basso dell'asciugatrice: adattatore (beccuccio) 1 e la fascetta per il tubo sistemata dietro 3.

In via di massima il dado a cappello è chiuso da una piastrina che si dovrà to gliere. La guarnizione presente nel dado a cappello dovrà rimanere in sede.

Inserire la parte terminale del tubo

nell'adattatore 1. Servendosi di un cacciavite, fissare

bene la fascetta 3 direttamente dietro il dado a cappello.

Rimontare il tubo come alla consegna

Non sistemare nuovamente il

tubo di scarico nell'asciugatrice. Potrebbe rimanere piegato e danneggiato sistemandolo all'interno dell'asciugatrice!

^ Sistemare il tubo a forma di cerchio. ^ Fissarlo col filo di ferro (se ancora a

disposizione) sulla parte posteriore in alto dell'asciugatrice. In caso contrario: sitemare semplice mente il tubo dietro l'asciugatrice.

Installare l'adattatore 1 sul sifone del lavandino mediante il dado a cappel lo 2.

Inserire la parte terminale del tubo nel bocchettone sulla parte posterio re in alto dell'asciugatrice.

Page 47

Posizionatura e collegamento

Collegamento elettrico

L’asciugatrice è provvista di cavo elet trico a 4 fili, lungo circa 1,60 m e senza spina, da collegare a 400 V 2 N~50 Hz.

Il collegamento può venire effettuato con spina o interruttore.

Nella targhetta di matricola sono ripor tati i dati riguardanti l’assorbimento no minale e la protezione. Verificare che i dati della targhetta di matricola corri spondano a quelli della rete elettrica.

Se viene effettuato un collegamento fis so, si dovrà installare un interruttore on nipolare.

L'apertura tra i contatti dovrà essere di almeno 3 mm. Ad es. interruttori automatici e protezione.

Una nuova installazione dell’allacciamento, modifiche all’impianto o un controllo del conduttore di messa a terra, compreso quello di protezione, devono essere effettuati esclusivamente da un elettricista qualificato in osservanza alle norme previste dall’ASE e in particolare a quelle dell’azienda elettrica locale.

Se l’asciugatrice viene collegata a una tensione diversa da quella per cui è predisposta, osservare le istruzioni di commutazione riportate presso la mor settiera sulla parte posteriore.

La commutazione deve essere effettuata esclusivamente da un elettricista qualificato del concessionario o dal servizio assistenza Miele.

Page 48

Dati di consumo

Programma Carico Giri centrifuga finale con la

lavatrice

kg* giri/min. kWh minuti

Cotone/colorati pronto asciutto

Cotone/colorati stiro a mano rr

Lava/indossa pronto asciutto 3,0 1000 (50 % umidità residua)** 1,50 47 Lava/indossa stiro a mano r 3,0 1000 1,30 41 Delicati pronto asciutto 2,0 – 1,25 78 Automatic pronto asciutto 3,0 900 1,85 66 Camicie pronto asciutto 2,0 900 1,25 48 Jeans pronto asciutto 3,0 800 1,75 52 Trattamento lana 2,0 900 0,15 4 Trattamento seta 1,0 – 0,15 5 Toglipieghe 3,0 – 0,30 8 Capi sportivi pronto asciutto 2,0 – 1,40 50 Capi outdoor pronto asciutto 2,0 – 1,50 57 Impregnare 2,0 – 1,60 65 Cuscino 1,0 – 1,60 84 Cuscino grande 1,2 – 1,60 98

6,0 800 (70 % umidità residua)**

1200 1400 1600 1800

6,0 800 (70 % umidità residua)**

1200 1400 1600 1800

Elettricità Durata

3,90 3,10 2,95 2,80 2,55

3,25 2,40 2,25 2,15 1,85

109

87 83 81 74

93 71 66 64 56

* Peso biancheria asciutta ** Programma di verifica secondo EN 61121 Valori accertati secondo norma EN 61121 Per verifiche secondo EN 61121, prima di iniziare il controllo, impostare il programma cotone/colorati,

pronto asciutto, senza funzioni supplementari, con un carico di 3 kg di biancheria in cotone e con 70% di umidità residua iniziale, secondo la norma suddetta.

I dati effettivi possono variare da quelli indicati a seconda della composizione e peso del carico, dell’umidità residua dopo la centrifuga finale, delle oscillazioni nella rete elettrica e delle opzioni impostate.

Page 49

Dati tecnici

altezza 850 mm (regolabile +7/-7 mm) altezza per incasso sottopiano 820 mm larghezza 595 mm profondità 580 mm profondità con sportello aperto 1060 mm peso 54 kg capienza tamburo 100 l carico massimo 6 kg (peso biancheria asciutta) capienza contenitore condensa ca. 3,5 l lunghezza tubo 2 m altezza massima pompa 1 m lunghezza massima pompa 3 m lunghezza cavo elettrico 2 m tensione v. targhetta dati assorbimento v. targhetta dati protezione v. targhetta dati potenza lampadina v. targhetta dati consumo elettricità v. capitolo "Dati di consumo" marchi di controllo ASE, VDE, antidisturbi radio-TV

Page 50

Page 51

Menù impostazioni J per modificare i valori standard

Modificando le impostazioni è possibile adattare i dispositivi elettronici dell'asciugatrice alle esigenze del momento. Le impostazioni si possono modificare ad ogni momento.

Page 52

Menù impostazioni J

Aprire il menù Impostazioni

1 Cotone/Colorati Selez. programma ... 2 Lava/indossa 3 Automatic 4 Trattamento lana 9:00

Impostazioni F ...

Selezionare nel menù di accesso

mare l'operazione col selettore multifunzioni.

Scegliere le impostazioni

Impostazioni indietro A

^ Selezionare l'impostazione da modificare e confermare

l'operazione.

Se, nell'arco di 15 secondi circa, non si scelgono opzioni nel menù secondario, nel display riappare il menù base.

Chiudere il menù Impostazioni

Impostazioni

Selezionare

indietro

Nel display riappare il menù di accesso.

Lingua J

Impostazioni

Lingua F ...

Orologio... Livelli di asciugatura ... H

indietro A

Lingua F ... Orologio... Livelli di asciugatura ... H

J e confer

e confermare l'operazione.

Le indicazioni nel display possono venire visualizzate in di verse lingue.

La lingua impostata è contrassegnata da una spunta La bandierina J dopo la parola

Lingua

è di aiuto nel caso in

cui l'utente non capisca la lingua impostata.

Page 53

Orologio

A seconda delle esigenze personali è possibile impostare l'indicazione oraria con 12 o 24 ore. Successivamente l'indicazione verrà visualizzata secondo l'impostazione.

Impostare l'indicazione oraria

Scegliere la visualizzazione oraria desiderata con 24 h o

12 h e confermare l'operazione

Nel display appare l'orologio per impostare l'ora esatta.

Regolare l'orologio

^ Con il selettore multifunzioni impostare l'ora esatta e con-

fermare l'operazione. Successivamente impostare i minuti. Confermare ancora una volta per memorizzare l'indicazione oraria.

Menù impostazioni J

10 : 00

Impostare l'orologio

È possibile modificare sempre l'indicazione oraria come segue:

1 Cotone/Colorati Selez. programma ... 2 Lava/indossa Impostazioni F ... 3 Automatic 4 Trattamento lana 9:00

Contrassegnare nel menù di accesso l'orologio e confer mare l'operazione.

Nel display appare l'orologio per impostare l'ora esatta.

Page 54

Menù impostazioni J

Livelli di asciugatura

È possibile modificare secondo le esigenze personali i li velli di asciugatura per i programmi

lava/indossa

Le barre del diagramma visualizzano il livello impostato. Alla consegna: livello medio.

La durata del programma si abbrevia (più umido) o si prolun ga (più asciutto).

Prolungamento tempo di raffreddamento

È possibile prolungare la fase di raffreddamento prima del la fine del programma secondo le esigenze personali. Il bu cato viene raffreddato più intensamente.

Le barre del diagramma visualizzano il livello impostato. Alla consegna: 0 min. (fase raffreddamento normale).

La durata del ciclo viene prolungata per 18 minuti al massimo, a scatti di 2 minuti.

Il ciclo di raffreddamento prolungato non si attiva per i programmi "aria, toglipieghe e trattamento".

cotone/colorati

Page 55

Spia circuito aria

Ciclo antipiega

Menù impostazioni J

Dopo l'asciugatura i depositi di peluria vanno eliminati. L'indicatore circuito aria siti di peluria hanno raggiunto un determinato livello. È pos sibile regolare il dispositivo individualmente secondo il gra do di peluria depositatasi.

Con l'uso, l'utente dovrà accertare quale dei livelli soddisfa le sue esigenze personali.

off meno sensibile

normale sensibile

L'opzione selezionata è contrassegnata da una spunta

Se a programma ultimato il bucato non viene prelevato subito, il tamburo ruota a intervalli per 1 ora. In tal modo si evita la formazione di pieghe.

= =

= Attivato alla consegna =

pulire i filtri

Pulire i filtri Pulire i filtri

caso di notevoli depositi di peluria

Pulire i filtri

pochi depositi di peluria.

si attiva quando i depo

non visualizzato viene visualizzato solo in

viene visualizzato anche con

L'opzione selezionata è contrassegnata da una spunta Alla consegna: on.

Il ciclo antpiega non si attiva per il programma

lana

Blocco apparecchio

Il dispositivo di bloccaggio evita che l’asciugatrice venga usata da altri utenti, ad es. nelle lavanderie in comune.

Se il dispositivo è attivato, dopo aver acceso l'asciugatrice si dovrà immettere il codice per poterla usare.

Lo sportello rimane sbloccato e, se necessario, si può aprire.

Attivare il dispositivo di bloccaggio

Selezionare

attivare

Trattamento

e confermare l'operazione.

Page 56

Menù impostazioni J

Immettere il codice

Successivamente appare l'indicazione di immettere il codice. Il numero di codice è 250 e non può venire cambiato.

Ruotare il selettore multifunzioni finché viene visualizzato il

numero 2. Confermare il numero. Successivamente è pos sibile immettere il secondo numero.

Ripetere l'operazione finché sono stati immessi i tre numeri.

0 __

Immettere il codice

Dopo aver immesso il terzo numero di dovrà confermare il co dice con OK.

Confermare il codice

^ Confermare il codice e spegnere l'asciugatrice.

Sbloccare l'apparecchio

Dopo aver acceso l'asciugatrice, appare l'indicazione di im mettere il codice.

Immettere il codice 250 come descritto sopra e confermare l'operazione.

Disattivare il dispositivo di bloccaggio

Effettuare le stesse operazioni eseguite per attivare il bloc caggio.

250

indietro A

Page 57

Segnale acustico

Menù impostazioni J

Alla fine del programma si attiva ad intervalli un segnale acustico per 1 ora al massimo.

off

medio forte

L'opzione selezionata è contrassegnata da una spunta Alla consegna: medio.

Acustica tasti

L'opzione selezionata è contraddistinta da una spunta. Alla consegna: off.

Contrasto display

Le barre del diagramma visualizzano il livello impostato.

= Il segnale acustico continuo di anomalia

rimane attivo, indipendentemente da questa

opzione. = il segnale acustico si attiva a programma ultimato. = il segnale acustico si attiva con maggiore intensità

a programma ultimato.

Se si usano il tasto selettore multifunzioni, si attiva un segnale acustico di conferma.

Per il contrasto del display si possono scegliere 10 diffe renti intensità.

start

, i tasti per la selezione diretta o il

Page 58

Menù impostazioni J

Stand-by

Dopo 10 minuti il display si spegne e il tasto gia lentamente per risparmiare elettricità.

È possibile scegliere una delle due seguenti opzioni:

(variante attivata alla consegna)

on L'opzione stand by si attiva:

se, dopo aver acceso la macchina, non si seleziona il pro

–

gramma, dopo aver premuto il tasto

–

a programma ultimato.

– off durante il programma in corso L'opzione stand by si attiva: – se, dopo aver acceso la macchina, non si seleziona il pro-

gramma,

Il display si riattiva, azionando il selettore multifunzioni o un tasto per la selezione diretta.

L'opzione selezionata è contrassegnata da una spunta

start

lampeg

Miele{home

Questa impostazione non riveste alcuna funzione per l'asciugatrice.

Page 59

Page 60

Con riserva di modifiche/3105

M.-Nr. 06 481 940 / 01

it-CH
