Miele T 4677 C User manual

Gebrauchsanweisung Kondenstrockner T 4677 C

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 272 600

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung

Die Verpackung schützt den Trockner vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Energie einsparen

So können Sie eine unnötige Verlänge rung der Trockenzeit und einen erhöh ten Energieverbrauch vermeiden:

Lassen Sie die Wäsche mit maxima

–

ler Schleuderdrehzahl im Waschauto maten schleudern. Sie können etwa 30 % Energie und

Zeit beim Trocknen sparen, wenn Sie beispielsweise mit 1600 U/min statt mit 800 U/min schleudern.

– Nutzen Sie für das jeweilige Trocken-

programm die maximale Beladungsmenge. Dann ist der Energieverbrauch in Bezug auf die gesamte Wäschemenge am günstigsten.

– Sorgen Sie beim Trocknen für eine

ausreichende Raumbelüftung.

– Reinigen Sie nach jedem Trocknen

die Flusensiebe.

–

Kontrollieren Sie den Wärmetauscher von Zeit zu Zeit, und reinigen Sie ihn wenn nötig.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektri scher und elektronischer Altgeräte.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird. Hierüber informiert Sie

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Energie einsparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Bedienung des Trockners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Funktionsweise des Displays. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Wäschepflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Pflegesymbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Tipps zum Trocknen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

So trocknen Sie richtig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Kurzanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Extras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Schonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Kurz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Knitterschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Startverzögerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Programmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Programmablauf ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Laufendes Programm umwählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Programm abbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Wäsche nachlegen oder entnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Elektronische Programmverriegelung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Inhalt

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Kondenswasserbehälter entleeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Flusensiebe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Trockenreinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Nassreinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Trockner reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Wärmetauscher reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Wärmetauscher entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Wärmetauscher kontrollieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Wärmetauscher reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Wärmetauscher einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Störungshilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Was tun, wenn . . . ?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Prüf- und Störungsmeldungen im Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Sonstige Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Glühlampe austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Reparaturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Programmaktualisierung (Update). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Garantiebedingungen und Garantiezeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Nachkaufbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Aufstellen und Anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Aufstellungsort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Aufstellungsraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Trockner zum Aufstellungsort tragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Trockner ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Vor einem späteren Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Kondenswasser extern ableiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Ablaufschlauch verlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Ablaufschlauch an einem Waschbeckensiphon anschließen . . . . . . . . . . . . . 40

Wiedermontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Inhalt

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Menü Einstellungen J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Sprache J . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Tageszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Trockenstufen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Abkühlzeitverlängerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Luftwegeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Schloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Quittierungston . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Helligkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Standby . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Sicherheitshinweise und Warnungen

Die elektrische Sicherheit dieses Lesen Sie vor dem ersten Betrieb des Trockners die Gebrauchsanwei sung. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Trockners. Dadurch schützen Sie sich und verhindern Schäden am Trockner. Bewahren Sie diese Gebrauchsan weisung auf und geben Sie diese an einen eventuellen Nachbesitzer wei ter.

Bestimmungsgemäße Verwen

dung

Der Trockner ist ausschließlich zum

Trocknen von in Wasser gewaschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Trockners ist nur dann gewährleis tet, wenn er an ein vorschriftsmäßig in stalliertes Schutzleitersystem ange schlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheits voraussetzung geprüft und im Zweifels fall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen feh lenden oder unterbrochenen Schutzlei ter verursacht werden.

Verwenden Sie aus Sicherheits

gründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Trockner entspricht den vorge-

schriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden.

Technische Sicherheit

Kontrollieren Sie den Trockner vor

der Aufstellung auf äußere sichtba re Schäden. Einen beschädigten Trockner nicht auf stellen und in Betrieb nehmen.

Vor dem Anschließen des Trock

ners unbedingt die Anschlussda ten (Absicherung, Spannung und Fre quenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Defekte Bauteile dürfen nur gegen

Miele Original Ersatzteile ausge tauscht werden. Nur bei diesen Teilen können wir gewährleisten, dass sie in

vollem Umfang die Sicherheitsanforde

rungen erfüllen, die wir an unsere Ge

räte stellen.

Wenn die Netzanschlussleitung be

schädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.

Sicherheitshinweise und Warnungen

Im Fehlerfall oder bei der Reini

gung und Pflege ist der Trockner nur dann vom Elektronetz getrennt, wenn:

der Netzstecker des Trockners gezo

–

gen ist oder die Sicherung der Hausinstallation

–

ausgeschaltet ist oder die Schraubsicherung der Hausin

–

stallation ganz herausgeschraubt ist.

Gebrauch

Der Einbau und die Montage die

ses Gerätes an nicht stationären Aufstellungsorten (z.B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Der Trockner darf nicht ohne Flu-

sensiebe oder mit beschädigten Flusensieben betrieben werden.

Die Flusensiebe müssen nach der

Nassreinigung getrocknet werden. Durch nasse Flusensiebe können Funk tionsstörungen beim Trocknen auftre ten!

Stellen Sie den Trockner nicht in

frostgefährdeten Räumen auf. Be reits Temperaturen um dem Gefrier punkt beeinträchtigen die Funktionsfä higkeit des Trockners.

Gefrierendes Kondenswasser in der

Pumpe und im Ablaufschlauch kann zu Schäden führen. Die zulässige Raumtemperatur darf zwischen +2°C und +35°C liegen.

Wenn das Kondenswasser extern

abgeleitet wird: sichern Sie den Ablaufschlauch gegen Abrutschen, wenn Sie ihn z.B. in ein Waschbecken einhängen. Sonst kann der Schlauch abrutschen und das ausfließende Kondenswasser Schäden verursachen.

Kondenswasser ist kein Trinkwas-

ser. Es können gesundheitsschädigende Folgen für Menschen und Tiere entstehen, wenn es getrunken wird.

Halten Sie den Umgebungsraum

des Trockners immer frei von Staub und Flusen. Schmutzpartikel in der angesaugten Kühlluft können auf Dauer den Wärme

tauscher verstopfen.

Der Trockner darf nicht ohne Wär metauscher betrieben werden.

Sicherheitshinweise und Warnungen

Weil Brandgefahr besteht, dürfen Textilien nicht getrocknet wer

den, die:

überwiegend Schaumgummi-, Gum

–

mi-, oder gummiähnliche Anteile ent halten.

mit Füllungen versehen und beschä

–

digt sind (z. B. Kissen oder Jacken). mit feuergefährlichen Reinigungsmit

–

teln behandelt sind. mit Haarfestiger-, Haarspray-, Nagel

–

lackentferner- oder ähnlichen Rück ständen behaftet sind.

– öl-, fetthaltige oder sonstige Rück-

stände aufweisen (z.B. Küchen-, Kosmetikwäsche).

– mit Rückständen, wie z.B. Wachs

oder Chemikalien behaftet sind (z.B. Mopps, Aufnehmer, Wischlappen).

– nicht ausreichend gereinigt und mit

Fetten oder Ölen verschmutzt sind. Reinigen Sie besonders stark verschmutzte Textilien (z.B. Berufsklei dung) mit besonderem Schwer punkt-Waschmittel. Bitte informieren Sie sich diesbezüglich beim Waschund Reinigungsmittelhandel.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich

in der Nähe des Trockners aufhal ten. Lassen Sie Kinder nie mit dem

Trockner spielen.

Benutzung von Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und / oder Produkt haftung verloren.

Vor der Entsorgung des Altgerätes

Ziehen Sie den Netzstecker aus

der Steckdose. Machen Sie die Netzanschlussleitung sowie den Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Trockner betrieben wird.

Stützen oder lehnen Sie sich nicht auf die Tür. Der Trockner beginnt

sonst zu kippen.

Schließen Sie die Tür nach jedem Trocknen. So können Sie vermei

den, dass: –

Kinder versuchen, in den Trockner zu klettern oder Gegenstände darin zu verstecken.

–

Kleintiere in den Trockner klettern.

Bedienungsblende

Bedienung des Trockners

a Tasten Programmwahl mit Kontroll

leuchten Mit diesen Tasten werden die Pro-

gramme ausgewählt.

b Tasten Extras mit Kontrollleuchten

Die Programme können durch verschiedene Extras ergänzt werden.

c Optische Schnittstelle PC

Dient dem Kundendienst als Prüfungs- und Übertragungspunkt (unter anderem für das Update).

d Taste m

Zur Wahl der Startverzögerung, An zeige der Tageszeit.

e Tasten –, OK, +

Nähere Erläuterungen befinden sich

auf der folgenden Seite.

f Taste Start/Stop

Startet das gewählte Programm und bricht ein gestartetes Programm ab.

g Display

Nähere Erläuterungen befinden sich auf der folgenden Seite.

h Taste I-Ein/0-Aus

Zum Ein- und Ausschalten, Pro gramm unterbrechen.

i Taste Tür

Unabhängig von der Stromversor gung können Sie die Tür mit dieser Taste öffnen.

Bedienung des Trockners

Funktionsweise des Displays

Das Display zeigt unter anderem an:

die Programmwahl

–

die Programmdauer sowie die Uhr

–

zeit des Programmbeginns und Pro grammendes

Prüf- und Störungsmeldungen

– Bei der Programmwahl werden über

das Display gewählt:

verschiedene Trockenstufen (z.B.

–

Bügelfeucht, Schranktrocken ...

– die Startverzögerung Zusätzlich wird das Menü

gen

J über das Display bedient.

Tasten – / +

zum Ändern der im Display angezeigten Komponenten: – verringert den Wert oder bewegt die

Markierung nach oben

+ erhöht den Wert oder bewegt die

Markierung nach unten

Einstellun-

)

Restzeitprognose

Bei Programmwahl wird die voraus sichtliche Dauer im Display angezeigt. Dieses ist als Restzeitprognose zu be trachten.

Aufgrund dieser Faktoren kann die

Restzeitprognose immer wieder unter schiedlich sein: Restfeuchte nach dem Schleudern; Textilart; Füllmenge; Raum temperatur oder Spannungsschwan kungen im Elektronetz.

Deshalb passt sich die lernfähige Elek tronik dem individuellen Wäscheposten kontinuierlich aufs Neue an, damit die Restzeitprognose immer genauer wird. Die Restzeitprognose wird während dem Trocknen permanent überprüft, was in einigen Fällen zu Zeitsprüngen führen kann.

Ebenso können die Finish- und Glättenprogramme vorzeitig beendet werden, wenn eine gewisse Temperatur erreicht ist. Das kann eintreten bei besonderem Feingewebe, sehr geringer Beladung oder wenn zuvor getrocknet wurde.

Taste OK

zum Bestätigen des gewählten Wertes und zur Anwahl der nächsten Kompo nente.

Taste m

zum Wählen einer Startverzögerung. Außerdem können Sie diese Taste wäh rend dem Trocknen drücken, um die voraussichtliche Uhrzeit des Program mendes oder die aktuelle Uhrzeit zu er fahren.

Bedienung des Trockners

Erste Inbetriebnahme

Wird der Trockner das erste Mal einge schaltet, erscheint kurz

men

Miele Willkommen

Miele Willkom

erscheint später nicht mehr, wenn Sie anschließend die Tageszeit eingeben und der erste Pro grammlauf länger als 1 Stunde dauert.

Tageszeit einstellen

10 :00

Tageszeit einstellen

^ Stellen Sie mit den Tasten – und + die

Stunde ein und bestätigen Sie diese

mit der Taste

^ Stellen Sie ebenso die Minuten ein

und bestätigen Sie.

Grundmenü

Das Grundmenü mit der aktuellen Uhr zeit erscheint immer nach dem Ein schalten, solange kein Programm ge

wählt ist. Nach einigen Sekunden wird die Anzei

ge erweitert:

Einstellungen

10:00

Programm wählen

Einstellungen F ...

Die Informationen zu den Einstellungen finden Sie am Ende dieser Gebrauchsanweisung.

Sie können jetzt den Trockner beladen und ein Programm wählen, wie im Kapitel "So trocknen Sie richtig" beschrieben.

Wäschepflege

Pflegesymbole

Kontrollieren Sie vor dem Trocknen die Symbole im Pflegeetikett der Wäsche / Textilien.

q . . Trocknen mit normaler Temperatur r . . Trocknen mit niedriger Temperatur

s . . . . . . . . . nicht maschinell trocknen

Tipps zum Trocknen

Beachten Sie immer die maximale

–

Beladungsmenge, die im Kapitel "Programmübersicht" aufgeführt ist.

Bei Überfüllung wird die Wäsche strapaziert, das Trocknungsergebnis beeinträchtigt und es ist mit Knitterbildung zu rechnen.

– Keine tropfnassen Textilien trocknen!

Schleudern Sie die Textilien nach dem Waschen mindestens 30 Sekunden gut an.

– Empfindliche Textilien

gesymbol r mit Temperatur) trocknen.

–

Beladungsmix aus Baumwolle, Bunt wäsche, pflegeleichten Textilien im Programm

–

Jacken öffnen mäßig durchtrocknen.

–

Wolle und Wollgemische Verfilzen und Schrumpfen. Behan deln Sie diese Textilien nur im Pro gramm

Automatic

, damit diese gleich

Finish Wolle

mit dem Pfle-

Schonen

trocknen.

(niedrige

neigen zum

Das innere Feingewebe daunenge

–

füllter Textilien neigt je nach Qualität zum Schrumpfen. Behandeln Sie die se Textilien nur im Programm

Reine Leinengewebe

–

wenn es im Pflegeetikett aufgeführt ist. Das Gewebe kann sonst aufrau en. Behandeln Sie diese Textilien nur im Programm

Gewirkte Textilien (z.B. T-Shirts, Un

–

terwäsche) laufen bei der ersten Wä sche oft ein. Deshalb: diese Textilien nicht übertrocknen, um weiteres Ein laufen zu vermeiden. Kaufen Sie ge wirkte Textilien eventuell eine oder zwei Nummern größer.

– Um Knitterbildung bei besonders

empfindlichen Textilien zu vermeiden (z.B. Oberhemden, Blusen), nur das Programm

wäsche

die Beladung reduzieren und das Programm benutzen.

–

Gestärkte Wäsche nen. Dosieren Sie für den gewohnten

Appretureffekt jedoch die doppelte Menge Stärke.

–

Neue farbige Textilien Trocknen gründlich separat waschen und nicht zusammen mit hellen Texti lien trocknen. Diese Textilien können abfärben (auch auf Kunststoffbautei le im Trockner). Ebenso können sich auf die Textilien andersfarbige Flusen legen.

Glätten

Oberhemden

benutzen. In Zweifelsfällen

Glätten

nur trocknen,

oder

können Sie trock

vorm ersten

Glätten

oder

Fein-

Finish Seide

So trocknen Sie richtig

Kurzanweisung

Die mit Zahlen (A, B, C ...) gekenn zeichneten Bedienschritte können Sie als Kurzanweisung nutzen.

A Wäsche vorbereiten

Lockern Sie die gewaschenen Textilien auf und sortieren Sie diese nach . . . . . . gewünschter Trockenstufe, . . . Faser- und Gewebeart, . . . gleicher Größe, . . . gleicher Restfeuchte nach dem Schleudern. So wird die Trocknung besonders gleichmäßig.

Entfernen Sie Fremdkörper, wie

Waschmittel-Dosierhilfen aus der Wäsche. Fremdkörper können schmelzen und den Trockner und die Wäsche beschädigen.

– Säume und Nähte prüfen, dass keine

Textilfüllungen herausfallen können.

C Trockner beladen

Drücken Sie zum Öffnen Taste

Legen Sie die Wäsche aufgelockert

in die Trommel.

Beachten Sie die maximalen Bela dungsmengen im Kapitel "Pro grammübersicht". Überfüllung strapaziert die Textilien und beeinträchtigt die Trocknung.

Kontrollieren Sie vor dem Schließen,

ob das Flusensieb ordnungsgemäß in die Türkappe eingeschoben ist.

Tür

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

–

Haken und Ösen schließen.

–

Textilgürtel und Schürzenbänder zu sammenbinden.

–

Gelöste Formbügel von BHs vernä hen oder entfernen.

B Trockner einschalten

Sie können den Trockner auch nach dem Beladen einschalten, dann wird die Trommel nicht beleuchtet (Energie einsparung).

Drücken Sie zum Einschalten die Tas te

I-Ein/0-Aus

hinein.

Keine Wäscheteile einklemmen, weil

diese sonst beschädigt werden.

Schließen Sie die Tür mit leichtem Schwung - Sie können sie auch an lehnen und zudrücken.

So trocknen Sie richtig

D Programm wählen

Wählen Sie das gewünschte Pro

gramm durch Tastendruck.

Die Programm-Kontrollleuchte des gewählten Programmes leuchtet, der Programmname erscheint im Display.

Hinweis: die im Display dargestellte Dauer variiert bei jeder neuen Programmwahl (Restzeitprognose)!

Trockenstufe wählen

(Programme

Koch-/Buntwäsche, Pflegeleicht, Automatic, Oberhemden, Jeans)

Schranktrocken

Dauer: 1:29 h

Mit den Tasten + oder – können Sie unterschiedlicher Trockenstufe (siehe Kapitel "Programmübersicht") wählen.

Programme Finish Wolle, Glätten

Weitere Programme

Bei dieser Wahl werden Programme zur Auswahl im Display angezeigt.

E Feinwäsche

Finish Seide

Lüften warm

Markieren Sie das gewünschte Pro

gramm mit den Tasten + (nach unten) oder – (nach oben). Der Pfeil H im Display zeigt an, dass eine weitere Auswahl folgt.

^ Bestätigen Sie mit der Taste

Feinwäsche

Schranktrocken

Dauer: 1:34 h

^ Bei

Outdoor, Feinwäsche, Sportwä-

sche

können Sie mit den Tasten +

oder – die Trockenstufe (siehe Kapitel "Programmübersicht") ändern.

Lüften warm

2:00 h

Dauer: 2:00 h

Lüften warm

Bei

oder

Lüften kalt

kön nen Sie die Dauer mit den Tasten + oder – verlängern oder verkürzen, von 15 min. bis zu 2 h.

Bei den restlichen Programmen sind Trockenstufe bzw. Dauer fest voreinge stellt.

Hier ist die Dauer fest voreingestellt.

So trocknen Sie richtig

E Extras wählen

Wählen Sie das gewünschte Extra.

Für die Auswahl bestehen Einschränkungen (siehe Kapitel "Extras").

F Startverzögerung wählen

^ Sie können den Programmstart um

bis zu 24 Stunden im Voraus programmieren (siehe Kapitel "Startverzögerung").

G Programm starten

Während der Programmwahl blinkt die Kontrollleuchte der Taste Das Blinken bedeutet, dass ein Pro gramm gestartet werden kann.

Drücken Sie die Taste

Die Kontrollleuchte der Taste geht vom Blinken in ein Leuchten über.

Im Display erscheint und anschließend Programmdauer.

Trocknen

Start/Stop

Programmstart

sowie die

Vor Programmende

Der Heizphase folgt die Abkühlphase:

Abkühlen

nach Abschluss der Abkühlphase ist das Programm beendet. Keine Abkühlphase besitzen die Finishund Glättenprogramme.

H Programmende - Wäsche entneh

men

Knitterschutz

kennzeichnen im Display das Pro grammende. Der Summer ertönt (wenn gewählt).

^ Öffnen Sie die Tür mit der Taste ^ Entnehmen Sie die Wäsche.

Keine Wäschestücke in der Trommel vergessen! Verbleibende Wäsche kann durch Übertrocknung Schaden nehmen.

Bei eingeschaltetem Trockner und geöffneter Tür erlischt die Trommelbeleuchtung nach einigen Minuten (Ener gieeinsparung).

Drücken Sie zum Ausschalten die

I-Ein/0-Aus

Reinigen Sie die Flusensiebe.

Schließen Sie die Tür.

Entleeren Sie den Kondenswasserbe hälter (solange dass Kondenswasser nicht extern abgeleitet wird).

erscheint im Display. Erst

(wenn gewählt) und

Ende

Tür

Bei den Trockenstufenprogrammen werden später im Display die jeweils er reichten Trockenstufen angezeigt (

gelfeucht

...

Bügelfeucht

... usw.).

Man

Extras

Kurz

Jedes Drücken der oberen Taste

Kurz

oder

schaltet oder beide aus.

– Die Kombination

ist nicht möglich.

– Bei nicht allen Programmen kann ein

Extra gewählt werden, wenn dieses nicht zugelassen ist.

Schonen

Kurz

und

dazu -

Schonen

Empfindliche Textilien (mit Pflege symbol r) werden mit niedriger Tem peratur getrocknet.

–

Für alle empfindlichen oder pflege leichten Textilien mit dem Pflegesym bol r (z.B. aus Acryl).

Unempfindliche Textilien (mit Pflege symbol q) werden mit hoher Tempe ratur getrocknet.

Textilien werden schneller trocken.

–

Knitterschutz

Zur Vermeidung von Knitterfalten, wenn nach Programmende die Texti lien nicht sofort entnommen werden.

Für 1 Stunde dreht sich nach Pro

–

grammende die Trommel in Intervallen.

Summer

Der Trockner teilt Ihnen das Programmende akustisch mit (für max. 1 h in Intervallen).

– Die Summerlautstärke können Sie

ändern: Kapitel "Einstellungen J".

–

Der Dauerwarnton bei Fehlermeldun gen ist unabhängig von dieser Ein stellung.

–

Verlängerte Programmdauer.

–

Bei einigen Programmen gehört

Schonen

ausgeschaltet werden.

fest dazu und kann nicht

Startverzögerung

Sie können die Uhrzeit wählen, zu der das Programm beendet sein soll. So sind z.B. günstige Nachtstromtarife zu nutzen. Der Programmstart erfolgt in

nerhalb von bis zu 24 Stunden automa tisch.

Startverzögerung wählen

Drücken Sie nach der Programmwahl

die Taste m.

10:00

Beginn:

Ende:

10:00

11:45

Das Display zeigt oben die aktuelle Uhrzeit, in der Mitte die Uhrzeit des Programmbeginns und unten die Uhrzeit des Programmendes an.

10:00

Beginn:

Ende:

10:45

12:30

^ Wählen Sie mit der Taste + die ge-

wünschte Uhrzeit des Programmen

des.

Die Wahl erfolgt in 30-Minutenschritten, wobei der erste Tastendruck die Uhrzeit des Programmendes auf die nächst mögliche volle oder halbe Stunde ver

schiebt. Parallel hierzu ändert sich die Uhrzeit des Programmbeginns.

Mit der Taste – können Sie die Uhr

zeit des Programmendes früher wäh len.

Bestätigen Sie mit der Taste

Startverzögerung starten

Drücken Sie die Taste

Schranktrocken

Start/Stop

Beginn in: 0:45 h

Die Startvorwahl zählt im Minutentakt bis zum Programmstart herunter. Die Trommel dreht sich nach jeweils 1 h kurz (Knitterreduzierung).

Programmablauf ändern

Solange die Startvorwahl herunter zählt, können Sie noch . . . . . .

Extras

oder Trockenstufen umwählen. . . . Taste

Tür

drücken und Wäsche

nachlegen. Nach dem Schließen Taste

Start/Stop

drücken.

Startverzögerung ändern

^ Drücken Sie die Taste m. ^ Ändern Sie mit der Taste – oder + die

Uhrzeit des Programmendes.

Bestätigen Sie mit der Taste

Startverzögerung löschen

Drücken Sie die Taste m.

Halten Sie die Taste – solange ge drückt, bis die Uhrzeit des Pro grammbeginns die aktuelle Uhrzeit ist.

Bestätigen Sie mit der Taste

Der Programmstart erfolgt sofort.

Programmübersicht

Koch-/Buntwäsche Beladung: 6 kg* Extratrocken, Schranktrocken+, Schranktrocken**

Textilien Ein- und mehrlagige Textilien aus Baumwolle. Zum Beispiel: Frot

tier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwäsche, Bi ber-/Frottierbettwäsche, Säuglingswäsche.

Hinweis

Extra Schonen (für empfindliche Textilien mit Pflegesymbol r), Kurz, Knitter

Bügelfeucht r, Bügelfeucht rr **, Mangelfeucht

Textilien Textilien aus Baumwoll- oder Leinengewebe. Zum Beispiel: Tischwä

Hinweis – Mangelwäsche bis zum Mangeln aufrollen, damit sie feucht bleibt. Extra Schonen (für empfindliche Textilien mit Pflegesymbol r), Kurz, Knitter-

Pflegeleicht Beladung: 3 kg* Schranktrocken+, Schranktrocken**, Bügelfeucht r

Textilien Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgeweben.

Hinweis – Textilien werden bei

Extra Schonen (für empfindliche Textilien mit Pflegesymbol r), Kurz, Knitter

Automatic Beladung: 3 kg* Schranktrocken+, Schranktrocken, Bügelfeucht r

Textilien Beladungsmix aus Buntwäsche und pflegeleichten Textilien.

Extra Knitterschutz, Summer * Gewicht der Trockenwäsche ** Hinweis für Prüfinstitute:

Programmeinstellung für die Prüfung nach Norm EN 61121 (ohne Extras)

Extratrocken

–

Textilien wählen. Gewirkte Textilien (z.B. T-Shirts, Unterwäsche, Säuglingswäsche)

–

nicht

Extratrocken

schutz, Summer

sche, Bettwäsche, gestärkte Wäsche.

schutz, Summer

Zum Beispiel: Pullover, Kleider, Hosen, Kittel, Tischdecken.

und Beladung knitterarm getrocknet.

schutz, Summer

für unterschiedliche, mehrlagige und besonders dicke

trocknen - sie können einlaufen.

Bügelfeucht

in Abhängigkeit von der Textilart

Programmübersicht

Oberhemden Beladung: 2 kg*

Schranktrocken+, Schranktrocken, Bügelfeucht r

Textilien Hemden und Hemdblusen.

Extra Knitterschutz, Summer, Schonen (nicht abwählbar)

Jeans Beladung: 3 kg*

Schranktrocken, Bügelfeucht r

Textilien Jeansstoff, wie Hosen, Jacken, Röcke oder Hemden.

Extra Knitterschutz, Summer, Schonen (nicht abwählbar)

Finish Wolle Beladung: 2 kg*

Textilien Wolle-Textilien.

Hinweis

Extra Summer, Schonen (nicht abwählbar)

Glätten Beladung: 3 kg*

Textilien – Baumwoll- oder Leinengewebe.

Hinweis – Programm zur Reduzierung von Knittern nach vorherigem Schleu-

Extra Knitterschutz, Summer, Schonen (nicht abwählbar) * Gewicht der Trockenwäsche

Wolle-Textilien werden in kurzer Zeit aufgelockert und flauschiger,

–

aber nicht fertig getrocknet.

– Textilien nach Programmende sofort entnehmen und an der Luft

trocknen lassen.

– Pflegeleichte Textilien aus Baumwolle, Mischgeweben oder Synthe-

tik. Zum Beispiel: Baumwollhosen, Anoraks, Hemden.

dern im Waschautomaten.

–

Textilien nach Programmende sofort entnehmen und an der Luft trocknen lassen.

Programmübersicht

Feinwäsche Beladung: 2 kg*

Schranktrocken+, Schranktrocken,

Bügelfeucht r, Bügelfeucht rr, Mangelfeucht

Textilien Empfindliche Textilien aus synthetischen Fasern, Mischgewebe, Kunst

seide oder pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden,

Blusen, Dessous, Textilien mit Applikationen. Extra Knitterschutz, Summer, Schonen (nicht abwählbar) Finish Seide Beladung: 1 kg* Textilien Seide-Textilien, z.B. Blusen, Hemden. Hinweis

Extra Knitterschutz, Summer, Schonen (nicht abwählbar) Lüften warm Beladung: 6 kg* Textilien – Nachtrocknen mehrlagiger Textilien, die aufgrund ihrer Beschaffen-

Hinweis – Wählen Sie anfangs nicht die längste Zeit. Stellen Sie durch Probie-

Extra Summer, Knitterschutz, Schonen Lüften kalt Beladung: 6 kg* Textilien Alle Textilien, die durchlüftet werden sollen. Extra Knitterschutz, Summer

Sportwäsche Beladung: 2 kg* Schranktrocken+, Schranktrocken, Bügelfeucht r

Textilien Sport-Bekleidung aus trocknergeeignetem Material. Extra Knitterschutz, Summer

* Gewicht der Trockenwäsche

Programm zur Reduzierung von Knittern.

–

Textilien nach Programmende sofort entnehmen und an der Luft

–

trocknen lassen.

heit ungleichmäßig trocknen: z.B. Jacken, Kissen und voluminöse Textilien.

– Trocknen einzelner Wäschestücke: z.B. Badetücher, Badekleidung,

Spültücher.

ren fest, welche Zeit am besten geeignet ist.

Programmübersicht

Outdoor Beladung: 2 kg* Schranktrocken, Bügelfeucht r

Textilien Outdoor-Bekleidung aus trocknergeeignetem Material. Extra Knitterschutz, Summer Imprägnieren Beladung: 2 kg* Textilien Zum trocknen trocknergeeigneter Textilien, wie z.B. Mikrofaser, Ski-

und Outdoor-Bekleidung, feine dichte Baumwolle (Popelin), Tischde

cken. Hinweis

Extra Knitterschutz, Summer

Kopfkissen groß 1 Kopfkissen bis 80x80 cm Kopfkissen 1-2 Kopfkissen bis 40x40 cm

Textilien Trocknergeeignete Kopfkissen mit Daunen-, Feder- oder Synthetikfül-

Hinweis – Insbesondere Kopfkissen können sich nach dem Trocknen noch

Extra Knitterschutz, Summer

* Gewicht der Trockenwäsche

Dieses Programm beinhaltet eine zusätzliche Fixierungsphase für

–

die Imprägnierung.

Imprägnierte Textilien dürfen ausschließlich nur mit Imprägnier

–

mittel mit dem Hinweis "geeignet für Membrantextilien" behan delt sein. Diese Mittel basieren auf fluorchemischen Verbindungen.

– Keine Textilien trocknen, die mit paraffinhaltigem Mittel imprä-

gniert wurden! Brandgefahr!

lung.

feucht anfühlen. Trocknen Sie so oft in diesem Programm, bis sich das Kissen für Ihr Empfinden trocken anfühlt.

Programmablauf ändern

Laufendes Programm umwählen

Eine Programmumwahl ist nicht mehr möglich (Schutz vor unbeabsichtigtem Ändern). Wird eine Programmtaste gedrückt, er scheint

lich

Um ein neues Programm wählen zu können, müssen Sie das Programm ab brechen.

Programmwechsel nicht mög

Programm abbrechen

^ Drücken Sie die Taste

Die Textilien werden abgekühlt, sofern eine gewisse Trockenzeit und Trockentemperatur erreicht ist.

Wenn Sie während dem Abkühlen erneut die Taste scheint

^ Schalten Sie den Trockner aus und

ein.

Sie können ein neues Programm wählen.

Ende

Start/Stop

drücken, er-

Programm unterbrechen

Schalten Sie den Trockner aus.

Weitertrocknen

Schalten Sie den Trockner ein.

Das Programm wird fortgesetzt, solan

ge die Kaltluftphase nicht erreicht war.

Wäsche nachlegen oder

entnehmen

Drücken Sie die Taste

Öffnen Sie die Tür.

Berühren Sie nicht die Trommel-

rückseite beim Nachlegen/Entnehmen von Textilien! Durch hohe Temperaturen besteht im Trommelbereich Verbrennungsgefahr.

^ Legen Sie Wäsche nach oder ent-

nehmen Sie einen Teil der Wäsche. ^ Schließen Sie die Tür. Weitertrocknen

Drücken Sie die Taste

Tür

Start/Stop

Hinweis

Bei jeder Änderung des Programmab laufs kann anschließend die im Display angezeigte Restzeit von der tatsächli chen Trockenzeit abweichen.

Elektronische Programmverriegelung

Die Programmverriegelung verhindert während dem Trocknen das Ändern des Programmablaufs.

Die Tür können Sie jederzeit öffnen, sie wird nicht verriegelt.

Programmverriegelung einschalten

Halten Sie nach nach erfolgtem Pro

grammstart die Taste lange gedrückt (mindestens 6 Sekun den), bis die folgende Anzeige im Display erscheint:

Start/Stop

Der Trockner akzeptiert jetzt keine Änderungen mehr.

Programmverriegelung ausschalten

^ Halten Sie die Taste

ge gedrückt (mindestens 6 Sekun den), bis die folgende Anzeige im Display erscheint:

Hinweis: nach Programmende oder Drücken der Taste sche Programmverriegelung automa tisch aufgehoben.

Bedienung gesperrt

Start/Stop

Bedienung frei

Tür

ist die elektroni

solan-

Reinigung und Pflege

Kondenswasserbehälter entleeren

Das beim Trocknen entstehende Kon denswasser wird im Kondenswasserbe hälter aufgefangen.

Den Kondenswasserbehälter nach jedem Trocknen entleeren!

Ist die maximale Füllmenge des Kon denswasserbehälters erreicht, dann wird das Programm abgebrochen. Es erscheint eine Prüfmeldung im Dis play.

^ Öffnen Sie zum Ausleeren den Ver-

schluss. ^ Setzen Sie den entleerten Behälter

leicht schräg (wie beim Herauszie-

hen) ein. Schieben Sie ihn locker bis

zum spürbaren Rasten ein. ^ Schalten Sie den Trockner aus und

ein, damit der Hinweis im Display er-

lischt.

Kondenswasser nicht trinken! Ge sundheitsschädigende Folgen für Menschen oder Tiere sind möglich.

Führen Sie den Behälter beim He rausziehen leicht nach rechts.

Halten Sie den Behälter beim Tragen waagerecht. Fassen Sie ihn dabei an der Griffblende sowie am Ende an.

Sie können Kondenswasser im Haus halt verwenden (z.B. für Dampfbügelei sen oder Luftbefeuchter). Dazu sollten Sie aber das Kondenswasser durch ein Feinsieb oder eine Kaffee-Filtertüte gie ßen. Feinste Flusen werden aus dem Wasser gefiltert, die möglicherweise Schaden anrichten könnten.

Reinigung und Pflege

Flusensiebe reinigen

Flusensiebe in der Türkappe und im Einfüllbereich der Tür fangen anfallen de Flusen von den Textilien auf. Reini gen Sie diese nach jedem Trocknen.

Trockenreinigung

Tipp: Flusen können Sie berührungsfrei mit dem Staubsauger absaugen.

Entfernen Sie die Flusen aus dem

Hohlraum in der Türkappe mit einer

Reinigungsbürste (nachkaufbares

Zubehör) oder dem Staubsauger.

Reinigen Sie die Dichtung (2) an der

Türkappe rundherum mit einem

feuchten Tuch.

Schieben Sie das gereinigte Flusen

sieb richtig herum bis zum Anschlag

in die Türkappe.

^ Ziehen Sie das Flusensieb (1) aus

der Türkappe heraus.

Streifen oder saugen Sie die Flusen von der Siebfläche ab.

Streifen oder saugen Sie die Flusen

von den beiden Flusensieben im Ein

füllbereich der Tür ab.

Schließen Sie die Tür.

Reinigung und Pflege

Nassreinigung

Die Flusensiebe sollten Sie zusätz lich nur dann nass reinigen, wenn sie stark verklebt oder verstopft sind.

Ziehen Sie das Flusensieb aus der

Türkappe heraus (vorherige Seite).

^ Schieben Sie beide Siebe an den

Stegen nach oben heraus.

Reinigen Sie alle Siebe unter fließen dem heißen Wasser.

Setzen Sie die Flusensiebe aus dem

Einfüllbereich der Tür (beide sind

identisch) wieder ein, siehe Abbil

dung links.

Trockner reinigen

Trockner vom Elektronetz trennen.

Gehäuse, Bedienungsblende und

Dichtung der Türkappe nur leicht

feucht mit mildem Reinigungsmittel

oder Seifenlauge reinigen.

Edelstahl (z.B. die Trommel) können

Sie mit geeignetem Edelstahl-Putz-

mittel reinigen.

Keine Scheuermittel, lösemittelhaltige Reiniger, Glas- oder Allzweckreiniger verwenden. Diese können Kunststoffoberflächen und andere Geräteteile beschädigen.

^ Trocknen Sie alle Teile mit einem wei-

chen Tuch ab.

Trocknen Sie die Flusensiebe mit Vor sicht gründlich ab.

Die Flusensiebe müssen beim Einsetzen trocken sein. Durch nasse Flusensiebe können Funktionsstö rungen beim Trocknen auftreten!

Schieben Sie das große Flusensieb richtig herum bis zum Anschlag in die Türkappe.

Wärmetauscher reinigen

Waschmittelrückstände, Haare und Feinstflusen in der Trocknungsluft kön nen die Flusensiebe durchdringen und den Wärmetauscher verstopfen. Auch mit der Kühlluft angesaugte Schmutzpartikel aus dem Aufstellungs raum können Verstopfungen verursa chen.

Reinigung und Pflege

Kontrollieren Sie den Wärmetau scher mindestens zweimal im Jahr. Bei häufiger Nutzung spätestens nach ca. 100 Trockengängen. Reini gen Sie ihn wenn nötig.

Wärmetauscher entnehmen

Öffnen Sie die Klappe. Verwenden Sie hierfür den gelbfarbigen Spatel. Seitliche Rasthaken verhindern ein Herausfallen der Klappe.

Entnehmen Sie die Klappe schräg nach oben.

Drehen Sie den Verschlussknebel am

inneren Deckel nach unten.

^ Klappen Sie den inneren Deckel

nach vorne.

^ Entnehmen Sie den inneren Deckel

schräg nach oben.

Drehen Sie den Verschlussknebel am Wärmetauscher nach oben (damit der Haken des Verschlussknebels aus der Nut im Bodenbereich ausras tet).

Legen Sie die Klappe zur Seite.

Reinigung und Pflege

Ziehen Sie den Wärmetauscher an

seiner Öse einschubraum heraus.

Wärmetauscher kontrollieren

aus dem Wärmetauscher

Wenn keine Flusen zu sehen sind:

Setzen Sie den Wärmetauscher wie

der ein (siehe nachfolgende Seite).

Wenn Flusen zu sehen sind:

Reinigen Sie den Wärmetauscher,

wie nachfolgend beschrieben.

Wärmetauscher reinigen

Halten Sie beim Durchspülen des

Wärmetauschers unbedingt die Po sitionen ein, die in beiden folgen den Bildern dargestellt sind!

Halten Sie den Wärmetauscher ge gen das Licht.

Schauen Sie, ob Sie innen Flusen se hen. Die Durchblickrichtungen sind im oberen Bild durch Pfeile gekenn zeichnet.

Durchspülen Sie den Wärmetauscher von der Längsseite - wie im oberen

Bild dargestellt - mit einem Wasser strahl.

Reinigung und Pflege

Wärmetauscher einsetzen

Schieben Sie den Wärmetauscher

ganz

(bis zum Anschlag) in den Wär

metauschereinschubraum hinein.

Die Öse muss oben sein, der Verschluss knebel unten.

Drehen Sie den Verschlussknebel am

Wärmetauscher waagerecht, so dass der Haken des Verschlussknebels deutlich unten in die Nut im Boden bereich einrastet.

des Wärmetauschers

Durchspülen Sie den Wärmetauscher

von der Vorderseite mit einem Wasserstrahl.

^ Kontrollieren Sie den Wärmetauscher

erneut auf noch sichtbare Verschmutzungen (Abschnitt "Wärmetauscher kontrollieren"). Durchspülen Sie ihn so oft wie nötig.

^ Achten Sie auf saubere Dichtungs-

gummis am Wärmetauscher. Dichtungsgummis dürfen nicht ent fernt werden und keine Knicke auf weisen!

Wärmetauschereinschubraum kontrol lieren und reinigen

Kontrollieren Sie den Wärmetau schereinschubraum im Inneren des Trockners auf vorhandene, sichtbare Flusen. Entfernen Sie Flusen mit einem feuchten Tuch nur von den Berei chen, die Sie mit der Hand erreichen können.

Achten Sie vor dem Einsetzen des inneren Deckels darauf, dass das Dichtungsgummi richtig in die Nut gedrückt ist.

^ Setzen Sie den inneren Deckel so

ein, dass die Rasthaken unten sind. Dabei den Deckel schräg halten und leicht nach unten drücken.

^ Drücken Sie den Deckel an und ver-

riegeln Sie ihn mit seinem Verschlussknebel. Der Verschlussknebel muss nach dem Verriegeln waagerecht stehen.

Setzen Sie die äußere Klappe unten ein und drücken Sie diese an der Oberkante bis zum Einrasten an.

Nur der ordnungsgemäß einge setzte und verriegelte Wärmetau scher und Deckel gewährleisten die Dichtigkeit des Kondenssystems!

Störungshilfen

Was tun, wenn ...?

Sie können die meisten Störungen selbst beheben. In vielen Fällen können Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Störungshilfen sollen Ihnen dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Bitte beachten Sie jedoch:

Reparaturen an Elektrogeräten dürfen nur von autorisierten Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Prüf- und Störungsmeldungen im Display

Problem Ursache Behebung

Verriegelt. Code ein geben

Bedienung gesperrt

Beladung korrigieren

Behälter leeren

Das Schloss ist aktiv. Siehe Kapitel "Menü Einstel-

lungen J".

Die elektronische Programmverriegelung ist aktiv.

Das ist keine Störung. Die Elektronik erkennt,

dass keine Wäsche in der Trommel ist und bricht das Programm ab.

Das Trocknen einzelner

Drücken Sie solange die Taste

Start

, bis die Bedienung

freigegeben wird. Einzelne Wäscheteile sollten

Sie künftig mit dem Warmluftprogramm trocknen.

Problemmeldung löschen:

– Tür öffnen oder Trockner

aus- und einschalten. oder bereits getrockneter Wäscheteile kann ebenfalls zum Programmabbruch führen.

Der Kondenswasserbehäl ter ist voll oder der Ablauf schlauch geknickt.

–

Entleeren Sie das Kon

denswasser oder prüfen

Sie den Ablaufschlauch.

Problemmeldung löschen:

–

Trockner aus- und ein

schalten.

Problem Ursache Behebung Nach beende

tem Programm erscheint zu

sätzlich:

Siebe reinigen

Der Trockner arbeitet nicht optimal oder nicht wirt

schaftlich. Mögliche Ursachen: Ver

stopfungen durch Flusen oder Waschmittelrückstän de.

In der Regel genügt es, die

–

Flusensiebe zu reinigen. Sollte es nicht ausreichen, dann prüfen Sie alle mögli chen Ursachen, die nachfol gend unter "Der Trockenvor

gang dauert sehr lange oder

wird sogar abgebrochen." be schrieben sind.

Problemmeldung löschen:

Trockner aus- und einschal

–

ten.

Das mögliche Erscheinen von

Siebe reinigen

flussen. Siehe Kapitel "Menü Einstellun-

gen J, Abschnitt Luftwegeanzeige".

Technischer Fehler Kundendienst rufen

Die Ursache lässt sich nicht unmittelbar feststellen.

Eventuell wurde zuvor

be reinigen

angezeigt.

Erfolgen trotz aller Maß nahmen Programmab bruch und Problemmel

Sie-

– Reinigen Sie die Flusensiebe

und den Wärmetauscher.

Problemmeldung löschen:

– Trockner aus- und einschal-

ten.

Informieren Sie den Miele Kun dendienst.

dung, liegt ein Defekt vor.

Programmwechsel nicht möglich

Programmende verschoben

Es soll ein laufendes Pro gramm geändert werden.

Das ist keine Störung. Während der ablaufenden Start

Um ein neues Programm wählen zu können, müssen Sie das Pro gramm abbrechen.

vorwahlzeit wurden Einstellun gen verändert oder es hat ein Netzausfall stattgefunden.

Störungshilfen

können Sie beein-

Störungshilfen

Sonstige Störungen

Problem Ursache Behebung Der Trockenvor

gang dauert sehr lange oder wird sogar ab gebrochen.

Die Wäsche ist unzufriedenstel lend getrocknet.

In einigen Fällen erscheint:

Bitte prüfen Sie alle möglichen Ursachen und schalten Sie

den Trockner aus und wieder ein.

Die Be- und Entlüftung ist un zureichend, weil z.B. der Auf stellraum sehr klein ist. Da durch ist die Raumtemperatur stark gestiegen.

Die Lüftungsschlitze unterhalb der Tür sind zugestellt.

Die Flusensiebe sind mit Flusen verstopft oder sind nach der Reinigung nass eingesetzt worden.

Waschmittelrückstände, Haare und Feinstflusen können den Wärmetauscher verstopfen.

Die Textilien wurden nicht genügend ausgeschleudert.

Der Trockner ist überladen. Berücksichtigen Sie die maxi

Aufgrund metallischer Reißver schlüsse wird der Feuchte grad der Wäsche nicht exakt ermittelt.

Die Beladung bestand aus un

terschiedlichen Geweben.

Siebe reinigen

Öffnen Sie Tür oder Fenster,

damit die Raumtemperatur

nicht zu stark steigt.

Entfernen Sie störende Ge

–

genstände.

– Entfernen Sie die Flusen. – Die Flusensiebe müssen

trocken sein.

Der Wärmetauscher soll von Zeit zu Zeit kontrolliert und gereinigt werden.

Schleudern Sie zukünftig die Textilien im Waschautomaten mit höherer Drehzahl.

male Beladungsmenge pro Trockenprogramm.

–

Öffnen Sie künftig die Reiß

verschlüsse.

Tritt das Problem erneut auf, trocknen Sie Textilien mit lan gen Reißverschlüssen zukünf tig nur im Warmluftprogramm.

–

Trocknen Sie mit Warmluft nach.

–

Wählen Sie demnächst ein geeignetes Programm.

Störungshilfen

Problem Ursache Behebung Die äußere Klappe

für den Wärmetau scher lässt sich nicht schließen.

Nach Reinigung des Wärmetauschers läuft Wasser aus dem Trockner.

Wäschestücke aus synthetischen Fa sern sind nach dem Trocknen statisch aufgeladen.

Es haben sich Flusen gebildet.

Mit Federn gefüllte Kopfkissen bilden durch das Trocknen einen Geruch aus.

Der innere Deckel für den

–

Wärmetauscher und/oder

der Wärmetauscher sind nicht ordnungsgemäß ein gesetzt und verriegelt worden.

Im Einschubraum für den

–

Wärmetauscher haften Flusen.

Synthetik neigt zu statischen Aufladungen.

Beim Trocknen lösen sich die Flusen, die sich hauptsächlich durch den Abrieb beim Waschen und Tragen auf den Textilien gebildet haben. Die Beanspruchung der Textilien im Trockner dagegen ist gering und hat keinen nennenswerten Einfluss auf deren Lebensdauer. Das haben Forschungsinstitute ermittelt.

Federn sind ein Naturpro dukt. Sie haben die Eigen schaft, bei Erwärmung Eigen- und Fremdgerüche mehr oder weniger stark auszubilden.

Prüfen Sie den festen,

–

ordnungsgemäßen Sitz des inneren Deckels und des Wärmetauschers.

Prüfen Sie ebenfalls de

–

ren Dichtungsgummis. Entfernen Sie sichtbare

–

Flusen mit einem Tuch aus dem Wärmetau schereinschubraum.

Ein beim Waschen verwen detes Weichspülmittel im letzten Spülgang kann die statische Aufladung beim Trocknen mindern.

Anfallende Flusen werden durch Flusensiebe aufgefangen und können leicht entfernt werden (siehe Kapitel "Reinigung und Pflege").

Der Geruch vermindert

sich nach dem Trocknen durch natürliches Auslüf ten.

Störungshilfen

Problem Ursache Behebung Es lässt sich kein Pro

gramm starten, das Display ist dunkel.

Die Trommelbeleuch tung leuchtet nicht.

Im Display steht eine Fremdsprache.

Die Kontrollleuchte der Taste Start/Stop blinkt bei Programmwahl.

Das Display ist dunkel.

Die Kontrollleuchte der Taste Start/Stop blinkt langsam.

Die Ursache lässt sich

nicht unmittelbar fest stellen.

Die Beleuchtung schal

tet automatisch aus (Energieeinsparung).

Eventuell ist die Glüh lampe defekt.

Die Spracheinstellung wurde geändert.

Das ist keine Störung. Das Blinken zeigt an,

dass ein Programm gestartet werden kann.

Das Display schaltet automatisch aus, um Energie zu sparen (Standby).

Falls das Problem nicht behoben wird, liegt ein Defekt vor.

Ist der Trockner eingeschal

–

tet? Ist der Netzstecker einge

–

steckt? Ist die Tür geschlossen?

–

Ist die Sicherung in Ord

–

nung?

Schalten Sie den Trockner aus

und wieder ein.

Die Glühlampe können Sie austauschen: siehe am Ende dieses Kapitels.

Ändern Sie die Spracheinstellung. Das Fahnensymbol J hilft Ihnen als Leitfaden.

Nach Programmstart blinkt sie nicht mehr, sondern leuchtet.

Nach z.B. Drücken einer Taste ist das Display beleuchtet.

Informieren Sie den Miele Kundendienst.

Glühlampe austauschen

Trockner vom Elektronetz trennen.

Öffnen Sie die Tür.

Oben in der Einfüllöffnung ist die auf klappbare Abdeckung für die Beleuch tung.

Störungshilfen

Die Glühlampe darf nur vom glei chen Typ sein und die maximale Leistung haben, die auf dem Typen schild und der Abdeckung für die Beleuchtung angegeben ist.

Tauschen Sie die Glühlampe aus.

Klappen Sie die Abdeckung nach

oben und drücken Sie diese links und rechts fest an, bis sie hörbar ein rastet.

Achten Sie auf den festen Sitz

der Abdeckung. Eindringende Feuchtigkeit kann einen Kurzschluss verursachen.

^ Schieben Sie ein handelsübliches

Werkzeug* mit leichtem Druck unter die seitliche Abkantung an der Abde ckung für die Glühlampe.

* z.B. einen breiten Schlitzschrauben

dreher

Durch leichtes Drücken können Sie mit einer Drehbewegung Ihres Hand

gelenkes die Abdeckung öffnen. Die Abdeckung klappt nach unten. Die temperaturbeständige Glühlampe

sollten Sie nur über den Miele Fachhan del/Miele Kundendienst beziehen.

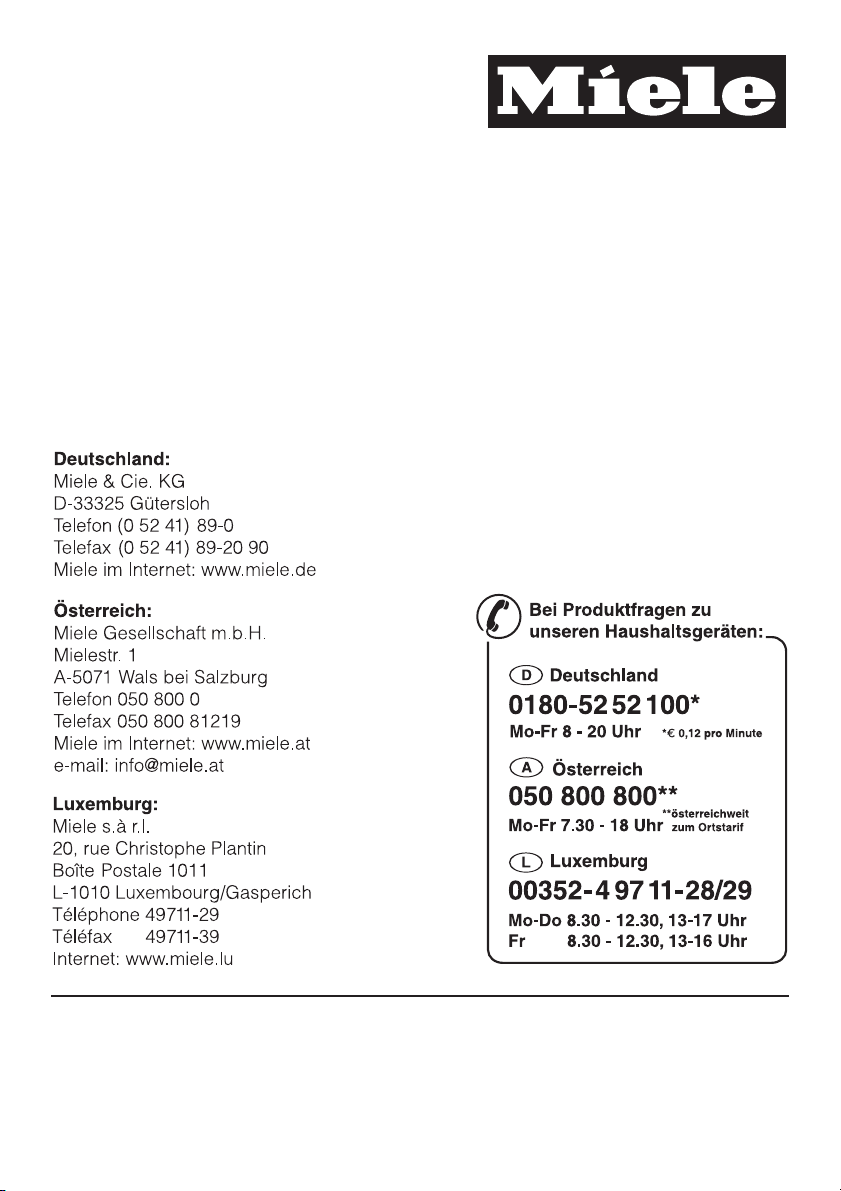

Kundendienst

Reparaturen

Bei Störungen, die Sie nicht selbst be heben können, benachrichtigen Sie bit te

Ihren Miele Fachhändler oder

–

den Miele Werkkundendienst unter

–

der Telefonnummer:

D Deutschland 0800 – 22 44 666

A Österreich 050 800 300* (*österreichweit zum Ortstarif)

L Luxemburg (00352) 4 97 11-20/22

Der Kundendienst benötigt Modell und Nummer Ihres Trockners. Beide Angaben finden Sie auf dem Typenschild bei geöffneter Tür rechts unterhalb der Einfüllöffnung:

Programmaktualisierung (Update)

Die Optische Schnittstelle PC dient dem Kundendienst als Übertragungs punkt für eine Programmaktualisierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Textilien und Trockenverfahren in der Steuerung Ihres Gerätes berück sichtigt werden.

Miele wird die Möglichkeit zur Programmaktualisierung rechtzeitig be kannt geben.

Garantiebedingungen und Garantiezeit

Die Garantiezeit des Trockners beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen finden Sie im Garantieheft.

Nachkaufbares Zubehör

Für diesen Trockner erhalten Sie nach kaufbares Zubehör im Miele Fachhan del oder beim Miele Kundendienst.

Vorderansicht

Aufstellen und Anschließen

a Netzanschlussleitung b Kondenswasserbehälter c Bedienungsblende d Tür e Äußere Klappe für den Wärmetau

scher

f Vier höhenverstellbare Schraubfüße

alternativ zum Kondenswasserbehälter:

g Ablaufschlauch für Kondenswasser

(mit bogenförmigem Halter)

Aufstellen und Anschließen

Aufstellungsort

Im Schwenkbereich der Trock

nertür darf keine abschließbare Tür, Schiebetür oder entgegengesetzt angeschlagene Tür installiert wer den.

Aufstellungsraum

Die beim Trocknen angesaugte Kühlluft strömt an der Trockner-Vorder- und Rückseite aus und erwärmt die Raum luft. Deshalb müssen Sie insbesondere in kleinen Räumen für eine ausreichen de Raumbelüftung sorgen. Sonst ist mit einer verlängerten Laufzeit und höherem Energieverbrauch zu rechnen.

Trockner zum Aufstellungsort tragen

Der hintere Deckelüberstand verfügt über Griffmöglichkeiten für den Transport. Nutzen Sie zum transportieren des Trockners (vom Verpackungsboden zum Aufstellungsort) die vorderen Gerätefüße und den hinteren Deckelüber stand.

Der Trockner muss lotrecht stehen, da mit ein einwandfreier Betrieb gewähr leistet ist.

^ Gleichen Sie Bodenunebenheiten

durch Drehen der Schraubfüße aus

Die Lüftungsschlitze im Sockel auf keinen Fall zustellen! Es ist sonst keine ausreichende Luftzufuhr gewährleistet. Der Trockner ist nicht unterbaufähig.

Vor einem späteren Transport

Trockner ausrichten

Nach jedem Trocknen befindet sich eine geringe Menge Kondenswasser im Bereich der Pumpe. Dieses Kondens wasser kann beim Kippen des Trock ners auslaufen. Deshalb empfehlen wir, vor dem Transport Kaltluftprogramm zu starten. Restliches Kondenswasser wird in den Kondens wasserbehälter oder über den Ablauf schlauch abgeleitet.

für ca. 1 Minute das

Aufstellen und Anschließen

Kondenswasser extern ableiten

Beim Trocknen anfallendes Kondens wasser wird durch den Ablaufschlauch auf der Trocknerrückseite in den Kon denswasserbehälter gepumpt. Sie können das Kondenswasser mit dem Ablaufschlauch auch extern ablei ten. Den Kondenswasserbehälter müs sen Sie dann nicht mehr entleeren.

Der Ablaufschlauch (Länge ca. 2 m) ist im Trockner verlegt. Ihn müssen Sie komplett aus dem Trockner herauszie hen. Max. Abpumphöhe: 1,5 m.

Als nachkaufbares Zubehör erhalten Sie eine Schlauchverlängerung.

Ablaufschlauch verlegen

Obere Trocknerrückseite:

Untere Trocknerrückseite:

^ Ziehen Sie den Ablaufschlauch aus

der Klemmhalterung (3) heraus.

^ Ziehen Sie den Ablaufschlauch kom-

plett nach links aus dem Trockner heraus (4). Beachten Sie jedoch:

Den Ablaufschlauch nicht knicken. Er könnte sonst beschädigt werden!

Ziehen Sie den Ablaufschlauch aus den Klemmhalterungen (1) heraus.

Ziehen Sie den Ablaufschlauch vom Stutzen (2) ab.

Sichern Sie den Ablaufschlauch gegen Abrutschen (z.B. festbinden), wenn Sie ihn z.B. in ein Waschbe cken hängen. Sonst könnte auslau fendes Wasser Schäden verursa chen.

Verwenden Sie den bogenförmigen Halter, um Knicke im Ablaufschlauch zu vermeiden (siehe Abbildung "Vorderan sicht").

Aufstellen und Anschließen

Ablaufschlauch an einem Waschbeckensiphon anschließen

Den Ablaufschlauch können Sie direkt an einem speziellen Waschbeckensi phon anschließen.

^ Entnehmen Sie das Zubehör an der

unteren Trocknerrückseite: Adapter 1 und die dahinter liegende Schlauchschelle 3.

In der Regel ist die Waschbe cken-Überwurfmutter mit einem Plätt chen verschlossen, das Sie entnehmen müssen. Eine in der Überwurfmutter vorhandene Dichtung sollten Sie nicht entfernen.

Stecken Sie das Schlauchende auf

den Adapter 1. Ziehen Sie die Schlauchschelle 3 di

rekt hinter der Waschbecken-Über wurfmutter mit einem Schraubendre her fest.

Wiedermontage

Schieben Sie den Ablauf-

schlauch nicht in den Trockner zurück. Der Ablaufschlauch könnte sonst im Trockner geknickt und beschädigt werden!

^ Legen Sie den Ablaufschlauch zu ei-

ner großen Schlaufe zusammen.

Installieren Sie den Adapter 1 mit der Waschbecken-Überwurfmutter 2 am Waschbeckensiphon.

^ Befestigen Sie die Schlaufe mit dem

Draht (wenn noch vorhanden) an der oberen Trocknerrückseite. Anderenfalls: legen Sie die Schlaufe hinter den Trockner.

Stecken Sie das freie Ende des Ab laufschlauches auf den Stutzen an der oberen Trocknerrückseite.

Elektroanschluss

Aufstellen und Anschließen

Der Trockner ist mit einer Wechsel strom-Anschlussleitung und Schu ko-Stecker anschlussfertig für Wechsel strom ~ 230 V 50 Hz ausgerüstet.

Der Anschluss darf nur an eine nach VDE 0100 ausgeführte fest installierte Elektroanlage erfolgen.

In keinem Fall sollte der Trockner an Verlängerungskabeln, wie z.B. Mehr fach-Tischsteckdose o. ä. angeschlos sen werden, um eine potentielle Gefah renquelle (Brandgefahr) auszuschlie ßen.

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Über die Nennaufnahme und die entsprechende Absicherung gibt das Typenschild Auskunft. Bitte vergleichen Sie die Angaben auf dem Typenschild mit den Daten des Elektronetzes.

Verbrauchsdaten

Programm Beladung Endschleuderstufe im

Waschautomaten

kg* U/min kWh Minuten

Koch-/Buntwäsche Schranktrocken

Koch-/Buntwäsche Bügelfeucht

Pflegeleicht Schranktrocken 3,0 1000 (50 % Restfeuchte)** 1,50 47 Pflegeleicht Bügelfeucht 3,0 1000 1,30 41 Feinwäsche Schranktrocken 2,0 – 1,25 78 Automatic Schranktrocken 3,0 900 1,85 66 Oberhemden Schranktrocken 2,0 900 1,25 48 Jeans Schranktrocken 3,0 800 1,75 52 Finish Wolle 2,0 900 0,15 4 Finish Seide 1,0 – 0,15 5 Glätten 3,0 – 0,30 8 Sportwäsche Schranktrocken 2,0 – 1,40 50 Outdoor Schranktrocken 2,0 – 1,50 57 Imprägnieren 2,0 – 1,60 65 Kopfkissen 1,0 – 1,55 84 Kopfkissen groß 1,2 – 1,10 78

6,0 800 (70 % Restfeuchte)**

1200

1400

1600

1800

6,0 800 (70 % Restfeuchte)**

1200

1400

1600

1800

Energie Zeit

3,90 3,10 2,95 2,80 2,55

3,25 2,40 2,25 2,15 1,85

109

87 83 81 74

93 71 66 64 56

* Gewicht der Trockenwäsche ** Prüfprogramm nach EN 61121 Alle Werte ermittelt nach Norm EN 61121 Für Prüfungen gemäß EN 61121 ist vor Beginn der bewertenden Prüfungen ein Trockengang mit 3 kg

Baumwollwäsche gemäß der o.g. Norm mit 70 % Anfangsrestfeuchte in dem Programm Koch-/Bunt wäsche Schranktrocken ohne Extras durchzuführen.

Die Verbrauchsdaten können je nach Beladungsmenge, unterschiedlichen Textilarten, Rest feuchte nach dem Schleudern, Spannungsschwankungen im Elektronetz und gewählten Extras von den angegebenen Werten abweichen.

Technische Daten

Höhe 850 mm (verstellbar +7/-7 mm) Breite 595 mm Tiefe 580 mm Tiefe bei geöffneter Tür 1060 mm Gewicht 54 kg Trommelvolumen 100 l Maximale Beladungsmenge 6 kg (Gewicht der Trockenwäsche) Fassungsvermögen des

Kondenswasserbehälters ca. 3,5 l Schlauchlänge 2 m Maximale Abpumphöhe 1,5 m Maximale Abpumplänge 4 m Länge der Anschlussleitung 2 m Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Leistung der Glühlampe siehe Typenschild Energieverbrauch siehe Kapitel "Verbrauchsdaten" Erteilte Prüfzeichen Funkschutz, VDE

Menü Einstellungen J zur Änderung von Standardwerten

Mit den Einstellungen können Sie die Elektronik des Trockners wechselnden Anforderungen anpassen. Die Einstellungen können Sie jederzeit ändern.

Menü Einstellungen J

Menü Einstellungen öffnen

A Schalten Sie das Gerät ein.

Das Grundmenü mit der aktuellen Uhrzeit erscheint nach dem Ein schalten, solange kein Programm ge wählt ist.

10:00

Programm wählen

B Nach einigen Sekunden wird die An

zeige im Display erweitert.

10:00

Programm wählen

Einstellungen F ...

C Betätigen Sie die TasteOK. D Sie befinden sich jetzt im Menü

stellungen

C zurück A

Ein-

Menü Einstellungen beenden

zurück A

Sprache F ...

Wählen Sie mit der Taste

Tageszeit ...

zurück

und bestätigen Sie

Sprache J

Das Display kann verschiedene

Sprachen anzeigen.

Die eingestellte Sprache wird mit einem Haken

Die Fahne J hinter dem Wort dient als Leitfaden, falls eine Sprache eingestellt worden ist, die nicht verstanden wird.

L angezeigt.

Sprache

Sprache F ...

Tageszeit ... H

E Wählen Sie die gewünschte Einstel

lung mit Hilfe der Tasten + und – aus und bestätigen Sie diese mit der Tas te

Der Pfeil H im Display zeigt an, dass eine weitere Auswahl folgt.

Erfolgt in dem Menü

Einstellungen

und dessen Untermenüs innerhalb von ca. 15 Sekunden keine Anwahl, "springt" die Menüdarstellung ins vorherige Menü zurück.

Menü Einstellungen J

Tageszeit

Sie können entscheiden, ob die an gezeigte Tageszeit im 24- oder im 12-Stundenrhythmus dargestellt wird.

Anschließend wird die aktuelle Uhrzeit eingestellt.

24 h - Uhr (Auslieferungszustand)

12 h - Uhr

Das Display schaltet anschließend um zur Uhrzeiteinstellung.

00:00

Tageszeit einstellen

^ Stellen Sie mit den Tasten – und + die

aktuelle Stunde ein und bestätigen Sie diese mit der Taste nen Sie die aktuellen Minuten einstellen. Das Display wechselt ins Menü

Einstellungen

Hinweis: Sie können die Uhrzeit auch einstellen, wenn Sie nach dem Ein schalten und vor der Programmwahl die Taste m drücken.

. Jetzt kön-

Trockenstufen

Sie können die Trockenstufen der Programme und

Pflegeleicht (PL)

dern.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an. Auslieferungszustand: mittlere Stufe.

Die Programmdauer verkürzt sich (feuchter) oder verlängert sich (trocke ner).

Koch-/Buntwäsche (KB)

individuell än

Abkühlzeitverlängerung

Sie können die Abkühlphase vor Programmende individuell verlängern. Die Textilien werden stärker abgekühlt.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an. Auslieferungszustand: 0 min (normale Abkühlphase).

Die Programmdauer verlängert sich in 2-Minutenschritten um max. 18 min.

Die Abkühlzeitverlängerung ist unwirk sam bei den Lüften-, Glätten- und Fi nish-Programmen.

Menü Einstellungen J

Luftwegeanzeige

Flusen sollen nach dem Trocknen entfernt werden. Zusätzlich erinnert Sie die Luftwegeanzeige

gen

daran, sobald ein gewisser Grad des Flusenanfalls vorliegt. Sie können selbst entscheiden, bei welchem Grad des Flusenanfalls diese Erinne rung erfolgen soll.

Stellen Sie durch Probieren fest, welche der Optionen Ihren Trocknungsgewohn heiten entgegen kommt.

aus

Siebe reinigen

unempfindlich

Siebe reinigen

kem Flusenanfall normal

Auslieferungszustand empfindlich

Siebe reinigen

ringerem Flusenanfall

erscheint nicht

erscheint erst bei star-

erscheint bereits bei ge-

Siebe reini

Schloss

Die Schlossfunktion schützt Ihren Trockner vor Fremdbenutzung in Ge meinschaftswaschräumen.

Bei eingeschalteter Schlossfunktion muss nach dem Einschalten der Code eingegeben werden, damit der Trock ner bedient werden kann.

Die Tür können Sie jederzeit öffnen, sie wird nicht verriegelt.

Schloss aktivieren

^ Wählen Sie

Sie dieses.

^ Sie werden jetzt aufgefordert einen

Code einzugeben. Der Code lautet 250 und kann nicht verändert werden.

Code eingeben

Der Code lautet: 250

aktivieren

und bestätigen

Die gewählte Option wird mit einem Ha

L angezeigt.

ken

Mit der Tasten + können Sie die erste Ziffer eingeben. Bestätigen Sie die Ziffer mit der Taste Sie die zweite Ziffer eingeben.

Wiederholen Sie den Vorgang bis alle drei Ziffern eingegeben sind.

Drücken Sie nach der Eingabe der Ziffern die Taste

0 __

Code eingeben

. Nun können

Menü Einstellungen J

Bestätigen Sie den Code mit der Tas

250

Code bestätigen

oder wenn Sie korrigieren wol

Nein

len drücken Sie die Taste –.

Das Schloss ist jetzt aktiviert, wenn Sie den Trockner ausschalten.

Sperrung aufheben

Nach dem Einschalten werden Sie zur Eingabe des Codes aufgefordert.

^ Geben Sie den Code wie oben be-

schrieben ein und bestätigen Sie diesen.

Eingabe OK Schloss deaktiviert

Der Trockner wird wieder freigeschaltet.

Schloss deaktivieren

Vorgehensweise wie bei Schloss akti vieren.

Menü Einstellungen J

Summer

Der Summer kann in zwei Lautstär ken ertönen.

normal Der Summer ertönt am Programmende

normal

laut Der Summer ertönt am Programmende

laut

Der Dauerwarnton bei Fehlermeldun gen ist unabhängig von dieser Einstel lung.

Die gewählte Option wird mit einem Haken

(Auslieferungszustand).

L angezeigt.

Quittierungston

Die Betätigung einer Taste wird mit einem akustischen Signal bestätigt.

Die gewählte Option wird mit einem Ha-

L angezeigt.

ken Auslieferungszustand: aus.

Kontrast

Standby

Das Display wird nach 10 Minuten dunkel geschaltet (Energieeinspa rung) und die Taste langsam.

Sie haben 2 Optionen zur Auswahl:

(ein)

aktiv

Das Standby wird eingeschaltet:

wenn nach dem Einschalten keine

–

Programmauswahl erfolgt. nach Drücken der Taste

– – nach Programmende. nicht im Programm Das Standby wird eingeschaltet: – wenn nach dem Einschalten keine

Programmauswahl erfolgt.

Nach z.B. Drücken einer Taste wird das Display wieder eingeschaltet.

Die gewählte Option wird mit einem Haken

L angezeigt.

Auslieferungszustand: ein.

Start/Stop

blinkt

Helligkeit

Sowohl der Kontrast als auch die Hel ligkeit des Displays kann in zehn Stu fen geändert werden.

Das Balkendiagramm zeigt Ihnen die eingestellte Stufe an.

Änderungen vorbehalten/1406

M.-Nr. 06 272 600 / 03

de-DE

Miele T 4677 C User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
