Miele Senator 1677 WPS User manual [de]

Gebrauchsanweisung Waschautomat Senator 1677

WPS mit Beladungserkennung und Dosierempfehlung

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 521 470

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung

Die Verpackung schützt den Wasch automaten vor Transportschäden. Die Verpackungsmaterialien sind nach um weltverträglichen und entsorgungstech nischen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wert volle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händler oder über das öffentliche Sammelsys

tem in den Materialkreislauf zurück.

Bitte sorgen Sie dafür, dass das Altge

rät bis zum Abtransport kindersicher aufbewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Inhaltsverzeichnis

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gerätebeschreibung

Besondere Ausstattungsmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Sonderprogramme ( Seide /, WOLLE /, Mini, Mischwäsche, Extraspülen). 9

Bügelleicht im Programm Feinwäsche und Seide / . . . . . . . . . . . . . . . . . . . . 9

Beladungserkennung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Dosierempfehlung für die Waschmittelmenge . . . . . . . . . . . . . . . . . . . . . . . . . . 9

System Wasser plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Startvorwahl h/min . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Restzeitanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Servicefunktionen (Programmverriegelung, Schlossfunktion) . . . . . . . . . . . . . 10

Programmaktualisierung (Update) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bedienungsblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Multifunktionsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Wichtige Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Programmwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Tasten für die Zusatzfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Taste „Schleudern" mit Kontrollleuchten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Erste Inbetriebnahme

Erste Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Einstellung des Nullpunktes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Umweltfreundliches Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

So waschen Sie richtig

Kurzanleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Vorbereitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Programmwahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Zusatzfunktionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Startvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Inhaltsverzeichnis

Wäsche nachlegen/entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Programm unterbrechen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Gewähltes Programm verändern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Programmabschnitt auslassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Programm umwählen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Programmablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Waschmittel

Wasserenthärter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Komponenten - Waschmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Weichspüler, Formspüler, Stärke oder Flüssigstärke. . . . . . . . . . . . . . . . . . . . . . . 31

Automatisches Weichspülen, Formspülen oder Flüssigstärken. . . . . . . . . . . . 31

Separates Weichspülen oder Formspülen . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Separates Stärken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Entfärben / Färben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Servicefunktionen

Elektronische Programmverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Elektronische Schlossfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Reinigung und Pflege

Waschautomat reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Waschmittel-Einspülkasten reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Laugenfilter und Laugenpumpe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Wassereinlaufsieb reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Störungshilfen

Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Es erfolgt kein Programmstart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Das Waschprogramm wurde abgebrochen und eine Fehlermeldung erfolgt . . . . 39

Das Waschprogramm läuft wie gewohnt ab, jedoch erfolgt eine Störmeldung . . 40 Fehler und Störungen bei der Beladungserkennung und der Dosierempfehlung 41

Allgemeine Störungen oder ein nicht zufriedenstellendes Waschergebnis . . . . . 42

Die Tür lässt sich nicht über die Taste Tür öffnen.. . . . . . . . . . . . . . . . . . . . . . . . . 44

Fülltür öffnen bei Stromausfall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Garantiebedingungen und Garantiezeit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Inhaltsverzeichnis

Aufstellen und Anschließen

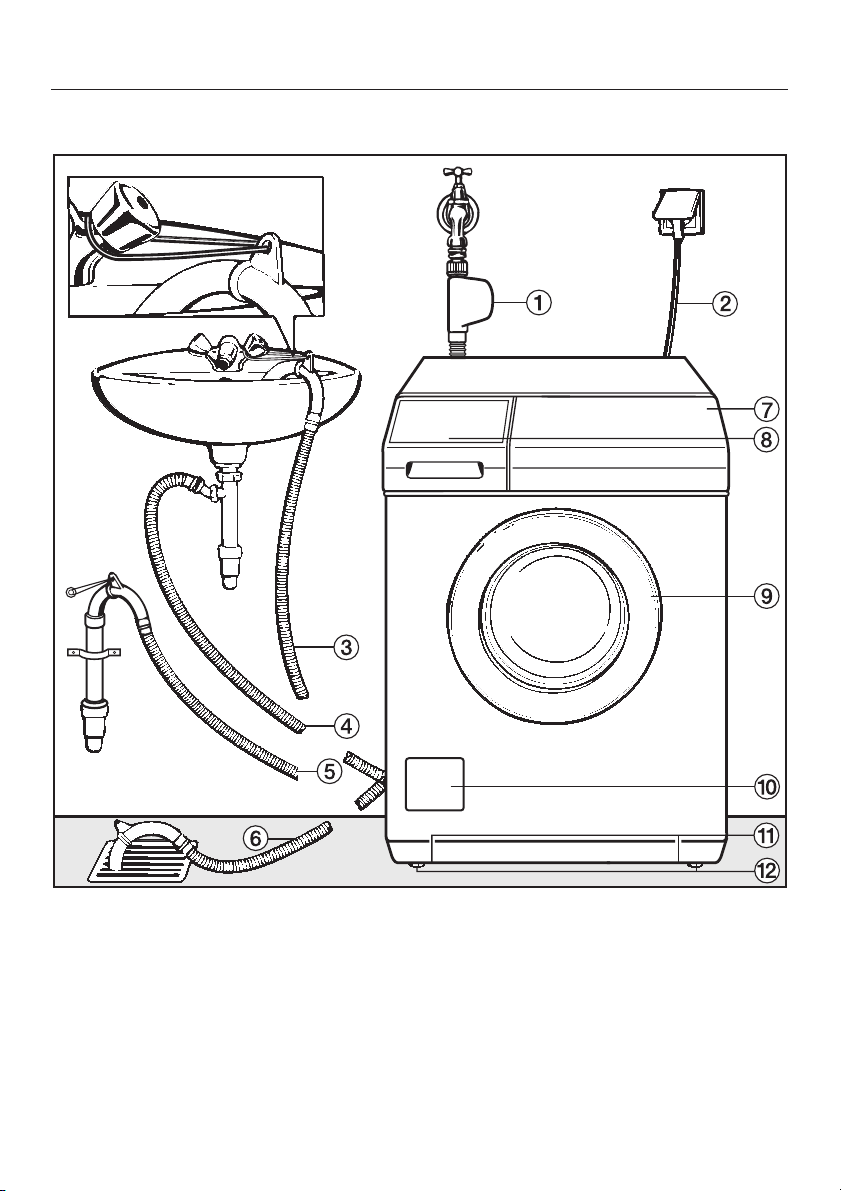

Vorderansicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

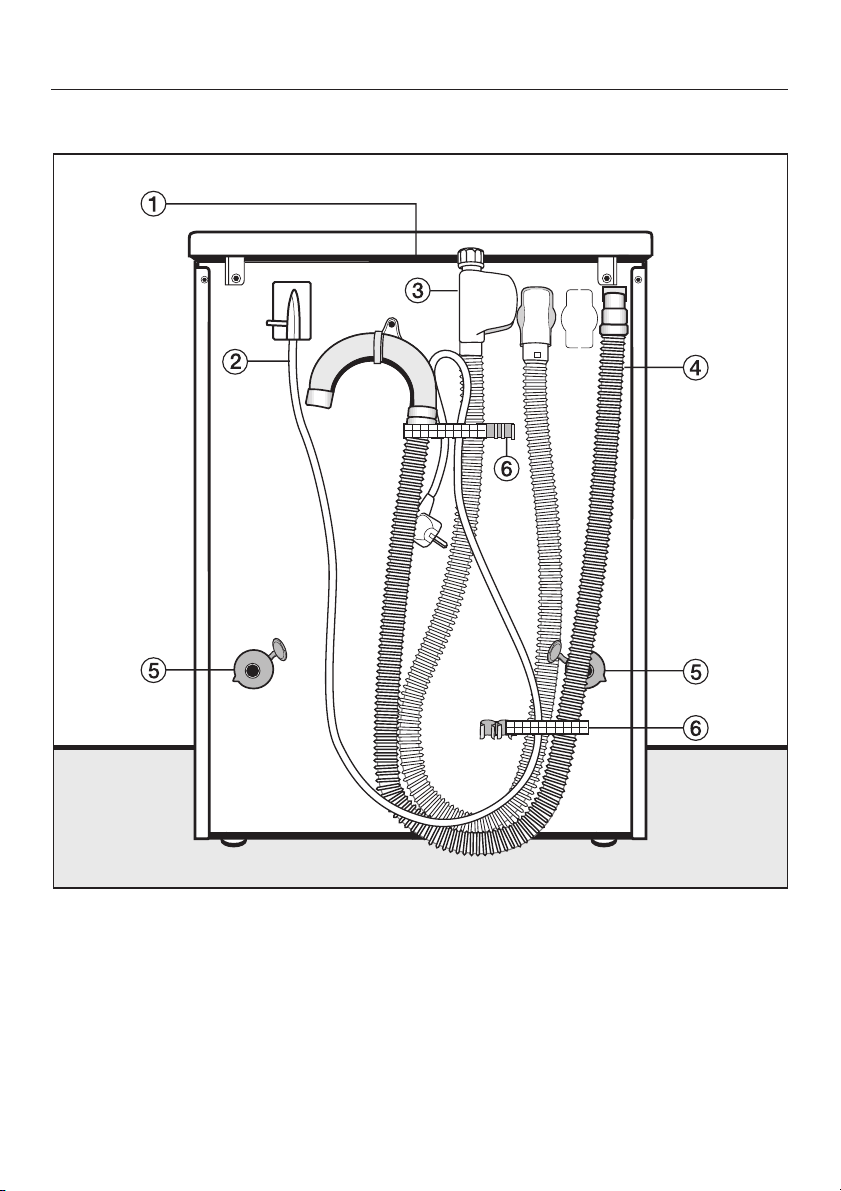

Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Aufstellfläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Waschautomat aufstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Transportsicherung entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Transportsicherung einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Fuß herausdrehen und kontern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Wasch-Trocken-Säule. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Wasserzulauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Verbrauchsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Programmierfunktionen

System Wasser plus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Schongang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Laugenabkühlung für KOCH-/ BUNTWÄSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Memory-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Sicherheitshinweise und Warnungen

Lesen Sie vor dem ersten Benutzen des Waschautomaten die Ge brauchsanweisung. Sie gibt wichtige Hinweise für die Sicherheit, den Ge brauch und die Wartung des Wasch automaten. Dadurch schützen Sie sich und verhindern Schäden am Waschautomaten.

Bewahren Sie die Gebrauchsanwei sung auf und geben Sie diese an ei nen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Der Waschautomat ist ausschließ-

lich zum Waschen von Textilien bestimmt, die vom Hersteller im Pflegeetikett als waschbar ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Technische Sicherheit

Kontrollieren Sie den Waschauto

maten vor der Aufstellung auf äu ßere sichtbare Schäden. Einen beschädigten Waschautomaten nicht aufstellen und in Betrieb nehmen.

Vor dem Anschließen des Wasch

automaten unbedingt die An schlussdaten (Absicherung, Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes vergleichen. Erfragen Sie diese im Zweifelsfalle bei einer Elektro-Fachkraft.

Die elektrische Sicherheit dieses

Waschautomaten ist nur dann ge währleistet, wenn er an ein vorschrifts mäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundle gende Sicherheitsvoraussetzung ge prüft und im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüft wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbro chenen Schutzleiter verursacht werden.

Verwenden Sie aus Sicherheits-

gründen keine Verlängerungskabel (Brandgefahr durch Überhitzung).

Der Waschautomat entspricht den

vorgeschriebenen Sicherheitsbestimmungen. Durch unsachgemäße Reparaturen können unvorhersehbare Gefahren für den Benutzer entstehen, für die der Hersteller keine Haftung übernimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durch geführt werden.

Im Fehlerfall oder bei der Reini

gung und Pflege ist der Waschau tomat nur dann elektrisch vom Netz ge trennt, wenn:

–

der Netzstecker des Waschautoma ten gezogen ist oder

–

die Sicherung der Hausinstallation ausgeschaltet ist oder

–

die Schraubsicherung der Hausin stallation ganz herausgeschraubt ist.

Sicherheitshinweise und Warnungen

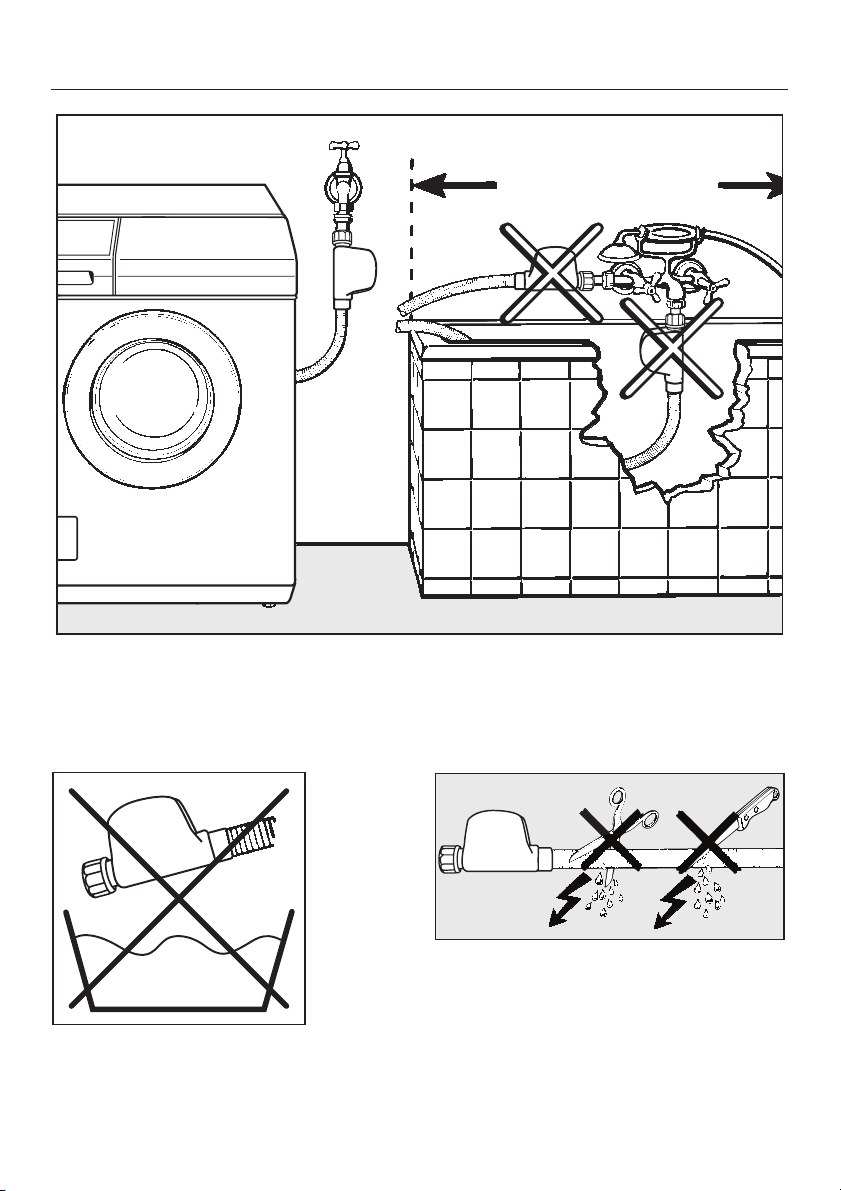

Das Miele Waterproof-System schützt vor Wasserschäden, wenn

folgende Voraussetzungen erfüllt sind:

Ordnungsgemäßer Wasser- und

–

Elektroanschluss. Bei erkennbaren Schäden muss der

–

Waschautomat unverzüglich wieder instandgesetzt werden.

Defekte Bauteile dürfen nur gegen

Miele Original-Ersatzteile ausge tauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Si cherheitsanforderungen in vollem Um fang erfüllen.

Wenn die Netzanschlussleitung be-

schädigt ist, muss sie durch eine besondere Miele Netzanschlussleitung ersetzt werden!

Gebrauch

Der Einbau und die Montage die-

ses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Vor aussetzungen für den sicherheitsge rechten Gebrauch dieses Gerätes si cherstellen.

Stellen Sie Ihren Waschautomaten

nicht in frostgefährdeten Räumen auf. Eingefrorene Schläuche können reißen oder platzen, und die Zuverläs sigkeit der Elektronik kann durch Tem peraturen unter dem Gefrierpunkt ab nehmen.

Entfernen Sie vor der Inbetriebnah

me die Transportsicherung auf der Rückseite des Waschautomaten (siehe Kapitel "Aufstellen und Anschließen" Abschnitt "Transportsicherung entfer nen"). Beim Schleudern kann eine nicht entfernte Transportsicherung den Waschautomaten und nebenstehende Möbel / Geräte beschädigen.

Schließen Sie den Wasserhahn bei

längerer Abwesenheit (z.B. Ur laub), vor allem dann, wenn sich in der Nähe des Waschautomaten kein Bo

denablauf (Gully) befindet.

Überschwemmungsgefahr!

Überprüfen Sie vor dem Einhängen des Abflussschlauches in ein Waschbecken, ob das Wasser schnell genug abfließt. Sichern Sie den Abflussschlauch gegen Abrutschen. Die Rückstoßkraft des ausfließenden Wassers kann den ungesicherten Schlauch aus dem Becken drücken.

Achten Sie darauf, dass keine

Fremdkörper (z.B. Nägel, Nadeln, Münzen, Büroklammern) mitgewaschen werden. Fremdkörper können Geräte bauteile (z.B. Laugenbehälter, Wasch trommel) beschädigen. Beschädigte Bauteile können wiederum Wäsche schäden verursachen.

Sicherheitshinweise und Warnungen

Bei richtiger Waschmitteldosierung

ist ein Entkalken des Waschauto maten nicht erforderlich. Falls Ihr Waschautomat dennoch so stark ver kalkt sein sollte, dass ein Entkalken not wendig wird, verwenden Sie Spezial Entkalkungsmittel mit Korrosionsschutz. Diese Spezial-Entkalkungsmittel erhal ten Sie über Ihren Miele Fachhändler oder beim Miele Kundendienst. Halten Sie die Anwendungshinweise des Ent kalkungsmittels streng ein.

Textilien, die mit lösemittelhaltigen

Reinigungsmitteln behandelt wur den, müssen vor dem Waschen in klarem Wasser gut ausgespült werden.

Verwenden Sie niemals lösemittel-

haltige Reinigungsmittel (z.B. Waschbenzin) im Waschautomaten. Gerätebauteile können beschädigt werden und giftige Dämpfe auftreten. Es besteht Brand- und Explosionsgefahr!

Färbemittel müssen für den Einsatz

in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwen dungshinweise des Herstellers.

Benutzung von Zubehör

Zubehörteile dürfen nur dann anoder eingebaut werden, wenn sie

ausdrücklich von Miele freigegeben

sind.

Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und / oder Produkt haftung verloren.

Vor der Entsorgung des Altge rätes

Ziehen Sie den Netzstecker aus

der Steckdose. Machen Sie die Netzanschlussleitung sowie Stecker unbrauchbar. Sie verhindern damit, dass ein Missbrauch mit dem Waschautomat betrieben wird.

Entfärbemittel können durch ihre

schwefelhaltigen Verbindungen zu Korrosion führen. Entfärbemittel dürfen im Waschautomaten nicht verwendet werden.

Wenn Sie mit hohen Temperaturen

waschen, bedenken Sie, dass das Schauglas heiß wird. Hindern Sie deshalb Kinder daran, während des Waschvorganges das Schauglas zu berühren.

Gerätebeschreibung

Besondere Ausstattungsmerkmale

Sonderprogramme ( Seide /, WOLLE /, Mini, Mischwäsche, Extraspülen)

Programm für handwaschbare Texti

–

lien (Seide /) Handwaschbare, knitterempfindliche

Textilien, die keine Wolle enthalten, können im Programm Seide / ge waschen werden.

Programm für handwaschbare Texti

–

lien (WOLLE /) Handwaschbare Textilien aus Wolle

und Wollgemischen können im Programm WOLLE / gewaschen werden.

– Programm für kleine Wäscheposten

(Mini) Es handelt sich hier um ein Bunt-

wasch-Programm für die kurze Wäsche zwischendurch bei leicht ange schmutzten Textilien.

–

Programm für gemischte Wäsche posten (Mischwäsche)

Von der Textilart unterschiedliche, farbig passende Wäscheposten kön nen in diesem Programm zusammen gewaschen werden.

Bügelleicht im Programm Feinwäsche und Seide /

Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert.

Beladungserkennung

Der Waschautomat misst die Trommel füllung im gewählten Programm und er möglicht Ihnen damit eine optimale Be

ladung.

Dosierempfehlung für die Waschmittelmenge

Der Waschautomat gibt Ihnen eine Empfehlung zur reduzierten Waschmitteldosierung bei Minderbeladung im gewählten Programm. Die Prozentwerte beziehen sich auf die Dosierangaben des Waschmittelherstellers.

System Wasser plus

Dieses System ermöglicht, mit höheren

Wasserständen zu waschen und/oder

zu spülen. Für das Programm KOCH-/ BUNTWÄSCHE kann noch ein zusätzli cher Spülgang angewählt werden.

–

Programm zum Spülen von Textilien (Extraspülen)

Textilien werden in diesem Programm nur gespült und geschleudert.

Gerätebeschreibung

Startvorwahl h/min

Mit der Startvorwahl können Sie den Programmstart von 30 Minuten bis ma ximal 24 Stunden verzögern.

Restzeitanzeige

Nach Programmstart wird im Display die Programmdauer des gewählten Pro gramms in Stunden und Minuten ange zeigt und anschließend im Minutentakt herunter gezählt.

Servicefunktionen (Programmverriegelung, Schlossfunktion)

Elektronische Programmverriegelung Die elektronische Programmverriege-

lung verhindert während des Programmablaufes, dass die Tür geöffnet oder das Programm abgebrochen wird. Am Programmende wird die elektronische Programmverriegelung automatisch aufgehoben.

Programmaktualisierung (Update)

Die auf der Bedienungsblende mit PC gekennzeichnete Fehler-Kontrollleuchte

dient dem Kundendienst als Übertra gungspunkt für eine Programmaktuali sierung (PC = Programme Correction).

Damit können zukünftige Entwicklungen bei Waschmitteln, Textilien und Wasch

verfahren in der Steuerung Ihres

Waschautomaten berücksichtigt wer den.

Miele wird die Möglichkeit zur Pro grammaktualisierung rechtzeitig be kannt geben.

Elektronische Schlossfunktion Die elektronische Schlossfunktion

schützt Ihren Waschautomaten vor Fremdbenutzung in Gemeinschafts waschräumen. Ist die Funktion einge schaltet, kann:

–

die Tür nicht über die Taste öffnet und

–

kein Programm gestartet werden.

Tür

Bedienungsblende

Gerätebeschreibung

a Multifunktionsanzeige

nähere Informationen auf der folgenden Seite

b Taste START

startet das Waschprogramm

c Taste Startvorwahl

ermöglicht eine Verzögerung des Programmstarts

d Tasten für die Zusatzfunktionen

zur Anwahl der Zusatzfunktionen Kontrollleuchte ein = gewählt Kontrollleuchte aus = nicht gewählt

e Taste Schleudern

zur Umwahl der Schleuderdrehzahl oder zur Anwahl von Spülstop oder ohne Schleudern

f Kontrollleuchten der Schleuder

drehzahl

g Programmwähler

zur Anwahl des Grundwaschprogrammes und der dazugehörenden Temperatur. Der Programmwähler kann rechts- oder linksherum gedreht werden.

h Ablaufanzeige

informiert während des Waschprogramms über den jeweils erreichten Programmabschnitt

i Service-/Fehler-Kontrollleuchten j Taste I-Ein/0-Aus

ein-/ausschalten oder Programm unterbrechen

k Taste Tür

öffnet die Fülltür

Gerätebeschreibung

Multifunktionsanzeige

a Display b Kontrollleuchten des Displays c Die Taste besitzt folgende zwei Funk-

tionen:

– Umwählen der Anzeige von

menge %

Waschmittel %

Wäsche-

und

Rest-

zeit h/min

–

Einstellung des Nullpunktes des Be ladungssensors

Um ein sparsames und umweltfreundli ches Waschen zu fördern, zeigt Ihnen dieser Waschautomat an:

–

wie viel Prozent Wäsche, bezogen auf die maximale Beladungsmenge des gewählten Waschprogrammes, sich in der Trommel befindet (Wä schemenge in 25/50/75/100% Schritten).

wie viel Waschmittel im gewählten

–

Programm für die ermittelte Wäsche menge benötigt wird (Waschmittel in 40/50/60/75/100% Schritten, be zogen auf die vom Waschmittelher steller angegebene Menge).

die programm- und beladungsab

–

hängige Waschzeit (Restzeit h/min).

Beachten Sie, dass die Angabe der

Wäschemenge in %

hängig erfolgt und nur für trockene Wäsche korrekt ist.

Hinweis: Bei einer Beladungsmenge unter 25% erfolgt keine Beladungsmengenanzeige im Display. Bei der Dosierempfehlung zeigt das Display den Mindestwert von 40% an.

Die Anzeige dieser Werte erfolgt in allen Programmen.

In den Programmen: –

Extraspülen

–

Pumpen/Schleudern

–

Stärken

erfolgt nur eine Anzeige der Restzeit.

Zusätzlich zeigt das Display:

–

die Startvorwahl

–

die Programmierfunktionen (Programmiermodus)

programmab

Gerätebeschreibung

Wichtige Bedienelemente

Programmwähler

Über den Programmwähler wird das Grundwaschprogramm und die dazu gehörige Temperatur eingestellt.

Der Leuchtring erlischt aus Energie spargründen einige Minuten nach Pro grammende.

Tasten für die Zusatzfunktionen

Die Grundwaschprogramme können durch verschiedene Zusatzfunktionen ergänzt werden.

Durch Drücken der entsprechenden Taste wird die Zusatzfunktion an- oder abgewählt. Die Zusatzfunktion ist angewählt, wenn die Kontrollleuchte leuchtet.

Läßt sich eine Zusatzfunktion nicht anwählen, ist diese für das Grundwaschprogramm nicht zugelassen.

Taste "Schleudern" mit Kontrollleuchten

Durch Drücken der Taste "Schleudern" können Sie die Schleuderdrehzahl ver ändern. Es ist jedoch nicht möglich, eine höhere Schleuderdrehzahl anzu wählen als die vom Grundwaschpro gramm zugelassene maximale Dreh zahl.

Die Kontrollleuchten zeigen die jeweils

gewählte Einstellung an.

Schleudern abwählen

Drücken Sie die Taste "Schleudern"

bis:

– Spülstop

Die Textilien werden nicht geschleudert und bleiben nach dem letzten Spülgang im Wasser liegen. Dadurch wird die Knitterbildung vermindert, wenn die Textilien nicht sofort nach dem Programmende aus der Waschtrommel genommen werden. Wählen Sie zum Fortsetzen des Programms eine Schleuderdrehzahl. Falls Sie das Programm beenden möchten, drücken Sie die Taste

Tür

Schleudern anwählen

Die max. Schleuderdrehzahl ist abhän gig vom jeweiligen Grundwaschpro

gramm.

Drehzahl maximal

1600 KOCH-/BUNTWÄSCHE, Mini, Stär

1200 WOLLE, Extraspülen

900 PFLEGELEICHT, Mischwäsche 600 FEINWÄSCHE 400 Seide

Grundwaschprogramme

ken, Pumpen/ Schleudern

–

ohne Schleudern

Die Textilien werden nicht geschleu

dert. Der Waschautomat schaltet nach dem Abpumpen des letzten Spülwassers sofort in den Knitter

schutz. Bei dieser Einstellung entfällt

auch das Schleudern zwischen den Spülgängen (Spülschleudern).

Erste Inbetriebnahme

Den Waschautomaten vor dem ers ten Waschen richtig aufstellen und anschließen. Bitte beachten Sie das Kapitel "Aufstellen und Anschließen".

Erste Inbetriebnahme

Der Waschautomat verfügt über einen Sensor, der feststellt, wie viel Wäsche in der Trommel ist. Entsprechend der Wä schemenge können Sie dann das Waschmittel dosieren. Um eine ein wandfreie Funktion des Beladungssen sors zu erreichen, muss erst ein Wasch gang ohne Wäsche Waschpulver durchgeführt werden. Anschließend muss der Nullpunkt des Sensors wie bei einer Personenwaage eingestellt werden.

A Drehen Sie den Wasserhahn auf.

und ohne

Einstellung des Nullpunktes

G Drücken Sie die Taste

Sie die Fülltür.

H Drehen Sie die leere Trommel von

Hand (1 Umdrehung).

I Drehen Sie den Programmwähler auf

eine beliebige Temperatur im Pro gramm KOCH-/BUNTWÄSCHE.

Die Kontrollleuchte

leuchtet.

Tür

und öffnen

Wäschemenge %

B Drücken Sie die Taste

hinein.

C Drehen Sie den Programmwähler auf

BUNTWÄSCHE 40°C.

D Drücken Sie die Taste "Schleudern"

so oft, bis die Kontrollleuchte

Schleudern

E Drücken Sie die Taste START. F Nach Beendigung des Waschgangs:

Drehen Sie den Programmwähler auf

Ende

leuchtet.

I-Ein/0-Aus

ohne

J Drücken Sie die Taste über der Taste

START, bis ein akustisches Signal er tönt. Der neue Nullpunkt ist nun ein gestellt.

Die Trommel erlangt ihre eigentliche Position erst nach einigen Wasch gängen. Zu Beginn senkt sie sich noch etwas ab. Wiederholen Sie des halb jeweils nach den ersten Wasch gängen die Einstellung des Nullpunk tes.

Wird der Nullpunkt nicht eingestellt, zeigt der Waschautomat falsche Wer te an.

Umweltfreundliches Waschen

Nutzen Sie die maximale Beladungs

–

menge des jeweiligen Waschpro gramms. Der Energieverbrauch und Wasser verbrauch ist dann, bezogen auf die Gesamtmenge, am niedrigsten.

Waschen Sie normal und leicht ver

–

schmutzte Kochwäsche mit einer niedrigeren Temperatur (75°C oder 60°C), dadurch sparen Sie Energie.

Nutzen Sie die Programme

–

oder

Mini

sche

posten.

– Für die Reinigung normal ver-

schmutzter Wäsche reicht die Hauptwäsche.

– Nutzen Sie für stark verschmutzte

Wäsche die Zusatzfunktion

chen

. Dadurch können Sie die Waschtemperatur in der Hauptwäsche senken.

– Nutzen Sie die Zusatzfunktion

weichen Vorwäsche

anschließender Hauptwäsche wird dieselbe Lauge benutzt.

für kleinere Wäsche

anstelle der Zusatzfunktion

. Beim Einweichen und

Mischwä

Einwei-

Ein-

Waschen Sie leicht verschmutzte

–

Wäsche mit der Zusatzfunktion Verwenden Sie höchstens so viel

–

Waschmittel wie auf der Waschmittel verpackung angegeben ist.

Verringern Sie bei kleineren Bela

–

dungsmengen die Waschmittelmen ge (beachten Sie die Anzeige im Dis play).

Wählen Sie eine höhere Schleuder

–

drehzahl bei anschließendem ma schinellen Trocknen.

Durch die Mengenautomatik und

–

Spülautomatik schwanken die Waschzeiten stark. Je nach Beladungsmenge wird die Hauptwäsche gekürzt und auf einen Spülgang verzichtet.

Kurz

So waschen Sie richtig

Kurzanleitung

Empfehlung: Es ist ratsam, sich mit der Handhabung

des Waschautomaten vertraut zu ma chen. Bitte lesen Sie deshalb die aus führlichen Abschnitte "Vorbereitung", "Programmwahl" und "Programmende" dieses Kapitels.

A Wäsche vorbereiten und sortieren

Programmwahl:

B Waschautomat einschalten C Fülltür öffnen D Programm wählen E Wäsche einfüllen F Fülltür schließen G Waschmittel zugeben H Zusatzfunktion(en) wählen I Schleuderdrehzahl wählen

Welche Textilien in welchem Programm gewaschen werden können, entneh men Sie der folgenden Programmüber sicht.

J Startvorwahl einschalten K Programm starten

Programmende:

L Fülltür öffnen M Wäsche entnehmen N Waschautomat ausschalten O Fülltür schließen

So waschen Sie richtig

Programmübersicht

KOCH-/BUNTWÄSCHE 9ö876

Textilart Wäsche aus Baumwolle und Leinen, z. B. Bettwäsche,

Tischwäsche, Frottiertücher, Jeans, T-Shirts, Unterwä

sche, Säuglingswäsche. Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise

KOCHWÄSCHE nur für keimbehaftete und stark ver

–

schmutzte Wäsche benutzen.

–

Für gering verschmutzte Wäsche Zusatzfunktion

–

benutzen. Dunkelfarbige Textilien mit Colorwaschmittel oder Flüs

–

sigwaschmittel waschen. Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 5 kg Hinweis für Prüfinstitute:

Programmeinstellung für die Prüfung nach Norm EN 60456: Buntwäsche 60°C

PFLEGELEICHT 4321

Textilart Textilien aus synthetischen Fasern, Mischgewebe oder

pflegeleicht ausgerüsteter Baumwolle, z.B. Oberhemden,

Blusen, Kittel, Tischwäsche. Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise

Waschmittel Universal-, Color-, Flüssig-, Feinwaschmittel max. Beladung 2,5 kg

–

Für gering verschmutzte Wäsche Zusatzfunktion benutzen.

–

Für stark verschmutzte Wäsche Zusatzfunktionen

weichen

oder

Vorwäsche

benutzen.

Kurz

Ein

So waschen Sie richtig

FEINWÄSCHE ac

Textilart Textilien aus synthetischen Fasern, Mischgewebe, Kunst

seide oder pflegeleicht ausgerüsteter Baumwolle, z.B.

Oberhemden, Blusen

Gardinen, die vom Hersteller als maschinenwaschbar de

klariert sind. Zusatzfunktionen Einweichen, Vorwäsche, Kurz besondere Hinweise

Waschmittel Feinwaschmittel max. Beladung 1 kg

Seide /

Textilart Handwaschbare Oberbekleidung aus Textilien, die keine

Zusatzfunktionen Einweichen, Vorwäsche, Kurz, Wasser plus besondere Hinweise – In diesem Programm geringe Knitterbildung (bügel-

Waschmittel Feinwaschmittel max. Beladung 1 kg

WOLLE /

Textilart Textilien aus handwaschbarer oder maschinenwaschba

Waschmittel Wollwaschmittel max. Beladung 2 kg

In diesem Programm geringe Knitterbildung (bügel

–

leicht). Der in Gardinen vorhandene Feinstaub erfordert häufig

–

ein Programm mit Bei knitterempfindlichen Gardinen Schleuderdrehzahl

–

reduzieren oder abwählen.

Wolle enthalten.

leicht).

– Feinstrumpfhosen und BHs in einem Wäschesack wa-

schen.

–

Feinwaschmittel benutzen.

rer Wolle und Wollgemische.

Vorwäsche

So waschen Sie richtig

Mini 7

Textilart Leicht angeschmutzte Textilien, die im Buntwaschpro

gramm gewaschen werden können. Zusatzfunktion Wasser plus Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 2,5 kg

Mischwäsche 72

Textilart Beladungsmix aus Textilien für die Programme BUNTWÄ

SCHE und PFLEGELEICHT nach Farben sortiert. Zusatzfunktion Einweichen, Vorwäsche, Kurz, Wasser plus Waschmittel Universal-, Color-, Flüssigwaschmittel max. Beladung 3 kg

Stärken

Textilart Tischdecken, Servietten, Schürzen, Berufskleidung. besondere Hinweise – Die Wäsche sollte frisch gewaschen, aber nicht weich-

gespült sein.

max. Beladung 5 kg

Extraspülen

Textilart Textilien, die nur gespült und geschleudert werden sollen. max. Beladung 5 kg

Pumpen/Schleudern

besondere Hinweise max. Beladung 5 kg

–

Nur Pumpen: Drehzahl auf

ohne Schleudern

stellen.

So waschen Sie richtig

Vorbereitung

A Wäsche vorbereiten und sortieren

^ Leeren Sie die Taschen.

Fremdkörper (z.B. Nägel, Münzen, Büroklammern) können Textilien und Bauteile beschädigen.

^ Entfernen Sie vor dem Waschen

eventuelle Flecken auf den Textilien; möglichst solange sie frisch sind. Tupfen Sie die Flecken mit einem nicht (ab)färbenden Tuch weg. Nicht reiben!

Besondere Flecken (Blut, Ei, Kaffee, Tee etc.) lassen sich häufig mit kleinen Tricks beseitigen. Wenn Sie Probleme mit verfleckten Textilien haben, können Sie über den Miele Fachhandel oder bei Miele direkt ein Waschlexikon sowie einen Fleckenführer anfordern. Diese enthalten Tipps zur Entfernung speziel ler Flecken.

Auf keinen Fall chemische (löse

mittelhaltige) Reinigungsmittel im Waschautomaten verwenden!

Sortieren Sie die Textilien nach Far

ben und den im Pflegeetikett enthal tenen Symbolen (im Kragen oder an der Seitennaht).

Dunkle Textilien "bluten" bei den ersten Wäschen oft etwas aus. Damit nichts verfärbt, helle und dunkle Sachen ge trennt waschen.

Bei Gardinen: Röllchen und Bleiband

–

entfernen oder in einen Beutel einbinden.

– Bei BHs gelöste Formbügel vernä-

hen oder entfernen.

– Bei Strickwaren, Jeans, Hosen und

Maschenwaren (z.B. T-Shirt, Sweatshirt): Innenseite nach außen wenden, wenn es der Textilhersteller empfiehlt.

–

Reißverschlüsse, Haken und Ösen vor dem Waschen schließen.

–

Bett- und Kissenbezüge schließen, damit keine Kleinteile hineingelan gen.

Keine Textilien waschen, die als nicht waschbar deklariert sind (Pflegesym bol h).

So waschen Sie richtig

Programmwahl

Um mit Hilfe der Dosierempfehlung die Waschmittelmenge zu dosieren, führen Sie die folgenden drei Be dienschritte aus, bevor Sie die Wä sche einfüllen.

B Waschautomat einschalten

Drücken Sie die Taste

C Fülltür öffnen

Drücken Sie die Taste

Sie die Fülltür.

Der Waschautomat ist eingeschaltet. Steht der Programmwähler auf der Position

Ende

, blinkt die Ringbeleuchtung des Programmwählers, um Sie aufzufordern, das gewünschte Programm einzustellen.

D Programm wählen

^ Drehen Sie den Programmwähler auf

das gewünschte Programm.

Die Kontrollleuchte leuchtet. Im Display erfolgt bei leerer Trommel noch keine Anzeige.

Steht im Display bei leerer Trommel eine Zahl, die Trommel einmal dre hen. Erlischt die Anzeige auch dann nicht, die Taste über der Taste START drücken, bis ein akustisches Signal ertönt.

I-Ein/0-Aus

Tür

Wäschemenge %

ein.

und öffnen

E Wäsche einfüllen

Legen Sie die Wäsche auseinander

gefaltet und locker in die Trommel. Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich beim Schleudern bes ser.

Das Display zeigt in 25 % - Schritten an, wie viel Prozent der maximalen Be ladungsmenge sich für das gewählte Programm in der Trommel befinden.

Bei einer Beladungsmenge unter

–

25% erfolgt keine Beladungsmen genanzeige im Display.

– Bei einer Beladungsmenge über

100% wird durch Blinken des Zahlenwertes im Display eine Überladung angezeigt (Ausnahme: Im Programm KOCH-/BUNTWÄSCHE).

Eine Überladung mindert das Waschergebnis und fördert die Knitterbildung.

F Fülltür mit einem leichten

Schwung schließen.

Achten Sie darauf, dass keine Textilien zwischen Fülltür und Dichtring einge klemmt werden.

Die Kontrollleuchte leuchtet und im Display steht die zu do sierende Waschmittelmenge für das ge wählte Programm.

Waschmittel %

+ 47 hidden pages
