Page 1

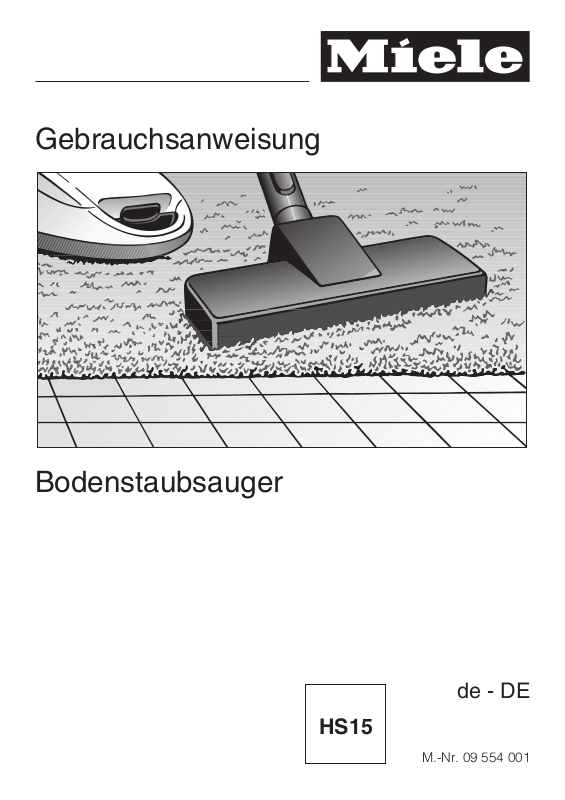

Gebrauchsanweisung

Bodenstaubsauger

HS15

de-DE

M.-Nr. 09 554 001

Page 2

Page 3

de - Inhalt

Sicherheitshinweise und Warnungen Ihr Beitrag zum Umweltschutz Gerätebeschreibung Vor dem Gebrauch Verwendung des mitgelieferten Zubehörs Gebrauch Abstellen, Transportieren und Aufbewahren Wartung

Wo bekomme ich Staubbeutel und Filter?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Welche Staubbeutel und Filter sind richtig? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Wann tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Funktion der Staubbeutel-Wechselanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Wie tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Wann tausche ich den Motorschutzfilter aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Wie tausche ich den Motorschutzfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Wann tausche ich den Abluftfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Wie tausche ich den Abluftfilter Air Clean aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Wie tausche ich die Abluftfilter ActiveAirClean 50 und HEPA AirClean 50 aus?. . 22

Abluftfilter umrüsten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Serviceanzeige mit Resettaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Wann tausche ich die Batterie am Funkhandgriff aus? . . . . . . . . . . . . . . . . . . . . . 24

Wie tausche ich die Batterie am Funkhandgriff aus? . . . . . . . . . . . . . . . . . . . . . . 24

Wann tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Wie tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Laufrolle der Bodendüse reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Pflege Störungen Kundendienst Garantiebedingungen Nachkaufbares Zubehör

Page 4

de - Sicherheitshinweise und Warnungen

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Ge brauch kann zu Schäden an Personen und Sachen füh ren.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Staubsauger. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Staubsauger ist dazu bestimmt, im Haushalt und

in haushaltsähnlichen Umgebungen verwendet zu werden.

Dieser Staubsauger ist nicht für den Gebrauch im Au-

ßenbereich bestimmt.

Benutzen Sie den Staubsauger ausschließlich zum Auf

saugen von trockenem Sauggut. Menschen und Tiere dür fen Sie mit dem Staubsauger nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.

Personen, die aufgrund ihrer physischen, sensorischen

oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Auf sicht oder Anweisung durch eine verantwortliche Person benutzen.

Page 5

de - Sicherheitshinweise und Warnungen

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Staubsauger fern

gehalten werden, es sei denn, sie werden ständig beauf sichtigt.

Kinder ab acht Jahren dürfen den Staubsauger nur ohne

Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie diesen sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung er kennen und verstehen können.

Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-

nigen oder warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des

Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen.

Bei Modellen mit Funkhandgriff: Die Batterien dürfen

nicht in Kinderhände gelangen.

Technische Sicherheit

Kontrollieren Sie den Staubsauger vor der Benutzung

auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.

Vergleichen Sie die Anschlussdaten auf dem Typen

schild des Staubsaugers (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbe dingt übereinstimmen.

Die Netzsteckdose muss über eine Sicherung 16 A oder

10 A träge abgesichert sein.

Page 6

de - Sicherheitshinweise und Warnungen

Eine Reparatur des Staubsaugers während der Garan

tiezeit darf nur von einem von Miele autorisierten Kunden dienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

Benutzen Sie das Anschlusskabel nicht zum Tragen des

Staubsaugers und ziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie häufiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können dabei beschädigt werden und Ihre Sicherheit gefährden.

Benutzen Sie den Staubsauger nicht, wenn das An-

schlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Werkkundendienst vorgenommen werden.

Die Steckdose am Staubsauger (je nach Modell) darf

nur für die in dieser Gebrauchsanweisung angegebenen Miele Elektrobürsten verwendet werden.

Beim Saugen – vor allem von Feinstaub, wie z. B. Bohr-

staub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Si tuationen entladen können. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage eingearbei tet. Achten Sie deshalb darauf, dass Ihre Hand diese Me talleinlage beim Saugen dauerhaft berührt.

Page 7

de - Sicherheitshinweise und Warnungen

Schalten Sie den Staubsauger immer nach dem Ge

brauch, vor jedem Zubehörwechsel und vor jeder Reini gung / Wartung aus. Ziehen Sie den Netzstecker aus der Steckdose.

Tauchen Sie den Staubsauger niemals in Wasser und

reinigen Sie ihn nur trocken oder mit einem leicht feuchten Tuch.

Lassen Sie Reparaturen nur von einer von Miele autori

sierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbeutel,

Motorschutzfilter und Abluftfilter.

Wenn kein Staubbeutel eingesetzt ist, kann der Staub-

raumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.

Saugen Sie keine brennenden oder glühenden Gegen

stände, wie z. B. Zigaretten oder scheinbar verloschene Asche bzw. Kohle, auf.

Saugen Sie keine Flüssigkeiten und keinen feuchten

Schmutz auf. Lassen Sie feucht gereinigte oder schampu nierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.

Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei

Druckern oder Kopiergeräten verwendet wird, kann elek trisch leitfähig sein.

Page 8

de - Sicherheitshinweise und Warnungen

Saugen Sie keine leicht entflammbaren oder explosiven

Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.

Vermeiden Sie beim Saugen mit einer Saugdüse oder

dem Saugrohr, in Kopfnähe zu kommen.

Wichtig für den Umgang mit der Batterie (bei Modellen

mit Funkhandgriff):

Batterie nicht kurzschließen, nicht aufladen und nicht ins

–

Feuer werfen. Entsorgung der Batterie: Entnehmen Sie dem Funkhand-

–

griff die Batterie und entsorgen Sie diese über das öffentliche Sammelsystem. Werfen Sie die Batterie nicht in den Hausmüll.

Zubehör

Fassen Sie beim Saugen mit einer Miele Elektro- oder

Turbobürste nicht in die laufende Bürstenwalze.

Achten Sie beim Saugen mit dem Handgriff ohne aufge

stecktes Zubehör darauf, dass der Handgriff nicht beschä digt ist.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit

dem "Original Miele"-Logo. Nur dafür kann der Hersteller die Sicherheit gewährleisten.

Miele haftet nicht für Schäden, die durch bestimmungs widrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnun gen verursacht werden.

Page 9

de - Ihr Beitrag zum Umweltschutz

Entsorgung der Verkaufsver

packung

Die Verpackung schützt den Staubsau ger vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ge ben Sie die Verpackung zur Entsor gung in die dualen Systeme (z. B. gel ber Sack / gelbe Tonne).

Entsorgung der Staubbeutel und der eingesetzten Filter

Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter können Sie über den normalen Hausmüll entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmüll verbotenen Schmutz enthält.

Entsorgung des Altgerätes

Entnehmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die ein

gesetzten Filter und geben Sie diese

Teile in den Hausmüll.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie ren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

Page 10

de - Gerätebeschreibung

Page 11

de - Gerätebeschreibung

Die Abbildung zeigt die Maximalausstattung des Staubsaugers.

a Saugschlauch b Entriegelungstaste für Zubehörfach c Staubbeutel-Wechselanzeige d Anzeigefeld * e Fußtaste für automatische Kabelaufwicklung f Park-System für Saugpausen g Fußtaste Ein / Aus s h Anschlusskabel i Lenkrollen * j Abluftfilter * k Park-System zur Aufbewahrung (an beiden Seiten des Staubsaugers) l Motorschutzfilter m Halter für die Abdeckkappe der Steckdose für Elektrobürste n Original Miele Staubbeutel o Tragegriff p Bodendüse * q Entriegelungstasten r Teleskopsaugrohr * s Entriegelungstaste für Staubraumdeckel t Verstellknöpfe für Teleskopsaugrohr * u Steckdose für Elektrobürste * v Saugstutzen w LED * x Taste Stand-by für kurze Saugpausen * y Tasten + / - zum Einstellen der Saugleistung * z Handgriff (je nach Modell mit Nebenluftsteller) * { Anzeigelampe Thermoschutz § * | Taste Restart * } Anzeigelampe Stand-by * ~ Serviceanzeige mit Resettaste *

* je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter schiedlich bzw. nicht vorhanden.

Page 12

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Aus klappseiten am Ende dieser Ge brauchsanweisung.

Vor dem Gebrauch

Teleskopsaugrohre einstellen (Abb. 5)

Je nach Modell verfügt Ihr Staubsauger

über eines der folgenden Teleskop

saugrohre.

zweiteiliges Teleskopsaugrohr

–

dreiteiliges Teleskopsaugrohr

–

Saugschlauch anschließen (Abb. 1)

Stecken Sie den Saugstutzen bis

zum deutlichen Einrasten in die Saugöffnung des Staubsaugers. Füh ren Sie dazu die Einführhilfen beider Teile aufeinander zu.

Saugschlauch abnehmen (Abb. 2)

^ Drücken Sie die Entriegelungstasten

seitlich am Saugstutzen und ziehen Sie ihn aus der Saugöffnung.

Saugschlauch und Handgriff zusammenstecken (Abb. 3)

^ Stecken Sie den Saugschlauch bis

zum deutlichen Einrasten in den Handgriff.

Handgriff und Saugrohr zusammen stecken (Abb. 4)

Stecken Sie den Handgriff bis zum deutlichen Einrasten in das Saugrohr. Führen Sie dazu die Einführhilfen bei der Teile aufeinander zu.

Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander tren nen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

Zweiteiliges Teleskopsaugrohr ein stellen

Dieses Teleskopsaugrohr besteht aus

zwei ineinander gesteckten Rohrteilen, die Sie auf die jeweils bequemste Län ge auseinander ziehen können.

^ Drücken Sie den Verstellknopf und

stellen Sie das Teleskopsaugrohr auf die gewünschte Länge ein.

Dreiteiliges Teleskopsaugrohr einstellen

Dieses Teleskopsaugrohr besteht aus drei ineinander gesteckten Rohrteilen.

a Drücken Sie die Entriegelungstaste

des unteren Rohrteils und ziehen Sie es bis zum deutlichen Einrasten hin

aus. Drücken Sie diese Entrie gelungstaste auch, wenn Sie das Rohrteil wieder einschieben möchten. Die Verriegelung rastet deutlich ein.

b Drücken Sie den Verstellknopf und

stellen Sie das Teleskopsaugrohr auf

die gewünschte Länge ein.

Page 13

Bodendüse aufstecken (Abb. 6)

Stecken Sie die Bodendüse nach

links und rechts drehend auf das Te leskopsaugrohr, bis die Verriegelung deutlich einrastet.

Drücken Sie die Entriegelungstaste,

wenn Sie die Bodendüse vom Tele skopsaugrohr abnehmen möchten.

Bodendüse einstellen (Abb.7+8)

Die Bodendüse ist für das tägliche Sau gen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet. Für andere Bodenbelege empfehlen wir die Verwendung spezieller Miele Bürsten (siehe Kapitel "Nachkaufbares Zubehör").

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Saugen Sie Teppiche und Teppichböden mit versenkten Borsten:

Drücken Sie die Fußtaste %.

Bodendüse AirTeQ (Abb. 8)

Diese Bodendüse ist speziell darauf ausgelegt, gute Reinigungsergebnisse

bei niedrigem Energiebedarf zu erzie len. Sie ist besonders strömungsgüns tig und saugstark.

Erscheint Ihnen die Schiebekraft

der Bodendüse AirTeQ zu hoch, so reduzieren Sie die Saugleistung, bis sich die Bodendüse leicht schieben

lässt (siehe Kapitel "Gebrauch Saugleistung wählen").

Saugen Sie unempfindliche Hartböden mit herausgestellten Borsten:

Drücken Sie die Fußtaste ).

Saugen Sie Böden mit sehr tiefen Fugen oder Ritzen immer mit der Bodendüse mit herausgestellten Borsten.

Page 14

Aktivierung der Abluftfilter-Wechsel anzeige

Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 9).

a Air Clean

b ActiveAirClean 50 (schwarz)

c HEPA AirClean 50 (weiß)

Ist Ihr Staubsauger mit einem Abluftfil ter b oder c ausgestattet, so ist die Ab luftfilter-Wechselanzeige zu aktivieren.

Drücken Sie die Entriegelungstaste in

der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf (Abb. 10).

^ Entfernen Sie den Hinweisstreifen

(Abb. 11).

^ Drücken Sie die Abluftfilter-Wechsel-

anzeige ~ (Abb. 12).

^ Nach ca. 10 - 15 Sekunden erscheint

am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 13).

Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.

Verwendung des mitgelieferten

Zubehörs (Abb. 15)

Folgendes Zubehör liegt bei:

a Fugendüse

Zum Aussaugen von Falten, Fugen und Ecken.

b Saugpinsel mit Naturborsten

Zum Absaugen von Profilleisten so wie verzierten, geschnitzten oder be

sonders empfindlichen Gegenstän den. Der Pinselkopf ist drehbar und kann dadurch in die jeweils günstigste Stellung gedreht werden.

c Polsterdüse

Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw.

Einzelne Modelle sind serienmäßig mit einem der folgenden Zubehörteile ausgestattet, die nicht abgebildet sind.

– Elektrobürste – Turbobürste –

Bodendüse Classic Allergotec

Diesen Staubsaugern liegt eine separa te Gebrauchsanweisung des entspre chenden Zubehörteils bei.

Zubehör entnehmen (Abb. 16)

Drücken Sie die Entriegelungstaste.

Funktion der Abluftfilter-Wechselan zeige

Die Abluftfilter-Wechselanzeige zeigt die Nutzungsdauer des Abluftfilters an. Nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung ei nes Jahres entspricht, ist das Anzeige feld rot ausgefüllt (Abb. 14).

Das Zubehörfach öffnet sich.

Entnehmen Sie das gewünschte Zu behör.

Schließen Sie das Zubehörfach, in dem Sie den Deckel zudrücken.

Page 15

Bodendüse (Abb. 17)

Auch geeignet zum Absaugen von Treppenstufen.

Saugen Sie Treppen aus Sicher

heitsgründen von unten nach oben ab.

Gebrauch

Anschlusskabel herausziehen (Abb. 18)

Ziehen Sie das Anschlusskabel bis

zur gewünschten Länge heraus (max. ca. 7,5 m).

^ Stecken Sie den Netzstecker in die

Steckdose.

,Das Anschlusskabel müssen Sie

bei einer Betriebszeit von länger als 30 Minuten komplett herausziehen. Gefahr der Überhitzung und Schädigung.

Saugleistung wählen

Sie können die Saugleistung des Staub saugers der jeweiligen Saugsituation an passen. Durch Reduzierung der Saug leistung verringern Sie die Schiebekraft

an der Bodendüse deutlich.

Am Staubsauger sind den Leistungs stufen Symbole zugeordnet, die bei spielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist.

Die gewählte Leistungsstufe leuchtet je weils gelb.

# - Gardinen, Textilien

$ - Polstermöbel, Kissen

% - hochwertige Veloursteppiche,

Brücken und Läufer

* - energiesparendes tägliches

Saugen bei geringer Geräuschentwicklung

( - Teppiche und Teppichböden aus

Schlingenware

Aufrollen (Abb. 19)

Ziehen Sie den Netzstecker aus der Steckdose.

Treten Sie kurz die Fußtaste für die automatische Kabelaufwicklung – das Anschlusskabel rollt automatisch auf.

Ein- und Ausschalten (Abb. 20)

Treten Sie die Fußtaste Ein / Aus s.

) - Hartböden, stark verschmutzte

Teppiche und Teppichböden

Wenn Sie die Bodendüse Air TeQ nutzen und Ihnen dabei die Schiebekraft zu hoch erscheint, so reduzieren Sie die Saugleistung, bis sich diese Bodendüse leicht schie ben lässt.

Page 16

Je nach Modell ist Ihr Staubsauger mit einem der folgenden Saugleistungs wähler ausgestattet.

Fußtasten (Abb. 21)

Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der höchsten Leistungsstufe ein.

Ab dem nächsten Gebrauch schaltet sich der Staubsauger jeweils in der zu letzt gewählten Leistungsstufe ein.

Drücken Sie die Fußtaste +, wenn Sie

eine höhere Saugleistung wünschen.

^ Drücken Sie die Fußtaste -, wenn Sie

eine niedrigere Saugleistung wünschen.

Fußtasten Automatic (Abb. 22 + 23)

Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der Leistungsstufe "Auto" ein.

Auto = Automatische Anpassung der

Saugleistung an den Bodenbelag

Ab dem nächsten Gebrauch schaltet sich der Staubsauger jeweils in der zu letzt gewählten Leistungsstufe ein.

Funkhandgriff mit Automatic (Abb. 24)

Nach Einschalten des Staubsaugers mit der Fußtaste Ein / Aus s, leuchtet die Anzeigelampe Stand-by - am Staubsauger gelb.

Drücken Sie die Taste Stand-by -

am Funkhandgriff.

Die Anzeigelampe Stand-by - am Staubsauger erlischt.

Bei der Erstinbetriebnahme schaltet sich der Staubsauger in der höchsten Leistungsstufe ein.

Ab dem nächsten Gebrauch schaltet sich der Staubsauger jeweils in der zuletzt gewählten Leistungsstufe ein.

^ Drücken Sie die Taste +, wenn Sie

eine höhere Saugleistung wünschen.

^ Drücken Sie die Taste -, wenn Sie

eine niedrigere Saugleistung wün schen.

Saugen Sie keine leichten Stoffe oder Gardinen mit der Leistungsstu fe "Auto". Solche Teile können ange saugt und eventuell beschädigt wer den.

Drücken Sie die Fußtaste +, wenn Sie in die Maximalleistungsstufe "Turbo" wechseln möchten.

Drücken Sie die Fußtaste -, wenn Sie in die Minimalleistungsstufe "Min." wechseln möchten.

Auto = automatische Anpassung der

Saugleistung an den Bodenbelag (Abb. 22)

Saugen Sie keine leichten Stoffe oder Gardinen mit der Leistungsstu fe "Auto". Solche Teile können ange saugt und eventuell beschädigt wer den.

Page 17

Nebenluftsteller öffnen (Abb. 25 + 26)

(nicht vorhanden bei Modellen mit Funkhandgriff)

Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.

Öffnen Sie den Nebenluftsteller nur

so weit, bis sich die Saugdüse leicht bewegen lässt.

Dadurch verringert sich die Schiebe kraft an der jeweils verwendeten Saug düse.

Beim Saugen (Abb. 27 + 28)

^ Ziehen Sie den Staubsauger beim

Saugen wie einen Schlitten hinter sich her. Sie können den Staubsauger auch aufrecht stehend benutzen, z. B. beim Absaugen von Treppen oder Gardinen.

Beim Saugen – vor allem von Feinstaub, wie z. B. Bohrstaub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Situationen entladen können. Um die unangenehme Wirkung der elek trostatischen Entladungen zu ver meiden, ist an der Unterseite des Handgriffes eine Metalleinlage ein gearbeitet. Achten Sie deshalb da rauf, dass Ihre Hand diese Metall einlage beim Saugen dauerhaft be rührt.

Betrieb unterbrechen (Abb. 24)

(bei Modellen mit Funkhandgriff)

In kurzen Saugpausen können Sie den Betrieb des Staubsaugers unterbrechen.

Drücken Sie die Taste Stand-by -

am Funkhandgriff.

Lassen Sie den Staubsauger

nicht dauerhaft im Stand-by-Modus, sondern nur für kurze Saugpausen. Gefahr der Überhitzung und Schädi

gung.

Jeder Tastendruck am Funkhandgriff wird durch Leuchten der LED angezeigt.

Nach der Unterbrechung haben Sie folgende Möglichkeiten.

^ Drücken Sie erneut die Taste Stand-

by -, so schaltet sich der Staubsauger in der zuletzt gewählten Leistungsstufe ein.

^ Drücken Sie die Taste +, so schaltet

sich der Staubsauger in der höchsten Leistungsstufe ein.

Drücken Sie die Taste -, so schaltet sich der Staubsauger in der niedrigs ten Leistungsstufe ein.

Page 18

Abstellen, Transportieren und Aufbewahren

Park-System für Saugpausen (Abb. 29)

(nicht nutzbar bei Verwendung der Elektrobürste Electro Premium SEB 234 L)

In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen.

Stecken Sie den Saugvorsatz mit

dem Parknocken in das Park-System.

Befindet sich der Staubsauger hierbei auf einer schrägen Fläche, z. B. auf einer Rampe, so schieben Sie die Rohrteile des Teleskopsaugrohres komplett ein.

Ein- / Ausschalter im Park-System

Einzelne Modelle sind mit einem Ein- / Ausschalter im Park-System ausgestattet.

Der Betrieb des Staubsaugers wird au tomatisch unterbrochen, wenn Sie den Saugvorsatz mit dem Parknocken in das Park-System stecken. Beim Herausnehmen des Saugvorsat zes schaltet sich der Staubsauger in der zuletzt gewählten Leistungsstufe wieder ein (nicht bei Modellen mit Funk handgriff).

Park-System zur Aufbewahrung (Abb. 30 + 31)

Schalten Sie den Staubsauger

nach Gebrauch aus. Ziehen Sie den Netzstecker aus der Steckdose.

Stellen Sie den Staubsauger aufrecht

hin.

Es ist hilfreich, die Rohrteile des Tele skopsaugrohres komplett einzuschie ben.

Stecken Sie den Saugvorsatz mit

dem Parknocken von oben in einen der beiden Saugrohrhalter (nicht nutzbar bei Verwendung der Elektrobürste SEB 234 L).

So können Sie den Staubsauger bequem tragen oder zum Aufbewahren abstellen.

Ist Ihr Staubsauger mit einem Handgriff XXL ausgestattet, so haben Sie eine weitere Möglichkeit zur platzsparenden

Aufbewahrung.

Trennen Sie anschließend den Hand griff XXL von dem eingesteckten Te leskopsaugrohr.

Wickeln Sie den Saugschlauch um das Teleskopsaugrohr und stecken

Sie den Parknocken des Handgriffs XXL von oben in den zweiten Saug rohrhalter.

Page 19

Wartung

Schalten Sie den Staubsauger

vor jeder Wartung aus und ziehen Sie den Netzstecker aus der Steck dose.

Das Miele Filtersystem besteht aus drei Komponenten.

Staubbeutel

–

Motorschutzfilter

–

Abluftfilter

–

Um die einwandfreie Saugleistung des Staubsaugers zu gewährleisten, müssen Sie diese Filter von Zeit zu Zeit austauschen.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dann kann die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden.

Die Verwendung von Staubbeu teln aus Papier oder papierähnlichen Materialien sowie von Staubbeuteln mit einer Halteplatte aus Pappe kann ebenso zu schwerwiegenden Schä den am Staubsauger führen und ei nen Verlust der Garantie nach sich ziehen wie der Einsatz von Staub beuteln ohne "Original Miele"-Logo.

Wo bekomme ich Staubbeutel und Filter?

Original Miele Staubbeutel und Filter er halten Sie bei Ihrem Fachhändler oder beim Miele Werkkundendienst sowie im Miele Onlineshop.

Welche Staubbeutel und Filter sind richtig?

Original Miele Staubbeutel mit blauer Halteplatte vom Typ G/N und Original

Miele Filter erkennen Sie an dem "Original Miele"-Logo auf der Verpackung oder direkt auf dem Staubbeutel.

In jeder Packung Miele Staubbeutel liegt zusätzlich ein Abluftfilter Air Clean und ein Motorschutzfilter. Möchten Sie Original Miele Abluftfilter einzeln nachkaufen, so nennen Sie Ih rem Fachhändler oder dem Miele Werk kundendienst die Modellbezeichnung Ihres Staubsaugers, damit Sie die rich tigen Teile bekommen. Sie können die se Teile aber auch bequem im Miele Onlineshop bestellen.

Page 20

Wann tausche ich den Staubbeutel aus? (Abb. 32)

Wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot ausfüllt, müssen Sie den Staubbeutel austauschen.

Staubbeutel sind Einwegartikel. Entsorgen Sie volle Staubbeutel. Verwenden Sie diese nicht mehr fach. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers.

Zur Prüfung

^ Stecken Sie die Bodendüse auf.

^ Schalten Sie den Staubsauger ein

und stellen Sie die maximale Saugleistung ein.

^ Heben Sie die Bodendüse ein Stück

vom Fußboden ab.

Funktion der Staubbeutel-Wechselanzeige

Die Funktion der Anzeige ist auf Misch staub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw.

Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die An zeige wird dann bereits "voll" anzeigen, selbst wenn der Staubbeutel noch nicht voll ist. Er muss dann ausgetauscht werden. Saugen Sie viele Haare, Teppich-, Woll fusseln usw., so kann die Anzeige erst reagieren, wenn der Staubbeutel be reits prall gefüllt ist.

Wie tausche ich den Staubbeutel aus? (Abb. 33 + 34)

Heben Sie die Entriegelungstaste an

und klappen Sie den Staubraumde ckel bis zum Einrasten nach oben auf (Abb. 10).

Dabei schließt sich der Hygienever schluss des Staubbeutels automatisch, sodass kein Staub entweichen kann.

Ziehen Sie den Staubbeutel an der

Grifflasche aus der Aufnahme.

Stecken Sie den neuen Staubbeutel

bis zum Anschlag in die blaue Auf nahme. Lassen Sie ihn dabei so zu-

sammengefaltet, wie Sie ihn der Verpackung entnehmen.

^ Entfalten Sie den Staubbeutel im

Staubraum so weit wie möglich.

^ Schließen Sie den Staubraumdeckel

bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.

Eine Leerbetriebssperre verhindert

das Schließen des Staubraumde ckels, wenn kein Staubbeutel einge steckt ist. Keine Gewalt anwenden!

Page 21

Wann tausche ich den Motorschutzfilter aus?

Immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staub beutel liegt zusätzlich ein Motorschutz filter.

Wie tausche ich den Motorschutzfilter aus? (Abb. 35)

Öffnen Sie den Staubraumdeckel.

Ziehen Sie den Staubbeutel an der

Grifflasche aus der Aufnahme.

^ Klappen Sie den blauen Filterrah-

men bis zum deutlichen Einrasten

auf und nehmen Sie den verbrauchten Motorschutzfilter an der sauberen Hygienefläche heraus.

^ Setzen Sie einen neuen Motorschutz-

filter ein.

^ Schließen Sie den Filterrahmen.

Wann tausche ich den Abluftfilter aus?

Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 9).

a Air Clean Tauschen Sie diesen Abluftfilter immer

dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder Packung Miele Staubbeutel liegt zu sätzlich ein Abluftfilter Air Clean.

b ActiveAirClean 50 (schwarz) c HEPA AirClean 50 (weiß)

Wenn das Anzeigefeld der AbluftfilterWechselanzeige am Abluftfilter rot ausgefüllt ist (Abb. 14). Die Anzeige leuchtet nach ca. 50 Betriebsstunden, was in etwa der durchschnittlichen Nutzung eines Jahres entspricht. Sie können dann noch weitersaugen. Bedenken Sie jedoch, dass die Saug- und Filterleistung nachlässt.

^ Stecken Sie den Staubbeutel bis zum

Anschlag in die blaue Aufnahme.

Schließen Sie den Staubraumdeckel bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.

Page 22

Wie tausche ich den Abluftfilter Air Clean aus? (Abb. 36 + 37)

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel.

Drücken Sie die Entriegelung des Fil

tergitters zusammen und öffnen Sie das Filtergitter bis zum Einrasten.

Nehmen Sie den verbrauchten Ab

luftfilter Air Clean an einer der beiden sauberen Hygieneflächen heraus.

^ Legen Sie den neuen Abluftfilter Air

Clean ein.

Möchten Sie aber einen Abluftfilter ActiveAirClean 50 oder HEPA AirClean 50 einsetzen, so beachten Sie dazu unbedingt das Kapitel "Abluftfilter umrüsten".

^ Schließen Sie das Filtergitter.

Schließen Sie den Staubraumdeckel.

Wie tausche ich die Abluftfilter ActiveAirClean 50 und HEPA AirClean 50 aus? (Abb. 38 + 39)

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel.

Heben Sie den Abluftfilter an und ent

nehmen Sie ihn.

Setzen Sie den neuen Abluftfilter

passgenau ein und drücken Sie ihn nach unten.

^ Drücken Sie die Abluftfilter-Wechsel-

anzeige ~ (Abb. 12).

^ Nach ca. 10 - 15 Sekunden erscheint

am linken Rand des Anzeigefeldes ein schmaler roter Farbstreifen (Abb. 13).

Möchten Sie aber einen Abluftfilter Air Clean einsetzen, so beachten Sie dazu unbedingt das Kapitel "Abluftfilter umrüsten".

Schließen Sie den Staubraumdeckel.

Page 23

Abluftfilter umrüsten

Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 9).

a Air Clean

b ActiveAirClean 50 (schwarz)

c HEPA AirClean 50 (weiß)

Beim Umrüsten beachten

1. Wenn Sie anstelle des Abluftfilters a einen Abluftfilter b oder c einsetzen, so müssen Sie zusätzlich das Filtergitter herausnehmen und dafür den entsprechenden neuen Abluftfilter einsetzen (Abb. 39). Außerdem müssen Sie die Abluftfilter-Wechselanzeige aktivieren (Abb. 12).

2. Wenn Sie anstelle des Abluftfilters b oder c einen Abluftfilter a einsetzen, so müssen Sie diesen unbedingt in ein Filtergitter * einlegen (Abb. 37).

* Filtergitter - siehe Kapitel "Nachkaufbares Zubehör"

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Serviceanzeige mit Resettaste (Abb. 40)

Einzelne Modelle sind mit einer Service anzeige ausgestattet.

Die Anzeige leuchtet nach ca. 50 Be triebsstunden, was in etwa der durch schnittlichen Nutzung eines Jahres ent spricht. Zu diesem Zeitpunkt soll der Verschmutzungszustand des Motor schutzfilters und des Abluftfilters über prüft werden. Die Anzeige müssen Sie nach jedem Austausch dieser Teile zurücksetzen. Dazu muss der Staubsauger einge schaltet sein.

^ Drücken Sie die Resettaste.

Die Serviceanzeige und die Resettaste erlöschen und befinden sich wieder in der Ausgangsposition.

Das Zurücksetzen der Anzeige erfolgt nur, wenn Sie die Resettaste nach dem Leuchten der Anzeige drücken, nicht aber, wenn die Re settaste zwischendurch gedrückt wird.

Page 24

Wann tausche ich die Batterie am Funkhandgriff aus?

Ca. alle 18 Monate. Halten Sie dazu eine 3 V Batterie (Knopfzelle CR 2032) bereit.

Ist die Batteriekapazität erschöpft oder keine Batterie eingelegt, so können Sie den Staubsauger weiter betreiben.

Schalten Sie dazu den Staubsauger

über die Fußtaste Ein / Aus s ein. Die Anzeigelampe Stand-by - am Staubsauger leuchtet gelb.

^ Drücken Sie die Taste Restart am

Staubsauger (Abb. 41).

Der Staubsauger kann so weiter betrieben werden, jedoch ausschließlich bei maximaler Saugleistung.

Wie tausche ich die Batterie am Funkhandgriff aus? (Abb. 42)

Wann tausche ich die Fadenheber aus?

Die Fadenheber am Saugmund der Bo dendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.

Wie tausche ich die Fadenheber aus? (Abb. 43 + 44)

Heben Sie die Fadenheber, z. B. mit

einem Schlitz-Schraubendreher, aus den Einsteckschlitzen.

Ersetzen Sie die Fadenheber durch

neue.

Polsterdüse SPD 10 (Abb. 45)

^ Entriegeln Sie die Fadenhebereinheit

an beiden Seiten der Polsterdüse mit einer Münze.

^ Ersetzen Sie die Fadenhebereinheit

durch eine neue und verriegeln Sie diese.

Entriegeln Sie die Abdeckung des Batteriefachs, z. B. mit einem Schrau bendreher.

Ersetzen Sie die Batterie durch eine neue. Achten Sie auf die Polarität.

Setzen Sie die Abdeckung wieder ein.

Entsorgen Sie die alte Batterie über das öffentliche Sammelsystem.

Page 25

Laufrolle der Bodendüse reinigen (Abb. 46)

(nicht notwendig bei der Bodendüse AirTeQ)

a Entriegeln Sie die Rollenachse (Bajo

nettverschluss) mit einer Münze.

b Drücken Sie die Rollenachse heraus

und entnehmen Sie diese.

c Entnehmen Sie die Laufrolle.

Entfernen Sie anschließend Fäden

und Haare, setzen Sie die Laufrolle wieder ein und verriegeln Sie die Rollenachse.

Ersatzteile bekommen Sie bei Ihrem Miele Fachhändler oder über den Miele Werkkundendienst.

Pflege

Schalten Sie den Staubsauger

vor jeder Reinigung aus und ziehen Sie den Netzstecker aus der Steck

dose.

Staubsauger und Zubehörteile

Den Staubsauger und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle gen.

Verwenden Sie keine Scheuer

mittel, keine Glas- oder Allzweckreiniger und keine ölhaltigen Pflegemittel!

Staubraum

Den Staubraum können Sie bei Bedarf mit einem zweiten Staubsauger, falls vorhanden, aussaugen oder einfach mit einem trockenen Staubtuch oder Staubpinsel reinigen.

Tauchen Sie den Staubsauger niemals in Wasser! Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages.

Page 26

Störungen

Der Staubsauger schaltet selbsttätig ab. Bei einzelnen Modellen leuchtet zu sätzlich die Anzeigelampe Thermo schutz ,.

Ein Temperaturbegrenzer schaltet den Staubsauger aus, wenn er zu warm wird. Bei einzelnen Modellen wird das von einer Anzeigelampe Thermoschutz , angezeigt.

Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege ver stopft oder der Staubbeutel voll bzw. durch Feinstaub luftundurchlässig ist. Die Ursache kann auch ein stark verschmutzter Motorschutzfilter oder Abluftfilter sein. Schalten Sie den Staubsauger dann aus (Fußtaste Ein / Aus s drücken) und ziehen Sie den Netzstecker aus der Steckdose.

Nach Beseitigung der Ursache und einer Wartezeit von ca. 20 - 30 Minuten hat sich der Staubsauger so weit abge kühlt, dass Sie ihn wieder einschalten und benutzen können.

Kundendienst

Sollten Sie den Kundendienst benöti gen, so wenden Sie sich bitte an

Ihren Miele Fachhändler

–

oder

den Miele Werkkundendienst unter

–

der Telefonnummer

Deutschland 0800 - 22 44 622

Österreich 050 800 300 * (* österreichweit zum Ortstarif)

Luxemburg (00352) 4 97 11-20/22

Garantiebedingungen

Die Garantiezeit des Staubsaugers beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform können Sie dort ebenfalls anfordern.

Page 27

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Rei nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Sie können diese und viele weitere Pro dukte im Internet bestellen.

Sie erhalten sie aber auch bei Ihrem Miele Fachhändler oder über den Miele Werkkundendienst.

Einzelne Modelle sind bereits serienmä ßig mit einem oder mehreren der fol genden Zubehörteile ausgestattet.

Elektrobürsten

Anzuschließen nur an Modelle, die mit

einer Steckdose für Elektrobürste aus

gestattet sind, erkennbar durch einen Druckpunkt auf der Abdeckkappe.

Elektrobürste Electro Comfort (SEB 216-3)

Zur intensiven Reinigung robuster texti ler Bodenbeläge. Sie beseitigt fest eingetretene Verschmutzungen und verhindert die Bildung von Laufstraßen.

Elektrobürste Electro Premium (SEB 234 L)

Im Vergleich zu der SEB 216-3 ist diese Elektrobürste 60 mm breiter, leistungsstärker und dadurch besonders für die Reinigung großer Flächen geeignet.

Sie verfügt im Vergleich zur SEB 216-3 u. a. zusätzlich über

–

eine Höhenverstellung zur Anpas sung an unterschiedliche Florhöhen

–

LEDs zum Ausleuchten des Arbeits bereiches

–

eine Multifunktions-Kontrollleuchte.

Page 28

Bodendüsen / -bürsten

Bodendüse Classic Allergotec (SBDH 285-3)

Zur täglichen hygienischen Reinigung aller Bodenbeläge. Beim Saugen wird der Reinigungsfortschritt über ein Farb display (Ampelanzeige) sichtbar.

Turbobürste Turbo Comfort (STB 205-3)

Zum Saugbürsten kurzfloriger textiler Bodenbeläge.

Bodenbürste Hardfloor (SBB 235-3)

Zum Absaugen strapazierfähiger Hartböden, wie z. B. Fliesen.

Bodenbürste Parquet (SBB Parquet-3)

Mit Naturborsten zum Absaugen kratzempfindlicher Hartböden, wie z. B. Parkett.

Sonstiges Zubehör

Zubehörkoffer MicroSet (SMC 20)

Zubehör für die Reinigung kleiner Ge genstände und schwer zugänglicher Stellen, wie z. B. Stereoanlagen, Tasta turen, Modellbau.

Zubehörkoffer CarCare (SCC 10)

Zubehör für die Innenreinigung von Kraftfahrzeugen.

Zubehörkoffer Cat&Dog (SCD 10)

Zubehör für die Reinigung von Haushalten mit Haustieren.

Zubehörkoffer HomeCare (SHC 10)

Zubehör für die Reinigung von Wohnräumen.

Handturbobürste Turbo Mini Compact (STB 20)

Bodenbürste Parquet Twister mit Drehgelenk (SBB 300-3)

Zum Absaugen verschiedener Hartbo denflächen und kleiner Nischen.

Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)

Zum Absaugen großer Hartbodenflä chen und kleiner Nischen.

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.

Universalbürste (SUB 20)

Zum Absaugen von Büchern, Regalbö

den und ähnlichem.

Lamellen- / Heizkörperbürste (SHB 20)

Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matrat zen und Polstermöbeln und deren Fu gen.

Page 29

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

Flexible Fugendüse zum Aussaugen schwer zugänglicher Stellen.

Polsterdüse, 190 mm (SPD 10)

Extrabreite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kis sen.

Flexible Schlauchverlängerung (SFS 10)

Zur Verlängerung des Saugschlauches um ca. 1,5 m.

Hygieneverschluss mit Aktivkohle

Vermindert den Austritt von Staub und Gerüchen bei abgenommenem Saugschlauch.

Filter

Abluftfilter Active Air Clean (SF-AAC 50)

Nimmt Gerüche auf, die durch den Schmutz im Staubbeutel entstehen.

Abluftfilter Active HEPA (SF-AH 50)

Ausgezeichneter Abluftfilter für reinste Ausblasluft. Besonders für Allergiker geeignet.

Filtergitter

Wird benötigt, wenn Sie anstelle eines Abluftfilters ActiveAirClean 50 oder HEPA AirClean 50 einen Abluftfilter Air Clean einsetzen möchten.

Page 30

Page 31

Page 32

Page 33

Page 34

Page 35

Page 36

Page 37

Page 38

Page 39

Page 40

de - Änderungen vorbehalten (S 8310 - S 8790) / 1613

M.-Nr. 09 554 001 / 00

Miele S 8530 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
