de Gebrauchsanweisung Bodenstaubsauger

en Vacuum cleaner operating instructions

fr Mode d'emploi pour aspirateur traîneau

nl Gebruiksaanwijzing stofzuigers

it Istruzioni d'uso per aspirapolvere a traino

HS05

M.-Nr. 09 486 170

de ................................................................................................................... 3

en ................................................................................................................... 22

fr ................................................................................................................... 42

nl ................................................................................................................... 60

it ................................................................................................................... 78

de - Inhalt

Sicherheitshinweise und Warnungen Ihr Beitrag zum Umweltschutz Gerätebeschreibung Vor dem Gebrauch Verwendung des mitgelieferten Zubehörs Gebrauch Abstellen, Transportieren und Aufbewahren Wartung

Wo bekomme ich Staubbeutel und Filter?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Welche Staubbeutel und Filter sind richtig? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Wann tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Funktion der Staubbeutel-Wechselanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Wie tausche ich den Staubbeutel aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wann tausche ich den Motorschutzfilter aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wie tausche ich den Motorschutzfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wann tausche ich den Abluftfilter aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wie tausche ich den Abluftfilter Air Clean aus?. . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? . . . . . . . 18

Abluftfilter umrüsten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Wann tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Wie tausche ich die Fadenheber aus? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Laufrolle der Bodendüse reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Pflege Störungen Kundendienst Garantiebedingungen Nachkaufbares Zubehör

Bodendüsen / -bürsten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Sonstiges Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

de - Sicherheitshinweise und Warnungen

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Ge brauch kann zu Schäden an Personen und Sachen füh ren.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden an dem Staubsauger. Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Dieser Staubsauger ist dazu bestimmt, im Haushalt und

in haushaltsähnlichen Umgebungen verwendet zu werden.

Dieser Staubsauger ist nicht für den Gebrauch im Au-

ßenbereich bestimmt.

Benutzen Sie den Staubsauger ausschließlich zum Auf

saugen von trockenem Sauggut. Menschen und Tiere dür fen Sie mit dem Staubsauger nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.

Personen, die aufgrund ihrer physischen, sensorischen

oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sicher zu bedienen, dürfen diesen Staubsauger nicht ohne Auf sicht oder Anweisung durch eine verantwortliche Person benutzen.

de - Sicherheitshinweise und Warnungen

Kinder im Haushalt

Kinder unter acht Jahren müssen vom Staubsauger fern

gehalten werden, es sei denn, sie werden ständig beauf sichtigt.

Kinder ab acht Jahren dürfen den Staubsauger nur ohne

Aufsicht bedienen, wenn ihnen der Staubsauger so erklärt wurde, dass sie diesen sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung er kennen und verstehen können.

Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-

nigen oder warten.

Beaufsichtigen Sie Kinder, die sich in der Nähe des

Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger spielen.

Technische Sicherheit

Kontrollieren Sie den Staubsauger vor der Benutzung

auf sichtbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.

Vergleichen Sie die Anschlussdaten auf dem Typen

schild des Staubsaugers (Netzspannung und Frequenz) mit denen des Elektronetzes. Diese Daten müssen unbe dingt übereinstimmen.

Die Netzsteckdose muss über eine Sicherung 16 A oder

10 A träge abgesichert sein.

de - Sicherheitshinweise und Warnungen

Eine Reparatur des Staubsaugers während der Garan

tiezeit darf nur von einem von Miele autorisierten Kunden dienst ausgeführt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.

Benutzen Sie das Anschlusskabel nicht zum Tragen des

Staubsaugers und ziehen Sie den Netzstecker nicht am Anschlusskabel aus der Steckdose. Ziehen Sie das Anschlusskabel nicht über scharfe Kanten und quetschen Sie es nicht ein. Vermeiden Sie häufiges Überfahren des Anschlusskabels. Anschlusskabel, Netzstecker und Steckdose können dabei beschädigt werden und Ihre Sicherheit gefährden.

Benutzen Sie den Staubsauger nicht, wenn das An-

schlusskabel beschädigt ist. Lassen Sie ein beschädigtes Anschlusskabel nur komplett mit der Kabeltrommel austauschen. Aus Sicherheitsgründen darf der Austausch nur von einer von Miele autorisierten Fachkraft oder vom Miele Werkkundendienst vorgenommen werden.

Beim Saugen – vor allem von Feinstaub, wie z. B. Bohr-

staub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Si tuationen entladen können. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage eingearbei tet. Achten Sie deshalb darauf, dass Ihre Hand diese Me talleinlage beim Saugen dauerhaft berührt.

de - Sicherheitshinweise und Warnungen

Schalten Sie den Staubsauger immer nach dem Ge

brauch, vor jedem Zubehörwechsel und vor jeder Reini gung / Wartung aus. Ziehen Sie den Netzstecker aus der Steckdose.

Tauchen Sie den Staubsauger niemals in Wasser und

reinigen Sie ihn nur trocken oder mit einem leicht feuchten Tuch.

Lassen Sie Reparaturen nur von einer von Miele autori

sierten Fachkraft ausführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbeutel,

Motorschutzfilter und Abluftfilter.

Wenn kein Staubbeutel eingesetzt ist, kann der Staub-

raumdeckel nicht geschlossen werden. Wenden Sie keine Gewalt an.

Saugen Sie keine brennenden oder glühenden Gegen

stände, wie z. B. Zigaretten oder scheinbar verloschene Asche bzw. Kohle, auf.

Saugen Sie keine Flüssigkeiten und keinen feuchten

Schmutz auf. Lassen Sie feucht gereinigte oder schampu nierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.

Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei

Druckern oder Kopiergeräten verwendet wird, kann elek trisch leitfähig sein.

de - Sicherheitshinweise und Warnungen

Saugen Sie keine leicht entflammbaren oder explosiven

Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.

Vermeiden Sie beim Saugen mit einer Saugdüse oder

dem Saugrohr, in Kopfnähe zu kommen.

Zubehör

Fassen Sie beim Saugen mit einer Miele Turbobürste

nicht in die laufende Bürstenwalze.

Achten Sie beim Saugen mit dem Handgriff ohne aufge-

stecktes Zubehör darauf, dass der Handgriff nicht beschädigt ist.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit

dem "Original Miele"-Logo. Nur dafür kann der Hersteller die Sicherheit gewährleisten.

Miele haftet nicht für Schäden, die durch bestimmungs widrigen Gebrauch, falsche Bedienung und infolge von Nichtbeachtung der Sicherheitshinweise und Warnun gen verursacht werden.

de - Ihr Beitrag zum Umweltschutz

Entsorgung der Verkaufsver

packung

Die Verpackung schützt den Staubsau ger vor Transportschäden. Die Verpa ckungsmaterialien sind nach umwelt verträglichen und entsorgungstechni schen Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ge ben Sie die Verpackung zur Entsor gung in die dualen Systeme (z. B. gel ber Sack / gelbe Tonne).

Entsorgung der Staubbeutel und der eingesetzten Filter

Staubbeutel und Filter sind aus umweltverträglichen Materialien hergestellt. Die Filter können Sie über den normalen Hausmüll entsorgen. Dies trifft auch auf den Staubbeutel zu, sofern er keinen im Hausmüll verbotenen Schmutz enthält.

Entsorgung des Altgerätes

Entnehmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die ein

gesetzten Filter und geben Sie diese

Teile in den Hausmüll. Elektrische und elektronische Altgeräte

enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informie ren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

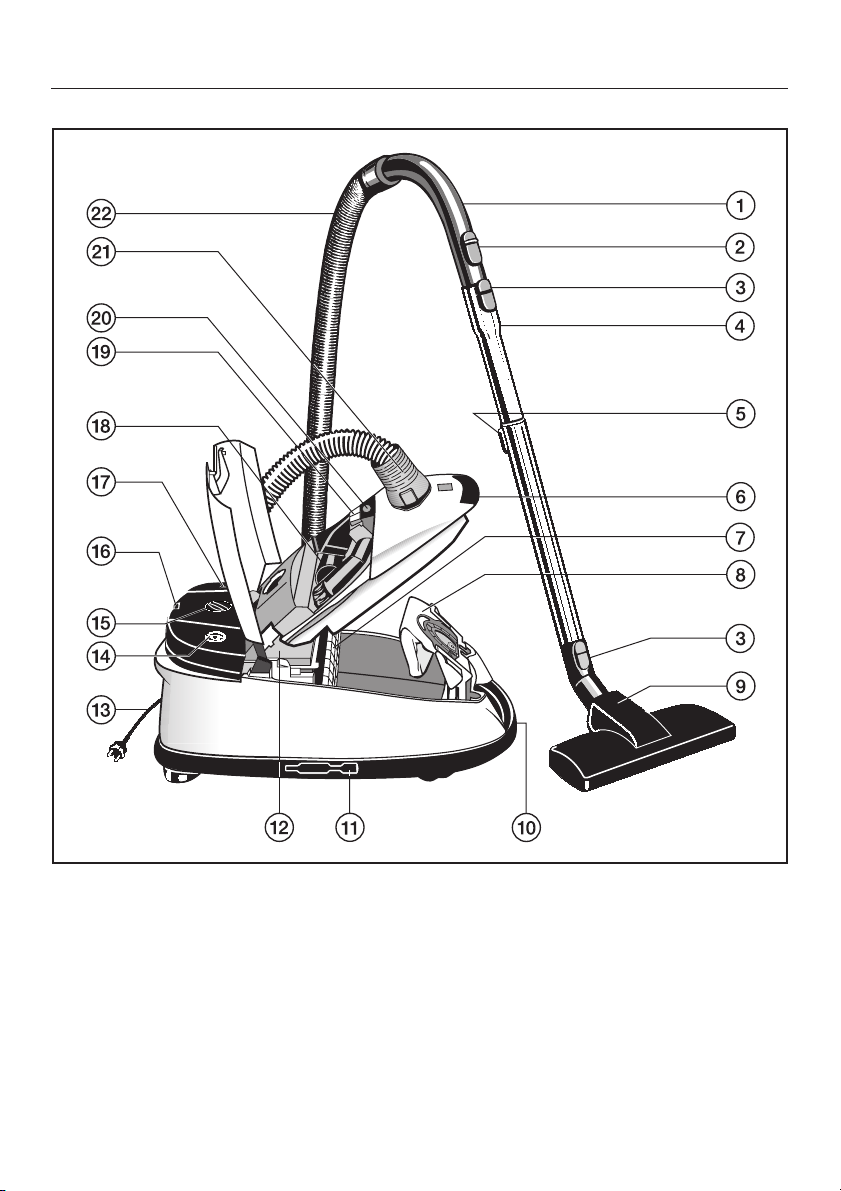

de - Gerätebeschreibung

a Handgriff b Nebenluftsteller c Entriegelungstasten d Teleskopsaugrohr * e Verstellknopf für Teleskopsaugrohr * f Entriegelungstaste für Staubraumdeckel g Motorschutzfilter h Staubbeutel i Bodendüse * j Tragegriff k Park-System zur Aufbewahrung l Abluftfilter * m Anschlusskabel n Fußtaste für automatische Kabelaufwicklung o Saugleistungswähler

de - Gerätebeschreibung

p Park-System für Saugpausen q Fußtaste Ein / Aus s r Zubehörfach s Staubbeutel-Wechselanzeige t Entriegelungstaste für Zubehörfach u Saugstutzen v Saugschlauch

* je nach Modell sind diese Ausstattungsmerkmale in ihrer Ausführung unter schiedlich bzw. nicht vorhanden.

Nachkaufbares Zubehör

Für diesen Staubsauger erhalten Sie nachkaufbares Zubehör bei Ihrem Fach händler, beim Miele Werkkundendienst oder im Internet über die Seite www.miele-shop.com.

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Aus klappseiten am Ende dieser Ge brauchsanweisung.

Vor dem Gebrauch

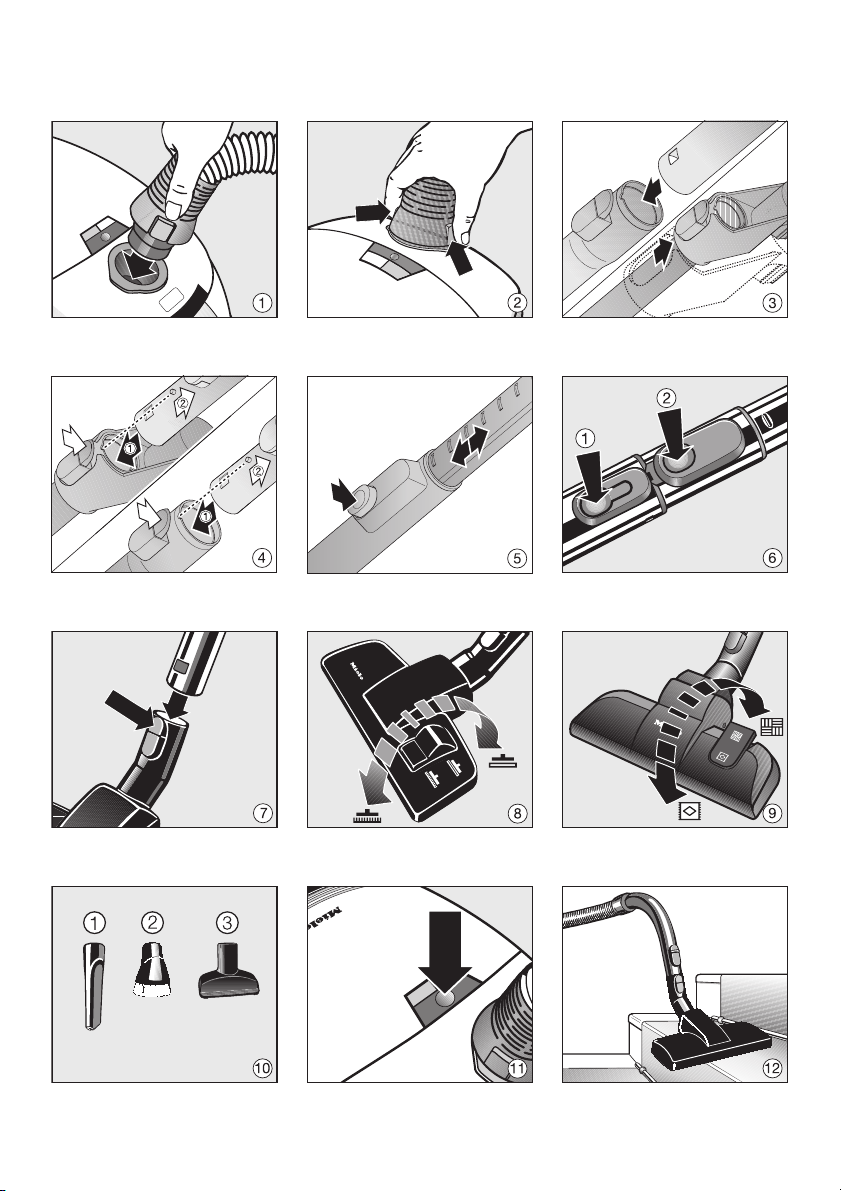

Saugschlauch anschließen (Abb. 1)

Stecken Sie den Saugstutzen bis

zum deutlichen Einrasten in die Saugöffnung des Staubsaugers.

Saugschlauch abnehmen (Abb. 2)

^ Drücken Sie die Entriegelungstasten

seitlich am Saugstutzen und ziehen Sie ihn aus der Saugöffnung.

Je nach Modell verfügt Ihr Staubsauger über eines der folgenden Saugrohre.

– EasyLock Saugrohr – zweiteiliges Teleskopsaugrohr – dreiteiliges Teleskopsaugrohr

EasyLock Saugrohre zusammenste cken (Abb. 3)

Nehmen Sie das Saugrohr mit dem Verbindungsstück und stecken Sie es nach links und rechts drehend in das zweite Saugrohr, bis die Verrie gelung deutlich einrastet.

Schieben Sie das Verbindungsstück bis zum Einrasten nach oben.

Handgriff und Saugrohr zusammen stecken (Abb. 4)

a Stecken Sie den Handgriff bis zum

deutlichen Einrasten in das Easy Lock Saugrohr / Teleskopsaugrohr. Führen Sie dazu die Einführhilfen beider Teile aufeinander zu.

Handgriff abnehmen

b Drücken Sie die Entriegelungstaste,

wenn Sie die Teile voneinander tren nen möchten und ziehen Sie den Handgriff mit einer leichten Drehung aus dem Saugrohr.

Zweiteiliges Teleskopsaugrohr einstellen (Abb. 5)

Dieses Teleskopsaugrohr besteht aus zwei ineinander gesteckten Rohrteilen, die Sie auf die jeweils bequemste Länge auseinander ziehen können.

^ Drücken Sie den Verstellknopf und

stellen Sie das Teleskopsaugrohr auf die gewünschte Länge ein.

Dreiteiliges Teleskopsaugrohr ein stellen (Abb. 6)

Dieses Teleskopsaugrohr besteht aus drei ineinander gesteckten Rohrteilen.

a Drücken Sie die Entriegelungstaste

des unteren Rohrteils und ziehen Sie es bis zum deutlichen Einrasten hin aus. Drücken Sie diese Entrie gelungstaste auch, wenn Sie das Rohrteil wieder einschieben möchten. Die Verriegelung rastet deutlich ein.

b Drücken Sie den Verstellknopf und

stellen Sie das Teleskopsaugrohr auf die gewünschte Länge ein.

Bodendüse aufstecken (Abb. 7)

Stecken Sie die Bodendüse nach

links und rechts drehend auf das Saugrohr, bis die Verriegelung deut lich einrastet.

Drücken Sie die Entriegelungstaste,

wenn Sie die Bodendüse vom Saug rohr abnehmen möchten.

Bodendüse einstellen (Abb.8+9)

Die Bodendüse ist für das tägliche Sau gen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Je nach Modell ist Ihre Bodendüse mit folgenden Symbolen bedruckt.

– ö und ä – % und ) Saugen Sie Teppiche und Teppichbö

den mit versenkten Borsten:

Drücken Sie die Fußtaste ö oder %.

Verwendung des mitgelieferten Zubehörs (Abb. 10)

Folgendes Zubehör liegt bei:

a Fugendüse b Saugpinsel c Polsterdüse

Zubehör entnehmen (Abb. 11)

Drücken Sie die Entriegelungstaste

und öffnen Sie das Zubehörfach.

Entnehmen Sie das gewünschte Zu

behör.

^ Schließen Sie das Zubehörfach, in-

dem Sie den Deckel zudrücken.

Bodendüse (Abb. 12)

Auch geeignet zum Absaugen von Treppenstufen.

Saugen Sie Treppen aus Sicherheitsgründen von unten nach oben ab.

Gebrauch

Saugen Sie unempfindliche Hartböden mit herausgestellten Borsten:

Drücken Sie die Fußtaste ä oder ).

Saugen Sie Böden mit sehr tiefen Fugen oder Ritzen immer mit der Bodendüse mit herausgestellten Borsten.

Anschlusskabel herausziehen (Abb. 13)

Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus (max. ca. 5,5 m).

Stecken Sie den Netzstecker in die Steckdose.

Das Anschlusskabel müssen Sie bei einer Betriebszeit von länger als 30 Minuten komplett herausziehen. Gefahr der Überhitzung und Schädi gung.

Aufrollen (Abb. 14)

Ziehen Sie den Netzstecker aus der

Steckdose. Treten Sie die Fußtaste für die auto

matische Kabelaufwicklung – das An schlusskabel rollt automatisch auf.

Ein- und Ausschalten (Abb. 15)

Treten Sie die Fußtaste Ein / Aus s.

Saugleistung wählen (Abb. 16)

Sie können die Saugleistung des Staubsaugers der jeweiligen Saugsitua tion anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Bodendüse deutlich.

Am Staubsauger sind den Leistungsstufen Symbole zugeordnet, die beispielhaft zeigen, wofür die jeweilige Leistungsstufe zu empfehlen ist.

# - Gardinen, Textilien $ - Polstermöbel, Kissen % - hochwertige Veloursteppiche,

Brücken und Läufer

* - energiesparendes tägliches

Saugen bei geringer Geräuschentwicklung

( - Teppiche und Teppichböden aus

Schlingenware

) - Hartböden, stark verschmutzte

Teppiche und Teppichböden

Drehen Sie den Saugleistungswähler auf die gewünschte Leistungsstufe.

Nebenluftsteller öffnen (Abb. 17)

Sie können die Saugleistung kurzzeitig reduzieren, z. B. um ein Festsaugen an textilen Bodenbelägen zu verhindern.

Öffnen Sie den Nebenluftsteller am

Handgriff nur so weit, bis sich die Saugdüse leicht bewegen lässt.

Dadurch verringert sich die Schiebe kraft an der jeweils verwendeten Saug düse.

Beim Saugen (Abb. 18)

Beim Saugen – vor allem von

Feinstaub, wie z. B. Bohrstaub, Sand, Gips, Mehl usw. – kommt es naturgemäß zu elektrostatischen Aufladungen, die sich in bestimmten Situationen entladen können. Um die unangenehme Wirkung der elektrostatischen Entladungen zu vermeiden, ist an der Unterseite des Handgriffes eine Metalleinlage eingearbeitet. Achten Sie deshalb darauf, dass Ihre Hand diese Metall einlage beim Saugen dauerhaft be rührt.

Abstellen, Transportieren und Aufbewahren

Park-System für Saugpausen (Abb. 19)

In kurzen Saugpausen können Sie das Saugrohr mit der Bodendüse bequem am Staubsauger abstellen.

Stecken Sie die Bodendüse mit dem Parknocken in das Park-System.

Befindet sich der Staubsauger hier bei auf einer schrägen Fläche, z. B. auf einer Rampe, so

- schieben Sie die Rohrteile des Te leskopsaugrohres komplett ein

- nutzen Sie das Park-System nicht, wenn Ihr Staubsauger mit einem EasyLock Saugrohr ausgestattet ist.

Park-System zur Aufbewahrung (Abb. 20 + 21)

Schalten Sie den Staubsauger

nach Gebrauch aus. Ziehen Sie den Netzstecker aus der Steckdose.

Ist Ihr Staubsauger mit einem EasyLock Saugrohr ausgestattet, so ist es hilfreich, die beiden Rohrteile voneinander zu trennen.

^ Drücken Sie die Entriegelungstaste

am unteren Saugrohr und ziehen Sie das obere Saugrohr heraus.

Stecken Sie das Verbindungsstück des oberen Saugrohres in das untere Saugrohr.

Stellen Sie den Staubsauger aufrecht hin.

Ist Ihr Staubsauger mit einem Teleskop saugrohr ausgestattet, so ist es hilfreich, die Rohrteile komplett einzuschieben.

Stecken Sie die Bodendüse mit dem Parknocken von oben in den Saug rohrhalter.

Wartung

Schalten Sie den Staubsauger

vor jeder Wartung aus und ziehen

Sie den Netzstecker aus der Steck dose.

Das Miele Filtersystem besteht aus drei Komponenten.

Staubbeutel

–

Motorschutzfilter

–

Abluftfilter

– Um die einwandfreie Saugleistung des

Staubsaugers zu gewährleisten, müssen Sie diese Filter von Zeit zu Zeit austauschen.

Verwenden Sie nur Staubbeutel, Filter und Zubehör mit dem "Original Miele"-Logo. Nur dann kann die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden.

Die Verwendung von Staubbeu

teln aus Papier oder papierähnli chen Materialien sowie von Staub beuteln mit einer Halteplatte aus Pappe kann ebenso zu schwerwie

genden Schäden am Staubsauger führen und einen Verlust der Garan tie nach sich ziehen wie der Einsatz von Staubbeuteln ohne "Original Miele"-Logo.

So können Sie den Staubsauger bequem tragen oder zum Aufbewahren abstellen.

Wo bekomme ich Staubbeutel und Filter?

Original Miele Staubbeutel und Filter er halten Sie bei Ihrem Fachhändler oder beim Miele Werkkundendienst sowie im Miele Onlineshop.

Welche Staubbeutel und Filter sind richtig?

Original Miele Staubbeutel mit roter Halteplatte vom Typ F/J/M und Original Miele Filter erkennen Sie an dem "Original Miele"-Logo auf der Verpackung oder direkt auf dem Staubbeutel.

Wann tausche ich den Staubbeutel aus? (Abb. 22)

Wenn die Farbskala das Sichtfenster

der Staubbeutel-Wechselanzeige rot ausfüllt, müssen Sie den Staubbeutel austauschen.

Staubbeutel sind Einwegartikel. Ent sorgen Sie volle Staubbeutel. Ver wenden Sie diese nicht mehrfach. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers.

Zur Prüfung

^ Stecken Sie die Bodendüse auf. ^ Schalten Sie den Staubsauger ein

und stellen Sie den Saugleistungswähler auf maximale Saugleistung.

^ Heben Sie die Bodendüse ein Stück

vom Fußboden ab.

Funktion der Staubbeutel-Wechselanzeige

In jeder Packung Miele Staubbeutel liegt zusätzlich ein Abluftfilter Air Clean und ein Motorschutzfilter. Möchten Sie Original Miele Abluftfilter einzeln nachkaufen, so nennen Sie Ih rem Fachhändler oder dem Miele Werk kundendienst die Modellbezeichnung Ihres Staubsaugers, damit Sie die rich tigen Teile bekommen. Sie können die se Teile aber auch bequem im Miele Onlineshop bestellen.

Die Funktion der Anzeige ist auf Misch staub ausgelegt: Staub, Haare, Fäden, Teppichfusseln, Sand usw.

Wenn Sie viel Feinstaub saugen, wie z. B. Bohrstaub, Sand, eventuell auch

Gips oder Mehl, verstopfen die Poren des Staubbeutels sehr schnell. Die An

zeige wird dann bereits "voll" anzeigen,

selbst wenn der Staubbeutel noch nicht voll ist. Er muss dann ausgetauscht werden. Saugen Sie viele Haare, Teppich-, Woll fusseln usw., so kann die Anzeige erst reagieren, wenn der Staubbeutel be reits prall gefüllt ist.

Wie tausche ich den Staubbeutel aus? (Abb. 23, 24 + 25)

Drücken Sie die Entriegelungstaste in

der Griffmulde und klappen Sie den Staubraumdeckel bis zum Einrasten nach oben auf.

Dabei schließt sich der Hygienever schluss des Staubbeutels automatisch, sodass kein Staub entweichen kann.

Ziehen Sie den Staubbeutel an der

Grifflasche aus der Aufnahme. Stecken Sie den neuen Staubbeutel

bis zum Anschlag in die Aufnahme. Lassen Sie ihn dabei so zusammengefaltet, wie Sie ihn der Verpackung entnehmen.

^ Entfalten Sie den Staubbeutel im

Staubraum so weit wie möglich.

^ Schließen Sie den Staubraumdeckel

bis zum Einrasten der Verriegelung und achten Sie darauf, dass der Staubbeutel dabei nicht eingeklemmt wird.

Eine Leerbetriebssperre verhindert das Schließen des Staubraumde ckels, wenn kein Staubbeutel einge steckt ist. Keine Gewalt anwenden!

Wie tausche ich den Motorschutzfilter aus? (Abb. 26)

Öffnen Sie den Staubraumdeckel.

Öffnen Sie die Filterklappe und tau

schen Sie den Motorschutzfilter aus. Schließen Sie die Filterklappe.

Schließen Sie den Staubraumdeckel.

Wann tausche ich den Abluftfilter aus?

Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt (Abb. 27).

a Air Clean Tauschen Sie diesen Abluftfilter immer

dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder Packung Miele Staubbeutel liegt zusätzlich ein Abluftfilter Air Clean.

b Active Air Clean SF-AAC 30

(schwarz)

c Active HEPA SF-AH 30 (blau) Tauschen Sie diese Abluftfilter jeweils

nach ca. einem Jahr. Den Zeitpunkt können Sie auf dem Ab luftfilter notieren.

Wie tausche ich den Abluftfilter Air Clean aus? (Abb. 28 + 29)

Wann tausche ich den Motorschutzfilter aus?

Immer dann, wenn Sie eine neue Pa ckung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staubbeu tel liegt zusätzlich ein Motorschutzfilter.

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Öffnen Sie den Staubraumdeckel.

Entriegeln Sie das Filtergitter und nehmen Sie den verbrauchten Abluft filter an der sauberen Hygienefläche (Pfeil) heraus.

Legen Sie den neuen Abluftfilter Air Clean ein.

Möchten Sie aber einen Abluftfilter Active Air Clean oder Active HEPA einsetzen, so beachten Sie dazu un bedingt das Kapitel "Abluftfilter um rüsten".

Beim Umrüsten beachten

1. Wenn Sie anstelle des Abluftfilters a einen Abluftfilter b oder c einsetzen, so

müssen Sie zusätzlich das Filtergitter

herausnehmen und dafür den entspre

chenden neuen Abluftfilter einsetzen.

Verriegeln Sie das Filtergitter.

Schließen Sie den Staubraumdeckel.

Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? (Abb. 30 + 31)

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

^ Öffnen Sie den Staubraumdeckel. ^ Entriegeln Sie den Abluftfilter und

entnehmen Sie ihn.

^ Legen Sie den neuen Abluftfilter ein,

fixieren Sie ihn nach hinten und verriegeln Sie ihn.

Möchten Sie aber einen Abluftfilter Air Clean einsetzen, so beachten Sie dazu unbedingt das Kapitel "Ab luftfilter umrüsten".

Schließen Sie den Staubraumdeckel.

2. Wenn Sie anstelle des Abluftfilters b oder c einen Abluftfilter a einsetzen, so müssen Sie zusätzlich unbedingt ein Filtergitter * einsetzen, siehe Abb. 32.

* Filtergitter - siehe Kapitel "Nachkauf bares Zubehör"

Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist.

Wann tausche ich die Fadenheber aus?

Die Fadenheber am Saugmund der Bodendüse sind austauschbar. Erneuern Sie die Fadenheber, wenn der Flor verschlissen ist.

Wie tausche ich die Fadenheber aus? (Abb. 33)

Heben Sie die Fadenheber, z. B. mit einem Schlitz-Schraubendreher, aus den Einsteckschlitzen. Dazu sind je weils zwei Einkerbungen angebracht.

Abluftfilter umrüsten (Abb. 27)

Je nach Modell ist serienmäßig einer der folgenden Abluftfilter eingesetzt.

a Air Clean b Active Air Clean SF-AAC 30

(schwarz)

c Active HEPA SF-AH 30 (blau)

Ersetzen Sie die Fadenheber durch neue.

Wie tausche ich die Fadenheber der Bodendüse FiberTeQ aus? (Abb. 34)

Heben Sie die Fadenheber, z. B. mit einem Schlitz-Schraubendreher, seit lich aus den Einsteckschlitzen.

Ersetzen Sie die Fadenheber durch neue.

Laufrolle der Bodendüse reinigen (Abb. 35)

(nicht notwendig bei der Bodendüse FiberTeQ)

a Entriegeln Sie die Rollenachse (Bajo

nettverschluss) mit einer Münze.

b Drücken Sie die Rollenachse heraus

und entnehmen Sie diese.

c Entnehmen Sie die Laufrolle.

Entfernen Sie anschließend Fäden

und Haare, setzen Sie die Laufrolle wieder ein und verriegeln Sie die Rol lenachse.

Ersatzteile bekommen Sie beim Miele Fachhändler oder beim Miele Werkkundendienst.

Pflege

Schalten Sie den Staubsauger vor jeder Reinigung aus und ziehen Sie den Netzstecker aus der Steckdose.

Staubsauger und Zubehörteile

Den Staubsauger und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle gen.

Verwenden Sie keine Scheuer mittel, keine Glas- oder Allzweckrei niger und keine ölhaltigen Pflegemit tel!

Staubraum

Den Staubraum können Sie bei Bedarf mit einem zweiten Staubsauger, falls vorhanden, aussaugen oder einfach mit einem trockenen Staubtuch oder

Staubpinsel reinigen.

Tauchen Sie den Staubsauger

niemals in Wasser! Feuchtigkeit im Staubsauger birgt die Gefahr eines elektrischen Schlages.

Störungen

Der Staubsauger schaltet selbsttätig ab.

Ein Temperaturbegrenzer schaltet den Staubsauger aus, wenn er zu warm wird. Die Störung kann auftreten, wenn z. B. sperriges Sauggut die Saugwege verstopft oder der Staubbeutel voll bzw. durch Feinstaub luftundurchlässig ist. Die Ursache kann auch ein stark verschmutzter Motorschutzfilter oder Ab luftfilter sein. Schalten Sie den Staub sauger dann aus (Fußtaste Ein / Aus s drücken) und ziehen Sie den Netzste cker aus der Steckdose.

Nach Beseitigung der Ursache und ei

ner Wartezeit von ca. 20 - 30 Minuten hat sich der Staubsauger so weit abge kühlt, dass Sie ihn wieder einschalten und benutzen können.

Kundendienst

Sollten Sie den Kundendienst benöti gen, so wenden Sie sich bitte an

Ihren Miele Fachhändler

– oder

den Miele Werkkundendienst unter

–

der Telefonnummer Deutschland 0800 - 22 44 666 Österreich 050 800 300 *

(* österreichweit zum Ortstarif) Luxemburg (00352) 4 97 11-20/22 Schweiz 0 800 800 222

Garantiebedingungen

Die Garantiezeit des Staubsaugers beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der oben stehenden Telefonnummer. Garantiebedingungen in Schriftform können Sie dort ebenfalls anfor dern.

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Rei nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers.

Sie können diese und viele weitere Pro dukte im Internet bestellen.

Sie erhalten sie aber auch bei Ihrem Miele Fachhändler oder über den Miele Werkkundendienst.

Einzelne Modelle sind bereits serienmä ßig mit einem oder mehreren der fol genden Zubehörteile ausgestattet.

Bodendüsen / -bürsten

Bodendüse Classic Allergotec (SBDH 285-3)

Zur täglichen hygienischen Reinigung aller Bodenbeläge. Beim Saugen wird der Reinigungsfortschritt über ein Farbdisplay (Ampelanzeige) sichtbar.

Turbobürste Turbo Comfort (STB 205-3)

Zum Saugbürsten kurzfloriger textiler Bodenbeläge.

Bodenbürste Hardfloor (SBB 235-3)

Zum Absaugen strapazierfähiger Hartböden, wie z. B. Fliesen.

Bodenbürste Parquet (SBB Parquet-3)

Mit Naturborsten zum Absaugen kratz empfindlicher Hartböden, wie z. B. Par kett.

Bodenbürste Parquet Twister mit Drehgelenk (SBB 300-3)

Zum Absaugen verschiedener Hartbo

denflächen und kleiner Nischen.

Bodenbürste Parquet Twister XL mit Drehgelenk (SBB 400-3)

Zum Absaugen großer Hartbodenflä chen und kleiner Nischen.

Sonstiges Zubehör

Zubehörkoffer MicroSet (SMC 20)

Zubehör für die Reinigung kleiner Ge genstände und schwer zugänglicher Stellen, wie z. B. Stereoanlagen, Tasta turen, Modellbau.

Zubehörkoffer CarCare (SCC 10)

Zubehör für die Innenreinigung von Kraftfahrzeugen.

Zubehörkoffer HomeCare (SHC 10)

Zubehör für die Reinigung von Wohnräumen.

Handturbobürste Turbo Mini Compact (STB 20)

Zum Saugbürsten von Polstermöbeln, Matratzen oder Autositzen.

Universalbürste (SUB 20)

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

Flexible Fugendüse zum Aussaugen

schwer zugänglicher Stellen.

Polsterdüse, 190 mm (SPD 10)

Extrabreite Polsterdüse zum Absaugen von Polstermöbeln, Matratzen und Kissen.

Flexible Schlauchverlängerung (SFS

10)

Zur Verlängerung des Saugschlauches um ca. 1,5 m.

Hygieneverschluss mit Aktivkohle

Vermindert den Austritt von Staub und Gerüchen bei abgenommenem Saugschlauch.

Zum Absaugen von Büchern, Regalböden und ähnlichem.

Saugpinsel mit Naturborsten (SSP 10)

Zum Absaugen von besonders emp findlichen Gegenständen.

Lamellen- / Heizkörperbürste (SHB 20)

Zum Entstauben von Heizkörperrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matrat zen und Polstermöbeln und deren Fu gen.

Filter

Abluftfilter Active Air Clean (SF-AAC 30)

Nimmt Gerüche auf, die durch den Schmutz im Staubbeutel entstehen.

Abluftfilter Active HEPA (SF-AH 30)

Ausgezeichneter Abluftfilter für reinste Ausblasluft. Besonders für Allergiker geeignet.

Filtergitter

Wird benötigt, wenn Sie anstelle eines Abluftfilters Active Air Clean oder Active

HEPA einen Abluftfilter Air Clean einset zen möchten.

en - Contents

Warning and Safety instructions ....................................23

Description of the appliance........................................28

Caring for our environment ........................................30

Preparing for use .................................................31

Using the accessories supplied .....................................32

Use ............................................................32

Setting down, transportation and storage.............................33

Maintenance and care .............................................34

Purchasing new dustbags and filters ..................................34

When to change the dustbag ........................................35

How the dustbag change indicator works...............................35

Replacing the dustbag .............................................35

When to change the dust compartment filter (for motor protection) ...........36

How to change the dust compartment filter .............................36

When to change the exhaust filter .....................................36

How to replace the Air Clean filter .....................................36

Replacing an Active Air Clean filter or an Active HEPA filter.................36

Replacing one type of exhaust filter with another .........................37

When to change the thread lifters .....................................37

How to replace the thread lifters ......................................37

Cleaning the roller on the floorhead ...................................37

Cleaning and care ................................................37

Problem solving guide ............................................38

After sales service ................................................38

Guarantee .......................................................38

Optional accessories..............................................38

Floorheads / brushes ...............................................39

Other accessories .................................................39

Filters ...........................................................40

Electrical connection for the UK ....................................40

Electrical connection AU, NZ .......................................41

en - Warning and Safety instructions

This vacuum cleaner meets statutory safety requirements. Improper use can, however, lead to personal injury and damage to property.

To avoid the risk of accidents and damage to the vacuum cleaner, please read these instructions carefully before using it for the first time. They contain important information on its safety, operation and maintenance.

Keep these instructions in a safe place and ensure new users are familiar with the content. Pass them on to any future owner.

Always disconnect the vacuum cleaner from the mains supply when you have finished using it, before changing over accessories, as well as for maintenance work and cleaning. Switch it off at the wall socket and unplug it.

Correct application

This vacuum cleaner is not designed for commercial

use. It is intended for use in domestic households and similar working and residential environments.

The vacuum cleaner is not intended for outdoor use.

The vacuum cleaner must only be used for domestic

household purposes to vacuum dry floor surfaces. Do not use on people or animals. Any other usage, modification or alteration is not supported by the manufacturer and could be dangerous.

en - Warning and Safety instructions

This appliance can only be used by people with

reduced physical, sensory or mental capabilities, or lack of experience or knowledge, if they are supervised whilst using it, or have been shown how to use it in a safe way and understand the hazards involved.

Safety with children

This vacuum cleaner is not a toy! To prevent the risk of

injury, do not let children play with the appliance or its controls.

Children under 8 years of age must be kept away from

the appliance unless they are constantly supervised.

Children 8 years and older may only use the vacuum

cleaner without supervision if they have been shown how to do so in a safe way and understand the hazards involved.

Children must not be allowed to clean or maintain the

appliance unsupervised.

Technical safety

Before using the vacuum cleaner, check for any visible

signs of damage. Do not use a damaged appliance.

Ensure that the connection data on the data plate

(voltage and frequency) match the mains electricity supply exactly.

The plug must be fitted with a 13 A fuse (UK).

en - Warning and Safety instructions

While the vacuum cleaner is under guarantee, repairs

should only be undertaken by a service technician authorised by Miele. Otherwise the guarantee will be invalidated.

Do not pull or carry the appliance by the cable, and be

careful not to damage the cable when withdrawing the plug from the socket. Keep the cable away from sharp edges and do not let it be squashed, for example, under a door. Avoid running the vacuum cleaner over the cable. This could damage the cable, plug or socket. The appliance must not be used if any of these have suffered damage.

Do not use the vacuum cleaner if the cable is damaged.

If the cable is damaged it must be replaced together with a complete cable rewind. For safety reasons this work must be done by the Miele Service Department or a Miele authorised service technician.

When vacuuming especially fine dust, e.g. sawdust,

sand, plaster, flour, talcum powder etc., electrostatic charges build up naturally. Under certain conditions these charges will be released. To avoid the unpleasant effects of these discharges, a metal inlay has been incorporated into the underside of the handle. Please make sure that you keep your hand in constant contact with this metal strip during vacuuming.

en - Warning and Safety instructions

Do not let the vacuum cleaner get wet. Clean only with a

dry cloth or slightly damp cloth when disconnected from the mains supply.

Repairs should only be carried out by a Miele authorised

service technician. Repairs and other work by unqualified persons could be dangerous. The manufacturer cannot be held liable for unauthorised work.

Correct use

To avoid the risk of damage, do not use the vacuum

cleaner without the dustbag, dust compartment filter and exhaust filter in place.

If the dustbag is not fitted correctly, the dust

compartment cover does not normally close. Do not force it.

Do not vacuum up anything which has been burning or

is still glowing e.g. cigarettes, ashes or coal, whether glowing or apparently extinguished.

Do not vacuum up any water, liquid or damp dirt. Wait

until any freshly cleaned or shampooed carpets or floor coverings are completely dry before attempting to vacuum.

Do not vacuum toner dust. Toner, such as that used in

printers and photocopiers, can conduct electricity.

Do not vacuum up any inflammable or combustible

matter or gases and do not vacuum in areas where such substances are stored.

en - Warning and Safety instructions

Floor attachments, accessories and tubes must not be

used at head level to avoid the risk of injury, e.g. to eyes and ears.

Accessories

To avoid the risk of injury when vacuuming with a Miele

Turbobrush, do not touch the rotating roller brush.

It is not advisable to vacuum directly with the handle, i.e.

without an accessory attached, as the rim could get damaged and you could hurt yourself on sharp edges.

Only use genuine dustbags, filters, accessories and

optional accessories with the "Original Miele" logo on them. This will ensure optimum performance of the appliance throughout its life.

Miele cannot be held liable for damage caused by incorrect use or operation or by non-compliance with these Warning and Safety instructions.

en - Description of the appliance

a Handle b Air inlet valve c Release buttons d EasyLock, telescopic or triscopic suction tube * e Suction tube release button * f Dust compartment release button g Dust compartment filter (for motor protection) h Dustbag i Floorhead * j Carrying handle k Parking system for storage l Exhaust filter * m Mains cable n Foot control for automatic cable rewind o Suction power selector p Parking system for pauses in vacuuming q On/Off foot control s r Accessories compartment s Dustbag change indicator t Release button for accessories compartment u Connection socket v Suction hose

Those features marked * depend on model, and may vary or not be available on your model.

Optional accessories

Miele accessories including floorheads, filters and dustbags are available to order from your Miele retailer, the Miele Spare Parts Department or via the internet at www.miele-shop.com.

en - Caring for our environment

Disposal of packing material

The packaging is designed to protect the vacuum cleaner from damage during transportation. The packaging materials used are selected from materials which are environmentally friendly for disposal and should be recycled.

Ensure that any plastic wrappings, bags, etc. are disposed of safely and kept out of the reach of babies and young children. Danger of suffocation.

Disposing of the dustbag and filters

These are made from environmentally friendly materials. The filters can be disposed of with the normal household waste. The dustbag can also be disposed of in this way if it has been used exclusively for general household dust.

Disposing of your old appliance

Before disposing of your old appliance remove the dustbag and all the filters and dispose of them with your normal household waste.

Electrical and electronic appliances often contain materials which, if handled or disposed of incorrectly, could be potentially hazardous to human health and to the environment. They are, however, essential for the correct functioning of your appliance. Please do not therefore dispose of it with your household waste.

Please dispose of it at your local community waste collection/recycling centre, or contact your dealer for advice.

Ensure that it presents no danger to children while being stored for disposal.

+ 74 hidden pages
