Käyttöohje
Eriteastioiden pesu- ja desinfiointikone
PWD 8545 MD
PWD 8545 SAD
PWD 8545 AD
Lue ehdottomasti tämä käyttöohje ennen koneen
paikalleen sijoittamista, liitäntöjä ja käyttöönottoa.
Näin vältät mahdolliset vahingot ja koneen
rikkoutumisen.
fi - FI
Sisältö
Sisältö
1.YLEISET MÄÄRÄYKSET ....................................................................................................................... 5
1.1
Valmistajan vastuun rajoitukset .................................................................................................... 5
1.2
Voimassaolo, sisältö ja säilytys .................................................................................................... 5
2.TUOTETIEDOT ...................................................................................................................................... 6
2.1
Käyttötarkoitus ja asiaton käyttö .................................................................................................. 6
Käyttötarkoitus ......................................................................................................................... 6
Asiaton käyttö ........................................................................................................................... 6
2.2
Turvallisuusohjeita ........................................................................................................................ 7
2.3
Asianmukainen käyttö – suositukset ............................................................................................ 8
2.4
Turvallisuusmerkit ......................................................................................................................... 9
2.5
Tekniset tiedot .............................................................................................................................. 9
2.6
Käyttöopastus ............................................................................................................................. 10
Käyttäjäprofiilit ........................................................................................................................ 10
3.ASENNUS ............................................................................................................................................ 11
3.1
Vesiliitäntä ................................................................................................................................... 11
Tulovesiletkun liittäminen ....................................................................................................... 11
Viemäröinti .............................................................................................................................. 12
3.2
Sähköliitäntä ............................................................................................................................... 13
3.3
Höyryliitäntä (valinnainen) ........................................................................................................... 15
4.KÄYTTÖÖNOTTO ................................................................................................................................ 16
5.PROSESSIKEMIKAALIEN ANNOSTUS ............................................................................................... 17
5.1
Säiliön täyttöilmoitus .................................................................................................................. 17
5.2
Säiliön vaihto .............................................................................................................................. 18
5.3
Muita ohjeita ............................................................................................................................... 19
6.KÄYTTÖ ............................................................................................................................................... 20
6.1
Täyttömäärän tarkastus .............................................................................................................. 20
6.2
Kytkeminen päälle ...................................................................................................................... 20
6.3
Luukun avaaminen ja sulkeminen .............................................................................................. 20
Manuaalinen luukku ................................................................................................................ 20
Puoliautomaattinen luukku ..................................................................................................... 21
Automaattinen luukku ............................................................................................................. 21
6.4
Käsiteltävien esineiden järjestely ................................................................................................ 22
7.OHJAUSPANEELIT JA SYMBOLIT ..................................................................................................... 23
7.1
Ohjauspaneelit ............................................................................................................................ 23
Nestekidenäyttö ...................................................................................................................... 23
Merkkivalonäyttö .................................................................................................................... 23
7.2
Painikkeet ................................................................................................................................... 24
Ohjauspaneeli, jossa nestekidenäyttö: ................................................................................... 24
REV.0.01_COD.223172_A4
Sivu 3
Sisältö
7.3
Ohjauspaneelien merkkivalot ...................................................................................................... 26

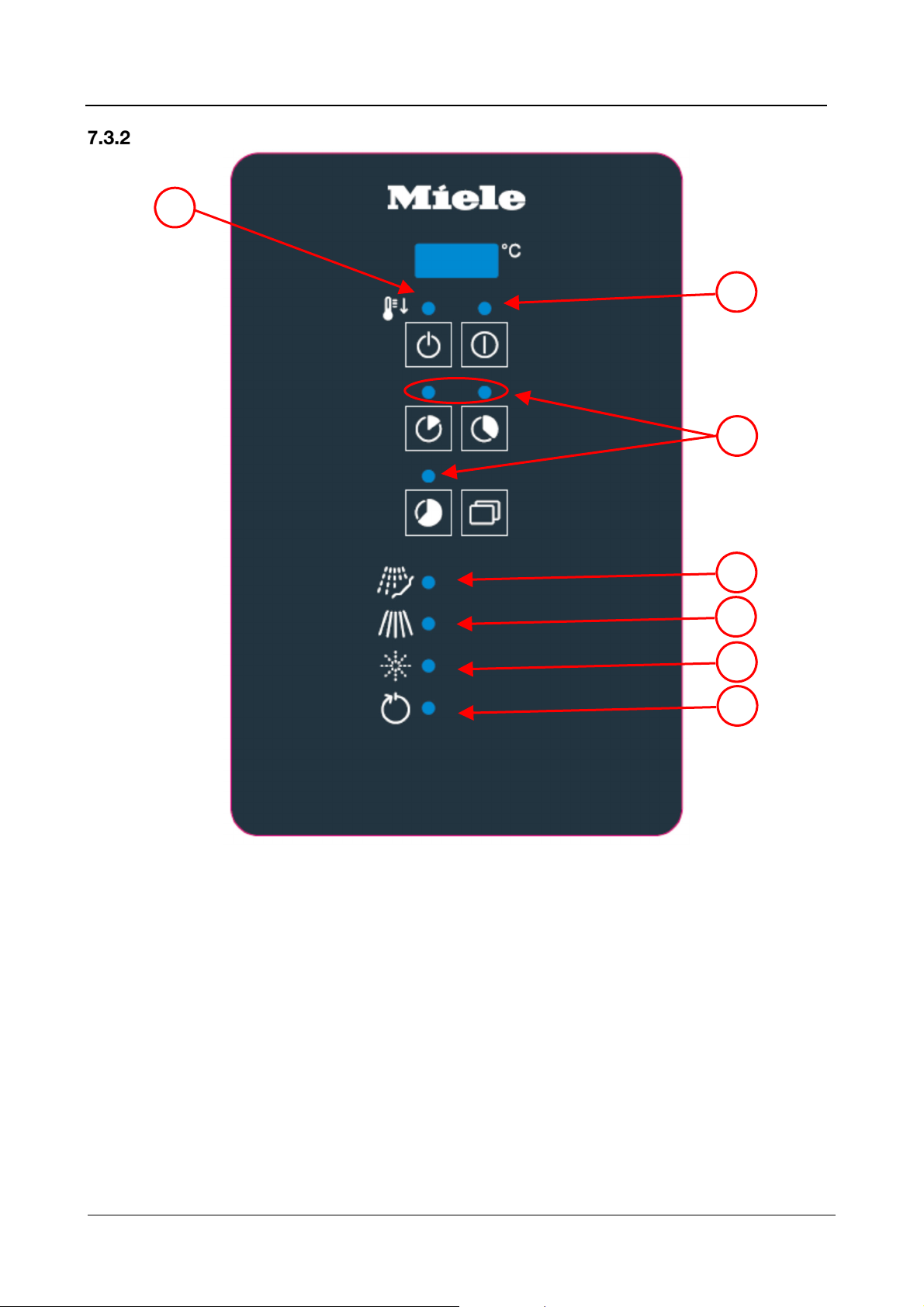

Ohjauspaneeli, jossa merkkivalonäyttö: ................................................................................. 24
Merkkiääni .............................................................................................................................. 25
Ohjauspaneeli, jossa nestekidenäyttö: ................................................................................... 26
Ohjauspaneeli, jossa merkkivalonäyttö: ................................................................................. 27
8.OHJELMAT .......................................................................................................................................... 28
8.1
Ohjelmat ...................................................................................................................................... 28
8.2
Ohjelman käynnistys ................................................................................................................... 29
Kuivaus (lisätoiminto) .............................................................................................................. 29
9.KONEEN TILA...................................................................................................................................... 30
9.1
Esivalmistelu ............................................................................................................................... 30
9.2
Käyttövalmis ............................................................................................................................... 30
9.3
Häiriötila ...................................................................................................................................... 30
9.4
Sähkökatko käytön aikana ......................................................................................................... 30
10.VALIKKO ......................................................................................................................................... 31
10.1Päivämäärän ja kellonajan asettaminen ..................................................................................... 32
10.2Protokollien tulostus ................................................................................................................... 33
10.3Protokollien poistaminen ............................................................................................................ 34
10.4Asiakaskohtaiset ohjelmat .......................................................................................................... 34
10.5Höyrylähde .................................................................................................................................. 36
10.6Kielen valinta ............................................................................................................................... 37
10.7Tila I/O ........................................................................................................................................ 37
Sarjaportti (RS 232) ............................................................................................................... 37
11.TÄYTTÖERÄTIEDOT ....................................................................................................................... 38
12.PC-LIITÄNTÄ .................................................................................................................................. 39
13.NÄYTTÖÖN TULEVAT HÄLYTYKSET ............................................................................................ 39
14.VIRHEILMOITUKSET ...................................................................................................................... 40
15.HUOLTO JA KUNNOSSAPITO ....................................................................................................... 42
15.1Yleisiä suosituksia kunnossapitoa ja huoltoa varten .................................................................. 42
YLEISET OHJEET ................................................................................................................. 42
Määräajoin tehtävien kunnossapitotoimien suorittaminen ................................................... 42
15.2Määräajoin suoritettavat kunnossapitotoimet ............................................................................ 42
16.TOIMINTAHÄIRIÖT – SYYT – KORJAUSTOIMENPITEET .............................................................. 45
16.1Johdanto ..................................................................................................................................... 45
16.2Toimintahäiriö (TH) – Syy (S) – Korjaustoimenpide (KT) ............................................................. 45
17.VANHAN KONEEN KÄYTÖSTÄ POISTAMINEN ............................................................................ 46
REV.0.01_COD.223172_A4
Sivu 4
1. YLEISET MÄÄRÄYKSET
1.1 Valmistajan vastuun rajoitukset
Valmistaja ei vastaa vioista ja toimintahäiriöistä, jotka johtuvat koneeseen tehdyistä muutoksista
tai pesu- ja desinfiointikoneen virheellisestä tai käyttötarkoituksen vastaisesta käytöstä.
Koneen ostajan on noudatettava tässä käyttöohjeessa annettuja määräyksiä. Hän vastaa siitä,
että:
Konetta käytetään vain sallittuihin käyttötarkoituksiin.
Koneen säännöllisestä ja asianmukaisesta kunnossapidosta huolehditaan.
Konetta käyttävät vain henkilöt, joilla on siihen riittävä ammattitaito ja jotka ovat saaneet
asianmukaisen käyttökoulutuksen.
Koneeseen asennetaan vain valmistajan alkuperäisiä varaosia.
Kansallisia lakeja ja määräyksiä ja viranomaisten ohjeita sekä käyttöpaikassa voimassa olevia
turvallisuusmääräyksiä on noudatettava.
1.2 Voimassaolo, sisältö ja säilytys
Säilytä tämä käyttöohje. Toimita käyttöohje pesu- ja desinfiointikoneen mukana mahdolliselle
uudelle omistajalle, jotta tämä voi tutustua koneen toimintoihin ja turvallisuusohjeisiin yms.
YLEISET MÄÄRÄYKSET
Lue ehdottomasti tämä käyttöohje ennen koneen paikalleen sijoittamista, liitäntöjä ja
käyttöönottoa.
REV.0.01_COD.223172_A4
Sivu 5
TUOTETIEDOT
2. TUOTETIEDOT
Käyttäjän on ennen pesu- ja desinfiointikoneen käyttöä
perehdyttävä koneen toimintoihin, asianmukaiseen käyttöön ja
ohjausjärjestelmän toimintaan.
2.1 Käyttötarkoitus ja asiaton käyttö
Käyttötarkoitus
Tässä pesu- ja desinfiointikoneessa voidaan pestä, huuhdella ja lämpödesinfioida sairaaloissa tai
hoitolaitoksissa käytettäviä kestokäyttöisiä ihmiseritteiden käsittelyastioita, kuten alusastioita,
virtsapulloja, imupulloja jne.
Pesu- ja desinfiointikone on tarkoitettu käytettäväksi ainoastaan paikalleen sijoitettuna sisätiloissa.
Asiaton käyttö
Tätä pesu- ja desinfiointikonetta saa käyttää vain koneen käyttöohjeessa mainittuihin
käyttötarkoituksiin. Kaikenlainen muu käyttö ja koneen muuntaminen toiseen käyttötarkoitukseen
on ehdottomasti kielletty mahdollisten vaaratilanteiden välttämiseksi.
HUOMAA
Koneen asiaton käyttö voi aiheuttaa henkilö- tai esinevahinkoja.
Miele ei vastaa vahingoista, jotka johtuvat koneen asiattomasta tai
käyttöohjeiden vastaisesta käytöstä.
Huomautus: EN ISO 17664 -standardi velvoittaa välinevalmistajaa toimittamaan
määräystenmukaiset ohjeet toimittamiensa välineiden käyttöä, puhdistusta, desinfiointia,
tarkastusta ja säilytystä varten. Jos eriteastiat ovat käytön aikana joutuneet kosketuksiin veren tai
muiden ruumiinnesteiden kanssa, ne on ennen uudelleenkäyttöä potilailla käsiteltävä valmistajan
ohjeiden sekä kansainvälisten ja kansallisten standardien ja määräysten mukaisesti. Pesu- ja
desinfiointikoneet ovat osa eriteastioiden käsittelyä.
REV.0.01_COD.223172_A4
Sivu 6
2.2 Turvallisuusohjeita
Vaurioitunut tai epätiivis pesu- ja desinfiointikone voi vaarantaa turvallisuutesi. Poista
vaurioitunut tai vuotava pesu- ja desinfiointikone välittömästi käytöstä ja ota yhteys Mielehuoltoon tai muuhun valtuutettuun huoltoliikkeeseen.
Ainoastaan pätevä huoltohenkilöstö saa tehdä asennuksen yhteydessä muutoksia koneen
sähkö- ja hydraulijärjestelmiin.
Pesu- ja desinfiointikonetta saa käyttää ainoastaan koulutettu henkilöstö.
Henkilöt, jotka eivät ole saaneet asianmukaista käyttöopastusta ja koulutusta pesu- ja
desinfiointikoneen käyttöön, eivät saa käsitellä sitä.
Tämä pesu- ja desinfiointikone on kehitetty yksinomaan sairaaloissa ja hoitolaitoksissa
käytettävien, ihmiseritteitä sisältävien astioiden, kuten alusastioiden, virtsapullojen ja
imupullojen pesuun ja lämpödesinfiointiin. Kaikenlainen muu käyttö on kielletty.
Pesu- ja desinfiointikoneen asennus ja käyttöönotto, huolto ja korjaukset on jätettävä Miele-
huollon tai valtuutetun huoltoliikkeen tehtäväksi. Asiattomista asennuksesta, huollosta ja
korjauksista voi aiheutua vaaratilanteita koneen käyttäjälle.
Pesu- ja desinfiointikoneen sähköturvallisuus on taattu vain, kun sen sähköliitäntä on
asianmukaisesti maadoitettu. Maadoitus on koneen käyttöturvallisuuden kannalta
välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät.
Valmistaja ei vastaa vahingoista (kuten sähköiskuista), jotka johtuvat koneen liittämisestä
maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään.
Ole varovainen käsitellessäsi erilaisia prosessikemikaaleja! Vältä kemikaalien joutumista iholle.
Käytä kemikaaleja käsitellessäsi asianmukaisia suojakäsineitä ja noudata kemikaalivalmistajan
antamia turvallisuusohjeita.
Vältä kemikaalihuurujen hengittämistä.
Konetta ei saa käyttää orgaanisten liuottimien tai syttyvien nesteiden kanssa, koska ne
aiheuttavat räjähdysvaaran!
TUOTETIEDOT
HUOMAA
Noudata ehdottomasti kemikaalivalmistajien turvallisuusohjeita sekä
käyttämiesi prosessikemikaalien käyttöturvallisuustiedotteiden ohjeita.
Älä nojaa koneen luukkuun tai astu sen päälle.
Pesualtaassa oleva vesi ei ole juomakelpoista!
Älä sijoita pesu- ja desinfiointikonetta tilaan, jossa säilytetään herkästi räjähtäviä aineita tai
jossa se on alttiina jäätymiselle.
Älä puhdista pesu- ja desinfiointikonetta painepesurilla.
Kammion lämpötila nousee ohjelman aikana 93°C:seen: Palovammojen vaara.
Irrota pesu- ja desinfiointikone sähköverkosta aina ennen korjaus- ja huoltotöiden aloittamista.
REV.0.01_COD.223172_A4
Sivu 7
TUOTETIEDOT
2.3 Asianmukainen käyttö – suositukset
Valvo pesu- ja desinfiointikonetta koko ohjelman ajan.
Älä keskeytä ohjelmaa, keskeyttäminen vaarantaa desinfiointituloksen.
Varmista desinfiointitulos säännöllisesti asianmukaisin menetelmin. Dokumentoi
suorittamasi testit.
Käytä vain prosessikemikaaleja, joita niiden valmistaja on suositellut kyseiseen käyttöön.
Prosessikemikaalien valmistaja vastaa kemikaalien haitallisista vaikutuksista käsiteltäviin
välineisiin ja pesu- ja desinfiointikoneeseen.
Noudata voimassa olevia turvallisuusmääräyksiä ja prosessikemikaalien valmistajien
käyttöturvallisuustiedotteita! Käytä suojalaseja ja -käsineitä!
Pesu- ja desinfiointikone on tarkoitettu käytettäväksi vedellä ja asianmukaisilla
prosessikemikaaleilla.
Konetta ei saa käyttää orgaanisten liuottimien tai syttyvien nesteiden kanssa. Tällaiset
aineet aiheuttavat mm. räjähdysvaaran sekä saattavat vahingoittaa koneen kumi- ja
muoviosia, minkä vuoksi kone saattaa alkaa vuotaa.
Liuotinainejäämät ja hapot, etenkin suolahapot voivat vahingoittaa koneen teräsosia. Vältä
tällaisten aineiden laittamista koneeseen!
Jätä pesu- ja desinfiointikoneen korjaukset ja huolto valtuutetun huoltoliikkeen tehtäväksi.
Älä käytä jauhemaisia pesuaineita.
Älä käytä vaahtoavia pesuaineita.
Käytä ainoastaan alkuperäisiä varusteita ja varaosia.
Pesu- ja desinfiointikonetta saa käyttää ainoastaan alkuperäisten kuormausalustojen ja
varusteiden kanssa. Muunlaiset varusteet voivat heikentää käsittelytulosta ja vaarantaa
käyttäjän turvallisuuden.
Sijoita tulovesihanat mahdollisuuksien mukaan paikkaan, jossa niihin pääsee helposti
käsiksi, koska hanat pitää sulkea pidempien käyttötaukojen ajaksi.
Valmistaja ei vastaa henkilö- ja esinevahingoista, jotka aiheutuvat edellä annettujen
ohjeiden noudattamatta jättämisestä.
REV.0.01_COD.223172_A4
Sivu 8
2.4 Turvallisuusmerkit
Pesu- ja desinfiointikoneeseen ja sen välittömään läheisyyteen turvallisuusmerkkejä, jotka
ohjeistavat käyttäjää tai varoittavat häntä mahdollisista vaaroista.
Yleiset turvallisuusmerkit
Yleisimmin käytetään seuraavia kielto-, käsky- ja tiedotusmerkkejä:
TUOTETIEDOT
Varoitus:
Sähköiskun vaara!
2.5 Tekniset tiedot
Leveys 545 mm
Syvyys 475 mm
Korkeus 1630 mm
Paino (netto) 62 kg
Jännite, liitäntä, sulakkeet Katso arvokilpi
Ylijänniteluokka (IEC EN 60664) IIa
Äänitason arvot, dB (A),
Äänenpainetaso LpA pesun ja kuivauksen
aikana
CE-merkintä
Valmistajan osoite
Varoitus:
Noudata käyttöohjetta!
< 70 dB (A)
Lääkinnällisistä tuotteista annettu laki (MPG),
93/42/ETY, luokka IIa
Steelco S.p.a.
Via Balegante, 27
31039 Riese Pio X (TV), Italia
Varo kuumia pintoja!
REV.0.01_COD.223172_A4
Sivu 9
TUOTETIEDOT
2.6 Käyttöopastus
Miele-huolto tai valtuutettu huoltoliike opastaa koneen käytöstä vastaavaa koneen käytössä
Steelco S.p.A.:n toimeksiannosta koneen käyttöönoton yhteydessä.
Koneen käytöstä vastaavan on huolehdittava siitä, että koko käyttöhenkilöstö saa riittävän
opastuksen ja koulutuksen koneen käyttöön.
Käyttäjäprofiilit
Käyttäjäprofiilit on määritelty asennus-, käyttö- ja huoltotöiden vaikeusasteen perusteella
seuraavasti:
SERVICE Asennus- ja korjausteknikko:
Pesu- ja desinfiointikoneen asennuksen ja käyttöönoton sekä huolto- ja
korjaustöitä saavat suorittaa vain Miele-huolto tai valtuutettu huoltoliike.
ADMIN Pesu- ja desinfiointikoneesta työpaikalla vastaava henkilö:
Laajempia toimia varten, esim. ohjelman keskeyttämistä tai lopettamista varten,
vaaditaan syvällisempiä tietoja eriteastioiden koneellisesta puhdistuksesta ja
desinfioinnista.
Pesuprosessiin tehtäviä muutoksia varten tai pesu- ja desinfiointikoneen
sopeuttamiseksi esim. käytettävien varusteiden ja käyttöpaikan olojen mukaan
vaaditaan edellisten lisäksi myös konekohtaisten ominaisuuksien hyvää
tuntemusta.
USER Käyttäjä:
Koneen käyttäjiä on opastettava pesu- ja desinfiointikoneen oikeanlaiseen
käyttöön ja täyttämiseen ja heidän koulutustaan on täydennettävä säännöllisesti,
vain näin voidaan varmistaa päivittäisten työrutiinien turvallisuus.
Käyttäjillä on oltava riittävät tiedot ihmiseritteitä sisältävien eriteastioiden, kuten
alusastioiden, virtsapullojen ja imupullojen käsittelyä varten.
REV.0.01_COD.223172_A4
Sivu 10
3. ASENNUS
3.1 Vesiliitäntä
Tulovesiletkun liittäminen
Huomioi seuraavat asiat, kun ryhdyt tekemään pesu- ja desinfiointikoneen liitäntöjä:
Pesu- ja desinfiointikone tulee liittää vesijohtoverkkoon paikallisten määräysten mukaisesti.
Käytä vain koneen mukana toimitettuja letkuja.
Tulovesiletkuja ei saa lyhentää eikä vahingoittaa.
Vedenpaineen on oltava vähintään 100 kPa (1 bar). Vedenpaine saa olla enintään 800 kPa
(8 bar).
Jos paine on alle 100 kPa (1 bar), tarvitaan erillinen syöttöpumppu.
Jos paine on yli 800 kPa (8 bar), liitäntä on varustettava paineenalennusventtiilillä.
Jos veden keskikovuus on yli 7°fH (3,93 °dH, 0,7mmol/l), on käytettävä vettä, josta on
poistettu kalkki.
Koneen vesiliitäntää varten tarvitaan vesihanat, joissa on ¾ tuuman kierteet. Vesihanojen
on sijaittava paikassa, jossa niihin pääsee helposti käsiksi myös asennuksen jälkeen.
Varmista, että käyttämäsi vesiliitännän syöttöputki riittää takaamaan koneen tarvitseman
tilavuusvirran. Putkessa on oltava sulkuventtiili.
ASENNUS
HUOMAA
Noudata koneen mukana toimitettua asennuskaaviota.
Toimi seuraavasti:
1. Ota esiin oikeat letkut ja tarkasta ne vaurioiden varalta.
2. Järjestä tulovesiletkut vesityypin mukaan seuraavan taulukon mukaisesti.
LIITÄNTÄ VÄRI
LÄMMIN VESI PUNAINEN
KYLMÄ VESI SININEN
3. Liitä letkut ensin rakennuskohtaisiin vesihanoihin.
4. Aseta letkujen vapaat päät ämpäriin ja avaa vesihanat, jotta mahdolliset epäpuhtaudet
huuhtoutuvat pois letkuista.
5. Varmista, että veden lämpötila vastaa asennuskaaviossa ilmoitettua.
6. Katso mikä letku liitetään mihinkin koneen magneettiventtiiliin.
7. Liitä letkut koneen magneettiventtiileihin. Varmista koneen merkinnöistä, että ehdottomasti
liität letkut oikeisiin magneettiventtiileihin.
8. Avaa vesihanoja varovasti ja varmista, että liitäntä on tiivis.
9. Jos havaitset vuotoja, avaa liitännät, korjaa epäkohdat ja varmista tiiviys uudelleen.
REV.0.01_COD.223172_A4
Sivu 11
ASENNUS
Huomaa seuraava:
Vesiliitäntöjä ei tarvitse varustaa takaiskuventtiilillä. Pesu- ja desinfiointikone vastaa
voimassa olevia eurooppalaisia standardeja talousveden suojaamiseksi.
Ellei käytettävissä ole lämminvesihanaa, myös punaisella merkitty lämminvesiletku täytyy
liittää kylmään veteen.
Viemäröinti
Viemäröinti voidaan tehdä lattiaan tai seinään.
Liitäntä seinään: Viemäröintiputken liitäntäkohta ei saa olla koneen omaa poistoliitäntää
korkeammalla.
Viemäriputken halkaisijan on vastattava asennuskaaviossa ilmoitettua.
Kokoa viemäröintiputki. Varmista, että tiivisteet tulevat kunnolla paikalleen.
Liitä viemäröintiputki rakennuskohtaiseen viemäriin.
HUOMAA
Älä kiristä letkujen liittimiä liikaa. Liitäntämuttereille riittää kiristys käsin.
HUOMAA
Noudata koneen mukana toimitettua asennuskaaviota.
Noudata ohjeita huolellisesti, koska vääränlainen liitäntä voi aiheuttaa tukoksia.
Jos viemäriliitäntä tukkeutuu, kone antaa hälytyksen ja näyttöön tulee virheilmoitus.
Pesu- ja desinfiointikone lukkiutuu ja sen käyttö on estetty.
VARO!
Jos poistoliitäntä tukkiutuu, suojaa ihosi ja silmäsi kontaminoituneelta
vedeltä.
Käytä ehdottomasti suojakäsineitä ja suojalaseja.
REV.0.01_COD.223172_A4
Sivu 12
3.2 Sähköliitäntä
HUOMAA
Koneen saa liittää sähköverkkoon vain sähköalan ammattilainen, joka tuntee
tarkoin voimassaolevat määräykset ja noudattaa niitä huolellisesti.
Ennen kuin liität pesu- ja desinfiointikoneen sähköverkkoon, tarkista ehdottomasti että
arvokilvessä ilmoitetut jännite, taajuus ja sulakekoko ovat samat kuin käytettävässä
sähköliitännässä.
Käyttöjännite saa poiketa nimellisjännitteestä enintään +/-10 %.
Sähköverkon taajuus saa poiketa nimellisarvosta enintään 1 %.
Pesu- ja desinfiointikoneen sähköturvallisuus on taattu vain, kun sen sähköliitäntä on
asianmukaisesti maadoitettu. Sähköliitännässä on käytettävä potentiaalin tasainta.
Varmista, että sähköjärjestelmä on liitetty toimivaan maadoitusjohtimeen.
Maadoitusjohdin on liitettävä tunnistettavalla maadoituksen
symbolilla varustettuun maadoitusliitäntään.
Jos käytetään kiinteää sähköliitäntää, se on varustettava
laitekohtaisella, kaikki koskettimet avaavalla pääkytkimellä.
Pääkytkimen on vastattava pesu- ja desinfiointikoneen
nimellisvirtaa.
Turvallisuuden lisäämiseksi suosittelemme, että sähköliitäntä varustetaan
vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 mA (DIN VDE 0664).
Pesu- ja desinfiointikone on irrotettava sähköverkosta pitempien käyttötaukojen ajaksi.
Asennuspaikan sähköjärjestelmän on oltava mitoitukseltaan riittävä ja määräysten
mukaisesti suojattu.
ASENNUS
REV.0.01_COD.223172_A4
Sivu 13
ASENNUS
Pääkytkimeen on päästävä helposti käsiksi.
Esimerkkejä pääkytkimen sijoituspaikaksi
Pääkytkin saa sijaita enintään 1000 mm:n päässä pesu- ja desinfiointikoneesta.
Pääkytkimen on sijaittava vähintään 1000:n ja enintään 1400 mm:n korkeudella lattiasta.
HUOMAA
Noudata koneen mukana toimitettua asennuskaaviota.
REV.0.01_COD.223172_A4
Sivu 14
3.3 Höyryliitäntä (valinnainen)
Suorita höyryliitäntä voimassa olevien määräysten ja asennuskaavion (liitäntä, maksimipaine,
huipputilavuusvirta) mukaisesti.
Kun liitäntä on valmis, kytke höyryntuotto päälle ja avaa höyryventtiilejä hitaasti. Varmista liitännän
tiiviys.
HUOMAA
Liitäntä- ja huoltotöiden yhteydessä on käytettävä asianmukaisia
henkilönsuojaimia (suojakäsineitä, kasvonsuojusta jne.).
Höyryliitäntä on varustettava varoventtiilillä, jonka laukeamispaine on asetettu
1,1-kertaiseksi nimelliskäyttöpaineeseen nähden.
Koneen kaikki tuloliitännät tulee varustaa käsikäyttöisin sulkuventtiilein, jotka
sijaitsevat liitäntöjen välittömässä läheisyydessä.
Alenna höyrynpainetta ja tyhjennä höyryletkut aina ennen huoltotöiden
aloittamista, niin vältät palovammat.
Tyhjennä höyryletkut seuraavasti:
Sulje höyryn sulkuhana.
Valitse ja käynnistä LYHYT-ohjelma painikkeella .
Pesu- ja desinfiointikone ottaa vettä ja höyrynkiertojärjestelmä tyhjenee. Järjestelmä antaa
häiriöilmoituksen.
ASENNUS
Miele-huolto tai valtuutettu huoltoliike voi asettaa käytettävän lämmitystavan (sähkö, höyry tai
niiden yhdistelmä).
REV.0.01_COD.223172_A4
Sivu 15
KÄYTTÖÖNOTTO
4. KÄYTTÖÖNOTTO
Pesu- ja desinfiointikoneen käyttöönoton saa suorittaa vain Miele-huolto tai valtuutettu huoltoliike.
REV.0.01_COD.223172_A4
Sivu 16
PROSESSIKEMIKAALIEN ANNOSTUS
5. PROSESSIKEMIKAALIEN ANNOSTUS
Kalkkikerrostumat vaurioittavat lämpövastuksia ja saattavat tukkia suuttimia. Tällöin tankin
lämpötila ei välttämättä nouse lämpödesinfioinnissa tarvittavan korkeaksi. Kalkkikerrostumia voi
muodostua korkeissa käyttölämpötiloissa myös silloin, kun käytettävä vesi on pehmeää.
Siksi pesu- ja desinfiointikone on varustettu kalkinpoistoaineen annostusjärjestelmällä. Siihen
kuuluvat:
Annostuspumppu
Täyttömäärän osoitin
Lisävarusteena pesu- ja desinfiointikoneet voidaan varustaa myös nestemäisen pesuaineen
annostusjärjestelmällä. Järjestelmän voi asentaa Miele-huolto tai valtuutettu huoltoliike.
Annostusjärjestelmään kuuluvat:
Annostuspumppu
Täyttömäärän osoitin
Annostuksen valvonta-anturi
Jokainen pumppu annostelee tiettyä kemikaalia seuraavan taulukon mukaisesti.
Prosessikemikaali Huomautuksia
Kalkinpoistoaine
Pesuaine (lisävaruste)
Neuvoja prosessikemikaalien valintaan saat koneen valmistajalta tai maahantuojalta.
5.1 Säiliön täyttöilmoitus
Kun kemikaalisäiliö alkaa olla tyhjä, koneen näyttöön tulee kehotus täyttää säiliö.
REV.0.01_COD.223172_A4
Sivu 17
PROSESSIKEMIKAALIEN ANNOSTUS
5.2 Säiliön vaihto
Vaihda säiliö seuraavasti:
Kytke pesu- ja desinfiointikoneen virta pois päältä tai irrota kone sähköverkosta.
Ota uusi kemikaalisäiliö esille.
Avaa luukku mukana toimitetulla työkalulla.
Ota tyhjä kemikaalisäiliö pois ja aseta se kemikaalinkestävälle ja helposti puhdistettavalle
alustalle.
Irrota imuputki säiliöstä.
Vaihda täysi säiliö tyhjän tilalle.
Säiliön maksimimitat: leveys: 250 mm, syvyys: 150 mm, korkeus: 275 mm.
Työnnä imuputki säiliön aukkoon ja kiristä se paikalleen.
Nosta säiliö paikalleen pesu- ja desinfiointikoneeseen ja sulje luukku.
Kytke pesu- ja desinfiointikoneen virta takaisin päälle tai liitä kone takaisin sähköverkkoon
pääkytkimellä.
HUOMAA
Käytä vain prosessikemikaaleja, jotka on tarkoitettu tällaiseen käyttöön ja
noudata kemikaalivalmistajan ohjeita.
Ole varovainen käsitellessäsi erilaisia prosessikemikaaleja!
Jotkin kemikaalit voivat olla syövyttäviä ja aiheuttaa ihoärsytystä. Noudata
ehdottomasti kemikaalivalmistajien turvallisuusohjeita sekä käyttämiesi
prosessikemikaalien käyttöturvallisuustiedotteiden ohjeita. Käytä
suojakäsineitä ja suojalaseja.
Prosessikemikaaleja on säilytettävä lukittavassa varastotilassa, johon on
pääsy vain valtuutetulla henkilöstöllä.
REV.0.01_COD.223172_A4
Sivu 18
5.3 Muita ohjeita
Noudata kemikaalivalmistajan annostusohjeita, etenkin ohjelmakohtaista
maksimiannostusmäärää.
Huolehdi kemikaalien annostusjärjestelmän säännöllisestä huollosta, jotta se toimii
moitteettomasti.
Käytä vain nestemäisiä kemikaaleja. Älä käytä jauhemaisia pesuaineita!
Kunkin prosessikemikaalin valmistaja antaa ohjeet aineiden säilyttämiseksi ja
hävittämiseksi. Noudata niitä.
Varmista prosessikemikaalien sopivuus kuhunkin ohjelmaan.
Älä missään tapauksessa aseta kemikaalisäiliöitä pesu- ja desinfiointikoneen päälle.
HUOMAA
Pesu- ja desinfiointikone on tyhjennettävä kokonaan aina ennen huoltotöiden
aloittamista tai koneen siirtämistä.
Jäännöskemikaalien poisto ehkäisee loukkaantumisia ja koneen rakenneosien
vaurioitumista.
PROSESSIKEMIKAALIEN ANNOSTUS
REV.0.01_COD.223172_A4
Sivu 19
KÄYTTÖ
6. KÄYTTÖ
6.1 Täyttömäärän tarkastus
Kemikaalisäiliöiden täyttömäärä on tarkastettava jokaisen työpäivän alussa. Jos konetta käytetään
paljon, tarkasta säiliöiden täyttömäärä myös kesken työpäivän.
Vaihda kemikaalisäiliöt tarvittaessa seuraavasti:
Pue päälle asianmukaiset henkilönsuojaimet (suojakäsineet, kasvonsuojus jne.) ja ota uusi
kemikaalisäiliö esille.
Kytke koneen virta pois päältä painamalla virtakytkintä .
Noudata kappaleen „PROSESSIKEMIKAALIEN ANNOSTUS“ ohjeita.
HUOMAA
Ole varovainen käsitellessäsi erilaisia prosessikemikaaleja! Kemikaalit voivat
olla syövyttäviä, ärsyttäviä tai myrkyllisiä.
Lue ehdottomasti kemikaalivalmistajan turvallisuusohjeet sekä pakkauksen
etiketti.
6.2 Kytkeminen päälle
Kytke pesu- ja desinfiointikone päälle seuraavasti:
Paina virtakytkintä .
Ohjauspaneeli kytkeytyy päälle automaattisesti.
6.3 Luukun avaaminen ja sulkeminen
Pesu- ja desinfiointikoneessa on automaattinen luukun lukitus, joka estää luukun avaamisen
ohjelman aikana.
Jos haluat avata luukun kesken ohjelman, keskeytä ohjelma. Huomaa seuraava:
1. Koneen sisätila ja käsiteltävät esineet voivat olla erittäin kuumia.
2. Ohjelma on käynnistettävä uudelleen alusta keskeyttämisen jälkeen.
Seuraavassa kuvataan erilaisia luukun aukaisumekanismeja.
Manuaalinen luukku
Luukku avataan ja suljetaan kahvasta.
REV.0.01_COD.223172_A4
Sivu 20
Puoliautomaattinen luukku
Luukku suljetaan kahvasta. Luukku avataan polkimella.
Automaattinen luukku
Automaattisella luukulla varustetuissa pesu- ja desinfiointikoneissa luukku avataan ja suljetaan
polkimella.
KÄYTTÖ
Avaa luukku painamalla poljinta lyhyesti.
Luukun voi sulkea kahdella tavalla:
1. Paina poljinta lyhyesti. Luukku sulkeutuu ja ohjelma käynnistyy.
2. Paina poljinta 3 sekunnin ajan. Luukku sulkeutuu, mutta ohjelma ei käynnisty.
REV.0.01_COD.223172_A4
Sivu 21
KÄYTTÖ
6.4 Käsiteltävien esineiden järjestely
Käsiteltävien esineiden mukaan tarvitset erilaisia kuormausalustoja.
Aseta käsiteltävät esineet varovasti kuormausalustalle.
Esineet eivät saa peittää toisiaan.
Aseta esineet niin, että pesuvesi pääsee virtaamaan niihin vapaasti.
Kun asettelet esineitä koneeseen, varmista ettei mikään niiden osa estä suihkuvarsia
pyörimästä.
HUOMAA
Koneen maksimitäyttömäärä on 5,0 kg (sisältää kuormausalustojen painon).
Vaipat, kertakäyttökäsineet ja muut hygieniatuotteet eivät kuulu pesutilaan, ne
voivat aiheuttaa tukoksia.
Älä missään tapauksessa käytä pesu- ja desinfiointikonetta ilman
kuormausalustoja.
REV.0.01_COD.223172_A4
Sivu 22
OHJAUSPANEELIT JA SYMBOLIT
7. OHJAUSPANEELIT JA SYMBOLIT
7.1 Ohjauspaneelit
Ohjauspaneeli helpottaa koneen käyttöä näyttämällä kulloisenkin ohjelmavaiheen, desinfioinnin
aikana saavutetun maksimilämpötilan ja virheilmoituksia.
Ohjauspaneeli, jossa nestekidenäyttö Ohjauspaneeli, jossa merkkivalonäyttö
Nestekidenäyttö
Näyttää ohjelmat, lämpötilan ja mahdolliset virheilmoitukset.
Kun kytket koneen virran päälle, viimeksi käytetty ohjelma tulee näkyviin.
Kun painat jotain ohjelmanvalintapainiketta (LYHYT , VAKIO tai TEHO ), näyttöön
tulee seuraavaa:
o Ylärivi: ohjelman nimi.
o Alarivi: "PAINA START", "AVAA LUUKKU" tai mahdollisia virheilmoituksia.
o A0-parametrit
Merkkivalonäyttö
Näyttää ohjelmat, lämpötilan ja mahdolliset virheilmoitukset.
Kun kytket koneen virran päälle, viimeksi käytetty ohjelma tulee näkyviin.
Näyttö ohjelman aikana:
o Veden lämpötila (°C)
REV.0.01_COD.223172_A4
Sivu 23
OHJAUSPANEELIT JA SYMBOLIT
7.2 Painikkeet
Ohjauspaneeli, jossa nestekidenäyttö:
A
E
D
Ohjauspaneeli, jossa merkkivalonäyttö:
B
C
B
D
REV.0.01_COD.223172_A4
A
C
Sivu 24
OHJAUSPANEELIT JA SYMBOLIT
PAINIKE KUVAUS
A START Käynnistää ohjelman.
B STOP
C OHJELMOINTIPAINIKE
D OHJELMAT
E PESUAINEVALINTA
VIRTAKYTKIN
(PÄÄLLE/POIS PÄÄLTÄ)
Paina 1 kerran, kun haluat keskeyttää ohjelman.
Paina 2 kertaa, kun haluat lopettaa ohjelman.
Tällä saat näkyviin kaikki ohjelmat. Valitse
muokattava ohjelma painamalla
ohjelmointipainiketta, kunnes kyseinen ohjelma
tulee näyttöön.
Käyttövalmis-tilassa: Paina ohjelmointipainiketta 5
sekunnin ajan, niin valikko avautuu.
Ohjelma LYHYT .
Ohjelma VAKIO .
Ohjelma TEHO .
Prosessikemikaalin lisäannostuksen ottaminen
käyttöön tai pois käytöstä.
Kytkee pesu- ja desinfiointikoneen virran päälle ja
pois päältä.
(Virtakytkin ei sijaitse ohjauspaneelissa.)
Merkkiääni
Kun painat jotain painiketta tai kun kone antaa virheilmoituksen, kuuluu merkkiääni.
REV.0.01_COD.223172_A4
Sivu 25
OHJAUSPANEELIT JA SYMBOLIT
7.3 Ohjauspaneelien merkkivalot
Ohjauspaneeli, jossa nestekidenäyttö:
1
6
2
3
5
4
1.
2.
3.
4.
5.
6.
REV.0.01_COD.223172_A4
KÄYNNISTYS (keltainen)
PYSÄYTYS (punainen)
DESINFIOINTI EI ONNISTUNUT (vilkkuva punainen)
OHJELMA PÄÄTTYNYT (vihreä)
OHJELMAT (keltainen)
PESUAINEVALINTA (keltainen)
Sivu 26
Ohjauspaneeli, jossa merkkivalonäyttö:
7
OHJAUSPANEELIT JA SYMBOLIT
1
2
3
4
5
6
1.
2.
3.
4.
5.
KÄYNNISTYS (keltainen)
OHJELMAT (keltainen)
ESIHUUHTELU (keltainen)
PESU (keltainen)
LOPPUHUUHTELU (keltainen)
6.
7.
REV.0.01_COD.223172_A4
OHJELMA PÄÄTTYNYT (vihreä)
DESINFIOINTI EI ONNISTUNUT (vilkkuva punainen)
Sivu 27
OHJELMAT
8. OHJELMAT
8.1 Ohjelmat
Pesu- ja desinfiointikoneessa on seuraavat ohjelmat:
PAINIKE
NESTEKIDENÄYTTÖ
LYHYT
VAKIO n o r
TEHO I n t
KONEEN
PUHDISTUS-
OHJELMA
US1 U S 1
US2 U S 2
US3
MERKKIVALONÄYTTÖ
S H o
C L n
U S 3
KUVAUS
Tämä ohjelma soveltuu vain vähän likaisten,
nesteitä sisältäneiden esineiden käsittelyyn.
Tämä ohjelma sopii ihmiseritteiden
likaamien esineiden käsittelyyn, kun eritteet
eivät ole tarttuneet kiinni.
Tämä ohjelma sopii ihmiseritteiden
likaamien esineiden käsittelyyn, kun eritteet
ovat tarttuneet kiinni ja kuivuneet.
Pesu- ja desinfiointikoneen puhdistukseen.
Ohjelmoitava ohjelma erityiskäyttöön.
Ohjelmoinnin voi suorittaa Miele-huolto tai
valtuutettu huoltoliike.
Ohjelmoitava ohjelma erityiskäyttöön.
Ohjelmoinnin voi suorittaa Miele-huolto tai
valtuutettu huoltoliike.
Ohjelmoitava ohjelma erityiskäyttöön.
Ohjelmoinnin voi suorittaa Miele-huolto tai
valtuutettu huoltoliike.
REV.0.01_COD.223172_A4
Sivu 28
8.2 Ohjelman käynnistys
Kun haluat käynnistää ohjelman, toimi seuraavasti:
Sulje luukku.
Valitse ohjelma, esim. LYHYT , VAKIO tai TEHO .
Paina käynnistyspainiketta .
HUOMAA
Jos pesu- ja desinfiointikoneessa on automaattinen luukku, ohjelma
käynnistyy automaattisesti, kun suljet luukun painamalla poljinta.
Kuivaus (lisätoiminto)
Miele-huolto tai valtuutettu huoltoliike voi tarvittaessa ohjelmoida kuivaustoiminnon kaikkiin
ohjelmiin.
Ohjelman käynnistys, kun kuivaus on otettu käyttöön:
Sulje luukku.
Valitse ohjelma, esim. LYHYT , VAKIO tai TEHO .
Valitse kuivaus:
o Lyhyt kuivaus: paina 1 kerran käynnistyspainiketta .
o Pitkä kuivaus: paina 2 sekunnin sisään 2 kertaa käynnistyspainiketta .
Miele-huolto tai valtuutettu huoltoliike voi ohjelmoida kuivaustoiminnon loppuun tuuletusvaiheen.
OHJELMAT
REV.0.01_COD.223172_A4
Sivu 29
KONEEN TILA
9. KONEEN TILA
9.1 Esivalmistelu
Kun kytket pesu- ja desinfiointikoneen virran päälle, sen sisäinen tankki täyttyy automaattisesti.
Kun tankin vesimäärä saavuttaa määrätyn tason, kone on käyttövalmis.
9.2 Käyttövalmis
Pesu- ja desinfiointikone on valmis käyttöön.
Vianmääritys on toiminnassa.
Näyttöön tulee ilmoitus, jos luukku on auki, ja näytössä näkyvät myös mahdolliset virheilmoitukset,
kuten:
pesuaine loppu, kalkinpoistoaine loppu, muisti täynnä (täyttöerätietojen tallennus), kammion
lämpötila liian korkea.
9.3 Häiriötila
Toimintahäiriön sattuessa ohjelma keskeytyy.
Näyttöön tulee virheilmoitus.
Luukku pysyy kiinni.
Voit avata luukun ohjauspaneelin painikkeiden avulla seuraavasti:
Paina samanaikaisesti käynnistys- ja pysäytyspainiketta 3 sekunnin ajan.
Paina sen jälkeen ohjelmapainikkeita VAKIO ja LYHYT .
Näiden painikkeiden painamisen jälkeen pesu- ja desinfiointikone on jälleen
KÄYTTÖVALMIS ja luukun voi avata.
Jos toimintahäiriö ei poistunut tai luukku pysyy kiinni, ota yhteys Miele-huoltoon tai valtuutettuun
huoltoliikkeeseen.
9.4 Sähkökatko käytön aikana
Jos ohjelman aikana tapahtuu sähkökatko, sinun ei tarvitse tehdä mitään erityistä.
Ohjelma jatkuu automaattisesti keskeytyskohdasta.
REV.0.01_COD.223172_A4
Sivu 30
10. VALIKKO
Kun kone on KÄYTTÖVALMIS-tilassa tai HÄIRIÖTILASSA, pääset valikkoon pitämällä
ohjelmointipainiketta painettuna 5 sekunnin ajan. Kun painat ohjelmointipainiketta , valikon
vaihtoehdot tulevat näkyviin:
"Aika-asetukset" (Päivämäärän ja kellonajan asettaminen)
"Protokollatulostus" (Täyttöeräprotokollan tulostus)
"Poista" (Protokollan poisto)
"Käyttötunnit"
"Asiakaskoht. ohjelmat"
"Höyrylähde" (lisävaruste)
"Kieli" (Kielen valinta)
"I/O" (Koneen tila)
VALIKKO
REV.0.01_COD.223172_A4
Sivu 31
VALIKKO
10.1 Päivämäärän ja kellonajan asettaminen
Ohjauspaneeli, jossa nestekidenäyttö:
Pidä ohjelmointipainiketta painettuna 5 sekunnin ajan.
Vieritä valikkoa ohjelmointipainikkeella , kunnes seuraava
vaihtoehto tulee näkyviin:
o "Aika-asetukset"
Paina käynnistyspainiketta .
Aloita asettaminen painamalla käynnistyspainiketta .
Aseta arvot painikkeilla LYHYT ja VAKIO .
Tallenna painamalla käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi asetuksia,
paina pysäytyspainiketta .
Ohjauspaneeli, jossa merkkivalonäyttö:
Näyttö
Pidä ohjelmointipainiketta painettuna 5 sekunnin
ajan:
Vieritä valikkoa painamalla ohjelmointipainiketta ,
kunnes seuraava vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta 2x.
Aseta seuraavat arvot peräjälkeen painikkeilla
LYHYT ja VAKIO .
o Päivä
o Kuukausi
o Vuosi
o Tunnit
Tallenna jokainen yksittäinen arvo erikseen
painamalla käynnistyspainiketta .
Tallenna painamalla käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi
muutoksia, paina pysäytyspainiketta .
o Minuutit
P a
C L o
REV.0.01_COD.223172_A4
Sivu 32
10.2 Protokollien tulostus
Ohjauspaneeli, jossa nestekidenäyttö:
Pidä ohjelmointipainiketta painettuna 5 sekunnin ajan.
Vieritä valikkoa ohjelmointipainikkeella , kunnes seuraava
Paina käynnistyspainiketta .
Jos haluat tulostaa protokollan, paina käynnistyspainiketta .
Voit keskeyttää tulostuksen painamalla pysäytyspainiketta .
Ohjauspaneeli, jossa merkkivalonäyttö:
VALIKKO
vaihtoehto tulee näkyviin:
o "Protokollatulostus"
Näyttö
Pidä ohjelmointipainiketta painettuna 5 sekunnin
ajan:
Vieritä valikkoa painamalla ohjelmointipainiketta ,
kunnes seuraava vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta .
Käynnistä tulostus ja poistu valikosta painamalla
käynnistyspainiketta .
P a
P n
REV.0.01_COD.223172_A4
Sivu 33
VALIKKO
10.3 Protokollien poistaminen
Ohjauspaneeli, jossa nestekidenäyttö:
Pidä ohjelmointipainiketta painettuna 5 sekunnin ajan.
Vieritä valikkoa ohjelmointipainikkeella , kunnes seuraava
vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta .
Anna salasana painamalla painikkeita LYHYT ja VAKIO ja
vahvista painamalla käynnistyspainiketta .
Jos haluat poistaa protokollan, paina käynnistyspainiketta .
Painamalla pysäytyspainiketta voit poistua valikosta
poistamatta protokollaa.
Ohjauspaneeli, jossa merkkivalonäyttö:
o "Poista"
Näyttö
Pidä ohjelmointipainiketta painettuna 5 sekunnin
ajan:
Vieritä valikkoa painamalla ohjelmointipainiketta ,
kunnes seuraava vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta .
Anna salasana painamalla painikkeita LYHYT ja
VAKIO ja vahvista painamalla käynnistyspainiketta
.
Jos haluat poistaa protokollan, paina
käynnistyspainiketta .
Painamalla pysäytyspainiketta voit poistua
valikosta poistamatta protokollaa.
10.4 Asiakaskohtaiset ohjelmat
Ohjelma-asetukset tulee valita pestävien esineiden ja pesutekniikalle asetettujen vaatimusten
mukaan.
Ohjelma-asetusten muuttamiseen tarvitaan erityisosaamista koneen toiminnasta. Siksi näiden
asetusten muuttaminen on jätettävä koulutettujen käyttäjien tai valtuutetun Miele-huoltoliikkeen
tehtäväksi.
P a
E a
P a s
HUOMAA
Validoituja menetelmiä käytettäessä ohjelmiin ja annostusmääriin tehtävät
muutokset on dokumentoitava.
Tarvittaessa ohjelma on validoitava uudelleen muutosten jälkeen.
REV.0.01_COD.223172_A4
Sivu 34
VALIKKO
Ohjauspaneeli, jossa nestekidenäyttö:
Pidä ohjelmointipainiketta painettuna 5 sekunnin ajan.
Vieritä valikkoa ohjelmointipainikkeella , kunnes seuraava
vaihtoehto tulee näkyviin:
o "Asiakaskoht. ohjelmat"
Paina käynnistyspainiketta .
Anna salasana painamalla painikkeita LYHYT ja VAKIO ja
vahvista painamalla käynnistyspainiketta .
Valitse muokattava asiakasohjelma ("US1", "US2" tai "US3")
painikkeilla LYHYT ja VAKIO ja vahvista valintasi
painamalla käynnistyspainiketta .
Valitse ohjelmavaiheet yksitellen painikkeilla LYHYT ja VAKIO
ja vahvista valintasi painamalla käynnistyspainiketta .
Valitse parametrit (ks. "t 0" – "t 4" alla) painikkeilla LYHYT ja
VAKIO ja vahvista valintasi painamalla käynnistyspainiketta
.
Tallenna painamalla käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi muutoksia,
paina pysäytyspainiketta .
Ohjauspaneeli, jossa merkkivalonäyttö:
Näyttö
Pidä ohjelmointipainiketta painettuna 5 sekunnin
ajan:
Vieritä valikkoa painamalla ohjelmointipainiketta ,
kunnes seuraava vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta .
Anna salasana painamalla painikkeita LYHYT ja
VAKIO ja vahvista painamalla käynnistyspainiketta
.
Valitse muokattava asiakasohjelma ("US1", "US2" tai
"US3") painikkeilla LYHYT ja VAKIO ja vahvista
valintasi painamalla käynnistyspainiketta .
t 0 = pois käytöstä
t 1 = keskisuuri arvo
t 2 = korkea arvo
t 3 = keskisuuri arvo + pesuaine
t 4 = korkea arvo + pesuaine
Valitse ohjelmavaiheet yksitellen painikkeilla LYHYT
ja VAKIO ja vahvista valintasi painamalla
käynnistyspainiketta .
Valitse parametrit (ks. "t 0" – "t 4" alla) painikkeilla
LYHYT ja VAKIO ja vahvista valintasi
painamalla käynnistyspainiketta .
Tallenna painamalla käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi
muutoksia, paina pysäytyspainiketta .
P a
C U S
P a s
U s 1
U s 2
U S 3
t 0
t 1
t 2
t 3
t 4
REV.0.01_COD.223172_A4
Sivu 35
VALIKKO
10.5 Höyrylähde
Ohjauspaneeli, jossa nestekidenäyttö:
Ohjauspaneeli, jossa merkkivalonäyttö:
Pidä ohjelmointipainiketta painettuna 5 sekunnin ajan.
Vieritä valikkoa ohjelmointipainikkeella , kunnes seuraava
vaihtoehto tulee näkyviin:
o "Höyrylähde"
Paina käynnistyspainiketta .
Valitse höyrylähde painikkeilla LYHYT ja VAKIO :
o Lämpödesinfiointi boilerin avulla
o Höyry
Vahvista ja tallenna valintasi painamalla käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi muutoksia,
paina pysäytyspainiketta .
Näyttö
Pidä ohjelmointipainiketta painettuna 5 sekunnin
ajan:
Vieritä valikkoa painamalla ohjelmointipainiketta ,
kunnes seuraava vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta .
Valitse höyrylähde painikkeilla LYHYT ja VAKIO
:
o Lämpödesinfiointi boilerin
avulla (
o Höyry (
Vahvista ja tallenna valintasi painamalla
käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi
muutoksia, paina pysäytyspainiketta .
B o L)
s t E)
P a
S _ S
B o L
s t E
REV.0.01_COD.223172_A4
Sivu 36
10.6 Kielen valinta
Ohjauspaneeli, jossa nestekidenäyttö:
Ohjauspaneeli, jossa merkkivalonäyttö:
VALIKKO
Pidä ohjelmointipainiketta painettuna 5 sekunnin ajan.
Vieritä valikkoa ohjelmointipainikkeella , kunnes seuraava
vaihtoehto tulee näkyviin:
o "Kieli"
Paina käynnistyspainiketta .
Valitse kieli painikkeilla LYHYT ja VAKIO ja vahvista ja
tallenna valintasi painamalla käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi muutoksia,
paina pysäytyspainiketta .
Näyttö
10.7 Tila I/O
Sarjaportti (RS 232)
Koneessa on RS232-sarjaliitäntäportti tietokoneen, kirjoittimen tms. laitteen liittämistä varten.
Pidä ohjelmointipainiketta painettuna 5 sekunnin
ajan:
Vieritä valikkoa painamalla ohjelmointipainiketta ,
kunnes seuraava vaihtoehto tulee näkyviin:
Paina käynnistyspainiketta .
Valitse kieli painikkeilla LYHYT ja VAKIO ja
vahvista ja tallenna valintasi painamalla
käynnistyspainiketta .
Jos haluat poistua valikosta tallentamatta tekemiäsi
muutoksia, paina pysäytyspainiketta .
P a
L A n
REV.0.01_COD.223172_A4
Sivu 37
TÄYTTÖERÄTIEDOT
11. TÄYTTÖERÄTIEDOT
Voit tallentaa koneen muistiin jopa 800 ohjelman täyttöerätiedot.
Jokaisesta ohjelmasta tallentuvat esim. seuraavat tiedot:
PÄI-
VÄYS
9/7/01 12,00 LYHYT 93°C 180 sekuntia 00
10/7/01 13,05 VAKIO 94°C 210 sekuntia 00
Kun muisti tulee täyteen, seuraavan ohjelman tiedot tallentuvat vanhimman päälle.
Virheilmoitukset ja virhenumerot selitetään kappaleessa VIRHEILMOITUKSET.
Numerot tarkoittavat seuraavaa:
TAPAHTUMAN
ALOITUSAIKA OHJELMA MAX °C
nro
0 Sähkökatko 13 Boilerin maksimilämpötila
1 Ohjelma OK 14 Häiriö luukun moottorissa
2 Desinfiointi epäonnistui 15 Häiriö rajakytkimessä
3 Luukku ei lukittu 18 Häiriö höyryventtiilissä
4
5 Ei kylmää vettä 20
6 Häiriö lämmityksessä 21
7
8 Täyttömäärähäiriö 23
9 Häiriö pumpussa 24 Ei lämmintä vettä
10 Viemäriliitäntä tukossa
11
TAPAHTUMA
Luukku auki ohjelman
aikana
Häiriö, tankin lämpötilaanturi
Häiriö, boilerin lämpötilaanturi
YLLÄPITOAIKA
>85°C
TAPAHTUMAN
nro
19 Anturipoikkeama
22 Prosessikemikaali loppu
TAPAHTUMA
Lämpötila-anturien
lämpötilaero liian suuri
Ongelma sarjaportin
CANBUS-väylässä
Sarjal.porttiin liitetty
näppäimistö
(Mallit, joissa
nestekidenäyttö)
VIRHEET
REV.0.01_COD.223172_A4
Sivu 38
12. PC-LIITÄNTÄ
Konetta ohjataan RS 232 -sarjaliitäntäportin kautta (Modbus-protokolla).
Tätä sarjaliitäntäporttia voidaan käyttää täyttöeräprotokollatietojen lukuun, ks. kappale
PROTOKOLLIEN TULOSTUS.
Tulostukseen tarvitaan seuraavanlainen tulostin:
Tiedonsiirtonopeus: 2400 baudia
Bittejä: 8
Pariteetti: ei
13. NÄYTTÖÖN TULEVAT HÄLYTYKSET
Käytön aikana koneen näyttöön voi tulla seuraavia hälytyksiä:
HÄLYTYS KUVAUS
MNT Kutsu huolto
CHN Prosessikemikaali
PC-LIITÄNTÄ
REV.0.01_COD.223172_A4
Sivu 39
VIRHEILMOITUKSET
14. VIRHEILMOITUKSET
HUOMAA
Koneen korjaukset on jätettävä Miele-huollon tai valtuutetun huoltoliikkeen
tehtäviksi.
Asiattomista korjauksista voi aiheutua vaaratilanteita koneen käyttäjälle.
Nro
VIRHEILMOITUS KUVAUS
Er 0
Er 2
Er 3
Er 4
Er 5
Er 6
Er 7
Er 8
Er 9
E 10
E 11
E 13
E 14
E 15
E 18
SÄHKÖKATKO Ohjelman aikana on tapahtunut lyhyt sähkökatko.
EI DESINFIOINTIA Vaadittavaa desinfiointilämpötilaa ei saavutettu.
LUUKUN LUKITUS
AUKI
LUUKKU AUKI
OHJELMAN AIKANA
EI VETTÄ
LÄMPÖVASTUKSET
TANKIN LÄMPÖTILAANTURI
TÄYTTÖMÄÄRÄANTURI
PUMPPU
HÄIRIÖ
VIEMÄRÖINNISSÄ
BOILERIN
LÄMPÖTILA-ANTURI
BOILERIN
MAKSIMILÄMPÖTILA
LUUKUN MOOTTORI
LUUKUN
RAJAKYTKIMET
HÖYRYLÄHDE
Ohjelmaa käynnistettäessä automaattinen luukun lukitus
ilmoittaa, että luukku on auki.
Automaattisen luukun lukituksen toimintahäiriö.
Tämä virheilmoitus tulee näkyviin, kun automaattinen luukun
lukitus ilmoittaa, että luukku on auki ohjelman aikana, vaikka
luukku on asianmukaisesti lukittu.
Ohjelma on keskeytynyt, koska koneen tankkiin ei tule
vaaditussa ajassa lainkaan tai tarpeeksi vettä. Tämä voi johtua
vesijohtoverkon huonosta paineesta tai liian lyhyeksi asetetusta
ajasta.
Desinfiointilämpötilaa ei saavutettu asetetussa ajassa. Tämä voi
johtua lämpövastuksen rikkoutumisesta tai liian lyhyeksi
asetetusta ajasta.
Tankin lämpötila-anturi on rikki.
Tankin vesimäärää valvoo 2 anturia.
Kone antaa virheilmoituksen, tankissa on ylemmän anturin
mukaan riittävästi vettä, vaikka alempi anturi ilmoittaa tankin
olevan tyhjä.
Tankki ei täyttynyt asetetussa ajassa. Tämä voi johtua pumpun
toimintahäiriöstä tai liian lyhyeksi asetetusta ajasta.
Viemäröinnin turvapainekytkin on lauennut.
Boilerin lämpötila-anturi on rikki.
Boilerin lämpötila-anturi ilmoittaa liian korkeasta lämpötilasta.
Tämä voi johtua esim. siitä, että boilerissa on liian vähän vettä.
Automaattinen luukun lukitusjärjestelmä ei voi sulkea luukkua.
Tämä voi johtua siitä, että luukun sulkeutumisalueella on jokin
este tai että luukun moottori on rikki.
Kone antaa tämän virheilmoituksen, kun molemmat rajakytkimet
(luukku kiinni ja luukku auki) ovat reagoineet.
Desinfiointilämpötilaa ei saavutettu höyryllä asetetussa ajassa.
Tämä voi johtua höyrylähteen toimintahäiriöstä tai liian lyhyeksi
asetetusta ajasta.
REV.0.01_COD.223172_A4
Sivu 40
VIRHEILMOITUKSET
Nro
E 19
VIRHEILMOITUS KUVAUS
LÄMPÖTILAANTURIEN ERO
Kammion kahden lämpötila-anturin (pääanturi, toinen anturi)
mittaamien lämpötilojen ero on suurempi kuin asetettu arvo.
E 20
E 21
E 22
E 23
E 24
TOINEN ANTURI Toinen lämpötila-anturi ei toimi asianmukaisesti.
SARJA-CAN
PROSESSIKEMIKAALI
LOPPU
NÄYTÖN
YHTEYSHÄIRIÖ
EI LÄMMINTÄ VETTÄ Käytettävissä ei ole riittävästi lämmintä vettä.
Master- ja Slave-piirilevyjen (jos käytössä) välinen yhteys on
katkennut.
Täytä prosessikemikaalisäiliöt.
Ohjausjärjestelmän ja kosketusnäytön välinen yhteys on
katkennut.
REV.0.01_COD.223172_A4
Sivu 41
HUOLTO JA KUNNOSSAPITO
15. HUOLTO JA KUNNOSSAPITO
15.1 Yleisiä suosituksia kunnossapitoa ja huoltoa varten
YLEISET OHJEET
Koneen tila
Irrota pesu- ja desinfiointikone sähköverkosta aina ennen huoltotöiden aloittamista.
Tehtävää suorittavan henkilön on varmistettava, ettei kukaan pääse toimenpiteen aikana koneen
läheisyyteen.
Turvajärjestelmät
Toimenpidettä suoritettaessa on noudatettava desinfiointiaineiden käyttöön liittyviä toimintaohjeita
(ks. käytettyjen tuotteiden valmistajien käyttöturvallisuustiedotteet). Myös patogeenien
kontaminoimien koneenosien käsittelyyn liittyviä määräyksiä on noudatettava sekä käytettävä
asianmukaisia henkilönsuojaimia
Määräajoin tehtävien kunnossapitotoimien suorittaminen
Määräajoin suoritettaviin kunnossapitotoimiin lukeutuvat kaikki toimet, joilla kone pidetään
puhtaana ja toimintakuntoisena.
Nämä toimenpiteet on suoritettava säännöllisesti (ks. taulukko, kappale MÄÄRÄAJOIN
SUORITETTAVAT kunnossapitotoimet) tai tarvittaessa, kun koneen käsittelytuloksessa havaitaan
puutteita.
Koska nämä kunnossapitotoimet ovat yksinkertaisia puhdistustöitä, niistä huolehtii yleensä
koneen käytöstä vastaava.
15.2 Määräajoin suoritettavat kunnossapitotoimet
Määräajoin suoritettavat kunnossapitotoimet on suoritettava säännöllisiän väliajoin. Jotkin näistä
toimista edellyttävät tekijältään koneen erityistuntemusta. Seuraavissa taulukoissa luetellaan
määräajoin suoritettavat kunnossapitotoimet niiden suoritusvälin ja suorittavan käyttäjäryhmän
mukaan lajiteltuina.
Työt selitetään tarkemmin asianomaisissa lomakkeissa.
Vaikka käytettävä vesi olisi pehmeää, koneen lämpövastuksiin voi korkeissa lämpötiloissa
muodostua kalkkia, joka heikentää koneen toimintakykyä.
Tämän vuoksi seuraavat puhdistustyöt on suoritettava säännöllisesti.
REV.0.01_COD.223172_A4
Sivu 42
HUOLTO JA KUNNOSSAPITO
Puhdistus- ja kunnossapitotyöt
Kuinka usein Toimenpide Kuka
Päivittäin
Viikoittain
Vuosittain
Koneen ulkovaipan puhdistus.
Koneen ulkopintojen puhdistus.
Suihkusuuttimet: Tarkasta ja puhdista tarvittaessa.
Desinfiointituloksen testaus.
Venttiilien suodattimet: Tarkasta, puhdista ja vaihda
tarvittaessa.
Turvatermostaattien tarkastus.
Annostuspumput: Tarkasta kalvot ja tiivisteet.
Prosessikemikaalien täyttömääräanturit: Tarkasta
toiminta ja puhdista letkut.
Annostuspumppujen liitäntäletkut: Tarkasta taitosten,
vuotojen ja materiaalin haurastumisen varalta.
Vesimääräanturit: Tarkasta toiminta.
Lämpötila-anturit: Tarkasta anturien tila aika ajoin
kunnossapitotöiden yhteydessä.
Tiivisteiden tarkastus.
Poistoventtiilit: Tarkasta tiiviys ja pura tarvittaessa
kalvoistukka ja puhdista tai vaihda se.
Painekytkin: Ohjausjärjestelmä valvoo sen toimintaa.
Jos ohjausjärjestelmään tule vika, tyhjennä tankki ja
poista epäpuhtaudet mustasta putkesta.
USER
USER
SERVICE
Huomautus:
Määräajoin suoritettavat kunnossapitotoimet on suoritettava taulukossa ilmoitetuin väliajoin.
Pieniä puhdistustoimenpiteitä kannattaa tämän lisäksi tehdä aina, kun ne vaikuttavat olevan
tarpeen.
Varaosat: ks. valmistajan varaosaluettelo.
Suosittelemme, että tarkastat ja puhdistat pesu- ja desinfiointiautomaatin
säännöllisesti, etenkin, jos käytettävä vesijohtovesi on erittäin kovaa.
Kiinnitä tarkastuksissa erityistä huomiota lämpövastuksiin ja termostaattien
antureihin.
REV.0.01_COD.223172_A4
Sivu 43
HUOLTO JA KUNNOSSAPITO
HUOMAA
Jos pyyhit pinnat desinfioivalla aineella, käytä vain tarkoitukseen sopivaa,
hyväksyttyä desinfiointiainetta.
Pesu- ja desinfiointikoneessa on turvatermostaatti, joka katkaisee koneesta
virran, jos se ylikuumenee.
Selvitä aina ylikuumenemisen/vian syy ennen kuin kytket pesu- ja
desinfiointikoneen uudelleen päälle.
KONEEN ULKOVAIPAN PUHDISTUS
Kuka: USER Kuinka usein: päivittäin
Toimi seuraavasti
Pyyhi ulkovaippa kostealla liinalla.
Käytä vain pH-arvoltaan neutraaleja puhdistusaineita.
Älä käytä hankausaineita, liuottimia ja/tai ohenteita.
Ohjauspaneelin puhdistus
Pyyhi ohjaustaulu kostealla liinalla ja puhdistusaineella. Älä käytä hankausaineita, liuottimia
ja/tai ohenteita.
DESINFIOINTITULOKSEN TARKISTUS
Kuka: USER Kuinka usein: viikoittain
Toimi seuraavasti
Käynnistä ohjelma VAKIO , kun koneessa on tyhjä kuormausalusta.
REV.0.01_COD.223172_A4
Sivu 44
TOIMINTAHÄIRIÖT – SYYT – KORJAUSTOIMENPITEET
16. TOIMINTAHÄIRIÖT – SYYT – KORJAUSTOIMENPITEET
16.1 Johdanto
Tässä kappaleessa käsitellään mahdollisia toimintahäiriöitä, joita voi esiintyä koneen käytön
aikana, sekä niiden syitä ja korjaustoimenpiteitä.
Ellet saa toimintahäiriötä poistetuksi näiden ohjeiden avulla, tai jos sama toimintahäiriö alkaa
esiintyä useammin, ota yhteys huoltoon.
16.2 Toimintahäiriö (TH) – Syy (S) – Korjaustoimenpide (KT)
TH: Pesu- ja desinfiointikone ei käynnisty:
S: Sulake on lauennut.
KT: Kytke sulake takaisin päälle.
S: Pesu- ja desinfiointikone on kytketty pois päältä.
KT: Paina käynnistyspainiketta.
TH: Ohjelma ei käynnisty.
S: Luukku ei ole kunnolla kiinni.
KT: Tarkista luukun lukitus.
S: Prosessikemikaali on loppu.
KT: Kytke pesu- ja desinfiointikone pois päältä ja vaihda kemikaalisäiliö.
TH: Kone ei saavuta ohjelman käyttölämpötilaa:
S:
KT: Puhdista kammion lämpötila-anturi.
TH: Puhdistustulos on puutteellinen:
S: Suuttimet ovat tukossa tai niihin on kertynyt kalkkia.
KT:
S: Kone ei saa riittävästi vettä.
KT: Varmista, että vesijohtoveden paine on riittävä ja poista mahdolliset tukokset.
S: Koneeseen ei tule kyseisessä ohjelmassa tarvittavaa vesimäärää.
KT: Sulje vesihana ja puhdista tulovesisihti (huoltoliikkeen tehtävä (Kuka: SERVICE)).
TH: Häiriö kemikaalin annostuksessa:
Kammion lämpötila-anturi on likainen tai siihen on kertynyt kalkkia tai muuta
karstaa.
Puhdista suuttimet kappaleessa HUOLTO ja kunnossapito annettujen ohjeiden
mukaisesti.
S: Annostuspumppu ei toimi kunnolla.
KT: Huoltoliike huolehtii pumpun määräajoin suoritettavasta huollosta (Kuka: SERVICE).
S: Vika annostuspumpussa.
KT: Ota yhteys Miele-huoltoon tai valtuutettuun huoltoliikkeeseen.
REV.0.01_COD.223172_A4
Sivu 45
VANHAN KONEEN KÄYTÖSTÄ POISTAMINEN
17. VANHAN KONEEN KÄYTÖSTÄ POISTAMINEN
Muista, että kone voi olla ihmiseritteiden ja muiden ruumiinnesteiden, patogeenisten bakteerien,
geenimuunneltujen materiaalien, myrkyllisten tai karsinogeenisten aineiden, raskasmetallien yms.
kontaminoima, joten se täytyy dekontaminoida ennen käytöstä poistamista.
Hävitä kaikki prosessikemikaalijäämät määräysten mukaisesti, jotta niistä ei aiheudu vaaraa
ihmisille tai ympäristölle. Käytä suojalaseja ja -käsineitä!
Poista tai riko luukun lukitusmekanismi, jotteivät leikkivät lapset voi vahingossa joutua teljetyiksi
koneen sisään. Toimita kone asianmukaiseen keräyspisteeseen.
Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia
materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä
koneiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena
nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä
käytöstä poistettavia koneita sekajätteen mukana.
Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Kysy
tarvittaessa lisätietoja koneen toimittajalta. Lain mukaan koneen käytöstä vastaava on vastuussa
mahdollisten koneessa olevien henkilötietojen poistamisesta. Muista aina säilyttää vanha kone
poissa lasten ulottuvilta, kunnes viet sen keräyspisteeseen.
REV.0.01_COD.223172_A4
Sivu 46
Suomi:
Miele Oy
Porttikaari 6
Porttipuisto
01200 Vantaa
Puhelin: (09) 875 970
Faksi: (09) 875 97399
Sähköposti: asiakaspalvelu@miele.fi
Miele Professional internetissä: www.miele.fi/professional
Valmistaja: Steelco S.p.A.
Via Balegante, 27 31039 Riese Pio X (TV) - Italia
Oikeus muutoksiin pidätetään / Laadittu: 2019-03-25
0051
Loading...
