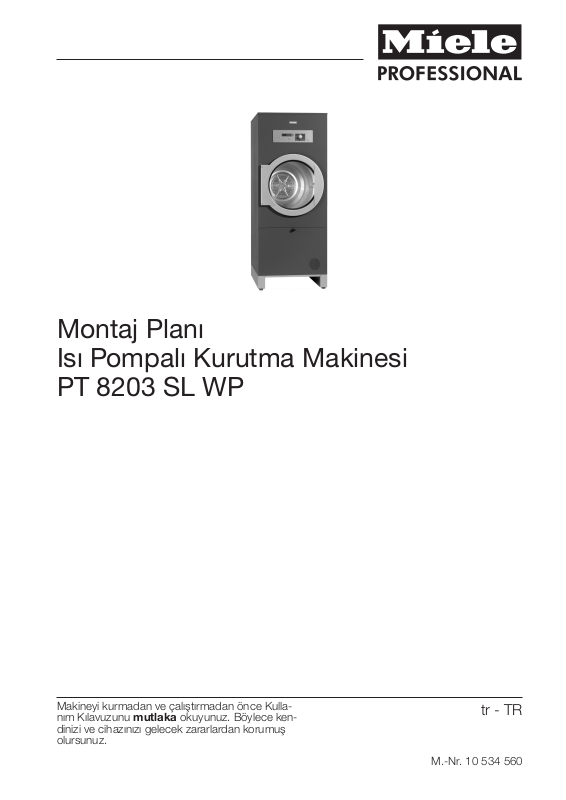

Miele PT 8203 SL WP Installation Plan [tr]

Montaj Planı
Isı Pompalı Kurutma Makinesi
PT 8203 SL WP

Makineyi kurmadan ve çalıştırmadan önce Kulla­nım Kılavuzunu mutlaka okuyunuz. Böylece ken­dinizi ve cihazınızı gelecek zararlardan korumuş
olursunuz.

tr - TR

M.-Nr. 10 534 560

2 PT 8203 SL WP

İçindekiler

Kurulum ve Planlama Talimatları........................................................................................4

Kurulum Şartları..................................................................................................................... 4

Genel İşletim Koşulları........................................................................................................... 4

Yerleştirme............................................................................................................................. 4

Ayarlama (Düzeyleme)........................................................................................................... 5

Kurutma Makinesinin Kaymaması İçin Sabitlenmesi............................................................. 6

Cihaz Tanıtımı ........................................................................................................................ 6

Elektrik Bağlantısı.................................................................................................................. 7

Hava Çekiş Ağzı .................................................................................................................... 8

Hava Çıkışı............................................................................................................................. 8

Yoğuşma Suyu Çıkışı............................................................................................................. 8

Aksesuarlar............................................................................................................................ 9

RS 232 arabirimi için iletişim modülü XKM ...................................................................... 9

Teknik Çizimler - Boyutlar [mm].......................................................................................10

Cihaz boyutları..................................................................................................................... 10

Kurulum ............................................................................................................................... 11

Yerleştirme........................................................................................................................... 12

Teknik Veriler......................................................................................................................13

Elektrik Verileri..................................................................................................................... 13

Gerilim 3N AC 400V, 50Hz ........................................................................................... 13

Yoğuşma Suyu Çıkışı........................................................................................................... 13

Nakliye verileri ..................................................................................................................... 13

Yerleştirme Verileri............................................................................................................... 13

3

Kurulum ve Planlama Talimatları

Kurulum Şartları

Kurutma makinesi sadece Miele yetkili servisi veya yetkili bir bayi­nin eğitimli personeli tarafından kurulmalıdır.

 Kurutma makinesinin kurulumu, geçerli kurallar ve standartlara uy-

gun olarak gerçekleştirilmelidir. Ayrıca yerel elektrik şirketinin yönet­meliklerine de uyulmalıdır.

 Kurutma makinesini daima, sadece yeterli havalandırmaya sahip ve

don tehlikesi olmayan mekanlarda çalıştırınız.

Genel İşletim Koşulları

Bu kurutma makinesi sadece endüstriyel kullanıma yöneliktir ve sade­ce iç mekanlarda kullanılmalıdır.

İzin verilen ortam sıcaklığı: 2 °C ila 43 °C

Kurutma makinesinin elektrik donanımı IEC/DINEN60335-1 ve
DINEN50570 güvenlik standartlarına uygundur.

Yerleştirme

Kurutma makinesi sadece nakliye emniyet tertibatı monte edilmiş
olarak taşınmalıdır.

Kurutma makinesini kurulum yerine bir forklift ile taşıyınız ve nakliye
emniyet tertibatını sökünüz. Nakliye emniyet tertibatını olası bir nakliye
için muhafaza ediniz (ör. taşınma durumunda).

 Taşıma sırasında kurutma makinesinin toplam yüksekliğini dik­kate alınız.

Forklift ile taşıma sırasında cihazın devrilmesi tehlikesi mevcuttur.

Kurutma makinesi, asgari 2220 N yük taşıma kapasitesine sahip, düz
ve sağlam bir zemin üzerine yerleştirilmelidir.

Kurutma makinesinden kaynaklanan zemin yükü, cihazın ayaklarının
geldiği alanda zemine nokta yükü uygular.

4 PT 8203 SL WP

Kurulum ve Planlama Talimatları

İleride gerçekleştirilebilecek bakım işlerini kolaylaştırmak için kurutma
makinesinin arkasında en az 500 mm mesafe muhafaza edilmelidir.

Kurutma makinesi kurulduktan sonra, çalıştırılmadan önce yaklaşık
30 dakikalık bir bekleme süresine gerek vardır. Isı pompası modülü
kurulum öncesinde 30°'den daha fazla bir açıyla eğilirse veya güçlü
sallantılara maruz kalırsa, işletimden önce bekleme süresi 24 saate
uzatılmalıdır.

Aksi takdirde ısı pompası zarar görebilir!

Ayarlama (Düzeyleme)

Sorunsuz ve enerji verimli bir işletime olanak sağlamak için kurutma
makinesinin, tüm ayakları zemin üzerinde olacak şekilde sağlam ve
düz bir şekilde durması gerekir. Zemindeki olası eşitsizlikler ayakların
çevrilerek ayarlanması yoluyla eşitlenebilir.

 Ayakların kontra somunlarını bir İngiliz anahtarı ile gevşetiniz.
 Ayakları çevirmek yoluyla düzelterek, kurutma makinesinin boylama-

sına ve enlemesine yatay düzlüğünü bir su terazisi yardımıyla ayarla­yınız.

 Ayakların ayarının değişmemesi için yatay düzlük ayarının ardından

kontra somunları bir İngiliz anahtarı yardımıyla saat yönünün tersine
çevirerek sıkınız.

PT 8203 SL WP 5
