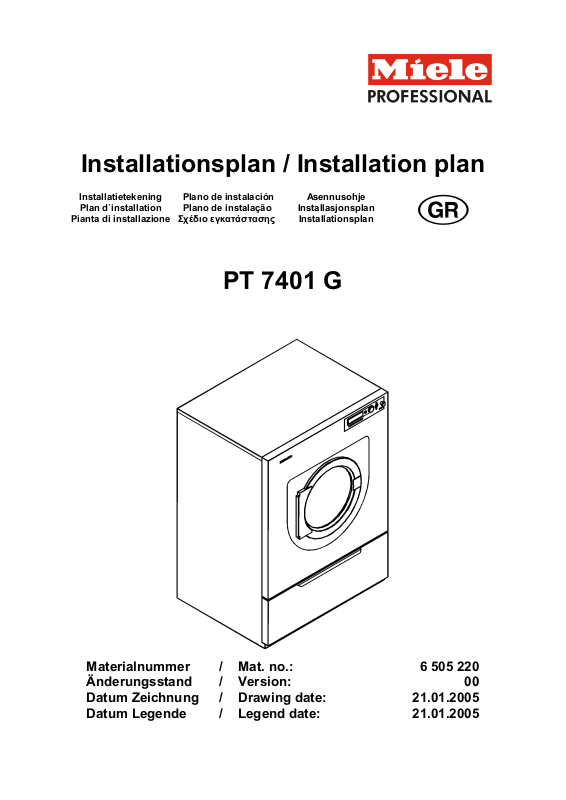

Installationsplan / Installation plan
Installatietekening
Plan d`installation
Pianta di installazione
Plano de instalación
Plano de instalação
Σχέδιο εγκατάστασης
PT 7401 G
Asennusohje
Installasjonsplan
Installationsplan
g
Materialnummer / Mat. no.: 6 505 220
Änderungsstand / Version: 00
Datum Zeichnung / Drawing date: 21.01.2005
Datum Legende / Legend date: 21.01.2005
Page 2
Page 3
Page 4
Page 5
Page 6
Page 7
Έντυπο τεχνικών προδιαγραφών
Στεγνωτήριο:
Τρόπος θέρµανσης:
Επεξήγηση: Τα σύµβολα που βρίσκονται µέσα σε έντονο κύκλο σηµαίνουν:
Επιλογές/ αναλώσιµα:
Βάση από
BS
µπετόν
Συνδέσεις συσκευών:
Ηλεκτρική
σύνδεση
PT 7401
Γκάζι (G)
Σύνδεση απαραίτητη
g
Τα σύµβολα που βρίσκονται µέσα σε διακεκοµµένο κύκλο
σηµαίνουν:
Σύνδεση προαιρετική ή απαραίτητη ανάλογα µε την έκδοση της
συσκευής
Αν ο πελάτης επιθυµεί την τοποθέτηση σε βάση.
Βάση από µπετόν (B15)
Συνιστώµενο ύψος mm 50
Ελάχιστο ύψος mm 50
Συνιστώµενο πλάτος mm 900
Συνιστώµενο βάθος mm 1.050
Πρέπει να δοθεί µεγάλη προσοχή στη σωστή σταθεροποίηση
στο έδαφος!
1. Τάση V 3N AC 380-415
Συχνότητα Hz 50 (60)
Τιµή σύνδεσης kW 1,3
Ασφάλεια A3 × 10
Ελάχ. διατοµή καλωδίου σύνδεσης (H 07 RN-F), mm² 5 × 1,5
µε φις M 25
Προτείνεται η σύνδεση της συσκευής µε πρίζα βάσει του IEC
60309, ώστε να µπορεί να διενεργείται µε ευκολία κι απλά ο
ηλεκτρικός έλεγχος ασφαλείας.
Σε µόνιµη σύνδεση πρέπει να τοποθετείται δίκτυο παροχής
βάσει του IEC 60947.
Η πρίζα ή το δίκτυο παροχής πρέπει να είναι προσπελάσιµα
µετά την τοποθέτηση της συσκευής.
Για µεγαλύτερη ασφάλεια συστήνεται η σύνδεση της
συσκευής µε γείωση και ρελέ ασφαλείας.
Λαµβάνοντας υπόψη τις εκάστοτε ισχύουσες εθνικές
προδιαγραφές πρέπει να πραγµατοποιείται εξισορρόπηση
δυναµικού της συσκευής µε καλή σύνδεση.
Installationsplan PT 7401 G
Stand: 21.01.2005 Seite 7
Page 8
Σύνδεση γκαζιού Μέγιστη θερµική ισχύς kW 21,5
Μήκος λάστιχου σύνδεσης (κατά την παράδοση) mm 350
Σύνδεση συσκευής Zoll ½“ εξωτ.σπείρωµα
Φυσικό αέριο
Πίεση σύµφωνα µε το DIN EN 437 Βλ. Οδηγία
εγκατάστασης
Κτιριακό σπείρωµα Zoll ½“ εσωτ.σπείρωµα
Υγραέριο
Πίεση σύµφωνα µε το DIN EN 437 Βλ. Οδηγία
εγκατάστασης
Κτιριακό σπείρωµα Zoll ½“ εσωτ.σπείρωµα
ή:
κτιριακός µεταλλικός σωλήνας ακριβείας σύµφωνα µε το
DIN 2391/DIN2393, DN 12
που καταλήγει σε λείο σωλήνα, ελάχ.µήκος mm 40
Κατά την παράδοση: µούφα ½“ × ⅜“ και σύστηµα
βίδας ⅜“ × DN 12 για σωλήνα ακριβείας.
Η αποφρακτική διάταξη πρέπει να τοποθετείται κτιριακά
Πρέπει να λαµβάνετε υπόψη τις „Οδηγίες εγκατάστασης για
στεγνωτήρια Miele µε θέρµανση γκαζιού“.
Πρέπει επίσης να λαµβάνονται υπόψη οι εθνικές διατάξεις και
οι οδηγίες του DVGW!
αέρας/
καυσαέρια
Εισερχόµενος
αέρας
Μέγιστη ποσότητα ροής κατά τη λειτουργία του εξαερισµού m³/h 730Εξερχόµενος
Μέγιστη επιτρεπόµενη απώλεια πίεσης Pa 300
Συνδέσεις της συσκευής (da × s × l) [NW 150] mm 150 × 0,6 × 78
Εσωτερική διάµετρος mm 150
Μέγιστη θερµοκρασία °C 80
Εφόσον η σχετική υγρασία µπορεί να ανέρχεται σε 100 %,
πρέπει να αποφεύγεται η παλινδρόµηση του
συµπυκνώµατος στη συσκευή µε τη λήψη κατάλληλων
µέτρων.
Το στεγνωτήριο είναι µία εστία µε φλόγα γκαζιού χωρίς
ασφάλεια, µε τουρµπίνα πίσω από τον εναλλάκτη θερµότητας
Είδος κατασκευής: B
(κατά την παράδοση)
22
Ο αγωγός καυσαερίων πρέπει να οδηγείται προς τα έξω µε
υψηλή στεγανότητα.
Πρέπει να λαµβάνετε υπόψη τις „Οδηγίες εγκατάστασης για
στεγνωτήρια Miele µε θέρµανση γκαζιού“.
Πρέπει επίσης να λαµβάνονται υπόψη οι εθνικές διατάξεις και
οι οδηγίες του DVGW!
Τυπική σύνδεση:
=> εισερχόµενος αέρας από το χώρο τοποθέτησης
Πλέγµα, ελάχιστη διάµετρος για τον εξαερισµό του χώρου cm² 531
Στο χώρο τοποθέτησης πρέπει να εισέρχεται αέρας ανάλογος
µε αυτόν που εξέρχεται.
Εναλλακτική σύνδεση: (βλ. λεπτοµέρεια „Y„)
=> σύνδεση εισερχόµενου αέρα απευθείας από έξω
Μούφα σύνδεσης της συσκευής (di × s × l) [NW160] mm 161 × 4,0 × 16
Εξωτερική κτιριακή διάµετρος mm 160
Κατά την αφαίρεση του προστατευτικού καπακιού µένουν
εκτεθειµένα ηλεκτροφόρα εξαρτήµατα. Για λόγους ασφαλείας
πρέπει να τοποθετείται ένας σωλήνας στην κεντρική
απορρόφηση αέρα του στεγνωτηρίου και να στερεώνεται µε
βίδες (σε ελάχιστο µήκος 900 mm)
Στήριξη (κατά την
παράδοση)
2 × ξυλόβιδες DIN 571 (Ø × µήκος), κατά την παράδοση mm 6 × 40
2 × ούπατ (Ø × µήκος), κατά την παράδοση mm 10 × 50
Η στήριξη της συσκευής είναι άκρως απαραίτητη
Σε ειδικές περιπτώσεις στήριξης χρειάζονται άλλα υλικά.
Installationsplan PT 7401 G
Stand: 21.01.2005 Seite 8
Page 9
Στοιχεία
συσκευής
Η εγκατάσταση επιτρέπεται να γίνεται µόνο από ειδικευµένους τεχνικούς, που τηρούν τις εκάστοτε ισχύουσες νοµικές
διατάξεις, τις προδιαγραφές πρόληψης ατυχηµάτων και τους ισχύοντες κανόνες!
Κατά την τοποθέτηση της συσκευής λάβετε οπωσδήποτε υπόψη τις οδηγίες! Με κάθε επιφύλαξη για τυχόν αλλαγές!
∆ιαστάσεις σε mm.
Αν η εγκατάσταση της συσκευής γίνει βάσει των οδηγιών, σας δίνεται εγγύηση για χρονικό διάστηµα 12 µηνών.
Πλάτος mm 900
Βάθος mm 1.149
Ύψος mm 1.400
Ελάχιστο άνοιγµα τοποθέτησης (B × H) mm 1.000 x 1.500
Συνιστώµενη απόσταση από τον τοίχο (ως την µπροστά
γωνία της συσκευής)
Ελάχιστη απόσταση από τον τοίχο (ως την µπροστά γωνία
της συσκευής)
Μεγαλύτερο κόστος συντήρησης και επισκευής
Καθαρό βάρος kg 201
Μέγιστη επιβάρυνση δαπέδου κατά τη λειτουργία N 2.208
Μέση απελευθέρωση θερµότητας στο χώρο τοποθέτησης
(εξαρτώµενη από τη θερµοκρασία περιβάλλοντος και το
επιλεγµένο πρόγραµµα)
Κατώφλι ηχητικής ισχύος (re1 pW) dB (A) Θα συµπληρωθεί
Κατώφλι πίεσης ήχου ανάλογα µε τη θέση εργασίας dB (A) Θα συµπληρωθεί
(Απόσταση 1 m και 1,6 m ύψος)
mm 1.800
mm 1.600
W Θα συµπληρωθεί
αργότερα
αργότερα
αργότερα
Installationsplan PT 7401 G
Stand: 21.01.2005 Seite 9
