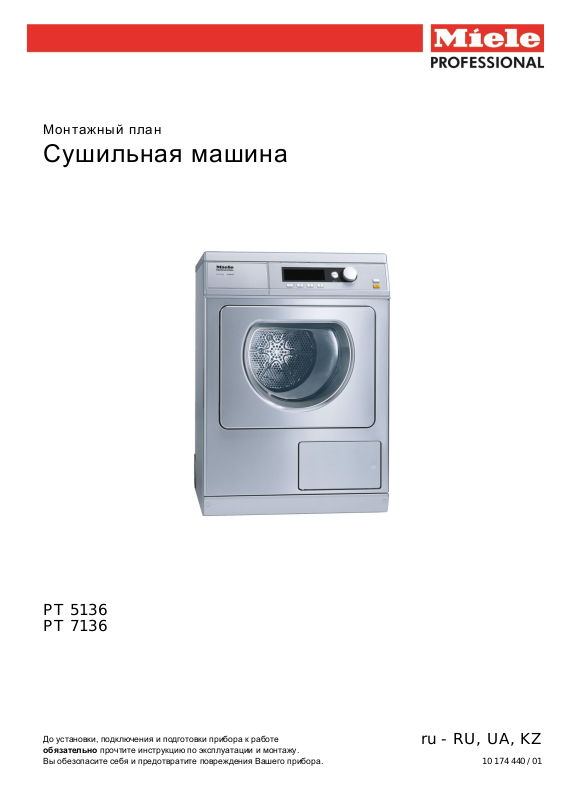

Монтажный план

Сушильная машина

PT 5136

PT 7136

До установки, подключения и подготовки прибора к работе

обязательно прочтите инструкцию по эксплуатации и монтажу.
Вы обезопасите себя и предотвратите повреждения Вашего прибора.

ru - RU, UA, KZ

10 174 440 / 01

Легенда:

Требуется подключение

Подключение требуется
опционально или в зависимости
от комплекта поставки

оборудования

AL

Отвод воздуха

KLZ

Подвод охлаждающего воздуха

ASK

Сливной шланг для конденсата

PA

Контур заземления

B

Крепление прибора

SLA

Отключение при пиковой нагрузке

EL

Электроподключение

UG

Цоколь закрытый

F

Ножки, регулируемые

UO

Цоколь открытый

KG

Платежный терминал

WTV

Соединение стиральной машины

с сушильной машиной

KGA

Подключение для платежного

терминала

XKM

Коммуникационный модуль

KLA

Выпуск охлаждающего воздуха

ZL

Приток воздуха

2 10 174 440 / 01

Право на технические изменения и опечатки сохраняется. 01/15/177

PT 5136/7136 ru - RU, UA, KZ

Размеры прибора

10 174 440 / 01 3

ru - RU, UA, KZ PT 5136/7136

Установка

4 10 174 440 / 01
