Uputstvo za upotrebu i montažu
Gasne ploče za kuvanje

Obavezno pročitajte ovo uputstvo za upotrebu i montažu pre
postavljanja – instalacije – puštanja u rad.
Tako ćete zaštititi sebe i izbeći oštećenja.

sr-RS M.-Nr. 11 209 280

Ova ploča za kuvanje sme da se upotrebljava i u državama koje nisu navedene
na uređaju. Na besprekoran i siguran rad značajan uticaj imaju model specifičan
za određenu zemlju i način priključenja ploče za kuvanje.

Kod upotrebe uređaja u državi koja nije navedena na uređaju obratite se servisu
koji je nadležan za tu državu.

2

Sadržaj

Sigurnosna uputstva i upozorenja................................................................... 5

Vaš doprinos zaštiti životne sredine................................................................ 15

Pregled ............................................................................................................... 16

Ploča za kuvanje ................................................................................................. 16

Okretni regulatori................................................................................................. 17

Gorionik............................................................................................................... 18

Priloženi pribor..................................................................................................... 19

Prvo puštanje u rad ........................................................................................... 20

Prvo čišćenje ploče za kuvanje ........................................................................... 20

Prvo puštanje u rad ploče za kuvanje ................................................................. 20

Posuđe za kuvanje ............................................................................................ 21

Saveti za uštedu energije ................................................................................. 23

Rukovanje .......................................................................................................... 24

Sistem brzog paljenja.......................................................................................... 24

Uključivanje ......................................................................................................... 24

Regulisanje plamena ........................................................................................... 25

Isključivanje ......................................................................................................... 25

Sigurnosni uređaji ............................................................................................. 26

Čišćenje i održavanje........................................................................................ 27

Ploča od plemenitog čelika ................................................................................. 28

Rešetke ............................................................................................................... 28

Okretni regulatori................................................................................................. 28

Gorionik............................................................................................................... 29

Šta treba uraditi ako......................................................................................... 31

Pribor koji se posebno kupuje ......................................................................... 33

Servis.................................................................................................................. 34

Kontakt za prijavu smetnji ................................................................................... 34

Natpisna pločica.................................................................................................. 34

Garancija ............................................................................................................. 34

Instalacija........................................................................................................... 35

Sigurnosna uputstva za ugradnju........................................................................ 35

Sigurnosna rastojanja.......................................................................................... 36

3

Sadržaj

Uputstva za ugradnju .......................................................................................... 39

Ugradnja na radnu ploču................................................................................ 39

Ugradnja u ravni sa površinom....................................................................... 40

Ugradne mere–postavljanje na radnu ploču...................................................... 41

KM 2356-1...................................................................................................... 41

Ugradnja - na radnu ploču .................................................................................. 42

Ugradne mere–postavljanje u ravni sa površinom ............................................ 43

KM 2357-1...................................................................................................... 43

Ugradnja–u ravni sa površinom......................................................................... 44

Pričvršćivanje ploče za kuvanje .......................................................................... 47

Kontrola funkcije uređaja..................................................................................... 47

Priključenje na dovod gasa ................................................................................. 48

Snaga gorionika .................................................................................................. 50

Električni priključak.............................................................................................. 51

Prepravka za drugu vrstu gasa ........................................................................ 53

Tabele dizni.......................................................................................................... 53

Zamena dizni....................................................................................................... 53

Zamena glavnih dizni...................................................................................... 53

Zamena dizni slabog plamena ....................................................................... 54

Kontrola funkcije uređaja .................................................................................... 55

4

Sigurnosna uputstva i upozorenja

Ova ploča za kuvanje odgovara propisanim sigurnosnim odredba­ma. Neadekvatna upotreba međutim može da dovede do povreda
kod osoba i oštećenja stvari.

Pažljivo pročitajte ovo uputstvo za upotrebu i montažu pre nego
što ploču za kuvanje pustite u rad. Ono sadrži važna uputstva za
ugradnju, bezbednost, upotrebu i održavanje uređaja. Na taj način
ćete zaštititi sebe i izbeći oštećenja na ploči za kuvanje.

Prema standardu IEC 60335-1 Miele izričito ukazuje na to da se
obavezno pročitaju i slede poglavlje o instalaciji ploče za kuvanje,
kao i sigurnosna uputstva i upozorenja.

Firma Miele ne može da bude odgovorna za oštećenja koja su na­stala zbog nepoštovanja ovih uputstava.

Sačuvajte ovo uputstvo za upotrebu i montažu, i prosledite ga
eventualnom budućem vlasniku ovog uređaja.

5

Sigurnosna uputstva i upozorenja

Namenska upotreba

 Ova ploča za kuvanje je namenjena za upotrebu u domaćinstvu i

kada je postavljena u sredini sličnoj domaćinstvu.

 Ova ploča za kuvanje nije predviđena za upotrebu napolju.
 Koristite ploču za kuvanje isključivo u uslovima koji su uobičajeni

za domaćinstvo za pripremu hrane i održavanje toplote jela. Svi ostali
načini upotrebe nisu dozvoljeni.

 Osobe, koje zbog svog fizičkog ili mentalnog stanja ili zbog svog

neiskustva ili neznanja nisu u stanju da bezbedno rukuju ovom plo­čom za kuvanjem, ne smeju da je koriste bez nadzora. Ove osobe
smeju da koriste ploču za kuvanje bez nadzora, samo ako im je obja­šnjeno kako mogu bezbedno da rukuju njom. One moraju biti u mo­gućnosti da prepoznaju i razumeju moguće opasnosti zbog pogre­šnog rukovanja.

6

Sigurnosna uputstva i upozorenja

Deca u domaćinstvu

 Decu koja imaju manje od 8godina ne smete da puštate blizu plo-

če za kuvanje, osim ako ih stalno nadgledate.

 Deca koja imaju više od 8godina smeju da koriste ploču za kuva-

nje bez nadzora, samo ako im je objašnjeno kako mogu bezbedno
da rukuju njom. Deca moraju biti u mogućnosti da prepoznaju i razu­meju moguće opasnosti zbog pogrešnog rukovanja.

 Deca ne smeju da čiste ovu ploču za kuvanje bez nadzora.
 Nadgledajte decu koja se zadržavaju u blizini ploče za kuvanje. Ni-

kada nemojte da dozvolite deci da se igraju pločom za kuvanje.

 Ploča za kuvanje se zagreje tokom rada i ostane vruća još neko

vreme nakon isključivanja. Držite decu dalje od ploče za kuvanje,
dok se ona ne ohladi tako da bude isključena svaka opasnost od
opekotina.

 Opasnost od opekotina. Predmete, koji mogu da budu interesant-

ni za decu, ne čuvajte na policama iznad ili iza ploče za kuvanje. U
protivnom bi deca mogla da pokušaju da se popnu na uređaj.

 Opasnost od opekotina i vruće pare. Okrenite drške lonaca i tiga-

nja u stranu iznad radne površine da ih deca ne bi povukla ka sebi i
pri tom dobila opekotine.

 Opasnost od gušenja. Prilikom igre deca bi mogla da se obmotaju

materijalom za pakovanje (npr. folijom) ili da ga stave preko glave i
da se uguše. Čuvajte materijal za pakovanje van domašaja dece.

7

Sigurnosna uputstva i upozorenja

Tehnička bezbednost

 Zbog nepravilne instalacije i održavanja ili opravki može za korisni-

ka da nastane znatna opasnost. Instalacione radove i radove na odr­žavanju ili opravke smeju da vrše samo stručna lica koje je ovlastila
firma Miele.

 Oštećenja na ploči za kuvanje mogu da ugroze Vašu bezbednost.

Proverite da li na ploči za kuvanje ima vidljivih oštećenja. Nikada ne
upotrebljavajte oštećenu ploču za kuvanje.

 Za pouzdan i bezbedan rad ploče za kuvanje se garantuje samo

ako je ona priključena na javnu strujnu mrežu.

 Za električnu bezbednost ploče za kuvanje se garantuje samo ako

je ona priključena na propisno instaliran sistem sa zaštitnim provod­nikom. Veoma je važno da postoji ovaj osnovni preduslov za bezbed­nost. U slučaju nedoumice, Vaše kućne instalacije treba da prekon­troliše stručni električar.

 Podaci o priključku (frekvencija i napon) na natpisnoj pločici ploče

za kuvanje moraju obavezno da se podudaraju sa podacima za elek­tričnu mrežu kako ne bi došlo do oštećenja na ploči za kuvanje.
Pre priključenja uporedite ove podatke. U slučaju nedoumice se ra­spitajte kod Vašeg električara.

 Višestruke utičnice ili produžni kablovi ne garantuju potrebnu be-

zbednost (opasnost od požara). Ne priključujte ploču za kuvanje na
električnu mrežu na ovaj način.

 Upotrebljavajte ploču za kuvanje samo ako je ugrađena, da bi se

osigurala bezbedna funkcija uređaja.

 Ova ploča za kuvanje ne sme da se koristi na nestacioniranim me-

stima (npr. na brodovima).

 Dodirivanje priključaka pod naponom, kao i promene na električ-

nim i mehaničkim delovima su opasni za Vas i mogu da izazovu
smetnje u funkciji ploče za kuvanje.
Nikada ne otvarajte kućište ploče za kuvanje.

8

Sigurnosna uputstva i upozorenja

 Prava iz garancije bi se izgubila ukoliko bi ploču za kuvanje popra-

vljao servis koji nije ovlastila firma Miele.

 Firma Miele garantuje samo za originalne rezervne delove da će

oni ispuniti zahteve o bezbednosti. Neispravni delovi smeju da budu
zamenjeni samo originalnim rezervnim delovima.

 Ova ploča za kuvanje nije namenjena za rad sa spoljnim tajmerom

ili sistemom za daljinsko upravljanje.

 Priključenje na dovod gasa mora da izvrši stručna osoba (vidi po-

glavlje „Instalacija“, odeljak „Priključenje na dovod gasa“). Kada je
mrežni utikač uklonjen sa priključnog kabla ili priključni kabl nije
opremljen utikačem, stručni električar mora da priključi ploču za ku­vanje na električnu mrežu (vidi poglavlje „Instalacija“, odeljak „Elek­trični priključak“).

 Kada je mrežni priključni provodnik oštećen, stručni električar tre-

ba da ga zameni specijalnim priključnim provodnikom (vidi poglavlje
„Instalacija“, odeljak „Električni priključak“).

 Prilikom instaliranja i održavanja kao i opravki ploča za kuvanje

mora potpuno da bude isključena iz električne mreže. Dovod gasa
mora da bude zatvoren. Obezbedite to na sledeći način:

- isključite osigurače u električnoj instalaciji, ili

- odvrnite do kraja navojne uloške osigurača u električnoj instalaciji,
ili

- izvucite mrežni utikač (ako postoji) iz utičnice. Pri tom ne vucite
priključni provodnik, već sam utikač.

- zatvorite dovod gasa.

 Opasnost od strujnog udara.

Ne uključujte ploču za kuvanje ako postoji neki kvar ili je odmah is­ključite. Odvojite ploču za kuvanje od električne mreže i dovoda ga­sa. Pozovite servisnu službu.

9

Sigurnosna uputstva i upozorenja

 Ukoliko je ploča za kuvanje ugrađena iza prednjeg panela kuhinj-

skog elementa (npr. vrata), panel nikada ne zatvarajte dok koristite
ploču za kuvanje. Iza zatvorenog prednjeg panela se skupljaju toplo­ta i vlaga. Ploča za kuvanje, ugradni orman i pod mogu tako da se
oštete. Prednji panel kuhinjskog elementa zatvorite tek kada se ploča
za kuvanje potpuno ohladi.

10

Sigurnosna uputstva i upozorenja

Pravilna upotreba

 Ploča za kuvanje se zagreje tokom rada i ostane vruća još neko

vreme nakon isključivanja. Ne dodirujte uređaj dokle god je vruć.

 Predmeti koji se nalaze u blizini uključene ploče za kuvanje bi mo-

gli da se zapale zbog visokih temperatura. Nikada ne upotrebljavajte
ploču za kuvanje za zagrevanje prostorija.

 Ulja i masti bi mogli da se zapale ukoliko se pregreju. Tokom rada

sa uljima i mastima nikada ne ostavljajte ploču za kuvanje bez nad­zora. Kada se zapali ulje ili mast, požar nikada ne gasite vodom. Is­ključite ploču za kuvanje.
Pažljivo ugasite plamen uz pomoć poklopca ili krpe za gašenje poža­ra.

 Ne ostavljajte ploču za kuvanje tokom rada bez nadzora. Stalno

nadgledajte kratke postupke kuvanja i pečenja.

 Plamen bi mogao da zapali filtere za masnoću na aspiratoru. Is-

pod aspiratora nikada ne flambirajte jela.

 Tokom zagrevanja sprejevi, lako zapaljive tečnosti ili zapaljivi ma-

terijali mogu da se zapale. Stoga lako zapaljive predmete nikada ne
držite u fiokama koje se nalaze ispod ploče za kuvanje. Ako se unu­tra eventualno nalaze kutije za pribor za jelo moraju da budu od ma­terijala otpornog na toplotu.

 Nikada ne zagrevajte prazno posuđe.
 Prilikom ukuvavanja i podgrevanja zatvorenih konzervi nastaje nat-

pritisak, usled čega bi one mogle eksplodirati. Ne upotrebljavajte
ploču za kuvanje za ukuvavanje i podgrevanje konzervi.

 Ukoliko prekrijete ploču za kuvanje, postoji opasnost da se prili-

kom slučajnog uključivanja ili ako ima preostale toplote, materijal
predmeta kojim ste prekrili ploču zapali, rasprsne ili istopi. Nikada ne
prekrivajte ploču za kuvanje, npr. poklopcima, krpom ili zaštitnom fo­lijom.

11

Sigurnosna uputstva i upozorenja

 Ako uređaj slučajno uključite ili ako ima preostale toplote, postoji

opasnost da se metalni predmeti koji su ostali na ploči zagreju. Osta­li materijali bi mogli da se istope ili zapale. Ne upotrebljavajte ploču
za kuvanje za odlaganje predmeta.

 Postoji opasnost da se opečete na vruću ploču za kuvanje. Tokom

rada na vrućem uređaju zaštitite Vaše ruke kuhinjskim rukavicama ili
manjom krpom. Koristite samo suve rukavice ili krpe. Mokre ili vlažne
tkanine bolje provode toplotu i mogle bi prouzrokovati opekotine
zbog pare. Pri tom pazite da ove tkanine ne dođu u blizinu plamena.
Zato ne koristite prevelike krpe, krpe za sudove ili slično.

 Ako u blizini ploče za kuvanje upotrebljavate električni uređaj, npr.

ručni mikser, pazite da priključni kabl ne dođe u dodir sa vrućom
pločom za kuvanje. Izolacija priključnog kabla bi mogla da se ošteti.

 Posuđe od plastike ili aluminijumske folije se topi na visokim tem-

peraturama. Ne upotrebljavajte posuđe od plastike ili aluminijumske
folije.

 Kada pritisnete okretni regulator, na elektrodi za paljenje se izazo-

ve varnica. Ne pritiskajte okretni regulator kada čistite ili dodirujete
ploču za kuvanje ili gorionik u blizini elektrode za paljenje.

 Aspirator koji je ugrađen iznad ploče za kuvanje bi mogao da se

ošteti ili zapali zbog jakog dejstva toplote iz gorionika. Nikada ne
ostavljajte upaljene gorionike bez posuda na njima.

 Gorionik upalite tek kada pravilno sastavite sve njegove delove.
 Koristite samo posuđe za kuvanje, čiji prečnici nisu ni manji ni veći

od navedenih dimenzija (vidi poglavlje „Posuđe za kuvanje“). Ako je
prečnik posude premali, posuda neće stajati stabilno. Ako je prečnik
preveliki, vrući sagoreli gasovi koji struje ispod dna posude napolje
mogu da oštete radnu ploču ili zid koji nije otporan na toplotu, npr.
koji je obložen panelima, kao i delove ploče za kuvanje. Za štete na­stale na ovaj način firma Miele ne preuzima odgovornost.

12

Sigurnosna uputstva i upozorenja

 Pripazite da plamen gorionika ne izlazi preko ivica dna posude i

obavija zidove posude.

 Ne upotrebljavajte posude sa suviše tankim dnom. U protivnom bi

ploča za kuvanje mogla da se ošteti.

 Uvek koristite priložene rešetke za posuđe. Posuđe za kuvanje ne

smete da stavite direktno na gorionik.

 Rešetke stavljajte uspravno da biste izbegli ogrebotine.
 U blizini ploče za kuvanje nemojte čuvati lako zapaljive predmete.
 Fleke nastale prskanjem masnoće i drugi zapaljivi ostaci (od hra-

ne) na ploči za kuvanje mogu da se zapale. Uklonite ih što pre sa po­vršine uređaja.

 Jela ili tečnosti koje sadrže so mogu prouzrokovati koroziju na ple-

menitom čeliku. Odmah uklonite takva jela ili tečnosti.

 Korišćenjem ploče za kuvanje u prostoriji, u kojoj se ona nalazi,

dolazi do stvaranja toplote, vlage i proizvoda sagorevanja. Naročito
tokom rada ploče za kuvanje treba voditi računa da prostorija bude
dobro provetrena: držite otvorene otvore za prirodno provetravanje ili
obezbedite mehanički ventilacioni uređaj (npr. aspirator).

 Intenzivna i dugotrajna upotreba ploče za kuvanje može zahtevati

dodatno provetravanje, npr. otvaranje prozora ili efikasnije provetra­vanje, npr. uključivanjem postojećeg uređaja za mehaničku ventilaci­ju sa većom snagom rada.

 Ne upotrebljavajte pekače, tiganje ili kamen za pečenje koji su toli-

ko veliki da pokrivaju više gorionika. Nagomilana toplota, koja se na
taj način stvori, mogla bi da ošteti ploču za kuvanje.

 Ako ploča za kuvanje nije korišćena duži vremenski period, treba

je temeljno očistiti pre ponovne upotrebe, a ovlašćeno stručno lice
treba da proveri ispravnost funkcionisanja uređaja.

13

Sigurnosna uputstva i upozorenja

Čišćenje i održavanje

 Para iz paročistača može da dospe do delova koji su pod napo-

nom i da izazove kratki spoj.
Za čišćenje ploče za kuvanje nikada ne upotrebljavajte paročistač.

14

Vaš doprinos zaštiti životne sredine

Odstranjivanje transportne am­balaže

Ambalaža štiti uređaj od oštećenja prili­kom transporta. Materijali za ambalažu
su odabrani sa stanovišta zaštite život­ne sredine i tehnike odstranjivanja i
zbog toga mogu da se recikliraju.

Recikliranjem ambalaže štede se sirovi­ne i smanjuje gomilanje otpadaka. Vaš
specijalizovani trgovac preuzima amba­lažu.

Odlaganje starog uređaja

Električni i elektronski uređaji sadrže
mnogo vrednih materijala. Oni takođe
sadrže određene materije, mešavine i
komponente, koje su bile neophodne za
njihovu funkciju i bezbednost. U kuć­nom otpadu kao i kod nestručnog tret­mana oni mogu imati štetan uticaj na
ljudsko zdravlje i životnu sredinu. Stoga
nipošto ne odlažite Vaš stari uređaj u
kućni otpad.

Umesto toga koristite zvanična mesta
za sakupljanje i preuzimanje kao i iskori­šćenje električnih i elektronskih uređaja
u opštini, kod prodavaca ili firme Miele.
Vi ste po zakonu lično odgovorni za bri­sanje eventualnih ličnih podataka na
uređaju koji treba odlagati. Molimo vo­dite računa o tome, da Vaš stari uređaj
bude čuvan do transporta tako da deca
budu zaštićena.

15

Pregled

Ploča za kuvanje

a

Štedljivi gorionik

b

Jaki gorionik

c

Gorionik za vok

d

Normalni gorionik

e

Normalni gorionik

f

Rešetke (3-delna)

16

Okretni regulator za gorionik:

g

napred levo

h

pozadi levo

i

sredina

j

pozadi desno

k

napred desno

Okretni regulatori

Štedljivi / normalni / jaki gorionik

Simbol Opis

 Gorionik je isključen, dovod gasa je zatvoren
 najjači plamen
 najslabiji plamen

Gorionik za vok

Pregled

Simbol Opis

 Gorionik je isključen, dovod gasa je zatvoren

 najjači plamen: unutrašnji i spoljni gorionik gore na maksimalnoj jačini.

 jak plamen: spoljni gorionik na minimalnoj jačini, unutrašnji gorionik na maksimal-

noj jačini.

 slab plamen: spoljni gorionik isključen, unutrašnji gorionik na maksimalnoj jačini.

 najslabiji plamen: spoljni gorionik isključen, unutrašnji gorionik na minimalnoj jači-

ni.

17

Pregled

Gorionik

Gorionik za vok

a

Spoljni poklopac gorionika

b

Unutrašnji poklopac gorionika

c

Glava gorionika

d

Donji deo gorionika

e

Termoelement

f

Elektroda za paljenje

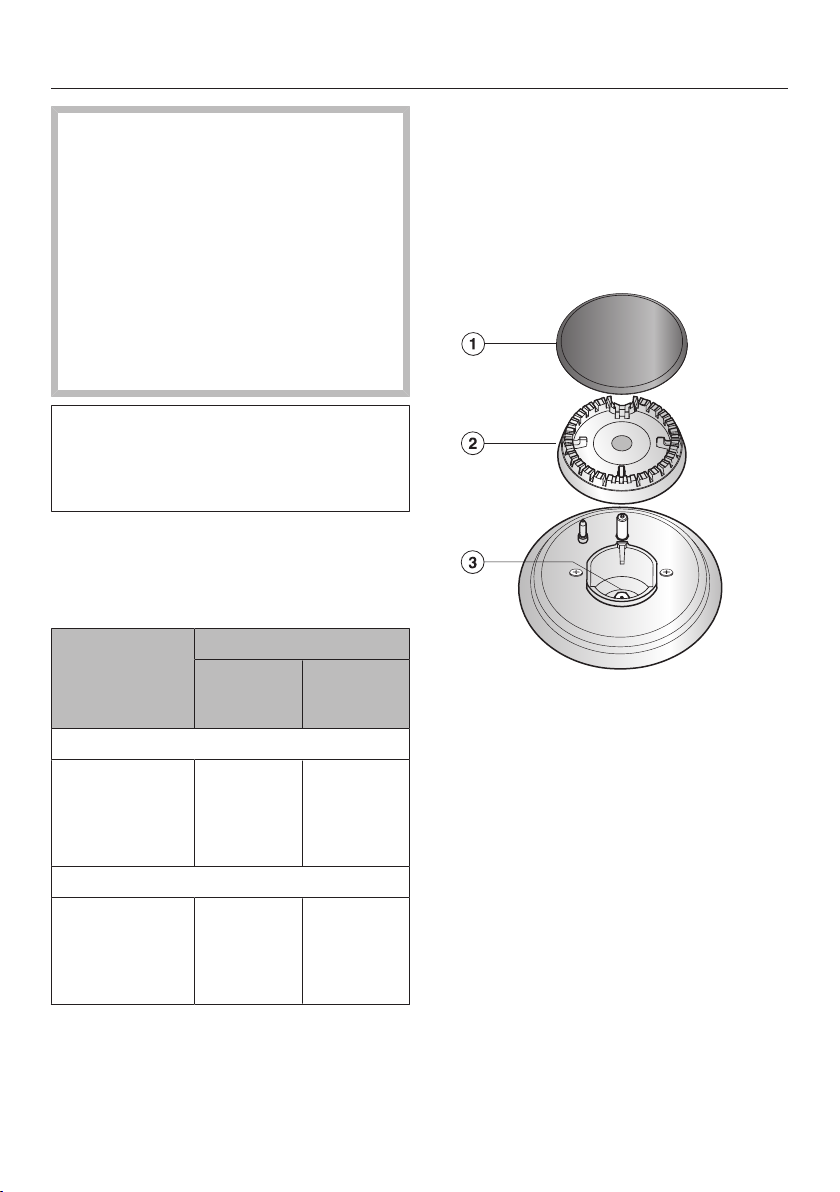

Štedljivi / jaki / normalni gorionik

a

Poklopac gorionika

b

Glava gorionika

c

Donji deo gorionika

d

Termoelement

e

Elektroda za paljenje

18

Priloženi pribor

Priloženi i ostali pribor možete po potre­bi da poručite naknadno (vidi poglavlje
„Pribor koji se posebno kupuje“).

Prsten za vok

Isporučeni prsten za vok obezbeđuje
dodatnu stabilnost posuđa za kuvanje.
Naročito je pogodan za vok sa zaoblje­nim dnom.

Kombinovani uložak

Za male i velike posude za kuvanje, vidi
poglavlje „Posuđe za kuvanje“.

Pregled

19

Prvo puštanje u rad

 Natpisnu pločicu koja se nalazi u pri-

loženim dokumentima za Vaš uređaj
zalepite na mesto predviđeno za nju u
poglavlju „Servis“.

 Uklonite eventualno stavljene zaštitne

folije i nalepnice.

Prvo čišćenje ploče za kuvanje

 Pre prve upotrebe obrišite Vašu ploču

za kuvanje vlažnom krpom pa suvom.

 Delove gorionika koji se skidaju operi-

te sunđerom, sa malo deterdženta za
ručno pranje posuđa i toplom vodom.
Potom sve delove obrišite i ponovo
sastavite gorionik (vidi poglavlje „Či­šćenje i održavanje“).

Prvo puštanje u rad ploče za kuvanje

Metalni delovi su zaštićeni sredstvom
za održavanje. Kada se uređaj pušta u
rad prvi put, pojave se mirisi i eventual­no para.

Neprijatni miris i para koja se eventual­no pojavi ne ukazuju na pogrešno pri­ključivanje ili kvar na uređaju i nisu štet­ni po zdravlje.

20

Posuđe za kuvanje

Minimalni prečnik dna posude za kuva-

nje

Gorionik Øcm

Štedljivi gorionik 10

Normalni gorionik 10

Jaki gorionik 12

Gorionik za vok 15

Maksimalni gornji prečnik posude za

kuvanje

Gorionik Øcm

Štedljivi gorionik 20

Normalni gorionik 22

Jaki gorionik 24

Gorionik za vok bez kombinovanog

uloška: 26

sa kombinovanim

uloškom: 30

- Odaberite posuđe koje odgovara go­rioniku:
veliki prečnik posude = veliki gorionik
mali prečnik posude = mali gorionik

- Pri kupovini lonaca i tiganja imajte na
umu da se najčešće ne navodi preč­nik dna, već gornji prečnik.

- Možete da upotrebljavate svako po­suđe koje je otporno na toplotu.

- Dajte prednost posuđu sa debljim
dnom, jer dobro raspoređuje toplotu.
Kod posuđa sa tankim dnom postoji
opasnost od mestimičnog zagoreva­nja hrane. Zbog toga hranu češće
promešajte.

- Posuđe za kuvanje stavite uvek na
priloženu rešetku. Posuđe ne smete
da stavite direktno na gorionik.

- Posudu za kuvanje uvek postavite na
rešetku tako da ne može da se prevr­ne. Nikada se ne može isključiti mo­gućnost minimalne nestabilnosti po­sude.

- Ne upotrebljavajte lonce ili tiganje sa
udubljenim dnom.

- Pridržavajte se dimenzija posuđa na­vedenih u tabeli. Upotreba prevelikih
lonaca može dovesti do toga da se
plamen proširi i prouzrokuje oštećenja
na radnoj ploči ili na drugim uređaji­ma. Odgovarajuća veličina lonca po­boljšava efikasnost.
Lonci čiji prečnik je manji od rešetke i
lonci koji ne stoje stabilno na rešetki
(bez ljuljanja) predstavljaju opasnost i
ne treba ih upotrebljavati.

- Za razliku od lonaca koji se koriste na
električnoj ploči za kuvanje, dna lona­ca ne moraju biti ravna prilikom upo­trebe na gasnim pločama za kuvanje
da bi se postigli dobri rezultati.

21

Posuđe za kuvanje

Kombinovani uložak

Upotrebite kombinovani uložak,

- kada želite da koristite posudu za ku­vanje čiji je prečnik dna manji od
onog navedenog u tabeli.

- kada kod ploča za kuvanje u ravni
površine koristite na gorioniku za vok
veliku posudu za kuvanje (vidi tabe­lu). Tako ćete izbeći oštećenja radne
ploče i fleke na ploči od plemenitog
čelika.

Prsten za vok

 Upotrebite prsten za vok radi dodatne

stabilnosti posuđa za kuvanje, naroči­to za vok tiganje sa zaobljenim dnom.

 Postavite prsten za vok na rešetku ta-

ko da čvrsto nalegne i da ne može da
se pomera (vidi sliku).

Vok tiganj je specifična posuda za kuva­nje. On ima mali prečnik dna i veliki gor­nji prečnik (po pravilu 35–40cm). Za
vok tiganje je posebno pogodan gorio­nik za vok.

22

- Ako je moguće, kuvajte samo u po­klopljenim loncima ili tiganjima. Tako
ćete izbeći nepotrebni gubitak toplo­te.

- Radije odaberite šire, plitke posude
nego uske i visoke, jer se bolje zagre­vaju.

- Kuvajte sa malo vode.

- Kada jelo zakuva ili se zapeče smanji­te blagovremeno jačinu plamena.

- Upotrebite ekspres lonac da biste
skratili vreme kuvanja.

Saveti za uštedu energije

23

Rukovanje

 Opasnost od požara usled pre-

grejanih namirnica.
Namirnica, koja se priprema bez

nadzora, može da se pregreje i zapa­li.

Ne ostavljajte ploču za kuvanje to­kom rada bez nadzora.

Sistem brzog paljenja

Ploča za kuvanje je opremljena siste­mom brzog paljenja sa sledećim karak­teristikama:

- Brzo paljenje bez držanja okretnog
regulatora pritisnutim.

- Automatsko ponovno paljenje
Ako se plamen ugasi zbog promaje i
sl. gorionik se ponovo automatski
upali. Ako je ponovno paljenje neu­spešno, dovod gasa se automatski
blokira (vidi poglavlje „Sigurnosni ure­đaji“, odeljak „Osigurač paljenja“).

Automatsko ponovno paljenje ne funk­cioniše prilikom prekida napajanja
strujom.

Uključivanje

 Blago pritisnite regulator i okrenite ga

ulevo na simbol najjačeg plamena.

 Čvrsto pritisnite regulator kako biste

otvorili dovod gasa, a zatim ga pono­vo otpustite.

Elektroda za paljenje „škljocne“ i upali
gas.

Pri aktiviranju okretnog regulatora se
automatski pojavi varnica na svim go­rionicima. To je normalna pojava i ne
ukazuje na kvar na uređaju.

 Ako se gorionik ne upali, okrenite re-

gulator na poziciju. Provetrite pro­storiju ili sačekajte bar 1 minut pre
nego što pokušate ponovo.

 Ako se gorionik ne upali ni pri drugom

pokušaju, okrenite regulator na pozi­ciju i pročitajte poglavlje „Šta treba
uraditi ako...“.

Može da se dogodi da tokom uključi­vanja dođe do kratkog ponovnog pa­ljenja (1-2 puta kliknuti), npr. u slučaju
promaje.

24

Rukovanje

Uključivanje prilikom nestanka struje

Prilikom prekida napajanja strujom pla­men možete ručno upaliti, npr. šibicom.

 Pritisnite regulator i okrenite ga ulevo

na simbol najjačeg plamena.

 Držite pritisnut regulator i šibicom za-

palite smešu gasa i vazduha koja izla­zi iz gorionika.

 Držite pritisnut regulator još oko

5-10sekundi i zatim ga otpustite.

Regulisanje plamena

Gorionike možete da kontinualno reguli­šete između najjačeg i najslabijeg pla­mena.

Pošto je spoljni deo plamena mnogo
topliji od središta plamena, vrhovi pla­mena treba da ostanu ispod dna po­sude. Vrhovi plamena koji prelaze dno
nepotrebno predaju toplotu vazduhu,
mogu da oštete ručke posude i pove­ćavaju opasnost od opekotina.

 Plamen regulišite tako da on nikako

ne prelazi preko ivice dna posude.

Isključivanje

 Okrenite regulator udesno na pozici-

ju.

Prekida se dovod gasa i plamen se ga­si.

25

Sigurnosni uređaji

Osigurač paljenja

Vaša ploča za kuvanje je opremljena
osiguračem paljenja. Kada se gasni pla­men ugasi, npr. zbog jela koja prekipe ili
promaje, a zatim ponovno paljenje bude
neuspešno, dovod gasa se blokira.
Sprečava se dalje ispuštanje gasa. Ka­da okrenete regulator na poziciju, gori­onik je ponovo spreman za upotrebu.

Osigurač paljenja funkcioniše nezavi­sno od dovoda struje, tj. on je aktivan i
kada se ploča za kuvanje koristi prili­kom nestanka struje.

26

Čišćenje i održavanje

 Opasnost od opekotina usled

vrućih površina.
Po završetku postupka kuvanja po-

vršine ploče za kuvanje, rešetke i go­rionici su vrući.

Pre čišćenja ploče za kuvanje ostavi­te da se ona ohladi.

 Oštećenja usled prodora vlage.

Para iz uređaja za čišćenje uz pomoć
pare može da dospe do delova koji
su pod naponom i da izazove kratki
spoj.

Za čišćenje ploče za kuvanje nikada
ne koristite uređaj za čišćenje uz po­moć pare.

Sve površine mogu da promene boju
ili mogu da se promene ukoliko kori­stite neodgovarajuća sredstva za či­šćenje. Površine su osetljive na ogre­botine.

Odmah uklonite ostatke sredstva za
čišćenje.

Ne koristite abrazivna sredstva za či­šćenje.

Zbog jela koja prekipe delovi gorioni­ka mogu da promene boju.

Odmah uklonite prljavštinu i fleke od
soli i šećera.

Neadekvatna sredstva za či­šćenje

Da biste izbegli oštećenja površina, pri­likom čišćenja ne upotrebljavajte slede­će:

- sredstva za čišćenje koja sadrže so­du, alkalije, amonijak, kiseline ili hlor

- sredstva za čišćenje koja rastvaraju
kamenac

- sredstva za uklanjanje fleka i rđe

- abrazivna sredstva, npr. prašak i kre­mu za ribanje, kamen za čišćenje

- sredstva za čišćenje koja sadrže ras­tvarače

- sredstva za čišćenje mašine za pranje
sudova

- sprejeve za čišćenje roštilja i rerni

- sredstva za čišćenje stakla

- grube četke i sunđere za ribanje (npr.
sunđere za pranje lonaca), ili korišće­ne sunđere koji još sadrže ostatke
sredstava za ribanje

- magične sunđere

Kada pritisnete okretni regulator, na
elektrodi za paljenje se izazove varni­ca. Ne pritiskajte okretni regulator
kada čistite ili dodirujete ploču za ku­vanje ili gorionik u blizini elektrode za
paljenje.

27

Čišćenje i održavanje

 Očistite celu ploču za kuvanje posle

svake upotrebe.

 Prethodno natopite tvrdokornu prljav-

štinu.

 Posle čišćenja vlažnom krpom obriši-

te ploču za kuvanje suvom krpom,
kako na njoj ne bi bilo ostataka ka­menca.

Ploča od plemenitog čelika

 Oštećenja usled šiljatih predme-

ta.
Zaptivna traka između ploče za ku-

vanje i radne ploče može da se ošte­ti.

Za čišćenje ne koristite šiljate pred­mete.

 Oštećenja usled prljavštine.

Štampani simboli mogu da se oštete
ako prljavština deluje na njih duže
vreme (npr. jela ili tečnosti koja sa­drže so, maslinovo ulje).

Odmah uklonite prljavštinu.

 Oštećenja usled nepravilnog či-

šćenja.
Štampani simboli će se obrisati uko-

liko budete koristili sredstvo za či­šćenje plemenitog čelika.

Za čišćenje u području štampanih
simbola ne upotrebljavajte sredstvo
za čišćenje plemenitog čelika.

tvrdokornu prljavštinu. Prema potrebi
možete da upotrebite grubu stranu
sunđera.

 Obrišite ploču od plemenitog čelika

čistom, mekom krpom.

Rešetke

 Skinite rešetke.
 Operite rešetke u mašini za pranje su-

dova ili sunđerom, sa malo deter­dženta za pranje posuđa i toplom vo­dom. Prethodno natopite tvrdokornu
prljavštinu.

 Rešetke temeljno obrišite čistom kr-

pom.

Okretni regulatori

Okretni regulatori nisu pogodni za
pranje u mašini za pranje sudova.

Očistite regulatore isključivo ručno.

Regulatori mogu da se oboje ukoliko
ih ne čistite redovno.

Očistite regulatore posle svake upo­trebe.

 Očistite dugmad sunđerastom krpom

i toplom vodom u koju ćete dodati
malo deterdženta za pranje sudova.

 Ploču od plemenitog čelika čistite

sunđerastom krpom i toplom vodom
u koju ćete dodati malo deterdženta
za pranje sudova. Prethodno natopite

28

Čišćenje i održavanje

Gorionik

Delove gorionika ne čistite ni u kom
slučaju u mašini za pranje sudova.

Tokom vremena površina poklopca
gorionika ostaje bez sjaja. Pojava je
normalna i ne utiče na svojstva materi­jala.

 Skinite sve nepričvršćene delove go-

rionika i očistite ih isključivo ručno,
sunđerom sa malo deterdženta za
ručno pranje posuđa i toplom vodom.

 Očistite od prljavštine sve otvore za

plamen.

 Opasnost od eksplozije.

Zbog zapušenih otvora za plamen u
donjoj kutiji može da se nakupi i pra­sne nesagoreli gas. To može da pro­uzrokuje oštećenja uređaja i povrede,

Neophodno je da otvori za plamen
budu uvek čisti.

 Delove gorionika koji ne mogu da se

skinu obrišite vlažnom krpom.

 Elektrodu za paljenje i termoelement

obrišite pažljivo dobro isceđenom kr­pom.

Elektroda za paljenje ne sme da bude
mokra, u protivnom neće biti varnice
za paljenje.

Sastavljanje štedljivog, normalnog i jakog gorionika

 Postavite glavu gorionika na donji

deo gorionika , tako da termoele­ment i elektroda za paljenje pro­laze kroz otvore na glavi gorionika.
Glava gorionika mora pravilno da
uskoči u ležište.

 Postavite poklopac gorionika ravno

na glavu gorionika. Ukoliko je pra­vilno postavljen, poklopac gorionika
ne može da se pomera.

Vodite računa da delove gorionika
sastavite pravilnim redosledom.

 Na kraju obrišite sve čistom krpom.

Vodite računa da i otvori za plamen
budu potpuno suvi.

Tokom vremena površina poklopca
gorionika ostaje bez sjaja. Pojava je
normalna i ne utiče na svojstva materi­jala.

29

Čišćenje i održavanje

Sastavljanje gorionika za vok

 Postavite glavu gorionika na donji

deo gorionika , tako da termoele­ment i elektroda za paljenje pro­laze kroz otvor na glavi gorionika.
Glava gorionika mora pravilno da
uskoči u ležište.

 Postavite poklopce gorionika i .

Vodite računa da delove gorionika
sastavite pravilnim redosledom.

30

Šta treba uraditi ako...

Većinu smetnji i grešaka, koje mogu da se pojave tokom svakodnevnog rada ure­đaja, možete da otklonite sami. U mnogim slučajevima ćete uštedeti vreme i no­vac, jer ne morate da zovete servisnu službu.

Sledeće tabele treba da Vam pomognu da otkrijete uzrok neke smetnje ili greške i
da otklonite kvar.

Problem Uzrok i otklanjanje

Prilikom prvog puštanja
u rad ili nakon dužeg
nekorišćenja gorionik
neće da se upali.

Gorionik ne može da se
upali ni nakon više po­kušaja.

Gasni plamen se gasi
nakon paljenja.

Gasni plamen se menja. Delovi gorionika nisu dobro postavljeni.

Gasni plamen se gasi
tokom rada uređaja.

Moguće je da u dovodu gasa ima vazduha.
 Ako je potrebno, ponovite postupak paljenja više

puta.

Došlo je do tehničke greške.
 Okrenite sve regulatore udesno na poziciju i pre-

kinite napajanje ploče za kuvanje strujom na neko­liko sekundi.

Gorionik nije dobro sastavljen.
 Pravilno sastavite gorionik.

Ventil za zatvaranje gasa nije otvoren.
 Otvorite ventil za zatvaranje gasa.

Gorionik je mokar i/ili zaprljan.
 Očistite i osušite gorionik.

Otvori za plamen su zapušeni i/ili mokri.
 Očistite i obrišite otvore za plamen.

Plamen ne dodiruje termoelement, on se ne zagreje
dovoljno:
Delovi gorionika nisu pravilno postavljeni.

 Ispravno postavite delove gorionika.
Termoelement je zaprljan.

 Uklonite prljavštinu.

 Ispravno postavite delove gorionika.

Glava gorionika ili rupice na poklopcu gorionika su
zaprljani.

 Uklonite prljavštinu.
Delovi gorionika nisu dobro postavljeni.

 Ispravno postavite delove gorionika.

31

Šta treba uraditi ako...

Problem Uzrok i otklanjanje

Električni uređaj za pa­ljenje gorionika ne funk­cioniše.

Aktivirao se osigurač u kućnoj instalaciji.
 Pozovite eventualno kvalifikovanog električara ili

servisnu službu.

Između elektrode za paljenje i poklopca gorionika na­laze se ostaci hrane.
Termoelement je zaprljan.

 Uklonite prljavštinu (obratite pažnju na poglavlje

„Čišćenje i održavanje“).

32

Pribor koji se posebno kupuje

Firma Miele nudi obiman asortiman
Miele pribora, kao i sredstava za čišće­nje i održavanje koji odgovaraju Vašim
uređajima.

Ove proizvode možete veoma jedno­stavno da poručite putem Miele Web­shop-a.

Ove proizvode možete da nabavite i
preko Miele servisne službe (vidi na kra­ju ovog uputstva za upotrebu) i kod Va­šeg Miele specijalizovanog prodavca.

Sredstvo za čišćenje stakloke­ramike i plemenitog čelika,
250ml

Uklanja tvrdokornu prljavštinu, fleke od
kamenca i ostatke aluminijuma.

Sredstvo za održavanje pleme­nitog čelika, 250ml

Jednostavno uklanjanje pruga od vode,
fleka i otisaka prstiju. Sprečava da se
uređaj brzo ponovo zaprlja

Krpa od mikrovlakana

Za uklanjanje otisaka prstiju i manje pr­ljavštine

33

Servis

Kontakt za prijavu smetnji

U slučaju smetnji koje ne možete da otklonite, obratite se npr. Vašem specijalizo­vanom Mieleprodavcu ili Mieleservisu.

Mieleservis možete rezervisati putem interneta na https://www.miele.rs/domacin­stvo/servisni-upit-3147.htm.

Podatke za kontakt Mieleservisa ćete naći na kraju ovog dokumenta.

Servisu je potrebna identifikaciona oznaka modela i fabrički broj (fabr./SB/br.). Oba
podatka ćete naći na natpisnoj pločici sa oznakom tipa.

Natpisna pločica

Ovde zalepite priloženu natpisnu pločicu. Vodite računa da se oznaka modela po­dudara sa podacima na poleđini ovog dokumenta.

Garancija

Garantni rok iznosi 2 godine.
Ostale informacije ćete naći u priloženim garantnim uslovima.

34

*INSTALLATION*

Instalacija

Sigurnosna uputstva za ugradnju

 Oštećenja usled nestručne ugradnje.

Ploča za kuvanje može da se ošteti zbog nestručne ugradnje.
Ugradnju ploče za kuvanje prepustite kvalifikovanom stručnjaku.

 Oštećenja usled predmeta koji padnu na ploču za kuvanje.

Prilikom montaže visećih kuhinjskih elemenata ili aspiratora može doći do ošte­ćenja ploče za kuvanje.

Ploču za kuvanje ugradite tek nakon montaže visećih kuhinjskih elemenata i
aspiratora.

 Za mesto postavljanja ploče za kuvanje morate se pridržavati pro-

pisa i smernica koji važe u određenoj zemlji.

 Furniri na radnoj ploči moraju da budu zalepljeni lepkom koji je ot-

poran na toplotu (100°C) da se ne bi odlepili ili deformisali. Zidne za­štitne lajsne moraju da budu otporne na toplotu.

 Ploča za kuvanje ne sme da bude ugrađena iznad rashladnih ure-

đaja, mašina za pranje sudova kao ni iznad mašina za pranje veša i
mašina za sušenje veša.

 Zbog mogućeg velikog plamena gasna ploča za kuvanje ne sme

da bude ugrađena neposredno pored friteze. Između ploče za kuva­nje i friteze se treba pridržavati minimalnog rastojanja od 300mm.

 Nakon ugradnje ploče za kuvanje crevo za gas i priključni provod-

nik ne smeju da dođu u dodir sa vrućim delovima uređaja.

 Posle ugradnje ploče za kuvanje priključni provodnik i fleksibilni

priključni provodnik za gas ne smeju da dodiruju pokretne delove ku­hinjskih elemenata (npr. fioke) i ne smeju biti izloženi mehaničkim op­terećenjima.

 Pridržavajte se sigurnosnih rastojanja koja su navedena na slede-

ćim stranicama.

35

*INSTALLATION*

Instalacija

Sigurnosna rastojanja

Sigurnosno rastojanje iznad ploče za kuvanje

Između ploče za kuvanje i aspiratora iz­nad njega treba se pridržavati sigurno­snog rastojanja koje je naveo proizvo­đač aspiratora. Ako nema podataka
proizvođača aspiratora ili su iznad ure­đaja ugrađeni lako zapaljivi materijali
(npr. viseća polica), sigurnosno rastoja­nje mora da iznosi najmanje 760mm.

Ukoliko je ispod aspiratora ugrađeno
više uređaja, za koje su navedena
različita sigurnosna rastojanja, mora­te odabrati najveće navedeno sigur­nosno rastojanje.

36

*INSTALLATION*

Sigurnosno rastojanje pozadi / bočno

Prilikom ugradnje ploče za kuvanje
smeju na zadnjoj strani i na jednoj strani
(desno ili levo) da se nalaze stranice or­mana ili zidovi bilo koje visine (vidi sli­ke).

Minimalno rastojanje pozadi od izre-
za u radnoj ploči do zadnje ivice radne
ploče:
50mm

Minimalno rastojanje desno od izre-
za u radnoj ploči do kuhinjskog elemen­ta koji se nalazi pored (npr. visokog or­mana) ili zida:
150mm.

Minimalno rastojanje levo od izreza u
radnoj ploči do kuhinjskog elementa koji
se nalazi pored (npr. visokog ormana) ili
zida:
150mm.

Instalacija

Nije dozvoljeno

Vrlo preporučljivo

Nije preporučljivo

Nije preporučljivo

37

*INSTALLATION*

Instalacija

Sigurnosno rastojanje od zidne obloge

Ako se stavlja zidna obloga, mora postojati minimalno sigurnosno rastojanje izme­đu izreza u radnoj ploči i obloge, jer visoke temperature mogu da promene ili uni­šte materijale.

Ako je obloga od zapaljivog materijala (npr. drveta) minimalno rastojanje  između
izreza u radnoj ploči i zidne obloge mora da iznosi 50mm.

Ako je obloga od nezapaljivog materijala (npr. metala, prirodnog kamena, keramič­kih pločica) minimalno rastojanje  između izreza u radnoj ploči i obloge zida izno­si 50mm minus debljina obloge.
Primer: Debljina zidne obloge 15mm
50mm - 15mm = minimalno rastojanje 35mm

Ploče za kuvanje u ravni sa površi­nom

a

Zid

b

Zidna obloga mera x = debljina zidne obloge

c

Radna ploča

d

Izrez u radnoj ploči

e

Minimalno rastojanje kod

zapaljivih materijala 50mm
nezapaljivih materijala 50mm - mera x

Ploče za kuvanje sa ramom/ploče za

kuvanje sa fasetiranom ivicom

38

*INSTALLATION*

Instalacija

Uputstva za ugradnju

Ugradnja na radnu ploču

Zaptivka između ploče za kuvanje i radne ploče

 Oštećenja usled pogrešne

ugradnje.
Ploča za kuvanje i radna ploča bi

mogle da se oštete prilikom eventu­alno potrebne demontaže ploče za
kuvanje, ukoliko ploču za kuvanje
zaptivate sredstvom za zaptivanje fu­ga.

Ne koristite sredstvo za zaptivanje
fuga između ploče za kuvanje i radne
ploče.
Zaptivka ispod ivice ploče za kuvanje
osigurava dovoljno zaptivanje prema
radnoj ploči.

Radna ploča sa keramičkim pločica­ma

Fuge i šrafirana oblast ispod površine
naleganja ploče za kuvanje moraju da
budu glatke i ravne, da bi ploča za ku­vanje ravnomerno ležala i da bi zaptivka
ispod ivice gornjeg dela uređaja osigu­rala zaptivanje prema radnoj ploči.

39

*INSTALLATION*

Instalacija

Ugradnja u ravni sa površinom

Ugradnja u ravni sa površinom je mo­guća samo u radne ploče od prirod­nog kamena (granit, mermer), masiv­nog drveta i radne ploče pokrivene ke­ramičkim pločicama. Ploče za kuvanje,
označene odgovarajućom napome­nom, su pogodne i za ugradnju u sta­klene radne ploče. Kod radnih ploča
od drugih materijala raspitajte se kod
dotičnog proizvođača, da li su one po­godne za ugradnju ploče za kuvanje u
ravni sa površinom.

Unutrašnji prečnik donjeg ormana mo­ra biti širok bar kao unutrašnji izrez u
radnoj ploči (vidi poglavlje „Instalacija“,
odeljak „Ugradne mere – Ugradnja u
ravni“), da bi ploča za kuvanje posle
ugradnje bila pristupačna sa donje
strane i da bi donja kutija mogla da se
izvadi radi održavanja. Ako ploča za
kuvanje nije pristupačna sa donje stra­ne posle ugradnje, mora da se ukloni
sredstvo za zaptivanje fuga kako bi
ploča za kuvanje mogla da bude de­montirana.

Radne ploče od prirodnog kamena

Ploča za kuvanje se umeće direktno u
izrez.

Radne ploče od masivnog drveta, ke­ramičkih pločica, staklene radne plo­če

Ploča za kuvanje se na izrezu pričvršću­je drvenim lajsnama. Ove lajsne se ne
isporučuju uz uređaj i morate ih sami
obezbediti.

Zaptivna traka

Ukoliko ploča za kuvanje bude de­montirana radi servisa, zaptivna traka
ispod ivice ploče za kuvanje bi mogla
da se ošteti.

Pre ponovne ugradnje uvek zamenite
zaptivnu traku.

40

*INSTALLATION*

Ugradne mere–postavljanje na radnu ploču

Sve dimenzije su u mm.

KM 2356-1

Instalacija

a

Napred

b

Visina za ugradnju

c

Priključak za gas R ¹/₂ - ISO 7-1 (DIN EN 10226)

d

Priključna kutija sa priključnim provodnikom, L = 2.000mm

e

Kućište elektronike - maksimalna visina za ugradnju 101mm

41

*INSTALLATION*

Instalacija

Ugradnja - na radnu ploču

Priprema radne ploče

 Isecite otvor u radnoj ploči kao što je

prikazano na slici ploče za kuvanje.
Obratite pažnju na sigurnosna rasto­janja (vidi poglavlje „Instalacija“, ode­ljak „Sigurnosna rastojanja“).

 Površine rezanja kod drvenih radnih

ploča zatvorite specijalnim lakom, sili­konskim kaučukom ili sintetičkom
smolom, da biste sprečili bubrenje
zbog uticaja vlage. Zaptivni materijal
mora da bude otporan na toplotu.

Vodite računa da ovi materijali ne do­speju na gornju površinu radne plo­če.

Zaptivna traka obezbeđuje da ploča za
kuvanje čvrsto leži u otvoru radne plo­če bez klizanja. Zazor između rama i
radne ploče se vremenom smanji.

Postavljanje ploče za kuvanje

 Priloženu zaptivnu traku zalepite is-

pod ivice ploče za kuvanje.

 Provedite priključni provodnik ploče

za kuvanje kroz izrez na radnoj ploči
nadole.

 Položite ploču za kuvanje bez pri-

čvršćivanja u izrez. Pazite da zaptivka
uređaja naleže na radnu ploču, da bi
se osiguralo zaptivanje prema radnoj
ploči.

Ako zaptivka na uglovima ne naleže
pravilno na radnu ploču, ubodnom te­sterom možete pažljivo da obradite
poluprečnike uglova (≤R4).

Ploču za kuvanje nipošto ne zaptivaj­te dodatno sredstvom za zaptivanje
fuga (npr. silikonom).

 Priključite ploču za kuvanje na elek-

tričnu mrežu (vidi poglavlje „Instalaci­ja“, odeljak „Električni priključak“).

42

 Priključite ploču za kuvanje na dovod

gasa (vidi poglavlje „Instalacija“, ode­ljak „Priključenje na dovod gasa“).

 Pričvrstite ploču za kuvanje (vidi po-

glavlje „Instalacija“, odeljak „Pri­čvršćivanje ploče za kuvanje“).

 Proverite funkciju ploče za kuvanje

(vidi poglavlje „Instalacija“, odeljak
„Kontrola funkcije uređaja“).

*INSTALLATION*

d

c

293

859,7

483,7

90

e

101

a

415,5

392,6

50,8

241,8

89,5

131,4

7

77

R11

b

50

0

1

R10

892

1

514

-

500

+

1

512

-

1

894

25

c

880

+

1

f

2

Ugradne mere–postavljanje u ravni sa površinom

Sve dimenzije su u mm.

KM 2357-1

Instalacija

a

Napred

b

Visina za ugradnju

c

Priključak za gas R ¹/₂ - ISO 7-1
(DIN EN 10226)

Obavezno se pridržavajte detaljnog prikaza dimenzija izreza kod radne ploče
od prirodnog kamena.

d

Priključna kutija sa priključnim pro­vodnikom, L = 2.000mm

e

Kućište elektronike - maksimalna vi­sina za ugradnju 101mm

f

Stepenasto glodanje za radne ploče
od prirodnog kamena

43

*INSTALLATION*

Instalacija

Ugradnja–u ravni sa površi­nom

Radna ploča od prirodnog kamena

a

Radna ploča

b

Ploča za kuvanje

c

Fuga

Pošto ploča za kuvanje i izrez u radnoj
ploči podležu izvesnoj toleranciji mere,
širina fuge  može da varira.

Radna ploča od masivnog drveta / radna ploča pokrivena keramičkim pločicama

a

Radna ploča

b

Ploča za kuvanje

c

Fuga

d

Drvene lajsne 7 mm (nisu priložene)

Pošto ploča za kuvanje i izrez u radnoj
ploči podležu izvesnoj toleranciji mere,
širina fuge  može da varira.

e

Stepenasto glodanje

44

*INSTALLATION*

Instalacija

Priprema radne ploče

 Isecite otvor u radnoj ploči kao što je

prikazano na slici ploče za kuvanje i
detaljnim crtežima. Obratite pažnju na
sigurnosna rastojanja (vidi poglavlje
„Instalacija“, odeljak „Sigurnosna ra­stojanja“).

 Radne ploče od masivnog drveta/

radne ploče pokrivene keramičkim
pločicama:
Pričvrstite drvene lajsne 2mm is­pod gornje ivice radne ploče.

Postavljanje ploče za kuvanje

 Provedite priključni provodnik ploče

za kuvanje kroz izrez na radnoj ploči
nadole.

 Ubacite ploču za kuvanje u izrez i

centrirajte je.

 Priključite ploču za kuvanje na elek-

tričnu mrežu (vidi poglavlje „Instalaci­ja“, odeljak „Električni priključak“).

 Priključite ploču za kuvanje na dovod

gasa (vidi poglavlje „Instalacija“, ode­ljak „Priključenje na dovod gasa“).

 Pričvrstite ploču za kuvanje (vidi po-

glavlje „Instalacija“, odeljak „Pri­čvršćivanje ploče za kuvanje“).

 Proverite funkciju ploče za kuvanje

(vidi poglavlje „Instalacija“, odeljak
„Kontrola funkcije uređaja“).

 Ispunite preostalu fugu silikonskim

sredstvom za zaptivanje fuga koje je
otporno na temperaturu (min. 160°C).

Neadekvatno sredstvo za zaptivanje
fuga može da ošteti prirodni kamen.

Kod prirodnog kamena i pločica od
prirodnog kamena koristite isključivo
silikonsko sredstvo za zaptivanje fu­ga, koje je pogodno za prirodni ka­men.

Pridržavajte se uputstava proizvođa­ča.

45

*INSTALLATION*

Instalacija

Ugradnja u radnu površinu od plemenitog čelika

 Oštećenja usled nestručne ugradnje.

Ploča za kuvanje može da se ošteti zbog nestručne ugradnje.
Ploču za kuvanje smeju da ugrade samo kvalifikovana stručna lica koja je ovla-

stila Miele servisna služba.

Nakon zavarivanja ploča za kuvanje mora i dalje da bude prepoznatljiva kao Miele
ploča za kuvanje.

a

Radna površina od plemenitog čelika

b

Laserska kontura

c

Varni šav

46

*INSTALLATION*

Instalacija

Pričvršćivanje ploče za kuva­nje

Ugaonici su namenjeni za pričvršćiva­nje pri naležećoj ugradnji i ugradnji u
ravni sa površinom. Na slikama je pri­kazano pričvršćivanje za naležeću
ugradnju.

Kontrola funkcije uređaja

 Nakon ugradnje ploče za kuvanje

proverite kako plamen gori tako što
ćete upaliti sve gorionike:

- Na „minimumu“ plamen ne sme da
se ugasi, čak i ako regulator naglo
prebacite sa „maksimuma“ na „mini­mum“.

- Na „maksimumu“ plamen mora da
gori sa jasno vidljivim jezgrom plame­na.

 Pričvrstite ploču za kuvanje pomoću

isporučenih ugaonika.

47

*INSTALLATION*

Instalacija

Priključenje na dovod gasa

 Opasnost od eksplozije usled

nepravilnog priključka za gas.
Ako priključak za gas nije pravilno iz-

veden, može da iscuri gas.
Priključenje na dovod plina sme da

izvrši samo instalater koga je ovlasti­lo nadležno preduzeće za snabdeva­nje plinom. Instalater je odgovoran za
besprekorno funkcionisanje na me­stu postavljanja.

 Opasnost od eksplozije usled

nestručne prepravke.
Ako prepravka za drugu vrstu gasa

nije pravilno izvršena, može da iscuri
gas.

Prepravku za drugu vrstu plina pre­pustite isključivo instalateru koga je
ovlastilo nadležno preduzeće za
snabdevanje plinom. Instalater je od­govoran za besprekorno funkcionisa­nje na mestu postavljanja.

Vodite računa da priključak za gas
bude izveden tako da je moguće pri­ključenje unutar i van kuhinjskih ele­menata. Zaporni ventil mora, eventu­alno posle otvaranja vrata kuhinjskog
elementa, da bude pristupačan i vi­dljiv.

Kod nadležnog preduzeća za snab­devanje gasom se raspitajte o vrsti
gasa i uporedite ove podatke sa po­dacima navedenim na natpisnoj plo­čici.

Ploča za kuvanje se ne priključuje na
odvod otpadnih gasova.

Prilikom postavljanja i priključenja o­bratite pažnju na važeće uslove in­staliranja, posebno na odgovarajuće
mere vezane za provetravanje.

Vodite računa da priključak za gas
bude u skladu sa propisima i smerni­cama (Srbija: SRPS EN 30-1-4:2012).

Uzmite u obzir posebne odredbe lo­kalnog preduzeća za snabdevanje
gasom kao i odredbe građevinskih
nadzornih vlasti.

 Oštećenja usled zagrevanja.

Priključci za gas, crevo za gas i pri­ključni provodnik mogu zbog zagre­vanja da se oštete tokom rada ploče
za kuvanje.

Obezbedite da crevo za gas, kao i
priključni provodnik ne dodiruju vru­ća mesta na ploči za kuvanje i da
crevo za gas i priključne armature na
ploči za kuvanje ne budu u kontaktu
sa vrućim otpadnim gasovima.

 Opasnost od eksplozije usled

oštećenih priključnih instalacija.
Ako su oštećene fleksibilne priključ-

ne instalacije, može da iscuri gas.
Namestite fleksibilne priključne insta-

lacije tako da ne dolaze u dodir sa
pokretnim delovima kuhinjskih ele­menata (npr. fiokom) i da nisu izlože­ni mehaničkim opterećenjima.

48

Podesite ploču za kuvanje na lokalne
uslove u vezi sa gasom. Proverite
zaptivenost priključka za gas.

*INSTALLATION*

Instalacija

Ploča za kuvanje odgovara klasi uređaja
3 i pogodna je za zemni i tečni gas.

Kategorija prema EN 30

Србија

II2H3B/P 20, 28–30mbar

Ploča za kuvanje je konstruisana za rad
na zemni ili tečni gas, zavisno od mode­la za određenu zemlju (vidi nalepnicu na
uređaju).

Za prepravku na drugu vrstu plina je uz
uređaj priložen komplet odgovarajućih
dizni, zavisno od modela za pojedina
tržišta. Ako za vaš slučaj priključenja ni­je priložen potreban komplet dizni, o­bratite se specijalizovanoj prodavnici ili
servisu. Postupak podešavanja uređaja
za drugu vrstu plina je opisan u pogla­vlju „Podešavanje uređaja za drugu vr­stu plina“.

Priključak na ploči za kuvanje

Priključak za dovod gasa na ploči za
kuvanje je opremljen konusnim navojem
¹/₂". Postoje dve mogućnosti priključe­nja:

- fiksni priključni provodnik

- fleksibilni priključni provodnik prema
DIN3383 deo1, maksimalna dužina

2.000mm

 Opasnost od eksplozije usled

isticanja gasa.
Neadekvatna sredstva za zaptivanje

ne obezbeđuju potrebnu zaptivenost
priključka.

Upotrebite adekvatna sredstva za
zaptivanje.

Upotreba kolena od 90°

c

Priključak za gas R¹/₂" - ISO 7-1
(DINEN10226)

d

Koleno 90°
Visina ugradnje u području priključka
za gas se povećava na oko 60mm

49

*INSTALLATION*

Instalacija

Snaga gorionika

Nominalna snaga

Gorionik Vrsta gasa Maksimum Minimum

kW g/h kW

Štedljivi gorionik Zemni gas H

Tečni gas

Normalni gorionik Zemni gas H

Tečni gas

Jaki gorionik Zemni gas H

Tečni gas

Vok Zemni gas H

Tečni gas

Ukupno: Zemni gas H

Tečni gas

1,0
1,0

1,7
1,7

2,7
2,6

4,5
4,1

11,6
11,1

–

73

–

124

–

189

–

298

–

808

0,27
0,21

0,3
0,3

0,51
0,64

0,27
0,21

50

*INSTALLATION*

Instalacija

Električni priključak

Preporučujemo priključenje ploče za ku­vanje na električnu mrežu preko utični­ce. Na taj način se olakšava rad servisu.
Utičnica mora da bude pristupačna po­sle ugradnje ploče za kuvanje.

 Opasnost od povrede!

Zbog nestručne ugradnje i održava­nja ili popravki, može za korisnika da
nastane velika opasnost, za koju fir­ma Miele ne snosi odgovornost.
Firma Miele ne može da bude odgo­vorna za oštećenja koja su nastala
zbog nepostojećeg ili prekinutog za­štitnog voda u instalaciji (npr. elek­trični udar).

Kada je mrežni utikač uklonjen sa
priključnog kabla ili priključni kabl ni­je opremljen utikačem, stručni elek­tričar mora da priključi ploču za ku­vanje na električnu mrežu.

Ako utičnica nije više pristupačna ili
je predviđen fiksni priključak, treba
instalirati uređaj koji razdvaja sve po­love napajanja. U uređaje za razdva­janje spadaju prekidači sa kontakt­nim otvorom od najmanje 3mm. Tu
spadaju LS-prekidači, osigurači i za­štite. Potrebne podatke o priključenju
ćete naći na natpisnoj pločici. Ovi
podaci moraju da se podudaraju sa
podacima za električnu mrežu.

Zaštita od dodirivanja izolovanih de­lova mora da se obezbedi posle
montaže!

Ukupna snaga

vidi natpisnu pločicu

Podaci o priključku

Potrebne podatke o priključenju ćete
naći na natpisnoj pločici. Ovi podaci
moraju da se podudaraju sa podacima
za električnu mrežu.

Zaštitni prekidač diferencijalne struje

Radi povećanja bezbednosti uređaja
VDE (Austrija: ÖVE) preporučuje, da se
u ploču za kuvanje ugradi FI-zaštitni
prekidač sa strujom okidanja od 30mA.

51

*INSTALLATION*

Instalacija

Isključivanje iz električne mreže

 Opasnost od strujnog udara

usled mrežnog napona.
Tokom radova na popravci i/ili održa-

vanju ponovno uključivanje može da
izazove strujni udar.

Nakon isključivanja iz mreže osiguraj­te je od ponovnog uključivanja.

Ako je potrebno isključiti uređaj iz elek­trične mreže, zavisno od toga kako je
instalacija razvedena uradite sledeće:

Topljivi osigurači

 Uloške osigurača potpuno izvadite iz

navojnih poklopaca.

Automatski osigurači na zavrtanj

 Pritisnite isključno dugme (crveno)

dok ne iskoči srednje dugme (crno).

Instalacioni automatski osigurači

 (Prekidač za zaštitu voda, najmanje

tipB ili C): poteznu ručicu prebacite
sa1 (uključeno) na 0(isključeno).

Zamena priključnog provodnika

 Opasnost od strujnog udara

usled mrežnog napona.
Zbog nestručnog priključenja može

doći do strujnog udara.
Zamenu mrežnog priključnog pro-

vodnika prepustite kvalifikovanom
električaru.

Prilikom zamene mrežnog priključnog
provodnika koristite isključivo tip kabla
H05VV-F odgovarajućeg preseka. Pri­ključni provodnik može da se nabavi
kod proizvođača ili servisne službe.

FI-zaštitni prekidač

 (Zaštitni prekidač za struju kvara).

Glavni prekidač prebacite sa pozici­je1 (uključeno) na 0(isključeno) ili pri­tisnite kontrolni taster.

52

*INSTALLATION*

Prepravka za drugu vrstu gasa

 Opasnost od eksplozije usled

nestručne prepravke.
Ako prepravka za drugu vrstu gasa

nije pravilno izvršena, može da iscuri
gas.

Prepravku za drugu vrstu plina pre­pustite isključivo instalateru koga je
ovlastilo nadležno preduzeće za
snabdevanje plinom. Instalater je od­govoran za besprekorno funkcionisa­nje na mestu postavljanja.

Prilikom podešavanja uređaja za drugu
vrstu gasa morate da zamenite glavnu
diznu i diznu (dizne) za podešavanje
malog plamena.

Tabele dizni

Oznake dizni se odnose na ¹/₁₀₀mm
prečnika otvora.



Zemni gas H

Štedljivi gorionik
Normalni gorionik
Jaki gorionik
Gorionik za vok

Tečni gas

Štedljivi gorionik
Normalni gorionik
Jaki gorionik
Gorionik za vok

Glavna di-

zna

0,76
0,94
1,20

2x 1,00 /

0,72

0,52
0,66
0,81

2x 0,66 /

0,46

Dizna sla-

bog plame-

na

0,39
0,42
0,54

0,88 / 0,42

0,23
0,27
0,39

0,52 / 0,23

Zamena dizni

 Odvojite ploču za kuvanje od električ-

ne mreže i zatvorite dovod gasa.

Zamena glavnih dizni

Štedljivi, normalni i jaki gorionik

 Skinite rešetke, poklopac gorionika

i glavu gorionika.

 Nasadnim ključem (M7) odvrnite glav-

nu diznu.

 Postavite odgovarajuću diznu nave-

denu u tabeli dizni i čvrsto je zavrnite.

 Učvrstite diznu voskom da se ne bi

slučajno odvojila.

53

*INSTALLATION*

Prepravka za drugu vrstu gasa

Gorionik za vok

 Skinite poklopce gorionika i gla-

vu gorionika .

Zamena dizni slabog plamena

Za zamenu dizni slabog plamena po­trebno je odvrnuti zavrtnje koji drže
gorionik i skinuti gornji deo uređaja.

 Izvucite okretne regulatore nagore.
 Skinite delove gorionika.
 Skinite zavrtnje.
 Skinite gornji deo uređaja.

Štedljivi, normalni i jaki gorionik

 Nasadnim ključem (M7) odvrnite glav-

ne dizne.

 Postavite odgovarajuće dizne nave-

dene u tabeli dizni i čvrsto ih zavrnite.

 Učvrstite dizne voskom da se ne bi

slučajno odvojile.

54

 Malim odvijačem odvrnite diznu za

podešavanje slabog plamena u
gasnoj armaturi.

 Pomoću šiljatih klešta izvucite diznu.
 Postavite odgovarajuću diznu nave-

denu u tabeli dizni i čvrsto je zavrnite.

 Učvrstite dizne voskom da se ne bi

slučajno odvojile.

*INSTALLATION*

Prepravka za drugu vrstu gasa

Gorionik za vok

a

Dizna slabog plamena sa manjim
prečnikom dizne
(npr.kod tečnog gasa:0,23)

b

Dizna slabog plamena sa većim pre­čnikom dizne
(npr.kod tečnog gasa:0,52)

 Malim odvijačem odvrnite dve dizne

za podešavanje slabog plamena u
gasnoj armaturi.

Kontrola funkcije uređaja

 Proverite nepropustljivost svih delova

koji provode gas.

 Ponovo sastavite ploču za kuvanje.
 Proverite kako plamen gori tako što

ćete upaliti sve gorionike:

- Na „minimumu“ plamen ne sme da
se ugasi, čak i ako se regulator naglo
okrene sa „maksimuma“ na „mini­mum“.

- Na „maksimumu“ plamen mora da
gori sa jasno vidljivim jezgrom plame­na.

 Nalepnicu koja je priložena uz kom-

plet dizni nalepite preko stare nalep­nice na kojoj je navedena vrsta gasa.

 Pomoću šiljatih klešta izvucite dizne.
 Postavite odgovarajuće dizne nave-

dene u tabeli dizni i čvrsto ih zavrnite.

 Učvrstite dizne voskom da se ne bi

slučajno odvojile.

55

Nemačka
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh

MIELE d.o.o.
Balkanska 2
11000 Beograd

Telefon: [phone]

e-mail: [e-mail]
www.miele.rs

KM 2356-1, KM2357-1

M.-Nr. 11 209 280 / 01sr-RS
