Page 1
Bruks- och monteringsanvisning
Gashällar
Läs ovillkorligen bruks- och monteringsanvisningen före uppställning,
installation och idrifttagning.
På så vis undviker du skador och olyckor.
sv-SE M.-Nr. 09 336 830
Page 2
Hällen får även användas i andra länder än de som anges på hällen. Hällens
landsspecifika utförande och anslutningstyp har en stor inverkan på dess felfria
och säkra användning.
För användning av hällen i ett annat land än det som anges på hällen, var god
kontakta kundtjänst i respektive land.
2
Page 3
Innehåll
Säkerhetsanvisningar och varningar................................................................... 5
Bidra till att skona miljön.................................................................................... 14
Översikt ................................................................................................................ 15
Häll ........................................................................................................................ 15
Effektvred .............................................................................................................. 16
Brännare................................................................................................................ 17
Medföljande tillbehör............................................................................................. 18
Första idrifttagning.............................................................................................. 19
Rengöra hällen första gången ............................................................................... 19
Använda hällen första gången............................................................................... 19
Kokkärl ................................................................................................................. 20
Energispartips ..................................................................................................... 22
Användning .......................................................................................................... 23
Snabbtändningssystem......................................................................................... 23
Koppla in hällen..................................................................................................... 23
Reglera flamman ................................................................................................... 24
Stänga av gashällen .............................................................................................. 24
Säkerhetsanordningar ........................................................................................25
Tändsäkring ........................................................................................................... 25
Säkerhetsavstängning........................................................................................... 25
Rengöring och skötsel........................................................................................ 26
Rostfri yta .............................................................................................................. 27
Kokkärlsgaller........................................................................................................ 28
Effektvred .............................................................................................................. 28
Brännare................................................................................................................ 28
Hur man klarar av mindre fel själv..................................................................... 30
Extra tillbehör.......................................................................................................32
Säkerhetsanvisningar för inbyggnad................................................................. 33
Säkerhetsavstånd................................................................................................ 34
Hällar med ram eller fasettslipad kant .............................................................. 37
Inbyggnadsanvisningar ......................................................................................... 37
Inbyggnadsmått .................................................................................................... 38
KM 2356........................................................................................................... 38
3
Page 4
Innehåll
Inbyggnad ............................................................................................................. 39
Hällar för planlimmad montering ....................................................................... 41
Inbyggnadsanvisningar ......................................................................................... 41
Inbyggnadsmått .................................................................................................... 42
KM 2357........................................................................................................... 42
Inbyggnad ............................................................................................................. 43
Sätt fast hällen..................................................................................................... 47
Elanslutning .........................................................................................................48
Gasanslutning...................................................................................................... 50
Brännarens effekt................................................................................................ 52
Omställning till annan sorts gas ........................................................................53
Dystabeller............................................................................................................. 53
Byta dysor ............................................................................................................. 53
Byta huvuddysor .............................................................................................. 53
Byta smådysor .................................................................................................54
Funktionskontroll ................................................................................................... 56
Miele service och typskylt .................................................................................. 57
Produktinformation ............................................................................................. 58
4
Page 5
Säkerhetsanvisningar och varningar
Denna häll uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan
dock leda till personskador och skador på föremål.
Läs bruks- och monteringsanvisningen noga innan du börjar använda hällen. Det är viktigt eftersom den innehåller information om
inbyggnad, säkerhet, användning och underhåll. I och med det
undviker du olyckor och skador på hällen.
Miele tar inget ansvar för skador som orsakats av att säkerhetsanvisningarna och varningarna inte har följts.
Spara bruks- och monteringsanvisningen och överlämna den vid
ägarbyte.
5
Page 6
Säkerhetsanvisningar och varningar
Användningsområde
Denna häll är avsedd att användas i hushåll och hushållsliknande
miljöer.
Hällen är inte avsedd att användas utomhus.
Hällen är endast avsedd att användas i hushåll för tillagning och
varmhållning av mat. All annan användning är otillåten.
Personer, som på grund av sina fysiska, sensoriska eller psykiska
förmågor, eller på grund av bristande erfarenhet eller okunskap, inte
är kapabla att använda hällen på ett säkert sätt, måste hållas under
uppsikt vid användningen. De får använda hällen utan uppsikt endast om de fått utbildning i användningen så att de kan använda den
säkert. De måste kunna se och förstå riskerna med en felaktig användning.
6
Page 7
Säkerhetsanvisningar och varningar
Om det finns barn i hemmet
Barn under åtta år bör hållas borta från hällen. De får endast an-
vända den under uppsikt.
Barn från åtta år och uppåt får endast använda hällen utan uppsikt
under förutsättning att de känner till hur man använder den på ett
säkert sätt. Barn måste kunna se och förstå riskerna med en felaktig
användning.
Barn får inte rengöra hällen utan uppsikt.
Håll uppsikt över barn som befinner sig i närheten av hällen. Låt
inga barn leka med den.
Hällen blir mycket varm under användning och fortsätter att vara
det en stund efter avstängning. Håll därför barn borta från hällen tills
den har svalnat.
Risk för brännskada!
Förvara inte föremål som kan intressera barn bakom eller ovanför
hällen eftersom de då kan få för sig att klättra upp på hällen.
Risk för brännskada och skållning!
Vrid handtagen på kastruller och stekpannor åt sidan över bänkskivan så att barn inte kan få tag i dem och dra ner dem och därmed
bränna sig.
Risk för kvävning! Barn kan under lek linda in sig i förpacknings-
material (till exempel plastfolie) eller dra det över huvudet och kvävas. Håll därför barn borta från förpackningsmaterial.
7
Page 8
Säkerhetsanvisningar och varningar
Teknisk säkerhet
Ej fackmässigt utförd installation, underhåll och reparation kan
medföra avsevärda risker för användaren. Installationer, underhåll
och reparationer får endast utföras av en av Miele auktoriserad fackman.
En skadad häll kan vara en fara för din säkerhet. Kontrollera att
den inte har några synliga skador. Ta aldrig en skadad häll i drift.
En tillförlitlig och säker drift av kaffemaskinen garanteras bara när
den är ansluten till det offentliga strömnätet.
Hällens elektriska säkerhet garanteras endast om den ansluts till
ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är
mycket viktigt att denna grundläggande säkerhetsförutsättning är
uppfylld. Låt en elektriker kontrollera installationen vid tveksamhet.
Anslutningsdata (frekvens och spänning) på hällens typskylt måste
absolut överensstämma med elnätets, för att undvika skador på hällen.
Jämför dessa data före anslutning. Fråga en elektriker vid tveksamhet.
Grenuttag eller förlängningskablar uppfyller inte den nödvändiga
säkerheten (brandfara). Anslut inte hällen till elnätet med hjälp av sådana.
Använd inte hällen annat än när den är inbyggd. På så vis garante-
ras en säker funktion.
Hällen får inte användas på uppställningsplatser som inte är fasta
(till exempel båtar).
Kontakt med strömförande anslutningar och ändring av hällens
elektriska och mekaniska konstruktion kan utgöra fara för användaren samt leda till funktionsstörningar.
Öppna aldrig hällens hölje.
8
Page 9
Säkerhetsanvisningar och varningar
Garantianspråk går förlorade om hällen repareras av andra än av
Miele auktoriserad service.
Endast om originalreservdelar används garanterar Miele att alla
säkerhetskrav uppfylls.
Hällen är inte avsedd att användas med ett externt tidur eller ett
separat fjärrstyrningssystem.
Anslutning av gas måste utföras av en behörig fackman. Om
stickproppen tas bort från anslutningskabeln eller om anslutningskabeln inte har någon stickpropp, måste hällen anslutas av en elektriker.
Om anslutningskabeln skadas måste den ersättas av en speciell
anslutningskabel av typ H 05 VV-F (PVC-isolerad). Se avsnittet "Elanslutning").
Vid installation, underhåll och reparation måste hällen skiljas från
elnätet. Gastillförseln måste vara stängd. Säkerställ detta genom att
– se till att säkringarna är frånslagna, eller
– skruva ur/slå ifrån säkringen
– dra ut stickproppen (om sådan finns). Dra inte i anslutningskabeln
utan i stickproppen.
– stänga gastillförseln.
Risk för elektrisk stöt!
Ta aldrig hällen i drift om något fel har uppstått respektive stäng
genast av den. Skilj hällen från elnätet och stäng av gastillförseln.
Kontakta kundtjänst.
Om hällen är inbyggd bakom en skåplucka (till exempel en dörr)
får den endast användas när skåpluckan är öppen. Bakom en stängd
skåplucka lagras mycket värme och fukt. Därigenom kan hällen,
skåpet och golvet ta skada. Stäng luckan först när hällen har svalnat
helt.
9
Page 10
Säkerhetsanvisningar och varningar
Användning
Hällen blir mycket varm under användning och fortsätter att vara
det en stund efter avstängning. Vidrör inte hällen så länge som den
fortfarande är varm.
Föremål i närheten av den inkopplade hällen kan börja brinna av
de höga temperaturerna.
Använd inte hällen för att värma upp rum.
Olja och fett kan självantända vid överhettning. Släck aldrig olje-
och fettbränder med vatten. Stäng av hällen.
Kväv elden med ett lock eller en brandfilt.
Eldflammor kan antända fettfiltren på en fläkt. Flambera aldrig
under en fläkt.
När sprayburkar, lättantändliga vätskor eller brännbart material
värms upp kan de antändas. Förvara därför aldrig lättantändliga föremål i lådor direkt under hällen. Eventuella besticklådor måste vara av
värmebeständigt material.
Värm aldrig upp kokkärl eller porslin utan innehåll.
I slutna konserveringsburkar uppstår ett övertryck vid konserve-
ring och uppvärmning. Det kan göra att de spricker. Använd inte hällen till att konservera och värma upp konservburkar.
Om hällen täcks över föreligger risk att täckmaterialet antänds, ex-
ploderar eller smälter genom oavsiktlig inkoppling eller restvärme.Täck aldrig över hällen, till exempel med täckplattor, dukar eller
skyddsfolie.
Om gashällen kopplas in av misstag finns risk för att metallföremål
som hamnat på hällen hettas upp. Vissa material kan smälta eller antändas. Använd inte hällen som avställningsyta!
10
Page 11
Säkerhetsanvisningar och varningar
Du kan bränna dig på den heta gashällen. Skydda händerna
genom att använda grythandskar eller grytlappar för att ta i varma
kastruller och stekpannor. Använd bara torra grytvantar eller grytlappar. Våta eller fuktiga textilier leder värme bättre och kan förorsaka brännskador genom ånga. Se till att dessa textilier inte kommer i närheten av gaslågorna. Använd därför inte alltför stora grytlappar, diskhanddukar eller liknande.
Om du använder elektriska apparater (till exempel elvisp) i närhet-
en av hällen, se då till att anslutningskabeln inte kommer i kontakt
med den heta hällen. Isoleringen på anslutningskabeln kan skadas.
Kärl av plast och aluminiumfolie smälter vid höga temperaturer.
Använd därför inga kärl av plast eller aluminiumfolie.
En fläkt som är monterad ovanför hällen kan skadas genom de
heta lågorna eller till och med börja brinna. Låt aldrig en gasflamma
bränna utan ett kärl.
Tänd gashällen först när alla brännardelar är ordentligt ihopsatta.

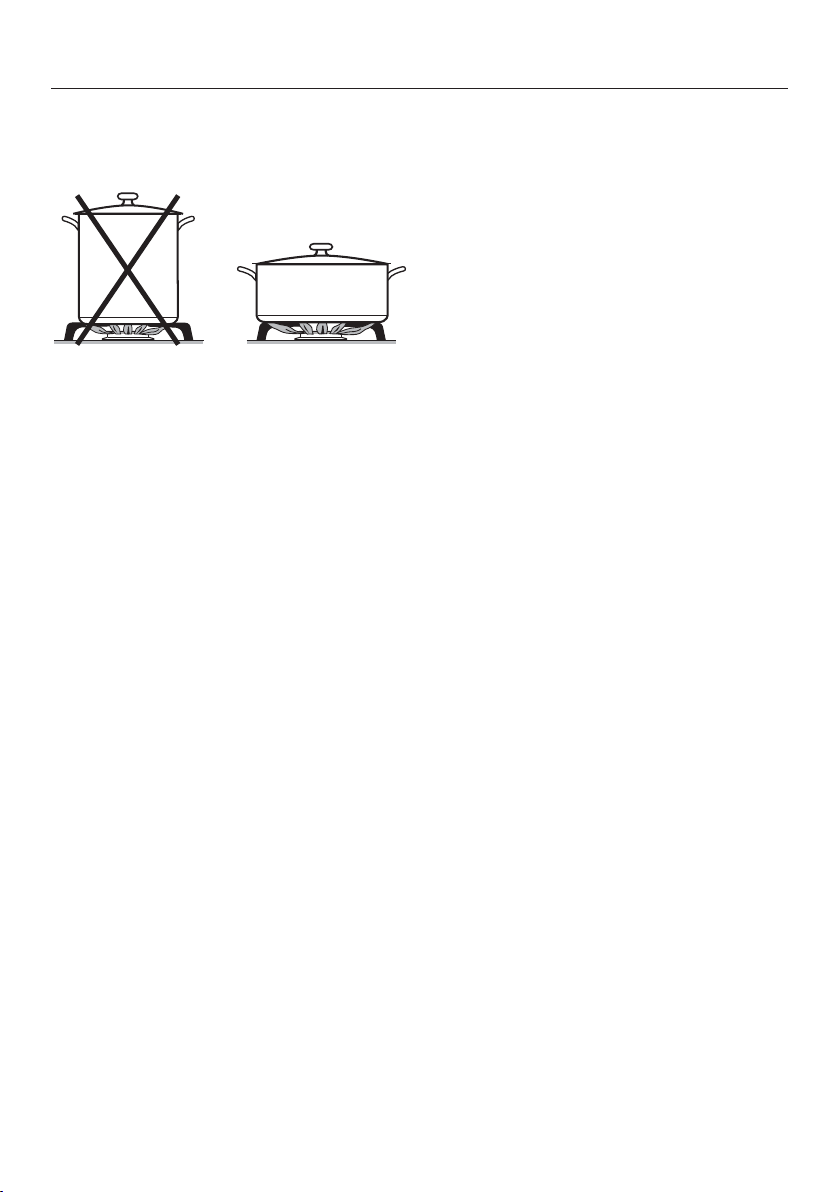

Använd endast kokkärl vars diameter varken över- eller underskri-
der de angivna måtten (se avsnittet "Kokkärl"). Om kokkärlets diameter är för liten står kokkärlet inte tillräckligt säkert. Om kärl med för
stor diameter används kan den heta gasen som strömmar ut åt sidorna under kokkärlet skada bänkskivan, delar på hällen eller en vägg
som inte är värmebeständig, till exempel en panelklädd vägg. Miele
tar inte på sig ansvaret för den typen av skador.
Se till att brännarens lågor inte når utanför kokkärlets botten och
slår upp på sidorna
Använd inga kokkärl med för tunn botten. Hällen kan skadas om
detta inte beaktas.
Använd alltid de medföljande gallren. Kokkärlet får inte ställas
direkt på brännaren.
Placera gallren lodrätt för att undvika repor
11
Page 12
Säkerhetsanvisningar och varningar
Förvara inte lättandtändliga föremål i närheten av hällen.
Fettstänk och andra brännbara (livsmedels-)rester kan antändas.
Ta bort sådana från hällen så fort som möjligt.
Salthaltiga maträtter eller vätskor kan leda till korrosion på rostfritt
stål. Ta bort dylika maträtter eller vätskor så fort som möjligt.
Användning av en gashäll leder till att det bildas värme, fuktighet
och förbränningsrester i rummet. Se till att rummet där gashällen står
är väl ventilerat, särskilt när gashällen är igång: de naturliga ventilationsöppningar ska hållas öppna eller en mekanisk ventilation ska
användas (till exempel en fläkt).
Om gashällen används intensivt under en längre period kan en
ökad ventilation behövas, till exempel genom ett öppet fönster eller
en effektiv ventilering, eller genom att fläkten ställs in på en högre
effekt.
Använd inga grytor, stekpannor eller grillstenar som är så stora att
de täcker flera brännare. Den värme som bildas kan skada gashällen.
Om gashällen inte har använts under en längre tid ska den rengö-
ras grundligt innan den åter tas i drift och dess funktion ska kontrolleras av en behörig fackman.
12
Page 13
Säkerhetsanvisningar och varningar
Rengöring och skötsel
Ångan från en ångrengörare kan komma åt spänningsförande del-
ar och orsaka kortslutning.
Använd aldrig ångrengörare för rengöring av hällen.
13
Page 14
Bidra till att skona miljön
Transportförpackning
Förpackningen skyddar produkten mot
transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och
är därför återvinningsbara.
Förpackning/emballage som återförs till
materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder
avfall.
Hantering av uttjänt produkt
Uttjänta elektriska och elektroniska produkter innehåller i många fall material
som kan återanvändas. Men de innehåller även skadliga ämnen som är nödvändiga beståndsdelar för dess funktion
och säkerhet. Om sådana ämnen hamnar i hushållsavfallet eller hanteras på
fel sätt kan det medföra skador på
människors hälsa och på miljön. Kasta
därför på inga villkor den uttjänta produkten i hushållsavfallet.
Lämna istället in uttjänta elektriska och
elektroniska produkter till en återvinningsstation. Du är själv ansvarig för
att radera eventuella personliga uppgifter som kan stå på maskinen. Se till
att den uttjänta produkten förvaras
barnsäkert tills den lämnas in.
14
Page 15

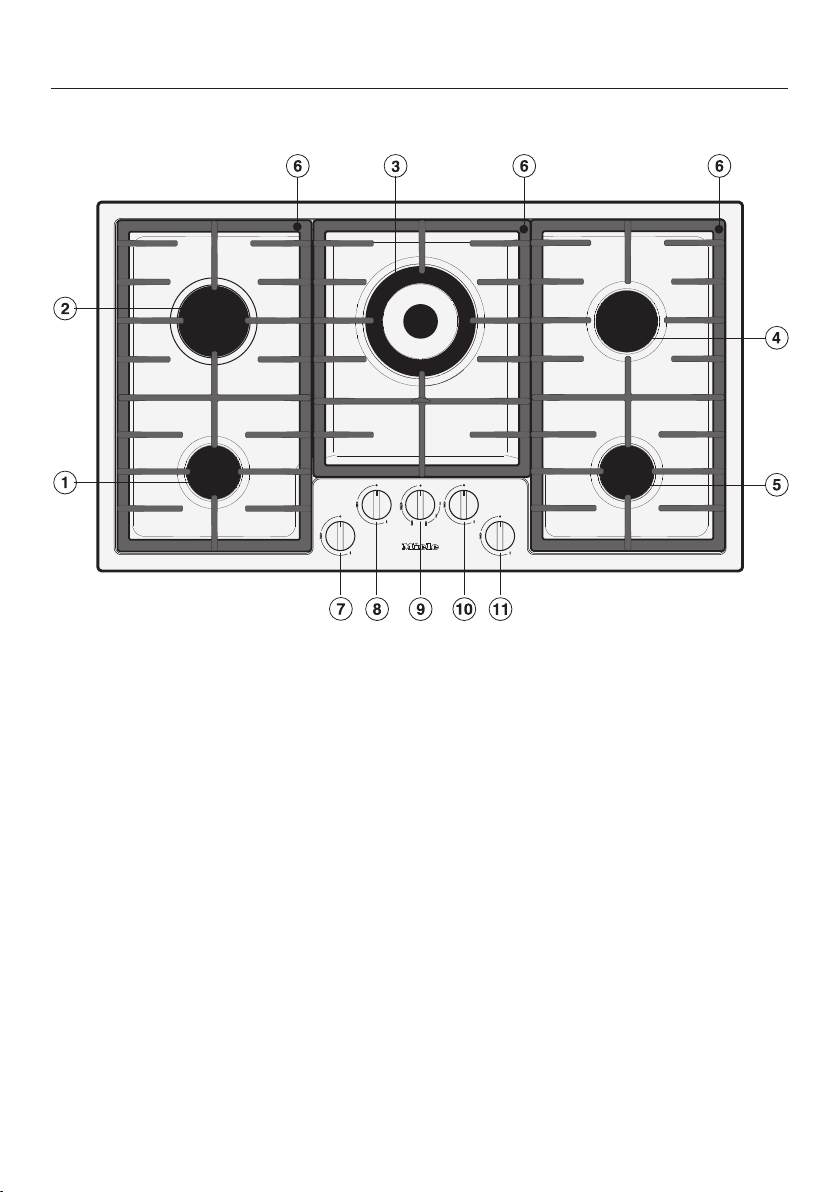

Häll
Översikt
a
Sparbrännare
b
Starkbrännare
c
Wokbrännare
d
Normalbrännare
e
Normalbrännare
f
Kokkärlsgaller (3 delar)
Effektvred för hällen:
g
vänster fram
h
vänster bak
i
mitten
j
höger bak
k
höger fram
15
Page 16
Översikt
Effektvred
Spar-/normal-/starkbrännare
Symbol Beskrivning
Brännare av, gastillförseln spärrad
starkaste flamman
svagaste flamman
Wokbrännare
Symbol Beskrivning
Brännare av, gastillförseln spärrad
starkaste flamma: inre och yttre brännare är på högsta steget.
stark flamma: yttre brännare på lägsta steget, inre brännare på högsta ste-
get.
svag flamma: yttre brännare av, inre brännare på högsta steget
svagaste flamma: yttre brännare av, inre brännare på lägsta steget.
16
Page 17
Översikt
Brännare
Wokbrännare
a
Yttre brännarlock
b
Inre brännarlock
c
Brännarhuvud
d
Brännarens underdel
e
Termoelement
f
Tändelektrod
Spar-/stark-/normalbrännare
a
Brännarlock
b
Brännarhuvud
c
Brännarens underdel
d
Termoelement
e
Tändelektrod
17
Page 18
Översikt
Medföljande tillbehör
Du kan efterbeställa och köpa både de
tillbehör som ingår och extra tillbehör
(se avsnittet "Extra tillbehör").
Wokring
Den medföljande wokringen sörjer för
extra stabilitet för kokkärlen, särskilt för
wokar med rund botten.
Kombi-grytställ
För små och stora kokkärl, se avsnittet
"Kokkärl".
18
Page 19
Första idrifttagning
Klistra in den bifogade typskylten,
som finns i de medföljande underlagen, i bruksanvisningen på därför avsedd plats i avsnittet "Typskylt, Miele
service och garanti".
Ta bort eventuell skyddsfolie och eti-
ketter.
Rengöra hällen första gången
Torka av hällen med en fuktig trasa
och torka den sedan torr innan du använder den första gången.
Diska brännarens avtagbara delar
med en disksvamp, lite handdiskmedel och varmt vatten. Torka sedan
delarna och sätt ihop brännaren (se
avsnittet "Rengöring och skötsel").
Använda hällen första gången
Alla delar av metall är skyddade med ett
vårdande medel. När du använder hällen första gången kan det därför hända
att det lukar lite och eventuellt uppstår
det lite ånga.
Lukten och eventuell ånga är inte tecken på anslutningsfel eller skador på
hällen och utgör ingen hälsofara.
19
Page 20
Kokkärl
Minimal diameter på kokkärlets botten
Brännare Øcm
Sparbrännare 10
Normalbrännare 10
Starkbrännare 12
Wokbrännare 15
Maximal övre diameter kokkärl
Brännare Øcm
Sparbrännare 20
Normalbrännare 22
Starkbrännare 24
Wokbrännare utan kombi-grytställ:
26
med kombi-grytställ:
30
– Välj kokkärl som passar till brännaren:
stor diameter = stor brännare
liten diameter = liten brännare.
– När du köper kastruller och stekpan-
nor ska du tänka på att det för det
mesta inte är bottendiametern som
anges, utan den övre diametern.
– Du kan använda alla typer av kokkärl
som är värmebeständiga.
– Kokkärl med tjock botten är att före-
dra eftersom de fördelar värmen
bättre. På kärl med tunna bottnar
finns risk för att maten överhettas
punktuellt. Rör därför om oftare.
– Ställ alltid kokkärlet på det medföljan-
de gallret. Kokkärlet får inte ställas
direkt på brännaren.
– Placera kokkärlet på gallret så att det
inte kan välta. Det kan inte undvikas
helt att kokkärlet vippar lite grand.
– Använd inga grytor eller stekpannor
med konkav botten.
– Använd kokkärl med de mått som
anges i tabellen. Om kokkärl med för
stor diameter används kan flammorna
breda ut sig och skada en näraliggande bänkskiva eller andra apparater.
En passande storlek på kokkärlet förbättrar effektiviteten.
Kokkärl med en diameter som är mindre än kokkärlsgallret och kokkärl
som inte står stabilt på gallret (utan
att vippa) utgör en risk och bör inte
användas.
– I motsats till kokkärl som används för
elektriska hällar, behöver kokkärlets
botten inte vara plant för gashällar för
att få ett bra resultat.
20
Kombi-grytställ
Använd kombi-grytstället om du
– vill använda kokkärl med mindre bot-
tendiameter än angivet i tabellen.
– vill använda stora kokkärl (se tabell)
på hällar med wokbrännare. På så
sätt undviker du skador på arbetsytan och avfärgning på den rostfria
ytan.
Page 21
Wokring
Använd wokringen för extra stabilitet
för kokkärlen, särskilt för wokar med
rund botten.
Sätt på wokringen på kokkärlsgallret
så att den ligger stabilt och inte går
att flytta (se bilden).
Wokpannan är en speciell typ av kokkärl. Den har en liten bottendiameter
och en stor övre diameter (i regel
35-40cm). Wokbrännaren är särskilt
lämplig för wokpannor.
Kokkärl
21
Page 22
Energispartips
– Använd om möjligt lock vid tillagning.
På detta sätt förhindras onödig värmeförlust.
– Använd helst breda, grunda kokkärl
istället för smala och höga. De värms
upp snabbare.
– Använd bara lite vatten när du lagar
mat.
– Ställ in en svagare låga i rätt tid efter
uppkokning respektive stekning.
– Använd en tryckkokare för att minska
tillagningstiden.
22
Page 23
Snabbtändningssystem
Gashällen är utrustad med ett snabbtändningssystem med följande kännetecken:
– Snabbtändning utan att behöva
trycka in och hålla vredet.
– Automatisk återtändning
Om flamman slocknar av exempelvis
drag, tänds brännaren automatiskt
igen. Om nästa tändning inte lyckas,
spärras gastillförseln automatiskt (se
avsnittet "Tändsäkring").
Koppla in hällen
Brandrisk!
Lämna inte hällen utan uppsikt när
den är i drift!
Tryck in vredet och vrid den åt vän-
ster till symbolen för den största lågan. Tändelektroden "klickar" och antänder gasen.
Användning
När du trycker in vredet bildas automatiskt en gnista vid alla kokzoner.
Detta är normalt och betyder inte att
gashällen är trasig.
Om brännaren inte tänds så vrider du
vredet till "". Lufta rummet eller vänta i minst en minut innan du gör ett
nytt försök att tända gashällen.
Om brännaren inte heller tänds på det
andra försöket, vrid vredet till "" och
se avsnittet "Hur man klarar av mindre fel själv".
Den kan förekomma en kort återtändning vid inkoppling (1-2 klickningar), till
exempel vid drag.
23
Page 24
Användning
Reglera flamman
Brännaren kan ställas in steglöst mellan
den starkaste och svagaste flamman.
Eftersom en gaslåga är hetare i periferin än i lågans mitt, ska kokkärlets
botten täcka lågorna helt. Lågor som
slår upp avger onödig värme, kan skada kokkärlets handtag och ökar risken
för brännskador.
Reglera gaslågan så att den täcks av
kokkärlet.
Stänga av gashällen
Vrid vredet åt höger till "".
Gastillförseln stryps och lågan slocknar.
24
Page 25
Tändsäkring
Gashällen är försedd med en tändsäkring. Detta betyder att tändsäkringen
spärrar gastillförseln om gaslågan skulle
slockna, till exempel för att maten har
kokat över eller på grund av drag, och
ett nytt försök att tända brännaren
misslyckas. Detta förhindrar att gas
strömmar ut. Om du vrider vredet till ""
är gashällen åter driftklar.
Säkerhetsavstängning
Om gashällen används under en ovanligt lång tid stängs den av automatiskt.
Om du vrider vredet till "" är gashällen
åter driftklar.
Säkerhetsanordningar
25
Page 26
Rengöring och skötsel
Risk för brännskada!
Konzonerna måste vara avstängda
och hällen måste ha svalnat.
Skaderisk!
Ångan från en ångrengörare kan
komma åt strömförande delar och
orsaka kortslutning.
Använd inte ångrengörare för att göra
rent hällen.
Ytorna kan missfärgas eller skadas
om de kommer i kontakt med olämpliga rengöringsmedel.
Alla ytor är repkänsliga.
Ta bort rester från sådana rengör-
ingsmedel på en gång.
Olämpliga rengöringsmedel
För att undvika skador på ytorna bör
följande inte användas vid rengöring
– rengöringsmedel som innehåller
soda, ammoniak, syra eller klorid,
– kalklösande rengöringsmedel
– fläck- och rostborttagningsmedel
– skurmedel i pulver eller flytande form,
– rengöringsmedel som innehåller lös-
ningsmedel
– diskmaskinsrengöringsmedel
– ugnsspray
– rengöringsmedel för glas eller föns-
terputsmedel
– hårda eller gamla disksvampar och
borstar eller använda disksvampar
som innehåller rester av skurmedel,
– rengöringssvampar för glaskeramiska
ytor
26
Page 27
Rengöring och skötsel
Ytorna på brännarna och kokkärlsgallren blir något mattare med tiden. Det
är helt normalt och inte ett tecken på
försämring av materialet.
Rengör hela hällen efter varje använd-
ning.
Smuts som har torkat fast kan du
blötlägga innan.
Torka hällen efter varje fuktig rengö-
ring för att undvika att det bildas
kalkrester.
Tips! Mat som har kokat över på den
heta hällen kan leda till missfärgning på
brännarens delar. Ta genast bort smuts
och salt- eller sockerrester!
Rostfri yta
Rengör inte området mellan ramen
och bänkskivan med vassa föremål.
Tätningarna kan ta skada.
Skriften kan skadas om smuts får
torka in för länge (till exempel maträtter eller vätskor som innehåller salt
och olivolja).
Ta bort smuts direkt!
Torka alla delar med en ren, mjuk
trasa.
Tips! För att förhindra att ytorna snabbt
blir smutsiga igen rekommenderar vi att
du använder Mieles vårdande medel för
rostfritt stål (se avsnittet "Extra tillbehör"). Stryk på sparsamt med medel
med hjälp av en mjuk trasa.
Använd inga rengöringsmedel för
rostfritt stål i det här området. Skriften nöts annars bort.
Använd inget rengöringsmedel för
rostfritt stål.
Rengör den rostfria ytan med en
svamp, lite diskmedel och varmt
vatten. Blötlägg fastsittande smuts
först. Vid behov kan du använda
disksvampens hårda sida.
27
Page 28
Rengöring och skötsel
Kokkärlsgaller
Ta bort gallren.
Rengör gallren i diskmaskin eller med
en disksvamp, lite handdiskmedel
och varmt vatten. Smuts som har torkat fast kan du blötlägga innan.
Torka gallren noggrant med en ren
trasa.
Effektvred
Vredet tål inte maskindisk.
Rengör vreden endast för hand.
Vrden kan missfärgas om de inte rengörs regelbundet.
Rengör vreden med en svamp, lite
diskmedel och varmt vatten.
Brännare
Rengör aldrig brännarens delar i
diskmaskin!
Ta loss brännarnas alla lösa delar och
rengör dem uteslutande för hand med
en tvättsvamp, lite handdiskmedel
och varmt vatten.
Torka rent alla delar på brännaren
som inte är löstagbara med en fuktig
trasa.
Rengör försiktigt tändelektroden och
termoelementet med en ordentligt urvriden trasa.
Tändelektroden får inte bli våt. Då uteblir tändgnistan.
Torka till slut alla delar med en ren
trasa. Se till att alla flamöppningar är
helt torra.
Brännarlockets ovansida blir något
mattare med tiden. Det är helt normalt
och inte ett tecken på försämring av
materialet.
28
Page 29
Rengöring och skötsel
Återmontera spar-, normal- och starkbrännare
Sätt brännarhuvudet på bränna-
rens underdel så att tändelektroden och termoelementet går
genom brännarhuvudets hål. Brännarhuvudet måste hakas fast ordentligt.
Lägg brännarlocket korrekt på
brännarlocket. När brännarlocket
ligger korrekt ska det inte gå att flytta
det..
Var noga med att återmontera brännarens delar i rätt ordning.
Återmontera wokbrännaren
Sätt brännarhuvudet på bränna-
rens underdel så att tändelektroden och termoelementet går
genom brännarhuvudets hål. Brännarhuvudet måste hakas fast ordentligt.
Lägg på brännarlocken och .
Var noga med att återmontera brännarens delar i rätt ordning.
29
Page 30
Hur man klarar av mindre fel själv
De flesta problem som eventuellt kan dyka upp, kan du själv åtgärda. Översikten
nedan är en hjälp för detta.
Om du inte lyckas åtgärda ett problem så kontakta Miele service.
Skaderisk! Ej fackmässigt utförda installationer, underhållsarbeten och
reparationer kan medföra allvarlig fara för användaren för vilka tillverkaren inte
ansvarar.
Installations-, underhålls- och reparationsarbeten får endast utföras av Miele
service eller en av Miele auktoriserad fackman.
Öppna aldrig hällens hölje.
Problem Orsak och åtgärd
Brännaren tänds inte
när brännaren används
första gången eller när
den inte har använts på
ett tag.
Brännaren tänds inte
efter flera försök.
Gasflamman slocknar
efter tändning.
Eventuellt finns det luft i gasledningen.
Upprepa tändningsproceduren, vid behov flera
gånger.
Ett tekniskt fel har uppstått.
Vrid samtliga vred åt höger till "" och bryt ström-
försörjningen till gashällen under några sekunder.
Brännaren är inte rätt ihopsatt.
Sätt ihop brännaren korrekt.
Gaskranen är inte öppen.
Öppna gaskranen.
Brännaren är blöt och/eller smutsig.
Rengör och torka brännaren.
Flamöppningarna är igensatta och/eller blöta.
Rengör och torka flamöppningarna.
Flammorna kommer inte åt termoelementet, det blir
inte tillräckligt varmt:
Brännarens delar ligger inte rätt.
Placera brännarens delar korrekt.
Det finns smuts på termoelementet.
Ta bort smutsen.
30
Page 31
Hur man klarar av mindre fel själv
Problem Orsak och åtgärd
Gasflamman ändrar sig. Brännarens delar ligger inte rätt.
Placera brännarens delar korrekt.
Brännarhuvudet och hålen i brännarlocket är smuts-
iga.
Ta bort smutsen.
Gasflamman slocknar
under användning.
Brännarens elektriska
tändanordning fungerar
inte längre.
Brännarens delar ligger inte rätt.
Placera brännarens delar korrekt.
Strömavbrott.
Vrid samtliga vred åt höger till "". När strömför-
sörjningen är återställd kan gashällen användas
som vanligt igen.
Säkringen har löst ut.
Kontakta vid behov en elektriker eller kundtjänst.
Det finns matrester mellan tändelektroden och brännarlocket.
Det finns matrester på termoelementet.
Ta bort smutsen. (Se avsnittet "Rengöring och
skötsel").
31
Page 32
Extra tillbehör
Miele har ett stort sortiment av tillbehör
samt rengörings- och vårdande medel
till dina produkter.
Dessa kan du mycket enkelt köpa i
Mieles online-shop.
Du kan även köpa dem via Mieles
reservdelsavdelning och hos Mieles
återförsäljare.
Mikrofibertrasa
För borttagning av fingeravtryck och
lättare smuts
Rengöringsmedel för rostfritt stål, 250 ml
Enkel borttagning av vattenrester, fläckar och fingeravtryck. Förhindrar att ytorna snabbt blir smutsiga igen.
32
Page 33
Säkerhetsanvisningar för inbyggnad
För att undvika skador på hällen får den byggas in först när överskåpen och
fläkten är monterade.
Bänkskivans faner måste vara limmad med värmebeständigt lim
(100°C), för att undvika att den lossnar eller deformeras. Även kantlisterna mot väggen måste vara värmebeständiga.
Hällen får inte byggas in ovanför kylskåp, diskmaskiner, tvättma-
skiner eller torktumlare.
På grund av risken för att flammor breder ut sig får inte en gashäll
monteras direkt bredvid en fritös. Det måste finnas ett minimalt avstånd på 300mm mellan gashällen och en fritös.
Gasslangen och nätkabeln får efter inbyggnad av hällen inte kom-
ma i kontakt med heta delar.
Nätkabeln eller en flexibel gasledning får efter inbyggnad av hällen
inte komma i kontakt med rörliga delar i köksinredningen (till exempel
en låda) eller var utsatt för mekanisk belastning.
Håll de säkerhetsavstånd som anges på följande sidor.
Alla mått är angivna i mm.
33
Page 34
Säkerhetsavstånd
Säkerhetsavstånd ovanför hällen
Mellan häll och köksfläkt måste det av
fläkttillverkaren angivna säkerhetsavståndet hållas. Om sådana uppgifter
saknas från fläkttillverkaren eller om
material som lätt kan fatta eld (till exempel en hylla) finns ovanför hällen, måste
säkerhetsavståndet vara minst 760 mm.
Om flera maskiner som kräver olika
säkerhetsavstånd är inbyggda under
en fläkt, ska det största säkerhetsavståndet följas.
34
Page 35
Säkerhetsavstånd på sidorna och baktill
När du bygger in en häll kan köksskåp
eller väggar bakom och på sidan om
hällen (höger eller vänster) ha valfri höjd
(se bilder).
Minsta avstånd baktill på ursågning-
en i bänkskivan till den bakre kanten av
bänkskivan är
50 mm.
Minsta avstånd till höger från ursåg-
ningen i bänkskivan till snickerier bredvid (till exempel ett högskåp) eller en
vägg är
150 mm.
Minsta avstånd till vänster från ur-
sågning i bänkskivan till bredvidstående
snickerier (till exempel ett högskåp) eller
en vägg:
150 mm.
Säkerhetsavstånd
Ej tillåtet!
Rekommenderas!
Rekommenderas inte
Rekommenderas inte
35
Page 36
Säkerhetsavstånd
Säkerhetsavstånd till nischinklädnad
Om nischen ska kläs in måste det minsta avståndet mellan ursågningen i bänkskivan och nischinklädnaden hållas eftersom höga temperaturer kan förstöra eller förändra materialen.
Om nischinklädnaden består av brännbart material (till exempel trä) måste det
minsta avståndet mellan bänkskivans ursågning och nischinklädnaden vara 50
mm.
Om nischinklädnaden består av icke brännbara material (till exempel metall, natursten eller kakel) ska det minsta avståndet mellan bänkskrivans ursågning och
nischinklädnaden vara 50 mm minus tjockleken på inklädnaden.
Exempel: tjocklek på nischinklädnad 15 mm
50 mm - 15 mm = minsta avstånd 35 mm
Hällar för planlimmad montering Hällar med ram eller fasettslipad
kant
a
Vägg
b
Nischinklädnad mått x = tjocklek på nischinklädnad
c
Bänkskiva
d
Ursågning i bänkskivan
e
Minsta avstånd för
brännbart material 50mm
ej brännbart material 50mm - mått x
36
Page 37
Hällar med ram eller fasettslipad kant
Inbyggnadsanvisningar
Tätning mellan häll och bänkskiva
Hällen och bänkskivan kan skadas
vid en eventuell utbyggnad av hällen,
om du tätar hällen med fogtätningsmedel. Använd inte fogtätningsmedel
mellan häll och bänkskiva.
Tätningslisten under hällens övre
kant garanterar tillräcklig tätning mot
bänkskivan.
Kaklad arbetsyta
Fogarna och den streckade ytan
under hällens ram måste vara glatta och
jämna så att ramen ligger plant och tätningen mellan hällens övre kant och
bänkskivan säkerställs.
37
Page 38
Hällar med ram eller fasettslipad kant
Inbyggnadsmått
KM 2356
a
Framsida
b
Inbyggnadshöjd
c
Gasanslutning R ¹/₂ - ISO 7-1 (DIN EN 10226)
d
Nätanslutningsdosa med kabel, L = 2000mm
e
Elektronikhölje – maximal inbyggnadshöjd 101mm
38
Page 39
Hällar med ram eller fasettslipad kant
Inbyggnad
Förbereda bänkskivan
Såga ut bänkskivan enligt måttskis-
serna. Beakta säkerhetsavstånden
(se avsnittet "Säkerhetsanvisningar
för inbyggnad").
Fuktspärra ursågningen i bänkskivor
av trä med speciallack eller silikon för
att undvika att bänkskivan sväller på
grund av fukt. Tätningsmaterialet
måste vara temperaturbeständigt.
Se till att dessa material inte hamnar
på bänkskivans yta.
Tätningslisten ser till att hällen sitter
stabilt. Spalten mellan kanten och
bänkskivan blir mindre med tiden.
Sätta i hällen
Låt hällens nätanslutningskabel gå
genom ursågningen i bänkskivan.
Lägg hällen löst i ursågningen. Se till
att hällens tätning ligger på bänkskivan så att tätningen är tillräcklig.
Om du vid monteringen konstaterar att
ramens tätning inte ligger helt mot mot
bänkskivan i hörnen kan hörnradien (≤
R4) försiktigt utökas med en sticksåg.
Täta under inga omständigheter hällen ytterligare med fogtätningsmedel
(till exempel silikon)!
Anslut hällen till elnätet.
Anslut hällen till gastillförseln (se av-
snittet "Gasanslutning").
Sätt fast hällen (se avsnittet "Sätt
fasthällen").
39
Page 40
Hällar med ram eller fasettslipad kant
Funktionskontroll
Efter inbyggnad av hällen ska brän-
narnas funktion kontrolleras genom
att sätta på alla brännare:
– Gasflamman får inte slockna i läget
för liten flamma, inte heller när vredet
snabbt vrids ner från stor flamma till
liten flamma.
– När stor flamma är inställd ska flam-
man brinna med en tydligt synlig kärna.
40
Page 41
Hällar för planlimmad montering
Inbyggnadsanvisningar
Den nedsänkta och planmonterade
hällen är endast lämpad för inbyggnad
i bänkskivor av natursten (granit och
marmor), massivt trä och kaklade
bänkskivor. Lämpliga hällar för att
bygga in i bänkskivor av glas finns i
avsnittet "Inbyggnadsmått" med respektive anvisningar. Om du har bänkskivor i andra material så frågar du
först tillverkaren om materialet är
lämpligt för att bygga in en planmonterad och nedsänkt häll i.
Innerbredden på underskåpet måste
vara minst lika bred som det inre ursågningsmåttet i bänkskivan (se avsnittet "Inbyggnadsmått"). Detta för att
hällen ska vara lättåtkomlig underifrån
efter inbyggnaden och för att lådan
under ska kunna tas ur. Om det inte
går att komma åt hällen underifrån
måste du ta bort fogtätningen för att
kunna ta ur hällen.
Hällen
– placeras direkt i en urfräst bänkskiva
av natursten.
– fästes i ursparningen i en bänkskiva
av massivt trä, i en kaklad bänkskiva
eller i en bänkskiva av glas med trä-
lister. Dessa lister levereras inte med
hällen utan måste införskaffas på an-
nat sätt.
41
Page 42
Hällar för planlimmad montering
Inbyggnadsmått
KM 2357
a
Framsida
b
Inbyggnadshöjd
c
Gasanslutning R ¹/₂ - ISO 7-1 (DIN
EN 10226)
Beakta ovillkorligen detaljskissen för ursågningsmåtten för bänkskivan i natursten.
42
d
Nätanslutningsdosa med kabel, L =
2000mm
e
Elektronikhölje – maximal inbyggnadshöjd 101mm
f
Urfräsning för bänkskiva av natursten
Page 43
Hällar för planlimmad montering
Inbyggnad
Bänkskiva av natursten
a
bänkskiva
b
häll
c
fog
Eftersom hällen och ursågningen i
bänkskivan har en viss måttolerans
kan fogbredden variera något.
Bänkskiva av massivt trä / kaklad bänkskiva
a
bänkskiva
b
häll
c
fog
d
trälister 7mm (ingår inte i leveransen)
Eftersom hällen och ursågningen i
bänkskivan har en viss måttolerans
kan fogbredden variera något.
e
urfräsning
43
Page 44
Hällar för planlimmad montering
Förbereda bänkskivan
Såga ut bänkskivan enligt måttskis-
serna. Beakta säkerhetsavstånden
(se avsnittet "Säkerhetsanvisningar
för inbyggnad").
Bänkskivor av massivt trä, kaklade
bänkskivor:
Fäst trälisterna 2mm under bänkskivans överkant (se bilden).
Sätta i hällen
Låt hällens nätanslutningskabel gå
genom ursågningen i bänkskivan.
Sätt hällen i ursågningen och centrera
den.
Anslut hällen till elnätet.
Anslut hällen till gastillförseln (se av-
snittet "Gasanslutning").
Kontrollera att hällen fungerar (se av-
snittet "Kontrollera funktion").
Sätt fast hällen (se avsnittet "Sätt fast
hällen").
Spruta temperaturbeständig silikon-
tätning (minst 160°C) i resten av fogen.
Olämpligt fogtätningsmedel kan skada naturstenmaterialet.
Använd uteslutande silikontätning
avsedd för natursten för kakel av natursten.
Följ tillverkarens anvisningar.
44
Page 45
Hällar för planlimmad montering
Montering i arbetsyta av rostfritt stål
Svetsning får endast utföras av en fackman som har auktoriserats av Miele Service!
Efter svetsning måste hällen fortfarande kunna identifieras som en Miele-häll.
a
Arbetsyta av rostfritt stål
b
Laserkontur
c
Svetskontur
45
Page 46
Hällar för planlimmad montering
Funktionskontroll
Efter inbyggnad av hällen ska brän-
narnas funktion kontrolleras genom
att sätta på alla brännare:
– Gasflamman får inte slockna i läget
för liten flamma, inte heller när vredet
snabbt vrids ner från stor flamma till
liten flamma.
– När stor flamma är inställd ska flam-
man brinna med en tydligt synlig kärna.
46
Page 47
Med vinklarna kan du sätta fast hällar
med ram och hällar i ett plan. Bilderna
visar fastsättning av hällar med ram.
Sätt fast hällen
Sätt fast hällen med medföljande
vinklar (se bilderna).
47
Page 48
Elanslutning
Vi rekommenderar att hällen ansluts via
ett vägguttag till elnätet. Då underlättas
servicearbetet. Vägguttaget måste vara
lätt åtkomligt efter inbyggnaden.
Risk för skador!
Ej fackmässigt utförda installations-,
servicearbeten och reparationer kan
innebära faror för användaren för
vilka Miele inte tar något ansvar.
Miele ansvarar inte heller för skador
som uppkommit på grund av att jordad kabel saknas eller på grund av
kabelbrott på den jordade kabeln (till
exempel en elektrisk stöt).
Om stickproppen tas bort från anslutningskabeln eller om anslutningskabeln inte har någon stickpropp,
måste hällen anslutas av en elektriker.
Om det inte går att ansluta med en
stickpropp efter inbyggnaden av eluttaget eller om det är menat att man
ska använda en fast anslutning
måste det finnas ett frånkopplingsdon i form av en tillgänglig strömbrytare med ett kontaktavstånd på minst
3mm. Till detta hör LS-brytare, säkringar och skydd. Erforderliga anslutningsdata finns på typskylten. Dessa
uppgifter måste överensstämma med
de uppgifter som gäller för elnätet.
Monteringen av isolerade, strömförande komponenter måste utföras så
att dessa delar inte kan vidröras efter
inbyggnaden!
Anslutning
AC 230 V, 50 Hz
Erforderliga anslutningsdata finns på
typskylten. Dessa uppgifter måste
överensstämma med de uppgifter som
gäller för elnätet.
Jordfelsbrytare
För ökad säkerhet rekommenderas jordfelsbrytare.
Total effekt
Se typskylt
48
Page 49
Elanslutning
Bryta strömmen
Personskaderisk på grund av
elektriska stötar!
När strömmen är bruten måste elnät-
et vara säkrat mot återinkoppling.
Beroende på installation gör du så här
för att bryta strömmen:
Smältsäkringar
Skruva ut säkringarna helt ur propp-
huvarna.
Proppsäkring med automatpropp
Tryck på kontrollknappen (röd) tills
mellanknappen (svart) trycks ut.
Snabbsäkringar
Snabbsäkringar (typ B eller C!): Slå
om brytaren från 1 (Till) till 0 (Från).
Jordfelsbrytare
Jordfelsbrytare: Slå om strömbrytaren
från 1 (Till) till 0 (Från) eller tryck på
kontrollknappen.
Byta nätanslutningsledning
Personskaderisk på grund av
elektriska stötar!
Kommunikationsmodulen får endast
anslutas av en fackman som känner
till nationella föreskrifter och lokala
bestämmelser om el.
Om anslutningskabeln ska bytas får endast kablar av typ H05VV-F(PVC-isolerad) användas. Denna finns att köpa
hos Mieles reservdelsavdelning.
Erforderliga anslutningsdata framgår av
typskylten.
49
Page 50
Gasanslutning
Gasanslutning och omställning
till annan sorts gas får endast utföras
av en behörig fackman från vederbörlig gasdistributör. Installatören är
ansvarig för att gashällen fungerar
utan problem på installationsplatsen.
Gasanslutningen ska vara så anordnad att en anslutning kan göras innanför eller utanför köksinredningen.
Avstängningskranen måste vara tillgänglig och synlig, i förekommande
fall när skåpluckan är öppen.
Kontakta den lokala gasdistributören
för uppgifter om gassort och jämför
dessa med uppgifterna på typskylten.
Denna gashäll ansluts inte till en avgasledning.
Gashällen måste monteras och anslutas enligt gällande installationsvillkor. Lämpliga ventilationsåtgärder
ska särskilt beaktas.
Gasanslutningarna, gasslangen och
nätkabeln kan skadas av värmen från
gashällen när den används.
Säkerställ att gasslangen och nätkabeln inte kommer åt gashällens
varma delar och att gasslangen och
gashällens anslutningsarmatur inte
utsätts för direkt kontakt med heta
gaser.
Flexibla anslutsledningar kan skadas
genom felaktig dragning.
Flexibla anslutningsledningar måste
dras på så vis att de inte kommer åt
rörliga delar av köksinredningen (till
exempel en låda). De får inte heller
utsättas för mekanisk belastning.
Gashällen ska ställas in enligt de lokala gasförhållandena. Gasanslutningens täthet ska kontrolleras.
Gasanslutningen ska utföras enligt
gällande föreskrifter och riktlinjer.
Även särskilda bestämmelser från
den lokala gasdistributören och myndigheter ska beaktas.
50
Page 51
Gasanslutning
Gashällen motsvarar kategori 3 och är
avsedd för naturgas och gasol.
Kategori enligt EN 30
Sverige
SE II 2 H 3 B/P 20, 28–30 mbar
Gashällen kan beroende på dess
landsversion användas med naturgas
eller gasol (se klisteretikett på gashällen).
Beroende på gashällens landsversion
bifogas motsvarande dysor för byte av
gassort. Kontakta din återförsäljare eller
Miele service om den dysa som är nödvändig för installationen inte skulle finnas bifogad. Omställning till annan gassort beskrivs i avsnittet "Omställning till
annan sorts gas".
Anslutning på gashällen
Gashällens gasanslutning är utrustad
med en konisk ¹/₂" gänga. Det finns två
anslutningsmöjligheter:
Användning av en 90-graders krök
c
Gasanslutning R¹/₂" - ISO 7-1 (DIN
EN 10226)
d
90-graders krök
Vid användning av en 90°-krök ökas
inbyggnadshöjden vid gasanslutningen med cirka 60mm
– fast anslutningsledning
– flexibel anslutningsledning enligt DIN
3383 del 1, maximal längd 2000mm
För att säkerställa en tät anslutning
måste lämpligt tätningsmedel användas.
Använd lämpliga tätningsmedel.
51
Page 52
Brännarens effekt
Märkeffekt
Brännare Gassort Stor låga Liten låga
kW g/h kW
Sparbrännare Naturgas H
Gasol
Normalbrännare Naturgas H
Gasol
Starkbrännare Naturgas H
Gasol
Wok Naturgas H
Gasol
Totalt Naturgas H
Gasol
1,0
1,0
1,7
1,7
2,7
2,6
4,5
4,1
11,6
11,1
–
73
–
124
–
189
–
298
–
808
0,27
0,21
0,3
0,3
0,51
0,64
0,27
0,21
52
Page 53
Omställning till annan sorts gas
Omställning till annan sorts gas
får endast utföras av en behörig
fackman från vederbörlig gasdistributör.
Skilj gashällen från elnätet och stäng
av gastillförseln.
Vid omställning till en annan sorts gas
måste huvuddysor och smådysor bytas.
Dystabeller
Dysbeteckningarna avser ¹/₁₀₀mm av
dyshålens diameter.
Naturgas H
Sparbrännare
Normalbrännare
Starkbrännare
Wokbrännare
Gasol
Sparbrännare
Normalbrännare
Starkbrännare
Wokbrännare
Huvuddysa Små dy-
0,76
0,94
1,20
2x1,00 / 0,72
0,52
0,66
0,81
2x0,66 / 0,46
sor
0,39
0,42
0,54
0,88 / 0,42
0,23
0,27
0,39
0,52 / 0,23
Byta dysor
Skilj gashällen från elnätet och stäng
av gastillförseln.
Byta huvuddysor
Spar-, normal-, starkbrännare
Ta bort kokkärlsgallret, brännarlock-
et och brännarhuvudet.
Skruva ut huvuddysan med en hyl-
snyckel (M7).
Sätt i dysan enligt uppgift i dystabel-
len och vrid fast den.
Försegla därefter dysan med lack så
den inte lossnar.
53
Page 54
Omställning till annan sorts gas
Wokbrännare
Ta av brännarlocket och brän-
narhuvudet.
Byta smådysor
För att byta smådysor ska brännarens
fästskruvar lossas och hällens överdel
tas bort.
Dra av vredet uppåt.
Ta av alla brännarens delar.
Lossa skruvarna.
Ta av hällens överdel.
Spar-, normal-, starkbrännare
Skruva ut huvuddysorna med en
hylsnyckel (M7).
Sätt i dysorna enligt uppgift i dysta-
bellen och vrid fast dem.
Försegla därefter dysorna med lack
så de inte lossnar.
54
Lossa den lilla dysan i gasarmatur-
en med en liten skruvmejsel.
Dra ut dysan med en spetsig tång.
Sätt i dysan enligt uppgift i dystabel-
len och vrid fast den.
Försegla därefter dysorna med lack
så de inte lossnar.
Page 55
Omställning till annan sorts gas
Wokbrännare
a
Liten dysa med liten diameter
(till exempel för gasol:0,23)
b
Liten dysa med större diameter
(till exempel för gasol:0,52)
Lossa de två små dysorna i gasarma-
turen med en liten skruvmejsel.
Dra ut dysorna med en spetsig tång.
Sätt i dysorna enligt uppgift i dysta-
bellen och vrid fast dem.
Försegla därefter dysorna med lack
så de inte lossnar.
55
Page 56
Omställning till annan sorts gas
Funktionskontroll
Kontrollera att alla gasledande delar
är täta.
Montera gashällen igen.
Brännarnas funktion kontrolleras
genom att sätta på alla brännare:
– Gasflamman får inte slockna i läget
för liten flamma, inte heller när vredet
snabbt vrids ner från stor flamma till
liten flamma.
– När stor flamma är inställd ska flam-
man brinna med en tydligt synlig kärna.
Klistra fast klisteretiketten som med-
följer satsen dysor ovanpå den gamla
etiketten med angiven gassort.
56
Page 57
Miele service och typskylt
Miele service
Om det uppstår fel som du inte själv kan åtgärda, var god kontakta
– närmaste återförsäljare eller
– Miele service.
Auktoriserade serviceverkstäder kan nås på telefonnummer 0770770020. Se
även Mieles hemsida: www.miele.se
Service behöver produktens modellbeteckning och tillverkningsnummer.
Typskylt
Klistra in produktens typskylt här. Se till att modellbeteckningen överensstämmer
med uppgifterna på baksidan av bruksanvisningen.
Garantivillkor och garantitid
Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.
57
Page 58
Produktinformation
Produktinformation som beskriver modellerna i denna bruksanvisning medföljer.
Produktinformation gasuppvärmda hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 2356
Antal gasbrännare 5
Energieffektivitet per gasbrännare (EE
gasbrännare
) 2. = 55,3
3. = 52,7
4. = 52,7
5. = 52,7
Energieffektivitet per gashäll (EE
) 53,3
gashällar
Produktinformation gasuppvärmda hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning KM 2357
Antal gasbrännare 5
Energieffektivitet per gasbrännare (EE
Energieffektivitet per gashäll (EE
gashällar
) 2. = 55,3
gasbrännare
) 53,3
3. = 52,7
4. = 52,7
5. = 52,7
58
Page 59
Tyskland
Miele AB
Industrivägen 20, Box 1397
171 27 Solna
Tel 08-562 29 000
Fax 08-562 29 209
Serviceanmälan: 077 077 00 20
Internet: www.miele.se
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Page 60
KM 2356 / KM2357
M.-Nr. 09 336 830 / 01sv-SE
Loading...
