Miele K 515 i, K 511 i, K 515 i-1, K 511 i-1 User manual [de]

Gebrauchs- und Montageanweisung

Einbau-Kühlschrank K 511 i, K 511 i-1 K 515 i, K 515 i-1

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 06 114 401

Inhalt

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Wie können Sie Energie sparen? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Gerät ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Bei längerer Abwesenheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Die richtige Temperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

. . . in der Kühlzone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Temperatur einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

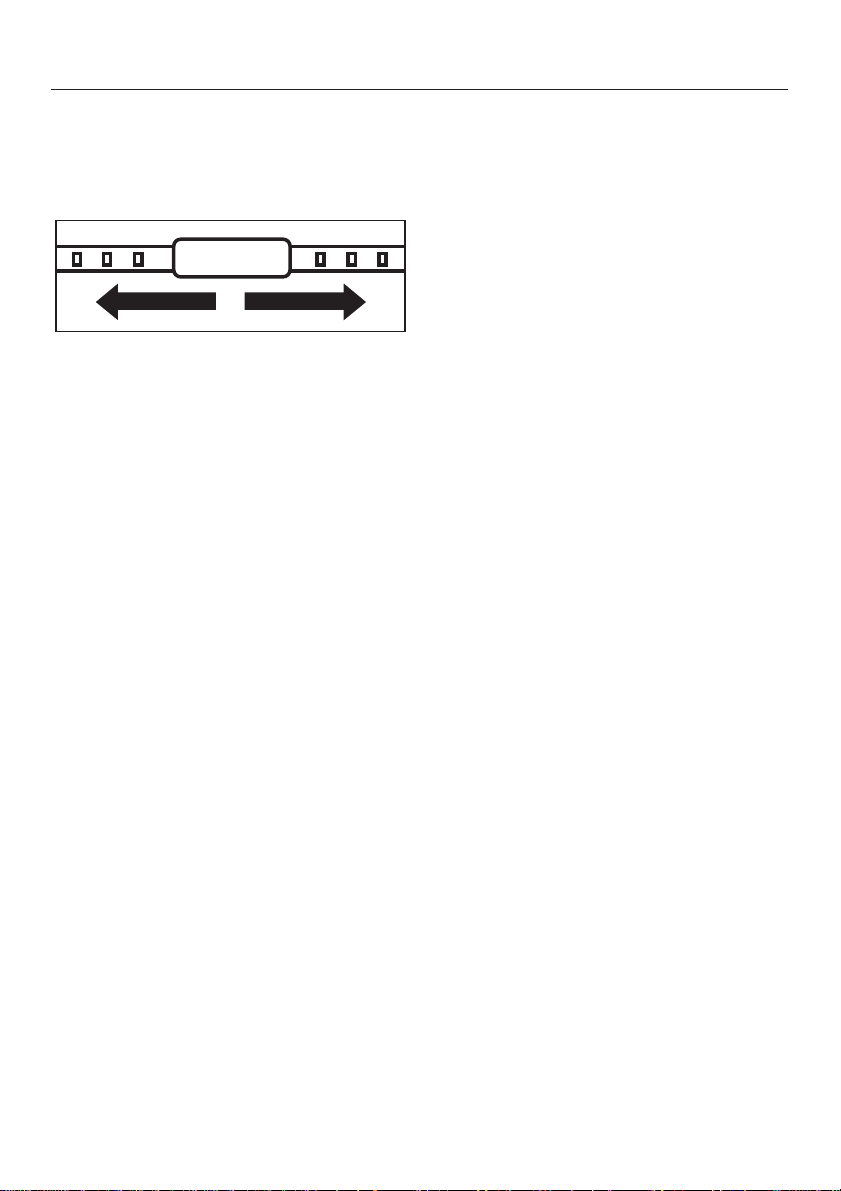

Temperatur- und Feuchtigkeitsregler für die Gemüseschalen. . . . . . . . . . . . . . . . 13

Kühlzone gut nutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Verschiedene Kühlbereiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Zum Kühlen ungeeignete Lebensmittel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Lebensmittel richtig lagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Innenraum gestalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Abstellflächen versetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Geteilte Abstellfläche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Abstellborde / Flaschenborde versetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Flaschenhalter verschieben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Wurst- und Käseschublade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Automatisches Abtauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Innenraum, Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Be- und Entlüftungsquerschnitte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Türdichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Was tun,wenn ...?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Inhalt

Ursachen von Geräuschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Kundendienst. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Montagehinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Aufstellort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Klimaklasse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Be- und Entlüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Vor dem Geräteeinbau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

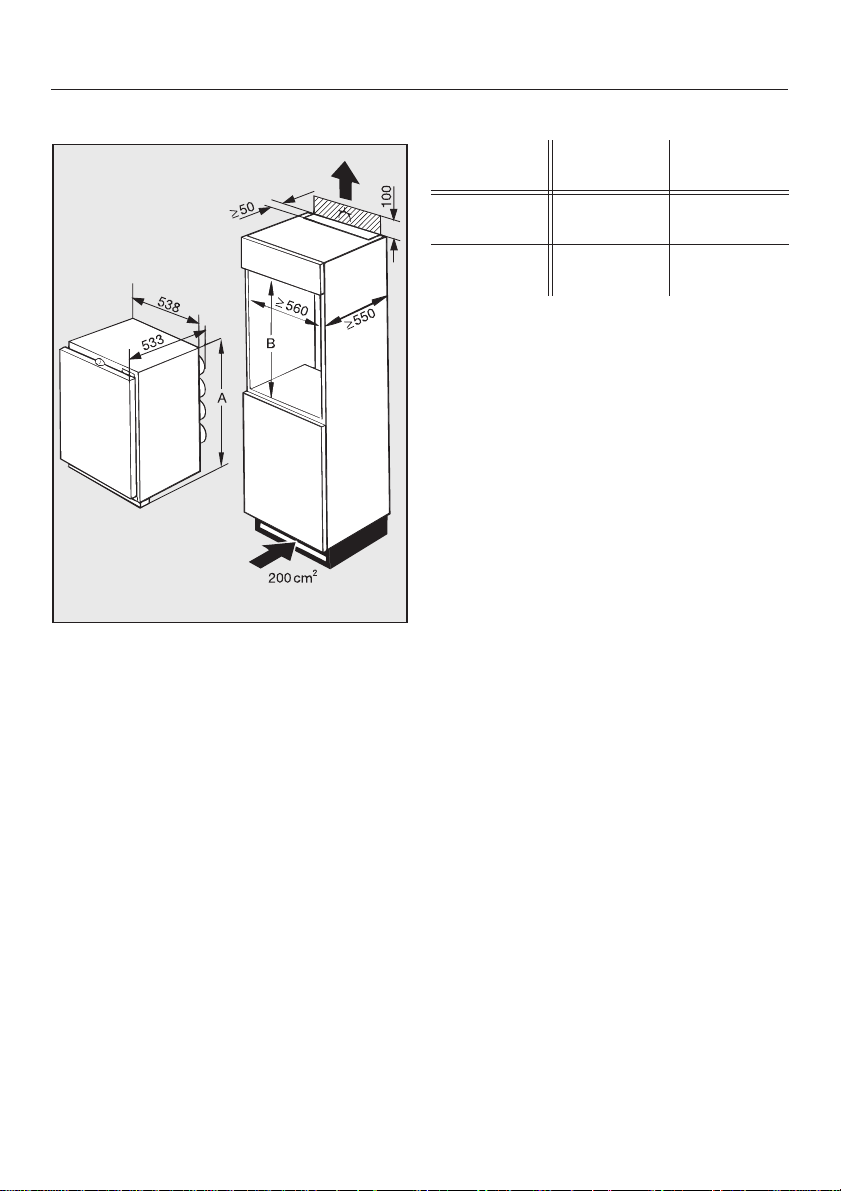

Einbaumaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

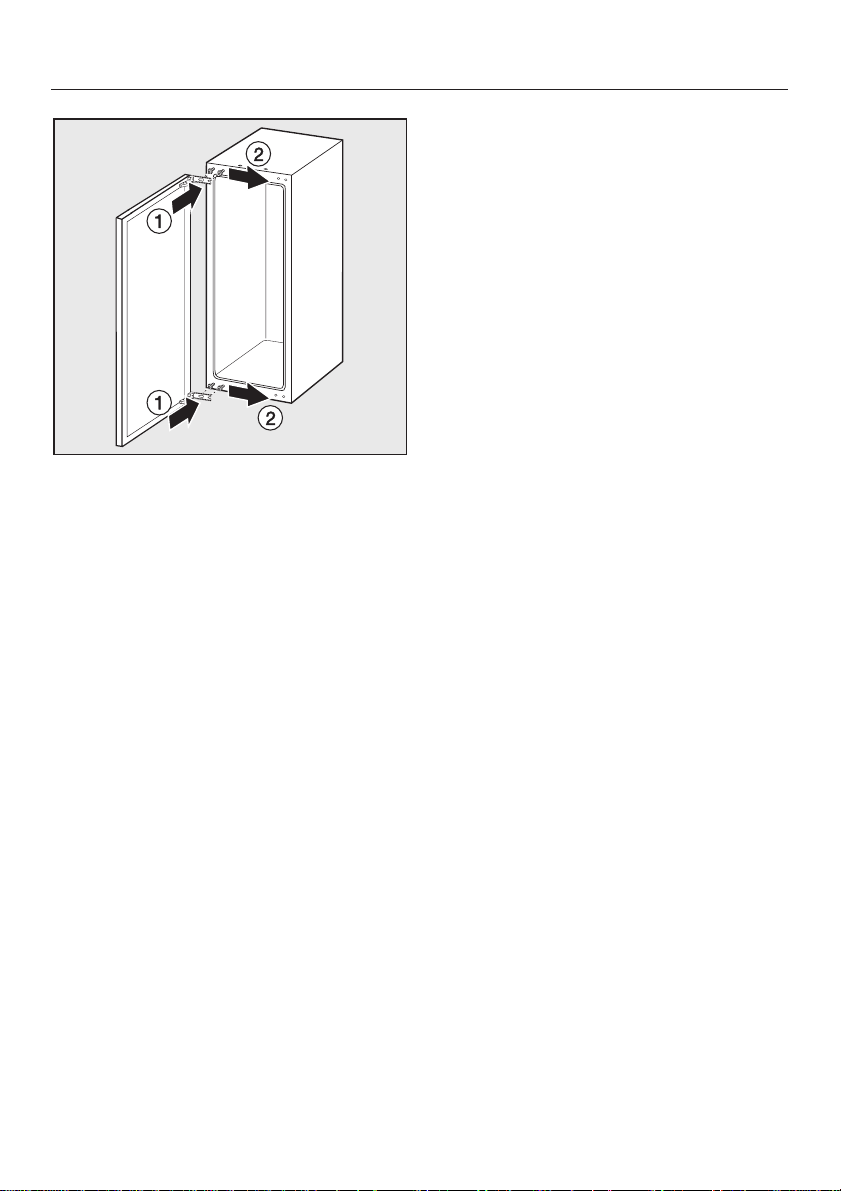

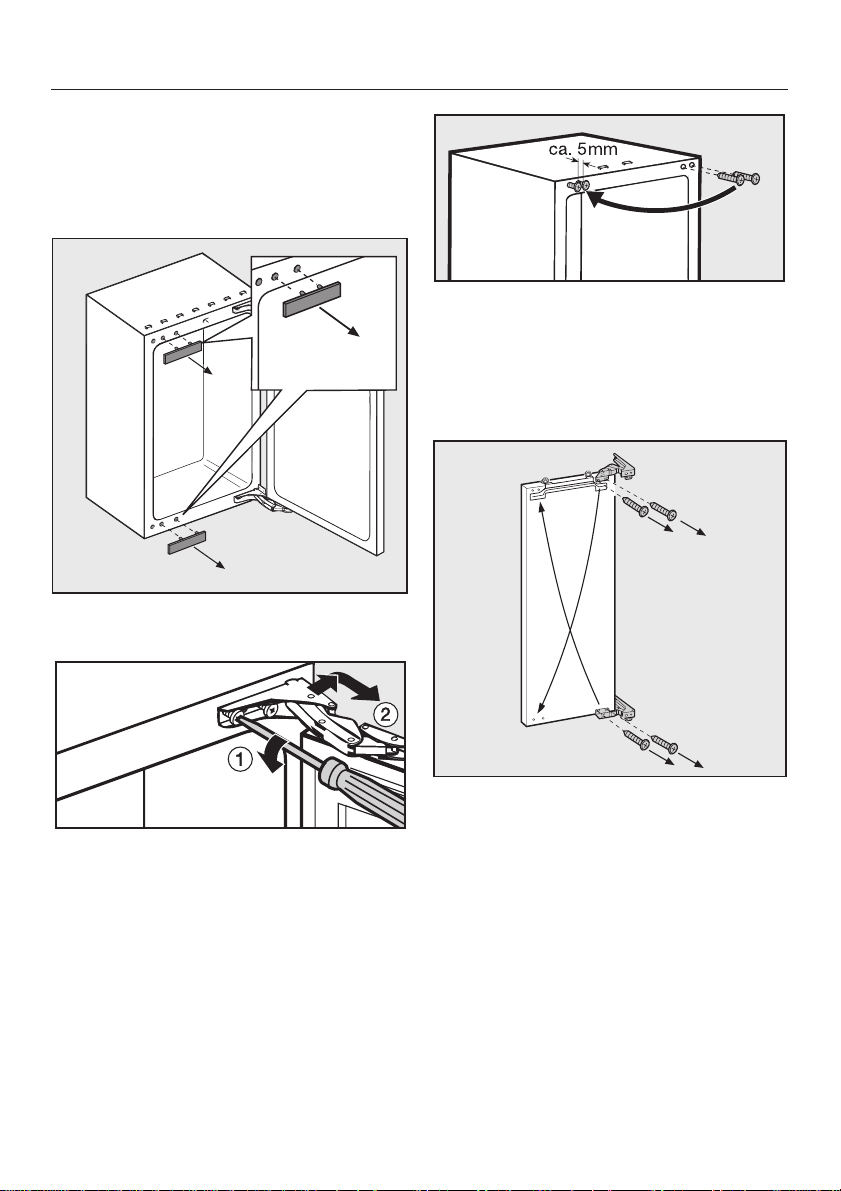

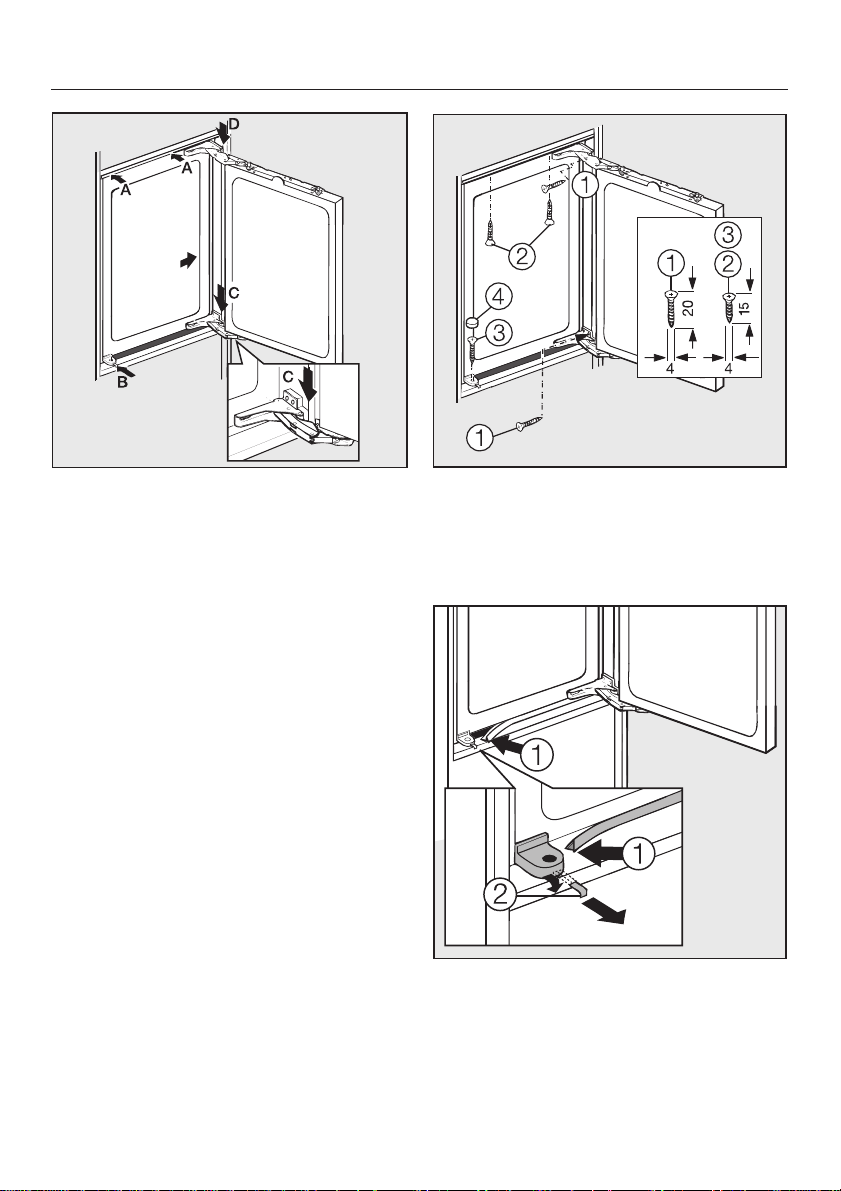

Türanschlag wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

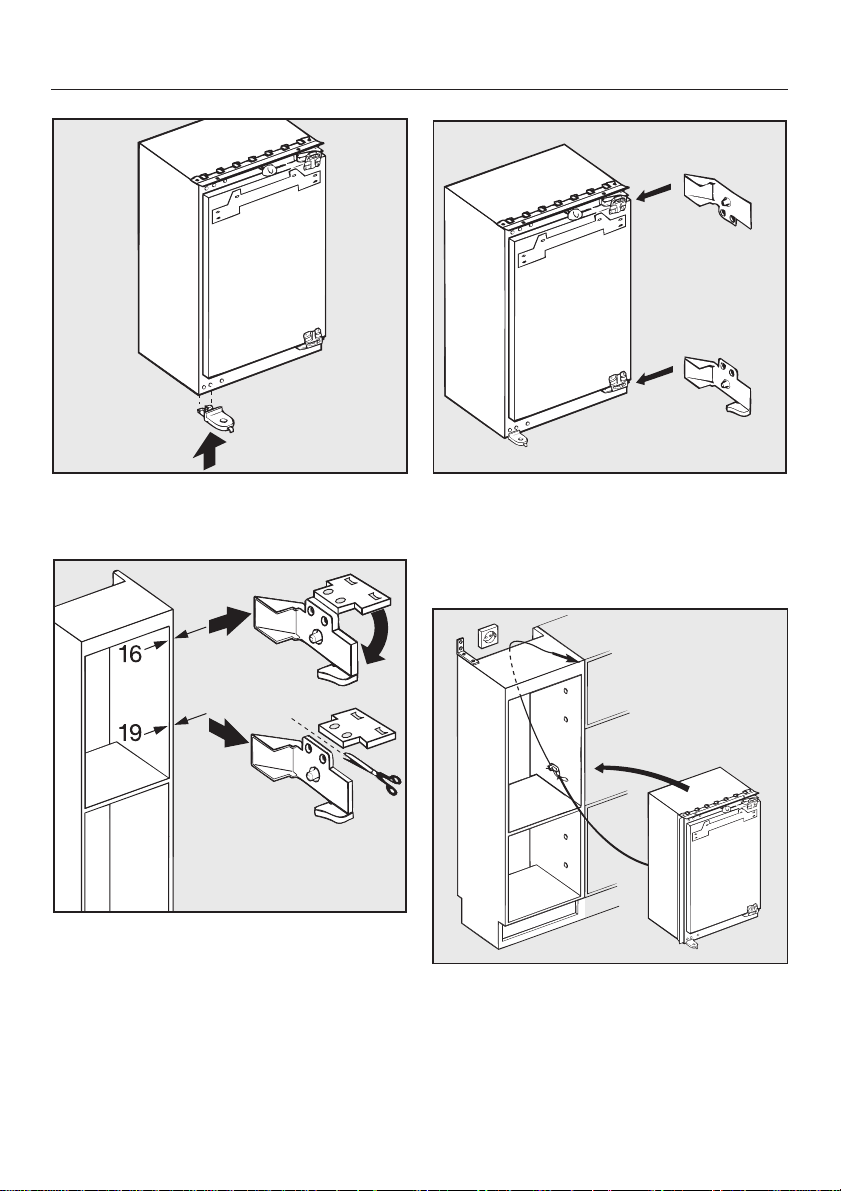

Gerät einbauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

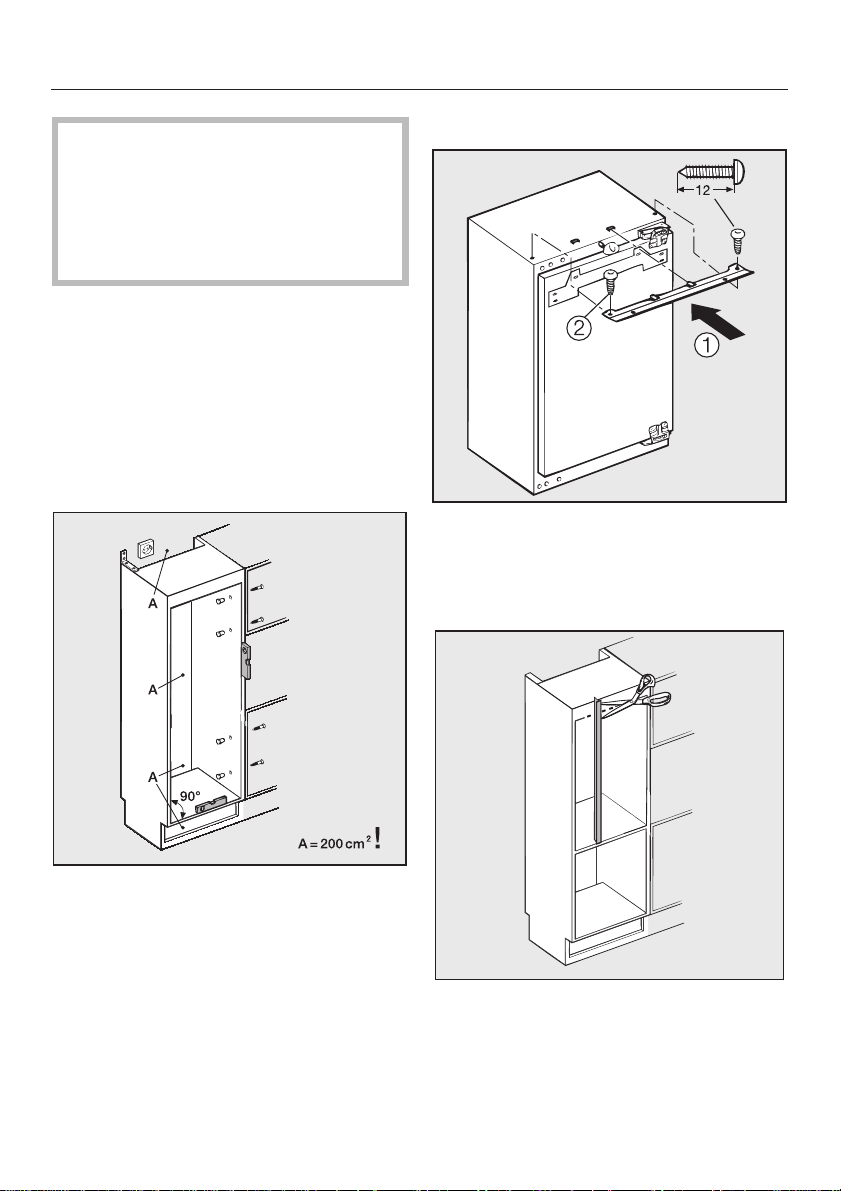

Einbau in einen Raumteiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Gerät einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

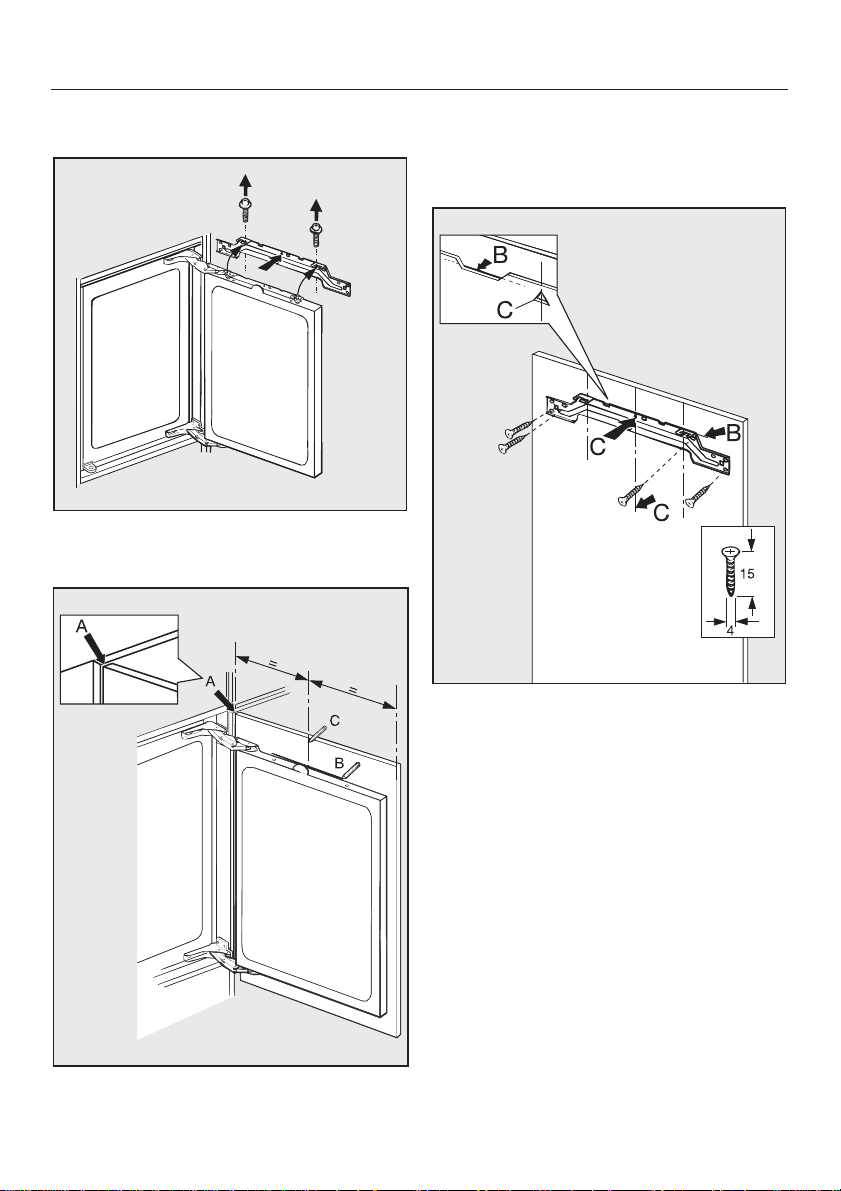

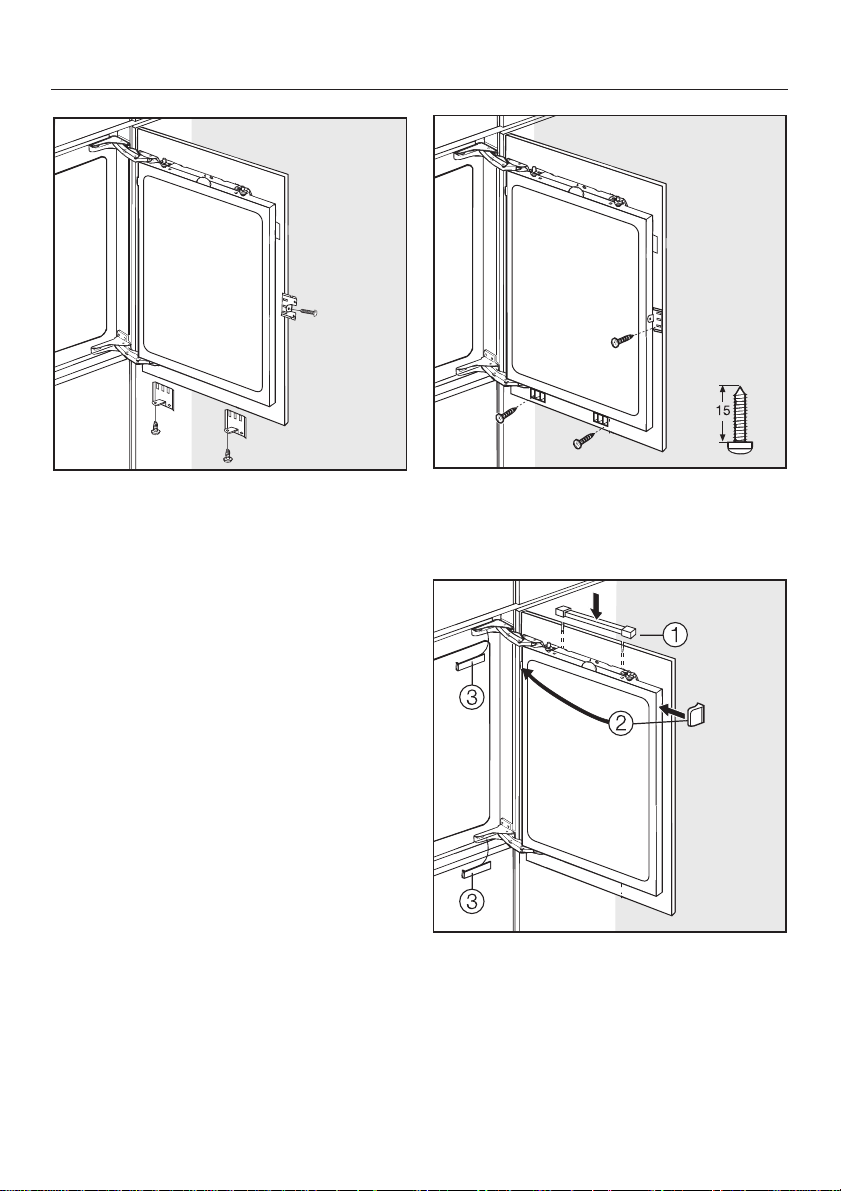

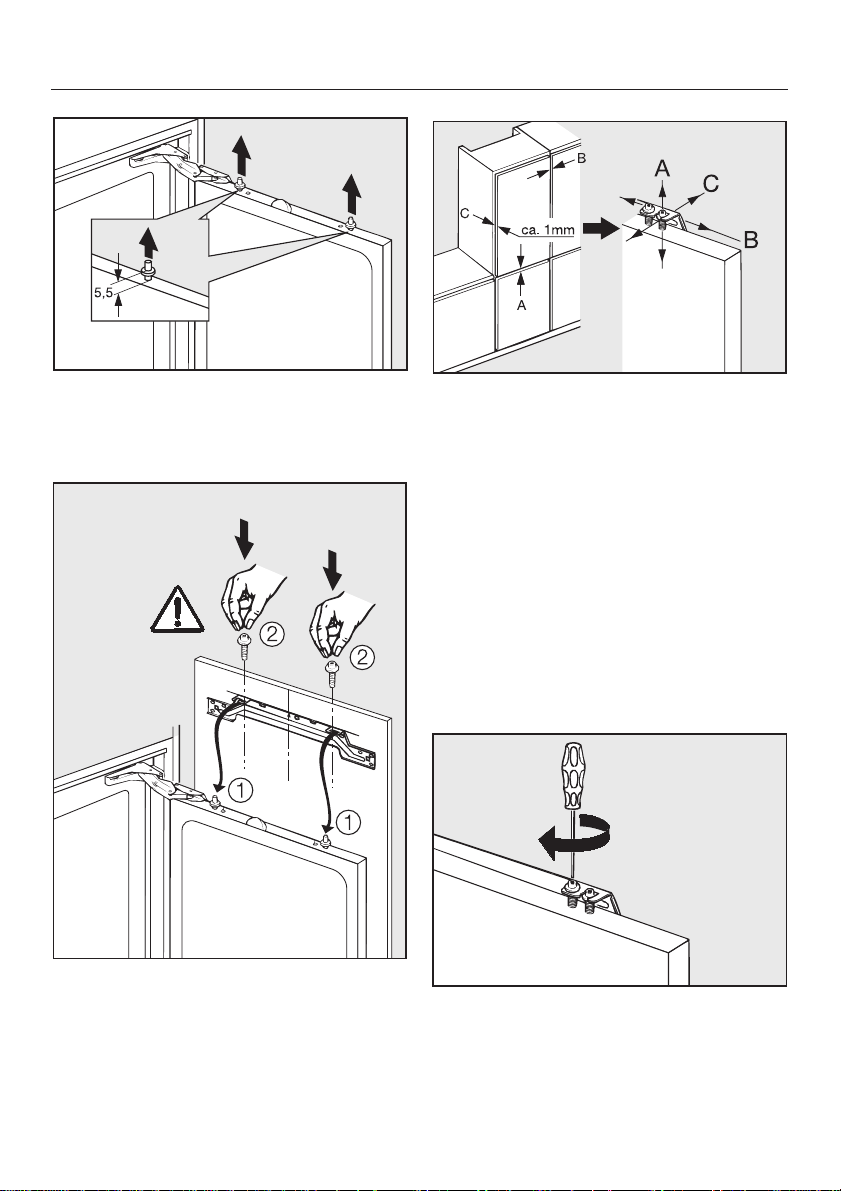

Möbeltür befestigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Gerätebeschreibung

a Lichtkontakt-Schalter b Abstellflächen c Wurst- und Käseschublade d Tauwasser-Rinne und

Tauwasser-Ablaufloch

e Belüftungsöffnung mit Temperatur-

und Feuchtigkeitsregler

f Obst-, Gemüseschalen g Butterfach h Temperaturregler und

Innenbeleuchtung

i Eierablage j Flaschenhalter * k Abstellbord / Flaschenbord

* je nach Modell

Ihr Beitrag zum Umweltschutz

Entsorgung der Transport

verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträg lichen und entsorgungstechnischen Gesichtspunkten ausgewählt und des halb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können

diese der menschlichen Gesundheit

und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. So ist sichergestellt, dass das im Kälte kreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Sicherheitshinweise und Warnungen

Technische Sicherheit

Dieses Gerät entspricht den vorge schriebenen Sicherheitsbestimmun gen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Perso nen und Sachen führen.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät aus-

schließlich im Haushalt zum Kühlen und Lagern von Lebensmitteln. Alle anderen Anwendungsarten sind unzulässig und möglicherweise gefähr lich. Der Hersteller haftet nicht für Schä den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver ursacht werden.

Dieses Gerät enthält das Kältemit

tel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozon schicht und erhöht nicht den Treibhaus effekt. Die Verwendung dieses umwelt verträglichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräu sche geführt. Es können neben den Laufgeräuschen des Kompressors Strö mungsgeräusche im gesamten Kälte kreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Leistungsfähigkeit des Gerätes keinen Einfluss. Achten Sie beim Transportieren und beim Aufstellen des Gerätes darauf, dass keine Teile des Kältekreislaufes beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen! Bei Beschädigungen: – Vermeiden Sie offenes Feuer oder

Zündquellen, – ziehen Sie den Netzstecker, – durchlüften Sie den Raum, in dem

das Gerät steht, für einige Minuten,

und – benachrichtigen Sie den Kunden-

dienst.

Je mehr Kältemittel in einem Gerät

ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu kleinen Räumen ein brennbares Gas-Luft-Gemisch bilden. Pro 8 g Kältemittel muss der Raum min destens 1 m Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

groß sein. Die Menge des

Sicherheitshinweise und Warnungen

Vergleichen Sie vor dem Anschlie

ßen des Gerätes unbedingt die Anschlussdaten (Spannung und Fre quenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt über einstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.

Die elektrische Sicherheit des Ge

rätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig instal liertes Schutzleitersystem angeschlos sen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Ein sicherer Betrieb des Gerätes ist

nur dann gewährleistet, wenn das Gerät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Der Einbau und die Montage

dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffe) dürfen nur von Fachbetrieben / Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheits gerechten Gebrauch dieses Gerätes sicherstellen.

Installations- und Wartungsarbeiten

sowie Reparaturen dürfen nur qualifizierte Fachleute durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Herstel ler nicht haftet.

Das Gerät ist nur dann elektrisch

vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

Der Netzstecker des Gerätes gezo

–

gen ist. Ziehen Sie nicht an der Anschluss leitung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.

– Die Sicherung der Hausinstallation

ausgeschaltet ist.

– Die Schraubsicherung der Hausin-

stallation ganz herausgeschraubt ist.

Der Anschluss des Gerätes an das

Elektronetz darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).

Sicherheitshinweise und Warnungen

Gebrauch

Lagern Sie keine explosiven Stoffe

und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Ge rät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Betreiben Sie keine elektrischen

Geräte im Gerät (z. B. zum Herstel len von Softeis). Es kann zur Funkenbil dung kommen. Explosionsgefahr!

Stellen Sie hochprozentigen Alko

hol nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!

Beim Essen überlagerter Lebens-

mittel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder

scharfkantigen Gegenstände, um –

Reif- und Eisschichten zu entfernen,

–

angefrorene Lebensmittel abzuhe ben.

Behandeln Sie die Türdichtung

nicht mit Ölen oder Fetten. Da durch wird die Türdichtung im Laufe der Zeit porös.

Falls Sie im Gerät oder in der Gerä

tetür fett- bzw. ölhaltige Lebensmit tel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt.

Es können Spannungsrisse im Kunst

stoff entstehen, so dass der Kunststoff

bricht oder reißt.

Verdecken Sie nicht die Luftein

trittsöffnung im Sockel und die Luftaustrittsöffnung oben im Schrankumbau. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte

Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innen raum des Gerätes. Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine, so dass das Gerät die erforderliche Temperatur nicht halten kann.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Verwenden Sie keine Abtausprays

oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheits schädlich sein.

Verwenden Sie zum Reinigen des

Gerätes auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführen de Teile des Gerätes gelangen und einen Kurzschluss verursachen.

Sicherheitshinweise und Warnungen

Entsorgung des Altgerätes

Zerstören Sie das Schnapp- oder

Riegelschloss Ihres alten Kühl gerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spie lende Kinder einsperren und in Lebens gefahr kommen.

Ausgediente Geräte unbrauchbar

machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.

Beschädigen Sie keine Teile des

Kältekreislaufes, z. B. durch – Aufstechen der Kältemittelkanäle des

Verdampfers. – Abknicken von Rohrleitungen. – Abkratzen von Oberflächenbe-

schichtungen. Herausspritzendes Kältemittel kann zu

Augenverletzungen führen.

Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Wie können Sie Energie sparen?

normaler Energiever

brauch

Aufstellen In belüftbaren Räumen. In geschlossenen, nicht belüftba

Geschützt vor direkter Sonnenbe strahlung.

Nicht neben einer Wärmequelle (Heizkörper, Herd).

Bei idealer Raumtemperatur um 20 °C.

Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)

Temperatur-Einstellung Thermostat "gradgenau" (Digitalanzeige)

Gebrauch Tür nur bei Bedarf so kurz wie

Abtauen Gefrierfach bei zentimeterdicker

Bei mittlerer Reglereinstellung von 2 bis 3.

Kellerfach 8 bis 12 °C

Kühlfach 4 bis 5 °C PerfectFresh-Zone nahe 0 °C Gefrierfach -18 °C

möglich öffnen. Lebensmittel gut sortiert einord-

nen. Warme Speisen und Getränke erst

außerhalb des Gerätes abkühlen lassen.

Lebensmittel gut verpackt oder gut abgedeckt einordnen.

Gefrierwaren zum Abtauen in die Kühlzone legen.

Fächer nicht überfüllen, damit die Luft zirkulieren kann.

Eisschicht abtauen.

erhöhter Energiever brauch

ren Räumen. Bei direkter Sonnenbestrahlung.

Wenn Standort neben einer Wär mequelle (Heizkörper, Herd) ist.

Bei hoher Umgebungstemperatur.

Bei hoher Reglereinstellung: Je tiefer die Fach-Temperatur, umso höher der Energieverbrauch!

Bei Geräten mit Winterschaltung darauf achten, dass bei Umge bungstemperaturen wärmer als 16 °C der Schalter ausgeschaltet ist!

Häufiges und langes Türöffnen = Kälteverlust

Unordnung bedeutet durch Suchen lange Türöffnungszeiten.

Warme Speisen im Gerät verursa chen lange Kompressorlaufzeiten (Gerät versucht herunter zu küh len)

Das Verdunsten und Kondensie ren von Flüssigkeiten in der Kühl zone verursacht Kälteleistungsver luste.

Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und lässt den Stromverbrauch steigen.

Gerät ein- und ausschalten

Vor dem ersten Benutzen

Entfernen Sie die Transportsicherun

gen von dem Gerät und entsorgen Sie sie.

Reinigen Sie das Schrankinnere und

das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Gerät einschalten

Gerät ausschalten

Drehen Sie den Temperaturregler von

"1" aus auf die Stellung "0". Ein kleiner Widerstand muss dabei überbrückt werden.

Die Kühlung und die Innenbeleuchtung sind ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht

benutzen, dann

schalten Sie das Gerät aus,

^ ^ ziehen Sie den Netzstecker, ^ reinigen Sie das Gerät, und ^ lassen Sie die Gerätetür etwas

geöffnet, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwesenheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür Gefahr von Schimmelbildung.

Drehen Sie den Temperaturregler aus der Stellung "0" heraus.

Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an.

Je höher die Einstellung, desto niedri ger ist die Temperatur im Gerät.
