Istruzioni d’uso e di montaggio

Frigorifero con vano congelatore K 5105 EF-5

Leggere assolutamente le istruzioni d’uso prima di installare e usare l’apparecchio per la prima volta per evitare di infortunarsi e di danneggiarlo.

it-CH

M.-Nr. 09 234 440

Indice

Descrizione apparecchiatura ........................................4

Tutela dell’ambiente ...............................................6

Consigli e avvertenze ..............................................7

Come risparmiare elettricità ........................................12

Accendere e spegnere l’apparecchio ................................13

Operazioni preliminari ..............................................13

In caso di assenza prolungata .......................................14

Temperatura corretta..............................................15

. . . nella zona frigorifero ............................................15

. . . nel vano congelatore ............................................15

Impostare la temperatura ...........................................15

Indicatore temperatura .............................................16

Uso funzione SuperFreddo .........................................17

Usare correttamente il vano frigorifero ...............................18

Le differenti zone di freddo ..........................................18

Alimenti non adatti in via di massima alla refrigerazione....................19

Avvertenze utili al momento di fare gli acquisti ...........................19

Conservare correttamente gli alimenti..................................19

Frutta e verdura ................................................19

Alimenti di origine animale o vegetale non confezionati .................20

Alimenti con un alto contenuto di proteine ............................20

Carne ........................................................20

Modificare la disposizione interna ...................................21

Spostare i ripiani ..................................................21

Ripiano divisibile ..................................................21

Spostare le mensole sullo sportello ....................................21

Congelare e conservare ...........................................22

Congelare alimenti freschi ...........................................22

Conservare prodotti già surgelati .....................................22

Congelare prodotti freschi ...........................................23

Prodotti freschi da congelare ......................................23

Confezionare gli alimenti .........................................23

Prima di sistemare gli alimenti nel congelatore ........................24

Sistemare gli alimenti nel congelatore ...............................24

Scongelare gli alimenti .............................................24

Preparare cubetti di ghiaccio ........................................25

Raffreddamento rapido bevande .....................................25

Indice

Sbrinare ........................................................26

Vano frigorifero ...................................................26

Vano congelatore..................................................26

Pulizia ..........................................................28

Vano interno, accessori .............................................28

Aperture di aerazione e sfiato ........................................29

Guarnizione sportello...............................................29

Cosa fare se...? ................................................30

Cause che provocano rumori .......................................32

Servizio assistenza/garanzia .......................................33

Durata e condizioni di garanzia.......................................33

Collegamento elettrico ............................................34

Istruzioni per l’installazione ........................................35

Collocazione .....................................................35

Classe climatica ................................................35

Aerazione e sfiato .................................................35

Prima di incassare l'apparecchio .....................................36

Dimensioni incasso ...............................................37

Cambiare l'incernieratura dello sportello .............................38

Sportello.........................................................38

Sportello congelatore...............................................39

Montare il pannello anteriore .......................................40

Misure pannello ...................................................40

Montaggio .......................................................40

Incassare l'apparecchio ...........................................41

Incasso in un tramezzo .............................................41

Incassare e fissare l'apparecchio .....................................42

Descrizione apparecchiatura

a indicatore temperatura vano frigo b tasto "SuperFreddo" e

spia di controllo

c on/off e selettore temperatura

Descrizione apparecchiatura

a vano congelatore b ripiano di appoggio c supporto bottiglie d canaletto e apertura di deflusso

acqua di sbrinamento

e cassetti per frutta e verdura

f scomparto burro e formaggio g supporto per uova h mensola i luce interna j mensola per bottiglie

Tutela dell’ambiente

Smaltimento imballaggio

L’imballaggio protegge l’apparecchio da eventuali danni durante il trasporto. Le diverse parti dell’imballaggio sono fatte di materiali conformi alla tutela dell’ambiente e pertanto riciclabili.

Se dunque le diverse parti dell’imballaggio vengono smaltite correttamente, si contribuirà a ridurre il consumo di materie prime e a diminuire il volume dei rifiuti. Il fornitore ritira l’imballaggio.

Smaltimento apparecchi fuori uso

In generale gli apparecchi fuori uso contengono materiali riutilizzabili. Con tengono pure sostanze nocive per l’ambiente ma necessarie per il corretto funzionamento e la sicurezza dell’appa recchio. Se non smaltite correttamente, queste sostanze possono danneggiare la salute delle persone e l’ambiente. Evitare quindi assolutamente di smaltire il vecchio apparecchio coi rifiuti con venzionali.

Si raccomanda quindi espressamente di depositarlo nei punti di raccolta ufficiali, riservati alle apparecchiature elettriche ed elettroniche.

Fino a quando l’apparecchio non viene prelevato, accertarsi che le tubature non vengano danneggiate per evitare che il prodotto refrigerante contenuto nel circuito di raffreddamento e il lubrifi cante contenuto nel compressore pos sano uscire inquinando l’ambiente.

Fino a quando il vecchio apparecchio non viene prelevato, accertarsi che non costituisca una fonte di pericolo per i bambini. Informazioni più dettagliate sono contenute nel capitolo "Consigli e avvertenze".

Consigli e avvertenze

Questo apparecchio è fabbricato in conformità alle vigenti norme di sicu rezza. Usi non consoni a quelli pre visti possono costituire una fonte di pericolo per l’utente e danneggiare altresì l'apparecchio.

Leggere attentamente le istruzioni prima di usare l'apparecchio per la prima volta. Il libretto contiene im portanti informazioni riguardanti l’installazione, la sicurezza, l’uso e la manutenzione, per evitare di infortu narsi e di danneggiare l'apparec chio.

Conservare il libretto delle istruzioni! Potrebbe rendersi necessario consultarlo o servire a un altro utente!

Uso specifico

L'apparecchio è destinato esclusi-

vamente ad uso domestico o in altri ambienti simili come, ad esempio:

–

in negozi, uffici o altri locali di lavoro,

–

in tenute agricole,

Altri usi non sono consentiti e probabil mente pericolosi. La casa produttrice

declina ogni responsabilità per even

tuali danni derivanti da usi non appro priati o da un’errata manipolazione dei comandi.

Le persone che a causa delle loro

condizioni fisiche, sensoriali, mentali e anche per inesperienza non sono in

grado di far funzionare l'apparecchio da sole possono usarlo solo se sorve gliate e istruite da una persona compe tente.

Sorvegliare i bambini

I più piccoli possono far funzionare

l'apparecchio senza essere sorvegliati solo se sono stati convenientemente istruiti sulle modalità d’uso. I bambini dovranno essere al corrente dei pericoli derivanti da un'errata manipolazione dei comandi.

Sorvegliare i bambini se sono vicini

all'apparecchio quando è in funzione. Evitare che i bambini giochino con l'ap parecchio.

–

in alberghi, motel, pensioni con pri ma colazione e altre case di soggior no per uso da parte dei clienti.

L'apparecchio non è destinato per es sere usato all'aperto.

Usare esclusivamente l'apparecchio secondo gli scopi convenzionali di casa per refrigerare gli alimenti freschi o per conservare i prodotti surgelati, per congelare alimenti freschi e per preparare ghiaccio.

Consigli e avvertenze

Sicurezza tecnica

Al momento della consegna controlla

re se l'apparecchio ha danni visibili ester ni. In caso affermativo, evitare assoluta mente di usarlo. Se l'apparecchio è danneggiato, la sicu rezza dell'utente non è garantita!

Se il cavo elettrico di allacciamento ri

manesse danneggiato, dovrà essere so stituito solo da persone autorizzate da Miele per evitare che l'utente rimanga in fortunato.

L’apparecchio contiene il prodotto

refrigerante isobutano (R600a), un gas naturale rispettoso in larga misura dell’ambiente naturale ma infiammabile. Non compromette lo strato di ozono e non aumenta l’effetto serra. L’uso di questo prodotto refrigerante, compatibile con la tutela ambientale, aumenta i rumori dell’apparecchio quando è in funzione. Oltre al rumore provocato dal compressore possono verificarsene altri, purtroppo inevitabili, causati dal passaggio del prodotto nel circuito di raffreddamento. Tale inconveniente, tut tavia, non compromette minimamente la funzionalità dell’apparecchio. Verificare quindi scrupolosamente che durante il trasporto o le operazioni d’installazione non venga danneggiato il circuito refrigerante. Il prodotto refri gerante può far male agli occhi! In caso di perdite:

- evitare fuochi o fonti di accensione,

- togliere la spina dalla presa,

- arieggiare per alcuni minuti il locale

dove si trova l'apparecchio,

- avvisare tempestivamente il servizio

assistenza.

Più prodotto refrigerante è contenu

to nell’apparecchio, più spazioso dovrà

essere il locale dove viene installato.

Diversamente, se il locale è piccolo, in

caso di perdite si può formare una mi scela di aria e gas.

Per8gdirefrigerante il locale dovrà

avere un volume di 1 m

refrigerante contenuta nell’apparecchio

è riportata nella targhetta dati nel vano interno.

Il perfetto funzionamento dell'appa-

recchio è garantito solo se viene instal lato e collegato alla rete elettrica con formemente alle istruzioni.

Prima di collegare l’apparecchio alla

rete elettrica, accertarsi che i dati di allacciamento (tensione e frequenza) riportati nella targhetta di matricola corrispondano a quelli dell’impianto elettrico di casa. I dati devono assolutamente corrispondere. Diversamente l'apparecchio può rimanere danneggiato. In caso di dubbio, rivolgersi a un elettricista.

Il collegamento dell'apparecchio

alla rete elettrica non deve essere effet tuato con prolunghe e prese multiple non adatte. La sicurezza elettrica non sarebbe garantita. Pericolo di surriscal damento.

. La quantità di

Consigli e avvertenze

La sicurezza elettrica è garantita

solo se l'apparecchio è collegato a un conduttore di messa a terra installato conformemente alle norme in vigore. È oltremodo importante che tale dispositi vo di sicurezza sia presente ed efficien te. In caso di dubbio, far controllare l’installazione di casa da un elettricista qualificato. La casa produttrice declina ogni re sponsabilità per infortuni (scosse elettri che!) e guasti se l'apparecchio non è collegato a un conduttore di terra o se tale dispositivo è interrotto.

I lavori per l’installazione ed even-

tuali interventi vanno fatti esclusivamente da persone qualificate, autorizzate da Miele. Se l’installazione e le riparazioni non sono fatte correttamente, possono insorgere gravi pericoli per l’utente e verificarsi danni per i quali la casa produttrice declina ogni responsabilità.

Gli interventi durante il periodo di

garanzia dell’apparecchio devono es sere eseguiti esclusivamente dal servi zio assistenza Miele. Diversamente, per eventuali guasti successivi, la garanzia non è più valida.

Per l'installazione e in caso di inter

venti, l'apparecchio deve essere stac cato dalla rete elettrica. L'apparecchio è staccato dalla rete elettrica se viene soddisfatta una delle

seguenti premesse:

la spina è staccata dalla presa.

–

Per toglierla afferrare la spina, evitan do di tirare il cavo,

il fusibile dell’impianto elettrico è di

–

sinserito.

Eventuali parti difettose devono ve

nire sostituite esclusivamente con pezzi originali di ricambio Miele. Solo se si usano pezzi originali, la casa produttrice garantisce la sicurezza dell'apparecchio.

L'apparecchio non deve venire in-

stallato e usato in luoghi non fissi (ad es. imbarcazioni).

Consigli e avvertenze

Uso corretto

Non conservare nell'apparecchio

sostanze detonanti o bombolette con propellenti infiammabili, ad es. spray. Quando il termostato si attiva, potreb bero verificarsi scintille, che potrebbero far esplodere i composti detonanti.

Non usare apparecchiature elettri

che nell'apparecchio (ad es. gelatiere). Potrebbero generarsi scintille. Pericolo di esplosione!

Le bottiglie dei superalcolici vanno

conservate nel frigorifero in posizione verticale e ben chiuse. Pericolo di esplosione!

Non toccare i prodotti surgelati con

le mani bagnate. La pelle potrebbe rimanere attaccata. Pericolo di ferirsi!

Non mettere subito in bocca cubetti

di ghiaccio e ghiaccioli appena tolti dal congelatore. A causa delle basse temperature ci si potrebbe ustionare (ustioni da freddo) le labbra e la lingua! Pericolo di ferirsi!

Non ricongelare di nuovo alimenti

scongelati, anche se solo in parte. Usare il più presto possibile gli alimenti scongelati per evitare che si guastino o perdano le loro sostanze nutritive. Gli alimenti scongelati si possono riconge lare solo se prima sono stati cotti.

Non conservare nel congelatore be

vande gassate in lattine o bottiglie o al tri liquidi che possono gelarsi. Se il con tenuto si congela potrebbero scoppia re. Pericolo di ferirsi e di danneggiare l’apparecchio!

Se si mettono nel congelatore be

vande in bottiglia per raffreddarle in fretta, ricordarsi di toglierle al massimo dopo un’ora. Se il liquido gela, le botti glie possono scoppiare. Pericolo di fe rirsi e di danneggiare l’apparecchio!

Non consumare prodotti alimentari

surgelati rimasti troppo a lungo nel con gelatore. Pericolo di intossicazione. La durata di conservazione delle vivan de dipende da diversi fattori, tra l’altro dal grado di freschezza, dalla qualità degli alimenti e dalla temperatura di conservazione. Attenersi alle indicazio ni per la conservazione e alla data di scadenza riportate sulla confezione!

Non usare oggetti appuntiti o ta-

glienti per: – eliminare depositi di brina o di ghiac-

cio,

– staccare le bacinelle per il ghiaccio o

le confezioni dei surgelati.

I generatori di freddo, e conseguentemente l'apparecchio, potrebbero rima nere irrimediabilmente danneggiati.

Per sbrinare l'apparecchio non usa

re mai apparecchi termici elettrici o candele. Le superfici in materiale sintetico po

trebbero rimanere danneggiate.

Non usare nemmeno prodotti sbri

nanti o antigelo.

Potrebbero generare gas detonanti,

contenere solventi o propellenti che po trebbero intaccare le superfici in plasti ca oppure componenti nocivi alla salu te.

Consigli e avvertenze

Non trattare la guarnizione degli

sportelli con oli o grassi. Col tempo la guarnizione potrebbe di ventare porosa.

Se sui ripiani o mensole dello spor

tello si sistemano alimenti contenti gras si od olio, fare attenzione che eventuali perdite di olio o unto non giungano a contatto con le superfici in plastica. Potrebbero causare incrinature nelle superfici in materiale sintetico.

Evitare di ostruire l'apertura di aera

zione nello zoccolo e quella di sfiato in alto sopra il frigo, per non compromet tere la ventilazione dell'apparecchio. Il consumo di elettricità aumenta e l'apparecchio potrebbe rimanere danneggiato.

L'apparecchio è abbinato a una de-

terminata classe climatica, che dipende dalla temperatura ambiente, le cui gradazioni limite devono venire mantenute. La classe climatica è indicata nella targhetta dei dati nel vano interno. Se la temperatura ambiente è piuttosto bassa, il periodo di interruzione di fun zionamento del compressore può pro lungarsi al punto che l'apparecchio non riesce a mantenere la temperatura ne cessaria.

Smaltimento apparecchi refrigeranti

Prima di eliminare il vecchio appa

recchio rendere inservibile la chiusura a scatto per evitare che i bambini, gio

cando, possano rimanere chiusi all’interno col rischio di soffocare.

Al momento di smaltire il vecchio

apparecchio fare attenzione a non dan neggiare il circuito di refrigerazione:

forando con oggetti appuntiti i tubi

–

refrigeranti dell’evaporatore,

piegando le tubature,

– – raschiando il rivestimento superficia-

le.

Il prodotto refrigerante può far male agli occhi.

La casa produttrice declina ogni responsabilità per infortuni e danni derivanti dall’inosservanza delle norme di sicurezza e avvertenze o da usi non consoni dell'apparecchio.

Per pulire e sbrinare l'apparecchio

evitare assolutamente di usare la mac china a vapore. Il getto di vapore infatti potrebbe pene trare all’interno e giungere a contatto con componenti elettriche provocando un corto circuito.

Come risparmiare elettricità

Consumo normale Consumo maggiore

Collocazione In locali ventilati. In locali chiusi, non ventilati.

Al riparo dai raggi diretti del sole. Esposizione diretta ai raggi del sole. Non vicino a una sorgente di calore

(termosifone, cucina elettrica). Temperatura ambiente ideale attorno a

20 °C. Aperture di sfiato non coperte e

spolverate regolarmente.

Impostazione tempera tura termostato "valori ap prossimativi" (impostazione gradua le).

Impostazione tempera tura termostato "gradazione esatta" (impostazione digitale).

Uso Collocazione cassetti, ripiani e men-

Sbrinare Sbrinare il vano congelatore se si

Regolazione media da2a3. Regolazione alta:

Zona cantina da8a12°C.

Zona frigorifero da4a5°C. Zona PerfectFresh attornoa0°C. Vano congelatore -18 °C. Vano enoteca da 10 a 12 °C.

sole come alla consegna. Aprire lo sportello solo in caso di bi-

sogno e chiuderlo subito. Sistemare gli alimenti in ordine. Se si devono cercare lo sportello ri

Lasciar raffreddare cibi e bevande prima di metterli nel frigo.

Sistemare i cibi ben confezionati o coperti.

Scongelare i surgelati nel vano fri gorifero.

Per una corretta ventilazione, non stipare il cibo nel frigo.

forma uno strato di ghiaccio di 0,5 cm.

Vicino a una sorgente di calore (termosifone, cucina elettrica).

Temperatura ambiente alta.

più bassa è la temperatura nel frigo, più alto è il consumo di elettricità!

Per apparecchi con regolatore temperatura inverno, osservare che il dispositivo sia spento se la temperatura ambiente supera 16 o 18 °C!

Sportello aperto a lungo = perdita di freddo.

mane aperto a lungo. Se gli alimenti sono caldi, il com

pressore funziona più a lungo in quanto deve raffreddarli.

I liquidi che evaporano nel frigorife ro formano condensa e conseguen temente perdita di freddo.

Lo strato di ghiaccio trattiene il fred do per conservare i cibi e fa aumen tare il consumo di elettricità!

Accendere e spegnere l’apparecchio

Operazioni preliminari

Foglio protettivo

I listelli in acciaio delle mensoleeiri piani sono protetti da un foglio per evi tare danni durante il trasporto.

Staccare il foglio protettivo dai listelli

in acciaio.

Pulizia

Pulire l'interno dell'apparecchio e gli

accessori. Usare acqua tiepida e asciugare con uno straccio.

Accendere l’apparecchio

Servendosi di una moneta, girare il

selettore della temperatura verso de stra oltre la posizione "0", finché l’indicatore della temperatura si ac cende.

Girare il selettore solo fino alla battu ta di arresto. Diversamente rimarreb be danneggiato.

L’apparecchio comincia a raffreddare e l’indicatore della temperatura visualizza la gradazione impostata. La luce interna si accende se si apre lo sportello.

Aspettare alcune ore prima si sistemare gli alimenti nell’apparecchio, fino a quando cioè la temperatura è sufficientemente bassa.

Spegnere l’apparecchio

Servendosi di una moneta, girare il selettore della temperatura verso sini stra sulla posizione "0".

L’indicatore della temperatura e il siste ma di refrigerazione si spengono.

Accendere e spegnere l’apparecchio

In caso di assenza prolungata

Se l’apparecchio non viene usato per un periodo di tempo prolungato:

spegnere l’apparecchio,

togliere la spina dalla presa o stacca

re il fusibile dell'installazione di casa, sbrinare il vano congelatore,

pulire l’apparecchio e

lasciare aperto lo sportello quel tanto

che basta per evitare che all’interno si formino odori sgradevoli.

Se, in caso di assenza prolungata, l’apparecchio viene disattivato, l’interno non viene pulito e lo sportello rimane chiuso, all’interno può formarsi muffa.

Temperatura corretta

La temperatura corretta è di basilare importanza per conservare gli alimenti. A causa dei microorganismi che si svi luppano, gli alimenti si guastano in fret ta se la temperatura non è corretta. La riproduzione dei microorganismi, infatti, viene influenzata dalla temperatura. Più bassa è la temperatura, meno veloce è il processo di riproduzione dei microor ganismi.

L’innalzamento della temperatura inter na dipende:

dalla frequenza e durata di apertura

–

dello sportello, – dalla quantità dei cibi conservati, – dalla temperatura iniziale dei cibi fre-

schi messi nell’apparecchio, – dalla temperatura ambiente.

L’apparecchio è predisposto per una

determinata classe climatica, dipen-

dente dalla temperatura ambiente, i

cui valori devono essere rispettati.

. . . nella zona frigorifero

Si consiglia di mantenere al centro del frigo una temperatura di 5°C.

. . . nel vano congelatore

Per congelare alimenti freschi e conser varli a lungo è necessaria una tempera tura di -18 °C. A questa temperatura, infatti, lo sviluppo di microorganismi è pressoché escluso. Appena la tempe ratura sale oltre - 10 °C, i microorgani smi iniziano a proliferare e il periodo di conservazione dei prodotti alimentari si abbrevia. Per questo motivo si racco manda espressamente di non riconge lare alimenti parzialmente o completa

mente scongelati, a meno che prima non vengano cotti. La temperatura di cottura, infatti, elimina gran parte di mi

croorganismi presenti nel cibo.

Impostare la temperatura

Le gradazioni per il vano frigorifero ven gono impostate col selettore della tem

peratura.

La gradazione del vano congelatore si

regola automaticamente secondo la

gradazione più o meno alta impostata per il vano frigorifero.

^ Servendosi di una moneta, girare il

selettore della temperatura verso destra oltre la posizione "0".

Più alto è il valore impostato, più bassa è la temperatura interna.

Durante l’impostazione il valore della temperatura lampeggia.

Girare il selettore solo fino alla battu ta di arresto. Diversamente rimarreb be danneggiato.

Temperatura corretta

Indicatore temperatura

L’indicatore della temperatura sul pannello comandi indica sempre la temperatura impostata.

Se per il frigo si desidera impostare una temperatura di 5°C:

girare il selettore della temperatura

verso destra (oltre lo "0"), finché nell’indicatore della temperatura si accende il numero 5.

Nel vano congelatore si avrà automati camente una temperatura media di

-18 °C.

Nell’ambito dei valori delle temperature visualizzate (ad es. da5a3°C)èpossile impostare una gradazione un po’ più fredda.

^ Per l’operazione basta ruotare lenta-

mente verso destra il selettore della temperatura, ad es. dall’impostazione 5, finché nell’indicatore della tempe ratura il 5 lampeggia per poco tem po.

In tal modo viene memorizzata la tem peratura più fredda nell’ambito della gradazione più bassa.

Se si apre frequentemente lo sportello, si mettono notevoli quantità di alimenti nel frigo o la temperatura ambiente è alta si consiglia di impostare una gra dazione da3a5°C.

Uso funzione SuperFreddo

Funzione SuperFreddo

Attivando la funzione SuperFreddo la temperatura del vano frigorifero scende ai valori più bassi (a seconda della tem peratura ambiente).

Attivare la funzione SuperFreddo

È opportuno attivare la funzione se si desidera raffreddare in poco tempo no tevoli quantità di alimenti e bevande, appena sistemati nel frigo.

^ Premere il tasto della funzione

"SuperFreddo". La rispettiva spia di controllo si accende.

L’apparecchio funziona a pieno regime e la temperatura nel vano interno si abbassa più in fretta.

Disattivare la funzione SuperFreddo

La funzione SuperFreddo si disattiva automaticamente dopo 6 ore circa. La rispettiva spia di controllo si spegne e

l’apparecchio funziona normalmente.

Per risparmiare energia elettrica è pos sibile disattivare manualmente la fun zione SuperFreddo appena gli alimenti e le bevande si sono sufficientemente

raffreddati.

Per disattivare la funzione, premere il

tasto SuperFreddo. La rispettiva spia di controllo si spegne.

L’apparecchio funziona nuovamente in base alla gradazione impostata.

Usare correttamente il vano frigorifero

Le differenti zone di freddo

A causa della naturale circolazione d'aria, nel vano frigorifero si formano differenti zone fredde. L'aria fredda e più pesante si deposita nella parte infe riore del vano. Si consiglia di sfruttare le diverse zone di freddo per conserva re in modo corretto gli alimenti.

Non conservare nel frigo sostanze detonanti o bombolette con propel lenti infiammabili, ad es. spray. Peri colo di esplosione!

Le bottiglie di superalcolici vanno si

stemate solo in posizione verticale e

perfettamente chiuse.

Zona più calda

La zona più calda si trova in alto, pres so lo sportello. Si consiglia pertanto di conservarvi il burro, per spalmarlo più facilmente, e i formaggi, per conservare il loro aroma.

Zona più fredda

La zona più fredda nel vano frigorifero si trova direttamente sopra le bacinelle per la frutta e la verdura.

Conservare in questa zona alimenti delicati e facilmente deperibili, ad esempio:

–

carne, pesce, pollame,

–

insaccati, pietanze già pronte,

–

uova, pietanze e dolci con panna,

–

pasta fresca, pasta per torte e pizza,

–

formaggi e altri prodotti di latte non pastorizzato,

Se sui ripiani o sulle mensole dello sportello si sistemano alimenti con tenenti grasso o olio, fare attenzione che le sostanze grasse che even tualmente possono colare non giun gano a contatto con le parti in plastica. Le superfici in materiale sintetico potrebbero screpolarsi.

Gli alimenti, inoltre, non devono toccare la parete posteriore. Si gelerebbero attaccandosi alla parete.

–

verdure già pronte confezionate in pellicola e tutti gli alimenti conserva bili alla temperatura di almeno 4 °C.

Usare correttamente il vano frigorifero

Alimenti non adatti in via di massima alla refrigerazione

Non tutti gli alimenti sono indicati per essere conservati nel frigo, in quanto sono sensibili al freddo. I cetrioli, ad esempio, diventano vitrei, le melanzane amare e le patate diventano dolciastre. Pomodori e arance perdono il loro sa pore e la buccia dei limoni diventa dura.

Tra gli alimenti sensibili al freddo rien trano tra l'altro:

ananas, avocado, banane, melegra

–

ne, mango, papaia, frutti della passione, agrumi (limoni, arance, man-

darini, pompelmi), – frutta non completamente matura, – melanzane, cetrioli, patate, peperoni,

pomodori, zucchini, – formaggi a pasta dura (sbrinz, parmi-

giano ecc.).

Avvertenze utili al momento di fare gli acquisti

La premessa essenziale per una lunga conservazione è costituita come sem pre dalla freschezza degli alimenti. La freschezza degli alimenti è quindi di im portanza basilare per una lunga con servazione. La refrigerazione degli ali menti non dovrebbe venire interrotta. Osservare quindi che gli alimenti non ri mangano a lungo al caldo nell'auto mobile. Se negli alimenti subentrano al terazioni o iniziano a guastarsi, non è più possibile salvarli. Spesso gli alimen ti possono alterarsi in appena due ore se non rimangono al fresco.

Conservare correttamente gli alimenti

Gli alimenti dovranno essere confezio nati con pellicola o coperti bene. Si evi terà che assumano odori sgradevoli, si prosciughino e non ultimo che eventuali germi si propaghino agli altri alimenti. Se la temperatura è corretta e il vano frigorifero viene mantenuto pulito si evi terà che i batteri si moltiplichino, ad es. salmonelle.

Frutta e verdura

La frutta e la verdura possono venire conservate negli appositi cassetti senza essere confezionate. Si deve comunque tenere presente che non tutte le varietà di frutta e verdura si possono conservare nello stesso cassetto. Gli odori spiccati di diverse verdure, infatti, possono propagarsi (le carote, ad esempio, assumono in poco tempo l'odore e il sapore delle cipolle) e, inoltre, diversi alimenti sviluppano gas naturali (etilene) che intaccano e compro mettono la conservazione di altri ali menti.

–

Frutti e verdure che sviluppano molti gas naturali:

mele, albicocche, pere, nettarine, pesche, susine, avocado, fichi, mirtil li, meloni, fagiolini.

Usare correttamente il vano frigorifero

Frutti e ortaggi particolarmente

–

sensibili ai gas naturali sviluppati

da altre varietà di frutta e verdura:

kiwi, broccoletti, cavolfiore, cavolini

di Bruxelles, mango, meloni zucche

rini, mele, albicocche, cetrioli, pomo

dori, pere, nettarine, pesche.

Esempio: i broccoli non dovrebbero

venire conservati insieme alle mele in

quanto le mele sviluppano molto gas

naturale al quale i broccoli sono par

ticolarmente sensibili. Conseguente

mente la durata di conservazione dei

broccoli si riduce notevolmente.

Alimenti di origine animale o vegetale non confezionati

Separare tra loro alimenti di origine animale e vegetale non confezionati. Se i prodotti vengono conservati insieme, si dovranno lasciare nella confezione. In tal modo si eviterà che subentrino alterazioni microbiologiche.

Carne

Conservare la carne senza confezione. (Aprire la pellicola o il contenitore). La pellicina superficiale che si forma ral lenta la formazione di microbi e prolun

ga la conservazione. Le diverse varietà

di carne, tuttavia, non devono toccarsi ma essere conservate nella confezione. In tal modo si eviterà che i microbi si propaghino guastandole.

Alimenti con un alto contenuto di proteine

Tenere presente che gli alimenti ricchi di proteine si alterano più in fretta. In altre parole i crostacei si guastano più in fretta del pesce e il pesce più in fretta della carne.

Modificare la disposizione interna

Spostare i ripiani

I ripiani si possono spostare a seconda delle dimensioni degli alimenti e dei re cipienti.

Alzare il ripiano, estrarlo quel tanto

che basta, alzarlo nella parte della rientranza sopra i supporti e siste marlo in alto o in basso.

Il bordo di battuta posteriore deve es sere rivolto in alto per evitare che gli ali menti tocchino il pannello posteriore e gelino.

I ripiani sono dotati di un dispositivo di arresto per evitare di estrarli inavvertitamente.

inserire i listelli di appoggio

all’altezza desiderata nei supporti di

destra e sinistra,

inserire una dopo l’altra le due metà

del ripiano. La parte col bordo deve essere sistemata posteriormente!

Ripiano divisibile

Un ripiano è divisibile, ossia la parte anteriore può venire collocata con la dovuta precauzione sotto quella posteriore per sistemare alimenti ingombranti sul ripiano sottostante, ad es. bottiglie o recipienti alti.

Premere leggermente verso l'alto la metà posteriore del ripiano in vetro.

Sollevare qual tanto che basta la metà anteriore del ripiano e sistemar la con precauzione sotto l’altra metà.

Per spostare il ripiano divisibile:

estrarre le due parti del ripiano,

Spostare le mensole sullo sportello

^ Alzare la mensola ed estrarla dalla

sua sede tirandola in avanti.

^ Sistemare la mensola nel posto desi-

derato. Fare attenzione che poggi correttamente sui supporti.

Congelare e conservare

Vano congelatore

Usare il vano congelatore per:

conservare prodotti surgelati,

–

preparare cubetti di ghiaccio,

–

congelare e conservare prodotti

–

freschi.

Si possono congelare finoa2kgdi alimenti in 24 ore.

Congelare alimenti freschi

Gli alimenti freschi devono venire con gelati nel minor tempo possibile affinché conservino in larga misura le sostanze nutritive, le vitamine, il sapore e l’aspetto.

Più lento è il processo di congelamento, più le cellule cedono liquido che si deposita negli spazi intercellulari. Le cellule, quindi, si atrofizzano. Al momento di scongelare gli alimenti, solo una parte del liquido viene riassorbita dalle cellule. In altre parole, gli alimenti perdono una notevole quantità di liquido. Tale feno meno si riconosce dal fatto che gli ali menti scongelati perdono una notevole quantità di acqua.

Conservare prodotti già surgelati

Se si desidera avere una scorta di pro dotti già surgelati, al momento dell’acquisto si consiglia di controllare:

se la confezione è intatta,

–

la data di scadenza,

–

la temperatura del bancone di vendi

–

ta. Se la temperatura è superiore a 18 °C sotto lo zero, la durata di con servazione dei prodotti surgelati è più breve.

^ Si consiglia di acquistare i prodotti

surgelati per ultimi e di avvolgerli in carta da giornale o riporli nell’apposita borsa refrigerante.

^ A casa, mettere subito i surgelati nel

congelatore.

Evitare assolutamente di ricongelare prodotti scongelati anche in parte. I prodotti surgelati si possono ricongelare solo dopo averli cotti.

Se invece gli alimenti vengono congela ti in fretta e a fondo, la maggior parte del liquido rimane nelle cellule. Le cel lule quindi si atrofizzano in modo irrile vante. Al momento di scongelare i prodotti surgelati, il poco liquido depositatosi negli spazi intercellulari viene riassorbi to dalle cellule e gli alimenti rimangono più succosi. Si noterà che la quantità di liquido persa è minima.

Congelare prodotti freschi

Se si desidera congelare in casa ali menti, osservare che siano di ottima qualità e soprattutto freschi.

Congelare e conservare

Alimenti e bevande calde vanno la

–

sciati raffreddare prima di metterli nel congelatore, per evitare che i cibi già congelati si scongelino e un inutile consumo di energia elettrica.

Prodotti freschi da congelare

Sono indicati:

–

carni fresche, pollame, selvaggina, pesce, verdure, erbe aromatiche, frutta fresca, latticini, dolci, resti, tuorli, albumi e numerose pietanze precotte.

Non sono indicati:

–

uva, insalata, ravanelli, panna acida, maionese, uova intere, cipolle, pomodori, mele e pere fresche.

– Per conservare il colore, il sapore,

l’aroma e il contenuto di vitamina C, si consiglia di sbollentare la frutta e la verdura prima di congelarle. Portare ad ebollizione l’acqua e tuffarvi per2–3minuti la verdura suddivisa in porzioni. Togliere poi la verdura e raffreddarla in fretta con acqua fred da. Sgocciolare la verdura prima di congelarla.

–

La carne magra è più adatta da con gelare di quella grassa e si conserva anche più a lungo.

–

Separare le costolette, le bistecche o le fettine di carne con un foglietto di pellicola. Si eviterà così che si con gelino formando un unico blocco.

–

Gli alimenti crudi e le verdure non vanno salati né insaporiti con spezie. Insaporire eventualmente le pietanze precotte. Molte spezie perdono o al terano il loro aroma se vengono sur gelate.

Confezionare gli alimenti

Surgelare gli alimenti confezionati in

porzioni.

Materiali adatti:

- pellicola trasparente

- sacchettini di polietilene

- fogli di stagnola

- contenitori per surgelati.

Materiali non adatti:

- carta da pacchi

- pergamena

- cellofan

- sacchi per i rifiuti

- borse di plastica.

^ Eliminare l’aria, premendo la confe-

zione.

Chiudere bene la confezione con:

- elastici

- fermagli di plastica

- spago

- nastro adesivo per surgelati.

Se a disposizione, saldare i sacchet tini di plastica con la speciale salda

trice.

Indicare sulla confezione il contenuto e la data di inizio del congelamento.

Congelare e conservare

Prima di sistemare gli alimenti nel congelatore

All’incirca 4 ore prima di congelare

alimenti, posizionare il regolatore del la temperatura su una gradazione da media ad bassa. In tal modo gli ali menti già congelati diventano più freddi.

Sistemare gli alimenti nel congelatore

Per accelerare il processo di conge

lamento, sistemare sul fondo del con gelatore i prodotti freschi da congela re.

^ Osservare che le confezioni siano

asciutte per evitare che durante il processo di congelamento si attacchino tra loro.

Non mettere i prodotti freschi da congelare insieme a quelli congelati per evitare che questi ultimi si scongelino in parte.

Trascorse 24 ore circa, riportare il se lettore della temperatura su una gra dazione media.

Scongelare gli alimenti

I prodotti surgelati si possono sconge lare:

nel forno a microonde,

–

nel forno convenzionale attivando la

–

funzione "aria calda" oppure "scon gelare",

a temperatura ambiente,

–

nel frigorifero (il freddo ceduto dai

–

surgelati servirà a mantenere freddi gli altri alimenti),

nel forno a vapore.

–

Le fettine di carne o di pesce, scongelate in parte, si possono mettere direttamente nella padella calda.

La frutta si può scongelare a temperatura ambiente nella confezione oppure in un recipiente coperto.

La verdura congelata si può mettere, in via di massima, direttamente nell’acqua bollente o nell’olio o grasso di cottura molto caldi. A causa della struttura mo

dificata delle cellule, il tempo di prepa razione è leggermente inferiore a quello necessario per cuocere la verdura fre sca.

Evitare assolutamente di ricongelare prodotti scongelati anche in parte. I prodotti surgelati si possono ricon gelare solo dopo averli cotti.

Preparare cubetti di ghiaccio

Riempire per 3/4 la vaschetta con ac

qua e sistemarla sul fondo del vano congelatore.

Per staccare la vaschetta dal fondo

del vano servirsi di un oggetto smus sato, ad esempio il manico del cuc chiaio.

^ Per togliere i cubetti di ghiaccio, met-

tere brevemente la vaschetta sotto l’acqua corrente.

Raffreddamento rapido bevande

Congelare e conservare

Per raffreddare in fretta le bevande, attivare la funzione SuperFreddo. Se si mettono bevande nel vano conge latore per raffreddarle in fretta, toglierle assolutamente dopo un’ora per evita re che la bottiglia scoppi!

Sbrinare

Vano frigorifero

Il vano frigorifero si sbrina automatica mente.

Quando il compressore è in funzione, sulla parete interna posteriore del frigo rifero possono formarsi goccioline d’acqua e brina. Non è necessario eli minarle in quanto evaporano automati camente col calore sviluppato dal com pressore.

L’acqua di sbrinamento si raccoglie nell’apposito canaletto e viene convo gliata dal tubicino di scarico nel dispo sitivo di evaporazione sulla parete esterna posteriore del frigorifero.

Osservare che l’acqua di sbrinamento possa fluire liberamente. Controllare quindi che il canaletto e l’apertura di scarico sulla parete interna posteriore siano sempre puliti.

Vano congelatore

Il vano congelatore, ovviamente, non

può sbrinarsi automaticamente.

Col normale funzionamento, col tempo si formano sulle superfici depositi di bri

na e ghiaccio. Conseguentemente il funzionamento del congelatore viene

compromesso e il consumo di elettricità

aumenta.

Evitare di grattar via dalle superfici le incrostazioni di ghiaccio. Non usare utensili appuntiti o affilati.

Il generatore di freddo e il frigorifero

potrebbero rimanere irrimediabilmente danneggiati.

È quindi indispensabile sbrinare periodicamente il congelatore, il più tardi quando si forma uno strato di ghiaccio di 0,5 cm. Si consiglia di sbrinare il congelatore quando è vuoto o non ci sono troppi alimenti surgelati.

Prima di sbrinare il congelatore

Togliere i prodotti surgelati e avvol gerli in più strati di carta da giornale o in una coperta.

Conservare i surgelati in un luogo fre sco fino a quando il congelatore vie ne rimesso in funzione.

Sbrinare il congelatore

Sbrinare il congelatore nel minor tempo possibile. Più a lungo i surge lati rimangono a temperatura am biente, più breve è la loro durata di conservazione.

Spegnere l'apparecchio.

Togliere la spina dalla presa o stac

care il fusibile dell'installazione di casa.

Lasciare aperto lo sportello del vano

congelatore.

^ Asciugare l’acqua di sbrinamento

con una spugna o uno straccio.

Per accelerare i lavori di sbrinamento si consiglia di sistemare nel congelatore un recipiente di acqua calda (non bollente), posato su sottopentola. Se si usa questo accorgimento, lo sportello rimarrà chiuso per evitare che il calore dell’acqua si disperda.

Sbrinare

Non usare nemmeno prodotti sbri nanti o antigelo.Potrebbero generare gas detonanti, contenere solventi o propellenti che potrebbero intaccare le superfici in plastica oppure com ponenti nocivi alla salute.

Dopo i lavori di sbrinamento

Pulire e asciugare bene l’apparec

chio. Evitare che durante i lavori di pulizia, l’acqua fluisca nel canaletto e nell’apertura di scarico dell’acqua di sbrinamento.

^ Inserire la spina nella presa e accen-

dere l’apparecchio.

^ Sistemare i prodotti surgelati nel vano

congelatore.

Per sbrinare il congelatore, evitare assolutamente di usare la macchina a vapore. Il getto di vapore potrebbe giungere a contatto con componenti elettriche e provocare un corto circuito.

Evitare pure di usare apparecchi elettrici di riscaldamento o candele accese: il rivestimento in plastica potrebbe rimanere danneggiato.

Pulizia

Fare attenzione che l'acqua non pe netri nel selettore della temperatura o nell'illuminazione.

Osservare altresì che l'acqua per le pulizie non scorra nell'apertura di scarico dell'acqua di sbrinamento.

Per le pulizie non usare la macchina a vapore. Il getto di vapore, infatti, potrebbe penetrare all’interno, giun gere a contatto con componenti elettriche e provocare un corto cir cuito.

Non togliere la targhetta dati nel vano interno. Sarà necessario consultarla in caso di guasti!

Per non danneggiare le superfici, evitare di usare per le pulizie:

– prodotti contenenti soda, ammonia-

ca, acidi o cloro,

–

prodotti decalcificanti,

–

prodotti abrasivi, ad es. pomice, latte detergente abrasivo, pietra deter gente,

Prima dei lavori di pulizia

Spegnere l'apparecchio.

Togliere la spina dalla presa o stac

care il fusibile dell'installazione di casa.

Togliere gli alimenti dai vani interni e

conservarli in un luogo fresco. Sbrinare il vano congelatore (a se

conda del modello). Togliere le parti asportabili e pulirle a

parte.

Vano interno, accessori

^ Pulire il vano frigorifero almeno una

volta al mese e il vano congelatore (a seconda del modello) ogni volta che si sbrina. Usare acqua tiepida con poco detersivo per lavare i piatti.

I seguenti accessori si possono lavare con la lavastoviglie.

– contenitore per il burro, supporti per

le uova, vaschetta per i cubetti di ghiaccio, (in dotazione a seconda del modello)

–

le mensole sull'interno dello sportello

–

prodotti contenenti diluenti,

–

prodotti specifici per acciaio,

–

detersivo per lavastoviglie,

–

spray per forno,

–

prodotti per pulire il vetro,

–

spugnette ruvide o abrasive (ad es. per le pentole) e spazzole,

–

gomme pulenti,

–

raschietti affilati!

–

scomparto burro e formaggio

La temperatura del programma di la vaggio non deve superare i 55 °C! Le parti in materiale sintetico posso no tingersi nella lavastoviglie se ven gono a contatto con sostanze colo ranti presenti nei residui di cibo, ad es. carote, pomodori, rape rosse, ketchup. Le macchie non compromettono la stabilità degli accessori.

Pulire a mano i ripiani e i cassetti

all'interno del vano: queste parti non vanno lavate con la lavastoviglie.

^ Pulire frequentemente il canaletto e

l’apertura di deflusso dell’acqua di sbrinamento servendosi di un bastoncino o qualcosa di simile per permettere all’acqua di scorrere bene.

^ Sciacquare a fondo i vani interni e gli

accessori e asciugarli bene. Lasciare aperti per un po’ di tempo gli sportelli.

Guarnizione sportello

Non trattare la guarnizione dello sportello con lubrificanti o grasso. Col tempo potrebbe diventare poro

sa.

Pulire regolarmente la guarnizione con acqua e asciugarla bene con uno straccio.

Dopo i lavori di pulizia

Sistemare in sede tutte le parti.

Mettere gli alimenti nel vano frigorife

ro.

^ Chiudere lo sportello. ^ Collegare l'apparecchio alla rete elet-

trica e accenderlo.

^ Sistemare i surgelati nel congelatore

appena la temperatura è sufficientemente bassa.

Pulizia

Aperture di aerazione e sfiato

Pulire regolarmente le griglie di aera zione e sfiato servendosi di un pen nello o con l’aspirapolvere. I depositi di polvere sulle griglie aumentano il consumo di elettricità.

Cosa fare se...?

Le riparazioni di apparecchiature elettriche vanno fatte esclusivamen te da persone qualificate. Interventi fatti in modo non adeguato possono costituire una fonte di pericolo per l’utente e danneggiare altresì l’apparecchio.

Cosa fare se...

. . . l’apparecchio non raffredda.

Verificare se il selettore della tempe

ratura è stato posizionato su un nu mero diverso da "0".

^ Controllare se la spina elettrica è in-

serita correttamente nella presa.

^ Controllare se le sicurezze sono sal-

tate a causa di un guasto al frigo, al voltaggiooaunaltro apparecchio elettrico. Eventualmente contattare un elettricista qualificato o il servizio assistenza Miele.

...latemperatura nel vano frigorife ro è troppo bassa.

Alzare la temperatura posizionando il selettore su una gradazione meno fredda.

La funzione SuperFreddo è ancora attiva. Si disattiva automaticamente dopo 6 ore.

Verificare se lo sportello del congela tore è chiuso correttamente.

Forse nel vano congelatore è stata si stemata in una sola volta una notevo le quantità di prodotti freschi da con gelare.

In questo caso il compressore rimane in funzione più a lungo e la tempera

tura nel vano frigorifero si abbassa automaticamente. Si consiglia per tanto di congelare per volta 2 kg al massimo di alimenti freschi.

...ilcompressore si inserisce con maggiore frequenza e rimane in fun zione più a lungo.

Verificare se la griglia di aerazione

nello zoccolo o quella di sfiato in alto sulla parete posteriore sono ostruite o intasate di polvere.

^ Forse lo sportello del congelatore è

stato aperto di frequente o sono stati sistemati nel vano frigorifero o congelatore molti alimenti freschi in una sola volta.

^ Controllare se gli sportelli chiudono

bene.

^ Controllare se nel congelatore si è

formato uno spesso strato di ghiaccio. In caso affermativo sbrinare il congelatore.

...isurgelati si scongelano, perché nel congelatore la temperatura è sali ta.

Forse la temperatura ambiente è troppo bassa per la classe climatica per cui è predisposto l’apparecchio.

In caso affermativo, alzare la tempe

ratura ambiente.

Il generatore di freddo si attiva con mi

nor frequenza se la temperatura am

biente è bassa. Conseguentemente la

temperatura sale nel congelatore.

...iprodotti surgelati si sono attac cati formando un blocco unico.

Separare le diverse confezioni serven dosi di un oggetto smussato, ad es. il manico di un cucchiaio.

. . . nel vano congelatore si è formato uno spesso strato di ghiaccio.

Controllare se lo sportello del vano

congelatore chiude bene. Sbrinare il vano congelatore e pulirlo.

Se lo strato di ghiaccio è eccessivo, la potenza di raffreddamento diminuisce e il consumo di elettricità aumenta.

...laluce nel vano frigorifero non funziona.

Forse lo sportello del frigo è rimasto aperto a lungo. La luce interna si spegne automaticamente se lo sportello rimane aperto per 15 minuti circa.

Se non si accende anche quando si apre lo sportello, la lampadina è fulmi nata.

Togliere la spina dalla presa o disin serire il fusibile dell’apparecchio.

Cosa fare se...?

Svitare la lampadina. Occorre svitarla

con forza a causa del dischetto di si curezza.

Sostituire la lampadina.

Dati della lampadina: 220 - 240 V, zoccolo E 14. Potenza in Watt come quella della lampadina fulminata.

^ Avvitare in sede la nuova lampadina.

Fare attenzione che il disco di sicurezza a si trovi correttamente in sede.

^ Rimettere in sede dalla parte posterio-

re il coprilampada e incastrarlo sui lati.

...ilfondo del vano frigorifero è ba gnato.

L’apertura di deflusso dell’acqua di sbrinamento è ostruita.

Afferrare in alto e in basso il copri lampada (1) e toglierlo di sede tiran dolo in avanti (2).

Pulire il canaletto e l’apertura di de flusso dell’acqua di sbrinamento.

Se, malgrado i consigli indicati, non è possibile eliminare le anomalie, avvisare il servizio assistenza Miele.

Fintanto che il guasto non viene ri

parato, nel limite del possibile non aprire gli sportelli per evitare perdite

di freddo.

Cause che provocano rumori

Rumori normali Cause dei rumori normali

Brrrrr... Il ronzio è causato dal motore (compressore). È accentuato per

breve tempo quando il motore comincia a funzionare.

Blubb, blubb.... Il gorgoglio è provocato dal liquido refrigerante che passa nei

tubi.

Clic.... Il clic si sente quando il termostato accende o spegne il motore.

Sssrrrrr.... Negli apparecchi con più zone o dotati di funzione NoFrost si ge

nera un leggero fruscio causato dalla circolazione dell'aria nei vani interni.

Cnac ... Lo scricchiolio si genera quando i materiali dell'apparecchio si

dilatano.

Si deve tenere presente che i rumori provocati dal motore e dal circuito di raf freddamento non sono del tutto evitabili!

Rumori facili da soppri-

Come si generano e come si possono eliminare

mere

Vibrazioni, tintinnii, colpetti L'apparecchio non è in piano! Sistemarlo correttamente ser-

vendosi di una livella a bolla d'aria. Regolarlo in piano agendo coi piedini avvitabili o mettervi qualcosa sotto.

L'apparecchio tocca mobili o apparecchiature vicine. Sposta re quel tanto che basta l'apparecchio dai mobili attigui.

Cassetti, cestelli o ripiani traballano o sono rimasti incastra ti. Controllare le parti asportabili ed eventualmente sistemarle

correttamente in sede.

Bottiglie o recipienti si toccano. Distanziarli tra loro quel tanto che basta.

Il fissacavo si trova ancora sulla parte posteriore esterna.

Smontare il fissacavo.

In caso di anomalie che non possono venire riparate dall’utente, contattare:

il centro assistenza a Spreitenbach

–

Telefono: 0 800 800 222 Fax: 056 / 417 29 04

Comunicare all’operatore il modello e il numero di matricola dell’apparecchio. I dati sono riportati nella targhetta di matricola all’interno dell’apparecchio.

Durata e condizioni di garanzia

La durata di garanzia è di 2 anni. Per ulteriori informazioni sulle condizio-

ni di garanzia nel paese dell'utente, telefonare al numero 0 800 800 222.

Servizio assistenza/garanzia

Collegamento elettrico

L’apparecchio è predisposto per esse re collegato a corrente alternata 220 – 240 V 50 Hz con presa installata correttamente. Allacciare l’apparecchio a regolare im pianto elettrico.

Per maggiore sicurezza si consiglia di interporre tra l’apparecchiatura e il col legamento un differenziale di sicurezza (salvavita) con soglia di intervento di 30 mA.

La protezione deve essere di almeno 10 A.

La presa dovrebbe trovarsi possibilmente in prossimità dell’apparecchio ed essere accessibile. Non usare prolunghe per il collegamento. La sicurezza elettrica non sarebbe garantita. Pericolo di surriscaldamento!

L’apparecchio non deve venire collegato a invertitori, attivabili in caso di fonti elettriche autonome, ad es. energia so- lare. Al momento di accendere l’apparecchio potrebbero subentrare voltaggi limite che provocherebbero uno stacco automatico di sicurezza dell’apparecchiatura. Le componenti elettroniche potrebbero rimanere dan neggiate! L’apparecchio non deve neppure veni re collegato a cosiddette prese per ri sparmiare elettricità in quando l’apporto di elettricità verrebbe ridotto e l’apparecchiatura si surriscalderebbe.

Se si rende necessario sostituire il cavo

di collegamento, i lavori dovranno esse re effettuati da un elettricista qualificato.

Se l'apparecchio non è incassato può ribaltarsi!

Collocazione

Non sistemare l'apparecchio vicino a cucine elettriche, termosifoni o finestre esposte al sole. Più elevata è la tempe ratura ambiente, più a lungo il com pressore rimane in funzione e conse guentemente il consumo di energia elettrica aumenta. Ideale è un locale asciutto e ben venti lato.

Classe climatica

L'apparecchio è abbinato a una determinata classe climatica, che dipende dalla temperatura ambiente, le cui gradazioni limite devono venire rispettate. I dati riguardanti la classe climatica sono riportati nella targhetta di matricola nel vano interno.

Classe climatica Temperatura ambiente

da +10 °C a +32 °C da +16 °C a +32 °C da +16 °C a +38 °C da +16 °C a +43 °C

Istruzioni per l’installazione

Aerazione e sfiato

Sulla parte posteriore dell’apparecchio l’aria si riscalda. L’aerazione e lo sfiato dovranno quindi essere garantiti nel mobile d’incasso.

L’aerazione è garantita dall'apertura nello zoccolo dell'apparecchio.

Per l’aerazione e lo sfiato si dovrà pre disporre sul retro dell'apparecchio un canale di sfiato profondo almeno 38 mm. Le aperture di aerazione e sfiato nello

zoccolo, nel mobile d'incasso e sotto il soffitto devono essere continue e di al meno 200 cm l'evacuazione corretta dell'aria calda. Diversamente il compressore funzionerà più intensamente e il consumo di energia elettrica aumenta.

In nessun caso le aperture di aerazione e sfiato devono venire ostruite e si dovranno inoltre pulire regolarmente.

per consentire

Se la temperatura ambiente è inferiore ai dati indicati, il compressore rimarrà inattivo per un intervallo più prolungato. Conseguentemente la temperatura nel vano interno aumenterà e in casi estre mi i surgelati possono scongelarsi.

Istruzioni per l’installazione

Prima di incassare l'apparecchio

Prima di incassare l’apparecchio, to

gliere lo schermo di compensazione, il profilo di ermetizzazione e gli ac cessori nel vano interno o sul retro.

^ Evitare assolutamente di togliere i di-

stanziatori sul retro dell'apparecchio. Sono indispensabili per mantenere la corretta distanza dell'apparecchio dalla parete.

^ Togliere assolutamente il fissacavo

sulla parete esterna posteriore.

Verificare che tutte le componenti

sulla parete posteriore possano vi brare liberamente. Eventualmente

piegare quel tanto che basta e con la dovuta precauzione le parti che vi brano se sono a contatto con la pare te.

Togliere la sicurezza rossa per il tra sporto a e chiudere il foro con il tap po in dotazione b.

Dimensioni incasso

vano SMS A B C

10/6 1270 1269 1260

Cambiare l'incernieratura dello sportello

Prima di incassare l'apparecchio, con trollare da quale parte si aprirà lo spor tello. Se si deve sistemare l’incernieratura sull’altro lato, procedere come segue.

Sportello

Togliere il pezzo di copertura g eil

tappo h e sistemarli sul lato oppo

sto.

Fissare la squadretta della cerniera

e sul lato opposto. Inserire lo sportello sul perno inferiore

f e chiuderlo. Avvitare allo sportello il perno di sup

porto superiore a facendolo passare attraverso il foro di fissaggio esterno.

Svitare e togliere il perno cerniera su periore a.

Aprire lo sportello, inclinarlo verso l’esterno, sollevarlo e smontarlo.

Svitare la squadretta superiore della cerniera d e avvitarla sul lato oppo sto.

Svitare la squadretta di supporto infe riore e.

Svitare il perno supporto inferiore f e avvitarlo nel foro libero accanto. Fare attenzione all'anello distanziato re.

Cambiare l'incernieratura dello sportello

Sportello congelatore

Ribaltare in basso il pezzo di coper

tura a sul supporto sportello. Svitare il supporto b e smontare lo

sportello del congelatore c unitamente al supporto.

^ Svitare la chiusura d.

Girare di 180° la chiusura d e avvi tarla sul lato opposto.

Agganciare in alto e lo sportello del congelatore c e avvitare bene il sup porto sportello b.

Chiudere nuovamente il pezzo di co pertura a sul supporto sportello.

Chiudere i fori aperti con i coper chietti f.

Montare il pannello anteriore

Col pannello frontale è possibile allinea re lo sportello del frigorifero alle antine degli altri componibili.

Nel telaio si possono inserire pannelli dello spessore di 4mm al massimo.

Se il pannello ha uno spessore maggiore, si dovrà fresarlo sui quattro lati (a pannello anteriore, b telaio).

Misure pannello

vano SMS

10/6 1221 535 max. 4

altezza larghez-zaspesso-

Montaggio

^ Svitare la maniglia a e il listello del

telaio b.

^ Allentare quel tanto che basta gli altri

listelli del telaio d per poterli spostare all’esterno.

^ Inserire il pannello decorativo c tra il

telaio e lo sportello del frigo.

12/6 1475 535 max. 4

Al momento di ordinare il pannello, fornire le dimensioni e la direzione delle venature del legno.

Rimettere a posto i listelli del telaio d e avvitarli bene.

Avvitare il listello del telaio b ela maniglia dello sportello a.

Coprire le testine delle viti coi cap pucci.

Per le diverse operazioni di incasso, lo sportello dell'apparecchio ha l'incernieratura a destra.Seèsi stemata sul lato opposto, si dovran no tenere presenti le modifiche.

Incasso in un tramezzo

Se l'apparecchio viene sistemato in un tramezzo, la superficie posteriore del vano d'incasso dovrà venire schermata.

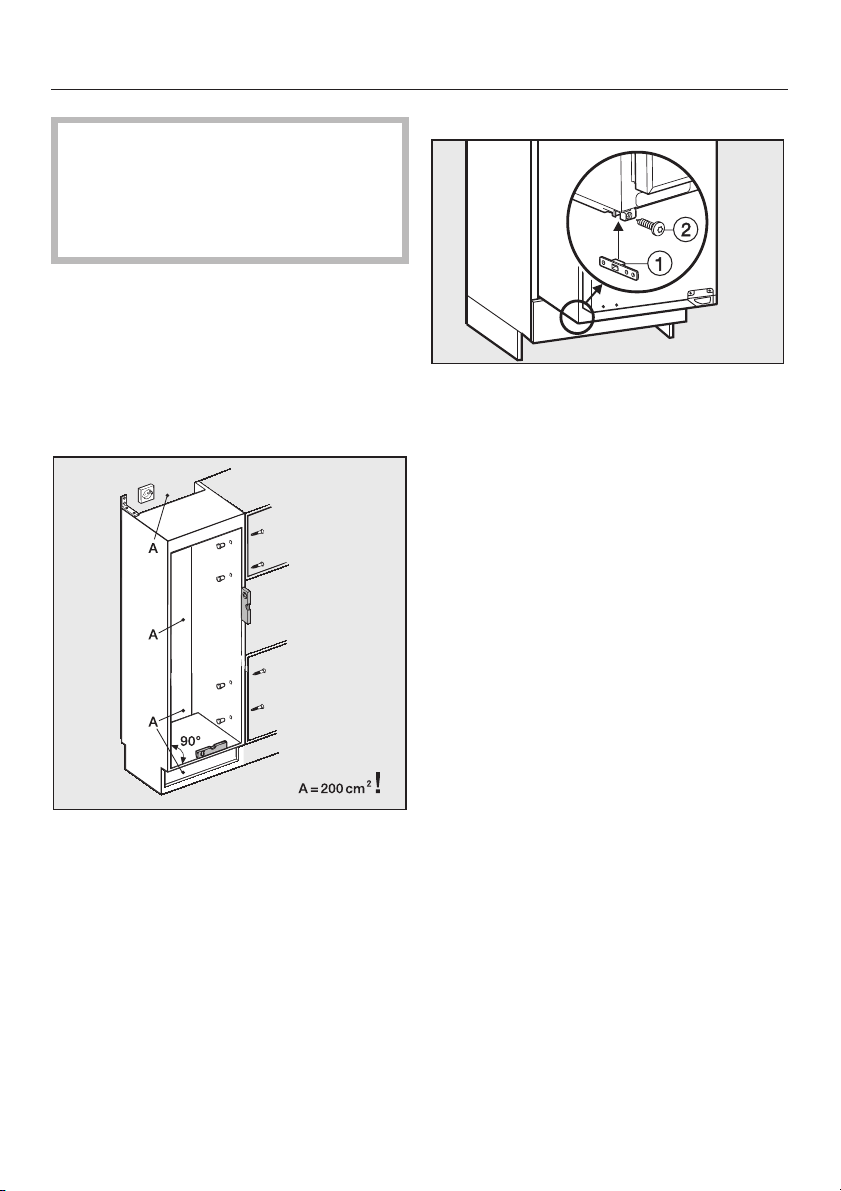

Allineare il vano di incasso

Incassare l'apparecchio

Operazioni preliminari

Inserire il profilo di fissaggio a nel

pattino della base dalla parte dell'apertura dello sportello.

^ Avvitare il pezzo di fissaggio a con

una vite b (3,5 x 17 mm).

^ Sistemare l'apparecchio nel mobile di

incasso. Osservare che il cavo elettrico non rimanga incastrato e che ad installazione ultimata si possa collegare alla rete elettrica!

Prima di incassare l'apparecchio si do vrà allineare a piombo il mobile serven dosi di una livella a bolla d’aria. Gli an goli del mobile dovranno essere esatta mente di 90°.

Incassare l'apparecchio

Incassare e fissare l'apparecchio

Per fissare l'apparecchio in alto e in

basso al mobile di incasso:

–

avvitare due viti (4 x 14 mm) a attra verso il profilo di fissaggio.

–

avvitare due viti (4 x 14 mm) b attra verso il pezzo di fissaggio.

Sistemare in sede le mascherine in dotazione a sinistra e a destra vicino al pannello comandi.

Chiudere lo sportello.

Con riserva di modifiche / 3511

K 5105 EF-5

M.-Nr. 09 234 440 / 00

Miele K 5105 EF-5 Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
