Miele K 13820 SD, K 13820 SD edt, K 13820 SD cs User manual [no]

Bruks- og monteringsanvisning

Kjøleskap
med DynaCool
K 13820 SD
K 13820 SD edt/cs

Bruks- og monteringsanvisningen må
leses før oppstilling ­installasjon - igangsetting.
Da beskytter du deg mot
person- og materiellskade.

no-NO

M.-Nr. 09 433 370

Innhold

Beskrivelse av kjøleskapet .........................................4

Aktivt miljøvern ...................................................6

Sikkerhetsregler...................................................7

Hvordan kan du spare energi? ......................................15

Inn- og utkobling av skapet ........................................17

Ved lengre fravær .................................................17

Riktig temperatur .................................................18

...ikjølesonen ...................................................18

Temperaturinnstilling ..............................................18

Temperaturindikator................................................18

Bruk av Superkjøl og DynaCool .....................................19

Funksjon Superkjøl.................................................19

DynaCool m .....................................................19

Lagring av matvarer i kjølesonen....................................21

Forskjellige kjøleområder............................................21

Matvarer som er uegnet for oppbevaring i kjøleskap ......................22

Hva du bør passe på allerede når du kjøper matvarene ...................23

Riktig oppbevaring av matvarer ......................................23

Proteinrike matvarer .............................................23

Proteinrike matvarer .............................................23

Innredning ......................................................24

Flytting av hyller ...................................................24

Delt hylle ........................................................24

Flytting av serveringsbrett / dørhylle for flasker ..........................25

Flytting av flaskestøtte ..............................................26

Automatisk avriming ..............................................27

Rengjøring og stell ...............................................28

Innerrom, tilbehør..................................................29

Dør, sidevegger ..................................................30

Ventilasjonsarealer.................................................31

Dørpakning ......................................................31

Bakside - metallgitter ...............................................31

Feil.............................................................32

Årsaker til støy ...................................................33

Service/garanti ...................................................34

Elektrotilkobling..................................................35

Innhold

Oppstillings av skapet.............................................36

Side-by-side oppstilling .............................................36

Oppstillingssted...................................................36

Klimaklasse....................................................37

Ventilasjon .......................................................37

Oppstilling av skapet ..............................................37

Justering av skapet ................................................37

Støtte opp skapdøren ..............................................37

Apparatmål ......................................................38

Omhengsling av døren ............................................39

Justering av skapdøren ...........................................44

Innbygging av skapet .............................................45

Beskrivelse av kjøleskapet

a På-/av-tast
b Tast for temperaturinnstilling
c Temperaturindikator

d Tast og kontrollampe for Superkjøl
e Tast og kontrollampe for DynaCool

(dynamisk kjøling)

4

a Vifte
b Takbelysning
c Smør- og osterom
d Eggholder/serveringsbrett
e Serveringsbrett med universalboks
f Hylle
g Flaskehylle
h Renne og avløpshull

for avrimingsvann

i Flaskestøtte
j Dørhylle for flasker
k Frukt- og grønnsakskuffer

Beskrivelse av kjøleskapet

5

Aktivt miljøvern

Kassering av transport

-

emballasjen

Emballasjen beskytter apparatet mot
transportskader. Emballasjematerialene
er valgt med sikte på miljøvennlighet og
avfallsbehandling og kan derfor gjen
vinnes.

Tilbakeføringen av emballasjen til mate
rialkretsløpet sparer råstoff og bidrar til
mindre avfall. Forhandleren tar vanligvis
emballasjen i retur.

-

Kassering av gamle apparater

Gamle elektriske og elektroniske appa
rater inneholder ofte verdifulle materi
aler. De inneholder imidlertid også
skadelige stoffer, som har vært nødven
dige for apparatets funksjon og sikker
het. I restavfallet eller ved feil behand
ling, kan disse stoffene være

-

helseskadelige og skade miljøet. Kast
derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhand­lere av samme type produkter eller til
en kommunal gjenbruksstasjon. For
mer informasjon, se www.miele.no

Pass på at skapets rør ikke skades før
skapet blir kjørt bort og kondemnert på
en forsvarlig, miljøvennlig måte.
Da er det sikret at kjølemediet i kulde
kretsløpet og oljen i kompressoren ikke
kan lekke ut i omgivelsene.

-

-

-

-

-

-

Sørg for at apparatet oppbevares bar
nesikkert til det kjøres bort (se kapittel
"Sikkerhetsregler").

6

-

Sikkerhetsregler

Dette skapet oppfyller de påbudte sikkerhetskrav. Hvis skapet
ikke brukes forskriftsmessig, kan det føre til skader på personer
og materiell.

Les bruks- og monteringsanvisningen nøye før du begynner å
bruke skapet. Den inneholder viktige råd om montering, sikkerhet,
bruk og vedlikehold av skapet. Du beskytter deg selv og forhind
rer skader på skapet.

-

Miele kan ikke gjøres ansvarlig for skader som skyldes at sikker
hetsreglene ikke er fulgt.

Ta vare på bruks- og monteringsanvisningen og gi den videre til
en eventuell senere eier.

Forskriftsmessig bruk

Dette skapet er kun bestemt for bruk i husholdningen og

~

husholdningsliknende steder.
Apparatet er ikke beregnet for utendørs bruk.

Skapet skal kun brukes innenfor rammen av hva som er vanlig i

~

en husholdning, til kjøling av matvarer.
Annen bruk er ikke tillatt.

-

7

Sikkerhetsregler

Skapet er ikke egnet for lagring eller kjøling av medikamenter,

~

blodplasma, laboratoriepreparater eller lignende stoffer eller pro
dukter. Misbruk av skapet kan føre til skader på de lagrede varene
eller at de forderves. Skapet er ikke egnet for drift i områder hvor det
er fare for eksplosjon.
Miele kan ikke gjøres ansvarlig for skader som skyldes ureglemen
tert bruk eller feil betjening.

Personer, som på grunn av sin psykiske eller fysiske tilstand eller

~

pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene skap
et på en sikker måte, må ikke bruke dette skapet uten tilsyn.
De får bare bruke skapet uten tilsyn, dersom betjeningen er forklart
slik at de kan betjene skapet på en sikker måte. De må kunne se og
forstå mulige farer ved feil betjening.

Barn i husholdningen

Barn under åtte år må ikke være i nærheten av skapet, med mind-

~

re de er under konstant tilsyn.

-

-

-

Barn over åtte år får bare bruke skapet uten tilsyn, hvis betjening-

~

en er forklart slik at de kan betjene skapet på en sikker måte. Barn
må kunne se og forstå mulige farer ved feil betjening.

Barn må ikke rengjøre eller vedlikeholde skapet uten tilsyn.

~

Hold øye med barn som befinner seg i nærheten av skapet. Ikke

~

la barn leke med skapet.

8

Sikkerhetsregler

Fare for kvelning! Hvis barn leker med forpakningsmaterialer, kan

~

de vikle seg inn i f.eks. folie, eller trekke den over hodet og kveles.
Hold forpakningsmaterialene vekk fra barn.

Teknisk sikkerhet

Det er kontrollert at kretsløpet for kjølemiddelet er tett. Skapet

~

oppfyller de gjeldende sikkerhetsbestemmelsene og de tilhørende
EU-retningslinjene.

Dette skapet inneholder kjølemediet Isobutan (R600a), en natur

~

gass som er skånsom mot miljøet, men er brennbar. Den skader
ikke ozonlaget og øker ikke drivhuseffekten. Bruken av dette miljø­vennlige kjølemediet har delvis ført til økt driftsstøy. I tillegg til støy
fra kompressoren kan det forekomme strømningslyder i hele kulde­kretsløpet. Disse effektene kan dessverre ikke unngås, men de har
ingen innflytelse på apparatets yteevne.
Pass på ved transport og oppstilling av skapet, at ingen deler av
kuldekretsløpet blir skadet. Kjølemedium som spruter ut, kan skade
øynene!
Ved skader:

– unngå åpen ild eller gnisttennere,
–

trekk ut støpselet,

–

gjennomluft rommet der skapet står i noen minutter, og

–

tilkall service.

-

9

Sikkerhetsregler

Jo mer kjølemedium det er i et apparat, desto større må rommet

~

være der apparatet blir oppstilt. Ved en eventuell lekkasje kan det i
for små rom dannes en brennbar gass-luft-blanding.
Per 8 g kjølemedium må rommet være minst 1 m
kjølemedium står på typeskiltet innvendig i apparatet.

Tilkoblingsdataene (sikring, frekvens, spenning) på typeskiltet må

~

stemme overens med dataene for el-nettet, for at det ikke skal opp
stå skader på apparatet.
Sammenlign disse før tilkobling. Spør en elektroinstallatør hvis du er
i tvil.

Sikkerheten for det elektriske anlegget i skapet kan bare garante-

~

res hvis skapet kobles til et forskriftsmessig installert jordingssystem.
Det er meget viktig at denne grunnleggende sikkerhetsforutsetning­en finnes. La eventuelt fagfolk kontrollere husinstallasjonen.

Hvis tilkoblingsledningen er skadet, må den kun skiftes ut av fag-

~

folk som er autorisert av Miele, for å forhindre at brukeren utsettes
for fare.

3

stort. Mengden

-

Skapet må ikke kobles til el-nettet med skjøtekabler eller

~

flerveisstikkontakter. De gir ikke nødvendig sikkerhet (f.eks. fare for
overoppheting).

Hvis fuktighet kommer i kontakt med spenningsførende deler eller

~

med tilkoblingsledningen, kan det føre til kortslutning.
Skapet må ikke brukes i områder hvor det er fuktighet eller fare for
vannsprut (f.eks. garasje, vaskekjeller etc.).

Dette apparatet må ikke brukes på ikke-stasjonære oppstillings

~

steder (f.eks. skip).

10

-

Sikkerhetsregler

Et skadet skap kan være farlig å bruke. Kontroller at skapet ikke

~

synlige skader. Et skadet skap må ikke tas i bruk.

Ved installasjons- og vedlikeholdsarbeider samt reparasjoner, må

~

skapet kobles fra el-nettet. Skapet er bare koblet fra el-nettet når:

sikringene i husinstallasjonen er koblet ut, eller

–

skrusikringene i husinstallasjonen er skrudd helt ut, eller

–

tilkoblingsledningen er koblet fra el-nettet.

–

For tilkoblingsledning med støpsel, ta tak i støpselet, ikke i led
ningen, for å koble den fra el-nettet.

Ikke forskriftsmessige installasjons- og vedlikeholdsarbeider eller

~

reparasjoner kan føre til betydelig fare for brukeren. Installasjons- og
vedlikeholdsarbeider eller reparasjoner skal bare utføres av service­folk som er autorisert av Miele.

Hvis skapet repareres av servicefolk som ikke er autorisert av

~

Miele, tapes krav i forbindelse med garanti.

-

Defekte deler skal kun skiftes ut med originale Miele-reservedeler.

~

Kun for disse delene kan vi garantere at de sikkerhetskravene vi stil­ler til våre apparater blir oppfylt.

Bruk

Skapet er konstruert for en bestemt klimaklasse (romtemperatur

~

område), og grensene for denne må overholdes. Klimaklassen står
på typeskiltet innvendig i skapet.
En lavere romtemperatur fører til lengre stillstandsperiode for kjøle
maskinen, slik at skapet ikke kan holde nødvendig temperatur.

-

-

11

Sikkerhetsregler

Ventilasjonsarealene må ikke stenges eller dekkes til.

~

Da blir ikke problemfri luftføring sikret. Strømforbruket stiger, og det
kan oppstå skader på deler.

Hvis du oppbevarer fett- eller fettholdige matvarer i skapdøren,

~

pass på at evt. fett eller olje som renner ut ikke kommer i kontakt
med kunststoffdeler i skapet.
Det kan oppstå spenningssprekker i kunststoffet, slik at kunststoffet
brister eller får rifter.

Ikke oppbevar eksplosive stoffer og ikke produkter med brennba

~

re drivgasser (f.eks. spraybokser) i skapet. Eksplosive
gassblandinger kan antennes av elektriske komponenter.
Brann- og eksplosjonsfare!

Ikke bruk elektriske apparater i skapet (f.eks. for produksjon av

~

softis). Det kan oppstå gnister. Fare for eksplosjon.

Drikkevarer med høy alkoholprosent må plasseres loddrett i skap-

~

et og være absolutt tett lukket. Eksplosjonsfare!

Hvis du spiser matvarer som har vært lagret for lenge, er det fare

~

for matforgiftning.
Lagringstiden avhenger av flere faktorer, f.eks. ferskhet, kvalitet og
lagringstemperatur. Følg anvisningene fra matvareprodusenten an
gående lagring og holdbarhet!

Bruk kun originalt tilbehør fra Miele. Hvis andre deler monteres,

~

tapes krav i forbindelse med garanti og/eller produktansvar.

-

-

12

Sikkerhetsregler

For skap i rustfritt stål gjelder:

Ikke kleb post-it-lapper, transparent tape, maskeringstape eller

~

andre klebemidler på dørens belagte overflate. Da blir belegget ska
det og mister sin beskyttende virkning mot smuss.

Overflatebelegget på døren er ømfintlig for riper. Selv

~

kjøleskapsmagneter kan forårsake riper.

Rengjøring og stell

Ikke bruk olje eller fett på dørpakningen. Det kan gjøre den porøs

~

med tiden.

Damprenser må absolutt ikke brukes til avriming og rengjøring av

~

skapet.
Dampen kan trenge inn til strømførende deler i skapet og forårsake
kortslutning.

Ikke bruk spisse eller skarpe gjenstander for å

~

– fjerne rim- og islag,

-

– løfte opp matvarer.
De skader kjøleelementene, og skapet blir ødelagt.

Ikke sett elektriske varmeapparater eller tennrør inn i skapet for å

~

rime det av. Kunststoffet blir skadet.

Ikke bruk tinespray eller isfjerner.

~

Disse kan utvikle eksplosive gasser, inneholde løsnings- eller driv
midler som skader kunststoffet, eller de kan være helsefarlige.

-

13

Sikkerhetsregler

Kassering av skapet

Ødelegg låsen på det gamle skapet før du kaster det.

~

Da forhindrer du at lekende barn kan bli stengt inne i skapet og
komme i livsfare.

Ikke ødelegg deler av kuldekretsløpet, f.eks. ved å

~

stikke hull på fordamperens kjølemediumkanaler.

–

brekke av rør.

–

skrape av overflatebelegg.

–
Kjølemedium som spruter ut, kan skade øynene!

14

Hvordan kan du spare energi?

Oppstilling/vedli
kehold

Temperatur­innstilling

Normalt
energiforbruk

I ventilerte rom. I lukkede,

-

Beskyttet mot direkte sollys. Ved direkte sollys.
Ikke ved siden av en varme

kilde (varmeelement, ovn).
Ved ideell romtemperatur

rundt 20 °C.
Ikke dekk til ventilasjonsare

alene og fjern støv regel
messig.

Fjern støv fra kjølemaskinen
og metallgitteret (varmeut­veksleren) på baksiden av
skapet minst en gang i året.

Kjølesone 4 til 5 °C Jo lavere temperatur i appa-

Økt
energiforbruk

ikke ventilerte rom.

Ved siden av en varmekilde

­(varmeelement, ovn).

Ved høy romtemperatur.

Ved tildekkede eller støvete

­ventilasjonsarealer.

-

Ved støv på kjølemaskinen
og metallgitteret (varmeut­veksleren).

ratet, desto høyere energi­forbruk!

15

Hvordan kan du spare energi?

Normalt
energiforbruk

Bruk Plassering av skuffer, hyller og

oppbevaringssteder som ved
levering.

Åpne døren så kort tid som
mulig kun ved behov.

Plasser matvarene godt sor
tert.

Ta med kjølebag når du
handler, og sett maten raskt
inn i skapet.

Sett mat som er tatt ut av ska­pet raskt inn igjen, før den blir
for varm.

La varm mat og drikke av­kjøles utenfor apparatet.

Plasser matvarene godt
emballert eller godt tildekket.

-

Økt
energiforbruk

Hyppig og langvarig døråp
ning fører til kuldetap og at
varm omgivelsesluft strømmer
inn. Skapet forsøker å kjøle
ned, og driftstiden for kom
pressoren øker.

Varm mat og mat som har fått
romtemperatur tar med seg
varme inn i skapet.
Skapet forsøker å kjøle ned og
driftstiden til kompressoren
øker.

Fordampning og
kondensering av væsker i kjø­lesonen gir tapt kjøleeffekt.

-

-

16

Legg frysevarene til tining i
kjølesonen.

Ikke overfyll hyllene/skuffene,
luften må kunne sirkulere.

Inn- og utkobling av skapet

Før første gangs bruk

Beskyttelsesfolie

Listene og rammene av rustfritt stål er
utstyrt med en beskyttelsesfolie.
For noen skap er døren i rustfritt stål,
eventuelt også sideveggene, utstyrt
med en beskyttelsesfolie.

Ikke ta av beskyttelsesfolien før skap

^

et er plassert der det skal stå.

Rengjøring

Puss de rustfrie stållistene og de rust

^

frie stålrammene inne i skapet med
det vedlagte Miele pleiemiddel for
rustfritt stål, med en gang du har tatt
av beskyttelsesfolien.

Viktig! Miele pleiemiddel for rustfritt
stål danner en vann- og smussavvis­ende beskyttelsesfilm ved hver bruk!

^ Rengjør skapet innvendig. Rengjør

også tilbehøret. Bruk lunkent vann.
Tørk med en klut etterpå.

Innkobling av skapet

Trykk på/av-tasten, slik at temperatur

^

indikatoren lyser.

Skapet begynner å kjøle, og tempera
turindikatoren viser ønsket temperatur.

­Det innvendige lyset tennes når døren
er åpen.

Utkobling av skapet

-

^ Hold på/av-tasten inne, til temperatur-

indikatoren slokner.

Kjølingen er koblet ut.

Ved lengre fravær

Hvis du ikke skal bruke skapet på len
ge,

-

-

-

^

koble ut skapet,

^

trekk ut støpselet eller koble ut sik
ringen i husinstallasjonen,

^

rengjør skapet, og

^

la skapdøren stå på gløtt, for å unngå
luktdannelse.

Hvis skapet blir koblet ut ved lengre
fravær, men ikke rengjort, er det fare
for muggdannelse hvis døren er luk
ket.

-

-

17

Riktig temperatur

Riktig temperaturinnstilling er meget
viktig for lagring av matvarene. På
grunn av mikroorganismer ødelegges
matvarene raskt, men dette kan forhind
res eller forsinkes med riktig lagrings
temperatur. Temperaturen påvirker mik
roorganismenes veksthastighet. Med
synkende temperatur blir disse pro
sessene langsommere.

Temperaturen i kjøleskapet stiger,

jo oftere og lenger skapdøren blir åp

–

net,
jo mer matvarer som blir lagret,

–
– jo varmere de matvarene som nett-

opp er lagt inn er,

– jo høyere skapets omgivelsestempe-

ratur er.
Kjøleskapet er konstruert for en be­stemt klimaklasse (romtemperatur­område), og grensene for denne må
overholdes.

-

-

...ikjølesonen

Temperaturverdien endrer seg fortløp
ende; når innstillingen 9 °C er nådd,
starter den på 1 °C igjen.

­Den nye temperaturverdien som er

valgt, blir innstilt etter kort tid.

­Den innstilte temperaturen lyser.

Temperaturen kan innstilles litt lave
re innenfor de temperaturområdene
som vises.

Denne innstillingsmuligheten vises i føl

­gende eksempel:

Mellom 5 og 7 °C skal temperaturen
innstilles litt lavere:

^ Trykk så mange ganger på tasten for

innstilling av temperaturen, at 5 °C
vises på temperaturindikatoren.

^ Hold tasten for innstilling av tempera-

turen inne i ca. 5 sekunder til.

Den laveste temperaturinnstillingen
innenfor dette lille temperaturområdet
er innstilt. Dette vises imidlertid ikke på
temperaturindikatoren.

-

-

-

Vi anbefaler en kjøletemperatur midt i
skapet på 5°C.

Temperaturinnstilling

^

Trykk tasten for temperaturinnstilling
til ønsket temperatur vises på tempe
raturindikatoren.

Når du trykker første gang, blinker den
sist innstilte temperaturen.

18

Temperaturindikator

Temperaturindikatoren på betjenings
panelet viser alltid ønsket tempera
tur.

Temperaturen kan innstilles fra
1°Ctil9°C.

-

-

-

Bruk av Superkjøl og DynaCool

Funksjon Superkjøl

Med funksjonen Superkjøl blir kjøleso
nen meget raskt avkjølt til den kaldeste
verdien (avhengig av romtemperatur
en).

Innkobling av Superkjøl

Det lønner seg spesielt å koble inn Su
perkjøl hvis du vil avkjøle store meng
der ferske mat- eller drikkevarer raskt.

^ Trykk Superkjøl-tasten, slik at kon-

trollampen for Superkjøl lyser.

Temperaturen i skapet synker, da
skapet arbeider med størst mulig kjø­leeffekt.

Utkobling av Superkjøl

Funksjonen Superkjøl kobles automat­isk ut etter ca.6-12timer. Kontrollam
pen slokner, og skapet arbeider igjen
med normal kjøleeffekt.

-

-

DynaCool m

Uten den dynamiske kjølingen

­(DynaCool) oppstår det forskjellige
kuldesoner i kjølesonen på grunn av
den naturlige luftsirkulasjonen (den kal
de, tunge luften synker til det nederste
området). Ta hensyn til dette når du
lagrer matvarene (se kapittel ”God ut

­nyttelse av kjølesonen”).

Hvis du derimot i blant skal lagre en
stor mengde av samme type matvare
(f.eks. til et selskap), kan du få en rela
tivt jevn temperaturfordeling over alle
hyllene med den dynamiske kjølingen,
slik at alle matvarene i kjølesonen kjøles
omtrent like mye.
Temperaturen kan fortsatt innstilles
med temperaturvelgeren.

Den dynamiske kjølingen bør dessuten
kobles inn ved

– høy romtemperatur (fra ca. 30 °C) og
– høy luftfuktighet.

Innkobling av dynamisk kjøling

-

-

-

-

For å spare energi, kan du selv koble ut
Superkjøl så snart matvarene eller
drikkene er kalde nok.

^

Trykk Superkjøl-tasten, slik at kon
trollampen for Superkjøl slokner.

Kjølingen i skapet arbeider igjen med
normal effekt.

-

^

Trykk tasten for den dynamiske kjø
lingen m, slik at kontrollampen lyser.

-

19

Bruk av Superkjøl og DynaCool

Utkobling av dynamisk kjøling

Da energiforbruket øker litt når den
dynamiske kjølingen er innkoblet, bør
du koble ut den dynamiske kjølingen
igjen ved normale betingelser.

Trykk tasten for den dynamiske kjø

^

lingen m, slik at kontrollampen slok
ner.

Når døren åpnes, kobles ventilatoren
automatisk og midlertidig ut!

-

-

20

Lagring av matvarer i kjølesonen

Forskjellige kjøleområder

På grunn av den naturlige luftsirkula
sjonen, blir det forskjellige temperatur
områder i kjølesonen. Den kalde, tunge
luften synker til det nederste området i
kjølesonen. Utnytt de forskjellige kulde
sonene når du legger inn matvarer!

Dette er et skap med dynamisk kjø
ling, og temperaturen i skapet blir
jevn når ventilatoren er i gang. Det er
derfor ikke så stor forskjell på de for
skjellige kuldesonene.

-

-

-

Varmeste område

Det varmeste området i kjølesonen er i
det fremre området helt øverst, og helt

­øverst i skapdøren. Bruk disse område
ne f.eks. til oppbevaring av smør, slik at
det holder seg smøremykt og for ost,

­slik at den beholder sin aroma.

Kaldeste område

Det kaldeste området i kjølesonen er di
rekte over frukt- og grønnsakskuffene
(avhengig av modell) hhv. i frukt- og
grønnsakskuffen (avhengig av modell)
og ved bakveggen.

Bruk disse områdene for alle ømfintlige
og lettbedervelige matvarer, f.eks.:

– fisk, kjøtt, fugl
– pølsevarer, ferdigretter,
– egg- eller fløteretter / -bakst
– fersk pasta, kake-, pizza-,

quichedeig,

-

-

–

råmelksost og andre
råmelksprodukter,

–

foliepakkede ferdiggrønnsaker og
generelt alle ferske matvarer med en
minste holdbarhetsdato som gjelder
en oppbevaringstemperatur på minst
4 °C.

21

Lagring av matvarer i kjølesonen

Matvarer som er uegnet for

Ikke oppbevar eksplosive stoffer og
ikke produkter med brennbare driv
gasser (f.eks. spraybokser) i skapet.
Eksplosjonsfare!

Drikkevarer med høy alkoholprosent
må plasseres loddrett i skapet og
være absolutt tett lukket.

Hvis du oppbevarer matvarer som
inneholder fett eller olje i kjøleskapet
eller i kjøleskapsdøren, pass på at
evt. fett eller olje som renner ut, ikke
kommer i berøring med kunststoffde
ler i skapet.
Det kan oppstå spenningssprekker i
kunststoffet, slik at kunststoffet
brister eller får rifter.

Matvarene må ikke berøre bakvegg­en. De kan fryse fast til bakveggen.

oppbevaring i kjøleskap

­Ikke alle matvarer egner seg for oppbe

varing ved temperaturer under 5 °C, for
di de er kuldeømfintlige. Da blir f.eks.
agurker glassaktige, auberginer bitre og
poteter søte. Tomater og appelsiner ta
per aroma og sitrusfrukter får et hardt
skall.

Til disse kuldeømfintlige matvarene hø
rer bl.a.:

Ananas, avokado, bananer,

–

-

granateple, mango, meloner, papa
ya, pasjonsfrukt, sitrusfrukt (f.eks. sit-

ron, appelsin, mandarin, grapefrukt)
– Frukt som skal ettermodnes
– Auberginer, agurk, poteter, paprika,

tomater, zucchini
– Fast ost (Parmesan)

-

-

-

-

-

Ikke oppbevar matvarer for tett. Luft­en må kunne sirkulere godt.

Ikke dekk til ventilatoren på bak
veggen – det er viktig for kjøleeffekt
en!

22

-

-

Lagring av matvarer i kjølesonen

Hva du bør passe på allerede
når du kjøper matvarene

Den viktigste forutsetningen for matvare
nes holdbarhet, er at de er så ferske
som mulig når de legges inn skapet.
Dette er av avgjørende betydning for
holdbarheten.
Ta hensyn til holdbarhetsdatoen og riktig
lagringstemperatur.
Kjølekjeden skal helst ikke avbrytes.
Pass f.eks. på at matvarene ikke blir lig
gende for lenge i en varm bil.
Tips: Ta med en kjølebag når du handler
og legg deretter matvarene i kjøleskapet
med en gang.

Riktig oppbevaring av
matvarer

Oppbevar matvarene tildekket eller

­godt innpakket. Da unngås luktopptak,
uttørking av matvarene og overføring av
eventuelle bakterier. Det er spesielt vik
tig ved matvarer fra dyreriket.
Ved riktig temperaturinnstilling og god
hygiene kan matens holdbarhet forlen
ges betydelig.

-

Proteinrike matvarer

Frukt og grønnsaker kan oppbevares
uinnpakket i frukt- og grønnsakskuffen
(avhengig av modell).

Proteinrike matvarer

Vær oppmerksom på at proteinrike mat­varer blir raskere ødelagt.
Det betyr at skalldyr og krepsdyr blir
raskere ødelagt enn fisk, og fisk blir
raskere ødelagt enn kjøtt.

-

-

23

Innredning

Flytting av hyller

Hyllene kan flyttes alt etter høyden på
kjølevarene.

Løft opp hyllen, trekk den litt forover,

^

løft den med utsparingen over hol
derne og flytt den oppover eller ned
over.

Den bakre kanten på hyllen må peke
oppover, slik at matvarene ikke kommer
inntil bakveggen og fryser fast.

Hyllene er sikret med uttrekksstoppere,
slik at de ikke skal kunne trekkes ut util
siktet.

-

Delt hylle

For at høye varer, f.eks. høye flasker el­ler beholdere, skal kunne stå, er det en
delt hylle, hvor den fremre delen kan
skyves forsiktig inn under den bakre
delen.

^ Trykk den bakre halve glassplaten litt

oppover fra undersiden.

For å flytte den delte hyllen,

ta ut begge de halve glassplatene,

^

-

sett begge festelistene i ønsket høy

^

-

de på venstre og høyre side på hol
derne.

^ skyv glassplatene inn etter hverand-

re.
Glassplaten med kant må ligge bak­erst!

-

-

^

Løft samtidig den fremre halve glass
platen litt foran og skyv den forsiktig
inn under den bakre halvdelen.

24

-

Innredning

Frukt- og grønnsakskuffer på
teleskopskinner

Frukt- og grønnsakskuffene på
teleskopskinner kan tas ut for innset
ting/uttaking av matvarer og for rengjør
ing.

Trekk skuffen helt ut og løft den av

^

bak.

Skyv skinnene inn igjen. Da unngås
skader!

Innsetting av skuffen,

^ Legg skuffen på skinnene, som er

trukket helt ut a. Skinnene må støte
mot skuff-fronten foran b!

^

Skyv skuffen inn c.

-

Flytting av serveringsbrett /
dørhylle for flasker

Ta hyllen oppover ut av stålrammen.

^

Skyv stålrammen oppover og ta den

^

-

ut fremover.
Sett stålrammen inn igjen på ønsket

^

sted. Pass på at den er trykket or
dentlig fast på forhøyningene.

^ Noen stålrammer er enklere å ta ut

og sette inn, hvis du tar tak i rammen
og den bakre kanten og trekker opp­over.

^

Sett hyllen i stålrammen.

-

Hyllene kan tas helt ut av
serveringsbrettet for innsetting/uttaking
av matvarer.
Hyllene kan også settes direkte på bor
det for servering.

-

25

Innredning

Universalboks

Universalboksen kan brukes både til
oppbevaring og servering av mat.

Universalboksen består av en dyp skål
a og en lav skål b – begge skålene
kan settes inn i stålrammene som hyller.

Hvis du vil bruke universalboksen til
servering av mat,

^ sett den lave skålen b i stålrammen

og bruk den dype skålen som lokk
a.

Slik kan universalboksen tas komplett ut
av holderen for servering, og settes di
rekte på bordet sammen med maten.

-

Flytting av flaskestøtte

Flaskestøtten kan flyttes mot høyre eller
venstre, slik at flaskene holdes på plass
når døren åpnes og lukkes.

Flaskestøtten kan (f.eks. for rengjøring)
tas helt ut:

Skyv den fremre kanten på

^

flaskestøtten opp og ta ut
flaskestøtten.

26

Kjølesonen avrimes automatisk.

Automatisk avriming

Mens kjølemaskinen går, kan det av
hengig av funksjonen dannes rim og
vanndråper på bakveggen i kjølesonen.
Dette behøver du ikke å fjerne, da kjøle
sonen avrimes automatisk.

Avrimingsvannet renner via en renne og
gjennom et avløpsrør inn i et fordamp
ningssystem på baksiden av kjøleskap
et.

Pass på at avrimingsvannet alltid
kan renne uhindret ut. Hold alltid
rennen og avløpshullet for
avrimingsvannet rene.

-

-

-

-

27

Rengjøring og stell

Pass på at det ikke kommer vann inn
i elektronikken eller belysningen.

Det må ikke renne vaskevann gjen
nom avløpshullet for avrimingsvann.

Ikke bruk damprenser. Dampen kan
trenge inn til strømførende deler i
skapet og utløse en kortslutning.

Typeskiltet inne i skapet må ikke fjer
nes. Det trengs ved en eventuell feil!

For å unngå skader på overflatene,
ikke bruk

rengjøringsmidler som inneholder

–

-

-

soda, alkali, ammoniakk, syre eller
klorid,

kalkløsende rengjøringsmidler,

–

skurende rengjøringsmidler, f.eks.

–

skurepulver, skuremelk,
universalstein,

løsemiddelholdige rengjøringsmidler,

–

rengjøringsmidler for rustfritt stål,

–

maskinoppvaskmiddel,

–

Døren i rustfritt stål har et spesielt
belegg som tåler smuss.
Den skal ikke pusses med Miele
pleiemiddel for rustfritt stål. Da kan
det dannes synlige striper!

For pleie av de rustfrie stålflatene i
skapet, bruk Mieles pleiemiddel for
rustfritt stål (kan skaffes hos Mieles
deleavdeling).
Det inneholder stoffer som er
skånsomme mot materialet og, sam
menlignet med et rengjøringsmiddel
for rustfritt stål, innholder det ingen
polerstoffer. Da fjernes flekkene
skånsomt, og ved hver bruk dannes
det en vann- og smussavvisende
beskyttelsesfilm.

– stekeovnsspray,
– rengjøringsmiddel for glass,
– harde, skrubbende svamper og

børster, f.eks. grytesvamper,

– skarpe metallskraper!

Før rengjøringen

^ Koble ut skapet.

^

Trekk ut støpselet eller koble ut sik

-

ringen i husinstallasjonen.

^

Ta matvarene ut av skapet og oppbe
var dem på et kjølig sted.

^

Ta ut alle uttakbare deler for rengjør
ing.

-

-

-

28

Rengjøring og stell

For å rengjøre flaskehyllen og

^

serveringsbrettene i døren, må du ta
hyllene ut av stålrammene.

Gå frem på følgende måte, for å fjerne
stållisten fra lokket til smør- og
osterommet (øverst i døren):

Ta smør- og osterommet helt ut.

^

Åpne lokket til smør- og osterommet.

^

Stålkanten er spent over lokket og
må løsnes med kraft.

^ Løsne stålkanten fra siden av lokket

som vist på tegningen (1.).

^ Trykk de hvite plastknappene ut av

hullene (2.).

^

Fest stållisten på lokket igjen i om
vendt rekkefølge etter rengjøringen.

-

Innerrom, tilbehør

Rengjør skapet regelmessig, minst 1

^

gang i måneden.

Ikke la tilsmussinger tørke inn, men
fjern dem med en gang.

Lunkent vann med litt håndoppvask
middel er egnet til rengjøring.

Følgende deler kan vaskes i oppvask
maskinen:

smørboksen, eggholderen

–

(begge avhengig av modell)

– flaske- og de andre hyllene i døren

(uten stålrammer)

– smør- og osterommet (uten stållist)

Stålrammene og stållistene i døren
kan ikke vaskes i oppvaskmaskinen!

Oppvaskprogrammet må ikke ha
høyere temperatur enn 55 °C!
Kunststoffdeler kan bli misfarget i
oppvaskmaskinen, hvis de kommer i
kontakt med naturfargestoffer, f.eks.
fra gulrøtter, tomater og ketchup.
Disse misfargingene påvirker ikke
delenes stabilitet.

-

-

^

Rengjør hyllene og skuffene inne i
skapet for hånd, disse delene kan
ikke vaskes i oppvaskmaskinen!

^

Rengjør rennen og avløpshullet for
avrimingsvann ofte med en vattpinne
eller lignende, slik at avrimingsvannet
alltid kan renne uhindret ut.

29

Rengjøring og stell

Vask innerrommet og tilbehøret med

^

rent vann etter rengjøringen og tørk
alt med en klut.
La skapdøren stå åpen en kort stund.

Flekker kan fjernes med Miele pleie

^

middel for rustfritt stål, samtidig blir
flatene av rustfritt stål beskyttet.

Puss stållistene og stålrammene etter

^

hver rengjøring med Mieles pleiemid
del for rustfritt stål.
Det beskytter stålflatene og forhindrer
rask tilsmussing igjen!

Dør, sidevegger

Fjern helst flekker fra døren og side
veggene omgående.

-

Hvis flekkene får sitte lenge, kan de
under visse omstendigheter bli umu
lige å fjerne og overflatene kan bli
misfarget eller forandret.

­Alle overflatene er ømfintlige for ri
per.
Alle overflatene kan bli misfarget el
ler forandret hvis de kommer i kon
takt med uegnede rengjøringsmid
ler.

^ Rengjør overflatene med en ren

svampklut, håndoppvaskmiddel og
varmt vann.
Du kan også bruke en ren, fuktig
mikrofiberklut uten rengjøringsmid­del.

^ Vask over med rent vann til slutt og

tørk alt med en myk klut.

-

-

-

-

-

-

30

For skapdøren til kjøleskapet i rust
fritt stål:

Skapdøren er foredlet med et høyverdig
overflatebelegg. Det beskytter mot
smuss og forenkler rengjøringen.

Ikke behandle skapdøren med
– rengjøringsmidler for rustfritt stål:
Belegget blir skadet!
– Miele pleiemiddel for rustfritt stål:
Det vil bli synlige striper!

-

Rengjøring og stell

Ventilasjonsarealer

Rengjør ventilasjonsarealene regel

^

messig med en børste eller støvsu
ger. Støvlag øker energiforbruket.

-

-

Dørpakning

Ikke bruk olje eller fett på dørpak
ningen. Det vil gjøre den porøs med
tiden.

Rengjør dørpakningen regelmessig
med rent vann og tørk den grundig
med en klut.

-

Bakside - metallgitter

Metallgitteret på baksiden av apparatet
(varmeutveksleren) må støvsuges minst
en gang i året. Støvlag øker energifor­bruket!

Pass på ved rengjøring av metallgit­teret, at ingen kabler eller andre del­er blir revet av, bøyd eller skadet.

Etter rengjøringen

Sett alle delene inn i skapet.

^

Koble skapet til igjen og slå det på.

^

Koble inn Superkjøl en stund, slik at

^

skapet blir raskt kaldt.
Legg matvarene inn i skapet og lukk

^

døren.

31

Feil

Reparasjoner på elektriske apparat
er skal bare utføres av fagfolk. Hvis
ukyndige reparerer apparatene, kan
det oppstå betydelig fare for bru
keren.

Skapet kjøler ikke

Undersøk om skapet er koblet inn.

^

Temperaturindikatoren må lyse.
Undersøk om støpselet sitter ordent

^

lig fast i stikkontakten.
Undersøk om sikringen i husinstalla

^

sjonen er utløst, det kan være noe feil
med kjøleskapet, spenningen i huset
eller et annet apparat.
Tilkall elektrofagfolk eller Miele
kundeservice.

Det er for kaldt i kjølesonen

^ Innstill en høyere temperatur.
^ Superkjøl er fortsatt innkoblet. Den

kobles automatisk ut etter6–12ti­mer.

-

Det innvendige lyset i kjølesonen vir

-

ker ikke lenger

Har kjølesonedøren stått åpen lenge?
Lyset kobles ut automatisk etter at dør
en har vært åpen i ca. 15 minutter.

Hvis det ikke er grunnen, er det innven
dige lyset defekt.

Tilkall service.

^

LED-belysningen skal kun repareres og

-

skiftes ut av Mieles servicetjeneste. Det
er strømførende deler under dekselet.
Stor fare for skade!

­Dekselet må ikke tas av! Hvis

dekslet er skadet eller er fjernet pga.
skade - forsiktig! Laser
(laserstråling klasse 1 M). Ikke se
inn i belysningen med optiske instru­menter (lupe eller lignende)!

Bunnen i kjølesonen er våt

Avløpshullet for avrimingsvannet er tett.

^

Rengjør rennen og avløpshullet for
avrimingsvann.

-

-

-

Kompressoren kobles inn oftere enn
vanlig, og innkoblingstiden øker

^

Undersøk om ventilasjonsarealene er
stengt eller støvet.

^

Undersøk om kompressoren og me
tallgitteret (varmeutveksleren) på
baksiden av skapet er støvet.

^

Skapdøren er blitt åpnet ofte.

^

Undersøk om skapdøren kan lukkes
skikkelig.

32

Hvis du ikke kan rette på feilen ved
hjelp av rådene ovenfor, tilkall ser
vice.

­Unngå helst å åpne skapdøren før
feilen er rettet, for å holde kuldetapet
så lavt som mulig.

-

Årsaker til støy

Helt normal støy Hva forårsaker den?

Brrrrr... Brummingen kommer fra motoren (kompressoren). Den kan bli

litt høyere en liten stund, når motoren kobles inn.

Blubb, blubb.... Boblingen, gurglingen eller surringen kommer fra kjølemiddelet

som renner gjennom rørene.

Klikk.... Klikkingen kan alltid høres når termostaten kobler motoren inn el

ler ut.

Sssrrrrr.... For et flersone- eller No-Frost-apparat kan en lav støy stamme fra

luftstrømningene innvendig i apparatet.

Knak ... Knakingen høres alltid når materialet i apparatet utvider seg.

Tenk på at motor- og strømningslyder i kuldekretsløpet ikke er til å unngå!

Støy som er lett å fjerne Hva forårsaker den, og hva kan du gjøre med

den?

Skrangling, klapring, klirring Apparatet står ujevnt: Rett opp apparatet ved hjelp av et vater.

Bruk skruføttene under apparatet eller legg noe under.
Apparatet berører andre møbler eller apparater: Flytt apparat-

et bort fra møblene eller apparatene.
Skuffer, kurver eller hyller vibrerer eller sitter fast: Kontroller

de uttagbare delene og sett dem eventuelt inn på nytt.
Flasker eller beholdere berører hverandre: Flytt flaskene eller

beholderne litt fra hverandre.

Transportkabelholderen henger fremdeles bak på apparatet:

Fjern kabelholderen.

-

33

Service/garanti

Ved feil som du ikke kan rette på selv,
kontakt

Miele-forhandleren

–
eller

Mieles serviceavdeling i Bærum.

–

Telefonnummeret til Miele finner du
på baksiden av denne bruksanvis
ningen.

Oppgi apparatets modell og nummer.
Opplysningene finner du på typeskiltet
innvendig i skapet.

Garantitid og garantibetingel­ser

Garantitiden er 2 år.
Nærmere opplysninger om garantibe-

tingelser finner du på www.miele.no

-

34

Elektrotilkobling

Apparatet leveres klart for tilkobling
med kabel og støpsel for vekselstrøm
50 Hz 220 – 240 V.

Sikringen må være minst 10 A.
Skapet må kun kobles til forskriftsmes

sig montert jordet stikkontakt.
For at skapet skal kunne kobles raskt

fra strømnettet, må stikkontakten være
plassert ved siden av skapet og være
lett tilgjengelig.

Hvis stikkontakten ikke lenger er tilgjen
gelig etter at skapet er satt på plass,
må det på installasjonsstedet være en
skilleanordning for hver pol. Som skille­anordning gjelder brytere med en kon­taktåpning på minst 3 mm. Dette er
overstrømvern, sikringer og jordfeilbry­tere (EN 60335).

Støpselet og nettkabelen til skapet må
ikke berøre baksiden av skapet, da
støpsel og nettkabel kan bli skadet av
vibrasjoner fra apparatet. Dette kan for­årsake kortslutning.

-

Det er ikke tillatt å koble til skapet via
skjøtekabel, da skjøtekabler ikke gir
nødvendig sikkerhet for apparatet
(f.eks. fare for overoppheting).

Apparatet må ikke kobles til vekselrette
re, f.eks. i forbindelse med solcellean
legg. Når apparatet kobles inn, kan det
oppstå spenningstopper som fører til
sikkerhetsutkobling. Elektronikken kan
bli skadet!
Apparatet må heller ikke brukes i for
bindelse med energisparestøpsler.

­Energitilførselen til apparatet blir redu

sert, og apparatet blir for varmt.
Hvis nettkabelen må skiftes ut, må den

kun skiftes ut av en kvalifisert elektro­fagmann.

-

-

-

-

Heller ikke andre apparatet skal kobles
til stikkontakter som er plassert bak det
te skapet.

-

35

Oppstillings av skapet

Ikke plasser apparater som avgir
varme oppå kjøleskapet, f.eks.
hybelkomfyr, dobbel kokeplate eller
brødrister. Apparatet kan antennes.
Brannfare!

Side-by-side oppstilling

Prinsipielt skal ikke kjøle-/fryseskap
plasseres direkte ved siden av andre
kjøle-/fryseskapsmodeller
("side-by-side"), for å unngå at det opp
står kondensvann og skader som følge
av dette.

Dette skapet kan imidlertid plasseres
"side-by-side" med bestemte modeller
som har varmeelement i sideveggen!

Undersøk med forhandleren, hvilke
kombinasjoner som er mulige med
ditt skap!

Støpselet og nettkabelen til skapet

–

må ikke berøre baksiden av skapet,
da støpsel og nettkabel kan bli ska
det av vibrasjoner fra apparatet.

Heller ikke andre apparatet skal

–

kobles til stikkontakter som er plas
sert bak dette skapet.

Viktig! Ved høy luftfuktighet kan
det avsettes kondens på skapets ut
vendige flater. Dette kondensvannet
kan føre til korrosjon på skapets ytter

-

vegger.
For å forebygge dette, anbefales det
å plassere skapet i tørt og/eller godt
klimatisert rom.
Forsikre deg om at skapdøren kan
lukkes skikkelig etter oppstilling av
skapet, at ventilasjonsarealene ikke
er tildekket og at skapet er satt opp
som beskrevet.

-

-

-

-

^ Sett sammen skapene iht. bruksan-

visningen for kombinasjonsmodellen.

Oppstillingssted

Ikke plasser skapet ved siden av en
komfyr eller varmekilde, ikke ved vindu
med direkte sollys. Jo høyere omgivel
sestemperaturen er, desto lenger går
kjølemaskinen, og desto høyere blir
strømforbruket.
Et tørt rom med god ventilasjon er
egnet.

Vær også oppmerksom på følgende
ved oppstilling av skapet:

–

Stikkontakten må være plassert ved
siden av skapet og være lett tilgjen
gelig i nødstilfelle.

36

-

-

Oppstillings av skapet

Klimaklasse

Apparatet er konstruert for en bestemt
klimaklasse (romtemperaturområde),
og grensene for denne må overholdes.
Klimaklassen står på typeskiltet innven
dig i skapet.

Klimaklasse Romtemperatur

SN

N

ST

T

+10 °C til +32 °C
+16 °C til +32 °C
+16 °C til +38 °C
+16 °C til +43 °C

En lavere romtemperatur fører til lengre
stillstandsperiode for kjølemaskinen.
Det kan føre til høyere temperaturer i
skapet.

Ventilasjon

Luften på skapets bakvegg blir varm.
Ventilasjonsarealene må ikke dekkes til,
ellers er ikke problemfri luftføring sikret.
Ventilasjonsgitrene må også regelmes­sig rengjøres for støv.

Justering av skapet

-

Juster skapets skruføtter med ved

^

lagte fastnøkkel, slik at det står støtt.

Støtte opp skapdøren

-

Oppstilling av skapet

^

Fjern først kabelholderen fra baksi
den av skapet.

^

Undersøk om alle deler på bakvegg
en kan beveges fritt. Bøy eventuelt
forsiktig bort deler som ligger inntil
veggen.

^

Skyv skapet forsiktig på plass.

^

Sett skapet med baksiden mot vegg
en.

^

Skrufoten a skal skrus ut til den når

-

gulvet. Skru den deretter ut med yt
terligere 90°.

-

-

-

37

Oppstillings av skapet

Apparatmål

ABC

K 13820 SD, K 13820 SD edt/cs 1 850 mm 600 mm 630 mm

38

Omhengsling av døren

Skapet leveres med høyrehengsling.
Hvis venstrehengsling er nødvendig,
må dørhengslet flyttes:

For omhengsling av døren behøves
følgende verktøy:

For å hengsle om døren, trenger du
hjelp av en annen person.

Ta av dørhåndtaket:

Når du drar i dørhåndtaket a, skyves

^

håndtaksdelen på siden b bakover.

^ Trekk håndtaksdelen b kraftig bak-

over ut av føringen.

^ Løsne de fire skruene (TX 15) i

festeplaten og ta av håndtaket.

^ Løsne dekkplatene på motsatt side

og sett dem på de ledige hullene.

39

Omhengsling av døren

Flytte om skapdøren:

Ta matvarene ut av hyllene i skap
døren!

Lukk skapdøren.

^

^ Skyv dekselet a bakfra og frem og

løft det av.

^ Løft av dekselet b.

Forsiktig! Når hengselholderen fjer­nes, er ikke skapdøren lenger sikret!

-

Løsne festedelen f fra dekselet e,

^

ved å skyve det et stykke til venstre.
Ta deretter dekseldelen forover og
av.

Drei festedelen f 180°.

^

Sett dekselet e foran på festedelen

^

f og skyv det til høyre. Skriften må
være tydelig.

Ta av dekselet g, drei det 180° og

^

fest det på motsatt side.
Fest dekselet e sammen med

^

festedelen f på motsatt side.

^

Løsne skruene d på den øvre
hengselholderen c. Løft av
hengselholderen.

^

Løft skapdøren forsiktig opp, ta den
av og sett den til side.

^

Løsne dekselet e forsiktig ovenfra
ved hjelp av en skrutrekker, og ta det
av sammen med festedelen f.

40

^ Løft pluggene h ut av hengselhylsen

og sett den på motsatt side.

Omhengsling av døren

Trekk den komplette hengselbolten

^

a med skive b og skrufot c oppo
ver.

^ Ta av pluggen d.
^ Løsne skruene e og ta av

hengselholderen f.

^ Løsne litt på skruen til hengseldelen

h på hengselholderen f. Skru den
fast i det motliggende hullet til
hengselholderen f og skru skruen
godt til igjen.

-

^

Ta av fjærklemmen i nede på skap
døren ved hjelp av en skrutrekker, og
sett den på motsatt side.

^ Sett pluggen d i det andre hullet.

^

Ta av dekselet g og sett det i hullene
på motsatt side.

-

41

Omhengsling av døren

Skru hengselholderen f på motsatt

^

side, bruk kun de to ytterste avlange
hullene. Den midtre skruen faller
bort. Bare på den måten kan skap­døren senere justeres ved hjelp av
de ytterste avlange hullene!

^ Viktig! Skru skrufoten c på hengsel-

bolten a helt inn.

^ Sett den komplette hengselbolten a

med skive b og skrufot c inn igjen.
Viktig! Haken på hengselbolten må
peke innover igjen.

Sett hengselholderen c på motsatt

^

side og fest den med skruene d.
Sett dekslene a og b på motsatt

^

side.

^ Juster skapdøren til kabinettet ved

hjelp av de avlange hullene i den
nedre hengselholderen. Skru skruene
godt til.

^

Sett skapdøren ovenfra på hengsel
bolten a.

^

Lukk skapdøren.

42

-

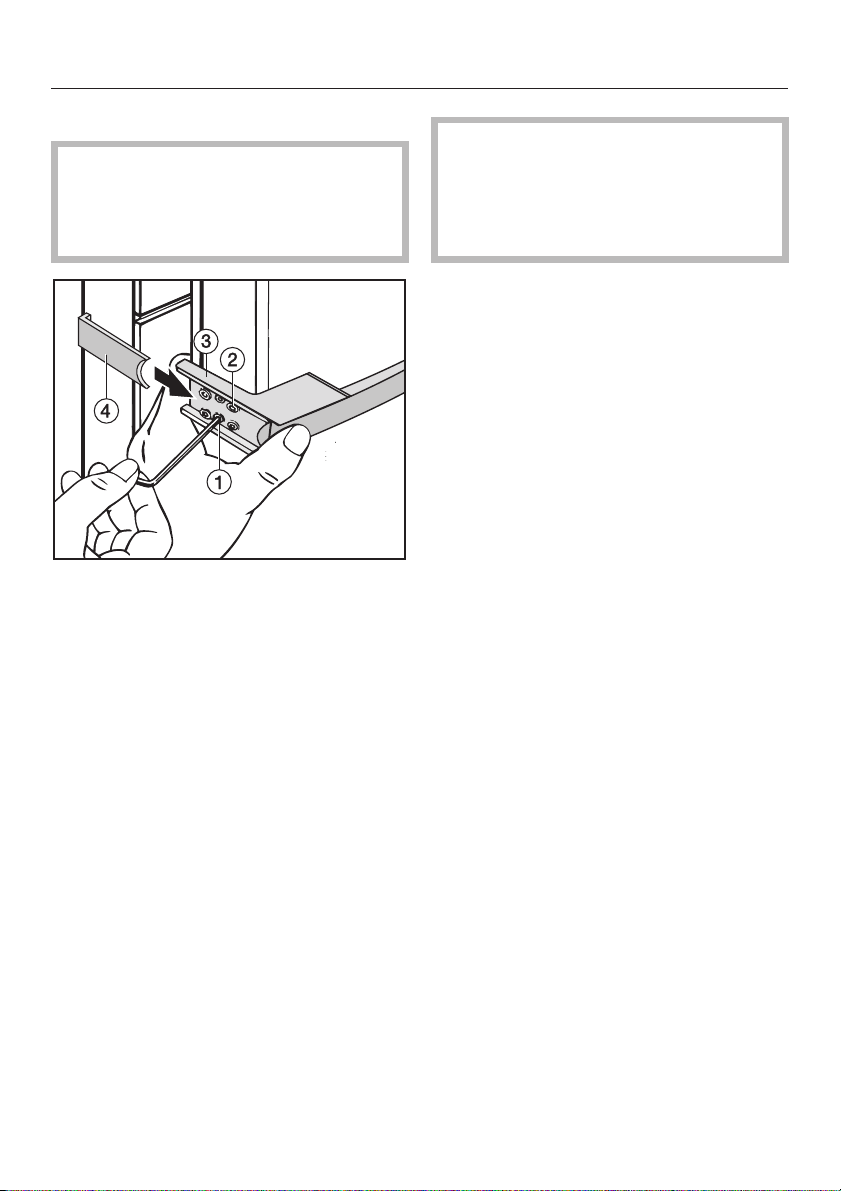

Montering av dørhåndtaket igjen:

De følgende rådene for festing av
håndtaket må følges. Hvis håndtaket
monteres feil, kan dørpakningen bli
skadet.

^ Skru først håndtaket løst på motsatt

side med begge de fremre skruene
b.

Omhengsling av døren

OBS! Pass på at den delen som skal
sitte på siden av håndtaket d ikke
kommer borti dørpakningen når dør
en åpnes. Da blir dørpakningen
ødelagt!

Hvis dette skulle være tilfelle,

rett opp festeplaten c en gang til

^

ved hjelp av settskruene a, til
festeplaten og den delen som skal
sitte på siden av håndtaket d har rik
tig vinkel og ikke berører pakningen
når døren åpnes.

-

-

Festeplaten c må ligge inntil dør­kabinettet, slik at festeplaten ligger i
flukt med ytterveggen på skapet når
døren er lukket.
Hvis den ikke gjør det,

^

bruk en unbrakonøkkel og skru beg
ge de formonterte settskruene a så
langt inn, at festeplaten c har riktig
vinkel.

^

Skru alle de 4 skruene b skikkelig
fast.

^

Skyv den delen som skal sitte på si
den av håndtaket d fra apparatsiden
inn i festeplatens føring, til du hører at
den knepper på plass.

-

-

43

Justering av skapdøren

Skapdøren kan senere justeres til kabi
nettet ved hjelp av de ytterste, avlange
hullene i den nedre hengselholderen:

For at det skal være lettere å se
fremgangsmåten, vises ikke skap
døren lukket på neste tegning.

^ Fjern den midtre skruen a på

hengselholderen.

^ Skru begge de ytterste skruene b litt

ut.

-

-

^ Juster skapdøren ved å forskyve

hengselholderen mot venstre eller
høyre.

^

Skru skruene b godt til. Skruen a
skal ikke skrus inn igjen.

44

Innbygging av skapet

a Påbyggingsskap
b Apparat
c Kjøkkenskap
d Vegg

Apparatet kan bygges inn i enhver kjøk
keninnredning. For å få samme høyde
som kjøkkeninnredningen, kan et på

­byggingsskap a plasseres over appa
ratet.

For ventilasjon må det på baksiden av
skapet være en utluftningskanal som er
minst 50 mm dyp over hele bredden til
påbyggingsskapet.
Ventilasjonsarealet under taket må
være minst 300 cm

2

, slik at den oppvar
mede luften skal kunne passere uhind
ret ut. Ellers må kjølemaskinen yte mer,
noe som øker strømforbruket.

Ventilasjonsarelanene må ikke dek­kes til eller stenges.
Dessuten må de regelmessig ren­gjøres for støv.

Ved innbygging i standardkjøkken
(dybde maks. 580 mm) kan apparatet
settes direkte ved siden av et kjøkken­skap. Apparatdøren står da 34 mm på
siden og 55 mm på midten fra kjøkken­skapets front. Da kan døren åpnes og
lukkes uten problemer.

-

-

-

-

Ved oppstilling av apparatet inntil en
vegg d, må det på hengselsiden være
en avstand på 55 mm mellom veggen
d og skapet b, slik at skapdørene kan
åpnes helt (plass til håndtakene).

454647

Rett til endringer forbeholdes / 4912

K 13820 SD, K 13820 SD edt/cs

M.-Nr. 09 433 370 / 00
