Gebrauchs- und Montageanweisung

Kühlschrank mit DynaCool K 11820 SD K 12620 SD K 12820 SD K 12820 SD edt/cs

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 07 933 120

Inhalt

Gerätebeschreibung ...............................................4

Ihr Beitrag zum Umweltschutz .......................................6

Sicherheitshinweise und Warnungen .................................7

Wie können Sie Energie sparen? ....................................12

Gerät ein- und ausschalten.........................................13

Bei längerer Abwesenheit ...........................................13

Die richtige Temperatur............................................14

...inderKühlzone ................................................14

Temperatur einstellen ..............................................14

Temperaturanzeige ................................................14

SuperKühlen und DynaCool verwenden ..............................15

Funktion SuperKühlen ..............................................15

DynaCool m .....................................................15

Kühlzone gut nutzen ..............................................17

Verschiedene Kühlbereiche .........................................17

Zum Kühlen grundsätzlich ungeeignete Lebensmittel .....................18

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten ............18

Lebensmittel richtig lagern ..........................................18

Obst und Gemüse ..............................................18

Unverpackte tierische und pflanzliche Lebensmittel ....................19

Eiweißreiche Lebensmittel ........................................19

Fleisch........................................................19

Innenraum gestalten ..............................................20

Abstellflächen versetzen ............................................20

Geteilte Abstellfläche...............................................20

Abstellbord/Flaschenbord versetzen...................................20

Automatisches Abtauen ...........................................22

Reinigen und Pflegen .............................................23

Innenraum, Zubehör ...............................................23

Außenwände .....................................................24

Belüftungsquerschnitte .............................................24

Türdichtung ......................................................25

Rückseite - Metallgitter .............................................25

Was tun, wenn...?...............................................26

Ursachen von Geräuschen .........................................28

Kundendienst/Garantie ............................................29

Garantiezeit und Garantiebedingungen..............................29

Inhalt

Elektroanschluss .................................................30

Aufstellhinweise..................................................31

Side-by-side Aufstellung ............................................31

Aufstellort ........................................................31

Klimaklasse....................................................31

Be- und Entlüftung .................................................31

Gerät aufstellen ...................................................31

Gerät ausrichten ..................................................32

Gerätemaße ......................................................33

Türanschlag wechseln ............................................34

Gerätetür ausrichten ..............................................39

Gerät einbauen...................................................40

Gerätebeschreibung

a Ein-/Aus-Taste

b Taste zum Einstellen der Temperatur

c Temperaturanzeige

d SuperKühlen-Taste und

Kontrollleuchte

e DynaCool-Taste (Dynamische Küh

lung) und Kontrollleuchte

a Ventilator

b Butter- und Käsefach

c Eierablage

d Abstellfläche

e Flaschenablage

f Flaschen-/Abstellbord

g Tauwasser-Rinne und

Tauwasser-Ablaufloch

h Obst- und Gemüseschalen

Gerätebeschreibung

Ihr Beitrag zum Umweltschutz

Entsorgung der Transport

verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträg lichen und entsorgungstechnischen Gesichtspunkten ausgewählt und des halb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. So ist sichergestellt, dass das im Kälte kreislauf enthaltene Kältemittel und das im Kompressor befindliche Öl nicht in die Umwelt entweichen kann.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird. Hierüber informiert Sie diese Gebrauchsanweisung im Kapitel "Sicherheitshinweise und Warnungen".

Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den vorge schriebenen Sicherheitsbestimmun gen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Perso nen und Sachen führen.

Alle anderen Verwendungszwecke sind

unzulässig und möglicherweise gefähr

lich. Der Hersteller haftet nicht für Schä den, die durch bestimmungswidrigen

Gebrauch oder falsche Bedienung verursacht werden.

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Hinweise für die Aufstel lung, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Da durch schützen Sie sich und verhin dern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter!

Bestimmungsgemäße Verwendung

Das Gerät darf ausschließlich im

Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet wer den, wie beispielsweise

–

in Läden, Büros und anderen ähnli chen Arbeitsumgebungen

–

in landwirtschaftlichen Anwesen

Personen, die aufgrund ihrer physi

schen, sensorischen oder geistigen Fä higkeiten oder ihrer Unerfahrenheit

oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche

Person benutzen.

Kinder im Haushalt

Kinder dürfen das Gerät nur ohne

Aufsicht benutzen, wenn ihnen die Bedienung des Gerätes so erklärt wurde, dass sie das Gerät sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.

Beaufsichtigen Sie Kinder, die sich

in der Nähe des Gerätes aufhalten.

Passen Sie auf, dass Kinder nicht mit

dem Gerät spielen, sich z. B. an die Gerätetür hängen.

–

von Kunden in Hotels, Motels, Früh stückspensionen und weiteren typi schen Wohnumfeldern.

Verwenden Sie das Gerät ausschließ lich im haushaltsüblichen Rahmen zum Kühlen und Lagern von Lebensmitteln sowie zum Lagern von Tiefkühlkost, zum Gefrieren frischer Lebensmittel und zum Bereiten von Eis.

Sicherheitshinweise und Warnungen

Technische Sicherheit

Kontrollieren Sie das Gerät vor dem

Aufstellen auf äußere sichtbare Schä den. Nehmen Sie ein beschädigtes Ge rät auf keinen Fall in Betrieb. Ein beschädigtes Gerät kann Ihre Si cherheit gefährden!

Wenn die Netzanschlussleitung be

schädigt ist, muss diese durch eine vom Hersteller autorisierte Fachkraft er setzt werden, um Gefahren für den Be nutzer zu vermeiden.

Dieses Gerät enthält das Kältemittel

Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, aber brennbar. Es schädigt nicht die Ozonschicht und erhöht nicht den Treibhauseffekt. Die Verwendung dieses umweltfreundlichen Kältemittels hat teilweise zu einer Erhöhung der Betriebsgeräusche geführt. Es können neben den Laufgeräuschen des Kompressors Strömungsgeräusche im gesamten Kältekreislauf auftreten. Diese Effekte sind leider nicht vermeidbar, haben aber auf die Lei stungsfähigkeit des Gerätes keinen Ein fluss. Achten Sie beim Transportieren und beim Aufstellen des Gerätes da rauf, dass keine Teile des Kältekreislau fes beschädigt werden. Heraussprit zendes Kältemittel kann zu Augenver letzungen führen! Bei Beschädigungen:

- Vermeiden Sie offenes Feuer oder Zündquellen,

- ziehen Sie den Netzstecker,

- durchlüften Sie den Raum, in dem das Gerät steht, für einige Minuten, und

- benachrichtigen Sie den Kundendienst.

Je mehr Kältemittel in einem Gerät

ist, umso größer muss der Raum sein, in dem das Gerät aufgestellt wird. Bei einem eventuellen Leck kann sich in zu

kleinen Räumen ein brennbares

Gas-Luft-Gemisch bilden. Pro 8 g Kältemittel muss der Raum min destens 1 m Kältemittels steht auf dem Typenschild im Inneren des Gerätes.

Ein sicherer Betrieb des Gerätes ist

nur dann gewährleistet, wenn das Ge rät nach der Gebrauchsanweisung montiert und angeschlossen wird.

Vergleichen Sie vor dem Anschlie-

ßen des Gerätes unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.

Der Anschluss des Gerätes an das

Elektronetz darf nicht über Verlänge

rungskabel oder Mehrfachsteckdosen erfolgen, da sie nicht die nötige Sicher heit gewährleisten (z. B. Überhitzungs

gefahr).

groß sein. Die Menge des

Sicherheitshinweise und Warnungen

Die elektrische Sicherheit des Gerä

tes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvorausset zung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbro chenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).

Installations- und Wartungsarbeiten

sowie Reparaturen dürfen nur vom Hersteller autorisierte Fachkräfte durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Eine Reparatur des Gerätes wäh-

rend der Garantiezeit darf nur von ei nem vom Hersteller autorisierten Kun dendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

Bei Installations- und Wartungsar

beiten sowie Reparaturen muss das Gerät vom Netz getrennt sein. Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

der Netzstecker des Gerätes gezo

–

gen ist. Ziehen Sie nicht an der Anschlusslei tung, sondern am Netzstecker, um das Gerät vom Netz zu trennen.

die Sicherung der Hausinstallation

–

ausgeschaltet ist.

Defekte Bauteile dürfen nur gegen

Miele Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Der Einbau und die Montage dieses

Gerätes an nichtstationären Aufstellungsorten dürfen nur von Fachbetrieben/Fachkräften durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Lagern Sie keine explosiven Stoffe

und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) im Ge rät. Beim Einschalten des Thermostaten können Funken entstehen. Sie können zündfähige Gemische zur Explosion bringen.

Betreiben Sie keine elektrischen Ge

räte im Gerät (z. B. zum Herstellen von Softeis). Es kann zur Funkenbildung kommen. Explosionsgefahr!

Stellen Sie hochprozentigen Alkohol

nur aufrecht und absolut dicht verschlossen in die Kühlzone. Explosionsgefahr!

Beim Essen überlagerter Lebensmit-

tel besteht die Gefahr einer Lebensmittelvergiftung. Die Lagerdauer hängt von vielen Faktoren ab, wie vom Frischegrad, der Qualität der Lebensmittel und von der Lagertemperatur. Beachten Sie die Lagerhinweise und Aufbrauchfristen der Lebensmittelhersteller!

Verwenden Sie keine spitzen oder

scharfkantigen Gegenstände, um

–

Reif- und Eisschichten zu entfernen,

–

angefrorene Lebensmittel abzuhe ben.

Sie beschädigen die Kälteerzeuger, und das Gerät wird funktionsuntüchtig.

Verwenden Sie keine Abtausprays

oder Enteiser. Diese können explosive Gase bilden, kunststoffschädigende Lösungs- oder Treibmittel enthalten oder gesundheits schädlich sein.

Verwenden Sie zum Reinigen des

Gerätes auf keinen Fall ein Dampf-Rei nigungsgerät. Der Dampf kann an spannungsführen de Teile des Gerätes gelangen und ei nen Kurzschluss verursachen.

Behandeln Sie die Türdichtung nicht

mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe

der Zeit porös.

Falls Sie im Gerät oder in der Gerä

tetür fett- bzw. ölhaltige Lebensmittel la gern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Verdecken Sie nicht die Belüftungs-

querschnitte des Gerätes. Eine einwandfreie Luftführung ist dann nicht mehr gewährleistet. Der Stromverbrauch steigt, und Schäden an Bauteilen sind nicht auszuschließen.

Das Gerät ist für eine bestimmte Kli

maklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes. Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Käl temaschine, so dass das Gerät die er forderliche Temperatur nicht halten kann.

Sicherheitshinweise und Warnungen

Für Edelstahlgeräte gilt:

Kleben Sie nie Haftnotizen, transpa

rentes Klebeband, Abdeck-Klebeband oder andere Klebemittel auf die be schichtete Oberfläche der Tür. Die Beschichtung wird dadurch be schädigt und verliert ihre schützende Wirkung vor Verschmutzungen.

Der Hersteller kann nicht für Schä

den verantwortlich gemacht werden,

die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Die hochwertige Oberflächenbe

schichtung der Tür ist kratzempfindlich. Selbst Kühlschrankmagneten können diese Kratzer hervorrufen.

Entsorgung eines Kühl-/Gefriergerätes

Zerstören Sie das Schnapp- oder

Riegelschloss Ihres alten Kühlgerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten.

Beschädigen Sie keine Teile des

Kältekreislaufes, z. B. durch

–

Aufstechen der Kältemittelkanäle des Verdampfers.

–

Abknicken von Rohrleitungen.

–

Abkratzen von Oberflächenbeschich tungen.

Herausspritzendes Kältemittel kann zu Augenverletzungen führen.

Wie können Sie Energie sparen?

normaler Energieverbrauch erhöhter Energieverbrauch

Aufstellen In belüfteten Räumen. In geschlossenen, nicht belüfteten

Geschützt vor direkter Sonnenbe strahlung.

Nicht neben einer Wärmequelle (Heizkörper, Herd).

Bei idealer Raumtemperatur um 20 °C. Bei hoher Umgebungstemperatur. Belüftungsquerschnitte nicht ver

decken und regelmäßig von Staub befreien.

Temperatur-Einstellung Thermostat "Cirka-Zahlen" (Stufenregelung)

Temperatur-Einstellung Thermostat "gradgenaue" (Digitalanzeige)

Gebrauch Anordnung der Schubfächer,

Abtauen Gefrierzone bei einer Eisschicht von

Bei mittlerer Reglereinstellung von 2 bis 3.

Lagerzone 8 bis 12 °C Kühlzone 4 bis 5 °C PerfectFresh-Zone nahe 0 °C Gefrierzone -18 °C Weinlagerzone 10 bis 12 °C

Abstellflächen und Ablagen wie im Auslieferungszustand.

Tür nur bei Bedarf so kurz wie möglich öffnen.

Lebensmittel gut sortiert einordnen. Langes Suchen bedeutet lange Tür

Warme Speisen und Getränke erst außerhalb des Gerätes abkühlen lassen.

Lebensmittel gut verpackt oder gut abgedeckt einordnen.

Gefrierwaren zum Abtauen in die Kühlzone legen.

Fächer nicht überfüllen, damit die Luft zirkulieren kann.

0,5 cm abtauen.

Räumen. Bei direkter Sonnenbestrahlung.

Neben einer Wärmequelle (Heizkörper, Herd) ist.

Bei hoher Reglereinstellung: Je tiefer die Zonen-Temperatur, umso höher der Energieverbrauch!

Bei Geräten mit Winterschaltung darauf achten, dass bei Umgebungstemperaturen wärmer als 16 °C bzw. 18 °C der Schalter ausgeschaltet ist!

Häufiges und langes Türöffnen = Kälteverlust.

öffnungszeiten. Warme Speisen erhöhen die Lauf

zeit der Kältemaschine (Gerät ver sucht herunter zu kühlen).

Verdunsten und Kondensieren von Flüssigkeiten in der Kühlzone verur sacht Kälteleistungsverluste.

Eine Eisschicht verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Energieverbrauch!

Gerät ein- und ausschalten

Vor dem ersten Benutzen

Lassen Sie das Gerät nach dem Transport ca. 1/2 bis 1 Stunde stehen, bevor Sie es anschließen. Das ist für die spätere Funktion sehr wichtig!

Schutzfolie

Die Edelstahlleisten im Inneren des Ge rätes sind mit einer Schutzfolie verse hen. Bei einem Edelstahlgerät sind zusätz lich die Edelstahltür, eventuell auch die Seitenwände, mit einer Schutzfolie versehen.

^ Ziehen Sie die Schutzfolie erst ab,

nachdem Sie das Gerät an seinem Platz aufgestellt haben.

Reinigen

^ Reinigen Sie das Schrankinnere und

das Zubehör. Verwenden Sie dazu lauwarmes Wasser, anschließend alles mit einem Tuch trocknen.

Gerät einschalten

Drücken Sie die Ein-/Aus-Taste, so

dass die Temperaturanzeige leuchtet.

Das Gerät beginnt zu kühlen, und die Temperaturanzeige zeigt die ge

wünschte Temperatur an. Die Innenbe

leuchtung leuchtet bei geöffneter Tür.

Gerät ausschalten

^ Drücken Sie die Ein-/Aus-Taste so lan-

ge, bis die Temperaturanzeige erlischt.

Die Kühlung ist ausgeschaltet.

Bei längerer Abwesenheit

Wenn Sie das Gerät längere Zeit nicht benutzen, dann

schalten Sie das Gerät aus,

ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Haus installation aus,

reinigen Sie das Gerät, und

lassen Sie die Gerätetür etwas geöff net, um Geruchsbildung zu vermeiden.

Wird das Gerät bei längerer Abwe senheit ausgeschaltet, aber nicht gereinigt, besteht bei geschlossener Tür die Gefahr von Schimmelbil dung.

Die richtige Temperatur

Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr wichtig. Durch Mikroorganismen ver derben die Lebensmittel schnell, was durch die richtige Lagertemperatur ver hindert bzw. verzögert werden kann. Die Temperatur beeinflusst die Wachs tumsgeschwindigkeit der Mikroorganis men. Mit sinkender Temperatur ver langsamen sich diese Vorgänge.

Die Temperatur im Gerät erhöht sich,

je häufiger und länger die Gerätetür

–

geöffnet wird,

– je mehr Lebensmittel gelagert

werden,

– je wärmer die frisch eingelagerten

Lebensmittel sind,

– je höher die Umgebungstemperatur

des Gerätes ist. Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) ausgelegt, deren Grenzen eingehalten werden müssen.

Temperatur einstellen

Drücken Sie so oft die Taste zum Ein

stellen der Temperatur, bis die ge

wünschte Temperatur in der Tempe

raturanzeige angezeigt wird.

Beim ersten Mal Drücken wird der zu letzt gewünschte Temperaturwert blin kend angezeigt.

Der Temperaturwert verändert sich fort laufend; ist die Einstellung 9 °C erreicht, wird wieder mit 1 °C begonnen.

Temperaturanzeige

Die Temperaturanzeige auf der Bedienblende zeigt immer die ge- wünschte Temperatur an.

Die Temperatur ist einstellbar von 1°Cbis9°C.

...inderKühlzone

Wir empfehlen eine Kühltemperatur in der Mitte des Gerätes von 5°C.

SuperKühlen und DynaCool verwenden

Funktion SuperKühlen

Mit der Funktion SuperKühlen wird die Kühlzone sehr schnell auf den kältesten Wert abgekühlt (abhängig von der Raumtemperatur).

SuperKühlen einschalten

Das SuperKühlen einzuschalten emp fiehlt sich besonders, wenn Sie große Mengen frisch eingelagerter Lebens mittel oder Getränke schnell abkühlen möchten.

^ Drücken Sie die SuperKühlen-Taste,

so dass die Kontrollleuchte leuchtet.

Die Temperatur im Gerät sinkt, da das Gerät mit höchstmöglicher Kälteleistung arbeitet.

SuperKühlen ausschalten

Die Funktion SuperKühlen schaltet sich automatisch nach ca. 6 Stunden aus. Die Kontrollleuchte erlischt, und das Gerät arbeitet wieder mit normaler Käl teleistung.

Um Energie zu sparen, können Sie die Funktion SuperKühlen selber ausschal ten, sobald die Lebensmittel oder Getränke kühl genug sind.

Drücken Sie die SuperKühlen-Taste, so dass die Kontrollleuchte erlischt.

Die Kühlung des Gerätes arbeitet wieder mit normaler Leistung.

DynaCool m

Ohne die dynamische Kühlung (Dyna Cool) entstehen aufgrund der natürli chen Luftzirkulation unterschiedliche Kältezonen in der Kühlzone (die kalte, schwere Luft sinkt in den unteren Bereich). Diese Kältezonen sollen bei der Einlagerung der Lebensmittel ent sprechend genutzt werden (siehe Kapi tel "Kühlzone gut nutzen"). Wenn Sie jedoch einmal eine große Menge gleichartiger Lebensmittel einla gern möchten (z. B. für eine Party), kön nen Sie mit der dynamischen Kühlung über alle Abstellflächen eine relativ gleichmäßige Temperaturverteilung erreichen, so dass alle Lebensmittel in der Kühlzone ungefähr gleich stark gekühlt werden. Die Höhe der Temperatur kann weiterhin am Temperaturregler eingestellt werden.

Die dynamische Kühlung sollten Sie außerdem einschalten bei

–

hoher Raumtemperatur (ab ca. 30 °C) und

–

hoher Luftfeuchtigkeit.

Dynamische Kühlung einschalten

Drücken Sie die Taste für die dynami sche Kühlung, so dass die Kontroll leuchte leuchtet.

SuperKühlen und DynaCool verwenden

Dynamische Kühlung ausschalten

Da sich der Energieverbrauch bei eingeschalteter dynamischer Kühlung etwas erhöht, sollten Sie die dynami sche Kühlung unter normalen Bedin gungen wieder ausschalten.

Drücken Sie die Taste für die dynami

sche Kühlung, so dass die Kontrollleuchte erlischt.

Um Energie zu sparen, schaltet der Ventilator bei geöffneter Tür vorüber gehend automatisch ab!

Lebensmittel in der Kühlzone lagern

Verschiedene Kühlbereiche

Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unter schiedliche Temperaturbereiche ein. Die kalte, schwere Luft sinkt in den un teren Bereich der Kühlzone. Nutzen Sie die unterschiedlichen Kältezonen beim Einlagern der Lebensmittel!

Dies ist ein Gerät mit dynamischer Kühlung, bei dem sich bei laufen dem Ventilator eine gleichmäßige Temperatur einstellt. Die unter schiedlichen Kältezonen sind somit weniger stark ausgeprägt.

Wärmster Bereich

Der wärmste Bereich in der Kühlzone ist ganz oben an der Gerätetür. Verwenden Sie diesen Bereich z. B. zur Lagerung von Butter, damit sie streichfähig bleibt und für Käse, damit er sein Aroma behält.

Kältester Bereich

folienverpacktes Fertiggemüse und

–

allgemein alle frischen Lebensmittel, deren Mindesthaltbarkeitsdatum sich auf eine Aufbewahrungstemperatur

von mindestens 4 °C bezieht.

Keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) lagern. Explosionsgefahr!

Hochprozentigen Alkohol nur auf recht und absolut dicht verschlos sen in das Gerät stellen.

Falls Sie im Gerät oder in der Gerätetür fett- bzw. ölhaltige Lebensmittel lagern, achten Sie darauf, dass eventuell auslaufendes Fett bzw. Öl nicht die Kunststoffteile des Gerätes berührt. Es können Spannungsrisse im Kunststoff entstehen, so dass der Kunststoff bricht oder reißt.

Der kälteste Bereich in der Kühlzone ist direkt über den Obst- und Gemüse schalen.

Verwenden Sie diesen Bereich für alle empfindlichen und leicht verderblichen Lebensmittel, wie z. B.:

–

Fisch, Fleisch, Geflügel,

–

Wurstwaren, Fertiggerichte,

–

Eier- oder Sahnespeisen/-gebäck,

–

frischer Teig, Kuchen-, Pizza-, Quicheteig,

–

Rohmilchkäse und andere Rohmilch produkte,

Die Lebensmittel dürfen die Rück wand nicht berühren. Sie könnten sonst an der Rückwand anfrieren.

Lagern Sie die Lebensmittel nicht zu dicht beieinander, so dass die Luft gut zirkulieren kann. Verdecken Sie nicht den Ventilator an der Rück wand – dies ist wichtig für die Kühl leistung!

Lebensmittel in der Kühlzone lagern

Für den Kühlschrank nicht geeignet

Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind. So werden z. B. Gurken glasig, Auberginen bitter und Kartoffeln süß. Tomaten und Orangen verlieren ihr Aroma und Zitrus früchte bekommen eine harte Schale.

Zu diesen kälteempfindlichen Lebens mitteln gehören unter anderem:

Ananas, Avocados, Bananen,

–

Granatäpfel, Mangos, Melonen, Papayas, Passionsfrüchte, Zitrusfrüchte (wie Zitronen, Orangen, Mandarinen, Grapefruit),

– Obst, das nachreifen soll,

– Auberginen, Gurken, Kartoffeln,

Paprika, Tomaten, Zucchini,

– Hartkäse (Parmesan).

Worauf Sie bereits beim Einkauf der Lebensmittel achten sollten

Die wichtigste Voraussetzung für eine lange Lagerdauer ist die Frische der Le bensmittel, wenn sie eingelagert wer den. Diese Ausgangsfrische ist von ent scheidender Bedeutung für die Lager dauer. Die Kühlkette sollte möglichst nicht unterbrochen werden. Achten Sie z. B. darauf, dass die Lebensmittel nicht zu lange im warmen Auto verweilen. Wenn Alterung oder Verderbnis einge setzt haben, ist dies nicht mehr rückgän gig zu machen. Bereits eine zweistündi ge Unterbrechung der Kühlung verur sacht Verderb.

Lebensmittel richtig lagern

Bewahren Sie Lebensmittel in der Regel nur verpackt oder gut zugedeckt auf. So wird die Annahme von Fremdgerü chen, ein Austrocknen der Lebensmittel und die Übertragung eventuell vorhan dener Bakterien vermieden. Bei korrek ter Einstellung der Temperatur und ei

ner entsprechenden Hygiene wird die

Vermehrung von Bakterien, wie z. B. Salmonellen, verzögert.

Obst und Gemüse

Obst und Gemüse kann jedoch unver packt in den Obst- und Gemüseschalen aufbewahrt werden. Beachten Sie jedoch, dass nicht alle Obst- und Gemüsesorten zusammen in einer Schale aufbewahrt werden können. Auf der einen Seite werden Geruch und Geschmack übertragen (Möhren nehmen z. B. schnell den Geschmack und Geruch von Zwiebeln an), auf der anderen Seite geben manche Lebensmittel ein Naturgas (Ethylen) ab, worauf andere Lebensmittel sehr empfindlich reagie ren und damit sehr viel schneller ver derben.

Beispiele für Obst und Gemüse, das viel Naturgas ausscheidet:

Äpfel, Aprikosen, Birnen, Nektarinen,

Pfirsiche, Pflaumen, Avocados, Feigen, Blaubeeren, Melonen, Bohnen.

Lebensmittel in der Kühlzone lagern

Beispiele für Obst und Gemüse, das sehr empfindlich auf das Naturgas anderer Obst- und Gemüsesorten reagiert:

Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Apriko sen, Gurken, Tomaten, Birnen, Nektari nen, Pfirsiche.

Beispiel: Broccoli sollte nicht zusam men mit Äpfeln lagern, da Äpfel viel Na turgas ausscheiden und Broccoli auf Naturgas sehr empfindlich reagiert. So erreichen Sie beim Broccoli eine sehr viel kürzere Lagerzeit, als es eigentlich möglich wäre.

Unverpackte tierische und pflanzliche Lebensmittel

Trennen Sie unverpackte tierische und pflanzliche Lebensmittel. Sollen die Lebensmittel zusammen gelagert werden, dann lagern Sie sie unbedingt verpackt ein. Damit verhindern Sie, dass mikrobiologische Veränderungen entstehen.

Fleisch

Lagern Sie Fleisch unverpackt. (Folien und Gefäße öffnen.) Die Abtrocknung der Fleischoberfläche wirkt keimhem mend und begünstigt dadurch eine bessere Haltbarkeit. Verschiedene Fleischsorten dürfen sich nicht direkt

berühren, sie müssen immer durch eine Verpackung getrennt werden. Dadurch wird vorzeitiges Verderben durch eine

Keimübertragung vermieden.

Eiweißreiche Lebensmittel

Beachten Sie, dass eiweißreichere Le bensmittel schneller verderben. Das heißt, Schalen- und Krustentiere verderben schneller als Fisch, und Fisch verdirbt schneller als Fleisch.

Innenraum gestalten

Abstellflächen versetzen

Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen:

Die Abstellfläche anheben, ein Stück

nach vorn ziehen, mit der Ausspa rung über die Auflagerippen heben und nach oben oder unten versetzen.

Der hintere Anschlagrand der Abstell fläche muss nach oben zeigen, damit die Lebensmittel die Rückwand nicht berühren und anfrieren.

Die Abstellflächen sind durch Auszugs topps gegen unbeabsichtigtes Heraus ziehen gesichert.

Geteilte Abstellfläche

Um hohes Kühlgut, wie z. B. hohe Flaschen oder Gefäße, stellen zu können, gibt es eine geteilte Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere Teil geschoben werden kann:

Drücken Sie die hintere halbe Glas platte von unten leicht hoch.

Gleichzeitig heben Sie die vordere halbe Glasplatte vorn leicht an, und schieben Sie sie vorsichtig unter die hintere Hälfte.

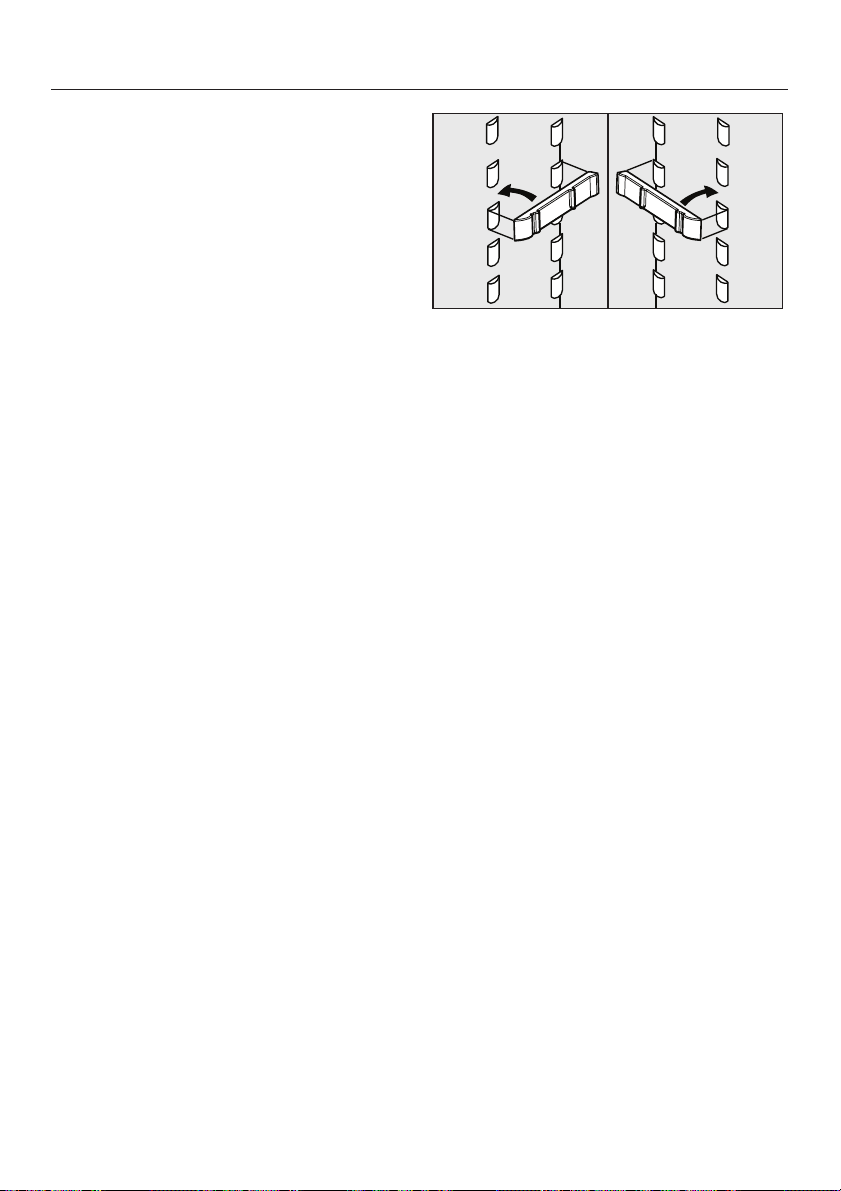

Zum Versetzen der halben Glasplatten,

stecken Sie die beiden Halteleisten in

gewünschter Höhe links und rechts auf die Auflagerippen,

schieben Sie die Glasplatten nach

einander ein.

Die Glasplatte mit Anschlagrand

muss hinten liegen!

Abstellbord/Flaschenbord versetzen

^ Schieben Sie das Abstell-

bord/Flaschenbord nach oben, und nehmen Sie es nach vorn heraus.

^ Setzen Sie das Abstell-

bord/Flaschenbord an beliebiger Stelle wieder ein. Achten Sie darauf, dass es richtig und fest auf die Erhebungen gedrückt ist.

nehmen Sie die beiden halben Glas platten heraus,

Obst- und Gemüseschalen

Die Obst- und Gemüseschalen sind auf Teleskopschienen geführt und können zum Be- und Entladen oder zu Reini gungszwecken herausgenommen wer den.

Ziehen Sie die Schale ganz heraus

und heben Sie sie nach oben hin ab.

Schieben Sie die Auszugsschienen anschließend wieder ein. So können Sie Beschädigungen vermeiden!

Zum Einsetzen der Schale

Innenraum gestalten

^ legen Sie die Schale auf die vollstän-

dig herausgezogenen Auszugsschienen a. Die Auszugsschienen müssen vorne an die Front der Schale anstoßen b!

Schieben Sie die Schale ein c.

Automatisches Abtauen

Die Kühlzone taut automatisch ab.

Während die Kältemaschine läuft, kön nen sich funktionsbedingt an der Rück wand der Kühlzone Reif und Wasser perlen bilden. Diese brauchen Sie nicht zu entfernen, da sie automatisch durch die Wärme der Kältemaschine verduns ten.

Das Tauwasser läuft über eine Tauwas ser-Rinne und durch ein Tauwasser-Ab laufrohr in ein Verdunstungssystem an der Rückseite des Gerätes.

Achten Sie darauf, dass das Tau wasser immer ungehindert abfließen kann, dazu Tauwasser-Rinne und Tauwasser-Ablaufloch sauber halten.

Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuch tung gelangt.

Durch das Tauwasser-Ablaufloch darf kein Reinigungswasser laufen.

Verwenden Sie kein Dampf-Reini gungsgerät. Der Dampf kann an spannungsführende Teile des Gerä tes gelangen und einen Kurzschluss auslösen.

Reinigen und Pflegen

Vor dem Reinigen

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker oder

schalten Sie die Sicherung der Haus installation aus.

Nehmen Sie das Kühlgut aus dem

Gerät, und lagern Sie es an einem kühlen Ort.

Nehmen Sie alle Teile, die heraus

genommen werden können, zur Reinigung heraus.

Das Typenschild im Innenraum des Gerätes darf nicht entfernt werden. Es wird im Fall einer Störung benötigt!

Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

– soda-, ammoniak-, säure- oder chlo-

ridhaltigen Reinigungsmittel,

– kalklösenden Reinigungsmittel,

–

scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,

–

lösemittelhaltigen Reinigungsmittel,

–

Edelstahl-Reinigungsmittel,

–

Geschirrspülmaschinen-Reiniger,

–

Backofensprays,

–

Glasreiniger,

–

scheuernden harten Schwämme und Bürsten, z. B. Topfschwämme,

–

Schmutzradierer,

Innenraum, Zubehör

^ Reinigen Sie das Gerät mindestens

einmal im Monat. Zum Reinigen eignet sich lauwarmes Wasser mit etwas Handspülmittel.

Folgende Teile sind spülmaschinengeeignet:

– die Butterdose, die Eierablagen

(jeweils je nach Modell enthalten)

–

die Flaschen- und Abstellborde in der Innentür

–

das Butter- und Käsefach

Die Temperatur des gewählten Spül maschinenprogramms darf maximal 55 °C betragen! Durch den Kontakt mit Naturfarbstof fen, z. B. in Karotten, Tomaten und Ketchup können sich Kunststoffteile in der Spülmaschine verfärben. Diese Verfärbung beeinflusst nicht die Stabilität der Teile.

–

scharfen Metallschaber!

Reinigen und Pflegen

Reinigen Sie die Abstellflächen und

Schubladen im Innenraum von Hand, diese Teile sind nicht spülmaschi nengeeignet!

Reinigen Sie die Tauwasser-Rinne

und das -Ablaufrohr häufiger mit ei nem Stäbchen oder Ähnlichem, da mit das Tauwasser immer ungehin dert ablaufen kann.

Wischen Sie die Innenräume und das

Zubehör nach der Reinigung mit klarem Wasser nach, und trocknen Sie alles mit einem Tuch. Lassen Sie für kurze Zeit die Türen des Gerätes geöffnet.

Gerätetür, Seitenwände

Entfernen Sie Verschmutzungen an der Gerätetür und den Seitenwänden am besten sofort. Wirken Verschmutzungen länger ein, lassen sie sich unter Umständen nicht mehr entfernen, und die Oberflächen können sich verfärben oder verändern.

Alle Oberflächen sind kratzempfind lich. Alle Oberflächen können sich verfär ben oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommen.

Wischen Sie nach der Reinigung mit

klarem Wasser nach, und trocknen

Sie alles mit einem weichen Tuch.

Für die Gerätetür des Edelstahlgerä tes gilt:

Die Gerätetür ist mit einer hochwertigen Oberflächenbeschichtung veredelt. Sie schützt vor Anschmutzungen und er leichtert die Reinigung.

Behandeln Sie die Gerätetüren nicht mit – Edelstahl-Reinigungsmittel: Die Beschichtung wird beschädigt! – Miele Pflegemittel für Edelstahl: Es bilden sich sichtbare Schlieren!

Belüftungsquerschnitte

^ Reinigen Sie die Belüftungsquer-

schnitte regelmäßig mit einem Pinsel oder Staubsauger. Staubablagerungen erhöhen den Energieverbrauch.

Türdichtung

Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst

mit der Zeit porös.

Reinigen Sie die Türdichtung regelmä

ßig nur mit klarem Wasser, und reiben

Sie sie anschließend mit einem Tuch gründlich trocken.

Reinigen Sie die Oberflächen mit ei nem sauberen Schwammtuch, Hand spülmittel und warmem Wasser. Sie können zur Reinigung auch ein sauberes, feuchtes Mikrofasertuch ohne Reinigungsmittel verwenden.

Rückseite - Metallgitter

Das Metallgitter an der Rückseite des Gerätes (Wärmeaustauscher) muss mindestens einmal im Jahr entstaubt werden. Staubablagerungen erhöhen den Energieverbrauch!

Reinigen und Pflegen

Achten Sie beim Reinigen des Me tallgitters darauf, dass keine Kabel oder andere Bauteile abgerissen, geknickt oder beschädigt werden.

Nach dem Reinigen

^ Setzen Sie alle Teile in das Gerät.

^ Schließen Sie das Gerät wieder an,

und schalten Sie es ein.

^ Schalten Sie die Funktion SuperKüh-

len für einige Zeit ein, damit das Gerät schnell kalt wird.

^ Legen Sie die Lebensmittel in das

Gerät, und schließen Sie die Gerätetür.

Was tun, wenn...?

Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchge führt werden. Durch unsachgemäße Reparaturen können erhebliche Ge fahren für den Benutzer entstehen.

Prüfen Sie, ob sich die Gerätetür

richtig schließen lässt.

. . . die Innenbeleuchtung in der Kühl

zone nicht mehr funktioniert?

Leuchtet die Temperaturanzeige?

Was ist zu tun, wenn...

. . . das Gerät nicht kühlt?

Prüfen Sie, ob das Gerät eingeschal

tet ist. Die Temperaturanzeige muss leuchten.

Prüfen Sie, ob der Netzstecker des

Gerätes fest in der Steckdose steckt.

^ Prüfen Sie, ob die Sicherung der

Hausinstallation ausgeschaltet ist. Sollte dies der Fall sein, rufen Sie den Kundendienst an.

. . . die Temperatur in der Kühlzone zu niedrig ist?

^ Stellen Sie die Temperatur wärmer

ein.

Die Funktion SuperKühlen ist noch eingeschaltet. Sie schaltet sich nach 6 Stunden selber ab.

. . . die Einschalthäufigkeit und Einschaltdauer der Kältemaschine zunehmen?

Prüfen Sie, ob die Belüftungsquer schnitte zugestellt oder staubig sind.

Prüfen Sie, ob das Metallgitter (Wär meaustauscher) an der Rückseite des Gerätes staubig ist.

Wenn ja, dann ist die Glühlampe defekt:

Ziehen Sie den Netzstecker oder

schalten Sie die entsprechende Sicherung der Hausinstallation aus.

Fassen Sie die Lampenabdeckung a vorne an und haken Sie sie hinten aus.

Drehen Sie die Glühlampe b heraus, und wechseln Sie sie aus.

Anschlussdaten der Glühlampe: 220 - 240 V, Sockel E 14 Die benötigte Leistung (Watt) entneh

men Sie bitte der defekten Glühlampe.

Setzen Sie die Lampenabdeckung a wieder auf.

Die Gerätetür wurde häufig geöffnet.

. . . der Boden der Kühlzone nass ist?

Das Tauwasser-Ablaufloch ist verstopft.

Reinigen Sie die Tauwasser-Rinne

und das Tauwasser-Ablaufloch.

Können Sie die Störung anhand der aufgeführten Hinweise nicht behe ben, dann rufen Sie den Kunden dienst an.

Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten.

Was tun, wenn...?

Ursachen von Geräuschen

Ganz normale Geräusche Wodurch entstehen sie?

Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurzfris

tig etwas lauter werden, wenn sich der Motor einschaltet.

Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das

durch die Rohre fließt.

Click ... Das Klicken ist immer dann zu hören, wenn der Thermostat den

Motor ein- oder ausschaltet.

Sssrrrrr ... Bei einem Mehrzonen- oder NoFrost-Gerät kann ein leises Rau

schen von der Luftströmung im Geräte-Innenraum herrühren.

Knack ... Das Knacken ist immer dann zu hören, wenn es zu Materialaus

dehnungen im Gerät kommt.

Bedenken Sie, dass Motor- und Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind!

Geräusche, die sich leicht beheben lassen

Klappern, Rappeln, Klirren Das Gerät steht uneben: Richten Sie das Gerät mit Hilfe einer

Wodurch entstehen sie, und was können Sie dagegen tun?

Wasserwaage eben aus. Verwenden Sie dazu die Schraubfüße unter dem Gerät oder legen Sie etwas unter.

Das Gerät berührt andere Möbel oder Geräte: Rücken Sie das Gerät von den Möbeln oder Geräten ab.

Schubladen, Körbe oder Abstellflächen wackeln oder klem men: Prüfen Sie die herausnehmbaren Teile und setzen Sie sie

eventuell neu ein.

Flaschen oder Gefäße berühren sich: Rücken Sie die Flaschen oder Gefäße leicht auseinander.

Transportkabelhalter hängt noch an der Geräterückwand:

Entfernen Sie den Kabelhalter.

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

Ihren Miele Fachhändler

–

oder

den Miele Werkkundendienst.

–

Kundendienst/Garantie

Die Telefonnummer des Werkkun dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei sung.

Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Nähere Angaben zu den Garantiebedingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation.

Die Telefonnummer der Produktin formation finden Sie auf der Rück seite dieser Gebrauchsanweisung.

Elektroanschluss

Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs gemäß angelegte Schutzkontakt-Steck dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen.

Die Absicherung muss mit mindestens 10 A erfolgen.

Die Steckdose sollte sich nach Mög lichkeit neben dem Gerät befinden und leicht zugänglich sein. Der Anschluss über ein Verlängerungskabel ist nicht erlaubt, da Verlängerungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Überhitzungsgefahr).

Das Gerät darf nicht an Inselwechselrichtern angeschlossen werden, die bei einer autonomen Stromversorgung wie z. B. Solarstromversorgung eingesetzt werden. Beim Einschalten des Gerätes kann es sonst durch Spannungsspitzen zu einer Sicherheitsabschaltung kommen. Die Elektronik kann beschädigt werden! Ebenso darf das Gerät nicht in Verbin dung mit sogenannten Energiespar steckern betrieben werden, da hierbei die Energiezufuhr zum Gerät reduziert und das Gerät zu warm wird.

Ist ein Austausch der Netzanschluss leitung erforderlich, darf dieser nur von einer qualifizierten Elektro-Fachkraft er folgen.

Keine wärmeabgebenden Geräte wie z. B. Toaster oder Mikrowellen

geräte auf das Gerät stellen. Der Energieverbrauch erhöht sich!

Side-by-side Aufstellung

Grundsätzlich sollten Kühl-/Gefriergerä te nicht mit weiteren Modellen unmittel bar nebeneinander ("side-by-side") auf gestellt werden, um Kondenswasserbil dung und daraus resultierende Folge schäden zu vermeiden.

Dieses Kühlgerät kann jedoch mit be stimmten Modellen, die über eine eingeschäumte Seitenwandheizung verfügen, unmittelbar "side-by-side" aufgestellt werden!

Erkundigen Sie sich bei Ihrem Fachhändler, welche Kombinationen mit Ihrem Gerät möglich sind!

^ Verbinden Sie die beiden Geräte ent-

sprechend der Gebrauchsanwei sung, die dem Kombinationsmodell beiliegt.

Aufstellhinweise

Klimaklasse

Das Gerät ist für eine bestimmte Klima klasse (Raumtemperaturbereich) ausge legt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerätes.

Klimaklasse Raumtemperatur

+10 °C bis +32 °C +16 °C bis +32 °C +16 °C bis +38 °C +16 °C bis +43 °C

Eine niedrigere Raumtemperatur führt zu einer längeren Stillstandzeit der Kältemaschine. Das kann zu höheren Temperaturen im Gerät führen!

Be- und Entlüftung

Die Luft an der Rückwand des Gerätes erwärmt sich. Deshalb dürfen die Belüftungsquerschnitte nicht verdeckt werden, damit eine einwandfreie Be- und Entlüftung gewährleistet ist. Ebenfalls müssen die Belüftungsquerschnitte regelmäßig von Staub gereinigt werden.

Aufstellort

Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Fensters mit direkter Sonneneinstrah lung wählen. Je höher die Umgebungs temperatur, desto länger läuft die Kälte maschine, und desto höher ist der Stromverbrauch. Geeignet ist ein trockener belüftbarer Raum.

Gerät aufstellen

Entfernen Sie zuerst den Kabelhalter von der Geräterückseite.

Prüfen Sie, ob alle Teile an der Ge räterückwand frei schwingen können.

Biegen Sie eventuell anliegende Teile

vorsichtig weg.

Schieben Sie das Gerät vorsichtig an den dafür vorgesehenen Platz.

Stellen Sie das Gerät mit der Rück seite direkt an die Wand.

Aufstellhinweise

Gerät ausrichten

Richten Sie das Gerät über die vor

deren Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.

Gerätetür abstützen

Drehen Sie auf jeden Fall den Stell

fuß a heraus bis er auf dem Boden aufliegt. Dann drehen Sie den Stellfuß um weitere 90° heraus.

Gerätemaße

Aufstellhinweise

ABC

K 12620 SD 1 650 mm 600 mm 630 mm

K 11820 SD K 12820 SD K 12820 SD edt/cs 1 850 mm 600 mm 630 mm

Türanschlag wechseln

Das Gerät wird mit einem Rechtsan schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden:

Für den Türanschlagwechsel benöti gen Sie das folgende Werkzeug:

einen Kreuzschlitzschraubendreher,

–

einen Schlitzschraubendreher,

–

verschiedene Größen Torx-Schrau

–

bendreher,

einen Gabelschlüssel.

–

Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch.

Türgriff abnehmen:

Lösen Sie die Abdeckplatten auf der

Gegenseite und setzen Sie sie auf die frei gewordenen Löcher.

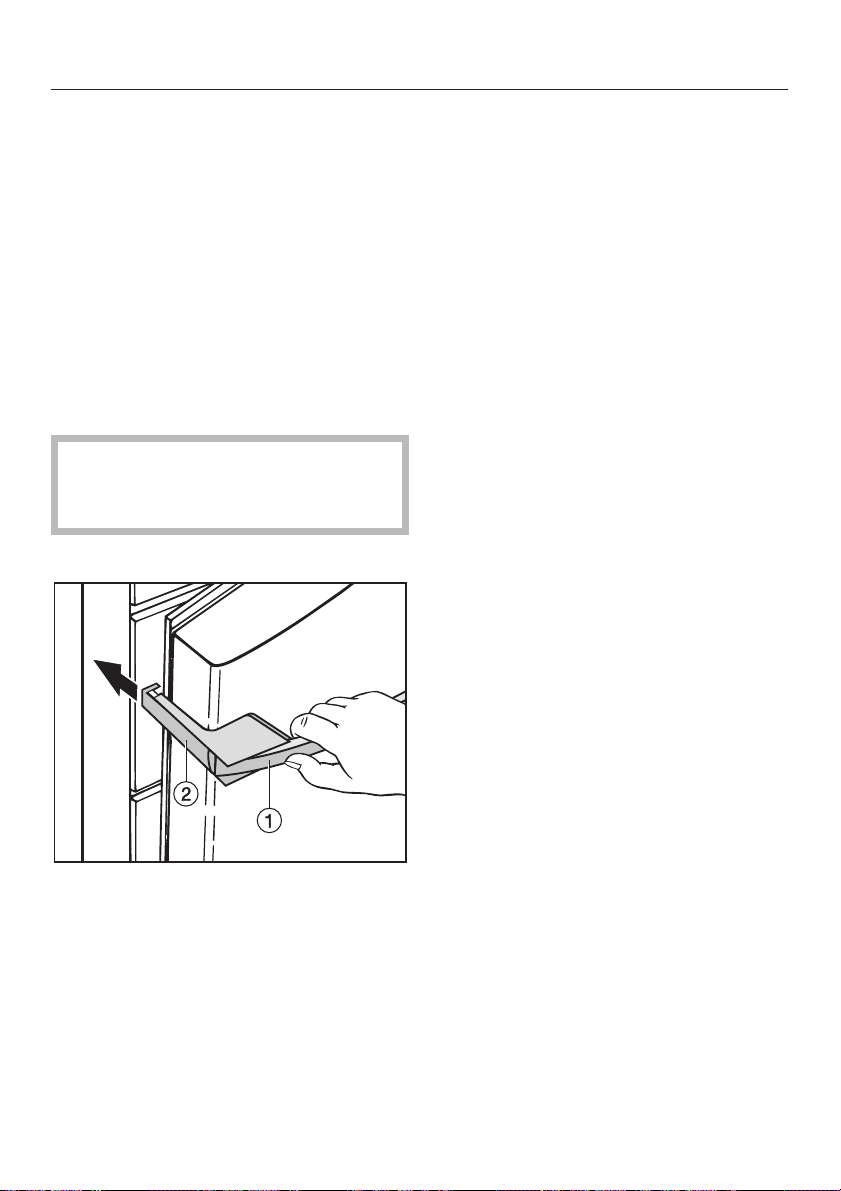

Wenn Sie an dem Türgriff a ziehen, schiebt sich das seitliche Griffteil b nach hinten.

Ziehen Sie das Griffteil b kräftig nach hinten aus der Führung.

Lösen Sie nun die vier Schrauben (Torx 15) in der Befestigungsplatte und nehmen Sie den Griff ab.

Türanschlag wechseln

Gerätetür umsetzen:

Nehmen Sie die Lebensmittel aus den Abstellborden in der Gerätetür!

Schließen Sie die Gerätetüren.

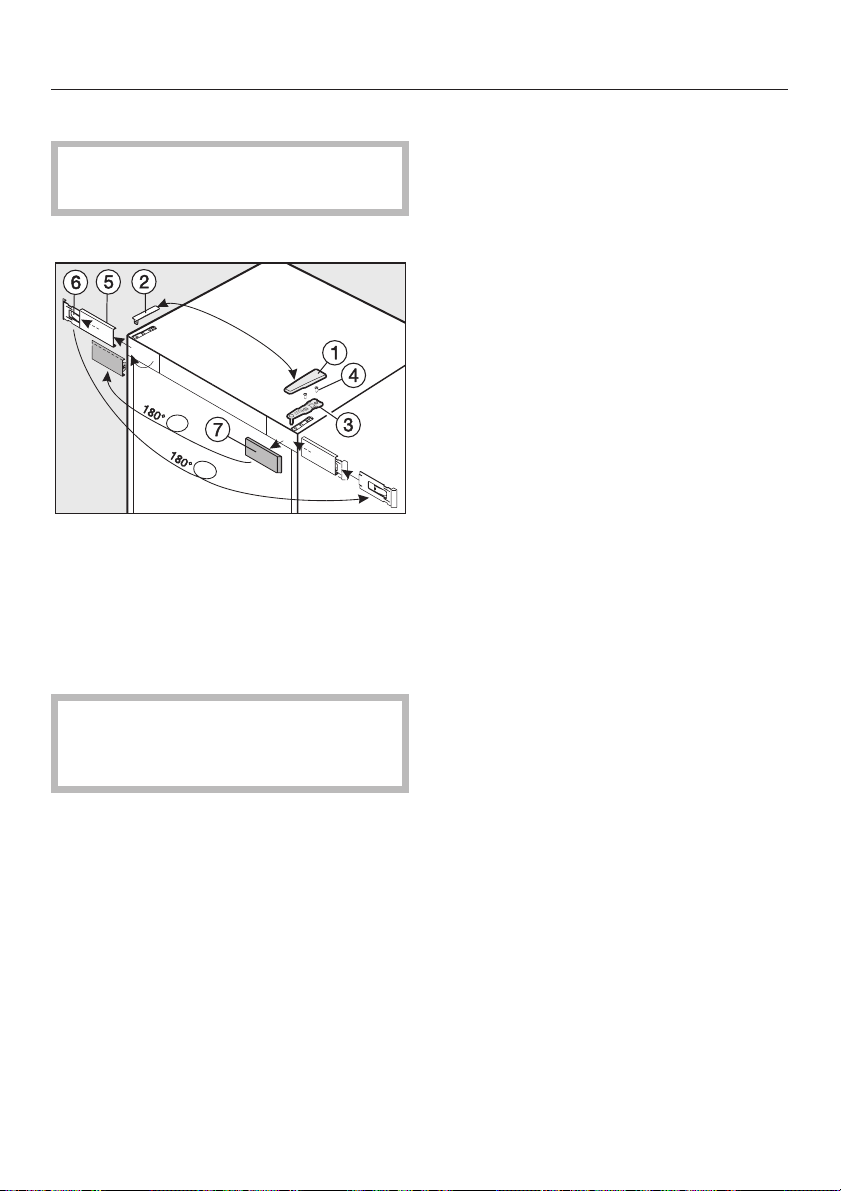

^ Nehmen Sie die Abdeckung a ab,

indem Sie sie von hinten nach vorne schieben und dann nach oben hin abnehmen.

^ Nehmen Sie die Abdeckung b nach

oben hin ab.

Lösen Sie das Halteteil f von der

Abdeckung e, indem sie es ein Stück nach links schieben und dann das Abdeckteil nach vorne hin ab nehmen.

Drehen Sie das Halteteil f um 180°.

Setzen Sie die Abdeckung e von

vorne auf das Halteteil f und schie ben Sie sie nach rechts. Der Schrift zug muss lesbar sein.

Nehmen Sie die Abdeckung g ab,

drehen Sie sie um 180° und rasten Sie sie auf der Gegenseite auf.

^ Rasten Sie die Abdeckung e zusam-

men mit dem Halteteil f auf der Gegenseite auf.

Vorsicht! Sobald im Folgenden der Lagerbock entfernt wurde, ist die Gerätetür nicht mehr gesichert!

Lösen Sie die Schrauben d am obe ren Lagerbock c und ziehen Sie den Lagerbock nach oben hin ab.

Nehmen Sie die Gerätetür vorsichtig nach oben hin ab und stellen Sie sie zur Seite.

Lösen Sie vorsichtig mit Hilfe eines Schraubendrehers von oben die Ab deckung e und nehmen Sie sie zu sammen mit dem Halteteil f ab.

Türanschlag wechseln

^ Heben Sie den Stopfen h aus der

Türlagerbuchse in der Gerätetür und setzen Sie ihn auf die Gegenseite.

Ziehen Sie den kompletten Lagerbol

zen a mit Scheibe b und Stellfuß c nach oben heraus.

^ Nehmen Sie den Stopfen d ab.

^ Lösen Sie die Schrauben e und neh-

men Sie den Lagerbock f ab.

^ Lösen Sie ein wenig die Schraube

des Lagerteils h am Lagerbock f. Drehen Sie es in das gegenüberliegende Aufnahmeloch im Lagerbock f und ziehen Sie dann die Schraube wieder fest an.

Rasten Sie mit Hilfe eines Schrauben drehers die Federklemme i unten aus der Gerätetür aus und setzen Sie sie auf die Gegenseite.

Setzen Sie den Stopfen d in das an dere Loch.

Nehmen Sie die Abdeckung g ab und setzen Sie sie in die Löcher auf der Gegenseite.

Schrauben Sie den Lagerbock f auf

der Gegenseite an, dazu auschließ lich die beiden äußeren Langlöcher verwenden. Lassen Sie die mittlere Schraube entfallen, nur so kann die Gerätetür später über die äußeren Langlöcher ausgerichtet werden!

^ Wichtig! Drehen Sie den Stellfuß c

am Lagerbolzen a ganz herein.

^ Setzen Sie den kompletten Lagerbol-

zen a mit Scheibe b und Stellfuß c wieder ein. Wichtig! Die Rastnase am Lagerbolzen muss wieder nach hinten zeigen.

Türanschlag wechseln

Setzen Sie den Lagerbock c auf die

Gegenseite und befestigen Sie ihn mit den Schrauben d.

^ Setzen Sie die Abdeckungen a und

b jeweils auf die gegenüberliegende

Seite.

^ Richten Sie die Gerätetür über die

Langlöcher im unteren Lagerbock zum Gerätegehäuse aus. Ziehen Sie dann die Schrauben fest an.

Setzen Sie die Gerätetür von oben auf den Lagerbolzen a.

Schließen Sie die Gerätetür.

Türanschlag wechseln

Türgriff wieder montieren:

Beachten Sie unbedingt die folgen den Hinweise zur Befestigung des Türgriffs, da bei falscher Montage die Türdichtung beschädigt wird.

^ Schrauben Sie den Türgriff mit den

beiden vorderen Schrauben b zunächst locker auf der Gegenseite an.

Achten Sie unbedingt darauf, dass

das seitliche Griffteil d beim Öffnen der Tür nicht die Türdichtung be rührt. Die Türdichtung wird auf Dau er beschädigt!

Sollte dies der Fall sein,

richten Sie die Befestigungsplatte c

nochmals über die Gewindestifte a aus, bis die Befestigungsplatte und das seitliche Griffteil d den entspre chenden Winkel haben und die Dich tung beim Öffnen der Tür nicht be rührt wird.

Die Befestigungsplatte c muss so am Türgehäuse anliegen, dass im ge- schlossenen Zustand der Tür die Be festigungsplatte zur Geräteaußenwand in einer Flucht liegt. Falls dies nicht der Fall ist,

drehen Sie die beiden vormontierten Gewindestifte a mit einem Sechs kantschlüssel soweit ein, bis die Be festigungsplatte c den entsprechen den Winkel hat.

Ziehen Sie alle 4 Schrauben b fest an.

Schieben Sie das seitliche Griffteil d von der Geräteseite aus auf die Füh rung der Befestigungsplatte, bis es hörbar einrastet.

Die Gerätetür kann nachträglich über die äußeren Langlöcher im unteren La gerbock zum Gerätegehäuse ausge richtet werden:

In der folgenden Abbildung wurde die Gerätetür nicht geschlossen dar gestellt, damit die Vorgänge besser zu erkennen sind.

^ Entfernen Sie die mittlere Schraube

a am Lagerbock.

Gerätetür ausrichten

^ Drehen Sie die beiden äußeren

Schrauben b ein wenig heraus.

Richten Sie die Gerätetür durch das Verschieben des Lagerbocks nach links oder rechts aus.

Ziehen Sie dann die Schrauben b fest an, die Schraube a muss nicht wieder angeschraubt werden.

Gerät einbauen

Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge

stellt werden. Außerdem müssen sie regelmäßig von Staub gereinigt werden.

a Aufsatzschrank

b Gerät

c Küchenschrank

d Wand

Das Gerät kann in jede Küchenzeile eingebaut werden. Um das Gerät der Küchenzeilenhöhe anzugleichen, kann über dem Gerät ein entsprechender Aufsatzschrank a angebracht werden.

Beim Umbau mit Norm-Küchenschrän

ken (Tiefe max. 580 mm) kann das Ge rät direkt neben dem Küchenschrank aufgestellt werden. Die Gerätetür steht dann seitlich 34 mm und in der Geräte mitte 55 mm gegenüber der Küchen

schrankfront vor. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schließen.

Beim Aufstellen des Gerätes neben einer Wand d ist scharnierseitig zwi- schen Wand d und Gerät b ein Distanzabstand von mindestens 55 mm erforderlich. Dies entspricht dem Griffüberstand bei geöffneter Tür.

Für die Be- und Entlüftung ist an der Rückseite des Gerätes ein Abluftkanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrankbreite vorzuse hen. Der Entlüftungsquerschnitt unter der Raumdecke muss mindestens 300 cm betragen, damit die erwärmte Luft ungehindert abziehen kann. Die Kälte

maschine muss sonst mehr leisten, was den Stromverbrauch erhöht.

404142

Änderungen vorbehalten / 4610

K 11820 SD, K 12620 SD, K 12820 SD, K 12820 SD edt/cs

M.-Nr. 07 933 120 / 00

Miele K 12260 SD, K 12820 SD, K 11820 SD User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
