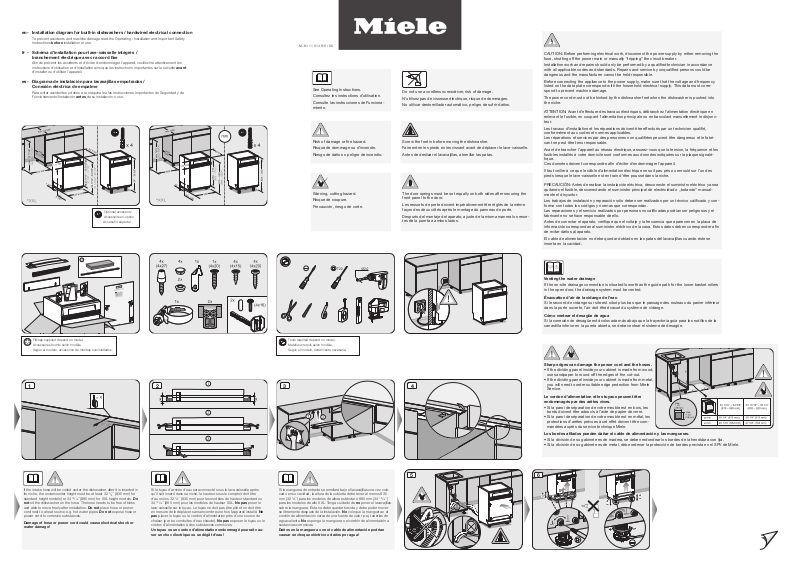

Miele G 7511, G 7516 Assembly plan
en - Installation diagram for built-in dishwashers / hardwired electrical connection
To prevent accidents and machine damage read the Operating / Installation and Important Safety
Instructions before installation or use.
M.-Nr. 11 814 510 / 00
fr - Schéma d‘installation pour lave-vaisselle intégrés /
branchement électrique avec raccord fixe
Afin de prévenir les accidents et d‘éviter d‘endommager l‘appareil, veuillez lire attentivement les
instructions d‘utilisation et d‘installation ainsi que les instructions importantes sur la sécurité avant
d‘installer ou d‘utiliser l‘appareil.
es - Diagrama de instalación para lavavajillas empotradas /
Conexión eléctrica de empalme
Para evitar accidentes y daños a la máquina lea las Instrucciones Importantes de Seguridad y de
Funcionamiento/Instalación antes de su instalación o uso.
See Operating Instructions.
Consultez les instructions d’utilisation.
Consulte las instrucciones de Funciona-
miento.
Risk of damage or fire hazard.
Risque de dommage ou d’incendie.
Riesgo de daños o peligro de incendio.
Do not use a cordless screwdriver, risk of damage.
N‘utilisez pas de visseuse électrique, risque de dommages.
No utilicar destornillador automático, peligro de sufrir daños.
Screw the feet in before moving the dishwasher.
Faire entrer les pieds en les vissant avant de déplacer le lave-vaisselle.
Antes de deslizar el lavavajillas, atornillar las patas.
CAUTION: Before performing electrical work, disconnect the power supply by either removing the
fuse, shutting o the power main or manually “tripping” the circuit breaker.
Installation work and repairs should only be performed by a qualified technician in accordance
with all applicable codes and standards. Repairs and service by unqualified persons could be
dangerous and the manufacturer cannot be held responsible.
Before connecting the appliance to the power supply, make sure that the voltage and frequency
listed on the data plate correspond with the household electrical supply. This data must correspond to prevent machine damage.
The power cord must not be kinked by the dishwasher feet when the dishwasher is pushed into
the niche.
ATTENTION: Avant d‘eectuer des travaux électriques, débranchez l‘alimentation électrique en
enlevant le fusible, en coupant l‘alimentation principale ou en basculant manuellement le disjoncteur.
Les travaux d‘installation et les réparations doivent être eectués par un technicien qualifié,
conformément aux codes et normes applicables.
Les réparations et services par des personnes non qualifiées peuvent être dangereux et le fabricant ne peut être tenu responsable.
Avant de brancher l‘appareil au réseau électrique, assurez-vous que la tension, la fréquence et les
fusibles installés à votre domicile sont conformes aux données indiquées sur la plaque signalétique.
Ces données doivent correspondre afin d’éviter d‘endommager l‘appareil.
Optional accessory
Accessoire en option
Accesorio especial
Warning, cutting hazard.
Risque de coupure.
Precaución, riesgo de corte.
The door springs must be set equally on both sides after securing the
front panel to the door.
Les ressorts de porte doivent impérativement être réglés de la même
façon des deux côtés après le montage du panneau de porte.
Después del montaje del aparato, ajuste de la misma manera los resortes de la puerta a ambos lados.
Il faut veiller à ce que le câble d‘alimentation électrique ne soit pas pris ou enroulé sur l’un des
pieds lorsque le lave-vaisselle est en train d’être poussé dans la niche.
PRECAUCIÓN: Antes de realizar la instalación eléctrica, desconecte el suministro eléctrico ya sea
quitando el fusible, desconectando el suministro principal de electricidad o „botando“ manualmente el disyuntor.
Los trabajos de instalación y reparación sólo deben ser realizados por un técnico calificado y conforme con todos los códigos y normas que correspondan.
Las reparaciones y el servicio realizados por personas no calificadas podrían ser peligrosos y el
fabricante no se hace responsable de ello.
Antes de conectar el aparato, verifique que el voltaje y la frecuencia que aparecen en la placa de
información correspondan al suministro eléctrico de la casa. Estos datos deben corresponder a fin
de evitar daños al aparato.
El cable de alimentación no debe quedar doblado en las patas del lavavajillas cuando éste se
inserta en la cavidad.
Fittings supplied depend on model.
Accessoires fournis selon modèle.
Según el modelo, accesorios de montaje suministrados.
Tools required depend on model.
Matériaux requis selon modèle.
Según el modelo, herramienta necesaria.
3 421
Venting the water drainage
If the on-site drainage connection is situated lower than the guide path for the lower basket rollers
in the open door, the drainage system must be vented.
Évacuation d’air de la vidange de l’eau
Si le raccord de vidange sur site est situé plus bas que le passage des rouleaux du panier inférieur
dans la porte ouverte, l’air doit être évacué du système de vidange.
Cómo ventear el desagüe de agua
Si la conexión de desagüe está colocada más abajo que la trayectoria guía para los rodillos de la
canastilla inferior en la puerta abierta, se debe ventear el sistema de desagüe.
Sharp edges can damage the power cord and the hoses.
• If the dividing panel inside your cabinet is made from wood,
use sandpaper to round o the edges of the cut-out.
• If the dividing panel inside your cabinet is made from metal,
you will need to order suitable edge protection from Miele
Service.
If the intake hose will be coiled under the dishwasher after it is inserted in
its niche, the undercounter height must be at least 32 7/8´´ (835 mm) for
standard height models) or 34 13/16´´ (885 mm) for XXL height models. Do
not sit the dishwasher on the hose. The hose needs to be free of kinks
and able to move freely after installation. Do not place hose or power
cord next to a heat source e.g. hot water pipes. Do not expose hose or
power cord to corrosive substances.
Damage of hose or power cord could cause electrical shock or
water damage!
Si le tuyau d’arrivée d’eau sera connecté sous le lave-vaisselle après
qu’il soit inséré dans sa niche, la hauteur sous le comptoir doit être
d’au moins 32 7/8´´ (835 mm) pour les modèles de hauteur standard ou
34 13/16´´ (885 mm) pour les modèles de hauteur XXL. Ne pas poser le
lave-vaisselle sur le tuyau. Le tuyau ne doit pas être plié et on doit être
en mesure de le déplacer sans encombre une fois l’appareil installé. Ne
pas placer le tuyau ou le cordon d’alimentation près d’une source de
chaleur (par ex. conduites d’eau chaude). Ne pas exposer le tuyau ou le
cordon d’alimentation à des substances corrosives.
Un tuyau ou un cordon d’alimentation endommagé pourrait causer un choc électrique ou un dégât d’eau!
Si la manguera de entrada se enrollará bajo el lavavajillas una vez colocado en su cavidad, la altura de la cubierta debe tener al menos 835
mm (32 7/8´´) para los modelos de altura estândar o 885 mm (34 13/16´´)
para los modelos de alto XXL. Tenga cuidado de no poner el lavavajillas
sobre la manguera. Ésta no debe quedar torcida y debe poder moverse libremente después de la instalación. No coloque la manguera o el
cordón de alimentación cerca de una fuente de calor p.ej. tuberías de
agua caliente. No exponga la manguera o el cordón de alimentación a
sustancias corrosivas.
Daños en la manguera o en el cable de alimentación podrían
causar un choque eléctrico o daños por agua!
5 6
Le cordon d’alimentation et les tuyaux peuvent être
endommagés par des arêtes vives.
max.
• Si la paroi de séparation de votre meuble est en bois, les
bords doivent être adoucis à l’aide de papier de verre.
max.
• Si la paroi de séparation de votre meuble est en métal, les
protections d’arêtes prévues à cet eet doivent être commandées auprès du service technique Miele.
Los bordes afilados pueden dañar el cable de alimentación y las mangueras.
• Si la división de su gabinete es de madera, se deben redondear los bordes de la hendidura con lija.
• Si la división de su gabinete es de metal, debe ordenar la protección de bordes prevista en el SPV de Miele.
7
373
60
5359
518
25
518
535
M.-Nr. 11 XXX XX0 / 00
en - Frontmontageschablone für integrierte 60 cm breite Geschirrspüler
fr - Frontmontageschablone für integrierte 60 cm breite Geschirrspüler
es - Frontmontageschablone für integrierte 60 cm breite Geschirrspüler
Mit Hilfe dieser Montageschablone können sie das mitgelieferte Montagezu-
behör auf ihrer Frontplatte befestigen.
Bitte beachten Sie dafür die Hinweise zur Frontmontage auf dem Montage-
plan Ihres Geschirrspülers.
Mit Hilfe dieser Montageschablone können sie das mitgelieferte Montagezu-
behör auf ihrer Frontplatte befestigen.
Bitte beachten Sie dafür die Hinweise zur Frontmontage auf dem Montage-
plan Ihres Geschirrspülers.
Mit Hilfe dieser Montageschablone können sie das mitgelieferte Montagezu-
behör auf ihrer Frontplatte befestigen.
Bitte beachten Sie dafür die Hinweise zur Frontmontage auf dem Montageplan Ihres Geschirrspülers.
373
60
5359
518
25
518
535
M.-Nr. 11 XXX XX0 / 00
en - Frontmontageschablone für integrierte 60 cm breite Geschirrspüler
fr - Frontmontageschablone für integrierte 60 cm breite Geschirrspüler
es - Frontmontageschablone für integrierte 60 cm breite Geschirrspüler
Mit Hilfe dieser Montageschablone können sie das mitgelieferte Montagezu-
behör auf ihrer Frontplatte befestigen.
Bitte beachten Sie dafür die Hinweise zur Frontmontage auf dem Montage-
plan Ihres Geschirrspülers.
Mit Hilfe dieser Montageschablone können sie das mitgelieferte Montagezu-
behör auf ihrer Frontplatte befestigen.
Bitte beachten Sie dafür die Hinweise zur Frontmontage auf dem Montage-
plan Ihres Geschirrspülers.
Mit Hilfe dieser Montageschablone können sie das mitgelieferte Montagezu-
behör auf ihrer Frontplatte befestigen.
Bitte beachten Sie dafür die Hinweise zur Frontmontage auf dem Montageplan Ihres Geschirrspülers.
8
9
Before you continue with the next steps, make sure that you have disconnected the power supply by either removing the fuse, shutting o
the power main or manually “tripping” the circuit breaker. Working on an
energized circuit could cause serious injury by an electrical shock! This
work should only be performed by a qualified technician!
The existing flexible supply cord or cable shall have a minimum thickness of AWG 14.
120 V, 60 Hz, 15 A fuse rating
Black wire (live): connect to L
White wire (neutral): connect to N
Green wire (ground): connect to
Avant de continuer avec les prochaines étapes, assurez-vous que vous
avez déconnecté l’alimentation électrique en enlevant le fusible, en coupant l’alimentation principale ou en basculant manuellement le disjoncteur. Travailler sur un circuit sous tension peut causer des blessures
graves par un choc électrique! Ce travail ne doit seulement être eectué
que par un technicien qualifié!
Le cordon ou câble d’alimentation souple existant doit avoir une épaisseur minimale de 14 AWG.
120 V, 60 Hz, 15 A Fusible
Le fil noir (phase/sous tension): brancher à L
Le fil blanc (neutre): brancher à N
Le fil vert (mise à la terre): brancher à
Antes de continuar con los siguientes pasos, asegúrese de haber desconectado el suministro eléctrico; para ello, quite el fusible, desconecte
el suministro principal o “bote” manualmente el disyuntor. ¡Trabajar en
un circuito activo podría causar lesiones graves por descarga eléctrica!
¡Este trabajo sólo debe ser realizado por un técnico calificado!
El cable de alimentación flexible existente debe tener un grosor mínimo
de 14 AWG.
120 V, 60 Hz, fusible de intensidad nominal de 15 A
Alambre negro (con corriente): conectar a L
Alambre blanco (neutro): conectar a N
Alambre verde (a tierra): conectar a
14
1310
1411
1512
16
17
18
13
19 2120
22
28
24
23
23
29
24
30
25
31
26
32
27
35
28
33
34
35
36
37
38
38
36
37
Diameter 7/8" (22 mm)
3/8" Compression
0721
