Le agradecemos la confianza depositada
en nuestra firma y esperamos disfrute de
su nuevo aparato. Por ello es imprescindible,
antes de su primera utilización leer las
"Instrucciones de manejo", para evitar posibles
daños tanto al usuario, como al aparato.
Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . véanse las instrucciones de montaje
3
Descripción del aparato
Lavavajillas
1Brazo aspersor superior
(no está a la vista)
2Bandeja portacubiertos
3Cesto superior
4Conducto de agua para el brazo
aspersor central
5Brazo aspersor central
6Brazo aspersor inferior
7Depósito de abrillantador
(con escala de ajuste)
4
8Depósito de detergente,
de dos compartimentos
9Placa de características
10Panel de mandos
11Indicador óptico del
funcionamiento
12Depósito de sal regeneradora
13Conjunto de filtros
14Cuatro patas roscables,
regulables en altura
Panel de mandos (10)
15Tecla Conexión
16Tecla Desconexión

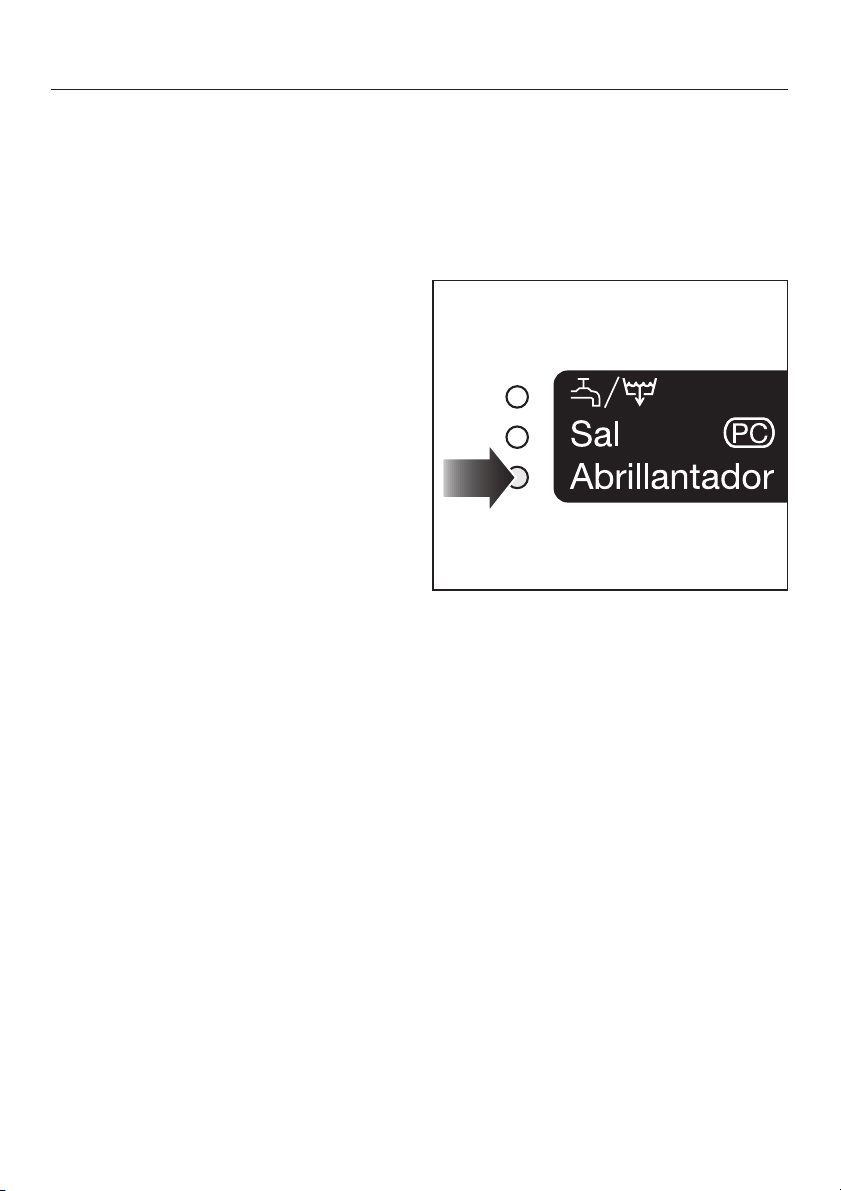

17Pilotos de control
Comprobar entrada de
agua/desagüe
Reposición de sal y abrillantador
18Lista de programas
19Teclas/ Pilotos de programas
Tener en cuenta:
La lista de programas se protege con
una lámina durante el transporte.
^ Quite esta lámina protectora de la lis-
ta de programas.
Descripción del aparato
5
Advertencias concernientes a la seguridad
Emplazamiento e instalación
Este lavavajillas cumple las normati
vas establecidas en materia de
seguridad. Sin embargo, el uso in
debido del mismo puede provocar
daños físicos y materiales.
Lea detenidamente las instrucciones
de manejo antes de poner en mar
cha el lavavajillas. De esta forma se
protegerá Vd. y evitará daños en el
aparato.
¡Guarde cuidadosamente estas ins
trucciones de manejo!
Uso apropiado
Utilice este lavavajillas exclusiva-
mente en el hogar y sólo para lavar
la vajilla doméstica. No está permitido
cualquier otro uso, modificación y cambio del lavavajillas puesto que podría
resultar peligroso.
El fabricante no se hace responsable
de los daños provocados por el uso indebido o el manejo incorrecto.
En la entrega
Antes de utilizar el lavavajillas,
compruebe que éste no presente
daños externos visibles. En el caso de
que se detectase algún daño, el apara
to no deberá ponerse en funcionamien
to. ¡Un lavavajillas defectuoso puede
entrañar peligro para la seguridad del
usuario!
Entregue el embalaje en un punto
de recogida específico.
-
-
-
-
-
-
Realice el emplazamiento y la co
nexión del lavavajillas según las
instrucciones de montaje.
Una vez emplazado el lavavajillas,
la base de enchufe debe quedar
accesible.
A fin de garantizar la estabilidad,
los lavavajillas empotrables bajo
encimera y los lavavajillas integrables,
se han de emplazar sólo debajo de una
encimera continua que esté atornillada
a los muebles colindantes.
El lavavajillas no se debe emplazar
debajo de una placa. Las altas
temperaturas de irradiación podrían
ocasionar daños en el aparato. Por el
mismo motivo, no está permitido el emplazamiento directamente junto a aparatos que desprendan calor de uso no
común en la cocina (p. ej. hogares
abiertos con fines de calentamiento).
Durante la instalación, el lavavaji-
llas no puede estar conectado a la
red eléctrica.
Cerciórese de que los datos de
tensión, frecuencia y fusible de la
instalación eléctrica de su inmueble
concuerdan con los indicados en la
placa de características.
La seguridad eléctrica del lavavaji
llas sólo queda garantizada cuan
do se conecta a un sistema de toma a
tierra instalado de acuerdo con la co
rrespondiente normativa vigente.
-
-
-
-
6
Advertencias concernientes a la seguridad
En caso de duda haga verificar la
instalación doméstica por un técnico
autorizado. No podrán reclamarse al fa
bricante daños y perjuicios que se oca
sionen por la falta de una toma a tierra
o por el estado defectuoso de la misma
(p. ej. descarga eléctrica).
La instalación y el montaje de este
aparato en lugares no fijos (p. ej.
en barcos), deberán llevarse a cabo
únicamente por personal autorizado,
siempre y cuando queden garantiza
das las condiciones necesarias para el
uso seguro del aparato.
Un lavavajillas defectuoso puede
poner en peligro la seguridad del
usuario. En tal caso, desconecte inmediatamente el aparato y diríjase a su
distribuidor o al Servicio Post-venta.
¡La carcasa de material sintético
de la conexión a la red de agua lleva incorporada una válvula eléctrica,
que no deberá sumergirse en líquidos!
-
¡Evite la aspiración de detergente
en polvo! ¡No ingiera detergente!
Los detergentes pueden provocar que
maduras en la nariz, la boca y la gar
ganta. En el caso de una ingestión o
aspiración de detergente, acuda inme
diatamente a un médico.
No se suba ni se siente en la puerta
abierta. El lavavajillas podría volcar
produciéndole lesiones o dañándose.
En los lavavajillas dotados de ces
to cubertero (según modelo), los
cubiertos se limpiarán y secarán con
mayor facilidad si los coloca en dicho
cesto con los mangos hacia abajo. Sin
embargo, si existiese el riesgo de lesionarse con las puntas de tenedores o
cuchillos, también podrá colocarlos
con los mangos hacia arriba.
Utilice exclusivamente detergentes
aptos para lavavajillas domésticos.
No utilice detergente para el lavado a
mano de la vajilla.
-
-
-
-
La manguera de entrada de agua
lleva incorporados conductos eléc
tricos, por lo que no deberá cortarse ni
siquiera en el caso de que fuera exce
sivamente larga.
Por razones de seguridad no de
berá emplear cables de prolonga
ción (p. ej. peligro de incendio por so
brecalentamiento).
-
Uso cotidiano
No utilice agentes disolventes en el
interior de la cuba. ¡Existe riesgo
de explosión!
No ingiera agua de la cuba. ¡Se
trata de agua no potable!
Utilice exclusivamente abrillanta
-
-
-
-
dores para lavavajillas domésticos.
Emplee exclusivamente sal rege
neradora especial, preferiblemente
de grano grueso u otras sales de filtra
do puras. No utilice en ningún caso
otro tipo de sales como sal de mesa,
sal desnaturalizada para animales o
deshielo. Este tipo de sales pueden
contener componentes insolubles en
agua que originan fallos en el funciona
miento del descalcificador.
No lave piezas de material sintéti
co no resistentes al agua caliente,
p. ej. recipientes o cubiertos desecha
bles. Éstos se pueden deformar debido
al efecto de la temperatura.
-
-
-
-
-
-
7
Advertencias concernientes a la seguridad
Precaución en el caso de lavavajillas
con la resistencia calefactora no cu
bierta (según modelo)
Al interrumpir un programa o inme
diatamente después de finalizado,
evite el contacto con dicha resistencia.
¡Peligro de sufrir quemaduras!
Algunos objetos de material sintéti
co se pueden deformar o incendiar
al entrar en contacto con la resistencia
calefactora. Por tal motivo, coloque
siempre estos objetos en el cesto supe
rior, si no está seguro de la termorresis
tencia de la pieza en cuestión.
Asegure las piezas de menor tamaño
(p. ej. colocándolas entre dos piezas),
a fin de evitar que caigan encima de la
resistencia calefactora.
Cuando hay niños pequeños
en casa
No permita a los niños pequeños
jugar con el lavavajillas o manipular los mandos del mismo. Existe el
riesgo, p. ej., de que los niños se que
den encerrados en el aparato.
Evite que los niños entren en con
tacto con los productos de lavado.
Dichos productos pueden provocar
quemaduras en la boca y la garganta u
ocasionar la muerte por asfixia. Acuda
inmediatamente a un médico en caso
de que su hijo/a haya ingerido deter
gente.
A fin de evitar que los niños pe
queños entren en contacto con de
tergentes:
-
-
-
Dosifique los productos de lavado in
mediatamente antes de iniciar el pro
-
grama y bloquee la puerta activando el
dispositivo de seguridad para niños
(según modelo).
Aleje a los niños también de un lavava
jillas abierto ya que podrían permane
cer restos de detergente en el interior.
-
-
-
A fin de evitar que los niños pe
queños entren en contacto con de
tergentes:
Si utiliza la función suplementaria "Pre
selección Start" (según modelo), la cu
beta de detergente debe estar seca y,
en caso necesario, se deberá secar
con un paño. En una cubeta mojada se
podría agrumar el detergente y quedar
restos en la misma. Después de finalizar un programa, los niños podrían entrar en contacto con estos restos de
detergente, si está abierta la puerta del
lavavajillas.
Para evitar daños en el lavavajillas y en los objetos
-
-
No vierta productos de lavado
(tampoco detergentes líquidos), en
el depósito de abrillantador ya que éste
resultaría dañado.
No vierta productos de lavado
(tampoco detergentes líquidos), en
el depósito de sal regeneradora ya que
el sistema descalcificador resultaría da
ñado.
No emplee detergentes de uso in
dustrial ya que podrían ocasionar
daños en los materiales del aparato, así
como el riesgo de reacciones químicas
peligrosas (p. ej. reacción de gas fulmi
nante).
-
-
-
-
-
-
-
-
-
-
-
8
Advertencias concernientes a la seguridad
El sistema Waterproof instalado ga
rantiza una protección eficaz con
tra los daños provocados por fugas de
agua, siempre que se cumplan las si
guientes condiciones:
instalación correcta,
–
reparación del lavavajillas o sustitu
–
ción de piezas que presenten daños
visibles,
cierre de la toma de agua durante
–
ausencias prolongadas (p. ej. en va
caciones).
-
-
-
Reparación y mantenimiento
Los trabajos de reparación se reali-
zarán exclusivamente por personal
autorizado. ¡Debido a reparaciones inadecuadas pueden originarse graves
peligros para el usuario!
Antes de realizar cualquier trabajo
de mantenimiento del lavavajillas,
éste deberá desconectarse de la red
eléctrica (desconectar el lavavajillas, a
continuación separar la clavija de la
base de enchufe, o desconectar o de
senroscar el fusible).
-
Desestimación de un lavavaji
-
llas
Los lavavajillas que ya no puedan
usarse deberán ser inutilizados.
Para ello, desconecte el lavavajillas de
la red eléctrica y quite o corte el cable
de conexión.
Retire el pestillo del cierre de la puerta
(2 tornillos estrella), a fin de evitar que
los niños puedan quedar encerrados.
Entregue el lavavajillas en un punto de
-
recogida específico.
No podrán reclamarse al fabricante
los daños ocasionados si no se tienen en cuenta las indicaciones y
advertencias concernientes a la seguridad.
-
9
Su contribución a la protección del medio ambiente
Reciclaje del embalaje de
transporte
El embalaje protege al aparato de da
ños durante el transporte. Los materia
les del embalaje se han seleccionado
conforme a criterios ecológicos y te
niendo en cuenta las técnicas para la
eliminación de desechos y, por consi
guiente, son reciclables.
El retorno del embalaje al ciclo de recu
peración del material ahorra materia
prima y disminuye el volumen de dese
chos.
-
-
-
Reciclaje de aparatos
inservibles
Los aparatos eléctricos y electrónicos
inservibles llevan componentes aprove
chables que no tienen desperdicio y de
ningún modo deberán parar en el ver
tedero. Sin embargo, también contie
nen sustancias nocivas, necesarias
para el funcionamiento y la seguridad
de estos aparatos. El desecharlas en la
basura común o un uso indebido de las
mismas puede resultar perjudicial para
la salud y para el medio ambiente. Por
este motivo, en ningún caso elimine su
aparato inservible a través de la basura
común.
-
-
-
10
En su lugar, utilice los puntos de reco
gida pertinentes para la entrega y el re
ciclaje de aparatos eléctricos inservi
bles.
Asegúrese de que el aparato inservible
esté almacenado de forma segura para
los niños hasta su recogida.Encontrará
informaciones al respecto en las ins
trucciones de manejo, en el capítulo
"Advertencias e indicaciones de seguri
dad".
-
-
-
-
-
Su contribución a la protección del medio ambiente
Dosifique 2/3 de la cantidad de de
Ahorro de agua y energía en el
lavado
Este lavavajillas está diseñado para
consumir sólo un mínimo de agua y
energía. Podrá potenciar el ahorro, ob
servando las siguientes sugerencias:
Conecte el lavavajillas a una toma de
^
agua caliente, siempre que se dis
ponga de una instalación de agua
caliente moderna.
A pesar de que en este caso todas
las fases de lavado se realicen con
agua caliente, podrá contribuir al
ahorro en:
- el consumo de energía primaria,
- la emisión de CO2 en la generación
de energía,
- los costes y
- el tiempo de lavado.
No obstante, en el caso de una instalación de caldera eléctrica se recomienda la conexión a la toma de
agua fría.
^
tergente recomendada, si sólo ha
ocupado la mitad de los cestos de la
vajilla.
Desconecte la calefacción de seca
^
do. Ahorrará energía, dado que la
vajilla se secará por su propio calor
-
(véase el capítulo "Calefacción de
secado").
-
-
^ Aproveche siempre la plena capaci-
dad de carga de los cestos, sin so
brecargarlos para obtener una ópti
ma rentabilidad en cada lavado.
^
Seleccione un programa en función
del tipo de vajilla y el grado de sucie
dad.
^
Seleccione el programa Económico
para potenciar el ahorro de energía
en el lavado.
^
Tenga en cuenta los datos de dosifi
cación indicados por el fabricante
del detergente.
-
-
-
-
11
Primera puesta en funcionamiento
Para la primera puesta en
funcionamiento precisa:
aprox. 1 l de agua,
–
aprox. 1,2 kg de sal regeneradora,
–
detergente apto para lavavajillas do
–
mésticos,
abrillantador apto para lavavajillas
–
domésticos.
Cada lavavajillas es sometido a una
prueba de funcionamiento antes de
salir de nuestras fábricas.
Los posibles restos de agua son una
consecuencia de dichas pruebas y
no indican ningún uso previo de su
lavavajillas.
-
12
Primera puesta en funcionamiento
Abrir la puerta
^ Tire del tirador para abrir la puerta.
Al abrir la puerta durante el funciona-
miento, se interrumpirán automáticamente todas las funciones.
En las instrucciones de montaje se
describe cómo puede abrir la puerta
del lavavajillas cuando el panel frontal aún está sin montar.
Cerrar la puerta
Introduzca los cestos en el lavavaji
^
llas.
Cierre la puerta hasta que encaje.
^
-
13
Primera puesta en funcionamiento
Sistema descalcificador
A fin de obtener buenos resultados de
lavado, el lavavajillas necesita agua
blanda (bajo contenido de cal). Con el
agua dura se originan capas de color
blanco en la vajilla y en las paredes de
la cuba.
Por tal motivo, se debe descalcificar el
agua a partir de un grado de dureza de
4 °d (0,7 mmol/l). El sistema descalcifi
cador integrado en su lavavajillas se
encarga automáticamente de este pro
ceso.
El sistema descalcificador necesita
–
sal regeneradora.
– El lavavajillas se deberá ajustar de
manera exacta al grado de dureza
del agua de su zona.
– Infórmese sobre el grado exacto de
dureza del agua de su zona en la
respectiva compañía de abastecimiento de agua.
Si oscilara el grado de dureza del agua
(p. ej. 8 - 17 °d), ajuste siempre el valor
máximo (en este ejemplo 17 °d).
Programación del sistema
descalcificador
De fábrica se ha programado un gra
do de dureza del agua de 15 - 16 °d
(2,7 - 2,9 mmol/l).
Si este ajuste corresponde al grado de
dureza del agua de su zona, no necesi
ta seguir leyendo.
-
Si el grado de dureza varía, tendrá que
programarlo mediante las teclas del
-
panel de mandos.
Al pulsar cada tecla parpadearán y se
encenderán distintos pilotos de control
en el panel de mandos. Pero para programar sólo son importantes los pilotos
de control mencionados en las operaciones siguientes.
En todo momento podrá cancelar la
programación sin ningún problema y
comenzar desde el principio al desconectar el lavavajillas con la tecla
Desconexión (o).
-
-
En el caso de una eventual anomalía,
facilitará su solución al servicio técnico,
indicándole el grado de dureza del
agua.
^
Por tal motivo, apunte el grado de
dureza del agua de su zona:
°d
14
Primera puesta en funcionamiento
1. Abra la puerta.
^
2. Desconecte el lavavajillas con la
^
tecla Desconexión.
3. Mantenga pulsadas las teclas a y
^
c y conecte simultáneamente
vavajillas con la tecla Conexión.
4. Vuelva a soltar todas las teclas.
^
Parpadean los pilotos de control "Sal" y
b.
Si no ocurre así, comience desde el
principio.
^ 5. Pulse la tecla b.
Se apaga el piloto de control b y par-
padea el de "Sal".
el la
-
Ajuste del grado de dureza del agua
1 °d - 14 °d:
Si se ilumina uno de los pilotos de con
trol situado al lado de las teclas a - e,
se trata entonces del grado de dureza
del agua ajustado actualmente (véase
Tabla 1).
Tabla 1:
°dmmol/lTecla
1 - 40,2 - 0,7a
5 - 70,9 - 1,3b
81,4c
9 - 111,6 - 2,0d
12 - 142,2 - 2,5e
Si este valor corresponde al grado de
dureza del agua de su zona:
^
Desconecte el lavavajillas con la te
cla "Desconexión".
Si quiere ajustar otro grado de dureza
del agua:
^
Pulse la tecla que corresponde al
grado de dureza del agua de su
zona (véase Tabla 1).
-
-
Parpadean los pilotos de control "Sal" y b.
^
Pulse dos veces la tecla f.
Parpadean los pilotos de control "Sal" y
f.
^
Desconecte el lavavajillas con la te
cla Desconexión.
El grado programado de dureza del
agua ha quedado guardado en memoria.
-
15
Primera puesta en funcionamiento
Ajuste del grado de dureza del agua
15 °d - 70 °d :
Pulse la tecla f.
^
El piloto de control f se ilumina.
Si se enciende uno de los pilotos de
control situado al lado de las teclas
a - e, se trata entonces del grado de
dureza del agua ajustado actualmente
(véase Tabla 2).
Si este valor corresponde al grado de
dureza del agua de su zona:
^ Desconecte el lavavajillas con la te-
cla Desconexión.
Comprobación del grado
programado de dureza del agua
Si desea comprobar el ajuste del grado
de dureza del agua programado:
Repita los pasos 1 a 5.
^
Si se enciende uno de los pilotos de
control a - e, se ha ajustado un grado
de dureza del agua entre 1 °d y 14 °d
(véase Tabla 1).
Si no se enciende ningún piloto de
^
control, pulse la tecla f.
El piloto de control f se enciende.
Adicionalmente se ilumina uno de los
pilotos de control a - e, que indica el
grado ajustado de dureza del agua entre 13 °d y 70 °d (véase Tabla 2).
^ Desconecte el lavavajillas con la te-
cla Desconexión.
Si quisiera ajustar otro grado de dureza
del agua:
^
Pulse la tecla que corresponde al
grado de dureza del agua de su
zona (véase Tabla 2).
Parpadean los pilotos de control "Sal" y
b.
^
Pulse dos veces la tecla f.
Parpadean los pilotos de control "Sal" y
f.
^
Desconecte el lavavajillas con la te
cla Desconexión.
El grado programado de dureza del
agua ha quedado memorizado.
16
-
Primera puesta en funcionamiento
Llenado de sal regeneradora
Siempre que el grado de dureza del
agua de su zona esté permanente
mente por debajo de 4 °d (=
0,7 mmol/l), no será necesario repo
ner el depósito de sal
tendrá que programar el lavavajillas
para ajustar el grado de dureza del
agua de su zona.
¡Importante! Antes del primer llena
do con sal, es necesario llenar el
depósito con aprox. 1 l de agua a fin
de garantizar la disolución de la sal.
Tras la puesta en servicio se mantendrá un nivel suficiente de agua
en el depósito.
,
No vierta detergente (incluyendo
los detergentes líquidos) en el depósito de la sal regeneradora, ya que
provocaría la destrucción del sistema descalcificador.
,
Utilice exclusivamente sales re
generadoras especiales, de ser po
sible, de grano grueso o sal común
pura. En ningún caso utilice otros ti
pos de sales, p. ej. sal de cocina,
sal para animales o deshielo. Éstas
pueden contener componentes in
solubles en agua y ocasionar fallos
en el funcionamiento del sistema
descalcificador.
. No obstante,
Extraiga el cesto inferior de la cuba y
^
abra la tapa del depósito de sal.
Primero llene el depósito con aprox.
^
-
-
-
-
-
-
-
1 l de agua.
^ Coloque el embudo y llene completa-
mente el depósito. Este tiene una capacidad, según el tipo de sal, de
hasta 1,2 kg.
Durante el llenado con sal rebosará
agua del depósito.
^
Elimine los restos de sal en la zona
de carga y enrosque a continuación
la tapa del depósito.
^
Después inicie inmediatamente el
programa "Prelavado" para que se di
luya la concentración de salmuera
eventualmente derramada y sea
bombeaba a continuación.
-
17
Primera puesta en funcionamiento
Indicador del nivel de sal
Mientras no esté encendido el piloto de
control "Sal" del panel de mandos exis
tirá un nivel suficiente de sal en el de
pósito.
^ Reponga la sal tan pronto se ilumine
el indicador del nivel de sal.
(véase: Llenado de sal regeneradora)
Después de la reposición de la sal es
posible que el indicador del nivel de sal
permanezca encendido algún tiempo.
Se apagará tan pronto se haya creado
una concentración suficientemente alta
de sal.
-
¡Observación!
El indicador de nivel de sal se iluminará
también en el caso de que no se haya
llenado el depósito de sal regenerado
ra por disponer de un grado de dureza
del agua local muy bajo (inferior a
4 °d).
En este caso no tendrá ninguna impor
tancia que se encienda el indicador del
nivel de sal.
Mediante el indicador del nivel de sal,
el Servicio Post-venta podrá realizar
una actualización futura de los progra
mas (véase el capítulo "Servicio
Post-venta"). Por tal motivo aparece la
indicación "PC" (Programm Correction)
junto al piloto de control "Sal".
-
-
-
18
Primera puesta en funcionamiento
Abrillantador
El abrillantador es un aditivo necesario
para el secado, ya que permite que el
agua forme una película y escurra con
mayor facilidad después del lavado.
El abrillantador se vierte en el depósito
correspondiente y se dosifica automáti
camente conforme a la cantidad ajusta
da.
El depósito deberá llenarse úni
,
camente con abrillantador apto para
lavavajillas domésticos. No utilice en
ningún caso, productos para el lava
do de la vajilla a mano. De lo contrario destruirá el depósito del abrillantador.
Opcionalmente podrá también utilizar
– vinagre de cocina con un grado de
acidez no superior a 5 %
o
– ácido cítrico líquido de hasta un
50 %, si bien los resultados de seca
do y brillo serán peores que los obte
nidos con abrillantador.
-
Reponer abrillantador
-
-
-
^ Presione la tecla de apertura de la
tapa del depósito del abrillantador en
el sentido de la flecha, hasta que se
abra la tapa.
-
-
,
En ningún caso deberá emplear
vinagre con grado mayor de acidez
(p. ej. esencia de vinagre del 25 %).
Podría deteriorarse el lavavajillas.
19
Primera puesta en funcionamiento
Indicador del nivel de
abrillantador
Mientras no se ilumine en el panel de
mandos el piloto "Abrillantador", existirá
una cantidad suficiente del producto en
el depósito.
^ Ir añadiendo el abrillantador sólo
hasta que se vea en la superficie del
filtro situado en la boca de llenado.
El depósito tiene una capacidad de
130 ml aprox.
^ Cierre la tapa, presionándola hasta
que encaje, ya que de lo contrario
puede penetrar el agua en el depósito del abrillantador durante el proceso de lavado.
^
Limpie bien los restos de abrillanta
dor vertido, a fin de evitar una forma
ción excesiva de espuma en el pro
grama siguiente.
20
Cuando se ilumine el piloto de control
"Abrillantador", tendrá una reserva suficiente para 2 - 3 programas de lavado.
^ Reponga a tiempo el abrillantador.
-
-
-
Loading...
+ 44 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
