Miele FN 11827 S, FN 12827 S, FN 12827 S edt, FN 12827 S cs User manual [pt]

Instruções de utilização e montagem

Congelador
com sistema NoFrost
FN 11827 S
FN 12827 S
FN 12827 S edt/cs

Antes da montagem, instalação e início
de funcionamento é imprescindível que
leia as instruções de utilização atentamente.
Desta forma não só se protege como
evita anomalias.

pt-PT

M.-Nr. 09 171 790

Índice

Descrição do aparelho .............................................4

Protecção do meio ambiente ........................................5

Medidas de segurança e precauções .................................6

Como pode economizar energia? ...................................11

Ligar e desligar o aparelho .........................................12

Ausência prolongada ..............................................12

A temperatura correcta ............................................13

Regular a temperatura..............................................13

Indicador de temperatura ...........................................14

Sinal de alarme...................................................15

Ligar o sistema de alarme ...........................................15

Desligar o sinal de alarme atempadamente .............................15

Utilização do Congelamento rápido..................................16

Congelar alimentos frescos ..........................................16

Congelar e conservar .............................................17

Capacidade máxima de congelação ..................................17

O que acontece ao congelar alimentos frescos? .........................17

Utilização da placa isoladora ........................................17

Importante! ....................................................17

Conservação de produtos congelados .................................18

Congelar alimentos ................................................19

Antes de congelar observe .......................................19

Embalagens ...................................................19

Antes de armazenar .............................................20

Colocar os alimentos no aparelho ..................................20

Descongelar alimentos .............................................21

Preparar cubos de gelo.............................................21

Arrefecer bebidas rapidamente ......................................21

Utilização do tabuleiro ..............................................22

Descongelar .....................................................23

Limpeza.........................................................24

Interior, acessórios ................................................24

Portas e laterais do aparelho.........................................25

Zonas de arejamento...............................................25

Borracha de vedação da porta .......................................26

Que fazer quando...?............................................27

Causa dos ruídos.................................................29

2

Índice

Serviço técnico/Garantia...........................................30

Período e condições da garantia .....................................30

Ligação eléctrica .................................................31

Indicações de instalação...........................................32

Local de instalação ................................................32

Classe de clima ................................................32

Zonas de arejamento...............................................32

Instalação do aparelho .............................................33

Nivelar o aparelho .................................................33

Apoiar a porta do aparelho ..........................................33

Dimensões do aparelho.............................................34

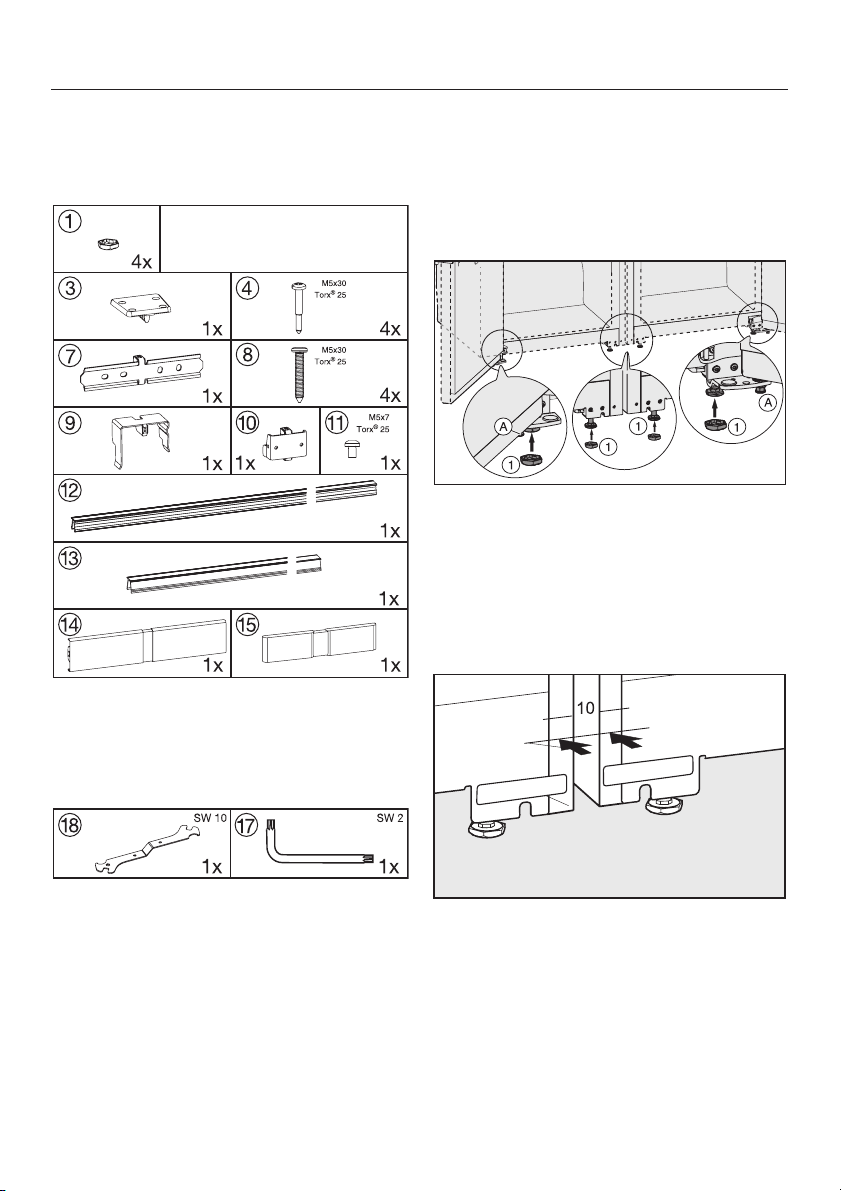

Instalação em combinação side-by-side ..............................35

Instalação do aparelho .............................................35

Indicações para deslocar os aparelhos..............................35

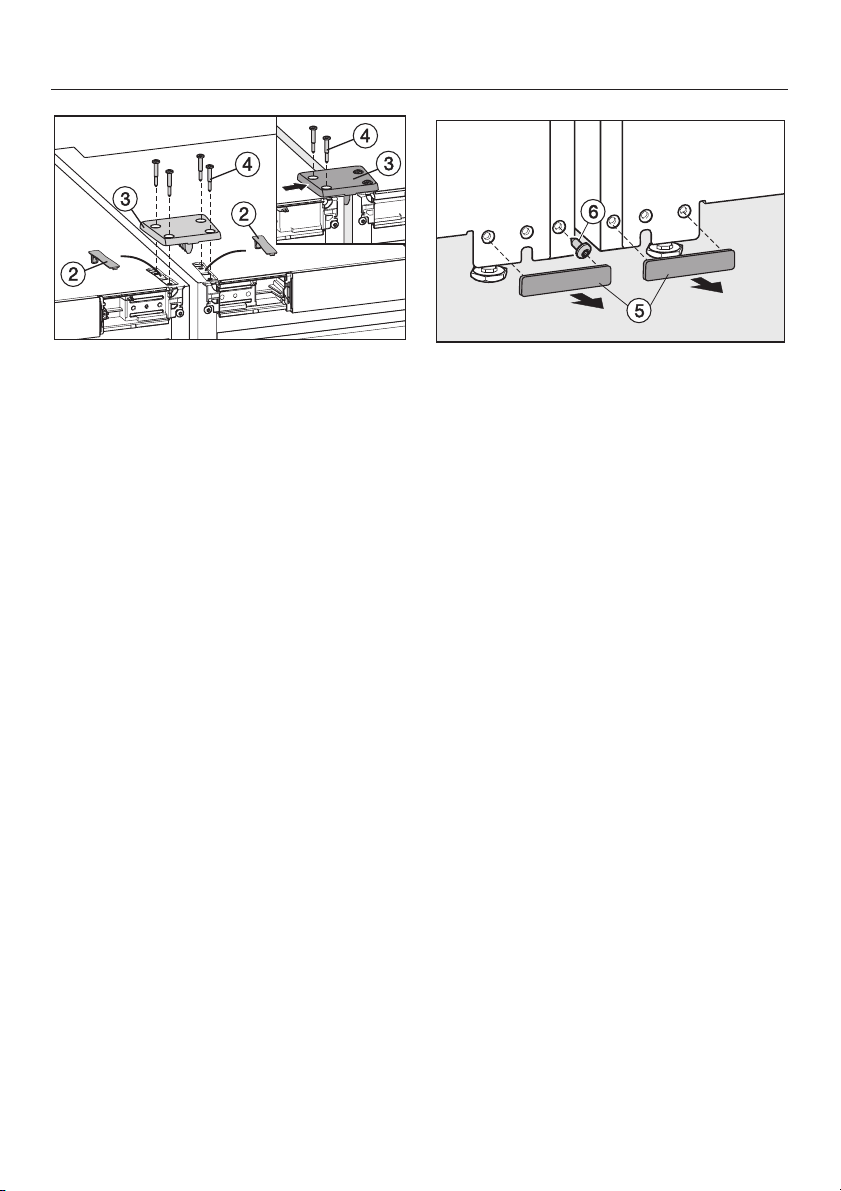

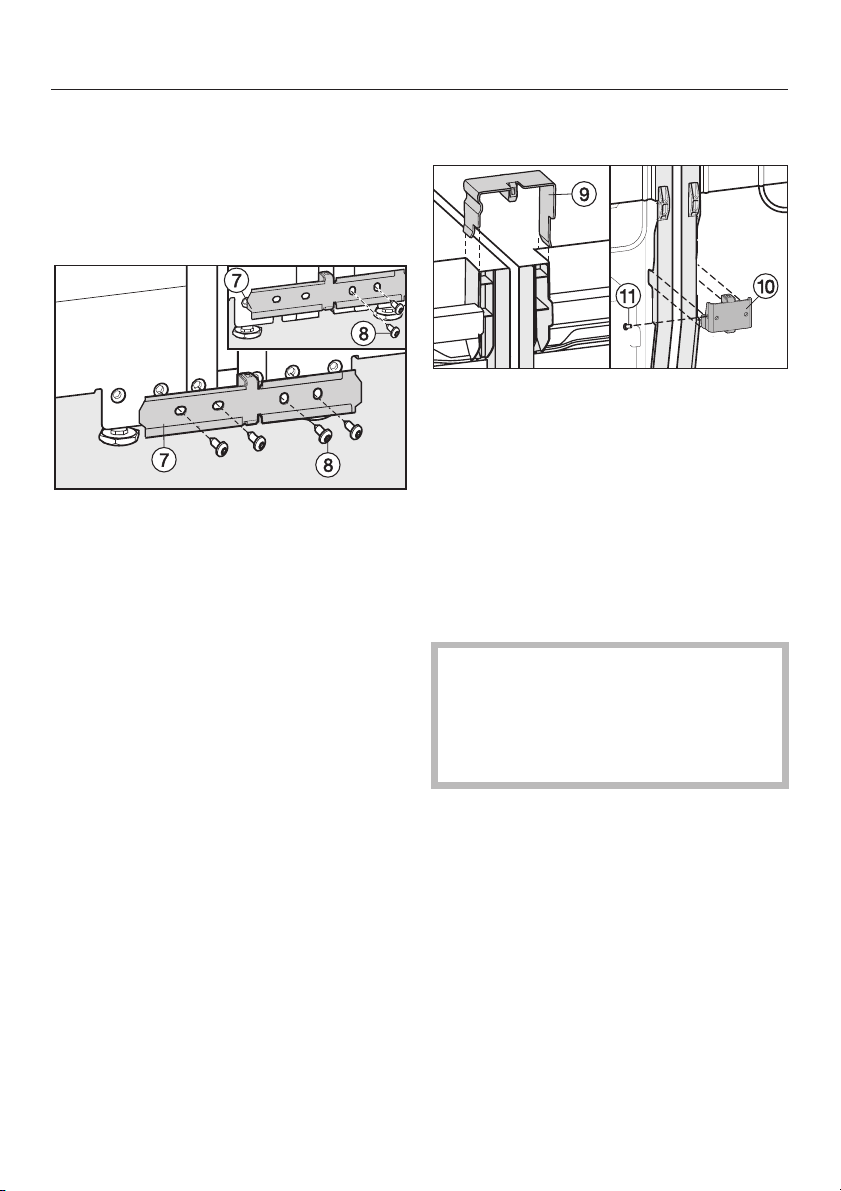

Unir os aparelhos um ao outro .......................................36

Alterar o sentido de abertura da porta................................41

Nivelar a porta do aparelho.........................................46

Montagem do aparelho ............................................47

3

Descrição do aparelho

a Tecla "ligar/desligar"
b Teclas para seleccionar a tempera

tura

c Indicador de temperatura

d Tecla congelamento rápido/SuperF

-

rost e lâmpada de controle

e Tecla para desligar o sinal de alarme

e lâmpada de controle

-

a Dispositivo NoFrost
b Tabuleiro de congelação
c Gavetas do congelador

4

Protecção do meio ambiente

Embalagem de transporte

A embalagem de protecção do apare
lho durante o transporte é feita a partir
de materiais seleccionados do ponto
de vista ecológico e por isso reciclável.

A devolução das embalagens ao ciclo
de reciclagem contribui para economia
de matérias primas e redução do au
mento de resíduos.

-

Aparelhos fora de serviço

Aparelhos eléctricos e electrónicos

­contêm diversos materiais válidos mas
também contêm substâncias nocivas
que foram necessárias para a seguran
ça e para o funcionamento.

Por este motivo, aparelhos que devido
a avaria ou substituição deixam de ser
utilizados, não devem ser depositados
junto do contentor de lixo. Se forem
manuseados de forma inadequada não
só podem causar problemas de saúde
como prejudicar o meio ambiente.

Além disso fica assegurado de que o
produto existente no circuito de frio e o
óleo do compressor não escapam para
o meio ambiente.

-

Mantenha os aparelhos até serem
transportados, fora do alcance de cri
anças.

Informe-se junto da sua Câmara Muni
cipal sobre as possibilidades de reco
lha e reciclagem.

Desta forma contribui para despoluição
do meio ambiente.

-

-

-

5

Medidas de segurança e precauções

Este aparelho corresponde às nor
mas de segurança em vigor. Utiliza
ção inadequada pode ter conse
quências graves para o utilizador e
aparelho.

Leia as instruções de utilização
atentamente antes de ligar o apare
lho. As instruções contêm informa
ções importantes sobre instalação,
segurança, utilização e manutenção
do aparelho. Desta forma não só se
protege como evita anomalias no
aparelho.

Guarde o livro de instruções para
que possa consultar sempre que
necessário!

-

-

-

Utilização adequada

O aparelho só pode ser utilizado a

~

nível doméstico e em ambientes do­mésticos, como por exemplo

–

em lojas, escritórios e outros ambien
tes de trabalho semelhantes

–

em propriedades agrícolas

–

por clientes em casas de férias e ou
tros espaços residenciais idênticos.

Este aparelho não se destina a ser utili
zado no exterior.

Qualquer outra utilização não é permiti
da e poderá ser perigosa. O fabricante

-

não pode ser responsabilizado por da
nos causados por uso inadvertido do
aparelho ou por utilização incorrecta.

Pessoas que devido às suas capa

~

cidades físicas, sensoriais ou psíquicas
ou ainda por inexperiência ou desco

­nhecimento, não estejam em condições

de utilizar o aparelho com segurança,
não o podem utilizar sem serem vigia
das ou orientadas por uma pessoa res
ponsável.

Crianças em casa

Crianças a partir dos oito anos de

~

idade só podem utilizar o aparelho sem
serem vigiadas, se lhes for explicado o
seu funcionamento de forma que o
possam utilizar com segurança. As cri­anças devem ter capacidade para re­conhecer os perigos de uma utilização
incorrecta.

Crianças menores de oito anos de-

~

­vem ser mantidos longe do aparelho, a

menos que sejam supervisionadas em
todos os momentos.

-

-

Vigie as crianças que estejam perto

~

do aparelho. Não permita que as crian
ças brinquem com o aparelho, nem se
pendurem na porta.

-

-

-

-

-

-

-

Utilize o aparelho somente a nível do
méstico para manter alimentos frescos,
armazenar alimentos congelados, para
congelar alimentos frescos e para e
preparar gelo.

6

-

Medidas de segurança e precauções

Segurança técnica

Antes de instalar a máquina verifi

~

que se apresenta algum dano no re
vestimento exterior. Se apresentar al
gum dano não deve ser posta a funcio
nar.
Qualquer defeito no aparelho pode pôr
a sua segurança em risco.

Se o cabo de ligação estiver danifi

~

cado, somente um técnico autorizado
deverá efectuar a sua substituição para
evitar perigos para o utilizador.

Este aparelho contem gás isobutano

~

(R600a), um gás natural com elevada
compatibilidade com o meio ambiente
mas inflamável. Este gás não danifica
a camada de ozono e não contribui
para o aumento do efeito de estufa. A
utilização deste gás pode, em parte,
contribuir para o aumento de ruídos de
funcionamento. Além dos ruídos de
funcionamento do compressor, podem
ser emitidos ruídos da passagem do
gás. No entanto não é possível evitar
estes efeitos que não têm qualquer in
fluência na eficiência do aparelho.
Ao transportar e instalar o aparelho
deve ser tomado o maior cuidado para
que nenhuma peça do circuito de frio
seja danificada. Gás que eventualmen
te possa sai pode ser prejudicial aos
olhos.
Em caso de danos:

- Evite fazer chamas

- desligue a ficha da tomada,

- proceda durante alguns minutos ao
arejamento do local onde o aparelho
está instalado

- contacte o serviço de assistência

técnica.

-

-

-

-

-

Quanto mais gás o aparelho tiver

~

maior deverá ser o espaço onde o apa
relho está instalado. Se o espaço for
demasiado pequeno poderá, no caso
de fugas de gás, formar-se um mistura

­de gás/ar.

Porcada8gdeproduto de frio/gás de
verá existir menos 1 m
Consulte a placa de características do
aparelho onde encontra a indicação
exacta sobre a quantidade de produto
de frio/gás existente nesse aparelho.

O funcionamento seguro do apare

~

lho só está garantido se for instalado e
ligado de acordo com o indicado no li­vro de instruções.

Antes de ligar o aparelho deverá ve-

~

rificar se os dados de ligação (tensão e
frequência), mencionados na placa de
características, correspondem com os
da rede eléctrica.
Estes dados devem corresponder entre
si para evitar avarias no aparelho. Em
caso de dúvida contacte um electricis­ta.

Não utilize um cabo de prolonga

~

mento ou uma tomada múltipla para li
gar o aparelho porque estes não dão a
segurança necessária (por ex. perigo

-

de sobreaquecimento).

3

de espaço.

-

-

-

-

-

7

Medidas de segurança e precauções

A segurança eléctrica do aparelho

~

só está garantida se a ligação à corren
te for efectuada por meio de uma toma
da com contacto de segurança. É im
portante que estas regras base de se
gurança existam. Em caso de dúvida
contacte um electricista e mande rever
a instalação eléctrica.
O fabricante não pode ser responsabili
zado por avarias ou danos provenien
tes da falta ou da interrupção do fio de
terra (por ex. choque eléctrico).

Trabalhos de instalação e manuten

~

ção assim como reparações só devem
ser executados por técnicos qualifica­dos.
Se estes trabalhos forem efectuados
com deficiência, podem constituir peri­go para o utilizador e o fabricante não
irá assumir qualquer responsabilidade.

Reparações durante o período de

~

garantia só podem ser executadas por
técnicos autorizados ou pelos serviços
Miele caso contrário se daí resultarem
avarias fica excluído o direito à garan
tia.

-

-

Ao serem efectuados trabalhos de

~

instalação e manutenção assim como

­reparações é necessário desligar o

­aparelho da corrente.
O aparelho só está desligado da cor

­rente quando:

o cabo de ligação à corrente estiver

–

desligado da tomada.

­Não puxe pelo cabo de ligação mas

sim pela ficha.
os fusíveis/disjuntores do quadro es

–

tiverem desligados.

­Peças com defeito só devem ser

~

substituídas por peças originais Miele.
Só com estas peças é que o fabricante
garante o perfeito funcionamento e a
segurança do aparelho.

Este aparelho não pode ser instala-

~

do em locais móveis (navios/barcos por
ex.).

-

-

-

8

Medidas de segurança e precauções

Utilização adequada

Não toque nos alimentos congela

~

dos com as mãos molhadas. As mãos
podem gelar, ficando coladas ao ali
mento. Perigo de lesões.

Imediatamente após retirar cubos

~

de gelo ou gelados do congelador não
os deverá consumir /levar à boca.
As temperaturas muito baixas podem
provocar ferimentos nos lábios e lín
gua. Perigo de lesões.

Alimentos descongelados não de

~

vem voltar a ser congelados.
Consuma-os de imediato porque os ali­mentos perdem valores nutritivos e fa­cilmente se deterioram. Estes alimentos
depois de cozinhados podem voltar a
ser congelados.

Se consumir alimentos fora de prazo

~

corre o risco de intoxicação alimentar.
O tempo de armazenamento depende
de vários factores como por ex. o grau
de frescura, a qualidade dos produtos
e da temperatura de armazenamento.
Preste atenção aos tempos de armaze
namento indicados nas embalagens.

Não guarde no aparelho materiais

~

explosivos ou sprays (como por exem
plo latas de spray). O termóstato ao li
gar poderá provocar faíscas, existindo
perigo de explosão.

Não utilize nenhum aparelho eléctri

~

co dentro do congelador (por ex. para
fazer gelados). Pode haver formação
de faíscas. Perigo de explosão.

-

-

-

-

-

Não armazene no compartimento

~

congelador latas e garrafas que conte
nham bebidas gasosas ou líquido que
possa congelar. As garrafas ou latas
podem rebentar.
Perigo de danos e ferimentos.

Se pretender arrefecer bebidas ra

~

pidamente não as mantenha no conge
lador durante mais de uma hora. As
garrafas podem rebentar. Perigo de
danos e ferimentos!

Não utilize facas ou objectos bicu

~

dos para
– retirar gelo do aparelho,
– ou soltar cuvetes e alimentos.
Existe perigo de danificar a placa de

frio e avariar o aparelho.

Nunca deverá lubrificar a borracha

~

de vedação da porta.
Com o decorrer do tempo ficará porosa
e terá de ser substituída.

Não tape as aberturas de ventilação

~

situadas no rodapé e na parte superior.

­Caso contrário não está garantido um

arejamento suficiente. Não havendo
arejamento suficiente o consumo de
energia aumenta e algumas peças po

­dem ficar danificadas.

Este aparelho foi concebido para

~

uma determinada classe de clima (tem
peratura ambiente) cujos limites têm de

­ser mantidos. Consulte a placa de ca

racterísticas, situada no interior do apa
relho onde encontra este dado.
Temperatura ambiente baixa provoca
paragens longas do motor de forma
que o aparelho não poderá manter a
temperatura necessária.

-

-

-

-

-

-

-

-

9

Medidas de segurança e precauções

Para descongelar o aparelho não

~

utilize aquecedores eléctricos ou velas.
Perigo de danos materiais.

Não utilize igualmente sprays de

~

descongelação ou produtos idênticos.
Estes podem provocar a formação de
gases inflamáveis, ou conter produtos
solventes prejudiciais ao plástico e se
rem nocivos à saúde.

Nunca utilize um aparelho de limpe

~

za a vapor para descongelar ou limpar
o congelador.
O vapor pode atingir peças condutoras
eléctricas e provocar curto-circuito.

Para aparelhos de aço inoxidável:

Não cole nunca qualquer tipo de

~

autocolante na porta do aparelho nem
fixe nada utilizando fita adesiva, fita
transparente ou cola.
O revestimento da porta ficará danifica­do e perde o efeito protector à sujida­de.

O revestimento de qualidade eleva-

~

da da porta é sensível a riscos. Mesmo
os imãs de peças decorativas ou de
porta-recados podem provocar riscos.

Aparelhos em fim de vida útil

Desmonte ou inutilize o fecho da

~

porta do seu antigo aparelho, se for de
mola ou de trinco.
Assim irá impedir que crianças ao brin
carem se tranquem dentro do aparelho,
correndo perigo de vida.

-

-

Preste atenção para não danificar

~

peças do circuito de frio.

Não perfure os tubos de circulação

–

do produto de frio/gás.
Não dobre os tubos.

–
– Não raspe camadas protectoras de

superfícies.

Produto de frio que escape, pode pro­vocar danos nos olhos.

O fabricante não pode ser respon­sabilizado por danos ocorridos devi­do à não observação do indicado
no capítulo medidas de segurança e
precauções.

-

10

Como pode economizar energia?

Consumo normal de energia Consumo de energia aumentado

Instalação Em espaços arejados. Em espaços fechadas, não arejados.

Protegido da incidência directa de
raios solares.

Não instalado ao lado de uma fonte
de calor (Aquecimento, fogão)

Temperatura ambiente ideal de 20 °C. Temperatura ambiente mais elevada.
Não tapar as grelhas de arejamento

e limpar o pó regularmente.

Regulação de
temperatura
Termóstato "Nr. aprox."
(Regulação em níveis)

Regulação de
temperatura
Termóstato "grau exac
to"(indicação digital)

Utilização Colocação das gavetas, prateleiras

Descongelar Descongelar o compartimento con

No caso de regulação média
de 2 até 3.

Compartimento de conservação 8
até 12 °C Em aparelhos com arrefecimento

-

Compartimento frigorífico 4 até 5 °C
Zona PerfectFresh perto dos 0 °C
Compartimento congelador -18 °C
Zona de refrigeração de vinhos 10

até 12 °C

e prateleiras da porta tal como foi
fornecido de fábrica.

Abrir a porta só quando for neces­sário e durante o mais curto espaço
de tempo possível.

Alimentos arrumados por categorias. Procura prolongada significa tempo

Alimentos e bebidas quentes de
vem arrefecer no exterior.

Arrumar os alimentos bem embala
dos ou tapados.

Colocar os alimentos congelados no
compartimento frigorífico para des
congelarem.

Não encher demasiadamente os
compartimentos para que o ar pos
sa circular.

gelador quando o gelo atingir
0,5 cm de espessura.

Incidência directa de raios solares.

Ao lado de uma fonte de calor
(Aquecimento, fogão).

No caso de regulação mais elevada:
Quanto mais baixa for a temperatu
ra no interior, mais elevado será o
consumo de energia!

suplementar verifique, caso a tem
peratura ambiente seja superior a
16 °C ou 18 °C se o comutador está
na posição de desligado.

Aberturas frequentes da porta e por
um longo tempo
= Perda de frio.

de abertura da porta mais longo.

-

Alimentos quentes aumentam o
tempo de funcionamento do motor
(aparelho tenta arrefecer o interior).

-

A evaporação e condensação de lí
quidos no interior do aparelho pro
voca perda da capacidade de frio.

-

-

-

Uma camada de gelo reduz a refri
geração dos alimentos congelados
e aumentar o consumo de energia!

-

-

-

-

-

11

Ligar e desligar o aparelho

Antes da primeira utilização

Folha de protecção

Em alguns aparelhos também a porta
em aço inoxidável e os laterais podem
estar equipados com uma película de
protecção.

Retire a película de protecção após

^

ter instalado o aparelho no local defi
nitivo.

Limpeza

Limpe o interior do aparelho e os

^

acessórios. Utilize água morna e no
final seque com um pano.

Ligar o aparelho

^ Pressione a tecla ligar/desligar.

Desligar o aparelho

Pressione a tecla ligar/desligar até

^

que o indicador de temperatura se
apague.

­O indicador de temperatura apaga-se e

o arrefecimento desliga.

Ausência prolongada

Se não utilizar o aparelho durante um
longo período de tempo, então

^ desligue-o da corrente,
^ desligue a ficha da tomada ou desli-

gue os fusíveis do quadro eléctrico,

^ efectue a limpeza do aparelho e
^ mantenha a porta um pouco aberta

para evitar a formação de cheiros.

O indicador de temperatura e a lâmpa
da de controle da tecla de desligar o
sinal de alarme ficam intermitentes até
que o congelador atinja uma tempera
tura suficientemente fria.

Para que a temperatura seja suficiente
mente baixa, deixe-o funcionar durante
algumas horas, antes de colocar os ali
mentos pela primeira vez.

12

-

Se o aparelho for desligado durante
um longo período de tempo e não
for limpo previamente, existe perigo

-

de formação de bolor se a porta fi
car fechada.

-

-

-

A temperatura correcta

Para conservar os alimentos é impor
tante regular a temperatura adequada.
Os alimentos deterioram-se rapidamen
te devido aos microorganismos mas, se
a temperatura de armazenamento for
correcta, isso será evitado ou retarda
do. A temperatura influência a veloci
dade de crescimento dos microorga
nismos. Com temperaturas baixas este
processo é retardado.

Para congelar alimentos frescos e man
ter alimentos congelados durante um
longo período de tempo, é necessária
uma temperatura de pelo menos

-18 °C. A esta temperatura o cresci­mento de microorganismos é bastante
reduzido. Logo que a temperatura seja
superior a -10 °C, os micro organismos
iniciam o processo de decomposição e
os alimentos conservam-se durante
menos tempo. Por este motivo é que os
alimentos descongelados só devem
voltar a ser congelados se forem cozi­nhados antes. As temperaturas eleva­das durante o processo de cozedura
eliminam os microorganismos.

A temperatura no interior do aparelho
aumenta,

–

abrindo a porta muitas vezes ou
mantendo-a aberta,

-

-

-

-

Regular a temperatura

-

Pressione a tecla para regular a tem

^

peratura as vezes que forem neces
sárias até que a temperatura preten
dida apareça no visor.

A temperatura altera-se constantemen

­te; quando for atingido -32 °C, volta no

vamente aos -15 °C.
Dentro dos limites da temperatura indi

cada (por ex. entre -15 e-18 °C) pode
alterar a temperatura para um pouco
mais fria:

^ Pressione a tecla para regular a tem-

peratura as vezes que forem neces­sárias até que apareça no visor

-15ºC.

^ Pressione novamente a tecla durante

aprox. 5 segundos para seleccionar
a temperatura.

Foi assumida a temperatura mais fria
dentro dos limites de temperatura mais
reduzidos, o que não será visível no in
dicador de temperatura.

-

-

-

-

-

-

-

–

quantos mais alimentos forem arma
zenados,

–

quantos mais alimentos frescos fo
rem armazenados,

–

quanto mais elevada for a tempera
tura ambiente.
O aparelho foi concebido para uma
determinada classe de clima, (tem
peratura ambiente), cujos limites de
vem ser mantidos.

-

-

-

-

-

13

A temperatura correcta

Indicador de temperatura

O indicador de temperatura no pai
nel de comandos indica sempre a
temperatura pretendida.

A temperatura é seleccionável de

-15 °C até -32 °C.
O indicador de temperatura fica a

piscar,se

a temperatura não se situar na zona

–

de temperatura possível.
for seleccionada outra temperatura,

–
– a temperatura aumentar vários graus

no interior do aparelho, como indica­ção de perda de frio.

A perda de frio a curto prazo não tem
influência, se foi provocada porque

– a porta do aparelho permaneceu

aberta durante um período de tempo
mais longo para por ex. retirar ou in­troduzir os alimentos congelados,

–

vão ser congelados alimentos fres
cos.

-

-

Se a temperatura no congelador for
menos fria que -18 °C durante um lon
go período, verifique se os alimentos
descongelaram. Neste caso consuma
os alimentos o mais rápido possível!

14

-

Sinal de alarme

O aparelho está equipado com um sis
tema de alarme, para que qualquer al
teração de temperatura no comparti
mento congelador seja facilmente de
tectada. Se for atingido uma zona de
temperatura muito quente, soa um sinal
de alarme. As lâmpadas de controle do
sinal de alarme e do indicador de tem
peratura ficam a piscar em simultâneo.
O limite de temperatura admissível de
pende da temperatura seleccionada.

O sinal acústico e óptico podem entrar
em acção,

se congelar grandes quantidades de

–

alimentos, sem que tenha activado a
função SuperFrost.

Conforme a temperatura deve controlar
os alimentos para verificar se eventual­mente descongelaram. Se esse for o
caso, deve de os cozinhar antes de
voltar a serem congelados.

-

-

-

Ligar o sistema de alarme

­O sistema de alarme está sempre pron

to a funcionar. Não necessita de ser li
gado posteriormente.

Desligar o sinal de alarme
atempadamente

­Logo que tenha terminado uma situa

­ção de alarme o sinal irá deixar de soar

e a lâmpada de controle desliga. Mas
se pretender pode desligar o sinal
atempadamente.

^ Pressione a tecla de desligar o sinal

de alarme.

O sinal deixa de tocar.
A lâmpada de alarme mantem-se
com luz fixa, apagando-se somente
quando a situação de alarme termi­nar. Desta forma o sistema de alar­me volta a ficar pronto a funcionar.

-

-

-

15

Utilização do Congelamento rápido

Congelar alimentos frescos

Os géneros alimentícios frescos devem
ser congelados o mais rapidamente
possível devendo para isso ligar a fun
ção congelamento rápido.

Assim o valor nutritivo, as vitaminas, o
sabor e a aparência conservam-se.

Excepções:

Se introduzir no congelador produtos

–

já congelados.
Se congelar até aproximadamente 2

–

kg de alimentos por dia.

Ligar a função SuperFrost/congela­mento rápido

A função congelamento rápido deve
ser ligada 6 horas antes de introduzir
alimentos no congelador. Se pretender
congelar a quantidade máxima indica­da, ligue a função Super Frost/congela­mento rápido 24 horas antes.

Desligar a função SuperFrost/conge
lamento rápido

A função congelamento rápido desli

-

ga-se automaticamente ao fim de 65
horas. A lâmpada de controle apa
ga-se e o aparelho volta a funcionar
com a potência normal.

Para economizar energia, pode desli
gar a função congelamento rápido logo
que seja atingida uma temperatura
constante no congelador de pelo me
nos -18 °C. Controle a temperatura no
aparelho.

^ Carregue na tecla congelamento rá-

pido até que a lâmpada de controle
se apague.

O arrefecimento volta a funcionar com
a potência normal.

-

-

-

-

-

^

Pressione a tecla Congelamento rápi
do até que a lâmpada de controle
acenda.

A temperatura no aparelho baixa por
que o congelador está a funcionar com
a sua capacidade máxima.

16

-

-

Congelar e conservar

Capacidade máxima de
congelação

Para que os géneros alimentícios con
gelem o mais rapidamente possível, a
capacidade máxima de congelação
não deverá ser ultrapassada . A indica
ção sobre a capacidade máxima de
congelação no espaço de 24 horas
está mencionada na placa de caracte
rísticas do aparelho "...kg/24 h".

A indicação sobre a capacidade máxi
ma de congelação indicada na placa
de características do aparelho foi averi
guada de acordo com a norma DIN EN
ISO 15502.

-

O que acontece ao congelar
alimentos frescos?

Os alimentos frescos devem congelar o
mais rapidamente possível, a fim de
preservar o valor nutricional, vitaminas,
aparência e sabor.

Quanto mais lento for o processo de
congelação mais líquido passa de
cada célula para os espaços intermédi
os. As células contraem-se.
Durante a descongelação só uma parte
do líquido que se soltou pode voltar
para o interior da célula.
Na prática isso significa que os alimen
tos perdem muita água. O que pode
observar quando efectuar a desconge
lação dos alimentos e em volta ficar
uma enorme poça de água.

Se os alimentos foram congelados rapi
damente, o fluido das células tem pou
co tempo para passar das células para
os espaços intermédios. As células
contraem-se muito menos.

Durante o processo de descongelação
só uma quantidade muito menor de lí
quido, que passou para os espaços in
termédios, é que volta para as células,
de forma que a perda de líquidos é
muito baixa. Faz apenas uma pequena

-

poça de água!

Utilização da placa isoladora

­(de acordo com o modelo pode ser ad
quirido como acessório)

­Para este aparelho existe uma placa
isoladora, através da qual pode "de

­sactivar" as gavetas que não estejam
ocupadas, para economizar energia.
Utilize essa placa de isolamento se só
existirem poucos alimentos no apare­lho.

Importante!

– No mínimo têm de ficar três gavetas

"activadas" incluindo o tabuleiro.
As restantes gavetas podem ser iso-

ladas/separadas se pretender.

-

–

As restantes gavetas, com os ali
mentos congelados devem ser sem
pre as de cima.

–

A placa isoladora deve ser encaixa
da por baixo da última gaveta ocu

­pada com alimentos.

-

–

Quanto menos gavetas estiverem
ocupadas com alimentos menos
energia será consumida. Utilizando a
placa isoladora pode economizar

-

-

energia.

-

-

-

-

-

-

-

-

17

Congelar e conservar

Nas gavetas que estão isoladas/se
paradas não deve colocar alimentos
porque existem oscilações de tem
peratura e os alimentos podem de
teriorar-se.

Exemplo

No mínimo necessita de 3 gavetas in
cluindo o tabuleiro para colocar os ali
mentos congelados.

Coloque os alimentos nas três prime

^

iras gavetas superiores. As outras
gavetas estão vazias.

Conservação de produtos

-

congelados

Se pretender conservar produtos con

­gelados verifique, logo durante a com

­pra

se a embalagem está danificada,

–

a data de validade e

–

-

-

a temperatura da arca congeladora

–

do estabelecimento. Se a temperatu
ra indicada for menos fria que -18

-

°C, a duração dos alimentos será
mais reduzida.

^ Adquira produtos congelados só de-

pois de ter efectuado todas as outras
compras e transporte-os correcta­mente embalados ou num saco tér­mico.

^ Coloque os produtos congelados

imediatamente no congelador.

-

-

-

^

Retire a quarta gaveta de dentro do
aparelho.

^

Encaixe a placa isoladora com a ins
crição voltada para cima por baixo
da terceira gaveta.

As restantes gavetas irão ficar isola
das/separadas.

18

Se os produtos estiverem descon­gelados ou semi-descongelados
não devem voltar a ser congelados.
Cozinhe-os primeiro e assim podem
voltar a ser congelados.

-

-

Congelar e conservar

Congelar alimentos

Congele somente alimentos frescos e
em perfeito estado.

Antes de congelar observe

Géneros alimentícios que podem

–

ser congelados:
Carne, aves, caça, peixe, legumes,
ervas, fruta, produtos lácteos, pão,
bolos, gema de ovo, clara de ovo,
inúmeros alimentos pré-cozinhados.

Géneros alimentícios que não po

–

dem ser congelados:
Uvas, alface, rábano, maionese,
ovos inteiros, cebolas, maças e pe­ras.

– Para conservar a cor, o saboreavi-

tamina C deverá escaldar os legu­mes antes de os congelar. Mergu­lhe-os em água a ferver durante
2 – 3 minutos. Depois retire os legu­mes e passe-os rapidamente por
água fria. Deixe escorrer a água dos
legumes.

–

A carne magra é mais adequada
para ser congelada do que a gorda
e além disso pode permanecer no
congelador durante um período de
tempo mais longo.

–

Coloque uma película sintética entre
costeletas, bifes, etc. Assim evita
que ao congelarem fiquem colados
uns aos outros.

–

Embalagens

^

-

^

^

ram o seu sabor durante o processo
de congelação.

Deixe arrefecer os alimentos ou be
bidas quentes antes de as colocar
no congelador, para evitar que os
alimentos congelados descongelem
parcialmente e o consumo de ener
gia aumente.

Congele os alimentos em porções.

Embalagens adequadas

– folhas em plástico
– folhas em polipropileno
– papel de prata
– caixas

embalagens inadequadas

– papel de embrulho
– papel vegetal
– papel celofane
– sacos de lixo
– sacos de compras

Retire o ar das embalagens.
Feche a embalagem com

– elástico
– clipes em plástico
– fio ou
– fita cola resistente ao frio.

Sacos e folhas de polipropileno po
dem ser fechados com um aparelho
próprio.

-

-

-

–

Antes de congelar não condimente
os alimentos crus nem os legumes
escaldados. Os alimentos cozinha
dos podem ser ligeiramente condi
mentados. Algumas especiarias alte

^

Escreva na embalagem o conteúdo e
a data de armazenamento.

-

-

-

19

Congelar e conservar

Antes de armazenar

No caso de mais de 2 kg de alimen

^

tos frescos deve activar a função
congelamento rápido antes de intro
duzir os alimentos no aparelho (con
sulte o capítulo "Utilização do conge
lamento rápido").

Assim os produtos congelados ficam
com uma reserva de frio.

Colocar os alimentos no aparelho

Se retirar as gavetas de dentro do

­aparelho tome nota:

A gaveta inferior tem de ficar sem

­pre dentro do aparelho!

­Coloque os alimentos sobre a prate

­leira de vidro de forma que as ra

nhuras de ventilação situadas nas
costas do aparelho estejam sempre
livres. São importantes para o cor
recto funcionamento do aparelho e
consumo normal de energia!

-

-

-

-

As seguintes capacidades de carga
máxima devem ser mantidas::
– gaveta superior = 15 kg
– qualquer outra gaveta =

25 kg

– prateleira de vidro = 35 kg

Os alimentos que se vão ser conge­lados não devem ficar em contacto
com alimentos já congelados para
que esses não descongelem.

^

As embalagens devem estar bem se
cas para que não se colem umas às
outras.

–

Pequenas quantidades de alimen
tos

Congelar os alimentos nas gavetas in
feriores.

^

Coloque os alimentos separados e
distribuídos sobre a base das gave
tas para que congelem rapidamente.

Quantidade máx. de alimentos a

–

congelar (consulte a placa de ca
racterísticas)

^ Retirar as gavetas.
^ Coloque os alimentos separados e

distribuídos sobre a base das gave­tas para que congelem rapidamente.

– Grandes quantidades de alimentos

Se armazenar grande quantidade de
alimentos como um peru por ex., pode
retirar a prateleira de vidro situada en

­tre as gavetas.

Retire as gavetas e levante a prateleira
de vidro ligeiramente puxando-a para a

-

frente.

-

-

-

-

20

Congelar e conservar

Descongelar alimentos

Pode descongelar os alimentos

no aparelho de micro-ondas,

–

no forno, seleccionando o sistema

–

de "Ar quente" ou "Descongelar",
à temperatura ambiente,

–

no frigorífico (o frio que o alimento

–

transmite é utilizado para arrefecer
os alimentos),

no forno a vapor.

–

Peças de carne finas e filetes de pei
xe podem ser cozinhados sem serem

descongelados.
Carne e peixe (por exemplo, carne pi-

cada, frango, filetes de peixe), devem
descongelar de forma que não entrem
em contacto com outros alimentos. Re­colha a água descongelada e despe­je-a.

A fruta pode ser descongelada à tem­peratura ambiente tanto na embalagem
como num recipiente tapado.

Os vegetais podem, em geral ser cozi
nhados congelados juntando-os à água
a ferver ou serem salteados em gordu
ra quente. O tempo de cozinhar é mais
curto do que o necessário para cozi
nhar legumes frescos.

-

-

-

Preparar cubos de gelo

Encha a cuvete com água até um ter

^

ço e coloque-a dentro de uma gave
ta.

Se a cuvete ficar colada, utilize o

^

cabo de uma colher para a despren
der.

^ Para retirar os cubos de gelo man-

tenha a cuvete debaixo de água cor­rente durante alguns instantes.

Arrefecer bebidas rapidamente

Não armazene no compartimento con­gelador latas e garrafas que conte­nham bebidas gasosas ou líquido que
possa congelar. As latas ou as garrafas
podem rebentar.

Se pretender arrefecer bebidas rapida

-

mente (só as que não sejam gasosas)
não as mantenha no congelador duran
te mais de 1 hora. As garrafas podem
rebentar.

-

-

-

-

-

Se os produtos estiverem descon
gelados ou semi-descongelados
não devem voltar a ser congelados.
Cozinhe-os primeiro e assim podem
voltar a ser congelados.

-

21

Congelar e conservar

Utilização do tabuleiro

Neste tabuleiro pode congelar separa
damente frutos de baga, ervas aromáti
cas, legumes e outros alimentos de pe
quenas dimensões. Os alimentos não
se colam uns aos outros e conservam a
sua forma.

^ Coloque os alimentos sobre o tabu-

leiro de maneira que não fiquem en­costados uns aos outros.

Deixe os alimentos congelarem durante
10 a 12 horas. Depois proceda à sua
embalagem em sacos ou recipientes
próprios e coloque-os nas gavetas.

-

-

-

22

Descongelar

O aparelho está equipado com o siste
ma "No-frost", que contribui para des
congelação automática.

A humidade deposita-se no evaporador
e descongela automaticamente.

Desta forma, o congelador está sempre
isento de gelo. Os alimentos não são
afectados por este sistema manten
do-se sempre congelados.

-

-

-

23

Limpeza

Certifique-se de que a água não en
tra em contacto com a placa elec
trónica, a iluminação ou com as gre
lhas de arejamento.

Certifique-se de que a água de lim
peza não escorre através do orifício
de escoamento da água de descon
gelação.

Não utilize aparelhos de limpeza a
vapor. O vapor pode atingir peças
eléctricas e provocar curto-circuito.
Não danifique nem retire a placa de
características situada no interior do
aparelho. Esta placa contem dados
que serão necessários no caso de in­tervenção técnica.

Antes de efectuar a limpeza

-

-

-

-

-

Desligue o aparelho da corrente.

^

Desligue a ficha da tomada ou desli

^

gue os fusíveis do quadro eléctrico.
Retire os alimentos de dentro do

^

aparelho e guarde-os em local fres
co.

Retire as gavetas e o tampo de vidro

^

para efectuar a sua limpeza.

-

-

Interior, acessórios

Para efectuar a limpeza utilize água

^

morna e adicione um pouco de deter­gente de lavar a louça à mão.

A cuvete pode ser lavada na máquina
de lavar louça.

Para evitar danos na superfície não
utilize na limpeza

– soda, amoníaco, ácido ou cloro,
– produtos anticalcário,
–

produtos abrasivos, como por ex. os
que contenham areia

–

produtos que contenham dissolven
tes,

–

produto de limpar aço inoxidável,

–

produtos para limpeza de máquinas
de lavar louça,

–

sprays para limpeza de fornos,

–

produtos para limpeza de vidros,

–

esfregões ou escovas abrasivas e
duras com restos de detergente,

–

raspadores metálicos afiados!

24

A temperatura do programa de lava­gem seleccionado pode ter no máxi­mo 55 °C!
Através do contacto com corantes
naturais, como por ex. as cenoura,
os tomates ou o Ketchup as peças
em plástico podem ficar manchadas.
A alteração de cor não tem influência

-

na estabilidade das peças.

^

Efectue a limpeza das prateleiras e
do interior das gavetas manualmen
te, estas peças não são adequadas
para serem lavadas na máquina de
lavar louça.

^

Limpe regularmente as calhas e o
orifício de escoamento utilizando um
cotonete ou idêntico, para que a
água escorra sem obstáculos.

-

Limpeza

Após efectuar a limpeza das superfí

^

cies interiores e dos acessórios
passe com água limpa e seque de
seguida com um pano seco.
Mantenha as portas do aparelho
abertas durante um curto espaço de
tempo.

Portas e laterais do aparelho

Elimine a sujidade de imediato.
Se a sujidade ficar acumulada du
rante muito tempo possivelmente
não poderá ser eliminadaeacor
das superfícies pode alterar ou mu
dar.

As superfícies são sensíveis a ris­cos.
A cor das superfícies pode mudar
ou alterar se entrar em contacto
com produtos de limpeza inadequa­dos.

^

Efectue a limpeza da frente do apa
relho com uma esponja limpa, deter
gente de lavar a louça manualmente
e água quente.

^

Após efectuar a limpeza das superfí
cies interiores e dos acessórios
passe com água limpa e seque de
seguida com um pano seco.

Para aparelhos em aço inoxidável:

-

Porta do aparelho

–

A porta do aparelho está equipada
com um revestimento de elevada quali
dade. Este protege de sujidades e faci
lita a limpeza.

Não efectue a limpeza utilizando
– produtos de limpeza para aço ino
xidável:

-

-

o revestimento ficaria danificado!
– produto de limpeza e tratamento
Miele para aço inoxidável:
vai provocar a formação de estrias.

-

-

-

Zonas de arejamento

^ Efectue a limpeza regular das zonas

de arejamento utilizando um pincel
ou o aspirador. Acumulação de pó
contribui para aumentar o consumo
de energia.

Parede posterior - grelha metá­lica

-

­A grelha metálica na zona posterior do

aparelho deve ser limpa no mínimo
uma vez por ano. Acumulação de pó
contribui para aumento do consumo de

­energia.

^

Ao efectuar a limpeza certifique-se
de que não ficou nenhuma peça da
nificada ou dobrada.

-

25

Limpeza

Borracha de vedação da porta

Não deve utilizar produtos abrasivos
ou oleosos para limpar a borracha
de vedação da porta. Caso contrá
rio torna-se porosa com o decorrer
do tempo.

-

Limpe regularmente a borracha de ve
dação da porta com água limpa e se
que-a de seguida com um pano.

-

-

Depois da limpeza

Volte a encaixar todas as peças no

^

compartimento frigorífico.

^ Coloque os alimentos no comparti-

mento frigorífico e feche as portas.

^ Ligue a ficha à tomada e ligue o apa-

relho.

^ Active a função congelamento rápi-

do, para que o compartimento con­gelador arrefeça rapidamente.

^

Coloque os produtos no congelador,
logo que seja atingida uma tempera
tura suficientemente baixa.

^

Volte a desligar a função congela
mento rápido e pressione a tecla Su
perFrost.

-

-

-

26

Que fazer quando...?

Reparações em aparelhos eléctricos
só devem ser efectuadas por técni
cos especializados. Reparações
executadas indevidamente podem
ter consequências graves para o
aparelho e utilizador.

Que deve ser feito quando...

...oaparelho não funcionar?

Verifique se o aparelho está ligado.

^

O indicador de temperatura tem de
estar aceso.

^ Verifique se a ficha está bem encai-

xada na tomada.

^ Verifique se o disjuntor do quadro

disparou; o congelador, ou outro
aparelho qualquer podem estar com
avaria.
Contacte um electricista ou serviço
de assistência técnica.

. . . não for possível abrir a porta do
aparelho vezes seguidas?

Não se trata de qualquer avaria. Devi
do ao efeito de sucção só ao fim de al
gum tempo é que é possível abrir a
porta sem usar a força.

...atemperatura no aparelho for
muito baixa?

^

Seleccione uma temperatura menos
fria.

^

A função congelamento rápido ainda
não desligou. Esta função desliga
automaticamente ao fim de 65 horas.

...omotor ligar e desligar em espa
ços de tempo curtos?

-

-

Verifique se as grelhas de arejamento

^

estão obstruídas ou com pó.
Verifique se as grelhas metálicas (per

^

mutador de calor) situadas nas costas
do aparelho estão com pó.

A porta do aparelho foi aberta diversas

^

vezes, ou foram colocados muitos ali
mentos de uma só vez no aparelho.

Verifique se a porta está bem fechada.

^

. . .o motor estiver a funcionar sem pa

rar?

Para economizar energia, o motor comu­ta para um funcionamento com rotações
mais baixas quando necessitar de fazer
menos frio. Desta forma o tempo de fun­cionamento do motor é prolongado.

...osinal de alarme soa e a lâmpada
de controle do sinal de alarme está a
piscar?

A temperatura no congelador é muito
quente, porque

-

^

foi colocado no congelador grande
quantidade de alimentos, sem que te
nha sido activada a função congela
mento rápido..Quando a situação de
alarme terminar, o sinal deixa de soar
e a lâmpada de controle apaga-se.

^

o compressor está avariado. Contacte
o serviço de assistência técnica.

Conforme a temperatura deve controlar
os alimentos para verificar se eventual
mente descongelaram. Se esse for o
caso, deve de os cozinhar antes de vol
tar a serem congelados.

-

-

-

-

-

-

-

-

27

Que fazer quando...?

...alâmpada de controle congela
mento rápido acender e o indicador
de temperatura ficar a piscar em si
multâneo?

Existe uma anomalia. Contacte o servi
ço de assistência técnica.

...alâmpada de controle congela
mento rápido não acender mas o mo
tor continuar a funcionar?

A lâmpada está fundida. Contacte o

^

serviço de assistência técnica.

...nopainel do dispositivo NoFrost
existir formação de gelo?

Não se trata de qualquer anomalia.
A água condensada acumulada conge­lou. O que pode ter a seguinte causa:

^ A porta do aparelho foi aberta muitas

vezes e/ou permaneceu aberta du­rante um longo período de tempo.

^ Foram colocados muitos alimentos

frescos de uma só vez para conge­lar.

-

-

-

-

Se não conseguir eliminar as ano
malias surgidas, então contacte o
serviço de assistência técnica.

Evite abrir a porta do aparelho até
que a avaria seja solucionada para
que a temperatura no interior não
aumente demasiadamente.

-

-

^

A humidade do ar ambiente é eleva
da

Neste caso mantenha a porta do apa
relho se possível fechada, o sistema
NoFrost irá descongelar a camada de
gelo automaticamente dentro de alguns
dias.

...osalimentos congelados ficarem
colados?

Utilize o cabo de uma colher para os
soltar.

28

-

-

Causa dos ruídos

Ruídos normais Onde se formam?

Brrrrr ... O ruído vem do motor (compressor). Pode ser um pouco mais

ruidoso quando o motor inicia o funcionamento.

Blubb, blubb ... Este tipo de ruído é proveniente do produto de frio que corre

através dos tubos.

Click ... O clique ouve-se sempre que o termóstato liga e desliga o mo

tor.

Sssrrrrr ... No caso de aparelhos com varias zonas ou aparelhos NoFrost,

pode ouvir-se um ruído muito baixo proveniente da corrente de
ar no interior do aparelho.

Knack ... Este tipo de ruído ouve-se sempre que haja expansão do materi

al no interior do aparelho.

Lembre-se que o ruído do motor e do fluxo no ciclo de refrigeração não podem
ser evitados!

-

-

Ruído, que podem ser fa-

Como eles surgem, e o que pode fazer?

cilmente resolvidos

Batidas, cliques etc. O aparelho não está nivelado: Volte a nivelar o aparelho utili-

zando o nível. Para isso regule os pés do aparelho ou coloque
algo por baixo.

O aparelho está encostado a móveis ou a outros aparelhos:

Afaste o aparelho dos móveis ou de outros aparelhos montados
ao lado.

As gavetas, os cestos ou as prateleiras tremem ou emper
ram: Verifique as peças amovíveis e volte a encaixa-las de novo.

As garrafas ou os recipientes estão encostados uns aos ou
tros: Separe as garrafas ou os recipientes uns dos outros.

Os fixadores de cabos ainda estão pendurados nas costas
do aparelho: Retire todos os fixadores de cabos.

-

-

29

Serviço técnico/Garantia

Em caso de avaria que não consiga so
lucionar contacte o serviço de assistên
cia técnica.

Indique o modelo do aparelho e o tipo
de avaria detectada.

Consulte a placa de características
onde encontra a indicação do modelo
do aparelho.

Período e condições da
garantia

O período de garantia para este apare
lho é de 2 anos.

Para obter informações detalhadas so­bre as condições de garantia contacte
p.f. a Miele Portuguesa através dos te­lefones que encontra na contracapa
deste livro de instruções.

-

-

-

30

O aparelho é fornecido para corrente
monofásica 50 Hz 220 - 240Vesó
deve ser ligado a uma tomada com
contacto de segurança devidamente
instalada.

A tomada deve estar protegida por um
fusível de pelo menos 10 A.

Ligação eléctrica

A tomada deve estar em local de aces
so fácil e nunca atrás do aparelho. Não
é permitido ligar o aparelho a uma ex
tensão porque não garante a seguran
ça necessária (perigo de sobreaqueci
mento).

O aparelho não pode ser ligado a um
inversor electrónico que esteja instala­do para ligação de energia solar, por
exemplo. Nos arranques, devido a pi­cos de corrente, o aparelho pode desli­gar por motivos de segurança e a elec­trónica pode avariar.
O aparelho também não deve funcionar
com uma ficha de economia de ener­gia.

Se for necessário substituir o cabo de
ligação, isso só deverá ser efectuado
por um técnico especialista.

-

-

-

-

31

Indicações de instalação

Não coloque sobre o aparelho ou
tros aparelhos que irradiam calor
como por ex. uma torradeira ou o
aparelho de micro-ondas. O consu
mo de energia aumenta.

Este aparelho está equipado com
aquecimento na parede lateral e
pode ser instalado ao lado de outro
aparelho "side-by-side"
Contacte o seu Agente Miele para
saber o modelo do aparelho que
combina com o seu aparelho.

Local de instalação

Evite instalar o aparelho num local com
incidência directa dos raios solares ou
nas proximidades de fogões, aquece­dores, etc. Quanto mais elevada for a
temperatura ambiente mais tempo o
motor irá estar em funcionamento o que
contribui para aumento do consumo de
energia.
O local onde o aparelho está instalado
deve ser seco e bem arejado.

-

-

Classe de clima

Este aparelho foi concebido para uma
determinada classe de clima (tempera
tura ambiente) cujos limites têm de ser
mantidos. A classe de clima correspon
dente está indicada na placa de carac
terísticas situada no interior do apare

-

lho.

Classe de clima Temperatura ambiente

SN, N

ST

T

até +32 °C
até +38 °C
até +43 °C

Temperatura ambiente baixa provoca
paragens longas do motor. O que po­derá ocasionar aumento de temperatu­ra no interior do aparelho.

Zonas de arejamento

O ar nas costas do aparelho aquece.
As aberturas de arejamento não podem
ser tapadas ou obstruídas para garantir
arejamento adequado.
As grelhas de arejamento também de­vem ser limpas regularmente para eli
minar o pó.

-

-

-

-

32

Indicações de instalação

Instalação do aparelho

Retire o fixador do cabo de ligação à

^

corrente que se encontra na parede
posterior do aparelho.

Verifique se todas as peças podem

^

oscilar livremente na zona posterior
do aparelho. Se necessário, afas
te-as, vergando-as com cuidado.

Empurre o aparelho com cuidado

^

para o local onde pretende que fique
instalado.

Encoste a zona posterior à parede.

^

Nivelar o aparelho

Apoiar a porta do aparelho

(de acordo com o modelo)

-

Rode sempre opéc para fora, até

^

que fique assente no chão. Depois
volte a rodar o pé mais 90° para fora.

^

Nivele o aparelho através do pés ros
cados com a chave fornecida junto.

-

33

Indicações de instalação

Dimensões do aparelho

ABC

FN 11827 S
FN 12827 S
FN 12827 S edt/cs

34

1.850 mm 600 mm 630 mm

Instalação em combinação side-by-side

Geralmente os combinados não devem
ser instalados ao lado de outros apare
lhos ("side-by-side") para evitar a for
mação de água condensada e os da
nos daí provenientes.
Mas este modelo está equipado com
aquecimento na parede lateral e pode
ser instalado ao lado de outro aparelho
"side-by-side".

Contacte o seu Agente Miele para sa
ber que modelo de aparelho combina
com o seu.

-

-

-

Instalação do aparelho

A montagem deve ser efectuada
sempre com a ajuda de outra pes­soa.

Atenção! Perigo de danos ao deslo­car a combinação de aparelhos!
Quanto os aparelhos estão unidos
são muito pesados.
Ao serem deslocados inadequada­mente podem ficar danificados.
Observe as indicações sobre a des
locação dos aparelhos.

^

Instale o congelador ou o combinado
à esquerda do frigorífico (visto de
frente). O aquecimento situado no la
teral interior do revestimento do con
gelador evita a formação de água
condensada entre os aparelhos.

-

chão. O acesso à zona posterior do
aparelho deve estar livre para a mon

­tagem.

Indicações para deslocar os
aparelhos

Empurre alternadamente o canto es

^

querdo e depois o canto direito dos
aparelhos.

– Quando a combinação de apare-

lhos estiver posicionada exacta­mente à frente do nicho:

^ Deslize os aparelhos com cuidado

para que fiquem instalados na posi
ção pretendida.

–

Se a combinação de aparelhos ti
ver de ser retirada do nicho:

-

-

-

-

-

-

^

Ao deslocar os aparelhos empur
re-os sempre pelos cantos exteriores
frontais.

^

Coloque a combinação de aparelhos
o mais perto possível do local onde
vão ficar instalados para que possa
corrigir eventuais irregularidades do

-

^

Agarre-os no terço inferior, e puxe-os
a direito para a frente.

35

Instalação em combinação side-by-side

Unir os aparelhos um ao outro

As seguintes peças de fixação são for
necidas junto:

Antes da montagem retire as pelícu

^

las de protecção que possam existir

­no exterior do aparelho.

Montagem a efectuar na frente do
aparelho

^ Rode os pés ajustáveis a de apoio

com a chave de bocas r completa­mente para dentro. Não podem ficar
em contacto com o chão.

^ Encaixe a cobertura a no pé ajustá-

vel da frente.

-

* Cor conforme o modelo (as outras va­riantes de cor não são necessárias)

Os seguintes acessórios são forneci
dos junto:

r Chave de bocas SW 10
q Chave sextavada interior SW 2

(não é necessária)

Adicionalmente necessita das seguin
tes ferramentas:

–

Nível de bolha de ar

–

Chave de parafusos eléctrica

–

Chave de parafusos Torx

36

®

-

-

25

^

Coloque os aparelhos lado a lado de
forma a ficarem nivelados e que fi
que uma ranhura com 10 mm entre
eles.

-

Instalação em combinação side-by-side

Retire a cobertura b de cima.

^

Ao colocar a placa de ligação nivela
ambos os aparelhos em altura e em
profundidade. Se um aparelho estiver
mais alto que o outro, comece pelo
aparelho mais alto:

^ Coloque a placa de ligação c em

cima, e fixe-a ao aparelho com os
dois parafusos d sem apertar muito.

^ Desloque a placa de ligação c até

que a barra ao centro da placa, en­coste ao lateral do aparelho.

Retire as duas peças de cobertura e

^

situadas em baixo no aparelho.
Desaparafuse o parafuso f, se exis

^

tir. Este parafuso deixa de ser neces
sário.

-

-

^ Aparafuse definitivamente os dois

parafusos d.

^

Aparafuse a placa de ligação c ao
segundo aparelho. Para isso e de
acordo com as circunstâncias junte
ou separe os aparelhos.

37

Instalação em combinação side-by-side

Ao colocar a chapa de ligação nivela
os dois aparelhos em profundidade.
Comece pelo aparelho situado à direi
ta. Se um aparelho estiver mais saliente
que o outro, comece pelo aparelho
mais à frente:

^ Coloque a chapa de ligação g de

forma que os orifícios longos vertica­is fiquem do lado que vai ser apara­fusado a um dos aparelhos. Aparafu­se levemente os dois parafusos h.

^ Desloque a chapa de ligação g até

que a barra ao centro da chapa, en­coste ao lateral do aparelho.

^

Aparafuse definitivamente os dois
parafusos h.

^

Aparafuse a chapa de ligação g ao
segundo aparelho. Para isso e de
acordo com as circunstâncias junte
os aparelhos.

-

Montagem a efectuar na zona poste
rior dos aparelhos

Encaixe a mola de união i em cima

^

nos laterais intermédios.

^ Encaixe o ângulo de ligação j em

baixo na ranhura.

^ Fixar o ângulo de ligação j com o

parafuso k fornecido junto.
Atenção: De forma alguma deverá
perfurar o aparelho para fixar este
parafuso.

Para evitar ruídos de vibrações, tan­to as molas como os ângulos ou os
parafusos não devem estar em con
tacto com a zona posterior do apa
relho.

-

-

-

38

Instalação em combinação side-by-side

Montagem a efectuar na frente do
aparelho

Aparafuse os pés intermédios c

^

completamente. Não podem ficar em
contacto com o chão.

Encaixe a régua em aço inox longa

^

l, pressionando-a para a encaixar
na ranhura. Certifique-se de que a
régua fica sobre a chapa de união
g.

^ Nivele a combinação de aparelhos

através dos pés exteriores b.

^

Ajuste os pés utilizando a chave de
bocas fornecida junto.

Pressione a régua a todo o compri­mento. Assim fica facilitado o encai­xe da régua na ranhura.

^ Encaixe com cuidado a régua em

aço inox l na ranhura. Para isso uti­lize um pano macio para evitar amol­gar a régua em aço inox.

^ Retire a folha de protecção da régua

em aço inox.

39

Instalação em combinação side-by-side

Agora pode ligar os aparelhos à cor

^

rente de acordo com o indicado no li
vro de instruções.

Aparelhos com IceMaker:

^

Efectuar a ligação à água de acordo
com o indicado no livro de instruções
do aparelho.

-

-

Pressione a parte superior da régua

^

curta m na ranhura. Certifique-se de
que o canto frontal da régua remata
à face com o canto da placa de
união c.

^ Encaixe a cobertura n no espaço in-

termédio entre os painéis de coman­do. Verifique se o exterior da cober­tura termina à face do painel de co­mandos. Para este fim deve retirar a
cobertura.

^

Encaixe na parte frontal dos apare
lhos a cobertura o.

-

Atenção! Perigo de danos ao deslo
car a combinação de aparelhos!
Quanto os aparelhos estão unidos
são muito pesados.
Ao serem deslocados inadequada
mente podem ficar danificados.
Observe as indicações sobre a des­locação dos aparelhos.

^ Deslize os aparelhos com cuidado

para que fiquem instalados no espa­ço pretendido.

^ Se necessário nivele novamente a

combinação de aparelhos, em altura,
através dos pés reguláveis situados
nas extremidades b.

^

Desaparafuse os pés ao centro c
até que fiquem assentes sobre o
chão.

^

Apoiar a porta do aparelho com o pé

ana chumaceira: Desenrosque o pé
a até que fique apoiado no solo. De

pois volte a rodar o pé mais 90° para
fora.

Se necessário nivele os puxadores
das portas (consulte "Mudar as do
bradiças da porta").

-

-

-

-

40

Alterar o sentido de abertura da porta

Para alterar o posicionamento do pu
xador são necessárias as seguintes
ferramentas:

uma chave de estrela,

–

uma chave de parafusos,

–

chaves Torx de diversos tamanhos,

–

uma chave de bocas.

–

Este trabalho deve ser executado
com a ajuda de outra pessoa.

Desmontar o puxador:

-

^

Se puxar o puxador a, a peça lateral
b desliza para trás.

^

Puxe com vigor a peça b do puxa
dor para trás.

^

Solte agora os quatro parafusos
(Torx 15) da placa de fixação e retire
o puxador.

^

Solte as placas de cobertura do lado
oposto e coloque-as nos orifícios li
vres.

-

-

41

Alterar o sentido de abertura da porta

Inverter a posição da porta:

Feche a porta do aparelho.

^

^ Retire a cobertura a, deslizando-a

de trás para a frente e retirando-a
depois por cima.

^ Retire a cobertura b puxando-a para

cima.

Cuidado! Logo que retire a peça de
apoio da dobradiça a porta do apa­relho deixa de estar segura.

Coloque a cobertura e na peça de

^

apoio f pela frente e deslize-a para
a direita. A inscrição têm de ficar le
gível.

Retire a cobertura g, e rodando-a a

^

180° encaixe-a no lado oposto.
Encaixe a cobertura e juntamente

^

com a peça suporte f no lado opos
to.

-

-

^ Desaparafuse os parafusos d do

apoio superior c e puxe o apoio
para cima retirando-o.

^

Retire a porta do aparelho com cui
dado puxando-a para cima.

^

Solte a cobertura e pela parte de
cima e com cuidado utilizando uma
chave de parafusos, retire-a junta
mente com a peça de apoio f.

^

Solte a peça de apoio f da cober
tura e, deslize um pouco para a es
querda e retire depois a peça de co
bertura pela frente.

^

Rode a peça de apoio f a 180°.

42

-

-

-

-

-

Alterar o sentido de abertura da porta

^ Levante o tampão l situado no orifí-

cio da porta e coloque-o no lado
oposto.

Puxe para cima o veio a com a ani

^

lha b eopéc.

^ Retire a cobertura b.
^ Solte os parafusos e e retire a peça

de apoio f.

^ Solte um pouco os parafusos da

peça g na peça de apoio f. Enros­que-o no orifício do apoio situado em
frente f e aparafuse-o completa­mente.

-

^

Retire as molas i, utilizando uma
chave de parafusos, da porta em
baixo e coloque-as no lado oposto.

^ Encaixe o tampão d no outro orifício.

^

Retire a cobertura i.

^

Desaparafuse o parafuso h e apara
fuse-o no orifício mais à ponta no
lado oposto.

^

Encaixe a cobertura i rodando-a a
180° nos orifícios no lado oposto.

43

-

Alterar o sentido de abertura da porta

Encaixe a peça de apoio c no lado

Aparafuse a peça de apoio f no

^

lado oposto, utilizando só os dois ori
fícios longos exteriores. O parafuso
intermédio deixa de ser necessário,
só assim será possível nivelar a porta
do aparelho através do orifício longo
situado mais à ponta!

^ Puxe para cima o veio a com a ani-

lha b eopéc. Importante! O encai-
xe do veio tem de ficar voltado para
trás.

^

oposto e fixe-o com os parafusos d.

­Encaixe as peças de cobertura a e

^

bno lado oposto.

^ Se necessário nivele a porta do apa-

relho mais uma vez através do orifí­cio longo do apoio da dobradiça in­ferior. Aperte os parafusos completa­mente.

^ Encaixe a porta do aparelho no veio

a.

^

Feche a porta do aparelho.

44

Alterar o sentido de abertura da porta

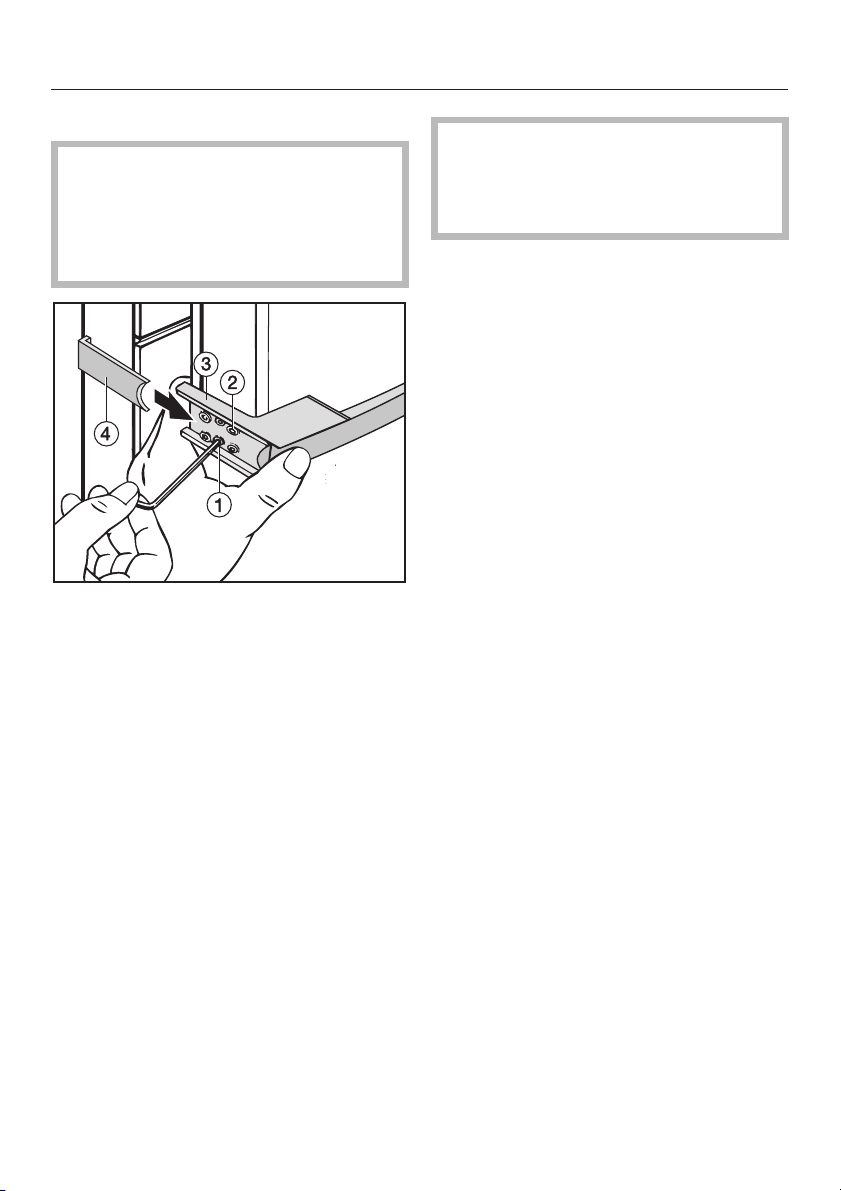

Voltar a montar a pega da porta:

Leia atentamente as indicações se
guintes para fixar a pega da porta
porque, se a montagem for incorrec
ta, poderá danificar a borracha da
porta.

^ Aparafuse a pega da porta com os

dois parafusos da frente b primeiro
sem apertar definitivamente.

Verifique se ao abrir a porta o lateral

-

da pega d não toca na borracha da
porta. A borracha com o tempo fica
danificada.

-

Se esse não for o caso,

volte a nivelar a placa de fixação c

^

através da cavilha roscada a até
que a placa de fixação e o lateral da
pega d fique com o ângulo corres
pondente e não toque na borracha
da porta ao abrir a porta.

-

A placa de fixação c deve ficar encos­tada à porta, de forma que quando a
porta estiver fechada fique à face do
lateral.
Se esse não for o caso,

^

aparafuse as duas cavilhas roscadas
pré-montadas a com uma chave de
forma que a placa de fixação c fi
que com o ângulo correcto.

^

Aparafuse os 4 parafusos b definiti
vamente.

^

Deslize a peça lateral da pega d
desde o lateral do aparelho até ao
encaixe na placa de fixação, até que
ouça o encaixe.

-

-

45

Nivelar a porta do aparelho

A porta do aparelho pode ser nivelada
posteriormente através dos orifícios
longos exteriores do apoio inferior.

As figuras seguintes mostram o apa
relho com a porta aberta para exem
plificar o processo da melhor forma.

^ Retire o parafuso intermédio a do

apoio.

^ Desaperte um pouco, os dois parafu-

sos exteriores b.

^ Nivele a porta do aparelho deslizan-

do a peça de apoio para a esquerda
ou direita.

^

Aperte os dois parafusos b devida
mente, o parafuso a não tem de vol
tar a ser aparafusado.

-

-

-

-

46

Montagem do aparelho

a Móvel de remate
b Aparelho
c Móvel de cozinha

que contribui para um aumento do con
sumo de energia.

As aberturas de arejamento não po

­dem ser tapadas ou obstruídas.
Devendo igualmente ser limpas
para eliminar o pó.

No caso de móveis de cozinha normali
zados (profundidade max. 580 mm)
pode instalar o aparelho directamente
ao lado do móvel. A porta do aparelho
fica 34 mm saliente lateralmente e ao
centro 55 mm em relação à frente do
móvel de cozinha. Desta forma é possí
vel abrir e fechar a porta do aparelho
sem complicações.

Se o aparelho for instalado junto de
uma parede d deve existir, do lado
das dobradiças, entre a parede d eo
aparelho b uma distância de aprox.
55 mm. Esta distância corresponde ao
ressalto do puxador e permite abrir a
porta totalmente.

-

-

-

d Parede
O aparelho pode ser montado ao lado

de móveis. Para que o aparelho fique à
mesma altura que os restantes móveis
de cozinha, pode montar sobre o apa

-

relho um móvel de remate a.
Para o arejamento deve existir na zona

posterior do aparelho um canal de saí
da de ar com pelo menos 50 mm de
profundidade a toda a largura do apa

­relho.
Entre o móvel e o tecto deve existir um
espaço de arejamento com pelo menos
300 cm

2

, para que o ar quente possa
sair sem obstáculos. Caso contrário o
motor funciona durante mais tempo o

-

47

Salvo modificações e erros tipográficos / 0612

FN 11827 S, FN 12827 S, FN 12827 S edt/cs

M.-Nr. 09 171 790 / 01
