Miele DA 4248V D Operating instructions [es]

Instrucciones de instalación y
funcionamiento

Campana de extracción

Para evitar accidentes y daños al aparato, debe leer estas instruccio­nes antes de instalar el aparato y utilizarlo por primera vez.

es-MX M.-Nr. 10 936 220

Indice

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ....................................... 4

Medidas para la protección del medio ambiente........................................... 13

Guía del equipo.................................................................................................. 14

Descripción de las funciones........................................................................... 16

Antes del primer uso......................................................................................... 17

Seleccionar la modalidad de extracción ............................................................. 17

Configuración de Miele@home ........................................................................... 17

Conexión a través de la aplicación ................................................................ 18

Conexión a través de WPS............................................................................. 19

Salir de wifi (restablecer la configuración de fábrica)..................................... 20

Configuración de Con@ctivity............................................................................. 21

Con@ctivity con conexión inalámbrica directa (Con@ctivity 2.0)................... 21

Funcionamiento (modalidad automática)........................................................ 25

Cocción con Con@ctivity (modalidad automática) ............................................. 25

Salida temporal de la modalidad automática...................................................... 27

Reanudación de la modalidad automática..................................................... 27

Funcionamiento (modalidad manual) .............................................................. 28

Cocción sin Con@ctivity (modalidad manual)..................................................... 28

Encendido del ventilador..................................................................................... 28

Selección del nivel de potencia........................................................................... 28

Selección de la hora de apagado retardado....................................................... 28

Apagado del ventilador ....................................................................................... 28

Reducción de la intensidad de la iluminación superior y apagado/encendido... 29

Administración de energía................................................................................... 29

Desconexión automática de seguridad............................................................... 30

Funcionamiento (modalidades automática y manual)................................... 31

Indicador de saturación del filtro......................................................................... 31

Ajuste del indicador de saturación del filtro para los filtros de grasa............. 31

Ajuste o desactivación del indicador de saturación del filtro para el filtro de

grasa............................................................................................................... 32

Revisión del indicador de saturación del filtro ............................................... 32

Regulación de la altura del marco....................................................................... 33

Consejos para el ahorro de energía ................................................................ 34

Limpieza y cuidado ........................................................................................... 35

Carcasa de acero inoxidable............................................................................... 35

Filtros de grasa.................................................................................................... 36

2

Indice

Instalación.......................................................................................................... 39

Antes de la instalación ........................................................................................ 39

Piezas de instalación........................................................................................... 39

Dimensiones del aparato..................................................................................... 40

Distancia entre la parrilla y la campana de ventilación (S) .................................. 41

Recomendaciones de instalación ....................................................................... 42

Soporte estructural.............................................................................................. 42

Retire la película protectora................................................................................. 42

Ducto de salida.................................................................................................. 52

Collar reductor .................................................................................................... 53

Conexión eléctrica ............................................................................................ 54

Instrucciones de puesta a tierra.......................................................................... 54

Servicio y garantía............................................................................................. 55

Ubicación de la placa de información................................................................. 55

Datos técnicos .................................................................................................. 56

3

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA Y CONSERVE ESTAS INSTRUCCIONES

Este aparato cumple con los requisitos de seguridad actuales. El
uso inadecuado del aparato puede ocasionar lesiones personales
y daños materiales.

Antes de instalar o utilizar el equipo por primera vez, lea todas las
instrucciones. Use solamente este aparato para el propósito para
el que fue diseñado.

Conserve estas instrucciones de funcionamiento en un lugar se­guro y entréguelas a cualquier usuario futuro.

Uso

 PRECAUCIÓN: Utilice solamente para ventilación. No utilice para

el escape de materiales y vapores dañinos o explosivos.

 Este aparato está diseñado exclusivamente para uso doméstico. Úselo

solamente de la manera descrita en las instrucciones de funcionamiento.

 Esta campana de ventilación no está diseñada para su uso al aire

libre.

 Solo debe utilizarse para extraer y limpiar los vapores que se pro-

ducen al cocinar. Cualquier otra utilización se realizará bajo la res­ponsabilidad del propietario.

 Si una campana de ventilación para recirculación está instalada

encima de una parrilla de gas, asegúrese de que haya un suministro
adecuado de aire fresco en el lugar donde esté instalada. Consulte a
un plomero si es necesario.

 Este aparato reúne las condiciones para instalarse encima de pa-

rrillas de gas o eléctricas.

 Las personas que carezcan de capacidades físicas, sensoriales o

mentales, o de experiencia con el aparato, no lo deben utilizar sin la
supervisión o las instrucciones de una persona responsable.

4

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Niños

 Al igual que con cualquier otro aparato, es necesario ejercer una

estrecha vigilancia cuando lo utilizan los niños.

 Supervise a los niños que se encuentren cerca de la campana y

no les permita que jueguen con ella.

 La luz LED ClearView es muy intensa.

Asegúrese que en especial los bebés/niños pequeños no miren di­recto a la luz.

 Peligro de asfixia. Asegúrese de que las envolturas de plástico, las

bolsas, etc. se desechen de manera segura y se mantengan lejos del
alcance de los niños.

Seguridad técnica

 ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, DES-

CARGA ELÉCTRICA O DAÑOS A PERSONAS, RESPETE LO SI­GUIENTE:

- Utilice el equipo únicamente para el propósito para el que fue di­señado por el fabricante. Si tiene preguntas, comuníquese con
Miele.

- Antes de limpiar o dar servicio al equipo, apague la corriente
eléctrica en el panel de servicio y bloquee el dispositivo de des­conexión del servicio a fin de impedir la activación inadvertida de
la corriente. Si no se puede bloquear el dispositivo de desco­nexión del servicio, asegure un dispositivo de advertencia notorio,
como una etiqueta, al panel de servicio.

5

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

 La instalación, las reparaciones y el trabajo de mantenimiento de-

berán ser realizados por un técnico de servicio autorizado por Miele
en conformidad con todas las normas de seguridad nacionales y lo­cales y con las instrucciones de instalación provistas. Comuníquese
con el Departamento de Servicio Técnico de Miele para efectuar re­visiones, reparaciones o ajustes. Las reparaciones y otros trabajos
realizados por personas no autorizadas pueden ser peligrosos y
pueden anular la garantía.

 Una campana de ventilación dañada puede ser peligrosa. Busque

siempre signos de daños visibles. Nunca utilice una campana de
ventilación dañada.

 Asegúrese de que un técnico calificado haya instalado y conecta-

do a tierra al aparato. Para garantizar la seguridad eléctrica de este
aparato debe existir continuidad entre el aparato y un sistema de
puesta a tierra eficiente. Es imprescindible que se cumpla con este
requisito de seguridad básico. Si tiene alguna duda, solicite a un
electricista calificado que verifique el sistema eléctrico de la casa.

 El funcionamiento fiable y seguro de esta campana solo puede

garantizarse si se ha conectado a la red eléctrica.

 Para evitar producir daños a la campana de ventilación, asegúrese

de que los datos de conexión (voltaje y frecuencia) que aparecen en
la placa de información correspondan con el suministro eléctrico del
edificio antes de conectar el aparato.
Si tiene alguna duda, consulte a un electricista calificado.

 No utilice una barra de potencia o un cable de extensión para co-

nectar la campana de ventilación al suministro eléctrico. Represen­tan un riesgo de incendio y no garantizan el nivel requerido de segu­ridad del aparato.

 Para garantizar un funcionamiento correcto, no utilice la campana

de ventilación antes de haberla instalado correctamente.

 Esta campana de ventilación no se debe utilizar en ubicaciones

móviles (p. ej., en un barco).

6

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

 Se debe proporcionar ventilación adecuada cuando la campana

se utiliza simultáneamente con dispositivos que queman gas u otros
combustibles.

 Únicamente abra la caja protectora conforme a las secciones

“Diagrama de instalación” y “Limpieza y cuidado” del presente ma­nual. Por ningún motivo se deberá abrir ninguna otra pieza de la caja
protectora.
Es sumamente peligroso para el usuario alterar las conexiones, los
componentes eléctricos o las piezas mecánicas y puede provocar
fallas operativas.

 Los componentes defectuosos deben sustituirse solo por partes

originales de Miele. Solo con estas piezas se puede garantizar la se­guridad del aparato según lo previsto por el fabricante.

 Si llega a dañarse el cable eléctrico, deberá ser cambiado por un

técnico de servicio calificado.

 Durante la instalación, el mantenimiento y la reparación, la campa-

na de ventilación debe estar desconectada del suministro eléctrico.
Estará completamente aislada del suministro eléctrico únicamente si
se cumple alguna de las siguientes condiciones:

- Se han desconectado los disyuntores en el panel de servicio
eléctrico.

- Se han quitado los fusibles tipo tornillo del panel de servicio eléc­trico.

- Se ha desenchufado el cable de alimentación (si lo tuviera) del
enchufe (tire del enchufe, no del cable).

Uso correcto

 ADVERTENCIA: PARA PREVENIR EL RIESGO DE QUE LA GRASA

EN LA PARRILLA SE INCENDIE.

7

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

- a) Nunca deje las unidades de la superficie desatendidas en los
ajustes altos. Los desbordes provocan humo y los derrames de
grasa pueden incendiarse. Caliente los aceites lentamente en los
ajustes bajo o medio.

- b) Siempre encienda la campana al cocinar a altas temperaturas.

- c) Limpie a menudo la campana de ventilación. No se debe per­mitir que la grasa se acumule en el ventilador o el filtro.

- d) Use el tamaño de sartén adecuado. Siempre use utensilios que
vayan acorde con el tamaño de la zona de cocción.

 Nunca use una llama abierta debajo de la campana de ventila-

ción.
Para evitar el riesgo de incendios, no flamee ni ase sobre la llama
abierta. Cuando esté encendida, la campana de ventilación atraerá
las llamas al filtro. Los depósitos de grasa podrían incendiarse.

 ADVERTENCIA PARA REDUCIR EL RIESGO DE DAÑO A PERSO-

NAS EN CASO DE UN INCENDIO DE GRASA EN LA PARRILLA,
RESPETE LO SIGUIENTE*:

- a) APAGUE LAS LLAMAS con una tapa que cierre bien, una lámi­na para cocinar o una bandeja de metal, después apague el que­mador. TENGA CUIDADO PARA PREVENIR QUEMADURAS. Si
las llamas no se extinguen de inmediato, EVACÚE Y LLAME AL
DEPARTAMENTO DE BOMBEROS.

- b) NUNCA LEVANTE UNA CACEROLA EN LLAMAS: Usted podría
sufrir quemaduras.

- c) NO UTILICE AGUA, incluidas telas o toallas mojadas, ya que se
podría provocar una explosión violenta de vapor.

- d) Utilice un extinguidor ÚNICAMENTE si:

– 1) Tiene un extinguidor tipo ABC y sabe cómo usarlo.
– 2) El incendio es pequeño y está confinado al área donde se inició.
– 3) Se ha llamado al departamento de bomberos.
– 4) Puede combatir el incendio teniendo a sus espaldas una salida.

8

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

*Basado en “Consejos de seguridad en caso de incendio en coci­nas” publicados por NFPA.

 La campana de ventilación podría dañarse si queda expuesta a

calor excesivo de una parrilla a gas.

- Al utilizar la campana de ventilación sobre una parrilla a gas, ase­gúrese de que cualquier quemador que esté en uso tenga siem­pre utensilios encima. Apague los quemadores al retirar el utensi­lio, incluso si lo hará por poco tiempo.

- Seleccione utensilios que sean adecuados para el tamaño del
quemador.

- Ajuste la llama para que nunca se expanda por los laterales de los
utensilios.

- Evite sobrecalentar los utensilios (p. ej., al cocinar con un wok).

 Siempre encienda la campana de ventilación al usar un quemador

para prevenir daños derivados de la condensación.

 El aceite y la grasa sobrecalentados se pueden encender y oca-

sionar daños por incendio al sistema de ventilación.
No deje baterías de cocina, sartenes y freidoras sin supervisión
cuando esté cocinando con aceite o grasa. Así mismo, nunca deje
una parrilla abierta sin supervisión cuando esté asando.

 Los depósitos de grasa y suciedad impiden el funcionamiento

adecuado de la campana de ventilación.
Para garantizar que los vapores de la cocina se limpien adecuada­mente, nunca utilice la campana de ventilación sin los filtros de gra­sa colocados.

 Tenga en cuenta que el calor que proviene del quemador al coci-

nar puede provocar que la campana de ventilación se caliente mu­cho.
No toque la carcasa o los filtros de grasa hasta que la campana de
ventilación se haya enfriado.

9

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Instalación adecuada

 ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, DES-

CARGA ELÉCTRICA O DAÑOS A PERSONAS, RESPETE LO SI­GUIENTE:

- a) Tanto al trabajo de instalación como al cableado eléctrico sólo
lo debe realizar una persona debidamente calificada, y en confor­midad con todos los códigos y normas que correspondan.

- b) Se necesita aire suficiente para la combustión y salida de los
gases a través del tiro (chimenea del equipo de quema de com­bustible para evitar el estirado). Siga las directrices y normas de
seguridad del fabricante para equipos de cocina como las que
publica la Asociación Nacional de Protección contra Incendios
(National Fire Protection Association - NFPA) y la Sociedad Ameri­cana de Ingenieros de Calefacción, Refrigeración y Aire Acondi­cionado (American Society for Heating, Refrigeration and Air Con­ditioning Engineers - ASHRAE), así como los establecidos por las
autoridades de códigos locales.

- c) Cuando corte o taladre en la pared o el techo, tenga cuidado
de no dañar el cableado eléctrico oculto y otras instalaciones no
visibles.

- d) Las campanas con ductos siempre deben tener salida hacia el
exterior.

- e) No utilice esta campana con ningún dispositivo de control de
velocidad de estado sólido.

 Para determinar si puede utilizarse una campana de ventilación

sobre su aparato de cocina, consulte la información proporcionada
por el fabricante del aparato.

 Los reglamentos de seguridad prohíben la instalación de una

campana de ventilación sobre hornos de combustible sólido.

10

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

 Si la distancia de seguridad entre la parrilla y la campana de venti-

lación no es suficiente, se puede dañar la campana.
Se deben respetar las distancias mínimas de seguridad entre la par­te superior de la parrilla y la parte inferior de la campana de ventila­ción indicadas en la sección de “Instalación” de este manual, a me­nos que el fabricante de la parrilla indique que se requiere una dis­tancia de seguridad mayor.
Si se instala más de un aparato de cocina debajo de la campana de
ventilación y tienen diferentes distancias de seguridad mínimas a la
campana de ventilación, seleccione la distancia mayor.

 Asegúrese de respetar la información de la sección “Instalación”

al montar la campana de ventilación.

 Las piezas metálicas pueden tener bordes filosos que podrían

provocar lesiones.
Utilice guantes para proteger sus manos de los cortes.

 Al instalar el ducto de salida, utilice únicamente cañería o tubería

de material no inflamable. Puede obtenerlas a través de su represen­tante de Miele o del Servicio Técnico de Miele.

 El aire de salida no debe ventilarse por una chimenea o un tiro de

ventilación que se esté utilizando y no debe canalizarse por los duc­tos que ventilan las habitaciones con instalaciones de quema de
combustible.

 Si el aire de salida se extrajera por una chimenea o un ducto de

ventilación que ya no se utilice con otros fines, obtenga asesoría
profesional.

 ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO UTI-

LICE SOLAMENTE DUCTOS METÁLICOS.

Limpieza y cuidado

 Existe un riesgo de que se produzca un incendio si la limpieza no

se completa de acuerdo con las instrucciones de este manual.

11

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

 No utilice un limpiador a vapor para limpiar la campana de ventila-

ción.
El vapor podría llegar hasta los componentes eléctricos y ocasionar
un cortocircuito.

Accesorios

 Utilice solamente refacciones de Miele originales. Utilizar repues-

tos o refacciones de otros fabricantes puede anular la garantía.

Declaración de conformidad de FCC

 Estos dispositivos cumplen con la Parte 15 de las Normas de

FCC. El equipo fue probado y se determinó que cumple con los lími­tes para un dispositivo digital Clase B, conforme a la Parte 15 de las
Normas de FCC de Operación y está sujeto a las siguientes condi­ciones:
Estos dispositivos no debe causar interferencias perjudiciales.
Estos dispositivos deben aceptar cualquier interferencia recibida,
que incluye interferencias que puedan causar un funcionamiento no
deseado.

Declaración de exposición a la radiación de FCC

 Este equipo cumple con los límites de exposición a la radiación

de FCC establecidos para un entorno no controlado. Este equipo
debe instalarse y operarse con una distancia mínima de 8in (20cm)
entre el radiador y su cuerpo.

12

Medidas para la protección del medio ambiente

Eliminación de los materiales de empaque

La caja de cartón y los materiales de
empaque protegen el aparato durante
su transporte. Fueron diseñados para
ser reciclables y biodegradables.

Asegúrese de que los envoltorios de
plástico, las bolsas, etc. se desechen
de manera segura y se mantengan lejos
del alcance de los niños. Peligro de as­fixia.

Eliminación de su aparato viejo

Los aparatos eléctricos y electrónicos
contienen materiales valiosos. También
contienen ciertas sustancias que fueron
esenciales para el buen funcionamiento
y el uso correcto de este equipo. Utili­zar estos materiales de manera inade­cuada desechándolos en la basura do­méstica puede ser perjudicial para su
salud y el medio ambiente. Por lo tanto,
no deseche su antiguo aparato en la
basura doméstica y siga los reglamen­tos locales sobre desecho adecuado.

Consulte con las autoridades locales,
proveedores o Miele sobre el desecho y
reciclaje de aparatos eléctricos y elec­trónicos. Miele no asume ninguna res­ponsabilidad respecto a la eliminación
de datos personales dejados en el apa­rato que se deseche. Asegúrese de
mantener su aparato antiguo alejado de
menores de edad hasta que sea retira­do. Siga los requerimientos de seguri­dad para aparatos que se puedan vol­tear o que representen un peligro de
atrapamiento.

13

Guía del equipo

14

Guía del equipo

a

Pieza de prolongación telescópica

b

Ducto

c

Marco de altura regulable

d

Panel de control

e

Filtros de grasa

f

Marco del espaciador
El marco del espaciador crea una ranura entre el ducto y el techo. La campana
puede instalarse con el marco del espaciador o sin este.

g

Iluminación superior

h

Control para encender y apagar la iluminación y para reducir la intensidad de la
iluminación

i

Control para encender y apagar el ventilador

j

Controles de ajuste de la potencia del ventilador

k

Control para la función de apagado retardado

l

Control para el indicador de saturación del filtro
Este control se usa para mostrar las horas de servicio usadas y para modificar
la configuración del contador. Consulte en “Antes del primer uso” los detalles
sobre cómo ajustar el contador para la modalidad de extracción o para la mo­dalidad de purificación.

m

Controles para subir y bajar el marco

15

Descripción de las funciones

Las siguientes funciones se encuentran
disponibles en su campana de ventila­ción, según el modelo:

Modalidad de ventilación

Los filtros de grasa atraen y limpian el
aire y, luego, lo dirigen hacia fuera.

Ala antirretorno

Un ala antirretorno en el ducto evita que
se produzca un intercambio de aire in­terior y exterior cuando no se utiliza la
campana de extracción.
El ala permanece cerrada cuando la
campana de extracción está apagada.
Cuando la campana de extracción se
enciende, el ala antirretorno se abre pa­ra que el aire de escape pueda trans­portarse hacia afuera sin obstáculos.

Se ha proporcionado un ala antirretorno
con la campana en caso de que su
ducto no tenga uno. Está insertado en
el collar del ducto de salida del ventila­dor.

16

Antes del primer uso

Seleccionar la modalidad de extracción

Esta campana de ventilación se debe
fijar en la modalidad de extracción. La
potencia del ventilador se adapta a la
modalidad de operación seleccionada.

 Apague el ventilador y la iluminación.
 Presione el control  y el indicador

de saturación del filtro al mismo
tiempo.

El símbolo de filtro de carbón activo
y uno de los indicadores de nivel de po­tencia del ventilador destellarán.

 Presione y mantenga presionado el

control  hasta que se ilumine el in­dicador B.

 Confirme la selección al presionar el

indicador de saturación del fil­tro.

Se apagarán todas las luces indicado­ras.

Ha quedado ajustada la modalidad de
extracción.

Si no confirma el nuevo ajuste dentro
de los 4minutos, la campana de venti­lación regresará automáticamente al
ajuste anterior.

Configuración de Miele@home

Requisito:

- Red wifi residencial

Su campana de ventilación está equi­pada con un módulo wifi integrado. La
campana de ventilación se puede co­nectar a la red wifi del hogar.

Entonces podrá operar la campana de
ventilación a través de la aplicación
Miele@mobile.

Antes de instalar la campana de ven­tilación en su posición final, asegúre­se de que la señal de su red wifi sea
suficientemente fuerte.

Considere que no puede establecer
una conexión de wifi al mismo tiempo
que el sistema inalámbrico Con@acti­vity 2.0.

Aplicación Miele@mobile

Puede descargar la aplicación
Miele@mobile de forma totalmente gra-

tuita de la Apple App Store® o en la
Google Play Store™.

17

Antes del primer uso

Conexión a través de la aplicación

La aplicación Miele@mobile se puede
usar para conectarse a su red.

 Instale la aplicación Miele@mobile en

su dispositivo móvil.

Para conectarse necesitará:

1. Su contraseña de red wifi

2. La contraseña de su campana de ex­tracción

La contraseña de su campaña de venti­lación está formada por los últimos
nueve dígitos del número de serie. Este
se puede encontrar en la placa de infor­mación del aparato.

La placa de información quedará a la
vista una vez que haya retirado los fil­tros de grasa.

 Apague la campana de ventilación.

 Presione y mantenga presionado el

control .

 Presione el control de iluminación

al mismo tiempo.

2 se iluminará constantemente, 3 deste­llará de manera intermitente.

La campana de ventilación está lista
para conexión en los siguientes dos mi­nutos.

 Siga las instrucciones en la aplica-

ción.

 Comience iniciando sesión del apara-

to en la aplicación. Siga las instruc­ciones de inicio de sesión.

Si se le pide que active la wifi en la
campana de ventilación, proceda de la
siguiente manera:

18

Si la conexión tuvo éxito, 2 y 3 se ilumi­narán constantemente.

 Salga del modo de conexión en la

campana de ventilación presionando
el control de temporizador de apaga­do.

Ahora podrá operar la campana de ven­tilación a través de la aplicación.

Conexión a través de WPS

Su enrutador de wifi debe soportar
WPS (configuración de wifi protegida).

 Apague la campana de ventilación.

Antes del primer uso

 Inicie la conexión de wifi en su enru-

tador de wifi.

 Presione y mantenga presionado el

control .

 Presione el control de iluminación

al mismo tiempo.

2 se iluminará constantemente, 3 deste­llará de manera intermitente.

Se debe iniciar la conexión wifi en la
campana de ventilación al mismo tiem­po que en el enrutador de wifi.

 Presione el control  en la campana

de ventilación después de unos
cuantos segundos.

Después de un momento, 2 se ilumina­rá constantemente, 3 y B destellarán de
manera intermitente.

Si la conexión tuvo éxito, 2 y 3 se ilumi­narán constantemente.

 Salga del modo de conexión en la

campana de ventilación presionando
el control de temporizador de apaga­do.

Ahora podrá operar la campana de ven­tilación a través de la aplicación.

Si la conexión falla, probablemente no
conectó la WPS a su enrutador sufi­cientemente rápido. Repita los pasos
anteriores.

Consejo: Si su enrutador de wifi no so­porta WPS, conecte a través de la apli­cación Miele@mobile.

La campana de ventilación está lista
para conexión en los siguientes dos mi­nutos.

19

Antes del primer uso

Salir de wifi (restablecer la configura­ción de fábrica)

Para establecer una nueva conexión de
wifi, es necesario desconectar la cone­xión de wifi existente.

 Toque el control .

 Apague la campana de ventilación.

 Presione y mantenga presionado el

control .

 Toque el control de iluminación al

mismo tiempo.

Con una conexión de wifi existente, 2 y
3 se iluminarán constantemente.

La campana de ventilación está lista
para desconexión durante los siguien­tes dos minutos.

2 se iluminará constantemente, 3 deste­llará de manera intermitente.

Después de unos cuantos segundos, 2
y 3 destellarán de manera intermitente.
Ahora la conexión ha sido desconecta­da.

 Salga del modo de desconexión en la

campana de ventilación presionando
el control de apagado retardado.

Ahora la conexión de wifi ha sido des­conectada. Entonces se puede estable­cer una nueva conexión.

20

Antes del primer uso

Configuración de Con@ctivity

Con@ctivity es el sistema de comunica­ción directa entre una parrilla eléctrica
Miele y una campana de ventilación
Miele. Permite a la campana de ventila­ción operar automáticamente depen­diendo del estado de operación de una
parrilla Miele con controles integrados.

- Cuando se enciende un quemador, la
iluminación superior en la campana
se enciende automáticamente. Luego
de un breve retraso, el ventilador de
la campana de ventilación también
se enciende.

- La campana de ventilación seleccio­na el ajuste de potencia automática­mente durante la cocción. El nivel de
potencia seleccionado por la campa­na de ventilación depende del núme­ro de zonas de cocción que se estén
usando y sus niveles de potencia.

- Después de apagar la parrilla, el ven­tilador y la iluminación superior se
apagarán automáticamente después
de un periodo de tiempo especifica­do.

Podrá encontrar información detallada
sobre esta función bajo “Funcionamien­to”.

Con@ctivity con conexión inalámbri­ca directa (Con@ctivity 2.0)

Requisito:

- Parrilla Miele con Con@ctivity 2.0
activa

Esta campana de ventilación se sumi­nistra con una barra inalámbrica
Con@ctivity 2.0 .

La barra inalámbrica se puede usar solo
con parrillas que cuenten con una ranu­ra para que la barra inalámbrica opere
la función Con@ctivity.

 Consulte las instrucciones de instala-

ción para la barra de Con@ctivity 2.0
para asegurarse de que sea compati­ble con su parrilla.

Considere que no puede establecer
una conexión de wifi al mismo tiempo
que el sistema inalámbrico Con@acti­vity 2.0.

21

Antes del primer uso

Instalación de la barra de Con@ctivity

2.0

 Consulte las instrucciones de instala-

ción relevantes provistas con la barra
de Con@ctivity 2.0.

Activación de la conexión inalámbri­ca

La campana de ventilación y la parrilla
deben estar instaladas y en funciona­miento.

Se debe activar la conexión inalámbrica
en la campana de ventilación al mismo
tiempo que en la parrilla. La activación
de la campana de ventilación se descri­be a continuación.
La activación de la parrilla se describe
en las instrucciones de instalación y
funcionamiento correspondientes. Con­sulte las instrucciones de funciona­miento antes de comenzar.
Primero active la campana de ventila­ción y después la parrilla.

Activación de la campana de ventila­ción

 Se deben apagar la parrilla y la cam-

pana de ventilación.

 Presione el control de apagado retar-

dado durante aprox. 10segun­dos hasta que 1 se ilumine.

 Luego oprima en orden:

- el control ,

- después el control ,

- después el control de iluminación.

Ahora la campana de ventilación está
en modo de conexión/desconexión.

22

Si todavía no se ha establecido una co­nexión inalámbrica, 2 y 3 destellarán al
mismo tiempo.
Si ya se ha establecido una conexión
inalámbrica, 2 y 3 se iluminarán cons­tantemente (Con@ctivity 2.0 ya está ac­tivada o hay un mando a distancia co­nectado).

 Oprima el control  para activar la

Con@ctivity 2.0.

2 se iluminará constantemente, 3 deste­llará de manera intermitente.

Después de unos cuantos segundos, 2
y 3 se iluminarán constantemente, B
destellará de manera intermitente.

Antes del primer uso

Terminar la activación en la campana de ventilación

Si la conexión tuvo éxito, B se apagará
y 2 y 3 se iluminarán constantemente.

 Confirme la activación con el control

de apagado retardado. Se apa­garán todas las luces indicadoras.

La función Con@ctivity está lista para
usarse.

Comenzará la búsqueda de una cone­xión inalámbrica.

Activación de la parrilla

 Mientras la campana de ventilación

está buscando una señal, comience a
activar la parrilla.
Consulte más detalles en las instruc­ciones de funcionamiento de la parri­lla.

 Cuando la parrilla registre que se es-

tableció una conexión, salga de la ac­tivación en la parrilla.

Si no confirma en 4minutos, se cance­lará la activación.

Solo debe realizar el procedimiento de
activación una vez. Si los aparatos se
desconectan del suministro eléctrico,
por ejemplo durante un corte de luz,
estos permanecerán activados.

23

Antes del primer uso

Activación fallida

Si no se puede establecer una conexión
inalámbrica pese a haber activado la
función Con@ctivity en la campana de
ventilación y en la parrilla, se debe des­activar y luego reactivar la función en
ambos aparatos.

Desactivación de la conexión inalám­brica

 Se deben apagar la parrilla y la cam-

pana de ventilación.

 Presione el control  para desactivar

la Con@ctivity 2.0.

2 se iluminará constantemente, 3 deste­llará de manera intermitente.

Después de unos cuantos segundos, 2
y 3 destellarán de manera intermitente.

 Presione el control de apagado retar-

dado durante aprox. 10segun­dos hasta que 1 se ilumine.

 Luego oprima en orden:

- el control ,

- después el control ,

- después el control de iluminación.

Ahora la campana de ventilación está
en modo de conexión/desconexión.

Si ya se ha establecido una conexión
inalámbrica, 2 y 3 se iluminarán cons­tantemente.

Ahora la conexión inalámbrica ha sido
desactivada.

 Para desactivar la parrilla, consulte

las instrucciones de funcionamiento
correspondientes.

Recuerde que deshabilitar la conexión
también deshabilitará cualquier fun­ción de control remoto que se esté uti­lizando. Entonces el control remoto se
debe reactivar.

24

Funcionamiento (modalidad automática)

Cuando Con@ctivity está activa, la
campana de ventilación funciona
siempre en la modalidad automática
(consulte “Configuración de Con@cti­vity”).

Si desea operar manualmente la cam­pana de ventilación, consulte “Coc­ción sin Con@ctivity”.

Ejemplos para los niveles de potencia 1 a B

Cocción con Con@ctivity (mo­dalidad automática)

 Encienda un quemador en el ajuste

de potencia deseado.
La iluminación superior se encenderá.
Luego de unos segundos, el ventilador

se encenderá, operará brevemente en el
nivel de potencia 2 antes de cambiar in­mediatamente al nivel 1.

La campana de ventilación selecciona
el ajuste de potencia automáticamente
durante la cocción.

Este nivel se determina a partir de la sa­lida total de la parrilla, es decir, la canti­dad de quemadores en funcionamiento
y los ajustes de potencia selecciona­dos.

 Si selecciona un ajuste de potencia

más alto en la parrilla o cambia en

varios quemadores, la campana cam-

biará a un nivel de ventilador más al-

to.

Tiempo de reacción

Cambiar el ajuste de potencia en la pa­rrilla no genera un aumento o una dis­minución inmediatos de los vapores de
cocción. Es por ello que la campana re­acciona con un pequeño retraso.

Los retrasos también pueden deberse
al hecho de que la parrilla transmite la
información a la campana en intervalos.

El tiempo de reacción puede variar en­tre unos segundos y un par de minutos.

 Si selecciona un ajuste de potencia

más bajo en la parrilla o apaga un

quemador, la campana también cam-

biará a un nivel de ventilador más ba-

jo.

25

Funcionamiento (modalidad automática)

Proceso de cocción

 Si, por ejemplo, enciende un quema-

dor en el ajuste de potencia más alto

para calentar un utensilio para proce-

der a sellar y luego reduce el nivel de

potencia después de aprox. 10se-

gundos a 4minutos, se reconoce un

proceso de cocción.
La campana se enciende automática-

mente y, luego de que se reduzca el ni­vel de potencia de la parrilla, cambia al
nivel de ventilación 3, en el que perma­nece durante aprox. 5minutos.

Luego de esto, el nivel del ventilador se
determina una vez más por la función
Con@ctivity.

 También puede seleccionar manual-

mente un nivel de ventilador diferente

antes de que esto suceda.

Apagado

 Apague todos los quemadores.
Durante los siguientes minutos, el ajus-

te del ventilador de la campana de ven­tilación disminuirá un nivel a la vez has­ta que la campana finalmente se apa­gue.

Esto ayuda a neutralizar cualquier vapor
y olor que permaneciera en el aire.

- Al seleccionar la función Booster, el
ventilador cambia inmediatamente al
nivel 3.

- Desde el nivel 3, cambiará al nivel 2
después de aprox. 1minuto.

- Desde el nivel 2, cambiará al nivel 1
después de aprox. 2minutos.

- Luego de 2minutos en el nivel 1, el
ventilador se apaga automáticamen­te.

- Luego de otros 30segundos, la ilu­minación superior de la parrilla se
apaga.

26

El proceso de cocción se termina en­tonces.

Funcionamiento (modalidad automática)

Salida temporal de la modali­dad automática

Para salir temporalmente de la modali­dad automática al cocinar:

 Seleccione manualmente un nivel de

ventilador diferente, o

 apague la campana manualmente, o
 active la función de apagado retarda-

do  en la campana de ventilación.
El ventilador se apagará automática­mente después del tiempo de apaga­do retardado seleccionado y la ilumi­nación permanecerá encendida.

Las funciones de la campana de venti­lación ahora pueden operarse manual­mente (consulte “Cocción sin Con@cti­vity”).

Reanudación de la modalidad auto­mática

La campana de ventilación reanuda la
modalidad automática:

También puede operar manualmente la
campana de ventilación durante todo el
proceso de cocción.

 Para hacerlo, encienda el ventilador

de la campana de ventilación antes
de la parrilla.
Si la campana de ventilación y la pa­rrilla estuvieron apagados durante al
menos 30segundos después de co­cinar, la modalidad automática se re­anudará la próxima vez que se en­cienda la parrilla.

 Si la campana de ventilación no se

utilizó durante un período de aprox.
5minutos luego de la selección ma­nual de un nivel del ventilador, o

 si el nivel del ventilador seleccionado

manualmente coincide otra vez con el
nivel automático, o

 el ventilador de la campana de venti-

lación y la parrilla han estado apaga­dos por lo menos durante 30segun­dos.
La modalidad automática se reanu­dará la próxima vez que se encienda
la parrilla.

27

Funcionamiento (modalidad manual)

Cocción sin Con@ctivity (mo­dalidad manual)

La campana de ventilación puede ope­rarse manualmente si:

- La función Con@ctivity no está acti­vada.

- Desactivó temporalmente la función
Con@ctivity (consulte “Salida tempo­ral de la modalidad automática”).

Encendido del ventilador

Encienda el ventilador en cuanto em­piece a cocinar. Esto es para asegurar
que los vapores sean atrapados desde
el principio.

 Presione el control de encendido/

apagado.

El ventilador se enciende en el nivel 2.
El símbolo  y el número 2 se encen­derán en la pantalla del nivel del ventila­dor.

Selección del nivel de potencia

Los niveles de potencia del 1 al 3 están
disponibles para vapores y olores de la
cocina leves a fuertes.

Para los vapores y olores fuertes que se
producen temporalmente al cocinar, por
ejemplo, durante el sellado, seleccione
la función Booster B.

 Seleccione el nivel de potencia que

desee presionando el control  o .

Selección de la hora de apaga­do retardado

Se recomienda utilizar el ventilador por
unos minutos tras finalizar la cocción.
Esto ayuda a neutralizar cualquier vapor
y olor que permaneciera en el aire.

También reduce el riesgo de olores y re­siduos que se acumulan en la campana
de ventilación.

La función de apagado retardado per­mite al ventilador continuar funcionando
un tiempo predeterminado antes de
apagarse automáticamente.

 Después de que haya terminado de

cocinar, presione el control de apaga­do retardado mientras el ventila­dor está funcionando.

- Una vez: el ventilador se apaga des­pués de 5minutos (5 se ilumina).

- Dos veces: el ventilador se apaga
después de 15minutos (15 se ilumi­na).

- Si toca de nuevo el control de apaga­do retardado, el ventilador per­manecerá encendido ( se apaga­rá).

Apagado del ventilador

 Para apagar el ventilador, pulse el

control de encendido/apagado.

Desaparecerá el símbolo  .

Reducción de potencia desde la fun­ción Booster

Si el administrador de energía está acti­vado (ajuste predeterminado), el ventila­dor cambia automáticamente al nivel 3
después de 5minutos.

28

Funcionamiento (modalidad manual)

Reducción de la intensidad de
la iluminación superior y apa­gado/encendido

La iluminación superior puede encen­derse y apagarse y su intensidad puede
reducirse de manera independiente del
ventilador.

 Presione el control de iluminación

brevemente para encenderlo/apagar­lo.

La iluminación se encenderá a su máxi­ma intensidad.

 Con la iluminación encendida, man-

tenga presionado el control de ilumi­nación. La intensidad disminuirá
gradualmente hasta que deje de pre­sionar el control.

 Para incrementar la intensidad lumi-

nosa, presione y mantenga presiona­do el control de iluminación nue­vamente hasta el nivel deseado y lue­go suéltelo.

Administración de energía

La campana de ventilación cuenta con
un sistema de administración de ener­gía para ayudar a ahorrar energía. El ni­vel de potencia del ventilador se reduce
y la iluminación se apaga automática­mente.

- Si se selecciona el nivel intensivo, el
ventilador cambia automáticamente
al nivel 3 después de 5minutos.

- Si el ventilador está en los niveles 3,
2 o 1, cambia al siguiente ajuste más
bajo luego de 2horas y, luego, en in­tervalos de 30minutos hasta que fi­nalmente se apaga.

- Si la iluminación superior está encen­dida, se apagará automáticamente
después de 12horas.

Puede desactivar el administrador de
energía.
Sin embargo, esto puede generar un
mayor consumo de energía.

29

Funcionamiento (modalidad manual)

Encendido y apagado del administra­dor de energía

 Apague el ventilador y la iluminación.
 Presione el control de apagado retar-

dado durante aprox. 10segun­dos hasta que aparezca el indicador
1 en la pantalla del nivel del ventila­dor.

 Luego oprima en orden:

- el control de iluminación,

- el control y después

- el control de iluminación.

Si el administrador de energía está acti­vado, los indicadores 1 y B estarán en­cendidos de manera continua.
Si está apagado, los indicadores 1 y B
parpadearán.

 Presione el control  para apagar el

administrador de energía.

Los indicadores 1 y B parpadearán.

Desconexión automática de seguridad

Si se ha desactivado el administrador
de energía, la campana de ventilación
se apagará automáticamente después
de 12 horas si se dejó encendida (venti­lador e iluminación superior).

 Para volverla a encender, presione el

control de encendido/apagado o
el control de iluminación.

 Para encenderlo, presione el control

.

Los indicadores 1 y B estarán encendi­dos de manera continua.

 Confirme el ajuste oprimiendo el con-

trol de apagado retardado.

Se apagarán todas las luces indicado­ras.

Si no confirma el nuevo ajuste dentro
de los 4minutos, la campana de venti­lación regresará automáticamente al
ajuste anterior.

30

Funcionamiento (modalidades automática y manual)

Indicador de saturación del fil­tro

La campana de ventilación registra el
periodo de tiempo que estuvo en fun­cionamiento.

Los indicadores de saturación del filtro
muestran cuándo deben limpiarse o
cambiarse los filtros al iluminar el sím­bolo de filtro de grasa  o el símbolo
del filtro de carbón activo . Puede en­contrar más información sobre la lim­pieza y el cambio de los filtros y la re­configuración de los indicadores de sa­turación del filtro bajo “Limpieza y cui­dado”.

Ajuste del indicador de saturación del filtro para los filtros de grasa

Puede ajustar el indicador de satura­ción del filtro para que se adapte a sus
hábitos culinarios.

La configuración predeterminada de fá­brica es un intervalo de limpieza de
30horas.

- Seleccione un intervalo más corto de
20horas si fríe alimentos regularmen­te.

- También recomendamos un intervalo
de limpieza más corto si solo cocina
ocasionalmente. Esto evitará que la
acumulación de grasa se endurezca y
dificulte más la limpieza.

 Apague el ventilador y la iluminación.
 Presione el control de apagado retar-

dado y el control de saturación
del filtro al mismo tiempo.

El símbolo del filtro de grasa y uno
de los indicadores de nivel de potencia
del ventilador destellarán.

Los indicadores del 1 al B muestran el
ajuste de tiempo actual:

1............................................... 20horas

2............................................... 30horas

3............................................... 40horas

B .............................................. 50horas

 Presione el control  por una dura-

ción más breve o  para una dura­ción más prolongada.

 Confirme la selección al presionar el

indicador de saturación del fil­tro.

Se apagarán todas las luces indicado­ras.

Si no confirma el nuevo ajuste dentro
de los 4minutos, la campana de venti­lación regresará automáticamente al
ajuste anterior.

- Seleccione un intervalo de limpieza
más largo de 40 o 50horas si utiliza
muy poca grasa al cocinar.

31

Funcionamiento (modalidades automática y manual)

Ajuste o desactivación del indicador de saturación del filtro para el filtro de grasa

El filtro de carbón activo es necesario
para la modalidad de purificación.

Puede ajustar el indicador de satura­ción del filtro para que se adapte a sus
hábitos culinarios.

Se debe desactivar para la modalidad
de extracción.

Está configurado de fábrica para
180horas de uso antes de que sea ne­cesario reemplazarlo.

 Apague el ventilador y la iluminación.
 Presione al mismo tiempo el botón

«» y el botón de horas de funciona­miento.

El símbolo de filtro de carbón activo
y uno de los indicadores de nivel de po­tencia del ventilador se encenderán.

Los indicadores del 1 al B muestran el
ajuste de tiempo actual:

Indicador 1 ............................ 120horas

Indicador 2 ............................ 180horas

Indicador 3 ............................ 240horas

B ........................................ desactivado

 Presione el botón «» o «» para se-

leccionar la duración requerida.

Revisión del indicador de saturación del filtro

Antes de que finalice el tiempo de fun­cionamiento establecido, puede contro­lar qué porcentaje del tiempo transcu­rrió.

 Para encender el ventilador, pulse el

control de encendido/apagado.

 Presione y mantenga presionado el

indicador de saturación del fil­tro.

- Una vez, para controlar el tiempo de
funcionamiento del filtro de grasa. Se
ilumina el símbolo del filtro de gra­sa.

- Dos veces, para controlar la satura­ción del filtro de carbón activo. Se
ilumina el símbolo del filtro de car­bón.

Uno o más indicadores de nivel de po­tencia del ventilador destellarán simul­táneamente.

La cantidad de indicadores destellantes
muestra el tiempo de funcionamiento
transcurrido como un porcentaje.

1 ................................................... 25%

1 y 2 ............................................. 50%

1 a 3 ............................................. 75%

1 aB .......................................... 100%

 Confirme la selección oprimiendo el

botón de horas de funcionamien-

to.
Se apagarán todas las luces indicadoras.
Si no confirma la selección dentro de

los 4minutos, el sistema regresará au­tomáticamente al ajuste anterior.

32

El tiempo de funcionamiento transcu­rrido permanece almacenado en la
memoria cuando la campana de venti­lación se apaga o en caso de una inte­rrupción de la alimentación de ener­gía.

Funcionamiento (modalidades automática y manual)

Regulación de la altura del marco

La función de regulación de la altura del
marco puede utilizarse para:

- adaptar la altura de la campana se­gún las condiciones de instalación.

- regular el área de trabajo debajo de
la campana a una altura conveniente
para el usuario.

- maximizar la extracción de vapor al
bajar el marco durante la cocción
particularmente intensiva.

- crear más espacio de trabajo sobre la
parrilla al elevar el marco, cuando
sea necesario.

 El marco se puede subir o bajar pre-

sionando brevemente los controles
.

 Presionar uno de los controles nueva-

mente detiene el marco.

Si no se detiene, el marco se subirá o
bajará automáticamente hasta su punto
máximo.

El uso repetido de la función de re­gulación de altura durante varios mi­nutos hará que se corte.

Se puede volver a utilizar al cabo de
una pausa.

33

Consejos para el ahorro de energía

Esta campana funciona de una manera
muy eficiente y con ahorro de energía.
Lo siguiente permitirá ahorrar aún más
energía cuando se utilice:

- Asegúrese de que haya suficiente
ventilación en la cocina al cocinar. Si
hay un flujo de aire insuficiente du­rante el modo de extracción, la cam­pana no puede operar de manera efi­ciente, y provoca un aumento en los
niveles de ruido durante el funciona­miento.

- Siempre cocine con el ajuste más ba­jo posible. Esto produce menos va­pores de cocción de modo que pue­de utilizar un nivel inferior de poten­cia de la campana y, por tanto, bene­ficiarse de la reducción del consumo
de energía.

- Limpie o cambie los filtros en interva­los regulares. Los filtros muy sucios
reducen el rendimiento, aumentan el
riesgo de incendios y son antihigiéni­cos.

- Uso de la función Con@ctivity. La
campana de ventilación se encende­rá y apagará automáticamente al ni­vel óptimo de potencia para la coc­ción que esté realizando, lo que ase­gura un bajo consumo de energía.

- Si está operando la campana de ven­tilación manualmente, considere lo
siguiente:

– Compruebe el nivel de potencia

seleccionado en la campana de
ventilación. Usualmente un nivel
de potencia bajo es suficiente. Uti­lice la función Booster solo cuan­do sea necesario.

– Cuando se genere un gran volu-

men de vapores de cocción, cam­bie a un nivel de potencia alto en
el momento. Esto es más eficiente
que el funcionamiento de la cam­pana durante más tiempo para tra­tar de capturar los vapores de
cocción que ya han sido distribui­dos por toda la cocina.

– Asegúrese de apagar la campana

después de utilizarla.
Si todavía es necesario eliminar
los vapores y olores de cocción de
la cocina después de cocinar, use
la función de apagado retardado.
El ventilador se apagará automáti­camente después del tiempo de
apagado retardado seleccionado.

34

Limpieza y cuidado

 ADVERTENCIA: PARA REDUCIR

EL RIESGO DE INCENDIO, DES­CARGA ELÉCTRICA O DAÑOS A
LAS PERSONAS, RESPETE LO SI­GUIENTE:

 Antes de limpiar o realizar tareas de

mantenimiento o reparación de la
campana, desconéctela de la corrien­te eléctrica. Consulte la sección “INS­TRUCCIONES IMPORTANTES DE
SEGURIDAD”.

Carcasa de acero inoxidable

Información general

 Las superficies y los botones de

control pueden sufrir rayaduras y as­tillados.

Respete las siguientes instrucciones
de limpieza.

 Limpie todas las superficies y los bo-

tones de control con agua caliente y
jabón líquido solamente. Aplique con
una esponja o un trapo.

- Esponjas abrasivas, por ejemplo, es­tropajos o esponjas de metal que ya
se hayan utilizado con agentes lim­piadores abrasivos.

Instrucciones especiales para super­ficies de acero inoxidable

(no se aplica a los botones de control)
 Las superficies de acero inoxidable

también pueden limpiarse usando un
limpiador no abrasivo para dichas su­perficies, disponible a través de
Miele.

 Para evitar que las superficies se

vuelvan a ensuciar rápidamente, re­comendamos tratarlas con un acon­dicionador para acero inoxidable.
Aplique con moderación sobre toda
la superficie con un trapo suave.

Instrucciones especiales para carca­sas con acabado de color RAL

(pedido especial)
 Respete las instrucciones generales

de limpieza de este capítulo.

 Asegúrese de que no ingrese

agua al interior de la campana.
Utilice únicamente un paño húmedo

para limpiar la campana, especial­mente en el área del panel de con­trol.

 Luego de limpiar, seque todas las su-

perficies con un paño suave.

Evite lo siguiente:

- Limpiadores que contengan sosa,
ácido o cloruro o limpiadores que
contengan solventes.

Las rayaduras menores en las superfi­cies son inevitables al limpiar la carca­sa. Según la iluminación de la cocina,
esto puede afectar negativamente la
apariencia del aparato.

35

Limpieza y cuidado

Importante para los controles

No deje suciedad ni residuos en los
botones durante cierto tiempo.

De lo contrario, podrían decolorarse
o dañarse.

Quite inmediatamente la suciedad y
los residuos.

 Observe las instrucciones generales

de limpieza de este capítulo.

No use un limpiador para acero
inoxidable para limpiar los botones
de control.

Filtros de grasa

 ¡Riesgo de incendio!

Los filtros de grasa sobresaturados
representan un peligro de incendio.

Limpie los filtros de grasa en interva­los regulares.

Los filtros de grasa metálicos reutiliza­bles en el aparato eliminan las partícu­las sólidas de los vapores de la cocina
(grasa, polvo, etc.), lo que evita que se
ensucie la campana de ventilación.

Se deben limpiar los filtros de grasa en
intervalos regulares.

Los filtros de grasa muy sucios evitan
la extracción del aire y ocasionarán ni­veles mayores de suciedad en la cam­pana de ventilación y en la cocina.

Intervalos de limpieza

La grasa acumulada se solidifica luego
de un largo período de tiempo, lo que
dificulta la limpieza. Por lo tanto, los fil­tros de grasa deben limpiarse cada 3 a
4 semanas.

36

El indicador de saturación del filtro le
recuerda regularmente limpiar los filtros
de grasa al iluminarse el símbolo del fil­tro de grasa .

 Puede ajustar el intervalo del indica-

dor de saturación del filtro para que
corresponda a sus hábitos culinarios
(consulte “Funcionamiento”).

Limpieza y cuidado

Desmontaje de los filtros de grasa

 Al manipular el filtro de grasa,

tenga cuidado de no soltarlo.
Esto puede provocar daños al filtro y

a la parrilla debajo del mismo.
Asegúrese de sostener el filtro con

seguridad en todo momento mien­tras lo manipula.

 Para retirar un filtro de grasa, libere el

clip de sujeción. Luego, abra el filtro
en un ángulo de 45º, desengánchelo
y retírelo de la campana.

Limpieza manual de los filtros de gra­sa

 Limpie los filtros con un cepillo de

nailon suave en una solución de agua
caliente y jabón lavatrastos. No utilice
jabón lavatrastos sin diluir.

Agentes limpiadores no adecuados

Los limpiadores no adecuados pueden
provocar daños a las superficies de los
filtros si se los utiliza con regularidad.
No utilice ninguno de los siguientes:

- productos para eliminar cal,

- abrasivos en polvo o líquidos,

- limpiadores multiuso agresivos y
desengrasantes en spray y

- limpiadores de horno en spray.

Limpieza de los filtros de grasa en un lavavajillas

 Coloque los filtros de grasa derechos

o ligeramente inclinados en la canas­tilla inferior. Asegúrese de que el bra­zo rociador no esté obstruido.

 Utilice un detergente doméstico para

lavavajillas común.

 En un lavavajillas Miele use el progra-

ma “Normal”.

Según el detergente utilizado, limpiar
los filtros en un lavavajillas podría cau­sar la decoloración de las superficies
interiores del filtro. Sin embargo, no
afectará el funcionamiento de los fil­tros de grasa de ninguna forma.

37

Limpieza y cuidado

Después de la limpieza

 Después de limpiarlos, deje los filtros

sobre una superficie absorbente para
que se sequen.

 Al quitar los filtros de grasa para lim-

piarlos, limpie también cualquier acu­mulación de aceite o grasa a la que
ahora tiene acceso desde la carcasa.
Hacerlo evitará un riesgo de incendio.

 Vuelva a instalar los filtros de grasa.

Al insertarlos, asegúrese de que el
clip de sujeción esté hacia abajo.

 Si los filtros no se instalaron correcta-

mente, puede introducir un desarma­dor pequeño en la hendidura para
desenganchar el clip de sujeción.

Cuando la limpieza de los filtros de gra­sa se realiza antes de que transcurra to­do el tiempo de funcionamiento:

 Presione el indicador de saturación

del filtro durante aprox. 6se­gundos hasta que 1 sea el único indi­cador que destelle.

Reconfigurar el indicador de satura­ción del filtro para los filtros de grasa

Una vez que la limpieza esté completa,
se debe reconfigurar el indicador de sa­turación del filtro.

 Con el ventilador encendido, oprima

el indicador de saturación del fil­tro durante aprox. 3segundos
hasta que 1 sea el único indicador
que destelle.

El símbolo de filtro de grasa desapa­rece.

38

*INSTALLATION*

Antes de la instalación

 Antes de instalar el equipo, lea

toda la información de este capítulo
y también la de la sección “INS­TRUCCIONES IMPORTANTES DE
SEGURIDAD”.

Piezas de instalación

4tornillos, 6 ⁹/₁₆in x 4 ⁵/₁₆in (7 x
110mm) y

4clavijas, ³/₈in x 3 ¹/₈in (10 x
80mm)

para sujetar la campana al techo.

Instalación

4soportes de piezas de prolonga­ción telescópicas

para alinear y asegurar la chimenea te­lescópica.

4tornillos M³/₁₆in x ⁵/₁₆in (M4 x

8.5mm)

para asegurar los soportes de las pie­zas de prolongación telescópicas.

14tornillos M³/₁₆in x ⁵/₁₆in (M4 x
8mm)

para asegurar el marco del espaciador
y la campana al marco de instalación.

Los tornillos y las clavijas están dise­ñados para ser utilizados en techos
sólidos únicamente.

Las clavijas solo deben utilizarse jun­to con los tornillos 6 ⁹/₁₆in x 4 ⁵/₁₆in
(7 x 110mm) incluidos. Para otros ti­pos de construcción del techo, se re­querirán fijaciones alternativas. Ase­gúrese de que el techo pueda sopor­tar el peso de la campana.

1tornillo M³/₁₆in x ⁵/₈in (M4 x
16mm)

para asegurar la chimenea.

39

*INSTALLATION*

Instalación

Dimensiones del aparato

a

Área de montaje para el ducto de salida y el cable de alimentación. En el modo
de recirculación, solo se necesita el cordón eléctrico.

b

Instalación alternativa con marco del espaciador

c

Se necesita un cordón eléctrico para conectar la campana a la salida en el te­cho. Con el modo de extracción, también se necesita un conducto flexible.

Conexión de salida  6in (150mm)

40

*INSTALLATION*

Distancia entre la parrilla y la campana de ventilación (S)

Si el fabricante de la parrilla no estipula una distancia mayor, siga las distancias
mínimas de seguridad entre la parrilla y la parte inferior de la campana.

Respete también la información de la sección “INSTRUCCIONES IMPORTAN­TES DE SEGURIDAD”.

Distancia mínima S

Instalación

Aparato de cocción Aparato de

Miele

Aparato que

no pertenece

Estufas eléctricas 24 in (61cm)
Parrillas y freidoras eléctricas 26 in (66cm)
Estufas de gas con quemadores múltiples

26 in (66cm) 30 in (76cm)
≤ 43 000 BTU/h (12.6kW),
sin quemador > 15 000 BTU/h (4.5kW)

Estufas de gas con quemadores múltiples

30 in (76cm)
≤ 73 800BTU/h (21.6kW),
sin quemador > 16 500BTU/h (4.8kW)

Estufas de gas con quemadores múltiples

No es posible
> 73 800BTU/h (21.6kW),
o uno de los quemadores > 16 500BTU/h
(4.8kW)

Estufas de gas con quemador único

26 in (66cm) 30 in (76cm)

≤ 20 500BTU/h (6kW)
Estufas de gas con quemador único

30 in (76cm)

> 20 500BTU/h (6kW)
≤ 27 600BTU/h (8.1kW)

Estufas de gas con quemador único

No es posible
> 27 600BTU/h (8.1kW)

a Miele

El pabellón completamente bajado no debe estar debajo de las distancias míni­mas especificadas.

El rango de altura para el artefacto se puede extender o limitar moviendo el in­terruptor de seguridad (consulte “Instalación”).

41

*INSTALLATION*

Instalación

Recomendaciones de instala­ción

- Al seleccionar la altura de instalación,
tome siempre la altura del usuario en
cuenta. Los usuarios deberán tener
un espacio amplio para trabajar con
comodidad en la parrilla y llegar a los
controles de la campana de ventila­ción con facilidad.

- Observe que cuanto mayor sea la
distancia desde la parrilla, menos
efectiva es la campana en la extrac­ción de los vapores de la cocina.

- Para lograr una extracción de vapor
óptima, el sistema de ventilación de­be estar centrado encima de la parri­lla, no hacia algún lado o detrás.

- La parrilla no debe ser más ancha
que la campana. De preferencia, de­bería ser más estrecha para facilitar
su extracción.

- El área de montaje debe ser de fácil
acceso. La campana de ventilación
debe ser de fácil alcance y desmon­taje en caso de que se necesite un
llamado de emergencia. Esto debe
ser tomado en cuenta al planificar la
posición de las alacenas, los estan­tes, los techos y los elementos deco­rativos junto a la campana de ventila­ción.

Soporte estructural

La campana debe estar sujeta a una
estructura rígida que esté apoyada
en su totalidad por las vigas del te­cho o directamente a las vigas del
techo. No sujete la placa directa­mente al techo con anclajes, tornillos
de fiador, etc.

Retire la película protectora

Los componentes de la carcasa están
cubiertos por una película protectora
para evitar daños durante el transporte.

 Retire esta película antes de instalar

los componentes de la carcasa. Pue­de desprenderse fácilmente sin herra­mientas adicionales.

42

*INSTALLATION*

8

5

/

8

"

220 mm

8

5

/

8

"

220 mm

dai3435aus

 Dibuje dos líneas perpendiculares en

el techo.

Instalación

 Para el modo de ventilación:

- Coloque una sección del ducto de
salida en el techo y páselo por el área
transversal como se indica. Se re­quiere un ducto de salida de aprox.
8in (200mm) de largo entre el techo
y el toma de salida de la campana.

- Asegure el ducto de salida a la toma
de salida, por ejemplo, con un sujeta­dor de manguera (disponible como
accesorio opcional) en el ducto flexi­ble.

 Coloque el cable eléctrico y guíelo

por el techo en el área que se mues­tra. Se requiere un cable eléctrico de
aprox. 12in (300mm) de largo entre
el techo y los conectores de la cam­pana.

43

*INSTALLATION*

Instalación

 Utilice un cuchillo para liberar los

cuatro espaciadores y las dos cubier­tas del marco del espaciador sumi­nistrado.

 Utilice el marco del espaciador como

plantilla para perforar. Colóquelo en
el techo con las flechas mirando ha­cia adelante. Utilice las muescas para
alinear el marco del espaciador en las
líneas perpendiculares y haga marcas
con un lápiz en los lugares donde se
perforará.

44

 Perfore cuatro orificios  10mm (³/₈in),

aprox. 115mm (4¹/₂in) de profundidad
para las clavijas suministradas.

 Coloque las cuatro clavijas en los ori-

ficios y atornille los cuatro tornillos
para que sobresalgan aprox. 1³/₁₆in
(30mm).

*INSTALLATION*

Instalación

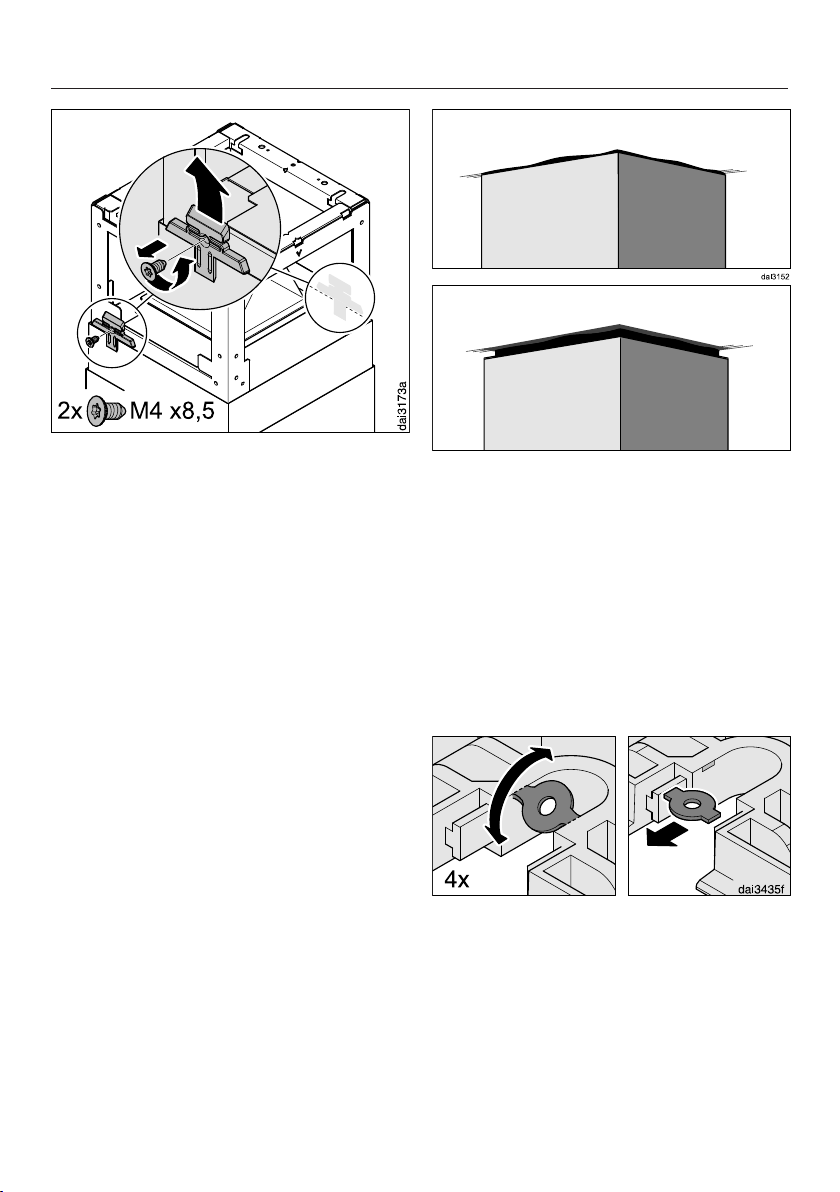

 Afloje los dos soportes de las piezas

de prolongación telescópicas del
marco de instalación.

El marco del espaciador puede insta­larse entre la chimenea y el techo. Esto
crea una sombra que genera la ilusión
de una ranura entre el techo y la chime­nea. Resulta de utilidad si el techo no
está a nivel o es desparejo. La campa­na se alinea verticalmente con los espa­ciadores suministrados. Las irregulari­dades visuales entre la chimenea y el
techo quedan ocultas gracias a la som­bra.

 Si desea instalar la campana con el

marco del espaciador, quite los cua­tro insertos de los orificios de fijación.

45

*INSTALLATION*

Instalación

 Monte el marco del espaciador en el

marco de instalación.

46

 Cuelgue la campana de los cuatro

tornillos y asegúrese de que los con­troles estén hacia el frente.

 Si utiliza el marco del espaciador, co-

loque las dos cubiertas en los orifi­cios de fijación.

*INSTALLATION*

Instalación

 Coloque el ducto de salida en la toma

de salida.

 Alinee el marco de instalación y ase-

gúrelo con los tornillos.
Los espaciadores, que se retiraron
del marco del espaciador al comien­zo, pueden utilizarse para alinear la
campana verticalmente.

 Conecte el cable eléctrico. Consulte

“Conexión eléctrica”.

47

*INSTALLATION*

Instalación

 Saque los filtros de grasa de la cam-

pana.

 Empuje la torre y la pieza de prolon-

gación telescópica hacia arriba y do­ble las pestañas sujetadoras hacia
afuera otra vez para evitar que la torre
y la pieza de prolongación telescópi­ca vuelvan a deslizarse hacia abajo.

 Retire el tornillo de seguridad de la

torre en el interior del marco.

48

*INSTALLATION*

Instalación

Cuando se baja el pabellón, no se debe
exceder la distancia de seguridad a la
cocina (consulte “Dimensiones del arte­facto”). El rango de altura para el arte­facto se puede extender o limitar mo­viendo el interruptor de seguridad.

 Presione el botón .
El pabellón se elevará hasta su punto

máximo.
 Controle la distancia a la cocina.
Si la distancia de seguridad es inferior,

el interruptor de seguridad debe reajus­tarse.

 Coloque los cuatro soportes de la

pieza de prolongación telescópica
entre la torre y la pieza de prolonga­ción telescópica. La pieza de prolon­gación telescópica interna se apoya
sobre los sujetadores. Cuando se
ajustan los tornillos, los soportes de
la pieza de prolongación telescópica
se extienden y empujan la pieza de
prolongación telescópica hacia arri­ba.

Ajuste los tornillos únicamente hasta
que el borde superior de la pieza de
prolongación telescópica esté alinea­do con el techo o el marco del espa­ciador de forma pareja.

 Afloje el interruptor de seguridad su-

perior.

49

*INSTALLATION*

Instalación

 Mueva el pabellón a la altura requeri-

da presionando el botón  y detén­galo presionando el botón  o .

 Enrosque el interruptor de seguridad

en dirección opuesta a la guía.

50

 Mantenga la chimenea asegurada,

doble hacia atrás las pestañas sujeta­doras y bájela cuidadosamente.

La chimenea se ubicará en el corte del
pabellón.

*INSTALLATION*

1x T20 M4x16

 Inserte el tornillo de seguridad en su

interior.

Instalación

 Retire con cuidado el aluminio de

protección de los filtros de grasa.

 Vuelva a colocar los filtros de grasa.

51

Ducto de salida

ADVERTENCIA: Peligro de humos tó­xicos.
Los equipos para cocinar de gas des­prenden monóxido de carbono que
puede ser dañino o letal si es inhalado.

Para reducir el riesgo de incendio y
extraer adecuadamente el aire, los
gases de escape extraídos por la
campana deben ser ventilados úni­camente hacia el exterior del edificio.

No ventile el aire de escape hacia los
espacios entre paredes o techos, o
hacia áticos, cocheras, sótanos ba­jos o tapancos.

Para reducir el riesgo de incendio,
utilice solamente ductos metálicos.

Lea y siga las “INSTRUCCIONES IM­PORTANTES DE SEGURIDAD” a fin
de reducir el riesgo de lesiones per­sonales. Al instalar la campana, siga
todos los códigos de construcción
de su localidad.

Use únicamente tuberías blandas o
ductos flexibles hechos de material no
combustible para los ductos de salida.

Para alcanzar la mayor extracción posi­ble de aire con los niveles de ruido más
bajos, advierta lo siguiente:

- El diámetro del ducto de escape no
debe ser menor a 6" (15cm).

- Si se utilizan ductos de escape pla­nos, la sección transversal no debe
ser más pequeña que la del conector
para el escape.

- El ducto de escape debe ser lo más
corto y recto posible.

- Si se necesitan codos, asegúrese de
que tengan un gran radio.

52

- El ducto de salida propiamente dicho
no debe estar torcido ni comprimido.

- Asegúrese de que todas las conexio­nes sean seguras y herméticas.

Recuerde que cualquier reducción
del flujo de aire reducirá el rendi­miento de la extracción y aumentará
el ruido operativo.

 Si el conducto de escape va a colo-

carse a través de una pared exterior,
recomendamos instalar una ventila­ción de pared telescópica o una ven­tilación en la azotea (disponible como
un accesorio opcional).

 Si el aire de escape es conducido a

un ducto de salida de aire, el conec­tor de entrada debe mirar hacia la di­rección del flujo.

 Al instalar el ducto de escape en posi-

ción horizontal, es necesario mantener
una pendiente mínima de ¹/₈pulgadas
por pie (3.17mm por 30.48cm) para
evitar que la condensación fluya hacia
el interior de la campana de extracción.

 Si el ducto de escape se colocará a

través de cámaras de frío, techos,
etc., las temperaturas en estas dife­rentes áreas podrían diferir significati­vamente. Por consiguiente, se deberá
tener en cuenta la condensación de
agua y se deberá aislar el ducto de
escape.

Collar reductor

(accesorio opcional)

Si desea reducir el impacto medioam­biental del sistema de ventilación al li­mitar la generación de pies cúbicos por
minuto (CFM), puede instalar el collar
reductor. Reduce el flujo de aire a me­nos de 400CFM. Revise los códigos de
construcción de su localidad para co­nocer los requisitos de CFM máximos.

Ducto de salida

 Empuje el collar reductor en la lum-

brera de escape del ventilador.

 Sobre este, empuje la manguera de

escape.

 Asegure ambos con una abrazadera

de manguera.

53

*INSTALLATION*

Conexión eléctrica

ADVERTENCIA: PARA REDUCIR EL
RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O DAÑOS A LAS PER­SONAS, RESPETE LO SIGUIENTE:

Todos los trabajos eléctricos debe­rán ser efectuados por un electricista
calificado y estrictamente en confor­midad con los reglamentos naciona­les (para EE. UU.: ANSI-NFPA 70) y
los reglamentos de seguridad loca­les. La instalación, las reparaciones y
otros trabajos realizados por perso­nas no calificadas pueden resultar
peligrosos.

Asegúrese de que la corriente eléc­trica al aparato esté APAGADA mien­tras se realicen las instalaciones o
los arreglos.

Verifique que la información acerca
del voltaje, la carga y la potencia no­minal de los circuitos que se encuen­tran en la placa informativa (ubicada
detrás de los filtros deflectores) co­rrespondan al suministro eléctrico
doméstico antes de instalar la cam­pana.

Use únicamente con kits de cone­xión de cable eléctrico de la campa­na de ventilación que hayan sido
examinados y encontrado acepta­bles para usarse con este modelo de
campana.

Si tiene alguna pregunta acerca de la
conexión de este aparato al suminis­tro eléctrico, consulte a un electricis­ta calificado o llame al Departamento
de Servicio Técnico de Miele.

Instrucciones de puesta a tie­rra

ADVERTENCIA: Una mala conexión
a tierra puede producir el riesgo de
descarga eléctrica.

Este aparato debe conectarse a tie­rra. En caso de ocurrir un cortocircui­to eléctrico, la puesta a tierra reduce
el riesgo de descarga eléctrica al
proporcionar una vía de menor resis­tencia. enchufe.
Si tiene alguna duda, solicite a un
electricista calificado que verifique el
sistema eléctrico de la casa.

Para una mayor seguridad antes de
instalar la máquina, se recomienda
instalar un interruptor protector
(30mA).

 La campana debe estar cableada de

manera correcta:
Cable negro/rojo: conectar a L1 (vivo)
Cable blanco: conectar a N (neutral)
Cable verde: conectar a GND (tierra)

ADVERTENCIA: ESTE APARATO DE­BE CONECTARSE A TIERRA.

54

Ante las fallas que no pueda resolver
solo, comuníquese con su representan­te de Miele o con el Servicio Técnico de
Miele.

El número de teléfono de Miele aparece
en la parte posterior de estas instruc­ciones.

Al comunicarse con Miele, indique el
modelo y el número de serie de su
campana de ventilación.
Podrá encontrarlos en la placa de infor­mación.

Ubicación de la placa de infor­mación

La placa de información quedará a la
vista una vez que haya retirado los fil­tros de grasa.

Garantía

Para obtener información adicional,
consulte el folleto de garantía.

Servicio y garantía

55

Datos técnicos

Motor del ventilador 350W
Motor de regulación de altura 150W
Iluminación de led de la parrilla 4 x 3W
Carga total conectada 512W
Voltaje, frecuencia 120VCA, 60Hz
Intensidad nominal del fusible 15A
Peso 107.8lb (49kg)

Módulo wifi

Banda de frecuencia 2.412–2.462GHz
Potencia máxima de transmisión < 100mW

Módulo ZigBee®

Banda de frecuencia 2.405–2.48GHz
Potencia máxima de transmisión < 10mW

Módulo wifi EK037

ID FCC: 2ACUWEK037
IC: 5669C-EK037

Módulo ZigBee® EK038

ID FCC: 2ACUWEK038
IC: 5669C-EK038

Este dispositivo cumple con la Sección 15 de las Normas de FCC y con las nor­mas RSS de Industry Canada. La operación está sujeta a estas dos condiciones:
(1) este dispositivo no debe causar interferencias perjudiciales, y (2) este disposi­tivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que
puedan causar un funcionamiento no deseado.

56

MIELE S.A. de C.V.
MIELE EXPERIENCE CENTER

Dirección del fabricante

Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Alemania

Arquímedes No. 43
Colonia Polanco Chapultepec
Delegación Miguel Hidalgo
C.P. 11560, Cd. de México

German Centre
Av. Santa Fe 170
Lomas de Santa Fe
C.P. 01210, Cd. de México

01800 MIELE 00
[e-mail]
www.miele.com.mx

MIELE SERVICE CENTER

DA 4248V D

M.-Nr. 10 936 220 / 01es-MX
