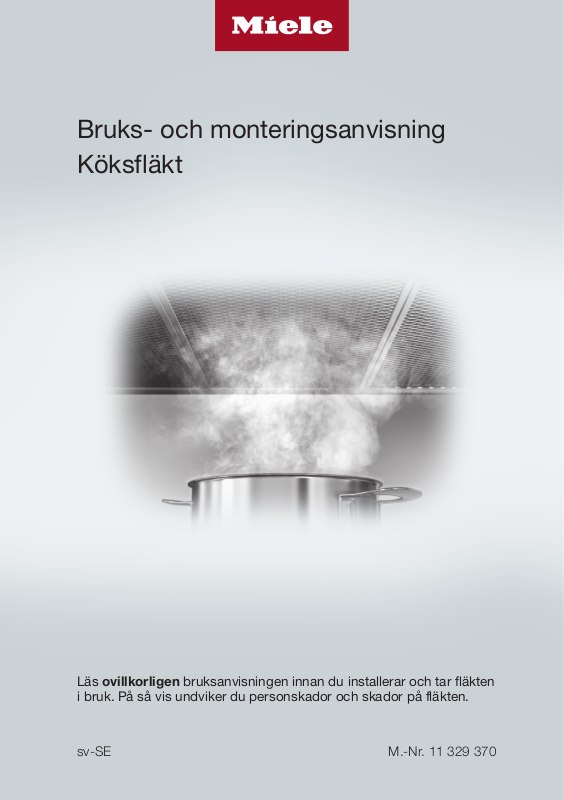

Bruks- och monteringsanvisning
Köksfläkt

Läs ovillkorligen bruksanvisningen innan du installerar och tar fläkten
i bruk. På så vis undviker du personskador och skador på fläkten.

sv-SE M.-Nr. 11 329 370

Innehåll

Säkerhetsanvisningar och varningar............................................................... 4

Bidra till att skona miljön.................................................................................. 13

Översikt över fläkten......................................................................................... 14

Funktionsbeskrivning........................................................................................ 16

Använda fläkten................................................................................................. 17

Starta fläkten ....................................................................................................... 17

Välja effektläge .................................................................................................... 17

Fortsatt drift......................................................................................................... 17

Stänga av fläkten................................................................................................. 17

Släcka/tända hällbelysningen.............................................................................. 17

Powermanagement ............................................................................................. 17

Koppla till eller från Powermanagement......................................................... 18

Säkerhetsavstängning......................................................................................... 18

Energispartips.................................................................................................... 19

Rengöring och skötsel...................................................................................... 20

Hölje .................................................................................................................... 20

Särskilda anvisningar för fläktar som har ett skikt av färg ............................. 20

Fettfilter................................................................................................................ 21

Kolfilter ................................................................................................................ 23

Slänga förbrukat kolfilter ................................................................................ 23

Byta lampa .......................................................................................................... 24

Miele service...................................................................................................... 25

Få hjälp vid eventuella störningar........................................................................ 25

Typskyltens plats på fläkten ................................................................................ 25

Mieles garanti ...................................................................................................... 25

Installation.......................................................................................................... 26

Före installationen ............................................................................................... 26

Ta bort skyddsfilmen ........................................................................................... 26

Installationsmaterial............................................................................................. 26

Mått ..................................................................................................................... 28

Avstånd mellan häll och fläkt (S) ......................................................................... 29

Monteringsanvisningar ........................................................................................ 30

Borrschema för väggmontering........................................................................... 30

Frånluftsledning ................................................................................................... 31

Kallrasskydd................................................................................................... 31

Kondensvatten ............................................................................................... 31

Ljuddämpare .................................................................................................. 32

2

Innehåll

Elanslutning......................................................................................................... 33

Tekniska data..................................................................................................... 34

Extra tillbehör för cirkulationsdrift ....................................................................... 34

3

Säkerhetsanvisningar och varningar

Denna fläkt uppfyller gällande säkerhetskrav. Felaktig användning
kan medföra person- och sakskador.

Läs bruks- och monteringsanvisningen noga innan du börjar an­vända fläkten. Det är viktigt eftersom den innehåller information
om montering, säkerhet, användning och underhåll. På så vis
skyddar du dig samt undviker skador på fläkten.

I enlighet med normen IEC60335-1 påpekar Miele att det är viktigt
att läsa och följa kapitlet om installation av produkten samt säker­hetsanvisningarna och varningarna.

Miele tar inget ansvar för skador som har uppstått på grund av att
säkerhetsanvisningarna och varningarna inte har följts.

Spara bruks- och monteringsanvisningen och överlämna den vid
eventuellt ägarbyte.

Användningsområde

 Denna fläkt är avsedd att användas i hushåll och hushållsliknande

miljöer.

 Denna fläkt är inte avsedd att användas utomhus.
 Fläkten är uteslutande avsedd för användning i privata hushåll för

uppsugning av matos som uppstår vid matlagning.
All annan typ av användning är inte tillåten.

 I cirkulationsdrift är det inte tillåtet att montera fläkten över en gas-

häll för ventilation av uppställningsrummet. Rådfråga en gasexpert
om detta.

4

Säkerhetsanvisningar och varningar

 Personer, som på grund av sina fysiska, sensoriska eller psykiska

förmågor, eller på grund av bristande erfarenhet eller okunskap, inte
är kapabla att använda fläkten på ett säkert sätt, måste hållas under
uppsikt vid användningen.
De får använda den utan uppsikt endast om de fått utbildning i an­vändningen så att de kan använda den säkert.

Om det finns barn i hemmet

 Barn under 8år bör hållas borta från fläkten. De får endast använ-

da den under uppsikt.

 Barn från 8 år och uppåt får endast använda fläkten utan uppsikt

under förutsättning att de känner till hur man använder den på ett
säkert sätt. Barn måste kunna se och förstå riskerna med en felaktig
användning.

 Barn får inte rengöra eller underhålla fläkten utan uppsikt.
 Håll uppsikt över barn som befinner sig i närheten av fläkten.
 Kokhällsbelysningen har mycket starkt ljus.

Var försiktig så att särskilt inte små barn tittar direkt in i lamporna.

 Kvävningsrisk. Barn kan under lek linda in sig i förpackningsmate-

rial (till exempel plastfolie) eller dra det över huvudet och kvävas. Håll
därför barn borta från förpackningsmaterial.

5

Säkerhetsanvisningar och varningar

Teknisk säkerhet

 Ej fackmässig installation, underhållsarbete eller reparation kan

innebära allvarlig fara för användaren. Installation och service får en­dast utföras av Miele service eller av Miele auktoriserad fackman.

 En trasig fläkt kan vara farlig att använda. Se efter att den inte har

några synliga skador och använd aldrig en trasig fläkt.

 Fläktens elektriska säkerhet garanteras endast om den ansluts till

ett jordat eluttag som är installerat enligt gällande föreskrifter.

 Tillförlitlig och säker drift av fläkten garanteras endast när den är

ansluten till det offentliga elnätet.

 Anslutningsdata (frekvens och spänning) på fläktens typskylt

måste absolut överensstämma med elnätets, för att undvika skador
på fläkten.
Jämför dessa data innan anslutning. Rådfråga i tveksamma fall en
elektriker.

 Grenuttag eller förlängningskablar uppfyller inte den nödvändiga

säkerheten (brandfara). Anslut inte fläkten till elnätet med hjälp av så­dana.

6

Säkerhetsanvisningar och varningar

 Använd endast fläkten när den är monterad. På så vis garanteras

säker funktion.

 Denna fläkt får inte användas på uppställningsplatser som inte

står på fast mark (till exempel båtar).

 Kontakt med strömförande anslutningar och ändringar av modu-

lens elektriska och mekaniska konstruktion kan leda till funktions­störningar.
Öppna bara fläktens hölje så mycket som behövs för underhåll och
rengöring. Öppna aldrig andra delar av höljet.

 Garantianspråk går förlorade om fläkten repareras av andra än av

Miele auktoriserad service.

 Endast om originalreservdelar används garanterar Miele att alla

säkerhetskrav uppfylls.

 En skadad anslutningskabel får endast ersättas med en speciell

anslutningskabel av samma typ (kan beställas hos Mieles reservdels­avdelning).

 Vid installation, underhållsarbeten och reparationer måste fläkten

vara spänningsfri. Det är den endast i något av följande fall:

- När säkringarna är frånslagna.

- När skruvsäkringarna är helt utskruvade.

- Dra ut stickproppen (om sådan finns). Dra inte i anslutningskabeln
utan i stickproppen.

7

Säkerhetsanvisningar och varningar

Samtidig användning av exempelvis gas- eller koleldad värmekälla

 Risk för förgiftning på grund av förbränningsgaser.
Om fläkten används samtidigt som exempelvis en gas- eller kolel­dad värmekälla i samma rum eller ventilationssystem är det myck­et viktigt att man är försiktig.
Dessa värmekällor utnyttjar rumsluften och leder ut sina avgaser i
det fria via en avgasanläggning (till exempel skorsten). Det kan
handla om till exempel gas-, olje-, trä eller koldrivna värmeanord­ningar, genomströmningsvärmare, varmvattenberedare, hällar eller
ugnar.

Fläkten använder rumsluften från köket och närliggande rum.
Detta gäller följande funktioner:

- Frånluftsdrift,

- Cirkulationsdrift med en box för cirkulationsdrift (kolfilter) som
monterats utanför rummet.

Om tilluften är otillräcklig så uppstår ett undertryck. Värmekällorna
får för lite förbränningsluft. Detta påverkar förbränningen.
Giftiga förbränningsgaser kan dra in i rummen från skorstenen eller
utsläppsanordningen.
Livsfara.

8

Säkerhetsanvisningar och varningar

Säker drift vid samtidig användning av fläkten och exempelvis en
gas- eller koleldad värmekälla är möjlig om undertrycket inte över­stiger 4Pa (0,04mbar) vilket förhindrar en återsugning av avgaser­na.

Detta kan uppnås om förbränningsluften kan passera genom icke
förslutbara springor i till exempel dörrar och fönster. Se till att öpp­ningen är tillräckligt stor. En tillufts-/ventilationskanal garanterar
normalt sett inte en tillräcklig luftförsörjning.

Utgå i bedömningen alltid från bostadens ventilation i sin helhet.
Dessutom är det viktigt att du följer sotarens råd.

Om fläkten används med cirkulationsdrift och luften leds tillbaka in
i köket är samtidig drift av en värmekälla som utnyttjar rumsluften
riskfri.

9

Säkerhetsanvisningar och varningar

Användning

 Brandrisk på grund av öppna lågor.

Arbeta inte med öppen låga under fläkten. Till exempel är det för­bjudet att flambera och grilla över öppen eld. När fläkten är inkopp­lad drar den in lågorna i filtret. Matfett som har samlats i filtret kan då
antändas.

 Om du lagar mat på en gashäll med väldigt stark värme kan fläkt-

en ta skada.

- Stäng av gasspisen/gashällen även om du bara tar bort kokkärlet
för en kort stund.

- Välj kokkärl som passar storleken på kokzonen.

- Reglera gaslågan så att den aldrig når utanför kokkärlets botten
och slår upp.

- Undvik att hetta upp kokkärlet för mycket (till exempel vid tillag­ning med wokpanna).

 Starta alltid fläkten när du använder spisen/hällen.

Om du inte använder fläkten kan det bildas kondensvatten.

 Olja och fett kan självantända vid överhettning och göra att fläkten

börjar brinna.
Ha uppsikt över kastruller, pannor och fritöser när du lagar mat i olja.
Även om du grillar på en elektrisk grill måste du göra det under stän­dig uppsikt.

10

Säkerhetsanvisningar och varningar

 Fett och smutsavlagringar kan påverka fläktens funktion.

Använd aldrig fläkten utan fettfilter. Det blir mycket enklare att göra
rent ångskärmen om fettfiltret används.

 Tänk på att fläkten blir väldigt varm av den uppåtstigande värmen.

Rör inte fläkten eller fläktfiltret förrän fläkten har svalnat.

Korrekt installation

 Beakta alltid tillverkarens anvisningar för den kokutrustning som

ska användas, om det över huvud taget är möjligt att använda en
fläkt ovanför.

 Det är inte tillåtet att montera fläkten över eldstäder för trä, kol

eller annat bränsle i fast form.

 Ett för litet avstånd mellan häll och fläkt kan leda till att fläkten kan

gå sönder.
Om inte tillverkaren anger ett större säkerhetsavstånd, ska avstån­den mellan hällen och underkanten på fläkten som anges i avsnittet
“Installation” följas.
Ska olika produkter användas under fläkten, för vilka olika säkerhets­avstånd gäller, ska alltid det största avståndet väljas.

 Beakta avsnittet “Installation” för att sätta fast fläkten.
 Komponenter kan ha vassa kanter och orsaka skador.

Använd handskar med skärskydd vid montering.

 Använd endast rör och slangar av ej brännbart material för från-

luftskanalen. Sådana finns att köpa hos en återförsäljare för Miele
eller Miele service.

 Frånluften får varken föras ut i rök- eller imkanal eller i en skorsten

som är upptagen för annat bruk.

 Om frånluften ska föras ut i en rök- eller imkanal som inte längre är

i bruk måste du ha tillstånd av sotaren.

11

Säkerhetsanvisningar och varningar

Rengöring och skötsel

 Det föreligger en brandrisk om inte rengöringen sker enligt bruks-

anvisningen.

 Ångan i en ångrengörare kan tränga fram till spänningsledande

delar och orsaka kortslutning.
Använd därför aldrig ångrengörare vid rengöring av fläkten.

Tillbehör

 Använd bara originaldelar från Miele. Om ej godkända tillbehör an-

vänds gäller inte längre garanti och/eller produktansvar och Miele
kan inte längre garantera att säkerhetsbestämmelserna uppfylls.

12
