Lietošanas un montāžas instrukcija
Tvaika nosūcējs

Obligāti izlasiet lietošanas un montāžas instrukciju, pirms sākat iekār­tas uzstādīšanu, instalāciju un ekspluatāciju. Tādējādi jūs pasargāsiet
sevi un nepieļausiet iespējamus iekārtas bojājumus.

lv-LV M.-Nr. 11 474 520

Saturs

Drošības norādījumi un brīdinājumi................................................................. 4

Jūsu devums apkārtējās vides saudzēšanā ................................................... 13

Tvaika nosūcēja pārskats ................................................................................. 14

Funkciju apraksts.............................................................................................. 16

Ekspluatācijas sākšana .................................................................................... 17

Iestatījumi, ja nosūcēja pārsegs ir iebīdīts........................................................... 17

Gaisa novadīšanas vai gaisa cirkulācijas režīma izvēle....................................... 17

“Miele@home” ierīkošana.................................................................................... 18

Savienojums, izmantojot lietotni..................................................................... 18

Savienojums, izmantojot WPS ....................................................................... 20

Bezvadu lokālā tīkla reģistrācijas atteikšana (rūpnīcas iestatījuma atjauno-

šana)............................................................................................................... 21

“Con@ctivity” ierīkošana ..................................................................................... 22

“Con@ctivity”, izmantojot mājas bezvadu lokālo tīklu (“Con@ctivity3.0”) ..... 22

“Con@ctivity”, izmantojot tiešo bezvadu lokālo tīkla savienojumu

(“Con@ctivity3.0”).......................................................................................... 23

Lietošana (automātiskā darbība) ..................................................................... 24

Gatavošana ar “Con@ctivity” funkciju (automātiskā darbība)............................. 24

Apcepšanas process........................................................................................... 25

Īslaicīga automātiskās darbības pārtraukšana.................................................... 26

Automātiskās darbības atjaunošana .............................................................. 26

Lietošana (manuālā darbība)............................................................................ 27

Gatavošana bez “Con@ctivity” funkcijas (manuālā darbība)............................... 27

Ventilatora ieslēgšana un izslēgšana .............................................................. 27

Jaudas pakāpes izvēle ........................................................................................ 27

Pēcdarbības laika izvēle ...............................................................................

Gatavošanas virsmas apgaismojuma ieslēgšana / izslēgšana / spilgtuma ma-

zināšana ......................................................................................................... 27

Vadība bez “Miele” lietotnes................................................................................ 28

Jaudas pārvaldība ............................................................................................... 28

Padomi enerģijas taupīšanai............................................................................ 29

Iestatījumu maiņa.............................................................................................. 30

Tauku filtra darba stundu skaitītāja pārregulēšana.............................................. 30

Smaržu filtru darba stundu skaitītāja pārregulēšana vai deaktivēšana ............... 31

Jaudas pārvaldības sistēmas deaktivēšana........................................................ 31

2

27

Saturs

Tīrīšana un kopšana.......................................................................................... 32

Korpuss ............................................................................................................... 32

Darba stundu skaitītājs ............................................................................... 32

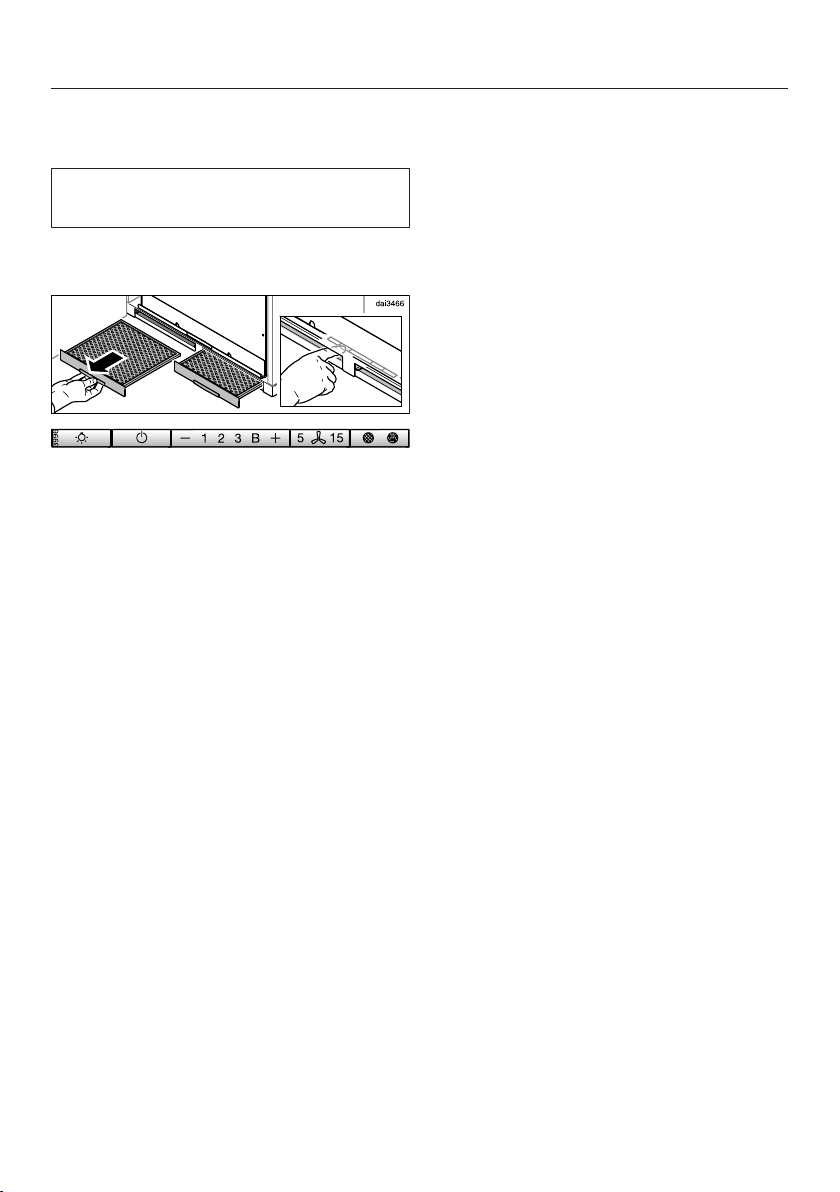

Tauku filtri ............................................................................................................ 33

Smaržu filtrs ........................................................................................................ 35

Smaržu filtru darba stundu skaitītāja atiestatīšana ........................................ 35

Smaržu filtra likvidācija................................................................................... 35

Klientu apkalpošanas dienests ........................................................................ 36

Kontaktinformācija traucējumu gadījumā............................................................ 36

Identifikācijas datu plāksnītes novietojums......................................................... 36

Garantija .............................................................................................................. 36

Uzstādīšana ....................................................................................................... 37

Iekārtas izmēri ..................................................................................................... 37

Atstatums starp plīts virsmu un tvaika nosūcēju (S) ........................................... 39

Pirms uzstādīšanas ............................................................................................. 40

Montāžas ieteikumi ............................................................................................. 40

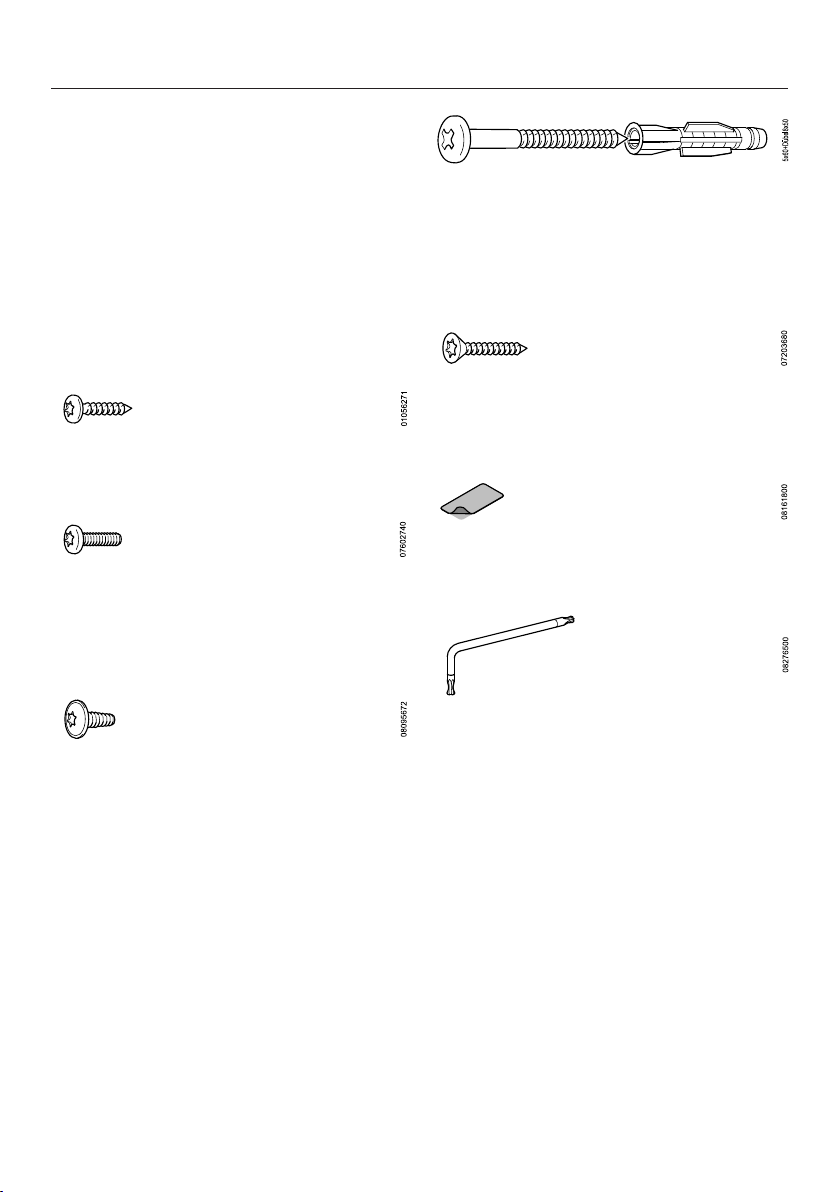

Uzstādīšanai izmantojamie materiāli ................................................................... 40

Gaisa novadīšanas kanāla pievienošana............................................................. 48

Cirkulācijas režīma sagatavošana ....................................................................... 49

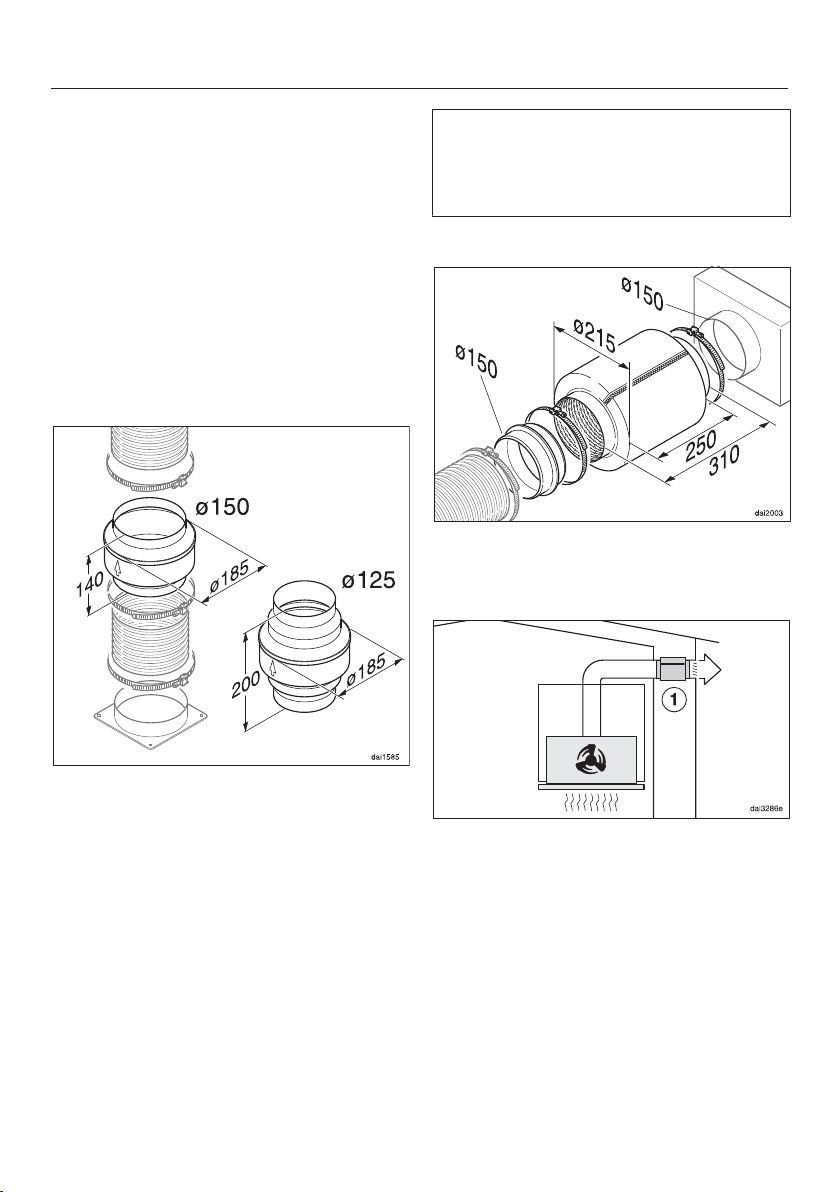

Gaisa izplūdes caurule ........................................................................................ 50

Pretvārsts ....................................................................................................... 50

Ūdens kondensāts ......................................................................................... 51

Trokšņa slāpētājs............................................................................................ 51

Elektrotīkla pieslēgums........................................................................................ 52

Tehniskie dati.................................................................................................... 53

Papildus iegādājams piederums cirkulācijas režīmam........................................ 53

Atbilstības deklarācija.......................................................................................... 54

Garantijas noteikumi......................................................................................... 57

3

Drošības norādījumi un brīdinājumi

Šis tvaika nosūcējs atbilst noteiktajām drošības prasībām. Tomēr
nepareiza lietošana var radīt traumas un materiālus zaudējumus.

Pirms tvaika nosūcēja ekspluatācijas uzsākšanas rūpīgi izlasiet lie­tošanas un montāžas instrukciju. Tajā ir sniegti svarīgi norādījumi
par montāžu, drošību, lietošanu un apkopi. Tādējādi jūs pasargā­siet sevi un nesabojāsiet tvaika nosūcēju.

Saskaņā ar standartu IEC60335-1 “Miele” norāda, ka nodaļa par
iekārtas uzstādīšanu, kā arī norādījumi par drošību un brīdinājumi ir
obligāti jāizlasa un jāievēro.

“Miele” nevar uzņemties atbildību par zaudējumiem, kas ir radušies
šo norādījumu neievērošanas dēļ.

Saglabājiet lietošanas un montāžas instrukciju un nododiet to kopā
ar iekārtu, ja mainās tās īpašnieks.

Paredzētā izmantošana

 Šis tvaika nosūcējs ir paredzēts lietošanai mājsaimniecībā un māj-

saimniecības apstākļiem pielīdzināmās uzstādīšanas vietās.

 Tas nav paredzēts izmantošanai ārpus telpām.
 Lietojiet tvaika nosūcēju tikai mājsaimniecības vajadzībām—

ēdiena gatavošanas laikā radušos garaiņu nosūkšanai un attīrīšanai.
Nekādi citi lietošanas veidi nav pieļaujami.

 Tvaika nosūcēju gaisa recirkulācijas režīmā virs gāzes plīts nevar

izmantot telpas ventilācijai, kurā tas ir uzstādīts. Par šo jautājumu
konsultējieties ar gāzes sistēmu speciālistu.

4

Drošības norādījumi un brīdinājumi

 Personas, kuras savu fizisko, uztveres vai garīgo spēju, kā arī pie-

redzes trūkuma vai nezināšanas dēļ nespēj droši lietot tvaika nosū­cēju, nedrīkst to izmantot bez uzraudzības.
Šīs personas drīkst lietot tvaika nosūcēju bez uzraudzības tikai tad,
ja iekārtas darbība tām ir izskaidrota tā, lai lietošana būtu pilnīgi dro­ša. Šīm personām ir jāpazīst un jāsaprot iespējamie draudi, ko var iz­raisīt nepareiza iekārtas lietošana.

Bērni un sadzīves tehnika

 Bērni līdz 8gadu vecumam nedrīkst atrasties tvaika nosūcēja tu-

vumā bez pastāvīgas pieaugušo uzraudzības.

 Bērni no 8gadu vecuma drīkst lietot tvaika nosūcēju bez pieaugu-

šo uzraudzības tikai tad, ja viņiem ir izskaidrotas visas darbības ar
tvaika nosūcēju tā, lai tā lietošana būtu pilnīgi droša. Bērniem ir jāzi­na un jāsaprot, kādu bīstamību var radīt nepareiza lietošana.

 Bērni nedrīkst tīrīt tvaika nosūcēju vai veikt tā apkopi bez uzrau-

dzības.

 Pieskatiet bērnus, ja viņi uzturas tvaika nosūcēja tuvumā. Nekad

neļaujiet bērniem spēlēties ar tvaika nosūcēju.

 Gatavošanas virsmu apgaismojuma spuldžu gaisma ir ļoti intensī-

va.
It īpaši pieskatiet bērnus, lai viņi tieši nelūkotos uz apgaismojuma
spuldzēm.

 Nosmakšanas risks. Spēlējoties ar iepakojuma materiālu (piemē-

ram, plēvi), bērni var tajā ietīties vai pārvilkt to sev pār galvu un no­smakt. Glabājiet iepakojuma materiālu bērniem nepieejamā vietā.

5

Drošības norādījumi un brīdinājumi

Tehniskā drošība

 Nepareizi veikta iekārtas uzstādīšana, apkope vai remonts var iz-

raisīt ļoti bīstamas situācijas un apdraudēt iekārtas lietotāju. Iekārtas
uzstādīšanu, apkopi vai remontu drīkst veikt tikai uzņēmuma “Miele”
pilnvaroti speciālisti.

 Tvaika nosūcēja bojājumi var radīt draudus jūsu drošībai. Pārbau-

diet, vai iekārtai nav redzamu bojājumu. Nekad nelietojiet bojātu tvai­ka nosūcēju.

 Tvaika nosūcēja elektrodrošība tiek garantēta tikai tad, ja tas ir

pievienots zemējuma sistēmai, kas ir uzstādīta atbilstoši spēkā eso­šajiem normatīviem. Šīm pamata drošības prasībām ir jābūt izpildī­tām. Ja rodas šaubas, ļaujiet, lai elektroinstalāciju pārbauda kvalifi­cēts elektriķis.

 Tvaika nosūcēja stabilu un drošu ekspluatāciju ir iespējams garan-

tēt tikai tad, ja tvaika nosūcējs ir pievienots publiskajam elektrotīk­lam.

 Lai pasargātu tvaika nosūcēju no bojājumiem, uz identifikācijas

datu plāksnītes norādītajiem savienojuma parametriem (frekvencei un
spriegumam) noteikti jāsakrīt ar elektrotīkla parametriem.
Salīdziniet savienojuma parametrus pirms pieslēgšanas. Ja rodas
šaubas, konsultējieties ar elektrotehnikas speciālistu.

 Sadalītāji vai pagarinātāji nesniedz nepieciešamo drošību (uguns-

bīstamība). Neizmantojiet tos tvaika nosūcēja pieslēgšanai pie elek­trotīkla.

6

Drošības norādījumi un brīdinājumi

 Lai garantētu drošu tvaika nosūcēja darbību, tas jālieto tikai sa-

montētā veidā.

 Šo tvaika nosūcēju nedrīkst lietot nestacionārās uzstādīšanas vie-

tās (piemēram, uz kuģiem).

 Pieskaršanās zem sprieguma esošiem iekārtas savienojumiem, kā

arī elektriskās un mehāniskās uzbūves modificēšanas mēģinājumi
apdraud lietotāju un var izraisīt tvaika nosūcēja darbības traucēju­mus.
Atveriet iekārtas korpusu tikai tik daudz, cik ir paredzēts montāžas
un tīrīšanas norādēs. Nekad neatveriet citas korpusa daļas.

 Ja tvaika nosūcēja remontu neveic uzņēmuma “Miele” pilnvarots

klientu apkalpošanas dienesta speciālists, garantijas prasība tiek
anulēta.

 “Miele” garantē atbilstību drošības prasībām tikai tad, ja tiek iz-

mantotas oriģinālās rezerves daļas. Bojātās detaļas drīkst nomainīt
tikai ar “Miele” oriģinālajām rezerves daļām.

 Bojātu barošanas kabeli drīkst nomainīt tikai kvalificēts speciālists.
 Uzstādīšanas un apkopes, kā arī remonta darbu laikā tvaika nosū-

cējam jābūt atvienotam no elektrotīkla. Iekārta ir atvienota no elek­trotīkla tikai tad, ja:

- elektroinstalācijas drošinātāji ir izslēgti vai

- elektroinstalācijas skrūvējamie drošinātāji ir pilnībā izskrūvēti, vai

- kontaktdakša (ja tāda ir) ir atvienota no kontaktligzdas. Atvienojot
jāsatver kontaktdakšas korpuss, nevis vads.

7

Drošības norādījumi un brīdinājumi

Lietošana vienlaikus ar telpas gaisu izmantojošu kurtuvi

 Degšanas procesā radušās gāzes var izraisīt saindēšanos.
Vienlaikus lietojot tvaika nosūcēju un kurtuvi, kas atrodas tajā pašā
telpā vai izmanto šīs telpas gaisu, jāievēro vislielākā piesardzība.
Kurtuves, kas degšanas procesam izmanto telpas gaisu, to izsūc
no attiecīgās telpas un, izmantojot izplūdes gāzu sistēmas (piemē­ram, dūmvadu), izvada izplūdes gāzes ārā. Telpas gaisu izmantojo­šas kurtuves var būt ar gāzi, šķidro kurināmo, malku vai oglēm
darbināmas apkures iekārtas, caurplūdes sildītāji, ūdens sildītāji,
plītis vai cepeškrāsnis.

Tvaika nosūcējs izsūc gaisu no virtuves un blakus esošajām tel­pām. Tas attiecas uz šādiem izmantošanas veidiem:
gaisa novadīšanas režīms;
gaisa cirkulācijas režīms ar ārpus telpas ierīkotu recirkulācijas gai­sa kameru.

Ja gaisa pievade ir nepietiekama, rodas pazemināts spiediens.
Kurtuve saņem pārāk maz gaisa, kas ir nepieciešams degšanas
procesam. Degšanas process tiek ierobežots.
Toksiskas dūmgāzes no dūmvada vai dūmgāzu novadīšanas kanā­la var nonākt atpakaļ dzīvojamās telpās.
Tas ir bīstami dzīvībai.

8

Drošības norādījumi un brīdinājumi

Drošību var garantēt, ja tvaika nosūcēja un kurtuves, kas izmanto
telpas gaisu, vienlaicīgas darbības laikā telpā vai vienas ventilācijas
sistēmas ietvaros savienotajās telpās spiediena pazemināšanās
nepārsniedz 4Pa (0,04mbar), tā nepieļaujot iespēju, ka kurtuves
dūmgāzes tiks iesūktas atpakaļ telpā.

To var panākt, degšanas procesam nepieciešamo gaisu papildus
pievadot pa nenoslēdzamām atverēm, piemēram, durvīs vai logos.
Šajā gadījumā ir jānodrošina pietiekams gaisa ieplūdes atveres
šķērsgriezuma lielums. Tikai būvkonstrukcijā iestrādātā gaisa pie­plūdes / izvades kārba parasti nevar nodrošināt pietiekamu gaisa
pievadi.

Novērtējot nepieciešamo gaisa pieplūdes apjomu, vienmēr ir jāņem
vērā visas dzīvokļa kopējai ventilācijas sistēmai pievienotās telpas.
Šajā jautājumā varat konsultēties ar skursteņslauķu dienestu.

Ja tvaika nosūcēju lieto gaisa cirkulācijas režīmā, kad gaiss tiek
novadīts atpakaļ tajā pašā telpā, tā vienlaicīga lietošana ar telpas
gaisu izmantojošu kurtuvi nerada nekādu risku.

9

Drošības norādījumi un brīdinājumi

Pareiza izmantošana

 Atklāta liesma rada ugunsgrēka risku.

Nekad nestrādājiet ar atklātu liesmu zem tvaika nosūcēja. Piemēram,
ir aizliegta ēdienu gatavošana ar flambēšanas metodi vai grilēšana uz
atklātas liesmas. Ieslēgtais tvaika nosūcējs var iesūkt liesmas filtrā.
Nogulsnējušies tauki var aizdegties.

 Gatavojot ēdienu uz gāzes plīts virsmas, augstas temperatūras ie-

tekmē tvaika nosūcējam var rasties bojājumi.

- Nekādā gadījumā neatstājiet degošus gāzes plīts degļus, ja uz
tiem nav novietoti trauki. Izslēdziet gāzes padevi arī pirms īslaicī­gas gatavošanas trauka noņemšanas.

- Izvēlieties degļa izmēram atbilstošus ēdiena gatavošanas traukus.

- Noregulējiet liesmu tā, lai tās platums nekādā gadījumā nepār­sniegtu trauka lielumu.

- Nepieļaujiet, ka ēdienu gatavošanas trauki pārāk sakarst (piemē­ram, gatavojot ēdienus Wok pannā).

 Ūdens kondensāts var izraisīt tvaika nosūcēja koroziju.

Vienmēr, kad lietojat gatavošanas virsmu, ieslēdziet tvaika nosūcēju,
lai ūdens kondensāts nevarētu uzkrāties.

 Pārkarsusi eļļa vai tauki var pašaizdegties un tādējādi aizdedzināt

tvaika nosūcēju.
Gatavojot ēdienus eļļā un taukos, neatstājiet katlus, pannas un fritē­šanas ierīces bez uzraudzības. Tāpēc arī grilēt ar elektriskās grilēša­nas ierīcēm drīkst, tikai pastāvīgi kontrolējot ierīces darbību.

10

Drošības norādījumi un brīdinājumi

 Tauku un netīrumu nogulsnes mazina tvaika nosūcēja darbības

efektivitāti.
Lai nodrošinātu tvaika attīrīšanu, nekad nelietojiet tvaika nosūcēju
bez tauku filtriem.

 Ņemiet vērā, ka tvaika nosūcējs ēdiena gatavošanas laikā izplūs-

tošā siltuma iedarbībā var spēcīgi sakarst.
Korpusam un tauku filtram drīkst pieskarties tikai tad, kad tvaika no­sūcējs ir atdzisis.

Atbilstoša uzstādīšana

 Ievērojiet ēdiena gatavošanas iekārtas ražotāja sniegto informāci-

ju, vai attiecīgajai iekārtai drīkst uzstādīt tvaika nosūcēju.

 Tvaika nosūcēju nedrīkst uzstādīt virs iekārtām, kas darbojas ar

cieto kurināmo.

 Ja atstatums starp ēdiena gatavošanas iekārtu un tvaika nosūcēju

ir pārāk mazs, tas var radīt tvaika nosūcēja bojājumus.
Ja ēdiena gatavošanas iekārtas ražotājs nav noteicis, ka drošībai ir
nepieciešams lielāks atstatums, starp gatavošanas iekārtas virsmu
un tvaika nosūcēja apakšējo malu nodrošiniet sadaļā “Uzstādīšana”
norādīto atstatumu.
Ja zem tvaika nosūcēja tiek izmantotas dažādas gatavošanas iekār­tas, kam ir nepieciešami dažādi drošības atstatumi, ir jāievēro lielā­kais norādītais drošības atstatums.

 Piestiprinot tvaika nosūcēju, jāņem vērā informācija nodaļā “Uz-

stādīšana”.

 Detaļām var būt asas malas un ar tām var savainoties.

Montāžas laikā valkājiet cimdus, kas pasargā no sagriešanās.

 Gaisa izplūdes kanāla ierīkošanai drīkst izmantot tikai no nedego-

ša materiāla izgatavotas caurules vai šļūtenes. Tās var iegādāties
specializētajos veikalos vai klientu apkalpošanas dienestā.

11

Drošības norādījumi un brīdinājumi

 Gaisu nedrīkst novadīt ne ekspluatācijā esošā dūmu vai dūmgāzu

novadīšanas kanālā, ne ventilācijas šahtā, kas ir paredzēta gaisa no­vadīšanai no telpām, kurās ir uzstādītas kurtuves.

 Ja gaisa izvadei lieto vairs neizmantotu dūmu vai dūmgāzu nova-

dīšanas kanālu, ņemiet vērā atbildīgo iestāžu izdotos noteikumus.

Tīrīšana un kopšana

 Veicot tīrīšanu neatbilstoši norādījumiem, kas ir sniegti šajā lieto-

šanas instrukcijā, rodas ugunsgrēka risks.

 Tvaiks no tvaika tīrītāja var iekļūt iekārtas elektriskajās daļās un iz-

raisīt īsslēgumu.
Tvaika nosūcēja tīrīšanai nekādā gadījumā neizmantojiet ierīces, kas
darbojas ar tvaika strūklu.

Piederumi

 Lietojiet tikai oriģinālos “Miele” piederumus. Ja iekārtā ir uzstādī-

tas vai iebūvētas nepiederīgas daļas, garantija un / vai ražotāja atbil­dība par izstrādājumu tiek anulēta.

12

Jūsu devums apkārtējās vides saudzēšanā

Transportēšanas iepakojuma likvidēšana

Iepakojums pasargā iekārtu no iespēja­miem bojājumiem pārvadāšanas laikā.
Iepakojuma materiāli ir izraudzīti, ņemot
vērā vides aizsardzības un materiālu
otrreizējās izmantošanas prasības, tādēļ
tos var pārstrādāt.

Iepakojuma atkārtota iekļaušana resur­su aprites sistēmā palīdz ietaupīt izej­vielas un samazināt atkritumu apjomu.
Jūsu specializētais tirgotājs pieņems ie­pakojuma materiālus atpakaļ.

Nolietotās ierīces likvidēšana

Elektriskās un elektroniskās ierīces bieži
satur vērtīgus materiālus. Tās satur arī
noteiktas vielas, maisījumus un detaļas,
kas bija nepieciešamas to darbībai un
drošībai. Ja šie materiāli nokļūst sadzī­ves atkritumos vai ar tiem rīkojas neat­bilstoši, tie var kaitēt cilvēku veselībai
un apkārtējai videi. Tādēļ nekādā gadī­jumā neizmetiet nolietotās ierīces sadzī­ves atkritumos.

Tā vietā elektrisko un elektronisko ierīču
nodošanai un pārstrādei izmantojiet
pašvaldības, tirgotāja vai uzņēmuma
“Miele” ierīkotos oficiālos, īpaši iekārto­tos savākšanas un pieņemšanas pun­ktus. Saskaņā ar likumdošanas aktiem
jūs vienpersoniski atbildat par iespēja­mas personiskas informācijas dzēšanu
likvidējamajā ierīcē. Lūdzu, nodrošiniet,
lai līdz aizvešanas brīdim nolietotā ierīce
tiktu uzglabāta bērniem nepieejamā vie­tā.

13

Tvaika nosūcēja pārskats

14

Tvaika nosūcēja pārskats

a

Ar motoru izbīdāms nosūcēja pārsegs

b

Vadības elementi

c

Tauku filtrs

d

Gatavošanas virsmas apgaismojums

e

Gaisa izplūdes īscaurule
Izplūstošo gaisu var izvadīt uz augšu vai uz aizmuguri.

f

Smaržu filtru nodalījumi

g

Tauku filtru nodalījumi

h

Smaržu filtrs
Atsevišķi pasūtāms piederums lietošanai gaisa cirkulācijas režīmā

i

Gatavošanas virsmas apgaismojuma ieslēgšanas, izslēgšanas un spilgtuma sa­mazināšanas taustiņš

j

Taustiņš izbīdāmajam nosūcēja pārsegam un ventilatora ieslēgšanai un izslēg­šanai

k

Ventilatora jaudas iestatīšanas taustiņi

l

Pēcdarbības funkcijas taustiņš

m

Darba stundu skaitītāja taustiņš

15

Funkciju apraksts

Atkarībā no modeļa tvaika nosūcējam ir
iespējamas turpmāk minētās funkcijas.

Gaisa novadīšanas režīms

Iekārtā iesūktais gaiss tiek attīrīts tauku
filtros un izvadīts no ēkas.

Gaisa cirkulācijas režīms

(tikai ar pārbūves komplektu un smaržu
filtru, kas jāiegādājas papildus; skat.
nodaļu “Tehniskie parametri”)

Iekārtā iesūktais gaiss tiek attīrīts gan
tauku filtros, gan papildus – arī smaržu
filtrā. Pēc tam gaiss tiek ievadīts atpakaļ
virtuvē.

16

Ekspluatācijas sākšana

Iestatījumi, ja nosūcēja pār­segs ir iebīdīts

Lai veiktu iestatījumus, tvaika nosūcē­jam jābūt izslēgtam. Nosūcēja pārse­gam jābūt iebīdītam. Lai piekļūtu vadī­bas elementiem, ja nosūcēja pārsegs
ir iebīdīts, rīkojieties, kā norādīts turp­māk.

 Izvelciet tauku filtrus.
Caur tauku filtru atverēm var piekļūt va-

dības mezglam.

Gaisa novadīšanas vai gaisa cirkulācijas režīma izvēle

Tvaika nosūcējs ir piemērots darbam
gaisa novadīšanas un gaisa cirkulāci­jas režīmā. Ventilatora jauda tiek pielā­gota izvēlētajam darbības režīmam.
Rūpnīcā ir iestatīts gaisa cirkulācijas
režīms. Darbam gaisa novadīšanas re­žīmā tvaika nosūcējs ir jāiestata.

Gaisa novadīšanas režīmu iestata, de­aktivējot smaržu filtra(-u) darba stundu
skaitītāju.

 Izslēdziet ventilatoru un apgaismoju-

mu.

 Vienlaikus nospiediet taustiņu“” un

darba stundu taustiņu.

Mirgo smaržu filtra simbols un viens
no ventilatora jaudas pakāpes indikato­riem.

 Spiediet taustiņu“”, līdz sāk mirgot

indikators B.

 Apstipriniet iestatījumu ar darba stun-

du skaitītāja taustiņu.
Visas kontrollampiņas nodziest.
Gaisa novadīšanas režīms ir iestatīts.
Ja apstiprināšana netiek veikta 4minū-

tēs, tiek saglabāts iepriekšējais iestatī­jums.

17

Ekspluatācijas sākšana

“Miele@home” ierīkošana

Priekšnosacījumi:

- mājas WLANbezvadu lokālais
tīkls;

- “Miele” lietotne;

- “Miele” lietotāja konts. Lietotāja
kontu var izveidot, izmantojot
“Miele” lietotni.

Jūsu tvaika nosūcējs ir aprīkots ar inte­grētu bezvadu lokālā tīkla moduli. Tvai­ka nosūcēju var savienot ar mājas bez­vadu lokālo tīklu.

Pēc tam tvaika nosūcējs tiek vadīts ar
“Miele” lietotnes starpniecību.

Ja “Miele” plīts virsma ir iekļauta arī mā­jas bezvadu lokālajā tīklā (WLAN), varat
automātiski vadīt tvaika nosūcēju, iz­mantojot “Con@ctivity” funkciju.

Pārliecinieties, ka tvaika nosūcēja uz­stādīšanas vietā ir pietiekami spēcīgs
jūsu bezvadu lokālā tīkla signāls.

Savienojumu ar mājas WLANbezvadu
lokālo tīklu var izveidot ar lietotni
“Miele” vai WPS.

“Miele@home” pieejamība

“Miele” lietotnes izmantošana ir atkarīga
no “Miele@home” pakalpojuma pieeja­mības jūsu valstī.

“Miele@home” pakalpojums nav pie­ejams katrā valstī.

Informāciju par pieejamību var iegūt tī­mekļa vietnē www.miele.com.

Programma “Miele”

Programmu “Miele” var bez maksas le­jupielādēt “Apple App Store®” vai “Goo-

gle Play Store™”.

Savienojums, izmantojot lietotni

Tīkla savienojumu var izveidot, izmanto­jot programmu “Miele”.

 Instalējiet programmu “Miele” savā

mobilajā galierīcē.

18

Ekspluatācijas sākšana

Lai reģistrētos, ir nepieciešama:

1. jūsu WLANbezvadu lokālā tīkla paro­le;

2. jūsu tvaika nosūcēja parole.

Tvaika nosūcēja parole ir pēdējie deviņi
sērijas numura cipari, kas atrodas uz
identifikācijas datu plāksnītes.

Identifikācijas datu plāksnīte atrodas uz
iekārtas korpusa un tai var piekļūt, no­ņemot smaržu filtru nodalījuma vāku.

 Sāciet iekārtas reģistrācijas procesu

lietotnē. Veiciet nepieciešamās reģis­trācijas darbības.

Pēc uzaicinājuma aktivēt tvaika nosūcē­ja bezvadu lokālo tīklu rīkojieties, kā no­rādīts turpmāk.

 Izslēdziet tvaika nosūcēju.

 Turiet nospiestu taustiņu“”.

 Vienlaikus nospiediet apgaismojuma

taustiņu.

Indikators 2 deg nepārtraukti, 3 mirgo.
Turpmākajās divās minūtēs tvaika nosū-

cējs ir gatavs savienojumam.

 Veiciet nākamās programmā norādī-

tās darbības.

Pēc sekmīgas savienojuma izveides 2
un 3 deg nepārtraukti.

 Izejiet no tvaika nosūcēja savienoju-

ma režīma, nospiežot pēcdarbības
taustiņu.

Tagad tvaika nosūcēju var vadīt ar lie­totnes palīdzību.

19

Ekspluatācijas sākšana

Savienojums, izmantojot WPS

Jūsu bezvadu lokālā tīkla maršrutētā­jam jābūt iespējotai WPS (WiFi Protec­ted Setup) opcijai.

 Izslēdziet tvaika nosūcēju.

 Aktivējiet WPS savienojumu savam

bezvadu lokālā tīkla maršrutētājam.

 Turiet nospiestu taustiņu“”.

 Vienlaikus nospiediet apgaismojuma

taustiņu.

Indikators 2 deg nepārtraukti, 3 mirgo.
Bezvadu lokālā tīkla savienojums vien-

laikus jāaktivē gan tvaika nosūcējam,
gan jūsu WPS maršrutētājam.

 Pēc dažām sekundēm nospiediet

tvaika nosūcēja taustiņu“”.

Pēc īsa brīža 2 deg nepārtraukti, 3 un B
mirgo.

Tvaika nosūcējs turpmāko divu minūšu
laikā ir gatavs savienojumam.

Pēc sekmīgas savienojuma izveides 2
un 3 deg nepārtraukti.

 Izejiet no tvaika nosūcēja savienoju-

ma režīma, nospiežot pēcdarbības
taustiņu.

Tagad tvaika nosūcēju var vadīt ar lie­totnes palīdzību.

Ja savienojumu neizdodas izveidot, ie­spējams, WPS opcija maršrutētājā nav
aktivēta pietiekami ātri. Atkārtojiet ie­priekš minētās darbības vēlreiz.

Ieteikums: Ja jūsu bezvadu lokālā tīkla
maršrutētājam nav WPS opcijas, pievie­nošanai izmantojiet programmu
“Miele@home”.

20

Bezvadu lokālā tīkla reģistrācijas at­teikšana (rūpnīcas iestatījuma atjau­nošana)

Lai izveidotu jaunu bezvadu lokālā tīkla
savienojumu, vispirms jāpārtrauc eso­šais bezvadu lokālā tīkla savienojums.

 Izslēdziet tvaika nosūcēju.

Ekspluatācijas sākšana

 Pieskarieties taustiņam“”.

2 deg nepārtraukti un 3 mirgo.

 Turiet nospiestu taustiņu“”.

 Vienlaikus pieskarieties apgaismoju-

ma taustiņam.

Ja iepriekš ir izveidots bezvadu lokālā
tīkla savienojums, 2 un 3 deg nepār­traukti.

Tvaika nosūcējs turpmākajās divās mi­nūtēs ir gatavs savienojuma pārtraukša­nai.

Pēc dažām sekundēm sāk mirgot 2 un

3. Savienojums ir pārtraukts.

 Izejiet no tvaika nosūcēja reģistrācijas

atteikšanas režīma, nospiežot pēc­darbības taustiņu.

Bezvadu lokālā tīkla savienojums ir pār­traukts. Var izveidot jaunu savienojumu.

21

Ekspluatācijas sākšana

“Con@ctivity” ierīkošana

“Con@ctivity” funkcija nodrošina tiešu
saziņu starp “Miele” elektrisko plīts vir­smu un “Miele” tvaika nosūcēju. Izman­tojot šo funkciju, tvaika nosūcēja darbī­bu var vadīt automātiski atkarībā no
“Miele” elektriskās plīts virsmas darbī­bas statusa.

- Ieslēdzot gatavošanas virsmu, tiek
automātiski ieslēgts gatavošanas vir­smas apgaismojums un pēc neilga
laika arī tvaika nosūcēja ventilators.

- Gatavošanas laikā tvaika nosūcējs
automātiski nosaka nepieciešamo
ventilatora jaudas pakāpi. Ventilatora
jaudas pakāpe ir atkarīga no ieslēgto
gatavošanas virsmu skaita un izvēlē­tajām gatavošanas jaudas pakāpēm.

- Kad gatavošana ir pabeigta, ventila­tors un plīts virsmas apgaismojums
pēc iepriekš iestatīta pēcdarbības lai­ka automātiski izslēdzas.

Plašāku informāciju par šo funkciju ska­tiet nodaļā “Lietošana”.

“Con@ctivity”, izmantojot mājas bez­vadu lokālo tīklu (“Con@ctivity3.0”)

Priekšnosacījums:

- mājas WLANbezvadu lokālais
tīkls;

- “Miele” plīts virsma ar iespējotu
bezvadu lokālo tīklu.

 Iekļaujiet tvaika nosūcēju un plīts vir-

smu mājas bezvadu lokālajā tīklā
(skatīt apakšnodaļu ““Miele@home”
ierīkošana”).

“Con@ctivity” funkcija tiek aktivēta au­tomātiski.

22

Ekspluatācijas sākšana

“Con@ctivity”, izmantojot tiešo bez­vadu lokālo tīkla savienojumu
(“Con@ctivity3.0”)

Priekšnosacījums:

- “Miele” plīts virsma ar iespējotu
bezvadu lokālo tīklu.

Ja jums nav mājas tīkla, varat izveidot
tiešu savienojumu starp plīts virsmu un
tvaika nosūcēju.

Savienojuma izveide ir aprakstīta plīts
virsmas lietošanas instrukcijā.

Turpmāk ir vēlreiz sīki aprakstītas ar
tvaika nosūcēju veicamās darbības.

 Izslēdziet tvaika nosūcēju.

 Turiet nospiestu taustiņu“”.

 Vienlaikus nospiediet taustiņu“”.

 Aktivējiet bezvadu lokālā tīkla savie-

nojumu plīts virsmai. Plašāku infor­māciju skatiet plīts virsmas lietošanas
instrukcijā.

Pēc sekmīgas savienojuma izveides 2
un 3 deg nepārtraukti.

 Izejiet no tvaika nosūcēja savienoju-

ma režīma, nospiežot pēcdarbības
taustiņu.

“Con@ctivity” funkcija ir aktivēta.

Ja pastāv tiešais WLANbezvadu lokā­lā tīkla savienojums, plīts virsmu un
tvaika nosūcēju nevar pievienot mājas
tīklam. Ja vēlaties izveidot to vēlāk,
vispirms jāpārtrauc tiešais bezvadu lo­kālā tīkla savienojums starp plīts vir­smu un tvaika nosūcēju (skatīt apakš­nodaļu “Bezvadu lokālā tīkla reģistrā­cijas atteikšana”).

Indikators 2 deg nepārtraukti, 3 mirgo.
Turpmākajās divās minūtēs tvaika nosū-

cējs ir gatavs savienojumam.

23

Lietošana (automātiskā darbība)

Ja “Con@ctivity” funkcija ir aktivēta,
tvaika nosūcējs vienmēr darbojas au­tomātiskajā režīmā (skatīt apakšnodaļu
““Con@ctivity” ierīkošana”).

Ja vēlaties tvaika nosūcēju vadīt ma­nuāli, ievērojiet nodaļas “Lietošana
(manuālais režīms)” apakšnodaļā “Ga­tavošana bez “Con@ctivity” funkcijas”
sniegtos norādījumus.

Ventilatora jaudas pakāpju no1 līdzB pie­mēri

Gatavošana ar “Con@ctivity” funkciju (automātiskā darbība)

 Ieslēdziet gatavošanas virsmai jebku-

ru gatavošanas jaudas pakāpi.

Ieslēdzas gatavošanas virsmas apgais­mojums.

Pēc dažām sekundēm ieslēdzas ventila­tors, vispirms īslaicīgi pakāpē2, pēc
tam pakāpē1. Izbīdās nosūcēja pār­segs.

Gatavošanas laikā tvaika nosūcējs au­tomātiski nosaka nepieciešamo ventila­tora jaudas pakāpi.

Noteicošā ir plīts virsmas kopējā ieslēg­tā jauda, proti, ieslēgto gatavošanas vir­smu skaits un izvēlētās jaudas pakāpes.

 Ja plīts virsmai tiek ieslēgta augstāka

jaudas pakāpe vai tiek ieslēgtas vai­rākas gatavošanas virsmas, palielinās
arī tvaika nosūcēja ventilatora jaudas
pakāpe.

Reaģēšanas laiks

Tvaika nosūcējs reaģē ar laika aizkavi. Ir
ņemts vērā, ka plīts virsmas gatavoša­nas jaudas pakāpes maiņa neizraisa tū­lītēju izgarojumu apjoma samazināša­nos vai palielināšanos.

Plīts virsma nosūta informāciju uz tvaika
nosūcēju ar laika intervāliem, arī tāpēc
tvaika nosūcējs var reaģēt ar laika aiz­kavi.

Tvaika nosūcējs reaģē pēc dažām se­kundēm vai minūtēm.

 Ja plīts virsmas jaudas pakāpe tiek

samazināta vai kāda no gatavošanas
virsmām tiek izslēgta, attiecīgi tiek
pielāgota arī ventilatora jaudas pakā­pe.

24

Lietošana (automātiskā darbība)

Apcepšanas process

 Ieslēdziet augstāku plīts virsmas jau-

das pakāpi, lai, piem., sakarsētu ga­tavošanai paredzētos traukus pirms
cepšanas. Kad ir pagājušas 10se­kundes līdz 4minūtes, atkal ieslēdziet
zemāku jaudas pakāpi (60sekundes
līdz 5minūtes “Highlight” plīts vir­smai).

Tvaika nosūcējs identificē cepšanas
procesu.

Tvaika nosūcējs ieslēdzas un pēc plīts
virsmas jaudas pakāpes samazināšanas
pārslēdzas uz 3.jaudas pakāpi, un tur­pina darboties šajā ventilatora jaudas
pakāpē apmēram 5minūtes.

Pēc tam ventilatora jaudas pakāpi turpi­na noteikt “Con@ctivity” funkcija.

Manuāli citu ventilatora jaudas pakāpi
var ieslēgt arī agrāk.

Izslēgšana

 Izslēdziet visas gatavošanas virsmas.
Dažu turpmāko minūšu laikā tvaika no-

sūcēja ventilatora jauda pakāpeniski sa­mazināsies, līdz ventilators izslēgsies.

Tādējādi virtuves gaiss tiek attīrīts no at­likušajiem garaiņiem un aromātiem.

- Ventilators uzreiz pārslēdzas no in­tensīvās darbības pakāpes uz 3.jau­das pakāpi.

- Ja ventilators darbojas ar 3.jaudas
pakāpi, aptuveni pēc 1minūtes tas
pārslēgsies uz 2.jaudas pakāpi.

- No 2.jaudas pakāpes ventilators pēc
2minūtēm pārslēgsies uz 1.pakāpi.

- Pēc 2minūšu ilgas darbības ar 1.pa­kāpes jaudu ventilators izslēgsies.
Nosūcēja pārsegs tiek iebīdīts.

- Pēc 30sekundēm izslēgsies apgais­mojums.

Gatavošanas process ir beidzies.

25

Lietošana (automātiskā darbība)

Īslaicīga automātiskās darbī­bas pārtraukšana

Lai gatavošanas laikā īslaicīgi pārtrauk­tu tvaika nosūcēja automātisko darbību,
rīkojieties šādi:

 manuāli izvēlieties citu ventilatora jau-

das pakāpi vai

 manuāli izslēdziet tvaika nosūcēju, vai
 aktivējiet tvaika nosūcēja pēcdarbī-

bas funkciju. Pēc iestatītā pēcdar­bības laika ventilators izslēgsies, no­sūcēja pārsegs iebīdīsies, bet apgais­mojums paliks ieslēgts.

Tagad tvaika nosūcēja funkcijas var dar­bināt manuāli (skatīt sadaļu “Gatavoša­na bez “Con@ctivity” funkcijas”).

Automātiskās darbības atjaunošana

Tvaika nosūcēja automātiskā darbība
atjaunojas šādos gadījumos:

- pēc manuālas ventilatora jaudas pa­kāpes iestatīšanas aptuveni 5minū­tes netiek veiktas nekādas tvaika no­sūcēja vadības darbības vai

Varat manuāli vadīt tvaika nosūcēju visa
gatavošanas procesa laikā.

 Pirms plīts virsmas ieslēgšanas ieslē-

dziet tvaika nosūcēja ventilatoru.

Ja pēc gatavošanas beigām tvaika no­sūcējs un plīts virsma ir izslēgta vismaz
30sekundes, atkārtoti ieslēdzot plīts
virsmu, automātiskā darbība atsākas.

- manuāli iestatītā ventilatora jaudas
pakāpe atbilst automātiski izvēlētajai
jaudas pakāpei, vai

- tvaika nosūcēja ventilators un plīts
virsma ir izslēgta vismaz 30sekun­des.
Atkārtoti ieslēdzot plīts virsmu, auto­mātiskā darbība atsākas.

26

Lietošana (manuālā darbība)

Gatavošana bez “Con@ctivity” funkcijas (manuālā darbība)

Tvaika nosūcēja vadība jāveic manuāli
šādos gadījumos:

- nav aktivēta “Con@ctivity” funkcija;

- “Con@ctivity” funkcija ir īslaicīgi de­aktivēta (skatīt nodaļas “Lietošana
(automātiskais režīms)” apakšnodaļu
“Īslaicīga automātiskās darbības pār­traukšana”).

Manuālā tvaika nosūcēja vadība notiek
ar “Miele” lietotni.

Lai izmantotu “Miele” lietotni, ir jābūt
uzstādītam “Miele@home” (skatīt no­daļas “Ekspluatācijas sākšana” apakš­nodaļu ““Miele@home” uzstādīšana”).

Ventilatora ieslēgšana un iz­slēgšana

Ieslēdziet ventilatoru, tiklīdz sākat gata­vot ēdienu. Tādējādi ēdiena gatavoša­nas procesā radušies tvaiki tiek iesūkti
jau pašā sākumā.

Nosūcēja pārsegs tiek izbīdīts. Ventila­tors ieslēdzas jaudas pakāpē2.

Izslēdzot ventilatoru, nosūcēja pārsegs
iebīdās.

Jaudas pakāpes izvēle

Lai pielāgotu virsmā integrētā tvaika no­sūcēja darbību nelielam līdz lielam tvai­ka un aromātu izdalīšanās apjomam, ir
pieejamas jaudas pakāpes no 1 līdz 3.

Ja gatavošanas laikā īslaicīgi, piemē­ram, apcepot ēdienu, tvaiks un aromāts
izplatās pastiprināti, varat izvēlēties in­tensīvās darbības pakāpi B.

Intensīvās darbības pakāpes atslēg­šana

Ja ir aktivēta jaudas pārvaldības sistē­ma (iepriekš iestatīta), pēc 5minūtēm
ventilators automātiski pārslēdzas dar­bībai 3. jaudas pakāpē.

Pēcdarbības laika izvēle

Ļaujiet ventilatoram darboties arī dažas
minūtes pēc ēdiena pagatavošanas. Vir­tuves gaiss tiek attīrīts no atlikušajiem
garaiņiem un aromātiem.

Tiek novērsta palieku veidošanās tvaika
nosūcējā un to izraisītie aromāti.

Pēcdarbības funkcija nodrošina auto­mātisku ventilatora izslēgšanos pēc ie­priekš iestatītā laika beigām.

Gatavošanas virsmas apgais­mojuma ieslēgšana / izslēgša­na / spilgtuma mazināšana

Gatavošanas virsmas apgaismojumu
var ieslēgt un izslēgt, kā arī samazināt
tā spilgtumu neatkarīgi no ventilatora.

27

Lietošana (manuālā darbība)

Vadība bez “Miele” lietotnes

Ja vēlaties regulēt ieslēgtu tvaika nosū­cēju bez “Miele” lietotnes, piem., ja ir
pārtraukts bezvadu lokālā tīkla savieno­jums, to varat darīt ar vadības mezglu.

 Ja vēlaties ieslēgt tvaika nosūcēju

bez “Miele” lietotnes, pavelciet uz āru
kreisās puses tauku filtru.

Tauku filtra atverē var piekļūt vadības
mezglam.

 Nospiediet ieslēgšanas / izslēgšanas

taustiņu.

Nosūcēja pārsegs tiek izbīdīts. Ventila­tors ieslēdzas jaudas pakāpē2.

 Ievietojiet tauku filtru atpakaļ.

Jaudas pārvaldība

Tvaika nosūcējs ir aprīkots ar jaudas
pārvaldības sistēmu. Jaudas pārvaldī­bas sistēma nodrošina elektroenerģijas
ekonomiju. Šī sistēma pārvalda ventila­tora automātisko darbību. Ja tvaika no­sūcējs ilgāku laiku netiek lietots, ventila­tors tiek izslēgts un nosūcēja pārsegs
tiek iebīdīts.

- Ja ir iestatīta ventilatora intensīvās
darbības pakāpe, pēc 5minūtēm
ventilators automātiski tiek pārslēgts
uz 3.jaudas pakāpi.

- Ja ar ieslēgtu tvaika nosūcēju 2stun­das netiek veiktas nekādas darbības,
ventilatora jauda tiek samazināta par
vienu pakāpi, pēc tam jaudas pakā­pes tiek samazinātas ar 30minūšu
soli, līdz ventilators izslēdzas. Nosū­cēja pārsegs tiek iebīdīts.

- Gatavošanas virsmas apgaismojums
tiek automātiski izslēgts pēc 12stun­dām.

28

Padomi enerģijas taupīšanai

Šis tvaika nosūcējs darbojas ļoti efektīvi
un energoekonomiski. Jūs varat sama­zināt elektroenerģijas patēriņu turpmāk
aprakstītajos veidos.

- Ēdiena gatavošanas laikā nodrošiniet
virtuvē ventilāciju. Ja gaisa izplūdes
laikā tvaika nosūcējā neieplūst pietie­kami daudz gaisa, nosūcējs nedarbo­jas efektīvi un palielinās darbības
trokšņi.

- Gatavošanai izmantojiet pēc iespējas
zemāku jaudas pakāpi. Ja ēdienu ga­tavošanas procesā veidojas maz tvai­ka, tvaika nosūcējs darbojas ar ze­māku jaudas pakāpi un patērē mazāk
elektroenerģijas.

- Regulāri tīriet vai mainiet tvaika nosū­cēja filtrus. Ļoti netīri filtri mazina no­sūcēja veiktspēju, palielina ugunsgrē­ka rašanās iespēju un rada higiēnas
risku.

- Izmantojiet “Con@ctivity” funkciju.
Tvaika nosūcējs tiek ieslēgts un iz­slēgts automātiski. Tvaika nosūcējs
izvēlas gatavošanas situācijai atbilstī­gu jaudas pakāpi un tādējādi nodro­šina mazāku elektroenerģijas patēri­ņu.

- Ja tvaika nosūcēja darbību vadāt ma­nuāli, ievērojiet turpmāk minētos ie­teikumus.

– Pārbaudiet tvaika nosūcējam ie-

statīto jaudas pakāpi. Parasti pie­tiek ar zemas jaudas pakāpi. Inten­sīvās darbības pakāpi izmantojiet
tikai tad, ja nepieciešams.

– Ja gatavošanas laikā veidojas

daudz tvaika, jau iepriekš ieslē­dziet tvaika nosūcējam augstu dar­bības jaudas pakāpi. Tādējādi no­sūcēja darbība būs efektīvāka ne­kā mēģinot ilgā laika periodā izva­dīt no virtuves tvaiku, kas jau ir iz­platījies telpā.

– Pēc ēdiena gatavošanas izslēdziet

tvaika nosūcēju.
Ja pēc gatavošanas virtuves gaiss
jāattīra no atlikušajiem garaiņiem
un aromātiem, izmantojiet pēcdar­bības funkciju. Pēc iestatītā pēc­darbības laika ventilators izslēdzas
automātiski.

29

Iestatījumu maiņa

Tvaika nosūcēja iestatījumus varat mai­nīt ar tvaika nosūcēja taustiņiem.

Šajā nodaļā aprakstītos iestatījumus
nevar mainīt ar “Miele” lietotni.

 Izslēdziet tvaika nosūcēju. Nosūcēja

pārsegam ir jābūt iebīdītam.

 Izvelciet tauku filtrus.
Caur tauku filtru atverēm var piekļūt va-

dības mezglam.

Tauku filtra darba stundu skai­tītāja pārregulēšana

Varat mainīt darba stundu skaitītāja ie­statījumus atbilstoši saviem ēdiena ga­tavošanas paradumiem.

 Vienlaikus nospiediet pēcdarbības

taustiņu un darba stundu tausti­ņu.

Mirgo tauku filtra simbols un viens
no ventilatora jaudas pakāpes indikato­riem.

Indikatori no 1 līdz B rāda iestatīto laiku:

indikators 1......................... 20stundas;

indikators 2......................... 30stundas;

indikators 3......................... 40stundas;

indikators B ........................ 50stundas.

 Nospiežot taustiņu“”, izvēlieties

īsāku darbības laiku vai, nospiežot
taustiņu“”,— ilgāku darbības laiku.

 Apstipriniet iestatījumu ar darba stun-

du skaitītāja taustiņu.
Visi indikatori nodziest.
Ja apstiprināšana netiek veikta 4minū-

šu laikā, tiek saglabāts iepriekšējais ie­statījums.

Rūpnīcā iestatītais tīrīšanas intervāls ir
30stundas.

- Īsāks 20stundu laika intervāls ir ietei­cams, ja bieži gatavojat ceptus vai fri­tētus ēdienus.

- Pat ja gatavojat reti, ir ieteicams īsāks
tīrīšanas intervāls. Tā netiek pieļauta
uzkrājušos tauku sacietēšana, kas
apgrūtina tīrīšanu.

- Ilgāks 40 vai 50stundu intervāls ir ie­teicams, ja parasti gatavojat bez tau­kiem.

 Izslēdziet ventilatoru un apgaismoju-

mu.

30

Iestatījumu maiņa

Smaržu filtru darba stundu skaitītāja pārregulēšana vai deaktivēšana

Smaržu filtri ir nepieciešami tvaika no­sūcēja darbībai gaisa cirkulācijas režī­mā.

Varat mainīt darba stundu skaitītāja ie­statījumus atbilstoši saviem ēdiena ga­tavošanas paradumiem.

Darbībai gaisa novadīšanas režīmā tas
ir jādeaktivē.

Rūpnīcā iestatītais maiņas intervāls ir
180stundas.

 Izslēdziet ventilatoru un apgaismoju-

mu.

 Vienlaikus nospiediet taustiņu“” un

darba stundu taustiņu.

Mirgo smaržu filtru simbols un viens
no ventilatora jaudas pakāpes indikato­riem.

Indikatori no1 līdzB rāda iestatīto laiku:

indikators1....................... 120stundas;

indikators2....................... 180stundas;

indikators3....................... 240stundas;

indikatorsB .......................... deaktivēts.

 Nospiežot taustiņu“” vai“”, izvē-

lieties nepieciešamo laiku.

 Apstipriniet iestatījumu ar darba stun-

du skaitītāja taustiņu.
Visas kontrollampiņas nodziest.
Ja apstiprināšana netiek veikta 4minū-

šu laikā, tiek saglabāts iepriekšējais ie­statījums.

Jaudas pārvaldības sistēmas deaktivēšana

Ņemiet vērā, ka deaktivēšana var radīt
lielāku elektroenerģijas patēriņu.

Jaudas pārvaldības sistēmas deakti­vēšana/aktivēšana

 Izslēdziet ventilatoru un apgaismoju-

mu.

 Spiediet pēcdarbības taustiņu

aptuveni 10sekundes, līdz iedegas
ventilatora jaudas pakāpes indika­tors1.

 Pēc tam citu pēc cita nospiediet:

- apgaismojuma taustiņu;

- taustiņu “” un pēc tam vēlreiz

- apgaismojuma taustiņu.

Ja jaudas pārvaldības sistēma ir aktivē­ta, indikatori1 unB deg nepārtraukti.
Ja tā ir deaktivēta, indikatori1 unB mir­go.

 Lai deaktivētu jaudas pārvaldības sis-

tēmu, nospiediet taustiņu“”.
Indikatori1 unB mirgo.
 Lai aktivētu, nospiediet taustiņu “”.
Indikatori1 unB deg nepārtraukti.
 Apstipriniet iestatījumu ar pēcdarbī-

bas taustiņu.
Visas kontrollampiņas nodziest.
Ja četru minūšu laikā neapstiprināsiet

iestatījumu, paliks spēkā vecais iestatī­jums.

31

Tīrīšana un kopšana

 Pirms katras apkopes un kopša-

nas reizes atvienojiet tvaika nosūcēju
no elektrotīkla (skatiet nodaļu “Drošī­bas norādījumi un brīdinājumi”).

Korpuss

Vispārīgi norādījumi

Izmantojot nepiemērotu tīrīšanas lī­dzekli, var sabojāt virsmu un vadības
elementus.

Neizmantojiet tīrīšanas līdzekli, kas
satur sārmus, skābes, hlorīdus vai
šķīdinātājus.

Neizmantojiet abrazīvus tīrīšanas lī­dzekļus, piemēram, abrazīvu pulveri,
abrazīvu krēmu, abrazīvus sūkļus,
piem., katlu tīrīšanai paredzētus sūk­ļus vai lietotus sūkļus, kuros ir abrazī­vu līdzekļu paliekas.

 Tvaika nosūcējs var tikt sabojāts,

ja tajā iekļūst mitrums.
Raugieties, lai tvaika nosūcējā neie-

kļūtu mitrums.

Īpašas norādes par nerūsējošā tērau­da virsmām

Norādes neattiecas uz vadības tausti­ņiem.

Atbilstīgi vispārīgajām norādēm nerūsē­jošā tērauda virsmu tīrīšanai piemērots
ir saudzējošs nerūsējošā tērauda tīrīša­nas līdzeklis.

Lai nepieļautu drīzu notraipīšanos, ietei­cams apstrādāt virsmu ar nerūsējošā
tērauda kopšanas līdzekli (iespējams ie­gādāties pie “Miele”).

Īpašas norādes par vadības elemen­tiem

Ja netīrumi iedarbojas ilgāku laiku,
virsmas var nokrāsoties vai mainīties.

Tāpēc netīrumi jānotīra nekavējoties.

Tīrot ar nerūsējošā tērauda tīrīšanas
līdzekli, var sabojāt vadības elementu
virsmu.

Vadības elementu tīrīšanai nelietojiet
nerūsējošā tērauda tīrīšanas līdzekli.

 Tīriet visas virsmas un vadības ele-

mentus tikai ar nedaudz samitrinātu
uzsūcošu drānu, skalošanas līdzekli
un siltu ūdeni.

 Pēc tam nosusiniet virsmas ar mīkstu

drānu.

32

Darba stundu skaitītājs 

Tvaika nosūcējs saglabā atmiņā darbībā
pavadīto laiku.

“Miele” lietotne informē par nostrādāta­jām darba stundām un signalizē, ja ir jā­tīra vai jāmaina filtri.

Vienlaikus tvaika nosūcēja vadības ele­mentos ir izgaismots tauku filtra  vai
smaržu filtra simbols.

Varat pielāgot darba stundu skaitītāja
intervālu saviem gatavošanas paradu­miem (skatīt nodaļu “Iestatījumu mainī­šana”).

Tīrīšana un kopšana

Tauku filtri

 Ugunsgrēka risks.

Pārāk taukaini tauku filtri var aizdeg­ties.

Regulāri tīriet tauku filtrus.

Daudzkārt lietojamie metāla tauku filtri
attīra no virtuves izsūktos izgarojumus
no cietām daļiņām (taukiem, putekļiem
utt.) un nepieļauj tvaika nosūcēja aizsē­rēšanu.

Tauku filtri regulāri jātīra.

Ļoti netīri tauku filtri mazina nosūkša­nas veiktspēju un veicina netīrumu ra­šanos tvaika nosūcējā un virtuvē.

Tīrīšanas intervāls

Filtrā uzkrājušies tauki ilgākā laikā sa­cietē un apgrūtina tauku filtru tīrīšanu.
Tāpēc ir ieteicams tīrīt tauku filtrus reizi
3―4nedēļās.

Darba stundu skaitītājs atgādina, ka re­gulāri ir jātīra tauku filtri (skatiet nodaļas
“Tīrīšana un kopšana” sadaļu “Darba
stundu skaitītājs”).

Tauku filtra izņemšana

 Rīkojoties ar filtru, tas var nokrist.

Tādējādi var tikt bojāts filtrs un gata­vošanas virsma.

Darbojoties ar filtru, turiet to cieši.

 Izvelciet tauku filtrus no korpusa

priekšpuses nodalījumiem.

Tauku filtru mazgāšana ar rokām

 Tauku filtru mazgāšanai izmantojiet

trauku birsti un siltu ūdeni, kam pie-

vienots saudzīgs, mazgāšanai ar ro-

kām paredzēts trauku mazgāšanas lī-

dzeklis. Nelietojiet neatšķaidītu trauku

mazgāšanas līdzekli.

33

Tīrīšana un kopšana

Nepiemēroti tīrīšanas līdzekļi

Regulāri lietojot nepiemērotus tīrīšanas
līdzekļus, var tikt bojātas filtru virsmas.
Neizmantojiet turpmāk minētos tīrīšanas
līdzekļus:

- kaļķi šķīdinošus tīrīšanas līdzekļus;

- abrazīvus pulverus vai pastas;

- agresīvus universālos tīrīšanas līdzek­ļus un taukus šķīdinošus aerosolus;

- cepeškrāsns tīrīšanas aerosolus.

Tauku filtru mazgāšana trauku mašī­nā

 Ievietojiet tauku filtrus apakšējā grozā

pēc iespējas vertikāli vai slīpi. Pārlie­cinieties, ka nav traucēta smidzinā­tājspārna kustība.

 Izmantojiet parastu mājsaimniecībā

lietojamu trauku mazgāšanas līdzekli.

 Izvēlieties programmu ar vismaz

50°C, bet ne vairāk kā 65°C mazgā­šanas temperatūru.

Atkarībā no izmantotā mazgāšanas lī­dzekļa īpašībām ir iespējams, ka maz­gāšana trauku mašīnā radīs paliekošas
filtru iekšējo virsmu krāsas izmaiņas.
Krāsas maiņa neietekmē tauku filtru
darbību.

Pēc mazgāšanas

 Pēc mazgāšanas novietojiet tauku

filtrus uz uzsūcošas pamatnes, lai tie
nožūst.

 Pēc tauku filtru izņemšanas notīriet

arī visas pieejamās iekārtas korpusa
daļas no tauku nogulsnēm. Tādējādi
tiek novērsts aizdegšanās risks.

 Iebīdiet tauku filtrus atpakaļ.

Tauku filtru darba stundu skaitītāja atiestatīšana

Pēc mazgāšanas jāatiestata tauku filtru
darba stundu skaitītājs, izmantojot tvai­ka nosūcēja taustiņus.

 Pēc ventilatora ieslēgšanas turiet no-

spiestu darba stundu skaitītāja tausti­ņu aptuveni 3sekundes, līdz

mirgo tikai indikators 1.
Tauku filtru simbols nodziest.
Ja tauku filtru mazgāšana tiek veikta

pirms noteiktā darba stundu skaita sa­sniegšanas:

 turiet nospiestu darba stundu tausti-

ņu aptuveni 6sekundes, līdz

mirgo tikai indikators 1.

34

Tīrīšana un kopšana

Smaržu filtrs

Lai tvaika nosūcēju darbinātu gaisa cir­kulācijas režīmā, papildus tauku filtriem
ir jāuzstāda arī divi smaržu filtri. Tie pie­saista ēdienu gatavošanas laikā izplūs­tošo aromātu.

Smaržu filtrus var iegādāties “Miele” in­terneta veikalā, “Miele” Klientu apkalpo­šanas dienestā (skatiet www.miele­shop.com) vai “Miele” specializētajā
veikalā.

Tipa apzīmējums ir norādīts nodaļā
“Tehniskie parametri”.

Smaržu filtru uzstādīšana / maiņa

Virs tauku filtriem atrodas nodalījumi,
kuros tiek iebīdīti smaržu filtri.

Maiņas intervāls

Smaržu filtri jānomaina vienmēr, kad tie
vairs pietiekami efektīvi nepiesaista aro­mātvielas, bet ne retāk kā reizi sešos
mēnešos.

Darba stundu skaitītājs atgādina, ka re­gulāri jānomaina smaržu filtri (skatīt no­daļas “Tīrīšana un kopšana” apakšno­daļu “Darba stundu skaitītājs”).

Smaržu filtru darba stundu skaitītāja atiestatīšana

Pēc nomaiņas jāatiestata smaržu filtru
darba stundu skaitītājs, izmantojot tvai­ka nosūcēja vadības paneli.

 Pēc ventilatora ieslēgšanas divreiz

nospiediet darba stundu skaitītāja

taustiņu un turiet to nospiestu

aptuveni 3sekundes, līdz mirgo tikai

indikators 1.
Smaržu filtru simbols nodziest.
Ja smaržu filtru maiņa tiek veikta pirms

noteiktā darba stundu skaita sasniegša­nas:

 Noņemiet vāku. Vāku vietā notur

magnēti.

 Izņemiet smaržu filtrus no iepakoju-

ma.

 Iebīdiet smaržu filtrus nodalījumos.
 Uzlieciet vāku atpakaļ.

 divreiz nospiediet darba stundu skai-

tītāja taustiņu un turiet aptuveni

6sekundes, līdz mirgo tikai indikators

1.

Smaržu filtra likvidācija

 Nolietoto smaržu filtru izmetiet sadzī-

ves atkritumos.

35

Klientu apkalpošanas dienests

Kontaktinformācija traucējumu gadījumā

Traucējumu gadījumā, kurus nevarat no­vērst patstāvīgi, sazinieties, piemēram,
ar savu “Miele” specializēto tirgotāju vai
“Miele” Klientu apkalpošanas dienestu.

“Miele” Klientu apkalpošanas dienesta
pakalpojumus var pieteikt tiešsaistē
vietnē www.miele.lv/service.

“Miele” Klientu apkalpošanas dienesta
kontaktinformācija ir norādīta šī doku­menta beigās.

Klientu apkalpošanas dienestam ir ne­pieciešams modeļa apzīmējums un iz­gatavošanas numurs (Fabr./SN/Nr.).
Šī informācija ir sniegta uz identifikāci­jas datu plāksnītes.

Identifikācijas datu plāksnītes novietojums

Identifikācijas datu plāksnīte atrodas uz
iekārtas korpusa un tai var piekļūt, no­ņemot smaržu filtru nodalījuma vāku.

Garantija

Garantijas termiņš ir 2gadi.
Papildinformāciju skatiet pievienotajos

garantijas noteikumos.

36

*INSTALLATION*

Iekārtas izmēri

Uzstādīšana

DA3668

DA3698

37

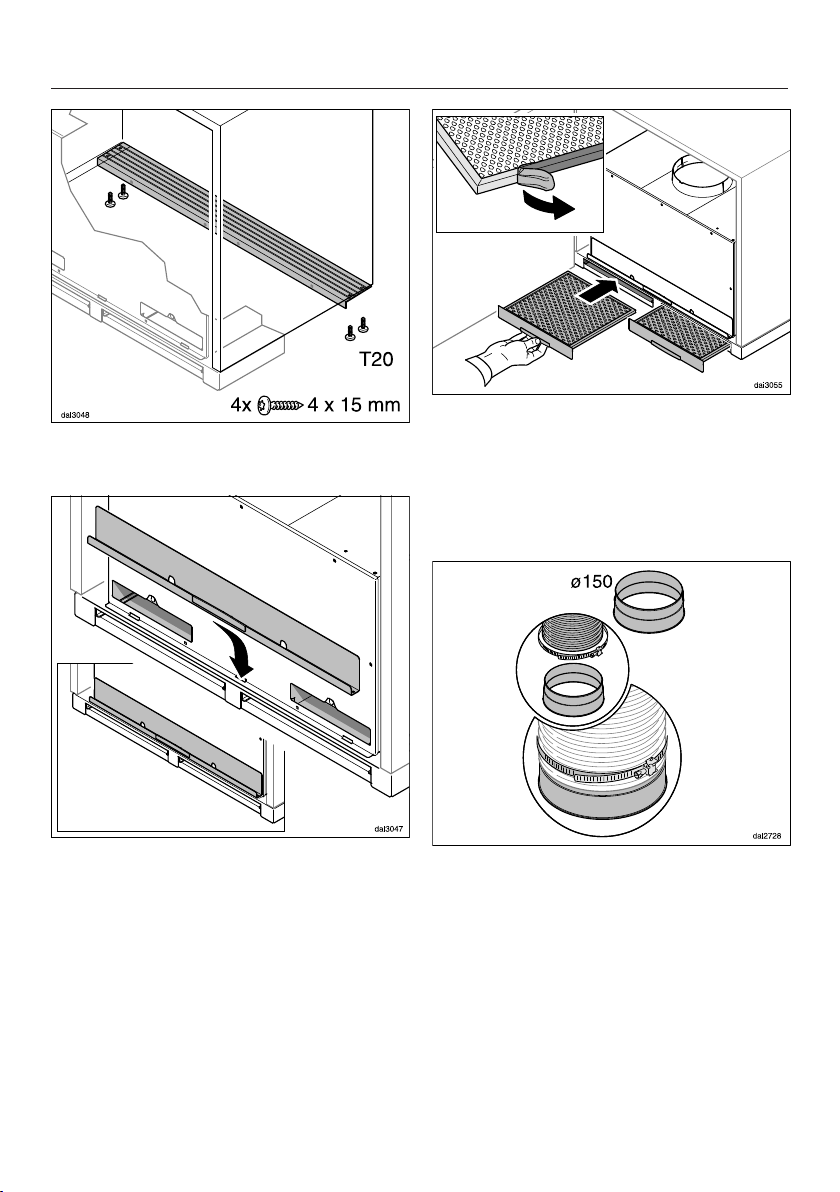

*INSTALLATION*

Uzstādīšana

a

Gaisa novadīšanas režīms, gaisa cir­kulācijas režīms ar pārbūves kom­plektu DUU150

b

Skapja korpusam ir jābūt īsākam par
38cm salīdzinājumā ar tā durvīm.

c

Montāža ir iespējama arī 600mm
platā skapī. Jāņem vērā, ka:

– arī sānu skapjiem jābūt īsākiem

par 38cm;

– iebūvējamā skapja un sānu skapju

durvīm jāveras uz augšu, lai varētu
piekļūt tauku filtriem.

d

Gaisa novadīšanas kanālu var pie­vienot arī aizmugurē.

e

Augšējā skapī pēc montāžas var ierī­kot starpsienu. Jāatstāj brīva piekļu­ve tauku filtriem un gaisa cirkulācijas
režīma izmantošanas gadījumā arī
smaržu filtriem.

f

Augšējam skapim var pierīkot arī sā­nu paplašinājumus.

Skapja augstuma un izgriezumu izmēri
jānosaka, ņemot vērā piemontētos pa­pildpiederumus (piemēram, trokšņa
slāpētāju, DSMmoduli).

38

*INSTALLATION*

Atstatums starp plīts virsmu un tvaika nosūcēju (S)

Izvēloties atstatumu starp gatavošanas iekārtu un tvaika nosūcēja apakšējo ma­lu, ņemiet vērā gatavošanas iekārtas ražotāja norādījumus.
Ja gatavošanas iekārtas ražotājs nav norādījis lielākus atstatumus, minimālie
drošības atstatumi ir norādīti turpmāk.

Ņemiet vērā arī nodaļā “Drošības norādījumi un brīdinājumi” sniegto informāciju.

Gatavošanas iekārta Minimālais drošības atsta-

Elektriskā plīts 450mm
Elektriskais grils, fritēšanas iekārta (elektriskā) 650mm

Uzstādīšana

tums S

Vairāku degļu gāzes plīts ar kopējo jaudu

650mm

≤ 12,6 kW, neviens deglis > 4,5 kW
Vairāku degļu gāzes plīts ar kopējo jaudu

760mm
> 12,6 kW un ≤ 21,6 kW,
neviens deglis > 4,8 kW

Vairāku degļu gāzes plīts ar kopējo jaudu

uzstādīšana nav iespējama
> 21,6 kW
vai viens deglis > 4,8 kW

Viena degļa gāzes plīts, jauda ≤ 6 kW 650mm
Viena degļa gāzes plīts, jauda > 6 kW un ≤ 8,1 kW 760mm
Viena degļa gāzes plīts, jauda > 8,1 kW uzstādīšana nav iespējama

39

*INSTALLATION*

Uzstādīšana

Pirms uzstādīšanas

 Pirms uzstādīšanas izlasiet infor-

māciju šajā nodaļā un nodaļā “Drošī­bas norādes un brīdinājumi”.

Montāžas ieteikumi

- Lai optimāli uztvertu gatavošanas lai­kā radušos tvaikus, tvaika nosūcējam
jānosedz plīts virsma. Tvaika nosū­cējs jāuzstāda virs plīts virsmas cen­tra, nevis jānovirza sānis vai uz aiz­muguri.

- Plīts virsmai vajadzētu būt šaurākai
par tvaika nosūcēju. Maksimālais
plīts virsmas platums ir vienāds ar
tvaika nosūcēja platumu.

- Montāžas vietai jābūt ērti pieejamai.
Ērta piekļuve un demontāžas iespēja
ir svarīga arī tad, ja jāveic tvaika no­sūcēja remonts. Šie aspekti jāņem
vērā, piemēram, tvaika nosūcēja tu­vumā novietojot skapjus, pierīkojot
plauktus, piekaramos griestus vai de­koratīvos elementus.

Uzstādīšanai izmantojamie materiāli

40

*INSTALLATION*

a

1izplūdes īscaurule gaisa novadī­šanas kanālam, 150mm.

b

2pārsegi montāžas leņķiem.

c

2montāžas leņķi iekārtas nostipri­nāšanai augšējā skapī.

d

1vāks smaržu filtru nodalījumiem.

e

1nosedzošais profils spraugas no­segšanai starp iekārtas aizmuguri un
sienu.

12skrūves, 4x15mm, tvaika nosūcē­ja nostiprināšanai augšējā skapī.

4skrūves, M4x16mm, tvaika nosū­cēja nostiprināšanai pie montāžas leņ­ķiem un nosedzošā profila nostiprinā­šanai.

Uzstādīšana

2skrūves, 4x40mm,
2apaļtapas, 6x36mm, tvaika nosū-

cēja papildu nostiprināšanai pie sienas
(tikai iekārtas montāžai 900mm platā
skapī).

4skrūves, 4x25mm, 900mm plata
tvaika nosūcēja papildu nostiprināša­nai.

4uzlīmes neizmantoto stiprināšanas
atveru nosegšanai.

4skrūves, M4x8mm, nosedzošā
profila nostiprināšanai.

1leņķa skrūvgriezis T20

41

*INSTALLATION*

Uzstādīšana

Gaisa izvades kanāla savienojuma pārvietošana

Lai izveidotu gaisa izvades kanāla sa­vienojumu tvaika nosūcēja aizmugurē,
var pagriezt ventilatoru. Tas var būt ne­pieciešams, piemēram, ja iebūvēšana
tiek veikta ļoti zemā skapī. Pārbūve ir jā­veic pirms montāžas.

Tvaika nosūcējam jābūt atslēgtam no
strāvas padeves.

 Atskrūvējiet stiprinājuma skrūves kor-

pusa pārsega priekšpusē un noņe­miet pārsegu.

 Atskrūvējiet skrūves korpusa aizmu-

gurē un noņemiet korpusa aizmuguri.

 Izskrūvējiet ventilatora stiprinājuma

skrūves.

42

 Pagrieziet ventilatoru uz aizmuguri un

ievietojiet gaisa izplūdes īscauruli aiz­mugurējā gaisa izplūdes atverē. Sa­vienojuma kabelis nav jāatvieno.

 Pieskrūvējiet ventilatoru.
 Piestipriniet aizmugurējo pārsegu

augšpusē.

 Pieskrūvējiet korpusa priekšējo pār-

segu.

*INSTALLATION*

Uzstādīšana

 Izvelciet tauku filtru no korpusa

priekšpuses nodalījuma.

Pirms tvaika nosūcēja iemontēšanas
skapī novietojiet nosedzošo profilu aiz­mugurē. To pēc tam var piemontēt no­sūcēja pārsega augšējai malai  vai
apakšējai malai .

 Nosakiet vajadzīgo nosedzošā profila

izmēru T.

 Saīsiniet nosedzošo profilu līdz izmē-

ram T. Ar nazi atdaliet to pa paredzēto
tuvākā mazākā izmēra lūzuma līniju.

 Pieskrūvējiet nosedzošo profilu tvaika

nosūcēja aizmugurē vēlamajā pozīci­jā. Izmantojiet komplektā iekļautās

skrūves. Piestiprināšanai pie apakšē­jās malas  izmantojiet korpusa
skrūves, kas iepriekš jāizskrūvē.

43

*INSTALLATION*

Uzstādīšana

 Salāgojiet montāžas leņķi ar skapja

apakšējo malu un pieskrūvējiet labajā
un kreisajā pusē. Leņķi ir paredzēti 16
un 19mm biezām mēbeļu sienām.
Leņķi jāpieskrūvē tajā pusē, kurai ir
attiecīgais marķējums.

44

 Ieskrūvējiet skrūves tvaika nosūcēja

piekarināšanai, atstājot apmēram
5mm garus skrūvju galus. Montējot
900mm platu tvaika nosūcēju
600mm platā skapī, vispirms ieskrū­vējiet tikai priekšējās skrūves.

*INSTALLATION*

Uzstādīšana

Pirms elektrotīkla pieslēguma izvei­des izlasiet nodaļā “Savienojums ar
elektrotīklu” un “Drošības norādījumi
un brīdinājumi” minētās prasības.

 Iespraudiet barošanas kabeļa kon-

taktdakšu kontaktligzdā.

Tauku filtra atverē var piekļūt vadības
mezglam.

 Nospiediet ieslēgšanas / izslēgšanas

taustiņu.

Lai uzstādīšana būtu droša, tvaika
nosūcējs jāmontē iepriekš saliktā
skapī. Nevar vispirms samontēt no­sūcēju un pēc tam uzstādīt iebūvēša­nas skapi.

 Iekariniet tvaika nosūcēju skapī no

apakšas. Bīdiet nosūcēju uz aizmugu­ri uz fiksācijas āķiem, lai tvaika nosū­cējs skapī būtu droši iekarināts.

Lai tvaika nosūcēju nostiprinātu skapī,
nosūcēja pārsegam jābūt izbīdītam. Tā­pēc jāpieslēdz strāvas padeve.

Ieslēdzas ventilators un tiek izbīdīts no­sūcēja pārsegs.

 Kad nosūcēja pārsegs ir izbīdīts, at-

vienojiet kontaktdakšu no kontaktlig­zdas.

Ventilators izslēdzas, nosūcēja pārsegs
paliek izbīdīts.

45

*INSTALLATION*

Uzstādīšana

 No apakšas cieši pievelciet četras

stiprinājuma skrūves.

 Montējot 900mm platu tvaika nosū-

cēju 600mm platā skapī, vispirms jā­ieliek arī abas aizmugurējās skrūves.
Ja skapim ir sānu paplašinājumi, pa­pildus nepieciešama stiprināšana pie
apakšējās daļas.

 Vēlreiz pievienojiet kontaktdakšu kon-

taktligzdai.
Ventilators atkal ieslēgsies.
 Nospiediet ieslēgšanas / izslēgšanas

taustiņu.
Ventilators izslēdzas. Nosūcēja pārsegs

tiek iebīdīts.

Ja skrūvēm ir grūti piekļūt, izmantojiet
komplektācijā iekļauto leņķa skrūvgriezi.

 Atskrūvējiet stiprinājuma leņķu skrū-

ves un pabīdiet leņķus uz aizmuguri
pie aizmugurējās sienas.

 Nolīmeņojiet tvaika nosūcēju un atzī-

mējiet vietas uz skapja, kur jāveic
stiprinājuma urbumi.

 Piestipriniet leņķus pie skapja.
 Nolīmeņojiet tvaika nosūcēju vēlreiz

un pievelciet skrūves pie korpusa.

Montējot 900mm platu tvaika nosūcēju
900mm platā skapī bez grīdas sānu
malās, tvaika nosūcējs papildus jāregu­lē un papildus jānostiprina. Šim nolū­kam jāizmanto divi stiprinājuma leņķi,
kas jāpiestiprina pie skapja aizmugurē­jās sienas.

Ja skapim nav stabilas aizmugurējās
sienas, izmantojiet komplektācijā ie­kļautās skrūves un dībeļus piestiprinā­šanai pie sienas.

46

*INSTALLATION*

 Nosedziet nevajadzīgās stiprinājumu

atveres uz nosūcēja pārsega. Piemē-

rotas uzlīmes ir iekļautas komplektā-

cijā.

Uzstādīšana

 Montāžas leņķu nosegvāciņi ir piemē-

roti skapjiem ar sienu biezumu no
16līdz 19mm. Pagrieziet vāciņu at­bilstošajā montāžas pozīcijā un uzlie­ciet to uz montāžas leņķa.

47

*INSTALLATION*

Uzstādīšana

 Piestipriniet nosedzošo līsti pie skap-

ja pamatnes.

 Noņemiet aizsargplēvi, ja tāda ir, no

tauku filtriem un ievietojiet tauku
filtrus iekārtā.

Gaisa novadīšanas kanāla pie­vienošana

 Smaržu filtru nodalījuma vāku apakšā

iebīdiet tam paredzētajā vietā un aiz-

veriet. Vāku vietā notur magnēti.

48

 Pie izplūdes īscaurules piestipriniet

gaisa novadīšanas kanālu, piemēram,
lokanu gaisa novadīšanas šļūteni ar
skavu (papildus iegādājams piede­rums).

*INSTALLATION*

 Novietojiet gaisa novadīšanas kanālu

uz tvaika nosūcēja izplūdes īscauru-

les.
 Ierīkojot tālāko gaisa novadīšanas ka-

nālu, ņemiet vērā nodaļā “Gaisa no-

vadīšanas kanāls” sniegtos norādīju-

mus.

Uzstādīšana

Uzstādīšanai neredzamā zonā uz skapja
virsmas ir piemērots pārbūves kom­plekts DUU150ar plastmasas režģiem.

Redzamajā zonā ir ieteicams pārbūves
komplekts DUU151ar nerūsējošā tē­rauda režģiem.

Cirkulācijas režīma sagatavo­šana

Ja ēkas konstrukcijas īpatnības neļauj
veidot novadīšanas pieslēgumu, tvaika
nosūcējs ir jāsagatavo cirkulācijas režī­mam. Cirkulācijas režīmam ir nepiecie­šams pārbūves komplekts, ko var iegā­dāties pie specializētā tirgotāja vai
klientu apkalpošanas dienestā. Turklāt ir
nepieciešams smaržu filtrs (skatiet no­daļu “Tehniskie dati”).

 Uzstādiet pārbūves komplektu saska-

ņā ar norādījumiem atbilstošajā uz­stādīšanas instrukcijā. Pievērsiet uz­manību, lai izplūdes režģu plāksnītes
būtu vērstas uz telpas vidu, nevis tieši
uz sienu vai griestiem.

 Uzstādiet smaržu filtru (skatiet “Tīrī-

šana un kopšana”).

49

*INSTALLATION*

Uzstādīšana

Gaisa izplūdes caurule

 Vienlaicīga tvaika nosūcēja un

telpas gaisu izmantojošas kurtuves
lietošana noteiktos apstākļos var ra­dīt saindēšanās risku!

Obligāti ievērojiet nodaļā “Drošības
norādījumi un brīdinājumi” sniegto in­formāciju.

Ja rodas šaubas par drošu iekārtas
lietošanu, vērsieties pie profesionāla
skursteņslauķa.

Gaisa novadīšanas kanāla ierīkošanai
izmantojiet tikai gludas caurules vai
lokanas šļūtenes no nedegoša mate­riāla.

Lai sasniegtu maksimālo nosūcamā gai­sa apjomu un mazinātu gaisa plūsmas
radītos trokšņus, ņemiet vērā turpmā­kos norādījumus.

- Gaisa novadīšanas kanāla diametrs
nedrīkst būt mazāks kā izplūdes īs­caurules šķērsgriezums (skatiet no­daļu “Iekārtu izmēri”). Tas ir īpaši sva­rīgi, ja tiek izmantoti plakanie kanāli.

- Gaisa novadīšanas kanālam ir jābūt
pēc iespējas īsam un taisnam.

- Visiem līkumiem ir jābūt ar lielu rādiu­su.

- Gaisa novadīšanas kanālu nedrīkst
pārlocīt vai saspiest.

- Visiem savienojumiem ir jābūt stin­griem un blīviem.

- Ja gaisa novadīšanas kanālam ir aiz­bīdņi, tiem ir jābūt atvērtiem, ja tvaika
nosūcējs tiek ieslēgts.

Ikviens gaisa plūsmas ierobežojums
mazina nosūcamā gaisa apjomu un
palielina darbības troksni.

Gaisa izvades kanāls

Ja gaiss tiek novadīts gaisa izvades ka­nālā, ieplūdes īscaurulei ir jābūt vērstai
plūsmas virzienā.

Ja gaisa izvades kanāls tiek izmantots
vairākām ventilācijas iekārtām, tā
šķērsgriezumam ir jābūt pietiekami lie­lam.

Pretvārsts

 Gaisa novadīšanas sistēmā izmanto-

jiet pretvārstu.

Pretvārsts nepieļauj nevēlamu apmaiņu
starp telpas un āra gaisu, ja tvaika no­sūcējs ir izslēgts.

Ja gaisa novadīšana notiek atmosfērā,
ir ieteicams uzstādīt “Miele” ventilācijas
lūku vai “Miele” jumta kārbu (atsevišķi
pasūtāmi piederumi). Tajās ir integrēts
pretvārsts.

Ja gaisa novadīšanas sistēmā
pretvārsts nav iebūvēts, šādu vārstu var
iegādāties kā papildus iegādājamu pie­derumu.

50

*INSTALLATION*

Uzstādīšana

Ūdens kondensāts

Ja gaisa novadīšanas kanāls virzās
caur, piemēram, vēsām telpām vai bēni­ņiem, temperatūras starpības dēļ tajā
var veidoties ūdens kondensāts. Lai
mazinātu temperatūru starpību, gaisa
novadīšanas kanāls ir jāizolē.

Ja gaisa novadīšanas kanāls tiek vei­dots horizontāli, ir jānodrošina tā kri­tums vismaz 1cm uz metru. Kritums
nodrošina, ka netiek pieļauta ūdens
kondensāta ieplūde tvaika nosūcējā.

“Miele” neuzņemas atbildību par ne­pareizu darbību vai bojājumiem, kas ir
radušies nepietiekamas gaisa novadī­šanas dēļ.

Trokšņa slāpētājs

Papildus skaņas slāpēšanai gaisa nova­dīšanas kanālā var ievietot trokšņa slā­pētāju (atsevišķi pasūtāms piederums).

Kopā ar gaisa novadīšanas kanāla izo­lāciju ir ieteicams uzstādīt arī ūdens
kondensāta barjeru, kas uztver un iz­tvaicē ūdens kondensātu.

Ūdens kondensāta barjeras var iegādā­ties kā atsevišķi pasūtāmus piederumus
gaisa novadīšanas kanāliem ar 125vai
150mm diametru.

Ūdens kondensāta barjera ir jāuzstāda
vertikāli un pēc iespējas tuvāk virs tvai­ka nosūcēja izplūdes īscaurules. Uz
korpusa esošā bultiņa norāda izplūdes
virzienu.

Gaisa novadīšanas režīmā trokšņa slā­pētājs slāpē gan ventilatora trokšņus,
gan arī skaņas (piemēram, ielas troksni),
kas pa gaisa novadīšanas kanālu iekļūst
virtuvē. Tāpēc trokšņa slāpētājs ir jāno­vieto pēc iespējas tuvāk gaisa novadī­šanas izejai .

51

*INSTALLATION*

Uzstādīšana

Recirkulācijas režīmā trokšņa slāpētājs
tiek novietots starp izplūdes īscauruli un
izplūdes režģi . Pārbaudiet iebūvēša­nas telpu.

Elektrotīkla pieslēgums

Pirms elektrotīkla pieslēguma izvei­des ņemiet vērā nodaļā “Drošības
norādījumi un brīdinājumi” sniegtos
norādījumus.

Pieslēguma datiem (spriegumam, frek­vencei) uz identifikācijas datu plāksnītes
ir jāsakrīt ar elektrotīkla datiem. Identifi­kācijas datu plāksnītes atrašanās vieta
ir norādīta nodaļā “Klientu apkalpoša­nas dienests”.

Tvaika nosūcējs ir aprīkots ar barošanas
kabeli un aizsargātu kontaktspraudni.

Pieslēgums jānodrošina ar kontaktlig­zdu, kura pēc uzstādīšanas ir pieejama.
Ja tas nav iespējams vai ir paredzēts
fiksētais pieslēgums, mājas elektriskajā
instalācijā ir jāparedz visu polu atslēg­šanas iekārta, kas atbilst III virsspriegu­ma kategorijas nosacījumiem.

52

Drošība paaugstinās, ja iekārtā tiek iz­mantots bojājuma vietas strāvas auto­mātiskais slēdzis.

Darbus ar mājas elektrisko instalāciju
drīkst veikt tikai profesionāls elektriķis.

Šai ierīcei ir jābūt iezemētai.

Tehniskie dati

Ventilatora motors 80W
Gatavošanas virsmas apgaismojums
DA3668 2x3W
DA3698 3x3W
Kopējā pieslēgtā elektriskā slodze
DA3668 86W
DA3698 89W
Elektrotīkla spriegums, frekvence AC 230V, 50Hz
Drošinātāji 10A
Barošanas kabeļa garums 1,5m
Svars
DA3668 16kg
DA3698 19kg

Bezvadu lokālā tīkla (WLAN) modulis

Frekvenču diapazons 2,400–2,4835GHz
Maksimālā raidīšanas jauda <100mW

Papildus iegādājams piederums cirkulācijas režīmam

Pārbūves komplekts DUU150 vai DUU151 un smaržu filtru komplekts DKF19-P.
Komplektā ir divi smaržu filtri.

53

Tehniskie dati

Atbilstības deklarācija

Ar šo “Miele” apliecina, ka šis tvaika nosūcējs atbilst Direktīvai Nr.2014/53/ES.
ES Atbilstības deklarācijas pilns teksts ir pieejams šādās tīmekļa vietnēs:

- “Produkti”, “Lejupielāde” tīmekļa vietnē www.miele.lv;

- “Serviss”, “Informācijas pieprasījums”, “Lietošanas instrukcijas” tīmekļa vietnē
www.miele.lv/majsaimnieciba/informacijas-pieprasijums-385.htm, norādot pro­dukta nosaukumu vai ražojuma numuru.

Norādījums salīdzinošajām pārbaudēm

Energoefektivitātes noteikšana jāveic gaisa novadīšanas režīmā. Rūpnīcā tvaika
nosūcējam ir iestatīts gaisa cirkulācijas režīms. Gaisa novadīšanas režīmu iestata,
deaktivējot smaržu filtra(-u) darba stundu skaitītāju (skatīt nodaļu “Ekspluatācijas
sākšana”).

54

Tehniskie dati

Mājsaimniecības tvaika nosūcēja tehnisko datu lapa

Saskaņā ar deleģēto Regulu (ES) Nr. 65/2014 un Regulu (ES) Nr. 66/2014

MIELE
Modeļa nosaukums/apzīmējums DA 3668

Gada elektroenerģijas patēriņš (AEC
Energoefektivitātes klase A++
Energoefektivitātes indekss (EEI
Šķidruma dinamikas efektivitāte (FDE
Šķidruma dinamikas efektivitātes klase
A (visaugstākā efektivitāte) līdz G (viszemākā efektivitāte) A
Apgaismes efektivitāte (LE

) 70,0 lx/W

hood

Apgaismes efektivitātes klase
A (visaugstākā efektivitāte) līdz G (viszemākā efektivitāte) A
Tauku filtrēšanas pakāpe 82,8%
Tauku filtrēšanas pakāpes klase
A (visaugstākā efektivitāte) līdz G (viszemākā efektivitāte) C
Gaisa plūsmas līmenis augstākajā punktā

Gaisa plūsma (min. ātrums)

Gaisa plūsma (maks. ātrums)

Gaisa plūsma (intensīvā jeb pastiprinātā pakāpe)

Maks. gaisa plūsma (Q

max

)

Gaisa spiediens augstākajā punktā 356 Pa
Trokšņa emisijas A vērtība (min. ātrums) 36 dB
Trokšņa emisijas A vērtība (maks. ātrums) 51 dB
Trokšņa emisijas A vērtība (intensīvā jeb paātrinātā pakāpe) 63 dB
Elektropadeves jauda augstākajā punktā 93,0 W
Ievades jaudas patēriņš izslēgtā stāvoklī (Po) W
Ievades jaudas patēriņš gaidīšanas režīmā (Ps) 0,35 W
Apgaismes sistēmas nominālā jauda 6,0 W
Gatavošanas virsmas apgaismes sistēmas vidējais apgaismošanas

stiprums
Laika paildzināšanas faktors 0,6

) 24,5 kWh/gadā

hood

) 35,2

hood

) 39,1

hood

367,5 m3/h

190 m3/h

400 m3/h

635 m3/h

635 m3/h

420 Ix

55

Tehniskie dati

Mājsaimniecības tvaika nosūcēja tehnisko datu lapa

Saskaņā ar deleģēto Regulu (ES) Nr. 65/2014 un Regulu (ES) Nr. 66/2014

MIELE
Modeļa nosaukums/apzīmējums DA 3698

Gada elektroenerģijas patēriņš (AEC
Energoefektivitātes klase A++
Energoefektivitātes indekss (EEI
Šķidruma dinamikas efektivitāte (FDE
Šķidruma dinamikas efektivitātes klase
A (visaugstākā efektivitāte) līdz G (viszemākā efektivitāte) A
Apgaismes efektivitāte (LE

) 55,6lx/W

hood

Apgaismes efektivitātes klase
A (visaugstākā efektivitāte) līdz G (viszemākā efektivitāte) A
Tauku filtrēšanas pakāpe 82,8%
Tauku filtrēšanas pakāpes klase
A (visaugstākā efektivitāte) līdz G (viszemākā efektivitāte) C
Gaisa plūsmas līmenis augstākajā punktā

Gaisa plūsma (min. ātrums)

Gaisa plūsma (maks. ātrums)

Gaisa plūsma (intensīvā jeb pastiprinātā pakāpe)

Maks. gaisa plūsma (Q

max

)

Gaisa spiediens augstākajā punktā 357 Pa
Trokšņa emisijas A vērtība (min. ātrums) 36 dB
Trokšņa emisijas A vērtība (maks. ātrums) 51 dB
Trokšņa emisijas A vērtība (intensīvā jeb paātrinātā pakāpe) 63 dB
Elektropadeves jauda augstākajā punktā 90,0W
Ievades jaudas patēriņš izslēgtā stāvoklī (Po) W
Ievades jaudas patēriņš gaidīšanas režīmā (Ps) 0,35W
Apgaismes sistēmas nominālā jauda 9,0W
Gatavošanas virsmas apgaismes sistēmas vidējais apgaismošanas

stiprums
Laika paildzināšanas faktors 0,6

) 25,6kWh/gadā

hood

) 36,7

hood

) 39,4

hood

358,1m3/h

190m3/h

400m3/h

635m3/h

635m3/h

500 Ix

56

Garantijas noteikumi

Uzņēmums “Miele” Latvijā papildus likumā noteiktajām garantijas prasībām pret pārdevēju, tās neiero­bežojot, piešķir pircējam prasības pret šādām garantijas saistībām, ja tiek iegādāta jauna iekārta.

I Garantijas ilgums un garantijas perioda sākums

1. Garantija tiek piešķirta šādam laika periodam:

a) 24 mēneši sadzīves tehnikas iekārtām, kas paredzētas regulārai lietošanai;
b) 12 mēneši profesionālām iekārtām, kas paredzētas regulārai lietošanai.

2. Garantijas periods sākas no dienas, kad ir izrakstīts rēķins par iekārtas iegādi.

Garantijas periods nevar tikt pagarināts, ja ir veikti garantijas pakalpojumi un piegāde saistībā ar garan­tiju.

II Garantijas priekšnoteikumi

1. Iekārta ir iegādāta pie specializētā tirgotāja vai tieši uzņēmumā “Miele” kādā no ES dalībvalstīm,

Šveicē vai Norvēģijā un tur arī uzstādīta.

2. Pēc klientu apkalpošanas dienesta darbinieka pieprasījuma tiek uzrādīts garantijas apliecinājums

(pirkuma čeks vai aizpildīta garantijas karte).

III Garantijas saturs un apjoms

1. Iekārtas defekti tiek novērsti noteiktā termiņā bez maksas, salabojot vai nomainot bojātās daļas.

Šim nolūkam nepieciešamos izdevumus, piemēram, transporta, ceļa, darbaspēka un rezerves daļu
izmaksas, sedz uzņēmums “Miele” Latvijā. Nomainītās daļas vai iekārtas kļūst par uzņēmuma
“Miele” Latvijā īpašumu.

2. Garantija neattiecas uz bojājumiem, ko uzņēmums “Miele” Latvijā jau novērsis, ja vien tie nav radu-

šies “Miele” Latvijā klientu apkalpošanas dienesta darbinieku tīšas nevērības vai neuzmanības dēļ.

3. Izmantoto materiālu un piederumu piegāde pakalpojumā nav iekļauta.

IV Garantijas ierobežojumi

Garantija neattiecas uz iekārtas bojājumiem vai darbības traucējumiem, kas radušies šādu apstākļu ie­tekmē.

1. Nepareiza uzstādīšana vai pievienošana, piemēram, spēkā esošo drošības tehnikas noteikumu vai

lietošanas, pievienošanas un montāžas instrukciju neievērošana.

2. Paredzētajam nolūkam neatbilstoša lietošana, kā arī neprasmīga lietošana vai apstrāde, piemēram,

ar nepiemērotiem mazgāšanas līdzekļiem vai ķimikālijām.

3. Ja iekārta ir iegādāta kādā citā ES valstī, Šveicē vai Norvēģijā, tās īpašo tehnisko specifikāciju dēļ

tā ir izmantojama vai nu bez ierobežojumiem, vai tikai ar ierobežojumiem.

4. Ārējas iedarbības ietekmē, piemēram, transportēšanas laikā radušies bojājumi, preci pagrūžot vai

tai nokrītot, laikapstākļu vai citu dabas parādību ietekmē radušies bojājumi.

5. Ja remontu un daļu nomaiņu neveic uzņēmuma “Miele” apkalpošanas dienesta darbinieki, kas ir

pilnvaroti un sertificēti šo pakalpojumu sniegšanai.

6. Ja netiek izmantotas uzņēmuma “Miele” oriģinālās rezerves daļas, kā arī “Miele” piederumi.

7. Stikla plīsumi un bojātas kvēlspuldzes.

8. Elektriskās strāvas un sprieguma svārstības, kas pārsniedz ražotāja norādīto pieļaujamo robežu vai

ir zem tās.

9. Lietošanas instrukcijā sniegto apkopes un tīrīšanas noteikumu neievērošana.

V Datu drošība

Personas dati tiek izmantoti tikai un vienīgi pasūtījuma izpildes vai garantijas pakalpojumu veikšanas
vajadzībām, ņemot vērā datu aizsardzības tiesiskos nosacījumus.

57

Vācija - Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh

DA3668, DA3698

M.-Nr. 11 474 520 / 02lv-LV
