Gebrauchsanweisung
Dunstabzugshaube DA 190 DA 190 U DA 190 EXT
Lesen Sie unbedingt die Ge­brauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 05 383 780
P
Inhalt
Inhalt
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Funktionsbeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

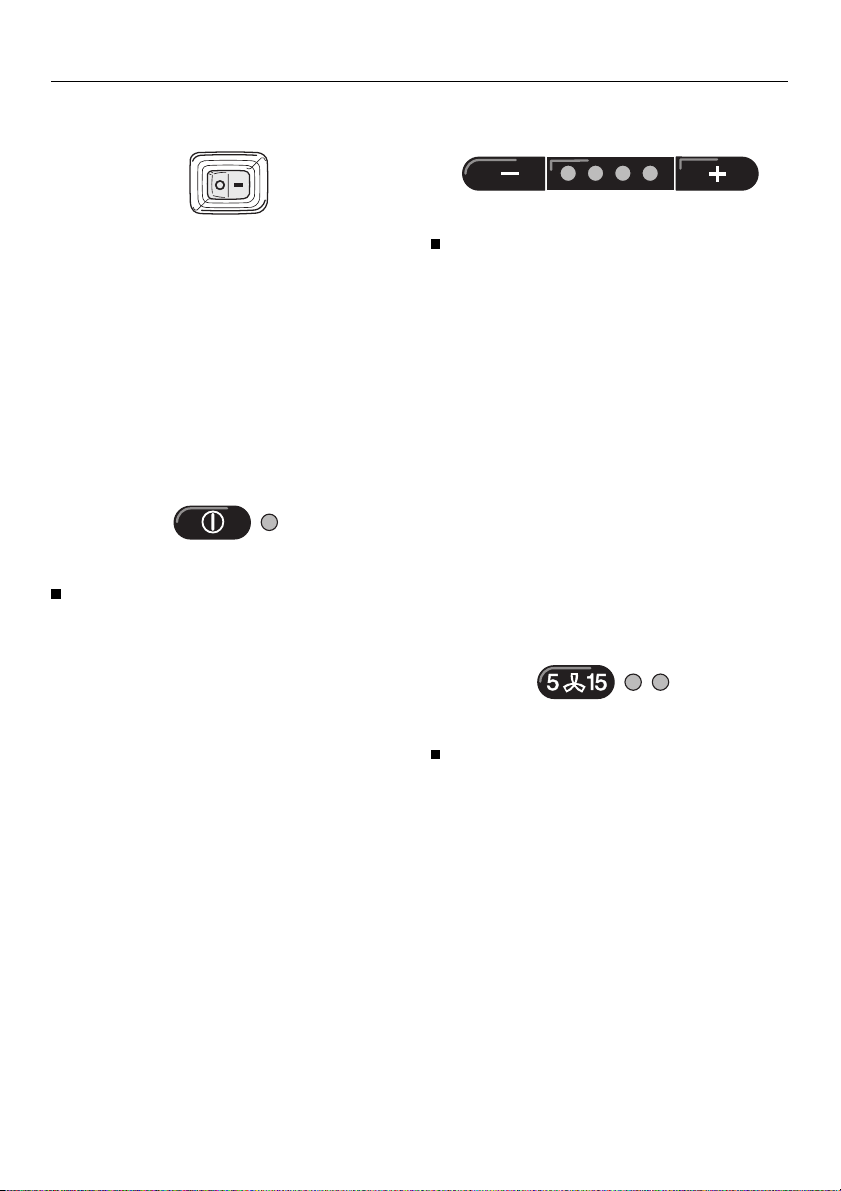

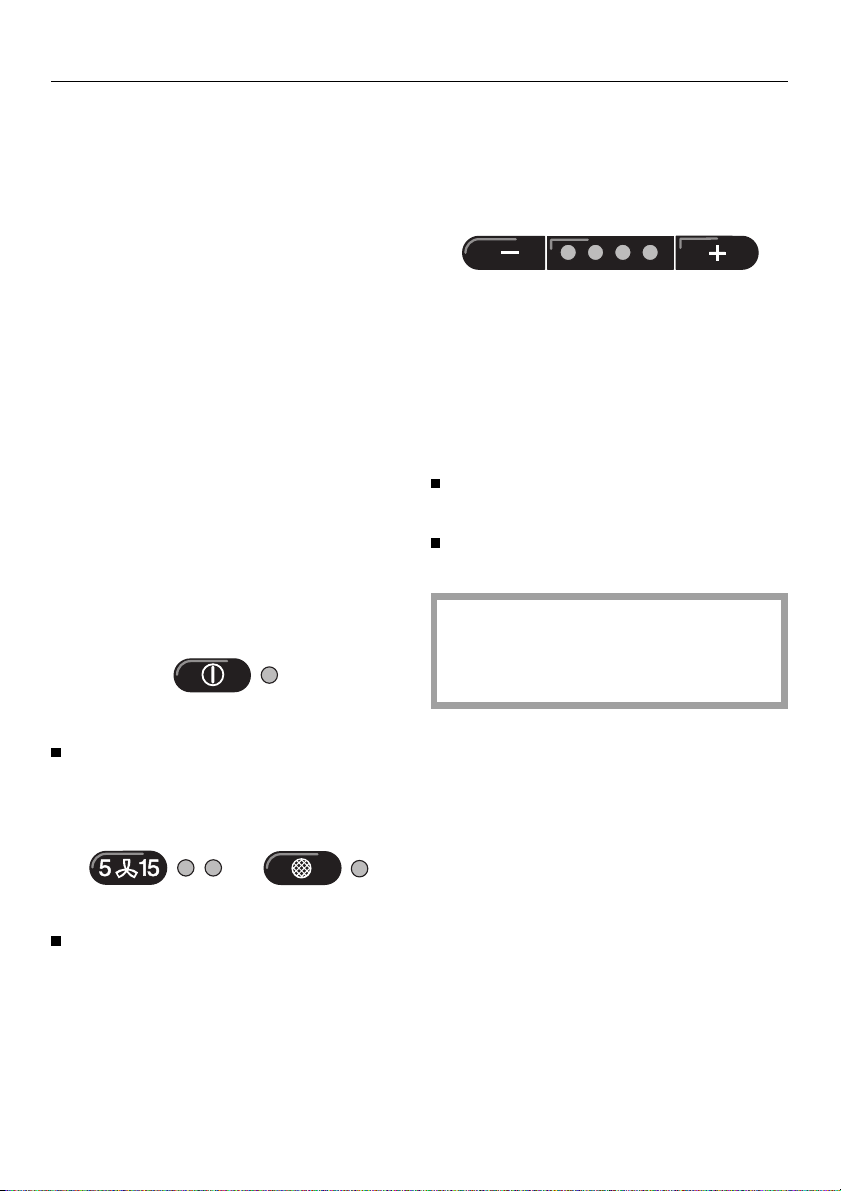

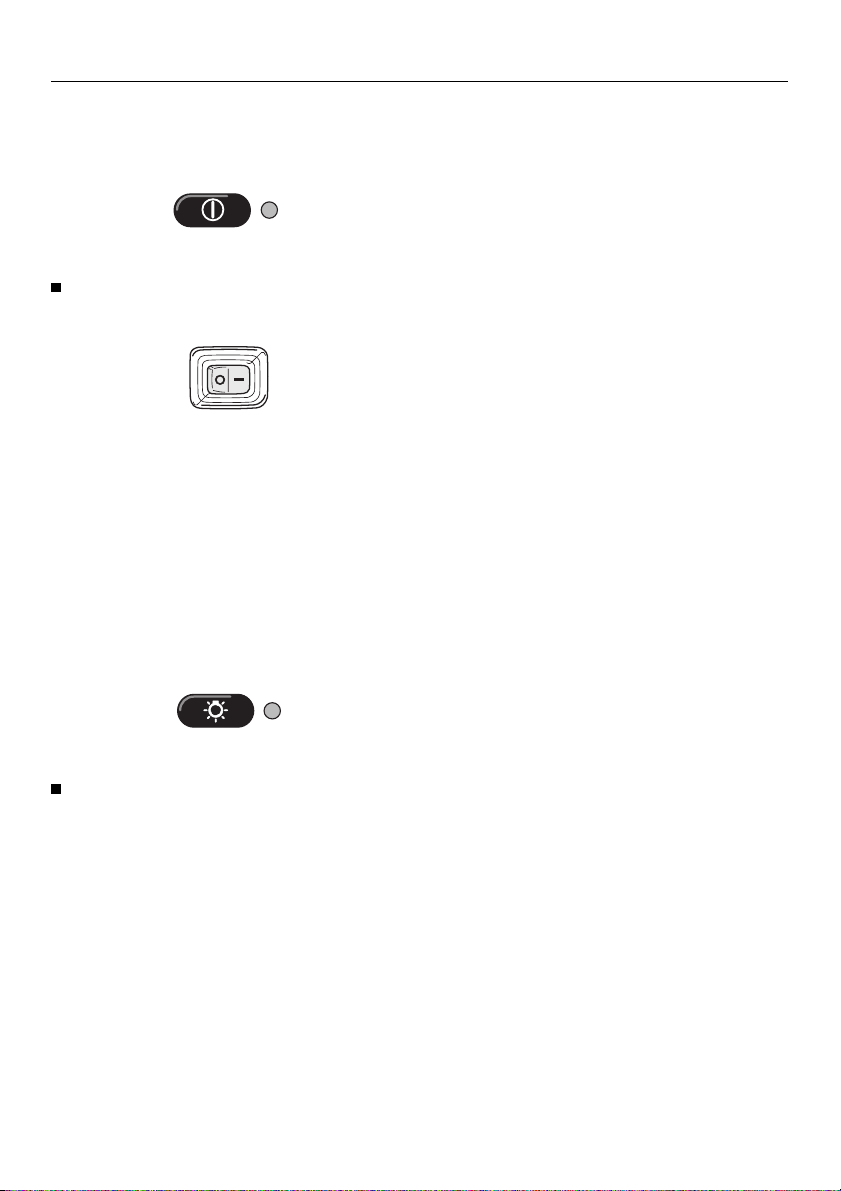

Bedienung
Hauptschalter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Gebläse einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Leistungsstufe wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nachlauf-Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Beleuchtung ein- / ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Betriebsstundenzähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Betriebsstundenzähler abfragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Betriebsstundenzähler ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Reinigung und Pflege
Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

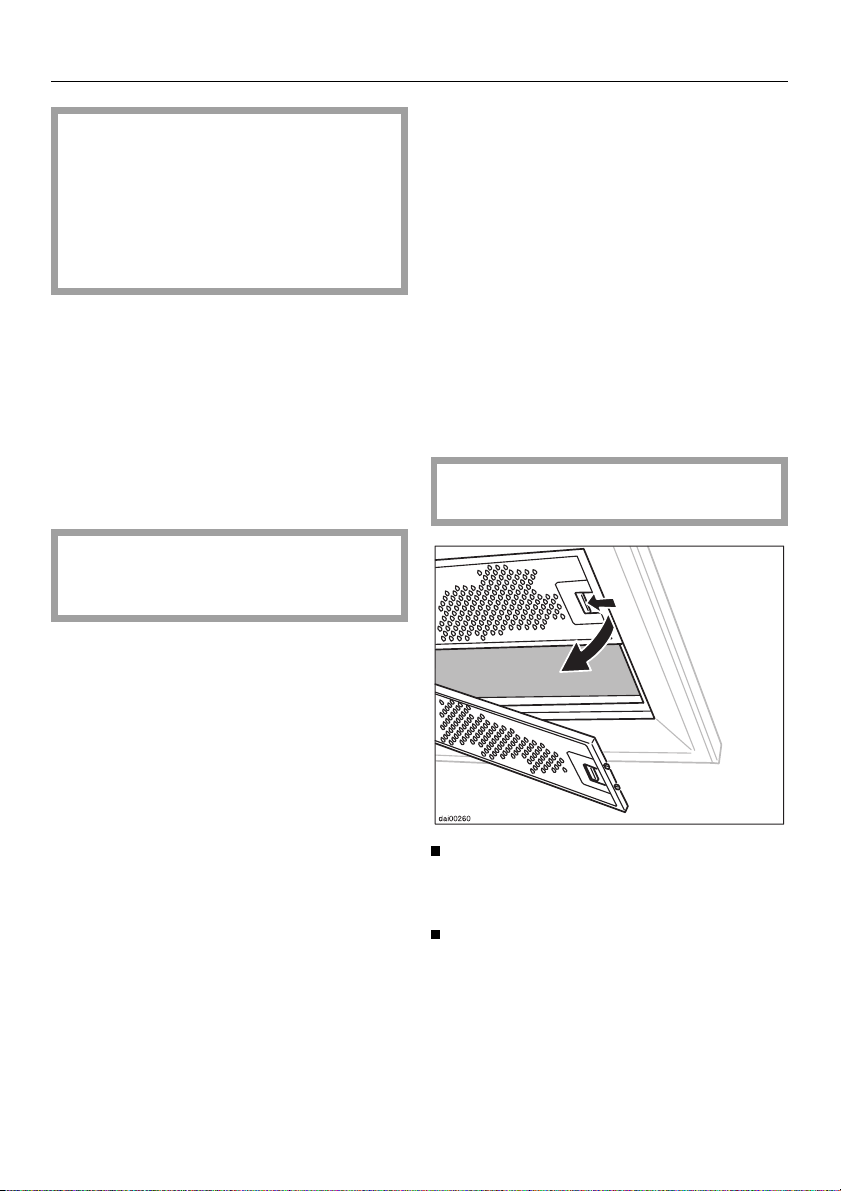

Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Aktivkohlefilter einsetzen / austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

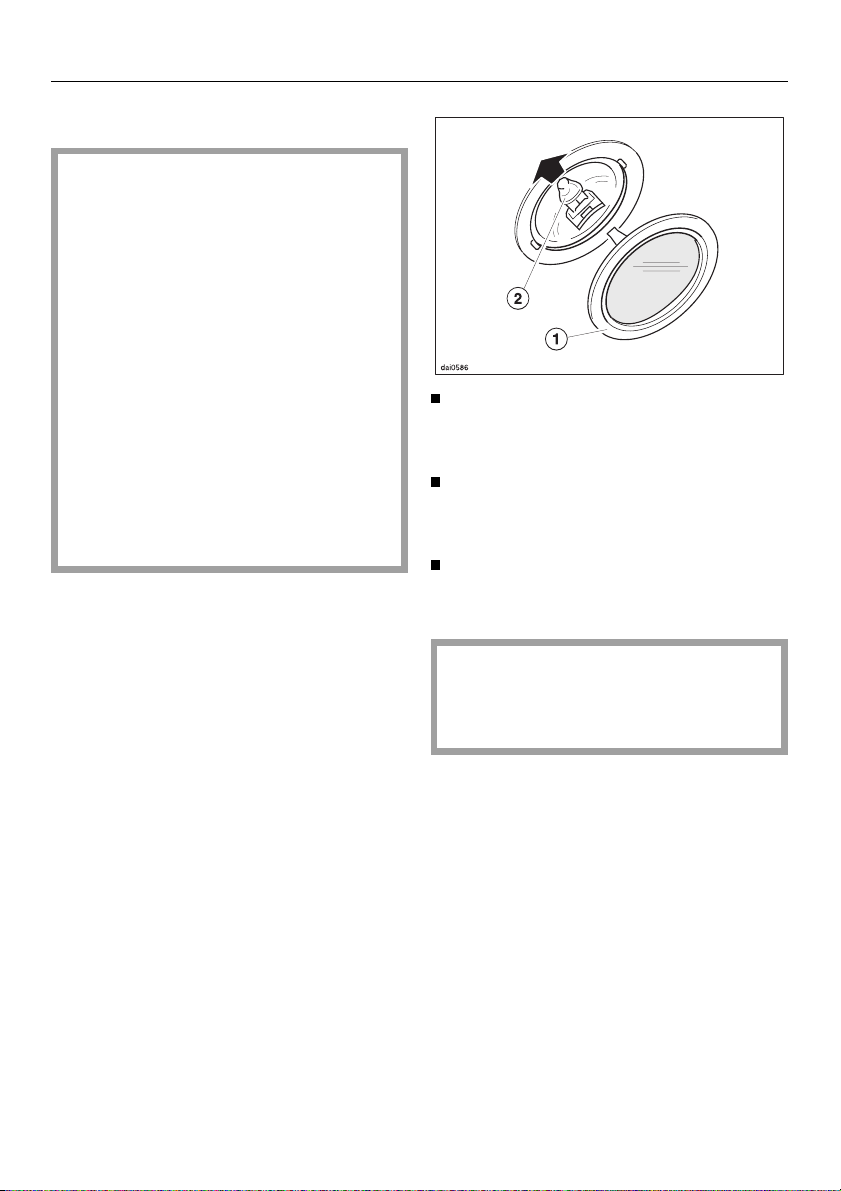

Halogenbirne wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

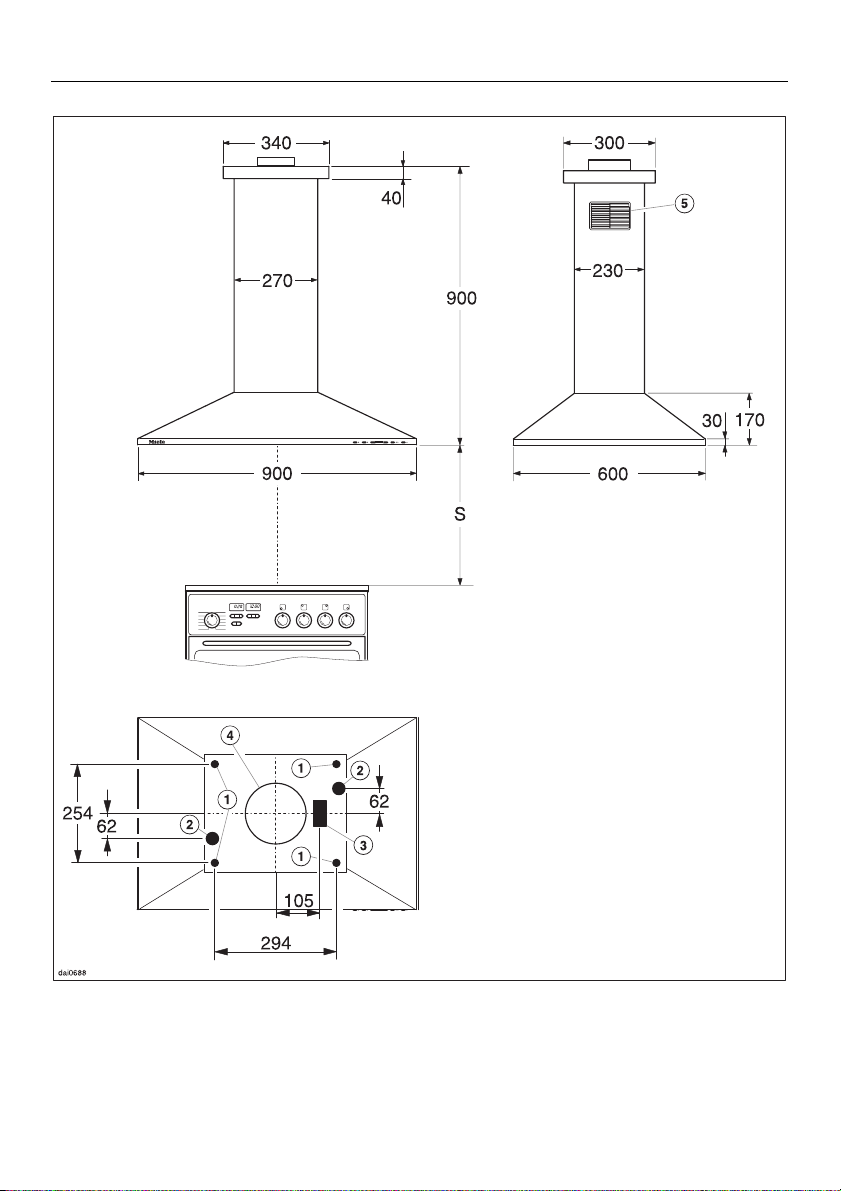

Gerätemaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Elektroanschluß und Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Abluftleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Kondenswassersperre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
2
Ihr Beitrag zum Umweltschutz
Entsorgung der Transport­verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs­materialien sind nach umweltverträg- lichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.
Ihr Beitrag zum Umweltschutz
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wert­volle Materialien. Geben Sie deshalb Ihr Altgerät entweder über Ihren Händ­ler oder über das öffentliche Sammel­system in den Materialkreislauf zurück.
Bitte sorgen Sie dafür, daß das Altgerät bis zum Abtransport kindersicher auf­bewahrt wird. Hierüber informiert Sie die Gebrauchsanweisung unter der Rubrik ,,Sicherheitshinweise und Warnungen“.
3
Sicherheitshinweise und Warnungen
Sicherheitshinweise und Warnungen
Dieses Gerät entspricht den vorge­schriebenen Sicherheitsbestimmun­gen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Perso­nen und Sachen führen.
Lesen Sie vor dem ersten Benutzen des Gerätes aufmerksam die Gebrauchsanweisung. Sie gibt wich­tige Hinweise für die Sicherheit, die Montage, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und verhindern Schäden am Gerät.
Bewahren Sie diese Gebrauchs­anweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.
Bestimmungsgemäße Verwen­dung der Dunstabzugshaube
Das Gerät ist für die Verwendung
im Haushalt bestimmt. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Ge­brauch oder falsche Bedienung verur­sacht werden.
Technische Sicherheit
Vergleichen Sie vor dem Anschlie-
ßen der Dunstabzugshaube unbe­dingt die Anschlußdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt über- einstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektroinstallateur.
Die elektrische Sicherheit der
Dunstabzugshaube ist nur dann gewährleistet, wenn sie an ein vor­schriftsmäßig installiertes Schutzleiter­system angeschlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Im Zweifelsfall die Hausinstallation durch eine Fachkraft überprüfen lassen. Der Hersteller kann nicht für Schäden verantwortlich gemacht wer­den, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
Durch unsachgemäße Installations-
und Wartungsarbeiten oder Repa­raturen können erhebliche Gefahren für den Benutzer entstehen. Lassen Sie Installations- und Wartungsarbeiten sowie Reparaturen an Elektrogeräten nur von qualifizierten Fachleuten durch­führen.
4
Sicherheitshinweise und Warnungen
Die Dunstabzugshaube ist nur
dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
– die Netzanschlußleitung vom Elektro-
netz getrennt ist.
– die Sicherung der Hausinstallation
ausgeschaltet ist.
– die Schraubsicherung der Haus-
installation ganz herausgeschraubt ist.
Der Anschluß des Gerätes an das
Elektronetz darf nicht über ein Ver­längerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit des Gerätes (z. B. Überhitzungsgefahr).
Gebrauch
Arbeiten Sie nie mit offener Flam-
me unter der Dunstabzugshaube; so ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Durch aufgesaugtes Küchenfett besteht Brandgefahr!
Beim Benutzen der Dunstabzugs-
haube über Gaskochstellen muß unbedingt darauf geachtet werden, daß die benutzte Brennstelle durch das Kochgeschirr bedeckt wird. Die Dunstabzugshaube kann durch die Hitzeeinwirkung der Flammen beschä- digt werden.
Schalten Sie die Dunstabzugs-
haube immer ein, wenn eine Koch­stelle benutzt wird. Bei nicht eingeschalteter Dunstabzugs­haube kann sich Kondenswasser an­sammeln. Hierdurch können Korrosions­schäden am Gerät entstehen.
Beaufsichtigen Sie beim Arbeiten
mit Ölen und Fetten Töpfe, Pfan- nen und Fritiergeräte. Auch das Grillen über Elektro-Grillgeräten muß unter ständiger Aufsicht erfolgen. Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.
Benutzen Sie die Dunstabzugs-
haube nie ohne Fettfilter. Dadurch vermeiden Sie Fett- und Schmutzablagerungen im Gerät. Diese beeinträchtigen die Funktion.
Reinigen oder wechseln Sie die Fil-
ter in regelmäßigen Abständen. Ein überfetteter Filter bedeutet Brand­gefahr!
Verwenden Sie zum Reinigen der
Dunstabzugshaube auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführen- de Teile der Dunstabzugshaube gelan­gen und einen Kurzschluß verursachen.
5
Sicherheitshinweise und Warnungen
Montage
Zwischen Kochstelle und der
Dunstabzugshaube muß folgender Sicherheitsabstand mindestens einge­halten werden:
55 cm über einer Elektro-Kochstelle, 65 cm über einer Gas-Kochstelle, 65 cm über einem Elektro-Grill
aus unserem Programm Für andere Kochgeräte ist der in der
zugehörigen Montage- und Ge­brauchsanweisung angegebene Si­cherheitsabstand einzuhalten. Sollten verschiedene Kochgeräte un­ter der Dunstabzugshaube betrieben werden, für die unterschiedliche Si­cherheitsabstände gelten, ist der größte angegebene Sicherheitsab­stand zu wählen.
Über Feuerungsstätten mit festen
Brennstoffen darf die Dunstabzugs­haube nicht montiert werden.
Zum Verlegen der Abluftleitung
dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwen­det werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.
Die Abluft darf weder in einen in
Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstät- ten dient.
Soll die Abluft in einen außer
Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, so sind die behördlichen Vorschriften zu beach­ten.
6
Sicherheitshinweise und Warnungen
Bei gleichzeitigem Betrieb einer
Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie gas-, öl- oder kohlebetriebene Heiz­geräte, Durchlauferhitzer, Warmwasser­bereiter, Gaskochmulden, Gasback­öfen) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstab­zugshaube dem Aufstellraum und be­nachbarten Räumen die Luft entnom­men wird, die die Feuerstätte zum Verbrennen benötigt. Außerdem können durch den Sog der Dunstabzugshaube Abgas-Rückströ- mungen aus dem Kamin oder Abzugs­schacht entstehen; schornsteingebun­dene Feuerstätten werden beeinträchtigt.
Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhän- giger Feuerstätte ein Unterdruck von höchstens 4 Pa (0,04 mbar) erreicht und damit ein Rücksaugen der Feuer- stättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, in Fenster, durch Zuluft- / Abluft- mauerkasten oder andere technische Maßnahmen, wie gegenseitige Verrie­gelung o. ä., die zur Verbrennung benö- tigte Luft nachströmen kann.
nur Geräte für externe Gebläse
Bei Geräten, die für den Betrieb
mit einem externem Gebläse vor­gesehen sind, ist zusätzlich die Verbin­dung beider Einheiten über die Verbin­dungsleitung mit den Steckverbindern herzustellen. Achten Sie hierbei auf die richtige Gerä- tekombination.
Entsorgung des Altgerätes
Ausgediente Geräte unbrauchbar
machen. Dazu die Anschlußleitung durch einen Fachmann aus dem Festanschluß entfernen lassen. Sie verhindern damit, daß ein Miß- brauch mit der Dunstabzugshaube getrieben wird.
Der Hersteller kann nicht für Schä- den verantwortlich gemacht wer­den, die infolge von Nichtbeach­tung der Sicherheitshinweise und Warnungen verursacht werden.
Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Fragen Sie im Zweifelsfall den zuständigen Schornsteinfegermeister.
Der Betrieb von Dunstabzugshauben im Umluftbetrieb ist ohne Einschränkun- gen möglich.
7
Gerätebeschreibung
Gerätebeschreibung
8
Gerätebeschreibung
Abdeckrahmen
b
Kamin
c
Wrasenschirm
d
Fettfilter
e
Kochstellenbeleuchtung
f
Umluftgitter
g
(bei Geräten der Typenreihe ...U)

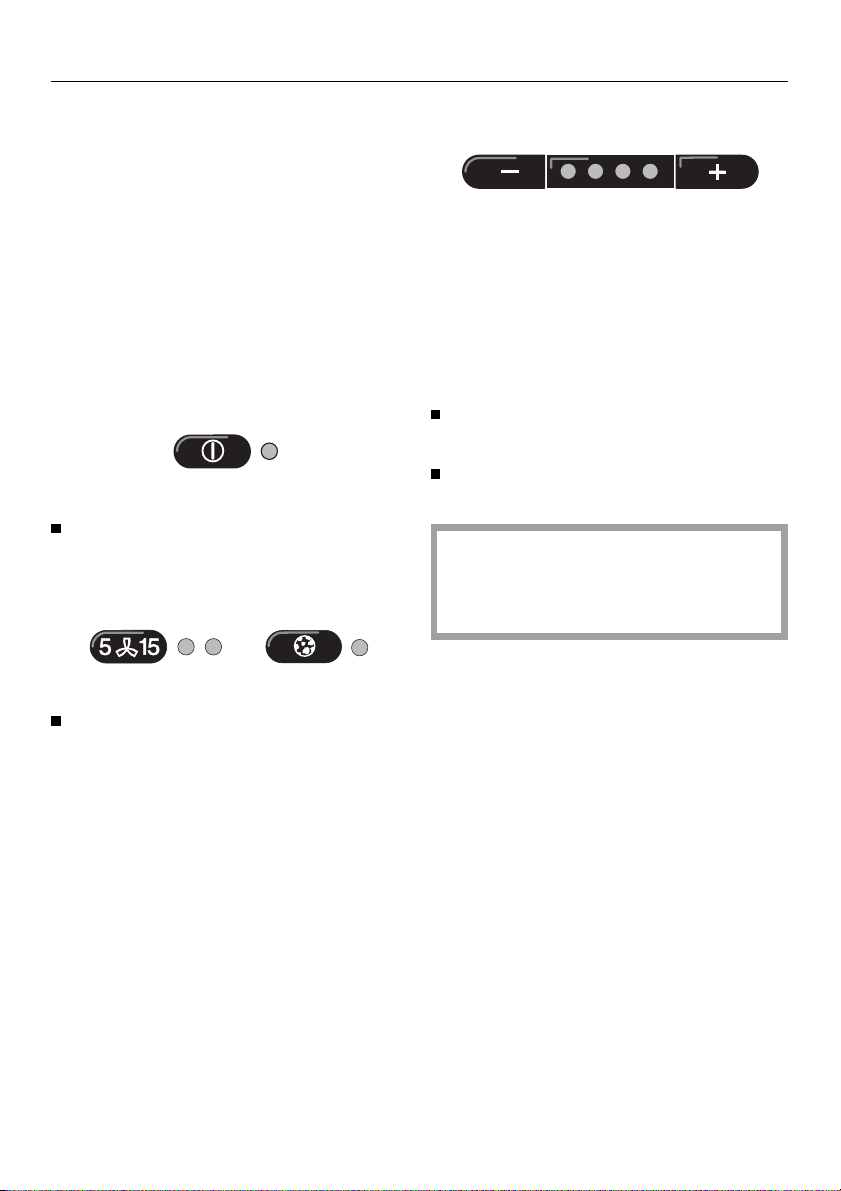

Bedienteil
h
Hauptschalter
i
Ist die Dunstabzugshaube für eine län- gere Zeit nicht in Betrieb (z.B. nachts, Urlaub), das Gerät mit dem Hauptschal­ter ausschalten.
j Taste für die Kochstellen-
Beleuchtung
Taste für die Nachlauf-
m
Funktion
Hiermit können Sie die Nachlauf-Funkti­on aktivieren. Das Gebläse wird auto­matisch nach 5 oder 15 Minuten abge­schaltet.
Fettfilter-Taste
n
Die Lampe der Fettfilter-Taste leuchtet, wenn der Fettfilter gereinigt werden muß.
Mit der Taste kann – bei laufendem Gebläse die abgelau-
fene Zeit des Betriebsstundenzäh- lers angezeigt werden (siehe Kapitel ,,Bedienung / Betriebsstundenzähler“).
– die Stundenzahl für den Betriebs-
stundenzähler verändert werden (siehe Kapitel ,,Bedienung / Betriebs­stundenzähler ändern).
Aktivkohlefilter-Taste
o
(bei Geräten der Typenreihe ...U)
Ein/Aus-Taste für
k
das Gebläse
/ + Tasten für die
l
Leistungseinstellung
Die Leistung der Dunstabzugshaube können Sie in drei Leistungsstufen und einer Intensivstufe einstellen.
Die Lampe der Aktivkohlefilter-Taste leuchtet, wenn die im Umluftbetrieb ein­gesetzten Aktivkohlefilter ausgetauscht werden müssen.
Mit der Taste kann – bei laufendem Gebläse die abgelau-
fene Zeit des Betriebsstundenzäh- lers angezeigt werden (siehe Kapitel ,,Bedienung / Betriebsstundenzähler“).
– die Stundenzahl für den Betriebs-
stundenzähler verändert werden (sie­he Kapitel ,,Bedienung / Betriebsstun­denzähler ändern).
9
Funktionsbeschreibung
Funktionsbeschreibung
Die Dunstabzugshaube arbeitet
. . . im Abluftbetrieb:
Die angesaugte Luft wird durch die Fettfilter gereinigt und nach außen ge­leitet.
Das Gerät ist mit einer Rückstauklappe ausgestattet. Bei ausgeschalteter Haube ist die Rückstauklappe geschlossen. Es kann kein Luftaustausch zwischen Raum­und Außenluft stattfinden. Nach dem Einschalten des Gerätes öffnet sich die Rückstauklappe, so daß die Kochdün­ste ungehindert nach außen transpor­tiert werden können.
. . . im Umluftbetrieb:
(Geräte der Typenreihe ...U) Die angesaugte Luft wird durch die
Fettfilter und zusätzlich durch Aktivkohlefilter gereinigt. Die Luft wird durch Öffnungen im Kamin der Dunst­abzugshaube in die Küche zurückge- führt.
. . . mit externem Gebläse:
Dunstabzugshauben der Typenreihe ...EXT sind für den Anschluß an exter- ne Gebläse vorgesehen, d. h., das Ab- sauggebläse wird außerhalb des Rau­mes an einem Standort Ihrer Wahl montiert.
Das externe Gebläse wird durch eine Steuerleitung mit der Dunstabzugshau­be verbunden und über die Bedienele­mente der Dunstabzugshaube gesteu­ert.
Prüfen Sie vor dem ersten Benutzen der Dunstabzugshauben, ob die Ak­tivkohlefilter eingesetzt sind, siehe ,,Reinigung und Pflege“.
