Miele CS 7102 User manual [no]

Bruks- og monteringsanvisning
SmartLine Gasstopp

Bruks- og monteringsanvisningen må leses før oppstilling – installasjon –
igangsetting. Da beskytter du deg mot person- og materiellskade.

no-NO M.-Nr. 10 817 060

Platetoppen kan også brukes i andre land enn de som er angitt som bestem­melsesland på produktet. Nasjonalt tilpasset utførelse og tilkoblingsmåte for
platetoppen er vesentlig for feilfri og sikker drift.

For sikker drift i andre land enn de som er spesifisert på produktet, kontakt
Mieles serviceavdeling i det aktuelle landet.

2

Innhold

Sikkerhetsregler ................................................................................................ 5

Aktivt miljøvern.................................................................................................. 15

Oversikt .............................................................................................................. 16

Platetopp............................................................................................................. 16

Bryter................................................................................................................... 17

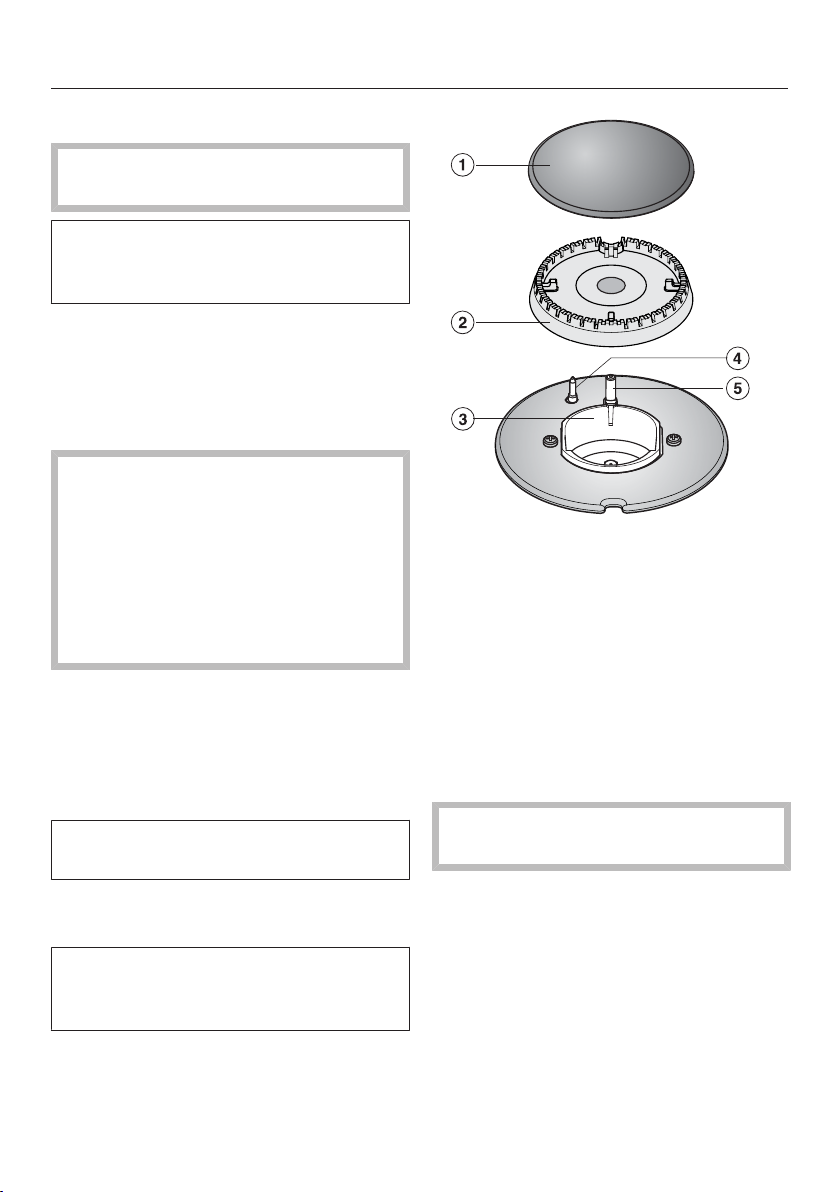

Bluss.................................................................................................................... 18

Første igangsetting ........................................................................................... 19

Første gangs rengjøring av SmartLine-element .................................................. 19

Første igangsetting av SmartLine-element ......................................................... 19

Kokekar .............................................................................................................. 20

Tips for energisparing ...................................................................................... 21

Betjening ............................................................................................................ 22

Innkobling............................................................................................................ 22

Regulering av flamme.......................................................................................... 23

Utkobling ............................................................................................................. 23

Sikkerhetsinnretninger...................................................................................... 24

Termoelektrisk tennsikring................................................................................... 24

Rengjøring og stell ............................................................................................ 25

Glasskeramikkflate .............................................................................................. 26

Bryter................................................................................................................... 27

Gryterist............................................................................................................... 27

Bluss.................................................................................................................... 28

Hvis feil oppstår................................................................................................. 29

Ekstrautstyr........................................................................................................ 31

Kundeservice ..................................................................................................... 32

Kontakt ved feil.................................................................................................... 32

Typeskilt............................................................................................................... 32

Garanti................................................................................................................. 32

Installasjon......................................................................................................... 33

Sikkerhetsregler for innbygging........................................................................... 33

Sikkerhetsavstander............................................................................................ 34

Ovenpåliggende .................................................................................................. 37

Henvisninger for innbygging - ovenpåliggende................................................... 37

Utskjæring i benkeplaten - ovenpåliggende........................................................ 39

3

Innhold

Mellomlister - ovenpåliggende ............................................................................ 42

Innbyggingsmål-ovenpåliggende ...................................................................... 43

Innbygging - ovenpåliggende.............................................................................. 44

Planlimt................................................................................................................ 46

Henvisninger for innbygging - planlimt ............................................................... 46

Utskjæring i benkeplaten - planlimt..................................................................... 48

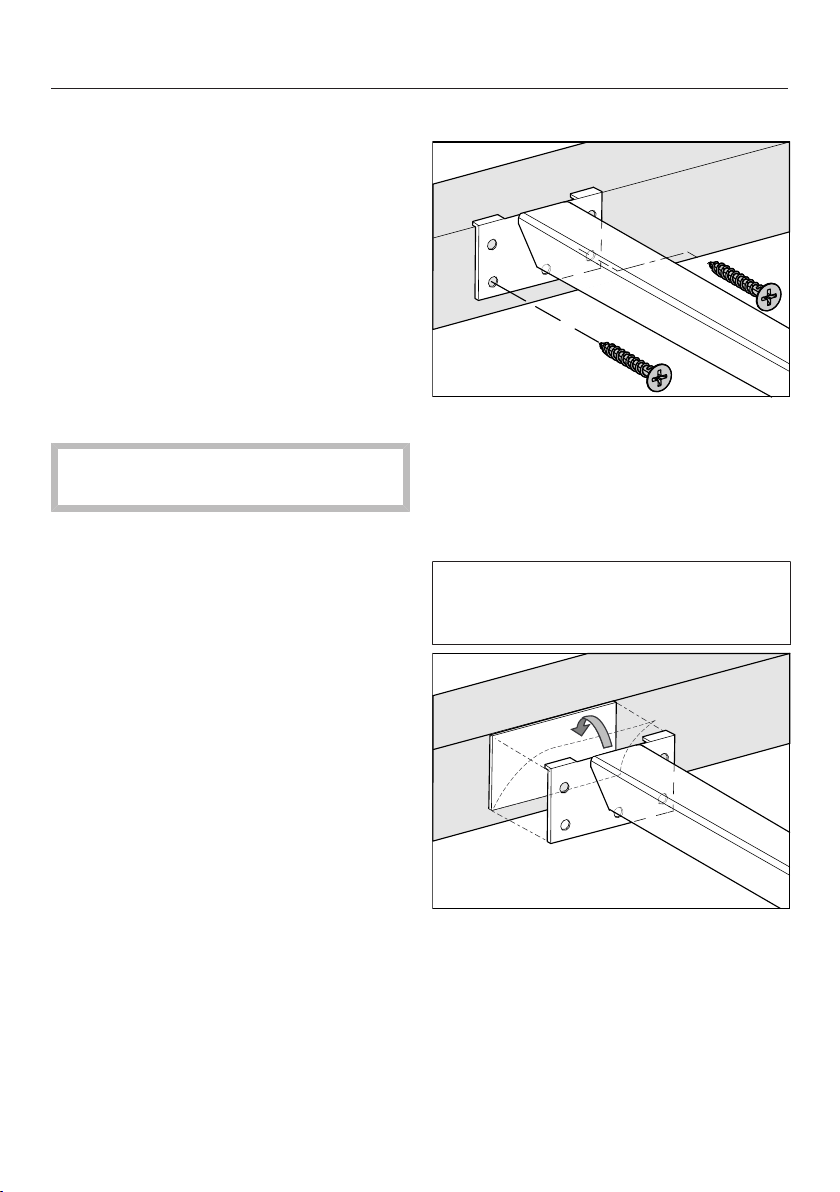

Mellomlister - planlimt......................................................................................... 51

Innbyggingsmål-planlimt montering.................................................................. 52

Innbygging - planlimt........................................................................................... 53

Gasstilkobling...................................................................................................... 55

Elektrotilkobling................................................................................................... 57

Blusseffekt ......................................................................................................... 59

Omstilling til annen type gass .......................................................................... 60

Dysetabell............................................................................................................ 60

Skifte dyse........................................................................................................... 61

Bytte hoveddyser ........................................................................................... 61

Bytte finjusteringsdyser.................................................................................. 61

Kontroller funksjon .............................................................................................. 62

Produktdatablader ............................................................................................ 63

4

Sikkerhetsregler

Denne platetoppen oppfyller de påbudte sikkerhetskravene. Bruk
som ikke er forskriftsmessig, kan imidlertid føre til skader på per­soner og gjenstander.

Les bruks- og monteringsanvisningen nøye før du tar i bruk plate­toppen. Den gir viktige opplysninger om innbygging, sikkerhet,
bruk og vedlikehold. På denne måten beskytter du deg selv og
unngår skader på platetoppen.

I henhold til internasjonal standard IEC60335-1 ber Miele uttryk­kelig om at kapittelet om installasjon av platetoppen samt
sikkerhetshenvisninger og advarsler må leses nøye og følges.

Miele kan ikke gjøres ansvarlig for skader som skyldes at disse
henvisningene ikke blir fulgt.

Ta vare på bruks- og monteringsanvisningen og gi den videre til en
eventuell senere eier.

5

Sikkerhetsregler

Forskriftsmessig bruk

 Denne platetoppen er bestemt for bruk i husholdningen og hus-

holdningsliknende steder.

 Denne platetoppen skal ikke brukes utendørs.
 Platetoppen skal kun brukes innenfor rammen av hva som er van-

lig i en husholdning, til tilberedning og varmholding av mat. Annen
bruk er ikke tillatt.

 Personer, som på grunn av sin psykiske eller fysiske tilstand eller

pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene plate­toppen på en sikker måte, må være under tilsyn av en ansvarlig
person. Disse personene får bare betjene platetoppen uten tilsyn,
dersom den er forklart slik at de kan betjene den på en sikker måte.
De må kunne se og forstå mulige farer ved feil betjening.

6

Sikkerhetsregler

Barn i husholdningen

 Barn under 8år må holdes vekk fra platetoppen, med mindre de

er under konstant tilsyn.

 Barn over 8år, får bare betjene platetoppen uten tilsyn, dersom

platetoppens funksjon er forklart slik at de kan betjene den på en
sikker måte. Barn må kunne se og forstå mulige farer ved feil betje­ning.

 Barn må ikke rengjøre platetoppen uten tilsyn.
 Hold øye med barn som befinner seg i nærheten av platetoppen.

Ikke la barn leke med platetoppen.

 Platetoppen blir varm under bruk, og er også varm en stund etter

at den er slått av. Hold barn borte fra platetoppen til den er så av­kjølt, at enhver forbrenningsfare kan utelukkes.

 Fare for forbrenning. Ikke oppbevar gjenstander som kan være in-

teressante for barn, over eller bak platetoppen. Barna kan bli fristet
til å klatre på den.

 Fare for brannskade-/skålding. Drei håndtakene på gryter og pan-

ner til siden, over arbeidsflaten, slik at barn ikke kan rive dem ned og
brenne seg.

 Fare for kvelning. Hvis barn leker med forpakningsmaterialer, kan

de vikle seg inn i f.eks. folie eller trekke den over hodet og kveles.
Hold forpakningsmaterialene vekk fra barn.

7

Sikkerhetsregler

Teknisk sikkerhet

 Ved ukyndig utført installasjon, vedlikehold eller reparasjoner, kan

det oppstå betydelig fare for brukeren, som produsenten ikke er an­svarlig for. Installasjons- og vedlikeholdsarbeider eller reparasjoner
skal bare utføres av fagfolk som er autorisert av Miele.

 Skade på platetoppen kan utsette brukeren for fare. Kontroller at

platetoppen ikke har synlige skader. En skadet platetopp må aldri tas
i bruk.

 Pålitelig og sikker drift av platetoppen er kun sikret, når den er

koblet til det offentlige strømnettet.

 Sikkerheten for platetoppens elektriske anlegg garanteres kun hvis

den kobles til et forskriftsmessig installert jordingssystem. Det er me­get viktig at denne grunnleggende sikkerhetsforutsetningen er i or­den. I tvilstilfelle bør en fagmann kontrollere elektroinstallasjonen.

 Tilkoblingsdataene (frekvens og spenning) på platetoppens type-

skilt må stemme overens med dataene for el-nettet, slik at det ikke
oppstår skader på platetoppen.
Sammenlign disse dataene før tilkobling. Spør elektrofagfolk hvis du
er i tvil.

 Flerveis-stikkontakt eller skjøtekabler gir ikke nødvendig sikkerhet

for platetoppen (brannfare). De må ikke brukes for å koble plate­toppen til el-nettet.

 Platetoppen må kun brukes når den er bygd inn, slik at sikker

funksjon er sikret.

 Denne platetoppen skal ikke brukes på ikke-stasjonære

oppstillingssteder (f.eks. skip).

 Hvis strømførende deler blir berørt og den elektriske og mekanis-

ke konstruksjonen forandret, utsettes du for fare og det kan oppstå
funksjonsfeil på platetoppen.
Du må aldri åpne platetoppens kabinett.

8

Sikkerhetsregler

 Hvis platetoppen ikke repareres av servicefolk som er autorisert av

Miele, tapes krav i forbindelse med garanti.

 Defekte deler må bare skiftes ut med originale Miele-reservedeler.

Bare for disse delene kan vi garantere at de sikkerhetskravene vi stil­ler til våre produkter blir oppfylt.

 Platetoppen er ikke beregnet for bruk med et eksternt koblingsur

eller et fjernbetjeningssystem.

 Gasstilkoblingen må utføres av en godkjent gassinstallatør (se ka-

pittel «Installasjon», avsnitt «Gasstilkobling»). Hvis støpselet blir fjer­net fra tilkoblingsledningen eller tilkoblingsledningen ikke er utstyrt
med støpsel, må gasstoppen kobles til el-nettet av en elektrofag­person (se kapittel «Installasjon», avsnitt «Elektrotilkobling»).

 Hvis tilkoblingsledningen er skadet, skal den kun skiftes ut av

elektrofagfolk (se kapittel «Installasjon», avsnitt «Elektrotilkobling»).

 Ved installasjon, vedlikehold og reparasjoner må gasstoppen være

fullstendig koblet fra el-nettet. Gasstilførselen må være stengt. For­sikre deg om dette ved å

- koble ut sikringene i elektroinstallasjonen, eller

- skru skrusikringene i elektroinstallasjonen helt ut, eller

- trekke ut støpselet (hvis gasstoppen har støpsel) av stikkontakten.
Ikke dra i ledningen, men ta tak i støpselet for å trekke det ut.

- stenge gasstilførselen.

 Fare for elektrisk støt. Ikke ta platetoppen i bruk, eller slå den av

omgående, ved brudd, rifter eller sprekker i glasskeramikkplaten. Ko­ble platetoppen fra el-nettet og gasstilførselen. Kontakt Mieles
serviceavdeling.

 Hvis platetoppen bygges inn bak en møbelfront (f.eks. en dør), må

møbelfronten aldri lukkes når platetoppen er i bruk. Det samler seg
varme og fuktighet bak den lukkede møbelfronten. Da kan plate­toppen, innbyggingsskapet og gulvet bli skadet. Ikke lukk fronten før
platetoppen er fullstendig avkjølt.

9

Sikkerhetsregler

Forskriftsmessig bruk

 Platetoppen blir varm under bruk, og holder seg fortsatt varm en

stund etter at den er slått av. Ikke ta på platetoppen så lenge den er
varm.

 Pga. de høye temperaturene når platetoppen er slått på, kan gjen-

stander i nærheten begynne å brenne.
Ikke bruk platetoppen til oppvarming av rom.

 Olje og fett kan selvantennes ved overoppheting. Ikke la plate-

toppen være uten tilsyn når du arbeider med olje og fett.
Slukk aldri olje- og fettbranner med vann. Slå av platetoppen og kvel
flammen forsiktig med et kjelelokk eller klede.

 Ikke la SmartLine-elementet være uten tilsyn når det er i bruk.

Korte koke- og stekeprosesser må alltid holdes under oppsyn.

 Flammene kan antenne fettfiltrene i en ventilator. Flamber aldri

under en ventilator.

 Hvis spraybokser, lett antennelige væsker eller brennbare materi-

aler blir varme, kan de antennes. Oppbevar derfor ikke lett antenneli­ge gjenstander i skuffer direkte under platetoppen. Eventuelle be­stikkskuffer må være av varmebestandig materiale.

 Ikke oppbevar lett antennelige gjenstander i nærheten av woken.
 Pga. de høye temperaturene når woken er slått på, kan gjenstand-

er i nærheten begynne å brenne.
Ikke bruk woken til oppvarming av rom.

 Varm aldri opp servise uten innhold.
 I lukkede bokser oppstår et overtrykk ved hermetisering og opp-

varming, og boksene kan eksplodere. Platetoppen må ikke brukes til
hermetisering og oppvarming av bokser.

10

Sikkerhetsregler

 Hvis platetoppen dekkes til, er det fare for at materialet kan anten-

ne, sprekke eller smelte, dersom platetoppen blir slått på ved en feil
eller den har restvarme. Dekk aldri til platetoppen, f.eks. med deks­ler, kleder eller beskyttelsesfolie.

 Hvis den blir slått på utilsiktet eller har litt restvarme, er det fare for

at metalliske gjenstander som ligger på platetoppen blir varme. And­re materialer kan smelte eller antennes. Ikke bruk platetoppen som
oppbevaringsplass.

 Du kan brenne deg på den varme gasstoppen. Beskytt hendene

med grillvotter, grytekluter e.l. når du arbeider ved den varme
gasstoppen. Pass på at disse tekstilene ikke er våte eller fuktige.
Fuktighet gjør at de leder varmen bedre, og det kan oppstå forbren­ninger pga. damp. Disse tekstilene må ikke havne i nærheten av
flammer. Bruk derfor ikke for store kluter, kjøkkenhåndklær eller lign­ende.

 Hvis du bruker et elektrisk apparat (f.eks. en håndmikser) i nærhe-

ten av platetoppen, pass på at ledningen ikke kommer i kontakt med
den varme platetoppen. Isolasjonen i ledningen kan bli skadet.

 Gjenstander som faller ned på platetoppen (også lette gjenstand-

er, som saltbøsser), kan forårsake sprekker eller brudd i glass­keramikkplaten. Pass på at ingen gjenstander faller ned på glass­keramikkplaten.

 Servise av kunststoff eller aluminiumsfolie smelter ved høye tem-

peraturer. Ikke bruk servise av kunststoff og aluminiumsfolie.

 Når du trykker på en bryter tennes en gnist på tennpluggen. Ikke

trykk på bryteren når du rengjør eller berører platetoppen eller bren­neren i området rundt tennpluggen.

 En ventilator som er plassert over gasstoppen kan bli skadet

gjennom den sterke varmeutviklingen fra flammene, eller begynne å
brenne. La aldri en gasstopp stå å brenne uten kokekar.

11

Sikkerhetsregler

 Tenn først gasstoppen når alle delene til brenneren er satt sam-

men riktig.

 Bruk kun kokekar med diameter som hverken overskrider eller un-

derskrider de angitte målene (se kapittel «Kokekar»). Dersom diame­teren er for liten, står ikke kokekaret stødig nok. Dersom diameteren
er for stor, kan de varme avgassene som strømmer ut på siden ska­de benkeplaten eller vegg som ikke er varmebestandig, f.eks. kledd
med panel, samt deler av gasstoppen. Miele er ikke ansvarlig for
slike skader.

 Pass på at flammene fra blusset ikke brenner utenfor kjelebunnen

og oppover sidene.

 Ikke bruk kokekar med for tynn bunn. Dersom man ikke passer på

kan gasstoppen skades.

 Bruk alltid de medfølgende gryteristene. Kokekaret må aldri settes

direkte på blusset.

 Sett gryteristene på loddrett for å unngå riper.
 Ikke oppbevar lett antennelige gjenstander i nærheten av gasstop-

pen.

 Fettsprut og andre brennbare matrester på gasstoppen kan anten-

ne. Fjern disse så snart som mulig.

 Bruk av gasstoppen fører til dannelse av varme, fuktighet og av-

gasser i oppstillingsrommet. Det er viktig med god lufting spesielt
når gasstoppen er i bruk: Hold alle utluftningsåpninger åpne, eller
bruk en mekanisk utluftningsapparat (f.eks. en ventilator).

 En intensiv og langvarig bruk av gasstoppen kan gjøre ekstra luf-

ting nødvendig, ved f.eks. å åpne et vindu eller å bruk et høyere
effekttrinn på ventilatoren.

 Ikke bruk stekeformer, panner eller grillsteiner, som er så store at

de dekker flere bluss. Varmeansamlingen som oppstår som følge av
dette kan skade gasstoppen.

12

Sikkerhetsregler

 Dersom gasstoppen ikke har vært i bruk over uvanlig lang tid, må

den rengjøres grundig og kontrolleres av en autorisert fagperson før
den tas i bruk igjen.

 Hvis du bruker et gasselement rett ved siden av benke-

ventilatoren, må det settes opp en FlameGuard mellom benke­ventilatoren og gasselementet.

13

Sikkerhetsregler

Rengjøring og stell

 Dampen fra en damprenser kan trenge inn til strømførende deler

og forårsake en kortslutning.
Bruk aldri damprenser til rengjøring av platetoppen.

14

Aktivt miljøvern

Retur og gjenvinning av transportemballasjen

Emballasjen beskytter produktet mot
transportskader. Emballasjematerialene
er valgt med sikte på miljøvennlighet og
avfallsbehandling og kan derfor gjenvin­nes.

Gjenvinning av emballasjen sparer rå­stoff og bidrar til mindre avfall. Forhand­leren tar vanligvis emballasjen i retur.

Retur og gjenvinning av gamle apparater

Elektriske og elektroniske apparater
inneholder ofte verdifulle materialer. De
innholder imidlertid også skadelige
stoffer, blandinger og deler, som har
vært nødvendige for apparatets funk­sjon og sikkerhet. I restavfallet eller ved
feil behandling, kan disse stoffene være
helseskadelige og skade miljøet. Kast
derfor aldri apparatene som restavfall.

Benytt i stedet de offisielle retur­punktene for innlevering og gjenvinning
av slike apparater. Apparatene kan
leveres gratis til kommunale
gjenvinningsstasjoner, forhandlere av
tilsvarende produkter eller til Miele. For
mer informasjon, se www.miele.no
Du er selv juridisk ansvarlig for å slette
personlige data som måtte befinne seg i
de gamle apparatene. Sørg for at appa­ratene oppbevares barnesikkert til de
kjøres bort.

15

Oversikt

Platetopp

a

Bluss

b

Bluss

c

Gryterist

d

Symboler for bryterplassering

e

Bryter for bluss bak

f

Bryter for bluss foran

16

Bryter

Symbol Beskrivelse

 Bluss slukket, gasstilførsel stengt
 sterkeste flamme
 svakeste flamme

Oversikt

17

Oversikt

Bluss

a

Brennerdeksel

b

Brennerknapp

c

Underdel for brenner

d

Termoelement

e

Tennplugg

18

Første igangsetting

 Kleb typeskiltet, som befinner seg

blant de vedlagte underlagene, på det
beregnede stedet i kapittel «Service».

 Fjern ev. beskyttelsesfolier og klistre-

merker.

Første gangs rengjøring av SmartLine-element

 Vask den avtagbare delen på blusset

med en svampklut, litt håndoppvask­middel og varmt vann. Tørk deretter
delene og sett blusset sammen igjen
(se kapittel «Rengjøring og stell»).

 Vask over glasskeramikkflatene med

en fuktig klut og tørk dem.

Første igangsetting av Smart­Line-element

Komponentene av metall er beskyttet
med et pleiemiddel. Når SmartLine-ele­mentet tas i bruk for første gang, vil det
derfor oppstå lukt og ev. røyk.

Lukten og ev. røyk innebærer ikke feil
tilkobling eller feil på platetoppen og er
ikke helseskadelig.

19

Kokekar

Ø Kokekar [cm]

Bluss Minimum bunn

Normalbluss 12
Sterkbluss 14

Bluss Maks oppe

Normalbluss 22
Sterkbluss 24

- Velg kokekar som passer til blusset:
stor omkrets = stort bluss
liten omkrets = lite bluss.

- Overhold målene som er angitt i ta­bellen. Bruk av for store gryter kan
føre til at flammene brer seg utover
og forårsaker skade på kjøkkenben­ken eller andre apparater. Riktig gry­testørrelse gir bedre effekt.
Gryter med mindre diameter enn gry­teristen, og gryter som ikke står stø­dig på gryteristen (uten å vakle), ut­gjør fare og bør ikke brukes.

- Sett alltid kokekaret på den med­følgende gryteristen. Kokekaret må
aldri settes direkte på blussene.

- Plasser kokekaret på gryteristen slik
at det ikke kan vippe. Lett vipping
kan ikke utelukkes helt.

- Bruk aldri kokekar med sidestøtter på
bunnen.

- I motsetning til gryter som skal bru­kes på elektriske platetopper, trenger
ikke bunnen på grytene å være flate
ved bruk på gasstoppen for å oppnå
gode resultater.

- Ved kjøp av nye panner og kjeler må
du være oppmerksom på at det stort
sett er den øvre omkretsen, og ikke
omkretsen på bunnen, som oppgis.

- Du kan bruke alle kokekar som er
varmebestandige.

- Bruk helst tykkbunnede kokekar, fordi
de utjevner varmen. Ved tynn bunn er
det fare for at maten blir delvis over­opphetet. Du bør derfor røre oftere.

20

- Hvis mulig, kok helst i gryter eller
panner med lokk. Da forhindres unø­dig varmetap.

- Velg heller brede, lave kjeler enn sma­le, høye. De er lettere å varme opp.

- Bruk lite vann.

- Still inn svakere flamme i tide etter
oppkok og bruning.

- Koketiden kan reduseres betydelig
ved bruk av trykkoker.

Tips for energisparing

21

Betjening

Innkobling

Hvis du bruker et gasselement ved
siden av en benkeventilator, påvirkes
funksjonen til gasselementet.

Sett opp en FlameGuard mellom
gasselement og benkeventilator.

 Brannfare ved overopphetet mat.

Mat som ikke holdes under tilsyn kan
bli overopphetet og kan antenne.

Ikke la platetoppen være uten tilsyn
når den er i bruk.

 Trykk på den aktuelle bryteren og drei

den til venstre til det største flamme­symbolet. Tennpluggen «klikker» og
tenner gassen.

Ved betjening av en bryter kommer
det automatisk en gnist på alle koke­sonene. Dette er normalt og er ikke
tegn på produktfeil.

 Når en flamme er synlig, hold bryter-

en godt fast i 5-10sekunder og slipp
den.

Innkobling ved strømbrudd

Ved strømbrudd kan flammen tennes
manuelt, f.eks. med en fyrstikk.

 Trykk på bryteren og drei den til ven-

stre til det største flammesymbolet.

 Hold bryteren inne og tenn gassluft-

blandingen, som strømmer ut, med
en fyrstikk.

 Hold bryteren inne i enda ca. 5-10se-

kunder og slipp den.

 Hvis blusset ikke ble tent må du dreie

bryteren til posisjonen. Luft rommet
og vent minst 1minutt med å tenne
på nytt. Hold bryteren ev. fast lenger
ved andre forsøk.

 Hvis blusset forsatt ikke tennes etter

andre forsøk, vri bryteren til posisjon­en og se kapittelet «Feilretting».

22

Betjening

Regulering av flamme

Blussene kan reguleres trinnløst mellom
sterkeste og svakeste flamme.

Da den ytterste delen av gassflammen
er mye varmere enn flammekjernen,
må flammespissene holdes under kje­lebunnen. Flammespisser som bren­ner utenfor gir unødvendig varme i
luften, og kan skade håndtakene på
kjelen og øker faren for forbrenning.

 Reguler flammen slik at den aldri

brenner utenfor kjelen.

Utkobling

 Vri bryteren mot høyre til.
Gasstilførselen stoppes og flammen

slukker.

23

Sikkerhetsinnretninger

Termoelektrisk tennsikring

Din platetopp er utstyrt med en termo­elektrisk tennsikring. Når gassflammen
slukker, f.eks. pga. mat som koker over
eller pga. trekk, blir gasstilførselen sper­ret. Dette forhindrer at gassen strømmer
ut. Når du setter bryteren på er koke­sonen klar for bruk igjen.

Den termoelektriske tennsikringen fun­gerer uavhengig av strømtilførselen,
dvs. den er også aktiv når platetoppen
er i drift under strømbrudd.

24

Rengjøring og stell

 Fare for forbrenning på varme

overflater.
Når du har avsluttet matlagingen er

overflatene på platetoppen, gryteris­tene og blussene varme.

La platetoppen bli avkjølt før du ren­gjør den.

 Skader pga. fuktighet som tren-

ger inn.
Dampen fra en damprenser kan tren-

ge inn til strømførende deler og for­årsake en kortslutning.

Du må aldri bruke damprenser til ren­gjøring av platetoppen.

Alle overflatene kan bli misfarget eller
forandret, dersom du bruker uegne­de rengjøringsmidler. Overflatene er
ømfintlige for riper.

Rester av rengjøringsmiddel skal fjer­nes med en gang.

Ikke bruk rengjøringsmidler som er
skurende eller kan lage riper.

Mat som har kokt over kan føre til
misfarging på blussdelene.

Fjern søl og salt- og sukkersprut
umiddelbart.

 Tørk av SmartLine-elementet etter

hver fuktige rengjøring, for å unngå
kalkrester.

Uegnede rengjøringsmidler

For å unngå skader på overflatene, ikke
bruk

- rengjøringsmidler som inneholder so­da, alkali, ammoniakk, syre eller klo­rid

- kalkløsende rengjøringsmidler

- flekk- og rustfjerner

- skurende rengjøringsmidler, f.eks.
skurepulver, skuremelk, universal­stein

- løsemiddelholdige rengjøringsmidler

- maskinoppvaskmiddel

- grill- og stekeovnsspray

- glassrens

- harde skrubbende svamper og børs­ter (f.eks. grytesvamper) eller brukte
svamper som inneholder rester av
skuremidler

- flekkfjerningssvamp

Når du trykker på en bryter tennes en
gnist på tennpluggen. Ikke trykk på
bryteren når du rengjør eller berører
platetoppen eller brenneren i områ­det rundt tennpluggen.

La SmartLine-elementet avkjøles før
hver rengjøring.

 Rengjør SmartLine-elementet og til-

behøret etter hver bruk.

25

Rengjøring og stell

Glasskeramikkflate

 Skader som følge av spisse gjen-

stander.
Pakningen mellom SmartLine-ele-

mentet og benkeplate kan bli skadet.
Ikke bruk skarpe gjenstander til ren-

gjøringen.

Ved rengjøring med håndoppvask­middel blir ikke alle flekker og mat­rester fjernet.

Det dannes en usynlig film, som fører
til misfarging av glasskeramikken.
Det er ikke mulig å fjerne denne mis­fargingen.

Rengjør glasskeramikkflaten regel­messig med et spesielt rengjørings­middel for glasskeramikk.

 Fjern alle store flekker med en fuktig

klut. Matrester som sitter fast fjernes
med en glasskrape.

 Rengjør deretter glasskeramikkflaten

med Mieles rengjøringsmiddel for
glasskeramikk og rustfritt stål (se ka­pittel «Ekstrautstyr») eller med et van­lig rengjøringsmiddel for glass­keramikk, og med et kjøkkenpapir
eller en ren klut. Ikke påfør rengjør­ingsmiddelet på varme glasskera­mikkflater, da det kan oppstå flekker.
Følg henvisningene til produsenten av
rengjøringsmiddelet.

 Fjern flekker som skyldes kalkrester,

vann og aluminium (metallisk skim­rende flekker) med et rengjøringsmid­del for glasskeramikk og rustfritt stål.

 Fare for forbrenning på varme

overflater.
Under matlagingsprosessen er over-

flatene varme.
Ta på deg grytevotter før du fjerner

rester av sukker, plast eller alumini­umsfolie med en glasskrape fra den
varme glasskeramikkflaten.

 Dersom sukker, plast eller alumini-

umsfolie havner på den varme glass-

keramikkflaten må du slå av plate­toppen.

 Bruk en glasskrape og skrap vekk

disse stoffene umiddelbart, dvs.
mens de fortsatt er varme.

 Rengjør deretter glasskeramikkflaten i

avkjølt tilstand, som tidligere be­skrevet.

 Fjern rester av rengjøringsmiddelet

med en fuktig klut og tørk deretter
glasskeramikkflaten.

Rester av rengjøringsmiddel kan bren­ne seg fast neste gang du lager mat
og dermed skade glasskeramikken.
Pass på at alle rester er fjernet.

26

Rengjøring og stell

Bryter

 Rengjør bryteren/bryterne med en

svampklut, litt håndoppvaskmiddel
og varmt vann. Bløtlegg vanskelige
flekker på forhånd.

 Tørk bryteren/bryterne med en ren

klut.

Gryterist

 Ta av gryteristene.
 Rengjør gryteristene i oppvask-

maskinen eller med en svampklut, litt
håndoppvaskmiddel og varmt vann.
Flekker som sitter veldig godt fast bør
du bløte opp på forhånd.

 Tørk gryteristene grundig med en ren

klut.

27

Rengjøring og stell

Bluss

Blussdelene skal ikke rengjøres i
oppvaskmaskin!

Overflaten på brennerdekselet blir noe
mattere med tiden. Det er helt normalt
og vil ikke føre til materialskade.

 Ta av alle løse deler på blusset og

rengjør delene kun for hånd med en
svampklut, litt håndoppvaskmiddel
og varmt vann.

 Rengjør alle flammeåpningene.

 Eksplosjonsfare.

Dersom flammeåpningene er blok­kert kan det samle seg ubrent gass i
underkassen som kan eksplodere.
Dette kan føre til skade både på per­soner og på ovnen.

Pass på at flammeåpningene alltid er
rene og åpne.

 Delene som ikke kan tas av, tørkes

med en fuktig klut.

 Tørk forsiktig av tennpluggen og

termoelementet med en godt opp­vridd klut.

Tennpluggen får ikke bli våt, ellers ten­ner den ikke.

 Sett brennerknappen slik på un-

derdelen til brenneren, at termo­elementet og tennpluggen kan
føres gjennom borehullene på bren­nerknappen. Brennerknappen må
klikke på plass riktig.

 Legg brennerdekslet plant på

brennerknappen. Ved riktig plasse­ring kan ikke brennerdekslet forskyve
seg.

Det er viktig at delene til blusset blir
satt sammen i riktig rekkefølge.

 Tørk til slutt alt med en ren klut. Pass

på at flammeåpningene er helt tørre.

Overflaten på brennerdekselet blir noe
mattere med tiden. Det er helt normalt
og vil ikke føre til materialskade.

28

Hvis feil oppstår

De fleste feil som oppstår ved daglig bruk, kan du rette på selv. I mange tilfeller
kan du spare både tid og penger, siden du slipper å tilkalle service.

Følgende tabeller skal hjelpe deg med å finne årsaken til en feil og til å rette på fei­len.

Problem Årsak og retting

Blusset tenner ikke ved
første igangsetting,
eller hvis gasstoppen
ikke har vært i bruk på
lang tid.

Blusset tennes ikke
etter flere forsøk.

Gassflammen slukker
etter tenning.

Gassflammen forandrer
seg.

Gassflammen slukker
under bruk.

Det kan være luft i gassledningen.
 Gjenta tenningsprosessen, ved behov flere ganger.

Det har oppstått en teknisk feil.
 Drei bryteren mot høyre til og avbryt strømforsyn-

ingen til gasstoppen i noen sekunder.

Blusset er ikke satt sammen riktig.
 Sett blusset riktig sammen.

Stengeventilen for gassen er ikke åpnet.
 Åpne stengeventilen for gassen.

Blusset er vått og/eller skittent.
 Rengjør og tørk blusset.

Flammeåpningen er tilstoppet og/eller våt.
 Rengjør og tørk flammeåpningen.

Flammen berører ikke termoelementet, det blir ikke
varmt nok:
Blussdelene ligger ikke riktig på.

 Legg blussdelene riktig på.
Termoelementet er skittent.

 Fjern flekkene.
Blussdelene ligger ikke riktig på.

 Legg blussdelene riktig på.
Brennerknappen eller borehullene i brennerdekselet

er skitne.
 Fjern tilsmussingen.

Blussdelene ligger ikke riktig på.
 Legg blussdelene riktig på.

29

Hvis feil oppstår

Problem Årsak og retting

Den elektriske tenninn­retningen på blusset
fungerer ikke.

Sikringen i husinstallasjonen har koblet seg ut.
 Kontakt eventuelt elektrofagfolk eller Mieles

serviceavdeling.

Det er matrester mellom tennpluggen og brennerdek­selet.
Termoelementet er skittent.

 Fjern matrestene (Se kapittel «Rengjøring og

stell»).

30

Ekstrautstyr

Mieles sortiment inneholder ekstrautstyr
og forskjellige rengjørings- og pleie­midler tilpasset ditt produkt.

Disse produktene kan du enkelt bestille
i Mieles nettbutikk.

Du får også kjøpt produktene hos
Mieles serviceavdeling (se på slutten av
denne bruksanvisningen) eller hos din
Miele-forhandler.

Rengjøringsmiddel for glass­keramikk og rustfritt stål
250ml

Fjerner kraftige tilsmussinger, kalkflek­ker og aluminiumsrester

Mikrofiberklut

Fjerner fingeravtrykk og små flekker

31

Kundeservice

Kontakt ved feil

Hvis det oppstår feil som du ikke kan rette på selv, kontakt en Miele-forhandler
eller Mieles serviceavdeling.

Mieles serviceavdeling kan du kontakte på www.miele.com/service.
Telefonnummeret til Mieles serviceavdeling finner du på slutten av dette doku-

mentet.

Serviceavdelingen trenger modellbetegnelse og fabrikasjonsnummer (Fabr./SN/
Nr.). Begge opplysningene finner du på typeskiltet.

Typeskilt

Klistre det vedlagte typeskiltet her. Pass på at modellbetegnelsen stemmer over­ens med opplysningene på baksiden av dette dokumentet.

Garanti

Garantitiden er 2 år.
Nærmere opplysninger finner du i de vedlagte garantibetingelsene.

32

*INSTALLATION*

Installasjon

Sikkerhetsregler for innbygging

 Skader som følge av at gjenstander faller ned.

Ved montering av overskap eller en ventilator kan SmartLine-elementet bli
skadet.

Monter SmartLine-elementet først etter montering av overskap og ventilator.

 For oppstillingsrommet til SmartLine-elementet er det viktig å

overholde gjeldende forskrifter og retningslinjer i bestemmelseslan­det.

 Finér i benkeplaten må være bearbeidet med varmebestandig lim

(100 °C), for at den ikke skal løsne eller bli deformert. Avslutningslist­ene på vegger må være varmebestandige.

 På grunn av muligheten for at flammene brenner utenfor skal ikke

gasstopp/-wok og frityrkoker plasseres rett ved siden av hverandre.
Det skal være en minimumavstand på 288mm mellom gassappara­tet og frityrkoker.

 SmartLine-elementene må ikke monteres over kjøle- og fryseskap,

oppvaskmaskiner, vaskemaskiner og tørketromler.

 Gasslangen og tilkoblingsledningen må ikke komme i kontakt med

varme deler av SmartLine-elementet etter innbyggingen.

 Etter montering av SmartLine-elementet, må ikke tilkoblings-

ledningen og en fleksibel gasslange komme i kontakt med bevegeli­ge deler i kjøkkeninnredningen (f.eks. en skuff) og ikke utsettes for
mekaniske belastninger.

 De sikkerhetsavstandene som er oppført på de følgende sidene

må overholdes.

33

*INSTALLATION*

Installasjon

Sikkerhetsavstander

Sikkerhetsavstand over SmartLine­elementet.

Det må overholdes en sikkerhetsav­stand, som er angitt av ventilatorprodu­senten, mellom SmartLine-elementet og
ventilatoren som er plassert over.

Hvis lett antennelige materialer (f.eks.
en hylle) monteres over SmartLine-ele­mentet, må det være en sikkerhetsav­stand på minst 760mm.

Velg den største sikkerhetsavstan­den, hvis flere SmartLine-elementer
er montert under en ventilator, og det
er oppgitt forskjellige sikkerhetsav­stander for disse produktene.

34

*INSTALLATION*

Sikkerhetsavstand til baksiden/siden

Fortrinnsvis bør SmartLine-elementet
bygges inn med god plass både på
høyre og venstre side.

På baksiden av SmartLine-elementet
må det overholdes en minsteav­stand, som angitt under, til en høy
skapvegg eller vegg.

På siden av SmartLine-elementet (høyre
eller venstre) må angitt minsteav­stand,  til et høyt skap eller en
vegg overholdes, til motsatt side må det
være en minsteavstand på 300mm.

Minimumsavstand bak utskjæringen
i benkeplaten til bakkanten av benke­platen:
50mm

Minimumsavstand til høyre for ut-
skjæringen i benkeplaten til en innred­ning ved siden av (f.eks. høyskap) eller
en vegg:
100mm.

Installasjon

Ikke tillatt

Anbefales sterkt

Minimumsavstand til venstre for ut-
skjæringen i benkeplaten til en innred­ning ved siden av (f.eks. høyskap) eller
en vegg:
100mm.

Anbefales ikke

Anbefales ikke

35

*INSTALLATION*

Installasjon

Sikkerhetsavstand til nisjeplate

Hvis det skal monteres en nisjeplate, må en minimumsavstand mellom utskjæring­en i benkeplaten og nisjeplaten overholdes, da høye temperaturer kan forandre
eller ødelegge materialer.

Ved en nisjeplate av brennbare materialer (f.eks. tre) må minimumsavstanden 
mellom utskjæringen i benkeplaten og nisjeplaten være 50mm.

Ved en nisjeplate av ikke brennbare materialer (f.eks. metall, naturstein, keramiske
fliser) må minimumsavstanden  mellom utskjæringen i benkeplaten og nisjepla­ten være 50mm minus tykkelsen på nisjeplaten.
Eksempel: Tykkelse på nisjeplaten 15mm
50mm - 15mm = minimumsavstand 35mm

Planlimt montering Ovenpåliggende montering

a

Murverk

b

Nisjeplate mål x = tykkelse på nisjeplaten

c

Benkeplate

d

Utskjæring i benkeplaten

e

Minimumsavstand ved

brennbare materialer 50mm
ikke brennbare materialer 50mm - mål x

36

*INSTALLATION*

Installasjon

Ovenpåliggende

Henvisninger for innbygging ­ovenpåliggende

Tetning mellom SmartLine-elementet og benkeplaten.

Hvis det er nødvendig å ta ut Smart­Line-elementet, kan elementet og
benkeplaten bli skadet, dersom ele­mentet er tettet med fugetetnings­middel.

Ikke bruk fugetetningsmiddel mellom
SmartLine-elementet og benke­platen.
Tetningslisten under kanten på plate­toppens øvre del gir tilstrekkelig tet­ning mot benkeplaten.

Flislagt benkeplate

Fugen og det skraverte området
under rammen til SmartLine-elementet
må være glatt og jevn, slik at elementet
ligger jevnt og pakningen under kanten
til elementets øvre del gir tilstrekkelig
tetning mot benkeplaten.

Tetningsbånd

Dersom SmartLine-elementet må de­monteres i forbindelse med service,
kan tetningsbåndet under kanten på
SmartLine-elementet bli skadet.

Tetningsbåndet må alltid erstattes
med et nytt før platetoppen monteres
igjen.

37

*INSTALLATION*

Installasjon

Innbygging av flere SmartLine-elementer

Fugene mellom de enkelte SmartLine­elementene tettes med en temperatur­bestandig (min. 160°C) silikonfuge­masse. Ved planlimt innbygging må i til­legg fugene mellom SmartLine-ele­ment(ene) og benkeplaten tettes med
en temperaturbestandig (min. 160°C)
silikonfugemasse.
Etter innbygging må SmartLine-elemen­tene være fritt tilgjengelig nedenfra slik
at den nedre boksen kan fjernes for
vedlikeholdsformål.

Kombinasjon med benkeventilator

Når SmartLine-elementet bygges inn i
kombinasjon med en benkeventilator,
må benkeventilatoren bygges inn først.

38

*INSTALLATION*

Utskjæring i benkeplaten - ovenpåliggende

Installasjon

Råd for beregning av utskjæringen

Elementene ligger 10mm oppå benkeplaten.
Ved innbygging av flere elementer må det være en avstand på 2mm mellom hvert

enkelte element.
Beregning av utskjæringsmålB

1 element = bredden på elementet minus 10mm til høyre, minus 10mm til venstre
Flere elementer = total bredde på elementene pluss 2mm avstand mellom ele­mentene, minus 10mm til høyre, minus 10mm til venstre.

Her følger noen eksempler.

39

*INSTALLATION*

Installasjon

Innbygging med benkeventilator

Kombinasjonseksempler Antallxbredde [mm] MålB

SmartLine-ele-

menter

1x378 1x120

Benke-

ventilator

[mm]

480

+1

2x378 1x120

1x378

2x120

1x620

3x378 2x120

2x378

2x120

1x620

4x378 2x120

1x620 2x120

860

1224

1362

1604

1742

844

+1

+1

+1

+1

+1

+1

40

*INSTALLATION*

Innbygging uten benkeventilator

Kombinasjonseksempler Antallxbredde [mm] MålB

SmartLine-elementer

1x378

Installasjon

[mm]

+1

358

2x378

1x378
1x620

3x378

2x378
1x620

4x378

738

980

1118

1360

1498

+1

+1

+1

+1

+1

41

*INSTALLATION*

Installasjon

Mellomlister - ovenpåliggende

Ved innbygging av flere SmartLine-elementer må det plasseres en mellomlist mel­lom hvert av elementene.

Klemmene som er vedlagt mellomlistene brukes kun for innbygging av en CS­DA700xFL.

Innbygging av 3 elementer og 2 mellomlister

42

*INSTALLATION*

Innbyggingsmål-ovenpåliggende

Alle mål er oppgitt i mm.

Installasjon

a

Foran

b

Tilkoblingsboks med nettkabel L=2000mm)

c

Gasstilkobling R½ ISO7-1 (DINEN10226)

43

*INSTALLATION*

Installasjon

Innbygging - ovenpåliggende

Klargjøring av benkeplaten

 Lag utskjæringen i benkeplaten. Ta

hensyn til sikkerhetsavstandene (se
kapittel «Installasjon», avsnitt «Sikker­hetsavstander»).

 For benkeplater av tre: Forsegl snitt-

flatene med spesiell lakk, silikongum­mi eller støpeharpiks, for å unngå
oppsvulming på grunn av fuktighet.
Tetningsmaterialet må være
temperaturbestandig.

Pass på at slike midler ikke søles på
overflaten til benkeplaten.

Montering av mellomlister

Bruk de midtre skruehullene hvis
følgende SmartLine-elementer skal byg­ges inn til høyre eller venstre ved siden
av mellomlisten: CS7611, CS 7641,
CS7101(-1), CS7102(-1)

Benkeplate av tre

 Legg mellomlistene i flukt med den

øvre kanten av utskjæringen.

 Fest mellomlistene med de vedlagte

treskruene 3,5x25 mm.

Benkeplate av naturstein

For å feste mellomlistene trenger du
kraftig, dobbeltsidig tape (er ikke ved­lagt).

44

 Fest tapen på øvre kant av utskjær-

ingen.

 Legg mellomlistene i flukt med den

øvre kanten av utskjæringen.

 Trykk mellomlistene godt fast.

*INSTALLATION*

Installasjon

Innbygging av SmartLine-element

 Klistre det medfølgende tetnings-

båndet under kanten på SmartLine­elementet. Ikke klistre på tetnings­båndet under trekk.

 Før nettledningen ned gjennom ut-

skjæringen i benkeplaten.

 Legg SmartLine-elementet i benke-

plateutskjæringen. Pass på at pak­ningen ligger tett inntil benkeplaten,
slik at det er garantert tetning mot
benkeplaten.

 Hvis pakningen ikke ligger riktig inntil

benkeplaten i hjørnene, kan hjørne­radiene (≤R4) bearbeides forsiktig
med en stikksag.

Ikke bruk fugemasse (f.eks. silikon)
for ekstra tetning av SmartLine-ele­mentet.

 Koble SmartLine-elementet til el-nett-

et.

Kontroller funksjon

 Etter innbygging må brenneradferd

kontrolleres ved å tenne alle bluss­ene:

- På lav innstilling må ikke gassflam­men slukke, og heller ikke når bryter­en blir dreiet fort fra stor til liten flam­me.

- På stor innstilling må gassflammen
brenne med tydelig synlig kjerne

 Koble eventuelt SmartLine-elementet

til gasstilførselen (se kapittel
«Installasjon», avsnitt «Gasstilko­bling»).

 Test SmartLine-elementets funksjon.
 Tett fugene mellom de enkelte Smart-

Line-elementene med en temperatur­bestandig (min. 160°C) silikonfuge­masse.

Uegnet fugemasse kan skade natur­stein.

For fliser av naturstein; bruk kun en
silikonfugemasse som er egnet for
naturstein. Følg henvisningene fra
produsenten.

45

*INSTALLATION*

Installasjon

Planlimt

Henvisninger for innbygging ­planlimt

Planlimt montering er kun mulig i na­turstein- (granitt, marmor), heltre- og
flislagt benkeplater. For benkeplater av
andre materialer bør du spørre produ­senten om den er egnet for planlimt
innbygging.

Skuffe-/skapskrog må ha bredde
minst lik utskjæringsmålet i benke­platen (se kapittel «Installasjon», av­snitt «Innbyggingsmål - planlimt»), slik
at SmartLine-elementet er fritt tilgjeng­elig nedenfra etter innbygging og den
nedre boksen kan fjernes for vedlike­holdsformål.

Benkeplate av naturstein

SmartLine-elementet settes direkte i ut­skjæringen.

Massivt tre, flislagte benkeplater,
benkeplater av glass

SmartLine-elementet festes i utskjær­ingen med trelister. Disse listene følger
ikke med ved levering og må skaffes på
oppstillingsstedet.

Tetningsbånd

Dersom SmartLine-elementet må de­monteres i forbindelse med service,
kan tetningsbåndet under kanten på
SmartLine-elementet bli skadet.

Tetningsbåndet må alltid erstattes
med et nytt før platetoppen monteres
igjen.

46

*INSTALLATION*

Innbygging av flere SmartLine-elementer

Fugene mellom de enkelte SmartLine­elementene tettes med en temperatur­bestandig (min. 160°C) silikonfuge­masse. Ved planlimt innbygging må i til­legg fugene mellom SmartLine-ele­ment(ene) og benkeplaten tettes med
en temperaturbestandig (min. 160°C)
silikonfugemasse.
Etter innbygging må SmartLine-elemen­tene være fritt tilgjengelig nedenfra slik
at den nedre boksen kan fjernes for
vedlikeholdsformål.

Kombinasjon med benkeventilator

Når SmartLine-elementet bygges inn i
kombinasjon med en benkeventilator,
må benkeventilatoren bygges inn først.

Installasjon

47

*INSTALLATION*

Installasjon

Utskjæring i benkeplaten - planlimt

Benkeplate av naturstein Benkeplate av tre

0,5

+

* 7

mm ved CS 7611FL

Råd for beregning av utskjæringen

Elementene ligger 10mm oppå benkeplaten.
Ved innbygging av flere elementer må det være en avstand på 2mm mellom hvert

enkelte element.
Beregning utskjæringsmålA

1 element = bredden til elementet pluss 2mm til høyre, pluss 2mm til venstre.
Flere elementer = samlet bredde av elementene pluss 2mm avstand mellom ele­mentene, pluss 2mm til høyre, pluss 2mm til venstre.

Beregning utskjæringsmålB = utskjæringsmålA minus 12mm til høyre, minus
12mm til venstre.

Her følger noen eksempler.

48

*INSTALLATION*

Innbygging med benkeventilator

Installasjon

Kombinasjonseksempler Antallxbredde [mm] MålA

SmartLine-ele-

menter

1x378 1x120

2x378 1x120

1x378

Benke-

ventilator

2x120

[mm]

504

884

1248

+1

+1

1x620

3x378 2x120

2x378

2x120

1386

1628

1x620

4x378 2x120

1x620 2x120

1766

868

+1

+1

+1

+1

+1

MålB

[mm]

480

860

1224

1362

1604

1742

844

+1

+1

+1

+1

+1

+1

+1

49

*INSTALLATION*

Installasjon

Innbygging uten benkeventilator

Kombinasjons­eksempler

Antallxbredde

[mm]

SmartLine-ele-

menter

1x378

2x378

1x378
1x620

3x378

2x378
1x620

4x378

MålA

[mm]

382

762

1004

1142

1384

1522

+1

+1

+1

+1

+1

+1

MålB

[mm]

358

738

980

1118

1360

1498

+1

+1

+1

+1

+1

+1

50

*INSTALLATION*

Installasjon

Mellomlister - planlimt

Ved innbygging av flere SmartLine-elementer må det plasseres en mellomlist mel­lom hvert av elementene.

Klemmene som er vedlagt mellomlistene brukes kun for innbygging av en CS­DA700xFL.

Innbygging av 3 elementer og 2 mellomlister

51

*INSTALLATION*

Installasjon

Innbyggingsmål-planlimt montering

Alle mål er oppgitt i mm.

a

Foran

b

Tilkoblingsboks med nettkabel L=2000mm)

c

Trinnfresing (detaljtegninger, se kapittel «Installasjon», avsnitt «Benkeplateut­skjæring - planlimt»)

d

Trelist 12mm (følger ikke med, detaljtegninger, se kapittel «Installasjon», avsnitt
«Benkeplateutskjæring - planlimt»)

e

Gasstilkobling R½ ISO7-1 (DINEN10226)

52

*INSTALLATION*

Installasjon

Innbygging - planlimt

Klargjøring av benkeplaten

 Lag utskjæringen i benkeplaten. Ta

hensyn til sikkerhetsavstandene (se
kapittel «Installasjon», avsnitt «Sikker­hetsavstander»).

 For benkeplater av tre: Forsegl snitt-

flatene med spesiell lakk, silikongum­mi eller støpeharpiks, for å unngå
oppsvulming på grunn av fuktighet.
Tetningsmaterialet må være
temperaturbestandig.

Pass på at slike midler ikke søles på
overflaten til benkeplaten.

 Ved benkeplater av tre må trelistene

festes 5,5mm under overkanten av
benkeplaten.
Ved CS 7611 FL må trelisten festes
7mm under overkanten på benke­platen.

Montering av mellomlister

Bruk de midtre skruehullene hvis
følgende SmartLine-elementer skal byg­ges inn til høyre eller venstre ved siden
av mellomlisten: CS7611, CS 7641,
CS7101(-1), CS7102(-1)

Benkeplate av tre

 Legg mellomlistene i flukt med det

nedre trinnet på trinnfresingen.

 Fest mellomlistene med de vedlagte

treskruene 3,5x25 mm.

Benkeplate av naturstein

For å feste mellomlistene trenger du
kraftig, dobbeltsidig tape (er ikke ved­lagt).

 Legg tapen på det nedre trinnet av

utfresingen.

 Legg mellomlistene i flukt med det

nedre trinnet på trinnfresingen.

 Trykk mellomlistene godt fast.

53

*INSTALLATION*

Installasjon

Innbygging av SmartLine-element

 Klistre det medfølgende tetnings-

båndet under kanten på SmartLine­elementet. Ikke klistre på tetnings­båndet under trekk.

 Før nettledningen ned gjennom ut-

skjæringen i benkeplaten.

 Legg SmartLine-elementet i benke-

plateutskjæringen. Pass på at pak­ningen ligger tett inntil benkeplaten,
slik at det er garantert tetning mot
benkeplaten.

 Koble SmartLine-elementet til el-nett-

et.

 Koble eventuelt SmartLine-elementet

til gasstilførselen (se kapittel
«Installasjon». avsnitt «Gasstilko­bling»).

 Test SmartLine-elementets funksjon.
 Tett fugene mellom de enkelte Smart-

Line-elementene og mellom element­ene og benkeplaten med en
temperaturbestandig (min. 160°C)
silikonfugemasse.

Kontroller funksjon

 Etter innbygging må brenneradferd

kontrolleres ved å tenne alle bluss­ene:

- På lav innstilling må ikke gassflam­men slukke, og heller ikke når bryter­en blir dreiet fort fra stor til liten flam­me.

- På stor innstilling må gassflammen
brenne med tydelig synlig kjerne

Uegnet fugemasse kan skade natur­stein.

For fliser av naturstein; bruk kun en
silikonfugemasse som er egnet for
naturstein. Følg henvisningene fra
produsenten.

54

*INSTALLATION*

Installasjon

Gasstilkobling

 Eksplosjonsfare på grunn av

ikke-forskriftsmessig gasstilkobling.
Dersom gasstilkoblingen ikke er ut-

ført forskriftsmessig kan det strøm­me ut gass.

Gasstilkobling skal kun utføres av
godkjent installatør hos ansvarlig
gassleverandør. Installatøren er an­svarlig for feilfri funksjon på oppstill­ingsstedet.

 Eksplosjonsfare på grunn av

ikke-forskriftsmessig ombygging.
Hvis omstilling til en annen gasstype

ikke er forskriftsmessig utført, kan
det strømme ut gass.

Omstilling til annen gasstype skal
kun utføres av godkjent installatør
hos ansvarlig gassleverandør. Instal­latøren er ansvarlig for feilfri funksjon
på oppstillingsstedet.

Pass på at gasstilkoblingen er innret­tet slik at det er mulig å koble til inne
i eller utenfor kjøkkenmøblene. Sten­geventilen for gassen må også være
tilgjengelig og synlig når møbeldøren
er åpen.

Pass på at gasstilkoblingen utføres
iht. bestemmelseslandets forskrifter
og retningslinjer.

Ta hensyn til særbestemmelsene til
de lokale gassleverandørene og byg­ningsrådene.

 Skader ved oppvarming.

Gasstilkoblingene, gasslangen og
tilkoblingsledningen kan bli skadet
gjennom oppvarming under bruk av
gasstoppen.

Forsikre deg om at gasslangen samt
tilkoblingsledningen ikke berører
noen varme steder på gasstoppen,
og at gasslangen og tilkoblingsutstyr
på gasstoppen ikke berøres av
varme avgasser.

 Eksplosjonsfare ved skadet til-

koblingsledning.
Ved skader på fleksible tilkoblings-

ledninger kan gass strømme ut.
Plassér fleksible tilkoblingsledninger

slik at de ikke berører bevegelige del­er av kjøkkeninnredningen (f.eks. en
skuff) og ikke blir utsatt for mekanis­ke belastninger.

Spør din gassleverandør om gass­type og sammenlign disse opplys­ningene med typeskiltet.

Gasstoppen kobles ikke til et utluft­ningsrør for gass.

Ved oppstilling og tilkobling er det
viktig å være oppmerksom på gjeld­ende installasjonsbetingelser, spes­ielt de egnede ventilasjonstiltakene.

Still inn platetoppen iht. til de lokale
gassforholdene. Kontroller at gasstil­koblingen er tett.

55

*INSTALLATION*

Installasjon

Gasstoppen tilsvarer apparatklasse 3,
og er egnet for naturgass og flytende
gass.

Kategori iht. EN 30

Norge

II2H3B/P 20, 28–30mbar

Gasstoppen er, avhengig av land, ut­viklet for bruk av naturgass og flytende
gass (se klistremerke på produktet).

For å endre til en annen gasstype følger
det med dysesett tilpasset det landet
den er produsert for. Dersom det nød­vendige dysesettet ikke følger med,
vennligst kontakt din forhandler eller
Mieles serviceavdeling. Endring av
gasstype er beskrevet i kapittelet «End­ring til annen gasstype».

Gasstilkobling på gasstoppen

Gasstilkoblingen på gasstoppen er ut­styrt med en konisk ¹/₂" gjenge. Det fin­nes to tilkoblingsmuligheter:

Bruk av en 90°-bøy

c

Gasstilkobling R¹/₂" - ISO 7-1
(DINEN10226)

d

90°-bøy
Innbyggingshøyden i området rundt
gasstilkoblingen øker til ca. 60mm

- fast tilkobling

- fleksibel tilkoblingsledning iht. DIN
3383 del 1, maks lengde 2.000mm

 Eksplosjonsfare dersom gass

strømmer ut.
Uegnet tetningsmiddel garanterer

ikke den nødvendige tettheten for til­koblingen.

Bruk egnet tetningsmiddel.

56

*INSTALLATION*

Installasjon

Elektrotilkobling

Vi anbefaler å koble SmartLine-elemen­tene til el-nettet via en stikkontakt. Det­te gjør en ev. service enklere. Stikkon­takten må være lett tilgjengelig etter
innbygging av SmartLine-elementet.

 Fare for skade!

Ved ukyndig utført installasjon, ved­likehold eller reparasjoner kan det
oppstå betydelig fare for brukeren,
som Miele ikke er ansvarlig for.
Miele kan ikke gjøres ansvarlig for
skader som skyldes installasjons­messig manglende eller brutt jordled­ning (f.eks. elektrisk støt).

Hvis støpselet blir fjernet fra
tilkoblingsledningen eller tilkoblings­ledningen ikke er utstyrt med støp­sel, må SmartLine-elementet kobles
til el-nettet av en elektrofagmann.

Hvis stikkontakten ikke lenger er til­gjengelig, eller apparatet blir fast til­koblet, må det være en skilleanord­ning for hver pol på oppstillingssted­et. Som skilleanordning gjelder bry­tere med en kontaktåpning på minst
3mm. Dette er overstrømvern, sik­ringer og jordfeilbrytere. Nødvendige
tilkoblingsdata finner du på type­skiltet. Disse opplysningene må
stemme overens med el-nettet.

Berøringsbeskyttelsen mot strøm­førende deler må være sikret etter
monteringen.

Totaleffekt

Se typeskiltet

Tilkoblingsdata

Nødvendige tilkoblingsdata finner du på
typeskiltet. Disse opplysningene må
stemme overens med el-nettet.

Jordfeilbryter

For å øke sikkerheten, anbefales det å
koble en jordfeilbryter med en utløser­strøm på 30 mA til SmartLine-element­et.

57

*INSTALLATION*

Installasjon

Koble fra nettet

 Fare for elektrisk støt gjennom

nettspenning.
Under reparasjon- og/eller vedlike-

holdsarbeid kan man få elektrisk støt
dersom nettspenningen kobles til
igjen.

Etter frakoblingen må nettet sikres
mot gjeninnkobling.

Hvis strømkretsen skal kobles fra nettet,
gjør følgende – avhengig av installasjon­en:

Smeltesikringer

 Ta sikringsinnsatsene helt ut av

skruekappene.

Skrusikringer

 Trykk kontrollknappen (rød) til midt-

knappen (sort) spretter ut.

Automatsikringer

 (Overstrømsvern, minst typeB eller

C): Still vippearmen på1 (på) på
0(av).

Utskiftning av tilkoblingsledningen

 Fare for elektrisk støt gjennom

nettspenning.
Ikke-forskriftsmessig tilkobling kan

føre til elektrisk støt.
Tilkoblingsledning skal kun byttes av

en kvalifisert elektrofagperson.

Ved bytte av tilkoblingsledning bruk kun
kabeltype H05VV-F med egnet dia­meter. Tilkoblingsledning kan kjøpes
hos Mieles serviceavdeling.

Jordfeilbryter

 Skru hovedbryteren fra1 (på) til0 (av)

eller trykk kontrolltasten.

58

Blusseffekt

Normbelastning

Bluss Gasstype Maks innstilling Fininnstilling

kW g/h kW

Normalbluss Naturgass H 1,7 – 0,3

Flytende gass 1,7 124 0,25

Sterkbluss Naturgass H 2,7 – 0,5

Flytende gass 2,6 189 0,6

Totalt Naturgass H 4,4 – –

Flytende gass 4,3 313 –

59

*INSTALLATION*

Omstilling til annen type gass

 Eksplosjonsfare på grunn av

ikke-forskriftsmessig ombygging.
Hvis omstilling til en annen gasstype

ikke er forskriftsmessig utført, kan
det strømme ut gass.

Omstilling til annen gasstype skal
kun utføres av godkjent installatør
hos ansvarlig gassleverandør. Instal­latøren er ansvarlig for feilfri funksjon
på oppstillingsstedet.

Dysetabell

Dysebetegnelsen baserer seg
på ¹/₁₀₀mm borediameter.



Hoveddyse Finjusterings-

Naturgass H

Normalbluss 0,94 0,42
Sterkbluss 1,18 0,54

Flytende gass

Normalbluss 0,66 0,27
Sterkbluss 0,81 0,39

dyse

60

*INSTALLATION*

a

b

Omstilling til annen type gass

Skifte dyse

 Koble gasstoppen fra el-nettet og ko-

ble til gasstilførselen.

Ved endring til annen gasstype må
hoveddysen og finjusteringsdysen(e)
byttes.

Bytte hoveddyser

Bytte finjusteringsdyser

 Ta av blussdelene.
 Løsne festeskruene på blusset.
 Dra av bryteren oppover.
 Løsne festeskruene på undersiden.
 Ta underdelen forsiktig av.

 Ta av gryterist, brennerdeksel og

brennerknapp.

 Skru ut hoveddysen med en pipe-

nøkkel (M7).

 Sett inn dysen, som du finner i dyse-

tabellen, og skru den fast.

 Sikre dysen med lakkforsegling slik at

den ikke løsner.

 Ta av tenningsbryteren.
 Skru løs finjusteringsdysen i gass-

armaturet med en skrutrekker.

 Trekk ut dysen med en nebbtang.
 Sett inn dysen, som du finner i dyse-

tabellen, og skru den fast.

 Sikre dysen med lakkforsegling slik at

den ikke løsner.

61

*INSTALLATION*

Omstilling til annen type gass

Kontroller funksjon

 Kontroller at alle gassførende deler er

tette.

 Sett sammen gasstoppen igjen.
 Kontroller brennerforholdet ved å ten-

ne alle blussene:

- På lav innstilling må ikke gassflam­men slukke, og heller ikke når bryter­en blir dreiet fort fra stor til liten flam­me.

- På stor innstilling må gassflammen
brenne med tydelig synlig kjerne

 Fest klistremerket som følger med dy-

sesettet over det gamle klistremerket
med angitt gasstype.

62

Produktdatablader

Produktdatabladene for de modellene som er beskrevet i denne bruks- og monter­ingsanvisningen er satt inn her.

Informasjon om gasstopper for husholdningsbruk

Etter forordning (EU) nr. 66/2014

MIELE
Modellnavn/-kjennetegn CS 7102

Antall gassbluss 2
Energieffektivitet per gassbluss (EE

) 1. = 60,0

gassbrenner

2. = 60,0

Energieffektivitet for gasstoppen per kg (EE

gasstopp

) 60,0

63

Produsent:
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Tyskland

Miele AS

Nesbruveien 71
1394 NESBRU
Postboks 194
1378 NESBRU
Telefon [phone]
E-mail: [e-mail]
Internett: www.miele.no
Foretaksnr. NO 919 157 089 MVA

CS7102

M.-Nr. 10 817 060 / 07no-NO
