Kullanım Kılavuzu ve Montaj Talimatı
ProLine Barbekü Izgarası
Cihazın yerleştirilmesi, kurulumu ve ilk kez çalıştırılmasından
önce kullanım kılavuzunu mutlaka okuyunuz.
Bu şekilde kendinizi korumuş olur ve oluşabilecek zararların önüne geçersiniz.
tr-TR M.-Nr. 07 179 640
İçindekiler
Güvenlik Talimatları ve Uyarılar............................................................................ 4
Çevre Korumaya Katkınız................................................................................... 12
Genel görünüm .................................................................................................... 13
Izgara..................................................................................................................... 13
CS 1312............................................................................................................ 13
CS 1322............................................................................................................ 14
Göstergeler............................................................................................................ 14
Cihazla birlikte verilen aksesuarlar ........................................................................ 15
İlk Çalıştırma ........................................................................................................ 16
ProLine cihazın ilk temizliği.................................................................................... 16
ProLine cihazın ilk kez çalıştırılması....................................................................... 16
Izgara tablosu ...................................................................................................... 17
Kullanım................................................................................................................ 19
Izgaranın hazırlanması........................................................................................... 19
Açma ..................................................................................................................... 20
Ocağın kapatılması................................................................................................ 20
Izgara yapma......................................................................................................... 20
Faydalı bilgiler........................................................................................................ 21
Izgaranın ardından................................................................................................. 21
Güvenlik özellikleri ..............................................................................................22
Aşırı ısınma koruması ............................................................................................ 22
Güvenlik kapatması............................................................................................... 22
Temizlik ve bakım ................................................................................................ 23
Paslanmaz çelik çerçeve/kumanda paneli ............................................................ 24
Ocak düğmesi ....................................................................................................... 24
Izgara teli ve lav taşı kabı....................................................................................... 24
Rezistans............................................................................................................... 25
Lavtaşı .................................................................................................................. 25
Izgara teknesi ........................................................................................................ 25
Ne Yapmalı, eğer...?............................................................................................. 26
Sonradan satın alınabilen aksesuarlar .............................................................. 27
Montaja ilişkin güvenlik talimatları .................................................................... 29
Güvenlik mesafeleri............................................................................................. 30
Montaj bilgileri ..................................................................................................... 33
2
İçindekiler
Montaj ölçüleri..................................................................................................... 34
CS 1312................................................................................................................. 34
CS 1322................................................................................................................. 35
Birden fazla ProLine cihazın montajı................................................................. 36
Montaj................................................................................................................... 38
Elektrik bağlantısı................................................................................................ 42
Müşteri Hizmetleri ............................................................................................... 44
Arızalarda iletişim .................................................................................................. 44
Tip etiketi............................................................................................................... 44
Garanti................................................................................................................... 44
Ürün veri sayfaları ............................................................................................... 45
3
Güvenlik Talimatları ve Uyarılar
Bu ızgara öngörülen güvenlik şartlarına uygundur. Uygunsuz kullanım bedensel yaralanmalara ve mal zararına sebep olabilir.
Izgarayı çalıştırmadan önce Kullanım Kılavuzu ve Montaj Talimatlarını dikkatli bir şekilde okuyunuz. Bu kılavuz montaj, güvenlik, kullanım ve bakıma yönelik önemli bilgiler içermektedir. Bu bilgiler sayesinde kendinizi korur ve ızgaraya gelebilecek zararların önüne
geçersiniz.
Miele bu uyarılara uyulmamasından kaynaklanan zararlardan sorumlu tutulamaz.
Kullanım Kılavuzu ve Montaj Talimatlarını saklayınız ve cihazın sizden sonraki sahibine veriniz.
4
Güvenlik Talimatları ve Uyarılar
Amacına uygun kullanım
Bu ızgara evde ve ev benzeri ortamlarda kullanılmak üzere tasar-
lanmıştır.
Bu ızgara dış mekanlarda kullanılmak üzere tasarlanmamıştır.
Izgarayı sadece yemeklerin pişirilmesi ve sıcak tutulması gibi evsel
işlerde kullanınız. Bunun dışındaki hiçbir kullanım türüne izin verilmez.
Fiziksel, algısal veya ruhsal kapasiteleri ya da deneyimsizlik veya
bilgisizlikleri dolayısıyla ızgarayı güvenli bir şekilde kullanabilecek durumda olmayan kişilerin ızgarayı kullanırken gözetim altında olmaları
gerekir. Bu kişiler ızgarayı sadece güvenli bir şekilde kullanabilmeleri
için gerekli bilgiler kendilerine verildikten sonra gözetimsiz olarak kullanabilirler. Hatalı bir kullanımın olası tehlikelerini tanımaları ve anlayabilmeleri gerekir.
5
Güvenlik Talimatları ve Uyarılar
Evdeki çocuklar
8 yaşından küçük çocuklar sürekli gözetim altında olmadıkları
müddetçe ızgaradan uzak tutulmalıdır.
Çocuklar 8 yaşından itibaren, sadece güvenli bir şekilde kullanabil-
meleri için gerekli bilgiler kendilerine verildikten sonra ızgarayı gözetimsiz olarak kullanabilirler. Çocukların hatalı bir kullanımın olası tehlikelerini tanımaları ve anlayabilmeleri gerekir.
Çocukların gözetimsiz olarak ızgaranın temizliğini gerçekleştirmesi-
ne izin verilmemelidir.
Izgaranın yakınlarındaki çocuklara göz kulak olunuz. Çocukların ız-
gara ile oynamasına asla izin vermeyiniz.
Izgara çalıştırılırken ısınır ve kapatıldıktan sonra da bir süre daha
sıcak kalır. Hiç bir yanık tehlikesi kalmayacak derecede soğuyana kadar çocukları ızgaradan uzak tutunuz.
Yanık tehlikesi.
Çocukların ilgisini çekebilecek eşyaları ızgaranın üstündeki veya arkasındaki yerlerde muhafaza etmeyiniz. Aksi takdirde çocuklar cihazın üzerine tırmanmaya yeltenebilirler.
Boğulma tehlikesi.
Çocuklar oynarken ambalaj malzemelerinin (ör. folyo) içinde kalabilir
veya ambalaj malzemesini başlarına geçirebilir ve bunun sonucunda
boğulabilirler. Ambalaj malzemelerini çocuklardan uzak tutunuz.
Çocukların ızgaranın boşaltma musluğuna ulaşıp sıcak içeriği dışa-
rıya boşaltmamalarına dikkat ediniz.
6
Güvenlik Talimatları ve Uyarılar
Teknik güvenlik
Hatalı montaj ve bakım çalışmaları veya onarımlar sonucu kullanı-
cıya yönelik ciddi tehlikeler oluşabilir. Montaj ve bakım işleri ve tamirler sadece uzman ve yetkili personel tarafından yapılmalıdır.
Izgaradaki hasarlar güvenliğinizi tehlikeye sokabilir. Cihazın gözle
görünür bir hasarı olup olmadığını kontrol ediniz. Hasarlı bir cihazı asla çalıştırmayınız.
Izgaranın güvenilir ve güvenli işletimi sadece resmi elektrik şebe-
kesine bağlanması halinde sağlanır.
Izgaranın elektrik güvenliği sadece usulüne uygun olarak tesis edil-
miş bir koruyucu iletken sistemine bağlanması halinde sağlanır. Bu
temel güvenlik şartının sağlanması zorunludur. Şüphe halinde elektrik
tesisatını uzman bir elektrikçiye kontrol ettiriniz.
Izgaranın tip etiketi üzerinde belirtilen bağlantı verileri (frekans ve
gerilim) elektrik şebekesi verileri ile mutlaka uyuşmalıdır, aksi takdirde
ızgara zarar görebilir.
Bu verileri bağlantı öncesinde kontrol ediniz. Şüphe halinde uzman
bir elektrikçiye danışınız.
Çoklu prizler ve uzatma kabloları gerekli güvenliği sağlamaz (yan-
gın tehlikesi). Izgarayı elektrik şebekesine bunlar vasıtasıyla bağlamayınız.
Güvenli işletimin sağlanabilmesi için ızgarayı sadece monte edil-
dikten sonra kullanınız.
Bu ızgara, hareketli bir kurulum yerinde (örneğin: tekne gibi) çalıştı-
rılmamalıdır.
Elektrik ileten bağlantılara dokunulması veya elektrikli ve mekanik
parçaların değiştirilmesi güvenliğinizi tehlikeye sokar ve ocağın bozulmasına sebep olabilir.
Izgaranın kasasını asla açmayınız.
7
Güvenlik Talimatları ve Uyarılar
Izgaranın tamiri Miele yetkili servisi tarafından yapılmadığında ci-
hazın garanti hakkı ortadan kalkar.
Miele sadece orijinal yedek parçaların güvenlik şartlarını sağladığı-
nı garanti eder. Arızalı bileşenlerin sadece bu tür yedek parçalar ile
değiştirilmesi gerekir.
Izgara bir mutfak saati veya uzaktan kumanda sistemi ile çalıştırıl-
maya uygun değildir.
Cihazın fişi kablodan ayrılacaksa veya kabloda fiş yoksa, ızgara
elektrik şebekesine yetkili ve uzman bir elektrik teknisyeni tarafından
bağlanmalıdır.
Güç kablosu hasar gördüyse, kablo yetkili bir servis elemanı tara-
fından özel bir yeni kablo ile değiştirilmelidir (bkz. “Elektrik bağlantısı”
bölümü).
Kurulum ve bakım çalışmaları veya tamir sırasında ızgara elektrik
şebekesinden tamamen ayrılmalıdır. Bunu şu şekilde sağlayabilirsiniz:
– elektrik sigortalarını kapatarak veya
– telli elektrik sigortasını yuvasından tamamen çıkartarak veya
– (varsa) fişi prizden çekerek. Fişi çekerken güç kablosundan değil
fişten tutunuz.
Elektrik çarpma tehlikesi.
Bir arıza durumunda ızgarayı çalıştırmayınız veya çalışıyorsa derhal
kapatınız. Elektrik bağlantısını kesiniz. Yetkili servisi çağırınız.
Izgara bir dolap paneli (ör. bir kapak) arkasına monte edildiyse, bu
paneli ızgarayı kullanırken asla kapatmayınız. Kapalı dolap paneli arkasında ısı ve nem birikir. Bunun sonucunda ızgara, etrafındaki dolaplar ve zemin zarar görebilir. Dolap panelini ancak kalan ısı göstergesi söndükten sonra kapatınız.
8
Güvenlik Talimatları ve Uyarılar
Doğru kullanım
Izgara çalıştırılırken ısınır ve kapatıldıktan sonra da bir süre daha
sıcak kalır. Sıcak olması mümkün olduğu müddetçe cihaza dokunmayınız.
Açık cihazın yakınlarındaki eşyalar yüksek sıcaklıklar sonucu yan-
maya başlayabilir. Izgarayı asla mekan ısıtması için kullanmayınız.
Lav taşlarındaki yağ artıkları, yemek artıkları, aşırı kızgın katı veya
sıvı yağ tutuşabilir ve yangın çıkmasına sebep olabilir. Izgarayı asla
gözetimsiz bırakmayınız. Yağın tutuşması halinde ateşi asla su ile
söndürmeye çalışmayınız. Cihazı kapatınız ve alevleri dikkatli bir şekilde bir yangın battaniyesi veya nemli bir mutfak bezi ile söndürünüz.
Davlumbazın altında asla alevli yemekler hazırlamayınız. Alevler
davlumbazın yağ filtresini tutuşturabilir.
Konserve işlemi ve ısıtma sırasında kapalı kaplarda yüksek basınç
oluşur, bu basınç sonucu kaplar patlayabilir. Izgarayı kapalı kaplarda
konserve işlemi veya kapalı kapların ısıtılması için kullanmayınız.
Izgaranın üzeri örtüldüğünde, yanlışlıkla açılması halinde veya ız-
gara halen daha sıcaksa, örtü malzemesinin tutuşması, çatlaması veya erimesi tehlikesi oluşur. Izgarayı asla, örneğin bir kapak, bez ya da
koruyucu folyo ile örtmeyiniz.
Izgara açıkken, yanlışlıkla açılırsa veya halen daha sıcaksa, ızgara
üzerine konulan metal nesnelerin ısınması tehlikesi söz konusudur.
Diğer materyaller eriyebilir veya tutuşabilir. Izgarayı üzerine eşya koymak için kullanmayınız. Izgarayı kullandıktan sonra kapatınız!
Sıcak ızgara yanıklara sebep olabilir. Sıcak cihazda gerçekleştire-
ceğiniz tüm işlemler sırasında mutfak eldiveni veya tencere tutacağı
ile ellerinizi koruyunuz. Sadece kuru mutfak eldiveni veya tencere tutacağı kullanınız. Islak veya nemli tekstil ısıyı daha iyi iletir ve buhar
sonucu yanıklara sebep olabilir.
9
Güvenlik Talimatları ve Uyarılar
Izgaranın yakınlarında elektrikli bir alet (ör. el mikseri) kullanırken
aletin elektrik kablosunun sıcak ızgaraya temas etmemesine dikkat
ediniz. Elektrik kablosunun yalıtımı zarar görebilir.
Izgarayı sadece, rezistans aşağıya katlanmış durumdayken açınız.
Isı birikmesi sonucu ızgara teli zarar görebilir. Izgara/sıcak tutma
işlemi için hiçbir suretle ızgara tepsisi, ızgara tavası, pişirme kabı vb.
kullanmayınız ve ızgara telinin üzerini işletim sırasında asla örtmeyiniz
(ör. alüminyum folyo ile).
Izgaranın kullanımı sırasında ızgara teknesi daima suyla doldurul-
muş olmalıdır.
Birden fazla ProLine cihazın montajı durumunda:
Sıcak nesneler ara çıtanın contasına zarar verebilir. Ara çıtanın bulunduğu alana sıcak tencere veya tava koymayınız.
10
Güvenlik Talimatları ve Uyarılar
Temizlik ve bakım
Buharlı temizlik aletinin buharı, akım taşıyan parçalara sızarak kısa
devreye sebep olabilir.
Izgaranın temizliği için asla buharlı temizlik aleti kullanmayınız.
Lav taşı yağı çeker, çekilen yağ ızgara sırasında aşağıya damlar.
Taş ne kadar koyulaşırsa, o kadar fazla yağ yapışır. Yağ emmiş lav
taşları kolayca tutuşabilir. Lav taşlarını, “Temizlik ve bakım” bölümünde açıklandığı şekilde düzenli olarak temizleyiniz ve vakitlice değiştiriniz.
Aksesuarlar
Sadece orijinal Miele aksesuarları kullanınız. Başka parçalar kulla-
nılması halinde garanti, performans ve/veya ürün sorumluluğu talepleri geçersiz olur.
11
Çevre Korumaya Katkınız
Nakliye Ambalajının Elden Çıkarılması
Ambalaj cihazı nakliye hasarlarına karşı
korur. Ambalaj malzemeleri tasfiyeye
yönelik olarak çevre dostu malzemelerden seçilmiştir ve bu sebeple geri dönüştürülmesi mümkündür.
Ambalajın malzeme döngüsüne geri kazandırılması hammadde tasarrufu sağlar
ve atık oluşumunu azaltır. Bayiniz ambalajı geri alabilir.
Eski Cihazın Elden Çıkarılması
Elektrikli ve elektronik cihazlar birçok
değerli materyal içerir. Bu tür cihazlar
aynı zamanda işleyişleri ve güvenlikleri
için gerekli belli maddeler, karışımlar ve
bileşenler de içerir. Bunlar evsel atıklar
içinde ve uygunsuz işlem görmeleri halinde insan sağlığına ve çevreye zarar
verebilirler. Eski cihazınızı bu sebeple
hiçbir suretle evsel atıklarla birlikte atmayınız.
Bunun yerine varsa belediyeler, bayiler
veya Miele'de bulunan elektrikli ve
elektronik cihazların teslimi ve değerlendirilmesine yönelik resmi toplama ve geri alma merkezlerinden yararlanınız. Elden çıkarılacak eski cihaz üzerindeki
olası kişisel verilerin silinmesinden yasalar uyarınca siz sorumlusunuz. Lütfen
eski cihazın evden çıkarılıncaya kadar
çocukların erişemeyeceği güvenli bir
yerde muhafaza edilmesini sağlayınız.
12
Izgara
CS 1312
Genel görünüm
a
Izgara teli
b
Ön ızgara rezistansı
c
Arka ızgara rezistansı
d
Lav taşı kabı
e
Boşaltma musluğu
f
Izgara alanına yönelik semboller
g
Göstergeler
Izgara alanı düğmesi
h
ön
i
arka
13
Genel görünüm
CS 1322
a
Izgara telleri
b
Ön ızgara rezistansı
c
Arka ızgara rezistansı
d
Lav taşı kabı
e
Boşaltma musluğu
Göstergeler
j
Çalışma göstergesi
14
f
Izgara alanına yönelik semboller
g
Göstergeler
Izgara alanı düğmesi
h
ön
i
arka
Cihazla birlikte verilen aksesuarlar
Lavtaşı
Izgara maşası
Temizlik fırçası
Genel görünüm
15
İlk Çalıştırma
Cihazla birlikte verilen belgeler arasın-
da bulunan tip etiketini “Müşteri Hizmetleri” bölümünde öngörülmüş olan
yere yapıştırınız.
Cihazın üstünde bulunması muhtemel
koruyucu folyoları ve yapışkanlı etiketleri çıkarınız.
ProLine cihazın ilk temizliği
Rezistanstaki koruyucu ambalaj mal-
zemelerini ve duruma göre cihazdaki koruyucu folyoları çıkarınız.
Izgara teknesini ve ızgara telini sıcak
su ve elde bulaşık deterjanı ile temizleyiniz ve ardından her ikisini de kurulayınız (bkz. “Temizlik ve bakım”).
ProLine cihazın ilk kez çalıştırılması
Metal parçalar bir bakım ürünü ile korunmuştur. Cihaz ilk kez çalıştırıldığında
bundan dolayı kokular ve muhtemelen
duman çıkar.
Koku ve çıkması muhtemel duman hatalı bir bağlantıya veya cihaz arızasına
işaret etmez ve sağlığa zararlı değildir.
Diğer yüzeyleri nemli bir bezle siliniz
ve kurulayınız.
16
Izgara tablosu
Izgara malzemesi [dk.]
Et ve sosis
Sosis 6–8
Bonfile 4–10
Köfte 12–16
Tavuk but 16–18
Kuzu pirzola 4–8
Ciğer 3–6
Hindi şnitzel 8–10
Şiş 14–18
Şnitzel 8–12
Kaburga 15–20
Kemikli biftek 10–20
Balık / Deniz ürünleri
Alabalık 12–16
Karides 2–4
Somon fileto 10–12
Uskumru 10–12
Ton balığı fileto 6–8
Sebze
Patlıcan 6–8
Önceden haşlanmış, folyoda patates 10–20
Sebze şiş 5–6
Mısır, önceden haşlanmış 5–8
Biber şeritleri 2–3
Yarım domates 2–4
Meyve
Ananas dilimleri 2–3
17
Izgara tablosu
Izgara malzemesi [dk.]
Elma dilimleri 2–3
Diğer
Kızarmış ekmek 2–3
Tofu 4–6
Izgara süresi
Tabloda verilen süreler referans değerlerdir ve 9-11 güç kademesinde önceden ısıtılmış ızga-
ra üzerinde ızgara için geçerlidir. Izgara süresi ızgara malzemesinin türü, özelliği ve kalınlığına
bağlıdır.
18
Izgaranın hazırlanması
Izgarayı lav taşıyla veya lav taşları olmaksızın kullanabilirsiniz:
– Lav taşları kullanılmadığında, ızgara
malzemesi yükselen buhar sayesinde
bilhassa sulu kalır.
– Lav taşları ile ızgara aroması bilhassa
yoğun olur.
Boşaltma musluğunun kapalı olup ol-
madığını kontrol ediniz.
Kullanım
Izgara teknesini
Izgara telini alınız ve rezistansı yukarı
doğru katlayınız ve gerekirse lav taşı
kabını ızgara teknesinden alınız.
– lav taşı kullanmadan ızgara yapmak
için işaretine kadar
yaklaşık 2,5 litre su (CS 1312)
yaklaşık 4,0 litre su (CS 1322) ile doldurunuz.
– lav taşıyla ızgara yapmak için
yaklaşık 1,2 litre su (CS 1312)
yaklaşık 1,8 litre su (CS 1322) ile doldurunuz.
Duruma göre doldurulmuş lav taşı ka-
bını ızgara teknesinin içine yerleştiriniz.
Rezistansı tekrar aşağı katlayınız ve
ızgara telini üstüne koyunuz.
19
Kullanım
Izgaranın, bağımsız olarak açılıp kumanda edilebilen 2 rezistansı vardır. Büyük
miktarlarda, yüzeyin tamamını ızgara
yapmak için kullanabilirsiniz. Küçük
miktarlarda önde ızgara yapılabilir ve arkada 3.-4. güç kademesiyle yiyecekler
sıcak tutulabilir.
Açma
Aşırı ısınan yemek sonucu yangın
tehlikesi.
Gözetimsiz bırakılan yemek aşırı ısı-
nıp tutuşabilir.
Izgarayı çalışırken gözetimsiz bırak-
mayınız.
Düğmeyi sağa veya sola çevirerek is-
tenen güç kademesine getiriniz.
Çalışma göstergesi yanar.
Ocağın kapatılması
Düğmeyi sağa veya sola çevirerek 0
konumuna getiriniz.
Izgara yapma
Izgara yaparken ızgara teknesinde
daima su bulunmasına dikkat ediniz.
Gerekirse su ekleyiniz.
Hiçbir suretle ızgara tepsisi, ızgara
tavası, pişirme kabı vb. kullanmayınız
ve ızgara telinin üzerini asla örtmeyiniz (ör. alüminyum folyo ile). Oluşan
ısı birikmesi sonucu ızgara teli zarar
görebilir.
Düğmelerden birini veya her ikisini 12.
güç kademesine çeviriniz. Izgarayı
üzerinde ızgara teli ile birlikte yaklaşık
10 dakika öncesinden ısıtınız.
Düğmenin işaretinin tam olarak 12 konumunu göstermesine dikkat ediniz.
İstenen güç kademesini ayarlayınız.
Izgara sırasında malzemeyi birkaç kez
çeviriniz.
20
Kullanım
Faydalı bilgiler
– Izgara sırasında sıçramaların önüne
geçmek için nemli ızgara malzemesini
kağıt havlu ile kurulayınız.
– Eti ancak ızgara yaptıktan sonra tuzla-
yınız, aksi takdirde kurur.
– Izgara malzemesini marine etmenizi
tavsiye ederiz. Bu sayede bilhassa
aromatik bir tadı olur.
– Marine edilmemiş ızgara malzemesine
ızgara yapmadan önce biraz sıvı yağ
sürünüz. Sadece yüksek sıcaklıklara
ısıtılabilen yağlar kullanınız.
– Kumpir ve koçan mısır hazırlarken,
patatesler büyüklüklerine bağlı olarak
önceden 15-40 dakika ve mısırlar da
10-15 dakika haşlanırsa, ızgara süresini kısaltabilirsiniz.
Izgaranın ardından
Cihazı kapatınız.
Izgarayı her kullanımın ardından, elle
dokunulabilir sıcaklığa geldiğinde temizleyiniz (bkz. “Temizlik ve bakım”).
Lav taşları ile ızgara yaptıktan sonra
lav taşlarının görünümünü kontrol ediniz. Koyu renkli görünüyorlarsa, yağ
emmişlerdir ve temizlenmeleri veya ek
taş doldurulması gerekir (bkz. “Temizlik ve bakım”).
21
Güvenlik özellikleri
Aşırı ısınma koruması
Izgara teknesinde çok az su varsa, aşırı
ısınma koruması ısıtmayı otomatik olarak kapatır.
Soğuk su ekleyiniz.
Izgara soğuduktan ve rezistans tekrar
açıldıktan sonra ızgaraya devam edebilirsiniz.
Güvenlik kapatması
Güvenlik kapatması, rezistansın sadece
aşağı indirilmiş durumdayken ısıtılmasını
sağlar.
22
Temizlik ve bakım
Sıcak yüzeyler dolayısıyla yanık
tehlikesi.
Pişirme işlemi sona erdikten sonra
yüzeyler halen daha sıcak olur.
Cihazı kapatınız.
Izgarayı temizlemeden önce yüzeyle-
rin soğumasını bekleyiniz.
Nüfuz eden nem sonucu hasar.
Buharlı temizlik aletinin buharı, akım
taşıyan parçalara sızarak kısa devreye sebep olabilir.
Izgaranın temizliği için asla buharlı temizlik aleti kullanmayınız.
Uygun olmayan temizlik ürünleri kullanıldığında tüm yüzeyler değişime
uğrayabilir veya renk değiştirebilir.
Yüzeyler çiziklere karşı hassastır.
Temizlik ürünü kalıntılarını derhal temizleyiniz.
Aşındırıcı veya çizici temizlik ürünleri
kullanmayınız.
Her temizlikten önce ProLine cihazın
soğumasını bekleyiniz.
ProLine cihazı her kullanım sonrasın-
da mutlaka temizleyiniz.
Her nemli temizliğin ardından, kireç
kalıntılarını önlemek üzere ProLine cihazı kurulayınız.
Uygun olmayan temizlik ürünleri
Yüzeylerin zarar görmesini önlemek üzere temizlik için şu ürünleri kullanmayınız:
– soda, amonyak, asit veya klorür içe-
ren temizlik ürünleri,
– kireç çözücü temizlik ürünleri
– leke ve pas sökücüler
– aşındırıcı temizlik ürünleri, ör. ovma
tozu, ovma kremi, cam seramik ocak
temizleyici
– çözücü içeren temizlik ürünleri
– bulaşık makinesi temizleyici
– ızgara ve fırın spreyleri
– cam temizleme ürünleri
– aşındırıcı sert fırçalar ve süngerler (ör-
neğin bulaşık süngerleri) veya içinde
hala aşındırıcı kalıntıları bulunan eski
süngerler
– kir silgileri
Aşındırma özelliği olan toz deterjan veya süngerler sadece rezistans temizliğinde kullanılabilir.
23
Temizlik ve bakım
Paslanmaz çelik çerçeve/kumanda paneli
Çerçeveyi ve kumanda panelini bir
sünger bez, bir miktar elde bulaşık
deterjanı ve sıcak su ile temizleyiniz.
Temizlik için cam seramik ve paslanmaz
çelik temizleme ürünü de kullanabilirsiniz. Hızlı bir şekilde yeniden kirlenmesinin önüne geçmek üzere paslanmaz çelik bakım ürünü kullanımını tavsiye ederiz. (Bkz. “Sonradan satın alınabilen aksesuarlar”).
Baskılı alanı temizlemek için cam
seramik ve paslanmaz çelik temizlik
ürünü kullanmayınız.
Aksi takdirde baskılar silinebilir.
Bu alanı sadece bir sünger bez, bir
miktar elde bulaşık deterjanı ve sıcak
su ile temizleyiniz.
Ocak düğmesi
Ocak düğmelerini bir sünger bez, bir
miktar elde bulaşık deterjanı ve sıcak
su ile temizleyiniz. Yapışmış kirleri önceden yumuşatınız.
Ocak düğmelerini temiz bir bez ile ku-
rulayınız.
Izgara teli ve lav taşı kabı
Izgara telini ve lav taşı kabını her kul-
lanımdan sonra sıcak su ve bir miktar
elde bulaşık deterjanı ile temizleyiniz.
Izgara teli çok kirlendiyse, önce suda
bekletiniz ve ardından kirleri bir fırça
ile temizleyiniz.
Izgara telini ve lav taşı kabını kurulayı-
nız.
Lav taşı kabının çok kirlenmesi durumunda paslanmaz çelik bulaşık teli ve
cam seramik ve paslanmaz çelik temizleme ürünü kullanmanızı tavsiye
ederiz.
24
Lav taşı kabı için hiçbir suretle paslanmaz çelik bakım ürünü kullanmayınız.
Temizlik ve bakım
Rezistans
Rezistanstaki kalıntıları bir ovma sün-
geri ile temizleyiniz.
Lavtaşı
Lav taşlarını düzenli olarak temizleyiniz.
Taşları, içinde sıcak su ve bir miktar
elde bulaşık deterjanı bulunan bir kaba koyunuz. Kısa bir süre suda bekletiniz ve bu arada taşları ara sıra karıştırınız.
Kirli suyu boşaltınız ve 2 ila 3 kez duru
suyla yıkayınız. Ardından taşları yeterince büyük bir mutfak bezi üzerine
koyarak kurumaya bırakınız.
Taşları kurumaları için yeterince büyük
bir mutfak bezi üzerine yayın.
Lav taşlarının temizliği sırasında taşın
kullanılmış olan katmanı çözülür. Lav
taşlarının tükenmesi kullanım sıklığı ve
süresine bağlıdır.
Lav taşı kabındaki lav taşı miktarı yarıya indiğinde kaba ek taş konulmalıdır.
Izgara teknesi
Izgara sonucu kirlenen suyun soğu-
masını bekleyiniz.
Boşaltma musluğunun altına yeterin-
ce büyük bir kap koyunuz.
Cihazın alt yüzündeki musluğu, sola
çevirerek açınız.
Su boşaltıldıktan sonra musluğu sağa
çevirebildiğiniz kadar çevirerek ka-
patınız.
Izgara teknesine elde bulaşık deter-
janlı sıcak su koyunuz.
Izgara teknesini temizleyiniz. Çok
inatçı kirler durumunda paslanmaz
çelik bulaşık teli ve Miele cam seramik ve paslanmaz çelik temizlik ürünü
kullanımını tavsiye ederiz.
Kirli suyu aktınız ve musluğu bir şişe
fırçası ile temizleyiniz. Ardından sıcak
su ile durulayınız ve ızgara teknesini
ve musluğu kurulayınız.
Izgara tavasının temizliği için hiçbir
suretle paslanmaz çelik bakım ürünü
kullanmayınız.
25
Ne Yapmalı, eğer...?
Günlük kullanım sırasında ortaya çıkabilecek arıza ve hataların çoğunu kendiniz giderebilirsiniz. Çoğu durumda yetkili servisi çağırmak zorunda kalmayacağınızdan
zaman ve masraftan tasarruf edersiniz.
Aşağıdaki tablolar size arıza ve hataları bulmakta ve gidermekte yardımcı olacaktır.
Problem Sebep ve Çözüm
Izgara ısınmıyorsa? Izgaraya elektrik gelmiyordur.
Aşırı ısınma koruması tetiklenmiştir. "Güvenlik do-
nanımları - Aşırı ısınma koruması" bölümünde açıklananları uygulayınız.
Elektrik sigortası atmıştır. Gerekirse bir elektrikçi
veya yetkili servisi çağırınız.
Izgara "12." güç kademesinde 10 dakika ön
ısıtmanın ardından yiyecekleri kızartmaya yetecek kadar ısınmıyorsa?
Düğme azami güç kademesini göstermiyordur.
Düğme üzerindeki işaretin tam olarak 12. güç ka-
demesini gösterip göstermediğini kontrol ediniz. 12
ve 0 arasında ızgara düşük güçte ısıtır.
26
Sonradan satın alınabilen aksesuarlar
Miele, cihazınıza uygun zengin bir Miele
aksesuarları ve temizlik ve bakım ürünü
serisi sunmaktadır.
Bu ürünleri Miele e-alışveriş sitesinden
kolayca sipariş edebilirsiniz.
Ayrıca, bu ürünleri Miele yetkili servislerinden (bu kullanım kılavuzunun son
sayfasına bakınız) ve Miele bayilerinden
de satın alabilirsiniz.
Izgara aksesuarları
Izgara tavası CSGP 1300
CS 1312 için bir yüzü düz bir yüzü nervürlü döküm ızgara tavası
Izgara tavası CSGP 1400
CSGP 1300 ızgara tavası için tel çerçeve
Küçük tel çerçeve
CSGP 1400 ızgara tavası için tel çerçeve
Büyük tel çerçeve
Tutacak
CS 1322 için bir yüzü düz bir yüzü nervürlü döküm ızgara tavası
Lavtaşı
27
Sonradan satın alınabilen aksesuarlar
Temizlik ve bakım ürünleri
Cam seramik ve paslanmaz çelik temizlik ürünü 250 ml
Güçlü kirleri, kireç lekelerini ve alüminyum kalıntılarını giderir.
Mikrofiber bez
Parmak izlerini ve hafif kirleri yok eder
28
Montaja ilişkin güvenlik talimatları
Hatalı montaj sonucu hasar.
Hatalı montaj sonucu ProLine cihaz zarar görebilir.
ProLine cihazın sadece yetkili teknisyen tarafından kurulmasını sağlayın.
Düşen nesneler sonucu hasar.
Üst dolapların veya bir davlumbazın montajı sırasında ProLine cihaz zarar görebilir.
ProLine cihazı ancak üst dolapların ve davlumbazın montajının ardından monte
ediniz.
Mutfak tezgahı kaplamalarının bozulmaması ve açılmaması için ısı-
ya dayanıklı (100°C) bir yapıştırıcı ile işlenmiş olması gerekir. Tezgah
süpürgelikleri ısıya dayanıklı olmalıdır.
Izgaranın doğrudan bir salamander (CS 1421) yanına monte edil-
memesi gerekir. Izgara ve salamander arasında asgari 150 mm mesafe bırakılmalıdır.
ProLine cihazın montajının ardından güç kablosu cihazın sıcak
parçalarına temas etmemelidir.
Güç kablosu ProLine cihazın montajının ardından mutfak üniteleri-
nin hareketli parçalarına (örneğin bir çekmeceye) temas etmemeli ve
mekanik yüklere maruz kalmamalıdır.
Takip eden sayfalarda belirtilen güvenlik mesafelerine uyunuz.
Bütün ölçüler mm olarak verilmiştir.
29
Güvenlik mesafeleri

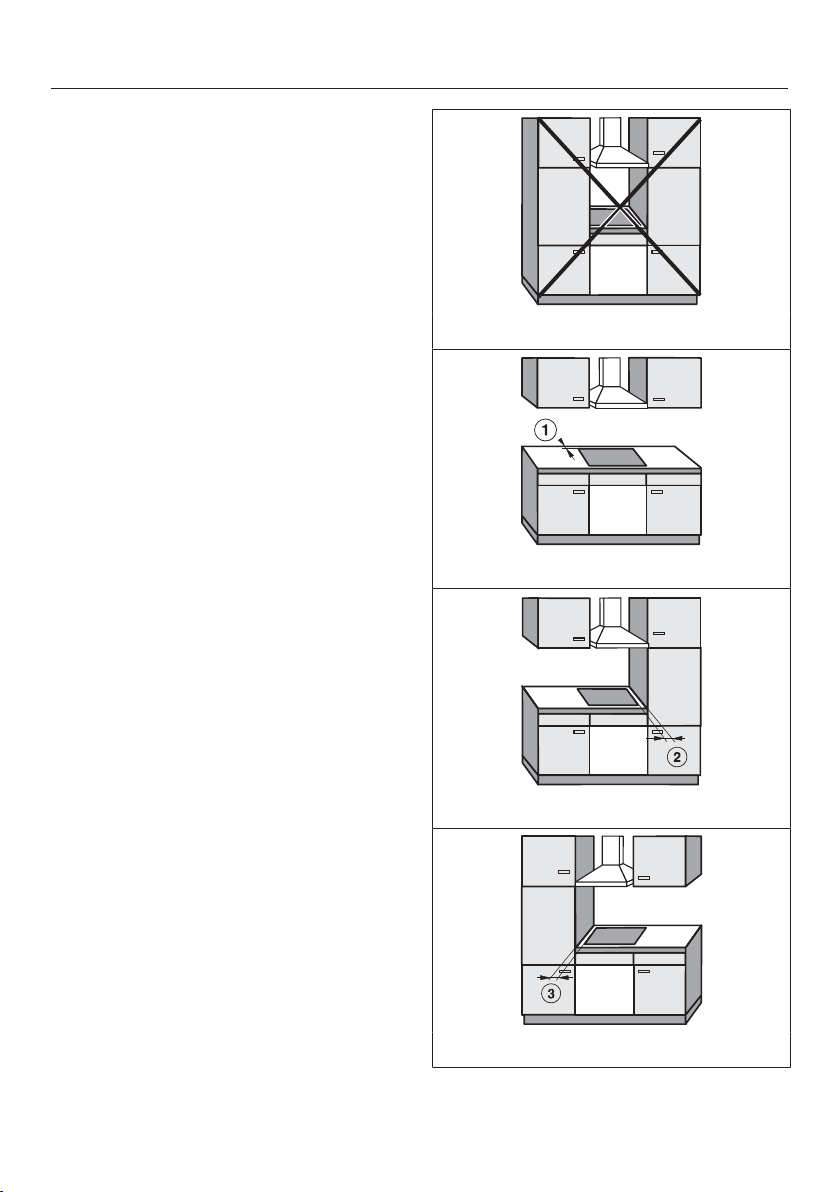

ProLine cihazın yukarısındaki güvenlik mesafesi
ProLine cihaz ve üzerindeki davlumbaz
arasında davlumbaz üreticisi tarafından
belirtilmiş olan güvenlik mesafesi korunmalıdır. Davlumbaz üreticisinin verileri
mevcut değilse veya ProLine cihaz üstüne kolayca tutuşabilir malzemeler (ör.
bir raf) monte edildiyse, güvenlik mesafesi en az 760 mm olmalıdır.
Bir davlumbaz altında birden fazla
ProLine cihaz monte edilmişse, farklı
güvenlik mesafelerinden en büyük
olanını tercih etmeniz gerekir.
30
Arkada/yanlarda güvenlik mesafesi
Bir ProLine cihaz monte edilirken arkasında ve bir tarafında (sağda veya solda) yüksek bir dolap veya duvar bulunabilir (resme bakınız).
Tezgahtan arka duvara asgari mesa-
fe:
50mm
Tezgah kesintisinden sağdaki veya
soldaki dolaba (ör.:yüksek dolap) veya
duvara kadar:
40 mm CS 1212, CS 1212-1
CS 1221, CS 1221-1
CS 1234, CS 1234-1
CS 1223
CS 1222
50 mm CS 1112
CS 1122
CS 1134
CS 1326
CS 1327
CS 1411
Güvenlik mesafeleri
İzin verilmez
Şiddetle önerilir
100 mm CS 1012, CS 1012-1
CS 1012-2
150 mm CS 1421
CS 1312
CS 1322
200 mm CS 1034, CS 1034-1
250 mm CS 1011, CS 1011-1
CS 1021, CS 1021-1
CS 1018 G
Önerilmez
Önerilmez
31
Güvenlik mesafeleri
Niş kaplaması güvenlik mesafesi
Niş kaplamasının yüksek ısıdan zarar görmemesi için tezgah ile kaplama arasında
asgari bir güvenlik mesafesi bırakılmalıdır.
Kaplamada yanıcı bir malzeme (örneğin: tahta) kullanılmışsa tezgah ile niş kaplaması arasında en düşük mesafe olarak 50 mm'lik bir boşluk bırakılmalıdır.
Kaplamada yanmayan malzemeler (ör.: metal, doğal taş, seramik fayans) kullanılmışsa tezgah kesiti ile niş kaplaması arasındaki en düşük mesafeyi bulmak için
niş kaplaması kalınlığını 50 mm'den çıkartınız.
Örneğin: Niş kaplaması kalınlığı 15 mm
50 mm - 15 mm = en düşük mesafe 35 mm
a
Duvar
b
Niş kaplaması x ölçüsü = Niş kaplama kalınlığı
c
Tezgah
d
Tezgah kesiti
e
En düşük mesafe
Yanıcı malzemelerde 50 mm
Yanıcı olmayan malzemelerde 50 mm - x ölçüsü
32
Montaj bilgileri
ProLine cihaz ile tezgah arasındaki conta
Sızdırmazlığı sağlamak için aralıklar
dolgu maddesi ile kapatılırsa, ProLine
cihazın yerinden sökülmesi gerekmesi halinde ProLine cihaz ve mutfak
tezgahı zarar görebilir. ProLine cihaz
ve tezgah arasında dolgu maddesi
kullanmayınız.
Cihaz kenarlarının altındaki conta
tezgahla cihaz arasındaki boşluğu
kapatır ve yeterli sızdırmazlığı sağlar.
Fayans tezgah
Cihazın altındaki contanın tezgahla cihaz arasında yeterli sızdırmazlığı sağlayabilmesi ve ProLine cihazın eşit bir şekilde oturabilmesi için ProLine cihazın
yerleştirme yüzeyi altındaki derzler ve
taralı alan düz ve pürüzsüz olmalıdır.
33
Montaj ölçüleri
CS 1312
a
Yaylı kıskaçlar
b
ön
c
Montaj derinliği
d
Güç kablosuyla birlikte bağlantı kutusu montaj derinliği, U = 2000 mm
e
Boşaltma musluğu
34
CS 1322
Montaj ölçüleri
a
Yaylı kıskaçlar
b
ön
c
Montaj derinliği
d
Güç kablosuyla birlikte bağlantı kutusu montaj derinliği, U = 2000 mm
e
Boşaltma musluğu
35
Birden fazla ProLine cihazın montajı
Örnek: 3 ProLine cihaz
a
Yaylı kıskaçlar
b
Ara çıtalar
c
Tezgah ile çıta arasındaki boşluk
d
Kapak
e
ProLine cihaz genişliği eksi 8 mm
f
ProLine cihaz genişliği
g
ProLine cihaz genişliği eksi 8 mm
h
Tezgah kesiti
36
Birden fazla ProLine cihazın montajı
Tezgah kesitinin hesaplanması
ProLine cihazın kenarları sağ ve sol olmak üzere 8mm tezgahın üzerinde kalmalıdır.
ProLine cihaz genişliklerini toplayın ve bu toplamı 16 mm'den çıkarın.
Örnek:
288 mm + 288 mm + 380 mm = 956 mm - 16 mm = 940 mm
Tipine bağlı olarak ProLine cihaz genişlikleri 288mm, 380mm veya 576mm'dir
("Cihaz ve Montaj Ölçüleri" böl. bkz.).
Ara çıtalar
Birden fazla ProLine cihazın montajı durumunda ProLine cihazların arasına daima
bir ara çıta konulmalıdır. Ara çıtanın konumu ProLine cihaz genişliğine bağlıdır.
37
Montaj
Tezgahın hazırlanması
Tezgah kesitini ocak resminde göste-
rildiği veya hesaplandığı şekilde hazırlayınız (bkz. "Birden fazla ProLine cihazın montajı"). Güvenlik mesafelerini
dikkate alınız (bkz. "Güvenlik mesafeleri").
Ahşap tezgah
Ahşap tezgahlarda, nemden şişme-
meleri için tezgah kesitlerine özel bir
cila, silikon kauçuk veya kalıp reçine
uygulanmalıdır. Sızdırmazlık malzemesi ısıya dayanıklı olmalıdır.
Bu malzemelerin tezgah yüzeyine
gelmemesine dikkat ediniz.
38
Yaylı kıskaçları ve ara çıtaları
görselde gösterilen şekilde kesitin üst
kenarına yerleştiriniz.
Yaylı kıskaçları ve ara çıtaları ci-
hazla birlikte verilen 3,5x25 mm ahşap vidalarıyla tespit ediniz.
Doğal taştan tezgah
Yaylı kıskaçları ve ara çıtaları iki taraflı
kuvvetli bir yapışkan bant ile yapıştırın
(teslimat kapsamında bulunmaz).
Montaj
Yapışkan bandı kesitin üst kenarın-
da şekillerde gösterilen konumlara yapıştırınız.
Yaylı kıskaçları veya ara çıtaları
kesitin üst kenarına yerleştirip sıkıca
bastırınız.
Yaylı kıskaçların veya ara çıtala-
rın yan kenarlarını ve alt kenarını silikonla yapıştırınız.
Çıtalar ile tezgah arasındaki boş-
lukları silikonla doldurunuz.
39
Montaj
ProLine cihazın yerleştirilmesi
Cihazın elektrik kablosunu tezgah ke-
sitinden aşağıya sarkıtınız.
ProLine cihazı önce ön tarafı olmak
üzere tezgah kesitinin içine yerleştiriniz.
ProLine cihazı iki eliniz ile kenardan,
belirgin bir şekilde oturuncaya dek
eşit oranda aşağıya doğru bastırınız.
Tezgahın sızdırmazlığının sağlanması
için cihaz yerine oturduktan sonra
contanın tezgah üzerinde olmasına
dikkat ediniz.
ProLine cihazın kenarlarını hiçbir suretle ek dolgu maddesi (ör. silikon) ile
kapatmayınız.
Conta tezgah üzerinde köşelere düzgün oturmuyorsa, köşe yarıçapları (≤
R4) dekupaj testeresi ile dikkatli bir şekilde düzeltilebilir.
Birden fazla ProLine cihazın yerleştirilmesi
Monte edilmiş olan ProLine cihazı ara
çıta üzerindeki delikleri görünceye kadar kenara kaydırınız.
Kapama parçasını ara çıtanın
öngörülen deliklerine takınız.
Bir sonraki ProLine cihazı önce ön ta-
rafı olmak üzere tezgah kesitinin içine
yerleştiriniz.
40
Daha önce açıklanan işlemleri uygula-
yınız.
ProLine cihaz bağlantısı
ProLine cihazı/cihazları elektriğe bağ-
layınız.
Her bir ProLine cihazın işleyişini kont-
rol ediniz.
ProLine cihazın yerinden çıkarılması
ProLine cihaza alttan erişim mümkün
değilse, yukarıya kaldırarak çıkarmak
için mutlaka özel bir alete ihtiyacınız
olacaktır.
ProLine cihaza alttan erişim mümkün-
se, alttan yukarıya doğru bastırarak
çıkarınız. Önce arka tarafı bastırınız.
Montaj
41
Elektrik bağlantısı
ProLine cihazın elektrik şebekesine bir
priz üzerinden bağlanmasını tavsiye
ederiz. Bu şekilde yetkili servisin işi kolaylaşır. Prizin, ProLine cihazın montajının ardından kolayca erişilebilir olması
gerekir.
Hatalı bağlantı sonucu hasar.
Hatalı montaj ve bakım çalışmaları
veya onarımlar sonucu kullanıcıya
yönelik ciddi tehlikeler oluşabilir ve
Miele bu tehlikelerden sorumlu tutulamaz.
Miele, kurulum yerinde koruyucu iletken bulunmaması veya bulunan koruyucu iletkenin kopması sonucu oluşan zararlardan (ör. elektrik çarpması)
sorumlu tutulamaz.
ProLine cihazın elektrik bağlantısını
bir elektrik teknisyenine yaptırınız.
Elektrik teknisyeninin ülke yönetmeliklerini ve elektrik tedarik şirketinin
yerel yönetmeliklerini tam olarak bilmesi ve bunlara itinayla uyması gerekir.
Montajın ardından, yalıtılmış parçaların temasa karşı koruması sağlanmalıdır.
Toplam Kapasite
Tip etiketine bakınız
Bağlantı
AC 230V / 50Hz
Gerekli bağlantı bilgilerini Tip etiketinde
bulabilirsiniz. Bu değerlerin şebeke verileri ile uyuşması şarttır.
Kaçak akım devre kesici
Güvenliğin arttırılması için ProLine cihazdan önce, kesme akımı 30 mA olan
bir kaçak akım devre kesici tesis edilmesi önerilir.
42
Elektrik bağlantısı
Elektrik bağlantısının kesilmesi
Şebeke gerilimi sonucu elektrik
çarpması tehlikesi.
Onarım ve bakım çalışmaları sırasın-
da elektriğin tekrar açılması bir elektrik çarpmasına sebep olabilir.
Cihazın, gücünün tekrar açılmasına
karşı emniyet altına alınması gerekir.
Cihazın şebekeden ayrılması gerekmesi
halinde, tesisata bağlı olarak şunlardan
birini gerçekleştiriniz:
Telli sigortalar
Sigortayı yuvasından tamamen çıkar-
tınız.
Vidalı otomatik sigortalar
Ortadaki düğme (siyah) dışarı atınca-
ya kadar kontrol düğmesine (kırmızı)
basınız.
Otomatik sigortalar
(Asgari olarak Tip B ve Tip C devre
kesici): şalteri 1 (Açık) konumundan 0
(Kapalı) konumuna getiriniz.
Güç kablosunun değiştirilmesi
Şebeke gerilimi sonucu elektrik
çarpması tehlikesi.
Elektrik şebekesine uygunsuz bağ-
lantı sonucu elektrik çarpması meydana gelebilir.
Güç kablosunu sadece vasıflı bir
elektrik teknisyenine değiştirtiniz.
Güç kablosu sadece H05VV-F (PVC
yalıtımlı) tip kablo ile değiştirilmelidir, bu
kabloyu üreticiden veya yetkili servisten
satın alabilirsiniz.
Gerekli bağlantı bilgilerini tip etiketinde
bulabilirsiniz.
Kaçak akım devre kesici
Ana şalteri 1 (açık) konumundan 0
(kapalı) konumuna getiriniz veya test
tuşuna basınız.
43
Müşteri Hizmetleri
Arızalarda iletişim
Kendi başınıza gideremediğiniz arızaları Miele bayiinize veya Miele müşteri hizmetlerine bildiriniz.
Miele müşteri hizmetlerinin telefon numarasını bu dokümanın sonunda bulabilirsiniz.
Müşteri hizmetlerinin cihazın model ve seri numarasına ihtiyacı olacaktır. Her iki bilgiyi de tip etiketinde bulabilirsiniz.
Tip etiketi
Buraya, cihazla birlikte verilen tip etiketini yapıştırınız. Model tanımının bu dokümanın arka yüzündeki bilgiler ile uyuşmasına dikkat ediniz.
Garanti
Garanti süresi 2 yıldır.
Bu konuda daha fazla bilgiyi cihazla birlikte verilen garanti şartları kitapçığından
edinebilirsiniz.
44
Ürün veri sayfaları
Takip eden sayfalarda bu kullanım kılavuzu ve montaj talimatında açıklanan modellerin veri sayfaları verilmiştir.
Elektrikli ev tipi ocaklarla ilgili bilgiler
66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı/-tanımlayıcısı CS 1312
Pişirme bölgesi ve/veya alanlarının sayısı
Daire şeklindeki pişirme bölgeleri veya alanlar için
elektrikli pişirme bölgelerinin işe yarayan yüzeylerinin çapı
Daire şeklinde olmayan pişirme bölgeleri veya
alanlar için pişirme bölgelerinin işe yarayan yüzeylerinin en ve boyu
Pişirme bölgesi veya alanı başına düşen ve kilo bazında hesaplanan enerji tüketimi (EC
Ocak başına düşen ve kilo bazında hesaplanan
enerji tüketimi(EC
electric hob
)
electric cooking
Elektrikli ev tipi ocaklarla ilgili bilgiler
66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı/-tanımlayıcısı CS 1322
Pişirme bölgesi ve/veya alanlarının sayısı
Daire şeklindeki pişirme bölgeleri veya alanlar için
elektrikli pişirme bölgelerinin işe yarayan yüzeylerinin çapı
Daire şeklinde olmayan pişirme bölgeleri veya
alanlar için pişirme bölgelerinin işe yarayan yüzeylerinin en ve boyu
Pişirme bölgesi veya alanı başına düşen ve kilo bazında hesaplanan enerji tüketimi (EC
Ocak başına düşen ve kilo bazında hesaplanan
enerji tüketimi(EC
electric hob
)
electric cooking
1. = 210x250 mm
2. = 210x250 mm
3. =
4. =
5. =
6. =
-
)
-
1. = 210x250 mm
2. = 210x250 mm
3. =
4. =
5. =
6. =
-
)
-
45
Üretici Adresi:
Satış ve Pazarlama Şirketinin Adresi:
Miele Elektrikli Aletler
Dış Ticaret ve Pazarlama Ltd. Şti
Barbaros Mahallesi, Çiğdem Sokak
My Office İş Merkezi, No. 13/A
34746, Ataşehir
İSTANBUL
Tel.:
Fax:
Müşteri Hizm.:
E-Mail:
Internet:
EEE yönetmeliğine uygundur
Almanya
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
0216 687 18 00
0216 580 86 67
444 11 22
info@miele-tr.com
www.miele.com.tr
CS1312, CS1322
M.-Nr. 07 179 640 / 08tr-TR
Loading...
