Gebrauchs- und Montageanweisung
Induktions-Wok
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor
Aufstellung – Installation – Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden.
de-DE M.-Nr. 09 441 660
Inhalt
Sicherheitshinweise und Warnungen .................................................................. 4
Ihr Beitrag zum Umweltschutz........................................................................... 15
Übersicht..............................................................................................................16
Wok ....................................................................................................................... 16
Anzeigeelemente................................................................................................... 16
Symbole Kochzonenknebel................................................................................... 17
Display................................................................................................................... 17
Kochzonendaten ................................................................................................... 17

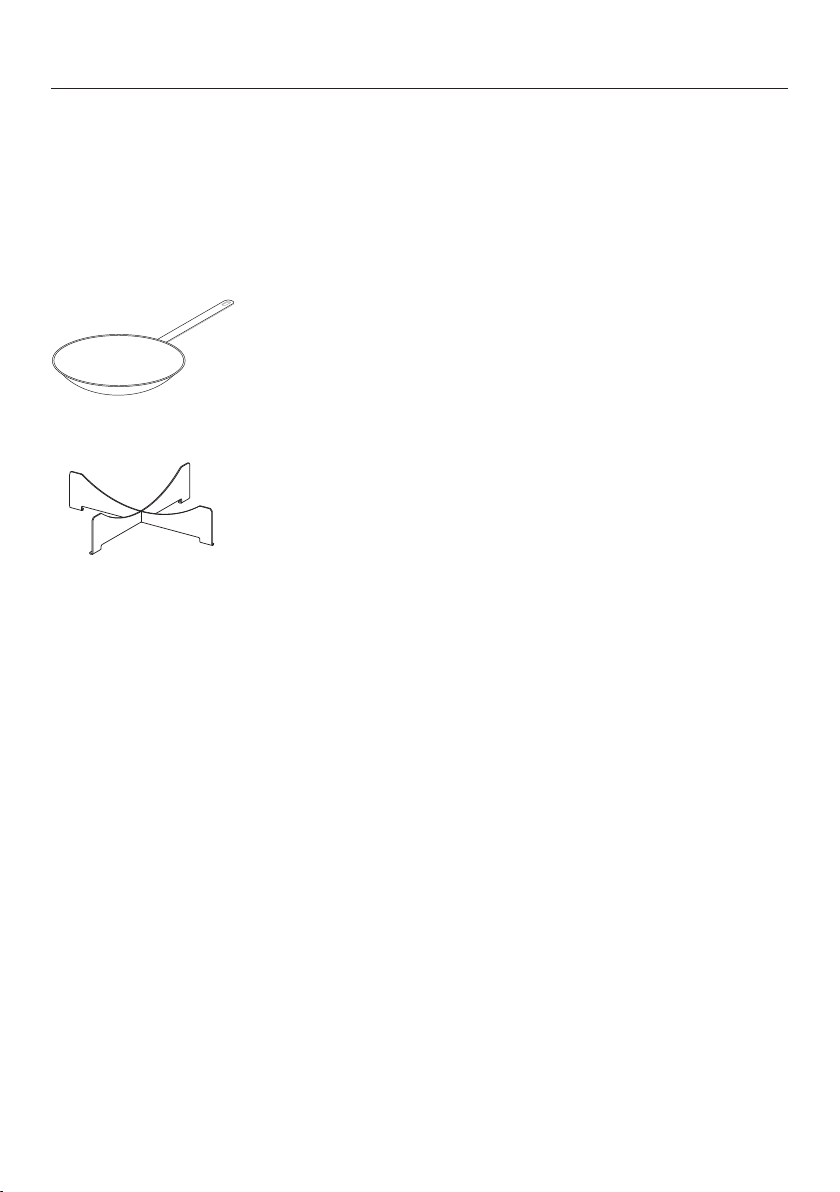

Mitgeliefertes Zubehör .......................................................................................... 18
Erstinbetriebnahme............................................................................................. 19
Combiset erstmalig reinigen.................................................................................. 19
Combiset erstmalig in Betrieb nehmen................................................................. 19
Induktion ..............................................................................................................20
Bedienung ............................................................................................................ 22
Einstellbereiche ..................................................................................................... 22
Kochzonenknebel.................................................................................................. 22
Einschalten............................................................................................................ 22
Ausschalten........................................................................................................... 22
Restwärmeanzeige................................................................................................ 22
Ankochautomatik .................................................................................................. 23
Booster.................................................................................................................. 24
Sicherheitseinrichtungen.................................................................................... 25
Inbetriebnahmesperre ........................................................................................... 25
Sicherheitsausschaltung ....................................................................................... 25
Überhitzungsschutz............................................................................................... 26
Reinigung und Pflege..........................................................................................27
Glaskeramikfläche................................................................................................. 28
Edelstahlrahmen/-bedienblende ........................................................................... 29
Bedienknebel......................................................................................................... 29
Was tun, wenn... ................................................................................................30
Nachkaufbares Zubehör..................................................................................... 32
Sicherheitshinweise zum Einbau ....................................................................... 33
Sicherheitsabstände ...........................................................................................34
Hinweise zum Einbau..........................................................................................38
2
Inhalt

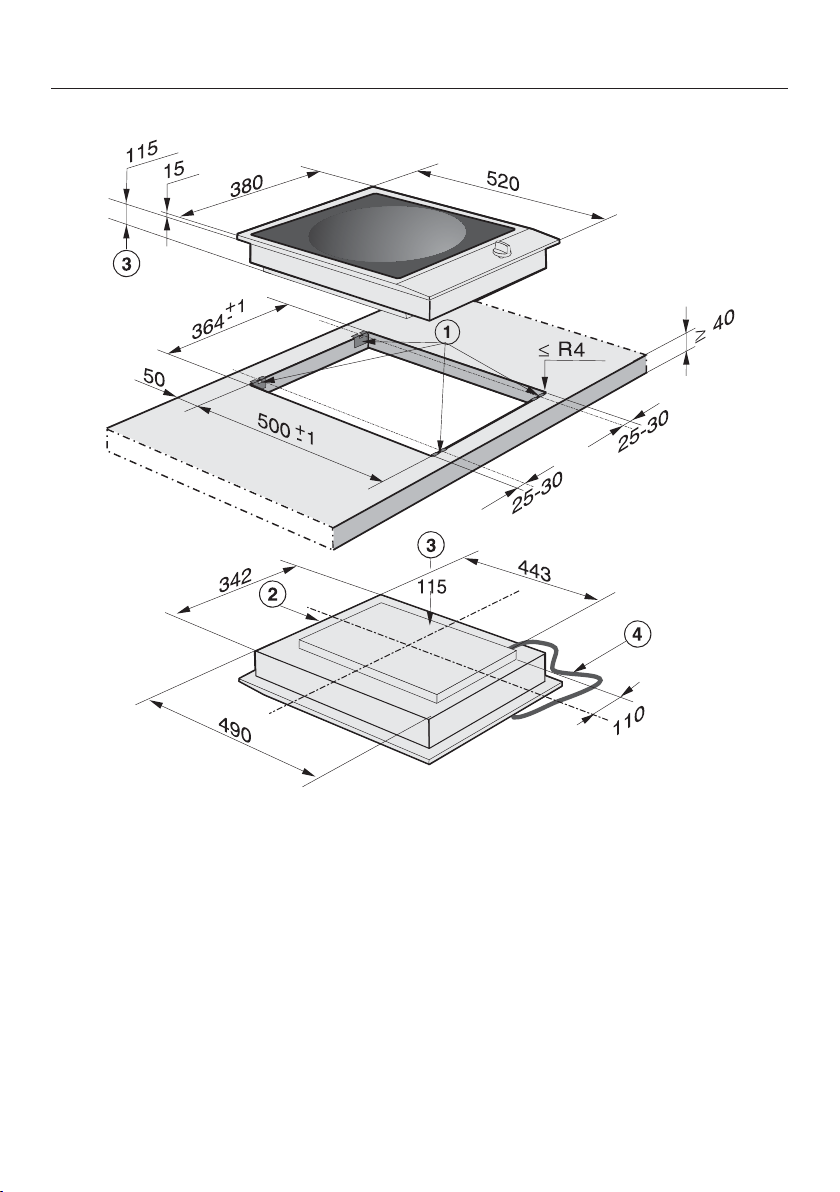

Einbaumaße ......................................................................................................... 39
Einbau mehrerer Combiset ................................................................................40
Einbau................................................................................................................... 42
Elektroanschluss................................................................................................. 46
Kundendienst, Typenschild, Garantie................................................................ 48
Produktdatenblätter............................................................................................ 49
3
Sicherheitshinweise und Warnungen
Dieser Wok entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden
an Personen und Sachen führen.
Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam
durch, bevor Sie den Wok in Betrieb nehmen. Sie enthält wichtige
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die
Wartung. Dadurch schützen Sie sich und vermeiden Schäden am
Wok.
Miele kann nicht für Schäden verantwortlich gemacht werden, die
infolge von Nichtbeachtung dieser Hinweise verursacht werden.
Bewahren Sie die Gebrauchs- und Montageanweisung auf, und
geben Sie sie einem eventuellen Nachbesitzer weiter.
4
Sicherheitshinweise und Warnungen
Bestimmungsgemäße Verwendung
Dieser Wok ist für die Verwendung im Haushalt und in haushalts-
üblichen Aufstellumgebungen bestimmt.
Dieser Wok ist nicht für die Verwendung im Außenbereich be-
stimmt.
Verwenden Sie den Wok ausschließlich im haushaltsüblichen Rah-
men zum Zubereiten und Warmhalten von Speisen. Alle anderen Anwendungsarten sind unzulässig.
Personen, die aufgrund ihrer physischen, sensorischen oder geis-
tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, den Wok sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen den Wok nur ohne Aufsicht bedienen, wenn es ihnen so erklärt wurde, dass sie ihn
sicher bedienen können. Sie müssen mögliche Gefahren einer
falschen Bedienung erkennen und verstehen können.
5
Sicherheitshinweise und Warnungen
Kinder im Haushalt
Kinder unter acht Jahren müssen vom Wok ferngehalten werden,
es sei denn, sie werden ständig beaufsichtigt.
Kinder ab acht Jahren dürfen den Wok nur ohne Aufsicht bedie-
nen, wenn ihnen der Wok so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen und verstehen können.
Kinder dürfen den Wok nicht ohne Aufsicht reinigen.
Beaufsichtigen Sie Kinder, die sich in der Nähe des Woks aufhal-
ten. Lassen Sie Kinder niemals mit dem Wok spielen.
Der Wok wird bei Betrieb heiß und bleibt es noch einige Zeit nach
dem Ausschalten. Halten Sie Kinder vom Wok fern, bis er so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
Verbrennungsgefahr!
Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein
könnten, in Stauräumen über oder hinter dem Wok auf. Die Kinder
werden sonst dazu verleitet, auf das Gerät zu klettern.
Verbrennungs- und Verbrühungsgefahr!
Drehen Sie Topf- und Pfannengriffe zur Seite über die Arbeitsfläche,
damit Kinder sie nicht herunterziehen und sich verbrennen können.
Erstickungsgefahr! Kinder können sich beim Spielen in Verpa-
ckungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf
ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern
fern.
Nutzen Sie die Inbetriebnahmesperre, damit Kinder den Wok nicht
unbeaufsichtigt einschalten können.
6
Sicherheitshinweise und Warnungen
Technische Sicherheit
Durch unsachgemäße Installations- und Wartungsarbeiten oder
Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen
nur von Miele autorisierten Fachkräften durchgeführt werden.
Beschädigungen am Wok können Ihre Sicherheit gefährden. Kon-
trollieren Sie ihn auf sichtbare Schäden. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb.
Der zuverlässige und sichere Betrieb des Woks ist nur dann ge-
währleistet, wenn er an das öffentliche Stromnetz angeschlossen ist.
Die elektrische Sicherheit des Woks ist nur dann gewährleistet,
wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Diese grundlegende Sicherheitsvoraussetzung
muss vorhanden sein. Lassen Sie im Zweifelsfall die Elektroinstallation durch eine Elektro-Fachkraft prüfen.
Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-
schild des Woks müssen unbedingt mit denen des Elektronetzes
übereinstimmen, damit keine Schäden am Wok auftreten.
Vergleichen Sie diese Daten vor dem Anschließen. Fragen Sie im
Zweifelsfall eine Elektro-Fachkraft.
Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die
nötige Sicherheit (Brandgefahr). Schließen Sie den Wok damit nicht
an das Elektronetz an.
Verwenden Sie den Wok nur im eingebauten Zustand, damit die
sichere Funktion gewährleistet ist.
Dieser Wok darf nicht an nicht stationären Aufstellungsorten (z.B.
Schiffen) betrieben werden.
Das Berühren spannungsführender Anschlüsse sowie das Verän-
dern des elektrischen und mechanischen Aufbaus gefährden Sie und
führen möglicherweise zu Funktionsstörungen des Woks.
Öffnen Sie niemals das Gehäuse des Woks.
7
Sicherheitshinweise und Warnungen
Garantieansprüche gehen verloren, wenn der Wok nicht von ei-
nem von Miele autorisierten Kundendienst repariert wird.
Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die
Sicherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur
gegen solche ausgetauscht werden.
Der Wok ist nicht für den Betrieb mit einer externen Zeitschaltuhr
oder einem Fernbedienungssystem bestimmt.
Wenn der Netzstecker von der Anschlussleitung entfernt wird oder
die Anschlussleitung nicht mit einem Netzstecker ausgestattet ist,
muss der Wok von einer Elektro-Fachkraft an das Elektronetz angeschlossen werden.
Wenn die Netzanschlussleitung beschädigt ist, muss sie von einer
Elektro-Fachkraft durch eine spezielle Netzanschlussleitung
TypH05VV-F (PVC-isoliert) ersetzt werden. Siehe Kapitel "Elektroanschluss".
Bei Installations- und Wartungsarbeiten sowie Reparaturen muss
der Wok vollständig vom Elektronetz getrennt sein. Stellen Sie dies
sicher, indem Sie
– die Sicherungen der Elektroinstallation ausschalten oder
– die Schraubsicherungen der Elektroinstallation ganz heraus-
schrauben oder
– den Netzstecker (falls vorhanden) aus der Steckdose ziehen. Zie-
hen Sie dabei nicht an der Netzanschlussleitung, sondern am
Netzstecker.
Stromschlaggefahr!
Nehmen Sie den Wok bei einem Defekt oder bei Brüchen, Sprüngen
oder Rissen in der Glaskeramikscheibe nicht in Betrieb bzw. schalten
Sie ihn sofort aus. Trennen Sie ihn vom Elektronetz. Fordern Sie den
Kundendienst an.
8
Sicherheitshinweise und Warnungen
Wenn der Wok hinter einer Möbelfront (z.B. einer Tür) eingebaut
wurde, schließen Sie diese niemals, während Sie den Wok verwenden. Hinter der geschlossenen Möbelfront stauen sich Wärme und
Feuchtigkeit. Dadurch können Wok, Umbauschrank und Fußboden
beschädigt werden. Schließen Sie eine Möbeltür erst, wenn die
Restwärmeanzeigen erloschen sind.
9
Sicherheitshinweise und Warnungen
Sachgemäßer Gebrauch
Der Wok wird bei Betrieb heiß und bleibt es noch einige Zeit nach
dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind,
besteht keine Verbrennungsgefahr mehr.
Öle und Fette können sich bei Überhitzung entzünden. Lassen Sie
den Wok bei Arbeiten mit Ölen und Fetten niemals unbeaufsichtigt.
Löschen Sie niemals Öl- und Fettbrände mit Wasser. Schalten Sie
den Wok aus.
Ersticken Sie die Flammen vorsichtig mit einem Deckel oder einer
Löschdecke.
Flammen können die Fettfilter einer Dunstabzugshaube in Brand
setzen. Flambieren Sie niemals unter einer Dunstabzugshaube.
Wenn Spraydosen, leicht entzündbare Flüssigkeiten oder brenn-
bare Materialien erwärmt werden, können sie sich entzünden. Bewahren Sie daher leicht entflammbare Gegenstände niemals in
Schubladen direkt unter dem Wok auf. Eventuell vorhandene Besteckkästen müssen aus hitzebeständigem Material sein.
Erhitzen Sie niemals Geschirr ohne Inhalt.
In geschlossenen Dosen entsteht beim Einkochen und Erhitzen
Überdruck, durch den sie platzen können. Verwenden Sie den Wok
nicht zum Einkochen und Erhitzen von Dosen.
Wenn der Wok abgedeckt wird, besteht bei versehentlichem Ein-
schalten oder vorhandener Restwärme die Gefahr, dass das Material
der Abdeckung sich entzündet, zerspringt oder schmilzt. Decken Sie
den Wok niemals ab, z. B. mit Abdeckplatten, einem Tuch oder einer
Schutzfolie.
10
Sicherheitshinweise und Warnungen
Bei eingeschaltetem Wok, versehentlichem Einschalten oder vor-
handener Restwärme besteht die Gefahr, dass sich auf dem Wok abgelegte metallische Gegenstände erhitzen. Andere Materialien können schmelzen oder sich entzünden. Feuchte Topfdeckel können
sich festsaugen. Verwenden Sie den Wok nicht als Ablagefläche.
Schalten Sie den Wok nach Gebrauch aus!
Sie können sich am heißen Wok verbrennen. Schützen Sie Ihre
Hände bei allen Arbeiten am heißen Gerät mit Topfhandschuhen
oder Topflappen. Verwenden Sie nur trockene Handschuhe oder
Topflappen. Nasse oder feuchte Textilien leiten die Wärme besser
und können Verbrennungen durch Dampf verursachen.
Wenn Sie ein Elektrogerät (z. B. Handmixer) in der Nähe des Woks
verwenden, achten Sie darauf, dass die Netzanschlussleitung nicht
mit dem heißen Wok in Berührung kommt. Die Isolierung der Anschlussleitung könnte beschädigt werden.
Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können
Kratzer verursachen, wenn sie unter den Geschirrboden gelangen.
Achten Sie darauf, dass die Glaskeramikscheibe und der Geschirrboden sauber sind, bevor Sie Kochgeschirr aufsetzen.
Herabfallende Gegenstände (auch leichte Gegenstände wie Salz-
streuer) können Risse oder Brüche in der Glaskeramikscheibe verursachen. Achten Sie darauf, dass keine Gegenstände auf die Glaskeramikscheibe fallen.
Heiße Gegenstände auf dem Display können die darunter liegende
Elektronik beschädigen. Stellen Sie niemals heiße Töpfe oder Pfannen im Bereich des Displays ab.
11
Sicherheitshinweise und Warnungen
Wenn Zucker, zuckerhaltige Speisen, Kunststoff oder Alufolie auf
den heißen Wok gelangen und schmelzen, beschädigen sie beim Erkalten die Glaskeramikscheibe. Schalten Sie das Gerät sofort aus
und schaben Sie diese Stoffe sofort mit einem Glasschaber gründlich ab. Ziehen Sie dabei Topfhandschuhe an. Reinigen Sie die Kochzonen mit einem Glaskeramikreinigungsmittel nach, sobald sie abgekühlt sind.
Eine leerkochende Wokpfanne kann zu Schäden an der Glaskera-
mikscheibe führen. Lassen Sie den Wok während des Betriebs nicht
unbeaufsichtigt!
Aufgrund der hohen Aufheizgeschwindigkeit von Induktionskoch-
zonen kann unter Umständen die Temperatur am Boden des Kochgeschirrs innerhalb kürzester Zeit die Selbstentzündungstemperatur
von Ölen oder Fetten erreichen. Lassen Sie den Wok während des
Betriebs nicht unbeaufsichtigt!
Erhitzen Sie Fette und Öle maximal eine Minute und verwenden
Sie dazu niemals den Booster.
Nur für Personen mit einem Herzschrittmacher: In unmittelbarer
Nähe des eingeschalteten Woks entsteht ein elektromagnetisches
Feld. Eine Beeinträchtigung des Herzschrittmachers ist jedoch unwahrscheinlich. Wenden Sie sich im Zweifelsfall an den Hersteller
des Herzschrittmachers oder an Ihren Arzt.
Das elektromagnetische Feld des eingeschalteten Woks kann die
Funktion magnetisierbarer Gegenstände beeinträchtigen. Kreditkarten, Speichermedien, Taschenrechner usw. dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Woks befinden.
Metallische Gegenstände, die in einer Schublade unter dem Wok
aufbewahrt werden, können bei längerer, intensiver Benutzung des
Gerätes heiß werden. Bewahren Sie keine metallischen Gegenstände
in einer Schublade direkt unter dem Wok auf.
12
Sicherheitshinweise und Warnungen
Der Wok ist mit einem Kühlgebläse ausgestattet. Wenn sich unter
dem eingebauten Gerät eine Schublade befindet, müssen Sie auf
einen ausreichenden Abstand zwischen dem Schubladeninhalt und
der Unterseite des Gerätes achten, damit die ausreichende Kühlluftzufuhr für den Wok gewährleistet ist. Bewahren Sie keine spitzen
oder kleinen Gegenstände oder Papier in der Schublade auf, da diese durch die Lüftungsschlitze in das Gehäuse eindringen oder angesaugt werden können und so das Kühlluftgebläse beschädigen oder
die Kühlung beeinträchtigen.
Verwenden Sie nur die mitgelieferte Wokpfanne. Andere Wokpfan-
nen dürfen aus Sicherheitsgründen nicht benutzt werden - Brandgefahr. Siehe Kapitel "Induktion - Kochgeschirr".

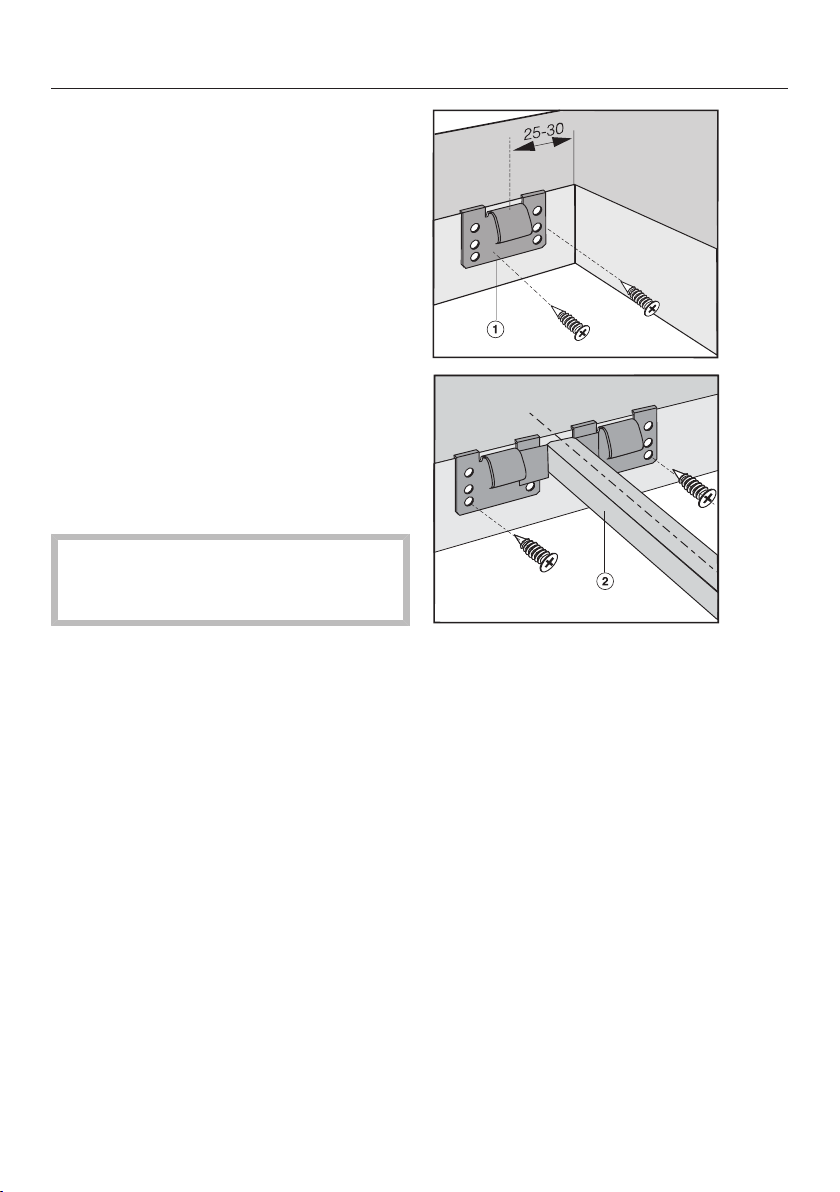

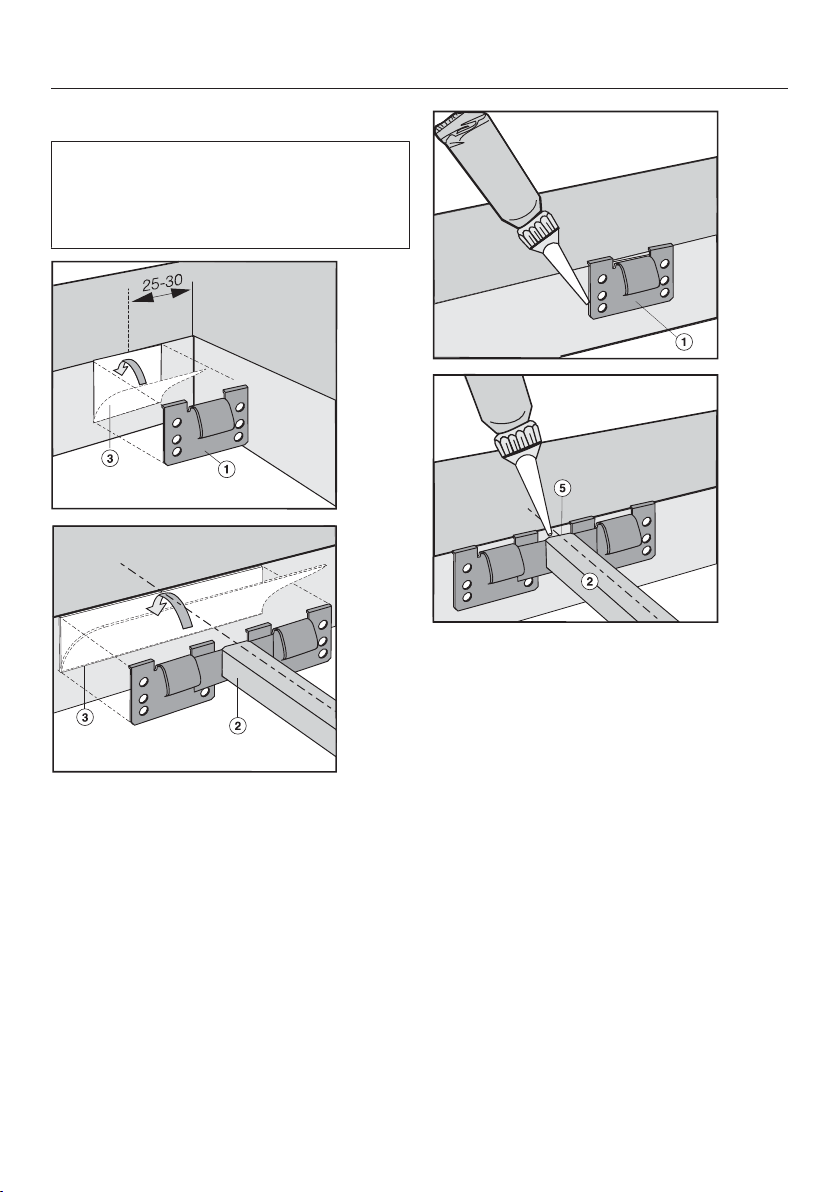

Bei Einbau mehrerer Combiset:
Heiße Gegenstände können die Dichtung der Zwischenleiste beschädigen. Stellen Sie keine heißen Töpfe oder Pfannen im Bereich
der Zwischenleiste ab.
13
Sicherheitshinweise und Warnungen
Reinigung und Pflege
Der Dampf eines Dampfreinigers kann an spannungsführende Tei-
le gelangen und einen Kurzschluss verursachen.
Verwenden Sie zur Reinigung des Woks niemals einen Dampfreiniger.
Wenn der Wok über einem Pyrolyse-Backofen oder -Herd einge-
baut ist, nehmen Sie es während des Pyrolysevorgangs nicht in Betrieb, da der Überhitzungsschutz des Woks auslösen kann (siehe
entsprechendes Kapitel).
14
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen
und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zurück.
Entsorgung des Altgerätes
Elektro- und Elektronikgeräte enthalten
vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion
und Sicherheit notwendig waren. Im
Hausmüll sowie bei nicht sachgemäßer
Behandlung können sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf
keinen Fall in den Hausmüll.
Nutzen Sie stattdessen die offiziellen,
eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung
der Elektro- und Elektronikgeräte bei
Kommune, Händler oder Miele. Für das
Löschen etwaiger personenbezogener
Daten auf dem zu entsorgenden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Bitte sorgen Sie dafür, dass Ihr
Altgerät bis zum Abtransport kindersicher aufbewahrt wird.
15
Übersicht
Wok
a
Wokmulde
b
Wokpfanne
c
Bedienknebel
Anzeigeelemente
f
Betriebsanzeige
g
Boosteranzeige
h
Restwärmeanzeige
16
d
Anzeigeelemente
e
Display
Übersicht
Symbole Kochzonenknebel
Symbol Beschreibung
0 Kochzone aus
1–9 Leistungsstufen
B I Booster
Display
Symbol Beschreibung
Fehlende Wokpfanne (siehe Kapitel "Induktion")
Ankochautomatik aktiviert
Booster aktiviert
Inbetriebnahmesperre aktiviert
/ Sicherheitssausschaltung (siehe Kapitel "Sicherheitsein-
richtungen")
Überhitzungsschutz (siehe Kapitel "Sicherheitseinrich-
tungen")
Kochzonendaten
Wokmulde Øin cm* Leistung in Watt bei 230 V**
30,0 normal
Booster
2400
3200
17
Übersicht
Mitgeliefertes Zubehör
Sie können mitgeliefertes sowie weiteres Zubehör bei Bedarf nachbestellen
(siehe Kapitel "Nachkaufbares Zubehör").
Wokpfanne CSWP 1450
Abstellgitter für Wokfanne
18
Erstinbetriebnahme
Kleben Sie das Typenschild, das sich
bei den mitgelieferten Unterlagen befindet, an die dafür vorgesehene Stelle im Kapitel "Kundendienst, Typenschild, Garantie".
Entfernen Sie eventuell angebrachte
Schutzfolien und Aufkleber.
Combiset erstmalig reinigen
Wischen Sie Ihr Kochfeld vor dem
ersten Benutzen mit einem feuchten
Tuch ab und trocknen Sie es ab.
Combiset erstmalig in Betrieb nehmen
Bei Erstanschluss des Woks oder
nach einer Stromunterbrechung leuchten für ca. 1 Sekunde sämtliche Anzeigeelemente zu Testzwecken auf. Sobald diese Anzeigen erloschen sind,
können Sie das Gerät in Betrieb nehmen.
Die Bauteile aus Metall sind mit einem
Pflegemittel geschützt. Wenn das Gerät
das erste Mal in Betrieb genommen
wird, entstehen dadurch Gerüche und
eventuell Dunst. Auch durch die Erwärmung der Induktionsspulen entsteht in
den ersten Betriebsstunden Geruch. Bei
jeder folgenden Benutzung verringert
sich der Geruch und verschwindet
schließlich ganz.
Der Geruch und eventuell auftretender
Dunst weisen nicht auf einen Falschanschluss oder Gerätedefekt hin und sind
nicht gesundheitsschädlich.
Beachten Sie, dass die Aufheizzeit bei
Induktionswoks sehr viel kürzer ist als
bei herkömmlichen Woks.
19
Induktion
Funktionsweise
Unter dem Induktions-Wok befindet
sich eine Induktionsspule. Wenn das
Gerät eingeschaltet wird, erzeugt diese
Spule ein Magnetfeld, das direkt auf
den Wokpfannenboden wirkt. Die Kochmulde erwärmt sich nur indirekt durch
die von der Wokpfanne abgegebene
Wärme.
Die Induktion funktioniert nur, wenn sich
die mitgelieferte Wokpfanne darauf befindet.
Im Display erscheint das Symbol,
wenn
– das Gerät ohne aufgesetzte Wok-
pfanne eingeschaltet wird.
– die Wokpfanne vom eingeschalteten
Gerät entfernt wird.
Wenn innerhalb von 3 Minuten die Wokpfanne aufgesetzt wird, erlischt und
Sie können wie gewohnt fortfahren.
Wenn die Wokpfanne nicht aufgesetzt
wird, schaltet sich der Induktions-Wok
nach 3 Minuten automatisch aus. Im
Display blinkt im Wechsel mit .
Bei eingeschaltetem Gerät, ver-
sehentlichem Einschalten oder vorhandener Restwärme besteht die
Gefahr, dass sich auf dem Wok abgelegte metallische Gegenstände erhitzen.
Verbrennungsgefahr!
Verwenden Sie den Wok nicht als
Ablagefläche. Schalten Sie den Wok
nach Gebrauch aus, indem Sie den
Bedienknebel auf "0" stellen.
20
Induktion
Geräusche
Bei Betrieb des Induktions-Woks können in der Wokpfanne folgende Geräusche entstehen:
Brummen bei hoher Leistungsstufe. Es
wird schwächer oder verschwindet,
wenn die Leistungsstufe verringert wird,
Klicken bei elektronischen Schaltvorgängen, besonders bei niedrigen Leistungsstufen,
Surren, wenn sich das Kühlgebläse einschaltet. Es schaltet sich zum Schutz
der Elektronik ein, wenn der Wok intensiv genutzt wird. Das Kühlgebläse kann
auch nach dem Ausschalten des Gerätes weiterlaufen.
Kochgeschirr
Verwenden Sie ausschließlich die
mitgelieferte Wokpfanne zum Zubereiten der Speisen.
Diese Wokpfanne ist speziell für dieses Gerät hergestellt.
Bei Verwendung anderer Wok-
pfannen besteht die Gefahr extremer
Überhitzung des Bratfettes bzw. Gargutes, welches zu brennen beginnen
kann.
21
Bedienung
Einstellbereiche
Garvorgang Ein-
stell-
be-
reich
Warmhalten, Schmelzen von
Schokolade
Erwärmen von Gerichten 3-6
Schnelles Braten typischer chi-
nesischer Gerichte
1-2
7-9
Kochzonenknebel
Der Bedienknebel darf nicht über BI
hinaus auf 0 gedreht werden.
Einschalten
Brandgefahr!
Lassen Sie das Kochfeld während
des Betriebes nicht unbeaufsichtigt!
Beachten Sie, dass die Aufheizzeit
bei Induktionskochfeldern sehr viel
kürzer ist als bei herkömmlichen
Kochfeldern.
Ausschalten
Drehen Sie den Knebel nach links
auf0.
Wenn alle Kochzonen ausgeschaltet
sind, erlischt die Betriebsanzeige.
Restwärmeanzeige
Wenn eine Kochzone heiß ist, leuchtet
nach dem Ausschalten die Restwärmeanzeige. Die Restwärmeanzeige erlischt
erst dann, wenn die Kochzonen ohne
Gefahr berührt werden können.
Verbrennungsgefahr! Berühren
Sie die Kochzonen nicht, solange die
Restwärmeanzeigen leuchten.
Drehen Sie den Kochzonenknebel
nach rechts auf die gewünschte Leistungsstufe.
Die Betriebsanzeige leuchtet auf. Nach
Erreichen einer bestimmten Temperatur
leuchtet auch die Restwärmeanzeige
auf.
22
Bedienung
Ankochautomatik
Bei aktivierter Ankochautomatik heizt
die Kochzone automatisch mit höchster
Leistung an (Ankochstoß) und schaltet
dann auf die eingestellte Leistungsstufe
(Fortkochstufe) zurück. Die Ankochzeit
hängt von der eingestellten Fortkochstufe ab (siehe Tabelle).
Aktivieren
Drehen Sie den Kochzonenknebel
nach links und halten Sie ihn so lange, bis in der Kochzonenanzeige erscheint.
Drehen Sie sofort den Knebel nach
rechts auf die gewünschte Fortkochstufe.
Die Fortkochstufe muss innerhalb von
5 Sekunden nach Aktivierung der Ankochautomatik eingestellt werden.
Sie können die Fortkochstufe innerhalb von ca. 10 Sekunden nach Aktivierung der Ankochautomatik ändern.
Fortkochstufe Ankochzeit
[min : sek]
1 ca. 0:15
2 ca. 0:15
3 ca. 0:25
4 ca. 0:50
5 ca. 2:00
6 ca. 5:50
7 ca. 2:50
8 ca. 2:50
9 –
Wenn Sie den Kochzonenknebel zu
lange halten, wird die Inbetriebnahmesperre aktiviert und in der Kochzonenanzeige erscheint.
Während der Ankochzeit (siehe Tabelle)
leuchtet in der Kochzonenanzeige.
Deaktivieren
Stellen Sie eine andere Leistungsstu-
fe ein.
23
Bedienung
Booster
Der Induktions-Wok ist mit einem Booster ausgestattet.
Der Booster verstärkt die Leistung. Diese Leistungsverstärkung ist für maximal
10 Minuten aktiv.
Erreicht die Wokpfanne die höchstzulässige Temperatur vor Ablauf von
10 Minuten, wird der Booster abgeschaltet und auf die Leistungsstufe
zurückgeschaltet. Nur die mitgelieferte Wokpfanne besitzt diese Sicherheitsfunktion.
Booster einschalten
Drehen Sie den Bedienknebel über
die Leistungsstufe 9 hinaus auf BI
und zurück auf 9.
Im Display erscheint und zusätzlich
leuchtet in der Betriebsanzeige B.
Booster ausschalten
Stellen Sie eine andere Leistungsstu-
fe ein.
Das Boostersymbol und B erlöschen.
24
Sicherheitseinrichtungen
Inbetriebnahmesperre
Die Inbetriebnahmesperre kann nur
aktiviert werden, wenn der Wok ausgeschaltet ist.
Damit der Wok nicht unbeabsichtigt
eingeschaltet werden kann, ist er mit einer Inbetriebnahmesperre ausgestattet.
Wenn bei aktivierter Inbetriebnahmesperre eine Leistungsstufe eingestellt
wird, erscheint für ca. 3 Sekunden im
Display.
Aktivieren
Drehen Sie den Knebel nach links bis
zum Anschlag, und halten Sie ihn, bis
im Display erscheint.
Deaktivieren
Drehen Sie den Knebel nach links bis
zum Anschlag, und halten Sie ihn, bis
erlischt.
Sicherheitsausschaltung
Die Sicherheitsausschaltung wird automatisch ausgelöst, wenn der Wok über
einen ungewöhnlich langen Zeitraum
beheizt wird. Dieser Zeitraum hängt von
der gewählten Leistungsstufe ab. Wurde er überschritten, schaltet der Wok
aus und im Display blinkt im Wechsel
mit . Wenn Sie den Wok aus- und einschalten, ist er wieder betriebsbereit.
25
Sicherheitseinrichtungen
Überhitzungsschutz
Die Induktionsspule ist mit einem Überhitzungsschutz ausgestattet. Bevor sich
die Induktionsspule überhitzt, leitet der
Überhitzungsschutz eine der folgenden
Maßnahmen ein:
– Ist die Boosterfunktion eingeschaltet,
wird sie unterbrochen.
– Die eingestellte Leistungsstufe wird
reduziert.
– Der Induktions-Wok schaltet sich au-
tomatisch aus und im Display erscheint ein .
Drehen Sie den Bedienknebel auf0.
Wenn der Bedienknebel nicht auf 0
gedreht wird, blinkt im Display im
Wechsel mit.
Sie können den Wok wieder wie gewohnt in Betrieb nehmen, wenn die
Fehlermeldung erloschen ist.
Zum Auslösen des Überhitzungsschutzes kann es kommen, wenn:
– der Wok bei maximaler Leistung zu
lange betrieben wird.
– die Unterseite des Woks nicht ausrei-
chend belüftet wird.
Löst der Überhitzungsschutz trotz Beseitigung der Ursachen erneut aus, fordern Sie den Kundendienst an.
26
Reinigung und Pflege
Verbrennungsgefahr!
Die Kochzonen müssen ausgeschaltet sein. Der Wok muss abgekühlt
sein.
Verletzungsgefahr!
Der Dampf eines Dampfreinigers
kann an spannungsführende Teile
gelangen und einen Kurzschluss verursachen.
Verwenden Sie zur Reinigung des
Woks niemals einen Dampfreiniger.
Alle Oberflächen können sich verfärben oder verändern, wenn Sie ungeeignete Reinigungsmittel verwenden.
Alle Oberflächen sind kratzempfindlich.
Entfernen Sie Rückstande von Reinigungsmitteln sofort.
Lassen Sie das Combiset vor jeder
Reinigung abkühlen.
Reinigen Sie das Combiset und Zu-
behör nach jedem Benutzen.
Trocknen Sie das Combiset nach je-
der feuchten Reinigung, um Kalkrückstände zu vermeiden.
Ungeeignete Reinigungsmittel
Um Beschädigungen der Oberflächen
zu vermeiden, vermeiden Sie bei der
Reinigung
– Handspülmittel,
– soda-, alkali-, ammoniak-, säure-
oder chloridhaltige Reinigungsmittel,
– kalklösende Reinigungsmittel,
– Fleck- und Rostentferner,
– scheuernde Reinigungsmittel, z. B.
Scheuerpulver, Scheuermilch, Putz-
steine,
– lösemittelhaltige Reinigungsmittel,
– Geschirrspülmaschinen-Reiniger,
– Grill- und Backofensprays,
– Glasreiniger,
– scheuernde harten Bürsten und
Schwämme (z. B. Topfschwämme)
oder gebrauchte Schwämme, die
noch Reste von Scheuermitteln ent-
halten,
– Schmutzradierer.
27
Reinigung und Pflege
Glaskeramikfläche
Reinigen Sie den Bereich zwischen
Glaskeramik und Rahmen bzw. Rahmen und Arbeitsplatte nicht mit spitzen Gegenständen.
Die Dichtungen können dadurch beschädigt werden.
Bei der Reinigung mit einem Handspülmittel werden nicht alle Verunreinigungen und Rückstände entfernt.
Es entsteht ein unsichtbarer Film, der
zu Verfärbungen der Glaskeramik
führt. Diese Verfärbungen lassen sich
nicht mehr entfernen.
Reinigen Sie den Wok regelmäßig mit
einem speziellen Glaskeramik-Reiniger.
Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch, fest
anhaftende Verschmutzungen mit einem Glasschaber.
Flecken durch Kalkrückstände, Wasser
und Aluminiumrückstände (metallisch
schimmernde Flecken) lassen sich mit
dem Glaskeramik- und Edelstahlreiniger
entfernen.
Verbrennungsgefahr!
Ziehen Sie Topfhandschuhe an, bevor Sie Rückstände von Zucker,
Kunststoff oder Alufolie mit einem
Glasschaber vom heißen Kochfeld
entfernen.
Gelangen Zucker, Kunststoff oder
Alufolie auf das heiße Kochfeld, schalten Sie das Gerät aus. Schaben Sie diese Stoffe sofort, also im heißen Zustand, mit einem Glasschaber gründlich
von der Kochzone. Reinigen Sie die
Kochzone anschließend im erkalteten
Zustand wie zuvor beschrieben.
Reinigen Sie den Wok anschließend mit
dem Miele Glaskeramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares
Zubehör") oder einem handelsüblichen
Glaskeramik-Reiniger, und mit einem
Küchenpapier oder einem sauberen
Tuch. Tragen Sie den Reiniger nicht auf
den heißen Wok auf, da Flecken entstehen können. Beachten Sie die Angaben
des Reinigungsmittel-Herstellers.
Reinigen Sie den Wok abschließend mit
einem feuchten Tuch und trocknen Sie
ihn ab. Reinigungsmittelrückstände
brennen bei nachfolgenden Kochvorgängen ein und beschädigen die Glaskeramik. Achten Sie darauf, alle Rückstände zu entfernen.
28
Edelstahlrahmen/-bedienblende
Reinigen Sie den Rahmen und die
Bedienblende mit einem Schwammtuch, etwas Handspülmittel und warmem Wasser.
Sie können für die Reinigung auch
einen Glaskeramik- und Edelstahlreiniger verwenden. Wir empfehlen die Verwendung eines Edelstahl-Pflegemittels,
um ein schnelles Wiederverschmutzen
zu verhindern. (Siehe Kapitel "Nachkaufbares Zubehör").
Verwenden Sie im Bereich der Be-
druckung keinen Glaskeramik- und
Edelstahlreiniger und kein EdelstahlReinigungsmittel.
Dadurch wird die Bedruckung abgerieben.
Reinigen Sie den Bereich ausschließlich mit einem Schwammtuch, etwas
Handspülmittel und warmem Wasser.
Reinigung und Pflege
Bedienknebel
Reinigen Sie den/die Bedienknebel
mit einem Schwammtuch, etwas
Handspülmittel und warmem Wasser.
Weichen Sie fest anhaftende Verschmutzungen vorher ein.
Trocknen Sie den/die Knebel mit ei-
nem sauberen Tuch.
29
Was tun, wenn...
Die meisten Probleme, die im täglichen Betrieb auftreten, können Sie selbst beheben. Die nachfolgende Übersicht soll Ihnen dabei helfen.
Fordern Sie den Werkkundendienst (siehe Ende dieser Gebrauchs-/Montageanweisung) an, wenn Sie die Ursache eines Problems nicht finden oder beheben
können.
Verletzungsgefahr! Durch unsachgemäße Installations- und Wartungsarbei-
ten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen,
für die Miele nicht haftet.
Nur von Miele autorisierte Fachkräfte dürfen Installations- und Wartungsarbeiten
sowie Reparaturen durchführen.
Öffnen Sie niemals selbst das Gehäuse des Combisets.
Problem Ursache und Behebung
Der Wok wird nicht
heiß.
Der Wok hat keinen Strom.
Prüfen Sie, ob die Sicherung der Elektroinstallation
ausgelöst hat. Fordern Sie eine Elektro-Fachkraft
oder den Miele Kundendienst an (Mindestabsicherung siehe Typenschild).
Es ist unter Umständen eine technische Störung aufgetreten.
Drehen Sie die Knebel auf 0.
Trennen Sie für ca. 1Minute das Gerät vom Elek-
tronetz, indem Sie
– den Schalter der betreffenden Sicherung aus-
schalten bzw. die Schmelzsicherung ganz herausdrehen oder
– den FI-Schutzschalter (Fehlerstromschutzschal-
ter) ausschalten.
Falls Sie nach dem Wiedereinschalten/Wiederein-
drehen der Sicherung bzw. des FI-Schutzschalters
das Gerät noch immer nicht in Betrieb nehmen
können, fordern Sie eine Elektrofachkraft oder den
Kundendienst an.
30
Problem Ursache und Behebung
Bei Betrieb des neuen
Woks kommt es zu Geruchs- und Dunstbildung.
Im Display blinkt das
Symbol .
Im Display blinkt im
Wechsel mit.
Nach Einschalten des
Woks erscheint für einige Sekunden im Display.
Nach des Woks erscheint für einige Sekunden im Display .
Der Wok wird nicht
heiß.
Die Bauteile aus Metall sind mit einem Pflegemittel
geschützt. Wenn das Gerät das erste Mal in Betrieb
genommen wird, entstehen dadurch Gerüche und
eventuell Dunst. Auch das Material der Induktionsspulen sondert in den ersten Betriebsstunden Geruch
ab. Bei jeder folgenden Benutzung verringert sich der
Geruch und verschwindet schließlich ganz. Der Geruch und eventuell auftretender Dunst weisen nicht
auf einen Falschanschluss oder Gerätedefekt hin und
sind nicht gesundheitsschädlich.
Die Wokpfanne ist nicht aufgesetzt.
Setzen Sie die Wokpfanne auf oder schalten Sie
den Wok aus.
Es ist länger als 3 Minuten keine Wokpfanne aufgesetzt.
Setzen Sie die Wokpfanne auf, oder schalten Sie
den Wok aus.
Der Überhitzungsschutz hat ausgelöst.
Siehe Kapitel "Überhitzungsschutz".
Die Inbetriebnahmesperre ist aktiviert.
Deaktivieren Sie die Inbetriebnahmesperre (siehe
Kapitel "Inbetriebnahmesperre").
Der Demonstrationsmodus ist eingestellt.
Drehen Sie den Knebel 2-mal kurz nach links bis
zum Anschlag, dann noch einmal und halten Sie
ihn für ca. 3 Sekunden.
Was tun, wenn...
31
Nachkaufbares Zubehör
Passend zu Ihren Geräten bietet Miele
ein umfangreiches Sortiment an Miele
Zubehören sowie Reinigungs- und Pflegeprodukten.
Diese Produkte können Sie ganz leicht
im Miele Webshop bestellen.
Sie erhalten diese Produkte auch über
den Miele Kundendienst (siehe Ende
dieser Gebrauchsanweisung) und bei
Ihrem Miele Fachhändler.
Wokpfanne CSWP 1450
Reinigungs- und Pflegemittel
Glaskeramik- und Edelstahlreiniger 250 ml
Entfernt stärkere Verschmutzungen,
Kalkflecken und Aluminiumrückstände.
Edelstahl-Pflegemittel 250 ml
Einfache Entfernung von Wasserstreifen, Flecken und Fingerabdrücken. Verhindert ein schnelles Wiederverschmutzen
Mikrofasertuch
32
Zum Entfernen von Fingerabdrücken
und leichten Verschmutzungen
Sicherheitshinweise zum Einbau
Um Schäden am Combiset zu vermeiden, darf es erst nach der Montage der
Oberschränke und der Dunstabzugshaube eingebaut werden.
Die Furniere der Arbeitsplatte müssen mit hitzebeständigem Kle-
ber (100°C) verarbeitet sein, damit sie sich nicht lösen oder verformen. Die Wandabschlussleisten müssen hitzebeständig sein.
Das Combiset darf nicht über Kältegeräten, Geschirrspülern,
Wasch- und Trockengeräten eingebaut werden.
Dieses Combiset darf nur über Herde und Backöfen eingebaut
werden, die mit einem Wrasenkühlsystem ausgestattet sind.
Die Netzanschlussleitung darf nach dem Einbau des Combisets
nicht mit beweglichen Teilen der Küchenelemente (z.B. einer Schublade) in Berührung kommen und keinen mechanischen Belastungen
ausgesetzt sein.
Halten Sie die auf den folgenden Seiten aufgeführten Sicherheits-
abstände ein.
Alle Maße sind in mm angegeben.
33
Sicherheitsabstände
Sicherheitsabstand oberhalb des Combisets
Zwischen dem Combiset und einer darüber angebrachten Dunstabzugshaube
muss der vom Haubenhersteller angegebene Sicherheitsabstand eingehalten
werden. Wenn die Angaben des Haubenherstellers fehlen oder leicht entflammbare Materialien (z.B. ein Hängebord) über dem Combiset installiert
sind, muss der Sicherheitsabstand mindestens 760mm betragen.
Wenn unter einer Dunstabzugshaube
mehrere Combiset eingebaut sind,
für die unterschiedliche Sicherheitsabstände angegeben werden, müssen Sie den größten geforderten Sicherheitsabstand einhalten.
34
Sicherheitsabstand hinten/seitlich
Beim Einbau eines Combiset dürfen
sich an der Rückseite und an einer Seite (rechts oder links) beliebig hohe
Schrank- oder Raumwände befinden
(siehe Abbildungen).
Sicherheitsabstände
Mindestabstand hinten vom Arbeits-
plattenausschnitt bis zur Hinterkante
der Arbeitsplatte:
50mm
Mindestabstand rechts oder links
vom Arbeitsplattenausschnitt bis zu einem nebenstehenden Möbelstück (z.B.
Hochschrank) oder einer Raumwand:
40 mm CS 1212 / CS 1212-1
CS 1221 / CS 1221-1
CS 1234 / CS 1234-1
CS 1223
CS 1222
50 mm CS 1112
CS 1122
CS 1134
CS 1326
CS 1327
CS 1411
100 mm CS 1012 / CS 1012-1
150 mm CS 1421
CS 1312
CS 1322
Nicht erlaubt!
Sehr empfehlenswert!
Nicht empfehlenswert!
200 mm CS 1034 / CS 1034-1
250 mm CS 1011 / CS 1021
CS 1018 G
Nicht empfehlenswert!
35
Sicherheitsabstände
Mindestabstand unterhalb
Um die Belüftung des Gerätes zu gewährleisten, ist unterhalb des Gerätes
ein Mindestabstand zu einem Backofen,
einem Zwischenboden oder einer
Schublade erforderlich.
Der Mindestabstand ab Unterkante
Kochfeld bis
– Oberkante Backofen muss 15mm
betragen.
– Oberkante Zwischenboden muss
15mm betragen.
– Boden Schublade muss 75mm be-
tragen.
Zwischenboden
Der Einbau eines Zwischenbodens unterhalb des Kochfeldes ist nicht erforderlich aber erlaubt.
Für die Verlegung der Netzanschlussleitung ist hinten ein Luftspalt von 10mm
erforderlich. Zur besseren Belüftung
des Kochfeldes empfehlen wir vorn
einen Luftspalt von 20mm.
36
Sicherheitsabstände
Sicherheitsabstand zu Nischenverkleidung
Wenn eine Nischenverkleidung angebracht wird, muss ein Mindestabstand zwischen Arbeitsplattenausschnitt und Verkleidung eingehalten werden, da hohe Temperaturen Materialien verändern oder zerstören können.
Bei einer Verkleidung aus brennbarem Material (z.B. Holz) muss der Mindestabstand zwischen Arbeitsplattenausschnitt und Nischenverkleidung 50mm betragen.
Bei einer Verkleidung aus nicht brennbarem Material (z.B. Metall, Naturstein, Keramikfliesen) beträgt der Mindestabstand zwischen Arbeitsplattenausschnitt und
Nischenverkleidung 50mm minus Stärke der Verkleidung.
Beispiel: Stärke der Nischenverkleidung 15mm
50mm - 15mm = Mindestabstand 35mm
a
Mauerwerk
b
Nischenverkleidung Maß x = Stärke der Nischenverkleidung
c
Arbeitsplatte
d
Ausschnitt in der Arbeitsplatte
e
Mindestabstand bei
brennbaren Materialien 50mm
nicht brennbaren Materialien 50mm - Maß x
37
Hinweise zum Einbau
Dichtung zwischen Combiset und Arbeitsplatte
Combiset und Arbeitsplatte können
bei einem eventuell erforderlichen
Ausbau des Combiset beschädigt
werden, wenn Sie das Combiset mit
Fugendichtungsmittel abdichten.
Verwenden Sie kein Fugendichtungsdichtungsmittel zwischen Combiset
und Arbeitsplatte.
Die Dichtung unter dem Rand des
Geräteoberteils gewährleistet eine
ausreichende Abdichtung zur Arbeitsplatte.
Geflieste Arbeitsfläche
Die Fugen und der schraffierte Bereich unter der Auflagefläche des Combisets müssen glatt und eben sein, damit das Combiset gleichmäßig aufliegt
und die Dichtung unter dem Rand des
Geräteoberteils die Abdichtung zur Arbeitsplatte gewährleistet.
38
Einbaumaße
a
Klemmfedern
b
vorn
c
Einbauhöhe
d
Netzanschlussleitung, L = 2000 mm
39
Einbau mehrerer Combiset
Beispiel: 3 Combiset
a
Klemmfedern
b
Zwischenleisten
c
Zwischenraum zwischen Leiste und Arbeitsplatte
d
Abdeckung
e
Combiset-Breite minus 8 mm
f
Combiset-Breite
g
Combiset-Breite minus 8 mm
h
Arbeitsplattenausschnitt
40
Einbau mehrerer Combiset
Arbeitsplattenausschnitt errechnen
Die Rahmen der Combiset liegen rechts und links außen jeweils 8mm auf der Arbeitsplatte auf.
Addieren Sie die Combiset-Breiten und ziehen Sie von der Summe 16mm ab.
Beispiel:
288 mm + 288 mm + 380 mm = 956 mm - 16 mm = 940 mm
Abhängig vom Typ sind die Combiset 288mm, 380mm oder 576mm breit (siehe
Kapitel "Einbaumaße").
Zwischenleisten
Bei Einbau von mehreren Combiset muss zwischen den einzelnen Combiset jeweils eine Zwischenleiste angebracht werden. Die jeweilige Position der Zwischenleiste ist abhängig von der Combiset-Breite.
Einbau mit Tischlüfter
Beachten Sie zur Größe des Arbeitsplattenausschnitts und Einbau der Zwischenleisten die Gebrauchs- und Montageanweisung "Tischlüfter mit Combiset".
41
Einbau
Arbeitsplatte vorbereiten
Erstellen Sie den Arbeitsplattenaus-
schnitt wie in der Abbildung unter
"Einbaumaße" angegeben bzw. wie
berechnet (siehe Kapitel "Einbau
mehrerer Combiset). Beachten Sie
die Sicherheitsabstände (siehe Kapitel "Sicherheitsabstände").
Arbeitsplatte aus Holz
Versiegeln Sie die Schnittflächen bei
Arbeitsplatten aus Holz mit speziellem Lack, Silikonkautschuk oder
Gießharz, um ein Aufquellen durch
Feuchtigkeit zu verhindern. Das Dichtungsmaterial muss temperaturbeständig sein.
Achten Sie darauf, dass diese Materialien nicht auf die Oberfläche der
Arbeitsplatte gelangen.
42
Legen Sie die Klemmfedern bzw.
Zwischenleisten an den in den Abbildungen angegebenen Positionen
am oberen Rand des Ausschnittes
auf bzw. an.
Befestigen Sie die Klemmfedern
bzw. Zwischenleisten mit den mitgelieferten Holzschrauben 3,5x25
mm.
Arbeitsplatte aus Naturstein
Sie benötigen zum Befestigen der
Klemmfedern bzw. Zwischenleisten
starkes doppelseitiges Klebeband
(kein mitgeliefertes Zubehör).
Einbau
Bringen Sie das Klebeband an den
in den Abbildungen angegebenen Positionen am oberen Rand des Ausschnittes an.
Legen Sie die Klemmfedern bzw.
Zwischenleisten am oberen Rand
des Ausschnittes auf bzw. an und
drücken Sie sie fest an.
Verkleben Sie die seitlichen Ränder
und den unteren Rand der Klemmfedern bzw. Zwischenleisten mit
Silikon.
Füllen Sie den Zwischenraum zwi-
schen den Leisten und der Arbeitsplatte mit Silikon aus.
43
Einbau
Einbau mit Tischlüfter
Beachten Sie zum Einsetzen des
Tischlüfters und Combiset die Gebrauchs- und Montageanweisung
"Tischlüfter mit Combiset".
Combiset einsetzen
Führen Sie die Netzanschlussleitung
durch den Arbeitsplattenausschnitt
nach unten.
Legen Sie das Combiset (mit der Vor-
derseite zuerst) in den Arbeitsplattenausschnitt.
Drücken Sie das Combiset mit beiden
Händen am Rand gleichmäßig nach
unten, bis es deutlich merkbar einrastet. Achten Sie darauf, dass die Dichtung nach dem Einrasten auf der Arbeitsplatte aufliegt, damit die Abdichtung zur Arbeitsplatte gewährleistet
ist.
Dichten Sie das Combiset auf keinen
Fall zusätzlich mit Fugendichtungsmittel (z.B. Silikon) ab.
Wenn die Dichtung an den Ecken nicht
richtig auf der Arbeitsplatte aufliegt,
können die Eckenradien (≤R4) mit der
Stichsäge vorsichtig nachgearbeitet
werden.
Einsetzen mehrerer Combiset
Schieben Sie das eingebaute Combi-
set zur Seite, bis die Löcher der Zwischenleiste zu sehen sind.
Rasten Sie die Abdeckung in die
vorgesehenen Löcher der Zwischenleiste ein.
Legen Sie das nächste Combiset (mit
der Vorderseite zuerst) in den Arbeitsplattenausschnitt.
Gehen Sie weiter vor wie bereits be-
schrieben.
44
Combiset anschließen
Schließen Sie das/die Combiset an
das Elektronetz an.
Prüfen Sie die Funktion jedes Combi-
set.
Combiset herausheben
Wenn das Combiset nicht von unten
zugänglich ist, benötigen Sie ein Spezialwerkzeug zum herausheben.
Wenn das Combiset von unten zu-
gänglich ist, drücken Sie es von unten heraus. Drücken Sie die hintere
Seite zuerst heraus.
Einbau
45
Elektroanschluss
Wir empfehlen, das Combiset über eine
Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kundendienst erleichtert. Die Steckdose muss
nach Einbau des Combisets leicht zugänglich sein.
Verletzungsgefahr!
Durch unsachgemäße Installationsund Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für
den Benutzer entstehen, für die Miele
nicht haftet.
Miele kann nicht für Schäden verantwortlich gemacht werden, die durch
einen installationsseitig fehlenden
oder unterbrochenen Schutzleiter
verursacht wurden (z.B. elektrischer
Schlag).
Wenn der Netzstecker von der Anschlussleitung entfernt wird oder die
Anschlussleitung nicht mit einem
Netzstecker ausgestattet ist, muss
das Combiset von einer ElektroFachkraft an das Elektronetz angeschlossen werden.
Wenn die Steckdose nicht mehr zugänglich ist oder ein Festanschluss
vorgesehen ist, muss installationsseitig eine Trennvorrichtung für jeden
Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3mm.
Dazu gehören LS-Schalter, Sicherungen und Schütze. Die erforderlichen
Anschlussdaten finden Sie auf dem
Typenschild. Diese Angaben müssen
mit denen des Netzes übereinstimmen.
Der Berührungsschutz betriebsisolierter Teile muss nach der Montage
sichergestellt sein!
Gesamtleistung
siehe Typenschild
Anschluss
AC 230V / 50Hz
Die erforderlichen Anschlussdaten fin-
den Sie auf dem Typenschild. Diese Angaben müssen mit denen des Netzes
übereinstimmen.
Fehlerstromschutzschalter
Zur Erhöhung der Sicherheit empfiehlt
der VDE bzw. ÖVE, dem Combiset
einen FI-Schutzschalter mit einem Auslösestrom von 30mA vorzuschalten.
46
Elektroanschluss
Vom Netz trennen
Personenschäden durch elektri-
schen Schlag!
Das Netz ist nach der Trennung ge-
gen Wiedereinschalten zu sichern.
Soll der Stromkreis des Gerätes vom
Netz getrennt werden, machen Sie je
nach Installation in der Verteilung folgendes:
Schmelzsicherungen
Sicherungseinsätze aus den Schraub-
kappen ganz herausnehmen.
Sicherungs-Schraubautomaten
Prüfknopf (rot) drücken, bis der Mit-
telknopf (schwarz) herausspringt.
Einbau-Sicherungsautomaten
(Leitungs-Schutzschalter, mind. TypB
oder C!): Kipphebel von1 (Ein) auf0
(Aus) stellen.
Wechsel der Netzanschlussleistung
Personenschäden durch elektri-
schen Schlag!
Die Netzanschlussleitung darf nur
von einer Elektro-Fachkraft ausgewechselt werden, die die landesüblichen Vorschriften und die Zusatzvorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und
sorgfältig beachtet.
Bei Wechsel der Netzanschlussleitung
darf nur der spezielle LeitungstypH05VV-F (PVC-isoliert) verwendet
werden, der beim Hersteller oder Kundendienst erhältlich ist.
Die erforderlichen Anschlussdaten finden Sie auf dem Typenschild.
FI-Schutzschalter
(Fehlerstrom-Schutzschalter) Den
Hauptschalter von1 (Ein) auf 0(Aus)
schalten oder die Prüftaste betätigen.
47
Kundendienst, Typenschild, Garantie
Kundendienst
Bei Störungen, die Sie nicht selbst beseitigen können, benachrichtigen Sie
– Ihren Miele Fachhändler oder
– den Miele Werkkundendienst.
Die Telefonnummer des Werkkundendienstes finden Sie am Ende dieser Gebrauchs- und Montageanweisung.
Der Kundendienst benötigt die Modellbezeichnung und Fabrikationsnummer.
Typenschild
Kleben Sie hier das beiliegende Typenschild ein. Achten Sie darauf, dass die Modellbezeichnung mit den Angaben auf der Rückseite dieser Gebrauchsanweisung
übereinstimmt.
Garantiezeit und Garantiebedingungen
Die Garantiezeit beträgt 2Jahre.
Weitere Informationen entnehmen Sie den mitgelieferten Garantiebedingungen.
48
Produktdatenblätter
Nachfolgend sind die Produktdatenblätter der in dieser Gebrauchs- und Montageanweisung beschriebenen Modelle angehängt.
Informationen zu elektrischen Haushaltskochmulden
nach Verordnung (EU) Nr. 66/2014
MIELE
Modellname / -kennzeichen CS 1223-1
Anzahl der Kochzonen und/oder Kochflächen 1
Bei kreisförmigen Kochzonen: Durchmesser der
nutzbaren Oberfläche/Kochzone
Bei nicht kreisförmigen Kochzonen oder -flächen:
Länge / Breite der nutzbaren Oberfläche/Kochzone
L/W
Energieverbrauch je Kochzone oder -fläche je kg
(EC
electric cooking
Energieverbrauch der Kochmulde je kg (EC
)
electric hob
1. = Ø 300 mm
2. =
3. =
4. =
5. =
6. =
-
) -
49
