Bruks- och monteringsanvisning
Induktionswok
Läs ovillkorligen bruks- och monteringsanvisningen före uppställning,
installation och idrifttagning. På så vis undviker du skador och olyckor.
sv-SE M.-Nr. 09 552 670
Innehåll
Säkerhetsanvisningar och varningar................................................................... 4
Bidra till att skona miljön.................................................................................... 13
Översikt ................................................................................................................ 14
Wok ....................................................................................................................... 14
Kontrollampa för indikeringar................................................................................ 14
Symboler för kokzonsvred..................................................................................... 15
Display................................................................................................................... 15
Fakta kokzoner...................................................................................................... 15
Medföljande tillbehör............................................................................................. 16
Första idrifttagning.............................................................................................. 17
Rengöra induktionswoken första gången.............................................................. 17
Använda induktionswoken första gången............................................................. 17
Induktion ..............................................................................................................18
Användning .......................................................................................................... 20
Tabell för inställning av effektläge ......................................................................... 20
Kokzonsvred.......................................................................................................... 20
Koppla in ............................................................................................................... 20
Koppla från............................................................................................................ 20
Restvärmevisning.................................................................................................. 20
Uppkokningsautomatik ......................................................................................... 21
Booster.................................................................................................................. 22
Säkerhetsanordningar ........................................................................................23
Driftspärr................................................................................................................ 23
Säkerhetsavstängning........................................................................................... 23
Överhettningsskydd .............................................................................................. 24
Rengöring och skötsel........................................................................................ 25
Glaskeramikyta...................................................................................................... 26
Rostfri ram och manöverpanel.............................................................................. 27
Effektvred .............................................................................................................. 27
Hur man klarar av mindre fel själv..................................................................... 28
Extra tillbehör.......................................................................................................30
Säkerhetsanvisningar för inbyggnad................................................................. 31
Säkerhetsavstånd................................................................................................ 32
Inbyggnadsanvisningar....................................................................................... 36
2
Innehåll
Inbyggnadsmått................................................................................................... 37
Inbyggnad av flera hällar ....................................................................................38
Inbyggnad ............................................................................................................40
Elanslutning .........................................................................................................44
Miele service och typskylt .................................................................................. 46
Produktinformation ............................................................................................. 47
3
Säkerhetsanvisningar och varningar
Denna wok uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan
dock leda till personskador och skador på föremål.
Läs bruks- och monteringsanvisningen noga innan du börjar använda woken. Det är viktigt eftersom den innehåller information
om inbyggnad, säkerhet, användning och underhåll. I och med det
undviker du olyckor och skador på woken.
Miele tar inget ansvar för skador som orsakats av att säkerhetsanvisningarna och varningarna inte har följts.
Spara bruks- och monteringsanvisningen och överlämna den vid
ägarbyte.
4
Säkerhetsanvisningar och varningar
Användningsområde
Denna wok är avsedd att användas i hushåll och hushållsliknande
miljöer.
Woken är inte avsedd att användas utomhus.
Induktionswoken är endast avsedd att användas i hushåll för
tillagning och varmhållning av mat. All annan användning är otillåten.
Personer, som på grund av sina fysiska, sensoriska eller psykiska
förmågor, eller på grund av bristande erfarenhet eller okunskap, inte
är kapabla att använda woken på ett säkert sätt, måste hållas under
uppsikt vid användningen. De får använda woken utan uppsikt endast om de fått utbildning i användningen så att de kan använda den
säkert. De måste kunna se och förstå riskerna med en felaktig användning.
5
Säkerhetsanvisningar och varningar
Om det finns barn i hemmet
Barn under åtta år bör hållas borta från woken. De får endast an-
vända den under uppsikt.
Barn från åtta år och uppåt får endast använda woken utan upp-
sikt under förutsättning att de känner till hur man använder den på
ett säkert sätt. Barn måste kunna se och förstå riskerna med en felaktig användning.
Barn får inte rengöra woken utan uppsikt.
Håll uppsikt över barn som befinner sig i närheten av woken. Låt
inga barn leka med den.
Woken blir mycket varm under användning och fortsätter att vara
det en stund efter avstängning. Håll därför barn borta från woken tills
den har svalnat.
Risk för brännskada!
Förvara inte föremål som kan intressera barn bakom eller ovanför
woken eftersom de då kan få för sig att klättra upp på den.
Risk för brännskada och skållning!
Vrid handtagen på kastruller och stekpannor åt sidan över bänkskivan så att barn inte kan få tag i dem och dra ner dem och därmed
bränna sig.
Risk för kvävning! Barn kan under lek linda in sig i förpacknings-
material (till exempel plastfolie) eller dra det över huvudet och kvävas. Håll därför barn borta från förpackningsmaterial.
Använd driftspärren så att barn inte oövervakat kan koppla in wo-
ken eller ändra inställningar.
6
Säkerhetsanvisningar och varningar
Teknisk säkerhet
Ej fackmässigt utförd installation, underhåll och reparation kan
medföra avsevärda risker för användaren. Installationer, underhåll
och reparationer får endast utföras av en av Miele auktoriserad fackman.
En skadad wok kan vara en fara för din säkerhet. Kontrollera att
den inte har några synliga skador. Ta aldrig en skadad wok i drift.
En tillförlitlig och säker drift av woken garanteras bara när den är
ansluten till det offentliga strömnätet.
Wokens elektriska säkerhet garanteras endast om den ansluts till
ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är
mycket viktigt att denna grundläggande säkerhetsförutsättning är
uppfylld. Låt en elektriker kontrollera installationen vid tveksamhet.
Anslutningsdata (frekvens och spänning) på wokens typskylt
måste absolut överensstämma med elnätets, för att undvika skador
på woken.
Jämför dessa data före anslutning. Fråga en elektriker vid tveksamhet.
Grenuttag eller förlängningskablar uppfyller inte den nödvändiga
säkerheten (brandfara). Anslut inte induktionswoken till elnätet med
hjälp av sådana.
Använd endast woken när den är inbyggd. På så vis garanteras en
säker funktion.
Woken får inte användas på uppställningsplatser som inte är fasta
(till exempel båtar).
Kontakt med strömförande anslutningar och ändring av wokens
elektriska och mekaniska konstruktion kan utgöra fara för användaren samt leda till funktionsstörningar.
Öppna aldrig wokens hölje.
7
Säkerhetsanvisningar och varningar
Garantianspråk går förlorade om induktionswoken repareras av
andra än av Miele auktoriserad service.
Endast om originalreservdelar används garanterar Miele att alla
säkerhetskrav uppfylls.
Woken är inte avsedd att användas med ett externt tidur eller ett
separat fjärrstyrningssystem.
Om stickproppen tas bort från anslutningskabeln eller om anslut-
ningskabeln inte har någon stickpropp, måste woken anslutas av en
elektriker.
Om anslutningskabeln skadas måste den ersättas av en speciell
anslutningskabel av typ H 05 VV-F (PVC-isolerad). Se avsnittet "Elanslutning").
Vid installation, underhåll och reparation måste woken skiljas från
elnätet. Säkerställ detta genom att
– se till att säkringarna är frånslagna
– skruva ur/slå ifrån säkringen
– dra ut stickproppen (om sådan finns). Dra inte i anslutningskabeln
utan i stickproppen.
Risk för elektriska stötar!
Ta aldrig woken i drift om något fel har uppstått eller om det finns
sprickor, brott eller repor i glaskeramikskivan. Skulle något sådant
uppstå under drift så stäng av woken direkt.
Om induktionswoken är inbyggd bakom en skåplucka får den en-
dast användas när skåpluckan är öppen. Stäng luckan först när restvärmeindikeringarna har slocknat. Bakom en stängd skåplucka lagras för mycket värme och fukt. Därigenom kan woken, skåpet och
golvet ta skada. Stäng först luckan när restvärmeindikeringen har
slocknat.
8
Säkerhetsanvisningar och varningar
Användning
Woken blir mycket varm under användning och fortsätter att vara
det en stund efter avstängning. Först när restvärmeindikeringen är
släckt föreligger inte längre någon risk för brännskada.
Olja och fett kan självantända vid överhettning. Släck aldrig olje-
och fettbränder med vatten. Stäng av woken.
Kväv elden med ett lock eller en brandfilt.
Eldflammor kan antända fettfiltren på en fläkt. Flambera aldrig
under en fläkt.
När sprayburkar, lättantändliga vätskor eller brännbart material
värms upp kan de antändas. Förvara därför aldrig lättantändliga föremål i lådor direkt under woken. Eventuella besticklådor måste vara
av värmebeständigt material.
Värm aldrig upp kokkärl eller porslin utan innehåll.
I slutna konservburkar uppstår ett övertryck vid konservering och
uppvärmning. Det kan göra att de spricker.Använd inte induktionswoken till att konservera och värma upp konservburkar.
Om woken täcks över föreligger risk att täckmaterialet antänds,
exploderar eller smälter genom oavsiktlig inkoppling eller restvärme.Täck aldrig över woken, till exempel med täckplattor, dukar eller
skyddsfolie.
När induktionswoken är inkopplad, om du oavsiktligt råkar koppla
in den och vid restvärme finns risk att metallföremål som hamnat på
woken hettas upp. Vissa material kan smälta eller antändas. Fuktiga
kastrullock kan sugas fast. Använd inte woken som avställningsyta.
Stäng av induktionswoken efter användning!
Du kan bränna dig på en het wokpanna. Skydda händerna genom
att använda grythandskar för att ta i varma kastruller och stekpannor.
Använd bara torra grytvantar eller grytlappar. Våta eller fuktiga textilier leder värme bättre och kan förorsaka brännskador genom ånga.
9
Säkerhetsanvisningar och varningar
Om du använder elektriska apparater (till exempel elvisp) i närhet-
en av induktionswoken, se då till att anslutningskabeln inte kommer i
kontakt med den heta woken. Isoleringen på anslutningskabeln kan
skadas.
Salt, socker och sandkorn, till exempel från ansade grönsaker, kan
orsaka repor om de hamnar under kastrullens botten. Se till att glaskeramikskivan är ren innan du ställer kokkärl på den.
Även lätta föremål (till exempel saltströare) kan, om de faller olyck-
ligt, orsaka sprickor eller brott i glaskeramikskivan. Se till att inga
kokkärl eller andra föremål faller ner på glaskeramikskivan.
Heta föremål på displayen kan skada elektroniken under. Ställ
inga heta kastruller eller pannor på displayen eller i dess omedelbara
närhet.
Om socker, sockerhaltiga rätter, plast eller aluminiumfolie hamnar
på den heta induktionswoken och smälter, skadas glaskeramikskivan
när den svalnar. Stäng i så fall omedelbart av woken och skrapa
direkt noggrant av det som hamnat på woken med en glasskrapa.
Använd grytvantar. Rengör kokzonerna med ett rengöringsmedel för
glaskeramik så snart de svalnat.
Kastruller som kokat torrt kan medföra skador på glaskeramikski-
van. Lämna inte induktionswoken utan uppsikt när du använder den!
På grund av induktionens snabba uppvärmning kan under vissa
omständigheter temperaturen på wokpannans botten på mycket kort
tid uppnå självantändningstemperatur hos olja och fett. Lämna inte
induktionswoken utan uppsikt när du använder den!
Hetta upp fett och olja under högst en minut och använd aldrig
boostern till det.
Information endast för personer med pacemaker: I induktionswo-
kens omedelbara närhet uppstår ett elektromagnetiskt fält. Risken
att pacemakern påverkas dock är liten. Men rådfråga i tveksamma
fall pacemakerns tillverkare eller din läkare.
10
Säkerhetsanvisningar och varningar
Det elektromagnetiska fältet runt en inkopplad induktionswok kan
påverka funktionen hos magnetiska föremål. Kreditkort, lagringsmedier, miniräknare med mer får inte vara i omedelbar närhet till en inkopplad wok.
Metallföremål som förvaras i en låda under induktionswoken kan
bli upphettade om woken används intensivt och under en längre tid.
Förvara inga metallföremål i lådor direkt under woken.
Om det finns en låda under den inbyggda induktionswoken måste
du försäkra dig om att avståndet mellan lådans innehåll och wokens
undersida är tillräckligt stort så att tillförseln av svalare luft för kylningen av woken garanteras. Förvara inga spetsiga eller små föremål
eller papper i lådan, eftersom de kan tränga in eller sugas upp
genom ventilationsspringan och skada kylfläkten eller kylningsfunktionen.
Använd endast den bifogade wokpannan.Av säkerhetsskäl får an-
dra wokpannor inte användas eftersom det kan uppstå brandrisk. Se
avsnittet "Använda induktionswoken - Kokkärl".

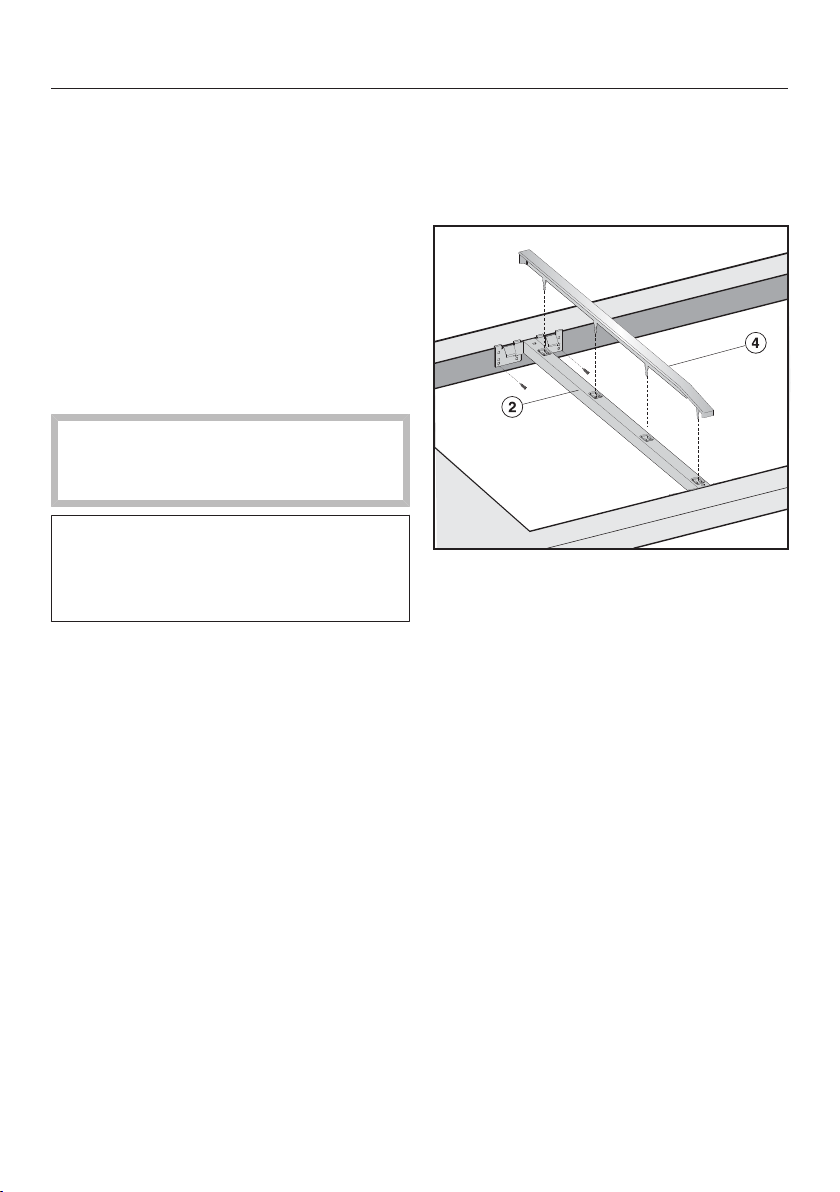

Vid inbyggnad av flera Combiset-hällar:
Varma föremål kan skada tätningen på mellanlisten. Ställ därför inga
heta kastruller eller pannor på mellanlisten.
11
Säkerhetsanvisningar och varningar
Rengöring och skötsel
Ångan från en ångrengörare kan komma åt spänningsförande del-
ar och orsaka kortslutning.
Använd aldrig ångrengörare för att göra rent induktionswoken.
Om induktionswoken är inbyggd över en pyrolysugn bör den inte
kopplas in under pågående pyrolysdrift eftersom wokens överhettningsskydd kan aktiveras (se motsvarande avsnitt).
12
Bidra till att skona miljön
Transportförpackning
Förpackningen skyddar produkten mot
transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och
är därför återvinningsbara.
Förpackning/emballage som återförs till
materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder
avfall.
Återvinning
Uttjänta elektriska och elektroniska produkter innehåller i många fall material
som kan återanvändas. Men de innehåller även skadliga ämnen som har
nödvändiga beståndsdelar för dess
funktion och säkerhet. Om sådana ämnen hamnar i hushållsavfallet eller hanteras på fel sätt kan det medföra skador
på människors hälsa och på miljön.
Kasta därför på inga villkor den uttjänta
produkten i hushållsavfallet.
Lämna istället in uttjänta elektriska och
elektroniska produkter till en återvinningsstation.
Se till att den uttjänta produkten förvaras barnsäkert tills den lämnas in för
omhändertagande.
13
Översikt
Wok
a
Induktionswok
b
Wokpanna
c
Effektvred
Kontrollampa för indikeringar
f
Driftindikering
g
Boosterindikering
h
Restvärmeindikering
14
d
Kontrollampa för indikeringar
e
Display
Översikt
Symboler för kokzonsvred
Symbol Beskrivning
0 Kokzonen stängs av
1–9 Effektlägen
B I Booster
Display
Symbol Beskrivning
Wokpanna saknas (se avsnittet "Induktion")
Uppkokningsautomatiken aktiverad
Aktiverad booster
Driftspärren är aktiverad.
/ Säkerhetsavstängning (se avsnittet "Säkerhetsanord-
ningar")
Överhettningsskydd (se avsnittet "Säkerhetsanordning-
ar")
Fakta kokzoner
Induktionswok Øi cm* Effekt i watt vid 230 V**
30,0 normal
Booster
2400
3200
15
Översikt

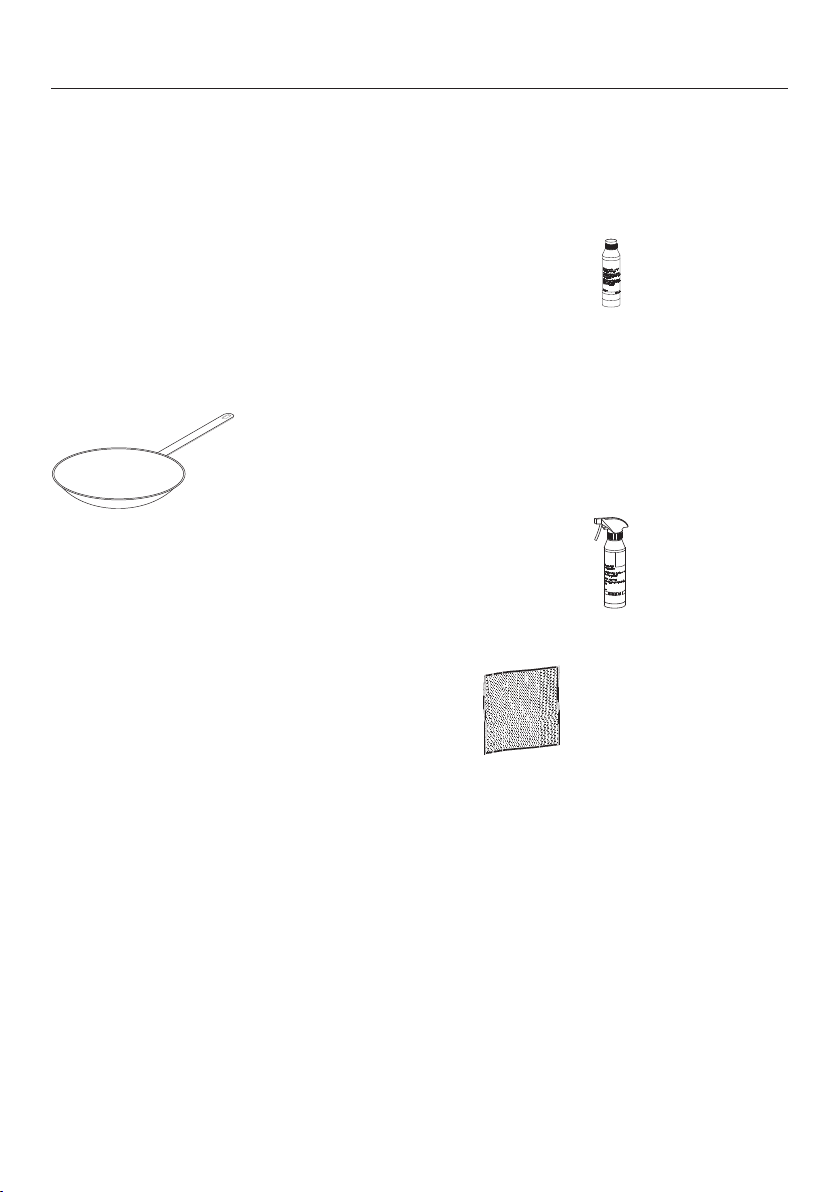

Medföljande tillbehör
Du kan efterbeställa och köpa både de
tillbehör som ingår och extra tillbehör
(se avsnittet "Extra tillbehör").
Wokpanna CSWP 1450
Avställningsgaller för wokpanna
16
Första idrifttagning
Klistra in den bifogade typskylten,
som finns i de medföljande underlagen, i bruksanvisningen på därför avsedd plats i avsnittet "Typskylt, Miele
service och garanti".
Ta bort eventuell skyddsfolie och eti-
ketter.
Rengöra induktionswoken första gången
Torka av woken med en fuktig trasa
och torka den sedan torr innan du använder den första gången.
Använda induktionswoken första gången
När induktionswoken ansluts första
gången eller efter ett strömavbrott så
börjar alla indikeringslampor att lysa i
en sekund för test. När dessa lampor
har slocknat kan du använda woken
igen.
Hällens metalldelar är skyddade med
ett vårdande medel. När du tar hällen i
drift första gången, uppstår därför lukt
och eventuellt ånga. Det uppstår även
lukt från uppvärmningen av induktionsspolarna under de första drifttimmarna.
Varje gång hällen sedan tas i drift minskar lukten och försvinner slutligen helt.
Lukten och eventuell ånga är inte tecken på anslutningsfel eller skador på
hällen och utgör ingen hälsofara.
Tänk på att uppvärmningstiden är
mycket kortare för en induktionswok
än för vanliga wokplattor.
17
Induktion
Så fungerar det
När induktionswoken kopplas in, alstrar
denna spole ett magnetfält, som leder
till att wokpannans botten värms. Själva
induktionswoken värms bara upp indirekt genom värmen som avges från
wokpannan.
Induktionen fungerar bara när den medföljande wokpannan står på induktionswoken.
I displayen visas symbolen när
– induktionswoken kopplas in utan att
wokpannan står på
– wokpannan tas bort från den inkopp-
lade woken.
Om wokpannan placeras på woken inom tre minuter släcks och du kan
fortsätta att använda woken som vanligt.
Om du inte ställer wokpannan på woken, stängs den automatiskt av efter tre
minuter. I displayen blinkar växelvis
med .
Om induktionswoken används,
kopplas in av misstag eller om den
fortfarande är varm efter användning
är det risk att metallföremål som
lagts på woken värms upp. Använd
inte induktionswoken som avställningsyta för metallföremål.
Risk för brännskador!
Använd inte induktionswoken som
avställningsyta. Stäng av woken efter
användning genom att vrida kokzonsvredet till 0.
18
Induktion
Ljud
När induktionswoken används kan följande ljud uppstå i wokpannan:
Ljudet blir svagare och försvinner om
effektläget sänks.
Ett klickande ljud kan höras vid elektroniska kopplingsprocesser, särskilt när
låga effektlägen används.
Ett surrande ljud hörs när kylfläkten
startar. För att skydda elektroniken
kopplas fläkten in om induktionswoken
används flitigt. Kylfläkten kan fortsätta
att gå även efter det att woken har
stängts av.
Kokkärl
Använd endast den medföljande wokpannan för tillagning av mat.
Wokpannan är specialtillverkad för
denna induktionswok.
Om andra wokpannor används
finns risk att stekfettet och/eller maten överhettas vilket kan leda till att
det börjar brinna.
19
Användning
Tabell för inställning av effektläge
Tillagning Effekt-
läge
Varmhållning, smälta choklad 1-2
Uppvärmning av mat 3-6
Snabb stekning av typisk kin-
amat
7-9
Kokzonsvred
Vredet kan inte vridas förbi B°I till 0.
Koppla in
Brandrisk!
Lämna inte hällen utan uppsikt under
drift!
Tänk på att uppvärmningstiden är
mycket kortare för induktionshällar
än för vanliga hällar.
Vrid vredet åt höger till önskat effekt-
läge.
Koppla från
Vrid vredet åt vänster till 0.
När alla kokzoner har stängts av så
slocknar driftsindikeringen.
Restvärmevisning
Om en kokzon fortfarande är varm så
lyser restvärmeindikeringen
Risk för brännskada! Rör inte
kokzonerna så länge restvärmeindikeringen lyser.
Driftsindikeringen börjar lysa. Efter att
ha uppnått en specifik temperatur börjar också restvärmeindikeringen att lysa.
20
Användning
Uppkokningsautomatik
Vid aktiverad uppkokningsautomatik
värmer kokzonen automatiskt upp på
högsta effekt (uppkokningsfas) och
kopplar sedan om till det inställda effektläget (vidarekokningsläge). Uppkokningstiden beror på vilket vidarekokningsläge som har valts (se tabell).
Aktivera
Vrid kokzonsvredet åt vänster och
håll kvar det tills blinkar en gång i
displayen.
Då vrider du vredet åt höger på en
gång till önskat vidarekokningsläge.
Vidarekokningsläget måste ställas in
inom 5 sekunder efter att uppkokningsautomatiken har aktiverats.
Du kan ändra vidarekokningsläget inom ungefär 10 sekunder efter att uppkokningsautomatiken har aktiverats.
Om du håller kokzonsvredet för länge
så kommer driftspärren att aktiveras
och i kokzonsdisplayen visas .
Vidarekoknings-
läge
1 cirka 0:15
2 cirka 0:15
3 cirka 0:25
4 cirka 0:50
5 cirka 2:00
6 cirka 5:50
7 cirka 2:50
8 cirka 2:50
9 –
Uppkokningstid
[minuter :
sekunder]
Under uppkokningstiden (se tabellen)
lyser i displayen.
Avaktivering
Ställ in ett annat effektläge.
21
Användning
Booster
Induktionswoken är utrustad med en
Booster.
Boostern förstärker effekten. Denna effektförstärkning är aktiverad i max 10
minuter.
Om wokpannan uppnår den maximalt tillåtna temperaturen inom 10
minuter så kommer boosterfunktionen att avaktiveras och effekten går
ner till . Endast den bifogade wokpannan har den här säkerhetsfunktionen.
Koppla in Boosterfunktionen
Vrid vredet via effektläge 9 till symbo-
len BI och sedan tillbaka till 9.
I displayen på kokzonen visas och därtill visas även B i driftindikeringen.
Koppla från boosterfunktionen
Ställ in ett annat effektläge.
Radera boostersymbolen och B.
22
Säkerhetsanordningar
Driftspärr
Driftspärren kan bara aktiveras om induktionswoken är avstängd.
För att woken inte ska kunna kopplas in
oavsiktligt är den utrustad med en driftspärr.
Om du ställer in ett effektläge när driftspärren är aktiverad visas i cirka 3
sekunder i displayen.
Aktivera
Vrid vredet åt vänster tills det tar
stopp och håll kvar det tills visas i
displayen.
Avaktivering
Vrid vredet åt vänster tills det tar
stopp och håll kvar det tills slocknar.
Säkerhetsavstängning
Säkerhetsavstängningen aktiveras automatiskt om induktionswoken har använts under en ovanligt lång tid. Tiden
beror på vilket effektläge som har ställts
in. Om tiden överskrids så stängs woken av och blinkar i displayen växelvis
med . Om du först stänger av och
sedan startar den igen så kan du använda woken igen.
23
Säkerhetsanordningar
Överhettningsskydd
Induktionsspolen är utrustad med ett
överhettningsskydd. Innan den blir
överhettad så sker följande:
– Om boosterfunktionen är inkopplad
så avbryts den.
– Det inställda effektläget sänks.
– Induktionswoken kopplas från och
visas i displayen.
Vrid vredet till 0.
Om vredet inte vrids till 0 blinkar
växelvis med i displayen.
Du kan använda induktionswoken som
vanligt igen när felmeddelandet har
slocknat.
Överhettningsskyddet kan utlösas om
– woken har använts för länge på maxi-
mal effekt
– wokens undersida inte är tillräckligt
ventilerad.
Om överhettningskyddet löser ut på
nytt trots att orsaken/erna har åtgärdats, kontakta Miele service.
24
Rengöring och skötsel
Risk för brännskador!
Induktionshällen måste vara avstängd och sval.
Skaderisk!
Ångan från en ångrengörare kan
komma åt strömförande delar och
orsaka kortslutning.
Använd inte ångrengörare för att göra
rent induktionswoken.
Ytorna kan missfärgas eller skadas
om de kommer i kontakt med olämpliga rengöringsmedel.
Alla ytor är känsliga mot repor.
Ta bort rester från sådana rengör-
ingsmedel på en gång.
Låt hällen svalna innan du gör rent
den.
Gör rent häll och tillbehör efter varje
användning.
Om hällen blir fuktig när du gör rent
den så måste du torka den ordentligt
efteråt för att undvika att det bildas
kalkrester.
Olämpliga rengöringsmedel
För att undvika skador på ytorna bör
följande inte användas vid rengöring
– handdiskmedel
– rengöringsmedel som innehåller
soda, ammoniak, syra eller klorid,
– kalklösande rengöringsmedel
– fläck- och rostborttagningsmedel
– skurmedel i pulver eller flytande form
– rengöringsmedel som innehåller lös-
ningsmedel,
– diskmaskinsrengöringsmedel
– ugnsspray
– rengöringsmedel för glas eller föns-
terputsmedel
– hårda eller gamla disksvampar och
borstar eller använda disksvampar
som innehåller rester av skurmedel
– rengöringssvampar för glaskeramiska
ytor
25
Rengöring och skötsel
Glaskeramikyta
Rengör inte området mellan glaskeramiken och ramen respektive mellan
ramen och bänkskivan med vassa
föremål.
Tätningarna kan ta skada.
Alla smutsrester går inte bort med
handdiskmedel.
Det uppstår även en osynlig hinna
som kan leda till missfärgning av
glaskeramiken. Sådana missfärgningar går sedan inte att få bort.
Använd istället ett rengöringsmedel
för glaskeramik för den regelbundna
rengöringen av induktionswoken.
Ta bort grov smuts med en fuktig trasa
och hårt fastsittande smuts med en rengöringsskrapa.
Använd sedan hushållspapper eller en
ren trasa samt ett speciellt rengöringsmedel för glaskeramik och rostfritt stål
(se avsnittet "Extra tillbehör") för att rengöra woken. Stryk inte på rengöringsmedlet på en varm induktionswok
eftersom det kan bli fläckar. Följ råden
från tillverkaren till rengöringsmedlet.
Risk för brännskador!
Ta på grytvantar innan du med hjälp
av en glasskrapa tar bort rester av
socker, plast eller aluminiumfolie från
den heta induktionswoken.
Om det hamnar socker, plast eller alu-
miniumfolie på den varma induktionswoken ska den stängas av. Skrapa
omedelbart, det vill säga när induktionswoken fortfarande är varm, bort
dessa ämnen från ytan med en
glasskrapa. Rengör sedan också ytan
när den är kall enligt beskrivning ovan.
Rengör induktionswoken med en fuktig
trasa och torka sedan av den. Om rengöringsmedel blir kvar kan det bränna
fast när du startar woken och glaskeramiken kan ta skada.
Fläckar som bildats av kalk, vatten och
aluminiumrester (metallskimrande fläckar) kan avlägsnas med rengöringsmedlet för glaskeramik och rostfritt stål.
26
Rostfri ram och manöverpanel
Rengör ramen och manöverpanelen
med en svamp, lite diskmedel och
varmt vatten.
För att göra rent hällen kan du använda
ett rengöringsmedel för glaskeramikoch rostfritt stål. Vi rekommenderar ett
vårdande medel för rostfria ytor för att
förhindra att ytan snabbt blir smutsig
(se avsnittet "Extra tillbehör").
Använd inget rengöringsmedel för
glaskeramik och rostfritt stål på området för grafiken.
Skriften nöts nå nämligen bort.
Rengör ytan med en disksvamp, lite
handdiskmedel och varmt vatten.
Effektvred
Gör rent vreden med en disktrasa, lite
handdiskmedel och varmt vatten.
Smuts som har torkat fast kan du
blötlägga lite innan.
Rengöring och skötsel
Torka sedan av vreden med en ren
trasa.
27
Hur man klarar av mindre fel själv
De flesta problem som eventuellt kan dyka upp, kan du själv åtgärda. Översikten
nedan är en hjälp för detta.
Om du inte lyckas åtgärda ett problem så kontakta Miele service.
Skaderisk! Ej fackmässigt utförda installationer, underhållsarbeten och
reparationer kan medföra allvarlig fara för användaren för vilka Miele inte ansvarar.
Installations-, underhålls- och reparationsarbeten får endast utföras av Miele
service eller en av Miele auktoriserad fackman.
Öppna aldrig hällens hölje.
Problem Orsak och åtgärd
Induktionswoken blir
inte varm.
Det uppstår lukt och
ånga när du använder
en ny induktionswok.
I displayen blinkar
alarmsymbolen.
Woken har ingen ström.
Kontrollera om säkringen har löst ut. Rådfråga en
elektriker eller Miele service (minsta säkring se typskylten).
Ett tekniskt fel har uppstått.
Vrid vredet till 0.
Bryt strömmen till induktionswoken under cirka 1
minut genom att göra något av följande:
– Slå ifrån den aktuella säkringen eller skruva ur
smältsäkringen helt eller
– stänga av jordfelsbrytaren.
Om induktionswoken fortfarande inte kan kopplas
in efter att huvudströmbrytaren kopplats in igen
eller säkringen respektive jordfelsbrytaren skruvats
i, bör du kontakta en elinstallatör eller Miele service.
Wokens metalldelar är skyddade med ett vårdande
medel. Även induktionsspolarnas material kan ge ifrån
sig lukt under den första tiden. Varje gång woken
sedan tas i drift minskar lukten och försvinner slutligen helt. Lukten och eventuell ånga är inte tecken på
anslutningsfel eller skador på woken och utgör ingen
hälsofara.
Wokpannan står inte på induktionswoken.
Ställ dit wokpannan eller stäng av woken.
28
Hur man klarar av mindre fel själv
Problem Orsak och åtgärd
I displayen blinkar
växelvis med .
Efter att ha kopplat in
woken visas i displayen.
Efter att ha kopplat in
woken visas i .
Woken blir inte varm.
Det har gått tre minuter och ingen wokpanna har
ställts på induktionswoken.
Ställ dit wokpannan eller stäng av woken.
Överhettningsskyddet har aktiverats.
Se avsnittet "Överhettningsskydd".
Driftspärren är aktiverad.
Avaktivera driftspärren (se avsnittet "Driftspärr").
Demoläget är inställt.
Vrid vredet två gånger kort åt vänster tills det tar
stopp, sedan en gång till och så håller du den i ungefär 3 sekunder.
29
Extra tillbehör
Miele har ett stort sortiment av tillbehör
samt rengörings- och vårdande medel
till dina produkter.
Dessa kan du mycket enkelt köpa i
Mieles webbshop på www.mieleshop.se
Du kan även köpa dem via Mieles
reservdelsavdelning och hos Mieles
återförsäljare.
Wokpanna CSWP 1450
Rengörings- och vårdande medel
Rengöringsmedel för glaskeramik och rostfritt stål, 250 ml
Tar bort hårt fastsittande smuts, kalkfläckar och aluminiumrester.
Rengöringsmedel för rostfritt stål, 250 ml
Enkel borttagning av vattenrester, fläckar och fingeravtryck. Förhindrar att ytorna snabbt blir smutsiga igen.
Mikrofibertrasa
30
För borttagning av fingeravtryck och
lättare smuts
Säkerhetsanvisningar för inbyggnad
För att undvika skador på hällen får den byggas in först när överskåpen och
fläkten är monterade.
Bänkskivans faner måste vara limmad med värmebeständigt lim
(100°C), för att undvika att den lossnar eller deformeras. Även kantlisterna mot väggen måste vara värmebeständiga.
Hällen får inte byggas in ovanför kylskåp, diskmaskiner, tvättma-
skiner eller torktumlare.
Hällen får endast byggas in över spisar och ugnar som är utrusta-
de med ångkylsystem.
Nätanslutningsledningen får efter inbyggnad inte komma i kontakt
med rörliga delar i köksinredningen (till exempel en låda) eller vara
utsatt för någon mekanisk belastning.
Håll de säkerhetsavstånd som anges på följande sidor.
Alla mått är angivna i mm.
31
Säkerhetsavstånd
Säkerhetsavstånd ovanför hällen
Mellan häll och köksfläkt måste det av
fläkttillverkaren angivna säkerhetsavståndet hållas. Om sådana uppgifter
saknas från fläkttillverkaren eller om
material som lätt kan fatta eld (till exempel en hylla) finns ovanför hällen, måste
säkerhetsavståndet vara minst 760 mm.
Om flera hällar som kräver olika säkerhetsavstånd är inbyggda under en
fläkt, ska det största säkerhetsavståndet följas.
32

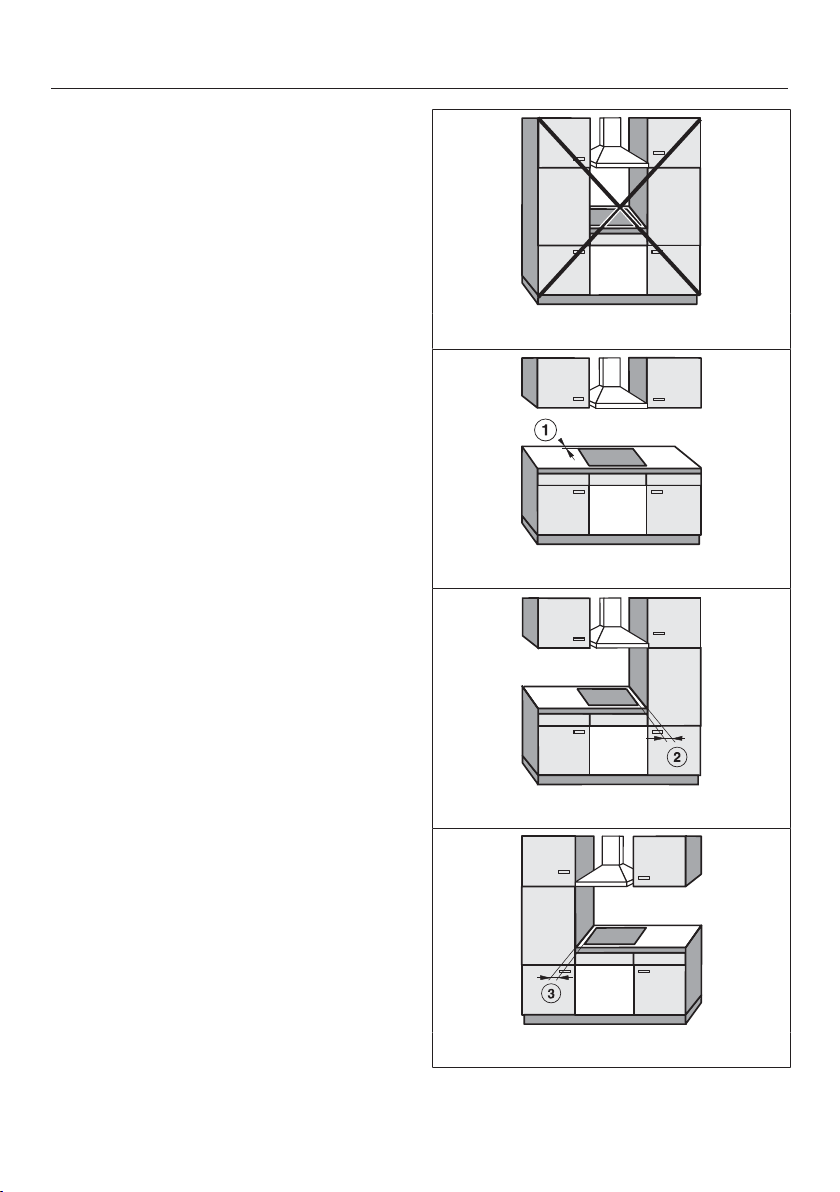

Säkerhetsavstånd på sidorna och baktill
När du bygger in en häll kan köksskåp
eller väggar bakom och på sidan om
hällen (höger eller vänster) ha valfri höjd
(se bilder).
Minsta avstånd baktill på ursågning-
en i bänkskivan till den bakre kanten av
bänkskivan är
mm.
Minsta avstånd till höger eller vän-
ster från ursågningen i bänkskivan till
snickerier bredvid (till exempel ett högskåp) eller en vägg:
40mm CS 1212 / CS 1212-1
CS 1221 / CS 1221-1
CS 1234 / CS 1234-1
CS 1223
CS 1222
50mm CS 1112
CS 1122
CS 1134
CS 1326
CS 1327
CS 1411
Säkerhetsavstånd
Ej tillåtet!
Rekommenderas!
100mm CS 1012/CS 1012-1
150mm CS 1421
CS 1312
CS 1322
200mm CS 1034 / CS 1034-1
250mm CS 1011 / CS 1021
Rekommenderas inte
Rekommenderas inte
33
Säkerhetsavstånd
Säkerhetsavstånd under hällen
För att garantera hällens ventilation
krävs ett minimiavstånd under hällen till
en ugn, mellanbotten eller låda.
Minimiavståndet från hällens undre kant
till
– ugnens övre kant måste uppgå till 15
mm.
– mellanbottens övre kant måste upp-
gå till 15 mm.
– lådans botten måste uppgå till 75
mm.
Mellanbotten
Det är tillåtet, men inte nödvändigt, att
bygga in en mellanskiva under hällen.
När elkabeln dras krävs en luftspalt
baktill på 10 mm. För att få en ännu
bättre ventilation av hällen rekommenderas en luftspalt på 20 mm.
34
Säkerhetsavstånd
Säkerhetsavstånd till nischinklädnad
Om nischen ska kläs in måste det minsta avståndet mellan ursågningen i bänkskivan och nischinklädnaden hållas eftersom höga temperaturer kan förstöra eller förändra materialen.
Om nischinklädnaden består av brännbart material (till exempel trä) måste det
minsta avståndet mellan bänkskivans ursågning och nischinklädnaden vara 50
mm.
Om nischinklädnaden består av icke brännbara material (till exempel metall, natursten eller kakel) ska det minsta avståndet mellan bänkskrivans ursågning och
nischinklädnaden vara 50 mm minus tjockleken på inklädnaden.
Exempel: tjocklek på nischinklädnad 15 mm
50 mm - 15 mm = minsta avstånd 35 mm
a
Vägg
b
Nischinklädnad mått x = tjocklek på nischinklädnad
c
Bänkskiva
d
Ursågning i bänkskivan
e
Minsta avstånd för
brännbart material 50mm
ej brännbart material 50mm - mått x
35
Inbyggnadsanvisningar
Tätning mellan häll och bänkskiva
Hällen och bänkskivan kan skadas
vid en eventuell utbyggnad av hällen,
om du tätar hällen med fogtätningsmedel. Använd inte fogtätningsmedel
mellan häll och bänkskiva.
Tätningslisten under hällens övre
kant garanterar tillräcklig tätning mot
bänkskivan.
Kaklad arbetsyta
Fogarna och den streckade ytan
under hällens ram måste vara glatta och
jämna så att ramen ligger plant och tätningen mellan hällens övre kant och
bänkskivan säkerställs.
36
Inbyggnadsmått
a
Låsfjädrar
b
Framsida
c
Inbyggnadshöjd
d
Nätanslutningskabel, L = 2000 mm
37
Inbyggnad av flera hällar
Exempel: 3 hällar
a
Låsfjädrar
b
Mellanlister
c
Mellanrum mellan list och bänkskiva
d
Täckskydd
e
Hällens bredd minus 8 mm
f
Hällens bredd
g
Hällens bredd minus 8 mm
h
Ursågning av bänkskivan
38
Inbyggnad av flera hällar
Beräkna mått för ursågning av bänkskivan
På höger och vänster sida ligger 8 mm av ramen på hällen, på bänkskivan
Addera måtten på hällarnas bredd och dra av 16 mm från summan.
Exempel:
288 mm + 288 mm + 380 mm = 956 mm - 16 mm = 940 mm
Beroende på sort är hällarna 288mm, 380mm eller 576mm bred (se avsnittet
"Inbyggnadsmått").
Mellanlister
Vid inbyggnad av flera hällar måste en mellanlist sättas in mellan dem. Läget på
varje mellanlist beror på bredden på hällen.
39
Inbyggnad
Förbereda bänkskivan
Såga ut bänkskivan enligt skisserna i
avsnittet "Inbyggnadsmått") eller som
uträknat (se avsnittet "Inbyggnad av
flera hällar"). Beakta säkerhetsavstånden (se avsnittet "Säkerhetsanvisningar för inbyggnad").
Bänkskiva av trä
Fuktspärra ursågningen i bänkskivor
av trä med speciallack eller silikon för
att undvika att bänkskivan sväller på
grund av fukt. Tätningsmaterialet
måste vara temperaturbeständigt.
Se till att dessa material inte hamnar
på bänkskivans yta.
40
Lägg låsfjädrarna eller mellanlister-
na på angiven plats enligt skisserna på den övre kanten i ursågningen.
Fäst låsfjädrarna eller mellanlister-
na med medföljande träskruv
3,5x25 mm.
Bänkskiva av natursten
För att fästa låsfjädrarna eller mellanlisterna behöver du extra stark dubbelsidig tejp (inget medföljande tillbehör).
Inbyggnad
Sätt fast tejpen enligt bilden på
den övre kanten av ursågningen.
Lägg låsfjädrarna eller mellanlister-
na på eller mot den övre randen på
ursågningen och tryck fast den.
Limma fast kanterna på sidan och
den undre kanten på låsfjädrarna
eller mellanlisterna med silikon.
Täta därefter utrymmet mellan lis-
terna och bänkskivan med silikon.
41
Inbyggnad
Montera hällen
För ner hällens nätanslutningskabel
genom ursågningen i bänkskivan.
Lägg ner hällen (med framsidan först)
i ursågningen.
Tryck ner hällen med båda händerna
med ett jämnt tryck, på att kanten tills
du märker att den spärrar fast ordentligt. Tänk på tätningen ska ligga ovanpå bänkskivan så att tätningen mot
bänkskivan blir tillräcklig.
Täta under inga omständigheter hällen ytterligare med fogtätningsmedel
(till exempel silikon).
Om du vid monteringen konstaterar att
ramens tätning inte ligger helt mot mot
bänkskivan i hörnen kan hörnradien (≤
R4) försiktigt utökas med en sticksåg.
Montera flera hällar
Skjut undan den inbyggda hällen åt
sidan tills du kan se hålen i mellanlisten.
Sätt fast täckskyddet i de därför
avsedda hålen i mellanlisten .
Lägg ner nästa häll (med framsidan
först) i ursågningen.
Gör som tidigare beskrivet.
42
Ansluta hällen
Koppla in strömmen till hällen/hällar-
na
Kontrollera att varje Combiset-häll
fungerar.
Lyfta ur en häll
Om det inte går att komma åt hällen
underifrån så behöver du ett specialverktyg.
Om det går att ta ur hällen underifrån
så trycker du ur hällen nerifrån och
upp. Tryck först den bakre delen av
hällen uppåt.
Inbyggnad
43
Elanslutning
Vi rekommenderar att hällen ansluts via
ett vägguttag till elnätet. Då underlättas
servicearbetet. Vägguttaget måste vara
lätt åtkomligt efter inbyggnaden.
Risk för skador!
Ej fackmässigt utförda installations-,
servicearbeten och reparationer kan
innebära faror för användaren för
vilka Miele inte tar något ansvar.
Miele ansvarar inte heller för skador
som uppkommit på grund av att jordad kabel saknas eller på grund av
kabelbrott på den jordade kabeln (till
exempel en elektrisk stöt).
Om stickproppen tas bort från anslutningskabeln eller om anslutningskabeln inte har någon stickpropp,
måste hällen anslutas av en elektriker.
Om det inte går att ansluta med en
stickpropp efter inbyggnaden av eluttaget eller om det är menat att man
ska använda en fast anslutning
måste det finnas ett frånkopplingsdon i form av en tillgänglig strömbrytare med ett kontaktavstånd på minst
3mm. Till detta hör LS-brytare, säkringar och skydd (EN60335). Erforderliga anslutningsdata finns på typskylten. Dessa uppgifter måste
överensstämma med de uppgifter
som gäller för elnätet.
Monteringen av isolerade, strömförande komponenter måste utföras så
att dessa delar inte kan vidröras efter
inbyggnaden!
Anslutning
AC 230 V, 50 Hz
Erforderliga anslutningsdata finns på
typskylten. Dessa uppgifter måste
överensstämma med de uppgifter som
gäller för elnätet.
Jordfelsbrytare
För ökad säkerhet rekommenderas jordfelsbrytare.
Total effekt
Se typskylt
44
Elanslutning
Bryta strömmen
Personskaderisk på grund av
elektriska stötar!
När strömmen är bruten måste elnät-
et vara säkrat mot återinkoppling.
Beroende på installation gör du så här
för att bryta strömmen:
Smältsäkring:
Skruva ur säkringen helt.
Snabbsäkring:
Tryck på kontrollknappen (röd) tills
mellan knappen (svart) trycks ut.
Snabbsäkringar
Snabbsäkringar (typ B eller C!): Slå
om brytaren från 1 (Till) till 0 (Från).
Jordfelsbrytare
Jordfelsbrytare: Slå om strömbrytaren
från 1 (Till) till 0 (Från) eller tryck på
kontrollknappen.
Byta nätanslutningsledning
Personskaderisk på grund av
elektriska stötar!
Kommunikationsmodulen får endast
anslutas av en fackman som känner
till nationella föreskrifter och lokala
bestämmelser om el.
Om anslutningskabeln ska bytas får endast kablar av typ H05VV-F(PVC-isolerad) användas. Denna finns att köpa
hos Mieles reservdelsavdelning.
Erforderliga anslutningsdata framgår av
typskylten.
45
Miele service och typskylt
Miele service
Om det uppstår fel som du inte själv kan åtgärda, var god kontakta
– närmaste återförsäljare eller
– Miele service.
Auktoriserade serviceverkstäder kan nås på telefonnummer 0770770020. Se
även Mieles hemsida: www.miele.se
Service behöver produktens modellbeteckning och tillverkningsnummer.
Typskylt
Klistra in produktens typskylt här. Se till att modellbeteckningen överensstämmer
med uppgifterna på baksidan av bruksanvisningen.
Garantivillkor och garantitid
Vid sidan av gällande lagstiftning tillämpas EHL:s konsumentbestämmelser.
46
Produktinformation
Produktinformation som beskriver modellerna i denna bruksanvisning medföljer.
Produktinformation elektriska hällar för hushållsbruk
enligt förordning (EU) nr. 66/2014
MIELE
Modellbeteckning CS 1223-1
Antal kokzoner och/eller områden. 1
För cirkelformade kokzoner eller områden: diame-
ter för användbart ytområde
För icke-cirkelformade kokzoner eller områden:
längd och bredd för användbart ytområde
Energiförbrukning per kokzon eller område beräknat per kg (EC
Hällens energiförbrukning beräknad per kg (EC
triska hällar
elektrisk köksutrustning
)
)
1. = Ø 300 mm
2. =
3. =
4. =
5. =
6. =
-
-
elek-
47
Tyskland
Miele AB
Industrivägen 20, Box 1397
171 27 Solna
Tel 08-562 29 000
Fax 08-562 29 209
Serviceanmälan: 077 077 00 20
Internet: www.miele.se
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
CS 1223-1
M.-Nr. 09 552 670 / 02sv-SE
Loading...
