Induktionswok CS 1223

Bruksanvisningen ska ovillkorligen läsas innan induktionswoken installeras och tas i bruk. Därmed undviker du olyckor och skador på induktionswoken.

sv-SE

M.-Nr. 07 139 301

Innehållsförteckning

Beskrivning av induktionswoken .....................................3

Säkerhetsanvisningar och varningar..................................5

Bidra till att skona miljön ..........................................18

Idrifttagning .....................................................19

Induktion........................................................20

Princip för induktion ................................................20

Kokkärl ..........................................................21

Använda induktionswoken .........................................22

Koppla in och stänga av induktionswoken ..............................22

Restvärmeindikering ...............................................22

Tabell för inställning av effektläge .....................................23

Uppkokningsautomatik .............................................23

Boosterfunktion ...................................................24

Säkerhetsanordningar.............................................25

Driftspärr ........................................................25

Säkerhetsavstängning ..............................................26

Överhettningsskydd................................................27

Rengöring och skötsel ............................................28

Hur man klarar av mindre störningar själv ............................30

Extra tillbehör....................................................32

Säkerhetsanvisningar för inbyggnad.................................33

Induktionswokens mått ............................................37

Förbereda bänkskiva ..............................................38

Bygga in flera produkter bredvid varandra ............................39

Sätta fast låsfjädrar och mellanlister .................................42

Bygga in flera produkter ...........................................44

Allmänna inbyggnadsanvisningar ...................................45

Elanslutning .....................................................46

Miele service/typskylt .............................................47

Beskrivning av induktionswoken

a Wokzon (C 300 mm/effekt: 2400 W

med inkopplad boosterfunktion: 3200 W)

b Wokpanna c Effektvred d Indikeringar

Indikeringar

f Kontrollampa, drift g Boosterfunktion h Restvärmeindikering e Display

Beskrivning av induktionswoken

Display

ß Wokpanna saknas A Uppkokningsautomatik F Felmeddelande (se avsnittet

"Hur man klarar av mindre störningar själv")

C / 0 Säkerhetsavstängning

(se avsnittet "Säkerhetsanordningar")

I Boosterfunktionen aktiverad H Överhettningsskydd

(se avsnittet "Säkerhetsanordningar")

L Driftspärr

(se avsnittet "Säkerhetsanordningar")

Medföljande tillbehör

Wokpanna

Wokställ

Säkerhetsanvisningar och varningar

Denna induktionswok uppfyller gällande säker

hetskrav. Ett felaktigt bruk kan dock leda till skador på personer och på föremål.

Läs bruks- och monteringsanvisningen noga innan in duktionswoken tas i bruk. Det är viktigt eftersom den innehåller information om inbyggnad, säkerhet, användning och underhåll. Därigenom förhindras personskador samt skador på induktionswoken.

Spara bruks- och monteringsanvisningen och överlämna den vid eventuellt ägarbyte.

Säkerhetsanvisningar och varningar

Användningsområde

Induktionswoken är endast avsedd att användas i

hushåll för tillagning och varmhållning av mat. All annan användning är otillåten. Miele ansvarar inte för skador som har uppstått vid otillåten eller felaktig användning.

Wokhällen är inte avsedd att användas utomhus.

Personer, särskilt barn som inte kan använda induk-

tionswoken på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Säkerhetsanvisningar och varningar

Om det finns barn i hemmet

Använd spärrfunktionen så att barn inte oövervakat

kan koppla in induktionswoken eller ändra inställningar.

Håll uppsikt över barn som befinner sig i närheten av

induktionswoken. Låt aldrig barn leka med induktions woken.

Barn under 8 år bör hållas borta från induktionswo

ken. De får endast använda den under uppsikt.

Barn från 8 år får bara använda induktionswoken

utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt.

Barn får endast använda induktionswoken utan upp-

sikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda induktionswoken på ett felaktigt sätt om de ska använda den.

Induktionswoken blir mycket varm när den används

och fortsätter att vara så en stund efter det att den har stängts av. Se till att barn inte befinner sig i närheten av induktionswoken förrän den är så pass kall att det inte längre föreligger någon risk för brännskada.

Förvara inte föremål bakom eller ovanför induktions

woken som kan intressera barn. Barn kan då lockas att klättra upp på den. Risk för brännskada!

Säkerhetsanvisningar och varningar

Se till att det inte finns någon risk att barnen kan dra

ner wokpannan. Vrid wokpannans handtag åt sidan via arbetsytan för att undvika bränn- och skållskador!

Förpackningsdelar som exempelvis folie och frigolit

kan vara farliga för barn. Risk för kvävning! Förvara för packningsdelar utom räckhåll för barn och kasta dem snarast möjligt.

Säkerhetsanvisningar och varningar

Teknisk säkerhet

Kontrollera induktionswoken med avseende på synli

ga yttre skador innan den monteras. En skadad induk tionswok får under inga omständigheter tas i drift. En skadad induktionswok kan vara en säkerhetsrisk.

Induktionswokens elektriska säkerhet garanteras en

dast om den ansluts till ett jordat eluttag som är install erat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt en behörig fackman kontrollera installationen vid tveksamhet. Miele ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (till exempel elektriska stötar).

Innan induktionswoken installeras måste alla anslut-

ningsdata (spänning och frekvens) på typskylten jäm-

föras med dem som gäller för elnätet på installations platsen. Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå. Låt i tveksamma fall en behö rig fackman kontrollera installationen.

Använd endast induktionswoken när den är monte

rad. På så vis garanteras en säker funktion.

Säkerhetsanvisningar och varningar

Öppna aldrig modulens hölje.

Kontakt med strömförande anslutningar och ändringar av modulens elektriska och mekaniska konstruktion kan leda till funktionsstörningar.

Installations-, underhålls- och reparationsarbeten får

endast utföras av Miele service eller en av Miele aktori serad fackman. Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren för vilka tillverkaren inte ansvarar.

Vid installation, underhållsarbeten och reparationer

måste induktionswoken vara spänningsfri. Induktionswoken är endast spänningsfri i något av följande fall:

– När huvudströmmen är avstängd. – När säkringarna är helt urskruvade. –

När anslutningskabeln är utdragen ur eluttaget. Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen.

Säkerhetsanvisningar och varningar

Under garantitiden och den lagstadgade reklama

tionsfristen får reparationer endast utföras av Miele ser vice eller en av Miele auktoriserad serviceverkstad , annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på induktionswoken vid senare till fällen.

Defekta delar får endast bytas ut mot Mieles original

reservdelar. Endast vid användning av originalreservdelar garanterar Miele att alla säkerhetskrav uppfylls.

Om anslutningskabeln skadas måste den av ersättas

av en speciell anslutningskabel av typen H 05 VV-F (PVC-isolerad) av en fackman. Denna finns att köpa hos Mieles reservdelsavdelning.

Induktionswoken är inte avsedd att användas med

ett externt tidur eller ett separat fjärrstyrningssystem.

Induktionswoken elanslutning får inte ske via grenut-

tag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns till exmpel risk för överhettning).

Ta aldrig induktionswoken i drift om det har uppstått

ett fel, eller det finns sprickor, brott eller repor i glaske ramikskivan, eller stäng av den direkt om sådana defekter upptäcks. Skilj induktionswoken från elnätet. Annars finns det risk för elektriska stötar!

Säkerhetsanvisningar och varningar

Om stickproppen tas bort och induktionswoken ska

ha fast anslutning måste den byggas in och anslutas av en behörig fackman. Fackmannen som utför arbetet måste ha kunskaper om gällande föreskrifter och lokala bestämmelser vad gäller elanslutning. Tillverkaren an

svarar inte för skador som har uppstått på grund av fel aktig inbyggnad eller anslutning.

Säkerhetsanvisningar och varningar

Användning

Information för personer som använder pacemaker:

I induktionswokens omedelbara närhet uppstår ett elektromagnetiskt fält. Risken att pacemakern påverkas är liten. Rådfråga dock i tveksamma fall pacemakerns tillverka re eller din läkare.

Magnetiska föremål som till exempel disketter eller

miniräknare får inte ligga i induktionswokens direkta närhet när den är inkopplad. Induktionswokens funktion kan påverkas.

Använd bara den medföljande wokpannan. Av sä-

kerhesskäl får andra wokpannor inte användas eftersom det kan uppstå brandrisk. Se avsnittet "Induktion - Kokkärl".

Induktionswoken blir mycket varm när den används

och fortsätter att vara så en stund efter det att den har stängts av. Först när indikeringslampan för restvärme är släckt föreligger inte längre någon risk för bränn skada.

Lämna inte induktionswoken utan uppsikt under drift!

En tom wokpanna kan leda till skador på glaskerami ken för vilka Miele inte ansvarar. Överhettat fett eller olja kan antändas och därmed upp står brandrisk.

Säkerhetsanvisningar och varningar

Om fett eller olja skulle antändas, försök inte att

släcka elden med vatten! Kväv elden med exempelvis ett lock, en fuktig trasa eller liknande.

Skydda händerna vid matlagning genom att använ

da grytvantar, grytlappar eller liknande för att ta i varma föremål. Se till att dessa textilier inte är blöta eller fukti ga. Är de blöta eller fuktiga leds värmen bättre vilket kan orsaka brännskada.

Flambera aldrig under en fläkt. Lågorna kan orsaka

brand i fläkten.

Använd inte induktionswoken som avlastningsyta.

Lägg aldrig knivar, gafflar, skedar eller andra metallföremål på induktionswoken. När induktionswoken är inkopplad, om den kopplas in oavsiktligt eller om det finns restvärme kvar, uppstår risken att metallföremålen värms upp (risk för brännskada). Andra föremål kan beroende på material smälta eller antändas.

Stäng av woken efter användning.

Vid inbyggnad av fler produkter

Ställ inga heta kastruller eller pannor på mellanlisten eftersom mellanlistens tätning kan skadas.

Säkerhetsanvisningar och varningar

Täck inte över induktionswoken med textilier eller

skyddsfolie. Om induktionswoken kopplas in av miss

tag eller om den fortfarande är varm kan det börja brin na.

Håll induktionswoken ren. Salt, socker och sandkorn,

till exempel från rengjorda grönsaker, kan orsaka repor.

Ställ inga heta kastruller eller pannor på displayen.

Elektroniken under touchknapparna kan ta skada.

Se till att inga kokkärl eller andra föremål faller ner på

glaskeramikytan. Även lätta föremål (till exempel saltströare) kan, om de faller olyckligt, orsaka sprickor eller brott i glaskeramikytan.

Stäng av induktionswoken om sockerhaltiga livs-

medel, plast eller aluminiumfolie hamnar på den när den är varm. Skrapa omedelbart bort resterna med en rengöringsskrapa från den varma kokzonen eftersom glaskeramikytan annars skadas när den svalnar.

Risk för brännskada! Rengör sedan kokzonen när den svalnat.

Om du använder elektriska apparater, som exempel

vis en elvisp, i närheten av induktionswoken, se då till att anslutningskabeln inte kommer i kontakt med wo ken. Kabelns isolering kan skadas. Risk för elektriska stötar!

Säkerhetsanvisningar och varningar

Induktionswoken är utrustad med en kylfläkt. Om det

finns en låda under induktionswoken måste avståndet mellan innehållet i lådan och wokens undersida vara tillräckligt stort för att ventilationen av woken ska funge ra ordentligt. Spetsiga eller små föremål samt papper får inte förvaras i lådan. Dessa föremål kan tränga in i höljet genom ventilationsöppningen eller sugas in och skada fläkten eller kylaggregatet.

Om det finns en låda under induktinswoken får inga

brännbara föremål som exempelvis sprayburkar förvaras i lådan. Eventuella besticklådor måste vara av värmebeständigt material.

Metallföremål som förvaras i en låda under induk-

tionswoken kan bli varma om woken används intensivt och under en längre tid.

Se till att maten alltid är ordentligt värmd och tilla-

gad. För att döda eventuella bakterier i maten krävs tillräckligt hög temperatur och tillräckligt lång tillagnings

tid.

Säkerhetsanvisningar och varningar

Om induktionswoken är inbyggd bakom en skåpdörr

får den bara användas när skåpdörren är öppen. Du kan stänga dörren först när induktionswoken är av stängd och restvärmeindikeringarna har slocknat.

Induktionswoken får inte installeras eller användas

utomhus.

Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar induktionswoken mot transportskador. Förpackningsma terialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaru förbrukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Hantering av uttjänad induk tionswok

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvän digt för maskinernas funktion och säkerhet. Om detta slängs i hushållsav fallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på mil jön. Kasta därför på inga villkor den ut tjänade induktionswoken i hushållsav fallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Hör efter med din återförsäljare vid behov.

Se till att den uttjänade induktionswo ken förvaras barnsäkert tills den lämnas in för omhändertagande.

Idrifttagning

Klistra fast den bifogade typskylten i bruksanvisningen under avsnittet "Typ skylt".

Första gången induktionswo ken rengörs

Ta bort eventuell skyddsfolie och eti

ketter. Rengör induktionswoken med en fuk

tig trasa och torka den sedan innan den används för första gången.

Använd inte handdiskmedel vid rengöring av induktionswoken eftersom detta kan leda till att permanenta, blåaktiga fläckar uppstår på den.

Första gången induktionswo

ken används

Första gången induktionswoken ansluts och efter strömavbrott lyser samtliga kontrollampor under ca 1 sekund. Detta är ett funktionstest. Så snart kontrollam

porna släcks kan induktionswoken an vändas.

Det kommer uppstå en viss lukt och

kanske lite ånga första gången induk

tionswoken börjar användas. Vid varje användning kommer dock lukten att minska. Lukten och ångan är inte farlig och betyder inte att det är något fel på induktionswoken.

Induktion

Princip för induktion

Under induktionswoken finns en induk tionsspole. När induktionswoken kopp las in alstrar spolen ett magnetfält som verkar direkt på wokpannan. Själva häll en värms bara indirekt av wokpannan.

Induktionswoken fungerar bara när den bifogade wokpannan står på den (se avsnittet "Kokkärl").

Använd inte induktionswoken som

avställningsyta för knivar, gafflar,

skedar och liknande eller andra me tallföremål. När induktionswoken är

inkopplad, om den kopplas in oav

siktligt eller om det finns restvärme kvar, uppstår risken att metallföre målen värms upp (risk för bränn skada).

Induktionen fungerar inte

när induktionswoken kopplas in utan

–

en wokpanna

– eller om du tar bort wokpannan från

induktionswoken när den är inkopp-

lad. I dessa fall visas symbolen ß. Om du sätter wokpannan på induk-

tionswoken inom 3 minuter slocknar symbolen ß och du kan fortsätta som vanligt.

Om du inte sätter wokpannan på induktionswoken stängs induktionswoken av efter 3 minuter. I displayen blinkar 0 och C växelvis.

Vredet måste ställas på "0" för att du åter ska kunna använda induktionswo ken.

Stäng av induktionswoken efter an vändning.

Induktion

Ljud

När induktionswoken används kan följ ande ljud uppstå i wokpannan:

Ett brummande ljud kan uppstå när

–

ett högt värmeläge är inställt. Ljudet

blir svagare och försvinner om vär

meläget reduceras.

Ett klickande ljud kan höras vid elek

–

troniska kopplingsprocesser, särskilt

när låga värmelägen används. För att förlänga elektronikens livslängd

är induktionswoken utrustad med en kylfläkt. Om induktionswoken används intensivt kopplas fläkten in och ett surrande ljud hörs. Kylfläkten kan även fortsätta att arbeta efter det att induktionswoken har stängts av.

Kokkärl

Använd endast den bifogade wokpan

nan för tillagning av mat. Wokpannan är specialtillverkad för den na kokzon.

Om andra wokpannor används

uppstår risken att stekfettet resp.

maten överhettas extremt mycket och därmed uppstår brandrisk.

Använda induktionswoken

Koppla in och stänga av induktionswoken

Induktionswoken kopplas in genom att man vrider vredet åt höger a till önskat effektläge, och stängs av genom att man vrider vredet åt vänster b till "0".

Vredet får inte vridas åt höger via BI till positionen "0".

När induktionswoken har kopplats in tänds dess driftkontrollampa och efter en stund tänds även restvärmeindikeringen.

Restvärmeindikering

Restvärmeindikeringen släcks först när man kan ta på induktionswoken utan att bränna sig.

Ta inte på induktionswoken och lägg inga värmekänsliga föremål på den så länge restvärmeindikeringen ly ser. Risk för brännskada och brand!

När induktionswoken har stängts av slocknar även kontrollamporna för drift.

Använda induktionswoken

Tabell för inställning av effektläge

Tillagning Effektläge

Varmhållning, smälta choklad

Uppvärmning av mat 3 - 6 Snabb stekning av typisk

kinamat

1-2

7- 9

Uppkokningsautomatik

Vidarekok-

ningsläge

1 0:15 2 0:15 3 0:25 4 0:50 5 2:00 6 5:50 7 2:50 8 2:50 9-

När uppkokningsautomatiken är aktive rad värms induktionswoken automatiskt upp på högsta effekt (uppkokningsfas) och kopplar sedan om till det valda läg et för vidarekokning. Uppkokningstiden beror på vilket vidarekokningsläge som har valts (se tabell).

Uppkokningstid

i minuter och

sekunder (ca)

Om wokpannan avlägsnas från induk tionswoken under uppkokningstiden av bryts uppkokningsautomatiken. Om wokpannan ställs tillbaka på induktions woken inom 3 minuter fortsätter upp kokningsautomatiken.

Aktivera uppkokningsautomatiken

Vrid vredet åt vänster så långt det

går. Håll vredet i den här positionen tills symbolen A visas i displayen.

Om vredet hålls för länge i den positionen visas symbolen L i displayen och driftspärren aktiveras (se avsnittet "Driftspärr").

^ Vrid vredet åt höger till önskat vidare-

kokningsläge.

Om man inte väljer något vidarekokningsläge inom 5 sekunder, aktiveras inte uppkokningsautomatiken.

Vidarekokningsläget kan endast ändras under 10 sekunder efter att uppkok ningsautomatiken har aktiverats. Om vidarekokningsläget ändras senare, av aktiveras uppkokningsautomatiken.

Under uppkokningstiden visas symbol

en A i displayen.

Använda induktionswoken

Boosterfunktion

Induktionswoken har boosterfunktion, dvseneffektförstärkning. Är denna funktion aktiverad arbetar in duktionswoken ca 10 minuter på effekt läge 9 med extra hög effekt.

Om wokpannan avlägsnas från induk tionswoken under tiden som booster funktionen är inkopplad avbryts funk tionen. Om wokpannan ställs tillbaka på induktionswoken inom 3 minuter fortsätter boosterfunktionen.

Om wokpannan uppnår den maximalt tillåtna temperaturen innan 10 minuter har fortlöpt, avaktiveras boosterfunktionen och induktionswoken kopplar tillbaka till effektläge 9. Endast den bifogade wokpannan har denna säkerhetsfunktion, som stänger av induktionswoken om en för hög temperatur uppnås.

Koppla in boosterfunktionen:

Vrid vredet via effektläge 9 till sym

bolen BI och tillbaka till effektläge 9.

När boosterfunktionen registreras visas

symbolen I i displayen och i indikering

en för drift visas symbolen B. Efter 10 minuter kopplar induktionswo

ken automatiskt tillbaka till effektläge 9 och symbolen B i driftindikeringen och symbolen I i displayen släcks.

Stänga av boosterfunktionen

Det är möjligt att avbryta boosterfunktionen i förtid.

^ Vrid vredet via effektläge 9 till BI; eller

minska effekten.

Säkerhetsanordningar

Driftspärr

Induktionswoken har en spärr för att den inte ska kunna kopplas in oavsikt ligt.

Aktivera spärren:

Vrid vredet åt vänster till spärren och

håll i samma position tills symbolen L visas i displayen.

Varje gång du aktiverar vredet igen, visas symbolen L under 3 sekunder i displayen.

Avaktivera driftspärren:

Vrid vredet åt vänster till spärren och

håll i samma position tills symbolen L slocknar i displayen och symbolen 0 visas en kortare tid.

Säkerhetsanordningar

Säkerhetsavstängning

Denna induktionswok är utrustad med en säkerhetsavstängning.

Om induktionswoken värms med sam ma effektläge under en ovanligt lång tid (se tabell), stängs den av automatiskt.

I displayen blinkar C växelvis med 0. Vrid vredet till läge "0" för att kunna an

vända induktionswoken igen. Driftindi keringen och indikeringen i displayen slocknar.

Effektläge Max. drifttid i

timmar

110 25 35

44 53 62 72 82 91

Säkerhetsanordningar

Överhettningsskydd

Induktionswokens induktionsspole kan överhettas om induktionswoken an vänds för länge med maximal effekt. Överhettningsskyddet ser till att en av följande åtgärder utförs:

Om boosterfunktionen är inkopplad

–

så avbryts den. Om temperaturen fortsätter att stiga

–

när boosterfunktionen har avaktive rats, reduceras effektläget åter.

Om temperaturen fortsätter att stiga

–

efter reducering av effektläget, stängs induktionswoken av och i dis-

playen visas symbolen H. ^ Vrid vredet till läge "0". Först när symbolen H har slocknat kan

induktionswoken användas igen. Om inte vredet ställs på "0" blinkar C

och 0 växelvis så snart induktionswoken är tillräckligt avsvalnad. För att kunna använda induktionswoken igen måste vredet ställas på "0".

Induktionswokens induktionsspole kan överhettas om

induktionswoken används på högsta

–

läge under för lång tid. induktionswoken inte är tillräckligt

–

ventilerad.

Om det finns en låda i skåpet under in duktionswoken måste avståndet mellan lådans innehåll och induktionswokens undersida vara tillräckligt stort.

Om överhettningsskyddet löser ut på

nytt, kontakta Miele service.

Rengöring och skötsel

Använd under inga omständig

heter ångrengörare för att rengöra induktionswoken. Ångan kan komma åt strömförande delar och utlösa kortslutning.

Rengör induktionswoken efter varje an vändning. Låt induktionswoken svalna innan den rengörs. Torka den alltid torr efter att den har fukttorkats för att undvika kalkrester.

För att undvika skador på induktions wokens ytor ska följande medel eller föremål inte användas för rengöring

rengöringsmedel som innehåller

–

soda, ammoniak, syra eller klorid kalklösande rengöringsmedel

–

borttagningsmedel för fläckar och

–

rost skurmedel i pulver eller flytande form

–

rengöringsmedel som innehåller lös

–

ningsmedel diskmaskinsrengöringsmedel

– – grill- och ugnsspray – rengöringsmedel för glas/fönster-

putsmedel

– hårda eller gamla disksvampar och

borstar eller använda svampar som innehåller rester av skurmedel

– spetsiga föremål

(för att undvika skador på tätningen mellan ramen och bänkskivan).

Rengöring och skötsel

Glaskeramik

Använd inget handdiskmedel. Alla smutsrester går inte bort med ett handdiskmedel. Det uppstår även en osynlig hinna som kan leda till att glaskeramiken missfärgas. Sådana missfärgningar går sedan inte att få bort. Använd istället ett rengöringsmedel för glaskeramik för att regelbundet rengöra glaskeramiken.

Ta bort grov smuts med en fuktig trasa och hårt fastsittande smuts med en rengöringsskrapa.

Rengör sedan induktionswoken med ett speciellt rengöringsmedel för glaskeramik och rostfritt stål (se avsnittet "Extra tillbehör") och med hushållspapper eller en ren trasa. Stryk inte på medlet när induktionswoken är varm eftersom det kan bildas fläckar. Beakta anvisningarna från rengöringsmedlets tillverkare.

Om det hamnar socker, plast eller alu miniumfolie på den varma induktions woken ska den stängas av. Skrapa omedelbart, det vill säga när woken fortfarande är varm, bort resterna med en rengöringsskrapa. Risk för bränn skada! Vänta tills woken har svalnat för ren- göring med medel.

Rostfritt stål

För rengöringen lämpar sig ett rengöringsmedel för glaskeramik och rostfritt stål (se avsnittet "Extra tillbehör"). Se till att bara stryka på medlet i slipningens riktning. För att förhindra att ytan snabbt blir smutsig igen finns det ett vårdande rengöringsmedel för rostfritt stål. Använd en mjuk trasa och sparsamt med medel.

Torka till sist av induktionswoken med en fuktig trasa och sedan med en torr trasa. Se till att få bort allt rengörings medel. Eventuella rester av rengörings medel bränns fast vid nästa tillagning och skadar glaskeramiken.

Fläckar som bildats av kalk, vatten och aluminiumrester (metallskimrande fläck ar) kan avlägsnas med rengöringsmed let för glaskeramik och rostfritt stål.

Använd inget rengöringsmedel för rostfritt stål i området kring skriften. Skriften nöts i så fall bort. Rengör

ytan med en disksvamp, lite hand

diskmedel och varmt vatten.

Hur man klarar av mindre störningar själv

Om induktionswoken fortfarande inte

Reparationer får endast utföras

av en fackman. Ej fackmässigt utför da reparationer kan innebära allvar lig fara för användaren.

kan kopplas in efter det att huvudström

brytaren kopplats in igen eller säkring

en resp. jordfelsbrytaren skruvats i, bör en elinstallatör eller Miele service kon taktas.

Vad gör man …

... om induktionswoken inte värms upp?

Kontrollera om:

driftspärren är inkopplad.

–

Koppla från den i förekommande fall

(se avsnittet "Driftspärr"). – säkringen har löst ut. – överhettningsskyddet har löst ut (se

avsnittet "Överhettningsskydd"). – demonstrationsmodus är aktiverat.

När demonstrationsmodus är aktive-

rat visas symbolen d under en sekun-

d i displayen när du startar induk-

tionswoken.

För att avaktivera demonstrationsmo

dus vrider du vredet 2 x kort åt vän

ster (<1 sekund) tills det tar stopp,

vrid sedan ytterligare en gång och

håll fast vredet i cirka 3 sekunder. Om felet fortfarande inte går att åt

gärda, vrid vredet till "0" och bryt ström men till induktionswoken under ca 1 minut.

... om symbolen ß visas i displayen?

Kontrollera om induktionswoken har kopplats in oavsiktligt (när wokpannan inte står på den).

... om symbolen F blinkar växelvis med symbolen 01 i displayen?

Kontrollera om vredet är skadat eller sitter fast.

Om detta inte är fallet, kontakta Miele service.

... om symbolen F blinkar växelvis med en siffra i displayen?

Kontakta Miele service.

... om induktionswoken stängs av automatiskt?

Säkerhetsavstängningen eller överhett

ningsskyddet har aktiverats (se avsnitt et "Säkerhetsavstängning - Överhett ningsskydd").

Hur man klarar av mindre störningar själv

... om någon av följande störningar uppstår?

Boosterfunktionen avbryts automa

–

tiskt i förtid. I displayen blinkar C växelvis med 0.

– Överhettningsskyddet har löst ut (se av

snittet "Överhettningsskydd").

... om uppkokningsautomatiken är in kopplad och innehållet i wokpannan nästan inte eller inte alls börjar koka?

Detta kan bero på att stora mängder livsmedel värms.

Välj ett högre läge för vidarekokning.

... om kylfläkten fortsätter att gå se dan induktionswoken har stängts av?

Detta är inget fel. Fläkten fortsätter att gå tills induktionswoken är sval och stängs sedan av automatiskt.

Extra tillbehör

I Mieles sortiment finns praktiska tillbehör till just din induk tionswok.

Dessa produkter kan beställas via Internet. De kan även beställas via Mieles reservdelsavdelning (se

baksida) och hos Mieles återförsäljare.

Wokpanna

Rengöringsmedel

Rengöringsmedel för glaskeramik och rostfritt stål 250 ml

Tar bort fastsittande smuts, kalkfläckar och aluminiumrester.

Vårdande medel för rostfritt stål 250 ml

Enkel borttagning av vattenrester, fläckar och fingeravtryck. Förhindrar att ytorna snabbt blir smutsiga igen.

Mikrofibertrasa för allrengöring

Tar bort fingeravtryck och ej fastbränd smuts.

Säkerhetsanvisningar för inbyggnad

För att undvika skador på induk tionswoken får den byggas in först när överskåpen och fläkten är mon terade.

Bänkskivans faner måste vara lim

mad med värmebeständigt lim (100 °C). Annars kan dessa delar loss na eller deformeras. Även kantlisterna mot väggen måste vara värmebeständiga.

Induktionswoken får inte användas

på uppställningsplatser som inte är fasta, till exempel båtar.

Induktionswokens nätanslutnings-

ledning får inte utsättas för belastning eller slitage när induktionswoken har byggts in, t ex genom en låda.

Om en mellanskiva byggs in under

inuktionswoken ska det minsta avståndet mellan den övre kanten på mellanskivan och undersidan på induktionswoken vara 40 mm.

Säkerhetsavstånden som är angivna

på de följande sidorna måste hållas.

Om det finns en låda under induk

tionswoken får inga brännbara föremål som t ex sprayburkar förvaras i lådan. Eventuella besticklådor måste vara av värmebeständigt material.

Alla mått är angivna i mm.

Induktionswoken får inte byggas in

ovanför en diskmaskin, tvättmaskin, torktumlare eller kyl-/frysskåp. Induk tionswokens delvis höga temperaturav givning kan skada sådana maskiner.

Säkerhetsanvisningar för inbyggnad

Säkerhetsavstånd ovanför in

duktionswoken

Mellan induktionswoken och en fläkt ovanför måste det säkerhetsavstånd som anges av fläktens tillverkare hållas. Om sådana uppgifter saknas från fläkttillverkaren eller om material som lätt kan fatta eld (t ex en hylla) finns ovanför induktionswoken, måste säkerhetsavståndet vara minst 760 mm.

Om olika produkter ska monteras under fläkten, t ex en wokbrännare och en glaskeramikhäll, och monterings- och bruksanvisningen anger olika säker hetsavstånd, ska det större avståndet väljas.

Säkerhetsanvisningar för inbyggnad

Säkerhetsavstånd på sidan av induk tionswoken

Köksskåp/väggar bakom och på ena sidan av induktionswoken kan ha valfri höjd. På den andra sidan får inredning en inte vara högre än induktionswoken (se bild).

På grund av värmestrålning ska säker hetsavståndet vara minst 50 mm från bänkskivans ursågning till den bakre väggen.

Mellan bänkskivans ursågning och om givande möbler, t ex ett högskåp på höger och vänster sida, ska ett säkerhetsavstånd a hållas på

40 mm för CS 1212 / CS 1212-1

CS 1221 / CS 1221-1 CS 1234 / CS 1234-1 CS 1223 CS 1222

50 mm för CS 1112

CS 1122 CS 1134 CS 1326 CS 1411

Rekommenderas!

Rekommenderas inte!

100 mm för CS 1012 / CS 1012-1 150 mm för CS 1421

CS 1312 CS 1322

200 mm för CS 1034 / CS 1234-1 250 mm för CS 1011

CS 1021

Ej tillåtet!

Säkerhetsanvisningar för inbyggnad

Säkerhetsavstånd till nischinklädnad

Om nischen ska kläs in måste det minsta avståndet mellan ursågningen i bänk skivan och nischinklädnaden hållas eftersom höga temperaturer kan förstöra eller förändra materialen.

Om nischinklädnaden består av brännbart material (till exempel trä) måste det minsta avståndet e mellan bänkskivans ursågning och nischinklädnaden vara 50 mm.

Om nischinklädnaden består av icke brännbara material (till exempel metall, na tursten eller kakel) ska det minsta avståndet e mellan bänkskivans ursågning och nischinklädnaden vara 50 mm minus tjockleken på inklädnaden. Exempel: Tjocklek på nischinklädnaden 15 mm 50 mm - 15 mm = minsta avstånd 35 mm

a Vägg b Nischinklädnad

Mått x = Tjocklek på nischinklädnad

c Bänkskiva d Ursågning i bänkskivan e Minsta avstånd

för brännbara material 50 mm för icke brännbara material 50 mm - mått x

CS 1223

Induktionswokens mått

a Låsfjädrar b Framsida c Inbyggnadshöjd d Anslutningskabel,L=2000mm

Förbereda bänkskiva

Markera det som ska sågas ut för en

eller flera produkter enligt måtten. Beakta minimiavståndet till den bak re väggen och till höger eller vänster mot en sidovägg. Se avsnittet "Säkerhetsanvisningar för inbygg nad”.

Fuktspärra ursågningen för bänkskiv

or av trä med speciallack, silikon eller gjutharts för att förhindra att bänk skivan svällerpgafukt. Materialet som används måste vara temperatur beständigt.

Se till att dessa material inte hamnar på bänkskivan.

Om man vid inbyggnaden konstaterar att ramens tätning inte ligger helt an mot bänkskivan i hörnen kan hörnradien, ß R4, försiktigt utökas med en sticksåg.

Bygga in flera produkter bredvid varandra

Vid inbyggnad av fler än en produkt måste en mellanlist b monteras mellan varje enskild produkt. Se avsnittet "Sätta fast låsfjädrar och mellanlister".

Bänkskivans ursågning

- två produkter

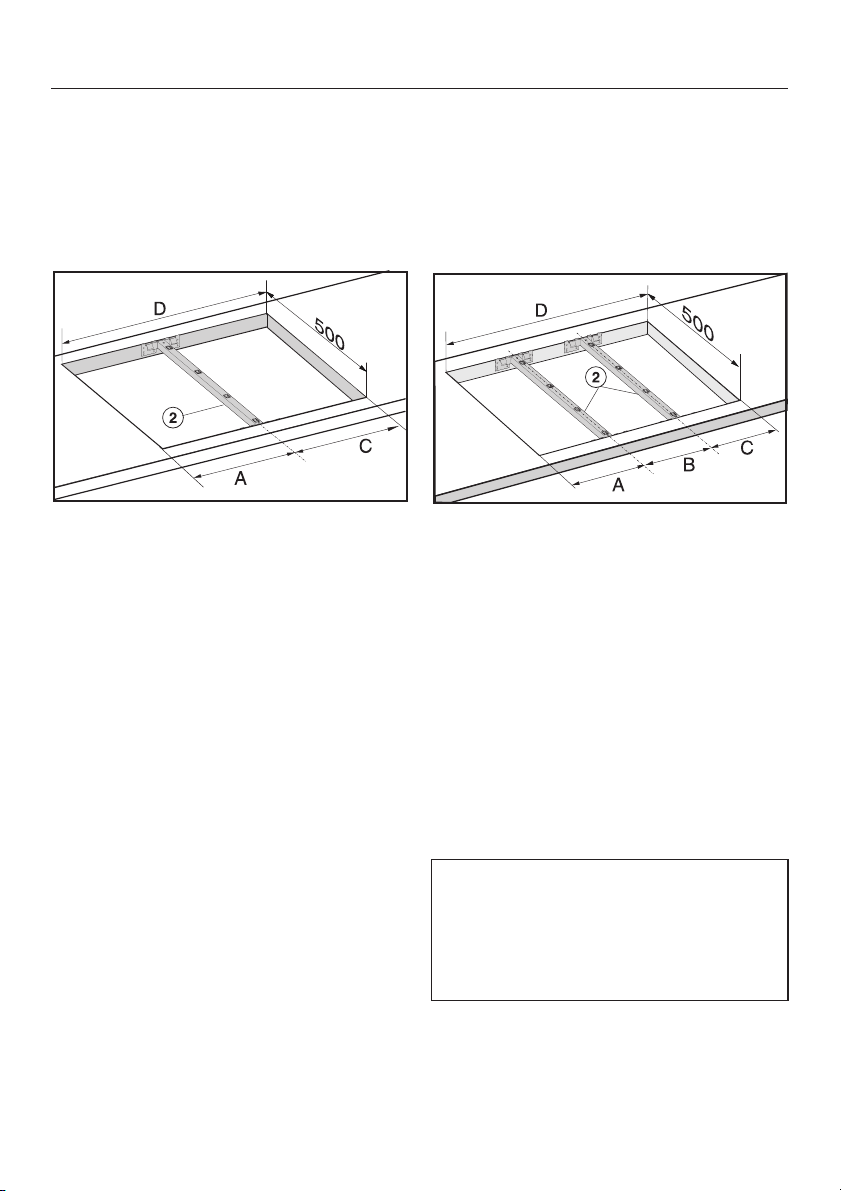

Vid inbyggnad av två produkter beräknas bredden för bänkskivans ursågning D med hjälp av måtten A och C.

A = produktens bredd (288 mm eller 380 mm eller 576 mm) minus 8 mm B = produktens bredd (288 mm eller 380 mm eller 576 mm) C = produktens bredd (288 mm eller 380 mm eller 576 mm) minus 8 mm

Bänkskivans ursågning

- tre produkter

Vid inbyggnad av tre produkter beräknas bredden för bänkskivans ursågning D med hjälp av måtten A, B och C.

D = bredd för bänkskivans ursågning

Vid inbyggnad av fler än tre pro dukter måste motsvarande produkt bredd B (288 mm eller 380 mm eller 576 mm) läggas till måtten A, B och C för varje ytterligare produkt.

Bygga in flera produkter bredvid varandra

Exempel på beräkningar för bänkskivans ursågning vid inbyggnad av tre pro dukter

Produktbredd minus 8BProduktbreddCProduktbredd minus

8 280 288 280 848 280 380 372 1032 280 576 568 1424

372 288 280 940 372 380 372 1124 372 576 568 1516

568 288 280 1136 568 380 372 1320 568 - 568 1136

Alla mått anges i mm.

Bänkskivans

ursågning

Bygga in flera produkter bredvid varandra

a Låsfjädrar b Mellanlister c Mellanrum mellan list och bänkskiva d Tätningsprofil

Bilden visar tillvägagångssättet för att fästa låsfjädrar a och mellanlister b för tre produkter.

För varje ytterligare produkt krävs en extra mellanlist. Den position som en ytter ligare mellanlist ska fästas på är beroende av produktbredden B (288 mm/380 mm/576 mm).

Sätta fast låsfjädrar och mellanlister

Bänkskiva av trä

Sätt de bifogade låsfjädrarna a och mellanlisterna b på de markerade ytorna vid urskärningens övre kant.

Fäst låsfjädrarna och mellanlisterna med de bifogade skruvarna 3,5 x 25 mm.

Sätta fast låsfjädrar och mellanlister

Bänkskiva av natursten

Skruvarna behövs inte till bänkskivor av sten.

^ Limma fast kanterna på sidan och

den undre kanten på låsfjädrarna a och mellanlisterna b med silikon.

Placera och fäst låsfjädrarna a och mellanlisterna b med stark dubbel häftande tejp c.

Täta därefter utrymmet d mellan list erna och bänkskivan med silikon.

Bygga in flera produkter

Dra induktionswoken neråt genom ur

sågningen. Lägg induktionswoken, med framsi

dan först, i ursågningen i bänkskivan. Tryck ner induktionswoken med båda

händerna tills du hör att den snäpper fast. Var noga med att induktionswo kens tätning ligger på bänkskivan. Endast på så vis sluter woken tätt.

Använd inte fogtätningsmedel!

Skjut undan den inbyggda produkten

åt sidan tills du kan se de avlånga hålen i mellanlisten.

Lägg nästa produkt, med framsidan

först, i ursågningen i bänkskivan.

Anslut produkterna till elnätet (se av

snittet "Elanslutning").

Kontrollera produkternas funktion.

Produkterna kan lyftas ut med speci

alverktyg. De kan även tryckas ut underifrån. Beakta att den bakre delen av pro dukterna måste tryckas ut först.

Sätt i tätningsprofilen d i de avlånga hålen i mellanlisten b.

Allmänna inbyggnadsanvisningar

Tätning mellan induktionswok och bänkskiva

Använd inga fogtätningsmedel om det inte uttryckligen krävs. Tätningslisten under induktionswokens övre kant garanterar tillräcklig tätning mot bänkskivan.

Kaklad arbetsyta

Fogarna under induktionswokens ram måste vara glatt och jämn för att ramen ska ligga plant och för att tätningslisten ska kunna garantera tillräcklig tätning mellan induktionswoken och bänkskiva.

a och den streckade ytan

Det får under inga omständigheter hamna fogtätningsmedel mellan in duktionswokens ram och bänk skivan! Om induktionswoken måste demon teras för service kan ramen och bänkskivan skadas.

Elanslutning

Vi rekommenderar att induktionswoken ansluts med stickpropp till ett jordat vägguttag. Det underlättar eventuella servicearbeten. Se till att uttaget fortfarande är tillgäng ligt efter det att induktionswoken har byggts in.

Anslutningen av induktionswoken får endast utföras av en behörig fackman enligt gällande föreskrifter.

Om eluttaget inte är tillgängligt eller om induktionswoken ska ha fast anslutning måste anslutningen på installations platsen vara jordad eller installerad en ligt gällande föreskrifter. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst 3 mm. Till detta hör LS-brytare, säkringar och skydd.

Om anslutningskabeln skadas måste den ersättas av en speciell anslutningskabel av typen H 05 VV-F (PVC-isolerad). Denna finns att köpa hos Mieles reservdelsavdelning.

Erforderliga anslutningsdata framgår av typskylten. Dessa data måste ovill korligen överensstämma med dem som gäller för elnätet.

Tillverkaren ansvarar inte för direkta eller indirekta skador som har upp stått på grund av ej fackmässigt ut förd inbyggnad eller felaktig anslut

ning.

Tillverkaren ansvarar inte för skador som uppstått på grund av att jordad kabel saknas eller att det har upp stått ett brott på kabeln (t ex elek triska stötar).

Monteringen av isolerade, strömför

ande komponenter måste utföras så att man inte kommer åt dessa delar efter inbyggnaden!

Total effekt:

se typskylt

Anslutning och säkring

AC 230 V/50 Hz Säkring 16 A Säkring typ B eller C

Jordfelsbrytare

För ökad säkerhet rekommenderas jordfelsbrytare.

Byta anslutningskabel

Anslutningskabeln får endast bytas av tillverkaren eller av en auktoriserad fackman. Om anslutningskabeln ska das måste den ersättas av en speciell anslutningskabel av typen H 05 VV-F (PVC-isolerad). Denna finns att köpa hos Mieles reservdelsavdelning. Erforderliga anslutningsdata framgår av typskylten.

Miele service/typskylt

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:

närmaste återförsäljare eller

–

Miele service.

–

Auktoriserade serviceverkstäder kan nås på telefonnummer 077 077 00 20. Se även Mieles hemsida: www.miele.se.

Service behöver induktionswokens modellbeteckning och tillverkningsnummer. Båda uppgifter finns på den medföljande typskylten.

Klistra in induktionswokens typskylt här. Kontrollera att modellbeteckningen överensstämmer med angivelserna på bruksanvisningens framsida.

Med reservation för ändringar / 4411

M.-Nr. 07 139 301 / 01

Miele CS 1223 User manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
